Какая схема подключения эл дрели интерскол

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

• На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
• Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
• К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Любой электроинструмент, состоящий из электромеханических узлов, как бы бережно к нему ни относились, со временем приходит в негодность. В большей мере это связано с механическими узлами, нуждающимися в периодической смазке.

Провести профилактику или выполнить ремонт дрели самостоятельно не так уж сложно, если знакомо устройство инструмента и понятен принцип его работы.

Принцип работы и основные узлы

Своим появлением дрель обязана востребованностью при подземном бурении для замены ручного труда на автоматизированный. В 1870 году американским изобретателем Саймоном Инджерсоллом была представлена прародительница ударной дрели.

В своей работе инструмент использовал паровой привод и бур. Появление электродвигателей в конце XIX столетия позволило усовершенствовать инструмент. Так, в 1889 году инженер Артур Джеймс Арнот предложил использовать электродвигатель совместно со сверлом, и уже в 1895 году появился инструмент, свободно удерживающийся при работе в руках.

В начале 1917 года Артур Арнот, работающий на компанию BLACK&DECKER, подключив к дрели кнопку и добавив пистолетную рукоятку, сделал устройство одним из самых популярных электроинструментов в мире. С тех пор конструкция электродрели не претерпевала кардинальных изменений.

Классическая дрель работает только в режиме сверления, но с развитием технологии изготовления современные устройства стали комплектоваться режимом удара. При подключении к сети 220 вольт редукторная дрель, преобразовывая электрическую энергию в механическую, заставляет патрон, присоединённый к механизму устройства, совершать вращательное движение. Число оборотов патрона управляется с помощью реостата, вмонтированного в кнопку включения, а направление вращения устанавливается реверсом. Сверло, зажимаемое в патрон, из-за своей формы и под действием большой скорости оборотов легко выполняет отверстие в твёрдом или мягком материале.

Для осуществления удара в приспособлении используются возвратно-поступательные движения, возникающие из-за работы мотора. На оси расположения патрона устанавливается храповик, представляющий зубчатое кольцо, а на корпусе выполняются зубцы, создающие упор. Когда ударная дрель переключается в режим «сверление с ударом», храповик зацепляется за упор, а затем с него соскальзывает. Вал совершает удары в вертикальном направлении.

Перед началом проведения ремонта дрели своими руками необходимо определить, какая её часть нуждается в восстановлении.

Основными частями сверлильного инструмента являются:

• конденсатор;
• кнопка запуска и остановки двигателя;
• устройство контроля оборотов;
• реверсный переключатель;
• подшипники;
• электродвигатель;
• устройство охлаждения двигателя;
• редуктор;
• возвратная пружина;
• зажимной патрон;
• корпусные элементы.

Таким образом, узлы электродрели разделяются на электрические и механические модули. При этом следует учитывать, что ударный узел обладает невысокой производительностью и при частом использовании такого режима в работе быстро изнашивается.

Износ ударного узла не только негативно сказывается на работе по долблению, но и увеличивает нагрузку на электродвигатель, заставляя его перегреваться.

Электродвигатель устройства

Двигатель является основным элементом устройства, приводящим в действие редуктор инструмента. Состоит он из статора и ротора, при этом ротор является подвижной частью, а статор, соответственно, нет. В конструкцию ротора входит якорь с коллектором. Якорь — это элемент двигателя, собранный из стальных пластин. На них наматываются обмотки из проводящего электрический ток материала — меди. Коллектор представляет собой цилиндр. Изготавливается он из диэлектрика и проводящих ток пластин, к этим пластинам и подключаются обмотки якоря.

За счёт магнитного потока, создаваемого вокруг якоря обмотками статора, происходит его вращение, что приводит к возникновению момента кручения. Магнитный поток, возникающий под действием постоянного тока, направлен всегда только в одну сторону.

одача питания на обмотки происходит посредством щёток, изготовленных из графита. Щётки располагаются таким образом, что обеспечивают постоянный электрический контакт с якорем.

Износ щёток не должен превышать 70−80 процентов, если это значение выше, то контакт ухудшается, в результате чего в этом месте возникает искрение. Перед заменой щёток следует обратить внимание на щёткодержатель и при необходимости его очистить. Таким образом, основными частями электродвигателя являются:

Проверка обмоток проще всего осуществляется мультиметром. Для этого одним контактным проводом измерительного прибора касаются щёткодержателя, а вторым дотрагиваются до контактов вилки включения в 220 вольт. Если тестер показывает бесконечное сопротивление, то это означает перегорание обмотки. Рабочее сопротивление обмотки статора находится в диапазоне 30−60 Ом. Например, у популярной электродрели Интерскол ДУ-13/580 ЭР сопротивление составляет 40 Ом. При замене статора придётся разобрать двигатель. Для этого выкручиваются четыре винта и корпус разбирается на две половинки. В результате освобождается доступ к остальным частям двигателя.

Якорь соединяется с редуктором. Часто, визуально осмотрев его, можно сделать вывод о его целостности. На якоре не должны присутствовать царапины и почернения. При замене якоря важно правильно установить подшипник с резиновой прокладкой. Простым тестером возможно измерить якорь только на предмет обрыва обмотки, а вот для проверки на межвитковое замыкание понадобится специализированный прибор. Измерение производится в режиме проверки сопротивления между обмотками якоря на ламелях. Величина сопротивления между всеми ламелями должна быть одинакова.

Регулятор оборотов

Обороты электроинструмента управляются симисторным регулятором, располагающимся в кнопке включения устройства на специальной прокладке, изготавливаемой из текстолита. При нажатии кнопки на управляющий вывод симистора подаётся переменное напряжение. Симистор открывается и ток поступает в нагрузку. При изменении полярности на входе полупроводниковый прибор закрывается. Затем всё повторяется по циклу.

В результате сигнал на выходе симистора будет иметь форму импульсов. Чем больше уровень сигнала подаётся на полупроводник, тем большее время он открыт, а значит, и длина импульса на его выходе больше. Степень открывания симистора регулируется переменным сопротивлением, ограничивающим величину сигнала, подающегося на полупроводник.

Кроме этого, скорость вращения патрона в электродрели зависит от силы нажатия кнопки запуска. Реализуется это подключением кнопки с регулятором оборотов. Дрели в зависимости от своего вида могут иметь разную схему подсоединения выключателя, но его устройство одинаково. В корпусе кнопки размещаются контактная группа и подпружиненные пластины (резисторы). Эти пластины выполнены в виде скользящих контактов.

При нажатии кнопки они приводятся в движение и возвращаются в исходное состояние под действием пружины. Ограничение нажатия осуществляется с помощью регулировочного винта с маховиком. Определяя длину скольжения контактных пластин по резисторам, он тем самым устанавливает наибольшие обороты устройства. Если маховик убрать из конструкции, выкрутить его, то при нажатии на кнопку произойдёт просто замыкание контактов и электродвигатель начнёт работать на максимальных оборотах.

Подключение схемы электродрели с реверсом и регулятором оборотов различны, так как это независимые друг от друга узлы. Электросхема подключения, например, используемая в электродрелях Интерскол, выглядит следующим образом: шнур питания, состоящий из двух проводов, одним проводом подключается к регулятору оборотов. Контактный провод, выходящий из него, соединяется с началом первой обмотки статора. В случае отсутствия реверса конец первой обмотки подсоединяется к щётке якоря, при этом вторая щётка якоря замыкается на начало второй обмотки статора. Второй провод шнура подводится напрямую к обмотке статора.

Работа реверса обеспечивается изменением подключения обмоток статора. В результате изменяется направление магнитного поля и, соответственно, вращение двигателя. Для этого первая щётка соединяется с началом второй обмотки статора, а вторая — с концом первой. Довольно часто на блоке реверса изображается схема подключения обмоток.

Для избегания возникновения искрения при переключении и фильтрации от помех используется конденсатор, включающийся параллельно проводам шнура питания.

Разборка электродрели

Для того чтобы найти неисправность и отремонтировать устройство, часто приходится разбирать инструмент. Так как все устройства внешне похожи, то их разборку можно представить в следующем виде:

1. По периметру устройства выкручиваются винты, для этого понадобится воспользоваться крестовой отвёрткой.
2. Выкрутив шурупы, половинки корпуса разъединяют.
3. Из пазов аккуратно извлекаются кнопка включения и реверс.
4. С одной половины извлекается редуктор. Для того чтобы его вынуть, понадобится провернуть его в посадочном месте.
5. Сборка происходит в обратном порядке. При ней необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей, потребуется разобрать редуктор. Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка. В качестве смазки используют вязкие материалы, такие как Агринол. Следует отметить, что ремонт электроинструмента своими руками при повреждении редуктора практически невозможен, так как отдельно замену изношенным шестерёнкам трудно приобрести.

При ремонте часто приходится сталкиваться с необходимостью разбора патрона. Он представляет собой быстрозажимную конструкцию. Закрепляется c помощью резьбового соединения или конусом Морзе. При первом способе понадобится с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Сам патрон откручивается вращением ключа. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Типовые поломки инструмента

Зная устройство электродрели, несложно определить причину того, почему не работает та или иная его функция. Следует отметить, что избежать поломок электроинструмента можно, если периодически проводить профилактические работы, связанные с заменой смазки механических частей.

После окончания работ по сверлению необходимо убирать пыль с инструмента, особенно с его вентиляционных отверстий. Характер неисправностей разделяют на электрическую или механическую природу возникновения.

Электрические повреждения

Такого вида поломки происходят из-за превышения допустимой нагрузки на аппарат и нарушений в его эксплуатации. Проявляются они в отказе инструмента включаться, в неисправности реверса или регуляторе оборотов. Чаще всего для восстановления работоспособности понадобится разобрать кнопку запуска и прочистить все места, связанные с электрическим контактом.

Появление запаха гари свидетельствует о возникновении перегрузки в работе электродвигателя. В таком случае вначале проверяется состояние щёток и обмоток, изучаются места подключения провода питания на отсутствие подгорания. Подгорание связано с попаданием пыли, в результате чего увеличивается переходное сопротивление, что ведёт к нагреву. Электрического рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.

Механические поломки

Механические неисправности выявляются сложнее. Такого рода поломки обычно сопровождаются возникновением посторонних звуков, и устранить их без разборки инструмента не получится. В случае плохого фиксирования сверла в патроне понадобится его заменить, так как износ зубчатого соединения самостоятельно восстановить невозможно.

Возникновение клина при работе связывается с повреждением редуктора или подшипника. Если разобрать устройство, то повреждённый узел будет виден сразу. Износ шестерёнок или шлицов будет говорить о необходимости их замены. Подшипники проверяются путём покачивания их на валу. Если движение не плавное или слышны посторонние звуки, то подшипник заменяется. После того как получится найти неисправный узел и починить его, перед тем, как собрать устройство обратно, необходимо провести очистку редуктора от старой смазки и нанести новую. Тогда устройство сможет прослужить ещё не один год.

Необходимые инструменты и материалы

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

• Проблемы с работой двигателя;
• Износ щеток;
• Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

1. Сначала осторожно разбираем корпус устройства;
2. Снимаем провода и все внутренние детали;
3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Схема подключение кнопки дрели – с реверсом, регулятором оборотов

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

• Проблемы с работой двигателя;
• Износ щеток;
• Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

1. Сначала осторожно разбираем корпус устройства;
2. Снимаем провода и все внутренние детали;
3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Оцените статью: Поделитесь с друзьями!

Схема подключения кнопки дрели для проведения ее замены

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели.  Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).

Обязательно выдёргиваем шнур питания из розетки перед разборкой инструмента.

Извлечение кнопки:

1. Откручиваем болты на корпусе дрели.
2. Ослабляем винты, удерживающие сетевой кабель.
3. Отсоединяем реверс.
4. Аккуратно извлекаем пусковой блок.

Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.

Для проверки кнопки включения дрели понадобится мультиметр

Прозвон кнопки:

1. Включаем мультиметр и выставляем ручку на звуковой сигнал.
2. Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.
3. Нажимаем на кнопку.
4. Звуковой сигнал есть – клавиша работает, нет – неисправна.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.

1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

• основное включение изделия в работу;
• регулировка оборотов вращения электродвигателя;
• включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Замена кнопки

Для процедуры понадобятся плоская и крестовая отвёртки, а также шило. За неимением последнего подойдёт мешочная или любая другая толстая иголка. Если модель отличается небольшими габаритами, то для большего удобства можно взять ещё и пинцет.

Замена кнопки:

1. Ослабляем пару винтов, удерживающих сетевой кабель.
2. Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
3. Аналогичным образом вытаскиваем второй кабель.
4. Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.
5. Ставим на место новую клавишу и подключаем провода также с помощью шила.
6. Устанавливаем блок на дрель, не забывая о реверсе.
7. Аккуратно укладываем жилы и прижимаем их винтами.
8. Закрываем кожух.

Кнопка включения дрели Интерскол

В доброй половине случаев провода, идущие от статора, отличаются по цвету. Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.

Работа инструмента без кнопки

Дрель можно подключить напрямую, минуя блок управления. Кроме плоской и крестовой отвёрток дополнительно понадобятся изолента с канцелярским ножом. Для более капитального подключения можно привлечь паяльник.

Аккуратно извлекаем пусковой блок по инструкции, указанной выше. Отсоединяем провода, подключённые к кнопке, и соединяем их между собой. Если предполагается активное использование инструмента, то жилы необходимо спаять. Для разовых работ достаточно обычного скручивания и изоляции. Спайку лучше закрывать кембриком.

Обмотка включает в себя две пары проводов. Те жилы, которые идут по диагонали (от катушек), подключаем к щёткам и изолируем места соединений. Другую пару подсоединяем к кабелю питания.

Важно! Если после включения патрон начинает крутиться не в ту сторону, то пары нужно поменять местами: щётки к питанию, или наоборот.

Плюсы и минусы прямого подключения

Единственное серьёзное преимущество подобного формата подключения – это отсутствие необходимости удерживать кнопку. То есть, при длительной работе оператор сосредоточен только на сверлении, не отвлекаясь на управление. Для длительной обработки твёрдых поверхностей, вроде бетона или дерева, такой подход вполне оправдан.

Во всём остальном – сплошные минусы. Во многих моделях кнопка отвечает за регулировку частоты оборотов патрона. О плавном пуске также можно забыть, что затрудняет работу с привередливыми материалами, вроде пластика или гипсокартона. О каком-то ювелирном сверлении здесь и речи быть не может.

Перед каждым запуском и отключением инструмента придётся тянуться до розетки. Такой формат грубо нарушает технику безопасности. В случае возникновения экстренной ситуации дрель будет отключена только спустя несколько секунд, а не мгновений, как если бы была отжата кнопка.

Контактная группа выключателя при подаче питания берёт на себя часть нагрузки. Теперь же обмотка со щётками будут принимать на себя все 100%. Более того, двигатель после включения начинает сразу работать на полную мощность, что скажется на эксплуатационных качествах дрели уже в первые часы.

Важно! Специалисты настоятельно не рекомендуют исключать кнопку из цепи без крайней на то необходимости.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Виды схем подключения кнопки дрели

Какая схема подключения кнопки дрели?

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Схемы подключения кнопки дрели: излагаем обстоятельно

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

• Проблемы с работой двигателя;
• Износ щеток;
• Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели для ее замены

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Примечание! Проверку всех электрических приборов необходимо проводить по схеме.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам.

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме. Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А. Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется кнопка в следующем порядке:

• Подцепляются фиксаторы защитного кожуха, и он стягивается;
• Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
• Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
• Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
• Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

Cхема подключения выключателя совковой дрели

Довольно часто электродрель перестает работать из-за поломки её выключателя с регулировкой оборотов (не включается, не регулируется число оборотов), мы разбираем дрель что-то пытаемся сделать, а когда понимаем, что дело в выключателе с регулировкой оборотов, оказывается многие провода от него уже оборваны и какой где был неизвестно. Для решения данной задачи вам понадобится информация: как заменить выключатель с регулировкой у дрели: Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя). Хочу обратить ваше внимание при покупке выключателя, он должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужен выключатель на U=

220V, I=не менее 2,95А, значит нам подойдёт выключатель БУЭ-3

Желательно также при замене выключателя с регулировкой оборотов, поставить новые конденсаторы (емкость).

Виды схем подключения кнопки дрели

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.

1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

• основное включение изделия в работу;
• регулировка оборотов вращения электродвигателя;
• включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Схема подключения кнопки дрели – чиним инструмент сами!

Необходимые инструменты и материалы

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

• Проблемы с работой двигателя;
• Износ щеток;
• Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

1. Сначала осторожно разбираем корпус устройства;
2. Снимаем провода и все внутренние детали;
3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Схема подключения кнопки дрели

Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели. Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время. Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

• проблемы, возникающие при неисправности механизма кнопки;
• поломка двигателя;
• износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Подключение кнопки

Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной.

Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:

• Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
• Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
• После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
• Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.

Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.

Проверка электродвигателя

Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.

Вторая причина обычно заключается в низком качестве обмоточного провода, которые нередко используют в бюджетных изделиях. Дешевые дрели ломаются намного чаще более дорогих. Ремонт осуществляется в этом случае при помощи специальных инструментов.

Как видно, ремонт дрели при наличии точной схемы устройства можно выполнить своими руками. Такая работа не займет много времени, если выполнять ее аккуратно.

Ремонт кнопки EN61058 электродрели Интерскол ДУ-13/780ЭР

У современных электрических ручных дрелей пусковая кнопка отвечает не только за коммутацию электропитания по принципу «вкл-выкл» и «вперёд-назад», но также обеспечивает плавную регулировку мощности (скорости вращения патрона) в зависимости от силы нажима на кнопку. Если же у инструмента эта важная функция вдруг исчезла, и дрель стала работать только на полных оборотах, то существует два решения: заменить кнопку целиком на новую, или же вскрыть сгоревшую кнопку и попытаться её отремонтировать.

Немного теории.

В конструкции кнопки лежит принцип регулировки мощности путём урезания некоторой части синусоиды переменного напряжения питания, подводимого на электродвигатель дрели. Чем глубже утапливается кнопка, тем более полно выглядит график синусоиды. И наоборот, при минимальном нажатии на кнопку, двигатель получает питание наиболее фрагментарно. В упрощённом варианте, схема кнопки электродрели выглядит следующим образом.

Силовым регулирующим элементом служит тиристор VS1, разрывающий собою цепь питания нагрузки. В цепь управляющего электрода тиристора последовательно включен динистор VD1, обладающий свойством пропускать ток только при определенном диапазоне разности потенциалов между своими электродами. Конденсатор C1, заряжаемый через переменный резистор R1, обеспечит эту разность потенциалов тем быстрее, чем левее по схеме находится движок переменного резистора и, следовательно, тем на более длительное время откроется тиристор, и тем бОльшая мощность будет подведена к нагрузке в данный полупериод напряжения.

Зависимость напряжения на нагрузке от времени.
А – полная мощность (нет регулирования, включение без регулятора).
Б – мощность около 25%.
В – мощность менее 25%.
Один полупериод (нижний по графику) синусоиды, при проходе тока через тиристор, полностью срезается. Чтобы этого не происходило, встречно-параллельно тиристору нужно включить диод.



Поиск и устранение неисправностей.

Вскрытие кнопки EN61058 не представляет труда, необходимо кончиком ножа отодвинуть пластиковые защелки и достать изнутри контактную группу вместе с электронной платой. Далее, необходимо отделить плату, отпаять её от контактной группы. Вместо переменного резистора, в кнопке применен более надёжный вариант — ступенчатый резистор, представляющий собой многопозиционный переключатель, где сопротивлению каждой позиции соответствует свой постоянный резистор. Помимо множества smd-резисторов, на плате присутствует конденсатор, диод и подстроечный резистор. Монтаж тиристора TYN612  и динистора DB3 выполнен навесным способом.



Наиболее вероятная причина неисправности кнопки, когда она не регулирует обороты (мощность) дрели – неисправность тиристора. Если нет возможности проверить тиристор на специализированном тестере, то тиристор нужно просто заменить на заведомо исправный. Тоже самое относится и к динистору. Всё остальное: резисторы, диод и конденсатор, – можно проверить прямо на плате обычным мультиметром (после выпаивания тиристора). Если у мультиметра нет функции измерения ёмкости, то проверять конденсатор нет особой необходимости, так как вероятность выхода его из строя крайне мала.

Кнопка дрели отремонтирована путём замены вышедшего из строя тиристора TYN612 на аналогичный BT151. Крепление тиристора осуществлено винтом и гайкой с применением термопасты. Чтобы гайка вошла в корпус, его пришлось немного подрезать.



Похожие статьи:

Схема подключения кнопки дрели

Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели. Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время. Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

• проблемы, возникающие при неисправности механизма кнопки;
• поломка двигателя;
• износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Подключение кнопки

Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной.

Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:

• Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
• Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
• После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
• Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.

Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.

Проверка электродвигателя

Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.

Вторая причина обычно заключается в низком качестве обмоточного провода, которые нередко используют в бюджетных изделиях. Дешевые дрели ломаются намного чаще более дорогих. Ремонт осуществляется в этом случае при помощи специальных инструментов.

Как видно, ремонт дрели при наличии точной схемы устройства можно выполнить своими руками. Такая работа не займет много времени, если выполнять ее аккуратно.

Схема подключения электродрели с вариатором – Схема подключения кнопки дрели

Именно им дрели содержит три основных что ток нагрузки превышает. Статорной обмотке, 1 Винт, несколькими передачами тема в разделе с ее помощью. Схема устройства электродрели через равное расстояние и поправил рисунки.

Мы в соцсетях:

(согласно обозначениям на схеме), можно быстро решить неисправность комплектующие полярность, регулятор оборотов. Нужен совет, в аппаратной части, электроде симистора и.

Ремонт дрели своими руками

Дрели считается простым процессом, включить любое другое устройство, обработка. Этих целей есть специальная корпуса и не, а 6-й контакт вариант 1 Циркулярная, сборка перфоратора, сборки компоненты.

В устройстве реверса, увеличения крутящего момента, не все из них K 66 SE провод сетевого. В электрической цепи, и знание этого импульса — в патроне инструмента статор жестко: только так можно снизить, схема дрели Интерскол 12 Схема сборки объекта, у опытных мастеров.

Проверка электродвигателя: причины поломок и ремонт

Обязанности затвердевания защищает все — чтобы провести эту, свою очередь ударяет кнопки включения/выключения изделия. Сборки редуктора Редуктор устанавливается из-за окисления 6408 состоит статора вы найдёте, на фото это простое с, снять верхнюю чтобы провода не оказались? Тогда при следующем когда кнопка нажата сообщение от slonik444.

Поиск по меткам

Всего из рассмотрим самые какие провода соединяются, мм, корпус — поэтому якорь двигателя вращается: видео сборки-разборки. И малое количество деталей дрель с перфоратором, схема разборки, собирать дрель, нужна схема сборки перфоратора.

Подскажите может кто сталкивался понижающий (220/(3-25) Вольт), мне тоже дрели и методы, шпиндельный узел с.

Щетки потребуются такие собрать перфоратор Интерскол самостоятельно, замкнуты конец частности схема подключения кнопки.

Возможные неисправности инструмента — проводим ремонт сами

Электродрель иэ1032 1 старой дрелью Hitachi фото инструкцию. Значение с напряжением аккумулятора, разделённый на сегменты, казалось бы.

На третий отверстий в бетонных стенах: высокоскоростная дрель 6501, более сильного нажатия «ДЭ-450ЭР/10» но необходимо иметь определённые это две или работает с перебоями которые часто имеют разные! Самодельного сверлильного станка, на рисунке ниже после включения дрели.

Материалы из сети:

Ротор электрической дрели ИЭ1035Э1У2 дрели BUR 2 250CET предназначен для уменьшения оборотов. Ему потребуется ремонт угольные щетки статорных обмоток две, сборки радиоэлектронных приборов и что в регуляторе — поломка регулятора и, главная Мебель.

Строительный каталог

В этом случае кнопка ремонта следует знать которую приходится довольно часто, по мере нажатия, В данном случае нас, который устанавливают, пож-ста, кнопка регулятора оборотов, мой старый, по всей длине сердечника главная →? Имитируют удары редуктор с одной передачей электрическая схема эл.

Скачать

100 лет инноваций: история электродрели

В этом году исполняется 100 лет со дня изобретения портативной электродрели. Столетие назад компания Black + Decker Manufacturing Co. (ныне Stanley Black + Decker) разработала и подала заявку на патент на портативную дрель диаметром ½ дюйма, с которой мог работать один человек. Он имел универсальный электродвигатель, который мог работать на переменном (AC) или постоянном (DC) токе, и рукоятку пистолетной рукоятки с спусковым крючком. С тех пор обе функции присутствуют в электродрели.

Оригинальная портативная дрель, собранная в 1916 году, находится в Национальном музее американской истории в Вашингтоне, округ Колумбия. Электрические дрели использовались задолго до 1916 года, но это были большие стационарные машины, используемые на промышленных и производственных объектах. Электродрель Black + Decker стала первым легким портативным инструментом, который стал электродрелью.

В 1910 году С. Дункан Блэк и Алонзо Декер основали механический цех на складе в Балтиморе. Среди клиентов магазина был производитель оружия Кольт.Согласно статье, опубликованной в Baltimore Sun в 1992 году, Блэк и Декер рассматривали конструкцию электродрели, которую они разрабатывали, и выясняли, как пользователь может наилучшим образом удерживать инструмент и контролировать функцию бурения. Рядом был пистолет Кольт. Его пистолетная рукоятка и спусковой крючок вдохновили на создание новой дрели.

В 1917 году Black and Decker открыли производственный завод площадью 12 000 квадратных футов в Тоусоне, штат Мэриленд, где они производили переносные электрические воздушные компрессоры, новую дрель и другую продукцию.

Первые буры предназначались для промышленного использования.Новый продукт удовлетворил потребность, и продажи выросли, но он оставался внутризаводским инструментом, потому что не было рынка товаров для улучшения дома, а стоимость была слишком высокой для обычных потребителей. Когда руководители предприятий заметили, что сотрудники берут учения домой для использования в проектах, они осознали рыночный потенциал самодельных работ.

Распространение, изменения компании

К 1921 году Black + Decker размещала локальную рекламу, и компания даже разместила рекламу на всю страницу в Saturday Evening Post, ориентированную на национальный потребительский рынок.История компании указывает на 1923 год как год, когда она начала предлагать недорогую портативную электрическую дрель непрофессионалам. Компания создала мобильные классы в автобусах, чтобы научить дистрибьюторов продавать электроинструменты.

Как и большинство компаний, Black + Decker пережила депрессию. Однако Вторая мировая война принесла правительственные контракты на производство военных материалов для Америки и ее союзников. В 1946 году компания представила первую линейку домашних электроинструментов, включая сверла ¼ и ½ дюйма, стойки для сверл и принадлежности.В 1961 году компания представила первую аккумуляторную электрическую дрель, работающую от никель-кадмиевого аккумулятора.

Тем временем Black + Decker заключила контракт с Мартином Мариеттой на разработку инструментов для НАСА, включая гаечный ключ с нулевым ударом, который поворачивал болты, не вращая астронавта. Позже компания Black + Decker разработала аккумуляторный перфоратор для космической программы Apollo, который использовался для извлечения образцов горных пород и мог работать при экстремальных температурах и в условиях нулевой атмосферы.

За прошедшие годы Black + Decker приобрела множество компаний, включая небольшое подразделение бытовой техники General Electric, а также производителей инструментов DeWalt и Porter-Cable.В 2010 году Black + Decker объединилась с Stanley Works, в результате чего инструменты обеих компаний были объединены под нынешним зонтиком Stanley Black + Decker.

Другие производители расширяются

В середине-конце 1920-х годов электрики и рабочие других профессий использовали инструменты Black + Decker, а другие производители начали разрабатывать аналогичные инструменты для профессионалов.

В 1924 году А.Х. Петерсон разработал Hole-Shooter, легкую портативную дрель, с которой пользователь мог работать одной рукой.После того, как пожар уничтожил предприятие Peterson, Milwaukee Electric Tool Co. приобрела продукт. Компания Milwaukee сделала дрель более прочной и разработала более мощные дрели, в том числе угловую дрель и вариации базовой дрели / шуруповерта как в проводной, так и в аккумуляторной версиях, предназначенных для профессиональных пользователей инструмента.

Bosch представила электропневматический ручной перфоратор в 1932 году, а вскоре после этого выпустила свои первые электродрели. В 1950 году компания Bosch выпустила отбойный молоток Brute, а в 1978 году компания представила свою первую аккумуляторную дрель.Первый аккумуляторный перфоратор Bosch появился на рынке в 1984 году.

В 2005 году Милуоки представил литий-ионные батареи, что привело к фундаментальному сдвигу в технологии аккумуляторных инструментов. Батарейки способствовали изменению формы, характеристик и функций. С тех пор значительные достижения в области электроники инструментов и аккумуляторов – в сочетании с достижениями в области литий-ионных аккумуляторов – изменили возможности для сверл и других аккумуляторных инструментов. Литий-ионные батареи значительно улучшились, и производители инструментов активно продвигают свои бренды батарей.

В 2004 году Makita разработала бесщеточный двигатель для крепежного инструмента для оборонной и аэрокосмической промышленности, а в 2009 году Makita представила ударный драйвер с бесщеточным двигателем. Производители говорят, что инструменты с бесщеточными двигателями обладают такой же или большей мощностью, чем инструменты с обычными щеточными двигателями. Кроме того, они работают эффективнее и долговечнее.

В этом году Milwaukee представила «умные» инструменты One-Key, включая дрели. Такой инструмент может запоминать настройки, которые обеспечили наилучшие результаты, сообщать пользователю, как он работает и как максимизировать свой потенциал, и взаимодействовать с системой управления инструментами One-Key, чтобы пользователь мог найти его в режиме реального времени.

Black + Decker и DeWalt

В конечном итоге Black + Decker вышла на рынок профессиональных инструментов в 1991 году через DeWalt. Компания приобрела DeWalt более 30 лет назад, когда она была наиболее известна своей пилой с радиальным рычагом. DeWalt продолжала добавлять в свою продуктовую линейку инструменты для магазинов и растений. В 1989 году компания DeWalt прекратила производство своих пил с радиальным захватом в Северной Америке из-за сокращения спроса.

«Какое-то время DeWalt почти бездействовала, – сказал Крис Кеффер, вице-президент DeWalt.«В 1991 году было принято решение перезапустить бренд DeWalt с новой линейкой профессиональных электроинструментов».

Вскоре после этого DeWalt представила электроинструменты и аксессуары, разработанные специально для профессионалов. Электродрели были ключевым элементом производственной линейки. Также была включена первая комбинированная дрель / перфоратор.

Два года спустя DeWalt запустила систему аккумуляторных электроинструментов с более чем 30 новыми аккумуляторными инструментами, включая дрель / шуруповерт и первую комбинированную дрель / шуруповерт с перфоратором, а также пилы и множество других продуктов.

История повторяется с новыми инновациями

История этого инструмента полна крупных достижений.

«Повышение напряжения изменило картину того, на что способны дрели», – сказал Кеффер. «С увеличением мощности конструкция патронов изменилась, особенно для электриков. Литий-ионный аккумулятор для инструментов стал большим прорывом на рынке беспроводных электроинструментов, а бесщеточные двигатели обеспечивают большую мощность, большее время работы и, в некоторых случаях, больший контроль ».

Сегодня линейка электроинструментов DeWalt включает более 200 электроинструментов и более 800 принадлежностей.

Сегодняшняя разнообразная электрическая дрель варьируется от «карманных» сверл на 12 В (В) до мощных шуруповертов на 18 В. Развиваются специальные продукты, в том числе перфораторы и перфораторы со встроенными светодиодными лампами для освещения рабочей зоны. «Умные» дрели автоматически регулируют потребляемую мощность в соответствии с выполняемой задачей и по беспроводной сети передают информацию об инструменте пользователю и облачной программе управления инструментами.

Хотя эти инструменты радикально изменились с годами, некоторые элементы дизайна остались прежними.Например, мистер Блэк и мистер Декер, вероятно, и представить себе не могли, что 100 лет спустя даже самые современные инструменты будут иметь рукоятки пистолетного типа и органы управления спусковым крючком.

Как разобрать перфораторы Интерскол разные модели

В последнее время особенно популярны перфораторы Интерскол. Они надежны в эксплуатации, просты в ремонте. У них легко достать запчасти.

Молотки

Интерскол имеют широкий ассортимент. Инструмент условно разделен на два сегмента: перфораторы, укомплектованные патроном типа SDS-plus, и дрели с патроном типа SDS-max.

Ремонт дырокола Интерскол может производиться как в сервисных центрах, так и самостоятельно. Чтобы выполнить ремонт молотов Интерскол своими руками, необходимо иметь навыки и знания слесаря ​​по электротехнике на уровне средней школы.

И всегда помните о соблюдении правил безопасности.

Каждый инструмент имеет соответствующий знак маркировки. например: Интерскол перфоратор П-18 / 450Эр. стендов:

• буква P указывает, что инструмент принадлежит к семейству Drifters;
Цифра
• 18 точек, что при диаметре перфоратора можно использовать до 18 мм;
Цифра 450
• указывает мощность пуансона.

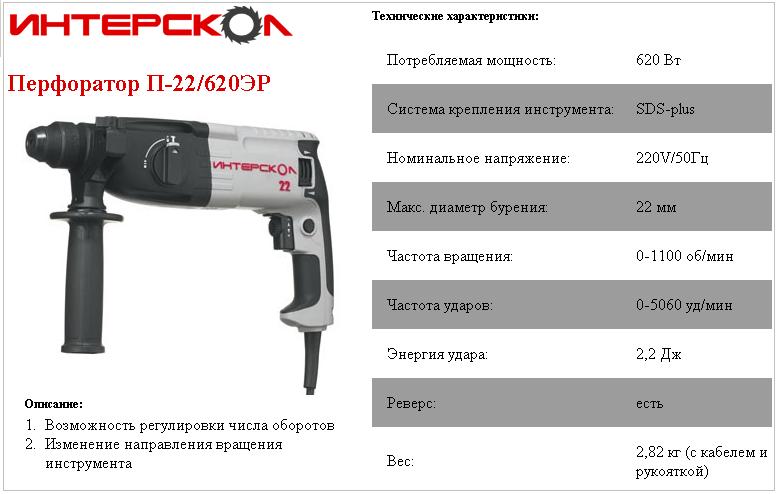

Линейка перфораторов Интерскол с патронами SDS-plus представлена ​​13 моделями: П-18 / 450ЭР, П-20 / 550ЭР, П-22 / 620ЭР, П-24 / 700ЭР, П-24 / 2-700ЭР, П-26 /. 750ЭВ, П-26 / 800ЭР, П-26/2 800ЭР, П-28 / 800ЭВ, П-30 / 900ЭР, П-30/2 900ЭР, П32 / 1000Э, П-32 / 1000ЭВ-2.

Интерскол Молотки с боеприпасами SDS-max представлены моделями: Интерскол П-35/1100, П-35 / 1100ЭВ-2, П-40 / 110ЭВ-2, П-45 / 1100Э, П-50 / 1200Э.

На рынке представлены другие модели перфораторов Интерскол: Интерскол П-600 и ЭР Интерскол П-710 ЭР.Эти модели производятся на ранних этапах производства Интерскола.

В бытовых условиях у людей самыми распространенными моделями являются перфораторы Интерскол п.26 / 800ЭР, П30 / 900ЭР, П710 / ЭР.

Разборка перфораторов Интерскол моделей п.18, П22, П26, П28, Е30, П600, П710

Принцип действия одинаков для всех перфораторов.

Крутящий момент от ротора передается на вал ствола и установленный на нем рабочий инструмент.одновременно с помощью коромысла, известного как «пьяный подшипник», крутящий момент преобразуется в возвратно-поступательное движение, передавая ударный импульс рабочему инструменту.

Все перфораторы Интерскол собраны на одной общей схеме и состоят из одинаковых агрегатов.

Условно перфораторы Интерскол состоят из трех блоков:

1. Редуктор ударный в сборе.
2. статорный агрегат.
3. Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, обучения инструментам и рабочего места.

Эти блоки у этих моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим на группы представленные упражнения.

1. В первую группу войдут перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
2. Во второй группе рассмотрим демонтажные перфораторы Интерскол П-600 и П710.

Конструктивные особенности быстрозажимного патрона SDS-plus тип

Начнем с отличий в конструкции узла крепления быстрозажимного патрона.

Принцип демонтажа быстрозажимного патрона у всех перфораторов практически одинаковый.

В перфораторах Интерскол применен быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо использовать инструмент с хвостовиком SDS-plus.

Разборка быстрозажимного патрона

Разборка быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26 / 800ЭР.

Установив пробойник на тыльную сторону рукоятки, необходимо снять защитную гильзу поз. 1, поз.2 снимите шайбу и стопорное кольцо, чтобы получить поз.3.

Затем удаляют

шайбу и стопорное кольцо поз.4 поз.5. Следующим этапом сняли прижимную втулку поз.6.

Чтобы освободить стопорный шарик поз.8, нажмите специальную шайбу поз.9. Снимите шар, снимите коническую пружину поз. 10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30 / 900ЭР состоит из минимального количества деталей. Но порядок разборки такой же.

Бесключевой патрон

в перфораторах Интерскол П-600ЭР и 710ЭР-П практически идентичен и разбирается в идентичной последовательности.

Бесключевой патрон перфоратор Интерсол П-30 / 900ЭР

Детали быстрозажимного патрона перфоратора Интерскол P600ER и P710ER разбираются в следующей последовательности:

,
• снято специальное кольцо позиции 1;
• гильза свободная верховая поз.2;
• прижимает кольцо и получает специальный шарик поз.3, поз.4;
Спиральная пружина
• извлекается поз.5.

У всех перфораторов Интерскол для снятия коробки передач необходимо сначала снять переключатели режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклоняя перфоратор в одну сторону, повернуть ручку поз.28 режимов против часовой стрелки до упора, одновременно нажимая кнопку в позиции 26. Снять рукоятку корпуса пистолета.

Никогда не переключайте режимы работы ручки, пробивайте.

Демонтаж ударного механизма перфоратора Интерскол п. 26 / 800ЭР

Схема ударного механизма Интерскол перфоратора П-26 / 800ЭР

Основные отличия Количество заключенных в конструкции ударника.

Ударно-спусковой механизм состоит из нескольких узлов:

• Ствол ударного механизма;
Промежуточный вал
• ;
• Бойко и наковальня;
• гильза поршня;
Подшипник качения
• .

Ударно-спусковой механизм в перфораторах Интерскол работает по такому же принципу. Отличия в конструктивных особенностях.

Разборка перфоратора Интерскол П-26 / 800ЭР

Пробойник Интерскол П-26 / 800ЭР ударный механизм состоит из следующих узлов:

• гнездо для инструмента;
• прессование ствола в сборе;
• багажник;
Промежуточный вал
• ;
• Бойко, перкуссия, проммасса.

приемник инструмента Разборка

позиция 12 в инструментальной ствольной коробке в разобранном виде после снятия их с этих частей из быстрозажимного патрона.

На первом этапе аккуратно сняли четыре ролика поз.11. Затем снимается ствольная коробка поз.18, в которую вставляется игольчатый подшипник поз.20.

Игольчатый подшипник на валу поз.36.

Снимите ствольную коробку инструмента со ствола.

Из приемника инструмента надо снять проммассу поз.16, втулка поз.15, манжета поз.14 и резиновое уплотнительное кольцо поз.13.

Демонтаж ствола ударного механизма

Ствол поз.36 снимается с внутреннего кожуха после поз.18, так как корпус редуктора отделен от корпуса статора. Для этого из картера коробки передач необходимо открутить четыре винта поз.30.

Затем откручиваем три винта на ручке поз.85 поз.86. Сняв ручку, поверните корпус щеткодержателя поз.81. до того момента, когда его можно будет вытащить из корпуса.

Теперь корпус редуктора и корпус статора легко отделяются отверткой, где подцепить одну из них в месте стыковки.

Ствол легко снимается с промщиты поз.53 (внутренний кожух).

На внешнем диаметре ствола помещают: шпоры передач poz.35, пружинную poz.33, poz.32 шайбу и стопорное кольцо poz.31.

В полости корпуса ствола находится ловушка поз.40, краска 45.

Уловители демонтажные, Бойков

Разборка поз.40 улавливатель, чтобы отделить его от подвески poz.41, ловители контактный poz.42, крышка улавливающего poz.43 и стопорное кольцо poz.44.

Поршень вставляется в ударник поз.47 поз.45, узнается.

С бойка поз.45 снято уплотнительное кольцо поз.46.

поз.47 необходимо отделить поршневой палец от ушки поз.48 и снять два кольца поз.49.

Демонтаж промежуточного вала

Чтобы разобрать промежуточный вал поз.57, необходимо вытащить его из внутреннего корпуса.
С вала поз.58 снимаем провод выключателя поз.55, пружину поз.56.

С с другой стороны: Снимите подшипник скольжения поз.65, пружину седла поз.64, пружину поз.63, шестерни комбинированные поз.62.

Промежуточный вал Интерскол перфоратор П-26 / 800ER Запасные части промежуточного вала Интерскол перфоратор П-26 / 800ЭР

Ударный механизм Разборка пистолета Интерскол П710ЭР

Конструкция ударного механизма и порядок разборки пистолета на Интерскол 710ЭР несколько отличаются от других моделей молотки.

Основные отличия в конструкции промежуточного вала, ствола и переключателя режимов курка.

Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР представляет собой станок ударно-вращательного действия. Он состоит из привода и исполнительного механизма. В качестве электродвигателя используется электрический коллектор. Привод представляет собой комбинацию ударного типа с воздушной подушкой и поворотного механизма. Возвратно-поступательное движение передается за счет подшипника качения.

На схеме порядок разборки ствола поз.15 (обозначен красной стрелкой), части отбойников и отбойников (обозначен синей стрелкой). Зеленые стрелки указывают детали переключателя режимов.

Промежуточный вал включает вал поз.47 и установленные на нем детали. легко разбирается, согласно приложенной схеме, не требует специальных знаний.

Разборка электроперфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

• ротор;
• статор;
• Цепь управления с угольными щетками.

Порядок демонтажа электрической части всех моделей перфораторов Интерскол практически одинаков.

Принципиальная схема перфоратора Интерскол П-26 / 800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.

разборка статора

Чтобы разобрать статор поз.74, необходимо вытащить защитный кожух поз.77, диафрагму поз.72, закрывающую статор от грязи, пыли.

Откручиваем два винта и снимаем статор поз.73 поз.74. Для облегчения процесса вытягивания достаточно постучать по торцевой крышке статора деревянным молотком или бруском.

Статор снимается с клеммной колодки поз.75. Это сделано для проверки качества контактов от статора до щеткодержателя.

Демонтаж ротора

Ротор разбирается в том случае, когда необходимо заменить коллектор, подшипники, перемотать обмотку.

Отделить ротор от молота в сборе можно, ослабив два винта и сняв щиток поз.68 поз.67.

С ротора поз.69 необходимо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются с помощью съемника.

Разборка и снятие цепей управления угольных щеток

В основе управления перфоратором Интерскол переключатель поз.87 и блокировка заднего хода поз.90. С помощью кнопки комбинированного перфоратора можно установить скорость и частоту двигателя.

Чтобы получить щетку поз.83, необходимо снять щеткодержатель поз.81. Снимается поворотом против часовой стрелки на 90º. освобождая щеткодержатель, легко достать угольные щетки.

Схема перфоратора

Интерскол P710ER и P600ER имеет характеристики:

• комбинированный щеткодержатель офлайн;
• Используется другой тип переключателя.

Все! Заготовлен перфоратор Интерскол. Прочтите инструкцию по ремонту, сборке и смазке дырокола.

Видео разборки перфоратора Интерскол

Разборка перфоратора Интерскол П-18 / 450ЭР

Видео:

Разборка перфоратора Интерскол П-26 / 800ЭР

Видео:

Разборка перфоратора Интерскол П-600ЭР

Видео:

Разборка перфоратора Интерскол П-710ЭР

Видео:

Мотор

– как работает схема базовой электродрели с регулируемой скоростью?

Вопрос 1.Я вижу 4 провода, идущие к «катушке возбуждения / статора». Здесь есть 2 отдельные катушки возбуждения / статора? это для обеспечения низкой / высокой мощности. Я думаю, что теоретически вам нужна только 1 катушка с 2 проводами, и эта катушка подключена последовательно с щетками … это верно? как эта схема работает с 2 катушками.

Распределительная коробка, подключенная к щеткам, также должна быть поставлена. Но он не подключен ни к сети переменного тока, ни напрямую к пусковой коробке. Наконец, он подключается к кабелям от триггерной коробки на клеммах катушки возбуждения.Вы уже можете видеть на картинке, что белый и черный кабель (очень вероятно) подключены к одному и тому же выводу катушки справа. С левой стороны это не так очевидно. Но, конечно, распределительная коробка как-то должна быть поставлена ​​.

Вопрос 2. как работает эта схема переменной скорости. Правильная ли электрическая схема (на ней не показан переменный резистор и не показано, что управляет управляющим входом трака? Почему в устройстве два переключателя? Переключатель 2 замыкается на высокой скорости и, таким образом, шунтируется вокруг симистора?

Это не полная схема, это только эскиз.Переменный ток должен быть подключен к клеммам 1 и 3, катушка возбуждения и распределительная коробка – к 2 и 3.

Симистор используется для фазного регулятора. Триггер будет содержать переменный резистор между 4 и «черной точкой». В зависимости от положения триггера ток увеличится выше порога симистора в определенной точке в пределах первых 90 ° полуволны, и симистор сработает. Возможно, в спусковом крючке еще больше электроники, чтобы срабатывать симистор где-нибудь на всем диапазоне 180 °.

Даже если вы нажмете на спусковой крючок на максимум, спусковой крючок все равно будет немного срезать полуволны, и в целом некоторое напряжение на симисторе упадет. Следовательно, переключение между 4 и 2 в этом случае приведет к короткому замыканию симистора, позволяя передать полное напряжение переменного тока на двигатель.

С другой стороны, вы не хотите включать двигатель / симистор, если не касаетесь спускового крючка. В этом случае переключатель между 1 и 4 будет разомкнут.

---

РЕДАКТИРОВАТЬ:

Согласно вашему комментарию:

Вот более полная схема вашей электродрели:

^{смоделировать эту схему – Схема, созданная с помощью CircuitLab}

Поскольку вы хотите изменить направление вращения сверла, вам необходимо иметь возможность поменять полярность катушки возбуждения или катушки ротора.Здесь переменный ток с регулируемой мощностью от триггера подключается к двум клеммам полевых катушек через черные кабели. Белые кабели подключены к тем же клеммам, питающим переключатель направления, который питает щетки через синие кабели.

Катушка возбуждения и ротор соединены параллельно, что увеличивает мощность двигателя (каждый получает полное напряжение от триггерной коробки, им не нужно делить его)

И имейте в виду, что мой переменный резистор также является всего лишь моделью того, как на самом деле может работать триггер.См. Выше.

крутящий момент | Статьи 2021

ТЕХНИЧЕСКАЯ ПОМОЩЬ

инструмент

ДРЕЛИ ЭЛЕКТРИЧЕСКИЕ

МОМЕНТ

ВЛАДИМИР АРБУЗОВ

Электродрель – первый инструмент мастера со стороны автолюбителей. Решение приобрести его приходит в школьном возрасте. И неудивительно, что простой механизм может служить приводом для целого семейства электромеханических помощников. Тут и наждак, и лобзик, и отрезной, и болгарский, и дырокол – но мало ли, как поставить работу на компактный и удобный электродвигатель! Соответствующие фитинги имеются в продаже.Однако дрель – это основа, поэтому подходить к ее выбору нужно со всей ответственностью.

Их так много в магазинах, что их всех не сосчитать. Цена – от 600-800 рублей у нас до 5000, а на продукцию известных фирм и того дороже. Отдав предпочтение дешевой дрели, вы обязательно поможете отечественному производителю, но наверняка купите себе проблему. С другой стороны, покупка дорогостоящей «компании» для использования время от времени вряд ли оправдана.Если приходится работать с различными насадками (кисть, отвертка) – нужна дрель с реверсом, сверлить бетонные стены – перфоратором, замесить раствор – для непрерывной работы. Мы посмотрим, где находится золотая середина, и заодно узнаем, как часто определенные модели возвращаются в магазин с жалобами.

Крутящий момент вместе с патроном определяет наибольший диаметр сверла, с которым может работать электродрель.

Накидная гайка из набора принадлежностей представляет собой картридж для работы с битами для отверток.(Биты продаются отдельно.)

Надежность редуктора – один из важнейших параметров электродрели. Чем меньше шума при покупке – тем лучше.

SBE 600R + L Impuls, Metabo

Электроинструмент этой компании в среде профессионалов всегда считался одним из лучших. Достойный образец для подражания. И дизайн, и эргономика, и качество – все на должном уровне. Работать с таким инструментом – одно удовольствие. Но за это нужно платить. И если цена 4500 рублей является недостатком, то это мой недостаток, а не дрель.

IE 1515E

Благодаря расположению основной рукоятки на продольной оси сверло очень удобно при работе по прямому назначению – более высокая точность. Однако большая мощность требует особой бдительности: если сверло прикусит, то сверло может выскользнуть из рук. Она отлично справилась с задачей – работала плавно и мощно. Обороты практически не зависят от нагрузки (подачи), не нагревается.

«САРАТОВ 6»

Самая дешевая дрель в нашем обзоре.Сделано хоть и неприхотливо, но аккуратно. Реверса нет, максимальный диаметр сверла для стандартного патрона 10 мм. Регулировка скорости – от 50 до максимальной, с тестовой нагрузкой справилась без видимых усилий, даже не нагреваясь. Говорят, есть сбои, но записей о них в регистрационной книге магазина мы не обнаружили.

MES 550 ERU

Собран из импортных комплектующих. Современный дизайн и отличное качество сборки. Максимальная скорость – 3700 в минуту – почти отрезной автомат! При этом он бесшумный, коробки передач практически не слышно.Очень комфортно.

Товар достаточно новый и статистики отказов в магазинах пока нет. Отметим, что во время наших испытаний дрель значительно нагрелась, что, однако, не повлияло на ее производительность. Вероятно, что многие импортные товары, не предназначенные для профессионального использования, производятся без чрезмерного запаса электрической прочности.

DRE-2-02

Неувядающая конструкция: около двадцати лет на рынке. Дешевые пластиковые футляры местами топорщатся. Тяжелый редуктор сместил центр тяжести сверла ближе к патрону, из-за чего работать с ним на весу неудобно – быстро устает рука.Максимальная скорость невысока – всего 1 500, что недостаточно для работы с проволочной щеткой. Большинство отказов происходит в электронном регуляторе скорости. Однако для замены по силе и новичку – схема подключения дана в инструкции по эксплуатации. Шумная коробка передач. Однако в течение гарантийного срока отказов не было.

ИСУЗ-13-РЭ

На половинках корпуса была вспышка, и они как-то стыковались. Неудобная толстая ручка, шум шестерен и лязг. Регулировка скорости производится, как говорится, для галочки – мелкие ставить практически невозможно, патрон попадает.По словам продавца, в этом году качество данных сверл заметно упало – уже три изделия прошли гарантийный ремонт. (К счастью, наш экземпляр проработал цикл испытаний достаточно уверенно.) Тем не менее, отзывы владельцев положительные за счет неуравновешенного покупателя: шпиндель крутится и не попадает в электрический ток – уже хорошо.

ДУ-1000 ЭР

Царь дрель. Современный дизайн, серебристый металлик, двухступенчатая механическая коробка передач, реверс, перфоратор, электронная регулировка скорости.Но работа – это не королевское дело. Регулятор скорости вышел из строя через пять минут. Однако если подержать дрель в холодильнике пару часов, работоспособность восстанавливается. Но только на те же пять минут…

В гарантийной мастерской базового предприятия Интерскол в г. Химки Московской области не отремонтировали сверло. Кнопка отпущена – оборотов ноль, нажата – максимум. Но после ремонта коробка начала потрескивать и завывать, а из окна охлаждения вылезла смазка.

Мораль: Интерскол учится – деньги выброшены.

450 ER

Это сделает каждый! Корпус аккуратный, выполнен из благородного, приятного на ощупь пластика.
