Ноутбук не включается | Поиск неисправности ноутбука

Поиск неисправности материнской платы ноутбука


Осмотрим материнскую плату ноутбука на предмет окислов, потемневших участков, следов пайки, нагара, вздутий текстолита и других повреждений, так же осматриваем все разъёмы (чтобы нигде ничего не замыкало) и исходя из этого можно строить определённые выводы.
Если есть окисления на каком либо участке, то надо промыть плату, (мы промываем в ультразвуковой ванне), а затем выдуваем всю воду с платы (особенно из под чипов) с помощью компрессора, досушиваем на нижнем подогревателе смотрим отгнившие элементы под микроскопом и восстанавливаем.

Стоит обратить внимание на то место куда попала жидкость, часто бывает что жидкость попадает к примеру под системную логику, слоты памяти и в итоге под ними начинают отгнивать контакты.

Выявление короткого замыкания (КЗ) на плате ноутбука

Начинаем с проверки первички “19 вольтовая линия” (вообще если быть точным то первичка на некоторых моделях может быть не 19в, а к примеру 15в или же наоборот 20в и надо смотреть что написано на корпусе, для того чтобы узнать параметры совместимого зарядного устройства), ищем по схеме где они проходят и так же меряем сопротивление относительно земли, оно должно быть большим. Если же у вас заниженное сопротивление по высокому (19в), то для начала вам надо понять в каких цепях оно присутствует, то есть в обвязке чаржера (Сharger в переводе с англиского “зарядное устройство”) или в нагрузке.

Чаржер BQ24753A

Что происходит при подключении блока питания ноутбука:

На ACDET (детектор заряда) через резистор который является делителем приходит напряжение и если она больше 2.4в то чаржер сообщает мультиконтролеру о переходе в режим зарядки по каналу IADAPT
при этом сигнал OVPSET определяет порог входного напряжения и если всё нормально, то ключ (мосфет) Q3 закрывается управляющий сигнал ACDRV открывает Q1 тем самым запитывая чаржер уже от БП (PVCC 19в) и проходит Q2, после чего уходит в нагрузку.


Вернёмся к тому что надо определить кз (в нагрузке или до неё), исходя из вышесказанного допустим если у вас пробит конденсатор С1 то если будетем искать КЗ в нагрузке то его там попросту нет, а на разъёме напряжения будет просаживаться.
В этом случае надо производить замеры относительно земли допустим на резисторе R10, затем на PVCC микросхемы чаржера и наконец на резисторе Rас, так же в обязательном порядке проверяем мосфеты Q1, Q2 и Q3 на пробой (желательно с ними также проверить Q4 и Q5), далее если допустим у нас с вами кз не в нагрузке, то можно воспользоваться ЛБП (лабораторный блок питания) с ограничением по току, подсоединяем в область кз и ищем на плате греющиеся элементы, меняем, процедура производится до того момента пока кз не уйдёт, либо можно не использовать ЛБП, а просто выпаивать элементы попавшие под подозрение и менять если они пробиты.


Когда короткое в нагрузке, перед тем как использовать ЛБП надо убедиться что все мосфеты во вторичных цепях питания на которые приходит высокое (другими словами верхнее плечо) не пробиты.

Шим котролер RT8202A

Как видим на схеме, если насквозь пробит PQ, то все что вы будете подавать на линию высокого будет проходить на дроссель и далее в узлы питания оперативной памяти (если конечно её не вытащить перед этим). Подумайте и представте что это будет не в этой цепи, а например в цепи питания видео

Проверили мосфеты и убедились, что КЗ по высокому в нагрузке, то можно применять ЛБП и искать неисправности.
Перед применением ЛБП желательно снять с платы все снимаемое и желательно ставить на ЛБП выходное

напряжение около 1в и 1A для поиска неисправности важна сила тока, а не напряжение.

Далее нам надо проверить плату на наличие КЗ во вторичных питаниях, для этого открываем схему и смотрим, на вторичке нас интересуют дросселя (зачастую обозначаются в схемах как PL), будем измерять на них сопротивление относительно земли, на некоторых дросселях сопротивление может быть очень маленьким, но это не всегда обозначает что там кз, например на дроселях питания процессора в режиме прозвонки сопротивление может быть 2 ома и для этой платформы это нормально, а вот если 0. 5 ома, то это уже наталкивает на мысли что сломан видеочип, однако есть видяхи у которых сопротивление по питанию может быть в районе 1 ома, Если же заниженное сопротивление по вторичным питаниям, например на дежурке, то так же смотрим с какой стороны оно находится (в обвязке шима или в нагрузке, для этого на некоторых платах распаяны джампера, если их нету то смотрим схему и находим место в цепи где можно ее разомкнуть) , если кз со стороны нагрузки то делаем туже манипуляцию с ЛБП только ставим то напряжение которая должна быть в этой цепи (можно меньше, но не больше) и так же ищем что греется, если будут греться большие чипы имеется ввиду юг, север и многое другое, то эту процедуру следует прекратить и искать КЗ размыкая цепи. Если в обвязке, то в первую очередь проверяем нижний ключ, а потом уже и остальное.

Итак мы убедились что у нас нету короткого замыкания на плате и теперь можно пробовать её пустить, вставляем ЗУ и нажимаем на кнопку включения.


Питания не поднимаются либо поднимаются, но не все

Нужно убедиться что на плату поступает 19в, если оно отсутствует на плате то смотрим: разъём питания -> мосфет -> нагрузка, убеждаемся что на разъёме есть 19в, далее проверяем мосфет на стоке и истоке должны быть 19в если же например на стоке они есть, а на истоке нету то смотрим целый ли данный мосфет и что управляет его затвором, проверяем VIN на микросхеме чаржера, так же проверяем наличие DCIN, ACIN, ACOK, если сигналы отсутствуют то следует заменить чаржер, так же первое что нужно сделать

прошить биос, потому что именно в биосе прописаны основные алгоритмы (логика) платы в том числе и алгоритм запуска.

Прошили биос и изменений не последовало, идём дальше, во многих схемах есть страничка с “Power on sequence” (последовательность питания).

Пример схема для asus k42jv mb2.0.

Смотрим поступает +3VA_EC и запитан мультиконтролер, так же смотрим запитана ли флешка биоса. На разных платформах это питание формируется по-разному (не обязательно его должен формировать шим дежурки).
Затем смотрим EC_RST# (знак # в конце означает что сигнал является инверсным),
Затем проверяем уходит ли с мульта VSUS_ON – это разрешающий сигнал на включение силовых +3VSUS, +5VSUS и +12VSUS (дежурных питаний), заодно проверяйте есть ли эти питания.
Для разных платформах дежурка может появляется по разному, допустим +3VSUS есть до нажатия, а +5VSUS поднимается уже после нажатия!
Как формируется ENBL (сигнал включения шима дежурки), для его формирования сигнал FORCE_OFF# должен быть не активен (это значит что он должен быть 3.3в).
Сигнал FORCE_OFF# – это защитный сигнал, он становится активным (переходит в логический 0) при перегреве, выходе из строя какого-нибудь шима в общем если будет происходить что то нехорошее, кстати этот же сигнал формирует EC_RST#
Далее смотрим передает ли хаб мульту ME_SusPwrDnAck, затем смотрим приходит ли на мульт SUS_PWRGD – этот сигнал сообщает мульту, что системные питания +3VSUS +5VSUS +12VSUS присутствуют на плате, далее мульт снимает сигнал PM_RSMRST# этот сигнал снятия ресета с юга должен в логической 1, так же мульт выдает ME_AC_PRESENT, это все что должно быть на плате ДО включения!
Теперь смотрим PWR_SW# на этой платформе он должен быть 3в (на некоторых платформах может быть и 19в на кнопке) и сбрасываться при нажатии на кнопку, так же незабываем проверять LID_SW# должен быть 3в (сигнал с датчика холла), так же сигнал PM_PWRBTN# идущий на юг должен кратковременно сбросится, смотрим осциллографом жизнь на флешке биоса, генерацию кварцев на мульте и юге, проверяем RTC батарейку, после того как PM_PWRBTN# сбросится ЮГ должен дать добро на включение остальных питаний и перехода в другой режим в виде сигналов PM_SUSC# и PM_SUSB# идущих на мульт, в свою очередь мульт выдаст сигналы SUSC_EC# и SUSB_EC# это разрешающие сигналы на запуск шимок следующих групп питаний:
Затем если эти шимконтролеры исправны и питания поднимаются они отдают в цепь детектора Power Good:

Вот так выглядит цепь POWER GOOD DETECTER.

Далее формируется сигнал SYSTEM_PWRGD он же является EN (сигнал включения) для шима который формирует
+VTT_CPU это напряжение питания терминаторов процессора (дополнительное напряжение питания процессора) и этот шим так же выдает +VTT_CPU_PWRGD в цепь второго детектора, а детектор в свою очередь посылает на процессор сигнал H_VTTPWRGD (сообщая что питание в норме):
В это же время процессор дает команду на включение питаний видео ядра GFX_VR_ON на шим который формирует это питание,
далее процессор выставляет GFX_VID для видео ядра и появляется +VGFX_CORE, после чего на тот же детектор приходит GFX_PWRGD говоря о том что питание в норме и с детектора по итогу выходит общий POWER GOOD.
ALL_SYSTEM_PWRGD и идёт на мульт, после чего мульт выдаёт сигнал CPU_VRON (сигнал включения основных питаний процессора), в следствии чего должно подняться питание +VCORE,
затем с шима питания проца на мульт уходит сигнал VRM_PWRGD говорящий о том что питание проца в норме, так же с этого шима идет сигнал CLK_EN# это разрешающий сигнал на включение клокера (Генератор тактовых частот) – это устройство, формирующее основные тактовые частоты, используемые на материнской плате и в процессоре.
Затем мульт отправляет сигнал PM_PWROK хабу сообщая о том что питания в норме, и хаб отправляет на проц сигналы H_DRAM_PWRGD иH_CPUPWRGD сообщая процессору, что эти питания в норме, параллельно проходит сигнал BUF_PLT_RST# который снимает ресет с процессора и после которого начинается операция пост

Работа шим контроллеров RT8202APQW

Приципиальная схема шима
Что такое шим – это сокращение от понятия широтно-импульсная модуляция (на англиском это pulse-width modulation то есть PWM) – это управление средним значением напряжения на нагрузке путём изменения скважности импульсов, управляющих ключами.
В результате работы ШИМа формируется напряжение которая до дросселя скажем так “прыгает” и если смотреть осциллографом то мы увидим пилообразный сигнал, далее благодаря дросселю и конденсатору (так называемый низкочастотный LC фильтр) после него напряжение стабилизируется и на осциллографе после него мы увидим “прямую”
Контакты на нашей шимке и зачем они нужны:

  • 1. TON – это сенсор напруги, которая поступает на верхий ключ, собственно он измеряет напругу которая будет проходить при открытии ключа
  • 2. VDDP – это питание драйверов для управления затворами ключей
  • 3. VDD – основное питание шим контроллера
  • 4. PGOOD – сигнал говорящий о том что шим работает и питание в порядке
  • 5. EN/DEM – это сигнал включения шима, переход в режим работы так сказать
  • 6. GND – земля
  • 7. BOOT – вольтодобавка, он входит в состав драйвера управляющего верхним ключом
  • 8.UGATE – это управляющая затвором верхнего ключа
  • 9. PHASE – общая фаза
  • 10. LGATE – управляющая затвором нижнего ключа
  • 11. OC – настройка тока (ограничение)
  • 12. FB – канал обратной связи
  • 13. VOUT – проверка выходного напряжения

Для того чтобы шим работал требуется не так уж и много, для начала нужно убедится в том, что вся обвязка целая и номиналы соответствуют, затем убедимся, что шим запитан в данном случае (VDD и VDDP), должен приходит EN (сигнал включения) и приходить высокое на TON
если все вышесказанные условия соблюдены, но шим не выдаёт положенного питания то следует заменить шим.

Это пример работы одноканального шима, рассмотрим шим который имеет несколько синхронно работающих каналов, а именно шим питания процессора. Зачем процессору нужно несколько каналов и одного ему может быть недостаточно.
На старых платформах не было потребности в том чтобы делать многофазные шимы для питания процессора, но с появлением новых архитектур появилась проблема, всё дело в том что процессоры нового поколения при напряжении 1в и энергопотреблении свыше 100 Вт могут потреблять ток 100А и выше,
Если посмотреть даташит на любой мосфет, то увидим что у них ограничение по току до 30А, то есть если использовать однофазный регулятор напряжения питания, то его элементы просто «сгорят», поэтому было принято решение сделать многоканальный шим контроллер.
Так же для уменьшения пульсации выходного напряжения в многофазных шимах все фазы работают синхронно с временным сдвигом друг относительно друга.
Фаза на выходе после LC фильтров соединяются между собой “дублируются”, о чём это говорит – если допустим какой либо канал не будет работать, то на дросселе этого канала все равно будет присутствовать питание и вполне вероятно, что при этом ноутбук инициализируется, но при малейшей загрузке проца (например при загрузке Windows) он попросту глюканёт ибо процу будет недостаточно того питания которое на него будет приходить.
В этом случае смотрим осциллографом присутствие пульсаций перед LC фильтром каждого канала. Конечно же бывают случаи что с питальником то все нормально, попросту надо изменить VID-ы, это бывает когда прошили не тот bios либо подкинули более мощный процессор.
Это происходит из за сигнала VID (Voltage Identification), а это сигнал идентификации материнской платой рабочего напряжения процессора.

Все питания поднялись, но нет “изображения”.

В этом варианте начинаем с прошивки биоса. Не помогло:
Подключаемся на внешний монитор.
Если картинки нет то меряем сопротивления каналов RX/TX желательно на всех шинах, мерять надо относительно земли и относительно друг друга то есть RX не должен звониться накоротко с TX, соответственно учитываем что на каждой шине своё сопротивление, отличие на отдельной шине более чем 50ом уже много и может означать что проблема скрыта на этом канале,
далее меряем сопротивление относительно земли на конденсаторах под основными чипами (север, юг, видеокарта) на одинаковых конденсаторах должно быть одинаковое сопротивление.
Ну и конечно же желательно снять всю переферию чтобы исключить всякие сломанные сетки или ещё что-нибудь из этой категории, особенно часто ноутбуки ломаются по причине выхода из строя USB (выломали USB и сигнальный контакт попал на 5в итог дохлый юг).
Далее можно применить метод прогибов и прижимов (без фанатизма) при этом смотреть будет ли меняться поведение платы не будем забывать, что зачастую некоторые мосты находятся под клавиатурой там, где они подвергаются небольшим, но частым “встряскам”, так же проверяем на отвал bga. Так же смотрим что, где и как греется, замечу что наиболее частая в что при запуске начинает греться южный мост и сразу решают, что проблема в нем, меняют его, а плата как не работала, так и не работает, а все потому что южный мост работает как сумасшедший пока не пройдёт инициализация (потому он и может за 3 секунды раскаляться), а потом его работа стабилизируется, поэтому в процессе диагностики желательно поставить пассивное охлаждение. Далее если совсем ничего не помогло можно воспользоваться диагностическим прогревом или охлаждением отдельных чипов и элементов.

Так же не стоит проверять LVDS шлейфа,
Подключаем матрицу, если у вас например на внешнем мониторе есть изображение, а на матрице нету, надо смотреть считывается ли EDID с матрицы, проверять приходит ли питание матрицы
так же часто бывает что попросту нету подсветки.
LVDS ( low-voltage differential signaling) в переводе “низковольтная дифференциальная передача сигналов” — способ передачи электрических сигналов, позволяющий передавать информацию на высоких частотах
при помощи дешёвых соединений на основе медной витой пары.
Для того чтобы на матрицу вывелось изо необходимо чтобы был запитан контроллер матрицы, после он начинает “общаться” с тем что с ним должно общаться (север, видяха, мульт)
смотреть по схеме, предположим это будет видеокарта, она определяет что по такой-то шине подключён такой-то контроллер, считывает EDID и начинает давать туда изо.
Так же смотрим что дает разрешение на подсветку, есть ли сигнал регулировки подсветки (обычно с мульта).
Внимание когда подключаете шлейф, убедитесь что он под эту модель ибо есть шанс спалить что ни будь серьёзное (типа чипа видеокарты) и плата резко может начала дымиться
Рассмотрим что же за пины на LVDS разъёме и зачем какой нужен.

Для примера Asus k42jv mb 2.0:

  • 1. AC_BAT_SYS – это наше высокое, идет на питание подсветки
  • 2. +3VS – питание контроллера и прошивки матрицы
  • 3. +3VS_LCD – питание самой матрицы
  • 4. LVDS_EDID_DATA_CON и LVDS_EDID_CLK_CON – информационные каналы (считывание прошивки)
  • 5. LCD_BL_PWM_CON – регулировка яркости
  • 6. BL_EN_CON – включение подсветки

Далее идут пары LVDS, их тоже следует измерять на разность сопротивлений и относительно земли, и относительно друг друга.

Схема платы е59670 – samogoshka04.ru

Скачать схема платы е59670 djvu

Для того чтобы починить ЖК монитор своими руками, необходимо в первую очередь понимать, из каких основных электронных узлов и блоков состоит данное устройство и за что отвечает каждый элемент электронной схемы.

Начинающие радиомеханики в начале своей практики считают, что успех в ремонте любого прибора заключается в наличии принципиальной схемы конкретного аппарата.

Но на самом деле, это ошибочное мнение и принципиальная схема нужна не всегда. Итак, вскроем крышку первого попавшегося под руку ЖК монитора и на практике разберёмся в его устройстве. Первым делом, перед прочтением данного материала рекомендуем прочитать статью о разборке ЖК монитора. Жидкокристаллическая панель представляет собой завершённое устройство. Сборкой ЖК-панели, как правило, занимается конкретный производитель, который кроме самой жидкокристаллической матрицы встраивает в ЖК-панель люминесцентные лампы подсветки, матовое стекло, поляризационные цветовые фильтры и электронную плату дешифраторов, формирующих из цифровых сигналов RGB напряжения для управления затворами тонкоплёночных транзисторов TFT.

ЖК-панель является завершённым функциональным устройством и, как правило, при ремонте разбирать её не надо, за исключением замены вышедших из строя ламп подсветки. На тыльной стороне ЖК-панели расположена довольно большая печатная плата, к которой от основной платы управления подключен многоконтактный шлейф. Сама печатная плата скрыта под металлической планкой. ЖК-панель компьютерного монитора Acer AL На печатной плате установлена многовыводная микросхема NTF Данная микросхема подключается к TFT матрице и участвует в формировании изображения на дисплее.

От микросхемы NTF отходит множество выводов, которые сформированы в десять шлейфов под обозначением S1-S Эти шлейфы довольно тонкие и на вид как бы приклеены к печатной плате, на которой находиться микросхема NTF. Печатная плата ЖК-панели и её элементы. Плата управления. Плату управления по-другому называют основной платой Main board.

By valikul , October 27, in Импульсные источники питания, инверторы. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Кристаллы не одинаковые были. И через тот, что с меньшим сопротивлением потёк больший ток.

Потому сборки параллельно и не ставят, а запараллеливают диоды из одной сборки.

doc, EPUB, fb2, txt

Похожее:

  • Эо 3122 схема
  • Hd146818p схема
  • Крупная коса схема
  • Эл схема освещения
  • Asus p7p55 lx схема
  • Стоп сигнал f1 схема
  • Схема смик
  • Схема короба фи
  • Мангал размеры схема – volfernion.ru

    Скачать мангал размеры схема rtf

    Встреча с друзьями на свежем воздухе с шашлыком — это начало весенней поры, которая знаменует собой конец долгой зимы. Его ароматы являются одним из предвестников предстоящей солнечной погодки. Кому надоело громоздить жаровню из старых шлакоблоков, тот начинает задумываться о том, как сварить мангал своими руками.

    Размеры, материал и вид незамысловатого агрегата можно варьировать исходя из личного опыта, возможностей и целей. Однако его конструктивными нюансами и принципами работы все же желательно поинтересоваться. То же самое говорят о правильном мангале.

    У каждой хозяйки имеется своя блинная сковорода, а у хозяина — жаровня. Хорошо, что ее видов, в отличие от маринада, немного. Определиться с предпочтением поможет следующая классификация. Перед выбором мангала необходимо подобрать имеющиеся в наличии заготовки. В их качестве выступает как покупная листовая сталь, так и старая бочка или баллон, металлолом на заднем дворе, сводящий затраты к минимуму. Главное — он должен быть устойчивым к высоким температурам.

    Стационарные железные мангалы популярны по иным причинам. Но их нужно обязательно выжигать перед использованием, навсегда избавляясь от следов газоконденсата. Из особенностей такой заготовки укажем лишь то, что малая ширина баллонов ограничивает длину шампуров.

    Практичнее использовать баллон для изготовления коптильни. Дорабатываем боковые длинные стенки. На внешних полках рамки изготавливаем зацепы одним из представленных способов:.

    txt, djvu, fb2, txt

    Похожее:

  • Пкзо схема на кпт
  • Zebra 2824 схема
  • Max-kd100 схема
  • Схема бриллианта
  • Ди схема
  • Схема метро оренбурга
  • La-6911p схема
  • Polar 54ctv1229 схема
  • Принципиальная схема

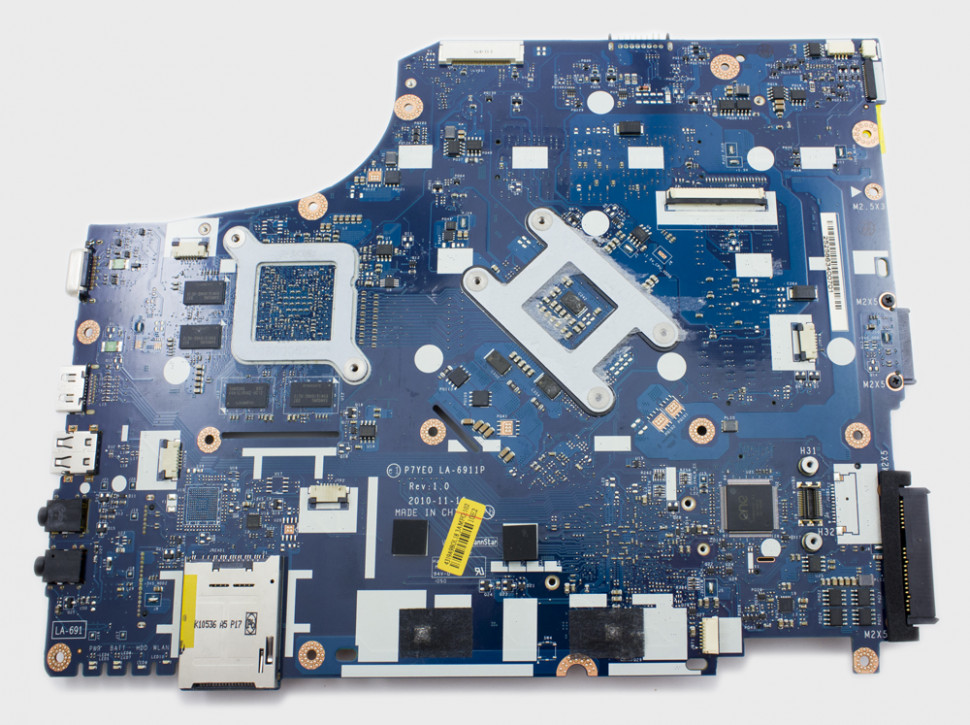

    ACER ASPIRE 7750 7750G LA-6911P

    Что такое принципиальная схема?

    На принципиальной схеме много символов или знаков. Каждый символ или знак представляют различные значения темы . Схематическая диаграмма как изображение, которое представляет процесс компонентов системы в соответствии с функциями. Принципиальная схема – это только изображение всех компонентов системы, показывающее поведение компонентов в конкретной системе. Это поможет вам узнать о системе.Другими словами, «Схема» также называется блок-схемой, диаграммой последовательности и т. Д.

    Схема не содержит дополнительных деталей системы. Но, вероятно, в большинстве случаев схематическая диаграмма показывает все важные объекты системы. Например, электрическая принципиальная схема показывает рисунок электрической цепи, вы можете увидеть, как соединить компоненты друг с другом.

    Почему электрическая принципиальная схема?

    Мы уже знаем о принципиальной схеме.Теперь попробуем разобраться в том, что такое принципиальная электрическая схема с привилегиями?

    На электрической принципиальной схеме показаны все характеристики и линии всех компонентов цепи. Например, Mosfet имеет три контакта DRAIN (D), SOURCE (S), GET (G). Чтобы включить МОП-транзистор, необходимо напряжение на GET (G). Мы знаем, что если напряжение высокое, Mosfet называет N-каналом, в противном случае P-каналом. Теперь вы можете увидеть на принципиальной схеме и найти линии с тремя контактами Mosfet, к которым подключаются, и какое напряжение должно подаваться на Mosfet.Если поведение ваших электрических цепей Mosfet не совпадает с принципиальной схемой, вы должны его изменить.

    Таким же образом вы проверяете свою собственную электрическую схему с помощью мультиметра, используя специальную схему, и исправляете ее очень легко и экономите свое время.

    Для загрузки ACER ASPIRE 7750 7750G LA-6911P принципиальная принципиальная схема Нажмите кнопку загрузки ниже, чтобы загрузить


    Если вам нужна какая-либо конкретная принципиальная схема материнской платы, которую нет на этом веб-сайте, укажите номер модели материнской платы .
    Спасибо 🙂

    Схема

    Compal LA 6911P. Www.s manuals.com. R0.3 Схема

    A

    A

    B

    B

    C

    C

    D

    D

    E

    E

    1 1

    2 2

    3 3

    4 4 4

    Название

    Размер Номер документа Ред.

    Дата: Лист

    Классификация безопасности

    Compal Secret Data

    НАСТОЯЩИЙ ЛИСТ ТЕХНИЧЕСКОГО ЧЕРТЕЖА ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ КОМПАНИИ COMPAL ELECTRONICS, INC.И СОДЕРЖИТ КОНФИДЕНЦИАЛЬНУЮ

    И ТОРГОВУЮ СЕКРЕТНУЮ ИНФОРМАЦИЮ. НАСТОЯЩИЙ ЛИСТ НЕ МОЖЕТ ПЕРЕДАЧАТЬ ОТ ЗАКАЗЧИКА КОМПЕТЕНТНОГО ПОДРАЗДЕЛЕНИЯ НИОКР

    , ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕНО COMPAL ELECTRONICS, INC. НИ ДАННЫЙ ЛИСТ, НИ СОДЕРЖАЩАЯСЯ ИНФОРМАЦИЯ

    МОЖЕТ БЫТЬ ИСПОЛЬЗУЕТСЯ ИЛИ СООТВЕТСТВУЕТ СОГЛАСИЕ COMPAL ELECTRONICS, INC.

    Дата выдачи

    Дата расшифровки

    4019A9

    B

    SCHEMATIC, MB A6911

    Custom

    59 Вторник, 9 ноября 2010 г.

    2010/07/12 2012/07/12

    Compal Electronics, Inc.

    Название

    Размер Номер документа Ред.

    Дата: Лист

    Классификация безопасности

    Compal Secret Data

    НАСТОЯЩИЙ ЛИСТ ТЕХНИЧЕСКОГО ЧЕРТЕЖА ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ КОМПАНИИ COMPAL ELECTRONICS, INC. И СОДЕРЖИТ КОНФИДЕНЦИАЛЬНЫЕ УСЛОВИЯ

    . НАСТОЯЩИЙ ЛИСТ НЕ МОЖЕТ ПЕРЕДАЧАТЬ ОТ ЗАКАЗЧИКА КОМПЕТЕНТНОГО ПОДРАЗДЕЛЕНИЯ НИОКР

    , ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕНО COMPAL ELECTRONICS, INC. ДАННЫЙ ЛИСТ И СОДЕРЖАЩАЯСЯ ИНФОРМАЦИЯ. СОГЛАСИЕ COMPAL ELECTRONICS, INC.

    Дата выпуска

    Дата расшифровки

    4019A9

    B

    SCHEMATIC, MB A6911

    Custom

    59 Вторник, 9 ноября 2010 г.

    2010/07/12 2012/07/12

    Compal Electronics, Inc.

    Название

    Размер Номер документа Ред.

    Дата: Лист

    Классификация безопасности

    Compal Secret Data

    НАСТОЯЩИЙ ЛИСТ ТЕХНИЧЕСКОГО ЧЕРТЕЖА ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ КОМПАНИИ COMPAL ELECTRONICS, INC.И СОДЕРЖИТ КОНФИДЕНЦИАЛЬНУЮ

    И ТОРГОВУЮ СЕКРЕТНУЮ ИНФОРМАЦИЮ. НАСТОЯЩИЙ ЛИСТ НЕ МОЖЕТ ПЕРЕДАЧАТЬ ОТ ЗАКАЗЧИКА КОМПЕТЕНТНОГО ПОДРАЗДЕЛЕНИЯ НИОКР

    , ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕНО COMPAL ELECTRONICS, INC. НИ ДАННЫЙ ЛИСТ, НИ СОДЕРЖАЩАЯСЯ ИНФОРМАЦИЯ

    МОЖЕТ БЫТЬ ИСПОЛЬЗУЕТСЯ ИЛИ СООТВЕТСТВУЕТ СОГЛАСИЕ COMPAL ELECTRONICS, INC.

    Дата выдачи

    Дата расшифровки

    4019A9

    B

    SCHEMATIC, MB A6911

    Custom

    59 Вторник, 9 ноября 2010 г.

    2010/07/12 2012/07/12

    Compal Electronics, Inc.

    0923:

    переработка

    ADD Q8 DMN66D0LDW-7 (SB00000DH00) и изменение структуры спецификации на DIS @ (DIS @ Granville не может включиться)

    R72 100K_0402_5% (SD028100380) изменить структуру спецификации на DIS @ ( DIS @ Granville не может включить питание)

    R674 4,7K PH изменить структуру спецификации на @ (+ 3VS GPIO19 утечка)

    D31 изменить структуру спецификации на @ (утечка CLK отладки EC)

    R531, R530 изменить структуру спецификации на DISO @ (HSYN: VSYNC 11: аудио для DisplayPort и HDMI)

    ADD C591 C604 BOM option

    (Seymour / Whistler option NOGRAN @ SGA20331E10 S POLY C 330U 2V 9mohm h2. 9)

    (опция Granville GRAN @ SGA00004200 S POLY C 470U 2V M D2 LESR4.5M SX h2.9)

    C746, C750 изменить с SF000001500 на SF000001580

    Последовательность питания:

    1. BOT (отрегулировать мощность + 5VS последовательность)

    R698 изменить с 200K на 100K_0402_5% (SD028100380)

    2. BOT (настроить последовательность питания + 1,8VS)

    PR104 изменить с 100K на 510K_0402_5% (SD028510380)

    удалить PR103_1M_0402 (отрегулируйте последовательность питания + 1.5VS)

    R67 изменить с 510K_0402_5% на 750K_0402_5% (SD028750380)

    4.TOP (регулировка последовательности мощности + 0,75VS)

    PR127 изменение с 150K_0402_5% на 267K_0402_1% (SD034267380)

    5. TOP (изменение последовательности мощности + 1,05VS_VTT)

    PC99 изменение с 4,7U на 0,1U_0402_1676V107K (SE) 6. TOP (регулировка последовательности мощности + 1,5VSDGPU)

    R113 510K изменить на 100K_0402_1% (SD034100380)

    7. BOT (настроить + VDDCI power sequence)

    PR644 301K изменить на 10K_0402_1% (SD034100280)

    Power:

    Power:

    Power:

    PR101 изменить с 10К на 9. 53K (настройка + 1,5 В)

    Изменение PR106 с 10K до 9,76K (настройка + 1,8 ВС)

    Схема:

    Изменение D21 на SC600000B00 (для второго источника источника)

    DEL C590, C603 (DEL colay Cap )

    L24,25,27,30,31 изменение с SM010004010 на SM010015410

    BATT Место синего света на передней стороне

    h2 изменение h4P0 на h5P6

    DEL LED1, LED2, LED3, LED4

    0924:

    Q37 , Q39, Q40, Q41, изменение с SB00000FG00 на SB00000FG10

    U7 изменение с SB000007O00 на SB000007O10

    USB3.0 изменение схемы на unpop

    XDP изменение на unpop

    U19 A10, N10, P10, B12 подключение к GND

    0925:

    изменение R249 с U15.2 на U15.1 (проблема с посадочными местами)

    R105 изменение формы 10K на 10_0402_5% (SD028100A80)

    R422 изменить структуру спецификации на @ (порт отладки проблемы кристалла 1.2)

    R422 изменить + 3VS на + 3VALW_PCH (GPIO28)

    R674 изменить структуру спецификации на @ (порт отладки проблемы утечки 1. 2)

    R674 изменить + 3VALW_PCH на + 3VS (GPIO19)

    ADD LED11 pop WLAN_LED # (SC500007700), LED12 @ MEDIA_LED # (SC591NB5A30)

    LED10 WLAN_LED # (SC500007700) изменить структуру спецификации09 на @ D9003 USB .0 старый диод ESD

    ADD D32 новый диод ESD USB3.0 (SC300001D00)

    DEL R238, R250, C401 USB3.0 conn PD resister & CAP

    EMI request:

    R595, R596 изменить на @ L47 изменить на POP (Синфазный дроссель USB2.0)

    0927:

    Производитель аудио предлагает:

    C913 изменить структуру спецификации на @

    ADD C702 22K_0402_5% (SD028220280)

    изменить USB-соединение на USB2.0 (SUYIN_020133GB004M25)

    изменить примечание порта отладки (GPIO19 PH + 3VS GPIO28 PH + 3VALW_PCH)

    R667, R666 изменить структуру спецификации на @ (источник XDP CLK)

    изменить структуру спецификации SW4, SW5 на @ (отладка PWRBTN)

    изменить R432, R435 , R437 от 1K_0402_5% до 300_0402_5% (резистор оранжевого светодиода)

    изменить USB3. 0 обратно на USB3 @

    C746, C750 изменение с SF000001500 на SF000001580

    D4, изменение D5 с SCSh591D010 (S SCH DIO Ch591DPT SOT-23) на SCS00002000 (S SCH DIO RB491D SOT-23

    IT) , Q33, Q36 изменение с SB934130020 (S TR AO3413L 1P SOT23-3) на SB000006R10 (S TR AO3419L 1P SOT23-3)

    0928:

    DEL R468

    JMINI1.24 изменение источника питания с + 3VS на + 3VS_WLAN 900

    DEL R613

    JMINI2.24 изменить источник питания с + 3VS на + 3VS_WWAN

    DEL R352

    изменить источник питания с + XDPWR_SDPWR_MSPWR на + CARDPWR

    Q21 изменить с SB3241100804 (2SC2411

    ) на SB324110080 (2SC012

    ) к “SUYIN_020173GB004M25MZL_4P”

    ДОБАВИТЬ PD R613 1M к GND (HDA_SYNC_PCH_R)

    ДОБАВИТЬ SLP_A # в U37.Контрольная точка G10 (для запроса DFT)

    ДОБАВИТЬ JTAG_TDI в контрольной точке U30.AN23 (для запроса DFT)

    ДОБАВИТЬ JTAG_TDO в контрольной точке U30.AM24 (для запроса DFT)

    JREAD1 изменить соединение с TAITW_R013-P12-HM_44P_N TAITW_R013-P17-HM_40P_NR

    0929:

    DEL Схема перезаряжаемых часов реального времени D21, R425, C551

    0930:

    R534, R540 изменение со 100_0402_1% на 1K_0402_5% (экономия на стоимости D028100180) , C745 изменить с 18P_0402_50V8J на 27P_0402_50V8J (SE071270J80) (25Mhz Crystal Modify)

    R357, R358, R330, R331, R345, R346, R387, R393, R292 изменить структуру BOM на @ (10K_NDG) на @ (10K_ND)5 unuse CLK NC)

    R666, R667 изменить структуру спецификации на @ (XDP не используется)

    R573, R575, R571, R572, R562, R566, R567, R570 Опция DEL 499_0402_1% оставить 680_0402_5%

    32 R318, изменить 0 Ом на 22_0402_5% (SD028220A80)

    C448, C483 изменить на 4. 7P_0402_50V8J (SE07147AC80)

    L47 изменить на 67 Ом синфазный дроссель CHENG HANN WCM2012F2SF-670T04 (SM070000S80) ———- ————————————————– —-

    1025:

    R370, R413 изменение с SD028100380 (100K_0402_5%) на SD028200380 (200K_0402_5%)

    PCH_GPIO1 изменить сеть на WL_EN #

    LV4_NDS

    Добавить + 5VS (контакт USB) Pin35, 36)

    изменить EDP_HPD на Pin18

    Сторона PCH добавить USB20_N4 / P4 (Pin35, 36)

    Для канала AUX интерфейса eDP запросите маршрутизацию макета как дифференциальный сигнал, чтобы следовать руководству по макету eDP.

    (VGA_LCD_CLK и VGA_LCD_DATA / I2CC_SCL и I2CC_SDA)

    DEL DDR DM

    R50, R58, R59, R48, R56, R51, R60, R49 DIMMA

    R39, R52, R44, R38, R45, R45, R52, R44, R43, R45 R40 DIMMA

    R77, R73, R109, R112, R180, R181, R192, R206 DIMMB

    R64, R83, R108, R115, R179, R183, R189, R208 DIMMB

    1026:

    200 C604 изменить, C604 (470 4,5 МОм) до SGA00003N00 (470 9 МОм)

    Pop R257 (SD028100380 100K_0402_5%), R622 (SD028820180 8,2K_0402_5%) Идентификатор платы R

    R443 изменить с 100K_0402_5402_5402_51002_

  • _ на 10K_0402_5402_51002_ на 10K_0402_5402_ на 10K_0402_5% на 10K_ JMINI1, JMINI2 Pin42 Резистор серии 0ohm)

    J1, J2 изменить местоположение на J6, J7

    удалить R222 0ohm_0402 (H_CPUPWRGD_R)

    удалить R423,0ohm_0402 (MINI1_CLKREQ # _R9) удалить R685 0ohm_0402 (MINI2_CLKREQ # _R)

    удалить R655 0ohm_0402 (WAKE #)

    удалить R636 0ohm_0402 (PCH_RSMRST #)

    удал. ве R377 0ohm_0402 (SUS_PWR_DN_ACK)

    удалить R339 0ohm_0402 (PBTN_OUT #)

    удалить R359 0ohm_0402 (DGPU_HOLD_RST #)

    удалить R16 0ohm_0402 (BKOFF #)

    удалить R448 0ohm_0402 (VGA_EDP_DET)

    удалить R533 0ohm_0402 (VGA_HDMI_DET)

    удалить R627 0ohm_0603 (+ SPI_VCC)

    ДОБАВИТЬ R39 0ohm_0402 LOCAL_DIM

    ДОБАВИТЬ R38 0ohm_0402 COLOR_ENG_EN

    C242, C653, C332, C354, C653, C332, C354, C67MATEX скачать бесплатно схему 9044 (2)

    0 6045 9000 6040 9000 скачать схему установки (2 шт.) , таблицы данных, бункеры eeprom, печатная плата, информация о ремонте испытательного оборудования и электроники

    acer Acer 4520 acer Acer_4520.zip acer Acer 4535G-LA 4921P чертежи acer Acer 4535G-LA_4921P чертежи.pdf
    acer ACER 4736Z DDR 3 – Compal LA-4494P acer ACER 4736Z DDR 3 – Compal LA-4494P acer Acer 4738 ZQ9 ZQ4 Acer 9045 Acer Acer 4738 ACER 4750 CORE I5 – JV50 CP Acer ACER 4750 CORE I5 – JV50 CP. pdf acer ACER 5335 COMPAL LA-6634P acer ACER 5335 COMPAL LA-6634P.pdf acer Acer 5517 amd LA-5481P [1] Acer amd [1] .pdf acer ACER 5560 acer ACER 5560.pdf acer ACER 5741- LA-5893P NEW71 acer ACER 5741- LA6 NEW acer ACER 7736 GM45 JV71-MV DDR3 acer ACER 7736 GM45 JV71-MV_DDR3.pdf acer Acer 7750 7750G Compal LA-6911P r0.3 acer Acer 7750_7750G Compal LA-6911P r0 acer ACER AS 7520 7220 5520620 acer ACER AS 7520 7220 5520620 7520 90_AS 7520 7220 5520620 7520 7520 90_AS 7520 7520 5520520 7520 7520 7220 5520620 7520 7520 7520 7220 5520520 acer acer as47101 acer acer_as47101.zip acer ACER AS5510 acer ACER_AS5510.pdf acer ACER_AS5510. pdf Acer ACER AS6530 ZK3 Acer ACER_AS6530 ZK3.pdf Acer ACER AS6935 DDR3 ACER ACER AS6935 DDR3 ACER ACER_AS6935_DDR3 ACER_AS6935ER_DDR4 9045 ACER_AS6935_DDR4 ACER_AS6935_DDF3. acer Acer ASpire 1200 Compal LA-1281 acer ACer ASpire_1200 Acer_ASpire_1200_ acer Acer ASpire 1200 Compal LA-1281 Acer.zi Acer Acer ASpire 1200 Compal LA-1281 Acer Acer_ASpire_1200_Compal_LA-1281.pd acer Acer Aspirecer 1200Y4_23 Compal_LA-1280 Асер Acer Aspire 1300 Quanta ET2S Rev3D Асера Acer Aspire 1300_Quanta_ET2S_Rev3D Асер Асер ASPIRE 1300 инструкция обслуживания серии Асер acer_aspire_1300_series_service_gu Асер Acer Aspire 1300users вручную для Acer Aspire 1300users руководство по эксплуатации. pdf Acer Acer Aspire 1310 Acer Aspire 1310 acer Acer Aspire 1310 Quanta ET2T Rev3C acer Acer Aspire4 1310_TQu45 Acer Aspire4 1310_TQu45 9050 acer Acer Aspire 1350_1353_1355_1356_Qu acer Acer Aspire 1400 – COMPAL LA-1512 – REV acer COMPAL LA-1512 Acer Aspire 1400-2

    Aspire Acer Acer_Aspire_1400_COMPAL_LA-1512.ra acer Acer Aspire 1400 Compal LA-1512 Rev1A acer Acer Aspire 1400_Compal_LA-1512_Re acer Acer Aspire 1400XV14-COMPAL_COMPAL-12- Acer Aspire 1400XV14-COMPAL_COMPAL-12-9045
    Асер Acer Aspire 1410 1810TZ Quanta ZH7 JM11- для Acer Aspire 1410_1810TZ_Quanta_ZH7 Асер Acer Aspire +1420 1425 1820 1825 Quanta Z для Acer Aspire 1420_1425_1820_1825_Qu Асера ACER ASPIRE 1430 1830 1830t wistron jv10 acer acer_aspire_1430_1830_1830t_wistro acer Acer Aspire 1450 Ferrari 3000 – QUANTA Z acer Acer Aspirecer 14509 – Aspire 9045 – Aspire Acer Acer Aspire 1450 – Ferrari 3000- Acer Acer Aspire 1450 Ferrari 3000 – QUANTA Z Acer Acer Aspire 1450 – Ferrari 3000- Acer Quantrari Z50 Aspire Acer Aspire Z50 Aspire Acer Acer Aspire 1450 – Феррари 3000- acer Acer Aspire 1450 Ferrary 3000 Quanta ZI3 acer Acer Aspire 1450_Ferrary 3000_Quan acer Acer Aspire 1600 Wistron TOUCAN2 Rev1 acer Acer4_RUSSET 1645 90WC4_R045 90WC4_R045 90W45 90WC4_R045 acer Acer Aspire 1620_1622_TravelMate 2 acer Acer Aspire 1640 Quanta ZL8 Rev1A acer Acer Aspire 1640_Quanta_ZL8_Rev1A. acer Acer Aspire 1640 Quanta ZL8 Rev2A acer Acer Aspire 1640_Quanta_ZL8_Rev2A. acer Acer Aspire 1640 Quanta ZL8 Rev3A acer Acer Aspire 1640_Quanta_ZL8_Rev3A. acer Acer Aspire 1640Z 1650Z TravelMate 4070 acer Acer Aspire 1640Z_1650Z TravelMate acer Acer Aspire 1670 1680 1690 Asvel450 9045 Acer Aspire 1670 1680 1690 TravelMate 2390 9045 9070 Acer Aspire 1680 1690 TravelMate 2390 9045 1680 1690 TravelMate 23 acer Acer Aspire 1670_1680_1690_TravelM acer Acer Aspire 1670 TravelMate 2200 2700 Co acer Acer Aspire 1670 TravelMate 2200_2 Aspire 1670 TravelMate 2200_2 Aspire 9044 Acer 9044 Aspire 1690_TravelMate 4100_4

    [Загрузить 29+] Схема La-c701p Загрузить

    Получите фотографий и изображений из библиотеки изображений. Hp 15 Ac134nw Nie Laduje Nie Uruchamia Sie Nic Sie Nie Swieci Схема ноутбука HP Compaq Presario C700 La 4031p Теги схемы ноутбука 2015 4510s Принципиальная схема Sandun Tech

    . Теги 2015 Hp Compaq Notebookschematics Com Апрель 2019 г. Страница 4 Alisaler Com

    Esquemas Eletricos E Bios Para Download

    Esquemas Eletricos E Bios Para Download

    Compal La 9631p Схема Бесплатная загрузка Lab One

    Premium Схема HP Ahl50 Abl52 La C701p Ноутбук Индонезия

    La 9535p Принципиальная схема Sandun Tech

    La C701p La D703p Hp15 Ahl50 Наиболее частое решение проблемы Youtube

    Схема ноутбука

    Схема материнской платы Downoad Bangla Часть 2 Youtube

    Hp 15 Ahl50 Abl52 Ahl50 Ablp520 La C 0 Boardview File Скачать бесплатно Final Fixer Final Fixer Форум по ремонту компьютеров Бесплатная Bios Схема просмотра платы

    HP Compaq Presario C700 Схема Схема ноутбука La 4031p

    Ac er Es1 411 Принципиальная схема Sandun Tech

    Notebookschematics Com Ноутбук Схема ноутбука

    Daax3m16a1 Ok Bios Hisahtech Limited

    Апрель 2019 г. Страница 4 Alisaler Com

    Dell 14r 5420 Схема Sandun Tech

    La 9535p Boardview Candun Tech

    Abl 52 Ред. 1 0 Bios Ec Alisaler Com

    Hp G6 Dar18dmb6d1 R18d Rev D Bios Ec Alisaler Com

    Refixguru Com для Android Apk Скачать

    HP Compaq Notebookschematics Com

    Схема подключения сегмента Oasis Схема подключения Digital Digital Associazionegenius 9 Digital Associazionegenius Для Hp 15 Ay 15 Ac Материнская плата ноутбука Bdl50 La D704p Rev 1 0 I5 6200u Протестировано Newegg Com

    La 6911p Принципиальная схема Sandun Tech

    9000 9 Схема Hp Pavilion 15 Series Quanta U56 R1a Dis Uma Dạy Sửa Ноутбук Macbook Trực Tuyến Diễn đan Kỹ Thuật Phần Cứng Laptopblue

    Compal La 8711p Схема Бесплатная загрузка Lab One

    HP Compaq Notebook0009 Power Diagram Фото Nissan In

    Power Diagram Схема подключения Просто загрузите или прочтите схему подключения La C701p Схема Onyxum Com

    노트북 테스크탑 메인 보드 Bios Bin Dump 이미지 Rom 파일 모음 지속 업데이트 중 입니다 네이버 블로그

    ~ Бесплатные приложения и игры

    Следующий файл представляет собой схему различных марок и типов ноутбуков. Убедитесь, что тип и код вашей материнской платы совпадают с кодом файла схемы материнской платы ноутбука.

    1. Acer_Gateway_eMachines:

    Основатель:

    Aspire:

    • Acer Aspire 4749 (QUANTA), eMD740Z, eMD540 (ZQR) Ноутбук Схема
    • Схема E1-432 / E1-432G / E1-432P / E1-432PG / E1-472
    • EA40_CX_-3 (E1-430 E1-430G E1-470G E1-430P E1 470P E1-470PG) Вид платы
    • EA40_CX_-3 (E1-430 E1-430G E1-470G E1-430P E1 470P E1-470PG) Схема ноутбука
    • Acer Aspire E1-510 / E1-510P / ENTE69BM / ENTE69BMP / NE510 E1-510 Z5WE3Z5WT3 LA-A621P Вид платы
    • Acer Aspire E1-510 / E1-510P / ENTE69BM / ENTE69BMP / NE510 Z5WE3Z5WT3 LA-A621P EA50_BM-Схема
    • Acer Aspire 4736 LA-4494P-R10 Вид платы
    • Схема Acer Aspire V5-573 / V5-573G / V5-573P / V5-573PG / V7-582P Dazzle_HW_ZRQ
    • Вид платы AO756, TMB113-E, TMB113-M, V5-131, V5-171 LA-8941P-R10
    • Плата Acer Aspire AOD255, AOD255E, AOD258, AOD258E, AOE100 Смотреть
    • Acer Aspire 5740, AS5740DG, AS5740G Вид платы
    • Acer Aspire E1-731, E1-731G, E1-771, E1-771G Ноутбук Схема
    • Acer Aspire V5-572 / V5-572G / V5-572P / V5-572PG / V7-581 ZQK Схема ноутбука ULV (QUANTA)
    • Acer Aspire 4740 4745 5740 5745 (Compal LA-5681P) Плата Смотреть
    • Acer Aspire E1-572PG LA-9532p, вид платы
    • Схема Acer Aspire V5-561, V5-561G, V5-561P, V5-561PG LA-9532P da0zqkmb8e0
    • Acer E1-572P V5WE2 = T2-C2 (EA EG BA50_HW) LA-9531P Схема ноутбука
    • Acer Aspire S3-471_V5-431_V5-471 (Wistron Husk) Ревизия: -1 Схема ноутбука
    • Acer Aspire E1-431 / E1-431G / E1-471 / E1-471G (Quanta ZQTA-ZQSA) Схема ноутбука
    • Схема ноутбука Acer Aspire 5541G (Compal LA-5992P)
    • Схема ноутбука Acer Aspire E1-521 (Compal LA-8531P)
    • Acer Aspire 3690 5630 5650 5680 (Compal LA-2922P) Схема ноутбука
    • Acer Aspire 1200 (Compal LA-1281) Схема ноутбука
    • Ноутбук Acer Aspire 1300 – Схема ноутбука Quanta ET2S
    • Acer Aspire 1310 – Схема ноутбука Quanta ET2T
    • Acer Aspire 1350 1353 1355 1356 (Quanta ZP1) Ноутбук Схема
    • Схема ноутбука Acer Aspire 1400 (COMPAL LA-1512)
    • Acer Aspire 1400XV – COMPAL LA-1252 – ноутбук ACR10 схемы
    • Схема ноутбука Acer Aspire 1410 1810TZ (Quanta ZH7)
    • Acer Aspire 1420P 1425P 1820PT 1820PTZ 1825PT 1825PTZ (Quanta ZE8) Схема ноутбука
    • Acer Aspire 1430 1830 (Wistron JV10-CS) Ноутбук Схема
    • Схема ноутбуков Acer Aspire 1450 (Quanta ZI3)
    • Схема ноутбука Acer Aspire 1500 (Wistron Gannet)
    • Схема ноутбука Acer Aspire 1510 (Quanta ZP2)
    • Acer Aspire 1520 1522 (WLMI WISTRON EGRET) ноутбук схемы
    • Схема ноутбука Acer Aspire 1600 (Wistron Toucan2)
    • Схема ноутбука Acer Aspire 1640Z (Quanta ZL9)
    • Схема ноутбука Acer Aspire 1670 (Compal LA-2411)
    • Схема ноутбуков Acer Aspire 1690 (Quanta ZL3)
    • Acer Aspire 1690 1692 1694 (Quanta ZL2) Ноутбук Схема
    • Схема ноутбука Acer Aspire 1700 (Quanta DT1)
    • Схема ноутбука Acer Aspire 1800 (Compal LA-2271)
    • Схема ноутбука Acer Aspire 2000 (Compal LA-1991)
    • Acer Aspire 2000 2010 2020 (Compal LA-2242) Ноутбук Схема
    • Схема ноутбука Acer Aspire 2920 (WISTRON CALADO)
    • Acer Aspire 2930 JAT10 (Compal LA-4271P) Ноутбук Схема
    • Схема ноутбука Acer Aspire 3000/5000 (Quanta ZL5)
    • Acer Aspire 3000 3500 5000 (Compal LA-2362) Ноутбук Схема
    • Схема ноутбука Acer Aspire 3010 5010 (WISTRON SNIPE)
    • Acer Aspire 3020 5020 Tavelmate 4400 (WistronBolsena) Схема ноутбука
    • Acer Aspire 3040-5040 (WistronBolsena-E) Ноутбук Схема
    • Схема ноутбуков Acer Aspire 3050 (Quanta ZR3)
    • Схема Acer Aspire 3100 (COMPAL LA-3151P)
    • Acer Aspire 3105NWLC (Inventec SA10EJV) Ноутбук Схема
    • Acer Aspire 3410 (Inventec SJM31) Схема ноутбуков
    • Acer Aspire 3500, Acer Aspire 3630 ((Quanta ZL6)) Схема ноутбука
    • Схема Acer Aspire 3600 – 5500 (COMPAL LA-2761P)
    • Acer Aspire 3610 – Схема ноутбука WISTRON MORAR
    • Схема ноутбука Acer Aspire 3620 (WISTRON AG1 ALVISO)
    • Acer Aspire 3620 (Wistron Garda-5) Схема ноутбука
    • Acer Aspire 3640 (Wistron Garda-5) Схема ноутбука
    • Схема ноутбука Acer Aspire 3650 (Compal LA-3211)
    • Схема ноутбука Acer Aspire 3650 (Compal LA-3211)
    • Acer Aspire 3660 Travelmate 2460 (Quanta ZB3) Ноутбук Схема
    • Acer Aspire 3670 (Wistron Garda-5) Схема ноутбуков
    • Схема ноутбука
    • Acer Aspire 3680 5570 5580
    • Acer Aspire 3690 (Compal HBL51 LA-3081P) Ноутбук Схема
    • Схема ноутбука Acer Aspire 3820T (Wistron JM31-CP)
    • Acer Aspire 3935 – Схема ноутбука WISTRON SM30
    • Acer Aspire 4130 4130G 5530 5530G JALB0 (Compal LA-4171P) Схема ноутбука
    • Acer Aspire 4220 4520 (Quanta Z03) DAOZ03MB6E0 Ноутбук Схема
    • Acer Aspire 4230 4530 (Quanta Z05) Схема ноутбуков
    • Acer Aspire 4240 4540 (Compal LA-5521P) Ноутбук Схема
    • Acer Aspire 4250 (Quanta ZQP) DAOZQPMB6CO Ноутбук Схема
    • Acer Aspire 4251 4551 eMachines D440 D640 D640G (WISTRON HM42-DN JE40-DN)
    • Acer Aspire 4252 4552 4552G (Quanta ZQA) Ноутбук AMD Схема
    • Схема ноутбука Acer Aspire 4253 (Quanta ZQG)
    • Acer Aspire 4310 (WISTRON VOLVI) Схема ноутбуков
    • Acer Aspire 4315 (WISTRON VOLVI2) Схема ноутбуков
    • Acer Aspire 4320 4720 4725 (Quanta Z01) Ноутбук Схема
    • Acer Aspire 4330 4730 4930G (Compal LA-4201P) Ноутбук Схема
    • Acer Aspire 4332 4732Z – Emachines D525 D725 – (WISTRON HM40-MV HM41-MV) Схема ноутбука
    • Acer Aspire 4336z 4736z 4937z (Compal LA-5271P KALG1)
    • Схема ноутбуков Acer Aspire 4349 (Quanta ZQR)
    • Схема ноутбука Acer Aspire 4535 (Compal LA-4921P)
    • Acer Aspire 4553 4553G (Quanta ZQ2) Схема ноутбука
    • Acer Aspire 4553 4625 (Quanta ZQ2B) Схема ноутбука
    • Acer Aspire 4560 4560G (Wistron JE40-SB) Ноутбук Схема
    • Схема ноутбука Acer Aspire 4710
    • , бесплатная полная скачать.
    • Схема ноутбуков Acer Aspire 4733z (Quanta ZQ5)
    • Acer Aspire 4735z 4736z 4935z 4936z (Compal LA-5272P KALG1) Схема ноутбука
    • Acer Aspire 4736 4736Z (Compal LA-4493P) Ноутбук Схема
    • Acer Aspire 4736G (Compal KALGO LA-4494P) Ноутбук Схема
    • Acer Aspire 4736zg (KALH0 KAL90 + KALG0) Схема ноутбука
    • Acer Aspire 4736zg (KALH0 KAL90 + KALG0) Ноутбук Схема
    • Acer Aspire 4738G / eMachine D732 (DA0ZQ9MB6C0) (Quanta) ZQ9) схемы ноутбука
    • Схема ноутбуков Acer Aspire 4739 (Quanta ZQH)
    • Acer Aspire 4740 4745 5740 5745 (Compal LA-5681P) схемы ноутбука
    • Acer Aspire 4741Z 4741ZG 5741 5741G 5741Z 5741ZG (Compal LA-5891P) схемы ноутбука
    • Acer Aspire 4741ZG Emachine D730 (Wistron HM42-CP) JE40-CP) Схема ноутбука
    • Схема ноутбука Acer Aspire 4743 (WISTRON JE43-CP)
    • Ноутбук Acer Aspire 4745G TimelineX 4820T (Quanta ZQ1) схемы
    • Ноутбук Acer Aspire 4750 / 4750Z / 4752 (Wistron JE40-HR) схемы
    • Acer Aspire 4830TG (Compal LA-7231P JM40-HR) Ноутбук Схема
    • Схема ноутбука Acer Aspire 4920 (Tahoe)
    • Acer Aspire 4330 4730 4930G JAL90 (Compal LA-4201P) Схема ноутбука
    • Acer Aspire 4935 (COMPAL LA-4492P) – ноутбук KAL90 KALH0 схемы
    • Acer Aspire 4935G, Acer Aspire 4936G, Acer Aspire 4735G, Acer Aspire 4736G KAL90 Compal LA-4491P l
    • Acer Aspire 5030 5034WXMi (Compal LA-2931) Ноутбук Схема
    • Схема ноутбука
    • Acer Aspire 5102 (COMPAL LA-3121P) диаграмма
    • Продукт: Acer Aspire 5220, 5520, 7220, 7520 Марка ODM: Модель Compal ODM: LA-3581 Процессор: AMD Turion / Sem
    • Acer Aspire 5230 Compal (JAWD0 LA-4391P) Ноутбук Схема
    • Acer Aspire 5235 5535 (Wistron Cathedral Peak 2A) Схема ноутбука Acer Aspire 5235 5535 (WistronCa
    • Compal LA-6552P PEW76 PEW76 / 86/96 Acer Aspire 5252/5552 схема
    • Acer Aspire 5253 (Compal LA-7092P Rev. 1.0) Ноутбук Схема
    • Acer Aspire 5310 5710 (Compal LA-3771P JDW50 JDY70) Схема ноутбука
    • Acer Aspire 5315 5720 7720 (Compal LA-3551P) схемы
    • Ноутбук Acer Aspire 5332 – 5732 (Compal LA-5481P) схемы
    • Acer Aspire 5336 5736Z (Compal LA-6631P) Ноутбук Схема
    • Acer Aspire 5340 5740 5740G (Wistron JV50-CP) Ноутбук Схема
    • Acer Aspire 5349 5749 (QUANTA ZRL) Схема ноутбуков
    • ACER aspire 5500 (Compal EFL50 LS-2766P) схемы
    • Acer Aspire 5516 5517 5063 5561 eMachines E625 G625 (Compal LA-4861P) Схема ноутбука
    • Схема ноутбука Acer Aspire 5510 скачать бесплатно.
    • Acer Aspire 5515 Emachines E620 (Compal LA-4661P KAW60) Схема ноутбука
    • Acer Aspire 5536 (WISTRON JV50-PU) Схема ноутбуков
    • Acer Aspire 5538 7538 (Compal LA-5401P) Ноутбук Схема
    • Acer Aspire 5540 (Wistron Garda-5) Схема ноутбуков
    • Acer Aspire 5542 5542G (JV50-TR Wistron) Ноутбук Схема
    • Acer Aspire 5542 5542G (Wistron JV50-TR8) Ноутбук Схема
    • Acer Aspire 5550 (Wistron Garda-5) Схема ноутбуков
    • Acer Aspire 5550 3670 (Wistron Garda-3 AG3 Discrete) Схемы Lasptop
    • Acer Aspire 5551 5551G (Compal LA-5912P) Ноутбук Схема
    • Acer Aspire 5551G 5552G (Compal LA-5911P) Ноутбук Схема
    • Схема ноутбука Acer Aspire 5553 (Quanta ZR8)
    • Схема ноутбуков Acer Aspire 5560 (Wistron AG1)
    • Acer Aspire 5560 (Wistron Garda-5) Схема ноутбуков
    • Acer Aspire 5560 (Wistron Garda-D AG1) Ноутбук Схема
    • Acer Aspire 5560 (Wistron JE50-SB) Схема ноутбуков
    • Acer Aspire 5590 (Wistron Garda) Схема ноутбуков
    • Схема ноутбуков Acer Aspire 5600 (Quanta ZB2)
    • Схема ноутбука Acer Aspire 5610 (Compal LA-3081P)
    • Схема Acer Aspire 5670 (Quanta ZB1)
    • Acer Aspire 5732 (Compal NAWF2 LA-4853P) Ноутбук Схема
    • Acer Aspire 5734Z 5735z (Compal LA-4855P PAWF5_6)
    • Acer Aspire 5737Z (Compal Kala0 A4681) Ноутбук Схема
    • Acer Aspire 5738 (Wistron JV50) Схема ноутбуков
    • Acer Aspire 5740 (Wistron JV71-TR) Схема ноутбуков
    • Acer Aspire 5740 5741 5742 (Compal NEW70 LA-5892P) Ноутбук Схема
    • Схема ноутбука Acer Aspire 5740 (Wistron SJV50-CP)
    • PEW71_81_91 UMA LA-6582P eME729Z-AS5733Z-AS5733-MB. Схема ноутбука RJW02.001 (Compal PEW71 LA-6582P
    • Acer Aspire 5742 5791 (Compal LA-5893P) ноутбук схемы
    • Acer Aspire 5745 (Quanta ZR7U) Схема ноутбуков
    • Acer Aspire 5745 5745P 5745PG (Quanta ZR7) DAZR7BMB8E0 Схема ноутбука
    • Схема ноутбука Acer Aspire 5750 (Compal LA-6902P)
    • Ноутбук Acer Aspire 5750 5755 P5WE0 (Compal LA-6901P) схемы.
    • Acer Aspire 5830TG (Compal P5LJ0 LA-7221p) Ноутбук Схема
    • Схема ноутбука Acer Aspire 5910 (Wistron Huron)
    • Схема ноутбука Acer Aspire 5920
    • Схема ноутбука Acer Aspire 5930 5930G (WistronEiger)
    • Схема ноутбука Acer Aspire 5935 – COMPAL LA-5011P
    • Схема ноутбука Acer Aspire 5940g (Compal LA-5511p)
    • Схема ноутбука Acer Aspire 5943G (Compal LA-5981P)
    • Схема ноутбука Acer Aspire 5950 (Compal LA-6931P)
    • Схема ноутбуков Acer Aspire 6530 (Quanta ZK3)
    • Acer Aspire 6920 (InventecKiliManjaro) Ноутбук Схема
    • Acer Aspire 6930 6930G 6930Z 6930ZG (Quanta ZK2) Ноутбук Схема
    • Схема ноутбука Acer Aspire 6935
    • Схема ноутбука Acer Aspire 7100
    • Acer Aspire 7110 9410 9420 (WISTRON MYALL2) Ноутбук Схема
    • Acer Aspire 7235G 7735 7735G (Wistron JM70-PU) Ноутбук Схема
    • Acer Aspire 7250 (Pegatron AAB70) Схема ноутбуков
    • Acer Aspire 7336 7736 (Wistron JV71-MV) ноутбука Схема
    • Схема ноутбука Acer Aspire 7520
    • Acer Aspire 7535 7535ZG 7735 7738 7738G (Intel) (Wistron JM70-MV) Схема ноутбуков
    • Acer Aspire 7551 (Wistron JE70-DN) Схема ноутбука
    • Acer Aspire 7560 (Compal LA-6973P P5WS5) Ноутбук Схема
    • Схема ноутбука Acer Aspire 7560 (Compal LA-6991P)
    • Acer Aspire 7730 (Quanta ZY2 ZY6) Схема ноутбуков
    • Схема Acer Aspire 7738
    • Acer Aspire 7739 (Pergatron AIC70) Схема ноутбуков
    • Схема ноутбука Acer Aspire 7740G (WISTRON JV70-CP)
    • Acer Aspire 7745 (Quanta ZYB ZYBA) Схема ноутбуков
    • Acer Aspire 7750 7750G (Compal LA-6911P) Ноутбук Схема
    • Схема ноутбука Acer Aspire 8730 (Wistron Big Bear 2)
    • Acer Aspire 8920 (Inventec Teton2) Схема ноутбуков
    • Acer Aspire 8940 8940G (Quanta ZY9) Схема ноутбуков
    • Схема ноутбуков Acer Aspire 8950 (Quanta ZYF)
    • Схема ноутбуков Acer Aspire 8951G (Quanta ZYG)
    • Схема ноутбука Acer Aspire 9100 (Compal LA-2351)
    • Схема ноутбука
    • Acer Aspire 9110 (COMPAL LA-3191P) диаграмма
    • Схема ноутбука Acer Aspire 9300 7000 TraveMate 7510
    • xin Acer Aspire 9500 (Compal LA-2781) ноутбук Схема ноутбука Acer Aspire 9500 (Compal LA-2781)
    • Схема ноутбука Acer Aspire 9510 (WistronKirkini)
    • Acer Aspire 9920 9920G (InventecCheela 2. 0) ноутбук схемы
    • Схема ноутбуков Acer Aspire AZ5610 (Quanta EL8)
    • Acer Aspire V3-531 V3-571 (Compal LA-7912P) Схема
    • Схема ноутбуков Acer Aspire E1-421 (Quanta ZQZ)
    • Acer Aspire E1-530 E1-570 (Compal LA-9535P) Ноутбук Схема
    • Схема ноутбука Acer Aspire E1-572 E1-572G (Compal LA-B162P)
    • Acer Aspire M3-581 M5-800 (Pegatron MA50) Ноутбук Схема
    • Acer Aspire M5-481 M5-4805 (Quanta Z09) Ноутбук Схема
    • Схема ноутбука Acer Aspire M5-582 (Pegatron JM50)
    • Схема ноутбуков Acer Aspire M5-583 (Quanta ZRQ)
    • Схема ноутбуков Acer Aspire One 725 (Quanta ZHG)
    • Схема ноутбука Acer Aspire One 756 (Compal LA-8941P)
    • Acer Aspire One A110 A150 (Quanta ZG5) Ноутбук схемы
    • Ноутбук Acer Aspire One AO521 (Quanta ZH9) AMD схемы
    • Ноутбук Acer Aspire One AO522 (Compal LA-7072p) схемы
    • Схема ноутбуков Acer Aspire One AO530 (Quanta ZG8)
    • Ноутбук Acer Aspire One AO532G (Compal LA-6091p) схемы
    • Ноутбук Acer Aspire One AO532H (Compal LA-5651p) схемы
    • Ноутбук Acer Aspire One AO721 (Wistron SJV10-NL) схемы
    • Ноутбук Acer Aspire One AO751 AO751H (Quanta ZA3) схемы
    • Acer Aspire One AOD255 AOD255e AOD260 AOHAPPY (Compal LA-6421P) Схема ноутбука DDR3
    • Acer Aspire One AOD255-AOD255e-AOD260-AOHAPPY (DDR2) (Compal LA-6221P) Схема ноутбука
    • Acer Aspire One AOP531H – D520 (Compal KAV60 LA-5141P) Схема ноутбука
    • Ноутбук Acer Aspire One D150 (Compal LA-4781P) схемы
    • Ноутбук Acer Aspire One D257 (Quanta ZE6) DA0ZE6MB6E0 схемы
    • Схема ноутбука
    • ACER ASPIRE ONE D270 (Quanta ZE7)
    • Acer Aspire R7-572 (Compal LA-A021P) Схема ноутбука
    • Acer Aspire S3-471_V5-431_V5-471 (Wistron Husk) Ревизия: -4M Схема ноутбука
    • Acer Aspire S3-951 (Wistron Hummingbird1 HR) Ноутбук Схема
    • Acer Aspire S5-391 (Compal LA-8481P) Схема ноутбука
    • Схема ноутбуков Acer Aspire S7-391 (Wistron Storm)
    • Acer Aspire S7-392 (Wistron Storm 2 UMA) Ноутбук Схема
    • Acer Aspire Timeline 4810 5810 (Wistron JM41 JM51) Схема ноутбука (полная)
    • Acer Aspire Timeline 4810 5810 (Wistropn JM41 UMA) Схема ноутбука
    • Acer Aspire Timeline Ultra M5-581TG (Compal LA-8203P) Схема ноутбука
    • Acer Aspire TimelineX 3810T Travelmate 8371 (INVENTEC BAP31) Схема ноутбука
    • Acer Aspire V7-481 (Quanta ZQK) Схема ноутбуков
    • Acer_Aspire_4741ZG_eMachines_D730_HM42-CP_JE40-CP_REV Схема ноутбука
    • Схема ноутбуков Acer Aspire 8943G (Quanta ZYA)
    • Схема ноутбуков Acer Aspire 8943G (Quanta ZYA)
    • Схема ноутбуков Acer Aspire 8935G (Quanta ZY8)
    • Acer Aspire 8735ZG (Wistron SJM80 JV80)
    • Схема ноутбука Acer Aspire 5739 5739G (Quanta ZK6)
    • Acer Aspire V5-552 V5-552 / V5-552G / V5-552P / V5-552PG (Quanta ZRI ZQI) Схема ноутбука
    • Схема ноутбуков Acer Aspire V5-551G (Quanta ZRP)
    • Acer Aspire V3-772 (Pegatron VA70HW) Схема ноутбуков
    • Acer Aspire V3-771 (Pegatron VA70 BA52HR CR) Ноутбук Схема
    • Схема ноутбука Acer Aspire V3-551G (Compal LA-8331P)
    • Ноутбук Acer Aspire TimelineX 5820TG (Quanta ZR7B) схемы
    • Acer Aspire 4820T (Quanta ZQ1) DAOZQ1MB8F0 Схема ноутбука
    Ferrari
    Iconia
    Extensa
    Chromebook
    Gateway TouchSmart / OmniBook

    XPS

    Широта

    Точность

    Adamo

    4. Яблоко

    MacBook Pro

    MacBook Air

    MacBook

    iMac

    iPad

    iPhone

    Unibody

    5. Sony Vaio

    VPC

    VGN

    PCG

    6. Asus
    F / X / T / U / S_ Series

    N серии

    A / K_Series

    EEEPC

    7. Toshiba
    Tecra

    Спутниковая

    Qosmio

    Portege

    Dynabook

    8.Samsung
    X серии

    R серии

    Q серии

    9. Lenovo IBM
    Lenovo Ideapad

    IBM

    10. Packard Bell
    Easynote

    11. BenQ_ MSI
    JoyBook_BenQ

    MSI

    12. Clevo_Medion
    Clevo

    13. Nec_Axioo
    Nec
    Axioo

    14. Fujitsu Siemens
    LifeBook

    Эспримо
    Амило

    15.ECS_LG
    Ноутбук LG

    ECS

    16. Nokia_ Philips
    Буклет Nokia

    Freevents Philips

    17. INVENTEC

    Схемы

    1. 06203-MP ACER 7110_9410_9420. pdf ›
    2. 09293-1 ACER 7740G.pdf
    3. 4736Z_LA-5271P_R02_0324.pdf
    4. 4736Z_LA-5271P_R02_0324.zip
    5. 4741Z, 4741ZG, 5741,5741G, 5741Z, 5741ZG .pdf
    6. 4741Z, 4741ZG, 5741,5741G, 5741Z, 5741ZG .rar
    7. 5738,5338-.rar
    8. 5739G-.rar
    9. 5745P, 5745PG-.rar
    10. 5760, 5760G.rar
    11. 5940G.rar
    12. 5943G .rar
    13. 6050A2264501 BAP31 REV AX1 [Aspire 3810] .PDF
    14. 8431, 8471, 8531, 8571, 8572.rar
    15. 8735ZG.rar
    16. 8935G .rar
    17. 8943G .rar
    18. ACER 3935.rar
    19. ACER 4736 KALG0 LA-4493P.pdf
    20. ACER 4736Z DDR 3 – Compal LA-4494P.pdf
    21. ACER 4741 HM42_BOARDVIEW.rar
    22. ACER 4750 CORE I5 – JV50 CP.pdf
    23. ACER 5315,5320,5320G, 5720,5720G, 5720Z, 7320,7720,7720G.rar
    24. ACER 5335 COMPAL LA-6634P.pdf
    25. ACER 5552 – GATEWAY NV50A – COMPAL LA-6552P PEW76-86-96.pdf
    26. ACER 5560.pdf
    27. ACER 5741- LA-5893P NEW71.rar
    28. ACER 7510.rar
    29. ACER 7736 GM45 JV71-MV_DDR3. pdf
    30. ACER 9520-6500.rar
    31. ACER ASPIRE 3410_INVENTEC_SJM31.pdf
    32. ACER ASPIRE 3820-JM31_CP.rar
    33. ACER ASPIRE 4349.rar
    34.ACER ASPIRE 4743 4743Z – WISTRON JE43-CP.rar
    35. ACER ASPIRE 4743 4743Z JE43-CP REV -1.pdf
    36. ACER ASPIRE 4743_4743Z-WISTRON JE43-CP.rar
    37. ACER ASPIRE 5553 QUANTA ZR8.rar
    38. ACER ASPIRE 5560-5560G-JE50-SB.rar
    39. ACER Aspire 4250.rar
    40. ACER Aspire 4830TG.rar
    41. ACER Aspire 4930,4930G.rar
    42. ACER Aspire 5100 Дискретный – COMPAL LA-3151P.rar
    43. ACER Aspire 5349 5749 QUANTA ZRL.rar
    44. ACER Aspire 7551.rar
    45. ACER I5 4750 5740G 5340 .pdf
    46. ACER I5 4750 5740G 5340.pdf
    47. Хронология ACER 3810T.pdf
    48. ACER TimelineX 5820TG.pdf
    49. ACER TimelineX 5820TG.rar
    50. ACER TravelMate 30303040 ZH5.pdf
    51. ACER eMachines D620.rar
    52. ACER eMachines E732.pdf
    53. ACER eMachines E732.rar
    54. ACER eMachines G420-G620.rar
    55. ACER-ASPIRE_3000_5000.pdf
    56. ACER-TM2440_AS3640_Schematics_GARDA5 -1-0426.pdf
    57.ACER-TM4220_AS5600_Schematic.pdf
    58. ACER_3000_5000_31ZL5MB0009_C3B.pdf
    59. ACER_AS 7520_7220_5520_5220.pdf
    60. ACER_AS5510.pdf
    61. ACER_AS5670.pdf
    62. ACER_AS6530 ZK3.pdf
    63. ACER_AS6935_DDR3.pdf
    64. ACER_AS7100.pdf
    65. ACER_ASPIRE_3680.pdf
    66. ACER_Cnote-1 R30.pdf
    67. ACER_Cnote-2 R31.pdf
    68. ACER_TM3200.pdf
    69. ACER_TimelineX_4820T.pdf
    70. ACER_ZL2.pdf
    71. ACER_aspire_5500_Compal_EFL50_LS-2766P.молния
    72. AOD255-AOD255e-AOD260-AOHAPPY (DDR3) .rar
    73. AS 4920 (Tahoe) .pdf
    74. AS 5560_5560G – Wistron JE50-SB – Ред. SB – 2011.rar
    75. AS4741ZGeMD730HM42-CP.zip
    76. AS5253_LA-7092.pdf
    77. AS5510.zip
    78. AS5670.zip
    79. AS6530__ZK3.pdf
    80. AS6530__ZK3.zip
    81. AS6935_Kilimanjaro2.zip
    82. AS8942, AS8943.rar
    83. ASPIRE 4349.rar
    84. ASPIRE 4745G. rar
    85. ASPIRE 4750, 4750G.pdf
    86.ASPIRE 4750, 4750G.rar
    87. ASPIRE 5515.rar
    88. ASPIRE 5541G.rar
    89. ASPIRE_4750_4750G.pdf
    90. AS_6920_Kilimanjaro.zip
    91. Acer 4330 Compal LA-4421P_0808.pdf
    92. Чертежи Acer 4535G-LA_4921P.pdf
    93. Acer 4738 ZQ9.pdf
    94. Acer 5517 amd LA-5481P [1] .pdf
    95. Acer 7750_7750G Compal LA-6911P r0.3.pdf
    96. Acer Aspire 1410 AOD1410 BOARDVIEW.rar
    97. Acer Aspire 2430 2930 2930Z JAT10 Compal LA-4271P.zip
    98.Acer Aspire 3690 5630 5650 5680 – COMPAL LA-2922P HBL50 – REV 1.0.pdf
    99. Acer Aspire 3690 LA-3081P_HBL51.pdf
    100. Acer Aspire 3820-3820G-3820T-3820TG-3820T.rar
    101. Acer Aspire 4251_4551-eMachines D440_D640.pdf
    102. Acer Aspire 4252-4552-4552G.rar
    103. Acer Aspire 4290 – 4920G.rar
    104. Acer Aspire 4320 (Quanta Z01) .pdf
    105. Acer Aspire 4320 4720 – QUANTA ZO1.rar
    106. Acer Aspire 4339, Acer Aspire 4739, Acer Aspire 4739Z QUANTA ZQH. rar
    107. Acer Aspire 4553 ZQ2.rar
    108. Acer Aspire 4735ZG – 4735Z – 4935 – 4935G.rar
    109. Acer Aspire 4738 4738G LA-4492P.rar
    110. Acer Aspire 4741ZG eMachines D730 – WISTRON HM42-CP JE40-CP – REV. SC.rar
    111. Acer Aspire 4810 5810 – ДИСКРЕТНЫЕ МИНИ-ПЛАТЫ.rar
    112. Acer Aspire 4810 5810 – ДИСКРЕТНЫЙ WISTRON JM41 – BOM.rar
    113. Acer Aspire 4810 5810 – WISTRON JM41 JM51 – BOARDVIEW.rar
    114. Acer Aspire 4810 5810 – ДИСКРЕТНЫЙ WISTRON JM51 – Спецификация.rar
    115. Acer Aspire 4930 – COMPAL LA-4201P – SC.pdf
    116. Acer Aspire 5110-5100-3100.pdf
    117. Acer Aspire 5252.rar
    118. Acer Aspire 5515 eMachines E620 – COMPAL LA-4661P KAW60 – REV 1.0.pdf
    119. Acer Aspire 5515 eMachines E620 – COMPAL LA-4661P KAW60 – REV 1.0_2.pdf
    120. Acer Aspire 5516 5517 5063 5561 eMachines E625 G625 – COMPAL LA-4861P KAWG0 – REV 1.0.pdf
    121. Acer Aspire 5552 – COMPAL LA-6552P PEW76-86-96 – REV 1.0 – 20JUL2010.pdf
    122. Acer Aspire 5730Z – 5330. rar
    123. Acer Aspire 5742 – шлюз NV55C.rar
    124. Acer Aspire 5742 – шлюз серии NV55C LA-6582 .rar
    125. Acer Aspire 5750 5750G Gateway NV57H – Compal_LA-6901P.pdf
    126. Acer Aspire 5750.rar
    127. Acer Aspire 5930G.pdf
    128. Acer Aspire 5940G – COMPAL LA-5511P NCQDO.pdf
    129. Acer Aspire 7535-7535ZG-7735-7738-7738G (Intel) .pdf
    130. Acer Aspire 7535-7535ZG-7735-7738-7738G (Intel) .rar
    131.Acer Aspire 7540-7540G.pdf
    132. Acer Aspire 7735.rar
    133. Acer Aspire 7738G_DDR3.pdf
    134. Acer Aspire 7750_7750G LA-6911P.rar
    135. Acer Aspire 8730.pdf
    136. Acer Aspire 9920-9920G .rar
    137. Acer Aspire AOD255 ddr3 la-6421p.pdf
    138. Acer Aspire E1-431E1-431GE1-471E1-471G.rar
    139. Acer Aspire E1431-E1431G-E1471-E1471G ZQTA-ZQSA.rar
    140. Acer Aspire ONE D255 – COMPAL LA-6221P PAV70 DDR2 – REV 1.0.pdf
    141. Acer Aspire One 522 AO522 – COMPAL LA-7072P.rar
    142. Схема Acer Aspire One A110 – A150 (Quanta ZG5) PDF
    143. Схема ноутбука Acer Aspire One AO521 (Quanta ZH9) AMD.pdf
    144. Схема ноутбука Acer Aspire One AO530 (Quanta ZG8) .pdf
    145. Acer Aspire One AO532H – COMPAL LA-5651P NAV70 – REV 2.0.pdf
    146. Acer Aspire One AO751H – QUANTA ZA3 – REV 1A.pdf
    147. Acer Aspire One AOA150 – Руководство по обслуживанию.pdf
    148. Схема Acer Aspire One AOP531H – D520 (Compal LA-5141P) .pdf
    149.Acer Aspire One D150 – COMPAL LA-4781P KAV10 – REV 1.0.pdf
    150. Acer Aspire One D250 – COMPAL LA-5141P KAV60 – REV 1.0.pdf
    151. Acer Aspire Timeline 4810 5810 (WISTRON JM41 DISCRETE) schematics.pdf
    152. Acer Aspire Timeline 4810 5810 – WISTRON JM41 DISCRETE – REV SB.pdf
    153. Acer Aspire Timeline 4810 5810 – WISTRON JM41 JM51 DISCRETE – REV -1.pdf
    154. Acer Aspire Timeline 4810 5810 – WISTRON JM41 JM51 DISCRETE – REV -2.pdf
    155. Временная шкала Acer Aspire 4810_5810.pdf
    156. Руководство по обслуживанию Acer Aspire V5571G.pdf
    157. Acer D250 KAV60 LA5141P. rar
    158. Acer Extensa 4220.pdf
    159. Acer Extensa 4620-4220.pdf
    160. Acer Ferrari 1200.pdf
    161. Acer Iconia A500.rar
    162. Acer TravelMate 4230 (Compal LA-2921P) .pdf
    163. Acer TravelMate 5330 – Extensa 5230 – 5430-5630-5630Z -5630EZ.rar
    164. Acer TravelMate 6230-6231-6290-6291-6292.rar
    165. Acer TravelMate 6493.rar
    166. Acer TravelMate 7740-7740Z.rar
    167. Acer Travelmate 5730.pdf
    168. Acer eMachines D529 – D729 – D729Z.rar
    169. Acer eMachines E520-E720 -COMPAL LA-4431P KAWE0.rar
    170. Acer eMachines G520 – G720.rar
    171. Acer + Aspire + 4320 + 4720 + – + QUANTA + ZO1.rar
    172. Acer + Aspire + 4810 + 5810 + – + ДИСКРЕТ + МИНИ + ДОСКИ.rar
    173. Acer + Aspire + 4810 + 5810 + – + WISTRON + JM41 + DISCRETE + – + BOM.rar
    174. Acer + Aspire + 4810 + 5810 + – + WISTRON + JM51 + DISCRETE + – + BOM.rar
    175. Acer + Aspire + 5552 + – + COMPAL + LA-6552P + PEW76-86-96 + – + REV + 1.0 + – + 20JUL2010. pdf
    176. Acer-5521P.rar
    177. Acer-5570-31ZR1MB0001-A1A-0329-B.PDF
    178. Acer-5570-31ZR1MB0001-A1A-0329-B.zip
    179. Acer4630Z GL40-V2.11.rar
    180. AcerJV50-PU BITMAP.rar
    181. Acer_4251_4551_eMachines_D440_D640_D640G-WISTRON_HM42-DN_JE40-DN-REV-3.pdf
    182. Acer_4520.pdf
    183. Acer_4520.zip
    184. Acer_4520_zo3_d3b-upload.pdf
    185. Acer_4736z_LA-4491P.zip
    186. Acer_4736z_LA-4491P_KAL90_2.pdf
    187.Acer_ASpire_1200_Compal_LA-1281.zip
    188. Acer_Aspire_1520_1522WLMI___WISTRON_EGRET___REV_SC.zip
    189. Acer_Aspire_3620 _-_ WISTRON_AG1_ALVISO _-_ REV_0.1.pdf
    190. Acer_Aspire_3810t _-_ INVENTEC_BAP31 _-_ 1310A2264501 _-_ REV_AX1Sec.pdf
    191. Acer_Aspire_3935 _-_ WISTRON_SM30 _-_ REV_SA.pdf
    192. Acer_Aspire_4230_4530_Quanta_Z05.pdf
    193. Acer_Aspire_4251_4551_eMachines_D440_D640_D640G _-_ WISTRON_HM42-DN_JE40-DN _-_ REV_-3.pdf
    194. Acer_Aspire_4315 _-_ WISTRON_VOLVI2.pdf
    195. Acer_Aspire_4336z_4736z_4937z _-_ COMPAL_LA-5271P_KALG1 _-_ REV_0. 2Sec.pdf
    196. Acer_Aspire_4336z_4736z_4937z _-_ COMPAL_LA-5271P_KALG1 _-_ REV_0.2Sec_2.pdf
    197. Acer_Aspire_4535 _-_ LA-4921P_KBLG0_NBLG0 _-_ REV_1.0.pdf
    198. Acer_Aspire_4720Z_QUANTA_ZO1.zip
    199. Acer_Aspire_4735z_4736z_4935z_4936z _-_ COMPAL_LA-5272P_KALG1 _-_ REV_0.1Sec.pdf
    200. Acer_Aspire_4736zg_KALH0_KAL90_KALG0__MB_Schematics_Document.pdf
    201. Acer_Aspire_4738G_schematics_lqv77.com.PDF
    202. Acer_Aspire_4740_4745_5740_5745 _-_ COMPAL_LA-5681P _-_ REV_1.0_2.pdf
    203. Acer_Aspire_4741ZG_eMachines_D730 _-_ WISTRON_HM42-CP_JE40-CP _-_ REV_SC.pdf
    204. Acer_Aspire_4741Z_4741ZG_5741_5741G_5741Z_5741ZG _-_ COMPAL_LA-5891P _-_ REV_1.0.pdf
    205. Acer_Aspire_4930G_LA4201P_CantigaG_KB926_MXM2_2.zip
    206. Acer_Aspire_4935_COMPAL_LA-4492P _-_ KAL90_KALH0.pdf
    207. Acer_Aspire_5102_COMPAL_LA-3121P.pdf
    208. Acer_Aspire_5310_5710 _-_ COMPAL_LA-3771P_JDW50_JDY70 _-_ REV_0.1.pdf
    209. Acer_Aspire_5315_5720_7720_Compal_LA-3551P. pdf
    210. Acer_Aspire_5315_5720_7720_Compal_LA-3551P.zip
    211. Acer_Aspire_5517_5532 _-_ COMPAL_LA-5481P _-_ REV_1.0Sec.pdf
    212. Acer_Aspire_5536 _-_ WISTRON_JV50-PU _-_ REV_SB.rar
    213. Acer_Aspire_5538_7538 _-_ COMPAL_LA-5401P_NAL00 _-_ REV_0.2Sec.pdf
    214. Acer_Aspire_5570_Quanta_ZR1.zip
    215. Acer_Aspire_5610 _-_ COMPAL_LA-3081P_HBL51 _-_ REV_0.2Sec.pdf
    216. Acer_Aspire_5734Z_5735z _-_ COMPAL_LA-4855P_PAWF5_6 _-_ REV_0.1 сек. Pdf
    217. Acer_Aspire_5738.zip
    218. Acer_Aspire_5742_5791 _-_ COMPAL_LA-5893P_NEW71_91 _-_ REV_0.1.pdf
    219. Acer_Aspire_5750.pdf
    220. Acer_Aspire_5930G.pdf
    221. Acer_Aspire_5930G.zip
    222. Acer_Aspire_6930_6930G_6930Z_6930ZG _-_ QUANTA_ZK2 _-_ REV_3B _-_ 27JUN2008.pdf
    223. Acer_Aspire_7738G_DDR3.pdf
    224. Acer_Aspire_7738G_DDR3.zip
    225. Acer_Aspire_7740G _-_ WISTRON_JV70-CP _-_ REV_-1.pdf
    226. Acer_Aspire_8730.pdf
    227.Acer_Aspire_Timeline_4810_5810.pdf
    228. Acer_Aspire_Timeline_4810_5810.zip
    229. Acer_Aspire_Timeline_4810_5810 _-_ WISTRON_JM41_DISCRETE _-_ REV_SB.pdf
    230. Acer_Extensa_4620-4220.pdf
    231. Acer_Extensa_4620-4220.zip
    232. Acer_Extensa_5220_5620_5620Z.zip
    233. Acer_Ferrari_1200.pdf
    234. Acer_Ferrari_1200.zip
    235. Acer_TravelMate_2300_4000_4010_Quanta_ZL1.pdf
    236. Acer_TravelMate_4330_4630_4630Z_4730_4730G_schematic__JALA0_LA-4221P.pdf
    237. Acer_Travelmate_290_COMPAL_LA-1881.pdf
    238. Acer_Travelmate_3000_QUANTA_Zh2.pdf
    239. Acer_Travelmate_5730.pdf
    240. Acer_Travelmate_8731_INVENTEC_BAP31G_DISCRETE.pdf
    241. Acer_eMachines_D725 _-_ WISTRON_HM40-MV.pdf
    242. Acer_eMachines_E430_E630 _-_ COMPAL_LA-5991_NDWG0 _-_ REV_0.1.pdf
    243. Aspire 1410 – 1810TZ.rar
    244. Aspire 1700.rar
    245. Aspire 1710.rar
    246. Aspire 4230-4530.rar
    247. Aspire 4253-5253.rar
    248. Aspire 4336-4736-4937.pdf
    249. Aspire 4336-4736-4937.rar
    250. Aspire 4553-4553G-5553-5553G-4625-4625G-5625-5625G.rar
    251. Aspire 4625 – 4625G.rar
    252. Aspire 4738, 4738G.rar
    253. Aspire 5034WXMi.rar
    254. Aspire 5332 – 5732.rar
    255. Aspire 5332-5732-5732Z-7715.rar
    256. Aspire 5336-5736Z.rar
    257. Aspire 5338-5738.rar
    258. Aspire 5542 – 5542G.rar
    259. Aspire 5560 Wistron Grada-D AG1 pdf.pdf
    260. Aspire 5920,5920G.rar
    261. Aspire 5930-5930G.rar
    262. Aspire 5935.rar
    263. Aspire 6920.rar
    264. Aspire 6930,6930G, 6930Z, 6930ZG.rar
    265. Aspire 6935.rar
    266. Aspire 7745G.rar
    267. Aspire 8530.rar
    268. Aspire 8730,8730Z.rar
    269. Схема Aspire 5105.pdf
    270. Aspire_3680_ZR1MBcircuit.pdf
    271. Aspire_5332 _-_ 5732.pdf
    272. Aspire_5336-5736Z.pdf
    273. Aspire_5551_5551G LA-5912P.rar
    274. Aspire_7520 _-_ AMD.PDF
    275. Asus K42Jr.pdf
    276. BoardView ASPIRE 4349.rar
    277. CHEELA 2.0 ACER 9920-9920G_.pdf
    278. Compal LA-4491P_0830 (acer AS4935 4935G) .pdf
    279. Compal LA-4493_0904.pdf
    280. Compal LA-4494P_0904 (As4736) .pdf
    281. Compal LA-4501P_0820.pdf
    282. Compal LA-4595P_0917.pdf
    283. Compal_LA-4494P LA-4495P точка .rar
    284. D725 – hm40-mv_sb_1201_1200.pdf
    285. D725 HM40-1M.brd
    286.D725 HM40-1M.con
    287. E520, E720.pdf
    288. E725 KAWF0 KAWH0 LA-4851P.pdf
    289. Emachine E627 – COMPAL_LA-5481P _-_ REV_1.0Sec.PDF
    290. Emachines D725.pdf
    291. Ferarri_200_ZH6.rar
    292. HM42_CP_0122.pdf
    293. JV50-PU точечный bitmap.rar
    294. KALG0-LA4494-P02.bdv
    295. LA-4491 растровое изображение PR04.rar
    296. LA-6221P PAV70 Acer Aspire AOD255 ddr2.pdf
    297. LA-6631 ACER 5336-5736Z.pdf
    298. LA-7072 Acer _One_522_AO522.pdf
    299. LA4201P_CantigaG_KB926_MXM2.pdf
    300. Ла-4495П ACER 4736G KALH0 KAL90 KALG0_1.zip
    301. MB4520.pdf
    302. NEW70-80-90-50_PEW51 LA-5892P_ RC 0622 ACER Aspire 5741 UMA. pdf
    303. NEW70-80-90-50_PEW51 LA-5892P_ r10_20100121 ACER Aspire 5741 UMA.pdf
    304. NPN_MPSA18_45V_100mA_0.625W_Hfe400_TO-92.pdf
    305. ORTA_SA_1212-1.zip
    306. Packard_Bell_EasyNote_TJ75 _-_ WISTRON_SJV50-CP _-_ REV_SB.pdf
    307. QUANTA GM6C.pdf
    308.Quanta_zl6.pdf
    309. SG_Aspire 4738_4738G_4738Z_4738ZG_20100809.pdf
    310. TM2420.pdf
    311. TM2440_AS3640_Schematics_GARDA5 (aspirie 1600) .pdf
    312. TM2440_AS3640_Schematics_GARDA5_-1-0426.pdf
    313. TM4220_AS5600_Schematic.zip
    314. Travelmate 8572 8572Z.rar
    315. ZD1_aspire5920.pdf
    316. ZK2 Acer 6930_6930G_6930Z_6930ZG.pdf
    317. ZQ1-MB-C.rar
    318. ZR9 Acer 8572_8572Z.pdf.pdf
    319. acer 5745P 5745PG.rar
    320.acer aspire 5630 – compal la-2921p – rev 4.0.pdf
    321. acer-aspire5920-zd1.zip
    322. acer1670.pdf
    323. acer1670.zip
    324. acer1670_www.lqv77.com.pdf
    325. acerJV50-bitmap.rar
    326. acer_3680.pdf
    327. acer_4262. pdf
    328. acer_4262.zip
    329. acer_4262_www.lqv77.com.pdf
    330. acer_4736z_la-4491p_kal90.pdf
    331. acer_7520.pdf
    332. acer_7520.zip
    333. acer_7520_www.lqv77.com.pdf
    334. acer_as47101.молния
    335. acer_aspire_4740_4745_5740_5745 _-_ compal_la-5681p _-_ rev_1.0.pdf
    336. acer_ferrari5000.pdf
    337. aspire 3610.pdf
    338. aspire 4930 4930g.pdf
    339. datasheet.pdf
    340. eMachines D525, D725.rar
    341. eMachines D620.rar
    342. eMachines G520 G720 .rar
    343. eMachines_E732_service guide.pdf
    344. jv50_cp_sc_0903a.pdf
    345. la-4495p ACER 4736G KALH0 KAL90 KALG0.zip
    346. Сервис-мануал-Acer-Aspire-4736-4736g-4736z-4736zg-4336.pdf
    347. utf-8__Compal_LA3481P_965G_KB926.pdf

    Compal Schematics Скачать бесплатно страницу 18


    COMPAL LA-D671P-R10 (BOARDVIEW) Загрузить
    COMPAL LA-D801P REV 1.0 (A00) SCHEMATICS Загрузить
    COMPAL LA-D821P R1.0 (DELL INSPIRON 7460) Загрузить

    5 COMPAL R1. 0 (BOARDVIEW) Загрузить
    COMPAL LA-E061P 1.0 T-Rex_SK_KL (SCH + BV) Загрузить
    COMPAL LA-E061P LA-E061P 1.0 LA-D671P Схема Загрузить
    COMPAL LA-E061P LA-E061P 1.0-LA-D671P Загрузить
    COMPAL LA-E153P CDP81 (DELL PRECISION 3520) Загрузить
    COMPAL LA-E361P R10 (BOARDVIEW
    ) Загрузить
    COMPAL LA-E361P R10 (BOARDVIEW
    ) E361P REV1.0 ACER ASPIRE VX5-591G Скачать
    COMPAL LA-E892P (SCHEMATICS + BOARDVIEW) Скачать
    COMPAL LA-E903P R1.A Скачать
    COMPAL LA-E911P ACER A715-71 COMPAL ACPAL AC715-71 Скачать
    LA-E8975 COMPAL ACPAL
    5 G3-571 (BOARDVIEW) Загрузить
    COMPAL LA-E921P ACER G3-571 Загрузить
    COMPAL LA-F661P r1.0 Скачать
    COMPAL LA-F943P REV 1.0 Скачать
    COMPAL LA-LA-6911P R0.3 Скачать
    Compal LA-9531P r1.0 boardview Скачать
    COMPAL LS-1971 R1.0 СХЕМАТИКА Скачать
    COMPAL LS- 2766P R1.0 СХЕМАТИКА Скачать
    COMPAL LS-2924P R0.
    1 СХЕМА Скачать
    COMPAL LS-2925P R0.2 СХЕМАТИКА Скачать
    COMPAL LS-2926P R0.1 СХЕМАТИКА Скачать
    COMPAL LS-2926P-SRGinfotech СХЕМАТИКА Скачать
    COMPAL LS-3241P RB СХЕМАТИКА Скачать
    COMPAL LS-3242P R1.0 СХЕМАТИКА Скачать
    COMPAL LS-3582P RC18769075 Скачать
    COMPAL LS-3582P RC18769075
    ) Версия 1.0 FingerPrint Board Загрузить
    COMPAL LS-4221P (JALA0) Rev 1.0 FP Board Загрузить
    COMPAL LS-4492P_KAL90_Rev1.0 Загрузка платы E-KEY
    COMPAL LS-4498P_KAL90_Rev1.0 Загрузка функциональной платы
    СХЕМАТИКА COMPAL LS-4681P R1.0 Загрузить
    СХЕМАТИКА COMPAL LS-4682P R1.0 Загрузить
    СХЕМА COMPAL LS-4683P R1.0 Загрузить
    СХЕМАТИКА COMPAL LS-4764P R1.0 Скачать
    СХЕМА COMPAL LS-5241P R1.0
    Скачать
    COMPAL LS-5588P R0.3 СХЕМЫ Скачать
    COMPAL LS-5655P R1.0 СХЕМАТИКА Скачать
    COMPAL LS-6094P R1.0 СХЕМАТИКА Скачать
    COMPAL LS-6095P R1.
    0 СХЕМАТИКА Скачать
    COMPAL LS-6097P R1.0 СХЕМАТИКА
    Скачать 9 СХЕМЫ LS-6098P R1.0 Загрузить
    СХЕМЫ COMPAL LS-6099P R1.0 Загрузить
    COMPAL LS-6122P NCL50 UMA – ПЛАТА АУДИО USB – REV 1.0 Скачать
    COMPAL LS-6581P R1.0 СХЕМАТИКА Скачать
    COMPAL LS-6582P R1.0 СХЕМАТИКА Скачать
    COMPAL LS-6583P R1.0 СХЕМАТИКА Скачать
    COMPAL LS-6852P R1.0 СХЕМАТИКА Скачать
    -6853P R1.0 SCHEMATICS Загрузить
    COMPAL LS-6854P R1.0 SCHEMATICS Загрузить
    COMPAL LS-8021P R1.0 СХЕМАТИКА Скачать
    COMPAL LS-8023P R1.0 СХЕМАТИКА Скачать
    СХЕМА COMPAL LS-8024P R1.0 Скачать
    COMPAL LS-8025P R1.0 СХЕМАТИКА Скачать
    Следующая страница ………. ..
    .
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
