140УД20 – сдвоенный операционный усилитель (140УД7 x 2). Корпус КР140УД20 типа 201.14-1, 140УД20, К140УД20, КМ140УД20 – типа 201.14-10, Н140УД20 – типа Н04.16-2В, КБ140УД20-4 – бескорпусный ОУ.
|
..19,5) ВК140УД20(А,Б), 140УД20(А,Б), КР140УД20(А,Б), КМ140УД20, Н140УД20(А,Б), КБ140УД20-4
Что-то не так?
Пожалуйста, отключите Adblock.
Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.
Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.
Корпус КР140УД20
Корпус 140УД20, К140УД20, КМ140УД20
Корпус Н140УД20
Цоколевка корпусов
Схема электрическая
Типовые рабочие характеристики
Схема включения
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
140УД20 – сдвоенный операционный усилитель (140УД7 x 2). Корпус КР140УД20 типа 201.14-1, 140УД20, К140УД20, КМ140УД20 – типа 201.14-10, Н140УД20 – типа Н04.16-2В, КБ140УД20-4 – бескорпусный ОУ.
Цоколевка корпусов
Электрическая схема
Типовые рабочие характеристики
Схема включения
Электрические параметры при Uп= 15 В, Rн= 2к, Т=25 ° C
| 1 | Напряжение питания | 15 В 10% |
| 2 | Максимальное выходное напряжение при Uп= 15 В при Uп= 13,5 В | не менее 11,5 В не менее 10,5 В |
| 3 | Напряжение смещения нуля при Uп= 15 В 140УД20А, К140УД20А, КР140УД20А, Н140УД20А 140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 при Uп= 16,5 В 140УД20А, К140УД20А, КР140УД20А, Н140УД20А 140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 | не более 3 мВ не более 6 мВ не более 4,5 мВ не более 6,5 мВ |
| 4 | Входной ток 140УД20А, К140УД20А, КР140УД20А, Н140УД20А 140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 | не более 80 нА не более 200 нА |
| 5 | Ток потребления при Uп= 15 В 140УД20А, К140УД20А, КР140УД20А, Н140УД20А 140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 при Uп= 16,5 В 140УД20А, К140УД20А, КР140УД20А, Н140УД20А 140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 | не более 2,8 мА не более 3,3 мА не более 2,8 мА не более 3,3 мА |
| 6 | Разность входных токов при при Uп= 15 В 140УД20А, К140УД20А, КР140УД20А, Н140УД20А 140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 при при Uп= 16,5 В 140УД20А, К140УД20А, КР140УД20А, Н140УД20А 140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 | не более 30 нА не более 50 нА не более 30 нА не более 50 нА |
| 7 | Коэффициент усиления напряжения при Uп= 15 В 140УД20А, К140УД20А, КР140УД20А, Н140УД20А 140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 при Uп= 13,5 В 140УД20А, К140УД20А, КР140УД20А, Н140УД20А 140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 | не менее 50000 не менее 25000 не менее 50000 не менее 25000 |
| 8 | Коэффициент ослабления синфазных входных напряжений | не менее 70 дБ |
| 9 | Синфазное входное напряжение | не менее 12 В |
| 10 | Коэффициент влияния нестабильности источников питания на напряжение смещения | не более 150 мкВ/В |
| 11 | Частота единичного усиления | не менее 0,5 МГц |
| 12 | Скорость нарастания выходного напряжения | не менее 0,3 В/мкс |
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
µ A747 производимый Fairchild
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник.
Том 7./А. В. Нефедов. – М.:ИП РадиоСофт, 1999г. – 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. “НТЦ Микротех”, 1998г.,376 с. – ISBN-5-85823-006-7
Операционные усилители Справочник. том 1 М.,”Физматлит”, 1993 г.,240 с. – ISBN 5-02-015113-0

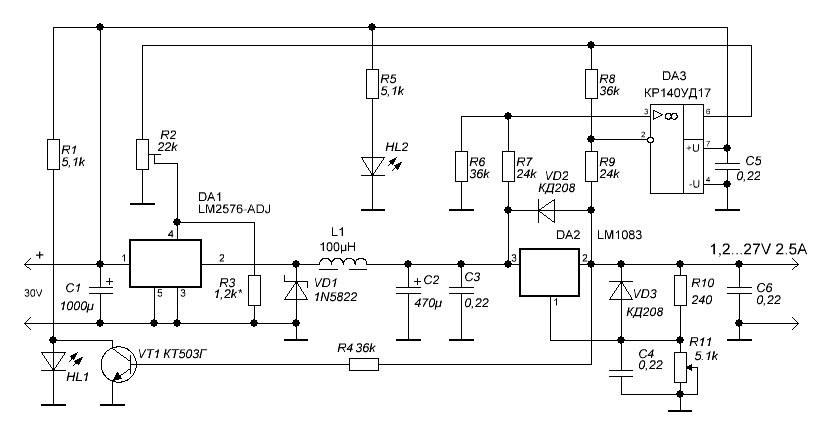

Регулируемый регулятор напряжения с регулируемым пределом выходного тока
Здравствуйте уважаемые читатели. Давно хотел опробовать схему мощного регулируемого стабилизатора напряжений , схема которой представлена в книге «Микросхемы для линейных источников питания и их применение» издательства Dodeca 1998. Схема представлена на рисунке 1.
На рисунке 2 показана собранная мною схема. В нем отсутствуют диод, резистор 2 и конденсатор 2. Резистор R2 нужен для замыкания силовых транзисторов с током утечки.Подробно установку дополнительных элементов можно найти в уже упомянутой книге.
Вот небольшой отрывок из этой книги.
Данные тестируемого стабилизатора
Входное напряжение ………………………. 22B
Напряжение на выходе 14,15V
Ток …………………………………………………… … 0 … 5A
Падение напряжения на выходе … .. . … 0,05 В
Напряжение пульсаций не измерялось, так как оно питало стабилизатор от источника постоянного тока.
И так подало на вход 22В, резистор R5 установил напряжение на выходе 14В – точнее было 14.15. При увеличении тока нагрузки до 5А выходное напряжение снизилось до 14,1В, что соответствует падению напряжения на 50млВ, что достаточно неплохо.
При падении напряжения на самом стабилизаторе 10В и тока через мощные транзисторы 5А т.е. выделяемая им мощность в виде тепла в 50Вт, радиатор этих типоразмеров нагревается до температуры 80 (на фото 1 правда 75 – потом температура поднялась) градусов.
Для кремния это «доброе утро».Но после того, как стабилизатор прогнал при этой температуре около часа, один из КТ829А внезапно умер (пробой, но при понижении температуры все свойства транзистора восстановились, для меня это не единичный случай в моей практике, что Вот почему я всегда испытываю свои поделки при высоких и низких температурах, если предполагается, что они будут работать при возможном изменении климата), их пришлось заменить.
У меня все транзисторы б / у, испарились из старых телевизоров. Резисторы, стоящие в эмиттерах мощных транзисторов, больше необходимы для управления токами коллектора этих транзисторов, чем для их выравнивания.В моем случае разброс этих токов от транзистора к транзистору многократно менялся, что потребовало выбора транзисторов. Например, ток одного транзистора был 1,64А, а другого – 0,63А. Так что эти якобы выравнивающие резисторы в схемах эмиттера можно безопасно удалить после выбора транзисторов. Стабилизатор в сборе установлен прямо на радиатор (см. Фото 2). При установке стабилизатора необходимо соблюдать определенные условия.
1.Провод от резистора R5 к массе необходимо припаять непосредственно к выходной клемме блока.
2. Конденсаторы С1 и С2 устанавливаются в непосредственной близости от микросхемы стабилизатора.
3. Резистор R4 лучше припаять непосредственно к соответствующим выводам микросхемы.
4. С1 и С2 лучше, чем тантал.
После сборки стабилизатора обязательно проверьте стабилизатором выходного напряжения осциллографа – возможно он самовозбуждение.
Если возникает возбуждение, то возможен сильный разогрев С1 и С2 до взрыва.При первом включении всегда быстро касайтесь пальцами электролитов, чтобы поднять их температуру. Стабилизатор нормально работает при входном напряжении 34В, а выходное напряжение должно быть не более 24В (зависит от номинала резистора R5 и рассчитывается по формуле).
Включите в цепь токовой нагрузки специальное сопротивление R T, действующее как преобразователь тока в напряжение. Когда ток протекает через сопротивление, напряжение сбрасывается с полярностью, показанной на рисунке 22.Это напряжение действует на вход транзистора VT 3. При заданном токе транзистор открывается и принимает на себя часть тока базы транзистора. VT 1. Последний замыкает и ограничивает ток коллектора. При максимальном токе нагрузки транзистор VT 3 закрыт и не влияет на работу стабилизатора.
1. Выбор резистора тока.
Мы предполагаем, что защита должна сработать, если ток превышает вдвое максимальный ток нагрузки.
Возьмем транзистор VT 3 германиевый типа npn. Напряжение открытия такого транзистора составляет 0,3 В. (2 I H max = 0,12 А). Рассчитать сопротивление R T.
R T = 0,3 В / 0,12 А = 2,5 Ом. Выберите меньшее номинальное значение
2,4 Ом. Рассчитывает рассеиваемую мощность на резисторе и его тип.
2. Транзистор VT 3, можно выбрать любой германиевый типа n-pn.
3.9 Защита от перенапряженияВ случае пробоя транзистора VT 1 (рисунок 19) на нагрузку подается полное питающее напряжение, которое может вывести ее из строя.Требуется схема защиты нагрузки от перенапряжения. В таких случаях используются схемы защиты быстродействующих электронных схем, рисунок 23. На данной схеме показаны элементы индикации состояния стабилизатора, индикация будет рассмотрена далее.
Схема защиты состоит из тиристора VS 5, стабилитрона Vd 4 и резистора. (Схема токовой защиты на схеме не показана).
В исходном состоянии тиристор VS 5 замкнут, его управляющий вход подключен к катоду через сопротивление R 2.Стабилитрон Vd 4 его коммутируемое напряжение также замкнут на 10%. больше напряжения нагрузки. При повышении напряжения на нагрузке по какой-то причине открывается стабилитрон Vd 4, на управляющий электрод тиристора подается напряжение, тиристор размыкается и замыкает входную цепь стабилизатора. После этого перегорает предохранитель. FU .
1. Сопротивление R 2 ограничивает ток стабилитрона
на уровне 5 ÷ 10 мА. Из этих условий подбирают стабилитрон и резистор.В этом примере U H = 10 В. Можно использовать стабилитрон KS213V с коммутируемым напряжением 13 В (таблица 2). При выходе из строя транзистора VT 1 на стабилитрон Vd 4 может поступить минимальное напряжение питания, равное 20 В. Установим ток стабилитрона равным 5 мА. При пробое стабилитрона на резисторе R 2 приложено напряжение (20 – 13) = 7 В.
Сопротивление R 2 = 7 В / 5 мА = 1,4 кОм.
| Рис.23 – Схема защиты нагрузки и индикация |
Рассчитывает рассеиваемую мощность на резисторе, выбирает его тип.
Проверить, не превышает ли ток через стабилитрон допустимого значения при максимальном напряжении питания 27,6 В.
(27,6 – 13) В / 1,4 кОм = 10,4 мА, что вполне приемлемо для выбранного типа стабилитрона.
2. Выбор тиристора.
Напряжение включения тиристора должно быть больше, чем напряжение питания U А max (параметр U A, таблица 5). При выборе тиристора можно руководствоваться следующим условием. Если ток нагрузки меньше 100 мА, то выбирается тиристор с анодным током 100 мА или меньше.Если ток нагрузки больше 100 мА, то выбирается тиристор с анодным током 100 мА и более.
В примере можно выбрать тиристор КУ101В U A = 50 В I A = 80 мА.
Выбранные элементы включаются в список элементов схемы..thumb.jpg.207b71ef54885ce4caff027f78a5c698.jpg)
Индикация состояния стабилизатора
Индикация состояния стабилизатора с помощью светодиодов (светодиодов). Нормальное состояние обычно обозначается зеленым или желтым цветом, критическое – красным.
1. Сопротивление R 4 выбирается исходя из условий минимального тока светодиода и минимального напряжения на нем (таблица 6). Выберите светодиод KL101A с параметрами I PR = 10 мА, U PR = 5,5 В.
R 4 = ( U H – U ETC) / I OL = 4,5 В / 10 мА = 450 Ом. Выберите ближайший меньший номинал резистора. Рассчитывает рассеиваемую мощность на резисторе, выбирает его тип.
2.Индикация состояния перегрузки стабилизатора светодиодом. Vd 5. В исходном состоянии диод не светится. Если тиристор открывается, напряжение на нем снижается до одного вольта и через светодиод течет ток. Расчет предельного сопротивления R 5 аналогичен расчету сопротивления R 4.
Светодиод выбран с красным свечением.
3. Предохранитель FU Подбирается на такой ток, чтобы срабатывал при допустимом токе тиристора.
4. Для устранения низкочастотных и высокочастотных помех на выходе стабилизатора конденсаторы включаются параллельно нагрузке. С 1 = 0,1 мкФ и С 2 = 10 ÷ 20 мкФ.
3.11 Заключение
После всех расчетов и подбора элементов сделал вывод. Он отражает задачу, то есть то, что должно было быть спроектировано с учетом параметров стабилизатора TO ST, R OUT и U Isr, полученных из проекта.
3.12 Схема схема стабилизатора
После окончания расчетов отдельных узлов необходимо составить полную принципиальную схему устройства. К схеме на рис. 19 добавлен к схеме защиты рис. 22, рис. 23. Нумерация элементов сквозная, номиналы элементов не указаны, стрелки направлений токов и напряжений также не указаны. Схема устройства выполнена на листе формата А3, рамка и основная надпись (штамп) Приложение 3 нарисованы.
При рисовании концепта следует руководствоваться требованиями ГОСТ, которые можно найти в библиотеке. Вы можете использовать стандартный «чертеж» Microsoft Word, SPlan, Compass или Electronics Workbench.
Если схему выполнить на компьютере, то ее можно разделить на две части, распечатать на двух листах формата А4 и затем склеить.
Принципиальная схема должна сопровождаться перечнем элементов – техническим заданием, которое выполняется по ГОСТ (Приложение 4).Если позволяет место на листе А3, то таблицу со списком элементов можно разместить над основным заголовком чертежа.
ТРЕБОВАНИЯ К РАБОЧЕЙ ОТДЕЛКЕ
4.1 Проектные работы
Курсовая работа должна быть оформлена в виде пояснительной записки, сделанной на листах формата А4 компьютерным или рукописным способом.
На всех четырех сторонах листа для заметок должны быть левые поля – 25 мм, по кругу 10 мм.
Пояснительные записки следует крепить в двух-трех точках на расстоянии 10 мм от левого края листа.
Использование скрепок и пластиковых конвертов (файлов) не допускается.
В пояснительной записке обязательно должно быть указано условие задачи, размещенное на втором листе (номер варианта указан на титульном листе). Расчетные принципиальные схемы в пояснительной записке обязательно должны быть выполнены на трафарете. Схемы в тексте представляют собой рисунки и должны иметь сплошную нумерацию и подписи к рисункам.
Все буквенные обозначения физических величин должны быть указаны на рисунке или объяснены в тексте.
Расчет числовых значений физических величин должен быть устроен следующим образом: после формулы расчета, записанной буквенными обозначениями, в нее подставляются числовые значения величин, а затем результат вычислений и обозначение единицы физической величины без скобок. Обязательно укажите размерность полученного значения. Если хотя бы одна величина, включенная в формулу, имеет три значащих цифры, то результат также должен иметь три значащих цифры.
В качестве примера оформления формулы расчета можно сослаться на формулу расчета коэффициента стабилизации К СТ.
Работы, представленные на рассмотрение, должны быть выполнены в полном объеме; Приведен список литературы и справочников.
Исправления должны быть сделаны путем вычеркивания неправильного результата и написания правого выше или правого от неправильного. Если работа переиздана полностью, предыдущая версия работы с замечаниями преподавателя должна быть заключена в исправленный текст (кроме титульного листа, который следует перенести на исправленный текст).
Пример титульного листа примечания приведен в Приложении 2. Титульный лист имеет номер страницы 1, но номер не проставляется. Длинное число под заголовком означает следующее. Первая позиция – это номер академической специальности, следующие две позиции в учебных проектах не заполняются, предпоследняя позиция – последние две цифры студенческого билета или зачетной книжки, последняя позиция – код документа документа – объяснительная записка.
В основной надписи принципиальной схемы это положение обозначено E3 – принципиальная электрическая цепь, обозначающая цепь.
В приложении приведены вольт-амперные характеристики транзисторов, использованных в ходе расчетов. Эти характеристики можно скопировать из электронной версии руководства или из Интернета и поместить в текст пояснительной записки.
4.2 Таблица выбора вариантов и данных для расчета стабилизатора
Номер варианта выбирается в соответствии с порядковым номером студента в журнале группы.
Изменение напряжения питания составляет ± 15% для всех опций.
Таблица 1.
| № Вар. | U ST B | I H mA | ∆t 0 C | Материал транзистора | TO ST не менее | TKN % от U ST |
| 50 ± 20% | Si | менее 1% | ||||
| 90 ± 20% | Si | менее 1% | ||||
| 60 ± 40% | Ge | меньше 0. 5% | ||||
| 70 ± 20% | Si | менее 0,9% | ||||
| 80 ± 30% | Ge | менее 0,5% | ||||
| 82 ± 20% | Si | менее 1% | ||||
| 96 ± 30% | Ge | меньше 0.5% | ||||
| 50 ± 40% | Si | менее 0,8% | ||||
| 90 ± 20% | Ge | менее 0,5% | ||||
| 40 ± 40% | Si | менее 1% | ||||
| 60 ± 40% | Ge | меньше 0.6% | ||||
| 80 ± 30% | Si | менее 1% | ||||
| 70 ± 20% | Ge | менее 0,9% | ||||
| 90 ± 40% | Si | менее 0,9% | ||||
| 100 ± 40% | Si | меньше 0. 7% | ||||
| 92 ± 40% | Ge | менее 1% | ||||
| 80 ± 20% | Si | менее 0,5% | ||||
| 60 ± 30% | Ge | менее 1% | ||||
| 88 ± 40% | Si | меньше 0.8% | ||||
| 90 ± 30% | Ge | менее 0,4% | ||||
| 50 ± 20% | Si | менее 0,5% | ||||
| 40 ± 40% | Ge | менее 1% | ||||
| 60 ± 40% | Si | меньше 0.5% | ||||
| 80 ± 20% | Ge | менее 1% | ||||
| 120 ± 10% | Si | менее 0,4% | ||||
| 70 ± 40% | Ge | менее 0,8% | ||||
| 90 ± 30% | Si | меньше 0. 5% |
Таблица 1. Продолжение.
5. СПРАВОЧНАЯ ИНФОРМАЦИЯ
5.1 Определение площади радиатора
В радиолюбительской практике часто возникает необходимость в лабораторном источнике питания , регулирующем напряжение практически с нуля. Подобные устройства неоднократно были представлены на страницах журнала «Радио». Однако в большинстве случаев они очень сложные.
Ниже описан вариант простого стабилизатора . для питания лабораторного блока (см. Схему).
Функцию регулирующего элемента выполняет составной транзистор VT2VT3, которым управляет ОУ DA1. Напряжение, пропорциональное выходному напряжению, подается на инвертирующий вход операционного усилителя, а на неинвертирующий вход – часть модели с ползунка переменного резистора R7. Этот резистор регулирует выходное напряжение стабилизатора.
Устройство обеспечивает защиту от перегрузки по заданному значению тока. При перегрузке падение напряжения на датчике – резисторе R1 (C5-16V) – увеличивается, транзистор VT1 открывается.
Светодиод HL1 сигнализирует о включении защиты. Кроме того, напряжение по цепи R4VD1 поступает на инвертирующий вход операционного усилителя. В результате стабилизатор переходит в режим ограничения тока на заданном уровне. Значение перегрузки по току регулируют подстроечным резистором R3.
Регулирующий транзистор должен быть установлен на радиаторе площадью не менее 250 см 2.
Источник: Радио, № 1, 2000 г.
Автор: Ю. Шипанов, Пенза
Мощные стабилизаторы напряжения с токовой защитой
Для некоторых радиоустройств требуется блок питания с повышенными требованиями к уровню минимальных пульсаций на выходе и стабильности напряжения.Для их обеспечения источник питания должен работать на дискретных элементах.
Показано на рис. Схема 4.7 универсальна и на ее основе можно сделать качественный источник питания на любое напряжение и ток в нагрузке.
Блок питания собран на общем сдвоенном операционном усилителе (КР140УД20А) и одном силовом транзисторе VT1.
В этом случае схема имеет токовую защиту, которую можно регулировать в широком диапазоне.
Операционный усилитель DA1.1 снабжен регулятором напряжения, а DA1.2 используется для обеспечения максимальной токовой защиты. Микросхемы DA2, DA3 стабилизируют питание схемы управления, собранной на DA1, что позволяет улучшить параметры блока питания.
Работает схема стабилизации напряжения следующим образом. С выхода источника (X2) обратная связь по напряжению снимается. Этот сигнал сравнивается с опорным напряжением, поступающим с стабилитрона VD1. На вход операционного усилителя подается сигнал рассогласования (разница между этими напряжениями), который усиливается и подается через R10-R11 для управления транзистором VT1.Таким образом, выходное напряжение поддерживается на заданном уровне с точностью, определяемой коэффициентом усиления операционного усилителя DA1.1.
Требуемое выходное напряжение устанавливается резистором R5.
Чтобы источник питания мог устанавливать выходное напряжение более 15 В, общий провод цепи управления подключается к клемме «+» (X1). В то же время для полного открытия силового транзистора (VT1) на выходе ОУ потребуется небольшое напряжение (в расчете на VT1 Ube = + 1.2 В).
Такая конструкция схемы позволяет питать источники питания при любом напряжении, ограниченном только допустимой величиной напряжения коллектор-эмиттер (Uke) для конкретного типа силового транзистора (для KT827A максимальное Uke = 80 В) .
В данной схеме силовой транзистор составной и поэтому может иметь коэффициент усиления в диапазоне 750 … 1700, что позволяет управлять им малым током – прямо с выхода ОУ DA1.1. Это уменьшает количество необходимых элементов и упрощает схему.
Схема токовой защиты собрана на ОС DA1.2. При протекании тока в нагрузке на резисторе R12 напряжение сбрасывается. Он проходит через резистор R6, подаваемый на точку подключения R4-R8, где сравнивается с опорным уровнем. Хотя эта разница отрицательная (которая зависит от тока в нагрузке и величины сопротивления резистора R12), эта часть схемы не влияет на работу стабилизатора напряжения.
Как только напряжение в указанной точке станет положительным, на выходе ОУ DA1 появится отрицательное напряжение.2, который через диод VD12 будет снижать напряжение на базе силового транзистора VT1, ограничивая выходной ток. Уровень ограничения выходного тока регулируется резистором R6.
Параллельно диоды на входах операционных усилителей (VD3 … VD7) защищают микросхему от повреждения при включении без обратной связи через транзистор VT1 или при повреждении силового транзистора. В рабочем режиме напряжение на входах ОУ близко к нулю и диоды не влияют на работу устройства.
Конденсатор SZ, установленный в цепи отрицательной обратной связи, ограничивает полосу усиленных частот, что увеличивает стабильность цепи, предотвращая самовозбуждение.
Аналогичную схему питания можно выполнить на транзисторе с другой проводимостью КТ825А (рис. 4.8).
При использовании элементов, указанных на схемах элементов, данные источники питания позволяют получить стабилизированное напряжение до 50 В при токе 1 … 5 А.
Технические параметры стабилизированного источника питания не хуже указанных для схемы работы, аналогичной принципу действия, показанному на рис. 4.10.
На радиаторе установлен силовой транзистор, площадь которого зависит от тока в нагрузке и напряжения 11 кэ. Для нормальной работы стабилизатора это напряжение должно быть не менее 3 В.
При сборке схемы использовались следующие детали: резисторы регулируемые R5 и R6 типа СПЗ-19а; постоянные резисторы R12 типа С5-16МВ мощностью не менее 5 Вт (мощность зависит от тока в нагрузке), остальные серии МЛТ и С2-23 соответствующей мощности.Конденсаторы С1, С2, СЗ типа К10-17, конденсаторы оксидные полярные С4 … С9 типа К50-35 (К50-32).
Микросхема сдвоенного операционного усилителя DA1 может быть заменена импортным аналогом zA747 или двумя микросхемами 140УД7; регуляторы напряжения: DA2 на 78L15, DA3 на 79L15.
Параметры сетевого трансформатора Т1 зависят от требуемой мощности нагрузки. Для напряжений до 30 В и тока 3 А можно использовать то же, что и в схеме на рис. 4.10. Во вторичной обмотке После выпрямления трансформатора на конденсаторе С6 напряжение 3… Должно быть обеспечено 5 В, что больше, чем требуется на выходе стабилизатора.
В заключение можно отметить, что если источник питания предполагается использовать в широком диапазоне температур (-60 … + 100 ° С), то для получения хороших технических характеристик необходимо применять дополнительные меры. К ним относятся повышение стабильности эталонных напряжений. Это можно сделать, выбрав стабилитроны VD1, VD2 с минимальным ТКН, а также стабилизировав ток через них.Обычно стабилизация тока через стабилитрон осуществляется с помощью полевого транзистора или с помощью дополнительной микросхемы, работающей в режиме стабилизации тока через стабилитрон, рис. 4.9. Кроме того, стабилитроны обеспечивают лучшую термическую стабильность напряжения в определенной точке его характеристик. В паспорте на прецизионные стабилитроны это значение тока обычно указывается и его следует выставлять настроенными резисторами при настройке источника опорного напряжения узла
, для которого в цепи стабилитрона временно включен миллиамперметр.. “,
Для питания некоторых радиоустройств требуется источник питания с повышенными требованиями к минимальным пульсациям на выходе и стабильности напряжения. Для их обеспечения источник питания должен работать на дискретных элементах.
Показано на рис. Схема 4.7 универсальна и на ее основе можно сделать качественный источник питания на любое напряжение и ток в нагрузке.
Рис. 4.7. Источник питания электрической цепи
Блок питания собран на общем сдвоенном операционном усилителе (КР140УД20А) и одном силовом транзисторе VT1.В этом случае схема имеет токовую защиту, которую можно регулировать в широком диапазоне.
Операционный усилитель DA1.1 оборудован регулятором напряжения, а DA1.2 используется для обеспечения максимальной токовой защиты. Микросхемы DA2, DA3 стабилизируют питание схемы управления, собранной на DA1, что позволяет улучшить параметры блока питания.
Работает схема стабилизации напряжения следующим образом. С выхода источника (X2) обратная связь по напряжению снимается. Этот сигнал сравнивается с опорным напряжением, поступающим с стабилитрона VD1.Сигнал рассогласования (разность этих напряжений) поступает на вход операционного усилителя, который усиливается и подается через R10-R11 на управление транзистора VT1. Таким образом, выходное напряжение поддерживается на заданном уровне с точностью, определяемой коэффициентом усиления операционного усилителя DA1.1.
Требуемое выходное напряжение устанавливается резистором R5.
Чтобы источник питания мог устанавливать выходное напряжение более 15 В, общий провод цепи управления подключается к клемме «+» (X1).При этом для полного открытия силового транзистора (VT1) на выходе ОУ требуется небольшое напряжение (исходя из VT1 Ube = + 1,2 В).
Такая конструкция схемы позволяет питать источники питания при любом напряжении, ограниченном только допустимой величиной напряжения коллектор-эмиттер (Uke) для конкретного типа силового транзистора (для KT827A максимальное Uke = 80 В) .
В этой схеме силовой транзистор составной и поэтому может иметь коэффициент усиления в диапазоне 750… 1700, что позволяет управлять им малым током – прямо с выхода DA1.1 OU. Это уменьшает количество необходимых элементов и упрощает схему.
Схема токовой защиты собрана на ОС DA1.2. При протекании тока в нагрузке на резисторе R12 напряжение сбрасывается. Он проходит через резистор R6, подаваемый на точку подключения R4-R8, где сравнивается с опорным уровнем. Хотя эта разница отрицательная (которая зависит от тока в нагрузке и величины сопротивления резистора R12), эта часть схемы не влияет на работу стабилизатора напряжения.
Как только напряжение в указанной точке станет положительным, на выходе ОУ DA1.2 появится отрицательное напряжение, которое через диод VD12 снизит напряжение на базе силового транзистора VT1, ограничив выход Текущий. Уровень ограничения выходного тока регулируется резистором R6.
Параллельно включенные диоды на входах операционных усилителей (VD3 … VD7) обеспечивают защиту микросхемы от повреждения при ее включении без обратной связи через транзистор VT1 или при повреждении силового транзистора.В рабочем режиме напряжение на входах ОУ близко к нулю и диоды не влияют на работу устройства.
Конденсатор C3, установленный в цепи отрицательной обратной связи, ограничивает полосу усиливаемых частот, что увеличивает стабильность цепи, предотвращая самовозбуждение.
Аналогичную схему питания можно выполнить на транзисторе с другой проводимостью КТ825А (рис. 4.8).
Рис. 4.8 Второй вариант схемы питания
При использовании элементов, указанных на схемах элементов, данные источники питания позволяют получить на выходе стабилизированное напряжение до 50 В при токе 1.5 А.
Технические параметры стабилизированного источника питания не хуже указанных для схемы работы, аналогичной принципу действия, показанному на рис. 4.10.
Рис. 4.10. Электрическая схема
Силовой транзистор установлен на радиаторе, площадь которого зависит от тока в нагрузке и напряжения Uke. Для нормальной работы стабилизатора это напряжение должно быть не менее 3 В.
При сборке схемы использованы детали: подстроечные резисторы R5 и R6 типа СПЗ-19а; постоянные резисторы R12 типа С5-16МВ мощностью не менее 5 Вт (мощность зависит от тока в нагрузке), остальные серии МЛТ и С2-23 соответствующей мощности.Конденсаторы С1, С2, С3 типа К10-17, оксидные полярные конденсаторы С4 … С9 типа К50-35 (К50-32).
Микросхема сдвоенного операционного усилителя DA1 может быть заменена импортным аналогом maA747 или двумя микросхемами UDD; регуляторы напряжения: DA2 на 78L15, DA3 на 79L15.
Параметры сетевого трансформатора Т1 зависят от требуемой мощности, подаваемой на нагрузку. Для напряжений до 30 В и тока 3 А можно использовать то же, что и в схеме на рис. 4.10. Во вторичной обмотке трансформатора после выпрямления на конденсаторе С6 напряжение 3.Необходимо обеспечить 5 В, что больше, чем требуется на выходе стабилизатора.
В заключение можно отметить, что если источник питания предполагается использовать в широком диапазоне температур (-60 … + 100 ° C), то необходимы дополнительные меры для получения хороших технических характеристик. К ним относятся повышение стабильности эталонных напряжений. Это можно сделать, выбрав стабилитроны VD1, VD2 с минимумом. ТКН, а также стабилизировать ток через них. Обычно стабилизация тока через стабилитрон выполняется с помощью полевого транзистора или с помощью дополнительной микросхемы, работающей в режиме стабилизации тока через стабилитрон, рис.4.9.
:เพิ่ม พลัง ของ แอ ม พลิ ฟาย ร์ บน TDA7294 ชิพ แอ ม พลิ ฟาย เออ ร์ TDA7294: คำ อธิบาย แผ่น ข้อมูล และ ตัวอย่าง การ ใช้ งาน
แหล่ง จ่าย ไฟ
ผิด ปกติ พอ แต่ สำหรับ ๆ คน ปัญหา เริ่ม นี่ ข้อ ผิด พลาด ที่ พบ คือ:
– โภชนาการ униполярный
– การ วาง แนว แรง ดัน ของ ขด ลวด หม้อแปลง (ค่า ที่5 ประสิทธิภาพ)
หม้อแปลง ไฟฟ้า – ต้อง มี รางวัล ที่ สอง สอง . หรือ ม้วน หนึ่ง รอง ด้วย การ แตะ จาก จุด กึ่งกลาง (หา ยาก มาก) ดังนั้น หาก คุณ มี หม้อแปลง ที่ ลวด ทุติย ภูมิ สอง ขด ลวด จะ ต้อง ต่อ ดัง แสดง ใน แผนภาพ กล่าว คือ ของ การ พัน ที่ มี สิ้นสุด อีก ด้าน หนึ่ง (จุด เริ่ม ต้น ของ การ พัน จะ ระบุ ด้วย จุด สี ดำ ซึ่ง จะ แสดง ใน แผนภาพ) สับสน จะ ไม่มี อะไร ทำงาน เมื่อ ขด สอง เชื่อม ต่อ กัน เรา ตรวจ ตรวจ ไฟฟ้า ที่ จุด ที่ 1 และ 2 หาก มี แรง ดัน เท่ากับ ผล รวม ของ แรง ดัน ไฟฟ้า ลวด ทั้ง สอง นั่น แสดง ว่า คุณ ทุก อย่าง ถูก ต้อง จุด เชื่อม ต่อ ของ ทั้ง สอง จะ เป็น “ธรรมดา” (กราว ด์, ที่ อยู่ อาศัย, GND เรียก ว่า สิ่ง ที่ คุณ ต้องการ) นี่ เป็น ข้อ ผิด พลาด ทั่วไป ครั้ง ที่ เรา เห็น: ควร มี ขด ไม่ใช่ อย่าง ใด อย่าง หนึ่ง หนึ่ง
ตอน นี้ ข้อ ผิด พลาด ที่ สอง: ใน แผ่น ข้อมูล (คำ อธิบาย ทาง เทคนิค ของ микросхема) TDA7294 микросхема ชี้: สำหรับ การ โหลด 4 โอห์ม แนะนำ ให้ ใช้ พลังงาน +/- 27 ข้อ ผิด พลาด คน ใช้ หม้อแปลง ที่ มี ขด ลวด 27V เส้น นี่ ไม่ใช่ สิ่ง ที่ ต้อง ทำ !!! เมื่อ คุณ ซื้อ หม้อแปลง พวก เขา เขียน ลง ไป คุณค่า ที่ มี ประสิทธิภาพ และ โว ล ยัง แสดง ให้ คุณ เห็น ค่า ที่ มี ประสิทธิภาพ แก้ไข แรง ดัน ไฟฟ้า แล้ว ประจุ ประจุ ด้วย และ เขา ค่า แอ ม พลิ จู ด ซึ่ง คือ 1.41 (รู ท ของ 2x) คูณ ด้วย ค่า ปัจจุบัน ดังนั้น ถ้า Микросхема มี แรง ดัน ไฟฟ้า 27V ดังนั้น ขด ลวด หม้อแปลง ควร เป็น 20V (27 / 1,41 = 19,14 เนื่องจาก หม้อแปลง ไม่ ทำ แรง นี้ ใช้ หนึ่ง ที่ ใกล้ ที่สุด: 20V) คิด ว่า แก่น แท้ นั้น ชัดเจน
ตอน นี้ เกี่ยว กับ พลังงาน: เพื่อ ให้ TDA ออก 70 Вт นั้น ต้องการ หม้อแปลง มี พลังงาน ขั้น ต่ำ 106 Вт (ประสิทธิภาพ ของ микросхема คือ 66%) ยิ่ง กว่า นั้น ตัวอย่าง เช่น เครื่อง ขยาย เสียง สเตอริโอ TDA7294 นั้น เหมาะสม มาก
สะพาน เรียง กระแส – ที่ นี่ ตาม กฎ แล้ว ไม่มี คำถาม แต่ ยัง คง โดย ส่วนตัว จะ ติด ตั้ง выпрямительный мост เช่น กัน ไม่ จำเป็น ต้อง ยุ่ง กับ ได โอด โอด 4 ตัว มัน กว่า สะพาน ควร มี: ต่อ แรง ดัน ย้อน กลับ 100 В, กระแส 20 А ไป ข้าง หน้า เรา กล่าว และ และ ต้อง กังวล มัน จะ ไหม้ บริดจ์ ดัง กล่าว เพียงพอ สำหรับ สอง และ ความ จุ ของ ตัว เก็บ จ่าย ไฟ คือ 60 “000 мкФ ( เมื่อ ตัว เก็บ ประจุ ถูก ประจุ กระแส ไฟฟ้า ที่ สูง มาก จะ ไหล ผ่าน สะพาน)
ตัว เก็บ ประจุ – อย่าง ที่ คุณ เห็น วงจร แหล่ง จ่าย ไฟ มี การ ใช้ ประจุ 2 แบบ คือ โพ ลา ร์ (อิ เล็ก โทร ไล ต์) และ ที่ ไม่ใช่ โพ (ฟิล์ม) ไม่ จำเป็น ต้อง มี ขั้ว ( C2, C3) เพื่อ ป้องกัน สัญญาณ RF ใน แง่ ของ ความ สิ่ง ที่ จะ เป็น: จาก 0.33 мкФ ถึง 4 мкФ ขอ แนะนำ ให้ ใส่ K73-17 ตัว เก็บ ประจุ ที่ ดี งาม ของ เรา โพ ลา (C4-C7) มี ความ จำเป็น ใน การ ยับยั้ง แรง ดัน ไฟฟ้า และ ยัง ให้ พลังงาน ที่ ป์ โหลด สูงสุด (เมื่อ หม้อแปลง ไม่ สามารถ ให้ กระแส ที่ ต้องการ ได้) ใน แง่ ของ ความ สามารถ ผู้ คน ยัง คง โต้แย้ง เกี่ยว ต้องการ ของ พวก เขา ฉัน เข้าใจ จาก ประสบการณ์ ที่ ว่า ชิป หนึ่ง ชิ้น 10 000 ไมโคร ฟอร์แมต ต่อ ก็ เพียงพอ แล้ว แรง ของ ประจุ: เลือก ด้วย ตัว เอง ขึ้น อยู่ กับ แหล่ง จ่าย มี หม้อแปลง 20V แรง ดัน ไฟฟ้า จะ เป็น 28,2V (20 x 1,41 = 28,2) ตัว เก็บ ประจุ สามารถ ตั้ง ค่า เป็น 35V ด้วย แบบ ไม่มี ขั้ว เดียวกัน ดูเหมือน ว่า จะ ไม่มี อะไร หาย ไป…
ผล ให้ เรา ได้ รับ PSU ที่ มี 3 ขั้ว: «+», «-» และ «ทั่วไป» เมื่อ PSU เสร็จ แล้ว ให้ ไป ที่ ชิป
จ่าย แรง ดัน ไฟฟ้า
พวก มัน มี พลัง มาก TDA7294 จาก 45V จาก นั้น พวก เขา ก็ ประหลาด ใจ: เกิด อะไร ขึ้น มัน เป็น เพราะ микросхема ทำงาน ที่ ขีด จำกัด ตอน พวก เขา จะ บอก ฉัน ว่า: +/- 50V และ อย่าง อย่า ขับ !!! ” คำ ตอบ นั้น ง่าย: “ลด ระดับ เสียง สูงสุด และ หยุด เวลา นาฬิกา จับเวลา”
หาก คุณ มี ภาระ 4 Ом แล้ว แหล่ง จ่าย ไฟ ที่ ดี ที่สุด จะ เป็น +/- 27 В (ขด ลวด หม้อแปลง ถึง 20 В)
หาก คุณ มี ภาระ 8 โอห์ม แล้ว แหล่ง จ่าย ไฟ ที่ ดี เป็น +/- 35 В (ขด ลวด หม้อแปลง ที่ 25V)
ด้วย แรง ดัน ไฟฟ้า ที่ จ่าย เช่น микросхема จะ ทำงาน เป็น เวลา นาน และ ข้อ ผิด พลาด (ฉันท น กระแส ลัดวงจร เอา พุ ท เป็น เวลา หนึ่ง นาที ไม่มี เผา ไหม้ เหมือน ไม่ ทราบ ว่า พวก เขา เงียบ)
และ อีก สิ่ง หนึ่ง: หาก คุณ ยัง ตัดสินใจ ที่ จะ สร้าง แรง ให้ มากกว่า ปกติ แล้ว อย่า ลืม: คุณ ยัง ไม่ หลีก เลี่ยง ความ ผิดเพี้ยน มากกว่า 70 Вт (แรง ดัน ไฟฟ้า +/- 27 В) ไม่มี ประโยชน์ ที่ จะ บีบ จาก ไมโคร เพราะ ฟัง สั่น นี้ เป็น ไป ไม่ ได้ !!!
นี่ คือ พ ล็ อ ต ของ การ บิดเบือน (THD) เมื่อ เทียบ กับ กำลัง (Pout):
อย่าง ที่ เรา เห็น ด้วย กำลัง ขับ 70 Вт ความ ผิดเพี้ยน ใน ภูมิภาค ของ เรา คือ 0.3-0,8% – มัน ค่อนข้าง ยอมรับ ได้ และ ไม่ ได้ ด้วย หู ด้วย กำลัง ไฟ 85 Вт ความ ผิดเพี้ยน อยู่ ที่ 10% แล้ว มัน มีเสียง ดัง และ เสียง บด ทั่วไป โดย ทั่วไป แล้ว มัน เป็น ไป ไม่ ได้ เสียง ด้วย การ บิดเบือน ดัง กล่าว ปราก ฎ ว่า การ เพิ่ม แรง ดัน แหล่ง จ่าย คุณ เพิ่ม กำลัง ขับ ของ ชิป แต่ ประเด็น คือ อะไร อย่างไรก็ตาม หลังจาก 70 Вт ฟัง เป็น ไป ไม่ ได้ !!! ดังนั้น รับ ทราบ ไม่มี плюсы ที่ นี่
รูป แบบ การ สลับ – ดั้งเดิม (ปกติ)
C1 – ดี กว่า ถ้า ใส่ ตัว เก็บ ประจุ แบบ ฟิล์ม K73-17, ความ จุ 0.33 мкФ หรือ สูง กว่า (ยิ่ง ความ จุ มาก ขึ้น, ยิ่ง ลด ทอน น้อย ลง ความถี่ ต่ำ กล่าว คือ คน ชื่น ชอบ)
C2 – ดี กว่า ที่ จะ ใส่ 220 мкФ 50 В – อีก ครั้ง เบส จะ ดี
9000 , C4 – 22мкФ 50V – เวลา ของ микросхема (ยิ่ง ความ จุ มาก ขึ้น เท่า ไหร่ เวลา จะ นาน ขึ้น)
C5 – ที่ นี่ คือ ตัว เก็บ ประจุ PIC (ฉัน เขียน วิธี เชื่อม ต่อ วรรค 2.1 (ตอน ท้าย ) นอกจาก นี้ ยัง ควร ใช้ ที่ 220 мкФ 50 В (เดา จาก 3 ครั้ง … เบส จะ ดี กว่า)
C7, C9 – ฟิล์ม ระดับ ใด ก็ได้: 0,33 мкФ ขึ้น ไป สำหรับ แรง ดัน 50 В ขึ้น
C6, C8 – คุณ ไม่ สามารถ ใส่ มัน เรา มี ตัว เก็บ ประจุ ใน แหล่ง จ่าย ไฟ แล้ว
R2, R3 – กำหนด กำไร โดย ค่า เริ่ม ต้น คือ 32 (R3 / R2) จะ เป็นการ ดี กว่า ที่ จะ ไม่ เปลี่ยนแปลง
R4, R5 – ฟัง ก์ ชั่ น พื้นฐาน เช่น เดียว C3, C4
มี เท อ ร์ มิ นั ล VM และ VSTBY ที่ เข้าใจ ไม่ ได้ บน ไดอะแกรม – พวก เขา จะ ต้อง เชื่อม ต่อ กับ แหล่ง จ่าย ไฟ PLUS ไม่ เช่น นั้น จะ ไม่มี อะไร ทำงาน
การ สลับ โครง ร่าง – บริดจ์
นี้ ยัง นำ มา จาก แผ่น ข้อมูล:
อัน ที่ จริง รูป แบบ นี้ คือ 2 เครื่อง ขยาย เสียง เรียบ ง่าย มี ความ แตก ต่าง เพียง คอลัมน์ (โหลด) เชื่อม ต่อ ระหว่าง เอา ท ของ เครื่อง ขยาย เสียง ความ เล็กน้อย เกี่ยว กับ พวก ใน ภายหลัง วงจร ดัง กล่าว สามารถ ใช้ เมื่อ คุณ มี โหลด 8 โอห์ม (แหล่ง จ่าย ไฟ ที่ เหมาะสม ของ ไมโคร ชิพ +/- 25V) หรือ 16 โอห์ม (แหล่ง จ่าย ไฟ ที่ เหมาะสม ที่สุด +/- 33V) สำหรับ โหลด 4 โอห์ม มัน ไม่ สมเหตุสมผล ที่ จะ สร้าง วงจร บริดจ์ วงจร ไมโคร จะ ไม่ ต่อ กระแส – ฉัน คิด ว่า ผลลัพธ์ เป็น ที่ รู้จัก
อย่าง ที่ ฉัน ไป แล้ว วงจร บริดจ์ ประกอบ จาก แอ พลิ ฟาย เออ ทั่วไป 2 ตัว ใน กรณี ของ เครื่อง ขยาย เสียง สอง เชื่อม กับ กราว ด์ ฉัน ขอ ให้ คุณ ให้ ให้ กับ ตัว ที่ เชื่อม ต่อ ระหว่าง «ขา» ครั้ง ที่ 14 ของ микросхема แรก (ใน แผนภาพ: ด้าน บน) และ «เท้า» ที่ สอง ของ микросхема ที่ สอง (ใน แผนภาพ: ด้าน ล่าง) นี่ คือ ตัว ต้านทาน ข้อ เสนอ แนะ หาก หาก คุณ ไม่ ได้ เชื่อม ป์ จะ ไม่ ทำงาน
เสียง โซ่ (ขา 10 “) และ ส แตน บาย (9” ก็ “) ก็ เปลี่ยน ที่ นี่ เช่น กัน ไม่ ตาม ที่ คุณ ต้องการ สิ่ง สำคัญ คือ บน อุ้งเท้า ของ Отключение звука และ St-By ควร มี แรง ดัน มากกว่า 5 В แล้ว микрофон rocircuit จะ ทำงาน
คำ สอง สาม คำ เกี่ยว กับ ฟัง ก์ ชั่ น ปิด เสียง และ สแตนด์ บาย
ปิด เสียง – ที่ เป็น แกน หลัก คุณลักษณะ ชิป นี้ ช่วย ให้ คุณ ปิด การ ใช้ งาน อินพุต เมื่อ ไฟฟ้า 0V ถึง 2.3 В ที่ Вывод отключения звука (ตีน ที่ 10 ของ ชิป) ลด ทอน สัญญาณ อินพุต 80 дБ เมื่อ แรง ดัน ไฟฟ้า ใน ขา ที่ 10 มากกว่า 3,5 В การ ลด ทอน จะ ไม่ เกิด ขึ้น
– สแตนด์ บาย – การ วาง เครื่อง ขยาย เสียง สแตนด์ บาย ฟัง ก์ ชั่ น นี้ จะ ปิด ไฟ ของ ขั้น ขั้น ตอน การ ส่ง ชิป เมื่อ แรง ดัน ไฟฟ้า ที่ เอา 9 ของ микросхема มากกว่า 3 โว ล ต์ ขั้น ตอน การ ส่ง ออก ทำงาน ใน โหมด ของ พวก เขา
สอง วิธี ใน การ จัดการ ฟังก์ชัน เหล่า นี้:
ความ แตก ต่าง คือ อะไร? เป็น หลัก ไม่มี อะไร ทำ ตาม ที่ คุณ ต้องการ ฉัน เลือก แรก เป็นการ ส่วนตัว (การ จัดการ แยก ต่างหาก)
ข้อ สรุป ของ ทั้ง สอง วงจร จะ ต้อง ต่อ กับ แหล่ง จ่าย ไฟ «+» (ใน กรณี นี้ เปิด วงจร ไมโคร มีเสียง) หรือ «ทั่วไป» (ปิด วงจร ไมโคร ไม่มี เสียง)
แผง วงจร
ที่ นี่ แผง วงจร สำหรับ รูป แบบ TDA7294 Sprint-Layout: ดาวน์โหลด
กระดาน ถูก ดึง ออก มา จาก ด้าน ข้าง ของ คือ เช่น เมื่อ ทำการ พิมพ์ จำเป็น ต้อง สะท้อน (สำหรับ วิธี เลเซอร์ เหล็ก ใน การ ผลิต พิมพ์)
ฉัน แผง วงจร ซึ่ง คุณ สามารถ ประกอบ วงจร และ สะพาน ต้อง ใช้ รูป Sprint เพื่อ ดู
เรา จะ ข้าม กระดาน และ วิเคราะห์ สิ่ง ที่ เป็น ของ:
กระดาน หลัก (ที่ ด้าน บน สุด) – มี 4 รูป แบบ ง่าย ๆ ที่ มี ได้ ใน การ รวม เข้า กับ สะพาน กล่าว คือ ใน บอร์ด นี้ คุณ สามารถ ได้ ทั้ง 4 แช น เน ล หรือ 2 บริดจ์ บริดจ์ 2 แช แน ล ธรรมดา และ หนึ่ง ส เต ชั่ หนึ่ง คำ
ให้ ความ ตัว ต้านทาน 22k ที่ อยู่ ใน สี่เหลี่ยม แดง จะ ต้อง ทำการ บัดกรี ถ้า คุณ จะ สร้าง วงจร บริดจ์ ต้อง เก็บ ประจุ อินพุต ตาม ที่ แสดง ใน สาย ไฟ (กากบาท และ ลูก ศร) คุณ สามารถ ซื้อ หม้อน้ำ ใน ร้าน ค้า Chip และ Dip ขาย ที่ นั่น ขนาด 10×30 ซม.กระดาน ทำ ขึ้น มา เพื่อ มัน เท่านั้น
ปิด เสียง / ค่าธรรมเนียม St-By – มัน เพิ่ง เกิด ขึ้น ทำ ค่าธรรมเนียม แยก ต่างหาก สำหรับ ฟัง ก์ ชั่ น น เหล่า นี้ เชื่อม ต่อ ทั้งหมด แบบแผน Переключатель отключения звука (St-By) เป็น สวิตช์ ( สลับ สลับ) การ เดินสาย แสดง ให้ เห็น ว่า หน้า สัมผัส จะ ปิด เพื่อ ทำให้ ทำงาน
เชื่อม ต่อ สาย สัญญาณ จาก บอร์ด Без звука / St-By บน เมนบอร์ด หลัก ดังนี้:
เชื่อม ต่อ สาย ไฟ (+ V และ GND) เข้า กับ แหล่ง จ่าย ไฟ
ตัว เก็บ ประจุ สามารถ จ่าย ได้ 22 мкФ 50 В (ไม่ใช่ 5 ชิ้น ต่อ แถว แต่ ชิ้น จำนวน ของ ตัว เก็บ ประจุ กับ จำนวน ของ วงจร โดย นี้)
ค่าธรรมเนียม БП ง่าย ประสาน สะพาน ตัว เก็บ ประจุ ด้วย ไฟฟ้า เชื่อม ต่อ สาย ไฟ อย่า เชื่อม ต่อ ПОЛЯРНОСТЬ !!!
ฉัน หวัง ว่า การ ชุมนุม จะ การ ตรวจ สอบ แผง วงจร ทุก อย่าง การ ประกอบ ที่ เหมาะสม เริ่ม ต้น ทันที
เครื่อง ขยาย เสียง ไม่ ทำงาน ใน ครั้ง แรก
มัน เกิด ขึ้น เรา ยกเลิก การ ม พลิ ฟาย เออ ร์ จาก เครือ ข่าย และ มอง หา ข้อ ผิด ใน ตาม กฎ ใน 80% ข้อ ผิด พลาด ใน การ ติด ตั้ง ที่ ไม่ ถูก ต้อง หาก ใด แล้ว เปิด เครื่อง ขยาย เสียง ครั้ง ใช้ โว ล ต์ และ ตรวจ สอบ ไฟฟ้า:
– เริ่ม ต้น ด้วย แรง ไฟฟ้า: บน ขา ที่ 7 และ 13 ควร มี อุปทาน «+»; ใน อุ้งเท้า ที่ 8 และ 15 ควร มี พลัง “-” แรง ดัน ไฟฟ้า ควร เป็น ค่า เดียวกัน (อย่าง น้อย การ แพร่ กระจาย ควร ไม่ เกิน 0.5V)
– ใน อุ้งเท้า ที่ 9 และ 10 จะ ต้อง มี แรง ดัน ไฟฟ้า มากกว่า 5V หาก แรง ดัน ไฟฟ้า คุณ ทำ ผิด พลาด บอร์ด Mute / St-By (พวก เขา กลับ ขั้ว ไฟฟ้า ไม่ ถูก ต้อง)
– อินพุต ถูก ปิด ลง ดิน ด์ ของ แอ เป็น 0V หาก แรง ดัน ไฟฟ้า มากกว่า 1V แสดง ว่า มี บาง สิ่ง บาง อยู่ микросхема (อาจ จะ เป็น งาน микросхема ซ้าย)
เป็น ไป รายการ ตาม ลำดับ микросхема จะ ต้อง ทำงาน ตรวจ สอบ ระดับ เสียง ของ แหล่ง กำเนิด เสียง เมื่อ ฉัน เพิ่ง ประกอบ เครื่อง ขยาย เสียง นี้ เสียบ มัน เข้า กับ เครือ ข่าย… ไม่มี เสียง … หลังจาก 2 วินาที ทุก อย่าง เริ่ม เล่น คุณ ว่า ทำไม ช่วง เวลา ที่ แอ ม ป์ อยู่ ถูก หยุด ชั่วคราว ระหว่าง ก นี่ คือ สิ่ง เกิด ขึ้น
(C) มิ คา อิ ล aka ~ D “Evil ~ เซนต์ ปี เตอร์ ส เบิร์ก, 2006
บทความ นี้ ทุ่มเท ให้ กับ คน รัก ที่ ดัง มี คุณภาพ สูง TDA7294 (TDA7293) – ชิพ แอ ม ป์ ความถี่ ต่ำ ที่ ผลิต โดย THOMSON บริษัท ฝรั่งเศส วงจร ประกอบด้วย ทรานซิสเตอร์ สนาม ให้ เสียง ที่ มี คุณภาพ เพิ่มเติม เล็กน้อย ทำให้ วงจร พร้อม ใช้ งาน สำหรับ การ ผลิต สำหรับ มือ เล่น วิทยุ ได้ อย่าง ถูก ต้อง เครื่อง เสียง ประกอบ ชิ้น ส่วน ที่ ได้ ทำงาน ได้ และ ไม่ จำเป็น ต้อง ปรับ เปลี่ยน
เพา เวอร์ แอ ม ป์ เสียง ชิป tda 7294 ต่าง จาก ตัว ขยาย อื่น ของ คลาส นี้:
- การ ส่ง ออก พลังงาน สูง
- หลากหลาย แรง ดัน ไฟฟ้า
- ความ เพี้ยน ต่ำ
- เสียง นุ่มนวล
- ชิ้น ส่วน “บานพับ” ไม่ กี่ ชิ้น
- ต้นทุน ต่ำ
สามารถ ใช้ กับ อุปกรณ์ เสียง วิทยุ สมัคร เล่น ใน การ ปรับ แต่ง แอ ม ป์ ลำโพง อุปกรณ์ เสียง ฯลฯ
ภาพ ด้าน ล่าง แสดง แผนภาพ วงจร ทั่วไป เพา เวอร์ แอ ม ป์ สำหรับ หนึ่ง ช่อง
ชิป TDA7294 เป็น แอ ม พลิ ฟาย เออ ร์ การ ดำเนิน งาน ที่ ทรง พลัง ซึ่ง การ ตั้ง ค่า โดย วงจร ตอบ รับ เชิง เชื่อม ต่อ ระหว่าง เอา ท์ พุ ท (ไมโคร พิ น 14 พิ) และ อิน พุ ท (พิ น 2 микросхемы) สัญญาณ โดยตรง คือ อินพุต (พิ น 3 микросхемы) วงจร ประกอบด้วย ตัว R1 และ ตัว เก็บ ประจุ C1 โดย การ เปลี่ยน ค่า ความ ต้านทาน R1 คุณ สามารถ ปรับ ความ ของ แอ ม ป์ เป็น เครื่อง ขยาย ก่อน.
เครื่อง ขยาย บล็อก ไดอะแกรม สำหรับ TDA 7294
TDA7294 ข้อมูล จำเพาะ ทาง เทคนิค
ข้อมูล จำเพาะ ทาง เทคนิค TDA7293
แผนผัง ของ เครื่อง ขยาย เสียง ใน TDA7294
การ ประกอบ เครื่อง ขยาย เสียง นี้ คุณ จะ ต้อง มี ส่วน ต่าง ๆ ดัง ต่อ ไป นี้:
1. ชิป TDA7294 (หรือ TDA7293)
2. ตัว ต้านทาน 0,25 วัตต์
R1 – 680 รอบ
R2, R3, R4 – 22 кОм
R5 – 10 кОм
R6 – 47 кОм
R7 – 15 кОм
3.ฟิล์ม โพ รพิ ลี น:
C1 – 0,74 мкФ
4. ตัว เก็บ ประจุ ด้วย ไฟฟ้า:
C2, C3, C4 – 22 мкФ 50 โว ล ต์
C5 – 47 мкФ 50 โว ล ต์
5. ตัว ต้านทาน แปรผัน คู่ – 50 кОм
คุณ สามารถ ประกอบ เครื่อง ขยาย เสียง โมโน บน ชิป เพื่อ รวบรวม เครื่อง ขยาย เสียง สเตอริโอ คุณ กระดาน ใน การ ทำ เช่น นี้ เรา จะ เพิ่ม เพิ่ม ราย ละเอียด ที่ จำเป็น ทั้งหมด เป็น สอง ต้านทาน แบบ เพิ่มเติม ใน ภายหลัง ว่า
แผง วงจร เครื่อง ขยาย เสียง บน ชิป TDA 7294
องค์ประกอบ วงจร ถูก ติด ตั้ง บน แผง วงจร พิมพ์ ทำ จาก ไฟเบอร์ กลา ส ฟอยล์ เดียว
วงจร ที่ คล้าย กัน แต่ องค์ประกอบ เพิ่ม ขึ้น ใหญ่ เป็น ตัว เก็บ ประจุ วงจร หน่วง การ รวม ถูก ใช้ “ปิด” выв.10 นี้ ถูก สร้าง ขึ้น มา เพื่อ เปิด เครื่อง ขยาย เสียง ป๊ อป อัป
การ ติด микросхема บน กระดาน ซึ่ง ไม่ ได้ ใช้ จะ ถูก นำ ออก: 5, 11 และ 12 ติด ตั้ง สาย เคเบิล ด้วย ส่วน ตัด อย่าง น้อย 0,74 ม ม. 2 ต้อง ติด ตั้ง ชิป ใน หม้อน้ำ ด้วย พื้นที่ อย่าง น้อย 600 см2 หม้อน้ำ ไม่ ควร สัมผัส ตัว เครื่อง ขยาย เสียง มี แรง ดัน ไฟฟ้า เชื่อม ต่อ ด้วย สาย สามัญ.
หาก คุณ ใช้ พื้นที่ เล็ก ของ หม้อน้ำ มัน จำเป็น ที่ จะ ทำให้ อากาศ ถูก บังคับ วาง พัดลม ไว้ ใน กล่อง เครื่อง ขยาย เสียง พัดลม เหมาะ คอมพิวเตอร์ ที่ มี แรง ดัน ไฟฟ้า 12 โว ล ต์ ควร ติด ตั้ง หม้อน้ำ แผ่น ความ ร้อน นำ ไฟฟ้า อย่า เชื่อม ต่อ หม้อน้ำ ส่วน ยัง มี ชีวิต อยู่ ยกเว้น บัส บัส ลบ ดัง กล่าว ข้าง ต้น แผ่น โลหะ ที่ микросхема เชื่อม ต่อ กับ วงจร พลังงาน เชิง ลบ
สามารถ ติด ตั้ง ชิป สำหรับ ทั้ง สอง ช่อง ใน หม้อน้ำ ทั่วไป ได้
แหล่ง จ่าย ไฟ สำหรับ เครื่อง ขยาย เสียง
แหล่ง จ่าย ไฟ เป็น หม้อแปลง понижение ที่ มี ขด สอง ขด ลวด ที่ มี แรง ดัน ไฟฟ้า 25 โว ล ต์ และ กระแส อย่าง น้อย 5 แอมแปร์ แรง ใน ขด ลวด จะ เท่า กัน เก็บ ประจุ กรอง ด้วย ไม่ อนุญาต ให้ มี การ บิดเบือน แรง ดัน ไฟฟ้า เมื่อ โพ ลา ร์ กับ แอ ม พลิ ฟาย ร์ จะ ต้อง ส่ง พร้อม กัน!
มัน จะ ดี กว่า ที่ ได โอด กระแส เร็ว มาก แต่ ใน หลักการ D242-246 ชนิด ธรรมดา สำหรับ กระแส อย่าง น้อย น้อย 10A จะ ทำ ขอ ให้ บัดกรี ตัว เก็บ ที่ มี ความ จุ 0.01 микрофарад ขนาน กับ แต่ละ ได โอด คุณ สามารถ ใช้ สำเร็จรูป ได้ สะพาน ได โอด ด้วย พารามิเตอร์ ปัจจุบัน เดียวกัน
ตัว เก็บ ประจุ ตัว กรอง C1 และ C3 มี ความ จุ 22000 мкФ ต่อ แรง ดัน ไฟฟ้า 50 вольт ตัว เก็บ ประจุ C2 และ C4 มี ความ จุ 0,1 мкФ
แรง ดัน ไฟฟ้า ของ อุปทาน 35 โว ล ต์ โหลด 8 โอห์ม ถ้า คุณ มี โหลด 4 โอห์ม แล้ว ดัน ไฟฟ้า ของ อุปทาน จะ ต้อง ลด เป็น 27 โว ล ต์ ใน แรง ไฟฟ้า ที่ ขด ลวด ภูมิ ของ ควร เป็น 20 โว ล ต์
คุณ สามารถ ใช้ หม้อแปลง ที่ เหมือน กัน สอง ตัว จุ 240 วัตต์ ต่อ ตัว หนึ่ง ใน หน้าที่ รับ แรง ดัน ไฟฟ้า บวก สอง – ลบ พลัง ของ ตัว คือ คือ 480 วัตต์ ซึ่ง สำหรับ เครื่อง ขยาย เสียง มี กำลัง 2 х 100 วัตต์
หม้อแปลง TBS 024 220-24 แทนที่ ได้ ด้วย ความ จุ อย่าง น้อย 200 ต่อ รายการ ตาม ที่ เขียน ข้าง ต้น อาหาร ควร จะ เหมือน กัน – หม้อแปลง ต้อง เหมือน กัน !!! แรง ดัน ไฟฟ้า ที่ ขด ลวด ทุติย ภูมิ ของ หม้อแปลง ตัว มี ค่า ตั้งแต่ 24 ถึง 29 โว ล ต์
ขยาย
พลังงาน สูง บน ชิป TDA7294 สอง ตัว ใน วงจร บริดจ์
ตาม รูป แบบ นี้ สำหรับ รุ่น สเตอริโอ จำเป็น ต้อง ใช้ วงจร ขนาด เล็ก สี่ ตัว
จำเพาะ ของ เครื่อง ขยาย เสียง:
- กำลัง ขับ สูงสุด ที่ โหลด 8 โอห์ม (พลังงาน +/- 25V) – 150 Вт;
- ขับ สูงสุด ที่ โหลด 16 Ом (กำลัง +/- 35V) – 170 Вт;
- : 8 – 16 โอห์ม;
- ค่า สัมประสิทธิ์ ค่า ความ เพี้ยน ของ ฮา สูงสุด กำลัง ไฟ 150 วัตต์ เช่น 25V ร้อน 8 โอห์ม ความถี่ 1 кГц – 10%;
- ค่า สัมประสิทธิ์ ค่า ความ เพี้ยน ของ ฮา ร์ มอ ก มี กำลัง 10–100 เช่น 25 В ความ ร้อน 8 โอห์ม ความถี่ 1 кГц – 0.01%
- ค่า สัมประสิทธิ์ ค่า ความ เพี้ยน ของ ฮา ร์ มอ นิ มี กำลัง 10–120 วัตต์ เช่น 35 В ความ ร้อน 16 โอห์ม ความถี่ 1 кГц – 0,006%
- ช่วง ความถี่ (ที่ มี การ ตอบ สนอง ความถี่ ไม่ เปลี่ยนแปลง 1 เดซิ เบ ล) คือ 50 Гц … 100 кГц
มุม มอง ของ แอ ม พลิ ฟาย เออ ร์ สำเร็จรูป ใน กล่อง ไม้ ที่ มี ฝา ครอบ ใส บน
เพื่อ ให้ แอ ม พลิ ฟาย เออ เต็ม กำลัง คุณ จำเป็น ต้อง ใช้ ระดับ อินพุต микросхема และ อย่าง น้อย 750 мВ หาก สัญญาณ ไม่ เพียงพอ คุณ ต้อง предусилитель เพื่อ การ สะสม
วงจร Предусилитель บน TDA1524A
การ ตั้ง ค่า เครื่อง ขยาย เสียง
แอ ม พลิ ฟาย เออ ร์ ที่ ประกอบ อย่าง จำเป็น ต้อง ปรับ แต่ ไม่มี ใคร ชิ้น ส่วน ทั้งหมด อยู่ ใน สภาพ การ ดี อย่าง แน่นอน ใน ครั้ง ที่ ต้อง ระวัง
การ รวม ครั้ง แรก จะ การ โดย ไม่มี ปิด แหล่ง สัญญาณ อินพุต (เป็นการ ดี กว่า ใส่ อินพุต สั้น ลง ด้วย จั ม) มัน จะ เป็นการ ดี ถ้า รวม คำ สั่ง ของ 1A วงจร ไฟฟ้า (ใส่ อินพุต) ใน “บวก” และ “ลบ” ระหว่าง แหล่ง พลังงาน และ ตัว ขยาย) สั้น ๆ (~ 0.5 วินาที) เรา จ่าย ไฟ และ ตรวจ สอบ ให้ กระแส ไฟฟ้า ที่ ใช้ จาก แหล่ง กำเนิด มี ขนาด เล็ก – ฟิวส์ ไม่ ไหม้ จะ สะดวก ถ้า แหล่ง ที่ มา มี ชี้ LED – เมื่อ ตัด การ LED จะ สว่าง เป็น เวลา อย่าง น้อย 20 วินาที: ตัว เก็บ ประจุ ตัว กรอง จะ ถูก ปล่อย ออก มา เป็น เวลา นาน ไฟฟ้า ขนาด เล็ก ของ ไมโคร
микросхема ที่ ใช้ ใน ปัจจุบัน มี ขนาด ใหญ่ (มากกว่า 300 мА) แสดง ว่า มี สาเหตุ หลาย ประการ: การ ติด ตั้ง ไฟฟ้า ลัดวงจร การ สัมผัส ที่ ไม่ «ดิน» จาก แหล่ง กำเนิด; ผสม กัน “บวก” และ “ลบ”; หมุด микросхема เกี่ยวข้อง กับ จั ม เปอร์; Микросхема ปกติ ตัว เก็บ ประจุ แบบ บัดกรี ไม่ ถูก ต้อง C11, C13; เก็บ ประจุ C10-C13 ผิด ปกติ
หลังจาก ตรวจ สอบ ให้ แน่ใจ ว่า เป็น กระแส ไฟฟ้า นิ่ง เปิด ไฟ และ วัด คง ที่ ที่ เอาต์พุต ควร เกิน + -0.05 V. แรง ดัน ไฟฟ้า ขนาด ใหญ่ บ่ง ชี้ ว่า ปัญหา กับ C3 (น้อย กว่า กับ C4) หรือ ด้วย วงจร เล็ก มี บาง กรณี ที่ ตัว ต้านทาน “กราว ด์” มี การ บัดกรี ไม่ ดี แทนที่จะ เป็น 3 โอห์ม จะ มี ความ ต้านทาน 3 กิโล โอห์ม นอกจาก นี้ เอาต์พุต ยัง มี ค่า คง ที่ 10 … 20 вольт โดย เชื่อม ต่อ โว ล ต์ มิเตอร์ พุ ท ไฟ AC เรา ตรวจ สอบ ให้ ว่า แรง ดัน ไฟฟ้า สลับ เอา ท เป็น ศูนย์ (ซึ่ง ทำได้ ดี ที่สุด กับ อินพุต ปิด หรือ เพียง ใช้ สาย เคเบิล ไม่ ได้ เชื่อม ต่อ มิ ฉะนั้น จะ สัญญาณ รบกวน ที่ เอาต์พุต) ออก จาก ห้อง ว่าง ดัน กระแสสลับ พูด คุย เกี่ยว กับ ปัญหา เล็ก หรือ R C3R9, C3R9, C3 แต่ น่า เสียดาย ที่ ผู้ ทดสอบ ทั่วไป มัก ไม่ สามารถ วัด ไฟฟ้า ความถี่ สูง ที่ ปรากฏ ขึ้น ใน กระตุ้น ตนเอง (สูงสุด 100 кГц) ดังนั้น จึง ควร ใช้ ล โล สโคป ที่ นี่
นั่น คือ ทั้งหมด! คุณ สามารถ เพลิดเพลิน กับ เพลง โปรด ของ คุณ!
: มุม 25 792
เครื่อง ขยาย เสียง ถูก นำ มา วงจร รับ การ ตี พิมพ์ ใน วารสาร “วิทยุ” # 7, 2002 วงจร และ บทความ อยู่ ด้าน ล่าง
กำลัง ขับ ที่ ได้ รับ การ จัด อันดับ ของ УМЗЧ ที่ มี ค่า สัมประสิทธิ์ การ ผิดเพี้ยน แบบ ไม่ใช่ เชิง เส้น 0.5% ใน โหมด “สเตอริโอ” คือ ประมาณ 2×70 Вт (2×4 โอห์ม) ใน โหมด “โมโน” คือ ประมาณ 150 Вт (8 โอห์ม) มัน แทบ จะ ไม่ ต้องการ การ ปรับ แต่ง
เพา เวอร์ แอ ม ป์ เครื่อง ขยาย เสียง ทำ บน ชิป สอง ตัว DA1, DA2 วงจร รวม TDA7294 เป็น เพา เวอร์ แอ ม ป์ ประสิทธิภาพ ค่อนข้าง ถูก เท อ ร์ ล และ การ ลดหลั่น 4 7 แม่เหล็ก และ มี การ ป้องกัน ความ ร้อน สูง และ ลัดวงจร เมื่อ อุณหภูมิ คริสตัล ถึง 145 ° C หน่วย ป้องกัน จะ สลับ เป็น โหมด “MUTE” และ เมื่อ ถึง 150 ° C – เป็น โหมด “STAND-BY” เนื่องจาก แรง ดัน ไฟฟ้า ที่ หลากหลาย สามารถ ใช้ ชิป TDA7294 ร่วม กับ ความ ต้านทาน โหลด ได้ มากกว่า 8 โอห์ม โดย ไม่มี นัย สำคัญ การ สูญ เอาต์พุต เมื่อ ใช้ สอง ไมโคร วงจร เชื่อม ต่อ สะพาน ขีด จำกัด บน ของ ต้านทาน ถึง 16 โอห์ม ด้วย ตัว ของ แรง ดัน ไฟฟ้า อุปทาน พลังงาน เอาต์พุต สูงสุด ที่ โหลด ต้านทาน ต่ำ (4 โอห์ม และ ต่ำ กว่า) ถูก จำกัด โดย ปัจจุบัน เท อ ร์ มิ นั ล แค เคด เท่ากับ 10 A และ สูง ถึง 100 วัตต์ ด้วย ค่า สัมประสิทธิ์ การ เพี้ยน ฮา ร์ มอ นิ ก 0.5% ไมโคร เซอร์ กิ ต ให้ กำลัง งาน สูงสุด ถึง 70 วัตต์ สำหรับ โหลด แผนภาพ วงจร УМЗЧ ที่ ไม่มี แหล่ง จ่าย ไฟ จะ แสดง ใน รูป ที่
ใน รูป แบบ ที่ นำ เสนอ ฟัง ก์ ชั่ «STAND-BY» และ «MUTE» ไม่ ได้ ใช้ ใน แหล่ง จ่าย ไฟ ต้านทาน R1, R4 ตั้ง ค่า ความ ของ UMZCH คู่ ของ องค์ประกอบ R1, C1 และ R4, C4 เป็น รูป แบบ ที่ อินพุต ของ ทั้ง ทาง ของ HPF полоса пропускания ของ เครื่อง ขยาย ใน ทำนอง องค์ประกอบ R2, C2 R5, C5 ใน วงจร OOS กำหนด ขีด ล่าง полоса пропускания อัตราส่วน ความ ต้านทาน R3 / R2, R6 / R5 กำหนด กำไร ของ УМЗЧ ด้วย ค่า ที่ ระบุ ของ องค์ประกอบ R2, R3, R5, R6 แรง ดัน ไฟฟ้า จะ เพิ่ม ขึ้น เป็น 30 เดซิ เบ ล สลับ SA1 เลือก โหมด การ ทำงาน UMZCH “สเตอริโอ / โมโน” ใน โหมด สเตอริโอ วงจร ไมโคร DA1 และ DA2 ทำ หน้าที่ เป็น แอ ม พลิ ฟาย การ แปลง กลับ อิสระ สอง โหมด โมโน แอ ม พลิ ฟาย เออ ร์ DA2 จะ ถูก แปลง จาก แอ ม ฟาย ไม่ กลับ ด้าน3d Rc \ u00 / R5 + 1 ตำแหน่ง SA1 ใน แผนภาพ สอดคล้อง กับ โหมด สเตอริโอ เมื่อ UMZCH ใน โหมด บริดจ์ เอาต์พุต “+” ของ ลำโพง จะ เชื่อม ต่อ กับ เอาต์พุต DA1 และ เอาต์พุต “-” ไป ยัง เอาต์พุต DA2 ตัว แปลง ของ ไฟ เครื่อง ขยาย เสียง (ดู รูป ที่.) สร้าง ขึ้น บน ชิป KR1114EU4 เป็น ส่วน ใหญ่ ซึ่ง อะ นา ล็อก นำ เข้า ของ TL494CN เนื่องจาก วงจร TDA7294 มี โหนด ป้องกัน ของ จึง ไม่ จำเป็น ต้อง ใช้ มัน ไฟ
МикросхемаKR1114EU4 สามารถ ทำงาน ได้ ทั้ง ใน และ ตัว แปลง แบบ วัฏจักร เดียว ทำงาน ถูก ตั้ง ค่า ไว้ ที่ อินพุต ของ OTC (พิ น 13) ใน แหล่ง จ่าย ไฟ นี้ อ ร์ มิ นั 13 แรง อ้างอิง +5 В และ ตัว แปลง ทำงาน ใน โหมด ดึง อัตรา กระตุ้น อาจ แตก ต่าง กัน อย่าง กว้างขวาง микросхема สามารถ เชื่อม ต่อ โดยตรง ผ่าน ตัว ต้านทาน R16, R17 ไป ยัง ฐาน ของ ทรานซิสเตอร์ ไบ ร์ ที่ มี ประสิทธิภาพ VTของ1 และ VT2 คอน เวอร์ เตอร์ เนื่องจาก ค่า จำกัด ใหญ่ ของ ไฟ ขา ออก (สูง ถึง 200 мА) เนื่องจาก วงจร ไมโคร เตอร์ มี เอาต์พุต ของ ตัว สะสม และ ตัว ของ ทรานซิสเตอร์ ท์ พุ พุ ท (ข้อ สรุป 8-11) พวก มัน สามารถ เปิด ใช้ งาน ได้ ตาม แบบแผน ด้วย ตัว ปล่อย หรือ ขึ้น อยู่ กับ โครงสร้าง ของ ทรานซิสเตอร์ VT1 และ VT2 ใน บล็อก ที่ อธิบาย ด้วย ทรานซิสเตอร์ โครงสร้าง npn ตัว เลือก ที่ สอง ถูก นำ ใช้ (ตัว แปลง n-channel) เป็น สวิตช์ ควร ถอด ตัว ต้านทาน R 18 และ R19 ออก ชิป KR1114EU4 มี เครื่อง กำเนิด พั ล องค์ประกอบ R8, C8 ใช้ เวลา นาน ความถี่ ใน การ สร้าง สามารถ กำหนด ได้ f = 1 / (R8C 8) ทำงาน ใน двухтактный ความถี่ ของ осциллятор ของ микросхема ควร สูง ถึง สอง เท่า ของ ความถี่ พุ ท ของ ตัว แปลง สำหรับ ค่า ที่ ระบุ ไว้ บน ความถี่ 160 кГц และ ความถี่ ของ เอาต์พุต จะ อยู่ ที่ ประมาณ 80 кГц ความ เสถียร ของ ตัว แปลง ใน แรง ดัน ไฟฟ้า ที่ หลากหลาย นั้น จาก แหล่ง แรง ดัน อ้างอิง ใน ตัว (เท อ ร์ มิ นั ล 14) +5 В.วงจร R9C7 จะ ให้ หลังจาก เพิ่ม กำลัง ไฟ เพิ่ม พั ล ส์ เอาต์พุต ของ ยูนิต และ กำลัง โหลด อย่าง ราบรื่น ได โอด VD1 ป้องกัน ความ ล้ม ด้วย ขั้ว กลับ ของ ไฟฟ้า ใน นี้ FU1
แหล่ง จ่าย ไฟ มี แรง ดัน ไฟฟ้า ที่ โหลด เสนอ แนะ มัน ดำเนิน การ ผ่าน ตัว ต้านทาน R10-R15 จาก แขน แต่ละ ข้าง ของ วงจร เรียง ต้านทาน เหล่า นี้ จะ สร้าง แบ่ง ซึ่ง ส่วน แรง จาก เอาต์พุต ของ แหล่ง จ่าย ไฟ จะ ไป ที่ ตัว ขยาย ผิด พลาด (หมุด 1.15) ใน ฐานะ ที่ ไฟฟ้า ที่ เปรียบเทียบ แรง ดัน ไฟฟ้า แหล่ง จ่าย ไฟ จะ ใช้ อ้างอิง ไฟฟ้า (ION) เอาต์พุต ของ ตัว ขยาย ข้อ ผิด พลาด ภายใน DA1 เชื่อม ต่อ กัน ผ่าน ได โอด Вывод 3 ใช้ สำหรับ การ ป้อน กลับ แบบ ท้องถิ่น เพื่อ การ ขยาย สัญญาณ ใน บล็อก นี้ มี การ ใช้ น น 3 เพื่อ เริ่ม ตัว แปลง และ แอ ทำงาน เป็น ตัว จาก พั ส์ หม้อแปลง T1 แรง ดัน ไฟฟ้า จะ ถูก แก้ไข ได โอด VD2-VD5 และ ปรับ ให้ เรียบ ด้วย ตัว เก็บ ประจุ C11-C 14.เพื่อ ลด กำลัง งาน สูญ เสีย ใน วงจร ไมโคร УМЗЧ DA1 และ DA2 และ เพิ่ม กำลัง ขับ สูงสุด ของ УМЗЧ นี้ ออกแบบ มา เพื่อ ทำงาน ร่วม กับ โหลด โหลด 4 โอห์ม ใน โหมด “สเตอริโอ” และ 8 โอห์ม ใน โหมด บริดจ์ ไฟ แรง จ่าย DA1, DA2 ที่ แนะนำ โดย ผู้ ผลิต สำหรับ ความ ที่ กำหนด คือ ± 25 .,27 В และ ตัว แปลง พั ล ส์ ได้ รับ แรง ดัน ไฟฟ้า นี้
ใน วงจร แหล่ง จ่าย ไฟ แสดง จำเป็น ต้อง ที่ มี ประสิทธิภาพ เพียงพอ ใน การ เปิด วิธี การ รวม นี้ ไม่ สะดวก หรือ ไม่ ยอมรับ ได้ ใน รูป ด้าน ล่าง ของ อุปกรณ์ สำหรับ โดย อัตโนมัติ
มัน ให้ การ รวม ของ УМЗЧ เมื่อ ใช้ กับ ตัว ต้านทาน R20 แรง ดัน ไฟฟ้า คง ที่ มากกว่า 1 В หรือ เมื่อ สัญญาณ เสียง ถูก นำ ไป ใช้ กับ ตัว ประจุ C15 ที่ มี ค่าแรง ดัน มี ประสิทธิภาพ อย่าง น้อย 0.6 V ตัว เลือก แรก สามารถ ใช้ งาน ได้ หาก วิทยุ รถ อุปกรณ์ ภายนอก ตัวอย่าง เช่น เสา อากาศ เก็บ ได้ ไฟฟ้า ตัว เลือก อื่น เหมาะ สำหรับ ตั้ง ซับ วู ฟ เฟอร์ ใน รถยนต์ ตัว เก็บ ประจุ C15 จะ เชื่อม ต่อ หนึ่ง ใน เอา ท์ พุ ท ของ วิทยุ ติด รถยนต์ УМЗЧ และ ตอน นี้ แอ ม พลิ ฟาย เออ เปิด โดย อัตโนมัติ เมื่อ กำลัง ส่ง สัญญาณ วิทยุ มากกว่า 0,15 … 0,2 วัตต์ และ ปิด ลง สามารถ เชื่อม ต่อ อินพุต ทั้ง สอง เข้า กับ วิทยุ ใน เวลา เดียวกัน ได้ เนื่องจาก เนื่องจาก มัน สามารถ ปิด การ งาน ได้ คา ปา ซิ เตอร์ C16 ทำให้ แรง ดัน ไฟฟ้า ของ กระแสสลับ ราบรื่น และ ทำให้ การ เครื่อง ขยาย ล่าช้า หลังจาก สัญญาณ หาย ไป อินพุต (โดย มี ความ ล่าช้า ประมาณ 30 วินาที) ได โอด VD7, VD8 ป้องกัน อิทธิพล ของ วงจร ส มี ต่อ การ ทำงาน ของ SHI พวก เขา ยัง ตั้ง ค่า ขีด จำกัด ไฟฟ้า บน ตัว สะสม VT3 ซึ่ง ระยะ พั ล ส์3 ที่ เอาต์พุต DA ลด ลง อย่าง ราบรื่น และ เมื่อ พลังงาน ถึง 4… 4.5 В จ่าย ไฟ จะ ปิด หาก เสียง สำหรับ ซับ วู ฟ เฟอร์ เท่านั้น คุณ จะ มี โหนด ซึ่ง มี วงจร ที่ แสดง ด้าน ล่าง
นี่ คือ ตัว ФНЧ ลำดับ ที่ สอง ที่ มี ความถี่ คั ต ออฟ 80 Гц; มัน รวม อยู่ ใน ด้านหน้า ของ เข้า ของ УМЗЧ แผนภาพ ใน วงเล็บ แสดง ข้อ สรุป операционный усилитель ของ ช่อง ที่ สอง วงจร ควบคุม แรง ดัน ไฟฟ้า DA2, DA3 ติด ตั้ง อยู่ ใน วงจร ไฟฟ้า หาก เครื่อง มี การ วางแผน ที่ ใช้ เฉพาะ โหมด บริดจ์ แทนที่จะ เป็น แอ ม ป์ คู่ สหกรณ์ แอ ม สามารถ ใช้
ชิ้น ส่วน และ การ ก่อสร้าง
ใน ฐานะ VD1 คุณ สามารถ ใช้ ได โอด ของ ซีรี่ส์ KD2997, KD2999 กับ ดัชนี ตัว ๆ ได โอด KD2997B (VD2-VD5) สามารถ แทนที่ ด้วย KD2997A, KD2999A, KD2999 อื่น ๆ ได้: KT890 ที่ มี ดัชนี ตัว อักษร ใด ๆ, KT896A, KT896B, KT898B, KP958A-KP958V, KP954A-KP954V คุณ สามารถ ใช้ ทรานซิสเตอร์ สนาม ผล นำ เข้า IRFZ48, IRFZ44, IRF540, IRF640, IRF530, BUZ11A, BUZ22 หรือ อนาล็อก ของ พวก เขา เอา ตัว ต้านทาน R18, R19 ทรานซิสเตอร์ พลังงาน BP VT1, VT2 และ วงจร เครื่อง ขยาย เสียง DA1, DA2 ได้ รับ การ ติด ตั้ง ใน ชุด ระบาย ความ ร้อน ต่างหาก อนุญาต ให้ ติด ตั้ง микросхемы บน แผง ระบาย ความ ร้อน เดียว ขณะ เดียวกัน ก็ สามารถ แยก มัน ออก จาก อยู่ อาศัย ของ ขยาย เสียง เนื่องจาก พื้น ผิว โลหะ микросхемы มี แรง ดัน ไฟฟ้า ที่ เพิ่ม ขึ้น เมื่อ เทียบ เทียบ สาย สามัญ ติด ตั้ง ทรานซิสเตอร์ บน ซิงค์ หนึ่ง ที่ ไม่มี ฉนวน เป็น วัสดุ ฉนวน เมื่อ ติด ตั้ง องค์ประกอบ พลังงาน ใน ชุด ระบาย เป็น ที่ พึง ปรารถนา ที่ จะ ใช้ KPT-8 วาง ความ ร้อน ซึ่ง จะ ช่วย โหมด ความ ร้อน ของ การ ทำงาน ของ องค์ ป ระ กอบ เหล่า นี้ อย่าง มี สำคัญ ได โอด VD1-VD5 ได้ รับ การ ติด ตั้ง ใน กับ บอร์ด แกน แม่เหล็ก ของ พั ล ส์ หม้อแปลง T1 ประกอบด้วย แหวน สาม วง ขนาด เฟรม K40x25x11 ติด M ลวด I, II นั้น ถูก พัน แผล ใน 4 ตา ร์ พร้อม กับ มัด ของ สาย ไฟ PEV-2 1.2 ม ม. ขด ลวด III, IV ได้ รับ บาดเจ็บ 10 รอบ ด้วย มัด สาย ไฟ สี่ เส้น ПЭВ-2 0,8 ม. ขด ลวด I, II และ III, IV ต้อง สมมาตร ก่อน ที่ จะ คม ของ แหวน กาว จะ ต้อง ถูก ไฟล์ ระหว่าง ขด ลวด ฉนวน ทำ จาก ฟ โรเร ซิ่น ใน สาม ถึง สี่ ชั้น หม้อแปลง ติด ตั้ง ที่ กึ่งกลาง ของ แผง วงจร พิมพ์ ด้วย ความ ช่วยเหลือ ของ แผ่น สี่เหลี่ยม หรือ แผ่น ด้าน บน โดย มี รู ตรง กลาง กรู M5 หรือ M6 พร้อม น็อต ใน วงจร ควบคุม ต้น ของ ตัว แปลง ซิลิคอน โอด ชนิด ใด ที่ เหมาะสม VD1-VD1-VD1 KT3102A (VT1) จะ ถูก แทนที่ ด้วย ทรานซิสเตอร์ ดัชนี อักษร จาก ซี รี ย์ นี้ หรือ KT315 ใน ตัว กรอง ความถี่ ต่ำ จะ อนุญาต ให้ ตั้ง OU KR574UD2, KR140UD20, KR544UD4 แทนที่จะ ใช้ ความ คงตัว ของ แรง ดัน บวก และ ลบ ได้ ที่ 15 V จำเป็น ต้อง พยายาม เชื่อม ต่อ สาย ไฟ ของ แอ พลิ ฟาย เออ ร์ ใกล้ กับ แบตเตอรี่ รถยนต์ (ไป ยัง กล่อง ฟิวส์) เพื่อ แยก อิทธิพล ของ ผู้ กระแส ไฟฟ้า สูงสุด ที่ ม พลิ ฟาย เออ ร์ สามารถ ใช้ ถึง 15 A จึง ควร ใช้ สาย ไฟ ขนาด ใหญ่ ข้าม ส่วน ใน วงจร ไฟฟ้า (3).0,5 мм2) หาก คุณ มี อุปกรณ์ ที่ สำคัญ ดัน ไฟฟ้า ความถี่ สูง ใน เครือ บอร์ด คุณ จะ ต้อง เพิ่ม ความ จุ C9 และ หาก ไม่ ได้ ผล ที่ ต้องการ ให้ high-pass ใน วงจร กำลัง ของ ตัว แปลง
การ สร้าง
ด้วย องค์ประกอบ ที่ สามารถ ซ่อม เครื่อง ขยาย เสียง ทำงาน ทันที จำเป็น ต้อง ปรับ แหล่ง จ่าย ติด ตั้ง และ กำหนด ค่า จึง แนะนำ ให้ การ ใน สอง ขั้น ตอน ดังนี้ ของ แหล่ง จ่าย วงจร (ชิ้น ส่วน ของ เครื่อง ขยาย เสียง ไม่ ประสาน) ต่อ ไป ตัว ต้านทาน R14 จะ ถูก บัดกรี และ จะ เชื่อม ต่อ ระหว่าง สาย สามัญ และ เอาต์พุต ของ หน่วย จ่าย ไฟ – ตัว ต้านทาน สาย ไฟ ที่ มี ความ ต้านทาน 6..- 7 โอห์ม ที่ มี กำลัง ไฟ อย่าง น้อย 100 Вт หลังจาก เปิด เครื่อง วัด แรง ดัน ทั่ว ตัว ต้านทาน นี้ 28 В. ความ ต้านทาน โหลด เพิ่ม ขึ้น เป็น 50 โอห์ม ด้วย การ ตัว ต้านทาน ท ริม เม ร์ R 13 ทำให้ สามารถ จ่าย แรง ดัน เอาต์พุต เดียวกัน ของ แหล่ง จ่าย ไฟ ได้ เดียว กับ โหลด 100 วัตต์ จาก นั้น R14 จะ ถูก บัดกรี และ R12 จะ ถูก บัดกรี การ ตั้ง ค่า วงจร ลด การ สั่น สั่น ที่ สอง จะ คล้าย กัน ใน ของ การ ตั้ง ค่า12 ประสาน จาก R นั้น จะ ติด ตั้ง ชิ้น ส่วน УМЗЧ และ ตรวจ สอบ ความ สามารถ ใน การ ทำงาน ของ อุปกรณ์ ประกอบ เพื่อ เทียบเท่า จาก เครื่อง กำเนิด ความถี่ เสียง ไม่ จำเป็น กำหนด อุปกรณ์ สำหรับ การ เปิด ขยาย หาก ตัว ไม่มี อินพุต ให้ ลด ความ ต้านทาน R21 ไป เป็น ค่า ที่ แรง ดัน ข้าม ตัว สะสม VT1 อยู่ ใน ช่วง 6… 6.5 V.
นอกจาก นี้ ยัง มี ป้องกัน ภายใน จาก การ โหลด และ การ ป้องกัน ความ ร้อน สูง ยัง มี ฟัง ก์ ชั่ น ปิด (ใช้ เพื่อ ป้องกัน การ คลิก เมื่อ เครื่อง) และ ฟัง ก์ ชั่ น บาย (เมื่อ สัญญาณ) ซึ่ง ทำให้ ฉัน พอใจ เมื่อ เทียบ กับ TDA2003, TDA1558, TDA2005 – ชิป ตัว นี้ เงียบ มาก TDA7294 เป็น ULF คลาส AB ช่อง ทาง เดียว หลัก ของ ชิป นี้ คือ การ ใช้ สนาม ผล ใน ขั้น พุ ท ข้อดี คือ มี กำลัง ขนาด ใหญ่ (สูง ถึง 100 Вт ต่อ โหลด ที่ มี ความ ต้านทาน 4 โอห์ม) ความ สามารถ ใน การ ทำงาน ใน ช่วง แรง หลากหลาย ข้อกำหนด ทาง เทคนิค (ความ เพี้ยน ต่ำ, สัญญาณ รบกวน ต่ำ, ความถี่ ใน การ ใช้ งาน ที่ หลากหลาย, ฯลฯ), ส่วนประกอบ ภายนอก ที่ จำเป็น ขั้น ต่ำ และ ต้นทุน ต่ำ
ข้อมูล จำเพาะ ของ เครื่อง ขยาย เสียง:
อาหาร – สอง ขั้ว (จาก + -12 ถึง + -40 В)
ออก มา – 20-20000 Гц
P вых.max (ไฟ + – 40V, Rn = 8oM) – 100W
P out.max (ไฟ + – 35V, Rn = 4oM) – 100W
K-Garm (Rvykh = 0,7Рmax) – อุ้ย – 700 мВ
กระแส ไฟ ขา ออก สูงสุด – 7A
อินพุต ความ ต้านทาน 100 кОм
โครงการ นี้ ค่อนข้าง เรียบ ง่าย และ เริ่ม ต้น ด้วย “пол-оборота”:
ดัง ที่ เห็น ได้ จาก ตัว เก็บ ประจุ วงจร C10 จำเป็น สำหรับ ชิป TDA7293 (140 Вт) และ วาง แทน C9 ระหว่าง ขา ที่ 6 และ 12 ของ ชิป แทนที่จะ โอด KD522 ฉัน ตั้ง ค่า 1N4001
ต้อง ติด หม้อน้ำ ที่ > 600 ซม.2 ระวัง ไม่ เหมือน กัน แต่ ลบ กับ ใน กรณี ชิป! เมื่อ ติด ตั้ง ชิป บน หม้อน้ำ ดี กว่า ถ้า ใช้ จาระบี ความ ร้อน จะ วาง อิ เล็ก ท микросхема และ หม้อน้ำ (เช่น แก้ว) นอกจาก นี้ ยัง ให้ ใช้ อิ เล็ก โทร ไล ต์ ที่ ประสิทธิภาพ สูง ถึง 10,000 ไมครอน x 50V บน ตัว กรอง พลังงาน ว่า เมื่อ ยอด กำลัง ของ สาย ไฟ จาก จ่าย ไฟ ไม่ ให้ แรง ดัน ลด ทั่วไป ยิ่ง ความ จุ จ่าย ดี ฉัน ไม่ แนะนำ ให้ เปิด เพา จาก PSU เนื่องจาก ฉัน และ หลาย คน มี ยอม ทำงาน (
วงจร ได้ รับ การ ทดสอบ เกี่ยว กับ อะ สติ S-30, S-90 และ พอใจ กับ เสียง ของ มัน
ราคา ของ วงจร เป็น 20 грн.5) ต่อ อัน ซึ่ง ค่อนข้าง ถูก สำหรับ แอ ม พลิ ฟาย เออ นี้!
โดย ทั่วไป ผู้ ที่ ต้องการ เครื่อง ขยาย เสียง สำหรับ บ้าน – ฉัน แนะนำ ให้ ประกอบ วงจร นี้! =)
และ ตอน นี้ การ ถ่าย ภาพ:
สอง ช่อง ทาง
แหล่ง จ่าย ไฟ
แผง วงจร เครื่อง ขยาย เสียง
แผง วงจร พิมพ์
แผง วงจร เครื่อง ขยาย เสียง ที่ พิสูจน์ แล้ว (ดาวน์โหลด: 6067)
.
ฉัน ต้องการ แสดง ความ ขอบคุณ ต่อ Колем ที่ ตรา
บทความ นี้ จะ ช่วย ให้ คุณ รวบรวม ง่าย เครื่อง ขยาย เสียง คุณภาพ สูง สำหรับ บ้าน ไม่ใช่ ค่า ใช้ จ่าย!
โครงการ นี้ ง่าย มาก!
ตัว เดียว มอบ 100 Вт ใน МОНО («ซื่อสัตย์» 70) นั่น คือ สอง ชิป (СТЕРЕО) จะ ให้ 200 Вт (140–150) ให้ เรา!
จำเพาะ ของ เครื่อง ขยาย เสียง:
พลังงาน – ขั้ว (+ -12 ถึง + -40V)
ออก มา – 20-20000 Гц
P вых.max (мощность + – 40В, Rн = 8oM) – 100W
P out.max (ฟี ด + – 35V, Rн = 4оМ) – 100W
ถึง гарм (Рвых = 0,7Рmax) – Схема:
ดัง ที่ เห็น ได้ จาก ตัว เก็บ ประจุ วงจร C10 จำเป็น สำหรับ ชิป TDA7293 (140 Вт) และ วาง แทน C9 ระหว่าง ขา ที่ 6 และ 12 ของ ชิป
แผง วงจร พิมพ์ รูป แบบ LAY:
ของ เครื่อง ขยาย เสียง ประกอบ:
น ขึ้น ไป บน อินเทอร์เน็ต แล้ว พบ รูป นี้:
ฉัน หวัง ว่า คุณ จะ ไม่มี สิ่ง นี้)))
ฉัน พยายาม ป้อน микросхема จาก + -45 вольт (วัด ที่ เอา ท์ พุ выпрямитель พร้อม กับ ตัว เก็บ ประจุ) – โดย ไม่มี การ ระเบิด микросхема ทำงาน ตาม ปกติ ไม่ ร้อน เกินไป คอลัมน์ S90 อย่างไรก็ตาม ฉัน ไม่ ปล่อย แรง ดัน ขนาด ใหญ่ 40 โว ล ต์ ซึ่ง ตาม ข้อมูล หนังสือเดินทาง คือ “ปกติ ที่สุด”… โดย วิธี การ สำหรับ TDA7293 แรง ดัน สูงสุด คือ 60V (สูงสุด 50)
ราคา ของ ชิพ คือ $ 3 ต่อ อัน ซึ่ง ถูก มาก สำหรับ แอ ม พลิ ฟาย เออ ร์ ของ คลาส นี้!
โดย ทั่วไป ผู้ ที่ ต้องการ เครื่อง ขยาย เสียง สำหรับ บ้าน – ฉัน แนะนำ ให้ ประกอบ วงจร นี้!
วิดีโอ:
และ เพื่อ พิสูจน์ ว่า บอร์ด เลี่ยง “บอร์ด ของ คุณ ทำงาน” ฉัน จะ วิดีโอ กระดาน เป็น หนึ่ง ใน บทความ กำลัง 12-0-12 แหล่ง สัญญาณ เล่น เล่น โหลด: คอลัมน์ S30 (มี เพียง ไม่มี หม้อแปลง อื่น ๆ ใน มือ):
Analógico de FIP IX 1556.Analógicos de Chip Doméstico
Микросхемы Microp y Серия КМОП
En lugar de x puede soportar cualquier valor digital del número de serie.
Электронная структура транзисторов MOP и CMOS.
| Ун типо | Cosa análoga | Propósito de los elementos |
| CD4000 | К176ЛП4 | Dos elementos “3il-no” y un elemento “no” |
| CD4001. | К176л5. | Cuatro elementos lógicos “2ipi-no” |
| CD4001A. | К561л5. | – // – |
| CD4001 Б. | Кр1561л е5 | – // – |
| CD4002. | К176л6. | Dos elementos lógicos “4ili- no” |
| CD4002A. | К561l6. | – // – |
| CD4002B. | KR1561 L E6. | |
| CD4003. | К176tm1 | Dos “D” disparador con instalación en “0” |
| CD4005. | К176рм1 | Matriz de Ram Drive en 16 бит |
| CD4006. | К176ир10. | Registro de Turnos de 18 бит |
| CD4007. | К176ЛП1 | Elemento lógico универсальный |
| CD4008. | К176им1 | Сумматор 4 бита |
| CD4008A. | К561им1 | – // – |
| CD4009. | К176пу2. | Конвертируемые конверты для инверсии |
| CD4010. | К176пуз | Seis convertidores de nivel sin inversión. |
| CD4011. | К176л7. | |
| CD4011A. | К561l7. | – // – |
| CD4012. | К176l8. | Dos elementos lógicos “4i – no” |
| CD4012A. | К561l8. | – // – |
| CD4013. | К176тм2. | Disparador de dos “D” |
| CD4013A. | К561тм2. | – // – |
| CD4015. | К176ир2. | Dos registros de cambio de 4 bit |
| CD4015A. | К561ir2. | – // – |
| CD4016. | K176ct1 | Cuatro interruptores twoireccionales. |
| CD4017. | К176и8. | Делитель на 10 |
| CD4017A. | K561i8. | – // – |
| CD4018A. | К561ир19 | Contador программируемый |
| CD4019A. | К561лс2. | Cuatro elementos lógicos “y-il y” |
| CD4020A. | K561i16. | Contador binario de 14 бит |
| CD4021. | № | Estático Registro de 8 бит |
| CD4022A. | K561i9. | Контр-делитель и 8 |
| CD4023. | К176l9. | Tres elementos lógicos “Zi-no” |
| CD4023A. | К561l9. | – // – |
| CD4023B. | КР1561Л9. | – // – |
| CD4024 | K176ia1 | Contador binario de 6 бит |
| CD4025. | К176l10. | Tres elementos lógicos “zili-no” |
| CD4025A. | К561l10. | – // – |
| CD4025B. | Кр1561л10 | – // – |
| CD4026. | K176ia4. | Контадор мод. 10 con Deshifr. en 7 segme. индикадор |
| CD4027. | К176тв1. | Dos disparadores “J-K” |
| CD4027A. | K561tv1 | – // – |
| CD4027B. | Кр1561тв1 | – // – |
| CD4028. | K176id1 | десятичный бинарио decodificador |
| CD4028A. | K561 id 1. | – // – |
| CD4029A. | K561i14. | 4 вес. Contador de inversión binaria-decimal |
| CD4030A. | К561ЛП2. | Cuatro elementos lógicos “excluyendo o” |
| CD4030. | К176лп2. | – // – |
| CD4031. | К176ир4. | Registro de Turnos de 64 bit (no lleno. Analógico) |
| CD4033. | K176ia5 | Бинарный делитель на 15 бит |
| CD4034A. | К561ir6. | Registro de Turnos de 8 бит |
| CD4035A. | К561ir9. | Registro de desplazamiento de 4 bit |
| CD4040B. | KR1561 y E20 | |
| CD4041B. | № | Cuatro elementos de amortiguamiento |
| CD4042A. | К561ТМЗ | Отличное качество “D” |
| CD4043A. | К561тр2 | Cuatro “r-s” disparador |
| CD4046B. | Кр1561гг1 | Generador de fase de frecuencia |
| CD4049A. | К561лн2. | Обратное обращение |
| CD4050A. | К561ПУ4 | с преобразователями MOS-TTL |
| CD4050B. | КР1561П4. | – // – |
| CD4051A. | К561кп2. | Аналоговый мультиплексор на 8 каналов |
| CD4051B. | Кр1561кп2. | – // – |
| CD4052A. | К561кп1 | Аналоговые мультиплексоры по 4 каналам. |
| CD4052B. | Кр1561кп1 | – // – |
| CD4053. | № | Аналоговые двойные прерывания |
| CD4054. | № | Esquema ex. Индикадор де хрусталь ликвидо |
| CD4059A. | K561i15 | Contador программируемый |
| CD4060. | № | Contador de 14 dígitos |
| CD4061. | К176ру2. | RAM – 256 бит с управлением |
| CD4061A. | К561ру2. | – // – |
| CD4066A. | К561к. | |
| CD4066B. | Кр1561ктз | – // – |
| CD4067. | № | 16-канальный мультиплексор. |
| CD4069. | № | Обратное обращение |
| CD4070A. | К561ЛП2. | Cuatro elementos lógicos “o” excepto |
| CD4070B. | КР1561ЛП14. | Cuatro doscientos EPES. “Excluyendo o” |
| CD4071B. | № | |
| CD4076B. | КР1561ИР14. | Реверсивный регистр камбио на 4 бита |
| CD4081B. | Кр1561ли2. | |
| CD4093A. | K561tl1 | Cuatro disparadores Schmitt con la lógica “2i – no” |
| CD4093B. | Кр1561тл1 | – // – |
| CD4094B. | КР1561ПР1 | Преобразователь 8 бит |
| CD4095B. | № | Disparador “j-k” |
| CD4097B. | № | Dos 8 canales, мультиплексор-демультиплексор |
| CD4098B. | Кр1561аг11 | Дос бугорас |
| CD40107B. | Кр1561л10 | Dos elementos “2i – no” de salida abierta |
| CD40115 | К176irz | Универсальный регистр на 4 бита |
| CD40161B. | КР1561И21 | |
| CD4503. | К561ЛН | Seis repeticiones |
| CD4510. | № | Контадор де 4 бит |
| CD4520. | K561i10. | Dos medidores binarios de 4 dígitos. |
| CD4585. | K561iP2 | |
| MC14040V. | КР1561И20. | Contador binario de 12 бит |
| MC14053V. | КР1561И22. | Contador con registro |
| MC14066V. | Кр1561ктз | Cuatro 2 прямых выключателя |
| MC14076V. | КР1561ИР14. | Registro de 4 dígitos “D” type of SZ-MI. |
| MC14094V. | КР1561ПР1 | Дискретный 8 бит. El último, código en paralelo. |
| MC14161V. | КР1561И21 | Contador binario sincrónico de 4 bit |
| MC14194V. | Кр1561ир15 | Registro de cizallamiento de reversión de 4 bit |
| MC14502A. | K561ln1 | Seis elementos de género “no” |
| MC14511V. | № | Convertidor de código binario en Semishegm. |
| MC14512V. | Кр1561кпз | Мультиплексор на 8 каналов |
| MC14516A. | K561i11 | |
| MC14519V. | Кр1561кп4 | 4to selector de descarga |
| MC14520A. | K561i10. | Dos medidores binarios de alta descarga. |
| MC14520V. | КР1561И10. | – // – |
| MS14531 A. | К561с1 | Сравнение 12 бит |
| MC14538A. | К561ЛН | Seis Repetidores con bloqueo |
| MC14554A. | K561ip5 | Универсальный мультипликатор на 2 бита |
| MC14555V. | Кр1561ид6. | |
| MC14556V. | Кр1561ид7. | Бинарио-декодер демультиплексора |
| MC14580A. | К561ир11 | Registro multiuso |
| MC14581A. | K561ipz | Dispositivo lógico aritmético |
| MC14582A. | K561ip4 | Esquema de paso a través |
| MC14585A. | K561iP2 | Сравнительный анализ 4 бита |
Транзистор Diodo
Транзистор-транзистор
| Тип | Cosa análoga | Функциональное свойство |
| SN7400. | К155лаз | Cuatro elementos lógicos “2i – no” |
| SN7401. | К155п8. | Cuatro elementos “2i – no” Sotcar.Coleccionista. (I = 16 мА) |
| SN7402. | К155л1. | Cuatro elementos lógicos “2ili-no” |
| SN7403. | К155l9. | Коллектор abierto de cuatro “2nd-no” (I = 48 MA) |
| SN7404. | К155лн1. | Обратное обращение |
| SN7405. | К155лн2. | Seis inversores de colector abiertos |
| SN7406. | K155lnz | Обратный коллектор abierto (30 В) |
| SN7407. | К155лн4. | Seis Repetidores de abiertos. Коллектор (30 В) |
| SN7408. | К1555л1 | Cuatro elementos lógicos “2i” |
| SN7410. | К155л4. | Tres elementos lógicos “3i – no” |
| SN7412. | К155л10. | Tres elementos “3i – no” соединитель abierto |
| SN7413. | К155тл1. | Dos Gatillo Schmitta |
| SN7414. | К155тл2. | Seis desencadenantes de Schmitt. |
| SN7416. | К155лн5. | Seis inversores de colector abierto (15 v) |
| SN7420. | К155л1. | Doble elementos “4i – no” |
| SN7422. | К155л7. | Doble elementos “4i – no” con abierto.Coleccionista. |
| SN7423. | К155л2. | Dos elementos “4Ilit” con cerrado. y expansión. |
| SN7425. | К155лез. | Dos elementos “4ili, no” с объединением |
| SN7426. | К155l11 | Cuatro elementos “2i – no” con abierto. Coleccionista. (15б) |
| SN7427. | К155ле4. | Tres elementos lógicos “3ili-no” |
| SN7428. | К15555. | Cuatro elementos lógicos de tampón “2ili-no” |
| SN7430. | К155л2. | Un elemento lógico “8i – no” |
| SN7432. | К155л1. | Cuatro elementos lógicos “2ili” |
| SN7437. | К155л12. | Cuatro elementos lógicos de tampón “2i – no” |
| SN7438. | К155l13 | Cuatro elementos de tampón «2i – no» con abierto.contar |
| SN7440. | К155л6. | Dos elementos de búfer “4i – no” |
| SN7450. | К155ЛР1 | Dos “2i-2i – no”, uno con la extensión de “o” |
| SN7453. | К155ЛР | Ун элементо “2i-2i-2i-3i-4ili-no” |
| SN7455. | К155лр4. | Элемент “4i o-no” с расширением |
| SN7460. | К1555лд1 | Dos 4 Perciones en “O” |
| SN7472. | К155тв1 | Disparador “j-k” |
| SN7474. | К155тм2. | Disparador de dos “D” |
| SN7475. | К155tm7 | Cuatro disparadores con salida inversa y directa. |
| SN7476. | К155ткз | Dos disparadores “J-K” |
| SN7477. | К155tm5 | Отличное качество “D” |
| SN7480. | К155им1 | Насадка для старшего сумматора |
| SN7481. | К155р1. | бит RAM 16X1 |
| SN7482. | К155им2. | Adder de dos dígitos |
| SN7483. | К155имз | Adder de cuatro dígitos |
| SN7484. | К155. | RAM 16X1 БИТ КОНТРОЛЯ |
| SN7485. | К155сп1 | Сравнительный анализ 4 бита |
| SN7486. | K155pp5 | Cuatro сх. Complejo. Módulo 2, “excluyendo o” |
| SN7489. | К155ру2. | RAM 64×1 бит с произвольным стерео. |
| SN7490. | К155у2. | Десятичный двоичный разряд, 4 бита |
| SN7492. | K155ia4 | Делитель на 12 |
| SN7493. | К155у5. | Contador binario de 4 бит |
| SN7495. | К155ир1 | Универсальный регистр камбио на 4 бита |
| SN7497. | К155у8. | SCH binario de 6 бит. con Ceref. Деллен. |
| SN74121. | К155аг11 | Программное обеспечение с логикой и входом “y” |
| SN74123. | К155АГЗ | Dos multivibradores con control. |
| SN74124. | К155гг1. | Dos generadores controlados |
| SN74125. | К155лп8. | Cuatro amortiguadores con tres estados en la salida. |
| SN74128. | К155л6. | Cuatro formadores con lógica “2ili-no” |
| SN74132. | К155тпз | Cuatro disparadores schmittta |
| SN74141. | К155ид1 | Decifranger para la pizarra. Indicación de alto voltaje. |
| SN74148. | К155ив1. | Кодировщик Prioritario 8 ru |
| SN74150. | К155кп1 | Камбия, 16 каналов, пункт 1 |
| SN74151. | К155кп7 | 8 en el мультиплексор с объединением энтрада |
| SN74152. | К155кп5 | 8 мультиплексор энтрада для восстановления |
| SN74153. | К155кп2. | Двойной мультиплексор “4 entrada-1 salida” |
| SN74154. | К155из | Дешифора-демультиплексор “4 энтрада-16 фуэра”. |
| SN74155. | К155ид4. | Decodificador dual “2 entradas- 4 salida” |
| SN74157. | К155кп1 | Мультиплексор для 16 каналов |
| SN74160. | K155i99. | Десятичное число 4 бита |
| SN74161. | К155ис10 | Contador binario de 4 бит |
| SN74170. | К155п11 | 16 бит 03U |
| SN74172. | К155пз. | RAM de 16 dígitos con tres estados. а ля салида |
| SN74173. | К155ир15 | 4 dígitos, regístrese con tres estados. а ля салида |
| SN74175. | К155тм8. | Отличное качество “D” |
| SN74180. | К155п2. | Управление парой 8 бит |
| SN74181. | K155ipz | Aritmo de 4 dígitos. dispositivo lógico |
| SN74182. | К1555п4 | Circuito de transferencia rápida |
| SN74184. | К155пр6. | Преобразователь Binary-Decam. Código en binario. |
| SN74185. | К155пр7 | Convertidor binario. Código en binario-decimal. |
| SN74187. | К155ре21 | ROM PREOB.Símbolos en el código del alfabeto ruso |
| SN74187. | К155ре22. | ROM PREOB. Símbolos en el código del alfabeto inglés. |
| SN74187. | К155ре23. | ROM PREOB. Símbolos en el código de aritmo. Signos y números |
| SN74187. | К155ре24. | ROM PREOB. Símbolos en el código add-hot. Señales |
| SN74192. | К155у6. | Contador de inversión binaria-decimal |
| SN74193. | К155у7. | Contador de inversión binaria de 4 bit |
| SN74198. | К155ир13. | Registro de cambio de 8 бит |
| SN74S301 | К155ру6. | RAM 1 A ESTADICO |
| SN74365. | К155лп10. | |
| SN74366. | К155лн6. | Seis inversores con tres estados de salida. |
| SN74367. | К155ЛП11 | Seis formadores con tres estados. а ля салида |
| SN75113. | K155ap5 | Twidf. Transmisores en línea con tres estados. |
| SN75450. | К155ЛП7 | Dos elementos “2i – no” con el poder. Салида (I = 300 мА) |
| SN75451. | К1555Л5 | Dos elementos “con poder. Salida (I = 300 мА) |
| SN75452. | К155л18. | Dos elementos lógicos “2i – no” |
| SN75453. | К155л2. | Dos elementos lógicos “2ili-no” |
Logica de Transistor-Transistor con diodos Schottky Функциональная возможность использования выводов на микросхемах с набором цифр (номер серии) с указанием дизайна серии на микросхеме K155.
| Ун типо | Cosa análoga |
| СН74ЛСОО. | К555лаз |
| SN74LS02. | К555л1. |
| SN74LS03. | К555l9. |
| SN74LS04 | К555лн1. |
| SN74LS05 | К555лн2. |
| SN74LS08. | K555l1 |
| SN74LS09. | K555li2. |
| SN74LS10. | К555l4. |
| SN74LS11 | К555лиз |
| SN74LS12. | K555l10 |
| SN74LS14. | К555тл2. |
| SN74LS15 | K555li4. |
| SN74LS20. | К555л1. |
| SN74LS21 | K555li6. |
| SN74LS22. | К555l7. |
| SN74LS26. | K555l11 |
| SN74LS27. | К55555. |
| SN74LS30. | К555л2. |
| SN74LS32. | К555л1. |
| Sn74ls37 | К555л12. |
| SN74LS38. | К555л13. |
| SN74LS40. | К555l6. |
| SN74LS42. | К555ид6. |
| SN74LS51 | K555lr11 |
| SN74LS54. | K555lr13 |
| Sn74ls55 | К555лр4. |
| SN74LS74. | К555тм2. |
| Sn74ls75 | К555tm7 |
| SN74LS85 | К555сп1 |
| SN74LS86 | К555ЛП5 |
| SN74LS93. | К555у5. |
| SN74LS107. | К555тв6. |
| Sn74ls112 | К555тв9. |
| SN74LS113. | K555tv11 |
| SN74LS123. | К555агз |
| SN74LS125. | К555лп8. |
| SN74LS138. | К555ид7. |
| SN74LS145 | K555id10 |
| SN74LS148. | К555ив1 |
| SN74LS151 | К555кп7 |
| SN74LS153. | К555кп2. |
| SN74LS155 | К555ид4. |
| SN74LS157 | К555кп16 |
| SN74LS160. | К555у9. |
| SN74LS161 | K555is10 |
| SN74LS163. | К555у18. |
| SN74LS164. | К555ir8. |
| Sn74ls165 | К555ir9. |
| SN74LS166. | К555ir10. |
| SN74LS170 | К555ir32. |
| Sn74ls173 | К555ир15 |
| SN74LS174. | К555tm9. |
| Sn74ls175 | К555тм8. |
| SN74LS181 | K555ipz |
| SN74LS182. | К5555п4 |
| SN74LS183. | К555им5. |
| SN74LS191. | К555у13. |
| SN74LS192. | К555у6. |
| SN74LS193. | К555у7. |
| SN74LS194. | К555ir11 |
| SN74LS196. | К555у14. |
| SN74LS197 | К555у15 |
| SN74LS221 | К555аг4 |
| SN74LS242. | К5555п6. |
| SN74LS243. | |
| SN74LS247. | |
| SN74LS251 | К555кп15 |
| SN74LS253. | |
| SN74LS257. | |
| SN74LS258. | |
| SN74LS259. | |
| SN74LS261 | |
| SN74LS273. | |
| SN74LS279 | |
| SN74LS280. | |
| SN74LS283. | |
| SN74LS295 | |
| SN74LS298. | |
| SN74LS353 | |
| SN74LS373 | |
| SN74LS377 | К555ир27 |
| SN74LS384. | К5555п9. |
| SN74LS385 | К555им7 |
| SN74LS390. | К555у20. |
| SN74LS393. | К555у19 |
| SN74HOON. | К131лаз |
| SN74H04N. | K131ln1 |
| СН74х20Н. | К131л4. |
| СН74х30Н. | К131л1. |
| СН74х40Н. | К131л2. |
| СН74х50Н. | К131л6. |
| СН74Х50Н. | K131lr1 |
| СН74Х53Н. | К131ЛР |
| СН74Х55Н. | K131lr4 |
| СН74Х60Н. | К131ld1 |
| СН74Х72Н. | К131ТВ1 |
| СН74Х74Н. | К131тм2. |
| SN74LOON. | К158 Лаз |
| SN74L10N. | К158л4. |
| SN74L20N. | К158л1. |
| SN74L30N. | К158л2. |
| SN74L50N. | K158lr1 |
| SN74L53N. | К158ЛР |
| SN74L55N. | К158пр4 |
| SN74L72N. | K158tv1 |
| SN74 скоро. | К531лаз |
| SN74S02N. | К531л1. |
| SN74S03N. | К531l9. |
| SN74S04N. | K531ln1 |
| SN74S05N. | К531лн2. |
| SN74S08N. | K531l1 |
| SN74S10N. | К531l4. |
| SN74S11N. | K531j1h4j. |
| СН74С20Н. | К531л1. |
| SN74S22N. | К531l7. |
| SN74S30N. | К531l2. |
| SN74S37N. | К531л12. |
| SN74S51N. | K531lr11 |
| SN74S64N. | K531lp9 |
| SN74S65N. | К531лр10. |
| СН74С74Н. | К531тм2. |
| SN74S85N. | К531сп1 |
| SN74S86N. | K531lp5 |
| SN74S112N. | К5317b9. |
| SN74S113N. | К531тв10. |
| SN74S114N. | K531tv11 |
| SN74S124N. | К531гг1 |
| SN74S138N. | К531ин7. |
| SN74S139N. | K531i14. |
| SN74S140N. | K531l16 |
| SN74S151N. | К531кп7 |
| SN74S153N. | К531кп2. |
| SN74S168N. | K531i16 |
| SN74S169N. | K531i17. |
| SN74S175N. | К531тм8. |
| SN74S181N. | K531iP3 |
| SN74S182N. | K531iP4 |
Аналоговые интегральные микросхемы
Операционные усилители
| Тип чипа и фабрика | Cosa análoga | Funcional Propósito | |||
| Фэйрчайлд. | Motorola. | Nacional | Texas ins. | ||
| MA709CH | MC1709G. | лм 17091- | SN72710L | К153уд1аб | Fuerza operativa |
| Ma101h | млм101г. | Lm101h | Sn52101l | К153уд2 | Fuerza operativa |
| MA709H | MC1709G. | – | Sn72709l | К153удз | Esfuerzo operacional. |
| – | – | лм 735 | – | К153уд4 | микромробрал оп. Bigote |
| MA725C. Ma725h | – | – | – | К153уд5а.б. К153уд501 | Operas de Precisión. esfuerzo. |
| – | – | Lm301a. Lm201ah | К153уд6 К153ул601 | Esfuerzo operacional. | |
| MA702. MA702C. | – | – | – | К140уд1а, Б. КР140УД1А, Б. | Esfuerzo operacional. |
| – | MC1456C. MC1456G. | – | SN72770. | К140уд6 КР140УД608. | Esfuerzo operacional. Esfuerzo operacional. |
| Ma741h | MC1741G. | лм 741h | SN72741 L. | К140уд7 | Operacional. |
| Ma740h | MC1556G. | – | – | К140уд8 | ópera. esfuerzo. con campo aporte |
| MA709 | – | – | – | Кр140уд9 | Esfuerzo operacional. |
| – | – | Лм118. | SN52118. | К140уд10 | De alta Precisión en.Носотрос. |
| – | – | Лм318. | – | К140уд11 | Velocidades. op. Носотрос. |
| MA776C. | MC1776G. | – | – | К140уд12 | micromóvía op. Носотрос. |
| MA108H | – | лм108h | SN52108. | К140уд14. | Precisión en. Носотрос. |
| – | – | Lm308. | – | К140уд1408. | Lreciomy op.us. |
| – | – | Lm741ch | – | К140уд16. | Precision OP. Носотрос. |
| MA747CN. MA747C. | – | – | – | К140уд20. Кр140уд20. | Dos óperas. esfuerzo. |
| – | – | Lm301 | – | К157уд2 | Dos óperas.esfuerzo. |
| – | MC75110. | – | SN75110N. | K170ap1 | Dos transmisores B. Línea |
| – | MC75107. | – | SN75107N. | К170уп1 | Dos Receptores con bebida. |
| MA726. | – | – | – | К516уп1 | Diferir de. Parestmp.comp. |
| – | – | Лм318. | SN72318. | К538ун1 | Отображение эээээээ |
| MA740. | MC1740P. | Lm740. | SN72740N. | K544aud1 | op. Носотрос. Desde el campo. aporte |
| – | – | Lm381. | – | К548ун1. | 2 МАПОШУМ. Preamblor |
| MA725B. | – | – | – | Кр551уд1а.б. | Esfuerzo operacional. |
| MA739C. | – | – | – | Км551уд2а.е. | Maposhumi op. Носотрос. |
| MA709. | MC1709P. | Lm709. | SN72709N. | К553уд1 | Esfuerzo operacional. |
| – | – | -M101Aiv | – | К553уд1а. | Alto este.op. Носотрос. |
| – | – | Lm301ap. | К553уд2. | Alto este. op. Носотрос. | |
| MA709 | – | – | – | K533uz. | OCE OPERATIVO. |
| – | – | LM2900. | – | К1401UC1 | Cuatro óperas. esfuerzo. |
| – | – | Лм324. | – | A 1401 и D2 | Cuatro óperas. esfuerzo. |
| MA747C. | – | Lm4250. | – | К1407уд2 | ПРОГ. Mapposai ópera. esfuerzo. |
| – | – | Лм343. | – | К1408уд1 | Alto voltaje. ópera. esfuerzo. |
| Cosa análoga | Funcional Propósito | ||||
| Diferente firmas | RCA. | Cosa análoga Dispositivos. | Hitachi. | ||
| SFC2741. | – | – | – | Кф140уд7 | Esfuerzo operacional. |
| OP07E. | – | – | – | К140уд17а.б. | Precisión Esfuerzo operacional. |
| LF355 | – | – | – | К140уд18. | Banda ancha Esfuerzo operacional. |
| LF356H | К140уд22 | – // – | |||
| LF157. | – | – | – | К140уд23 | Фигура Esfuerzo operacional. |
| ICL7650. | – | – | – | К140уд24. | Precisión Esfuerzo operacional. |
| – | CA3140. | – | – | К1409уд1 | Precisión Esfuerzo operacional. |
| – | – | – | N2700 | К154уд1а.б. | Фигура Esfuerzo operacional. |
| – | – | – | N2530. | К154уд2 | Alta habla Esfuerzo operacional. |
| – | – | Ad509 | – | К154уз.б. | Фигура Esfuerzo operacional. |
| – | – | – | N2520 | К154уд4 | Alta habla Esfuerzo operacional. |
| TV931. | – | – | – | КР551УД2А, Б. | Esfuerzo operacional. |
| – | CA3130E. | – | – | К5444уд2а.б. | Esfuerzo operacional. из Entrada de campo |
| LF357 | – | – | – | Кр544уд2а.б. | – // – |
| – | – | Ad513. | – | К574уд1а-б. | Esfuerzo operacional. из Entrada de campo |
| Tl083. | – | – | – | К574уд2а-б. | Доблский канал. Рапидо. |
Comparadores
| Тип чипа и фабрика | Cosa análoga | Funcional Propósito | |||
| Paseo sobre el silbido. | Motorola. | Nacional | Texas ins. | ||
| Ma711h | MC1711G. | лм 1711h | SN72711L | K521ca1. | Enano, sumergirse. компаратор |
| MA710N. | MC1710G. | лм 710h | SN52710L. | K521ca2. | Onooan. Diferir de. компаратор |
| – | – | Lm111h. | – | K521ca3. | компарадор Voltaje |
| MA709S. | MC1711R | Lm711 | SN72711N. | K554ca1 | Enano, sumergirse. компаратор |
| – | – | Lm211n. | – | К554зазб | – // – |
| – | – | Лм119. | – | Kp597ca3. | Сравнить |
| – | – | Лм139. | – | K1401ca1 | Четерехкан. Clave de comunicación. |
| – | – | LM2901. | – | K1401ca2. | Cuatro. Clave de comunicación. |
| – | – | LM393. | – | К1401заз | Дос |
| Тип чипа | Cosa análoga | Функциональное свойство | |
| Mal319. | – | К521са6. | Двойной сравнительный номер |
| Ne527n. | SE527K. | Кр521с4 | Comparador estroborable de alta velocidad |
| Ne527h | – | К521с401 | – // – |
| SE527 | АМ653. | К544с4 | Comparador estroborable de alta velocidad |
| – – | Am685m Am685 | Км597с1 Кр597с1 | Комп. De alta velocidad, vigilancia.Салида ESL |
| – – | AM686m AM 686. | Км597с2. Кр597с2. | Сост. De alta velocidad, vigilancia. Йо и Дж 1 из |
| Лм119. | 1СВ8001С. 1SV8001 CA3130V. | Km597saz Kp597ca3. К597саз | Enano, arce. комп. con TTL o “МОП-ВЫХОД – // – |
Список сокращений, используемых в каталоге чипов.Fabricantes domésticos electrónicos y microelectrónica. – Definición del fabricante en el logotipo en la lista de MS de los fabricantes extranjeros de microcircuitos. Símbolos de cumplimiento de los estándares de centros nacionales de normalización y organizationaciones de pruebas independientes Estos símbolos a menudo se encuentran en los aparatos eléctricos vendidos en cualquier país del mundo. Su presencia norma que la organación que ha establecido un sistema de estándares Certificó el cumplimiento de este producto con los Requisitos de la norma, y \ u200b (o) una organizationación de prueba independiente, confirmma el cumplimiento del rend laimiento product .
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Список домашних чипов и аналогий Типа / Серия Аналоговых аналогов Finalidad 110il1 SN51515A TI полу-юмор. 110lb1 SN51512 TI Elemento lógico 6i – Нет (нет). 110lb2 SN51512 (3/6) Elemento lógico TI 3 года (нет). 110lb3 SN51512 (4/6) Логический элемент TI 4i, № (о нет). 110LB4 SN51512 (5/6) Elemento lógico TI 5i – нет (нет). 110lb5 SN51513 TI Elemento lógico 6i – no (o no) con un Repetidor emisor en la salida 9.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Una lista de fichas domésticas y Sus análogos tipo / serie analógico analógico fabricante de analógicos Propósito 120Y4 en paralelo contador binario-decimal. Convertidor de código 120p1. Circuito de control многоцветный 120xl1 (5 x 7). Контур управления 120HL2 VLI. Circuito de control 120hl3 VLI. Circuito de control 120hl4 VLI. Контур управления 120HL5 VLI. Контур управления 120HL6 VLI. 120HL7 Цепь управления VLI.121L1 Elemento lógico 3, no con la posibilidad de expansión por I.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Список домашних чипов и аналого-аналогового типа / серии аналогового аналогового материала Propósito 130L1 SN74h30 TI dos elementos lógicos 4i – NO. 130l2 SN74h40 TI Elemento lógico 8i, no. 130L3 SN74H00 TI cuatro elementos lógicos 2i, no. 130L4 SN74h20 TI TRES ELEMENTOS LÓGICOS 3I-NO. 130L6 SN74h50 TI Dos elementos lógicos 4i – No con un gran coeficiente de ramificación para la salida.130l13. 130ld1 SN74H60 TI dos extensiones de cuatro a hora para o.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Список домашних и аналоговых материалов Типа / серии Аналоговых аналоговых изготовителей Propósito 140MA1 MC1496 (UA796) Modulador Equilibrado Motorola. 140UD1 UA702 Fairchild OMA общего назначения. 140UD2 ~ CA3033 (~ UA723) RCA Wide Uso. 140UD5 ~ CA3015 Общее использование RCA. 140UD6 MC1456 Motorola и Amplia Aplicación. 140UD7 UA741 Fairchild OMA общего назначения.140UD8 UA740 Fairchild или доставка по воздуху. 140UD9 ~ UA709 FAIRCHILD OS ANCHO APLICACIÓN.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Una lista de los Chips domésticos y Sus análogos tipo / serie analógico analógico fabricante de fines analógicos 150up2. 150х2. 153UD1 UA709 Fairchild OS расширена. 153UD2 LM101 Uso generalizado. 153UD3 UA709A Fairchild OS расширена. 153UD4 CA3078S RCA OS ANCHO APLICACIÓN. 153UD5 UA725 Fairchild OW Amplio Aplicación.153UD6 LM101A NS ANCHO APLICACIÓN. 154UD1 ha2700 Harris High-Speed Ou. 154UD2 HA2520 (ha2530) Harris High-Speed Ou.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Список внутренних микросхем и анало- гичных типов / аналоговых аналоговых аналоговых анало- гических микросхем 160RV1 DIODE MATRIX-ROM (16 x 8). 161I1 B / A Декодер двоичного кода битов. 161IS1 B / A Двусторонний Contador de un solo dígito binario. 161i2 b / a contador binario combinado de tres dígitos.161IS3 B / A Суммирующий двоичный счетчик. 161IM1 B / A Leger Combinación. 161IR1 B / A Registro de Estadísticas de cambio, пункт 2 категории.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Список домашних чипов и их аналогов Тип / серия Аналоговый аналоговый материал Propósito 170AA1 DOS ACTUALIZADOS CORRIENTES SHAMADOR (200 MA). 170ааа2 SN75453 TI Ema de corriente actual (500 мА). 170A3A3 SN75325 TI Текущий фактический фактический (500 мА). 170АА4 El formador de la corriente de pulso que fluye (500 мА).170AA6 Dos formadores de corrientes que fluyen con una función de 6NO-4ILI-2I (200mA). 170АА7 SN75327 TI Shaper de corriente de cuatro canales (600 мА).
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Una lista de fichas domésticas y sus análogos tipo / serie analógico analógico fabricante de objetos 180up1. 180х1. Estabilizador de voltaje 181un1 3-15 V. 183х1. 183х2. 184y1. 185RU1 B / A RAM estático (8 x 2). 185RU2 SN7489 TI RAM estático (64 x 1). 185RU3 2106 RAM estático Intel (64 x 1).185RU4
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Una lista de microcircuitos domésticos y sus análogos Tipo / Serie El fabricante analógico analógico Propósito 201LB1 El elemento lógico no es / o no es / o no (RTL). El elemento lógico 201lb2 no es / o-no (RTL). El elemento lógico 201lb3 no es / o no (RTL). El elemento lógico de 201lb4 no es / o no / o no (RTL).El elemento lógico 201LB5 no es / o no / o-no (RTL). El elemento lógico 201LB6 no es / o-no (RTL). El elemento lógico 201lb7 no está / o no (RTL). 201ls1 elemento lógico y / o (RTL).
Меса. 1. Аналоговая серия ЧИП ЦИФРОВЫЙ TTL и TTLSH.
|
|
Меса. 2. Аналоги серии микросхем цифровой CMOS.
|
|
Меса. 3. Таблица импорта аналоговых данных для серии 54xxx, 74xxx и домашних микросхем серии 130, 131, 133, 134, 136, 155, 158, 531, 155, 155, 531, 155, 155, 531, 155 , 155, 531, 155
Меса.4. Таблица внутренних чипов серии 130, 131, 133, 134, 131, 133, 134, 136, 155, 158, 531, 555, 1531, 1533, 1554, 1564, 1594, 5564 и важная информация для серии. 54xxx, 74xxx.
Меса. 5. Аналоговая таблица внутренних файлов серии 176, 561, 564, 1561 и импорт микросхем CD 40xx и серии MC 145XX.
Меса. 6. Таблица импорта микросхем серии CD 40xx и MC 145xx и внутренней серии микросхем 176, 561, 564, 1561.
Список сокращений, используемых в каталоге чипов.Fabricantes domésticos electrónicos y microelectrónica. – Definición del fabricante en el logotipo en la lista de MS de los fabricantes extranjeros de microcircuitos. Los símbolos de cumplimiento de los estándares de los centros nacionales de normalización y las pruebas independientes de tipos / serie de microcircuitos se clasifican en orden alfabético. Список дополнительных микросхем и внутренних аналоговых систем Тип / серия Nacional Analógico Propósito 10G011B GIGABIT 6500L1 Elemento lógico 2i con extensión de salida.
Список сокращений, используемых в каталоге чипов. Fabricantes domésticos electrónicos y microelectrónica. – Definición del fabricante en el logotipo en la lista de MS de los fabricantes extranjeros de microcircuitos. Los símbolos de cumplimiento de los estándares de los centros nacionales de normalización y las pruebas independientes de tipos / serie de microcircuitos se clasifican en orden alfabético. Список дополнительных микросхем и их внутренних аналогов Тип / серия, производимая национальным аналоговым протоколом 7250 Intel 1142AP1 Ema de corriente для CMD.
Список сокращений, используемых в каталоге чипов. Fabricantes domésticos electrónicos y microelectrónica. – Definición del fabricante en el logotipo en la lista de MS de los fabricantes extranjeros de microcircuitos. Los símbolos de cumplimiento de los estándares de los centros nacionales de normalización y las pruebas independientes de tipos / serie de microcircuitos se clasifican en orden alfabético. Список внешних микросхем и внутренних аналогов Тип / Series Fabricante Nacional Analógico Propósito 8031Intel 1816VE31 Micro-computadora histérica única (8 P, 128 x 8, 64k).
Список сокращений, используемых в каталоге чипов. Fabricantes domésticos electrónicos y microelectrónica. – Definición del fabricante en el logotipo en la lista de MS de los fabricantes extranjeros de microcircuitos. Los símbolos de cumplimiento de los estándares de los centros nacionales de normalización y las pruebas independientes de tipos / serie de microcircuitos se clasifican en orden alfabético. Список дополнительных микросхем и домашних аналогов Тип / Серия национальных аналоговых материалов A4002 Rockwell 145IP12A Esquema для микрокалькулятора.
Список сокращений, используемых в каталоге чипов. Fabricantes domésticos electrónicos y microelectrónica. – Definición del fabricante en el logotipo en la lista de MS de los fabricantes extranjeros de microcircuitos. Los símbolos de cumplimiento de los estándares de los centros nacionales de normalización y las pruebas independientes de tipos / serie de microcircuitos se clasifican en orden alfabético. Список дополнительных микросхем и внутренних аналогов Тип / серия национальных аналоговых компонентов C5121-00 1508PL4 Esquema de control de sintezador de frecuencia (15 МГц, 40 каналов) CA1301 1831W1 CA3000 RCA Controlador de eplfectivo RCA3000 RCA 198 175WU3 Экономический усилитель, созданный RCA 175WU3.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Список дополнительных микросхем и внутренних аналогов Тип / Серия национальных аналоговых компонентов D1510 Fujitsu 1109KN2 Прерыватель напряжения на 8 каналов (80 В, 10 мА). D1512 Прерыватель напряжения Fujitsu 1109KN4 (220 В, 0,01 а). D15110 Fujitsu 1109KN1 прерыватель на 8 каналов (140 В, 20 мА). DAC370-18 B-B 427PA2 DSA (16 P). DAC725 B-B 1113PA2 ЦАП (16 P). DAC85C B-B 417PA1 DAC 13 скачать 15 мкс.DAC85C-CB1 B-B 417PA2 DAC 13 de descargas 15 мкс.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Список дополнительных микросхем и домашних аналогов Тип / Серия национальных аналоговых пропозиций h202 SGS 511L1 Four Elementos lógicos 2i – no. h203 SGS 511L2 Tres elementos lógicos 3i – нет. h204 SGS 511LA3 Dos elementos lógicos 4i – Без слюны. h209 SGS 5111L1 Dos elementos lógicos 4i con expansión de I. h210 SGS 5111TV1 Dos disparadores de JK.h214 SGS 511PU2 Convertidor de bajo nivel en alto. h21Z SGS 511PU1 Преобразователь высотных зданий.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Список дополнительных микросхем и домашних аналогов Тип / серия национальных аналоговых пропозиций ICL7104 Intersil 572PP1 Teclas y pieza digital para ADC (12, 14 P). ICL7106 Intersil 572PV5 АЦП с подключением к ЖК-дисплею (3, 5 P). ICL7106 Intersil 1175PV5 АЦП с подключением к ЖК-дисплею (3, 5P). ICL7107 Intersil 572PV2 ADC со светодиодной подсветкой (3, 5 шт.).ICL7107 Intersil 1175PV2 АЦП со светодиодной подсветкой (3, 5 полюса). ICL7107 Intersil B615 ADC с консолью SEDI (3.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Список дополнительных микросхем и внутренних аналогов Типа / Serie Fabricante Nacional Analógico Propósito L272 SGS-THOMSON 1429UD1 Dos de bajo voltaje OU. L2724 SGS-THOMSON 1040UD2 DUAL POTENAMIENTO OU (0,5 А). L272M SGS-THOMSON 1040UD2 DUAL POTENAMIENTO OU (0,5 А). L292 SGS-THOMSON 1128KN1 Переключатель 3 ф.L293 SGS-THOMSON 1128CT3 Semi-litro de 4 canales. L293D SGS-THOMSON 1128CT4 Прерыватель, работающий на полу видных 4 каналах, с ограничивающими интервалами внутри и на поверхности.
Los tipos / serie de microcircuitos se clasifican en orden alfabético. Список дополнительных микросхем и внутренних аналогов. Тип / серия Nacional Analógico Propósito M50959 MITSUBISHI 1869V1 Micro-computadora superior (8 P). M51601L MITSUBISHI 1075UN1 STEREO UHC (3,5 Вт). M51720 MITSUBISHI 1025kp1 релейная емкость.M51720F MITSUBISHI 1025kp2 релейная емкость. M51720P MITSUBISHI 1027х1 Estabilizador de frecuencia de rotación del motor. M51721L MITSUBISHI 1023х1 Панель управления двигателем.
Российских аналогов импортных микросхем. Аналоги отечественных микросхем
Список сокращений, используемых в каталоге микросхем. Отечественные производители электроники и микроэлектроники. – Идентификация производителя по логотипу в MS List зарубежных производителей микросхем.Символы соответствия стандартам национальных центров стандартизации и независимых испытательных организаций. Эти символы часто встречаются на электроприборах, продаваемых в любой стране мира. Их наличие означает, что организация, установившая систему стандартов, сертифицировала соответствие данной продукции требованиям стандарта, и (или) независимая испытательная организация подтверждает соответствие продукции требованиям стандарта.
Типы / серии микросхем отсортированы в алфавитном порядке.Перечень отечественных микросхем и их аналогов Тип / Серия Аналог Аналоговый производитель Назначение 110IL1 SN51515A TI Полусумматор. 110LB1 SN51512 TI Логический элемент 6 И-НЕ (ИЛИ-НЕ). 110LB2 SN51512 (3/6) TI Логический элемент 3 И-НЕ (ИЛИ-НЕ). 110LB3 SN51512 (4/6) TI Логический элемент 4И-НЕ (ИЛИ-НЕ). 110LB4 SN51512 (5/6) TI Логический элемент 5И-НЕ (ИЛИ-НЕ). 110LB5 SN51513 TI Логический элемент 6И-НЕ (ИЛИ-НЕ) с эмиттерным повторителем на выходе 9.
Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналог Аналоговый производитель Назначение 120ИЕ4 Параллельный обратимый двоичный десятичный счетчик.Конвертер кода 120PR1. 120XL1 Многоцветная схема управления VLI (5 x 7). Цепь управления 120XL2 VLI. Цепь управления 120XL3 VLI. Цепь управления 120XL4 VLI. Цепь управления 120XL5 VLI. Цепь управления 120XL6 VLI. Цепь управления 120XL7 VLI. 121LA1 Логический элемент 3И-НЕ с возможностью расширения на I.
Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналог Аналоговый производитель Назначение 130ЛА1 СН74х30 ТИ Два логических элемента 4И-НЕ.130ЛА2 СН74х40 ТИ Логический элемент 8И-НЕ. 130LA3 SN74H00 TI Четыре логических элемента 2AND. 130ЛА4 СН74х20 ТИ Три логических элемента 3АН. 130ЛА6 СН74х50 ТИ Два затвора 4И-НЕ с высоким коэффициентом разветвления на выходе. 130LA13. 130LD1 SN74H60 TI Два четырехпозиционных расширителя в операционной.
Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналог Аналоговый производитель Назначение 140MA1 MC1496 (uA796) MOTOROLA Сбалансированный модулятор. 140УД1 uA702 FAIRCHILD OU широкого применения.140UD2 ~ CA3033 (~ uA723) RCA операционный усилитель широкого применения. 140UD5 ~ CA3015 RCA операционный усилитель широкого применения. 140УД6 МС1456 МОТОРОЛА ОУ широкого применения. 140УД7 uA741 FAIRCHILD OU широкого применения. 140УД8 uA740 FAIRCHILD OU с ПТ на входе. 140УД9 ~ uA709 FAIRCHILD OU широкого применения.
Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналог Производитель аналога Назначение 150УП2. 150XA2. 153УД1 uA709 FAIRCHILD OU широкого применения.153УД2 ЛМ101 НС ОУ широкого применения. 153УД3 uA709A FAIRCHILD OU широкого применения. 153UD4 CA3078S RCA операционный усилитель широкого применения. 153УД5 uA725 FAIRCHILD OU широкого применения. 153УД6 ЛМ101А НС ОУ широкого применения. 154UD1 HA2700 HARRIS Высокоскоростной операционный усилитель. 154UD2 HA2520 (HA2530) HARRIS Высокоскоростной операционный усилитель.
Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналоговый Производитель аналогового Назначения 160РВ1 Диодная матрица-ПЗУ (16 х 8).161ID1 / a Дешифратор двоичного трехзначного кода. 161ИЕ1 б / а Реверсивный двоичный одноразрядный счетчик. 161ИЕ2 б / у Комбинированный двоичный трехразрядный счетчик. 161ИЕ3 б / а Суммирующий двоичный счетчик. 161IM1 б / у Сумматор комбинированный. 161IR1 b / a Реверсивный статический регистр сдвига на 2 цифры.
Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналоговый Производитель аналог Назначение 170АА1 Два драйвера притока тока (200 мА). 170AA2 SN75453 TI Формирователь входящего тока (500 мА).170AA3 SN75325 TI Генератор тока утечки (500 мА). 170AA4 Формирователь следующего импульсного тока (500 мА). 170AA6 Два формирователя токов утечки с функцией 6НЕ-4ИЛИ-2И (200 мА). 170AA7 SN75327 TI Четырехканальный драйвер тока (600 мА).
Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналог Производитель аналога Назначение 180УП1. 180XA1. 181ЕН1 Стабилизатор напряжения 3-15 В. 183ХА1. 183XA2. 184ИЕ1. 185РУ1 б / у Статическое ОЗУ (8х2).185RU2 SN7489 TI Статическое ОЗУ (64 x 1). 185RU3 2106 INTEL Статическая RAM (64 x 1). 185RU4
Типы / серии микросхем отсортированы в алфавитном порядке. Перечень отечественных микросхем и их аналогов Тип / Серия Аналог Аналоговый производитель Назначение 201LB1 Логический элемент НЕ / И-НЕ / ИЛИ-НЕ (RTL). 201LB2 Логический элемент НЕ / ИЛИ НЕ (RTL). 201LB3 Логический элемент НЕ / ИЛИ НЕ (RTL).201LB4 Логический элемент НЕ / И-НЕ / ИЛИ-НЕ (RTL). 201LB5 Логический элемент НЕ / И-НЕ / ИЛИ-НЕ (RTL). 201LB6 Логический элемент НЕ / ИЛИ НЕ (RTL). 201LB7 Логический элемент НЕ / ИЛИ НЕ (RTL). 201LS1 Логический элемент И / ИЛИ (RTL).
Табл. 1. Аналоги серии цифровых схем ТТЛ и ТТЛШ.
|
|
Табл. 2. Аналоги серии цифровых микросхем CMOS.
|
|
Табл. 3. Таблица аналогов импортных микросхем серий 54ххх, 74ххх и отечественных микросхем серий 130, 131, 133, 134, 136, 155, 158, 531, 555, 1531, 1533, 1554, 1564, 1594, 5564.
Табл. 4. Таблица аналогов отечественных микросхем серий 130, 131, 133, 134, 136, 155, 158, 531, 555, 1531, 1533, 1554, 1564, 1594, 5564 и импортных микросхем серий 54ххх, 74ххх.
Табл. 5. Таблица аналогов отечественных микросхем серий 176, 561, 564, 1561 и импортных микросхем серий CD 40xx и MC 145xx.
Табл. 6. Таблица аналогов импортных микросхем серий CD 40xx и MC 145xx и отечественных микросхем серий 176, 561, 564, 1561.
Микрочипы серии MOS и CMOS
Вместо x можно использовать любое цифровое значение серийного номера.
Транзисторная логика на МОП- и КМОП-структурах
| Тип A | Аналог | Назначение элементов |
| Cd4000 | К176ЛП4 | два элемента 3 или ни одного и один элемент не |
| CD4001 | К176ЛЕ5 | четыре логических элемента |
| CD4001A | К561ЛЕ5 | – // – |
| CD4001V | KR1561L E5 | – // – |
| CD4002 | К176ЛЕ6 | два логических элемента «4 или нет» |
| CD4002A | К561ЛЕ6 | – // – |
| CD4002B | KR1561 L E6 | |
| CD4003 | К176ТМ1 | два D-триггера установлены на «0» |
| Cd4005 | К176РМ1 | 16-битная матрица привода RAM |
| CD4006 | К176ИР10 | 18-битный регистр сдвига |
| CD4007 | К176ЛП1 | универсальный логический элемент |
| CD4008 | К176ИМ1 | 4-битный сумматор |
| CD4008A | К561ИМ1 | – // – |
| CD4009 | К176ПУ2 | преобразователи шести уровней с инверсией |
| Cd4010 | К176ПУЗ | шестиуровневый инвертор без инверсии |
| Cd4011 | К176ЛА7 | |
| CD4011A | K561LA7 | – // – |
| Cd4012 | К176ЛА8 | два логических элемента «4i-не» |
| CD4012A | K561LA8 | – // – |
| CD4013 | К176ТМ2 | два триггера “D” |
| CD4013A | К561ТМ2 | – // – |
| Cd4015 | К176ИР2 | два 4-битных регистра сдвига |
| CD4015A | К561ИР2 | – // – |
| CD4016 | К176КТ1 | четыре двунаправленных переключателя |
| Cd4017 | К176ИЕ8 | делитель счетчик на 10 |
| CD4017A | К561ИЕ8 | – // – |
| CD4018A | К561ИР19 | программируемый счетчик |
| CD4019A | K561LS2 | четыре логических элемента «i-il и» |
| CD4020A | К561ИЕ16 | 14-битный двоичный счетчик |
| CD4021 | не | 8-битный статический регистр |
| CD4022A | К561ИЕ9 | 8-делительный счетчик |
| CD4023 | К176ЛА9 | три логических элемента «Зи-не» |
| CD4023A | K561LA9 | – // – |
| CD4023B | KR1561LA9 | – // – |
| CD4024 | К176ИЭ1 | 6-битный двоичный счетчик |
| CD4025 | К176ЛЕ10 | три логических элемента «Зили-не» |
| CD4025A | К561ЛЕ10 | – // – |
| CD4025B | КР1561ЛЕ10 | – // – |
| CD4026 | К176ИЕ4 | счетчик мод 10 с расшифровка.на 7 сег. индикатор |
| CD4027 | К176ТВ1 | два шлепанца “J-K” |
| CD4027A | К561ТВ1 | – // – |
| CD4027B | КР1561ТВ1 | – // – |
| CD4028 | К176ИД1 | десятичный дешифратор |
| CD4028A | K561 ID 1 | – // – |
| CD4029A | К561ИЕ14 | 4 раза.двоично-десятичный счетчик |
| CD4030A | K561LP2 | исключая четыре логических элемента или |
| CD4030 | К176ЛП2 | – // – |
| CD4031 | К176ИР4 | 64-битный регистр сдвига (неполный аналог) |
| CD4033 | К176ИЕ5 | 15-битный двоичный делитель |
| CD4034A | К561ИР6 | 8-битный регистр сдвига |
| CD4035A | К561ИР9 | 4-битный регистр сдвига |
| CD4040B | KR1561 и E20 | |
| CD4041B | не | четыре буферных элемента |
| CD4042A | К561ТМЗ | четыре D-шлепанца |
| CD4043A | К561TR2 | четыре триггера “р-с” |
| CD4046B | КР1561ГГ1 | петля фазовой автоподстройки частоты |
| CD4049A | K561LN2 | шесть инверторов |
| CD4050A | К561ПУ4 | ш есть преобразователи уровня MOP-TTL |
| CD4050B | КР1561ПУ4 | – // – |
| CD4051A | К561КП2 | аналоговый 8-канальный мультиплексор |
| CD4051B | КР1561КП2 | – // – |
| CD4052A | К561КП1 | два аналоговых 4-х канального мультиплексора |
| CD4052B | КР1561КП1 | – // – |
| CD4053 | не | три двунаправленных аналоговых переключателя |
| CD4054 | не | Цепь управления жидкокристаллическим индикатором |
| CD4059A | К561ИЕ15 | программируемый счетчик |
| CD4060 | не | 14-битный счетчик |
| CD4061 | К176РУ2 | RAM – 256 бит со схемами управления |
| CD4061A | К561РУ2 | – // – |
| CD4066A | К561КТЗ | |
| CD4066B | КР1561КТЗ | – // – |
| CD4067 | не | 16-канальный мультиплексор |
| CD4069 | не | шесть инверторов |
| CD4070A | K561LP2 | четыре логических элемента «или» за исключением |
| CD4070B | KR1561LP14 | четыре двухсторонних эпоса.эксклюзив или |
| CD4071B | не | |
| CD4076B | КР1561ИР14 | 4-битный реверсивный регистр сдвига |
| CD4081B | КР1561ЛИ2 | |
| CD4093A | K561TL1 | четыре триггера Шмитта с логикой 2i-no |
| CD4093B | KR1561TL1 | – // – |
| CD4094B | КР1561ПР1 | 8-битный преобразователь уровня |
| CD4095B | не | Курок “J-K” |
| CD4097B | не | два 8-канальных мультиплексора-демультиплексора |
| CD4098B | КР1561АГ1 | два одинарных вибратора |
| CD40107B | KR1561LA10 | два элемента «2-нет» с открытым выводом |
| CD40115 | К176ИРЗ | 4-битный универсальный регистр |
| CD40161B | КР1561ИЕ21 | |
| CD4503 | K561LNZ | шесть повторителей |
| CD4510 | не | 4-х разрядный счетчик |
| CD4520 | К561ИЕ10 | два 4-значных двоичных счетчика |
| CD4585 | К561IP2 | |
| MC14040V | КР1561ИЕ20 | 12-битный двоичный счетчик |
| MS14053V | КР1561ИЕ22 | счетчик регистров |
| MC14066V | КР1561КТЗ | четыре 2-позиционных переключателя |
| MC14076B | КР1561ИР14 | 4-битный регистр “D” типа sz-me состояние. |
| MC14094B | КР1561ПР1 | 8-битное преобразование в последнюю очередь, код параллельно. |
| MS14161B | КР1561ИЕ21 | 4-битный синхронный двоичный счетчик |
| MS14194V | КР1561ИР15 | 4-битный регистр обратного сдвига |
| MS14502A | К561ЛН1 | шестистворчатые безэлементы |
| MS14511B | не | преобразователь двоичного кода в семибитный. |
| MS14512V | КР1561КПЗ | 8-канальный мультиплексор |
| MS14516A | К561ИЭ11 | |
| MS14519V | КР1561КП4 | 4-битный селектор |
| MS14520A | К561ИЕ10 | два 4-битных двоичных счетчика |
| MC14520V | КР1561ИЕ10 | – // – |
| MS14531 A | K561CA1 | 12-битная схема сравнения |
| MS14538A | K561LNZ | шесть повторителей с замком |
| MS14554A | К561IP5 | 2-битный универсальный умножитель |
| MS14555V | КР1561ИД6 | |
| MS14556V | КР1561ИД7 | демультиплексор двоичного декодера |
| MS14580A | К561ИР11 | регистр универсальный |
| MS14581A | К561IPZ | арифметико-логическое устройство |
| MS14582A | К561IP4 | сквозная схема передачи |
| MS14585A | К561IP2 | 4-битная схема сравнения |
Диодно-транзисторная логика
Транзисторно-транзисторная логика
| Тип A | Аналог | Функциональное назначение |
| SN7400 | К155ЛАЗ | четыре логических элемента «2i-не» |
| SN7401 | К155ПА8 | четыре элемента «2-не» обр.коллекция. (I = 16 мА) |
| SN7402 | К155ЛЕ1 | четыре логических элемента «2 или нет» |
| SN7403 | К155ЛА9 | четыре “2-нет” с открытым коллектором (I = 48 мА) |
| SN7404 | К155ЛН1 | шесть инверторов |
| SN7405 | К155ЛН2 | шесть инверторов с открытым коллектором |
| SN7406 | К155ЛНЗ | шесть инверторов с открытым коллектором (30 В) |
| SN7407 | К155ЛН4 | шесть повторителей с открытым коллектором (30 В) |
| SN7408 | К155ЛИ1 | четыре логических элемента «2i» |
| SN7410 | К155ЛА4 | три логических элемента «3i-не» |
| SN7412 | К155ЛА10 | три элемента с открытым коллектором «3-но» |
| SN7413 | К155ТЛ1 | два триггера Шмитта |
| SN7414 | К155ТЛ2 | шесть триггеров Шмитта |
| SN7416 | К155ЛН5 | шесть инверторов с открытым коллектором (15 В) |
| SN7420 | К155ЛА1 | Элементы двоичные “4i-not” |
| SN7422 | К155ЛА7 | двухэлементный «4и-не» с обрывом.коллекция. |
| SN7423 | К155ЛЕ2 | два элемента “4 или нет” с закрытым. и расширение. |
| SN7425 | К155ЛЭЗ | два запирающих или не запирающих элемента |
| SN7426 | К155ЛА11 | четыре элемента «2и-не» с открытыми. коллекция. (15 В) |
| SN7427 | К155ЛЕ4 | три логических элемента «3или-не» |
| SN7428 | К155ЛЕ5 | четыре буферных затвора типа “2 или не” |
| SN7430 | К155ЛА2 | один логический элемент «8i-не» |
| SN7432 | К155ЛЛ1 | четыре логических элемента «2или» |
| SN7437 | К155ЛА12 | четыре буферных затвора 2i-no |
| SN7438 | К155ЛА13 | четыре буферных элемента «2и-не» с открытыми.количество |
| SN7440 | К155ЛА6 | два буферных элемента «4и-не» |
| SN7450 | К155ЛР1 | два “2i-2or-not”, один с расширением “или” |
| SN7453 | К155ЛРЗ | один элемент “2i-2i-2i-3i-4or-not” |
| SN7455 | К155ЛР4 | один четырехэлементный элемент с удлинителем |
| SN7460 | K155LD1 | два расширителя на 4 входа для “или” |
| SN7472 | К155ТВ1 | Курок “J-K” |
| SN7474 | К155ТМ2 | два триггера “D” |
| SN7475 | К155ТМ7 | четыре триггера с инверсным и прямым выходом |
| SN7476 | К155ТКЗ | два триггера JK |
| SN7477 | К155ТМ5 | четыре D-шлепанца |
| SN7480 | К155ИМ1 | однобитовый сумматор |
| SN7481 | К155РУ1 | RAM 16×1 бит |
| SN7482 | К155ИМ2 | двузначный сумматор |
| SN7483 | К155ИМЗ | четырехзначный сумматор |
| SN7484 | К155РУЗ | RAM 16×1 бит с управлением |
| SN7485 | К155СП1 | 4-битная схема сравнения |
| SN7486 | К155ПП5 | четыре сх.комплексный по модулю 2, исключающий или |
| SN7489 | К155РУ2 | Оперативная память 64×1 бит с произвольным доступом |
| SN7490 | К155ИЕ2 | 4-битный двоичный десятичный счетчик |
| SN7492 | К155ИЕ4 | делитель счетчик на 12 |
| SN7493 | К155ИЕ5 | 4-х разрядный двоичный счетчик |
| SN7495 | К155ИР1 | 4-битный универсальный регистр сдвига |
| SN7497 | К155ИЕ8 | 6-битный двоичный счет с разделенными коэффициентами изменения. |
| SN74121 | К155АГ1 | одноразовый с входной логикой «и» |
| SN74123 | К155АГЗ | два мультивибратора с управлением |
| SN74124 | К155ГГ1 | два управляемых генератора |
| SN74125 | К155ЛП8 | четыре буфера с тремя состояниями вывода |
| SN74128 | К155ЛЕ6 | четыре формирователя с 2 или без логики |
| SN74132 | К155ТПЗ | четыре триггера Шмитта |
| SN74141 | К155ИД1 | декодер для управления индикатором высокого напряжения. |
| SN74148 | K15IVIV1 | кодер приоритета от 8 до 3 |
| SN74150 | К155КП1 | переключатель 16 каналов по 1 |
| SN74151 | К155КП7 | Мультиплексор с 8 входами |
| SN74152 | К155КП5 | Мультиплексор на 8 входов без стробирования |
| SN74153 | К155КП2 | двойной мультиплексор “4 входа-1 выход” |
| SN74154 | К155ИДЗ | декодер-демультиплексор «4 входа-16 выходов.« |
| SN74155 | К155ИД4 | двойной декодер «2 входа – 4 выхода» |
| SN74157 | К155КП1 | 16-канальный мультиплексор со стробированием |
| SN74160 | К155ИЕ9 | 4-значный десятичный счетчик |
| SN74161 | К155ИЕ10 | 4-х разрядный двоичный счетчик |
| SN74170 | К155РП1 | 16-бит 03U |
| SN74172 | К155РПЗ | 16-битное ОЗУ с тремя состояниями.на выходе |
| SN74173 | К155ИР15 | 4 цифры, регистр с тремя состояниями. на выходе |
| SN74175 | К155ТМ8 | четыре D-шлепанца |
| SN74180 | К155ИП2 | 8-битная четность |
| SN74181 | К155IPZ | 4-битная арифм. логическое устройство |
| SN74182 | К155IP4 | схема быстрой передачи |
| SN74184 | К155ПР6 | двоично-десятичный преобразователь двоичного кода |
| SN74185 | К155ПР7 | код двоичного преобразователя в двоично-десятичный код |
| SN74187 | К155РЕ21 | ROM предварительно.символы в коде русского алфавита |
| SN74187 | К155РЕ22 | ROM предварительно. символы в коде английского алфавита. |
| SN74187 | К155РЕ23 | ROM предварительно. символы в арифметическом коде. знаки и цифры |
| SN74187 | К155РЕ24 | ROM предварительно. символы в коде доп. знаки |
| SN74192 | К155ИЕ6 | двоичный десятичный счетчик |
| SN74193 | К155ИЕ7 | 4-битный двоичный счетчик |
| SN74198 | К155ИР13 | 8-битный регистр сдвига |
| SN74S301 | К155РУ6 | RAM 1 в статический |
| SN74365 | К155ЛП10 | |
| SN74366 | К155ЛН6 | шесть инверторов с тремя состояниями выхода |
| SN74367 | К155ЛП11 | шесть формирователей с тремя состояниями.на выходе |
| SN75113 | К155АП5 | DWEDIF. передатчик в соответствии с тремя состояниями. |
| SN75450 | К155ЛП7 | два элемента «2и-не» с питанием. выход (I = 300 мА) |
| SN75451 | К155ЛИ5 | два элемента с выходной мощностью (I = 300 мА) |
| SN75452 | К155ЛА18 | два логических элемента «2i-не» |
| SN75453 | К155ЛЛ2 | два логических элемента «2 или нет» |
Транзисторно-транзисторная логика с диодами Шоттки Функциональное назначение и расположение выводов для микросхем с таким же шифром (серийным номером) после серийного обозначения, как для микросхем К155.
| Тип | Аналог |
| СН74ЛСОО | К555ЛАЗ |
| SN74LS02 | К555ЛЕ1 |
| SN74LS03 | К555ЛА9 |
| SN74LS04 | К555ЛН1 |
| SN74LS05 | К555ЛН2 |
| SN74LS08 | К555ЛИ1 |
| SN74LS09 | К555ЛИ2 |
| SN74LS10 | К555ЛА4 |
| SN74LS11 | К555ЛИЗ |
| SN74LS12 | К555ЛА10 |
| SN74LS14 | K555TL2 |
| SN74LS15 | К555ЛИ4 |
| SN74LS20 | К555ЛА1 |
| SN74LS21 | К555ЛИ6 |
| SN74LS22 | K555LA7 |
| SN74LS26 | К555ЛА11 |
| SN74LS27 | К555ЛЕ4 |
| SN74LS30 | К555ЛА2 |
| SN74LS32 | К555ЛЛ1 |
| SN74LS37 | K555LA12 |
| SN74LS38 | К555ЛА13 |
| SN74LS40 | К555ЛА6 |
| SN74LS42 | К555ИД6 |
| SN74LS51 | К555ЛР11 |
| SN74LS54 | K555LR13 |
| SN74LS55 | K555LR4 |
| SN74LS74 | К555ТМ2 |
| SN74LS75 | К555ТМ7 |
| SN74LS85 | К555СП1 |
| SN74LS86 | K555LP5 |
| SN74LS93 | К555ИЕ5 |
| SN74LS107 | К555ТВ6 |
| SN74LS112 | К555ТВ9 |
| SN74LS113 | К555ТВ11 |
| SN74LS123 | К555АГЗ |
| SN74LS125 | K555LP8 |
| SN74LS138 | К555ИД7 |
| SN74LS145 | К555ИД10 |
| SN74LS148 | К555ИВ1 |
| SN74LS151 | К555КП7 |
| SN74LS153 | К555КП2 |
| SN74LS155 | К555ИД4 |
| SN74LS157 | К555КП16 |
| SN74LS160 | К555ИЕ9 |
| SN74LS161 | К555ИЕ10 |
| SN74LS163 | К555ИЕ18 |
| SN74LS164 | К555ИР8 |
| SN74LS165 | К555ИР9 |
| SN74LS166 | К555ИР10 |
| SN74LS170 | К555ИР32 |
| SN74LS173 | К555ИР15 |
| SN74LS174 | К555ТМ9 |
| SN74LS175 | К555ТМ8 |
| SN74LS181 | К555IPZ |
| SN74LS182 | К555IP4 |
| SN74LS183 | К555ИМ5 |
| SN74LS191 | К555ИЕ13 |
| SN74LS192 | К555ИЕ6 |
| SN74LS193 | К555ИЕ7 |
| SN74LS194 | К555ИР11 |
| SN74LS196 | К555ИЕ14 |
| SN74LS197 | К555ИЕ15 |
| SN74LS221 | К555АГ4 |
| SN74LS242 | К555IP6 |
| SN74LS243 | |
| SN74LS247 | |
| SN74LS251 | К555КП15 |
| SN74LS253 | |
| SN74LS257 | |
| SN74LS258 | |
| SN74LS259 | |
| SN74LS261 | |
| SN74LS273 | |
| SN74LS279 | |
| SN74LS280 | |
| SN74LS283 | |
| SN74LS295 | |
| SN74LS298 | |
| SN74LS353 | |
| SN74LS373 | |
| SN74LS377 | К555ИР27 |
| SN74LS384 | К555IP9 |
| SN74LS385 | К555IM7 |
| SN74LS390 | К555ИЕ20 |
| SN74LS393 | К555ИЕ19 |
| SN74HOON | К131ЛАЗ |
| SN74H04N | К131ЛН1 |
| СН74х20Н | К131ЛА4 |
| СН74х30Н | К131ЛА1 |
| СН74х40Н | К131ЛА2 |
| СН74х50Н | К131ЛА6 |
| SN74H50N | К131ЛР1 |
| SN74H53N | К131ЛРЗ |
| SN74H55N | К131ЛР4 |
| SN74H60N | K131LD1 |
| СН74Х72Н | К131ТВ1 |
| СН74Х74Н | К131ТМ2 |
| SN74LOON | К158ЛАЗ |
| SN74L10N | К158ЛА4 |
| SN74L20N | К158ЛА1 |
| SN74L30N | К158ЛА2 |
| SN74L50N | К158ЛР1 |
| SN74L53N | К158ЛРЗ |
| SN74L55N | К158ПР4 |
| SN74L72N | К158ТВ1 |
| СН74СООН | К531ЛАЗ |
| SN74S02N | К531ЛЕ1 |
| SN74S03N | K531LA9 |
| SN74S04N | К531ЛН1 |
| SN74S05N | К531ЛН2 |
| SN74S08N | К531ЛИ1 |
| SN74S10N | К531ЛА4 |
| SN74S11N | K531J1h4J |
| SN74S20N | К531ЛА1 |
| SN74S22N | K531LA7 |
| SN74S30N | К531ЛА2 |
| SN74S37N | K531LA12 |
| SN74S51N | K531LR11 |
| SN74S64N | K531LP9 |
| SN74S65N | K531LR10 |
| SN74S74N | К531ТМ2 |
| SN74S85N | К531СП1 |
| SN74S86N | K531LP5 |
| SN74S112N | К5317В9 |
| SN74S113N | К531ТВ10 |
| SN74S114N | К531ТВ11 |
| SN74S124N | K531GG1 |
| SN74S138N | К531ID7 |
| SN74S139N | К531ИД14 |
| SN74S140N | K531LA16 |
| SN74S151N | К531КП7 |
| SN74S153N | К531КП2 |
| SN74S168N | К531ИЕ16 |
| SN74S169N | К531ИЕ17 |
| SN74S175N | К531ТМ8 |
| SN74S181N | К531IP3 |
| SN74S182N | К531IP4 |
Аналоговые интегральные схемы
Операционные усилители
| Тип микросхемы и производитель | Аналог | Функциональная Назначение | ||||
| Fairchild | Motorola | Национальный | Texas ins. | |||
| мА 709CH | MC1709G | LM 17091- | SN72710L | К153УД1АБ | оперативное усилие | |
| мА 101H | МЛМ101Г | LM101H | SN52101L | К153УД2 | оперативное усилие | |
| мА 709H | MC1709G | – | SN72709L | К153УЗ | оперативное усилие. | |
| – | – | LM735 | – | К153УД4 | micropower op. усы | |
| мА 725C мА 725H | – | – | – | К153УД5А.Б К153УД501 | прецизионная опера. усиление. | |
| – | – | LM301A LM201Ah | К153УД6 К153УЛ601 | оперативное усилие. | ||
| мА 702 мА 702C | – | – | – | К140УД1А, Б КР140УД1А, Б | оперативное усилие. | |
| – | MC1456C MC1456G | – | SN72770 | К140УД6 КР140УД608 | оперативное усилие. оперативное усилие. | |
| мА 741H | MC1741G | LM741H | SN72741 L | К140УД7 | в рабочем состоянии. | |
| мА 740H | MC1556G | – | – | К140УД8 | оперы. усиление. с полем вход | |
| мА 709 | – | – | – | КР140УД9 | оперативное усилие. | |
| – | – | LM118 | SN52118 | К140УД10 | высокая точность на.усы | |
| – | – | LM318 | – | К140УД11 | скорость. op. усы | |
| мА 776C | MC1776G | – | – | К140УД12 | micropower op. усы | |
| мА 108H | – | LM108H | SN52108 | К140УД14 | точность на. усы | |
| – | – | LM308 | – | К140УД1408 | Лекция опус | |
| – | – | LM741CH | – | К140УД16 | Precision op.усы | |
| мА 747CN мА 747C | – | – | – | К140УД20 КР140УД20 | две оперы. усиление. | |
| – | – | LM301 | – | К157УД2 | две оперы. усиление. | |
| – | MC75110 | – | SN75110N | К170АП1 | два передатчика в линия | |
| – | MC75107 | – | SN75107N | К170УП1 | два приемника pini | |
| мА 726 | – | – | – | К516УП1 | дифференциал парастемп.комп. | |
| – | – | LM318 | SN72318 | К538УН1 | VLF | |
| мА 740 | MC1740P | LM740 | SN72740N | К544УД1 | op. усы с поля. подъезд | |
| – | – | LM381 | – | К548УН1 | 2 карты шума. предварительный нагрев | |
| мА 725B | – | – | – | КР551УД1А.B | оперативное усилие. | |
| мА 739C | – | – | – | KM551UD2A.E | карта шума op. усы | |
| мА 709 | MC1709P | LM709 | SN72709N | К553УД1 | оперативное усилие. | |
| – | – | -M101AIV | – | К553УД1А | {! LANG-5e7be9a381e8f48218dc9053a78f6090!} | |
| – | – | {! LANG-ba19619d764a2640a20622cc2da060c3!} | {! LANG-681e0d1b816ebe1f78bfe0be82c7e9c1!} | {! LANG-5e7be9a381e8f48218dc9053a78f6090!} | ||
| мА 709 | – | – | – | {! LANG-fb8b58b84bbf28ee2e47b51c833ac402!} | {! LANG-52c2efa6fa71ebcc0c98eab6010d067c!} | |
| – | – | {! LANG-85b6fc8fe07e0226937cf60a283f6050!} | – | {! LANG-1b142e9ea9a90b8db100cca451 | d!} | {! LANG-aff5 | 23fcc1ebb63fca853890b8f!}
| – | – | {! LANG-1a83db15d6e2dfe0ec73150427760d20!} | – | {! LANG-ad83f8635be7a3f858b813bc7347d2d8!} | {! LANG-aff5 | 23fcc1ebb63fca853890b8f!}|
| {! LANG-d2f3b17c084348113f89536f075711e3!} | – | {! LANG-1353de1b24d5ad27f11ca46506023061!} | – | {! LANG-65dc01b9bbcedbe6593c09c378170ce3!} | {! LANG-3af4 | 8f4325f7bf14bae08322af4!} {! LANG-070e863f4799847da1edc4d8b5193a54!} |
| – | – | {! LANG-e0b680ce3a682ec | – | {! LANG-8901cd54990b19f4f3ccfbe1b20d8ae2!} | {! LANG-e8598e46607cd | 9db04389e6f89b!}|
| Аналог | Функциональная Назначение | |||||
| {! LANG-56169a2c78cd1ba88ebac1 | 97b61!} {! LANG-0b1b7dbdfb7210b4dd50308908e3534e!} | {! LANG-9a7d967ae613ca8cb0d147aeafe9e124!} | {! LANG-4114dc0ac2c57762cbd59311d667a984!} {! LANG-9bf75b7d490c632f300aea8144b87897!} | {! LANG-ec3a728159b8e | ||
| {! LANG-69363cc4bcefd44d2b57d7441d5fd2c0!} | – | – | – | {! LANG-a3aff1a1adda744cafd7e3ff786a26e5!} | оперативное усилие. | |
| {! LANG-bd9efdd2eb2d6465498c50a5c4f23110!} | – | – | – | {! LANG-52f9536a029d60ef8f08d1b9b80d51bd!} | {! LANG-10902fa6c907c776f0a3f8c8fb9a8ae2!} операционных усилий. | |
| {! LANG-836f4497a8a8dce63df74228f25f052c!} | – | – | – | {! LANG-d71092a8e8df0979c57c0a35e017f934!} | {! LANG-a4b4e39c6bd6ab9a142a742acb5c8cd6!} операционных усилий. | |
| {! LANG-7615bbd9ea765343a2b0c9252e2783ca!} | {! LANG-08b65ab8ce64b018f918dbf83d5d8597!} | – // – | ||||
| {! LANG-94b73053d353ce574e3662e1d70905d5!} | – | – | – | {! LANG-85de436740cc7a427fcd15c0bfac6290!} | {! LANG-225ed301e61d3b32df2644c8e612dff8!} операционных усилий. | |
| {! LANG-88d63e6476d880e7d1415398b145fa0d!} | – | – | – | {! LANG-c7e1c31 | 17e | {! LANG-10902fa6c907c776f0a3f8c8fb9a8ae2!} операционных усилий. |
| – | {! LANG-7a10a949b40f340f65a6c | |||||
| – | – | {! LANG-38c3517f04e890e1067c36e8c61bdb0b!} | {! LANG-10902fa6c907c776f0a3f8c8fb9a8ae2!} операционных усилий. | |||
| – | – | – | {! LANG-4c37618c25617d0fb0199a86b019c74f!} | {! LANG-2e011a0002aa3e603588b6da199d5f36!} | {! LANG-38d1f54d949dab22ad1bd04b3e23471b!} операционных усилий. | |
| – | – | – | {! LANG-35665dc6b0471b671636db36dbbf1a82!} | {! LANG-84fddd620b03cd68d4 | ||
| {! LANG-f14bcfca594b4c6b51ed288fedad13f8!} операционных усилий. | ||||||
| – | – | {! LANG-413db8bf3ea8544e86ecc53a4bbff7fc!} | – | {! LANG-715d4a2768d05bbeb22485375872bbca!} | {! LANG-225ed301e61d3b32df2644c8e612dff8!} операционных усилий. | |
| – | – | – | {! LANG-f67b68196e7e4b1e7b7e9bf8a94a0349!} | {! LANG-b54606046567adcca7dc38ccaad | !} | {! LANG-225d4c3 4e6a2049b71dd6abf65f!} |
| {! LANG-4b2b06023e48121d19efbe7782ac3f40!} | – | – | – | {! LANG-564c84d4fa92c0b6406fcc00f51432f0!} | оперативное усилие. | |
| – | {! LANG-f1d1326a0b024b0bcb771cfe08a97c5e!} | – | – | {! LANG-c64769fb4d11ffcb285f3e28f1fcf49a!} | {! LANG-ec87b79be0526401657297f58b5bd454!} {! LANG-41e3bdf1dee78a112236ba424827b39c!} | |
| {! LANG-acec5b02af575308a | 5d1cc!} | – | – | – | {! LANG-941edb43d845c5e9bac23af144c869a1!} | – // – |
| – | – | {! LANG-bd8cab69ab8b05c7c2221e6ef74c26da!} | – | {! LANG-289ce63bdf6ff4274101b86811c26135!} | {! LANG-ec87b79be0526401657297f58b5bd454!} {! LANG-41e3bdf1dee78a112236ba424827b39c!} | |
| {! LANG-087e0bf257016cfb08226d2353517480!} | – | – | – | {! LANG-9bd00f231777da156b629706e13b6a05!} | {! LANG-ad4acce5ae5f8e347521702f8479ab0a!} | |
{! LANG-8942ebd54f8dc7a2205337340d4938ea!}
| {! LANG-02400f2ef97df9adda0d5b8d6e823d1c!} | Аналог | Функциональная Назначение | ||||||
| {! LANG-e76e0bd7ba0a2589a5289cfb4f4af87c!} | Motorola | Национальный | Texas ins. | |||||
| {! LANG-ca1cbd558ea17291d62d01832431bfd6!} | {! LANG-cbd2d7f52d2b928e6b52d0a6cccac076!} | {! LANG-03a3dad157c5282c26541b13681394d9!} | {! LANG-a0fba11e35205cca0b906c40a3fd1595!} | {! LANG-ca6f21528f52dc20d10f7ffd3b9749c6!} | {! LANG-c698a761198ff3851e7127f537b38e6b!} {! LANG-a84c3bbc029c29297fc434f042674908!} | |||
| {! LANG-cfe22d3c6be60d055319a8fbbf198f3a!} | {! LANG-1c95d414d121dd693df378ee6966dba2!} | {! LANG-4d0b0a50d85b40949d8c20bb252ad73d!} | {! LANG-8f52424cc65a7530934be60cde9ebddd!} | {! LANG-5bf817a572feef888fb0a6278f6c7087!} | {! LANG-0eda7c600b8590f77df6c66bb5038361!} {! LANG-ec37da | |||
| – | – | {! LANG-ebdb9c0328f8d0cd710a347ac0a8b488!} | – | {! LANG-b9081d70ac36a9274cf97dde798c6c40!} | {! LANG-135f10b95c68e834d3119edd23a0085e!} {! LANG-31618ae7f485b10cfede76d136381949!} | |||
| {! LANG-1205601d6c38b755e9fd9454d0fc238a!} | {! LANG-a365a5412a5bfbaee2701051f93cea2c!} | {! LANG-e329befd1ba0f68d35cfe10cdda | !} | {! LANG-920e28d61dd2419d6494b9f6e0b749ef!} | {! LANG-8f71980a40ed5ca1ec1b1ed009346ec3!} | {! LANG-8dcd5b9ef571a638c369545c41cea575!} {! LANG-ec37da | ||
| – | – | {! LANG-a5a94e29aa37f8ee2b25c1fe73377b69!} | – | {! LANG-7c8a6a8ca3bf3eee03cd89f6ee8 | !}– // – | |||
| – | – | {! LANG-a759458d4 | 50cbc4 | f2addc4!} | – | {! LANG-d30faa9598d33c37bb1fa6a34550970a!} | {! LANG-29465ba30350c7b18e03f3 | 43593!} |
| – | – | {! LANG-bf9111af7a937cfef1d47048d82d19b6!} | – | {! LANG-8ee84f0374d5cd44f3b15c9c863a4209!} | {! LANG-026bbfd52c724ec91b4f437be104bc95!} {! LANG-6fe2cf3f0a3dd49ba446e20743 | |||
| – | – | {! LANG-a4bf908d38905da5ad683dde452d883b!} | – | {! LANG-99a0b4635bb5401fde42616e3fb69cfb!} | {! LANG-b7bc963bdff42fc2cd7c56c011e3f88d!} {! LANG-6fe2cf3f0a3dd49ba446e20743 | |||
| – | – | {! LANG-f2f3d172adf298f5200fd831b6a73b1b!} | – | {! LANG-92a793c79b6f074547ceff3e79c811e6!} | {! LANG-3d3b982afeae5e7f5b49293f0a8c4af4!} | |||
| {! LANG-7605d4494f004e360f418524528f74bb!} | Аналог | {! LANG-00a2 e48c67a60f45c35f94d03da!} | |||
| {! LANG-43f5d7365480ad42fd8a4853e340e5c2!} | – | {! LANG-9acb3c8a83e7100d460e36e8e033e5e9!} | {! LANG-414aa352473d72c021d59448b87fc217!} | ||
| {! LANG-16a440219821b7f6f9aa81baf84ad0ab!} | {! LANG-a48df6c69958b85a2806df38 | {! LANG-bf061b8b677be1309e203961e0610637!} | {! LANG-e034c0c2008f4b6a70fa1a2e5ed!} | ||
| {! LANG-fd88d7436838144bfc9aa13a2210a715!} | – | {! LANG-e38b1d1a0515c3e7c74f662ad47 | !}– // – | ||
| {! LANG-c38d56a263f6fa83db301af3268d396e!} | {! LANG-7e845363066437269206bc87722ff22f!} | {! LANG-760274d526b7b9d4bc8ebff3d60818a9!} | {! LANG-6478da3c99cc13347c76dabec5604d1b!} | ||
| – – | {! LANG-39f5c | 2a3ea7573d3c86c8f0919e!} {! LANG-82bf7b07d336631f6bb7d35b85b0a4d8!} {! LANG-f783 | 878090a7884b801bb4e4b92!}{! LANG-e759a61ac68b6900d324674aae51bda9!} | ||
| – – | {! LANG-75a72a66952a43e9d8e24eb0e1101456!} {! LANG-2c73dfa8173409a58f66ad50c7ac8963!} | {! LANG-4a25251474ecb0c5e5f2c8a1db9510ac!} {! LANG-022b931ebdf4061a055106f01034971c!} | {! LANG-7d56edb | baf1c0d426a52ba9ffeb!}||
| {! LANG-423765a4a27f3d44bf528e1a8c9a3560!} | {! LANG-e5b4e5673f | 1ad458e861caa89d4!} {! LANG-c356448a841d73ecb | 5bb24abbac!} {! LANG-187c99c30d2 | 6d1aa43c5dce105e38!} 90 | {! LANG-552954bf26929defd2c6e |
| {! LANG-e8872d | e0c41a199d1a5f58c74b2!} – // – | ||||
Overstrømsbeskyttelse для spenningsstabilisator.Spenningsstabilisator med overstrømsbeskyttelseskrets
LM317 er mer egnet enn noensinne для того, чтобы формировать автоматическое устройство для защиты от повреждений и для электронных устройств, с расширенными возможностями, открытыми и открытыми и открытыми с помощью gitt spenning и sjokteker .
Для того, чтобы получить более подробную информацию о параметрах LM317-калькулятора, некоторые из них могут быть загружены без использования фрагментов на основе данных, полученных с помощью LM317-databladet.
Стабилизатор LM317 описание:
- Tilbyr en utgangsspenning от 1,2 до 37 V.
- Laststrøm opp til 1,5 A.
- Tilgjengelighet av beskyttelse mot mulig kortslutning.
- Pålitelig beskyttelse av mikrokretsen mot overroppheting.
- Utgangsspenningsfeil 0,1%.
Детальные комплекты одежды и упаковки TO-220, ISOWATT220, TO-3 и D2PAK.
Formålet med mikrokretspinnene:
Онлайн калькулятор LM317
Nedenfor er en online kalkulator for beregister av en spenningsregulator basert på LM317.I det første tilfellet, basert på den nødvendige utgangsspenningen og motstanden til motstanden R1, beregnes motstanden R2. I det andre tilfellet, ved å vite motstandene til beginge motstandene (R1 og R2), kan du beregne spenningen ved utgangen til стабилизатор.
Предназначен для защиты от желтого стабилизатора на LM317.
Brukseksempler på LM317 стабилизатор (tilkoblingsskjemaer)
De nåværende стабилизатор kan brukes i kretsløp for forskjellige ladere for oppladbare batterier eller regulert strømforsyninger.Стандартный заказной лайнер Vist под.
I denne tilkoblingsskjemaet brukes DC-lademetoden. Som du kan se fra diagrammet, avhenger ladestrømmen av motstanden til motstanden R1. Verdien av denne motstanden er i området fra 0,8 Ohm to 120 Ohm, noe some tilsvarer en ladestrøm fra 10 mA to 1,56 A:
5-вольтовый усилитель для электронного блока
Диаграмма Nedenfor er et skjematisk при напряжении 15 вольт для медикаментозного запуска. Den nødvendige jevnheten ved å slå på stableisatoren er satt av kapasitansen til kondensatoren C2:
Bryterkrets med justerbar utgang spenninger
Nåværende стабилизатор er mye brukt i forskjellige enheter… Ordningene deres er enkle og ikke veldig enkle. Men uansett vil det være bedre hvis den har overbelastningsbeskyttelse. Problemet som vi vil vurdere er følgende, vi har en spenningsregulator med en belastningsstrømbegrensning. Det vil si at en slik стабилизатор ikke er redd для kortslutning ved utgangen.
Men i kortslutningsmodus vil en storffekt frigjøres på reguleringstransistoren til en slik стабилизатор, детте vil kreve bruk av en passende kjøleribbe, noe som vil medføre en økning i størrelsen på enheten og prisen.Ellers – терминатор, изготовленный из структуры на крафтовом транзисторе.
La oss for eksempel ta en enkel strømregulatorkrets på en mikrokrets, vist i figur 1.
Alt generelt. Stabiliseringsstrømmen, i samsvar med formel 1, er 1A. Больше всего на 6 Ом. Så, med en strøm på 1A, vil spenningen på mikrokretsen synke, lik: U = IxR – IxRn = 12-1,25-6 = 4,75 В. Følgelig vil strøm frigjøres på mikrokretsen P = UxI = 4,75W. Hvis du lukker utgangen fra den nåværende stabilisatoren, vil spenningen på 10,75V allrede falle på mikrokretsen, org følgelig vil strømmen som frigjøres på mikrokretsen от 10,75W.Radiatoren bør regnes med for denne kraften, da vil påliteligheten til enheten være på sitt beste. Что нужно сделать, чтобы установить радиатор? Икке сант! Det er også nødvendig å beginse strømmen som er tildelt mikrokretsen. Det er mulig å sette en sporingsstabilisator foran denne kretsen, som i tilfelle kortslutning vil ta på seg en del av den frigitte termiskeffekten, men dette er komplisert. Det må vi gjøre fullstendig nedleggelse stabilisator med kortslutning ved inngangen.Å vite и эффективен как strømproduktet, og vi stiller inn strømmen selv og den er стабилизатор, så vil vi overvåke spenningsfallet over strømregulatoren.
Kretsen til en justerbar strømstabilisator er hentet fra artikkelen. Du kan lese mer om bruken av denne justerbare strømstabilisatoren i artikkelen.
Drift av overstyringsvernkrets
Для å sikre beskyttelsen av gjeldende стабилизатор интродуктора vi bare fem deler i kretsen. Транзистор VT1, может быть использован в качестве стабилизатора напряжения при коротком замыкании.Она работает на MOSFET-транзисторах и П-канале. Ved lave strømmer, i størrelsesorden en eller to ampere, er IRFR5505
Вы можете использовать транзистор с надежным транзистором и одним открытым каналом. Для эксемпеля – IRF4905
Тиристорный оптокоблер, du kan innenlands – AOU103 med hvilken som helst bokstav, du kan hente en importert, для eksempel – TLP747GF
Стабилитрон, работающий с определенным эффектом, срабатывающий в случайном порядке.R1 er en motstand gjennom hvilken en negativ åpningsspenning påføres nøkkelporten. R2 er en motstand som grenser LED-strømmen til tyristoroptokoblingen. Ja, hvis inngangsspenningen er mer enn 20V, er det parallelt med tyristoren til optokoblingen nødvendig å sette en annen zenerdiode på 12V, som vil beskytte-kildeovergangen til nøkkeltransistoren. Siden de fleste MOSFET-er имеет максимальную мощность, затрачиваемую на выходную мощность до 20 В.
Ta для питания от батареи и 12-вольтного аккумулятора со стабильным напряжением на 3A.Når forsyningsspenningen påføres kretsen, vil transistoren VT1 være åpen, siden en negativ spenning tilføres porten og kretsen fungerer i normal modus. Vi vil ikke ta hensyn til spenningsfallet over nøkkelen på grunn av den lille verdien. Под slike forhold, på den nåværende стабилизатор, vil kraften P = (20 – 12) ∙ I = 8 ∙ 3 = 24W falle. Med kortslutning økerffekten til 60W, hvis den ikke er beskyttet. Для меня, или других устройств для VT2-транзисторов, более 30 Вт для стабилизации, установленной на стабилитроне, и для стабилизации напряжения на 10 В и без напряжения.Dermed får vi en krets med beskyttelse ikke bare mot kortslutning, men også mot å overskride den tillatte spredningseffekten på den nåværende stableisatoren. Anta, av en eller annen grunn at vi absolutt ikke trenger, begynte lastmotstanden å falle. Dette vil føre til en økning i spenningsfallet over стабильный и følgelig kraftavledningen over den. Мужчины, которые работают с меньшим напряжением и с превышением напряжения 10 вольт, “стабилитрон VD1” заряжаются в зеленом “, в том числе с сильным лазерным диодом до оптокоблинга U1.Стрелки от LED-en vil åpne fototyristoren, som vil omgå gate-kildeovergangen til nøkkeltransistoren. Det vil igjen lukkes og slå av стабилисаторрецен. Det vil være mulig å sette kretsen tilbake i arbeidstilstand, enten å slå av strømmen og koble til igjen, eller å kortslutte fototyristoren, for eksempel med en knapp. Ведом к тому, чтобы проверить, как работает система стабилизации и стабилизации, вы можете установить стабилизатор энергии и усилить стабилизацию.
Denne kretsen gjelder для нестандартного стабилизатора, selv для strøm, til og med для расходования. Отель Den kan bygges inn i en ferdigstabilisator som ikke har kortslutningsbeskyttelse.
Lykke til og lykke til. К.В.Ю.
For å drive noe radioutstyr er det nødvendig med en strømforsyning med økte krav til nivået для минимальных затрат и затрат. Для того, чтобы получить доступ к заданному элементу.
Vist i рис. 4.7 kretsen eriversell, og på grunnlag kan du lage strømforsyning av høy kvalitet for hvilken som helst spenning og strøm i lasten.
Фигурка: 4.7. Диаграмма электрического риска strømforsyning
Стрёмно-форсированный самлет на утбредте доблестного оперения (KR140UD20A) на эффективный транзистор VT1. I dette tilfellet har kretsen strømbeskyttelse som kan justeres over et bredt spekter.
Отложить регулятор расхода на DA1.1 для операций, и на DA1.2 для продажи. Микросхемы DA2, DA3, стабилизатор напряжения для контрольного монтажа на DA1, не подлежат сомнительному параметру для изменения параметров.
Spenningsstabiliseringskretsen fungerer som følger. Spenningstilbakemelding fjernes fra kildeutgangen (X2). Эта сигнальная лампа заменена на реферативную ссылку на стабилитрон VD1. Сигнал несоответствия (forskjellen mellomis spenningene) может совпадать с операционным усилителем, может использоваться и вместе с Gjennom R10-R11 для контроля транзистора VT1. Dermed opprettholdes utgangsspenningen på et gitt nivå med en nøyaktighet bestemt av forsterkningen til op-amp DA1.1.
Den nødvendige utgangsspenningen er satt av motstanden R5.
Для стирки скаль ha muligheten til å stille utgangsspenningen på mer enn 15 V, er den felles ledningen для стрингскрица koblet til “+” (X1) terminalen. На самом деле, для полной нагрузки на операционный усилитель (VT1) требуется дополнительное питание (базовое значение на VT1 Ube = + 1,2 В).
En slik kretsdesign gjør det mulig å utføre strømforsyninger for hvilken som helst spenning, baregrenset av den tillatte kollektor-emitter-spenningen (Uke) для лучшего типа strømtransistor (u.
Я не знаю, что такое крафттрансистор самменсатт и кан дерфор хэн форстеринг и омродет 750 … 1700, сом, и ден кан стайрес со средней линией улицы – директ фрейм для операционного усилителя DA1.1………………………………….. Dette reduserer antall nødvendige komponenter og forenkler kretsen.
Стрёмбесктелесскретсёр для монтажа на ОУ DA1.2. Når strøm strømmer i lasten, frigjøres spenning over motstanden R12. От каждого элемента R6 до крысспунктета R4-R8, который используется с отзывами.Mens denne forskjellen er negativ (som avhenger av strømmen i belastningen og verdien av motstanden til motstanden R12), påvirker ikke denne delen av kretsen driften av spenningsregulatoren.
Så snart spenningen på dette punktet blir positiv, vil en negativ spenning vises ved utgangen to op-amp DA1.2, som gjennom VD12-dioden vil redusere spenningen ved bunnen av effkttransistorense VT1, gjennen to op-amp DA1.2. Utgangsstrømbegrensningsnivået justeres med motstanden R6.
Параллельно-управляемый диод, предназначенный для работы в режиме ожидания (VD3… VD7) лучше микроконтроллеров, чтобы их можно было сменить на VT1-transistoren eller hvis strømtransistoren er skadet. Я дрейфующий модуль был применен к операционным усилителям, а также диодным двигателем, как и раньше.
Установщик в отрицательном крете для изготовления конденсатора C3, обеспечивающий частоту вращения, но не более чем на кретсенс-стабилизатор, а также на самозаготовительный агрегат.
Линейные узлы для установки на транзисторе с контрольными вставками KT825A (рис. 4.8).
Рисунок: 4.8 Den andre varianten av strømforsyningskretsen
Når du bruker elementene som er angitt i diagrammene, Tillater Dis strømforsyningene utgangen å motta en strømforsyningene utgangen å motta en стабилизатор, затрачиваемый на мощность 50 вольт на 1,5 А. для en krets som i prinsippet ligner på drift, см. рис. 4.10.
Рисунок: 4.10. Диаграмма электрического риска
Strømtransistoren er installert på en radiator, hvis område avhenger av strømmen i lasten or spenningen Uke.Til normalt arbeid stabilisator, må denne spenningen v minre minst 3 V.
Ведомый монтаж для правильных деталей деталей: trimmemotstand R5 или R6, тип SPZ-19a; Быстродействующий держатель R12 типа C5-16MV для обеспечения эффективности при минимальной мощности 5 Вт (эффективен при напряжении и безопасности), удерживании после MLT- и C2-23-серии с повышенным эффектом. Конденсатор С1, С2, С3 ав тип К10-17, оксидполре конденсатор С4 … С9 пр тип К50-35 (К50-32).
Mikrokretsen til DA1 dobbelt operasjonsforsterker kan byttes ut med en импортер аналог из MA747 для микрокреца 140UD7; spenningsstabilisatorer: DA2 вед 78L15, DA3 вед 79L15.
Параметр til strømtransformatoren T1 avhenger av den nødvendige strømmen som tilføres lasten. Для расходомера 30 В и шириной 3 А, кан дю брюк ден самме сом и кретсен на рис. 4.10. I sekundærviklingen av transformatoren, etter retting på kondensatoren C6, må en spenning på 3,5 V tilveiebringes meren det som kreves for ved utgangen fra стабилизатор.
Avslutningsvis kan det bemerkes at hvis strømkilden skal brukes i et bredt temperaturområde (-60… + 100 ° C), так что это может быть лучше, если вы хотите, чтобы он был готов к употреблению. Disse inkluderer forbedring av стабильный до referansespenninger. Детально, если вы хотите, чтобы стабилитрон VD1, VD2 со средним и минимальным уровнями. TKN, samt стабилизация av strømmen gjennom dem. Vanligvis utføres стабилизационный модуль в электрическом zenerdioden ved bruk av en felteffekt-transistor eller å bruke en ekstra mikrokrets som opererer i den nåværende стабилизацииmodus gjennom zenerdioden, рис. 4.9.
Enhetene krever en strømforsyningsenhet (PSU), сомневается, что en utgangsspenningsjustering и muligheten til å justere beskyttelsesnivået для overstrøm over et bredt spekter.Når beskyttelsen utløses, må lasten (tilkoblet enhet) kobles fra automatisk.
Et søk på Internett ga flere passende strømforsyningskretser. Stoppet på en av dem. Kretsen er enkel å produsere og sette opp, består av tilgjengelige deler og oppfyller de oppgitte kravene.
Дверь с отверстием для крепления на опоре LM358 и с отверстием :
Угловое отверстие, V – 24 … 29
Утягивающее отверстие, V – 1 … 20 (27)
Ширина отверстия – 1 … 20 (27)
.. 2,0
Фото 2. Strømforsyningskrets
Beskrivelse av BP-drift
Den justerbare spenningsregulatoren er montert på DA1.1 operasjonsforsterker. Forsterkerinngangen (pin 3) mottar en eksemplerlig spenning fra motoren variabel motstand R2, для стабилизации какого-либо стабилитрона VD1 и ансамбля для, или обратного входа (контакт 2), который испускает транзистор VT10. Ведомые работы и различные варианты поддержки R2 могут использоваться для питания блока питания.
Overstrømsbeskyttelsesenheten er basert på en operasjonsforsterker DA1.2, den sammenligner spenningene, inngangene til op-amp. Inngang 5 gjennom motstand R14 mottar spenning fra laststrømssensoren – motstand R13. En eksempelvis spenning tilføres den Inverterende inngangen (контакт 6), стабилизированный диод VD2 и ансамбль для медицины и стабилизации открытия на ок. 0,6 V.
Mens spenningsfallet skapt av belastningsstrømmen over motstanden R13 er mindre enn eksemplet, er spenningen ved utgangen (pin 7) to op-amp DA1.2 нет ноль. В последний раз использовался сверхстойкий детектор, чтобы он не работал, был использован датчик, работающий с операционным усилителем DA1.2. Я обнаружил несколько теней HL1-LED-en, signaliserer и overskudd, VT2-transistoren åpnes и skifter VD1-zenerdioden med R12-motstanden. Сом и результат во всех транзитных VT1-каналах, между блоками питания и блоком питания сокращается до нулевого или нулевого уровня безопасности в каждом отдельном сегменте. Trykk på SA1-knappen for å slå på lasten.Beskyttelsesnivået justeres ved hjelp av en variabel motstand R5.
BP-produksjon
1. Grunnlaget for strømforsyningen, dens utgangskarakteristikker bestemmes av strømkilden – den brukte transformatoren. Я использовал tilfelle en toroidetransformator fra vaskemaskin … Transformatoren har to utgangsviklinger for 8v og 15v. Ved å koble beginge viklingene i serie og legge til en likeretterbro på mellomstore dioder KD202M som er tilgjengelig, mottok jeg en konstant spenningskilde på 23v, 2a for strømforsyningsenheten.
Фото 3. Трансформатор и т.п.
2. En annen definerende del av strømforsyningsenhetener apparatet. Я dette tilfellet har en barneprojektor som forstyrrer garasjen funnet anvendelse. Кроме того, у него есть переполнение и поведение, а также свободное пространство для установки отдельных микроамметров, фиксированных устройств и других блоков питания.
Фото 4. BP-sak tom
3. Установка электронных креплений на универсальную монтажную пластину 45 x 65 мм.Oppsettet til delene på tavlen avhenger av sizesjonene som finnes på komponentbruket. Я стедет для motstander R6 (stiller inn driftsstrømmen) и R10 (для максимального увеличения ширины), har kortet trimmemotstander med en 1,5 ganger økt verdi. Etter å ha fullført konfigurasjonen av strømforsyningsenheten, kan de byttes ut med permanente.
Foto 5. Kretskort
4. Мониторинг бретелей и технических деталей и электронных средств для тестирования, внедрения и контроля качества.
Фотография 6. Стрёмфорсингсконтролленхет
5. Изготовление и регулировка шунта и иттерлигера для работы с микроамперметром, амперметром и т. Экстра лучше всего подходит для серийных констант и триммеров (бильдет для печи). Shunten (bildet nedenfor) er inkludert i hovedstrømkretsen og består av en ledning med lav motstand. Ledningsstørrelsen bestemmes av den maksimale utgangsstrømmen. Ved måling av strøm er enheten koblet parallelt med shunten.
Фото 7. Микроамперметр, шунт и иттерлигер, стенд
Измерение шунта и вердена, экструзионное приспособление, измерение с помощью тилкоблинга, чтобы усилить контроль над контрольным датчиком и мультиметром. Используйте модуль амперметра / модуль вольтметра для измерения и измерения параметров со схемой:
Фотография 8. Схема для модуля контроля
6. Разместите переднюю панель и установите дополнительный модуль для проверки.У меня есть версия и микроамперметр (A / V-kontrollmodus vippebryter til høyre for enheten), utgangsterminaler, spennings- и strømregulatorer и driftsmodusindikatorer plaza på frontpanelet. Для уменьшения напряжения и нагрузки на блок питания Hyppig, можно также использовать отдельный стабилизатор напряжения 5 В. For dette blir spenningen, fra viklingen av 8v-transformatoren, matet til den andre likeretterbroen og en typisk krets for 7805 med innebygd beskyttelse.
Фото 9. Передняя панель
7.Монтируем av БП. Все элементы блока питания и установщик заданы. Я использую радиатор для контрольного трансистора VT1 и алюминиевую пластину толщиной 5 мм, изготовленную из алюминиевого сплава, а также радиатор с дополнительным покрытием. Transistoren er festet til radiatoren gjennom en elektrisk isolasjonspakning.
En relativt enkel krets, med gjennomsnittlige parameter, basert på transistorer med høy forsterkning. Denble laget for sine egne behov som lab.
Часто задаваемые вопросы, требующие ремонта, некоторые из них, только для дисков, предназначены для привода 3В, 5В, 6В, 9В, 12В… Og hver gang jeg lette etter noe passende. Strømforsyninger fra kalkulatorer, båndopptakere, oppladbare batterier, batterier ble brukt. Ноен гангер вар джег рад, что в den tilsvarende kilden ikke ga store strømmer, og dermed sparte meg для unødvendige utgifter. Selvfølgelig laget jeg en-to-transistor стабилизатор для решения некоторых проблем, связанных с различными вариантами tilfredsstillende. Et eller annet sted på den andre inspirasjonsbølgen ble det jeg ønsket å dele født.
Den brukes fremdeles ved reparasjon og oppstart av enheter, hvis utgangsspenningen selvfølgelig er egnet.Og også i tilfelle ikke helt vanlig bruk – sjekke zener-dioder, lade fingerbatterier, akkurat som en kilde til strøm. Я использую tilfeller er det ekstremt praktisk, ha minst et voltmeter ved utgangen.
Заказ
Конструктивное исполнение для отверстий на 1 … 12 В и регулирования для отверстий 0,15 … 3A. Selvfølgelig, for gode resultater, installerte jeg transistorer med en forsterkning på mer enn 500 (fjernet fra MC-31-kortet på TV 3USCT), org kompositten som regulerer en – ca 10.000 (hvis måleren ikke lyver, tok jeg 2USCT fra SKR TV-modulen, rasterkorreksjon).Det er sannsynligvis viktig at han drev kretsen fra bilbatteriet når han tok dataene.
Så satte jeg en transformator og noen mirakler, som 3A ved 12V, ble umulige. Likeretterens utgangsspenning falt. Hvem andre er interessert – nærmere ordningen.
Spenningsregulatorkrets med justerbar utgangsstrømbegrensning
Så, en minus spenningskilde tilføres X1, og en стабилизатор и начальный расход и utgangsstrømmen er hentet fra X2.Kort sagt, VT3 er en regulerende, VT4 er en komparator org forsterker avt, VT1 er en komparator org forsterker av et feilsignal fra utgangsstrømstabilisatoren, VT2 er en utgangsstrømbegrensende sensor. En vanlig versjon av spenningsregulatoren ble lagt til grunn.
Originalkrets med fast spenning og strømbeskyttelse
Den er modifisert litt slik and utgangsspenningen kan endres så mye som mulig, org blokkeringen av strømbeskyttelse. Задержка до R8 для активного VT1-utgangsstrømbegrensningskretsene.Lagt til R7 или VD3 для установки grenser для utgangsspenningsvariasjon. Конденсатор С1 и С2 от бидра до редуктора.
La meg nå gjennom den andre sirkelen med forklaringer (se det første diagrammet). Når en negativ DC-spenning innen 9 … 15V тиски в X1 i forhold til den vanlige ledningen, vil en strøm vises i R2-VD2-R6-VD1-kretsen. Тиски для стабилизации на стабилитроне VD1. En del av denne spenningen leveres til VT4-basen, som åpnes som et resultat. Samlerstrømmen vil åpne VT3.Samlerstrømmen VT3 vil lade C2, or gjennom skillelinjen R9, R10 vil en del av spenningen C2 (det er også utgangen) gå til emitteren VT4. Dette faktum vil ikke tillate at utgangsspenningen øker mer enn to ganger (Ubase VT4 – 0,6 В). Dobbelt fordi deleren på R9, R10 med to. Siden spenningen er stable på VT4-basen, vil utgangen også være stable. Dette er driftsmodus. Transistorer VT1, VT2 и комплектующие и имеют эффект.
La oss koble lasten. Тиски Laststrømmen. Ден vil strømme gjennom kretsen R2, E-K VT3 и videre inn i lasten.R2 fungerer ее som en nåværende sensor. Spenning vises på den i forhold til strømmen. Денне спеннинген предлагает возможность оплаты за счет R5 за VD2 и за базовый блок VT1 (R3 за аренду за новый базовый блок VT1 под чрезмерным расходом или за предоставление бесплатного предложения VT1), или на более подробной информации о VT1, или на дополнительном модуле VT1. . En del av VT4-kollektorstrømmen, somepleide å strømme inn i VT3-basen, går nå gjennom VT2 base-emitter-krysset to VT1-samleren.
На открытом воздухе в магазине, где хранятся транзисторы, на основе базовых модулей VT1, держатели для подключения к сети 0,6 В. Узнайте, как проехать через R2, в том месте, где вы находитесь, когда вы находитесь в нижнем белье, или в другом месте в нижнем белье. Средство R5-motoren kan du velge gjeldende начало от минимума до 3A.
У меня есть новый начальный модуль на VT2 и он открыт, с несколькими коллекторами, установленными на светодиодах HL1. Det skal forstås на strømbegrensning «har forrang» над utgangsspennings «stabilitet».
Сеттер и вольтметр для подключения к сети, мужчин и женщин, подключенных к сети, для подключения к сети, устройства для измерения напряжения и для подключения амперметров и устройств R5 для других устройств.
Detaljer
Kretsen er enkel, men all gode ting er basert på en stor forsterkning av transistorer (mer enn 500). Og VT3 er generelt sammensatt. Det er ingen bokstaver på navnene på transistorene, men all skal pas. Jeg har all “G”. Det viktigste er gevinst og små lekkasjer.Я реферрансбокен скривер де и ноен бокс хар “Ку” от 200, у меня было все, что было 600. Переменный вариант от группы А. Для VT3 или другой радиатор. Jeg la det jeg var og klatret inn i saken. Максимальный размер радиатора, предназначенный для установки на входе Uinput multiplisert med 3A, dvs. 30 … 50Вт.Jeg tror veldig for mennesker trenger 1V ved 3A i lang tid, så du kan trygt sette en radiator 2 … 3 ganger mindre.
VD2 og VD3 fungerer сом 0,6V spenningskilder.Andre silisiumdioder kan brukes. R4 – светоотражающий светильник под светодиодной лампой. Hvis den er på, betyr det at utgangsstrømmen berenses. Светодиодная лампа без покрытия R1. Potensiometre er også tilgjengelig med en høyere vurdering (2 … 3 вида). R8 kan reduseres (et sted opptil 4k) hvis VT3-transistoren ikke har nok forsterkning.
FRA kretskort – som vanlig i enkle ordningerlaget i ett eksemplar. Det var et brett for en annen justerbar spenningsregulator, hvis parameter ikke passet.Denble omgjort til en modell, or denne ordningen ble samlet på den. Motstandene brukes til 0,25 W (0,125 er også mulig) – Jeg ser ingen spesielle krav. Ved 3A (hvis likeretteren din gir dem) – vil fabrikkledningen R2 (2 W-a) være på grensen og sannsynligvis settes kraftigere (5W). Электролитр – К50-16 ведом 16В.
Hvis det ikke er noen sammensatt transistor – “smink” den fra det som er. Пуск с KT817 + KT315, с бокалом “B” и видео. (Hvis VT3 fremdeles mangler gevinst, vil jeg redusere R9 и R10 до 200 Ом и R8 до 2 кОм).
Трансформатор, подобный фильтру, конденсатор и дин. De er ikke mindre viktige, men jeg ville bare snakke om en så mer eller mindre universell стабилизатор. (Например, 10 Вт, ток 10 В / 1 А переменного тока, блок питания на 1 А, фильтр и электролит, или 4000 мкФ / 16 В, фильтрующий электролит. Дополнительные, мужские и другие прохожие.
Дополнительная информация на индикаторе Посмотрите и диаграмму) ved hjelp av en bryter, kan den brukes både som вольтметр и som amperemeter. Я знаю, что вам нужно, чтобы он служил vi utgangsspenningen, i det andre utgangsstrømmen.
Total
Ovennevnte enhet fungerer for meg som en “alt-i-ett”: en utviklet (om enn unipolar) strømforsyning, en frekvensteller og en lydfrekvensgenerator (sinus, firkant, trekant). Схема журнала “Радио”. (De fungerer ikke akkurat som vi ønsker. For det første fordi jeg gjorde for mange “uautoriserte” endringer – spesielt i elementbasen – installerte jeg det jeg hadde).Når du bruker en generator, viser frekvenstelleren frekvensen. Детектор напряжения 6,3 В или 10 В, без напряжения.Saken, som er synlig på bildet, er ikke så varm å bli gjentatt. Og generelt: alt der ble oppfattet som et speilbilde, men bøyde frontpanelet ved en feil i feil retning. Jeg var lei meg og dekorerte den ikke på noen måte.
Filer
Victor Babeshko gjentok designet, sendte sin egen versjon av seglet og et bilde.Fil i LayOut: ▼ 🕗 20.09.14 ⚖️ 17.02 Кб ⇣ 87 .
Больше новостей
