Мостовой выпрямитель, схема, формула, 7 важных факторов –

Список тем
  • Ректификация и выпрямитель
  • Типы выпрямителя
  • Мостовой выпрямитель
  • Схема и схема мостового выпрямителя
  • Работа мостового выпрямителя
  • Различия между мостовым выпрямителем и полноволновым выпрямителем
  • Математические проблемы

коррекция

Выпрямление: процесс, посредством которого переменное напряжение преобразуется в постоянное, называется выпрямлением. Выпрямитель – это электронное устройство для выполнения выпрямления.

Типы выпрямителей

Выпрямители в основном бывают трех типов. Они есть –

  1. Полуволновые выпрямители (HWR)
  2. Полноволновые выпрямители (FWR)
  3. Мостовой выпрямитель (BR)

Мостовые выпрямители

Мостовые выпрямители – это выпрямители, которые преобразуют переменный ток в постоянный, то есть переменный ток в постоянный. Этот тип выпрямителя позволяет обеим половинам входного переменного напряжения проходить через цепь. Для изготовления мостового выпрямителя необходимо четыре диода.

Работа и схема мостовых выпрямителей

Мостовой выпрямитель показан на схеме ниже.Схема мостового выпрямителя, источник изображения – Пользователь: Wykis, Диодный мост alt 1, помечено как общественное достояние, подробнее на Wikimedia Commons

Двухполупериодное выпрямление также может быть реализовано с помощью выпрямителя, в состав которого входят четыре диода. Как показано на схеме, два диода противоположных плеч проводят ток одновременно, в то время как два других диода остаются в выключенном состоянии. На данный момент ток течет через диоды D1 и D3, но не течет через диоды D2 и D4. Это происходит из-за мгновенной полярности вторичных обмоток трансформатора. Таким образом, ток I проходит через сопротивление нагрузки RL в показанном направлении.

Теперь наступает следующая половина цикла. На этот раз полярность трансформатора меняется. Ток течет через диод D2 и диод D4, а через диоды D1 и D3 ток не течет. Направление тока остается таким же, как и в предыдущей половине цикла.

Узнайте о том, как работает трансформатор!

Формула и уравнения мостового выпрямителя

От стандартной схемы мостового выпрямителя,

Vi – входное напряжение; Vb – напряжение на диоде, rd – динамическое сопротивление, R – сопротивление нагрузки, Vo – выходное напряжение.

Среднее напряжение O / p:

Vo V =mСинωт; 0 ≤ ωt ≤ π

Vav = 1 / π * ∫02pVo d (ωt)

Или, Vav = 1 / π * ∫02pVmSinωt d (ωt)

Или, Vav = (Vm/ π) [- Cosωt]0π

Или, Vav = (Vm / π) * [- (- 1) – (- (1))]

Или, Vav = (Vm/ π) * 2

Или, Vav = 2 Вm / π = 0. 64 Вm

Средний ток нагрузки (Iav) = 2 * Im/ π

Среднеквадратичное значение тока:

IRMS = [1 / π * ∫ 02p I2  d (ωt)]1/2

Я = яmСинωт; 0 ≤ ωt ≤ π

Или яRMS = [1 / π * ∫ 02p Im2  Грех2ωt d (ωt)]1/2

Или яRMS = [Яm2/ π * ∫ 02p Грех2ωt d (ωt)]1/2

Теперь грех2ωt = ½ (1 – Cos2ωt)

Или яRMS = [Яm2/ π * ∫ 02p (1 – Cos2ωt) d (ωt)]1/2

Или яRMS = [Яm2/ 2] ½   Или яRMS = Яm/ √2

Среднеквадратичное напряжение = ВRMS V =m/ √2.

Значение среднеквадратичного значения в том, что оно эквивалентно значению постоянного тока.

При условии, что среднеквадратичное значение ≤ пикового значения

Пиковое обратное напряжение (PIV):

Пиковое обратное напряжение или PIV – это максимально допустимое напряжение, которое может быть приложено к диоду до его пробоя.

Пиковое обратное напряжение мостового выпрямителя рассчитывается как PIV> = Vm

Приложение большего напряжения, чем пиковое обратное напряжение, повредит диод и повлияет на другие элементы схемы, если они связаны.

График мостового выпрямителя

На следующем графике показан входной выходной сигнал мостового выпрямителя. Это то же самое, что и мостовой выпрямитель.График мостового выпрямителя, показывающий входной сигнал (верхний) и выходной сигнал (нижний), Источник изображения – Кришнаведала, 3-х фазное выпрямление 2, CC BY-SA 3.0

Форм-фактор

Компания форм-фактор мостового выпрямителя аналогичен двухполупериодному выпрямителю и определяется как отношение RMS (среднеквадратичное значение) значения напряжения нагрузки к среднему значению напряжения нагрузки.

Форм-фактор = VRMS / Вav

VRMS V =m/2

Vav V =m / п

Форм-фактор = (Vm/ √2) / (2 * Vm/ π) = π / 2√2 = 1.11

Итак, мы можем написать, VRMS = 1.11 * Вав.

Фактор пульсации

Коэффициент пульсации мостового выпрямителя – это процентная составляющая переменного тока, присутствующая на выходе мостового выпрямителя.

«Γ» представляет коэффициент пульсации.

Io = Яac + Яdc

Или яac = Яo – Яdc

Или яac = [1 / (2π) * ∫02p(I-IDC)2d (ωt)]1/2

Или яac = [ЯRMS2 + Яdc2– 2 яdc2] 1/2

Или яac = [ЯRMS2 – Яdc2] 1/2

Итак, фактор пульсации,

у = яRMS2 – Яdc2 / Яdc2

или γ = [(IRMS2 – Яdc2) – 1] 1/2

γFWR = 0. 482

Коэффициент использования трансформатора

Отношение мощности постоянного тока к номинальной мощности переменного тока известно как Коэффициент использования трансформатора или TUF.

ТУФ = Рdc/ Пac(оценено)

Vs / √2 – номинальное напряжение вторичной обмотки, а Im/ 2 – ток, протекающий по обмотке.

Итак, TUF = Idc2 RL / (Вs/ √2) * (яm / √2)

ТУФ = (2Im/ п)2RL / (Im2 (Rf +RL) / (2√2) = 2√2 / π 2 * (1 / (1 + Рf/RL))

Если Rf << RL, затем,

ТУФ = 8/π 2 = 0.812

Чем больше TUF, тем лучше производительность.

КПД мостового выпрямителя

КПД мостового выпрямителя определяется как отношение мощности постоянного тока, подаваемой на нагрузку, к входной мощности переменного тока. Обозначается символом – η

η = Рзагрузка / Пin * 100

или, η = Idc2 * R / IRMS2 * R, поскольку P = VI, & V = IR

Сейчас яRMS = Яm/ √2 и Idc = 2 * Im/ π

Итак, η = (4Im2/ п2) / (яm2/ 2)

η = 8 / π2 * 100% = 81.2%

Эффективность идеальной схемы мостового выпрямителя составляет = 81.2%

Укажите разницу между мостовым и полноволновым выпрямителем
Предмет сравненияМостовой выпрямительПолноволновой выпрямитель
Кол-во используемых диодовИспользуются четыре диодаИспользуются два диода
Текущий потокТок течет в цепи только в течение положительной половины входного цикла.Ток течет в цепи всю половину входного цикла.
Требуется трансформаторЛюбой маленький Шаг вниз or повышающий трансформаторТрансформаторы с центральным ответвлением – это центр, необходимый для двухполупериодных выпрямителей. Также требуется трансформатор большего размера, чем мостовой выпрямитель.
Пиковое обратное напряжениеДля мостового выпрямителя пиковое обратное напряжение – это максимальное напряжение на вторичной обмотке трансформатора.Для двухполупериодного выпрямителя пиковое обратное напряжение каждого диода в два раза больше максимального напряжения между центральным выводом и любым другим концом вторичной обмотки трансформатора.
Доступность Мостовой выпрямитель доступен на рынке в одной упаковке.  Готовых двухполупериодных выпрямителей на рынке нет.
ЦенаДешевле двухполупериодных выпрямителей.Дороже, чем мостовой выпрямитель.
Коэффициенты использования трансформатораКоэффициент использования трансформатора составляет 0.812.Для двухполупериодного трансформатора TUF = 0.693
Эффективность при низких напряженияхТок протекает через два последовательно соединенных диода в мостовом выпрямителе, и на диодах рассеивается огромная мощность. Следовательно, КПД ниже в условиях низкого напряжения.На двухполупериодных выпрямителях такого эффекта нет. КПД в таком состоянии больше, чем у мостового выпрямителя.

Некоторые проблемы с мостовыми выпрямителями

1. Мостовой выпрямитель имеет нагрузку 1 кОм. Приложенное переменное напряжение составляет 220 В (среднеквадратичное значение). Если пренебречь внутренним сопротивлением диодов, каким будет пульсация напряжения на сопротивлении нагрузки?

а. 0.542 В

б. 0.585 В

c. 0.919 В

d. 0.945 В

Напряжение пульсаций = γ * Vdc / 100

Vdc = 0.636 * Vrms * √2 = 0.636 * 220 * √2 = 198 В.

Коэффициент пульсации идеального двухполупериодного выпрямителя составляет 0.482

Следовательно, пульсации напряжения = 0.482 * 198/100 = 0.945 В

2. Если пиковое напряжение схемы мостового выпрямителя составляет 10 В, а диод представляет собой кремниевый диод, каким будет пиковое обратное напряжение на диоде?

Пиковое обратное напряжение – важный параметр, определяемый как максимальное обратное напряжение смещения, приложенное к диоду перед входом в область пробоя. Если пиковое значение обратного напряжения меньше указанного значения, может произойти пробой. Для двухполупериодного выпрямителя пиковое обратное напряжение диода равно пиковому напряжению = Vm. Итак, пиковое обратное напряжение = 5 вольт.

3. На двухполупериодный выпрямитель подается вход 100Sin 100 πtV. Какая частота пульсаций на выходе?

V = VmSinωt

Здесь ω = 100

Частота задается как – ω / 2 = 100/2 = 50 Гц.

Таким образом, выходная частота = 50 * 2 = 100 Гц.

4. Каково основное применение выпрямителя? Какое устройство выполняет обратную операцию?

Выпрямитель преобразует переменное напряжение в постоянное. Генератор преобразует постоянное напряжение в переменное.

5. Для мостового выпрямителя приложенное входное напряжение составляет 20Sin100 π t. Какое будет среднее выходное напряжение?

Теперь мы знаем, что V = VmSinωt

Vm = 20

Итак, выходное напряжение = 2Вm / π = 2 * 20 / π = 12.73 вольт

Выходное напряжение = 12. 73 вольт.

1.28. Схемы выпрямителей для источников питания

ОСНОВЫ ЭЛЕКТРОНИКИ

Диоды и диодные схемы


Подразделы: 1.25 1.26 1.27 1.28 1.29 1.30 1.31

Двухполупериодная мостовая схема. На рис. 1.74 показана схема источника питания постоянного тока с мостовым выпрямителем, который мы только что рассмотрели. Промышленность изготавливает мостовые схемы в виде функциональных модулей. Маленькие мостовые модули рассчитаны на предельный ток 1 А и напряжение пробоя от 100 до 600 В. а иногда до 1000 В. Для больших мостовых выпрямителей предельный ток равен 25 А и выше.

Рис. 1.74. Схема мостового выпрямителя. Значок полярности и электрод в виде дуги служат для обозначения поляризованного конденсатора, заряжать его с другой полярностью недопустимо.

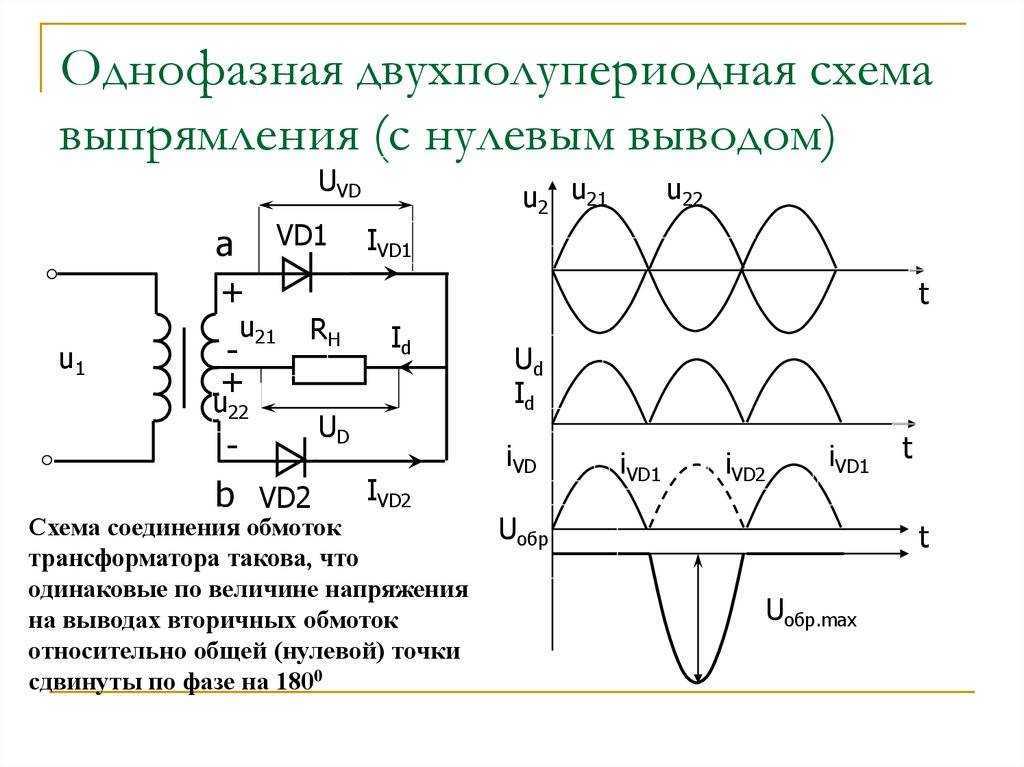

Двухлолупериодный однофазный выпрямитель. Схема двухполупериодного однофазного выпрямителя приведена на рис. 1.75. Выходное напряжение здесь в 2 раза меньше, чем в схеме мостового выпрямителя. Схема двухполупериодного однофазного выпрямителя не является эффективной с точки зрения использования трансформатора, так как каждая половина вторичной обмотки используется только в одном полупериоде. В связи с этим ток в обмотке за этот интервал времени в 2 раза больше, чем в простой двухполупериодной схеме. Согласно закону Ома, температура нагрева обмотки пропорциональна произведению I²R, значит, за время в 2 раза меньшее нагрев будет в 4 раза больше или в среднем больше по сравнению с эквивалентной двухполупериодной схемой. Трансформатор для этой схемы следует выбирать так, чтобы его предельный ток был в 1,4 (в √2) раз больше, чем у трансформатора мостовой схемы, в противном случае такой выпрямитель будет более дорогим и более громоздким, чем мостовой.

Рис. 1.75. Двухполупериодный выпрямитель на основе трансформатора со средней точкой.

Рис. 1.76.

Упражнение 1.28. Это упражнение поможет вам разобраться в механизме нагрева обмотки, пропорционального I²R, и понять, в чем проявляется недостаток однофазного выпрямителя. На какое предельное минимальное значение тока должен быть расчитан плавкий предохранитель, чтобы в цепи мог протекать ток, изменяющийся согласно графику, показанному на рис. 1.76, и имеющий среднюю амплитуду 1 А? Подсказка: предохранитель «перегорает», когда в цепи начинает протекать ток, превышающий предельное значение тока предохранителя. При этом в предохранителе расплавляется металлический проводник (температура его нагрева пропорциональна I²R). Допустим, что и в нашем случае температурная постоянная времени для плавкого предохранителя значительно больше, чем период прямоугольных колебаний, т. е. предохранитель реагирует на значение I², осредненное за несколько периодов входного сигнала.

Расщепление напряжения питания. Широко распространена мостовая однофазная двухполупериодная схема выпрямителя, показанная на рис. 1.77. Она позволяет рсщеплять напряжение питания (получать на выходе одинаковые напряжения положительной и отрицательной полярности). Эта схема эффективна, так как в каждом полупериоде входного сигнала используются обе половины вторичной обмотки.

Рис. 1.77. Формирование двухполярного (расщепленного) напряжения питания.

Рис. 1.78. Удвоитель напряжения.

Выпрямители с умножением напряжения. Схема, показанная на рис. 1.78, называется удвоителем напряжения. Для того чтобы понять, как работает эта схема, представьте, что она состоит из двух последовательно соединенных выпрямителей. Фактически эта схема является двухполупериодным выпрямителем, так как она работает в каждом полупериоде входного сигнала – частота пульсаций в 2 раза превышает частоту колебаний питающей сети (для сети с частотой 60 Гц, как в США, частота пульсаций составляет 120 Гц). Разновидности этой схемы позволяют увеличивать напряжение в 3, 4 и более раз. На рис. 1.79 показаны схемы выпрямителей, обеспечивающие увеличение напряжения в 2, 3 и 4 раза, в которых один конец обмотки трансформатора заземлен.

РРис. 1.79. Схемы умножения напряжения; наличие источника с плавающим напряжением в представленных схемах не обязательно.

Подразделы: 1.25 1.26 1.27 1.28 1.29 1.30 1.31

Другие пассивные компоненты


https://filfar-technology.by/g6617789-puls

Мостовой выпрямитель — Javatpoint

следующий → ← предыдущая

Мостовой выпрямитель представляет собой схему, состоящую из четырех отдельных диодов с p-n переходом, переменного источника питания и нагрузочного резистора. Четыре диода в мостовых выпрямителях образуют замкнутый контур, который называется мостом. Основное преимущество схемы мостового выпрямителя заключается в том, что она не требует центрального ленточного трансформатора, что уменьшает ее размер.

Одиночная обмотка подключена к входу одной стороны моста. Нагрузочный резистор с другой стороны моста, как показано ниже:

Форма его выходного сигнала аналогична двухполупериодному выпрямителю. Работа четырех диодов зависит от положительной и отрицательной половины приложенного входного цикла.

Давайте подробно обсудим конструкцию и работу мостового выпрямителя.

Строительство

Схема мостового выпрямителя включает четыре диода. Назовем эти четыре диода как D1, D2, D3 и D4. Эти четыре диода расположены последовательно парами. Только два диода из четырех диодов имеют проводимость каждые полпериода. Диоды D1 и D2 мостового выпрямителя во время положительного полупериода включены в прямом смещении. Аналогично, диоды D3 и D4 во время отрицательного полупериода включены в прямом смещении.

Давайте сначала обсудим состояние диода p-n перехода при прямом и обратном смещении.

Прямое смещение

Состояние прямого смещения диода легко позволяет току течь через его клеммы. Это связано с наличием узкой области обеднения. Чем уже область, тем легче она позволяет перемещать носители заряда из p-области в n-область.

Полярность диода при его подключении к переменному входу указана ниже:

Он показывает, что положительный конец переменного источника подключен к положительному выводу диода. Точно так же отрицательный конец подключается к отрицательному выводу диода.

Он определяется как состояние прямого смещения диода.

Ток увеличивается с ростом уровня напряжения, когда диод работает в прямом смещении. Текущий поток зависит от большинства носителей.

Обратное смещение

Состояние обратного смещения диода вызывает протекание тока в обратном направлении. Имеет широкую область истощения.

Полярность диода при подключении его к источнику переменного тока указана ниже:

Это показывает, что положительный конец переменного источника соединен с отрицательным полюсом диода. Точно так же отрицательный конец переменного источника подключается к положительному выводу диода. Он определяется как состояние обратного смещения диода.

Текущий поток зависит от неосновных носителей. Диод в случае обратного смещения вообще ведет себя как разомкнутый ключ.

Рабочий

Здесь мы обсудим работу мостового выпрямителя отдельно во время положительного и отрицательного полупериода.

Положительный полупериод

Диоды D1 и D2 смещаются в прямом направлении во время положительной половины и включаются последовательно. Но диоды D3 и D4 смещаются в обратном направлении. Это связано с полярностью диода, подключенного к сети переменного тока. Положительное напряжение подается на положительный конец обоих диодов, а отрицательный конец — на отрицательный вывод диода, что делает их смещенными в прямом направлении. Эти два диода проводят и соответствуют результирующей выходной волне, как показано ниже:

Отрицательный полупериод

Диоды D3 и D4 смещаются в прямом направлении во время отрицательной половины входного цикла и включаются последовательно. Но диоды D1 и D2 смещаются в обратном направлении и не проводят ток. Проводимость диодов D3 и D4 создает результирующую форму выходного сигнала, как показано ниже:

Аналогичным образом, после каждой положительной половины и отрицательной половины цикла ввода создается результирующий вывод, как показано ниже:

Анализ выпрямителя невесты

Обсудим параметры мостового выпрямителя.

1. Пиковое обратное напряжение

PIV (пиковое обратное напряжение) мостового выпрямителя: Vm .

2. Средний и пиковый токи в диоде

Предполагается, что прямое сопротивление резистора и диода равно RF и RL.

Ток, протекающий через два диода:

Поскольку два диода подключены последовательно, прямое сопротивление равно 2RF.

3. Идеальный пиковый ток нагрузки

Прямое сопротивление идеального диода считается равным нулю. Следовательно, идеальный пиковый ток нагрузки определяется как:

Идеальный пиковый ток нагрузки одинаков для однополупериодного и двухполупериодного выпрямителя.

4. Выходной постоянный ток

Можно рассчитать как:

Подставляя значение Im в вышеприведенное уравнение, получаем:

5. Среднеквадратичное значение тока

Значение RMS может быть представлено как:

Подставляя значение Im в вышеприведенное уравнение, получаем:

6. Выходное напряжение постоянного тока

Выходное напряжение постоянного тока может быть представлено как:

7. Эффективность ректификации

Эффективность = Мощность постоянного тока, подводимая к нагрузке / Входная мощность переменного тока от трансформатора.

Максимальный КПД мостового выпрямителя в два раза выше, чем у однополупериодного выпрямителя. Он равен 81,2%.

8. Коэффициент пульсации

Коэффициент пульсаций мостового выпрямителя можно представить как:

Может быть выражен в форме напряжения или тока.

9. Положение

Процентное регулирование может быть представлено как:

Типы мостового выпрямителя

Существует четыре типа мостового выпрямителя:

1. Однофазные мостовые выпрямители

Однофазный мостовой выпрямитель состоит из четырех диодов, как показано ниже:

Однофазные выпрямители

используются для обеспечения малых уровней мощности. В качестве входа требуется однофазный источник переменного тока.

2. Трехфазные мостовые выпрямители

Трехфазный мостовой выпрямитель состоит из шести диодов, как показано ниже:

Трехфазные выпрямители используются для обеспечения больших уровней мощности. В качестве входа требуется трехфазный источник переменного тока.

3. Неуправляемый мостовой выпрямитель

Мы знаем, что диоды однонаправленные. Это означает, что диод с p-n переходом может проводить ток в одном направлении. Конфигурация четырех диодов неуправляемого мостового выпрямителя фиксирована. Он не допускает изменения мощности. Следовательно, обычное применение такого выпрямителя заключается в обеспечении фиксированного или постоянного источника питания.

4. Управляемый мостовой выпрямитель

Конфигурация управляемого мостового выпрямителя использует полупроводниковые устройства вместо диодов. К твердотельным устройствам относятся MOSFET, SCR и др., которые обеспечивают различную мощность на выходе под нагрузкой. Выходную мощность можно изменять, запуская эти полупроводниковые устройства на различных этапах.

Применение мостового выпрямителя

Применение мостового выпрямителя:

  • Цепи питания
    Более низкая стоимость мостовых выпрямителей по сравнению с центральными ленточными выпрямителями предпочтительнее в качестве источника питания для цепей.
  • Сварка
    Большая часть сварки выполняется с помощью аппаратов, которые производят дугу постоянного тока. Выпрямитель представляет собой устройство, которое используется для преобразования дуги переменного тока в дугу постоянного тока. Это осуществляется путем подачи поляризованного напряжения. Образуемая дуга постоянного тока более плавная по сравнению с другими выпрямителями. Следовательно, в процессе сварки используются мостовые выпрямители.
  • Модулирующие радиосигналы
    Мостовые выпрямители в модулирующих радиосигналах используются для определения амплитуды конкретного модулированного сигнала.

Преимущества мостового выпрямителя

Преимущества мостового выпрямителя следующие:

  • Центральный ленточный трансформатор не требуется
    Мостовой выпрямитель не требует центрального ленточного трансформатора, как в схемах однополупериодного и двухполупериодного выпрямителей. Это уменьшает размер схемы выпрямителя.
  • Меньшая стоимость
    Одна вторичная обмотка, необходимая для мостового выпрямителя, стоит меньше по сравнению с другими трансформаторами.
  • Преобразование напряжения
    Мостовые выпрямители могут преобразовывать переменное высокое напряжение в низкое постоянное напряжение. Выходное напряжение представляет собой не чисто постоянный, а пульсирующий постоянный ток.
  • Более высокий TUF
    Мостовые выпрямители имеют более высокий коэффициент использования трансформатора, чем центральные ленточные трансформаторы.
  • Двойное выпрямление
    Процент выпрямления мостового выпрямителя вдвое больше, чем у однополупериодного выпрямителя.

Недостатки мостового выпрямителя

Мостовой выпрямитель имеет только один существенный недостаток. Для его построения требуется четыре диода. Это усложняет схему выпрямителя. Это также увеличивает падение напряжения из-за цепи выпрямителя. Другими недостатками, которые могут возникнуть из-за наличия четырех диодов, являются повышенные потери и более низкий КПД.

Центральный ленточный выпрямитель и мостовой выпрямитель

Центральный ленточный выпрямитель представляет собой тип двухполупериодного выпрямителя. Его функция и работа аналогичны двухполупериодному выпрямителю. Давайте обсудим общие различия между центральным ленточным выпрямителем и мостовым выпрямителем.

Для выпрямителя с центральной лентой
Категория Мостовой выпрямитель Центральный ленточный выпрямитель
Строительство
Мостовой выпрямитель требует четырех диодов, мгновенного питания и нагрузочного резистора. требуются два диода, трансформатор с центральной лентой и нагрузочный резистор.
Трансформатор Не требует трансформатора. Требуется трансформатор с центральной лентой или вторичной обмоткой.
Коэффициент использования трансформатора 0,810 0,672
Размер Меньше, чем центральный ленточный трансформатор из-за отсутствия трансформатора. Размер больше, чем у мостового выпрямителя.
Приложения Сварка и т. д. Питание светодиодов, двигателей и т. д.

Следующая темаПолупериодный выпрямитель

← предыдущая следующий →

Преимущества и недостатки мостового выпрямителя

следующий → ← предыдущая

Электронные устройства под номером Выпрямители преобразуют переменный ток (AC) в постоянный ток (DC). Они используются в различных приложениях, таких как преобразование сигналов, электронные схемы и источники питания. Это важно, потому что переменный ток нельзя использовать во многих электронных схемах, поэтому выпрямитель необходим для преобразования переменного тока в постоянный, который можно использовать. Выпрямители обычно состоят из четырех диодов, соединенных по мостовой схеме. Диоды контролируют направление тока, поэтому он всегда течет в одном и том же направлении, поэтому он преобразует переменный ток в постоянный. Диоды также позволяют разделить ток на две части: одна часть течет в одном направлении, а другая — в противоположном. Затем две части тока объединяются, так что на выходе выпрямителя появляется постоянный ток. Этот постоянный ток используется для различных приложений, таких как питание компьютерных цепей или двигателей. Выпрямители также можно использовать для регулирования выходной мощности источника постоянного тока. Это делается путем настройки диодов в мостовой конфигурации таким образом, чтобы выход выпрямителя имел фиксированный уровень напряжения и тока. Это помогает обеспечить постоянство выходного напряжения источника питания, что важно для многих приложений. Выпрямители также используются для различных приложений преобразования сигналов. Это означает, что они преобразуют сигналы из одной формы в другую, например, из переменного в постоянный или из цифрового в аналоговый. Это может быть важно для обеспечения правильной формы сигналов для конкретного приложения.

В заключение, выпрямители являются важными электронными устройствами, которые преобразуют переменный ток в постоянный. Они используются в различных приложениях, таких как преобразование сигналов, электронные схемы и источники питания. Обычно они состоят из четырех диодов, соединенных по мостовой схеме, что позволяет разделить и объединить ток, чтобы на выходе был постоянный ток. Выпрямители также можно использовать для регулирования выходного напряжения источника питания постоянного тока и для обработки сигналов.

Что такое мостовой выпрямитель?

Электрический компонент, известный как мостовой выпрямитель, преобразует переменный ток (AC) в постоянный ток (DC). Это делается с помощью набора из четырех диодов в схеме мостового выпрямителя, сконфигурированного в виде «моста», чтобы обеспечить протекание как положительного, так и отрицательного тока. Мостовой выпрямитель используется во многих электронных устройствах, таких как источники питания, преобразователи переменного тока в постоянный и регуляторы напряжения. Четыре диода — по два с каждой стороны — соединены по мостовой схеме, образуя схему мостового выпрямителя. Диоды подключены таким образом, что позволяют им проводить ток в любом направлении. Когда переменное напряжение подается на мостовой выпрямитель, каждый диод смещается в прямом направлении, и ток течет по цепи в одном направлении. Это позволяет преобразовывать переменный ток в постоянный. Мостовой выпрямитель является популярным выбором для преобразования переменного тока в постоянный, поскольку он относительно прост, эффективен и экономичен. Кроме того, относительно легко построить. Мостовой выпрямитель также может преобразовывать более высокие напряжения переменного тока в более низкие напряжения постоянного тока, что полезно во многих приложениях. Его простая конструкция, низкая стоимость и способность преобразовывать высокое напряжение переменного тока в более низкое напряжение постоянного тока делают его популярным выбором для многих приложений. Однако при выборе схемы выпрямителя для конкретного приложения следует учитывать его потери мощности и пульсирующий выход постоянного тока.

Конструкция мостового выпрямителя

Мостовой выпрямитель представляет собой электронную схему, которая объединяет четыре диода и трансформатор для преобразования переменного (переменного) входного сигнала в постоянный (постоянный) на выходе. Мостовой выпрямитель является широко используемой схемой, которая находит применение в источниках питания, контроллерах двигателей постоянного тока и многих других электронных схемах. Базовая работа мостового выпрямителя включает в себя трансформатор, четыре диода и нагрузочный резистор. Трансформатор снижает напряжение переменного тока на определенную величину. Впоследствии это используется в схеме мостового выпрямителя с четырьмя диодами. Два диода на одной стороне моста образуют однополупериодный выпрямитель, а два диода на мосту образуют двухполупериодный выпрямитель. Два выпрямителя соединены последовательно, так что когда переменное напряжение подается на мост, два выпрямителя работают вместе, выпрямляя переменное напряжение. Пульсирующее постоянное напряжение является выходом мостового выпрямителя. Затем конденсаторы используются для фильтрации пульсирующего напряжения постоянного тока и балансировки его. Вход переменного тока, как положительная, так и отрицательная половина, используется для зарядки и разрядки конденсатора. В результате на выходе получается постоянное напряжение постоянного тока. Затем выход мостового выпрямителя подается на нагрузочный резистор, который используется для преобразования постоянного напряжения в соответствующий уровень.

Выпрямитель широко используется в источниках питания, контроллерах двигателей постоянного тока и многих других электронных схемах. Это эффективный, надежный и экономичный способ преобразования напряжения переменного тока в напряжение постоянного тока. Он также может обрабатывать входные напряжения переменного и постоянного тока и выпрямлять как положительные, так и отрицательные напряжения. Мостовой выпрямитель — полезное устройство, которое можно использовать во многих приложениях.

Схема мостового выпрямителя

Выпрямитель преобразует входной переменный ток в выходной постоянный с помощью четырех диодов. Диоды расположены по мостовой схеме в схеме мостового выпрямителя, так что полярность на выходе не зависит от полярности на входе. На схеме мостового выпрямителя четыре диода расположены по мостовой схеме.

Вход подключен к двум диодам, а выход подключен к оставшимся двум. Два диода, подключенные к входу, называются “плечами ” моста, а два диода, подключенными к выходу, называются “ногами моста. Когда на вход мостового выпрямителя подается переменный ток, ток будет течь через два диода. В зависимости от полярности входа два диода создают переключатель, позволяющий току течь в одном направлении и препятствующий ему в другом. Это позволяет изменить ток с переменного на постоянный. На выходе мостового выпрямителя будет постоянный ток той же полярности, что и на входе, независимо от полярности входа. Это делает мостовые выпрямители полезными для приложений, требующих постоянного постоянного тока. Электродвигатели, зарядные устройства и источники питания — это лишь некоторые из устройств, в которых используются мостовые выпрямители. Они также используются во многих устройствах бытовой электроники, включая компьютеры, телевизоры и мобильные телефоны.

Работа мостового выпрямителя

Мостовой выпрямитель имеет две входные клеммы: анод и катод . На эти клеммы подается переменный ток. Два входных сигнала переменного тока не совпадают по фазе, и схема мостового выпрямителя использует эту разность фаз для создания выходного напряжения постоянного тока. Диоды D1 и D3 смещены в прямом направлении, а диоды D2 и D4 смещены в обратном направлении, когда положительный полупериод сигнала переменного тока подается на анод, а отрицательный полупериод подается на катод D1, и D3 будет течь ток, и в результате получится положительное выходное напряжение.

Аналогично этому, диоды D2 и D4 смещены в прямом направлении, а диоды D1 и D3 смещены в обратном направлении, когда к аноду приложен отрицательный полупериод, а к катоду — положительный полупериод. Выходное напряжение будет отрицательным, поскольку ток проходит через D2 и D4. Схема мостового выпрямителя может обеспечить двухполупериодное выпрямление сигнала переменного тока. Выход мостового выпрямителя представляет собой пульсирующий сигнал постоянного тока с пиковым напряжением, равным пиковому напряжению сигнала переменного тока. Выходное напряжение можно сгладить, подключив фильтрующий конденсатор к выходным клеммам. Конденсатор фильтра заряжается и разряжается с каждым полупериодом сигнала переменного тока, сглаживая пульсации постоянного тока на выходе мостового выпрямителя. Схема мостового выпрямителя более эффективна, чем схема двухполупериодного выпрямителя с отводом от средней точки, поскольку она не требует трансформатора с отводом от средней точки. Он также имеет то преимущество, что обеспечивает более высокое выходное напряжение, чем схема двухполупериодного выпрямителя с отводом от средней точки. Схема мостового выпрямителя широко используется в источниках питания и других устройствах, где требуется надежное и эффективное питание постоянного тока. Он также используется в схемах управления двигателем, где выход мостового выпрямителя используется для управления скоростью двигателя.

Мостовые выпрямители

используются во многих приложениях, включая источники питания , схемы управления двигателем, и многие другие приложения, требующие надежного и эффективного питания постоянного тока. Они также используются в преобразователях переменного тока в постоянный, которые преобразуют переменное напряжение в постоянное. Кроме того, мостовые выпрямители используются во многих устройствах бытовой электроники, таких как телевизоры и DVD-плееры, где они используются для преобразования переменного напряжения в постоянное. Схема мостового выпрямителя — это очень простой и эффективный способ преобразования сигнала переменного тока в сигнал постоянного тока. Его преимущество заключается в возможности обеспечить двухполупериодное выпрямление без необходимости использования трансформатора с отводом от средней точки. Он может обеспечить более высокое выходное напряжение, чем схема двухполупериодного выпрямителя с отводом от средней точки. Он используется во многих устройствах бытовой электроники и источниках питания из-за его надежности и эффективности.

Типы мостовых выпрямителей

1. Однополупериодный выпрямитель

Однополупериодный выпрямитель — это тип выпрямителя, который позволяет пропускать только один полупериод входного переменного напряжения и преобразовывать его в выходное постоянное напряжение. Это самый простой тип выпрямителя, который обычно используется для маломощных приложений.

2. Двухполупериодный выпрямитель

Двухполупериодный выпрямитель — это тип выпрямителя, который преобразует оба полупериода входного переменного напряжения в выходное постоянное напряжение. Он более эффективен, чем однополупериодный выпрямитель, поскольку использует оба полупериода входного переменного напряжения.

3. Однофазный мостовой выпрямитель

Однофазный мостовой выпрямитель — это тип выпрямителя, который используется для преобразования переменного тока в постоянный. Он состоит из четырех диодов, расположенных по схеме моста, что позволяет преобразовывать оба полупериода входного переменного напряжения в выходное постоянное напряжение.

4. Трехфазный мостовой выпрямитель

Трехфазный мостовой выпрямитель — это тип выпрямителя, который используется для преобразования переменного тока в постоянный. Он состоит из шести диодов, расположенных по схеме моста, что позволяет преобразовывать все три фазы входного переменного напряжения в выходное постоянное напряжение.

5. Выпрямитель двойного напряжения

Выпрямитель с удвоением напряжения — это тип выпрямителя, который используется для удвоения выходного напряжения входного переменного напряжения. Он состоит из двух диодов, двух конденсаторов и двух резисторов, расположенных по схеме моста, что позволяет преобразовывать входное переменное напряжение в двойное выходное постоянное напряжение.

6. Выпрямитель с умножителем напряжения

Выпрямитель с умножителем напряжения — это тип выпрямителя, который используется для умножения выходного напряжения на входное напряжение переменного тока. Он состоит из нескольких диодов, конденсаторов и резисторов, расположенных по схеме моста, что позволяет преобразовывать входное переменное напряжение в многовыходное постоянное напряжение.

7. Мощный мостовой выпрямитель

Мощный мостовой выпрямитель — это тип выпрямителя, который используется для преобразования переменного тока в постоянный в приложениях большой мощности. Он состоит из четырех диодов, расположенных по схеме моста, что позволяет преобразовывать оба полупериода входного переменного напряжения в выходное постоянное напряжение.

8. Мостовой выпрямитель с принудительной коммутацией

Мостовой выпрямитель с принудительной коммутацией — это тип выпрямителя, который используется для преобразования переменного тока в постоянный в приложениях большой мощности. Он состоит из четырех диодов, четырех тиристоров и четырех катушек индуктивности, расположенных в мостовой конфигурации, что позволяет преобразовывать оба полупериода входного переменного напряжения в выходное постоянное напряжение.

9. Мостовой выпрямитель с мягкой коммутацией

Мостовой выпрямитель с плавной коммутацией — это тип выпрямителя, который используется для преобразования переменного тока в постоянный в приложениях большой мощности. Он состоит из четырех диодов, четырех тиристоров и четырех конденсаторов, расположенных по мостовой схеме, что позволяет преобразовывать оба полупериода входного переменного напряжения в выходное постоянное напряжение.

10. Многофазный мостовой выпрямитель

Многофазный мостовой выпрямитель — это тип выпрямителя, который используется для преобразования переменного тока в постоянный в приложениях большой мощности. Он состоит из нескольких диодов, тиристоров и конденсаторов, расположенных по схеме моста, что позволяет преобразовывать несколько фаз входного переменного напряжения в выходное постоянное напряжение.

Преимущества мостового выпрямителя

Схема мостового выпрямителя представляет собой двухполупериодный тип выпрямления, который преобразует переменный ток (AC) в постоянный ток (DC). Это эффективный способ преобразования переменного тока в постоянный, поскольку он использует как положительные, так и отрицательные циклы сигнала переменного тока. Мостовые выпрямители эффективно преобразуют переменный ток в постоянный, поскольку в них используются диоды для преобразования переменного тока в постоянный с минимальными потерями мощности. Это делает их идеальными для приложений, где важна энергоэффективность, таких как солнечные панели или устройства с батарейным питанием. Их также относительно просто построить, так как для них требуется всего четыре диода и трансформатор, что делает их экономически эффективным решением для многих приложений. А вот и другие преимущества мостового выпрямителя.

  • Схема мостового выпрямителя более эффективна, чем выпрямители с отводом от середины, поскольку в ней используются четыре диода вместо двух диодов и одного трансформатора с отводом от середины, а мостовые выпрямители более эффективны, чем выпрямители с отводом от середины, поскольку они содержат меньше компонентов и требуют меньше проводки , и иметь меньше потерь из-за уменьшенного количества соединений. Кроме того, мостовые выпрямители могут работать с более высокими входными напряжениями, чем выпрямители с отводом от средней точки, и обеспечивают выходное напряжение с меньшими пульсациями.
  • Схема мостового выпрямителя проста и удобна в изготовлении. Он также требует минимального количества компонентов, а его выходной сигнал относительно свободен от искажений.
  • Схема мостового выпрямителя устраняет необходимость в трансформаторе с отводом от средней точки, что делает его более надежным и экономичным.
  • Схема мостового выпрямителя обеспечивает двухполупериодное выпрямление на выходе, которое более эффективно, чем однополупериодное выпрямление на выходе, создаваемое другими схемами выпрямления.
  • Схема мостового выпрямителя имеет высокий номинальный импульсный ток, что позволяет ей выдерживать большие токи нагрузки без искажений или повреждений.
  • Схема мостового выпрямителя имеет высокочастотную характеристику, которая быстро реагирует на изменение входных сигналов. Это делает его идеальным для преобразования переменного тока в постоянный в приложениях, требующих быстрого отклика.
  • Схема мостового выпрямителя обеспечивает чистое, стабильное выходное напряжение постоянного тока без пульсаций. Это делает его идеальным для приложений, требующих плавного, стабильного напряжения постоянного тока.
  • Схема мостового выпрямителя более устойчива к колебаниям тока нагрузки, чем другие схемы выпрямителя. Это делает его подходящим для приложений, где ток нагрузки может меняться.
  • Схема мостового выпрямителя отличается высокой надежностью и прочностью и способна выдерживать скачки напряжения и тока. Это делает его подходящим для приложений, где важны надежность и долговечность.

Недостатки мостового выпрямителя

  • Ограниченное напряжение: Мостовой выпрямитель может работать только в одном диапазоне напряжения. Он имеет ограниченный диапазон напряжений и не может использоваться для более высоких напряжений. Это ограничивает его использование приложениями низкого и среднего напряжения.
  • Низкая эффективность: Мостовые выпрямители менее эффективны, чем другие типы выпрямителей. Они имеют более высокие перепады напряжения и потребляют больше энергии. Это связано с четырьмя диодами, используемыми в мостовой конфигурации.
  • Высокий коэффициент пульсаций: Мостовые выпрямители имеют высокие коэффициенты пульсаций и создают много шума. Коэффициент пульсаций — это величина переменного напряжения на выходе мостового выпрямителя. Это влияет на производительность системы.
  • Требуется фильтров: Мостовые выпрямители требуют дополнительных фильтров для уменьшения пульсаций напряжения. Это увеличивает сложность и стоимость системы.
  • Выработка тепла: Мостовые выпрямители выделяют тепло из-за протекания большого тока. Это повышает рабочую температуру системы и может сократить срок службы компонентов.
  • Потеря мощности: Мостовые выпрямители страдают от потери мощности из-за неэффективной работы. Это снижает эффективность системы.
  • Высокая стоимость: Мостовые выпрямители дороже других типов из-за дополнительных компонентов и сложности. Мостовые выпрямители преобразуют переменный ток (AC) в постоянный ток (DC). Обычно они дороже других схем выпрямителей из-за их более высокой сложности. Однако стоимость может быть снижена за счет использования компонентов с более низкой стоимостью и меньшего количества компонентов, таких как использование меньшего количества диодов или использование диодов с более низким напряжением. Стоимость может быть снижена за счет использования более крупных диодов и упрощения схемы.
  • Нестабильный выход: Мостовые выпрямители имеют несбалансированные выходы из-за изменяющихся уровней напряжения. Это может вызвать проблемы в системе. Мостовые выпрямители имеют выходное напряжение, зависящее от нагрузки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
