Схема подключения автомагнитолы pioneer:рассмотрим подробно

Установка магнитолы в автомобиле

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.
Осуществить подключение автомагнитолы пионер не сложно. Но при этом нужно учесть несколько элементарных правил.
Основное, чтобы при длительной стоянке магнитола, подключенная своими руками, не разряжала АКБ и была возможность ею пользоваться при выключенном зажигании.

Варианты подключения автомагнитолы

Основными элементами, помимо самого устройства, являются разъемы.
Они бывают:

• Международного стандарта — ISO разъемы.

Совет: Нельзя использовать, не для целевого назначения, штекера по стандарту ISO. Это может привести к выходу оборудования из строя.

• Индивидуальные.
  В этом случае под разъем ISO можно купить переходник или обрезать провода от штекеров магнитолы и проводки автомобиля, затем подключить автомагнитолу согласно цветовой разводки проводов устройства. Для смотки можно брать изоленту.
  Но помимо того, что этот метод установки автомагнитолы не эстетичный, он не всегда надежный. Соединение проводов не гарантирует плотное облегание и приклеивание на провода изоленты, особенно зимой, что может привести к короткому замыканию.

Совет: Такой метод можно делать, в крайнем случае, с соблюдением мер предосторожностей и используя термоусадочные кембрики.

Достаточно один раз установить разъемы стандарта ISO и больше не нужно задумываться, каким образом выполнить подключение pioneer автомагнитолы. Нужно будет по салазкам вытащить старое устройство и переключить штекеры из прежнего изделия в новое, которое затем ставится на место.
На фото показаны штекеры по стандарту ISO.

Штекеры стандарта ISO

Стандарты ISO подключения автомагнитолы

Существуют некоторые функции и разные цвета штекеров, которые нужно использовать, чтобы правильно выполнить подключение автомагнитолы pioneer.
По стандарту имеются два штекера:

• Черный. Через него производится питание устройства и дополнительные его функции.
• Коричневый. Обеспечивает выход на акустику машины звукового сигнала.

При подключении магнитолы необходимо правильно подсоединить плюсовой провод.

Совет: При подключении устройства лучше плюсовой провод брать через предохранитель непосредственно от АКБ. Диаметр проводки не должен быть меньше диаметра на разъеме автомагнитолы. Иногда можно подключиться от прикуривателя.

Для уменьшения утечки может быть использована такая схема подключения автомагнитолы пионер:

Схема подключения автомагнитолы для уменьшения утечки

По схеме:

• Черный цвет – земля.
• Желтый – питание силовое от АКБ (+12 вольт).
• Красный – сигнал от замка зажигания на включение магнитолы, (+12 вольт).
• Синий – включение антенны, (+12 вольт при включении устройства).
• Диоды – разные, можно слаботочные типа КД522Б.

После установки автомагнитолы pioneer, подключение ее производится подачей плюса на два провода: желтый и красный:

• Желтый провод, осуществляет настройки, отвечает за питание памяти изделия.
• Красный является силовым, отключает работу магнитолы.

Инструкция указывает, что красный провод должен подключаться через замок зажигания, что обеспечит выключение устройства после отключения зажигания.

Способы подключения автомагнитолы

Для авто ВАЗ 2110, чтобы уменьшилась цена, подключения можно производить не к замку зажигания, а к пятому контакту на колодке БСК по схеме приведенной ниже.

Подключение автомагнитолы в авто ВАЗ 2110

Но, при этой схеме, существуют и некоторые недостатки. Например, увеличивается электропотребление при включенном зажигании, а для пассажира, если он хочет слушать музыку, ключ нужно оставлять в замке зажигания.
Уйти от этого можно скрутив желтый и красный провода вместе и подключить их к постоянному плюсу. Тогда от зажигания работа автомагнитолы пионер зависеть не будет, но при этом будет постоянное потребление тока, что может привести, при длительной стоянке авто, к разрядке аккумулятора.

Более правильно будет подключение магнитолы другими способами

Первый вариант:

• В разрез красного провода вставляется кнопка вкл/выкл и через нее производится подключение изделия. Магнитола в этом случае может работать всегда, а при необходимости достаточно просто кнопкой выкл. подачу на устройство тока.

Второй вариант:

• Кнопка переключения вставляется после зажигания между постоянным плюсом. Используется кнопка аварийки для того, чтобы можно было переключить режим питания автомагнитолы:

1. При нажатии кнопки питание магнитолы осуществляется через постоянный плюс.
2. Кнопка отпущена – питание от зажигания через плюс.

Пример такой схемы подключения:

• Провод подсветки автомагнитолы к проводу для подсветки прикуривателя.
• После зажигания ставится «плюс» с колодки часов, это оранжевый провод.
• Плюс постоянный с прикуривателя или АБК.
• С прикуривателя минус массы.

Третий вариант:
Это простая схема, по которой плюс будет подаваться и автоматически отключаться от сигнализации.
При наличии в автомобиле двухпроводного соленоида, со срабатыванием на открывание и закрывание, изменением полярности для каждой операции, он работает таким образом:

• с соленоида на реле Р1 положительный импульс подается при открывании дверей, реле срабатывает и фактически переходит в режим самоподхватывания, питание от аккумулятора обеспечивается через реле Р2 и выводы своих контактов, а магнитола подключается к питанию;
• во время закрытия при положительном импульсе сработает реле Р2, цепь питания магнитолы и реле Р1 оборвется, автомагнитола отключится, реле будет обесточено.

Недостатком схемы является увеличенное потребление электроэнергии, за счет питания дополнительного реле Р1, оно всегда остается включенным с работающей магнитолой. Как учесть все тонкости и правильно подключить автомагнитолу, можно увидеть на видео.

• Автор: Григорий Романчук
• Распечатать

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием.

Оцените статью:

(45 голосов, среднее: 3.3 из 5)

Поделитесь с друзьями!

как установить своими руками, схема » АвтоНоватор

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

• использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
• подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

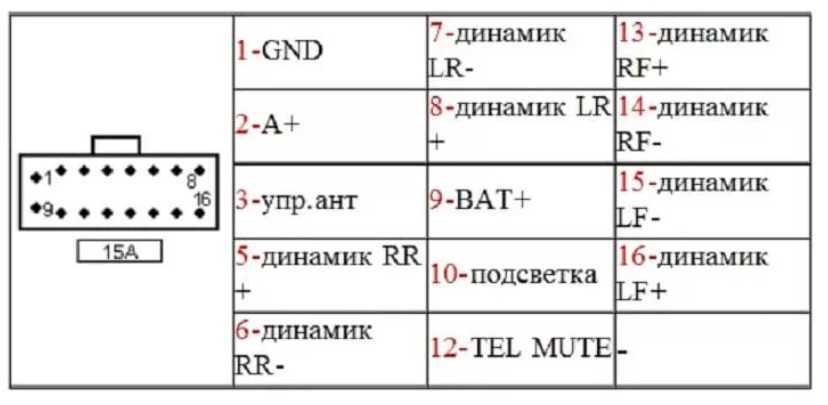

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

• Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
• Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
• Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
• Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
• Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
• Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
• Белый — это клемма «+» переднего левого звукового элемента.
• Белый с чёрным — тот же динамик, «отрицательная» клемма.
• Зелёный надо подключить к клемме «+» заднего динамика.
• Зелёный с чёрным — туда же, но на «минус».
• Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

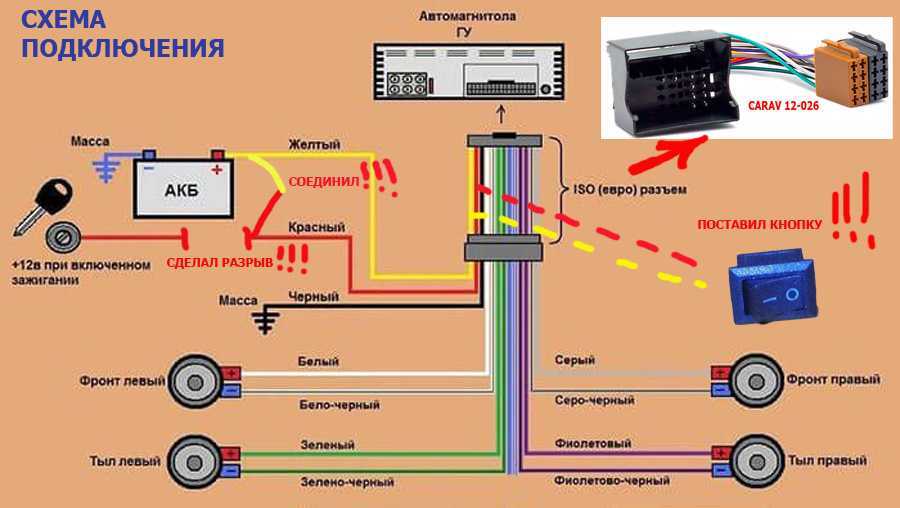

Схема: куда подключать провода разных цветов

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Разъем 10487

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
4. Для повышения надёжности рекомендуется соединить провода хомутами.
5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

• Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм². Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
• Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
• Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

• отключите АКБ от бортовой сети авто;
• демонтируйте штатную магнитолу и карманы, если они имеются;
• найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
• подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
• настройте кнопки руля;
• снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma
