Содержание

Реле контроля напряжения 1 фазное: схема подключения

Доброе время суток уважаемые читатели блога. Темой данной статьи будет реле контроля напряжения 1 фазное, для чего оно нужно и нужно ли.

В большинстве наших домов построенных раннее вся электропроводка сделана из алюминиевого провода, ни всегда в распределительных коробках наблюдается опрессовка или сварка скрученных проводов, а в щитки питания просто страшно заглядывать, но это еще не последнее горе, частенько наблюдается в сети перенапряжение.

В наш век существует большое количество разнообразной бытовой, компьютерной, телевизионной техники и я думаю, у каждого такая техника присутствует.

Так вот эта наша техника в любой момент может попасть под перепады напряжения и выйти из строя, а ремонт стоит порой больших денег. Для защиты от перепадов напряжения и был создан автомат, который автоматически отключит всю нагрузку в квартире, офисе, доме в общем, где поставите.

Реле контроля напряжения оснащено микропроцессором, который анализирует напряжение в сети и выводит его данные на дисплей и включает и отключает электропитание с помощью электромагнитного реле.

Время задержки включения реле контроля напряжения от 5 секунд до 600 после повышения или понижения напряжения к пределу, который был задан.

Технические характеристики устройства

  • реле контроля напряжения работает в пределах 100-400 вольт
  • время отключения напряжения по нижнему заданному пределу не более 1,2 секунды
  • время отключения напряжения по заданному верхнему пределу не более 0,05 секунд
  • максимальный ток нагрузки на контактах реле в зависимости от модели может быть разным, от 7 до 100 Ампер

Если Вы владелец частного сектора, это конечно хорошо, но если ваш дом находится в конце улицы и очень далеко от подстанции, а перед вами большое количество соседей, которые так, же имеют классную электротехнику, так вот по мере распределения напряжение может понизиться до критического, что может привести к выходу из строя электродвигателей в вашей технике.

Как правило, частный сектор напитывается через воздушные линии и от их обрыва никто не застрахован. При падении линейного провода на нейтральный провод в сети появится напряжение 380 В, вместо 220В.

Жителей высотных домов электрические неприятности тоже могут не обойти. Нейтральный провод может оборваться, отгореть, такое явление не редкость. И вот в таком случае на одной из фаз может повыситься нагрузка, а другая может быть пассивной и в результате 380 вольт в ваших розетках, а бытовая техника может выдержать 250 вольт и то кратковременно.

При включении в сеть, нагрузку с большой мощностью, может произойти перекос фаз и на одной из трех фаз может оказаться недостаточное напряжение для работы бытовой техники, а представьте, от этой фазы питается ваш холодильник.

Реле контроля может быть трехфазным и однофазным. Реле устанавливается в электрический щиток на дин-рейку. Если нагрузки большие, то между реле контроля напряжения и потребителем устанавливается пусковое устройство (пускатель). Автономное реле с допустимой потребляемой нагрузкой не более 3,5 киловатт (16 А). Существует так же удлинитель реле напряжения, который может защитить несколько электроприборов, но общая мощность потребления не должна превышать 3,5 киловатт.



Для примера давайте возьмем часто встречающийся вариант цифрового реле контроля напряжения (микропроцессорный с цифровой настройкой). В зависимости от изготовителя такого устройства может быть разное название, разная конфигурация, кнопки настройки, но все они одинаково устанавливаются на дин-рейку в щиток питания. Данное устройство устанавливается без пускового устройства, оно имеет свое реле с мощной контактной группой, что облегчает установку своими собственными силами.



Во время капитального ремонта меняется все, в том числе и старая электрика. Щиток желательно установить в квартире и в нем установить реле, необходимое количество автоматических выключателей (автоматов) и если необходимо УЗО.

Если деваться не куда, ремонт будет не скоро, то можно установить цифровое реле и старом квартирном щитке, который обычно находится в тамбуре, в котором располагается счетчик. В таких щитках почти всегда бардак, поэтому следует быть осторожным.

Перед началом установки реле контроля, следует отключить напряжение, а потом приступать к работе.

В щитке на дин-рейку становится автоматический выключатель токовой нагрузки, который должен быть с током отключения не более 75% от максимального тока самого реле. Рядом с автоматом на рейку закрепляется цифровое реле.

Провод с входящим питанием 220 В. подключается к верхнему контакту входящего автомата, с нижнего контакта проводом, не меньшего сечения, чем входящий провод, соединяем с входящим контактом реле.

Затем контакт выхода реле соединяем с верхними контактами автоматов, которые Вы установите в щитке для защиты разных электрических цепей в вашей квартире. Чтобы устройство работало, необходимо подключить его к нулю, для этого можно используя провод сечением 1,5 мм подключить нулевой контакт реле контроля с нулевой шиной в щитке.

В комплект к устройству прилагается электрическая схема подключения, которая поможет вам сделать подключение.

В настоящее время в новых домах в квартиру» приходит» трехфазное питание, это хорошо, можно установить трехфазное реле, но в его цепь подключается пускатель, через контакты которого пройдут все три фазы. Если в таком варианте, хотя бы одна фаза превысит допустимое напряжение, устройство отключит пускатель и естественно потухнет электропитание во всей квартире.

Есть другой вариант, на каждую фазу подключить однофазное реле, три реле, конечно, займет больше места в щитке, зато каждая фаза будет контролироваться отдельно и в случае проблемы с одной фазой потухнет только часть электропитания, а не все.

Перед началом ремонта, конечно, следует иметь представление, какая у вас будет электропроводка, сколько будет автоматов, узо, реле, чтобы выбрать необходимый щиток. На рейку устанавливается вводной трехфазный автомат, следом за ним устанавливаются три реле контроля. На верхние контакты вводного автомата подключаются входящие фазы.

Для более удобного монтажа с третьего нижнего контакта реле производится соединение с входящим контактом первого реле проводом (зеленый на схеме) такого же сечения что и вводной провод. Средний нижний контакт автомата соединяем с входным контактом второго реле (красный провод на схеме), первый нижний контакт автомата соединяем с входящим контактом третьего реле (оранжевый провод на схеме).

Далее подключаем все нулевые контакты всех реле с нулевой шиной (синий провод на схеме). Затем подключаются выходящие контакты реле с входящими контактами автоматов, которые будут подавать электропитание к нагрузкам.

Автоматов будет конечно разное количество, чем больше комнат, тем больше потребителей, естественно и больше автоматов. Вот такое это умное устройство, ставить его или нет, вам решать. Удачной вам установки.

С уважением, Игорь Вилков!

Схема подключения реле напряжения и как  он работает

Автор Alexey На чтение 7 мин. Просмотров 1.2k. Опубликовано Обновлено

Узнав о причинах возникновения перенапряжений в сети, твёрдо решив защитить свою бытовую технику, подсчитывая семейный бюджет, стоит обратить внимание на реле контроля напряжения, как альтернативную и более дешёвую замену стабилизаторам.

Без сомнения, для полноценной защиты внутренней электросети дома, и всех приборов, подключаемых к ней, для питания радиоаппаратуры в условиях чрезвычайно низкого входного напряжения, для работы высокоточного прецизионного оборудования необходимо применить стабилизатор как единственно возможное средство.

Бывает, что трансформаторы на подстанции справляются со своими обязанностями, поддерживая параметры электропитания в норме, но нет никакого доверия к службам, осуществляющим обслуживание и ремонт электрических линий.

Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника, (а такое может случиться в любую секунду), то реле контроля напряжения отключит опасное напряжение даже быстрее, чем некоторые стабилизаторы.

Недостатки стабилизаторов

Реле контроля напряжения (дальше по тексту просто реле) намного компактнее, чем громоздкий стабилизатор любого типа. Данная характеристика существенно влияет на принятие решения, ведь реле можно установить на DIN рейку прямо в щитке, совершив минимальные манипуляции с проводами. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Реле напряжения в щитке вместе с автоматами и счетчиком

Скорость реакции на перенапряжение является главной характеристикой данного типа реле, время выключения (быстродействие) конструктивным образом уменьшено до минимально возможного значения, и составляет несколько миллисекунд.

Находиться на равных с реле по быстродействию могут только наиболее дорогостоящие симисторные стабилизаторы, другие типы стабилизирующих устройств не выдерживают конкуренции.

Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время.

Сравнение собственного энергопотребления защитных приборов

Сложные электронные схемы, требующие собственного питания, гудящий автотрансформатор, силовые симисторные ключи, устанавливаемые на теплоотводы, обдуваемые вентилятором – всё это потребляет электроэнергию даже в режиме холостого хода, когда все электроприборы в доме выключены.

В режиме стабилизации собственное энергопотребление стабилизатора возрастает в разы, фактически, стабилизированное электричество становится дороже. Но большинство электроприборов имеют импульсные источники питания, которые конструктивно сделаны так, что эти несколько вольт разницы для них не представляют никакого значения.

Говоря о реле контроля напряжения, стоит заметить, что для его питания требуется в сотни раз меньше киловатт-часов, по сравнению со стабилизаторами.

Сделать окончательный выбор

Ознакомившись с неудобствами, дополнительными издержками и затратами, возникающими из-за применения стабилизаторов, необходимо внимательно изучить параметры энергоснабжения.

У специалистов имеются специальные тестеры, которые могут записывать параметры поступающего электропитания на протяжении определённого испытательного срока.

Если не будет наблюдаться продолжительных перенапряжений или понижений напряжения, то для того, чтобы защитить свою сеть от возможных аварий на линии, намного дешевле будет приобрести реле, не тратясь на покупку дорогого оборудования с ненужными функциями, и не растрачивая бюджет на увеличившиеся счета за потреблённую электроэнергию.

Алгоритм работы реле контроля напряжения

Принцип действия данного устройства: электронная схема, сконструированная так, чтобы получать питание от сети независимо от её параметров, измеряет напряжение, и поддерживает встроенные ключи в открытом состоянии (пропускает ток), если значение напряжения не превышает допустимых порогов.

Как только случится авария на линии с перекосом фаз или произойдёт импульс (коммутационный или грозовой), превышающий предел, ключи тут же закроются, то есть устройство сработает и отключит питание в течении нескольких миллисекунд, не позволив подключенным электроприборам повредиться.

Когда качество электроэнергии возвратится в норму — запустится таймер времени задержки включения. Задержка времени повторного включения необходима для правильной эксплуатации холодильников, морозильных камер, кондиционеров, данный параметр обязательно указывается в руководстве пользователя для данной бытовой техники.

Как правило, реле контроля напряжения позволяют регулировать данное значение задержки в определённых пределах. После того, как таймер отсчитает запрограммированное время, свет в доме включится опять.

Схема подключения однофазного реле

Коммутация осуществляется по фазному проводу L. Подключение нулевого проводника необходимо для обеспечения питания внутренней электронной схемы. Существует два способа подключения данного устройства:

  • cквозное (напрямую), когда отключение от сети происходит внутри прибора;
  • совместно с контактором, осуществляющим коммутацию;

В устройстве есть вход L (питание), выход L (нагрузка), и нулевая клемма N (иногда их может быть две, между ними внутри перемычка для удобства подключения).

Устанавливают и подключают однофазное реле напряжение сразу после вводного автомата, но желательно перед счётчиком, в этом случае он тоже будет защищён от опасного напряжения.

Но, если счётчик опломбирован, то подключают после него, или автомата, стоящего сразу за счётчиком.

Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле.

Выход с реле подключают на тот контакт, к которому был подключён проводник от вводного автомата или счётчика. Отдельным проводом от нулевой шины подключается ноль (N) на реле.

Нужно помнить, что реле контроля напряжения не выполняют функцию защиты от сверхтоков и короткого замыкания, поэтому применение защитного автомата является обязательным, при этом, номинальное значение тока реле должно быть на одно значение из стандартного ряда номиналов больше, относительно номинального тока автомата.

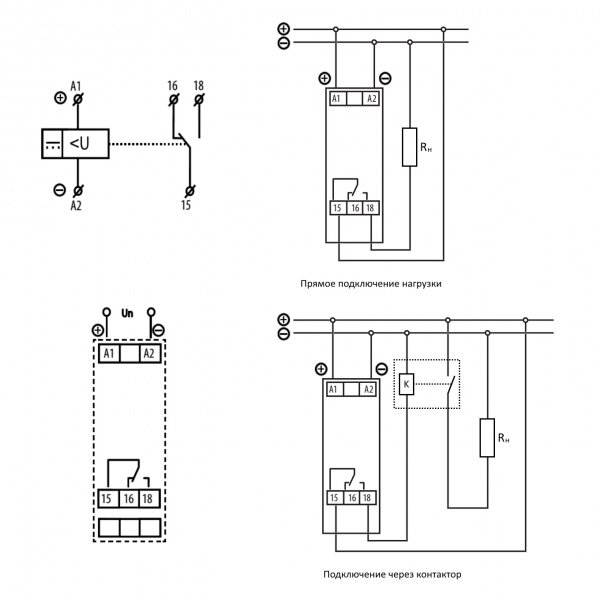

Принцип работы реле в связке с контактором

Вариант с дополнительным контактором применяется в том случае, когда коммутируемые токи являются слишком большими, и совместное использование реле и контактора будет дешевле, чем покупка реле, соответствующего параметрам коммутируемых токов нагрузки.

Модульный контактор

В этом случае его номинальный ток не имеет значения, главное, чтобы он был больше значения, необходимого для срабатывания контактора. Всю токовую нагрузку в данном случае берет на себя контактор, который обязательно должен иметь соответствующие параметры, с определённым разумным запасом.

Недостатком такого варианта подключения является несколько сниженное быстродействие – нужны миллисекунды на реакцию самого реле, плюс время на срабатывание контактора. Поэтому, оба устройства следует выбирать с максимально возможным быстродействием.

Модульный контактор КМ-40

Подключение реле вместе с модульным контактором

Подключается данная связка следующим образом: силовой фазный провод от вводного автомата должен быть подключён к входу 1 силовой цепи контактора (нормально разомкнутому контакту). Подключение фазного входа реле производится отдельным проводом меньшего сечения, так как он не будет выдерживать больших нагрузок.

Подключить его можно как к выходному контакту от вводного автомата, так и к входной клемме на контакторе.

Здесь нужно быть очень внимательным – проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда.

Следует проводник меньшего сечения намотать на толстую жилу силового провода и покрыть припоем, или сделать опрессовку данной скрутки специальной гильзой-наконечником.

В любом случае, при монтаже следует удостовериться, что провод, идущий к реле, прикреплён надёжно. Выход L реле подключается проводом небольшого сечения (1-1,5 мм²) к одной клемме А1 катушки контактора, другая клемма А2, также как и ноль N от реле подключается к нулевой шине, здесь проблем не должно возникнуть.

На выходную клемму 2 контактора подключается силовой фазный провод, идущий к распределительной шине. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

Подключение трехфазного реле

Трехфазное реле напряжения отключает ток всех трех фаз, если хотя бы на одной фазе будет перенапряжение.

Три фазы от вводного автомата подключаются на вход реле, соответственно три фазных проводника на выходе. Подключение катушки контактора (А1, А2) в этом случае осуществляется от любой выходной клеммы реле.

Естественно, контактор должен быть трехфазным, с соответствующим подключением силовых фазных проводов. При подключении трёхфазных устройств важно не перепутать порядок фаз – асинхронные двигатели будут вращаться в обратную сторону. Не стоит подключать на каждую фазу отдельное реле – оборудование, питающееся от трёх фаз, выйдет из строя при отключении одной фазы.

подключение трехфазного реле напряжения после счетчика

Выбор изделия

При выборе реле контроля напряжения первым делом следует обращать внимание на быстродействие и номинальный ток, возможность регулировки пределов срабатывания и времени задержки.

Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора. Выбирая реле времени от конкретного производителя следует почитать отзывы покупателей на различных форумах, узнавая, как оно работает.

Сопоставляя данную информацию, выбрать то изделие, которое лучше всего подходит по соотношению: цена – качество. Если представители фирм, выпускающие данные изделия не боятся контактировать с пользователями, значит им не стыдно за качество своей продукции.

Реле контроля напряжения и фаз РКНФ

РКНФ
НАИМЕНОВАНИЕ ПАРАМЕТРАЗНАЧЕНИЕ ПАРАМЕТРА
Количество каналов контроля напряжения1
Номинальное входное напряжение (50Гц), В220
Диапазон входного питающего напряжения, В150 – 400
Диапазон допустимых отклонений напряжения от номинала, В0 – 80
Время интегрирования неисправности (время задержки срабатывания), с0 – 16
Мощность, потребляемая от сети (по одному каналу), ВАне более 6

Сопротивления выходов для различных состояний шкафа

Сигнальный выходСостояние, сопротивление выходаКонтакты реле разомкнутыСостояние, сопротивление выходаКонтакты реле замкнуты
ПитаниеПитание ШКП в норме, цепи питания двигателя в норме Rл = 5,1 кОмАвария питания или обрыв цепи питания двигателя Rл = 1,17 кОм
АвтоматикаУправление отключено Rл = 5,1 кОмРучное управление Rл = 2,5 кОмАвтоматика включена Rл = 1,17 кОм
ДвигательДвигатель отключён Rл = 5,1 кОмДвигатель включён Rл = 1,17 кОм
РКНФ двухканальный
НАИМЕНОВАНИЕ ПАРАМЕТРАЗНАЧЕНИЕ ПАРАМЕТРА
Количество каналов контроля напряжения2
Номинальное входное напряжение (50Гц), В220
Диапазон входного питающего напряжения, В150 – 400
Диапазон допустимых отклонений напряжения от номинала, В0 – 80
Время интегрирования неисправности (время задержки срабатывания), с0 – 16
Мощность, потребляемая от сети (по одному каналу), ВАне более 6

реле контроля фаз Finder.

КИП-Сервис. Промышленная автоматика.
Характеристики контактов
Конфигурация контактов 1 CO (SPDT) 1 перекидной контакт (SPDT)
Номинальный ток / Макс.пиковый ток, A 10 / 30 6 / 10 10 / 15
Ном.напряжение / Макс.напряжение, В AC 250 / 400
Номинальная нагрузка AC1, ВА 2,500 1,500 2,500
Номинальная нагрузка AC15 (230 B AC), ВА 750 500
Допустимая мощность однофазного двигателя (230 B AC), кВт 0,5 0,185 0. 5
Отключающая способность DC1: 30 / 110 / 220, ВА 10 / 0,3 / 0,12 6 / 0,2 / 0,12 10 / 0.3 / 0.12
Минимальная нагрузка переключения, мВт (В/мА) 300 (5 / 5) 500 (12 / 10) 300 (5 / 5)
Стандартный материал контактов AgNi AgCdO
Характеристики питания
Ном. напряжение (UN), В AC (50 / 60 Гц) 220…240 380…415 400
Ном. напряжение (UN), B DC
Номинальная нагрузка AC/DC, ВA (50 Гц)/Вт 2,6 / 0,8 11 / 0,9 4/—
Рабочий диапазон, AC 30…280 В AC (50/60 Гц) 220…510 В AC (50/60 Гц) (0. 8…1.15) UN
Рабочий диапазон, DC
Технические параметры
Электрическая долговечность при номинал.нагрузке AC1, циклов 80×10³ 60×10³ 100 × 103
Уровень распознавания Uмин/Uмакс/Асимметрия (0.8…0.95) UN / 1.15 UN/ — 0.8 UN / 1.11 UN /(–5…–20)% UN
Задержка отключения/время реагирования — /0,5…60 с — /0,5…60 с (0.1…12) с / < 0.5 с — / < 0.5 с
Память сбоев – можно выбрать Да
Диапазон мониторинга напряжений 170…270 В 300…480 В
Диапазон мониторинга асимметрии фаз 4…25 %
Время блокировки включения 1 сек 1 сек
Гистерезис при включении (H на функциональной схеме) 5 (L-N) В 10 (L-L) В
Задержка при включении прибора ≈ 1 сек ≈ 1 сек
Электрическая прочность между открытыми контактами 1,000 В АС 1,000 В АС
Электроизоляция: от источника питания до измерительной цепи 4 кВ 4 кВ Нет – цепи являются электрически общими
Диапазон температур, °C –20…+60 –20…+60 –20…+55
Категория защиты IP 20
Сертификация (в соответствии с типом)

Реле РКН-3-15-15 AC230В/AC400B УХЛ4


НАЗНАЧЕНИЕ

Реле контроля напряжения РКН-3-15-15 (далее устройство) предназначено для контроля параметров работы четырехпроводных трехфазных сетей (трехфазных сетей с нейтралью), а так же защиты оборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемой цепи.


ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство, если напряжение сети соответствует установленному диапазону, а так же все контролируемые параметры работы сети (порядок чередования фаз, обрыв фаз, слипание фаз, обрыв нейтрали) находятся в норме, то начинается отсчет установленной задержки времени срабатывания, после чего включается встроенное исполнительное реле. Если в процессе отсчета времени напряжение питания выйдет за установленные параметры, или произойдет отклонение параметров работы сети от нормы, то отсчет времени сбросится. При включении исполнительного реле замыкаются контакты 11-14 и 21-24 и загорается желтый индикатор работы исполнительного реле. Если напряжение сети, или контролируемые параметры работы сети отклоняются от установленных значений, то начинается отсчет задержки времени срабатывания исполнительного реле. По окончании отсчёта реле выключается и замыкаются контакты 11-12 и 21-22. Время задержки срабатывания исполнительного реле устанавливается средним поворотным переключателем в диапазоне от 0,1 до 10 секунд. Верхний порог фазного напряжения питания регулируется в диапазоне от 240 до 298 В . Нижний – в диапазоне от 162 до 220 В.

ВАЖНО: Подключение нулевого провода к клемме N обязательно!

Контролируемые параметры работы трехфазной сети и режимы индикации устройства:

Обрыв нейтрали. Индикаторы низкого фазного напряжения питания “<U”, высокого фазного напряжения питания “>U” и работы исполнительного реле будут выключены, а индикаторы “L1”, “L2” и “L3” будут иметь слабое свечение. Обнаружение обрыва нейтрали осуществляется посредством оценки симметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали обнаружен не будет, но как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, что будет свидетельствовать об обрыве нейтрали.

Обрыв фазы/фаз. Гаснет индикатор работы соответствующей фазы и загорается индикатор низкого фазного напряжения питания “<U”.

Нарушение порядка чередования фаз. Гаснут индикаторы соответствующих фаз и загораются индикаторы низкого фазного напряжения питания “<U”, высокого фазного напряжения питания “>U”.

Межфазное замыкание (“Слипание” фаз). Гаснут индикаторы соответствующих фаз по которым произошло короткое замыкание и загорается индикатор низкого фазного напряжения питания “<U”.

Неправильное подключение устройства.(один из фазных проводов перепутан с нейтралью) Гаснет индикатор соответствующей фазы и загораются индикаторы низкого фазного напряжения питания “<U”, высокого фазного напряжения питания “>U”.

Фазное напряжение выше установленного значения верхнего порога срабатывания. загорается индикатор высокого фазного напряжения питания “>U”.

Фазное напряжение ниже установленного значения нижнего порога срабатывания. загорается индикатор низкого фазного напряжения питания “U<“.


ОСНОВНЫЕ ОСОБЕННОСТИ

  • Регулировка нижнего порога срабатывания по фазному напряжению от 162 до 220В 10-ти позиционным переключателем;
  • Регулировка верхнего порога срабатывания по фазному напряжению от 240 до 298В 10-ти позиционным переключателем;
  • Плавная регулировка задержки времени срабатывания исполнительного реле в диапазоне от 0,1 с до 10 с;
  • Индикаторы наличия питания по фазам, состояния встроенного реле и порогов фазного напряжения;
  • Контроль обрыва нейтрали, фазы/фаз, межфазного замыкания, порядка чередования фаз;
  • 2 переключающие группы контактов 8А/AC230В.


КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.


УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

  • Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
  • Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
  • Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
  • Конденсация влаги на поверхности изделия не допускается;
  • Высота над уровнем моря не более 2000 м.


СХЕМА ПОДКЛЮЧЕНИЯ

Напряжение питания подаётся на клеммы «L1(A)», «L2(B)» и «L3(C)», исполнительные цепи к контактам 11-12/14, 21-22/24.


ГАБАРИТНЫЕ РАЗМЕРЫ


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Реле контроля напряжения однофазное трехфазное RN-03-01 3х

Реле напряжения RN-03-01 3х- фазные предназначено для защиты чувствительных к перепадам напряжения приборов и оборудования,питаемых от трехфазной сети при недопустимых отклонениях напряжения, пропадании любой из фаз, асимметрии напряжения, обрыва нулевого провода, а также визуального контроля напряжения по 3-м фазам.
Реле напряжения RN-03-01 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность.
Реле напряжения имеет светодиодный дисплей, индуцирующий:
– напряжение на каждой фазе;
– причину аварийного срабатывания;
– значение аварийного состояния.
Красный светодиод показывает состояние замыкающего контакта.
Реле контроля трехфазного напряжения выполняет функции:
– отключение нагрузки при недопустимых отклонениях напряжения
– отключение нагрузки при пропадании любой из фаз
– отключение нагрузки при асимметрии напряжения выше установленного значения
– отключение нагрузки при обрыве нулевого провода
– индикация аварийного состояния
– просмотр значения аварийного состояния
– установка минимального и максимального порогов напряжения
– установка асимметрии напряжения
– установка величины напряжения “гистерезиса”
– установка времени аварийного срабатывания
– установка времени повторного включения
– просмотр установленных значений в “памяти” реле напряжения

Работа реле напряжения

При подаче на реле напряжения устройство контролирует уровень напряжения фаз и отображает его.
Значение напряжения фаз А, В, С отображается на светодиодном дисплее поочередно с интервалом 3с, при этом горит соответствующий светодиод.
Состояние реле индуцируется свечением красного светодиода.
Мигание цифрового индикатора сигнализирует об аварийном срабатывании реле, при этом на дисплее индицируется причина срабатывания.
Числовое значение этой причины отображается, при нажатии кнопки .
Для входа в меню и перехода по пунктам используется кнопка < ввод >

Технические характеристики реле напряжения

Максимально коммутируемое напряжение

Параметры Значения
Напряжения питания 380В, 50Гц
Максимальный ток, коммутируемый контактами реле 10А
Максимально коммутируемое напряжение 250В
Минимально допустимое напряжение (регулируется) 1-300B
Максимально допустимое напряжение (регулируется) 1-300B
Асимметрия напряжения (регулируется) 1-100В
Гистерезис (регулируется) 1-100В
Погрешность контроля напряжения ±2В
Время реакции на аварию (регулируется)
Время повторного включения (регулируется)
0,1-99,9 сек
Количество и тип контактов 2 переключающие группы
Степень защиты реле по корпусу
по клеммам
IP40
IP20
Диапазон рабочих температур -25 … +50°С°С
Температура хранения -40 … +70°С
Габаритные размеры 17,5 Х 89 Х 63мм
Масса 100 г
Схема подключения реле напряжения

Zubr 3F, Зубр 3Ф, реле напряжения, схема подключения, VSE-E, Киев Украина

3 х фазное реле напряжения ZUBR


Схема подключения реле напряжения Зубр

Реле напряжения Zubr 3f ( Зубр 3Ф) для трехфазных электродвигателей. Защита от обрыва нуля, перекоса фаз, слипания фаз, неправильного чередования фаз, минимального и максимального напряжения. Импульсный блок питания, варисторная защита. Реле контроля напряжения в трехфазной сети выпускается для защиты трехфазных двигателей и трехфазного оборудования, а также оно осуществляет защиту от перенапряжения, обрыва фазы, асимметрии и слипания фаз. Зубр реле осуществляет контроль правильной последовательности фаз на линии. Купив реле напряжения 3 фазы 40а  за небольшую цену, вы защищаете дорогостоящее трехфазное оборудование.

Реле напряжения 3-х фазное Zubr 3f, использование прибора

Реле контроля трехфазного напряжения Zubr 3f (Зубр 3Ф) может ограничивать параметры напряжения от 120 – 210 В до 220 – 280 В. На дисплее можно наблюдать показатель напряжения каждой фазы, посмотреть данные при последнем аварийной мощности в сети, когда трехфазное реле напряжения отключало сеть от электроприборов. Посредством кнопочной управляющей панели, можно изменять время задержки включения электропитания, а также длительности между такими включениями-выключениями при перекосе фаз. Предельная мощность нагрузки, на которую рассчитан прибор контроля фаз – 1 тысяча ВА. Питание контроллера фаз происходит за счет последовательно сменяющихся фаз. Для выполнения своих функций трехфазного зубр реле достаточно всего 1-ой ненулевой фазы и 1-ой нулевой. Поэтому реле Zubr 3f может работать как защита одной фазы. Для коммутации (переключения, включения, выключения) оборудования применяется контактор, который не входит в комплект устройства контроля фаз.

Технические характеристики Реле напряжения ZUBR 3F | ЗУБР 3Ф

Параметр реле 3 фазное

Значение

По

умолч.

Пределы напряжения

верхний 220-280 В нижний 120-210 В

242 В 198 В

Время отключения при превышении напряжения

не более 0,04 с

Время отключения при понижении напряжения

не более 1 с (>120 В) не более 0,04 с (<120 В)

Задержка включения нагрузки

3-600 с

3 с

Перекос (асимметрия) фаз

10-80 В

20 В

Время отключения при перекосе фаз

0-30 с

1 с

Максимальный ток нагрузки

5 А

Максимальная мощность нагрузки

1 000 ВА

Напряжение питания

не менее 100 В не более 400 В

Масса реле 3 фазное

   0,15 кг ±10 %

Габаритные размеры

80 х 90 х 54 мм

Кол-во ком-ций под нагр., не менее

   50 000 циклов

Кол-во ком-ций без нагр., не менее

100 000 циклов

Степень защиты по ГОСТ 14254

   IP20

Трехфазное реле напряжения, особенности монтажа Zubr 3f

Реле контроля фаз предназначено для эксплуатации в сухом, не запыленном помещении, монтируется в специальный электрический шкаф. Схема подключения реле контроля фаз прилагается к изделию. Клеммы трехфазного реле напряжения рассчитаны на кабель сечением не более 2,5 мм². Зубр реле оборудовано дополнительной защитой от перенапряжения в виде плавкого предохранителя и варистора. Чтобы защититься от короткого замыкания, перед прибором контроля фаз ставится автоматический выключатель. Чтобы обезопасить человека от поражения электрическим током утечки, устанавливается УЗО (устройство защитного отключения). Все варианты подключения указаны на схеме подключения контроллера фаз.

Нужно подключить реле напряжения 3 х фазное? Смотрите ниже.

Схема подключения реле напряжения ZUBR 3F (схема підключення реле)


Комплект поставки Zubr 3F

 Реле напряжения Zubr 3F1 шт.

 Тех. паспорт, инструкция по установке и эксплуатации

1 шт.
 Упаковочная коробка1 шт.
Меры безопасности при использовании реле Реле напряжения ZUBR 3F
  • Чтобы не получить травму и не повредить устройство, внимательно прочтите и уясните для себя эти инструкции.
  • Подключение реле напряжения Зубр 3ф должно производиться квалифицированным электриком.
  • Перед началом монтажа (демонтажа) и подключения (отключения) устройства отключите напряжение питания, а также действуйте в соответствии с «Правилами устройства электроустановок».
  • Включать, выключать и настраивать устройство необходимо сухими руками.
  • Не включайте устройство в сеть в разобранном виде.
  • Не допускать попадания жидкости или влаги на устройство.
  • Не подвергайте устройство воздействию экстремальных температур (выше +40 °С или ниже –5 °С) и повышенной влажности.
  • Не подвергайте устройство чрезмерным механическим усилиям, ударам.
  • Не чистите устройство с использованием химикатов таких, как бензол и растворители.
  • Не храните устройство и не используйте устройство в пыльных местах.
  • Не пытайтесь самостоятельно разбирать и ремонтировать устройство.
  • Не превышайте предельные значения тока и мощности.
  • Для защиты от перенапряжений, вызванных разрядами молний, используйте грозозащитные разрядники.
  • Оберегайте детей от игр с работающим устройством, это опаcно.
  • Не сжигайте и не выбрасывайте прибор вместе с бытовыми отходами.
  • Использованное устройство подлежит утилизации в соответствии с действующим законодательством.

Автор: МЕГА КАБЕЛЬ

Эту страничку еще ищут в сети по ключевым запросам: подключение реле напряжения с контактором, Zubr 3f, реле напряжения 3 х фазное 32а, реле 3 фазное.

Реле контроля напряжения, пониженное / повышенное напряжение, 1 фаза, 110-240 В перем. / Пост. Тока

Реле контроля постоянного / переменного напряжения с ЖК-дисплеем – это многофункциональное устройство контроля и защиты. Реле применяется при напряжении питания 12 В постоянного тока, 24-48 В переменного / постоянного тока или 110-240 В переменного / постоянного тока для защиты оборудования или устройств от пониженного и перенапряжения в таких приложениях, как воздушные компрессоры, электродвигатели, насосы, вентиляторы, воздушные компрессоры. системы кондиционирования, нагнетатели, лифты, краны, холодильное оборудование, лазерное оборудование, промышленные системы управления и т. д.

Характеристики

  • Питание от измерительной цепи
  • Совместимость с источниками переменного и постоянного тока
  • ЖК-дисплей и клавиатура для точной цифровой настройки
  • Компактный размер для установки на DIN-рейку
  • Регулируемый порог повышенного и пониженного напряжения
  • Независимое регулируемое время задержки при повышенном и пониженном напряжении
  • Регулируемый режим сброса: автоматический или ручной сброс
  • Контрольное реле с 1 переключающим + 1 замыкающим контактом
  • Запись последних 3 неисправностей

Технические характеристики

Модель ATO-SVR1000 / D12 ATO-SVR1000 / AD48 ATO-SVR1000 / AD220
Измерительная цепь Цепь постоянного / переменного тока (A1 +, A2-)
Функции мониторинга Повышенное и пониженное напряжение
Номинальное напряжение постоянного тока 12 В AC / DC 24-48 В 50/60 Гц AC / DC 110-240 В 50/60 Гц
Диапазон настройки пониженного напряжения DC 9-18V регулируемый AC / DC 20-80V регулируемый AC / DC 50-300V регулируемый
Диапазон настройки перенапряжения DC 9-18V регулируемый AC / DC 20-80V регулируемый AC / DC 50-300V регулируемый
Гистерезис напряжения 0.1-6,0 В регулируемый 0,1-30,0 В регулируемый 1.0-90.0V регулируемый
Время задержки при повышенном и пониженном напряжении 0,1-999 сек регулируемая
Режим сброса Ручной / Автоматический / Автоматический с задержкой включения
Время задержки для сброса 0,1-999 сек регулируемая
Индикатор ЖК-дисплей, показывающий напряжение, работу и состояние неисправности
Записи о неисправностях Последние 3 ошибки
Выходные контакты 1 CO + 1 NC
Контактная емкость 6A, 250 В переменного тока (резистивная нагрузка)
Степень защиты IP 20
Условия работы Рабочая температура -25 ℃ ~ 65 ℃
Влажность ≤85% относительной влажности, без конденсации
Механическая износостойкость 1000000 циклов
Диэлектрическая прочность > 2 кВ переменного тока 1 мин
Крепление DIN-рейка 35 мм
Масса 130 г
Размеры (В * Ш * Г) 80 * 43 * 54 мм

Схема подключения

Примечание:
1.Положение контактов реле показано в состоянии «Питание включено» (исправное). Если питание отключено или возникнет какая-либо неисправность, контакты реле будут противоположны схеме.
2. Для питания постоянного тока полярность должна быть правильно подключена. В противном случае реле не сработает.

Советы: функция реле контроля пониженного / повышенного напряжения

Реле контроля пониженного / повышенного напряжения используется для автоматического отключения цепи, когда повышенное и пониженное напряжение в линии превышает указанное значение, и может автоматически определять линейное напряжение, и оно может автоматически подключать цепь, когда напряжение в линии возвращается к нормально, чтобы защитить нашу электрическую безопасность.

Реле контроля напряжения в основном используется для защиты изоляции электрического оборудования, такого как генераторы, трансформаторы, вакуумные выключатели, шины и двигатели, от повреждения перенапряжением.

Когда линия электропитания имеет повышенное или пониженное напряжение, реле контроля напряжения может быстро и безопасно отключить цепь при непрерывном воздействии высокого напряжения, чтобы избежать возникновения несчастных случаев, вызванных подачей аномального напряжения на оконечные устройства. Когда напряжение вернется к нормальному значению, контрольное реле автоматически подключит цепь в течение указанного времени, чтобы обеспечить нормальную работу оконечных устройств в автоматическом режиме.

% PDF-1.6 % 1004 0 объект > эндобдж xref 1004 74 0000000016 00000 н. 0000002375 00000 н. 0000002591 00000 н. 0000002731 00000 н. 0000002777 00000 н. 0000002984 00000 н. 0000003474 00000 н. 0000003891 00000 н. 0000004333 00000 п. 0000004850 00000 н. 0000004954 00000 н. 0000005057 00000 н. 0000005371 00000 п. 0000005642 00000 п. 0000005907 00000 н. 0000008412 00000 н. 0000008573 00000 п. 0000008837 00000 н. 0000011358 00000 п. 0000013031 00000 н. 0000015328 00000 п. 0000016031 00000 п. 0000016456 00000 п. 0000016901 00000 п. 0000017293 00000 п. 0000019494 00000 п. 0000022223 00000 п. 0000024696 00000 п. 0000026737 00000 п. 0000028633 00000 п. 0000032657 00000 п. 0000036073 00000 п. 0000050497 00000 п. 0000066873 00000 п. 0000068719 00000 п. 0000068803 00000 п. 0000068854 00000 п. 0000069406 00000 п. 0000069588 00000 п. 0000070156 00000 п. 0000070355 00000 п. 0000121860 00000 н. 0000121901 00000 н. 0000171406 00000 н. 0000171447 00000 н. 0000171999 00000 н. 0000172182 00000 н. 0000198103 00000 н. 0000198144 00000 н. 0000198712 00000 н. 0000198916 00000 н. 0000257829 00000 н. 0000257870 00000 н. 0000258438 00000 н. 0000258641 00000 н. 0000259209 00000 н. 0000259430 00000 н. 0000260014 00000 н. 0000260236 00000 п. 0000260515 00000 н. 0000260606 00000 н. 0000260717 00000 н. 0000260921 00000 н. 0000261005 00000 н. 0000261056 00000 н. 0000261261 00000 н. 0000261482 00000 н. 0000285899 00000 н. 0000535375 00000 н. 0000555168 00000 н. 0000629987 00000 н. 0000649892 00000 н. 0000782712 00000 н. 0000001821 00000 н. трейлер ] / Назад 32 >> startxref 0 %% EOF 1077 0 объект > поток @S; z ؇ IN6

Schneider Electric RM17UBE15 Модульное однофазное реле контроля напряжения, 5 А, 1 переключающий контакт, 65… 260 В пер. / Пост. Тока

Модульное однофазное реле контроля напряжения, 5 А, 1 перекл., 65… 260 В пер. / Пост. Тока
Технические характеристики
Броски реле 1 перекидной контакт
Компонент Реле контроля напряжения
Релейная нагрузка, сила тока 5 ампер
Производитель Schneider Electric
Тип подключения реле Винтовое соединение
Применение реле Обнаружение повышенного и пониженного напряжения
Реле индикации 1 светодиод зеленый
Реле индикации 1 светодиод желтый
Применение реле Автономный
Максимальное напряжение катушки 250 В переменного / постоянного тока
Монтаж реле DIN-рейка
Материал контактов реле Пластик
Номинальное напряжение катушки 110–240 В переменного тока
Номинальное напряжение катушки 110-240 В постоянного тока
Диапазон синхронизации реле Регулируемый 0.1-10 с
Частота передачи реле 50-60 Гц
Диапазон контроля напряжения реле 65-260 В переменного тока
Диапазон контроля напряжения реле 65-260 В постоянного тока
Масса 0,19

На складе

Мониторы напряжения / фазы – Littelfuse

  • 102A
  • 102A – это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазона, который защищает напряжение 190-600 В переменного тока, 50/60 Гц…Более

  • Вход
    Напряжение (В):
    190 – 480 В перем. Тока, 475 – 600 В перем. Тока

  • Выход
    Форма:
    SPDT – 1 Форма C

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12–18 AWG, крутящий момент: 7 фунт-дюймов; Размер провода: 12 – 18AWG, одножильный или многожильный

  • 201 СП
  • 201-xxx-SP – это 8-контактный подключаемый монитор напряжения с восьмеричным основанием, предназначенный для защиты однофазных мотоциклов…Более

  • Вход
    Напряжение (В):
    190 – 240 В перем. Тока, 95 – 120 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 – 22 AWG, одножильный или многопроволочный

  • 201 СП DPDT
  • 201-xxx-SP-DPDT – это 8-контактный подключаемый монитор напряжения с восьмеричным основанием, предназначенный для защиты однофазных цепей…Более

  • Вход
    Напряжение (В):
    190 – 240 В перем. Тока, 95 – 120 В перем. Тока

  • Выход
    Форма:
    DPDT

  • Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 – 22 AWG, одножильный или многопроволочный

  • 201 Реле напряжения
  • 201-xxx-DPDT – это 11-контактный подключаемый монитор напряжения с восьмеричной базой, предназначенный для защиты трехфазных двигателей…Более

  • Вход
    Напряжение (В):
    190–240 В переменного тока, 95–120 В переменного тока, 95–120 В переменного тока

  • Выход
    Форма:
    DPDT

  • Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12–22 AWG, одножильный или многопроволочный, крутящий момент: 12 фунт-дюймов; Провод: многожильный или одножильный 10-22AWG

  • 201A
  • 201A – это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазона, который защищает напряжение 190–480 В переменного тока, 50/60 Гц…Более

  • Вход
    Напряжение (В):
    190-480 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 – 22 AWG, одножильный или многопроволочный

  • 201A AU
  • 201A-AU – это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, обеспечивающий защиту 190–480 В переменного тока, 50/60 Гц…Более

  • Вход
    Напряжение (В):
    190 – 480 В перем. Тока, 475 – 600 В перем. Тока

  • Выход
    Форма:
    Форма C

  • Способ монтажа: Монтаж на DIN-рейку или на поверхность (вставьте в розетку OT08-PC)

  • 202
  • Монитор напряжения 202-200-SP предназначен для защиты однофазных двигателей независимо от их размера.Это может … Более

  • Вход
    Напряжение (В):
    190 – 240 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип завершения: 0.25 дюймов, штекер, быстрое соединение

  • 202 202 RP
  • Серия 202 представляет собой трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, который обеспечивает защиту 190-600 В переменного тока, 50/6…Более

  • Вход
    Напряжение (В):
    190 – 480 В перем. Тока, 475 – 600 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип завершения: 0.25 дюймов, штекер, быстрое соединение

  • 250A
  • 250A – это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазона, который защищает напряжение 190–480 В переменного тока, 50 * / 60 Гц…Более

  • Вход
    Напряжение (В):
    190-480 В переменного тока, 500-600 В переменного тока, 95-120 В переменного тока

  • Выход
    Форма:
    DPDT – 2 Форма C

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12–18 AWG, крутящий момент: 7 фунт-дюймов; Размер провода: 12 – 18AWG, одножильный или многожильный

  • 350
  • 350 – это монитор напряжения для тяжелых условий эксплуатации.Этот продукт следует использовать, когда реле высокого тока или дуа … Более

  • Вход
    Напряжение (В):
    190 – 240 В переменного тока, 380 – 480 В переменного тока, 475 – 600 В переменного тока, 475 – 600 В переменного тока

  • Выход
    Форма:
    DPDT, SPDT

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG, крутящий момент: 7 дюймов на фунт; Размер провода: 12-18AWG

  • 355
  • 355 – это трехфазный монитор напряжения с регулируемой задержкой отключения и перезапуска, регулируемым напряжением unba…Более

  • Вход
    Напряжение (В):
    190 – 240 В переменного тока, 380 – 480 В переменного тока, 475 – 600 В переменного тока

  • Выход
    Форма:
    DPDT, SPDT

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG

  • 455
  • Серия 455 – это трехфазные мониторы напряжения, которые объединяют нагрузку и линейный боковой мониторинг, чтобы предложить комп…Более

  • Вход
    Напряжение (В):
    190 – 480 В переменного тока, 380 – 480 В переменного тока, 475 – 600 В переменного тока

  • Выход
    Форма:
    SPDT

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG

  • 460 СП
  • 460-100-SP используется с однофазными двигателями 95-120 В переменного тока, 50 * / 60 Гц и однофазными двигателями 190-240 В переменного тока, 50 * / 60 Гц…Более

  • Вход
    Напряжение (В):
    190 – 240 В перем. Тока, 95 – 120 В перем. Тока

  • Выход
    Форма:
    1 Форма C

  • Тип заделки: Крутящий момент: 6 фунт-дюймов; Провод: многожильный или одножильный, 12-20 AWG, по одному на клемму

  • 460 реле напряжения
  • 460 – это трехфазный монитор напряжения, который независимо защищает двигатели 190–480 В переменного тока или 475–600 В, 50/60 Гц…Более

  • Вход
    Напряжение (В):
    190 – 480 В перем. Тока, 475 – 600 В перем. Тока

  • Выход
    Форма:
    1 форма A и 1 форма B, 2 форма A, форма C

  • Тип заделки: Крутящий момент: 6 фунт-дюймов; Провод: многожильный или одножильный, 12-20 AWG, по одному на клемму

  • Реле напряжения 50R
  • Монитор однофазного напряжения 50R имеет цепь измерения напряжения, которая постоянно контролирует грех…Более

  • Вход
    Напряжение (В):
    190 – 240 В переменного тока, 380 – 480 В переменного тока, 95 – 120 В переменного тока

  • Выход
    Форма:
    SPDT – 1 Форма C

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG

  • 601
  • Модель 601 – это полностью программируемый монитор напряжения, предназначенный для защиты трехфазных двигателей.Это может быть … Более

  • Вход
    Напряжение (В):
    200 – 480 В перем. Тока, 500 – 600 В перем. Тока

  • Тип заделки: Крутящий момент: 7 дюймов на фунт

  • Метод монтажа: Поверхностный монтаж (винты 4-8 #) или монтаж на DIN-рейку

  • 601 CS D P1
  • Трехфазный монитор мощности 601-CS-D-P1 – это полностью программируемый электронный монитор мощности, предназначенный для m…Более

  • Вход
    Напряжение (В):
    200-480 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип заделки: Крутящий момент: 7 дюймов на фунт

  • DLM
  • Серия DLMU – это универсальный трехфазный монитор напряжения.Он постоянно измеряет напряжение.

  • Вход
    Напряжение (В):
    200 – 480 В перем. Тока, 500 – 600 В перем. Тока

  • Тип подключения: Винтовой зажим с невыпадающими зажимами для проводов до # 14 AWG (2.5 мм²) провод

  • Метод монтажа: Поверхностный монтаж с помощью двух винтов # 8 (M4 x 0,7) или защелкивается на DIN-рейке 35 мм

  • HLM
  • Серия HLMU – это универсальный герметичный трехфазный монитор напряжения.Он постоянно измеряет … Более

  • Вход
    Напряжение (В):
    200 – 240 В пер. Тока; 340 – 420 В пер. Тока; 400 – 480 В перем. Тока

  • Выход
    Форма:
    DPDT

  • Тип подключения: Винтовые клеммы до # 12 AWG (3.3 мм²) провод

  • HLVA
  • Серия HLV – это однофазные устройства контроля пониженного напряжения, предназначенные для защиты чувствительного оборудования от b…Более

  • Вход
    Напряжение (В):
    Мин. Действующее значение напряжения: 70 В пер. Тока; Максимальное среднеквадратичное напряжение: 264 В перем. Тока

  • Выход
    Форма:
    Изолированный SPDT

  • Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов)

  • КВМ
  • Серия KVM – это однофазный монитор пониженного напряжения, предназначенный для повторной защиты чувствительного оборудования…Более

  • Вход
    Напряжение (В):
    110–120 В пер. Тока; 220 – 240 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов)

  • PLM
  • Серия PLM – это трехфазный монитор напряжения, который непрерывно контролирует каждую из трех фаз.Пн … Еще

  • Вход
    Напряжение (В):
    200 – 240 В переменного тока, 360 – 430 В переменного тока, 400 – 480 В переменного тока

  • Выход
    Форма:
    Изолированный SPDT

  • Тип подключения: Восьмеричный 8-контактный разъем, 600 В перем. Тока

  • PLMU
  • PLMU11 непрерывно измеряет напряжение каждой из трех фаз, чтобы обеспечить защиту 3…Более

  • Вход
    Напряжение (В):
    200-480 В перем. Тока

  • Выход
    Форма:
    Изолированный SPDT

  • Тип подключения: Восьмеричный 8-контактный разъем

  • PLR
  • Серия PLR обеспечивает рентабельное средство предотвращения запуска 3-фазного двигателя при неблагоприятном напряжении…Более

  • Вход
    Напряжение (В):
    190-270 В переменного тока, 340-450 В переменного тока, 380-500 В переменного тока, 95-140 В переменного тока

  • Выход
    Форма:
    SPDT

  • Тип подключения: Восьмеричный 8-контактный разъем

  • PLS
  • Серия PLS – это недорогие фазочувствительные регуляторы, обеспечивающие изолированное замыкание контактов при включении…Более

  • Вход
    Напряжение (В):
    175-255 В переменного тока, 380-500 В переменного тока, 95-135 В переменного тока

  • Выход
    Форма:
    Изолированный SPDT

  • Тип подключения: Восьмеричный 8-контактный разъем

  • TVM
  • Серия TVM обеспечивает защиту двигателей и других чувствительных нагрузок.постоянно измеряет v … Более

  • Вход
    Напряжение (В):
    208 В переменного тока, 460 В переменного тока, 480 В переменного тока, 230 В переменного тока

  • Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов), быстроразъемные клеммы с наружной резьбой 6,35 мм (0,25 дюйма)

  • Метод установки: Крепление к поверхности с помощью одного винта № 8 (M5 x 0,8), монтаж на поверхность с помощью одного винта № 8 (M5 x 0,8)

  • TVW
  • Серия TVW обеспечивает защиту двигателей и других чувствительных нагрузок.Непрерывно измеряет v … Более

  • Вход
    Напряжение (В):
    208 – 240 В перем. Тока, 208; 220; 230; 240 В переменного тока, 380 400 и 415 В переменного тока, 430; 440; 460; 480 В перем. Тока

  • Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов), быстроразъемные клеммы с наружной резьбой 6,35 мм (0,25 дюйма)

  • Метод установки: Крепление к поверхности с помощью одного винта № 8 (M5 x 0,8), монтаж на поверхность с помощью одного винта № 8 (M5 x 0,8)

  • WVM
  • Серия WVM обеспечивает защиту от преждевременного отказа оборудования (двигателя), вызванного напряжением fau…Более

  • Вход
    Напряжение (В):
    От 200 до 240 В переменного тока, от 355 до 425 В переменного тока, от 400 до 480 В переменного тока, от 500 до 600 В переменного тока

  • Выход
    Форма:
    Изолированный SPDT

  • Тип подключения: Винтовые клеммы с невыпадающими зажимами для проводов до # 12 AWG (3.2мм2) провод

Lovato Electric | Энергетика и автоматизация

Выберите свою страну Выберите свою страну … Глобальный сайт —————- КанадаКитайХорватияЧешская РеспубликаГерманияФранцияИталияПольшаРумынияРоссийская ФедерацияИспанияШвейцарияТурцияОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты ————— -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэОстров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаP APUA Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос ОстроваТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыМалые отдаленные острова СШАУругвайУзбекистан ВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАs.Wallis And Futuna, Западная Сахара, Йемен, Замбия, Зимбабве,

LOVATO Electric S.p.A. Via Don E. Mazza, 12 – 24020 Gorle (BG) ИТАЛИЯ Cap. Soc. Vers. 3 200 000 евро трески. Фиск. e Часть. IVA n. 01921300164 ид. НЕТ. IT 01921300164

Связанные компоненты промышленной автоматизации

  • Envíos

    Electric Automation Network включает seguro para todos sus envíos .

  • Pago seguro

    Existen varias opciones para realizar el pago.Используется для реализации среднего PayPal, Tarjeta de crédito или Transferencia.

    Pago totalmente seguro. Electric Automation Network emplea plataformas de pago seguras. Los pagos a través de tarjeta de crédito se realizan a través del Cyberpac con las mejores garantías de seguridad, confidencialidad e integridad. Реализуйте SSL (уровень защищенных сокетов).

    PayPal использует методы кодификации данных, отличных от других. Информация о протеже медианте SSL с продольным ключом шифрования 168 бит (nivel más alto disponible comercialmente).

Cómo comprar

Nos Complace indicarle que nuestra web ofrece automáticamente los plazos de entrega y Precios especiales por cantidad para clientes registrados.

Es muy fácil comprar en Automatización Eléctrica.

а

1.- Inicie sesión o Regístrese. Una vez se registre los Precios se recalcularán automáticamente según su ficha de cliente.

2.- Añada los productos al carro.

3.- Elija una opción de envío de las disponibles para su dirección.

4.- Elija el método de pago.

5.- Pulse sobre ‘Tramitar pedido’ y siga las Instrucciones.

а

Существуют различные варианты реализации, PayPal, Tarjeta de crédito или Transferencia.

Automatización Eléctrica – Somos proofedores, sepa más acerca de nosotros.

Automatización Eléctrica является одним из лучших дистрибьюторов электрических продуктов и contenidos tecnológicos especializada en automatización, управляющих и вспомогательных в секторе Eléctrico Industrial, которые используют веб-медиа для релаксации коммерческого портала с клиентом.Это платная онлайн-версия, многоязычный и мультидивиза, бесплатный контент и коммерческое обслуживание на континенте.

Nuestro equipo humano formado por Ingenieros, Técnicos especialistas, Informáticos y Expertos en Logística con gran experiencecia en el mundo de la automatización Industrial, dirigido desde nuestro centro logístico en Valencia (España) tiene como elologístico deporte nuestros clientes. Para ello disponemos de una completeta documentación técnica por artículo, Precios especiales actualizados en tiempo real y stocks de las Principales referencias de una ampia gama de productos con los que ofrecemos servicios de envío exprés.

Déjenos ayudarle a llevar a cabo sus proyectos de Automatización.

Con más de 300,000 artículos disponibles cubrimos prácticamente la totalidad de sus necesidades de productos eléctricos para automatización. Nuestro equipo técnico, altamente cualificado, есть su disición para ayudarle a llevar adelante todos sus proyectos.

Servicio global, logístico, técnico y comercial con la máxima garantía de calidad.

Nuestra misión es ofrecerle el mejor servicio logístico, tecnico y comercial ofreciendo contenidos tecnológicos gratuitos que le ayuden en la especificación de productos y en el disño y sizesamiento de instalaciones.

Nos encargamos de la digitalización de los catálogos de los fabricantes, mostrándole en cada ficha del articulo toda la información relativa a éste. También nos encargamos de que toda la documentación técnica adicional de estos artículos esté ordenada y accesible para usted.

Pretendemos ofrecerle un servicio comercial rápido, fácil y fiable, para ello dispone de servicios tales como:

  • Cotización por volumen de compra en tiempo real.
  • Consulta de plazo Estimado de Entrega en tiempo real.
  • Sistemas logísticos para el envío de los materiales a casi cualquier parte del mundo.
  • Gestión de Compras, Histórico de pedidos y Seguimiento de envíos.
  • Gestión ágil de Reparaciones y Devoluciones.
  • Documentación y Fichas técnicas de todos los productos Online.
  • Noticias en Tecnologías de la Automatización donde le mantenemos informado de todos los avances y novedades tecnológicas de los Principales Fabricantes.
  • Foros de consulta y Redes Sociales Profesionales.

Y un sinfín de utilidades mas, todas ellas disñadas con el objetivo de ofrecerle el mejor soporte logístico y técnico en instalaciones y mantenimiento industrial.

Stock для непосредственного использования.

En nuestros centros logísticos, estratégicamente situados, mantenemos en stock las referencias de mayor rotación. Esto se traduce en plazos de entrega muy rápidos para usted.

Nuestros sistemas logísticos allowen realizar envíos exprés de nuestros productos a casi cualquier parte del mundo, simplemente indíquenos qué necesita y dónde quiere que lo mandemos.

Servicio Logístico Global.

Desde nuestro centro logístico en Valencia (España) realizamos envios a casi todos los países del mundo mediante empresas de reconocido prestigio tales como DHL, UPS и Chronoexpress / FedEx.

Nuestros colaboradores logísticos operan en más de 220 países y territorios, ofreciendo entregas rápidas, fiables y puntuales. Usted podrá realizar el seguimiento complete de todos sus envíos online.

Китай 3-фазное реле контроля напряжения Производители, поставщики, фабрика – Сделано в Китае

Трехфазное реле защиты Модель Выбор модели

  • 4
  • 4

    15%

  • Функциональный код

    Перенапряжение

    Пониженное напряжение

    Unbanlance

    Задержка срабатывания

    Последовательность фаз

    Обрыв фазы

    Регулируемое номинальное напряжение

    Задержка сброса

    Выходные контакты

    -15%

    2s

    0003

    000 900

    Реле обрыва трехфазной фазы Примечание : 1.«●» Функция доступна, «-» Функция недоступна.

    Трехфазное реле управления Технические параметры

    IP20 9000
    Диапазон номинального напряжения питания

    P-P: AC 3 × 208 В → 3 × 440 В; P-N: AC 3 × 120 → 254V

    Номинальный диапазон рабочего напряжения питания

    P-P: AC 166V → 528V; PN: AC 96 В → 239 В

    Номинальная частота питания

    50/60 Гц

    Выбор номинального рабочего напряжения

    M440: 208-220-230-240-380-400- 415-440 (В) (PP)
    M254: 120-127-132-138-220-230-240-254 (V) (PN)

    Диапазон измерения

    AC 166V → 528V; 96 В перем.

    5% ~ 15% номинального напряжения

    Фиксированная скорость гистерезиса

    2%

    Обрыв фазы и последовательность фаз

    < 0.5 с

    Диапазон задержки срабатывания

    0,1 с ~ 10 с

    Диапазон задержки сброса

    0,1 с ~ 10 с

    Ошибка измерения напряжения

  • 6
  • % (Весь диапазон настройки)

    Ошибка задержки

    ± 10% + 0,1 с

    Точность установки ручки

    1% Значение шкалы

    Номинальное напряжение изоляции

    440V

    Емкость конфигурации контактов (A)

    2C / O 8A; 1C / O + CC / 0 5A

    Класс IP

    3

    Класс загрязнения

    Электрическая долговечность

    105

    9003 6

    Механический срок службы

    106

    Высота

    ≤2000 м

    Допустимая относительная влажность

    ≤50% (40 ºC) (без конденсации) 9 (без конденсации) 9

    Категория использования

    AC-15

    Контактная емкость

    Ue / le: 250V / 1.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
