Реле времени для споттера своими руками
Помощь – Поиск – Пользователи – Календарь.
Применены тиристоры Т, трансформотор на броневом сердечнике 1,6 кВт. Очень нестабильная работа на коротких промежутках времени, например выставляешь устройство на 40мсек 4импульса ,а сварочный импульс иногда длится 20 или 30 мсек. Может кто посоветует что-нибудь дельное, чтобы сварочные импульсы были одинаковые. Цитата Дмитрий1 ЗЫ : емкость фильтра по питанию С4 может быть недостаточна.
Спасибо за ответы, попробую всё выше предложенное и отпишу. Один из глюков схемы: в схеме указана “кренка” КЕН8А у меня она и стоит у которой напряжение стабилизации 9 вольт, а в схеме везде почему-то 12 вольт. Один из глюков схема: в схеме указана “кренка” КЕН8А у меня она и стоит у которой напряжение стабилизации 9 вольт, а в схеме везде почему-то 12 вольт.
А зачем такие сложности? Я когдато делал намного проще.
Обычный пкскатель и приставка выдержки времени. Комутировал первичку. Так как трансформатор однофазный то чтоб продлить жизнь контактов соединил последовательно. Дешево и сердито если варить немного. Если варить дохрена то есть с утра до вечера каждый день то тиристоры как в схеме, а управляющий электрод комутируется при помощи реле с примитивной времязадающей RC цепью.
Не боится никаких наводок, шпарит в жесточайшем режиме уже 10 лет. Пускатель не тянул, выходил из строя по механическим причинам, просто рассыпалась подвижная часть, на реле несколько раз отваливались пятаки контактов опять же по механическим причинам.
В качестве привода подвижного электрода изначально взял электропривод закрылков от самолета, техника хоть надежная, красивая но цеховых условий не выдюжила. Сейчас используется пневматика. Самая большая проблема износ электрода. В том то и фикус, что выдержки нужны с точностью до 0,1 сек, отсюда и стремление к цифровому таймеру, ну и высший шик- управление симмистором, на нем кстати можно еще дополнительно регулировку мощности собрать У меня пока вот эта схема:.
А если не секрет что варите? Согласен, сейчас много чего появилось в продаже, как и сами споттеры со всеми прибамбасами, но интересно и самому сделать, пусть даже методом проб и ошибок, да и некоторые запасы старых толковых радиодеталей еще пока имеются.
Вобщем то не варю, а вытягиваю вмятины на кузовном железе Сегодня опробовал предложения по улучшению работы устройства: зашунтировал ножки по питанию конденсаторами примерно 0. К улучшению не привело. Может у меня стогерцовые импульсы управления криво формируются. Сигнал старта импульса сварки – получается что он не синхронизирован с этими импульсами управления, может поставить на старт триггер и завести импульсы управления на него. Эх, осцилографа нет!
Устройства со сварочным импульсом длительностью 0,1сек и более в данном случае не могут быть применены. Такое устройство я уже собрал, там действительно применено покупное времязадающее устройство, два тиристора никаких контактов , пара сопротивлений и сам силовой трансформатор – работает стабильно и чётко.
Если кого интересует схему могу выставить. Прошу помочь разобраться со схемой С. Абрамова Нажмите для просмотра прикрепленного файла так как мне нужен сварочный импульс длительностью от 0,02сек 20ms до 0,06сек 60ms с шагом регулировки 0,02сек 20ms.
Эта схема реально формирует такие длительности, только почему-то нестабильно. Мои познания в схемотехнике очень скромные – вот например понимаю, что на сигнал старта кнопка SB1 надо поставить триггер для его синхронизации с импульсами управления, а как реально это сделать не представляю. Начало генерации симисторной открывашки – буду благодарен за схему этого узла, очень думаю, что он здесь нужен. Длительность коротких импульсов можно смотреть стробоскопически – прошу поподробнее.Это мы берём однофазный асинхронник навешиваем на него диск с одной или четырьмя штрихами по радиусу, это движок значит крутится, а мы освещаем его неонкой – так чтоли? Информацию о нестабильности длительности импульса сварки я получал от звука работы трансформатора, от результата самой сварки, от светодиода установленного последовательно с сопротивлением 1кОм между выводом 6 микросхемы ЛА9 и массой, от лампы вт установленной вместо сварочного трансформатора.
Цитата Дмитрий1 1. Цитата Мойсеич 1. КЕН8А у меня в металле – 12 вольт За свякие крен А привязка к сети ну очень нехорошо сделана, хотя бы чем-то фронты сделать. Цитата Дмитрий1 2. КЕН8А в пластиковом корпусе. Привязка к сети действительно вызывает сомнения. К сожаления нет в наличии осцилографа, чтобы проверить эти импульсы. Может кто знает как стопудово рабочий этот узел сделать.
Цитата yurij 2. Я тоже хотел эту схему собирать, уже разводку сделал. Теперь буду думать делать или нет. На схеме 1,3 вывод кренки надо поменять местами. Схема рабочая. Если вам не нужны короткие сварочные импульсы, как в моём случае, собрать можно.
Так в этой схеме у тиристоров нет жёсткой синхронизации с сетью по управлению, поэтому она вряд-ли будет адекватно работать. Моя схема помоему отличается от вашей, или я что-то не доганяю. Если что поправте меня. Цитата DmitriyMon 2.
По моему, то, что надо и проще некуда! Но градуировку, желательно, проволочного сопротивления или магазин с галетником , все равно придётся по Осциллоскопу, или па При контактной сварки, для хорошего привара необходимо подобрать не только количество тока, но и силу прижима и диаметр рабочего пятна электрода, а так же материал электрода лучше медь, только она не долговечна, но можно и медно-бронзовые, только режимы настройки сварки будут значительно другими.
Ещё, при больших токах, используется режим “Модуляция” – это ни что иное, как плавное нарастание сварочного тока. Цитата Дмитрий1 3. Достал наконец-то осциллограф, правда он ламповый С, рабочий или нет пока не проверял.
С какой стороны к нему подходить тоже пока непонятно. Очень надеюсь на его помощь. Будет результат конечно-же отпишу. Цитата igors 4. Вот еще нашел, откуда то скачанное, написано, что выдержка от 0,1 сек, если в программировании силен, то подправишь под себя, исходник и прошивка имеются Вот параметры точ.
Цитата Навигатор3 4. Цитата Дмитрий1 4. Цитата iban2 6. Цитата Дмитрий1 7. Спасибо, нашёл то что нужно. Включал я этот агрегат, вроде работает, только луч подозрительно толстый. Щупов к нему нет, пытаюсь собрать какое-то подобие этих проводков. Желаемого результата я действительно не увидел. Слабенькая у нас какая-то техника – осциллографу всего сорок лет, а он уже никуда не годный. Цитата igors 7. А настраивать не пытался? Убавь яркость и плавно крути фокус, но если осцил допотопный, то можешь и не увидеть желаемого.
Очень нестабильная работа на коротких промежутках времени, у меня была подобная проблема ввел в схему тригер стало работать куда стабильней схему я выложил в теме про самодельный спотер ана хоть нарисована коряво но разобраться можно. Имеется в виду триггер на сигнал старта или на формирование герцовых импульсов?

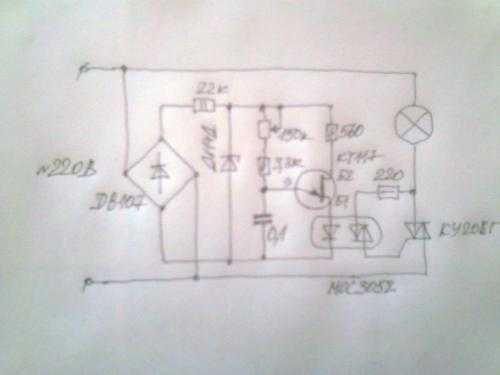

Да, вещь нужная, сам я не силён в схемотехнике, но то тоже набросал схемку как сделать этот узел через триггер ТМ2. Реальную доводку схемы отодвинул, пока не достану нормального осциллографа. Неблагодарное это дело – собирать тиристорные схемы без этого прибора. Добрый день вот такой вариант как вам Нажмите для просмотра прикрепленного файла. Цитата Андрей12 Цитата trapper25 В момент подключения силового трансформатора возможны паразитние колебания ,которые и сбивают с толку счетчики.
Лечить можно отвязкой от сети и использованием для счетчика независимого генератора ,построенного на той же лнке,можно даже кварцованной ,хуже не будет.
Но и о блокировочных конденсаторах не стоит забывать,- помогают.
Точечная сварка своими руками. Таймер NE555
Помощь – Поиск – Пользователи – Календарь. Перейти к полной версии этой страницы на форумах сайта Электрик: Самодельная точечная сварка. Собрал схему С. Нажмите для просмотра прикрепленного файла Работает, правда есть там парочка несущественных неточностей.
Как сделать сварочный аппарат точечной сварки в домашних условиях. Для включения я использовал полупроводниковое реле Fotek SSRDA DC. принципиальная схема контроллера сварочного аппарата С2 поднимается после нажатия кнопки в момент времени t = 0 определяется по формуле.
Аппарат точечной сварки своими руками
Споттер для рихтовки идеально подходит для аккуратной работы с вмятинами и повреждениями корпуса авто. Минимальные подготовительные работы с элементами машины, восстановление до первозданной формы, и быстрая последующая обработка места под покраску, поспособствовали внедрению этого устройства во все СТО и мастерские. Но при работе в собственном гараже нет смыла покупать дорогой аппарат.
Взамен магазинного, можно изготовить самодельный споттер. Для этого необходимо знать как собрать трансформатор, чем манипулировать напряжением для импульса, и из чего сделать рабочие элементы. Хорошими помощниками начинающему конструктору окажутся схемы и видео самодельного споттера из Сети. Для создания споттера своими руками важно понимать процесс, происходящий внутри аппарата.
Точечная сварка. Изготовление.
Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового.
Очередной треш проект — делаем сами своими руками аппарат для точечной сварки из трансформаторов от микроволновок.
Таймер для аппарата точечной сварки
Хочу поделиться своим опытом создания аппарата точечной сварки своими руками. Как и большинство подобных самоделок, исходниками послужили трансформатор микроволной печи и медный кабель для стартера. Первое с чего нам нужно начать, это извлечь трансформатор из микроволновой печи и заменить вторичную обмотку.
Итак микроволновая печь около Вт потребляемая мощность препарирована. В дополнение к трансформатору слева , я получил еще несколько полезных в хозяйстве вещей.
Как выполняется точечная сварка своими руками
В статье об изготовлении точечной сварки из трансформатора от микроволновой печи был указан модуль таймера но не все знают где подобный таймер достать или же как можно его сделать самому. В этой статье мы покажем, как сделать точно такой модуль таймера для точечной сварки своими руками. По ЛУТ технологии или другой удобной Вам переносим рисунок на плату, травим, сверлим, лудим дорожки. Когда все элементы будут стоять на своих местах и запаяны то пришло время подключить наш таймер к нагрузке. В качестве временной нагрузки будем использовать лампу накаливания. Таймер будем подключать в разрыв цепи лампы, провода нагрузки подключаются к клемме на плате К1. Ко второму разъёму h3 подключена кнопка без фиксации запуска таймера. Вместо диодного моста я подключил отдельный блок питания, так как в аппарате точечной сварки я буду использовать адаптер питания на 12 В и 0,5 А, сама же схема может питаться от 6 до 12 В.
Точечная сварка. Вот еще схема точечной в журнале все описано .. Кстати в давние времена было такое реле времени “Импульс”.
Контактная сварка – как самому изготовить оборудование и клещи?
Здравствуйте, уважаемые посетители. Речь в этой статье пойдет о цифровом таймере, предназначенном для аппарата точечной сварки. Схема устройства показана на рисунке 1. Вообще программа, записанная в контроллер, это программа вычитающего счетчика.
Что собой представляет схема споттера. Таймер для споттера на микроконтроллере
Внимание покупателей подшипников. Каталог подшипников на сайте. Контактная сварка представляет собой соединение двух деталей в одно целое, которое происходит при помощи нагрева в месте сварки мощным кратковременным потоком электричества. При этом одновременно происходит сжатие деталей в месте нагрева до возникновения пластической деформации. В промышленности этот вид соединения применяется достаточно широко, но в последнее время всё чаще мастера применяют его и в домашних мастерских.
Причем этим способом можно сваривать не только одинаковые металлы между собой, но и разные по составу.
Решил сделать контактную сварку из трансформатора от микроволновки, но не знаю, как реализовать управление мощностью? Поскольку ток очень большой, наверно лучше управлять не им, а длительностью его подачи на свариваемые детали!
Таймер для аппарата точечной сварки. Реле времени для контактной сварки своими руками
Зарегистрироваться Логин или эл. Войти Запомнить меня. Блог AliExpress Помощь по покупкам. Продолжаем велотему. Когда ездил на работу на велосипеде, было неудобно возить в рюкзаке — потеет спина. Возить на багажнике неудобно — пакет сползает и норовит попасть в спицы.
Треш проект – точечная сварка
Таймер реле времени представляет собой устройство, при помощи которого можно осуществлять регулировку времени воздействия тока, импульса. Таймер реле времени для точечной сварки отмеряет продолжительность воздействия сварочного тока на соединяемые детали, периодичность его возникновения.
Микроконтроллерный таймер для споттера своими руками
Микроконтроллерный таймер для споттера своими руками
Под термином “споттер” в данной статье понимается установка точечной контактной сварки, используемая в первую очередь автомобилистами и кузовщиками, для быстрой точечной приварки к кузову различных вспомогательных элементов, таких как шайбы, крючки, проволока и прочее, для последующей вытяжки и выравнивания поверхности.

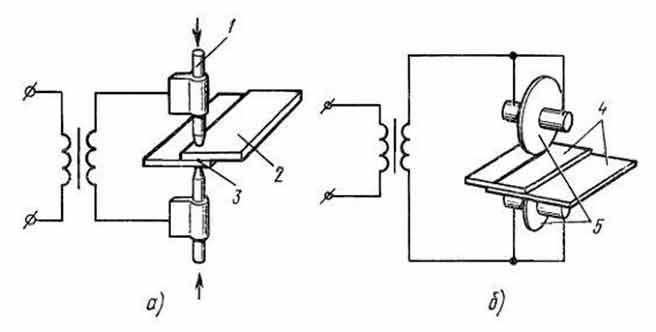

Точечная сварка основана на принципе выделения тепла на переходном сопротивлении соприкасающихся свариваемых элементов. Поэтому задачей споттера является подача в место свариваемого контакта мощного импульса тока (I=800..1200А, U=5В) при нажатии соответствующей кнопки на “пистолете”.
При точечной сварке необходимо контролировать длительность импульса (обычно она не превышает 0,5 с). Далее в статье будут рассмотрен принцип работы силовой схемы, схема и принцип работы таймера.
Довольно распространенной схемой силовой части самодельного трансформаторного споттера является схема, приведенная на рисунке 1.
Рисунок 1 – Схема силовой части.
Как видно по схеме, коммутация производится тиристором на стороне первичной обмотки силового трансформатора. Можно использовать и симистор, тогда отпадет необходимость в диодном мосте. Для задания длительности импульса тока на выходе необходимо поддерживать напряжение на управляющем электроде тиристора в течение соответствующего времени (длительности выходного импульса). Но следует иметь ввиду, что даже если управляющее напряжение уже снято, обычный незапираемый тиристор не закроется пока ток, проходящий через него, не упадет ниже тока удержания (в данной схеме ток достигает нуля 100 раз в секунду).
Самый простой способ управления тиристором – RC-цепочка с регулировочным резистором (для изменения постоянной времени) и подзарядкой конденсатора от дополнительного источника низкого напряжения. Но этот способ далее не рассматривается.
Для более точного задания длительности разработан простой таймер на базе контроллера ATtiny2313. Длительность импульса регулируется двумя кнопками и может принималь значения от 0,01с до 0,5с с дискретостью 0,01с. На 7-сегментном индикаторе отображаются цифры, соответствующие заданной длительности в сотых долях секунды. Но, благодаря описанному выше свойству незапираемых тиристоров, реальная длительность выходного импульса может отличаться от заданой на время до 10мс (один полупериод). Схема споттера с микроконтроллерным управлением представлена на рисунке 2.

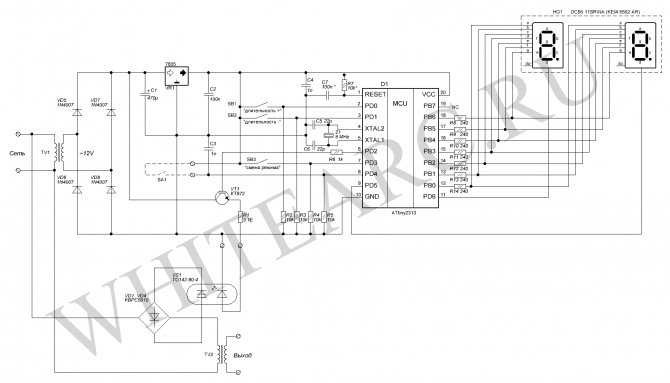

Рисунок 2 – Полная схема споттера.
Элементы, помеченные * на ноге Reset не обязательны, но их желательно ставить для снижения вероятности ложных сбросов из-за возможных наводок на этой ноге.
Так как разводка плат выполнена для однослойного текстолита, некоторые аноды одноименных сегментов двух цифр LED-индикатора соединены перемычками со стороны дорожек.
Схема работает следующим образом. При подаче питания на схему управления выполнение программы контроллером начинается с момента, когда конденсатор на ноге Reset зарядится до напряжения логической единицы. После запуска контроллер выполняет функции динамической индикации и опроса кнопок. Опрос кнопок происходит по таймеру примерно 4 раза в секунду. При нажатии на кнопку подачи импульса на “пистолете” (обозначена пунктиром), на ноге PD2 появляется логическая единица (5В), единица снимается через заданное время, которое отображается на светодиодном индикаторе в виде сотых долей секунды. Сигнал с вывода микроконтроллера усиливается по току повторителем на КТ972, так как для управления используемым оптотиристором ТО142-80 необходимо подавать ток не менее 120 мА на его внутренний светодиод. Оптронный тип тиристора выбран из простоты организации гальванической развязки цепей управления от силовых.
В прошивке контроллера реализованы два режима работы: импульсный (по умолчанию) и непрерывный. Выбор режима, установка длительности (больше/меньше) осуществляется тремя кнопками. В непрерывном режиме длительность подачи сигнала управления тиристором зависит от длительности нажатия кнопки на пистолете.
Для пояснения работы силовой части на рисунке 3 приведена упрощенная схема. На рисунке 4 изображена временная диаграмма работы силовой схемы с активной нагрузкой и идеальным тиристором (время включения =0, падение напряжения в открытом состоянии =0).
Рисунок 3 – Схема силовой части.
Рисунок 4 – Временная диаграмма работы прерывателя.
Рисунок 5 – Модель прерывателя в Proteus’е.
Рисунок 6 – Фьюзы tiny2313 в PonyProg.
spotter_002.zip (35,8 кб) – печатные платы в формате SprintLayout, прошивка для tiny2313, модель в Proteus’е.
Видео:
Источник: whitearc.ru
анализ цепи – Управление таймером точечной сварки с помощью 555
Задавать вопрос
спросил
Изменено 4 года, 4 месяца назад
Просмотрено 4к раз
\$\начало группы\$
Я хочу использовать время 555 для управления синхронизацией импульса мощности точечной сварки с помощью ножного переключателя.
Я видел несколько моностабильных схем 555, но у меня возникли проблемы с определением значений резисторов и конденсаторов, чтобы получить время менее 1 секунды.
Кроме того, я хочу безопасно подключить эту цепь к аппарату для точечной сварки из-за разницы в мощности. Мой аппарат для точечной сварки сделан из MOT и имеет педальный переключатель для переключения.
Как мне соединить эти части вместе? Что за комбинация бак/кепка для тайминга менее 1 секунды с таймером 555?
Я хотел добавить изображение внизу страницы, но не знал как. Итак, я должен поставить здесь. Пожалуйста, дайте мне знать о любых модификациях, которые я должен сделать с соединениями. Кроме того, я хотел бы добавить POT в схему таймера 555, чтобы настроить время. Куда мне его положить? Спасибо за любую помощь…
- анализ цепей
- 555
- синхронизация
\$\конечная группа\$
5
\$\начало группы\$
MonoStable с переключателем
Извините, приятель, я должен прочитать это немного яснее.
В последнем посте я имел в виду, что это была штука типа MIG с импульсными выходами … Надеюсь, вышеизложенное сделает это для вас немного яснее.
\$\конечная группа\$
3
\$\начало группы\$
что-то вроде 82Uf для C R1 = 10 K и R2, возможно, потенциометр от 0 до 25 k с последовательным 5k даст то, что вы просили. Но вы можете захотеть изменить соотношение пространства меток, а не только период включения, например, 1 секунду включения и 5 секунд выключения. У точечной сварки уже есть небольшой переключатель на ручке или что-то в этом роде? Если это так, то у него уже может быть возможность использовать низковольтный переключатель для запуска сварочного источника большого тока. Надеюсь это поможет.
\$\конечная группа\$
10
\$\начало группы\$
Вы не хотите отключать контакты 2 и 6 с помощью переключателя, который вы хотите сделать, как я показал на диаграмме выше.
Кроме того, на выходе будет высокий уровень (т. е. + WRT 0 В), поэтому ваше твердотельное реле должно быть наоборот, но все еще привязано к контакту 3. быть подключен напрямую (вольты и ток) к выходу 555. Если у вас уже есть эти компоненты, то материал 555 настолько дешев, что вы можете настроить его на макетной плате, используя, возможно, 12 В, и убедиться, что все делает то, что вы хотите, прежде чем собирается где-нибудь рядом со смертельным веществом.
Помните, что это всего лишь гипотетические идеи, за которые вы несете полную ответственность.
\$\конечная группа\$
20
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
DIY Портативный аккумулятор 12 В для точечной сварки Печатная плата для точечной сварки
Нажмите, чтобы увеличить 26650/32650
Ссылка клиента:
DIY портативный аккумулятор 12 В для хранения энергии точечной сварки печатной платы количество
Для массовых запросов, пожалуйста, напишите нам по электронной почте [email protected]
Сравнить
Добавить в список желаний
Артикул: ST2010SM0827 Категории: Датчик и модуль, DIY Kit, Модули, Аксессуары для сварочных аппаратов Теги: 12-вольтовая портативная печатная плата для точечной сварки, Печатная плата для хранения аккумуляторов сварочного аппарата
- Описание продукта
- ИНФОРМАЦИЯ О ПРОДУКТЕ
- информация о доставке
- Перевозка и доставка
Описание продукта
Сделай сам портативный 12-вольтовый аккумулятор для хранения энергии, печатная плата для точечной сварки, печатная плата
12-вольтовый портативный сделай сам, 12-вольтовый портативный точечный сварочный аппарат, аккумулятор для хранения печатной платы, печатная плата включает в себя электронный сварочный модуль, который является важной частью.
Точечная сварка сваривается по принципу быстрого локального нагрева и охлаждения большим током. Он станет машиной для точечной сварки с накоплением энергии для сварки никелевых деталей, таких как литиевые батареи и никель-хромовые батареи, практичной, простой в эксплуатации и использовании, с широким диапазоном применения и длительным сроком службы.
Этот продукт известен как DIY Портативный аккумулятор 12 В для точечной сварки. Ручка для печатной платы. Сварочный ток, DIY Портативный аккумулятор 12 В для точечной сварки. Сварочный аппарат для печатных плат Оборудование для пайки 90-150A, DIY Портативный аккумулятор 12 В для точечной сварки Аппарат для точечной сварки печатных плат Оборудование для точечной сварки Ручка для 18650/26650
Примечание. Мы рекомендуем использовать с этим модулем сильноточный аккумулятор 160 Ач +, так как всем аппаратам для точечной сварки требуется большой ток для сварки.
Рекомендуемая батарея:
1. Свинцово-кислотная батарея емкостью 20-45 мАч с хорошими характеристиками и малым внутренним сопротивлением.
2. Литиевый аккумулятор 3,5-5,5 мАч 45C 3S для аэромоделей.
3. Аккумулятор 18650 емкостью 30-35 мАч.
4. Эта схема с аккумулятором 12 В станет аппаратом для точечной сварки с накоплением энергии для сварки никелевых деталей, таких как литиевые батареи и никель-хромовые батареи. В зависимости от конфигурации толщина может составлять от 0,1 до 0,15 мм.
