Содержание

Инструкции для всех видов автоматики Doorhan теперь доступны каждому

Все устройства DoorHan отличаются простотой и комфортом применения. На нашем сайте вы найдете любые инструкции для всех видов автоматики Doorhan. Благодаря этим инструкциям можно оперативно и просто настроить пульт для любого выбранного устройства. Эти инструкционные пособия позволят выполнить всю работу самостоятельно, без привлечения специалистов, услуги которых придется оплачивать дополнительно. И если установка обязательно должна проводиться профессионалами, имеющими определенные знания и опыт, то инструкция, подобранная к автоматике на нашем сайте, позволит все сделать своими силами.

Все документы представлены на русском языке в удобном для каждого пользователя формате. Вся информация – точная и достоверная и полностью соответствует оригиналам в бумажном формате. Если вы потеряли или испортили инструкцию, то можете просто зайти на наш сайт, выбрать свою модель и скачать документ.

Этот производитель известен своей надежностью и удобством использования, поэтому многие пользователи выбирают именно его.

Большая подборка инструкций по всем видам автоматики поможет выбрать руководство для любой модели.

Все инструкции очень понятные, поэтому и неопытный пользователь легко их поймет и оперативно выполнит все действия. Грамотная установка продлит срок работы качественной автоматики.

Автоматика DOORHAN для распашных ворот (инструкции):

Привод ARM-320
Привод SWING-2500
Привод SWING-3000/5000
Плата управления PCB-SW
Монтажная схема PCB-SW
Привод для автоматических дверей AD-LCD

Автоматика DOORHAN для роллет (инструкции):

Электропривод RS 230/12M
Внутривальный электропривод ROLLHAN с расцепителем

Автоматика DOORHAN для откатных ворот (инструкции):

Плата управления PCB-SL
Привод SLIDING-300/800
Привод SLIDING-1300/2100

Автоматика DOORHAN для секционных ворот (инструкции):

Привод SECTIONAL-500/DIY-500
Привод SECTIONAL-500PRO/750PRO
Привод SECTIONAL L-750/1000/1200/FAST-750
Привод SHAFT-30 IP65

Привод SHAFT-20
Привод SHAFT-50
Привод SHAFT-50PRO/85PRO
Привод SHAFT-60
Привод SHAFT-120
Привод ПА-800
Плата управления PSB-SH

Аксессуары DOORHAN (инструкции):


Блок группового управления GC4
Двухканальный приемник ER433
Нагревательный элемент HEATER
Устройство управления ROLL
Устройство управления ROLL1(ROLL2)
Антивандальная кодовая клавиатура со встроенным считывателем карт KEYCODE
Блок группового управления GC2
Внешний приемник DHRE-1(2)
Радиокодовая клавиатура KEYPAD
Ключ кнопка KEYSWITCH/SWK
Сигнальная лампа
Расцепитель для секционных ворот LOCK
Расцепитель для секционных ворот LOCK N
Фотоэлементы PHOTOCELL
Фотоэлементы PHOTO-R
Програмирование радиопульта RCBLACK-4
Ключ-кнопка SWM
Програмирование пульта TRANSMITTER4
Оптико-электронные датчики безопасности OPTOKIT
Беспроводные фотоэлементы PHOTOCELL-W
Програмирование пультов ДУ TW1, TW2, TW15
Блок управления CV01
Система контроля доступа ACONKIT

Настройка пультов ДУ T15, T15TIMER
GSM модуль
Подключение выключателя SWH
Светодиодная лампа LAMP-LED
Светодиодная лампа TRFFICLIGHT-LED
Беспроводная пневматическая кромка безопасности
Юбочный комплект DH-SKIRT
Шарнирная опора DH-ENDFOOT
Монтаж батареи резервного питания

Шлагбаумы DOORHAN (инструкция):

Шлагбаум BARIER-N
Шлагбаум BARRIER-PRO
Шлагбаум BARIER-5000
Плата управления PSB-SL

Многим известна автоматика проверенного временем производителя Doorhan. Она разработана специально для использования в сложных условиях российского климата, рассчитана на среднестатистического пользователя, поэтому ее основными достоинствами являются:

  • высочайшее качество;
  • демократичные цены;
  • долгий срок работы и высокая степень надежности.

Ассортимент известного производителя

Doorhan является автоматикой, которая может создавать работу без перебоев. Среди многообразия систем данного производителя есть спецоборудование для распашных, секционных ворот. Основная задача данной автоматики – отличная защита участка. Эта задача выполняется с соблюдением высокого комфорта. В ассортименте компании – богатый выбор электроприводных устройств, каждое из которых предназначается для оснащения конкретных видов ворот: приводные механизмы для складных, секционных, рулонных. Можно выбирать автоматическое устройство по техническим и эксплуатационным параметрам.

Схема подключения шлагбаума


Как выглядит электрическая схема шлагбаума?

Вот так может выглядеть электрическая схема шлагбаума, или вот так.

Но дело в том что автоматика шлагбаумов может быть совершенно разной, как и производители шлагбаумов разные.

Автоматические шлагбаумы могут быть и электрогидравлическими и электромеханическими, соответственно и электрические схемы подключения у них разные.

То есть Вам лучше искать электрические схемы шлагбаумов от определённого производителя, а всё и сразу это бессмысленно схем десятки.

В паспорте изделия (шлагбаум, в данном случае с электроприводом) есть и электрические схемы на конкретное изделие и электрические схемы подключения, инструкции по эксплуатации и.т.п.

Если документ утерян, ищите инструкции по маркировки шлагбаума, по их типу.

У каждого серьёзного производителя автоматических шлагбаумов есть свой официальный сайт, на котором можно получить полную информацию, включая электрические схемы, под конкретный шлагбаум.

Шлагбаум своими руками: виды, чертежи, установка и подключение

Как сделать шлагбаум своими руками?

Оцените этот пост

Каждый мог стать свидетелем ситуации, когда двор многоэтажного дома превращается в проезжую часть. Причиной тому становится множество факторов, например, желание водителей объехать пробки по территории, для этого не предназначенной. Зачастую такая ситуация не устраивает жильцов. Проезжающие машины могут быть опасны для детей, играющих на детской площадке. В подобных случаях движение машин приходится ограничивать, прибегая к установке шлагбаума. Открывать его смогут только те, у кого будет ключ-карта.

При выборе конструкции необходимо исходить, прежде всего, из количества пространства, которое имеется на въезде в дворовую территорию

Области применения

Ограничительные приспособления встречаются на территории таких объектов:

  • многоквартирных зданий;
  • стоянок автомобилей;
  • дачных поселков;
  • запрещенные для въезда территории;
  • заповедники;
  • частные владения и т. д.

Альтернативой может быть применение «лежачих полицейских», но это не всегда становится гарантией безопасности. Для установки шлагбаума необязательно его приобретать, ведь цена может быть не каждому по карману.

Гораздо проще сделать его своими руками. В таком случае надежность ограничителя будет гарантирована.

Виды шлагбаумов

Отечественные и импортные устройства делятся на такие виды:

  • автоматический;
  • электромеханический;
  • откатной;
  • распашной;
  • ручной;
  • гидравлический.

Аккуратный шлагбаум гармонично смотрится и на въезд в дачный кооператив, и на стоянке возле городского офиса

Все они различаются по принципу работы, а также стоимости, и состоят из таких элементов:

  1. блок управления;
  2. редуктор;
  3. мотор;
  4. стойка;
  5. балансир;
  6. стрела.

В дополнение эти защитные агрегаты могут иметь в своем составе следующие компоненты:

  1. фотоэлементы и другие устройства безопасности и контроля;
  2. ловители;
  3. автоматику;
  4. защитную «юбку».

Электромеханический шлагбаум – это наиболее востребованное устройство для быстрого преграждения и освобождения пути. Его характеристики:

  • может работать в самых суровых условиях;
  • обладает несложной конструкцией;
  • отличается бесперебойностью работы.

Этот механизм считается наиболее практичным по сравнению с другими видами из этой категории устройств, обеспечивает ограничение и освобождение проезда и становится хорошей альтернативой воротам.

Специализированные организации предлагают множество вариаций готовых шлагбаумов

Гидравлический шлагбаум – устройство, которое часто используется для ограничения въезда автомобилей. Оно выгодно отличается от подобных решений такими параметрами:

  • работа производится непрерывно;
  • обладает износостойкостью;
  • высокий коэффициент использования;
  • бесшумность;

Представленные устройства чаще всего используются на таких объектах:

  • аэропорты;
  • въезды на охраняемый объект;
  • административные организации;
  • стоянки рядом с крупными торговыми центрами;
  • вокзалы и т. д.

Шлагбаум гидравлического типа является часто применяемым устройством, которое пользуется спросом благодаря своим характеристикам. Оно может заменить ворота, которые приходится открывать вручную, и подойдёт для установки в дачном поселке. Плюсом этой конструкции считается её бесшумная работа.

Откатной шлагбаум называют «антивандальным» устройством. Он оберегает объект от механических воздействий. Стрела, являющаяся его элементом, движется по горизонтали. При выборе этого вида конструкции решающим фактором становится количество пространства, которое имеется на въезде. Такой вид заградительных устройств считается довольно удобным в использовании, так как каждый водитель (даже женского пола) сможет без проблем его открыть и закрыть.

В качестве светоотражающих элементов может быть использована, как специальная полимерная плёнка, так и катафоты, закреплённые на шлагбауме

Автоматический дорожный шлагбаум применяется для ограничения подъезда к таким объектам:

  • частная территория;
  • двор загородного дома;
  • многоквартирное строение;
  • промышленное предприятие и т. д.

Он оснащен автоматическим управлением. Открытие стрелы осуществляется через нажатие специальной кнопки.

Ручные шлагбаумы являются конструкциями, которые не оснащены вспомогательными приводами. На стреле этого устройства предусмотрен специальный противовес, который помогает производить её подъем. Эти ограничители движения транспортных средств применяются в местах с очень низким соотношением количества проходящих машин за единицу времени.

Существуют дополнительные категории, к которым относятся типы шлагбаумов (кроме ручных):

  • Конструкции с малой пропускной способностью, которые применяются там, где их подъемы осуществляются не чаще ста раз в день. Эти устройства устанавливаются в частных домовладениях или дачных кооперативах.
  • Шлагбаумы, которые отличаются средней пропускной способностью, применяются там, где число подъемов не может быть больше пятисот раз в день. Эти конструкции устанавливаются в гаражных кооперативах, в парковых зонах, возле офисных зданий и т. д.

Конструкция будет состоять из тумбы и стрелы

  • Высокой пропускной способностью отличаются ограничители движения, которые могут производить подъем стрелы около 1200 раз в день. Они применяются на парковках, размещенных рядом с вокзалами, крупными торговыми центрами, в аэропортах и т. д. Такие устройства отличаются возможностью беспрерывной работы и обеспечивают до 100% пропуска.

Конструкция шлагбаумов делает их простыми в обслуживании. Компактность и скорость выполнения функций позволила постепенно отказаться от применения ворот, которые ранее использовались повсюду.

Инструменты и материалы

На сегодняшний день приобрести автоматически действующий шлагбаум может каждый, но сэкономить средства позволит самостоятельное изготовление этого приспособления. Прежде всего, нужно заранее позаботиться о подготовке инструмента, требующегося в процессе изготовления, а также соответствующих материалов.

В этот перечень входят:

  • панель управления;
  • бетон;
  • доски;
  • станок;
  • фуганок;
  • крепежные материалы;

В качестве опор для шлагбаума чаще всего используют металлические балки, которые вбиваются в землю

  • электродрель;
  • краска, лак;
  • противовес;
  • набор датчиков.

Подготовительные мероприятия

Прежде чем приступать к изготовлению заградительного устройства, нужно сделать его эскиз. Готовая схема содержит элементы барьерного блока. Это обеспечивает дальнейшую эффективность конструируемого устройства. Воссоздать схематическое изображение можно самостоятельно или с применением специальной программы.

Шлагбаум механический откатной

После выбора дислокации для заграждения, его нужно указать на схеме. В точке размещения устанавливаются опоры, одна из которых служит креплением для блока, а вторая защищает стрелу от слишком быстрого опускания. Шлагбаумная стрела обычно имеет размер, равный промежутку между опорными столбами.

Механический поворотный усиленный шлагбаум

Если вы не можете самостоятельно выполнить чертеж, нужно обратиться к специалистам, которые помогут в этом вопросе и грамотно изобразят все детали будущего заградительного устройства.

Готовое проекционное изображение должно содержать такие элементы:

  • осевой механизм;
  • стрела;
  • опорный блок;
  • стойка уловителя;
  • блок крепления.

Механический поворотный стандартный шлагбаум

Для подробного описания деталей, они должны быть изображены на чертёже в виде сверху. При этом важным моментом становится демонстрация разрезов деталей. В основном это касается тех случаев, когда в качестве материала выступают металлические трубы различного диаметра. Такие действия облегчают поиск лучшего варианта сочетания элементов конструкции. Отдельный чертёж разрабатывается для устройства осевого механизма. Во избежание ошибок, размеры всех элементов в нём указываются в миллиметрах.

Монтаж опорной системы

Одним из этапов установки автоматического устройства является фиксация опорного блока при помощи бетонирования. В случае с ручным шлагбаумом, на первом этапе доски пропускают через обработку на станке, после чего следует выравнивание фуганком. Готовый шлагбаум прикрепляется к поворотному автоматическому подъёмному механизму, который можно приобрести в специализированных магазинах.

Самостоятельное изготовление и установка подъёмного механизма

Производство, установка и настройка шлагбаума выполняется в такой последовательности:

  • В центре основной опоры сверлится отверстие, которое можно сделать специальным твердосплавным режущим инструментом.
  • На другой опоре блока устанавливается ограничитель, который выполняется из имеющегося в наличии материала. В его функции входит ограничение перемещения стрелы.
  • В приготовленную ось устанавливается стрела конструкции.
  • На заднюю её часть ставится груз, предназначенный для полного или частичного уравновешивания сил.

Важная составляющая это тип управления ограждением. Сделать его автоматическим поможет специальный и тоже автоматический пульт управления

  • Производится установка всей конструкции, которая должна быть зафиксирована бетонным раствором.
  • Поверхность шлагбаума окрашивается. По правилам, стрела должна быть хорошо видна, поэтому на неё чаще всего наносят красные полосы, которые чередуются с белыми.
  • Во избежание негативного влияния внешних факторов на поверхность конструкции, поверх высохшей краски наносится лакировочная смесь.
  • Для автоматического управления шлагбаумом применяют специальный пульт. Приобрести это устройство можно в специализированном магазине.
  • Для автоматизации работы шлагбаума применяют датчики, реагирующие на движение. Они отправляют команды на панель управления. Такие устройства следует приобретать отдельно.
  • После окончания монтажных работ (в случае с автоматической системой) производится настройка требуемого числа подъёмов. Для этого предварительно подсчитывается количество возможных открываний шлагбаума за сутки. В случае интенсивного функционирования применяется специальная схема, которая может чётко отслеживать этот процесс. Можно использовать несложную электрическую систему в том случае, когда работа шлагбаума не столь интенсивна. Её подсоединение легко производится своими руками.

Установка и подключение автоматического шлагбаума

Перед тем как произвести монтаж устройства, производится подготовка опорной площадки. Она выполняется из бетона и охватывает территорию, равную размерам шлагбаума. При длине стрелы, которая будет превышать 4 м, предусматривается дополнительное крепление опоры, производящее поддержку.

Схема подключения автоматического шлагбаума

Шлагбаум автоматического типа при демонтированном пульте управления, должен быть отключен от электропитания. Только после этого можно проводить любые механические работы. Самостоятельное подключение пульта и питания должно производиться с соблюдением всех мер безопасности.

Оно проходит по таким этапам:

  • заземление металлических элементов;
  • прокладка кабеля, соответствующего длине линии, в специальных каналах;
  • размещение панели управления, которая должна находиться на высоте 30 см над поверхностью.

Если вы не можете произвести все этапы подключения автоматического шлагбаума, то всегда есть возможность обратиться к специалистам в этой области.

Для монтажа готовой системы следует подготовить бетонное основание, которое обеспечит фиксацию конструкции. В создании фундамента применяется особая технология и очередность действий:

  • выкапывается грунт до достижения глубины, равной 1,2 м;
  • производится небольшое расширение на дне ямы, которое позволит предотвратить возможное выдавливание фундамента;
  • на дно насыпается песок, после чего трамбуется и заливается водой;
  • изготавливается временный тестовый настил на кружалах;
  • производится установка арматурной сетки;
  • в опалубку монтируется рукав, предназначенный для прокладки электрических проводов;
  • заливка бетона в яму проходит в несколько этапов с формированием слоев;
  • методом штыкования производится уплотнение;
  • на поверхности фундамента устанавливается опорная пластина.

Готовое бетонное основание окончательно просыхает в течение недели. Далее, можно производить установку автоматического шлагбаума.

Еще одним важным моментом является последующий монтаж тумбы. Он производится по такому плану:

  • с тумбы снимают крышку;
  • корпус закрепляют на основании;
  • вставляют стрелу, производя фиксацию винтами;
  • иногда приходится укорачивать стрелу для получения подходящего размера, после чего нужно закрыть её заглушкой;
  • после подачи питания включается панель управления;
  • тумба покрывается декоративными пластинами;
  • производится настройка программного обеспечения.

Оснащение шлагбаума Doorhan дополнительной системой дистанционного управления

Двор нашего дома  закрыт шлагбаумом Doorhan. Открывается он звонком с сотовых телефонов, номера которых занесены в установленный в системе управления шлагбаумом GSM-модуль, принимающий звонки. Шлагбаум не оснащен приемником сигналов с пультов дистанционного управления.

Альтернативного способа открывания, кроме механического отключения стрелы шлагбаума от двигателя, не предлагается. Механизм отключения стрелы находится в тумбе шлагбаума, закрытой на ключ. Когда стрела отключена от двигателя, ее можно поднимать или опускать просто рукой.

Прошедшая зима показала, что шлагбаумом необходимо пользоваться не только жильцам дома, но и некоторым городским службам, использующим автомобили, например, для уборки снега, ремонта асфальта двора, общих ремонтных работ и текущего обслуживания дома и т.п.

Каждый раз заносить новые номера телефонов в GSM-модуль, а потом их оттуда стирать совсем неудобно – это делается с помощью ноутбука, подключаемого к системе управления, расположенной в тумбе шлагбаума, то есть на улице. Холодно, мокро, и вообще неохота.

Поэтому было решено дооснастить шлагбаум дистанционным управлением. Оставляем пульт ДУ в диспетчерской ДЭЗ, и дежурный техник-смотритель лично открывает шлагбаум городским службам.

В соответствии с электрической схемой шлагбаума для его открытия достаточно замкнуть контакты Com и Start на плате управления. К ним, собственно, подключен выход GSM-модуля, дающий команду на открывание.

Схема подключения к плате Doorhan:

Таким образом, нам нужна схема ДУ, работающая по схеме «кнопка», а не «триггер». То есть, когда кнопка пульта нажата, должны замыкаться контакты на плате управления, а когда кнопка отпущена, контакты должны размыкаться.

Для управления мы выбрали приемник и передатчик (пульт), работающие на частоте 433 МГц, хороший ассортимент которых можно найти на сайте www.masterkit.ru. Режим «кнопка» реализует приемник MP911. Пульт ДУ – MP910/передатчик. Приемник питается постоянным напряжением 12В, поэтому дополнительно необходим блок питания 12В от переменного напряжения сети 220В. В качестве блока питания использовано устройство PW1245.

Таким образом схема соединений выглядит следующим образом:

Схема соединения:

В тумбе шлагбаума под колпаком, закрывающим плату управления, есть достаточно места для размещения двух дополнительных устройств, поэтому их можно даже не прятать в корпус, хотя с корпусом, конечно, будет более правильно.

Для изготовления корпусов, кстати, можно использовать несложный и недорогой модульный 3D-принтер МС7, также представленный на сайте компании Мастер Кит.

Какая схема подключения шлагбаума g 4000?

CAME 4000, это автоматический быстродействующий шлагбаум, от итальянского производителя, чаще устанавливается на автостоянках, на въездах в деловые центры и.т.п, включая промышленные предприятия.

Выделяется среди конкурентов повышенной надёжностью и доступной ценой (популярная модель, другими словами).

Тут важно учитывать какая именно схема шлагбаума этой модели, Вас интересует.

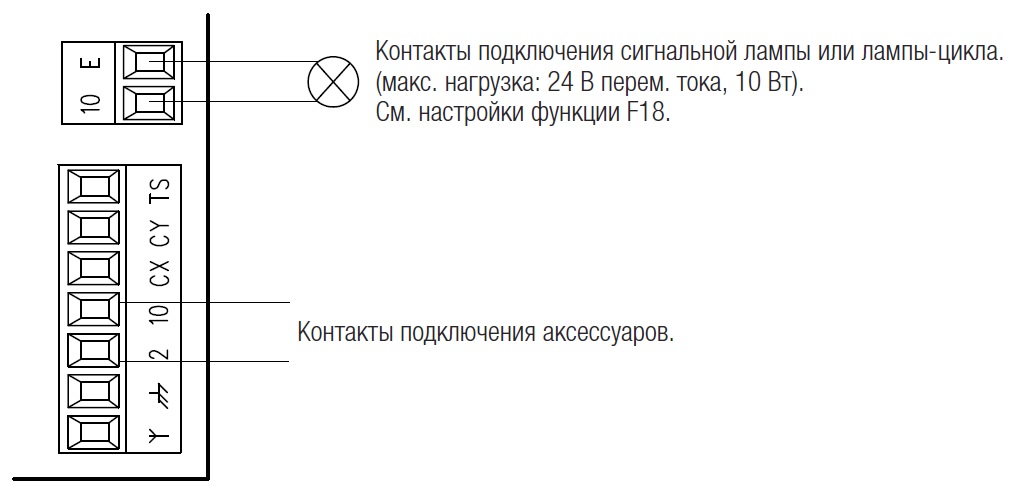

Вот к примеру одна из схем подключения шлагбаума к его материнской плате.

Вот ещё одна схема подключения шлагбаума.

А вообще лучший вариант, это полная инструкция к Вашему шлагбауму, там не только схемы подключения, но и схемы монтажа (установки).

Плюс ко всему, на данное изделие есть гарантия, при самостоятельном монтаже, гарантия не действует, советую обратиться (для монтажа и подключения) к профессионалам.

Перед монтажом важно ознакомиться и с устройством шлагбаума, это важный момент, без глубокого ознакомления с устройством, монтаж практически не возможен.

Шлагбаум – установка на придомовой территории

Для жильцов домов, расположенных в центре большого города или вдоль центральных улиц настоящим испытанием является превращение их придомовой территории в зону парковки не принадлежащих им автомобилей.

Еще больше неудобств испытывают жильцы тех домов, у которых дворовая территория доступна для сквозного проезда. Шум, задымленный воздух, пятна масла на асфальте, вероятность попасть под колеса автомобиля нерадивого водителя взрослым и особенно детям, отсутствие места для парковки автомобилей жильцов дома – кому не знакома подобная ситуация? Миллионам жителей многоквартирных домов приходится жить в таких условиях.

Мне тоже приходилось до недавних пор проживать в подобных условиях, пока на въездах во двор не были установлены два шлагбаума.

Правовой вопрос установки шлагбаума

Одного решения, принятого большинством голосов на общем собрании жильцов многоквартирного дома по установке шлагбаума, недостаточно. Необходимо обеспечить соблюдение требований ряда законов.

Самое главное это участок, на котором построен многоквартирный дом, оформить в общедолевую собственность каждого жителя дома. Для этого нужно после проведения собрания собственников жилья с принятым решением большинства подать заявление в районную администрацию. После проведения межевания и регистрации придомового участка в БТИ собственники дома имеют право благоустраивать придомовую территорию по своему усмотрению, в том числе и устанавливать шлагбаум без согласований с ГИБДД и МЧС.

Согласно ПДД РФ придомовая территория не является дорогой и, следовательно, ГИБДД к установке шлагбаума не имеет никакого отношения. В случае возникновения у ГИБДД претензий, их можно опротестовать в суде с решением в свою пользу.

Игнорировать требования МЧС по беспрепятственному доступу на дворовую территорию спецтехники в случае возникновения пожара или других ЧС недопустимо, но и согласовывать установку шлагбаума с ними не обязательно. Достаточно только обеспечить беспрепятственный доступ на дворовую территорию спецтехники МЧС.

Если посмотреть место расположения дома на карте, то видно, что въезд на придомовую территорию возможен со стороны первого и пятого подъездов и через сквозную арку, расположенную в углу дома. Поэтому стояла задача перекрыть движение стороннему автотранспорту в трех местах. Для этого было принято решение в арке установить две сферы высотой 25 см, а в районе первого и пятого подъездов установить по шлагбауму. Рядом со шлагбаумами оставить не перекрытые участки проезда шириной три метра и на них тоже установить сферы высотой 25 см. Таким образом, двор будет огражден от проезда стороннего легкового автотранспорта и обеспечена возможность беспрепятственного проезда спецтехники МЧС и других служб с любой стороны дома. Сферы капитально не закреплять, чтобы была возможность, в случае необходимости их сдвинуть в сторону и освободить проезд для любого автотранспорта, например, если прекратилась подача электроэнергии или оба шлагбаума одновременно поломались.

В дополнение все желающие собственники жилья, вне зависимости от наличия автомобиля, за отдельную плату, получили брелки дистанционного управления шлагбаумом. Таким образом, за прошедший год после установки шлагбаумов ни одной претензии в связи с невозможностью проезда на территорию двора или выезда из него не было предъявлено.

На этой фотографии показан шлагбаум, установленный у первого подъезда со стороны въезда во двор. Установленные справа сферы позволяют свободно проходить людям и проезжать спецтранспорту. На заднем плане виднеется арка.

А таким образом через арку был перекрыт проезд для легкового автотранспорта. Сферы были установлены с двух сторон арки, чтобы водители издалека видели, что проезда нет. В настоящее в арку установлены распашные одностворчатые ворота с калиткой.

На этом снимке шлагбаум, установленный у пятого подъезда, вид со стороны въезда во двор. Установленные сферы с левой стороны позволили выполнить требования МЧС о возможности беспрепятственного проезда спецтехники на придомовую территорию.

Шлагбаумы в нашем дворе установлены и эксплуатируются более года и за это время, несмотря на проверки, ни одной претензии от муниципальных властей, ГИБДД и МЧС не поступало.

Выбор модели шлагбаума

После оформления земельного участка в общедолевую собственность жителей дома и принятия решения на общем собрании собственников об установке шлагбаумов настало время выбора модели шлагбаума.

Шлагбаум является сложным электромеханическим устройством, состоящим из металлической стойки, в которой размещены электронный блок управления, электрический мотор, редуктор, узел крепления стрелы, балансировочный механизм и концевые выключатели. Стрелы шлагбаумов изготавливают из пластмассы или алюминиевого пустотелого профиля круглой или прямоугольной формы.

Главными критериями при выборе модели шлагбаума для жильцов дома были цена, высокая надежность, отсутствие необходимости регулярного технического обслуживания, возможность дистанционного управления работой шлагбаума и оперативная доступность запасных частей.

На российском рынке шлагбаумы представлены несколькими производителями, такими как CAME, NICE, DOORHAN, FAAC и AN-MOTORS. В зимнее время в нашем городе температура может опускаться ниже минус 30°С, поэтому главной технической характеристикой при выборе шлагбаума стала возможность его эксплуатации при этой температуре. Сразу же отпали все модели шлагбаумов производителей CAME, NICE и AN-MOTORS, так как рабочий диапазон этих шлагбаумов не превышал минус 20°С. Фирма NICE выпускает три модели шлагбаумов, работающие при температуре ниже минус 40°С, но эти модели не устроили из-за высокой цены или по другим техническим характеристикам.

Таким образом, выбор пал на шлагбаум отечественного производителя DOORHAN, модель BARRIER-4000, который показан на фотографии. Недорогой шлагбаум, обеспечивающий работу при температуре до минус 40°С и удовлетворяющий всем остальным предъявляемым требованиям.

Технические характеристики шлагбаумов линейки BARRIER вы можете узнать из Паспорта и Инструкции по монтажу и эксплуатации шлагбаума BARRIER, размещенные непосредственно на этом сайте

Шлагбаум был заказан в минимальной комплектации. Для экономии денег и отсутствия необходимости ключ-кнопку и фотоэлементы заказывать не стали, так как этими аксессуарами в случае желания шлагбаум можно будет дооснастить в любой момент времени.

Отзыв о работе шлагбаумов DOORHAN модели BARRIER-4000

Два шлагбаума производителя DOORHAN, модели BARRIER-4000 эксплуатируются на придомовой территории дома более года с интенсивностью открывания-закрывания около 500 циклов в сутки. За это время отказов шлагбаумов по вине производителя не было. Несколько раз по вине вандалов пришлось заменять концевые выключатели положения стрелы и один раз сломанную стрелу. Ремонт выполнял представитель фирмы, которая устанавливала шлагбаумы, являющаяся дилером фирмы DOORHAN, бесплатно. За сломанную стрелу пришлось заплатить, так как этот отказ не относился к гарантийному случаю. После установки на придомовой территории системы видеонаблюдения вандализм прекратился.

Еще в начале эксплуатации возникал вопрос, связанный с периодическим изменением дальности управления шлагбаума, установленного у первого подъезда. Иной раз, чтобы закрыть или открыть шлагбаум приходилось практически вплотную приближать брелок к стойке шлагбаума. С дальностью управления с помощью брелка шлагбаумом, установленного у пятого подъезда проблем не возникало.

Рабочая частота брелка, управляющего работой шлагбаума BARRIER-4000, составляет 433 МГц и лежит в диапазоне частот 430-440 МГц, разрешенных российским Министерством связи и радиовещания для подобных задач. На частоте 433 МГц работают многие системы охранной сигнализации автомобилей и других систем управления и охраны. Таким образом, если рядом со шлагбаумом имеются устройства, работающие на частоте 433 МГц, или системы глушения сигналов, то они вполне могли влиять на дальность управления. Периодически возникали случаи, когда владельцы автомобилей, припарковавшие их рядом с местом установленного шлагбаума, не могли с помощью брелка снять автомобиль с сигнализации. Вполне возможно, что влияние на сигнал управления оказывало оборудование Ростелекома, здание которого находится на удалении менее 50 метров от места установленного шлагбаума.

Стойка шлагбаума представляет собой вертикально установленную квадратную металлическую трубу, закрытую сверху алюминиевым оголовком. На оголовке установлен светодиодный фонарь, который мигает во время подъема или опускания стрелы. Таким образом, антенна электронного блока, который принимает сигнал управления с брелка, экранируется, и радиус управления шлагбаумом существенно снижается. К сожалению, при разработке конструкции шлагбаума BARRIER этот вопрос опустили из вида.

К моему удивлению, представитель установщика шлагбаума, после жалобы на малый радиус дистанционного управления с брелка, просто зачистил конец антенного провода от изоляции и зажал его между корпусом основания шлагбаума и оголовком. После этого, вопреки здравому смыслу, ведь антенна была фактически заземлена, шлагбаум стал реагировать на брелок с расстояния более 30 метров. Вот уже больше года вопросов по малому радиусу управления шлагбаумом не возникало.

Как оказалось, еще одним плюсом шлагбаума модели BARRIER является возможность ремонта сломанной стрелы, технология ремонта описана на странице ниже.

Несмотря на возникшие вопросы при эксплуатации двух шлагбаумов в течение более года, исходя из соотношения цена-качество, отзыв о шлагбауме DOORHAN модели BARRIER-4000 я даю положительный.

Пульт дистанционного управления шлагбаумом DOORHAN

В комплект шлагбаума DOORHAN, модели BARRIER-4000 для управления работой стрелы входит одни пульт дистанционного управления (брелок) типа Transmitter 2. Согласно техническим характеристиками пульт имеет два канала и позволяет управлять двумя шлагбаумами с расстояния до 50 м.

Для этого на его корпусе имеются две кнопки. Привязка кнопок управления к шлагбауму выполняется при программировании пульта. Шлагбаум реагирует на одиночное нажатие кнопки. При первом нажатии стрела поднимается, при втором – опускается. Если нажать на кнопку во время перемещения стрелы, то она останавливается. При повторном нажатии стрела продолжит движение.

Как заменить батарейку в пульте

Количество брелоков для жителей дома не ограничивалось, и каждый мог заказать любое количество. В результате было закуплено 70 брелоков с уже установленными в них батарейками. Все пульты были запрограммированы и безотказно работают уже более года. Только один брелок через месяц перестал работать из-за севшей батарейки.

Для определения неисправности пришлось вскрыть брелок, для чего потребовалось открутить с помощью отвертки с крестовым жалом один саморез.

После отвинчивания самореза корпус брелка легко разделился на две половинки. В брелке была установлена батарейка типа 27А на напряжение 12 В. Измерение напряжения, на выводах батарейки с помощью мультиметра показало, что она полностью села. После установки в пульт с соблюдением полярности новой батарейки, он заработал.

Программирование пульта дистанционного управления

При установке шлагбаума все брелоки были приобретены у установщика и запрограммированы его мастером. Но со временем некоторым собственникам квартир понадобились дополнительные брелки. Пришлось заняться их прошивкой самостоятельно.

В шлагбауме DOORHAN для дистанционного управления с помощью брелоков дополнительно устанавливается радиоприемник дистанционного управления DHRE-2. Для того чтобы приемник реагировал на сигнал, идущий с брелка, необходимо в брелок записать персональный код.

Как добраться до радиоприемника дистанционного управления

Электронная система управления шлагбаумом находится в верхней части стойки под фонарем. Чтобы добраться до радиоприемника, необходимо идущим в комплекте шлагбаума ключом открыть внутренний замок, на который закрыта боковая крышка стойки. При открытии замка на крышку желательно надавливать с усилием, иначе ключ повернуть бывает трудно.

На фотографии показан шлагбаум BARRIER-4000 со снятой боковой крышкой. Виден двигатель, выше которого красная ручка расцепителя, механизма позволяющего отключать электродвигатель от привода стрелы и вручную поднимать или опускать ее в случае отказа блока управления или при отсутствии подачи электроэнергии. Внутри верхней части стойки с правой и левой стороны находятся ручки фиксаторов оголовка шлагбаума, при повороте которых оголовок можно снять. В оголовке установлен светодиодный фонарь индикации движения стрелы, к которому с помощью разъема подключен кабель. Поэтому оголовок нужно снимать аккуратно, чтобы не порвать кабель.

После снятия оголовка останется отвинтить четыре самореза, удерживающих на коробке крышку и появится доступ к блоку управления и радиоприемнику. Для программирования брелоков необходимо получить доступ к кнопкам радиоприемника, сняв с него крышку. На фотографии показана разобранная стойка шлагбаума, приготовленная для программирования брелоков.

Инструкция по программированию брелоков

Программирование брелоков заключается в нажатии одной из кнопок в зависимости от того, какой разъем используется в радиоприемнике дистанционного управления DHRE-2 для подключения электропривода – СН1 или СН2. Это можно определить по маркировке на плате, посмотрев, к какому разъему подключены провода, идущие к электроприводу. Если к СН1, то программирование выполняется нажатием на кнопку SW1, если к СН2, то SW2.

Для программирования пульта необходимо в радиоприемнике нажать и удерживать кнопку SW в течение 3 секунд, при этом рядом с кнопкой засветится светодиод. После отпускания кнопки SW на брелке нажать и удерживать три секунды кнопку, с помощью которой в дальнейшем будет вестись управление шлагбаумом. На этом программирование закончено. Осталось проверить работу брелка, нажав на запрограммированную кнопку один раз. Стрела должна пойти вверх или вниз, в зависимости от того, в каком положении находилась ранее. Повторное нажатие на кнопку брелка вернет стрелу в исходное положение. В случае необходимости, повторив вышеописанные манипуляции можно, запрограммировать следующий брелок.

Внимание! Непрерывное удерживание в нажатом положении кнопки SW более 10 секунд (до погасания светодиода) приведет к безвозвратному стиранию из памяти радиоприемника всех ранее записанных брелоков, и управлять шлагбаумом ними без повторной прошивки будет невозможно.

Где удобно хранить брелок для управления шлагбаумом

Автолюбителям удобно, чтобы брелок хранился в связке с ключом от автомобиля и пультом его дистанционного управления. Если надеть на одно кольцо брелок и пульт от автомобиля, то пользоваться брелком очень неудобно. В дополнение, радиус управления шлагбаумом из автомобиля, когда ключ вставлен в замок зажигания сильно уменьшается из-за снижения уровня сигнала, доходящего с брелка до радиоприемника шлагбаума, металлическим кузовом автомобиля.

Для решения этой проблемы нужно к кольцу, на котором закреплен пульт от автомобиля, присоединить еще такую же цепочку и на кольцо на ней надеть брелок шлагбаума. Тогда появится возможность при управлении шлагбаумом подымать брелок до уровня прямой видимости и проблем с управлением шлагбаумом не будет. На фотоснимке Вы видите пример такой конструкции.

Ремонт стрелы шлагбаума DOORHAN модели BARRIER-4000

Шлагбаумы многие автолюбители не любят, так как для них ограничивается возможность сокращать путь за счет проезда по придомовым территориям. Поэтому шлагбаумы являются одним из объектов повышенного интереса вандалов. Пока во дворе отсутствовала система видеонаблюдения, шлагбаумы неоднократно подвергались вандализму. Главным образом изгибали стрелу, которую приходилось выравнивать.

Когда были установлены камеры видеонаблюдения, но предупреждающие таблички еще не успели повесить, не знающий об этом вандал попал в поле зрения видеокамер. К сожалению камеры еще не были настроены и поэтому идентифицировать личность вандала с юридической стороны, как заявили в полиции, невозможно. Но кто знаком с этим человеком лично, наверняка его узнает.

Всего просмотров: 1986

На видеоролике видно, как с виду порядочный гражданин идет по двору и оглядывается по сторонам, подходя к шлагбауму, перекладывает в руках зонтик и сумку, приготавливаясь к акту вандализма. Затем разгоняется и всей массой тела наваливается на стрелу шлагбаума, одновременно надавливая на нее, и поднимая вверх.

Таким изгибам вандалами стрела подвергалась неоднократно, после чего ее выравнивали. На работу шлагбаума кривизна стрелы не влияла, но шлагбаум выглядел не эстетично.

После очередного выравнивания, в месте многократного изгиба стрела подломилась и однажды при открытии шлагбаума, дойдя до вертикального положения, переломилась. Для ремонта шлагбаума пришлось купить новую стрелу.

При изучении места перелома оказалось, что конструкция крепления алюминиевой стрелы шлагбаума к стойке такова, что стрела при чрезмерном горизонтальном физическом воздействии переламывается рядом с местом крепления к стойке. Поэтому возникла идея попробовать отремонтировать стрелу для повторного использования.

Для обеспечения надежного крепления стрелы к валу, выходящего из стойки шлагбаума и исключения деформации пустотелого профиля, в него вставлено два незакрепленных отрезка квадратной трубы длиной около 30 см. Как раз в месте окончания вставленных труб стрела и переломилась.

Первым делом при ремонте стрелы шлагбаума необходимо отпилить ее деформированную часть, чтобы стало возможным, вставит в полость стрелы квадратные стальные трубы. Для этого с помощью угольника нужно нанести на стреле линию, перпендикулярную продольной ее стороне. После разметки на уровне нанесенной линии с помощью ножика отрезается часть теперь уже не нужного резинового вкладыша.

Далее с помощью ножовки по металлу от стрелы по линии разметки отпиливается деформированная часть. Стрела сделана из алюминиевого сплава и пилится не труднее дерева. На эту работу понадобилось всего несколько минут.

Из эстетических соображений и чтобы крепежные квадратные трубы легко входили в полость профиля стрелы с помощью напильника круглого сечения снимаются заусенцы металла, образовавшиеся после отпиливания. Как видно на фотографии торец стрелы после ремонта стал не хуже, чем был до ее поломки.

На следующем шаге ремонта нужно в стреле просверлить четыре крепежных отверстия. Перед сверлением отверстий необходимо выполнить разметку, нанеся точки в их центрах. Эту операцию лучше всего выполнить, использую обломанную часть стрелы. Она накладывается на стрелу таким образом, чтобы торцы и долевые стороны этих деталей совпадали. Далее с помощью маркера через отверстия в отломанной части стрелы наносятся контуры будущих отверстий.

Теперь по нанесенным окружностям можно определить центры отверстий. Для того чтобы сверло при сверлении не убегало в сторону, необходимо в точках сверления отверстий с помощью керна или другого острого инструмента, нанести в металле небольшие углубления.

Для получения отверстий большого диаметра с высокой точностью позиционирования, сверление лучше выполнять в два этапа. На первом этапе просверлить четыре отверстия в намеченных точках сверлом ∅3-4 мм с одной стороны стрелы шлагбаума при вынутых квадратных трубах. На втором этапе необходимо внутрь профиля стрелы вставить квадратные трубки таким образом, чтобы просверленные отверстия в стреле совпали с отверстиями в трубках. Обратите внимание, что в квадратных трубках отверстия расположены несимметрично и нужно трубки правильно вставить, как показано на фотографиях. Теперь можно рассверлить сверлом ∅10 мм любое из отверстий, просверлив стрелу насквозь. Стальные квадратные трубки будут служить кондуктором и просверленные отверстия на обеих сторонах стрелы получатся на одной оси. Далее в просверленное отверстие необходимо вставить фиксатор, например круглый напильник подходящего диаметра, и просверлить второе отверстие ∅10 мм, расположенное вдоль стрелы. Точно также сверлится и вторая пара отверстий.

Останется только снять заусенцы с кромок отверстий и на этом ремонт стрелы будет закончен. После ремонта стрела стала на 36 см короче, но при исходной ее длине четыре метра, укорочение не значимо снизит ширину перекрытия проезда, даже если ее отремонтировать еще два раза, тем самым укоротив стрелу до трех метров.

Жаль, что до покупки новой стрелы шлагбаума я не знал, что всего за час ее можно отремонтировать своими руками и не тратить лишних 100 долларов. Но зато теперь в наличии имеется запасная отремонтированная стрела и в случае необходимости больше не придется ждать несколько дней, а в течение часа отремонтировать шлагбаум.

Стойка шлагбаума со встроенным блоком управления и приёмником DOORHAN


BARRIER N Doorhan Стойка шлагбаума со встроенным блоком управления и приёмником

Технические характеристики

Питающее напряжение220 В/50 Гц
Тип стрелыжесткий
Интенсивность использования (при 20 °С)70%
Габаритные размеры (Д х Ш х В)222х328х980 мм
Частота вращения двигателя1400 об/мин
Потребляемая мощность220 Вт
Термозащита120 °С
Диапазон рабочих температурот -40 до +55 °С (от -60 °С с термообогревателем)
Класс защитыIP54
Концевые выключателимагнитные и встроенные упоры

Шлагбаумы серии Barrier — современное решение для контроля въезда и выезда транспорта на огороженных территориях и охраняемых объектах (промышленные, складские, торговые и офисные зоны, автостоянки, места парковки и пр. ). Диапазон рабочих температур шлагбаумов Barrier — от –40 до +55 °C ( дополнительным обогревательным элементом — от –60 до +55 °C) позволяет использовать их в различных климатических поясах, что подтверждено протоколом испытаний. Широкий диапазон рабочего напряжения (от 180 до 280 В) допускает использование шлагбаумов в сетях с нестабильным напряжением.

Все комплектующие шлагбаумов сделаны из высококачественных материалов, соответствующих директиве 2002/95/EC (RoHS), ограничивающей содержание вредных веществ.

Особенности


  • Стальной антивандальный корпус надежно защищает механизмы шлагбаума как от воздействий окружающей среды, так и от механических повреждений.
  • Стойка шлагбаума выполнена из стального листа толщиной 1,8 мм. Корпус усилен расположенными внутри дополнительными ребрами жесткости, что придает конструкции высокую прочность.
  • Цельнолитая верхняя крышка, выполненная из высококачественного алюминия, надежно защищает блок управления от вандализма и несанкционированного вмешательства в процесс управления шлагбаумом.
  • Для большего комфорта и безопасности эксплуатации, шлагбаум оснащен светодиодной сигнальной лампой с низким энергопотреблением, которая предупреждает ярким мигающим светом о движении стрелы. Встроенная в верхнюю алюминиевую крышку лампа избавляет от необходимости дополнительно приобретать и устанавливать аналогичные устройства, сокращая тем самым время монтажа и количество электрических подключений. Удачное расположение лампы защищает ее от случайных повреждений и поломок.
  • Доступ к механическим и электрическим частям устройства защищен стальной крышкой с замком, открыть который можно только при помощи крестообразного ключа, входящего в комплект шлагбаума.
  • Шлагбаум Barrier оборудован специальным механизмом расцепления, который позволяет поднимать и опускать стрелу вручную при отсутствии электроэнергии. Система расцепления находится внутри стойки шлагбаума, доступ к которой перекрыт стальной крышкой с замком.
  • Внутри стойки шлагбаума расположены: мотор-редуктор с механизмом разблокировки, балансировочный механизм, механические концевые выключатели и плата управления в отдельном защитном корпусе.
  • Специально спроектированный вентилятор внутри стойки предотвращает перегрев мотора, позволяя эксплуатировать шлагбаум с высокой интенсивностью (до 70 %).
  • Шестерня мотор-редуктора, изготовленная из высокопрочного бронзового сплава, рассчитана на весь срок службы шлагбаума.
  • Специально спроектированный редуктор открытого типа и использование шестерни большого диаметра для равномерного распределения нагрузки, значительно увеличивают ресурс работы шлагбаума. Шестерни редуктора, прочно закрепленные на чугунном основании, гарантируют высокую надежность и безотказность работы устройства на протяжении всего срока службы.
  • Балансировочный механизм шлагбаума предусматривает установку двух пружин с проволокой диаметром 6 мм. В случае использования стрелы длиной 4 000 мм устанавливается одна пружина. Для стрелы длиной 6 000 мм используется дополнительная пружина, обеспечивающая точную балансировку стрелы.
  • Открытые подшипники балансировочного механизма, согласно техническому регламенту обслуживания, имеют возможность дополнительной смазки в процессе эксплуатации, что обеспечивает простоту обслуживания и большой ресурс работы шлагбаума.
  • Для идентификации шлагбаума в период гарантийного обслуживания, на корпусе расположена специальная маркировка — индивидуальный код шлагбаума для быстрого определения даты производства, времени и места продажи, номера гарантийного талона. Наличие данной информации помогает существенно сократить стандартные сроки выполнения гарантийных обязательств.

Шлагбаум Barrier отличается надежностью, длительным сроком службы и адаптацией к российским условиям эксплуатации.

Перед отгрузкой со склада все шлагбаумы проходят многоступенчатую проверку. Механическая и электронная части шлагбаума проверяются более чем по 15 параметрам на соответствие требуемым значениям, в обстановке, максимально приближенной к условиям эксплуатации.

Сопротивление изоляции каждого шлагбаума проверяется на заводе под напряжением 1 000 В, что гарантирует его работоспособность в самых жестких условиях эксплуатации.

Простота конструкции асинхронного однофазного мотора гарантирует высокую на дежность эксплуатации.

Все комплектующие оптимально подобраны для стрел заявленной длины и обеспечивают надежную работу механизмов на протяжении всего срока службы шлагбаума, который составляет более 1 000 000 циклов открытия/закрытия при соблюдении не сложного технического регламента.

При достижении температуры шлагбаума в 125 °С во время интенсивного использования, срабатывает термозащита и шлагбаум отключается, защищая мотор от перегрева и выхода из строя.

Плата управления

Плата управления шлагбаумом разработана с учетом последних требований электромагнитной совместимости и включает в себя все необходимые фильтры электромагнитных помех. Фильтры позволяют бесперебойно функционировать шлагбауму при воздействии на него непреднамеренных радиопомех, а также предотвращают появление помех другим техническим средствам.

  • Плата управления шлагбаума Barrier произведена в соответствии со всеми действующими стандартами безопасности.
  • Преимуществом платы является простота настройки работы шлагбаума. Все клеммы на плате подписаны для удобства подключения.
  • Легкосъемные клеммы значительно упрощают процесс подключения.
  • Наличие световых индикаторов на плате помогает визуально контролировать работу шлагбаума.
  • Расположение платы в верхней части корпуса шлагбаума значительно упрощает процесс настройки. Корпус имеет класс защиты IP54, благодаря чему плата эффективно защищена от проникновения пыли и влаги.
  • Плата имеет собственный пластиковый корпус, который защищает от случайного касания находящихся под напряжением элементов, обеспечивая дополнительную безопасность при эксплуатации шлагбаума.
  • На поверхность крышки платы выведены ручки точной настройки, которые позволяют легко подготовить к работе шлагбаум, не открывая корпус.
  • На плате предусмотрен разъем для подключения внешней антенны, которая значительно расширяет радиус приема сигнала.
  • Наличие специального разъема на плате для подключения приемника позволяет управлять автоматикой DoorHan при помощи пультов других производителей.
  • Для дистанционного управления шлагбаумом с помощью пульта ДУ в плату встроен приемник с несущей частотой 433 МГц, в который можно прописать до 60 пультов.
  • На плате установлен самовосстанавливающийся предохранитель, который сделан из полимерного материала с очень низким сопротивлением. В случае перегрузки потоку, сопротивление резко возрастает, максимально сбивая ток до безопасного значения. Когда питание отключено, или цепь восстановлена, предохранитель автоматически перезапускается, т.е. снижает свое сопротивление.
  • Трансформатор, за счет увеличенного сечения провода обмотки и оптимизированного сердечника, обладает улучшенными электрическими характеристиками.
  • Для защиты от влаги, поверхность платы покрыта лаком.
  • Оптимально подобранное значение рабочего напряжения варистора позволяет защитить трансформатор и плату от высоковольтных импульсных помех.
  • Для удобства программирования пультов предусмотрена отдельная кнопка.

Наличие разъемов позволяет подсоединить большое количество дополнительных устройств управления и безопасности, например, фотоэлементы, которые можно подключить как на открытие, так и закрытие шлагбаума.
Все необходимые для работы шлагбаума подключения уже сделаны на заводе, что существенно сокращает время монтажа.
Особенностями данной платы также являются высокое качество, надежность и универсальность. Она может применяться не только на шлагбаумах, но и на всех типах электроприводов для сдвижных ворот.
Система радиоуправления использует технологию динамического кода, который изменяется при каждом сигнале, что обеспечивает полную безопасность и секретность производимого сигнала, исключая несанкционированное использование шлагбаума.
К блоку управления может быть подключена кнопка аварийного отключения «Stop», позволяющая моментально остановить стрелу в случае возникновения экстренной ситуации.

Функции программирования

Программирование работы шлагбаума осуществляется при помощи ручек тонкой настройки и переключателей типа DIP. Плата позволяет запрограммировать ряд функций, обеспечивающих комфорт и безопасность использования шлагбаума.

  • Автозакрытие. Функция автоматически закрывает шлагбаум через установленный промежуток времени.
  • Реверс по усилию. Данная функция направлена на увеличение уровня безопасности при использовании шлагбаума. Алгоритм, реализованный на плате, способен распознать препятствие, случайно возникнувшее в зоне действия стрелы, и дать команду на ее остановку и начало движения в обратную сторону. Это позволяет избежать травм или серьезных затрат в случае попадания человека или постороннего предмета в поле действия автоматической системы. Усилие, по которому подается команда на реверс стрелы, является настраиваемым.
  • Пусковой режим. В течение 2 секунд после подачи команды на открытие, мотор работает с максимальным усилием, что крайне важно для комфортной эксплуатации шлагбаума в зимний период.
  • Удаленное программирование пультов.
  • Замедление перед концевыми положениями.

Автоматические шлагбаумы DoorHan могут быть интегрированы в систему контроля доступа DoorHan или других производителей.

Монтаж и настройка

  • Монтаж шлагбаума Barrier прост и не занимает много времени. Все электрические подключения и механические регулировки осуществляются еще на заводе. При монтаже необходимо лишь закрепить шлагбаум, установить стрелу и ловитель, подать питание и произвести необходимые настройки.
  • Шлагбаум надежно закрепляется анкерными болтами изнутри стойки в четырех точках. Доступ к креплению защищен крышкой с замком от несанкционированного демонтажа. Система крепления позволяет устанавливать шлагбаум на уже подготовленную поверхность и не требует дополнительного бетонирования. Благодаря специально разработанным кронштейнам, нет необходимости в высокой точности подготовки отверстий под анкерные болты, так как они обладают широким диапазоном регулировки.
  • Модернизированные концевые выключатели в сочетании со встроенными механическими упорами обеспечивают точность остановки стрелы в крайних положениях и гарантируют долгий ресурс работы шлагбаума.
  • Монтажное основание обладает антикоррозионным цинковым покрытием, устойчивым к негативным воздействиям окружающей среды. В комплект входит 4 Г-образных анкерных болта для надежного крепления стойки к основанию (опция).

СХЕМА BARRIER-N

№ ПОЗИЦИИ АРТИКУЛ НАИМЕНОВАНИЕ ЭЛЕМЕНТА
1 BRN-1 Корпус стойки шлагбаума Barrier N
2 BRN-2 Корпус алюминиевый верхний Barrier N
3 BRN-3 Лампа светодиодная верхнего корпуса Barrier N
4 BRN-4 Пластиковая накладка на крепление стрелы Barrier N
5 BRN-5 Замок крышки корпуса Barrier N
6 BRN-6 Ключ замка крышки корпуса Barrier N
7 BR11 Пружина балансировочная BR11 для шлагбаума BARRIER N
BR12 Пружина балансировочная для шлагбаума BARRIER
BR13 Пружина балансировочная BR13 для стрелы BOOM-5 шлагбаума Barrier N
8 BRS 17 Набор рычагов (BR-500)
9 BR18 Пластина крепления стрелы на вал (BARRIER)
10 BR 05 Пластина крепления стрелы
11 BR19 Редуктор в сборе
12 BOOM-4 Стрела алюминиевая для шлагбаума BARRIER-4000 (DOORHAN)
BOOM-5 Стрела алюминиевая для шлагбаума BARRIER-5000 (DOORHAN)
BOOM-6 Стрела алюминиевая для шлагбаума BARRIER-6000 (DOORHAN)
13 BR08 Тяга регулировки
14 BR27 Конденсатор
15 BR09 Блок концевиков BARRIER
16 BR10 Мотор-редуктор Barrier (DOORHAN)
17 BOX Корпус Box для блока управления (DOORHAN)
18 PCB-SL Плата управления PCB-SL для приводов Sliding, Barrier (DOORHAN)
19 DHSL105 NEW Трансформатор платы управления PCB-SL
20 BRS 18 Рычаг усиленный шлагбаума
21 BR65 Ось ведущей шестерни редуктора



DoorHan BARRIER-PRO 5000 LED шлагбаум автоматический до 5м

DoorHan BARRIER-PRO 5000 LED шлагбаум автоматический до 5м – предназначен для эксплуатации на объектах с интенсивным автомобильным потоком.

DoorHan BARRIER-PRO-5000 оснащен встроенной системой охлаждения двигателя для интенсивной эксплуатации.

Шлагбаумы Barrier-PRO и Barrier-PRO-RPD используются для организации въезда на огражденную территорию с высокой пропускной способностью.

Стойка шлагбаума поставляется с одной пружиной для стрелы длиной 4 м. В случае использования стрелы 5 или 6 м, необходимо установить вторую пружину. Балансировку стрелы важно проводить при любой ее длине.

Стойка шлагбаума содержит мотор-редуктор, узел крепления стрелы, балансировочный механизм, концевые выключатели и плату управления в отдельном корпусе.

Система гарантирует фиксацию стрелы в любом положении, поэтому ручное открытие возможно только в расцепленном положении.

Основные характеристики модели:

  • Длина стрелы – 5 м;
  • Интенсивность работы – 70%;
  • Напряжение питания – 220-240 В;
  • Время открывания – 6 сек;
  • Широкий диапазон рабочей температуры от -45°С до 50°С;
  • Мощность – 300 Вт;
  • Класс защиты – IP54;
  • Тип стрелы – прямоугольная;
  • Гарантия на шлагбаум – 12 месяцев;

Комплектация поставки BARRIER-PRO 5000 LED:

Преимущества шлагбаумов серии BARRIER-PRO:

Приобрести данный товар можно:
  • через корзину товаров, указать количество, адрес доставки и подходящий способ оплаты;
  • с помощью электронной почты [email protected];
  • позвонив по телефону 8-(800)-500-89-03.

Длина стрелы, м

5

Интенсивность

70%

Кратковременная

Страна производства

Россия

Тип двигателя, В

220

Питание редуктора

220В

Гарантия, месяцев

12

Время открывания

6 с.

300

Прямоугольная

Диапазон температур

-45…+50

IP54

Есть

Оснащение шлагбаума Doorhan дополнительной системой дистанционного управления

Двор нашего дома  закрыт шлагбаумом Doorhan. Открывается он звонком с сотовых телефонов, номера которых занесены в установленный в системе управления шлагбаумом GSM-модуль, принимающий звонки. Шлагбаум не оснащен приемником сигналов с пультов дистанционного управления.

Альтернативного способа открывания, кроме механического отключения стрелы шлагбаума от двигателя, не предлагается. Механизм отключения стрелы находится в тумбе шлагбаума, закрытой на ключ. Когда стрела отключена от двигателя, ее можно поднимать или опускать просто рукой.

Прошедшая зима показала, что шлагбаумом необходимо пользоваться не только жильцам дома, но и некоторым городским службам, использующим автомобили, например, для уборки снега, ремонта асфальта двора, общих ремонтных работ и текущего обслуживания дома и т.п.

Каждый раз заносить новые номера телефонов в GSM-модуль, а потом их оттуда стирать совсем неудобно – это делается с помощью ноутбука, подключаемого к системе управления, расположенной в тумбе шлагбаума, то есть на улице. Холодно, мокро, и вообще неохота.

Поэтому было решено дооснастить шлагбаум дистанционным управлением. Оставляем пульт ДУ в диспетчерской ДЭЗ, и дежурный техник-смотритель лично открывает шлагбаум городским службам.

В соответствии с электрической схемой шлагбаума для его открытия достаточно замкнуть контакты Com и Start на плате управления. К ним, собственно, подключен выход GSM-модуля, дающий команду на открывание.

Схема подключения к плате Doorhan:



Таким образом, нам нужна схема ДУ, работающая по схеме «кнопка», а не «триггер». То есть, когда кнопка пульта нажата, должны замыкаться контакты на плате управления, а когда кнопка отпущена, контакты должны размыкаться.

Для управления мы выбрали приемник и передатчик (пульт), работающие на частоте 433 МГц, хороший ассортимент которых можно найти на сайте www.masterkit.ru. Режим «кнопка» реализует приемник MP911. Пульт ДУ – MP910/передатчик. Приемник питается постоянным напряжением 12В, поэтому дополнительно необходим блок питания 12В от переменного напряжения сети 220В. В качестве блока питания использовано устройство PW1245.

Таким образом схема соединений выглядит следующим образом:

Схема соединения:

В тумбе шлагбаума под колпаком, закрывающим плату управления, есть достаточно места для размещения двух дополнительных устройств, поэтому их можно даже не прятать в корпус, хотя с корпусом, конечно, будет более правильно.

Для изготовления корпусов, кстати, можно использовать несложный и недорогой модульный 3D-принтер МС7, также представленный на сайте компании Мастер Кит.

Как подключить GSM модуль к шлагбауму или воротам. Принцип работы.

Очень часто нам задают вопрос, – “как открывать шлагбаум с телефона”. В этой статье мы подробно расскажем как это работает и как настроить и подключить его.

Что такое GSM контроллер (модуль)?

GSM модуль представляет собой устройство, для (удаленного) управления выходом реле, установленного на плате. На плате расположен слот для СИМ карты. Основное предназначение – управление воротами, шлагбаумом, рольставнями.

Как работает GSM контроллер?

У любого GSM контроллера есть своя база данных, в которой хранятся разрешенные номера. Так же GSM модуль имеет собственный номер (номер сим карты), который установлен в него. Если ваш номер записан в базу данных контроллера, то при осуществлении звонка на него, реле на плате замкнется на 1 секунду, тем самым даст команду на открытие исполнительному устройству (ворота, шлагбаум). Если вашего номера нет в базе данных, то вы будете слышать обычные гудки в трубку, шлагбаум не откроется.

Как добавить/удалить номер в GSM контроллер?

В зависимости от модели контроллера, к нему идет свой софт для ПК или смартфона, а так же свои команды добавления и удаления номера через SMS. Удобнее всего использовать ПК для добавления номеров. Это позволяет создать базу данных номеров на компьютере, а затем загрузить её через USB кабель в контроллер. Существуют GSM контроллеры со своим облачным сервисом. Что это значит? Облачный сервис позволяет добавлять и удалять номера через интернет, без подключения USB кабеля к нему. Это очень удобно, но имеется один минус, – СИМ карта будет расходовать интернет трафик.

Как подключить GSM контроллер?

Подключение у всех модулей практически одинаковое. На плате имеется клеммная колодка для подключения питания 12-24 Вольт, колодка релейного выхода NO – COM (нормально разомкнутый режим), к которой подключается кабель от управляющих контактов платы. Питание на GSM модуль обычно берут с платы управления автоматики, например у Doorhan, AN motors, на плате есть колодки на которых 12 Вольт. У BFT, Came – 24 Вольта.

Какой тариф выбрать для GSM контроллера?

Чаще всего мы рекомендуем тариф без абонентской платы. Прежде чем покупать СИМ карту, необходимо определить, у какого оператора лучше качество связи на конкретном объекте. Для GSM контроллеров использующих мобильные данные, рекомендуем подключать пакет трафика интернета, такие как ELDES Esim 320. Который работает через интернет.

Ꙭ Руководство по установке и эксплуатации открывателя ворот DoorHan SWING-3000 Онлайн-просмотр

DoorHan SWING-3000 Инструкция по эксплуатации, информация:

Бренд: DoorHan
Категория: Открывалка для ворот
Модель: SWING-3000 (Руководство по установке и эксплуатации), prkrQqhcPD7Sw
Информация о файле: Adobe Acrobat PDF (DjVu) / – / 16 страниц
Скачать инструкцию DoorHan SWING-3000 (16 страниц)

Прочтите руководство по установке и эксплуатации DoorHan SWING-3000 Онлайн:

Краткое содержание:

  • 3 ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Оператор Swing-3000 Swing-5000 Масса, кг 10 11 Напряжение питания, В / Гц 220–240 / 50 Номинальная мощность, Вт 150 Интенсивность,% 50 Степень защиты IP54 Передаточное число 1/36 Скорость штока, мм / с 15 Сила, Н 3 000 Диапазон рабочих температур, ° С –40… + 55 Конденсатор, мкФ 10 1.3. ПАКЕТ ОПЕРАТОРА После получения оператора распакуйте его и внимательно осмотрите. Если обнаружены какие-либо признаки повреждения, свяжитесь с вами …

  • OperatOr SWING-3000/5000 © DoorHan, 2013 СОДЕРЖАНИЕ ОБЩАЯ ИНФОРМАЦИЯ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ УСТАНОВКА БЛОКА ОПЕРАТОРА ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ РЕГУЛИРОВКА ЭКСТРЕМАЛЬНЫХ ПОЛОЖЕНИЙ 5 НАСТРОЙКА ОПЕРАТОРА 5 и ПРОГРАММИРОВАНИЕ ПРОГРАММИРОВАНИЯ ОПЕРАТОРА 10 3 УПРАВЛЕНИЕ ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ 12 ПРОГРАММИРОВАНИЕ 2 ЭКСПЛУАТАЦИЯ 12 ПОВТОРНОЕ ОБСЛУЖИВАНИЕ 11 Руководство по эксплуатации …

  • 4 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ  Механические узлы ворот должны соответствовать стандартам EN12604 и EN 12605.  Перед установкой убедитесь, что место установки привода соответствует его климатическим условиям техническим характеристикам привода.  Не устанавливайте привод в помещениях, содержащих легковоспламеняющиеся вещества или в других опасных средах, так как это может вызвать взрыв …

  • 8 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ 5.ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ ВНИМАНИЕ! Провода кабеля должны быть защищены от контакта с какими-либо шероховатыми или острыми частями. Все подключения должны производиться только при отключенном питании. 5.1. ЭЛЕКТРИЧЕСКАЯ СХЕМА БЛОКА УПРАВЛЕНИЯ 4.4. НАРУЖНОЕ ОТКРЫТИЕ ВОРОТ (SWING-5000) 1) Установите задний кронштейн в соответствии с размерами A и B, указанными в таблице. 2) Установите и закрепите задний кронштейн на стойке u …

  • 7 УСТАНОВКА ОПЕРАТОРОМ 4.3. ВНУТРЕННЕЕ ОТКРЫТИЕ ВОРОТ ВНИМАНИЕ! Убедитесь, что размер C не превышает значения, указанного в таблице ниже.В противном случае необходимо улучшить столб в соответствии с указанным значением размера. D Полюс Петля Створка ворот (закрытая) Угол открывания A, мм B, мм C макс, мм D, мм 90 ° 130 130 60 720 120 ° 130 110 50 720 Угол открывания A, мм B, мм C макс, мм D, мм 90 ° 200 20 …

  • 12 ПРОГРАММИРОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 8. ПРОГРАММИРОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 1. Очистка памяти. Для стирания кодов из памяти нажмите кнопку «Тр» и удерживайте ее 10 секунд.После этого вы услышите щелчок, и на дисплее появятся два нуля, что означает, что все коды дистанционного управления удалены. 2. Сохранение кода управления. Чтобы сохранить код дистанционного управления, нажмите и отпустите кнопку «Tr» …

  • 6 УСТАНОВКА ОПЕРАТОРОМ ВНИМАНИЕ! Перед установкой убедитесь, что ворота свободно движутся и можно надежно установить привод на столб и створку. Ниже приведены процедуры установки оператора в зависимости от направления открывания ворот.4.2. ПЛАН УСТАНОВКИ 1 2 1 2 4 3 5 2 × 0,5 мм 2 3 × 1,5 мм 2 3 × 1,5 мм 2 4 × 0,5 мм 2 2 × 0,5 мм 2 2 × 1,5 мм 2 3 × 1,5 мм 2 (220– …

  • 9 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ 5.2. КЛЕММЫ БЛОКА УПРАВЛЕНИЯ Разъем питания (J1) ~ 220–240 В (RE, N, L) – разъем на блоке управления, используемый для подключения к блоку напряжения питания. PE – соединение с землей N – питание (нейтраль) L – питание (фаза) Разъем для электропривода и сигнальной лампы (J7) 1-2-3.M1 (клеммы COM / OO / CL) – для подключения первого электропривода. Может …

Руководство по открыванию ворот DoorHan SWING-3000 (Руководство по установке и эксплуатации DoorHan, 16 страниц) полностью безопасно для загрузки и было протестировано с использованием новейшего антивирусного программного обеспечения (дата последнего сканирования: 10.07.2021). Вы можете быть уверены в своей безопасности при работе с документом DoorHan SWING-3000.

Связанные руководства для открывателя ворот:

Часто запрашивается с DoorHan SWING-3000:

  • Руководство по установке открывателя ворот OSCO SWR Октябрь2005, Ред. 8SWR • SWC • SWDINSTALLATION GUIDEUL325 СООТВЕТСТВИЕ ТРЕБУЕТСЯ ИСПОЛЬЗОВАНИЯ КОНТАКТНЫХ ФОТОЭЛЕКТРИЧЕСКИХ УПРАВЛЕНИЙ НА ВСЕХ АВТОМАТИЧЕСКИХ ИЛИ ДИСТАНЦИОННО-УПРАВЛЯЕМЫХ ВОРОТАХ. СПЕЦИАЛЬНОСТЬ ДЛЯ ОПЕРАТОРОВ КОМПАНИИ, INC.CASN18OVIA, США • CAN18OVIA, США 49318OVIA® … 493
  • FAAC 415 L LS 24V Устройство открывания ворот – Эксплуатация и руководство пользователя Оператор Swing Gate, головной офис FAAC International Inc. и операции на восточном побережье, 5151 Sunbeam RoadSuites 9-11, Джексонвилл, Флорида, 32257, тел.866925 3222 www.faacusa.comFAAC International Inc. Операции на западном побережье 357 South Acacia AvenueUnit 357Fullerton, CA 92831 Тел …
  • Руководство по эксплуатации открывателя ворот Chamberlain SCS500-24 ®®Anleitungen – Torantrieb SCS500-24Instructions – Ouvre-Portail SCS500-24Instructions – Gate Operator SCS500-24Instrucciones – Automatismo de Puerta SCS500-24Istruzioni – Automazioni per Cancelli SCS500-24Instrukties – Automatische hekaandriçving SCS500…
  • Руководство по установке панели управления DITEC VIVAH DITEC S.p.A. через Mons. Банфи, 3 – 21042 Каронно Пертуселла (Вирджиния) – ИТАЛИЯ Тел. +39 02 963911 – Факс +39 02 9650314www.ditec.it – ​​[электронная почта защищена] – VIVAHJIP1776rev. 2006-04-11IPEDFGBРуководство по установке квадроэлектроники для автомата 24 В = 1 или 2 мотора.Руководство по установке панели управления для …
  • Руководство по установке открывателя ворот Mighty Mule MM562 Напечатано в Китае для GTO Access Systems, LLC.Copyright © 2016 GTO Access Systems, LLC Номер документа: R56208 REV A (19.12.16) Продажи GTO: 800-543-4283 • Факс 850-575-8912 Техническая служба GTO 800-543-1236 24 часа в сутки, 7 дней в неделю. Посетите сервисный центр http: //support.gto …
  • Руководство по установке открывателя ворот Toona серии 4 ToonaИнструкции и предупреждения по установке и использованию..
  • Краткое руководство по эксплуатации открывателя ворот серии SEA FIELD треска. 67410630 Ред. 14 – 06 / 2013ITALIANOSistemi Elettronicidi Apertura Porte e Cancelli Международная зарегистрированная торговая марка n. 804888®ENGLISHFRANÇAISESPAÑOLDEUTSCHNEDERLANDSSEA S.p.A. Zona Ind. S.Atto 64020 TERAMO Италия Тел. +39.0861.588341 – Факс + 39.0861.588344 электронная почта: [электронная почта защищена] S …
  • Руководство по установке и эксплуатации открывателя ворот Viper TC-3 Устройство открывания откатных ворот для жилых помещений (магнитный выключатель – цепного типа) Руководство по установке и эксплуатации Только для домашнего использования – класс 1 (автомобильный привод, предназначенный для использования в одном помещении)…
  • Руководство по установке панели управления FAAC 402 Ноябрь 2003 г. Руководство по установке панели управления 402 и 455 D СОДЕРЖАНИЕ ПАНЕЛЬ УПРАВЛЕНИЯ 402 И ПАНЕЛЬ УПРАВЛЕНИЯ 455 D: РУКОВОДСТВО ПО УСТАНОВКЕ FAAC International, Inc. 303 Lexington Avenue Cheyenne, WY 82007 www.faacusa.com Важная информация по безопасности 2 Технические данные 4 Распаковка Оператор 5 The 402 Com…

DoorHan Russia Boom Barrier, в Ченнаи, Ченнаи, Robogates

Шлагбаумы

– оптимальное решение для контроля доступа автотранспорта в пределах огороженных территорий и охраняемых территорий (промышленных, складских, торговых, офисных, парковок, парковок и т. Д.)). Диапазон рабочих температур от -40 до +55 ° С позволяет использовать их в различных климатических зонах. Широкий диапазон рабочего напряжения (от 180 до 240 В) позволяет использовать барьеры в сетях с нестабильным напряжением.
Антивандальный, стальной корпус барьера оцинкован и покрыт порошковой краской, защищающей барьер от коррозии и воздействия окружающей среды (Barrier PRO). 02 Корпус барьера изготовлен из стального листа толщиной 1,8 мм и имеет расположенные внутри усиленные ребра жесткости, обеспечивающие высокую прочность.Все компоненты барьера изготовлены из высококачественных материалов и соответствуют Директиве 2002/95 / EC (RoHS), ограничивающей содержание вредных веществ. Соответствие RoHS Перед отправкой все барьеры проходят многоэтапные испытания. Все механические и электронные части проверяются более чем по 15 критериям с получением требуемых значений в среде, максимально приближенной к условиям эксплуатации. Сопротивление изоляции каждого барьера проверяется на заводе под напряжением 1000 В, что гарантирует их работу в самых сложных условиях.
Для удобной и безопасной эксплуатации шлагбаум оснащен светодиодной лампой с низким энергопотреблением, которая предупреждает ярким мигающим светом о движении стрелы. Встроенная лампа в верхней стальной крышке избавляет от необходимости покупать и устанавливать дополнительные аналогичные устройства; тем самым сокращается время установки и количество электрических подключений. Лампа защищена от случайного повреждения и поломки из-за своего положения.
Доступ к механическим и электрическим частям устройства защищен стальной крышкой с замком, которую можно открыть только крестообразным ключом, поставляемым в комплекте со шлагбаумом.
Литая верхняя крышка изготовлена ​​из высококачественной стали, которая надежно защищает блок управления от вандализма и несанкционированного доступа. Все шлагбаумы DoorHan надежны, имеют длительный срок службы и адаптированы к различным погодным условиям.
Специальный механизм разблокировки позволяет поднимать и опускать стрелу вручную в случае сбоя питания. Система выпуска расположена внутри корпуса и защищена стальной крышкой с замком. Встроенный вентилятор внутри корпуса предотвращает перегрев двигателя, позволяя стреле работать с высокой интенсивностью (70%).
Редукторный двигатель с механизмом разблокировки, механизм балансировки, механические концевые выключатели и плата управления расположены внутри корпуса.
Встроенный вентилятор внутри кузова предотвращает перегрев двигателя, позволяя стреле работать с высокой интенсивностью (70%).
Редукторный двигатель с механизмом разблокировки, механизм балансировки, механические концевые выключатели и плата управления расположены внутри корпуса.
Мотор-редуктор из высокопрочного бронзового сплава рассчитан на весь срок службы.Простота конструкции однофазного асинхронного двигателя обеспечивает высокую надежность работы. Все компоненты шлагбаума оптимально согласованы со стрелами указанной выше длины и обеспечивают надежную работу механизмов в течение всего срока службы, который составляет более 1000000 циклов открывания / закрывания при соблюдении несложных технических регламентов.


Руководство по эксплуатации. Автоматические шлагбаумы AG / 500, AG900, AGM1. Производитель: AUTOGARD spol. s r.o.

1 Руководство по эксплуатации Автоматические шлагбаумы AG / 500, AG900, AGM1 Производитель: AUTOGARD spol.s r.o. Dornych 47, BRNO, Česká republika тел .:, факс: Ваш поставщик:

2 Page 2 z Содержание: 1. СОДЕРЖАНИЕ: ПОДТВЕРЖДЕНИЕ: ЦЕЛЬ ИСПОЛЬЗОВАНИЯ: ЗАПРЕЩЕННОЕ ОБРАЩЕНИЕ: ВАЖНОЕ ПРИМЕЧАНИЕ: ОСНОВНОЕ ОПИСАНИЕ: ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ СХЕМА AG500, AGM1 + ОБЩИЕ ЧАСТИ С AG900: ДЕТАЛИ AG900 + ОБЩИЕ ЧАСТИ С AG500, AGM1: УСТАНОВКА БАРЬЕРА: РЕКОМЕНДУЕМЫЙ СПОСОБ УСТАНОВКИ ДЛИН РЫЧАГОВ, ШКИВОВ И ПРУЖИН: БАЛАНСИРОВКА СТРЕЛЫ С ПОМОЩЬЮ ПРУЖИНЫ: ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ: БЛОК УПРАВЛЕНИЯ: ОСНОВНОЕ ОПИСАНИЕ БЛОК УПРАВЛЕНИЯ AGN 3.0 БЛОК УПРАВЛЕНИЯ СХЕМЫ AGN 3.1 ВИД СХЕМЫ ТЕКУЩЕГО ВЫРЕЗА: БЛОК УПРАВЛЕНИЯ AGN 3.0 / 3.1 ЗАЖИМНЫЕ СОЕДИНЕНИЯ НИЖНЯЯ ЧАСТЬ СИЛОВОГО И УПРАВЛЯЮЩЕГО ВХОДА: ИСПОЛЬЗОВАНИЕ ПОДКЛЮЧЕННЫХ МОДУЛЕЙ: ВЕРХНЯЯ ЧАСТЬ АГРЕГАТА ЛЕВАЯ ЧАСТЬ СИГНАЛЫ УПРАВЛЕНИЯ: ВЕРХНЯЯ ЧАСТЬ ПРАВОЙ ЧАСТИ ИНФОРМАЦИЯ СИГНАЛЫ (1 ВЫХОДНАЯ МАКСИМАЛЬНАЯ НАГРУЗКА 24 В / 0,3 А) (ТОЛЬКО ДЛЯ AGN 3.1) ИЗМЕНЕНИЯ РАБОТЫ И НАСТРОЙКИ AGN3.X: ЗАПУСК БЛОКА УПРАВЛЕНИЯ: БАЗОВАЯ РАБОТА БЛОКА УПРАВЛЕНИЯ: ИЗМЕНЕНИЕ НАСТРОЕК БЛОКА УПРАВЛЕНИЯ: ТАБЛИЦА ПРОГРАММИРУЕМЫХ ФУНКЦИЙ (FW LO, 210410FU И ВЫШЕ): ПОДКЛЮЧЕНИЕ КНОПОК СХЕМЫ: РЕКОМЕНДУЕМЫЕ АКСЕССУАРЫ: СЕРТИФИКАТ: ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ES ЗАПИСЬ ЕДИНОГО ИСПЫТАНИЯ В СООТВЕТСТВИИ С ČSN EN: ПОЛНОСТЬЮ И КАЧЕСТВО СЕРТИФИКАТ: СЕРТИФИКАТ 3 Z45 автоматически: СЕРТИФИКАТ ЗА ГАРАНТИЮ барьер.Вся продукция Autogard поступает на рынок после испытательной установки в самых тяжелых условиях. Все используемые материалы и компоненты высокого качества и подвергаются многочисленным испытаниям на протяжении всего производственного процесса. Продукция Autogard отличается высокой производительностью, простотой обслуживания и долговечностью. Производство соответствует общепринятым техническим нормам и правилам. 3. Цель использования: контролировать проход в закрытые зоны. Барьер может обслуживаться только компетентным, обученным или проинструктированным лицом.4. Запрещенные манипуляции: Запрещается нагружать штангу шлагбаума! 5. Важное примечание: Декларация соответствия и Сертификация не относятся к оборудованию, которое может быть частью барьера. 6. Основное описание: Автоматические шлагбаумы AG / 500, AG / 900, AG / M1 приводятся в движение электродвигателем с высоким крутящим моментом и червячным редуктором достаточного размера с клиноременным приводом. Эти заграждения предназначены для непрерывной эксплуатации. Шлагбаумы Autogard управляются микропроцессорным блоком управления AGN3.x. Корпус изготовлен из стального листа толщиной 2,5 мм (AG500) или 3 мм (AG900), горячеоцинкованного и окрашенного порошковой краской.

4 Page 4 z Технические параметры: Модель AG500 AG900 AGM1 Двигатель 230 В переменного тока 370 Вт 230 В переменного тока 250 Вт 230 В переменного тока 550 Вт Длина стрелы 3-5 м 6-9 м 1-3 м Скорость работы 3 с 5 с 1 с Размеры 350 x 300 xx 350 xx 300 x 1070 Вес 95 кг 130 кг 95 кг Блок управления AGN 3.x AGN 3.x AGN 3.x Автоматическое закрывание Автоматическое IP-код мин. IP 43 мин. IP 43 мин. IP 43 AG500: AG900:

5 Страница 5 z Подробная схема общих частей AG500, AGM1 + с AG900:

6 Страница 6 z Подробная схема общих частей AG900 + с AG500, AGM1:

7 Страница 7 z Установка барьера: Важное предупреждение: Барьер может быть установлен компетентным лицом , который прошел обучение у поставщика или с его помощью.Ограждение крепится к прочно закрепленному (залитому в бетон, сварному) фундаментному комплекту, который состоит из фундаментной плиты и 4 болтов M12 с гайками. Выкопайте бетонный фундамент на глубину не менее 600 мм, все кабельные соединения (220 В переменного тока, кабель заземления …) должны быть надлежащим образом защищены (см. Рисунок). !! ОСТАВЬТЕ 20 см СВОБОДНОГО ПРОСТРАНСТВА ВОКРУГ ФУНДАМЕНТА! (мм) AG500, AGM1 AG900 X Y A B

8 Page 8 z Рекомендуемый способ монтажа 1. Перед началом измерения пространство в здании должно быть свободным и ровной. 2.Распакованный шлагбаум на тщательно очищенной фундаментной плите с отвинчивающейся гайкой и открепленной дверцей шлагбаума для контроля безопасности монтажа и подключения шлагбаума на фундаментных винтах M12. Затем на фундаментные винты установите шайбу и гайку M12 и затяните винты. После этого шлагбаум не должен двигаться ни в каком направлении, потому что, когда рычаг движется, возникает мощность около 5 кН. 3. Плечо шлагбаума закрепить с помощью кронштейна (профиля или трубы). Используйте 4-8 винтов M8 с шестигранной головкой. 4. Длиной тяги можно установить угол раскрытия рычага на 90, который задается производителем.В случае необходимости его можно установить. 5. Подключите блок управления шлагбаумом. Используйте правильные зажимы. 6. Подсоедините провод заземления к винту заземления в коробке шлагбаума. 7. Контроль электропроводки в соответствии с действующими техническими директивами Примечание: пункт 6,7. Требуется длина стрелы, шкивы и пружины: Необходимо использовать правильные балансировочные пружины и шкивы для каждой длины и типа стрелы (см. таблицу ниже): Стрелы из алюминиевого профиля: Стрела с барьером Тип пружины Тип шкива Длина [м] Стрела без принадлежностей Стрела с аксессуарами, длина [мм] / клиновой ремень AGM1 3 OZ 75 / Z10x475 AG500 3 OZ 75 / Z10x450 4 ZM 100 / Z10x475 5 MW 112,5 // Z10x500 AG900 6 Z + ZZ + M 150 / Z10x580 Круглые алюминиевые стрелы: Барьерная стрела Тип пружины Тип шкива Длина [м] Стрела без аксессуаров Длина стрелы с аксессуарами [мм] / клиновой ремень AG / M1 3 OZ 75 / Z10x475 AG / 500 3 OZ 75 / Z10x450 4 ZM 100 / Z10x475 5 MW 112,5 / Z10x500 AG / 900 6 MW 100 / Z10x475 7 Z + ZZ + M 112,5 / Z10x500 8 Z + MM + M 150 / Z10x580 9 M + MM + W 150 / Z10x580 Пружины: Z зеленая пружина O оранжевая пружина M синяя пружина W белая пружина

9 Page 9 z Балансировка стрелы с помощью пружины: После закрепления стрелы на шлагбауме необходимо проверить ее балансировку. с весны.Шлагбаум собирается на определенную длину стрелы (скорость, балансировка). В случае, если установлена ​​стрела разной длины, необходимо сделать следующее: Балансировка сделана для желаемой стрелы + все возможные аксессуары, также должна быть установлена ​​пружина, шток между коробкой передач и рычагом оси стрелы должен быть разъединен. Балансировка осуществляется путем растяжения или ослабления пружины с помощью болта на нижнем конце пружины. Сбалансированная система работает плавно в течение всего цикла. После завершения балансировки соедините стрелу с помощью тяги с коробкой передач и закрепите гайками.Эта операция имеет кардинальное значение в свете плавного хода стрелы и минимальной нагрузки на механические компоненты шлагбаума. Примечание. Балансировку необходимо выполнять после любой замены стрелы на другую или после монтажа или демонтажа принадлежностей стрелы. Настройка концевых выключателей: Концевые выключатели управляют перемещением стрелы и выключают двигатель в крайних положениях стрелы. Концевые выключатели размещены на скобе коробки передач. Выключатели крепятся винтами M5 imbus к своему держателю на выходной оси коробки передач.Цель состоит в том, чтобы обеспечить диапазон движения стрелы 90 o, стрела достигает своих предельных положений с практически нулевой угловой скоростью и не требуются механические концевые упоры. закройте его вручную (например, сбой питания).! Аварийное открытие или закрытие можно производить только при отключенном питании! В этом случае необходимо использовать предусмотренный деблокирующий коленвал, который находится на стороне вала электродвигателя, противоположной ременному шкиву (с той же стороны в случае шлагбаума AGM1).Здесь выполнены фаски для вставки разблокирующего шатуна. Вращая вал, стрела перемещается вверх или вниз в зависимости от направления вращения. Обслуживание: Автоматический шлагбаум спроектирован и изготовлен как продукт, не требующий обслуживания. Для длительной и безотказной работы мы рекомендуем каждые три месяца выполнять следующие операции: 1) Проверить подключение заземляющего провода, при необходимости подтянуть гайку 2) Визуально проверить все резьбовые соединения, при необходимости подтянуть 3) Смажить все шарниры 4) Проверить натяжение клинового ремня, его идеальный ход составляет 10 мм (см. рисунок), при необходимости подтянуть или ослабить

10 Page 10 z Блок управления: Основное описание Блок управления AGN3.0 / 3.1 микропроцессорный блок управления используется для оценки управляющего сигнала. Для настройки блока управления используйте две кнопки и дисплей, расположенный на блоке. В CU подключаются концевые выключатели, электродвигатель и другое дополнительное оборудование. Могут быть подключены модули петлевого детектора и радиоприемника. Концевые выключатели передают информацию о положении рычага на блок управления. Электромотор обеспечивает перемещение преграждающей планки в требуемое положение Блок управления AGN 3.0 Схема ВЕНТИЛЯТОР + ВЕНТИЛЯТОР постоянного тока – ТАМПЕР ПОСТОЯННОГО ТОКА N.C. БЛОКИРОВКА СВЯЗИ ТАМПЕРА ОТКРЫТЬ БЛОКИРОВАТЬ ЗАКРЫТЬ COM СТРЕЛА SEM + DC SEM – DC F F4 F2 F3 F1 TL.2 TL.3 TL.1 TL.4 M PWR L PWR N PWR PE CASE SEM. КРАСНЫЙ СЭМ. GRN SEM. N MOT. PE MOT. N MOT. L1 ТО. L2 B ТОРМОЗ + ТОРМОЗ – ЛАМПА 24 В AC ЛАМПА 24 В AC 24 В + DC 24 В – DC ST. COM ST. ОТКРЫТЬ СТ. ЗАКРЫТЬ CT. S / S LM. COM LM. ОТКРЫТЬ LM. ЗАКРЫТЬ SF. COM SF. FOTO SF. STOP SF. LOCK COM ANT + ANT – LOOP LOOP

11 Page 11 z Блок управления AGN 3.1 Схема ВЕНТИЛЯТОР + ВЕНТИЛЯТОР ПОСТОЯННОГО ТОКА – ТАМПЕР ПОСТОЯННОГО ТОКА N.C.О. COM L.O. НЕТ. L.C. COM L.C. НЕТ. АВТОМОБИЛЬ НА ПЕТЛЕ COM АВТОМОБИЛЬ НА ПЕТЛЕ Н.О. PULS COM PULS N.O. ОБНАРУЖЕНА ОШИБКА. COM ERROR DET. НЕТ. BOOM COM BOOM N.C. TIMEOUT COM TIMEOUT N.O. ERROR COM ERROR N.O. F4 F2 F3 F1 TL.2 TL.3 TL.1 TL.4 M PWR L PWR N PWR PE CASE SEM. КРАСНЫЙ СЭМ. GRN SEM. N MOT. PE MOT. N MOT. L1 ТО. L2 B ТОРМОЗ + ТОРМОЗ – ЛАМПА 24 В AC ЛАМПА 24 В AC 24 В + DC 24 В – DC ST. COM ST. ОТКРЫТЬ СТ. ЗАКРЫТЬ CT. S / S LM. COM LM. ОТКРЫТЬ LM. ЗАКРЫТЬ SF. COM SF. FOTO SF. STOP SF. LOCK COM ANT + ANT – LOOP LOOP

12 Page 12 z Вид отключения по току: Тип отключения по току Тип Значение Примечание F1 F 1A Семафор F2 T 5A Двигатель F3 T 500 мА Процессор F4 F 3,15A 24V AC / DC Блок управления AGN 3.0 / 3.1 клеммные соединения Нижняя часть силовых и управляющих входов: клемма Часть Сигнал L ПИТАНИЕ 230 В переменного тока – фаза N Подключение 230 В переменного тока внутренний провод PE Подключение 230 В переменного тока защитный провод КОРПУС КОРПУС заземляющий провод шкафа КРАСНЫЙ СЕМАФОР Зажимы семафоров сигнализируют фазу СТОП GRN Семафор клеммы, сигнализирующие о включении фазы N Зажимы семафора – общий внутренний провод PE ДВИГАТЕЛЬ Защитный провод электродвигателя PE N Двигатель – внутренний провод L1 Направление вращения двигателя, открытая фаза L2 Направление вращения двигателя, фаза включения + ТОРМОЗ Тормоз двигателя 24 В + – Тормоз двигателя 24 В – ЛАМПА 24 В переменного тока ЛАМПА Фонарик или освещение Выход 24 В переменного тока ЛАМПА 24 В переменного тока Фонарик или освещение Выход 24 В переменного тока 24 В + пост. S / S Кнопка управления пошаговый (NO) вход COM LIMIT Управляющие входы общий зажим ОТКРЫТО Верхнее положение концевого выключателя НЗ контактный вход ЗАКРЫТО Концевой выключатель нижнее положение НЗ контактный вход COM SAFE Управляющие входы общий зажим FOTO Контакт безопасности FOTO вход (блокирует закрытие) (NC) STOP Контакт безопасности Вход кнопки STOP (блокирует любое движение) (NC) LOCK Контакт LOCK (NO) вход, шлагбаум остается постоянно открытым в течение этот сигнал COM Управляющие входы общего зажима ANT.+ ANT Антенный центральный вход для подключаемого приемника дистанционного управления ANT. – Вход экранирования антенны для съемного приемника дистанционного управления LOOP DET Зажимы для подключения индуктивного контура LOOP Зажимы для подключения индуктивного контура

13 Page 13 z Использование подключаемых модулей: Модуль разъема MODULE RADIO Подключаемый модуль управления барьером радиоприемника в соответствии с программируемыми параметрами. Для приемника M / RS2E. Детектор PLD также может использоваться в этом разъеме (петля подключается вместо ушной) и имеет функцию открытия / закрытия, когда автомобиль стоит над петлей, шлагбаум открывается или закрывается в соответствии с программируемым параметром 02 или 03 МОДУЛЬ Подключаемый индуктивный датчик закрытие шлагбаума + функция безопасности ДЕТЕКТОР Для работы извещателей PLD в соответствии с программируемым параметром Верхняя часть блока Управляющие сигналы левой части: Сигнал зажимной части ВЕНТИЛЯТОР + 24 В постоянного тока ВЕНТИЛЯТОР -24 В постоянного тока ТАМПЕР N.C. БЛОКИРОВКА САБОТАЖНОЙ КОМНАТЫ ОТКРЫТЬ БЛОКИРОВКА ЗАКРЫТЬ Подключение вентилятора +24 В постоянного тока (для AG / M1) Подключение вентилятора -24 В постоянного тока (для AG / M1) Соединительные зажимы дверного контакта безопасности (NC) Соединительные зажимы дверного контакта безопасности (COM) БЛОКИРОВКА (NO) контактный вход, шлагбаум остается постоянно открытым в течение этого сигнала, игнорирует другие команды Контактный вход БЛОКИРОВКИ (NO), шлагбаум остается постоянно закрытым в течение этого сигнала, игнорирует другие команды Входы безопасности общий зажим COM BOOM Контактный вход обнаружения повреждения рукоятки ( NC) SEM + DC Вход дистанционного управления семафором + 24V SEM – DC Вход дистанционного управления семафором -24V Верхняя часть блока Правая часть Информационные сигналы (1 выход с максимальной нагрузкой 24V / 0,3A) (только для AGN 3.1) Сигнал детали зажима L.O. COM L.O. НЕТ. L.C. COM L.C. НЕТ. АВТОМОБИЛЬ НА ПЕТЛЕ COM АВТОМОБИЛЬ НА ПЕТЛЕ Н.О. PULS COM PULS N.O. ОБНАРУЖЕНА ОШИБКА. COM ERROR DET. НЕТ. BOOM COM BOOM N.C. TIMEOUT COM TIMEOUT N.O. ERROR COM ERROR N.O. Барьер открыт (COM) Барьер открыт (Н. (когда LOCK активирован выключен) Барьер открыт и кабина на петле импульс (0,5 с) COM (когда LOCK активирована выключена) Барьер открыт и кабина на петле импульс (0,5 с) N.O. (когда LOCK активирован выключен) Ошибка детектора (COM) (только для PLD) Ошибка детектора (NO) (только для PLD) Обнаружение повреждения рукоятки (COM) (на случай, если подключен зажим BOOM) Обнаружение повреждения рукоятки (NC) (на всякий случай подключен зажим BOOM) Истекло время работы двигателя COM (шлагбаум не закончил движение) Истекло время работы мотора NC (шлагбаум не закончил движение) Ошибка блока управления COM Ошибка блока управления НЕТ

14 Page 14 z Изменения в работе и настройке AGN3.x: Запуск блока управления: После включения блока управления начинает светиться зеленый светодиод в правом верхнем углу, а в ряду светодиодов рядом со штекерным разъемом – светодиоды в соответствии с для активированных входов также начинают светиться, на дисплее также отображается версия прошивки.После этого система переходит в основное состояние, на дисплее мигают прочерки (если параметр 15 предварительно установлен на 00), это означает, что шлагбаум будет работать нормально. Базовая работа блока управления: шлагбаум в состоянии покоя. Если стрела находится в закрытом положении, блок управления ожидает команды ОТКРЫТЬ. Это может происходить несколькими способами. С помощью кнопки TL3, ввод с открытого зажима, с детектором открытия или с пульта дистанционного управления. Когда стрела движется вверх и возникает потребность в движении вниз, шлагбаум завершает движение вверх и начинает закрываться в случае, если некоторые из входов безопасности не активированы или когда используется пошаговый режим.При движении вниз тестируются входы FOTO и DET. В случае активации этих входов стрела останавливает свое движение и начинает движение вверх или по любой команде ОТКРЫТЬ. Вход STOP останавливает стрелу и блокирует любое движение. Изменение настроек блока управления: в основном состоянии блоков управления (тире мигают) одновременно нажмите обе кнопки программирования (TL1, TL2), чтобы войти в режим программирования. Отображается номер выбранной функции. Этот номер можно изменить с помощью кнопок программирования TL1 и TL2.Выберите количество функций, которые вы хотите изменить. При одновременном нажатии кнопок TL1 и TL2 вы вводите настраиваемые параметры этой функции (мигающие значения на дисплее). Эти значения можно изменить с помощью кнопок программирования TL1 и TL2 в соответствии с таблицей программируемых функций. Сохраните запрошенный параметр, нажав одновременно кнопки TL1 и TL2, блок управления вернется в исходное состояние (на дисплее мигают тире). Для изменения других параметров действуйте таким же образом Таблица программируемых функций (FW Lo, 210410Fu и выше): Номер функции Описание функции 01 ДЕТЕКТОР, подключаемый извещатель, настройка функции PLD 00 – Извещатель не используется 01 – Извещатель имеет только функцию безопасности (закрытие блоков) 02 – Детектор имеет функцию безопасности + закрывание (автоматически закрывается после проезда машины). Установите для параметра 05 значение RADIO1. Съемный приемник Rxd2pp. Реле A. Настройка функции 00 – Реле A открывает шлагбаум или индуктивный датчик. PLD используется как открывающий (после того, как автомобиль въезжает в (шлейфовый барьер открывается автоматически, индуктивная петля подключена к входу ANT) 01 – Реле A, шаг за шагом 02 Та же функция, что и 00, значение как параметр RADIO2, съемный приемник Rxd2pp, настройка функции реле B 00 – Реле B выключено 01 – Реле B закрывает шлагбаум 04 ЛАМПА мигает или настройка функции предупреждающего освещения стрелы 00 – Предупреждающие огни мигают только во время движения 01 Предупреждающие огни мигают постоянно 02 Предупреждающие огни не мигают, когда шлагбаум закрыт 03 Вт сигнальные огни не мигают, когда шлагбаум открыт 05 Память импульса закрытия FOTO, когда вход FOTO прерван 00 Пока вход FOTO прерван, блок управления игнорирует команду закрытия 01 Пока вход FOTO прерван, блок управления запоминает импульс закрытия, когда вход FOTO подключен снова, команда имеет значения Предустановленный диапазон

15 Page 15 z 21 выполнено 06 Установка ТАЙМЕРА времени автоматического закрывания шлагбаума после открытия 00 Автоматическое закрывание выключено Автоматическое закрывание активировано, установленное число соответствует времени в секундах 07 ЗАДЕРЖКА Задержка закрывания после команды закрытия (предварительное мигание мигает) 00 Задержка выключена Установить время задержки в секундах 08 Переключатель семафоров на STOP Установка времени сигнализации 00 Переключатели семафоров с командой закрытия 01 Переключатели семафоров с активацией какого-либо входа безопасности (то есть, когда автомобиль въезжает в зону, близкую к шлагбауму) 02 – Семафор контролируется извне путем подачи питания (24 В постоянного тока) на вход SEM 09 Настройка барьерной реакции После активации входа безопасности FOTO или детектора при закрытии 00 Барьер останавливается и возвращается в открытое положение и продолжает работу в соответствии с параметром Барьер останавливается и ждет, пока сработает вход безопасности, после открытия входа безопасности шлагбаум завершает движение 02 – Барьер останавливается и ждет, пока сработает вход безопасности, после открытия входа безопасности шлагбаум завершает движение с задержкой в ​​2 секунды 10 Обнаружение перегрузки двигателя в случае перегрузки во время работы двигателя (резкий останов) 00 – Функция выключена (двигатель работает в течение стандартного времени) 01 Функция активна, время работы двигателя установлено (01 20с) 11 Закрытие заблокировано с помощью входа ОТКРЫТЬ 00 – Функция выключена 01 В случае срабатывания контакта на входе ОТКРЫТЬ невозможно закрыть шлагбаум (используется в проходных, где он необходимо для того, чтобы шлагбаум оставался открытым при проезде транспортного средства с прицепом), затем продолжается в соответствии с параметром Время автоматического закрывания. закрытие (параметр 06 ТАЙМЕР) умножается на 13 Автоматическое закрытие и сброс времени предварительного мигания мигающей лампы 00 Время не сбрасывается 01 Время начинает отсчет после активации некоторого входа открытия 14 Тип барьера для настройки времени работы двигателя (AGN 3.1 активировать отчет о незавершенном движении) 01 – AGM AG AG Диагностика (только для сервисных целей) 00 выключен (общая рабочая информация) 01 включен (состояние входов группы 0) 02 включен (состояние входов группы 1) 03 включен ( состояние входов группы 2) 04 включен (состояние выходов группы 0) 05 включен (состояние выходов группы 1) 06 включен (фаза автомат) 16 Настройка работы двигателя (если параметр 14 установлен на 03) (5 -99 секунд) 17 Электронный тормоз 00 Выключен

16 Page 16 z Включен 18 Sense RE11 (автомобиль на петле) 00 если параметр 02 установлен на 02, то скопируйте состояние петли в подключаемом модуле RADIO 01 скопируйте состояние петли в plug in modul DETECTOR Схема подключения кнопок: Шлагбаумами можно управлять разными способами.Одним из самых простых приложений является управление кнопкой открытия / закрытия, которая подключается к шлагбауму кабелем 3 x 0,5 мм 2, как показано на следующей схеме. Другие возможные способы управления шлагбаумом: Радиоуправление Дистанционное управление Индуктивное управление извещателями Управление с помощью систем доступа с помощью контактных или бесконтактных карт Управление системами доступа в общественные места со случайными посетителями, например системами платной парковки 13. Рекомендуемые аксессуары: Индуктивный извещатель Фотоэлемент безопасности Лента безопасности Предупреждающий маяк Подсветка стрелы Пульт дистанционного управления Знак СТОП Юбки или двойные юбки Механизм шарнирного рычага Стационарная или поворотная опора для наконечников Системы доступа

17 Page 17 z Сертификат:

18 Page 18 z 21

19 Page 19 z ES Декларация соответствия Us AUTOGARD spol .s r.o. Dornych Brno IČ:, DIČ: CZ Настоящим мы заявляем, что следующее обозначенное устройство на основе его концепции и конструкции, а также разработанных нами разработок соответствует основным требованиям безопасности постановлений правительства (европейские директивы). В случае модификации продукта, не одобренной нами, эта декларация теряет силу. Название: Тип: Производитель, страна происхождения: Автоматический шлагбаум AG5xx; AGxx; AGM1 AUTOGARD spol. s r.o. Dornych Brno – CZ Описание и назначение: Автоматический шлагбаум предназначен для ограничения доступа транспортных средств на специально отведенные территории.Соответствующие постановления правительства / европейские директивы: Постановление правительства № 17/2003 Сб. (Директива Европейского Совета 2006/95 / ES), Постановление Правительства № 616/2006 Сб. (Директива Европейского Совета 2004/108 / ES), Постановление Правительства № 176/2008 Сб. (Директива Европейского Совета 2006/42 / ES). Применяемые гармонизированные стандарты, национальные стандарты и технические спецификации: ČSN EN: 2000, ČSN EN ed2: 2007, ČSN EN ISO: 2004, ČSN EN ISO: 2004, Продукт безопасен при условии обычного и целенаправленного использования.Производитель принял меры для обеспечения соответствия всех выпускаемых продуктов технической документации и требованиям постановлений правительства (Европейских директив), упомянутых выше. При оценке соответствия судопроизводство производилось в соответствии с п. 12 п. 3, поз. а) Закона No. 22/1997 Coll. с поправками нет. 277/2003 Coll. 2) Декларация соответствия была проведена в сотрудничестве с TÜV CZ s.r.o., группой Süd, Novodvorská 994, Praha 4, Чешская Республика, идентификационный номер: Орган по сертификации продукции.Сертификату типа выдан регистрационный номер / 09/07/02/0, с, по BRNO, Ing. Милан Плхак, Еднател Место, дата выдачи Ответственное лицо Подпись

20 Page 20 z Барьер Единичный протокол испытаний в соответствии с ČSN EN: Тип испытания Требуемые значения Заключение Проверка безопасности соединения R <0,1 Ом Соответствует Испытание напряжения V = 2,5 кв на время 1 сек. Соблюдается Испытание на остаточное напряжение Соблюдается Функциональные испытания Настройка, контроль Соблюдается 17. Сертификат комплектности и качества: Устройство укомплектовано полным комплектом аксессуаров и оборудования, без сбоев и соответствует действующим нормам.Тип шлагбаума: Серийный номер: Проверено:

21 Page 21 z Гарантийный сертификат: Продукт: Автоматический шлагбаум + аксессуары, поставляемые AUTOGARD spol. s r.o. Производитель: AUTOGARD spol. s r.o., Dornych 47, BRNO, Год выпуска Серийный номер В Брно, дата: (С этой даты начинается гарантийный срок) Подпись и печать Срок гарантии Производитель, AUTOGARD spol. s r. o., несет ответственность за конструкцию, используемые материалы, тип изготовления и функциональность поставленного оборудования в течение 24 месяцев после поставки заказчику.Условия гарантии Оборудование должно использоваться в условиях и по назначению. Повреждения, вызванные истиранием или неправильным использованием, не считаются гарантией. Также ущерб, причиненный третьими лицами, совпадением, из-за повреждения и неудобного хранения. Для любых настроек или изменений оборудования необходимо предварительное согласие производителя. Истечение срока гарантии a / истечение срока гарантии b / ремонт или настройка оборудования или его компонентов, помимо авторизованного гарантийного обслуживания c / подключение к источнику питания, которое не соответствует требованиям нормативных актов и технических норм d / использование неоригинальных компонентов e / когда a производственная этикетка удаляется при оплате после истечения установленного срока Гарантия должна быть заявлена ​​производителем.Необходимо предъявить гарантийный сертификат.

Привод Dorhan для раздвижных ворот. Обучение 800. Что это значит для бытовых и промышленных целей оператора?

Описание DoorHan SLIDING-800

Привод DoorHan SLIDING-800 предназначен для автоматизации откатных ворот массой до 800 кг, шириной до 4,5 м со встроенным ресивером, площадкой для бетонирования
Поворотное движение выхода Звездочка преобразуется в поступательное движение ворот с помощью зубчатой ​​рейки, закрепленной на воротах.
Электромеханический привод модели SLIDING-800 состоит из механической коробки передач и электродвигателя со встроенным блоком управления. Коробка передач и двигатель выполнены в едином корпусе.
К блоку управления подключена внешняя кнопка управления.
Самоблокирующийся редуктор обеспечивает механическую блокировку ворот при неработающем двигателе. В случае отключения электроэнергии ручная аварийная разблокировка позволяет открывать или закрывать ворота вручную.

Основные функции

  • Система автоматической остановки: быстро и надежно останавливает двигатель в конечных положениях.
  • Остановка в конечных положениях происходит из-за срабатывания бесконтактных электронных концевых выключателей.
  • В случае сбоя питания поворот рычага разблокировки отключает привод.
  • Приводом можно управлять с помощью стационарной кнопки или с пульта шаг за шагом (открыть-остановить-закрыть-стоп).
  • Блок управления находится внутри корпуса привода вместе с мотор-редуктором. Привод имеет низкий уровень шума и защиту
  • от перегрева.Автоматический привод SLIDING-800 предназначен для работы с откатными воротами. Не используйте его для других целей.

    Преимущества:

  • возможность использования в широком диапазоне рабочих температур
  • надежная работа привода при нестабильном питании
  • простота установки за счет простой и доступной схемы подключения

    DoorHan SLIDING-800 технические характеристики

    • Агрегат измерения: 1 шт.
    • Размеры (мм): xx
    • Вес (кг): 15.00
    • Модель: SLIDING-800
    • Тип: Привод
    • Напряжение питания (+ 6-10% 50 Гц), В: 220
    • Мощность, Вт: 280
    • Передаточное число: 1:32
    • Рейка: M4 x 12,566 мм
    • Шестерня: Z16
    • Максимальный момент, Нм: 20
    • Тепловая защита, ° С: 125
    • Интенсивность,%: 50
    • Температурная среда, ° С: от -20 до + 55 ° С
    • Класс защиты: IP55
    • Максимальный вес ворот, кг: 800
    • Скорость ворот, м / мин: 12
    • Блок управления: PCB-SL
    • Концевые выключатели: магнитные
    • Ток потребления, А: 2.1
    • Емкость конденсатора (мкФ): 10
    • Производитель: Doorhan
      В комплекте:
    1. Привод SLIDING-800 – 1 шт. Монтажное основание – 1 шт.

      SLIDING-800 Документация

      Параметры DoorHan SLIDING-800

      Класс защиты
      Электропитание (В)
      Потребляемый ток
  • Ворота откатные с электроприводом производства Группы компаний DoorHan (Россия) Sliding 800 – оптимальное решение для автоматизации частных ворот.Sliding 800 – это привод, изготовленный на современном высокотехнологичном оборудовании. Привод состоит из двух основных узлов – электродвигателя с платой управления PCB-SL / V.1.0. со встроенным радиоприемником с максимальным количеством программируемых пультов в количестве 60 штук и механической коробкой передач. Электродвигатель привода и редуктор установлены в едином герметичном прочном корпусе, и этот фактор фактически позволяет приводу Sl-800 работать в воде почти до самой платы управления.Поэтому привод откатных ворот Sliding 800 работает очень тихо и не доставляет неудобств пользователю. Привод Sliding 800 имеет самоблокирующуюся коробку передач, которая разблокируется прилагаемым ключом и позволяет открыть ворота вручную в случае отключения электроэнергии. Электронные концевые выключатели электропривода Sliding 800 надежно останавливают двигатель в заданных конечных положениях ворот. Привод Sliding-800 управляется проводным замыкающим контактом или дистанционным радиоуправлением, а также может управляться с помощью комбинации этих средств управления.

    Привод Sl-800, как и его аналогичная модель Sl-300, прикручивается четырьмя гайками к основанию, на котором он установлен. SLIDING 800 не имеет специальной монтажной базы. Привод Sliding 800 имеет встроенный электронный концевой считыватель DHSL041N, который срабатывает для остановки в конечных положениях благодаря магнитам, установленным на зубчатой ​​рейке на кронштейнах разной полярности. Эти концевые магниты всегда поставляются с приводом в одной коробке. Привод откатных ворот 800 имеет встроенную плату PCB-SL / V.1.0 блок управления. Эта плата управления выгодно отличается от предыдущей серии благодаря легко снимаемым и подключаемым зажимным клеммам. Плата управления PCB-SL / V.1.0. имеет защитный чехол и защищает его от случайного повреждения. Плата управления PCB-SL / V.1.0. оснащен встроенной платой радиоприемника на 60 пультов. Новая плата PCB-SL / V.1.0. Обладает всеми необходимыми функциями и множеством новых преимуществ:

    Плата управления имеет разноцветные клеммы, которые визуально упрощают подключение необходимых устройств и элементов управления.

    На плате управления есть приятная опция замедления работы перед конечными положениями работы, а именно она активируется DIP №4, что способствует значительному увеличению срока службы привода и ворот.

    На плате управления есть возможность установки для удаленного программирования консолей, т.е. с уже запрограммированного пульта дистанционного управления вы можете передавать и записывать радиосигнал на новый пульт дистанционного управления в пределах диапазона приемника платы управления, и вам не нужно снимать крышка привода.

    – Плата имеет усовершенствованную входную электрическую цепь, что особенно полезно при нестабильном уровне напряжения и тем самым увеличивает срок службы платы.

    SLIDING 800 Технические характеристики привода


    Напряжение питания – 220 В / 50 Гц

    Номинальная мощность – 280 Вт

    Передаточное число редуктора – 1:32

    Шестерня – Z16

    Максимальное линейное усилие – 900 Н

    Максимальный момент – 20 Нм

    Тепловая защита – 120 0 С

    Скорость дверного полотна – 12 метров в минуту

    Максимальный вес дверного полотна – 800 кг

    Интенсивность использования – 50%

    Диапазон рабочих температур от – 20 до +55 0 С

    Класс защиты – IP54

    Блок управления -PCB-SL / V.1.0.

    Концевые выключатели – магнитные

    Потребляемый ток 2,1 А

    Емкость конденсатора – 10 мкФ


    Плата имеет самовосстанавливающийся предохранитель из полимерного материала с очень низким сопротивлением. В случае перегрузки по току сопротивление резко возрастает, снижая ток, насколько это возможно, до безопасного значения.

    Трансформатор платы управления скользящим приводом имеет улучшенные технические характеристики за счет увеличенного сечения обмоточного провода и оптимизированного сердечника.


    Оптимально согласованное рабочее напряжение варистора платы управления защищает трансформатор и плату от высоковольтных импульсных помех.

    Программирование привода скольжения осуществляется с помощью ручек точной настройки и DIP-переключателей. Удобно программировать желаемые функции

    Откатные ворота должны соответствовать стандартам EN 12605 и EN 12604.

    – Перед установкой привода SlIDING 800 убедитесь в правильных климатических условиях.

    SlIDING 800 не предназначен для установки на высоте более 2,5 м над землей.

    – SlIDING 800 нельзя эксплуатировать в зонах с легковоспламеняющимися веществами и газами.

    При установке электропривода Sl-800 необходимо использовать инструменты, указанные в инструкции.

    – При установке или техническом обслуживании Всегда отключайте электропитание привода SlIDING 800.

    Если привод Sl-800 устанавливается на калитку со встроенной калиткой, то на калитке необходимо установить датчик открытой калитки.

    Электропривод SlIDING 800 нельзя оставлять в отсоединенном состоянии, так как может произойти неконтролируемое движение дверного полотна и оно может сломаться.

    Всегда для безопасной работы ворота должны быть оснащены предохранительным механическим упором для ограничения движения ворот.
    – Электрические кабели к приводу SlIDING 800 должны быть проложены квалифицированным установщиком, а кабель питания должен быть проложен в защитном обжиме.

    Использованные кабели для привода Sliding 800 и фотоэлементов.

    – Кабель 2×0,5мм – фотоэлемент и пошаговая кнопка для управления.

    Кабель 4×0,5 мм – приемник фотоэлемента.

    Кабель 3х2,5мм – блок питания.

    Привод откатных ворот 800 – это средняя модель в одноименной линейке оборудования. Устройство предназначено для обслуживания откатных ворот с шириной проема до 4,5 м, при этом вес дверного полотна не должен превышать 800 кг. Оборудование является примером надежности, хорошей производительности и разумной стоимости. Автоматика способна работать в режиме интенсивности 50%, конструкция рассчитана на работу в условиях высоких нагрузок и температурных перепадов от -20… + 55 С.

    Основные достоинства и особенности устройства автоматики

    Sliding 800 имеет широкое применение. Желательно приобретать его для установки на автосервисах, неотапливаемых складах, стоянках и площадках для транспорта. Автоматика данной модели востребована для бытового использования – Doorhan Sliding 800 KIT монтируется на калитку при входе в жилой сектор.

    Привод Doorhan Sliding 800 имеет значительные преимущества и технические характеристики:

    • Устройство надежно защищено от износа и перегрева за счет расположения редуктора в «масляной ванне».
    • Оборудование способно выдерживать значительные нагрузки, в том числе интенсивную работу в течение дня, связанную с частым открытием / закрытием завесы.
    • Встроенный радиоприемник позволяет подключить до 60 пультов дистанционного управления, обеспечивая удобное управление забором на расстоянии.
    • Наличие магнитных концевых выключателей, определяющих точку остановки полотна, что продлевает срок службы оборудования.
    • Блокирующие замки надежно фиксируют дверное полотно после закрытия, что дает возможность обойтись без дополнительной установки других блокираторов.
    • При отсутствии питания Sliding 800 разблокируется персональным ключом.
    • Работа устройства сопровождается минимальным шумом, движение полотна происходит плавно и без рывков.
    • Блок управления позволяет настраивать необходимые параметры и режимы работы, регулировать закрытие забора, ход полотна, а также подключать дополнительные устройства и устройства, расширяющие функциональные возможности оборудования для более безопасного использования.
    • Устройство монтируется без использования специального оборудования и сварки.

    Цена – 3000 грн за грамм, в наличии
    Doorhan Sliding 800, привод SL-800

    Надежный электромеханический привод Doorhan Sliding 800 предназначен для автоматизации откатных ворот с максимальным весом штор с обшивкой до 800 кг. Идеально подходят для жилых откатных ворот, например, загородного дома, дачи, коттеджа, небольших парковок или мастерской. Интенсивность использования SL-800 – это 50 процентов, что вполне достаточно для обслуживания среднего количества автомобилей.Благодаря внедрению новых технологий автоматика стабильно работает от -40 до + 60 градусов.

    Основная часть корпуса привода изготовлена ​​из высокопрочного дюралюминия и покрыта специальным слоем с высокой защитой от коррозии. Основные механические элементы и блок управления закрыты герметичным пластиковым корпусом. Блок управления также закрыт пластиковой крышкой и защищает электронную часть от влаги и пыли. Набор Sliding 800 поставляется со встроенным блоком управления PCB-SL.PCB-SL разработан с учетом нестабильного напряжения питания. Блок управления расположен таким образом, что провода легко подключаются, а доступ к основным настройкам находится на верхней панели PCB-SL.

    Внешний Привод SL-800 по конструкции аналогичен FAAC 741, 740. Крепления автоматики расположены с двух сторон в 4 местах, что облегчает установку. Продуманный дизайн позволит установить и настроить DoorHan drive всего за несколько часов.Как и у большинства современных автоматов в приводе Doorhan Sliding-800 имеется несколько режимов работы – это «Автоматический режим», раздельное управление «Открытие» и «Закрытие» и «Открытие-Стоп-Закрывание-Стоп». В автоматическом режиме створка откатных ворот закроется через определенное время, которое легко установить в блоке управления, как во время установки, так и после установки. Раздельное управление предусматривает присутствие оператора, одно нажатие на ПДУ и ворота открываются, другое нажатие и ворота закрываются.Третий режим также предусматривает присутствие оператора, но в этом случае, чтобы гол остановился, нужно еще раз нажать на пульт. Кроме того, в блоке управления можно настроить время работы, время паузы и увеличенную работу двигателя. Открытое и закрытое положение двери можно легко регулировать с помощью магнитных датчиков приближения. Также для защиты автомобилей от повреждений в комплекте поставляются фотоэлементы безопасности Doorhan Photocell (приемник и передатчик) с дальностью действия 25 метров.Если у вас часто отключается электричество, в приводе предусмотрена система перехода в ручной режим, его еще называют «Аварийный режим». Ручной перевод выполнен в том же стиле, что и автомат FAAC. Перевести в аварийный режим можно будет с помощью специального уникального ключа, который идет в комплекте с каждым комплектом.

    Технические характеристики привода Doorhan Sliding 800, SL-800

    На данный момент существует 3 модификации приводов Doorhan Sliding – это Sliding 800 , Sliding 1300 и Sliding 2100.В данном руководстве мы рассмотрим привод SL-800 … Этот привод питается от сети переменного тока 230 вольт, при этом потребляемая мощность составляет 250 ватт, а потребляемый ток – 1 ампер. Передаточное число от 1 до 32. SL-800 Поддерживает рейку M4x12 566 мм. Шестерня металлическая Z16, максимальный крутящий момент 20-43 Нм. Максимальная интенсивность использования 50%, максимальный вес ворот 800 кг. Привод надежно работает от -40 до +60 градусов. Встроенный конденсатор 10 мкФ.

    Привод Doorhan Sliding 800, цена, установка, ремонт

    На данный момент в комплект привода Sliding 800 KIT входят: привод со встроенным блоком управления PCB-SL, зубчатыми рейками M4 DHRACK (4 шт.), Лампой Doorhan, фотоэлементами безопасности, переключателем. Стоимость комплекта – 366 евро. У нас вы можете заказать как комплект, так и аксессуары отдельно. Кроме того, наша компания занимается установкой и ремонтом приводов Doorhan Sliding 800 .

    На этой же странице Вы можете скачать инструкцию по установке, настройке и ремонту.

    Компания «Gate Systems – Днепропетровск» предлагает продукцию всех мировых производителей подвижных ограждающих конструкций по следующим направлениям:

    Ворота гаражные и промышленные секционные : DoorHan Dorhan (Россия), ALUTECH Alutech (Беларусь), Hormann Herman (Германия), Krispol Crispol (Польша), Ryterna Riterna (Литва), Circle 900 (Чехия) Рольставни (рольставни) и рольставни: DoorHan Dorhan (Россия), ALUTECH Alutech (Беларусь)

    Автоматика для ворот и рольставен: DoorHan Dorhan (Россия), Faac (Италия), CAME (Италия), Ницца (Италия), Marantec (Германия), Sommer (Германия), Somfy (Германия).

    Шлагбаумы: DoorHan (Россия), Faac (Италия), CAME (Италия), Nice (Италия)

    Передаточное оборудование: DoorHan Dorhan (Россия), Hormann Herman (Германия) )

    Привод Doorhan SLIDING-800 для откатных ворот весом до 800 кг


    Возможная комплектация автоматики DOORHAN Sliding-800

    Комплект DOORHAN Sliding-800 минимум

    Комплект DOORHAN 800 максимум с аксессуарами безопасности

    Привод этой модели подходит для домашнего или полупромышленного использования.

    В этой статье я постарался рассказать вам об особенностях конструкции Sliding-800, а также о том, на что в целом нужно обращать внимание при выборе автоматики.

    • Что означает потребительский и промышленный привод?
    • Нагрузки, влияющие на работу автоматики
    • Технические характеристики DOORHAN Sliding-800
    • Привод Sliding-800
    • Самоблокирующийся привод
    • Электронная плата блока управления
    • Приемник скрытого монтажа
    • Стойка
    • Дистанционное управление
    • Магнитный предел выключатели
    • Фотоэлемент безопасности
    • Сигнальная лампа
    • Покупка автоматики у нас

    Что означает потребительский и промышленный привод?

    По конструкции можно выделить механизмы бытовые, промышленные, а также полупромышленные.Все они характеризуются показателем интенсивности использования – это характеристика возможного рабочего времени и потребности в отдыхе в течение определенного периода времени.

    Обычно приводы с этим показателем до 40% считаются бытовыми, а с более высоким значением – полупромышленными или промышленными.


    Автоматику Sliding-800 можно охарактеризовать как полупромышленное оборудование, способное обслуживать ворота частных домов или небольших общественных парковок, где транспортный поток небольшой.

    Чтобы правильно определить, для какого назначения нужна модель ваших ворот, рекомендую обратиться за бесплатной консультацией к одному из наших специалистов.

    Дело в том, что покупая автоматику сверх необходимых возможностей, вы можете переплатить даже более чем в два раза, а покупая привод менее мощный, чем вам нужно, рискуете сгореть оборудование от постоянных перегрузок.

    Нагрузки, влияющие на работу автоматики

    При перемещении ворот привод должен в штатном режиме (без перегрузок) преодолевать следующие нагрузки:

    • Вес и длина связки
    • Жесткий ход ворот
    • Снег и лед
    • Давление ветра

    Масса и длина Нагрузка на створку понятна, она постоянна.Следует только отметить, что в паспорте оборудования указаны максимальные параметры ворот, которые нельзя использовать одновременно, поскольку они обратно пропорциональны. То есть чем тяжелее створка, тем короче должна быть ее длина, и наоборот.

    Жесткий ход ворот … Эта нагрузка зависит от качества фурнитуры. Если при движении створки возникают перекосы или клинья, это приводит к увеличению сопротивления ворот, из-за чего оператору придется работать с повышенным усилием.

    Снег и лед … Фитинги для низких температур воздуха могут замерзнуть, и автоматике потребуется дополнительное усилие для перемещения створки.

    Если дверное полотно имеет различные декоративные элементы (доски или ниши), они могут стать местами скопления снега и образования льда, который будет утяжелять ворота.

    Ветровое давление. При перемещении откатных ворот давление ветра на привод практически не передается, но все же влияет на его работу.


    Величину этих нагрузок, а тем более собрать в единое целое, сложно, поэтому наши специалисты рекомендуют снизить указанные параметры ворот для оборудования в 2-3 раза, чтобы механизм работает без перегрузок.

    Технические характеристики DOORHAN Sliding-800



    Верхняя часть корпуса привода изготовлена ​​из ударопрочного пластика ABS, а нижняя часть – из алюминия, окрашенного порошковой краской.

    Корпус имеет класс IP44 и защищает все элементы внутри от пыли и влаги.


    Для удобства выполнения всех подключений к блоку управления в нижней части привода сделано специальное отверстие.

    Наружная шестерня, приводящая в движение зубчатую рейку, изготовлена ​​из стали, а ведущая шестерня редуктора – из полимеров, что не является лучшим техническим решением для работы в наших климатических условиях.

    Диапазон температур для нормальной работы Sliding-800 указан производителем от -200С до + 550С, причем в большинстве наших регионов температура может быть выше или ниже этих значений.

    При низких температурах полимеры становятся хрупкими и ломаются, а при высоких температурах они становятся мягкими и теряют форму под действием напряжения.

    Приводной электродвигатель Sliding-800 работает от сети 220В и имеет мощность 250Вт.

    Привод самоблокирующийся

    Sliding-800 – это самоблокирующийся механизм, который после остановки не позволит сдвинуть створку вручную, поэтому установка замка для запирания ворот не важна.

    Блокировка возникает из-за того, что все редукторы редукторов находятся в постоянном зацеплении между собой.

    Если необходимо снять замок и сдвинуть ворота вручную, например, при отключении питания, необходимо использовать механизм отпирания.

    Для этого вам необходимо:

    • вставить ключ в разъем на корпусе привода и повернуть его по часовой стрелке
    • потянуть специальный рычаг
    • повернуть ключ против часовой стрелки и снять его – привод разблокируется.

    Для возврата оборудования в автоматический режим действия по разблокировке необходимо выполнить в обратном порядке.


    Электронная плата блока управления

    Для стабильной работы автоматики на плате есть специальные фильтры для защиты от электромагнитных помех.

    Все клеммы на плате подписаны, поэтому подключить ее несложно. Также на плате есть специальные разъемы для подключения дополнительных элементов (фотоэлементы безопасности, сигнальная лампа).


    На плате есть световые индикаторы для визуального контроля работы автоматики.

    Он расположен вверху под крышкой привода и дополнительно защищен специальным корпусом от пыли и конденсата.


    При необходимости регулировки платы управления нет необходимости открывать ее защитный кожух, поскольку все ручки точной настройки вынесены из него.

    На плате есть специальный дополнительный разъем для подключения антенны, увеличивающий дальность действия ПДУ.

    Имеет самовосстанавливающийся предохранитель низкого сопротивления.Когда происходит перегрузка по току, сопротивление предохранителя повышается, чтобы снизить ток до безопасного значения.

    Когда все вернется в норму, предохранитель перезапустится и снизит свое сопротивление.

    Помимо защитного футляра от конденсата и пыли, поверхность доски покрыта специальным лаком для большей безопасности.


    Плата отвечает за следующие возможности автоматизации:

    • Автоматическое закрытие.Ворота закроются по истечении установленного времени.
    • Обратное зацепление после превышения указанного усилия. Если ворота натолкнутся на какое-либо препятствие и двигатель будет перегружен, привод начнет движение створки в обратном направлении.
    • Режим калитки. Вы можете остановить и заблокировать ворота, оставив любую ширину для прохода или проезда.
    • Старт с повышенным усилием. Первые две секунды привод работает с повышенной мощностью, чтобы без проблем двигать ворота.

    Приемник скрытого монтажа

    Этот электронный элемент встроен в плату управления.Приемник принимает сигналы от пульта ДУ с частотой 433 МГц.

    Для передачи сигнала можно зарегистрировать до 60 пультов.

    Стойка

    Присоединяется к нижней трубе рамы ворот и перемещает их, получая крутящий момент от внешней шестерни привода, переводя его в поступательное движение.

    Рельс изготовлен из оцинкованной стали и может служить долго.

    Длина рейки должна соответствовать длине створки (+1 м), поэтому она поставляется отрезками длиной один метр.


    Пульт дистанционного управления

    DOORHAN предлагает две серии пультов дистанционного управления:

    • Серия передатчиков
    • Серия TW

    Серия передатчика:

    Передатчик-2 – с его помощью вы можете управлять двумя автоматическими устройствами (например, автоматикой для ворот дома и воротами парковки).


    Transmitter-4 и Transmitter Premium – эти модели пультов способны управлять четырьмя автоматами


    TW series:

    TW1 – одноканальный пульт дистанционного управления.Может управлять одним автоматом.

    TW2 – двухканальный пульт ДУ. Может управлять двумя автоматами.

    TW15 – пятнадцатиканальная консоль. Он может управлять 15 автоматами.


    Магнитные концевые выключатели

    Эти элементы предназначены для остановки привода при максимально возможном открытии или закрытии ворот.

    К краям стойки прикреплены магниты с помощью специальных скоб, а внутри привода установлен геркон.

    Когда магнит находится напротив исполнительного механизма, его поле действует на геркон, который размыкает цепь и останавливает двигатель.

    Если сравнивать магнитную систему с механической, следует отметить, что она дороже, но не выходит из строя в зимний период, как это часто бывает с механикой.

    Дело в том, что в механической системе в холодную погоду пружина на приводе к одному из переключателей может замерзнуть, и автоматику нельзя будет включить, потому что блок управления будет считать, что на пружину действует механический переключатель.Следовательно, этот узел придется прогреть.

    Если на поверхности зубчатой ​​рейки лежит снег, то при движении ворот пружина может сгребать ее вверх до тех пор, пока она не прогнется и отключит автоматику.

    В этом случае очистить стойку придется веником.

    Металлическая пружина со временем может ржаветь от атмосферных клеток и ломаться, в результате чего ворота не могут остановиться.


    Фотоэлемент безопасности

    Эти элементы нужны, чтобы избежать возможного столкновения ворот с препятствием – они его заранее идентифицируют.

    Приемник и передатчик крепятся к столбам или устанавливаются на стойках, между которыми образуется инфракрасный луч, пробивая его препятствием, будет служить сигналом для остановки ворот и направления их в обратном направлении.


    При установке фотоэлементов на столбах препятствие будет обнаружено раньше, чем их крепление к столбам, так как они находятся на некотором расстоянии от ворот.

    Doorhan предлагает три модели фотоэлементов:

    • Photocell-N
    • Photocell-R
    • Photocell-W


    Технические характеристики Фотоэлементов Фотоэлементы


    Фотоэлементы-N рассеивают инфракрасный луч на расстоянии до 20 метров под углом 7 °, поэтому нет необходимости в установке их в строгом горизонте по отношению друг к другу.

    Фотоэлемент-R можно устанавливать на разных уровнях, а высоту можно корректировать с помощью поворотных столов.

    Photocel л – питание осуществляется от батареек, поэтому проводку к ним проводить не нужно.

    Сигнальная лампа

    Сопровождает движение ворот своим мигающим световым сигналом. Эта защита элемента особенно полезна при плохой видимости.


    Doorhan предлагает две модели ламп:

    Модель Лампа поставляется со встроенной антенной для увеличения дальности действия пульта дистанционного управления.

    Модель Лампа-LED имеет светодиодные элементы, которые отличаются прочностью и значительно снижают энергопотребление лампы.

    Технические характеристики светового индикатора


    Покупая автоматику у нас

    Покупая автоматику у нашей компании, вы получаете:

    • Возможность протестировать рекомендуемый нами привод в течение года. Это означает, что в течение этого времени вы пользуетесь техникой и можете ее вернуть, если вам что-то в ней не понравится, мы вернем деньги обратно.
    • Выбор способа оплаты заказа – оплата возможна при получении оборудования или предоплата
    • Гарантийное сервисное обслуживание оборудования, рекомендованного к приобретению нашими специалистами на протяжении всего срока службы.

    Управление воротами DOORHAN 433 МГц пульт дистанционного управления воротами гаража DOORHAN TRANSMITTER

    замена пульта DoorHan | samtgatemotors

    передатчик DoorHan 2 передатчик 4 сменный пульт Это высококачественный пульт, взаимозаменяемый с пультами DoorHan, перечисленными ниже.взаимозаменяемый с

    Получить цену

    433 мгц удаленный магазин дешевый 433 мгц удаленный из китая 433 мгц

    покупка дешевого пульта дистанционного управления 433 МГц в магазине пультов дистанционного управления scimagic rc и многое другое на aliexpress, ведущем торговом рынке из Китая 5 шт. Proteco tx433 / ptx433 405 пульт дистанционного управления 433 МГц ворота гаражные ворота команда 433,92 МГц брелок передатчика с фиксированным кодом, 5 шт tedsen skx1lc skx2lc skx3lc skx4lc пульт дистанционного управления 433.92mhz clone гаражные ворота

    Получить цену

    пульты для гаражных ворот nz | пульты для гаража и ворот

    Пульты для гаражных ворот

    nz – это ваши эксперты по дистанционному управлению гаражными воротами и передатчикам для открывания ворот, мы обладаем огромными знаниями и опытом в замене старых и устаревших пультов для гаражных ворот, и если вы потеряли пульт или его украли, просто свяжитесь с нами, мы может помочь вам удалить пульт от устройства открывания гаражных ворот или отключить его, чтобы вам не нужно было беспокоиться о том, что кто-то откроет ваш гараж

    Получить цену

    Китай производитель пультов дистанционного управления, радиочастотный пульт дистанционного управления, RF

    Пульт дистанционного управления

    , радиочастотный пульт дистанционного управления, производитель / поставщик умного дома в Китае, предлагающий универсальный пульт дистанционного управления 433/315 для ворот и дверей, дублированный пульт дистанционного управления / копировальный аппарат в Иране, универсальный радиочастотный пульт дистанционного управления для обучения компакт-дискам и так далее.

    Получить цену

    Найдите надежный пульт DoorHan по привлекательным скидкам

    Дистанционный передатчик DoorHan 433 МГц Дистанционное управление DoorHan для ворот гаражных ворот совместимый передатчик DoorHan 2 передатчика 4ch. us $ 3,29 Нам $ 3,50 $ 5,80 / Шт. 10 штук (минимальный заказ) 1 год shenzhen mixiyou

    Получить цену

    Купить сменный пульт DoorHan для гаражных ворот и ворот

    , как запрограммировать вашу дистанционную программу для открывания ворот / гаражных ворот так же, как и оригинальные пульты передатчика DoorHan 4, пожалуйста, обратитесь к руководству пользователя вашего приемника.Для типичной панели управления DoorHan Garage процедура программирования следующая: 1. Нажмите и отпустите кнопку r на приемнике. 2.

    Получить цену

    передатчик DoorHan 2 Pro Gate Control 433 МГц DoorHan

    дешевый дверной пульт дистанционного управления, купить качественную безопасность и защиту напрямую от поставщиков из Китая Doorhan Transmit 2 Pro Gate Control 433 МГц DoorHan передатчик 4 Pro Наслаждайтесь бесплатной доставкой по всему миру, ограниченное время, распродажа, легкий возврат.

    Получить цену

    DoorHan Remote, поставщики и производители DoorHan Remote

    DoorHan гаражные ворота с дистанционным управлением передатчик DoorHan 2 pro 433 МГц управление воротами с дистанционным управлением шлагбаумом с подвижным кодом 3 доллара США.50 $ 5.00 / шт

    Получить цену

    Beninca 433 МГц пульт дистанционного управления гаражной командой подвижный код

    дешевый дверной пульт дистанционного управления, купить качественную безопасность и защиту напрямую от поставщиков из Китая. Beninca 433 МГц пульт дистанционного управления гаражной командой подвижный код или фиксированный код beninca ручной передатчик, управление воротами, открывалка для гаражных ворот, бесплатная доставка по всему миру, ограниченная по времени продажа, легкий возврат.

    Получить цену

    дистанционное управление воротами гаража | ebay

    найдите на ebay отличные предложения на пульт дистанционного управления гаражными воротами и универсальный пульт дистанционного управления гаражными воротами.делайте покупки с уверенностью. ворота гаражные ворота пульт дистанционного управления fob 433mhz ic model 2262 2260 1527 2240 cr. c $ 11,82; купить сейчас; ворота передатчик двери гаража приемник дистанционного управления bft mitto 2 b2 rcb2 433mhz. c $ 13,52; купить сейчас;

    Получить цену

    433 мгц удаленный магазин дешевый 433 мгц удаленный из китая 433 мгц

    покупка дешевого пульта дистанционного управления 433 МГц в магазине пультов дистанционного управления scimagic rc и многое другое на aliexpress, ведущем торговом рынке из Китая 5 шт. Proteco tx433 / ptx433 405 пульт дистанционного управления 433 МГц ворота гаража команда 433.Брелок-передатчик с фиксированным кодом 92 МГц, 5 шт. Tedsen skx1lc skx2lc skx3lc skx4lc пульт дистанционного управления 433,92 МГц clone гаражные ворота

    Получить цену

    433 МГц универсальный 2-канальный приемник радиопередатчика

    DC12V реле 1-канальный беспроводной радиочастотный пульт дистанционного управления воротами гаража передатчик 433 МГц. 3.12. универсальный ключ для клонирования ворот гаража с дистанционным управлением 433 мгц код копии ворот. 4.98 4.99 p&p система может хранить только 25 единиц пульта дистанционного управления, если пульт дистанционного управления получил более 25 единиц, первый пульт дистанционного управления будет утерян).RF

    Получить цену

    найти все китайские товары в продаже в магазине scimagic на

    В магазине

    scimagic есть все виды передатчиков дистанционного управления воротами DoorHan 2 2pro передатчик 4 4pro 433 МГц с подвижным кодом 4-канальный брелок 1 2 3 4 кнопки для барьера, 433

    Получить цену

    дверь гаража дверь передатчик дистанционного управления шэньчжэнь

    ata ptx 4 гаражных роллетных ворот с дистанционным управлением ptx 4 открывателя дверей. Малайзия 5326 330 МГц DIP-переключатель автоматическое управление воротами, передатчик.связанные с этим элементом. дверной пульт; передатчик DoorHan; дверной контроль; купить на ecplaza новые продукты новые потенциальные покупатели видео о продуктах размещать запросы на покупку.

    Получить цену

    передатчик DoorHan к воротам с дистанционным управлением

    Передатчик

    DoorHan для дистанционного управления воротами, автоматической дверью, люком на крыше автомобиля, системой отопления и т. Д. (1). 433,92 МГц или 315 МГц; (2) .4 канала, работающего с оригинальным приемником DoorHan; (3) .dc12v, потребляемая мощность 10 мА; (4) .Рабочее расстояние от 50 до 100 метров; (5) Полностью 100 та же функция, что и оригинальный передатчик DoorHan, работает с оригинальным приемником DoorHan, просто другой вид.передатчик DoorHan

    Получить цену

    универсальный 433 мгц клонирование электрических ворот гаражных ворот удаленный

    найти много отличных новых и подержанных опций и получить лучшие предложения на универсальные 433 МГц клонирующие электрические ворота гаражные ворота с дистанционным управлением брелок для ключей cloner по лучшим онлайн ценам на ebay бесплатная доставка для многих продуктов 12v dc передатчик 433 мгц беспроводной переключатель 2 дистанционного управления для включения света & off ~ c $ 12,29. c $ 12,94. бесплатная доставка .

    Получить цену

    Пульты для гаражных ворот DoorHan Magic Key

    300 433 МГц 303 МГц 304 МГц 310 МГц 315 МГц 318 МГц 339.Дверь гаража 9 МГц пульт DoorHan. Doorhan. magic key – это платформа для онлайн-продаж пультов дистанционного управления и запчастей для гаража. штаб-квартира 2 Hallam ave., lane cove nsw 2066. Горячая линия для заказов

    Получить цену

    Пульт дистанционного управления для гаражных ворот аэропорта

    крышка кнопки = никогда случайно не открывайте гараж снова. 3 винта удерживают это вместе, больше не будет выпадения батареи или поломки крышки при падении. Пульт дистанционного управления, совместимый с передатчиком DoorHan для ворот гаража в аэропорту4 433 МГц | ebay

    Получить цену

    открыватель дверей, RFID-карта от китайских производителей runking

    дистанционное управление рулонной дверью и шлагбаумом с Малайзией 5326 330 МГц 433 дистанционное управление рулонной дверью и шлагбаумом дистанционное управление с Малайзией 5326 330 МГц 433 дистанционное управление как программировать

    Получить цену

    передатчик DoorHan 4, четырехкнопочный пульт дистанционного управления

    передатчик DoorHan 4-кнопочный пульт дистанционного управления.список включает. 1 x новый передатчик Doorhan с 4 кнопками дистанционного управления; 1 х аккумулятор; 1 х простые в использовании инструкции по кодированию; совместимость. совместим со всей автоматикой DoorHan, такой как открыватели секционных, раздвижных или распашных дверей.

    Получить цену

    Внешняя антенна подходит для 433 МГц 433,92 МГц для гаражных ворот удаленного

    Внешняя антенна

    подходит для удаленного передатчика 433 МГц 433,92 МГц для гаражных ворот. Это высококачественная внешняя антенна, которую можно использовать с вашим существующим автоматическим двигателем гаража и / или ворот.если антенна вашего приемника находится в неблагоприятном положении и радиосигнал слабый, эта антенна является идеальным продуктом для улучшения приема и

    Получить цену

    433 мГц дверь гаража дистанционное управление переключатель реле беспроводной

    433 МГц гаражные ворота дистанционного управления переключатель реле беспроводной передатчик приемник. 12.81 п и п. беспроводной 433 МГц автомобиль дверь гаража пульт дистанционного управления релейный переключатель передатчик приемник. 13.98 п и п. продавец 98,6 положительный. dc12v 433mhz 4ch беспроводной приемник релейный переключатель двери гаража 2 пульт дистанционного управления br.8,98

    Получить цену

    433 мгц удаленный магазин дешевый 433 мгц удаленный из китая 433 мгц

    покупка дешевого пульта дистанционного управления 433 МГц в магазине пультов дистанционного управления scimagic rc и многое другое на aliexpress, ведущем торговом рынке из Китая 5 шт. Proteco tx433 / ptx433 405 пульт дистанционного управления 433 МГц ворота гаражные ворота команда 433,92 МГц брелок передатчика с фиксированным кодом, 5 шт tedsen skx1lc skx2lc skx3lc skx4lc пульт дистанционного управления 433.92mhz clone гаражные ворота

    Получить цену

    BFT MITTO 2433,92 МГц ключ дистанционного управления для ворот гаража

    подробности о bft mitto 2 433,92 МГц ворота гаражные ворота пульт дистанционного управления брелок-передатчик bft mitto 2 433,92 мгц ворота гаражные ворота пульт дистанционного управления брелок-передатчик электронная почта an freunde auf facebook teilen (wird in neuem fenster или tab ge ffnet) .

    Получить цену

    официальный сайт DoorHan International

    гаражные и промышленные ворота, приводы, рольставни и складское оборудование от DoorHan.

    Получить цену

    Найдите надежный пульт DoorHan по привлекательным скидкам

    25 мар, 2021 найдите надежный пульт DoorHan с заманчивыми скидками

    Получить цену

    универсальный клонирующий электрические ворота для гаражных ворот с дистанционным ключом

    28 февраля, 2021 finden sie top angebote f r универсальный клонирующий электрический ключ для гаражных ворот с дистанционным управлением 433 мгц новый пульт управления bei ebay.kostenlose lieferung f r viele artikel

    Получить цену

    Клонирование ворот для гаражных ворот Дубликатор ключа дистанционного управления

    для merlin m832 m842 m844 брелок дистанционного управления воротами гаражных ворот 433 мгц новые. 6,43 евро. 6,84 евро. spedizione eur 1,80 spedizione. marantec d302 433 мгц брелок с дистанционным передатчиком для ворот и гаражных ворот. eur 40,50 spedizione. quasi esaurito. d7 универсальный клонирующий брелок с дистанционным управлением для замены гаражных ворот электрические ворота. 25,59 евро

    Получить цену

    найти все китайские товары в продаже в магазине scimagic на

    В магазине

    scimagic есть все виды передатчиков DoorHan 2 433 МГц 2 Передатчик 2pro 4 Пульт дистанционного управления 4Pro для ворот 4-канальный брелок для шлагбаума, управление воротами Дистанционное управление с подвижным кодом DoorHan 433 МГц передатчик Doorhan 2 4 передатчика 2 pro 4 pro Пульт дистанционного управления воротами гаража 2020, детектор утечки газа сигнализация безопасности горючего пропана бутана метана природного газа

    Получить цену

    Китай электрический лицом к лицу копирование гаражных ворот пульт дистанционного управления

    Переключатель дистанционного управления

    , пульт дистанционного управления DoorHan, многочастотный пульт дистанционного управления производитель / поставщик в Китае, предлагающий электрическое копирование лицом к лицу пульт дистанционного управления для открывания гаражных ворот 4 кнопки 300 868 МГц передатчик для автомобильных ворот дубликатор с подвижным кодом еще 2130, пока 6501rf беспроводной переключатель дистанционного управления контроллер света универсальный , still6136 умный датчик движения светодиодный ночник комнатный свет

    Получить цену

    Амазонка передатчик и приемник двери гаража

    25 марта, 2021 amazon передатчик и приемник гаражных ворот модель genie girud 1t устраняет частотные помехи в пультах дистанционного управления открывателями гаражных ворот модернизировано

    Получить цену

    передатчик DoorHan 4 совместимый пульт | solidremote

    о пультах DoorHan.Пульты DoorHan производятся промышленным холдингом DoorHan, занимающим одну из лидирующих позиций на рынке автоматики для ворот и дверей в россии и странах снг. Основная производственная и управляющая компания находится в России, в Одинцовском районе Московской области, с зарубежными заводами в Европе и Азии.

    Получить цену

    аналоговый пульт дистанционного управления использует радиочастоту

    383servis.ru/today, в нашем обзоре аналогового управления с использованием радиочастоты 433 (четыреста тридцать три) мегагерца DoorHan Automaticsme

    Получить цену

    Дистанционное управление воротами гаража DoorHan, дистанционное управление ворот DoorHan

    Дистанционное управление

    DoorHan поможет вам найти подходящий пульт для оператора ваших ворот или гаража за несколько кликов с помощью экспресс-пульта дистанционного управления.посмотрите наш выбор пультов дистанционного управления по самой выгодной цене. заказ с пятницы, 26 февраля 2021 г.

    Получить цену

    универсальный клонирующий электрические ворота для гаражных ворот с дистанционным ключом

    finden sie top angebote f r универсальный клонирующий электрический ключ для гаражных ворот с дистанционным управлением 433 мгц новый пульт w3h2 bei ebay. kostenlose lieferung f r viele artikel

    Получить цену

    клон двери фарфора / копировальный аппарат удаленного 433 мГц китайского пульта дистанционного управления

    Пульт дистанционного управления

    , радиочастотный пульт дистанционного управления, производитель / поставщик дубликатора пульта дистанционного управления в Китае, предлагающий клон-клон / копировальный аппарат DoorHan 433 МГц, универсальный пульт дистанционного управления 433/315 для ворот и дверей, дубликат пульта дистанционного управления / копировальный аппарат в Иране и так далее.

    Получить цену

    продажа пультов для гаражных ворот | ebay

    bft mitto 2 b2 rcb2 433 мгц ворота передатчик двери гаража пульт дистанционного управления брелок. bft mitto 2 b2 rcb2 433 мгц передатчик для ворот гаражных ворот пульт дистанционного управления брелок. Бесплатная доставка 10,99 (10,99 / шт.). Или лучшее предложение. 1743 продано. универсальный клонирующий электрические ворота для гаражных ворот с дистанционным управлением брелок 433mhz cloner.

    Получить цену

    дистанционное управление автоматическими воротами, дистанционное управление электрическими воротами

    qn rf566x автомобильный пульт дистанционного управления ключ пульт дистанционного передатчика кнопка volkswagen универсальный автомобильный ключ 433 мгц qinuo electronics co., ltd является ведущим производителем пультов дистанционного управления в Китае. Обладая профессиональной командой R&D и обширными техническими навыками, в настоящее время мы можем принимать оптовые заказы OEM и ODM.

    Получить цену

    дистанционное управление автоматическими воротами, дистанционное управление электрическими воротами

    qn rf566x автомобильный пульт дистанционного управления пульт дистанционного передатчика кнопка volkswagen универсальный автомобильный ключ 433 мгц qinuo electronics co., Ltd является ведущим производителем радиоуправляемых пультов дистанционного управления в китае. Обладая профессиональной командой R&D и обширными техническими навыками, в настоящее время мы можем принимать оптовые заказы OEM и ODM.

    Получить цену

    Китай электрический лицом к лицу копирование гаражных ворот пульт дистанционного управления

    Переключатель дистанционного управления

    , пульт дистанционного управления DoorHan, многочастотный пульт дистанционного управления производитель / поставщик в Китае, предлагающий электрическое копирование лицом к лицу пульт дистанционного управления для открывания гаражных ворот 4 кнопки 300 868 МГц передатчик для автомобильных ворот дубликатор с подвижным кодом еще 2130, пока 6501rf беспроводной переключатель дистанционного управления контроллер света универсальный , still6136 умный датчик движения светодиодный ночник комнатный свет

    Получить цену

    280 868 МГц многочастотный пульт дистанционного управления для гаражных ворот

    280 868 МГц многочастотный дубликатор с дистанционным управлением для гаражных ворот для 433 МГц 868 МГц гаражный пульт мультибрендовый пульт дистанционного управления для гаражных ворот.Beninca Cardin 433,92 МГц пульт дистанционного управления. Совместимая модель 2 передатчик DoorHan 2/4. Совместимая модель 3 Hormann Sommer Marantec 868 МГц. совместимая модель 4 avidsen ditec gate

    Получить цену

    дверь гаража пульт DoorHan DoorHan (DoorHan DoorHan)

    этот пульт был заменен комплектом для переоборудования mk302, который включает в себя один приемник и два пульта дистанционного управления. Просто подключите приемник к печатной плате двигателя, и вы можете использовать наши собственные пульты дистанционного управления для управления дверью.Схема подключения будет прикреплена к посылке при ее отправке. 58,00 долларов США; бесплатная доставка (по австралии) количество

    Получить цену

    универсальная замена гаражных ворот клонирование ворот автомобиля 433 мгц

    лучшие предложения для универсальной замены гаражных ворот клонирование автомобильных ворот Пульт дистанционного управления 433 МГц z4r2 sono su ebay confronta prezzi e caratteristiche di prodotti nuovi e

    Получить цену

    Китай 2020 DoorHan гаражный пульт 433.92 МГц

    китай 2020 Doorhan Garage пульт дистанционного управления 433,92 МГц дистанционное управление воротами с подвижным кодом пульт дистанционного управления шлагбаумом ручной передатчик, найти подробную информацию о китайском пульте дистанционного управления DoorHan, передатчик DoorHan 2 от 2020 Doorhan Garage Remote Control 433,92 МГц дистанционное управление воротами дистанционное управление шлагбаумом ручной передатчик запускается Technology co., ltd.

    Получить цену

    Оптовая управление воротами DoorHan 433,92 МГц удаленный гараж

    Управление воротами 433.92 МГц удаленный гараж для передатчика DoorHan 2 4 управляющего кода команды DoorHan купить сейчас https // wholesalegram / item / gate contr

    Получить цену

    DC12V реле 1-канальный беспроводной радиочастотный пульт для гаражных ворот

    беспроводной 433 МГц переключатель двери гаража релейный комплект приемник передатчик постоянного тока 12 в 1 канал. au $ 14.93 Подробная информация о DC12V реле 1-канальный беспроводной РЧ-пульт дистанционного управления дверью гаражных ворот. DC12V реле 1-канальный беспроводной радиочастотный пульт дистанционного управления воротами гаража.информация об элементе. состояние новенькое.

    Получить цену

    передатчик для ворот гаража приемник дистанционного управления bft

    Стирание кодов передатчика нажмите Learn 1 или Learn2 и удерживайте, чтобы светодиод обучения светился до тех пор, пока не погаснет, научитесь 1, чтобы удалить канал 1, научитесь 2, чтобы удалить канал 2.

    Получить цену

    для гаража совместимый пульт DoorHan для ворот

    дешевый дверной пульт дистанционного управления, покупайте качественную безопасность и защиту непосредственно у поставщиков Китая для гаража, совместимого с пультом дистанционного управления DoorHan для ворот, передатчиком DoorHan с частотой 433 МГц, автоматизацией ворот 2, бесплатной доставкой по всему миру, ограниченная по времени распродажа, легкий возврат.

    Получить цену

    2/4 кнопки RF пульт дистанционного управления двери гаража передатчик

    finden sie top angebote f r 2/4 кнопки RF пульт дистанционного управления передатчик для ворот гаража беспроводной 315 МГц / 433 МГц для ebay. kostenlose lieferung f r viele artikel

    Получить цену

    универсальный брелок для клонирования двери гаража

    этот элемент представляет собой 4-канальный дупликатор беспроводного дистанционного управления RF для гаражных ворот, автомобилей, ворот, систем сигнализации и любой системы с фиксированным кодом на частоте 433 МГц. Это пульт дистанционного управления с фиксированной частотой (433 МГц) для копирования почти всех распространенных пультов дистанционного управления с фиксированным кодом и обучающим кодом. , который может клонировать до 4 удаленных сигналов с 4 разных пультов, используя всего 1

    Получить цену

    Внешняя антенна подходит для 433 МГц 433.92mhz гаражные ворота с дистанционным управлением

    Внешняя антенна

    подходит для удаленного передатчика 433 МГц 433,92 МГц для гаражных ворот. Это высококачественная внешняя антенна, которую можно использовать с вашим существующим автоматическим двигателем гаража и / или ворот. если антенна вашего приемника находится в неблагоприятном положении и радиосигнал слабый, эта антенна является идеальным продуктом для улучшения приема и

    Получить цену

    управление воротами DoorHan 433,92 МГц передатчик DoorHan2

    Управление воротами 433.92 МГц передатчик DoorHan2 4 брелок с дистанционным управлением для гаражных ворот 4.7 store scimagic rc remote control store. 8,10 долл. США 9,00. 13,50 долл. США 15,00 40. 3 доллара США. купон нового пользователя на заказы свыше 4 долларов США. посмотреть подробности и купить. Защита Покупателя. возврат денег

    Получить цену

    найти все китайские товары в продаже в магазине scimagic на

    В магазине

    scimagic есть все виды дистанционного управления normstahl crawford 433 мгц, устройство открывания гаражных ворот, замена удаленной гаражной двери Crawford для ea433 2ks 4ks rcu433 2, пульт дистанционного управления DoorHan для передатчика барьера 2 pro 4 pro, брелок для ключей для ворот DoorHan 433 МГц, закрепленный на стене пульт дистанционного управления 433 МГц 4-х канальный открыватель ворот гаражных ворот пульт дистанционного управления дубликатор клон

    Получить цену

    секционные приводы 800pro и 1000pro DoorHan

    активирует дверь только тогда, когда нет препятствий, мешающих движению двери.ходить или проезжать через проем только тогда, когда дверь полностью открыта и остановлена. оператор должен быть на остановке. никогда не позволяйте детям управлять кнопками управления дверью или передатчиками дистанционного управления или играть с ними. не вносите никаких изменений в автоматику оператора.

    Получить цену

    дверь гаража пульт DoorHan DoorHan (DoorHan DoorHan)

    этот пульт был заменен комплектом для переоборудования mk302, который включает в себя один приемник и два пульта дистанционного управления. Просто подключите приемник к печатной плате двигателя, и вы можете использовать наши собственные пульты дистанционного управления для управления дверью.Схема подключения будет прикреплена к посылке при ее отправке. 58,00 долларов США; бесплатная доставка (по австралии) количество

    Получить цену

    дистанционное управление scimagic rc магазин небольших заказов онлайн

    Правила использования купона

    1. Этот купон можно использовать только в этом магазине. без ограничений по категориям. 2. Вы не можете получить возврат по этому купону, когда подаете заявку на возврат.

    Получить цену

    Дешевые 100 шт. ворот двери гаража 433 мГц удаленный

    100 шт. DoorHan ворота гаражные ворота 433 МГц пульт дистанционного управления передатчик Бесплатная доставка заказ / детали проверки https // crtcdn1 / 32955804058.html дешевый дверной пульт

    Получить цену

    двигатель рольставни, двигатель роликовой двери maincategories двигатель постоянного тока 24v 200w 800kg автоматический пульт дистанционного управления UPS резервный аккумулятор электрический открыватель раздвижных ворот dc 24v 250w 500kg UPS резервный аккумулятор анти-падение пульт дистанционного управления электрический автоматический двигатель двери жалюзи. $ 1.00 $ 88.00 / набор. 1 компл. Мин. Электродвигатель рольставни, электродвигатель рольставни, электродвигатель откатных ворот, раздвижной

    Суррей Кованые раздвижные ворота Хэмпшир, есть два различных типа механизма раздвижных ворот: традиционные откатные ворота с роликовыми гусеницами; консольные откатные ворота; откатные ворота на гусеничном ходу движутся на колесах по стальному рельсу с канавками, который проложен чуть ниже уровня земли.. консольные ворота уравновешены над землей, поддерживаются роликами

    ворота инфракрасный датчик луч автоматическая дверь безопасности фотоэлемент 100.0 лучшая цена инфракрасные датчики ворот отличные предложения на инфракрасный DC / AC 12 ~ 24v водонепроницаемый фотоэлемент ip55 автоматический датчик безопасности двери ворот сигнализация датчик инфракрасного луча фотоэлемент 15 м диапазон обнаружения us $ 7.92 / pair бесплатная доставка 72 | 195 заказов китай автоматический дверной фотоэлемент, автоматический дверной фотоэлемент

    производитель турникетов, производитель турникетов, ворота турникета с безопасностью половинной высоты в супермаркете от компании suzhou yuanda Commercial Products co.Здесь у нас есть широкий выбор стилей, и добро пожаловать на нашу фабрику. введение компании сучжоу юанда коммерческих продуктов co. профессиональные противоугонные ворота безопасности супермаркета и 3 25, 2021 профессиональные противоугонные

    Шлагбаум

    по оптимальной цене в индиатипе полуавтомат, автомат, ручной. длина рельса 1 6 метров дополнительная рабочая температура несовершеннолетних от 15 до 75 градусов. материал рельса алюминиевый сплав. мы предлагаем заграждение для дома в онлайн-магазине для всех ваших потребностей в улучшении дома бытовой техникой, идеями для украшения ванных комнат, реконструкцией кухни, садовой мебелью,

    Дистанционные поставщики дверей гаража

    DoorHan, все качественные дистанционные команды DoorHansmg 240 433 МГц для приехали dea ecostar novoferm DoorHan gibidi с подвижным кодом 433.92mhz открыватель гаражных ворот smg 822 433mhz 12v 24v пришел DoorHan на российский рынок модуль переключателя приемника дистанционного управления найти прочный пульт novoferm по заманчивым скидкам SSMG 240 433 мгц удаленная команда для came

    прецизионные гаражные ворота | новые варианты установки гаражных ворот, влияющие на цену вашей новой двери. поиск в Интернете цены на гаражные ворота может сильно расстроить вас. есть две причины, по которым цены обычно не указываются в Интернете. позвольте мне объяснить, почему их так сложно найти и чем мы можем помочь.предприятие по ремонту гаражных ворот

    замена пульта DoorHan | samtgatemotorsdoorhan передатчик 2 передатчик 4 сменный пульт это высококачественный пульт, взаимозаменяемый с пультами DoorHan, перечисленными ниже. взаимозаменяемый с пультом дистанционного управления 433 МГц магазин дешевый пульт дистанционного управления 433 мгц из китая 433 МГц покупка дешевого пульта дистанционного управления 433 мгц в магазине пультов дистанционного управления scimagic rc и многое другое на aliexpress

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
