Устройство и структурная схема сигнализации

При том огромном количестве типов и модификаций приборов и устройств сигнализации знать их все невозможно, да и не нужно.

Достаточно усвоить основные принципы построения и функционирования сигнализации, уметь работать с технической документацией на приборы.

Устройство сигнализации в различных ее модификациях (охранная, пожарная, автомобильная) по сути своей одинаково. На рисунке 1 приведена общая структурная схема сигнализации,

где:

• Д – датчик сигнализации
• УОС – устройство обработки сигнала
• ИУ – исполнительное устройство
• ЛС – линия связи
• УПД – устройство передачи данных
• УО – устройство оповещения
• ИП – источник питания

Датчик сигнализации (для охранной сигнализации используется термин “извещатель”) – это устройство, которое при определенном воздействии на него изменяет характеристики электрической цепи в которую он включен.

В зависимости от назначения датчики могут реагировать на изменение температуры, звуковые колебания, вибрации и т.

д.

В качестве выходного устройства в извещателях чаще всего используется реле, которое замыкает или размыкает электрическую цепь (шлейф сигнализации) или изменяет ее токопотребление. Однако, существуют датчики генерирующие цифровой сигнал.

Различные типы датчиков сигнализации, схема установки, подключения извещателей более подробно рассматривается на странице технические средства опс.

Устройство обработки сигнала (приемно – контрольный прибор) отслеживает изменение состояния извещателей, с помощью исполнительных устройств (как правило – реле) включает устройства оповещения (сирены, световые оповещатели).

При необходимости передачи извещений о состоянии системы сигнализации на удаленные расстояния, например на пульт охраны, используется устройство передачи данных.

Источник питания, естественно нужен для всех устройств. Конструктивное исполнение приборов может предусматривать встроенные блоки питания, некоторые типы извещателей питаются по шлейфу сигнализации.

Как уже отмечалось – приведенная схема сигнализации является обобщенным вариантом, некоторые ее элементы в конкретных системах могут отсутствовать.

Стоит отметить, что подобные абстрактно – теоретизированные схемы не всегда легко доступны для восприятия.

Здесь приведу простую до примитива схему сигнализации, которая, однако содержит большинство рассмотренных выше устройств, использует общие принципы построения и функционирования систем охранной сигнализации:

• рис.2.1 соответствует режиму “охрана”;
• рис.2.2 – “тревога”.

1. Роль датчика выполняет, проложеный скрытно по охраняемому периметру провод 1, имеющий малое усилие “на разрыв”.

2. Протекающий по нему ток I1 от элемента питания 4 вызывает срабатывание реле 2 (аналог приемно-контрольного прибора), которое удерживает свои контакты (исполнительное устройство) в разомкнутом состоянии.

3. При обрыве провода реле обесточивается и переводит контакты в замкнутое состояние, подавая напряжение питания на звонок 3 (устройство оповещения), который подает сигнал “тревога”.

Хочу заметить, что большинство систем сигнализации работают точно по такому принципу, используя, конечно, более сложные схемотехнические решения.

Кроме того, системы автоматики работают аналогично. Например, используйте датчик обнаружения воды, подключите к исполнительному устройству электромеханический клапан или задвижку и Вы получите систему аварийного отключения водоснабжения при обнаружении протечек.

© 2010-2023 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Cтруктурная схема охранной сигнализации: принципы работы

Обладание материальными ценностями вызывает и вопрос об их сохранности при различных форс-мажорных обстоятельствах. Интерес к этой теме проявляется не только у владельцев товара, предназначенного целям последующего оборота, но и у частных лиц. Для которых расстаться с приобретенным за долгое время и тяжким трудом, — сильный удар по привычному уровню жизни.

Не для каждой вещи, особенно если ее много количественно, есть возможность отправки в банк или помещения под персональную охрану. Поэтому имущество человека постоянно подвергается опасности физической утраты в случае пожаров, наводнений или банальной кражи.

Решение для последнего случая существует и состоит в использовании автоматизированных охранных систем помещений с материальными ценностями. Они, при проникновении постороннего, подадут сигнал опасности владельцу, оповестят об факте правонарушения окружающих или попросту вызовут службы правопорядка.

Но это не единственный метод использования охранных систем – они зачастую объединены с датчиками противопожарной безопасности и устройствами видео наблюдения, что позволяет их применять в качестве универсальных, контролирующих общее состояние охраняемого периметра комплексов.

Также с развитием транспорта и правонарушений, совершаемых в отношении его, все большее распространение получили комплексы автосигнализации. Эти устройства предназначены не только для предотвращения проникновения постороннего внутрь салона или кузова машины, но целям воспрепятствования угону самого транспорта. В том случае, если этот прискорбный факт все же происходит — устройства, входящие в состав автомобильной безопасности оповещают о текущем нахождении средства передвижения, что позволяет по горячим следам вернуть его владельцу.

Схема охранной сигнализации любого типа достаточно проста для ее монтажа и сборки. Можно купить уже готовый комплекс, обеспечивающие весь необходимый функционал и произвести его самостоятельную установку на объекте для которого требуется контроль безопасности. В тех случаях, когда возможности комплекта не устраивают, создается свой вариант охранной системы, методом сбора ее из унифицированных модулей. Среди которых можно найти сенсоры и сигнализаторы различных видов и центральные блоки с необходимым набором функций.

При достаточном знании схемотехники некоторые специалисты обходятся вообще без покупки готовых блоков, изготавливая необходимые своими руками. Речь идет не только об оповещающих устройствах, но и про некоторые виды сенсоров.

Общая структура охранной системы

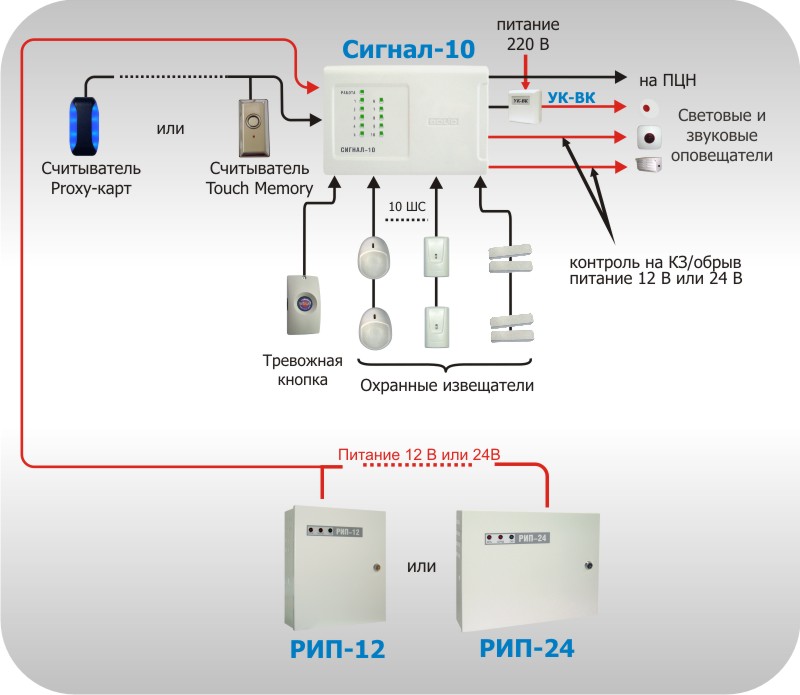

Любая схема сигнализации состоит из датчиков проникновения, контролирующего устройства и оповещающего оборудования. В качестве последнего могут использоваться сирены, ревуны, мониторы для оператора-человека, модемы, устанавливаемые с целью автоматического вызова правоохранительных структур, контроллеры видеозаписи. Все зависит только от требуемого функционала охранной системы.

Не редко в состав комплекса подключаются и устройства обеспечивающие пожарную безопасность объекта. В таких случаях, если это заложено в возможности контролирующего центра, при возгорании, происходит автоматический вызов пожарников и акцентирование внимания оператора или владельца к возникшей проблеме. Для простых сигналок в этих целях используется звук, в более сложных — телефонный звонок или электронное сообщение.

Рекомендуем к прочтению: узнайте что такое система СКУД и как она может сделать объект более безопасным.

Конечно для домашнего применения такая сложная система не нужна. Используется меньшее количество датчиков и модулей расширения. В сущности, вся схема ограничивается в таких случаях несколькими видами сенсоров, и сигнализаторами. Работу подобного охранного комплекса вполне обеспечит внутреннее устройство детекторов.

В качестве датчиков применяются такие же сенсоры, как и в случае больших систем — контролирующие перемещение в пространстве, обеспечивающие охрану периметра и реагирующие на попытки проникновения через места доступа — окна и двери.

Факторы, приводящие в действие охранные датчики

Сенсоры, как структурная часть всей сигнализации обеспечивают ее срабатывание в зависимости от физических изменений в контролируемом периметре. Чем большее разнообразие их используется в схеме подключения, тем выше шансы определить сам факт незаконного проникновения в охраняемое помещение или пространство. Наибольшее распространение получили следующие их виды:

1. Датчики движения. Они определяют перемещение относительно крупного объекта в контролируемом пространстве. Бывают инфракрасными, звуковыми, использующими отраженные акустические или электромагнитные волны, оптическими. Распространены комбинированные варианты, в которых применяются несколько видов сенсоров.
2. Детекторы, устанавливаемые в места доступа в помещение — на окна, двери и потолочные люки. Применяются линейные, магнитные и вибрационные виды датчиков. Первые срабатывают в момент их физического разрыва, вторые при разделении двух частей детектора, одна из которых магнит, а другая — геркон. Третьи начинают действовать в момент возникновения вибраций рядом с датчиком или в поверхностях, к которым он присоединен.
3. Периметральные. Сюда относятся системы охраны определенной площади. В основном для этого используются датчики, работающие по одному из двух принципов — лазерного занавеса или индукции. Первые активируются в момент пересечения объектом невидимых глазом лучей. Вторые при появлении рядом чего-либо вызывающего электромагнитный эффект — тела человека или любого металла.

Плюсы и минусы сенсоров разных видов

Датчики одного вида не могут дать полную гарантию безопасности. У каждого типа есть свои слабые и сильные стороны:

1. Датчики движения. При всем своем удобстве использования, имеют несколько ограничений. Одно из которых — зона охвата, за пределами ее сенсор ничего не «видит». То есть, злоумышленник может попросту двигаться вне поля зрения датчика. Кроме того, большой и больной вопрос у таких детекторов — чувствительность. Каждый из их видов имеет свои минусы. Оптические срабатывают только при достаточном освещении, инфракрасные при появлении в периметре объекта с высокой температурой, волновые ненадежны, акустические часто реагируют на внешние, паразитные шумы.
2. Устанавливаемые в точки доступа в помещение детекторы, при всей своей надежности, также имеют ряд минусов. Вибрационные и линейные можно обойти попросту проникнув через пространство ими не контролируемое. То же самое относится к магнитным. Если используется только один вид детектора — скажем на открытие окна или двери, то злоумышленник войдет все равно, попросту проделав себе вход в стороне.
3. Периметральные. Лазерные считаются самыми надежными, но и у них есть два минуса, один из которых — видимость охранных лучей при помощи специализированного оборудования, что может облегчить их прохождение, методом изменения направления их потока или обходом. Второй — чувствительность к загрязнению. Места установки подобных систем находятся в пределах зон с максимальным количеством пыли, что может сказаться на их функционировании. Индукционные, в свою очередь, никогда не обладали хорошей чувствительностью. Тем более, что такой датчик не сработает в тех случаях, если на теле нарушителя одет прорезиненный, не проводящий ток, костюм.

Наибольшей надежностью будет обладать схема подключения охранных датчиков, в которой используется максимальное их разнообразие, как в физических принципах действия, так и местах установки.

Выбор схемы охранной системы

Устанавливая охранную сигнализацию своими руками нужно в начале определить требуемые от нее функции: тип извещающих устройств, системы связи с оператором или владельцем, наличие пульта управления, видео наблюдения, датчиков пожарной безопасности. Кроме того, выясняется требуемый объем контроля, от которого и производится выбор самих сенсоров и мест их установки.

Необходимо в обязательном порядке решить проблему питания всей системы – убрав зависимость от наличия напряжения в розетке. Что делается применением аккумуляторов, как для самих детекторов, так и центрального узла.

Советуем прочитать: что такое КТС в охране объектов и почему рекомендуется её установка.

Еще одна из выбираемых характеристик оборудования – методы отправки информации о срабатывании датчика до исполняющего прибора. В таких целях могут использоваться не только провода, но и радиосигналы.

В зависимости от всего перечисленного комплекса требований и производится приобретение необходимого оборудования для его последующей установки в контролируемое помещение или пространство.

Детекторы бывают с двумя или тремя внешними контактами. Отличие первых — внутреннее или аккумуляторное питание, а включаются они в схему на разрыв управляющей цепи оповещения. Использование таких систем охраны подразумевает наличие внутренних преобразователей сигнала детектора в инициирующий импульс. В случае, если они отсутствуют применяется внешний контроллер.

У трех проводных — два контакта используются для питания датчика, а третий с целью подачи импульса на устройство извещения.

Выключатель на схеме предназначен для блокирования ее функциональности в периоды, когда работа системы безопасности не желательна. К примеру, во время нахождения владельцев внутри помещения. Монтаж выключателя производят в мало заметном месте.

Вместо сигнализатора, в больших охранных комплексах, используется присоединение к контрольному пульту или центральному узлу, автоматика которого уже и производит включение звукового оповещения, или применяет иные методы устранения незаконного нахождения в помещении.

С использованием двухпроводных датчиков система будет немного отличаться. Она изначально подразумевает наличие автономного питания.

В приведенной схеме используется контрольный блок ОСА-1, но можно применять любой из аналогичных. Структура конструкции от этого не изменится, бывает только иное расположение выходов.

Монтаж и размещение

При монтаже условно разделяют охранную систему на части, от которых и зависит их местоположение. Управляющие, извещающие и питающие устройства размещают отдельно от датчиков в слабо доступных местах. Зачастую для этого используется единый распределительный шкаф, внутри которого и находятся средства управления и аккумуляторы (если они используются в конструкции). Бывает и обратная ситуация, когда пульт контроля размещается в местах более удобного к нему доступа.

Сами датчики распределяют согласно их принципам действия:

• охраняющие периметр лазерные и индукционные на пути предполагаемого нарушителя;
• вибрационные, магнитные и линейные в места доступа в помещение — окна и двери;
• датчики движения устанавливаются так, чтобы зона их действия распространялась на как можно большую площадь, в которую обязательно попадет нарушитель.

Между сенсорами и остальной системой прокладывается замаскированная проводка. Возможно использование вместо нее радио контура. К сожалению, последний не отличается надежностью, он бывает подвержен влиянию помех от остального электрооборудования.

Видео по теме

Проект охранной сигнализации

со схемой

Система охранной сигнализации является важной частью  домашней системы безопасности . Этот проект охранной сигнализации основан на датчике PIR, UM3561 и динамике. Датчик PIR используется для обнаружения движения тела, а UM3561 и динамик для воспроизведения полицейской сирены после обнаружения любого движения.



Необходимые компоненты

• PIR-датчик
• UM3561 ИС
• Резисторы 220К и 10К
• Транзистор BC547
• Динамик 8 Ом
• Аккумулятор 9 В и защелкивающийся разъем аккумулятора
• Провода макетной платы
• Макет



ИК-датчик

ИК-датчик используется здесь для обнаружения движения человеческого тела, при любом движении тела изменяется напряжение на выходном контакте. По сути, он обнаруживает изменение тепла и выдает результат всякий раз, когда такое обнаружение происходит. Вы можете узнать больше о датчике PIR в этой схеме датчика PIR, в датчике PIR есть некоторые полезные функции, например, как изменить диапазон расстояний, как установить продолжительность тревоги и т. д.



UM3561 IC

UM3561 — это КМОП-ИС, которая может генерировать четыре типа звука: полицейская сирена, сирена скорой помощи, сирена пожарной команды и звук пулемета. Обычно используется в сигнализациях и игрушках. Это 8-контактная микросхема, для работы которой требуется только внешний резистор. Он имеет встроенные генераторы и схемы для воспроизведения звуков. UM3561 работает в диапазоне 3-5 вольт, напряжение выше 5В может повредить микросхему, поэтому, если мы используем ее с другой схемой или используем источник высокого напряжения, необходимо подключить стабилитрон для защиты микросхемы. Выходного сигнала, генерируемого микросхемой, недостаточно для управления небольшим 8-омным динамиком, поэтому для усиления выходного сигнала микросхемы на выходе необходимо использовать транзистор (вывод 3).

Схема контактов и описание контактов приведены ниже, взятые из его технического описания:

Номер контакта	Символ	Описание
1	ВЫБОР2	Выбор звукового эффекта Контакт № 2
2	Против	Земля
3	Выход	ВЫХОД
4	НЗ	Внутренний тестовый контакт: оставьте открытым для нормальной работы
5	Вдд	Плюс источника питания
6	ВЫБОР1	Выбор звукового эффекта Контакт № 1
7	OSC1	Клемма внешнего генератора 1
8	OSC2	Клемма 2 внешнего генератора



Мы можем воспроизвести четыре звука, используя 2 контакта выбора звукового эффекта (SEL 1 и SEL 2), как здесь, в нашей схеме, мы оставили контакты SEL 1 и SEL 2 открытыми для воспроизведения звука полицейской сирены. Ниже таблица для 4 Режимы воспроизведения, вы можете воспроизводить любой звук, какой захотите.

ВЫБОР 1	ВЫБОР 2	Звуковой эффект
НЗ	НЗ	Полицейская сирена
Вдд	НЗ	Сирена пожарной команды
Против	НЗ	Сирена скорой помощи
х	Вдд	Пулемет

NC: Нет соединения
X: Не важно



Стабилитрон

другие стабилитроны такие же, как и стабилитроны

, с одной лишь разницей. Все диоды пропускают ток только в одном направлении (вперед), но стабилитрон может пропускать ток в обратном направлении, если напряжение превышает определенный предел. Это напряжение называется Напряжение пробоя или напряжение колена Зенера . Таким образом, это свойство стабилитрона защищает микросхему UM3561, предотвращая подачу на нее более высокого напряжения.



Принципиальная схема и объяснение

Эта схема охранной сигнализации очень проста, всякий раз, когда датчик PIR обнаруживает любое движение человеческого тела, его ВЫХОДНОЙ контакт становится ВЫСОКИМ, который подключен к блоку питания UM3561. UM3561 активируется и начинает воспроизводить звук с помощью динамика. Как я уже говорил выше, UM3561 не производит много выходного сигнала для управления динамиком, поэтому нам нужно подключить транзистор для усиления тока. До тех пор, пока на ВЫХОДНОМ контакте датчика PIR будет ВЫСОКИЙ уровень, сигнал тревоги (динамик) будет непрерывно звонить со звуком, производимым UM3561. Мы можем установить продолжительность тревоги, установив регулятор управления задержкой времени датчика PIR, вы можете установить столько времени, сколько хотите.



Здесь мы должны отметить, что мы не использовали стабилитрон, потому что здесь в нашей схеме мы подключаем UM3561 к выходу ИК-датчика, а ИК-датчик дает выход ок. 3.3v, что находится в диапазоне рабочего напряжения UM3561, поэтому никакой защиты от высокого напряжения нам не нужно. Хотя вы можете использовать его в целях предосторожности.



Если вы хотите подключить к ИК-датчику более крупную сигнализацию, работающую от сети переменного тока 220 В, то вам необходимо подключить ее с реле. Вот ЦЕПЬ, вам просто нужно заменить лампочку на сигнализацию переменного тока. На рынке представлено множество сигнализаций.

9 идей схемы охранной сигнализации

Вот 9 схем охранной сигнализации, которые вы можете рассмотреть в качестве идей. Для защиты вашего имущества от воров или грабителей. Эти схемы состоят из нескольких компонентов. Таким образом, его несложно построить или изменить в соответствии с вашими приложениями, от простого переключения до сенсорного.

Цепь сигнализации при забывании закрыть дверь

Автомобильная охранная система с задержкой включения

Автомобильная охранная сигнализация с задержкой таймера с использованием NE556

Звуковой сигнал с переключателем управления

Простые цепи охранной сигнализации

Модель охранной сигнализации цепь замыкается

Easy Kick Out Steal

Простой переключатель наклона (наклона) сигнализации

Защищает сенсорную модель с помощью IC741

Related Posts

9

Тревога схема для забывания закрыть дверь

Это схема дверной сигнализации, используемая для предупреждения нас, когда мы забываем закрыть дверь. С помощью переключателя, приклеенного к двери или дверной раме. Когда мы не закрываем дверь должным образом. Схема немедленно издаст предупреждающий звук из громкоговорителя.

Как это работает

При нажатии переключателя S1 на двери, которая в обычное время еще нажата. Затем схема повысит частоту с помощью Q1, Q2 C1. Когда схема будет работать, чтобы ток, протекающий через R1, достиг C1.

Какие C1 вообще что-то заряжают достаточно. Тогда есть текущий поток, хорошо ладящий с B из Q1.

Это заставляет Q1 работать, потому что ток отвода Q2 достигает громкоговорителя.

В то же время, C1 выдаст сдачу R1, когда разрядка будет завершена. Это делает напряжение на выводе B Q1 немного ценным, чтобы Q1 и Q2 перестали работать.

И ток через R1 снова достигает C1. Работа в этом персонаже приведет к увеличению громкости звука.

Но когда дверь закрыта, переключатель S1 нажат. Q1 не может работать. Поскольку напряжение на контакте B равно 0 В, схема не работает. И нет звука из динамика.

Система защиты от взлома автомобиля с задержкой запуска

Эта схема может предотвратить кражу автомобиля. Задерживая их, чтобы не украсть наши машины легко. Которые они могут использовать как в автомобилях, так и в мотоциклах, в которых используется батарея на 12 вольт, а также дешевле.

Принцип работы

На рисунке 1 показана система защиты от взлома с задержкой пуска. Когда мы подаем напряжение в первый раз. Конденсатор С2-22мкФ задержит время работы схемы не сразу. Затем С2 разряжается резисторами R2-50К.

Полная схема системы автовзлома с задержкой запуска

Один раз в течение этого периода. Схема проверит колебания напряжения. Потенциометром ВР1-100К регулируется чувствительность. При работе автомобиля начинают возникать пульсации напряжения. Волнообразность будет связью C1, сигнал идет на контакт 13 IC1/1, по пути VR1 и R4

IC1/1 (LM324) используется для усиления напряжения с контактов 14 через R6 на контакт 3 IC1/2, что приводит к высокому напряжению на контакте 1 IC1/2. И подается через R8, D2 (1N4148) на контакт 3, чтобы на контакте 1 микросхемы IC1/2 постоянно было высокое напряжение. Светодиод LED1 загорится, показывая, что схема готова.

Конденсатор С4(47мкФ) Подзаряжается через D3, R10. По времени занимает около 10 секунд. Таким образом, на контакте 8 подается высокое напряжение через R15 на контакт B Q1 (C945), чтобы запустить реле.

При постукивании контактов реле в течение 10 секунд светодиод гаснет. Теперь, если мы подключим его к цепи сигнализации, будет шумно. Q1 подает напряжение на контакт 9 через D5, R13, поэтому контакт 9 IC1/3 имеет более низкое напряжение.

C4 будет вне разряда R9 примерно на 1 минуту. Напряжение на C4 подключено к контакту 10 IC на 1/3 ниже, чем контакт 9, делает контакт 8 обесточенным. В то же время Q1 перестал работать. Контакты реле. Они IC1/4, R16 и C5 для остановки обнаружения. После контактов реле. Во избежание повторного исполнения. Цепь будет проверена снова. Контакты реле размыкаются, около 5 секунд.

Задержка таймера охранной сигнализации автомобиля с использованием NE556

Схема системы сигнализации таймера охранной сигнализации автомобиля, модель для экономии. Эта схема удобна для установки в автомобиле. обычно переключатель при установке держится за автомобильной дверью, когда цепь замыкается. Но в случае если автовладелец открывает вход и выход, в то время как обратите внимание, в результате ничего не получится, так как модель транзистора PNP все равно не работает. Из-за 9 пин имеют высокое напряжение.

Но когда дверь открывается, цепь превышает время задержки, 5 контактов микросхемы NE556 имеют низкое напряжение, чтобы полностью управлять транзисторной схемой, чтобы реле работало. Система прикажет подать сигнал автомобиля, чтобы сразу же прийти в себя. Но если мы закроем дверь автомобиля или закроем S1, система снова перестанет работать.

Звук сигнала тревоги с переключателем управления

Основой этой схемы является микросхема № 555. Когда звуковой сигнал работает, даже если переключатель остается прежним, звук по-прежнему не прекращается немедленно. Но он прекращается. автоматически, при установленном периоде времени, в зависимости от сопротивления R3, в цепи так я устанавливаю период времени, равный 1М в течение 1 минуты 6 секунд.

Выход IC 555 срабатывает при положительном напряжении на контакте 2, когда все переключатели соединены вместе. Когда какой-либо переключатель отключается на контакте 2, на нем будет отрицательное напряжение, и триггер IC 555 остановится.

C1, C4 для защиты шумового сигнала от любого переключателя, который может вызвать срабатывание сигнализации. Эта схема может использоваться с источником питания от 5В до 15В в зависимости от реле.

Простые схемы охранной сигнализации

В этот период экономика не очень хорошая, Сделайте много кражи. Мы приходим, чтобы попытаться построить модель кражи схемы, чтобы она была проще. Звук будильника (Super Bell) громкий до тех пор, пока не отключится питание.

Когда Выключатель магнита Сената был открыт или полоска металла порвалась. Стенд R1 дает возможность получить максимальный балл. Разряд поздно у одного из Выключателей Сената или зоны металла гаснет.

Уменьшите значение R1 до тех пор, пока не начнет меняться точка, из которой будет издаваться звук, эта схема будет потреблять электричество около 0,3 мА, 6 Вольт используют реле 6 В 500 Ом.

При напряжении 6В – 9В используйте реле 9В 1200Ом. При использовании напряжения 12Вольт, это не сложная схема. Попросите друга насладиться и защитить от кражи, пожалуйста, сэр.

Если вам нужна более простая схема, чем эта, вот основная схема с одним транзистором.

Модель охранной сигнализации цепь замыкается

Эта цепь работает от батареи 9V штука очень маленькая. Ибо работа происходит автономно, без электричества в доме. Цепь будет издавать шум, чтобы предупредить о работе, как только определите, какая модель переключателя обычно замыкает цепь или алюминий, исключаемый отдельно.

Easy Kick out Steal

Несмотря на то, что эта модель может быть легкой, система проста. но я думаю, что это может помочь защитить ваши активы.

Принцип работы системы Close Wire Loop прост. Он будет издавать шум, чтобы предупредить, когда цепь разорвана, эта цепь использует электроэнергию в режиме ожидания только на очень низком уровне 0,5 мкА.

Но при работе реле в результате используется только ток около 70 мА. Удобство использования может использоваться в автомобиле, двери дома, протечке вокруг дома или другом. Когда электрическая линия разорвана, команда реле сразу же подает звуковой сигнал.

Простой сигнальный переключатель наклона (наклона)

Это простая схема сигнализации. Это срабатывает, когда переключатель S1 (датчик) отклоняется от вертикали. Сигнал тревоги прекращается, когда датчик возвращается в прежний вид.

Датчик S1 представляет собой ртутный выключатель. Контакт нормально замкнут. Когда переключатель находится в вертикальном положении. Транзистор Q1 действует как выключатель, зуммер немедленно.

Когда датчик возвращается в исходное вертикальное положение. Комплектация всех схем может быть упакована в небольшую коробку. Который используется в качестве наклономера.

Защищает от кражи сенсорную модель с помощью IC741

Содержите разделите это количество друзей, вы можете столкнуться с проблемой экономичности. А украсть самое. Сегодня рекомендую схему, защищающую от кражи, модель интересная.
