Содержание

Arduino Pro Mini – Описание, распиновка платы

Arduino Pro Mini одина из самых миниатюрных плат семейства Arduino и может использоваться в готовых проектах. Разработана и производится SparkFun Electronics. Построена на микроконтроллере ATmega168, а позже вышла плата на базе микроконтроллера ATmega328. Платформа содержит 14 цифровых входов и выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, резонатор, кнопку перезагрузки и отверстия для монтажа выводов. Блок из шести выводов может подключаться к кабелю FTDI или плате-конвертеру Sparkfun для обеспечения питания и связи через USB. Arduino Pro Mini — это Arduino Nano без встроенного преобразователя FTDI FT232RL (или Ch440G).
Существует две версии платформы Pro Mini. Одна версия работает при напряжении 3.3 В и частоте 8 МГц, другая при напряжения 5 В и частоте 16 МГц.

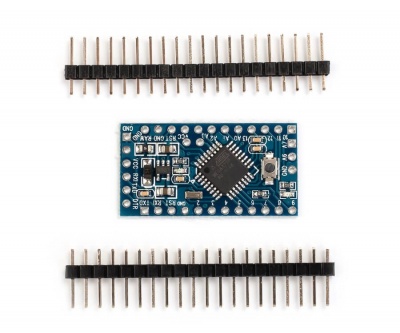

Плата поставляется без впаянных разъемов. Это дает возможность выбрать свой способ подключения платы: впаять разъемы или выполнить соединение пайкой проводов.

Характеристики Arduino Pro Mini

Arduino Pro Mini ATmega168 3.3V/8MHz 5V/16MHz

МикроконтроллерATmega168PA
Рабочее напряжение3.3 В или 5 В (в зависимости от модели)
Напряжение питания (рекомендуемое)3.35-12 В (модель 3.3 В) или 5-12 В (модель 5 В)
Напряжение питания (предельное)3.35-20 В
Цифровые входы/выходы14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы6
ШИМ (PWM) пины
6
Постоянный ток через вход/выход40 мА
Максимальный выходной ток вывода 3.3V50 мА
Flash-память16 Кб из которых 2 Кб используются загрузчиком
SRAM1 Кб
EEPROM512 байт
Тактовая частота8 МГц (модель 3. 3 В) или 16 МГц (модель 5 В)
Встроенный светодиод13
Длина33.0 мм
Ширина18.0 мм
Вес5 г
Принципиальная схема

Arduino Pro Mini ATmega328 3.3V/8MHz 5V/16MHz

МикроконтроллерATmega328P
Рабочее напряжение3.3 В или 5 В (в зависимости от модели)
Напряжение питания (рекомендуемое)3.35-12 В (модель 3.3 В) или 5-12 В (модель 5 В)
Напряжение питания (предельное)3.35-20В
Цифровые входы/выходы14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы6
ШИМ (PWM) пины
6
Постоянный ток через вход/выход40 мА
Максимальный выходной ток вывода 3. 3V50 мА
Flash-память32 Кб из которых 2 Кб используются загрузчиком
SRAM2 Кб
EEPROM1 Кб
Тактовая частота8 МГц (модель 3.3 В) или 16 МГц (модель 5 В)
Встроенный светодиод
13
Длина33.0 мм
Ширина18.0 мм
Вес5 г
Принципиальная схема

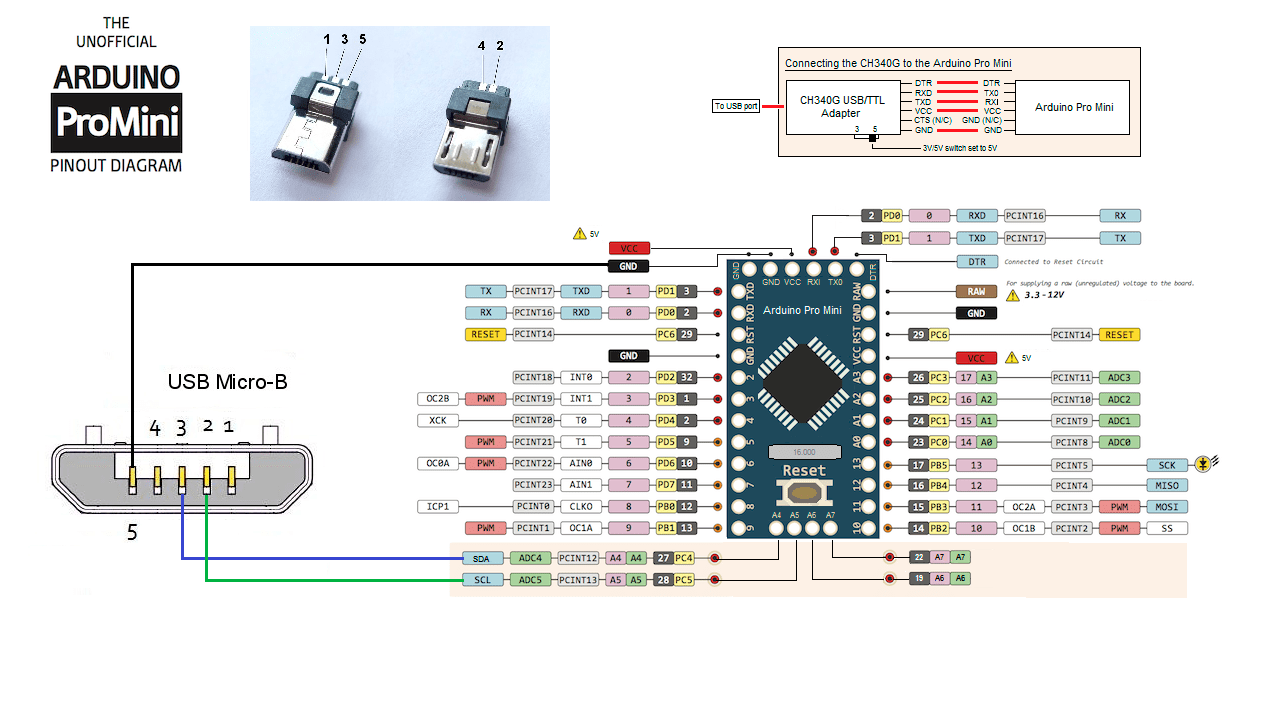

Распиновка Arduino Pro Mini



Каждый из 14 цифровых выводов Pro, используя функции pinMode()digitalWrite(), и digitalRead(), может настраиваться как вход или выход. Выводы работают при напряжении 3,3 В. Каждый вывод имеет нагрузочный резистор (стандартно отключен) 20-50 кОм и может пропускать до 40 мА. Некоторые выводы имеют особые функции:

  • Последовательная шина: 0 (RX) и 1 (TX). Выводы используются для получения (RX) и передачи (TX) данных TTL. Данные выводы имеют соединение с выводами TX-0 и RX-1 блока из шести выводов.
  • Внешнее прерывание: 2 и 3. Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения. Подробная информация находится в описании функции attachInterrupt().
  • ШИМ: 3, 5, 6, 9, 10, и 11. Любой из выводов обеспечивает ШИМ с разрешением 8 бит при помощи функцииanalogWrite().
  • SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino.
  • LED: 13. Встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит.

На платформе Pro Mini установлены 6 аналоговых входов, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения). Четыре из них расположены на краю платформы, а другие два (входы 4 и 5) ближе к центру. Измерение происходит относительно земли до значения VCC.  Некоторые выводы имеют дополнительные функции:

  • I2C: A4 (SDA) и A5 (SCL). Посредством выводов осуществляется связь I2C (TWI), для создания которой используется библиотека Wire.

Существует дополнительный вывод на платформе:

  • Reset. Низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки перезагрузки на плате расширения, закрывающей доступ к кнопке на самой плате Arduino.

Питание платы

Arduino Pro Mini может получать питание: через кабель FTDI FT232RL (или Ch440G), или от платы-конвертора, или от регулируемого источника питания 3.3 В или 5 В (зависит от модели платформы) через вывод Vcc, или от нерегулируемого источника через вывод RAW.

Выводы питания

  • RAW. Для подключения нерегулируемого напряжения.
  • VCC. Для подключения регулируемых 3.3 В или 5 В.
  • GND. Выводы заземления.

Подключение платы Arduino Pro Mini

Для соединения с компьютером используется специальный кабель FTDI FT232RL (или Ch440G), содержащий преобразователь интерфейса USB–USART. Микроконтроллер содержит интерфейс USART, его сигналы RX и ТХ выведены на торцевую часть платы. Специальный кабель подключается к этим входам Arduino Pro Mini, а также к контактам VCC и GND. При этом питание 5 В поступает в модуль от персонально компьютера. Существуют соединители, имеющие также очень важный контакт DTR. Сигнал на этом контакте автоматически формирует сигнал сброса перед обновлением программы в МК. Без сброса в нужный момент в начале записи программы невозможно записать новую программу. Следует учитывать порядок подключения контактов. Правильно соединение USART выполняется по схеме:

/* DTR <——————> DTR TXD <——————> RXD RXD <——————> TXD VCC <——————> VCC GND НЕ ПОДКЛЮЧЁН CTS GND <——————> GND */

/*

DTR <——————> DTR

TXD <——————> RXD

RXD <——————> TXD

VCC <——————> VCC

GND     НЕ ПОДКЛЮЧЁН     CTS

GND <——————> GND

*/

Выбор платы и порта в IDE

Откройте Arduino IDE. Из меню Tools>Board

выбирается Arduino Pro or Pro Mini.
Выберите микроконтроллер, на базе которого сделана ваша плата: ATmega328P (5V, 16MHz), ATmega328P (3.3V, 8MHz), ATmega128 (5V, 16MHz), ATmega168 (3.3V, 8MHz).
Выберите последовательный порт платы в меню Tools>Port. Скорее всего, это COM3 или выше (в моём случае — это COM5).
Если у вас преобразователь Ch440G, то лучше использовать программатор Arduino as ISP.

Материалы

arduino.ru
Arduino-Pro-Mini-schematic.pdf
arduino.cc
sparkfun.com
ProMini8MHzv1.pdf
Arduino-Pro-Mini-v14.pdf
adafruit.com

Купить Arduino Pro Mini на AliExpress

Arduino Pro Mini: схема, распиновка портов

Arduino Pro Mini ► по размерам сравнима с флэшкой. Рассмотрим схему платы Arduino Pro Mini ATmega328/168, распиновку, характеристики и способы прошивки.

Плата Arduino Pro Mini по размерам сравнима с флэшкой, но при этом имеет 14 полноценных портов ввода – вывода, 6 и которых – это аналоговые PWM порты.

Платформа построена на базе микроконтроллера ATmega168 с частотой 8 МГц или 16 МГц (ATmega328). Рассмотрим подробнее схему платы Ардуино Про Мини, распиновку портов, характеристики и способы программирования (прошивки) данной модели.

Arduino Pro Mini: распиновка платы

Характеристики Arduino Pro Mini 5V не отличаются от платы Arduino Nano. Основное различие состоит в отсутствии микросхемы для прошивки Pro Mini по USB-UART. Связь с ПК производится по кабелю FTDI или с помощью дополнительной платы Sparkfun. Благодаря этому размеры платы более компактные, что позволяет использовать платформу в готовых мини-проектах, где важны небольшие габариты комплектующих.

Распиновка Arduino Pro Mini ATmega328 / ATmega168

Нумерация портов и их назначение полностью дублируют плату Arduino UNO r3. Из 14 портов ввода – вывода, 6 портов могут работать в режиме ШИМ с разрешением 8 бит. Последовательная шина UART находится на портах 0 (RX) и 1 (TX), связь по протоколу I2C на Pro Mini Arduino с LCD дисплеем осуществляется на аналоговых портах с дополнительными функциями в работе: порт A4 (SDA) и порт A5 (SCL).

Характеристики Arduino Pro Mini

  • Микроконтроллер: ATmega168 или ATmega328
  • Тактовая частота: 8 МГц и 16 МГц
  • Входное напряжение питания: 3,3-12 В или 5-12 В
  • Напряжение логических уровней: 3,3 или 5 В
  • Портов ввода-вывода общего назначения: 20
  • Максимальный ток с пина ввода-вывода: 40 мА
  • Портов с поддержкой ШИМ: 6
  • Портов, подключённых к АЦП: 8
  • Разрядность АЦП: 10 бит
  • Flash-память: 16 кб
  • SRAM-память: 1 кб
  • EEPROM-память: 512 байт
  • Габариты платы: 33×18 мм

Arduino Pro Mini: схема платы

Принципиальная электрическая схема Arduino Pro Mini

Arduino Pro Mini: питание платы, порты

Платы Arduino Pro выпускаются с двумя вариантами питания – 3,3 Вольта для микроконтроллера с частотой 8 МГц и 5 Вольт для микроконтроллера с частотой 16 МГц. Обе версии подключаются к источнику питания через кабель FTDI или плату Sparkfun. Стабилизированное напряжение 3,3 В или 5 В (в зависимости от модели) можно подать на порт VCC, не регулируемый источник подключается к порту RAW.

Схема портов на плате Arduino Pro Mini ATmega168 / ATmega328

Pro Mini : питание от внешнего источника

5V – на пин подается 5 В от внутреннего стабилизатора
3.3V – на пин подается 3,3 В, можно использовать для подключения устройств
GND – пин для вывода земли
VIN – пин для подключения внешнего источника питания
IREF – пин для информирования о рабочем напряжении платы

Arduino Pro Mini: прошивка, программирование

Микропроцессор Arduino Pro Mini разработан со встроенным загрузчиком, т.е. запись скетчей в плату производится без использования программаторов. Это значительно облегчает работу с платой, особенно новичкам. Прошивка Arduino Pro Mini ATmega328 производится в среде Arduino IDE 1.8, которую можно скачать на сайте разработчика www.arduino.cc. Дополнительные драйвера для Pro Mini Arduino не требуются.

Подключение Pro Mini для прошивки через USB

Pro Mini поддерживает три типа памяти:

Flash–память объемом 16 кБ, используется для хранения прошивки. Когда в контроллер записывается программа, она сохраняется именно во Flash–память. Чтобы очистить Flash–память следует загрузить пустой скетч (программу).

SRAM — это оперативная память объемом 1 кБ на Arduino Pro Mini. Здесь хранятся переменные, создаваемые в скетче. SRAM — это энергозависимая память, при отключении внешнего источника питания — данные удалятся.

EEPROM — это энергонезависимая память в 512 байт. Сюда можно сохранять данные, которые при отключении от источника питания не удалятся. Минус данной памяти в ограничении циклов перезаписи — не более 100 тысяч раз.

Записи похожие на: Arduino Pro Mini: схема, распиновка портов

Arduino Pro Mini: описание, подключение, схема, характеристики

Миниатюрная плата семейства Arduino, построенная на микроконтроллере ATmega168.

Содержание


Обзор Arduino Pro Mini

Arduino – это не только плата Arduino Uno, а целое семейство плат, которые различаются возможностями и функционалом. Arduino Pro Mini (рис. 1) – одна из самых миниатюрных плат. Она может использоваться для установки в готовые изделия.


Рисунок 1.

Размеры платы 33х18 мм, что гораздо меньше размеров остальных плат Arduino (см. рис. 2).


Рисунок 2.

Назначение контактов и количество Arduino Pro Mini идентично плате Arduino Nano, совпадает и расположение контактов (исключение выводы A4-A7).

Миниатиризация платы достигнуты благодаря отсутствию на ней USB-UART конвертера и USB выхода, присутствует самое необходимое – микроконтроллер, кварцевый резонатор, конденсаторы, светодиоды,   стабилизатор напряжения. Поэтому для подключения платы к компьютеру, а также для загрузки скетчей из Arduino IDE, надо использовать внешний USB-UART.

На данный момент выпускается несколько вариантов платы Arduino Pro Mini. Платы выпускаются с на контроллере Atmega 168/328, работают от питания 3. 3 или 5В на тактовой частоте 8 или 16 МГц.


Технические характеристики Arduino Pro Mini

  • Микроконтроллер – ATmega168/328;
  • Рабочее напряжение – 3.3В/5В;
  • Напряжение питания – 3.35-12В/5 – 12В;
  • Цифровые входы/выходы – 14;
  • Аналоговые входы – 8;
  • Flash-память – 16/32 КБт;
  • SRAM – 1/2 КБт;
  • EEPROM – 512/1024 байт;
  • Тактовая частота – 8/16 МГц;
  • Размеры – 33х18 мм;
  • Вес – 5 г.

Подключение к компьютеру

Для подключения платы к компьютеру используют внешний USB-UART конвертер. Подключение по схеме представленной на рис. 3.


Рисунок 3.

Компьютер определяет USB-UART конвертер как COM порт, его и выбираем в настройках Инструменты à Порт. В меню Инструменты → Плата выбираем Arduino Pro Mini, и загружаем необходимый скетч на плату (рис. 4).

У очень многих конвертеров отсутствует вывод DTR. В этом случае при каждой загрузке скетча в Arduino необходим в начале загрузки (сразу после окончания компиляции) нажать на кнопку Reset, это требует определенного навыка и не всегда получается.


Рисунок 4.

Использование USB-UART конвертера – это не единственный способ загрузки скетчей на плату Arduino Pro Mini.


Рисунок 5. Схема в сборе


Загрузка скетчей через SPI интерфейс

Интерфейс SPI присутствует на всех платах Arduino. Используются контакты D10-D13 (D50-D53 на Arduino Mega), которые на многих платах продублированы на шестиконтактной колодке ICSP. Колодка располагается в правой части Arduino (см. рис. 6).


Рисунок 6.

Сначала необходимо на плату Arduino (например Arduino Uno) загрузить скетч Файл → Образцы → ArduinoISP (рис. 7). Ее мы будем использовать в качестве программатора.


Рисунок 7.

Далее соединяем две платы Arduino согласно таблице 1.


Схема соединений показана на рис. 8.


Рисунок 8.

В Arduino IDE открываем необходимый скетч. Выбираем в меню Инструменты à Arduino Pro Or Pro Mini, порта подключения и программатора (Arduino as ISP). И теперь внимание!!! Метод загрузки нажатием на кнопку Загрузить не подходит, потому что при этом скетч будет загружен на первую плату, которая выступает в качестве программатора. Чтобы этого не произошло, загружаем через пункт меню Эскиз → Загрузить через программатор (рис. 9).


Рисунок 9.


Далее рассмотрим еще один способ загрузки скетчей – через плату Arduino Uno.


Загрузка скетчей на Arduino Pro Mini через плату Arduino Uno

Еще один способ загрузки скетчей на Arduino Pro Mini – это использование платы Arduino Uno, в которой используется микроконтроллер ATmega328 в DIP-корпусе. ATmega328 необходимо аккуратно извлечь и на плате останется переходник USB-UART, который подсоединим 5 проводами к плате Arduino Pro Mini согласно таблице 2.



Теперь подключаем Arduino Uno к компьютеру. Выбираем в настройках необходимый порт, плату (Инструменты → Arduino Pro Or Pro Mini) и загружаем скетч.



Часто задаваемые вопросы

1. Ошибка загрузки скетча на плату при подключении через конвертер USB-Serial.
  • Проверьте правильность подключения платы Arduino Pro Mini конвертеру USB-Serial.
  • Если у конвертера отсутствует контакт DTR, после компиляции скетча до загрузки, нажмите кнопку RESET на плате Arduino Pro Mini.
2. Ошибка загрузки скетча на плату при подключении интерфейсу SPI.
  • Проверьте правильность подключения платы Arduino Pro Mini согласно табл. 1.
3. Ошибка загрузки скетча на плату при подключении через Arduino Uno.
  • Проверьте правильность подключения платы Arduino Pro Mini согласно табл. 2.

Arduino pro mini подключение. Arduino Pro Mini — распиновка и характеристики. Что для этого нужно

Общие сведения

Arduino Pro Mini построена на микроконтроллере ATmega168 (техническое описание). Платформа содержит 14 цифровых входов и выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, резонатор, кнопку перезагрузки и отверстия для монтажа выводов. Блок из шести выводов может подключаться к кабелю FTDI или плате-конвертеру Sparkfun для обеспечения питания и связи через USB.

Arduino Pro Mini предназначена для непостоянной установки в объекты или экспонаты. Платформа поставляется без установленных выводов, что позволяет пользователям применять собственные выводы и разъемы. Расположение выводов совместимо с платформой Arduino Mini.

Существует две версии платформы Pro Mini. Одна версия работает при напряжении 3.3 В и частоте 8 МГц, другая при напряжения 5 В и частоте 16 МГц.

Arduino Pro Mini разработана и производится SparkFun Electronics.

Схема и исходные данные

Характеристики
Питание

Arduino Pro Mini может получать питание: через кабель FTDI, или от платы-конвертора, или от регулируемого источника питания 3.3 В или 5 В (зависит от модели платформы) через вывод Vcc, или от нерегулируемого источника через вывод RAW.

Выводы питания:

  • RAW . Для подключения нерегулируемого напряжения.
  • VCC . Для подключения регулируемых 3.3 В или 5 В.
  • GND. Выводы заземления.
Память

Микроконтроллер ATmega168 имеет: 16 кБ флеш-памяти для хранения кода программы (2 кБ используется для хранения загрузчика), 1 кБ ОЗУ и 512 байт EEPROM (которая читается и записывается с помощью библиотеки EEPROM).

Входы и Выходы

Каждый из 14 цифровых выводов Pro, используя функции pinMode() , digitalWrite() , и digitalRead() , может настраиваться как вход или выход. Выводы работают при напряжении 3,3 В. Каждый вывод имеет нагрузочный резистор (стандартно отключен) 20-50 кОм и может пропускать до 40 мА. Некоторые выводы имеют особые функции:

  • Последовательная шина: 0 (RX) и 1 (TX) . Выводы используются для получения (RX) и передачи (TX) данных TTL. Данные выводы имеют соединение с выводами TX-0 и RX-1 блока из шести выводов.
  • Внешнее прерывание: 2 и 3 . Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения. Подробная информация находится в описании функции attachInterrupt().
  • ШИМ: 3, 5, 6, 9, 10, и 11 . Любой из выводов обеспечивает ШИМ с разрешением 8 бит при помощи функции analogWrite() .
  • SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK) . Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino.
  • LED: 13 . Встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит.

На платформе Pro Mini установлены 6 аналоговых входов, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения). Четыре из них расположены на краю платформы, а другие два (входы 4 и 5) ближе к центру. Измерение происходит относительно земли до значения VCC. Некоторые выводы имеют дополнительные функции:

  • I2C: A4 (SDA) и A5 (SCL) . Посредством выводов осуществляется связь I2C (TWI), для создания которой используется библиотека Wire.

Существует дополнительный вывод на платформе:

  • Reset . Низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки перезагрузки на плате расширения, закрывающей доступ к кнопке на самой плате Arduino.
Связь

На платформе Arduino Pro Mini установлено несколько устройств для осуществления связи с компьютером, другими устройствами Arduino или микроконтроллерами.ATmega168 поддерживает последовательный интерфейс UART TTL, осуществляемый выводами 0 (RX) и 1 (TX). Мониторинг последовательной шины (Serial Monitor) программы Arduino позволяет посылать и получать текстовые данные через подключение USB.

Библиотекой SoftwareSerial возможно создать последовательную передачу данных через любой из цифровых выводов Pro Mini.

ATmega168 поддерживает интерфейсы I2C (TWI) и SPI. В Arduino включена библиотека Wire для удобства использования шины I2C. Более подробная информация находится в документации. Для использования интерфейса SPI обратитесь к техническим данным микроконтроллера ATmega168.

Программирование

Микроконтроллер ATmega168 поставляется с записанным загрузчиком, облегчающим запись новых программ без использования внешних программаторов. Связь осуществляется оригинальным протоколом STK500.

Имеется возможность не использовать загрузчик и запрограммировать ATmega168 с помощью внешнего программатора. Подробная информация находится в данной инструкции.

Автоматическая (программная) перезагрузка

Arduino Pro Mini разработана таким образом, чтобы перед записью нового кода перезагрузка осуществлялась самой программой, а не нажатием кнопки на платформе. Один из выводов на блоке из шести выводов подключен к линии перезагрузки микроконтроллеров ATmega168 через конденсатор 100 нФ. Данный вывод соединен с одной из линий управления потоком конвертора USB-to-serial, подключенного к блоку: к линий RTS при использовании кабеля FTDI или к линии DTR при использовании платы-конвертора Sparkfun. Активация данной линии, т.е. подача сигнала низкого уровня, перезагружает микроконтроллер. Программа Arduino, используя данную функцию, загружает код одним нажатием кнопки Upload в самой среде программирования. Подача сигнала низкого уровня по линии перезагрузки скоординирована с началом записи кода, что сокращает таймаут загрузчика.

Функция имеет еще одно применение. Перезагрузка Pro Mini происходит каждый раз при подключении к программе Arduino на компьютере с ОС Mac X или Linux (через USB). Следующие полсекунды после перезагрузки работает загрузчик. Во время программирования происходит задержка нескольких первых байтов кода во избежание получения платформой некорректных данных (всех, кроме кода новой программы). Если производится разовая отладка скетча, записанного в платформу, или ввод каких-либо других данных при первом запуске, необходимо убедиться, что программа на компьютере ожидает в течение секунды перед передачей данных.

Физические характеристики

Габаритные размеры печатной платы Pro Mini составляют 1,8х3,3 см.

Arduino pro mini – специализированная электронная платформа в виде микросхемы, предназначение которой состоит в создании электронных устройств. Следовательно, в микроконтроллере отсутствует привычная микросхема, роль которой заключается в поддержании связи с помощью USB-UART. Цена намного дешевле, в отличие от других представителей Arduino. Pro Mini или просто pro – модельный ряд, не оснащенный разъемами USB, которые используются для подключения и прошивания устройства.

Вместо этого существует программатор. Начинающий электронщик может выбрать из двух доступных вариантов изделия: Ардуино с 3,3 В и 8 МГц или Ардуино про мини 5 V, в котором доступна распиновка. Статья ниже познакомит читателя с особенностями модели и покажет, где можно использовать электронную плату.

Техническая сторона Arduino mini:

  • рабочее напряжение, требуемое для нормальной работоспособности – 3,3 и 5 Вольт;
  • напряжение, используемое при входе – 3-12 или 5-12 Вольт;
  • количество цифровых входов и выходов – 14 штук, 6 из которых эксплуатируются как выходы ШИМ;
  • состояние постоянного тока, требуемого для входа и выхода – 40 мА;
  • flash-память – 16 Кб, но 2 Кб предназначены для загрузчика;
  • оперативная память – 1 Кб;
  • eeprom – 512 байт;
  • частота тактов – в первой модели 8 МГц, а во второй 16 МГц;
  • Arduino pro включает i2c-интерфейс.

Также стоит отдельно сказать про размеры платы – они, на самом деле очень скромные. Многие кто знакомятся с линейкой ардуино в первый раз всегда удивляются размерам, когда достают МК из коробки. Ниже вы можете оценить плату в дюймах и в сантиметрах.

Аппаратная часть мк Arduino pro mini

В таблице ниже описана аппаратная часть Arduino pro mini. На Arduino mini pro особое внимание уделяется входам и выходам.

Аппаратная частьОсобенности
ПитаниеНа платформе Ардуино мини про расположен разъем для подсоединения кабеля FTDI, с помощью которого устройство получает питание. Также возможно включать ардуинку через вывод Vcc или RAW. Рассмотрим подробнее источники питания на Ардуино мини:
  1. С помощью RAW-вывода. Напряжение в таком случае будет нерегулируемым.
  2. GND – вывод при заземлении.
  3. VCC. Используется в том случае, когда требуется регулировать напряжение.
Состояние памятиРаспределение памяти на схеме Ардуино мини про:
  • 16 килобайт выделено для флеш памяти;
  • 2 килобайт для того, чтобы включился загрузчик;
  • на оперативную память выделен 1 килобайт;
  • 512 байт под чтение и запись библиотеки EEPROM.
Количество входов и выходов и их предназначениеДля распиновки разработчики Ардуино про выделили 14 контактов, которые пользователь самостоятельно настраивает, как входы или выходы. На вывод потребуется 3,3 Вольта. В настройках по умолчанию нагрузочный резистор, сделанный для вывода, пропускает 40 мА. Особенные функции для Arduino mini pro pinout:
  1. Шина последовательности. Нужна для принятия 0 и передачи информации 1 в виде TTL.
  2. Led 13. Под этим словосочетанием подразумевается светодиод, который подключен к цифровому выводу под номером 13. Если вывод равняется импульсу, передающему 1, светодиод загорится.
  3. Внешнее прерывание, 2-3. Подробно о данной особенности расписано в attachInterrupt().
  4. ШИМ на 3, 5, 6, 9, 10, 11. Для этого используется функция analogWrite(), которая обеспечивает выводы ШИМ, предназначенные для разрешения 8 бит.

Как мы уже заметили ранее – по размерам Arduino mini pro компактна и подойдет для конструирования любого устройства.

Схема и распиновка Pro Mini

Принципиальная схема микроконтроллера выглядит так:


Теперь перейдем к распиновке платы:


Программирование мк Arduino pro mini

Все программы программируются с помощью бесплатной среды разработки для Arduino pro mini. В Arduino mini включен ATmega328, в который предварительно вшивается загрузчик. Поэтому пользователь может свободно загружать программы в память микроконтроллера. Связь обеспечивает протокол STK500.


Как прошить Ардуино про мини без загрузчика с помощью внешнего программатора? Легко и просто.

Для начала потребуется отменить требование на нажатие кнопки перезагрузки перед тем, как прошивать код написанной программы. Ардуино mini pro сконструирован так, что перезагрузка посредством программного обеспечения доступна напрямую с любого компьютерного устройства. В 6-контактных выводах есть один, который напрямую связан с линией сброса Arduino 328 pro с помощью конденсатора на 100 нФ.

Через управление вышеописанным выводом возможно преобразовать USB или последовательный порт путем подключения к разъему. Если сделать так, что появится уровень ниже нормы в течение продолжительного времени, платформа автоматически перезагрузится.

Arduino IDE дает возможность пользователю, чтобы тот загрузил программный код при одном нажатии на кнопку для загрузки бесплатной среды разработки.


Однако повышается риск неоправданных последствий и поломки платформы. Если на компьютере электронщика установлена операционная система Мак Ос или Линукс, то сбрасывание на микроконтроллере будет происходить каждый раз, когда программное обеспечение с помощью USB-кабеля с платформой.

Спустя половину секунды с момента сброса начинает свою работу загрузчик. В основном, загрузчик устроен так, чтобы не перехватывать другие данные, однако нередко все происходит наоборот: перехватываются первые байты данных программы, которые отправляются на плату при установленном соединении.

Чтобы устранить такой «баг», необходимо в коде программы, которая будет работать на Ардуино, проверить, как осуществляется процесс передачи данных программы с компьютера на платформу. Оптимальное время для отправления кода – секунда с момента установки соединения между устройствами.

Реализация проектов на базе микроконтроллера Arduino pro mini

Сегодня в интернете можно найти любой проект на Ардуино. И это неудивительно, ведь эта платформа популярна среди начинающих разработчиков электронных приспособлений для дома и дачи. Ниже представлено несколько известных и простых проектов, в основе которых используется платформа Ардуино:

  1. Сигнализация, построенная с помощью подключения dfplayer к Ардуино pro.
  2. Управляемая конструкция для квадрокоптера.
  3. Автоматизация аквариума.
  4. Таймер.
  5. Анализатор влажности почвы.
  6. Автополив для комнатных растений.
  7. Датчик, измеряющий осадки и скорость ветра.

– компактная версия платформы Arduino, предназначенная для построения всевозможных проектов, имеющих не большие размеры. Платформа на 100% совместима с другими платформами Arduino, например такой как Arduino UNO, но намного компактнее её. В данной статье я сделаю обзор на китайский аналог Arduino Pro mini, расскажу чем она отличается от оригинала, чем данная плата отличается от других плат платформы Arduino, а так же расскажу как подключить её к компьютеру для заливки в неё скетч. В завершении убедимся в работоспособности платы, на примере скетча «blink».

Вот этот аналог Arduino Pro mini я купил на Aliexpress за $1.30, в то время как оригинальная плата на сайте производителя стоит €13. Разница в цене – это первое главное отличие китайского аналога от оригинала.

Плата пришла в антистатическом пакете. В комплекте так же находились контактные площадки.

Для сравнения, верхняя плата – оригинальная Arduino Pro mini, ниже, мой китайский аналог. По количеству и расположению контактов, плата идентична оригиналу, кроме контактов А4, А5, А6 и А7. На оригинальной плате эти контакты расположены в центре, на аналоге они находятся слева.

Для того что бы иметь визуальное представление о размерах платы, приведу её рядом со своим китайским аналогом Arduino UNO. Pro mini удалось уменьшить в размерах за счёт удаления USB разъёма, схемы согласования платы с USB портом, также был удалён разъём питания. Китайский аналог на 100% совместим со всеми модулями, драйверами, датчиками, которые работают с оригинальной версией.

Оригинальная современная плата Arduino Pro mini построена на базе микроконтроллера ATmega328 , на том же самом что и Arduino UNO . Более ранние модели этой платы строились на микроконтроллере ATmega168 .

Китайские же аналоги Arduino Pro mini на данный момент строятся как на ATmega328 , так и на ATmega168 . В этом второе отличие оригинала от аналога. Плата на ATmega168 будет стоить дешевле, чем на ATmega328. Главное же отличие этих контроллеров в том, что ATmega328 содержит на борту в два раза больше памяти, чем ATmega168.

Отличия микроконтроллеров

ATmega168

ATmega328

16 Kбайт

Но это не значит, что на ATmega168 не получится построить проект, который разрабатывался на плате с ATmega328, ведь 16 Кбайт будет вполне достаточно для многих скетчей. Всё же, если вам необходим двойной объём памяти, изучайте описание платы перед покупкой. При покупке своего китайского аналога, я выбрал плату за $1.30 с ATmega168, вместо платы с ATmega328 за $1.93. Как видно, здесь тоже можем сэкономить на покупке.

Оригинальная плата Pro mini производится с двумя вариантами питания: на 5 и 3,3 вольта. У версии, работающей от 3,3 вольта, микроконтроллер работает на частоте 8 МГц, у 5-ти вольтовой версии – на частоте 16 МГц. Китайские аналоги так же производятся в 2-х вариантах. Моя плата работает от 5 вольт.
Визуально частоту работы контроллера можно определить по установленному на плате кварцу, если он в большом корпусе, на нём отчётливо можно увидеть частоту, на которой он работает: 8 или 16 МГц.

Фрагменты плат с кварцами, работающими на разной частоте.

Про питание Arduino Pro mini.

Для питания платы предназначены выводы GND, VCC и RAW.
GND – это минус питания (земля).
VCC – используется для подачи питания 3,3 или 5 вольт, в зависимости от версии платы. На этот разъём подаётся строго то напряжение, на которое рассчитана плата. Напряжение с этого контакта идёт напрямую на микроконтроллер, если оно будет выше необходимого, последний может выйти со строя.
Если питать плату собираетесь большим напряжением, тогда «+» питания следует подключать к разъёму RAW . На этот разъём можно подавать до 12 в, не зависимо, на какое напряжения рассчитана плата. Напряжение с этого контакта подаётся на стабилизатор напряжения, который преобразует его до необходимого значения, а уже затем подаётся на контролер.

Если так получилось что вы купили плату и не знаете на какое напряжение она рассчитана, подайте на разъём RAW 5 вольт и измерьте напряжение на разъёме VCC. Если плата рассчитана на 3,3 вольта, то соответствующее напряжение будет и на VCC, если будет на VCC 5 вольт, значит плата 5-ти вольтовая.

Цифровые и аналоговые выходы Pro mini соответствуют количеству выходов как и у платы UNO: 14 цифровых и 6 аналоговых. Контакты А4 (SDA) и А5 (SCL) используются для подключения различных устройств по шине I2C.

Про прошивку Arduino Pro mini.

Став одной из самых маленьких плат платформы Arduino, плата Pro mini обрела недостаток – нельзя прошить плату без сторонней помощи. Расскажу про все возможные способы заливки скетчей в Pro mini.

Прошивка Arduino Pro mini с помощью платы Arduino UNO.

Это не самый простой способ, поскольку не у каждого имеется плата UNO и покупать её специально для прошивки плат Pro mini не целесообразно. Но поскольку у меня имеется китайский аналог UNO , я начну с этого способа. Для реализации этого способа, должен быть установлен драйвер на плату UNO и определён номер COM – порта, к которому эта плата подключена. Как это сделать, описано в статье про китайский аналог Arduino UNO.

Соединяем платы как на картинке. Выводы GND , TX и RX соединяем с аналогичными. Вывод «VCC » на плате Pro mini соединяем с выводом «5V » или «3V3 » на плате UNO. Если у вас 5 вольтовая версия Pro mini, то соединяете с выводом «5V», как в моём варианте. Если версия 3-х вольтовая, подключаете к «3V3» на плате UNO. Вывод RESET на плате UNO подключаем к выводу DTR на плате Pro mini. На оригинальной плате вывод DTR обозначен как GRN , в общем это одно и то же.

Когда всё подключено, запускаем Arduino IDE .



Выбираем плату в которую нужно зашить скетч: «Инструменты » – «Плата: » и выбираем свою плату, в данном случае это « Arduino Pro or Pro Mini ».

Поскольку платы Pro Mini могут использовать различные микроконтроллеры (ATmega168 или ATmega328), а так же различное напряжение питания (3,3 v или 5v ), выбираем свою конфигурацию: «Инструменты » – «Процессор: » в данном примере выбираю «ATmega168 (5 V, 16 M H z) ».

Выбираем порт, к которому подключена плата UNO: «Инструменты » – «Порт: » в моём случае это « COM7 ».

Попробуем залить первый скетч и убедится в работоспособности платы. Выбираем скетч « Blink », смысл которого – мигать встроенным в плату светодиодом: «Файл » – «Образцы » – «01. Basics » – « Blink ».

С помощью кнопок «Проверить » и «Вгрузить » проверяется скетч на ошибки и загружается в плату. Если нет ошибок, синий светодиод начнём мигать на плате Pro Mini.

Можно поиграться значениями в скетче и изменить время горения светодиода и время погашенного светодиода, вновь залить скетч и увидеть, что светодиод будет мигать по-другому.

Прошивка Arduino Pro mini с помощью переходника USB to TTL.

Об одном из таких переходников на чипе PL2303 я как то уже рассказывал , теперь пришло время его испытать на практике. Существует две версии этого переходника, один без контакта GRN (DTR), как у меня, второй с данным контактом. Те что с контактом, стоят как минимум в два раза дороже тех, что без контакта.

Если будете использовать переходник без контакта GRN (DTR), подключаете его к Pro mini как на картинке.

Если у вас будет 3-х вольтовый вариант Pro mini, то контакт VCC платы, нужно соединить с контактом 3V3 USB переходника.

Когда всё подключено, запускаем Arduino IDE. Выбираем версию платы, процессор и порт, выбираем скетч «Blink», всё так же, как в приведённом выше примере с UNO.

Для заливки скетча необходимо:
1. Нажать на кнопку «Вгрузить ».
2. Начнётся процесс компиляции скетча, о чём можно понять по надписи «Компиляция скетча… ».
3. Как только данная надпись сменится на «Вгружаем… ».
4. Кратковременно нажимаем на плате Pro mini кнопку RESET .
5. Скетч зальётся в плату, об успешном окончании можно будем наблюдать за надписью «Взрузили » и по мигающему светодиоду на плате.

Если у вас в руках окажется переходника USB to TTL, с контактом DTR (он же GRN, RESET) соедините его с соответствующим контактом RESET на плате Pro mini. В таком случае, при заливки скетча, кнопку RESET нажимать не придётся, плата сама сделает сброс.

Данный переходник так же как и на PL2303 позволяет прошивать плату Arduino. Схема подключения следующая:

Существуют так же другие USB переходники для прошивки Arduino Pro mini, например на микросхеме FT232, но ввиду того что этот переходник стоит дороже, я его не беру во внимание.

Прошивка Arduino Pro mini с помощью программатора на Ch441A.

Программатор на микросхеме Ch441A может работать в режиме UART, а значит им можно прошить Arduino Pro mini.

Программатор может быть представлен в разном визуальном оформлении, основное отличие это цена и наличие дополнительных контактов. Среди этих контактов например, дополнительно может быть разведён контакт на +5В. На том который купил я не было этого контакта, пришлось подпаиваться на плате, что бы получить это напряжение.

Что бы использовать данный программатор как UART переходник, нужно разомкнуть контакты P/S .

Для подключения к Pro mini понадобятся контакты на программаторе: Tx , Rx , GND и +5В . Ещё одна особенность этого программатора в том, что на его борту имеется контакт DTR , соединив который с платой Pro mini, отпадёт необходимость нажимать кнопку Reset , при заливки скетча. Для задействования этого контакта, нужно использовать контакт MOSI , в режиме UART он работает как DTR .

В моём варианте программатора, контакт +5В не был выведен, пришлось это напряжения взять с ножки стабилизатора. В конечном варианте подключение следующее:

Pro mini Ch441A
TxRx
RxTx
DTRMOSI
GNDGND
VCC+5В

Скачать драйвер: Яndex-диск MEGA Облако [email protected]

После установки драйвера, в “Диспетчере устройств” появится виртуальный COM-порт. Заливка скетчей происходит так же, как и через переходники PL2303 / Ch440G, с той лишь разницей, что не нужно нажимать кнопку Reset .

Следует отметить, данный программатор можно подключать только к 5 вольтовым платам Arduino, поскольку он использует уровни 5 вольт! Это же касается и других устройств, для которых нужен UART переходник.

Прошивка Arduino Pro mini через COM – порт.

Напрямую прошить плату через COM – порт не получится, поскольку у COM – порта и Pro mini разные логические уровни. Для их согласования нужно применить переходник на микросхеме MAX232. Сама микросхема не дорогая, но не знаю, стоит ли заморачиваться для прошивки Pro mini сборкой такого переходника, если по цене выйдет не дешевле, чем купить USB переходник на .

В любом случае представляю схему.

Что бы убедится в работоспособности этого метода, пришлось самому собрать эту схему на макетной плате. Плата в процессе…

Обзор Arduino Pro Mini

Arduino – это не только плата Arduino Uno, а целое семейство плат, которые различаются возможностями и функционалом. Arduino Pro Mini (рис. 1) – одна из самых миниатюрных плат. Она может использоваться для установки в готовые изделия.

Рисунок 1.

Размеры платы 33х18 мм, что гораздо меньше размеров остальных плат Arduino (см. рис. 2).


Рисунок 2.

Назначение контактов и количество Arduino Pro Mini идентично плате Arduino Nano, совпадает и расположение контактов (исключение выводы A4-A7).

Миниатиризация платы достигнуты благодаря отсутствию на ней USB-UART конвертера и USB выхода, присутствует самое необходимое – микроконтроллер, кварцевый резонатор, конденсаторы, светодиоды, стабилизатор напряжения. Поэтому для подключения платы к компьютеру, а также для загрузки скетчей из Arduino IDE, надо использовать внешний USB-UART.

На данный момент выпускается несколько вариантов платы Arduino Pro Mini. Платы выпускаются с на контроллере Atmega 168/328, работают от питания 3.3 или 5В на тактовой частоте 8 или 16 МГц.

Технические характеристики Arduino Pro Mini

    Микроконтроллер – ATmega168/328;

    Рабочее напряжение – 3. 3В/5В;

    Напряжение питания – 3.35-12В/5 – 12В;

    Цифровые входы/выходы – 14;

    Аналоговые входы – 8;

    Flash-память – 16/32 КБт;

    SRAM – 1/2 КБт;

    EEPROM – 512/1024 байт;

    Тактовая частота – 8/16 МГц;

    Размеры – 33х18 мм;

    Вес – 5 г.

Подключение к компьютеру

Для подключения платы к компьютеру используют внешний USB-UART конвертер. Подключение по схеме представленной на рис. 3.


Рисунок 3.

Компьютер определяет USB-UART конвертер как COM порт, его и выбираем в настройках Инструменты à Порт. В меню Инструменты → Плата выбираем Arduino Pro Mini, и загружаем необходимый скетч на плату (рис. 4).

У очень многих конвертеров отсутствует вывод DTR. В этом случае при каждой загрузке скетча в Arduino необходим в начале загрузки (сразу после окончания компиляции) нажать на кнопку Reset, это требует определенного навыка и не всегда получается.


Рисунок 4.

Использование USB-UART конвертера – это не единственный способ загрузки скетчей на плату Arduino Pro Mini.


Рисунок 5. Схема в сборе

Загрузка скетчей через SPI интерфейс

Интерфейс SPI присутствует на всех платах Arduino. Используются контакты D10-D13 (D50-D53 на Arduino Mega), которые на многих платах продублированы на шестиконтактной колодке ICSP. Колодка располагается в правой части Arduino (см. рис. 6).


Рисунок 6.

Сначала необходимо на плату Arduino (например Arduino Uno) загрузить скетч Файл → Образцы → ArduinoISP (рис. 7). Ее мы будем использовать в качестве программатора.



Схема соединений показана на рис. 8.


Рисунок 8.

В Arduino IDE открываем необходимый скетч. Выбираем в меню Инструменты à Arduino Pro Or Pro Mini, порта подключения и программатора (Arduino as ISP). И теперь внимание!!! Метод загрузки нажатием на кнопку Загрузить не подходит, потому что при этом скетч будет загружен на первую плату, которая выступает в качестве программатора. Чтобы этого не произошло, загружаем через пункт меню Эскиз → Загрузить через программатор (рис. 9).


Рисунок 9.


Загрузка скетчей на Arduino Pro Mini через плату Arduino Uno

Еще один способ загрузки скетчей на Arduino Pro Mini – это использование платы Arduino Uno, в которой используется микроконтроллер ATmega328 в DIP-корпусе. ATmega328 необходимо аккуратно извлечь и на плате останется переходник USB-UART, который подсоединим 5 проводами к плате Arduino Pro Mini согласно таблице 2.



Теперь подключаем Arduino Uno к компьютеру. Выбираем в настройках необходимый порт, плату (Инструменты → Arduino Pro Or Pro Mini ) и загружаем скетч.


Часто задаваемые вопросы

1. Ошибка загрузки скетча на плату при подключении через конвертер USB-Serial.

    Проверьте правильность подключения платы Arduino Pro Mini конвертеру USB-Serial.

    Если у конвертера отсутствует контакт DTR, после компиляции скетча до загрузки, нажмите кнопку RESET на плате Arduino Pro Mini.

2. Ошибка загрузки скетча на плату при подключении интерфейсу SPI.

  • Проверьте правильность подключения платы Arduino Pro Mini согласно табл. 1.

3. Ошибка загрузки скетча на плату при подключении через Arduino Uno.

  • Проверьте правильность подключения платы Arduino Pro Mini согласно табл. 2.

Arduino – это эффективное средство разработки программируемых электронных устройств, которые, в отличие от персональных компьютеров, ориентированы на тесное взаимодействие с окружающим миром. Ардуино – это открытая программируемая аппаратная платформа для работы с различными физическими объектами и представляет собой простую плату с микроконтроллером, а также специальную среду разработки для написания программного обеспечения микроконтроллера.

Ардуино может использоваться для разработки интерактивных систем, управляемых различными датчиками и переключателями. Такие системы, в свою очередь, могут управлять работой различных индикаторов, двигателей и других устройств. Проекты Ардуино могут быть как самостоятельными, так и взаимодействовать с программным обеспечением, работающем на персональном компьютере (например, приложениями Flash, Processing, MaxMSP). Любую плату Ардуино можно собрать вручную или же купить готовое устройство; среда разработки для программирования такой платы имеет открытый исходный код и полностью бесплатна.

Язык программирования Ардуино является реализацией похожей аппаратной платформы “Wiring”, основанной на среде программирования мультимедиа “Processing”.

Почему именно Arduino?

Существует множество других микроконтроллеров и микропроцессорных устройств, предназначенных для программирования различных аппаратных средств: Parallax Basic Stamp, Netmedia”s BX-24, Phidgets, MIT”s Handyboard и многие другие. Все эти устройства предлагают похожую функциональность и призваны освободить пользователя от необходимости углубляться в мелкие детали внутреннего устройства микроконтроллеров, предоставив ему простой и удобный интерфейс для их программирования. Ардуино также упрощает процесс работы с микроконтроллерами, но в отличие от других систем предоставляет ряд преимуществ для преподавателей, студентов и радиолюбителей:

Компактные платы ардуино:

Ардуино Нано

Платформа Nano, построенная на микроконтроллере ATmega328 (Arduino Nano 3.0) или ATmega168 (Arduino Nano 2.x), имеет небольшие размеры и может использоваться в лабораторных работах. Она имеет схожую с Arduino Duemilanove функциональность, однако отличается сборкой. Отличие заключается в отсутствии силового разъема постоянного тока и работе через кабель Mini-B USB. Nano разработана и продается компанией Gravitech.
Наверное одна из лучших и компактных плат для различных проектов и самоделок, обычно выбираю её :

Ардуино про мини

Arduino Pro Mini построена на микроконтроллере ATmega168 (техническое описание ). Платформа содержит 14 цифровых входов и выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, резонатор, кнопку перезагрузки и отверстия для монтажа выводов.

Плата имеет еще более компактные размеры, но без конвертора сн340. Цена ниже чем у нано.




Arduino pro micro

Плата Arduino Pro Micro построена на микроконтроллере ATmega32U4 , что позволило не применяя конвертер USB-UART подключать плату в USB-порту компьютера. Это исключает необходимость применения программатора для записи скетча в плату.

Возможности:

  • частота: 16МГц
  • 4 канала АЦП (10 бит)
  • 10 портов ввода-вывода общего назначения (из них 5 с ШИМ)
  • выводы Rx/Tx
  • светодиоды: питание, Rx, Tx

Плата имеет регулятор напряжения, что позволяет использовать питание до 12В (вывод RAW, не VCC!)



Полноразмерные платы ардуино
Ардуино Уно

Arduino Uno контроллер построен на ATmega328 (техническое описание , pdf). Платформа имеет 14 цифровых вход/выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, кварцевый генератор 16 МГц, разъем USB, силовой разъем, разъем ICSP и кнопку перезагрузки.

КУпить на алиэкспресс http://ali.pub/1tgxw9


Ардуино DUE
Общие сведения

Arduino Due – плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3 (описание). Это первая плата Arduino на основе 32-битного микроконтроллера с ARM ядром. На ней имеется 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UARTа (аппаратных последовательных порта), a генератор тактовой частоты 84 МГц, связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания, разъем SPI, разъем JTAG, кнопка сброса и кнопка стирания.

Внимание! В отличие от других плат Arduino, Arduino Due работает от 3,3 В. Максимальное напряжение, которое выдерживают вход/выходы составляет 3,3 В. Подав более высокое напряжение, например, 5 В, на выводы Arduino Due, можно повредить плату.

Плата содержит все, что необходимо для поддержки микроконтроллера. Чтобы начать работу с ней, достаточно просто подключить её к компьютеру кабелем микро-USB, либо подать питание с AC/DC преобразователя или батарейки. Due совместим со всеми платами расширения Arduino, работающими от 3,3 В, и с цоколевкой Arduino 1.0.


Arduino ESPLORA

Общие сведения

Arduino Esplora – это микропроцессорное устройство, спроектированное на основе Arduino Leonardo . Esplora отличается от всех предыдущих плат Arduino наличием множества встроенных, готовых к использованию датчиков для взаимодействия. Он спроектирован для тех, кто предпочитает сразу начать работу с Ардуино, не изучая перед этим электронику. Пошаговую инструкцию к Esplora вы сможете найти в руководстве Начало работы с Esplora .

Esplora имеет встроенные звуковые и световые индикаторы (для вывода информации), а также несколько датчиков (для ввода информации), таких, как джойстик, слайдер, датчик температуры, акселерометр, микрофон и световой датчик. Помимо этого, на плате есть два входных и выходных разъема Tinkerkit, а также гнездо для подключения жидкокристаллического TFT-экрана, позволяющие значительно расширить возможности устройства.

Как и на плате Leonardo, в Esplora используется AVR-микроконтроллер ATmega32U4 с кварцевым резонатором 16 МГц, а также разъем микро-USB, позволяющий устройству быть USB-гаджетом, подобно мыши или клавиатуре.


Arduino YUN

Arduino Yun – отладочная плата на базе микроконтроллера ATmega32u4 и Atheros AR9331. Процессор Atheros поддерживает дистрибутив Linux, основанный на базе OpenWrt и называемый OpenWrt-Yun. Плата имеет встроенную поддержку Ethernet и WiFi, порт USB-A, слот для карты micro-SD, 20 цифровых входных/выходных выводов (из которых 7 могут использоваться в качестве ШИМ выходов, а 12 – в качестве аналоговых входов), кварцевый резонатор 16 МГц, соединение microUSB, разъем ICSP и 3 кнопки перезагрузки.

Купить на Алиэкспресс http://ali.pub/1tgz6c




Заказываешь на Aliexpress ?Узнай как экономить покупая на али кэшбек

https://cashback.epn.bz/?i=ff2b6

https://cashback. epn.bz/joinusnow?i=ff2b6

Arduino Pro Mini||Arduino-diy.com

Оригинальные платы Arduino – это open-source микроконтроллеры, документация которых выложена в сети в свободном доступе. То есть, вы можете свободно создать собственную плату на базе обширной документации в сети.

Одной из компаний, которая пошла по пути клонирования Arduino, является SparkFun. Ребята несколько модифицируют платы, изменяют размеры, добавляют небольшие фичи и благополучно заполняют рынок. В этой статье пойдет речь о работе с платой Arduino Pro Mini 3.3V, копию которой вы можете приобрести как на сайте SparkFun так и в китайских интернет магазинах.

В статье рассмотрены все особенности этой миниатюрной платы-микроконтроллера Arduino Pro Mini 3.3 V: начиная со сборки и заканчивая программированием этого чудного девайса.

Кстати, для сборки Arduino Pro Mini вам надо будет поработать паяльником. Так что поищите в закромах паяльник и припой.

Что такое Arduino Pro Mini?

Для начала давайте разберемся в основных отличиях Arduino Pro Mini от одной из самых популярных плат Arduino Uno.

Итак, самое первое – очевидная разница в размерах. Плата Arduino Pro Mini достаточно… миниатюрная. Ее габаритные размеры составляют всего навсего 1.3×0.70″. Это примерно 1/6 часть Arduino Uno! Очевидно, компактность данной платы обуславливает ее широкое применение в мобильных малогабаритных устройствах. Естественно, шилды, которые садятся на Arduino Uno, на Arduino Pro Mini никак не установишь, но! Подключить эти шилды можно с использованием дополнительных коннекторов, ведь пинов на плате вполне достаточно.

На рисунке ниже можно визуально оценить размеры Arduino Uno и Arduino Pro Mini.

Arduino Pro Mini очень схож по характеристикам со стандартными платами Arduino, но перед адаптацией ваших проектов под этот миниатюрный микропроцессор, надо кое-что помнить. Первое основное отличие – Arduino Pro Mini работает с питанием 3.3 В. В отличие от Arduino Uno, на котором есть регулятор 5 В и 3.3 В, на Mini установлен только один регулятор. Это значит, что если вы используете в проекте периферийные устройства с питанием от 5 В, вам надо использовать дополнительный регулятор уровня при подключении Pro Mini (или изначально приобрести модель Arduino Pro Mini 5 V, такие тоже есть).

Второе основное отличие – скорость, с которой работает чип ATmega328. Плата Pro Mini 3.3V работает с частотой микропроцессора 8 МГц, что составляет половину скорости Arduino Uno. Это обусловлено тем, что на плате установлен более медленный резонатор, благодаря чему гарантируется безопасность работы ATmega. Уменьшение скорости работы не сильно скажется на ваших проектах. Практически любая идея, которая реализуема на Arduino Uno, может быть реализована и на Arduino Pro Mini.

И последнее отличие. На Arduino Pro отсутствует Atmega16U2 USB-to-Serial конвертер и USB выход. Благодаря этому, плата значительно выигрывает в размерах, но возникает необходимость использовать дополнительный модуль вроде FTDI Basic Breakout или его аналогов. Только с помощью внешнего USB–to-Serial конвертера мы сможем загрузить программу на плату.

Электросхема и контакты Arduino Pro Mini

Электросхема Pro Mini состоит из трех основных блоков: регулятор напряжения, ATmega328 и его обвязка и контакты для подключения внешних устройств.

Пины на Arduino Pro Mini расположены по трем из четырех сторон. Контакты на короткой стороне используются для программирования. Пины на двух длинных сторонах – это контакты для питания, вывода/ввода сигналов (как и на стандартных платах).

На Arduino Pro Mini предусмотрено три разных пина, которые связаны с питанием: GND, VCC и RAW. GND, как вы уже догадались – это земля. RAW – это контакт для напряжения, которое подается на регулятор. На этот контакт можно подавать напряжение в диапазоне от 3.4 до 12 В. Напряжение на контакте VCC подается непосредственно на Pro Mini, так что на этом контакте у вас всегда будет отрегулированное напряжение 3. 3 В.

Есть еще четыре пина, которое располагаются не с края платы, а ближе к центру. Это контакты: A4, A5, A6 и A7. Каждый из этих контактов помечен на задней части платы.

Расположение контактов A4 и A5 очень важно, если вы планируете использовать подключение периферийных устройств с использованием I2C. Именно эти контакты на Arduino Pro Mini выполняют роль пинов SDA и SCL.

Сборка Arduino Pro Mini

Arduino Pro Mini, после покупки выглядит не очень презентабельно. Рельсы контактов идут в комплекте отдельно. Перед тем как паять контакты, ознакомьтесь с рекомендациями, которые приведены ниже.

Во первых, определитесь, как вы будете подключать внешний USB конвертер для заливки программы на вашу плату Arduino Pro Mini. Контакты для программирования платы – это отдельная рельса из шести пинов, которые подписаны “BLK”, “GND”, “VCC”, “RXI”, “TXO”, и “GRN”. Так как модуль FTDI Basic поставляется с контактами типа мама, лучше всего установить рельсу с контактами типа папа.

На фото ниже показана плата Arduino Pro Mini, на которой установлены все пины типа папа. Таким образом, очень удобно устанавливать Arduino Pro Mini непосредственно на макетную плату. Обратите внимание, что контакты для программирования припаяны “наоборот”.

В общем, вариантов для сборки достаточно много. Можно припаять контакты типа папа для установки на брэдборд, можно припаять контакты с выходом типа мама. Тогда будет удобно подключать устройства с коннекторами типа папа. Ну и вообще, можно напрямую припаять провода к контактам на на Arduino Pro Mini.

На фото ниже приведен пример проекта на Arduino Pro Mini, в котором на плате используются как прямые рельсы контактов так и рельсы под углом 90 градусов.

Эта возможность – припаять контакты именно так как вам удобно под проект – одна из потрясающих фич Arduino Pro Mini.

Питание Arduino Pro Mini

Самый важный аспект любого проекта – источник питания. На Areuino Pro Mini нет отдельного джека для подключения питания. Как будем питать плату?

Подберите источник питания, который подойдет для вашего проекта. Отличный выбор , который подойдет для Arduino Pro Mini – это батарея (литиевая, алкалиновая и т.д. и т.п.).

Если ваш источник питания дает на выходе больше 3.3 В (но меньше 12!), подключите его к контакту RAW на Mini. Это контакт, который выполняет аналогичную функцию с пином VIN или джеком для отдельного источника питания на Arduino Uno. Напряжение, которое подается на этот контакт, преобразуется в 3.3 В перед тем как попасть на процессор.

Если у вас есть уже отрегулированный источник питания 3.3 В, вы можете подключить его напрямую к контакту VCC. По этой цепи питание не будет проходить через регулятор, а пойдет напрямую к ATmega328. Не забудьте и в первом и во втором случае подключить землю к контакту GND!

Есть еще один вариант питания. Этот вариант доступен только в процессе программирования Arduino Pro Mini. Упомянутая выше плата FTDI Basic Breakout тоже запитывает ваш Arduino Pro Mini через USB порт персонального компьютера. Учтите, что как только вы отключите конвертер, питание пропадет!

Программирование Arduino Pro Mini

Если вы никогда не использовали Arduino, вам надо скачать оболочку для программирования Arduino IDE. Скачать Arduino IDE можно на официальном сайте.

Вполне вероятно, вам надо будет установить драйвера для FTDI Basic Breakout или аналогичного конвертера, когда вы подключите плату с конвертером впервые.

После того как драйвера для FTDI и Arduino установлены, можно переходить к программированию. Предлагаем начать с самого популярного скетча: Blink. Откройте Areuino IDE, после этого откройте скетч Blink, который находится в

File > Examples > 01.Basics > Blink:

Перед загрузкой программы на Pro Mini, надо сообщить оболочке для программирования, какую именно плату вы используете. Для этого надо выбрать Tools > Board и там из списка выбрать Arduino Pro или Pro Mini.

После этого возвращаемся в Tools > Processor и выбираем ATmega328 (3. 3V, 8MHz). Эта настройка сообщает IDE, что надо компилировать код с учетом частоты 8 МГц.

После этого надо выбрать серийный порт, к которому вы подключили Pro Mini с помощью FTDI Basic Breakout. В Windows это будет что-то вроде COM2, COM3, и т.д. и т.п. На Mac это будет что-то вроде /dev/tty.usbserial-A6006hSc.

Наконец то все готово к загрузке программы на вашу Arduino Pro Mini. Нажмите кнопку Upload (стрелка вправо под меню). После этого красный и зеленый светодиоды RX/TX на вашем USB конвертере загорятся и в строке состояния Arduino IDE появится надпись “Done Uploading”. Вуаля, светодиод на Arduino Pro Mini начал мигать! Хоть на плате Mini не уместились некоторые компоненты обвязки, самый важный из них – светодиод – на плате есть!

Оставляйте Ваши комментарии, вопросы и делитесь личным опытом ниже. В дискуссии часто рождаются новые идеи и проекты!

Arduino Pro Mini – Мир Электроники

Общие сведения ArduinoProMini

Arduino Pro Mini построена на микроконтроллере ATmega328 (техническое описание). Платформа содержит 14 цифровых входов и выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, резонатор, кнопку перезагрузки и отверстия для монтажа выводов. Блок из шести выводов может подключаться к кабелю FTDI или плате-конвертеру Sparkfun для обеспечения питания и связи через USB.

Платформа поставляется без установленных выводов, что позволяет пользователям применять собственные выводы и разъемы. Расположение выводов совместимо с платформой Arduino Mini. Удобно устанавливать Arduino Pro Mini на макетную плату если контакты для программирования припаяны «наоборот».

Существует две версии платформы Pro Mini. Одна версия работает при напряжении 3.3 В и частоте 8 МГц (DEV-11114), другая при напряжения 5 В и частоте 16 МГц (DEV-11113). Arduino Pro Mini разработана и производится SparkFun Electronics. Arduino Pro Mini является проектом с открытым исходным кодом и аппаратных средств, что означает, что все проектные файлы могут свободно просматриваться.

Схема и исходные данные

  1. Принципиальная схема:
  2. Файлы EAGLE:
  3. Документация DEV-11114:
  4. Документация DEV-11113:
  5. Домашняя страница в GitHub
  6. Домашняя страница Arduino’s Pro Mini
  7. Домашняя страница в SparkFun Electronics

Основные параметры Arduino Pro Mini

ЦПУ:ATmega328P
Рабочее напряжение:3.3 В или 5 В (в зависимости от модели)
Входное напряжение:3.35-12 В (модель 3.3 В) или 5-12 В (модель 5 В)
Цифровые Входы/Выходы:14 (6 из которых могут использоваться как выходы ШИМ 8bit)
Аналоговые входы:6 (10bit)
Постоянный ток через вход/выход:40 мА
Постоянный максимальный ток для платы:200 мА
Флеш-память:32 Кб (2 используются для загрузчика)
ОЗУ:2 Кб
EEPROM:1 Кб
Тактовая частота:8 МГц (модель 3. 3 В) или 16 МГц (модель 5 В)
Питание

Arduino Pro Mini может получать питание: через кабель FTDI, или от платы-конвертора, или от регулируемого источника питания 3.3 В или 5 В (зависит от модели платформы) через вывод Vcc, или от нерегулируемого источника через вывод RAW.

Выводы питания:

  1. RAW. Для подключения нерегулируемого напряжения.
  2. VCC. Для подключения регулируемых 3.3 В или 5 В.
  3. GND. Выводы заземления.

Отличный выбор источника питания, который подойдет для Arduino Pro Mini — это батарея (литиевая, алкалиновая и т.д. и т.п.).

Если ваш источник питания дает на выходе больше 3.3 В (но меньше 12!), подключите его к контакту RAW на Mini. Это контакт, который выполняет аналогичную функцию с пином VIN или джеком для отдельного источника питания на Arduino Uno. Напряжение, которое подается на этот контакт, преобразуется в 3.3 В перед тем как попасть на процессор.

Если у вас есть уже отрегулированный источник питания 3. 3 В, вы можете подключить его напрямую к контакту VCC. По этой цепи питание не будет проходить через регулятор, а пойдет напрямую к ATmega328. Не забудьте и в первом и во втором случае подключить землю к контакту GND!

Входы и Выходы

Каждый из 14 цифровых выводов Pro, используя функции pinMode(), digitalWrite(), и digitalRead(), может настраиваться как вход или выход. Выводы работают при напряжении 3,3 В. Каждый вывод имеет нагрузочный резистор (стандартно отключен) 20-50 кОм и может пропускать до 40 мА. Некоторые выводы имеют особые функции:

  1. Последовательная шина: 0 (RX) и 1 (TX). Выводы используются для получения (RX) и передачи (TX) данных TTL. Данные выводы имеют соединение с выводами TX-0 и RX-1 блока из шести выводов.
  2. Внешнее прерывание: 2 и 3. Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения. Подробная информация находится в описании функции attachInterrupt().
  3. ШИМ: 3, 5, 6, 9, 10, и 11. Любой из выводов обеспечивает ШИМ с разрешением 8 бит при помощи функции analogWrite().
  4. SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino.
  5. LED: 13. Встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит.

На платформе Pro Mini установлены 6 аналоговых входов, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения). Четыре из них расположены на краю платформы, а другие два (входы 4 и 5) ближе к центру. Измерение происходит относительно земли до значения VCC. Некоторые выводы имеют дополнительные функции:

2C: A4 (SDA) и A5 (SCL). Посредством выводов осуществляется связь I2C (TWI), для создания которой используется библиотека Wire.

Существует дополнительный вывод на платформе:

Reset. Низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки перезагрузки на плате расширения, закрывающей доступ к кнопке на самой плате Arduino.

Обратите внимание на соединение между выводами Arduino и портами ATmega328.

Связь

На платформе Arduino Pro Mini установлено несколько устройств для осуществления связи с компьютером, другими устройствами Arduino или микроконтроллерами. ATmega328 поддерживает последовательный интерфейс UART TTL, осуществляемый выводами 0 (RX) и 1 (TX). Мониторинг последовательной шины (Serial Monitor) программы Arduino позволяет посылать и получать текстовые данные через подключение USB.

Библиотекой SoftwareSerial возможно создать последовательную передачу данных через любой из цифровых выводов Pro Mini.

ATmega328 поддерживает интерфейсы I2C (TWI) и SPI. В Arduino включена библиотека Wire для удобства использования шины I2C. Более подробная информация находится в документации. Для использования интерфейса SPI обратитесь к техническим данным микроконтроллера ATmega328.

Программирование

Имеется возможность не использовать загрузчик и запрограммировать ATmega328 с помощью внешнего программатора.

Платформа программируется посредством ПО Arduino. Микроконтроллер ATmega328 поставляется с записанным загрузчиком, облегчающим запись новых программ без использования внешних программаторов. Связь осуществляется оригинальным протоколом STK500.

Большинство моделей Arduino «общаются» с компьютером через встроенный USB-UART конвертор. Но поскольку Arduino Pro Mini (ATMega 328) – это самая простая и дешевая плата Arduino, вспомогательного конвертера она не имеет. Купить USB-UART переходник для неё можно отдельно. Подойдет практически любой, главное чтобы напряжение на его выводах не превышало допустимого для платы Arduino уровня.

Как же подключить USB-UART переходник и загрузить через него программу в Arduino Pro Mini?

Рассмотрим подключение Arduino Pro Mini к компьютеру через самый простой USB-UART переходник с чипом FTDI

После установки драйвера соедините входы-выходы USB-UART переходника и Arduino платы по схеме:

  1. GND <—>GND («земля» в данном случае — это минус питания)
  2. Vcc (вход питания) <—> выход питания переходника (3,3V или 5V)
  3. RxD<—>TxD
  4. TxD<—>RxD
  5. RST<—>GRN

RxD – это сокращение от Received Data (приём данных), TxD – Transmitted Data (передача данных).

Автоматическая (программная) перезагрузка

Arduino Pro Mini разработана таким образом, чтобы перед записью нового кода перезагрузка осуществлялась самой программой, а не нажатием кнопки на платформе. Один из выводов на блоке из шести выводов подключен к линии перезагрузки микроконтроллеров ATmega168 через конденсатор 100 нФ. Данный вывод соединен с одной из линий управления потоком конвертора USB-to-serial, подключенного к блоку: к линий RTS при использовании кабеля FTDI или к линии DTR при использовании платы-конвертора Sparkfun. Активация данной линии, т.е. подача сигнала низкого уровня, перезагружает микроконтроллер. Программа Arduino, используя данную функцию, загружает код одним нажатием кнопки Upload в самой среде программирования. Подача сигнала низкого уровня по линии перезагрузки скоординирована с началом записи кода, что сокращает таймаут загрузчика.

ВАЖНО: Если уровень на входе RESET Arduino платы не изменится, загрузка программы в неё не начнется! Простой USB UART переходник не имеет дополнительного вывода, который можно использовать для переключения платы Arduino в режим программирования, поэтому кнопку RESET на ней понадобится нажимать перед загрузкой каждой программы. Обычно сразу же после компиляции, то есть тогда, когда в окошке Arduino IDE появиться надпись «Загружаем…»

Нажатие на кнопку RESET должно быть кратковременным!

Программирование платы Arduino Pro Mini таким способом поначалу потребует некоторой сноровки. Если не хочется «угадывать» момент нажатия кнопки, лучше сразу купить USB-UART переходник, позволяющий переключать плату Arduino в режим программирования автоматически.

Обычно для этого используется сигнал DTR (Data Terminal Ready) из USB-UART переходника! Но стоит заметить, что вывод DTR распаян далеко не на всех переходниках. Вывести этот сигнал с чипа можно самостоятельно, но важно учесть что:

  1. Толщина выводов контроллера CP2102 всего 0,25мм, а шаг между ними 0,5 мм. Подпаять проводник к такому выводу без паяльной станции вы вряд ли сможете!
  2. Сигнал желательно выводить не напрямую, а через конденсатор!
  3. Штырёк USB переходника, который вы планируете использовать под вывод DTR, в первую очередь должен быть отсоединен от вывода, к которому он припаян изначально — для этого обычно достаточно лишь удалить часть ведущей к нему дорожки. После этого разумеется нужно проверить отсутствие проводимости в режиме «прозвонки»!
  4. После пайки обязательно проверьте отсутствие замыканий между выводами контроллера!

Итак, как надо программировать плату Arduino Pro mini:

Если вы никогда не использовали Arduino, вам надо скачать оболочку для программирования Arduino IDE. Скачать Arduino IDE можно на официальном сайте.
Вполне вероятно, вам надо будет установить драйвера для FTDI Basic Breakout или аналогичного USB-UART переходника.

  1. Подключаем как выше сказано
  2. Запускаем Arduino 1..
  3. Выбираем плату Arduino Pro or Pro Mini (5V, 16 MHz) ATmega328
  4. Выбираем СОМ порт подключенного моста
  5. Загружаем (создаем) нужный скетч
  6. Заливаем его в плату кнопкой «Загрузить»
  7. Нажимаем на кнопку RESET, если нет программной перезагрузки

Arduino pro mini схема · GitHub

= = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =
Файл: >>>>>> Скачать ТУТ!
= = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =


Arduino Pro Mini
Главное меню
Как запрограммировать Arduino Pro Mini с помощью программатора

Arduino Pro Mini вид сверху. Данная плата предназначена для использования в готовом устройстве. Поэтому у этого микроконтроллера нет встроенной микросхемы для связи по USB-UART. Так же нет и разъемов USB для подключения и прошивки. Это позволяет сильно уменьшить размеры платы, а также ее стоимость. Для подключения к компьютеру и прошивки используется специальный программатор. Существует две версии данной платы: В младшей версии этой ардуинки используется чип ATmega Этот чип обладает меньшим объемом flash-памяти, энергонезависимой памяти, а так же пониженной тактовой частотой. Так как цена разных версий Arduino Pro Mini практически не отличается мы поговорим о старшей версии с чипом ATmega и тактовой частотой 16 МГц. Эта версия снабжена микроконтроллером ATmega В отличии от своего младшего собрата, он имеет вдвое большие объемы энергонезависимой и flash памяти. И может похвастаться тактовой частотой в 16 МГц. Узнать о способах прошивки этого микроконтроллера вы можете в моей статье: Как прошить Arduino Pro Mini. Купить Arduino Pro Mini 5 В 16 МГц вы можете здесь. Это надежный продавец и качественный товар. Не забудьте купить и специальный программатор для прошивки этой ардуины. Как уже было написано выше, плата имеет 14 цифровых пинов. На плате они помечены порядковым номером. Они могут быть как входом так и выходом. Рабочее напряжение этих пинов составляет 3,3 В или 5 В. Эти пины являются входами и не имеют подтягивающих резисторов. Они измеряют поступающее на них напряжение и возвращают значение от 0 до при использовании функции analogRead. Эти пины измеряют напряжение с точностью до 0, В. ШИМ выходы у этой платы никак не помечены. Нужно просто запомнить номера цифровых выводов, которые подключены к широтно-импульсному генератору. У Arduino Pro Mini есть 6 выводов ШИМ, это пины 3, 5, 6, 9, 10 и Для использования ШИМ у Arduino есть специальная функция analogWrite. Arduino Pro Mini имеет следующие размеры: Расстояние между выводами равняется 2,54 мм. Ваш e-mail не будет опубликован. Главная Платы Магазин Программирование Arduino Статьи. Главная Платы Arduino Pro Mini Arduino Pro Mini. Оглавление Arduino Pro Mini 5 В Купить Arduino Pro Mini Характеристики Подключение питания к Arduino Pro Mini Распиновка Arduino Pro Mini Широтно-импульсная модуляция ШИМ Arduino Pro Mini Другие пины: Физические характеристики Принципиальная схема Arduino Pro Mini. Arduino Pro Mini вид снизу. Распиновка Arduino Pro Mini. Принципиальная схема Arduino Pro Mini. Навигация по записям Arduino Mega Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Главная Платы Arduino Магазин Программирование Arduino Статьи Контакты.


Система регистрации данных акселерометра на базе Arduino Pro mini

Отладочная плата Arduino Pro Mini построена на микроконтроллере ATmega Шестипиновый разъем может быть подключен к FTDI кабелю для подачи питания от USB и для установки связи с платой. Arduino Pro Mini предназначена для полупостоянной установки в устройства. Плата поставляется без предустановленных разъемов, позволяя вам использовать различные типы разъемов или припаивать провода напрямую. Существует две версии Arduino Pro Mini. Первая работает с 3,3В и 8МГц, вторая — с 5В и 16МГц. Arduino Pro Mini является открытой аппаратной платформой. Вы можете изготовить собственную плату, используя следующие файлы:. Arduino Pro Mini может питаться через FTDI кабель, подключенный к ее шестипиновому разъему, или стабилизированным источником напряжения 3,3В или 5В в зависимости от модели через вывод Vcc. Стабилизатор напряжения на плате может работать с постоянными напряжениями до 12 вольт. Если вы будете подавать на плату нестабилизированное напряжение, используйте вывод RAW, а не VCC. На плате расположены следующие выводы питания:. ATmega обладает 32 килобайтами флэш-памяти для хранения кода программы из которых 2 килобайта используется загрузчиком , 2 килобайтами SRAM и 1 килобайтом EEPROM которая может быть считана и записана с помощью библиотеки EEPROM. Каждый из 14 цифровых выводов Arduino Pro Mini может быть использован и как вход, и как выход, с помощью функций pinMode , digitalWrite и digitalRead. Они работают с напряжением 3,3 или 5 вольт в зависимости от модели. Каждый вывод может пропускать максимальный ток 40 мА и имеет внутренний подтягивающий резистор по умолчанию отключен 20—50 кОм. Arduino Pro Mini имеет 8 аналоговых входов, каждый из которых обеспечивает битное разрешение то есть разных значений. Четыре из них расположены на разъемах на краю платы, два входы 4 и 5 — на отверстиях на плате. Аналоговые выводы измеряют напряжение от нуля до VCC. Плата Arduino Pro Mini обладает рядом возможностей для связи с компьютером, с другой платой или с другими микроконтроллерами. ATmega обеспечивает аппаратный UART порт, доступный на цифровых выводах 0 RX и 1 TX , для последовательной связи с TTL уровнями. Arduino IDE включает в себя монитор последовательного порта, который позволяет посылать и принимать от платы простые текстовые данные через USB соединение. Библиотека SoftwareSerial позволяте организовать последовательную связь через любые цифровые выводы Arduino Pro Mini. ATmega также поддерживает связь через I2C TWI и SPI. Arduino IDE включает в себя библиотеку Wire для упрощения использования шины I2C. Для связи через SPI смотрите техническое описание на ATmega ATmega на Arduino Pro Mini поставляется с уже зашитым загрузчиком, что позволяет вам загружать в микроконтроллер новый код программы без использования внешнего аппаратного программатора. Связь осуществляется с помощью протокола STK Вместо того, чтобы требовать физического нажатия кнопки перезагрузки перед прошивкой кода новой программы, Arduino Pro Mini спроектирована таким образом, что она позволяет перезагружать ее с помощью программного обеспечения, запущенного на подключенном компьютере. Один из выводов 6-пинового разъема подключен к линии сброса ATmega через конденсатор нФ. RTS при использовании FTDI кабеля, DTR при использовании адаптера Sparkfun. Когда на этой линии появляется низкий уровень на достаточно долгое время, микросхема перезагружается. Arduino IDE использует эту возможность, чтобы позволить вам загрузить код, просто нажав кнопку загрузки в Arduino IDE. Такая архитектура позволяет уменьшить таймаут загрузчика, поскольку процесс прошивки всегда синхронизирован со спадом сигнала на линии RESET. Однако эта система может приводить и к другим последствиям. При подключении Arduino Pro Mini к компьютерам, работающим на Mac OS X или Linux, микроконтроллер будет сбрасываться при каждом соединении программного обеспечения с платой через USB. На следующие полсекунды после сброса на Arduino Pro Mini активизируется загрузчик. Несмотря на то, что загрузчик запрограммирован игнорировать посторонние данные то есть все данные, не касающиеся процесса прошивки новой программы , он может перехватить несколько первых байт данных из посылки, отправляемой плате сразу после установки соединения. Соответственно, если в программе, работающей на Arduino Pro Mini, предусмотрено получение от компьютера каких-либо настроек или других данных при первом запуске, убедитесь, что программное обеспечение, с которым взаимодействует Arduino Pro Mini, осуществляет отправку спустя секунду после установки соединения. Купить на AliExpress Купить на eBay Купить на DX. Последние материалы в разделе Радиоэлектроника. Солнечные элементы Фотодиоды Лазерные диоды Шина I2C. Подробности программной реализации Шина I2C. Подробности аппаратной реализации Шина I2C. Основные понятия Paranoid App — фреймворк мониторинга дома на Arduino и Raspberry Pi Диаграмма Смита Самодельная паяльная станция на ATmega8 Измерение расстояния с помощью Arduino и ультразвукового датчика сонара. Последние материалы в других разделах. Использование матриц ECMAScript 6 ES6: Карта сайта Последние материалы. Ваш email для ответа. Arduino Pro Mini на AliExpress. Arduino Pro Mini на eBay. Arduino Pro Mini на DX. Arduino Pro Mini на GearBest.


Можно ли продать приватизированную землю
Основные бухгалтерские проводки 2017
Небеса фильм 2016
Креол урский о видах магического перемещения
Сколько стоит килограмм пищевого алюминия Мини-схема контактов

Arduino Pro, технические характеристики, альтернатива и способы использования

Плата ARDUINO PRO MINI является одной из плат приложений. Поскольку это доска приложений, в ней нет встроенного программатора. Порт USB и другие разъемы также удалены. Потому что, как только он помещается в приложение-программист, коннекторы в основном бесполезны.

ARDUINO PRO MINI бывает двух типов, они различаются в зависимости от рабочего напряжения КОНТРОЛЛЕРА.Один – + 3,3 В, а другой – + 5 В. Выберите подходящую доску в зависимости от приложения.

Конфигурация контактов ARDUINO PRO MINI

ГРУППА КОНТАКТОВ

ИМЯ ПИН

ОПИСАНИЕ

ИСТОЧНИК ПИТАНИЯ

VCC, GND и RAW

VCC – подключен к + 5В или +3.3В

GND – подключен к ЗЕМЛЕ

RAW – подключен к нерегулируемому источнику питания 5 + В на + 12 В

КОММУНИКАЦИОННЫЙ ИНТЕРФЕЙС

Интерфейс UART (RXD, TXD)

Интерфейс SPI (MOSI, MISO, SCK, SS)

Интерфейс TWI (SDA, SCL)

Интерфейс UART (универсальный асинхронный приемник-передатчик) может использоваться для программирования PRO MINI

SPI (Serial Peripheral Interface) Запрет интерфейса для программирования PRO MINI

Интерфейс TWI (двухпроводный интерфейс) может использоваться для подключения периферийных устройств.

ВХОДНЫЕ ВЫХОДНЫЕ КОНТАКТЫ

PD0 – PD7 (8 контактов PORTD)

PB0 – PB5 (6 контактов PORTB)

PC0 – PC6 (7 контактов PORTC)

ADC6 и ADC7 (2 дополнительных контакта)

Хотя эти 23 контакта выполняют множество функций, их можно рассматривать как контакты ввода / вывода данных.

АНАЛОГ В ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ

ADC0, ADC1, ADC2,… ADC7

Эти каналы могут использоваться для ввода аналоговых сигналов.Есть 10-битное разрешение.

ШИМ

OC0A, OC0B, OC1A, OC1B, OC2A, OC2B

Эти шесть каналов могут обеспечивать выходы с ШИМ (широтно-импульсной модуляцией). Они имеют разрешение 8 бит.

СБРОС

СБРОС

Сбрасывает контроллер.

ВНЕШНИЕ ПРЕРЫВАНИЯ

T0 и T1

Эти два контакта представляют собой специально разработанные аппаратные прерывания.

АНАЛОГОВЫЙ КОМПАРАТОР

AIN0 и AIN1

Эти два контакта подключены к внутреннему компаратору.

ARDUINO PRO MINI Технические характеристики

Микроконтроллер

Atmega328p – 8-битный AVR-контроллер

Рабочее напряжение

5 В и 3,3 В

Вход исходного напряжения

от 5 В до 12 В

Максимальный ток через каждый вывод ввода / вывода

40 мА

Максимальный общий ток, потребляемый от микросхемы

200 мА

Флэш-память

32 КБ

EEPROM

1 Кбайт

Внутренняя RAM

2 Кбайта

Тактовая частота

3. 3 В — 8 МГц

5 В — 16 МГц

Рабочая температура

от -40ºC до + 105ºC

Подобные платы ARDUINO

ARDUINO UNO, ARDUINO MEGA, ARDUINO NANO, ARDUINO DUE, ARDUINO LEONARDO

Другие разработки

МАЛИНА СЕРИИ, INTEL GALILEO, INTEL EDISON, ESP32

Где использовать ARDUINO PRO MINI

Все платы ARDUINO популярны благодаря простоте понимания и применения.Также ARDUINO – это платформа с открытым исходным кодом, где можно получить все связанные данные и исходные схемы модулей. На этой платформе можно настроить систему в зависимости от необходимости.

На рынке представлено множество плат ARDUINO. Они доступны с различными функциями и пакетами. Можно выбрать подходящую доску в зависимости от потребности.

Есть несколько случаев, когда PRO MINI предпочтительнее других:

Вариант 1: Если система является стационарной. В постоянных приложениях плату нужно запрограммировать только один раз, и все.В таких случаях такие функции, как USB-программатор, разъемы ввода-вывода и другое вспомогательное оборудование, бесполезны. PRO MINI специально разработан для этих систем. Эта плата имеет только базовое оборудование, достаточное для этих приложений.

Case2: Для удобства. Эта доска – одна из самых маленьких досок ARDUINO. Благодаря своему удобному размеру можно использовать в мобильных приложениях.

Case3: С базовым оборудованием стоимость платы значительно меньше.

Case4: Благодаря 32 КБ памяти PRO MINI может вместить большинство прикладных программ.

Как использовать ARDUINO PRO MINI

Использование PRO MINI аналогично использованию любой другой платы разработки. Все, что вам нужно сделать, это запрограммировать контроллер и предоставить соответствующее периферийное устройство для запуска системы. Мы обсудим программирование PRO MINI шаг за шагом ниже.

  1. Сначала нужно обзавестись программистом. Как упоминалось ранее, PRO MINI не имеет встроенного программатора, поэтому вы не можете подключить PRO MINI напрямую к ПК для его программирования.Выберите программатор UART или SPI. Предпочтительно программатор UART.
  2. Загрузите и установите программное обеспечение ARDUINO IDE. [https://www.arduino.cc/en/Main/Software]
  3. Перечислите функции, которые должен выполнять PRO MINI.
  4. Напишите функции как программу в IDE. Помните, что программа написана на языке «C».
  5. Подключите программатор и установите связь между IDE и PRO MINI.
  6. Запишите программу в PRO MINI через IDE.
  7. Отключите программатор. Подайте питание и подключите необходимые периферийные устройства. После сброса система управления выполняет программу и выдает желаемый результат.

Приложения
  1. Хобби-проекты.
  2. Системы электроснабжения.
  3. приложений Интернета вещей.
  4. Системы отображения.
  5. Приборы.

ARDUINO PRO MINI 2D Модель

200+ проектов Arduino с кодом, схемами [Начальный и опытный] 2021

Arduino – это одноплатный микроконтроллер.Он предназначен для того, чтобы сделать применение интерактивных объектов или сред более доступным. Аппаратное обеспечение состоит из аппаратной платы с открытым исходным кодом, созданной на базе 8-битного микроконтроллера Atmel AVR или 32-битного Atmel ARM.

Здесь мы перечисляем некоторые из лучших и очень полезных идей проектов Arduino, которые собраны из разных ресурсов и очень интересны для реализации.

Arduino – одноплатный микроконтроллер. Он предназначен для того, чтобы сделать применение интерактивных объектов или сред более доступным.Аппаратное обеспечение состоит из аппаратной платы с открытым исходным кодом, созданной на базе 8-битного микроконтроллера Atmel AVR или 32-битного Atmel ARM. Здесь мы перечисляем некоторые из лучших и очень полезных идей проектов Arduino, которые собраны из разных ресурсов и очень интересны для реализации.

Прежде чем вы начнете копаться в проектах, я настоятельно рекомендую проверить эти комплекты, которые помогают создавать проекты

Простые проекты Arduino с кодом [Последний]

Опубликовано в 2021 г.
  1. Как создать ЖК-меню Arduino Nokia 5110?
  2. Учебное пособие по взаимодействию графического ЖК-дисплея 128 × 64 с Arduino
  3. Подключение ЖК-дисплея Nokia 5110 к Arduino | Руководство по подключению
Опубликовано в 2018 г.
  1. Учебное пособие по датчику PIR для Arduino | Датчик движения PIR с Arduino
  2. Учебное пособие по часам реального времени Arduino с использованием DS1307
  3. Светодиодная матрица DIY RGB
  4. 7-сегментный интерфейс дисплея Arduino
  5. Светодиодная матрица Arduino 8 × 8
  6. Управление двигателем постоянного тока Arduino с использованием L298N
Опубликовано в 2017 г.
  1. Как подключить Arduino к MALTAB
  2. Робот-манипулятор, управляемый с помощью Arduino и Bluetooth
  3. Подсветка рождественской елки для Arduino своими руками с использованием светодиодов
  4. Робот, управляемый жестами руки с использованием Arduino
  5. Начало работы с ESP8266 и Arduino
  6. Робот, избегающий препятствий, использующий Arduino
  7. Начало работы с Arduino и MPU 6050
  8. Управление жестами рук на вашем компьютере на основе Arduino
  9. Использование Arduino с Python | Управление светодиодом Arduino с помощью Python
  10. Датчик сердцебиения с использованием Arduino
  11. Робот-последователь линии Arduino
  12. Роботизированная ARM Arduino
  13. Домашняя автоматизация с голосовой активацией
  14. Домашняя автоматизация на базе Arduino с помощью пульта ДУ от телевизора
  15. Розетка, управляемая Arduino
  16. Измеритель емкости Arduino
  17. DHT11 Датчик влажности Arduino
  18. Используйте реле 5 В Arduino
  19. Детектор цвета на базе Arduino
  20. Схема сенсорного диммера с использованием Arduino
  21. Беспроводной дверной звонок
  22. Управление шаговым двигателем с использованием Arduino
Дата публикации 2016
  1. Домашняя автоматизация Arduino с использованием RF
  2. Почтовый уведомитель Arduino
  3. Arduino и модуль приемника передатчика RF
  4. Калькулятор Arduino
  5. Считыватель RFID для Arduino
  6. Управление реле Arduino
  7. Контроллер светофора Arduino
  8. Счетчик частоты с использованием Arduino
  9. Сервомотор Arduino
  10. Управление двигателем постоянного тока с помощью Arduino
  11. Поворотный энкодер с Arduino
  12. 4-значный 7-сегментный светодиодный дисплей Arduino
  13. Цифровой термометр на базе Arduino
  14. Солнечный трекер Arduino
  15. Датчик освещенности Arduino
  16. Портативный ультразвуковой дальномер
  17. Система охранной сигнализации для дома на базе GSM с использованием Arduino
  18. Будильник Arduino
  19. Как сделать датчик наклона с Arduino?
  20. Цифровой вольтметр Arduino
  21. Управление скоростью и направлением двигателя постоянного тока с помощью Arduino
  22. Сопряжение ЖК-дисплея с Arduino
  23. Базовые руководства Arduino для начинающих
  24. Широтно-импульсная модуляция (ШИМ) Arduino
  25. Как написать код Arduino для начинающих?
  26. Последовательная связь Arduino
  27. Анализ программы Arduino
  28. Как программировать Arduino?
  29. Как установить Arduino?
  30. Введение в Arduino
  31. Как подключить Arduino Uno к Android через Bluetooth?

Последние проекты Arduino

  • Самодельная установка для панорамирования GoPro на базе Arduino : Это демонстрация и обзор моей установки для панорамирования камеры на базе Arduino. Он использовал Arduino Uno, экран ЖК-кнопок, шаговый двигатель и драйвер 5 В, а также кучу разного оборудования.
  • Smart Sock расширяет возможности существующих протезов : Сегодняшние протезы лишены чувствительности. По этому поводу велось много исследований. В этом проекте описывается разработка интеллектуального протезного носка, который обладает способностью чувствовать, то есть может определять приложенное давление, стопу, к которой прикасаются и т. Д.
  • Живой набор Shining Back поражает ваш разум светом и звуком : Shining Back – это сетчатая структура, имеющая провода, которые переключаются на живые ритмы Duo.Это приложение работает на Arduino UNO и использует программное обеспечение Mad mapper, module8.
  • Gooniebox предлагает гостям разгадывать свои загадки : Здесь с использованием платы Arduino для развлечения гостей разработан ящик-головоломка. Участник должен разблокировать сундук с сокровищами, находящийся внизу, нажатием кнопки и другими действиями.
  • Обрезка кабеля ножницами и Arduino : здесь разработан автоматический резак для кабеля с очень большой потерей веса. Ручная резка этой проволоки требует времени по мере роста бизнеса, но в то же время промышленные резаки очень дороги.Здесь для подачи проволоки к ножницам использовались 3D-печатные проволоки.
  • Автономный Ford Focus… Или нет? : Этот проект представляет собой демонстрацию автоматизации автомобиля Ford Focus. Эта система использует пять камер, ультразвуковые датчики и Arduino. У каждой камеры своя плата Arduino. Все они подключены к главной системе. Внутри автомобиля подключен микровид, чтобы убедиться, что он работает нормально.
  • Flip frame – это вращающаяся цифровая фоторамка : Здесь вращающаяся цифровая фоторамка создана на основе выброшенного ЖК-телевизора.Здесь используется Raspberry Pi и Arduino. Raspberry Pi используется для отображения изображений боком, а Arduino используется для поворота экрана.
  • Square Off – это шахматная доска с изюминкой высоких технологий : Разработанная здесь шахматная доска позволяет вам играть в шахматы на доске с кем угодно в мире. Это самая умная шахматная доска с подключением к сети. Он разработан с использованием Arduino в качестве ядра.
  • Самоходный трехколесный велосипед : Самоходный трехколесный велосипед управляет собой по команде без управления оператором.Использование трехколесного велосипеда снижает нашу зависимость от ископаемого топлива.
  • Collector – это своего рода микшер реальности : Предлагаемая здесь система собирает громкие звуки из окружающей среды и воспроизводит их, устраняя тишину. Он воспроизводит звуки в том порядке, в котором они были собраны. Эта система также имела вращающийся роботизированный стереомикрофон.
  • Ping Pong FM : Веселая музыкальная игра создана в этом проекте. Ping pong FM – это настольный теннис, в который играют в соответствии с сыгранной песней. Игроки могут выбрать свою собственную песню. Если мяч пропущен, песня автоматически замедляется.
  • Автономная проверка трафика на модифицированных часах : в этом проекте показаны умные настенные часы, которые показывают интенсивность движения на дорогах. Эти часы состоят из 12 светодиодов RGB, которые загораются красным, когда трафик интенсивный, и зеленым, когда плотность трафика низкая. Эти светодиоды управлялись платой Arduino Uno. Arduino 1sheeld, подключенный к смартфону, получает данные о трафике из Интернета.Соответственно переключились светодиоды.
  • Galaga возродилась как машина MAME в масштабе 4/5: Galaga MAME arcade machine – игра, созданная с использованием raspberry pi и программного обеспечения MAME. В этом проекте показано построение этой машины с использованием старой ЭЛТ. Для этого разработан автоматизированный пульт дистанционного управления с использованием Arduino и ИК-светодиодов для его включения и переключения из режима ТВ в режим AV.
  • Листовой металл Arduino MP3-будильник : Будильник, показанный в этом проекте, оснащен Arduino, MP3-плеером, RTC.Он использует 3,2-дюймовый сенсорный экран. Эта установка помещается в металлический лист. Он воспроизводит музыку и показывает текущую песню и время.
  • Создайте свою собственную электронную ударную установку с использованием Arduino Mega : в этом проекте показано создание электронной ударной установки с использованием Arduino Mega. Показанная здесь ударная установка из девяти наборов построена с использованием легко доступных компонентов.
  • Electro Pollock : Electro Pollock – это специальная машина для рисования, которая активируется в зависимости от исполняемой музыки.Музыка анализируется алгоритмом, который активирует серводвигатели с помощью щеток, вентилятор для распыления краски, электрические клапаны.
  • Arduino Thumb Piano : В пианино Arduino для большого пальца используется Arduino Uno, несколько металлических стержней и акселерометр. На этом инструменте можно играть красивую музыку. Он называется калимбо.
  • Электронное сообщение в бутылке : В этом проекте показано построение схемы внутри бутылки с использованием светодиодов. В бутылке отображается прокручиваемое сообщение.Вот как можно построить схему внутри бутылки.
  • ЖК-дисплей с модулем часов реального времени DS3231 : Этот проект дает описание часов, использующих RTC и Arduino. Здесь используется DS3231. RTC может считать время и дату даже при отсутствии питания.
  • Smart Gaming (Ensorinstituut) : Интеллектуальные игры очень полезны для того, чтобы дети не играли в игры долгое время. Установлено время, на которое ребенок может поиграть в игру. По истечении этого времени экран становится невидимым, и игра автоматически останавливается.Родителям отправляется уведомление с указанием времени, когда их ребенок начал играть в игру. D25
  • Food Detector : Предлагаемый проект обнаруживает пищу. Обычно тип пищи определяется путем измерения ее стойкости. Название блюда отображается на ЖК-дисплее.
  • Sigfox Talking Plant : Говорящее растение спроектировано таким образом, что оно говорит в твиттере. Sigfox – это сеть, которая соединяет завод с Интернетом. Сообщения с завода можно отслеживать в Интернете.
  • Светофор : Светофоры в этом проекте разработаны с использованием Arduino. В этом проекте в качестве светофоров использовались светодиодные фонари. Последовательность огней обрабатывается Arduino.
  • Зубная щетка Inventive : здесь объясняется умная щетка, которая отправляет уведомление родителям, когда чистит зуб. Эта изобретательная щетка играет приятную музыку, когда ребенок чистит зубы. Он также дает некоторые инструкции по правильному чистке зубов.
  • Singing Arduino : Этот проект состоит из Arduino, играющего музыку.Присутствует веб-страница, на которой можно выбрать песни для воспроизведения. Также можно установить время для воспроизведения песни в определенное время.
  • Умный пластиковый контейнер : Умный пластиковый контейнер контролирует запасы, хранящиеся в нем. Он отправляет уведомление пользователю, использующему его. Он также обновляет то же самое на веб-странице.
  • Добавьте дисплей за 15 долларов к Raspberry Pi : в этом проекте показано, как подключить OLED-дисплей к Raspberry Pi. Raspberry Pi – это мини-компьютер; иногда требуется подключенный к нему дисплей.
  • Транспортное средство проверки (Ensorinstituut) : Транспортное средство проверки отправит уведомление на мобильный телефон, который подключен к сети общественного транспорта. Детали, такие как номер автобуса, время прибытия и т. Д., Были отправлены на мобильный телефон пользователя.
  • DIY Flight Instruments for Horizon and Compass : Датчик движения MPU6050 визуализируется с помощью имитатора полета в этом проекте.
  • Excel Arduino Remote (Proof of Concept) : В этом проекте показана концепция подключения Arduino к листу Excel.Здесь объясняется пошаговая процедура.
  • Бесплатная парковка для вас (Ensorinstituut) : Эта система, разработанная здесь, показывает бесплатное место для парковки на территории. Он также отправляет сообщение, если место занято.
  • Часы Arduino с неопиксельной кольцевой анимацией : Проект показывает часы Arduino с использованием RTC IC. Время отображается с помощью неопиксельного кольца. Кольцо Neopixel – это красивое расположение светодиодов.
  • Eggzact Science : Эта система может использоваться на современных яичных фермах.Снесенные яйца пропускаются через датчик. Датчик обнаруживает эти яйца и считает их. Эти данные обновляются на веб-сервере.
  • Arduino UNO Guitar Pedal : Идея состоит в том, чтобы создать гитарную педаль и создать свой собственный цифровой звук без знания процессора DSP.
  • Интеллектуальное зарядное устройство для аккумуляторов 9 В NiMH V1 : Здесь предлагается интеллектуальное интеллектуальное зарядное устройство, которое заряжает аккумулятор 9 В NiMh. Зарядное устройство может автоматически прекращать зарядку, когда аккумулятор полностью заряжен.
  • Дверной звонок : Дверной звонок показывает подключение устройства к облаку. Дверью, подключенной к облаку, можно управлять из любого места. Передатчик фактически открывает дверь, в то время как приемник звонит и используется для открытия двери.
  • Поезд будущего : Это прототип поезда будущего. В будущем поезда будут предоставлять такую ​​информацию, как их местонахождение, и в поезд допускались только аутентифицированные пассажиры. То же самое объясняется в этом проекте.
  • Sensal – All Senses Alarm Clock : Вместо будильника, издающего уродливый звук, был разработан будильник, который будит вас приятным ощущением. Это называется сигналом восхода солнца. Сигнализация включает светодиодный индикатор вместо звука.
  • Создайте простого коктейля для напитков с Arduino: Здесь показан робот, который может приготовить коктейль с помощью Arduino.
  • Arduino под управлением 600-пиксельной светодиодной панели NeoPixel: Вот неопиксельная светодиодная панель с разрешением 600 пикселей, работающая с использованием arduino UNO.

Проекты датчиков Arduino

  • Деревянный калькулятор детонации Arduino : это математическое изобретение, сделанное с использованием Arduino.В этом проекте мы проектируем калькулятор, помещая датчик детонации (датчик звука) в деревянный ящик. Чтобы выполнить математические операции, мы запускаем программу Arduino на компьютере.
  • Smartwatch Prototype превращает ваше запястье в джойстик : Смарт-часы можно использовать в качестве альтернативы смартфонам. Но для управления этими умными часами необходимо использовать другую руку. Итак, здесь показаны интерактивные умные часы, которыми можно управлять с помощью жестов руки, в которой они находятся.Он содержит несколько ИК-датчиков, пьезоэлектрический датчик вибрации и плату Arduino.
  • Этот счетчик G Arduino показывает, насколько быстро ваш автомобиль! : Этот проект показывает, насколько быстро едет ваша машина. Он использует Arduino вместе с датчиком ускорения. Этот проект показывает, сколько G тянет эта машина.
  • Обнаружение дыма с помощью датчика газа MQ-2 : Обнаружение дыма выполняется с помощью датчика дыма MQ2. Когда уровень дыма превышает определенный уровень, начинает звонить зуммер и загорается красный светодиод.
  • Ультразвуковой картограф с использованием Arduino Yun : В этом проекте используются ультразвуковой датчик и Arduino. Этот датчик передает ультразвуковые волны и, если препятствие отсутствует, он отражается обратно. Arduino вычисляет расстояние между препятствиями, используя время, необходимое волнам для отражения назад. Сервомотор вращает датчик под определенным углом.
  • Reef Controller : Уход за рифами / аквариумами – задача немного сложная. Эта система позволяет пользователю контролировать температуру, освещение и т. Д. Резервуара.Arduino отправляет пользователю статус этих датчиков, соответственно, пользователь может управлять этими параметрами.
  • Автоматическая система поения домашних животных : Автоматическая система поения домашних животных контролирует уровень воды в ванне. Если уровень воды ниже фиксированного, он автоматически заливает в него воду. Уровень воды определяется с помощью ультразвукового датчика.
  • Датчик расстояния на основе Arduino : Датчик расстояния на основе Arduino использует 2 датчика вместе с Arduino. Это два датчика: инфракрасный датчик приближения и ультразвуковой датчик дальности.Инфракрасный датчик имеет источник света, который отражает инфракрасный свет от объектов к датчику. Ультразвуковой датчик более тонкого диапазона генерирует высокочастотные звуковые волны и рассчитывает время эхо-сигнала для определения расстояния.

Проекты Интернета вещей с использованием Arduino

  • IOT PCR : Недорогая репликация ДНК с подключением к Интернету. Аббревиатура PCR является аббревиатурой от полимеразной цепной реакции. Этот процесс используется для репликации определенных частей ДНК.Процесс осуществляется в устройстве под названием термоциклер. Здесь был предложен простой термоциклер, недорогой и удобный в использовании. Также можно управлять через Интернет,
  • Система мониторинга детской коляски : Эта система, прикрепленная к детской коляске, может контролировать различные параметры, такие как температура, ускорение, свет и т. Д. IOT используется для мониторинга этих параметров в системе.
  • Робот Arduino, управляемый разумом : В этом проекте показан робот, который работает с электрическими сигналами, генерируемыми мозгом.Требуется Arduino, диапазон EEG. Когда вы больше сосредотачиваетесь на робо, он движется быстро, если вы блуждаете, он автоматически замедляется.
  • Deltu Gaming Robot : Deltu – игровой робот, который играет с пользователем в небольшие игры. Пользователь должен имитировать это. В противном случае он будет качаться из стороны в сторону, остановит воспроизведение и откроет камеру, сделайте снимки и загрузите их в Instagram.
  • Роботизированная рыба плавает под управлением Arduino : Робо-рыба, показанная здесь, может плавать в воде. Эта рыба состоит из ардуино, гнутой трубы из ПВХ.Этой рыбой можно управлять с помощью пульта от телевизора. Хвост приводится в движение водой.
  • Автомобиль-робот, управляемый с помощью смартфона с G-сенсором : Вот проект, демонстрирующий управление автомобилем-роботом с помощью Bluetooth и смартфона. Приложение Bluetooth используется для управления роботом. Приемник Bluetooth подключается к роботу через Arduino.
  • Робот слежения за линией на базе Arduino : Робот слежения за линией на базе Arduino управляется двумя серводвигателями на его колесах. Серводвигатели и световые датчики работают согласованно, перемещая робота по определенной линии.
  • Робот для обхода препятствий на базе Arduino : Робот для обхода препятствий на базе Arduino сможет уйти или изменить свой путь, обнаруживая препятствия. В этом проекте используется концепция измерения расстояния с помощью драйверов датчиков расстояния.
  • Роботизированная рука на базе Arduino ARM : Проект роботизированной руки на базе Arduino представляет собой простой проект робототехники, в котором для управления манипулятором используется плата Arduino. Мы можем перемещать эту руку, отправляя команды через Arduino.
  • Роботизированный барабан, управляемый Arduino : Этот проект, основанный на Arduino, используется в качестве барабанщика и управляется Arduino.Искусственные палочки перемещаются в соответствии с музыкой и играют на барабане. Движение стиков контролируется Arduino.
  • Базовое роботизированное транспортное средство Arduino : Этот проект, робот Arduino, предназначен для создания и управления роботом с помощью программирования Arduino. Таким образом, мы можем управлять роботом с помощью нашего компьютера, используя контроллер двигателя, датчик расстояния и подчиненное устройство Bluetooth в роботе.
  • Robofish – Плавательный робот Arduino : Robo Fish – само название означает, что этот проект предназначен для создания робота и управления им.В этом проекте мы создаем рыбу и заставляем ее плавать в бассейне или воде, как настоящая рыба, минуя препятствия. Он использует 3 сервопривода для плавания и датчики положения, чтобы избежать препятствий.
  • Робот, который читает и говорит RSS-каналы : В этом проекте рассказывается о роботе для чтения RSS-каналов. в проекте робота «читать и говорить» RSS-канал, робот, который мы разработали, будет не только использовать RSS-каналы, но также может озвучивать их, как люди.
  • Самобалансирующийся Segway-подобный робот Arduino : Самобалансирующийся Segway работает так же, как робот, который использует гироскоп для измерения наклона и автоматически настраивается. Этот проект использует аналоговый акселерометр вместе с платой Arduino для управления собой.
  • Простой робот, избегающий препятствий Arduino : Робот, избегающий препятствий, может быть спроектирован с использованием Arduino и датчиков расстояния. Используя этот проект, мы конструируем робота, который обнаруживает препятствия на своем пути и автоматически избегает их.

Медицинские проекты Arduino

  • Больничная койка Touch Up Control с iPad : Управление этой больничной койкой Touch Up Control осуществляется с iPad с помощью Arduino.мы можем перемещать больничную койку вверх и вниз и можем регулировать уровень высоты, нажимая кнопки на ipad вместо нажатия физических кнопок.

Беспроводные проекты Arduino

  • Домашняя автоматизация на базе Arduino : Контроллер Arduino используется для управления бытовой техникой без проводного подключения. Беспроводная связь системы автоматизации на базе Arduino использует простые компоненты, такие как реле и резисторы. Он управляет бытовой техникой с помощью устройства с поддержкой Wi-Fi.
  • Беспроводной измеритель мощности на базе Arduino : Беспроводной измеритель мощности на базе Arduino предназначен для измерения количества единиц мощности в допустимом диапазоне. Основная цель проекта – предоставить пользователю точную информацию о потребляемой энергии.
  • Радиоуправляемая машина, управляемая через Интернет : Основная цель этого проекта – управлять движением дистанционно управляемой машины с помощью Интернета и Arduino. Плата Arduino управляет автомобилем с помощью локального сервера, установленного в системе пользователя.Когда эскиз Arduino запускается в системе, автомобиль будет двигаться в разных направлениях по желанию пользователя.
  • Tweet-A-Watt Wireless Electricity Monitor : Этот проект на базе Arduino используется для мониторинга энергопотребления бытовой техники через социальные сети. Arduino будет контролировать потребление энергии приборами с помощью термоусадки. Подключившись к социальной сети (в этом проекте мы использовали twitter), мы будем получать уведомления, получая push-сообщения с помощью Arduino.
  • Wireless Online Remote Chess : Это игровой проект, разработанный с использованием Arduino.Используя этот проект, мы можем разработать многопользовательскую игру в шахматы, управляемую с помощью Arduino. шахматная доска соединена с датчиками движения для регистрации их движения. Arduino подключен к веб-серверу, и поэтому мы можем указать движение шахматных монет.
  • Беспроводной акселерометр Xbee : Этот проект предназначен для разработки акселерометра на основе xbee с использованием Arduino. Xbee будет работать как приемник данных. Программируя Arduino, мы можем контролировать работу датчика акселерометра.
  • Arduino Wireless Animatronic Hand : Проект беспроводной аниматронной руки похож на проект моментальной руки робота. В этом проекте мы будем двигать рукой, контролируя ее операции с помощью Arduino. Сервоприводы, встроенные в перчатку, будут двигаться в соответствии с инструкциями Arduino.

Проекты Arduino Bluetooth

  • ИДУ Тебе! : Единица измерения инерции – это не что иное, как измерение скорости Agular, удельной силы, магнитного поля и т. Д.В этом проекте описывается измерение этих данных и их передача на мобильное устройство через Bluetooth.
  • Arduino Bluetooth Basic Tutorial : Взаимодействие модуля Bluetooth с Arduino объясняется здесь. Пример управления светодиодным синим зубом показан в этом проекте
  • Arduino Bluetooth от Android до Arduino Связь : Этот проект основан как на Android, так и на Arduino, что позволяет вам управлять своим комплектом Arduino с помощью Bluetooth на смартфоне Android.Для связи с Arduino Android нужен интерфейс Android. Используя этот интерфейс, Android отправляет текстовые команды в Arduino.

Проекты домашней автоматизации Arduino

  • Создание всей системы домашней автоматизации с помощью Raspberry Pi и Arduino : в этом проекте показана система домашней автоматизации, построенная с использованием Arduino и Raspberry Pi. Несколько датчиков использовались для контроля различных параметров в доме.
  • Gestured Controlled Smart Home : Здесь предлагается система умного дома, управляемая жестами.В этом проекте Мэйо используется для распознавания жестов рук. Эти жесты используются для управления приборами.
  • Неинтрузивный умный дом для пожилых людей (NESH) : Предлагаемый проект контролирует умные дома с пожилыми людьми. Дома оснащены разными датчиками. Данные с этих датчиков, например, когда они проснулись, принимали лекарства и т. Д., Отправляются родственникам или опекунам.
  • Управляйте своей системой освещения с помощью смартфона : Умные дома в наши дни увеличиваются.Предлагаемый проект управляет бытовой техникой с помощью умного дома. Arduino играет ключевую роль в обработке данных.
  • Система автоматизации умного дома на основе RF : В этом проекте рассказывается об автоматизации дома с использованием RF. Arduino используется для обработки данных, полученных от RF, и управления устройствами.
  • Детектор / индикатор газа (питание от USB) с Arduino : Этот проект Arduino посвящен домашней автоматизации и безопасности. В этом проекте мы разрабатываем прибор для обнаружения газа с помощью датчика, и мы показываем это с помощью 7-сегментного ЖК-дисплея.Обнаружение и индикация газа обеспечивается Arduino.

Проекты безопасности Arduino

  • Безопасный доступ с использованием считывателя RFID : Взаимодействие считывателя RFID с Arduino объясняется здесь вместе с кодом.
  • Система домашней безопасности на базе Arduino : Система домашней безопасности на базе Arduino используется для обеспечения безопасности жилых помещений. Благодаря этому мы можем обеспечить безопасность и предотвратить попытки кражи и кражи, а также несанкционированный доступ лиц с ограниченным доступом.
  • Система безопасности на базе Arduino : Система домашней безопасности на базе Arduino используется для обеспечения безопасности жилых помещений. Благодаря этому мы можем обеспечить безопасность и предотвратить попытки кражи и кражи, а также несанкционированный доступ лиц с ограниченным доступом.
  • Ночная охранная сигнализация Arduino с ИК-датчиком : Arduino очень полезен для приложений домашней автоматизации и безопасности. Эта ночная сигнализация на базе Arduino используется для обеспечения безопасности в ночное время.Благодаря этому мы можем обеспечить безопасность и предотвратить попытки кражи и кражи.
  • Охранная сигнализация Arduino с язычковым переключателем : Проект охранной сигнализации Arduino с переключателем чтения используется для предупреждения пользователя путем отправки или подачи сигнала тревоги в случае обнаружения датчиком попытки кражи. Это проект домашней автоматизации и безопасности, основанный на Arduino вместе с герконом и пьезозуммером.
  • Уведомляющий дверной звонок с помощью Pushingbox : Уведомляющий push-звонок на базе Arduino – это проект, основанный на домашней безопасности. В этом проекте мы можем взломать дверной звонок, чтобы отправлять push-уведомления на мобильный телефон. Мы также можем отправить электронное письмо с прикрепленной фотографией, когда кто-то присутствует у двери. Программирование Arduino будет работать вместе с сервисом push box для выполнения этой задачи.

Проекты Квадрокоптеров Arduino

  • Квадрокоптер на базе Arduino : С Arduino мы также можем разработать квадрокоптер. Мы можем управлять квадрокоптером дистанционно. Квадрокоптер использует серводвигатели на роторах, и, управляя двигателями, мы можем контролировать скорость квадрокоптера.
  • Квадрокоптер с открытым исходным кодом : В этом проекте мы разрабатываем квадрокоптер с открытым исходным кодом на базе Arduino для навигации и обеспечения работы в опасных зонах, таких как военные поля. Это может быть использовано для наблюдения за ситуациями, а также для отправки информации на радиостанции, не подвергая риску людей.
  • Контроллер полета на базе Arduino для квадрокоптера : В этом проекте мы используем Arduino для управления скоростью и высотой квадрокоптера. Для этого он использует плату контроллера полета Arduino вместе с различными датчиками, такими как гироскоп и акселерометр.Мы можем предоставить дополнительные датчики для удержания уровня высоты квадрокоптера.

Проекты RFID для Arduino

  • Система контроля доступа RFID : Система контроля доступа на основе RFID – это проект домашней безопасности, основанный на Arduino. он обеспечивает безопасность дома или офиса на основе авторизации личности пользователя. Авторизация обеспечивается картой RFID.
  • RFID Cat Door : Этот проект позволяет нам контролировать дверь клетки для домашних животных. Весь процесс контролируется Arduino.Дверца клетки откроется только тогда, когда питомец носит соответствующую RFID-метку. Используя этот проект Arduino, мы можем защитить нашего питомца от других животных.

Лазерные проекты Arduino

  • Развлекайте свою кошку с помощью автоматизированной лазерной башни : в этом проекте показано строительство лазерной башни, которая развлекает кошек. Он использует Arduino Uno, два серводвигателя, крепление для камеры панорамирования / наклона, жестяную банку для размещения установки.
  • Automated Cat Laser : Cat Bot – это автономная лазерная игрушка для вашей кошки.Он создает вращающийся (движущийся) лазерный луч с помощью прикрепленных к нему сервоприводов. Используя два сервопривода Arduino, вы можете доставить своей кошке бесконечное удовольствие.
  • Fantastic Arduino Laser Harp : Лазерная арфа Arduino – это музыкальный инструмент, излучающий световые лучи. Когда эта управляемая Arduino лазерная арфа подключена к любому синтезатору, она будет создавать некоторые MIDI-мелодии вместе со световыми эффектами.
  • Laser Harp Fully Functional : Проект лазерной арфы создает лучи лазерного света с помощью светодиодов и лазера. Этот проект на базе Arduino работает в зависимости от фоторезисторов. Фоторезисторы подключены особым образом для приема лазерного луча от простого лазера.
  • Laser Maze Powered by Arduino : Схема лазерного лабиринта – это приложение безопасности, разработанное с использованием Arduino. В основном он используется в ювелирных магазинах для предотвращения краж и для поимки злоумышленников. Этот проект использует Arduino для управления лазерным лабиринтом и подачи сигнала тревоги, когда лабиринт нарушается.

Разное

  • 7-сегментный светодиодный дисплей и счетчик Arduino : Этот проект Arduino очень простой и легкий.Платформа Arduino может использоваться для простых операций подсчета. Он использует ЖК-экран (7-сегментный ЖК-дисплей) для отображения операции подсчета приращения Arduino от 0 до 9. На 7-сегментном дисплее будут отображаться числа (числа) в зависимости от эскиза Arduino.
  • Будильник на базе Arduino : Мы можем разработать будильник с указанием времени и даты, используя плату, совместимую с Arduino UNO. Он также использует ЖК-дисплей (для отображения) и модуль часов реального времени. Вся схема будет построена на макете щита и подключена к источнику питания.Пьезоэлектрический зуммер будет звонить через определенные промежутки времени.
  • Автоматическое управление яркостью уличных фонарей на основе Arduino : Основная цель этого проекта – непрерывный мониторинг мощности с помощью устройств и контроль их энергопотребления. Эта система управления интенсивностью света будет использовать набор светодиодных фонарей вместе с Arduino. Работа и интенсивность светодиода будет контролироваться Arduino с учетом требований к освещению в часы пик и непиковые часы.
  • Система автопилота на базе Arduino : В этом проекте мы разрабатываем систему летательного аппарата (автопилота) на базе Arduino для навигации и предоставления видео в реальном времени из опасных областей, таких как военные поля. Это можно использовать для наблюдения за ситуациями, а также для отправки информации о погоде на радиостанции, не подвергая риску людей.
  • Зарядка аккумулятора на базе Arduino : Используя Arduino, мы можем разработать простое зарядное устройство. Основная цель проекта – создать зарядное устройство на никель-металлгидридных батареях.За зарядкой аккумулятора можно следить с помощью Arduino.
  • Система парковки автомобилей на базе Arduino : Этот проект объясняет нам автоматизированную систему парковки транспортных средств. Он использует контроллер Arduino и ИК-датчики для обнаружения окружающих препятствий (транспортных средств). Это одна из наиболее часто используемых целей в реальном времени на парковках.
  • Измеритель энергии на основе Arduino : Используя Arduino, мы можем контролировать мощность (энергию), используемую системой, и предупреждать пользователя, отправляя ему текстовые сообщения.Уровень энергии или диапазоны тока и напряжения наблюдаются с помощью ЖК-дисплея.
  • GPS-трекер на базе Arduino : мы можем определить местонахождение автомобиля или человека, отслеживая их с помощью Arduino. Система GPS-слежения на базе Arduino использует модуль GPS для определения местоположения автомобиля на картах. Для этого требуются простые элементы, такие как батарея и антенны, но с очень низкой стоимостью мы можем разработать систему слежения, используя Arduino.
  • Монитор сердечного ритма на базе Arduino : Этот проект наиболее полезен для медицинских приложений.Система мониторинга сердечного ритма на базе Arduino будет использовать модуль записи пульса пальца вместе с Arduino. Этот датчик обнаружения пульса будет работать в зависимости от принципа пульс-плетизмографии.
  • Инкубатор на базе Arduino : Инкубатор на базе Arduino разработан с учетом медицинских условий в сельской местности. Техники могут эффективно использовать этот проект для спасения жизни цыплят и младенцев. Микроконтроллер Arduino используется для контроля температуры системы.
  • Интервалометр на базе Arduino : Интервалометр на базе Arduino используется для непрерывного наблюдения за объектами с помощью контрольных камер в нем. Мы используем Arduino для управления камерой и инфракрасным светодиодом. Лед настроен на съемку через каждый заданный временной интервал.
  • Джойстик на базе Arduino : Джойстик на базе Arduino разработан с использованием потенциометров, и с помощью этого джойстика мы можем управлять электронными системами, такими как компьютер. Мы разрабатываем этот модуль, реализовав цифро-аналоговый преобразователь.
  • Диммер на базе Arduino : Цель проекта диммера на базе Arduino – всегда поддерживать симистор в сети. Схема диммера работает путем создания диодного моста с использованием переходных диодов. Этот мост будет контролировать напряжение на лампе с помощью широтно-импульсной модуляции.
  • MP3-плеер на базе Arduino : MP3-плеер на базе Arduino – отличный проект для работы. Arduino может создавать звуковые волны, добавляя в него некоторые компоненты, например динамики.Он будет работать по принципу схемы делителя напряжения.
  • Осциллограф на базе Arduino : Arduino может генерировать сигналы различной формы с помощью контроллера atmega и действовать как осциллограф. Он может производить колебания с очень высокой скоростью, так как имеет очень высокие тактовые частоты.
  • Автоматический клапан наполнения детали на базе Arduino : Клапаны наполнения детали в основном используются в резервуарах для дождевой воды. Arduino используется для управления водяным клапаном, когда уровень воды достигает минимального уровня, поэтому в резервуаре поддерживается постоянный минимальный уровень воды.
  • Теневая сигнализация на базе Arduino : Теневая сигнализация на базе Arduino – это опто-чувствительная схема, которая активирует зуммер или сигнализацию при изменении интенсивности света. Он в основном используется для обнаружения злоумышленников и подачи сигнала тревоги в зависимости от светозависимых резисторов.
  • Контроллер температуры на основе Arduino : Контроллер температуры на основе Arduino используется для управления и мониторинга температуры элементов с помощью датчика температуры. Этот датчик температуры постоянно контролирует температуру устройств и предупреждает, если она превышает установленный уровень.
  • Термостат на базе Arduino : Все мы знаем, что термостат – это устройство для контроля температуры. Поскольку он подключен к Arduino, термостат (датчик температуры) будет постоянно контролировать температуру в комнате или устройстве. Мы можем визуально наблюдать за уровнем температуры с помощью ЖК-дисплея.
  • Детектор наклона на базе Arduino : Датчик наклона на базе Arduino используется для определения наклона объектов. Он использует акселерометр и светодиод для обнаружения наклона объектов во время землетрясений, обнаружения движения и т. Д.
  • Обнаружение неисправностей подземного кабеля на базе Arduino : Этот проект работает на основе закона Ома. В этом проекте по обнаружению неисправностей подземного кабеля на базе Arduino мы обнаруживаем оборванные провода, которые находятся под слоем земли. Для проверки неисправности проводов
  • используется набор резисторов и набор переключателей.
  • Счетчик парковки транспортных средств на базе Arduino : Счетчик парковки транспортных средств будет подсчитывать количество транспортных средств, которые въезжают на парковку. Количество парковок можно подсчитать с помощью 2 датчиков на въезде на парковку.
  • Вольтметр на базе Arduino : Вольтметр Arduino преобразует подаваемый сигнал переменного напряжения в постоянное напряжение с помощью схемы делителя напряжения. Схема делителя напряжения может быть модифицирована для работы при разных напряжениях, подключая ее к разным базовым компонентам.
  • Контроллер уровня воды на базе Arduino : Контроллер уровня воды на базе Arduino будет автоматически контролировать уровень воды в резервуаре, определяя уровень воды с помощью датчиков. Когда уровень воды повышается до заданного, система предупреждает пользователя, подавая сигнал тревоги, и автоматически отключает кран / насос.
  • Arduino Camping Led Light : Эта схема кемпингового освещения будет использовать светодиодные фонари для понимания работы кемпинговых фонарей. Работой светодиодов управляет плата Arduino и кнопки на ней.
  • Arduino Christmas Led Lights Bar : Работать с этим проектом рождественских огней на Arduino очень легко и весело. Мы можем заставить плату Arduino работать со светодиодами, которые светятся как рождественский свет, используя простые электронные компоненты.
  • Пивоварня / йогурт, управляемая Arduino : Йогуртница, управляемая Arduino, используется для приготовления йогурта в домашних условиях путем регулирования температуры и времени приготовления йогурта. Он использует термостат для контроля температуры и радиатор для контроля температуры.
  • Цифровой вольтметр Arduino : Вольтметр Arduino преобразует подаваемый сигнал переменного напряжения в постоянное напряжение с помощью схемы делителя напряжения. Схема делителя напряжения может быть модифицирована для работы при разных напряжениях, подключая ее к разным базовым компонентам.
  • Arduino Firefly Jar с Atmega32 : Arduino Firefly Jar – это искусственный метод создания эффекта светлячка с помощью платы Arduino UNO и ATmega 32. Этот проект работает с очень простой техникой: фоторезистор будет управлять переключением светодиодов в зависимости от от силы света.
  • Датчик Холла (гауссметр) Arduino : Этот гауссметр на базе Arduino используется для измерения магнитного поля с помощью датчика на основе эффекта Холла.Этот проект можно использовать для экспериментов с магнетизмом. Напряженность магнитного поля будет отображаться на ЖК-экране.
  • Светильники Arduino Icicle со светодиодами : Этот проект светильников сосульки будет работать с использованием светодиодов вместе с платой Arduino. Светодиоды будут последовательно включаться и выключаться, а последовательность световых сигналов и переключение могут контролироваться Arduino.
  • Arduino Multiple Lights Dimmer : В этом проекте, основанном на Arduino, несколько диммеров, источники света каскадно соединены друг с другом.И их работа контролируется с помощью оптопары. Каскадные лампы или источники света плавно уменьшаются в порядке включения и выключения с некоторой задержкой.
  • Arduino Music Player : MP3-плеер на базе Arduino – это простой и легкий проект. Arduino может создавать звуковые волны, добавляя в него некоторые компоненты, например динамики. Он будет работать по принципу схемы делителя напряжения.
  • Покрасочная машина Arduino : Эта покрасочная машина на базе Arduino используется для уменьшения человеческих усилий и ошибок при покраске стен.В этом проекте используются шаговые двигатели и сервоприводы кистей для закрашивания необходимых областей с помощью Arduino.
  • Arduino Panic Alarm : проект оповещения о панике на основе Arduino используется для оповещения пользователя о возникновении паники путем подачи сигнала тревоги. Пьезоэлектрический зуммер используется для подачи звукового сигнала. Для этого используются два основных элемента, такие как плата микроконтроллера Arduino и устройство сопряжения.
  • Двоичные часы с питанием от Arduino : мы можем разработать двоичные часы с помощью Arduino.Для этого проекта нужны простые электронные элементы, такие как светодиоды. Светодиоды расположены в последовательности для отображения аналоговых часов.
  • Lucky Cat на базе Arduino в качестве физического счетчика Webcounter : Этот проект используется для того, чтобы указывать нам, когда человек посещает нашу веб-страницу или веб-сайт. Удачливый идол кота заставит нас узнать об этом, подключив его к веб-серверу с помощью Arduino. В этом проекте используются простые аппаратные компоненты, такие как светодиоды и серводвигатели.
  • Мобильный телефон с питанием от Arduino : Сотовый телефон может заряжать Arduino от литий-ионного аккумулятора. Этот проект мобильного телефона на базе Arduino будет полезен для приложений зарядки с использованием простых элементов, таких как диоды и резисторы.
  • Покерный стол с питанием от Arduino : Покерный стол на базе Arduino используется для подсветки покерного стола. Этот проект выполняется с использованием веб-страницы, размещенной на локальном сервере, который подключен к Arduino. Мы также можем контролировать это с мобильного телефона.
  • Arduino PWM Led Control : В этом проекте мы контролируем яркость светодиода с помощью метода широтно-импульсной модуляции и Arduino.Плата Arduino заполнена основными аппаратными компонентами, и, поскольку ширина волны для метода широтно-импульсной модуляции меняется, яркость светодиода также меняется.
  • Arduino Room Temperature Monitor : Этот проект поможет нам контролировать температуру в комнате с помощью термостата и Arduino. Мы можем отслеживать температуру с помощью api http-сервера и отправлять текстовые сообщения о температуре и условиях в помещении.
  • Автоспуск Arduino : Автоспуск Arduino – это базовый проект Arduino, который можно использовать в качестве схемы таймера.Таймер будет отображаться на светодиодном дисплее. Светодиодная лампа также используется для визуальной индикации таймера.
  • Звуковой сигнал сирены Arduino : Проект звукового сигнала сирены Arduino используется для оповещения с помощью мощного аудиовизуального устройства оповещения, использующего платформу Arduino. Эта схема издает громкий воющий звук как предупреждающий сигнал. И один светодиод обеспечивает визуальное оповещение
  • Стандартная лампа Arduino : эта сигнальная лампа на базе Arduino будет предупреждать пользователя миганием светодиода, когда запасы достигают заданного уровня.Эта схема должна будет подключиться к серверу, чтобы предупреждать об акциях. Это сэкономит нам время, чтобы проверить все акции в Интернете.
  • Автоматический переключатель затвора камеры : Arduino используется для управления затвором камеры по истечении заданного времени. Для этого требуется интерфейс между платой Arduino и камерой. Используя некоторые электронные компоненты, Arduino может отправлять команды на закрытие шторки камеры, подключенной к плате Arduino через кабель.
  • Автоматическое слежение за головой с помощью Arduino : Система слежения за головой на основе Arduino используется для обнаружения наклона.Для определения наклона Arduino использует гироскоп и 3-осевой акселерометр. Конечная цель этого проекта – управлять камерой моего радиоуправляемого планера.
  • Мигание светодиода на Arduino : это очень простой проект Arduino, в котором используются только светодиод и резистор. Светодиод подключен к плате Arduino с помощью резистора, и, запустив код Arduino на нашем компьютере, мы можем заставить светодиод мигать с текущим временем задержки.
  • Мигающие глаза Тыква Arduino : Мигающие глаза Тыква Arduino – забавная и пугающая идея.В этом проекте мы заставляем тыкву двигаться с помощью сервоприводов с мигающими светодиодами в глазах. Тыква и ее движение контролируются кнопкой и Arduino.
  • Эскиз мигающих светодиодов : Это простой проект Arduino, с помощью которого мы можем управлять миганием светодиода, устанавливая время включения и выключения. Запустив код на нашем компьютере, мы можем заставить светодиод включаться и выключаться через определенные промежутки времени.
  • Brainwave Prosthetic ARM от Arduino : это отличная идея проекта с использованием Arduino, которая будет очень полезна людям с ограниченными возможностями в режиме реального времени.Проект протеза руки с питанием от мозговых волн будет двигать роботизированную руку с помощью человеческих мыслей. И этот модуль использует плату Arduino и гарнитуру Mindwave Mobile.
  • Микрофон алкотестера : Микрофон алкотестера – это система для работы на основе сбора информации из наборов данных об уровне содержания алкоголя в крови. Мы можем измерить трезвость человека с помощью устройства, которое практически ничем не отличается от стандартного микрофона.
  • Калибровка датчика автоматически (калибровка) : Используя этот проект Arduino, мы можем откалибровать датчик.Иногда эффективность работы датчиков со временем снижается. Чтобы датчики работали правильно и эффективно, нам необходимо их откалибровать. Это может сделать Arduino.
  • Сотовый датчик Sentinel : проект сотового дозорного устройства использует экран GSM для создания удаленной системы сигнализации на базе платформы Arduino. Эта система предупредит вас в течение нескольких секунд, отправив текстовые сообщения на ваш мобильный телефон, подключившись к датчику давления, датчикам движения, которые установлены на дверях дома и офиса.
  • Консультационная машина, управляемая монетами : Консультационная машина на основе монет – это то, что дает вам совет всякий раз, когда вы вставляете в него монету. По сути, чтобы получить представление об этом монетоприемнике, нам нужно нажать кнопку после того, как вставить монету.
  • Подключите устройство IOS к Arduino : мы можем подключить телефон Apple (или любое электронное устройство на базе iOS, такое как I phone I pad) к Arduino, и мы можем работать с ним. Проект сообщит нам, как подключиться и работать с устройством iOS.
  • Управление реле с помощью Arduino : В этом проекте мы управляем реле с помощью Arduino. Провода перемычки подключены к реле и светодиоду. Когда к реле не подключено ни одно устройство, светодиод будет светиться, указывая на отсутствие питания.
  • Управление включением и выключением светодиодов с помощью ИК-пульта дистанционного управления и Arduino : Основная цель этого проекта – управлять светодиодными лампами вручную с помощью Arduino и пульта дистанционного управления. Мы используем ИК-пульт дистанционного управления для управления работой светодиода, что означает, что мы можем включать и выключать, отправляя и получая ИК-сигнал с пульта дистанционного управления.
  • Управление серводвигателями с помощью джойстика Wii Mote : В этом проекте мы управляем движением серводвигателей с помощью джойстика. Мы используем джойстик Will Mote вместе с платой Arduino для управления его движением.
  • Управление частотой мигания светодиода с помощью потенциометра (аналоговый вход) : В этом проекте мы контролируем частоту мигания светодиода с помощью потенциометра. Потенциометр используется для управления сопротивлением и, следовательно, током, протекающим через светодиод.Таким образом, в зависимости от тока, протекающего по светодиоду, мы можем включать и выключать светодиод.
  • Создание тестера одноэлементных батарей : Одноэлементные батареи будут иметь напряжение от 1,4 до 1,6 вольт. Мы можем измерить уровень напряжения батареи, используя аналоговую библиотеку функций чтения Arduino. в зависимости от уровня напряжения аккумулятора светятся светодиоды.
  • Обнаружение детонации по датчику (детонация) : Датчик детонации – это устройство, которое используется для предотвращения искры или детонации в двигателе, которые могут вызвать серьезное повреждение двигателя автомобиля. Используя Arduino, мы можем обнаружить детонацию в двигателях и предотвратить повреждение автомобиля.
  • Цифровые часы с Arduino и Ds1307 : В этом проекте мы собираемся создать цифровые часы с использованием Arduino и микросхемы таймера реального времени DS1307. Эта ИС предоставляет информацию о году, месяце, дате, часах, минутах и ​​секундах в двоичной форме на ЖК-дисплее.
  • Цифровой кодовый замок : Это приложение для обеспечения безопасности с использованием Arduino. Arduino будет управлять дверным замком с помощью комбинации цифр или комбинаций.пользователь может заблокировать и разблокировать дверь, нажав цифры на шестигранной клавиатуре, которая состоит из цифр и цифр. Эта шестигранная клавиатура взаимодействует с Arduino и может управляться с помощью эскиза Arduino (программирование).
  • Dirt Simple POV Led Display : POV означает постоянство зрения. Мы можем разработать светодиодный дисплей POV, используя несколько светодиодов и Arduino. pov – это видение размытия, которое мы видим, когда машем на объект. В этом проекте мы отображаем буквы и символы на ЖК-экране, когда они движутся с разной скоростью.
  • DIY-игры с 3D-контроллером : Основная цель этого проекта – создать трехмерную систему позиционирования рук с помощью Arduino. В этом проекте мы сохраняем подобие функциональности. Мы можем визуально наблюдать за положением руки в трехмерном изображении.
  • DIY Musical Key Tar : Key tar Arduino используется для создания музыкального звука, управляемого платой Arduino. Присоединяя струны к Arduino и управляя ими, мы можем воспроизводить звуки из ключевой смолы.Каждый раз, когда струны клавишного инструмента касаются ладов, система издает звук.
  • DVD-плеер превращен в часы VFD : В этом проекте сломанный DVD-плеер превращен в универсальные часы. Драйвер VFD (вакуумный флуоресцентный дисплей) используется вместе с Arduino для разработки часов с DVD-плеера.
  • Electronic Memory Game : Это забавный проект с использованием платы Arduino. В этом проекте электронной игры на память мы разрабатываем игру, чтобы проверить силу памяти пользователя.В этом проекте используются простые компоненты, такие как резисторы и светодиоды.
  • E-Sleeper – Переведите вашего питомца в спящий режим : Этот проект разработан для наших питомцев. В этом проекте мы разрабатываем кровать для домашних животных, чтобы сделать нашего питомца сонным и спокойным, с помощью Arduino, известного как электронный спящий. Электронный спящий будет воспроизводить разные звуки и включать светодиодные индикаторы с постоянной частотой мигания.
  • Fade An LED’s Brightness (Fade / Fading) : Это простой проект, который уменьшает яркость светодиода в зависимости от команд Arduino.В этом проекте не используется сложный муравейник. Мы просто используем резистор и светодиод. Светодиод будет гаснуть (регулировать яркость) в зависимости от тока, пропускаемого через Arduino.
  • Fade Led in and Out with Arduino : В этом проекте плата Arduino используется для управления переключением светодиодов. Светодиод, подключенный к Arduino, будет гаснуть и загораться в зависимости от тока, протекающего через резистор.
  • Скорость вращения вентилятора регулируется температурой и Arduino : проект управления скоростью вращения вентилятора используется в малых и крупных отраслях промышленности для управления скоростью вентилятора в зависимости от его уровня температуры.В этом проекте в основном используется датчик температуры и Arduino для управления работой вентилятора.
  • G-Arduino Автоматическая система для садоводства : Этот проект «G-Arduino» представляет собой автоматическое устройство для садоводства, управляемое Arduino. Этот проект будет работать с учетом влажности почвы и влажности в атмосфере. Автоматическая система озеленения может быть реализована с помощью простых электрических частей, таких как датчики.
  • Гигантский 6-футовый музыкальный визуализатор дискотечный шар : Этот визуализатор футбольной дискотеки предназначен для вечеринок с использованием Arduino.Большой диско-шар используется для создания световых эффектов в соответствии с музыкой. Футбольный мяч наполнен светодиодными лампами, которые управляются с помощью Arduino.
  • GPS Cat Tracker : Этот проект отслеживания кошек на базе Arduino используется для отслеживания нашего питомца с помощью технологии GSM. Этот инструмент привязан к домашнему животному, и, запустив скетч Arduino, мы можем найти место нашего питомца в реальном времени, например, на картах.
  • Взломайте контроллер NES на клавиатуру безопасности : В этом проекте мы взламываем контроллер NES и используем его в качестве клавиатуры безопасности.Arduino будет использоваться для управления работой NES. Взломанный контроллер может использоваться как система безопасности, например, дверной замок, с помощью ключей.
  • Взлом игрушек ЭЭГ с помощью Arduino : Мы можем взломать игрушки ЭЭГ с помощью Arduino. Используя гибкий интерфейс человеческого разума, мы можем считывать данные в игрушке ЭЭГ с определенной скоростью передачи.
  • Высокоскоростная фотография с использованием Arduino : Высокоскоростная фотография может быть достигнута с помощью Arduino, контролируя скорость срабатывания камеры.Мы используем оптопару, цифровую камеру со штативом и спусковое устройство для высокоскоростной фотосъемки.
  • Самодельный рентгеновский аппарат : Этот проект представляет собой простой самодельный рентгеновский аппарат с использованием Arduino. В этом проекте мы можем видеть сквозь предметы и делать рентгеновские снимки предметов и веществ.
  • Interactive Gaming Controller : Этот проект интерактивного игрового контроллера используется в игровых приложениях. Мы можем контролировать игровой процесс, используя игрушку, подключенную к Arduino, и некоторые датчики движения вручную.
  • Интерфейс поворотного набора номера телефона с Arduino : Основная цель проекта – связать поворотный набор номера телефона с Arduino и использовать его. Скетч Arduino запускается на компьютере для отображения работы поворотного переключателя на экране.
  • Взаимодействие с Maya и 3D Studio Max : В этом проекте мы связываем Arduino с Maya и 3D Studio Max. Используя серводвигатели и некоторые из них, мы также можем перемещать модель вручную, а также можем просматривать трехмерное изображение на компьютере, запустив эскиз.
  • Эскиз эффекта рыцаря наездника : Arduino используется для создания эффекта всадника рыцаря с помощью светодиодов и резистора. Светодиоды будут включаться и выключаться в определенное время, поэтому будет выглядеть так, как будто свет одного светодиода переместился на соседний. Arduino будет управлять переключением светодиодов, запустив скетч в системе.
  • Leap Motion Tilt Marble Maze : Этот проект мраморного лабиринта с наклоном в прыжке основан на Arduino. В этом проекте для управления плиткой лабиринта используется датчик движения и Arduino.
  • Недорогая глобальная спутниковая сигнализация с Iridium : Глобальная спутниковая система на базе Arduino очень полезна в приложениях слежения. Для приема сигнала используется иридиевый спутниковый ресивер, совместимый с Arduino. Он также может отправлять текстовые сообщения пользователю о спутниковом позиционировании.
  • Создание светодиодной гистограммы (гистограммы) Arduino : в этом проекте мы управляем переключением группы светодиодов с помощью Arduino. светодиодная полоса подключается через резисторы.Плата светодиодов будет получать ток через резисторы, и светодиоды будут включаться и выключаться с одинаковыми интервалами времени.
  • Сделайте дверной замок с комбинацией RGB : это проект домашней автоматизации и безопасности с использованием Arduino. Комбинация светодиодов RGB используется для запирания и отпирания двери. Скетч Arduino используется для программирования модуля на работу RGB в качестве замка безопасности.
  • Marble Labrynth, управляемый с помощью Wiifit : Эта игра разработана на базе Arduino.мраморный лабринт используется для управления Wi-Fi, которые связаны с Arduino. Эскиз Arduino управляет движением лабринта, обнаруживая изменение в датчиках движения, настроенных в Wi-Fi.
  • Металлоискатель на базе Arduino : в этом проекте мы проектируем металлоискатель с использованием Arduino. это устройство используется для обнаружения металла, не касаясь его. Металлоискатель на базе Arduino будет работать по принципу индуктивного зондирования.
  • Nerf Gun, управляемый разумом, от Arduino : Этот пулемет Nerf с управляемым разумом будет работать на основе сигналов человеческого разума.Мы используем интерфейс с управляемым сознанием (считывание мысленных волн), чтобы избежать пропусков зажигания. Плата Arduino будет управлять работой этого пистолета с помощью интерфейса чтения мыслей.
  • Зеркальная хижина освещает пустыню Arduino : Этот проект зеркального освещения хижины обеспечивает прекрасные световые эффекты за счет использования платы Arduino. Это открытый проект, который можно реализовать, добавив зеркальные полосы на внешнюю сторону хижины и установив внутри них настраиваемую электронную аппаратуру, управляемую Arduino.
  • Музыкальный контроллер с сенсорным экраном Multi-Touch Arduino : Основная цель этого проекта – разработать сенсорную систему для управления музыкальной системой с помощью Arduino и ИК. Мы можем управлять музыкой с помощью сенсорной панели или сенсорного экрана с помощью пальцев.
  • Musical Midi Shoes : В этом проекте мы будем воспроизводить музыкальные тона вместо обычных звуков пальцев ног во время ходьбы. В туфли, которые мы носим, ​​вставлен чувствительный к силе резистор. Чувствительный к силе резистор подключен к Arduino и пьезозуммеру для создания звуков.
  • Open Source Game Boy : игровой проект, разработанный на платформе Arduino. В этом проекте мы разрабатываем игру, в которую можно играть с помощью джойстика. Игровой ЖК-экран будет использоваться для визуального отображения игры.
  • Разгон Arduino с помощью жидкого азота : В этом проекте мы пытаемся увеличить тактовую частоту Arduino с помощью жидкого азота. Плата Arduino погружена в жидкий азот, ее тактовая частота увеличится из-за криогенной температуры жидкого N2.Светодиод используется для индикации изменения тактовой частоты. Желтый светодиод станет зеленым из-за увеличения ширины запрещенной зоны из-за низких температур.
  • Воспроизведение различных тонов при изменении интенсивности света (Tonepitchfollower) : Используя этот проект, мы можем воспроизводить музыкальный тон с изменяемой высотой тона на динамике, управляемый силой света LDR. Когда мы перемещаем руку вокруг LDR, мы можем изменять интенсивность света, таким образом, мы можем изменять высоту музыкального тона.
  • Potted Plant Protector : Используя этот проект на базе Arduino, мы можем защитить комнатные растения. Мы используем датчик влажности / влажности и датчик температуры для определения состояния растений. Для наблюдения за состоянием растений мы используем ЖК-дисплей, чтобы визуально наблюдать за показаниями.
  • Датчик приближения для автоматизации вашего дома с привидениями : Это интересный проект, основанный на Arduino, для создания эффектов дома с привидениями. Этот проект используется для обнаружения присутствия нашего гостя в анимированном доме с привидениями и для создания ужасных световых эффектов с помощью светодиодных фонарей и фототранзистора.
  • Rainboard – Rgb Led Rainbow Fader : Этот проект с эффектом радужного фейдера разработан с использованием Arduino и светодиодной подсветки. В этом проекте используются регистры сдвига и метод широтно-импульсной модуляции для управления уровнями яркости светодиодов с помощью всего 3 цифровых контактов от Arduino.
  • Считывание цифрового значения (цифровое считывание последовательного порта) : Использование Arduino – лучший способ установить связь через последовательный порт. В этом проекте «Цифровое считывание последовательного порта» Arduino будет считывать цифровые данные, предоставленные пользователем, а встроенная «последовательная библиотека» будет устанавливать последовательную связь с компьютером пользователя, с помощью которого мы можем видеть на экране.
  • Считывание аналогового значения (аналоговое считывание последовательного порта) : Использование Arduino – лучший способ установить связь через последовательный порт. В этом проекте «аналогового последовательного чтения» Arduino будет считывать аналоговые данные, предоставленные пользователем, а встроенная «последовательная библиотека» устанавливает последовательную связь с компьютером пользователя.
  • Считывание температуры с использованием датчиков I2C, TC04 и Arduino : В этом проекте используется связь I2C вместе с Arduino для измерения температуры в 3 разных местах одновременно.Полезно измерять внутреннюю и внешнюю температуру комнаты за раз.
  • Пульт дистанционного управления тяжелым ЖК-телевизором со смартфоном : В этом проекте мы можем управлять работой ЖК-телевизора с помощью нашего смартфона. Механизм управления телевизором реализован в смартфоне с помощью Arduino. Используя этот модуль, мы можем менять каналы, а также изменять громкость и направление экрана телевизора.
  • Ретро-игровая консоль на базе Arduino : этот проект ретро-игровой консоли используется для разработки наших собственных игр и игр.Этот модуль работает на базе Arduino. мы можем использовать этот проект для взаимодействия с игровой консолью во время игры, а также можем взаимодействовать с любыми другими электронными устройствами для управления или наблюдения за ними.
  • Лампа RGB, управляемая с ПК : Основная цель этого проекта – управлять лампой RGB с нашего компьютера с помощью Arduino. Лампа RGB подключается к системе с помощью модуля. Мы можем управлять светом RGB, запустив скетч Arduino в системе.
  • RGB Liquid Crystal Display Tutorial By Arduino : Используя этот проект, мы можем изменить цвет ЖК-дисплея.Плата Arduino подключена к ЖК-дисплею, чтобы управлять им с помощью программирования Arduino.
  • Rocker Scale измеряет, насколько сильно вы качаете Arduino : Rocker Scale – это прибор, который измеряет интенсивность и силу игры на рок-музыкальном инструменте. В этом проекте используется Arduino для измерения уровней звука с помощью датчиков.
  • Rotary Encoder Tutorial with Arduino Code : Rotary Encoder Tutorial with Arduino Code : Rotary Encoder Tutorial with Arduino Code : Rotary Encoder Tutorial with Arduino Code : Rotary Encoder Tutorial with Arduino Code : Угловой энкодер – это устройство для измерения углов, которое используется для измерения вращения колес.В этом проекте мы используем плату Arduino для управления работой энкодера.
  • Секретный дверной замок с обнаружением стука : Этот проект, основанный на домашней безопасности, используется для запирания и отпирания двери с помощью секретных ударов. Когда проект, основанный на плате Arduino, подключен к двери, датчики обнаружат стук в дверь, и если стук совпадает с последовательностью стуков в двери, то замок откроется. В противном случае дверь будет заблокирована.
  • Самостоятельная переноска для гольф-клуба Arduino : Используя этот проект, мы можем заставить игрушечную машинку работать в качестве переноски для гольф-клуба.Разобрав детали машинки, реализуем нашу схему в машине. Затем работа схемы контролируется Arduino.
  • Определение горячего и холодного с помощью Arduino : мы можем определять горячие и холодные вещества с помощью Arduino. Датчики температуры подключаются к Arduino вместе со светодиодами. Светодиоды используются для отображения температуры веществ путем свечения.
  • Простой датчик влажности почвы – проект Arduino : этот проект используется для определения уровня влажности почвы.Датчик влажности почвы контролируется с помощью платы Arduino. Светодиод используется для индикации низкого уровня влажности почвы.
  • SNF Drumming Midi Glove с использованием Arduino и датчика освещенности : Этот проект на основе Arduino используется для создания музыкальных звуков midi-тона с помощью пьезозуммера и резистора LDR. Датчики LDR расположены в перчатке. Эти датчики LDR используются для воспроизведения миди-тона путем нажатия на них.
  • Световой короб Sound-To-Light Particle : Проект светового короба Sound-To-Light разработан с использованием платы Arduino.В этом проекте мы можем создавать световые эффекты путем ввода звука. Светодиоды Arduino расположены в световом ящике, который будет принимать звуковой сигнал из окружающей среды и создавать световые эффекты.
  • Specialized Umbrella : Специализированный зонтик – это проект на базе Arduino, в котором будут использоваться светодиоды и динамики для создания визуальных и звуковых эффектов. ИК-датчик измерения расстояния расположен в зонте для измерения расстояния, когда он приближается к кому-то, а затем светодиоды будут светиться, создавая световые эффекты, а динамики вокруг зонта будут подавать сигнал тревоги.
  • Включите светодиод нажатием кнопки : Этот проект Arduino очень прост. Когда мы нажимаем кнопку, прикрепленную к плате Arduino, светодиод, подключенный к Arduino, будет светиться. Это означает, что мы можем включать и выключать (переключать состояние светодиода) нажатием кнопки.
  • Реле с контролируемой температурой и Arduino : Реле с регулируемой температурой используется в промышленности для управления скоростью вращения вентилятора в зависимости от его уровня температуры. Реле подключено к датчику температуры и вентилятору постоянного тока, которые управляются с помощью скетча Arduino.
  • Удаленный дисплей на основе текстовых сообщений : Проект светодиодного дисплея на основе текстовых сообщений используется для отображения символов на ЖК-дисплее путем отправки текстовых сообщений модулем GSM. Arduino используется для управления работой GSM и ЖК-дисплеем.
  • The Inebriator an Arduino Powered Cocktail Maker : Проект «Опьянение» используется в качестве производителя коктейлей на домашних вечеринках. Этот проект на основе Arduino используется для смешивания разных типов спиртных напитков в определенном количестве.Количество смешиваемого спирта контролируется с помощью Arduino.
  • Яркость светодиода или скорость вращения вентилятора с Arduino : Этот проект на основе Arduino используется для управления яркостью светодиода или может управлять скоростью вращения вентилятора с помощью программирования Arduino. В этом проекте используются простые детали, такие как транзисторы и потенциометр, для управления переключением светодиода и вентилятора.
  • The Magic Crystal Mood Ball Arduino : Этот проект волшебного шара настроения основан на Arduino и меняет свой цвет в зависимости от настроения пользователя и температуры его тела.Датчики температуры используются для измерения температуры тела пользователя и посылают команду на светодиоды, чтобы изменить свой цвет при повышении или понижении температуры.
  • Перенос Mintduino с макетной платы на монтажную : проект на основе Arduino используется для преобразования макетной платы для использования в качестве сборной платы. В этом проекте используется контроллер atmega и кнопки сброса вместе с Arduino.
  • Куртка для велосипедистов с сигналами поворота : Основная цель этого проекта – разработать куртку для сигнализации с использованием Arduino.сигнальная куртка будет отображать левый и правый сигналы автоматически, когда человек поворачивается, чтобы двигаться в этом направлении. В этом проекте используются светодиоды lilly pad вместе с Arduino.
  • Превратите ваш Arduino в устройство для чтения магнитных карт : В этом проекте мы используем Arduino для чтения данных с магнитной полосы. Сегодня большинство важных данных хранится на магнитных картах. Таким образом, для чтения цифровых данных, хранящихся на магнитной карте, это более простой способ создать собственный считыватель магнитных карт базового уровня с помощью Arduino.
  • Twitter Mood Light : Arduino можно напрямую подключить к любой беспроводной сети с помощью модуля wifily. Итак, чтобы создать подсветку для твиттера, мы используем Arduino. В этом проекте мы разрабатываем светодиодный светильник, который меняет свой цвет, собирая информацию о твитах из твиттера. Arduino используется для подключения светодиодной лампы к социальным сетям.
  • БПЛА Самолет-шпион с использованием Arduino : В этом проекте мы проектируем самолет-шпион на базе Arduino (БПЛА – беспилотный автомобиль Arial), чтобы перемещаться по опасным зонам, таким как поля военных действий.Это можно использовать для наблюдения за ситуациями, а также для сбора информации о погоде.
  • Использование потенциометра для уменьшения яркости светодиода (аналоговый вход-выход) : Основная цель этого проекта – разработать светодиод, которым можно управлять с помощью потенциометра. Ток, разрешаемый потенциометром, будет управлять освещением (длиной волны) светодиодной лампы. Цвет светодиода будет меняться вместе с током (допустимым сопротивлением) в потенциометре.
  • Вибрационный рычаг переключения передач для помощи в переключении передач : Этот проект с вибрирующим механизмом поможет начинающим водителям указать им, что им нужно переключить передачу.Этот проект, основанный на Arduino, отслеживает состояние передачи, сравнивая скорость автомобиля. Arduino уведомит водителя о необходимости переключения передачи, если она не находится в правильной комбинации скорость-передача.
  • Электромобиль VK 2wd с Arduino : В проекте электромобиля VK мы проектируем электромобиль, управляемый Arduino. Используя модуль Bluetooth, мы можем управлять этим электромобилем с помощью нашего смартфона.
  • Arduino с сервоуправлением на базе веб-интерфейса : Проект сервоконтроллера на базе веб-интерфейса разработан на базе Arduino.Скорость серводвигателя контролируется Arduino, и, подключив этот Arduino к веб-серверу (используя наш компьютер), мы можем контролировать его скорость.
  • Посетитель веб-сайта Blinker Christmas Bell Arduino : Этот проект используется для обозначения нас, когда человек посещает нашу веб-страницу или веб-сайт. Рождественский колокольчик позволит нам узнать об этом, подключив его к веб-серверу с помощью Arduino. В этом проекте используются простые аппаратные компоненты, такие как серводвигатели, а также веб-страница или веб-сервер.
  • Wiimote Controlled Espresso Machine Arduino : Этот проект представляет собой простую кофемашину на базе Arduino. Arduino будет управлять кофемашиной с помощью пульта Wi-Fi.
  • 16 × 12 Grid Midi Step Sequencer : Мы можем создать наш собственный пошаговый секвенсор, используя Arduino. Хотя пошаговый секвенсор имеет огромное количество кнопок, мы можем легко с ним работать. Он имеет световую решетку со встроенными светодиодами, которыми пользователь может управлять вручную. Для работы не требуется никакой системы / компьютера.
  • Подключенный термостат : Все мы знаем, что термостат – это устройство для контроля температуры. Поскольку он подключен к Arduino, термостат будет постоянно контролировать температуру комнаты или устройства. Мы можем визуально наблюдать за уровнем температуры с помощью ЖК-дисплея.
  • Advanced Arduino Sound Synthesis : Arduino может создавать волновые формы любой формы, изменяя время создания и пространство-время формы волны. Системные часы Arduino имеют очень высокую скорость (16 МГц), поэтому они могут генерировать волны очень высокой частоты.Используя оборудование «Prescalar», мы можем замедлить формы высокочастотных волн.
  • Пивной кран, управляемый Android : платформы Arduino и Android можно комбинировать, чтобы контролировать потребление пива. Андроид используется для проверки и авторизации личности потребителя, а затем позволяет Arduino управлять краном для пива.
  • Пульт дистанционного управления прибором Arduino Project : с помощью Arduino мы можем управлять бытовой техникой лучше, чем GSM. Arduino соединен с ИК-приемником и принимает закодированные сигналы от ИК-пульта дистанционного управления.Встроенная библиотека Arduino будет декодировать полученные сигналы и управлять бытовой техникой, работающей от переменного тока, такой как выключатель, вентилятор, телевизор и т. Д.
  • Arduino Урок по времени светофора : Контроллер светофора позволяет вам контролировать вашу ярость на дороге с чувством понимания!
  • Aquaponics Online Температура и влажность : Используя Arduino, мы можем измерять и контролировать температуру на месте через Интернет. В этом проекте используется платформа масштабируемых приложений, разработанная и размещенная в облаке Google, Google app Engine.Это приложение необходимо установить в браузере, когда мы отслеживаем влажность и температуру в помещении.

Списки других проектов –

Эталонный дизайн Arduino Nano 3.0

Эталонный дизайн Arduino NANO 3.0 (696–1667) был преобразован в формат DesignSpark PCB, и вы можете загрузить файлы проекта и список спецификаций в разделе “Скачать” внизу.

Arduino Nano – это небольшая, законченная и удобная для макета плата на базе ATmega328.Он имеет аналогичную функциональность с Arduino Duemilanove, но в пакете модуля DIP. В нем отсутствует только разъем питания постоянного тока, и он работает с USB-кабелем Mini-B вместо стандартного.

  • Микроконтроллер ATmega328 с предварительно запрограммированным загрузчиком
  • Входное напряжение (рекомендуемое): от +7 до +12 В
  • Входное напряжение (пределы): от +6 до +20 В
  • Флэш-память 32 КБ (из которых 2 КБ используется загрузчиком)
  • 2 КБ SRAM
  • 1 КБ EEPROM
  • Тактовая частота: 16 МГц

Схема Arduino NANO 3

Схема печатной платы Arduino NANO 3

3D-вид Arduino NANO 3

Список спецификаций платы (ключевые компоненты):

Номер RS

Номер детали производителя

Производитель

Описание

(696-3092)

ATMEGA328P-AU

Атмель

Микроконтроллер AVR

(407-0154)

TPSA475K020R1800

AVX

Танталовый электролитический конденсатор

(040-6580)

FT232RL

Чип FTDI

Универсальный асинхронный приемник и передатчик

(692-0913)

LTST-C170TBKT

Lite-On

Синий светодиод

(046-3432)

MBR0520LT1G

ON Semiconductor

Диод Шоттки

Что такое PCB DesignSpark?

DesignSpark PCB – это отмеченный наградами пакет программного обеспечения для создания схем и компоновки печатных плат, доступный БЕСПЛАТНО от RS Components.Наше программное обеспечение легко изучить и использовать, но оно удивительно мощное. DesignSpark PCB в настоящее время широко используется в промышленности как стандартный формат для совместного использования файлов и совместной работы. Это особенно полезно на этапе прототипирования, когда происходит большая часть инноваций. Еще не пользуетесь PCB DesignSpark?

Введение в Arduino Pro Mini

Привет, друзья! Надеюсь у тебя все хорошо. Сегодня я собираюсь обсудить подробности о Introduction to Arduino Pro Mini. Это плата микроконтроллера, разработанная Arduino.cc и основанная на Atmega328. Он выполняет почти те же функции, что и другие платы Arduino, однако отличается от Arduino Uno компоновкой печатной платы, размером, регулировкой напряжения и тактовой частотой. Arduino Uno поставляется с двумя регуляторами напряжения, то есть 5 В и 3,3 В, в то время как Arduino Pro Mini поставляется с одним регулятором напряжения. Доступны две версии Arduino Pro Mini: 5 В и 3,3 В, которые работают на частоте 16 МГц и 32 МГц соответственно.Однако обе версии доступны отдельно, только с одним регулятором напряжения по сравнению с Arduino Uno, который поставляется с двумя регуляторами напряжения 5 В и 3,3 В, работающими на частоте 16 МГц. Платы Arduino играют жизненно важную роль в разработке встроенных систем и другой электроники. проекты. Эти платы были разработаны с намерением обеспечить простую комбинацию аппаратного и программного обеспечения, которая дает быстрый доступ людям без технического образования, чтобы они могли получить практический опыт работы с платами.Эти платы поставляются со всем необходимым для разработки проектов, которые имеют какое-либо отношение к автоматизации. Вы должны взглянуть на другую плату, принадлежащую к тому же семейству Arduino под названием Arduino Nano, которую я загружал ранее. В сегодняшнем руководстве я расскажу обо всем и обо всем. связаны с Arduino Pro Mini, поэтому вам не нужно копаться в Интернете и искать всю информацию в одном месте. Давайте начнем.

Введение в Arduino Pro Mini

  • Arduino Pro Mini – это плата микроконтроллера, разработанная Arduino.cc и поставляется с микроконтроллером Atmega328, встроенным в плату.
  • Эта плата имеет 14 цифровых входов / выходов, 6 из которых используются для вывода ШИМ. На плате доступно 8 аналоговых контактов.
  • Он очень маленький по сравнению с Arduino Uno, т.е. 1/6 от общего размера Arduino Uno.
  • В плату встроен только один регулятор напряжения, то есть 3,3 В или 5 В в зависимости от версии платы.
  • Pro Mini работает на частоте 8 МГц для 3.Версия на 3 В, что вдвое меньше платы Arduino Uno, работающей на частоте 16 МГц.
  • На плате нет USB-порта, а также отсутствует встроенный программатор.
  • Вы можете загрузить техническое описание Arduino Pro Mini, нажав кнопку ниже:

Загрузить техническое описание Arduino Pro Mini

  • Маркировка регулятора определяет версию платы, т. Е. KB33 соответствует версии 3,3 В, а KB50 – версии 5 В. Однако версию платы также можно определить путем измерения напряжения между Vcc и контактом GND.
  • Эта плата не имеет встроенных разъемов, которые дают вам возможность припаять разъем любым способом, в зависимости от требований и свободного места для вашего проекта.
  • Как и другие платы Arduino, Arduino Pro Mini имеет открытый исходный код, то есть вы можете модифицировать и использовать плату в соответствии с вашими требованиями, поскольку все данные и поддержка, относящиеся к этой плате, легко доступны.
  • Возможность защиты от перегрузки по току – еще одна функция, которая делает это устройство безопасным для использования в приложениях, где пропускание тока может повлиять на общую производительность проекта.
  • Он поставляется с флэш-памятью объемом 32 КБ, из которых 0,5 используется для загрузчика. Флэш-память используется для хранения кода платы. Это энергонезависимая память, в которой хранится информация даже в случае потери связи с источником напряжения.
  • SRAM – это статическая оперативная память размером 2 КБ. Память RAM очень изменчива по своей природе и в основном зависит от постоянного источника питания.
  • EEPROM поставляется с памятью 1 КБ. Это постоянная память (ПЗУ), которую можно стирать и перепрограммировать.Эту память можно стереть, используя более сильные электрические сигналы.
  • На следующем рисунке показаны характеристики платы.
  • Программное обеспечение Arduino под названием IDE (интегрированная среда разработки) используется для программирования платы. Код, который мы пишем для программирования платы, называется скетчем.
  • Как и другие платы, представленные на рынке, Arduino Pro Mini также имеет встроенный светодиод, который будет мигать, когда мы компилируем и запускаем соответствующую программу на плате.

Распиновка Arduino Pro Mini

На следующем рисунке показана схема выводов платы Arduino Pro Mini.
  • Эта плата очень мала и компактна по сравнению с другими платами. Однако небольшой размер делает это устройство совместимым и полезным для большинства проектов Arduino.

Описание штифта

Каждый вывод на плате Pro Mini имеет определенную функцию, связанную с платой. GND. На плате имеется несколько выводов заземления, которые можно использовать в соответствии с требованиями, когда для проекта требуется больше выводов заземления. TXD и RXD. Эти контакты используются для последовательной связи. TXD представляет собой передачу последовательных данных. RXD используется для приема данных. AIN0 и AIN1. Эти контакты подключены к внутреннему компаратору. VCC. Представляет собой регулируемое напряжение, которое может регулироваться до 5 В или 3,3 В в зависимости от версии платы. RAW. Этот вывод используется для подачи исходного напряжения на плату. Подключается к нерегулируемому источнику питания диапазоном от 5 В до 12 В. ШИМ. На плате имеется 6 цифровых контактов, обозначенных как 3,5,6,9,10 и 11, которые обеспечивают ШИМ (широтно-импульсную модуляцию). Этот процесс используется для получения аналоговых результатов с цифровыми ресурсами. Сброс. Плата Pro Mini поставляется со штифтом сброса, который пригодится, когда плата зависает в середине работающей программы. Установка этого вывода в НИЗКИЙ приведет к сбросу платы. Заголовок программирования. Шестиконтактный разъем FTDI подключен к этим контактам, который используется для программирования платы. SPI. Он представляет собой последовательный периферийный интерфейс, который в основном используется для передачи данных между микроконтроллерами и другими периферийными устройствами, такими как датчики и регистры. Для этого используются четыре контакта 10 (SS), 11 (MOSI), 12 (MISO) и 13 (SCK). Аналоговые контакты. На плате имеется 8 аналоговых контактов, обозначенных как A0 – A7. Эти контакты используются для ввода аналоговых сигналов, и их общее разрешение составляет 10 бит. Внешние прерывания. Доступны два внешних прерывания: T0 и T1.Они также известны как аппаратные прерывания. I2C. A4 и A5 используются для развития связи I2C. A4 известен как линия последовательной передачи данных (SDA), которая содержит данные, а A5 показывает линию последовательной синхронизации (SCL), которая обеспечивает синхронизацию данных между устройствами.

Чем он отличается от других плат

  • Большинство плат Arduino имеют порт USB, который используется для отправки программы с компьютера на плату. Однако в случае Arduino Pro Mini вся схема USB удалена, чтобы сделать его как можно более компактным и маленьким.Вы можете запрограммировать плату с помощью кабеля USB-преобразователя последовательного порта. Последовательный USB-модуль FT232RL очень удобен и предпочтителен для программирования этой платы. Шестиконтактный разъем FTDI может быть подключен к преобразователю USB в последовательный порт, который обеспечивает питание USB.
  • Если вы уже работали с платой Arduino Uno, вам не нужно покупать кабель-преобразователь USB в последовательный, так как вы можете программировать Pro Mini с помощью платы Uno. Убедитесь, что версия Pro Mini, над которой вы работаете, имеет регулировку 5 В, поскольку она работает на частоте 16 МГц, как плата Arduino Uno.Программирование вашей платы 3.3V Pro Mini не будет совместимо с платой Arduino Uno, что затрудняет программирование версии 3.3V платы Pro Mini.
  • Еще одно важное отличие этого устройства – форм-фактор.
  • Pro Mini имеет очень маленький и компактный размер, что делает это устройство подходящим для большинства приложений. Но небольшой размер имеет одно ограничение, то есть он несовместим с Arduino Shield, если вы не подключили плату к Arduino Shield.

Arduino Pro Mini Set Up

  • Во-первых, вам необходимо установить на свой компьютер программное обеспечение Arduino IDE, которое является стандартным программным обеспечением, используемым для программирования платы.
  • Подключите плату с преобразователем USB в последовательный порт (последовательный модуль FTDI), который используется для передачи программы с компьютера на плату.
  • Напишите программу в программном обеспечении IDE на языке C.
  • Для записи кода отдельная горелка не требуется. Вы можете напрямую записать код в программном обеспечении IDE и перенести его на плату.
  • После того, как вы записали и перенесли программу на плату, следующим шагом будет включение платы, чтобы она была совместима с вашим проектом.
  • Помимо использования последовательного модуля FTDI, есть два способа питания платы. Вы можете запитать плату через RAW, установив диапазон напряжения от 5 до 12 В. Он автоматически регулируется до 3,3 В в зависимости от версии платы. Однако, если ваш проект имеет регулируемое напряжение 3,3 В, вы можете подключить его напрямую к выводу Vcc на плате.Убедитесь, что версия платы – KB33, работающая при 3,3 В, другая версия KB50 будет работать при 5 В.
  • Эти два способа включения платы полезны, если вы отключили плату от компьютера и уже записали программу с помощью модуля FTDI.

Приложения

Платы Arduino имеют множество применений, но небольшой размер и простота использования выделяют Arduino Pro Mini среди других, особенно там, где требуется пространство для проекта.
  • Приложения Интернета вещей
  • Мобильные приложения
  • Встроенные системы
  • Домашняя автоматизация
  • Системы отображения
Это все на сегодня.Мы всегда стремимся предоставить вам качественную работу, соответствующую вашим потребностям и требованиям. Однако, если вы не уверены или у вас есть какие-либо вопросы, вы можете обратиться ко мне в разделе комментариев ниже. Я хотел бы помочь вам, насколько мне известно. Продолжайте поступать ваши предложения; они помогают нам предоставлять вам лучший контент, чтобы вы продолжали возвращаться к тому, что мы можем предложить. Спасибо, что прочитали статью.

Тотемная мини-лаборатория | Totemmaker.net

Все в одном решении для инженерной лаборатории

Totem Mini Lab – отличная платформа для экспериментов и изучения основ электроники и кодирования Arduino.

Больше никакой беспорядочной электроники

Использование Mini Lab идеально просто и весело ! Вам больше не придется иметь дело с беспорядочной проводкой, хрупкими соединениями и головной болью, связанной с тем, где смонтировать каждую отдельную часть вашего эксперимента. Теперь прототипирование стало проще и удобнее.

Эта лаборатория предназначена для использования вместе с конструкционной системой Тотем. Это позволяет пользователям создавать твердых верстаков с интегрированными макетными платами. Кроме того, лаборатория совместима с платами расширения ввода-вывода, датчика и звука , которые могут еще больше расширить возможности Mini Lab.

Хотя Mini Lab не предназначена для использования вместо оборудования профессионального уровня, она имеет свои преимущества. Небольшие размеры, скорость установки и универсальность подойдет любой мастерской производителя.


Что в коробке
  • TotemDuino – наша улучшенная версия Arduino UNO.
  • LabBoard – удобная платформа для экспериментов и измерений.
  • 34-контактный плоский кабель – используйте его для соединения TotemDuino и LabBoard.
  • Сборник строительных деталей Тотема – для сборки верстака Тотема.
  • Адаптер напряжения – для питания лаборатории от сети (только для адаптеров ЕС и / или Великобритании).
  • Макетные платы CYB-120 (2 шт.) – для расширения области экспериментов.
  • Кабели для макетных плат – Перемычка 20 см x 40 шт. U-образный комплект соединительных кабелей для макетной платы, 140 шт.
  • Инструкции по сборке – предлагалось использовать детали Totem для сборки рабочего места, где все аккуратно собирается вместе.
  • Стандартный мини-кабель USB 2.0, 1 м (штекер-штекер).

Обзор

LabBoard

Эта плата имеет двойное назначение.Во-первых, его можно использовать в качестве платы расширения для системы TotemDuino, предлагая легко доступные входные и выходные соединения. Во-вторых, это измерительно-испытательный комплекс. Он содержит следующие модули:

  • Цифро-аналоговый преобразователь – 3-канальный 12-битный преобразователь, способный выдавать предварительно заданное напряжение в диапазоне 0-2,5 В;
  • Измеритель напряжения – 3 входа в диапазоне + -0,5В, + -5В и + -50В;
  • Измеритель тока – ток считывания до 800 мА;
  • Частотомер – модуль измерения частоты цифрового сигнала, способный измерять сигналы до 1 МГц;
  • Счетчик импульсов – цифровой счетчик импульсов сигнала, считающий до 999 999 999 импульсов в сигнале;
  • Генератор импульсов – устройство, способное генерировать конечную или бесконечную серию импульсов с программируемой шириной и периодом импульсов.

TotemDuino

TotemDuino расширяет великую идею платформы Arduino UNO. Хотя он полностью обратно совместим с Arduino, а также включены многие дополнительные функции:

  • Защита выхода – все его выходные контакты, входящие в LabBoard, защищены от перенапряжения или короткого замыкания;
  • Порт расширения – 34-контактный плоский кабель для подключения к LabBoard для легкого доступа к контактам.
  • Мощный стабилизатор 5 В – у вас меньше шансов разрядиться во время экспериментов с более мощными нагрузками;
  • Выбираемое логическое напряжение микроконтроллера – TotemDuino может работать как с логическим напряжением 5 В, так и с 3,3 В одним щелчком переключателя.

Рама Mini Lab:
  • Больше никакой беспорядочной электроники : Mini Lab организована на трехмерной раме: все элементы легко увидеть, подключить и достать.
  • Легко обновить: добавить дополнительную механику или электронику;
  • Включает в себя все механические элементы, необходимые для сборки рамы. : Балки Totem уже обрезаны и готовы к использованию. Магнитная отвертка Totem прилагается;
  • Безопасно перемещайте вашу мини-лабораторию без потери соединения или сбоев в проводах.

Дополнительные боковые панели: расширьте Mini Lab

Дополнительные боковые панели можно использовать для еще большего погружения.

Боковые панели содержат отдельные готовые к использованию электронные модули, такие как экраны, датчики и переключатели. Все они помогают достичь опыта кодирования с ощутимых результатов.

Шаблоны Multisim для пользовательских щитов Arduino

Выполните следующие шаги, чтобы использовать файлы шаблонов для создания пользовательских щитов Arduino с Multisim и Ultiboard.

  1. Запустите Multisim.
  2. Перейдите в раздел Файл »Откройте и выберите один из файлов шаблона. В этом примере мы будем использовать Arduino Due Shield Template.mst13. Multisim распаковывает содержимое шаблона и создает схему в Multisim и макет в Ultiboard, как показано ниже:

Рисунок 1. Шаблон щита Arduino в Multisim и Ultiboard

Схема Multisim включает все необходимые разъемы для различных входных / выходных контактов. С другой стороны, файл Ultiboard включает схему платы и посадочные места разъемов, размещенных в определенных координатах.

  1. Сохраните файлы Multisim и Ultiboard с одним и тем же именем.
  2. Сохраните свою схему в Multisim. Обратите внимание, что вы можете использовать коннекторы на странице ( Place »Connectors ) для создания виртуальных соединений с соответствующими контактами, как показано на Рисунке 2.

Рисунок 2. Захват схемы в Multisim

После того, как вы закончите свою схему, вы обновите изменения в компоновке, используя прямую аннотацию.

  1. Выберите Передача »Переслать аннотацию на Ultiboard» Переслать аннотацию на Ultiboard 13.0 .
  2. Сохраните файл списка соединений (* .ewnet).
  3. Просмотрите изменения в окне Forward Annotation и нажмите OK . Детали будут размещены за пределами контура платы.
  4. Поместите детали и разложите доску.

Рис. 3. Дизайн щита Arduino в Ultiboard

Если вам нужно внести какие-либо изменения в свой дизайн, просто откройте схему Multisim, внесите изменения и используйте прямую аннотацию для обновления макета.

И наконец, вот 3D-вид специального щита. Вы можете открыть этот вид, выбрав View »3D Preview .

Рисунок 4 . 3D вид пользовательской платы

GadgetBox – Arduino Pro Mini (клон) – Корпус и универсальное оборудование IoT

GadgetBox решает самые большие проблемы с текущими устройствами Интернета вещей – наращивание экрана, простое добавление оборудования, совместимость оборудования и корпус для вашего проекта. Существует множество вариантов оборудования для IoT, но ни один из них не продумал проблему до конца, поэтому в итоге мы получаем либо сумасшедшую башню из экранов, либо периферийные устройства, припаянные с помощью перемычек.Это не то, что мы можем с гордостью показать своим друзьям и семье, не говоря уже о том, чтобы использовать их дома.

GadgetBox начинается с корпуса и строится оттуда – так что конечным результатом является привлекательное функциональное устройство, в котором вся электроника надежно размещена в корпусе.

Внутри корпуса GadgetBox находится материнская плата , которая обеспечивает все схемы для зарядки и использования аккумулятора Lipo, обеспечивает более высокий ток для ваших периферийных устройств и организует все контакты ввода-вывода в схему Universal eCog.Материнская плата для всех самых популярных устройств IoT в настоящее время находится в разработке – Arduino, Teensy, Pi Zero, ESP8266 и т. Д.

eCogs – это универсальные периферийные устройства, которые просто вставляются в материнскую плату и образуют верхнюю часть корпуса. Внешнему миру доступно только то оборудование, которое необходимо конечному пользователю, все остальное находится внутри корпуса. Поскольку материнские платы спроектированы с использованием универсальной схемы eCog, вы можете свободно менять eCog между материнскими платами.Если у вас есть SD-карта eCog, разве вы не сможете использовать тот же eCog с Arduino, Teensy, Pi Zero и ESP8266? Конечно, вы должны, схема Universal eCog делает это возможным.

Обзорное видео

Технические характеристики
    • Корпус для клонов Arduino Mini Pro
    • Универсальная схема eCog для универсальных аппаратных модулей
    • с питанием от батареи
    • TP4056 Схема зарядки и питание от USB
    • Выключатель питания
    • 3.3В логика

Использует

Создайте собственное устройство IoT с помощью универсальных аппаратных модулей GadgetBox и eCog, не беспокоясь об изучении электроники.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
