Схема бесперебойника ippon back power pro 400: IPPON Back Power Pro 500

Содержание

Ups ippon pro 400 схема электрическая

Сургут ИБП IPPON Back Comfo Pro 400 Модель, Back Comfo Pro 400. Новинкой компании Ippon стал ИБП Back Comfo Pro 800.. В Internet’е наткнулся на бесперебойник с функцией. Таблица 2 ? Таблица норм электрических параметров. Не хватает мощности БП или другая.

Источник бесперебойного питания IPPON Back Power Pro 500;. 08, рецепты здорового питания..

UPS Ippon Back Power Pro 400. Таких как дискретные полупроводниковые приборы, модули памяти и интегральные схемы.. Согласно результатам теста журнала “Страна игр”, “преимущество UPS IPPON Smart Protect Pro очевидно при средней цене показатель времени. Собираете их в простую электрическую схему. Тест ИБП IPPON Smart Protect Pro Ни для кого не станет открытием, что отечественные электрические сети питания грешат постоянными скачками, провалами.. Варистор способны выдерживать значительные электрические перегрузки.

Электрическая схема авометра Ц 5.. Благодаря используемой схеме такое понятие как время переключения на резервное..

Питания ИБП IPPON Back Comfo Pro и ИБП IPPON Back Power Pro 400, модемы. Источники бесперебойного питания Sven Power Pro 650 и Ippon Smart.. Канальный) до 3 – х HDD, скорость отображения 400 к/сек, скорость записи 200 к/сек, шт..
Ну вот такой совет, вернее пример – мой IPPON SMART Power Pro VA – прекрасно работает (проверял..

Эта схема традиционно называется схемой с двойным преобразованием энергии. Схема электрическая подключения – 1 шт;.. Российские потребители уже хорошо знают линейки ИБП IPPON Back Comfo Pro. Пока не включится схема отключения – если, конечно, номинал срабатывания варистора.
Компания Ippon провела модернизацию двух продуктовых линеек Smart Power Pro и Back Power Pro, оснастив эти ИБП..

Напряжение в сети слабое и не стабильное может и до 160 В упасть, поэтому и стоит бесперебойник IPPON PowerBack Power Pro 500 VA.
ИБП IPPON — легкость и удобство использования простая схема подключения.

Лично я пользуюсь ИБП Ippon Back Power Pro 600 (у меня системник 300 W+ЭЛТ. ИБП IPPON – легкость и удобство использования простая схема подключения..

Источники бесперебойного питания серии Back Power Pro предназначены для защиты персональных..
Помимо этого, данный UPS поддерживает следующие специальные.. 08, источники бесперебойного питания. Во время такого сбоя электрической сети ИБП питается сам и питает нагрузку за.
Не самый хороший вариант.. Схема Ippon 500;как выбрать садовые культиваторы;саратов – грузия решают.

С продукцией этой фирмы уже знакомила своих читателей ранее (см.

Обзор ИБП IPPON Back Power Pro 800

Сегодня мы в очередной раз тестируем ИБП торговой марки IPPON, которые производятся на мощностях тайваньской фирмы Centralion Industrial INC. В СНГ ИБП данной марки поставляет компания MERLION.Описание

ИБП IPPON делятся на 6 групп. Тестируемый ИБП принадлежит к серии Back Power Pro. Серия Back Power Pro отличается наличием дополнительных евророзеток и повышенным удобством использования. В серии представлены ИБП мощностью 400, 500, 600, 700 и 800 ВА.

Производитель заявляет следующие характеристики изделия:

Входное напряжение, частота	220 В ±25 %, 47-63 Гц
Выходное (при работе от батарей) напряжение, частота	220 В ±5 % 50 Гц ±5 %
Автоматический регулятор напряжения	1 повышающая ступень и 1 понижающая
Выходная мощность	800 ВА / 480 Ватт
Форма выходного сигнала	Аппроксимированная синусоида
Время переключения на батарею	3 мс
Время работы от батареи	5-30 минут в зависимости от мощности нагрузки.
Функция запуска оборудования без подключения к электросети	Есть
Тип, напряжение и емкость батареи	Необслуживаемая герметичная свинцово-кислотная батарея 12 В 9 Ач.
Время зарядки батарей до уровня 90% после разряда до уровня отключения нагрузки под половинной нагрузкой.	4 часа
Индикаторы	1 светодиод
Звуковая сигнализация	“Резервный режим”, “Батареи разрядились”, “Перегрузка”
Самодиагностика	Автоматическая диагностика при работе
Защита от импульсов	320 Дж, 2 мс
Защита по входу	Плавкий предохранитель
Защита от короткого замыкания по выходу	Есть
Автоматическое отключение при перегрузке	Есть
Защита телефонии	Фильтр RJ-11
Энергосбережение	Есть
Интерфейс	RS-232, USB
Мониторинг	программное обеспечение WinPower2004
Размеры Ш×Д×В	100×330×140 мм
Вес	6,5 кг
Выходные разъемы	3×IEC320
Уровень акустического шума на расстоянии 1 метра от устройства
Условия работы	0—95% от 0 до +40°C

ИБП поставляется в картонной коробке. Полиграфия этой серии выполнена в новом маркетинговом стиле “Просто, как 1,2,3“. В верхней части коробки наличествует пластиковая ручка. Устройство надежно защищено от внешних воздействий (пакет и пенопластовые вставки). Страна изготовитель на коробке не указана.

Комплект поставки включает в себя:

руководство пользователя на русском языке*
гарантийный талон на русском языке*
кабель для включения в электросеть
два кабеля для подключения оборудования (разъем IEC 320)
интерфейсный кабель для связи с ПК (RS-232)
интерфейсный кабель для связи с ПК (USB A-B)
телефонный кабель RJ-11
CD с программным обеспечением WinPower

* — В руководстве пользователя дан список из 99 авторизированных сервисных центров в 60 городах СНГ. Гарантийный талон упоминает лишь о 24 авторизированных сервисных центрах. Гарантия на устройство составляет 24 месяца со дня продажи, но не более чем 30 месяцев со дня производства.

ИБП классической компоновки, рассчитан на напольную или настольную установку. На передней панели в выемке расположен выключатель питания и индикатор. В половинках корпуса имеются отверстия для вентиляции.

Задняя панель имеет интерфейсные разъемы, USB и RS-232, для связи с ПК. Под ними расположены гнезда RJ-11 для защиты от перенапряжений в телефонной линии. В нижней части ИБП находятся 3 выходные розетки IEC320, и одна входная, с разъемом плавкого предохранителя. Устройство имеет четыре пластиковые ножки.Внутреннее устройство

В ИБП установлен аккумулятор NPW 45-12 производства английской фирмы YUASA, ёмкостью 9 Ач, рабочее напряжение 12 В. Серия HPW отличается увеличенной на 75% отдачей в режиме 10 минутного разряда.

Для замены батареи, требуется полная разборка корпуса ИБП. Для замены батареи производитель рекомендует обращаться в сервисный центр.

Дизайн внутреннего устройства ИБП традиционен, в нижней части находится трансформатор, блок розеток и батарея, в верхней плата электроники.

Вся основная электроника, расположена на одной однослойной печатной плате, текстолит применяется хорошего качества, монтаж элементов выполнен удовлетворительно. Соответствие элементов принципиальной схеме подписано. Блок защиты RJ-11 автономен, защита реализована для центральной жилы. Заземление предусмотрено схемой, но не распаяно.

Плата электроники ИБП IPPON Back Power Pro практически полностью идентична Back Comfo Pro.

Сетевой фильтр отсутствует, защита от бросков напряжения реализована при помощи варистора.

Коммутацию обмоток осуществляют реле, максимальный коммутируемый ток на одно реле, составляет 7 А при напряжении 270 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 1800 ВА.

Инвертор на четырех транзисторах CEP83A3 производства Chino-Excel Technology Co. формирует аппроксимированную синусоиду. Силовые транзисторы расположены на массивном общем радиаторе площадью 120 кв.см. Транзисторы посажены на радиатор через термопрокладку и прижаты винтами. Каждый транзистор имеет мощность 100 Вт, рабочее напряжение 30 В и диапазон рабочих температур до 175°C.

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. В ИБП применяется трансформатор на Ш-образном сердечнике. Производитель трансформатора не установлен. Трансформатор имеет одну ступень авто трансформации, на 18% при понижении напряжения и на 17% при повышении.Тестирование

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает сигнал периодичностью в 10 секунд. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в 1 секунду. Потребляемая при работе от батарей, без нагрузки мощность составила 12 Вт. Вид и качество формируемого сигнала при разной нагрузке хорошо видно на осциллограмме.

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 7-9 В. Нижеприведенный график иллюстрирует работу AVR.

По результатам тестирования, работу AVR можно считать хорошей. ИБП обеспечивает стабилизацию в пределах -10% +11%, это незначительно выходит за требования ГОСТ 13109-97. Диапазон эффективной работы AVR 175—265 В. Мы можем рекомендовать производителю увеличить на 10-15 В напряжение, при котором работает понижающая ступень.

Переключение обмоток трансформатора AVR происходило за 3 мс. Процесс хорошо виден на осциллограмме.

Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Переходный процесс занял 8 мс. Это несколько больше чем заявлено, но обычно некритично для подключаемого оборудования.

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 1%, 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 227 В.

Проценты	1%	40%	50%	60%	80%	100%
Нагрузка	10 Вт	200 Вт	250 Вт	300 Вт	400 Вт	500 Вт

Как видим, во всем диапазоне нагрузок ИБП с запасом укладывается в ГОСТ-13109-97 и выдает в 211–227 В, в зависимости от нагрузки. ИБП без проблем выдерживает работу на номинальной нагрузке. Температура обмотки трансформатора была зафиксирована на уровне 65°C, а температура транзисторов инвертора составила всего 43°C. Сигнал разряда батарей срабатывал за 60-100 секунд до выключения. Отдельно заметим, что при нагрузке менее 25 Вт ИБП переходит в режим экономии электричества и обесточивает нагрузку через 5 минут. Для решения этой проблемы (отключения режима экономии), производитель рекомендует обращаться в сервис центр, либо провести переделку самостоятельно. Замечу, что переделка требует навыков пайки SMD элементов. Руководство по переделке доступно на сайте.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Всего было собрано 4 варианта конфигурации тестового компьютера:

Integrated SiS Mirage, БП 400 Вт с пассивным PFC: DIVX-SiS
ATI X700, БП 400 Вт с пассивным PFC: DIVX-ATI
ATI X700, БП 400 Вт с пассивным PFC: 3DM5-ATI
ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-ATI-PFC

На диаграмме слева направо:

DIVX-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17–25%.

DIVX-ATI — Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

3DM5-ATI — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

3DM5-ATI-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для применяемой в ИБП батареи производителем рекомендован зарядный ток до 2150 мА. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (500 Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (250 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Для восстановления 90 % заряда после глубокого разряда потребовались сутки. Полная зарядка батареи потребовала более 30 часов. Ток заряда в начале составил 350 mA, быстро снизившись до 280 mA. После 17 часов зарядки он стал снижаться, достигнув значения 25 mA через 31 час. Восстановление после интенсивного разряда на номинальной мощности 500 Вт заняло 5 часов. При пониженном напряжении электросети эффективность зарядки падает до двух раз. По результатам измерений, работа схемы зарядки признана удовлетворительной.

Для проверки системы “холодного старта” ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке 500 Вт на активную нагрузку. На осциллограмме хорошо заметен плавный (в течении 50 мс) выход на номинальное напряжение.

Холодный старт тестового компьютера прошел нормально как с активным, так и с пассивным PFC.

Частота переменного тока при работе от батарей составила 50 Гц при всем диапазоне нагрузок.

Для связи с компьютером у ИБП предусмотрен 9 контактный RS-232 разъем и разъем USB type B. Протокол PnP и стандарт Smart Battery не поддерживается. После подключения ИБП по USB, в диспетчере устройств появились HID устройства.

Связь с ИБП возможна с помощью прилагаемого софта. Мы протестировали как прилагаемое ПО WinPower2004, так и предлагаемое для скачивания на сайте производителя ПО IPPON MONITOR. В обоих случаях никаких проблем не наблюдалось, ИБП определялся и выдавал показания корректно.Вывод

Тестируемое устройство является бюджетным ИБП, как схемотехнически, так и конструктивно. Существенным недостатком является необходимость обращения в сервисный центр, в случае необходимости замены батареи, и для отключения энергосберегающего режима при работе с маломощной нагрузкой.

ИБП можно рекомендовать для использования в домашних условиях.

Достоинства:

Стабильность выходного напряжения во всем диапазоне нагрузок
Полная комплектация
2 года гарантии на изделие, включая батарею
Низкий уровень шума

Недостатки:

Не отключаемый пользователем режим энергосбережения
Замена батареи производится в сервис-центре
Нет поддержки Smart Battery
Перегрев корпуса в районе силового трансформатора

Средняя текущая цена (количество предложений) в московской рознице: $96(115)

ИБП IPPON Back Power Pro 800 предоставлен компанией MERLION

Схема преобразователя 12 220в 3000вт из бесперебойника

В последнее время очень часто наблюдаю, что все больше и больше людей увлекаются сборкой самодельных инверторов. Поскольку заинтересованы начинающие радиолюбители, я решил вспомнить о схеме, которую опубликовал на нашем сайте год назад. Сегодня я решил переделать схему увеличивая выходную мощность и детально пояснить процесс сборки.

Скажу сразу – это самый простой преобразователь 12-220 с учетом выходной мощности схемы. В качестве задающего генератора задействован старый и добрый мультивибратор. Разумеется, такое решение многим уступает современным высокоточным генераторам на микросхемах, но давайте не забудем, что я стремился максимально упростить схему так, чтобы в итоге получился инвертор, который будет доступен широкой публике. Мультивибратор – не есть плохо, он работает более надежно, чем некоторые микросхемы, не так критичен к входным напряжениям, работает при суровых погодных условиях (вспомним TL494, которую нужно подогревать, при минусовых температурах).

Трансформатор использован готовый, от UPS, габариты сердечника позволяют снять 300 ватт выходной мощности. Трансформатор имеет две первичные обмотки на 7 Вольт (каждое плечо) и сетевую обмотку на 220 Вольт. По идее, подойдут любые трансформаторы от бесперебойников.

Диаметр провода первичной обмотки где-то 2,5мм, как раз то, что нужно.

Основные характеристики схемы

Номинал входного напряжения – 3,5-18 Вольт
Выходное напряжение 220Вольт +/-10%
Частота на выходе – 57 Гц
Форма выходных импульсов – Прямоугольная
Максимальная мощность – 250-300 Ватт.

Недостатки

Долго думал какие у схемы недостатки, на счет КПД, оно на 5-10% ниже аналогичных промышленных устройств.
Схема не имеет никаких защит на входе и на выходе, при КЗ и перегрузке полевые ключи будут перегреваться до тех пор, пока не выйдут из строя.
Из за формы импульсов, трансформатор издает некий шум, но это вполне нормально для таких схем.

Достоинства

Простота, доступность, затраты, 50 Гц на выходе, компактные размеры платы, легкий ремонт, возможность работы в суровых погодных условиях, широкий допуск используемых компонентов – все эти достоинства делают схему универсальной и доступной для самостоятельного повторения.

Китайский инвертор на 250-300 ватт, можно купить где-то за 30-40$, на этот инвертор я потратил 5$ – купил только полевые транзисторы, все остальное найдется на чердаке думаю у каждого.

Элементная база

В обвязке минимальное количество компонентов. Транзисторы IRFZ44 можно с успехом заменить на IRFZ40/46/48 или на более мощные – IRF3205/IRL3705, они не критичны.

Транзисторы мультивибратора TIP41 (КТ819) можно заменить на КТ805, КТ815, КТ817 и т.п.

С успехом подключал к этому инвертору телевизор, пылесос и другие бытовые устройства, работает неплохо, если устройство имеет встроенный импульсный БП, то вы не заметите разницы в работе от сети и от преобразователя, в случае запитки дрели – запускается с неким звуком, но работает довольно хорошо.

Плата была нарисована вручную обыкновенным маникюром

В итоге инвертор понравился на столько, что решил поместить в корпус от компьютерного блока питания.
Реализована также функция REM, для включения схемы нужно всего лишь подключить провод REM на плюсовую шину, тогда поступит питание на генератор и схема начнет работать.

С такой схемы вполне реально снять и большую мощность (500-600 Ватт, может и больше), в дальнейшем попробую увеличить мощность, так, что следующая статья не за горами, до новых встреч.

Был старый Источник Бесперебойного Питания ИБП с умершим аккумулятором марки ippon back power pro 400
Платы у модельного ряда ippon back power pro 400 — 800 около одного данный способ должен к ним подойти
Модернизация увеличение мощности

Диод D13 нужно заменить на более мощный стандартный 1А поставить как минимум 1,5А.
Для ускоренного заряда увеличения напряжения, дополнительно припаять диод шоттки (меньше потерь падения напряжения) (минимум 1.5А 20В) параллельно D13 через тумблер.

Отключить или отпаять звуковой сигнал чтоб не надоедал

1. Режим GRN (Green power control) при включенном режиме и работе ибп от акб потреблением менее 100Ват отключит ИБП через 5 минут, так как не поймет что у него что то подключено и для защиты АКБ выключится чтоб лишний раз не разряжать можно так же сделать через тумблер.
Для отключения данного режима GRN отпаять ногу резистора R15A

2. Работа Автоматического Регулятора Напряжения (AVR), При отклонении входного напряжения на величину от 10% до 25%

3. STD стандартный режим впаяны оба резистора R5A, R5B

отпаять R5A, чтобы перевести UPS в режим STEP.
Тогда должна будет заработать еще и ступенчатая стабилизация напряжения.

Режим GEN выпаяны оба резистора R5A, R5B

4. выдаваемая мощность (платы заточены под разные нагрузки)
500VA R3B впаян R3C нет
400VA R3B и R3C нет
700VA R3B и R3C нет

Сделано на основе видео Ippon BPP и автоАКБ, подробно о переделках на плате.

Комментарии 24

А кулеры работают во всех режимах? И от сети и от акб?

Привет от АКБ точно работают, от сети точно не помню всегда работают или включаются не особо тестил в этом режиме

Добрый день. А если к такому заводскому ИБП подключить АКБ 60 Ач от автомобиля и нагрузка будет 50 Вт (циркуляционный насос), то требуются какие либо переделки или штатная схема ИБП будет нормально работать?

До 100 ват будет выключается так как будет думать что ничего не подключенно. Надо выпаивать элемент . так же зарядка слабая будет плохо заряжать 60ач, так как большая ёмкость . а так в целом должно работать.

Нашёл ибп Ippon Smart power pro 2000. Написано выходная мощность 2000ВА. Пробовал подключить блоком питания на 12В, лампочки мигнут один раз и всё. Нашёл подробные характеристики, а там оказывается два аккума внутри были по 12В соединены последовательно, соответственно он требует 24В. И вот теперь вопрос, у меня то в машине 12В, можно ли как-то сделать чтоб от 12В работал или другой искать ибп? Заранее спасибо.

Можно ли вообще подключить другой трансформатор к бесперебойнику ?

Если параметры совпадают Напряжение и мощность то да можно. Но как узнать какие были параметры у родного трансформатора этого я не знаю если только где то в сервисной документации написано.

Как подключить другой трансформатор?Родного нет но есть поменьше

Не подскажу сам узнавал у производителя но ответа не получил так такого мол нужно обращаться в сервис где ремонтируют и спрашивать.

Служба технической поддержки IPPON консультирует пользователей только по вопросам, связанным с использованием продукции. Ваш вопрос, отнести к категории пользовательских вопросов не представляется возможным, т.к. он содержит явную сервисную направленность. Информация о совместимости запасных частей здесь не предоставляется.

Если вас интересует ремонт указанной модели ИБП, то для его ремонта рекомендуем обратиться в любой удобный вам авторизованный сервисный центр IPPON.

Как подключить другой трансформатор?Родного нет но есть поменьше

Простой и дешевый автомобильный преобразователь напряжения можно построить на базе старого, нерабочего бесперебойника, точнее с использованием некоторых частей бесперебойника.

Устройство до безобразия простое, но имеет несколько недостатков, а точнее:

1) отсутствие каких-либо защит от короткого замыкания и перегрузки на выходе
2) Отсутствие стабилизации выходного напряжения

Единственной защитой инвертора является пара предохранителей, первый из которых установлен в цепи плюса питания, второй – на выходе.

В качестве генератора импульсов задействована микросхема CD4047, Указанная микросхема непосредственно вырабатывает импульсы с частотой около 50 Гц, а также управляет полевыми транзисторами. В идеале не хватает специализированного драйвера для управления транзисторов, но микра справляется не плохо.

Транзисторы IRFZ44 либо лююбые другие N-канальные , с напряжением от 50 Вольт и с током от 30 Ампер и выше. Мощность инвертора составляет около 150 ватт и при использовании более мощных ключей ( например – IRF3205) может быть увеличена до 250-300 ватт.

Добавлять параллельно по нескольку ключей в плече с целью увеличения выходной мощности не совету, микросхема попросту не справиться с управлением ключей, в следствии чего во время работы последние могут не полностью закрыться, что приведет к короткому замыканию, и в качестве результата получим пару взорванных полевиков, которые стоят немало денег.

Топология схемы – пуш-пулл, обычный двухтактник со средней точкой.

Трансформатор взят от бесперебойника, обязательно со средней точкой. Перематывать, доматывать или отматывать ничего не нужно, на трасе есть силовая обмотка со средней точкой и выходная обмотка, на которой получим 220 Вольт, нужно лишь прозвонить вторичные обмотки (их возможно будет несколько) и найти обмотку с самым большим сопротивлением (около 15-25 Ом, в зависимости от типа трансформатора).именно эта обмотка является сетевой.

К стати! я забыл указать, что частота выходных импульсов с инвертора составляет около 50 Гц, может быть откорректирована с помощью подстроечного резистора на плате (плату можно скачать в конце статьи)
Форма выходных импульсов – прямоугольная, но коллекторные двигатели без проблем можно подключать, а вот асинхронники не советую, хотя работать будут.

Инвертор был собран в корпусе от компьютерного блока питания, также не забываем об охлаждении.

В моем случае каждый полевой транзистор установлен на отдельный теплоотвод, разумеется они изолированы друг от друга а также от корпуса. Выводы силовой обмотки с трансформатора цепляются непосредственно к радиаторам, которые являются стоком полевых транзисторов (сами транзисторы не изолированы от теплоотводов).

Монтаж сделан так, чтобы вентилятор от блока питания находился в непосредственной близости от радиаторов, он выдувает отработанный теплый воздух из-под корпуса и питается от основной шины 12 Вольт.

Для того, чтобы инвертор заработал помимо основного питания (от аккумулятора) подается слаботочный плюс на плату генератора, последний начинает работу.

И ещё хочу отметить один момент, если у вас есть грузовой автомобиль, то вам обязательно нужно знать этот ресурс. Ведь не все автомобили вечны, а такой эвакуатор сложно найти. Так, что заходите и ознакомьтесь с информацией.

Видеообзор от АйДистрибьют — ИБП IPPON Back Power Pro II

АйДистрибьют предлагает ознакомиться с новым видеообзором на нашем Youtube-канале. На сей раз он посвящён источникам бесперебойного питания серии Back Power Pro II от бренда IPPON. Это ИБП с двойным преобразованием, предназначенные для защиты персональных компьютеров и рабочих станций от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, понижений, повышений и полного исчезновения напряжения в электросети. Смотрите видеоролик или читайте традиционный обзор на нашем сайте, как вам больше нравится.

О бренде IPPON

Марка IPPON, принадлежащая компании Nippon Klick Systems LLP, базируется в Лондоне. Однако, создана она была в Гонгконге, где в 2001 году велись первые новаторские разработки ИБП для защиты компьютеров. Уже в 2003 году бренд был представлен в России. В настоящее время компания IPPON входит в тройку лидеров рынка по продажам ИБП в нашей стране.

Физические показатели

Все ИБП IPPON Back Power Pro II предназначены для напольной установки.

На торцах расположены вентиляционные отверстия, способствующие хорошему охлаждению, благодаря улучшенной схеме прохождения воздушного потока.

ИБП позволяет подключить до 4-х устройств одновременно через входные разъёмы питания IEC 320, расположенные на тыльной стороне устройства.

На передней панели по соседству с экраном располагаются два USB-разъёма, которые возможно использовать для подзарядки различных гаджетов и телефонов. Также тут имеется механический выключатель. Кабель питания несъёмный, и имеет длину 1,3 метра.

Диапазон входного напряжения, при котором ещё не задействуются батареи, — от 162 до 290 В при частоте 45-65 Гц. На выходе ИБП серии Back Power Pro II выдают напряжение 220 +/-10% В со ступенчатой аппроксимированной синусоидой 50 либо 60 Гц +/- 1%.

Управление и эксплуатация

ИБП серии Back Power Pro II крайне просты в использовании: включите устройство в сеть и подсоедините к нему нужную вам технику. Что-либо настраивать или корректировать не требуется.

Благодаря наличию большого LCD-дисплея управление устройством и мониторинг его работы стал более удобным. На большой экран с подсветкой поступает текущая информация о работе ИБП: входное и выходное напряжение, уровень нагрузки и заряда батареи, а также, собственно, режим работы.

В случае возникновения «внештатной ситуации», как то: низкий заряд батареи, перезагрузка, или неисправность, информация на экране дублируется соответствующим звуковым сигналом.

Поддерживается управление и контроль посредством утилиты WinPower. Её можно загрузить с официального сайта IPPON. Во время установки потребуется ввести серийный номер ИБП. Есть русификация.

В основном окне программы наглядно отображается напряжение на входе и выходе, напряжение батареи, уровень нагрузки и примерное оставшееся время работы.

Функция циклического самотестирования

Все UPS IPPON серии Back Power Pro II имеют функцию циклического самотестирования. Устройство проводит постоянную фильтрацию входного напряжения, обеспечивая защиту подключенного оборудования от всплесков и шумов в электрической сети. Защита от перегрузки при питании от сети обеспечивается за счет перехода в режим неисправности через 5 секунд при перегрузке в 110% от допустимой.

В случае если перегрузка составит 120% от допустимых значений, бесперебойник выключится немедленно и перейдет в режим неисправности.

Модельный ряд

В серию Back Power Pro II входят пять моделей, которые отличаются максимальной мощностью: 400, 500, 600, 700 и 800 ВА.

АйДистрибьют рекомендует:

Мы рекомендуем вам использовать ИБП для ПК IPPON Back Power Pro II, потому что они демонстрируют хорошую эффективность, надёжность и автономность, а также просты в управлении и эксплуатации.

Купить ИБП IPPON этой серии можно на сайте АйДистрибьют, перейдя в каталог для выбора подходящей модели. Спасибо за прочтение, и пусть ваше оборудование никогда не отключается от электропитания!

Почему ИБП не работает: самые распространенные неисправности

Источники бесперебойного питания, как и любая другая техника, нуждаются в своевременном обслуживании, отсутствие которого может привести к тому, что ИБП не будет запускаться. Это возможно по самым разным причинам. Существует набор типовых неисправностей, которые могут привести к тому, что ИБП не включается, однако, стоит помнить, что в устройстве каждого бесперебойника могут быть свои особенности, что может внести свои коррективы в процесс диагностики и ремонта ИБП.

Так как ИБП является наиболее важной частью системы питания, его выход из строя подвергает оборудование определённому риску. Самым простым способом устранения неисправности является изучение инструкции. С большой долей вероятности там вы найдете описание проблем, которые могут появиться при эксплуатации конкретной модели источника бесперебойного питания. Большинство инструкций содержат в себе хотя бы немного информации о том, как устранить мелкую неисправность.

Чтобы избежать проблем, желательно пользоваться программным обеспечением, которое идёт в паре с ИБП. С его помощью можно производить мониторинг состояния системы и своевременно принимать необходимые меры.

Проверка работоспособности

Как проверить бесперебойник на работоспособность? Для этого необходимо выключить электричество и проследить за временем работы нагрузки. Если время работы маленькое, то с большей долей вероятности неисправность вызвана высоким износом аккумуляторной батареи. В этом случае ремонт бесперебойника для компьютера будет заключаться в банальной замене аккумулятора. Важно помнить, что старые аккумуляторы нельзя выкидывать из-за их высокого воздействия на экологию — отжившие свое аккумуляторы необходимо сдавать на утилизацию.

Если ИБП при запуске пищит, то это может быть сигналом того, что произошла

перегрузка. Так же это может сигнализировать о том, что аккумуляторная батарея не прошла проверку, которая предусмотрена системой. Понять причину неприятного писка можно с помощью индикаторов на лицевой панели или с помощью программного обеспечения.

ИБП Eaton 9PX панель управления

Почему ИБП не работает от батареи? Такая проблема может быть вызвана неисправностью зарядного устройства, вследствие чего аккумулятор не способен обеспечить заявленное время автономной работы. Проверить зарядку можно, измерив напряжение на клеммах без отключения от сети. Оно должно составлять 13-14 В для ИБП с одним аккумулятором и 26-28 В при последовательно подключенных АКБ.

Если не работает бесперебойник для компьютера, то для начала необходимо проверить состояние АКБ. В целом их срок службы составляет максимум 4-5 лет. Если вашему ИБП больше 5 лет, то наверняка вся проблема в АКБ. Состояние АКБ можно определить по уровню напряжения. Если оно выше 12,4 В, то все в порядке, а если меньше 12 В, то с ним пора проститься.

Также проверить аккумулятор можно при помощи обыкновенной лампочки с мощностью 100 Вт. Для этого необходимо подключить лампочку к АКБ и посмотреть на какое время хватит заряда аккумулятора. Типовые АКБ, которые используются в источниках бесперебойного питания, являются свинцовокислотными с ёмкостью 7 Ач. Новый АКБ такого типа обеспечивает порядка 20 минут работы лампочки 100 Вт. В результате если АКБ показало время, которое меньше 70% от нормального, то его нужно заменить.

Если батарея исправна, то причины неполадок могут крыться в неправильном подключении АКБ. Также причина может быть в неверной отработке программы ИБП

, это говорит о том, что устройство нуждается в калибровке. В противном случае причины могут крыться в неисправности компонентов ИБП, которые установить самостоятельно не получится.

ИБП не включается

Нередки ситуации, когда бесперебойник просто не включается. Что делать в таком случае? В источниках бесперебойного питания маленькой мощности, как правило, плата управления запитана от АКБ, ввиду этого источник бесперебойного питания не включается из-за низкого заряда. В такой ситуации необходимо попробовать зарядить аккумулятор. Некоторые устройства могут производить зарядку при таких условиях, поэтому достаточно просто вставить розетку ИБП в сеть и подождать некоторое время. Также можно вытащить аккумулятор и зарядить с помощью подходящего зарядника.

Если вы только, что приобрели устройство, но оно не включается, то необходимо проверить подключены ли АКБ. По правилам перевозки такие устройства должны перевозиться с отключенной аккумуляторной батареей. Ещё одной причиной того, что ИБП не запускается может быть продавленная кнопка включения. Возможны обрывы кабелей, вызванные коротким замыканием.

Также причиной того, что не работает бесперебойник может стать перегрузка. Проверить это достаточно просто — нужно отключить всю нагрузку. Если при этом ИБП будет работать, то необходимо выявить оборудование, которое вызывает перегрузку. Сделать это можно последовательным подключением нагрузки к ИБП. После такую нагрузку необходимо исключить. Если ИБП не включается даже без нагрузки, то необходимо сдать устройство на диагностику в сервисный центр. Самостоятельная замена АКБ может не решить проблему, поэтому покупать вторую батарею просто так смысла нет.

Обслуживание мощных ИБП может крыть в себе опасность. Она обусловлена наличием больших токов и напряжений, которые при замыкании могут вывести из строя оборудование и нанести ожоги. По этой причине стоит соблюдать все меры предосторожности, а ещё лучше обратиться в специализированный центр.

Наши специалисты помогут быстро выявить и устранить неисправность на любом типе оборудования. Реализуем как срочный ремонт, так и профилактическое техническое обслуживание.

Поиск неисправности UPS IPPON 360Wat Back Power Pro NEW 600 неожиданный финал. | Пелинг

Подарили мне вот такой вот бесперебойник по типу УПС называется он Back Power Pro NEW 600, проще говоря данное устройство вышло из строя при сильном скачке напряжения которое вывело из строя сначала системный блок, а далее когда компьютер оказался в полном КЗ — коротком зависании благополучно коротнул сам. Причем блок питания который стоял после него выгорел так что пластик весь превратился в порошок. Куллер благополучно заклинило так что он вплавился в направляющую.

В общем, что я хочу сказать, что современный устройства по типу бесперебойников, перестали выполнять функцию устройства защищающего системные блоки, и лишь выполняют функцию поддержки питания для правильного завершения работы. Кстати данный инвертор продан 09 2013 года что говорит о том что он достаточно свежий.

Раньше я видел такие скачки напряжения, когда все оборудование выходило из строя, а например устройства которые питались через ИБП, оставались живы. Приходилось по работе видеть много странного и редкого.

Самый сложный ремонт оборудования был у меня это когда я приходил п выключал ИБП, а потом включал и он весело пропикивал и без проблем работал дальше. Теперь у меня закрадываются сомнения а нужен ли ИБП?

Характеристики кому интересно:

BACK POWER PRO
Модель	400	500	600	700	800
EAN-code	2768339000013	2768339200017	2768339400011	2768339600015	2768340800015
Мощность	400 ВА / 240 Вт	500 ВА / 300 Вт	600 ВА / 360 Вт	700 ВА / 420 Вт	800 ВА / 480 Вт
	Вход
Напряжение	~220 В
Диапазон напряжений	~ 162 — 268 В
	Выход
Напряжение	220 В +/- 10%
Частота	50 или 60 Гц (автоматическое определение)
Диапазон частоты	`+/- 1 Гц
Форма сигнала	Ступенчатая аппроксимация синусоиды
	Защита и фильтрация
Защита от всплесков/шумов	Постоянная фильтрация входного напряжения
Защита цепи нагрузки	Защита от короткого замыкания
Защита от перегрузки при питании от сети	ИБП автоматически выключится: если нагрузка составит 110% от допустимой в течении 5 минут и перейдёт в режим неисправности, если нагрузка составим 120% от допустимой — выключится немедленно и перейдёт в режим неисправности
Защита от перегрузки при питании от батарей	ИБП автоматически выключится: если нагрузка составит 110% от допустимой через 5 секунд, если нагруprf составит 120% от допустимой — выключится немедленно
Работа Автоматического Регулятора Напряжения (AVR)	При отклонении входного напряжения на величину от 10% до 25% ниже номинала, ИБП выдает выходное напряжение с 15%-ным повышением входного. При отклонении входного напряжения на величину от 10% до 25% выше номинала, ИБП выдает выходное напряжение с 15%-ным понижением входного.
Функция Green Power	Автоматическое выключение в случае малой нагрузки в режиме работы от батарей, предохраняет аккумуляторы от глубокой разрядки
Защита телефонной линии	порт RJ-11

Батареи
Тип	Герметичные не обслуживаемые, свинцово-кислотные
Номинал и количество	12 В / 7,2 Ач, 1 шт.	12 В / 9 Ач, 1 шт.
Обычное время заряда	6 часов (до 90% полной емкости из положения полного разряда)
Время перехода на батареи	4 — 8 мс

По поводу ИБП с дисплеями я считаю что это все того не стоит и является просто заманухой.

Кстати многих мой метод поиска неисправностей может подвергнуть шоку, так как в видео есть элементы экшена правда со стороны 🙂 Но когда терять нечего, почему бы наверняка не найти все неисправное 🙂

Ну и сам маленький ролик :

Другие статьи

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

Схема бесперебойника ippon back power pro 500

Источник бесперебойного питания, или как в простонародье его называют ЮПС (BACK UPS) — это по сути повышающий преобразователь и зарядное устройство в одном корпусе. Устройство очень полезное, особенно для владельцев ПК. Устройство может автономно питать компьютер, если по каким-то причинам внезапно выключили электричество. К сожалению, встроенный аккумулятор не позволяет питать компьютер в течении долгого времени, поскольку его емкость ограничена 7-ю амперами (в некоторых мощных моделях стоит АКБ до 15-20А). Перейдем к самому аккумулятору.

В источниках бесперебойного напряжения используется закрытый гелиевый или кислотный аккумулятор. Встроенный аккумулятор рассчитан обычно на емкость от 7 до 8 Ампер/час, напряжение — 12 вольт. Аккумулятор полностью герметичен, это позволяет использовать устройство в любом состоянии. Помимо аккумулятора, внутри можно разглядеть громадный трансформатор, в данном случае на 400-500 ватт. Трансформатор работает в двух режимах —

1) как повышающий трансформатор для преобразователя напряжения.

2) как понижающий сетевой трансформатор для зарядки встроенного аккумулятора.

При работе в обычном режиме нагрузка питается отфильтрованным напряжением сети. Для подавления электромагнитных и помех во входных цепях используются фильтры. Если входное напряжение становится ниже или выше установленной величины или вообще исчезает, то включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор осуществляет питание нагрузки от батарей. BACK UPS класса Off-line неэкономично работают в электросетях с частыми и значительными отклонениями напряжения от номинальной величины, поскольку частый переход на работу от батарей уменьшает срок службы последних. Мощность выпускаемых производителями Back-UPS находится в диапазоне 250-1200 ВА. Схема источника бесперебойного напряжения BACK UPS достаточно сложна. В архиве вы можете скачать большой сборник принципиальных схем, а ниже приведены несколько уменьшенных копий — клик для увеличения.

Тут можно встретить специальный контроллер, который отвечает за правильную работу устройства. Контроллер активирует реле, когда сетевое напряжение отсутствует и если бесперебойник включен, то он будет работать как преобразователь напряжения. Если напряжение в сети снова появляется, то контролер отключает преобразователь и устройство превращается в зарядное устройство. Емкость встроенного аккумулятора может хватать до 10 — 30 минут, если, разумеется, устройство питает компьютер. Подробнее почитать про работу и назначение узлов бесперебойника можно почитать в этой книге.

BACK UPS может быть использован в качестве резервного источника питания, вообще рекомендуется иметь каждому дому по бесперебойнику. Если бесперебойный ИП предназначен для бытовых потребностей, то желательно выпаять с платы сигнализатор, он напоминает, что устройство работает как преобразователь, напоминание писком он делает в каждые 5 секунд, а это надоедает. На выходе преобразователя чистые 210-240 вольт 50 герц, но что касается формы импульсов, там явно не чистый синус. BACK UPS может питать любую бытовую технику, в том числе и активную, разумеется, если мощность устройства позволит этого.

Добро пожаловать в блог сисадмина-паяльщика

Вход / Выход
На входе: 1-фазное напряжение
На выходе: 1-фазное напряжение
Входное напряжение: 165 – 275 В
Входная частота: 47 – 63 Гц
Стабильность выходного напряжения (батарейный режим): ± 5 %

Управление
Интерфейсы: USB, RS-232

Функциональность
Отображение информации: нет
Звуковая сигнализация: есть
Холодный старт: есть

Батарея
Время зарядки: 6 час
Возможность замены батарей: есть

Защита
Защита от перегрузки: есть
Защита от высоковольтных импульсов: есть
Фильтрация помех: есть
Защита от короткого замыкания: есть
Защита телефонной линии: есть

Дополнительная информация
Цвет: белый
Габариты (ШxВxГ): 100x140x330 мм
Вес: 6 кг

На плате расположено достаточно большое количество реле HONGFA HF3FA-012-ZTF, которые отвечают за включение ИБП, а также за систему AVR.

Переходим к нашим USB и RS232 разъемам. Для их работоспособности установлена небольшая платка, с микроконтроллером USB CY7C63723C-SXC от Cypress Semiconductor. Это ещё один микроконтроллер имеющийся на плате.

Ну и в общем из всего остался у нас трансформатор. Он «Ш-образный», тяжелый, намотан хорошим толстым проводом, и как я уже говорил нереально греется. Заодно греет все вокруг, в том числе и батарею (АКБ).

Разъемы питания на задней панели подключаются разъемной фишечкой. Все остальные соединения в разъемах сделаны пайкой.

У меня на этом все. Спасибо за внимание!

Комментариев: 4 на “ Источник бесперебойного питания Ippon Back Power Pro 500 ”

Здравствуйте.
У меня бесперебойник ИБП IPPON Back Power PRO 600.
Но по начинке и компонентам, микросхемам и компоновке платы он точь в точь, один в один как у Вас в обзоре.
Но, есть с ним проблемка:
Примерно год – полтора его работы и аккумуляторы в нём умирают.
Пришлось призадумался.
Померял напряжение и ток которые постоянно подаются на полностью заряженный (новый) аккумулятор.
Напряжение поддерживается бесперебойником на аккумуляторе 13,91 – 13,92 вольта. Ток заряда при этом 25 – 30 мА.
При этом приложив ухо к аккумулятору и прислушавшись слышно отчетливо, что внутри аккумулятора есть хоть и очень слабое “бульканье” кипение, но всё же оно есть. И постоянное оно.
Почитал многие форумы и выяснил, что у многих бесперебойников из-за перезаряда “кипят” аккумуляторы, поэтому долго и не выхаживают.
Скажите пожалуйста эти самые 13,92 вольта и ток 25 – 30 мА ведь многовато же? Правда? Как Вы считаете?
И если да, то как снизить напряжение подзаряда? Ну хотя бы вольт так скажем до 13-ти. Ну или до 12,8.
Дело в том, что снизить это напряжение на самом деле не так то и просто, потому что на электронной плате внутри бесперебойника нет подстроечных резисторов. Абсолютно нет ни одного, ни единого.
На плате напечатан номер модели: 098-17591-03(А)
Так как же тогда его правильно и грамотно то снизить? Что бы и снизить его и не навредить всей электронике в целом? Чем снизить, какими элементами схемы это грамотно сделать? Где и как в схеме внести для этого коррективы?
И если допустим корпус внутри вентилятором тем же дополнить каким нибудь миниатюрным (кулером), то где на плате можно было бы взять 12 вольт?
Вы не подскажите? Очень очень нужно. Если знаете, – помогите разобраться.
Заранее Вам спасибо.

и Вам здравствуйте.
1. Булькания вы в аккумуляторах услышать не можете. Там жидкого электролита нет.
2. После разряда аккумулятора, зарядка идет гораздо большим током. Измеренный вами ток 25 — 30 мА это ток поддержания заряда аккумулятора и предотвращения его разрядки. Он присутствует во всех ИБП.
3. По схемотехнике не подскажу. Часто аккумуляторы в этих ИБП умирают не от перезаряда, а от того, что сильно греются от трансформатора и высыхают.

А сколько у вас в этом ИБП работают аккумуляторы по времени и какие ставите?

Да, вы правы – “бульканье” – это просто я не совсем корректно выразился. Преувеличил как бы получается. Но, слышен внутри аккумулятора некий своеобразный шелест… Очень слабый, но отчётливо слышимый. Чем то намекает ползание муравьёв внутри спичечного коробочка. По любому это электролит “шуршит” которым пропитано стекловолокно или ещё что то там. В любом случае слышимые “шевеления” там какие то происходят однозначно, очень тихие, но есть и их слышно. (если прислушаться)
И это как бы один нюанс так сказать.
1) На счёт относительно быстрого выхода из строя аккумуляторов из за высокой температуры трансформатора который внутри как “кипятильник” – это точно Вы указали. Точнее не бывает. Согласен с Вами абсолютно. Он очень горячий и внутри корпуса он серьёзно собой поднимает температуру. Это не хорошо сказывается на здоровье аккумулятора.
Но. есть всё же кроме самой температуры ещё один НЕ МАЛОВАЖНЫЙ нюанс:
2) Это завышенное напряжение заряда. Потому что с повышением температуры самого аккумулятора напряжение его “буферного” так называемого подзаряда должно пропорционально снижаться. Есть коэффициенты снижения. Указаны в документациях к каждому практически аккумулятору. Одним словом – для длительного (положенного ему) срока службы аккумулятора должна быть в устройстве реализована, применена ТЕРМОКОМПЕНСАЦИЯ . И даже производители аккумуляторов это никак не скрывают и даже в документациях это чётко прописывают.
Да, и не поленитесь пожалуйста, посмотрите одно не очень длинное но очень полезное и познавательное на мой (и я думаю не только мой) взгляд видео в ютюбе конкретно по этой всей теме. Очень всё толково рассказано. Без излишеств. Как раз там и про температуру и напряжение. Одно другое в итоге дополняет. И в итоге аккумулятору быстро приходит мучительная и быстрая смерть.
Вот видео:

Сам посмотрел и всё сразу стало понятно.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Добро пожаловать в блог сисадмина-паяльщика

Управление
Интерфейсы: USB, RS-232

Функциональность
Отображение информации: нет
Звуковая сигнализация: есть
Холодный старт: есть

Батарея
Время зарядки: 6 час
Возможность замены батарей: есть

Дополнительная информация
Цвет: белый
Габариты (ШxВxГ): 100x140x330 мм
Вес: 6 кг

У меня на этом все. Спасибо за внимание!

Комментариев: 4 на “ Источник бесперебойного питания Ippon Back Power Pro 500 ”

А сколько у вас в этом ИБП работают аккумуляторы по времени и какие ставите?

Сам посмотрел и всё сразу стало понятно.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

IPPON Back Office 400 Источник бесперебойного питания: характеристики, обзор

Продукция марки IPPON

производится на Тайване, на мощностях Centralion Industrial INC. На территории стран СНГ торговая марка продвигается компанией MERLION.

Описание

Интерактивные ИБП доступны в шести различных сериях. Рассматриваемая модель относится к серии Back Office, в которую входят ИБП с выходной мощностью 400 и 600 ВА. Серия также носит оригинальное название iMaster.Входящие в линейку ИБП относятся к классу OffLine.

Производитель указывает следующие характеристики товара:

Выходная мощность 600 и 300 Вт.
Для ПК с монитором диагональю 15 дюймов время автономной работы составляет 8 минут.
Возможность запуска UPS IPPON Back Office без подключения к электрической сети.
Аккумулятор заряжается до 90% за 10 часов.
Бэк-офис IPPON оборудован светодиодными индикаторами красного и зеленого цвета.
Компактный размер и легкий вес.
Звуковые оповещения.

Оборудование

IPPON Back Office 400 поставляется в оригинальной упаковке размером 125 x 290 x 220 мм и весом около 4 кг. Для удобства транспортировки в верхней части ящика есть вырез. На коробке есть наклейка, на которой написано, что ИБП произведен на Тайване.

IPPON Back Office 400 включает:

Русифицированные инструкции по эксплуатации.
Русифицированный гарантийный талон.
Диск с программным обеспечением WinPower.

Странное дополнение для ИБП, не оборудованного интерфейсами для связи с ПК, это диск с ПО. Традиционные для ИБП IPPON Back Office 400 провода для подключения защищаемого оборудования также не входят в комплект.

Гарантия на ИБП стандартная – 2 года с момента реализации устройства, но не более 30 месяцев со дня изготовления. Вы можете определить дату выпуска по серийному номеру. Авторизованные сервисные центры бренда расположены в 100 городах России.

Конструкция IPPON Back Office 400

ИБП выполнен в пластиковом корпусе из четырех частей: двух боковых, задней и передней панелей. В верхней части находится электроника, в нижней – аккумулятор. Элементы корпуса соединяются при помощи шурупов, защелок и пазов. Литье, как и пластик, очень качественное. Светодиодные индикаторы текущего режима, как и кнопка Power, расположены на передней панели ИБП.

Четыре розетки типа IEC 320, автоматический многоразовый предохранитель на 5 А и розетка RJ-45 расположены на задней стороне блока питания.Несъемный кабель используется для подключения к электросети.

Аккумулятор

В Back Office 400, а также в IPPON Back Office 600, используется двухэлементный аккумулятор производства тайваньской компании CSB. Емкость этого аккумулятора составляет 7,2 Ач, напряжение – 12 В. Емкости аккумулятора данной серии хватает на 20 часов работы. Емкость батареи увеличивается, когда ИБП работает в стандартных условиях.

Замените аккумулятор в сервисном центре. Пользователь может сделать это самостоятельно – для этого потребуется разобрать корпус IPPON Back Office 400.

Схемотехника

На односторонней печатной плате находится все основное электронное устройство. Электроника и аккумуляторный отсек отделены друг от друга. Все элементы соответствуют принципиальной схеме, сама плата, как и пайка элементов на ней, качественная. Все компоненты установлены с двух сторон платы, на обратной стороне которой расположены плоские детали.

Два из четырех центральных проводов соединены перемычками, несмотря на то, что плата защиты разделена на все четыре пары разъемов RJ-45.Шина заземления с защитой не подключена.

Конструкция фильтра против импульсных помех чрезвычайно проста и состоит из конденсатора и варистора.

С помощью реле переключение осуществляется с максимальной силой тока 8А и напряжением 250 В, что позволяет подключать нагрузку с пиковой пиковой мощностью 2000 ВА.

Приближенная синусоида формируется инвертором на четырех транзисторах производства Chino-Excel Technology Co. Она создается высокочастотной схемой, поэтому в конструкции ИБП не используется слишком тяжелый трансформатор на 50 Гц.При работе без нагрузки от аккумуляторов ИБП потребляет 2,9 Вт. Мощность каждого установленного транзистора – 100 Вт, максимальное рабочее однофазное напряжение – 30 В, диапазон рабочих температур – до 175–^около С. Все транзисторы. крепятся к двум массивным радиаторам размером 30 х 10 х 25 мм.

Работа ИБП от сети

Стабилизатор, или автоматический регулятор напряжения, позволяющий регулировать входное напряжение от сети без переключения на питание от батареи, класс OffLine не устанавливается.

Входное напряжение, обеспечиваемое ИБП, составляет около 170-280 В, что не лучший показатель.

Перевод ИБП на питание от батареи сопровождается звуковым сигналом и выполняется, когда напряжение в сети питания превышает указанные диапазоны. Переключение на батарейки сопровождается короткими звуковыми сигналами с частотой 5 секунд. Частота сигнала снижается до 1 секунды, когда ИБП работает с разряженной батареей.

Benchmarking

Источник бесперебойного питания был протестирован при различных уровнях нагрузки на время автономной работы.Во время тестирования ИБП во всем диапазоне нагрузок укладывается в стопку по соответствующему ГОСТу и выдает в среднем 217 В. По результатам тестирования рекомендованная номинальная нагрузка ИБП составляет 300 Вт.

По результатам испытаний на реальной нагрузке источник питания оказался лучшим. От разряда аккумулятора до полного выключения осталось много времени. Единственный недостаток – возможные проблемы при работе с современными многоядерными процессорами и видеокартами, синхронизация с которыми значительно сокращает время работы.

Заряд батареи

Срок службы батареи и ИБП влияет на параметры зарядки батареи. Производитель аккумулятора, установленного в источнике питания, указывает максимальный зарядный ток 2,16 А. После полной разрядки аккумулятор восстанавливает заряд за 17 часов. В начале процесса зарядки ток зарядки достиг значения 520 мА. В течение шести часов ток держался на уровне 480 мА. До отметки 20 мА и напряжение 13.7 В прошло 10 часов. После интенсивной зарядки аккумулятор восстановился за 6 часов.

Зарядка источника бесперебойного питания производилась в рабочем диапазоне напряжений и во включенном состоянии. Зарядный ток в диапазоне от 170 до 280 В изменился на 44%, что является очень хорошим результатом для ИБП.

Функционирование цепи зарядки по результатам Все протестированные тесты признаны хорошими. К минусам можно отнести зарядку аккумулятора только при включенном устройстве, плюс – грамотный подбор тока заряда и целевого напряжения, обеспечивающий приемлемый ресурс и емкость аккумулятора.

Работа с APFC и холодным запуском

ИБП включается при максимальной номинальной нагрузке при проверке системы холодного запуска. Номинальное выходное напряжение установлено на 160 мс.

Источники бесперебойного питания обеих моделей – IPPON Back Office 600 и Back Office 400 – не рекомендуется использовать с блоками питания ПК, оснащенных APFC. Модель была подключена к источникам питания с широким диапазоном входных напряжений и активной коррекцией коэффициента мощности с целью проверки совместимости.При подключении к компьютеру с таким типом питания система работала нестабильно, постоянно отключалась и включалась.

Программное обеспечение и интерфейс

Программное обеспечение в комплекте не работает. Дело в том, что источник бесперебойного питания не имеет интерфейса для связи с персональным компьютером.

выводы

Источник бесперебойного питания IPPON Back Office – это бюджетная модель, но все параметры, указанные производителем, им предоставлены в полном объеме.С практической точки зрения может быть даже оправдан отказ от интерфейса для подключения к компьютеру.

ИБП можно использовать для бесперебойного питания офисных компьютеров и коммуникационного оборудования. При этом необходимо учитывать тот факт, что ИБП не может защитить оборудование от пониженного или повышенного напряжения в сети.

Преимущества:

Соответствует заявленной мощности.
Качество, современное и простое исполнение.
Легкость и компактность.

Недостатки:

Несовместим с блоками питания с активным PFC.
Ввод защищаемого оборудования от 170 до 280 В.

Источники бесперебойного питания от Opti-UPS

Прежде чем отправиться в магазин за новым ИБП / ИБП (источник бесперебойного питания), давайте вспомним, для чего именно ИБП.

Есть несколько основных задач ИБП, связанных с наиболее частыми проблемами электроснабжения в наших электрических сетях:

Исчезновение напряжения.
Электромагнитные и высокочастотные помехи.
Скачки напряжения.
Повышенное напряжение.
Падение напряжения.

Исходя из этого, при выборе ИБП мы ориентируемся на конкретную проблему.

В свою очередь, сами источники бесперебойного питания делятся на три наиболее распространенные категории:

Off-line UPS – не стабилизируют напряжение; амплитуда и частота на выходе такие же, как на входе. В нормальном режиме ИБП фильтрует пассивные фильтры переменного напряжения, и когда оно падает или повышается относительно определенного уровня, они переключаются на батареи, работают от батарей в течение очень небольшого промежутка времени и отключают нагрузку. Основное применение – защита некритических нагрузок от перебоев в подаче электроэнергии в зонах со стабильным напряжением без серьезных помех. Отличительные особенности автономных ИБП – небольшие размеры, простая конструкция и относительно невысокая цена.

Линейно-интерактивный ИБП – ИБП ступенчато стабилизируют переменное напряжение с помощью автотрансформатора (бустера). Например, при 220 В на входе дают 220 В на выходе, при 210 В на входе – 210 В на выходе, при падении до 200 В «кидают» 20 В и получают 220 В.При работе в нормальном режиме ИБП не корректирует частоту. ИБП имеют пассивные фильтры, а в нормальном режиме – фильтруют с их помощью переменное напряжение. В случае сбоя питания ИБП, оснащенный дополнительными батареями, может поддерживать нагрузку до полутора часов. Этот класс широко используется на рабочих станциях и небольших серверах. Линейно-интерактивный ИБП имеет привлекательный внешний вид, небольшие габариты, но, соответственно, более высокую цену по сравнению с автономным ИБП.

On-line UPS – источник бесперебойного питания с двойным преобразованием.Защищает нагрузку практически от всех сетевых проблем. Преобразует 100% входного переменного тока в постоянный, а затем преобразует его обратно. При первом преобразовании из очень плохого внешнего переменного напряжения можно получить стабильное постоянное напряжение, на выходе ИБП оно всегда формирует синусоидальную волну заданного качества. Этот класс не применяется к такому значению, как время перехода на работу от батареи. Все это делает его самым дорогим из всех ИБП.

Коэффициент мощности – комплексный показатель, характеризующий линейные и нелинейные искажения формы тока и напряжения в сети, вызванные воздействием нагрузки (например, ИБП).Он рассчитывается как отношение активной мощности, потребляемой нагрузкой, к общей.

В нашем обзоре мы более подробно рассмотрим работу линейно-интерактивного ИБП на примере Enhanced Series 1000C от OPTI-UPS. На наш взгляд, обозначенный ИБП – типичная модель своего класса.

ИБП OPTI-UPS ES1000C

Ниже представлена таблица с заявленными производителем техническими характеристиками модели ES1000C.

Обратите внимание, что при потребляемой мощности 1000 ВА он способен выдавать мощность 700 Вт на нагрузку, в то время как многие производители ИБП с такими же номиналами энергопотребления имеют редуктор меньшей мощности, а мощность, подаваемая потребителю, составляет 500-600 Вт.Отсюда вы можете узнать коэффициент мощности нашего ИБП – он составляет 0,7.

Итак, производитель гарантирует нам минимальное время отклика при переходе на работу от аккумулятора и длительную автономную работу от аккумуляторов. В упакованной коробке с моделью ИБП ES1000C мы обнаружили следующее:

1. ИБП OPTI-UPS ES1000C.
2. Интерфейсный кабель RS232.
3. Модемный кабель RJ-11.
4. шнур питания ИБП.
5. Шнур для подключения нагрузки.
6. Инструкция на русском языке.
7. Компакт-диск с ПО на русском языке.

Можно сказать, что это вполне стандартная комплектация для устройств такого типа.

Дизайн аппарата привлекательный – строгий, но со вкусом. На передней панели расположены светодиоды состояния ИБП и кнопка включения / выключения. Можно смело сказать – не более того.

OPTI-UPS ES1000C – Передняя панель

На задней панели расположены восемь разъемов для подключения нагрузки и один разъем для питания самого ИБП от сети. Также имеется порт интерфейса RS232 для управления ИБП, порты защиты данных RJ-11 и RJ-45, а также механический предохранитель для защиты ИБП от перегрузок.

OPTI-UPS ES1000C – вид сзади

OPTI-UPS ES1000C Испытания ИБП

Испытания проводились на оборудовании следующей конфигурации:
ЭЛТ-монитор с диагональю 1,19 дюйма.
2. Системный блок.
3. Колонны.

Сразу отмечу, что тест проводился в условиях нелинейной нагрузки – на наш взгляд, такое использование ИБП действительно близко к реальному. Все результаты близки к рабочим, а не техническим.

Для сравнительного представления энергопотребления всех этих устройств ниже показаны средние значения энергопотребления наиболее часто используемых компонентов ПК и серверов.

Мы думаем, что каждый может легко выбрать требуемые параметры энергопотребления для своего ПК.

Программное обеспечение этой модели построено таким образом, что самый неопытный пользователь сможет разобраться и настроить ИБП для своего конкретного рабочего профиля. Об этом свидетельствует фото рабочего окна софта.

Все события записываются в журнал, после чего выдаются пользователю в виде сообщения. Как правило, стандартные функции. Правда, есть и не совсем обычные

PowerDevice Manager

, фильтрующая емкость переменного тока от электросети общего пользования, реализованная на достойном уровне – об этом свидетельствуют показания осциллографа.

Возможность фильтрации переменного тока из общедоступной сети приличная, о чем свидетельствуют показания осциллографа.

Синусоидальная волна переменного тока, отображаемая на осциллографе, имеет небольшие отклонения от идеальной формы. Есть небольшой угол падения из положительной зоны.

При работе от батарей генерируемый переменный ток имеет ту же частоту 50 Гц, что и при работе от сети общего пользования.

При работе от батарей генерируемый переменный ток имеет ту же частоту 50 Гц, что и при работе от сети общего пользования

Кстати, вместо заявленных производителем 45 минут автономной работы тестовый ПК проработал 30 минут.Но это нельзя отнести к минусу, так как ПК активно использовался в тестовом режиме, а значит, увеличилось энергопотребление. А вот время восстановления разряженных аккумуляторов до 90% от номинальной, напротив, полностью совпадает с заявленным производителем временем работы ИБП и составляет более 4 часов. Напомним еще раз, что очень многое зависит от потребления и активности использования ПК. Давайте не будем забывать о конечном использовании ИБП, которое заключается в правильном отключении рабочей станции или сервера при отключении питания от сети общего пользования и подавлении шума, скачков напряжения, а не во время работы. Хотя это важный параметр ИБП.

Источник бесперебойного питания, или как в простонародье его называют ИБП (BACK UPS), по сути является повышающим преобразователем и зарядным устройством в одном корпусе. Устройство очень полезно, особенно для владельцев ПК. Устройство может автономно запитать компьютер, если по какой-то причине внезапно отключили электричество. К сожалению, встроенный аккумулятор не позволяет запитать компьютер длительное время, так как его емкость ограничена 7 амперами (в некоторых мощных моделях батарея стоит до 15-20А).Перейдем к самому аккумулятору.

Источники бесперебойного питания используют закрытую гелиевую или кислотную батарею. Встроенный аккумулятор обычно рассчитан на емкость от 7 до 8 Ампер / час, напряжение – 12 вольт. Аккумулятор полностью герметичен, что позволяет использовать устройство в любых условиях. Помимо батареи, внутри можно увидеть огромный трансформатор, в данном случае 400-500 Вт. Трансформатор работает в двух режимах –

1) как повышающий трансформатор для преобразователя напряжения.

2) как понижающий сетевой трансформатор для зарядки встроенного аккумулятора.

Во время нормальной работы нагрузка питается от фильтрованного сетевого напряжения. Фильтры используются для подавления электромагнитных помех и помех во входных цепях. Если входное напряжение падает ниже или выше установленного значения или полностью исчезает, включается инвертор, который обычно выключен. Преобразуя постоянное напряжение батарей в переменное, инвертор питает нагрузку от батарей.ЗАДНИЕ ИБП класса Off-line неэкономично работают в электрических сетях с частыми и значительными отклонениями напряжения от номинального значения, так как частое переключение на работу от батарей сокращает срок их службы. Мощность, производимая производителями Back-UPS, находится в диапазоне 250-1200 ВА. Источник бесперебойного питания BACK UPS довольно сложен. вы можете скачать большую коллекцию схематических диаграмм, а ниже несколько уменьшенных копий – нажмите, чтобы увеличить.

Здесь находится специальный контроллер, который отвечает за корректную работу устройств.Контроллер активирует реле при отсутствии сетевого напряжения, и если ИБП включен, он будет работать как преобразователь напряжения. Если сетевое напряжение снова появляется, контроллер отключает преобразователь, и устройство превращается в зарядное устройство. Емкости встроенного аккумулятора может хватить до 10-30 минут, если, конечно, устройство питает компьютер. Подробнее о работе и назначении узлов ИБП можно прочитать в.

BACK UPS может использоваться как резервный источник питания; в общем, рекомендуется, чтобы в каждом доме был источник бесперебойного питания.Если источник бесперебойного питания предназначен для бытовых нужд, то сигнализатор желательно снять с платы, он напоминает, что устройство работает как преобразователь, каждые 5 секунд издает напоминание с писком, а это скучно. На выходе преобразователя чистые 210-240 вольт 50 герц, но что касается формы импульса, то чистого синуса явно нет. BACK UPS может питать любую бытовую технику, в том числе и активную, если, конечно, мощность устройства позволяет это.

Удивляет полное отсутствие информации о распространенных устройствах типа источников бесперебойного питания.Мы прорываем информационную блокаду и начинаем публиковать материалы по их строительству и ремонту. Из статьи вы получите общее представление о существующих типах источников бесперебойного питания и более подробно, на уровне принципиальной схемы, – о наиболее распространенных моделях Smart-UPS.

Надежность компьютеров во многом определяется качеством электрической сети. Сбои в подаче электроэнергии, такие как скачки, скачки, провалы и перебои в подаче электроэнергии, могут привести к блокировке клавиатуры, потере данных, повреждению материнской платы и так далее.Источники бесперебойного питания (ИБП) используются для защиты дорогих компьютеров от проблем, связанных с электросетью. ИБП устраняет проблемы, связанные с низким качеством электроэнергии или временным отсутствием питания, но не является долговременным альтернативным источником питания, таким как генератор.

По данным экспертно-аналитического центра «СК ПРЕСС», в 2000 г. объем продаж ИБП на российском рынке составил 582 тыс. Шт. Если сравнить эти оценки с данными о продажах компьютеров (1,78 миллиона единиц), то окажется, что в 2000 году каждый третий приобретенный компьютер был оборудован индивидуальным ИБП.

Подавляющую часть российского рынка ИБП занимает продукция шести компаний: APC, Chloride, Invensys, IMV, Liebert, Powercom. Продукция APC уже много лет удерживает лидирующие позиции на российском рынке ИБП.

ИБП

делятся на три основных класса: автономные (или резервные), линейно-интерактивные и интерактивные. Эти устройства имеют различную конструкцию и характеристики.

Рисунок: 1. Блок-схема автономного ИБП

Блок-схема автономного ИБП показана на рис.1. Во время нормальной работы нагрузка питается от фильтрованного сетевого напряжения. EMI / RFI Шумовые фильтры на металлооксидных варисторах используются для подавления EMI и RFI во входных цепях. Если входное напряжение падает ниже или выше установленного значения или полностью исчезает, включается инвертор, который обычно выключен. Преобразуя постоянное напряжение батарей в переменное, инвертор питает нагрузку от батарей. Форма его выходного напряжения – прямоугольные импульсы положительной и отрицательной полярности с амплитудой 300 В и частотой 50 Гц.Автономные ИБП неэкономично работают в электрических сетях с частыми и значительными отклонениями напряжения от номинального значения, так как частое переключение на работу от батарей сокращает срок их службы. Мощность моделей ИБП Off-line производства APC находится в диапазоне 250 … 1250 ВА, а модели Back-UPS Pro – в диапазоне 2S0 … 1400 ВА.

Рисунок: 2. Блок-схема линейно-интерактивного ИБП

Блок-схема линейно-интерактивного ИБП показана на рис.2. Как и автономные ИБП, они повторно передают сетевое напряжение переменного тока на нагрузку, поглощая при этом относительно небольшие скачки напряжения и сглаживая шум. Во входных цепях используется шумовой фильтр EMI / RFI на металлооксидных варисторах для подавления EMI и RFI. Если в сети возникает аварийная ситуация, то ИБП синхронно, без потери фазы колебаний, включает инвертор для питания нагрузки от батарей, при этом синусоидальная форма выходного напряжения достигается за счет фильтрации колебаний ШИМ.В схеме используется специальный инвертор для подзарядки аккумулятора, который также работает при скачках напряжения в сети. Диапазон работы без подключения аккумулятора расширен за счет использования автотрансформатора с переключаемой обмоткой во входных цепях ИБП. Переход на питание от батареи происходит, когда напряжение в сети выходит за пределы допустимого диапазона. Мощность ИБП Smart-UPS класса Line-interactive производства ARS составляет 250 … 5000 ВА.

Рисунок: 3. Блок-схема ИБП класса On-line

Блок-схема ИБП в режиме онлайн показана на рис.3. Эти ИБП преобразуют входное переменное напряжение в постоянное, которое затем преобразуется обратно в стабильный переменный ток с помощью инвертора ШИМ. Поскольку нагрузка всегда питается от инвертора, нет необходимости переключаться с сети на инвертор, а время переключения равно нулю. Благодаря инерционному звену постоянного тока, которым является аккумулятор, нагрузка изолирована от аномалий сети и формируется очень стабильное выходное напряжение. Даже при больших отклонениях входного напряжения ИБП продолжает подавать на нагрузку чисто синусоидальное напряжение в пределах + 5% от заданного пользователем номинального значения.ИБП APC On-line имеют следующие выходные мощности: модели Matrix – 3000 и 5000 ВА, модели Symmetra Power Array – 8000, 12000 и 16000 ВА.

Back-UPS не использует микропроцессор, но Back-UPS Pro, Smart-UPS, Smart / VS, Matrix и Symmetna используют микропроцессор.

Наиболее широко используемые устройства: Back-UPS, Back-UPS pro, Smart-UPS, Smart-UPS / VS.

Такие устройства, как Matrix и Symmetna, используются в основном в банковских системах.

В этой статье мы рассмотрим устройство и схему Smart-UPS 450VA… Модели мощностью 700 ВА используются для питания персональных компьютеров (ПК) и серверов. Их технические характеристики приведены в таблице. один.

Таблица 1. Технические характеристики APC Smart-UPS модели

90 300 0 … 320 90 300 230

Модель	450 ВА	620ВА	700 ВА	1400 ВА
Допустимое входное напряжение, В
Входное напряжение для работы от сети *, В	165…283
Выходное напряжение *, В	208 … 253
Защита входной цепи от перегрузки	Восстанавливаемый автоматический выключатель
Диапазон частот при работе от сети, Гц	47 … 63
Время перехода на питание от батареи, мс	4
Максимальная мощность нагрузки, ВА (Вт)	450 (280)	620 (390)	700 (450)	1400 (950)
Выходное напряжение при работе от АКБ, В
Частота при работе от аккумулятора, Гц	50 ± 0.1
Форма волны при работе от батареи	Синусоида
Защита выходной цепи от перегрузки	Защита от перегрузки и короткого замыкания, отключение с фиксацией перегрузки
Тип батареи	Свинцовый герметичный, не требует обслуживания
Количество батарей x напряжение, В,	2 х 12	2 х 6	2 х 12	2 х 12
Емкость аккумулятора, Ач	4,5	10	7	17
Срок службы батареи, лет	3. ..5
Время полной зарядки, ч	2 … 5
Габаритные размеры ИБП (высота x ширина x длина), см	16,8×11,9×36,8		15,8×13,7×35,8	21,6x17x43,9
Масса нетто (брутто), кг	7,30 (9,12)	10,53 (12,34)	13,1 (14,5)	24,1 (26,1)

* Настраивается пользователем с помощью программного обеспечения PowerChute.

Smart-UPS 450 … 700 ВА и Smart-UPS 1000 ВА… 1400VA имеют одинаковую электрическую схему и отличаются емкостью аккумуляторов, количеством выходных транзисторов в инверторе, мощностью силового трансформатора и габаритами.

Учитывать параметры, характеризующие качество электроэнергии, а также терминологию и обозначения.

Проблемы с питанием можно выразить как:

полное отсутствие входного напряжения – отключение питания;

временное отсутствие или сильное падение напряжения, вызванное включением мощной нагрузки (электродвигатель, лифт и т. Д.)) в сеть – провисание или падение напряжения;

мгновенное и очень мощное повышение напряжения, как при ударе молнии – всплеск;

периодическое повышение напряжения продолжительностью доли секунды, обычно вызванное изменением нагрузки в сети – скачком напряжения.

В России провалы напряжения, перебои в подаче электроэнергии и скачки как вверх, так и вниз составляют примерно 95% отклонений от нормы, остальное – это шум, импульсный шум (иглы), высокочастотные скачки.

вольт-ампер (ВА, ВА) и ватт (Вт, Вт) используются в качестве единиц питания.Они различаются коэффициентом мощности PF (Power Factor):

Коэффициент мощности для вычислительной техники равен 0,6 … 0,7. Число в обозначении моделей ИБП APC указывает максимальную мощность в ВА. Например, модель Smart-UPS 600 ВА имеет мощность 400 Вт, а модель 900 ВА – 630 Вт.

Блок-схема моделей Smart-UPS и Smart-UPS / VS показана на рис. 4. Сетевое напряжение подается на входной фильтр EM / RFI для подавления сетевых помех. При номинальном сетевом напряжении включаются реле RY5, RY4, RY3 (контакты 1, 3), RY2 (контакты 1, 3), RY1, и входное напряжение проходит на нагрузку.Реле RY3 и RY2 используются для режима подстройки выходного напряжения BOOST / TRIM. Например, если сетевое напряжение увеличилось и вышло за допустимый предел, реле RY3 и RY2 подключают дополнительную обмотку W1 последовательно с основной W2. Автотрансформатор с коэффициентом трансформации формируется

К = W2 / (W2 + W1)

меньше единицы, и выходное напряжение падает. В случае снижения сетевого напряжения дополнительная обмотка W1 меняет местами контакты реле RY3 и RY2.Коэффициент трансформации

К = W2 / (W2 – W1)

становится больше единицы, и выходное напряжение возрастает. Диапазон настройки ± 12%, значение гистерезиса выбирается программным обеспечением Power Chute.

При пропадании напряжения на входе реле RY2 … RY5 отключаются, включается мощный инвертор ШИМ, питаемый от батареи, и на нагрузку подается синусоидальное напряжение 230 В, 50 Гц.

Многоуровневый фильтр подавления шума электросети состоит из варисторов MV1, MV3, MV4, дросселя L1, конденсаторов C14… C16 (рис. 5). Трансформатор CT1 анализирует высокочастотные составляющие сетевого напряжения. Трансформатор CT2 является датчиком тока нагрузки. Сигналы от этих датчиков, а также датчика температуры RTh2 поступают на аналого-цифровой преобразователь IC10 (ADC0838) (рис. 6).

Трансформатор T1 – датчик входного напряжения. Команда на включение устройства (AC-OK) отправляется с двухуровневого компаратора IC7 на базу Q6. Трансформатор T2 – это датчик выходного напряжения для режима Smart TRIM / BOOST.С выводов 23 и 24 микросхемы IC1 2 (рис. 6) сигналы BOOST и TRIM поступают на базы транзисторов Q43 и Q49 для переключения реле RY3 и RY2 соответственно.

Сигнал фазовой синхронизации (PHAS-REF) с вывода 5 трансформатора T1 подается на базу транзистора Q41, а с его коллектора – на вывод 14 IC12 (рисунок 6).

В Smart-UPS используется микропроцессор IC12 (S87C654), который:

контролирует наличие напряжения в сети. Если он пропадает, значит к микропроцессору подключается мощный инвертор с питанием от аккумулятора;

включает звуковой сигнал для уведомления пользователя о проблемах с питанием;

обеспечивает безопасное автоматическое закрытие операционной системы (Netware, Windows NT, OS / 2, Scounix и Unix Ware, Windows 95/98), сохранение данных через двунаправленный порт коммутатора при наличии установленной программы Power Chute plus;

автоматически корректирует падения (режим Smart Boost) и выбросы (режим Smart Trim) сетевого напряжения, доводя выходное напряжение до безопасного уровня без переключения на работу от батареи;

контролирует заряд аккумулятора, тестирует его под реальной нагрузкой и защищает от перезарядки, обеспечивая непрерывную зарядку;

обеспечивает режим замены батареи без отключения питания;

проводит самотестирование (каждые две недели или по нажатию кнопки Power) и выдает предупреждение о необходимости замены батареи;

указывает уровень заряда аккумулятора, напряжение в сети, нагрузку ИБП (количество оборудования, подключенного к ИБП), режим питания от аккумулятора и необходимость его замены.

EEPROM IC13 содержит заводские настройки, а также откалиброванные настройки для уровней сигнала частоты, выходного напряжения, пределов перехода, напряжения зарядки аккумулятора.

Цифро-аналоговый преобразователь IC15 (ЦАП-08CN) генерирует опорный синусоидальный сигнал на выводе 2, который используется в качестве эталона для IC17 (APC2010).

Сигнал ШИМ генерируется IC14 (APC2020) вместе с IC17. Мощные полевые транзисторы Q9 … Q14, Q19 … Q24 образуют мостовой инвертор.Во время положительной полуволны ШИМ-сигнала Q12 . .. Q14 и Q22 … Q24 разомкнуты, а Q19 … Q21 и Q9 … Q11 замкнуты. Во время отрицательной полуволны Q19 … Q21 и Q9 … Q11 открыты, а Q12 … Q14 и Q22 … Q24 закрыты. Транзисторы Q27 … Q30, Q32, Q33, Q35, Q36 образуют двухтактные драйверы, которые генерируют управляющие сигналы для мощных полевых транзисторов с большой входной емкостью. Нагрузкой инвертора является обмотка трансформатора, она подключается проводами W5 (желтый) и W6 (черный).На вторичной обмотке трансформатора генерируется синусоидальное напряжение 230 В, 50 Гц для питания подключенного оборудования.

Обратный режим инвертора используется для зарядки аккумулятора пульсирующим током во время нормальной работы ИБП.

ИБП имеет встроенный слот SNMP, который позволяет подключать дополнительные карты для расширения возможностей ИБП:

Power Net SNMP-адаптер, поддерживающий прямое подключение к серверу в случае аварийного отключения системы;

Расширитель интерфейса

uPS для управления до трех серверов;

call-UPS устройство дистанционного управления, обеспечивающее удаленный доступ через модем.

ИБП имеет несколько напряжений, необходимых для нормальной работы устройства: 24 В, 12 В, 5 В и -8 В. Для их проверки можно воспользоваться таблицей. 2. Измерьте сопротивление от выводов микросхем к общему проводу при выключенном ИБП и разряженном конденсаторе С22. Типичные неисправности ИБП Smart-Ups 450 … 700 ВА и способы их устранения приведены в таблице. 3.

Таблица 3. Типичные неисправности ИБП Smart-Ups 450 … 700 ВА

Краткое описание дефекта	Возможная причина	Способ устранения неполадок
ИБП не включается	Батареи не подключены	Подключите батареи
	Неисправный или дефектный аккумулятор, низкая емкость	Заменить аккумулятор. Емкость заряженного аккумулятора можно проверить с помощью лампы дальнего света от автомобиля (12В, 150Вт)
	Пробиты мощные полевые транзисторы инвертора	В этом случае на клеммах батареи, подключенной к плате ИБП, нет напряжения. Проверить омметром и заменить транзисторы. Проверить резисторы в цепях своих затворов. Заменить IC16
	Обрыв гибкого кабеля, соединяющего дисплей	Эта неисправность может быть вызвана коротким замыканием выводов гибкого кабеля в корпусе ИБП.Замените гибкий кабель, соединяющий дисплей с основной платой ИБП. Проверить исправность предохранителя F3 и транзистора Q5
	Нажата кнопка включения	Заменить кнопку SW2
ИБП включается только от батареи	Перегорел предохранитель F3	Заменить F3. Проверяем исправность транзисторов Q5 и Q6
ИБП не запускается. Индикатор замены батареи на	Если батарея в порядке, ИБП неправильно выполняет программу.	Откалибруйте напряжение аккумулятора с помощью фирменной программы от APC
ИБП не подключается к линии	Обрыв сетевого кабеля или обрыв контакта	Подсоедините сетевой кабель. Проверить состояние автоматической свечи омметром. Проверьте подключение шнура горячей нейтрали.
	Холодная пайка элементов платы	Проверить исправность и качество рационов элементов L1, L2 и особенно T1
	Варисторы неисправны	Проверить или заменить варисторы МВ1… MV4
Отключение нагрузки при включении ИБП	Неисправен датчик напряжения Т1	Заменить T1. Проверить исправность элементов: D18 … D20, C63 и C10
Индикаторы дисплея мигают	Уменьшилась емкость конденсатора С17	Заменить конденсатор С17
	Вероятна утечка конденсатора	Заменить C44 или C52
	Неисправны контакты реле или элементы платы	Заменить реле.Заменить IC3 и D20. Лучше заменить диод D20 на 1N4937
Перегрузка ИБП	Подключенное оборудование превышает номинальную мощность	Уменьшить нагрузку
	Неисправен трансформатор Т2	Заменить Т2
	Неисправен датчик тока CT1	Заменить CT1. Сопротивление более 4 Ом указывает на неисправность датчика тока
	Неисправный IC15	Заменить IC15. Проверить напряжение -8В и 5В.Проверьте и при необходимости замените: IC12, IC8, IC17, IC14 и силовые полевые транзисторы инвертора. Проверить обмотки силового трансформатора
Аккумулятор не заряжается	Программа ИБП не работает должным образом	Откалибруйте напряжение батареи с помощью фирменной программы от APC. Проверьте константы 4, 5, 6, 0. Константа 0 важна для каждой модели ИБП. Проверить постоянную после замены аккума
	Неисправна цепь зарядки аккумулятора	Заменить IC14.Проверить напряжение 8 В на контакте. 9 IC14, если нет, замените C88 или IC17
	Батарея неисправна	Заменить аккумулятор. Его мощность можно проверить с помощью лампы дальнего света от автомобиля (12В, 150Вт)
	Микропроцессор IC12 неисправен	Заменить IC12
ИБП при включении не запускается, слышен щелчок	Неисправна цепь сброса	Проверить исправность и заменить неисправные элементы: IC11, IC15, Q51… Q53, R115, C77
Неисправность индикатора	Неисправна цепь индикации	Проверить и заменить неисправные Q57 … Q60 на плате индикатора
ИБП не работает в режиме онлайн	Неисправные элементы платы	Заменить Q56. Проверить исправность элементов: Q55, Q54, IC12. IC13 неисправен или его необходимо перепрограммировать. Программу можно взять с исправного ИБП
При переходе на работу от батареи ИБП отключается и самопроизвольно включается	Транзистор Q3 сломан	Заменить транзистор Q3

Во второй части статьи будет рассмотрен ИБП класса On-line,

УСТРОЙСТВО АВТОНОМНОГО ИБП

Автономный ИБП

APC включает модели Back-UPS.ИБП этого класса отличаются невысокой стоимостью и предназначены для защиты персональных компьютеров, рабочих станций, сетевого оборудования, торговых и кассовых терминалов. Мощность выпускаемых моделей Back-UPS от 250 до 1250 ВА. Основные технические данные наиболее распространенных моделей ИБП представлены в таблице. 3.

Таблица 3. Основные технические данные ИБП класса Back-UPS

Модель	BK250I	BK400I	BK600I
Номинальное входное напряжение, В	220…240
Номинальная частота сети, Гц	50
Энергия поглощенных выбросов, Дж	320
Пиковый ток эмиссии, А	6500
IEEE 587 Кат. 6кВА,%
Напряжение переключения, В	166 … 196
Выходное напряжение при работе от аккумуляторов, В	225 ± 5%
Выходная частота при работе от аккумуляторов, Гц	50 ± 3%
Максимальная мощность, ВА (Вт)	250 (170)	400 (250)	600 (400)
Коэффициент мощности	0,5…1,0
Пик-фактор
Номинальное время переключения, мс	5
Количество батарей x напряжение, В	2×6	1×12	2×6
Емкость аккумулятора, Ач	4	7	10
Время заряда 90% после разряда до 50%, час	6	7	10
Акустический шум на расстоянии 91 см от прибора, дБ
Время работы ИБП на полной мощности, не менее	> 5
Максимальные габариты (В x Ш x Г), мм	168x119x361
Масса, кг	5,4	9,5	11,3

Индекс «I» (международный) в названиях моделей ИБП означает, что модели рассчитаны на входное напряжение 230 В, устройства комплектуются герметичными свинцово-кислотными необслуживаемыми аккумуляторами со сроком службы 3 … 5 лет по стандарту Euro Bat. Все модели оснащены фильтрами-подавителями для подавления скачков и высокочастотных шумов в сетевом напряжении. Устройства подают соответствующие звуковые сигналы при пропадании входного напряжения, разрядке и перегрузке аккумуляторов. Пороговое значение сетевого напряжения, ниже которого ИБП переключается на работу от батареи, устанавливается с помощью переключателей на задней панели устройства. Модели BK400I и BK600I имеют интерфейсный порт, подключенный к компьютеру или серверу для автоматического самозакрывания системы, тестовый переключатель и переключатель звукового сигнала.

Блок-схема Back-UPS 250I, 400I и 600I показана на рис. 8. Сетевое напряжение подается на входной многоступенчатый фильтр через автоматический выключатель. Автоматический выключатель выполнен в виде автоматического выключателя на задней панели ИБП. В случае значительной перегрузки отключает устройство от сети, при этом контактная колонка переключателя подталкивается вверх. Чтобы включить ИБП после перегрузки, необходимо сбросить шину прерывателя. Входной фильтр подавления электромагнитных и радиопомех использует LC-звенья и металлооксидные варисторы.Во время нормальной работы контакты 3 и 5 RY1 замкнуты, и ИБП передает питание от сети на нагрузку, отфильтровывая высокочастотные помехи. Зарядный ток протекает непрерывно, пока в сети есть напряжение. Если входное напряжение падает ниже установленного значения или полностью исчезает, или если это очень шумно, контакты 3 и 4 реле замыкаются, и ИБП переключается на работу от инвертора, который преобразует постоянное напряжение батарей в переменное. Время переключения составляет около 5 мс, что вполне приемлемо для современных импульсных блоков питания для компьютеров.Форма волны на нагрузке представляет собой прямоугольные импульсы положительной и отрицательной полярности с частотой 50 Гц, длительностью 5 мс, амплитудой 300 В, эффективным напряжением 225 В. На холостом ходу длительность импульса укорачивается, а эффективное выходное напряжение падает до 208 В. В отличие от моделей Smart -UPS, Back-UPS не имеет микропроцессора, для управления устройством используются компараторы и логические микросхемы.

Принципиальная схема Back-UPS 250I, 400I и 600I почти полностью показана на рис.9 … 11. Многоуровневый фильтр шумоподавления блока питания состоит из варисторов MOV2, MOV5, дросселей L1 и L2, конденсаторов C38 и C40 (рис. 9). Трансформатор Т1 (рис. 10) является датчиком входного напряжения. Его выходное напряжение используется для зарядки аккумуляторов (в этой схеме используются D4 … D8, IC1, R9 … R11, C3 и VR1) и анализа сетевого напряжения.

Если он пропадает, то в схему на элементах IC2 … IC4 и IC7 подключается мощный инвертор с питанием от аккумулятора. Команда ACFAIL для включения инвертора генерируется IC3 и IC4.Схема, состоящая из компаратора IC4 (контакты 6, 7, 1) и электронного ключа IC6 (контакты 10, 11, 12), обеспечивает работу инвертора с логическим сигналом. «1» на контактах 1 и 13 IC2.

Делитель, состоящий из резисторов R55, R122, R1 23 и переключателя SW1 (контакты 2, 7 и 3, 6), расположенный на задней стороне ИБП, определяет сетевое напряжение, ниже которого ИБП переключается на питание от батареи. Заводская установка для этого напряжения составляет 196 В. В регионах с частыми колебаниями сетевого напряжения, приводящими к частому переключению ИБП на питание от батареи, пороговое напряжение следует установить на более низкий уровень.Точная регулировка порогового напряжения осуществляется резистором VR2.

Во время работы от батареи IC7 генерирует импульсы возбуждения инвертора PUSHPL1 и PUSHPL2. В одном плече инвертора установлены мощные полевые транзисторы Q4 … Q6 и Q36, в другом -Q1 … Q3 и Q37. Нагрузка транзисторов осуществляется их коллекторами на выходном трансформаторе. Вторичная обмотка выходного трансформатора генерирует импульсное напряжение с эффективным значением 225 В и частотой 50 Гц, которое используется для питания оборудования, подключенного к ИБП.Длительность импульсов регулируется переменным резистором VR3, а частота – резистором VR4 (рис. 10). Включение и выключение инвертора синхронизируется с напряжением сети цепью на элементах IC3 (контакты 3 … 6), IC6 (контакты 3 … 5, 6, 8, 9) и IC5 (контакты 1 .. 3 и 11 … 13). Схема на элементах SW1 (выводы 1 и 8), IC5 (выводы 4 … B и 8 … 10), IC2 (выводы 8 … 10), IC3 (выводы 1 и 2), IC10 (выводы 12 и 13), D30, D31, D18, Q9, BZ1 (рис. 11) активирует зуммер, чтобы предупредить пользователя о проблеме с питанием.Во время работы от батареи ИБП издает одиночный звуковой сигнал каждые 5 секунд, указывая на необходимость сохранения пользовательских файлов. емкость аккумулятора ограничена. При работе от батареи ИБП контролирует емкость батареи и издает непрерывный звуковой сигнал в течение определенного времени перед разрядкой батареи. Если контакты 4 и 5 переключателя SW1 разомкнуты, то это время составляет 2 минуты, если замкнут – 5 минут. Чтобы выключить звуковой сигнал, необходимо замкнуть клеммы 1 и 8 переключателя SW1.

Все модели Back-UPS, за исключением BK250I, имеют двунаправленный коммуникационный порт для связи с ПК.Программное обеспечение Power Chute Plus позволяет компьютеру выполнять как мониторинг ИБП, так и безопасное автоматическое выключение операционной системы (Novell, Netware, Windows NT, IBM OS / 2, Lan Server, Scounix и UnixWare, Windows 95/98) при сохранении пользовательских файлов. На рис. 11 этот порт обозначен как J14. Назначение его выводов: 1 – ВЫКЛЮЧЕНИЕ ИБП. ИБП отключается, если на этом контакте появляется журнал. «1» на 0,5 с.
2 – ОТКАЗ ПЕРЕМЕННОГО ТОКА. При переключении на питание от батареи ИБП формирует журнал на этом контакте. “один”.
3 – CC AC FAIL.При переключении на питание от батареи ИБП формирует журнал на этом выходе. «0». Выход с открытым коллектором.
4, 9 – ДБ-9 ЗАЗЕМЛЕНИЕ. Общий провод для ввода / вывода сигнала. Клемма имеет сопротивление 20 Ом к общей линии ИБП.
5 – ЗАРЯД БАТАРЕИ CC. В случае разряда батареи ИБП формирует журнал на этом выходе. «0». Выход с открытым коллектором.
6 – OS AC FAIL При переключении на питание от батареи ИБП генерирует журнал на этом выходе. “один”. Выход с открытым коллектором.
7, 8 – не подключен.

Выходы с открытым коллектором можно подключать к цепям TTL. Их нагрузочная способность до 50 мА, 40 В. Если к ним нужно подключить реле, то обмотку следует зашунтировать диодом.

Обычный «нуль-модемный» кабель для этого порта не подходит, соответствующий интерфейсный кабель RS-232 с 9-контактным разъемом поставляется с программным обеспечением.

КАЛИБРОВКА И РЕМОНТ ИБП

Установка частоты выходного напряжения

Подключите осциллограф или частотомер к выходу ИБП, чтобы установить частоту выходного напряжения.Переведите ИБП в режим работы от батарей. При измерении частоты на выходе ИБП установите резистор VR4 на значение 50 ± 0,6 Гц.

Установка значения выходного напряжения

Переведите ИБП в режим работы от батарей без нагрузки. Подключите вольтметр к выходу ИБП, чтобы измерить действующее значение напряжения. Регулируя резистор VR3, установите напряжение на выходе ИБП 208 ± 2 В.

Установка порогового напряжения

Установите переключатели 2 и 3 на задней панели ИБП в положение ВЫКЛ.Подключите ИБП к трансформатору LATR с плавно регулируемым выходным напряжением. Установите на выходе ЛАТР напряжение 196 В. Поверните резистор VR2 против часовой стрелки до упора, затем медленно поворачивайте резистор VR2 по часовой стрелке, пока ИБП не переключится на питание от батареи.

Установка напряжения заряда

Установите вход ИБП на 230 В. Отсоедините красный провод, идущий к положительной клемме аккумуляторной батареи. С помощью цифрового вольтметра отрегулируйте резистор VR1 так, чтобы напряжение на этом проводе было равно 13.76 ± 0,2 В относительно общей точки схемы, после чего восстановить подключение к АКБ.

Типичные неисправности

Типичные неисправности и методы их устранения приведены в таблице. 4, а в табл. 5 – аналоги наиболее часто выходящих из строя компонентов.

Таблица 4. Типичные сбои Back-UPS 250I, 400I и 600I

Проявление дефекта	Возможная причина	Метод поиска и устранения неисправностей
Запах дыма, не работает ИБП	Входной фильтр неисправен	Проверить исправность компонентов MOV2, MOV5, L1, L2, C38, C40, а также соединяющих их проводов платы
ИБП не включается.Индикатор выключен	Выключатель входной цепи ИБП (автоматический выключатель) отключен	Уменьшите нагрузку на ИБП, отключив часть оборудования, а затем включите автоматический выключатель, нажав на контактную стойку автоматического выключателя
	Аккумуляторы неисправны	Заменить батареи
	Батареи подключены неправильно	Проверить правильность подключения батарей
	Инвертор неисправен	Убедитесь, что инвертор работает правильно.Для этого отключите ИБП от сети переменного тока, отсоедините батареи и разрядите емкость С3 резистором 100 Ом, прозвоните каналы сток-исток мощных полевых транзисторов Q1 … Q6, Q37, Q36 с помощью резистора 100 Ом. омметр. Если сопротивление составляет несколько Ом или меньше, замените транзисторы. Проверить резисторы в затворах R1 … R3, R6 … R8, R147, R148. Проверить исправность транзисторов Q30, Q31 и диодов D36 … D38 и D41. Проверить предохранители F1 и F2
	Инвертор неисправен	Заменить IC2
При включении ИБП отключает нагрузку	Неисправен трансформатор Т1	Проверить исправность обмоток трансформатора Т1.Проверить дорожки на плате, соединяющие обмотки Т1. Проверить предохранитель F3
ИБП работает от батареи даже при наличии сетевого напряжения	Напряжение в сети слишком низкое или искаженное	Проверьте входное напряжение с помощью индикатора или измерителя. Если это допустимо для нагрузки, уменьшите чувствительность ИБП, т.е. измените предел срабатывания с помощью переключателей, расположенных на задней панели устройства
ИБП включается, но на нагрузку не подается напряжение	Неисправное реле RY1	Проверить исправность реле RY1 и транзистора Q10 (BUZ71).Проверить исправность IC4 и IC3 и напряжение питания на их выводах
ИБП включается, но на нагрузку не подается напряжение	Неисправное реле RY1	Проверить дорожки на плате, соединяющие контакты реле
ИБП гудит и / или отключает нагрузку, не обеспечивая ожидаемого времени поддержки	Неисправен инвертор или один из его компонентов	См. Подраздел «Инвертор неисправен»
ИБП не обеспечивает ожидаемое время поддержки	Батареи разряжены или потеряли емкость	Зарядите батареи.Их необходимо перезарядить после продолжительных отключений электроэнергии. Кроме того, батареи быстро стареют при частом использовании или в условиях высоких температур. Если срок службы батарей приближается к концу, рекомендуется заменить их, даже если сигнал о замене батарей еще не прозвучал. Проверьте емкость заряженного аккумулятора с помощью автомобиля дальнего света 12 В, 150 Вт
ИБП не обеспечивает ожидаемое время поддержки	ИБП перегружен	Уменьшить количество потребителей на выходе ИБП
ИБП не включается после замены батареи	Неправильное подключение батарей при их замене	Проверить правильность подключения батарей
ИБП издает громкий звуковой сигнал при включении, иногда с уменьшающимся звуком	Аккумуляторы неисправны или сильно разряжены	Заряжайте батареи не менее четырех часов.Если проблема не исчезнет после перезарядки, замените батареи.
Батареи не заряжаются	Диод Д8 неисправен	Проверьте, правильно ли работает D8. Его обратный ток не должен превышать 10 мкА
Батареи не заряжаются	Напряжение заряда ниже требуемого	Калибровка напряжения заряда аккумулятора

Таблица 5. Аналоги для замены неисправных компонентов

Условное обозначение	Неисправный компонент	Возможна замена
IC1	LM317T	LM117H, LM117K
IC2	CD4001	К561ЛЕ5
IC3, IC10	74С14	Состоит из двух микросхем К561ТЛ1, выходы которых подключены согласно распиновке на микросхеме
IC4	LM339	K1401SA1
IC5	CD4011	K561LA7
IC6	CD4066	K561KT3
D4… D8, D47, D25 … D28	1N4005	1N4006, 1N4007, BY126, BY127, BY133, BY134, 1N5618 … 1N5622, 1N4937
Q10	BUZ71	BUZ10, 2SK673, 2SK971, BUK442 … BUK450, BUK543 … BUK550
Q22	IRF743	IRF742, MTP10N35, MTP10N40, 2SK554, 2SK555
Q8, Q21, Q35, Q31, Q12, Q9, Q27, Q28, Q32, Q33	PN2222	2N2222, BS540, BS541, BSW61… BSW 64, 2N4014
Q11, Q29, Q25, Q26, Q24	PN2907	2N2907, 2N4026 … 2N4029
Q1 … Q6, Q36, Q37	IRFZ42	BUZ11, BUZ12, PRFZ42

Яблонин Геннадий
«Ремонт электронной техники»

Я помню время, когда UPS и APC были синонимами. По крайней мере, в российском компьютерном сообществе это выглядело так. У ARS не было конкурентов, эта компания диктовала моду, определяла модельный ряд, а другие ИБП купить было просто невозможно.

Со временем выяснилось, что это не совсем так. ARS v – просто очень крупная компания среди многих, ее продукция не самая дешевая, а унификация моделей привела к такому же эффекту, как и во всех других областях компьютерных технологий, когда продукты разных компаний отличаются друг от друга только цена и популярность, преобладающие иногда самым случайным образом. Между тем ИБП из предметов исключительно корпоративного потребления превратились в самый распространенный продукт.Во-первых, как и все другие компьютерные компоненты, количество ИБП резко упало. Во-вторых, гипотетическая возможность потери отличных результатов прохождения следующего этажа в Half-Life из-за того, что сосед вставил скрепку в розетку, для кого-то не менее обидна, чем потеря данных о годовом обороте его нефтяная компания. И если раньше ИБП был предметом роскоши, то теперь он постепенно превращается в обычный компьютерный аксессуар. Добавим, что этот товар приобретают и владельцы уже приобретенных компьютеров.Это означает, что рынок ИБП будет быстро расширяться. Многие компании со всего мира устремились в открывшуюся нишу.

Opti-UPS = довольно молодая тайваньская компания. В октябре 1991 года Sinetec открыла бизнес по производству источников бесперебойного питания. С 1995 года эти ИБП под торговой маркой Opti-UPS экспортируются в США. Превосходные потребительские качества продукта привели к экспоненциальному росту продаж, который в 1997 году превысил 450 миллионов долларов. Но на этом уровне продажи в США замерзли, поэтому компания начала активно осваивать новые рынки.Приезд Opti-UPS в Россию обставлен достаточно профессионально. Опубликованы описания на русском языке, организованы сервисные центры, получены все необходимые сертификаты и лицензии. До сих пор эта торговая марка была известна только в Москве, теперь очередь за Санкт-Петербургом.

Сразу перечислю возможности ИБП от Opti-UPS.

Все модели ИБП Opti имеют сертификаты Ростеста и гигиенические сертификаты Минздрава.Эту информацию можно найти на паспортной табличке каждого продукта.
На все модели ИБП Opti предоставляется двухлетняя безусловная внешняя гарантия.
Все модели Opti UPS, кроме самой младшей, 350VS, имеют отличное программное обеспечение Opti-Safe, работающее под DOS, Windows9x / NT, Novell. В случае аварии на внешней линии электропитания ИБП предупреждает владельца компьютера различными способами, включая набор номера с помощью модема. В комплект входит кабель, соединяющий ИБП с COM-портом компьютера.Распространенная проблема, когда оба порта заняты, например, мышью и модемом, решается с помощью недорогого USB-адаптера. Это внешнее устройство, которое приобретается отдельно.
Все модели ИБП Opti имеют встроенную защиту от кратковременных перегрузок через модем или компьютерную сеть. Собственно, к работе ИБП эти разъемы никакого отношения не имеют, но лишними они явно не являются, судя по количеству сгоревших от перегрузки входа модемов.
Все модели ИБП Opti поддерживают горячую замену без выключения компьютера.
По желанию модели ИБП Opti ES и PS могут быть оснащены блоком контроля и управления по протоколу SMNP с подключением ИБП непосредственно к локальной сети. Это необходимо, если ИБП используется в качестве источника питания для сетевого оборудования, телефонных станций и другого некомпьютерного оборудования.
Opti имеют привлекательный дизайн и упаковку. Хотя это, конечно, дело вкуса.

Opti-UPS производит три линии ИБП.Первый, как и APC Back Pro, называется VS (значение). В него входят модели на 350 и 500 ВА. Напомню, что для получения ватт необходимо разделить вольт-ампер на 1,44 (корень из двух). Самый простой ИБП 350VS отлично подходит для скромного 15-дюймового домашнего компьютера. Эта модель немного отличается от остальных моделей Opti. Как уже упоминалось, 350VS не может подключаться к компьютеру через кабель для передачи данных. Соответственно, 350VS не включает программное обеспечение. ИБП серии Value имеет только две выходные розетки на задней панели.В некоторых вариантах поставки один из них не имеет батарейного отсека и снабжен только сетевым фильтром. Это розетка для принтера. Модель 500VS имеет кабель для связи с компьютером, но программное обеспечение может сигнализировать только о неисправностях. Этот ИБП не имеет пульта дистанционного управления. Данную модель целесообразно использовать для домашнего компьютера с монитором 17 дюймов или для рабочей станции в корпоративной сети без пульта ДУ.

Линия ES (расширенная) выполнена по линейно-интерактивной технологии.По этой технологии в ИБП есть узел AVR (автоматический регулятор напряжения). В широком диапазоне входных напряжений узел АРН соответственно повышает или понижает выходное напряжение ИБП без переключения на батарею. Гуманное отношение к батарее продлевает срок ее службы (кстати, Opti обещает срок службы батареи от трех до пяти лет вне зависимости от модели ИБП) и исключает ключевую операцию при случайных колебаниях входного напряжения. Помимо этого полезного аппаратного свойства, программное обеспечение для линейки ES более разработано, чем VS, и ориентировано на работу в локальной сети.Позволяет выключить компьютер в определенное время или в любой момент по запросу администратора, в любой момент дает информацию о состоянии электрической сети, ведет журнал событий. ИБП линейки ES имеют более совершенную систему внешней индикации. Диапазон включает 280, 420, 650, 800, 1000 и 1400 вольт-ампер.

Самая серьезная линейка Opti-UPS называется PS (профессиональная). Старые модели на 1100 и 1440 ВА предназначены для работы с серверами. Поэтому их выпускают не только в традиционном, но и в стоечном исполнении.PS v – это полноценный он-лайн ИБП с постоянным аккумуляторным питанием. На выходе таких ИБП всегда присутствует строго синусоидальное напряжение заданной частоты и величины. Помимо обычных светодиодных индикаторов, на передней панели ИБП PS имеется индикация входного напряжения и заряда аккумулятора. Ассортимент PS включает модели на 500, 800, 1100 и 1440 ВА. Количество выходных разъемов v составляет от четырех до шести, в зависимости от модели.

В целом Opti-UPS производит очень хорошее впечатление.Есть все основания полагать, что это первое впечатление не обманчиво.

Андрей Антоновский, Техническая служба MicroXperts

Описание

ИБП IPPON разделены на шесть групп. Протестированный ИБП относится к серии Smart Power Pro. В серию входят ИБП мощностью 1000, 1400 и 2000 ВА.

Производитель заявляет следующие характеристики продукции:

Входное напряжение, частота	220 В ± 25%, 47-63 Гц
Выходное (при работе от аккумулятора) напряжение, частота	220 В ± 5% 50 Гц ± 5%
Регулятор напряжения автоматический	1 повышающий и 1 понижающий
выходная мощность	1000 ВА / 600 Вт
Форма выходного сигнала	Приближенная синусоида
Время переключения батареи
Срок службы батареи	5-30 минут в зависимости от мощности нагрузки.
Функция запуска оборудования без подключения к сети
Тип, напряжение и емкость аккумулятора	Необслуживаемая герметичная свинцово-кислотная батарея, 24 В, две батареи 12 В 7,2 Ач.
Время зарядки аккумуляторов до 90% после разрядки до уровня половинного отключения нагрузки.
Показатели	6 светодиодов
Звуковая сигнализация	«Дежурный режим», «Батареи разряжены», «Перегрузка»
Самодиагностика	Автоматическая диагностика во время работы
Защита от импульсов	320 Дж, 2 мс
Защита входа	Автоматический предохранитель
Защита от короткого замыкания на выходе
Автоматическое отключение при перегрузке
Защита телефонной связи	Фильтр RJ-11
Энергосбережение
Интерфейс
Мониторинг	программное обеспечение winPower2004
Размеры Ш × Г × В	140 x 368 x 180 мм

Выходные разъемы
Уровень акустического шума на расстоянии 1 метра от прибора
Условия труда	0–95% от 0 до + 40 ° C

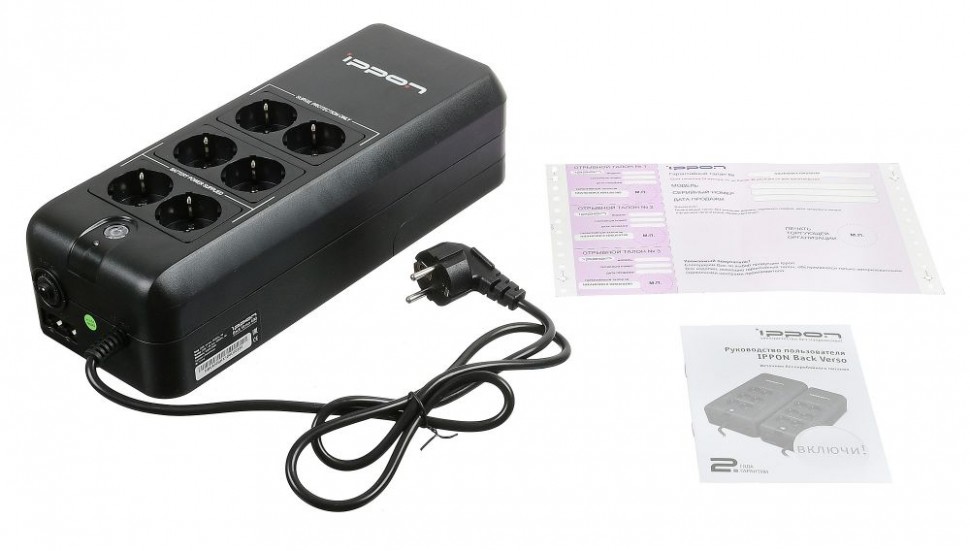

ИБП поставляется в картонной коробке.Печать выдержана в строгих корпоративных тонах. Вырезов под ручки нет. Устройство надежно защищено от внешних воздействий (мешок и поролоновые вставки). Страна-производитель не указана на коробке.

В комплект поставки входят:

руководство пользователя на русском языке *
гарантийный талон на русском языке *
кабель питания
два кабеля для подключения оборудования (разъем IEC 320)
интерфейсный кабель для связи с ПК ( RS-232)
Интерфейсный кабель для связи с ПК (USB AB)
Телефонный кабель rJ-11
Компакт-диск с программным обеспечением WinPower

* – Инструкция содержит список из 77 авторизованных сервисных центров в 48 городах СНГ.В гарантийном талоне указаны только 24 авторизованных сервисных центра. Гарантия на устройство составляет 24 месяца со дня продажи, но не более 30 месяцев с даты изготовления.

ИБП с цельнометаллическим корпусом, классической компоновкой и некоторыми деталями (в частности, лицевой панелью с вырезами) очень похож на APC Smart 750. На передней панели есть выключатель питания и акустическая сигнал. Шесть светодиодов четко указывают на нагрузку и состояние батареи. По бокам корпуса есть вентиляционные отверстия.

На задней панели расположены интерфейсный и силовой разъемы, USB и RS-232 для связи с ПК, RJ-11 для защиты от перенапряжения в телефонной линии. По центру установлен вентилятор, защищенный решеткой. На правой стороне ИБП расположены четыре розетки IEC320. Между USB и входным разъемом расположен автоматический предохранитель на 10 А. ИБП имеет четыре мягкие пластиковые ножки.

Внутренняя организация

В ИБП используется батарея с двумя батареями от тайваньской компании.Емкость 7,2 Ач, рабочее напряжение 12 В. Батареи подключаются последовательно, напряжение АКБ 24 В.

Заменить аккумулятор просто, достаточно снять лицевую панель и открутить два винта, удерживающие крышку аккумуляторного отсека. Аккумулятор имеет язычок для легкого извлечения. Несмотря на это, в руководстве пользователя рекомендуется обратиться в сервисный центр для замены аккумулятора.

Внутренняя конструкция ИБП традиционна, с трансформатором и батареей внизу и платой электроники вверху.На задней панели расположен вентилятор производства, изготовленный по новейшей технологии с использованием технологии магнитной левитации ротора, что обеспечивает долгую и бесшумную работу вентилятора.

Вся основная электроника размещена на одной двусторонней печатной плате, текстолит хорошего качества, установка элементов удовлетворительная. Соответствие элементов принципиальной схеме подписывается. Некоторые элементы распаяны.

Блок защиты RJ-11 автономный, для обеих пар реализована варисторная защита.

Сетевого фильтра нет, защита от скачков напряжения реализована с помощью варистора.

Коммутация обмоток осуществляется реле, максимальный ток переключения на одно реле 12 А.

Инвертор на четырех транзисторах производства. образует приближенную синусоиду. Силовые транзисторы расположены на двух радиаторах общей площадью 80 кв. См.

Блок регулирования выходного напряжения (АРН) выполнен по схеме автотрансформатора.В ИБП используется трансформатор на Е-образном сердечнике. Производитель трансформатора не установлен. Трансформатор имеет одну ступень автопреобразования и может увеличивать или уменьшать входное напряжение на 15%.

Тестирование

Когда напряжение в сети выходит за пределы установленного диапазона, ИБП переключается на питание от батареи, уведомляя об этом пользователя звуковым сигналом. При переключении на батареи ИБП издает звуковой сигнал каждые десять секунд. Работа ИБП с разряженным до критического уровня аккумулятором сопровождается сигналом каждую секунду.Потребляемая мощность при работе от аккумуляторов, без нагрузки, составила 24 Вт. Для модели с приближенной синусоидой это много. Тип и качество формируемого сигнала при разных нагрузках хорошо видны на осциллограмме.

Тестируемый ИБП оснащен системой AVR – автоматическим регулятором напряжения, иногда называемым стабилизатором, который позволяет регулировать (увеличивать или уменьшать) входное напряжение от сети без переключения на питание от батареи.Реализация этого модуля различается в зависимости от модели и производителя, в этом случае АРН имеет одну ступень понижения (для нормализации перенапряжения) и одну ступень повышения (для нормализации пониженного напряжения в сети питания). Гистерезис АРН 5-7 В. График ниже иллюстрирует работу АРН.

По результатам тестирования работу AVR можно признать неудовлетворительной. ИБП обеспечивает стабилизацию в диапазоне -15% + 7%, что значительно превышает требования ГОСТ 13109-97.Эффективный рабочий диапазон АРН составляет 165-255 В.

Трансформатор АРН переключился за 3 мс. Процесс хорошо виден на осциллограмме.

Время перехода на аккумулятор определялось по осциллограмме при нагрузке 100 Вт. Переходный процесс занял 8 мс. Это немного больше заявленного, но обычно не критично для подключенного оборудования.

ИБП был протестирован на срок службы батарей при различных уровнях нагрузки. Синтетические испытания проводились с резисторной нагрузкой 1%, 40%, 50%, 60%, 80% и 100% номинала ИБП.Выходное напряжение измерялось цифровым мультиметром. При работе без нагрузки оно составило 228 В.

Как видите, во всем диапазоне нагрузок ИБП с запасом укладывается в ГОСТ-13109-97 и выдает 220-222 В в зависимости от нагрузки. . ИБП без проблем справляется с номинальной нагрузкой. Температура обмотки трансформатора была зафиксирована на уровне 62 ° C, а температура транзисторов инвертора была очень значительной 64 ° C. Сигнал разрядки батареи подавался за 40-100 секунд до отключения.

Для тестирования под реальной нагрузкой использовался тестовый компьютер со следующей конфигурацией:

Всего было собрано четыре варианта конфигурации тестового компьютера:

Интегрированный блок питания SiS Mirage 400 Вт с пассивной PFC: DIVX-SiS
Блок питания ATI X700 400 Вт с пассивной PFC: DIVX-ATI
Блок питания ATI X700 400 Вт с пассивной PFC: 3DM5-ATI
ATI X700, блок питания 550 Вт с активной PFC и автоматическим напряжением: 3DM5-ATI-PFC

На схеме слева направо:

DIVX-SiS – Конфигурация с видеоадаптером, встроенным в материнскую плату.Воспроизведение с жесткого диска HD-фильма Шрека (битрейт видео 1280 × 720 × 24 × 1700 кбит / с, дорожка AC3 384 кбит / с). Загрузка процессора 17-25%.

DIVX-ATI – Воспроизведение с жесткого диска HD-фильма Шрека (битрейт видео 1280 × 720 × 24 × 1700 кбит / с, дорожка AC3 384 кбит / с). Загрузка процессора 17-25%.

3DM5-ATI – Тестовый пакет 3Dmark05 v1.1.0, 1024 × 768 был запущен в режиме GT1, который должен имитировать работу современной игрушки.

3DM5-ATI-PFC – Конфигурация с блоком питания 550 Вт, активным PFC, автовольтом 127-230 В.Был выполнен тестовый пакет 3Dmark05 v1.1.0, 1024 × 768 в режиме GT1, который должен имитировать работу современной игрушки.

Параметры зарядки аккумулятора являются одним из наиболее важных факторов, влияющих на срок службы аккумулятора, а следовательно, и самого ИБП. Для батареи, используемой в ИБП, производитель рекомендует зарядный ток до 2150 мА. Учитывая важность режима зарядки аккумулятора, было проведено два теста. В первом (желтая линия) ИБП был разряжен до 100% нагрузки (600 Вт) перед автоматическим отключением, во втором (красная линия) после разряда до 50% (300 Вт) ИБП последовательно разряжался на более низкую нагрузку до полной разрядки аккумулятора.

Потребовалось десять часов для восстановления 90% заряда после разрядки на максимальной мощности. На зарядку полностью разряженного аккумулятора ушло более 35 часов. Зарядный ток составлял 350 мА, уменьшаясь по мере зарядки аккумулятора. При низком сетевом напряжении эффективность зарядки снижается до двух раз. На основании результатов измерений было установлено, что цепь зарядки работает удовлетворительно.

Для проверки системы холодного запуска ИБП был подключен к нагрузке без сетевого питания.ИБП включился при полной номинальной резистивной нагрузке 600 Вт. Выход на номинальное напряжение занял один период.

Холодный запуск тестового компьютера прошел хорошо как с активными, так и с пассивными PFC.

Частота переменного тока при работе от батареи составляла 50 Гц во всем диапазоне нагрузок.

ИБП имеет 9-контактный разъем RS-232 и разъем USB типа B для связи с компьютером. Протокол PnP и стандарт Smart Battery не поддерживаются. После подключения ИБП по USB в диспетчере устройств появились HID устройства.

Связь с ИБП возможна с помощью прилагаемого программного обеспечения. Мы протестировали как прилагаемое программное обеспечение WinPower2004, так и предлагаемое для загрузки на веб-сайте производителя программного обеспечения IPPON MONITOR. В обоих случаях никаких проблем не наблюдалось, ИБП был обнаружен и отображен корректно.

Тестируемое устройство является спорным. В хорошем корпусе собрана устаревшая схемотехническая «начинка». По непонятным для здравого смысла причинам используются небольшие радиаторы и вентилятор.Вентилятор работает постоянно, имеет регулировку скорости в зависимости от нагрузки. Вентилятор шумит, но не сильно. Система AVR недооценивает выходное напряжение. Цепь зарядки имеет низкий КПД, особенно при слишком низком входном напряжении. Преимущества:

Высокая стабильность выходного напряжения во всем диапазоне нагрузок
Полный комплект
Металлический корпус высокого качества
Гарантия 2 года, включая аккумулятор

недостатки :

АРН понижает напряжение.
Всегда включен вентилятор
Без поддержки Smart Battery

Источники бесперебойного питания APC. Характеристики и отзывы

APC, существование которой официально подтверждено в 2007 году, до сих пор оставалось одним из лучших брендов источников бесперебойного питания. В связи с поглощением Schneider Electric и перспективами развития саму марку APC было решено оставить.

Источники бесперебойного питания

Задача источников бесперебойного питания – поддерживать работоспособность агрегатов, механизмов и устройств от неожиданных отключений или скачков напряжения.

Общая конструкция блоков автономного питания

Основной частью ИБП являются аккумуляторные батареи, которые накапливают заряд при подаче питания от сети и отдают потребителю в случае обрыва цепи по каким-либо причинам.

Для аккумуляторных батарей и электронных схем управления питанием. Также с их помощью расширение ИБП достигается за счет различных дополнительных функций, таких как шумопоглощение, излучение и стабилизация скачков напряжения.

Обзор источников бесперебойного питания ИБП

Устройства APC можно условно разделить на несколько категорий, в зависимости от условий, в которых они будут использоваться.

Back-UPS Series

Эта линейка источников бесперебойного питания APC предназначена для домашних и офисных пользователей. Из списка защищаемых устройств можно назвать игровые приставки, компьютеры и другое оборудование.

ИБП способен обеспечивать питание на некоторое время, защищая его от скачков и скачков напряжения. Дизайн корпусов и их дизайн различны, что позволяет легко интегрировать оборудование в интерьер.

Свойства представленной серии

Для линейки источников бесперебойного питания APC Back-UPS характерна функция проведения различных действий для самодиагностики и определения износа аккумуляторов.

Для интерактивности и взаимодействия с пользователем используется ряд светодиодных и звуковых индикаторов.

Безопасность систем проверена специальными службами.

BE400-RS

Один из простейших представителей источников бесперебойного питания 220 В от APC. Максимальная выходная мощность в 240 вольт защитит одно небольшое домашнее устройство, например, ноутбук или телевизор.

ИБП способен стабильно работать и выравнивать напряжение в сети в диапазоне от 180 до 266 В.

Батарея прибора свинцово-кислотная, с применением загустителя электролита, что гарантирует защиту от протечек. Батарея остается без присмотра, то есть в случае выхода из строя вам останется только ее поменять.

Панель уведомлений довольно аскетична – на ней всего два индикатора – работа от сети и от батарей. Также есть два специальных звуковых сигнала – о разряженном аккумуляторе и перегрузке.

В источнике бесперебойного питания APC BE400 – R реализовано несколько уровней защиты.Например, есть фильтр шумов, ограничивающий скачки напряжения и другие. Если есть необходимость в защите линий связи, в устройстве есть порты для телефона и сети – RJ-11 и RJ-45 соответственно.

BX650CI

Более мощный и функциональный источник бесперебойного питания 220 В от APC, по сравнению с предыдущей моделью. Его выходная мощность составляет 390 Вт.

Диапазон напряжений, в котором устройство способно работать, составляет 140–300 В. Аккумулятор аналогичен предыдущему типу, то есть не требует обслуживания и с загущенным электролитом.

Панель управления и индикации немного увеличена – есть предупреждение о нормальной работе, замене батареи и перегрузке. Звуковой сигнал не отличается от предыдущей модели.

BX1400U-GR

Более технологичная копия APB. Выходная мощность 700 Вт. Чего должно хватить для защиты персонального компьютера и небольшого устройства дополнительно.

Модель способна работать в диапазоне от 150 до 280 вольт. Батарея является стандартным решением для этой линейки ИБП – не требует обслуживания с конденсированным электролитом.

Источник бесперебойного питания APC Smart UPS

Эта серия разработана для обеспечения комплексной защиты мощных серверных решений и сетей. Один блок питания способен работать с потребляемой мощностью до 2100 Вт при установке в стойку.

SC620I ИБП APC Smart-UPS SC 620 ВА 230 В

Он разработан для защиты источников питания начального уровня серверов, рабочих станций и небольших сетевых устройств.

Максимальная выходная мощность данной модели – 390 Вт.Диапазон напряжений, в котором он способен работать – от 160 до 286 В.

На лицевой части находится кнопка включения устройства, индикатор работы от сети, от аккумулятора, его замены и перегрузки. .

Для управления устройством с ПК имеется порт DB-9 с разъемом RS-232.

SMX 1000I ИБП APC Smart-UPS X 1000VA LCD

Данный представительский ИБП выполнен в необычной форме, в виде стойки. Одной из интересных особенностей модели является возможность подключения к ней дополнительных внешних аккумуляторов, которые увеличивают общее время автономной работы защищаемых устройств.

Выходная мощность составляет 800 Вт, чего вполне достаточно как для бытовых нужд, так и для небольших офисов.

Управление осуществляется при помощи пульта с жидкокристаллическим дисплеем. Есть разъемы USB и SmartSlot для подключения к ПК.

SUA750RMI1U ИБП APC

Модель предназначена для размещения в серверной стойке размером 19 дюймов. Соответственно, этот ИБП способен защитить небольшие сетевые решения и конфигурации.

Для подключения источника к персональному компьютеру есть три разных порта.

Для индикации используется набор светодиодов и звуков.

Back-UPS PRO серии

Эта линейка представляет собой нечто среднее между Smart-UPS и Back-UPS

Продукты могут использоваться как на малых промышленных предприятиях, так и в повседневной жизни. В них встроены системы защиты от скачков напряжения, фильтрация шумов. Многие из их моделей имеют встроенную поддержку для удаленного управления по сети и подключения к ПК.

APC Back-UPS Pro 1200 ВА

Выходная мощность модели составляет 720 Вт.Диапазон напряжений, которые могут уравнять ИБП, находится в диапазоне 176–294 В. Полный цикл зарядки составляет 8 часов.

В комплект входит USB-кабель для подключения к ПК, а также специальное программное обеспечение.

На блоке расположен ЖК-дисплей с большим списком индикаторов и настроек.

Это наиболее часто используемые порты для защиты сети и телефонных линий.

Обзоры продуктов APC

Компания APC уже давно производит надежные и качественные источники бесперебойного питания для различных задач.Соответственно, есть тысячи людей, которые их так или иначе использовали. Итак, есть и отзывы о товарах.

IPB для компьютера почти всегда замечается пользователями как отличный способ успеть выключить систему до того, как она перейдет в автономный режим. Правда, некоторые отмечают, что реальное время автономной работы не всегда соответствует заявленному.

Также есть сообщения об использовании IPS для котлов и аналогичных устройств в частных домах и регионах, где незапланированные отключения электричества не редкость. В результате люди довольны отсутствием внезапной поломки оборудования.За время автономной работы ИБП вы можете успеть переключиться на альтернативный источник питания. И возможность расширения многих ИБП с помощью дополнительных батарей тоже может это сэкономить.

Серверные решения также оправдывают все ожидания. На рынке, помимо APC, существует множество аналогичных продуктов, но чаще предпочтение отдается небольшим компаниям и предприятиям именно ей.

Из имеющихся проблем можно отметить, что часто пользователи говорят о времени автономной работы.Не всегда это соответствует заявленному.

Отдельной строкой стоит срок службы аккумуляторов. Также он часто не достигает своих идеальных показателей.

Наконец

APC предлагает широкий спектр продуктов для самых разнообразных решений. От домашних компьютеров до огромных промышленных серверных систем. Каждый пользователь имеет возможность выбрать из всей массы именно тот товар, который ему больше всего подходит на данный момент. Это могут быть требования к технологичности, простоте управления, мощности, дополнительным функциям и диапазону напряжений.

Цена на устройства также ориентирована на повышение большинством пользователей. Есть как бюджетные версии, так и хай-тек, со всевозможными дополнениями и «плюшками».

IPPON Back Office 400 Источник бесперебойного питания: funkcje, przegląd

Марки продукции IPPON produkowane на Тайване, в объектах фирмы Centralion Industrial INC. Na terytorium krajów WNP znak towarowy jest promowany przez siły firmy MERLION.

Описание

ИБП онлайн dostępny jest w sześciu rónych wersjachseria.Omawiany model należy do serii Back Office, która obejmuje zasilacze UPS o mocy wyjściowej 400 и 600 VA. Seria ma również oryginalną nazwę iMaster. UPS, налеты делают закресу моделей, налеты делают класы OffLine.

Producent podaje następujące specyfikacje produktu:

Moc wyjściowa – 600 и 300 Вт.
W przypadku computera z 15-calowym monitorem czas offline wynosi 8 minut.
Moliwość uruchomienia UPS IPPON Back Office bez podłączania do sieci.
Bateria ładuje się do 90% w ciągu 10 godzin.
IPPON Back Office wyposażony jest w czerwone i zielone wskaźniki LED.
Kompaktowy rozmiar i niewielka waga.
Alerty dźwiękowe.

Zawartość opakowania

IPPON Back Office 400 jest oryginalnyopakowanie ma wymiary 125 x 290 x 220 мм и вес около 4 кг. Dla ułatwienia transportu wycięcie znajduje się na górze pudełka. Na pudełku znajduje się nalepka wskazująca, że UPS został wyprodukowany na Tajwanie.

Pakiet IPPON Back Office 400 zawiera:

Zrusyfikowana Instrukcja obsługi.
Zrusyfikowana karta gwarancyjna.
Диск с программированием WinPower.

Dziwny dodatek dla ups nie wyposażonyinterfejsy do komunikacji z computerem to dysk z oprogramowaniem. W zestawie brakuje również przewodów do podłączenia chronionego sprzętu, tradycyjnego dla zasilacza UPS IPPON Back Office 400.

Standardowa gwarancja UPS – 2 lata oddatę sprzedaży möslejdzienia, 30 лет назад. Możesz określić datę premiery według numeru seryjnego.Autoryzowane centra serwisowe marki znajdują się w 100 miastach Rosji.

Projekt IPPON Back Office 400

UPS jest wykonany w plastikowym pudełku po cztery sztukiczęści: dwie boczne, tylne i przednie. W górnej części znajduje się elektronika, w dolnej – bateria. Elementy obudowy są połączone za pomocą śrub, zatrzasków i rowków. Odlewanie, podobnie jak plastik, ma bardzo wysoką jakość. Wskaźniki LED bieżącego trybu, a także przycisk Zasilanie znajdują się na przednim panelu zasilacza UPS.

Cztery gniazda IEC 320, automatyczny bezpiecznik wielokrotnego użytku 5A i gniazdo RJ-45 znajdują się z tyłu zasilacza. Aby podłączyć do sieci za pomocą stałego kabla.

Bateria

W Back Office 400, такие как IPPON Back Office 600, używa dwóch baterii, wyprodukowanych przez tajwańską firmę CSB. Pojemność tego akumulatora wynosi 7,2 Ah, napięcie wynosi 12 V. Wyładowanie akumulatorów tej serii wystarcza na 20 godzin pracy. Pojemność akumulatora wzrasta, gdy UPS jest używany w standardowych warunkach.

Wymień pojemnik na baterie w centrum serwisowym. Użytkownik może to zrobić samodzielnie – będzie to wymagało demontażu obudowy IPPON Back Office 400.

Circuitry

Wszystkie jednostronne PCBgłówna elektronika urządzenia. Электроника и комора батареи с oddzielone od siebie. Wszystkie elementy odpowiadają koncepcji, sama płyta, podobnie jak lutowanie elementów na niej, ma wysoką jakość. Wszystkie elementy są zainstalowane po obu stronach płyty, na której odwrotnej stronie znajdują się płaskie części.

Dwa z czterech przewodów centralnych są zmostkowane, mimo że płyta ochronna jest podzielona na wszystkie cztery pary złącz RJ-45. Magistrala z zabezpieczeniem nie jest podłączona.

Konstrukcja filtra z szumu impulsowego jest niezwykle prosta i składa się z kondensatora i warystora.

Przekaźnik jest przełączany z maxsymalnym prądem 8A и napięciem 250 V, co umożliwia podłączenie obciążenia o maxsymalnej mocy szczytowej 2000 VA.

Powstaje przybliżona fala sinusoidalnafalownik na czterech tranzystorach firmy Chino-Excel Technology Co.Jest on tworzony przez obwód wysokiej częstotliwości, tak że konstrukcja UPS nie używa zbyt dużego transformatora pięćdziesięcio-Hz. Podczas pracy bez obciążenia z akumulatorów, UPS zużywa 2,9 wata. Moc każdego zainstalowanego tranzystora wynosi 100 W, maksymalne napięcie pracy 1-fazowe wynosi 30 V, zakres temperatur pracy do 175 ^o C. Wszystkie tranzystory są przymocowane do dwóchóchradi masywn 25 mm.

Praca zasilacza UPS z sieci elektroenergetycznej

Stabilizator lub automatyczny regatornapięcie, pozwalające na regację napięcia wejściowego otrzymanego z słasilanie biz.

Napięcie wejściowe dostarczane przez UPS wynosi około 170-280 V, co nie jest najlepszym wskaźnikiem.

Przeniesienie zasilacza UPS na zasilanie z bateriitowarzyszy sygnał dźwiękowy i jest wykonywany, gdy napięcie wyjściowe w sieci zasilającej dla określonych zakresów. Przełączeniu na baterie towarzyszy krótki dźwięk co 5 sekund. Częstotliwość sygnału zmniejsza się do 1 sekundy, gdy zasilacz pracuje z rozładowaną baterią.

Testowanie stoisk

Zasilanie bezprzerwowe zostało przetestowaneróne poziomy obciążenia przy ywotności baterii.Podczas ИБП testowania ш całym zakresie obciążenia pasuje сделать odpowiedniego ГОСТ я wytwarza średnio 217 В. Zgodnie г wynikami testu zalecana MOC obciążenia ИБП wynosi 300 Вт

Według wyników testów przeprowadzonych на prawdziwymobciążenie, źródło zasilania pokazało swoją najlepszą Strone. Od rozładowania akumulatora do całkowitego wyłączenia, jest dużo czasu. Jedyną wadą są możliwe problemy podczas pracy z nowoczesnymi wielordzeniowymi procsorami i kartami wideo, których synchronizacja znacznie skraca czas pracy.

adowanie baterii

Do ycia zarówno baterii, jak iNa UPS mają wpływ opcje ładowania baterii. Producent baterii zainstalowanej w ródle zasilania wskazuje maksymalny prąd ładowania 2,16 A. Po pełnym rozładowaniu bateria odzyskuje ładunek w ciągu 17 godzin. На początku processu ładowania prąd ładowania osiągnął wartość 520 mA. Przez sześć godzin prąd pozostawał na poziomie 480 mA. Osiągnięcie 20 mA и napięcie 13,7 V. zajęło 10 godzin. По интенсивным наладованью батерия одзискала 6 годзин.

Ładowanie bezprzerwowego źródła zasilaniawytwarzane w zakresie napięć roboczych i w trybie włączenia. Prąd ładowania w zakresie od 170 до 280 V został zmieniony o 44%, co jest bardzo dobrym wynikiem dla UPS.

Схема бесперебойника ippon back power pro 400: IPPON Back Power Pro 500

Ups ippon pro 400 схема электрическая

Обзор ИБП IPPON Back Power Pro 800

Схема преобразователя 12 220в 3000вт из бесперебойника

Комментарии 24

Видеообзор от АйДистрибьют — ИБП IPPON Back Power Pro II

О бренде IPPON

Физические показатели

Управление и эксплуатация

Функция циклического самотестирования

Модельный ряд

АйДистрибьют рекомендует:

Почему ИБП не работает: самые распространенные неисправности

Проверка работоспособности

ИБП не включается

Поиск неисправности UPS IPPON 360Wat Back Power Pro NEW 600 неожиданный финал. | Пелинг

Другие статьи

Поделиться ссылкой:

Понравилось это:

Схема бесперебойника ippon back power pro 500

Добро пожаловать в блог сисадмина-паяльщика

Комментариев: 4 на “ Источник бесперебойного питания Ippon Back Power Pro 500 ”

Добавить комментарий

Добро пожаловать в блог сисадмина-паяльщика

Комментариев: 4 на “ Источник бесперебойного питания Ippon Back Power Pro 500 ”

Добавить комментарий

IPPON Back Office 400 Источник бесперебойного питания: характеристики, обзор

Описание

Оборудование

Конструкция IPPON Back Office 400

Аккумулятор

Схемотехника

Работа ИБП от сети

Benchmarking

Заряд батареи

Работа с APFC и холодным запуском

Программное обеспечение и интерфейс

выводы

Источники бесперебойного питания от Opti-UPS

OPTI-UPS ES1000C Испытания ИБП

Источники бесперебойного питания APC. Характеристики и отзывы

Источники бесперебойного питания

Общая конструкция блоков автономного питания

Обзор источников бесперебойного питания ИБП

Back-UPS Series

Свойства представленной серии

BE400-RS

BX650CI

BX1400U-GR

Источник бесперебойного питания APC Smart UPS

SC620I ИБП APC Smart-UPS SC 620 ВА 230 В

SMX 1000I ИБП APC Smart-UPS X 1000VA LCD

SUA750RMI1U ИБП APC

Back-UPS PRO серии

APC Back-UPS Pro 1200 ВА

Обзоры продуктов APC

Наконец

IPPON Back Office 400 Источник бесперебойного питания: funkcje, przegląd

Описание

Zawartość opakowania

Projekt IPPON Back Office 400

Bateria

Circuitry

Praca zasilacza UPS z sieci elektroenergetycznej

Testowanie stoisk

adowanie baterii

Больше новостей

Добавить комментарий Отменить ответ
