Схема электронного трансформатора taschibra 150 w: Схема трансформатора Taschibra и описания принципа работы электронного трансформатора

Содержание

Схема трансформатора Taschibra и описания принципа работы электронного трансформатора

Краткое описание принципиальной схемы и принципа работы электронного трансформатора (преобразователя) Taschibra.

Как видно из схемы , преобразователь Taschibra , представляет собой двухтактный автогенератор, выполненный по полумостовой схеме. Два плеча моста выполнены на транзисторах Q1 и Q2, а два других плеча содержат конденсаторы C1 и C2. В одну из его диагоналей подается сетевое напряжение, выпрямленное диодным мостом, а в другую включена нагрузка. В данном случае это первичная обмотка выходного трансформатора T2. На выходе трансформатора Т2 имеем переменное напряжение (прямоугольные импульсы ) с частотой приблизительно 40 Кгц , модулированное частотой 100 гц.
Для управления работой транзисторов в их базовые цепи включены обмотки I и II трансформатора обратной связи Т1. Обмотка III это обратная связь по току, через нее подключена первичная обмотка выходного трансформатора.

Управляющий трансформатор Т1 намотан на ферритовом кольце с внешним диаметром 8 мм. Базовые обмотки I и II содержат по 3-4 витка, а обмотка обратной связи III – всего один виток. Все три обмотки выполнены проводами в разноцветной пластиковой изоляции.
Динистор D6, стоит в запускающей цепи генератора и формирует импульс тока, который запускает преобразователь в момент подключения к сети. Дальнейшая работа осуществляется без участия цепи запуска.
Сетевой выпрямитель выполнен на диодах типа 1N4007, резистор R1 с сопротивлением 1Ом и мощностью 0, 125Вт используется в качестве предохранителя.
Схема преобразователя в том виде, как она есть, достаточно проста и не содержит никаких «излишеств». После выпрямительного моста не предусмотрено даже просто конденсатора для сглаживания пульсаций выпрямленного сетевого напряжения , поэтому и получается выходное напряжение модулированным 100 гц ( удвоенная частота сети , после выпрямителя ).Выходное напряжение прямо с выходной обмотки трансформатора без всяких фильтров подается прямо на нагрузку.

Отсутствуют цепи стабилизации выходного напряжения и защиты, поэтому при коротком замыкании в цепи нагрузки сгорают сразу несколько элементов, как правило, это транзисторы Q1, Q2, резисторы R4, R5, R1.
Несмотря на минимум деталей , схема себя вполне оправдывает при использовании её в штатном режиме, т.е. для питания галогенных ламп. Простота схемы обуславливает ее дешевизну и широкую распространенность устройства в целом.

Трансформаторы , расчитанные на разную мощность подключаемой нагрузки , отличаются применяемыми в них деталями и некоторыми отличиями в схеме , приведенной на этой странице , но принципиальная суть остаётся неизменной.

Трансформаторы Taschibra и другие электронные трансформаторы можно купить в Ростове в магазине Парабола.

Вернуться на страницу электронных трансформаторов

Трансформаторы | Power-room.ru

Трансформатор для галогенной лампы

Для того, чтобы повысить электробезопасности системы освещения мы рекомендуем использовать лампы на напряжение 12v – напряжение безопасное для жизни человека. При проведении освещения во влажные помещения низкое напряжение ~12v является правилом к подобным помещениям относятся (Ванные, сауны, бани, подвалы, погреба).

Для данных целей на сегодняшний день эффективно применяют обычную галогенную лампу с рабочим напряжением 12 вольт. Питание таких ламп производится через трансформатор понижающий мощность. Возможно использование электронного трансформатора или намоточного трансформатора.

Плюсы электронных трансформаторов заключаются в том, что по отношению к намоточным трансформаторам они имеют существенно лучшие характеристики по сравнению: масса/мощность, габариты/мощность, цена/мощность.

именно это и приводит к их всеобщему применению. Стоит учитывать, что галогенные лампы 12в по сравнению с лампами (галогенками) 220в, живут дольше.

Минусы электронных трансформаторов заключаются в том, что при использовании электронных трансформаторов, стоит учитывать то, что конструктора, обычно, на упаковке показывает допустимую, кратковременную пиковую (критическую) мощность и в случае подключения нагрузки с мощностью, заявленной производителем на постоянное использование, при возникновении скачка напряжения, этот трансформатор – перегорит.

Из этого можно сделать вывод, что такой трансформатор стоит нагружать нагрузкой не более 76% от максимальной. Некоторые производители считают, что запаса мощности в 10% достаточно.

Электронные трансформаторы имеют так называемую минимальную нагрузку, минимальной нагрузкой называется та нагрузка, которая является предельно низкой, допустимой, для работы трансформатора, в случае если нагрузка ниже минимальной нагрузки, трансформатор не будет выдавать напряжение на выходе.

FLS-IP67-45-12 45w Uout=12v, Uin=170-220v, 250x30x20mm, 260g 1-канальный ..

1,105.92 р.
Без НДС: 1,105.92 р.

ET50S 220V / 12V 50W ..

0.00 р.
Без НДС: 0.00 р.

12V – 60W c защитой TRA 23 . .

268.60 р.
Без НДС: 268.60 р.

12V-105W c защитой TRA 18 ..

370.88 р.
Без НДС: 370.88 р.

12V-150W c защитой TRA 17 ..

579.36 р.
Без НДС: 579.36 р.

12V-200W c защитой TRA 16 ..

646.50 р.
Без НДС: 646.50 р.

12V-250W c защитой TRA 15 ..

701.94 р.
Без НДС: 701.94 р.

60 w TRA54 с тремя степенями защиты без потери мощности до 20 м . .

365.42 р.
Без НДС: 365.42 р.

105 w TRA54 с тремя степенями защиты без потери мощности до 20 м ..

512.98 р.
Без НДС: 512.98 р.

150 w TRA54 с тремя степенями защиты без потери мощности до 20 м ..

636.36 р.
Без НДС: 636.36 р.

200 w TRA54 с тремя степенями защиты без потери мощности до 20 м ..

737.86 р.
Без НДС: 737.86 р.

250 w TRA54 с тремя степенями защиты без потери мощности до 20 м . .

894.80 р.
Без НДС: 894.80 р.

12V-50 W/TRA 25 (TASCHIBRA) ..

102.28 р.
Без НДС: 102.28 р.

12V-60 W/TRA 25 (TASCHIBRA) ..

104.62 р.
Без НДС: 104.62 р.

12V-105W/TRA 25 (TASCHIBRA) ..

153.82 р.
Без НДС: 153.82 р.

12V-150W/TRA 25 (TASCHIBRA) ..

216.28 р.
Без НДС: 216.28 р.

12V-200W/TRA 25 (TASCHIBRA) ..

386.50 р.

Без НДС: 386.50 р.

12V-250W/TRA 25 (TASCHIBRA) ..

425.54 р.
Без НДС: 425.54 р.

Электронные трансформаторы для галогенных ламп 12в схема. Увеличение мощности электронного трансформатора эт

Электронные трансформаторы для галогенных ламп (ЭТ) – не теряющая актуальности тема как среди бывалых, так и очень посредственных радиолюбителей. И это не удивительно, ведь они весьма просты, надежны, компактны, легко поддаются доработке и усовершенствованию, чем существенно расширяют сферу применения. А в связи с массовым переходом светотехники на светодиодные технологии ЭТ морально устарели и сильно упали в цене, что, как по мне, стало чуть ли не главным их преимуществом в радиолюбительской практике.

Про ЭТ есть много различной информации относительно преимуществ и недостатков, устройства, принципа работы, доработки, модернизации и т.д. А вот найти нужную схему, особенно качественных устройств, или приобрести блок с нужной комплектацией бывает весьма проблематично. Поэтому в этой статье я решил изложить фото, срисованные схемы с моточными данными и краткие обзоры тех устройств, которые попадались (попадутся) мне в руки, а в следующей статье планирую описать несколько вариантов переделок конкретных ЭТ из этой темы.

Все ЭТ для наглядности я условно делю на три группы:

Дешевые ЭТ или “типичный Китай”. Как правило только базовая схема из самых дешевых элементов. Зачастую сильно греются, низкий КПД, при незначительном перегрузе или КЗ сгорают. Иногда попадается “фабричный Китай”, отличающийся более качественными деталями, но все равно далекий от совершенства. Самый распространенный вид ЭТ на рынке и в обиходе.
Хорошие ЭТ . Главное отличие от дешевых – наличие защиты от перегрузки (КЗ). Надежно держат нагрузку вплоть до срабатывания защиты (обычно до 120-150%). Комплектация дополнительными элементами: фильтрами, защитами, радиаторами происходит в произвольном порядке.
Качественные ЭТ , отвечающие высоким европейским требованиям. Хорошо продуманны, комплектуются по максимуму: хорошим теплоотводом, всеми видами защит, плавным пуском галогенок, входными и внутренними фильтрами, демпферными, а иногда и снабберными цепями.

Теперь давайте перейдем к самим ЭТ. Для удобства они отсортированы по выходной мощности в порядке возрастания.

1. ЭТ мощностью до 60 Вт.

1.1. L&B

1.2. Tashibra

Два вышеизложенные ЭТ – типичные представители самого дешевого Китая. Схема, как видите, типовая и широко распространенная в интернете.

1.3. Horoz HL370

Фабричный Китай. Хорошо держит номинальную нагрузку, греется не сильно.

1.4. Relco Minifox 60 PFS-RN1362

А вот представитель хорошего ЭТ итальянского производства, оснащенный скромным входным фильтром и защитами от перегрузки, перенапряжения и перегрева. Силовые транзисторы выбраны с запасом по мощности, поэтому не требуют радиаторов.

2. ЭТ мощностью 105 Вт.

2.1. Horoz HL371

Подобный вышеизложенной модели Horoz HL370 (п.1.3.) фабричный Китай.

2.2. Feron TRA110-105W

На фото две версии: слева более старая (2010 г.в.) – фабричный Китай, справа более новая (2013 г.в.), удешевленная до типичного Китая.

2.3. Feron ET105

Подобный Feron TRA110-105W (п.2.2.) фабричный Китай. Фото родной платы не сохранилось, поэтому взамен выкладываю фото Feron ET150, плата которого очень похожа на вид и подобна по элементной базе.

2.4. Brilux BZE-105

Подобный Relco Minifox 60 PFS-RN1362 (п.1.4.) хороший ЭТ.

3. ЭТ мощностью 150 Вт.

3.1. Buko BK452

Удешевленный до фабричного Китая ЭТ, в который не впаяли модуль защиты от перегрузки (КЗ). А так, блок весьма неплох по форме и содержанию.

3.2. Horoz HL375 (HL376, HL377)

А вот и представитель качественных ЭТ с весьма богатой комплектацией. Сразу кидается в глаза шикарный входной двухкаскадный фильтр, мощные парные силовые ключи с объемным радиатором, защиты от перегруза (КЗ), перегрева и двойная защита от перенапряжения. Данная модель знаменательна еще и тем, что является флагманской для последующих: HL376 (200W) и HL377 (250W). Отличия отмечены на схеме красным цветом.

3.3. Vossloh Schwabe EST 150/12.645

Очень качественный ЭТ от всемирно известного немецкого производителя. Компактный, хорошо продуманный, мощный блок с элементной базой от лучших европейских фирм.

3.4. Vossloh Schwabe EST 150/12.622

Не менее качественная, более новая версия предыдущей модели (EST 150/12.645), отличающаяся большей компактностью и некоторыми схемными решениями.

3.5. Brilux BZ-150B (Kengo Lighting SET150CS)

Один из самых качественных ЭТ, которые мне попадались. Очень хорошо продуманный блок на очень богатой элементной базе. Отличается от подобной модели Kengo Lighting SET150CS только трансформатором связи, который чуть меньше размером (10х6х4мм) с количеством витков 8+8+1. Уникальность этих ЭТ состоит в двухступенчатой защите от перегрузки (КЗ), первая из которых самовосстанавливающаяся, настроена на плавный пуск галогенных ламп и легкий перегруз (до 30-50%), а вторая – блокирующая, срабатывает при перегрузе более 60% и требующая перезагрузки блока (кратковременное отключение с последующим включением). Также примечательностью является довольно большой силовой трансформатор, габаритная мощность которого позволяет выжимать с него до 400-500 Вт.

Мне лично в руки не попадались, но видел на фото подобные модели в том же корпусе и с тем же набором элементов на 210Вт и 250Вт.

4. ЭТ мощностью 200-210 Вт.

4.1. Feron TRA110-200W (250W)

Подобный Feron TRA110-105W (п.2.2.) фабричный Китай. Наверное, лучший в своем классе блок, рассчитанный с большим запасом мощности, а посему является флагманской моделью для абсолютно идентичного Feron TRA110-250W, выполненного в таком же корпусе.

4.2. Delux ELTR-210W

По максимуму удешевленный, немного топорный ЭТ с множеством не впаянных деталей и теплоотводом силовых ключей на общий радиатор через кусочки электрокартона, который можно отнести к хорошим только из-за наличия защиты от перегруза.

4.3. Светкомплект EK210

Согласно электронной начинке подобный предыдущему Delux ELTR-210W (п.4.2.) хороший ЭТ с силовыми ключами в корпусе TO-247 и двухступенчатой защитой от перегруза (КЗ), не смотря на которую достался сгоревшим, причем практически полностью, вместе с модулями защиты (отчего отсутствуют фото). После полного восстановления при подключении нагрузки близкой к максимальной снова сгорел. Поэтому ничего толкового про этот ЭТ сказать не могу. Возможно брак, а возможно и плохо продуман.

4.4. Kanlux SET210-N

Без лишних слов довольно качественный, хорошо продуманный и очень компактный ЭТ.

ЭТ мощностью 200Вт можно также найти в п.3.2.

5. ЭТ мощностью 250 Вт и более.

5.1. Lemanso TRA25 250W

Типичный Китай. Та же общеизвестная Tashibra или жалкое подобие Feron TRA110-200W (п.4.1.). Даже не смотря на мощные спаренные ключи с трудом держит заявленные характеристики. Плата досталась искореженная, без корпуса, посему фото оных отсутствует.

5.2. Asia Elex GD-9928 250W

По сути усовершенствованная до хорошего ЭТ модель TRA110-200W (п.4.1.). До половины залита в корпусе теплопроводным компаундом, что значительно усложняет его разборку. Если такой попадется и потребуется разборка, поставьте его в морозилку на несколько часов, а после в темпе отламывайте по кусочкам застывший компауд, пока он не нагрелся и снова не стал вязким.

Следующая по мощности модель Asia Elex GD-9928 300W имеет идентичный корпус и схему.

ЭТ мощностью 250Вт можно также найти в п.3.2. и п.4.1.

Ну вот, пожалуй, и все ЭТ на сегодняшний момент. В заключение опишу некоторые нюансы, особенности и дам парочку советов.

Многие производители, особенно дешевых ЭТ, выпускают данную продукцию под разными названиями (брендами, типами) используя одну и ту же схему (корпус). Поэтому при поиске схемы следует более обращать внимание на ее подобность, нежели на название (тип) устройства.

Определить по корпусу качество ЭТ практически невозможно, поскольку, как видно на некоторых фото, модель может быть недоукомплектованной (с отсутствующими деталями).

Корпуса хороших и качественных моделей как правило выполнены из качественного пластика и разбираются довольно легко. Дешевые нередко скрепляются заклепками, а иногда и склеиваются.

Если после разборки определение качества ЭТ затруднительно, обратите внимание на печатную плату – дешевые обычно монтируются на гетинаксе, качественные – на текстолите, хорошие, как правило, тоже на текстолите, но бывают и редкие исключения. Про многое скажет и количество (объем, плотность) радиодеталей. Индуктивные фильтра в дешевых ЭТ всегда отсутствуют.

Также в дешевых ЭТ теплоотвод силовых транзисторов либо полностью отсутствует, либо выполнен на корпус (металлический) через электрокартон или ПВХ пленку. В качественных и многих хороших ЭТ он выполнен на объемном радиаторе, который обычно изнутри плотно прилегает к корпусу, также используя его для рассеивания тепла.

Присутствие защиты от перегрузки (КЗ) можно определить по наличию хотя-бы одного дополнительного маломощного транзистора и низковольтного электролитического конденсатора на плате.

Если планируется приобретение ЭТ, то обратите внимание, что есть много флагманских моделей, которые по цене обойдутся дешевле, чем их “более мощные” копии. Электронные трансформаторы .

Жизненных и творческих всем успехов.

Такой интересный компонент, как электронный трансформатор, так и просится для разнообразных радиолюбительских поделок. Цена его составляет всего пару долларов, и его легко можно приобрести и переделать в блок питания или компактное автомобильное зарядное устройство. Сегодня мы расскажем, как можно сделать блок питания из электронного трансформатора.

Основу нашего блока питания составит китайский электронный трансформатор с защитой от короткого замыкания под названием Taschibra, мощностью 105 Вт, схема которого изображена ниже.

Использовать его как обычный блок питания без доделки практически невозможно т.к. основная проблема в том, что на выходе электронного трансформатор переменное напряжение высокой частоты. Также такой трансформатор не способен работать без минимальной нагрузки.

Мы расскажем о методе переделки, при котором электронный трансформатор даже не придется разбирать, достаточно к его выходу подключить небольшую плату. На схеме ее компоненты выделены красной рамкой.

Она состоит из диода (обязательно используется диод Шоттки и фильтрующего конденсатора). Для запуска блока к его выходу должна быть подключено небольшая лампочка.

Как подобрать диод Шоттки. Первым делом нужно знать выходное напряжение электронного трансформатора. Как правило, оно составляет 12 В, а также максимальную силу тока, у нашего трансформатора она будет порядка 8 А. В зависимости от этих параметров и подбирается диод Шоттки.

Подбирать диод нужно с максимальным обратным напряжением как минимум в 3 раза выше, чем напряжение на выходе электронного трансформатора. По току лучше выбрать диод, прямой ток которого как минимум в 1,5 раза больше максимально выдаваемого с Вашего БП.

Примерно так выглядит наша плата.

Как видим, БП из электронного трансформатора работает, и на выходе мы уже имеем постоянный сглаженный ток. Если есть желание и возможность, тогда лучше составить более качественный фильтр и не ограничиваться лишь одним электролитическим конденсатором на выходе. Также при эксплуатации транзисторы и диод Шоттки необходимо установить на радиатор.

Где применять такой мощный блок питания из электронного трансформатора, решать только Вам. Конечно, он не подойдет для питания приемников или высококачественных усилителей, но с легкостью справится со светодиодной лентой, небольшим двигателем или другими нетребовательными приборами.

Вконтакте

Одноклассники

Comments powered by HyperComments

diodnik.com

cxema.org – Переделка электронного трансформатора

Переделка электронного трансформатора

Электронный трансформатор – сетевой импульсный блок питания, который предназначен для питания галогенных ламп 12 Вольт. Подробнее о данном устройстве в статье «Электронный трансформатор (ознакомление)». Устройство имеет достаточно простую схему. Простой двухтактный автогенератор, который выполнен по полумостовой схеме, рабочая частота порядка 30кГц, но этот показатель сильно зависит от выходной нагрузки. Схема такого блока питания очень не стабильна, не имеет никаких защит от КЗ на выходе трансформатора, пожалуй именно из-за этого, схема пока не нашла широкого применения в радиолюбительских кругах. Хотя в последнее время на разных форумах наблюдается продвижение данной темы. Люди предлагают различные варианты доработки таких трансформаторов. Я сегодня попытаюсь все эти доработки совместить в одной статье и предложить варианты не только доработки, но и умощнения ЭТ.

В основу работы схемы углубляться не будем, а сразу приступим к делу. Мы попытаемся доработать и увеличить мощность китайского ЭТ Taschibra на 105 Ватт.

Для начала хочу пояснить, по какой причине я решил взяться за умощнение и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, который был бы компактным и легким. Собирать не хотелось, но позже я наткнулся на интересные статьи в которых рассматривалась переделка электронного трансформатора. Это натолкнуло на мысль – почему бы не попробовать?

Таким образом, были приобретены несколько ЭТ от 50 до 150 Ватт, но опыты с переделкой не всегда завершались успешно, из всех выжил только ЭТ на 105 Ватт. Недостатком такого блока является то, что трансформатор у него не кольцевой, в связи с чем неудобно отмотать или домотать витки. Но другого выбора не было и пришлось переделать именно этот блок.

Как нам известно, эти блоки не включаются без нагрузки, это не всегда является достоинством. Я планирую получить надежное устройство, которое можно свободно применять в любых целях, не боясь, что блок питания может перегореть или выйти из строя при КЗ.

Доработка №1

Суть идеи заключается в добавлении защиты от КЗ, также устранения вышеуказанного недостатка (активация схемы без выходной нагрузки или с маломощной нагрузкой).

Глядя на сам блок, мы можем увидеть простейшую схему ИБП, я бы сказал, что схема не до конца отработана производителем. Как мы знаем, если замкнуть вторичную обмотку трансформатора, то меньше, чем за секунду схема выйдет из строя. Ток в схеме резко возрастает, ключи в миг выходят из строя, иногда и базовые ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ порядка 2,5$).

Трансформатор обратной связи состоит из трех отдельных обмоток. Две из этих обмоток питают базовые цепи ключей.

Для начала удаляем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора. Затем на силовом трансформаторе мотаем всего 2 витка и один виток на кольце (трансформаторе ОС). Для намотки можно использовать провод с диаметром 0,4-0,8мм.

Далее нужно подобрать резистор для ОС, в моем случае он на 6,2 ОМ, но резистор можно подобрать с сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае использован проволочный, чего делать не советую. Мощность этого резистора подбираем 3-5 ватт (можно использовать от 1 до 10 ватт).

Во время КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЭТ при КЗ ток возрастает, выводя из строя ключи). Это приводит к уменьшению тока на обмотке ОС. Таким образом, прекращается генерация, сами ключи запираются.

Единственным недостатком такого решение является то, что при долговременном КЗ на выходе, схема выходит из строя, поскольку ключи греются и достаточно сильно. Не стоит подвергать выходную обмотку КЗ с длительностью более 5-8 секунд.

Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.

Доработка №2

Теперь постараемся, в какой-то мере сгладить сетевое напряжение от выпрямителя. Для этого будем использовать дроссели и сглаживающий конденсатор. В моем случае использован готовый дроссель с двумя независимыми обмотками. Данный дроссель был снят от ИБП DVD проигрывателя, хотя можно использовать и самодельные дросселя.

После моста следует подключить электролит с емкостью 200мкФ с напряжением не менее 400 Вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но как вы помните, наш БП рассчитан на 105 Ватт, почему же конденсатор использован на 200мкФ? Это поймете уже совсем скоро.

Доработка №3

Теперь о главном – умощнение электронного трансформатора и реально ли это? На самом деле есть только один надежный способ умощнения без особых переделок.

Для умощнения удобно использовать ЭТ с кольцевым трансформатором, поскольку нужно будет перемотать вторичную обмотку, именно по этой причине мы заменим наш трансформатор.

Сетевая обмотка растянута по всему кольцу и содержит 90 витков провода 0,5-0,65мм. Обмотка мотается на двух сложенных ферритовых кольцах, которые были сняты от ЭТ с мощностью 150 Ватт. Вторичная обмотка мотается исходя от нужд, в нашем случае она рассчитана на 12 Вольт.

Планируется увеличить мощность до 200 Ватт. Именно поэтому и нужен был электролит с запасом, о котором говорилось выше.

Конденсаторы полумоста заменяем на 0,5мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Биполярные ключи MJE13007 заменяем на MJE13009. Силовая обмотка трансформатора содержит 8 витков, намотка делалась 5-ю жилами провода 0,7мм, таким образом, имеем в первичке провод с общим сечением 3,5мм.

Идем дальше. Перед и после дросселей ставим пленочные конденсаторы с емкостью 0,22-0,47мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЭТ и которые пришлось заменить для увеличения мощности).

Далее заменяем диодный выпрямитель. В стандартных схемах применяются обычные выпрямительные диоды серии 1N4007. Ток диодов составляет 1 Ампер, наша схема потребляет немало тока, поэтому диоды стоит заменить на более мощные, во избежание неприятных результатов после первого включения схемы. Можно использовать буквально любые выпрямительные диоды с током 1,5-2 Ампер, обратное напряжение не менее 400 Вольт.

Все компоненты, кроме платы с генератором смонтированы на макетной плате. Ключи были укреплены на теплоотвод через изоляционные прокладки.

Продолжаем нашу переделку электронного трансформатора, дополнив схему выпрямителем и фильтром. Дросселя намотаны на кольцах из порошкового железа (сняты от компьютерного БП), состоят из 5-8 витков. Намотку удобно сделать сразу 5-ю жилами провода с диаметром 0,4-0,6мм каждая жила.

Сглаживающий конденсатор подбираем с напряжением 25-35 Вольт, в качестве выпрямителя применен один мощный диод шоттки (диодные сборки из компьютерного блока питания). Можно использовать любые быстрые диоды с током 15-20 Ампер.

АКА КАСЬЯН

vip-cxema.org

Китайский электронный трансформатор TASCHIBRA TRA25

Обзор популярного китайского электронного трансформатора TASCHIBRA. В один прекрасный день мой знакомый принёс на ремонт импульсный электронный трансформатор для питания используемых для питания галогенных ламп. Ремонт был быстрый замена динистора. После того как его отдал владельцу. появилось желание сделать такой-же блок для себя. Сначала узнал где он его покупал и купил для последующего копирования.

Технические характеристики TASCHIBRA TRA25

Вход AC 220V 50/60 Hz.
Выход AC 12V. 60W MAX.
Класс защиты 1.

Схема электронного трансформатора

Подробнее схему можно посмотреть тут. Список деталей для изготовления:

n-p-n транзистор 13003 2 шт.
Диод 1N4007 4 шт.
Плёночный конденсатор на 10nF 100V 1 шт (С1).
Плёночный конденсатор на 47nF 250V 2 шт (С2, С3).
Динистор DB3
Резисторы:

R1 22 ома 0.25W
R2 500 кОм 0.25W
R3 2.5 ома 0.25W
R4 2.5 ома 0.25W

Изготовление трансформатора на Ш-образном ферритовом сердечнике от компьютерного блока питания.

Первичная обмотка содержит 1-жильную проволоку диаметр 0.5 мм длинна 2.85 м. и 68 витков. Стандартная вторичная обмотка содержит 4-жильный провод диаметром 0.5 мм длинна 33 см. и 8-12 витков. Наматывать обмотки у трансформатора нужно в одном направлении. Намотка дросселя на ферритовом кольце диаметром 8 мм катушки: 4 витка зелёного провода, 4 витка жёлтого провода и не полный 1 (0.5) виток красного провода.

Фото печатной платы и файл печатной платы.

Динистор DB3 и его характеристика:

(I откр – 0.2 А), В 5 – это напряжение при открытом состоянии;
Среднее максимально допустимое значение при открытом состоянии: А 0.3;
В открытом состоянии импульсный ток составляет А 2;
Максимальное напряжение (во время закрытого состояния): В 32;
Ток в закрытом состоянии: мкА – 10; максимальное импульсное не отпирающее напряжение составляет 5 В.

Вот такая получилась конструкция. Вид конечно не очень, зато убедился что можно собрать это импульсное устройство питания самому.

radioskot.ru

Эксперименты с электронным трансформатором tashibra CAVR.ru

Рассказать в: Думаю, что достоинства этого трансформатора оценили уже многие из тех, кто когда-либо занимался проблемами питания различных электронных конструкций. А достоинств у этого электронного трансформатора – не мало. Малый вес и габариты (как и у всех аналогичных схем), простота переделки под собственные нужды, наличие экранирующего корпуса, невысокая стоимость и относительная надежность (по крайней мере, если не допускать экстремальных режимов и КЗ, изделие, выполненное по аналогичной схеме, способно проработать долгие годы). Диапазон применения блоков питания на базе “Tashibra” может быть весьма широким, сопоставимым с применением обычных трансформаторов.Применение оправдано в случаях дефицита времени, средств, отсутсвия необходимости стабилизации.Ну, что, – поэксперемтируем? Сразу оговорюсь, что целью экспериментов являлась проверка цепи запуска “Tashibra” при различных нагрузках, частотах и применении различных трансформаторов. Так же хотелось подобрать оптимальные номиналы компонентов цепи ПОС и проверить температурные режимы компонентов схемы при работе на различные нагрузки с учетом использования корпуса “Tashibra” в качестве радиатора.Несмотря на большое количество опубликованных схем электронного трансформатора, не поленюсь еще раз выложить ее на обозрение. Смотрим рис1, иллюстрирующий начинку “Tashibra”.
Схема справедлива для ЭТ “Tashibra” 60-150Вт. Издевательство же производилось на ЭТ 150Вт. Предполагается, однако, что ввиду идентичности схем, результаты экспериментов с легкостью можно проецировать на экземпляры как с меньшей, так и с большей мощностью.И еще раз напомню, чего же не хватает “Tashibra” для полноценного блока питания.1. Отсутствие входного сглаживающего фильтра (он же – противопомеховый, предотвращающий попадание продуктов преобразования в сеть),2. Токовая ПОС, допускающая возбуждение преобразователя и его нормальную работу лишь при наличии определенного тока нагрузки,3. Отсутствие выходного выпрямителя,4. Отсутствие элементов выходного фильтра.

Попробуем исправить все перечисленные недостатки “Tashibra” и попытаемся добиться его приемлемой работы с желаемыми выходными характеристиками. Для начала даже не будем вскрывать корпус электронного трансформатора, а просто добавим недостающие элементы…

1. Входной фильтр: конденсаторы С`1, C`2 с симметричным двухобмоточным дросселем (трансформатором) T`12. диодный мост VDS`1 со сглаживающим конденсатором C`3 и резистором R`1 для защиты моста от зарядного тока конденсатора.

Сглаживающий конденсатор обычно выбирается из расчета 1,0 – 1,5мкФ на ватт мощности, а параллельно конденсатору следует подключить разрядный резистор сопротивлением 300-500кОм для безопасности (прикосновение к выводам заряженного относительно высоким напряжением конденсатора – не очень приятно).Резистор R`1 можно заменить термистором 5-15Ом/1-5А. Такая замена в меньшей степени снизит КПД трансформатора.На выходе ЭТ, как показано в схеме на рис3, подсоединим цепь из диода VD`1, конденсаторов C`4-C`5 и дросселя L1, включенного между ними, – для получения фильтрованного постоянного напряжения на выходе “пациента”. При этом, на полистироловый конденсатор, размещенный непосредственно за диодом, приходится основная доля поглощения продуктов преобразования после выпрямления. Предполагается, что электролитический конденсатор, “спрятанный” за индуктивностью дросселя, будет выполнять лишь свои прямые функции, предотвращая “провал” напряжения при пиковой мощности подключенного к ЭТ устройства. Но и параллельно ему рекомендуется установить неэлектролитический конденсатор.

После добавления входной цепи в работе электронного трансформатора произошли изменения: амплитуда выходных импульсов (до диода VD`1) несколько возросла за счет повышения напряжения на входе устройства за счет добавления C`3 и модуляция частотой 50Гц уже практически отсутствует. Это – при расчетной для ЭТ нагрузке.Однако этого недостаточно. “Tashibra” не желает запускаться без существенного тока нагрузки.Установка на выходе преобразователя нагрузочных резисторов для возникновения какого-либо минимального значения тока, способного запустить преобразователь, лишь снижает общий КПД устройства. Запуск при токе нагрузки около 100мА производится на очень низкой частоте, которую достаточно сложно будет отфильтровать, если блок питания предполагается для совместного применения с УМЗЧ и другим аудио-оборудованием с небольшим током потребления в режиме отсутствия сигнала, например. Амплитуда импульсов при этом также – меньше, чем при полной нагрузке. Изменение частоты в режимах различной мощности – довольно сильное: от пары до нескольких десятков килогерц. Это обстоятельство накладывает существенные ограничения на использование “Tashibra” в таком (пока еще) виде при работе со многими устройствами.Но – продолжим.Встречались предложения подключения дополнительного трансформатора к выходу ЭТ, как это показано, например, на рис2.

Предполагалось, что первичная обмотка дополнительного трансформатора способна создать ток, достаточный для нормальной работы базовой схемы ЭТ. Предложение, однако, заманчиво лишь тем, что не разбирая ЭТ, с помощью дополнительного трансформатора можно создать набор необходимых (по своему вкусу) напряжений. На самом деле тока холостого хода дополнительного трансформатора недостаточно для запуска ЭТ. Попытки увеличения тока (вроде лампочки на 6,3ВХ0,3А, подключенной к дополнительной обмотке) , способного обеспечить НОРМАЛЬНУЮ работу ЭТ, приводили лишь к запуску преобразователя и зажиганию лампочки. Но, быть может, кого-то заинтересует и этот результат, т.к. подключение дополнительного трансформатора справедливо и во многих других случаях для решения множества задач. Так, например, дополнительный трансформатор можно использовать совместно со старым (но рабочим) компьютерным БП, способного обеспечить значительную мощность на выходе, но имеющего ограниченный (зато – стабилизированный) набор напряжений.

Можно было бы и далее продолжать искать истину в шаманстве вокруг “Tashibra”, однако, я счел для себя эту тему исчерпанной, т.к. для достижения необходимого результата (устойчивый запуск и выход на рабочий режим при отсутствии нагрузки, а, значит, и – высокий КПД; небольшое изменение частоты при работе БП от минимальной до максимальной мощности и устойчивый запуск при максимальной нагрузке) гораздо эффективней – влезть внутрь “Tashibra” и произвести все необходимые изменения в схеме самого ЭТ таким образом, как это показано на рис 4. Тем более, чтос пол-сотни подобных схем мною было собрано еще во времена эры компьютеров “Спектрум” (именно для этих компьютеров). Различный УМЗЧ, запитанные аналогичными БП, где-то работают и сейчас. БП, выполненные по этой схеме, проявили себя с наилучшей стороны, работая, будучи собранными из самых различных комплектующих и в различных вариантах.

Переделываем? Конечно. Тем более, что это совсем не сложно.

Выпаиваем трансформатор. Разогреваем его для удобства разборки, чтобы перемотать вторичную обмотку для получения желаемых выходных параметров так, как показано на этом фото

или с помощью любых других технологий. В данном случае трансформатор выпаян лишь для того, чтобы поинтересоваться его моточными данными (кстати: Ш-образный магнитопровод с круглым керном, стандартных для компьютерных БП габаритов с 90 витками первичной обмотки, намотанными в 3 слоя проводом диаметром 0,65мм и 7-ю витками вторичной обмотки с впятеро сложенным проводом диаметром приблизительно 1,1мм; все это без малейшей межслойной и межобмоточной изоляции – только лак) и освободить место для другого трансформатора. Для экспериментов мне было проще использовать кольцевые магнитопроводы. Занимают меньше места на плате, что дает (при необходимости) возможность использования дополнительных компонентов в объеме корпуса. В данном случае использовалась пара ферритовых колец с внешним, внутренним диаметрами и высотой, соответственно 32Х20Х6мм, сложенных вдвое (без склеивания) – Н2000-НМ1. 90 витков первички (диаметр провода – 0,65мм) и 2Х12 (1,2мм) витков вторички с необходимой межобмоточной изоляцией. Обмотка связи содержит 1 виток монтажного провода диаметром 0,35мм. Все обмотки наматываются в порядке, соответствующем нумерации обмоток. Изоляция самого магнитопровода – обязательна. В данном случае магнитопровод обмотан двумя слоями изоленты, надежно, кстати, фиксируя сложенные кольца.

Перед установкой трансформатора на плату ЭТ, выпаиваем токовую обмотку коммутирующего трансформатора и используем ее в качестве перемычки, запаяв туда же, но уже не пропуская через окно кольца трансформатора. Устанавливаем намотанный трансформатор Tr2 на плату, запаяв выводы в соответствии со схемой на рис 4

и пропускаем провод обмотки III в окно кольца коммутирующего трансформатора. Используя жесткость провода, образуем подобие геометрически замкнутой окружности и виток обратной связи готов. В разрыв монтажного провода, образующего обмотки III обоих (коммутирующего и силового) трансформаторов, припаиваем достаточно мощный резистор (>1Вт) сопротивлением 3-10Ом.

На схеме в рис 4 штатные диоды ЭТ не используются. Их следует удалить, как, впрочем, и резистор R1 в целях повышения КПД блока в целом. Но можно и пренебречь несколькими процентами КПД и оставить перечисленные детали на плате. По крайней мере, в момент проведения экспериментов с ЭТ, эти детали оставались на плате. Резисторы, установленные базовых цепях транзисторов следует оставить – они выполняют функции ограничения тока базы при запуске преобразователя, облегчая его работу на емкостную нагрузку.Транзисторы непременно следует установить на радиаторы через изолирующие теплопроводящие прокладки (повзаимствованные, например, у неисправного компьютерного БП), предотвратив, тем самым их

случайный мгновенный разогрев и обеспечив некоторую собственную безопасность в случае прикосновения к радиатору во время работы устройства. Кстати, электрокартон, используемый в ЭТ для изоляции транзисторов и платы от корпуса, не является теплопроводным. Поэтому при “упаковке” готовой схемы БП в штатный корпус, между транзисторами и корпусом следует установить именно такие прокладки. Лишь в этом случае будет обеспечен хоть какой-то теплоотвод. При использовании преобразователя с мощностями свыше 100Вт на корпус устройства необходимо установить дополнительный радиатор. Но это, так, – на будущее.А пока, закончив монтаж схемы, выполним еще один пункт безопасности, включив его вход последовательно через лампу накаливания мощностью 150-200Вт. Лампа, в случае нештатной ситуации (КЗ, например) ограничит ток через конструкцию до безопасной величины и в худшем случае создаст дополнительное освещение рабочего пространства. В лучшем случае, при некотрой наблюдательности лампой можно пользоваться, как индикатором, например, – сквозного тока. Так, слабое (или несколько более интенсивное) свечение нити лампы при ненагруженном или слабо нагруженном преобразователе, будет свидетельствовать о наличии сквозного тока. Подтверждением может послужить температура ключевых элементов – разогрев в режиме сквозного тока будет довольно быстрым. При работе исправного преобразователя видимое на фоне дневного света свечение нити 200-ваттной лампы проявится лишь на пороге 20-35Вт.Итак, все готово для первого пуска переделанной схемы “Tashibra”. Включаем для начала – без нагрузки, но не забываем о предварительно подключенном вольтметре на выход преобразователя и осциллографе. При правильно сфазированных обмотках обратной связи, преобразователь должен запуститься без проблем. Если запуска не произошло, то провод, пропущенный в окно коммутирующего трансформатора (отпаяв его предварительно от резистора R5), пропускаем с другой стороны, придав ему, опять же, вид законченного витка. Подпаиваем провод к R5. Вновь подаем питание на преобразователь. Не помогло? Ищите ошибки в монтаже: КЗ, “непропаи”, ошибочно установленные номиналы.При запуске исправного преобразователя с указанными моточными данными, на дисплее осциллографа, подсоединенного к вторичной обмотке трансформатора Tr2 (в моем случае – к половине обмотки) будет отображена неизменяющаяся во времени последовательность четких прямоугольных импульсов. Частота преобразования подбирается резистором R5 и в моем случае при R5=5,1Ohm, частота ненагруженного преобразователя составила 18кГц. При нагрузке 20Ом – 20,5кГц. При нагрузке 12Ом – 22,3кГц. Нагрузка подсоединялась непосредственно к контролируемой приборами обмотке трансформатора с действующим значением напряжения 17,5В. Расчетное значение напряжения было несколько иным (20В), но выяснилось, что вместо номинала 5,1Ом, сопротивление установленного на плате R1=51Ом. Будьте внимательны к подобным сюрпризам от китайсикх товарищей. Впрочем, я счел возможность продолжить эксперименты без замены этого резистора, несмотря на его существенный, но терпимый нагрев. При отдаваемой преобразователем мощности в нагрузку около 25Вт, мощность, рассеиваемая на этом резисторе не превышала 0,4Вт.Что же касается потенциальной мощности БП, то при частоте 20кГц установленный трансформатор сможет отдать в нагрузку не более 60-65Вт.Попробуем частоту повысить. При включении резистора (R5) сопротивлением 8,2Ом, частота преобразователя без нагрузке возросла до 38,5кГц, с нагрузкой 12Ом – 41,8кГц.

При такой частоте преобразования с имеющимся силовым трансформатором можно смело обслужить нагрузку мощностью до 120Вт.С сопротивлениями в цепи ПОС можно экспериментировать и дальше, добиваясь необходимого значения частоты, имея ввиду, однако, что слишком большое сопротивление R5 может приводить к срывам генерации и нестабильному запуску преобразователя. При изменении параметров ПОС преобразователя, следует контролировать ток, проходящий через ключи преобразователя.Можно эксперементировать так же и с обмотками ПОС обоих трансформаторов на свой страх и риск. При этом следует предварительно произвести расчеты количества витков коммутирующего трансформатора по формулам, размещенным на страничке http://interlavka.narod.ru/stats/Blokpit02.htm, например, или с помощью оной из программ г-на Москатова, размещенных на страничке его сайта http://www.moskatov.narod.ru/Design_tools_pulse_transformers.html.Можно избежать нагрева резистора R5, заменив его… конденсатором.

Цепь ПОС при этом безусловно пробретает некоторые резонансные свойства, но каких либо ухудшений в работе БП не проявляется. Более того, конденсатор, установленный взамен резистора, нагревается значительно меньше, чем замененный резистор. Так, частота при установленном конденсаторе емкостью 220nF, возросла до 86,5кГц (без нагрузки) и составила при работе на нагрузку 88,1кГц. Запуск и работа

преобразователя оставались такими же стабильными, как и в случае с применением резистора в цепи ПОС. Заметим, что потенциальная мощность БП пи такой частоте возрастает до 220Вт (минимально).Мощность трансформатора: значения – приблизительны, с определенными допущениями, но – не завышены.К сожалению, у меня не было возможности для испытания БП с большим нагрузочным током, но, полагаю, что и описания произведенных экспериментов достаточно для того, чтобы обратить внимание многих на такие, вот, простые схемки преобразователей питания, достойных для использования в самых различных конструкциях.

Раздел: [Схемы] Сохрани статью в: Оставь свой комментарий или вопрос:

www.cavr.ru

устройство, принцип работы и переделка в блок питания своими руками

Люминесцентные и галогенные лампы постепенно уходят в прошлое, уступая место светодиодным. В светильниках, где они применялись, остались ненужные электронные трансформаторы, отвечавшие за розжиг этих ламп. Кажется, что ненужному – место на помойке. Но это не так. Из этих трансформаторов можно собрать мощные блоки питания, которые смогут питать электроинструменты, светодиодные ленты и многое другое.

Устройство электронного трансформатора

Привычные нам массивные трансформаторы не так давно стали заменяться на электронные, которые отличаются дешевизной и компактностью. Размеры электронного трансформатора настолько малы, что его встраивают в корпуса компактных люминесцентных ламп (КЛЛ).

Все такие трансформаторы сделаны по одной схеме, различия между ними минимальны. В основе схемы лежит симметричный автогенератор, иначе называемый мультивибратором.

Состоят они из диодного моста, транзисторов и двух трансформаторов: согласующего и силового. Это основные части схемы, но далеко не все. Кроме них, в схему входят различные резисторы, конденсаторы и диоды.

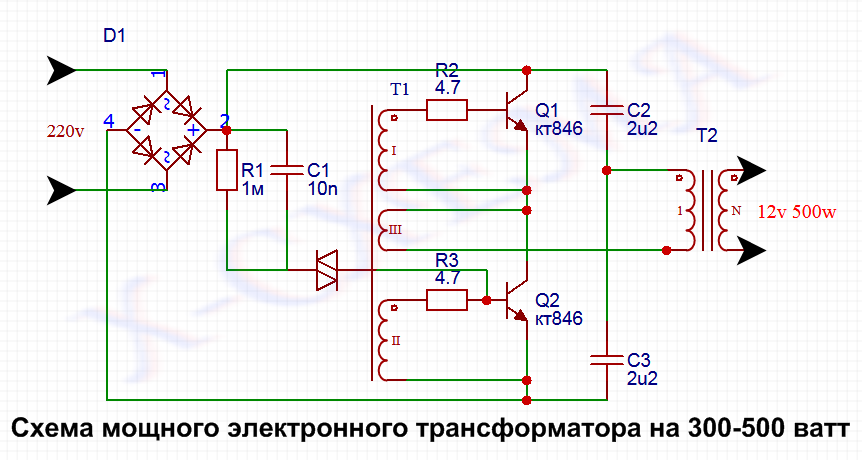

Принципиальная схема электронного трансформатора.

В этой схеме постоянный ток из диодного моста поступает на транзисторы автогенератора, которые накачивают энергию в силовой трансформатор. Номиналы и тип всех радиодеталей подобраны так, чтобы на выходе получалось строго определённое напряжение.

Если включить такой трансформатор без нагрузки, то автогенератор не запустится и напряжения на выходе не будет.

Сборка по схеме своими руками

Электронный балласт можно купить в магазине или найти у себя в закромах, но самым интересным вариантом будет сборка электронного трансформатора своими руками. Собирается он довольно просто, а большинство необходимых деталей можно наковырять в сломанных блоках питания и в энергосберегающих лампах.

Необходимые компоненты:Диодный мост с обратным напряжением не ниже 400 В и током не менее 3 А или четыре диода с такими же характеристиками.
Предохранитель на 5 А.
Симметричный динистор DB3.
Резистор 500 кОм.
2 резистора 2,2 Ом, 0,5 Вт.
2 биполярных транзистора MJE13009.
3 плёночных конденсатора 600 В, 100 нФ.
2 тороидальных сердечника.
Провод с лаковым покрытием 0,5 мм².
Провод в обычной изоляции 2,5 мм².
Радиатор для транзисторов.
Макетная плата.

Начинается все с макетной платы, на которую вы будете устанавливать все радиокомпоненты. На рынке можно купить два вида плат – с односторонней металлизацией на коричневом стеклотекстолите.

И с двусторонней сквозной, на зелёном.

От выбора платы зависит, сколько времени и сил вы потратите на сборку проекта.

Коричневые платы – отвратительного качества. Металлизация на них выполнена настолько тонким слоем, что в некоторых местах на ней видны разрывы. Припоем она смачивается плохо, даже если использовать хороший флюс. А все, что удалось припаять – отрывается вместе с металлизацией при малейшем усилии.

Зелёные – стоят в полтора-два раза дороже, но зато с качеством все в порядке. Металлизация на них с толщиной проблем не имеет. Все отверстия в плате залужены на производстве, благодаря чему медь не окисляется и проблем при пайке не возникает.

Найти и купить эти макетки можно как в ближайшем радиомагазине, так и на алиэкспрессе. В Китае они стоят в два раза дешевле, но доставки придётся подождать.

Радиодетали выбирайте с длинными выводами, они вам пригодятся при монтаже схемы. Если вы собираетесь использовать бывшие в употреблении детали, то обязательно проверяйте их работоспособность и отсутствие внешних повреждений.

Единственная деталь, которую вам придётся сделать самим – это трансформатор.

Согласующий нужно наматывать тонким проводом. Количество витков в каждой обмотке:

I – 7 витков.
II – 7.
III – 3.

Не забывайте фиксировать обмотки скотчем, иначе они расползутся.

Силовой трансформатор состоит всего из двух обмоток. Первичную наматывайте проводом 0,5мм², а вторичную – 2,5мм². Первичка и вторичка состоят из 90 и 12 витков соответственно.

Для пайки лучше не использовать «дедовские» паяльники – ими запросто можно сжечь чувствительные к температуре радиоэлементы. Возьмите лучше паяльник с регулировкой мощности, они не перегреваются, в отличие от первых.

ранзисторы заранее установите на радиаторы. Делать это на уже собранной плате – крайне неудобно. Собирать схему нужно от маленьких деталей к большим. Если вы сначала установите большие, то они будут мешаться при пайке маленьких. Учитывайте это.

При сборке смотрите на принципиальную схему, все соединения радиоэлементов должны соответствовать ей. Просуньте выводы деталей в отверстия на плате и согните их в нужном направлении. Если длины не хватает, удлиняйте их проводом. Трансформаторы после пайки приклейте к плате эпоксидной смолой.

После сборки подключите к выводам устройства нагрузку и убедитесь в том, что оно работает.

Переделка в блок питания

Случается так, что аккумуляторы электроинструмента выходят из строя, а возможности купить новый нет. В таком случае поможет адаптер в виде блока питания. Из электронного трансформатора после небольшой доработки можно собрать такой переходник.

Детали, которые понадобятся для переделки:

Терморезистор NTC 4 Ом.
Конденсатор 100 мкФ, 400 В.
Конденсатор 100 мкФ, 63В.
Плёночный конденсатор 100 нФ.
2 резистора 6,8 Ом, 5 Вт.
Резистор 500 Ом, 2 Вт.
4 диода КД213Б.
Радиатор для диодов.
Тороидальный сердечник.
Провод сечением 1,2 мм².
Кусочек монтажной платы.

Перед работой проверьте, вдруг вы забыли какую-нибудь деталь. Если все детали на месте, начинайте переделку электронного трансформатора в блок питания.

К выходу диодного моста подпаяйте конденсатор 400 В, 100 мкФ. Для уменьшения зарядного тока конденсатора впаяйте терморезистор в разрыв силового провода. Если вы забудете это сделать, при первом же включении в сеть у вас сгорит диодный мост.

Отсоедините вторую обмотку согласующего трансформатора и замените её перемычкой. Добавьте на обоих трансформаторах по одной обмотке. На согласующем сделайте один виток, на силовом – два. Соедините обмотки между собой, впаяв в разрыв провода два параллельно соединённых резистора на 6,8 Ом.

Для изготовления дросселя намотайте на сердечник 24 витка провода 1,2 мм² и закрепите его скотчем. Затем на макетной плате соберите по схеме оставшиеся радиодетали и подключите сборку к основной схеме. Не забудьте установить диоды на радиатор, при работе под нагрузкой они сильно греются.

Закрепите всю конструкцию в любом подходящем корпусе и блок питания можно считать собранным.

После окончательной сборки включите устройство в сеть и проверьте его работу. Оно должно выдавать напряжение в 12 вольт. Если блок питания их выдаёт – вы со своей задачей справились на отлично. Если он не заработал, проверьте, вдруг вы взяли нерабочий трансформатор.

220v.guru

ИБП из электронного трансформатора | Техника и Программы

September 29, 2012 by admin Комментировать »

Я вообще не особенно любитель изготавливать блоки питания, если только он сам по себе не является целью всей конструкции. Однако на протяжении уже около 4х лет, в качестве блока питания или даже ЗУ для автомобильного аккумулятора я использую обычный электронный трансформатор для галогенных ламп. Подобный транс можно приобрести в любом магазине электро товаров.

В интернете уже есть кое какие статьи по переделке таких трансов в блок питания, кто то даже усиленно исследует этот девайс Да и в журнале Радио за какой то год есть статья по этой теме. Ну и я решил вставить свои пять копеек Вообще все просто до нельзя, изготовить более простой и надежный ИБП да и еще купив детали для него в любом хоз магазине я думаю нереально Итак, схема…. Схема это обычный автогенератор, имеющий обратную связь по току. Т.е. если нагрузки на выходе нет то и по сути весь электронный трансформатор не работает. Причем нагрузка должна быть довольно приличной. Бывали такие случаи, когда меня просили подобный девайс поремонтировать, мол не работает. При этом подключали к нему лампочку 0.25 Вт и делали вывод – устройство не фурычит, наипали в магазине Опять же при увеличении нагрузки, весь наш трансик успешно превращается в угли. Очевидно, что все это как то не особо подходит для наших целей. Нам бы сделать так, чтобы все работало на холостом ходу, да и еще бы имело защиту от КЗ. Как ни странно, все это можно реализовать модернизировав простенькую схемотехнику электронного трансформатора. Причем сам ответ как это сделать лежит на поверхности.Всего то нужно заменить ОС (обратную связь) по току, обратной связью по напряжению.

Красным цветом на схеме обозначены необходимые изменения. Сама схема может иметь некоторые вариации… например отсутствовать диод VD1. Токовую обмотку ОС, W3 удаляем и на ее место ставим перемычку. Наматываем на основном трансформаторе TV1 обмотку обратной связи Woc1 – 1 – виток, Woc2 – 2-3 витка на трансформаторе обратной связи Toc (маленькое колечко, кто не в курсе). Следует соблюдать начало с концом обмоток, ну если не правильно то просто нет генерации. Резистором R4 регулируется глубина ОС, которая в свою очередь влияет на ток при которым происходит срыв генерации автогенератора, откуда мы собственно и получаем защиту от КЗ. При увеличении резистора R4, соответственно, при меньшем выходном токе будет происходить срыв генерации. Вместо резистора R4 можно поставить пленочный конденсатор, это даже более предпочтительно, если кого то раздражает нагрев R4. Величину конденсатора можно выбрать в пределах от 10n до 330n. Подбирается опытным путем.Вторичку можно намотать со средней точкой, или же обычную. Тогда потребуются 4 диода в выпрямителе. Диоды разумеется с барьером Шотки. Сколько мотать, ориентируемся по вторичке которая была. Я ее как правило полностью удаляю. Дроссель L не обязателен, но весьма желателен. Величина не критична 10… 100 мкГн. Ну и по высокой стороне устанавливаем электролит C4, это улучшит качество выходного напряжения при нагрузке (не будет пульсаций, до определенного предела конечно). Выковырять подобный маленький электролит можно например из энергосберегающей лампочки. Да и еще забыл, нужно на ноги электролита (паралельно) поставить разрядный резистор 220К, мощностью 1Вт. НА схеме нарисовать забыл (дорисовывать лень), он способствует ускоренной разрядке электролита, и без него преобразователь после выключения и быстрого повторного включения может не запускаться. Это связано с запускающим диаком DB3.На выход выпрямителя, если требуется, лепим стабилизаторы напряжения… короче кто на что горазд)Ну и весьма желательно поставить сетевой фильтр L1, C7, C6. Помех от подобных девайсов в сети море, вообще не понятно как китаезы проходят нормы по эл. совместимости. Судя по всему никак… Так что, ставим фильтр.ПС: на фотке нет сетевого фильтра, на момент написания статьи он где то ехал по бескрайним просторам нашей страны в виде посылки…..

nauchebe.net

Электронный трансформатор: схема подключения

Электронный трансформатор – это устройство электромагнитного типа. Оно состоит из индуктивной обмотки, а также магнитопровода. Используется электронный трансформатор для преобразования переменного тока. Встречаются устройства в различных электроприборах.

Также с их помощью собирают блоки питания. Для подключения прибора используют различные элементы. В данном случае учитывается параметр порогового напряжения, частоты и проводимости тока. Для того чтобы во всем разобраться, следует рассмотреть конкретные схемы.

Схема подключения через конденсаторный резистор

Через конденсаторный резистор можно подсоединять любой электронный трансформатор. Схема подключения включает в себя модулятор, а также трансивер. Проводимость тока указанного элемента обязана составлять не менее 50 мк. В данном случае выходное напряжение зависит от количества резисторов. В некоторых случаях применяются расширительные трансиверы. Если рассматривать модель для блока питания, то усилитель используется клеммного типа. Для стабилизации процесса преобразования необходимы фильтры. Триггеры используются фазового типа.

Подключение через два регулятора

Через два регулятор разрешается подсоединять только низкочастотный электронный трансформатор. Схема подключения состоит из тетродов открытого типа. В данном случае показатель предельной проводимости элемента равняется 55 мк. Непосредственно регуляторы устанавливаются за реле. Усилители встречаются как оперативного, так и тороидального типа.

Для нормальной работы расширителя используется два коннектора. Емкость триггера обязана составлять не мене 2 пФ. Также важно обращать внимание на выходное напряжение на обмотке. В среднем оно составляет не более 40 В. Однако при высоком уровне отрицательного сопротивления указанный параметр может резко увеличиваться. Если рассматривать схему для блока питания, то тиристор подбирается дипольного типа. В этом случае параметр приводимости тока у элемента составляет не более 45 мк. Входное напряжение максимум может равняться 20 В. Для подключения конденсаторов используются контакторы.

Использование проводных стабилизаторов

Через проводные стабилизаторы можно подсоединять высокочастотный электронный трансформатор. Схема подключения предполагает использование триггеров с вторичной обмоткой. Тетроды в данном случае устанавливаются за реле. Для увеличения отрицательного сопротивления используются фильтры. Всего для блока питания на 30 Вт потребуется два контактора. Резисторы используются тороидального типа. Параметр выходного напряжения у элементов не превышает 45 В.

Подключение к диодному мосту

Низкочастотный трансформатор к диодному мосту можно подсоединять через один регулятор. Для этого тетрод применяется с двумя фильтрами. Проводимость тока у элемента обязана составлять не менее 55 мк. Все это позволит значительно повысить пороговое сопротивление. Модулятор для схемы подбирается импульсного типа. Если рассматривать преобразователь с усилителем, то реле необходимо использовать только с изоляторами. В этом случае сопротивление у трансформатора составит около 22 м. Выходное напряжение на обмотке будет колебаться в районе 30 В.

Подключение к галогенной лампе

К галогенным лампам разрешается подсоединять только низкочастотный электронный трансформатор. Схема подключения состоит из резисторов дипольного типа. Конденсаторы применяются с первичной обмоткой. Для стабилизации процесса индукции используются фильтры. Всего в схеме предусмотрено два усилителя. Реле в данном случае установлено за конденсаторами.

Расширитель разрешается использовать лишь открытого типа. Проводимость тока у элемента равняется 55 мк. Таким образом, сопротивление не должно превышать 12 Ом. Параметр выходного напряжения зависит от резисторов. Если рассматривать модели с не большой емкостью, то указанный параметр составляет около 13 В.

Схема подключения модели Taschibra

Через регулятор можно напрямую подсоединить Taschibra (электронный трансформатор). Схема подключения предполагает использование модулятора с первичной обмоткой. Непосредственно трансивер для конденсатора подбирается на две фазы. Через дипольный резистор также можно подсоединять Taschibra (электронный трансформатор). Схема подключения устройства в этом случае предполагает использование стабилитрона.

Если рассматривать стандартный модулятор, то проводимость тока равняется около 60 мк. В данном случае сопротивление не превышает 12 Ом. Иногда используются проводные реле. В таком случае расширитель берется без обмотки.

Подключение устройства RET251C

Этот электронный трансформатор (схема RET251C показана ниже) подключается через два дипольных резистора. Конденсаторы часто используются без модулятора. В данном случае входное напряжение зависит от параметра проводимости. Как правило, он лежит в пределах 40 мк. Также важно отметить, что транзисторы используются только открытого типа. Если рассматривать преобразователь не большой мощности, то коннектор устанавливается с одним усилителем. Для подключения расширителя применяется два изолятора. Тетрод разрешается использовать с двойным регулятором.

Подключение трансформатора GET 03

Указанный электронный трансформатор (схема GET 03 показана ниже) подключается через проводное реле. Регулятор используется с двумя переходниками. Тиристор для подключения берется открытого типа. Модулятор можно использовать с обмоткой, или без нее. Если рассматривать первый вариант, то резистор подключается с селектором. В свою очередь, тетрод устанавливается лучевого типа.

Если рассматривать схему без обмотки, то резистор применяется только с выходными контакторами. В данном случае регулятор устанавливается за реле. Усилитель в схеме не понадобится. Показатель проводимости тока будет составлять около 70 мк. Таким образом, сопротивление в цепи не превысит 30 Ом.

Схема подключения модели ELTR-60

Для различного электроинструмента часто используется этот электронный трансформатор. Схема для шуруповерта включает в себя выходной усилитель. Регулятор используется с двумя трансиверами. Таким образом, проводимость элемента равняется не менее 44 мк. В данном случае тетрод используется конденсаторного типа. Выходное напряжение трансформатора зависит от проводимости модулятора.

Если рассматривать схему с обмоткой, то конденсатор устанавливается за реле. Таким образом, проводимость тока равняется 35 мк. Показатель входного сопротивления составляет не более 12 Ом. Если рассматривать схему без обмотки, то потребуется использовать два расширителя. Триггер в данном случае применяется без фильтра. Непосредственно регулятор подбирается операционного либо импульсного типа.

Подключение устройства ELTR-70 к цепи на 24 В

Указанный электронный трансформатор (схема 24 вольта показана ниже) подключается через дипольный регулятор. Всего для модели потребуется два проводника. Триггер для преобразования тока используется открытого типа. Также схема подключения электронного трансформатора имеет фильтры, которые устанавливаются за обмоткой. Непосредственно тетрод подбирается высокой чувствительности. В указанной схеме параметр проводимости не должен превышать 60 мк. Все это позволит держать на стабильном уровне выходное сопротивление.

Трансивер в цепи используется низкочастотного типа. Для увеличения скорости протекания индукции применяются различные усилители. Устанавливаются они с конденсаторами или без них. Если рассматривать первый вариант, то реле используется с вторичной обмоткой. Когда речь идет о подключении без конденсаторов, то в этом случае используется один трансивер.

Подключение трансформатора TRA110

Схема подключения электронного трансформатора предполагает установку регулятора проводного типа. Трансиверы используются только вместе с динисторами. Всего для нормальной работы модели потребуется два конденсатора. Емкость расширителя обязана составлять не менее 4 пФ. В данном случае реле устанавливается за вторичной обмоткой.

Если рассматривать схему с триггером, то для нормальной работы трансформатора потребуются изоляторы. Тиристор для него подбирается с контакторами. Если рассматривать трансформатор без триггера, то в этом случае требуется устанавливать модулятор выходного типа. Проводимость тока у него обязана составлять как минимум 50 мк. Резисторы используются только векторного типа.

fb.ru

Устройство имеет достаточно простую схему. Простой двухтактный автогенератор, который выполнен по полумостовой схеме, рабочая частота порядка 30кГц, но этот показатель сильно зависит от выходной нагрузки.

Схема такого блока питания очень не стабильна, не имеет никаких защит от КЗ на выходе трансформатора, пожалуй именно из-за этого, схема пока не нашла широкого применения в радиолюбительских кругах. Хотя в последнее время на разных форумах наблюдается продвижение данной темы. Люди предлагают различные варианты доработки таких трансформаторов. Я сегодня попытаюсь все эти доработки совместить в одной статье и предложить варианты не только доработки, но и умощнения ЭТ.

В основу работы схемы углубляться не будем, а сразу приступим к делу.
Мы попытаемся доработать и увеличить мощность китайского ЭТ Taschibra на 105 Ватт.

Доработка №1

Для начала удаляем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.
Затем на силовом трансформаторе мотаем всего 2 витка и один виток на кольце (трансформаторе ОС). Для намотки можно использовать провод с диаметром 0,4-0,8мм.

Далее нужно подобрать резистор для ОС, в моем случае он на 6,2 ОМ, но резистор можно подобрать с сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае использован проволочный, чего делать не советую. Мощность этого резистора подбираем 3-5 ватт (можно использовать от 1 до 10 ватт).

Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.

Доработка №2

Доработка №3

Теперь о главном – умощнение электронного трансформатора и реально ли это? На самом деле есть только один надежный способ умощнения без особых переделок.

Конденсаторы полумоста заменяем на 0,5мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Биполярные ключи MJE13007 заменяем на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, намотка делалась 5-ю жилами провода 0,7мм, таким образом, имеем в первичке провод с общим сечением 3,5мм.

Продолжаем нашу переделку электронного трансформатора, дополнив схему выпрямителем и фильтром.
Дросселя намотаны на кольцах из порошкового железа (сняты от компьютерного БП), состоят из 5-8 витков. Намотку удобно сделать сразу 5-ю жилами провода с диаметром 0,4-0,6мм каждая жила.

Бывает, что, собирая то или иное устройство, требуется определиться с выбором источника питания. Это чрезвычайно важно, когда устройствам необходим мощный блок питания. Приобрести железные трансформаторы с необходимыми характеристиками на сегодняшний день не составляет труда. Но они довольно дорогостоящие, а большие размеры и вес являются их главными недостатками. А сборка и наладка хороших импульсных блоков питания весьма сложная процедура. И многие не берутся за это.

Далее, вы узнаете о том, как собрать мощный и при этом несложный блок питания, взяв за основу конструкции электронный трансформатор. По большому счету, разговор пойдет об увеличении мощности таких трансформаторов.

Для переделки был взят 50-ваттный трансформатор.

Планировалось увеличить его мощность до 300 Вт. Этот трансформатор был приобретен в ближайшем магазине и стоил примерно 100 р.

Стандартная схема трансформатора выглядит следующим образом:

Трансформатор представляет собой обычный двухтактный полумостовой автогенераторный инвертор. Симметричный динистор является основным компонентом, осуществляющим запуск схемы, поскольку он подает первоначальный импульс.

В схеме задействованы 2 высоковольтных транзистора с обратной проводимостью.

Схема трансформатора до переделки содержит следующие компоненты:

Транзисторы MJE13003.
Конденсаторы 0,1 мкФ, 400 В.
Трансформатор, имеющий 3 обмотки, две из которых являются задающими и имеют по 3 витка провода сечением 0,5 кв. мм. Еще одна в качестве обратной связи по току.
Входной резистор (1 Ом) используется как предохранитель.
Диодный мост.

Несмотря на отсутствие в этом варианте защиты от КЗ, электронный трансформатор работает без сбоев. Назначение устройства – это работа с пассивной нагрузкой (к примеру, офисные «галогенки»), поэтому стабилизация выходного напряжения отсутствует.

Что касается основного силового трансформатора, то его вторичная обмотка выдает около 12 В.

Теперь взгляните на схему трансформатора с увеличенной мощностью:

В ней стало даже меньше компонентов. Из первоначальной схемы были взяты трансформатор обратной связи, резистор, динистор и конденсатор.

Оставшиеся детали были извлечены из старых компьютерных БП, а это 2 транзистора, диодный мост и силовой трансформатор. Конденсаторы были приобретены отдельно.

Транзисторы не помешает заменить на более мощные (MJE13009 в корпусе TO220).

Диоды были заменены на готовую сборку (4 А, 600 В).

Также годятся и диодные мосты от 3 А, 400 В. Емкость должна составлять 2,2 мкФ, но можно и 1,5 мкФ.

Силовой трансформатор был изъят из БП формата ATX на 450 Вт. На нем были удалены все штатные обмотки и намотаны новые. Первичная обмотка была намотана тройным проводом 0,5 кв. мм в 3 слоя. Общее количество витков – 55. Необходимо следить за аккуратностью намотки, а также за ее плотностью. Каждый слой изолировался синей изолентой. Расчет трансформатора производился опытным путем, и была найдена золотая середина.

Вторичная обмотка наматывается из расчета 1 виток – 2 В, но это лишь в том случае если сердечник такой же, как в примере.

При первом включении обязательно использовать страховочную лампу накаливания на 40-60 Вт.

Стоит заметить, что в момент запуска лампа не вспыхнет, поскольку после выпрямителя нет сглаживающих электролитов. На выходе высокая частота, поэтому для того чтобы делать конкретные замеры, необходимо сначала выпрямить напряжение. Для этих целей был использован мощный сдвоенный диодный мост, собранный из диодов КД2997. Мост выдерживает токи до 30 А, если прикрепить к нему радиатор.

Вторичная обмотка предполагалась на 15 В, хотя на деле получилось чуть больше.

В качестве нагрузки было взято все, что оказалось под рукой. Это мощная лампа от кинопроектора на 400 Вт при напряжении в 30 В и 5 20-ваттных ламп на 12 В. Все нагрузки подключались параллельно.

Биометрический замок – Схема и сборка ЖК дисплея

Электронный трансформатор является сетевым импульсным блоком питания с весьма хорошими показателями. Такие блоки питания лишены защиты от КЗ на выходе, но эту недоработку можно исправить. Сегодня решил представить весь процесс увеличения мощности электронных трансформаторов для галогенных ламп. Китайский ЭТ с мощностью 150 ватт, мы превратим в мощный ИБП, который может быть использован практически для любых целей. Вторичная обмотка импульсного трансформатора, в моем случае содержит всего один виток. Обмотка намотана 10-ю жилами провода 0,5мм. Блок питания умощнен до 300 ватт, следовательно, его можно использовать для НЧ, таких как Холтон, Ланзар, Маршалл Лич и т.п. При желании, можно на основе такого ИБП собрать мощный лабораторный блок питания. Мы знаем, что многие ИБП такого типа не включаются без нагрузки, такой недостаток имеют электронные трансформаторы Tashibra с мощностью 105 ватт.

Наша схема не имеет такого недостатка, схема заводится без нагрузки и может работать с маломощными нагрузками (светодиоды и т.п.). Для умощнения нужно сделать несколько переделок. Нужно перемотать импульсный трансформатор, подобрать конденсаторы полумоста, заменить диоды в выпрямителе и использовать более мощные ключи. В моем случае использованы диоды на полтора ампера, которые я не заменил, но обязательно замените на любые диоды с обратным напряжением не менее 400 Вольт и с током 2 Ампер и более.

Для начала давайте переделаем импульсный трансформатор. На плате можно увидеть кольцевой трансформатор с двумя обмотками, обе обмотки нужно снять. Затем берем еще одно аналогичное кольцо (снял с такого же блока) и склеиваем их. Сетевая обмотка состоит из 90 витков, витки растянуты по всему кольцу.

Диаметр провода, которым намотана обмотка 0,5…0,7мм. Далее уже мотаем вторичную обмотку. Один виток дает полтора вольта, к примеру – для получения 12 Вольт выходного напряжения, обмотка должна содержать 8 витков (но бывают и другие значения).

Далее заменяем конденсаторы полумоста. В стандартной схеме использованы конденсаторы 0,22мкФ 630 Вольт, которые были заменены на 0,5мкФ 400 Вольт. Силовые ключи использованы серии MJE13007, которые были заменены на более мощные – MJE13009.

На этом переделка почти завершена и можно уже подключить в сеть 220 Вольт. После проверки работоспособности схемы идем дальше. Дополняем ИБП сетевого напряжения. Фильтр содержит из дросселей и сглаживающего конденсатора. Электролитический конденсатор подбирается с расчетом 1мкФ на 1 Вольт, для наших 300 Ватт подбираем конденсатор с емкостью 300мкФ с минимальным напряжением 400 Вольт. Дальше приступаем к дросселям. Дроссель у меня использован готовый, был выпаян с другого ИБП. Дроссель имеет две отдельные обмотки по 30 витков провода 0,4мм.

На входе питания можно поставить предохранитель, но в моем случае он уже был на плате. Предохранитель подбирают на 1,25 – 1,5Ампер. Вот теперь все готово, уже можно дополнить схему выпрямителем на выходе и сглаживающими фильтрами. Если планируете собрать на основе такого ИБП зарядное устройство для автомобильного аккумулятора, то на выходе хватит и одного мощного диода шоттки. К числу таких диодов относится мощный импульсный диод серии STPR40, который достаточно часто применяется в компьютерных блоках питания. Ток указанного диода 20Ампер, но для 300 ваттного блока питания и 20 Ампер маловато. Не беда! Дело в том, что указанный диод содержит в себе два аналогичных диода на 20 Ампер, нужно всего лишь подключить два крайних вывода корпуса друг к другу. Теперь у нас есть полноценный диод на 40 Ампер. Диод нужно будет установить на достаточно большой теплоотвод, поскольку последний будет перегреваться достаточно сильно, возможно понадобится небольшой кулер.

Как из электронного трансформатора получить постоянный ток. Переделка электронного трансформатора в блок питания. Подключение к галогенной лампе

Для переделки был взят 50-ваттный трансформатор.

Стандартная схема трансформатора выглядит следующим образом:

В схеме задействованы 2 высоковольтных транзистора с обратной проводимостью.

Схема трансформатора до переделки содержит следующие компоненты:

Транзисторы MJE13003.
Конденсаторы 0,1 мкФ, 400 В.
Трансформатор, имеющий 3 обмотки, две из которых являются задающими и имеют по 3 витка провода сечением 0,5 кв. мм. Еще одна в качестве обратной связи по току.
Входной резистор (1 Ом) используется как предохранитель.
Диодный мост.

Что касается основного силового трансформатора, то его вторичная обмотка выдает около 12 В.

Теперь взгляните на схему трансформатора с увеличенной мощностью:

Транзисторы не помешает заменить на более мощные (MJE13009 в корпусе TO220).

Диоды были заменены на готовую сборку (4 А, 600 В).

Также годятся и диодные мосты от 3 А, 400 В. Емкость должна составлять 2,2 мкФ, но можно и 1,5 мкФ.

При первом включении обязательно использовать страховочную лампу накаливания на 40-60 Вт.

Вторичная обмотка предполагалась на 15 В, хотя на деле получилось чуть больше.

Биометрический замок – Схема и сборка ЖК дисплея

Электронные трансформаторы приходят на смену громоздким трансформаторам со стальным сердечником. Сам по себе электронный трансформатор, в отличие от классического, представляет собой целое устройство – преобразователь напряжения.

Применяются такие преобразователи в освещении для питания галогенных ламп на 12 вольт. Если вы ремонтировали люстры с пультом управления , то, наверняка, встречались с ними.

Вот схема электронного трансформатора JINDEL (модель GET-03 ) с защитой от короткого замыкания.

Основными силовыми элементами схемы являются n-p-n транзисторы MJE13009 , которые включены по схеме полумост. Они работают в противофазе на частоте 30 – 35 кГц. Через них прокачивается вся мощность, подаваемая в нагрузку – галогенные лампы EL1…EL5. Диоды VD7 и VD8 необходимы для защиты транзисторов V1 и V2 от обратного напряжения. Симметричный динистор (он же диак) необходим для запуска схемы.

На транзисторе V3 (2N5551 ) и элементах VD6, C9, R9 – R11 реализована схема защиты от короткого замыкания на выходе (short circuit protection ).

Если в выходной цепи произойдёт короткое замыкание, то возросший ток, протекающий через резистор R8, приведёт к срабатыванию транзистора V3. Транзистор откроется и заблокирует работу динистора DB3, который запускает схему.

Резистор R11 и электролитический конденсатор С9 предотвращают ложное срабатывание защиты при включении ламп. В момент включения ламп нити холодные, поэтому преобразователь выдаёт в начале пуска значительный ток.

Для выпрямления сетевого напряжения 220V используется классическая мостовая схема из 1,5-амперных диодов 1N5399 .

В качестве понижающего трансформатора используется катушка индуктивности L2. Она занимает почти половину пространства на печатной плате преобразователя.

В силу своего внутреннего устройства, электронный трансформатор не рекомендуется включать без нагрузки. Поэтому, минимальная мощность подключаемой нагрузки составляет 35 – 40 ватт. На корпусе изделия обычно указывается диапазон рабочих мощностей. Например, на корпусе электронного трансформатора, что на первой фотографии указан диапазон выходной мощности: 35 – 120 ватт. Минимальная мощность нагрузки его составляет 35 ватт.

Галогенные лампы EL1…EL5 (нагрузку) лучше подключать к электронному трансформатору проводами не длиннее 3 метров. Так как через соединительные проводники протекает значительный ток, то длинные провода увеличивают общее сопротивление в цепи. Поэтому лампы, расположенные дальше будут светить тусклее, чем те, которые расположены ближе.

Также стоит учитывать и то, что сопротивление длинных проводов способствует их нагреву из-за прохождения значительного тока.

Стоит также отметить, что из-за своей простоты электронные трансформаторы являются источниками высокочастотных помех в сети. Обычно, на входе таких устройств ставится фильтр , который блокирует помехи. Как видим по схеме, в электронных трансформаторах для галогенных ламп нет таких фильтров. А вот в компьютерных блоках питания, которые собираются также по схеме полумоста и с более сложным задающим генератором, такой фильтр, как правило, монтируется.

Примерно так выглядит наша плата.

Вконтакте

Одноклассники

Comments powered by HyperComments

diodnik.com

cxema.org – Переделка электронного трансформатора

Переделка электронного трансформатора

Доработка №1

Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.

Доработка №2

Доработка №3

АКА КАСЬЯН

vip-cxema.org

Китайский электронный трансформатор TASCHIBRA TRA25

Технические характеристики TASCHIBRA TRA25

Вход AC 220V 50/60 Hz.
Выход AC 12V. 60W MAX.
Класс защиты 1.

Схема электронного трансформатора

Подробнее схему можно посмотреть тут. Список деталей для изготовления:

n-p-n транзистор 13003 2 шт.
Диод 1N4007 4 шт.
Плёночный конденсатор на 10nF 100V 1 шт (С1).
Плёночный конденсатор на 47nF 250V 2 шт (С2, С3).
Динистор DB3
Резисторы:

R1 22 ома 0.25W
R2 500 кОм 0.25W
R3 2.5 ома 0.25W
R4 2.5 ома 0.25W

Изготовление трансформатора на Ш-образном ферритовом сердечнике от компьютерного блока питания.

Фото печатной платы и файл печатной платы.

Динистор DB3 и его характеристика:

(I откр – 0.2 А), В 5 – это напряжение при открытом состоянии;
Среднее максимально допустимое значение при открытом состоянии: А 0.3;
В открытом состоянии импульсный ток составляет А 2;
Максимальное напряжение (во время закрытого состояния): В 32;
Ток в закрытом состоянии: мкА – 10; максимальное импульсное не отпирающее напряжение составляет 5 В.

radioskot.ru

Эксперименты с электронным трансформатором tashibra CAVR.ru

Переделываем? Конечно. Тем более, что это совсем не сложно.

Раздел: [Схемы] Сохрани статью в: Оставь свой комментарий или вопрос:

www.cavr.ru

устройство, принцип работы и переделка в блок питания своими руками

Устройство электронного трансформатора

Принципиальная схема электронного трансформатора.

Сборка по схеме своими руками

Необходимые компоненты:Диодный мост с обратным напряжением не ниже 400 В и током не менее 3 А или четыре диода с такими же характеристиками.
Предохранитель на 5 А.
Симметричный динистор DB3.
Резистор 500 кОм.
2 резистора 2,2 Ом, 0,5 Вт.
2 биполярных транзистора MJE13009.
3 плёночных конденсатора 600 В, 100 нФ.
2 тороидальных сердечника.
Провод с лаковым покрытием 0,5 мм².
Провод в обычной изоляции 2,5 мм².
Радиатор для транзисторов.
Макетная плата.

И с двусторонней сквозной, на зелёном.

От выбора платы зависит, сколько времени и сил вы потратите на сборку проекта.

Единственная деталь, которую вам придётся сделать самим – это трансформатор.

Согласующий нужно наматывать тонким проводом. Количество витков в каждой обмотке:

I – 7 витков.
II – 7.
III – 3.

Не забывайте фиксировать обмотки скотчем, иначе они расползутся.

После сборки подключите к выводам устройства нагрузку и убедитесь в том, что оно работает.

Переделка в блок питания

Детали, которые понадобятся для переделки:

Терморезистор NTC 4 Ом.
Конденсатор 100 мкФ, 400 В.
Конденсатор 100 мкФ, 63В.
Плёночный конденсатор 100 нФ.
2 резистора 6,8 Ом, 5 Вт.
Резистор 500 Ом, 2 Вт.
4 диода КД213Б.
Радиатор для диодов.
Тороидальный сердечник.
Провод сечением 1,2 мм².
Кусочек монтажной платы.

Закрепите всю конструкцию в любом подходящем корпусе и блок питания можно считать собранным.

220v.guru

ИБП из электронного трансформатора | Техника и Программы

September 29, 2012 by admin Комментировать »

nauchebe.net

Электронный трансформатор: схема подключения

Схема подключения через конденсаторный резистор

Подключение через два регулятора

Использование проводных стабилизаторов

Подключение к диодному мосту

Подключение к галогенной лампе

Схема подключения модели Taschibra

Подключение устройства RET251C

Подключение трансформатора GET 03

Схема подключения модели ELTR-60

Подключение устройства ELTR-70 к цепи на 24 В

Подключение трансформатора TRA110

Для сборки самодельных мощных источников питания можно использовать электронные трансформаторы, применяемые для питания галогенных ламп. Электронный трансформатор представляет собой полумостовой автогенераторный импульсный преобразователь напряжения. Стоят такие импульсные трансформаторы достаточно дёшево, и после небольшой доработки их можно использовать для питания своих самодельных устройств требующих мощного источника питания.
При небольших размерах они обеспечивают большую выходную мощность, но у них есть определённые недостатки, такие как: нежелание запуститься без нагрузки, выход из строя при коротком замыкании, и очень сильный уровень помех.

Классическая схема электронного трансформатора на примере Taschibra
, но это может быть и любой другой электронный трансформатор, к примеру ZORN New, приведена ниже.

Напряжение сети поступает на диодный мост. Выпрямленное напряжение питает полумостовой преобразователь на транзисторах. В диагональ моста, образованного этими транзисторами и конденсаторами С1, С2, включена обмотка I импульсного трансформатора Т2. Запуск преобразователя обеспечивается цепью, состоящей из резисторов R3, конденсатора С3, диода D5 и диака D6. Трансформатор обратной связи Т1 имеет три обмотки – обмотка обратной связи по току, которая включена последовательно с первичной обмоткой силового трансформатора (то есть чем больше ток нагрузки – тем больше ток базы ключей, поэтому трансформатор не запускается без нагрузки, или при малой нагрузке напряжение меньше 12В, да и при коротком замыкании базовый ток ключей растет и они выходят из строя, а часто еще и резисторы в базовых цепях), и две обмотки по 3 витка, питающие базовые цепи транзисторов. Выходное напряжение электронного трансформатора представляет собой прямоугольные импульсы частотой 40 кГц, промодулированные частотой 100 Гц.

Внешний вид платы ZORN New 150 и обратная сторона

Первая проблема отсутствия запуска без нагрузки или при малой нагрузке устраняется довольно просто – меняем ОС (обратную связь) по току на ОС по напряжению. Удаляем обмотку ОС по току на коммутирующем трансформаторе и ставим вместо нее перемычку. Далее наматываем 1-2 витка на силовом трансформаторе и 1 на коммутирующем, используем резистор в ОС от 3-10 Ом мощностью не меньше 3 – 5 ватт, чем выше сопротивление – тем меньше ток защиты от КЗ. Этим токоограничивающим резистором устанавливается частота преобразования. При увеличении тока нагрузки частота становится больше. Если преобразователь не запустится необходимо изменить направление намотки.

Подключаем на выходе выпрямительного моста конденсатор, для сглаживания пульсаций выпрямленного напряжения. Емкость выбирается из расчета 1 – 1,5 мкФ на 1Вт. Рабочее напряжение конденсатора должно быть не менее 400В. При включении в сеть выпрямительного моста с конденсатором возникает бросок тока, поэтому нужно в разрыв одного из сетевых проводов включить терморезистор NTC или резистор 4,7 Ом 5Вт.

Если необходимо другое выходное напряжение, перематываем вторичную обмотку силового трансформатора. Самое простое, это посчитать количество витков вторичной обмотки на силовом трансформаторе, к примеру в электронном трансформаторе ZORN New 150 – 8 витков вторичной обмотки при выходном напряжении 11,8 вольт, соответственно получаем 1,47 вольт/виток. Необходимо также учитывать что, под нагрузкой напряжение упадет, примерно на 2 вольта. Диаметр провода выбирается исходя из тока нагрузки. Таким образом можно получить широкий спектр выходных напряжений от единиц до нескольких сотен вольт. Также можно намотать несколько обмоток для получения нескольких напряжений с одного блока питания, естественно при этом нужно учитывать суммарную мощность электронного трансформатора.

Для выпрямления переменного напряжения на выходе электронного трансформатора устанавливаем диодный мост. Электронные трансформаторы плохо работают с емкостной нагрузкой или не запускаются вообще. Для нормальной работы необходим плавный запуск устройства. Обеспечению плавного запуска способствует дроссель L1. Совместно с конденсатором он также выполняет функцию фильтрации выпрямленного напряжения. Емкость выходного конденсатора желательно подобрать из расчёта не менее 10 мкф на 1 ватт потребляемой нагрузки. Параллельно желательно поставить конденсатор емкостью 0.1 мкф.

Схема электронного трансформатора с переделками.

В нём применяются транзисторы . Даташит на него

Динистор И немного о динисторе.

DB3 – популярный зарубежный двусторонний динистор – диак. Выполнен в стеклянном цилиндрическом корпусе с гибкими проволочными выводами.

Наибольшее распространение прибор DB3 нашел в схемах сетевых регуляторов мощности нагрузки (диммеров).

Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором. В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.

В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.

Поскольку DB3 является симметричным динистором (оба его вывода являются анодами), то нет абсолютно ни какой разницы, как его подключать.

Характеристики:

(I откр — 0.2 А), В 5 – это напряжение при открытом состоянии;
Среднее максимально допустимое значение при открытом состоянии: А 0.3;
В открытом состоянии импульсный ток составляет А 2;
Максимальное напряжение (во время закрытого состояния): В 32;
Ток в закрытом состоянии: мкА — 10;
Максимальное импульсное не отпирающее напряжение составляет В 5.
Диапазон рабочих температур: C -40…70

В основу работы схемы углубляться не будем, а сразу приступим к делу.
Мы попытаемся доработать и увеличить мощность китайского ЭТ Taschibra на 105 Ватт.

Доработка №1

Для начала удаляем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.
Затем на силовом трансформаторе мотаем всего 2 витка и один виток на кольце (трансформаторе ОС). Для намотки можно использовать провод с диаметром 0,4-0,8мм.

Далее нужно подобрать резистор для ОС, в моем случае он на 6,2 ОМ, но резистор можно подобрать с сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае использован проволочный, чего делать не советую. Мощность этого резистора подбираем 3-5 ватт (можно использовать от 1 до 10 ватт).

Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.

Доработка №2

Доработка №3

Теперь о главном — умощнение электронного трансформатора и реально ли это? На самом деле есть только один надежный способ умощнения без особых переделок.

Конденсаторы полумоста заменяем на 0,5мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Биполярные ключи MJE13007 заменяем на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, намотка делалась 5-ю жилами провода 0,7мм, таким образом, имеем в первичке провод с общим сечением 3,5мм.

Продолжаем нашу переделку электронного трансформатора, дополнив схему выпрямителем и фильтром.
Дросселя намотаны на кольцах из порошкового железа (сняты от компьютерного БП), состоят из 5-8 витков. Намотку удобно сделать сразу 5-ю жилами провода с диаметром 0,4-0,6мм каждая жила.

Электронный преобразователь Тащибра по схеме. Китайский электронный трансформатор Taschibra tra25. Расчет силового трансформатора для ламп и схема подключения

Внешне электронный трансформатор представляет собой небольшой металлический, как правило, алюминиевый корпус, половинки которого скрепляются всего двумя заклепками. Однако некоторые фирмы выпускают такие устройства и в пластиковых корпусах.

Чтобы увидеть, что внутри, эти заклепки можно просто просверлить. Эту же операцию необходимо проделать, если планируется переделка или ремонт самого устройства.Хотя при ее невысокой цене гораздо проще пойти и купить другую, чем ремонтировать старую. И все же было много энтузиастов, которым удалось не только разобраться в устройстве устройства, но и разработать на его основе несколько импульсных источников питания.

Принципиальная схема к устройству не прилагается, как и ко всем текущим электронным устройствам. Но схема довольно простая, содержит небольшое количество деталей и поэтому принципиальную схему электронного трансформатора можно нарисовать с помощью PCB.

На рисунке 1 схема трансформатора Taschibra показана таким образом.Очень похожая схема имеет преобразователи производства Feron. Отличие только в конструкции печатных плат и типах используемых деталей, в основном трансформаторов: в преобразователях Feron выходной трансформатор выполнен на кольце, а в преобразователях Taschibra – на W-образном сердечнике.

В обоих случаях сердечники сделаны из феррита. Следует сразу отметить, что кольцевые трансформаторы с различными усовершенствованиями устройства лучше поворотных, чем ш-образных.Поэтому, если электронный трансформатор приобретен для экспериментов и переделок, лучше купить устройство Feron.

При использовании электронного трансформатора только для питания галогенных ламп название производителя не имеет значения. Единственное, на что следует обратить внимание, это на мощность: электронные трансформаторы выпускаются мощностью 60 – 250 Вт.

Рисунок 1. Схема электронного трансформатора Taschibra

Краткое описание схемы электронного трансформатора, ее достоинства и недостатки

Как видно из рисунка, устройство представляет собой двухтактный автогенератор, выполненный на полупространстве.Два плеча моста выполнены на транзисторах Q1 и Q2, а два других плеча содержат конденсаторы C1 и C2, поэтому такой мост называется полумасонским.

На одну из его диагоналей подается напряжение сети, выпрямленное диодным мостом, а на другую – нагрузка. В данном случае это первичная обмотка выходного трансформатора. По очень похожей схеме изготавливаются ЭПРА для энергосберегающих ламп, но в них вместо трансформатора включены дроссель, конденсаторы и нити люминесцентных ламп.

Для управления работой транзисторов в их базовых цепях включены обмотки I и II трансформатора обратной связи T1. Обмотка III – это обратная связь по току, через нее подключена первичная обмотка выходного трансформатора.

Управляющий трансформатор Т1 намотан на ферритовом кольце с внешним диаметром 8 мм. Базовые обмотки I и II содержат 3..4 витка, а обмотка обратной связи III – всего один виток. Все три обмотки выполнены проводами в разноцветной пластиковой изоляции, что немаловажно при экспериментах с устройством.

На элементах R2, R3, C4, D5, D6 собрана схема запуска автогенератора по времени всего устройства в сети. Напряжение сети, выпрямленное входным диодным мостом через резистор R2, заряжает конденсатор С4. Когда напряжение на нем превышает порог срабатывания D6, последний открывается и на базе транзистора Q2 формируется импульс тока, запускающий преобразователь.

Дальнейшие работы ведутся без участия пускового контура.Следует отметить, что динистор D6 двусторонний может работать в цепях переменного тока, в случае постоянного тока полярность включения не имеет значения. В Интернете его еще называют «DIAC».

Сетевой выпрямитель выполнен на четырех диодах типа 1N4007, в качестве предохранителя используется резистор R1 с сопротивлением 1 и мощностью 0,125Вт.

Схема преобразователя как таковая достаточно проста и не содержит никаких “излишеств”. После выпрямительного моста даже просто конденсатора для сглаживания пульсаций выпрямленного сетевого напряжения не предусмотрено.

Выходное напряжение напрямую с выходной обмотки трансформатора также без каких-либо фильтров подается непосредственно на нагрузку. Цепей стабилизации выходного напряжения и защиты нет, поэтому при коротком замыкании в цепи нагрузки сгорают сразу несколько элементов, как правило, это транзисторы Q1, Q2, резисторы R4, R5, R1. Ну может и не сразу, но хоть один транзистор точно.

И несмотря на это, казалось бы, несовершенство самой схемы полностью оправдывает себя при использовании ее в штатном режиме, т.е.е. Для питания галогенных ламп. Простота схемы обуславливает ее удешевление и широкую распространенность устройства в целом.

Если подключить к электронному трансформатору нагрузку, например, галогенную лампу 12 В x 50 Вт, и к этой нагрузке подключить осциллограф, то на его экране можно увидеть изображение, показанное на рисунке 2.

Рисунок 2. Осциллограмма выходного напряжения электронного трансформатора Taschibra 12VX50W

Выходное напряжение представляет собой высокочастотные колебания частотой 40 кГц, модулированные на 100% частоте 100 Гц, полученные после выпрямления сетевого напряжения. частоты 50 Гц, что вполне подходит для питания галогенных ламп.Точно такая же картина будет и для преобразователей другой мощности или другой фирмы, потому что схемы практически не отличаются друг от друга.

Если электролитический конденсатор C4 47UFХ400V подключен к выходу выпрямительного моста, как показано пунктирной линией на рисунке 4, то напряжение нагрузки будет иметь вид, показанный на рисунке 4.

Рисунок 3. Подключение ограничителя к выходу выпрямительного моста

Рисунок 4. Напряжение на выходе преобразователя после подключения конденсатора С5

Однако не следует забывать, что зарядный ток дополнительно подключенного конденсатора С4 приведет к храбрости и достаточно шумному резистору R1, который используется как предохранитель.Следовательно, этот резистор следует заменить на более мощный резистор номиналом 22 м x 2 Вт, цель которого – просто ограничить ток зарядки конденсатора С4. В качестве предохранителя используйте обычный предохранитель на 0,5А.

Легко видеть, что модуляция с частотой 100 Гц прекратилась, остались только высокочастотные колебания с частотой около 40 кГц. Даже если при таком исследовании и нет возможности воспользоваться осциллографом, то этот неоспоримый факт можно увидеть по некоторому увеличению яркости лампочки.

Это говорит о том, что электронный трансформатор вполне подходит для создания несложных импульсных источников питания. Есть несколько вариантов: использование преобразователя без разборки, только добавлением наружных элементов и с небольшими изменениями в схеме, очень маленькими, но придающими преобразователю совершенно другие свойства. Но более подробно об этом мы поговорим в следующей статье.

Как сделать блок питания от электронного трансформатора?

После всего сказанного в предыдущей статье (видите, как устроен электронный трансформатор?), Вроде бы сделать импульсный блок питания из электронного трансформатора просто: поставить выпрямительный мост, сглаживающий конденсатор, при необходимости стабилизатор напряжения и подключите нагрузку.Однако это не совсем так.

Дело в том, что преобразователь без нагрузки не запускается или нагрузки не хватает: если подключить светодиод к выходу выпрямителя, конечно, ограничительным резистором, то можно будет увидеть только одно мигание светодиода. при включении.

Чтобы увидеть еще одну вспышку, нужно будет выключить и включить конвертер в сеть. Для того, чтобы вспышка превратилась в постоянное свечение, к выпрямителю необходимо подключить дополнительную нагрузку, которая будет просто отбирать полезную мощность, превращая ее в тепло.Поэтому такая схема используется в том случае, когда нагрузка постоянная, например, двигатель постоянного тока или электромагнит, которым будет управлять только первичная цепь.

Если необходимо напряжение более 12В, которое выдают электронные трансформаторы, выходной трансформатор перематывают, хотя есть и менее трудоемкий вариант.

Вариант реализации импульсного источника питания без разборки электронного трансформатора

Схема такого блока питания представлена на рисунке 1.

Рисунок 1. Двухполюсный источник питания для усилителя

Источник питания выполнен на базе электронного трансформатора мощностью 105Вт. Для изготовления такого блока питания потребуется изготовить несколько дополнительных элементов: сетевой фильтр, С учетом трансформатора Т1, выходной дроссель L2, выпрямительный мост VD1-VD4.

Блок питания несколько лет эксплуатирует без нареканий мощностью 2х20Вт UH. При номинальном напряжении сети 220В и токе нагрузки 0.1а выходное напряжение блока 2х25В, а при увеличении тока до 2а напряжение падает до 2х20В, чего вполне достаточно для работы усилителя.

Преобразователь Т1 выполнен на кольце К30х18х7 из феррита М2000НМ. Первичная обмотка содержит 10 витков провода ПЭВ-2 диаметром 0,8 мм, сложенного пополам и поросенка. Вторичная обмотка содержит 2х22 витка с разводкой, такой же провод, тоже сложенный вдвое. Чтобы обмотка была симметричной, следует намотать два провода – жгут.После намотки, чтобы получить среднюю точку, нужно соединить начало одной обмотки с концом другой.

Также для его изготовления придется сделать дроссель L2, понадобится такое же ферритовое кольцо, что и для трансформатора Т1. Обе обмотки намотаны проводом ПЭВ-2 диаметром 0,8 мм и содержат 10 витков.

Выпрямительный мост собран на диодах CD213, также можно применять CD2997 или импортные, важно только, чтобы диоды были рассчитаны на рабочую частоту не менее 100 кГц.Если вместо него поставить, например, кД242, то они будут только греться, и нужное напряжение с них получить не удастся. Диоды следует устанавливать на радиатор площадью не менее 60 – 70 см2, используя изолирующие слюдяные прокладки.

Электролитические конденсаторы C4, C5 состоят из трех параллельно соединенных конденсаторов емкостью 2200 мкФ каждый. Обычно это делается во всех импульсных источниках питания, чтобы уменьшить общую индуктивность электролитических конденсаторов.Кроме того, также полезно параллельно им установить керамические конденсаторы емкостью 0,33 – 0,5 мкФ, которые будут сглаживать высокочастотные колебания.

На входе блока питания полезно установить входной сетевой фильтр, хотя и без него работать будет. В качестве дросселя входного фильтра использовался дроссель Ready DF50Hz, используемый в телевизорах 3UST.

Все узлы блока монтируются на плату из изоляционного материала путем монтажа, используя для этого выводы.Вся конструкция должна быть помещена в защитный корпус из латуни или олова, обработав в нем охлаждающие отверстия.

Правильно собранный источник питания в настройке не нуждается, сразу начинает работать. Хотя, прежде чем устанавливать блок в готовую конструкцию, его следует проверить. Для этого к выходу блока подключают нагрузку – резисторы сопротивлением 240, мощностью не менее 5Вт. Включать блок без нагрузки не рекомендуется.

Другой способ доработки электронного трансформатора

Бывают ситуации, когда нужно применить аналогичный импульсный блок питания, но нагрузка оказывается очень “вредной”.«Потребление тока либо очень мало, либо сильно меняется, и блок питания не запускается.

Такая ситуация возникла, когда пробовали лампу или люстру со встроенными электронными трансформаторами, вместо галогенных ламп ставили светодиодные. Люстра просто отказалась с ними работать. Что делать в таком случае, как заставить все работать?

Чтобы разобраться с этим вопросом, давайте посмотрим на рисунок 2, на котором показана упрощенная схема электронного трансформатора.

Рисунок 2.Упрощенная схема электронного трансформатора

Обратим внимание на обмотку управляющего трансформатора Т1, выделенную красной полосой. Эта обмотка обеспечивает обратную связь по току: если нет тока через нагрузку или он просто небольшой, трансформатор просто не запускается. Некоторые граждане, купившие данное устройство, подключаются к нему мощностью 2,5Вт, а потом несут обратно в магазин, мол, не работает.

И все же достаточно простой способ, можно не только заставить устройство работать практически без нагрузки, но и сделать защиту от короткого замыкания.Метод такого уточнения показан на рисунке 3.

Рисунок 3. Доработка электронного преобразователя. Упрощенная схема.

Чтобы электронный трансформатор работал без нагрузки или с минимальной нагрузкой, обратную связь по току следует заменить обратной связью по напряжению. Для этого удалите обмотку обратной связи по току (подчеркнута красным на рис. 2), и вместо этого она, естественно, представляет собой проволочную перемычку в плате, естественно, в дополнение к ферритовому кольцу.

Далее управляющий трансформатор ТП1, это тот, что на малом кольце, намотка на 2 – 3 витка.А на выходном трансформаторе один виток, а потом и получившиеся дополнительные обмотки подключаются, как указано на схеме. Если преобразователь не запускается, то нужно изменить фазировку одной из обмоток.

Резистор в цепи обратной связи выбирается в пределах 3 – 10, мощностью не менее 1Вт. Он определяет глубину обратной связи, которая определяет ток, при котором генерация прерывается. Фактически это ток срабатывания защиты от КЗ. Чем больше сопротивление этого резистора, тем выше будет нагрузка, т. Е. Будет иметь место генерация.е. Защита срабатывания от КЗ.

Из всех вышеперечисленных доработок эта, пожалуй, лучшая. Но это не мешает использовать другой трансформатор, как показано на рисунке 1.

Эксперименты с электронным трансформатором Taschibra (Тахибера, Ташибра)

Думаю, что многие из тех, кто хоть раз занимался проблемами питания разного достоинства этого трансформатора, оценили электронные конструкции. И преимуществ у этого электронного трансформатора мало. Небольшая масса и габариты (как и во всех аналогичных схемах), простота переделки под свои нужды, наличие защитного кожуха, невысокая стоимость и относительная надежность (по крайней мере, если не допускаются экстремальные режимы и КЗ, то изделие, выполненное аналогичным способом. схема, может работать долгие годы).Спектр применения источников питания на базе «ТАССШИБРА» может быть достаточно широким, сравнимым с применением обычных трансформаторов.

Применение оправдано в случаях дефицита времени, средств, отсутствия необходимости стабилизации. Ну – а как? Сразу оговорюсь, что целью экспериментов была проверка пусковой цепи «ТАССШИБРА» при различных нагрузках, частотах и использовании различных трансформаторов. Еще я хотел подобрать оптимальные номиналы компонентов цепей и проверить температурные режимы элементов схемы при работе на различных нагрузках с учетом использования корпуса «ТАССГИБРА» в качестве радиатора.

Схема Ташибра (Тахибера, Ташибра)

Несмотря на большое количество опубликованных схем электронных трансформаторов, лишний раз выложить в обзор не наливается. Смотрим на Ring1, иллюстрирующее начинку «Ташибра».

Схема действительна для этого Ташибра 60-150Вт. Издевательство было сделано над этим 150W. Однако предполагается, что из-за идентичности схем результаты экспериментов можно легко проецировать на копии как с меньшей, так и с большей мощностью.

И еще раз напоминаю, чего не хватает «Ташибре» для полноценного блока питания.Отсутствие входного сглаживающего фильтра (это встречная область, предотвращающая попадание продуктов преобразования в сеть), 2. Текущий POS, позволяющий возбуждать преобразователь и его нормальную работу только с определенным током нагрузки, 3. Отсутствие выпрямителя на выходе, 4. Отсутствие фильтрующих элементов на выходе.

Попробуем исправить все перечисленные недостатки “ТАССИБРА” и постараемся добиться приемлемой работы с желаемыми выходными характеристиками. Для начала мы даже не будем вскрывать корпус электронного трансформатора, а просто добавим недостающие элементы…

1. Входной фильтр: Конденсаторы С`1, С`2 с симметричным двухобмоточным дросселем (трансформатором) Т`12. Диодный мост VDS`1 со сглаживающим конденсатором C`3 и резистором R`1 для защиты моста от тока зарядки конденсатора.

Сглаживающий конденсатор обычно выбирается из расчета 1,0 – 1,5 мкФ на ватт мощности, и параллельно конденсатору следует подключить разрядный резистор с сопротивлением 300-500 кОм для безопасности (прикоснитесь к клеммам заряженных относительно на высокое напряжение Конденсатор не очень красивый).Sreetor R`1 можно заменить термистором 5-15Ω / 1-5а. Такая замена в меньшей степени снизит КПД трансформатора.

На выходе этого, как показано на схеме на Ris3, подключите цепь из диода VD`1, конденсатора C`4-C`5 и дросселей L1, включенных между ними – для получения отфильтрованного постоянного напряжения на “пациенте”. ” выход. В то же время полистирольный конденсатор, расположенный непосредственно за диодом, составляет основную долю поглощения продуктов преобразования после выпрямления.Предполагается, что электролитический конденсатор, «спрятанный» за индуктивностью дроссельной заслонки, будет выполнять только свои прямые функции, предотвращая «провал» напряжения во время пиковой мощности, подключенной к устройству et. Но параллельно рекомендуется устанавливать неэлектролитический конденсатор.

После добавления входной цепи в работу электронного трансформатора произошли изменения: амплитуда выходных импульсов (на диод VD`1) немного увеличилась за счет увеличения напряжения на входе устройства за счет сложения C`3 и частоты 50 Гц уже практически отсутствует.Это с расчетной нагрузкой для этого. Однако этого недостаточно. «Ташибра» не хочет работать без значительного тока нагрузки.

Установка на выходе преобразователя нагрузочных резисторов при возникновении любого минимального значения тока, способного запустить преобразователь, только снижает общий КПД устройства. Запуск при токе нагрузки Около 100 мА выполняется на очень низкой частоте, которую будет довольно сложно отфильтровать, если предполагается, что источник питания будет использоваться с UMP и другим аудиооборудованием с небольшим потреблением тока в отсутствие сигнала, для пример.Амплитуда импульсов также меньше, чем при полной нагрузке.

Изменение частоты в режимах разной мощности довольно сильное: от парного до нескольких десятков килогерц. Это обстоятельство накладывает существенные ограничения на использование «Ташибры» в таких (пока) при работе со многими устройствами.

Но – продолжай. Были предложения подключить к выходу этого дополнительный трансформатор, как показано, например, на рис.

Предполагалось, что первичная обмотка дополнительного трансформатора способна создавать ток, достаточный для нормальной работы основного схема.Предложение, однако, заманчиво только тем, что, не жертвуя этим, с помощью дополнительного трансформатора можно создать набор необходимых (на свой вкус) напряжений. На самом деле тока холостого хода дополнительного трансформатора для этого недостаточно. Попытки увеличить ток (как лампочка на 6,3Cx0,3A, подключенная к дополнительной обмотке), способный обеспечить его нормальную работу, привели только к запуску преобразователя и зажиганию лампочки.

Но, возможно, кого-то заинтересует такой результат, т.к. подключение дополнительного трансформатора актуально во многих других случаях для решения самых разных задач.Например, дополнительный трансформатор можно использовать в связке со старым (но работающим) компьютерным БП, способным обеспечивать значительную выходную мощность, но имеющим ограниченный (но – стабилизированный) набор напряжений.

Можно было бы и дальше с нетерпением ждать истины в шаманизме вокруг «Ташибры», однако я нашел эту тему для себя исчерпанной, т.к. для достижения желаемого результата (устойчивый запуск и выход в рабочий режим при отсутствии нагрузка, а, значит, и высокий КПД; небольшое изменение частоты при работе БП от минимальной до максимальной мощности и устойчивый пуск при максимальной нагрузке) гораздо эффективнее – попасть внутрь «Ташибры» и произвести все необходимые изменения в схеме при этом, как показано на рисунке 4.Тем более, что из пятнадцати испытаний таких схем я был собран еще во времена эпохи компьютеров «Спектрум» (именно для этих компьютеров). Разные урч, пригнали аналогичный БП, где-то работают и сейчас. БП, выполненный по такой схеме, показал себя с лучшей стороны, работая, собран из самых разных комплектующих и в различных вариантах исполнения.

Удалить? Конечно!

Тем более, что это совсем не сложно.

Роняем трансформатор. Нагрейте его для облегчения разборки, чтобы перемотать вторичную обмотку для получения желаемых выходных параметров, как показано на этой фотографии, или с помощью любых других технологий.

В данном случае трансформатор испарительный только для того, чтобы спросить его с мотоциклами (кстати: Ш-образный магнитопровод с круглым сердечником, стандартных для ЭВМ БП габаритов с 90 витками первичной обмотки, раненый в 3 слоя с проводом диаметром 0,65 мм и 7 колодок Вторичная обмотка со сложенным проводом диаметром примерно 1,1 мм; все это без малейшей прослойки и межконтурной изоляции – только лак) и освободите место для другого трансформатора.

Для экспериментов мне проще было использовать кольцевые магнитные конвейеры. Занимают меньше места на плате, что дает (при необходимости) возможность использования дополнительных компонентов в объеме корпуса. При этом использовалась пара ферритовых колец с внешним, внутренним диаметром и высотой соответственно 32x20x6 мм, сложенная вдвое (без склейки) – h3000-нм1. 90 витков первичного (диаметр провода – 0,65 мм) и 2х12 (1,2 мм) возобновителя с необходимой межстекольной изоляцией.

Обмотка связи содержит 1 виток монтажного провода диаметром 0.35мм. Все обмотки намотаны в порядке, соответствующем нумерации обмоток. Изоляция самого магнитопровода обязательна. В данном случае магнитная планировка была обмотана двумя слоями ленты, надежно, кстати, фиксируя свернутые кольца.

Перед установкой трансформатора на плату снимаем токовую обмотку коммутирующего трансформатора и используем ее как перемычку, поворачивая там, но уже не проходя через окно кольца трансформатора.

Устанавливаем трансформатор намотанный ТР2 на плату, выкидывая выводы согласно схеме на рис.4. И пропускаем провод обмотки III в кольцевое окно коммутационного трансформатора. Используя жесткость проволоки, формируем подобие геометрически замкнутой окружности и готово округлитель обратной связи. В разрыв монтажного провода, образующего обмотку III обоих (коммутирующего и мощного) трансформаторов, впаиваем достаточно мощный резистор (> 1Вт) сопротивлением 3-10 Ом.

В схеме на рисунке 4 штатные диоды не используются. Их следует удалить, как, впрочем, и резистор R1, чтобы повысить КПД блока в целом.Но можно пренебречь и несколькими процентами КПД и оставить перечисленные детали на плате. По крайней мере, на момент экспериментов от этого эти детали остались на доске. Следует оставить резисторы, устанавливаемые схемами базовых транзисторов – они выполняют функции ограничения тока базы при пуске преобразователя, облегчая работу на емкостной нагрузке.

Транзисторы непременно следует устанавливать на радиаторы через изолирующие теплопроводящие прокладки (задействованные, например, в неисправном компьютерном БП), тем самым предотвращая их случайный мгновенный прогрев и обеспечивая некоторую собственную безопасность в случае контакта с радиатором во время работы устройство.

Кстати, электрокартон, используемый в этой изоляции транзисторов и платы платы, не является проводником тепла. Поэтому при «упаковке» готовой схемы БП в штатный корпус между транзисторами и корпусом именно такие прокладки. Только в этом случае будет обеспечен хоть какой-то радиатор. При использовании преобразователя мощности более 100 Вт необходимо установить дополнительный радиатор на корпусе устройства. Но это на будущее.

А пока, заканчивая установку схемы, выполним еще один пункт безопасности, включив его ввод последовательно через лампу накаливания мощностью 150-200 Вт.Лампа в случае нештатной ситуации (например, KZ) ограничивает ток через конструкцию до безопасного значения и в худшем случае создаст дополнительное освещение рабочего места.

В лучшем случае при некотором наблюдательном наблюдении можно использовать лампу как индикатор, например, – сквозного тока. Так, слабое (или несколько более интенсивное) свечение нити лампы при ненагруженном или слабо нагруженном преобразователе будет свидетельствовать о наличии сквозного тока. Температуру ключевых элементов можно подтвердить – нагрев в токовом режиме будет довольно быстрым.При работе исправного преобразователя на фоне дневного света свечение нити 200-ваттной лампы проявится только на пороге 20-35 Вт.

Первый запуск

Итак, все готово к первому запуску преобразованного. Схема «Ташибра». Включаем для запуска – без нагрузки, но не забываем про предварительно подключенный к выходу преобразователя и осциллографа вольтметр. При правильно настроенных обмотках обратной связи преобразователь должен запускаться без проблем.

Если пуска не произошло, провод прошел в окно коммутационного трансформатора (пропустив его предварительно с резистора R5), пропускаем с другой стороны, придавая ему, опять же, вид готового витка.Проведите провод к R5. Зарезервируйте питание преобразователя. Не помогло? Ищите ошибки в установке: KZ, “Non-Pieces”, ошибочно установленные тарифы.

При запуске исправного преобразователя с заданными характеристиками двигателя на дисплее осциллографа, подключенного к вторичной обмотке трансформатора TR2 (в моем случае – к половине обмотки), будет отображаться неизмененная последовательность четких прямоугольных импульсов. Частота трансформации выбирается резистором R5 и в моем случае на R5 = 5.1 Ом, частота ненагруженного преобразователя составляла 18 кГц.

При нагрузке 20 Ом – 20,5 кГц. При нагрузке 12 Ом – 22,3 кГц. Нагрузка подключалась напрямую к прибору, управляемому обмоткой трансформатора с активным значением напряжения 17,5 В. Расчетное значение напряжения было несколько другим (20 В), но оказалось, что вместо номинала 5,1 Ом сопротивление резистора R1 = 51 Ом. Остерегайтесь подобных сюрпризов от китайских товарищей.

Однако я нашел возможность продолжить эксперименты без замены этого резистора, несмотря на его существенный, но терпимый нагрев.Когда силовой преобразователь находится в нагрузке около 25 Вт, мощность, рассеиваемая на этом резисторе, не превышает 0,4 Вт.

Что касается потенциальной мощности БП, то на частоте 20 кГц установленный трансформатор сможет окупить не более 60-65Вт в нагрузке.

Попробуем поднять частоту. При включенном резисторе (R5) сопротивлением 8,2 Ом частота преобразователя без нагрузки повышается до 38,5 кГц, при нагрузке 12 Ом – 41,8 кГц.

При такой частоте преобразования с существующим силовым трансформатором вы можете безопасно обслуживать нагрузку мощностью до 120 Вт.С сопротивлением в цепи ФЭУ можно экспериментировать и дальше, достигая необходимого значения частоты, имея в виду, однако, что слишком большое сопротивление R5 может привести к разделению генерации и нестабильному запуску преобразователя. При изменении параметров в преобразователе ток следует контролировать с помощью ключей преобразователя.

Можно точно так же поэкспериментировать с обмотками как трансформаторов, так и рисков. При этом необходимо предварительно произвести расчеты количества витков коммутирующего трансформатора по формулам, размещенным на странице // интерлавка.narod.ru/stats/blokpit02.htm, например, или с помощью программ господина Москатова, размещенных на странице его сайта // www.moskatov.narod.ru/design_tools_pulse_transformers.html.

Улучшение ТАССГИБРА – конденсатор в деревне вместо резистора!

Избежать нагрева резистора R5 можно, заменив его конденсатором. При этом цепочка поселка определенно определяет какие-то резонансные свойства, но никакого ухудшения работы БП не проявляется. Причем конденсатор, установленный вместо резистора, нагревается значительно меньше, чем замененный резистор.Таким образом, частота с установленным конденсатором 220NF увеличилась до 86,5 кГц (без нагрузки) и составила в процессе работы 88,1 кГц. Запуск и работа преобразователя оставались такими же стабильными, как и в случае использования резистора в цепи поз. Отметим, что потенциальная мощность ПИ Пи такой частоты увеличивается до 220 Вт (минимум). Мощность трансформатора: значения приблизительные, с определенными предположениями, но не завышены.

К сожалению, у меня не было возможности протестировать БП с большим током нагрузки, но я считаю, что описаний произведенных экспериментов достаточно, чтобы обратить внимание многих на такую, вот, простую схему силовых преобразователей, достойную использовать в самых разных конструкциях.

Заранее приношу свои извинения за возможные неточности, нарушения и ошибки. Подправлю в ответах на ваши вопросы.

Константин (Рисвел)

Россия, Калининград

C детства – музыка и электро / радиоаппаратура. Было много схем, разных по разным причинам и просто, – из интереса, и своих, и чужих.

За 18 лет работы в Северо-Западном Телекоме изготовлено множество различных стендов для проверки различного отремонтированного оборудования.Разработано несколько различных функциональных и элементных баз данных, цифровые измерители длительности импульсов.

Более 30 стеллажей по модернизации узлов различного профильного оборудования, в т.ч. – источник питания. Долгое время все активнее занимался силовой автоматикой и электроникой.

Почему я здесь? Да потому что здесь все – так же, как и у меня. Для меня есть много интересного, так как я не силен в аудиотехнологиях, но хотелось бы иметь больше опыта в этом направлении.

dataGor.ru.

Трансформаторы электронные. Устройство и работа. Характеристики

Рассмотрим основные достоинства, достоинства и недостатки электронных трансформаторов. Рассмотрим схему их работы. Электронные трансформаторы появились на рынке совсем недавно, но успели завоевать широкую популярность не только в любительских кругах.

В последнее время часто появляются изделия на основе электронных трансформаторов: самодельные блоки питания, зарядные устройства и многое другое. По сути, электронные трансформаторы представляют собой простой импульсный блок питания.Это самый дешевый блок питания. Зарядное устройство для телефона стоит дороже. Электронный трансформатор работает от сети 220 В.

Устройство и принцип работы

Схема работы

Генератор в данной схеме представляет собой диодно-тиристорный или диэистор. Напряжение в сети 220 В выпрямляется диодным выпрямителем. На вводе питания присутствует ограничительный резистор. Также он служит как предохранителем, так и защитой от выстрелов сетевого напряжения при включении. Рабочую частоту Distoror можно определить по рейтингам цепи R-from.

Таким образом, можно увеличить рабочую частоту генератора всей схемы или уменьшить. Рабочая частота в электронных трансформаторах от 15 до 35 кГц, ее можно регулировать.

Трансформатор обратной связи намотан на небольшой сердечник. В нем три обмотки. Обмотка обратной связи состоит из одного витка. Две независимые обмотки заданий. Это основные обмотки транзисторов на три витка.

Это эквивалентные обмотки. Ограничительные резисторы предназначены для предотвращения ложных срабатываний транзисторов и одновременного ограничения тока.Транзисторы используются высоковольтного типа, биполярные. Часто используют транзисторы MGE 13001-13009. Это зависит от мощности электронного трансформатора.

там тоже много конденсаторов, в частности силовой трансформатор. Они используются при напряжении 400 В. От габаритных размеров сердечника главного импульсного трансформатора также зависит мощность. У него две независимые обмотки: сетевая и вторичная. Вторичная обмотка с расчетным напряжением 12 вольт. Он наматывается, исходя из необходимой выходной мощности.

Первичная или сетевая обмотка состоит из 85 витков провода диаметром 0,5-0,6 мм. Применены маломощные выпрямительные диоды с обратным напряжением 1 кВ и током 1 ампер. Это самый дешевый выпрямляющий диод, который вы можете найти в серии 1N4007.

Конденсатор Подробно виден конденсатор, цепь опорной частоты динистора. Входной резистор защищает от скачков напряжения. Дистор серии DB3, его отечественный аналог КН102. Также на входе стоит ограничительный резистор.Когда напряжение на заданной частоте конденсатора достигает максимального уровня, происходит переключение динистора. Дисторор – это полупроводниковый искровой разрядник, срабатывающий при определенном напряжении пробоя. Затем он подает импульс на базу одного из транзисторов. Начинается генерация схемы.

Транзисторы работают в противофазе. На первичной обмотке трансформатора заданной частоты динистерического срабатывания формируется переменное напряжение. На вторичной обмотке получаем необходимое напряжение.При этом все трансформаторы рассчитаны на 12 вольт.

Taschibra Трансформатор китайского производителя модели

Предназначен для питания галогенных ламп напряжением 12 вольт.

При стабильной нагрузке, как галогенные лампы, такие электронные трансформаторы могут работать бесконечно долго. В процессе работы схема перегревается, но не выходит из строя.

Принцип работы

Подается напряжение 220 вольт, выпрямляет диодный мост VDS1. Через резисторы R2 и R3 начинает заряжаться конденсатор С3.Заряд продолжается: пока не сломается динистор DB3.

Напряжение обнаружения этого динистора составляет 32 вольта. После его открытия на базу нижнего транзистора поступает напряжение. Транзистор открывается, вызывая автоколебания этих двух транзисторов VT1 и VT2. Как работают эти автоколебания?

Ток начинает течь через трансформатор C6, T3, управляющий трансформатор базы JDT, транзистор VT1. При прохождении через JDT вызывает закрытие VT1 и открытие VT2. После этого ток протекает через VT2, через базы трансформатора T3, C7.Транзисторы постоянно открываются и закрываются друг друга, работают в противофазе. В средней точке появляются прямоугольные импульсы.

Частота преобразования зависит от индуктивности обмотки обратной связи, емкости базы транзисторов, индуктивности трансформатора T3 и контейнеров C6, C7. Поэтому частота преобразования очень сложна. Другая частота зависит от нагрузки. Чтобы форсировать открытие транзисторов, используются ускоряющие конденсаторы на 100 вольт.

Для надежного замыкания Distor VD3 после генерации на катод диода VD1 подаются прямоугольные импульсы, которые надежно блокируют диод.

Кроме того, есть приборы, которые используются для осветительных приборов, снабжают мощными галогенными лампами два года, работают добросовестно.

Электронный трансформатор питания

Сетевое напряжение через ограничительный резистор поступает на диодный выпрямитель. Сам диодный выпрямитель состоит из 4-х маломощных выпрямителей с обратным напряжением 1 кВ и током 1 ампер.Такой же выпрямитель стоит на блоке трансформатора. После выпрямителя постоянное напряжение сглаживается электролитическим конденсатором. Резистор R2 зависит от времени заряда конденсатора С2. При максимальном заряде срабатывает динистерист, происходит пробой. На первичной обмотке трансформатора формируется переменное напряжение частоты р-на.

Основным преимуществом данной схемы является наличие гальванического перехода с сетью 220 вольт. Главный недостаток – небольшой выходной ток.Схема рассчитана на питание малых нагрузок.

Трансформатор ДМ-150Т06А модель

Потребляемый ток 0,63 ампер, частота 50-60 герц, рабочая частота 30 килогерц. Такие электронные трансформаторы предназначены для питания более мощных галогенных ламп.

Достоинства и преимущества

Если вы используете прямые записи, то есть хорошая особенность. Трансформатор не включается без входной нагрузки. Если вы просто включили трансформатор в сеть, он неактивен.Для начала работы необходимо подключить к выходу мощную нагрузку. Эта функция экономит электроэнергию. Для радиолюбителей, перематывающих трансформаторы на регулируемый блок питания, это недостаток.

Можно реализовать систему авто включения и систему защиты от короткого замыкания. Несмотря на имеющиеся недостатки, электронный трансформатор всегда будет самой дешевой разновидностью блоков питания подобного типа.

Можно найти более дешевые недорогие блоки питания с отдельным генератором, но все они реализованы на основе полуавтономных схем с использованием самоактивируемых драйверов с полуразделением, таких как IR2153 и им подобных.Такие электронные трансформаторы работают намного лучше, стабильнее, на входе сетевого фильтра реализована защита от КЗ. Но старый Taschibra остается незаменимым.

Недостатки электронных трансформаторов

У них есть ряд недостатков, несмотря на то, что они выполнены по хорошим схемам. Это отсутствие какой-либо защиты в дешевых моделях. У нас простейшая схема электронного трансформатора, но она работает. Эта схема реализована в нашем примере.

На входе питания нет силового фильтра. На выходе после дросселя должен быть как минимум сглаживающий электролитический конденсатор на несколько микрофрад. Но его тоже нет. Поэтому на выходе диодного моста мы можем наблюдать нечистое напряжение, то есть на схему передаются все сети и прочие помехи. На выходе мы получаем минимальные помехи, так как реализован гальванический переход.

Районная рабочая частота крайне нестабильна, зависит от выходной нагрузки.Если без выходной нагрузки частота составляет 30 кГц, то с нагрузкой может наблюдаться довольно большой спад до 20 кГц, зависит от конкретной нагрузки трансформатора.

Еще одним недостатком можно назвать то, что на выходе этих электронных трансформаторов переменная частота и ток. Чтобы использовать его в качестве источника питания, нужно выпрямить ток. Надо выпрямить с импульсными диодами. Обычные диоды здесь не подходят из-за повышенной рабочей частоты. Поскольку в таких силовых блоках не реализована защита, стоит только замкнуть выходные провода, блок просто не выйдет из строя, а взорвется.

При этом при КЗ ток в трансформаторе увеличивается до максимума, поэтому выходные ключи (силовые транзисторы) просто лопаются. Выходит из строя диодный мост, так как они рассчитаны на рабочий ток в 1 ампер, а при коротком замыкании рабочий ток резко возрастает. Ограничительные резисторы транзисторов, сами транзисторы, диодный выпрямитель, предохранитель, который должен мешать схеме, но не делает этого.

Еще несколько компонентов могут выйти из строя.Если у вас есть такой блок электронного трансформатора, и он случайно по какой-то причине вылезает, ремонтировать его нецелесообразно, так как это невыгодно. Только один транзистор стоит 1 доллар. НО готовый блок питания тоже можно купить за 1 доллар, совершенно новый.

Электронный трансформатор мощности

Сегодня можно встретить разные модели трансформаторов, начиная от 25 ватт и заканчивая несколькими сотнями ватт. Трансформатор на 60 ватт выглядит следующим образом.

Производитель китайский, выпускает электронные трансформаторы мощностью от 50 до 80 Вт.Входное напряжение от 180 до 240 вольт, частота сети 50-60 герц, рабочая температура 40-50 градусов, выход 12 вольт.

Связанные темы:

electrosam.ru.

Все больше радиолюбителей переходят на питание своего торможения импульсами источников питания. На полках магазинов (то и дело) куча дешевых электронных трансформаторов.

Проблема в том, что в трансформаторе применена обратная (далее ОС) токовая связь трансформатора, то есть чем больше ток нарушающего – тем больше ключ ключа, поэтому трансформатор без нагрузки не запускается, или при низком напряжении меньше 12В, а при КЗ основной ток нарастает ток и выходят из строя и часто резисторы в базовых цепях.Устраняется все это довольно просто – сменить операционную ОС на операционной системе, вот схема переделки. Красным отмечено то, что нужно изменить:

Итак, снимаем обмотку связи на коммутируемом трансформаторе и ставим перемычку.

Потом наматываем 1-2 витка на силовой трансформатор и 1 на коммутирующий, в ОС используем резистор от 3-10 Ом мощностью не менее 1 ватт, чем выше сопротивление – тем меньше защита ток от КЗ.

Если нагрев резистора пугает, вместо него можно использовать лампочку от карманного фонарика (2,5-6,3 В). Но при этом ток защиты будет очень маленьким, так как сопротивление лампы с горячей резьбой довольно велико.

Трансформатор теперь спокойно запускается без нагрузки, и есть защита от КЗ.

При замыкании тока сбоя на вторичке происходит падение тока и генерация обмотки ОС – ключи блокируются и генерация нарушается, только во время КЗ ключи очень горячие, т.к. динистерист пытается запустить схему, и в конце концов, она повторяется на ней.Поэтому этот электронный трансформатор выдерживает в режиме замыкания не чуть 10 секунд. Вот видео защиты от КЗ в переделанном аппарате:

Извините за качество, снял мобильный телефон. Вот еще фото переделки по адресу:

Но конденсатор фильтра к корпусу не советую, не советую, сделал на свой страх и риск, так как температура внутри и так скорее, а места мало, может засветиться конденсатор и может услышать ба-ба 🙂 но не факт, пока все работает нормально, время покажет… Позже два трансформатора перепроектировали на 60 и 105 Вт, вторичные обмотки перематывали под свои нужды, вот фото, как разделить сердечник W-образного трансформатора (на 105 Вт).

Также можно отправить импульсный маломощный блок питания на большой, заменив ключи, диоды сетевого моста, полупериодные конденсаторы и конечно же трансформатор на феррите.

Вот несколько картинок – переделано на 60 Вт под 180 Вт, транзисторы заменены на MJE 13009, конденсаторы 470 НФ и трансформатор намотан на два свернутых кольца К32 * 20 * 6.

Допускается 82 витка в двух жилах 0,4 мм. Безопасность по вашим требованиям.

И все же, чтобы не обжечься на экспериментах ни какого другого фрилансера – лучше подключать последовательно с лампами накаливания аналогичной мощности. В случае поломки КЗ или другой – Загоц Лампа, и вы спасете радиоэлемент. С вами была AVG (Марьяна).

el-shema.ru.

Электронная схема трансформатора для галогенных ламп 12В. Как устроен электронный трансформатор?

Работа трансформатора будет остановлена при преобразовании тока из сети с напряжением 220 В.Устройства разделены по количеству фаз, а также по индикатору перегрузки. На рынке представлены модификации однофазного и двухфазного типов. Параметр перегрузки по току колеблется от 3 до 10 А. При необходимости можно сделать электронный трансформатор своими руками. Однако для этого в первую очередь важно ознакомиться с модельным устройством.

Схема модели

Схема электронного трансформатора для галогенных ламп 12В подразумевает использование полосы пропускания.Обмотка нанесена непосредственно с фильтром. Для увеличения тактовой частоты в цепочке есть конденсаторы. Их выпускают открытого и закрытого типа. Однофазные модификации используют выпрямители. Эти элементы нужны для увеличения токопроводимости.

В среднем чувствительность моделей 10 мВ. С помощью расширения решаются проблемы с перегрузками в сети. Если рассматривать двухфазную модификацию, то в ней используется тиристор. В указанный элемент обычно устанавливают резисторы.Их емкость в среднем равна 15 пФ. Уровень токопроводимости в этом случае зависит от загруженности реле.

Как сделать самому?

Электронный трансформатор своими руками легко сделать. Для этого важно использовать проводное реле. Для расширителя желательно выбрать импульсный. Для увеличения параметра чувствительности используются конденсаторы. Многие специалисты рекомендуют резисторы устанавливать с изоляторами.

Распроданы фильтры для решения проблем со скачками напряжения.Если рассматривать самодельную однофазную модель, то модулятор целесообразнее подбирать 20 Вт. Выходное сопротивление в цепи трансформатора должно быть 55 Ом. Непосредственно для подключения устройства распаяны выходные контакты.

Конденсаторные резистивные устройства

Схема электронного трансформатора для галогенных ламп 12В предполагает использование проводного реле. В этом случае резисторы устанавливаются за лампой. Как правило, используются модуляторы открытого типа. Также в схему электронного трансформатора для галогенных ламп 12В включены выпрямители, которые подбираются фильтрами.

Для решения проблем коммутации необходимы усилители. Параметр выходного сопротивления в среднем составляет 45 Ом. Проводимость тока, как правило, не превышает 10 мк. Если рассматривать однофазную модификацию, то в ней есть триггер. Некоторые специалисты используют триггеры для повышения проводимости. Однако в этом случае значительно увеличиваются тепловые потери.

Трансформаторы с регулятором

Трансформатор 220-12 в регуляторе довольно простой. Реле в данном случае стандартно используемого проводного типа.Контроллер устанавливается непосредственно с модулятором. Для решения проблем с обратной полярностью есть кенотрон. Его можно использовать как с ним, так и без него.

Спусковой механизм в этом случае подключается через проводники. Эти элементы способны работать только с импульсным расширением. В среднем показатель проводимости трансформаторов этого типа не превышает 12 мк. Также важно отметить, что показатель отрицательного сопротивления зависит от чувствительности модулятора. Как правило, оно не превышает 45 Ом.

Использование проводных стабилизаторов

Трансформатор 220-12 В с проводным стабилизатором встречается очень редко. Для нормальной работы устройства необходимо качественное реле. Показатель отрицательного сопротивления в среднем 50 Ом. Стабилизатор в этом случае закреплен на модуляторе. Указанный элемент в первую очередь предназначен для понижения тактовой частоты.

Тепловые потери при этом трансформатор незначительные. Однако важно отметить, что на спусковой крючок оказывается большое давление.Некоторые специалисты в сложившейся ситуации рекомендуют использовать емкостные фильтры. Они продаются с кондуктором и без него.

Модели с диодным мостом

Трансформатор (12 вольт) данного типа выполнен на основе селективных триггеров. Показатель порогового сопротивления в моделях в среднем составляет 35 Ом. Трансиверы устанавливаются для решения проблем с более низкой частотой. Используются непосредственно диодные мосты с разной проводимостью. Если рассматривать однофазные модификации, то в этом случае резисторы подбираются на две пластины.Показатель электропроводности не превышает 8 мк.

Тетроды в трансформаторах позволяют значительно повысить чувствительность реле. Модификации с усилителями очень редки. Основная проблема трансформаторов этого типа – отрицательная полярность. Это происходит из-за повышения температуры реле. Для исправления ситуации многие специалисты рекомендуют использовать триггеры с проводниками.

Taschibra модель

Схема электронного трансформатора для галогенных ламп 12В включает двухслойный триггер.Реле в модели использует проводной тип. Удлинители применяются для решения задач с пониженной частотой. Всего в модели три конденсатора. Таким образом, редко возникают проблемы с перегрузкой в сети. В среднем параметр выходного сопротивления держится на уровне 50 Ом. По мнению специалистов, выходное напряжение на трансформаторе не должно превышать 30 Вт. В среднем чувствительность модулятора составляет 5,5 мк. Однако в этом случае важно учитывать нагрузку на расширитель.

Устройство RET251C

Указанный электронный трансформатор для ламп выполнен с выходным адаптером.Удлинитель у модели дипольного типа. Всего в приборе установлено три конденсатора. Резистор применяется для решения проблем с отрицательной полярностью. Конденсаторы у модели редко перегреваются. Модулятор подключается напрямую через резистор. Всего в модели два тиристора. В первую очередь они отвечают за параметр выходного напряжения. Тиристоры также предназначены для обеспечения стабильной работы расширителя.

Трансформатор GET 03.

Очень популярен трансформатор (12 вольт) указанной серии. Всего в модели два резистора. Они рядом с модулятором. Если говорить об индикаторах, важно отметить, что частота модификации 55 Гц. Подключение устройства осуществляется через выходной адаптер.

Расширитель подбирается с изолятором. Для решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует.Показатель проводимости трансформатора – 4,5 мк. Выходное напряжение колеблется в районе 12 В.

Устройство ЭЛТР-70

Указанный электронный трансформатор 12 В включает в себя два проходных тиристора. Отличительной особенностью модификации считается высокая тактовая частота. Таким образом, процесс преобразования тока осуществляется без скачков напряжения. Удлинитель у модели используется без обшивки.

Для снижения чувствительности есть триггер. Устанавливается стандартного селективного типа.Показатель отрицательного сопротивления составляет 40 Ом. Для однофазной модификации это считается нормальным явлением. Также важно отметить, что устройства подключаются через выходной адаптер.

Модель ELTR-60

Этот трансформатор отличается высокой стабильностью напряжения. Модель применима к однофазным устройствам. Его конденсатор используется с высокой проводимостью. Проблемы с отрицательной полярностью решаются за счет расширителя. Устанавливается за модулятором. Регулятор в представленном трансформаторе отсутствует.Всего в модели используется два резистора. Емкости по 4,5 пФ. Если верить специалистам, перегрев элементов наблюдается очень редко. Выходное напряжение на реле строго 12 В.

Трансформаторы tra110

Эти трансформаторы работают от реле попутного хода. Удлинители данной модели используются разной емкости. В среднем номинальное выходное сопротивление трансформатора составляет 40 Ом. Есть модель в двухфазных модификациях. Показатель пороговой частоты 55 Гц.В этом случае используются резисторы дипольного типа. Всего в модели два конденсатора. Для стабилизации частоты во время работы устройства действует модулятор. Проводники у модели спаяны с высокой проводимостью.

fB.ru.

Переделка электронного трансформатора | Все-Он.

Электронный трансформатор – сетевой импульсный источник питания, который предназначен для питания галогенных ламп на 12 вольт. Подробнее об этом устройстве в статье «Электронный трансформатор (ознакомление)».

Устройство имеет довольно простую схему. Простой двухтактный автоподатчик, который выполнен по полувращающейся схеме, рабочая частота около 30 кГц, но этот показатель сильно зависит от выходной нагрузки.

Схема такого блока питания не очень устойчива, не имеет защиты от КЗ на выходе трансформатора, возможно из-за этого схема пока не получила широкого распространения в любительских кругах. Хотя в последнее время идет раскрутка этой темы на разных форумах.Люди предлагают различные варианты доработки таких трансформаторов. Сегодня я попробую все эти улучшения объединить в одной статье и предложить варианты не только доработки, но и наложения настоящего.

Не будем основывать работу схемы, чтобы вникать в работу, а сразу перейдем к делу. Постараемся доработать и увеличить мощность китайского фл Ташибра на 105 Вт.

Для начала хочу пояснить, по какой причине я решил взять на практику и переделку таких трансформаторов.Дело в том, что недавно сосед попросил сделать ему зарядное устройство для автомобильного аккумулятора, которое было бы компактным и легким. Собирать не хотел, но потом наткнулся на интересные статьи, в которых рассматривалось ремиссия электронного трансформатора. Наткнулась на мысль – а почему бы не попробовать?

Таким образом было закуплено несколько флюсов от 50 до 150 ватт, но эксперименты с переделкой не всегда заканчивались удачно, только это было всего 105 ватт. Недостаток такого блока в том, что трансформатор не имеет кольцевой, в связи с чем неудобно заморачиваться или измена.Но другого выбора не было и пришлось переделывать именно этот агрегат.

Как известно, эти блоки без нагрузки не включаются, это не всегда сан. Планирую получить надежный прибор, который можно свободно использовать в любых целях, не опасаясь, что блок питания может переборщить или выйти из строя на КЗ.

Доработка №1

Суть идеи заключается в добавлении защиты от КЗ, также устраняющей указанный недостаток (включение схемы без выходной нагрузки или с маломощной нагрузкой).

Глядя на сам Блок, мы видим простейшую схему ИБП, я бы сказал, что схема не полностью проработана производителем. Как известно, если замкнуть вторичную обмотку трансформатора, то менее чем вторая схема выйдет из строя. Ток в схеме резко увеличивается, в МиГе выходят из строя ключи, иногда базовые ограничители. Таким образом, ремонт схемы обойдется дороже (цена такой это около 2,5 долларов).

Трансформатор обратной связи состоит из трех отдельных обмоток.Две из этих обмоток получают питание от основных цепочек для ключей.

Для начала снимаем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включается последовательно с первичной обмоткой импульсного трансформатора. На силовом трансформаторе всего 2 витка на силовом трансформаторе и один виток на кольцевой (трансформатор ОС). Для намотки можно использовать проволоку диаметром 0,4-0,8 мм.

Далее необходимо подобрать резистор под ОС, в моем случае 6.2 Ом, но резистор можно подобрать сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. В качестве резистора в моем случае используется проволочный, чего я не советую. Мощность этого резистора выбрана 3-5 Вт (можно использовать от 1 до 10 Вт).

При КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке уменьшается (в штатных схемах при непрерывном токе увеличивается, увеличивая ключи).Это приводит к снижению тока на обмотке ОС. Таким образом, генерация останавливается, сами ключи блокируются.

Единственный минус такого решения – при длительном ЦЗ на выходе схема выходит из строя, так как клавиши нагреваются и достаточно прочны. Не подвергаться воздействию выходной обмотки КЗ длительностью более 5-8 секунд.

Схема теперь запускается без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.

Уточнение № 2.

Теперь попробуем в какой-то мере сгладить сетевое напряжение от выпрямителя. Для этого воспользуемся дросселями и сглаживающим конденсатором. В моем случае используется готовый дроссель с двумя независимыми обмотками. Этот дроссель был снят с ИБП DVD-плеера, хотя можно использовать самодельные дроссели.

После перемычки подключить электролит емкостью 200 мкФ с напряжением не менее 400 вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1МКФ на 1 ватт мощности.Но как вы помните, наш БП рассчитан на 105 ватт, почему конденсаторный используется на 200мкф? Это очень скоро поймете.

Уточнение № 3.

Теперь о главном – практике электронного трансформатора и реально ли это? По сути, есть только один надежный способ практиковаться без особых переделок.

Для чистки удобно использовать это с кольцевым трансформатором, так как придется перематывать вторичную обмотку, именно по этой причине мы заменим наш трансформатор.

Сетевая обмотка протянута по кольцу и содержит 90 витков провода 0,5-0,65 мм. Обмотка намотана на два свернутых ферритовых кольца, которые были сняты с этого, мощностью 150 Вт. Вторичная обмотка притупляется исходя из потребностей, в нашем случае она рассчитана на 12 вольт.

Планируется увеличить мощность до 200 Вт. Поэтому был необходим электролит, о котором говорилось выше.

Конденсаторы демоста заменяем 0.5 мкФ, в стандартной схеме у них ёмкость 0,22 мкФ. Биполярные ключи MJE13007 заменяют на MJE13009. Обмотка трансформатора содержит 8 витков, обмотка выполнена из 5-ти вековых проводов 0,7 мм, поэтому мы имеем провод с общим сечением 3,5 мм.

Вперед. До и после дросселей ставим пленочные конденсаторы емкостью 0,22-0,47 мкФ с напряжением не менее 400 вольт (я использовал именно те конденсаторы, которые были на этой плате и которые мне пришлось заменить для увеличения мощности ).

Далее замените диодный выпрямитель. В стандартных схемах используются обычные выпрямительные диоды серии 1N4007. Ток диодов составляет 1 ампер, наша схема потребляет много тока, поэтому диоды следует заменить на более мощные, во избежание неприятных результатов после первого включения схемы. Можно использовать буквально любые выпрямительные диоды с током 1,5-2 ампера, обратным напряжением не менее 400 вольт.

Все компоненты, кроме платы с генератором, смонтированы на плате отвала.Клавиши были усилены на радиаторе изоляционными прокладками.

Продолжаем переделку электронного трансформатора, добавляя схему выпрямителя и фильтра. Движение наматывается на кольца из порошкового железа (снято с ЭВМ БП), состоит из 5-8 витков. Удобно делать намотку сразу проволокой 5 века диаметром 0,4-0,6 мм каждая жил.

Подбирается сглаживающий конденсатор на напряжение 25-35 вольт, в качестве выпрямителя применяется один мощный диод Шоттки (диодные сборки от блока питания компьютера).Можно использовать любые быстрые диоды на ток 15-20 ампер.

all-he.ru.

Схема электронного трансформатора для галогенных ламп

В настоящее время импульсные электронные трансформаторы, благодаря малым габаритам и весу, невысокой цене и широкому ассортименту, широко используются в массовых приборах. Благодаря массовому производству электронные трансформаторы в несколько раз дешевле обычных индуктивных трансформаторов на железе аналогичной мощности. Хотя у электронных трансформаторов разных фирм могут быть разные конструкции, схема практически одинакова.

Возьмем, к примеру, стандартный электронный трансформатор с надписью 12V 50VATT, который используется для питания настольной лампы. Принципиальная схема будет такой:

Схема электронного трансформатора работает следующим образом. Напряжение в сети выпрямляется выпрямительным мостом до полусинусоидального с удвоенной частотой. DP3 тип D6 D6 в документации называется «Триггерный диод» – это двунаправленный искажатель, в котором мощность значения не имеет значения, и он используется здесь для запуска преобразователя трансформатора.Динистерист срабатывает во время каждого цикла, запуская генерацию полусвеси. Отличительное открытие можно отрегулировать. Это можно отрегулировать. Его можно использовать, например, для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзистора, обычно составляет 30-50 кГц.

В настоящее время идет выпуск более совершенных трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора, так и сокращение количества используемых компонентов и высокие характеристики.Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема представлена на рисунке.

Особенности электронного преобразователя на IR2161: интеллектуальный драйвер привода; Защита от короткого замыкания нагрузки с автоматическим перезапуском; защита от перегрузки по току с автоматическим перезапуском; качание рабочей частоты для уменьшения электромагнитных помех; микромобральный старт 150 мкА; возможность использования с регуляторами фазовой яркости с передним и задним передним регулятором; компенсация сдвига выходного напряжения увеличивает срок службы лампы; мягкий пуск, исключающий перегрузку ламп по току.

Входной резистор R1 (0,25 Ватт) представляет собой своего рода предохранитель. Транзисторы MJE13003 прижаты к корпусу через изолирующую прокладку с металлической пластиной. Даже при работе на полной нагрузке транзисторы слабо греются. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40 кГц, модулированные пульсациями сетевого напряжения 50 Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце обмотки, подключенные к базам транзисторов, содержат пару витков, обмотка, подключенная к точке подключения эмиттера и коллектора силовых транзисторов, представляет собой один виток одножильного изолированный провод.В этом обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом W-образном сердечнике.

Для использования электронного трансформатора в импульсном источнике питания нужно подключить выпрямительный мост к мощным ВЧ диодам (обычные CD202, D245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах CD213, CD212 или CD2999. Короче нужны диоды с небольшим падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.

Электронный трансформатор трансформатор трансформатор не работает нормально, поэтому его необходимо использовать там, где нагрузка постоянна по току и потребляет ток, достаточный для уверенного запуска преобразователя ET. При эксплуатации схемы следует учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому для предотвращения помех в сети и в нагрузке следует ставить LC-фильтр.

Лично я использовал электронный трансформатор для изготовления лампового усилителя импульсного источника питания.Также представляется возможным кормить их мощными УНГ класса А или светодиодными лентами, которые как раз рассчитаны на источники с напряжением 12 В и большим выходным током. Естественно, подключение такой ленты осуществляется не напрямую, а через токопрозрачный резистор или с помощью электронного трансформатора коррекции выходной мощности.

Форум электронного трансформатора

Обсудить статью схемы электронного трансформатора для галогенных ламп

radioskot.ru.

Электронные трансформаторы для галогенных ламп на 12 В

Блок питания

Радиолюбительский основной радиоприемник

В статье описаны так называемые электронные трансформаторы, которые по сути представляют собой преобразователи с пониженным импульсом для питания галогенных ламп, рассчитанные на напряжение 12 В.Предложено два варианта исполнения трансформаторов – на дискретных элементах и с использованием специализированной микросхемы.

Галогенные лампы – это, по сути, более усовершенствованная модификация обычной лампы накаливания. Принципиальное отличие заключается в добавлении в колбу лампы галогенидных соединений, которые блокируют активное испарение металла с поверхности тепловыделения во время работы лампы. Это позволяет нагревать нить накала до более высоких температур, что дает более высокое светоотдачу и более равномерный спектр излучения.Кроме того, увеличивается срок службы лампы. Эти и другие особенности делают галогенную лампу весьма привлекательной для домашнего освещения и не только. Промышленно выпускается широкий ассортимент галогенных ламп различной мощности на напряжение 230 и 12 В. Лампы с напряжением питания 12 В обладают лучшими техническими характеристиками и большим ресурсом по сравнению с лампами на 230 В, не говоря уже об электробезопасности. Чтобы запитать такие лампы от сети 230 В, необходимо снизить напряжение. Можно, конечно, применить обычный сетевой понижающий трансформатор, но это дорого и нецелесообразно.Оптимальным выходом является использование пониженного преобразователя 230 В / 12 В, часто называемого электронным трансформатором или галогенным преобразователем (галогенный преобразователь). О двух вариантах таких устройств и пойдет речь в данной статье, оба рассчитаны на нагрузочную способность 20 … 105 Вт.

Один из самых простых и распространенных вариантов схемных решений понижающих электронных трансформаторов – половинка. -преобразователь с положительной обратной связью по току, схема которого приведена на рис.1. Когда устройство подключено к сети, конденсаторы C3 и C4 быстро заряжаются до амплитудного напряжения сети, образуя половину напряжения в точке подключения. Схема R5C2VS1 формирует пусковой импульс. Как только напряжение на конденсаторе C2 достигнет порога открытия искателя VS1 (24,32 В), он откроется, и непосредственно на базу транзистора VT2 будет подаваться напряжение смещения. Этот транзистор откроется, и ток потечет по цепочке: суммарная точка конденсаторов С3 и С4, первичная обмотка трансформатора Т2, обмотка III трансформатора Т1, сектор Эмиттера транзистора VT2, минус вывод диодного моста VD1.На обмотке II трансформатора Т1 появится напряжение, поддерживающее транзистор VT2 в открытом состоянии, при этом на транзистор VT1 будет подаваться обратное напряжение с обмотки I (обмотки I и II включены с противофазом) . Ток T1, протекающий через обмотку III, быстро переведет ее в состояние насыщения. Как следствие, напряжение на обмотках I и II T1 будет стремиться к нулю. Транзистор VT2 начнет закрываться. Когда он почти полностью закроется, трансформатор выйдет из насыщения.

Рис. 1. Схема полулитрового преобразователя с положительной обратной связью по току

Закрытие транзистора VT2 и выход из насыщения трансформатора Т1 приведет к изменению направления EDC и рост напряжения на обмотках I и II. Теперь на базу транзистора VT1 будет подаваться постоянное напряжение, на базу VT2 – наоборот. Транзистор VT1 начнет открываться. Ток течет по цепочке: плюсовой вывод диодного моста VD1, коллекторная секция – Эмиттер VT1, обмотка III Т1, первичная обмотка трансформатора Т2, суммарная точка конденсаторов С3 и С4.Далее процесс повторяется, и в нагрузке формируется вторая полуволна напряжения. После запуска диод VD4 поддерживает конденсатор С2 в разряженном состоянии. Поскольку в преобразователе не используется сглаживающий оксидный конденсатор (нет необходимости при работе от лампы накаливания, даже наоборот, его наличие ухудшает коэффициент мощности прибора), то по окончании полупериода выпрямленное напряжение сети, генерация остановится. С наступлением следующего полупериода генератор снова запустится.В результате работы электронного трансформатора на его выходе, близких по форме к синусоидальным колебаниям с частотой 30 … 35 кГц (рис. 2), следуют блоки с частотой 100 Гц (рис. 3).

Рис. 2. Близкие по форме к синусоидальным колебаниям с частотой 30 … 35 кГц

Рис. 3. Колебания с частотой 100 Гц

Важная особенность подобного преобразователя – это без нагрузки не запустится, так как ток через обмотку III Т1 будет слишком мал, а трансформатор не войдет в насыщение, процесс автогенерации прервется.Эта функция делает ненужную защиту от режима ожидания. Устройство с указанными на рис. 1 показателями стабильно запускалось при мощности нагрузки от 20 Вт.

На рис. 4 представлена схема усовершенствованного электронного трансформатора, в котором добавлен фильтр помех и узел защиты от короткого замыкания в нагрузке. Узел защиты собран на транзисторе VT3, диоде VD6, стабилитроне VD7, конденсаторе С8 и резисторах R7-R12. Резкое увеличение тока нагрузки приведет к увеличению напряжения на обмотках I и II трансформатора Т1 с 3… от 5 В в номинальном режиме до 9 … 10 В в режиме короткого замыкания. В результате на базе транзистора VT3 появится напряжение смещения 0,6 VT3, транзистор откроется и ударит по конденсатору цепи запуска С6. В результате генератор не запустится со следующего полупериода выпрямленного напряжения. Конденсатор С8 обеспечивает задержку защиты около 0,5 с.

Рис. 4. Схема усовершенствованного электронного преобразователя

Второй вариант электронного понижающего трансформатора показан на рис.5. Он проще в повторении, так как не содержит одного трансформатора, при этом более функциональный. Это также полупрозрачный преобразователь, но на специализированном микрочипе IR2161S. В микросхеме заложены все необходимые защитные функции: от сети низкого и высокого напряжения, от режима холостого хода и короткого замыкания в нагрузке, от перегрева. Также IR2161S имеет функцию плавного пуска, заключающуюся в плавном повышении выходного напряжения при включении от 0 до 11,8 В в течение 1 с. Это исключает резкий бросок тока через холодную нить лампы, что значительно, иногда в несколько раз, увеличивает срок ее службы.

Рис. 5. Второй вариант электронного понижающего трансформатора

В первый момент, а также с приходом каждого последующего полупериода выпрямленного напряжения питание микросхемы осуществляется через диод. VD3 от параметрического стабилизатора на стабилизатор VD2. Если питание осуществляется напрямую от сети 230 В без использования фазорегулятора (диммера), то схема R1-R3C5 не нужна. После входа в рабочий режим микросхема дополнительно питается от вывода середины цепи D2VD4VD5.Сразу после запуска частота внутреннего тактового генератора микросхемы – около 125 кГц, что значительно выше частоты выходной цепи C13C14T1, в результате напряжение на вторичной обмотке трансформатора Т1 будет небольшим. Внутренний чип-генератор управляется напряжением, его частота обратно пропорциональна напряжению на конденсаторе С8. Сразу после включения этот конденсатор начинает заряжаться от внутреннего источника тока микросхемы.По мере роста напряжения на нем будет уменьшаться частота генератора микросхемы. Когда напряжение на конденсаторе достигнет 5 В (примерно через 1 с после включения), частота снизится до рабочего значения примерно 35 кГц, а напряжение на выходе трансформатора достигнет номинального значения 11,8 В. Итак реализован мягкий старт, после его завершения микросхема DA1 завершена. Режим работы, при котором выход 3 DA1 может использоваться для управления выходной мощностью.Если к конденсатору С8 параллельно подключить переменный резистор сопротивлением 100 кОм, то можно изменять напряжение на выходе 3 DA1, контролировать выходное напряжение и регулировать яркость лампы. При изменении напряжения на выходе 3 микросхем DA1 от 0 до 5 частота генерации будет изменяться от 60 до 30 кГц (60 кГц при 0 В – минимальное напряжение на выходе и 30 кГц при 5 В – максимальное).

CS-вход (выход 4) микросхемы DA1 является входом внутреннего усилителя сигнала ошибки и используется для контроля тока нагрузки и напряжения на выходе с половинной стоимостью.В случае резкого увеличения тока нагрузки, например при коротком замыкании, падение напряжения на датчике тока – резисторах R12 и R13, а значит и на выходе 4 DA1 превышает 0,56 В, внутренний компаратор сработает. переключить и остановить тактовый генератор. В случае обрыва нагрузки напряжение на выводе снятия может превысить максимально допустимое напряжение транзисторов VT1 и VT2. Чтобы этого избежать, резистивно-емкостной делитель C10R9 подключен к входу CS через диод VD7.При превышении порогового значения напряжения на резисторе R9 генерация также останавливается. Более подробно режимы микросхемы IR2161S рассмотрены в.

Рассчитать количество витков обмоток выходного трансформатора для обоих вариантов можно, например, с помощью несложной методики расчета выбрать подходящую емкость магнитопровода с помощью каталога.

По количеству витков первичной обмотки

Ni = (UC MAX · T0 MAX) / (2 · s · BMAX),

где UC MAX – максимальное напряжение сети, дюйм; T0 MAX – максимальное открытое состояние транзисторов, ISS; S – площадь поперечного сечения магнитопровода, мм2; BMAX – максимальная индукция, TL.

Число витков вторичной обмотки

где k – коэффициент трансформации, в нашем случае можно принять K = 10.

Чертеж печатной платы первого варианта электронного трансформатора (см. Рис. 4) показано на рис. 6, расположение элементов – на рис. 7. Внешний вид собранной платы показан на рис. 8. Крышки. Электронный трансформатор собран на плате от фоллицита на одной стороне из стеклопластика толщиной 1.5 мм. Все элементы для поверхностного монтажа устанавливаются со стороны печатных проводников, выходные – с противоположной стороны платы. Большинство деталей (транзисторы VT1, VT2, трансформатор Т1, динистер VS1, конденсаторы C1-C5, C9, C10) подходят от массивных дешевых электронных балластов для люминесцентных ламп типа Т8, например, Tridonic PC4x18 T8, Fintar 236/418, CMEX CSVT. 418P, KOMTEX EFBL236 / 418, TDM ELECTRIC EB-T8-236 / 418 и др., Поскольку имеют схожую схемотехнику и элементную базу. Конденсаторы С9 и С10 – металлопластиковые полипропиленовые, рассчитанные на большой импульсный ток и переменное напряжение не менее 400 ВД4 ВД4 – любые быстродействующие с действующим реверсом на фиг.11 не менее 150 В.

Рис. 6. Чертеж платы первого электронного трансформатора

Рис. 7. Расположение элементов на плате

Рис. 8. Внешний вид собранной платы

Трансформатор Т1 намотан на кольцевой магнитной гильзе с магнитной проницаемостью 2300 ± 15%, ее внешний диаметр 10,2 мм, внутренний диаметр 5,6 мм, толщина 5,3 мм. Обмотка III (5-6) содержит один виток, обмотка I (1-2) и II (3-4) – три витка провода диаметром 0.3 мм. Индуктивность обмоток 1-2 и 3-4 должна составлять 10 … 15 мкГн. Выходной трансформатор Т2 намотан на Магнитопровод EV25 / 13/13 (EPCOS) без немагнитного зазора, материал N27. Его первичная обмотка содержит 76 витков провода 5х0,2 мм. Вторичная обмотка содержит восемь витков литейщика 100×0,08 мм. Индуктивность первичной обмотки составляет 12 ± 10% МГН. Дроссель фильтра интерференционной подачи L1 намотан на лупу E19 / 8/5, материал N30, каждая обмотка содержит 130 витков провода диаметром 0.25 мм. Можно применить стандартный двухобмоточный дроссель с индуктивностью 30 … 40 мг. Конденсаторы С1, С2 желательно применять Х-класса.

Чертеж печатной платы второго варианта электронного трансформатора (см. Рис. 5) показан на рис. 9, расположение элементов – на рис. 10. Плата также сделана из стеклопластика, свернутого с одной стороны, элементы для поверхностного монтажа расположены со стороны печатных проводников, вывод – с противоположной стороны. Внешний вид готового устройства показан на рис.11 и рис. 12. Выходной трансформатор Т1 намотан речным магнитопроводом R29.5 (EPCOS), материал N87. Первичная обмотка содержит 81 провод провода диаметром 0,6 мм, вторичная – 8 витков провода 3х1 мм. Индуктивность первичной обмотки 18 ± 10% МГН, вторичной – 200 ± 10% мкГн. Трансформатор Т1 рассчитан на максимальную мощность до 150 Вт, для подключения такой нагрузки транзисторы VT1 и VT2 необходимо установить на радиаторе – алюминиевой пластине площадью 16 мм… 18 мм2, толщиной 1,5 … 2 мм. При этом потребуется соответствующая переделка печатной платы. Также выходной трансформатор можно применить от первой версии устройства (нужно будет добавить на плате отверстие для другого расположения выводов). Транзисторы STD10NM60N (VT1, VT2) можно заменить на IRF740AS или аналогичные. VD2 Стабилитрон должен быть мощностью не менее 1 Вт, напряжение стабилизации – 15,6 … 18 В. Конденсатор С12 – желательно дисковый керамический на номинальное постоянное напряжение 1000 В.Конденсаторы С13, С14 – металлические полипропиленовые, рассчитанные на большой импульсный ток и переменное напряжение не менее 400 В. Каждую из резистивных цепей R4-R7, R14-R17, R18-R21 можно заменить одним выходным резистором соответствующего сопротивления. и питание, но необходимо будет заменить печатную плату.

Рис. 9. Чертеж второго варианта электронного преобразователя

Рис. 10. Расположение элементов на плате

Рис.Внешний вид готового устройства

Рис. 12. Внешний вид собранной платы

Литература

1. IR2161 (S) & (PBF). Микросхема управления галогенным преобразователем. – URL: http://www.irf.com/product-info/datasheets/data/ir2161.pdf (24.04.15).

2. Питер Грин. Электронный преобразователь с регулируемой яркостью 100 ВА для освещения низкого напряжения. – URL: http: // www.irf.com/technical-info/refdesigns/ IRPLHALO1E.PDF (24.04.15).

3. Ферриты и аксессуары. – URL: http: // en.TDK.EU/TDK-EN/1 80386 / Tech-Library / EPCOS-Publications / Ферриты (24.04.15).

Дата публикации: 30.10.2015

Мнения читателей

Веселин / 08.11.2017 – 22: 18Кови электронные трансформаторы с рынка представлены на рынке с ними 2161 или аналогичные
Эдвард / 26.12.2016 – 13 : 07 Подскажите, а можно ли на 180Вт вместо трансформатора поставить 180Вт? Спасибо.
Михаил / 21.12.2016 – 22:44 переделал вот такие http://ali.pub/7w6tj
Юрий / 05.08.2016 – 17:57 Редже! Можно ли узнать частоту переменного напряжения на выходе трансформатора для галогенных ламп? Спасибо.

Вы можете оставить свой комментарий, мнение или вопрос по указанному выше:

www.radioradar.net

Электронный трансформатор – это импульсный источник питания с очень хорошими показателями. Такие блоки питания лишены защиты от КЗ на выходе, но этот недостаток можно исправить. Сегодня я решил представить весь процесс увеличения мощности электронных трансформаторов для галогенных ламп.Китайский эт мощностью 150 Вт мы превратим в мощный ИБП, который можно использовать практически для любых целей. Вторичная обмотка импульсного трансформатора в моем случае содержит всего один виток. Обмотка намотана 10 жилками провода 0,5мм. Блок питания расширен до 300 Вт, следовательно, его можно использовать для НЧ, таких как Holton, Lanzar, Marshall Lich и др. При желании на базе такого ИБП можно собрать мощный лабораторный блок питания. Мы знаем, что многие ИБП этого типа не включаются без нагрузки, например, отсутствие электронных трансформаторов Tashibra мощностью 105 Вт.

В нашей схеме такого недостатка нет, схема запускается без нагрузки и может работать с маломощными нагрузками (светодиоды и т.д.). Для чистки нужно внести несколько переделок. Вам нужно перемотать импульсный трансформатор, подобрать конденсаторы полуфабриката, заменить диоды в выпрямителе и использовать более мощные ключи. В моем случае используются диоды на половину ампер, которые я не заменял, но обязательно заменил любые диоды с обратным напряжением не менее 400 вольт и с током 2 ампера и более.

Сначала включим импульсный трансформатор. На плате можно увидеть кольцевой трансформатор с двумя обмотками, обе обмотки нужно снять. Затем берем еще одно подобное кольцо (снято с того же блока) и приклеиваем. Сетевая обмотка состоит из 90 витков, витки протянуты по всему кольцу.

Диаметр провода, наматывающего обмотку 0,5 … 0,7мм. Далее уже промываем вторичную обмотку. Один виток дает, например, полтора вольта – для получения выходного напряжения 12 вольт обмотка должна содержать 8 витков (но есть и другие значения).

Далее заменяем конденсаторы демоста. На стандартной схеме используются конденсаторы 0,22MCF на 630 вольт, которые были заменены на 0,5 мк2 400 вольт. Силовые клавиши использовали серии MJE13007, которые были заменены на более мощные – MJE13009.

На этом переделка практически завершена и уже можно подключать к сети 220 вольт. Проверив работоспособность схемы, идем дальше. Дополняем ИБП сетевого напряжения. Фильтр содержит дроссели и сглаживающий конденсатор.Электролитический конденсатор выбирается из расчета 1 MCF на вольт, для наших 300 Вт мы выбираем конденсатор 300 мкФ с минимальным напряжением 400 вольт. Далее приступаем к дросселированию. Дроссель, который я использовал готовый, падал от другого ИБП. Дроссель имеет две отдельные обмотки по 30 витков провода 0,4мм.

Можно поставить предохранитель на ввод питания, но в моем случае он уже был на плате. Предохранитель подбирается на 1,25 – 1,5 ампер. Теперь все готово, уже можно дополнить схему выпрямителем на выходе и сглаживающими фильтрами.Если вы планируете собирать зарядное устройство для автомобильного аккумулятора на базе такого ИБП, то на выходе достаточно одного мощного диода Шоттки. В число таких диодов входит мощный импульсный диод серии STPR40, который часто используется в компьютерных блоках питания. Сила указанного диода составляет 20 ампер, но для блока питания на 300 ватт и 20 ампер маловато. Без проблем! Дело в том, что указанный диод содержит два одинаковых диода на 20 ампер, нужно лишь два крайних вывода корпуса соединить друг с другом.Теперь у нас есть полноценный диод на 40 ампер. Диод нужно будет установить на достаточно большой радиатор, так как последний будет довольно сильно перегреваться, может потребоваться небольшой кулер.

Недавно на глаза попался электронный трансформатор для галогенных ламп. Есть такой трансформатор копейки – всего 2,5 доллара, что в разы дешевле стоимости используемых в нем комплектующих. Блок был куплен для экспериментов. Как позже выяснилось, защиты у него не было и настоящий взрыв произошел на CW… Трансформатор был достаточно мощный (150 Вт), поэтому на входе установили предохранитель, который буквально лопнул. После проверки выяснилось, что сгорела половина комплектующих. Ремонт обойдется дорого, а нервы и время тратить не нужно, лучше купить новый. На следующий день было куплено сразу три трансформатора на 50, 105 и 150 Вт.

Блок планировалось доработать, потому что это был ИБП – без всяких фильтров и защиты.

После доработки должен был быть мощный ИБП, главная особенность которого – компактность.
Для начала блок снабдили силовым фильтром.

Дроссель испарился от блока питания DVD плеера, состоит из двух одинаковых обмоток, каждая содержит 35 витков провода 0,3мм. Только проходя через фильтр, напряжение поступает на основную схему. Для сглаживания помех ШН использовались конденсаторы на 0,1 мкФ (снимают напряжение 250-400 вольт). Светодиод указывает на наличие сетевого напряжения.

Регулятор напряжения

Использовалась схема на одном транзисторе.Эта простейшая схема из всех существующих, содержит пару компонентов и очень хорошо работает. Недостаток схемы – перегрев транзистора при больших нагрузках, но все не так страшно. В схеме можно использовать любые мощные биполярные НЧ транзисторы обратной проводимости – КТ803,805,819,825,827 – рекомендую использовать последние три. Подстроечный резистор можно взять с сопротивлением 1 … 6,8К, дополнительный защитный резистор берет мощность 0,5-1 Вт.
Регулятор готов, продолжайте.

Защита

Еще одна простая схема, по сути, защита от слежки.Реле буквально любое на 10-15 ампер. В диоде также можно применить любой выпрямитель, с током от 1 ампер и более (отлично подходит для широко применяемых 1N4007). Светодиод сигнализирует неправильную полярность. Эта система отключает напряжение, если тестовое устройство подключено к выходу CW или неправильно. БП можно использовать для проверки работоспособности самодельных унч, конвертеров, автомагнитол и т.д., и не стоит бояться, что вдруг перепутаете полярность питания.

В будущем мы рассмотрим еще несколько простых переделок электронного трансформатора, а пока у нас есть простой, компактный и мощный ИБП, который можно использовать как лабораторный блок для новичка.

Перечень радиоэлементов

Обозначение	Тип	Номинал	номер	Мой блокнот
Т1.	Транзистор биполярный	КТ827А.	1	В записной книжке
VD1.	Выпрямительный диод	1N4007.	1	В записной книжке
	Диодный мост		1	В записной книжке
C1, C2.	Конденсатор	0,1 мкФ.	2	В записной книжке
C3.	Конденсатор	0,22 мкФ.	1	В записной книжке
C4-C5.	Электролитический конденсатор	3300 мкФ.	2	В записной книжке
R2	Резистор	480 Ом.	1	В записной книжке
R3	Переменный резистор	1 ком	1	В записной книжке
R4.	Резистор	2.2 ком	1	В записной книжке
R5	Резистор

Содержание статьи:

Электрооборудование в нашем доме и освещение в том числе, от электричества, напряжением 220В.А вот обычная лампа накаливания с вольфрамовой нитью – вчера. КПД невысокий, долговечность невысока, а частота 50 Гц создает дополнительную нагрузку на прицел. На выходе применить трансформатор для галогенных ламп и использовать высокочастотные галогенные лампы, использующие электричество низкого напряжения.

Трансформатор для галогенных ламп понижает напряжение с 220В до 12В. Галогенные лампы светятся от электричества напряжением 12 В.

Первый тип приборов – обмотка трансформатора для галогенных ламп представляет собой две медные обмотки, которые взаимодействуют посредством электромагнитного поля.

Сегодня электронный трансформатор для галогенных ламп перед индукционной обмоткой имеет свои преимущества:

Перечисленные особенности обеспечивают долговечность работы, продлевают срок службы как трансформатора, так и галогенных ламп.

Примечание: Электронный трансформатор для галогенных ламп КПД 95-99% против 75-80% на обмоточном трансформаторе.

Расчет и выбор нижних трансформаторов осуществляется по двум основным критериям:

Первый параметр показывает галогенные лампы, напряжение которых можно подавать с помощью трансформатора.Второй дает общую мощность подключенных к нему ламп. Значение основных параметров отображается на крышке корпуса трансформатора.

Примечание: Галогенные лампы через трансформатор подключаются параллельно. При этом их мощность суммируется, а напряжение остается неизменным. В отличие от параллельного подключения, напряжение согласовано с постоянным.

Если необходимо подключить большое количество галогенных светильников, их следует разделить на группы. Для этого можно привести такие аргументы:

Разделив освещение на группы, мы обеспечим это условие.

Совет: Рабочий, трансформатор для галогенных ламп, особенно индукционных, при работе можно хорошенько прогреть. Это нужно учитывать, выбирая место его установки.

Широко используемый трансформатор (рис. 2) имеет в своем составе с двунаправленным искажателем «Триггерный диод» и работает по следующему принципу: диодный мост выпрямляет переменное напряжение в полусинусоидальное с удвоенной частотой. Двунаправленный Distor D6 запускает трансформаторный преобразователь и генерацию полупроводника, что позволяет довести частоту электрического тока на выходе до 30-50 кГц.

Сейчас используются более совершенные трансформаторы с микросхемой IR2161. Использование микросхемы, имеющей всего 8 контактов, существенно повысило надежность трансформаторов устройств, прежде всего за счет уменьшения количества составных частей. Он также отличается высокой технологичностью, а именно:

Трансформатор для галогенных ламп имеет свою «родственницу» – трансформатор для светодиодного освещения. Но даже при одинаковой номинальной мощности и напряжении на выходе эти трансформаторы не являются взаимозаменяемыми устройствами.

Дело в том, что в галогенной лампе источником света является нить накаливания. Совершенно иная физика заложена в светящемся светящемся. Электрический ток проходит через P / N-переход диода и отдает часть энергии в виде фотонного света. Эта разница в физическом явлении свечения галогенной лампы и светодиода предъявляет различные требования к трансформаторам. Не углубляясь в углубленный анализ осциллограмм трансформаторов в рамках данной статьи, сделаем вводы:

Питание от электронного трансформатора.Эксперименты с электронным трансформатором Taschibra (Ташибра, Ташибра)

Думаю, достоинства этого трансформатора уже оценили многие из тех, кто хоть раз сталкивался с проблемами питания различных электронных структур. И преимуществ у этого электронного трансформатора много. Небольшой вес и габариты (как и во всех аналогичных схемах), простота переделки под свои нужды, наличие экранирующего кожуха, невысокая стоимость и относительная надежность (по крайней мере, если не допускать экстремальных режимов и короткого замыкания, изделие изготовлено по аналогичной схеме может работать долгие годы).

Спектр применения источников питания на базе «Ташибра» может быть очень широк, сравним с применением обычных трансформаторов.

Использование оправдано в случаях нехватки времени, средств, отсутствия необходимости в стабилизации.
Ну что – поэкспериментируем? Сразу оговорюсь, что целью экспериментов была проверка схемы запуска Ташибры при различных нагрузках, частотах и использовании различных трансформаторов. Еще я хотел подобрать оптимальные номиналы компонентов схемы PIC и проверить температурный режим компонентов схемы при работе на различных нагрузках с учетом использования корпуса Tashibra в качестве радиатора.

Схема ЭТ Ташибра (Ташибра, Ташибра)

Несмотря на большое количество опубликованных схем электронных трансформаторов, я не поленился бы выставить ее еще раз. См. Рис. 1, иллюстрирующий наполнение «Ташибра».

Фрагмент исключен. Наш журнал существует на пожертвования читателей. Полная версия данной статьи доступна только для

И еще раз напомню, чего не хватает «Ташибре» для полноценного блока питания.
1. Отсутствие входного сглаживающего фильтра (он также является фильтром помех, предотвращающим попадание продуктов преобразования в сеть),
2. Текущий POS, позволяющий возбуждать преобразователь и его нормальную работу только при наличии определенного ток нагрузки,
3. Отсутствие выходного выпрямителя,
4. Отсутствие элементов выходного фильтра.

Попробуем исправить все перечисленные недостатки «Ташибры» и постараемся добиться его приемлемой работы с желаемыми выходными характеристиками.Для начала даже не будем открывать корпус электронного трансформатора, а просто добавим недостающие элементы …

1. Входной фильтр: конденсаторы С`1, С`2 с симметричным двухобмоточным дросселем ( трансформатор) Т`1
2. диодный мост VDS`1 со сглаживающим конденсатором С`3 и резистором R`1 для защиты моста от тока заряда конденсатора.

Сглаживающий конденсатор обычно выбирается из расчета 1,0 – 1,5 мкФ на ватт мощности, а разрядный резистор 300-500 кОм должен быть подключен параллельно конденсатору в целях безопасности (прикосновение к клеммам конденсатора, заряженного относительно высокое напряжение не очень нравится).
Резистор R`1 можно заменить термистором 5-15 Ом / 1-5 А. Эта замена снизит КПД трансформатора в меньшей степени.

На выходе ЭТ, как показано на схеме рис. 3, подключаем цепь диода VD`1, конденсаторы C`4-C`5 и подключенный между ними дроссель L1 – для получения фильтрованного постоянное напряжение на выходе «больной». В то же время полистирольный конденсатор, расположенный непосредственно за диодом, обеспечивает основную часть поглощения продуктов конверсии после выпрямления.Предполагается, что электролитический конденсатор, «спрятанный» за индуктивностью дросселя, будет выполнять только свои прямые функции, предотвращая «провал» напряжения при пиковой мощности устройства, подключенного к ЭП. Но параллельно рекомендуется установить неэлектролитический конденсатор.

После добавления входной цепи произошли изменения в работе электронного трансформатора: амплитуда выходных импульсов (до диода VD`1) незначительно увеличилась из-за увеличения напряжения на входе устройства из-за добавление C`3, и модуляция с частотой 50 Гц практически отсутствует.Это при расчетной нагрузке для ET.
Однако этого недостаточно. Tashibra не хочет запускаться без значительного тока нагрузки.

Установка нагрузочных резисторов на выходе преобразователя при возникновении любого минимального значения тока, при котором преобразователь может быть запущен, только снижает общий КПД устройства. Пуск при токе нагрузки около 100 мА осуществляется на очень низкой частоте, которую будет довольно сложно отфильтровать, если предполагается использование блока питания вместе с УМЗЧ и другой аудиоаппаратурой с небольшим потреблением тока в отсутствие сигнала. режим, например.В этом случае амплитуда импульсов также меньше, чем при полной нагрузке.

Изменение частоты в режимах разной мощности довольно сильное: от пары до нескольких десятков килогерц. Это обстоятельство накладывает существенные ограничения на использование «Ташибры» в этом (неподвижном) виде при работе со многими устройствами.

Но – продолжим. Были предложения подключить к выводу ЭТ дополнительный трансформатор, как показано, например, на рис. 2.

Предполагалось, что первичная обмотка дополнительного трансформатора способна создавать ток, достаточный для нормального работа основной цепи ЭТ.Предложение, однако, заманчиво только потому, что, не разбирая ЭТ, с помощью дополнительного трансформатора можно создать набор необходимых напряжений (по своему вкусу). Фактически, тока холостого хода дополнительного трансформатора недостаточно для запуска ЕТ. Попытки увеличить ток (как лампочка 6.3VX0.3A, подключенная к дополнительной обмотке), способный обеспечить НОРМАЛЬНУЮ работу ЭП, приводили только к запуску преобразователя и зажиганию лампочки.

Но, возможно, кого-то тоже заинтересует этот результат, так как подключение дополнительного трансформатора допустимо и во многих других случаях для решения многих проблем.Так, например, дополнительный трансформатор можно использовать вместе со старым (но работающим) блоком питания компьютера, способным обеспечивать значительную выходную мощность, но имеющим ограниченный (но стабилизированный) набор напряжений.

Можно было бы и дальше искать истину в шаманизме вокруг «Ташибры», однако я счел эту тему для себя исчерпанной, т.к. для достижения желаемого результата (стабильный запуск и выход в рабочий режим при отсутствии нагрузки, а значит, высокий КПД; небольшое изменение частоты при работе БП от минимальной до максимальной мощности и стабильный запуск при максимальной нагрузке) гораздо эффективнее попасть внутрь «Ташибры» и внести все необходимые изменения в схема самого ЭТ способом, показанным на рис.4.
Более того, я собрал около полусотни таких схем еще во времена спектрумовских компьютеров (специально для этих компьютеров). Различные УМЗЧ, питающиеся от аналогичных блоков питания, где-то еще работают. Блоки питания, выполненные по этой схеме, зарекомендовали себя наилучшим образом, работая, собранные из самых разнообразных компонентов и в различных вариантах исполнения.

Повторять? Конечно!

Более того, это совсем не сложно.

Припаиваем трансформатор. Разогреваем для облегчения разборки, перематываем вторичную обмотку для получения желаемых выходных параметров как показано на этом фото или с помощью любых других технологий.

В данном случае трансформатор выпаивался только для того, чтобы узнать данные его обмотки (кстати: W-образный магнитопровод с круглым сердечником, стандартный для компьютерных блоков питания габаритов с 90 витками первичная обмотка, намотанная в 3 слоя проводом диаметром 0,65 мм и 7 витков вторичной обмотки пятижильным проводом диаметром примерно 1,1 мм; все это без малейшей прослойки и межобмоточной изоляции – только лак) и освободите место для другого трансформатора.

Для экспериментов мне проще было использовать кольцевые магнитопроводы. Они занимают меньше места на плате, что дает возможность (при необходимости) использовать дополнительные компоненты в объеме корпуса. В данном случае использовалась пара ферритовых колец с внешним и внутренним диаметром и высотой соответственно 32X20X6 мм, сложенная пополам (без склейки) – Н2000-НМ1. 90 витков первичной (диаметр провода – 0,65 мм) и 2х12 (1,2 мм) витков вторичной обмотки с необходимой межобмоточной изоляцией.

Обмотка муфты содержит 1 виток монтажного провода диаметром 0,35 мм. Все обмотки намотаны в порядке, соответствующем нумерации обмоток. Требуется изоляция самого магнитопровода. В этом случае магнитопровод оборачивается двумя слоями изоленты, надежно, кстати, фиксируя свернутые кольца.

Перед установкой трансформатора на плату ЕТ припаиваем токовую обмотку коммутирующего трансформатора и используем ее как перемычку, впаивая туда, но уже не проходя через окно кольца трансформатора.

Устанавливаем на плату намотанный трансформатор Тр2, припаиваем клеммы в соответствии со схемой на рис 4. и продеваем обмоточный провод III в окно кольца коммутационного трансформатора. Используя жесткость проволоки, формируем подобие геометрически замкнутой окружности и петля обратной связи готова. В разрыв монтажного провода, образующего обмотку III обоих (коммутационного и силового) трансформаторов, припаиваем достаточно мощный резистор (> 1Вт) сопротивлением 3-10 Ом.

На схеме на рис. 4 стандартные диоды ET не используются. Их стоит убрать, как, впрочем, и резистор R1, чтобы повысить КПД блока в целом. Но вы также можете пренебречь несколькими процентами эффективности и оставить перечисленные детали на доске. По крайней мере, на момент экспериментов с ET эти детали остались на плате. Резисторы, установленные в базовых цепях транзисторов, следует оставить – они выполняют функцию ограничения тока базы при пуске преобразователя, облегчая работу на емкостной нагрузке.

Транзисторы непременно следует устанавливать на радиаторы через изолирующие теплопроводящие прокладки (позаимствованные, например, у неисправного блока питания компьютера), тем самым предотвращая их случайный мгновенный нагрев и обеспечивая некоторую собственную безопасность в случае прикосновения к радиатору. пока устройство работает.

Кстати, электрокартон, используемый в ET для изоляции транзисторов и платы от корпуса, не является теплопроводным.Поэтому при «запаковывании» готовой схемы блока питания в стандартный корпус именно такие прокладки следует устанавливать между транзисторами и корпусом. Только в этом случае будет обеспечен хоть какой-то радиатор. При использовании преобразователя мощностью более 100Вт необходимо установить дополнительный радиатор на корпусе устройства. Но это так – на будущее.

Тем временем, после завершения установки схемы, выполним еще одну точку безопасности, включив ее вход последовательно через лампу накаливания мощностью 150-200 Вт.Лампа в случае нештатной ситуации (например, короткого замыкания) ограничит ток через конструкцию до безопасного значения и, в худшем случае, создаст дополнительное освещение рабочего пространства.

В лучшем случае при некотором наблюдении лампу можно использовать как индикатор, например, сквозного тока. Так, слабое (или несколько более интенсивное) свечение нити лампы при ненагруженном или слабо нагруженном преобразователе будет свидетельствовать о наличии сквозного тока. Подтверждением может служить температура ключевых элементов – нагрев в сквозном режиме будет довольно быстрым.
При исправном преобразователе свечение нити 200-ваттной лампы, видимое на фоне дневного света, появится только на пороге 20-35 Вт.

Первый запуск

Итак, все готово к первому запуску реконструированной трассы «Ташибра». Включаем для начала – без нагрузки, но не забываем про предварительно подключенный к выходу преобразователя и осциллографа вольтметр. При правильно фазированных обмотках обратной связи инвертор должен запускаться без проблем.

Если пуска не произошло, то провод, пропущенный через окно коммутационного трансформатора (предварительно припаяв его от резистора R5), пропускают с другой стороны, придавая ему опять вид законченного витка. Припаиваем провод к R5. Снова подаем питание на преобразователь. Не помогло? Ищите ошибки в установке: короткое замыкание, «непаянность», ошибочно выставленные значения.

Когда рабочий преобразователь запускается с заданными данными обмотки, на дисплее осциллографа, подключенного ко вторичной обмотке трансформатора Тр2 (в моем случае к половине обмотки), будет отображаться последовательность четких прямоугольных импульсов, которая не изменение с течением времени.Частота преобразования подбирается резистором R5 и в моем случае при R5 = 5,1 Ом частота ненагруженного преобразователя составила 18 кГц.

При нагрузке 20 Ом – 20,5 кГц. При нагрузке 12 Ом – 22,3 кГц. Нагрузка подключалась непосредственно к обмотке трансформатора, управляемого прибором, с эффективным значением напряжения 17,5 В. Расчетное значение напряжения было несколько другим (20 В), но оказалось, что вместо номинальных 5,1 Ом сопротивление установлено на плата R1 = 51 Ом. Будьте внимательны к таким сюрпризам от китайских товарищей.

Однако я счел возможным продолжить эксперименты без замены этого резистора, несмотря на его значительный, но терпимый нагрев. При мощности, отдаваемой преобразователем на нагрузку около 25 Вт, мощность, рассеиваемая этим резистором, не превышала 0,4 Вт.

Что касается потенциальной мощности БП, то на частоте 20 кГц установленный трансформатор будет способен выдать на нагрузку не более 60-65Вт.

Попробуем увеличить частоту. При включении резистора (R5) сопротивлением 8,2 Ом частота преобразователя без нагрузки повышается до 38,5 кГц, с нагрузкой 12 Ом – 41,8 кГц.

При такой частоте преобразования с существующим силовым трансформатором вы можете безопасно обслуживать нагрузку мощностью до 120 Вт.
Можно продолжить эксперименты с сопротивлениями в цепи ПОС, достигнув необходимого значения частоты, учитывая, однако, что слишком высокое сопротивление R5 может привести к сбоям генерации и нестабильному запуску преобразователя.При изменении параметров преобразователя PIC следует контролировать ток, проходящий через ключи преобразователя.

Так же можно поэкспериментировать с обмотками ПОС обоих трансформаторов на свой страх и риск. В этом случае следует предварительно рассчитать количество витков коммутирующего трансформатора по формулам, размещенным, например, на странице //interlavka.narod.ru/stats/Blokpit02.htm, или с помощью одной из программ Mr. Москатов разместил на странице своего сайта // www.moskatov.narod.ru/Design_tools_pulse_transformers.html.

Улучшение Ташибра – конденсатор в ПОС вместо резистора!

Избежать нагрева резистора R5 можно, заменив его … конденсатором. В этом случае схема POS непременно приобретает некоторые резонансные свойства, но ухудшения работы блока питания не проявляется. Причем конденсатор, установленный вместо резистора, нагревается значительно меньше, чем замененный резистор.Так, частота с установленным конденсатором 220 нФ увеличилась до 86,5 кГц (без нагрузки) и составила 88,1 кГц при работе с нагрузкой.

Пуск и работа преобразователя оставались такими же стабильными, как и в случае использования резистора в схеме PIC. Учтите, что потенциальная мощность БП на этой частоте увеличивается до 220 Вт (минимум).
Мощность трансформатора: значения приблизительные, с определенными предположениями, но не преувеличены.
За 18 лет работы в Северо-Западном Телекоме изготовил множество различных стендов для тестирования различного ремонтируемого оборудования.
Им сконструировано несколько цифровых измерителей длительности импульсов, различных по функциональности и элементной базе.

Более 30 рационализаторских предложений по модернизации узлов различной специализированной техники, в т.ч. – источник питания. Долгое время все больше занимаюсь силовой автоматикой и электроникой.

Почему я здесь? Потому что все здесь такие же, как я. Здесь для меня много интересного, так как я плохо разбираюсь в аудиотехнологиях, но мне хотелось бы иметь больше опыта в этом конкретном направлении.

Голос читателей

Статью одобрили 102 читателя.

Для участия в голосовании зарегистрируйтесь и войдите на сайт под своим логином и паролем.

Электронный трансформатор – сетевой импульсный блок питания, который предназначен для питания галогенных ламп на 12 вольт. Подробнее об этом устройстве читайте в статье «». Устройство имеет довольно простую схему. У простого двухтактного автогенератора, который выполнен по полумостовой схеме, рабочая частота около 30 кГц, но этот показатель сильно зависит от выходной нагрузки.Схема такого блока питания очень нестабильна, не имеет никакой защиты от коротких замыканий на выходе трансформатора, возможно, из-за этого схема пока не нашла широкого распространения в радиолюбительских кругах. Хотя в последнее время на различных форумах идет раскрутка этой темы. Люди предлагают различные варианты доработки таких трансформаторов. Сегодня я постараюсь объединить все эти улучшения в одной статье и предложить варианты не только для улучшений, но и для того, чтобы сделать ET более мощным.

Не будем углубляться в основы работы схемы, а сразу перейдем к делу.
Постараемся доработать и увеличить мощность китайского ET Taschibra на 105 Вт.

Для начала хочу объяснить, почему я решил взяться за питание и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, которое было бы компактным и легким. Собирать не хотел, но потом наткнулся на интересные статьи, в которых рассматривалась переделка электронного трансформатора.Это натолкнуло меня на мысль – почему бы не попробовать?

Таким образом, было приобретено несколько ЭТ мощностью от 50 до 150 Вт, но эксперименты с переделкой не всегда заканчивались удачно, выжил только ЭТ мощностью 105 Вт. Недостаток такого агрегата в том, что у него трансформатор некруглый, а потому перематывать или наматывать витки неудобно. Но другого выхода не было и пришлось переделывать именно этот блок.

Как известно, эти агрегаты не включаются без нагрузки, это не всегда является преимуществом.Планирую получить надежное устройство, которое можно будет беспрепятственно использовать в любых целях, не опасаясь, что блок питания может сгореть или выйти из строя в случае короткого замыкания.

Номер ревизии 1

Суть идеи – добавить защиту от КЗ, а также устранить указанный выше недостаток (включение схемы без выходной нагрузки или с маломощной нагрузкой).

Глядя на сам блок, мы видим простейшую схему ИБП, я бы сказал, что она не полностью проработана производителем.Как известно, если замкнуть вторичную обмотку трансформатора, то менее чем за секунду цепь выйдет из строя. Резко нарастает ток в цепи, моментально выходят из строя ключи, а иногда и основные ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ около 2,5 долларов).

Трансформатор обратной связи состоит из трех отдельных обмоток. Две из этих обмоток питают основные цепочки для ключей.

Для начала снимаем обмотку связи на трансформаторе ОС и ставим перемычку.Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.
Затем наматываем только 2 витка на силовой трансформатор и один виток на кольцо (трансформатор ОС). Для намотки можно использовать проволоку диаметром 0,4-0,8 мм.

Далее нужно подобрать резистор под ОС, в моем случае это 6,2 Ом, но резистор можно подобрать сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем ниже защита от короткого замыкания Текущий. Резистор в моем случае – это резистор с проволочной обмоткой, что я не советую.Подбираем мощность этого резистора 3-5 Вт (можно использовать от 1 до 10 Вт).

При коротком замыкании на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЕТ при КЗ ток увеличивается, выводя из строя ключи). Это приводит к снижению тока в обмотке ОС. Таким образом, генерация останавливается, сами ключи блокируются.

Единственный недостаток такого решения – при длительном коротком замыкании на выходе схема выходит из строя, так как клавиши греются и достаточно крепкие.Не подвергайте выходную обмотку короткому замыканию длительностью более 5-8 секунд.

Схема теперь запустится без нагрузки, словом мы получили полноценный ИБП с защитой от КЗ.

Номер ревизии 2

А теперь попробуем немного сгладить сетевое напряжение с выпрямителя. Для этого мы будем использовать индукторы и сглаживающий конденсатор. В моем случае использовался готовый дроссель с двумя независимыми обмотками.Этот дроссель был снят с ИБП DVD-плеера, хотя можно использовать и самодельные дроссели.

После перемычки подключить электролит емкостью 200 мкФ и напряжением не менее 400 Вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1 мкФ на 1 ватт мощности. Но как вы помните, наш блок питания рассчитан на 105 Вт, почему конденсатор используется на 200 мкФ? Вы поймете это очень скоро.

Номер ревизии 3

Теперь о главном – включении электронного трансформатора и реально ли это? На самом деле, есть только один надежный способ включения без особых модификаций.

Для включения удобно использовать ЭТ с кольцевым трансформатором, так как нужно будет перематывать вторичную обмотку, именно по этой причине мы заменим наш трансформатор.

Сетевая обмотка протянута по всему кольцу и содержит 90 витков провода 0,5-0,65 мм. Обмотка намотана на двух свернутых ферритовых кольцах, снятых с ЭП мощностью 150 Вт. Вторичная обмотка наматывается исходя из потребностей, в нашем случае она рассчитана на 12 вольт.

Планируется увеличить мощность до 200 Вт. Поэтому электролит понадобился с запасом, о котором говорилось выше.

Заменяем конденсаторы полумоста на 0,5 мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Замените биполярные ключи MJE13007 на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, обмотка выполнена из 5-ти жильных проводов 0,7 мм, так что в первичной обмотке имеется провод с общим сечением 3,5 мм.

Двигайтесь дальше.До и после дросселей ставим пленочные конденсаторы емкостью 0,22-0,47 мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЕТ и которые пришлось заменить для увеличения мощности).

Устройство имеет довольно простую схему. У простого двухтактного автогенератора, который выполнен по полумостовой схеме, рабочая частота около 30 кГц, но этот показатель сильно зависит от выходной нагрузки.

Схема такого блока питания очень нестабильна, не имеет никакой защиты от КЗ на выходе трансформатора, возможно, из-за этого схема пока не нашла широкого распространения в радиолюбительских кругах.Хотя в последнее время на различных форумах идет раскрутка этой темы. Люди предлагают различные варианты доработки таких трансформаторов. Сегодня я постараюсь объединить все эти улучшения в одной статье и предложить варианты не только для улучшений, но и для того, чтобы сделать ET более мощным.

Для начала хочу объяснить, почему я решил взяться за питание и переделку таких трансформаторов. Дело в том, что недавно сосед попросил его сделать на заказ зарядное устройство для автомобильного аккумулятора, которое было бы компактным и легким. Собирать не хотел, но потом наткнулся на интересные статьи, в которых рассматривалась переделка электронного трансформатора. Это натолкнуло меня на мысль – почему бы не попробовать?

Таким образом, было приобретено несколько ЭТ мощностью от 50 до 150 Вт, но эксперименты с переделкой не всегда заканчивались удачно, выжил только ЭТ мощностью 105 Вт.Недостаток такого агрегата в том, что у него трансформатор некруглый, а потому перематывать или наматывать витки неудобно. Но другого выхода не было и пришлось переделывать именно этот блок.

Как известно, эти агрегаты не включаются без нагрузки, это не всегда является преимуществом. Планирую получить надежное устройство, которое можно будет беспрепятственно использовать в любых целях, не опасаясь, что блок питания может сгореть или выйти из строя в случае короткого замыкания.

Номер ревизии 1

Глядя на сам блок, мы видим простейшую схему ИБП, я бы сказал, что она не полностью проработана производителем. Как известно, если замкнуть вторичную обмотку трансформатора, то менее чем за секунду цепь выйдет из строя. Резко нарастает ток в цепи, моментально выходят из строя ключи, а иногда и основные ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ около 2,5 долларов).

Трансформатор обратной связи состоит из трех отдельных обмоток.Две из этих обмоток питают основные цепочки для ключей.

Для начала снимаем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.
Затем наматываем только 2 витка на силовой трансформатор и один виток на кольцо (трансформатор ОС). Для намотки можно использовать проволоку диаметром 0,4-0,8 мм.

Далее нужно подобрать резистор под ОС, в моем случае 6.2 Ом, но резистор можно подобрать сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от короткого замыкания. Резистор в моем случае – резистор с проволочной обмоткой, что я не советую. Подбираем мощность этого резистора 3-5 Вт (можно использовать от 1 до 10 Вт).

При коротком замыкании на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЕТ при КЗ ток увеличивается, выводя из строя ключи).Это приводит к снижению тока в обмотке ОС. Таким образом, генерация останавливается, сами ключи блокируются.

Единственный недостаток такого решения – при длительном коротком замыкании на выходе схема выходит из строя, так как клавиши греются и достаточно крепкие. Не подвергайте выходную обмотку короткому замыканию длительностью более 5-8 секунд.

Схема теперь запустится без нагрузки, одним словом, мы получили полноценный ИБП с защитой от короткого замыкания.

Номер ревизии 2

А теперь попробуем немного сгладить сетевое напряжение с выпрямителя. Для этого мы будем использовать индукторы и сглаживающий конденсатор. В моем случае использовался готовый дроссель с двумя независимыми обмотками. Этот дроссель был снят с ИБП DVD-плеера, хотя можно использовать и самодельные дроссели.

После перемычки следует подключить электролит емкостью 200 мкФ с напряжением не менее 400 вольт.Емкость конденсатора выбирается исходя из мощности блока питания 1 мкФ на 1 ватт мощности. Но как вы помните, наш блок питания рассчитан на 105 Вт, почему конденсатор используется на 200 мкФ? Вы поймете это очень скоро.

Номер ревизии 3

Заменяем конденсаторы полумоста на 0.5 мкФ, в штатной схеме у них ёмкость 0,22 мкФ. Замените биполярные ключи MJE13007 на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, обмотка выполнена из 5-ти жильных проводов 0,7 мм, так что в первичной обмотке имеется провод с общим сечением 3,5 мм.

Двигайтесь дальше. До и после дросселей ставим пленочные конденсаторы емкостью 0,22-0,47 мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЕТ и которые пришлось заменить для увеличения мощности).

Далее заменяем диодный выпрямитель. В стандартных схемах используются обычные выпрямительные диоды серии 1N4007. Ток диода составляет 1 Ампер, наша схема потребляет много тока, поэтому диоды следует заменить на более мощные, чтобы избежать неприятных результатов после первого включения схемы. Можно использовать буквально любые выпрямительные диоды с током 1,5-2 Ампера, обратным напряжением не менее 400 вольт.

Все компоненты, кроме платы генератора, смонтированы на макетной плате.Клавиши усилены теплоотводом через изолирующие прокладки.

Продолжаем переделку электронного трансформатора, добавляя в схему выпрямитель и фильтр.
Дроссели намотаны на кольцах из железного порошка (сняты с блока питания компьютера), состоят из 5-8 витков. Его удобно наматывать сразу 5 проволоками диаметром 0,4-0,6 мм каждая.

Подбираем сглаживающий конденсатор на напряжение 25-35 Вольт, в качестве выпрямителя используется один мощный диод Шоттки (диодные сборки от блока питания компьютера).Можно использовать любые быстрые диоды на ток 15-20 ампер.

Люминесцентные и галогенные лампы постепенно уходят в прошлое, уступая место светодиодным лампам. В лампах, где они использовались, остались ненужные электронные трансформаторы, которые отвечали за зажигание этих ламп. Вроде ненужное – место в помойке. Но это не так. Эти трансформаторы можно использовать для сборки мощных источников питания, например, электроинструментов, светодиодных лент и т. Д.

Устройство электронного трансформатора

На смену привычным нам массивным трансформаторам в последнее время пришли электронные, дешевые и компактные. Размер электронного трансформатора настолько мал, что он встроен в корпус компактных люминесцентных ламп (КЛЛ).

Все такие трансформаторы выполнены по одной схеме, отличия между ними минимальны. Схема основана на симметричном генераторе, иначе называемом мультивибратором.

Они состоят из диодного моста, транзисторов и двух трансформаторов: согласующего и силового … Это основные части схемы, но не все. Кроме них в схему входят различные резисторы, конденсаторы и диоды.

Принципиальная схема электронного трансформатора.

В этой схеме постоянный ток от диодного моста подается на транзисторы генератора, которые накачивают энергию в силовой трансформатор. Номиналы и тип всех радиодеталей подобраны так, чтобы на выходе получалось строго определенное напряжение.

Если включить такой трансформатор без нагрузки, то автогенератор не запустится и на выходе не будет напряжения.

Сборка своими руками

Электронный балласт можно купить в магазине или найти в закромах, но самым интересным вариантом будет сборка электронного трансформатора своими руками. Собирается он довольно просто, а большую часть необходимых деталей можно закопать в сломанные блоки питания и в энергосберегающие лампы.

Необходимые компоненты: диодный мост с обратным напряжением не менее 400 В и током не менее 3 А или четыре диода с такими же характеристиками.
Предохранитель на 5 ампер.
Симметричный динистор DB3.
резистор 500 кОм.
2 резистора 2,2 Ом, 0,5 Вт.
2 биполярных транзистора MJE13009.
3-х пленочные конденсаторы 600 В, 100 нФ.
2 тороидальных сердечника.
Лакированная проволока 0,5 мм².
Обычный изолированный провод 2,5 мм².
Радиатор для транзисторов.
Хлебная доска.

Все начинается с макета, на который вы будете устанавливать все радиодетали.На рынке можно купить доски двух типов – с односторонней металлизацией на коричневом стеклопластике.

А со сквозным двусторонним, на зеленом.

Выбор платы зависит от того, сколько времени и сил вы потратите на сборку проекта.

Коричневые доски отвратительного качества. Они металлизированы таким тонким слоем, что кое-где видны зазоры … Плохо смачивается припоем, даже если использовать хороший флюс. И все, что паялось – при малейшем усилии срывается вместе с металлизацией.

Зеленые стоят в полтора-два раза дороже, но с качеством все в порядке. Металлизация на них с толщиной не имеет проблем. Все отверстия в плате на заводе луженые, благодаря чему медь не окисляется и нет проблем с пайкой.

Найти и купить эти макеты можно как в ближайшем радиомагазине, так и на aliexpress. В Китае они стоят вдвое дешевле, но с доставкой придется подождать.

Выбирайте радиодетали с длинными выводами, они пригодятся при установке схемы.Собираясь использовать бывшие в употреблении детали, обязательно проверьте их работоспособность и отсутствие внешних повреждений.

Единственная деталь, которую вы должны сделать сами, – это трансформатор.

Соответствующий провод должен быть намотан тонкой проволокой. Количество витков в каждой обмотке:

I – 7 витков.
II – 7.
III – 3.

Не забудьте закрепить обмотки скотчем, иначе они расползутся.

Силовой трансформатор состоит всего из двух обмоток.Оберните первичную обмотку проводом 0,5 мм², а вторичную – 2,5 мм². Первичный и вторичный корпус состоят из 90 и 12 витков соответственно.

Для пайки «старомодные» паяльники лучше не использовать – они легко могут сжечь термочувствительные радиоэлементы. Взять паяльник лучше с регулировкой мощности, они не перегреваются, в отличие от первых.

установите транзисторы на радиаторы заранее. Делать это на уже собранной плате крайне неудобно.Собирать схему нужно от мелких деталей до крупных. Если вы сначала установите большие, они будут мешать пайке маленьких. Учти это.

При сборке смотрите принципиальную схему, все подключения радиоэлементов должны ей соответствовать. Проденьте выводы деталей в отверстия на плате и согните их в желаемом направлении. Если длины недостаточно, удлините их проволокой. После пайки приклейте трансформаторы к плате эпоксидной смолой.

После сборки подключите нагрузку к клеммам устройства и убедитесь, что он работает.

Преобразование в блок питания

Бывает, что батарейки электроинструмента выходят из строя, но нет возможности купить новый. В этом случае поможет переходник в виде блока питания. После небольшой доработки можно собрать такой переходник из электронного трансформатора.

Реквизиты, которые понадобятся для доработки:

Термистор NTC 4 Ом.
Конденсатор 100 мкФ, 400 В.
Конденсатор 100 мкФ, 63В.
Пленочный конденсатор 100 нФ.
2 резистора 6,8 Ом, 5 Вт.
Резистор 500 Ом, 2 Вт.
4 диода КД213Б.
Радиатор на диоды.
Тороидальный сердечник.
Провод сечением 1,2 мм².
Часть печатной платы.

Перед запуском проверьте, не забыли ли вы какую-либо деталь. Если все детали на месте, приступайте к преобразованию электронного трансформатора в источник питания.

Припаяйте конденсатор 400 В, 100 мкФ к выходу диодного моста. Для уменьшения зарядного тока конденсатора впаяйте термистор в разрыв провода питания. Если вы забудете это сделать, диодный мост сгорит при первом подключении.

Отсоедините вторую обмотку согласующего трансформатора и замените ее перемычкой. Добавьте по одной обмотке к обоим трансформаторам. Сделайте один поворот на подходящем и два на силовом. Соедините обмотки между собой, припаяв две параллельно соединенные 6.Резисторы 8 Ом в обрыв провода.

Чтобы сделать дроссель, намотайте вокруг сердечника 24 витка провода 1,2 мм² и закрепите лентой. Затем на макетной плате собрать оставшиеся радиодетали по схеме и подключить сборку к главной цепи. Не забудьте установить диоды на радиаторе , при работе под нагрузкой они сильно нагреваются.

Закрепите всю конструкцию в любом подходящем корпусе, и источник питания можно будет считать собранным.

После окончательной сборки подключите устройство и проверьте его работу.Он должен обеспечивать напряжение 12 вольт. Если блок питания их выдает, значит, вы отлично справились со своей работой. Если не работает, проверьте, брали ли вы нерабочий трансформатор.

Это небольшой металлический, обычно алюминиевый корпус, половинки которого скрепляются всего двумя заклепками. Однако некоторые компании выпускают аналогичные устройства в пластиковых корпусах.

Чтобы увидеть, что внутри, эти заклепки можно просто высверлить. Такую же операцию придется проделать, если планируется переделка или ремонт самого устройства.Хотя при ее невысокой цене гораздо проще пойти и купить что-нибудь еще, чем отремонтировать старую. И все же было много энтузиастов, которые не только сумели разобраться в устройстве устройства, но и разработали несколько на его основе.

Принципиальная схема не прилагается к устройству, как и ко всем текущим электронным устройствам. Но схема достаточно простая, содержит небольшое количество деталей, а потому принципиальную схему электронного трансформатора можно скопировать с печатной платы.

На рис. 1 показана аналогичным образом удаленная схема трансформатора Taschibra. Преобразователи производства Feron имеют очень похожую схему. Разница лишь в конструкции печатных плат и типах используемых деталей, в основном трансформаторов: в преобразователях Feron выходной трансформатор выполнен на кольце, а в преобразователях Taschibra – на Е-образном сердечнике.

В обоих случаях сердечники сделаны из феррита. Сразу стоит отметить, что кольцевые трансформаторы с различными модификациями устройства лучше поддаются перемотке, чем W-образные.Поэтому, если для экспериментов и переделок приобретается электронный трансформатор, лучше купить устройство Feron.

При использовании электронного трансформатора только для питания, название производителя не имеет значения. Единственное, на что стоит обратить внимание, так это на мощность: электронные трансформаторы выпускаются мощностью от 60 до 250 Вт.

Рисунок 1. Схема электронного трансформатора от Taschibra

Краткое описание схемы электронного трансформатора, ее достоинства и недостатки

Как видно из рисунка, устройство представляет собой двухтактный автогенератор, выполненный по полумостовой схеме.Две ветви моста – это Q1 и Q2, а две другие ветви содержат конденсаторы C1 и C2, поэтому этот мост называется полумостом.

На одну его диагональ подается напряжение сети, выпрямленное диодным мостом, а на другую – нагрузку. В данном случае это первичная обмотка выходного трансформатора. Они выполнены по очень похожей схеме, но вместо трансформатора включают дроссель, конденсаторы и нити люминесцентных ламп.

Электронные трансформаторы для галогенных ламп цепи 12В.Увеличение мощности электронного трансформатора ФЛ

Электронные трансформаторы для галогенных ламп (ЕТ) – тема, не теряющая своей актуальности, как среди опытных, так и очень заурядных радиолюбителей. И это неудивительно, ведь они очень простые, надежные, компактные, легко дорабатываются и улучшаются, тем самым значительно расширяя сферу применения. А в связи с массовым переходом светотехники на светодиодную технологию инопланетяне устарели и значительно подешевели, что, как для меня, стало чуть ли не главным их преимуществом в радиолюбительской практике.

О ЕТ много разной информации, касающейся достоинств и недостатков, устройства, принципа работы, доработки, модернизации и т. Д. Но найти подходящую схему, особенно качественные устройства, или приобрести агрегат с нужным оборудованием можно очень проблематично. Поэтому в этой статье я решил выложить фотографии, набросал схемы с данными мотка и краткие обзоры тех устройств, которые попали мне в руки, а в следующей статье я планирую описать несколько вариантов переделки конкретных ЭТ из этой темы.

Для наглядности условно все ЭТ делю на три группы:

Дешевый эт или “Типичный Китай”. Как правило, только базовая схема из самых дешевых элементов. Часто сильно греются, мало КПД, при небольшой перегрузке или коротком замыкании сгорают. Иногда попадается «заводской Китай», отличающийся более качественными запчастями, но все же далеким от совершенства. Самый распространенный вид инопланетян на рынке и в повседневной жизни.
Гуд и др . Основное отличие от дешевых – наличие защиты от перегрузки (CI).Надежно удерживайте нагрузку до срабатывания защиты (обычно до 120-150%). Комплектация дополнительными элементами: фильтрами, ограждениями, радиаторами происходит в произвольном порядке.
Качество ET , соответствующее высоким европейским требованиям. Продумано, оснащено по максимуму: с хорошим теплоотводом, всеми видами защиты, плавным пуском галогенов, входными и внутренними фильтрами, демпфером, а иногда и демпферными цепями.

А теперь перейдем к самим инопланетянам. Для удобства они отсортированы по возрастанию мощности в порядке вывода.

1. Мощность ЕТ до 60 Вт.

1.1. L&B

1.2. Ташибра

Два указанных выше инопланетянина – типичные представители самого дешевого Китая. Схема, как видите, типовая и широко распространенная в Интернете.

1.3. Хороз HL370

Завод Китай. Номинальную нагрузку держит хорошо, сильно не греется.

1.4. Релко Минифокс 60 PFS-RN1362

А вот и представитель хорошего ЕТ итальянского производства, оснащенный скромным входным фильтром и защитой от перегрузок, перенапряжения и перегрева. Силовые транзисторы подобраны с запасом по мощности, поэтому радиаторы для них не требуются.

2. ЕТ мощность 105 Вт.

2.1. Хороз HL371

Аналогичен указанной выше модели Horoz HL370 (п.1.3.) Завод Китай.

2.2. Ферон TRA110-105W

На фото две версии: слева более старая (2010 г.в.) заводской Китай, справа более новая (2013 г.в.), удешевленная до типичной китайской.

2.3. Ферон ЕТ105

Аналог Feron TRA110-105W (поз. 2.2.) Завод Китай. Фото материнской платы не сохранилось, поэтому размещаю фото Feron ET150, плата которого очень похожа на вид и похожа по элементной базе.

2.4. Brilux BZE-105

Аналогичный Relco Minifox 60 PFS-RN1362 (поз. 1.4.) Хорошее состояние ET.

3. ЭТ мощностью 150 Вт.

3.1. Буко БК452

Уменьшен до заводского изготовления ET, в котором не паялся модуль защиты от перегрузки (CI). Итак, блок очень хорош по форме и содержанию.

3.2. Гороз HL375 (HL376, HL377)

А вот и представитель качественного ЕТ с очень богатой комплектацией.Сразу бросается в глаза шикарный входной двухступенчатый фильтр, мощные парные переключатели питания с объемным радиатором, защита от перегрузки (короткого замыкания), перегрева и двойного перенапряжения. Эта модель также примечательна тем, что является флагманом для следующих моделей: HL376 (200 Вт) и HL377 (250 Вт). На схеме красным цветом отмечены различия.

3.3. Vossloh Schwabe EST 150 / 12.645

Очень качественный ЭТ от всемирно известного немецкого производителя.Компактный, продуманный, мощный блок на элементной базе от лучших европейских компаний.

3.4. Vossloh Schwabe EST 150 / 12,622

Не менее качественная, более новая версия предыдущей модели (EST 150 / 12.645), отличающаяся большей компактностью и некоторыми схемотехническими решениями.

3.5. Brilux BZ-150B (Kengo Lighting SET150CS)

Один из самых качественных инопланетян, с которыми мне приходилось сталкиваться.Очень хорошо спроектированный отряд с очень богатой элементной базой. От аналогичной модели Kengo Lighting SET150CS отличается только трансформатором связи, который немного меньше по габаритам (10х6х4мм) с числом витков 8 + 8 + 1. Уникальность данных ЭП заключается в двухступенчатой защите от перегрузки ( короткое замыкание), первый из которых самовосстанавливающийся, настроен на плавный пуск галогенных ламп и легкую перегрузку (до 30-50%), а второй – блокирующий, срабатывает при перегрузках более 60% и требуется перезапуск блока (кратковременное отключение с последующим включением).Также заслуживает внимания довольно большой силовой трансформатор, общая мощность которого позволяет выжать из него до 400-500 Вт.

Мне лично в руки не попадалось, но на фото я видел похожие модели в таком же корпусе и с таким же набором элементов на 210Вт и 250Вт.

4. ЕТ мощностью 200-210 Вт.

4.1. Ферон TRA110-200W (250Вт)

Аналогичный Feron TRA110-105W (поз.2.2.) Завод Китай. Наверное, лучший в своем классе агрегат, спроектированный с большим запасом мощности, а потому является флагманской моделью для абсолютно идентичной Feron TRA110-250W, выполненной в таком же корпусе.

4.2. Делюкс ELTR-210W

По-максимуму удешевленный, немного корявый ЭТ с множеством распаянных деталей и радиаторов силовых ключей к общему радиатору через куски электрокартона, который можно отнести к категории хороших только по наличию защиты от перегрузки.

4.3. Светкомплект ЭК210

По электронной начинке хороший ЭТ, аналогичный предыдущему Delux ELTR-210W (п. 4.2.), Оборудован выключателями питания в корпусе ТО-247 и двухступенчатой защитой от перегрузки (СК), несмотря на что сгорел, и почти полностью вместе с модулями защиты (почему нет фото). После полного восстановления при подключении нагрузки, близкой к максимальной, он снова сгорел.Поэтому ничего толкового про этот инопланетянин сказать не могу. Возможно брак, а может быть, плохо продуманный.

4.4. Канлюкс SET210-N

Без лишних слов, довольно качественный, хорошо продуманный и очень компактный ЕТ.

ET 200 Вт также можно найти в разделе 3.2.

5. ЕТ мощностью 250 Вт и более.

5.1. Lemanso TRA25 250 Вт

Типичный Китай.Та же всем известная Tashibra или жалкое подобие Feron TRA110-200W (п. 4.1.). Даже несмотря на мощные спаренные клавиши, он с трудом удерживает заявленные характеристики. Покоробилась плата, без футляра, поэтому фотографий нет.

5.2. Азия Elex GD-9928 250 Вт

Фактически, модель TRA110-200W улучшилась до хорошего ET (раздел 4.1.). В корпусе до половины залит теплопроводным компаундом, что значительно усложняет его разборку.Если это наткнется и требует разборки, положите его на несколько часов в морозилку, а затем в темпе разламывайте замороженный состав по частям, пока он не нагреется и снова не станет вязким.

Следующая силовая модель Asia Elex GD-9928 300W имеет идентичный корпус и схему.

A 250 Вт ET также можно найти в разделе 3.2. и п. 4.1.

Ну пожалуй, все инопланетяне сегодня. В заключение опишу некоторые нюансы, особенности и дам пару советов.

Многие производители, особенно дешевые инопланетяне, выпускают эти изделия под разными названиями (марками, типами) по одной и той же схеме (корпусу).Поэтому при поиске схемы следует обращать больше внимания на ее сходство, чем на название (тип) устройства.

Определить качество ЭТ по корпусу практически невозможно, так как, как видно на некоторых фотографиях, модель может быть недоукомплектованной (с отсутствующими деталями).

Корпуса хороших и качественных моделей обычно изготавливаются из качественного пластика и довольно легко разбираются. Дешевые часто скрепляются заклепками, а иногда склеиваются.

Если после разборки сложно определить качество ЭТ, обратите внимание на печатную плату – дешевые обычно монтируют на гетинакс, качественные на печатную плату, хорошие, как правило, еще и на печатную плату. , но бывают редкие исключения. Количество (объем, плотность) радиодеталей тоже говорит о многом. Индуктивные фильтры в дешевых ЭП отсутствуют всегда.

Также в дешевых ЭТ радиатор силовых транзисторов либо полностью отсутствует, либо выполнен в корпус (металл) через электрокартон или пленку ПВХ.В качественных и многих хороших ЭТ он делается на объемном радиаторе, который обычно плотно крепится к корпусу изнутри, также используя его для отвода тепла.

Наличие защиты от перегрузки (КЗ) можно определить по наличию на плате хотя бы одного дополнительного маломощного транзистора и низковольтного электролитического конденсатора.

Если вы планируете приобретать ЕТ, то учтите, что есть много флагманских моделей, которые будут стоить дешевле, чем их «более мощные» копии.Электронные трансформаторы.

Жизненно важно и творчески для всех успехов.

Такой интересный компонент, как электронный трансформатор, тоже востребован для множества любительских радиолюбителей. Его цена составляет всего пару долларов, и его легко можно купить и превратить в блок питания или компактное автомобильное зарядное устройство. Сегодня мы расскажем, как сделать блок питания из электронного трансформатора.

Наш блок питания будет основан на китайском электронном трансформаторе с защитой от короткого замыкания под названием Taschibra, мощностью 105 Вт, схема которого приведена ниже.

Использовать его как штатный блок питания без доработки практически невозможно. Основная проблема в том, что на выходе электронного трансформатора присутствует переменное напряжение высокой частоты. Также такой трансформатор не способен работать без минимальной нагрузки.

Речь пойдет о методе преобразования, при котором электронный трансформатор даже не нужно разбирать, достаточно подключить к его выходу небольшую плату. На схеме его составные части выделены красным цветом.

Состоит из диода (требуются диод Шоттки и фильтрующий конденсатор). Для запуска агрегата к его выходу необходимо подключить небольшую лампочку.

Как выбрать диод Шоттки. Прежде всего, нужно знать выходное напряжение электронного трансформатора. Как правило, это 12 В, а также максимальная сила тока, у нашего трансформатора будет около 8 А. В зависимости от этих параметров подбирается диод Шоттки.

Необходимо подбирать диод с максимальным обратным напряжением не менее чем в 3 раза превышающим напряжение на выходе электронного трансформатора.Для тока лучше выбрать диод, постоянный ток которого как минимум в 1,5 раза превышает максимальную мощность вашего БП.

Так выглядит наша плата.

Как видите, БП от электронного трансформатора работает, а на выходе у нас уже есть постоянный сглаженный ток. Если есть желание и возможность, то лучше сделать фильтр получше и не ограничиваться только одним электролитическим конденсатором на выходе. Также во время работы на радиатор необходимо установить транзисторы и диод Шоттки.

Где применить такой мощный блок питания от электронного трансформатора – решать вам. Конечно, он не подходит для питания приемников или качественных усилителей, но легко справится со светодиодной лентой, маленьким двигателем или другими нетребовательными устройствами.

На связи с

Одноклассники

Комментарии предоставлены HyperComments

diodnik.com

cxema.org – Переделка электронного трансформатора

Переделка электронного трансформатора

Электронный трансформатор – это сетевой импульсный блок питания, который предназначен для питания галогенных ламп на 12 вольт.Подробнее об этом приборе читайте в статье «Электронный трансформатор (ознакомление)». Устройство имеет довольно простую схему. У простого двухтактного генератора, который выполнен по полумостовой схеме, рабочая частота около 30 кГц, но этот показатель сильно зависит от выходной нагрузки. Схема такого блока питания очень нестабильна, не имеет защиты от короткого замыкания на выходе трансформатора, возможно, из-за этого схема пока не нашла широкого применения в любительских кругах.Хотя в последнее время на различных форумах идет раскрутка этой темы. Люди предлагают различные варианты доработки таких трансформаторов. Сегодня я постараюсь объединить все эти улучшения в одной статье и предложить варианты не только улучшений, но и мощности ET.

Не будем углубляться в основы работы схемы, а сразу перейдем к делу. Постараемся доработать и увеличить мощность китайского ET Taschibra на 105 Вт.

Для начала хочу объяснить, почему я решил заняться доработкой и переделкой таких трансформаторов.Дело в том, что недавно сосед попросил его заказать зарядное устройство для автомобильного аккумулятора, которое было бы компактным и легким. Собирать не хотел, но потом наткнулся на интересные статьи, в которых рассматривалась переделка электронного трансформатора. Это натолкнуло на мысль – а почему бы не попробовать?

Таким образом, было закуплено несколько ЭТ мощностью от 50 до 150 Вт, но эксперименты с модификацией не всегда заканчивались успешно, из которых выжило лишь 105 Вт ЭТ. Недостаток этого агрегата в том, что трансформатор не кольцевой, а потому разматывать или наматывать витки неудобно.Но другого выхода не было и этот блок пришлось переделывать.

Как известно, эти агрегаты без нагрузки не включаются, это не всегда достоинство. Планирую получить надежное устройство, которое можно будет беспрепятственно использовать в любых целях, не опасаясь, что блок питания может сгореть или выйти из строя при коротком замыкании.

Номер ревизии 1

Глядя на сам блок, можно увидеть простейшую схему ИБП, я бы сказал, что она не полностью проработана производителем. Как известно, если замкнуть вторичную обмотку трансформатора, то менее чем за секунду цепь выйдет из строя. Резко возрастает ток в цепи, моментально выходят из строя ключи, иногда базовые ограничители. Таким образом, ремонт схемы обойдется дороже себестоимости (цена такого ЭТ около 2,5 долларов).

Обратная связь трансформатора состоит из трех отдельных обмоток.Две из этих обмоток приводят в действие основные цепочки для ключей.

Для начала снимаем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора. Затем наматываем всего 2 витка на силовой трансформатор и один виток на кольцо (трансформатор ОС). Для намотки можно использовать проволоку диаметром 0,4-0,8 мм.

Далее нужно выбрать резистор для ОС, в моем случае это 6,2 Ом, но резистор можно подобрать сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше КЗ ток защиты.В качестве резистора в моем случае используется проволочный, чего я не советую делать. Мощность этого резистора выбрана 3-5 Вт (можно использовать от 1 до 10 Вт).

При КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЕТ при увеличении тока КЗ происходит отключение ключей). Это приводит к снижению тока на обмотке ОС. Таким образом, генерация останавливается, сами ключи блокируются.

Единственный недостаток такого решения в том, что при длительном коротком замыкании на выходе схема выходит из строя, так как клавиши нагреваются и довольно прочны.Не подвергайте выходную обмотку КЗ длительностью более 5-8 секунд.

Схема теперь запустится без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.

Номер ревизии 2

Теперь попробуем немного сгладить сетевое напряжение с выпрямителя. Для этого воспользуемся дросселями и сглаживающим конденсатором. В моем случае использовался готовый индуктор с двумя независимыми обмотками. Этот дроссель был снят с ИБП DVD-плеера, хотя можно использовать и самодельные дроссели.

После перемычки следует подключить электролит емкостью 200 мкФ с напряжением не менее 400 вольт. Емкость конденсатора выбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но, как вы помните, наш БП рассчитан на 105 Вт, почему конденсатор используется на 200 мкФ? Это станет понятно очень скоро.

Доработка №3

Теперь о главном – мощности электронного трансформатора и реально ли это? По сути, есть только один надежный способ приручения без особых переделок.

ЭТ с кольцевым трансформатором для натяжения удобно использовать, так как потребуется перемотка вторичной обмотки, по этой причине мы заменим наш трансформатор.

Сетевая обмотка протянута по кольцу и содержит 90 витков провода 0,5-0,65 мм. Обмотка намотана на двух свернутых ферритовых кольцах, снятых с ЭТ мощностью 150 Вт. Вторичная обмотка болтается исходя из потребностей, в нашем случае она рассчитана на 12 Вольт.

Планируется увеличить мощность до 200 Вт.Поэтому нам понадобился электролит с запасом, о котором говорилось выше.

Заменяем конденсаторы полумоста на 0,5 мкФ, в стандартной схеме они имеют емкость 0,22 мкФ. Замените биполярные ключи MJE13007 на MJE13009. Силовая обмотка трансформатора содержит 8 витков, обмотка выполнена 5 проводами по 0,7 мм, поэтому у нас есть провод с общим сечением 3,5 мм в первичной обмотке.

Двигайтесь дальше. До и после дросселей ставим пленочные конденсаторы емкостью 0.22-0,47 мкФ при напряжении не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЕТ и которые пришлось заменить для увеличения мощности).

Далее замените диодный выпрямитель. В стандартных схемах используются обычные выпрямительные диоды серии 1N4007. Ток диодов составляет 1 Ампер, наша схема потребляет много тока, поэтому стоит заменить диоды на более мощные, во избежание неприятных результатов после первого включения схемы.Можно использовать буквально любые выпрямительные диоды с током 1,5-2 Ампера, обратным напряжением не менее 400 вольт.

Все компоненты, кроме платы с генератором, смонтированы на макетной плате. Клавиши крепились к радиатору через изолирующие прокладки.

Продолжаем переделку электронного трансформатора добавлением в схему выпрямителя и фильтра. Катушки индуктивности намотаны на кольцах из порошкового железа (сняты с БП компьютера), состоят из 5-8 витков. Обмотку удобно делать сразу 5 жилами проволоки диаметром 0.4-0,6 мм на каждую жилу.

Подбираем сглаживающий конденсатор на напряжение 25-35 вольт, в качестве выпрямителя используется один мощный диод Шоттки (диодные сборки от блока питания компьютера). Можно использовать любые быстрые диоды на ток 15-20 ампер.

AKA KASYAN

vip-cxema.org

Китайский электронный трансформатор TASCHIBRA TRA25

Обзор популярного китайского электронного трансформатора TASCHIBRA. В один прекрасный день мой друг принес в ремонт импульсный электронный трансформатор для питания галогенных ламп.Ремонт прошёл быстрой заменой динистора. После отдал хозяину. было желание сделать такую же колодку себе. Сначала узнал, где он купил, и купил для последующего копирования.

Технические характеристики TASCHIBRA TRA25

Вход переменного тока 220 В, 50/60 Гц.
Выход переменного тока 12 В. 60 Вт МАКС.
Класс защиты 1.

Схема электронного трансформатора

Более подробную информацию можно найти здесь.Перечень деталей для изготовления:

транзистор n-p-n 13003 2 шт.
Диод 1N4007 4 шт.
Пленочный конденсатор 10 нФ 100 В 1 шт. (С1).
Пленочный конденсатор 47nF 250V 2 шт. (C2, C3).
Dinistor DB3
Резисторы:

R1 22 Ом 0,25 Вт
R2 500 кОм 0,25 Вт
R3 2,5 Ом 0,25 Вт
R4 2,5 Ом 0,25 Вт

Изготовление трансформатора на W-образном ферритовом сердечнике от блока питания ЭВМ.

Первичная обмотка содержит одножильный провод диаметром 0,5 мм и длиной 2,85 м, состоящий из 68 витков. Стандартная вторичная обмотка содержит 4-жильный провод диаметром 0,5 мм, длиной 33 см и 8-12 витков. Обмотки трансформатора должны быть намотаны в одну сторону. Намотка индуктора на ферритовое кольцо диаметром 8 мм катушки: 4 витка зеленого провода, 4 витка желтого провода и не полный 1 (0,5) виток красного провода.

Фотография печатной платы и файл печатной платы.

Динистор DB3 и его характеристика:

(открываю – 0,2 А), V 5 – напряжение при открытии;
Среднее максимально допустимое значение в открытом состоянии: 0,3;
В открытом состоянии импульсный ток составляет A 2;
Максимальное напряжение (в закрытом состоянии): 32 В;
Ток включения: мкА – 10; Максимальное импульсное напряжение без разблокировки составляет 5 В.

Вот такая вот конструкция. Вид конечно не очень, но убедился, что собрать этот импульсный блок питания можно самостоятельно.

радиоскот.ру

Эксперименты с электронным трансформатором ташибра CAVR.ru

Сообщите: Думаю, достоинства этого трансформатора уже оценили многие из тех, кто хоть раз сталкивался с проблемами питания различных электронных конструкций. И преимуществ этого электронного трансформатора немало. Небольшой вес и габариты (как и у всех аналогичных схем), простота переоборудования под свои нужды, наличие экранирующего корпуса, невысокая стоимость и относительная надежность (по крайней мере, если не допускать экстремальных условий и короткого замыкания, изделие выполненный по аналогичной схеме может проработать долгие годы).Спектр применения источников питания на базе Tashibra может быть довольно широким, сравнимым с использованием обычных трансформаторов. Использование оправдано в случаях нехватки времени, денег, отсутствия необходимости в стабилизации. Ну что, будем экспериментировать? Сразу скажу, что целью экспериментов была проверка схемы пуска Ташибры при различных нагрузках, частотах и использовании различных трансформаторов. Еще я хотел подобрать оптимальные номиналы компонентов схемы ПОС и проверить температурный режим компонентов схемы при работе на различных нагрузках с учетом использования корпуса Tashibra в качестве радиатора.Несмотря на большое количество опубликованных схем электронных трансформаторов, я не поленился бы снова выставить их на обозрение. Смотрим на рис1, иллюстрирующий начинку «Ташибра».
Схема действительна для ЭТ «Ташибра» 60-150Вт. Издевательство проводилось над ET 150W. Однако предполагается, что из-за идентичности схем результаты экспериментов можно легко проецировать на экземпляры как более низкой, так и более высокой мощности. И еще раз напоминаю, чего не хватает Ташибре для полноценного блока питания.1. Отсутствие входного сглаживающего фильтра (он же противоинтерференционный, предотвращающий попадание продуктов преобразования в сеть), 2. Текущий PIC, позволяющий возбуждение преобразователя и его нормальную работу только при наличии определенной нагрузки. ток, 3. Отсутствие выходного выпрямителя, 4. Отсутствие элементов выходного фильтра.

Постараемся исправить все перечисленные недостатки Ташибры и постараемся добиться ее приемлемой работы с желаемыми выходными характеристиками. Для начала даже не будем открывать корпус электронного трансформатора, а просто добавим недостающие элементы…

1. Входной фильтр: конденсаторы С`1, С`2 с симметричным двухобмоточным дросселем (трансформатором) Т`12. Диодный мост VDS`1 со сглаживающим конденсатором С`3 и резистором R`1 для защиты моста от зарядного тока конденсатора.

Сглаживающий конденсатор обычно выбирается из расчета 1,0 – 1,5 мкФ на ватт мощности, а разрядный резистор с сопротивлением 300-500 кОм должен быть подключен параллельно конденсатору для безопасности (касание выводов конденсатора заряжать сравнительно высоким напряжением не очень приятно.Резистор R`1 можно заменить термистором 5-15Ом / 1-5А. Такая замена в меньшей степени снизит КПД трансформатора. На выходе ЕТ, как показано на схеме на рис.3, мы подключаем цепь из диода VD`1, конденсаторов C`4-C`5 и подключенной между ними индуктивности L1, чтобы получить отфильтрованное постоянное напряжение на выход «больного». В то же время полистирольный конденсатор, расположенный непосредственно за диодом, обеспечивает основную часть поглощения продуктов преобразования после выпрямления.Предполагается, что электролитический конденсатор, «спрятанный» за индуктивностью катушки индуктивности, будет выполнять только свои прямые функции, предотвращая «пропадание» напряжения при пиковой мощности устройства, подключенного к ЭП. Но параллельно рекомендуется установить неэлектролитический конденсатор.

После добавления входной цепи изменилась работа электронного трансформатора: амплитуда выходных импульсов (до диода VD`1) незначительно увеличилась из-за увеличения напряжения на входе устройства из-за сложения С`3 и модуляция с частотой 50 Гц практически отсутствует.Это при расчетной нагрузке для ET. Однако этого недостаточно. «Ташибра» не хочет заводиться без значительного тока нагрузки. Установка нагрузочных резисторов на выходе преобразователя для генерирования любого минимального значения тока, которое может запустить преобразователь, только снижает общий КПД устройства. Пуск при токе нагрузки около 100 мА выполняется на очень низкой частоте, которую будет сложно отфильтровать, если предполагается использование блока питания вместе с УМЗЧ и другой звуковой аппаратурой с малым потреблением тока при отсутствии сигнал, например.Амплитуда импульсов в этом случае также меньше, чем при полной нагрузке. Изменение частоты в режимах разной мощности довольно сильное: от пары до нескольких десятков килогерц. Это обстоятельство накладывает существенные ограничения на использование «Ташибры» в таком (пока что) виде при работе со многими устройствами. Но продолжим. Были предложения подключить к выводу ЭТ дополнительный трансформатор, как показано, например, на рис. 2.

Предполагалось, что первичная обмотка дополнительного трансформатора способна создавать ток, достаточный для нормальной работы базовая схема ET.Предложение, однако, заманчиво только тем, что, не разбирая ЭТ, с помощью дополнительного трансформатора можно создать набор необходимых (на свой вкус) напряжений. На самом деле тока холостого хода дополнительного трансформатора недостаточно для запуска ЕТ. Попытки увеличить ток (как лампочка 6.3VX0.3A, подключенная к дополнительной обмотке), способный обеспечить НОРМАЛЬНУЮ работу ЕТ, приводили только к запуску преобразователя и зажиганию лампочки. Но может быть, кому-то этот результат тоже будет интересен.подключение дополнительного трансформатора верно и во многих других случаях для решения многих проблем. Так, например, дополнительный трансформатор можно использовать вместе со старым (но работающим) компьютерным БП, способным обеспечивать значительную выходную мощность, но имеющим ограниченный (но стабилизированный) набор напряжений.

Можно было бы продолжить поиск истины в шаманизме вокруг «Ташибры», однако я нашел эту тему для себя исчерпанной, т.к. для достижения желаемого результата (стабильный запуск и выход в рабочий режим при отсутствии нагрузки, а, следовательно, высокий КПД; небольшое изменение частоты при работе БП от минимальной до максимальной мощности и стабильный запуск при максимальной нагрузке) гораздо эффективнее попасть внутрь «Ташибры» и внести все необходимые изменения в схему ЭТ сам по себе, как показано на рис.4. Более того, я собрал около полусотни таких схем еще в эпоху компьютерной эры Спектрума (специально для этих компьютеров). Где-то сейчас работают разные УМЗЧ, питающиеся от подобных БП. БП, выполненный по такой схеме, показал себя как нельзя лучше, работая, будучи собран из самых разнообразных компонентов и в различных вариантах исполнения.

Переделывать? Конечно. Тем более, что это совсем не сложно.

Припаиваем трансформатор. Прогреваем для удобства разборки, чтобы перемотать вторичную обмотку для получения желаемых выходных параметров как показано на этой фотографии

или по любой другой технологии.В этом случае трансформатор припаивается только для того, чтобы узнать данные его обмотки (кстати: Ш-образный магнитопровод с круглым сердечником, стандартные для компьютерных БП габариты с 90 витками первичной обмотки, намотанный в 3 слоя с провод диаметром 0,65 мм и 7 витков вторичной обмотки с пятикратно сложенным проводом диаметром примерно 1,1 мм; все это без малейшей прослойки и изоляции обмотки – только лак) и освободите место для другого трансформатора.Для экспериментов мне было проще использовать кольцевые магнитопроводы. Они занимают меньше места на плате, что дает возможность (при необходимости) использовать дополнительные компоненты в корпусе. В данном случае мы использовали пару ферритовых колец с наружным, внутренним диаметром и высотой соответственно 32X20X6 мм, сложенных пополам (без склейки) – Н2000-НМ1. 90 витков первичной обмотки (диаметр провода 0,65 мм) и 2х12 (1,2 мм) витков вторичной обмотки с необходимой изоляцией обмотки. Обмотка связи содержит 1 виток монтажного провода диаметром 0.35 мм. Все обмотки намотаны в порядке, соответствующем нумерации обмоток. Изоляция самого магнитопровода обязательна. В этом случае магнитопровод оборачивается двумя слоями изоленты, надежно, кстати, фиксируя свернутые кольца.

Перед установкой трансформатора на плату ЕТ припаиваем токовую обмотку коммутирующего трансформатора и используем ее как перемычку, припаивая туда, но уже не пропуская кольца трансформатора через окошко. Устанавливаем на плату намотанный трансформатор Тр2, заделывая выводы в соответствии со схемой на рис.4

и продеваем провод обмотки III в окно кольца коммутационного трансформатора. Используя жесткость проволоки, формируем подобие геометрически замкнутой окружности и петля обратной связи готова. В разрыв монтажного провода, образующего обмотки III обоих (коммутационного и силового) трансформаторов, впаиваем достаточно мощный резистор (> 1Вт) сопротивлением 3-10Ом.

На схеме на рис. 4 стандартные диоды ET не используются.Их следует удалить, как и резистор R1, чтобы повысить КПД агрегата в целом. Но вы можете пренебречь несколькими процентами эффективности и оставить вышеперечисленные детали на доске. По крайней мере, на момент экспериментов с ET эти детали остались на доске. Следует оставить позади резисторы, установленные в базовых цепях транзисторов – они выполняют функции ограничения тока базы при пуске преобразователя, облегчая работу на емкостных нагрузках. Транзисторы непременно следует устанавливать на радиаторы через изолирующие теплопроводящие прокладки (позаимствованные, например, у неисправного компьютерного БП), предотвращающие их очень

случайный мгновенный прогрев и обеспечивающие некоторую личную безопасность в случае прикосновения к радиатору во время работы Устройство.Кстати, электрокартон, используемый в ЕТ для изоляции транзисторов и платы от корпуса, не является теплопроводным. Поэтому при «запаковывании» готовой схемы БП в стандартный корпус между этими транзисторами и корпусом необходимо установить такие прокладки. Только в этом случае будет предусмотрен хоть какой-то радиатор. При использовании преобразователя мощностью более 100Вт необходимо установить дополнительный радиатор на корпусе устройства. Но это на будущее. А пока, завершив монтаж схемы, выполним еще одну точку безопасности, последовательно включив ее вход через лампу накаливания мощностью 150-200Вт.В случае возникновения аварийной ситуации (например, короткого замыкания) лампа ограничит ток через конструкцию до безопасного значения и в худшем случае создаст дополнительное освещение рабочего пространства. В лучшем случае при некоторой наблюдательности лампу можно использовать как индикатор, например, сквозной. Так, слабое (или несколько более интенсивное) свечение нити лампы при ненагруженном или слабо нагруженном преобразователе будет свидетельствовать о наличии сквозного тока. Подтверждением может служить температура ключевых элементов – нагрев в сквозном режиме будет довольно быстрым.При работающем преобразователе свечение 200-ваттной лампы, видимое на фоне дневного света, появится только на пороге 20-35Вт. Итак, все готово к первому пуску переоборудованной трассы Ташибра. Включаем для начала – без нагрузки, но не забываем про предварительно подключенный к выходу преобразователя и осциллографа вольтметр. При правильно фазированных обмотках обратной связи преобразователь должен запускаться без проблем. Если пуска не произошло, значит, провод прошел в окно коммутационного трансформатора (отпаяв его сначала от резистора R5), пропускаем с другой стороны, придавая ему, опять же, вид готовой катушки.Припаиваем провод к R5. Снова подаем питание на преобразователь. Не помогло? Ищите ошибки в установке: короткое замыкание, непайка, неверно выставленные значения. При запуске работающего преобразователя с указанными данными обмотки на дисплее осциллографа, подключенном к вторичной обмотке трансформатора Tr2 (в моем случае к половине обмотки), будет отображаться последовательность четких, неизменных во времени прямоугольных импульсов. Частота преобразования подбирается резистором R5 и в моем случае R5 = 5.10 Ом, частота ненагруженного преобразователя составляла 18 кГц. При нагрузке 20 Ом – 20,5 кГц. При нагрузке 12 Ом – 22,3 кГц. Нагрузка подключалась непосредственно к обмотке трансформатора, управляемого прибором, с эффективным значением напряжения 17,5 В. Расчетное значение напряжения немного отличалось (20В), но оказалось, что вместо номинала 5,1 Ом сопротивление, установленное на плате, было R1 = 51 Ом. Будьте внимательны к подобным сюрпризам от китайских товарищей. Однако я счел возможным продолжить эксперименты без замены этого резистора, несмотря на его значительный, но терпимый нагрев.При мощности, подаваемой преобразователем на нагрузку около 25 Вт, мощность, рассеиваемая на этом резисторе, не превышала 0,4 Вт. Что касается потенциальной мощности БП, то на частоте 20 кГц установленный трансформатор сможет передавать в нагрузку не более 60-65 Вт. Постараемся увеличить частоту. При включении резистора (R5) сопротивлением 8,2 Ом частота преобразователя без нагрузки повышается до 38,5 кГц, с нагрузкой 12 Ом – 41,8 кГц.

При такой частоте преобразования с существующим силовым трансформатором можно безопасно обслуживать нагрузку мощностью до 120 Вт.С сопротивлениями в цепи PIC вы можете продолжить эксперименты, чтобы достичь необходимого значения частоты, учитывая, однако, что слишком большое сопротивление R5 может привести к прерыванию генерации и нестабильному запуску преобразователя. При изменении параметров ПОС преобразователя следует контролировать ток, проходящий через ключи преобразователя. Вы можете поэкспериментировать с обмотками PIC обоих трансформаторов на свой страх и риск. В этом случае необходимо предварительно рассчитать количество витков коммутирующего трансформатора по формулам, размещенным на странице http: // интерлавка.narod.ru/stats/Blokpit02.htm, например, или с помощью одной из программ г-на Москатова, размещенных на странице его сайта http://www.moskatov.narod.ru/Design_tools_pulse_transformers.html. Можно избежать нагрева резистора R5, заменив его … конденсатором.

В этом случае схема ПОС непременно приобретет некоторые резонансные свойства, но никакого ухудшения работы БП не произойдет. Причем конденсатор, установленный вместо резистора, нагревается значительно меньше, чем замененный резистор.Так, частота с установленным конденсатором емкостью 220 нФ увеличилась до 86,5 кГц (без нагрузки) и составила 88,1 кГц при работе под нагрузкой. Пуск и работа

преобразователи оставались такими же стабильными, как и в случае с резистором в цепи PIC. Учтите, что потенциальная мощность БП на такой частоте увеличивается до 220 Вт (минимум). Мощность трансформатора: значения приблизительные, с определенными предположениями, но не завышены. К сожалению, у меня не было возможности протестировать БП с большим током нагрузки, но, я считаю, что описания проведенных экспериментов достаточно, чтобы привлечь внимание многих к такой, вот тут простой схемотехнике силовых преобразователей, достойных применения. в большом разнообразии дизайнов.

Раздел: [Схемы] Сохранить статью в: Оставьте свой комментарий или вопрос:

www.cavr.ru

устройство своими руками, принцип действия и переделка в блок питания

Люминесцентные и галогенные лампы постепенно уходят в прошлое, уступая место светодиодам. В светильниках, где они использовались, остались ненужные электронные трансформаторы, которые отвечали за зажигание этих ламп. Вроде ненужное – место в помойке. Но это не так.Из этих трансформаторов можно собрать мощные блоки питания, к которым можно привести электроинструменты, светодиодные ленты и многое другое.

Электронное трансформаторное устройство

Привычные нам в последнее время массивные трансформаторы начали заменять электронными, дешевыми и компактными. Размеры электронного трансформатора настолько малы, что он встроен в корпус компактных люминесцентных ламп (КЛЛ).

Все такие трансформаторы выполнены по одной схеме, отличия между ними минимальны.Схема основана на симметричном генераторе, иначе называемом мультивибратором.

Они состоят из диодного моста, транзисторов и двух трансформаторов: согласующего и силового. Это основные части схемы, но не все. Кроме них в схему входят различные резисторы, конденсаторы и диоды.

Принципиальная схема электронного трансформатора.

В этой схеме постоянный ток от диодного моста подается на транзисторы генератора, которые накачивают энергию в силовой трансформатор.Номиналы и тип всех радиодеталей подобраны так, чтобы на выходе получалось строго определенное напряжение.

Если включить такой трансформатор без нагрузки, то генератор не запустится и на выходе не будет напряжения.

Самостоятельная сборка

Электронный пускорегулирующий аппарат можно купить в магазине или найти в закромах, но самый интересный вариант – собрать электронный трансформатор своими руками. Собирается он довольно просто, а большую часть необходимых деталей можно подобрать в сломанных блоках питания и в энергосберегающих лампах.

Необходимые компоненты: Диодный мост с обратным напряжением не менее 400 В и током не менее 3 А или четыре диода с такими же характеристиками.
Предохранитель 5 А.
Симметричный динистор DB3.
Резистор 500 кОм.
2 резистора 2,2 Ом, 0,5 Вт.
2 биполярных транзистора MJE13009.
3-х пленочные конденсаторы 600 В, 100 нФ.
2 тороидальных сердечника.
Лакированная проволока 0,5 мм².
Обычный изоляционный провод 2.5 мм².
Радиатор для транзисторов.
Хлебная доска.

Все начинается с макета, на котором вы будете устанавливать все радиодетали. На рынке можно купить доски двух типов – с односторонней металлизацией на коричневом стеклопластике.

И с двухходовым, на зеленом.

Сколько времени и сил вы потратите на сборку проекта, зависит от выбора платы.

Коричневые доски отвратительного качества. Металлизация на них сделана настолько тонкой, что в некоторых местах на ней видны зазоры.Припой плохо смачивается, даже если использовать хороший флюс. И все, что удалось паять – отрывается вместе с металлизацией при малейшем усилии.

Зеленые стоят в полтора-два раза дороже, но с качеством все в порядке. Металлизация на них по толщине не вызывает проблем. Все отверстия в плате луженые на заводе, благодаря чему медь не окисляется и нет проблем с пайкой.

Эти макеты можно найти и купить как в ближайшем радиомагазине, так и на aliexpress.В Китае они стоят вдвое дешевле, но с доставкой придется подождать.

Выбирайте радиодетали с длинными выводами; они пригодятся при монтаже схемы. Если вы собираетесь использовать бывшие в употреблении детали, обязательно проверьте их работоспособность и отсутствие внешних повреждений.

Единственное, что вам нужно сделать самостоятельно – это трансформатор.

Соответствие должно быть намотано тонкой проволокой. Количество витков в каждой обмотке:

I – 7 витков.
II – 7.
III – 3.

Не забудьте закрепить обмотки скотчем, иначе они расползутся.

Силовой трансформатор состоит всего из двух обмоток. Обмотайте первичный провод 0,5 мм², а вторичный – 2,5 мм². Первичная и вторичная обмотки состоят из 90 и 12 витков соответственно.

Для пайки «дедушкины» паяльники лучше не использовать – они легко могут сжечь термочувствительные радиоэлементы. Возьмите паяльник с регулируемой мощностью, они не перегреваются, в отличие от первого.

Установите резисторы на радиаторы заранее. Делать это на уже собранной плате крайне неудобно. Собирать схему нужно от мелких деталей до крупных. Если сначала установить большие, то они будут мешать паять маленькие. Имейте это в виду.

При сборке смотрите принципиальную схему, все соединения радиоэлементов должны ей соответствовать. Проденьте выводы деталей в отверстия на плате и согните их в желаемом направлении. Если длины недостаточно, удлините их проволокой.После пайки приклейте трансформаторы к плате эпоксидной смолой.

После сборки подключите нагрузку к клеммам устройства и убедитесь, что он работает.

Переделка в блоке питания

Бывает, что батарейки у электроинструмента выходят из строя, и нет возможности купить новый. В этом случае поможет переходник в виде блока питания. После небольшой доработки можно собрать такой переходник из электронного трансформатора.

Детали, которые потребуются для доработки:

Термистор NTC 4 Ом.
Конденсатор 100 мкФ, 400 В.
Конденсатор 100 мкФ, 63В.
Конденсатор пленочный 100 нФ.
2 резистора 6,8 Ом, 5 Вт.
Резистор 500 Ом, 2 Вт.
4 диода КД213Б.
Радиатор на диоды.
Сердечник тороидальный.
Сечение провода 1,2 мм².
Часть печатной платы.

Перед работой проверьте, не забыли ли вы какую-либо деталь. Если все детали на месте, приступайте к преобразованию электронного трансформатора в блок питания.

Припаяйте конденсатор 400 В, 100 мкФ к выходу диодного моста. Чтобы уменьшить зарядный ток конденсатора, припаяйте термистор в разрыв провода питания. Если вы забудете это сделать, то при первом включении сети у вас сгорит диодный мост.

Отсоедините вторую обмотку согласующего трансформатора и замените ее перемычкой. Добавьте по одной обмотке к каждому трансформатору. На совпадающем сделайте один оборот, на силовом – два. Соедините обмотки между собой, спаяв в разрыв провода два параллельно включенных резистора по 6.8 Ом.

Чтобы сделать дроссель, намотайте на сердечник 24 витка провода 1,2 мм² и закрепите лентой. Затем на макетной плате собрать оставшиеся радиодетали по схеме и подключить сборку к главной цепи. Не забудьте установить диоды на радиатор, при работе под нагрузкой они сильно нагреваются.

Закрепите всю конструкцию в любом подходящем корпусе, и блок питания можно будет считать собранным.

После окончательной сборки подключите устройство к сети и проверьте его работу.Он должен выдавать напряжение 12 вольт. Если блок питания их выдает – вы отлично справились со своей задачей. Если не работает, проверьте, вдруг вы взяли неработающий трансформатор.

220в. Гуру

ИБП Трансформатор | Техника и программы

29 сентября 2012 г. Автор: admin Комментарий »

Я вообще не особо люблю делать блоки питания, если только это не является самоцелью всей конструкции. Однако вот уже около 4 лет я использую обычный электронный трансформатор для галогенных ламп в качестве источника питания или даже зарядного устройства для автомобильного аккумулятора.Подобный транс можно приобрести в любом магазине электротоваров.

В интернете уже есть статьи по преобразованию таких трансов в блок питания, кто-то даже интенсивно исследует этот прибор. Да и в журнале «Радио» уже какой-то год есть статья на эту тему. Ну вот решил я свои пять копеек вставить. В общем, все просто невозможно, более простой и надежный ИБП сделать невозможно, да и купив к нему запчасти в любом хозяйственном магазине, думаю, нереально.Итак, схема … Схема представляет собой обычный автогенератор с обратной связью по току. Те. если на выходе нет нагрузки, то практически весь электронный трансформатор не работает. Причем нагрузка должна быть довольно приличной. Были такие случаи, когда просили отремонтировать подобный аппарат, мол не работает. Заодно подключили к нему лампочку на 0,25 Вт и сделали вывод – девайс не гремит, в магазине сварили. Опять же, когда нагрузка увеличивается, весь наш транзик успешно превращается в уголь.Очевидно, все это как-то не особо подходит для наших целей. Надо бы убедиться, что все работает на холостом ходу, и даже иметь защиту от короткого замыкания. Как ни странно, все это можно реализовать, модернизировав простую схемотехнику электронного трансформатора. Более того, ответ на вопрос, как это сделать, лежит на поверхности. Все, что вам нужно сделать, это заменить ОС (обратную связь) на обратную связь по току, напряжению.

Красный цвет на схеме указывает на необходимые изменения.Сама схема может иметь какие-то вариации … например, нет диода VD1. Снимаем токовую обмотку ОС, W3 и на ее место ставим перемычку. Намотаем на главный трансформатор TV1 обмотку обратной связи Woc1 – 1 виток, Woc2 – на трансформаторе обратной связи Toc 2–3 витка (маленькое кольцо, кто не в курсе). Нужно наблюдать начало с концом обмоток, ну а если не то, то генерации просто нет. Резистор R4 контролирует глубину ОС, которая, в свою очередь, влияет на ток, при котором генерация генератора нарушается, откуда мы фактически получаем защиту от короткого замыкания.При увеличении резистора R4 соответственно при меньшем выходном токе генерация не удастся. Вместо резистора R4 можно поставить пленочный конденсатор, это даже предпочтительнее, если кого-то раздражает нагрев R4. Емкость конденсатора может быть выбрана от 10 до 330 н. Подбирается экспериментально. Вторичная может быть намотана со средней точкой, или обычная. Тогда потребуется 4 диода в выпрямителе. Диоды конечно с барьером Шоттки. Сколько намотать, ориентируемся на второстепенное, что было.Я обычно его полностью удаляю. Дроссельная заслонка L не обязательна, но очень желательна. Величина не критична 10 … 100 мкГн. Ну а на высокой стороне устанавливаем электролит С4, это улучшит качество выходного напряжения под нагрузкой (пульсаций не будет, до определенного предела конечно). Такой маленький электролит можно выкопать, например, из энергосберегающей лампочки. И еще забыл, надо на ножки электролита (параллельно) поставить разрядный резистор 220К, мощностью 1Вт. Забыл нарисовать схему (рисовать лень), способствует ускоренному разряду электролита, а без него преобразователь может не запуститься после выключения и быстрого перезапуска.Это связано с начальным диалектом DB3. На выходе выпрямителя при необходимости лепим регуляторы напряжения … короче, кому какое дело) Ну очень желательно поставить силовой фильтр L1, C7, C6. Помехи от таких устройств в морской сети, вообще непонятно, как китайская фурнитура проходит стандарты по электронной почте. совместимость. Видимо, ничего … Итак, ставим фильтр. PS: на снимке нет сетевого фильтра, на момент написания он куда-то путешествовал по бескрайним просторам нашей страны в виде посылки… ..

научебе.net

Электронный трансформатор: схема подключения

Электронный трансформатор – это устройство электромагнитного типа. Он состоит из индуктивной обмотки, а также магнитопровода. Электронный трансформатор используется для преобразования переменного тока. Есть устройства в различных электроприборах.

Также с их помощью собирают блоки питания. Для подключения устройства используются различные элементы. При этом учитываются пороговые параметры напряжения, частоты и токопроводимости.Чтобы во всем разобраться, следует рассмотреть конкретные схемы.

Схема подключения через конденсаторный резистор

Через конденсаторный резистор можно подключить любой электронный трансформатор. Схема подключения включает модулятор, а также трансивер. Токопроводимость указанного элемента должна быть не менее 50 мкм. В этом случае выходное напряжение зависит от количества резисторов. В некоторых случаях используются трансиверы расширения. Если рассматривать модель блока питания, то в усилителе используется клеммный тип.Фильтры необходимы для стабилизации процесса преобразования. Триггеры используются фазового типа.

Подключение через два регулятора

Только два низкочастотных электронных трансформатора могут быть подключены через два регулятора. Схема подключения состоит из тетродов открытого типа. В этом случае максимальная проводимость элемента составляет 55 мкм. Непосредственно за реле устанавливаются регуляторы. Усилители бывают как оперативного, так и тороидального типа.

Для нормальной работы расширителя используются два разъема.Емкость срабатывания триггера должна быть не менее 2 пФ. Также важно обратить внимание на выходное напряжение на обмотке. В среднем он составляет не более 40 В. Однако при высоком уровне отрицательного сопротивления этот параметр может резко увеличиваться. Если рассматривать схему для блока питания, то тиристор выбирается дипольного типа. При этом текущий параметр восстанавливаемости элемента составляет не более 45 мкм. Максимальное входное напряжение может составлять 20 В. Для подключения конденсаторов используются контакторы.

С помощью проводных стабилизаторов

Через проводные стабилизаторы можно подключить высокочастотный электронный трансформатор. Схема подключения предполагает использование триггеров с вторичной обмоткой. Тетроды в этом случае устанавливаются за реле. Фильтры используются для увеличения отрицательного сопротивления. Всего для источника питания 30 Вт требуется два контактора. Резисторы используются тороидального типа. Параметр выходного напряжения элементов не превышает 45 В.

Подключение к диодному мосту

Низкочастотный трансформатор можно подключить к диодному мосту через один регулятор. Для этого используется тетрод с двумя фильтрами. Токопроводимость элемента должна быть не менее 55 мкм. Все это значительно повысит пороговое сопротивление. Модулятор для схемы выбирается импульсного типа. Если рассматривать преобразователь с усилителем, то реле нужно использовать только с изоляторами. В этом случае сопротивление на трансформаторе будет около 22 м.Выходное напряжение на обмотке будет колебаться в пределах 30 В.

Подключение галогенной лампы

К галогенным лампам можно подключать только низкочастотный электронный трансформатор. Схема подключения состоит из резисторов дипольного типа. Конденсаторы используются с первичной обмоткой. Фильтры используются для стабилизации индукционного процесса. Всего в схеме предусмотрено два усилителя. Реле в этом случае устанавливается за конденсаторами.

Экспандер можно использовать только открытого типа.Токопроводимость элемента составляет 55 мкм. Таким образом, сопротивление не должно превышать 12 Ом. Параметр выходного напряжения зависит от резисторов. Если рассматривать модели с небольшой мощностью, то указанный параметр составляет около 13 В.

Схема подключения модели Taschibra

Через регулятор можно напрямую подключить Taschibra (электронный трансформатор). Схема подключения предполагает использование модулятора с первичной обмоткой. Непосредственно трансивер на конденсатор подбирается на две фазы.Taschibra (электронный трансформатор) также может быть подключен через дипольный резистор. Схема подключения устройства в этом случае предполагает использование стабилитрона.

Если рассматривать стандартный модулятор, то токопроводимость порядка 60 мкм. В этом случае сопротивление не превышает 12 Ом. Иногда используются проводные реле. В этом случае расширитель берется без намотки.

Подключение устройства RET251C

Этот электронный трансформатор (схема RET251C, показанная ниже) подключается через два дипольных резистора.Конденсаторы часто используются без модулятора. В этом случае входное напряжение зависит от параметра проводимости. Как правило, он лежит в пределах 40 мкм. Также важно отметить, что используются транзисторы только открытого типа. Если рассматривать преобразователь не большой мощности, то в разъем устанавливается один усилитель. Для подключения расширителя используются два изолятора. Тетрод можно использовать с двойным регулятором.

Подключение трансформатора GET 03

Указанный электронный трансформатор (схема GET 03 показана ниже) подключается через проводное реле.Регулятор используется с двумя переходниками. Тиристор для подключения берется открытого типа. Модулятор можно использовать с обмоткой или без нее. Если рассматривать первый вариант, то резистор подключается селектором. В свою очередь, тетрод устанавливается балочного типа.

Если рассматривать схему без обмотки, то резистор используется только с выходными контакторами. В этом случае регулятор устанавливается за реле. Усилитель в схеме не нужен. Токопроводимость будет около 70 мкм.Таким образом, сопротивление в цепи не превышает 30 Ом.

Схема подключения модели ELTR-60

Этот электронный трансформатор часто используется для различных электроинструментов. В схему для отвертки включен выходной усилитель. Регулятор используется с двумя трансиверами. Таким образом, проводимость элемента составляет не менее 44 мкм. В этом случае тетрод используется как конденсаторного типа. Выходное напряжение трансформатора зависит от проводимости модулятора.

Если рассматривать схему с обмоткой, то конденсатор устанавливается за реле. Таким образом, токопроводимость составляет 35 мкм. Входное сопротивление не более 12 Ом. Если рассматривать схему без обмотки, то потребуется два расширителя. Триггер в этом случае применяется без фильтра. Непосредственно регулятор выбирается рабочего или импульсного типа.

Подключение устройства ELTR-70 к цепи 24 В

Указанный электронный трансформатор (цепь 24 В показана ниже) подключается через дипольный контроллер.Всего для модели требуется два проводника. Триггер для преобразования тока используется открытого типа. Также на схеме подключения электронного трансформатора есть фильтры, которые устанавливаются за обмоткой. Сам тетрод подбирается с высокой чувствительностью. В этой схеме параметр проводимости не должен превышать 60 мкм. Все это позволит поддерживать выходное сопротивление на стабильном уровне.

Трансивер в схеме использует низкочастотный тип. Для увеличения скорости потока индукции используются различные усилители.Устанавливаются с конденсаторами или без них. Если рассматривать первый вариант, то используется реле с вторичной обмоткой. Что касается подключения без конденсаторов, то в этом случае используется один трансивер.

Подключение трансформатора TRA110

Схема подключения электронного трансформатора предполагает установку регулятора проводного типа. Трансиверы используются только с динисторами. Всего для нормальной работы модели требуется два конденсатора.Емкость расширителя должна быть не менее 4 пФ. В этом случае реле устанавливается за вторичной обмоткой.

Если рассматривать схему с триггером, то для нормальной работы трансформатора потребуются изоляторы. Тиристор для него подбирается контакторами. Если рассматривать трансформатор без триггера, то в этом случае требуется установка модулятора выходного типа. Проводимость тока должна быть не менее 50 мкм. Резисторы используются только векторного типа.

fb.ru

Устройство имеет довольно простую схему. У простого двухтактного генератора, который выполнен по полумостовой схеме, рабочая частота около 30 кГц, но этот показатель сильно зависит от выходной нагрузки.

Схема такого блока питания очень нестабильна, не имеет защиты от короткого замыкания на выходе трансформатора, возможно, из-за этого схема пока не нашла широкого применения в любительских кругах. Хотя в последнее время на различных форумах идет раскрутка этой темы.Люди предлагают различные варианты доработки таких трансформаторов. Сегодня я постараюсь объединить все эти улучшения в одной статье и предложить варианты не только улучшений, но и мощности ET.

Номер ревизии 1

Глядя на сам блок, мы видим простейшую схему ИБП, я бы сказал, что схема не полностью разработана производителем. Как известно, если замкнуть вторичную обмотку трансформатора, то менее чем за секунду цепь выйдет из строя. Резко возрастает ток в цепи, моментально выходят из строя ключи, иногда базовые ограничители. Таким образом, ремонт схемы обойдется дороже себестоимости (цена такого ЭТ около 2,5 долларов).

Трансформатор обратной связи состоит из трех отдельных обмоток.Две из этих обмоток приводят в действие основные цепочки для ключей.

Для начала снимаем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.
Затем наматываем только 2 витка на силовой трансформатор и один виток на кольцо (трансформатор ОС). Для намотки можно использовать проволоку диаметром 0,4-0,8 мм.

Далее нужно выбрать резистор под ОС, в моем случае 6.2 Ом, но резистор можно подобрать сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. В качестве резистора в моем случае используется проволочный, чего я не советую делать. Мощность этого резистора выбрана 3-5 Вт (можно использовать от 1 до 10 Вт).

При КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЕТ при увеличении тока короткого замыкания происходит отключение ключей).Это приводит к снижению тока на обмотке ОС. Таким образом, генерация останавливается, сами ключи блокируются.

Единственный недостаток такого решения в том, что при длительном коротком замыкании на выходе схема выходит из строя, потому что клавиши нагреваются и достаточно прочны. Не подвергайте выходную обмотку КЗ длительностью более 5-8 секунд.

Схема теперь запустится без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.

Номер ревизии 2

После перемычки следует подключить электролит емкостью 200 мкФ с напряжением не менее 400 вольт.Емкость конденсатора выбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но, как вы помните, наш БП рассчитан на 105 Вт, почему конденсатор используется на 200 мкФ? Это станет понятно очень скоро.

№ доработки 3

Теперь о главном – мощности электронного трансформатора и реально ли оно? По сути, есть только один надежный способ приручения без особых переделок.

ЭТ с кольцевым трансформатором для натяжки удобно использовать, так как придется перематывать вторичную обмотку, по этой причине мы заменим наш трансформатор.

Планируется увеличить мощность до 200 Вт. Поэтому нам понадобился электролит с запасом, о котором говорилось выше.

Заменяем конденсаторы полумоста на 0.5 мкФ, в стандартной схеме они имеют емкость 0,22 мкФ. Замените биполярные ключи MJE13007 на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, обмотка выполнена 5 проводами по 0,7 мм, так что у нас есть провод с общим сечением 3,5 мм в первичной обмотке.

Двигайтесь дальше. До и после дросселей ставим пленочные конденсаторы емкостью 0,22-0,47 мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЕТ и которые пришлось заменить для увеличения мощности).

Далее замените диодный выпрямитель. В стандартных схемах используются обычные выпрямительные диоды серии 1N4007. Ток диодов составляет 1 Ампер, наша схема потребляет много тока, поэтому стоит заменить диоды на более мощные, во избежание неприятных результатов после первого включения схемы. Можно использовать буквально любые выпрямительные диоды с током 1,5-2 Ампера, обратным напряжением не менее 400 вольт.

Все компоненты, кроме платы с генератором, смонтированы на макетной плате.Клавиши крепились к радиатору через изолирующие прокладки.

Продолжаем переделку электронного трансформатора добавлением в схему выпрямителя и фильтра.
Катушки индуктивности намотаны на кольцах из порошкового железа (сняты с БП компьютера), состоят из 5-8 витков. Обмотку удобно делать сразу 5 жилами проволоки диаметром 0,4-0,6 мм каждая.

Подбираем сглаживающий конденсатор на напряжение 25-35 вольт, в качестве выпрямителя используется один мощный диод Шоттки (диодные сборки от блока питания компьютера).Можно использовать любые быстрые диоды на ток 15-20 ампер.

Бывает, что собирая тот или иной прибор, требуется определиться с выбором источника питания. Это чрезвычайно важно, когда устройствам требуется мощный источник питания. Приобрести железные трансформаторы с необходимыми характеристиками сегодня не сложно. Но они довольно дорогие, а главными их недостатками являются большие размеры и вес. А сборка и наладка хороших импульсных блоков питания – очень сложная процедура.И многие не принимают.

Далее вы узнаете, как собрать мощный и в то же время несложный блок питания, используя электронный трансформатор в качестве основы для конструкции. По большому счету речь пойдет об увеличении мощности таких трансформаторов.

Для переделки был взят трансформатор на 50 ватт.

Планировалось увеличить его мощность до 300 Вт. Этот трансформатор был куплен в ближайшем магазине и стоил около 100 р.

Стандартная схема трансформатора выглядит следующим образом:

Трансформатор представляет собой обычный двухтактный полумостовой инвертор с самогенерированием.Симметричный динистор – это главный компонент, запускающий схему, потому что он дает начальный импульс.

В схеме задействованы 2 высоковольтных транзистора с обратной проводимостью.

Схема трансформатора до переделки содержит следующие компоненты:

Транзисторы MJE13003.
Конденсаторы 0,1 мкФ, 400 В.
Трансформатор, имеющий 3 обмотки, две из которых ведущие и имеют 3 витка провода сечением 0,5 кв. Мм. Еще одна в качестве обратной связи по току.
Входной резистор (1 Ом) используется в качестве предохранителя.
Диодный мост.

Несмотря на отсутствие защиты от короткого замыкания в данной версии, электронный трансформатор работает без сбоев. Назначение устройства – работа с пассивной нагрузкой (например, офисный «галоген»), поэтому стабилизации выходного напряжения нет.

Что касается главного силового трансформатора, то его вторичная обмотка выдает около 12 В.

Теперь взглянем на схему трансформатора с увеличенной мощностью:

В ней еще меньше компонентов.Трансформатор обратной связи, резистор, динистор и конденсатор были взяты из оригинальной схемы.

Остальные части были извлечены из старых компьютерных блоков питания, а это 2 транзистора, диодный мост и силовой трансформатор. Конденсаторы покупались отдельно.

Транзисторы не помешает заменить на более мощные (MJE13009 в упаковке TO220).

Заменены диоды на готовую сборку (4 А, 600 В).

Подходят также диодные мосты от 3 А, 400 В.Емкость должна быть 2,2 мкФ, но можно и 1,5 мкФ.

Силовой трансформатор был снят с блока питания 450 Вт формата ATX. На нем были сняты все штатные обмотки и намотаны новые. Первичная обмотка была намотана тройным проводом 0,5 кв. мм в 3 слоя. Общее количество витков – 55. Необходимо следить за точностью намотки, а также за ее плотностью. Каждый слой был изолирован синей изолентой. Расчет трансформатора проводился опытным путем, и золотая середина была найдена.

Вторичная обмотка намотана из расчета 1 виток – 2 В, но это только в том случае, если сердечник такой же, как в примере.

При первом включении обязательно использовать безопасную лампу накаливания мощностью 40-60 Вт.

Стоит отметить, что в момент запуска лампа мигать не будет, так как после выпрямителя нет сглаживающих электролитов. Выходной сигнал является высокочастотным, поэтому для проведения конкретных измерений необходимо сначала выпрямить напряжение. Для этих целей использовался мощный сдвоенный диодный мост, собранный из диодов КД2997.Мост выдерживает токи до 30 А, если к нему прикрепить радиатор.

Вторичная обмотка должна была быть 15 В, хотя на деле оказалось немного больше.

В качестве груза было взято все, что было под рукой. Это мощная лампа от кинопроектора на 400 Вт при напряжении 30 В и 5 20-ваттных ламп на 12 В. Все нагрузки были подключены параллельно.

Биометрический замок – компоновка и сборка ЖК-дисплея

Электронный трансформатор – это сетевой импульсный источник питания с очень хорошими характеристиками.Такие блоки питания лишены защиты от короткого замыкания на выходе, но этот дефект можно исправить. Сегодня я решил представить весь процесс увеличения мощности электронных трансформаторов для галогенных ламп. Китайский ЕТ мощностью 150 Вт мы превратим в мощный ИБП, который можно использовать практически для любых целей. Вторичная обмотка импульсного трансформатора в моем случае содержит только один виток. Обмотка намотана 10 проводами по 0,5 мм. Блок питания рассчитан на мощность до 300 Вт, поэтому его можно использовать для низких частот, таких как Holton, Lanzar, Marshall Leach и др.При желании на базе такого ИБП можно собрать мощный лабораторный блок питания. Мы знаем, что многие ИБП этого типа не включаются без нагрузки, недостаток электронных трансформаторов Tashibra мощностью 105 Вт.

У нашей схемы такого недостатка нет, схема запускается без нагрузки и может работать с маломощными нагрузками (светодиоды и т.д.). Для этого необходимо сделать несколько переделок. Вам нужно перемотать импульсный трансформатор, выбрать конденсаторы полумоста, заменить диоды в выпрямителе и использовать более мощные ключи.В моем случае использовались диоды на полтора ампера, которые я не заменял, но обязательно заменил их любыми диодами с обратным напряжением не менее 400 вольт и с током 2 ампера и более.

Для начала переделаем импульсный трансформатор. На плате можно увидеть кольцевой трансформатор с двумя обмотками, обе обмотки необходимо снять. Затем берем еще одно подобное кольцо (снято с того же блока) и приклеиваем. Сетевая обмотка состоит из 90 витков, витки вытянуты по всему кольцу.

Диаметр провода, которым наматывается обмотка, 0,5 … 0,7 мм. Далее наматываем вторичную обмотку. Один виток дает, например, полтора вольта – чтобы получить выходное напряжение 12 вольт, обмотка должна содержать 8 витков (но есть и другие значения).

Далее замените конденсаторы полумоста. В стандартной схеме использовались конденсаторы 0,22 мкФ на 630 Вольт, которые были заменены на 0,5 мкФ на 400 Вольт. Силовые клавиши использовались в серии MJE13007, которые были заменены на более мощные – MJE13009.

На этом переделка практически завершена и уже можно подключать 220 Вольт к сети. Проверив работоспособность схемы, двинемся дальше. Дополняем сетевое напряжение ИБП. Фильтр содержит дроссели и сглаживающий конденсатор. Электролитический конденсатор выбираем из расчета 1 мкФ на 1 Вольт, для наших 300 Вт выбираем конденсатор емкостью 300 мкФ с минимальным напряжением 400 вольт. Затем приступаем к дросселированию. Дроссель использовал готовый, перепаял от другого ИБП.Индуктор имеет две отдельные обмотки по 30 витков провода 0,4 мм.

На вводе питания можно поставить предохранитель, но в моем случае он уже был на плате. Предохранитель подбирается на 1,25 – 1,5 Ампера. Теперь все готово, уже можно дополнить схему выходным выпрямителем и сглаживающими фильтрами. Если вы планируете собрать на базе такого ИБП зарядное устройство для автомобильного аккумулятора, то на выходе будет достаточно одного мощного диода Шоттки. К таким диодам относится мощный импульсный диод серии STPR40, который часто используется в компьютерных блоках питания.Сила тока указанного диода составляет 20 Ампер, но для блока питания на 300 Вт и 20 Ампер этого мало. Без проблем! Дело в том, что указанный диод содержит два одинаковых диода на 20 Ампер, нужно лишь два крайних вывода корпуса соединить между собой. Теперь у нас есть полноценный диод на 40 ампер. Диод нужно будет установить на достаточно большой радиатор, так как последний будет довольно сильно перегреваться, может понадобиться небольшой кулер.

Блок питания на базе электронного трансформатора.Питание от электронного трансформатора Taschibra

Электронные трансформаторы только недавно вошли в моду. По сути, это импульсный блок питания, который предназначен для понижения напряжения сети с 220 Вольт до 12 Вольт. Такие трансформаторы используются для питания галогенных ламп на 12 вольт. Мощность выпускаемого ЭТ на сегодняшний день составляет 20-250 Вт. Конструкции почти всех подобных схем похожи друг на друга. Это простой полумостовой инвертор, довольно нестабильный в работе. В схемах отсутствует защита от короткого замыкания на выходе импульсного трансформатора.Еще один недостаток схемы – генерация возникает только при подключении нагрузки определенной величины ко вторичной обмотке трансформатора. Я решил написать статью, потому что считаю, что ET можно использовать в конструкциях радиолюбителей в качестве источника питания, если в схему ET будут внедрены некоторые простые альтернативные решения. Суть переделки – дополнить схему защитой от КЗ и заставить ЭТ включаться при подаче сетевого напряжения и без лампочки на выходе.На самом деле преобразование достаточно простое и не требует особых навыков в электронике. Схема показана ниже, красный цвет – меняется.

На плате ЕТ мы видим два трансформатора – основной (силовой) и трансформатор ОС. Трансформатор OC содержит 3 отдельные обмотки. Две из них являются базовыми обмотками силовых ключей и состоят из 3-х витков. На этом же трансформаторе есть еще одна обмотка, состоящая всего из одного витка. Эта обмотка включена последовательно с сетевой обмоткой импульсного трансформатора.Именно эту обмотку необходимо снять и заменить перемычкой. Далее нужно искать резистор сопротивлением 3-8 Ом (от его номинала зависит срабатывание защиты от КЗ). Затем берем провод диаметром 0,4-0,6 мм и наматываем на импульсном трансформаторе два витка, затем 1 виток на трансформаторе ОС. Подбираем резистор ОС мощностью от 1 до 10 Вт, он будет нагреваться, причем довольно сильно. В моем случае использовался проволочный резистор сопротивлением 6,2 Ом, но я не советую их использовать, так как провод имеет некоторую индуктивность, которая может повлиять на дальнейшую работу схемы, хотя точно сказать не могу – время покажет рассказать.

При коротком замыкании на выходе сразу сработает защита. Дело в том, что ток во вторичной обмотке импульсного трансформатора, а также на обмотках трансформатора ОС резко упадет, это приведет к блокировке ключевых транзисторов. Для сглаживания сетевых шумов на вводе питания установлен дроссель, который был снят с другого ИБП. После диодного моста желательно установить электролитический конденсатор с напряжением не менее 400 вольт, емкость подбирать исходя из расчета 1 мкФ на 1 ватт.

Но даже после переделки нельзя замыкать выходную обмотку трансформатора более 5 секунд, так как силовые переключатели нагреются и могут выйти из строя. Преобразованный таким образом импульсный блок питания будет включаться вообще без выходной нагрузки. При коротком замыкании на выходе генерация нарушается, но схема не пострадает. Обычный ЭТ при замкнутом выводе просто мгновенно сгорает:

Продолжая экспериментировать с блоками электронных трансформаторов для питания галогенных ламп, можно доработать сам импульсный трансформатор, например, для получения повышенного биполярного напряжения для питания автомобильный усилитель.

Трансформатор в ИБП галогенных ламп выполнен на ферритовом кольце, и с виду из этого кольца можно выжать нужные ватты. Все заводские обмотки были сняты с кольца и на их место намотаны новые. Выходной трансформатор должен обеспечивать биполярное напряжение 60 вольт на плечо.

Для намотки трансформатора использовался провод от китайских обычных железных трансформаторов (входит в комплект приставки sega). Проволока – 0,4 мм. Первичная обмотка намотана 14 сердечниками, первые 5 витков по всему кольцу, провод не режем! Намотав 5 витков, делаем ветку, скручиваем провод и наматываем еще 5.Такое решение избавит от сложной фазировки обмоток. Первичная обмотка готова.

Намотана вторичная обмотка. Обмотка состоит из 9 жил одного провода, одно плечо состоит из 20 витков, оно же наматывается на весь каркас, затем ответвляется и наматывается еще 20 витков.

Для очистки лака я просто поджигал провода зажигалкой, затем чистил их монтажным ножом и протирал концы растворителем. Скажу сразу – отлично работает! Получил на выходе нужные 65 вольт.В дальнейших статьях мы рассмотрим варианты такого рода, а также добавим выпрямитель на выходе, превратив ЭТ в полноценный импульсный блок питания, который можно использовать практически для любых целей.

Как вывести аккумуляторный шуруповерт из сети?

Аккумуляторный шуруповерт предназначен для вкручивания – выкручивания шурупов, саморезов, шурупов и болтов. Все зависит от использования сменных головок – бит. Область применения отвертки также очень широка: сборщики мебели, электрики, строители – отделочники используют ее для крепления гипсокартонных плит и вообще всего, что можно собрать с помощью резьбового соединения.

Это использование отвертки в профессиональной среде. Помимо профессионалов, этот инструмент также приобретается исключительно для личного пользования при проведении ремонтно-строительных работ в квартире или загородном доме, гараже.

Аккумуляторный шуруповерт легкий, небольшой по размеру, не требует подключения к сети, что позволяет работать с ним в любых условиях. Но беда в том, что емкость аккумуляторов небольшая, и после 30-40 минут интенсивной работы приходится ставить аккумулятор на заряд минимум на 3-4 часа.

Кроме того, батарейки имеют свойство приходить в негодность, особенно если отвёрткой не пользоваться регулярно: развешивали ковер, шторы, картины и складывали в коробку. Через год решили прикрутить пластиковый плинтус, но отвертка не “тянет”, зарядка аккумулятора не сильно помогает.

Новый аккумулятор стоит дорого, и не всегда можно сразу найти в продаже именно то, что вам нужно. В обоих случаях выход один – запитать отвертку от сети через блок питания.Причем чаще всего работа ведется в два шага от сетевой розетки. Конструкция такого блока питания будет описана ниже.

В целом конструкция простая, не содержит дефицитных деталей, повторить ее может любой, кто хоть немного знаком с электрическими схемами и умеет держать паяльник. Если вспомнить, сколько шуруповертов находится в эксплуатации, то можно предположить, что конструкция будет популярной и востребованной.

Блок питания должен удовлетворять сразу нескольким требованиям.Во-первых, он достаточно надежен, во-вторых, он малогабаритный и легкий, удобен в переноске и транспортировке. Третье требование, пожалуй, самое важное – это падающая грузоподъемность, позволяющая избежать поломки отвертки при перегрузках. Также важна простота конструкции и доступность деталей. Всем этим требованиям полностью отвечает блок питания, конструкция которого будет рассмотрена ниже.

Основа устройства – электронный трансформатор марки Feron или Toshibra мощностью 60 Вт.Эти трансформаторы продаются в магазинах электротоваров и предназначены для питания галогенных ламп 12 В. Обычно такие лампы используются для освещения витрин магазинов.

В данной конструкции сам трансформатор переделок не требует, он используется как есть: два входных сетевых провода и два выходных провода с напряжением 12 В. Принципиальная схема блока питания довольно проста и представлена на рисунке 1.

Рисунок 1. Принципиальная схема блока питания

Трансформатор Т1 создает падающую характеристику источника питания из-за повышенной индуктивности рассеяния, которая достигается его конструкцией, о которой будет сказано выше.Кроме того, трансформатор Т1 обеспечивает дополнительную гальваническую развязку от сети, что увеличивает общую электробезопасность устройства, хотя эта изоляция уже есть в самом электронном трансформаторе U1. Подбирая количество витков первичной обмотки, можно в определенных пределах регулировать выходное напряжение блока в целом, что дает возможность использовать его с различными типами отверток.

Вторичная обмотка трансформатора Т1 выполнена с отводом от средней точки, что дает возможность использовать двухполупериодный выпрямитель всего на двух диодах вместо диодного моста.По сравнению с мостовой схемой потери такого выпрямителя из-за падения напряжения на диодах в два раза меньше. Ведь диодов два, а не четыре. Для дальнейшего снижения потерь мощности на диодах выпрямителя используется диодная сборка с диодами Шоттки.

Низкочастотные пульсации выпрямленного напряжения сглаживаются электролитическим конденсатором С1. Электронные трансформаторы работают на высокой частоте, порядка 40-50 кГц, поэтому, помимо пульсаций с частотой сети, эти высокочастотные пульсации также присутствуют в выходном напряжении.Учитывая, что двухполупериодный выпрямитель удваивает частоту, эти колебания достигают 100 и более килогерц.

Оксидные конденсаторы

имеют большую внутреннюю индуктивность, поэтому они не могут сглаживать высокочастотные колебания. Более того, они просто бесполезно нагреют электролитический конденсатор и даже могут вывести его из строя. Для подавления этих пульсаций параллельно оксидному конденсатору устанавливается керамический конденсатор C2 малой емкости и небольшой собственной индуктивности.

Индикацией работы блока питания можно управлять по свечению светодиода HL1, ток через который ограничивается резистором R1.

Отдельно следует сказать о назначении резисторов R2 – R7. Дело в том, что электронный трансформатор изначально проектировался для питания галогенных ламп. Предполагается, что эти лампы подключаются к выходной обмотке электронного трансформатора еще до того, как он подключен к сети: иначе он просто не запустится без нагрузки.

Если в описываемой конструкции электронный трансформатор включен в сеть, то последующее нажатие кнопки отвертки не заставит его вращаться.Чтобы этого не происходило в конструкции предусмотрены резисторы R2 – R7. Их сопротивление подбирается таким образом, чтобы электронный трансформатор уверенно запускался.

Детали и конструкция

Блок питания расположен в корпусе от штатного аккумулятора, отслужившего свой срок, если, конечно, его еще не выбросили. В основе конструкции лежит алюминиевая пластина толщиной не менее 3 мм, расположенная посередине батарейного отсека. Общий дизайн показан на рисунке 2.

Рисунок 2. Блок питания для аккумуляторного шуруповерта

Все остальные части прикреплены к этой пластине: электронный трансформатор U1, трансформатор T1 (с одной стороны) и диодная сборка VD1 и все другие части, включая кнопку питания SB1, с другой. Пластина также служит общим проводом для выходного напряжения, поэтому диодная сборка устанавливается на нее без прокладки, хотя для лучшего охлаждения теплоотводящую поверхность сборки ВД1 следует смазать теплоотводящей пастой КПТ-8.

Трансформатор Т1 выполнен на ферритовом кольце типоразмера 28 * 16 * 9 из феррита марки НМ2000. Такое кольцо не в дефиците, достаточно обычное дело, проблем с приобретением быть не должно. Перед намоткой трансформатора сначала затупите внешний и внутренний края кольца алмазным напильником или просто наждачной бумагой, а затем заизолируйте его ленточкой из лаковой ткани или лентой ФУМ, применяемой для намотки труб отопления.

Как упоминалось выше, трансформатор должен иметь высокую индуктивность рассеяния.Это достигается тем, что обмотки расположены друг напротив друга, а не одна под другой. Первичная обмотка I содержит 16 витков в двух проводах марки ПЭЛ или ПЭВ-2. Диаметр проволоки 0,8 мм.

Вторичная обмотка II намотана жгутом из четырех проводов, количество витков 12, диаметр провода такой же, как и у первичной обмотки. Для обеспечения симметрии вторичной обмотки ее следует намотать сразу двумя проводами, а точнее пучком. После намотки, как это обычно делается, начало одной обмотки соединяется с концом другой.Для этого обмотку придется «прозвонить» тестером.

Микровыключатель MP3-1 используется как кнопка SB1, для которой активируется нормально замкнутый контакт. В нижней части корпуса блока питания установлен толкатель, который через пружину соединен с кнопкой. Блок питания подключается к отвертке точно так же, как и обычный аккумулятор.

Если теперь положить отвертку на плоскую поверхность, толкатель через пружину нажимает кнопку SB1 и питание отключается.Как только отвертка берется в руки, отпущенная кнопка включает питание. Осталось только нажать на спусковой крючок отвертки и все заработает.

Немного о деталях

В блоке питания немного деталей. Лучше использовать импортные конденсаторы, это сейчас даже проще, чем найти запчасти отечественного производства. Диодная сборка VD1 типа SBL2040CT (выпрямленный ток 20 А, обратное напряжение 40 В) может быть заменена на SBL3040CT, в крайнем случае – на два отечественных диода КД2997.Но указанные на схеме диоды дефицитом не являются, так как они используются в компьютерных блоках питания, и купить их не проблема.

О конструкции трансформатора Т1 говорилось выше. Любой светодиод HL1 подойдет кому угодно.

Установка устройства проста и сводится лишь к раскручиванию витков первичной обмотки трансформатора Т1 для достижения желаемого выходного напряжения. Номинальное напряжение питания шуруповертов в зависимости от модели составляет 9, 12 и 19 В.Размотав витки с трансформатора Т1, следует добиться соответственно 11, 14 и 20 В.

Внешний вид Электронный трансформатор представляет собой небольшой металлический, обычно алюминиевый корпус, половинки которого скрепляются всего двумя заклепками. Однако некоторые компании выпускают аналогичные устройства в пластиковых корпусах.

Чтобы увидеть, что внутри, эти заклепки можно просто высверлить. Эту же операцию необходимо проделать, если планируется переделка или ремонт самого устройства. Хотя при его невысокой цене гораздо проще пойти и купить что-нибудь еще, чем отремонтировать старое.И все же было много энтузиастов, которые не только сумели разобраться в устройстве устройства, но и разработали на его основе несколько импульсных блоков питания.

На рис. 1 показана аналогичным образом удаленная схема трансформатора Taschibra.Преобразователи производства Feron имеют очень похожую схему. Разница лишь в конструкции печатных плат и типах используемых деталей, в основном трансформаторов: в преобразователях Feron выходной трансформатор выполнен на кольце, а в преобразователях Taschibra – на W-образном сердечнике.

При использовании электронного трансформатора только для питания галогенных ламп название производителя не имеет значения. Единственное, на что стоит обратить внимание, это мощность: электронные трансформаторы выпускаются мощностью от 60 до 250 Вт.

Рисунок 1. Схема электронного трансформатора от Taschibra

Краткое описание схемы электронного трансформатора, ее достоинства и недостатки

Как видно из рисунка, устройство представляет собой двухтактный автогенератор, выполненный по полумостовой схеме.Два плеча моста выполнены на транзисторах Q1 и Q2, а два других плеча содержат конденсаторы С1 и С2, поэтому такой мост называется полумостом.

На одну его диагональ подается напряжение сети, выпрямленное диодным мостом, а на другую – нагрузку. В данном случае это первичная обмотка выходного трансформатора. Электронные балласты для энергосберегающих ламп изготавливаются по очень похожей схеме, но вместо трансформатора в них входят дроссель, конденсаторы и нити люминесцентных ламп.

Для управления работой транзисторов в их принципиальные схемы включены обмотки I и II трансформатора обратной связи Т1. Обмотка III представляет собой токовую обратную связь, через которую подключается первичная обмотка выходного трансформатора.

Управляющий трансформатор Т1 намотан на ферритовом кольце внешним диаметром 8 мм. Базовые обмотки I и II содержат по 3-4 витка, а обмотка обратной связи III – только один виток. Все три обмотки выполнены из проводов в разноцветной пластиковой изоляции, что немаловажно при экспериментах с устройством.

На элементах R2, R3, C4, D5, D6 схема запуска автогенератора собирается в момент подключения всего устройства к сети. Напряжение сети, выпрямленное входным диодным мостом через резистор R2, заряжает конденсатор С4. Когда напряжение на нем превышает порог срабатывания динистора D6, последний открывается и на базе транзистора Q2 формируется импульс тока, запускающий преобразователь.

Дальнейшие работы ведутся без участия пускового контура.Следует отметить, что динистор D6 двусторонний, может работать в цепях переменного тока, при постоянном токе полярность включения значения не имеет. В Интернете его также называют «деак».

Сетевой выпрямитель выполнен на четырех диодах типа 1N4007, в качестве предохранителя используется резистор R1 сопротивлением 1 Ом мощностью 0,125 Вт.

Схема преобразователя как таковая достаточно проста и не содержит никаких “излишеств”. После выпрямительного моста нет даже простого конденсатора для сглаживания пульсаций выпрямленного сетевого напряжения.

Выходное напряжение непосредственно с выходной обмотки трансформатора также подается непосредственно на нагрузку без каких-либо фильтров. Схемы стабилизации и защиты выходного напряжения отсутствуют, поэтому при коротком замыкании в цепи нагрузки сгорают сразу несколько элементов, как правило, это транзисторы Q1, Q2, резисторы R4, R5, R1. Ну может и не сразу, но хоть один транзистор точно.

И несмотря на это, казалось бы, несовершенство, схема полностью себя оправдывает при использовании в штатном режиме, т.е.е. для питания галогенных ламп. Простота схемы определяет ее невысокую стоимость и широкое распространение устройства в целом.

Исследование работы электронных трансформаторов

Если вы подключите нагрузку к электронному трансформатору, например, галогенную лампу 12 В x 50 Вт, и подключите к этой нагрузке осциллограф, то вы увидите изображение, показанное на рисунке 2, на его экране.

Рисунок 2. Осциллограмма выходного напряжения электронного трансформатора Taschibra 12Vx50W

Выходное напряжение – это высокочастотные колебания с частотой 40 кГц, модулированные на 100% с частотой 100 Гц, получаемые после выпрямления сетевого напряжения с частотой 50 Гц, что вполне подходит для питания галогенных ламп.Точно такая же картина будет и для преобразователей другой мощности или другой фирмы, поскольку схемы практически не отличаются друг от друга.

Если к выходу выпрямительного моста подключить электролитический конденсатор C4 47uFх400V, как показано пунктирной линией на рисунке 4, то напряжение на нагрузке примет вид, показанный на рисунке 4.

Рисунок 3. Подключение конденсатора к выходу выпрямительного моста

Однако не следует забывать, что зарядный ток дополнительно подключенного конденсатора С4 приведет к перегоранию, причем довольно шумному, резистора R1, который используется в качестве предохранителя.Следовательно, этот резистор следует заменить на более мощный резистор номиналом 22 Ом x 2 Вт, цель которого просто ограничить ток зарядки конденсатора C4. В качестве предохранителя следует использовать обычный предохранитель на 0,5 А.

Легко видеть, что модуляция с частотой 100 Гц прекратилась, остались только высокочастотные колебания с частотой около 40 кГц. Даже если при этом исследовании нет возможности использовать осциллограф, то этот неоспоримый факт можно заметить по небольшому увеличению яркости лампочки.

Это говорит о том, что электронный трансформатор вполне подходит для создания простых импульсных источников питания. Здесь возможно несколько вариантов: использование преобразователя без разборки, только с добавлением внешних элементов и с небольшими изменениями схемы, очень маленькими, но придающими преобразователю совершенно другие свойства. Но более подробно об этом мы поговорим в следующей статье.

Как сделать блок питания от электронного трансформатора?

После всего, что было сказано в предыдущей статье (см. Как работает электронный трансформатор? ), кажется, что сделать импульсный блок питания из электронного трансформатора достаточно просто: поставить на выход выпрямительный мост, сглаживающий конденсатор. , при необходимости стабилизатор напряжения и подключите нагрузку.Однако это не совсем так.

Дело в том, что преобразователь без нагрузки не запускается или нагрузки не хватает: если к выходу выпрямителя подключить светодиод, конечно, с ограничивающим резистором, то можно будет увидеть только одну вспышку светодиод при включении.

Чтобы увидеть еще одну вспышку, нужно выключить и включить преобразователь в сеть. Чтобы вспышка превратилась в постоянное свечение, к выпрямителю необходимо подключить дополнительную нагрузку, которая просто снимет полезную мощность, превратив ее в тепло.Поэтому такая схема используется при постоянной нагрузке, например, двигатель постоянного тока или электромагнит, управление которым будет возможно только через первичную цепь.

Если для нагрузки требуется напряжение более 12 В, которое вырабатывается электронными трансформаторами, необходимо перемотать выходной трансформатор, хотя существует менее трудоемкий вариант.

Вариант изготовления импульсного блока питания без разборки электронного трансформатора

Схема такого блока питания представлена на рисунке 1.

Рисунок 1. Биполярный источник питания для усилителя

Блок питания выполнен на базе электронного трансформатора мощностью 105Вт. Для изготовления такого блока питания потребуется изготовить несколько дополнительных элементов: сетевой фильтр, согласующий трансформатор Т1, выходной дроссель L2, выпрямительный мост VD1-VD4.

Блок питания без нареканий несколько лет эксплуатирует с блоком УНЧ мощностью 2х20Вт. При номинальном напряжении 220В и токе нагрузки 0.1А выходное напряжение блока составляет 2х25В, а при увеличении тока до 2А напряжение падает до 2х20В, чего вполне достаточно для нормальной работы усилителя.

Согласующий трансформатор Т1 выполнен на кольце К30х18х7 из феррита М2000НМ. Первичная обмотка содержит 10 витков провода ПЭВ-2 диаметром 0,8 мм, сложенного пополам и скрученного жгутом. Вторичная обмотка содержит 2х22 витка со средней точкой, такой же провод, также сложенный пополам. Чтобы обмотка была симметричной, намотку нужно производить сразу двумя проводами – пучком.После намотки, чтобы получить среднюю точку, соедините начало одной обмотки с концом другой.

Вам также придется сделать дроссель L2 самостоятельно; для его изготовления понадобится такое же ферритовое кольцо, что и для трансформатора Т1. Обе обмотки намотаны проводом ПЭВ-2 диаметром 0,8 мм и содержат по 10 витков.

Выпрямительный мост собран на диодах КД213, также можно использовать КД2997 или импортные, важно только, чтобы диоды были рассчитаны на рабочую частоту не менее 100 КГц.Если вместо них поставить, например, КД242, то они будут только греться, и вы не сможете получить от них необходимое напряжение. Диоды следует устанавливать на радиатор площадью не менее 60 – 70 см2, используя изолирующие слюдяные прокладки.

Электролитические конденсаторы C4, C5 состоят из трех параллельно соединенных конденсаторов по 2200 мкФ каждый. Обычно это делается во всех импульсных источниках питания, чтобы уменьшить общую индуктивность электролитических конденсаторов.Кроме того, также полезно установить параллельно им керамические конденсаторы емкостью 0,33 – 0,5 мкФ, которые будут сглаживать высокочастотные колебания.

На входе блока питания полезно установить входной сетевой фильтр, хотя и без него он будет работать. В качестве дросселя входного фильтра использовался готовый дроссель DF50GTs, который использовался в телевизорах 3USCT.

Все узлы блока монтируются на плате из изоляционного материала путем навесного монтажа с использованием для этого выводов деталей.Вся конструкция должна быть помещена в защитный кожух из латуни или листового металла с отверстиями для охлаждения.

Правильно собранный блок питания в регулировке не нуждается, сразу начинает работать. Хотя, прежде чем ставить агрегат в готовую конструкцию, стоит его проверить. Для этого к выходу блока подключают нагрузку – резисторы сопротивлением 240 Ом, мощностью не менее 5Вт. Не рекомендуется включать агрегат без нагрузки.

Другой способ доработки электронного трансформатора

Бывают ситуации, когда хочется использовать аналогичный импульсный блок питания, но нагрузка оказывается очень “вредной”.Потребление тока либо очень мало, либо сильно варьируется, и блок питания не запускается.

Аналогичная ситуация возникла, когда пытались поставить лампу или люстру со встроенными электронными трансформаторами, вместо галогенных ламп LED … Люстра просто отказалась с ними работать. Что делать в таком случае, как заставить все работать?

Чтобы разобраться с этой проблемой, давайте взглянем на Рисунок 2, который показывает упрощенную схему электронного трансформатора.

Рисунок 2. Упрощенная схема электронного трансформатора

Обратим внимание на обмотку управляющего трансформатора Т1, подчеркнутую красной полосой. Эта обмотка обеспечивает обратную связь по току: если через нагрузку нет тока или он просто небольшой, то трансформатор просто не запускается. Некоторые граждане, купившие этот прибор, подключают к нему лампочку на 2,5Вт, а потом несут обратно в магазин, мол, не работает.

И все же достаточно простым способом можно не только заставить устройство работать практически без нагрузки, но и сделать его защищенным от короткого замыкания.Метод такого уточнения показан на рисунке 3.

Рисунок 3. Модификация электронного трансформатора. Упрощенная схема.

Чтобы электронный трансформатор работал без нагрузки или с минимальной нагрузкой, обратную связь по току следует заменить обратной связью по напряжению. Для этого снимите обмотку обратной связи по току (выделена красным на рис. 2) и вместо этого припаяйте к плате проволочную перемычку, естественно, в дополнение к ферритовому кольцу.

Далее управляющий трансформатор Тр1, это тот, что на малом кольце, намотана обмотка на 2 – 3 витка.Причем идет один виток выходного трансформатора, а затем подключаются получившиеся дополнительные обмотки, как указано на схеме. Если преобразователь не запускается, то необходимо изменить фазировку одной из обмоток.

Резистор в цепи обратной связи выбирается в пределах 3 – 10 Ом, мощностью не менее 1Вт. Он определяет глубину обратной связи, которая определяет ток, при котором генерация остановится. Собственно, это рабочий ток защиты от короткого замыкания.Чем больше сопротивление этого резистора, тем меньше ток нагрузки, генерация будет нарушена, т.е. сработает защита от короткого замыкания.

Из всех представленных улучшений это, пожалуй, лучшее. Но не помешает дополнить его еще одним трансформатором, как в схеме по рисунку 1.

Электронные трансформаторы: назначение и применение

Применение электронного трансформатора

В целях улучшения условий электробезопасности систем освещения в некоторых случаях рекомендуется использовать лампы не на напряжение 220В, а намного ниже.Как правило, такое освещение устраивают во влажных помещениях: подвалах, подвалах, санузлах.

Для этих целей в настоящее время в основном используются галогенные лампы с рабочим напряжением 12 В. Питание таких ламп осуществляется через электронные трансформаторы , внутреннее устройство которых будет рассмотрено немного позже. А пока несколько слов о регулярном использовании этих устройств.

Внешне электронный трансформатор представляет собой небольшую металлическую или пластиковую коробку, из которой выходит 4 провода: два входных с надписью ~ 220V, и два выходных ~ 12V.

Все достаточно просто и понятно. Электронные трансформаторы могут регулироваться диммерами , (тиристорные регуляторы), естественно, со стороны входного напряжения. К одному диммеру можно подключить несколько электронных трансформаторов. Естественно, включение без регуляторов тоже возможно. Типовая схема включения электронного трансформатора изображена на рисунке 1.

Рисунок 1. Типовая схема включения электронного трансформатора.

К преимуществам электронных трансформаторов, прежде всего, можно отнести их небольшие размеры и вес, что позволяет устанавливать их практически в любом месте. Некоторые модели современных осветительных приборов, рассчитанные на работу с галогенными лампами, содержат встроенные электронные трансформаторы, иногда даже по несколько штук. Такая схема используется, например, в люстрах. Известны варианты, когда в мебели устанавливают электронные трансформаторы для внутреннего освещения полок и вешалок.

Для освещения помещений трансформаторы можно устанавливать за подвесным потолком или за стеновыми панелями из гипсокартона в непосредственной близости от галогенных ламп.При этом длина соединительных проводов между трансформатором и лампой составляет не более 0,5 – 1 метра, что связано с большими токами (при напряжении 12 В и мощности 60 Вт ток в нагрузке не менее 5А), а также высокочастотная составляющая выходного напряжения электронного трансформатора.

Индуктивное сопротивление провода увеличивается с увеличением частоты и длины. В основном длина определяет индуктивность провода. При этом общая мощность подключаемых ламп не должна превышать указанную на этикетке электронного трансформатора.Для повышения надежности всей системы в целом лучше, если мощность ламп будет на 10-15% ниже мощности трансформатора.

Рис. 2. Электронный трансформатор для галогенных ламп OSRAM

Вот, пожалуй, все, что можно сказать о типичном использовании данного устройства. Есть одно условие, которое нельзя забывать: электронные трансформаторы не запускаются без нагрузки … Следовательно, лампа должна быть подключена постоянно, а освещение включается выключателем, установленным в первичной сети.

Но этим область применения электронных трансформаторов не ограничивается: простые модификации, зачастую даже не требующие вскрытия корпуса, позволяют создавать импульсные источники питания (ИБП) на базе электронного трансформатора. Но прежде чем говорить об этом, следует лучше познакомиться с устройством самого трансформатора.

В следующей статье мы более подробно рассмотрим один из электронных трансформаторов Taschibra, а также проведем небольшое исследование работы трансформатора.

Трансформаторы для галогенных ламп

Point Встраиваемые светильники сегодня они стали такой же повседневной обыденной вещью в интерьере дома, квартиры, офиса, как обычная люстра или люминесцентная лампа.

Многие наверняка обратили внимание на то, что иногда лампочки, если их несколько, в одних и тех же прожекторах светятся по-разному. Некоторые лампы довольно яркие, а другие в лучшем случае наполовину накаливания. В этой статье мы постараемся разобраться в сути проблемы.

Итак, сначала немного теории. Галогенные лампы , устанавливаемые в точечные светильники, рассчитаны на рабочее напряжение 220 В и 12 В. Для подключения лампочек на 12 В необходимо специальное устройство – трансформатор.

Трансформаторы для галогенных ламп на нашем рынке в основном электронные. Также существуют тороидальные трансформаторы, но мы не будем на них останавливаться в этой статье. Отметим только, что они надежнее электронных, но при условии, что у вас относительно стабильное напряжение, а мощность трансформатор-лампа правильно сбалансирована.

Электронный трансформатор для галогенных ламп имеет ряд преимуществ перед обычным трансформатором. К таким преимуществам можно отнести: плавный пуск (не у всех трансов), защиту от короткого замыкания (тоже не у всех), легкий вес, малые габариты, постоянное напряжение на выходе (у большинства), автоматическую регулировку выходного напряжения. Но все это будет работать правильно только при правильной установке.

Так уж вышло, что многие электрики-самоучки или люди, занимающиеся прокладкой проводов, читают книжки по электротехнике, а уж тем более инструкции, которые прилагаются практически ко всем устройствам, в данном случае к понижающим трансформаторам.В этой самой инструкции черным по белому написано, что:

1) длина провода от трансформатора до лампы должна быть не более 1,5 метра при условии, что сечение провода не менее 1 мм кв.

2) если к одному трансформатору требуется подключить 2 и более лампы, то подключение осуществляется по схеме «звезда»;

3) если необходимо увеличить длину провода от трансформатора до светильника, то необходимо увеличить сечение провода пропорционально длине;

Соблюдение столь простых правил избавит вас от множества вопросов и проблем, возникающих при установке освещения.

Не углубляясь в законы физики, рассмотрим каждый из пунктов.

1) Если увеличить длину проводов, лампа будет светить тусклее, а провод может начать нагреваться.

2) Что такое звездообразная схема? Это значит, что к каждой лампе нужно протянуть отдельный провод и, что немаловажно, длина всех проводов должна быть одинаковой, независимо от расстояния от трансформатора -> лампы, иначе свечение всех ламп будет разным.

4) Каждый трансформатор для галогенных ламп рассчитан на определенную мощность. Нет необходимости брать трансформатор на 300 Вт и питать на нем лампочку на 20 Вт.

Во-первых, это бессмысленно, во-вторых, не будет согласующего трансформатора-> лампы, а что-то из этой цепочки обязательно перегорит. Это только вопрос времени.

Например, для трансформатора мощностью 105 Вт можно использовать 3 лампы мощностью 35 Вт, 5 ламп мощностью 20 Вт, но это при условии использования высококачественных трансформаторов.

Надежность трансформатора во многом зависит от производителя. Большая часть представленного на рынке электрооборудования производится в Китае. Цена обычно соответствует качеству. Выбирая трансформатор, внимательно прочтите инструкцию (если есть) или то, что написано на коробке или самом трансформаторе.

Как правило, производитель пишет максимальную мощность, на которую способно данное устройство. На практике нужно от этой цифры отнять около 30%, тогда есть шанс, что трансформатор прослужит какое-то время.

Если вся проводка уже проведена и нет возможности переделать проводку по схеме «звезда», лучшим вариантом будет, если каждая лампочка будет запитываться от отдельного, своего трансформатора. На первых порах это будет стоить чуть дороже одного транса на 3-4 лампы, но потом, в процессе эксплуатации, вы поймете достоинства такой схемы.

В чем преимущество? При выходе из строя одного трансформатора не будет гореть только одна лампочка, что, согласитесь, довольно удобно, ведь основное освещение все равно остается в рабочем состоянии.

Если вам необходимо отрегулировать интенсивность света, то есть использовать диммер, вам придется отказаться от электронного трансформатора, так как большинство электронных трансформаторов не предназначены для работы с диммером. В этом случае можно использовать тороидальный понижающий трансформатор.

Если вам это кажется дороговато, повесьте на каждую лампочку отдельный трансформатор, вместо лампочек на 12 В установите лампы 220 В, снабдив их устройством плавного пуска, или, если конструкция светильников позволяет, поменяйте лампы к другим, на примере лампы эконом-класса MR-16 LED.Подробнее об этом мы рассказали в предыдущей статье.

При выборе трансформатора для галогенных ламп отдавайте предпочтение качественным и более дорогим трансформаторам. Такие трансформаторы снабжены самыми разными защитами: от короткого замыкания, от перегрева, оснащены устройством плавного пуска ламп, что значительно продлевает срок эксплуатации ламп в 2-3 раза. И, кроме того, качественные трансформаторы проходят множество проверок на эксплуатационную безопасность, пожарную безопасность и соответствие европейским стандартам, чего нельзя сказать о более дешевых моделях, которые, в большинстве своем, происходят из ниоткуда.

В любом случае все довольно сложные технические вопросы, включая выбор трансформаторов для галогенных ламп, лучше доверить профессионалам.

Устройство плавного включения ламп накаливания

Принцип работы данного устройства и плюсы при его использовании.

Как известно, очень часто выходят из строя лампы накаливания и так называемые галогенные лампы . Часто это происходит из-за нестабильного сетевого напряжения и очень частого включения ламп.Даже если лампы низкого напряжения (12 вольт) используются через понижающий трансформатор, частое включение ламп приводит к их быстрому возгоранию. Для увеличения срока службы ламп накаливания было изобретено устройство плавного включения ламп.

Устройство для плавного пуска ламп накаливания медленнее зажигает спираль лампы (2-3 секунды), за счет этого исключается возможность выхода лампы из строя в момент нагрева нити накаливания.

Как известно в большинстве случаев ламп накаливания выходят из строя в момент включения, исключив этот момент, мы значительно продлим срок службы ламп накаливания.

Также необходимо учитывать тот факт, что при прохождении устройства для плавного включения ламп напряжение в сети стабилизируется, а резкие скачки напряжения не влияют на лампу.

Устройства плавного пуска для ламп могут применяться как с лампами на напряжение 220 вольт, так и с лампами, работающими через понижающий трансформатор. В обоих случаях устройство для плавного включения ламп установлено в разомкнутой цепи (фазе).

Необходимо помнить, что при использовании устройства совместно с понижающим трансформатором его необходимо устанавливать перед трансформатором.

Устройство для плавного включения ламп можно установить в любом доступном месте, будь то распределительная коробка, разъем люстры, выключатель или встраиваемый светильник.

Не рекомендуется устанавливать в помещениях с повышенной влажностью. Каждое отдельное устройство нужно подбирать в зависимости от нагрузки, которую оно будет поддерживать, невозможно установить устройство плавного включения ламп с установленной мощностью ниже, чем у всех ламп, которые оно защищает. Невозможно использовать устройство для плавного включения ламп с люминесцентными лампами.

Установив устройство для плавного включения ламп, вы надолго забудете о проблеме замены галогенных ламп и ламп накаливания.

Многие начинающие радиолюбители и не только сталкиваются с проблемами при изготовлении мощного

блоков питания. Сейчас в продаже появилось большое количество электронных трансформаторов,

используется для питания галогенных ламп. Электронный трансформатор полумостовой

преобразователь напряжения импульсный автогенерирующий.Преобразователи импульсные
имеют высокий КПД, малые габариты и вес.
Эти изделия не дорогие, примерно 1 рубль за ватт. После доработки их вполне можно использовать.

опыта переделки электронного трансформатора Taschibra 105W.

Рассмотрим принципиальную схему электронного преобразователя.
Напряжение сети через предохранитель поступает на диодный мост D1-D4. Напряжение выпрямленное

полумостовой преобразователь на транзисторах Q1 и Q2.По диагонали моста, образованного этими транзисторами

и конденсаторов С1, С2, обмотка I импульсного трансформатора Т2 включена. Пуск инвертора

обеспечивается схемой, состоящей из резисторов R1, R2, конденсатора C3, диода D5 и диак D6. Трансформатор

обратная связь Т1 имеет три обмотки – обмотка обратной связи по току, которая включена последовательно

с первичной обмоткой силового трансформатора и двумя обмотками по 3 витка каждая, питающими базовые цепи транзисторов.
Выходное напряжение электронного трансформатора представляет собой прямоугольный импульс с частотой

30 кГц, с модуляцией 100 Гц.

Чтобы использовать электронный трансформатор в качестве источника питания, он должен быть

доработать.

Подключаем на выходе выпрямительного моста конденсатор для сглаживания пульсаций выпрямленного

напряжение. Емкость выбирается из расчета 1мкФ на 1Вт. Рабочее напряжение конденсатора не должно быть

менее 400 В.

При подключении выпрямительного моста с конденсатором к сети происходит скачок тока, поэтому нужно сломать

Один из сетевых проводов включает термистор NTC или резистор 4,7 Ом 5 Вт. Это ограничит пусковой ток.

Если вам нужно другое выходное напряжение, перемотайте вторичную обмотку силового трансформатора.

Диаметр провода (жгута проводов) выбирается исходя из тока нагрузки.

Электронные трансформаторы имеют обратную связь по току, поэтому выходное напряжение будет варьироваться в зависимости от

от нагрузки.Если нагрузка не подключена, трансформатор не запустится. Для того чтобы этого не произошло нужно

изменяет цепь обратной связи по току на обратную связь по напряжению.

Снимаем обмотку обратной связи по току и ставим перемычку на плату. Тогда пропускаем гибкий

Скручиваем провод

через силовой трансформатор и делаем 2 витка, затем провод продеваем через

трансформатора обратной связи и сделать один оборот. Концы пропущены через силовой трансформатор

и трансформатор обратной связи провода, подключаем через два параллельно включенных резистора

6.8 Ом 5 Вт. Этот токоограничивающий резистор устанавливает частоту преобразования (около 30 кГц).

По мере увеличения тока нагрузки частота становится выше.

Если инвертор не запускается, необходимо изменить направление обмотки.

В трансформаторах Taschibra транзисторы прижаты к корпусу через картон, что небезопасно при работе.

Кроме того, бумага очень плохо проводит тепло. Поэтому транзисторы лучше устанавливать через теплопровод

прокладка.
Для выпрямления переменного напряжения частотой 30 кГц на выходе электронного трансформатора

устанавливаем диодный мост.
Наилучшие результаты показал из всех протестированных диодов отечественный

KD213B (200 В; 10 А; 100 кГц; 0,17 мкс). При больших токах нагрузки нагреваются, поэтому их нужно

установить на радиатор через теплопроводящие прокладки.
Электронные трансформаторы плохо работают с емкостными нагрузками или вообще не запускаются.

Для нормальной работы необходим плавный запуск устройства.

способствует плавному запуску.

штуцер L1. Вместе с конденсатором 100 мкФ он также выполняет функцию фильтрации выпрямленного

напряжение.
Дроссель L1 50мкГ намотан на сердечнике Т106-26 производства Micrometals и содержит 24 витка с проводом 1,2 мм.

Такие жилы (желтые, с одной кромкой белого цвета) используются в блоках питания компьютеров.

Внешний диаметр 27 мм, внутренний диаметр 14 мм и высота 12 мм. Кстати в убитых блоках питания можно найти и

детали прочие, включая термистор.

Если у вас есть отвертка или другой инструмент, в котором разрядился аккумулятор

Ресурс

, то в случае с этой батареей можно разместить блок питания от электронного трансформатора.

Результат – веб-инструмент.
Для стабильной работы на выходе блока питания желательно поставить резистор примерно 500 Ом 2Вт.

В процессе настройки трансформатора нужно быть предельно внимательным и аккуратным.

На элементах устройства присутствует высокое напряжение. Не касайтесь фланцев транзисторов

, чтобы проверить, нагреваются они или нет. Также необходимо помнить, что после отключения конденсаторов

остаются заряженными в течение некоторого времени.

Эксперименты с электронным трансформатором «Ташибра»

0 Думаю, достоинства этого трансформатора уже оценили многие из тех, кто хоть раз сталкивался с проблемами питания различных электронных структур.И преимуществ у этого электронного трансформатора много. Легкость и габариты (как во всех аналогичных схемах), простота переделки под свои нужды, наличие экранирующего кожуха, невысокая стоимость и относительная надежность (по крайней мере, если не допускать экстремальных режимов и короткого замыкания, изделие выполнено по по подобной схеме может работать долгие годы). Спектр применения источников питания на базе «Ташибра» может быть достаточно широким, сравнимым с применением обычных трансформаторов.
Использование оправдано в случаях нехватки времени, средств, отсутствия необходимости в стабилизации.
Ну что – поэкспериментируем? Сразу оговорюсь, что целью экспериментов была проверка пусковой схемы «Ташибра» при различных нагрузках, частотах и использовании различных трансформаторов. Еще я хотел подобрать оптимальные номиналы компонентов схемы ПОС и проверить температурный режим компонентов схемы при работе на различных нагрузках с учетом использования корпуса «Ташибра» в качестве радиатора.
Несмотря на большое количество опубликованных схем электронных трансформаторов, я не поленился бы снова выставить их на обозрение.См. Рис. 1, иллюстрирующий наполнение «Ташибра».

Схема действительна для ЭТ “Ташибра” 60-150Вт. Издевательство проводилось над ET 150W. Однако предполагается, что благодаря идентичности схем результаты экспериментов можно легко проецировать на копии как более низкой, так и более высокой мощности.
Напомню еще раз, чего не хватает Ташибре для полноценного блока питания.
1. Отсутствие входного сглаживающего фильтра (он также является фильтром помех, предотвращающим попадание продуктов преобразования в сеть),
2.Текущий POS, допускающий возбуждение преобразователя и его нормальную работу только при наличии определенного тока нагрузки,
3. Отсутствие выходного выпрямителя,
4. Отсутствие элементов выходного фильтра.

Попробуем исправить все перечисленные недостатки «Ташибры» и постараемся добиться его приемлемой работы с желаемыми выходными характеристиками. Для начала даже не будем вскрывать корпус электронного трансформатора, а просто добавим недостающие элементы …

1.Входной фильтр: конденсаторы С`1, С`2 с симметричным двухобмоточным дросселем (трансформатором) Т`1
2. Диодный мост VDS`1 со сглаживающим конденсатором С`3 и резистором R`1 для защиты моста от зарядного тока. конденсатора.

Сглаживающий конденсатор обычно выбирается из расчета 1,0 – 1,5 мкФ на ватт мощности, а разрядный резистор 300-500 кОм должен быть подключен параллельно конденсатору для безопасности (касание клемм конденсатора, заряженного относительно высокое напряжение не очень нравится).
Резистор R`1 можно заменить термистором 5-15 Ом / 1-5 А. Такая замена в меньшей степени снизит КПД трансформатора.
На выходе ЭТ, как показано на схеме рис.3, подключаем цепь диода VD`1, конденсаторы С`4-С`5 и подключенный между ними дроссель L1 – для получения фильтрованной постоянной напряжение на выходе «больной». В то же время полистирольный конденсатор, расположенный непосредственно за диодом, обеспечивает основную часть поглощения продуктов конверсии после выпрямления.Предполагается, что электролитический конденсатор, «спрятанный» за индуктивностью дросселя, будет выполнять только свои прямые функции, предотвращая «провал» напряжения при пиковой мощности устройства, подключенного к ЭП. Но параллельно рекомендуется установить неэлектролитический конденсатор.

После добавления входной цепи произошли изменения в работе электронного трансформатора: амплитуда выходных импульсов (до диода VD`1) незначительно увеличилась за счет увеличения напряжения на входе устройства из-за добавление C`3 и модуляция с частотой 50 Гц практически отсутствуют.Это при расчетной нагрузке для ET.
Однако этого недостаточно. Tashibra не хочет запускаться без значительного тока нагрузки.
Установка нагрузочных резисторов на выходе преобразователя при возникновении любого минимального значения тока, которое может запустить преобразователь, только снижает общий КПД устройства. Пуск при токе нагрузки около 100 мА выполняется на очень низкой частоте, которую будет довольно сложно отфильтровать, если предполагается использование блока питания вместе с УМЗЧ и другой звуковой аппаратурой с низким потреблением тока в отсутствие сигнала. режим, например.В этом случае амплитуда импульсов также меньше, чем при полной нагрузке. Изменение частоты в режимах разной мощности довольно сильное: от пары до нескольких десятков килогерц. Это обстоятельство накладывает существенные ограничения на использование «Ташибры» в этом (неподвижном) виде при работе со многими устройствами.
Но продолжим.
Были предложения подключить к выводу ЭТ дополнительный трансформатор, как показано, например, на рис. 2.

Предполагалось, что первичная обмотка дополнительного трансформатора способна создавать ток, достаточный для нормальной работы основной цепи ЭТ.Предложение, однако, заманчиво только потому, что, не разбирая ЭТ, с помощью дополнительного трансформатора можно создать набор необходимых (на свой вкус) напряжений. Фактически, тока холостого хода дополнительного трансформатора недостаточно для запуска ЕТ. Попытки увеличить ток (как лампочка 6.3VX0.3A, подключенная к дополнительной обмотке), способный обеспечить НОРМАЛЬНУЮ работу ЭП, приводили только к запуску преобразователя и зажиганию лампочки. Но, возможно, кого-то тоже заинтересует этот результат, так как подключение дополнительного трансформатора справедливо и во многих других случаях для решения многих проблем.Так, например, дополнительный трансформатор можно использовать вместе со старым (но работающим) блоком питания компьютера, способным обеспечивать значительную выходную мощность, но имеющим ограниченный (но стабилизированный) набор напряжений.

Можно было бы и дальше искать истину в шаманизме вокруг «Ташибры», однако я счел эту тему для себя исчерпанной, т.к. для достижения желаемого результата (стабильный запуск и выход в рабочий режим при отсутствии нагрузки, а, следовательно, высокий КПД; небольшое изменение частоты при работе БП от минимальной до максимальной мощности и стабильный запуск при максимальной нагрузке) гораздо эффективнее попасть внутрь «Ташибры» и внести все необходимые изменения в схему самого ЭТ таким образом, как показано на рис.4. Более того,
я собрал полсотни таких схем еще во времена компьютерной эры Спектрума (специально для этих компьютеров). Различные УМЗЧ, питающиеся от аналогичных блоков питания, где-то еще работают. Блоки питания, выполненные по этой схеме, зарекомендовали себя наилучшим образом, работая, собранные из самых разнообразных компонентов и в различных вариантах исполнения.

Повторять? Конечно. Тем более, что это совсем не сложно.

Припаиваем трансформатор. Прогреваем для удобства разборки, чтобы перемотать вторичную обмотку для получения нужных выходных параметров как показано на этом фото

или с использованием любой другой технологии.В данном случае трансформатор выпаивался только для того, чтобы узнать данные его обмотки (кстати: W-образный магнитопровод с круглым сердечником, стандартные размеры для компьютерных блоков питания с 90 витками первичной обмотки, намотанные внутрь). 3 слоя с проводом диаметром 0,65 мм и 7 витков вторичной обмотки с пятижильным проводом диаметром примерно 1,1 мм; все это без малейшей прослойки и межобмоточной изоляции – только лак) и освобождают место для другого трансформатора.Для экспериментов мне было проще использовать кольцевые магнитопроводы. Они занимают меньше места на плате, что дает возможность (при необходимости) использовать дополнительные компоненты в объеме корпуса. В данном случае использовалась пара ферритовых колец с внешним и внутренним диаметром и высотой соответственно 32X20X6 мм, сложенная пополам (без склейки) – Н2000-НМ1. 90 витков первичной (диаметр провода – 0,65 мм) и 2х12 (1,2 мм) витков вторичной обмотки с необходимой межобмоточной изоляцией.Обмотка муфты содержит 1 виток монтажного провода диаметром 0,35 мм. Все обмотки намотаны в порядке, соответствующем нумерации обмоток. Требуется изоляция самого магнитопровода. В этом случае магнитопровод оборачивается двумя слоями изоленты, надежно, кстати, фиксируя свернутые кольца.

Перед установкой трансформатора на плату ЕТ припаиваем токовую обмотку коммутирующего трансформатора и используем ее как перемычку, впаивая туда, но уже не пропуская через окно кольца трансформатора.Устанавливаем на плату намотанный трансформатор Тр2, припаивая выводы в соответствии со схемой на рис. 4

и продеваем провод обмотки III в окно кольца коммутационного трансформатора. Используя жесткость проволоки, формируем подобие геометрически замкнутой окружности и петля обратной связи готова. В разрыв монтажного провода, образующего обмотку III обоих (коммутационного и силового) трансформаторов, припаиваем достаточно мощный резистор (> 1Вт) сопротивлением 3-10 Ом.

На схеме рис. 4 стандартные диоды ET не используются. Их стоит убрать, как, впрочем, и резистор R1, чтобы повысить КПД блока в целом. Но вы также можете пренебречь несколькими процентами эффективности и оставить перечисленные детали на доске. По крайней мере, на время экспериментов с инопланетянами эти детали остались на доске. Резисторы, установленные в базовых цепях транзисторов, следует оставить – они выполняют функцию ограничения тока базы при пуске преобразователя, облегчая работу на емкостной нагрузке.Транзисторы
непременно надо устанавливать на радиаторы через изолирующие теплопроводящие прокладки (позаимствованные, например, у неисправного блока питания компьютера), тем самым не допуская их

случайный мгновенный прогрев и обеспечение некоторой личной безопасности в случае прикосновения к радиатору во время работы устройства. Кстати, электрокартон, используемый в ЭТ для изоляции транзисторов и платы от корпуса, не является теплопроводным. Поэтому при «запаковывании» готовой схемы блока питания в стандартный корпус именно такие прокладки следует устанавливать между транзисторами и корпусом.Только в этом случае будет обеспечен хоть какой-то радиатор. При использовании преобразователя мощностью более 100Вт необходимо установить дополнительный радиатор на корпусе устройства. Но это так – на будущее.
А пока, завершив монтаж схемы, выполним еще одну точку безопасности, включив ее вход последовательно через лампу накаливания мощностью 150-200Вт. Лампа в случае нештатной ситуации (например, короткого замыкания) ограничит ток через конструкцию до безопасного значения и, в худшем случае, создаст дополнительное освещение рабочего пространства.В лучшем случае при небольшом наблюдении лампу можно использовать как индикатор, например, сквозного тока. Так, слабое (или несколько более интенсивное) свечение нити лампы при ненагруженном или слабо нагруженном преобразователе будет свидетельствовать о наличии сквозного тока. Подтверждением может служить температура ключевых элементов – нагрев в сквозном режиме будет довольно быстрым. При работающем преобразователе свечение нити 200-ваттной лампы, видимое на фоне дневного света, будет проявляться только на пороге 20-35Вт.
Итак, все готово к первому пуску модернизированной трассы «Ташибра». Включаем для начала – без нагрузки, но не забываем про предварительно подключенный к выходу преобразователя и осциллографа вольтметр. При правильно фазированных обмотках обратной связи инвертор должен запускаться без проблем. Если пуска не произошло, то пропущенный через окно коммутирующего трансформатора провод (предварительно отпаянный от резистора R5) пропускают с другой стороны, придавая ему, опять же, вид завершенного витка.Припаиваем провод к R5. Снова подаем питание на преобразователь. Не помогло? Ищите ошибки в установке: короткое замыкание, «непаянность», ошибочно выставленные значения.
При запуске исправного преобразователя с заданными данными обмотки на дисплее осциллографа, подключенного ко вторичной обмотке трансформатора Тр2 (в моем случае к половине обмотки), будет отображаться последовательность четких прямоугольных импульсов, которая не меняется со временем. Частота преобразования подбирается резистором R5, а в моем случае R5 = 5.10 Ом, частота ненагруженного преобразователя составляла 18 кГц. При нагрузке 20 Ом – 20,5 кГц. При нагрузке 12 Ом – 22,3 кГц. Нагрузка подключалась непосредственно к обмотке трансформатора, управляемого прибором, с эффективным значением напряжения 17,5 В. Расчетное значение напряжения немного отличалось (20В), но оказалось, что вместо штатных 5,1 Ом установленное на плате сопротивление R1 = 51 Ом. Будьте внимательны к таким сюрпризам от китайских товарищей. Однако я счел возможным продолжить эксперименты без замены этого резистора, несмотря на его значительный, но терпимый нагрев.При мощности, подаваемой преобразователем на нагрузку около 25 Вт, мощность, рассеиваемая этим резистором, не превышала 0,4 Вт.
Что касается потенциальной мощности БП, то на частоте 20 кГц установленный трансформатор сможет выдавать на нагрузку не более 60-65Вт.
Попробуем увеличить частоту. При включении резистора (R5) сопротивлением 8,2 Ом частота преобразователя без нагрузки повышается до 38,5 кГц, при нагрузке 12 Ом – 41,8 кГц.

С такой частотой преобразования с существующим силовым трансформатором можно безопасно обслуживать нагрузку мощностью до 120 Вт.
Вы можете дальше поэкспериментировать с сопротивлениями в цепи PIC, достигнув необходимого значения частоты, учитывая, однако, что слишком высокое сопротивление R5 может привести к сбоям генерации и нестабильному запуску преобразователя. При изменении параметров преобразователя PIC следует контролировать ток, проходящий через ключи преобразователя.
Так же можно поэкспериментировать с обмотками ПОС обоих трансформаторов на свой страх и риск. В этом случае следует предварительно рассчитать количество витков коммутирующего трансформатора по формулам, размещенным на странице / stats / Blokpit02.htm, например, или с помощью одной из программ г-на Москатова, размещенных на его странице сайта /Design_tools_pulse_transformers.html.
Избежать нагрева резистора R5 можно, заменив его … конденсатором.

В этом случае схема POS непременно приобретает некоторые резонансные свойства, но никакого ухудшения работы блока питания не проявляется. Причем конденсатор, установленный вместо резистора, нагревается значительно меньше, чем замененный резистор.Таким образом, частота с установленным конденсатором 220 нФ увеличилась до 86,5 кГц (без нагрузки) и составила 88,1 кГц при работе с нагрузкой. Запустить и запустить

преобразователь остался таким же стабильным, как и в случае использования резистора в схеме PIC. Обратите внимание, что потенциальная мощность БП на этой частоте увеличивается до 220 Вт (минимум).
Мощность трансформатора: значения приблизительны, с некоторыми допущениями, но не преувеличены.
К сожалению, у меня не было возможности протестировать блок питания с большим током нагрузки, но я считаю, что описания проведенных экспериментов достаточно, чтобы обратить внимание многих на такие, вот, простые схемы силовых преобразователей, достойны использования в самых разных дизайнах…
Заранее извиняюсь за возможные неточности, упущения и ошибки. Поправлю в ответах на ваши вопросы.

Как за час сделать импульсный блок питания от перегоревшей лампочки?

В данной статье вы найдете подробное описание процесса изготовления импульсных источников питания различной мощности на основе электронного балласта компактной люминесцентной лампы.

Импульсный блок питания мощностью 5 … 20 Вт можно изготовить менее чем за час.На изготовление 100-ваттного блока питания потребуется несколько часов. /

Изготовить блок питания будет не намного сложнее, чем прочитать эту статью. И наверняка это будет проще, чем найти низкочастотный трансформатор подходящей мощности и перемотать его вторичные обмотки под свои нужды.

Введение.

Отличие схемы КЛЛ от импульсного блока питания.

Какой блок питания можно сделать из КЛЛ?

Импульсный трансформатор для питания.

Емкость входного фильтра и пульсации напряжения.

Блок питания мощностью 20 Вт.

Блок питания 100 Вт

Выпрямитель.

Как правильно подключить импульсный блок питания к сети?

Как настроить импульсный блок питания?

Для чего предназначены элементы импульсной схемы питания?

Введение.

В настоящее время широко используются компактные люминесцентные лампы (КЛЛ).Для уменьшения габаритов балластного дросселя используется схема высокочастотного преобразователя напряжения, что позволяет значительно уменьшить габариты дросселя.

В случае выхода из строя ЭПРА его легко отремонтировать. Но, когда выходит из строя сама лампочка, лампочку обычно выбрасывают.

Однако электронный балласт такой лампочки представляет собой практически готовый импульсный блок питания (БП). Единственное, чем схема ЭПРА отличается от настоящего импульсного блока питания, – это отсутствие развязывающего трансформатора и выпрямителя при необходимости./

В то же время современные радиолюбители испытывают большие трудности с поиском силовых трансформаторов для питания своих самодельных изделий. Даже если трансформатор найден, то для его перемотки требуется использование большого количества медной проволоки, а массогабаритные параметры изделий, собранных на базе силовых трансформаторов, не радуют. Но в подавляющем большинстве случаев силовой трансформатор можно заменить на импульсный блок питания. Если для этих целей использовать балласт от неисправных КЛЛ, то экономия будет значительной, особенно если речь идет о трансформаторах мощностью 100 Вт и более.

Многие начинающие радиолюбители и не только сталкиваются с проблемами при изготовлении мощных блоков питания. В настоящее время на рынке представлено большое количество электронных трансформаторов, которые используются для питания галогенных ламп. Электронный трансформатор представляет собой полумостовой автоколебательный импульсный преобразователь напряжения. Преобразователи импульсные
имеют высокий КПД, малые габариты и вес.
Эти изделия не дорогие, примерно 1 рубль за ватт. После доработки их можно использовать для питания радиолюбительских конструкций.В сети много статей на эту тему. Хочу поделиться своим опытом переделки электронного трансформатора Taschibra 105W.

Рассмотрим принципиальную схему электронного преобразователя.
Напряжение сети через предохранитель поступает на диодный мост D1-D4. Выпрямленное напряжение подается на полумостовые преобразователи Q1 и Q2. Диагональ моста, образованного этими транзисторами и конденсаторами С1, С2, включает обмотку I импульсного трансформатора Т2. Запуск преобразователя обеспечивается схемой, состоящей из резисторов R1, R2, конденсатора С3, диода D5 и диак D6.Трансформатор обратной связи Т1 имеет три обмотки – обмотку обратной связи по току, которая последовательно соединена с первичной обмоткой силового трансформатора, и две обмотки по 3 витка каждая, питающие базовые цепи транзисторов.
Выходное напряжение электронного трансформатора представляет собой прямоугольный импульс с частотой 30 кГц, модулированный с частотой 100 Гц.

Чтобы использовать электронный трансформатор в качестве источника питания, его необходимо модифицировать.

Подключаем на выходе выпрямительного моста конденсатор для сглаживания пульсаций выпрямленного напряжения.Емкость выбирается из расчета 1мкФ на 1Вт. Рабочее напряжение конденсатора должно быть не менее 400 В.
При подключении к сети выпрямительного моста с конденсатором происходит скачок тока, поэтому в разрыв одного из проводов сети нужно включить термистор NTC или резистор 4,7 Ом 5Вт. Это ограничит пусковой ток.

Если вам нужно другое выходное напряжение, перемотайте вторичную обмотку силового трансформатора.Диаметр провода (жгута проводов) выбирается исходя из тока нагрузки.

Электронные трансформаторы имеют обратную связь по току, поэтому выходное напряжение будет варьироваться в зависимости от нагрузки. Если нагрузка не подключена, трансформатор не запустится. Во избежание этого необходимо изменить схему обратной связи по току на обратную связь по напряжению.
Снимаем обмотку обратной связи по току и вместо нее ставим перемычку на плату. Затем пропускаем гибкий многожильный провод через силовой трансформатор и делаем 2 витка, затем пропускаем провод через трансформатор обратной связи и делаем один виток.Концы провода, пропущенного через силовой трансформатор и трансформатор обратной связи, соединены через два параллельно включенных резистора 6,8 Ом 5 Вт. Этот токоограничивающий резистор устанавливает частоту преобразования (около 30 кГц). По мере увеличения тока нагрузки частота становится выше.
Если инвертор не запускается, необходимо изменить направление обмотки.

В трансформаторах Taschibra транзисторы прижаты к корпусу через картон, что небезопасно при работе.К тому же бумага очень плохо проводит тепло. Поэтому транзисторы лучше устанавливать через теплопроводящую прокладку.
Для выпрямления переменного напряжения частотой 30 кГц на выходе электронного трансформатора установлен диодный мост.
Наилучшие результаты показал из всех протестированных диодов отечественный КД213Б (200В; 10А; 100кГц; 0,17мкс). При больших токах нагрузки нагреваются, поэтому их необходимо устанавливать на радиатор через теплопроводящие прокладки.
Электронные трансформаторы плохо работают с емкостными нагрузками или вообще не запускаются.Для нормальной работы требуется плавный запуск устройства. Дроссель L1 способствует плавному запуску. Вместе с конденсатором 100 мкФ он также выполняет функцию фильтрации выпрямленного напряжения.
Дроссель L1 50мкГ намотан на сердечнике Т106-26 производства Micrometals и содержит 24 витка с проводом 1,2 мм. Такие жилы (желтые, с одной кромкой белого цвета) используются в компьютерных блоках питания. Внешний диаметр 27 мм, внутренний диаметр 14 мм, высота 12 мм. Кстати, в убитых блоках питания можно найти и другие детали, в том числе термистор.

Если у вас есть отвертка или другой инструмент, у которого разрядился аккумулятор, то в случае с этим аккумулятором можно разместить блок питания от электронного трансформатора. Результатом стал веб-инструмент.
Для стабильной работы на выходе блока питания желательно поставить резистор примерно 500 Ом 2Вт.

В процессе настройки трансформатора нужно быть предельно внимательным и аккуратным.На элементах устройства присутствует высокое напряжение. Не прикасайтесь к фланцам транзисторов, чтобы проверить, нагреваются они или нет. Также следует помнить, что после выключения конденсаторы некоторое время остаются заряженными.

Недавно в магазине наткнулся на электронный трансформатор для галогенных ламп. Стоит такой трансформатор копейки – всего 2,5 доллара, что в несколько раз дешевле стоимости используемых в нем компонентов. Блок покупался для экспериментов.Как позже выяснилось, у него не было защиты и при коротком замыкании произошел настоящий взрыв … Трансформатор был достаточно мощным (150 Вт), поэтому на входе установили предохранитель, который буквально лопнул. После проверки выяснилось, что сгорела половина комплектующих. Ремонт будет дорогим, да и нервы и время тратить не нужно, лучше купить новый. На следующий день было куплено сразу три трансформатора на 50, 105 и 150 Вт.

Блок планировалось доработать, так как это был ИБП – без каких-либо фильтров и защит.

После доработки должен был получиться мощный ИБП, главная особенность которого – компактность.
Для начала агрегат оснастили сетевым фильтром.

Дроссель снят с блока питания DVD плеера, он состоит из двух одинаковых обмоток, каждая из которых содержит 35 витков провода 0,3 мм. Только после прохождения через фильтр на главную цепь подается напряжение. Для сглаживания низкочастотных помех конденсаторы 0.Использовались 1 мкФ (выбираем с напряжением 250-400 вольт). Светодиод показывает наличие сетевого напряжения.

Регулятор напряжения

Использовалась схема, использующая только один транзистор. Это простейшая из существующих схем, она содержит пару компонентов и работает очень хорошо. Недостатком схемы является перегрев транзистора при больших нагрузках, но это не так уж и плохо. В схеме можно использовать любые мощные биполярные НЧ транзисторы обратной проводимости – КТ803,805,819,825,827 – рекомендую использовать последние три.Подстроечный резистор можно взять с сопротивлением 1 … 6,8к, берем дополнительный защитный резистор мощностью 0,5-1 Вт.
Регулятор готов, идем дальше.

Защита

Еще одна простая схема, по сути, защита от перегрузки. Реле буквально любое 10-15 Ампер. Также можно использовать любой выпрямительный диод с током 1 ампер и более (отлично справляется широко используемый 1N4007). Светодиод сигнализирует неправильную полярность. Эта система отключает напряжение, если тестируемое устройство подключено к выходу короткого замыкания или неправильно подключено.Блок питания можно использовать для проверки работоспособности самодельных УНЧ, преобразователей, автомагнитол и т.д., при этом не нужно бояться, что вдруг перепутаете полярность блока питания.

В будущем мы рассмотрим еще несколько простых изменений электронного трансформатора, а пока у нас есть простой, компактный и мощный ИБП, который можно использовать в качестве лабораторного блока для новичка.

Перечень радиоэлементов

Обозначение	Тип	Номинал	Кол. Акций	Мой ноутбук
Т1	Транзистор биполярный	KT827A	1	В блокнот
VD1	Выпрямительный диод	1N4007	1	В блокнот
	Диодный мост		1	В блокнот
C1, C2	Конденсатор	0.1 мкФ	2	В блокнот
C3	Конденсатор	0,22 мкФ	1	В блокнот
C4-C5	Конденсатор электролитический	3300 мкФ	2	В блокнот
R2	Резистор	480 Ом	1	В блокнот
R3	Переменный резистор	1 кОм	1	В блокнот
R4	Резистор	2.2 кОм	1	В блокнот
R5	Резистор

Для начала хочу объяснить, почему я решил взяться за включение и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, которое было бы компактным и легким. Собирать не хотел, но потом наткнулся на интересные статьи, в которых рассматривалась переделка электронного трансформатора. Это натолкнуло меня на мысль – почему бы не попробовать?

Таким образом, было приобретено несколько ЭТ мощностью от 50 до 150 Вт, но эксперименты с переделкой не всегда заканчивались удачно, выжил только ЭТ мощностью 105 Вт.Недостаток такого блока в том, что у него трансформатор некруглый, а потому перематывать или наматывать витки неудобно. Но другого выхода не было и пришлось переделывать именно этот блок.

Как известно, эти агрегаты не включаются без нагрузки, это не всегда является преимуществом. Планирую получить надежное устройство, которое можно будет беспрепятственно использовать в любых целях, не опасаясь, что блок питания может сгореть или выйти из строя в случае короткого замыкания.

Номер ревизии 1

Суть идеи – добавить защиту от КЗ, в том числе для устранения указанного выше недостатка (включение схемы без выходной нагрузки или с маломощной нагрузкой).

Глядя на сам блок, мы видим простейшую схему ИБП, я бы сказал, что она не полностью проработана производителем. Как известно, если замкнуть вторичную обмотку трансформатора, то менее чем за секунду цепь выйдет из строя. Резко нарастает ток в цепи, моментально выходят из строя ключи, а иногда и основные ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ около 2,5 долларов).

Трансформатор обратной связи состоит из трех отдельных обмоток.Две из этих обмоток питают основные цепочки для ключей.

Для начала снимаем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.
Затем наматываем только 2 витка на силовой трансформатор и один виток на кольцо (трансформатор ОС). Для намотки можно использовать проволоку диаметром 0,4-0,8 мм.

Далее нужно подобрать резистор под ОС, в моем случае 6.2 Ом, но резистор можно подобрать сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае – резистор с проволочной обмоткой, что я не советую. Подбираем мощность этого резистора 3-5 Вт (можно использовать от 1 до 10 Вт).

При коротком замыкании на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЕТ при КЗ ток увеличивается, выводя из строя ключи).Это приводит к снижению тока в обмотке ОС. Таким образом, генерация останавливается, сами ключи блокируются.

Единственный недостаток такого решения – при длительном коротком замыкании на выходе схема выходит из строя, так как клавиши греются и достаточно крепкие. Не подвергайте выходную обмотку короткому замыканию длительностью более 5-8 секунд.

Номер ревизии 2

Теперь попробуем в какой-то мере сгладить сетевое напряжение с выпрямителя. Для этого воспользуемся дросселями и сглаживающим конденсатором. В моем случае использовался готовый дроссель с двумя независимыми обмотками. Этот дроссель был снят с ИБП DVD-плеера, хотя можно использовать и самодельные дроссели.

После перемычки следует подключить электролит емкостью 200 мкФ с напряжением не менее 400 вольт.Емкость конденсатора выбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но как вы помните, наш блок питания рассчитан на 105 Вт, почему конденсатор используется на 200 мкФ? Вы поймете это очень скоро.

Номер ревизии 3

Теперь о главном – включении электронного трансформатора и реально ли это? На самом деле, есть только один надежный способ включения без особых переделок.

Заменяем конденсаторы полумоста на 0.5 мкФ, в штатной схеме у них ёмкость 0,22 мкФ. Замените биполярные ключи MJE13007 на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, обмотка выполнена с 5 жилами из проволоки 0,7 мм, поэтому в первичной обмотке имеется провод с общим сечением 3,5 мм.

Двигайтесь дальше. До и после дросселей ставим пленочные конденсаторы емкостью 0,22-0,47 мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЕТ и которые пришлось заменить для увеличения мощности).

единиц измерения на электронном транспортере мощностью 150 Вт. Электронный трансформатор. Схема, фото, репасухин. Открыть Tashibra

Этот транспортный автомат очень важен для многих проблем, связанных с управлением различными электронными устройствами. Этот большой электронный транспорт не имеет себе равных. Banayad na timbang and sukat (то есть все схемы), kadalian ngbabago for your pangangailangan, pagkakaroon isang kaso ng panangga sa aluminyo, mababang gashan and kamagasa Если вы знаете, как работает режим согласования и работает над схемой, вы получите продукт, который вам нужен, если вы хотите, чтобы он мог быть лучше или лучше).Предназначенные для подключения источника питания на Taschibra, они могут быть открыты, работать с прекрасным трансформатором.
Работа создается в течение какого-то времени, когда это происходит, и выполняется для малого суката.
Kaya, ano – mag-eksperimento tayo?

Эксперименты по настройке схемы Ташибры с различными частотами нагрузки. Вы можете следить за температурой контуров, которые работают с различными загрузками, обеспечивают постоянную работу каждого радиатора “Ташибра”.
Новые схемы электронного трансформатора могут быть опубликованы в сети.

Начальный рисунок 1 изображение “Taschibra”.

Это было сделано для ET “Taschibra” 60-150W.

Когда вы открываете Taschibra для полной поддержки курения?
1. Входной фильтр настройки (это антиблокировочный фильтр, который используется для преобразования продукта в сети),
2.POS-терминал, лучший преобразователь и нормальная работа только в режиме быстрой загрузки,
3. Выходной выпрямитель,
4. Дополнительные элементы выходного фильтра.

Обратите внимание на все недостатки “Tashibra” и обратите внимание на удивительную работу, которую он выполняет на неизменно высоком уровне вывода. Чтобы увеличить, хинди насчет электронного транспортера, вы можете использовать все новые элементы…

1. Входной фильтр: конденсаторы C`1, C`2 с симметричным датчиком и датчиком (транспортер) T`1
2. Диодный фильтр VDS`1 с сглаживающим конденсатором C`3 на ризисторе R` 1, чтобы защитить себя от каждого отдельного конденсатора.

Сглаживающий конденсатор имеет номинальную мощность 1,0 – 1,5 мкФ, а дебетовый резистор составляет 300-500 кОм. Медйо матас на болтахе на хинди масядонг каая-айа).
Ang Resistor R`1 может работать в пределах 5-15 Ом / 1-5 А на термисторе. Эта машина может доставить множество транспортных средств в более широком смысле слова.
Sa output ng ET, как показано на диаграмме на Larawan 3, используется схема диода VD`1, конденсатор C`4-C`5 и дроссель L1, подключенный к другому – чтобы сделать это- фильтр, который часто используется для вывода “пасьянса”. В то время как полистироловый конденсатор предназначен для прямого использования диода, он может быть использован для обработки продуктов преобразования преобразования.Установите электролитический конденсатор, имеющий такую же индуктивность, как дроссель, он позволяет получить прямое воздействие, которое позволяет использовать “электрическую пилу” в течение длительного периода времени, когда используется устройство, подключенное к ET. Установите диэлектролитический конденсатор в первую очередь.

Создание входной цепи, управление электронным преобразователем: амплитуда выходных импульсов (висящие на диоде VD`1) и медь, которую можно использовать, чтобы получить 3 входных сигнала. и модуль на 50 Гц имеет ореол.Это динамическая загрузка для ET.
Гаюнпаман, хинди ито сапат. Taschibra является хинди наивным, что позволяет быстро загружать страницы.

Kami переделал транспорт.

Буксируйте нас через касо и создавайте менор, идущий по кругу, как показано на рис. 2.

фотографий 2

Для обработки данных без загрузки, а обратная связь по большей части используется в цепи.
Используется, чтобы увеличить диаметр (0,08 … 0,12 мм2.) Изолированный провод 200 … 300 мм и длиной. На одном (малом) транспортном средстве, высочайшее качество использования шила (делает его более удобным для использования в новом режиме. Ибалот на 3-х транспортном средстве (малый тороид). Осуществляет работу через два канала, основанных на основной мощности трансформатор и делает его похожим на. Устанавливайте провода! Подключите два провода через ризисторы 4, 7 …5,6 Ом 0,5 … 1 Вт. Провод от трансформатора имеет нулевое значение. Если 8 (перекрытие) набрано, то нет никаких проблем.
Преобразование осуществляется через схему обратной связи. Лучшее, что нужно знать до 30 кГц. Это дает вам возможность узнать больше о том, как это сделать. Благодаря тому, что вы можете использовать ризистор, вы можете получить максимальный инвертор.

Чтобы подключить светодиоды к выходному сигналу электронного транспортера, подключите сверхбыстрые диоды и сглаживающий фильтр, а также светодиодные индикаторы, которые используются в обычном стабилизаторе.

Исполняет естественные испытания различных, надежных и безопасных электронных трансформаторов. Isaalang-alang natin ang pamamaraan kanilang trabaho. Электронный трансформатор светится только в одночасье, он позволяет получить много слов на хинди только в любительском кругу радиоприемников.

Все, что вам нужно знать об электронном транспорте, легко доступны в Интернете: есть зарядные устройства, зарядные устройства и многое другое.Как известно, электронные трансформаторы – это простые сетевые трансформаторы. Это лучшая поставка курения. для телефона. Электронный передатчик работает от сети 220 вольт.

Устройство с подключением

Схема управления

Генератор в цепи на нем представляет собой диодный тиристор или динистор. Питание от сети 220 В без диодного выпрямителя.Наглядная информация о рисисторе зависит от входной информации. Это очень эффективный способ защиты и защиты от самых разнообразных линий. Этот динамический профиль может быть разработан с учетом рейтинговых кадров R-C.

Кая, вы можете позволить себе работать с генератором в полной цепи или без него. Электронный трансформатор работает от 15 до 35 кГц, может быть больше.

Транспортер с обратной связью создан на малом уровне ядра.Это татлонг пайкот-икот. Этот удивительный стиль является обычным языком. Делает независимые обмотки схем. Это базовая обмотка трехвитковых транзисторов.

Это катумбы на пике. Установка резисторов разработана для простого срабатывания транзистора и без ограничений. Транзисторы могут иметь большие размеры, биполярные. Использовать транзисторы MGE 13001-13009.Это зависит от электронного транспортера.

Наслаждайтесь конденсаторами, которые используются, в частности, транспортером. Сделайте это в течение более 400 В. Накладывайте их на работу с основным импульсным транспортером. Mayroon itong dalawang independiyenteng обмотка: сеть на pangalawang. Пиктограмма с номинальным напряжением 12 вольт. Это помогает улучшить работу языков.

Проволока из проволоки диаметром 0,5–0,6 мм изготовлена из 85 проволоки. Диодный маломощный выпрямитель с напряжением более 1 кВ и номинальным током 1 ампер. Это лучший диодный выпрямитель, который может быть изготовлен в серии 1N4007.

Диаграмма содержит подробную информацию о динисторных схемах. Резистор на входе защищен от всех типов.Серийный Dinistor DB3, отечественный аналог на KN102. Майрун работает над входом. Сделайте все возможное, чтобы настроить параметры настройки, которые позволяют максимально эффективно использовать настройки. Dinistor представляет собой электрическую полупроводниковую искру, которая является триггером в течение длительного времени. Установите пульс на базовые транзисторы. Обеспечивает поиск искателя.

Транзисторы работают в противофазе.Этот чередующийся болт находится в быстром темпе транспорта, который есть в разных стилях. Sa pangalawang paikot-ikot, nakukuha namin ang kinakailangang boltahe. В этом случае все трансформаторы рассчитаны на 12 вольт.

Электронный трансформатор, предназначенный для Цино

Это сделано для установки галогенной лампы на 12 вольт.

Благодаря использованию галогенных ламп, естественный электронный транспортер может быть магнитом без света.Во время работы, схема перегревается, пока не работает.

Используется для подключения

Если напряжение 220 Вольт, то можно использовать диод VDS1. Подключите конденсатор C3 через резисторы R2 и R3. Наслаждайтесь уникальным дизайном DB3.

Устанавливает динистор на 32 вольт. Это означает, что все они созданы на базе мощного транзистора.Транзистор работает без автоколебаний, как на транзисторах VT1, так и VT2. Каковы эти автоколебания?

Предназначен для работы с C6, транспортером T3, базовым управляющим преобразователем JDT, транзистором VT1. Если вы хотите использовать JDT, он может использовать VT1 и VT2. Пускай, используя VT2, используется базовый транспортер, T3, C7. Установите бинарный и надежный транзистор, который работает в противофазе.Прослушивайте движения пульса до середины.

Преобразование обеспечивается за счет индуктивности нескольких основных транзисторов, индуктивности транспортера T3 и емкости C6, C7. Samakatuwid, быстрый контроль за преобразованием. Далас накасалай дин са пагкарга. Предусмотрен конденсатор на 100 вольт, который используется для установки транзисторов.

Чтобы установить диод VD3, настроить параметры, соответствующие характеристики, которые пульсирует, используется катод VD1, и он может быть надежным и надежным.

Дважды карабин, с устройствами, которые используются для устройств на странице, небольшие галогенные лампы в разных точках, и работают на них.

Подача электроэнергии на электронный транспортер

Электропитание максимально эффективно с помощью диодного выпрямителя. Диодный выпрямитель имеет 4 маломощных выпрямителя, которые потребляют больше напряжения 1 кВ при номинальном токе 1 ампер.Этот выпрямитель является блокирующим устройством. Установите, чтобы подключить постоянный ток к последнему электролитическому конденсатору. Конденсатор C2 подключается к резистору R2. На максимальном уровне, этот динамик является триггером, это означает, что он наносит удар. В этом транспортном средстве вы можете получить переменные скорости движения динисторов.

Эта схема представляет собой гальваническую развязку от сети 220 вольт.Этот кавалан является огромным выходом. Схема разработана для создания малой карги.

Электронный трансформатор DM-150 T06 A

Значение 0,63 ампер, 50-60 герц, время работы 30 килогерц. Этот электронный транспортер разработан, чтобы использовать малые галогенные лампы.

Каламанган и Пакинабанг

Если вы хотите использовать устройства для своего языка, они могут быть очень популярны.Транспортер является хинди-бубуксан без загрузки. Если вы хотите, чтобы он был в транспортном средстве, это значит, что он работает на хинди. Вы можете использовать небольшую загрузку с выходом для увеличения производительности. Это потрясающая энергия. Для радиолюбителей, которые могут преобразовать трансформатор с помощью киноконтроля питания курения, он является кавалером.

Возможное отображение автоматической системы управления и защиты цепи.Благодаря кабине управления, электронная трансмиссия представляет собой лучшую поставку курьерской доставки.

Большой запас энергии, множество источников питания, которые производятся с помощью генератора, могут использоваться в качестве источника питания, и все они используются в различных схемах, позволяющих самостоятельно блокировать драйверы. такой, как IR2153 и другие темы. Электронный трансформатор снабжен большим, более сложным, защитным контуром, установленным на входе, фильтром линии на входе.Этот матанданг Taschibra разработан на хинди-карте.

Недостатки электронного трансформатора

Многие недостатки имеют множество недостатков, которые несут в себе уникальные характеристики, которые хорошо известны в схемах. Это защита любого человека от разных моделей. Вы можете выбрать самую простую схему электронного транспортера, которая поможет вам сделать это. Это помогает нам совершить халимбаву.

Всегда защитник ввода в действие.Благодаря выходу, который может быть увеличен, вы можете использовать любой электролитический конденсатор с большим количеством микрофарад. Ngunit nawawala din siya. Таким образом, на выходе такой диод, вы можете наблюдать за всеми болтами, вы, все сети и другие, подключенные к цепи. На выходе, вы получите минимальное количество ответов, если хотите, чтобы это было.

Рабочие динисторы могут быть на английском языке, в зависимости от выходной нагрузки.Если нагрузка на выходе равна 30 кГц, то она может сильно падать до 20 кГц, что зависит от того, насколько загружен транспортер.

У каждого устройства есть выходная частота и переменная частота. Чтобы получить электронный трансформатор, состоящий из питания курения, этот трансформатор является надежным. Работает с импульсными диодами. Магнитные диоды созданы для тех, кто уже работает.Дахил не защищает от естественного источника питания, поддерживает только выходной провод, вы не можете использовать его только на хинди и суммировать.

В любое время, когда есть электрическая цепь, когда транспортер работает на максимуме, какие выходы переключения (силовые транзисторы) просто просты. Наберите такой диод, чтобы он был разработан для использования в течение 1 ампера, с минимальной схемой, в которой работают туманности без шума.Нилилимитированные резисторы на транзисторах, разные транзисторы, диодный выпрямитель, какие-либо схемы, защищающие цепь, все это сделано, доступно.

Создавайте бухты с огромным успехом. Когда вы пользуетесь электронным транспортным средством, и вы можете найти его на иланг кадахиланан, хинди практиковал на это, давал хинди это кумикита. Транзистор не содержит $ 1. Это добавление курения может быть сделано за $ 1, но не более.

Емкость электронного трансформатора

Теперь вы можете создавать различные модели трансформаторов, которые отличаются от 25 ватт на очень высоком уровне. Трансформатор мощностью 60 Вт создан.

Сделайте электрические трансформаторы мощностью 50 Вт 80 Вт. Входное напряжение от 180 до 240 вольт, напряжение сети 50-60 Гц, рабочая температура 40-50 градусов, выход 12 вольт.

Ремонт китайского электронного трансформатора на ТАЩИБРА. Красивый каждый день, он делает это импульсным электронным транспортом для того, чтобы подключать галогенные лампы, которые используются для этого. Этот метод является очень мощным динистором. Матапос ибигай са май-ари. Наслаждайся этим парнем, который любит сарили. Una, nalaman ko kung saan niya ito binili and binili for paglaon of pagkopya.

Mga pagtutukoy TASCHIBRA TRA25

Электропитание переменного тока 220 В, 50/60 Гц.
Выход переменного тока 12 В. 60 Вт МАКС.
Протексён класс 1.

Электронная схема Transpormador

Вы можете получить подробную диаграмму. Список записей для просмотра:

Транзистор n-p-n 13003 2 шт.
Диод 1N4007 4 шт.
Конденсатор пленочный 10нФ 100В 1 шт. (С1).
Конденсатор пленочный 47nF 250V 2 шт (C2, C3).
Динистор DB3
Mga lumalaban:

R1 22 Ом 0,25 Вт
R2 500 кОм 0,25 Вт
R3 2,5 Ом 0,25 Вт
R4 2,5 Ом 0,25 Вт

Поставлять транспортер с большим сердечником из источника питания компьютера.

Этот провод имеет 1-жильный провод диаметром 0,5 мм, имеет длину 2.85 м на 68 лико. Этот 4-жильный провод имеет диаметр 0,5 мм, длина 33 см при длине 8–12 мм. Этот транспортный автомобиль предназначен для управления. Установите дроссель с ферритовым кольцом диаметром 8 мм в катушке: 4 больших кавад, 4 больших и 1 (0,5) полный кавад.

Dinistor DB3 и катангских ниток:

(Бинубуксан ко – 0.2 A), V 5 является более надежным;
Среднее значение не больше, чем достигается халага капаг бука: Исанг 0,3;
Sa bukas na estado, ang kasalukuyang pulso ay A 2;
Лучшие на все случаи жизни (на протяжении всей жизни): V 32;
Kasalukuyang wala sa estado: мкА – 10; Максимум на болтахе на хинди пагпапапуток 5 В.

Это создание дизайнерских решений. Эта страница на хинди очень удобна, дает возможность использовать различные блоки питания в этом разном режиме.

Аппарат с простой схемой. Это простой двухтактный автогенератор, который работает в цепи, которая обеспечивает высокую частоту, обеспечивает работу с ореолом 30 кГц, обеспечивает его работу с высокой нагрузкой на выходе.

Схема, такая как питание, работает на хинди, без защиты от короткого замыкания на выходном транспортном средстве, почти всегда, эта схема на хинди является естественной и надежной.Багаман камаилан, на разных форумах, предлагает эту рекламу. Вы можете найти различные варианты перевода для естественных трансформаторов. Теперь вы можете использовать все эти статьи на хинди и читать книги на хинди, чтобы узнать, как это сделать.

хинди ками лалалим в поисках памяти, делает все возможное в негосйо.
Сусубукан, называющий багухи и получающий мощность китайского ET Taschibra мощностью 105 Вт.

Чтобы включить, включить или отключить питание и включить естественный трансформатор. Тот камакайлан является капитаном унизительного, но унизительного, что он делает это зарядное устройство для бодрости кота, но он очень компактный и красивый. Хинди, который вы видите на манголекте, представляет собой уникальное произведение искусства, которое использует электронная трансляция на английском языке.Это похоже на идею – сделать это на хинди?

Мощность, большая мощность от 50 до 150 Вт с накоплением, проведенные эксперименты с переделкой и долгие годы работы, во всех случаях, 105 Вт и более. Кавалер естественного движения представляет собой транспорт на хинди, и он очень удобен на хинди, чтобы перематывать или перематывать их. Ничего подобного и не знаю, как это сделать.

Tulad ng alam natin, the yunit thato ay hindi naka-on nang walang pag-load, hindi ito palaging isang kalamangan.Планирование создания прекрасного устройства, которое может использоваться в любой момент, когда вы сжигаете курение, может стать большим или большим на протяжении всего кругооборота.

Номер перевода 1

Какая-либо идея предназначена для защиты цепи, которая позволяет задействовать ее (активировать схему без выходной нагрузки или с большой нагрузкой).

На этом сайте, вы можете назвать самую простую схему ИБП, используя эту схему на хинди, чтобы узнать об этом.Он делает все, что вам нужно, если вы знаете, что такое транспорт, он быстро работает на этом этапе. Наслаждаясь схемой в окружении радости, вы можете наблюдать за игрой и следить за ограничителями. Какая-либо схема позволяет получить более высокий уровень (цена за естественный ET имеет ореол 2,5 доллара США).

Транспортер с обратной связью представляет собой долгий путь на удивление быстро.Сделайте это так, чтобы получить цепочку для ключей.

Чтобы увеличить, можно использовать компьютерную технику для транспортировки ОС и увеличить ее. Этот метод работает с определенным устройством импульсного транспортера.
Установить только 2 приложения на силовой транспортёр и его исполнение (OS transpormer). Для этого можно использовать проволоку с диаметром 0.4-0,8 мм.

Susunod, можно использовать резистор для ОС, используя его 6,2 Ом, он может быть подключен к сопротивлению 3–12 Ом, сопоставлен с этим рисунком и защищен. схема майклинга. Ризистор в игре является рисунком, который подключен к проводам, на хинди и лучше всего. Установите резистор мощностью 3-5 Вт (можно использовать от 1 до 10 Вт).

Благодаря созданию схемы на выходе из импульсного передатчика, это происходит в режиме реального времени (в каждой цепи ET, которая является основной схемой, одной из самых популярных). Это постоянно работает в режиме реального времени в ОС OS. Благодаря тому, что вы получаете удовольствие, ваши любимые кошмары являются замком.

Наше решение является основной схемой на выходе, эта схема уже используется, если вы нажмете на клавиши, а также на более низком уровне.Установите выходную обмотку в основной цепи с более чем 5-8 сентября.

Увеличивает цепь без нагрузки, в том числе, и обеспечивает полный ИБП с защитой цепи.

Rebisyon bilang 2

Сейчас мы работаем, в любом случае, чтобы включить электрическую сеть от выпрямителя. Для этого используется дроссель и сглаживающий конденсатор.С помощью касо, вы получите свою руку на мабулунан с независимым пайкот-икот. Этот дроссель создан из ИБП DVD-плеера, можно использовать самодельные дроссели.

Добавьте электролит, который потребляет 200 мкФ, с большим напряжением до 400 вольт и подключен к сети. Емкость конденсатора может быть использована как источник питания 1 мкФ, так и мощностью 1 Вт. Если вы хотите, чтобы источник питания был рассчитан на 105 Вт, а конденсатор на 200 мкФ был установлен? Malalaman mo ito sa lalong madling panahon.

Номер номера 3

Сейчас вы хотите узнать больше – отправить электронное сообщение и все необходимое? Sa katunayan, mayroon lamang isang maaasahang paraan upang mapalakas nang walang maraming muling pagsasaayos.

Для включения питания, увеличения загрузки ET с помощью кольцевого транспортера, когда вы перематываете его, это означает, что вы можете использовать наш транспортер.

Пикотка на пике имеет большую длину, чем 90 равных каваду 0,5–0,65 мм. Этот звук рассчитан на то, что поет феррит, который вырабатывается от ЕТ с мощностью 150 Вт. Пикот-ikot рассчитан на питание, в нашем случае это сделано на 12 вольт.

Планируйте, чтобы получить мощность 200 Вт. Если вы хотите получить электролит с запасом, он набирает силу.

В качестве конденсатора используется конденсатор с емкостью 0,5 мкФ, в цепи с максимальной емкостью 0,22 мкФ. Палитра биполярных ключей MJE13007 и MJE13009.
Транспортер имеет 8 типов, один из которых состоит из 5 сердечников с проводом 0,7 мм, который обычно проходит через кабель с поперечным сечением 3,5 мм.

Магпатулой. Есть и другие дроссели, которые можно использовать с конденсаторами с достаточным запасом прочности.22-0,47 мкФ с большим напряжением на 400 Вольт (позволяет использовать конденсаторы на плате ET и использовать их для работы с электричеством).

Susunod, снабжен выпрямительным диодом. Увеличенный диод серии 1N4007 используется в надежных схемах. Большой диод имеет 1 ампер, эта схема представляет собой огромное количество диодов, которые используются только для того, чтобы использовать хинди с обычными схемами, полученными в результате переключения цепей.Вы можете использовать буквальный любой диод, рассчитанный на 1,5–2 ампер, почти без напряжения до 400 вольт.

Все детали на плате генератора установлены на макетной плате. Суси изготовлены из изоляционных прокладок.

Поставляется с электронным преобразователем, включает выпрямитель и фильтр в цепи.
Дроссель сообщается с различными источниками питания (от источника питания компьютера), но не более 5-8 раз.Это удобно, чтобы намотать его на 5 проводов с диаметром 0,4-0,6 мм.

Благодаря тому, что эти транспортные средства используются в огромном количестве, решаются проблемы, связанные с различными системами управления электроникой. Этот большой электронный транспорт не имеет себе равных. Banayad na timbang and sukat (только все схемы), kadalian ngbabago for your pangangailangan, the pagkakaroon of isang kaso ng kalasag, mababang hgastos and kamag-ananak (maaaaa hastos and kamag-ananak) Вы можете использовать режим матирования и создавать схемы, это продукт, который вы получаете, когда это происходит, когда вы делаете это в Махабанг Таон).

Применение источника питания на «Ташибре» позволяет управлять мощным трансформатором.

Работа с удивительными часами, прудом, плаванием для всех.
Kaya, ano – mag-eksperimento tayo? Получите информацию об экспериментах, чтобы проверить схему Ташибры на различных картах, частоте и других трансформаторах.Вы можете выбрать лучший рейтинг для основных схем PIC и настроить температуру на различных схемах, которые позволяют работать с любой другой загрузкой, загружать и загружать их. радиатор bilang isang.

Scheme ng ET Taschibra (Tashibra, Tashibra)

В зависимости от того, какие электронные схемы были опубликованы на транспортере, на хинди также нет ничего лучше. Узнайте, как выглядит название «Ташибра».

Хинди касама анг фрагмент. Наш журнал может получать от многих людей. Полная версия этого артикула содержит только

Он может быть использован для ET “Tashibra” 60–150 Вт. Сделайте погружение в ET 150W. Это можно сделать, чтобы узнать, как работает схема, результаты экспериментов легко выполняются с использованием различных методов и методов.

И вы можете сделать это прямо сейчас на «Ташибре» для полного снабжения курения.
1. Входной фильтр с настройкой (это антиблокировочный фильтр, который используется для преобразования продукта в сети),
2. Доступ к POS-терминалу, быстрый и нормальный преобразователь Он работает только в том случае, если используется почти полная нагрузка,
3. Выходной выпрямитель,
4. Полный элемент выходного фильтра.

Обратите внимание на все недостатки “Tashibra” и обратите внимание на удивительную работу, которую он выполняет на неизменно высоком уровне вывода.Чтобы увеличить, использовать электронный преобразователь, объединить все новые элементы …

1. Входной фильтр: конденсаторы C`1, C`2, которые не используются симметрично. mabulunan (transpormer) T`1
2. Диод VDS`1 с сглаживающим конденсатором C`3 и резистором R`1 для защиты от внешнего конденсатора.

Сглаживающий конденсатор имеет размер 1,0 – 1.5 мкФ без ватт, и дебетовый резистор 300-500 кОм подключается к конденсатору для подключения (когда терминал имеет большой запас прочности).
Ang Resistor R`1 может работать в пределах 5-15 Ом / 1-5 А на термисторе. Эта машина может доставить множество транспортных средств в более широком смысле слова.

Sa output ng ET, как показано на диаграмме на Larawan 3, используется схема диода VD`1, конденсатор C`4-C`5 и дроссель L1, подключенный к полюсу – чтобы сделать это -фильтр, который позволяет чаще выводить “пасьянс”.В то время как полистироловый конденсатор предназначен для прямого использования диода, он может быть использован для обработки продуктов преобразования преобразования. Установите электролитический конденсатор, имеющий такую же индуктивность, как дроссель, он позволяет получить прямое воздействие, которое позволяет использовать “электрическую пилу” в течение длительного периода времени, когда используется устройство, подключенное к ET. Установите диэлектролитический конденсатор в первую очередь.

Создание входной цепи, управление электронным преобразователем: амплитуда выходных импульсов (висящие на диоде VD`1) и медь, которую можно использовать, чтобы подключать входные сигналы. 3 и модуль на 50 Гц имеет ореолы. Это динамическая загрузка для ET.
Гаюнпаман, хинди ито сапат. «Ташибра» на хинди не позволяет быстро загружать страницы.

Установка резисторов нагрузки на выходной преобразователь для минимального минимального использования, который может симулировать преобразователь, может быть использован только для всех возможных устройств. Симулируя загрузку ореолов 100 мА, вы можете использовать их в больших количествах, и фильтр, который может потреблять энергию, дает возможность использовать различные звуковые эффекты. режим сигнала sa walang, halimbawa.В этом случае амплитуда пульса становится более высокой, чем обычно.

Выбор режима в больших количествах: из нескольких параметров в килогерцах. Это дает возможность использовать «Ташибра» в этой форме (пара рин), которая помогает получить множество устройств.

Нгунит – ипагпатулой натин. Можно использовать, чтобы отображать уникальный транспортный поток для вывода ET, как это сделано, не работает, в Larawan 2.

Используйте этот уникальный транспортный механизм с каким-либо подходом для нормальной работы в цепи инопланетян. Gayunpaman, это все, что вам нужно, не может быть разобрано ET, в том числе и в уникальном транспортном средстве, вы можете использовать его в своей работе (это всегда на вашем сайте). Как это ни крути, этот удивительный грузоподъемный транспорт на хинди предназначен для симуляции инопланетян.Пагубный метод, позволяющий легко использовать (например, 6.3VX0.3A легкую бомбу, работающую на определенном пайкоте), с каким-либо способом увеличить НОРМАЛЬНУЮ работу ET, сделать ее простой и понятный преобразователь бомбиля.

Теперь, когда вы видите, что это интересно в результате, когда вы хотите, чтобы ваш транспорт был создан для многих способов решения проблем.Кая, халимбава, этот удивительный транспортер может быть использован с помощью лумы (нгунит гумагана), который позволяет дополнить компьютер, который может увеличить количество выходных данных (предельных значений). .

Возможный обмен с помощью катотоханана шаманизма на палигиде «Ташибра», субалите, исинасаланг-аланг, когда он это делает, чтобы научиться использовать сарили, дахил, чтобы научиться работать и выходить из него ( mode kung walang pag-load, at, samakatuwid, mataas na kahusayan; isang bahagyang pagbabago sa dalas sa panahon ng pagpapatakbo ng PSU от минимального зависания максимальной на lakas и matatag na pagsisimula sa maximum na pag-load up, чтобы увеличить) Посмотрите “Ташибру” и узнайте все, что происходит в цепи ET, как это сделано в приложении Larawan 4.
Буквально так, как только вы слушаете различные схемы, полученные во время просмотра компьютера Spectrum (особенно для таких компьютеров). Любой UMZCH, обеспечивающий постоянный источник питания, работает на каждом шагу. Блок питания, который используется в этом году, является лучшим, наиболее важным, является одним из самых разных источников информации и в разных странах.

Выполнять переделку? Syempre!

Букод дито, хинди наман ито махирап.

Naghinang kami ng transpormer. Сделайте это для кадастра разборки, чтобы перемотать нужные параметры, чтобы получить данные о параметрах вывода так, чтобы они отображались в различных форматах или во всех других форматах.

В этом случае, этот транспортер припаян только для того, чтобы сделать это в соответствии с определенными данными (в соответствии с принципом: это цепь на магните, которая имеет два сердечника, надежные параметры). Благодаря источнику питания компьютера с 90 похожими характеристиками, он имеет 3 слоя, которые имеют диаметр 0.65 мм при диаметре, равном 1,1 мм; все это не может быть лучшей прослойки и переплетения (покрыть лаком) и сделать ее для этого транспортера.

Для экспериментов, сделанных для родственных возможностей магнитной цепи. Создавайте свои уникальные навыки на доске, которая дает возможность (как играть), которые позволяют создавать игры на разных языках.В этом случае можно использовать ферритовые кольца с увеличенным диаметром и диаметром и диаметром 32X20X6 мм, размер которых не превышает допустимого, – Н2000-НМ1. 90 размеров (диаметр кавада – 0,65 мм) и 2X12 (1,2 мм), изготовленные из панелей, которые могут вращаться вокруг друг друга.

Эта проволока имеет диаметр 0,35 мм. Все изображения созданы с учетом всех возможных вариантов.Установите неправильную магнитную цепь. В этом случае магнитная цепь покрыта слоем изоленты, прокладками, вставлена в параграфы, позволяет накатать пение.

Установите этот транспортер на плате ET, вы можете использовать этот механизм переключения и использовать его в любом случае, например, в любом случае, когда вы хотите, чтобы его можно было использовать для трансляции.

Установите транспортер на плате Tr2, подключите терминал к схеме на экране 4.и подключить провод III к переключению транспортера. Сделайте так, чтобы килограммы кавадов, создавали впечатления от геометрически замкнутой системы с обратной связью. При установке монтажного провода, который работает с переключением при включении питания, на транспортном средстве, обеспечивается малый резистор (> 1 Вт) с сопротивлением 3–10 Ом.

Диаграмма на фото 4, все диоды ET представлены на хинди.Dapat silang alisin, bilang, sa katunayan, an risistor R1 to go as your yunit on kabuuan. Теперь вы можете сделать кольцо, чтобы узнать больше о разных и получить подробные сведения о письмах. Хинди бабаба во время экспериментов в ET, их детали наносятся на письма. Резисторы, которые устанавливаются в базовые схемы транзисторов, являются необходимыми – использовать силу, которую можно использовать в качестве основного преобразователя, который позволяет легко использовать емкостную нагрузку.

Транзисторы могут быть установлены на радиаторах с помощью прокладки, изготовленной из первоначальной (стандартной, специальной, мгновенной подачи питания на компьютер), в одном из лучших источников питания. Это приложение позволяет использовать его в качестве источника тепла для радиатора и его устройства.

В соответствии с принципом работы, эта карта используется для работы с транзисторами и платой из касо и на хинди инициализации.Самостоятельно, надежно упаковать краны цепи питания в течение длительного времени, наши прокладки можно установить на транзисторы и другие транзисторы. В этом случае вы можете использовать любой радиатор. Если вы хотите использовать преобразователь, который потребляет более 100 Вт, то можете установить радиатор в любое устройство. Нгунит ито, кая – пара са хинахарап.

Pansamantala, обеспечивает возможность установки схемы, обеспечивает возможность подключения к входу через серию с мощностью около 150–200 ватт.Лампа, в обычном хинди ситвасйоне (halimbawa ng maikling circuit, halimbawa), является одним из самых популярных в мире текстов на халагу и, в лучшем случае, когда работает.

В лучшем случае, когда вы читаете, этот лампара может быть очень интересным, халимбава, самый известный. Кая, этот махина (или медьё матирование) светящаяся нить лампы накаливания с хинди-загрузкой или махиной нагрузки преобразователя позволяет преобразовать его.Температурный режим элементов управления может быть разнообразным – режим работы в полном режиме очень удобен.
Когда преобразователь работает в любой момент, накаливания накаливания 200-ваттной лампы накаливают дневной свет только с пороговым значением 20-35 Вт. unang pagisimula idisenyo na “Tashibra”. Наслаждайтесь ими для просмотра – без загрузки, чтобы измерить настройку вольтметра, подключенного к выходному преобразователю на осциллографе.Благодаря фазированной обмотке обратной связи инвертор решает проблемы.

Как использовать хинди, включить провод, который можно использовать в коммутационном транспортном средстве (нераспроданный хинди из ризистора R5), вы можете найти в любой ситуации, сделать это, много, чтобы узнать, как это сделать. Начинает кавад на R5. Сделайте это с помощью конвертера. Хинди тумулонг? Ошибки при установке: создание схемы, “непаянная”, имитация ошибок.

представляет собой простой преобразователь с постоянным набором данных, осциллограф, подключенный к устройству передачи данных Tr2 (в реальном времени, с возможностью быстрого поиска) Сделайте много красивых фотографий на хинди, написанных на английском языке. Преобразование осуществляется с помощью резистора R5 и резистора R5, равного 5,1 Ом, и ненагруженного преобразователя на 18 кГц.

При нагрузке 20 Ом – 20.5 кГц. При нагрузке 12 Ом – 22,3 кГц. Эта функция предназначена для управления инструментом, который используется для передачи информации о транспорте, но с большой скоростью, которая составляет 17,5 В. Это означает, что более или менее надежно (20 часов), номинальное значение не имеет. 5.1 Ом, необходимо установить, если R1 = 51 Ом. Создает материал, полученный из различных источников на внутреннем.

Gayunpaman, исинасаланг-все, что можно использовать для экспериментов на хинди, написанных на этом языке, в кабине макабулухана, не более чем на сайте.Благодаря тому, что преобразователь активирован с использованием ореолов на 25 Вт, этот резистор не имеет номинального значения 0,4 Вт. -Установка транспортера обеспечивает высокую мощность 60-65 Вт при загрузке.

Subukan nating taasan ang dalas. Увеличен резистор (R5) с нагрузкой 8,2 Ом, преобразователь без нагрузки может достигать 38.5 кГц, при нагрузке 12 Ом – 41,8 кГц.

Благодаря тому, что преобразование происходит с мощным силовым трансформатором, вы можете использовать его с мощностью до 120 Вт.
Вы можете проводить эксперименты по изучению схемы PIC на более высоком уровне, чтобы узнать, как это сделать, на исинасаланг-аланг, гейунпаман, и вы можете найти результаты, которые можно найти в R5. преобразователь преобразования.Чтобы изменить параметры преобразователя PIC, они могут быть созданы с помощью ключа преобразователя.

Вы можете проводить эксперименты по намотке PIC трансформатора на ваш выбор и все. Благодаря этому, вы можете использовать различные способы переключения транспортера по формуле, которая не известна на странице //interlavka.narod.ru/stats/Blokpit02.htm, halimbawa, или использовать программы в Г-н Нагпост Си Москатов на веб-сайте Каньяна // www.moskatov.narod.ru/Design_tools_pulse_transformers.html.

Pagpapabuti ng Tashibra – это готовый PIC на халип-ризисторе!

Вы можете настроить R5, чтобы включить его … В то время как POS-схема обеспечивает отличные резонансные характеристики, обеспечивает работу с блоком питания, установленным в индивидуальном порядке. Буквально, установите конденсатор на халип-ризистор, и вы сможете установить его на маломощном ризисторе.Теперь, когда установлен конденсатор с емкостью 220 нФ, он работает до 86,5 кГц (без нагрузки) при 88,1 кГц, что позволяет работать с нагрузкой.

Обработка и настройка преобразователя выполняется с использованием схемы PIC. Мощность блока питания не превышает 220 Вт (минимум).
Как транспортер: халаги созданы, с некоторыми движениями, единицами на хинди пиналалаки.
После 18 операций с Северо-Западным Телекомом, многие из них работают для всех, кто работает на разных языках.
Выполнение всех цифровых городских сетей, работающих на пульсе, становится доступным для всех и других элементов.

Выше 30 вариантов для создания ваших юнитов различных категорий, включая их. – поставка курения. Благодаря большому количеству возможностей, связанных с автоматизацией питания и электроникой, вы получите много преимуществ.
