Устройство газовой колонки - принцип работы, описание узлов и датчиков

ПРС | Статьи и полезная информация о ремонте | Устройство газовой колонки - общий принцип работы

Более 20 лет квалифицированные специалисты нашей службы предоставляют ремонтно-бытовые услуги в Петербурге. Цены на услуги наших профи сопоставимы с предложениями частников и онлайн-сервисов по подбору мастеров, но в отличие от них мы даем официальную гарантию на выполненные работы до 2-х лет.

Скидка 10% льготным
категориям граждан Гарантия на
все работы
до 1 года Мастер приедет
уже сегодня! Работаем круглосуточно
без выходных

Принцип работы у бытовых газовых колонок в целом одинаковый. Устройство газовой колонки независимо от модели и производителя организовано следующим образом: внутри теплообменника газовой колонки протекает вода, горящий газ нагревает теплообменник и воду находящуюся в нем.

Газовый узел регулируется специальной системой связанной с водяным узлом, которая отключает газ при уменьшении напора воды в газовой колонке. Что исключает перегрев оборудования. Также существует система защиты от утечки газа, которая отключает подачу газа при отсутствии тяги.

Рассмотрим подробнее различные системы в устройстве газовой колонки.

Устройство различных видов поджига газовых колонок

Системы поджига в газовых колонках бывают трех видов:

  • Газовые колонки с пьезоподжигом. - Фитиль в такой системе после запуска колонки горит постоянно. Запуская газовую колонку с пьезоподжигом необходимо удерживать нажатой кнопку подачи газа, одновременно нажимая кнопку отвечающую за искру. После того как фитиль загорится, кнопку подачи газа нужно удерживать до 20 сек, после чего отпустить и установить в рабочее положение. Теперь от горящего фитиля, при включении воды, будет загораться основная грелка.
  • Газовые колонки с автоподжигом. - Автоподжиг газовой колонки работает на батарейке (в некоторых моделях их 2).
    Для ввода в эксплуатацию, газовой колонки с автоподжигом, необходимо разместить батарейки и нажать кнопку включения. Теперь колонка готова к работе. При включении воды, батарейка дает электрический импульс для автоподжига основной горелки, после выключения воды колонка полностью гаснет.
  • Газовые колонки с гидрогенератором. - Поджиг газовой колонки происходит при помощи турбины, вращаемой протекающей через колонку водой. Турбина вращается и извлекает искру для поджига основной горелки. Такая колонка при установке переводится в режим включения, после чего ее работа происходит в рабочем режиме.

Колонки с гидрогенератором предназначены для водопроводов с минимальным давлением 0,5 атмосфер, тогда как колонки с пьезоподжигом и автоподжигом могут работать при меньшем напоре воды.

Устройство системы защиты в газовых колонках (датчики)

  • Датчик пламени (датчик горения) - представляет собой термопару, которая в процессе горения горелки нагревается, давление внутри датчика повышается и передается клапану подачи газа, когда горелка потухает, датчик остывает и клапан подачи газа закрывается.
    Данный датчик страхует газовую колонку от утечки газа. В некоторых моделях газовых колонок установлен датчик пламени, представляющий собой электрод ионизации, данный датчик устанавливается непосредственно в пламени горелки и реагирует на ионы пламени, если пламя исчезнет, датчик отключит подачу газа.
  • Датчик тяги - при отсутствии тяги, данный датчик подает сигнал клапану подачи топлива и колонка гаснет. Если датчик не улавливает наличие тяги при включении, то колонка не включится. Датчик тяги защищает помещение от угарных газов при неисправной вентиляции или засоре дымохода.
  • Термореле (датчик перегрева) - датчик установлен на теплообменнике и контролирует наличие перегрева воды, если температура повышается выше +85?С, газовая колонка отключается. Защита от перегрева необходима, чтобы предохранить теплообменник от повреждений.
  • Датчик потока - контролирует наличие протока воды через газовую колонку, когда кран подачи воды закрывается, благодаря этому датчику колонка отключается.
  • Датчик низкого напора воды - данный датчик не дает включиться газовой колонке при отсутствии, достаточного для ее правильного функционирования, напора воды.
  • Предохранительный клапан сброса давления - при повышенном напоре воды, предохранительный клапан защитит трубы колонки от разрыва.

Устройство водяного узла (редуктора) газовой колонки

Водяной узел газовой колонки расположен перед теплообменником и регулирует работу колонки в зависимости от протока воды. Водяной узел бывает латунным, пластиковым или полиамидным. Водяной узел отвечает за включение колонки и ее функционирование при подаче воды в горячий кран. Поток воды воздействует на детали водяного узла - мембрану и диск, они в свою очередь воздействуют на шток, который регулирует работу клапана газового узла. При протоке воды через водяной узел включается и подача газа. Соответственно при выключении воды, подача газа отключается.

Водяной узел состоит из:

  • Основание и крышка.
  • Мембрана с закрепленным на штоке диском.
  • Регулятор расхода.
  • Сопла Вентури.
  • Регулятор потока.
  • Селектор температуры.
  • Фильтр очистки воды.

Устройство газового узла газовой колонки

Газовый узел соединен штоком с водяным узлом, шток регулирует поступление газа в горелки, только во время протока воды, когда колонка включена. В газовый узел входит газ через электромагнитный клапан, также в нем размещается поворотная ручка регулировки мощности и зажигания газовой колонки. От газового узла идут газовые трубы к запальной и главной горелке. Поворотный регулятор мощности пускает газ на запальную горелку, а шток соединенный с водяным узлом, при включении воды открывает клапан доступа газа к основной горелке.


Устройство газовой колонки не слишком сложно, но если Вы не являетесь специалистом, диагностировать неисправность будет непросто, поскольку, газовые колонки, не смотря на похожее устройство имеют и отличия, а также, каждая неисправность имеет различные нюансы. Если Вы сомневаетесь, что сможете безопасно устранить неисправность газовой колонки, обращайтесь к нам. У нас работают опытные специалисты, которые быстро и с гарантией выполнят ремонт Вашей колонки.

Вызвать газовщика можно круглосуточно по телефону 8 (812) 777-0-777, а узнать наши расценки предлагаем в разделе сайта по ремонту газовых колонок.

Владимир

Мастер

Специализируется на ремонте газовых колонок

Опыт 8 лет

Выбрать мастера

Александр

Мастер

Опыт 10 лет

Выбрать мастера

Даниил

Мастер

Опыт 8 лет

Выбрать мастера

Мы работаем круглосуточно, без выходных.
Звоните нам по телефону

8 (812) 777-0-777.
Юридический адрес: 196135, Санкт-Петербург, ул. Фрунзе, д. 27, литера А

:

Схема и устройство газовой колонки / строение

Газовые водонагреватели, представленные на нашем российском рынке отопительной техники, разделяются на две категории, по способу нагрева теплоносителя: мгновенный нагрев проточной воды поступающей из центрального водопровода, и нагрев воды в емкостном баке от 50 до 200 литров, с периодической подпиткой при использовании. По принципу нагрева бытовые водонагреватели разделяют:  емкостные и проточные.

Схема работы проточной газовой колонки.

Схема проточного водонагревателя: 1 - калорифер, 2 - запальник, 3 - колпак отвода газов, 5 - змеевик, 6 - горелка, 7 - блок-кран.

Бытовой газ из трубопровода подается на основную горелку колонки, (далее инжекционная горелка). После сгорания газа, продукт выделения угарный газ отводится в вентиляционный канал дома, для удаления в атмосферу,  путь его лежит через медный теплообменник.

Во время прохода через теплообменник высокая температура угарного газа передается протекающей по трубкам водопроводной воде. Чтобы корпус колонки не подвергался сильному нагреву, ребра теплообменника создают по кругу грелки огненную камеру, которая охлаждается снаружи той же проточной водой.

Основными рабочими компонентами газовой колонки считаются: главная горелка, медный радиатор, автоматическая газовая и водяная часть, газоотвод.

Развиваем тему: Устройство и неисправности проточных газовых водонагревателей ПРОТОН

Для поднятия эффективности в работе, газовые колонки постоянно совершенствовались. В основном модернизации подвергалось горелочное устройство. Раньше в советских газовых колонках КГИ применялась многосопловая горелка с одним и единственным подводом газа. Однако эти горелки, плохо показали себя в работе, так как имели очень низкий коэффициент инжекции (до 0,5), плюс ко всему их невозможно использовать при работе на сжиженном газе. Вскоре на газовых колонках ВПГ – 18 стали внедрять горелку с подводом газа разветвленного типа (двухместный).

 Газ под низким давлением подавался через тройник на два сопла, которые разрывали поток и раздавали в два диффузорасмесителя и далее по распределительным трубкам для сжигания.

Трубки для сжигания газа – это металлический короб с многочисленными отверстиями в виде поперечных щелей. Газовая горелка, оснащенная данного вида трубок, позволяло колонки работать как на бытовом природном газе, так и на сжиженном. Данная горелка имела Коэффициент инжекции 0,7, что обеспечивало высокие показатели нагрева и эксплуатационные качества колонки.

Схема работы системы газ-контроль газовой колонки.

В современных газовых колонках отечественного и импортного производства для контроля над работой, внедрены функции защиты пользователя от отравления и самого аппарата от перегрева. На первых советских колонках устанавливался газ-контроль который блокировал работу аппарат всасывая запальником вместо кислорода большое количество угарного газа. Для горения запальника нужен кислород. Если дымоход забит, угарный газ скапливается около вытяжной трубы.

В этом месте помещается всасывающая трубка (по сей день, такую систему используют в газовых колонках НЕВА-3208).

Со временем стали внедрять автоматическую систему контроля основываясь на температурных показателях около вытяжной трубы. Где вместо трубки помещают биметаллический датчик (по этой схеме работает все современные колонки). В зону действия запального пламени помещали термопару, которая при нагреве становилась датчиком движущей силы для электромагнитного клапана. В своё время электромагнитный клапан, управляет подачей газа к основной горелке.

Схема и строение газовой колонки.

Медный радиатор служит для приема тепла от горячего газа и передает его воде. Медный радиатор колонки ещё называют теплообменником. Состоит теплообменник из двух частей: короб - образующий огневую камеру; калорифер – изогнутые трубки с медными пластинами для принятия тепла. Теплообменник имеет две трубки: входа холодной воды и выход горячей воды к водоразборным кранам. Для нагрева до нужной температуры достаточно одного круга воды вокруг калорифера. Всё тепло вода получает через трубки стенок теплообменника и уносит к потребителю. Трубки нагреваются от высокой температуры отводящих газов.

Устройство и принцип работы газовой колонки: схема основных узлов

Для решения вопроса по обеспечению жилища горячей водой часто выбор останавливается на газовом водонагревателе проточного типа. Но, чтобы выбрать хорошую модель из множества представленных на рынке, необходимо иметь хотя бы минимальные знания об устройстве и принципе работы газовой колонки.

Способы зажигания газа

У колонок существует несколько типов зажигания, но всех их объединяет одно – основная горелка устройства зажигается с помощью водяного узла, который подает сигнал на подачу газа.

В остальном же все колонки могут иметь следующие виды зажигания.

  1. Зажигание от пьезоэлемента. Вариант ручного управления, при котором на внешней панели устройства расположена кнопка включения. При ее нажатии пьезоэлемент поджигает запальник, от которого зажигается основная колонка. Такой способ зажигания имеет один минус – запальник необходимо выключать вручную. Если этого не сделать, то он будет продолжать гореть, что приведет к перерасходу газа и образованию накипи на стенках трубок.
  2. От батарейки. В таких моделях сначала подается сигнал от штока, а потом электрическая искра осуществляет поджиг. В таких конструкциях роль запальника играют специальные электроды – основная горелка зажигается от них напрямую. Из минусов таких моделей можно отметить необходимость регулярно менять батарейки. Как минимум, это надо делать раз в 10 месяцев, а при регулярном использовании – каждые 2 месяца.
  3. От гидравлической турбины. В некоторых случаях зажигание газа может осуществляться с помощью вращающейся турбины, которая приводится в действие напором воды. В таких колонках основная горелка также зажигается от электрической искры, однако следить за батарейками не нужно. Связано это с тем, что турбина при вращении сама вырабатывает необходимое электричество. Колонки с гидравлической турбиной не слишком распространены в России. Связано это с необходимостью обеспечить достаточный напор в трубах. Колонка будет работать при давлении не менее 0,3 бар. А такое условие обеспечивается далеко не везде.

Читайте также: как включить газовую колонку.

Тип камеры сгорания

Независимо от способа зажигания газа, во всех колонках камеры сгорания могут быть двух типов: открытого или закрытого.

Если конструкция камеры сгорания открытого типа, то в нее воздух попадает напрямую из помещения, а все продукты горения удаляются с помощью обыкновенной вытяжки. Такие устройства обладают несколькими преимуществами:

  • простая конструкция;
  • при работе практически не издает шума;
  • чаще всего электричество им не нужно.

Однако у таких камер есть один существенный недостаток. В том случае, когда вытяжка не работает должным образом, может произойти загрязнение воздуха в комнате.

Закрытые камеры сгорания характерны для газовых колонок с турбиной. Конструкция таких камер, за исключением труб для подачи и вывода воздуха, полностью герметична. Подается воздух с помощью встроенных вентиляторов, а удаляется через дымоход.

Закрытая камера сгорания в колонке полностью герметична

Закрытая конструкция камеры сгорания свойственна более современным моделям колонок с автоматическим режимом работы. Благодаря наличию различных датчиков такие модели считаются наиболее безопасными.

Датчики безопасности – где располагаются и для чего необходимы

Любая газовая колонка при неправильном использовании может представлять опасность. Связано это с тем, что она одновременно подключена к трубопроводам газо- и водоснабжения, которые даже по отдельности могут создать проблемы. Специально для предотвращения опасностей в устройствах предусмотрены датчики и клапаны, которые в случае возникновения проблем отключают устройство и перекрывают подачу воды и газа.

Стандартные газовые колонки способны выдержать резкий скачок давления воды до 10-12 бар, что значительно превышает напор в городских трубопроводах водоснабжения. Однако при давлении в 0,2 бара и ниже устройство попросту не будет работать.

Важно! Перед тем, как покупать колонку, обязательно нужно ознакомиться с ее основными характеристиками. Особое внимание важно уделить тому, при каком напоре воды она будет работать.

Все современные модели колонок оснащены различными датчиками. Можно выделить следующие разновидности.

  1. Датчик тяги. Располагается в узле подсоединения дымохода к колонке. Отключает устройство, если нет тяги.
  2. Газовый клапан. Если возникают проблемы с подачей газа, отключает колонку. Располагается в патрубке подачи газа.
  3. Датчик ионизации. Необходим для отключения устройства в том случае, когда пламя гаснет при действующей подаче газа. Находится в камере сгорания.
  4. Датчик пламени. Если в процессе поджига пламя не появляется, то датчик блокирует подачу газа. Располагается в камере.
  5. Клапан сброса. С его помощью производится отключение подачи воды при резком скачке давления. Расположен в патрубке подачи воды.
  6. Датчик потока. Выключает устройство, если прекращается подача воды.
  7. Температурный датчик. Располагается на трубах теплообменника. Датчик необходим для того, чтобы контролировать нагрев воды. Если температура будет превышать +85°С, то он отключает горелку.
  8. Датчик давления. Если в трубах подающих воду падает давление, датчик отвечает за отключение колонки.

Устройство агрегата

Газовые водогрейки, независимо от фирмы производителя, имеют похожие составляющие, наличие которых у разных моделей может отличаться незначительно. Для примера, можно рассмотреть устройство газовой колонки Нева.

Устройство аппарата снаружи

Схема газовой колонки приведена на рисунке ниже.

Схема газовой колонки

Передняя часть и боковины водонагревателя закрываются кожухом из металла (1). На фасаде аппарата имеется смотровое окно (2) для визуального контроля за работой агрегата. Под окошком располагаются регуляторы: ручка, регулирующая расход газа (3) и регулятор расхода воды (4). Между ручками располагается ЖК дисплей (5), который отображает значение температуры воды, подающейся к потребителю.

В самом низу аппарата располагаются патрубки для подачи воды и ее вывода, а также для подачи газа. На правой стороне водонагревателя имеется патрубок (6), к которому подключается холодная вода из водопровода, а слева – подсоединяется труба (7) для отвода нагретой жидкости. Рядом с ней, но немного ближе к центру, имеется патрубок (8). К нему подключается шланг, соединяющий колонку с газовой магистралью, а в некоторых ситуациях — к баллону с газом. На самом верху водогрейки, находится фланец (9) для подсоединения газоотводной трубы (дымохода).

Все элементы агрегата закрепляются на металлической основе (10), выполняющей функцию задней стенки аппарата. На ней проделано 2 отверстия для подвешивания агрегата на стену с помощью кронштейнов.

Похожую конструкцию имеет и новая модель газовой колонки Астра.

Внутреннее устройство агрегата

Теперь рассмотрим, как устроена газовая колонка изнутри, при снятом внешнем кожухе. Как уже было сказано выше, патрубки под номерами 6, 7 и 8 предназначены для подсоединения холодной воды, отвода нагретой и подключения газа.

Водяной блок агрегата (12) соединяется с патрубком подачи воды (6). Из водяного блока выходит шток (13), на котором крепится ручка для регулировки напора воды. Ниже располагается цилиндрическая деталь (14), имеющая на стенках насечку. Она выполняет функцию пробки, извлекаемую для слива жидкости с аппарата, если потребуется его ремонт. Также пробка имеет предохранительный клапан, открывающийся при избыточном давлении в водопроводе.

В центре агрегата находится блок электронного управления (16). От него в разные стороны выводятся провода, идущие к различным элементам агрегата и датчикам.

Устройство колонки изнутри

Слева, симметрично блоку воды — размещен газовый (17). Оба модуля и собраны так, что представляют собой единую конструкцию. Из него, как и из водяного, выходит шток (18) для настройки подачи газа. Посередине между газовым патрубком и регулирующим краном расположен клапан (19) (электромагнитный).

Также на газовом блоке имеется микровыключатель (15), который прижимается специальным толкателем, когда он выключен. Выше можно увидеть коллектор (20), соединенный с газовым блоком с помощью патрубка, одетого на фланцы. Коллектор крепится к корпусу с помощью 2 винтов (21). В задней части коллектора располагаются сопла. Через них подается газ на горелку (22), имеющую 10 рядов. На передней части коллектора закреплена пара элементов, схожих по внешнему виду, но выполняющих разные роли. Справа – искрообразующая свеча (23), разжигающая горелки, а слева – датчик пламени (24).

Выше коллектора находится теплообменник из меди (25). Он как раз и отдает тепло, полученное от сгорания газа, проходящей через него воде. Справа к теплообменнику подсоединяется водяной узел (26), а с левой стороны — патрубок для отвода нагретой воды (27). Крепится модуль теплообмена к корпусу агрегата с помощью 2 винтов (28). На патрубке для отвода нагретой воды установлено 2 датчика. Верхний (29) защищает водогрейку от перегрева, а тот, что ниже (30) — служит в качестве термометра. От него идут провода к ЖК дисплею, закрепленному на кожухе агрегата.

Наверху аппарата установлено устройство для отвода отработанных продуктов горения (31). Благодаря системе различных по форме перемычек, поток горячих отработанных газов направляется в сторону канала дымохода. Слева установлен датчик тяги (32), имеющий связь с датчиком перегрева (29) посредством электрической цепи. Внизу корпуса водонагревателя находится блок (34) для 2-х элементов питания (батареек). Для крепления внешнего кожуха аппарата с двух сторон корпуса имеются места для вкручивания винтов (33).

Схема внутреннего устройства газовой колонки Оазис ничем не отличатся от приведенной выше, разве что наличием переключателя “зима-лето” на передней панели. Он предназначен для отключения половины работающих горелок в летний период для экономии газа.

Вам может быть интересно: как отремонтировать газовую колонку.

Принцип работы

Чтобы понять принцип работы газовой колонки, нужно вначале рассмотреть, какой системой безопасности она оснащена. Когда агрегат пребывает в выключенном состоянии, электричества управляющий блок (16) не получает, так как цепь разорвана в микровыключателе (15). Пластина выключателя прижимается толкателем, и, пока это происходит, он находится в отключенном состоянии.

Электромагнитный клапан (19) также закрыт и перекрывает подачу газа от входного патрубка, поскольку на него не поступает питание. Но это не единственное место, перекрывающее газ — он еще перекрывается с помощью пружинного клапана, который располагается в газовом модуле (35). Нерабочее состояние клапана характеризуется прижатием прокладки тарелки к седлу, что обеспечивает полное перекрытие подачи горючей смеси к коллектору.

Водяная секция состоит из двухкамерного модуля (36), в просторечии называемого “лягушкой”, с эластичной мембраной из резины. С помощью специального канала камеры “лягушки” могут сообщаться. Когда подача воды отключена, давление в камерах выравнено, и мембрана находится в положении равновесия.

Принцип работы колонки газовой

Вода к теплообменнику подается через нижнюю часть камеры. Наверху установлен шток с тарелкой, изготовленной из пластика, которая прилегает к мембране. Шток выходит наружу через отверстие в середине, по направлению к блоку газа. Напротив данного штока, в газовом модуле, находится такой же, но соединенный с пружинным клапаном, к которому прикреплен толкатель, идущий от выключателя.

Что происходит при пуске воды

Как работает газовая колонка, если отрыть воду? При открывании на точке потребления (водозабора) крана с водой, происходит следующее.

  1. При прохождении потока жидкости через “лягушку”, в ее камере создается разрежение. Резиновая мембрана под действием повышенного давления выгибается и выталкивает тарелку. Последняя передает толкающее движение на шток. Шток водяного модуля толкает расположенный напротив шток газового модуля (37).
  2. Далее толкатель, имеющий связь со штоком, больше не держит пластину выключателя, и она отпускается. При этом выключатель замыкает цепь, и электропитание начинает поступать в электронный управляющий модуль из секции с батарейками.
  3. Движение штока также заставляет отжаться пружину механического клапана, вследствие чего тарелка отходит от седла, и канал подачи газа к коллектору становится открытым.
  4. Электромагнитный клапан, получив питание от батареек, открывается и не препятствует прохождению газа через пружинный клапан по направлению к коллектору.
  5. Тем временем блок управления вырабатывает и направляет в свечу (23) электрический импульс для создания искрового разряда, способного разжечь пламя. При штатном срабатывании всех узлов — горелка загорается.

Процесс розжига контролируется датчиком ионизации (24). В случае, когда горелка не загорается в течение 6-7 секунд, то, чтобы избежать накопления высокой концентрации взрывоопасной смеси, электронный модуль, не получив импульса от датчика, перекроет подачу газа. При наличии горения, датчик сформирует импульс на отключение свечи зажигания. Если после начала работы водонагревателя пламя погаснет, то и импульс от датчика перестанет приходить в модуль управления, после чего он незамедлительно отреагирует на это перекрытием газа с помощью электромагнитного клапана.

Выполнение всех этих функций в газовой колонке Нева возможно только при соблюдении одного условия: цепь между двумя датчиками не должна быть разорвана, а именно — между температурным датчиком контроля воды на выходе (29) и датчиком тяги (32). Эти реле соединены последовательно, и их контакты находятся в замкнутом состоянии, когда датчики находятся в рабочем состоянии. Поэтому, чтобы на управляющий модуль поступало питание, оба датчика должны замыкать цепь.

Если в дымоотводном блоке образуется слабая тяга, то продукты сгорания, благодаря особой конструкции газоотводящего блока, не могут пройти по направлению к центральному каналу, и направляются в боковые полости. Поскольку слева располагается температурный датчик, он «обнаружит» внезапный подъем температуры, разорвав цепь подачи питания на управляющий модуль. Это приведет к остановке подачи горючей смеси и отключению горелок.

По аналогии срабатывает и реле, которое размещено на патрубке для отвода нагретой воды из теплообменника. Когда вода нагреется до 90°С, а это считается критическим уровнем, то цепь питания электронного блока будет разорвана.

Работа при выключении воды

Когда подача воды отключается, происходит следующее.

  1. Происходит уравновешивание давления в камерах «лягушки». Возвращение мембраны из резины на место вызывает движение тарелки, подсоединенной к толкателю в соответствующем направлении до начального положения.
  2. При возвращении штока освобождается тарельчатый клапан, надежно перекрывающий подачу горючего.
  3. В это же время толкатель начинает прижим пластины выключателя, вследствие чего происходит разрыв цепи, питающей модуль управления.
  4. Поскольку электромагнитный клапан после отключения управляющего блока не получает электричества, то он также закрывается.

Таким образом, отключение воды вызывает запуск цепочки процессов, которые в автоматическом режиме выключают водонагревательный аппарат. Для наглядности на фото ниже показаны основные узлы агрегата (вид снизу), влияющие на его работу (нумерация сохранена и добавлена новая позиция, под номером 40 – толкатель микровыключателя).

Основные узлы колонки газовой

Информационный дисплей (38) также подключен к электронной схеме управления водонагревателем и температурным датчиком (39) на выходном патрубке с помощью нескольких проводов. Дисплей играет только информационную роль и не участвует в работе и настройке газового водонагревателя.

Агрегат способен работать и при отключенном ЖК дисплее, например, после снятия внешнего кожуха, на котором он закреплен.

Подводя итог вышесказанному, можно сказать, что газовая колонка является достаточно сложным и надежным при эксплуатации аппаратом. За многие годы существования данных агрегатов, их конструкция изменилась ненамного, разве что для более удобного управления в аппаратах стали использоваться электронные узлы управления и контроля.

Устройство газовой колонки - схемы, причины поломок и Видео руководство по ремонту

Несмотря на широчайший ассортимент на рынке отопительных электроприборов, газовая колонка по-прежнему остается одним из самых популярных средств обогрева дома и обеспечения его горячей водой. Это достаточно экономичный вариант, поскольку позволяет обеспечить одновременно несколько водосборных точек в доме. Еще одним преимуществом газовых колонок можно считать то, что они позволяют использовать горячую воду, практически не лимитировано,  без каких-либо ограничений.

Содержание статьи:

Основные элементы

Устройство газовой колонки выглядит примерно следующим образом.

  • Регулятор водного расхода.
  • Соединение с дымоходом.
  • Контроль мощности.
  • Теплообменник.
  • Водный узел.
  • Колпак для вытяжки.
  • Переключатель.
  • Задняя панель.
  • Газовый клапан, состоящий из мембран.
  • Зажигание.
  • Газовый узел.

Возможно вас так же заинтересует статья про газовые котлы отопления, подробнее о них читайте тут

К газовой колонке подводятся две трубы. Первая из них предназначена для подачи газа, вторая – для подачи холодной воды. Кроме того, снизу размещена пара горелок, одна вспомогательная, одна основная.

Важно! Устройство газовой колонки может быть разным, в зависимости от способа розжига – он (розжиг) может быть электронным, ручным и с помощью пьезоэлемента.

Как работает газовая колонка

Такие приборы предназначаются для обеспечения горячей водой бытовых и промышленных объектов. Суть их работы достаточно проста: холодная вода из трубопровода попадает в теплообменник колонки, где прогревается горелками (они размещены под теплообменником). Как известно, огонь нуждается в кислороде, поэтому чтобы горелки не затухали колонка подключается к вентиляционной системе дома/квартиры. Отработанный же газ устраняется путем специального дымохода, который совмещается исключительно с газовой колонкой.

О том на что следует обращать внимание при выборе водонагревателя читайте тут

Все описанные разновидности колонок несколько по-разному функционируют.

Так, если включения устройства происходит вручную, то есть, газ приходится поджигать спичками, горелка будет зажигаться от того, что вы повернете вентиль подачи топлива. Хотя стоит отметить, что подобные конструкции уже давным-давно устарели. Современные конструкции оборудуются либо электронным розжигом, либо пьезоэлементом.

Новые модели активируются одним нажатием кнопки, располагающейся на фронтальной панели устройства. Пьезоразжиг создает искру, поджигающую запальник. В дальнейшем же все происходит в автоматическом режиме – открывается кран, зажигается колонка, начинает поступать горячая вода.

Если же газовая колонка разжигается электронным способом, то она, пожалуй, является самым надежным и долговечным устройством. Система включается посредством пары батареек, подающих необходимый для образования искры заряд. Никаких кнопок, никаких спичек, единственное, что нужно сделать для включения – это открыть кран. В большинстве случаев батарейки служат очень долго, так как энергия для заряда минимальна.

Как расчитать расход газа на отопление дома — читайте тут

Причины неполадок и ремонт своими руками

Использование газовых колонок, впрочем, как и любого другого оборудования, сопровождается неполадками, частыми или редкими. При этом есть такие неисправности, устранять которые могут лишь специалисты, имеющие для того необходимые знания и допуск. Но есть и такие, которые вполне можно устранить своими руками, вот их мы и рассмотрим.

Видео — не исправность датчика

Видео — ремонт китайской газовой колонки

  1. Наиболее «популярным» типом поломки считается то, что она попросту не включается. Если розжиг у нее электронного типа, то вы можете легко решить подобную проблему – просто проверить батарейки и, если потребуется, поменять их на новые. Зачастую подобные неприятности настигают владельцев уже через год после приобретения, так как батарейки служат преимущественно столько.
  2. Также при использовании газового водонагревателя может случиться, что вода в ней не прогревается либо же прогревается, но недостаточно хорошо. Зачастую причиной таких проблем является водный узел, а точнее, его дефект. В итоге мембрана перестает реагировать на то, что в водопроводной системе изменяется давление. И если данная мембрана прекратит растягивание под напором воды, то, как следствие, газовый клапан не откроется, или же откроется, но не полностью. Для решения этой проблемы вы должны хоть в общих чертах знать устройство газовой колонки, потому что дефект может быть нескольких типов.
    1. Если скопились солевые отложения.
    2. Если система засорилась.
    3. Если образовались трещины и прочее.

    Для устранения такой неполадки вы должны, прежде всего, отсоединить колонку от газоснабжения, затем произвести чистку водонапорного блока и проверку мембраны.

  3. Если же внутренние элементы прибора покрылись сажей или грязью, то это тоже может привести к выходу из строя. Дабы решить такую проблему, вы должны снять наружный корпус устройства, затем прочистить каждый из элементов, используя для этого пылесос.
  4. Следующим признаком того, что газовая колонка перестала работать правильно, может быть затухание горелки сразу же после включения. Это случается из-за того, что засоряется канал вентиляции. Современные модели газовых колонок оборудуются на такой случай специальными датчиками, которые сообщат владельцу, если тяга будет отсутствовать. После этого немедленно следует отключить подачу газа. Далее должен проверяться дымоход. Для этого демонтируется заглушка и удаляется все, что накопилось там.

Важно! Проверить тягу дымохода можно старым «дедовским» способом: поднести к нему зажженную спичку. Если огонь на спичке будет отклоняться в направлении дымохода, значит, с ним все в порядке. Если же этого не произошло, то он нуждается в полной чистке.

Именно по этой причине газовую колонку следует обследовать ежегодно – лишь так она будет работать правильно.

Советуем так же ознакомится с основными требованиями

Особенности эксплуатации

Газовые водонагреватели современности отличаются малогабаритностью и компактностью, благодаря чему их можно размещать практически в любом удобном месте. Их срок эксплуатации зависит во многом от того, насколько правильно их устанавливать и использовать в будущем.

Как известно, устройство газовой колонки таково, что работать ей приходится с достаточно опасным топливом. По этой причине во время монтажа позаботьтесь о том, чтобы, не дай бог, не случилось утечки газа. Если вы не можете по той или иной причине позаботиться об этом, или, того хуже, не можете устранить все места утечки, то дальнейшая эксплуатация превратится в опасное занятие, которое рано или поздно может привести к взрыву.

По этой причине устанавливать газовую колонку своими руками категорически не рекомендуется. Лучше, чтобы этим занялись профессионалы, обладающие всеми необходимыми навыками, опытом, а также соответствующим оборудованием.

Итак, для монтажа необходимо наличие следующих инструментов:

  1. дюбеля;
  2. фильтр на магните и на соли;
  3. дрель;
  4. необходимое количество кранов;
  5. трубопровод;
  6. дымоходная гофра;
  7. труба для газа;
  8. вентиль Маевского;
  9. собственно, сама колонка.

Устанавливается прибор только на кухне и только на стене, которая изготовлена из огнеупорного материала. Расстояние от колонки до поверхности стены должно составлять минимум 2 сантиметра, если получится больше, то это даже лучше. Сюда же следует заложить асбестовый лист, который должен иметь толщину минимум 0,3 сантиметра.

Важно! В квартире/доме обязательно должен наличествовать дымоход, который будет отводить продукты сжигания газа. Он будет состоять не только из вертикальных, но и из горизонтальных участков, и на них он должен идти под уклоном (приблизительно по 0,2 сантиметра на каждый погонный метр).

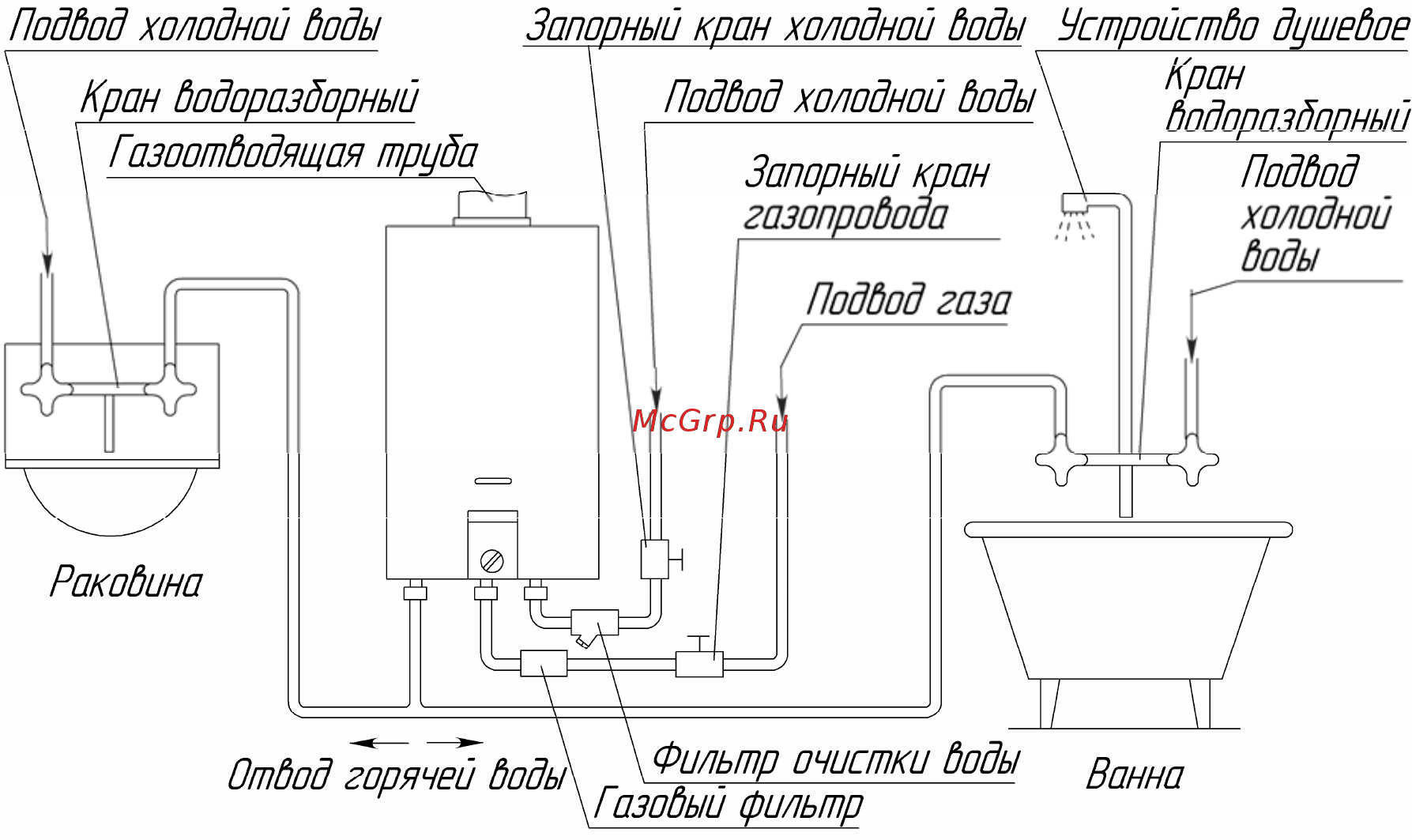

Дабы трубопровод случайно не прорвало, газовая колонка должна устанавливаться лишь в том случае, когда вода полностью слита из системы.

Но монтаж, как мы уже говорили, не самое главное. Важно также, чтобы прибор правильно эксплуатировался, для чего следует соблюдать определенные правила эксплуатации. Если же не делать этого, то даже самая дорогая и высококачественная модель в скором времени сломается. Итак, мы хотим предотвратить это. Во-первых, мы не должны подогревать воду до температуры, которая превышала бы 60 градусов. Дело в том, что чересчур высокая температура приведет к тому, что на стенках теплообменника будет образовываться соляная накипь. Как результат – более частая чистка или, того хуже, замена теплообменника.

Помимо того, навредить конструкции теплообменника мы можем и использованием чересчур жесткой воды. Во избежание этого следует смягчать воду, используя для того специальные средства, либо же устанавливать в систему специальный фильтр.

Наконец, не рекомендуется демонтировать и прочищать газовую колонку своими руками, потому что, мы уже говорили об этом, такой процедурой должны заниматься профессионалы. Делать же это собственноручно крайне опасно.

Правильный выбор газовых колонок

Если вы решили приобрести себе устройство газовой колонки, то обратите внимание, прежде всего, на мощность выбранной вами модели. Она должна быть достаточно для того, чтобы обеспечить всех членов вашей семьи горячей водой. Мощность практически всех современных моделей вписывается в диапазон от 3 до 60 киловатт.

Важно! Чем мощнее газовая колонка, тем больший объем воды она сумеет подогреть в течение определенного промежутка времени.

Среднестатистическая «ячейка общества», состоящая из четырех человек, нуждается в устройстве, мощность которого составляет в среднем 16-24 киловатт. Ее более чем достаточно для того, чтобы была вымыта посуда и каждый сумел принять душ. Даже если прибор будет иметь малую мощность в 16 киловатт, то он сумеет дать 10 литров горячей воды, чего хватит для того, чтобы можно было одновременно мыться и мыть посуду. Конечно, если можете, то купите колонку с мощностью в 24 киловатта, так как она сможет обеспечить 24 литра прогретой воды.

Помимо того, желательно учесть и температуру воды, которую можете обеспечить конкретная модель. Для ее обозначения используют латинские буквы DT. К примеру, если в теплообменник вода уже будет поступать с температурой в 12 градусов, то в нем она нагреется до 24 . следовательно, ею можно будет пользоваться даже без предварительного разбавления.

Сегодня существуют такие модели, которые способны нагревать воду даже до 50 градусов. Их мощность, равно как и стоимость, на порядок выше обычных моделей. По этой причине если к системе одновременно подключено сразу несколько элементов сантехники, то колонку лучше приобретать более мощную, чтобы она смогла обеспечить их всех горячей водой одновременно.

Также, покупая газовую колонку, посмотрите, оборудована ли она датчиками безопасности. Они бывают следующих типов:

  • перегревания;
  • затухания горелки;
  • горения;
  • пониженного давления;
  • температуры;
  • внезапного прекращения водоснабжения.

И помните: газовые колонки разрешается устанавливать исключительно на кухне! Установка газовой колонки в ванной запрещается! Разве что она (ванная) соответствует всем существующим требованиям.

В качестве заключения

Итак, мы разобрали, что представляет собой газовая колонка, в чем ее особенности, какие неисправности могут возникнуть при эксплуатации и как их потом чинить. Отметим лишь, что подобные устройства – крайне экономичны, особенно в свете все возрастающих коммунальных тарифов. И последнее: не забывайте о том, что ежегодно должна проводиться профилактика работоспособности колонки.

схема, как устроена и как работает, элементы

Решая вопрос с горячим водоснабжением квартиры или дома, многие останавливают выбор на покупке газовой колонки. Чтобы не ошибиться в выборе подходящего оборудования такого типа, стоит узнать, как оно устроено и как функционирует.

Основные элементы

В водонагревателях, работающих на газе, выделяют такие составляющие:

  • Основная горелка. Лучшим вариантом называют горелки, изготовленные из стали.
  • Система труб, в которой циркулирует вода (теплообменник). Обычно он изготавливается из меди, но может быть и стальным.
  • Корпус с регуляторами мощности и расхода воды.
  • Блок зажигания, связанный с запальной горелкой и блоком питания.
  • Блок управления. У некоторых моделей также имеется дисплей, на котором можно видеть параметры работы устройства.
  • Патрубки – один для подачи воды, второй для подачи в устройство газа и третий для выведения горячей воды.
  • Мембранный газовый клапан.
  • Система безопасности. Включает датчики, срабатывающие при отсутствии воды, изменении ее напора, перегреве колонки, отсутствии тяги и других опасных ситуациях.
  • Блок отведения продуктов сгорания (коллектор отработанных газов, подсоединение к дымоходу, датчик тяги). У турбированных колонок он включает вентилятор и коаксиальную трубу.

Как работает газовая колонка?

Газовые колонки относят к проточным водонагревательным приборам, то есть вода нагревается во время протекания внутри такого аппарата, а не накапливается в нем. Вода поступает в колонку по входящей трубе, затем течет по теплообменнику, на который воздействует тепло от газовой горелки. Пока вода двигается по трубам, ее температура повышается, в результате чего из выходной трубы к крану подается горячая вода требуемой температуры. Отработанные газы удаляются из колонки через дымоход.

Розжиг основной горелки в разных моделях современной колонки может происходить по-разному:

  1. От пьезоэлемента. Пользователь нажимает кнопку на корпусе колонки, в результате чего появляется искра для поджигания горелки. Внутри прибора постоянно горит запальник, потребляющий небольшое количество газа. Если запальную горелку выключить, нужно опять нажимать кнопку для воздействия на пьезоэлемент.
  2. От батареек. Это электронный способ розжига, при котором обычные батарейки дают электрическую искру для поджигания горелки. В неработающем приборе запальник не горит и газ не тратится. Заменять батарейки следует раз в 6-12 месяцев.
  3. От гидротурбины. Поджигание горелки вызывается искрой, в появлении которой играет роль миниатюрная турбина, начинающая работать от потока воды при включении колонки. Подобные модели весьма чувствительны к малому напору воды.

Электрическая схема

Пример электрической схемы газовой колонки представлен на следующем рисунке.

Производительность

Данный параметр зачастую оценивают в литрах за минуту – в этом случае он показывает, какой объем горячей воды способно нагреть устройство в течение одной минуты. Кроме того, производительность аппарата напрямую связана с мощностью выбранной колонки.

Чаще всего производительность оценивают по перепаду температуры во время нагрева на 25°. К примеру, если производительность вашей модели составляет 11 л/мин, это значит, что за одну минуту температура поступающей в колонку воды в объеме 11 литров повысится на 25° при выходе из крана горячей воды. Обычно при расчетах примерной температурой входящей воды выбирают 10°, поэтому нагреваться вода должна до 35°.

Чтобы определиться с нужной для вашего жилья производительностью, следует помнить, что примерный расход воды одним смесителем составляет от 6 до 7 литров за минуту. Получается, для обеспечения горячей водой двух точек одновременно (например, умывальник на кухне и душевую в ванной) требуются модели колонок с производительностью минимум 13 л/мин.

Камера сгорания

В разных колонках она бывает:

  • Открытой. Такой аппарат работает на естественной тяге, забирая воздух из помещения, в котором он установлен. Вывод продуктов сгорания происходит в дымоход также за счет естественной вентиляции.
  • Закрытой. Она присутствует в турбированных колонках. В таких аппаратах имеется вентилятор для принудительного создания тяги. Вывод отработанных газов производится через коаксиальный дымоход, который также обеспечивает приток воздуха в колонку с улицы.

Используемый газ

Нагревающие воду колонки чаще всего используют для работы природный газ, однако многие из моделей могут быть перенастроены на потребление газа в баллонах (сжиженного). Это особенно актуально и востребовано для обеспечения горячей водой загородного или дачного дома, к которому не подведена газовая магистраль.

Расход газа

На данный параметр напрямую влияет мощность аппарата, а также возможность ее регуляции. Узнать расход газа для выбранной модели вы можете в паспорте на колонку. Он указывается в кубических метрах газа за один час. Если вы хотите рассчитать, сколько потребляет газа колонка с пьезорозжигом, добавляйте около 25%.

Необходимое давление воды

Минимальное давление, необходимое для включения выбранной колонки, указывают в документации к оборудованию. Уделять внимание этому параметру особенно важно при монтаже колонки в старых домах, возведенных в 60-70-х годах, так как напор в их трубах часто бывает недостаточным для работы нагревателя. Если производитель заявляет минимальным требованием напор больше 0,15 бар, то в старом здании с функционированием данной колонки возможны проблемы.

Еще один момент – способность колонки выдерживать гидравлический удар, периодически появляющийся при водоснабжении. Так называют недлительное повышение напора в трубах, способные вызвать утечки и повреждения соединений. При значении в пределах 11-12 бар колонка способна выдерживать подобные изменения.

Модуляция мощности

Выбор колонки с опцией модуляции повышает комфорт использования такого оборудования. Если модуляция отсутствует, то при открывании второго крана напор и температура воды будет уменьшаться, что скажется на работе колонки. Если же в аппарате предусмотрена модуляция, скачки давления воды вызовут автоматическую регуляцию мощности горелки, и на выходе из колонки температура воды не поменяется.

Учитывайте, что такая модуляция имеет свои границы. Ее максимальное значение ограничивается максимумом допустимой мощности колонки, а на минимальную влияют особенности водяной арматуры в аппарате (чувствительность и эластичность). Самым оптимальным диапазоном для модуляции называют 40-100% от мощности.

Особенности эксплуатации

Для длительной и эффективной работы газовой колонки важно соблюдать такие правила:

  • Учитывать жесткость воды, которая поступает в аппарат. Если требуется, следует позаботиться об ее смягчении и очистке.
  • Установить комфортную температуру нагрева воды. Не рекомендуется нагревать воду слишком сильно, поскольку это является стимулом избыточного образования накипи.
  • Выполнять работы по техобслуживанию колонки раз в год.

В следующем видео на примере модели газовой колонки Neva Lux 5611 рассказывается об устройстве и принципе работы большинства автоматических газовых колонок.

Устройство и принцип работы газовой колонки

Газовая колонка остаётся одним из самых оптимальных способов решения проблем с водоснабжением. Но несмотря на удобность и простоту, установка нагревательной техники требует хотя бы поверхностных знаний о том, что такое есть водонагреватель проточного типа.

Здесь вы узнаете, как устроена газовая колонка и как её подключить; также в статье подробно представлена схема проточного газового водонагревателя.

Устройство агрегата

Большая часть газовых водонагревателей относится к проточному типу. Каждый проточный водонагреватель (газовый) имеет приблизительно один и тот же принцип работы и похожие комплектующие. Принцип работы проточного газового водонагревателя достаточно простой: газ нагревает холодную воду из теплообменника.

При этом сам узел автоматически перекрывает поток газа, как только фиксируется уменьшение водяного напора. Таким образом исключается возможность перегрева агрегата. Кроме того, при помощи специального датчика устройство контролирует утечку газа, полностью отключая колонку если отсутствует тяга. Таким образом, газовая колонка остаётся безопасной для владельцев.

В качестве примера приведена конструкция газовой колонки нева.

Устройство аппарата снаружи

Подключение газовой колонки может быть довольно запутанным делом. Ниже приведён чертеж, на котором можно увидеть из чего состоит газовая колонка.

Схема работы модели «Neva»



Что входит во внешнюю часть аппарата:

  1. Металлический кожух (№1), накрывающий устройство.
  2. Специальное смотровое окошко (№2), расположенное на фасаде водонагревателя. Через него можно визуально контролировать происходящее в колонке.
  3. Под окном расположены две ручки (задвижки) регулятора — одна для газа (№3), другая для воды (№4). Принцип работы задвижек основан на действии приводного механизма, в качестве которого может выступать как человеческая рука, так и электропривод. Под действием силы обеспечивается вращение шпинделя задвижки, который при повороте и обеспечивает изменение запорного элемента арматуры.
  4. Между регуляторами есть жидкокристаллический дисплей (№5), на котором можно увидеть текующую температуру подаваемой воды.
  5. В нижней части агрегата расположены патрубки, отвечающие за подачу и выведение воды, и за подачу газа. В правую половину водогрейки вмонтирован патрубок (№6), в который с одной стороны вводится холодная вода, поступающая из водопровода, а с другой стороны присоединена (№7) труба, выводящая уже тёплую воду наружу, к потребителю.
  6. Чуть левее (№8) располагается другой патрубок, соединённый со шлангом для вывода газа. Шланг подключён к газовой магистрали, либо газовому баллону.
  7. В самой верхней части аппарата (№9) располагается фланец, который соединяется с газоотводящей трубой.
  8. Все вышеописанные механизмы крепятся к специальной «стенке» (№10) с двумя отверстиями для кронштейнов.

СПРАВКА: Конструкция газовой колонки Нева, разумеется, не является чем-то уникальным: схема колонки Астра имеет схожее строение. Подобное строение также имеют многие другие модели.

Внутреннее устройство агрегата

Чтобы осмотреть внутренности аппарата необходимо снять внешний кожух.

Итак, из чего состоит газовая колонка:

  1. Водяной регулятор (№12) открывает газ при повороте ручки крана. Он соединён с водяным патрубком(№6). К водяному узлу колонки присоединяется (№13) шток для (№13) регулировки водонапора.
  2. Цилиндр (№14), с небольшим сечением на стенках работает как пробка, при извлечении которой вся жидкость, находящаяся в нагревателе, экстренно сливается. Это нужно, например, если необходимо провести ремонт. Кроме того, данный цилиндр оснащён газовым клапаном для предохранения, который открывается при серьёзном изменении давления в магистрали.
  3. В центральной части располагается блок управления газовой колонки (№16), необходимый для контроля температуры давления. От него отходит множество проводов, которые соединяют с блоком разные датчики и другие внутренние механизмы.
  4. Как и с водным регулятором, из газового (№17) отводится шток с ручкой. (№18). Газовый узел ведёт газовые трубы к горелкам.
  5. Прямиком между газовым патрубком и краником для регулировки поступления газа располагается электромагнитный клапан для газовой колонки(№19). Он служит для транспортировки газа в газовый узел. Кроме того, к нему прикреплена ручка, контролирующая уровень мощности и зажигания аппарата.
  6. Несколько выше расположен (№20) коллектор, который соединяется с блоком газа через фланцевый патрубок. Он прикреплён к корпусу колонки двумя винтиками (№21). На коллекторе можно найти специальные сопла, через которые газ поступает прямиком на горелку, состоящую из десяти рядов (№22). Также к коллектору прикреплена свеча, образующая искру для розжига горелки и датчик пламени (№24)
  7. Принцип работы газовой колонки на батарейках состоит в том, что в центральной части блока располагается выключатель (№15), на который действует специальный толкатель, соединённый со штоком. Именно выключатель “выпускает” электричество из батарейки в газовой колонке. Сначала оно поступает в секцию управления, а затем до запальника, где образуется искра.
  8. Над коллектором располагается медный модуль теплообмена (№25), прикреплённый к корпусу двумя винтами (№28). Именно он передаёт тепло холодной воде. С правой стороны от обменника находится водяной редуктор газовой колонки (№26), а слева — патрубок вывода уже тёплой воды (№27). Патрубок водоотведения оснащён двумя предохранительными датчиками: один (29) — для защиты от перегрева, другой служит термометром, передающим через провода информацию непосредственно к ЖК-дисплею.
  9. В верхней части колонки располагается (№31) система выведения сгоревшего газа. Через множество перемычек отработанные продукты горения выводятся прямиком в канал дымохода. Левее находится (№32) датчик тяги. Принцип работы датчика тяги прост: он служит предохранителем, отключающим устройство в случае отсутствия тяги. Датчик тяги соединён с датчиком перегрева (№29), при этом сам принцип работы датчика тяги мало чем отличается от действия датчика перегрева, просто первый защищает систему от утечки газа, а второй — непосредственно от перегрева.
  10. В самом низу можно увидеть блок специальный блок (№34), где находятся две батарейки. Принцип работы газовой колонки на батарейках основывается на полной автоматизации розжига. Установленные батарейки дают искру для розжига и обеспечивают автономную работу агрегата. Недостатком является только то, что элементы питания недолговечны. Розжиг же более старых колонок проводится вручную.
  11. По обе стороны корпуса есть отверстия (№33), предназначенные для винтов, которыми корпус прикрепляется к стене.

СПРАВКА: Устройство колонки Оазис практически не отличается от вышеприведённой. Газовый и водяной блок газовой колонки Оазис имеют схожее строение, разница заключается только в том, что у «Оазиса» на передней панели присутствует специальный переключатель “Зима и лето”, который в летнее время выключает половину действующих горелок для экономии. Если у вас летом не работает газовая колонка вообще, то можно убрать подачу газа полностью.

Принцип работы

Чтобы правильно понять принцип действия газовой колонки, надо первоначально понять как работает её система безопасности.

Если аппарат выключен, блок управления газовой колонки перестаёт получать питание, т. к. электрическая цепь в выключателе разорвана. Это происходит за счёт того, что толкающий механизм прижимает пластину выключателя и держит ее выключенной.

Электромагнитный клапан на газовой колонке тоже находится в закрытом состоянии и перекрывает поток газа из входного патрубка, т.к. к нему питание тоже не поступает. Однако не только он препятствует проходу газа: пружинный клапан, расположенный в модуле газа, также отключается, и отток газа в коллектор полностью закрывается.

Главный элемент водяного редуктора газовой колонки — это двукамерный модуль со сгибающейся мембраной, в народе именуемом “лягушкой”. Данные модули связываются друг с другом при помощи соответствующего канала. Если подача воды выключена, давление в камерах выравнивается.

Электрическая схема водонагревателя

Вода в обменник пропускается в нижней части камеры. Сверху прикреплён шток, с небольшой пластиковой тарелкой, прилегающей к эластичной мембране. Через соответствующее отверстие шток выводится наружу, к газовому редуктору. Напротив этого штока располагается ещё один шток, соединяющийся с пружинным клапаном, с прикреплённым к нему толкателем. Таково устройство редуктора газовой колонки.

Что происходит при пуске воды

Итак, строение колонки более-менее понятно, но как работает колонка в принципе? А работает она, запуская целую цепочку процессов.

Сначала водные потоки проходят через “лягушку”, тогда в её камере создаётся тяга. Под действием высокого давления, эластичная мембрана сгибается и проталкивает тарелку, которая толкает водяной узел газовой колонки, а тот уже толкает газовый шток.

После этого толкатель, связанный со штоком, перестаёт удерживать пластинку микровыключателя, и он замыкает цепь, пуская таким образом питание в блок управления газовой колонки.

Кроме того, в результате вышеописанного процесса происходит отжимание пружины мех. клапана, отводя закрывающую канал тарелку, и освобождая ему (газу) свободный проход к коллектору.

Получив электропитание, электромагнитный клапан колонки открывается, не мешая газовому потоку проходить через пружинный клапан к коллектору.

В то же время узел управления передаёт свече небольшой импульс, нужный для формировании искры, разжигающей пламя горелки. При этом пламя контролируется отдельным ионизационным датчиком. Если в течение шести-семи секунд сигнала от датчика не поступило и горелка не разжигается, электронный модуль перекрывает подачу газа.

Это необходимо для безопасности, чтобы избежать утечки газа. Если же розжиг прошёл успешно, то датчик подаст сигнал о выключении свечи. Если горелка гаснет уже после розжига, то датчик также немедленно перекрывает проход газа через электромагнитный клапан колонки.

Работа при выключении воды

Устройство и принцип работы проточного нагревателя зависят от автоматизированности процесса нагревания. В конце-концов, водонагреватель это устройство для нагрева. Но что происходит когда подача воды прекращается? А вот что: давление внутри “лягушки” приходит в равновесие. Все элементы падают один за другим, словно домино.

Эластичная мембрана из согнутого положения возвращается в обычное, тем самым возвращая назад тарелку, соединённую с толкателем. Шток, вернувшийся в обычное положение, в свою очередь возвращает механический клапан к перекрыванию газа. Шток также возвращает толкатель в режим прижимания пластинки микровыключателя, в результате чего электрическая цепь разрывается и питание блока управление вновь прекращается. Электромагнитный клапан, больше ничем не питаемый, тоже закрывается.

Так происходит ещё одна цепочка процессов, обратная тому, что происходило при включении воды. Проверить состояние колонки можно просто заглянув на ЖК-дисплей. Изображение ниже демонстрирует узлы аппарата, необходимые для отключения процесса водонагревания.

Розжиг старой газовой колонки

Устройства с ручным поджигом считаются устаревшими. В аппаратах старого образца предусмотрено постоянное горение фитиля и отключение ручным способом.
Розжиг старой газовой колонки осуществляется при помощи зажжённой спички, либо пьезорозжига.

Хотя конструкционно они мало отличаются от современных колонок, у них имеются определённые особенности, связанные с нагревом:

  • Чтобы пламя горело стабильно, помещение с колонкой должно иметь хорошую вентиляцию и регулярный приток воздуха;
  • Из-за отсутствия автоматизации, нужно самостоятельно проверять наличие тяги;
  • Есть способ проверки на наличие утечки газа у старых колонок: нужно смазать соединения газового вентиля мылом (появление пузырьков означает утечку).

Заключение

Какие выводы можно сделать из инструкции в данной публикации? Во-первых, схема газовой колонки «Астра» и мало чем отличается от «Невы», или «Оазиса»: каждый из этих производителей предоставляет современные автоматизированные газовые колонки проточного типа, а значит достаточно знать минимальные знания из чего состоит колонка, чтобы принять верное решение о покупке.

Во-вторых, в моделях старого и нового образца есть определённые различия, на которые обязательно нужно обратить внимание. И в третьих, автоматизированный блок розжига колонки является самым важным элементом всего устройства, обеспечивающим ему автономную работу, а вам — удобную и комфортную эксплуатацию.

как устроен и как работает газовый водонагреватель


Если в вашем доме нет ГВС или же вам постоянно отключают горячую воду, то жить становится совсем неуютно. Но это не повод отказываться от теплого душа прохладным осенним вечером, согласны? Решить эту проблему можно с помощью установки газовой колонки, как делают многие пользователи. Но как работает такой миниатюрный водонагреватель и сможет ли он справиться со своей задачей?

Обо всем этом мы детально поговорим в нашей публикации — здесь рассмотрен принцип работы газовой колонки, схемы ее устройства. А также акцентировано внимание на основных неисправностях оборудования и способах справится с ними. Изложенный материал дополнен наглядными иллюстрациями, схемами и видеороликами.

Содержание статьи:

Общее строение бытовой колонки

Газовая колонка — это . Это означает, что вода проходит сквозь неё и нагревается по ходу. Но, прежде чем перейти к разбору того, как устроена бытовая газовая колонка для нагрева воды, напомним, что ее монтаж и замена связаны с централизованной системой подачи газа.

Поэтому нужно обязательно подать документы в газовую службу вашего региона вместе с соответствующим заявлением. О можете прочитать в других наших статьях, а сейчас перейдем к устройству.

Различные модели газовых колонок разнятся между собой, но общее строение бытовой газовой колонки выглядит примерно следующим образом:

  • Газовая горелка.
  • Запальник/система розжига.
  • Вытяжка и соединение с дымоходом.
  • Патрубок дымохода.
  • Камера сгорания.
  • Вентилятор (в некоторых моделях).
  • Теплообменник.
  • Патрубок для подачи газа.
  • Водяной узел.
  • Патрубки для подвода воды.
  • Патрубок для вывода горячей воды.
  • Передняя панель с контроллером.

Центральный элемент колонки — газовая горелка, в которой поддерживается горение газа, что способствует нагреву воды. Горелка установлена в корпусе, в нем собираются раскаленные продукты сгорания, назначение которых — греть воду.

Корпус сделан из металла и полностью покрывает переднюю часть и бока колонки. Важно, чтобы материал корпуса хорошо проводил тепло, ведь качество нагревания зависит от пропускания им тепла.

Конструктивные составляющие газовой колонки, находящиеся внутри корпуса. Здесь изображено газовое оборудование закрытого типа

Сверху аппарата находится вытяжка и дымоход, через которые продукты сгорания покидают колонку и помещение. Их устройство зависит от того, открытого или закрытого типа колонка, что будет показано ниже.

Трубы змеевиком извиваются внутри корпуса, вода проходит по ним под естественным напором и согревается раскаленными газами. Вся эта система труб называется теплообменником. Снизу находятся два патрубка: справа – для приема холодной воды из трубопровода, с левой стороны вытекает горячая вода.

Между водонапорной сетью и газовой колонкой зачастую устанавливается фильтр, который регулирует жесткость воды. Без фильтра колонку может покрывать накипь при высокой температуре воды. При входе в колонку вода проходит через водяной узел, который служит своеобразной «связью» между потоком воды и потоком газа. Об этой связи мы поговорим чуть дальше.

Горящая газовая горелка с электрическим зажиганием и датчиком пламени. Датчики играют важную роль в функционировании оборудования. Об их функциях поговорим далее

С помощью ещё одной трубки, которая также находится снизу, колонка подключается к газовой магистрали.

Там же находится передняя панель с блоком управления. Она оснащена регуляторами для контроля траты газа и воды. В зависимости от модели, это могут быть как простые ручки, которые нужно крутить, так и жидкокристаллические дисплеи, где можно увидеть множество характеристик колонки, или даже характер её неисправности в случае, если колонка не работает.

Как действует газовая колонка?

Ознакомимся с принципом действия газовой колонки в форме простого алгоритма:

  • когда вода течет через водяной узел, напрягается мембрана и двигает вверх шток, соединенный с газовым клапаном;
  • далее клапан открывает подачу газа на основную горелку;
  • газ поджигается от электрода или запальника, сгорает и подогревает воду, которая течет по трубам теплообменника;
  • нагретый водный поток подается к крану через левый патрубок;
  • через дымоход или вытяжку выводятся продукты горения газа — здесь есть принципиальная разница между колонками открытого и закрытого типов, о чем подробно будет указано ниже.

При этом, мощность пламени и мощность потока воды через колонку можно регулировать с помощью регуляторов на передней панели.

А теперь рассмотрим подробнее, как происходит зажигание горелки и как с этим связан уже упомянутый водяной узел.

Конструктивные элементы  и принцип работы водяного узла. В просторечии его называют «лягушкой». На рисунке желтыми стрелочками показано направление движения газа, синими стрелочками – направление движения воды

Способ зажигания газа

Вообще, газовые колонки основываются на трёх способах зажигания газа. Как видно на схеме, во всех трёх случаях сигналом к зажиганию основной горелки служит реакция водяного узла (лягушки).

Вот три способа зажигания:

  • с помощью пьезоэлемента;
  • от батареек;
  • от вращения гидротурбины.

Зажигание с помощью пьезоэлемента – это ручное зажигание, и предполагает наличие кнопки на передней панели. Нажатие кнопки вызывает замыкание пьезоэлемента, который зажигает запальник. Он, в свою очередь, поджигает основную горелку после сигнала штока, который двигается водной мембраной при активном напоре воды.

Запальник продолжает гореть небольшим пламенем пока не будет выключен вручную. Это приводит к увеличенному расходу газа и повышенному образованию накипи в трубах. Одним из газовых проточных водонагревателей с ручным поджигом является Bosch Therm 4000 O W 10-2 P.

Схема газовой колонки с пьезорозжигом. На рисунке обозначены «внутренности» колонки – основные конструкционные узлы, находящиеся внутри корпуса, и кнопки/ручки, расположенные снаружи

Газовые колонки некоторых моделей работают на батарейках. При этом поджиг происходит от электрической искры после сигнала штока. Таким образом, вместо запальника здесь присутствуют электроды, которые напрямую зажигают основную газовую горелку.

Но в среднем раз в 10 месяцев, а при постоянном использовании — раз в 2 месяца, чтобы не было непредвиденных обстоятельств. Одной из таких колонок на батарейках является Zanussi GWH 10 Fonte Glass La Spezia.

Иногда розжиг происходит от вращения гидротурбины (при потоке воды). Зажигание происходит также от электрической искры, но батарейки менять не нужно, ведь турбина сама генерирует электричество в процессе протекания воды.

Но для срабатывания гидротурбины необходимо высокое давление в трубах, минимум в 0,3 бар. Далеко не в каждом доме есть такое . В России и других странах СНГ не советуют покупать такие колонки из-за нестабильного напора воды. Как пример такой модели — газовая колонка Bosch Therm 6000 O WRD 15-2 G, которая заметно дороже двух вышеуказанных моделей.

Устройство водяного узла колонки

Устройство водяного узла представляет особый интерес. Его структуру можно увидеть на схеме внизу, подписи к деталям — под схемой. Остальные обозначенные элементы служат для креплений.

Конструктивные элементы ремкомплекта водяного узла газовой колонки марки “Нева”: 1) мембрана силиконовая Д 54 мм; 2) сальник штуцера подвода холодной воды 19х14х2,5 мм; 3) сальник сливного клапана 10х6х2 мм; 4) сальник регулятора расхода воды 14,5х9,5х2,5 мм – 2 шт; 5) сальник уплотнения штока резьба М 12 х 1 5,34х1,78х1,78 мм – 2 шт; 6) сальник уплотнения втулки штока М 12 х 1 14х11х1,5 мм; 7) сальник винта регулятора подмембранного давления 6,4х2,6х1,9 мм; 8) сальник винта регулятора протока воды 7хх3,2х1,9 мм; 9. ) сальник соединения водяного и газового узлов 27,5х23,5х2 мм; 10) сальник соединения водгазового узла с горелкой 18х13х2,5 мм; 11) сальник датчика температуры воды 10х6х2 мм

Основные рабочие детали это шток и диафрагма, под действием которой он движется когда в нижней части начинается проток воды. Шток открывает клапан и пропускает газ в горелку, который затем поджигается.

Ещё один рабочий элемент — шарик из ПВХ, служащий предохранителем. Он перекрывает ток газа при резких перепадах давления в водопроводных трубах — , о которых мы также ещё поговорим.

Тип камеры сгорания

По устройству камер сгорания бывают газовые колонки двух типов: с открытой и с закрытой.

Колонки с открытой камерой сгорания имеют открытый доступ воздуха к горелке, а продукты сгорания уходят в вытяжку.

Такие модели более простые, чем турбированные, о которых речь пойдёт ниже, их работа практически бесшумная и в большинстве случаев они не требуют электричества. Однако из-за открытой связи между камерой сгорания и помещением возможно загрязнение воздуха в помещении при плохой работе вытяжки.

Колонки с закрытой камерой сгорания являются турбированными. Камера сгорания в них герметичная, помимо каналов для нагнетания и выхода воздуха. Нагнетается он туда вентилятором через коаксиальные трубы и выходит на улицу через дымоход, вместе с продуктами сгорания.

Такие колонки обычно полностью автоматизированы, в них отсутствуют элементы ручного управления, а датчики тяги и температуры в них более чувствительные. Эти колонки “современные” и более безопасные.

На иллюстрациях выше была изображена газовая колонка именно с закрытой камерой сгорания. Для сравнения, на следующей иллюстрации можно увидеть устройство колонок двух типов рядом. Вы найдёте у них много схожих элементов, но принцип удаления продуктов горения заметно отличается.

Сравнение камер сгорания в колонках. Слева изображена камера сгорания колонки открытого типа. Справа – газовая колонка с камерой сгорания закрытого типа, где воздух нагнетается внутрь камеры с помощью вентилятора

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

Датчики безопасности и их значение

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Обычно газовые колонки выдерживают напряжение до 10-12 бар, что в 20-50 раз выше, чем обычное давление в трубах. Такие резкие скачки возможны при так называемых гидравлических ударах.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.

Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчикаМесто расположения и назначение датчика
Датчик тяги дымоходаРасположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизацииНаходится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламениНаходится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сбросаНаходится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потокаОтключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температурыРасположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давленияНе даст колонке включиться при пониженном давлении воды в трубах.

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.

На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по .

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о . Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.

Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.

Выводы и полезное видео по теме

Для закрепления понимания структуры газовой колонки можете посмотреть видеообзор, где подробно объясняется расположение всех элементов колонки на живом примере:

В этом материале мы изучили устройство бытовой газовой колонки, принцип её действия. Затем рассмотрели работу основных элементов. А зная основные узлы и элементы газового оборудования, датчики его системы безопасности, можно своими силами диагностировать поломку. А если причина неисправности будет заключаться в загрязнении отдельных элементов конструкции, то и выполнить газовой колонки.

Хотите дополнить изложенный выше материал полезными рекомендациями или задать вопросы, которые мы не затронули здесь? Спрашивайте совет у наших экспертов и других посетителей сайте – форма обратной связи расположена ниже.

Невский гейзер старый. Гейзер «Нева»: отзывы, характеристики, описание

.

Выбирая для дома такую ​​обновку, как газовый водонагреватель, нелишним будет ознакомиться с отзывами людей, уже пользующихся увиденными вами в интернет-магазине экземплярами или выбранным вами вариантом в супермаркет электроники. Первое, что волнует каждого потенциального покупателя, - это, конечно, соотношение цены и качества. Прочитав обзоры газовых колонок Невы и собрав их в одну статью, мы рады познакомить с ними нашего читателя.

Во-первых, явных хвалебных похвал нет, все по делу. Но обо всем по порядку. В первую очередь, например, первое, что беспокоит женщину, - это, конечно, внешний вид. Как выглядит газовая колонка Нева? Как сказала бы героиня одной старой доброй советской комедии: «просто, но со вкусом». И, действительно, колонка не больших размеров, однако размеры зависят от типа агрегата и его мощности. Его корпус покрыт качественной термостойкой эмалью, которая практически не поддается механическим повреждениям и не страдает от повышенных температур (покрытие не трескается со временем).

Во-вторых, несомненным плюсом является то, что даже в случае возможной поломки нет проблем с поиском запчастей, их можно приобрести практически везде, чего нельзя сказать о капризных экземплярах импортного производства.

В-третьих, все газовые колонки оснащены системой автоматического розжига, что очень удобно при использовании. Единственный минус - необходимость замены батарейки раз в полгода.

В-четвертых, Невская газовая колонка работает практически бесшумно, в отличие от некоторых отечественных и импортных товаров, не гаснет в процессе (конечно, при наличии тяги).

И напоследок, как говорится: «добавить ложку дегтя в бочку с медом». Во избежание этого необходимо делать это периодически (раз в год), но это, вероятно, не недостаток, а следствие плохого качества воды и газа, подаваемого в наши дома коммунальными службами. Так что винить в этом своего помощника просто бессмысленно, при грамотном подходе такой агрегат прослужит довольно долго.

Вот и все основные отзывы потребителей о газовых водонагревателях Нева.Как видите, колонки довольно простые и надежные в эксплуатации, а что еще нужно для спокойной жизни.

Инструкция по эксплуатации

Также наши посетители часто задаются вопросом: где найти инструкцию к газовой колонке Нива? Специально для вас мы собрали инструкции для самых популярных моделей. Пользуюсь на здоровье!

Несмотря на то, что сети ЖКХ постоянно модернизируются, качество оказываемых ими услуг сегодня оставляет желать лучшего.

Нужно использовать

Об этом можно особо сказать. Для того, чтобы решить эту проблему, вам необходимо приобрести газовую колонку. Однако сначала необходимо учесть все параметры, на которые нужно обратить внимание. Современные производители предлагают к продаже широкий ассортимент устройств, модели которых отличаются собственными эксплуатационными характеристиками и техническими особенностями. Однако все гейзеры можно разделить на накопительные и проточные.

Описание проточных газовых колонок

Нева газовая колонка, обзор которой будет представлен в статье, может быть проточной.Такая конструкция компактна из-за отсутствия бака для горячей воды и небольшого размера. Ее можно установить в небольшом помещении с естественной хорошей вентиляцией. Такие агрегаты обладают невысокой производительностью, для подключения нескольких точек водозабора к системе горячего водоснабжения необходимо приобретать устройство, имеющее большую мощность. Такие колонки чаще всего приобретают владельцы городских квартир.

Характеристики газовых колонок

Накопительная газовая колонка «Нева», обзор которой позволит Вам сделать выбор, может быть накопительной. Подобное устройство имеет внушительные размеры. Объем бака может варьироваться от 50 до 500 литров. Чтобы использовать горячую воду, не нужно будет каждый раз включать устройство. Бак имеет эффективную теплоизоляцию, что позволяет экономить тепло в течение длительного периода. В аппаратах установлены более эффективные теплообменники. Среди основных недостатков можно выделить значительные габариты, что вынуждает домовладельцев устанавливать устройства в подвалах, специальных котельных или на чердаках.

Если вы собираетесь приобрести газовую колонку для хранения Нева-4511, то вам следует ожидать, что устройство будет иметь значительный вес в резервуаре, заполненном водой.Это предполагает подготовку бетонного основания. Такие обогреватели целесообразнее эксплуатировать в частных домах и коттеджах, где имеется несколько точек водозабора.

Описание производительности

Если вы посетили магазин с целью приобрести газовый водонагреватель, вы можете узнать, что производительность иногда указывается в киловаттах или литрах в минуту. Если вы хотите узнать этот показатель, то вам нужно посмотреть на специальную табличку, расположенную на корпусе колонки.Иногда производитель упоминает цифру в паспорте устройства. Чаще всего производительность указывается в литрах в минуту. Если есть необходимость определить мощность колонки, то следует учитывать количество точек водозабора, то есть количество смесителей. Перед тем как купить газовую колонку Нева, обзор которой позволит определиться с выбором прибора, следует учесть, что один смеситель способен пропускать около 7 литров воды в минуту. Если предположить, что колонка будет установлена ​​в квартире, в которой есть два крана на кухне и в ванной, то для комфортного одновременного использования горячей воды вам потребуется оборудование мощностью 13 литров в минуту.

Характеристики продукции в зависимости от давления воды

Гейзеры «Нева», характеристики которых описаны в статье, следует использовать обязательно. В этом случае специалисты советуют обращать внимание на два параметра, среди которых минимальное давление, при котором устройство будет включаться, а также максимальное давление, последнее из которых может выдержать теплообменник. Если речь идет о проточном водонагревателе, то очень важно минимальное давление, поскольку от этого параметра будет зависеть, сможет ли прибор включиться.Это особенно важно для владельцев домов, построенных очень давно, так как системы в них сильно изношены, а давление слишком мало. Лучше всего, если этот показатель не будет превышать цифры 0,15 бара. Если вы будете приобретать колонку Нева-Люкс, то важно и максимальное давление, которое она выдерживает. Это связано с тем, что для системы водоснабжения характерен гидроудар. Это приводит к кратковременному повышению давления в водопроводе, что, в свою очередь, вызывает разрыв теплоносителя устройства.Специалисты советуют приобрести устройство, максимальное давление которого колеблется от 11 до 12 бар.

Отзывы о колонках с разными видами розжига

Газовая колонка Нева, отзывы о которой будет полезно прочитать перед посещением магазина, может иметь другой вид розжига. Если вы хотите сэкономить, вам придется предпочесть менее технически продвинутые устройства с ручным зажиганием. Осуществляется нажатием кнопки и поднесением пламени к паяльнику.Если колонна находится в недоступном месте, то этот прием можно назвать не только неудобным, но и небезопасным. Пользователи утверждают, что после запуска фитиль продолжает гореть, что нельзя назвать экономичным. Газовая колонка Нева-4511 имеет пьезозажигание, эта опция предусматривает наличие электромеханической спички, которая интегрирована в систему. Активация будет происходить нажатием кнопки, однако некоторые пользователи отказываются от этой опции, поскольку управление происходит с минимумом электронных компонентов.Большинство современных динамиков имеют систему электрического зажигания. Автоматическая газовая колонка может иметь собственную систему зажигания, которая делится на летучую и энергонезависимую. В первом случае при отключении электроэнергии колонка перестанет работать.

Проточные газовые водонагреватели «Нева» (газовая колонка) обеспечивают быстрый нагрев воды для хозяйственных и бытовых нужд. Одна колонка может использоваться для нескольких источников потребления горячей воды, например, для кухни и бани.

Гейзеры «Нева» очень надежны и просты в эксплуатации, способны работать с водой любой жесткости.Проточные газовые водонагреватели «Нева» оснащены датчиком тяги и автоматическим предохранителем. Колонка запускается автоматически при открытии крана горячей воды и заканчивается при закрытии крана. В этом случае заданная температура и желаемое давление газа поддерживаются автоматически. Даже при низком давлении воды колонны Невы отлично справляются со своей задачей.

Газовые водонагреватели

Нева изготовлены с применением современных технологий и обеспечат постоянную бесперебойную подачу горячей воды в ваш дом, квартиру, коттедж.

Все газовые колонки НЕВА имеют одну принципиальную схему, в основе которой лежат газовая горелка и медный теплообменник, через который проходит вода. Газовые водонагреватели НЕВА проточного типа безопасны в эксплуатации. Система безопасности позволяет контролировать пламя розжига горелки и циркуляцию воды в теплообменнике.

Преимущества газовых колонок НЕВА:

    компактных размеров;

    отсутствие необходимости в электрическом подключении;

    неограниченный объем горячей воды;

    рентабельности.

Газовые водонагреватели Нева при необходимости могут комплектоваться комплектом для работы на сжиженном газе.

Заводская гарантия на газовые колонки Нева - 2 года.

Модельный ряд и цены на газовые колонки Нева Люкс:

(нажав на любую из моделей, вы сможете узнать больше об этой газовой горелке)

Имя столбца hSV

Краткое техническое описание

Цена в рублях с НДС

17 кВт, 10 л / мин, автоматический розжиг, компактные размеры, камера сгорания с водяным охлаждением, 650 * 356 * 218, вес 10 кг

запрос

НЕВА-4610

20 кВт 10 л / мин, 610 * 350 * 185, вес 10.5 кг., Электронный розжиг от батареек; Водонагреватель разработан специально для российских условий эксплуатации, поэтому надежно работает даже при низком давлении воды (0,15 атм).

запрос

21 кВт, 11 л / мин, пьезоэлектрический розжиг, компактные размеры, камера сгорания с водяным охлаждением, 565 * 290 * 2121, масса 10 кг

запрос

21 кВт, 11 л / мин, электрозажигание автоматическое, камера сгорания водяная 565 * 290 * 221, масса 11 кг, чел.Полукруглая деталь

10 000

НЕВА-5111

21 кВт, 11 л / мин, 565 * 290 * 211, вес 10 кг. пьезоэлектрическая система зажигания и гидравлической модуляции пламени горелки, обеспечивающая поддержание заданной температуры горячей воды с точностью ± 5 ° С. Данная модель оснащена турбулизаторами для устранения шума и вибрации при малых и высоких расходах, а также предотвращение образования локального кипения в воздухонагревателе.

21 кВт, 11 л / мин, пьезоэлектрический розжиг, управление гидравлической модуляцией пл. горелки автомат огре. газ напорный, камера сгорания с водяным охлаждением, водогазовый блок (Германия), изд. поддержка температуры воды, 565 * 290 * 221, масса 9,5 кг

запрос

28 кВт, 14 л / мин, автоматический розжиг, гидр. регулировка пламени горелки, электронное управление авторской безопасности, водогазовый блок (Япония), пилотная горелка отключения, 650 * 240 * 350, вес 13кг

запрос

Российский потребитель не понаслышке знает о продукции петербургской компании «БалтГаз».В настоящее время это одна из немногих промышленных корпораций с полным циклом производства газового отопительного и отопительного оборудования. Среди широкого ассортимента продукции газовые водонагреватели НеваЛюкс призваны обеспечить бесперебойную подачу горячей воды в ваш дом или квартиру.

В серию «Нева Люкс» входят 5 моделей, различающихся функциональными особенностями и дизайном. Общий принцип работы всех устройств заключается в нагреве проточной воды, протекающей через пластинчатый теплообменник, которая нагревается открытым пламенем.

Преимущества и недостатки

Гейзеры этой серии поступили в продажу осенью 2013 года. Их конструкция и принцип действия позволяют выйти на совершенно новый уровень комфорта в эксплуатации. Это стало возможным благодаря использованию ряда новых технологий.

Преимущества колонок Нева Люкс:

  • Изолированный корпус. При работе аппарата его поверхность не нагревается, что обеспечивает максимальную эффективность теплопередачи.
  • Горелка модулированная.Поддержание температуры воды происходит за счет регулировки интенсивности пламени. Достаточно один раз выставить желаемую температуру и в дальнейшем система сама будет менять рабочие параметры в зависимости от давления воды.
  • Надежная система безопасности и контроля. Когда поток газа или воды прекращается, система автоматически выключается. В конструкцию также входит датчик тяги, контролирующий уровень CO2.
  • Практически бесшумная работа во всех режимах. Для этого в колонне есть так называемые турбулизаторы, поглощающие вибрации.

Недостатки:

  • Сравнительно высокая стоимость. Это связано с хорошими качественными показателями, надежностью и удобством использования устройства.

С учетом ценового фактора перед покупкой следует внимательно ознакомиться с особенностями устройства и принципом работы каждой модели.

Это первый газовый водонагреватель в этой серии. Она соединила в себе все самое лучшее от предшественников, но при этом приобрела современный дизайн и удобное управление.

Розжиг горелки осуществляется с помощью пьезоэлемента. Конструктивные особенности:

  1. Расход горячей воды 11 л / мин.
  2. Теплообменник изготовлен из медного сплава, что гарантирует срок его службы при непрерывной эксплуатации до 10 лет.
  3. Возможность работы даже при очень низком давлении воды в системе 0,15 атм.
  4. Работает как на природном, так и на сжиженном газе.

Устройство колонки NevaLux 5111 Технические характеристики

Монтаж газовой колонки должен производиться только представителями сертифицированных компаний с разрешения газовых служб.

Средняя рыночная стоимость колеблется от 7 до 7,6 тысячи рублей.

Устройство предназначено для нагрева больших объемов воды.

В этой модели пьезозажигание заменено автоматическим электронным зажиганием. То есть достаточно, чтобы поток воды начал двигаться по трубам, как горелка заработает.

Кроме того, в конструкции есть такие особенности:

  • Бесступенчатое регулирование температуры воды.
  • Водяное охлаждение камеры сгорания.
  • Нет потока газа в режиме ожидания.

Устройство энергонезависимо, не требует питания. Все работы по электронному розжигу производятся от аккумулятора.

Характеристики внутреннего блока

Стоимость от 9 до 9,7 тысячи рублей.

Эта модель является улучшенной версией 5111.

Автоматический розжиг значительно упрощает эксплуатацию устройства. Небольшие габариты колонны сочетаются с удобным функционалом.

Для визуального контроля температуры воды имеется цифровой дисплей.

Характеристики:

  • Реализована непрерывная модуляция пламени горелки.
  • Возможность установки уровня расхода газа.
  • Точность нагрева воды ± 5 ° С.

Технические характеристики столбчатой ​​диаграммы

Стоимость - от 7,6 до 8,2 тысячи рублей.

Современная электронная колонка управления NevaLux 6011 обеспечивает новый уровень комфорта.

Из-за сверхточной настройки температурного режима, температура фактического нагрева воды может отличаться от заданной всего на 1 ° C.

Характеристики:

  • Оптимальное соотношение мощности и габаритов устройства.
  • Пошаговое регулирование температуры с помощью кнопок.
  • Работа автомат.

Схема Характеристики

Стоимость - от 8,4 до 9 тысяч рублей.

НеваЛюкс 6014

Данная модель полностью аналогична 6011, за исключением силовых параметров и габаритных размеров.

NevaLux 6014 Технические характеристики

Стоимость - от 10,1 до 10,6 тыс. Руб.

Все вышеперечисленные модели являются логическим продолжением легендарной серии Neva, получившей заслуженное признание среди потребителей. И, несмотря на все еще непродолжительную историю продаж, их количество в частных домах и квартирах с каждым годом растет.

Электромагнитный клапан для газовой колонки Нева 3208. В чем преимущества бытовой газовой колонки Нева

Гейзеры отечественного производства Нева пользуются большой популярностью у российских потребителей. Этот проточный водонагреватель зарекомендовал себя с положительной стороны.Об этом свидетельствуют многочисленные рекомендации и отзывы владельцев.

В модельном ряду газовых водонагревателей данной компании представлены следующие виды розжига.

Самые популярные газовые водонагреватели с электрическим обогревом. Они просты в использовании и доступны по цене.

Мощность водонагревателя

Этот показатель определяется объемом теплой воды на выходе. Логично, что чем больше литров воды выпускает система, тем она мощнее.

Все газовые колонки можно разделить на:

  • малые, их мощность от 17 до 20 кВт;
  • в среднем, от 20 до 26 кВт;
  • большой, от 26 до 28 кВт.

Оборудование небольшой мощности подходит только для одной точки водозабора. Если вы планируете установить водонагреватель для питания нескольких систем, то стоит выбирать более мощные варианты. Например, для 2-3 точек водозабора по своим техническим характеристикам подойдет гейзер нева люкс или 5011 5014. Это системы с автоматическим пьезозажиганием, их мощность 24 кВт. Надежное оборудование, способное исправно выполнять возложенные на него функции при длительной эксплуатации.


Гейзер Нева люкс 5011

Тип камеры сгорания

Фирменные колонны «Современная Нева» могут быть как с натуральными (открытыми), так и с принудительными. Пример открытая камера сгорания - Нева 4510, инструкция по установке которой содержит определенные требования для помещения, в котором установлено оборудование:

  • площадью не менее 8 квадратных метров;
  • высокопроизводительная система вентиляции из термостойкого материала.

Система безопасности

Любое газовое оборудование должно иметь надежную систему безопасности. Производитель газовых водонагревателей Нева уделяет этому особое внимание. Все современные модели имеют несколько степеней защиты и оснащены специальными датчиками, контролирующими работу водонагревателя.

  1. Предохранительный клапан . В случае повышения давления в системе останавливает поток газа и воды.
  2. Датчик пламени или ионизационный. Газорегулятор, который в случае затухания горелки прекращает поступление в нее газа.
  3. Термореле . Защищает устройство от перегрева. В случае сильного нагрева отключает систему.
  4. Датчик давления воды . Он активирует и останавливает автоматическую подачу газа при включении воды.
  5. Датчик температуры . При необходимости меняет температуру воды при подключении и отключении нескольких точек водозабора. Такое устройство установлено в газовых колонках обновленных моделей Нева Люкс 4514, 4513.


Особенности бытовых газовых колонок

Гейзеры отечественной марки Нева адаптированы для российских систем водоснабжения. По заявлению производителя «Газаппарт» водонагреватель продолжает свою работу даже при давлении менее 13 мбар. Следуя информации в инструкции по эксплуатации, газовая колонка Нева начнет свою работу при давлении 0,2 атмосферы. Но следует избегать постоянной работы оборудования в таких условиях.

В модели Нева 4511 инструкция предусматривает нормальную работу прибора и при давлении 0, 10 Бар.

Отдельно стоит упомянуть про ТО . Обслуживание импортных газовых водонагревателей в большинстве случаев не устраивает потребителей. Даже в случае подбора необходимых деталей для замены, их доставка может занять много времени. Да и за ремонт иностранных колонок берутся не многие сервисные центры. Совершенно иная ситуация с бытовыми газовыми проточными водонагревателями.Например, в газовой транзитной колонке Нева установлен съемный теплообменник. Цена комплектующей около 4000 рублей. Именно эта деталь в таких устройствах наиболее уязвима.

Еще одна доминирующая черта российских систем - это ценовой сегмент . Стоимость таких устройств, в отличие от импортных моделей, дешевле. К тому же такие системы способны исправно работать 7-10 лет.

Обзор самых популярных акустических систем компании Нева

Модельный ряд газовых колонок Нева имеет различные варианты по розжигу, мощности, системе управления, конструктивным особенностям.Благодаря доступной цене такие проточные водонагреватели доступны большому количеству потребителей. Рассмотрим самые популярные устройства из модельного ряда Нева.

Колонка газовая НЕВА Нева Люкс-6014

Это усовершенствованная модель проточного водонагревателя, пришедшая на смену Нева Люкс-5016.

  1. Устройство автоматически включается при открытии клапана. Тип зажигания - электронное.
  2. Производительность 14 литров в минуту при температуре воды 25 ° С.
  3. Система может работать как от подаваемого газопровода, так и от баллонного сжиженного газа.
  4. Номинальная мощность 28 кВт позволяет организовать подачу теплой воды одновременно в несколько точек.

Гейзер НЕВА Нева Люкс-6014

Современный дизайн газовой колонки поможет гармонично вписать ее в любой интерьер. Комфортное электронное управление с цифровым дисплеем позволяет точно регулировать температуру воды и контролировать процесс работы.

Основная отличительная черта предыдущих моделей - многоступенчатая система безопасности. При любой неисправности или неисправности колонки подача газа прекращается, что позволяет избежать утечки.

Колонка газовая НЕВА Нева 4511

Качественный, проверенный временем водонагреватель с современным эргономичным дизайном.

  1. При мощности 21 кВт его производительность составляет 11 литров в минуту - легко справиться с двумя точками забора воды.
  2. Прост в использовании - имеет электрозажигание, которое работает от батареек.Подключение происходит автоматически при открытии крана.
  3. Цифровой дисплей и электронная система управления позволяют точно регулировать желаемую температуру воды.
  4. Современная система безопасности.
  5. Медный теплообменник.

Такой водонагреватель предназначен для нагрева воды для санитарных целей в частных и загородных домах и квартирах.

Электронный дисплей

Если горожане даже не задумываются о способах доступа к горячей воде, владельцам частных домов следует самостоятельно обеспечить себе такое достижение цивилизации.В то же время Невская газовая колонка часто является источником горячего водоснабжения. Это недорогой, надежный и компактный бытовой прибор для обеспечения жильцов. горячая вода. Как правило, работает исправно, но случаются сбои. Тогда перед хозяином дома встает вопрос о ремонте и покупке запчастей к газовым колонкам Нева.

Гейзер Нева 3208

Гейзер Нева производился в городе Санкт-Петербург очень давно, и, возможно, его использовали наши мамы и папы.Сейчас существует множество модификаций, но первая модель не сдает своих позиций и остается востребованной благодаря своей простоте и надежности.

Примечание! Многие, кто пользуется таким устройством, предпочитают делать несложный ремонт своими руками. Поэтому так часто потребители ищут запчасти и аксессуары для газовой колонки Нева 3208.

Освоив ремонт старой модели, потребитель вполне успешно может проводить несложную наладку на более современные модели газового оборудования, экономя при этом значительные суммы денег.

Колонка Нева отличается от других моделей четким и понятным управлением, безопасностью, независимостью от наличия источника питания и экономичным расходом газа. Возгорание в нем происходит благодаря батареям, что подтверждает его энергонезависимость. Гарантией безопасности является то, что устройство розжига включается только тогда, когда требуется горячая вода. А это приводит к экономии газа. Газовая горелка начинает работать при открытии крана горячей воды и сразу прекращает работу, как только кран закрывается.

Что такое газовая колонка Нева 3208?

Конструкция газовой колонки Нева 3208 включает в себя множество элементов и узлов, но наиболее важными из них являются:

  • теплообменник;
  • горелка газовая основная;
  • блок газа и воды;
  • группа безопасности;
  • газ и водоснабжение;
  • воздуховод для отвода продуктов сгорания;
  • вспомогательные компоненты - электрический или пьезоэлектрический розжиг, ручная или сенсорная панель управления, дисплей, таймер и другие.

Теплообменник


Теплообменник Нева Люкс

Теплообменник, конечно же, самая важная часть газовой колонки, ведь именно там нагревается вода, и он занимает основной объем устройства.

Теплообменник может быть стальным или медным. Лучшим считается медный агрегат, так как он не подвержен коррозии и поэтому более прочный. В колонках Нева 3208 он сделан только из чистой меди.

Чаще всего возникает необходимость замены этого органа колонки из-за образования внутри него большого слоя накипи, что снижает КПД агрегата. Для продления срока службы теплообменника необязательно устанавливать максимальную температуру горячей воды, потому что только при кипячении воды образуется слой накипи. Если требуется замена данного агрегата, такие запчасти всегда можно получить в сервисном центре.

Горелка газовая

Основная газовая горелка расположена в нижней части колонны под контуром теплообменника и хорошо видна в смотровом окошке.Это устройство быстро нагревает воду в теплообменнике до нужной температуры.

Установки воды и газа

Водяной блок, как и газовый, отвечает за регулирование подачи топлива и воды к основной газовой горелке и теплообменнику.

В более современных моделях такие детали могут не появиться, потому что там эти агрегаты объединены в водогазовый агрегат.

Безопасность

Мембрана колонки

Не менее важной, чем теплообменник, является группа безопасности.

Включает:

  • термопара
  • электромагнитный клапан
  • датчики перегрева
  • прочие устройства, отвечающие за безопасную работу газовой колонки.

В случае гашения пламени на основной горелке или запальной лампе одно из таких устройств немедленно перекроет поток газа. Также специальные устройства перекрывают доступ газа, если в дымоходе не хватает тяги, или в теплообменник не поступает холодная вода.

Вкладыши

Для подачи газа и воды нужны специальные подводящие шланги. Современные изделия - это сильфоны с гибким вкладышем. Снаружи они оплетены металлической спиралью из нержавеющей стали и оснащены фитингами с резьбовыми соединениями из латуни, фитингами и прокладками.

Эти футеровки обладают высокой устойчивостью:

  • тепловому расширению;
  • уменьшение диаметра;
  • боковое сжатие;
  • перегиба на концах.

Кроме того, использование гибких соединений снижает риск возникновения проблем с неаккуратным монтажом, а также позволяет быстро и надежно подключить колонку к водопроводу и газопроводу.

Воздуховод


Воздуховоды из алюминия

При сжигании газа всегда выделяются различные продукты, сажа и сажа, которые необходимо удалить за пределы помещения. Для этого используют воздуховоды из ламинированной алюминиевой фольги. Он имеет несколько слоев и стальную пружину для сохранения геометрии гофрированной втулки.

Так как температура дымовых газов не ниже +110 градусов, дымоход можно делать только из металла. В зависимости от диаметра отвода подбирается и диаметр гибкого воздуховода.Максимальная длина такой конструкции может достигать 3 метров.

Вспомогательные устройства

В колонке Нева 3208 в качестве розжига используется пьезозажигание. Работает он благодаря двум батареям, не содержащим таких вредных компонентов, как ртуть или кадмий. Поэтому относится к экологически чистым устройствам.

Информационный дисплей позволяет видеть установленную температуру нагрева воды. А таймер позволяет выставить режим нагрева на нужные параметры.

Газовые колонки различных модификаций могут иметь коаксиальный дымоход и закрытую камеру сгорания, снабженную вентилятором для подачи воздуха в горелку.

Функции дополнительных устройств

Помимо основных деталей, которые часто выходят из строя, потребителю могут понадобиться и другие. Чтобы знать, что покупать, нужно ознакомиться с их функциями при эксплуатации газовой колонки.

Силиконовая мембрана отличается высокой прочностью и предназначена для водогазовых установок. Изгибаясь под напором воды, он открывает доступ газа к основной горелке. Его разрыв приводит к тому, что газ не загорается. В этом случае мембрану необходимо заменить.

Иногда пластина со стержнем приходит в негодность, так как она сделана из пластика или латуни. Бывает, что уплотняющая часть резинового стержня протирается. Они также подлежат полной замене.

Электромагнитный клапан выполняет защитную функцию при внезапном прекращении подачи газа к основной горелке и в других аварийных ситуациях.

Требования безопасности при эксплуатации газовых колонок


Основные элементы

  • Монтаж колонки Нева 3208, а также ее обслуживание и ремонт должен производиться специалистом, имеющим доступ к работе с газовым оборудованием.
  • Запрещается бросать на колонну различные предметы, учитывая наличие открытого пламени в конфорках.
  • В помещении, где расположена колонна, необходимо установить вентиляционные каналы.
  • Если в зимнее время колонка находится в неотапливаемом помещении, в обязательном порядке необходимо удалить воду из теплообменника, чтобы не порвать трубки.
  • Колонка может работать только на том газе, который указан на передней панели устройства.
  • В помещении, где установлена ​​колонка, должен быть постоянный приток свежего воздуха.

Заключение

Несомненно, газовая колонка Нева 3208 является надежным устройством для нагрева воды. Но чтобы он прослужил дольше, необходимо выполнить все требования, изложенные в инструкции. А если случится поломка, всегда можно купить нужные детали, потому что вы уже знаете, для чего нужна та или иная деталь. Однако ремонтировать газовые обогреватели своими руками не рекомендуется.

04.11.2016 Юлия Чижикова

В этой статье мы рассмотрим наиболее частые неисправности газовой колонки Нева 3208, и подробно расскажем, как их исправить.

Перед началом ремонтных работ необходимо закрыть газовые и водяные ворота. Далее необходимо снять крышку устройства, это можно сделать, потянув за ручку газового регулятора, которая прикреплена к штоку с помощью пружины. Вы увидите два винта, на них закреплен кожух, открутите их.

Колонка не загорается, причины:

Если у вас пластиковые окна, приток свежего воздуха в комнату очень мал, и это является причиной неисправности (о неисправностях в работе Нева Люкс 6011 и 6014 моделей).Если нет тяги, устройство перегревается и срабатывает защитный механизм. Чтобы решить эту проблему, вам нужно открыть окно на десять минут, а затем попробовать снова его включить.

Засорение вентиляционного канала копотью или посторонним предметом. Проверить засорение очень просто, прикрепить к вентиляционному отверстию кусок газетной бумаги, если не упадет - тяга хорошая. В случае неисправности обратитесь к специалисту для чистки систем вентиляции.

Чтобы определить эту неисправность, проверьте расход.холодная вода и сила воды, выходящей из колонки. Если столбик меньше, значит проблема в засорении фильтра. Для его очистки нужно открутить гайку в блоке водоснабжения, снять и очистить фильтр и калибровочное отверстие.


Если проблема не исчезнет, ​​убедитесь, что резиновая мембрана в устройстве чистая и находится в хорошем состоянии. Это можно сделать, открыв крышку водоблока, открутив его винты. Если он грязный, очистите его, а если есть визуально видимые признаки деформации (в хорошем состоянии, он плоский), потребуется новый.

  • Горелка для загрязненного газа. Самостоятельно очистить можно только копоть, скопившуюся внутри жиклеров горелки, эта чистка проводится металлической щеткой. По завершении проверьте герметичность мыльным раствором.

  • Возможно, вы забыли открыть кран подачи газа.

Плохо греет воду

Узнать полную информацию по выбору, эксплуатации и обслуживанию газовых водонагревателей (проточных водонагревателей) всех производителей вы сможете, если пойдете.

Помимо конкретной информации на сайте, вы также можете изучить конкретные проблемы других людей по этой теме, которые уже купили газовую колонку или проточный водонагреватель и тем самым избежать их. Вы найдете регулярно обновляемый список таких проблем и способы их решения.

Причиной может быть образование накипи на теплообменнике, не позволяющей воде прогреться и влияющей на давление уходящей нагретой воды, и, как следствие, значительно увеличивается расход газа.Причина образования накипи - жесткая вода в водопроводе и установление слишком высокой температуры нагрева.


Чтобы исключить использование продуктов накипи, продаваемых в магазине, в целях экономии их можно сделать самостоятельно, 200 грамм лимонной кислоты развести в 900 мл кипятка. Очистку можно производить с помощью специального приспособления. Его трубки соединяются с трубками теплообменника, через них протекает приготовленный или покупной реагент и очищает от извести.

Если нет возможности приобрести данное устройство, все можно сделать с помощью большой емкости, наполненной на 1/3 воды, погрузив в нее теплообменник, предварительно удалив из него воду.С помощью воронки залейте полностью приготовленный продукт и кипятите 30 минут. Затем дать остыть на полтора часа.

Промойте под проточной водой и закрепите на месте. Если не вся пластинка удалилась, повторяйте процедуру КАЖДОГО вопроса и ответа пользователя, чтобы избежать денежных затрат в результате неправильной эксплуатации или ремонта проточного нагревателя. И здесь не имеет значения, какое устройство фирмы-производителя участвует в вопросе. Важно только то, что уникальная ситуация, в результате которой возник этот вопрос, потому что, как говорится в одной хорошей пословице: «если предупрежден, значит вооружен."


гаснет, гаснет, не горит. Краткая инструкция по эксплуатации

Если вы позаботились об обустройстве своего загородного дома и установили газовую колонку - у вас последний шаг на пути к теплой и уютной жизни. И этот шаг - правильно настроить и включить динамик. Чтобы газовая колонка заработала, нужно проделать несколько простых действий. Сначала убедитесь, что газовый клапан, подающий газ в колонку, открыт.Затем откройте кран, отвечающий за подачу воды в бак водонагревательного агрегата. Включение или зажигание можно осуществить только тремя способами, которые зависят от конструктивных особенностей колонки.

Самый старый способ розжига, предусмотренный производителями газовых водонагревателей - ручной. Этот метод уже вошел в историю и сегодня не используется производителями. В самых первых столбцах фитиль поджигали обычными спичками. Чтобы запустить такую ​​колонку, сначала откройте вентиль, перекрывающий подачу воды, затем откройте вентиль, подающий газ на фитиль.Зажгите фитиль и откройте главный газовый кран. Основным недостатком таких ТРК было отсутствие каких-либо защитных механизмов, например, в случае резкого падения давления воды в системе колонки фитиль зажигания все равно будет гореть, а колонка продолжит тратить топливо. Эта система зажигания предельно проста, но потребует от вас определенных навыков. Такие колонки использовать дома очень нежелательно. Более современная система - пьезозажигание. Чтобы зажечь такую ​​колонку, достаточно просто нажать кнопку, отвечающую за поджог фитиля в камере сгорания - пьезоэлемент выдаст искру, которая воспламенит фитиль.К таким динамикам относятся Junkers WR 10-2 PВ, Bosch WR 10-2 P miniMAXX-2, Nevalux 5111 и другие. В них используется принцип преобразования механического воздействия в искру, мощность которой достаточна для воспламенения фитиля. Откройте главный кран подачи газа, чтобы зажечь основную горелку. Если регулятор вернут в исходное положение или подача воды будет прекращена, фитиль все равно продолжит гореть. Подобно ручным горелкам, эти конструкции считаются слишком «прожорливыми» из-за чрезмерного расхода газа.Благодаря обилию выбора сегодня вы можете приобрести газовую колонку абсолютно любой модификации. В целях увеличения продаж и упрощения использования горелки некоторые производители, например, Rihters, Ariston, Neva, значительно улучшили работу своих комплексов. Была разработана и затем запущена в производство полностью автоматическая система розжига горелки: как пилотный фитиль, так и центральная горелка зажигаются автоматически без вмешательства человека. Для этого была установлена ​​специальная турбина, приводимая в действие сильным напором воды.После запуска турбины все основные функции, которые ранее выполнялись вручную, выполняются в автономном режиме. Недостаток таких систем один - во многие жилые дома вода подается под низким давлением, которого недостаточно для полноценного функционирования турбины. Активацию таких колонок и регулировку температуры нагрева воды часто можно осуществить с помощью обычного пульта дистанционного управления.


Если ваша колонка вышла из строя, немедленно обратитесь в газовую службу.Самостоятельный ремонт такой техники категорически запрещен и может привести к очень печальным последствиям. Чтобы этого не произошло, периодически проверяйте состояние дымохода и не допускайте его засорения.

Современные газовые котлы абсолютно безопасны, в отличие от своих ранних предшественников. Большинство ключевых процессов, связанных с их правильной работой, упрощены и не требуют от пользователя дополнительной подготовки ... Но, несмотря на это, не забывайте, что любой газовый аппарат является источником потенциальной опасности.

Ответы пользователей по ремонту газовой колонки Юнкерс

Вопрос: Установлен газовый водонагреватель Junkers WR-10 очень давно, с его зажиганием придется повозиться.Пьезо зажигание. Во-первых, нужно долго (около минуты) удерживать кнопку. Потом от пьезо воспламенителя как-то не загорается (редко). Ну, уже не беспокоит, мы привыкли. Поджигаем спичкой - удерживая кнопку минуту-полторы (видимо, чтобы скопился газ). Затем, когда фитиль поджигается, удерживаем кнопку около минуты и только потом сдвигаем вправо. Подскажите, что может быть не так. Зажигать его очень сложно.

Ответ: Причина проста - газ выходит из трубки.Поэтому, пока трубка не заполнена газом, фитиль не горит. (Описано в инструкции). Эта колонка должна работать в режиме ожидания на фитиле. Если вас беспокоит постоянное подгорание фитиля, купите автоматический.

Вопрос: Загорается фитиль, держу 5 минут в таком положении, в рабочее состояние вывожу, гаснет. Гейзер Юнкерс Бош полуавтомат! Почему так, что делать?

Ответ: У меня была такая проблема. Снял корпус, отсоединил трубку, по которой газ подается на фитиль, и продул помпой с байка.поставил обратно - все работает! как мне объяснил один мастер по ремонту динамиков - это нужно делать раз в год, особенно после лета, когда окна открыты и в эту трубку забита пыль и т. д.

Вопрос: Мы установили и запустили газовую колонку Юнкерс и проблема постоянная зимой. также не хватает газа, к тому же часто подается не чистый газ. и он европейский, они не понимают, что такое красный газ вместо синего.

Ответ: на вашей колонке внизу есть винт под уплотнитель (синий пластик).Снимите его и при включенной горелке поверните против часовой стрелки в разумных пределах (вы увидите это по пламени). Уклоняйся на лето. Если это не поможет, возможно, давление действительно небольшое.

Вопрос: Я использую в доме газовый водонагреватель Junkers WR-275. За 10 лет вышли из строя две колонки указанной компании и бренда. Первую я вообще не чистил - 5 лет проработал и потек теплообменник. Ремонт решил вопрос на 3 месяца и был куплен новый.Установщик сказал, что вся проблема в том, что он не сделал профилактику (чистку). Так я чистил новую. Результат - проработал 4 года. Причина выхода из строя та же - теплообменник. Почему так происходит?

Ответ: Просто у вас проблемы с качеством воды. Из-за этого летают теплообменники.

Вопрос: после того, как колонка проработала 2-3 минуты, она полностью отключается, после чего фитиль можно поджечь только спичками. Кто-нибудь знает, что делать с юнкерсами?

Ответ: Была такая проблема, поменяли датчик перегрева воды.Все работает хорошо.

Вопрос: Горелка Юнкерс проработала 7 лет. воспламенитель не работает. а если зажечь спичками, то при переводе в рабочее положение фитиль погаснет. что можете посоветовать?

Ответ: У меня такая же проблема. Мастер сказал, что термопара перегорела.

Вопрос: Колонка Bosch Junkers WR-13-2. Установлен два года назад. С самого начала одни проблемы. Первый раз не мог зажечь около получаса. Там что-то застряло и колонка не хотела загораться.Потом что-то щелкнуло и вроде заработало. И так два года работал и загорелся через раз. А теперь она начала волноваться. На дисплее отображается температура 40 градусов, а вода течет чуть теплее. Вы ручками увеличиваете температуру до нормальной для стирки, а на дисплее 62 градуса!

Ответ: Термометр там не имеет связи с подачей газа и мощностью горелки. Это просто «градусник». Ну вот этот, что это, генератор.С нашей водой и ее давлением это часто оказывается бесполезным устройством. А иногда - работает, но блока питания не хватает, особенно при розжиге, так как в это время потребляется максимальный ток. Лечение - перевод на батарейки.

Проверено, симптомы точно такие же - розжиг через раз, задувание и т. Д., Так как искра слабая и не может зажечь горелку. Как минимум - для начала - подключите блок питания от двух новых щелочных батарей R20 параллельно (не меняя полярности, красный - плюс, а соединение должно быть 1.5В, а не 3). По поводу градусника - если он много врет - скорее всего закисший датчик температуры, замените.

Вопрос: подскажите пожалуйста электронный блок на газовых водонагревателях Юнкерс, почему он может выйти из строя? Разъяснения сервисного техника по поводу скачков напряжения. Как мне непонятно, колонка не подключена к сети. Кто с этим сталкивался?

Ответ: Попробуем вам помочь. В доме установлена ​​газовая колонка Junkers WR-10 B. Не проработав год, колонка дала первый отказ - перестала включаться горелка (но загорелся запальник).Причина - пробой полевого транзистора Q2 в электронном блоке управления (без него схема не ощущает горящего запальника и не хочет открывать вентиль горелки).

Заменил сломанный транзистор на КП303В (должен тоже подойти КП303Б). Получилось красиво, но через месяц очередной отказ. Снова заменил транзистор, но на пару месяцев его едва хватило. Заменив транзистор (Q2) в третий раз, зашунтировал его затворную цепь варистором типа 390KD07 (39V), т.е.е. добавил новый компонент в схему. Такой защиты оказалось достаточно - колонка обрела новую жизнь и 3 года только радует!

Вопрос: Подключен газовый водонагреватель Junkers WR-13-P с пьезоподжигом. Куплена в январе 2008 года, то есть ей еще нет года. Она работала безупречно. Мы остались очень довольны. Сегодня днем ​​колонна просто погасла (потухло пламя). Попытка зажечь снова оказалась безуспешной, даже запальник не могу зажечь. Капот проверил все норм (думал датчик контроля капота рубит газ), давление газа тоже в норме.Возникает вопрос: в чем может быть дело? Может кто сталкивался с такой проблемой?

Ответ: Попробуйте почистить воспламенитель. Может понадобиться проверить все контакты: на термопаре, датчике перегрева.

Вопрос: Газ. колонка Junkers WR 13-P, установленная 4 года назад, мало пользовалась, иногда несколько месяцев не включалась (из-за вылетов), год назад начала периодически гаснуть, потом совсем не загоралась ( при отпускании кнопки запал гаснет) вызвали мастера из сервиса, он пришел, несколько раз пробежал наждачкой по термопаре - все работает.Три минуты и недешевый звонок. Через полгода опять та же история, тухнет запальник, как я кнопку отпускаю, я как мастер периодически чистил термопару мелкой наждачной бумагой, по крайней мере заработало.

Но теперь ничего не помогает, трубка запальника чистая, ТЭН не забит (давление в норме), датчики перегрева и тяги вроде в норме, тяга есть. Видимо проблема именно в термопаре, позвонил и узнал деньги с работой, стоимость в полноволой колонке.Дорогой. Есть смысл менять или покупать новый? Можно ли вообще как-то напрямую закрыть, минуя термопару, или поставить термопару от другой, более дешевой марки?

Ответ: Может мой опыт пригодится. Симптомы: Не горит запальник, если удалось чудом поджечь запальник, то газовая колонка работает недолго до первого отключения горячей воды (запальник снова гаснет). Одна из причин: пилотное пламя не доходит до термопары или не доходит, но нестабильно.Запальник газовой колонки Юнкерс обычно крепится двумя зажимами. Со временем по тем или иным причинам трубка запальника смещается (при попытках ее прочистить, зажигая спичками (а все, наверное, пробовали), либо в "сердечках" - по трубке чем-то стучали).

Если мы обратим внимание, то увидим, что трубка не жестко закреплена на выходе газа из колонки. Попробуйте отрегулировать зазор между отверстием для подачи газа в трубке и самой трубкой розжига, чтобы в трубку с газом поступал воздух и появлялась тяга.Вы сразу увидите, что пламя от пилота удлиняется и «ляжет» более горизонтально и достигнет термопары. И пьезоискра будет более стабильно зажигать фитиль.

Вопрос: Подскажите, где у газового водонагревателя Junkers WR-275-1 может быть регулировка давления воды? В инструкции описана только регулировка давления газа (винт под герметичной крышкой), а про воду ничего не написано. Подозреваю здоровый винт в самом низу блока, но хотелось бы уточнить.

Ответ: Значит, регулирования давления воды нет. На таких колонках устанавливается только регулятор расхода - большая ручка на лицевой панели. А для реального регулирования давления нужен редуктор - колонками их не ставят.

Вопрос: Колонка Junkers WR 275-1, до этого все работало нормально. Около года не эксплуатировался, а теперь не включается газ при включении воды (при этом зажигание включено) Посоветуйте, что там можно регулировать?

Ответ: Закисает шток или сломалась диафрагма датчика гидравлического потока.возможно, регулятор газа находится в положении «Зажигание». Если первое, то попробуйте разобрать и проверить шток и диафрагму. Гидравлический блок расположен на входе воды в колонку. Это большая плоская круглая лягушка, к которой прикручены две трубы - от входа холодной воды и трубы, идущей к теплообменнику. Необходимо обе водопроводные трубы перекрутить и снять узел.

Как правило, фиксируется 2-3 винтами. После снятия сборки вы увидите тонкий шток, который давит на газовый регулирующий клапан.Разобрав узел, вы сразу поймете его устройство. Просто запомните положение, в котором стоит мембрана. Осмотрите мембрану на предмет разрывов. Если мембрана повреждена, то только замена мембраны, но это очень редко. Шток лучше всего смазывать пластичной, водостойкой смазкой. Разбирать гидроагрегат можно сколько угодно, но в газовую часть не лезть. Неисправность стандартная, лечится быстро и без проблем.

Вопрос: В газовом водонагревателе Junkers WR 275 имеется следующая проблема.Для запуска колонки нужно включить горячую воду на полную, сделав давление меньше - колонка тухнет. Наблюдал за реакцией колонки на манипуляции с краном горячей воды - реагирует, но только в верхнем положении, то есть не получается установить удобный малый напор, при мытье, например посуды, вода разбрызгивается по всей кухне. Невозможно измерить давление воды в системе, невозможно удерживать воду в кране, перекрывая его пальцем (из-за давления).Можно ли как-то заставить колонку реагировать и включаться при меньшем давлении воды?

Ответ: Все динамики не любят работать на малом потоке. Если раньше работало нормально, а теперь стало плохо, то разбери лягушку и поменяй удлиненную перепонку. При этом очень полезно смазать стебель жирной водостойкой смазкой. Этот узел отвечает за включение / выключение газа.

Вопрос: Как уменьшить подачу газа, есть ли очень горячая вода? Ягненок доведен до остановки.Не помогает.

Ответ: На газовых водонагревателях Junkers WR 275 есть две пользовательские настройки. Первый - барашек, с помощью которого можно снизить температуру на выходе из устройства, пропустив часть потока в обход трубки Вентури. второй - ручка мощности горелки. Имеет три положения - горелка выключена, розжиг - минимальная мощность, максимальная мощность. Если при полностью открытом регуляторе потока температура воды еще высокая - установите регулятор мощности горелки в минимальное положение - температура должна упасть.Если нет, то ищите регулировочный винт подачи газа. Он находится под алюминиевой крышкой. Летом так всегда, а на зиму придется вернуть обратно.

Вопрос: Вчера погас газовый водонагреватель, при включении горячей воды я пытался его зажечь, но не вышло. Ставлю ползунок по центру, нажимаю на него, нажимаю пьезо. Фитиль горит, пока я толкаю ползунок, просто отпускаю фитиль гаснет. перепробовал сотню вариантов, но перегорел предохранитель. Подскажите, знает ли кто в чем причина?

Ответ: термопара омывается пламенем запальника; он должен быть полностью в пламени.есть засор и пламя еле касается, то возможен такой дефект или накрыта сама термопара

Вопрос: Используем газовый водонагреватель Junkers. Если газ не течет из-за неправильной регулировки - как правильно проверить / отрегулировать?

Ответ: есть два типа динамиков: 1. С постоянно горящим запальником. Там все предельно просто. Нажал кнопку пуска, газ пошел только в запальник, зажег пьезо-воспламенителем или спичкой, воспламенитель загорелся.Подождите 10-15 секунд, в течение которых газорегулирующая термопара нагреется, и вы можете отпустить кнопку пуска. Воспламенитель горит из-за протекания газа через вентиль, катушка которого питается электричеством от термопары.

Имейте в виду, что последовательно с этим змеевиком установлен предохранительный термостат плохой тяги, расположенный в верхней части колонны рядом с патрубком дымохода. Идеология работы всех колонок одинакова вне зависимости от производителей. В принципе, отремонтировать колонну такого типа сможет любой технически грамотный человек.Главное не лезть в газовый отсек. Обычно она вечна. Все неисправности этих колонн в водопроводе или слабая тяга дымохода.

2. Водонагреватели газовые Юнкерс с автозапуском. Там все сложнее. Цепь зажигания газа запускается сигналом микровыключателя, который срабатывает датчиком расхода воды. После этого открывается клапан подачи газа к запальнику, который подает газ примерно на 15-20 секунд, а затем отключается. Одновременно с этим клапаном начинает работать генератор искры зажигания.Схема управления начинает управлять зажиганием запальника током ионизации (для этого рядом с поджигающим электродом есть еще один электрод).

Там нет термопары. Если ток ионизации не появится в течение 15-20 секунд, то подача газа к запальнику и генерация искры прекратятся. Тогда все будет повторяться только после закрытия / открытия воды. Когда появляется ионизационный ток (зажигание запальника), схема управления подает сигнал на открытие главного газового клапана, который открывает газ к горелке.

Последовательно с горелкой стоит модуль модуляции, регулирующий подачу газа в зависимости от расхода воды и показаний датчика температуры горячей воды. Часто в газовом тракте устанавливается регулятор мощности (режим зима / лето), ограничивающий мощность горелки. Естественно, подача газа прекращается при срабатывании датчика малой тяги или при прекращении подачи воды.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

Газовый водонагреватель сегодня считается одним из самых популярных инструментов для производства горячей воды.Такие агрегаты самые экономичные в своей области. С помощью устройства можно одновременно обслуживать несколько точек водозабора, полностью удовлетворяя потребности семьи. Руководствуясь приведенными ниже рекомендациями, следует делать выбор конкретной модели, которая будет иметь желаемые характеристики.

Если вас интересует производитель этой компании, вы можете приобрести в любом магазине соответствующий товар по приемлемой стоимости. Однако необходимо соблюдать правила, обеспечивающие безопасную работу оборудования.Замена устройства не является панацеей от неприятностей, возникающих при эксплуатации устройства - Юнкерс говорят, что это довольно редко вызывает недовольство, которое возникает из-за качества устройства. Если вы хотите получить такую ​​колонку, которая будет служить долго, то вам стоит руководствоваться правилами эксплуатации.

Техническое обслуживание, как и установка устройства, должны выполняться профессионалами; Не стоит доверять эти манипуляции людям, не обладающим достаточным объемом специализированных знаний.Важно время от времени очищать теплообменник и запальник, что является основополагающим фактором для правильной и стабильной работы агрегата.

Если вас заинтересовал производитель Юнкерс, газовая колонка от этого поставщика непременно порадует своими качественными характеристиками. Однако, чтобы не ускорить завершение работы устройства, не стоит экспериментировать с очень высокими температурами нагрева теплоносителя, так как это может ускорить процесс образования отложений, образующихся в теплообменнике.Если в системе достаточно жесткой воды, рекомендуется дополнить ее средством «Против накипи», что продлит срок эксплуатации колонки.

Отзывы об основных преимуществах

Сегодня довольно часто потребители проявляют интерес к продукции Junkers. Газовая колонка от этой компании не исключение. Популярность таких устройств обусловлена ​​несколькими факторами. Среди них можно выделить простоту эксплуатации, безопасность работы, экономичность, приемлемые размеры оборудования, а также очень эстетичный внешний вид... Главный критерий работоспособности устройства - степень его «прожорливости». Владельцы таких колонок, ранее эксплуатировавшие альтернативные обогреватели, подчеркивают, что описанные в статье устройства дешевле электронагревателей или моделей, работающих на других видах топлива. Это связано с тем, что природный газ, который используется для нагрева воды, намного дешевле других источников энергии. Если использовать такое современное оборудование, то экономия может быть еще более впечатляющей.

Отзыв об основных функциональных характеристиках

При посещении магазина современные потребители часто интересуются товарами марки Junkers.Гейзер этой компании - отличный тому пример. Вы должны прочитать мнения пользователей, прежде чем посещать магазин для покупки устройства.

Важно учитывать, что колонка может иметь разные типы розжига. В продаже крайне редко можно встретить устройство, которое отличается ручным зажиганием, поэтому акцентировать внимание на его особенностях нет смысла. По мнению пользователей, более удобными считаются модели, предусматривающие наличие пьезозажигания. Для этого используется специальная кнопка, расположенная на панели.Требуемую температуру воды установит регулятор, расположенный вверху.

Если вас интересует Юнкерс, газовая колонка, инструкция по эксплуатации которой описана в статье, будет гореть постоянно, что верно и после включения.

Отзывы о моделях с электроподжигом

Как подчеркивают покупатели, наиболее надежным вариантом являются колонки, которые оснащены электрическим зажиганием. Искра генерируется аккумулятором или турбиной.Это позволяет утверждать, что потребление газа будет еще более экономичным. Единственное, на что советуют обратить внимание будущим владельцам таких колонок, - это на более высокую стоимость. Однако следует быть уверенным, что эксплуатация такой модели оборудования кажется более удобной.

Зачем сразу одна статья про колонки двух разных марок Junkers и Bosch? По своей сути, колонки Junkers WR-11 и Bosch WR-10 - это одна и та же колонка. У них есть небольшие отличия в корпусе и ручках.Например, на диспенсерах Junkers вы можете найти смеситель, который прикреплен к водоблоку и продается вместе с колонкой. На этом различия обычно заканчиваются. Внутри корпуса такая же начинка. Обе колонки являются полуавтоматическими и хорошо зарекомендовали себя своей простотой, ремонтопригодностью и ценой новинок. Они очень популярны в России уже давно. Ремонт этих газовых водонагревателей можно произвести своими руками по моей пошаговой инструкции по разборке.

Как работает эта колонка? Чтобы его зажечь, необходимо установить ползунок на передней панели в среднее положение и нажать вниз.Таким образом, мы принудительно открываем электромагнитный газовый клапан и подаем газ к запальнику (фитилю) газовой колонки. Для того чтобы газ загорелся, необходимо его зажечь пьезоэлементом, который находится в левом нижнем углу газовой колонки. После того, как искра зажгла газ, выходящий из фитиля (воспламенителя), вы должны продолжать удерживать кнопку ползунка нажатой в течение 10-40 секунд. В это время термопара колонки нагревается. Затем отпустите бегунок, при этом фитиль должен продолжать гореть, не нажимая.Если этого не произошло, то необходимо повторить всю процедуру сначала. Если запальник не загорается, то, скорее всего, колонка нуждается в ремонте или обслуживании, очистке фитиля (запальника). После того, как термопара нагреется, она генерирует ЭДС, которая независимо удерживает электромагнитный газовый клапан колонки в открытом положении. Колонка готова к работе. Осталось только выставить нужный вам расход газа ползунком и расход воды на водоблок.

Что происходит при открытии крана смесителя с горячей водой? В остальном все просто.Мембрана водоблока давит на шток, который в свою очередь открывает механический газовый клапан, и газ подается на главную горелку колонки Bosch (Junkers). Газовая смесь воспламеняется горящим фитилем запальника и нагревает воду, протекающую через радиатор газовой колонки.

1. Снимите ручку с водоблока, установите ползунок регулятора газа в среднее положение, открутите два самореза снизу корпуса колонки (на Юнкерсе могут быть просто защелки-защелки) и снимите дело.


2. Откручиваем два самореза крепления крышки газоотводящего устройства к корпусу колонки и два самореза на прикрепленной к крышке планке, фиксирующей радиатор (теплообменник) газовой колонки.


3. Снимите датчик тяги 1 (он находится с правой стороны кожуха дымовых газов), отсоедините от него провода. Снимите датчик температуры 2 с теплообменника, отсоединив от него провода автоматики.Здесь у Юнкерс и Бош есть небольшие отличия. У Bosch провода сняты с датчика тяги, у Junkers припаяны. Не пытайтесь их удалить - только сломайте.

4. Далее нам ничего не мешает отсоединить вытяжку газа от теплообменника (радиатора) и корпуса колонки.

5. Чтобы снять теплообменник, необходимо вытащить резьбовой патрубок из левого патрубка теплообменника, предварительно сняв фиксатор.Трубу с резьбой снимать не нужно, а открутить от нее шланг для горячей воды. С правого патрубка теплообменника необходимо снять трубку, соединяющую теплообменник с водоблоком газовой колонки. Он также застегивается на защелку, сняв последнюю, ее можно снять. Резиновые кольца используются в качестве уплотнений в обоих соединениях. Часто они текут после разборки-сборки, потому что резина стареет и сохнет. Осторожно разбирать. При сборке советую сменить резинки, в любом случае смазывать трубы при сборке.



6. Нам ничего не мешает снять теплообменник. Хотя ... У Bosch есть два кронштейна для теплообменника, выбитые на задней части корпуса. Их лучше загнуть вверх. Они особо не нужны и ни на что не влияют. После этого снимаем теплообменник газовой колонки вверх.

7. Отсоедините пилотную трубку от горелки. Сверху он скрепляется таким кронштейном (если он не был выкинут перед вами) и в районе жиклера фиксируется защелкой.Поддеваем трубку в районе защелки отверткой и вынимаем из пазов вверху.



8. Керамический электрод зажигания расположен за пилотной трубкой. Он также крепится к быстросъемной защелке и легко снимается.


9. Для снятия горелки откручиваем пару саморезов, которыми горелка крепится к корпусу газовой колонки, и пару винтов, фиксирующих горелку в газовом блоке колонки.Затем аккуратно надавите на термопару отверткой, чтобы она вышла из корпуса горелки. Вы можете пошатнуть горелку от газового блока.



10. Чтобы прочистить горелку, разобрать ее. Для этого нам нужно открутить 4 винта. Отделяем две части горелки от газовой рампы.



Собственно разборка колонки окончена. Для обслуживания (чистки) этого достаточно.Газоблок обычно не ломается, если туда никто не залез. Делать там нечего. Это заводской продукт. При необходимости еще можно снять водоблок и разобрать, чтобы заменить мембрану или крышку сальника.

Разобранные элементы тщательно протираем, ополаскиваем от пыли, копоти и других отложений.

Особое внимание теплообменнику. Мою и снаружи, и внутри химией или раствором лимонной кислоты ... Она, кстати, изнутри съедает накипь и ржавчину.Если вода из колодца, с повышенной жесткостью, то ее просто нужно делать при каждом техническом обслуживании, потому что она изнутри зарастает, так что компрессором не продуть. Накипь и сажа ухудшают теплопередачу, увеличивают расход газа и могут привести к выходу из строя теплообменника. Перегоревшие теплообменники на этих колонках встречаются редко, но очень часто забиваются сажей. И колонка Бош, и Юнкерс при этом начинают плохо греть воду. Обычно все эти «косяки» появляются в начале зимы, когда вода по трубам начинает течь холоднее, чем летом.

В горелке накапливается пыль, которая с воздухом попадает в аппарат, а продукты горения выливаются на отверстия сверху. В этой графе чистку горелки без разборки невозможно, так что гоните всех, кто предлагает пропылесосить колонку, это халявщики!

Тщательно очистите термопару от нагара и сажи. Перегоревших термопар на этих колонках я не видел. Изолятор пьезоэлектрического запального электрода от нагара и грязи лучше протирать спиртом, чтобы он не притирался к корпусу.Выдуйте пыль из трубки зажигания. Чаще всего из-за этой грязи в трубке фитиль становится слабым, дымит, плохо греет термопару, а колонка может погаснуть и не загореться. Продувка трубки обычно решает проблему, и фитиль колонки загорается. В идеале пилотное пламя должно быть синего цвета и падать на термопару горизонтально. Если пламя фитиля желтое и большой «язычок» поднимается вверх, очевидно, что воспламенитель нуждается в чистке.

Теперь о неисправностях колонок Юнкерс (Юнкерс), Бош (Бош)

  1. Как я уже писал выше, колонка собирается на резиновых уплотнительных кольцах.В старых колоннах они становятся пышными, и уплотнения начинают протекать. Хорошо, если они есть у мастера. Часто попадаются разные колхозные варианты от намотки до герметиков.
  2. Мембрана водоблока, в отличие от мембран китайских колонок, работает очень долго. Однажды я видел порванную мембрану. Цена оригинальной мембраны около 1800 рублей, китайского аналога около 400 рублей. Кто как найдет. В оригинале смысла нет, потому что цены космические.
  3. Водоблок газового водонагревателя в сборе стоит в районе 4500-5000 рублей. Цена высока. В продаже имеются ремкомплекты сальников. С водоблоком можно разобраться самостоятельно. Часто в блоке протекает регулятор потока. Лечится заменой уплотнительного кольца.
  4. Редко, но есть утечка в сальнике гидроблока. Увы, сальник отдельно заменить нельзя. Сменный с крышкой водоблока. Цена чехла со штоком 2700 руб. Очень дорогой!
  5. На Юнкерсе часто мучается датчик тяги и датчик перегрева.Иногда меня так мучают, что я меняю весь набор термопар и датчиков. Если бы поменять автоматику не входило в планы, то датчик температуры можно безболезненно замкнуть накоротко (на многих импортных газовых водонагревателях его вообще нет). Не советую закоротить датчик тяги вещь, которая явно нужна и спасла не одну жизнь. Прекращает подачу газа в колонку при потере тяги в дымоходе. Его можно закоротить на время, чтобы не сидеть без горячей воды, и только для того, чтобы быстро найти ему замену.

Если вы решили купить такую ​​колонку, то почитайте отзывы на полезном сайте «Отзовик». Там все описали свою колонку и поставили оценки. Мой обзор достаточно старый. http://otzovik.com/review_1713020.html

Теперь я бы поставил твердую четверку этой колонке. Рекомендую покупать. Обычно все лечится без запчастей. Из «минусов» колонки отмечу высокую цену на запчасти. К счастью, ломаются они не часто.

Если кому интересно, то выкладываю сюда инструкцию по газовым водонагревателям Bosch и Junkers

Инструкция к газовой колонке Bosch / upload / file / quickdir / 201104111631310.инструкция для колонки therm 4000 o p.pdf

Инструкция к газовой колонке Юнкерс /upload/file/quickdir/gazovaya_kolonka_bosch_junkers_wr10_13_15p_1.pdf

Короче у меня все есть. Залезай в колонну сам, или звони мне, решать тебе.

Надеюсь, статья была вам полезна.

Сегодня газовые водонагреватели продолжают использоваться во многих жилых помещениях. Колонки - отличный способ использовать горячую воду, если в квартире или доме есть газ и водопровод.Очень часто в квартирах отключают горячую воду на весь летний период ... Каждый старается сделать свою жизнь комфортнее своими силами. Для многих установка газового водонагревателя - единственный выход. О том, как правильно включить газовую колонку, вы можете прочитать в этой статье.

Многие потребители уверены, что использование газовых водонагревателей в домашних условиях опасно для жизни, так как может произойти утечка газа или взорваться колонка. Раньше в домах устанавливались колонки старого образца, которые могли выйти из строя, если владельцы не соблюдали меры предосторожности при их использовании.Современные газовые водонагреватели - это новый вид устройств с автоматической защитой.

Если по той или иной причине колонка вышла из строя, то автоматическая защита останавливает подачу газа.

Не стоит использовать устаревшие модели газовых водонагревателей - к ним нужен предельно внимательный и внимательный подход, что сделает его использование крайне неудобным. Для того, чтобы зажечь колонку старого образца, необходимо использовать ручной розжиг. Современные устройства в большинстве случаев включаются и работают автоматически.

Способы включения агрегатов:

  1. Ручной розжиг. В основном подходит для розжига старых моделей. Раньше загорелась колонка. Необходимо было использовать спички, чтобы зажечь фитиль. Сначала нужно было открыть водопровод, который был подключен к колонке. Затем открыли главный вентиль, после чего убедились, что газ поступает на фитиль зажигания. Фитиль зажигания продолжал гореть даже при отсутствии давления воды. Пришлось отключить колонку вручную.В домашних условиях использование такого типа колонок нежелательно.
  2. Пьезозажигание. Этот элемент устанавливается во многие типы колонн. При нажатии кнопки фитиль воспламеняется в камере сгорания. Фитиль зажигания воспламеняется из-за механической силы, вызывающей искру. Для включения основной горелки необходимо ввести в действие основной регулятор, который подает газ.
  3. Автоматика. Современные модификации предполагают автоматический розжиг фитиля и основной горелки.За это отвечает турбина, она включается за счет давления воды. Единственная проблема при эксплуатации такой колонки может заключаться в недостаточном напоре воды.

Устанавливая современные колонки, вы можете быть уверены, что они безопасны в использовании. Для того, чтобы ими пользоваться, не нужны специальные знания и навыки. Но если колонка вышла из строя, нужно обращаться напрямую в газовую службу. Самостоятельно ремонтировать колонки категорически запрещено.

Простой способ розжига: как включить газовый водонагреватель Bosch

Использование современных газовых водонагревателей обычно не вызывает затруднений.При покупке колонок следует обращать внимание на наличие паспорта и гарантии на товар. Также очень важно, что вместе с колонкой продавец выдает инструкцию по ее использованию.

В инструкции по эксплуатации современного газового водонагревателя Bosch сказано, что ввести его в эксплуатацию должны мастера, установившие колонку.

Как зажечь динамик Bosch:

  • Переместите ручку вправо, если она находится в выключенном положении.
  • Регулятор должен перейти в положение «Пьезозажигание». Это означает, что значок искры и вертикальные кнопки будут соединены.
  • Кнопку пуска надо "утопить" пальцем, при этом нажимая кнопку включения пьезо. О том, что пьезоэлемент сработал, сообщат характерные щелчки.
  • Важно следить за тем, чтобы пламя не гасло первые десять секунд. Затем вы можете перевести мощность на желаемый уровень.

После перевода мощности на нужную пламя постоянно горит в том режиме, который был установлен.Но при включении горячей воды колонка автоматически начинает нагревать воду. Отключить столбец просто - нужно сдвинуть ползунок до упора.

Открытый тип: как запустить газовый водонагреватель

Проточные газовые водонагреватели, устанавливаемые в жилых помещениях, вызывают много споров. Следует отметить, что современные газовые водонагреватели не опасны, если соблюдать все правила их использования. Правила обращения с колонкой должны быть известны каждому, кто проживает в квартире или доме и использует такую ​​колонку для нагрева воды.

Если во время работы колонки в комнате появляется запах газа, то прибор необходимо немедленно выключить.

Если в помещении большое скопление газа, необходимо открыть окна, чтобы снизить концентрацию газа. Важно знать, что при наличии газа в помещении категорически запрещается включать электроприборы и огонь. Если колонка вышла из строя, следует вызвать газовую службу.

Как зажечь открытую колонку:

  • Категорически запрещается зажигать колонку, если в дымоходе нет обратной тяги.
  • Не включайте устройство, не поняв инструкции.
  • Важно, чтобы помещение было оборудовано постоянной подачей воздуха.
  • Самостоятельно отремонтировать или внести изменения в работу газового водонагревателя нельзя.

При розжиге не касайтесь передней части панели.При включении динамик лучше всего настраивать на малую мощность. Стоит отметить, что современные модели колонок оснащены устройствами безопасности, останавливающими динамик при отсутствии тяги.

Особенности розжига: как включить колонку «Аристон»

Газовый водонагреватель относится к типовым аналогам водонагревателя. Вода мгновенно нагревается с помощью проточного водонагревателя. Колонка позволяет постоянно пользоваться горячей водой.

Хотя тип розжига современных газовых водонагревателей считается простым, у многих пользователей после непосредственного монтажа возникает много вопросов.

Зажигать колонку Ariston очень просто, так как она может иметь пьезо и электронное зажигание, что говорит о том, что пользователю просто нужно открыть кран. Устройство нужно включить только после установки. После этого колонка заработает плавно.

Характеристики колонок Ariston:

  • Компактность;
  • Стильный и компактный дизайн;
  • Доступны в разных цветах;
  • Автомат.

Интересно, что многие современные газовые водонагреватели могут работать от батареек.Выбирая колонку, нужно обращать внимание на способы ее розжига и варианты установки. В любом случае из соображений безопасности старый газовый водонагреватель следует заменить на новый, современный.

Инструкция: как включить газовую колонку (видео)

Сегодня многие пользуются газовой колонкой. Они гарантируют, что горячая вода будет доступна, даже когда она выключена. Но у многих потребителей есть предубеждение, что газовые водонагреватели представляют большую опасность. Современные газовые водонагреватели развенчивают этот миф.Если правильно поджечь колонну, то она будет исправно и полностью безопасно работать. Хорошие отзывы используют газовые колонки Vaillant, Junkers, Bosch, Ariston.

A.O. Обзор Smith Water Heaters

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Нельзя говорить о водонагревателях, не упомянув А.О. Смит. Эта компания отвечает за большой процент инноваций, которые сделали современные водонагреватели такими эффективными.Кроме того, они расширились и стали лидерами в производстве электрических, газовых, безбаквальных и даже солнечных водонагревателей.

Для обзора всего А.О. нужна небольшая книга. Модели Smith высшего качества, поэтому вместо этого мы дадим вам хороший обзор линейки продуктов и сравнение некоторых из лучших водонагревателей каждого типа.

Кратко: водонагреватели A.O Smith

Best A.O. Газовые водонагреватели Smith Best A.O. Электрические водонагреватели Smith Best A.O. Бесконтактные водонагреватели Smith

О компании A.O. Smith

Как и в случае с некоторыми из самых известных историй успеха, компания, которая сейчас является синонимом водонагревателей, имела очень скромное начало. Основанный Чарльзом Джеремией Смитом в 1874 году как магазин аппаратных решений для одного человека, этот небольшой бизнес быстро расширился, включив в него трех сыновей, и был наиболее известен производством металлических компонентов для детских колясок.

Третьим сыном, присоединившимся к нам, был Артур Оливер Смит. Он вывел компанию на новый уровень, когда разработал легкую стальную раму автомобиля, которая привлекла внимание (и бизнес) крупных автомобильных компаний, таких как Ford и Cadillac.Эти нововведения привели к открытию в 1921 году первой автоматизированной линии по производству каркасов Mechanical Marvel сыном Артура Ллойдом Реймондом.

В 1936 году инженеры А.О. Смит разработал метод добавления стеклянной облицовки к бытовым водонагревателям. За этим последовали многочисленные успехи в дизайне водонагревателей, и компания начала расширяться в Канаду, Европу и Китай.

Компания продала свою автомобильную отрасль в 1997 году и электродвигательную отрасль в 2011 году, заменив их слиянием крупных компаний по водонагревателям и водоочистке, что сделало их мировым лидером в обеих отраслях, не отказываясь от целостности и инноваций, которые начали с почти 150 лет назад.

Газ и пропан

Газовые обогреватели составляют самую большую группу обогревателей, и есть несколько качественных линий на выбор. А.О. Смит делит свои газовые (и пропановые) обогреватели на три уровня ProLine. Третий уровень, ProLine XE, содержит несколько линий продуктов, тогда как другие уровни содержат только по одной линии.

Характеристики

A.O. Смит стремится к максимальной эффективности и качеству. В результате все их газовые обогреватели имеют рейтинги LEED, а многие из них сертифицированы ENERGY STAR.Все они имеют либо низкие, либо сверхнизкие выбросы NOx, и доступны четыре различных варианта вентиляции.

Polaris

Когда вам нужен, казалось бы, бесконечный запас горячей воды, вы не найдете ничего лучше, чем линейка Polaris. Вся линия отличается высокой эффективностью с высокой скоростью восстановления, а также сверхтихой конструкцией, которая может заставить вас забыть о ее работе.

ProLine и ProLine Master

В этих линиях представлены модели, предназначенные как для домашнего, так и для мобильного использования. Все они имеют высокий коэффициент извлечения, а на некоторых моделях рейтинг эффективности составляет 80 процентов или выше.Многие из них также имеют сертификат ENERGY STAR. Несколько других линий подпадают под третий уровень ProLine, ProLine XE.

Подпись

Продается исключительно у Lowes, A.O. Серия Smith Signature состоит из различных водонагревателей Signature Select и Signature Premier для бытового использования. Линия Signature, хотя и не такая энергоэффективная, как некоторые другие серии производителей, является одной из лучших среди домашних водонагревателей, продаваемых в большом супермаркете.

Vertex

Вершина газовых обогревателей, вся линейка Vertex соответствует стандарту ENERGY STAR и отличается высоким тепловым КПД и коэффициентом восстановления.

Лучший А.О. Газовые водонагреватели Smith

Электрические

Как и в случае с газовыми моделями, электрические водонагреватели доступны в трех уровнях, причем ProLine XE подразделяется на две линии.

Характеристики

Используя экологически чистые материалы, A.O. Все электрические водонагреватели Smith имеют сертификат LEED и обеспечивают более высокую эффективность по сравнению со старыми моделями. Их способность потреблять энергию от розеток позволяет создавать крошечные модели для точек использования, которые могут поместиться в ограниченном пространстве.

ProLine и ProLine Master

Самые нижние уровни электрических водонагревателей по существу такие же, как и их газовые аналоги. Все модели имеют КПД выше среднего или выше. Размеры сильно различаются: самые маленькие резервуары вмещают всего несколько галлонов.

ProLine XE

Основная линейка XE включает цифровые дисплеи и сверхвысокую эффективность. Благодаря резервуарам среднего размера они идеально подходят для использования в квартирах и частных домах.

Signature

Как и газовые версии, с 2017 года серия Signature продается исключительно на Lowes.Если у вас ограниченный бюджет, но вы по-прежнему хотите высокую эффективность и надежность, присущие A.O. Смит известен тем, что обязательно рассмотрите эту линию.

Voltex

Электрический аналог линейки Vertex, все эти модели соответствуют стандарту ENERGY STAR. Что делает их особенно привлекательными, так это гибридный дизайн. Это позволяет Voltex выполнять функции осушителя воздуха, вытягивая лишнюю влагу из воздуха, что снижает потребность в воде и эксплуатационные расходы.

Лучший А.О. Электрические водонагреватели Smith

Tankless

Для использования газа и пропана доступно несколько моделей без резервуаров.Как и все A.O. Газовые модели Smith имеют низкий или сверхнизкий уровень NOx для повышения экологической безопасности.

Характеристики

Системы без резервуаров подходят для гораздо меньших пространств и могут обеспечивать горячую воду по запросу. Большинство моделей предлагают дистанционное управление, а некоторые из новейших моделей имеют цифровые дисплеи.

Газ и пропан

Многие негибридные модели имеют сертификаты ENERGY STAR и LEED. Все эти модели имеют рейтинг со сверхнизкими выбросами NOx, а остальные модели - с низким уровнем выбросов NOx.Во всех случаях эти безрезервуарные модели очень эффективны.

Гибрид газ / пропан

Разработанные для работы на газе или пропане, эти модели могут использоваться с широким спектром бытовых систем. Как правило, они не образуют конденсата и имеют высокий уровень эффективности.

Лучший А.О. Бесконтактные водонагреватели Smith

Solar

Список водонагревателей нельзя назвать полным без упоминания солнечной системы Cirrex. Эти обогреватели не только чрезвычайно эффективны и полезны для окружающей среды, но и имеют сертификат OG-300, что означает, что они имеют право на федеральные налоговые льготы и скидки в нескольких штатах.

Владение этой системой может снизить расходы на отопление на 70 процентов, а это означает, что они являются отличным выбором для людей с ограниченным бюджетом.

A.O. Детали водонагревателя Smith

Как и все водонагреватели, принадлежащие A.O. Smith потребуется техническое обслуживание и, возможно, со временем потребуется замена деталей. Некоторые из наиболее часто заменяемых деталей - это ввинчиваемые элементы, газовые термостаты, пилотные узлы, термопары, горелки, клапаны и анодные стержни.


Некоторые детали, например, глушители, теплообменники и регуляторы температуры, могут нуждаться в замене реже.Обратите внимание, что у газовых водонагревателей обычно больше деталей, чем у электрических. Если вам нужны конкретные номера деталей, ваш A.O. Эта информация содержится в руководстве пользователя Smith.

A.O. Контактная информация Smith

Вы также можете прочитать:

Похожие сообщения:

Газовые водонагреватели | Отопление

Скоро лето. Я буду отмечать День Независимости. Как чудесное совпадение, национальный праздник всех моих соотечественников совпадает с днем ​​рождения моей мамы.Но есть еще одно неприятное совпадение, что при этом в доме всегда нет горячей воды. Это было в начале июня, работники нашей РГ выезжают на выездное обследование водопроводов и других узлов. Поэтому каждый год радостного ожидания двух событий омрачают воспоминания о ледяной воде, омывающей посуду, и горных бассейнах от салатов.

И каждый год с завистью вспоминаю своих друзей, у которых в доме есть гейзер. По крайней мере, он не знает недостатка в горячей воде. Во всяком случае, они думали, что я никогда не попаду в ситуацию, когда перед любой ответственной деловой (или, наоборот, романтической) встречей, заточите ноги в ледяной ванне с теплой водой самого Водичка из совка.Однако мне удалось найти альтернативу этому ежегодному казни и каждое лето покупать билет в бассейн, совмещая плавание с необходимым санитарным мытьем в душе.

Когда меня попросили написать эту статью, я позвонил своим друзьям, тем самым - газовая колонка. И вдруг я услышал два совершенно разных ответа. Один плюнул и ругался, а другие просто соловья налили, хваля его газ умный, красивый. Что они сказали? Я сказал ему. Когда в свое время моя подруга (та, что хвалила) решила сделать обмен, риелторская компания ей, честно говоря, колебалась, что, мол, квартира хорошая, а дом кирпичный и высокие потолки и окна - тихая улица и тараканов у него никогда не было: Но:

- Мы так дешево продаем, потому что многие отказываются: - Девушка-агент на другом конце тяжело вздохнула.- В доме еще стоят гейзеры. Это, конечно, действительно - большой минус. Я понимаю - это очень опасно. Но - тут она аплодировала и гремела скороговоркой. - Узнали в ЖЭКе рассказали, что скоро на центральную воду переведут многие постройки:

.

Оказалось, что эта моя подруга, когда я была маленькой девочкой, жила со своими родителями в квартире рядом с газовой колонкой. И насколько он помнит, родители никогда не жаловались. Так каких-то особых проблем с этим устройством не было? Одним словом, квартиру она купила.И вот уже три года живу в клевере. Вопрос в том.

Давайте наконец-то разберемся: где прибыль, а где - мегилла?

Почему среди риэлторов (а мы, обычные граждане), есть упрямое убеждение, что квартира с колонкой газа - это минус? Считается, что:

  • перед тем, как подать из-под крана горячую воду, нужно включить колонку и поставить зажженную спичку на костер - хлопотно;
  • Колонка
  • может взорваться - это опасно;
  • При случайной утечке газа можно отравиться - вредно для здоровья;
  • устанавливается на стене кухни или ванной, колонка некрасиво смотрится, портит общий вид - некрасива.

Теперь давайте отделим пшеницу от плевел.

Первое заблуждение. Правда ли, что с колонкой много бед? Как получить горячую воду в доме с централизованным водоснабжением, знает любой здравомыслящий человек: на повороте кран горячей воды получил воду. Считается, что с газовой колонкой дело обстоит не так. Когда-то лет десять-пятнадцать назад в квартирах действительно стояли колонки исключительно отечественного производства. Те допотопные, нужно было включать агрегаты с помощью простой, но более (по сравнению с обычной сантехникой) манипуляции: повернуть ручку, поставить зажженную спичку и.ignite Сейчас ситуация в корне изменилась. В первую очередь потому, что в продаже были всякие импортные газовые колонки. И все эти ухищрения им не нужны. Просто такой мощный импорт, как сказал мой друг, полностью автоматическая колонка, которую они нашли, когда купили квартиру.

Но сначала посмотрим, как устроено все это хозяйство.

Привод газовой колонки

  • 1. Подключение к дымоходу
  • 2. Задняя панель
  • 3. Вытяжной колпак
  • 4. Теплообменник
  • 5. Газовый узел
  • 6. Мембранный газовый клапан
  • 7. Блок зажигания
  • 8. Переключатель
  • 9. Регулятор мощности
  • 10. Водный узел
  • 11. Размещение батарей
  • 12. Управление потоком

К железному ящику (своя колонка), который висит в квартире, подходят две трубы.По одному течет холодная вода, по другому - газ. Внизу этой конструкции расположены основная и пилотная горелки. Зажигание работает как прикуриватель. Вы открываете водопроводную воду, затем открываете газовый кран и пропускаете газ к основной горелке. Он отворачивается от пилота. Горит газ, выделяемое тепло нагревает воду. Вода течет по изогнутой спиральной трубе (теплообменник). Продукты сгорания газа удаляются через дымоход вверху ящика и трубу, так как горячая вода идет в раковину, в ванную комнату и на кухню.

Но не все так просто. Например, пока на теплообменник не будет течь вода, то есть, пока вы не откроете кран, газ не загорится. Почему? Если согреть для нее пустую трубку из прочного материала, она все равно будет медленно распадаться. Еще хуже, если теплообменник будет водяным, горячий газ его нагреет, он закипит, закипит, и ей некуда деться, кроме как рвануть трубу. Поэтому любая колонка заботится о том, течет вода или нет, и не включает горелку, пока вы не откроете кран.И наоборот, когда клапан закрыт, пламя немедленно гаснет, в некотором смысле гаснет.

Итак, повторюсь, качественная акустика не доставляет хлопот! Другое дело, если у вас устаревшая конструкция. Вот у одной из моих несчастных подруг, двое маленьких детей. И один большой негодяй по имени газовая колонка <Нева 3208-01>.

- То есть по правилам его эксплуатации надо строго придерживаться определенного порядка включения и выключения. Сначала открой воду, потом открой газ - подруга тихонько выругалась, - а я, ты знаешь, она не уследит за тем, что сначала открываются игривые детские ручонки: вода или газ? Чтобы не испытывать судьбу, я на всякий случай решил: пусть горячая вода весь день течет.

Что я могу сказать? Потрясла его жизнь, подруга не знает, что на импортных газовых колонках процесс включения давно автоматизирован. Причем, как и в квартире с центральным водоснабжением, горячая вода идет из открытого крана.

В зависимости от типа переключателя, колонки поставляются с ручным , e и с пьезорозжигом .

С мануалом ясно. Это - последний день. Газовый <пилот> зажигает спичку, и вся горелка мигает, когда ручка является основным источником газа.

Современные газовые водонагреватели бывают двух видов розжига - пьезорозжигом и электронным. Первый основан на пьезоэлектрическом эффекте, когда механическая сила преобразуется в электрический заряд (искру).Вы только один раз (когда включаете новенькую колонку) нажимаете кнопку на передней панели колонок, пьезо производит искру, которая воспламеняет <>. воспламенитель Вот и все. Следующий <процесс будет> независимо, т.е. автоматически. Вы открываете <горячий> кран, колонку <горит> - и через несколько секунд в него вылилась горячая вода. Бежать не придется, и что-то где-то <запаливать> - тоже.

Высочайшее качество и надежность, а также самые дорогие колонки - с электронным зажиганием.Он работает по принципу зажигания в автомобиле. Заряд за искру дают две пальчиковые батарейки. Поэтому для включения колонок с электронным зажиганием не нужны ни спички, ни кнопки. То же самое: просто откройте водопроводную воду - и все. А батарейки хватит очень долго, около года.

Еще одна деталь. Даже когда колонка с пьезозажиганием не работает, она горит <Свеча> <пилот> и, следовательно, газ расходуется. В электронных колонках после того, как вы закрыли водопроводную воду, нигде вообще не горело.Ну и газ, конечно, экономия. Хотя экономия газа за счет этого существенно заметна только в общегосударственном масштабе. На нашем кошельке экономия тоже не сказывается. Известно, что мы не платим за использование определенного количества газа и по определенной ставке. Так что в этом смысле колонка пьезорозжигом ничем не отличается от электронной.

Ошибка вторая. Если есть столб - нужно опасаться взрыва. Скажите, почему квартира с газовой плитой, которая, наверное, не менее опасна, чем колонка, считается нормальной с точки зрения безопасности? Только из-за того, что мощность колонки больше на выходе?

Практика показывает, что взрываются только устаревшие динамики.Опытный газовщик всегда дает простой, но ценный совет: не забывайте хотя бы раз в год звонить, чтобы проверить тягу в дымоходе. Зачем это нужно, подробностей рассказывать не буду - мы, жители, эти особой тонкости ни к чему. Просто поверим знатокам <газового бизнеса> на слово - и будем спать.

Когда редактор выслушала мое объяснение и длинный рассказ о гейзерах, среди прочего, она спросила: <Принцип ясен. Я просто не понимаю, что такое пилотная горелка, зачем она нужна, на что это похоже? А сделать столбик из основной горелки? Где об этом? & Gt;

Просто замечание.Это просто - , третье заблуждение, : что, ну, может быть утечка газа - и все были отравлены и погибли.

ответ. Розжиг горелки - необходимый и важный инструмент. Что должно быть возможно предотвратить отравление газом. Пока он горит, газ никогда не попадет в основную горелку. Поскольку газовая труба перекрыта специальным клапаном.

Это означает, что газовая колонка начинает работать, если вы открыли водопроводную воду, и мгновенно отключается, как только вы закрываете кран. Если газ не горит или не гаснет по какой-либо причине, срабатывает предохранительный клапан, который герметично закрывает газовую трубу.Поэтому в современных газовых водонагревателях практически исключена утечка газа.

Как видите, газовая колонка
не портит интерьер

И, наконец, последнее, четвертое заблуждение .Считается, что колонка портит <внешний вид> ванной или кухни, особенно, скажем, плохо смотрится в современном интерьере.

Куда поставить столбец и можно ли его <скрыть>? Ну во-первых, гейзеры современного вида выглядят не так уродливо, как колонны образца 60-х годов. Зайдите в любой магазин, торгующий водогрейным оборудованием, - убедитесь сами. Колонка выглядит довольно аккуратно, это такой идеальный белый компактный блок, который занимает очень мало места. Кроме того, это может быть

для его эксплуатации: сначала договор с ремонтниками и газовщиком. Сделали дополнительные разбавленные трубы и установили газовую колонку на задней стене туалета, рядом с унитазом. Затем они с мужем пошли в магазин и купили в нем две двери.Но не глухой, а решетчатый (помните, на Западе на многих фасадах домов стоят деревянные ставни?). Рабочие установили дверь. И как оказалось шкаф, в котором стоит колонна. Для дополнительной вентиляции был установлен вентилятор.

Кстати, когда я впервые вспомнил, как это был его друг на вечеринке, то за весь день мне ни разу не пришло в голову, что вода согревает гейзер! Помог девушке мыть посуду, потом пару раз и мыло для рук при открытии крана, через несколько секунд уже была горячая вода.А вечером друг проговорился, что у них нет центрального водоснабжения!

Вот такие дела. Итак, что мы узнали? Все вышеперечисленное на самом деле оказалось нашим общим заблуждением. Другое дело - как выбрать колонку, чтобы не было проблем, с которыми каждый день борется другой мой друг. Теперь я расскажу, что мне посоветовали специалисты.

Для начала нужно правильно выбрать емкость. Производительность характеризуется мощностью газовой колонки от 7 до 28 кВт.Чем больше мощность колонки, тем большее количество воды в минуту она может нагреть.

Допустим, мы хотим купить машину, которая будет обеспечивать горячей водой среднестатистическую семью из четырех человек. Для начала определимся, какая вода считается горячей. Обычно мы используем воду с температурой от 36 до 45 ° C. C. Более 45 & град; C - слишком жарко. Сунув руку под 60-градусную воду, можно получить тепловой ожог. Итак, мы решили, что нам нужна вода около 40 & deg; С.

А теперь посчитайте, сколько воды будет расходовать.Чаще всего встречаются в квартире два-три крана - на кухне и в ванной. Из крана наливают около 4 л / мин, из душа чуть больше - 6 л / мин. Так, если мама мыла посуду на кухне, а отец в это время принимал душ, тратил около 10 л / мин. Расход по-прежнему зависит от давления воды. Мне, например, нравится откручивать воду так, чтобы вибрирующий член и выглядел как горячий гейзер и трубы для пения и танцев. Если в гости приезжает моя любимая свекровь, у нее зорко льются жалко тонкие слезы - безвозвратно потерянная молодость.Узнать, какое давление вы предпочитаете, несложно: поставьте экспериментальную литровую банку и секундомер.

Если это определено, вы можете пойти в магазин. Там в паспорте газовой колонки найдите Count, который указывает, сколько галлонов в минуту и ​​выдает столбец, на сколько градусов он нагревается. Например, колонка немецкой фирмы (Бош) обеспечивает WR350-1KDOP от 4 до 14 л / мин при Dt = 25 °; C или от 2 до 7 л / мин при Dt = 50 ° C; С.

What Dt? Это - разница температуры воды, поступающей в колонку и полученной после нагрева.Температура <поступающей воды> зимой и летом примерно одинакова (около 10-12 ° С).

Мы считаем: 10 & deg; C + 25 & deg; С = 35 & град; C. Таким образом, мы получаем горячую воду при температуре 35 ° C; C. Но может, если закрыть вентиль, вторая вода будет горячее? Вот возможные варианты. У импортных колонок температура горячей воды поддерживается на определенном уровне, не зависящем от количества кранов в комплекте. Но при желании вы можете изменить специальный элемент управления в передней части колонны.

А вот бытовая колонка, например, <>, Нева, которую нужно регулировать вручную, успеет все время крутить ручку и регулировать температуру.

И еще очень хорошо, если теплообменная колонка будет медной, так как у этого материала большой коэффициент теплопередачи и, следовательно, КПД колонны будет больше.

Возможные варианты?

Раньше я говорил о газовых водонагревателях для проточной воды, их еще называют скоростные.Но есть еще емкостные газовые водонагреватели. Чаще всего эту колонну устанавливают в доме отдыха (или загородном коттедже). Лучше всего, если они принесут домой газ.

Устройство очень похоже на свой обычный самовар. Внутри проходит емкость (бак) с водопроводом. Ниже находится труба горелки, тепло от нее идет вверх по трубе и нагревает воду. Колонка поддерживает постоянную температуру воды в емкости. Причем для того, чтобы объем бака был не очень большим, воду не нагревают до 45 °; С и 80 & град; С.Затем, разбавив его холодом, получаем большое количество теплой воды.

А, всю газовую колонку можно разделить далее на две группы: одноконтурные (скорость и мощность), предназначенные только для проточной воды и двухконтурные

Reno Gazette-Journal из Рино, Невада, 13 февраля 2000 г. · Стр. 18

2B Reno Gazette-Journal Воскресенье, 13 февраля 2000 г., в городе Клуб старателей принимал 180 членов на свой ежегодный вечер комедии в Harrah's Reno. Члены Роджер Уомс и я Окружной прокурор округа Уошу 3 Дик Гэммик устроили коктейльный час перед шоу JJJ и званый обед.Гостей приветствует менеджер по геологоразведке Михаэль Гасуад. Тема вестерн-комедии в этом году стала хитом благодаря популярным артистам Bar J Wranglers, которые путешествуют по национальным шоу. Многие из этих тусовщиков, вероятно, будут среди людей WAYNE MBJON, которые присутствуют на праздновании 85-летия филантропа Мойи Олсен Лир 27 марта в Harrah's. Это мероприятие на тему 1920-х годов будет стоить 150 или 250 долларов на человека. Мероприятие организовано некоммерческой организацией Reno-Sparks Theater Coalition, которая управляет Lear Theater, 501 Riverside Drive.Подробности: 786-2278. Ведущим будет Дэйв Финли из KRNV-TV. Театр Bruka представит виньетки из номеров, когда-то представленных ансамблем водевилейной комедии; Olsen & amp; Джонсон, в главной роли покойный отец Лира, Джон Олсен. Ученики Шанда, Тина и Дэвид будут среди артистов празднования дня рождения. Джазовый оркестр Тони Сэвиджа будет играть, и Nevada TV Перспективы со страницы IB, но в эту экономную эпоху все другие сети также используют презентации по избранным проектам. Наблюдатели говорят, что в следующем году вопрос о презентации vs.полный пилот обязательно станет ключевой точкой переговоров для продюсеров. «Наше решение о презентациях не было самой популярной идеей, но в то же время у нас есть возможность вести бизнес с большим количеством писателей таким образом, и это много новостей для бизнеса», - сказала Джоанн Альфано, NBC. старший вице-президент по драматическому развитию. У NBC есть j разнообразных драматических проектов, начиная от драмы о возвращении горожанина домой в Огайо в «Стакивилле» до приключений женщины-коронера.(вспомните прялку «Куинси») в - «Безмолвном свидетеле», основанном на британском сериале того же самого I f) TheWB возглавляет серию семейных дорам с помощью 1 миллиона долларов стартового капитала от Family Friendly name. Как и NBC, Fox была агрессивна в развитии часовых перспектив, потому что телеканал остро нуждался в свежих показательных шоу, особенно с выходом в этом сезоне «Беверли-Хиллз » и «Вечеринки пяти». Сверхъестественные темы по-прежнему актуальны в доме "Секретных материалов", который также может скоро отправиться в загробную жизнь, будь то сексуальные вампиры Готэма из "Ультрафиолетового" или возрождение парня, предположительно мертвого в "Fearsum" из красного - горячая команда, стоящая за "Проектом ведьм из Блэр".«Другие проекты Hot Fox, которые подчиняют J законам пространства и времени, - это взгляд Дэвида Э. Келли на жизнь учителей в« Факультете »:« Зачем сдавать в аренду, когда можно покупать? »В Юго-Западном Рино доступны комбинации профессиональных офисов или офисных помещений. 6490 S Маккарран, сюита E, Рино 825-4646 JI "Взгляд изнутри на нашего Билла Спаркмана и Фестивального балета Сьюзан Форрест" имеет особую презентацию в своих произведениях. Событие: Вечеринка по дизайну интерьера педагогического колледжа UNR Когда: 5 февраля Где: Macy's Reno Furniture Более 1000 человек собрались в мебельном магазине Macy's Reno для популярного ежегодного сбора средств, удивив и обрадовав организаторов.Фрэнк Кистлер, временный директор Reno Philharmonic, улыбался прямо у входа, неся корзину, украшенную воздушным шаром, наполненным гелием. «Что может быть веселее», - сказал Кистлер, бывший менеджер театра «Невада». Чтобы не отставать, Джон Шелтон, бывший директор Pioneer Center и нынешний совладелец Realife Marketing, поспешил продавать лотерейные билеты другим новоприбывшим. Мероприятие собрало 225 000 долларов для педагогического колледжа Университета Невады в Рино; предыдущий рекорд - $ 1 30 000 в сравнении с молодыми турками, правящими Уолл-стрит ("Улица"), Даррен Стар.У большинства часовых перспектив CBS сложнее, чем в прошлом году, без сомнения, потому что сеть набрала очки с ориентированными на женщин первокурсниками «Семейное право» и «Судья Эми». Инсайдеры Eye Network, как говорят, особенно оптимистичны в отношении ремейков "Беглеца" и "Хоупвелла", ансамбля полицейских и адвокатов из небольшого городка, созданного ветераном "Закона и порядка" Рене Бальсером. Всемирный банк возглавляет сборы за семейные драмы с помощью 1 миллиона долларов начального капитала от Форума семейного программирования, финансируемого такими крупными рекламодателями, как Procter & amp; Гэмбл, AT&T и General Motors.Три пилота WB предназначены для нуклеарной семьи: «Девочки Гилмор», «Генеральный инспектор» и «Незнакомец в чужой стране». Шоу о полицейских, документах, частных лицах, газетах и ​​репортажах о драмах и телеканалах. abc, wnicn nas t Oriim. меньше мест, которые нужно заполнить развлекательными программами, с тех пор, как прошлым летом произошел взрывной рост "Кто хочет стать миллионером". Среди оригинальных записей в списке ABC - «Элементарно», повествующий о современном персонаже Шерлока Холмса, и «Дикие дни» о семье, состоящей из нескольких поколений.Кэмп - король в UPN, который рассматривает все, от «Hip-Hop Bounty Hunters» до «I Spike», фарса о женщинах-полицейских под прикрытием, которые изображают из себя волейболисток. На данный момент официально одобрено два проекта: «Претендент» о подростке, который стремится стать чемпионом по боксу, и «Темное орфографическое телевидение», рассказывающее о жутких вещах, которые происходят в «Больнице». WATERFORD 't LIADRP SWAROVSKI IRISH FRYS1ALCO. Отличные корпоративные подарки и подарки. индивидуальный tngravmg 1274 E. СЛИВА LN. MTiTFn..nn- X C Продавец года Valley Chevrolet Дэвид Сипорен 2S0O Н. Карсон-стрит, Карсон-Сити 002-1343 Социальная жизнь района 1999. В этом году билеты стоили 40 долларов заранее; остальная выручка была получена от продажи лотерейных билетов и тихого аукциона. Глория Запределья поприветствовала множество друзей по прибытии. Ее муж, Том Аутленд, менеджер Macy's Reno, сыграл важную роль в организации мероприятия. Ким Столл, корпоративный директор по рекламе и связям с общественностью Peppermill, была среди тех, кто был в хорошем настроении.Беверли Элстон продавала лотерейные билеты по всей комнате. За Эльстон шаг за шагом шел ее муж 19 лет, биржевой маклер Рино Марк Элстон. Билл Спаркман, декан Педагогического колледжа, все улыбался, прогуливаясь среди мебели со своей подругой Сьюзан Форрест, учительницей третьего класса из Лаббока, штат Техас. Юрист и филантроп Рино Роджер Бергманн восхищался мебелью во всей комнате. Лиза Карано из семьи Карано, владелица Eldorado Hotel-Casino, как всегда выглядела остроумной во время разговора с торговыми представителями Macy's.Эльдорадо выступил одним из спонсоров мероприятия. Ведущий СМИ Рино Боб Принсипи был церемониймейстером. Принсипи, ведущего «Домашнего шоу HGTV с Бобом Принсипи», сопровождали его продюсер Дебби Улп и помощник продюсера Кристи Кокор. Марк Ричардсон, владелец Галереи изящных искусств Ричардсона, Great Wine Values ​​jr ..ft I i! РНим-ККСЦ ». ! ;; . V $ 7,99 $ 7,99 $ 9,99 BV Прибрежный меридиан Кендалл Джексон - Шардоне Мерло VR Шардоне ГОРЯЧАЯ ПОКУПКА Гейзер Пик Совиньон Блан 5,99 долларов Гейзер Пик Шардоне 6 долларов.99 Гейзер Пик Каберне Совиньон 9,99 $ БЕЛЫЕ ВИНА L'Orval Chardonnay Chasan 3,99 $ Columbia Crest Chardonnay 4,99 $ Chateau Ste. Michelle Johannisberg Riesling $ 4,99 Mouton Cadet White $ 5,99 Raymond Amber Hill Chardonnay $ 5,99 Torres Vina Sol $ 5,99 Fetzer Sundial Chardonnay $ 5,99 Meridian Sauvignon Blanc $ 5,99 Flame Opal Chardonnay $ 5,99 $ стерлингов Совиньон Blanc $ 6,99 Мондригиан Шардоне Шардоннэ Шардоне за 7,99 долларов, Шалон Эшелон Шардоне за 8 долларов.99 Hess Select Chardonnay 8,99 $ Banfi Principessa Gavi 9,99 $ Ferrari Carano Fume Blanc 9,99 $ КРАСНЫЕ ВИНА L'Orval Cabernet Sauvignon $ 3,99 L'Orval Merlot $ 3,99 LaVieille Ferme Red $ 4,99 Mouton Cadet Red $ 5,99 Fetzerv Valley Mouton Cadet Red $ 5,99 Fetzerv Valley, Мальдивы, Каберне 5,99 $ de Toro 6,99 долларов Mondavi Coastal Merlot 6,99 долларов Parducci Petite Sirah 6,99 долларов Ravenswood Vintners Blend Zinfandel 7,99 долларов Меридиан Каберне Совиньон 7,99 долларов Col Di Sasso Cabernet-Sangiovese 7,99 долларов Raymond Amber Hill Каберне Совиньон 7 долларов США.99 BV Прибрежное Пино Нуар 7,99 $ BV Прибрежное Каберне Совиньон 7,99 BV Прибрежное Мерло 7,99 долларов Банфи Кьянти Классико Ризерва 9,99 $ Винные болты AI 750 мл, если не указано иное. Всемирная акция «КРАСНОЕ ПОЛЕ»: 4987 S. Virgin Street в Кицке. Количество Предоставлено на складе на Хани. Предложение на конец 22700. Col (775) 826-5300 Дальний рог и диредиоа. был хитом среди тусовщиков, которые остановились на художественной выставке, которую он спонсировал. Его 10-летняя дочь Мария Ричардсон провела большую часть мероприятия с молодой подругой Никки Косталупес.Событие: Торжественное открытие здания Торговой палаты Reno-Sparks Когда: 10 февраля Где: 1 E. First St., Reno Для многих из 400 человек, присутствовавших на торжественном открытии торговой палаты Reno-Sparks, был адвокат Коу Свуп. просто один из многих известных людей в толпе. Тем не менее, большинство из них не знали, что 70-летний Свуп прожил в доме, куда только что переехали, арендатором дольше, чем кто-либо. Свуп открыл свой офис по адресу 1 E. First St. в 1963 году. В этом году 16-этажное здание открылось как здание Первого национального банка Невады.Во время камерного празднования Свуп показал друзьям исторические фотографии центра города 1930-х и 1940-х годов в вестибюле. Вечеринка проходила на главном уровне здания, управляемом клубом Cal-Neva и примыкающим к нему отелем Virginian, а также на верхнем этаже башни, где располагались офисы палаты. Старый камерный кабинет находился на Марш-авеню. Уэйн Мелтон - автор статей в журнале Reno Gazette-Journal. Его колонка "Общество" выходит по воскресеньям. рынок. (1F) e xm i man Peg's Glorified Ham & amp; Яйца 425 S. Sierra St. Reno 329-2600 Plaza Court Restaurant Airport Plaza Hotel 1981 Terminal Way Reno 327-3434 Wildwood Restaurant Gold Dust West Fourth & amp; Vine Sts.Reno 323-2211 Copper Ledge в клубе Cal-Neva Second & amp; Virginia Sts. Рено 323-1046 TMM. Ресторан Rickshaw Paddy 4944 С. Вирджиния Санкт-Рино 828-2335 Того 465 E. Пламб-лейн Рино 322-8898 Привет азиатский вок - Мэй Энн 2005 Сьерра-Хайлендс доктор Рино 747-1368 Ресторан кантона 315 E. Моана-лейн! Reno 825-5622 Pot Sticker House 2955 N. McCarran Blvd., Ste. 104 Sparks 358-6338 Верхняя колода в клубе Cal-Neva Second & amp; Св. Вирджинии: Рино 323-1046 Вирджиния в клубе Cal-Neva Second & amp; Virginia Sts.Рино 954-4540 Cafe Soleil 4796 Caughlin Parkway I Reno 828-6444 Napa Sonoma Бакалея 294 E. Moana Lane, Ste. 10 Reno 826-0595 Garden Restaurant 2999 S. Virginia St. Reno 826-9711 Все новые Food & amp; Секция напитков предлагает ответы каждую среду. Вы откроете для себя новые способы насладиться едой и напитками, от новостей ресторанов до кухонных тенденций и инструментов. Вы даже узнаете то, что знали, но забыли, например, название нового ресторана. l Еда и напитки; Пейте Reno Gazette-Journal www.RGJ.com каталог магазинов Pane Vino 3446 Lakeside Dr. Reno 829-9449 Ichiban Japanese Steakhouse & amp; Суши-бар 210 Н. Сьерра-Сент-Рино 323-5550 Ресторан Сеул 1999 С. Вирджиния Санкт-Рино 829-2115 Лас-Трохес II 499 E. Пламб-лейн Рино 323-1334 Стейкхаус и ресторан Sundowner GK's; Бар 450 N. Arlington Ave Reno 786-7050 Стейк-хаус Virginian внутри Club Cal-Neva Virginian Second и Virginia Sts. 954-4540 Aloha Sushi 3338 Kietzke Lane Reno 828-9611 Asian Diner 231 W. Вторая улица Рино 786-8228 Moshi! Моши! 624 Э.Prater Way Sparks 356-8689 Суши-клуб Площадь Независимости 294 Moana Lane, Unit 1 Reno 828-7311 Sushi Teri Japanese Restaurant 5000 Smithridge Drive Reno 827-9191 Bananas! Ресторан и бар 2323 С. Вирджиния Рено 825-5500

NORGA - Дороги Джорджии

Этот автодром и его 6 независимых выставок были полностью одобрены Фотографическим обществом Америки в каждом из его подразделений и секций! Ниже приведен полный список округа для малых печатных изданий Северной Джорджии , 2011 г. ( NORGA ) участников, обладателей медалей и полных списков результатов судейства: Это были 6 независимых судей, которые перечислены слева направо в таблице : Северный Вудсток, Северная Дикси, < strong> Северный Рим, Северный Пичтри, Северный Кони и Северная Атланта.При подаче заявки на получение награды помните, что вы ДОЛЖНЫ вставить знак «север» в (перед) название шоу… Это шоу не является частью конкурса ГАСО или ДИГА !!! 2011 NORGA Судьи печатного участка ОСНОВНАЯ ИНФОРМАЦИЯ О СУДЬЯХ: A = Автор; Фото по теме. C = Коллекционер. E1 = Фоторедактор. E2 = редактор; Фото по теме. H = историк, критик и т. Д. J = судья. P1 = пр., Коммерческий. P2 = Pro., Внештатный сотрудник. P3 = Pro., Средства массовой информации. T1 = Учитель, H.S. Уровень. T2 = Учитель, Univ. Уровень. X = Экспонент. n = Природа фон. # = Фон фотожурналистики. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: в каждой бригаде есть как минимум один судья с четким пониманием или «опытом» в «природе» и один судья имеет опыт работы в фотожурналистике. Все судьи в настоящее время являются активными фотографами и печатниками как в фотолабораториях, так и с компьютерами, а также работают в группах за пределами традиционной среды «Клуба камер» PSA! North Woodstock Деннис Грин (n, P1), Уильям Ли (E1, J), Логан Холл (#, H) North Dixie, Кэтлин Тернер (X), Дэвид Картер (A, E1), Дебора Клейтон (n, E2, P1) Северный Рим Кэти Холт (H, n), Дэвид Бернетт (X), Кристин Бернетт (#, P1) North Peachtree Сара Линн Грин (n, T1), Энн Уайт-Дэвис (T2, P2), Ник Данн (#, P2) North Oconee Shauna Wolff (E1, X) , «Poindexter» (#, T2), Dorothy Maloof (P3, A) ~ 1 ~

показать все

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
