Схемы простых генераторов импульсов

Генераторы импульсов являются важной составляющей многих радиоэлектронных устройств.

Простейший генератор импульсов

Простейший генератор импульсов (мультивибратор) может быть получен из двух-каскадного УНЧ (рис. 1). Для этого достаточно соединить вход усилителя с его выходом.

Рис. 1. Простейший генератор импульсов – мультивибратор, схема.

Рабочая частота такого генератора определяется значениями R1C1, R3C2 и напряжением питания.

Схемы мультивибраторов

На рис. 2, 3 показаны схемы мультивибраторов, полученные простой перестановкой элементов (деталей) схемы, изображенной на рис. 1. Отсюда следует, что одну и ту же простейшую схему можно изобразить различными способами.

Рис. 2. Схема мультивибратора на транзисторах.

Рис. 3. Схема мультивибратора на транзисторах с небольшой перестановкой деталей на схеме.

Использование мультивибраторов

Практические примеры использования мультивибратора приведены на рис. 4, 5.

Рис. 4. Схема генератора, позволяющего плавно перераспределять длительность или яркость свечения светодиодов.

На рис. 4 показана схема генератора, позволяющего плавно перераспределять длительность или яркость свечения светодиодов, включенных в качестве нагрузки в цепи коллекторов. Вращением ручки потенциометра R3 можно управлять соотношением длительностей свечения светодиодов левой и правой ветвей.

Если увеличить емкость конденсаторов С1 и С2, частота генерации понизится, светодиоды начнут мигать. При уменьшении емкости этих конденсаторов частота генерации возрастает, мелькание светодиодов сольется в сплошное свечение, яркость которого будет зависеть от положения ручки потенциометра R3.

На основе подобного схемного решения могут быть собраны разнообразные полезные конструкции, например, регулятор яркости светодиодного фонарика; игрушка с мигающими глазами; устройство плавного изменения спектрального состава источника излучения (разноцветные светодиоды или миниатюрные лампочки и светосуммирую-

щий экран).

Рис. 5. Генератор переменной частоты – схема.

Генератор переменной частоты (рис. 5) конструкции В. Цибульского позволяет получать плавно изменяющееся со временем по частоте звучание [Р 5/85-54]. При включении генератора его частота возрастает с 300 до 3000 Гц за 6 сек (при емкости конденсатора C3 500 мкФ).

Изменение емкости этого конденсатора в ту или иную сторону ускоряет или, напротив, замедляет скорость изменения частоты. Плавно изменять эту скорость можно и переменным сопротивлением R6.

Для того чтобы этот генератор мог выполнять роль сирены, или быть использованным в качестве генератора качающейся частоты, можно предусмотреть схему принудительного периодического разряда конденсатора C3. Такие эксперименты можно рекомендовать для самостоятельного расширения познаний в области импульсной техники.

Управляемый генератор

Управляемый генератор прямоугольных импульсов показан на рис. 6 [Р 10/76-60]. Генератор также представляет собой двухкаскадный усилитель, охваченный положительной обратной связью. Для упрощения схемы генератора достаточно соединить эмиттеры транзисторов конденсатором.

Рис. 6. Управляемый генератор прямоугольных импульсов – схема.

Емкость этого конденсатора определяет рабочую частоту генерации. В данной схеме для управления частотой генерации в качестве управляемой напряжением емкости использован варикап. Увеличение запирающего напряжения на варикапе приводит к уменьшению его емкости. Соответственно, как показано на рис. 7, возрастает рабочая частота генерации.

Рис. 7. Как возрастает рабочая частота генерации.

Варикап, в порядке эксперимента и изучения принципа работы этого полупроводникового прибора, можно заменить простым диодом. При этом следует учитывать, что германиевые точечные диоды (например, Д9) имеют очень малую начальную емкость (порядка нескольких пФ), и, соответственно, обеспечивают небольшое изменение этой емкости от величины приложенного напряжения.

Кремниевые диоды, особенно силовые, рассчитанные на большой ток, а также стабилитроны, имеют начальную емкость 100. .. 1000 пФ, поэтому зачастую могут быть использованы вместо варикапов. В качестве варикапов можно применить и р-n переходы транзисторов.

Для контроля работы, сигнал с генератора (рис. 6) можно подать на вход частотометра и проверить границы перестройки генератора при изменении величины управляющего напряжения, а также при смене варикапа или его аналога. Рекомендуется полученные результаты (значения управляющего напряжения и частоту генерации) при использовании разного вида варикапов занести в таблицу и отобразить на графике (см., например, рис. 7). Отметим, что стабильность генераторов на RC-элементах невысока.

Схемы генераторов световых и звуковых импульсов

На рис. 8, 9 показаны типовые схемы генераторов световых и звуковых импульсов, выполненные на транзисторах различного типа проводимости. Генераторы работоспособны в широком диапазоне питающих напряжений.

Рис. 8. Схема генератора световых импульсов, собранного на транзисторах.

Первый из них вырабатывает короткие вспышки света частотой единицы Гц, второй — импульсы звуковой частоты. Соответственно, первый генератор может быть использован в качестве маячка, светового метронома, второй — в качестве звукового генератора, частота колебаний которого зависит от положения ручки потенциометра R1. Эти генераторы можно объединить в единое целое.

Рис. 9. Схема генератора звуковых импульсов собранного на транзисторах.

Для этого достаточно один из генераторов включить в качестве нагрузки другого, либо параллельно ей. Например, вместо цепочки из светодиода HL1, R2 или параллельно ей (рис. 8) можно включить генератор по схеме на рис. 9. В итоге получится устройство периодической звуковой или светозвуковой сигнализации.

Генератор импульсов с пьезокерамическим излучателем

Генератор импульсов (рис. 10), выполненный на составном транзисторе (п-р-п и р-п-р), не содержит конденсаторов (в качестве частотозадающего конденсатора использован пьезокерамический излучатель BF1).

Генератор работает при напряжении от 1 до 10 Б и потребляет ток от 0,4 до 5 мА. Для повышения громкости звучания пьезокерамического излучателя его настраивают на резонансную частоту подбором резистора R1.

Рис. 10. Генератор импульсов с пьезокерамическим излучателем.

Генератор релаксационных колебаний

На рис. 11 показан достаточно оригинальный генератор релаксационных колебаний, выполненный на биполярном лавинном транзисторе.

Генератор содержит в качестве активного элемента транзистор микросхемы К101КТ1А с инверсным включением в режиме с «оборванной» базой. Лавинный транзистор может быть заменен его аналогом (см. рис. 1).

Устройства (рис. 11) часто используют для преобразования измеряемого параметра (интенсивности светового потока, температуры, давления, влажности и т.д.) в частоту при помощи резистивных или емкостных датчиков.

Рис. 11. Генератор релаксационных колебаний – схема.

При работе генератора конденсатор, подключенный параллельно активному элементу, заряжается от источника питания через резистор. Когда напряжение на конденсаторе достигает напряжения пробоя активного элемента (лавинного транзистора, динистора или т. п. элемента), происходит разряд конденсатора на сопротивление нагрузки, после чего процесс повторяется с частотой, определяемой постоянной RC-цепи.

Резистор R1 ограничивает максимальный ток через транзистор, препятствуя его тепловому пробою. Времязадающая цепь генератора (R1C1) определяет рабочую область частот генерации.

В качестве индикатора звуковых колебаний при качественном контроле работы генератора используют головные телефоны. Для количественной оценки частоты к выходу генератора может быть подключен частотомер или счетчик импульсов.

Устройство работоспособно в широком интервале изменения параметров: R1 от 10 до 100 кОм (и даже до 10 МОм), С1 — от 100 пФ до 1000 мкФ, напряжения питания от 8 до 300 В. Потребляемый устройством ток обычно не превышает одного мА.

Возможна работа генератора в ждущем режиме: при замыкании базы транзистора на землю (общую шину) генерация срывается. Преобразователь-генератор (рис. 11) может быть использован и в режиме сенсорного ключа, простейшего Rx-и Сх-метра, перестраиваемого широкодиапазонного генератора импульсов и т. д.

Генераторы импульсов на лавинных транзисторах

Генераторы импульсов (рис. 12, 13) также выполнены на лавинных транзисторах микросхемы К101КТ1 типа п-р-п или К162КТ1 типа р-п-р, динисторах, или аналогах динисторов и лавинных транзисторов (см. рис. 1).

Рис. 12. Схема генератора импульсов на лавинных транзисторах К101КТ1.

Генераторы работают при напряжении питания выше 9 Б и вырабатывают напряжение треугольной формы. Выходной сигнал снимается с одного из выводов конденсатора.

Входное сопротивление следующего за генератором каскада (сопротивление нагрузки) должно в десятки раз превышать величину сопротивления R1 (или R2). Низкоомную нагрузку (до 1 кОм) можно включать в коллекторную цепь одного из транзисторов генератора.

Рис. 13. Схема генератора импульсов на лавинных транзисторах К162КТ1.

Генераторы импульсов с использованием индуктивной обратной связи

Довольно простые и часто встречающиеся на практике генераторы импульсов (блокинг-генераторы) с использованием индуктивной обратной связи показаны на рис. 14 [А. с. СССР 728214], 15 и 16.

Рис. 14. Генератор импульсов с использованием индуктивной обратной связи – схема.

Такие генераторы обычно работоспособны в широком диапазоне изменения напряжения питания. При сборке блокинг-генераторов необходимо соблюдать фазировку выводов: при неправильном подключении «полярности» обмотки генератор не заработает.

Рис. 15. Схема блокинг-генератора на транзисторе.

Рис. 16. Схема блокинг-генератора на транзисторе КТ315 с минимумом деталей.

Подобные генераторы можно использовать при проверке трансформаторов на наличие межвитковых замыканий: никаким иным методом такие дефекты не могут быть выявлены.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год.

Генератор с регулируемой скважностью. Генератор импульсов с независимым регулированием частоты и скважности

Не так давно мне потребовалось собрать генератор прямоугольных импульсов со сравнительно мощным выходом и плавным ручным регулированием частоты и скважности. Имея некоторый опыт, я сразу решил, что основой генератора должна стать микросхема-таймер NE555 (КР1006ВИ1). Её выпускают не один десяток лет, она дёшева, надежна, имеет отличные характеристики и легко согласуется с логическими микросхемами структуры КМОП и ТТЛ. Напряжение питания таймера может лежать в пределах от 5 до 15 В, а выход выдерживает ток нагрузки до 200 мА.

К сожалению, поиск в Интернете подходящей схемы генератора не дал результата. Все найденные страдали одним и тем же недостатком – при изменении частоты менялась и скважность выходных импульсов. Или же регулировка скважности плавная, а частота – ступенчатая, с помощью переключателя. В результате нужный генератор был разработан самостоятельно.

Как известно, в таймере NE555 имеются два компаратора напряжения. Порог срабатывания одного из них (условно верхнего) без подключения дополнительных резисторов равен 2/3 напряжения питания, а второго (нижнего) – в два раза меньше. Напряжение на времязадающем конденсаторе при работе генератора колеблется между этими порогами. Для изменения скважности известен классический приём – подать напряжение с выхода микросхемы через разнонаправленные диоды на крайние выводы переменного резистора, регулирующего скважность, а его движок соединить с времязадающим конденсатором. При такой регулировке частота импульсов не изменяется, так как сумма сопротивлений резисторов, через которые заряжается и разряжается конденсатор, остаётся постоянной.

Но как плавно регулировать частоту, не изменяя скважность? Я решил делать это, управляя разностью порогов срабатывания компараторов. Чем она меньше, тем меньше при прочих равных условиях уходит времени на перезарядку конденсатора от одного порога до другого и обратно, тем выше становится частота импульсов.

В микросхеме NE555 верхнее пороговое напряжение выведено на вывод 5, а для нижнего внешний вывод, к сожалению, не предусмотрен. Если подключить между выводом 5 и общим проводом переменный резистор, он будет одновременно регулировать оба порособрать генератор прямоугольных импульсов со сравнительно мощным выходом и плавным ручным регулированием частоты и скважности. Имея некоторый опыт, я сразу решил, что основой генератора должна стать микросхема-таймер NE555 (КР1006ВИ1). Её выпускают не один десяток лет, она дё-

Га. Однако нижний останется равным половине верхнего, “отдаляясь” от плюса напряжения питания генератора медленнее, чем верхний порог “приближается” к его минусу. Это сказывается на относительной скорости нарастания и спада напряжения на конденсаторе и приводит к изменению скважности импульсов при регулировке частоты.

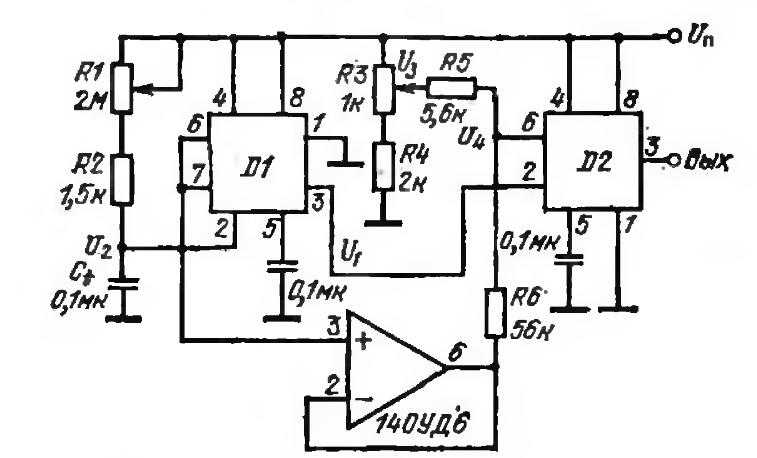

Проблему удаётся решить, собрав генератор по схеме, изображённой на рисунке. Здесь внутренний нижний компаратор таймера DA2 заменён внешним, собранным на отдельной микросхеме DA1. Его неинвертирую-щий вход соединён с времязадающим конденсатором С1, а к инвертирующему входу подключён делитель напряжения из резисторов R2, R3, R6-R8, задающий порог срабатывания. При разомкнутой цепи переменного резистора R7 или при его очень большом сопротивлении порог срабатывания компаратора DA1 точно такой же, как у отключённого внутреннего компаратора таймера DA2 – 1/3 напряжения питания. Этого равенства добиваются подстроенным резистором R3. Уменьшая сопротивление переменного резистора R7, симметрично относительно половины напряжения питания сближают пороги верхнего компаратора таймера DA2 и внешнего компаратора DA1. В результате частота импульсов растёт, а их скважность, установленная переменным резистором R4, остаётся неизменной.

Нужно сказать, что в первом варианте генератора, схему которого я опубликовал на форуме интернет-портала KAZUS.RU http://kazus.ru/forums/ showthread.php?t=94852, резистор R6 отсутствует. Но, как выяснилось, без него не удаётся добиться полной симметрии порогов, мешает имеющийся внутри таймера соединённый с его выводом 5 делитель напряжения, формирующий из верхнего порога нижний. Резистор R6, сопротивление которого равно сумме сопротивлений резисторов этого делителя, компенсирует его влияние, делая симметричной полную схему формирования порогов.

Субъективно качество балансировки можно оценить, подключив между выводом 3 таймера и общим проводом вольтметр постоянного напряжения.

Его показания должны зависеть только от положения переменного резистора R4. При регулировке частоты переменным резистором R7 они изменяться не должны. Этого добиваются с помощью подстроенного резистора R3. Если частота импульсов настолько низка, что стрелка вольтметра колеблется им в такт, следует подключить вольтметр к таймеру через интегрирующую RC-цепь с достаточно большой постоянной времени или временно повысить частоту импульсов, установив конденсатор С1 меньшей ёмкости.

При указанных на схеме номиналах элементов и напряжении питания 15 В переменный резистор R7 регулирует частоту импульсов приблизительно от 50 до 830 Гц. Однако снижение напряжения питания до 5 В ведёт к уменьшению частоты почти в два раза. В связи с этим желательно питать генератор стабилизированным напряжением.

Нагрузочная способность выхода таймера NE555 позволяет напрямую управлять довольно мощными исполнительными устройствами и ключевыми элементами. Это обстоятельство, а также возможность независимого регулирования частоты и скважности может обусловить широкий спектр применения генератора.

Дата публикации: 05.10.2012

Мнения читателей

• Андрей / 08.06.2017 – 22:13
  Две микросхемы – уже увеличение габаритов устройства
• Михаил / 20.03.2016 – 21:58
  2 – инверсный выход, полагаю…
• Александр / 20.10.2014 – 20:47
  Люди добые допомогите хто чем может: частота нужна до 5 МегаГерц на генераторе прямоугольных импульсов минимальной длительности регулируемой скважности, для управления транзисторным ключём. Дома горы металолома и не знаю что куда и для чего, но радимантажник. Может на транзисторах можно сделать.
• Следопыт. / 12.10.2014 – 14:42
  Тоже нужен ген.пр.имп. Пол интернета перевернул, изготовил по рекомендуемым схемам три ген. и ничего путнего из них не выдавил, получаю на выходе, самое лучшее трапецию со скругленными углами, либо узор отдаленно напоминающий ее. Схемы я конечно читаю, но в электронике не совсем силен. Но когда смотрю на подобные схемы появляется мысль, что их выкладывают на форум вообще дилетанты.
  Думаю придется обратить внимание на более сложные схемы.
• владимир / 14.04.2014 – 09:34
  в80годы была публикация цыфрового фильтра построенного наттл логике к155ла3 суть втом что любая частота есть опроксимация длительности имея двапараметра длительности можно фиксировать скважность меняя эти параметры можно управлять скважностью причем изменение частоты не приводитк изменению скважности схема состоит из двух корпусов ла 3 и ви1 как задающий гениратор с уважением ко всем кто творит внастоящее время работаю над темой влияние низких потенциалов на рост растений вчасности картофеля за 20 дней урожай 300килограм с1кв метра в теплице яживу вказахстане 87013535332 звоните
• алексей / 25.02.2014 – 15:20
  мое мнение, если бы открытие нижнего компаратора происходило быстрей или медленней тогда бы при обычном запуске таймера импульсы были бы уже не симметричны, а такого же не происходит. я собирал данный девайс который на сайте,но увы он близко не рабочий. на частое 400 герц при регулировки скважности частота уходит на 100 герц вверх или вниз. проверено на мультиметре и на осциллографе.
• Алексей / 20.02.2014 – 20:09
  собрал данный генератор. ничего подобного что скважность независимая с частотой. при регулировки скважности частота разъезжаетсяесли частота 500 герц то она уезжает на 100 . или этонормально?
• Алекс / 10.01.2013 – 00:21
  “К сожалению, поиск в Интернете подходящей схемы генератора не дал результата. Все найденные страдали одним и тем же недостатком – при изменении частоты менялась и скважность выходных импульсов.” “Но как плавно регулировать частоту, не изменяя скважность?” (скорее всего на высоких частотах?) а меня наоборот проблемка – меняешь скважность – идут изменения в частоте (один резистор через два встречных диода на 55 микрухе) в пределах нескольких десятков герц Например, при меандре – 8Гц, ползунок влево – 18Гц, вправо – 25Гц…. В данной схеме такая проблема решена? СПСБ.
• Олег / 01.11.2012 – 13:42
  Не работает. При регулировке скважности частота “уходит”, или может так и было задумано?. И зачем “Выход 2” ?

Простые генераторы можно создать на базе таймеров 555 или 556, их применение очень широко: звуковые сигнализаторы, сирены, генераторы для проведения измерений и так далее…

На рисунке 1 показана схема простого акустического генератора со звуковым динамиком, на рисунке 2 аналогичная схема но с использованием пьезоэлектрического звукового преобразователя. Далее на рисунке 3 показана схема генератора с универсальным выходом, например для проведения измерений или тестирования усилителей.

Частота генератора зависит от величины сопротивлений R1 R2 и емкости С1 (см рисунок без номера).

На рисунке 4 показана схема 2-х тонального генератора, первая часть схемы такого генератора управляет работой второй части. частота сигнала первой части схемы должна быть намного меньше (сигнал модуляции) второй части (модулируемый сигнал).

Схема электронной сирены показана на рисунке 5. С выхода двухтонального генератора на NE555 сигнал поступает на усилитель собранный на двух транзисторах. Схема имеет как внутренний запуск так и внешний.

• Похожие статьи

03.04.2015

Схема электронного ЛАТРа позволяет регулировать напряжение от 0 до 220В. Мощность нагрузки может быть в пределах от 25 до 1000Вт, если установить тиристоры Т1 и Т2 на радиаторы, то выходную мощность можно увеличить до 1,5кВт. Основные элементы схемы это тиристоры, они поочередно пропускают ток то в одном, то в другом …

Генератор импульсов используется для лабораторных исследований при разработке и наладке электронных устройств. Генератор работает в диапазоне напряжений от 7 до 41 вольта ивысокой нагрузочной способностью зависящей от выходного транзистора. Амплитуда выходных импульсов может быть равна значению питающего напряжения микросхемы, вплоть до предельного значения напряжения питания этой микросхемы +41 В. Его основа – известная всем , часто используемая в .

Аналогами TL494 являются микросхемы KA7500 и её отечественный клон – КР1114ЕУ4 .

Предельные значения параметров:

Напряжение питания 41В
Входное напряжениеусилителя (Vcc+0.3)В
Выходное напряжение коллектора 41В
Выходной ток коллектора 250мА
Общая мощность рассеивания в непрерывном режиме 1Вт
Рабочий диапазон температур окружающей среды:
-c суффиксом L -25..85С
-с суффиксом С.0..70С
Диапазон температур хранения -65…+150С

Принципиальная схема устройства

Схема генератора прямоугольных импульсов

Печатная плата генератора на TL494 и другие файлы находятся в отдельном .

Регулировка частоты осуществляется переключателем S2 (грубо) и резистором RV1 (плавно), скважность регулируется резистором RV2. Переключатель SA1 изменяет режимы работы генератора с синфазного (однотактный) на противофазный (двухтактный). Резистором R3 подбирается наиболее оптимальный перекрываемый диапазон частот, диапазон регулировки скважности можно подобрать резисторами R1, R2.

Детали генератора импульсов

Конденсаторы С1-С4 времязадающей цепи выбираются под необходимый частотный диапазон и емкость их может быть от 10 микрофарад для инфранизкого поддиапазона до 1000 пикофарад – для наиболее высокочастотного.

При ограничении среднего тока в 200 мА схема способна достаточно быстро зарядить затвор, но
разрядить его выключенным транзистором невозможно. Разряжать затвор с помощью заземленного резистора – также неудовлетворительно медленно. Для этих целей применяется независимый комплементарный повторитель.
