Схема параллельного выключателя: Подключение проходного выключателя – 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Параллельные выключатели. Схема подключения проходного одноклавишного выключателя. Схемы с управлением более чем из трёх мест

), однако у таких выключателей имеется один серьезный недостаток — управление освещением, т.е. его включение и отключение может выполняться только с одного места. Представим себе ситуацию с которой сталкивался каждый, например: Вы заходите домой, включаете в прихожей свет, снимаете верхнюю одежду и проходите в комнату, но стоп, свет в прихожей нужно выключить, а сделав это выходить из прихожей придется в темноте, то же касается длинных коридоров или лестничных пролетов. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест.

ПРИМЕЧАНИЕ: Перед тем как выполнять подключение проходного выключателя необходимо сверится со схемой приведенной в его паспорте и/или схемой нанесенной на обратной стороне самого выключателя (при наличии).

2. Управление освещением с двух мест:

Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Ниже приведены схемы подключения двух одноклавишных (одиночных) и двух двухклавишных (двойных) проходных выключателей.

2.1 Подключение двух проходных одноклавишных выключателей.

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

Схема подключения проходного выключателя:

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: ) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую

проходные выключатели называют проходными переключателями .

2.2 Подключение двух двухклавишных проходных выключателей.

Двойной проходной выключатель представляет из себя два одноклавишных проходных выключателя объединенных в одном корпусе, соответственно у такого выключателя будет 6 клемм для подключения проводов, поэтому подключение проходного двухклавишного выключателя необходимо выполнять двумя трехжильными кабелями.

Схема подключения двухклавишного проходного выключателя на 2 точки:

Подключение проводов к двойным проходным выключателям выполняется следующим образом:

3. Управление освещением с трех и более мест

В случае если необходимо выполнить подключение проходных выключателей для управления освещением с 3-х мест или более, в качестве третьего, четвертого и т.д. выключателей должны подключаться перекрестные либо, как еще их называют, промежуточные выключатели (переключатели), это название они получили потому, что данные выключатели должны включаться в цепь между двумя проходными выключателями.

Одноклавишные перекрестные выключатели имеют 4 клеммы для подключения проводов, двухклавишные соответственно — 8 клемм и т.д. На клавишах промежуточных выключателей так же как и у проходных могут быть нанесены по два треугольника, однако в отличие от проходных выключателей располагаются относительно друг друга они не вертикально, а горизонтально:

Подключение перекрестного выключателя выполняется по одной из нижеприведенных схем.

Схема подключения 3-х проходных выключателей (2-х проходных и одного перекрестного) для управления освещением с трех мест будет иметь следующий вид:

В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом (примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте):

Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Принцип работы такой схемы можно изучить по GIF-анимации приведенной ниже:

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя , вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.

Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Ответ .

Как правильно подключить проходные выключатели для независимого управления освещением из двух мест.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей . Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Проходной выключатель на три контакта и два положения (сверху находится общий контакт)

Пояснения к схемам

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из , самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели , от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится между собой, как показано на схеме.

Схема подключения проходного выключателя для управления светильником из 3-х мест

Как управлять освещением из трех мест

Схема подключения проходного выключателя с управлением из трех мест мало чем отличается от предыдущей (общий принцип работы одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это

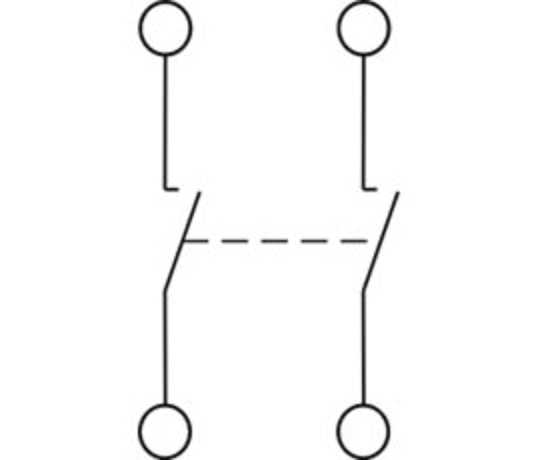

спаренный выключатель . То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как вы должны были заметить, с него выходит четырехжильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

Задачу независимого управления освещением из двух мест можно решить также используя специальные импульсные реле и .

Для повышения комфортности и удобства при эксплуатации осветительных приборов применяется проходной выключатель: схема подключения наглядно отображает принцип работы коммутирующего устройства. С его помощью можно осуществлять управление освещением помещения из любой его точки. Об особенностях конструкции и правилах монтажа изделия подробно написано в данной статье.

Проходные выключатели используются для организации управления светильниками из нескольких мест

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом. В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Как подключить розетку собственными руками. Описание подготовительных мероприятий и технологии монтажа. Правила обращения с электросетью

Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.

К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.

Схема подключения двухклавишного проходного выключателя

При помощи проходных выключателей можно управлять не только одним светильником, но и группой из нескольких осветительных приборов. Для этого следует выполнить подключение проходных двухклавишных выключателей. Каждый из них имеет по шесть контактов. Общие провода определяются по тому же принципу, что и для обычных устройств, но прозвонить необходимо большее количество проводов.

Отличие схемы подключения двойного проходного выключателя состоит в том, что здесь используется больше проводов. Фаза подается на оба входа первого переключателя. С двух входов второго выключателя должны выходить провода на две лампы. В случае организации управления освещением из трех и более точек для каждой из них следует установить по два перекрестных выключателя, поскольку они выпускаются только одноклавишные.

В этом случае, согласно принципу подключения двойных проходных выключателей с перекрестными переключателями, первая пара контактов должна заводиться на один перекрестник, а вторая – на другой. При необходимости устройства соединяются между собой. Выход обоих перекрестных переключателей должен быть соединен с последним двухклавишным переходным устройством.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Будучи инженером-электронщиком, я обнаружил для себя существование проходного выключателя только при строительстве дома. Мне показалось несолидным возвращаться в прихожую после включения освещения в гостиной, чтобы выключить светильник у входной двери.

В итоге, я применил их в четырех случаях. Забавно, но через несколько лет после окончания строительства дома до меня дошло, что это надо было сделать еще три раза!

Теперь, исходя из полученного опыта, настоятельно рекомендую ознакомиться с чудесными свойствами и возможностями простого и полезного приспособления.

Проходной выключатель: это про что?

Выражаясь академическим языком, проходной выключатель – это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть – невозможно!

На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.

Сравним обычный выключатель с проходным

Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

Управление освещением между гаражом и домом

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

1. управление освещением в гараже;
2. светильник над дверью в гараж;
3. освещаемая дорожка;

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или – все наоборот. В данном конкретном примере присутствует еще две возможности:

• работая во дворе, можно включить освещение;
• если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

1. управление освещением на крыльце;
2. светильник на стене;
3. управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

1. управление освещением в гостиной на первом этаже;
2. три светильника на лестничном переходе;
3. управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

1. управление освещением у входа в цоколь;
2. управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Пример установки проходных выключателей в спальне

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

1. управление освещением у входной двери;
2. бра у тумбочек;
3. как вариант, можно задействовать светильники напротив кровати;
4. управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей

Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

Основные разновидности проходных выключателей

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

• скрытой или открытой установки;
• одноклавишные, двухклавишные, трехклавишные;
• с подсветкой или без нее;
• специальный знак на клавишах может присутствовать или отсутствовать.

Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

• Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
• Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
• 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
• Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
• Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном – проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

Наиболее популярная схема соединения двух проходных выключателей с одним светильником

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Вариант управления одним светильником из трех точек

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного – придется использовать два двухжильных.

Схема соединения четырех проходных выключателей для управления одним светильником

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы – перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого – у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке

Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.

Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем переместились в спальню. Теперь нужно вернуться, чтобы потушить коридорную лампочку, что не слишком удобно. А если комната отдыха расположена на втором этаже частного дома, то вам придется дважды преодолеть лестницу, чтобы вырубить освещение в прихожей. Решить эту проблему поможет схема подключения так называемого проходного выключателя, позволяющая задействовать управление одним светильником (или группой ламп) с 2-х мест.

Принцип управления из двух точек

На практике система работает следующим образом:

1. Войдя в темный коридор, вы зажигаете осветительный прибор.
2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования – Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

• в первом положении кнопка напрямую замыкает обе цепи;
• после переключения линии замыкаются крест-накрест.

Примечание. Если необходимо сделать управление светильником из 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так далее до бесконечности.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, – подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

Проходной выключатель схема подключения. Как подключить проходной выключатель

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель – схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

Проходной выключатель схема подключения – управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель – схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения – управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.

При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.

Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



как подключить розетку с заземлением своими руками

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

[vc_row][vc_column width=”1/1″] [vc_toggle title=”Почему так редко используется последовательное подключение?” open=”true”]

Если вы задумались о том, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

• Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
• Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

[/vc_toggle] [vc_toggle title=”Чем лучше параллельное подключение?” open=”false”]

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

[/vc_toggle] [vc_toggle title=”Как подключить выключатель и розетку?” open=”false”]

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
2. Далее от розетки фазу зажимаем в клеммы выключателя.
3. От выключателя фазу тянем до светильника и так их подключаем.
4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

1. От розетки фаза проводится через выключатель и подключается к светильникам.
2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

[/vc_toggle] [vc_toggle title=”Розетка с заземлением: что делать, если проводка двухжильная?” open=”false”]

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

• На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
• Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

[/vc_toggle] [vc_toggle title=”Как соединить розетку с проводами?” open=”false”]

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

[/vc_toggle] [vc_toggle title=”Как подсоединить тройной выключатель?” open=”false”]

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

[/vc_toggle] [vc_toggle title=”Как подключить двойную розетку, если разводка сделана для одинарной?” open=”false”]

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

• В левое гнездо подрозетника вытягиваем провода.
• Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
• Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
• В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

[/vc_toggle] [/vc_column][/vc_row]

Параллельное соединение.

Для проведения 3-го занятия потребуются:
1.Устройство собранное в течении 2-го занятия.
2.Электрический патрон, подобный использованному ранее.
3.Отрезок кабеля ВВГ 2*1.5, длинною около 0,5 метра.
4.Электрическая лампочка.
Подсоединяем патрон к кабелю, вворачиваем лампочку – получаем в результате то же изделие, что и в конце 1-го занятия, за исключением отсутствующей эл. вилки.

Берем устройство, собранное в течении 2-го занятия – аккуратно срезаем изоляцию на участке около 1см. провода, идущего на эл. патрон. Снимаем крышку с выключателя, что бы получить доступ к его электрическим клеммам.

Присоединяем второй патрон с лампочкой номер 2, как показано на рисунке ниже.

Таким образом, один конец оказывается присоединен с помощью скрутки к проводу идущему напрямую к лампочке номер 1. Второй конец присоединяется к клемме выключателя вместе с другим проводом идущим на электрическую лампочку номер 1. Изолируем место скрутки проводов, с помощью изоленты, закрываем крышку-корпус выключателя. Втыкаем эл. вилку в розетку, нажимаем выключатель – обе лампочки горят. Такое соединение называется параллельным.

Эл. схема параллельного подключения выглядит вот так.

Особенностью такого соединения, является возможность, задействовать одновременно несколько потребителей электроэнергии, рассчитаных на одно и то же напряжение. Эл. лампочек может быть не две, как в нашем примере, а гораздо больше.

На яркость свечения отдельно взятой лампы, увеличение их количества (до определенного предела) практически не влияет, напряжение эл. сети уменьшается незначительно. Но потребление электроэнергии в сети возрастает с каждым, дополнительно подключенным приемником электроэнергии – растет сила тока, начинают греться провода. Что бы предотвратить возгорание изоляции, при превышении эл. током определенного порога, срабатывает автоматический выключатель, и все гаснет.

В нашем быту, как правило, мы постоянно сталкиваемся именно с таким подключением эл. устройств. Различные электроприборы, группы точечных, и других светильников – все это примеры параллельного соединения.
Можно сказать, что все электроприемники, например, в отдельно взятой квартире так или иначе, в итоге оказываются подключенными параллельно, к жилам вводного питающего кабеля.

В случае, если Вас, заинтересовала эта тема, с теоретической точки зрения, дополнительную интересующую информацию, легко почерпнуть в любом учебнике по электротехнике. Параллельное и последовательное соединение, подробно описано там с позиции законов Кирхгофа и Ома, со всеми формулами и выкладками. Несколько упрощенный вариант этой темы вы можете посмотреть здесь

Перейти к 4-му занятию

Необязательное лирическое дополнение.

В моем детстве (конец 70-х), огромной популярностью пользовались, самодельные цветомузыкальные установки. Радиолюбители собирали свои электронные схемы, как правило, используя в выходных каскадах тиристоры ку202н. Это позволяло, применять в качестве источника света, самые обычные лампочки 220-240 вольт. Их покрывали разноцветными лаками, устанавливали в рассеивающие экраны, автомобильные фары – очень ярко и очень красиво. К тому времени, у меня не было, ни достаточных познаний в радиоэлектронике, ни тиристоров, ни магнитофона. Была ламповая радиола Кантата-203, большое количество лампочек от карманного фонаря(2,5 вольт) и огромное желание что-нибудь сделать.

Опытным путем было определено – маленькая лампочка подсоединенная к выходу динамика начинала моргать в такт музыке, чем громче, тем ярче. Лампочка маленькая – света, соответственно, тоже мало. Что же делать? Тут и пришло на помощь параллельное соединение. Паять к тому времени, я уже немного умел (научили на уроках “труда”),взял два достаточно длинных проводка, да и припаял с десяток лампочек. Один проводок к цокольным контактам, второй к боковым. Подключил к “Кантате”, влупил громкость на полную – красота! Половину лампочек покрасил зелеными чернилами, половину красными. Прилепил это все пластилином к большой стекляшке от старой люстры, найденной на помойке – настоящая получилась вещь!

Большее количество лампочек добавлять не стал (а хотелось!) – яркость начинала падать, звук в динамиках – хрипеть. Даже у Советских ламповых радиол, запас мощности был ограничен. Соединял я в дальнейшем параллельно и динамики, радиола выдержала, но кассетный магнитофон “Электроника” моего друга, таких издевательств не вынес – сдох. Но точечные светильники и силовая сеть 220 вольт, это совсем другое дело. Можно брать их хоть четыре(светильников), хоть шесть – да и подключать, к двум проводам, торчащим из потолка (где был старый светильник), самое главное делать это очень надежно.

Как подключить надежно, Вы можете посмотреть на странице”Контакты и соединения”
В начало.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт “Электрика это просто”.

Проходной выключатель Legrand: схема подключения (видео, фото)

Еще со времен появления первых лампочек, для их включения и отключения использовались простенькие выключатели. Для небольших помещений было вполне достаточно обычных одно- или двухклавишных моделей этих устройств. Проходной выключатель Легранд стал удобным решением в больших или длинных комнатах.

Информация о компании и ее продукции

Торговая марка Легранд принадлежит французской компании, производящей большое количество наименований электротехнического оборудования. Товары этого бренда всегда отличались высоким качеством, надежностью и долговечностью, чем и заслужили доверие большого круга покупателей.

Компания выпускает продукцию в разных ценовых категориях, от эконом до премиум класса, что позволяет удовлетворить любой спрос. А количество форм и расцветок изделий бренда Легранд значительно расширяет возможности использования в различных интерьерных решениях. Также следует упомянуть о наиболее популярных сериях электротехнических изделий:

Legrand Celiane

Это продукция класса премиум. Характерные черты серии Celiane – необычные круглые формы изделий. Стильный дизайн в сочетании с изысканными цветами (стандартный белый, слоновой кости, графит, титан и др.), способны вписывать их в самые шикарные интерьеры. Legrand Celiane оснащаются передовыми технологиями управления: бесконтактное, сенсорное, бесшумное управление клавишами, кнопками или рычажками с подсветкой либо индикацией. Коллекцию Legrand Celiane отличает полная взаимозаменяемость внешних декоративных рамок на панели других расцветок. Выбрав серию Celiane, вы сможете менять внешний вид своих выключателей буквально по настроению.

Примеры внешних панелей серии ЛеграндCeliane

Legrand Valena

Изделия этой серии выполняются в классическом стиле с квадратными формами. Коллекция Valena – это наиболее удачная разработка французских инженеров. Предлагаемые расцветки: белый, кварц, алюминий, светлое или темное дерево, терра и др. Могут быть как с подсветкой, так и без нее. Выключатели серии Легранд Валена отлично вписываются в любые интерьерные решения и достойно смотрятся в разнотипных помещениях. Только на территории России Valena присутствует уже более 20 лет, а в странах Европы давно занимает первые позиции. Более доступная цена устройств серии Valena, но в то же время современный дизайн, вот чем заслужили особое внимание эти приборы.

Дизайн декоративных рамок Легранд Valena

Но заинтересовались ими не только обычные покупатели. С некоторых пор, китайские подпольные заводики начали усердно штамповать контрафактное оборудование под маркой Legrand Valena, так как они более дешевые. Поэтому не рискуйте покупать электрооборудование на рынках, а обращайтесь в специализированные магазины. Только оригинальная продукция, будь то серия Valena, Celiane или другие, принесет истинный комфорт и убережет от неприятностей.

Это лишь малая часть всего ассортимента товаров под маркой Легранд. Каждая из серий отличается от других внешним дизайном и расцветками. Помимо моделей Celiane и Valena, также обратите внимание на следующие интересные серии: Legrand Oteo, Mosaic, Quteo, Anam.

Устройство, принцип работы и предназначение

Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен. Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.

Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.

Схема подключения проходного одноклавишного выключателя Легранд

Схема подключения двухклавишного устройства компании Легранд

Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения. Понять принцип работы будет легче всего на следующих примерах:

• Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.

• Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.

• Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.

Как видите, проходные переключатели заметно повышают комфорт жильцов, позволяя избегать лишних движений.

Схемы подключения разных типов выключателей

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

Схема подключения

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.

Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

Внимание! При любых электромонтажных работах не забывайте отключать электричество.

Подключение проходного диммера с проходным выключателем (схема)

При необходимости периодического изменения интенсивности освещения используются специальные приборы — регуляторы яркости, чаще называющиеся английским словом «диммеры». Большая часть таких устройств устанавливается вместо обыкновенного выключателя — в ту же монтажную коробку, к тому же даже чисто внешне многие модели диммеров похожи на своих предшественников. В статье расскажем про подключение проходного диммера, рассмотрим схемы монтажа.

Принцип работы диммера

Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

• изменение интенсивности свечения;
• постепенное включение и выключение осветительных устройств;
• создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
• автоотключение от электросети;
• поддержка сценариев затемнения и мигания спустя заданный временной интервал;
• возможность дистанционного, электронного управления, а также акустического и т.д.

Диммер с дистанционным управлением — одно из самых удобных решений

Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления. Читайте также статью: → «Диммер для осветительных систем: устройство, виды, характеристики».

За основу устройства диммерных светорегуляторов заложен принцип реостата: при изменении сопротивления цепи возможно изменение величины тока либо напряжения, то есть, чем показатель напряжения больший, тем меньшее напряжение электрического тока. В конструкции диммера имеется набор резисторов, при помощи которых осуществляется корректировка свечения. Наличие светорегуляторов позволяет установить наиболее подходящий уровень освещения, принимая во внимание тот факт, что для разного времени суток пожелания к уровню освещенности могут существенно различаться. При помощи диммерных светорегуляторов возможна реализация любых дизайнерских решений, но и достижение ощутимого снижения затрат на электроэнергию.

Совет №1. Работая в мягком либо слегка приглушенном режиме, и LED-светильники, и лампы накаливания могут функционировать до 10 раз больший срок.

Схемы подключения диммера

Последовательное подключение по простой схеме

Схема последовательного подключения достаточно проста. В ее основе лежат следующие положения: следует поставить пару диммеров в различные точки, посредством которых будет производиться регулировка одного источника освещения. Подключение следует производить таким образом, чтобы на каждый диммер от распределительной коробки приходило по три проводника. Устройства соединяются между собой посредством первого и второго контакта перемычкой. Третий же контакт от первого регулятора идет на фазу, другой светорегулятор подключается к лампе. Последовательное соединение удобно применять в больших комнатах либо длинном коридоре.

Последовательное подключение диммеров идеально подходит для больших комнат и длинных коридоров

Параллельное подключение диммеров

При параллельном подключении пара диммеров полностью зависимы друг от друга и выполняют функцию, скорее, выключателей, чем переключателей. Недостатком такой схемы можно назвать то, что каждый из проходных светорегуляторов контролирует только свой участок полупериода. Это значит, что если один диммер установлен на 100%, то при помощи второго невозможна регулировка уровня освещенности. Читайте также статью: → «Как работает диммер?».

При параллельном подключении каждый светорегулятор «отвечает» за свой участок полупериода

Подключение с простым выключателем

Такая схема хорошо зарекомендовала себя для применения в небольших комнатах, например, в спальне. Один проходной коммутатор монтируется возле кровати, а второй размещается у входа в помещение, что позволяет регулировать яркость освещения не вставая с кровати. Монтаж диммерных светорегуляторов по такой схеме подключения осуществляется точно так же, как и устройство обыкновенного подключения.

Схема с выключателем наиболее удобна для спален или небольших комнат

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

• возможностью управления через Wi-fi;
• наличием сенсорного управления;
• применением для определенных типов осветительных устройств;
• наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

Марка	Страна	Особенности	Ориентировочная стоимость, руб
Schneider Electric	Франция	простота в установке и безопасность в процессе эксплуатации	900-10200
Aгат	Россия	низкая стоимость и соответствие европейским стандартам	400-1100
Makel	Турция	высокое качество и надежность	800-1500
Lezard	Турция	применение для осветительных приборов любой конфигурации	200-1100
Triac	Китай	наличие и ПДУ, и сенсорного управления	2400-5300

Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

Как правильно выбрать диммер

Подходящая модель диммера выбирается на основании трех параметров:

• по типу лампочек;
• по мощности;
• по виду исполнения.

Для ламп накаливания выбрать диммер намного проще, чем для источников света другого типа: его можно установить вместо выключателя. Стоит отметить, что при уменьшении яркости таких ламп цвет светового потока становится более красным. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Для люминесцентных ламп выбрать световой регулятор практически невозможно по причине необходимости создания усложненной технической системы, требующей дополнительного включения контроллера и пускорегулирующего аппарата (ПРА). Сам диммер при этом будет отличаться от применяющегося для ламп накаливания.

Для энергосберегающих лампочек диммер подбирается без особых проблем, если в самой лампе имеется ПРА. При его отсутствии возникают те же сложности, что и для ламп люминесцентных. Для галогенных ламп может использоваться диммер, подходящий и для ламп накаливания, либо специально предназначенный именно для этого типа световой продукции.

Регуляторы света для светодиодных лент не оставляют ограничений при создании любого светового оформления комнаты

Что касается ламп светодиодных, то здесь не все так просто. Для ламп на 220 В может применяться диммер такой же, как и для ламп накаливания при условии наличия на упаковке маркировки о диммируемости лампы. Для светодиодов на 12 В необходимо использование понижающего трансформатора. При выборе регулятора света также следует определиться и с его расчетной мощностью, устанавливающейся путем сложения суммарной мощности всех работающих через него ламп с желательным запасом от 20 до 50%.

По виду исполнения диммеры выпускаются следующих основных типов:

• поворотные;
• поворотно-нажимные;
• сенсорные;
• клавишные.

Также светорегуляторы могут быть модульными (устанавливающимися в распределительном щитке), моноблочными (стандартными) и предназначенными для установки в той же монтажной коробке.

Сенсорный диммер — сочетание элегантного внешнего вида и инновационных технологий в одном устройстве

Монтаж и подключение диммера

Как и обычный выключатель, диммер имеет два зажима и устанавливается в ту же монтажную коробку с использованием тех же проводов. Установку диммера следует выполнять с обязательным соблюдением правил безопасности при проведении электромонтажных работ. Рассмотрим порядок подключения диммера на примере регулятора света для светодиодных ламп 220 В.

Алгоритм действий следующий:

• при помощи индикаторной отвертки определяется фаза;
• домашняя электросеть обесточивается;
• соблюдая инструкцию производителя, провод с фазой подключается к разъему диммера, обозначенному литерой «L», второй провод подключается к выводу «N»;
• провода для обеспечения надежного соединения следует хорошо зажать;
• после сборки проводов посредством регулировочных болтов корректируется положение корпуса устройства в коробке;
• устанавливается декоративная планка;
• подключается питание.

Если светорегулятор работает, значит, подключение произведено правильно.

Часто задаваемые вопросы

Вопрос №1. Сколько энергосберегающих лампочек одновременно можно подключить к диммеру?

Диммеры не следует перегружать излишним количеством энргосберегающих ламп, в противном случае дополнительные затраты не заставят себя долго ждать. Устанавливая такие лампы, сокращается их эксплуатационный срок примерно до 150 часов, да и сам регулятор света прослужит немногим дольше.

Вопрос №2. На какую минимальную нагрузку рассчитаны диммеры?

Минимальная нагрузка, приходящаяся на диммер, как правило, составляет 40 Вт. Ее понижение, например, в связи с выходом из строя лампочки может привести к появлению мерцанию нагрузки частотой до 50 Гц. При более значительном снижении запускается система защиты светорегулятора, а при достижении критического значения происходит поломка диммера.

Вопрос №3. Каковы должны быть температурные условия для нормального функционирования регулятора света?

Диммеры достаточно критично воспринимают изменение прописанного производителем температурного режима в помещении. При повышении температуры до 25°С необходимо уделить повышенное внимание функционированию прибора, так как при перегреве диммер может выйти из строя.

Вопрос №4. Для каких типов нагрузки рассчитан светорегулятор?

Диммер следует использовать только для того типа нагрузки, на который он рассчитан производителем. Для предотвращения поломки устройства одновременное подключение нагрузки индуктивного и емкостного типа запрещено.

Типичные ошибки при подключении

• Одной из наиболее распространенных ошибок является установка светорегулятора в точке помещения с наиболее высокой температурой. Как пример, недалеко от газовой плиты на кухне. Следует помнить, что диммеры довольно чувствительны к перегреванию, а предельно допустимое значение температуры независимо от модели устройства составляет 27-30°С.
• Еще одной часто встречающейся ошибкой является слишком малая нагрузка, приходящаяся на устройство. Минимальное значение для большинства современных распространенных в нашей стране приборов составляет 40 Вт. При меньших нагрузках диммер, равно как и источник света, долго прослужить не смогут. Потому перед установкой стоит задуматься, обеспечиться ли минимально допустимая мощность, приходящаяся на устройство, и есть ли смысл в его установке вообще.
• Серьезной ошибкой, после совершения которой можно сразу же покупать новый диммер, является подключение его подключение в разрыв нейтрали. Нельзя забывать о том, что светорегулятор должен устанавливаться только в разрыв фазы, и только в нее! Для определения фазы необходимо воспользоваться отверткой-индикатором.
• Ошибкой можно назвать и не установку заземления при монтаже светорегулятора сенсорного типа. Но самая опасная ошибка при демонтаже старого выключателя и установке диммера является выполнение работ при не отключенной подаче электричества в домашнюю сеть. Напряжение обязательно нужно отключить и проверить его отсутствие.

Оцените качество статьи:

Схема подключения двухклавишного проходного выключателя

Проходные выключатели – это устройства для управления источником освещения с двух и более мест. Внешне они ничем не отличаются от обычного отключателя и функции выполняет те же – замыкает и размыкает цепь. Разница в контактном механизме – у обычного выключателя в момент отключения подвижный контакт при разрыве цепи остается незадействованным, а в проходном, наоборот. То есть при нажатии кнопки «Вкл», подвижный контакт перебрасывается из одного контакта на второй, тем самым создавая условия для образования новой цепи. По этой причине проходные часто называют перекидными.

Сфера применения перекидных отключателей:

1.Многоэтажные помещения. Для регулирования освещением выключатели устанавливаются на каждом этаже. Например, человек включил свет на первом этаже, дошел до пятого и там уже отключил освещение. Это не только удобно, но еще и экономно.

• 2.Большие коридоры. Отключатели устанавливаются на разных концах коридора, а в некоторых случаях, еще и посередине.3.Спальни. Многим, наверное, знакома ситуация, когда, чтобы отключить свет, нужно вставать с кровати. Установите перекидные отключатели возле кровати и входа, — проблема решена.

Существует несколько типов проходных выключателей, с помощью которых можно управлять двумя и более источникам света, — это одноклавишные, двухклавишные и трехклавишные выключатели.

Схема монтажа одноклавишных проходных отключателей значительно проще, чем остальных типов. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем – двухклавишного.

Подключение одноклавишных проходных выключателей

Подключение двухклавишных проходных выключателей

Проанализировав оба варианта, можно заметить, что они имеют много общего, точнее схема подключения двухклавишного выключатели – это удвоенная схема одноклавишного.

Говоря обычным языком, каждая отдельная клавиша проходного двухклавишного отключателя – это в своем роде независимый проходной одноклавишный выключатель. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного.

На данном этапе никаких сложностей нет. Они появляются тогда, когда необходимо установить 3-клавишный перекидной отключатель или несколько 2-хклавишных.

Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов:

1.Средний отключатель имеет несколько другую конструкцию и число проводов, проходящих через него, чем крайние.

2.Количество проводов растет пропорционально увеличению количеству клавиш. Посмотрите сами, одноклавишные крайние отключатели использует три жилы, а центральный – четыре. У двухклавишного отключателя крайние используют уже 6 жил, а промежуточные – восемь, то есть в два раза большем, чем одноклавишные. Логика в целом ясна.

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Несомненное, это минус подобной системы. Приходится дополнительно оплачивать работу мастера, да и сами материлы не из дешевых. В связи с этим такие схемы с тремя и более двух и трехклавишными отключателями встречаются довольно редко.

Все же, прежде чем перейти к более простому решению проблемы, предлагаем все же ознакомиться со схемой подключения трех и более проходных отключателей.

Схема подключение трех проходных двухклавишных выключателей

Как уже упоминалось выше, схемы с управлением освещением из трех мест встречаются довольно редко.

Обычно данная проблема решается следующим образом – установкой два одноклавишных проходных промежуточных отключателя в одну рамку. То есть по сути все, что нужно понимать в данном случае, это подключение в схему с проходными двухклавишными выключателями проходного одноклавишного отключателя параллельным образом. Разобравшись с этим, никаких проблем с пониманием принципа работы 2-хклавишного проходного выключателя у вас не будет.

И в конце пару слов о решении проблем по организации проходных отключателей многоклавишного типа с управлением из трех и более мест. Чтобы избежать вышеперечисленные недостатки таких систем, можно использовать импульсное реле.

Видео о подключении двухклавишных проходных выключателей из двух мест.

Параллельная схема – Energy Education

Рисунок 1. Пример параллельной схемы, созданной с помощью PhET. ^[1] Каждая из трех лампочек включена параллельно.

Многие электрические компоненты в электрической цепи имеют два вывода (конца). В результате они могут быть подключены одним из двух способов: последовательно (один электрический провод касается другого) или параллельно (оба провода соприкасаются).

Параллельные цепи обеспечивают более одного пути тока между любыми двумя точками.Эти схемы обладают тем преимуществом, что делают каждый компонент практически невидимым для других компонентов. Это делает каждую нагрузку (электрический компонент, например, фен) независимой. Электрический ток, протекающий через каждый компонент, зависит только от сопротивления этого компонента, а не от других компонентов.

Все электрические розетки в доме параллельны. Это означает, что при идеальных электрических цепях включение телевизора обычно не влияет на электрическое освещение в той же комнате.При внимательном наблюдении можно обнаружить, что свет на мгновение тускнеет при включении дополнительного компонента. Из-за холодильников кухонный свет часто немного приглушается.

Автоматические выключатели и предохранители имеют разные параллельные цепи. Это означает, что если одна цепь будет перегружена (отключение автоматического выключателя или перегорание предохранителя), это не повлияет на другие цепи. Однако сам автоматический выключатель или предохранитель включен последовательно с остальной схемой. Точно так же разные дома в районе расположены параллельно.Сосед, готовящий ужин, никак не повлияет на кого-то, кто гладит в другом доме на другом участке.

Цепь на Рисунке 1 параллельна, и лампочки действуют как нагрузка. Через каждый компонент проходит разный ток. Напряжение на каждом компоненте эквивалентно напряжению на всех остальных. ^[2] Общее сопротивление параллельной цепи должно быть меньше, чем отдельное сопротивление любого значения сопротивления ветви в цепи; это можно объяснить законом Ома.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

electric – Возникли проблемы с последовательной установкой двух идентичных автоматических выключателей?

электрический – Возникли проблемы с последовательной установкой двух идентичных автоматических выключателей? – Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Подписаться

Home Improvement Stack Exchange – это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 7 лет, 10 мес назад

Просмотрено 8к раз

Предположим, я хочу снизить риск выхода из строя автоматического выключателя и невозможности отключения закороченной цепи.

Что делать, если я устанавливаю два идентичных выключателя последовательно (один за другим) так, чтобы в случае выхода из строя одного из них другой включился и отключил цепь? Есть ли проблема с такой установкой?

нагрудник

32.9k99 золотых знаков6060 серебряных знаков9999 бронзовых знаков

Создан 07 окт.

острый зуб

9,2571717 золотых знаков5858 серебряных знаков8484 бронзовых знака

8

Здесь нет проблем.

Фактически, именно так часто настраиваются субпанели; главная панель имеет выключатель, который питает субпанель, а субпанель имеет отдельные цепи, защищенные собственными выключателями. Дополнительная панель будет иметь рейтинг усилителя. Минимум номинала субпанели и номинальной допустимой нагрузки провода, питающего субпанель, диктует соответствующий прерыватель для главной панели.

В приборах

, которым требуются собственные локальные разъединители (например, кондиционеры, водонагреватели и т. Д.), Часто используется небольшой корпус, в котором достаточно места только для одного автоматического выключателя.Это может быть хорошим вариантом для любого приложения, о котором вы думаете.

Создан 07 окт.

длинный вырез

17.4k33 золотых знака4242 серебряных знака6868 бронзовых знаков

1

Большинство панелей ручного переключения генератора требуют именно этого.Провод, выходящий из выключателя и идущий к нагрузке (обычно), отсоединяется и направляется на вторую панель с другим выключателем, а затем конец зажима, выходящий из второй панели, снова привязывается к нагрузке. Короче, два выключателя последовательно.

Создан 22 янв.

Wilwwilw

2111 бронзовый знак

«Предположим, я хочу снизить риск выхода из строя автоматического выключателя и невозможности отключения закороченной цепи.«

Если у вас панель хорошего качества … Square D, Eaton, Siemens и т. Д., У вас действительно нет причин беспокоиться о неисправности автоматического выключателя, который не сработает, если ваша нагрузка превышает его емкость. Я никогда не видел, чтобы такое происходило ни с одним производителем автоматических выключателей, не названным Zinsco. Короче говоря, автоматические выключатели работают, и они работают хорошо, вам не нужно бояться их выхода из строя. Если вы сильно нервничаете, установите прерыватель цепи дугового замыкания на имеющееся место… любая дуга, и он отключится. Или комбинированный прерыватель дуги / GFI, который защитит вас со всех сторон.

Создан 16 дек.

Т ТейлорТейлор

34422 серебряных знака44 бронзовых знака

0

Логически в этом есть смысл.

Практически нет панели выключателя, сконфигурированной для этого. Вы не можете изменить панель физически, не аннулируя сертификацию U / L.

На самом деле доступность системы снижается для механизмов, включенных последовательно, потому что вы умножаете отдельные доступные доступности.

Создан 07 окт.

HerrBagHerrBag

11.9k11 золотой знак1717 серебряных знаков3737 бронзовых знаков

3

Два последовательно включенных выключателя снизят риск отказа одного из них, который останется в замкнутом (проводящем) положении. Но современные выключатели сегодня имеют крайне низкий риск того, что это произойдет. Если бы я был таким параноиком, я бы последовательно включил выключатель и предохранитель. Но не я.

Создан 08 окт.

Скаперен

2,11099 серебряных знаков99 бронзовых знаков

Я должен согласиться: последовательное соединение двух автоматических выключателей с одинаковым размером корпуса и номинальной мощностью может быть опасным в зависимости от области применения.Когда два автоматических выключателя с одинаковым номиналом срабатывания соединены последовательно, невозможно предсказать, какой автоматический выключатель сработает первым при возникновении неисправности или при перегрузке. Это повлияет на правильную работу автоматических выключателей и время отключения. Подключение двух автоматических выключателей одинакового типоразмера и срабатывания. это просто не лучшая практика.

Создан 16 дек.

1

Последовательное подключение двух выключателей одинакового размера и номинала может быть опасным.производители указывают ток отключения при коротком замыкании для ОДНОГО устройства. Современные выключатели работают с магнитной силой, возникающей при коротком замыкании. Это магнитное отталкивание контактов связано с энергией, генерируемой во время короткого замыкания. Автоматические выключатели предназначены для размыкания в зависимости от энергии, генерируемой во время короткого замыкания. время открытия и скорость определяются в соответствии с этой энергией. Если два выключателя включены последовательно, невозможно предсказать энергию на уровне двух устройств.Энергия распределяется по двум устройствам. Время срабатывания и скорость размыкания могут быть меньше, чем с одним выключателем. Установка двух выключателей одинакового размера и одинакового номинала может быть опасной.

Создан 22 мая ’16 в 18: 352016-05-22 18:35

2 Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Параллельные силовые выключатели низкого напряжения – решение для более длительного непрерывного тока

% PDF-1.6 % 117 0 объект > / Метаданные 158 0 R / Страницы 114 0 R / StructTreeRoot 31 0 R / Тип / Каталог >> эндобдж 158 0 объект > поток 11.08.532018-09-10T22: 39: 08.157-04: 00Microsoft® Word 2010Eaton189aa4a9ceca8d13847605587295da33886bdf22397211Microsoft® Word 20102018-09-10T21: 19: 12.000-05: 002018-09-10T22: 19: 12.000-04: 00142017-03-31 56: 38.000-04: 00приложение / pdf2018-09-10T22: 42: 39.643-04: 00

Eaton

Для систем, требующих постоянного тока, превышающего стандартные возможности продукта, есть два дополнительных решения.

Параллельное подключение силовых выключателей низкого напряжения – решение для более длительного непрерывного тока

uuid: 1c73a10f-8248-4c2e-a111-0b80970fd1c8uuid: 1f55c80a-e0a5-4b3c-911f-24e1b7b40acbMicrosoft® Word 2010

eaton: таксономия продукта / низковольтное энергораспределительное устройство / системы управления малой магнум / распределительные устройства -распределительное устройство напряжения

eaton: ресурсы / маркетинговые ресурсы / официальные документы

eaton: вкладки поиска / тип содержимого / ресурсы

eaton: страна / северная америка / сша

eaton: language / en-us

конечный поток эндобдж 114 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект [60 0 R 65 0 R 66 0 R 67 0 R 68 0 R 69 0 R 70 0 R 113 0 R 112 0 R 72 0 R 73 0 R 74 0 R 75 0 R 109 0 R 108 0 R 77 0 R 78 0 R 79 0 R 80 0 R 81 0 R 82 0 R 83 0 R 84 0 R] эндобдж 35 0 объект [85 0 R 86 0 R 87 0 R 88 0 R 89 0 R 90 0 R 91 0 R 92 0 R 93 0 R 94 0 R 95 0 R 96 0 R 97 0 R 98 0 R 61 0 R 62 0 R 63 0 R 64 0 R] эндобдж 36 0 объект [37 0 R 38 0 R 39 0 R 40 0 ​​R 41 0 R 42 0 R 43 0 R 44 0 R 45 0 R 46 0 R 47 0 R 48 0 R 49 0 R 50 0 R 51 0 R 52 0 R 53 0 R 54 0 R 55 0 R 56 0 R 57 0 R 58 0 R] эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 11 0 объект > / MediaBox [0 0 612 792] / Parent 114 0 R / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / Rotate 0 / StructParents 2 / Tabs / S / Тип / страница >> эндобдж 12 0 объект > поток xZoFn ~ $ – $ N] CD˾: BQ r \ J + ZX; ÙyfX ^ = 5ku {m ~ 7m =

г? ^ _ Q Qq # 뫌 m 뫏 Kb] _rϢ: J.$> Jn 0

Серия

и параллельные схемы

Что такое электрическая схема?

Для того, чтобы электроны текли, им нужна замкнутая цепь. Электрическая цепь обеспечивает полный, замкнутый путь для электричества. Части цепи состоят из нагрузки или сопротивления; провода; и переключатель. Источником энергии может быть аккумулятор, термопара, фотоэлемент или электрогенератор. Нагрузка – это часть схемы, которая использует энергию.Нагрузка схемы всегда оказывает некоторое сопротивление потоку электронов. В результате энергия преобразуется в тепло, свет или механическую энергию. Переключатель электрической цепи служит для предотвращения потока электронов. Это называется обрыв цепи

.

Есть два типа электрических цепей: последовательная и параллельная.

Цепь серии

Последовательная цепь, есть только один путь для прохождения электронов (см. Изображение последовательной цепи).Основным недостатком последовательной цепи является то, что при обрыве цепи вся цепь разомкнута и ток не течет. Примером серии могут быть огни на многих недорогих елках. Если погаснет один свет, погаснут все.

Параллельная цепь

В параллельной цепи разные части электрической цепи находятся на нескольких разных ветвях. Электроны могут течь по нескольким различным путям. Если есть разрыв в одной ветви цепи, электроны все еще могут течь в других ветвях (см. Изображение параллельной цепи).Ваш дом подключен к параллельной схеме, поэтому, если одна лампочка погаснет, другая останется включенной.

Электрические цепи в вашем доме

Вы заметите, что у себя дома у большинства розеток есть 3 штыря. К розетке подключены три провода. Два провода проходят параллельно друг другу и имеют разность потенциалов 120 вольт в США, в Европе разность потенциалов составляет 220 вольт. Третий провод подключен к земле. Провод, который соединен с землей, обеспечивает кратчайший путь электронов к Земле.Этот третий провод не имеет тока. Провод – это просто средство защиты от короткого замыкания. Короткое замыкание – это случай, когда электричество проходит по более короткому пути в цепи. Эти цепи имеют меньшее сопротивление и, следовательно, больший ток. Если провод с высоким потенциалом соприкоснется с другой металлической поверхностью устройства, все устройство будет потреблять ток, что приведет к поражению человека, дотрагивающегося до него. Заземляющий провод, имеющий более короткую цепь, обеспечивает безопасность, поэтому вместо тока, протекающего через прибор, он будет течь на землю.

Элементы безопасности цепей – предохранители и автоматические выключатели

Ваш дом позволяет использовать только определенное количество электроэнергии одновременно. В зависимости от проводки в некоторых домах может подаваться до 150 ампер за один раз. Это делится на множество цепей. Средняя цепь в доме – 15 или 20 ампер. Более сильный ток, протекающий по проводам, приведет к их нагреву и может вызвать возгорание. Поэтому необходимо иметь устройства, которые будут останавливать поток электронов, когда ток становится слишком высоким.Предохранитель – обычное устройство во многих домах. Внутри предохранителя находится крошечная полоска металла. Когда ток, протекающий через него, будет слишком большим, это вызовет плавление тонкой полоски, что приведет к разрыву цепи.

Недостаток предохранителей

состоит в том, что после сгорания предохранителя их необходимо заменить. Лучшее решение – использовать так называемый автоматический выключатель. У автоматического выключателя есть переключатель, который размыкается при слишком высоком токе. Это предотвращает протекание тока. Переключатель можно замкнуть вручную после уменьшения количества используемого тока.Например, когда вы включаете в доме слишком много электронных устройств, мощность которых превышает 15 ампер, автоматический выключатель отключается.

---

Проверьте свое Понимание: Серия

и параллельные схемы: в чем разница?

Один из первых принципов, которые нужно понять, когда вы изучаете электричество, – это различие между параллельной цепью и последовательной цепью. Оба типа цепей питают несколько устройств с помощью электрического тока, протекающего по проводам, но на этом сходство заканчивается.

Чтобы понять разницу между схемой, в которой устройства подключены последовательно , от схемы, в которой они подключены параллельно, вы должны сначала понять основы электрической схемы.

Проще говоря, все схемы работают, обеспечивая замкнутый контур проводов, по которым может течь электрический ток. Электрический ток – это, по сути, движение электронов по цепи от источника (через горячие провода) и обратно к источнику (через нейтральные провода).Когда свет или другие устройства подключаются к этому контуру цепи, движущийся ток может питать эти устройства. Любое прерывание пути (например, размыкание переключателя) останавливает поток электрического тока – мгновенно прерывая цепь.

Что такое последовательная цепь?

Последовательная цепь – это замкнутая цепь, в которой ток проходит по одному пути. В последовательной схеме устройства по контуру цепи соединены в непрерывный ряд, так что при выходе из строя или отключении одного устройства вся цепь прерывается.Таким образом, все устройства в цепи перестают работать одновременно. Последовательные схемы несколько редки в домашней проводке, но иногда они используются в цепочках рождественских огней или ландшафтных светильниках, где выход из строя одной лампочки приводит к потемнению всей цепочки.

Когда лампочка гаснет в цепочке праздничных огней, это создает разрыв в проводке. Однако многие современные гирлянды для праздничных фонарей теперь подключаются через параллельную цепь, так что гирлянда может оставаться работоспособной даже при неисправности одной из лампочек.Большинство новых светодиодных праздничных огней имеют параллельную схему подключения.

Что такое параллельная цепь?

Гораздо чаще, чем последовательные цепи, встречаются цепи, соединенные параллельно, включая большинство домашних цепей, питающих осветительные приборы, розетки и приборы. Параллельная цепь также является замкнутой цепью, в которой ток разделяется на два или более пути, прежде чем вернуться вместе, чтобы завершить полную цепь. Здесь проводка настроена так, что каждое устройство находится в постоянном контакте с трактом главной цепи.Отдельные устройства просто «подключаются» к главному контуру цепи, подобно тому, как съезды на автостраде позволяют автомобилям существовать и выезжать на автостраду, не прерывая ее. Параллельная схема имеет много таких петель «вне рампы / при включении», так что отказ в каком-либо одном контуре никогда не приводит к отключению всей схемы.

Большинство стандартных 120-вольтных бытовых цепей в вашем доме являются (или должны быть) параллельными цепями. Розетки, переключатели и осветительные приборы подключены таким образом, что горячий и нейтральный провода поддерживают непрерывный путь цепи, независимый от отдельных устройств, которые получают питание от цепи.

Иногда этот непрерывный путь создается путем «врезки» в провода цепи для питания розетки или осветительной арматуры (пигтейлы являются выходными и входными рампами для тока). В других случаях конструкция устройства создает непрерывный непрерывный путь. Например, стандартная розетка розетки имеет металлическую полосу (соединительный язычок) между парами винтовых клемм, которая обеспечивает сохранение пути к следующей розетке. Если розетка выходит из строя, соединительный язычок на устройстве гарантирует, что ток продолжает течь к следующей розетке в цепи.

Когда использовать последовательную цепь вместо параллельной

Один пример домашнего хозяйства, где последовательная проводка полезна, когда одна розетка GFCI (прерыватель цепи замыкания на землю) используется для защиты других стандартных розеток, расположенных «ниже по потоку» от GFCI.

Розетка GFCI имеет винтовые клеммы с меткой «линия», а также винтовые клеммы с меткой «нагрузка». Клеммы нагрузки могут использоваться для расширения проводки до дополнительных обычных розеток за пределами GFCI, что позволяет им также пользоваться защитой GFCI.Однако, если GFCI выйдет из строя, все подключенные нижестоящие розетки также перестанут функционировать. Таким образом, этот участок схемы является примером последовательного подключения.

Другой предмет, который использует последовательную проводку, – это удлинитель. В удлинителе используется один переключатель для управления несколькими приборами и устройствами в параллельной схеме. Однако, если вы выключите удлинитель, вы выключите все приборы и устройства, подключенные к удлинителю.

Следует ли включать выключатель параллельно цепи, которую он защищает?

Как устроен автоматический выключатель? в последовательно с устройством, которое оно защищает параллельно…

Как устроен автоматический выключатель? в последовательно с устройством, которое оно защищает параллельно с устройство, которое он защищает ни в последовательно или параллельно невозможно рассказать

схема содержит два устройства, которые соединены параллельно

схема содержит два устройства, соединенных параллельно. если сопротивление одного из этих устройств составляет 12 Ом, а сопротивление другого устройства составляет 4 Ом, общее сопротивление двух устройств равно a.0,0625 Омb. 0,333 Ом 3 Ом, 16 Ом

Схема содержит два устройства, которые соединены параллельно.

Схема содержит два устройства, соединенных параллельно. Если сопротивление одного из этих устройств составляет 12 Ом, а сопротивление другого устройства – 4 Ом, общее сопротивление двух устройств равно

Лампочки в схеме ниже подключены последовательно параллельно

Лампочки в схеме ниже подключены последовательно параллельно

Где в системе зажигания подключены точки прерывания и конденсатор?

2.Где в системе зажигания подключены точки прерывания и конденсатор? Между аккумулятором и первичной обмоткой катушки зажигания B. Между батареей и вторичной обмоткой катушки зажигания C. Между первичной обмоткой катушки зажигания и землей D. Между вторичной обмоткой катушки зажигания и землей 3. Поток электронов в цепи называется A. напряжением. Б. текущий. C. ЭДС. D. сопротивление. 4. Что из перечисленного …

Преимущество автоматического выключателя перед предохранителем – это.это больше. б. нет…

Преимущество автоматического выключателя перед предохранителем – это. это больше. б. не дано. c. он стоит дороже, поэтому он должен быть лучше. d. Это меньше. д. легче повторно включить цепь.

Ни один из резисторов в схеме, показанной на рисунке, не включен последовательно или параллельно …

Ни один из резисторов в схеме, показанной на чертеже, не подключен последовательно или параллельно друг другу. (Пусть I1 = 8,6 A, I2 = 6.2 А, а I3 = 12,2 А.) (a) Найдите ток I5. (B) Найдите сопротивление R2. (C) Найдите сопротивление R3.

для каждой схемы на рисунке подключены ли резисторы последовательно, параллельно или ни в коем случае? …

для каждой схемы на рисунке подключены ли резисторы последовательно, параллельно или ни то, ни другое? Для варианта D предполагается, что оба, a и c являются параллельно. ПОЖАЛУЙСТА, ОБЪЯСНИТЕ, ЧТО ЯВЛЯЕТСЯ КАЖДОЙ ЦЕПЬЮ И ПОЧЕМУ (Наряду с правильный ответ) Огромное спасибо !!!!! Q7.Для каждой схемы на рисунке резисторы включены последовательно, параллельно или ни одного из них? Все a, b и c параллельны B) Al l a, b и c являются последовательными, a – последовательными, оба …

10. Отдельная ветвь цепи защищена автоматическим выключателем на 100 А и содержит № 8 …

10. Отдельная параллельная цепь защищена автоматическим выключателем на 100 А и содержит заземляющий проводник № 8 AWG. Если в качестве кабелепровода используются электрические металлические трубки (EMT), можно ли отказаться от EGC № 8 AWG? Почему или почему нет? [15 баллов)

На схеме ниже показаны два источника ЭДС и лампочка. подключены параллельно.Также подключен …

На схеме ниже показаны два источника ЭДС и лампочка. подключены параллельно. Также в схему включен резистор. с сопротивлением R = 0,2 Ом . Сопротивление лампочки Rb = 0,5. ? , причем каждый из источников имеет внутреннее сопротивление: r1 = 0,025 Ом. и r2 = 0,02? . Если E1 = 13,0 В и E2 = 5,0 В, рассчитайте текущий ток I1. в источнике ЭДС E1. r2 と 2

Стандарты строительства лодок | Основное электричество | Постоянный ток

Базовое электричество – Страница 4 – Простые схемы

Электроэнергия для судостроителей, ремонтники и владельцы лодок.Что нужно знать об электрическом системы на вашей лодке. Основные цепи постоянного тока. Источник питания, проводники, предохранители, выключатели, заземления.

В каждой цепи есть несколько основных элементов. Есть источник питания, положительный провод, отрицательный или обратный проводник, выключатель, максимальная токовая защита и нагрузка. См. https://eschooltoday.com/learn/electrical-circuit/

Источник питания:

Обычно источником питания является аккумулятор или аккумуляторная батарея.Если двигатель работает, источником может быть генератор переменного тока. Для больших лодок с большим количеством электрических устройств это может быть преобразователь, инвертор или береговая мощность. Некоторые лодки также имеют бортовой вспомогательный генератор. Автобус бар считается источником питания для конкретной цепи.

Проводники обычно представляют собой провода или кабели, но есть и другие проводники, такие как печатные платы, распределительные устройства. доски или брусья. В простейшей схеме есть положительный провод, идущий к нагрузке, и отрицательный провод возвращается.Однако это вряд ли будет практично, потому что электричество всегда было включено. Таким образом, обычно есть два других устройства в схема.

Максимальная токовая защита (Предохранители или автоматические выключатели)

Первый – предохранитель или автоматический выключатель. См. Судовые предохранители и схемы. выключатели. https://www.bluesea.com/resources/95 Это должно быть как можно ближе к источник питания, насколько это возможно, потому что его задача – защитить провод к нагрузке. На прогулочных лодках этого требует постановление в 33 CFR Подчасть I: Электрические системы 183.455. для лодок с постоянно установлены бензиновые двигатели, стандарт для всех лодок в ABYC Стандарты, электрические системы переменного и постоянного тока на лодках E-11.

Переключатели:

Затем есть переключатель для включения или выключения устройства. Вот схема простая схема.

Все цепи постоянного тока основаны на этой простой модели.

Вот еще одна простая принципиальная схема, немного более подробная.

Земля:

Как видите отрицательный провод от аккумулятор подключен к подвесному двигателю. Это будет связано с блок, если это был бортовой двигатель. Это создает основу. См. West Marine о системах заземления: https://www.westmarine.com/WestAdvisor/Marine-Grounding-Systems

Цепи серии : Помните те Елочные огни, которые, когда один свет гаснет, все гаснут? Затем вам нужно было проверять каждую лампочку на веревке, пока не найдете и заменил плохой? Это последовательная схема.Если бы это была параллель цепь хорошие огни все еще горели бы. Обычно на лодках в последовательной цепи будет только один электрический элемент, например, насос Bige, запускающий двигатель или воздуходувку. Если у вас есть два или более того, напряжение снижается на каждом элементе, и у вас может не быть высокого напряжения, достаточного для работы оборудования, которое находится в конце. Также, если есть обрыв в цепи, или один элемент выходит из строя, все перестают работать.

Параллельные цепи:

В параллельной цепи может быть много устройств на цепи.Как и на схеме выше, навигация фары идут параллельно. На больших лодках у вас может быть несколько электронные предметы или инструменты в параллельной цепи. В напряжение остается неизменным на обеих ветвях цепи. Сопротивление уменьшенный. Плюс, если один элемент выходит из строя, другие продолжают работать.

Подробнее об этом я расскажу в разделе, посвященном Сопротивление. https://newboatbuilders.com/pages/electricity5.html

серии и параллельный Цепей:

Батареи – не единственный электрический компонент которые могут быть подключены последовательно или параллельно.Электрические устройства на Схема может быть подключена последовательно или параллельно. Параллельные схемы очень распространены на лодках, особенно с освещением. Уменьшает сопротивление на схема и уменьшает падение напряжения; На диаграмме над навигацией огни включены в параллельную цепь. Большинство других предметов находится в последовательная цепь. Ниже приведено типичное параллельное освещение. Цепь и последовательная цепь освещения. У каждого есть свои преимущества и недостатки.

Максимальная токовая защита:

На схемах выше рядом с аккумулятором есть предохранитель или автоматический выключатель.Стандарты ABYC, Федеральные правила и ISO говорят, что он должен находиться в пределах семи дюймов (17,8 см) от источника. власти. Это защищает провод между аккумулятором и положительной распределительной шиной.

Это важный момент, который часто неправильно понимают и который необходимо повторить. Предохранители и автоматические выключатели Защитите провода, не оборудование. Опасность в том, что проволока тоже попадет нагрейте, растопите изоляцию и разожгите огонь. Типовые предохранители:

Если вы посмотрите на положительную распределительную шину, вы увидите, что есть также защита от перегрузки по току. сразу после автобуса. Это потому, что автобус считается источник питания для подключаемого оборудования. Он тоже должен быть в пределах семи дюймов автобусного бара. Есть исключения. Видеть Над Токовая защита электрических систем Page 1

После этого есть переключатель для включения или выключения оборудования. Исключение составляет трюм насос.Трюмные насосы обычно подключаются напрямую. Большинство из них имеют встроенный поплавковый выключатель, который включает насос при достижении определенного уровня воды и перепускной переключатель, чтобы включить его вручную. Трюмные насосы могут иметь небольшой встроенный предохранитель. что предохраняет насос от перегорания, если что-то забивает подборщик и вода перестает течь.

Ниже представлена ​​типичная распределительная шина , шина . Это отрицательно или заземляющая сторона цепи. Большой провод, подключенный к болту слева конец – провод от отрицательной клеммы на аккумуляторе.Все остальные провода отрицательные провода к различному оборудованию.

Аккуратность:

Кстати, обратите внимание, как здесь все аккуратно, аккуратно и организованно. Электропроводка всегда должна быть организованной и аккуратной. Единственное, что могло бы сделать это лучше, – это бирка или этикетка для каждого провода.
