Содержание

Колодки монтажные серий PYF-029BE и PYF-039BE для 2- и 3-контактных промежуточных реле

Монтажные колодки KIPPRIBOR PYF-029, -039 для 2- и 3-контактных промежуточных реле: (вы тут) / Перечень реле, совместимых с колодками KIPPRIBOR PYF-029BE и PYF-039BE /


Монтажные колодки KIPPRIBOR PYF-029, -039 для 2- и 3-контактных промежуточных реле:

Прайс-лист

  • Предназначены для установки на DIN-рейку или плоскость 2-контактных (8-ми штырьковых) и 3-контактных (11-штырьковых) промежуточных реле и реле времени различных производителей
  • Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.
  • Дополнительные элементы В комплект поставки входит маркировочная пластинка.

Модель

PYF-029BE PYF-029BE/М PYF-039BE PYF-039BE/М

Габаритные размеры
Описание монтажная колодка с винтовыми клеммами для 2-контактного реле монтажная колодка с винтовыми клеммами для 3-контактного реле
Схема подключения
Цоколевка
Номинальный ток и напряжение коммутации 12 A при 300 VAC
Возможные варианты упаковки картонная коробка
(10 шт. /510 г)
транспортная коробка
(320 шт./16,3 кг)
картонная коробка
(10 шт./510 г)
картонная коробка
(10 шт./580 г)
транспортная коробка
(320 шт./18,6 кг)
картонная коробка
(10 шт./690 г)



Монтажные колодки KIPPRIBOR PYF-029, -039 для 2- и 3-контактных промежуточных реле: (вы тут) / Перечень реле, совместимых с колодками KIPPRIBOR PYF-029BE и PYF-039BE /


Перечень реле, совместимых с колодками KIPPRIBOR PYF-029BE и PYF-039BE:

Серия колодок PYF-029
PYF-039
Производитель Серия реле
KIPPRIBOR RS-2 RS-3
Schneider Electric RUMC2
RE48ATM12, RE48AMh23 (таймеры)
RUMC3
RE48ATM12, RE48AMh23 (таймеры)
Finder 60. 12
88.12 (таймер)
60.13
88.02 (таймер)
Relpol R15…2C/0 R15…3C/0
Omron MK2
h4RC (таймер 8-штырьковый)
MK3
h4RC (таймер 11-штырьковый)
Phoenix Contact REL-OR/…2х21 REL-OR/…3х21
Goodsky RK-2P RK-3P
Siemens
Idec RR2P RR3PA
TDM Electric PB1, PB2, PB3 (таймеры)
ИЭК
ЭКФ
SHRACK MT-2 MT-3
ABB
CRU. ..C2L CRU…C3L




Схемы подключения противотуманных фар через реле

Kopatich радиоэлектроника, Статьи, Схемы, Техника 0

Содержание:

  • 1 Виды подключения противотуманных фар.
    • 1.1 Последовательное соединение.
    • 1.2 Параллельное соединение.

В современном мире большая часть автомобилей оснащена противотуманными фарами. Но есть автомобили в комплектацию которых не входят противотуманные фары. Вот о них и будет идти речь в этой статье, так как обычная оптика авто не всегда позволяет видеть хорошо дорогу при неблагоприятных погодных условиях, таких как туман, дождь, буран.

Противотуманные фары неплохо улучшают видимость дороги в непогоду. В этой статье мы рассмотрим подключение противотуманных фар к бортовой сети автомобиля.

Существует два основных вида подключения противотуманных фар, первый и более не пригодный, на мой взгляд, это последовательное соединение. В последовательном соединение нить накала будет гореть в пол силы что в свою очередь увеличивает срок службы ламп накаливания, это пожалуй единственный плюс. Теперь рассмотрим минусы: первый минус — если перегорит одна лампа, то вторая автоматически погаснет, так как цепь разомкнется. Второй минус — фары будут светить в пол силы и их нельзя будет использовать как противотуманные фары, только можно будет использовать как ходовые огни. Схему соединения к статье прилагаю ниже, может быть кому и пригодится.

Последовательное соединение.


Схема последовательного соединения противотуманных фар через реле.

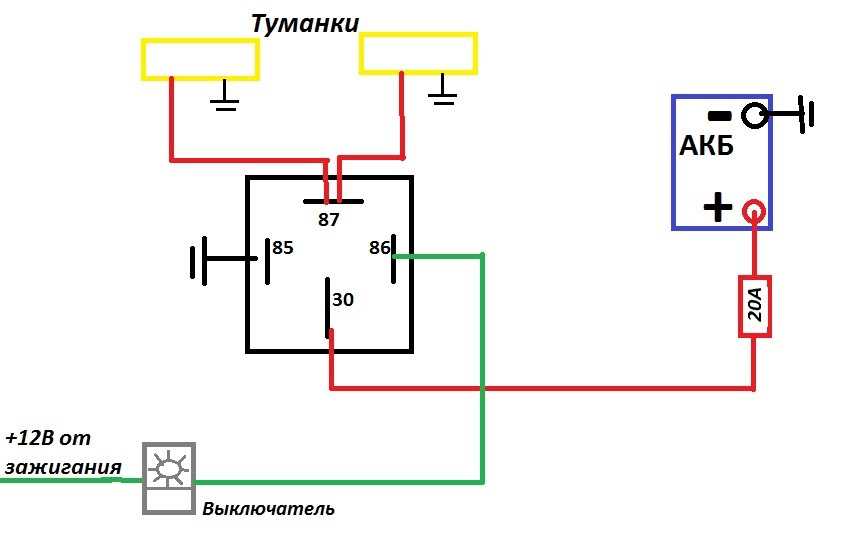

Параллельное соединение.

Параллельное соединение наиболее подходит для использования в противотуманных фарах. В этом соединение, на мой взгляд, нет минусов. Схему тоже прилагаю.


  • Схема паралельного соединения противотуманных фар через реле.

Для подключение противотуманных фар нам понадобятся бокорезы, пучок проводов, переключатель, предохранитель(15-30А в зависимости от подключенных ламп) с колодкой, реле 4-х контактное или 5-ти контактное с колодкой (можно реле взять со встроенным предохранителем), изолента или термоусадка.

Kopatich

Имею богатый жизненный опыт, могу Вам помочь советом, С уважением, Копатыч.

Свежие записи
Реклама

Схема подключения 4-контактного реле и Схема подключения 5-контактного реле

Являетесь ли вы профессиональным электриком или энтузиастом-любителем, понимание того, как подключить реле, является важным навыком. В этой статье мы предоставим схемы подключения 4-контактных и 5-контактных автомобильных реле, чтобы помочь вам лучше понять процесс подключения. Мы начнем с краткого обзора того, что такое реле и почему они важны для вашей электрической системы.

3-проводная электрическая схема генератора переменного тока …

Включите JavaScript

3-проводная схема подключения генератора переменного тока – какие провода куда идут?

Ниже приведено полное руководство по схемам автомобильных реле, таким как схемы четырех- и пятиконтактных реле, на понятном языке.

Содержание

Что такое реле и как оно работает

Реле играют важную роль в транспортных средствах, поскольку они помогают предотвратить перепады напряжения, которые могут повредить чувствительные электронные компоненты. Автомобильное реле – это электрический переключатель, который включается и выключается с помощью электрического триггера. Он состоит из двух цепей, катушки и высокоамперной цепи. Каждая цепь имеет свои номера контактов и схему подключения.

Это устройство, использующее электромагнит для размыкания или замыкания цепи. Когда ток, протекающий через катушку проводника катушки, увеличивается, магнитное поле, создаваемое катушкой, увеличивается, что, в свою очередь, притягивает якорь и замыкает контакты.

Связанный пост: Руководство по автомобильным реле: что это такое, как работает реле 12 В и компоненты релейного переключателя

Схема подключения автомобильного реле 12 В это не сложно, это очень просто. Все, что вам нужно знать, это основы схемы подключения автомобильного реле.

Здесь, в этом разделе, я объясняю 12-вольтовую электрическую схему четырех- и пятиконтактного автомобильного реле. Оставайтесь со мной, здесь я расскажу вам немного о точках подключения автомобильных реле.

В прошлом веке в Германии была создана организация DIN Standard. Это расшифровывается как Deutsches Institut für Normung, что означает Немецкий институт стандартизации. Эта национальная организация присваивает стандартные номера (известные как стандарт DIN) почти всем областям техники, охватывающим почти тридцать тысяч номеров DIN. Организация DIN также дает стандартный код DIN для автомобилей.

Код стандарта для электрических точек подключения известен как стандарт DIN 72552 и почти принят во всем мире. DIN стандартизирует почти каждую точку соединения в автомобиле с кодом. Здесь мы обсудим только точки подключения реле. Ниже приведена принципиальная схема четырех- и пятиконтактного автомобильного реле. 5-контактная схема подключения реле на корпусе реле

В соответствии со стандартом DIN 72552 каждый контакт реле имеет номера 85, 86, 30. , 87 и 87а.

Вам необходимо знать, что реле имеет две цепи: цепь катушки (также называемую «слаботочной цепью» или «индуктивной цепью») и цепь большой силы тока. В реле контакты 85 и 86 считаются контактами цепи катушки, а контакты 30, 87 и 87 (а) считаются цепями с большой силой тока.

Номера контактов цепи катушки

-85 и +86 называются клеммами катушки. Обычно к одной клемме -85 подключается источник заземления, а к точке подключения +86 – источник горячей энергии для создания полной цепи. Диод используется в индуктивных цепях (цепях катушки) в реле, чтобы избежать скачков высокого напряжения.

Номера контактов цепи высокого тока

Клемма 30 считается общей точкой подключения. Через эту точку подключения (можно сказать Power-In Wire) на реле поступает 12-вольтовое питание.

И второй провод с высокой силой тока или токовой клеммой 87 цепи получает питание от реле и посылает его на компонент (мы можем сказать Power out Wire).

Существует также третий провод, который входит в сильноточную цепь 5-контактного реле, который называется клеммой 87а. Это дополнительная пятая клемма, которая обычно не используется в автомобильных реле. Он используется для цепей, которым требуется питание, когда реле не активировано.

Связанный пост: Типы автомобильных реле на 12 В — реле с 3, 4 и 5 контактами

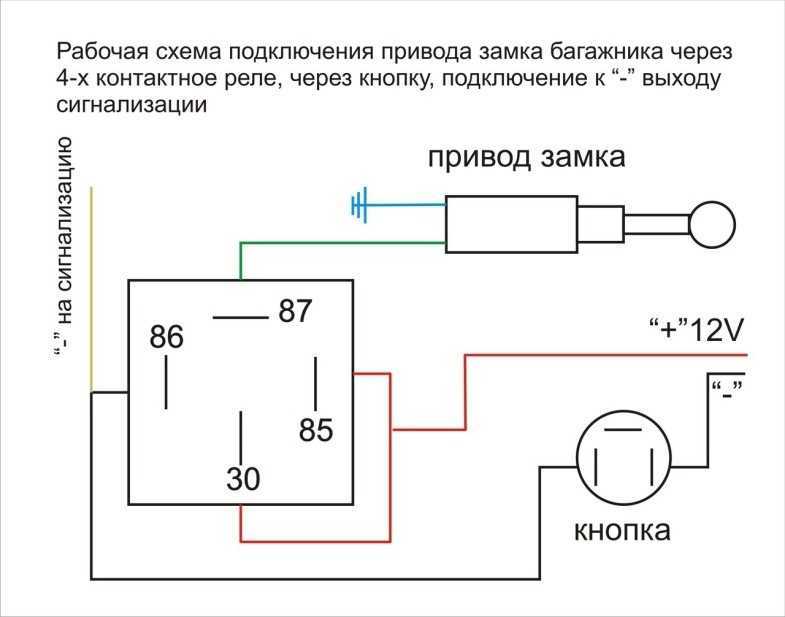

Схема подключения 4-контактного реле

Схема подключения автомобильного реле

Схема подключения 4-контактного реле

На приведенной выше схеме четырехконтактного реле имеется четыре точки подключения, две точки подключения для индуктивных цепей и две точки подключения для высоких -амперные цепи. Две точки соединения индуктивной цепи — 85 и 86, где точка соединения 85 — отрицательный контакт катушки реле, а клемма 86 — положительный контакт катушки реле.

Точно так же две точки подключения цепи высокого тока – 30 и 87, в которой точка подключения 30 является общим контактом, что означает, что это входной контакт, через эту точку подключения ток поступает в реле, независимо от того, положительный он или отрицательный, зависит по требованию источника энергии.

А точка соединения 87 реле является нормально разомкнутым контактом и замыкается при подаче питания на реле. Его также называют выходной точкой подключения, что означает, что токи выходят из реле через эту точку подключения к компоненту.

Схема подключения 5-контактного реле

Схема подключения 5-контактного реле

В пятиконтактном реле имеется пять клемм, две точки подключения для индуктивной цепи и три точки подключения для цепи высокого тока . Два провода индуктивной цепи – это клеммы 85 и 86, в которых клемма 85 считается отрицательной клеммой, а точка соединения 86 считается положительной клеммой.

Сильноточная цепь пятиконтактного реле состоит из трех точек подключения 30, 87 и 87а. точка подключения 30 является общим контактом, питание от аккумулятора поступает через эту точку подключения к аккумулятору. точка соединения 87 является разомкнутым контактом и всегда остается разомкнутой, а замыкается при подаче питания на реле. Через эту точку подключения к компоненту подается питание, когда реле включено.

Аналогично, точка соединения 87а представляет собой нормально замкнутый контакт, и его контакты размыкаются, когда на реле подается питание. Это означает, что по умолчанию он пропускает ток без включения реле и останавливает ток при включении реле. Он используется в приложениях, где требуется ток, когда реле не включено.

Схема подключения 4-контактного реле для освещения

Схема подключения 4-контактного реле для освещения

Выше приведена схема подключения освещения. провод точки соединения 86 «индуктивной цепи» (цепи катушки) подключается к источнику горячей энергии, а точка соединения 85 подключается к выключателю света, который часто является источником энергии земли.

Плавкий провод идет от блока предохранителей к точке 30 подключения силовой цепи, при этом вторая клемма 87 подключается к фаре. Цепь катушки потребляет ток почти 0,5 ампера, что не является нагрузкой на выключатель света, в результате выключатель не сгорит.

Таким образом, когда активируется индуктивная цепь, цепь с большой силой тока замыкает контакт, и ток потечет напрямую от соединения батареи блока предохранителей к фарам, и лампочка загорится.

Схема подключения 4-контактного реле к звуковому сигналу

Схема подключения 4-контактного реле к звуковому сигналу

Выше приведена схема подключения 4-контактного реле к звуковому сигналу. Точка 86 соединения индуктивной цепи реле подключена к положительному источнику энергии аккумулятора, а отрицательная точка 85 соединения подключена к накладке звукового сигнала рулевого колеса, которая является источником энергии заземления.

А точка соединения 30 силовой цепи реле звукового сигнала соединяется с плавким проводом от блока предохранителей, а точка соединения 87 силовой цепи соединяется с сиреной.

Примечание:

Какой бы источник энергии (положительное или отрицательное напряжение) вы не подавали на общую точку подключения силовой цепи клеммы 30. Он будет выводить эту мощность на точку подключения 87 или 87a провода нагрузки.

Например, если вы даете точку подключения 30 источников горячей энергии. В обесточенном состоянии реле подает питание на источник горячей энергии к точке подключения 87(a), а в состоянии под напряжением оно подает источник горячей энергии на точку подключения 87.

То же самое относится и к наземным источникам энергии.

Хороший способ запомнить схему подключения реле

У некоторых людей возникают трудности с определением номеров контактов и точек подключения. Я использую технику, которая помогает мне запомнить точки соединения контактов.

Обычно контакты реле имеют номера 30, 85, 86 и 87 (в четырехконтактном реле). Здесь ненадолго отложите точку соединения 30, тогда оставшиеся точки соединения будут 85, 86 и 87. Теперь предположим, что 85 и 86 являются начальными числами в вышеуказанных точках соединения, а также возьмем индуктивную цепь реле в качестве начальной цепи.

Теперь помните, что начальные номера ссылок представляют начальную схему. Это означает, что точки соединения 85 и 86 представляют собой индуктивную цепь. Итак, всякий раз, когда вы слышите об индуктивной цепи, напоминайте себе, что это означает точки соединения 85 и 86.

Таким образом, вы можете легко запомнить номера контактов индуктивной цепи. Наконец, оставшиеся две точки подключения 30 и 87 предназначены для электрических цепей с большой силой тока. В котором 30 точка подключения представляет собой общий провод, а 87 точка подключения представляет собой провод питания или нагрузки.

Связанный • Как подключить 4-контактное реле для звукового сигнала и освещения со схемой: Больше никакой путаницы

Часто задаваемые вопросы

Как подключается 4-контактное реле?

Использование реле является эффективным и действенным способом управления электрическими цепями низкого напряжения без необходимости использования постоянного тока. Четырехконтактное реле обычно подключается двумя контактами (85 и 86), подключенными к проводнику катушки, один для питания, а другой — для земли. Два других контакта (30 и 87) переключают питание в одной цепи. Доступны два типа четырехконтактных реле: нормально разомкнутые и нормально закрытые. Если вам нужно нормально замкнутое реле, вам нужно подключить его к 87(a). Если вам нужно нормально разомкнутое реле, вы подключаетесь к 87.

Что такое 4 клеммы реле?

Реле на 12 В обычно имеет четыре клеммы, обозначенные 85, 86, 30 и 87. Точка соединения 85 предназначена для управляющего напряжения (минусовой контакт), а точка соединения 86 — для возврата управляющего напряжения (положительный контакт). точка подключения 30 предназначена для основного источника питания (общий контакт), а точка подключения 87 — для возврата основного питания (нормально разомкнутый контакт). В зависимости от типа реле могут быть доступны дополнительные точки подключения для специализированных приложений.

Что делают контакты 30 и 87 в реле?

Контакты 30 и 87 — это контактные контакты, которые используются для переключения питания между двойными цепями. Когда реле находится в состоянии покоя, контакт 87 нормально разомкнут, а контакт 87(a) нормально замкнут. Когда на катушку подается питание с помощью контактов 85 и 86, контакт 30 соединяется с контактом 87 (а), замыкая цепь.

Какой положительный контакт в реле?

Положительный контакт в реле обычно называют контактом 86. Этот контакт служит неотъемлемым компонентом электрической системы устройства. Этот контакт отвечает за соединение нормально разомкнутых и нормально замкнутых контактов. В частности, его целью является замыкание цепи между системой управления и нагрузкой, что позволяет инициировать операции переключения.

Что означает число 30 на реле?

Контакт 30 на реле можно понимать как контакт источника питания, который обычно подключается к напряжению батареи или другим источникам постоянного напряжения. Этот контакт обеспечивает необходимое рабочее напряжение. Следует отметить, что, хотя контакт 30 может использоваться не во всех реле, он обычно используется в стандартных однополюсных реле на одно направление (SPST) и однополюсных реле на два направления (SPDT), используемых во многих приложениях.

Что означает 87a на реле?

87(a) на реле — это обозначение нормально замкнутого контакта, который является одним из двух типов контактов, встречающихся в реле. Этот контакт пропускает ток, когда катушка реле обесточена, и размыкается, когда на катушку реле подается питание. Он действует как переключатель, позволяя электричеству течь из одной точки в другую, когда цепь находится в выключенном состоянии.

В чем разница между 4- и 5-контактными реле?

Различие между 4- и 5-контактными реле заключается в следующем. 4-контактные реле используются для управления одной цепью, а 5-контактные реле переключают питание между двойными цепями. 4-контактное реле действует как мощный переключатель ВКЛ/ВЫКЛ, а 5-контактное реле имеет дополнительный контакт «87a» или нормально замкнутый (NC). Точки подключения снаружи как 4-, так и 5-контактных мини-реле обеспечивают хорошее электрическое соединение, однако вентиляторы могут не запускаться при включении ключа, если реле не соответствует «норме» DIN для выводов.

Зарегистрироваться

Как подключить реле звукового сигнала

Звуковой сигнал является наиболее знакомым компонентом автомобиля, поскольку все используют его для обеспечения безопасности. Его основная цель — предупредить других водителей о своем присутствии, чтобы снизить вероятность аварии. В основном вы найдете кнопку звукового сигнала на рулевом колесе, которая активирует звуковой сигнал под капотом. Однако что, если он окажется неисправным? Ответ лежит за проводкой реле звукового сигнала .

Содержание

  • Как работает звуковой сигнал
  • Распространенные автомобильные звуковые сигналы
  • Примеры подключения звукового сигнала
    • Первое знакомство с базовой системой реле
    • Схема подключения 4-контактного реле для звукового сигнала
    • Схема подключения 5-контактного реле для звукового сигнала
    • 9 0169 Реле заземления выключателя звукового сигнала Проводка
  • Причины, по которым ваш звуковой сигнал не работает
    • Проблемы с предохранителями
    • Проблемы с реле
    • Проблемы с блоком звукового сигнала
    • Проблемы с переключателем звукового сигнала
    • Проблемы с пружиной часов
    • Проблемы с проводкой
  • Заключение

Принцип работы звукового сигнала

Звуковые сигналы издают звук, когда автомобиль перемещает металлические диафрагмы.

Он использует электромагнит или соленоид и тонкий металлический диск для создания электрического звука. Когда вы нажимаете кнопку, электрический ток проходит через соленоид, который оказывает давление на металлический диск.

Чтобы убедиться, что звуковой сигнал находится в рабочем состоянии, подключите его от аккумулятора к перемычке, а затем к горячей клемме. Более того, вы должны подключить его к земле, когда он перестанет работать правильно. Как только он заработает, вы можете выяснить, где произошло неправильное заземление. Винты с кадмиевым покрытием — обычное решение, позволяющее избежать поломок.

Надпись: автомобильный гудок

Обычные автомобильные гудки

Звуковые сигналы автомобилей, мотоциклов и лодок обычно имеют знакомый вид. Однако звуковые сигналы некоторых производителей оригинального оборудования могут немного отличаться.

  • Если ваш рупор имеет только одну клемму , монтажный кронштейн может служить заземлением. Следовательно, положительный провод от однополюсного звукового сигнала будет подключен к соединению, а провод заземления шасси завершит жгут проводов реле звукового сигнала.
  • Если ваш рупор имеет два зубца , вам может быть интересно, какой из них «+», а какой «-». Красная и черная маркировка (+) и «-» на некоторых устройствах указывают на правильную полярность для их подключения. Вы можете комбинировать их в любом направлении, если нет маркеров как для роговых (верхний ряд), так и для диафрагменных (средний ряд) рупоров.

Подпись: Общие типы рога

Источник : http://www.gtsparkplugs.com/hornwir0235

Примеры проводки звукового сигнала

На некоторых автомобилях к выключателю может идти два провода. Или, может быть, вы просто решили подключить что-нибудь с тумблером таким образом. В любом случае, это стандартная проводка, которую могут использовать остальные ваши устройства. В более новых автомобилях, вероятно, используется эта система. Более того, сторона 12 Вольт коммутируется иначе. Таким образом, для переключателя звукового сигнала потребуется подать на него 12 вольт, а затем передать обратно на реле.

Проводка звукового сигнала обычно немного различается в зависимости от конструкции реле.

Первое знакомство с базовой системой реле

Если у вас есть схема реле, настроить ее несложно. Стандартные релейные клеммы имеют номера 85, 86, 30 и 87. Кроме того, автомобильное реле состоит из двух разных цепей, цепи высокого тока и цепи катушки.

Клемма 85 является отрицательным концом контура катушки и получает заземление источника питания. Напротив, клемма 86 является положительным концом и получает горячий источник питания. И когда вы включаете цепь катушки, она издает щелкающий звук.

Кроме того, клемма 30 передает питание двенадцати вольт от аккумулятора на клемму 87 в цепи с высокой силой тока.

Пятиконтактное реле имеет пятую клемму 87а, которая обычно замкнута. А при подаче питания на реле питание отключается.

Заголовок: 4-контактная схема подключения реле и 5-контактная схема подключения реле

Источник: https://www.easycarelectrics.com/ контактные реле

Источник: https://www.easycarelectrics.com/

Схема подключения 4-контактного реле для звукового сигнала

При нажатии кнопки звукового сигнала на рулевом колесе реле активируется. Положительная клемма аккумулятора подключена к контакту 86 цепи катушки через реле.

Цепь катушки реле зажигается всякий раз, когда нажимается контакт 85 накладки звукового сигнала на рулевом колесе. Эта цепь катушки передает питание от клеммы 30 блока предохранителей на автомобильные гудки. Реле автомобиля для звукового сигнала подключены в этой конфигурации.

Подпись: схема подключения 4-контактного реле для звукового сигнала

2

Проводка 5-контактного реле схема для звукового сигнала

Как и 4-контактное реле, переключатель питается от 12-вольтовой катушки, которая соединена с контактами 85 и 86. Однако подключение контактов 30 и 87a выполняется, когда на 12-вольтовую катушку не подается питание.

Надпись: проводка 5-контактного реле двойного звукового сигнала

Источник: http://indoxxie.com/

Выключатель звукового сигнала Проводка реле заземления

Выключатель звукового сигнала замыкает цепь на землю в приведенном выше примере . Это типичная схема подключения рулевого колеса. Выключатель заземляет провод кнопки звукового сигнала, чтобы замкнуть цепь. Не обычно, но часто. Какой размер предохранителя или провода? Начните с предохранителя, рассчитанного на ваш рупор (рупоры) текущего размера или больше. Затем используйте калькулятор размера провода для рупорной проводки. Если вы подключаете звуковой сигнал, положительный провод выходит из клеммы 87, а линия заземления присоединяется к болту шасси.

Надпись: тип заземляющего переключателя

Источник: http://www. gtsparkplugs.com/ 9002 1

Причины, по которым ваш звуковой сигнал не работает

Осмотр рупорного провода позволяет определить источник проблем.

Проблемы с предохранителями

Поскольку для работы звукового сигнала используется электричество, он, как и другие электрические системы, состоит из предохранителя. Если предохранитель перегорел, его необходимо заменить новым. Более того, в современных автомобилях используется предохранитель наподобие вилки; так как вы увидели сломанные кабели, вы должны принять меры. Просто замените предохранитель цветным проводом, чтобы снова посигналить.

Проблемы с реле

Если проблема не в предохранителе, возможно, неисправно реле. Тем не менее, вы не можете проверить проблему с реле невооруженным глазом. Вы можете поменять его на другое, чтобы проверить, не работает ли ваше реле. Если это так, купите новый и замените его. В противном случае проверьте, есть ли другие основные проблемы.

Проблемы с блоком звукового сигнала

Если и предохранитель, и реле не являются проблемными, есть вероятность, что проблема связана с блоком звукового сигнала. Вы должны подать на него ток через соединительные кабели, чтобы проверить это. Более того, отключайте их сразу же, прикасаясь к клаксону проволочной перемычкой, чтобы предотвратить громкое гудение.

Проблемы с переключателем звукового сигнала

Переключатель звукового сигнала обычно находится в том месте, где вы нажимаете звуковой сигнал. В первую очередь он находится в рулевом колесе, поэтому вам нужно обратиться к механику, если он сломается. Знать механику руля, подушки безопасности и проводки внутри не обязательно. Однако, если это переключатель звукового сигнала, не трогайте его.

Проблемы с пружиной часов

Причиной может быть поломка пружины часов, если вы пошли активировать звуковой сигнал, но ничего не услышали, когда нажали кнопку. Кроме того, вы можете попробовать повернуть колесо, нажимая кнопку звукового сигнала; если вы слышите спорадический звук, вы должны заменить часовую пружину.

Проблемы с проводкой

Иногда это просто сломанные провода или разъемы. Для этого вы можете только отключить и снова подключить разъем. Это решит проблему.

Подпись: ремонт рулевого колеса отсоединение цепи звукового сигнала

Заключение

При использовании звуковой сигнал издает четкий и громкий звон, который эффективно предупреждает других автомобилистов. В большинстве случаев водителю будут видны признаки неисправного звукового сигнала. Транспортное средство со сломанным звуковым сигналом не соответствует требованиям безопасности, установленным федеральными законами, и может быть оштрафовано. Следовательно, чтобы перемонтировать его, вам нужны конкретные рекомендации, которые вы получите в этой статье. Здесь, в Clom, мы предлагаем жгуты проводов и кабельные сборки, чтобы сделать ваше соединение безопасным и надежным.
