Схема подключения дверного звонка 220в в квартире: Схема подключения дверного звонка на 220 вольт

выбор модели, схемы подключения и монтаж

Хороший дверной звонок — это второе после двери, на что обращают внимание гости. Этой, казалось бы, незаметной кнопке необходимо уделить особое внимание. К счастью, сейчас каждый может выбрать звонок на любой вкус. А после понадобится разобраться, как делается установка звонка в квартиру.

Содержание

• Как работает звонок с кнопкой
• Беспроводные дверные звонки
• Критерии выбора
  • Радиус действия
  • Электропитание
  • Комплектация
  • Способы крепления
  • Гарантии работы
• Демонтаж старого дверного звонка
• Особенности моделей и установки
  • Особенности беспроводных звонков
  • Особенности проводных моделей
• Проверка работоспособности звонка и причины неисправностей
• Монтаж беспроводного звонка на дверь
• Установка проводного звонка
  • Инструменты и материалы для монтажа
  • Главный блок с динамиком
  • Крепление кнопки
  • Подключение проводов к кнопке
  • Маскировка проводки
  • Подключение к электропитанию
  • Проверка звонка

Как работает звонок с кнопкой

Классический дверной звонок работает как любая нормально-разомкнутая кнопка без фиксации. К нему подходит 2 провода. По ним сигнал поступает на звуковую плату.

Если нажать кнопку звонка, эти провода замкнутся. Напряжение поступит на звуковую плату с динамиком. Затем раздастся сигнал, сообщающий, что пришли гости. Звуковая плата находится в квартире, чтобы жильцы отчетливо могли ее слышать.

Схема подключения дверного звонка

Если отпустить кнопку, то цепь разомкнется. Напряжение перестанет поступать на плату звонка и мелодия прекратится. В таком тихом состоянии звонок находится большую часть времени.

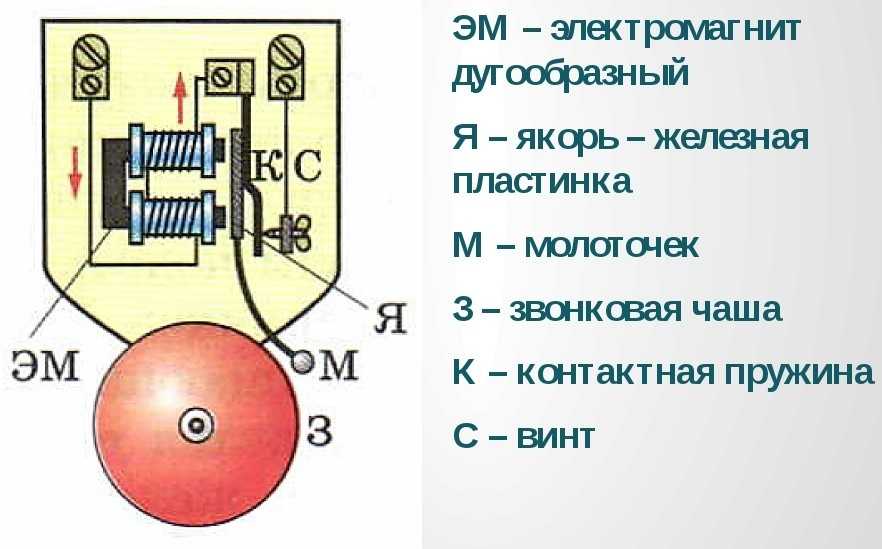

Важно! Существуют модели, в которых звук издается не электронной платой, а электромагнитом. При подаче напряжения на катушку электромагнита она втягивает сердечник. Он ударяет по небольшим металлическим брускам. В такой системе звук получается более естественным.

Беспроводные дверные звонки

На смену классическим проводным звонкам времен СССР пришли беспроводные. Эти устройства также замыкают и размыкают цепь. Но делают это на расстоянии.

В подъезде располагается кнопка. В ней находится компактный радиопередатчик. Для работы системы требуется 1-2 батарейки формата AAA.

Звонок беспроводной Эра Bionic

При нажатии кнопки она передает по воздуху радиосигнал на расстояние 10-15 м. Поэтому подобные звонки не требуют прокладки дополнительных проводов, сверления стен и прочих пыльных электромонтажных работ. Однако они нуждаются в периодической замене батареек, что для некоторых людей является фактором неудобства.

Критерии выбора

Все дверные звонки выполняют одинаковую функцию. Однако они довольно разнообразны по характеристикам. Поэтому ниже приведены основные критерии, на которые следует обратить внимание, выбирая эти устройства.

Радиус действия

Радиус действия учитывается при выборе беспроводных моделей. Под радиусом подразумевается дистанция, на которой приемник беспроводного звонка (динамик) способен зафиксировать сигнал передатчика (кнопки).

Беспроводной портативный цифровой дверной звонок с радиусом действия 150 м

В дешевых моделях пара кнопка-звонок работают на расстояниях до 10-15 м. Более дорогие модели взаимодействуют на дистанциях до 150 м открытого пространства.

Электропитание

Проводные модели работают от квартирной электросети. Они способны издавать звук, когда в доме есть свет. Беспроводные модели на батарейках автономны. Они звучат, пока не разрядится элемент питания. Есть гибридные варианты. В них подъездная кнопка работает от батарейки, а основной блок от квартирной электросети.

Комплектация

При покупке беспроводного звонка следует быть внимательным. В коробке обязательно присутствует сам источник звука, который вешается в квартире, и беспроводная кнопка, располагаемая в подъезде.

Проводные звонки продаются как отдельное устройство без кнопки. В обоих случаях звонок дополняется инструкцией по эксплуатации. А если производитель звонка заботится о покупателях, то в коробке будет и пара крепежных саморезов.

Джетт 203 с двумя влагозащищенными кнопками

Способы крепления

Для установки звукового блока его потребуется разобрать. Работа подразумевает наличие винтов и минимального набора инструментов. Обычно звонки крепятся на монтажные отверстия. Их получится отыскать под декоративной крышкой.

Можно сделать проще — приклеить звонок двухсторонним скотчем. Перед этим желательно обезжирить пластиковую поверхность звонка спиртом. Этот способ крепежа не отличается надежностью. Нет гарантий, что однажды звуковой блок не отвалится.

Гарантии работы

Перед покупкой звонок стоит испытать в магазине. Если тест пройден нормально, то и в квартире он отработает не менее 5 лет. Однако лучше обговорить с продавцом вопрос гарантии и возврата. Для этого потребуется сохранить чек и упаковку прибора.

Демонтаж старого дверного звонка

Перед отключением старого прибора необходимо выключить электропитание. Это обязательное правило любого демонтажа электрики. Во время выполнения нужно руководствоваться следующими шагами:

1. Отключите напряжение. Проверьте его отсутствие мультиметром.
2. Снимите декоративную крышку старого звонка. Если он пойдет на выброс, то осторожничать необязательно.
3. Отсоедините входящие в звуковой блок провода. Здесь 2 варианта — либо откусить кусачками, либо аккуратно открутить провода от клемм прибора.
4. Снимите звуковой блок с саморезов. Если на это место планируется поставить новый звонок, то старайтесь не повредить торчащие из стены провода и оставить их максимально длинными.

Особенности моделей и установки

Все выпускаемые звонки делятся на проводные и беспроводные. Нельзя сказать какой вариант лучше. Конечный выбор зависит от условий монтажа и пожеланий жильцов квартиры.

Особенности беспроводных звонков

Беспроводные приборы нужны, когда систему оповещения о гостях требуется наладить в кратчайшие сроки или в случае отсутствия стационарного кабеля для цепей звонка.

Особенности беспроводных моделей:

• работают без внешнего источника питания;
• не требуют прокладки проводов, монтажа коробок, автоматов и прочего;
• используют безопасное низкое напряжение батареек;
• могут ложно звучать, когда нажимают на кнопку звонка ваших соседей;
• чувствительны к препятствиям для радиоволн.

Беспроводной звонок на дачу с переговорным устройством

Особенности проводных моделей

Проводные модели сложны в установке. Они подойдут для монтажа в личном несъемном жилье или там, где присутствует соответствующий кабель для подключения звонка.

Особенности проводных моделей:

• не требуют замены батареек, что экономит деньги;
• повышенная надежность, ведь не используется радиопередающая электроника;
• проводные звонки неспособны перехватить ложный сигнал с кнопок соседей;
• рассчитаны на 220 В.

Проверка работоспособности звонка и причины неисправностей

Для проверки достаточно нажать кнопку в подъезде. Если основной модуль издает звук, значит система работает нормально. Если нет, то необходимо проверить следующие моменты:

1. Заряд батареек. Для проверки замените их новыми, купленными в магазине.
2. Проверьте наличие сетевого напряжения. Приходит ли питание на цепи звонка.
3. Убедитесь в целостности проводов. Визуально проверьте отсутствие обрывов. А лучше прозвоните кабель мультиметром.
4. Проверьте исправность кнопки. В нажатом состоянии сопротивление между контактами должно составлять не более пары ом.
5. Протестируйте звуковой модуль. Снимите его со стены и подключите в розетку. Эту операцию желательно выполнять тем, кто имеет опыт работы с электричеством.

Монтаж беспроводного звонка на дверь

Для установки потребуются саморезы, отвертки и кусачки. Возможно пригодится перфоратор или двухсторонний скотч. Порядок работы следующий:

1. Установите в подъезде кнопку звонка. Желательно на высоте 1,5-2 м от пола. Для этого нужна пара саморезов. Подойдут самые миниатюрные.
2. Зафиксируйте в квартире блок с динамиком. Его следует ставить над дверью.
3. Подсоедините динамик согласно схеме подключения в инструкции. Звуковое устройство, если оно не на батарейках, потребляет минимальный ток. Поэтому подойдут самые тонкие провода.

Важно! Если у вас есть маленькие дети, учтите, что их рост должен позволять им достать до кнопки. Если детей нет, кнопку можно установить повыше, чтобы до нее не доставали маленькие любители позвонить в дверь и убежать.

Установка проводного звонка

Установка проводного звонка — это более распространенный случай. Его стоит разобрать поподробнее. Перед началом работ желательно собрать под рукой необходимые инструменты. Так дальнейший монтаж займет меньше времени.

Инструменты и материалы для монтажа

Ниже приведен ориентировочный список инструментов.

Каждый мастер пользуется тем, что ему удобно. Однако при установке звонка не обойтись без следующего:

• пара отверток;
• кусачки, бокорезы или нож для зачистки изоляции;
• мультиметр, контрольная лампочка для проверки отсутствия напряжения;
• изолента, термоусадка для изоляции соединений;
• перфоратор, для сверления стен.

Главный блок с динамиком

Динамик располагается в квартире. Для установки понадобятся дюбель-гвозди. Сначала делается разметка. Динамик без декоративной крышки прижимается к стене. В месте крепежных отверстий карандашом ставятся метки. В этих точках перфоратором бурятся отверстия под дюбель-гвозди.

Закрепить динамик получится и на двухсторонний скотч. Если нужно сделать быстрее, можно хоть на проволоку привязать. Но наиболее надежное крепление получается с помощью дюбелей.

Крепление кнопки

Кнопка крепится на саморезы. Необходимо использовать минимум 2 винта. В деревянную дверь саморезы без особых усилий получится закрутить отверткой. Если дверь железная, под винты потребуется просверлить отверстия. Закрутить винты в железную дверь можно и рукой, но гораздо проще с помощью шуруповерта.

С железной дверью придется позаботиться о надежной изоляции проводки. Это необходимо, чтобы исключить попадание фазного напряжения на металлические части двери.

Подключение проводов к кнопке

Сначала необходимо отключить напряжение. Торчащие из стены (двери) провода зачищаются до нужной длины. Если кнопка подключается под винтовые клеммы, то достаточно 5-7 мм оголенного провода.

Затягивать винты с проводами следует без лишнего энтузиазма. В большинстве случаев кнопка выполнена из дешевого пластика. При чрезмерном усилии ее легко сломать. По кнопке потекут минимальные токи. Поэтому достаточно чтобы провод просто не болтался.

Маскировка проводки

Есть небольшая хитрость. Звонок и динамик следует устанавливать там, где из стены выходят провода. В результате корпусы этих устройств закроют невзрачный кабель. Для реализации подобного метода монтажа нужна мягкая тонкая проводка. Толстую проблематично согнуть и придать ей компактные размеры.

Чтобы скрыть кабель можно воспользоваться штрабой в стене. Этот способ пыльный и трудозатратный. Подойдет и кабельный канал. Однако его внешний вид не каждому по душе. И последний вариант — плинтус с каналом. Если таковой имеется в тамбуре.

Подключение к электропитанию

Подключение осуществляется со снятием напряжения. Большинство звонков работает от 220 В. Имеются модели, которые достаточно вставить в розетку. Для других необходимо тянуть отдельные провода. Независимо от способа подключения, звонок нужно питать через автоматический выключатель. Этот прибор защитит линию от коротких замыканий.

Отдельно отмечаются электрические звонки, питаемые через трансформатор. Он представляет собой компактный адаптер питания, вставляемый в розетку. От трансформатора идет пара тонких проводов с низким напряжением. Подобное подключение повышает безопасность звонка.

Модель с адаптером питания

Проверка звонка

Когда монтажные работы выполнены, можно подать напряжение и провести испытания. После включения необходимо проконтролировать, не пошел ли из блока динамика дым. Такое возможно в случае бракованного устройства.

Последний этап — проверка кнопки. Нужно выйти в подъезд и нажать на кнопку звонка. В ответ из квартиры вы услышите мелодию.

Обратите внимание! Некоторые модели электронных звонков позволяют настроить звучание. То есть сделать тише или громче, или выбрать одну из нескольких мелодий. Их обычно до 10 штук. Для выбора мелодии понадобится открыть крышку и переставить перемычки (джамперы).

Перед тем как подключить дверной звонок, необходимо выбрать его тип — проводной или беспроводной. Проводные модели не требуют периодической замены батареек. Их достаточно 1 раз подключить и пользоваться годами. Но для установки проводных звонков необходимо прокладывать новый кабель.

Беспроводные модели проще в установке. Однако менять элемент питания придется каждые несколько месяцев. Это дискомфортнее, чем кажется. Будут случаи, когда гости не смогут дозвониться в дверь. Но если главный критерий — простота монтажа, то лучше выбрать беспроводной вариант.

Схема подключения дверного звонка электрического в квартире проводного

Как подключить дверной звонок: схемы

Процесс установки дверного звонка является ответственной работой, к выполнению которой нужно подходить со всей ответственностью. Процедура является электромонтажной процедурой, необходимо строго соблюдать требования.

Для того чтобы выполнить эту работу, используем:

• • силовой кабель;
• • проводной звонок;
• • кнопка.

Провод ШВП

Провод ШВП используется в основном для подключения к электрической сети бытовых светильников, различной электроаппаратуры, очистителей воздуха, телевизоров, электромеханических устройств. Он предназначен для эксплуатации в цепях переменного тока промышленной частоты при напряжении не выше 660 В.

Заказать

Как осуществляется работа

Прежде чем подключать, необходимо провести подготовительные работы. Предварительно подготавливаем штробу, в которую протягиваем от распредщита кабель ВВГ-П. Это нужно сделать таким образом, чтобы было достаточно длины на конце кабеля, чтобы выполнить повторное соединение. Затем делается маркировка «Питание звонка».

Необходимо выполнить прокладку кабеля туда, где планируется кнопка непосредственно от респредкоробки. Прежде всего, в штробе, а затем сквозь гильзу в стене. Многие интересуются, на какой высоте должен находиться звонок.

Устанавливать его нужно примерно на 1,5 м.

Следующим этапом будет прокладка двухжильного кабеля от распределительной коробки непосредственно к месту, где будет устанавливаться звонок. Здесь делается маркировка «Звонок». После того как эта работа проделана, переходим к щиту, где подключаем питающий кабель:

1. Изоляционная жила белого цвета соединяется со свободной клеммой в автоматическом выключателе.
2. Синюю жилу подключаем к свободной клемме, которая находится на нулевой шине.

Кабель NYA

Кабель NYA Для внутренних подключений в стационарных коммуникационных энергосистемах, распределительных панелях и щитках часто используется кабель NYA цена которого невысока, а технические характеристики соответствуют требованиям действующих Правил эксплуатации электроустановок.

Заказать

В распредкоробке также нужно провести определенную работу, соблюдая последовательность действий. Здесь требуется выполнить зачистку с последующей маркировкой жил.

1. На белую жилу кабеля «Питание звонка» маркируется «L».
2. Синяя «Питание звонка» – «N».
3. Белая «Кнопка» – «L».
4. Синяя «Кнопка» – «Звонок».
5. Белая «Звонок» – маркируется «Звонок».
6. Синяя «Звонок» – «N».

Кабель NYMнг-LS

Кабель NYMнг-LS Для подачи электропитания к установкам и аппаратам класса защиты 1 широко задействуется кабель NYMнг-LS, цена которого немного выше, чем у других изделий этой категории, но эксплуатационные показатели и технические характеристики лучше. Он рассчитан на рабочее напряжение 300-660 В.

Заказать

Важно понимать, что соединять нужно провода одинакового маркера, применяя пайку, клеммы или сварочный метод. После того как проложили кабели, можно переходить к отделочным работам.

Следующий этап – установка, а также подключение кнопки и звонка. В монтажной коробке нужно зачистить кабель и подключить кнопку, придерживаясь следующей схемы:

1. Белая жила с изоляцией – «1».
2. Синяя – «2».

Затем осуществляем установку кнопки. Демонтируем декоративную рамку, закрепляем на стену звонок, в специальное отверстие протаскиваем кабель, выполняем его зачистку и подключаем, придерживаясь следующей последовательности:

1. Белая жила с изоляцией – это клемма звонка «L».
2. Синяя – клемма звонка «N».

Завершающим этапом будет закрепление в декоративной рамке. После этого можно принимать работу и пользоваться.

как подключить электрический дверной звонок на 220 В, схема подключения и отключения звонка в частном доме и квартире

Сегодня в современных квартирах, будь то в новостройках или в старых домах, есть домофон на весь подъезд, который также выполняет функцию дверного звонка сообщить жильцу, что у него есть посетители. Однако многие жильцы все еще пользуются дверными звонками. Существует большое разнообразие видов таких устройств, они различаются как по функционалу (выбор мелодии , видеосвязь и т.д. ), а также способ подключения. В этой статье будут рассмотрены принципы устройства и схема подключения, способы ремонта и установки нового звонка.

Содержание

• 1 Как работает звонок в квартире
• 2 Установка дверного звонка своими руками
• 3 Как отключить и демонтировать старый дверной звонок
• 4 Схема подключения звонок
• 5 Проверка работы и причины, по которым может не работать звонок в квартире

Как работает дверной звонок в квартире?

Существует два больших типа электрических дверных звонков: беспроводные и проводные. В случае с беспроводным устройством все довольно просто – питание осуществляется от аккумуляторных батареек ( в звонке и кнопка активации Кнопка активации отправляет сигнал на ведущее устройство.

При проводных звонках дело обстоит более сложными, из-за наличия проводов и их правильной коммутации. Основной тип таких устройств подключается к сети 220 В. Принцип работы такого устройства не сложен и аналогичен тому, как работает комбинация выключатель-лампа При нажатии на кнопку контакты замыкаются и питание поступает на устройство, которое оповещает и начинает работать: в электромеханических устройствах якорь притягивается к сердечнику и удар специального молотка по металлической чашке создает звук, в электронных устройствах , динамик начинает играть заданную мелодию.0005

Установка дверного звонка своими руками

Для опытного монтажника или человека, хоть немного разбирающегося в электромонтаже, установка дверного звонка не составит труда. В общем, тут нужно знать, каков принцип работы нормального выключателя света. Разница лишь в том, что вместо клавиши переключения используется кнопка.

Для установки дверного звонка необходимо предварительно выбрать место за дверью, где он будет установлен, либо использовать имеющееся место старого звонка и его проводов. После выбора места осуществляется сам процесс проводки:

1. Для вновь установленного дверного звонка: в стене делается отверстие для вывода кабеля к электрощиту, прокладывается кабель ( в строе или кабель-канал ) от основного устройства к кнопке включения и к предохранителю коробку в квартире или распределительную коробку, и подключил по схеме ниже.
2. Для установки нового устройства на старое место все намного проще: старый прибор и кнопка снимаются, новая кнопка включения подключается к проводам от старой за дверью. Далее снимается основное сигнальное устройство и на его место устанавливается новое устройство. Убедитесь, что новое устройство имеет то же номинальное напряжение, что и старое.

Важно! Все работы должны выполняться при отключенном питании! При выполнении электромонтажных работ соблюдайте правила электробезопасности!

Как отключить и демонтировать старый дверной звонок

Чаще всего на место старого устанавливается новый электрический дверной звонок. Для этого нужно провести демонтаж установленного устройства. В этом тоже нет ничего сложного. Для начала отключили питание. Лучше всего отключить электричество во всей квартире, если вы точно не знаете, через какой автоматический выключатель подается питание дверного звонка. После снятия питания со звонка демонтировать старый громкоговоритель в квартире, отключив оба провода (ноль и фазу), а также демонтировать и снять кнопку дверного звонка. На их место устанавливается новый звонок того же типа (напряжения), или, при отсутствии такового и при желании остаться без звонка, оголенные провода тщательно изолируются.

Схема подключения звонка

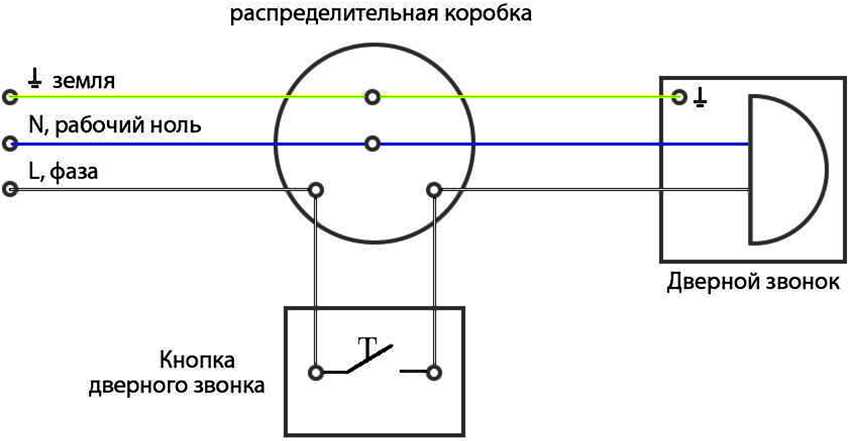

Схема подключения провода звонка 220В выглядит следующим образом (так же в большинстве случаев подключается старый электрический звонок от застройщика):

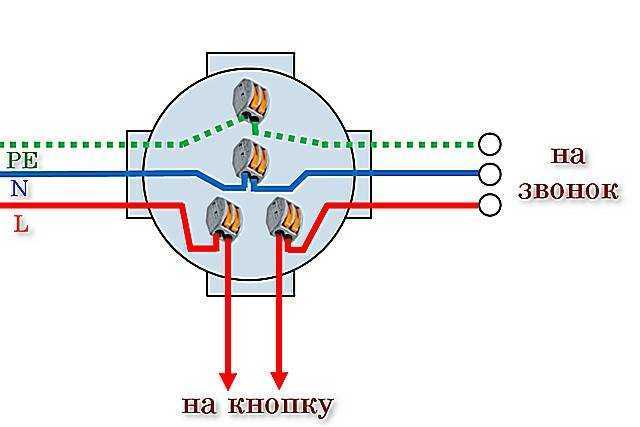

К распределительной коробке от распределительного щита электрический кабель с тремя жилами (ноль, фаза и земля) подводится к распределительной коробке. К этой же распределительной коробке прокладывается трехжильный кабель от места расположения основного блока звонка. Далее от места расположения кнопки дверного звонка протяните к коробке двухжильный кабель.

После того, как все кабели уложены, проводники соединяются. Заземляющий проводник и ноль от электрощита подключаются к тем же клеммам от основного блока звонка. Фаза от блока питания подключается к одному проводу от кнопки, а фаза к основному блоку подключается к другому проводу от этой же кнопки.

Обязательно тщательно изолируйте оголенные провода в распределительной коробке изоляционной лентой, термоусадочной трубкой или специальными колпачками СИЗ..

Проверка работы и причины, по которым может не работать звонок в квартире

При подключении электрического дверного звонка ошибиться сложно, но бывает. Также бывает, когда при правильном подключении не работает звонок (это может быть из-за дефекта товара или отсутствия питания). Для проверки работоспособности устройства и выявления причин, по которым звонок может не работать, необходимо произвести диагностику, состоящую из следующих шагов:

1. Включите питание и проверьте, работает ли звонок.
2. При включенном питании проверьте тестером напряжение на основном блоке и на кнопке включения звонка.
3. При выключенном питании используйте пробник или мультиметр для проверки каждого проводника, чтобы определить целостность цепи.
4. Если проводники в порядке, проверьте хороший контакт в кнопке звонка.
5. Если после проверки целостности проводов и целостности схемы соединения электрической цепи дефект сохраняется, то имеется производственный брак: вернуть звонок обратно в магазин и купить новый прибор.

В случае с беспроводным устройством причина неисправности может заключаться в неправильной установке батареи, а также несоблюдении указаний дальности связи основного блока и кнопки. Убедитесь, что плюсы и минусы аккумулятора и розетки совпадают, а также проверьте диапазон установки.

Статьи по теме:

Схема подключения звонка в квартиру с одной и двумя кнопками

Мы уже рассказывали, как подключить дверной звонок своими руками, остановившись не только на схемах подключения, но и на подробном описании действий. Теперь хотелось бы больше времени уделить существующим вариантам подключения проводов. Возможны 3 схемы подключения звонка в квартире, на которых мы остановимся подробнее.

• Способ №1 – Одна кнопка
• Способ №2 – Две кнопки
• Способ №3 – Два основных блока

Способ №1 – Одна кнопка

Самый простой способ установки квартирного звонка – подключить основной блок к одной кнопке, расположенной у двери. Этот тип подключения используется в большинстве квартир, как старого образца, так и новостроек. Коммутация проводов на сеть 220в не сложна, ведь их всего 4 (с заземлением 5): ноль надо сразу подвести к основному блоку, а фаза идет на обрыв. Схема подключения дверного звонка представлена ​​ниже:

Упрощенный вариант выглядит так:

Способ №2 – Две кнопки

Если вы хотите, чтобы сигнал работал с двух мест, что очень удобно в частных домах, то вам придется установить две кнопки. Этот способ подключения лучше всего использовать, если вы можете попасть в свой дом от входной двери и через любую другую дверь. Также на производстве часто используется подключение дверного звонка с двумя кнопками. Схема подключения в этом случае следующая:

Ничего сложного нет, просто кнопки подключены параллельно. Учтите, что в разрыв должен идти фазный проводник, а не ноль. О том, как найти фазу, мы рассказали в соответствующей статье.

Способ №3 – Два основных блока

Ну и последняя, ​​не менее популярная схема подключения входного звонка – с двумя основными блоками. Опять же, в квартирах этот вариант не используется, т. к. и одного сигнализатора будет достаточно, чтобы услышать, что пришли гости. Однако в двухэтажных частных домах со второго этажа не слышно, так как звонят на первом этаже. В этом случае рекомендуется подключить двухклавишный выключатель, каждая кнопка которого будет отвечать за свой этаж. Для того, чтобы гостям было понятно, подпишите каждый ключ и заранее предупредите их о том, как пользоваться столь необычным способом оповещения о визите. Схема подключения звонка к 220в будет иметь следующий вид:

Видео пример установки звонка над дверью:

Правильная установка основного блока
