Терморегуляторы для греющего кабеля | Обогрев Люкс

Для чего нужны и какие бывают терморегуляторы.

     Для автоматической работы нагревающего кабеля требуется специальный терморегулятор. Устройство реагирует на температуру трубы и включает (отключает) обогрев. Терморегулятор устанавливают под теплоизоляцию в начале или конце электрический цепи. Термостаты используются для экономии энергии. Если подсоединить обогревающий кабель без дополнительного устройства, он будет работать всегда без учета температуры окружающей среды. Оборудование используется для работы с саморегулирующимся кабелем при значительной длине цепи.

     Регуляторы температуры имеют широкую сферу применения – они управляют обогревом труб, емкостей, технологических конструкций на предприятиях и могут использоваться в помещениях для подогрева полов.

Какие бывают терморегуляторы.

      По способу монтажа терморегуляторы можно разделить на несколько категорий:

  • накладные;
  • встраиваемые;
  • работающие через розетку.

     Самые простые устройства – накладные. Это термостаты-моноблоки с датчиком, которые устанавливаются непосредственно на трубу или емкость. Такие устройства подразделяются на группы по диапазонам температур, в рамках которых они работают. Накладной вид датчика можно подключить в систему трубопровода, он отлично подходит для кровель и резервуаров. Для дома требуются более сложные модели. Накладные регуляторы на DIN-рейку – модульные аппараты со специальными зажимами для стандартного крепления. Устанавливаются на монтажную планку, отличаются расширенным функционалом. .

ВАЖНО! Терморегулятор позволяет сэкономить на электроэнергии, обеспечивая ее рациональное потребление.

     Встраиваемые датчики еще сложнее, именно их часто используют для контроля за теплым полом. Устройства используются вместе с нагревательными секциями. Датчик может быть установлен в удобное место, внешне он напоминает розетку. Некоторые виды таких датчиков используют для обогрева кровель, труб и резервуаров.

     Работающие через розетку датчики удобны тем, что их легко подсоединить. Изделие просто включается в розетку и постоянно ее занимает. Если нужно экстренно отключить обогрев, сделать это достаточно просто – нужно лишь вынуть вилку из розетки.

     Также устройства подразделяются на уличные и разработанные для помещений. Уличные имеют защиту от влажности.

Управление терморегуляторами.

По способу управления терморегуляторы бывают:

  • механическими;
  • программируемыми;
  • управляемыми по сети;
  • сенсорными.

     Механические – самые простые, настройки приборов осуществляются вручную. Преимущества такого аппарата в том, что это отдельный независимый прибор, который легко настроить. Он стоит сравнительно недорого. Настроить работу терморегулятора механического типа может даже ребенок. Прибор безопасен, он даже не подключен к электросети. Задача устройства – замыкать и размыкать цепь.

     Программируемые терморегуляторы – как правило, встраиваемые. Преимущество таких устройств в возможности настроить несколько режимов работы и выбрать любой из них. После того, как режим задан, система работает без перебоев. Обычно такие модели оснащены датчиками температуры и мониторами. Монтаж осуществляется в стенную коробку.

     Управляемые по сети терморегуляторы относятся к категории Wi-Fi устройств. Это оборудование поколения IoT. Система подключается через домашнюю сеть к облачному серверу. Благодаря облаку обеспечивается безопасное подключение и защита, а также сохранение настроек. Пользователь может со смартфона через приложение изменить настройки модуля.

     Современные терморегуляторы могут быть сенсорными. Такими устройствами легче управлять, они имеют множество тонких настроек. Однако классические модели с переключателями не ушли в прошлое.



Компания ООО “Обогрев Люкс”.

+7 812 648-24-84  +7 495 215-24-94  +7 800 555-32-84

[email protected] ru

Как подключить греющий кабель к сети схема

Схема подключения медного кабеля (сеть) к греющему саморегулирующемуся кабелю входит в комплект для подключения такого кабеля. В состав комплекта входит: термоусадочные трубки на клеевой основе, гильзы.

Для подключения Вам понадобится промышленный фен, клещи для обжима и схема подключения.

Все необходимые схемы можно получить в электронном виде по электронной почте.



Монтаж и схема укладки теплого пола своими руками

Апрель 26, 2014

Установка и подключение

4662 просмотров

Уложить своими руками нагревательный кабель и тем более мат под силу будет сделать любому человеку.

Приступать к монтажу лучше вновь построенной квартире или при капремонте. Идеальный вариант до укладки стяжки.

Если же пол уже готов, тогда необходимо будет прорезать штробы по выбранной схеме укладки. Заложить в них нагревательный кабель и промазать цементным раствором.


Самым менее затратным, простым и быстрым вариантом монтажа теплого пола на готовой поверхности, где планируется укладывать плитку- будет монтаж теплого мата. Он ложится в слой клея под напольную плитку.

Перед тем как идти в магазин за покупкой, необходимо произвести необходимые расчеты теплого пола необходимого Вам. Как это сделать читаем на этой странице.

Схема укладки теплого пола.

  • Проще всего уложить своими руками двухжильный кабель, который укладывается змейкой с интервалом необходимым для укладки всей длины греющего кабеля на выбранную площадь. К терморегулятору подключается всего один конец.
  • При укладке одножильного необходимо учитывать что оба его конца подключаются к терморегулятору. При необходимости Вы сможете уложить рядом на одинаковом расстоянии и три одножильных нагревательных кабеля. Только учитывайте, что они не должны пересекаться и лежать слишком близко друг от друга.

Порядок монтажа греющего кабеля.

  1. Очистка поверхности от мусора. Бетонное основание рекомендую дополнительно загрунтовать.
  2. Теплоизоляция. В помещениях с ровным полом, теплоизоляционный материал укладывается сразу. Под теплый пол лучше использовать для теплоизоляции: изофлекс или пробковые листы. Ее необходимо (для сокращения тепловых потерь) обязательно применять в квартирах на первом этаже или домах, в которых не отапливается нижнее помещение.  Обязательно по правилам монтажа между пробковыми листами и кабелем необходимо дополнительно уложить фольгу.
    Но Я рекомендую всегда использовать фольгу
    , потому что она является отражающей поверхностью и способствует равномерному распределению тепла.
  3. Разметка. Отмечаем зоны расположения мебели, бытовых приборов и другие места, где не должен лежать кабель. Обозначьте место расположения датчика и место для муфты соединяющей нагревательный кабель и холодный, который подключается к терморегулятору.
  4. Крепление кабеля. Для этих целей используется металлическая сетка или монтажная лента из комплекта со специальными элементами.  Металлическая сетка не позволяет нагревательному кабелю проваливаться в теплоизоляцию. Закрепить к сетке кабель быстро позволяют пластиковые стяжки с замочками. Значительно облегчается задача благодаря способности кабеля запоминать свою форму.
  5. Монтаж муфты. Необходимо уложить соединительную муфту, соединяющую нагревательный кабель с обычным холодным, который будет выходить из пола и рядом на стене подключаться к терморегулятору.
  6. Монтаж датчика температуры. Он должен находится между двумя витками на равном расстоянии, как можно ближе к верхнему слою пола. Обязательно термодатчик монтируется в гофрированной трубе, что позволяет его в случае необходимости в последующем заменить.
  7. Проверка. Берем мультиметр и проверяем сопротивление токопроводящих жил. Оно не должно отклоняться более чем на 10 процентов от паспортных данных.
  8. Стяжка. При ее укладке необходимо избегать образования пустот и тянуть стяжку вдоль кабеля. Как правило, ее толщина от 2 до 6 сантиметров.  Подключение теплого пола допускается только после полного схватывания стяжки, не менее чем через 3 недели. Не соблюдение этого правила- приводит к появлению трещин на полу.
  9. Подключение терморегулятора по схеме из комплекта. Как это делается читаем здесь.

Укладка нагревательного мата.

При его монтаже необходимо:

  • Избегать случайного повреждения греющего кабеля.
  • Нагревательный мат при укладке не должен растягиваться или натягиваться.
  • Его нельзя укорачивать или удлинять.
  • Соблюдать рекомендации из инструкции от производителя.
  • Укладка нагревательного мата производится только на чистое основание без острых выступов.



Порядок монтажа:

  1. Раскатываем нагревательный мат по всей поверхности пола помещения, пропуская участки, где будет стоять мебель или бытовая техника. При этом необходимо будет разрезать только пластиковую сетку, не трогая греющий кабель.
  2. Крепим нагревательный мат к поверхности пола при помощи клея, гвоздей скоб или простого прижатия для вариантов на самоклеющейся основе.
  3. Проверяем мультиметром сопротивление греющего кабеля в Омах. Оно не должно отличаться более чем на 10 процентов от паспортных данных.
  4. Выводим в штробе на стене холодный кабель после муфты до места установки терморегулятора.
  5. Заливаем мат тонким слоем плиточного клея или самонивелирующегося раствора. Учитываете, что муфта и кабель должны быть полностью спрятаны в растворе.
  6. После высыхания еще раз проверяем сопротивление и переходим к укладке плитки.
  7. Ждем до момента полного схватывания клея, указанного на его упаковке.
  8. Подключаем теплый пол через терморегулятор к электропроводке дома или квартиры.
  9. Проверяем нагревание пола и работу автоматического отключения после достижения необходимой температуры.

Рекомендую дополнительно прочитать статью «Какой теплый пол лучше«.

Подключение терморегулятора к электрическим теплым полам

Технология подключения терморегулятора:

  1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
  2. При укладке пола выбирают место для термодатчика. Он  должен располагаться неподалеку от термостата, на свободном от мебели участке пола.
  3. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
  4. Для кабельных теплых полов, заливаемых  бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
  5. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого термостата или делают разметку для крепления накладного. Снимают переднюю панель и крепят регулятор на место.
  6. Сопоставляют допускаемую коммутируемую мощность контактов  терморегулятора с мощностью греющего кабеля или инфракрасного пола. Если она меньше – дополнительно устанавливают магнитный пускатель с номиналом катушки ~220В. При этом цепь греющего кабеля подключают к питанию 220 В через контакты магнитного пускателя, а цепь катушки пускателя подключают к выходу с термостата.
  7. Если коммутационной мощности контактов терморегулятора достаточно, то греющий кабель подключают прямо на выход с термостата.
  8. Подключают цепь датчика к клеммам, указанным в паспорте или инструкции.
  9. Подключают питание 220 В к соответствующим клеммам: они обычно обозначены как L или F – фаза и N – ноль. Фазировку необходимо соблюдать. Определить ее можно по цвету провода: если кабель новый и уложен по правилам, то фазный провод имеет черную, коричневую или белую изоляцию, а нулевой – синюю.  Если вы подключаете терморегулятор к общей розетке, фазу находят с помощью указателя напряжения или индикаторной отвертки.

Монтаж нагревательного мата

Содержание

  • Меры безопасности и предосторожности
  • Необходимые для монтажа комплектующие и инструменты
  • Предварительная подготовка
  • Установка терморегулятора
  • Установка датчика температуры пола
  • Монтаж нагревательных матов
  • Проверка системы
  • Укладка финишного покрытия

1.     Меры безопасности и предосторожности

  • Нагревательный мат должен располагаться только на свободном от мебели и сантехники участке помещения.
  • Не допускается эксплуатация системы без терморегулятора.
  • Не допускается включение системы до полного высыхания стяжки или плиточного клея.
  • Не допускается пересечение греющего кабеля.
  • Не допускается укорачивание или наращивание нагревательного мата. Площадь установки теплого пола округляется в меньшую сторону.
  • Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
  • Рекомендуется использование устройства защитного отключения (УЗО).
  • Запрещается резать греющий кабель.
  • Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом.

2.     Для монтажа нагревательного мата Вам потребуются:

  • Нагревательный мат нужного размера.
  • Терморегулятор с выносным датчиком температуры пола.
  • Гофрированная трубка диаметром 16 мм с заглушкой на одном конце для установки датчика температуры.
  • Инструменты:
    • Измерительная рулетка – проведение измерений при монтаже.
    • Мел – разметка мест размещения мебели и сантехники.
    • Канцелярский нож – резка сетки между витками греющего кабеля.
    • Шлицевая (плоская) отвертка – установка терморегулятора и подключение проводов.
    • Измерительный тестер – измерение сопротивления нагревательного мата.
    • Ударная дрель или перфоратор, долото, коронка – для подготовки штробы и установки терморегулятора.
    • Плоский и зубчатый шпатели – для нанесения стяжки.

3.     Предварительная подготовка

Схема укладки нагревательного мата

После окончания черновой работы и проведения к месту установки терморегулятора питающего электрического кабеля, выполняются работы по гидроизоляции помещения и установка инженерных коммуникаций.

Устраните все перепады, выступы и трещины на основании пола. Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции. Очистите поверхность пола от грязи и пыли.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с расположением нагревательного мата. Для удобства монтажа подготовьте план помещения с размерами и обозначением мебели, сантехники и бытовой техники. Избегайте укладки мата в местах плохого теплоотвода. Отметьте на схеме место размещения гофрированной трубки с расположенным в ней датчиком температуры.



4.     Установка терморегулятора

Выбор места установки терморегулятора

Узнать подробнее об установке терморегулятора и подключении электрических проводов можно в статье «Подключение терморегулятора к теплому полу».

5.     Установка датчика температуры пола

Подготовьте в полу и стене штроб размером 20×20 мм для закладки гофрированной трубки диаметром 16 мм под датчик температуры. Конец трубки следует заглушить, чтобы предотвратить попадание цемента. Гофрированная трубка помещается в штроб и фиксируется плиточным клеем. Изгиб трубки возле стены должен позволять свободно извлекать датчика для его замены и устанавливать новый. Разместите конец гофрированной трубки с датчиком температуры между витками греющего кабеля, чтобы точно измерять его температуру нагрева. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм.кв. Узнать подробнее об установке выносного датчика можно в данной статье.

6.     Монтаж нагревательных матов

Перед укладкой мата проверьте его на целостность и отсутствие каких-либо повреждений. Для удобства раскладки мата, разметьте мелом места, где будет стоять мебель, бытовые приборы и сантехника. Отступ от стен должен быть 5 – 10 см, а от источников тепла (батарея, радиатор отопления, плита) – не менее 10 см. Располагайте греющий мат на свободных участках пола. При укладке отрезков рядом с датчиком температуры соблюдайте равное расстояние до греющего кабеля. При необходимости, мат можно повернуть разрезая сетку между витками греющего кабеля, сам кабель резать запрещается. Если необходимо обойти какое-либо препятствие и невозможно уложить мат, кабель отделяют от сетки и протягивается вдоль препятствия, соблюдая расстояние в 5 – 10 см. Следите, чтобы расстояние между греющим кабелем было равномерное и кабель не пересекался. Большое расстояние между витками греющего кабеля уменьшит нагрев плитки, а пересечение приведет к его перегреву и возможно выходу из строя. После окончания укладки зафиксируйте сетку во избежание ее сдвига при монтаже. Подключите датчик температуры и «холодные» концы кабеля к терморегулятору согласно схеме подключения.

7.     Проверка системы

Замерьте сопротивление нагревательного кабеля и датчика температуры с помощью измерительного тестера. Полученные значения должны совпадать с указанными в инструкции или паспорте на изделия. Допустимо отклонение сопротивления от указанного в документации в пределах 10 %.

8.     Укладка финишного покрытия

Электрический теплый пол под плитку равномерно заливается плиточным клеем (3 – 4 мм) или слоем цементной стяжки (6 – 10 мм). Следите, чтобы мат и датчик температуры были полностью скрыты раствором, не было пустот и выступающих частей. Тщательно разровняйте состав стяжки – так плитка ляжет ровнее. Наносите стяжку на поверхность обычным шпателем и распределяется зубчатым, это создает рифленую поверхность для лучшего сцепления. Старайтесь избегать сдвига мата при нанесении стяжки или плиточного клея. Плитки укладываются с легким нажатием, чтобы они немного вдавливались в клей. Учтите, что во время работы в помещении не должно быть сквозняка. Дождитесь полного высыхания стяжки или плиточного клея.

Есть ли стандартная схема подключения саморегулирующихся проводов для обогрева водостоков?

Для обогрева водостоков используют разные схемы подключения и зависят они от наличия в системе тех или иных выносных датчиков и терморегулятора (термостата).

Не запрещено подключение саморегулирующихся греющих кабелей без дополнительных устройств – в электрическую розетку. При этом варианте потребление электроэнергии будет значительным.

Рассмотрим для чего нужны датчики и как они работают.

Датчик температуры:

  • служит для определения внешней температуры воздуха и передачи сигнала на терморегулятор об угрозе замерзания воды, к примеру когда идет дождь, или когда температура понизилась на столько, что нет необходимости системе работать, к примеру, при мину 15 градусах (в целях экономии электроэнергии). Датчик нужно устанавливать так, чтобы на него не оказывали влияние греющий кабель и солнце.

Датчик талой воды:

  • устанавливается в самых низких местах карнизного желоба. Обогрев лотков продолжается до тех пор, пока не поступит сигнал от датчика об отсутствии воды.

Датчик выпадения осадков:

  • подает сигнал о наличии осадков и терморегулятор включает систему оттаивания при наружной температуре от 0 и ниже градусов.

Интеллектуальное управление с применением датчиков позволяет значительно экономить электричество, так как система анти обледенения работает всего 30-40дней за сезон.

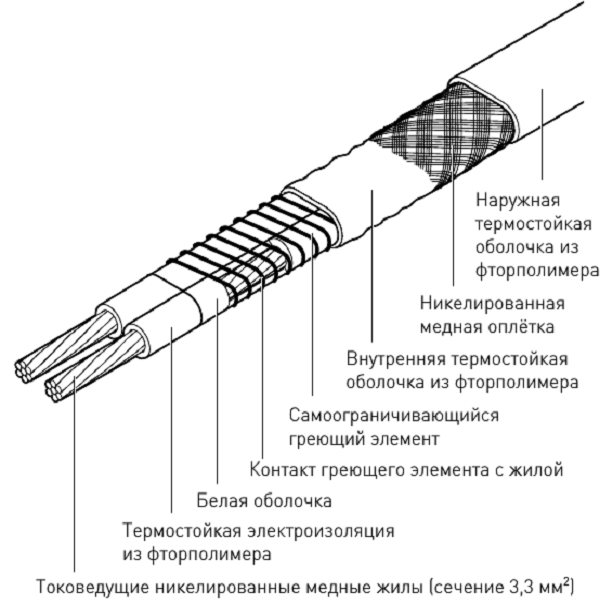

Основным элементом этой системы является саморегулирующийся греющий кабель:

Чаще всего используют греющую ленту, представляющую из себя две токоведущие жилы, между которыми находится полиэтиленовая матрица из зернами графита, именно она и выделяет тепло. Матрица способна под действием окружающей температуры изменять свои токопроводящие характеристики. Ее тепловая мощность увеличивается при понижении температуры и наоборот. Благодаря этому свойству, отдельные участки ленты могут иметь разную температуру. К примеру, участок обогреваемый солнцем, может быть холодным, а находящийся под снегом – нагреваться до 65 градусов.

При обогреве водостоков диаметром более 120мм рекомендуется укладывать не менее двух саморегулирующихся кабелей, которые крепятся в трубе на цепи или монтажном тросике.

Подключение электрического теплого пола: кабельного, термомат и пленочного

Процесс устройства теплых полов предполагает монтаж нагревательных элементов и подключение теплого пола. Подсоединение к сети выполняется через терморегулятор. Он фактически является звеном, которое осуществляет управление режимом нагрева. После обработки информации, поступившей с термодатчиков, термостат либо включает, либо отключает нагрев.

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору. Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты. Попробуем разобраться во всех нюансах.

Схема подключения


Установка систем полов с обогревом зависит от таких параметров, как специфика помещений и тип используемых нагревательных элементов нагрева. Наиболее распространены:

  • резистивный кабель – это надежно изолированный кабель с высоким удельным сопротивлением, который выделяет тепло при прохождении электрического тока;
  • термомат – отличается от предыдущего только тем, что кабель уже смонтирован на особую капроновую сетку;
  • пленочный пол – тонкая пленка особого состава с вмонтированными полосами из карбона, которые и служат нагревательным элементом.
В любом варианте исполнения они имеют три основных компонента:
  • нагревательный, как уже было отмечено;
  • промежуточный , состоящий из соединительной муфты, через которую холодный конец нагревающих элементов входит в монтажную коробку – ее устанавливают на стене;
  • управляющий, основными компонентами которого являются термодатчик, установленный через гофротрубку и термостат.

Принципы работы и подключение терморегулятора


По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.

Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.

По современным нормативам максимально допустимую мощность терморегулятора принимают равной 3 кВт.

Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.

В теплом поле с водяным нагревом установка термостата необязательна. Тем не менее его рекомендуется включать в систему, если важен режим экономии или помещение нагревается от нескольких источников.

Установка терморегулятора

Термостат монтируют на стене выше уровня пола как минимум на 1,5 м. Прибор подключается к питанию либо от щитка, либо через розетку, но при обоих вариантах обязательным условием является наличие дополнительно включенного в сеть автоматического выключателя, который должен сработать в нештатной ситуации, будь это поломка, перегрев или короткое замыкание.

По боковой стороне термостата располагаются «гнезда», куда подводят силовые кабели, провода термодатчика и холодные концы нагревательного кабеля. Как правило, схема подключения изображена на приборе, что, несомненно, существенно упрощает установку. Если же схемы нет, то действуют по стандарту:

  • клемма № 1 – фаза сети;
  • № 2 – ноль сети;
  • №№ 3, 4 – жилы нагревательного кабеля;
  • № 5 – таймер;
  • №№ 6, 7 – термодатчик пола.
Полезно знать, что все подводящие провода имеют разную маркировку в цвете для:

L фазы – белым (черным, коричневым),

N ноль – синим,

«земли» – желто-зеленым.

Для подсоединения пола к термостату в стене нужно будет проштробить неглубокую канаву. Через нее пройдут две трубки из ПВХ – одна, предназначенная для холодных концов нагревательного элемента, другая – для термодатчика.

Теперь можно считать, подготовку к подсоединению пола с подогревом оконченной.

Варианты подключения для разных типов систем


Сразу отметим, что работать кабелем с двумя токоведущими проводниками удобнее, чем с одножильной конструкцией, поскольку к терморегулятору подводят только один его конец.

Различия в нагревающих элементах диктуют некоторые особенности подключения.

Кабельный теплый пол

При укладке кабельного пола используют как одно-, так и двужильные нагревательные элементы. Соответственно, схемы ненамного отличаются в нюансах подключения к термостату, в остальном же принцип монтажа одинаковый.

А теперь о самом процессе. Для начала выравнивается основание, укладывается слой теплоизоляции и демпферная лента. Еще до начала монтажа силовые провода необходимо протянуть к месту расположения термостата с тем расчетом, что соединительная муфта в результате останется в теле стяжки. Схема последующих действий такова:

  • монтажную ленту укладывают на теплоизоляционном слое или прямо поверх чернового пола, если, конечно, под ним теплое помещение;
  • кабель равномерно раскладывают по креплениям ленты;
  • устанавливают датчик в гофротрубку;
  • проверяют сопротивление кабеля, оно должно соответствовать указанному в паспорте значению – для этого понадобится тестер;
  • заливают стяжку и ждут ее отвердения;
  • активируют систему, присоединив электропроводку, питающие провода от термодатчика и нагревающих секций с помощью винтовых зажимов.

Наилучшим вариантом раскладки кабеля считается змейка. При выборе другого способа проследите, чтобы его линии не пересекались.

Термомат

Термоматы – это разновидность греющего кабеля, поэтому подход к монтажу для обеих систем довольно похож. С матами, конечно, работать проще. Этому способствует несколько факторов: отсутствует теплоизоляция, стяжку заливают тонким слоем и т. д. То есть налицо явная экономия на стройматериалах, необходимом объеме работ. Нельзя как достоинство не отметить и минимальный подъем высоты пола.

Если при подключении нагревательных мат к термостату длины холодных концов оказывается недостаточно, то недостающая часть вырезается из нагревательного мата. Соединительная муфта остается внутри стяжки.

Пленочный теплый пол

Это современная модель пола с подогревом, где в роли нагревающего элемента выступает биметаллические либо карбоновые элементы. Подключают его к сети через медные проводники, проходящие по краям нагревающей пленки. Пол укладывают на специальную подложку, как правило, из отражающего материала, которая раскатана на основании. Листы пленки подключают параллельно. В последнем одну из пары токопроводящих полос присоединяют к предыдущему, а вторую припаивают к клеммам и выводят к терморегулятору.

И в этом случае также подключение датчика теплого пола выполняют в пластиковой гофротрубке (16 мм). Ее помещают либо в канавке, проделанной в полу, либо закрепляют прибор на поверхности пленки. Там, где стена переходит в пол, нужно обеспечить по возможности больший изгиб, тогда кабель расположится в трубке свободно. Чтобы влага не попадала в трубку, с торца ее нужно заглушить.

Основные рекомендации по технике безопасности

Не имея достаточных знаний по электротехнике и навыков обращения с соответствующим оборудованием, нельзя самостоятельно изменять схему управления. В частности, нельзя:

  • изменять длину нагревательного участка кабеля;
  • подключать напрямую концы греющего кабеля в электросеть;
  • подключать не размотанный кабель подогрева;
  • располагать кабель под стационарные предметы мебели;
  • ремонтировать систему самому.

© 2021 prestigpol.ru

Как подключить термостат

* Не существует стандарта, по которому цветовой провод управляет каждой функцией. При подключении каждый провод должен быть идентифицирован по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, может потребоваться обратиться к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров проводки и разъяснения того, с какими типами систем работает ваш термостат, обратитесь к владельцам / руководству по установке.*

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например: обогрев, охлаждение, вентилятор и т. д. См. схему ниже, чтобы узнать, что контролирует каждый провод в вашей системе:

S – Датчики, проводные внутри и вне помещений

Y – ступень компрессора 1 (охлаждение)

Y2 – ступень компрессора 2 (охлаждение)

G – Вентилятор

C – общий

U – Управление увлажнителем, осушителем или вентилятором

L / A – A – Вход для неисправности теплового насоса

O / B – Реверсивный клапан для систем с тепловым насосом

E – Аварийный обогрев

Доп. / Вт2 – ступень нагрева 2 (нагрев)

Вт – ступень нагрева 1 (нагрев)

R – 24vac (нагревательный трансформатор)

Rc – 24vac (трансформатор охлаждения)

* Термостаты торговых моделей требуются для работы в «двухтопливных» системах (системах, использующих тепло насос для первых 1 или 2 ступеней нагрева и использование газовой или масляной печи для резервного / аварийного обогрев).Если у вас двухтопливная система или вы не уверены, рекомендуется связаться с Профессиональный подрядчик HVAC для продолжения.

Пожалуйста, следуйте приведенному ниже руководству для базового пошагового руководства:

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на ваш существующий термостат, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете система включается через 5 минут, питание отключено.Если у вас есть цифровой термостат с пустой дисплей, вы можете пропустить этот шаг.

Затем снимите имеющийся термостат с настенной панели. Большинство термостатов подключаются непосредственно к стена. Однако некоторые поднимаются снизу и снимаются, а другие имеют фиксирующий язычок.

Следующим шагом будет сфотографировать вашу проводку. При фотографировании убедитесь, что маркировка клемм хорошо видна.

Просмотрите свои фотографии.

Если вы видите клеммы, обозначенные A B C или 1 2 3, значит, ваш новый термостат не может быть напрямую совместимы, так как ваша система требует термостата с коммуникацией.

Если вы видите толстые, черные или красные провода, значит, у вас есть система линейного напряжения. Этот тип проводки требует термостата сетевого напряжения и несовместим с термостатами низкого напряжения

Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой тип. G совместим, но не G1, G2 и / или G3.

Обычно вы должны видеть одножильный провод 18 калибра.Самая распространенная конфигурация – это пять проводов, однако вы могли видеть как два, так и целых десять.

Любой провод, который присутствует, но не подключен к клемме, которую вы хотите записать, но вы не будет маркировать эти провода.

Используя фотографии, которые вы сделали, снимайте каждый провод по одному и маркируйте его. Если на терминале несколько обозначений, таких как W и O / B, он будет помечен как W и O / B, а не только один или Другие.

После того, как вы сняли и промаркировали все провода, которые можно открутить, снимите старую стенку термостата. пластину и установите настенную пластину нового термостата.

После установки настенной пластины нового термостата мы можем повторно подключить проводку. Если мы рекомендуем помещая провод в терминал, не перемещайте его в другой терминал, если мы обратимся к нему позже в руководстве. (Пример. – У вас есть единственный провод с маркировкой W-O / B, и мы рекомендуем вставить его в клемму O / B. Если позже в руководстве мы рекомендуем вставить провод W в клемму W, вы не будете перемещать это провод, поскольку мы уже проинструктировали вас поместить его в O / B.)

Теперь давайте рассмотрим конфигурации проводки.

Обозначьте любую метку проводов R, RH или RC. Обычно у вас будет один или два из этих трех. Если у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим два терминала. Если у вас два провода, R или RH войдут в клемму R, а RC – в контакт. в разъем RC.Если у вас более одного провода (у вас есть провод с меткой R, а другой – провод с маркировкой Rc, например), вы можете удалить любые перемычки между клеммами R и Rc, или нажмите переключатель, чтобы открыть RC-терминал и вставить провод.

Далее, давайте поговорим о C, или общем проводе. Если у вас есть термостат модели Trane и Провода, помеченные X или B, см. в руководстве к термостату. В некоторых случаях один из этих проводов может быть ваш общий. Если у вас есть провод C, вставьте его в клемму C на настенной пластине.

Давайте посмотрим на провод G. Этот провод пойдет к клемме G вашего нового термостата.

Для проводов Y, Y1 и Y2 Y или Y1 будут подключаться к клемме Y, а Y2 – к Y2. Терминал.

Провод O / B может иметь множество конфигураций. Это может быть W-O / B, O / B, W-O, W-B, или вы можете даже есть отдельные провода O и B. Если у вас есть отдельные провода для O и B, вам нужно склеить отключите провод B, чтобы он не мог контактировать, и провод O будет подключен к клемме O / B на ваш термостат.

Если ваша клемма O или B имеет метку с другим проводом, обычно W, вам нужно будет идентифицировать есть ли у вас система теплового насоса или нет. Тепловой насос запускает ваш компрессор для обоих отопление и охлаждение. Если вы не знаете тип своей системы, вставьте этот провод в клемму W. Если у вас есть система с тепловым насосом, поместите ее в клемму O / B.

Найдите любой неподключенный провод с маркировкой W или W1. Если на предыдущем шаге вы определили O, B или Провод O / B, который подключается к клемме O / B и имеет отдельный провод W, поместите этот провод в терминал W2.Если у вас нет провода, подключенного к клемме O / B, подключите провод W к терминал W.

Электромонтаж термостата Sensi | Sensi US

Подключение термостата Sensi | Sensi US

Установка

Приложение Sensi предоставляет все инструкции по установке для подключения вашего нового термостата.

  • Загрузите приложение Sensi на свой смартфон или планшет.
  • Создайте учетную запись или войдите в систему.
  • Нажмите значок +, чтобы начать установку.
  • Нажмите «Нет, это не на стене».
  • Следуйте инструкциям в приложении, чтобы подключить термостат.

Вы также можете узнать больше, загрузив Руководство по установке Sensi , в котором рассказывается о подключении и подключении к Wi-Fi. Если вы хотите проверить правильность конфигурации HVAC после установки, обратитесь к этой статье для получения инструкций по настройке термостатов .

Клеммы выходов и схемы подключения

Наружная ступень

ТАБЛИЧКА НА КЛЕММАХ

ОПРЕДЕЛЕНИЕ

RH *

Мощность для нагрева, 24 В

C **

Общий провод, 24 В

G

Внутренний вентилятор (вентилятор)

12 обычная

Y

Y

или первая ступень наружного обогрева и охлаждения в системах с тепловым насосом

Y2 / *

Вторая ступень наружного охлаждения в обычных системах или вторая ступень наружного обогрева и охлаждения

в двухступенчатых системах с тепловым насосом или увлажнитель

W / E

Первая ступень отопления помещений в обычных условиях или осушитель воздуха

O / B

Подключение переключающего (реверсивного) клапана для систем с тепловым насосом или зональных панелей

L

Система с тепловым насосом, подключение провода «L 901»

* Если у старого термостата отдельные провода RC и RH выходят из стены, защелкните перемычку RC / RH на задней стороне термостата над батарейным отсеком.

** Общий провод может быть обозначен буквой “C” на вашем старом термостате или обозначен буквой “B” или “X”. Пожалуйста, обратитесь к руководству пользователя вашего старого термостата за разъяснениями.

Примечания:

  • Обычные системы включают: бойлер, газовую печь, лучистое тепло, электрическое отопление и кондиционирование воздуха
  • Системы теплового насоса включают: тепловой насос, двухтопливный, геотермальный
  • Термостат Sensi несовместим с линией системы напряжения.Термостат линейного напряжения обычно имеет провода сечением более 18 калибра и может не иметь маркировки клемм. Если вы не уверены в напряжении вашей системы, вам или подрядчику следует измерить напряжение с помощью мультиметра. Термостат Sensi рассчитан на 20-30 В переменного тока.
  • Если у вашего старого термостата есть провода, подключенные к следующим наборам клемм, термостат Sensi несовместим с вашей системой:
    • 1, 2, 3, 4
    • A, B, C, D
    • V +, VG, RS-, RS +
    • R, 1, 2, C

Обратитесь к нашему средству проверки совместимости системы , чтобы узнать, подойдут ли вам термостаты Sensi.

Загрузите приложение Sensi

Доступ к интеллектуальному термостату Sensi со смартфона или планшета для управления домашней средой, даже когда вы находитесь далеко от нее.

Свяжитесь с нами

Наша служба поддержки доступна 7 дней в неделю.

Пожалуйста, включите JavaScript, чтобы использовать этот сайт.

Нагревательный кабель параллельной цепи

, нагревательный кабель постоянной мощности

Нагревательный кабель параллельной цепи Описание

Нагревательный кабель параллельной цепи Jiahong представляет собой двухжильный нагревательный кабель постоянной мощности.

Предназначен для обогрева труб, резервуаров и другого оборудования в промышленных условиях.

Он широко используется в трубах из углеродистой стали, трубах из нержавеющей стали, окрашенных или неокрашенных металлических трубах.

Популярные модели на рынке от 10 Вт / м до 40 Вт / м.

Вы также можете настроить нагревательный кабель любой мощности по вашему желанию.

Рис. 1. Параллельные нагревательные кабели постоянной мощности

Нагревательный кабель параллельной цепи Jiahong нагревается через параллельные нагревательные провода.

Это параллельная конструкция, которая позволяет отрезать его до нужной длины и заделывать его в полевых условиях.

Номинальное напряжение этого кабеля составляет 230 В переменного тока для европейского рынка и 240 В переменного тока для американского рынка.

Максимальная температура воздействия составляет 400 o F (205 o C), а минимальная температура установки -40 o C.

Рисунок 2: Конструкция нагревательного кабеля параллельной цепи

Jiahong Нагревательный кабель параллельной схемы имеет 7-слойную структуру.

Внутренний слой представляет собой сдвоенные луженые медные шины сечением 12 AWG, обеспечивающие надежный и постоянный электрический ток.

Изоляция жил из FEP.

Оболочка сопряжения соединяет два провода шины вместе и обеспечивает поверхность для намотки нихромовой проволоки. Нагревательная проволока изготовлена ​​из хромоникелевого сплава.

Он оборачивается вокруг рубашки сопряжения на любом другом заданном расстоянии, а два конца нагревательного провода подключаются к проводам шины.

Рисунок 3: Параллельный нагревательный кабель

Расстояние между точками контакта проводов формирует длину зоны нагрева.

Наружная изоляция FEP в основном используется для защиты от вредных воздействий окружающей среды.

Медная оплетка с покрытием увеличивает прочность конструкции, обеспечивает путь заземления и дополнительную защиту в любом месте.

Верхняя куртка изготовлена ​​из фторполимера.

Он покрывает оплетку для защиты от большинства водных и химически агрессивных растворов.

Нагревательный кабель для параллельной цепи Jiahong

– это взрывозащищенный нагревательный кабель.

Рисунок 4: Промышленные трубы для обогрева и параллельные нагревательные кабели

Может использоваться во взрывоопасных зонах. Подходящая классификация зон: Зона 1, Зона 2 (Газ), Зона 21, Зона 22 (Пыль) и обычные места.

Для нагревательного кабеля параллельной цепи Jiahong

требуется профессиональный инженер-монтажник и монтажная схема.

Рис. 5. Нагревательные кабели параллельного контура с прокруткой

Компания Jiahong предлагает полный набор компонентов для силовых соединений, стыков, торцевых уплотнений и т. Д.

Нагревательный кабель для параллельной цепи Jiahong

можно использовать в качестве экономичной альтернативы нашим саморегулирующимся нагревательным кабелям.

Потому что для установки требуется не только больше навыков, но и более совершенные системы управления и мониторинга.

Нагревательный кабель для параллельной цепи Jiahong

обычно работает вместе со многими прецизионными промышленными термостатами.

Термостаты используются для контроля и определения температуры нагретой поверхности трубы, а затем для внесения соответствующих изменений.

Требуется не менее 3 термостатов.

Первый термостат устанавливается на входе в трубу, второй – в середине трубы, а последний – на выходе из трубы.

Если труба намного длиннее, могут потребоваться дополнительные термостаты.

Все нагревательные кабели для параллельной цепи Jiahong обычно упаковываются в деревянные или пластиковые катушки.

Обычно мы поставляем 250 м катушки. Клиенты могут отрезать необходимую длину в соответствии с практическими запросами.

Нагревательный кабель для параллельной цепи Jiahong

имеет 25-летнюю гарантию, и этот тип нагревательного кабеля уже прошел сертификацию IEC EX, ATEX и CE для европейского рынка и EAC для российского рынка.

Щелкните и просмотрите таблицу в Интернете. Он включает в себя всю информацию о технических параметрах и материалах.

Этот кабель прошел одобрение рынков США и ЕС, проверьте приведенный ниже список сертификатов, и вы можете просмотреть отчет в Интернете. Для получения оригинальных отчетов вы можете связаться с нашим отделом продаж через соответствующую форму.

Если вы хотите получить каталог для предварительного просмотра, нажмите здесь, чтобы узнать подробности. Вы также можете связаться с нами для получения бесплатного предложения, заполнив форму обратной связи.

упрощает и ускоряет установку

Проволока термостата состоит из нескольких жил сплошной медной проволоки, каждая из которых отдельно обернута цветной оболочкой и заключена вместе в защитную оболочку. Во время установки провода подключаются к одной плате, которая по каждому проводу отправляет определенные данные на термостат.Система не будет работать правильно, если провода подключены неправильно.

Провод термостата имеет цветовую маркировку, поэтому технический специалист может определить, какой провод идет к какому порту на каждой плате. Важно отметить, что в некоторых случаях цвет провода не обязательно означает, что он подключается к тому цвету, который был на плате. Это может произойти, если провода поменять местами на обоих концах или если где-то в проводе есть пряность, цвет которой не соответствует правильному.

Если вы решили избавиться от устаревшего термостата в пользу смарт-термостата или термостата Wi-Fi, обязательно отметьте провода, чтобы обозначить букву цвета на плате, к которой они подключены.Только после этого отключите термостат для замены.

Маркировка Код цвета провода Описание
R Красный Питание, трансформатор 24 В перем. Тока
Rc Красный Питание от охлаждения, трансформатор 24 В переменного тока
Rh Красный Питание от тепла, трансформатор 24 В переменного тока
C Черный / синий Общий для трансформатора 24 В перем. Тока
W Белый Реле первичного теплового элемента
E Коричневый Реле аварийного нагрева
Y Желтый Первичное реле вызова охлаждения
Y2 Желтый Реле вторичного охлаждения
G Зеленый Реле вентилятора
O Оранжевый Реле переключения на реле охлаждения
B Синий Переключающее реле на тепловое реле
A Нагрев и охлаждение активны для любого реле
L Лампа аварийного нагрева
X Лампа неисправности системы
P Контрольная лампа размораживания
Маркировка Код цвета провода Описание

Существует множество типов проводов для термостатов.Основное различие между ними – это количество цветных проводов. Системы HVAC с большим количеством функций нуждаются в большем количестве проводов для связи с термостатом и от него.

Самый распространенный – 18/5 (5 прядей, 18 калибр). 5 жилок обеспечивают достаточное количество функций для современного термостата. Наиболее распространенным преимуществом наличия 5 проводников является использование общего провода, известного как провод c. Я обнаружил, что лучшее место для покупки провода термостата – это Amazon. Прочтите отзывы и найдите лучшие цены на Amazon.com.

Для простых систем обогрева достаточно двухжильного провода. Многоступенчатые системы могут потребовать до 8 проводов из-за большого количества коммуникаций, необходимых между термостатом и устройством обработки воздуха или печью.

Выбор подходящего калибра: 18 или 20

Провод термостата калибра 18 рекомендуется для любых расстояний до 250 футов. Для более коротких пробегов используйте калибр 20.

Провод термостата использует сигналы низкого напряжения для передачи данных. На большом расстоянии сигналы могут стать слишком слабыми для считывания.Более крупный 18 га. провод помогает передавать данные на большие расстояния.

Зачистка провода термостата

С помощью карманного ножа отрежьте ~ 1/4 ″ цветного покрытия, чтобы обнажить провод. Большинство современных Wi-Fi-термостатов имеют прямое соединение, однако для некоторых по-прежнему требуется небольшая форма крючка на конце.

% PDF-1.5 % 231 0 объект > эндобдж xref 231 75 0000000016 00000 н. 0000002632 00000 н. 0000002734 00000 н. 0000003604 00000 н. 0000003815 00000 н. 0000004186 00000 п. 0000004223 00000 п. 0000004270 00000 н. 0000004317 00000 н. 0000004364 00000 н. 0000004412 00000 н. 0000004458 00000 п. 0000004506 00000 н. 0000004554 00000 н. 0000004602 00000 н. 0000004650 00000 н. 0000004698 00000 н. 0000004746 00000 н. 0000004860 00000 н. 0000007441 00000 н. 0000009642 00000 н. 0000011859 00000 п. 0000013944 00000 п. 0000016207 00000 п. 0000016582 00000 п. 0000016967 00000 п. 0000017079 00000 п. 0000019336 00000 п. 0000022015 00000 н. 0000022183 00000 п. 0000024453 00000 п. 0000027103 00000 п. 0000027293 00000 п. 0000027555 00000 п. 0000027766 00000 н. 0000028273 00000 п. 0000028336 00000 п. 0000028855 00000 п. 0000029268 00000 н. 0000029776 00000 п. 0000030257 00000 п. 0000030767 00000 п. 0000031210 00000 п. 0000031752 00000 п. 0000032030 00000 п. 0000033641 00000 п. 0000033954 00000 п. 0000035587 00000 п. 0000035913 00000 п. 0000037774 00000 п. 0000038093 00000 п. 0000065240 00000 п. 0000065279 00000 п. 0000065599 00000 п. 0000065696 00000 п. 0000065842 00000 п. 0000066073 00000 п. 0000066461 00000 п. 0000066583 00000 п. 0000066729 00000 п. 0000080023 00000 п. 0000085124 00000 п. 0000086151 00000 п. 0000086624 00000 п. 0000087060 00000 п. 00000 00000 п. 0000128958 00000 н. 0000130729 00000 н. 0000130969 00000 н. 0000148604 00000 н. 0000150487 00000 н. 0000153268 00000 н. 0000154996 00000 н. 0000156350 00000 н. 0000001796 00000 н. трейлер ] / Назад 649790 >> startxref 0 %% EOF 305 0 объект > поток h ޜ TKSa 3ݎ K & ch3Ѳ (Hi9stx ۺ f} Q / ~ Ct> AD4IC = 9n] y {8

Как подключить термостат

»Проекты домашних электромонтажных работ
»Домашняя электрическая проводка: Руководство по домашней электропроводке
»Нужна электрическая помощь? Спросите у электрика

Как мне узнать, какие провода подключать к моим новым клеммам термостата? Типовая проводка термостата для обогрева печей HVAC и кондиционирования воздуха, соединения проводов термостата.

Подключение проводов термостата
Вопрос термостата № 1 Я пытаюсь подключить термостат, как мне узнать провода какого цвета для подключения к клеммам?

  • Я покупаю дом, в котором я заметил, что термостат отсутствует и проводка есть, но термостат отсутствует.
  • Я заменил один в моем нынешнем доме и использовал старую проводку термостата, настроенную для новой, и она работает нормально.
  • Термостат, который я хочу установить, является программируемым Honeywell.
  • У меня вопрос, как мне узнать, какие провода идут к каким клеммам, поскольку в инструкциях сказано, что не беспокойтесь о цветах, используйте старый, чтобы установить новый, но старого термостата там нет.

Этот вопрос по электрике пришел от: Сида, домовладельца из Сент-Люси, Флорида.

Дополнительные комментарии: На вашем сайте есть отличные статьи для домовладельцев и новичков.

Термостат Вопрос № 2

  • Я пытаюсь установить термостат Honeywell Lyric T5, но не знаю, какую настройку использовать.Я живу в многоквартирном доме, в котором есть геотермальное отопление и охлаждение, а также тепловой насос. Однако нет проводов O или B, которые должны быть у типичной проводки теплового насоса.
  • У меня есть только провода R, C, G, Y1 и W1. Когда я пошел настраивать термостат как геотермальный тепловой насос, он запросил переключение O / B на нагрев или охлаждение, что ни ко мне не относится.
  • Когда я выбрал O / B on Heat, охлаждение и обогрев работают, но нагрев не отключался даже после того, как температура окружающей среды достигла установленной температуры.Я не понимаю, какая у меня система отопления / охлаждения.

Этот вопрос по электропроводке поступил от Санни, домовладельца из Ванкувера, Канада.

Термостат Вопрос № 3:

  • У меня возник вопрос по печи. Раньше я переключался на умный термостат, но я хочу вернуться на «не умный» термостат, и я забыл о расположении проводки. Системе 1-2 года, к ней подключены только кондиционер и обогреватель.
  • Внутри панели печи есть два пучка, один из которых состоит из двух проводов, а другой – из четырех.Два жгута проводов белого и черного цвета. Жгуты из четырех проводов белого, черного, красного и зеленого цветов.
  • Плата печи имеет 7 разъемов. Это R, Y / Y2, W, Com 24V, G, DHUM и Y1. Подскажите, пожалуйста, какие провода куда подключаются? Также печь Carrier 59SP5A.

Этот вопрос по электропроводке поступил от Роберта из Далласа, штат Техас.

Ответ Дэйва:
Спасибо за вопросы по электрике.

Да, Сид, это немного странно. Цвета проводов и количество проводов обычно такие же, как показано ниже в таблице электрических соединений термостата.

Простое подключение термостата

Применение: Термостат для управления системами отопления, вентиляции и кондиционирования, вентиляции и кондиционирования воздуха.
Уровень квалификации: от среднего до продвинутого. Этот электрический проект лучше всего выполнять лицензированным подрядчиком по электрике или сертифицированным электриком.
Необходимые инструменты: Основные электрические ручные инструменты, включая небольшую отвертку и небольшие приспособления для зачистки проводов.
Расчетное время: зависит от личного опыта и способности работать с инструментами и небольшими проводами термостата.
Меры предосторожности: Определите схему печи или теплового насоса, выключите ее и пометьте примечанием перед тем, как приступить к работе с проводкой термостата.
Устранение неисправностей и тестирование: Большинство термостатов можно проверить с помощью вольт / омметра. Батарею термостата следует проверить и при необходимости заменить.
Примечание. Убедитесь, что вы приобрели термостат на замену с правильным номинальным напряжением.

Электропроводка термостата

Таблица электрических соединений термостата и схема подключения

Термостат Проводка: Куда присоединяются красный и белый провода на новом термостате?

  • Теперь у меня есть термостат, у которого только красный и белый провода, и мне интересно, куда я их положу на свой новый термостат?

Этот вопрос по электропроводке поступил от Сильвестра, домовладельца из Камминга, штат Джорджия.

Пример: типовая проводка термостата для систем отопления, вентиляции и кондиционирования воздуха, печного отопления и кондиционирования воздуха

  • Наиболее распространенные применения термостатов:
    • Термостат кондиционера
    • Термостат отопления
    • Термостат теплового насоса

Типичные цвета проводов термостата и функции
Клемма
Наклейка
Цвет провода Функция / описание
Правая Красный провод
24 В для обогрева
RC Красный провод
24 В для охлаждения
Y1 Желтый провод
Первая ступень охлаждения
Y2 Синий провод
Вторая ступень охлаждения
G Зеленый провод
Серый провод *
Внутренний вентилятор Вентилятор
W1 Белый провод
Первая ступень нагрева
W2 Черный провод
Вторая ступень нагрева
O Оранжевый провод
Тепловой насос
Реверсивный клапан
Режим охлаждения
B Коричневый провод
Тепловой насос
Реверсивный клапан
Узел нагрева
С Коричневый провод ** 24 В, нейтраль
(общий)

* Встречается в некоторых печах марки Carrier.
** Коричневый часто является первым проводом, используемым для общей ветви 24 В, однако чаще всего используются белый, черный и синий.

Типовая схема подключения термостата для печного отопления и кондиционирования воздуха

Наиболее распространенный Термостат Применения:

  • Термостат кондиционера
  • Термостат нагрева печи
Клемма
Наклейка
Цвет провода Функция / описание
R Красный 24 В
B Синий Охлаждение
G Зеленый
Серый *
Вентилятор воздуходувки
Вт Белый Обогрев

ПРИМЕЧАНИЕ. Хотя многие домашние системы отопления и кондиционирования воздуха имеют кабель термостата стандартного типа с проводами с цветовой кодировкой, провода следует идентифицировать, чтобы точно определить назначение каждого провода .

Электропроводка нагревателя и термостата

Пример: электрическая схема термостата

Подробнее о проводке отопления и кондиционирования воздуха

Подключение контура теплового насоса

  • Электропроводка теплового насоса
  • Тепловые насосы используются для отопления и охлаждения. Настенные блоки отлично подходят для офисов, соляриев, пристроек к комнатам, гаражей и используются в номерах отелей и мотелей.


Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В 80
Электропроводка выключателей освещения

Электропроводка 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Как устранить неисправности и отремонтировать электропроводку
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны – никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Термостойкая проводка | AC Service Tech

Наиболее распространенные схемы термостатов

1 термостат нагрева / 1 охлаждение

Печь и кондиционер

Термостат 1 нагрев / 1 охлаждение

Печь и AC

(с цветовой кодировкой)

1 термостат нагрева / 1 охлаждение

Печь (без кондиционера)

1 термостат нагрева / 1 охлаждение

Воздухоочиститель и AC

Термостат теплового насоса

Воздухоочиститель и AC

Термостат теплового насоса

Обработка воздуха и тепловой насос

Термостат теплового насоса

Кондиционер с тепловым насосом, электрическое сопротивление

(Реверсивный клапан работает в режиме охлаждения)

Термостат теплового насоса

Кондиционер с тепловым насосом, электрическое сопротивление

(Реверсивный клапан работает в режиме охлаждения, с цветовой кодировкой)

Термостат теплового насоса

Кондиционер с тепловым насосом, электрическое сопротивление

(Ruud and Rheem, реверсивный клапан с питанием в режиме обогрева)

1 термостат нагрева / 1 охлаждения

Воздухообрабатывающий агрегат, кондиционер отделен от печи, перемычки Rc и R удалены

1 термостат нагрева / 1 охлаждение

Кондиционер, кондиционер и бойлер,

Перемычки Rc и R удалены

Термостат на 750 милливольт

Термобатарея и газовый клапан на 750 МВ

1 термостат нагрева / 1 охлаждение

Воздухообрабатывающий агрегат с резистивным нагревом и переменным током

Термостат теплового насоса

Воздухоочиститель, электрическое сопротивление нагреву и переменный ток

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
