Схема подключения люстры на два выключателя: Как подключить люстру с 2 проводами к выключателю с 2 клавишами?

Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.

Содержание

1. Необходимость прозвонки проводов
2. Подключение люстры на 2 лампочки к двойному выключателю
3. Как подключить люстру на 3 лампочки к двойному выключателю
4. Схема подключения люстры с двойным выключателем на 4 лампочки
5. Подключение люстры к двойному выключателю на 5 лампочек
6. Подключение люстры к двойному выключателю на 6 лампочек
7. Схема подключения 8 рожковой люстры через двойной выключатель
8. Видео по теме

Необходимость прозвонки проводов

Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.

В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.

На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
2. Горят все осветители (обе клавиши включены).
3. Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

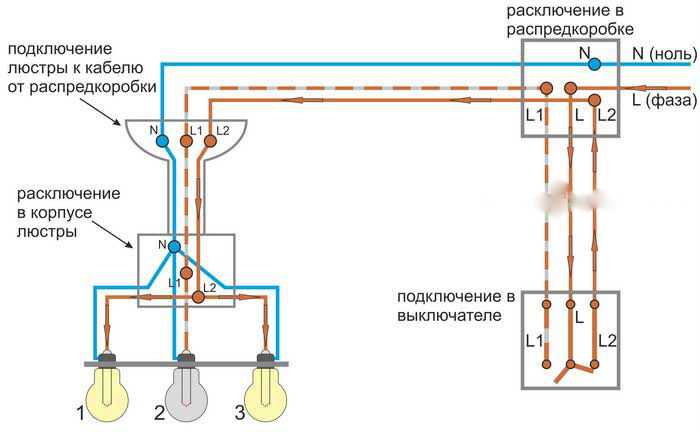

Как подключить люстру на 3 лампочки к двойному выключателю

При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:

1. Произвести подключения к двойному выключателю аналогично предыдущему случаю.
2. Затем один из отходящих от него фазных проводов подключить к одной лампе.
3. Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.

При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.

Возможность управления освещением в комнате в этом случае существенно возрастает.

Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.

При дальнейшем увеличении числа ламп ситуация более усложняется.

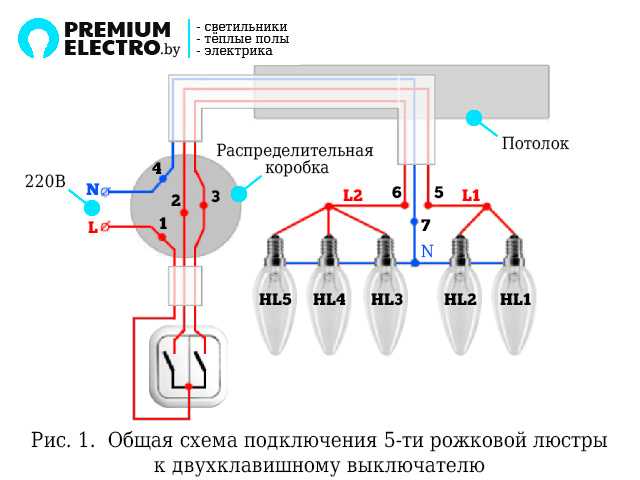

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

• Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
• Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
• Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель  с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

• Одна группа состоит из двух ламп, а 2-я – из 4-х.
• Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Схема подключения 8 рожковой люстры через двойной выключатель

Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:

• 4+4.
• 6+2.
• 5+3.

Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.

Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Содержание

1. Как подключить люстру к двухклавишному выключателю
2. Принцип работы двухклавишного выключателя
3. Можно ли самостоятельно подключить люстру к двойному выключателю
4. Как распознать провода
5. Схема подключения люстры на 2 лампы
6. Подключение света на три лампы с тремя проводами
7. Схема подключения 4 лампочки
8. 5-тирожковая люстра
9. Схема двойного подключения на 6 лампочек
10. Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами
11. Важные советы
12. Полезное видео

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

• клавиш – включаются одновременным нажатием или по одной;
• рамка – снимают во время монтажа;
• клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

1. Включена первая клавиша – горит одна лампа (первая группа).
2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

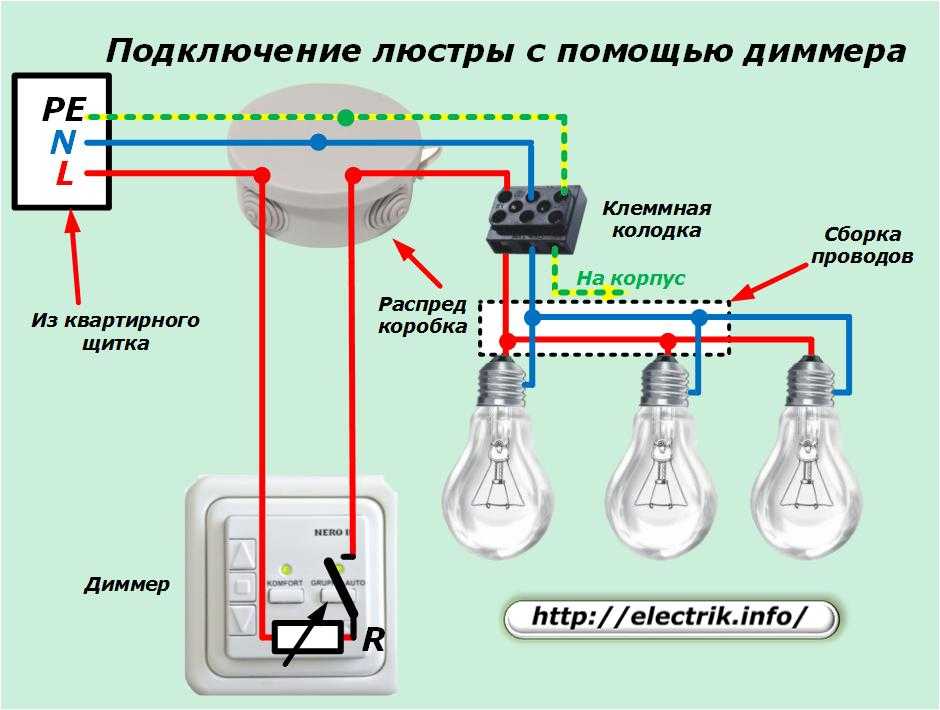

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

1. Используемые инструменты должны иметь заизолированные рукоятки.
2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях.

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

Схема подключения люстры на 2 лампы

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

Подключение света на три лампы с тремя проводами

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
2. Заземление – его сразу можно подсоединить с потолком.
3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

При разделении на группы чтобы в скрутку «ноль» не попала фаза.

5-тирожковая люстра

Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с  фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Важные советы

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

Как подключить выключатели к светильнику люстры

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Конфигурации проводки при подвешивании светильника-люстры
[ad#block] Электрика Вопрос: Я снимаю потолочный вентилятор, который представляет собой комбинацию вентилятора и света, и устанавливаю люстру.

• В настоящее время вентилятор подключен к распределительной коробке с двумя переключателями.
• Один для вентилятора и один для света.
  • У меня вопрос: как лучше всего подключить люстру к одному из выключателей для управления светом и отключить выключатель вентилятора?

Спасибо

История: Скотт, студент из Медфорда, Нью-Йорк.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Скотт.

Цвета проводки большинства бытовых осветительных приборов: черный, белый и оголенный или зеленый заземляющий провод для светильника и проводка от электрической распределительной коробки, однако могут быть несколько комбинаций цветов проводов, о которых следует знать.

Применение: Потолочный или настенный светильник.
Уровень мастерства: от начального до среднего.
Необходимые инструменты: базовая сумка для электриков, ручные инструменты, неалюминиевая лестница и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к светильнику.
Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

• Скотт, лучше всего выбрать любой из двух проводов, который вы хотите использовать.
• Неважно какой, просто закройте тот, который станет запасным, и оставьте его доступным для любых изменений в дальнейшем.
• При желании можно подключить люстру и к черному, и к красному проводу.
• Таким образом, любой из переключателей включит свет.
• Если вы выберете только один провод, не делайте ошибку, отрезая провод только потому, что вы не собираетесь его использовать.
• Просто заизолируйте его и сделайте безопасным.
• Дополнительный переключатель можно не трогать или снять и заменить заглушкой или заглушкой, которая заполнит место, где находился старый переключатель.

Узнать больше о домашней электропроводке

• Электрические распределительные коробки
• Домашнее освещение
• Электрические нормы освещения
• Проводка выключателя освещения
• Схемы подключения
• Электропроводка
