Схема подключения проходных переключателей: Схема подключения проходного выключателя (переключателя)

Содержание

Схема подключения проходного выключателя с 2х мест

При организации освещения может возникнуть необходимость управления источником света с двух отдаленных друг от друга мест — для этого применяется одноклавишный или двухклавишный проходной выключатель. Конструктивно от обычного устройство отличается только лишь наличием дополнительного контакта и схемой подключения, а внешний вид, способы монтажа и крепления абсолютно идентичны.

Применяется, когда, например, существует длинный коридор и необходимо при входе в помещение включить освещение, а затем, преодолев его, выключить свет в другом конце. Аналогично эту же процедуру можно выполнить и в обратном направлении. Проходной выключатель работает только в паре с подобным ему устройством, в отличие от обычного. В качестве управляемого прибора может быть не только светильник, но и другой, в зависимости от условий установки и нужд, электроприбор, но чаще всего все-таки это коммутация цепей освещения.

Содержание

Каков принцип работы проходного выключателя
Схемы подключения различных видов проходных переключателей
- Схема подключения одноклавишного выключателя
- Нюансы схемы подключения двухклавишных проходных выключателей
- Установка и схема подключения трехклавишного проходного выключателя
Практические примеры использования проходных переключателей

Каков принцип работы проходного выключателя

Принцип работы коммутационного устройства заключается в переключении цепей, поэтому его логичнее называть проходным переключателем, нежели выключателем. При нажатии на клавишу подвижный контакт перекидывается с одной клеммы на другую, тем самым замыкая или размыкая электрическую цепь. В связи с этим у переключателя нет четкого положения «Включено» или «Отключено» в одном направлении. На самом корпусе наносятся только стрелочки, указывающие направление положения.

Подключение двух выключателей к одной цепи абсолютно оправданно и необходимо, так как главная задача — управление освещением с двух различных удаленных мест.

Схемы подключения различных видов проходных переключателей

Существует несколько видов таких устройств для раздельного включения одной или нескольких групп светильников.

Главный критерий при выборе нужного выключателя — количество клавиш, которое должно полностью соответствовать числу групп включаемых источников искусственного света.

С развитием технологий появляются на рынке и другие типы таких переключателей, различающихся по типу управления:

клавишные;
сенсорные;
с пультом дистанционного управления.

Принцип их действия и область применения остаются неизменными.

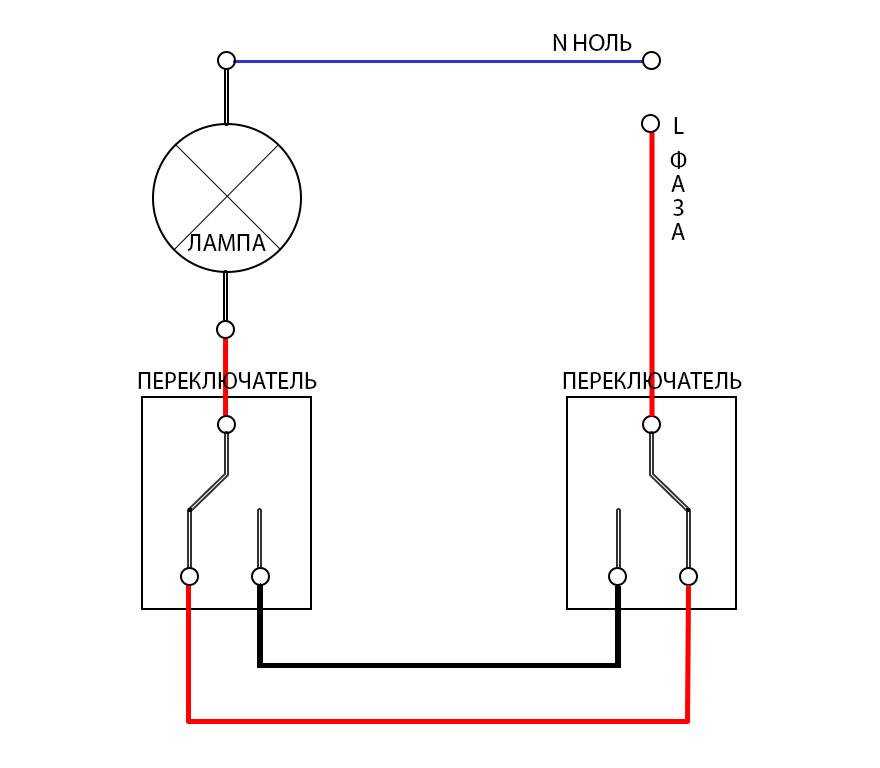

Схема подключения одноклавишного выключателя

Перед тем как приступить непосредственно к монтажу, нужно ознакомиться со схемой подключения и маркировкой выводов.

Чаще всего входная фазная клемма будет подписана буквой «L», а другие два выходных контакта переключателя — цифрами «1» и «2».

В одном из положений контакты замыкают цепь, и через источник света проходит ток, который заставляет его излучать световой поток. Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Если другой человек захочет пройти по тому же освещенному коридору и нажмет на первый, вновь схема перейдет в замкнутую цепь и тем самым включит светильник.

Теперь, разобравшись, как работает схема, можно перейти непосредственно и к самому монтажу. Для этого будет проще воспользоваться так называемой монтажной схемой.

В качестве элемента освещения может служить не только одна лампа или один светильник, а и целая группа источников света, главное — учесть, что рабочий ток не должен превышать величину, указанную на самом выключателе. Общий ток нескольких параллельно подключенных светильников будет равен общей мощности, поделенной на напряжение сети.

Сама процедура монтажа и подключения проходного переключателя почти не отличается от установки обычного, разница только лишь в количестве клемм. В связи с этим к устройству нужно будет проложить не двухжильный, а трехжильный кабель.

Все соединения проводов нужно выполнять в распределительной коробке, что облегчит в дальнейшем поиск неисправности, так как при прокладке провода в стене, то есть скрытым монтажом, проблематичнее будет вынимать его из оштукатуренной стены.

Задача состоит во включении светильника или группы, состоящей из нескольких ламп, с двух мест. Использоваться будет два проходных одноклавишных переключателя. Для последующей безопасной замены вышедших со строя ламп без отключения вводного автомата нужно, чтобы фазный провод подключался непосредственно к входной клемме первого переключателя. Найти его можно с помощью указательной отвертки или специального пробника, который выглядит вот так:

Так называемые выходные клеммы через распределительную коробку соединяются друг с другом согласно схеме, а входной контакт второго выключателя идет на светильник. Нулевой провод сети подсоединяется ко второму выводу лампы или светильника. Осуществить управление из трех мест, задействовав еще один проходной переключатель, не получится — для этого используется перекрестный (перекидной) тип выключателей, устанавливаемый дополнительно.

Если проводка выполняется медным и алюминиевым проводами, соединять их обычной скруткой нельзя. Можно воспользоваться прибором, который разделяет эти два агрессивных по отношению друг к другу металла, соединив их с помощью обычного болтового соединения, где каждый из проводов будет отделен металлической шайбой. Конечно, такой элемент займет много места в распределительной коробке, поэтому рекомендуется по возможности всю проводку выполнять из одного металла, лучше — из меди. Тогда можно обойтись обычной скруткой.

Схема освещения с двумя выключателями с одной клавишей на каждом — самая распространенная для решения такого типа задачи.

Нюансы схемы подключения двухклавишных проходных выключателей

Конструктивно двухклавишный переключатель отличается не только наличием двух клавиш управления, но и двумя входными и четырьмя выходными клеммами. Принцип работы их идентичен с одноклавишным прибором, вот только при нажатии можно замыкать или размыкать цепи отдельных светильников, отличающихся по типу излучающего свет элемента и мощности. Рабочее напряжение питания источников света должно быть одинаковое.

По большому счету, это два одноклавишных проходных переключателя, собранных в одном корпуса.

Монтажная схема выглядит вот так. Видно, что между выходами одинаковых двухклавишных выключателей существуют перемычки, поэтому для их соединения понадобится уже четырехжильный провод.

Если они находятся друг от друга на большом расстоянии, придется существенно повышать стоимость монтажа системы, но в некоторых случаях, когда нужно управлять двумя светильниками, эти затраты абсолютно оправданы. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение. Это можно сделать с помощью обычного маркера или просто купить кабель, провода в котором с разноцветной маркировкой.

Заземляющий провод — надежная защита человека от поражения электрическим током в случае пробоя изоляции на корпусе, поэтому если система питания не оборудована защитным отключением (УЗО), рекомендуется обязательное его использование.

Установка и схема подключения трехклавишного проходного выключателя

Чтобы управлять тремя отдельными светильниками с двух мест, применяется трехклавишный выключатель. Сечение провода каждой из включаемых групп ламп может быть разное, зависит от их мощности. Используются такие переключатели редко, так как нечасто возникает необходимость именно коммутации трех независимых светильников при прохождении темных участков.

Схема подключения аналогична двухклавишному, но здесь присутствует дополнительно еще три контакта, один из которых — вход, а два — выходы фазного провода. Нулевой подсоединяется непосредственно к устройству, излучающему световой поток. Данный переключатель состоит из трех одноклавишных, но только собран в одном компактном корпусе. Для монтажа обязательна маркировка концов проводов, так как их нельзя перепутать.

Практические примеры использования проходных переключателей

Схема проходного выключателя с двух мест может применяться, например, для решения следующих задач:

в длинных коридорах с двумя выходами;
на лестничных площадках;
для организации наружного освещения между двумя расположенными на расстоянии друг от друга зданиями;

у изголовья кровати для управления потолочным освещением, не вставая с постели.

Во всех этих случаях использование проходных переключателей с одной или несколькими клавишами поможет уменьшить расходы на электроэнергию. Количество цепей, а значит, и источников света, зависит от количества клавиш на устройстве.

Для выполнения работ нет необходимости знать особые электротехнические правила и основы электротехники, главное — понимать, где в системе питания фаза, а где — ноль. Подключение проходного выключателя и схема управления освещением с двух мест простые, но нужно четко следовать инструкциям. Для безопасности все работы проводятся только при отключенном питании.

Схема подключения проходного выключателя Schneider

Цвета Unica Quadro

Цвета Unica Top

Для чего обычно необходимо использование перекрестного оборудования с двумя проходными? Как правило, его устанавливают в тех случаях, когда в помещении есть две классификации светильников. Во время его монтажа необходимо сразу отметить основные моменты. Для проведения любых работ предварительно требуется обесточить цепь и найти схему подключения проходных выключателей шнайдер. Переключатели, которые производятся французской фирмой, отличаются качеством, надежностью и большим ассортиментом изделий.

Конструкция
Схема в коробе распределения
Схема соединений

Конструкция

Как правило, выключателей такого типа необходимо устанавливать два – на старте и в конце цепи. Необходимо освободить кабели от изоляции в цепи, которая идет по схеме подключения проходного выключателя шнайдер. Требуется зачистить концы проводов примерно на миллиметр. В некоторых случаях, если в помещении используется малое освещение – например, ночник, необходимо следовать схеме управления освещением из трех точек цепи.

В качестве следующего шага необходимо завести кабели в изделие. В конкретном положении устройство замыкает первый кабель, а в другом положении – второй контакт. Чтобы решить подобные проблемы, можно применять выключатели перекрестного типа. Тогда одна из групп светильников будут управляться посредством одной клавиши, а другая клавиша будет отвечать за вторую группу. При этом схема подключения проходного выключателя schneider будет включать в себя четыре части, как и само изделие. Это функционирующая часть с основой из металла и контактами для кнопочного привода, фиксатор лапок, соединенный с основной пластинок, декоративное оформление в виде рамки, динамическая клавиша из пластика.

После этого необходимо перейти к самому процессу сборки. Присоединять устройства следует такие же способом, как и другое подобное оборудование. Схема проходного выключателя шнайдер приложена к устройству.

В случае, если раньше все функционировало верно, но после замены перестало работать – скорее всего, проблема заключается в расположении проводов в схеме проходного выключателя шнайдер двухклавишного. Существуют варианты переключателей с подсветкой или без нее. Как только провода будут подсоединены к механизму, требуется вставить рабочий блок в установочную коробку, зафиксировать сверху корпус и присоединить клавишу. Когда все части схемы будут подключены, итоговой задачей будет соединить провода в коробе распределения. Стоит отметить, что проходной выключатель шнайдер в схеме подключения требует внимательного обращения.

Схема в коробе распределения

В интернете можно найти рабочую схему подключения перекрестного выключателя шнайдер для управления освещением. Проводится она таким методом: на необходимые места требуется установить конструкции, вывести на них трехжильные провода. Установить светильник или несколько устройств освещений, параллельно их соединяя. От самого оборудования необходимо вывести двухжильный кабель, после чего подвести соединительную коробку.

Схема подключения проходного выключателя в коробе

В схеме подключения проходного выключателя двухклавишного schneider нет ничего сложного. Для подключения не потребуется особых навыков – достаточно будет базовых знаний. Внимательно следите за подключением: если отключение будет происходить не на фазу, а на кабель ноль, то напряжение будет стабильное. Что может быть не только некомфортно при использовании, но и небезопасно.

В схеме должно проводиться подключение до В. При этом требуется соблюдать особенности подобного подключения, применяя для схемы исключительно провода четырехжильного типа. Конструкция для одноклавишного переключателя заключается в кнопке, активирующей действие, рамке для декора, функциональной частью. Выключатели необходимо установить в тех комнатах, где имеются приборы освещения, которые не работают по кабелю питания.

Не сильно отличается схема подключения двухклавишного проходного выключателя шнайдер для электрика. При этом одноклавишный переключатель может быть успешно заменен на двухклавишный. Не важно, какой метод монтажа вы выберите – переключение происходит накрест.

Схема соединений

Все контакты для подключения к вилке имеют протекцию в виде шорок. Нередко встречаются случаи, когда пользователю необходимо установить дублирующие переключатели. Они оснащены тремя контактами вместо двух и способны переводить фазу с одного контакта на остальные.

Качественные изделия могут упростить монтаж оборудования. Необходимо убрать заглушку, находящуюся на корпусе наружного устройства в зависимости от размера применяемой гофрированной трубы. По своему функционалу изделия могут быть механическими, электронными. В первом случае включение происходит по типу клавиши, рычажка, тумблера или шнурка. Во второй тип также входят и переключатели, работающие на дистанционном управлении.

Схема подключения проходного выключателя

Определенная часть деталей в конструкции изготавливается из нержавеющей стали. В качестве декоративной отделки используется безопасный термоустойчивый пластик. Поэтому можно провести замыкание или размыкание нескольких питательных линий одновременно. В случае, если коробки монтажа в вашем помещении сделаны по старому образцу – это не является преградой.

Помимо прочих элементов к распределительной коробке проходит кабель. В определенных моделях, где предусмотрена подсветка выключателя, имеется светодиод. Внимательно проверяйте схему, не надейтесь на то, что общая клемма будет с одним контактом. Это распространенное заблуждение.

Как только все части схемы будут подключены, остается соединить кабели в распределительной коробке. Это завершающая часть работы с монтажом переключателя.

Конечно, невозможно представить дом, в котором отсутствует освещение. Но и не стоит лишний раз рисковать, монтируя переключатели без должных навыков. Если вы делаете это впервые или сомневаетесь в правильности всех алгоритмов, стоит пригласить специалиста для контроля корректности проводимых действий. Тогда вы будете уверены, что сделаете все правильно и безопасно.

Pass & Seymour Схема подключения низковольтного переключателя и реле

Артикул №:: PSL-ПРОВОДКА
Состояние:: Новый
: Обычно доставка занимает 1-2 рабочих дня.

Сопутствующие товары

Недавно просмотренные

Легкие покупки

Нет минимального заказа

Самый большой выбор

Качественные тарелки, сделанные в США

Быстрая доставка

Легкий возврат

Проходной выключатель – схема подключения на 3 точки

Раньше все было проще, мы жили в типовых домах со стандартной сетью электроосвещения.

Мы зашли в комнату, нажали выключатель, загорелся свет, а когда мы ушли, то погасли. Сейчас все чаще в городских квартирах и загородных домах интерьер разрабатывают дизайнеры, и у них может быть такое видение вашего будущего дома, что вопрос управления одними и теми же светильниками из нескольких мест станет очень актуальным. В этом случае на помощь придет проходной выключатель. 3-х точечная схема подключения считается не слишком сложной и в то же время максимально удобной. Поговорим о нем подробнее, когда и где он используется, как самому все подключить и что для этого требуется?

Содержание

Где применить такую схему?
Схема переключения
- Что особенного?
- Что требуется?
Электрическое переключение
Сборник видео

Где применить такую схему?

Проходные выключатели были придуманы для того, чтобы одни и те же осветительные приборы (или их группы), расположенные в длинных коридорах или больших помещениях, можно было подавать и снимать из разных точек.

Схема подключения проходного выключателя ровно из трех мест чаще всего используется при следующих обстоятельствах:

При наличии длинных коридоров, откуда есть выходы в несколько разных комнат или помещений. При входе в такой коридор освещение включается одним выключателем, затем где-то посередине второй, а в конце помещения третий выключатель. С их помощью вы сможете выключить освещение с той точки, где находитесь в данный момент, и не возвращаться для этого в начало коридора.
В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома устанавливается один выключатель, который включает лампы во дворе. А два других устанавливаются на некоторых дворовых постройках (гараж, сарай), дойдя до которых можно выключить освещение.

В многоквартирных трехэтажных домах. При входе на первый этаж включали свет во всем подъезде, поднимались на второй или третий этаж, выключали. В этом случае схема подключения проходных выключателей позволяет значительно сэкономить электроэнергию, ведь часто бывает так, что свет в подъездах горит днем и ночью.
Когда в большой детской комнате несколько спальных мест. Всего установлено три выключателя: один у входа в комнату, два других возле детских кроваток. Войдя в спальню, ребенок включает свет, доходит до своей кровати, ложится в постель и выключает освещение.
В загородных домах с помощью проходного выключателя с трех мест можно управлять освещением лестничных клеток или маршей. Один прибор устанавливается внизу в начале лестницы, при подъеме включает освещение всего марша. Поднявшись на второй этаж, устанавливают еще один выключатель, с помощью которого выключается свет. А третий расположен выше, там, где лестница выходит на чердак, чтобы, поднявшись туда, вы отключили освещение всего марша и не накручивали лишние киловатты, пока будете заниматься своими делами на чердаке.

На самом деле вариантов еще очень много, мы рассмотрели самые популярные, но и из этого понятно, насколько схема подключения проходного выключателя из 3-х мест сделает нашу жизнь комфортнее.

Схема переключения

Что особенного?

Внешне проходное коммутационное устройство выглядит как обычное, но это еще не вы начнете внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, тем самым создавая электрическую цепь или разрывая ее.

У проходного выключателя три контакта – один общий вход и два выхода. Внутри контактной части находится поперечина, которая никогда не находится в промежуточном положении посередине. При нажатии клавиши она переключается на ту или иную цепь, таким образом соединяя общий входной контакт с тем или иным выходом.

Опция тройного управления освещением использует перекрестный переключатель. Особенность его конструкции в том, что имеется четыре точки контакта (два входа и два выхода).

Соединение крестового выключателя всегда выполняется посередине между проходными изоляторами. Одна пара его контактов подключена к отходящим контактам первого проходного устройства, вторая пара соответственно к отходящим контактам другого проходного выключателя.

Имейте в виду, что при подключении выключателей из 3-х разных мест на группу освещения все три коммутационных устройства дублируют действия друг друга. В связи с этим их клавиши не будут иметь четко обозначенных положений «включено», «выключено», каждый раз они могут находиться в разных положениях.

Принцип работы проходных и перекрестных выключателей подробно показан и доступен в видео от Алексея Земскова:

Что требуется?

Для производства электромонтажных работ приобрести следующие материалы:

распределительная коробка;
осветительный прибор;
проходные выключатели – 2 шт.;
перекрестный переключатель;
– 3 шт.;
2-проводная, 3-проводная и 4-проводная.

Также при работе всегда должны быть такие инструменты:

;
;
инструмент для снятия изоляционного слоя с жил провода;
;
для изготовления штроб и отверстий в стенах.

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автоматический выключатель электропитания, проверьте отсутствие напряжения и только после этого приступайте к монтажу и коммутационным действиям с проводкой.

Распределительная коробка должна вмещать пять проводов:

2-жильный – ноль и фаза от питающей сети;
2-жильный – ноль и фаза от осветительного прибора;
3-жильный – от одного проходного выключателя;
3-жильный – от второго проходного выключателя;
4-жильный – от перекрестного выключателя.

Если ваш светильник конструктивно подлежит заземлению, то вам понадобится провод с тремя жилами как для подключения осветительного прибора, так и для питания (фаза, земля и ноль).

Каждое подключение необходимо производить в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выступает промежуточным звеном между питающей сетью и проходными выключателями.

Теперь подключаемся, ничего сложного, главное будьте внимательны:

Сначала нулевой провод от питающей сети соединяется с нулевым жильным проводом, идущим к светильнику.
Подсоедините фазный провод от сети к жиле, идущей к общему входному контакту первого проходного выключателя.
Теперь пара проводов от отходящих контактов первого проходного выключателя подключается к какой-либо одной паре проводов перекрестного устройства.
Абсолютно аналогичное переключение выполняется со вторым проходным выключателем. Его пара проводов от отходящих контактов подключается к оставшейся паре проводов кроссоверного аппарата.
Осталось подключить фазу лампы к жиле общего входящего контакта на втором проходном выключателе.

Выполните соответствующие соединения проводов на контактах выключателей и в патроне лампы (фаза и ноль).

Советуем сначала протестировать работу собранной схемы, а потом только изолировать места скрутки, чтобы точно убедиться, что все сделано правильно. Включите машину от источника питания и проверьте работу выключателей. Любым из трех коммутационных устройств лампа включается и выключается. Все ли работает правильно? Затем закончите работу. Вновь отключите напряжение, заизолируйте изолентой места скрутки, закрепите на переключателях защитные кожухи и кнопки.

Схема подключения осуществляется аналогично двухклавишному проходному выключателю, только в этой ситуации нужно установить два перекидных устройства.

Можно подключить и четвертый выключатель, и пятый в схему управления освещением, тогда можно будет управлять еще большим пространством, например освещением подъезда многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поймете сам принцип на рассмотренной схеме управления из трех мест, то сможете справиться и с большим количеством точек.
