Содержание

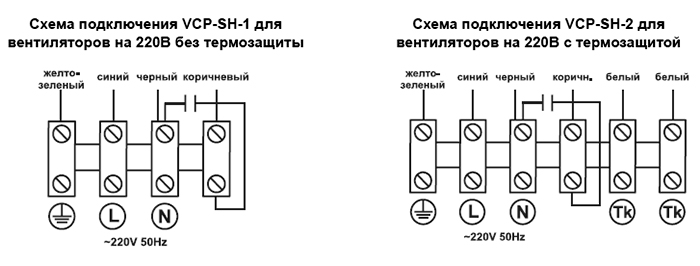

Как подключить вентилятор через конденсатор

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения.

Без конденсаторов электромотор гудит, но не запускается.

  • 1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
  • 3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
  • 2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

  • 1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
  • 3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
  • 2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В

. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше.

А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Затем мотор работает как асинхронный двигатель на основной обмотке. Расчет емкости должен производиться с учетом номинальной мощности ЭД.


Найти требуемую емкость опытным путем — самое правильное решение.

Для запуска электромашины этого типа, может быть использован пусковой резистор. Невозможно точно знать коэффициент мощности и мощность двигателя, а следовательно и силу тока.

Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

При необходимости иметь в процессе эксплуатации большую мощность и КПД применяют схему с рабочим конденсатором — обычно в однофазном конденсаторном двигателе для бытовых нужд небольшой мощности, в пределах 1 кВт.

В этом примере направление вращения, вы уже не измените, какое есть такое и будет.

Подключается все просто, на толстые провода подается в. Они играют роль шунтов, однако действую не мгновенно.

Эти соединения и будут выводами двигателя для подключения к электропитанию. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Подключение

Но тогда параметры элементов цепи, которые зависят от мощности и схемы соединения обмоток будет необходимо менять, что не очень удобно в эксплуатации. Модель с мощностью 3 кВт будет стоить уже около 10 тыс. Подключение производится по этой схеме. Подключение трехфазного двигателя по схеме треугольник Распределительная коробка трехфазного двигателя с положением перемычек для подключения по схеме треугольник В распределительной коробке контакты обычно сдвинуты — напротив С1 не С4, а С6, напротив С2 — С4.

Для возможности работы электродвигателя в однофазной сети вольт необходимо для начала его обмотки переключить на схему треугольник.

Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

Называют их конденсаторными.

Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. Не все трехфазные электродвигатели способны хорошо работать в однофазных сетях, однако большинство из них справляются с этой задачей вполне удовлетворительно — если не считать потери мощности.
Подключение 3-фазного двигателя в сеть 220В через пусковой и рабочий конденсаторы

Навигация по записям

Существуют и другие схемы для подключения двигателя через конденсатор, но эти вопросы рассмотрим в другой раз в другой статье.

Принцип действия и схема запуска


Конденсаторы, которые находятся в цепи, могут быть заряжены. Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД. И во многих случаях электрооборудование приводится в движение трехфазными двигателями.

Если посмотреть на табличку, где через дробь указываются два тока, то это будет меньший из них. Рабочий конденсатор подключен постоянно в цепи обмоток, пусковой через выключатель запуска замыкается кратковременно Установка и подбор компонентов Конденсаторы имеют немалые габариты, поэтому не всегда помещаются во внутреннюю часть борно распределительная коробка на корпусе электродвигателя. Сразу же заниматься расчетами схемы подключения не имеет смысла.

Емкость пускового конденсатора должна быть в 2,5 — 3 раза больше рабочего. Если двигатель легко запускается и мощности его достаточно для работы, то все подобрано правильно. Подключается все просто, на толстые провода подается в.
подключение двигателя 380 на 220 вольт

Для чего нужен конденсатор

Например, если ток равен 1. Подключение трехфазного двигателя к однофазной сети Частота вращения трехфазного двигателя, работающего от однофазной сети, остается почти такой же, как и при его включении в трехфазную сеть.

В качестве кнопки так же можно использовать обычный выключатель. Как правильно подобрать конденсаторы Теоретически предполагается осуществлять расчет необходимой емкости путем деления силы тока на напряжение и полученную величину умножить на коэффициент.

Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. Он включается параллельно рабочему на непродолжительное время пуска электродвигателя. На какой из них разницы нет, направление вращения от этого не зависит.

Мы не будем изменять направление тока в той или иной обмотке. Трехфазные агрегаты на практике получили большее распространение, чем однофазные. Но это напряжение переменного тока, а для выбора конденсаторов надо знать напряжение постоянного тока. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Это тоже одна из разновидностей обмоток. При подключении двигателя к однофазной сети, ток по обмоткам течет, но вращающегося магнитного поля нет, ротор не крутится. Она всегда работает короткое время и служит для запуска двигателя. Напряжение на них может достигать больших значений.

Первая задача решается «прозваниванием» всех проводов тестером замером сопротивления. Принцип действия используется в насосном оборудовании, холодильных установках, воздушных компрессорах и т. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. Статор электродвигателя.

На этом все. Через щели в корпусе внутрь устройства втянуты сторонние вещества.

Коллекторный двигатель же двигатель от стиральной машины подключить очень просто. Тепловое реле отключает обе фазы обмотки, если они нагреваются выше допустимого. Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Были сделаны выводы, что скорость вращения ротора прибора, который используется в качестве генератора, не зависит от напряжения, которое подано на питающую однофазную сеть. Значит, вычислили мы ёмкость и следующим шагом нам надо знать напряжение на конденсаторе.
Как подключить электродвигатель на 220 вольт.

Расчет конденсатора для пуска двигателя, схема подключения

  1. Главная
  2. Электрические машины
  3. org/ListItem”> Конденсатор для пуска двигателя

Тема очень востребованная и вызывающая множество вопросов. Для начала разберемся какие бывают асинхронные электродвигатели переменного тока и в каких случаях применяется подключение через конденсаторы. Затем рассмотрим схемы и формулы для выбора конденсаторов. Задача, которая стоит перед нами в этой статье: подключить трехфазный двигатель к однофазному питанию используя схему с конденсаторами. Для этого будет представлена схема и формулы для выбора значения емкостей конденсаторов.

Двигатели по способу питания делятся на трехфазные и однофазные. Вначале разберемся с подключением через конденсатор трехфазного ЭД.

Коротенько про трехфазные асинхронные электродвигатели

Трехфазные асинхронные электродвигатели получили широкое применение в различных отраслях промышленности, сельского хозяйства, быту. ЭД состоит из статора, ротора, клеммной коробки, щитов с подшипниками, вентилятора и кожуха вентилятора.

Стягивающие шпильки я уже снимать не стал, чтобы добраться до статора с ротором. Но выпирающая часть, на которой сидит вентилятор и есть ротор. Ротор – вращающаяся часть, статор неподвижная (на рисунке его не видно).

Далее посмотрим на клеммник более внимательно. С одной стороны у нас С1-С2-С3, а ниже – С4-С5-С6. Это начала и концы обмоток фаз электродвигателя. У нас имеются три фазы, так как двигатель трехфазный – С1-С4, С2-С5, С3-С6. Также присутствует на фото ржавый болт заземления, он находится в клеммнике сверху слева.

Соединение, которое видно на фотографии называется “звезда”. Я уже писал про звезду и треугольник для трансформаторов – аналогично и при подключении электродвигателей. Сбоку на фотографии я добавил как выглядит схематично звезда для данного электродвигателя и треугольник. Вся разница в расположении перемычек. Их комбинации определяют схему соединения ЭД.

работа трехфазного электродвигателя без одной фазы при постоянной нагрузке

Электродвигатель может работать от однофазной сети и без дополнительных мер и схем. Например, при повреждении одной из фаз. Однако, в данном случае произойдет снижение частоты вращения. Снижение частоты вращения приведет к увеличению скольжения, что в свою очередь вызовет увеличение тока двигателя.

А возрастание тока приведет к нагреву обмоток. При такой ситуации необходимо разгрузить ЭД до 50%. Работа в таком режиме возможна, однако, если двигатель остановится, то повторно пуститься уже не получится.

почему для пуска от однофазной сети используют именно конденсаторы

Повторный пуск не произойдет, так как магнитное поле статора будет пульсирующим и, коротко говоря, из-за направленности определенных векторов в противоположные стороны ротор будет неподвижен. Чтобы двигатель пустился, нам необходимо изменить расположение этих векторов. Для этого и используют элементы, которые сдвигают фазы векторов. Рассмотрим схему, которая реализует эту возможность.

На схеме мы видим, что обмотка разделилась на две ветви – пусковую и рабочую. Пусковая используется с начала пуска до разворота двигателя, затем отключается и используется только рабочая. Для отключения пусковой можно использовать кнопку, например. Нажал и держи пока не развернулся двигатель, а потом отпускай и цепочка разорвана.

Фазосдвигающими элементами могут выступать сопротивления или конденсаторы. Разница в применении тех или иных в форме магнитного поля. И если, говорить проще, то выбирают конденсаторы, так как при одном значении пускового момента, меньший пусковой ток будет при использовании конденсаторов.

А при одинаковых пусковых токах у схем с конденсатором будет больше начальный вращающий момент, то есть движок будет быстрее разгоняться, что несомненно лучше для эксплуатации.

Важно: подключение через конденсаторы производят для двигателей до 1,5кВ. Вычислено, что для более мощных ЭД стоимость емкостных элементов превысит стоимость самого движка, следовательно, их установка является нерентабельной. Хотя, если достать их нахаляву, что в нашем пространстве не редкость, то можно и попробовать.

как подключить электродвигатель через конденсатор

Так как конденсаторы выгоднее во многих смыслах для пуска ЭД, то разберем пару схемок пуска с применением конденсаторов. Для схемы соединения “треугольник” и для схемы соединения “звезда”.

Пусковая ветвь будет использоваться до момента разворота ЭД, рабочая – напротяжении всей работы двигателя.

конденсаторы для запуска электродвигателя

Логично будет далее разобраться, как рассчитать пусковой и рабочий конденсатор для двигателя. Для правильного подбора нам необходимо знать паспортные данные ЭД, или иметь шильду с заводскими значениями.

Существуют различные схемы и в каждой конденсаторы выбираются по своему. Для схем, приведенных выше расчет емкости конденсаторов осуществляется по двум формулам:

схема “звезда”:

Рабочая емкость = 2800*Iном. эд/Uсети

схема “треугольник”:

Рабочая емкость = 4800*Iном/Uсети

Пусковая емкость в обоих случаях принимается равной 2-3 от рабочей.

В формулах выше Iном – это номинальный ток фазы электродвигателя. Если посмотреть на табличку, где через дробь указываются два тока, то это будет меньший из них. Uсети – напряжение питающей сети(~127, ~220). Значит, вычислили мы ёмкость и следующим шагом нам надо знать напряжение на конденсаторе. Для схем приведенных на рисунках выше напряжение на конденсаторе равняется 1,15 от напряжения сети. Но это напряжение переменного тока, а для выбора конденсаторов надо знать напряжение постоянного тока. Тут нам и понадобится небольшая табличка:

Например, напряжение сети ~220, умножаем на 1,15 получаем 253. В таблице смотрим переменка 250 соответствует постоянке 400В для емкости до 2мкФ, или 600В для емкостей 4-10мкФ. Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного.

Далее, зная рабочее напряжение и требуемую емкость подбираем конденсаторы по параметрам: типы и нужное количество. Конденсаторы для пусковой цепи порой так и называются – пусковыми.

Вот так, шаг за шагом, мы разобрали как подключить трехфазный асинхронный электродвигатель в однофазную сеть и что для этого необходимо рассчитать и знать. Существуют и другие схемы для подключения двигателя через конденсатор, но эти вопросы рассмотрим в другой раз в другой статье.

Ремонт вентилятора своими руками

Вентилятором называется устройство, создающее поток воздуха для охлаждения или его циркуляцию для устранения неприятных запахов или удаления вредных веществ. Вентиляторы в быту применяются в качестве:

  • настольных или напольных приборов для создания комфортных условий в жаркое время;
  • вытяжных устройств на кухнях, ванных и санузлах;
  • в компьютерной технике для охлаждения силовых узлов: блока питания, процессора, жестких дисков, а также для вентиляции корпуса;
  • в сварочных инверторах для охлаждения силовых электронных компонентов.

Вентиляторы выходят из строя, но не во всех случаях нужно торопиться с походом в специализированную мастерскую. Стоимость ремонта некоторых изделий иногда соизмерима с затратами на покупку новых. Поэтому целесообразнее попробовать их отремонтировать своими руками.

Ремонт вентилятора своими руками

Признаками неисправности механической части вентилятора являются:

  • посторонние шумы при работе;
  • снижение скорости вращения, при этом вращение вала выключенного прибора рукой происходит с усилием;
  • полная остановка, при которой вращение вала вентилятора рукой невозможно или требует значительных усилий.

К электрическим неисправностям относятся:

  • срабатывание защитных устройств (автоматических выключателей) при включении вентилятора;
  • запахи горелой или перегретой изоляции при работе;
  • снижение скорости вращения при свободном вращении вала выключенного прибора;
  • перебои в работе при изменении режимов.

Несвоевременно устраненные механические неисправности прогрессируют в развитии и приводят к возникновению электротехнических проблем. Длительная работа вентилятора с заклиниванием на валу приводит к перегреву и выходу из строя обмоток электродвигателя. Разболтанный подшипник позволяет валу двигателя совершать перемещения в радиальном направлении, которые приводят к повреждению обмоток статора.

Поэтому при обнаружении признаков неисправности нужно незамедлительно заняться ее устранением.

Устройство настольного вентилятора

Устранение механических неисправностей

Бытовые вентиляторы не имеют в своем составе подшипников качения или им подобных, которые заменяются в случае выхода из строя. В них устанавливают подшипники скольжения, вал вращается во втулках из бронзы. Они навсегда запрессованы в корпус. Но, даже если их оттуда вынуть, то заменить будет нечем. Во поэтому нужно своевременно смазывать такие подшипники. Стоит им некоторое время поработать «на сухую», и зазор между валом и подшипником увеличится. Это приведет к осевому биению вала, в результате – посторонний шум, снижение оборотов и увеличение скорости износа подшипника. Особенно это фатально для компьютерных кулеров.

Для смазки используется машинное масло, но лучше применять веретенное. Если в доме есть швейная машинка, то масло для ее смазки – лучший вариант для подшипников вентиляторов. Для смазки вентилятор нужно разобрать, чтобы добраться до подшипников. У кулеров и некоторых вытяжных вентиляторов достаточно отклеить защитную пленку с одной из сторон.

Смазка подшипников вентилятора

Обратите внимание на наличие загрязнений подшипника. В некоторых случаях придется разобрать узел, почистить его, а затем – собрать и смазать. Не нужно наносить много смазки: подшипнику для нормальной работы достаточно одной-двух капель. Остальное будет разбрызгано по всему корпусу при первом же пуске. Капли масла внутри корпуса неплохо собирают пыль.

Если после смазки все равно наблюдается шум при работе, биение вала, то изделие придется выбросить. Заменить подшипник скольжения не получится.

Устранение неисправностей электрической части вентилятора

При полной остановке вентилятора нужно проверить исправность сетевого шнура и переключателей режима работы. Для этого потребуется мультиметр. Лучший метод проверки шнура питания – измерить напряжение на входном клеммнике вентилятора или в местах подключения шнура к его внутренним элементам. Соблюдайте осторожность при проверке: не касайтесь руками участков, находящихся под напряжением. После проверки сразу же удалите вилку из розетки.

Исправность переключателей проверяют, измеряя их сопротивление в положении «включено». Они могут выйти из строя при частой коммутации. Лучше всего сразу измерить напряжение на электродвигателе, но для этого нужно знать электрическую схему вентилятора. А также – принцип его работы и управления скоростью вращения.

Регулировка оборотов осуществляется переключением выводов от двигателя. В этом случае одна из его обмоток имеет ряд отводов (отпаек), переключением которых изменяется количество витков на статоре. При такой схеме нужно измерять до и после переключателя, чтобы выяснить, исправен ли он. Если напряжение ест, а двигатель не вращается, нужно измерить сопротивление его обмоток. Если прибор показывает обрыв, значит, в неисправности виновен двигатель.

Схема регулировки скорости вентилятора переключением выводов обмотки

Еще один элемент, неисправность которого приводит к остановке вентилятора – это фазосдвигающий конденсатор. В схемах, где он применяется, электродвигатель имеет две обмотки. Одна из них подключена к сети питания напрямую, а другая – через конденсатор, выполняющий сдвиг напряжения на ней по фазе на 90 градусов.

Схема подключения фазосдвигающего конденсатора

При неисправности конденсатора обмотка либо не получает питания, либо сдвига по фазе не происходит. В обоих случаях электродвигатель вращаться не будет. Проверить исправность конденсатора можно мультиметром в режиме измерения сопротивления. При этом нужно выбрать самый большой предел измерений. Конденсатор перед подключением прибора нужно разрядить, замкнув его выводы между собой.

Если в момент касания щупами мультиметра кратковременно появляются показания, а затем он показывает «обрыв», то конденсатор исправен. Если его показания равны нулю или бесконечности и не меняются, то конденсатор вышел из строя и требует замены.

Рабочее напряжение нового конденсатора не должно быть меньше, чем у заменяемого, а емкость – соответствовать исходной. Ее величину рассчитывают применительно к параметрам обмотки электродвигателя, если ее изменить, то угол сдвига фаз будет больше или меньше 90˚, и вентилятор не запустится, либо будет вращаться медленнее.

Внимание, не перепутайте выводы обмоток. Перед отключением отмаркируйте провода и зарисуйте, как они были подключены. Дополнительно сфотографируйте узел перед разборкой.

При обнаружении обрывов обмоток электродвигателя ремонт заканчивается. Можно попробовать отыскать место обрыва или убедиться в том, что обмотка сгорела (на это указывает потемнение цвета изоляции ее проводов). Но перемотка современных бытовых устройств экономически нецелесообразна, а чтобы провести ее в домашних условиях нужно обладать профессиональными навыками обмотчика. Поэтому устройства со сгоревшими электродвигателями можно выкинуть без угрызений совести.

Это же касается неисправностей электронных устройств регулировки оборотов вентиляторов.

Оцените качество статьи:

Как подключить вентилятор 380 на 220

Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети 220в.

Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.

В связи с этим двигатель желательно иметь помощнее.

Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.

Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.

Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.

Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.

Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.

Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд. Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Реверс.

Иногда возникает необходимость менять направление вращения электродвигателя. Такая возможность есть и у двигателей на 380в, используемых в однофазной сети. Для этого нужно сделать так, чтобы конец конденсатора, подключенный к отдельной обмотке, оставался неразрывным, а другой мог перебрасываться с одной обмотки, где подключен «ноль», к другой где — «фаза».

Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Более подробно можно увидеть на рисунке.

Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети 220в.

Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.

В связи с этим двигатель желательно иметь помощнее.

Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.

Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.

Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.

Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.

Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.

Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд. Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Реверс.

Иногда возникает необходимость менять направление вращения электродвигателя. Такая возможность есть и у двигателей на 380в, используемых в однофазной сети. Для этого нужно сделать так, чтобы конец конденсатора, подключенный к отдельной обмотке, оставался неразрывным, а другой мог перебрасываться с одной обмотки, где подключен «ноль», к другой где — «фаза».

Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Более подробно можно увидеть на рисунке.

Практически ежедневно мы сталкиваемся с одним и тем же вопросом от наших клиентов: «как подключить электродвигатель к сети питания?»

Самый простой и надежный способ – обратиться к нормальному электрику и не экономить на этом, т.к. зачастую, пытаясь сэкономить, приглашают «дядю Васю», или других отзывчивых «специалистов», которые рядом, но на самом деле слабо понимают, что происходит.
В лучшем случае, эти «профи» звонят и спрашивают – правильно ли я подключаю. Тут ещё есть шанс не спалить двигатель. Сразу становится понятна квалификация «электрика», когда задают такие вопросы, от которых можно просто впасть в ступор (так как именно этому и учат электриков).

Например:
– зачем шесть контактов в двигателе?
– а почему контактов всего три?
– что такое «звезда» и «треугольник»?
– а почему, когда я подключаю трехфазный насос и ставлю поплавковый выключатель, который рвёт одну фазу, двигатель не останавливается?
– а как измерить ток в обмотках?
– что такое пускатель?
и т.п.

Если ваш электрик задаёт такие вопросы, то нужно его отправить туда, откуда он пришёл. Иначе всё закончится сгоревшим электродвигателем, потерей денег, времени, дорогостоящим ремонтом. Давайте попробуем разобраться в схемах подключения электродвигателя к электропитанию.
Для начала нужно понимать, что существуют несколько популярных типов сетей переменного тока:

1. Однофазная сеть 220 В,
2. Трехфазная сеть 220 В (обычно используется на кораблях),
3. Трехфазная сеть 220В/380В,
4. Трехфазная сеть 380В/660В.
Есть ещё на напряжение 6000В и некоторые другие редкие, но их рассматривать не будем.

В трёхфазной сети обычно есть 4 провода (3 фазы и ноль). Может быть ещё отдельный провод «земля». Но бывают и без нулевого провода.

Как определить напряжение в вашей сети?
Очень просто. Для этого нужно измерить напряжение между фазами и между нулём и фазой.

В сетях 220/380 В напряжение между фазами (U1, U2 и U3) будет равно 380 В, а напряжение между нолём и фазой (U4, U5 и U6) будет равно 220 В.
В сетях 380/660В напряжение между любыми фазами (U1, U2 и U3) будет равно 660В, а напряжение между нулем и фазой (U4, U5 и U6) будет равно 380 В.

Возможные схемы подключения обмоток электродвигателей

Асинхронные электродвигатели имеют три обмотки, каждая из которых имеет начало и конец и соответствует своей фазе. Системы обозначения обмоток могут быть разными. В современных электродвигателях принята система обозначения обмоток U, V и W, а их выводы обозначают цифрой 1 начало обмотки и цифрой 2 – её конец, то есть обмотка U имеет два вывода: U1 и U2, обмотка V – V1 и V2, а обмотка W – W1 и W2.

Однако до сих пор ещё в эксплуатации находятся старые асинхронные двигатели, сделанные во времена СССР и имеющие старую советскую систему маркировки. В них начала обмоток обозначаются C1, C2, C3, а концы – C4, C5, C6. Значит, первая обмотка имеет выводы C1 и C4, вторая – C2 и C5, а третья – C3 и C6.

Обмотки трёхфазных электродвигателей можно подключать по двум различным схемам: звездой (Y) или треугольником (Δ).

Подключение электродвигателя по схеме звезда

Название схемы подключения обусловлено тем, что при соединении обмоток по данной схеме (см. рисунок справа), визуально это напоминает трёхлучевую звезду.

Как видно из схемы подключения электродвигателя, все три обмотки своим одним концом соединены вместе. При таком подключении (сеть 220/380 В), к каждой обмотке отдельно подходит напряжение 220 В, а к двум обмоткам, соединённым последовательно, – напряжение 380 В.

Основным преимуществом подключения электродвигателя по схеме звезда являются небольшие пусковые токи, так как напряжение питания 380 В (межфазное) потребляют сразу 2 обмотки, в отличие от схемы «треугольник». Но при таком подключении мощность питаемого электродвигателя ограничена (главным образом из экономических соображений): обычно по звезде включают относительно слабые электродвигатели.

Подключение электродвигателя по схеме треугольник

Название этой схемы также идёт от графического изображения (см. правый рисунок):

Как видно из схемы подключения электродвигателя – «треугольник», обмотки подключаются последовательно друг к другу: конец первой обмотки соединяется с началом второй и так далее.

То есть к каждой обмотке будет приложено напряжение 380 В (при использовании сети 220/380 В). В этом случае по обмоткам течёт больший ток, по треугольнику обычно включают двигатели большей мощности, чем при соединении по звезде (от 7,5 кВт и выше).

Подключение электродвигателя к трёхфазной сети на 380 В

Последовательность действий такова:

1. Для начала выясняем, на какое напряжение рассчитана наша сеть.
2. Далее смотрим на табличку, которая есть на электродвигателе, она может выглядеть так (звезда Y /треугольник Δ):

3. После идентификации параметров сети и параметров электрического подключения электродвигателя (звезда Y /треугольник Δ), переходим к физическому электрическому подключению электродвигателя.
4. Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы.
Достаточно частая причина выхода из строя электродвигателя – работа на двух фазах. Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других).
Есть 2 способа подключения электродвигателя:
– использование автоматического выключателя или автомата защиты электродвигателя

Эти устройства при включении подают напряжение сразу на все 3 фазы. Мы рекомендуем ставить именно автомат защиты электродвигателя серии MS, так как его можно настроить в точности на рабочий ток электродвигателя, и он будет чутко отслеживать его повышение в случае перегрузки. Это устройство в момент пуска даёт возможность некоторое время работать на повышенном (пусковом) токе, не отключая двигатель.
Обычный же автомат защиты требуется ставить с превышением номинального тока электродвигателя, с учётом пускового тока (в 2-3 раза выше номинала).
Такой автомат может отключить двигатель только в случае КЗ или его заклинивания, что часто не обеспечивает нужной защиты.

– использование пускателя

Пускатель представляет собой электромеханический контактор, который замыкает каждую фазу с соответствующей обмоткой электродвигателя.
Привод механизма контактора осуществляется с помощью электромагнита (соленоида).

Устройство электромагнитного пускателя:

Магнитный пускатель устроен достаточно просто и состоит из следующих частей:

(1) Катушка электромагнита
(2) Пружина
(3) Подвижная рама с контактами (4) для подключения питания сети (или обмоток)
(5) Контакты неподвижные для подключения обмоток электродвигателя (сети питания).

При подаче питания на катушку, рама (3) с контактами (4) опускается и замыкает свои контакты на соответствующие неподвижные контакты (5).

Типовая схема подключения электродвигателя с использованием пускателя:

При выборе пускателя следует обращать внимание на напряжение питания катушки магнитного пускателя и покупать его в соответствии с возможностью подключения к конкретной сети (например, если у вас есть только 3 провода и сеть на 380 В, то катушку нужно брать на 380 В, если у вас сеть 220/380 В, то катушка может быть и на 220 В).

5. Проконтролировать, в правильную ли сторону крутится вал.
Если требуется изменить направление вращения вала электродвигателя, то нужно просто поменять местами любые 2 фазы. Это особенно важно при запитывании центробежных электронасосов, имеющих строго определённое направление вращения рабочего колеса

Как подключить поплавковый выключатель к трёхфазному насосу

Из всего вышеописанного становится понятно, что для управления трёхфазным электродвигателем насоса в автоматическом режиме с использованием поплавкового выключателя НЕЛЬЗЯ просто разрывать одну фазу, как это делается с монофазными двигателями в однофазной сети.

Самый простой способ – использовать для автоматизации магнитный пускатель.
В этом случае достаточно поплавковый выключатель встроить последовательно в цепь питания катушки пускателя. При замыкании цепи поплавком будет замыкаться цепь катушки пускателя, и включаться электродвигатель, при размыкании – будет отключаться питание электродвигателя.

Подключение электродвигателя к однофазной сети 220 В

Обычно для подключения к однофазной сети 220В используются специальные двигатели, предназначенные для подключения именно к такой сети, и вопросов с их питанием не возникает, т.к. для этого просто требуется вставить вилку (большинство бытовых насосов оснащены стандартной вилкой Шуко) в розетку

Иногда требуется подключение трехфазного электродвигателя к сети 220 В (если, например, нет возможности провести трехфазную сеть).

Максимально возможная мощность электродвигателя, который можно включить в однофазную сеть 220 В, составляет 2,2 кВт.

Самый простой способ – подключить электродвигатель через частотный преобразователь, рассчитанный на питание от сети 220 В.

Следует помнить, что частотный преобразователь на 220 В, выдает на выходе 3 фазы по 220 В. То есть подключить к нему можно только электродвигатель, который имеет напряжение питания на 220 В трёхфазной сети (обычно это двигатели с шестью контактами в распаячной коробке, обмотки которых можно подключить как по звезде, так и по треугольнику). В данном случае требуется подключение обмоток по треугольнику.

Возможно ещё более простое подключение трехфазного электродвигателя в сеть 220 В с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя приблизительно на 30%. Третья обмотка запитывается через конденсатор от любой другой.

Данный тип подключения мы рассматривать не будем, так как нормально с насосами такой способ не работает (либо при старте двигатель не запускается, либо электродвигатель перегревается из-за снижения мощности).

Использование частотного преобразователя

В настоящее время достаточно активно все стали применять частотные преобразователи для управления частотой вращения (оборотами) электродвигателя.

Это позволяет не только экономить электроэнергию (например, при использовании частотного регулирования насосов для подачи воды), но и управлять подачей насосов объёмного типа, превращая их в дозировочные (любые насосы объёмного принципа действия).

Но очень часто при использовании частотных преобразователей не обращают внимания на некоторые нюансы их применения:

– регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей (50 Гц),
– при увеличении частоты вращения более 65 Гц требуется замена подшипников на усиленные (сейчас с помощью ЧП возможно поднять частоту тока до 400 Гц, обычные подшипники просто разваливаются на таких скоростях),
– при уменьшении частоты вращения встроенный вентилятор электродвигателя начинает работать неэффективно, что приводит к перегреву обмоток.

Из-за того, что не обращают внимания при проектировании установок на такие «мелочи», очень часто электродвигатели выходят из строя.

Для работы на низкой частоте ОБЯЗАТЕЛЬНО требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя.

Вместо крышки вентилятора устанавливается вентилятор принудительного охлаждения (см. фото). В этом случае, даже при снижении оборотов вала основного двигателя,
дополнительный вентилятор обеспечит надёжное охлаждение электродвигателя.

Мы имеем большой опыт модернизации электродвигателей для работы на низкой частоте.
На фото можно видеть винтовые насосы с дополнительными вентиляторами на электродвигателях.

Данные насосы используются в качестве дозирующих насосов на пищевом производстве.

Надеемся, что данная статья поможет вам правильно подключить электродвигатель к сети самостоятельно (ну или хотя бы понять, что перед вами не электрик, а «специалист широкого профиля»).

Схема подключения, подбор и расчёт пускового конденсатора



Выход из строя конденсаторов в цепи компрессора кондиционеров случается не так уж и редко. А зачем вообще нужен конденсатор и для чего он там стоит?

Бытовые кондиционеры небольшой мощности в основном питаются от однофазной сети 220 В. Самые распространённые двигатели которые применяют в кондиционерах такой мощности- асинхронные со вспомогательной обмоткой, их называют двухфазные электродвигатели или конденсаторные.

В таких двигателях две обмотки намотаны так, что их магнитные полюсы расположены под углом 90 град. Эти обмотки отличаются друг от друга количеством витков и номинальными токами, ну соответственно и внутренним сопротивлением. Но при этом они рассчитаны так что при работе они имеют одинаковую мощность.

В цепь одной из этих обмоток, её производители обозначают как стартовую(пусковую), включают рабочий конденсатор, который постоянно находится в цепи. Этот конденсатор ещё называют фазосдвигающим, так как он сдвигает фазу и создаёт круговое вращающееся магнитное поле. Рабочая или основная обмотка подключена напрямую к сети.



Схема подключения пускового и рабочего конденсатора



Рабочий конденсатор постоянно включён в цепь обмотки  через  него протекает ток равный току в рабочей обмотке. Пусковой конденсатор подключается на время запуска компрессора – не более 3 секунд (в современных кондиционерах используется только рабочий конденсатор, пусковой не используется)





Расчёт ёмкости и напряжения рабочего конденсатора



Расчёт сводится к подбору такой емкости, чтобы при номинальной нагрузке было обеспечено круговое магнитное поле, так как при значении ниже или выше номинального магнитное поле изменяет форму на эллиптическое, а это ухудшает рабочие характеристки двигателя и снижает пусковой момент. В инженерных справочниках приведена формула для расчёта ёмкости конденсатора:



Ср= Isinφ/2πf U n2



I и sinφ –ток и сдвиг фаз между напряжением и током в цепи при вращающемся магнтном поле без конденсатора

f- частота переменного тока

U – напряжение питания

n- коэффициент трансформации обмоток , определяется как соотношение витков обмоток с конденсатором и без него.

Напряжение на конденсаторе рассчитывается по формуле



Uc= U√(1+n2)



Uc -рабочее напряжение конденсатора

U – напряжение питания двигателя

n – коэффициент трансформации обмоток

Из формулы видно, что рабочее напряжение фазосдвигающего конденсатора выше напряжения питания двигателя.

В пособиях по расчёту приводят приближённое вычисление – 70-80 мкФ ёмкости конденсатора на 1 кВт мощности электродвигателя, а номинал напряжения конденсатора для сети 220 В обычно ставят – 450 В.

Также параллельно к рабочему конденсатору подключают пусковой конденсатор на время пуска, примерно на три секунды, после чего срабатывает реле и отключает пусковой конденсатор. В настоящее время в кондиционерах схемы с дополнительным пусковым конденсатором не применяют.

В более мощных кондиционерах используют компрессоры с трёхфазными асинхронными двигателями, пусковые и рабочие конденсаторы для таких двигателей не требуются.



Проверка и замена пускового/рабочего конденсатора

Подключение электродвигателя через конденсатор | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Бытовая техника часто комплектуется таким мотором, как электродвигатель серии АИРЕ. Он представляет собой однофазный силовой агрегат с короткозамкнутым ротором, заниженным пусковым моментом, небольшим КПД и маленькой перегрузочной способностью. Его характеристики существенно ниже, чем у трехфазных двигателей, поэтому любители самодельных станков и оборудования предпочитают использовать подключение электродвигателя через конденсатор к сети 220В. Оно позволяет применить трехфазный двигатель, включив его в обычную бытовую электросеть. Для этого используются пусковые конденсаторы для электродвигателей, включающиеся на период пуска для компенсации обратной составляющей электромагнитного поля. Они имеют небольшие габариты, поэтому следует внимательно отнестись к выбору конденсатора. Определенный состав рабочего электролита, материала прокладки позволит добиться минимального значения тангенса угла потерь и последовательного сопротивления.

Схемы подключения электродвигателя с помощью конденсатора

Трехфазные двигатели отличаются разнообразием вариантов соединения обмоток, поэтому схемы подключения отличаются друг от друга. Самая простоя из них содержит один конденсатор, через который подключаются все обмотки, за исключением фазы двигателя, которая запитывается непосредственно от однофазной сети. В результате фаза сдвигается на +90 градусов, в том случае, если используется катушка индуктивности, то сдвиг происходит на -90 градусов. При этом существует риск, что магнитное поле станет эллиптическим. Чтобы этого не произошло, в схему включается проволочный переменный резистор, подключающийся последовательно к конденсатору. Наиболее популярная схема подключения конденсатора к двигателю – «треугольник», но при ее использовании мощность мотора будет всего 70-755 от номинальной. Поэтому при необходимости приблизить параметры мощности к номинальной применяется схема «звезда», при которой две фазные обмотки подключаются в сеть, а третья через конденсатор к одному из проводов электросети. Выбор конденсатора для электродвигателяОсуществляя подключение электродвигателя через конденсатор, стоит помнить, что на нем напряжение может быть существенно выше напряжения электросети. Действующие нормативы говорят о том, что конденсатор должен выдерживать не менее 20-30 пусков в минуту. Каждый из них должен длиться не менее 2-3 секунд, при этом не допускается никаких перегревов. Как подобрать конденсатор для электродвигателя определенной мощности? Главное, что необходимо учесть, это емкость. Она рассчитывается по довольно простой формуле и равна произведению номинальной мощности электродвигателя на коэффициент, равный 66. зависит емкость от следующих параметров:

  • толщина слоя используемого диэлектрика;
  • площадь обкладки;
  • диэлектрической проницаемости применяемого диэлектрика.

Элементарный расчет демонстрирует, что на каждые 100 Вт мощности потребуется 7 мкФ емкости. Если трехфазный двигатель имеет мощность в 2 кВт, то емкость конденсатора должна равняться 140 мкФ. Можно использовать несколько, параллельно соединенных конденсаторов, способных в итоге обеспечить необходимую суммарную емкость. Размер этого параметра есть на корпусе каждого конденсатора, он закодирован: М1 обозначает, что емкость конденсатора равна 0,1 мкФ. Рабочее напряжение конденсатора не должно превышать напряжение сети более чем в полтора раза. В том случае, когда двигатель запускается под нагрузкой, следует учитывать пусковой момент.

Схема подключения конденсаторов к трехфазному двигателю

На промышленных объектах особых проблем, как подключить электродвигатель, не испытывают, там подводится трехфазная сеть. Работают асинхронные электродвигатели с тремя подключенными обмотками, расположенными по периметру цилиндрического статора. На каждую обмотку подсоединяемого двигателя производятся включения отдельной фазы, схема подключения электродвигателя обеспечивает сдвиг фаз переменного тока, создает крутящий момент, и моторы успешно вращаются.

В случае с бытовыми условиями на жилых объектах в частных домах и квартирах трехфазных электрических линий нет, прокладываются однофазные сети, где напряжение 220 вольт. Поэтому однофазный асинхронный двигатель подключается по другой схеме, требуется устройство с пусковой обмоткой.

Конструкция и принцип работы

Подключают электродвигатель через конденсатор по причине, что одна обмотка на статоре электродвигателя на 220 В с переменным током создает магнитное поле, которое компенсирует свои импульсы за счет смены полярности с частотой 50 Гц. В этом случае движок гудит, ротор остается на месте. Для создания крутящего момента делают дополнительные подсоединения пусковых обмоток, где электрический сдвиг по фазе будет 90° по отношению к рабочей обмотке.

Не путайте геометрические понятия угла расположения с электрическим сдвигом фаз. В геометрическом измерении обмотки в статоре размещаются друг напротив друга.

Чтобы осуществить это технически, конструкция электромотора предусматривает большое количество механических деталей и составляющих электрической схемы:

  • статор с основной и дополнительной обмоткой пуска;
  • короткозамкнутый ротор;
  • борно с группой контактов на панели;
  • конденсаторы;
  • центробежный выключатель и многие другие элементы, показанные выше на рисунке.

Рассмотрим, как подключить однофазный двигатель. С целью смещения фаз последовательно в пусковую обмотку включается конденсатор, при подключении однофазного асинхронного электродвигателя круговое магнитное поле наводит в роторе токи. Совокупность силы полей и токов создают вращающий импульс, прилагаемый к ротору, он начинает вращаться.

Схемы подключения

Варианты подключения двигателя через конденсатор:

  • схема подключения однофазного двигателя с использованием пускового конденсатора;
  • подключение электродвигателя с использованием конденсатора в рабочем режиме;
  • подключение однофазного электродвигателя с пусковым и рабочим конденсаторами.

Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей. В каждом случае есть свои достоинства и недостатки, рассмотрим каждый вариант более подробно.

Схема с пусковым конденсатором

Идея заключается в том, что конденсатор включается в цепь только при пуске, используется пусковая кнопка, которая размыкает контакты после раскрутки ротора, по инерции он начинает вращаться. Магнитное поле основной обмотки поддерживает вращение длительное время. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле.

Поскольку схема кратковременного подключения однофазного двигателя через конденсатор предусматривает кнопку на пружине, которая при отпускании размыкает контакты, это дает возможность экономить, провода пусковой обмотки делают тоньше. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. В некоторых конструкциях ставят центробежный выключатель, который при достижении определенной скорости вращения размыкает контакты.

Схемы и конструкции регулировки скорости вращения и предотвращения перегрузок электродвигателя на автомате могут быть различны. Иногда центробежный выключатель устанавливается на валу ротора или на других элементах, вращающихся от него с прямым соединением, или через редуктор.

Под действием центробежных сил груз оттягивает пружины с контактной пластиной, при достижении установленной скорости вращения замыкает контакты, переключатель реле обесточивает двигатель или подает сигнал на другой механизм управления.

Бывают варианты, когда тепловое реле и центробежный выключатель устанавливаются в одной конструкции. В этом случае тепловое реле отключает двигатель при воздействии критической температуры или усилиями раздвигающегося груза центробежного выключателя.

В связи с особенностями характеристик асинхронного двигателя конденсатор в цепи дополнительной катушки искажает линии магнитного поля, от круглой формы до эллиптической, в результате этого потери мощности увеличиваются, снижается КПД. Пусковые характеристики остаются хорошие.

Схема с рабочим конденсатором

Отличие этой схемы в том, что конденсатор после пуска не отключается, и вторичная обмотка на протяжении всей работы импульсами своего магнитного поля раскручивает ротор. Мощность электродвигателя в этом случае значительно увеличивается, форму электромагнитного поля можно попытаться приблизить от эллиптической формы к круглой подбором емкости конденсатора. Но в этом случае момент пуска более продолжительный по времени, и пусковые токи больше. Сложность схемы заключается в том, что емкость конденсатора для выравнивания магнитного поля подбирается с учетом токовых нагрузок. Если они будут меняться, то и все параметры будут не постоянными, для стабильности формы линий магнитного поля можно установить несколько конденсаторов с различными емкостями. Если при изменении нагрузки включать соответствующую емкость, это улучшит рабочие характеристики, но существенно усложняет схему и процесс эксплуатации.

Комбинированная схема с двумя конденсаторами

Оптимальным вариантом для усреднения рабочих характеристик является схема с двумя конденсаторами — пусковым и рабочим.

Установка и подбор компонентов

Конденсаторы имеют немалые габариты, поэтому не всегда помещаются во внутреннюю часть борно (распределительная коробка на корпусе электродвигателя).

В зависимости от места установки и других условий эксплуатации конденсаторы могут располагаться на внешней стороне двигателя рядом с коробкой расключения. В некоторых случаях конденсаторы выносят в отдельный корпус, расположенный недалеко от электродвигателя.

Величину емкости конденсаторов в идеальном случае с постоянной токовой нагрузкой можно рассчитать, но в большинстве случаев нагрузка нестабильна, и методика расчетов сложная. Поэтому опытные электрики руководствуются статистикой и практическим опытом:

  • для конденсаторов рабочей схемы емкость выбирается 0,75 мкФ на 1 кВт мощности;
  • для пусковых конденсаторов 1,8–2 мкФ на кВт мощности, при этом надо учитывать скачки напряжения в период пуска и остановки — они колеблются в пределах 300–600 В. Поэтому по напряжению конденсатор должен быть как минимум 400 В.

Вообще при выборе схемы и конденсаторов на однофазный двигатель надо руководствоваться назначением двигателя и условиями эксплуатации. Когда нужно быстро раскрутить двигатель, используется схема с пусковым конденсатором. При необходимости иметь в процессе эксплуатации большую мощность и КПД применяют схему с рабочим конденсатором — обычно в однофазном конденсаторном двигателе для бытовых нужд небольшой мощности, в пределах 1 кВт.

Асинхронные трехфазные двигатели, а именно их, из-за широкого распространения, часто приходится использовать, состоят из неподвижного статора и подвижного ротора. В пазах статора с угловым расстоянием в 120 электрических градусов уложены проводники обмоток, начала и концы которых (C1, C2, C3, C4, C5 и C6) выведены в распределительную коробку. Обмотки могут быть соединены по схеме “звезда” (концы обмоток соединены между собой, к их началам подводится питающее напряжение) или “треугольник” (концы одной обмотки соединены с началом другой).

В распределительной коробке контакты обычно сдвинуты – напротив С1 не С4, а С6, напротив С2 – С4.

При подключении трехфазного двигателя к трехфазной сети по его обмоткам в разный момент времени по очереди начинает идти ток, создающий вращающееся магнитное поле, которое взаимодействует с ротором, заставляя его вращаться. При включении двигателя в однофазную сеть, вращающий момент, способный сдвинуть ротор, не создается.

Среди разных способов подключения трехфазных электродвигателей в однофазную сеть наиболее простой – подключение третьего контакта через фазосдвигающий конденсатор.

Частота вращения трехфазного двигателя, работающего от однофазной сети, остается почти такой же, как и при его включении в трехфазную сеть. К сожалению, этого нельзя сказать о мощности, потери которой достигают значительных величин. Точные значения потери мощности зависят от схемы подключения, условий работы двигателя, величины емкости фазосдвигающего конденсатора. Ориентировочно, трехфазный двигатель в однофазной сети теряет около 30-50% своей мощности.

Не все трехфазные электродвигатели способны хорошо работать в однофазных сетях, однако большинство из них справляются с этой задачей вполне удовлетворительно – если не считать потери мощности. В основном для работы в однофазных сетях используются асинхронные двигатели с короткозамкнутым ротором (А, АО2, АОЛ, АПН и др.).

Асинхронные трехфазные двигатели рассчитаны на два номинальных напряжения сети – 220/127, 380/220 и т.д. Наиболее распространены электродвигатели с рабочим напряжением обмоток 380/220В (380В – для “звезды”, 220 – для “треугольника). Большее напряжение для “звезды”, меньшее – для “треугольника”. В паспорте и на табличке двигателей кроме прочих параметров указывается рабочее напряжение обмоток, схема их соединения и возможность ее изменения.

Обозначение на табличке А говорит о том, что обмотки двигателя могут быть подключены как “треугольником” (на 220В), так и “звездой” (на 380В). При включении трехфазного двигателя в однофазную сеть желательно использовать схему “треугольник”, поскольку в этом случае двигатель потеряет меньше мощности, чем при подключении “звездой”.

Табличка Б информирует, что обмотки двигателя подсоединены по схеме “звезда”, и в распределительной коробке не предусмотрена возможность переключить их на “треугольник” (имеется всего лишь три вывода). В этом случае остается или смириться с большой потерей мощности, подключив двигатель по схеме “звезда”, или, проникнув в обмотку электродвигателя, попытаться вывести недостающие концы, чтобы соединить обмотки по схеме “треугольник”.

Начала и концы обмоток (различные варианты)

Самый простой случай, когда в имеющемся двигателе на 380/220В обмотки уже подключены по схеме “треугольник”. В этом случае нужно просто подсоединить токоподводящие провода и рабочий и пусковой конденсаторы к клеммам двигателя согласно схеме подключения.

Если в двигателе обмотки соединены “звездой”, и имеется возможность изменить ее на “треугольник”, то этот случай тоже нельзя отнести к сложным. Нужно просто изменить схему подключения обмоток на “треугольник”, использовав для этого перемычки.

Определение начал и концов обмоток. Дело обстоит сложнее, если в распределительную коробку выведено 6 проводов без указания об их принадлежности к определенной обмотке и обозначения начал и концов. В этом случае дело сводится к решению двух задач (Но прежде чем этим заниматься, нужно попробовать найти в Интернете какую-либо документацию к электродвигателю. В ней может быть описано к чему относятся провода разных цветов.):

  • определению пар проводов, относящихся к одной обмотке;
  • нахождению начала и конца обмоток.

Первая задача решается “прозваниванием” всех проводов тестером (замером сопротивления). Если прибора нет, можно решить её с помощью лампочки от фонарика и батареек, подсоединяя имеющиеся провода в цепь последовательно с лампочкой. Если последняя загорается, значит, два проверяемых конца относятся к одной обмотке. Таким способом определяются три пары проводов (A, B и C на рисунке ниже) относящихся к трем обмоткам.

Вторая задача (определение начала и конца обмоток) несколько сложнее и требует наличия батарейки и стрелочного вольтметра. Цифровой не годится из-за инертности. Порядок определения концов и начал обмоток показан на схемах 1 и 2.

К концам одной обмотки (например, A) подключается батарейка, к концам другой (например, B) – стрелочный вольтметр. Теперь, если разорвать контакт проводов А с батарейкой, стрелка вольтметра качнется в ту или иную сторону. Затем необходимо подключить вольтметр к обмотке С и проделать ту же операцию с разрывом контактов батарейки. При необходимости меняя полярность обмотки С (меняя местами концы С1 и С2) нужно добиться того, чтобы стрелка вольтметра качнулась в ту же сторону, как и в случае с обмоткой В. Таким же образом проверяется и обмотка А – с батарейкой, подсоединенной к обмотке C или B.

В итоге всех манипуляций должно получиться следующее: при разрыве контактов батарейки с любой из обмоток на 2-х других должен появляться электрический потенциал одной и той же полярности (стрелка прибора качается в одну сторону). Теперь остается пометить выводы одного пучка как начала (А1, В1, С1), а выводы другого – как концы (А2, В2, С2) и соединить их по необходимой схеме – “треугольник” или “звезда” (если напряжение двигателя 220/127В).

Извлечение недостающих концов. Пожалуй, самый сложный случай – когда двигатель имеет соединение обмоток по схеме “звезда”, и нет возможности переключить ее на “треугольник” (в распределительную коробку выведено всего лишь три провода – начала обмоток С1, С2, С3) (см. рисунок ниже). В этом случае для подключения двигателя по схеме “треугольник” необходимо вывести в коробку недостающие концы обмоток С4, С5, С6.

Чтобы сделать это, обеспечивают доступ к обмотке двигателя, сняв крышку и, возможно, удалив ротор. Отыскивают и освобождают от изоляции место спайки. Разъединяют концы и припаивают к ним гибкие многожильные изолированные провода. Все соединения надежно изолируют, крепят провода прочной нитью к обмотке и выводят концы на клеммный щиток электродвигателя. Определяют принадлежность концов началам обмоток и соединяют по схеме “треугольник”, подсоединив начала одних обмоток к концам других (С1 к С6, С2 к С4, С3 к С5). Работа по выводу недостающих концов требует определенного навыка. Обмотки двигателя могут содержать не одну, а несколько спаек, разобраться в которых не так-то и просто. Поэтому если нет должной квалификацией, возможно, не останется ничего иного, как подключить трехфазный двигатель по схеме “звезда”, смирившись со значительной потерей мощности.

Схемы подключения трехфазного двигателя в однофазную сеть

Обеспечение пуска. Пуск трехфазного двигателя без нагрузки можно осуществлять и от рабочего конденсатора (подробнее ниже), но если электродвигатель имеет какую-то нагрузку, он или не запустится, или будет набирать обороты очень медленно. Тогда для быстрого пуска необходим дополнительный пусковой конденсатор Сп (расчет емкости конденсаторов описан ниже). Пусковые конденсаторы включаются только на время пуска двигателя (2-3 сек, пока обороты не достигнут примерно 70% от номинальных), затем пусковой конденсатор нужно отключить и разрядить.

Удобен запуск трехфазного двигателя с помощью особого выключателя, одна пара контактов которого замыкается при нажатой кнопке. При ее отпускании одни контакты размыкаются, а другие остаются включенными – пока не будет нажата кнопка “стоп”.

Реверс. Направление вращения двигателя зависит от того, к какому контакту (“фазе”) подсоединена третья фазная обмотка.

Направлением вращения можно управлять, подсоединив последнюю, через конденсатор, к двухпозиционному тумблеру, соединенному двумя своими контактами с первой и второй обмотками. В зависимости от положения тумблера двигатель будет вращаться в одну или другую сторону.

На рисунке ниже представлена схема с пусковым и рабочим конденсатором и кнопкой реверса, позволяющая осуществлять удобное управление трехфазным двигателем.

Подключение по схеме “звезда”. Подобная схема подключения трехфазного двигателя в сеть с напряжением 220В используется для электродвигателей, у которых обмотки рассчитаны на напряжение 220/127В.

Конденсаторы. Необходимая емкость рабочих конденсаторов для работы трехфазного двигателя в однофазной сети зависит от схемы подключения обмоток двигателя и других параметров. Для соединения “звездой” емкость рассчитывается по формуле:

Для соединения “треугольником”:

Где Ср – емкость рабочего конденсатора в мкФ, I – ток в А, U – напряжение сети в В. Ток рассчитывается по формуле:

Где Р – мощность электродвигателя кВт; n – КПД двигателя; cosф – коэффициент мощности, 1.73 – коэффициент, характеризующий соотношение между линейным и фазным токами. КПД и коэффициент мощности указаны в паспорте и на табличке двигателя. Обычно их значение находится в диапазоне 0,8-0,9.

На практике величину емкости рабочего конденсатора при подсоединении “треугольником” можно посчитать по упрощенной формуле C = 70•Pн, где Pн – номинальная мощность электродвигателя в кВт. Согласно этой формуле на каждые 100 Вт мощности электродвигателя необходимо около 7 мкФ емкости рабочего конденсатора.

Правильность подбора емкости конденсатора проверяется результатами эксплуатации двигателя. Если её значение оказалось больше, чем требуется при данных условиях работы, двигатель будет перегреваться. Если емкость оказалась меньше требуемой, выходная мощность электродвигателя будет слишком низкой. Имеет резон подбирать конденсатор для трехфазного двигателя, начиная с малой емкости и постепенно увеличивая её значение до оптимального. Если есть возможность, лучше подобрать емкость измерением тока в проводах подключенных к сети и к рабочему конденсатору, например токоизмерительными клещами. Значение тока должно быть наиболее близким. Замеры следует производить при том режиме, в котором двигатель будет работать.

При определении пусковой емкости исходят, прежде всего, из требований создания необходимого пускового момента. Не путать пусковую емкость с емкостью пускового конденсатора. На приведенных выше схемах, пусковая емкость равна сумме емкостей рабочего (Ср) и пускового (Сп) конденсаторов.

Если по условиям работы пуск электродвигателя происходит без нагрузки, то пусковая емкость обычно принимается равной рабочей, то есть пусковой конденсатор не нужен. В этом случае схема включения упрощается и удешевляется. Для такого упрощения и главное удешевления схемы, можно организовать возможность отключения нагрузки, например, сделав возможность быстро и удобно изменять положение двигателя для ослабления ременной передачи, или сделав для ременной передачи прижимной ролик, например, как у ременного сцепления мотоблоков.

Пуск под нагрузкой требует наличия дополнительной емкости (Сп) подключаемой на время запуска двигателя. Увеличение отключаемой емкости приводит к возрастанию пускового момента, и при некотором определенном ее значении момент достигает своего наибольшего значения. Дальнейшее увеличение емкости приводит к обратному результату: пусковой момент начинает уменьшаться.

Исходя из условия запуска двигателя под нагрузкой близкой к номинальной, пусковая емкость должна быть в 2-3 раза больше рабочей, то есть, если емкость рабочего конденсатора 80 мкФ, то емкость пускового конденсатора должна быть 80-160 мкФ, что даст пусковую емкость (сумма емкости рабочего и пускового конденсаторов) 160-240 мкФ. Но если двигатель имеет небольшую нагрузку при запуске, емкость пускового конденсатора может быть меньше или, как писалось выше, его вообще может не быть.

Пусковые конденсаторы работают непродолжительное время (всего несколько секунд за весь период включения). Это позволяет использовать при запуске двигателя наиболее дешевые пусковые электролитические конденсаторы, специально предназначенные для этой цели (http://www.platan.ru/cgi-bin/qweryv.pl/0w10609.html).

Отметим, что у двигателя подключенного к однофазной сети через конденсатор, работающего без нагрузки, по обмотке, питаемой через конденсатор, идет ток на 20-30% превышающий номинальный. Поэтому, если двигатель используется в недогруженном режиме, то емкость рабочего конденсатора следует уменьшить. Но тогда, если двигатель запускался без пускового конденсатора, последний может потребоваться.

Лучше использовать не один большой конденсатор, а несколько поменьше, отчасти из-за возможности подбора оптимальной емкости, подсоединяя дополнительные или отключая ненужные, последние можно использовать в качестве пусковых. Необходимое количество микрофарад набирается параллельным соединением нескольких конденсаторов, исходя из того, что суммарная емкость при параллельном соединении подсчитывается по формуле: Cобщ = C1 + C1 + . + Сn.

В качестве рабочих используются обычно металлизированные бумажные или пленочные конденсаторы (МБГО, МБГ4, К75-12, К78-17 МБГП, КГБ, МБГЧ, БГТ, СВВ-60). Допустимое напряжение должно не менее чем в 1,5 раза превышать напряжение сети.

Тема очень востребованная и вызывающая множество вопросов. Для начала разберемся какие бывают асинхронные электродвигатели переменного тока и в каких случаях применяется подключение через конденсаторы. Затем рассмотрим схемы и формулы для выбора конденсаторов.

Двигатели по способу питания делятся на трехфазные и однофазные. Вначале разберемся с подключением через конденсатор трехфазного ЭД.

Коротенько про трехфазные асинхронные электродвигатели

Трехфазные асинхронные электродвигатели получили широкое применение в различных отраслях промышленности, сельского хозяйства, быту. ЭД состоит из статора, ротора, клеммной коробки, щитов с подшипниками, вентилятора и кожуха вентилятора.

Стягивающие шпильки я уже снимать не стал, чтобы добраться до статора с ротором. Но выпирающая часть, на которой сидит вентилятор и есть ротор. Ротор – вращающаяся часть, статор неподвижная (на рисунке его не видно).

Далее посмотрим на клеммник более внимательно. С одной стороны у нас С1-С2-С3, а ниже – С4-С5-С6. Это начала и концы обмоток фаз электродвигателя. У нас имеются три фазы, так как двигатель трехфазный – С1-С4, С2-С5, С3-С6. Также присутствует на фото ржавый болт заземления, он находится в клеммнике сверху слева.

Соединение, которое видно на фотографии называется “звезда”. Я уже писал про звезду и треугольник для трансформаторов – аналогично и для электродвигателей. Сбоку на фотографии я добавил как выглядит схематично звезда для данного электродвигателя и треугольник. Вся разница в расположении перемычек. Их комбинации определяют схему соединения ЭД.

работа трехфазного электродвигателя без одной фазы при постоянной нагрузке

Электродвигатель может работать от однофазной сети и без дополнительных мер и схем. Например, при повреждении одной из фаз. Однако, в данном случае произойдет снижение частоты вращения. Снижение частоты вращения приведет к увеличению скольжения, что в свою очередь вызовет увеличение тока двигателя.

А возрастание тока приведет к нагреву обмоток. При такой ситуации необходимо разгрузить ЭД до 50%. Работа в таком режиме возможна, однако, если двигатель остановится, то повторно пуститься уже не получится.

почему для пуска от однофазной сети используют именно конденсаторы

Повторный пуск не произойдет, так как магнитное поле статора будет пульсирующим и, коротко говоря, из-за направленности определенных векторов в противоположные стороны ротор будет неподвижен. Чтобы двигатель пустился, нам необходимо изменить расположение этих векторов. Для этого и используют элементы, которые сдвигают фазы векторов. Рассмотрим схему, которая реализует эту возможность.

На схеме мы видим, что обмотка разделилась на две ветви – пусковую и рабочую. Пусковая используется с начала пуска до разворота двигателя, затем отключается и используется только рабочая. Для отключения пусковой можно использовать кнопку, например. Нажал и держи пока не развернулся двигатель, а потом отпускай и цепочка разорвана.

Фазосдвигающими элементами могут выступать сопротивления или конденсаторы. Разница в применении тех или иных в форме магнитного поля. И если, говорить проще, то выбирают конденсаторы, так как при одном значении пускового момента, меньший пусковой ток будет при использовании конденсаторов.

А при одинаковых пусковых токах у схем с конденсатором будет больше начальный вращающий момент, то есть движок будет быстрее разгоняться, что несомненно лучше для эксплуатации.

Важно: подключение через конденсаторы производят для двигателей до 1,5кВ. Вычислено, что для более мощных ЭД стоимость емкостных элементов превысит стоимость самого движка, следовательно, их установка является нерентабельной. Хотя, если достать их нахаляву, что в нашем пространстве не редкость, то можно и попробовать.

как подключить электродвигатель через конденсатор

Так как конденсаторы выгоднее во многих смыслах для пуска ЭД, то разберем пару схемок пуска с применением конденсаторов. Для схемы соединения “треугольник” и для схемы соединения “звезда”.

Пусковая ветвь будет использоваться до момента разворота ЭД, рабочая – напротяжении всей работы двигателя.

конденсаторы для запуска электродвигателя

Логично будет далее разобраться, как рассчитать пусковой и рабочий конденсатор для двигателя. Для правильного подбора нам необходимо знать паспортные данные ЭД, или иметь шильду с заводскими значениями.

Существуют различные схемы и в каждой конденсаторы выбираются по своему. Для схем, приведенных выше выбор конденсаторов осуществляется по двум формулам:

Рабочая емкость = 2800*Iном.эд/Uсети

Рабочая емкость = 4800*Iном/Uсети

Пусковая емкость в обоих случаях принимается равной 2-3 от рабочей.

В формулах выше Iном – это номинальный ток фазы электродвигателя. Если посмотреть на табличку, где через дробь указываются два тока, то это будет меньший из них. Uсети – напряжение питающей сети(

220). Значит, вычислили мы ёмкость и следующим шагом нам надо знать напряжение на конденсаторе. Для схем приведенных на рисунках выше напряжение на конденсаторе равняется 1,15 от напряжения сети. Но это напряжение переменного тока, а для выбора конденсаторов надо знать напряжение постоянного тока. Тут нам и понадобится небольшая табличка:

Например, напряжение сети

220, умножаем на 1,15 получаем 253. В таблице смотрим переменка 250 соответствует постоянке 400В для емкости до 2мкФ, или 600В для емкостей 4-10мкФ. Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного.

Далее, зная рабочее напряжение и требуемую емкость подбираем конденсаторы по параметрам: типы и нужное количество. Конденсаторы для пусковой цепи порой так и называются – пусковыми.

Вот так, шаг за шагом, мы разобрали как подключить трехфазный асинхронный электродвигатель в однофазную сеть и что для этого необходимо рассчитать и знать. Существуют и другие схемы для подключения двигателя через конденсатор, но эти вопросы рассмотрим в другой раз в другой статье.

Как подключить рабочий конденсатор к двигателю. Качественная проводка 101

На рисунке изображен двигатель Fasco, который я подключил вчера для клиента. Это говорит само за себя. Единственное, чего не хватает на этом рисунке, – это проводка вращения двигателя, представляющая собой желто-фиолетовый провод, который меняет направление двигателя в зависимости от того, какое направление необходимо.

Некоторые из них вращаются по часовой стрелке, а некоторые – против часовой стрелки. Стандартные двигатели PSC, как правило, настраиваются на подключение в любом выбранном вами направлении.Наконец, это зависит от направления вращения двигателя.

Подключение рабочего конденсатора кондиционера воздуха по сравнению с рабочим конденсатором теплового насоса | Как подключить рабочий конденсатор к двигателю

Кроме того, кондиционеры и тепловые насосы в некоторых отношениях различаются. Конденсатор кондиционера обычно работает только летом. При этом конденсатор теплового насоса будет работать и летом, и зимой. Двигатели вентиляторов конденсатора в обоих по существу одинаковые, за исключением того, как они управляются.

Это означает, что они будут подключены к конденсатору по-другому. В проводке двигателя вентилятора конденсатора переменного тока черный провод (отмеченный на электрической схеме), скорее всего, будет идти непосредственно к контактору компрессора.

Кроме того, двигатель вентилятора конденсатора теплового насоса не работает. Электропроводка двигателя вентилятора конденсатора теплового насоса будет немного отличаться. Черный провод (указанный на схеме подключения), скорее всего, будет подключен к плате управления. Эта плата управления является платой управления оттаиванием.Он также управляет двигателем вентилятора конденсатора в тепловом насосе.

Когда тепловой насос переходит в цикл размораживания, двигатель вентилятора конденсатора теплового насоса отключается. Это улучшает и ускоряет цикл размораживания. Кроме того, убедитесь, что вы соблюдаете электрическую схему теплового насоса, чтобы правильно подключить двигатель нового вентилятора конденсатора.

Как подключить рабочий конденсатор к двигателю | Воздуходувки и конденсаторы – Заключение

Пожалуйста, прочтите инструкции для нового двигателя и способы подключения рабочего конденсатора к двигателю.Кроме того, я отвечал на звонки, по которым домовладелец ошибался, потому что не читал простых инструкций. Это обошлось мне дороже, чем если бы они позвонили мне с самого начала.

Конечно, я делаю это постоянно и, вероятно, могу подключить конденсатор к двигателю во сне. Однако, когда я сталкиваюсь с чем-то новым, с чем-то, с чем у меня нет опыта, я останавливаюсь, чтобы прочитать инструкции, поэтому у меня все получается правильно. Кроме того, это хороший совет при подключении конденсатора к двигателю вашей системы отопления, вентиляции и кондиционирования воздуха.Удачи!!!

Наконец, другие ресурсы, которые помогут вам с конденсаторами и двигателями HVAC:

Как подключить рабочий конденсатор к двигателю | Воздуходувки и конденсаторы

Схема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый.Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.


Обычно электронный термостат в Соединенных Штатах питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе с тепловым насосом есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса


Электропроводка термостата теплового насоса – Типичный цвет проводов и схема соединений

Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока подключено к клеммам R и C .Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

К клемме Y подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал будет вызывать необходимость охлаждения помещения, когда заданная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан – это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Следовательно, важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда в системе, которую вы используете, есть реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения.Если реверсивный клапан включен во время работы в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда бывает 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , при установке которой она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только в течение некоторого времени, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал – E .

Обратите внимание на следующие особенности, которые встроены в большинство современных программируемых термостатов теплового насоса.

  • Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.
  • Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.
  • Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает срок его службы.
  • Программируемые дневные и ночные настройки заданной температуры.
  • Настройки выходных и функции понижения для отпуска.
  • Возможность проверять состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуться к домашней странице электропроводки термостата теплового насоса


Как заменить конденсатор в потолочном вентиляторе? 3 способа

Как установить и подключить конденсатор в потолочный вентилятор?

Если вы когда-либо сталкивались с проблемой потолочного вентилятора, такой как гудение, низкая скорость, не работает вентилятор или вентилятор работает, но вентилятор остановлен даже при правильном питании, тогда вы подходящий форум. из наиболее частых причин – неисправный или перегоревший конденсатор вместо неисправных внутренних обмоток, отказ источника питания или заклинивание подшипников.Вы можете проверить и протестировать конденсатор 6 методами, если он неисправен или находится в хорошем состоянии.

Попросту говоря, в потолочном вентиляторе есть однофазный (асинхронный двигатель с расщепленной фазой), где нам нужен пусковой конденсатор, чтобы разделить фазовый угол между пусковой и рабочей обмотками для создания магнитного поля. Конденсатор просто делает это, поскольку он обеспечивает сдвиг опережающей фазы на 90 ° (поскольку через начальную обмотку течет некоторый ток). Таким образом, напряжение на пусковой и бегущей обмотках имеет разность фаз, которая обеспечивает вращающееся магнитное поле, приводящее к вращению ротора двигателя.

Как упомянуто выше и показано на рисунке ниже, в двигателе потолочного вентилятора есть две обмотки, которые известны как основная (рабочая) и вспомогательная (пусковая) обмотки. Нам нужно подключить конденсатор к пусковой обмотке (вспомогательной) последовательно. Нейтраль должна быть соединена с нейтралью. Не забудьте подключить заземляющий провод к правильному заземлению.

Примечание: Цвета проводки в этом руководстве предназначены только для иллюстрации и пояснения i.е. эти цвета, используемые в данном руководстве, предназначены только для ознакомления и не обязательно отражают региональные различия. См. Нижние примечания для цветовых кодов проводки в США и ЕС (NEC и IEC). Кроме того, некоторые производители могут использовать провода разных цветов, при этом следуйте региональной цветовой кодировке или обратитесь к руководству пользователя, чтобы получить четкое объяснение. Если вы все еще не уверены, обратитесь к лицензированному электрику для правильной установки.

Заявление об ограничении ответственности: Эти диаграммы должны использоваться только в качестве руководства. Ответственность за использование этого руководства несет установщик.Компания Electric Technology и автор этого руководства не несут ответственности за травмы, убытки или ущерб, возникшие в результате использования этого руководства. Для правильной установки вы можете обратиться к лицензированному электрику. Внимательно прочтите меры предосторожности в конце этого руководства.

Теперь, если у нас неисправный конденсатор, мы можем заменить его тремя разными способами, как показано ниже.

  • Замена неисправного конденсатора в потолочном вентиляторе.
  • Подключение пускового конденсатора с потолочным вентилятором.
  • Подключение конденсатора 3-в-1 с потолочным вентилятором, переключателем реверса и натяжной цепью.

Связанное сообщение: Как определить размер и количество потолочных вентиляторов в комнате?

Замена неисправного конденсатора в потолочном вентиляторе

Предположим, что простой вентилятор без комплекта освещения необходимо заменить новым рабочим конденсатором того же номинала, следуйте инструкциям ниже:

  • Прежде всего, выключите выключите главный автоматический выключатель в домашнем распределительном щите, чтобы отключить электропитание.
  • Теперь удалите неисправный конденсатор, отрезав точные провода, подключенные к неисправному конденсатору.
  • Замените конденсатор новым, подключив красный (под напряжением) провод (от потолочного вентилятора) к первой клемме конденсатора и подключив синий провод ко второй клемме конденсатора.
  • Подключите красный и синий провод, наденьте гайку для провода и электрический ответвитель и вставьте его в соединитель проводов, как показано на рис. Ниже.
  • Подключите черный (нейтральный) провод потолочного вентилятора ко второму разъему соединителя проводов.
  • Теперь подключите фазу и нейтраль к источнику питания. Включите главный автоматический выключатель, чтобы проверить потолочный вентилятор.

Полезно знать: Не подключайте конденсатор к нейтральному проводу, т.е. подключайте конденсатор только красный и черный (или синий и черный, в зависимости от производителя и руководства пользователя), в противном случае, вместо анти-часов В правильном направлении вентилятор начнет вращаться в обратном направлении, то есть в обратном направлении (по часовой стрелке).

Связанное сообщение:

Подключение пускового конденсатора к потолочному вентилятору

Если у вас возникла проблема с пусковым конденсатором потолочного вентилятора, выполните следующие действия, чтобы установить и подключить новый конденсатор.

  • Отключите основное питание, отключив автоматический выключатель в DB.
  • Снимите перегоревший / неисправный конденсатор с вентилятора, отрезав соответствующие провода.
  • Подключите красный провод к первой клемме нового конденсатора, а вторая клемма должна быть соединена с синим проводом с гайкой для проводов (не забудьте также использовать электрический кран) и подключите к первому слоту соединителя проводов, как показано на рис.
  • Теперь подключите красный (под напряжением) провод от соединителя к регулятору скорости вращения вентилятора или диммерному переключателю вентилятора и к SPST (однополюсному однопроходному или одностороннему переключателю) последовательно.
  • Подключите провод заземления и нейтраль от вентилятора к заземляющему и нейтральному проводу от главного распределительного щита.
  • Включите главный выключатель, чтобы проверить, работает ли вентилятор должным образом.

Связанные сообщения:

Подключение 3-в-1 Потолочный вентилятор Конденсатор с реверсивным переключателем и тяговой цепью

Этот метод немного сложен из-за разных проводов в 3-дюймовом -1, и необходимо соблюдать цветовую кодировку проводки, используемую на схеме подключения (цветовые коды проводки NEC и IEC приведены ниже).Чтобы заменить конденсатор «три в одном» на потолочный вентилятор со встроенным комплектом освещения и переключателем реверса, следуйте приведенным ниже инструкциям.

  • Прежде всего, выключите главный выключатель в бытовой электросети, чтобы отключить основное питание.
  • Подключите зелено-желтый провод заземления к бытовой системе заземления.
  • Теперь удалите ранее установленный конденсатор в потолочном вентиляторе, отрезав красный и серый провода.
  • Сделайте то же самое для выключателя с тяговой цепью, т. Е.отсоедините (серый, коричневый, пурпурный и черный) провода от конденсатора к переключателю тяговой цепи и переключателю реверса потолочного вентилятора.
  • Теперь подключите новый конденсатор 3-в-1, подключив серый провод к слоту 1 в переключателе тянущей цепи, второй серый провод от конденсатора к среднему выводу переключателя реверса.
  • Подсоедините коричневый и фиолетовый провод к гнездам 2 и 3 соответственно в переключателе тягово-сцепного устройства.
  • Подключите оранжевый и розовый провода от вентилятора к пазам 1 и 3 переключателя реверса, как показано на рис.
  • Подключите белый провод в качестве нейтрали от основной платы к вентилятору, среднему разъему переключателя заднего хода и световому комплекту.
  • Подключите черный провод, находящийся под напряжением (фаза или линия), к пазу L переключателя тяговой цепи. Дополнительное соединение через гайку провода к синему проводу от вентилятора к встроенному световому комплекту, как показано на рис.
  • Теперь включите главный распределительный щит, чтобы проверить потолочный вентилятор с помощью переключателя реверса (который используется для изменения направления вращения вентилятора), потяните цепной переключатель для различных скоростей и управления ВКЛ / ВЫКЛ.

Связанное сообщение: Как управлять одной лампой с двух или трех мест?

Цветовые коды проводки NEC и IEC:

Мы использовали красный для Live или фазу , черный для нейтраль и зеленый / желтый для заземления. Вы можете использовать коды конкретных регионов, например I EC – Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В Переменный ток:

  • Черный = Фаза или Линия
  • Белый = Нейтраль
  • Зеленый / Желтый = Заземляющий провод
3232

Однофазный 230 В перем. Тока:

  • Коричневый = Фаза или Линия
  • Синий = Нейтраль
  • Зеленый = 9103 Проводник заземления
  • 32 Как подключить автоматический и ручной переключатель / переключатель (1 и 3 фазы)

    Общие меры безопасности 9 0169
    • Электричество – наш враг, если вы дадите ему шанс убить вас, Помните, они никогда не упустят его.Пожалуйста, прочтите все предостережения и инструкции при выполнении этого руководства на практике.
    • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
    • Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа)
    • Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
    • Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, умеющих обращаться с электричеством.
    • Прочтите все инструкции и предупреждения и строго следуйте им.
    • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
    • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    В приведенном выше руководстве по замене конденсатора потолочного вентилятора мы показали три метода замены неисправного конденсатора потолочного вентилятора и добавим дополнительные руководства по подключению в будущем. Если вы знаете конкретный способ сделать это, сообщите нам об этом в поле для комментариев ниже.

    Похожие сообщения:

    Как работают кондиционеры

    Кондиционеры бывают разных форм и размеров, но все они работают по одной и той же основной предпосылке. Кондиционер обеспечивает холодный воздух в вашем доме или замкнутом пространстве, фактически удаляя тепло и влажность из воздуха в помещении.Он возвращает охлажденный воздух в помещение и передает нежелательное тепло и влажность наружу. Стандартный кондиционер или система охлаждения использует специальный химикат, называемый хладагентом, и имеет три основных механических компонента: компрессор, змеевик конденсатора и змеевик испарителя. Эти компоненты работают вместе, чтобы быстро преобразовать хладагент из газа в жидкость и обратно. Компрессор повышает давление и температуру газообразного хладагента и отправляет его в змеевик конденсатора, где он превращается в жидкость.Затем хладагент возвращается в помещение и попадает в змеевик испарителя. Здесь жидкий хладагент испаряется и охлаждает внутренний змеевик. Вентилятор нагнетает воздух в помещении через холодный змеевик испарителя, где тепло внутри дома поглощается хладагентом. Затем охлажденный воздух циркулирует по дому, а нагретый испарившийся газ отправляется обратно в компрессор. Затем тепло выделяется в наружный воздух, когда хладагент возвращается в жидкое состояние. Этот цикл продолжается до тех пор, пока в вашем доме не будет достигнута желаемая температура.

    Этот чертеж, результат новаторского проекта Уиллиса Кэрриера, был представлен Sackett & Wilhelms 17 июля 1902 года и лег в основу изобретения, которое изменило мир, – первой современной системы кондиционирования воздуха.

    Процесс кондиционирования воздуха

    Во многих домах в Северной Америке используются кондиционеры сплит-системы, которые часто называют «централизованным воздухом». Системы кондиционирования воздуха состоят из ряда компонентов и делают больше, чем просто охлаждают воздух внутри.Они также могут контролировать влажность, качество воздуха и воздушный поток в вашем доме. Поэтому, прежде чем мы ответим на вопрос о том, как работают кондиционеры, будет полезно узнать, что составляет типичную систему.

    Что такое Central Air?

    Типичная система кондиционирования воздуха, часто называемая «центральным кондиционированием воздуха» или «сплит-системой кондиционирования воздуха», обычно включает в себя следующее:

    • термостат, контролирующий работу системы
    • Наружный блок с вентилятором, змеевиком конденсатора и компрессором
    • внутренний блок (обычно печь или фанкойл), в котором находится змеевик испарителя и вентилятор для циркуляции охлажденного воздуха
    • Медная трубка, по которой хладагент течет между внутренним и наружным блоками
    • расширительный клапан, регулирующий количество хладагента, поступающего в змеевик испарителя
    • воздуховод, который позволяет воздуху циркулировать из внутреннего блока в различные жилые помещения и обратно во внутренний блок

    Источник: U.S. Министерство энергетики – Energy Saver 101 Инфографика

    В самом простом описании процесс кондиционирования воздуха включает в себя два действия, которые происходят одновременно: одно внутри дома, а другое вне дома.

    1. Внутри дома (иногда называемый «холодной стороной» системы) теплый воздух в помещении охлаждается, когда он проходит через холодный охлаждающий змеевик, заполненный хладагентом. Тепло из воздуха в помещении поглощается хладагентом, когда хладагент превращается из жидкости в газ.Охлажденный воздух возвращается в дом.
    2. Вне дома (иногда называемый «горячей стороной» системы) газообразный хладагент сжимается перед тем, как попасть в большой змеевик наружного блока. Тепло выделяется наружу, когда хладагент снова превращается в жидкость, и большой вентилятор втягивает наружный воздух через наружный змеевик, отклоняя тепло, поглощаемое из дома.

    Результатом является непрерывный цикл удаления тепла и влажности из воздуха в помещении, возврата холодного воздуха в дом и выхода тепла и влажности из дома.

    Как работает система кондиционирования воздуха – более подробно

    Теперь, когда у вас есть базовое представление о том, как работают кондиционеры, давайте копнем немного глубже и опишем весь процесс работы.

    Термостат, который обычно устанавливается на стене в центре дома, контролирует и регулирует температуру воздуха в помещении. Процесс охлаждения начинается, когда термостат определяет, что температура воздуха необходимо снизить, и посылает сигналы компонентам системы кондиционирования воздуха как внутри, так и снаружи дома, чтобы начать работу.Вентилятор внутреннего блока втягивает горячий воздух из помещения через воздуховоды возвратного воздуха. Этот воздух проходит через фильтры, в которых собирается пыль, пух и другие частицы, переносимые воздухом. Затем отфильтрованный теплый воздух в помещении проходит через холодный змеевик испарителя. По мере того как жидкий хладагент внутри змеевика испарителя превращается в газ, тепло из воздуха в помещении поглощается хладагентом, таким образом охлаждая воздух, проходя через змеевик. Затем вентилятор внутреннего блока нагнетает охлажденный воздух обратно через воздуховоды дома в различные жилые помещения.

    Газообразный хладагент выходит из дома через медную трубку и попадает в компрессор кондиционера снаружи. Думайте о компрессоре как о большом электронасосе. Компрессор сжимает газообразный хладагент и направляет хладагент в змеевик конденсатора наружного блока. Большой вентилятор втягивает наружный воздух через змеевик конденсатора, позволяя воздуху поглощать тепловую энергию из дома и выпускать ее наружу. Во время этого процесса хладагент снова превращается в жидкость.Затем он проходит по медной трубке обратно во внутренний блок, где проходит через расширительное устройство, которое регулирует поток хладагента в змеевик испарителя. Затем холодный хладагент поглощает больше тепла из воздуха в помещении, и цикл продолжается.

    Типы кондиционеров

    Как видите, вопрос «как работают кондиционеры» может привести к очень простому или очень сложному объяснению. То же самое и с описанием типов кондиционеров. А поскольку внутренние жилые помещения бывают самых разных форм и размеров, от сегодняшних новых крошечных домов до микрорайонов площадью 30 000 квадратных футов, системы кондиционирования воздуха также доступны в различных стилях и конфигурациях.Существует три основных типа кондиционера: сплит-система, комплектный кондиционер и бесканальный кондиционер. У каждого из них есть свои специализированные применения, но все они, по сути, делают одно и то же – создают прохладу в вашем доме. Тип системы охлаждения, который лучше всего подходит для вас, зависит от вашего географического положения, размера и физических ограничений вашего дома, а также от того, как вы его используете.

    Кондиционер со сплит-системой

    Сплит-система

    предлагает наиболее распространенный ответ на вопрос «что такое система кондиционирования?» Эти системы включают в себя как внутренний, так и наружный блоки.Внутренний блок, обычно печь или фанкойл, включает змеевик испарителя и нагнетательный вентилятор (кондиционер), который обеспечивает циркуляцию воздуха по всему дому. Наружный блок содержит компрессор и змеевик конденсатора.

    Кондиционеры со сплит-системой

    имеют множество опций, включая базовые одноступенчатые системы, более тихие и более эффективные двухступенчатые системы и самые тихие и энергосберегающие многоступенчатые системы. Кондиционер сплит-системы обеспечивает постоянный и надежный контроль температуры во всем доме.А поскольку в системе используются фильтры в воздухообрабатывающем устройстве для помещений, она может очищать ваш воздух, пока он охлаждает его.

    Кондиционер воздуха в упаковке

    Комплексные системы – это комплексные решения, которые также отвечают на вопрос «что такое система кондиционирования?» Комплексные системы содержат змеевик испарителя, нагнетательный вентилятор, компрессор и змеевик конденсации – все в одном устройстве. Они хорошо работают, когда на чердаке или в чулане недостаточно места для внутреннего блока кондиционера сплит-системы. Они также являются хорошим выбором в тех областях, где предпочтительна установка на крыше.Подобно сплит-системам, комплексные системы забирают теплый воздух из дома через возвратные воздуховоды в секцию змеевика испарителя. Воздух проходит через змеевик испарителя, а более холодный воздух возвращается в дом через приточные воздуховоды. И, как и в сплит-системе, нежелательное тепло отводится наружу через змеевик конденсатора.

    Пакетные системы также предлагают множество вариантов для повышения энергоэффективности. Они доступны в двухступенчатых системах и одноступенчатых системах.Модели с более высокой эффективностью включают многоскоростные нагнетательные вентиляторы. В США упакованные системы наиболее распространены на юге и юго-западе страны.

    Бесконтактный кондиционер

    Бесконтактные системы не считаются системами центрального кондиционирования, поскольку они обеспечивают охлаждение определенных, целевых областей в доме. Они требуют менее инвазивной установки, поскольку, как следует из их названия, они не полагаются на воздуховоды для распределения охлажденного воздуха. Подобно сплит-системам, бесканальные системы включают в себя наружный блок и, по крайней мере, один внутренний блок, соединенные медными трубками для хладагента.В бесканальной системе каждый внутренний блок предназначен для подачи холодного воздуха только в комнату, в которой он установлен. Внутренний блок можно установить на стене, на потолке или на полу. Некоторые бесканальные системы могут включать несколько внутренних блоков, подключенных к одному наружному блоку. Независимо от количества внутренних блоков работа аналогична сплит-системе. Внутренний блок содержит змеевик испарителя и нагнетательный вентилятор, чтобы отводить теплый воздух из комнаты через холодный змеевик испарителя, а затем возвращать более холодный воздух обратно в комнату.Хладагент проходит по медной трубке к наружному блоку, где расположены компрессор и змеевик конденсатора. Тепло изнутри отводится через змеевик наружного конденсатора. Хладагент возвращается во внутренний блок, и цикл продолжается.

    Эти гибкие системы обеспечивают максимальный комфорт в помещениях, где расположены внутренние блоки. Они также действуют как система зонирования, предлагая индивидуальный контроль температуры в каждой отдельной комнате. Например, если вам нужен более прохладный домашний офис, но более теплая спальня, установите блок без воздуховодов в каждой комнате.Теперь вы можете установить разную температуру в каждой зоне в зависимости от ваших потребностей.

    Независимо от того, какой тип системы работает в вашем доме или собственности, знать ответ на вопрос «как работают кондиционеры?» может помочь вам выбрать наиболее разумную систему. И это позволит вам лучше понять, какой выбор предлагает ваш подрядчик по ОВК.

    Устранение неисправностей платы управления HVAC? Как?

    Диагностика неисправности платы управления печи, кондиционера или теплового насоса может показаться сложной, но вот несколько простых советов и процедур, которые немного облегчат эту работу.

    Трудно, а то и невозможно узнать, неисправна ли плата управления, если вы не знаете, как работает система, к которой она подключена. Для печи нужно знать последовательность работы включения тепла. ( Посмотрите наше видео об этом .) Для воздухообрабатывающего агрегата вам необходимо определить, подключен ли агрегат к тепловому насосу или кондиционеру и оснащен ли агрегат электрическими резистивными нагревательными полосами. Если в агрегате есть электрический ленточный обогреватель, то это единственный источник тепла или резервный источник тепла.Если есть проблема с наружным блоком, посмотрите тип платы размораживания и другие компоненты системы.

    Затем, приближаясь к системе HVAC, уделите несколько минут тому, чтобы сосредоточиться на том, с чем вы работаете. Не стесняйтесь потратить некоторое время, чтобы понять, как работает система, взглянув на термостат, наружный блок, внутренний блок и схемы проводки на кожухах блока. Вы можете знать, как в целом работает система, но полезно визуализировать различные части внутри, потому что они могут меняться от единицы к единице.Помните, что плата управления должна управлять этими различными компонентами. Посмотрите на компоненты внутри, и это поможет вам понять, что должна делать плата управления.

    Затем определите, какой тип платы управления находится внутри устройства. В зависимости от системы плата управления может управлять только определенными аспектами системы, а не другими. Например, более ранние печи могут быть оборудованы только платой управления розжигом, но не платой управления вентилятором. Плата, которая управляет как зажиганием, так и вентилятором, называется интегрированной платой управления печью ( См. Это видео на плате IFC ).Плата обработчика воздуха может быть простой платой задержки вентилятора для управления PSC (постоянным разделенным конденсатором). В других случаях плата управления предназначена для управления многоскоростным электродвигателем вентилятора с электронным управлением (ECM). Другие платы могут управлять вентилятором ECM с регулируемой скоростью. Зная тип двигателя вентилятора, это поможет вам определить функцию платы управления. Посмотрите это видео об определении типа электродвигателя вентилятора .

    Каждый раз, когда вы звоните в сервисный центр, найдите время, чтобы изучить и усвоить электрические схемы.Легенда показывает, что обозначают аббревиатуры, схема подключения показывает цветные провода и места их подключения, а схематическая диаграмма показывает электрический путь, чтобы определить, как работает система.

    Настоящий секрет поиска и устранения неисправностей платы управления заключается в том, что не существует официального теста, подтверждающего, что плата управления неисправна. Это больше связано с тем, что плата управления контролирует компоненты должным образом. Когда есть сигнал 24 на клемме W платы управления печи, плата должна обеспечивать питание индукционного двигателя.Когда на клемме G платы присутствует сигнал 24 В, плата должна обеспечивать питание двигателя вентилятора. Если в этих обстоятельствах нет выхода на двигатель, значит, неисправна плата. Однако может возникнуть проблема с размыканием предохранительного выключателя. Обычно это прекращает подачу питания на воспламенитель или нагревательные полоски, но предохранительный выключатель обычно не отключает питание вентилятора. Фактически, часто предохранительное устройство позволяет вентилятору постоянно работать в печи. В этом случае проверьте пределы безопасности, чтобы убедиться, что один из них открыт.Плату управления слишком часто обвиняют в проблеме, хотя на самом деле проблема связана с другим компонентом.

    Если вы подозреваете, что плата неисправна, убедитесь, что вы знаете, как система должна работать. Посмотрите коды состояния светодиодов (если на плате есть). Это может привести к проблеме с компонентом, а не с платой. Посмотрите и понюхайте на плате сгоревший компонент. Проверьте надежность соединения проводов на входах или выходах платы. Я часто обнаруживал, что неплотные соединения проводов приводят к проблемам.Это были соединения проводов термостата, 16-контактные разъемы для электродвигателей воздуходувок с регулируемой скоростью, сильноточные точки подключения электродвигателей, а также ослабленные или потрескавшиеся паяные соединения на плате. Иногда проблема обнаруживается при шевелении разъема провода или самого провода внутри разъема на плате. Убедитесь, что вы находитесь в безопасности и защищаете себя от опасности поражения электрическим током при прохождении тока. Обязательно надевайте резиновые перчатки и обращайтесь с системой осторожно и уважительно.

    Наконец, на плате может быть реле, которое периодически подключается.Точки подключения реле могут быть повреждены из-за протекания через них большого тока. Места подключения реле могут быть сожжены и изъедены. Реле на плате отмечены высокой квадратной рамкой. Под оболочкой ящика находится обычное электрическое реле с катушкой и контактами. Паяные соединения можно исправить в полевых условиях, но из-за неисправного реле на плате плата становится плохой, и замена – единственный быстрый способ запустить систему. Эти реле обычно впаяны в плату, и каждая плата может иметь реле разного размера.Обычно быстрее найти и купить новую плату управления, чем найти и припаять новое реле на плате.

    Сохраняйте хладнокровие при поиске неисправностей в системах и всегда помните, что для доказательства того, что плата управления неисправна, вы должны доказать, что другие компоненты исправны и что внешние факторы, такие как поток воздуха или засорение конденсата, не являются проблемой!

    Ознакомьтесь с нашими бесплатными тестами , чтобы проверить свои знания здесь !

    Ознакомьтесь с нашими бесплатными калькуляторами здесь!

    Инструменты, которые мы используем: www.amazon.com/shop/acservicetech

    Подпишитесь на нас на Facebook, чтобы получить быстрые советы и обновления здесь!

    Ознакомьтесь с нашей книгой и электронной книгой по заправке хладагентом и процедурам обслуживания для кондиционирования воздуха и проверьте свои знания с помощью нашей рабочей книги из 1000 вопросов вместе с ключом ответов! У нас также есть краткие справочные карточки для использования в полевых условиях! Наборы – отличный способ сэкономить и получить более быструю доставку!

    Опубликовано: 23.09.2020 Автор: Крейг Мильаччио

    Об авторе: Крейг – владелец компании AC Service Tech LLC и автор книги «Заправка хладагентом и процедуры обслуживания для кондиционирования воздуха».Крейг – лицензированный преподаватель HVACR, листового металла и обслуживания зданий в штате Нью-Джерси, США. Он также является владельцем подрядного бизнеса HVACR с 15-летним стажем и имеет основную лицензию NJ HVACR. Крейг создает обучающие статьи и видеоролики о HVACR, которые размещаются на https://www.acservicetech.com и https://www.youtube.com/acservicetechchannel и https://www.facebook.com/acservicetech/

    Ceiling Fan Condenser Схема подключения

    Он показывает элементы схемы в виде упрощенных форм, а также силовые и сигнальные соединения между инструментами.Как подключить конденсатор в обмотке вентилятора, часть 3.

    Как мне повторно подключить потолочный вентилятор в обратном направлении? Домой

    Изготовлен из листов кремниевой электротехнической стали и намотан на статор вентилятора из чистой эмалированной медной проволоки 9999, является основной технологией в производстве электрического оборудования. поклонники.

    Схема подключения конденсатора потолочного вентилятора . Схема подключения потолочного вентилятора с конденсатором. Идеи потолка. Схема подключения конденсатора запуска компрессора. Схема подключения электрического контактора.Просмотрите другие вопросы с метками электропроводка потолочный вентилятор электродвигатель или задайте свой вопрос. Это простая иллюстрированная принципиальная схема потолочного вентилятора. Следует отметить, что электрическая схема предназначена для однофазной линии переменного тока 220 В с однофазным двигателем потолочного вентилятора.

    Hunter 3-х скоростной переключатель вентилятора Hunter схема подключения потолочного вентилятора Проводка потолочного вентилятора 2 провода на 3 провода, проводка вентилятора и света установка потолочного вентилятора. Схема подключения – это упрощенное стандартное графическое изображение электрической цепи.Задайте вопрос, заданный 6 лет 4 месяца назад.

    Продолжительность подключения конденсатора потолочного вентилятора. Электропроводка потолочного вентилятора с двумя переключателями. Электропроводка для установки потолочного вентилятора Меня зовут Адольф Рамирез из Тампафлорида от имени экспертной деревни.

    Вот как установить электрическую схему потолочного вентилятора. Новая схема подключения компрессора переменного тока, схема, схема, образец, схема. Как мне подключить потолочный вентилятор, чтобы изменить его направление.

    Этот метод немного сложен из-за разных проводов в конденсаторе 3 в 1, и необходимо соблюдать цветовые коды проводки, используемые на схеме подключения, приведенные ниже.Прошло 8 лет с тех пор, как я в последний раз изучал обслуживание электрооборудования и, честно говоря, не помню схему подключения. Чтобы заменить конденсатор «три в одном» на потолочный вентилятор со встроенным комплектом освещения и переключателем заднего хода, следуйте приведенным ниже инструкциям.

    На приведенной выше схеме подключения конденсатора потолочного вентилятора я показал условную схему обмотки двигателя вентилятора, на которой показаны пусковой ход и общие провода, я соединяю общее проводное соединение с одним соединительным соединителем, а затем я подключаю рабочий провод к другому проводному соединителю, как Я показан на диаграмме выше синей цветной линией.Здесь простой переключатель SPST используется для подачи питания на двигатель вентилятора или нет, а регулятор используется для управления скоростью вентилятора. Сборник 4-х проводных электрических схем выключателя потолочного вентилятора.

    Соединение принципиальной схемы вентилятора с конденсаторной частью 3. Уникальная электрическая схема электрического контактора.

    Как заменить конденсатор в потолочном вентиляторе 3 способа

    Схема подключения потолочного вентилятора 3-проводного конденсатора Электропроводка потолочного вентилятора

    Как повторно подключить потолочный вентилятор в обратном направлении Дом

    Подключение конденсатора потолочного вентилятора

    Потолок Схема подключения конденсатора вентилятора Потолочный вентилятор

    Схема подключения вентилятора к конденсатору, часть 3 Youtube

    Схема подключения конденсатора потолочного вентилятора

    Как заменить конденсатор в потолочном вентиляторе 3 способа

    Схема подключения конденсатора потолочного вентилятора в Bangla Техническое обслуживание In

    Схема подключения потолочного вентилятора

    со схемой подключения конденсатора

    Почему в вентиляторе используется конденсатор Quora

    Как подключить конденсатор к потолку ing Fan Youtube

    Как заменить конденсатор в потолочном вентиляторе 3 способа

    Схема подключения конденсатора потолочного вентилятора Земля Bondhon

    Схема Схема подключения конденсатора потолочного вентилятора Полная версия Hd

    Электропроводка конденсатора потолочного вентилятора Электропроводка потолочного вентилятора

    Электропроводка потолочного вентилятора с красным проводом 7 схем для подключения вентилятора Sm Tech

    Установка потолочного вентилятора Первичная и вторичная обмотка Ke

    Схема электропроводки конденсатора потолочного вентилятора Полная версия Hd

    Как заменить конденсатор в потолочном вентиляторе 3 способа

    651981f Схема подключения конденсатора потолочного вентилятора Библиотека внутренней проводки

    Схема подключения конденсатора потолочного вентилятора Электрическая сеть Онлайн 4u

    Видео о подключении конденсатора настольного вентилятора Dailymotion 9 0003

    4-проводная схема подключения конденсатора потолочного вентилятора

    Схема подключения потолочного вентилятора с конденсатором Схема подключения

    Как заменить конденсатор потолочного вентилятора, заказанный индийским потребителем на YouTube

    Схема подключения конденсатора потолочного вентилятора Полная версия Hd

    4-проводная схема подключения конденсатора Схема 185 Tempt Luxicon Co Home Электропроводка

    Схема двухпроводной электропроводки конденсатора Полная версия Hd Quality

    Схема 2 Электровентилятор Sd Полная версия Hd Quality

    Схема электропроводки двигателя конденсатора переменного тока Конденсатор переменного тока

    Схема подключения потолочного вентилятора Ge 0251 С подключением конденсатора

    Подключение конденсатора потолочного вентилятора на тамильском языке Youtube

    Решения конденсатора потолочного вентилятора Conscious Junkyard

    Красный Черный Белый Синий Что означает каждый провод потолочного вентилятора

    Схема Схема подключения конденсатора Пуск и Работа Полная версия Hd

    Какова роль конденсатора в электротехнике потолочного вентилятора

    Схема подключения конденсатора потолочного вентилятора Электроснабжение

    Как заменить A Конденсатор двигателя потолочного вентилятора Двигатель потолочного вентилятора

    Как подключить конденсатор к потолочному вентилятору Хинди 1080p Hd Youtube

    Схема Схема конденсатора потолочного вентилятора Полная версия HD

    Ремонт потолочного вентилятора Ремонтный ремонт потолочного вентилятора Малайзия Hq

    Нужна помощь в замене двигателя вентилятора конденсатора HVAC 3-проводная схема от старого до 4

    Схема подключения электродвигателя переменного тока Конденсатор Полная версия Hd

    3-проводное подключение потолочного вентилятора Youtube

    2 совета по подключению проводов Таблица вентилятора Mo st Понятный 5 или 6 проводов

    Схема Схема подключения реле потолочного вентилятора Полная версия Качество HD

    Детали подключения потолочного вентилятора

    Схема подключения вентилятора с конденсатором Youtube

    Схема Схема подключения потолочного вентилятора Полная версия Hd

    Подключение потолочного вентилятора Подключение двойного конденсатора в потолке

    Схема 4-проводного вентилятора Данные схемы Предварительно

    Схема подключения трехпроводного двигателя вентилятора Общие схемы подключения

    Подключение потолочного вентилятора Youtube

    Подключение трехпроводного потолочного вентилятора Youtube

    Подключение наружного вентилятора 168 Sour Luxicon Co Home Электрические схемы

    Электрическая схема управления скоростью двигателя регулятора потолочного вентилятора

    Электрическая схема рабочего конденсатора Общая электрическая схема ams

    Wrg 2077 Схема подключения двигателя потолочного вентилятора

    Схема подключения двухскоростного двигателя вентилятора 1 Схема подключения Источник

    Высококачественные конденсаторы потолочного вентилятора по самой низкой цене и двигатель переменного тока

    Схема

    Схема подключения конденсатора потолочного вентилятора Полная версия Hd

    Расчет конденсатора Значения для управления скоростью потолочного вентилятора

    New Tech Конденсатор потолочного вентилятора 3 провода 1 5 мкФ 3 мкФ Amazon Com

    Can T выяснить, как подключить конденсатор к вытяжному вентилятору

    Топ-6 технических неисправностей потолочного вентилятора Hunter

    Потолочный вентилятор

    4-проводная электрическая схема электродвигателя вентилятора конденсатора Общие электрические схемы

    IM Замена переключателя потолочного вентилятора из-за обрыва цепи

    Westinghouse 3 Mfd и 6 5 Mfd Fan Capacito r 7709100 The Home Depot

    Схема подключения осциллирующего вентилятора 112 Sour Luxicon Co Home Wiring

    4-проводная схема подключения потолочного вентилятора

    Почему в вентиляторе используется конденсатор Quora

    Cbb61 Схема 5-проводного конденсатора 1 Схема подключения Источник

    Rr 0700 Как подключить двухпроводной конденсатор к двигателю вентилятора

    Цепь регулятора вентилятора Диммер лампы переменного тока Электронный потолочный вентилятор

    Цветная схема проводки конденсатора переменного тока Лист

    Https Www Beaconlightingtradeclub Com Au Media Airfusion Airlie Инструкция по эксплуатации E27 Socket And Without Light 2013 5 13 Pdf

    3-проводное и 4-проводное подключение двигателя вентилятора конденсатора Школа вентиляции и кондиционирования

    Топ-6 технических неисправностей потолочного вентилятора Hunter

    Конденсатор потолочного вентилятора Вопрос Улучшение дома S tack Exchange

    China Cbb61 450vac Конденсатор 474k Схема подключения потолочного вентилятора

    Wikipedia потолочного вентилятора

    Схема подключения двигателя вентилятора Hunter Получить бесплатное изображение о проводке

    Новый конденсатор потолочного вентилятора Cbb61 4 5uf 6uf 5uf 5 Wire 250v

    9000ia2 Fan Machine

    Как соединить провода потолочного вентилятора с изображениями Wikihow

    Fix My Pansonic F M14c7 Потолочный вентилятор Любые советы Dot Com

    Электропроводка наружного вентилятора 168 Sour Luxicon Co Home Электросхемы

    TC 6457 Схема подключения 2-проводного конденсатора

    3 провода И 4-проводное подключение двигателя вентилятора конденсатора Hvac School

    Конденсатор скорости для вентиляторов Fantasia Потолочные вентиляторы Fantasia

    Почему у вентилятора есть конденсатор? r

    Ремонт потолочного вентилятора Panasonic Часть 2 Ремонт электроники и

    Схема внутренней проводки потолочного вентилятора

    Схема потолочного вентилятора Освещение и потолочные вентиляторы

    Почему для однофазного двигателя требуется конденсатор?

    Как соединить провода потолочного вентилятора с изображениями Wikihow

    Принципиальная схема экспериментального сплит-кондиционера

    Проблема с конденсатором потолочного вентилятора Ремонт Замена Uma Technology

    Как подключить рабочий конденсатор к проводке конденсатора вентилятора двигателя

    % PDF-1.4 % 1 0 obj> эндобдж 2 0 obj> эндобдж 5 0 obj> / ArtBox [12,5 13,0 779,125 599,5] / MediaBox [0,0 0,0 792,0 612,0] / Thumb 38 0 R / TrimBox [0,0 0,0 792,0 612,0] / Ресурсы> / ProcSet [/ PDF / Text] / Свойства> / MC1> >> / ExtGState >>> / Тип / Страница / LastModified (D: 20051012092704-05’00 ‘) >> эндобдж 6 0 obj> эндобдж 7 0 obj> эндобдж 8 0 obj> поток %! PS-Adobe-3.0 %% Создатель: Adobe Illustrator (R) 12.0 %% AI8_CreatorVersion: 12.0,0 %% Для: (MIS) (NORDYNE) %% Заголовок: (710529-0 FS4BF, PSA4BF SS AC WD.eps) %% CreationDate: 12.10.2005, 9:27 %% BoundingBox: 12-599 779-12 %% HiResBoundingBox: 12-598,5 778,625 -12 %% DocumentProcessColors: голубой, пурпурный, желтый, черный % AI5_FileFormat 8.0 % AI12_BuildNumber: 198 % AI3_ColorUsage: Цвет % AI7_ImageSettings: 0 %% CMYKCustomColor: 1 0 0,55 0 (Бирюзовый) %% + 1 0,5 0 0 (синий) %% + 0,5 0,4 0,3 0 (сине-серый) %% + 0,8 0,05 0 0 (Голубое небо) %% + 0.5 0,85 1 0 (коричневый) %% + 1 0,9 0,1 0 (темно-синий) %% + 1 0,55 1 0 (зеленый лес) %% + 0,05 0,2 0,95 0 (золото) %% + 0,75 0,05 1 0 (зеленая трава) %% + 0 0,45 1 0 (оранжевый) %% + 0,15 1 1 0 (красный) %% + 0,45 0,9 0 0 (фиолетовый) %% + 1 1 1 1 ([Регистрация]) % AI3_TemplateBox: 396-306 396-306 % AI3_TileBox: 11,5 -599,26 779,26 -11,5 % AI3_DocumentPreview: Нет % AI5_ArtSize: 792 612 % AI5_RulerUnits: 0 % AI9_ColorModel: 2 % AI5_ArtFlags: 0 0 0 1 0 0 1 0 0 % AI5_TargetResolution: 800 % AI5_NumLayers: 2 % AI9_OpenToView: 33.5 -130,5 1 1130 721 18 1 1 9 101 0 0 1 0 1 0 1 % AI5_OpenViewLayers: 77 %% PageOrigin: 12-598 % AI7_GridSettings: 72 8 72 8 1 0 0,8 0,8 0,8 0,9 0,9 0,9 % AI9_Flatten: 1 % AI12_CMSettings: 00.MS %% EndComments конечный поток эндобдж 9 0 obj> поток %% BoundingBox: 12-599 779-12 %% HiResBoundingBox: 12-598,5 778,625 -12 % AI7_Thumbnail: 128 100 8 %% BeginData: 16726 шестнадцатеричных байтов % 00003300006600009

    CC00330000333300336600339

    CC0033FF % 00660000663300666600669CC0066FF009

    9933009966009999 % 0099CC0099FF00CC0000CC3300CC6600CC9900CCCC00CCFF00FF3300FF66 % 00FF9900FFCC3300003300333300663300993300CC3300FF333300333333 % 3333663333993333CC3333FF3366003366333366663366993366CC3366FF % 339

    99333399663399993399CC3399FF33CC0033CC3333CC6633CC99 % 33CCCC33CCFF33FF0033FF3333FF6633FF9933FFCC33FFFF660000660033 % 6600666600996600CC6600FF6633006633336633666633996633CC6633FF % 6666006666336666666666996666CC6666FF6699933669966669999 % 6699CC6699FF66CC0066CC3366CC6666CC9966CCCC66CCFF66FF0066FF33 % 66FF6666FF9966FFCC66FFFF9

    9

    99

    9900CC9900FF % 9933009933339933669933999933CC9933FF996600996633996666996699 % 9966CC9966FF999

    99339999669999999999CC9999FF99CC0099CC33 % 99CC6699CC9999CCCC99CCFF99FF0099FF3399FF6699FF9999FFCC99FFFF % CC0000CC0033CC0066CC0099CC00CCCC00FFCC3300CC3333CC3366CC3399 % CC33CCCC33FFCC6600CC6633CC6666CC6699CC66CCCC66FFCC9900CC9933 % CC9966CC9999CC99CCCC99FFCCCC00CCCC33CCCC66CCCC99CCCCCCCCCCFF % CCFF00CCFF33CCFF66CCFF99CCFFCCCCFFFFFF0033FF0066FF0099FF00CC % FF3300FF3333FF3366FF3399FF33CCFF33FFFF6600FF6633FF6666FF6699 % FF66CCFF66FFFF9900FF9933FF9966FF9999FF99CCFF99FFFFCC00FFCC33 % FFCC66FFCC99FFCCCCFFCCFFFFFF33FFFF66FFFF99FFFFCC110000001100 % 000011111111220000002200000022222222440000004400000044444444 % 550000005500000055555555770000007700000077777777880000008800 % 000088888888AA000000AA000000AAAAAAAABB000000BB000000BBBBBBBB % DD000000DD000000DDDDDDDDEE000000EE000000EEEEEEEE0000000000FF % 00FF0000FFFFFF0000FF00FFFFFF00FFFFFF % 524C4527FD05F805F827F8F8F827FD05F827FD05F827F800F800F8F8F827 % F8F8F827F8F8F827FD05F805FD52F87D27A827A87D527D7D525252A8277D % F87D7D7DF8F852A87D527DF852A8F8277DA827527D7D27F87D7DF8FF2752 % A8FD52F8527EA87D597D527D27A8527DA87D7D527DF85227F87D5205A8A9 % F87DA8277D27F852527D7D52F8A87D27FF7D53FFFD52F827A87DA8525252 % 7D7D5252527D52A8525200A805F85252F8A87D52A8A8527EF87D52527DA8 % 2752A8A827FD047DFD53F8A827A8057D5252F8A87D7D5227A8277DA8A828 % F859A8A8527D7D7D52A828A87D7D5252277D7D5252FD057DFD68F827FD0F % F800FD58F87D597D537D7D7D527D7D7D527D527D527D527D527D7D7D527D % 537D527D7D7D537D527D527D527D527D7D7D527D527D537D597D527D7D7D % 527D7D7D527D597D527D537D527D537D527D537D527D537D527D537D527D % 537D527D537D527D537D527D537D527D537D527D537D527D7D7D527D7D7D % 527D7D7D537D537D527D537D52A8FFA8A8FFFFA8FFA8A8FD0AFFA8FFFFFF % 7DFD05FFA8A8A8FD08FFA87DFD0AFFA8FD04FFA8FFFFFFA8FD2DFFA8FD05 % FFA8FFFFA87DFD0BFF52277D522752A82752535227FD0452FF525227A8FD % 047D527D525227527D7D525252A8FFA8527D277D5252527D527D52FF2752 % 527D5252527D5252A8FD2BFFA8527DA8A8FF7D7DA8FF7D2727FFA8A9A8A8 % A8FFA8A8FF7D53527D7D7DA87D5252537D7D52527DA87D7D7DA8A87DA87D % 7D527D7D7D527D7D7D527DFFFFFD047D527D527D7D7D527DFF7D597D537D % 597D7DA827A8FD2CFF277D2752522752277D7DFD055227F87DFD05FF847D % FD04FFA8A8A8FD08FFA8A8FFFFFFA8A8FD0DFFA8A8FD14FFA8FD2EFFA8FF % FF7D27FFA8FFA8FFFFFFA8FFA8FFA8FFA8A8FF27272752277D7D52527D27 % 7D2752535252FF275227527D7DF87D275227537DFD4FFFA8A8FD10FFA859 % FD047DA859A8597D7D7D537D52A8FF7E7D5253A8A8A87D52525327A8FD5E % FFA8A8FFA8A87EA8A8FD18FFA8FD62FF7D527D5252A8FD27FFFD05A8FFA8 % FFA8FFFD05A8FFA8FFFD04A8A9FD39FFA8A8FFA8A852525952277D7DA852 % 52527D5252527DFD04527DFD14FF7D7D52F827275220272727F827F827F8 % FD0527F827F852A8A87EA8A8FD34FFA8FFFFA8A87D537D59FD057D537D7D % 7D52FD057D527DA8AFFD05A8FD0DFF7DA87D7D527D7D7D527D5252527D52 % 527D53527D527D7D7D527D527D52A8FD34FFA8A8FF7DA8527D527D287D52 % 52527D527D597D527D5252597DFD0452277D52527DFD0CFFA8A87DFD0552 % 7D52527D597D59527D5252527D527D527D527D527D52527D7D525252FD2E % FFAFFFA8A8A852FD087D527D527D527D7D7D52FD057D525352A87D7D5284 % FD0AFFA8FFA87E7DA87DA8A8A87DA87DA87DA87DA87DA87DA87DA87DFD05 % A87DA87DA87D84A8FD2DFFA8A8FF7DA8527D527D537D527D7D7D527D527D % 527D527D527D7D7D5253527D597D52597DFD5FFF84A8537D7D527D7D7D59 % A8FD047D52847D53527D52FD047D52FD057DA8A8FD2DFF7DA8A8A87DA8A8 % FF84FD0AFF7EA8A8A8FD17FFA8A8FF7DA8527D527D5359527D527D527D52 % 59597D597D527D52527DA8527D527D53597DA87D527DFD2AFF52F8527D7D % 2752277DFD0AFF5252277DFD1AFFA8A87D7D7D527D7D7D527D537D7D7D53 % 7D597D7D7D527D52FD0A7D84527EA8FFA8FFA8FD27FFA8FFA8FFA8A8A8FD % 05FFA9FFFFA884FFA8A8A8FF7DFD15FFA8A8FF7DA85252527D527D537D52 % 7D527D5259527D597D5252A884527D527D525252A85252277D7D52275252 % 277DFD25FFA8FFA8FD09FFA8FFA8FF7D7D27522752527DFD15FFA8FFFFFF % A853537D527D527D527D7D7D527E7D7D527D527D7D7D527D7D7D597D527D % 537D52FD047DFD29FFA8FD05FFAFFD04A8FFA8A8A8FFA8A8A8AFFD1AFFA8 % A8FFFFA852A87D7D52FD097D59FD097D59A8FD077DA852A8FD30FFA8FFA8 % FFA8FFA8A8A8A9A8A8FD1BFFAFFD05FF7DFD17FF7DA87D7D7DFD07FFA8FF % A8FFA8FFA8FFA8FFA8FFA8FFAFA87DFD17FFA8FD06FFAFA8FD07FFA9FFA8 % FFA8FD19FFA8A8FFFFFF7D527DA87DA87DA87DA87DA87DA87DA87DA87DA8 % 7DA87DA8A87D537D527DA8A87DA87DA87DA87DA87DA87DA87DA87DA87DA8 % 7DA852527DFF527DFD14FFA8FFFFFFA8A87DA8A8FD09FF7D5252527DFD1A % FFA8A8A8FD33FFA87DA8FD15FFA8FD05FFA8FFA8FD05FFA8FFA8FFA8FFA8 % FFA9FD17FFA8A8A8527D5284FD2AFFA8A8A8FFA8FFA8FFA87D52A8FD16FF % A8A8FD05FFA8A8847D7DFD04FFAFFD20FFA87DFD2AFFFD05A8FFA8A8A8FF % 7E7DFD0DFF7D7DFD07FFAFFF7DFFA8FFFFA8A8FF7D7D7DFD21FFA8A8FFFF % FF7DFD2AFF7DA8A827FD0652FF7DFD0BFFA87D52FD09FFA8A8A8FFA8A87D % A87D52277D2752A8FFFFFF27277DFD18FFA8FFFFFFA8A8FD27FF7D527D7D % A8FFFF7D537D7D52A8A87DA8FD0AFF527DFD09FFA8FFA8FFA8A9A8FFA8FF % 7D7D7E7D7DA8A8A87D7D7D84A8A8FD16FFA8A8FFFFFF7DFD21FFA8A8FD04 % FFA8A8A87D7DFFFFA8527D52597DFF7DFF527DFD06FF52527DFD0BFFA8A8 % A8FFFFFFA8FFA8FF7D7D7DFFA87DF8595252277D52A8FD15FFAFFFA8A8A8 % 7DA8FD20FF7DA8FFA8FD05FF7DA8FD08FF847DFFFFA8FD05FF7D7DA8FD06 % FF597DFD05FFA8FD05FFA8FFFFA8A8FFFFFFA8A9A8A87EA8A87DA8FD05FF % A87E7DA87DA87DA8A8A87DFD05FFA8A8A87D7D527D7DA87D7D7DA87D7D7D % A87D7D7DA87D7D7DA87D7D7DA87D7D7DA87D7D7DA87D7D7DA8A8FFA8FFA8 % FFFFA87EA87DA8A8A87DA8A85252A8FFFFA8FFFFA8527EFD06FFA87D52FD % 05FFA8A8FFFFFFA87DFF7DFFA8FFA8FFFFA8FD06FFA8A8A8FD04FFA82852 % 27527D52527D5227A8FD08FFA87DFD22FF7DFD05FF7EA8FD0AFFA87DFD05 % FF7D52FFA8FFA8527DFFFFA87DFFFFFF7D7DA8FFA8FFFFFFA84CA8FFA8AF % A87DA9A87DFD05FFA8FF7DA8FD06FFA87DA8FFA8A853A8FD06FFA8A8FFFF % FF7DFD21FFA8FF7DFFFD04A884FFA8FFA8FFA8FFA8FFFF7D27FFFFFFA852 % 52A8FFAF7DFF7DA8FFFFFFA87DFFFFA87DFFA8A8FD04FF7D7DA8FD047DA8 % 7DA87DA8A8A87DFD04A87D52527DA87D7D52A8FD047D52A87DA87EFD06FF % A8A8FD0DFF7D7D7D527D7D7D52A8FD0AFFA8FFFFFF7DFD05A87DA87EA87D % A87EA87DA852277DFFFFA87DFFFFFFA87DA8FFA8FFFFFF7DFFFFFFA8FFA8 % FFA8A8FD05FFA8A8A87DA8FFFFFD07A8FFA8FFA8A884A8A8FFA8FFA8A87D % A87DFFA8FFA8A8FFFFA8A8FFFFAF7DFD0DFF7DA87DA87D847D7DA8FD0BFF % A8FFA8A8FFAFA8FD0CFFA859FD09FF7DA1A8A87DA8A8FFA8A87DA8A1A7A8 % AFA8A8FD04FFA884A8FF7DA8FFFFA8FFA8FF7DA8A8A8FD08FF7DA8A8FFFF % A8A8FFFFFF7DFFFFA8FFFFFFA8A8FD12FFA8FD0FFFA8A8FD11FFA8FD0AFF % A87DA7FD07FFA87DA8FFFFFFA87DFD04FF7DA8FFFF7DFFFFFFA8FFFFFFA8 % A87DA87D7D52A8A8A87DA87D527DA87DFD04FFA8FFFFA8A8FFFFFF7DFD10 % FF7D7DA87DA87DA87DA87DA87DA87DA87DFD04A8FD11FF7EFD09FFA8FFA8 % FD09FFA8FFFFA8FFFF7D52A8FFA8FF7D7DFFFF7DFFFFFFA8FFA8FFFD04A8 % 7DA8A8A87D84A8A852527DFFA8FFFFFF7DFFFFAFFFFFFFA8A8FD10FF7DA8 % A8FFA8FFA8FFA8FFFFFFA8FFFFFFA87DFFA852597D53527D7DFD09FFA87D % FD18FF27FFFFFF5352FD04FFA87EFFA8A8FD13FFA8FD06FFA8A9FFA8A8FF % FFFF7DFD11FFA8A8FD05FFA87DA8A8A87DA87DA852A87DFD06527D7DA87D % A87DA87DA87D27F8A8FD08FFA8FD0DFFA852A8FFA8FF7DA8A8FFA8FF7D7D % 7DA8A8FFA8FFA8FFA8FFA8FFA8FFA8FFFD04A8FFFFA8FFA8FFFFFF7DFD06 % FF7D277DFFFD0BA8A9A8A884A8A8FFA8FFFFFF7DFF7D5252FFFFFFA8FFA8 % FD09FFA8FFA8FFA8FFA8FF7D7DFD18FF27FFA8FFFFFFA8A8FFFFA8FFA852 % A8FFFFFFA8FD07FFA8FFFFFFA8FFA8FFA8FD06FFA8FFFFA8A8FFFF7DF87D % FD0DA87D522752FD05FFA8A8A87D27527DA8FD20FFA8FD0DFFA8A8A8FD05 % FFA8A8FFFFA8FF7D7DA8FFFFFFA8FFA8A8A8FFFFFFA8FFA8A8A8FFA8A8A8 % FFA8FFFFFF7DFD14FFA8A87DFFA8A8A8FFA8FFFFFF7DFD05A87DFD09FF59 % 7D52597DFD23FFA8FD05FFA8A8A8FFA8A8A87DA8FFA8FFA87D28537DFFA8 % FFA8FFFFFFA8FFA8FD06FFA8A8FFA8A8FD10FFA8A8FFFF7EA8FFA8FFFFFF % A87E525253FD077DFFFFA8FFA87D527D277DA8FD11FFA8FD0DFFA8FFA8FD % 05FFA8FFA8A8FFFF52FFA87DA8FD0EFFA9A8FFFD06A87DA8A8A8FD11FF84 % FFFFFF7DA8A8FD06FF7E7DFFFFFF7DFFFFA87DFFA8FFA8FF537D7D52597D % AFFD1FFFA8FFA8FD05FFA8FFFFFFA87DFFFFA8A8A8FF7EFFA8A8A8AFA8A8 % A8FF52FFA8FFA8A8FD04FFA8A8A8FFA8A8FD10FFA8A8FFFFFFA87DFD06FF % 7DA8FFFFA8A8FFFFFFA8A8FFFFFFA8FF7DFFA8FD13FFA8FD19FFA8A852FF % A8A87D7D7D59527D7D527D7D7DA87DA8A8A884A884FD05FF7DFFA8A8FD11 % FF7DFD05FF84FD06FF847DA87DAF7EFF7DFFFFA8FFFFAFFFA8A8FD24FFA8 % FFA8FD05FFA8FFFFFFA8527DA87D7D7DA87D7D7DA87D7D7DA8A8FFA8A8A8 % FFFFFFA8FD04FFA8A8FFA8A8FD10FFA8A8FFFFFFA8A8FD06FF7D7D5253FD % 057DA87D7D7DA87DA87DA87DA8FD12FFA8FD0FFFA8A8FD04FFA8FD05FF7D % 52A8FF7DA87D7E7D7D7D847D7D52FFFFFFFD04A87EFD04A8FF7DA8A8A8FD % 11FF7DFD05FF84FD06FFA8FFA8A8FF7DFD05FF7EFFA8FFA8FFFFAF7DFD23 % FFA8FD05FFA8FD04FFA87DA8FFA8FFFD07A87D7DA8FFA8FFFFA8A8A9A87E % 7DA87DA8A8FFA8A8FD10FFA8A8FFFFFFA8A8FFFFA8FFFFFF7DA87DA87DA8 % FFA852FF7DFFFFFFA8FFFFFFA8A8FD12FFA8FD10FFAFA8FFFFFFA8FFFFFF % A8FF7D7DA8A87DFF7DA87DA87DA8A87D52FD04FFA8527D7DFF7DA8FFA87D % A8A8AFFD11FF7EFD05FF7DA8A8A87EA8A8A87DA87DA87EA8A8A884FD09FF % 7EFD23FFA8FFA8FFA8FFA8FFA8FFFFA859FFA8FD047DFFA8FFA8A87D7DA8 % FFFFA87DA8527DA8FFFFFF7DA8A8FFA8A8FD10FFA87DA884A8A8A87DA8A8 % A87DA8A8A884A8A8A87DA8A8A87DA87DFD05A87DA8FD12FFA8FD0FFFA8FF % FFFFA8FD06FFA85953A8FFA87D527D7DFFFFA87DA87D7E7DA8A87D527DA8 % 7D205259A87DAFA8A8FD12FFA8A8A9A8A8A8FFA8A8A8FFA8A8A8FFA8A8A8 % FFA8A8A8FFA8A8A8AFFD04A8FD24FFA8FD05FFA8FFAFFFA8A8A8FD04FFA8 % 7DA8FFFFA8A87DA8FD05FFA87DFFA8FFFD05A8FFA8A8FFFFA8A8A9A8FFA8 % FFA8FFA8FFA8FFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFA8FFA8FFA8 % FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FD0BFFA8FD0FFFA8FFFFFFA8 % FFA8A8FF7D7DFD07FFA8FD04FFA87D7EA8FD05FF7DA8A8FD04FFA87DFFA8 % A8FFFFFF7DFFA8FFFFFFA8FFFFFFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FF % A8FFA8FFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FD % 1BFFA8FD05FFA8FF7DA8FFFFA8FFFFFFA8FFFFFFA8FFA8A87DA8A8847DA8 % A8A87DFD05FF7EA8A8FFA8A8FD05FFA8FD07FFA8FFFFFFA8FFA8FFA87D52 % 272752525227A8FFA8A8FD17FFA8FD09FFA8FD0FFFA8FFFFFFA8FFA8FFA8 % 7D52FFFFFFA8FFFFA8A8FD04FFA87DA8A87D52597DFD04A8FFFFFFA8A87D % A8A8A8FD0DFFA8FFAFA87DA87EFFA8FFA8A87EA8A8A87DA8A8FFA8FD33FF % A8FD07FF527DFFFFA8FFFFFFAFFFFFFFA8FFA8A8A8FFA8A8A8FFA9FF7DFD % 05FFA8A8A8FFA8A8FD0DFFA8FF7D525252A8FFFFA87D7EFD04A87D7DA8FF % A8FD17FFA8FD07FFA8FFA8FFA8FFA8FFA8FFFFA8277D527DFFFFA8A8A8FF % A8FFA8A8A87D7DFFA8A8A8FFFFFFA8A8A8FFFFA97D7E5227F827F852A884 % A8FFA8FFA8A87DA8A8AFFD0DFFAFFFA8A8A8FF7DFFFFFF7DA87DA87DA8A8 % A87DFFA8FD1FFFA8FFA8FFFFFFA8FFFFFFA8FFFD05A8FFA8FFA8FFA8FFFF % FFA8FFA8A8A87DA8FD04FFA852A8FFFFA8A87D527D7D527D527D7DFD08A8 % FFA8A8FD05FFA8FD07FFFD07A8FFFF7D7D7DA87D7DA87D7DA8FD19FFA8A8 % 527D53FFA8FFFFFFA8FD0FFFA8FFFFFFA8FD08FFA8A8FFFFFF7D84FFFFFF % A87DFD08A87D7D7D525252A87DFFA8A8FFFFFF7DFFA8A8A8FFA8FFA8FFA8 % A8A8FFAFFFA8FFA8FFA8FD05FFA8FFA8FFFFFFA8FFA8FFA8FFA8FFFFFFA8 % FFA8FFA8FFA8FFA9FD05FFA87D7D7DA8FFA8FD0BFFA8A8A8A9A8FFFFFFA8 % FFFFFFA8FFA8FFA8FFA8FFA8FFA8FFA8A87D7DFFFFFFA9FD07A8FF7DFD06 % A8FFFFFFA8A8FFA9A8A8FFA8FD07FFA8A8A8FFA8FFFD05A8FFA8A8A8FFA8 % A8A87D52FD07FF7D52A8FD0DFFA8FF7D7D7DFFA8FFFFFFA8FFFFFFA8FFA8 % AFA8A8277D527DA8FFA8A8A8FFA8FFA8FD0BFFA8FF7D7EFD0BFFA8A8FD07 % FFA8A8FD0DFFA8FFA8FFA8FFFFFFA8FFA8A9A8FFA8FFA8FFA8FF7D7DFD07 % FFA87DFD07FFA8FFA8FD0BFFA8FD07FFA9FFFFFFA8FFA8FD05FFA8FD0BFF % A8FFFFFFA8A8FFFF7DA8FFFFFD04A8FD04FF7DFD07FFA8FFA8A8FFA8FFFF % FFA8FD07FFA8FD07FFA8FFA8FD07FFFD04A8CAFD04FFA8A8FFA8FD05FFFD % 05A8FFA8FFA8FFFFFF7DFFFD05A8FFFD04A852527DFFFFFFA8FD10FFA8A8 % FFFFFFA8FFFFFFFD047D2752527D7DA87D7DA8FD05FFA8FFA8A8FFFFFF7D % FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8A8A8FFFFFFA8AFA8FFA8A9A8A8A1 % A8A1FFA8FFA8FFFD05A8FFA8FFA8A87DFD06A8FFFFFFA8FFA8FFA8FD07FF % FD04A8FD04FFA8FFFFFFA8FD0BFFA8FD1BFFA8FFA8A8FD04FFA8A8FD07FF % A8FFA8FFA8FFA8A8A8FFA8FFA8A8A8FFA8FFFFA876FD07FF7D7DA8FD05FF % A8A8A8FD07FFA827A8A8A8FFFFFFA8FFFFFFA8A8527DFD07A8FFA8FD0DFF % A8FFFFFFA8FD17FFA8AFFFFFFFA8FFA8A8A8FFFFA9A8FFA8A9FD07A8FFA8 % FFAFFFA8FD21FF27FF7DA8AFFFA8FD05FFA87DA87D527D52A8FD06FFA8FD % 09FFA8FD1BFFA9FFA8A8FFA8A8A8FF7D527D7D5252527EA8FF7D52527D52 % A8FFFFA8FFA8FFA8FFA8AFA8FFA8AFA8FFA8AFA8FFA8FFA8FFA8FFA8FFA8 % AFA8FFA8A8A8FFFFFFA8A8FFA884FD04A8FFA8FFA8A852A8FF84527DFD06 % FFA87DA8FFAFFD06FFA8A8FFFFFFA8FD15FFA8FFA8A8FD09FF527D7DFFA8 % FFA8FFA8FFA8FFA8FD04FF52525352527DA87D7D7D7E7D7E5252527D277D % 527D5252527D7D7E7D7D7D84FD06FFA8FD07FFA8FFA87D7DA97D7D7DA9FD % 05FF7D52FD04A8FD23FFA8A8FD09FFA8FFFFFFA8A97EFFFFA8A8FD05FF52 % 7D7D7D5252287DA8A884A8A87D527D537D7D7D52A87DFD07A87DFFFFFFA8 % FFFFA8FFA8525252FFA8A8FFFFFD077DFD05FFA8A8A8FFA8A8FD05FFA8A8 % FFFFFFA8FD15FFA8FFA8A8FFFFFF7DA8A8FD07FFA8FFA8FFA8FFA8FFA8FD % 04FF52527D5252537DA8FFFFFFA8FF7E527D7E7DA8527D7EA8A8A87DFD05 % A8FD04FFA8FFA8FF7EFD047DA8A8AF7D7D7DA8A8FFA8FFA8FFFD047D527D % FFFFA8FD05FFA8FD1BFFA8FFA8A8FFA87D84A8A8FFA8FFA8FFA8FFA8FFFF % FFA8FD07FF7DFD04A8FD08FFA8527D7D7DA8FD047D527DA87DA87D7D7DFF % FFFFFD06A8FFFFA8FFA8A8FFA87DFFA8A87EA8A8FFA87D527D527D27FFA8 % A8FD05FFA8A8FFFFFFA8FD15FFA8FFA8A8FD0FFFA8FFA8FFA9FFA8FFFFFF % A8A8A8A9FD04A87DFD05A8FD097DA852A87D7D7DFFA8A8FD04FFA8FFA8FF % A8FFA8FFFFFFA8FFFFFFAFFFA8FFA8FD04FF7D52527EFD09FFA8FD1BFFA8 % FFA8A8FD05FFA8FD09FF7EFFFFA97EFD05FF527D7D7D5252527D527D5252 % 537D53A8527D7D7DA8FFFFFFA8FFFFFFA8FFA8FFFFFF7D52A8A8A87DFFA8 % 7DFF7DA8FD06FFA8FFFFFFA8FFA8FFA8FFFFFFA8A8FFFFA8FFFFFFA8FFFF % FFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFA8FFA8AFFFFFFF % 527D52275252277DFD0EFFAFA8FD04FFA8FFFFFFA8FFA8FFA85252A87DA8 % 7D847DA87D7D84A87DA8FD05FFA87DFFA8FFA8FFA8A8FFA87DFD05FFA8FF % A8FFA8FFA8FFFFFFA8FFFFFFA8FFA8FFA8FFA8FFA8FFA8A8A8FFA8FFA8FF % A8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFFFFFA8A8FFFF7DF8522752F82752 % FD04FF7D527D527D7D7DAFFFFFFF7EFD0CFFA87D7D527DA8FFA8A87DFD04 % A8FFA8AFA8FFFFFFA8FFA8FFA8FFFFFFA8FFA8FFA8FD05FFA8FFA8FFA8FF % A8FFA8FFA8FFA8A8A8FFA8FFA8A8A8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FF % A8FFA8FFA8FFA8FFA8FFA8FFA8A8FD05FFAFFFA8FFA8FD05FF527D277D52 % 7D7DFD04FF7D7DA8FD077DA87DA87D7D7EA852A8A8A87DA8A8FFA8FFA8FF % A8A8FD0AFFA8FD17FFA8FD05FFA8FD04FFA8FD18FFA8A8FD0FFF7D7D52A8 % 53FD05FF7D7D7DA87D7D7DA8FD067D27FD087DFD05FFA8FFA8FD09FFA8FD % 23FFA8FD2AFF7D7DA8FD05FFA8A8FD0CFFA87E7DA87DFFFD05A8FFA8A9A8 % AFFD04FF7DFD06527D7D7D27522752A8FD11FFA8FD05FFA8FD1DFFA8A8FD % 10FF7D7DA8FD06FF7DFFA8A8A8AFA8A8A8FFA8FFA8A87DA8A8A87DA87DA8 % 7D7D7DA87DA8A8A87DFFFFFFFD07A8FFFD05A8FD11FFA8FD06FFA8A8FFFF % FFA8FD33FF7D527D5952527D7D52527D527D7D5253527D7D52A8A8A87EFD % 07A8FD20FFAF7D52A8FD04FF52A8FFFFA859A8FD17FFA8A8FD19FF7DFFA8 % FFA8FFA8FFFD06A8277D7DA87D7D7DA87DA87DA87DA8FFFFA8FD0BFFA8FD % 15FF7DA8A8FFA8FFA87DA8FFA8A87DA8A8FD31FF7D7DA87D7E7D7E7D7E7D % A8A8A8597D537D527D7D7D52FD047D847DA8A8A8FD0AFFA87D7D52527D7D % FD35FFA8A87E7DA87DFF7DA87D7D7DFD0FFF5252527D2752527D27535252 % 5259527D5252527DA8FFA8FFA8FFA8FFA8FFA8FFFFFFA8FFA8FFA8FFA8AF % 7D7E527E7DA8A8FFA8FFA8FFA8FD0DFF527D52527D5252527DFD18FFA8FF % 84FD06A8FF7DA8FD0FFF5252535252277D7D52527D275252527D52527D52 % A87DA87EA87DA87EA87DA8FFFFA8A8FFFFA8A8A8FD09FFA8FD12FF7D7D52 % 597E7D7D7DA8FD18FFA8A87D277D7D7E7D7D7DA8527D7DFD0DFF527D527D % 527D7DA8527D5352597D52A87D7D527D527DA8FFFD06A87DFFFF7D277D27 % 52F852525284FFA8FFA8FFFD05A8FFA8FD0DFFA852277D5252287DFD19FF % AFFF7D27A87D7D7D527DA87D52A87DFD0BFFA8A8FD0CFFA87DFFFFFFA8A8 % FFA8A8A8FD09FFA8FFFD05A8FF7DA8FFA8A8FD1BFFA8FFA8FD19FFA8A8A8 % 52A8FD057DA8FD047DA8FD0BFF527D527D527D537D527D5252527D277D52 % 7D52522752537D7DA87DA87DA87DFFA8FD05FF2852527D277DF852525253 % FD05FFA8FD30FFA87E84A87DA87DA8A8A87DA87DA8FD0AFFFD07A8FFFFA8 % A8A87DFFA852A8A8A8FD047DA9A8FD0FFFA8A8A87D7DFFA8A8537DFD0AFF % A8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FD19FFA8A87D277D5952527D52 % FD057DA8FD0BFF7DA8A8A87DA87D847DA884A8A87D52FD057D537D527D7D % A884A87DA87DFFFD05A87D84A8A8FD07FFA8FFA8FFA8FFA8FFFFFFA8527D % 272752275227525252275252522852AFFD1AFFFD06A87DA8A8FFA8FFA8FD % 0CFF7D527D7D59527D7D7D527D527D7D7D537D597E7D7D7DFFFFFFA8FFA8 % FFA8A8FFFF7D7D527D5252522727A8FD04FFA9FFA8FFA8FD06FFA8527D27 % 5252522752527D27525253525252FD19FFA8A8A8537D52FD067D7E7D7E7D % A8FD0AFF7DFFA8FFA8FFA8FFA8A8A8FFA8A8277D7D7D527D287D7D7DA8FF % A8FFA8FF84FFA8A87DA8A8A87DA87DA8A8FD0BFFA8FFFFFF7D527D272752 % 275227525252277D52522752FD06FFA8FFA8A8A8FFA8A8A8FFA8FFA8FFA8 % FFA8FFFFA8FD1AFF7D52A87D52527D7D537D7D537D527D7D597DA87EFD0B % A8FFFF7D7D27527D527D7D277DFFFFFD09A8FD04FFA8527D275252522752 % 527D27525253525227FD05FFA87D5252527D7D7D527D5252A87E59527D52 % A8FFA8A8FD19FF7DA884FF7DA8A8FF7DA8A884A8A852A87D7D7DA8A8A87D % A8FD06FFA8FFA8FFFFA8A8FD04FFA8A8FFFFFFA8FFA8A8A8FFA8FFA8FFFF % FFA87D7D5252595252527D5252527DFD0452FD0DFFA8A8FD04FFA8527D52 % A8FFAFFD1AFFA8A8FFA8FFA8FFA8FFA8FFA8FF7E7D53A8FD057D527DFFA8 % A8A8AFA8A8FFFFA8FFFFFFAFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FD2BFFA8 % 7D7DA8FFFFA8A8FFA8FFA8A8A8FFA8A8A8FFA8A8A8FFA8A8A8FFA8A8A8FF % FD13A8FFA8A8A8A9FD23A8FFA8AFA8FFA8AFA8FFA8AFA8FFA8A9A8FFA8AF % A8FFA8A8A8FFA8A8A8FFA8A8A8FFA8A8A8FFA8FFA8FFA8AFA8A8 %% EndData конечный поток эндобдж 10 0 obj> поток HWmo E-HzvQjdѧ 칿 CR \ -.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
