Разводка электрики в квартире: схемы электропроводки

Капитальный ремонт всегда связан с необходимостью производить замену электропроводки. Этот этап требует особого внимания и ответственности. Важно не просто обеспечить жилье электрической энергией, но и сделать его безопасным. Замыкания приводят к пожарам, а поражения током к пагубным последствиям для здоровья. Однако монтаж электропроводки в квартире можно выполнить самостоятельно. Потребуется схема подключения потребителей, так же нужно учитывать требования безопасности. Обо всем этом и пойдет речь далее. В этой публикации подробно рассказано, как правильно разработать собственную схему, приспособленную для работы с учетом всех особенностей вашего жилья. Здесь вы узнаете, что для этого нужно. Электрика в квартире прокладывается в особом порядке. Каждая комната имеет ряд характерных требований, которые нужно учесть, чтобы проживание было не только комфортным, но и безопасным. Естественно, мы расскажем, как подобрать комплектующие, рассчитать параметры кабелей и соединить все элементы в единую работоспособную систему.

Содержание

1. Отличительные черты современной электропроводки
2. Для чего нужна схема разводки?
3. Разделение электропроводки на группы (линии)
4. Стационарная бытовая техника
5. Выделенная линия для кухни
6. Одна или несколько осветительных групп
7. Помещения с повышенной влажностью
8. Обзор схем электропроводки для жилых помещений
9. Вариант 1: Однокомнатное жилье или студия
10. Параметры электрической сети
11. Расчет нагрузки электросети
12. Какая схема подключения лучше?
13. Вариант 2: 2, 3-комнатная квартира
14. Выводи и полезное видео по теме

Отличительные черты современной электропроводки

Когда в начале прошлого века электрификация стала повсеместной, прогресс порвался не только в производственную сферу, но и в быт человека. А с наступлением нынешнего тысячелетия уже невозможно представить жилье без телевизоров, компьютеров, прочей кухонной и бытовой техники. Электропроводка в квартире – скрытая сеть из проводов, по которым подается электричество к каждому потребителю. Только если раньше нужно было подвести провода к лампочке, то сейчас требований гораздо больше.

И трудности вызывает уже этап проектирования. Приходится производить расчеты. Главный фактор – нагрузка, которая возможна при включении всех бытовых приборов. Современная разводка электрики состоит из ветвей, каждая из которых предназначена для определенного числа потребителей. Нужны средства защиты от замыкания, заземление, УЗО и т.д. Хорошо, когда есть дизайнерский проект, где видно, сколько точек освещения будет в комнатах, какие бытовые приборы планируется установить. Остается лишь суммировать их потребляемую мощность. Места установки выключателей и розеток уже известны.

Однако стоит продумать не только силовое обеспечение, но и прокладку слабосильных кабелей. Современная схема проводки в квартире предполагает чертеж, где указаны каналы для прокладки кабелей к роутеру, телевизору, стационарному телефону. Не стоит забывать о системах наблюдения, пожаротушения и т.д. При этом есть одна особенность. Разделять эти две системы не стоит. Каждый прибор запитывается от сети 220 Вольт. А слабосильный кабель укладывается параллельно. В противном случае он будет лежать прямо на полу. Альтернатива – укладка в специальные каналы плинтуса.

Даже освещение стало другим. Раньше стандарт предполагал, что в комнате есть одна люстра с выключателем. Торшер и другие дополнительные источники света подключались к розеткам. Сейчас прокладка электропроводки в квартире предполагает подсоединение множества точек потребления. Это точечные светильники, бра, неоновая подсветка и прочее, что только пожелает владелец недвижимости. Нагружать старые кабеля нельзя. Увеличение числа потребителей приводит к тому, что сечения не хватает, и провод перегорает. Придется переделывать ремонт заново.

Для чего нужна схема разводки?

Профессионалы, имеющие опыт разработки энергообеспечения справляются с задачей без особых трудностей. Но разводка проводов для новичка кажется неким искусством, основанном на научных знаниях. Делать все наобум или по старинке нельзя. Тогда после окончания ремонта интерьер будет испорчен лежащими шнурами, удлинителями, тройниками. Чтобы спрятать новые линии придется нарушать отделку. Но даже косметический ремонт стоит немалых денег. Поэтому первое, что нужно сделать, когда требуется уложить проводку в квартире своими руками от щитка до потребителей – разработать индивидуальную схему.

Это план (чертеж), где графически показано, где должно находиться определенное количество выключателей, розеток, осветительных приборов. Принципиальную схему разрабатывает каждый электрик, которому доверили работы. Однако разводка электропроводки может быть реализована и собственными силами. Главное правильно рассчитать планируемую нагрузку, а кабели разделить на группы. Система должна включать счетчик учета расхода электроэнергии. Также потребуются приборы защиты, заземление, если в многоквартирном доме это запроектировано изначально.

Если рассматривать составные части, то для устройства электропроводки в квартире своими руками потребуется:

1. Автоматические аппараты защиты. Они устанавливаются в электрощитовой. Цель – защитить электроприборы, здоровье жильцов и целостность имущества от последствий короткого замыкания и скачка напряжения.
2. Провода. Они должны быть изолированными, отличаться по цвету и иметь достаточное сечение, чтобы выдерживать максимально допустимую нагрузку. Для этого придется сделать расчеты в зависимости от материала жилы (алюминий, медь).
3. Розетки и выключатели. Современные электрические схемы квартиры предполагают наличие заземления, для чего предусмотрены специальные линии и разъемы. Если дом старый, контакты просто остаются незадействованными.

В отличие от квартир, где ввод уже предусмотрен застройщиком, частные дома накладывают одну специфическую особенность. Нужен центральный автомат и силовой кабель, который протягивают от линии электропередач и главному щитку со счетчиком. Это необходимо чтобы в экстренном порядке отключить подачу при помощи рубильника. Счетчик подсоединяется сразу после него.

Разделение электропроводки на группы (линии)

В отличие от устаревшего способа монтажа проводки, сейчас это необходимо по одной причине. Допустим, проводка в двухкомнатной квартире не разделена на ветви. В одной из комнат произошла поломка. В результате обесточиваются все помещения. Если же выходит из строя одна ветвь, остальные остаются работоспособными. То есть, даже если розетки погорели, свет в комнатах будет. Причем разветвлять нужно даже проводку в однокомнатной квартире. В данном случае все провода распределяются в четыре группы:

1. Для мощной бытовой техники. Отдельную линию предусматривают, например, для стиральной машины.
2. Для кухни. Кухонное оборудование: плита, духовой шкаф, тостер, чайник и т.д. Тогда при поломке жилые комнаты будут обеспечены электричеством.
3. Для ванной и туалета. Сейчас розетка в санузле – обязательный элемент. Подключается фен, фильтр, насос… Все это должно работать, даже если стиралка не функционирует.
4. Для освещения. Лучше, когда осветительные приборы подключены к отдельной линии, не к той, что и розетки. Это гарантия, что свет будет всегда.

Проектирование электропроводки – процесс сложный, но доступный для каждого, если относиться к работе со всем вниманием и ответственностью. Теперь о каждой ветви подробно.

Стационарная бытовая техника

Чаще всего мощные приборы ставят в санузле или кухне. Например, домовладелец не доверяет централизованной системе, и устанавливает бойлер или проточный нагреватель. Даже обычный бак с запасом воды оборудуется насосом, которые работает на электричестве. Больше всего затрачивают приборы с ТЭНами. Когда установки стационарные, для их замены потребуется время. При этом обесточивается вся квартира. Чтобы этого не произошло, и всем остальным можно было пользоваться, предусматривают отдельную линию.

Есть различные схемы электропроводки с разветвлением, но всегда на «силовую» группу устанавливают мощный автомат. Во-первых, он отключит подачу энергии в случае перегрузки, замыкания, скачка напряжения. Во-вторых, в любой момент можно отключить часть приборов, тогда как остальные, включая осветительные, будут функционировать в штатном режиме. Более того, иногда поломка кроется не в технике, а в разрыве линии. Поэтому при проектировании электропроводки в квартире всегда предусматривают подобную возможность. Тогда отключается только эта ветвь. Остальные остаются подключенными.

Вас может заинтересовать — как подключить телефонную розетку.

Выделенная линия для кухни

Не обязательно готовить вечером на большую семью. Быттехника включена постоянно, даже если не задействована. Работает холодильник, проточный нагреватель, бойлер. Подсоединена плитка, духовка, микроволновка, вытяжка, тостер, чайник и т.д. Теперь представьте все это включить одновременно. Если провести проводку в квартире по общему контуру без разветвления, когда перегорит провод на кухне, придется обесточить все комнаты. И даже света не будет, пока специалист не найдет место разрыва, вскроет кабель, устранит неисправность.

При этом есть одна особенность. Не стоит «вешать» на одну линию все перечисленное с розетками, куда подключается электромясорубка, кофеварка, кухонный комбайн и т. д. Тем более в одну цепь не запитывается быттехника и освещение. При раздельном монтаже проводки свет будет всегда, тем более что он необходим для ремонта устройства, вышедшего из строя. А на это нужно время. Даже если одна розетка остается рабочей, в кухне можно будет даже готовить, правда, без применения мощных устройств, тем более одновременно. Тем не менее, это всегда удобно.

Одна или несколько осветительных групп

Разделение делает жизнь комфортней. Как пример, можно рассмотреть ситуацию, когда электропроводка трехкомнатной квартиры имеет один контур, соединяемый все люстры. Тогда если нарушается подача электричества к одной из них, остальные становятся бесполезными. И наоборот, если электропроводка в двухкомнатной квартире имеет отдельные ответвления на каждую комнату, это удобно. Если придется обесточить гостиную, спальня, прихожая, санузел, кухня и лоджия будут освещаться как обычно.

Но есть еще одна схема разводку электрики в квартире, которую рекомендуют в случае, если иллюминация в комнате состоит из множества различных светильников. Тогда имеет смысл декоративную подсветку, точечное освещение, главную люстру подключить к отдельным линиям. В данном случае свет в комнате будет всегда. Единственное, что может нарушить этот факт – поломки на вводе, когда обесточивается вся квартира. А реализовать такую монтажную схему можно в любом помещении трехкомнатной, двухкомнатной или однокомнатной квартире.

Помещения с повышенной влажностью

Не только вода, но и влага часто становится причиной выхода из строя электроприборов, которые подключены в санузле или на балконе. Даже если лоджия остеклена, но не отапливается, сырость сможет спровоцировать замыкание. Поэтому схему разводки электропроводки в квартире делает с применением нескольких правил:

1. Отводится отдельная линия, устанавливаются защитные автоматы. Схема электропроводки квартиры, а именно, жилых комнат и кухни являются обособленными.
2. Приобретаются специальные распределительные коробки, которые обеспечивают герметичность крышки в закрытом состоянии, а также входных отверстий.
3. Розетки используются тоже специальные. Они оснащены крышками, чтобы когда штекер отсутствует, даже конденсат не оседал на контактах, и не попадал внутрь.
4. Распредкоробка монтируется за пределами сырого помещения. Выключатели также нет смысла ставить в ванной или туалете. Для них идеальное место – на стене возле входной двери.
5. Все провода продеваются внутрь специального гофрированного гибкого шланга. Соединения изолируются особенно тщательно, даже если заделываются в стену.

Крышки на розетках защищают от брызг и потеков. Влага вездесуща, так как взвешенные микро-капли проникают через малейшие щели. Поэтому при реализации плана разводки электрики в квартире используют фурнитуру с защитой IP 44 и выше.

Светильники лучше поменять на слабосильные. Но не по мощности световой волны, а по потребляемому напряжению. От ламп, работающих от 220 Вольт, во влажной комнате придется отказаться. Предпочтение отдают лампочкам, работающим от сети 12 V. Во время электромонтажа пользуются трехжильными проводами. Здесь особенность кроется в следующем. Допустим, что реализуется схема электропроводки в однокомнатной квартире, находящийся в доме без заземления, трехжильные кабеля необходимо проложить по всей цепи, а не только в санузле или на балконе.

Обзор схем электропроводки для жилых помещений

Есть ряд принципиальных схем, пригодных для применения в стандартном жилье. Рассчитывая квартирную электропроводку, отталкивайтесь от суммарной мощности подключенных в цепь приборов. На основании данных расчета определяется сечение проводов. Конкретные места установки выключателей, розеток, стационарных осветительных бытовых приборов каждый выберет сам. Однако станет понятно главное – как провести электричество в комнаты, чтобы жизнь была комфортной и безопасной. Пошаговая инструкция также будет приведена ниже.

Вариант 1: Однокомнатное жилье или студия

Учитывая малый метраж, наличие одной жилой комнаты, кухни, санузла и прихожей, количество потребителей будет минимальным. Но это не значит, что в однокомнатной квартире-студии сделать разводку электрики проще. Здесь при проектировании также нужно учесть массу факторов, и один контур – не вариант. Однако, число подключенных веток электрики в такой квартире меньше, чем скажем, в трехкомнатной. Оптимальная схема электропроводки предполагает отдельные линии для запитки кухни и санузла. Это общий принцип эффективного энергообеспечения.

Простейший план электромонтажа предполагает, что на одно помещение приходится по одному светильнику. Но если речь идет о студии с зонированием пространства, на освещаться должна каждая зона. Перед укладкой новых проводов необходимо:

1. Определить перечень основных параметров сети, подобрать УЗО.
2. Произвести расчет нагрузки и сечения силовых кабелей (медных или алюминиевых).
3. Выбрать или разработать схему подключения электроприборов.

Только после того, как будет начерчен эскиз с указанием месть установки бытовой техники, точек подключения, светильников и т. д., можно приступать к укладке кабелей по квартире.

Параметры электрической сети

На руках не всегда имеется тщательно продуманный дизайнерский проект, где указано, какие именно бытовые приборы будут эксплуатироваться. Чаще невозможно точно сказать, что будет находиться в квартире, схема разводки должна иметь запас. В любом случае нужно посидеть, подумать, что вы желаете видеть в комнатах, и что может быть приобретено позже. Мощность берется из технических описаний. Все полученные данные суммируются. Запас в 10-15% будет гарантией, что даже если запустить всю технику одновременно, разводка электрики в квартире выдержит перегруз.

На какой высоте к квартирной электропроводке подключаются выключатели и розетки, подскажет специально разработанный межгосударственный стандарт – ПЭУ. Для разъемов принят уровень от 0,3 до 1,8 метров. Все решают потребности членов семьи. Здесь можно действовать свободно в зависимости от того, где располагается потребляющее устройство. Включатели в современно интерьере высоко не монтируют. Сейчас принят стандарт от 0,6 до 0,9 метров от пола. Зато способ прокладки проводов необходимо определить сразу. Есть два варианта, как провести кабели:

1. Открытая электропроводка.
2. Закрытая схема электроснабжения.

Принцип укладки понятен из названий. Открытый способ означает проложить провода поверх отделки стен. Для сокрытия используют специальный профиль или короба. В некоторых дизайнерских решениях изначально предполагается, что шнуры должны быть на виду. Такая электропроводка в однокомнатной квартире имеет целый ряд преимуществ:

1. Легкий, беспрепятственный доступ для производства ремонтных работ.
2. Простота монтажа, отсутствие необходимости штробить стены, шуметь, поднимать пыль.
3. Возможность модернизации в любой момент. Можно добавить или перераспределить линии.

Кстати, скажем, в трехкомнатной квартире можно сделать комбинированную схему, где часть проводки будет скрытая. В тех комнатах, где ее нужно скрыть, придется штробить стены. А после шнуры закрывают штукатуркой и декоративными отделочными материалами. Допускается устройство цепи под гипсокартонном, или над подвесным потолком. Несмотря на отсутствие явным плюсов, таковые имеются, и причем они являются очень значительными:

1. К условиям монтажа электрических кабелей применяются менее жесткие требования.
2. Расширяется спектр допустимых отклонений и допусков, касающихся номинальных токов.
3. Интерьер остается не испорченным, стены идеально выглядят, провода не портят вид.

По умолчанию застройщики используют скрытый вариант проводки. Открытая укладываются только если так задумано дизайнером или необходимо организовать новую линию (постоянную или временную), не делая новый ремонт квартиры.

Расчет нагрузки электросети

Если пользоваться специальными формулами, легко запутаться. Для удобства есть таблицы, в которых указано номинальное потребление электроэнергии для конкретных бытовых приборов. Основным параметром является суммарная мощность. Но помните, что табличные данные являются усредненными.

Расчет сечения лучше доверить специалисту. Есть интернет-калькуляторы, которые позволяют определить площадь поперечного среза кабеля при определенной максимальной нагрузки. При выборе кабеля учитывают материал, из которого изготовлена жила. Тип прокладки также имеет значение. У закрытой проводки теплопроводность меньше, и как факт допустимый ток ниже.

Когда прокладывается несколько ветвей, каждая оборудуется автоматом номиналом 25А. соответственно нужно проследить, чтобы к линии подключалось правильное количество приборов. Правда, в этом аспекте возможны исключения. Например, если при организации проводки в квартире своими руками, вы решили отвести отдельную цепь под освещение, для нее нужен автомат 16А. Но это если число лампочек и розеток не превышает 20 штук, и не планируется подсоединение питания мощных бытовых установок типа стиралки, микроволновки, чайника и т.д.

Какая схема подключения лучше?

Даже для однокомнатных квартир есть два варианта. В одном случае схемой предусматривается один контур, в другом несколько. Одноконтурная цепь в современном строительстве не применяется, так как является устаревшей и неэффективной. Даже если есть один запитанный прибор мощностью более киловатта, лучше предусмотреть отдельную линию, и оснастить ее устройством защиты. Тогда поломка не выведет из строя всю проводку. Освещение, телевизор и все остальное будет работать бесперебойно и безопасно.

Те, кто приобрел квартиру в старом доме (сталинка, хрущевка), должны понимать, что во время, когда велась стройка, других способов не знали. Поэтому желающие делать капитальный или косметический ремонт должны заменить проводку полностью. Не просто поменять старые провода на новые, а разработать свою, индивидуальную схему, и реализовать ее. Одноконтурная система подходит для гаража или дачного домика, где не установлены мощные бытовые приборы. В остальных случаях монтируют многоканальную цепь.

Вариант 2: 2, 3-комнатная квартира

При разработке схемы число помещений и зон значения не имеет. Суть разделения цепи на линии производится по другому принципу – функциональному. При этом пользуются следующими рекомендациями:

1. Сеть для розеток имеет смысл поделить на несколько групп соответственно количеству помещений.
2. Осветительная группа тоже делится покомнатно, а также в зависимости от степени сложности иллюминации.
3. Кухонная линия выделяется отдельно, и дополнительно разделяется на ветви для освещения, обеспечения мощного оборудования и прочих кухонных принадлежностей.
4. Цепь санузла по количеству соответствует типу: совместный, раздельный.

Для устройства охранной, противопожарной системы и видеонаблюдения отводится отдельная ветка, которая должна работать независимо от остальных приборов, точек потребления, освещения.

Рекомендуем к прочтению — как пользоваться мультиметром.

Выводи и полезное видео по теме

Все начинается с проектирования. Разработайте индивидуальную схему подключения, приспособленную к особенностям архитектуры и интерьера комнат. Разделите проводку на линии. Предусмотрите отдельный провод для подачи электричества к мощным потребителям. Освещение пусть будет независимым. А чтобы не допустить ошибок во время монтажа, просмотрите видео, в которых инженеры-электрики расскажут обо всех особенностях и подводных камнях. Тогда вы сможете уложить проводку собственными руками не хуже профессионалов.

Рекомендуем к прочтению — схема подключения трехфазного двигателя.

Схема разводки электропроводки в квартире и деревянном доме на даче своими руками

Содержание

• Подготовительный процесс
• Рисуем схему
• Требования и стандарты
• Возможные варианты
  • 1-комнатная квартира
  • Квартира с 2 и более комнатами
  • Частный дом
  • Гараж, сарай

Независимо от того прокладываете ли вы электрические провода в новом доме или изменяете разводку старых, к процессу надо подходить более чем ответственно. Правильно спроектированная и хорошо установленная проводка в квартире залог комфорта и безопасности!

Подготовительный процесс

Вам предстоит разводка электропроводки в квартире, схема должна быть составлена грамотно с учетом общего количества розеток во всех комнатах, точек освещения настенных и потолочных.

Подготовленный план установки решает несколько задач:

1. Существенно упрощает работу мастера.
2. Позволяет оценить достаточность электрических точек и внести коррективы на предварительном этапе.
3. Облегчает подсчет необходимых расходных элементов (розетки, выключатели, распределительные коробки, диммеры, провода).
4. Предотвращает ошибки по установке в неверных местах электрического щита, автоматов, счетчиков, вход питающих кабелей.



Прежде чем начинать составлять схему разводки электропроводки вы должны четко определить место каждого предмета мебели и расстановку электрических приборов, с учетом пожеланий своих домочадцев, потребностей на сегодняшний день и возможных приобретений дополнительных приборов в будущем.

Рисуем схему

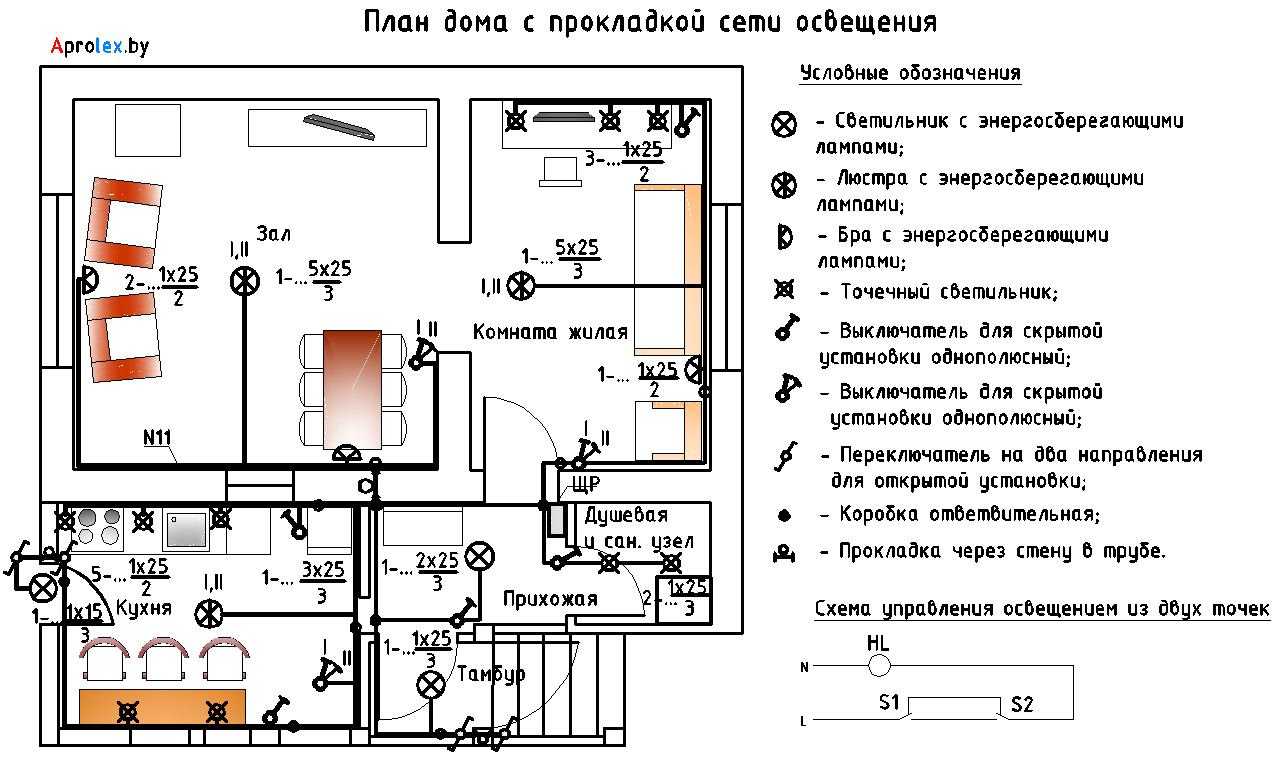

Для более точного изображения плана понадобится воспроизвести максимально точно расположение комнат в жилище, желательно соблюдая масштаб. Отметьте на плане предполагаемое расположение бытовых приборов.

Каждая схема разводки электропроводки в квартире панельного дома или частного строения это точная схема распределительных групп и единичных электрических элементов. Для удобства пользования и чтения лучше каждую нанести на отдельный листок бумаги.

Каждая группа потребления должна быть подключена к своему отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте или иных ситуациях. И при возникновении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

Внимание! Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения потребуется автомат 10-16 А (тип В).

Работы по планированию разводки во многом зависят от местонахождения электрического щитка. Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово.

Поэтому принято объединять в следующие группы:

• Электроснабжение комнат.
• Освещение холла, жилых комнат, кухни.
• Электроснабжение кухни и холла.
• Электроснабжение и освещение санитарных комнат (влажные помещения имеют свои особенности и требования к электропроводке).
• Электроплите должна быть выделена отдельная линия.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности электропроводки и предотвратит короткие замыкания. Его установка обязательна в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

Схема разводки электропроводки в доме должна учитывать нагрузку основных бытовых приборов:

• электроплита;
• водонагреватель;
• стиральная машина;
• кондиционер;
• духовой шкаф;
• микроволновая печь;
• посудомоечная машина.

Как только группы спроектированы с учетом основных потребителей тока, приступают к размещению на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверяют правильность соединения и указывают необходимую длину проводов.

Полезный совет: Составьте схему электропроводки в 2-х экземплярах. Один будет рабочим вариантом, второй должен храниться в семейных документах. При необходимости это облегчит многие работы по дому.

На чистовой схеме разводки электропроводки в квартире все обозначения должны быть указаны общепринятыми знаками с точным проставлением размеров. Линии проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

Большей читабельностью и информативностью будет обладать план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

Требования и стандарты

• Схема разводки электропроводки на кухне при наличии электроплиты должна учитывать установку автомата номиналом 63 А и выше.

• Запрещено устанавливать в ванной комнате розетки. Исключение только розетка для электробритвы (подключается через трансформатор).

• Запрещено подключать к нулевым проводам заземляющие контакты розеток. Это касается также системы водоснабжения и отопления.

• Провода прокладывают строго по вертикали и горизонтали, под углом 90°.

• Избегайте пересечения проводов. В крайнем случае расстояние между ними допустимо не менее 3 мм.

• Минимально допустимое расстояние пролегания кабеля до пола и потолка – 150 мм и не менее 100 мм до дверных коробок, углов, оконных рам.

• Принято располагать выключатели слева от входной двери.

• Расположите выключатели на одном уровне – 900 мм, розетки – 300 мм от пола. Исключение делают только для кухни.

• Для выключателей провода подводят сверху, для розеток снизу.


Возможные варианты

Размещение электрических приборов в разных по количеству комнат квартирах не сильно отличается между собой. Вариации могут зависеть только от предпочтения хозяев.

1-комнатная квартира

Схема разводки электропроводки в однокомнатной квартире подразумевает деление минимум на 2 группы. Это обеспечивает рабочее состояние второй цепи в случае обрыва первой и запас мощности, который образуется вследствие распределения между двумя цепями общей нагрузки.

К 1 группе относят жилую комнату, ко второй: кухня, санузел.

Квартира с 2 и более комнатами

Приблизительная схема разводки электропроводки в двухкомнатной квартире составлена в упрощенном виде. Указаны разметки основных источников света, выключатели и розетки с заземлением. Для квартиры с большим количеством комнат схема должна быть незначительно изменена, но принцип тот же.

Частный дом

Энергоснабжающие организации устанавливают счетчики вне строения. От него питающий кабель прокладывают к электрощиту, расположенному в доме.

Схема разводки электропроводки в частном доме должна учитывать это. Потребителей тока распределяют на группы:

• Осветительная.
• Розеточная группа.
• Основная (силовая). Сюда входит: бойлер, электроплита, стиральная машина, котел отопления и т. д.
• Хозяйственного назначения (гараж, подвал, сарай и т. д.).


Схема разводки электропроводки в деревянном доме мало чем отличается от другого плана, есть особенности только при самом монтаже.

Гараж, сарай

Тщательно продумайте разнесение осветительных точек и розеток в гараже. Помещение, как правило, лишено естественных источников освещения, поэтому стоит учесть, что выполнение некоторых работ потребует либо дополнительного светильника, либо розетки. Кстати, наружные розетки, установленные на стене дома, пригодятся для подключения водяного электронасоса, газонокосилки или устройства для мытья автомобиля.

Итак, у вас продумана разводка электропроводки в гараже, схема должна быть составлена с учетом 2 групп освещения (основное и подвальное), и 2 группы розеток, которые будут располагаться по боковым стенам гаража. Это послужит гарантией, что вы не останетесь без электричества.

Если уверены и обладаете необходимыми знаниями, разводка электропроводки в доме своими руками для вас не составит трудностей. Ответственно отнеситесь к покупке материалов, технически грамотно составьте схему и принимайтесь за дело. Приведенный видеоматериал, возможно, придаст некоторой уверенности или подскажет что-то новое.

• Причины мерцания света в квартире
• Правила монтажа электропроводки в доме самостоятельно
• Как выбрать электрические кабеля и провода
• Как сделать ввод электричества в частный дом своими руками

Схемы подключения для бытовых электрических цепей

Схемы подключения для выключателей света. Многочисленные схемы для выключателей света, в том числе: петля выключателя, диммер, переключаемые розетки, комбинированное устройство выключателя, два выключателя света в одной коробке и многое другое.

Схемы подключения комбинированных выключателей — схемы подключения комбинированного выключателя/розетки для управления освещением или другой нагрузкой или для управления самим собой.

Схемы подключения настенных розеток — схемы для всех типов бытовых электрических розеток, включая: дуплексные, GFCI, розетки на 15, 20, 30 и 50 ампер.

Схемы подключения для 3-позиционных переключателей. Схемы для 3-позиционных цепей переключателей, включая: свет в начале, середине и конце, 3-позиционный диммер, несколько источников света, управление розеткой и советы по поиску и устранению неисправностей.

Схемы подключения 4-позиционного переключателя. Схемы для 4-позиционного переключателя, в том числе: различные места расположения источников и источников света, диммер для 4-позиционных цепей, проводка для 4-ходовых цепей и советы по поиску и устранению неисправностей.

3-х и 4-х позиционные выключатели для управления несколькими источниками света. Схемы проводки для управления несколькими осветительными приборами с 3-х и 4-х позиционными переключателями.

Схемы подключения для комплекта вентилятора/освещения. Схемы включают в себя: использование выключателя освещения для управления вентилятором и освещением, отдельные регуляторы яркости света и скорости вращения вентилятора, регулятор освещения и вентилятор с вытяжной цепью.

Схемы подключения вытяжного вентилятора в ванной. Схемы включают: таймер вентилятора, один переключатель, комбинированный переключатель gfci и два переключателя в одной выходной коробке.

Схемы подключения нескольких розеток — схемы подключения нескольких розеток, включая схемы для дуплексных розеток и прерывателей замыкания на землю.

Схемы подключения двух розеток в одной коробке — подключение двух розеток, двух выключателей, розетки и выключателя в одной коробке.

Схема подключения выходного выключателя GFCI. Схемы включают проводку для мусоропровода или осветительного прибора, управляемого комбинированным выключателем, как с защищенными, так и с незащищенными схемами.

Схемы подключения прерывателя цепи замыкания на землю — схемы для розеток GFCI, включая защиту дуплексных розеток в цепи и GFCI в конце цепи.

Схемы подключения автоматических выключателей — подключение блока выключателя, выключателя GFCI, а также автоматических выключателей на 15, 20, 30 и 50 ампер.

Схемы подключения розеток с выключателем — схемы подключения выключателя для управления розеткой с различным расположением и несколькими розетками в одной цепи.

Схемы для добавления нового светильника – Проводка для добавления света от существующей цепи выключателя или розетки.

Схемы для добавления новой розетки — схемы подключения для добавления розетки от существующего выключателя или розетки.

Схемы подключения дверного звонка — подключение проводных дверных звонков и дверных звонков с батарейным питанием, включая добавление адаптера переменного тока для питания старого дверного звонка.

Схемы подключения лампы — подключение стандартной настольной лампы, трехконтактной розетки и старинной лампы с четырьмя лампочками и двумя выключателями.

Добавление новой настенной электрической розетки. Как проложить кабель за плинтусом, чтобы добавить новую розетку.

Соединение косички — Как зачистить и нарезать электрические провода в распределительной коробке.

Как подключить розетки и выключатели – Как выбрать и заменить выключатели света и дуплексные розетки.

Прокладка кабеля за стенами – Методы поиска источника электроэнергии и прокладки нового кабеля в стенах и потолках.

Обрамление нового потолочного вентилятора. Установка обрамления и подвешивание нового потолочного вентилятора и комплекта освещения.

Формула для расчета силы тока. Использование значений напряжения и силы тока для расчета мощности, потребляемой устройством, включает таблицу стандартных значений мощности для бытовых устройств и приборов.

Глоссарий по электротехнике для бытовых систем

Руководство по электрическим схемам | Семейный мастер на все руки

У вас есть проект по электрике своими руками, но вам непонятны электрические схемы? Выполняйте их шаг за шагом, и вскоре вы будете выполнять электромонтажные работы как профессионал.

Сегодня я смеюсь над этим. Но когда я был учеником второго года и мой мастер вручил мне электрическую схему, я ненадолго запаниковал. Я увидел кучу ящиков и множество, казалось бы, хаотично нарисованных линий. Это было похоже на мешанину из спагетти с квадратными фрикадельками.

«Конечно, я уже видел их раньше», — сказал я нетерпеливо. К счастью, я знаю свои пределы, поэтому моими следующими словами были: «Но вы можете пройти это со мной?»

Три года спустя я подключаю систему управления освещением (сеть ламп, переключателей, датчиков и реле) для кабинета компьютерной томографии (КТ) в крупной больнице. Как я прошел путь от неуверенного ученика до гения электрических схем?

Для меня это было время и терпение, часто со стороны моих инструкторов. Но держу пари, у вас нет трех лет, чтобы понять это — у вас прямо сейчас есть проект. Так как же читать электрическую схему? И вообще, какие они?

Давайте пройдемся по ним вместе.

На этой странице

Что такое электрическая схема?

Схема соединений представляет собой упрощенное представление проводников (проводов) и компонентов (устройств, источников света, двигателей, переключателей, датчиков и т. д.), составляющих электрическую цепь или электрическую систему. Некоторые электрические схемы показывают точные соединения, которые должны быть выполнены для работы системы, в то время как другие предлагают графическое представление того, как электричество течет по цепи.

Схемы подключения могут быть простыми (одна розетка) или сложными (управление освещением в комнате КТ). Схема подключения розетки содержит изображения или линейные чертежи розетки и проводов источника питания. Он показывает установщику, где именно на розетке нужно прикрепить горячий, нейтральный и заземляющий провода.

Более сложные системы, такие как комната КТ, имеют схему, показывающую общую компоновку системы, а также более подробные схемы отдельных компонентов и того, как они связаны друг с другом.

Электрические схемы часто легче интерпретировать, чем письменные инструкции, особенно для людей, незнакомых с электрическими системами и понятиями. Если вы можете взять палец и проследить линию от одного места к другому, вы можете следовать электрической схеме.

Для чего используется электрическая схема?

Схема соединений представляет собой сложную информацию в удобном визуальном графическом виде. Схемы подключения отлично подходят для установки электрических устройств и устранения неполадок, когда система не работает.

Допустим, вы хотите установить датчик присутствия, чтобы выключать свет и кондиционер, когда вас нет дома. Когда вы вытаскиваете его из коробки, из него может торчать шесть или более проводов. Какой провод куда идет? Все ли они подключаются? На схеме подключения все расписано.

Схемы подключения предназначены не только для внешних компонентов, таких как подключение датчика присутствия к оборудованию питания, освещения, отопления, вентиляции и кондиционирования воздуха (HVAC). Схемы подключения также применимы к внутренней проводке, такой как печатная плата внутри компьютера или стиральной машины.

Схемы электропроводки также могут отображать, как электричество течет в цепи. На этих диаграммах показаны источник питания и напряжение, а также нагрузки (освещение и оборудование) и любые компоненты, влияющие на поток электроэнергии, такие как выключатели. Этот тип, называемый схемой, чаще всего используется инженерами и другими специалистами-электриками.

Как читать электрические схемы

Сначала найдите контрольную точку. Это может быть источник питания, свет или датчик, который вы устанавливаете. Посмотрите на картинку и найдите провода, отходящие от устройства. Следуйте по линиям, чтобы увидеть, где они заканчиваются. Они могут не все пойти в одно и то же место. Датчик присутствия будет иметь некоторые провода, которые идут к трансформатору, а другие – к оборудованию HVAC и освещению.

Если вы видите точку на пересечении двух или более линий, соедините эти провода вместе. Но если линия «перепрыгивает» через другую в форме полумесяца или пересекает другую без точки, не соединяйте их.

На схеме подключения показано, куда подключать каждый провод на устройстве. На схеме розеток может быть написано «Line In», что означает горячий провод от источника питания, «Neutral» и «Ground». Или это может быть «черный», «белый» и «зеленый». Выполняйте соединения точно так, как указано, иначе устройство не будет работать.

На схемах, показывающих электрический ток в цепи, используются стандартные символы для представления электрических компонентов. Земля представляет собой вертикальную линию с тремя последовательно меньшими горизонтальными линиями под ней. Переключатели представляют собой диагональные линии, исходящие из линии, представляющей электрический поток.

Чтобы прочитать эти схемы, начните с источника питания и проследите линию через все компоненты системы.

Типы схем подключения

Существует три основных типа схем подключения:

• Электропроводка : Изображает электрические устройства в виде рисунков или рисунков, соединенных линиями, изображающими провода. На электрических схемах показаны конкретные электрические соединения.
• Иллюстрированный номер : Показывает, как компоненты связаны с другими в той же цепи, но содержит менее подробную информацию об электрических соединениях.
