Содержание

Подробная схема светодиодной лампы на 220В

Устройство светодиодной лампы на 220В значительно сложнее, чем у аналогичной лампы накаливания. Пытаясь сохранить привычную грушевидную форму, инженерам пришлось немало потрудиться. И, как оказалось, не зря! Новые осветительные приборы практически не греются, потребляют малое количество электроэнергии и стали значительно менее хрупкими. Но чего же особенного в светодиодной лампе и в чем сложность ее схемы? Давайте разберемся.

Конструктивная схема

Конструктивно схема светодиодной лампы на 220В состоит из трех основных частей: корпуса, электронной части и системы охлаждения. Сетевое напряжение через цоколь поступает на драйвер, где преобразуется в сигнал постоянного тока, необходимый для свечения светодиодов. Свет от излучающих диодов обладает широким углом рассеивания и поэтому не требует установки дополнительных линз. Достаточно обойтись рассеивателем. В процессе работы детали драйвера и светодиоды нагреваются. Поэтому в конструкции лампы обязательно должен быть продуман отвод тепла.

К корпусной части светодиодной лампы относится цоколь, оболочка из пластика, внутри которой размещен драйвер, и полупрозрачная крышка в виде полусферы, по совместительству являющаяся рассеивателем света. В дорогих моделях ламп большую часть корпуса занимает ребристый радиатор из алюминия или специального теплопроводящего пластика. В лампочках бюджетного класса радиатор либо вовсе отсутствует, либо расположен внутри, а по окружности корпуса сделаны отверстия. Дешёвая китайская продукция мощностью до 7 Вт вовсе имеет сплошной корпус, без какого-либо отвода тепла.

В фирменных светодиодных лампах на 220В печатная плата с SMD светодиодами крепится к радиатору через термопасту для эффективного отвода тепла.

В дешевых китайских моделях эта плата либо просто вставлена в пазы корпуса, либо прикреплена саморезами к металлической пластине для охлаждения кристаллов. Эффективность такого охлаждения крайне низкая, так как пластина имеет малую площадь, да и наносить термопасту китайские производители, как правило, забывают. Вывод излучения происходит через рассеиватель, как правило, из матового пластика. А в дешевых светодиодных лампах на 220В такой корпус ещё надёжно скрывает недостатки китайской сборки от любопытных глаз потребителя. Крепится рассеиватель к основанию либо герметиком, либо резьбовым соединением.

Электрическая схема

Касательно электрической части между светодиодными лампами на 220В разных ценовых категорий также много отличий. В этом можно убедиться сразу после демонтажа рассеивателя. Достаточно рассмотреть качество пайки SMD элементов и соединительных проводов.

Недорогой китайской лампы на 220В

В лампочках стоимостью 2-3$ отсутствует какая-либо симметрия на плате со светодиодами, что свидетельствует о ручной пайке, а провода выбраны с минимально возможным сечением. Вместо надежного драйвера в них собрана простая схема бестрансформаторного питания с конденсаторами и выпрямителем. Напряжение сети сначала снижается неполярным металлопленочным конденсатором, выпрямляется, а затем сглаживается и повышается до нужного уровня. Ток нагрузки ограничивается обычным SMD резистором, который расположен на печатной плате со светодиодами.

При диагностике и ремонте светодиодных ламп такого типа важно соблюдать технику безопасности, т.к. все элементы электрической цепи потенциально находятся под высоким напряжением. Прикоснувшись пальцем к токоведущей части схемы по неосторожности можно получить электрический удар, а соскользнувший щуп мультиметра может закоротить провода с неприятными последствиями.

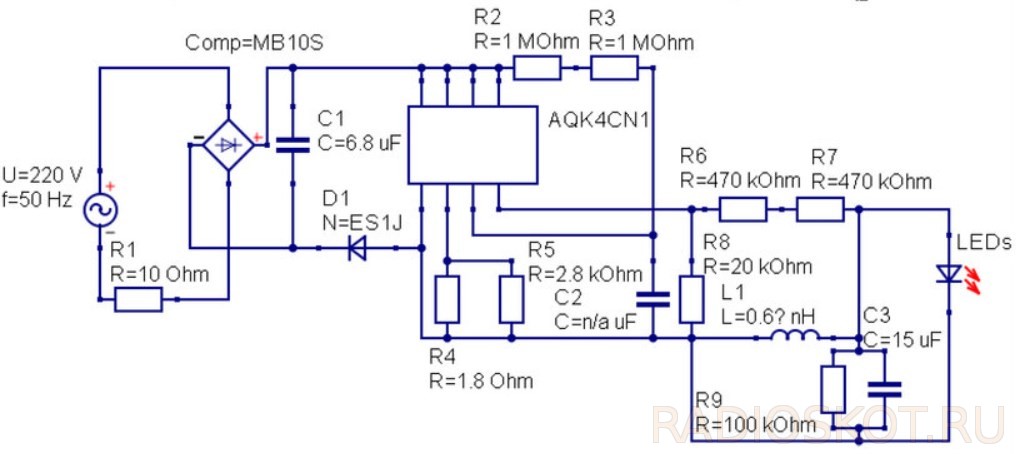

Фирменной светодиодной лампы

Фирменная светодиодная продукция отличается не только приятным внешним видом, но и качеством элементной базы. Непосредственно драйвер имеет более сложное устройство и зачастую собирается одним из двух способов. Первый предусматривает наличие импульсного трансформатора, импульсного преобразователя напряжения с последующей стабилизацией тока нагрузки.

Во втором случае обходятся без трансформатора, а основная функциональная нагрузка ложится на специальную микросхему – сердце драйвера. Её универсальность в том, что она стабилизирует входное напряжение, поддерживает выходной ток с заданной частотой (ЧИМ) или шириной импульса (ШИМ), допускает возможность диммирования, имеет систему отрицательной обратной связи. В качестве примера можно назвать, например, CPC9909.

Светодиоды в лампе на 220В с токовым драйвером надёжно защищены от перепадов напряжения и помех в сети, ток через них соответствует номинальному паспортному значению, а радиатор обеспечивает качественный теплоотвод. Такие лампочки прослужат намного дольше дешёвых китайских аналогов, тем самым доказывая преимущество светодиодов на деле.

Схема светодиодной лампы на 220 в, как сделать лампочку своими руками

Прежде чем продолжить читать, обязательно ознакомьтесь с этой информацией. Любой источник электроэнергии опасен для жизни, если не соблюдать правила безопасности. Описанные здесь схемы создания LED не имеют трансформаторов и, следовательно, представляют опасность. Сборку таких схем можно выполнять людям, которые имеют элементарные знания основ электротехники.

Светоизлучающий диод — это электронное устройство, излучающее свет, когда через него проходит ток. Светодиоды при своих небольших размерах чрезвычайно эффективны, очень яркие, при этом состоят из дешёвых и доступных электронных компонентов. Многие думают, что светодиоды — просто обычные светоизлучающие лампочки, но это совсем не так.

История светодиодов

Капитан Генри Джозеф Раунд, один из пионеров радио, во время эксперимента заметил необычное свечение, испускаемое карбидом кремния. Свои наблюдения он опубликовал в General World, но объяснить природу явления он не мог.

Русский учёный Олег Лосев наблюдал излучение света кристаллами — диодами. В 1927 году он опубликовал подробности своей работы в российском журнале и оформил патент на «Световое реле».

В 1961 году инфракрасный диод создали Б. Биард и Г. Питмен. Однако отцом-основателем светодиода по праву считывается Ник Холоняк. Его ученик Дж. Крэфорд в 1972 г. создал светодиод жёлтого цвета. В конце 80-х годов благодаря исследованиям русского учёного Ж. И. Алферова были открыты новые светодиодные материалы, которые дали толчок дальнейшему развитию светодиодов.

В начале 70-х впервые были изобретены светодиоды зелёного цвета, в 1971 году появился синий светодиод, который был очень неэффективным. Прорыв сделали японские учёные только в 1996 году, которые изобрели дешёвый светодиод синего цвета.

Принцип работы LED

Наиболее распространённые светодиоды состоят из галлия (Ga), мышьяка (As) и фосфора (P). Светодиод представляет собой диодный PN-переход, который излучает свет вместо тепла, генерируемого обычным диодом. Когда PN- переход находится в прямом смещении, некоторые из дырок объединяются с электронами N-области, а некоторые из электронов N объединяются с дыркой из P-области. Каждая комбинация излучает свет или фотоны.

Как устроена светодиодная лампа на 220 вольт? Светодиоды имеют полярность и, следовательно, не работают, если они подключены в обратном направлении. Самый простой способ проверить полярность общего светодиода — это определить на глаз толщину электродов. Более толстым является катод (-). Свет излучается от катода. Более тонкий электрод представляет собой анод (+). Некоторые производители выпускают светодиоды таким образом, что длина проводов катода и анода различна, анод (+) длиннее катода (-).

Это также облегчает определение полярности. Некоторые изготовители изготавливают оба провода электродов одинаковой длины, в этом случае можно определить полярность, воспользовавшись мультиметром.

Преимущества и недостатки светодиодных ламп

Достоинства LED:

  • Энергоэффективный источник света;
  • небольшой размер, прочность и устойчивость к ударам и вибрации;
  • очень быстро включаются без прогрева;
  • хорошее разрешение цвета;
  • могут интегрироваться в систему управления;
  • могут работать от портативной батареи;
  • нет вредных веществ, таких как свинец или ртуть;
  • производят холодный свет, могут быть идеальными для роста растений;
  • не имеют мощных разрядов, которые могут оказать пагубное воздействие на глаза;
  • в качестве датчика температуры различают горячую и холодную воду;
  • не имеют ультрафиолетового излучения, устраняя возможность повреждения кожи;
  • они не обжигают;
  • залиты толстой эпоксидной смолой, невероятно прочные;
  • не ржавеют;
  • не привлекают насекомых;
  • работают до 50 000 часов;
  • подлежат вторичной переработке;
  • не излучают радиочастотные помехи.

Недостатки светодиодов LED:

  • Могут быть ненадёжным для наружных применений с большими температурными перепадами.
  • Необходимость дополнительно использовать радиаторы для защиты полупроводников от теплового воздействия.

Светодиод используется в самых разных областях применения:

  • Уличное освещение и светофоры;
  • индикаторные огни на устройствах, игрушках, одежде;
  • медицина;
  • освещение;
  • автомобиль;
  • сигнализаторы;
  • компьютерная техника;
  • телерадиотехника.

Светодиодное освещение с питанием от сети

Но для построения светодиодной схемы освещения необходимо построить специальные источники питания с регуляторами, трансформаторами или без них. В качестве решения нижеприведенная схема демонстрирует конструкцию светодиодного контура с питанием от сети без использования трансформаторов.

Схема светодиодной лампы на 220 В

Для питания этой цепи используется переменный ток 220 В, который подаётся в качестве входного сигнала. Ёмкостное реактивное сопротивление понижает напряжение переменного тока. Переменный ток поступает на конденсатор, пластины которого непрерывно заряжаются и разряжаются, а связанные токи всегда поступают в пластинки и выходят из них, что вызывает реактивное сопротивление, направленное против потока.

Реакция, создаваемая конденсатором, зависит от частоты входного сигнала. R2 сбрасывает накопленный ток из конденсатора, когда вся цепь выключена. Он способен хранить до 400 В, а резистор R1 ограничивает этот поток. Следующий этап схемы светодиодной лампы своими руками — это мостовой выпрямитель, который предназначен для преобразования сигнала переменного тока в постоянный ток.

Конденсатор C2 служит для устранения пульсации в выпрямленном сигнале постоянного тока.

Резистор R3 служит в качестве ограничителя тока для всех светодиодов. В схеме использованы белые светодиоды, которые имеют падение напряжения около 3,5 В и потребляют 30 мА тока. Поскольку светодиоды подключены последовательно, потребление тока очень мало. Поэтому эта схема становится энергоэффективной и имеет бюджетный вариант изготовления.

Светодиодная лампа из отходов

LED 220 В может быть легко выполнена из неработающих ламп, ремонт или восстановление которых нецелесообразны. Лента из пяти светодиодов приводится в действие с использованием трансформатора. В цепи 0,7 uF / 400V полиэфирный конденсатор C1 снижает напряжение сети. R1 — это резистор для разрядки, который поглощает накопленный заряд от C1, когда вход переменного тока выключен.

Резисторы R2 и R3 ограничивают подачу тока при включении схемы. Диоды D1 — D4 образуют мост-выпрямитель, который выпрямляет пониженное напряжение переменного тока, а C2 действует как конденсатор фильтра. Наконец, стабилитрон D1 обеспечивает управление светодиодами.

Порядок изготовления настольной лампы своими руками:

  • Разберите и осторожно удалите разбитые стекла.
  • Аккуратно откройте сборку.
  • Снимите электронику и удалите её.
  • Соберите схему на 1 мм ламинатном листе.
  • Отрежьте круглый лист ламината (ножницами).
  • Отметьте положение шести круглых отверстий на листе.
  • Просверлите отверстия в соответствии со светодиодами заподлицо в шести отверстиях.
  • Используйте наконечник клея, чтобы удерживать светодиодную сборку в нужном положении.
  • Закройте сборку.
  • Убедитесь, что внутренняя проводка не касается друг друга.
  • Теперь осторожно протестируйте на 220 В.

LED для автомобиля

Используя ленту LED, можно легко изготовить самодельную красивую наружную подсветку автомобиля. Нужно использовать 4 светодиодных полосыы по одному метру для чёткого и яркого свечения. Для обеспечения водонепроницаемости и прочности соединения тщательно обрабатывают термоклеем. Правильное выполнение электрических соединений проверяется мультиметром. Реле IGN получает питание, когда двигатель работает и выключается после отключения двигателя. Чтобы понизить автомобильное напряжение, которое может достигать 14,8 V, в схему включается диод, обеспечивающий долговечность светодиодов.

Светодиодная лампа своими руками на 220в

Цилиндрическая лампа LED обеспечивает правильное и равномерное распределение генерируемой освещённости на всех 360 градусах, так что все помещение равномерно освещено.

Лампа оснащена интерактивной функцией защиты от перенапряжений, обеспечивающей идеальную защиту устройства от всех импульсов переменного тока.

40 светодиодов объединены в одну длинную цепь светодиодов, соединённых последовательно одна за другой. Для входного напряжения 220 В можно подключить около 90 светодиодов в ряд, для напряжения 120 В — 45 светодиодов.

Расчёт получен путём деления выпрямленного напряжения 310 В постоянного тока (от 220 В переменного тока) на прямое напряжение светодиода. 310/3,3 = 93 единиц, а для входов 120 В — 150/3,3 = 45 единиц. Если уменьшить количество светодиодов ниже этих цифр, возникнет риск перенапряжения и выход со строя собранной схемы.

Как сделать лампочку своими руками

Схема состоит из высоковольтного конденсатора, низкореактивного сопротивления для понижения тока, двух резисторов и конденсатора на положительном источнике для снижения входного напряжения и колебаний сети. Фактически коррекция всплеска производится C2, установленным после моста (между R2 и R3). Все мгновенные скачки напряжения эффективно поглощаются этим конденсатором, обеспечивая чистое и безопасное напряжение для встроенных светодиодов на следующем этапе схемы.

Список деталей:

  • R1 = 1M ¼ Вт;
  • R2, R3 = 100 Ом, 1 ватт;
  • C1 = 474/400 В или 0,5 мкФ/400 В PPC;
  • C2, C3 = 4,7 мкФ/250 В;
  • D1-D4 = 1N4007;
  • рассеиватель.

Самодельные LED имеют защиту, а их срок службы увеличен путём добавления стабилитрона по линиям питания. Показанное значение zener составляет 310 В/2 Вт, и подходит, если LED включает в себя светодиоды от 93 до 96 В. Для другого, меньшего количества светодиодных строк необходимо уменьшить значение zener в соответствии с общим вычислением прямого напряжения светодиодной строки.

Например, если используется 50 светодиодная строка, а светодиод имеет 3,3 В, то рассчитываем 50×3,3 = 165 В, поэтому стабилизатора на 170 В будет достаточно, чтоб защитить светодиод.

Автоматическая цепь ночного освещения LED

Схема автоматически включит ночью лампу и отключит через заданное время, используя несколько транзисторов и таймер NE555. Схема недорогая и простая в установке. В качестве датчика здесь используется LDR. В дневное время сопротивление LDR будет низким, напряжение на нем упадет, а транзистор Q1 будет находиться в режиме проводки. Когда освещённость в помещении падает, сопротивление LDR увеличивается, как и напряжение на нем. Транзистор Q1 выключается. База Q2 подключена к эмиттеру Q1 и поэтому Q2 смещается и, в свою очередь, включает IC1.

NE555 автоматически включается при включении питания. Автоматический запуск происходит с помощью конденсатора C2. Выход IC1 остаётся высоким в течение времени, определяемого резистором R5 и конденсатором C4. Когда на выходе IC1 поступает транзистор Q3, он включается, запускает триггер T1 и лампа светится. В цепь входит 9-вольтная батарея для питания таймера во время сбоёв питания. Резистор R1, диод D1, конденсатор C1 и Zener D3 образуют секцию питания схемы. R7 и R8 являются токоограничивающими резисторами .

Схема светодиодного освещения своими руками

Примечания:

  1. Предустановка R2 может использоваться для настройки чувствительности схемы.
  2. Предустановку R5 можно использовать для настройки времени включения лампы.
  3. При R5 @ 4,7M время включения будет около трёх часов.
  4. Мощность L1 не должна превышать 200 Вт.
  5. Для BT136 рекомендуется использовать радиатор.
  6. IC1 должен быть установлен на держателе.

Мероприятия по борьбе с мерцанием светодиодов

Светодиодная лампа из энергосберегающей своими руками имеет огромное преимущество, но нужно потрудиться, чтобы при работе самоделки пользователей не беспокоило излишнее мерцание LED:

  1. Управляйте светодиодными продуктами с использованием источника питания светодиода, который предназначен для их расчётной нагрузки.
  2. Убедитесь, что все используемые продукты LED совместимы с цепями управления и источником питания.
  3. Проверьте отсутствие проводов и других неисправностей светильника и убедитесь, что диммеры не перегружены.
  4. Рассмотрите возможность использования постоянного тока светодиодного драйвера.
  5. При установке системы поэкспериментируйте, чтобы узнать, есть ли минимальный уровень затемнения, который вам мешает.

Чтобы избежать влияния мерцания светодиодов, нужно всегда помнить о вышеуказанных моментах.

Схема светодиодной лампы на 220 в

Для многих многоквартирных домов актуальна проблема освещения лестничных площадок: хорошую лампу туда ставить жалко, а дешевые быстро выходят из строя.

С другой стороны качество освещения в данном случае не является критичным, так как люди находятся там очень недолго, то вполне можно поставить туда лапочки с повышенными пульсациями. А раз так, то схема светодиодной лампы на 220 В получиться совсем простой:

Список номиналов:

  • C1 – значение емкости по таблице, 275 В или больше
  • C2 – 100 мкФ (напряжение должно быть больше чем падает на диодах
  • R1 – 100 Ом
  • R2 – 1 MОм (для разряда конденсатора C1)
  • VD1 . . VD4 – 1N4007

Я уже приводил схему подключение светодиодной ленты к сети 220В так вот её можно упростить выкинуть стабилизатор тока. Упрощенная схема не будет работать в широком диапазоне напряжений, это плата за упрощение.

Конденсатор C1 является тем компонентом, который ограничивает ток. И выбор его значения очень важен, его величина зависит от напряжения питания, напряжения на последовательно включенных светодиодах и требуемого тока через светодиоды.

количество светодиодов последовательно, шт 1 10 20 30 50 70
напряжение на сборке из светодиодов, В 3,5 35 70 105 165 230
ток через светодиоды, мА (С1=1000нФ) 64 57 49 42 32 20
ток через светодиоды, мА (С1=680нФ) 44 39 34 29 22 14
ток через светодиоды, мА (С1=470нФ) 30 27 24 20 15
ток через светодиоды, мА (С1=330нФ) 21 19 17 14
ток через светодиоды, мА (С1=220нФ) 14 13 11

Для 1 светодиода в сборке фильтрующий конденсатор C2 следует увеличить до 1000мкФ, а для 10 светодиодов, до 470мкФ.

По таблице можно понять, что для получения максимальной мощности (чуть более 4 Вт) нужен конденсатор на 1мкФ и 70 последовательно включенных светодиодов на 20мА. Для более мощных источников света лучше подойдет схема светодиодной лампы на 220 в использующая широтноимпульсную модуляцию для преобразования и стабилизации тока через светодиоды.

Схемы на основе широтноимпульсной более сложные, но зато обладают преимуществами: им не требуется большой ограничивающий конденсатор, эти схемы обладают высоким КПД и широким диапазоном работы.

Я заказал несколько светодиодных светильников в Китае. В основе преобразователей этих ламп лежат микросхемы драйверов разработанных в том же Китае, конечно качество работы этих схем ещё не дотягивает до западных стандартов, но вот стоимость более чем демократичная.

Итак, конкретно в последних светодиодных лампах была установлена микросхема WS3413D7P, являющаяся светодиодным драйвером с активным корректором коэффициента мощности.

Что же мы видим на схеме? Все тот же диодный мост VD1 — VD4, сглаживающий конденсатор С1. Остальные же компоненты работают нужны для работы микросхемы D1. Резистор R1 нужен для питания самой микросхемы в начальный момент времени, а после запуска микросхема начинает питаться со своего выхода через цепочку R5, VD5. Конденсатор С2 фильтрует питания собственных нужд. Конденсатор С3 служит для задания частоты преобразования. Резистор R2 нужен для измерения тока через светодиоды. Делитель на резисторах R3, R4 позволяет микросхеме получать информацию о напряжении на светодиодной сборке. Катушка индуктивности L1 и конденсатор C4 нужны для преобразования импульсной энергии в постоянную.

Существует куча других разновидностей микросхем, но основных типов высоковольтных драйверов светодиодов всего три: на основе емкостного гасящего сопротивления, активный гасящий стабилизатор тока и импульсный стабилизатор тока.

Как сделать светодиодную лампу на 220В (схема)

Схема светодиодной лампы на 220 В позволяет не только понять принцип работы данного устройства, но и изготовить его своими руками. Попытки сделать лампочки типа е27 самостоятельно обусловлены тем, что далеко не всегда удается приобрести осветительный прибор с необходимыми характеристиками. Да и просто те, кто любит возиться с электроникой, не прочь попробовать что-то новое.

Важные нюансы

Существует множество систем, согласно которым светодиодное освещение функционирует от переменного тока номиналом 220 Вольт. Причем все они, вместе со схемой балласта, призваны решать три основные задачи.

  • Преобразовать переменный ток сети 220в в пульсирующий ток,
  • Выровнять пульсирующий ток, сделав его постоянным,
  • Добиться показателей силы тока в 12 Вольт.

Если вы хотите собрать устройство, питающееся от обычной сети, для подключения придется разобраться с некоторыми основными проблемами.

  1. Где расположить схемы и непосредственно само устройство на основе светодиодов. Ведь для диодов потребуется свое место.
  2. Как можно изолировать устройство осветительного светодиодного прибора.
  3. Как обеспечить необходимый теплообмен для подключения лампы.

Конечно, можно спокойно приобрести популярную лампу е27. Это диодное устройство является одним из наиболее востребованных на рынке, отлично работает от обычной бытовой сети.

Схемы

Чтобы собрать схему и получить на ее основе светодиодное устройство для освещения дома от питания 220 Вольт, вам потребуется:

  • Выровнять переменный ток,
  • Добиться требуемых параметров мощности,
  • Обеспечить необходимое сопротивление.

Все это можно сделать двумя способами. Существует две основные вариации:

  1. Схема на основе диодного моста.
  2. Резисторная схема, где используется четкое количество светодиодов.

Они достаточно простые, потому устройство собирается без особых проблем.

С диодным мостом

  • Конструкция диодного моста включает 4 разнонаправленных светодиода,
  • Задача моста сделать пульсирующий ток из синусоидального переменного,
  • Полуволны проводят через 2 диода, за счет чего минус теряет полярность,
  • В схеме необходимо подсоединить на плюс конденсатор со стороны источника переменного тока перед диодным мостом,
  • Перед минусом устанавливается сопротивление с номиналом 100 Ом,
  • Параллельному мосту, сзади него, потребуется закрепить еще один конденсатор. Он будет сглаживать перепады напряжения,
  • При элементарных навыках работы с паяльником, собрать подобную схему не будет сложно для начинающего мастера.

Светодиоды
  • Светодиодную плату можно использовать стандартную, позаимствованную у нефункционирующего светильника,
  • Перед сборкой обязательно проверьте каждый элемент на предмет работоспособности. Чтобы сделать это, воспользуйтесь 12 Вольтным аккумулятором,
  • Если есть нерабочие компоненты, их контакты нужно отпаять и установить новые,
  • Особое внимание уделяйте ножкам катода и анода. Их следует соединять последовательно,
  • Если вы просто меняете несколько деталей старого светильника, достаточно нерабочие элементы заменить функционирующими, установив их на старые места,
  • Если вы решили собрать устройство самостоятельно, запомните важное правило лампы светодиодов соединяются последовательно по 10 единиц, после чего цепи следует подключить параллельно.

Читайте также:

Хотите спаять светодиодную ленту самостоятельно?

В результате схема у вас должна выглядеть следующим образом.

  1. 10 светодиодов идут в один ряд. Затем ножки анода и катода спаиваются так, чтобы получилось 9 соединений и по 1 хвостику по краям, которые находятся в свободном положении.
  2. Все полученные цепи соединяют с проводами. К одному идут концы катода, а к другому концы анода.
  3. Не забывайте, что катод является положительным и соединяется с минусом. Анод отрицательный, и его необходимо соединять с плюсом.
  4. Следите за тем, чтобы на схеме спаянные между собой концы не прикасались к другим концам. Если подобная ситуация случится, схема сгорит, возникнет короткое замыкание.

Резисторная

Схема электронного балласта может обеспечивать требуемую мощность работы светодиодных светильников, питающихся от 220в.

Схемы драйверов светодиодных ламп

Создание балласта и подключения здесь не сложное, потому с подобной задачей способен справиться относительно новичок в сфере электроники.

  • Резисторная схема для светодиодов состоит из пару резисторов 12 К и пары цепочек,
  • Цепочки состоят из одинакового количества светодиодных элементов,
  • Светодиодные элементы припаиваются последовательно и имеют разную направленность,
  • Со стороны R1 выполняется припаивание одной полосы светодиодных элементов катодом, а вторая полоса анодом,
  • Второй отвод, идущий к R2, выполняется наоборот,
  • За счет такой схемы свечение светодиодных ламп получается мягким. Это обусловлено тем, что светодиодные элементы начинают гореть по очереди, потому пульсирующие вспышки человеческому глазу практически не видны,
  • Подобное светодиодное устройство, питающееся от 220 Вольт, может применяться для освещения рабочего стола, подсветки определенных зон. Потому им можно заменить традиционные светильники, получив аналогичный по эффективности свет или даже свечение более высокого качества,
  • Практика показывает, что резисторная схема светодиодного устройства эффективнее всего себя показывает при использовании минимум 20 светодиодов. А еще предпочтительнее задействовать 40 элементов,
  • За счет такого количества светодиодов и особенностей схемы, вы получаете высококачественное освещение. Проблем со сборкой схемы совершенно нет, все очень просто,
  • Единственными нюансами схемы с 20-40 светодиодами является то, что пайку осуществлять требуется очень аккуратно, дабы не повредить соседние контакты. Плюс собрать все это в единый компактный корпус еще одна задача.

Читайте также:

Схемы подключения светодиодной ленты на 220В

схемы светодиодных ламп на 220 вольт

С каждым годом спрос на светодиодные лампочки растёт. Вскоре они могут вытеснить с рынка лампы накаливания и люминесцентные аналоги, которые не могут похвастаться такой же безопасностью, служат не так долго, поглощают больше электроэнергии и не подлежат ремонту в случае поломки.

Схема светодиодной лампочки проста как для опытного электрика, так и для новичка. Но устройство LED-ламп сложнее люминесцентных. Если необходимо заменить светодиод, нужно не только разбираться в схеме лампочки, но и уметь пользоваться паяльником, а также понимать принцип работы элементов.

Разновидности схем

Драйвер нужен для стабилизации напряжения и собирается с использованием схем на конденсаторах и трансформаторах. Второй вариант является более экономичным, а первый необходим для создания мощного светильника. Кроме этого существует еще одна разновидность схем – инверторные. Они используются на производстве диммируемых ламп и большом количестве чипов.

Импульсные драйвера

Если сравнивать с линейным драйвером, где используется конденсатор, импульсный отличается эффективной защитой от нестабильности в сети. Чтобы в деталях рассмотреть пример импульсной схемы диодной лампы, используем модель CPC9909. Эффективность этого изделия достигает 98%, поэтому её без преувеличения можно считать одной из самых экономичных и энергосберегающих.

Драйвер «CPC9909».

Схема подключения BP3122

Устройство можно подключать к высокому напряжению (550 В) благодаря встроенному драйверу со стабилизатором. Это упростило схему и снизило стоимость устройства.

Подключение с импульсным драйвером используется для активации освещения в случае аварии, и подойдет в качестве примера повышающих преобразователей. Дома на базе модели драйвера CPC9909 можно собрать светильник, который будет запитан от батарей или драйвера, но мощность при этом не превысит 25 В.

Диммируемые драйверы

С помощью диммируемого драйвера яркость светодиодной лампы можно регулировать, что позволит установить в каждой из комнат необходимый уровень освещения, снижать яркость света днем. Устройства используются, чтобы подчеркнуть некоторые предметы интерьера.

Диммер экономит электроэнергию, так как при каждом включении не обязательно включать лампу на полную мощность, что положительно отражается на сроке службы изделия.

Схема подключения с диммером.

На производстве используют две разновидности диммируемых драйверов. У каждого есть плюсы и минусы. Одни работают на широтно-импульсной модуляции (ШИМ). Диммер устанавливают между диодами и блоком питания. Схема запитывается импульсами разной продолжительности. Наглядный пример ШИМ-регулировки - бегущая строка.

Вторая разновидность диммируемых драйверов влияет на источник питания. Они широко используются для изделий с возможностью стабилизации тока. Регулировка может повлиять на оттенок освещения. Если это белые чипы, при понижении силы тока они начнут светиться желтым светом, при увеличении синим.

Конденсаторные

Конденсаторную схему можно считать одной из самых продаваемых, она часто встречается в бытовых светильниках.

Схема с конденсатором.

Конденсатор C1 необходим, чтобы защитить устройство от помех в сети. С4 сгладит пульсации. При подаче тока резисторы R3-R2 ограничат его и предохранят схему от короткого замыкания. Элемент VD1 преобразовывает переменное напряжение. Когда подача тока прекратится, конденсатор разрядится через резистор R4. Но элементы R2-R3 используют далеко не все производители LED-светильников.

Светильник с диммером.

Чтобы проверить работоспособность конденсатора, используется мультиметр. Схема имеет несколько минусов:

  • достичь высокой яркости свечения не получится, понадобятся более ёмкие конденсаторы;
  • существует риск перегрева чипов из-за нестабильности подачи тока;
  • нет гальванической развязки, возможен удар током. При разборке лампочки нельзя трогать токоведущие элементы голыми руками.

Несмотря на минусы, у схемы много преимуществ, лампы хорошо продаются. Это простота сборки, низкие цены и широта диапазона напряжения на выходе. Даже мастера со скромным опытом могут пробовать изготовить изделие самостоятельно. Для этого часть деталей можно снять со старых телевизоров или приемников.

Рекомендуем к просмотру: Простая схема источника питания светодиодной лампы

Напряжение светодиодов в лампах

Напряжение светодиодов в лампе находится в промежутке от 110 до 220 вольт. Эти показатели достигаются объединением нескольких чипов. Понижение напряжения и постоянного тока - работа драйвера, который есть в каждой лампе.

Если его нет, и лампочку нужно запустить от сети, понадобится подключение внешнего устройства. Не так давно появились светодиоды, работающие от переменного напряжения. Но поскольку они пропускают ток только в одном направлении, остались в нише изделий, работающих на постоянном токе.

Устройство светодиодной лампы - конструкция и принцип работы

Прежде чем понять, как устроена светодиодная лампа на 220 вольт, нужно разобраться, что она собой представляет и в чем ее преимущество перед лампами накаливания или люминесцентными светильниками. Конечно же, основной их плюс – это долговечность в работе и минимальное потребление электроэнергии. Почему так недолго работают обычные лампы, объяснять не приходится. И так понятно, что вольфрамовая нить – не слишком надежный материал. Но все же до недавнего времени лампы на основе этого материала практически не имели конкуренции. Сейчас же, хотя цена светодиодных ламп выше, чем у их предшественников, они быстро завоевывают рынок, пользуясь у потребителя все большим спросом.

 Что же такое светодиод?

По своему строению это многослойный полупроводниковый кристалл, который преобразует электроэнергию в обычный свет. А как это происходит, нужно разобрать более детально.

При различных вариациях компоновки чипов можно создать четыре варианта светодиодов:

Схема светодиодной лампы

Поняв суть устройства светодиодной лампы, легко разобраться в особенностях работы и даже изготовить ее самому (схема светодиодной лампы на 220 вольт представлена на рисунке ниже). Естественно, в любом из магазинов можно приобрести такой светильник, но иногда бывает трудно подобрать таковой именно с необходимыми параметрами. А кому-то просто не интересно покупать, а куда более привлекательно изготовить самому. Главное – решить вопросы расположения схемы и светодиодов, изолирования системы, а также обеспечения теплообмена.

Итак, с чего следует начать сборку? Есть множество систем, позволяющих этим осветительным приборам функционировать от сети 220 V. У всех них существует 3 главные цели:

  1. Получение пульсирующего тока из сети 220 V.
  2. Выравнивание тока до постоянного.
  3. Трансформирование тока до 12 V.

Для этого можно воспользоваться 2 вариантами – изготовить либо плату с диодным мостом, либо резисторную схему. При втором варианте необходимо использование четко определенного количества светодиодов. Нужно понять, какие плюсы и минусы есть у каждого из этих вариантов.

Схема с диодным мостом

Схема с диодным мостом

Устройство этой схемы включает в себя четыре диода, подключенных разнонаправлено. По своему принципу диодный мост должен ток из сети 220 V трансформировать в пульсирующий. Суть действия в следующем: синусоидальные полуволны при проходе по двум диодам изменяются, в результате минус теряет полярность. При сборке нужно подключить к плюсовому выходу конденсатор до моста в месте подачи переменного тока. Сопротивление в 100 Ом присоединяется перед минусом. Для сглаживания перепадов напряжения сзади моста нужен еще один конденсатор.

Такую схему несложно собрать, даже любитель при минимальных навыках справится с этой работой. Саму плату лучше позаимствовать от отработавшего свое светильника. Главное запомнить – светодиоды нужно соединять по 10 шт. последовательно, после получившиеся несколько цепей соединить параллельно.

Резисторная схема

Ее тоже совершенно несложно изготовить. При даже небольших навыках вполне по силам собрать подобную лампу даже новичку. Собирается эта схема из 2 резисторов и 2 цепочек светодиодов, состоящих из одинакового числа элементов, соединенных последовательно, но имеющих разную направленность. От первого резистора соединение идет от одной полосы светодиодов к катоду, от другой – к аноду. От второго резистора – наоборот. Оптимальное число диодов в полосе – 10-20. Вывод: изготовить самодельный драйвер и в последующем лампу на светодиодах – совершенно несложная задача.

Устройство LED-лампы на 220 V.

Устройство LED-ламп

Основные 6 частей LED-лампы – это корпус, цоколь, рассеиватель, радиатор, блок светодиодов LED и бестрансформаторный драйвер (на картинке представлено устройство светодиодной лампы на 220 V). Эти лампы вполне подлежат ремонту, если один или несколько кристаллов прогорели. Вообще в LED-светильниках обычно горит драйвер, для которого чаще всего используются такие микросхемы, как bp 3122, bp 2832а или bp 2831а. Помимо прочего, драйвер стабилизирует скачки напряжения.

На рисунке сверху изображена лампа варианта СОВ. Ее светодиод представляет собой единую пластину, в которую включено множество чипов. Если у такой лампы перегорает светодиод, то он меняется целиком, т. к. отдельные чипы невозможно поменять.

Схема светодиодного драйвера

Схема драйвера светодиодной лампы (можно понять на примере MR-16) настолько проста, насколько это возможно (драйвер LED-лампы ничем от него не отличается). Она работает так: переменный ток в 220 V проходит на мост (диодный) через конденсатор С1. Далее уже прямой ток идет на светодиоды НL1–НL27, которые подключены последовательно. Число их может достигать 80 шт. Ну а более ровного света, без мерцания, добиваются как раз при помощи конденсатора С2. Желательно, чтобы он был как можно большей емкости. Схема драйвера для светодиодов от сети 220 V представлена на рисунке.

Простейшая схема драйвера MR-16

Ремонт LED–лампы

Устройство светодиодного светильника представляет собой обычную LED-лампу, и если светодиоды в ней отдельные, а не единой пластиной с кристаллами, то ее возможно отремонтировать, заменив сгоревшие (прогоревшие) элементы. Ее с легкостью можно разобрать. Нужно разделить корпус с цоколем. Если для примера взять лампу МR-16, то как раз внутри будет находиться 27 светодиодов. Подобраться к плате с элементами можно путем снятия защитного стекла. Делается это при помощи обычной отвертки.

Иногда именно этот этап становится самым трудным. Если светодиод прогорел, то это сразу видно. Сгоревшие элементы придется поискать при помощи тестера, либо подавая на них по 1.5 V. Неисправные светодиоды необходимо заменить. Причиной мигания лампы может быть поломка конденсатора С1. При этом нужно поставить другой, с напряжением 400 V.

Особенности ламп со штыревым цоколем

По сути, лампа со штыревым цоколем практически ничем не отличается. Единственное, что необходимо знать, это маркировку, которая наносится на корпус. Относится она именно к особенностям цоколя.

  • G – это как раз указывает на то, что у лампы штыревой цоколь.
  • U – маркер того, что лампа энергосберегающая.
  • 10 – расстояние от одного до другого штыря в миллиметрах.

Как проверить светодиодную лампу при покупке?

Светодиодная лампа с цоколем Е-27

Примером послужит лампа с цоколем Е-27 и питанием в 220 V. Как при покупке не ошибиться, выбрав качественный товар? Необходимо внимательно осмотреть всю конструкцию светодиодной лампы. Изначально нужно посмотреть на радиатор. Он должен быть литым, а не наборным, т. к. в том числе и от него зависит долговечность работы выбранной лампы. Радиатор стоит в прямой зависимости от мощности, следовательно, чем мощнее лампочка, тем больше охладитель. Очень хорошо себя показывают алюминиевые, керамические либо графитовые.

Наилучший вариант – термопластиковое покрытие радиатора. После необходимо убедиться в отсутствии люфтов в цоколе, а также видимых механических повреждений. В любом магазине электротоваров имеется возможность включения лампы в сеть для проверки. При подаче питания на лампу нужно обратить внимание на исходящий от нее свет. Даже если мерцания не видно, необходимо посмотреть на прибор через камеру сотового телефона. На экране будет четко видно наличие или отсутствие мерцания. Если же имеется пульсация, такую лампу покупать не стоит. Что касается маркировки, то она должна быть четкой и хорошо читаемой, т. к. именно на основе этой информации выбирается тип светодиодной лампы.

Общие сведения

Применение светодиодных ламп необычайно широко. Это и бытовое освещение, и промышленное, и даже уличное. По своей сути такие световые приборы являются самыми экологически чистыми, т. к. не содержат опасных веществ (таких, как ртуть и т. п.) в отличие от люминесцентных или ртутных (ДРЛ) ламп. Световые приборы, имеющие в основе нить из вольфрама, дают много света, но их эффективность весьма сомнительна, т. к. 95 процентов уходит на выработку тепла, в чем и состоит отличие от принципа работы светодиодной лампы. Очень интересно, что после того, как было запрещено продавать лампы мощностью свыше 100 Ватт, их все равно не перестали выпускать. Только теперь они называются не лампочки, а «теплоизлучатели», что по своей сути правильно. Есть различные корпуса светодиодных ламп, а также различные типы цоколя. На картинке указаны маркировки, по которым можно определить, какая именно лампа нужна для того или иного прибора. Интересен также и цвет таких ламп. С первого взгляда может показаться, что он просто белый, однако это не так. Есть специальный индекс цветопередачи – CRI. Если он низок, то освещение будет казаться неприятным, хотя будет непонятно почему, ведь оно визуально не отличается. Если брать за пример солнце или обычную лампочку, то их CRI будет равен 100. Качественная светодиодная лампа имеет CRI 90. Ну а если CRI менее 80, то такие световые приборы не рекомендуется использовать в местах проживания.

Виды светодиодных ламп

Так что же в итоге? Конечно, личное дело каждого, какие осветительные приборы использовать, но то, что светодиодные лампы помимо своей экологичности еще и очень экономичны – это неоспоримый факт, а значит, они будут продолжать завоевывать рынок электротехники до тех пор, пока не появится что-то новое.

Устройство светодиодной лампы EKF на 220 (В)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я решил рассказать Вам об устройстве светодиодной лампы EKF серии FLL-A мощностью 9 (Вт).

Эту лампу я сравнивал в своих экспериментах (часть 1, часть 2) с лампой накаливания и компактной люминесцентной лампой (КЛЛ), и по многим показателям она имела явные преимущества.

А теперь давайте разберем ее и посмотрим, что же находится внутри. Думаю, что Вам будет не менее интересно, чем мне.

Итак, устройство современных светодиодных ламп состоит из следующих компонентов:

  • рассеиватель
  • плата со светодиодами (кластер)
  • радиатор (в зависимости от модели и мощности лампы)
  • источник питания светодиодов (драйвер)
  • цоколь

А теперь рассмотрим каждый компонент в отдельности по мере разбора лампы EKF.

У рассматриваемой лампы используется стандартный цоколь Е27. Он крепится к корпусу лампы с помощью точечных углублений (кернений) по окружности. Чтобы снять цоколь, нужно высверлить места кернения или сделать пропил ножовкой.

Красный провод соединяется с центральным контактом цоколя, а черный — припаян к резьбе.

Питающие провода (черный и красный) очень короткие, и если Вы разбираете светодиодную лампу для ремонта, то это нужно учесть и запастись проводами для их дальнейшего наращивания.

Через открывшееся отверстие виден драйвер, который крепится с помощью силикона к корпусу лампы. Но извлечь его можно только со стороны рассеивателя.

Драйвер — это источник питания светодиодной платы (кластера). Он преобразовывает переменное напряжение сети 220 (В) в источник постоянного тока. Для драйверов свойственны параметры мощности и выходного тока.

Существует несколько разновидностей схем источников питания для светодиодов.

Самые простые схемы выполняются на резисторе, который ограничивает ток светодиода. В этом случае нужно лишь правильно выбрать сопротивление резистора. Такие схемы питания чаще всего встречаются в выключателях со светодиодной подсветкой. Это фото я взял из статьи, в которой рассказывал о причинах мигания энергосберегающих ламп.

Схемы чуть посложнее выполняются на диодном мосте (мостовая схема выпрямления), с выхода которого выпрямленное напряжение подается на последовательно-включенные светодиоды. На выходе диодного моста также установлен электролитический конденсатор для сглаживания пульсаций выпрямленного напряжения.

В перечисленных выше схемах нет гальванической развязки с первичным напряжением сети, они обладают низким КПД и большим коэффициентом пульсаций. Их главное преимущество заключается в простоте ремонта, низкой стоимости и малых габаритах.

В современных светодиодных лампах чаще всего применяются драйверы, выполненные на основе импульсного преобразователя. Их главные достоинства — это высокий КПД и минимум пульсаций. Зато они по стоимости в несколько раз дороже предыдущих.

Кстати, в скором времени я планирую провести замеры коэффициентов пульсаций светодиодных и люминесцентных ламп различных производителей. Чтобы не пропустить выход новых статей — подписывайтесь на рассылку.

В рассматриваемой светодиодной лампе EKF установлен драйвер на микросхеме BP2832A.

Драйвер крепится к корпусу с помощью силиконовой пасты.

Чтобы добраться до драйвера, мне пришлось отпилить рассеиватель и вынуть плату со светодиодами.

Красный и черный провода — это питание 220 (В) с цоколя лампы, а бесцветные — это питание на плату светодиодов.

Вот типовая схема драйвера на микросхеме BP2832A, взятая из паспорта. Там же Вы можете ознакомиться с ее параметрами и техническими характеристиками.

Рабочий режим драйвера находится в пределах от 85 (В) до 265 (В) напряжения сети, в нем имеется защита от короткого замыкания, применяются электролитические конденсаторы, предназначенные для продолжительной работы при высоких температурах (до 105°С).

Корпус светодиодной лампы EKF выполнен из алюминия и теплорассеивающего пластика, который обеспечивает хороший отвод тепла, а значит увеличивает срок службы светодиодов и драйвера (по паспорту заявлено до 40000 часов).

Максимальная температура нагрева этой LED-лампы составляет 65°С. Об этом читайте в экспериментах (ссылки я указал в самом начале статьи).

У более мощных светодиодных ламп, для лучшего отвода тепла, имеется радиатор, который крепится к алюминиевой плате светодиодов через слой термопасты.

Рассеиватель выполнен из пластика (поликарбоната) и с помощью него достигается равномерное рассеивание светового потока.

А вот свечение без рассеивателя.

Ну вот мы добрались до платы светодиодов или другими словами, кластера.

На круглой алюминиевой пластине (для лучшего отвода тепла) через слой изоляции размещено 28 светодиодов типа SMD.

Светодиоды соединены в две параллельные ветви по 14 светодиодов в каждой ветви. Светодиоды в каждой ветви соединяются между собой последовательно. Если сгорит хоть один светодиод, то не будет гореть вся ветвь, но при этом вторая ветвь останется в работе.

А вот видео, снятое по материалам данной статьи:

P.S. В завершении статьи хочется отметить то, что конструкция LED-лампы EKF с точки зрения ремонта не очень удачная, лампу невозможно разобрать без отпиливания рассеивателя и высверливания цоколя.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


мы собираемся объяснить, как подключить светодиодный светильник к 220 в переменного тока

В этой статье мы собираемся объяснить , как подключить светодиодный светильник к 220В переменного тока . В сегодняшней жизни это становится интереснее и важнее, потому что людям нужны короткие методы и короткие замыкания. Таким образом, преодолевая вызовы современности, мы показываем простой способ яркого светодиодного светильника на 220 вольт переменного тока . Светодиодный светильник, показанный на следующем рисунке, настолько прост в изготовлении.

Принципиальная схема светодиодной лампы на 220В переменного тока

В этой принципиальной схеме мы использовали один диод, резистор 56 кОм / 1 Вт и светодиод. Анимированный проект светодиодного светильника на 220В переменного тока


как подключить светодиод к 220 ac (компоненты)

1. Светодиод - 5 мм или 10 мм любого цвета любого типа
2. Диод, предпочтительно 1 Н 4007
3. Резистор 1 Вт или выше номиналом 47к .
4. Двухконтактный штекер

Примечание: более низкие значения резистора дают большую яркость, а более высокие значения продлевают срок службы светодиода.
Резисторы меньшей мощности, например 1 / 4,1 / 2 Вт или ниже, не подходят и могут сгореть, поскольку они предназначены для цепей 6 В постоянного тока, а не для сети 220 В переменного тока.

Как собрать

1. Подключите черный анод диода к минусу светодиода 0r как хотите.
2. Подключите резистор к плюсу светодиода или как хотите, но схемы должны по правилам.
3. Подключите свободные концы диода и резистора к штырям, как показано на рис.
Готово. См. Прилагаемый рисунок для ясности.
Еще одна схема с диодом, подключенным «поперек» светодиода, также прилагается. Адаптер цоколя лампы используется вместо штыря.
Он должен работать от сети переменного тока 110 В / 220 В переменного тока.

DC Функция:

Так же будет работать от любой батареи !!
После agai n проверьте, правильно ли подключены все компоненты.
После пайки резистора и диода со светодиодом теперь вставьте его в два штекера pic, например,
Для повышения эффективности этой схемы подключите конденсатор 10 мкФ

Смотрите видео для более подробной информации

Теперь наша светодиодная лампа готова к использованию. Протестируйте ее.Работает отлично.

3 лучшие схемы светодиодных ламп, которые вы можете сделать дома

В сообщении подробно объясняется, как построить 3 простых светодиодных лампы, используя несколько светодиодов последовательно и запитав их через цепь емкостного источника питания

ОБНОВЛЕНИЕ :

После выполнения Проведя много исследований в области дешевых светодиодных ламп, я наконец смог придумать универсальную дешевую, но надежную схему, которая обеспечивает отказоустойчивую безопасность светодиодной серии без использования дорогостоящей топологии SMPS.Вот окончательный вариант дизайна для всех вас:

Универсальный дизайн , разработанный Swagatam

Вам просто нужно отрегулировать потенциометр, чтобы установить выход в соответствии с общим падением прямого падения струны серии светодиодов.

Это означает, что если общее напряжение серии светодиодов составляет, скажем, 3,3 В x 50 шт. = 165 В, то отрегулируйте потенциометр, чтобы получить этот выходной уровень, а затем подключите его к цепочке светодиодов.

Это мгновенно включит светодиоды на полную яркость и с полной защитой от перенапряжения и перегрузки по току или от броска тока.

R2 можно рассчитать по формуле: 0,6 / Максимальный предел тока светодиода

Зачем нужны светодиоды

  • Светодиоды широко используются сегодня для всего, что может включать свет и освещение.
  • Белые светодиоды стали особенно популярными благодаря своим миниатюрным размерам, впечатляющим возможностям освещения и высокой эффективности с точки зрения энергопотребления. В одном из своих предыдущих постов я обсуждал, как сделать супер простую схему светодиодной трубки, здесь концепция очень похожа, но продукт немного отличается своими характеристиками.
  • Здесь мы обсуждаем создание простой светодиодной лампы. СХЕМА. Под словом «лампочка» мы подразумеваем форму блока, и его фитинги будут похожи на форму обычной лампы накаливания, но на самом деле весь корпус «лампочка» будет включать дискретные светодиоды, расположенные рядами над цилиндрическим корпусом.
  • Цилиндрический корпус обеспечивает правильное и равномерное распределение создаваемого освещения по всем 360 градусам, так что все помещение одинаково освещено.На изображении ниже показано, как установить светодиоды на предлагаемом корпусе.

Схема светодиодной лампы, описанная здесь, очень проста в сборке, а схема очень надежна и долговечна.

Включенная в схему разумно интеллектуальная функция защиты от перенапряжения обеспечивает идеальное экранирование устройства от всех скачков напряжения во включенном состоянии.

Как работает схема

  1. На схеме показан один длинный ряд светодиодов, соединенных один за другим, чтобы сформировать длинную цепочку светодиодов.
  2. Если быть точным, мы видим, что в основном было использовано 40 светодиодов, которые соединены последовательно. На самом деле для входа 220 В вы, вероятно, могли бы включить около 90 светодиодов последовательно, а для входа 120 В будет достаточно около 45.
  3. Эти цифры получены делением выпрямленного 310 В постоянного тока (от 220 В переменного тока) на прямое напряжение светодиода.
  4. Следовательно, 310 / 3,3 = 93 числа, а для входов 120 В рассчитывается как 150 / 3,3 = 45 чисел. Помните, что по мере того, как мы сокращаем количество светодиодов ниже этих цифр, риск скачка включения увеличивается пропорционально, и наоборот.
  5. Схема источника питания, используемая для питания этого массива, основана на высоковольтном конденсаторе, значение реактивного сопротивления которого оптимизировано для понижения входного высокого тока до более низкого тока, подходящего для схемы.
  6. Два резистора и конденсатор на плюсовом источнике питания расположены для подавления начального скачка мощности при включении и других колебаний во время колебаний напряжения. Фактически, реальная коррекция помпажа выполняется C2, введенным после моста (между R2 и R3).
  7. Все мгновенные скачки напряжения эффективно поглощаются этим конденсатором, обеспечивая чистое и безопасное напряжение для встроенных светодиодов на следующем этапе цепи.

ВНИМАНИЕ: ЦЕПЬ, ПОКАЗАННАЯ НИЖЕ, НЕ ИЗОЛИРОВАНА ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ ЧРЕЗВЫЧАЙНО ОПАСНО ПРИКАСАТЬСЯ В ПОЛОЖЕНИИ ПИТАНИЯ.

Принципиальная схема # 1

Список деталей
  • R1 = 1M 1/4 Вт
  • R2, R3 = 100 Ом 1 Вт,
  • C1 = 474/400 В или 0.5 мкФ / 400 В PPC
  • C2, C3 = 4,7 мкФ / 250 В
  • D1 --- D4 = 1N4007
  • Все светодиоды = белый 5-миллиметровый вход типа соломенной шляпы = 220/120 В сеть ...

Вышеупомянутый дизайн отсутствует подлинная функция защиты от перенапряжения и, следовательно, может серьезно пострадать в долгосрочной перспективе .... для защиты и гарантии конструкции от всех видов перенапряжения и переходных процессов защищены и их срок службы увеличен за счет добавления стабилитрона к линиям питания, как показано на следующем рисунке.

Показанное значение стабилитрона составляет 310 В / 2 Вт и подходит, если светодиодная лампа включает от 93 до 96 В. Для другого меньшего количества светодиодных цепочек просто уменьшите значение стабилитрона в соответствии с расчетом общего прямого напряжения цепочки светодиодов.

Например, если используется цепочка из 50 светодиодов, умножьте 50 на прямое падение каждого светодиода, которое составляет 3,3 В, что дает 50 x 3,3 = 165 В, поэтому стабилитрон 170 В будет хорошо защищать светодиод от любого вида скачков напряжения или колебания .... и т. д.

Видеоклип, показывающий схему светодиодной схемы с использованием 108 светодиодов (две последовательные цепочки из 54 светодиодов, соединенные параллельно)

Высоковаттная светодиодная лампа с использованием светодиодов мощностью 1 Вт и конденсатора

Простая светодиодная лампа высокой мощности может быть построена с использованием 3 или 4 светодиодов мощностью 1 Вт последовательно, хотя светодиоды будут работать только с 30% -ной мощностью, тем не менее, освещение будет удивительно высоким по сравнению с обычными светодиодами 20 мА / 5 мм, как показано ниже. .

Более того, вам не потребуется радиатор для светодиодов, так как они работают только на 30% своей фактической мощности.

Аналогичным образом, объединив 90 шт. Светодиодов мощностью 1 Вт в вышеуказанной конструкции, вы можете получить яркую и высокоэффективную лампу мощностью 25 Вт.

Вы можете подумать, что получение 25 Вт от 90 светодиодов «неэффективно», но на самом деле это не так.

Потому что эти 90nos светодиодов мощностью 1 Вт будут работать при меньшем токе на 70% и, следовательно, при нулевом уровне нагрузки, что позволит им прослужить почти вечно.

Далее, они могли бы комфортно работать без радиатора, так что вся конструкция могла быть сконфигурирована в очень компактный блок.

Отсутствие радиатора также означает минимум усилий и времени, затрачиваемых на строительство. Таким образом, все эти преимущества в конечном итоге делают этот 25-ваттный светодиод более эффективным и экономичным по сравнению с традиционным подходом.

Принципиальная схема № 2

Регулирование импульсного напряжения

Если вам требуется улучшенный или подтвержденный контроль перенапряжения и регулирование напряжения для светодиодной лампы, то с указанной выше 3-ваттной светодиодной конструкцией может быть применен следующий шунтирующий стабилизатор: Видеоклип:

В приведенных выше видеороликах я намеренно мигал светодиодами, подергивая провод питания, просто чтобы убедиться, что цепь на 100% защищена от перенапряжения.

Цепь твердотельной светодиодной лампы с регулятором яркости с использованием микросхемы IRS2530D

Здесь объясняется простая, но эффективная схема бестрансформаторного твердотельного контроллера светодиода с использованием единственной полной мостовой схемы драйвера IRS2530D.


Настоятельно рекомендуется: простой высоконадежный неизолированный светодиодный драйвер - не пропустите, полностью протестирован


Введение

Обычно схемы управления светодиодами основаны на принципах понижающего повышения или обратного хода, где схема сконфигурирован для создания постоянного постоянного тока для освещения серии светодиодов.

Вышеупомянутые системы управления светодиодами имеют свои недостатки и положительные стороны, в которых диапазон рабочего напряжения и количество светодиодов на выходе определяют эффективность схемы.

Другие факторы, например, включены ли светодиоды в параллельном или последовательном соединении, а также должны ли они быть затемнены или нет, также влияют на приведенные выше типологии.

Эти соображения делают эти схемы управления светодиодами довольно рискованными и сложными. Схема, описанная здесь, использует другой подход и полагается на резонансный режим применения.

Хотя схема не обеспечивает прямой развязки от входного переменного тока, она позволяет управлять многими светодиодами с уровнем тока до 750 мА. Процесс мягкого переключения, включенный в схему, обеспечивает большую эффективность устройства.

Как работает контроллер светодиодов

В основном бестрансформаторная схема управления светодиодами построена на основе ИС управления диммером люминесцентных ламп IRS2530D. На принципиальной схеме показано, как была подключена ИС и как ее выход был изменен для управления светодиодами вместо обычной люминесцентной лампы.

Обычная ступень предварительного нагрева, необходимая для лампового освещения, использовала резонансный резервуар, который теперь эффективно заменен LC-схемой, подходящей для управления светодиодами. Поскольку ток на выходе является переменным, необходимость в мостовом выпрямителе на выходе стала обязательной. ; это гарантирует, что ток непрерывно проходит через светодиоды во время каждого цикла переключения частоты.

Измерение переменного тока осуществляется резистором RCS, установленным поперек общего провода и нижней части выпрямителя.Это обеспечивает мгновенное измерение переменного тока амплитуды выпрямленного тока светодиода. Вывод DIM ИС получает указанное выше измерение переменного тока через резистор RFB и конденсатор CFB.

Это позволяет контуру управления диммером ИС отслеживать амплитуду тока светодиода и регулировать ее, мгновенно изменяя частоту схемы переключения полумоста, так что напряжение на светодиодах поддерживает правильное среднеквадратичное значение.

Контур диммера также помогает поддерживать постоянный ток светодиода независимо от напряжения в сети, тока нагрузки и изменений температуры.Независимо от того, подключен ли один светодиод или группа последовательно, параметры светодиодов всегда правильно поддерживаются IC.

В качестве альтернативы конфигурация может также использоваться в качестве сильноточной бестрансформаторной цепи питания.

Схема № 3

Оригинал статьи можно найти здесь

Схема светодиодов 220 В - Драйвер светодиодов с питанием от сети переменного тока - Схемы DIY

Эффективное управление светодиодами - непростая задача, вы должны учитывать как напряжение, так и ток светодиода.

Вот трансформатор без 220В светодиодная схема , не очень экономичный, но очень простой и быстрый.

В этом драйвере светодиодов используется всего несколько деталей, он по-прежнему может работать с светодиодами от 150 В до 230 В , но главное - это простота и низкая стоимость.

Электрическая схема светодиода 220 В и перечень деталей

Прежде всего, ознакомьтесь со списком запчастей.

  1. 9x ярко-белых светодиодов, 500 мВт, 45-55 люмен
  2. 1x 10 мкФ 63V конденсатор электролитический
  3. 2x 470 Ом резисторы 1/4 Вт
  4. 1x 47 мкФ 50 В конденсатор электролитический
  5. 1x 45 вольт стабилитрон, как 1N4755A
  6. 4x 1N4007 диод или любой мостовой выпрямительный модуль, например MB6S
  7. 1x 1 мкФ на 1.Конденсатор из полиэфирной пленки, 5 мкФ, 400 В,
  8. 1x 470 кОм резистор 1/4 ватта

Наконец, принципиальная схема, она довольно проста, взгляните.

Обратите внимание, что вы можете заменить все компоненты их ближайшими аналогами. Подобно тому, как мостовой выпрямитель IC не нужен, вы можете легко использовать четыре диода 1N4007 в мостовой конфигурации.

Кроме того, вы также можете удалить электролитический конденсатор 10 мкФ-63 В и стабилитрон на 45 В. Я добавил их в качестве меры предосторожности, чтобы защитить светодиоды от внезапных скачков напряжения.

Детали установки

Эта светодиодная схема 220 В столь же опасна, сколь и проста, поскольку она напрямую подключена к сети переменного тока. Никогда ни к чему не прикасайтесь при подключении к сети переменного тока, только не будьте настолько глупы, чтобы убить себя электрическим током.

Не имеет значения, как вы подключаете входы к линии переменного тока, если вы ничего не пытаетесь прикоснуться!

Вся установка легко доступна для покупки в красивом корпусе. Рекомендуется покупать одну, очень фишку.Примеры изображений ниже.

Тыльная сторона платы светодиодной лампы.

Заключение

Хотя эта светодиодная схема с питанием от сети достаточно проста и дешева, но ее эффективность невысока, вероятно, менее 40%, а может быть, даже ниже.

Таким образом, эта схема вообще не рекомендуется для масштабирования, вы потеряете больше энергии, чем на самом деле.

Здесь вы можете найти гораздо более эффективную, но немного сложную схему драйвера светодиода 100-220 В , она может включать несколько 5-ваттных светодиодов.

Бестрансформаторное светодиодное освещение Схема светодиодной лампы

Бестрансформаторная схема со светодиодной лампой 220 В переменного тока работает. Вместо полуполярных светодиодов используется конденсатор емкостью 1 мкФ для запуска трансформатора. Высоковольтные бестрансформаторные все светодиоды соединены последовательно для изучения печатного чертежа ... Проекты электроники, бестрансформаторное светодиодное освещение Схема светодиодной лампы «Светодиодные проекты, проекты силовой электроники, проекты простых схем», Дата 2019/08/03

Бестрансформаторная схема со светодиодной лампой 220В переменного тока работает.Вместо полуполярных светодиодов используется конденсатор емкостью 1 мкФ для запуска трансформатора. Высоковольтные бестрансформаторные все светодиоды соединены последовательно для изучения чертежей печатных плат, подготовленных соответствующим образом во время установки светодиодов + - не перепутайте концы.

Количество световых фонарей можно использовать, так как ночная работа неплохая. Раковина, маленькие комнаты, освещения в прихожей местами вроде хватает. Использование светодиодов, имеющих McD (мощность света) не менее 2000 .. В схеме светодиодного освещения используется бестрансформаторное около 55 штук белых светодиодов.

ВНИМАНИЕ! Схема бестрансформаторной светодиодной лампы работает с подключением высоковольтного конденсатора. Соблюдайте осторожность. просто ;

Материалы, которые будут использоваться на некоторых, позвольте мне сказать вам первый чертеж печатной платы на отсутствие страховки, при желании не использовать ее, но страховка предложит использовать шнур питания не менее 220 В переменного тока, который можно подключить к стеклянным предохранителям небольшого типа на рынке.. .1 мкФ 400 В емкость конденсатора на материале 1 мкФ, как обычно можно написать «105» автор также может написать рабочее напряжение 250 В переменного тока или 275 В переменного тока, вы можете использовать их + резистор 20 Ом, расположенный только на выезде, будет не менее 1 Вт

Proteus ARES принципиальная электрическая схема светодиодного освещения на печатной плате:

СПИСОК ССЫЛОК ДЛЯ ЗАГРУЗКИ ФАЙЛОВ (в формате TXT): LINKS-19961.zip

Описание серий

и параллельных цепей

Надеюсь, те, кто ищет практическую информацию об электрических схемах и подключении светодиодных компонентов, первыми нашли это руководство.Вполне вероятно, что вы уже читали здесь страницу Википедии о последовательных и параллельных схемах, возможно, несколько других результатов поиска Google по этой теме, но все еще неясны или желаете получить более конкретную информацию, касающуюся светодиодов. За годы обучения, обучения и разъяснения клиентам концепции электронных схем мы собрали и подготовили всю важную информацию, необходимую, чтобы помочь вам понять концепцию электрических цепей и их связь со светодиодами.

Перво-наперво, не позволяйте, чтобы электрические схемы и компоненты проводки светодиодов казались устрашающими или запутанными - правильное подключение светодиодов может быть простым и понятным, если вы следите за этим постом. Давайте начнем с самого основного вопроса…

Какой тип цепи мне следует использовать?
Один лучше другого… Последовательный, Параллельный или Последовательный / Параллельный?

Требования к освещению часто диктуют, какой тип схемы можно использовать, но если есть выбор, то наиболее эффективным способом использования светодиодов высокой мощности является использование последовательной схемы с драйвером светодиодов постоянного тока.Последовательная схема помогает обеспечить одинаковое количество тока для каждого светодиода. Это означает, что каждый светодиод в цепи будет иметь одинаковую яркость и не позволит одному светодиоду потреблять больше тока, чем другому. Когда каждый светодиод получает одинаковый ток, это помогает устранить такие проблемы, как тепловой выход из строя.

Не волнуйтесь, параллельная схема по-прежнему является жизнеспособным вариантом и часто используется; позже мы обрисуем этот тип схемы.

Для начала давайте рассмотрим схему серии :

Часто называемый «гирляндным» или «замкнутым» током в последовательной цепи следует один путь от начала до конца, при этом анод (положительный) второго светодиода соединен с катодом (отрицательным) первого.На изображении справа показан пример: для подключения последовательной цепи, подобной показанной, положительный выход драйвера подключается к положительному выводу первого светодиода, а от этого светодиода выполняется соединение от отрицательного к положительному полюсу второго. Светодиод и так далее, до последнего светодиода в цепи. Наконец, последнее соединение светодиода идет от отрицательного полюса светодиода к отрицательному выходу драйвера постоянного тока, создавая непрерывную петлю или гирляндную цепь.

Вот несколько пунктов для справки о последовательной цепи:

  1. Одинаковый ток течет через каждый светодиод
  2. Полное напряжение цепи - это сумма напряжений на каждом светодиоде
  3. При выходе из строя одного светодиода вся схема не работает.
  4. Цепи серии
  5. проще подключать и устранять неисправности
  6. Различное напряжение на каждом светодиодах - это нормально

Питание последовательной цепи:

Концепция петли к настоящему времени не проблема, и вы определенно можете понять, как ее подключить, но как насчет питания последовательной цепи.

Второй маркер выше гласит: «Общее напряжение цепи - это сумма напряжений на каждом светодиоде». Это означает, что вы должны подать как минимум сумму прямых напряжений каждого светодиода. Давайте посмотрим на это, снова используя приведенную выше схему в качестве примера, и предположим, что светодиод представляет собой Cree XP-L, работающий от 1050 мА с прямым напряжением 2,95 В. Сумма трех из этих прямых напряжений светодиодов равна 8,85 В постоянного тока . Таким образом, теоретически 8,85 В - это минимально необходимое входное напряжение для управления этой схемой.

В начале мы упомянули использование драйвера светодиода с постоянным током, потому что эти силовые модули могут изменять свое выходное напряжение в соответствии с последовательной схемой. Поскольку светодиоды нагреваются, их прямое напряжение изменяется, поэтому важно использовать драйвер, который может изменять свое выходное напряжение, но сохранять тот же выходной ток. Чтобы получить более полное представление о драйверах светодиодов, загляните сюда. Но в целом важно убедиться, что ваше входное напряжение в драйвере может обеспечивать выходное напряжение, равное или превышающее 8.85V мы рассчитали выше. Некоторым драйверам требуется вводить немного больше, чтобы учесть питание внутренней схемы драйвера (драйвер BuckBlock требует накладных расходов 2 В), в то время как другие имеют функции повышения (FlexBlock), которые позволяют вводить меньше.

Надеюсь, вы сможете найти драйвер, который сможет дополнить вашу светодиодную схему последовательно включенными диодами, однако существуют обстоятельства, которые могут сделать это невозможным. Иногда входного напряжения может быть недостаточно для питания нескольких светодиодов последовательно, или, может быть, слишком много светодиодов для подключения последовательно, или вы просто хотите ограничить стоимость драйверов светодиодов.Какой бы ни была причина, вот как понять и настроить параллельную схему светодиодов.

Параллельная цепь:

Если последовательная схема получает одинаковый ток к каждому светодиоду, параллельная схема получает одинаковое напряжение на каждый светодиод, а общий ток на каждый светодиод представляет собой общий выходной ток драйвера, деленный на количество параллельных светодиодов.

Опять же, не волнуйтесь, здесь мы увидим, как подключить параллельную светодиодную схему, и это должно помочь связать идеи воедино.

В параллельной схеме все положительные соединения связаны вместе и обратно к положительному выходу драйвера светодиода, а все отрицательные соединения связаны вместе и обратно к отрицательному выходу драйвера.Давайте посмотрим на это на изображении справа.

В примере, показанном с выходным драйвером 1000 мА, каждый светодиод будет получать 333 мА; общий выход драйвера (1000 мА), деленный на количество параллельных цепочек (3).

Вот несколько пунктов для справки о параллельной цепи:

  1. Напряжение на каждом светодиоде одинаковое
  2. Полный ток - это сумма токов, протекающих через каждый светодиод.
  3. Общий выходной ток распределяется через каждую параллельную цепочку
  4. Требуется точное напряжение в каждой параллельной цепочке, чтобы избежать перегрузки по току

А теперь давайте повеселимся, объединим их вместе и наметим серию / параллельную цепь :

Как следует из названия, последовательная / параллельная цепь объединяет элементы каждой цепи.Начнем с последовательной части схемы. Допустим, мы хотим запустить в общей сложности 9 светодиодов Cree XP-L при 700 мА каждый с напряжением 12 В постоянного тока ; прямое напряжение каждого светодиода при 700 мА составляет 2,98 В постоянного тока . Правило номер 2 из пунктов маркированного списка последовательной цепи доказывает, что 12 В постоянного тока недостаточно для последовательной работы всех 9 светодиодов (9 x 2,98 = 26,82 В, постоянного тока, ). Тем не менее, 12 В постоянного тока достаточно для работы трех последовательно (3 x 2,98 = 8,94 В постоянного тока ). И из правила № 3 параллельной схемы мы знаем, что общий выходной ток делится на количество параллельных цепочек.Итак, если бы мы использовали BuckBlock на 2100 мА и имели три параллельных ряда по 3 последовательно соединенных светодиода, то 2100 мА было бы разделено на три, и каждая серия получила бы 700 мА. На изображении в качестве примера показана эта установка.

Если вы пытаетесь настроить светодиодную матрицу, этот инструмент планирования светодиодных схем поможет вам решить, какую схему использовать. На самом деле он дает вам несколько различных вариантов различных последовательных и последовательных / параллельных цепей, которые будут работать. Все, что вам нужно знать, это ваше входное напряжение, прямое напряжение светодиодов и количество светодиодов, которые вы хотите использовать.

Падение нескольких светодиодных цепочек:

При работе с параллельными и последовательными / параллельными цепями следует помнить, что если цепочка или светодиод перегорят, светодиод / цепочка будет отключена из цепи, так что дополнительная токовая нагрузка, которая шла на этот светодиод, будет раздать остальным. Это не большая проблема для массивов большего размера, поскольку ток будет рассеиваться в меньших количествах, но как насчет схемы с двумя светодиодами на цепочку? Затем ток будет удвоен для оставшегося светодиода / цепочки, что может быть более высокой нагрузкой, чем светодиод может выдержать, что приведет к перегоранию и разрушению вашего светодиода! Обязательно помните об этом и постарайтесь создать такую ​​настройку, которая не испортит все ваши светодиоды, если один из них перегорит.

Другая потенциальная проблема заключается в том, что даже когда светодиоды поступают из одной производственной партии (одного бункера), прямое напряжение все еще может иметь допуск 20%. Варьирование напряжений в отдельных цепочках приводит к тому, что ток не делится поровну. Когда одна струна потребляет больше тока, чем другая, перегруженные светодиоды нагреваются, и их прямое напряжение будет изменяться сильнее, что приведет к более неравномерному распределению тока; это называется тепловым разгоном. Мы видели, как многие схемы, настроенные таким образом, работают хорошо, но требуется осторожность.Для получения дополнительной информации об этой концепции и способах ее избежать (текущее зеркало) есть отличная статья на сайте LEDmagazine.com.

светодиодов (светоизлучающих диодов) | Electronics Club

Светодиоды (светодиоды) | Клуб электроники

Тестирование | Цвет | Размеры и формы | Резистор | Светодиоды последовательно | Светодиодные данные | Мигает | Подставки

Смотрите также: Лампы | Диоды

LED = светоизлучающий диод

светодиода излучают свет, когда через них проходит электрический ток.

Электрические характеристики светодиода сильно отличаются от поведения лампы, и он должен быть защищен от пропускание чрезмерного тока, обычно это достигается подключением резистора последовательно со светодиодом. Никогда не подключайте светодиод напрямую к батарее или источнику питания.

светодиода должны быть подключены правильно, на схеме может быть обозначено , или + для анода и k или - для катода (да, это действительно k, а не c, для катода).Катод - это короткий вывод, и на корпусе может быть небольшое сглаживание. круглых светодиодов. Если вы видите внутри светодиода, катод - это электрод большего размера, но это не официальный метод идентификации.

Пайка светодиодов

Светодиоды

могут быть повреждены нагреванием при пайке, но риск невелик, если вы не будете очень медленными. При пайке большинства светодиодов особых мер предосторожности не требуется.

Rapid Electronics: светодиоды


Тестирование светодиода

Никогда не подключайте светодиод напрямую к батарее или источнику питания , потому что светодиод может быть разрушенным чрезмерным током, проходящим через него.

Светодиоды

должны иметь последовательно включенный резистор для ограничения тока до безопасного значения, для в целях тестирования 1к резистор подходит для большинства светодиодов, если напряжение питания составляет 12 В или меньше. Не забудьте правильно подключить светодиод.

Пожалуйста, смотрите ниже объяснение того, как разработать подходящий резистор. значение для светодиода.


Цвета светодиодов

Цвет светодиода определяется его полупроводниковым материалом, а не окраской. «упаковки» (пластиковый корпус).Светодиоды всех цветов доступны в неокрашенном виде. упаковки, которые могут быть рассеянными (молочными) или прозрачными (часто называемыми «прозрачными от воды»). Цветные упаковки также доступны в диффузных (стандартный тип) или прозрачных.

Синие и белые светодиоды могут быть дороже других цветов.

Двухцветные светодиоды

Двухцветный светодиод имеет два светодиода, подключенных «обратно параллельно» (один вперед, один назад). объединены в один корпус с двумя выводами. Одновременно может гореть только один из светодиодов и они менее полезны, чем трехцветные светодиоды и светодиоды RGB, описанные ниже.

Трехцветные светодиоды

Самый популярный тип трехцветного светодиода, в котором красный и зеленый светодиоды объединены в один. пакет с тремя выводами. Их называют трехцветными, потому что смешанные красный и зеленый свет кажется желтым, и он появляется, когда горят и красный, и зеленый светодиоды.

На схеме показана конструкция трехцветного светодиода. Обратите внимание на разные длины трех выводов. Центральный вывод (k) является общим катодом для оба светодиода, внешние выводы (a1 и a2) являются анодами для светодиодов, что позволяет каждый должен быть освещен отдельно, или оба вместе, чтобы дать третий цвет.

Rapid Electronics: красный / зеленый светодиод

RGB светодиоды

светодиодов RGB содержат красный, зеленый и синий светодиоды в одном корпусе. Каждый внутренний светодиод можно переключить включается и выключается по отдельности, позволяя производить диапазон цветов:

  • Красный + зеленый дает желтый
  • Красный + синий дает пурпурный
  • Зеленый + синий дает голубой
  • Красный + зеленый + синий дает белый

Можно получить более широкий диапазон цветов, изменяя яркость каждого внутреннего светодиода.

Rapid Electronics: RGB LED



Размеры, форма и углы обзора светодиодов

Светодиоды

доступны в самых разных размерах и формах. «Стандартный» светодиод имеет круглое поперечное сечение диаметром 5 мм, и это, вероятно, лучший тип для общего использования, но также популярны круглые светодиоды диаметром 3 мм.

Светодиоды круглого сечения используются часто и их очень легко установить на коробки, просверлив отверстие под диаметр светодиода, добавив пятно клея, поможет удержать светодиод, если необходимо.Также доступны зажимы для светодиодов (изображенные на рисунке) для фиксации светодиодов в отверстиях. Другие формы поперечного сечения включают квадрат, прямоугольник и треугольник.

Фотография © Rapid Electronics

Светодиоды различаются не только цветами, размерами и формами, но и углом обзора. Это говорит вам, насколько распространяется луч света. Стандартные светодиоды имеют обзорный угол 60 °, но другие имеют узкий луч 30 ° или меньше.

Склад Rapid Electronics особенно широкий выбор светодиодов и их веб-сайт является хорошим проводником по широкому ассортименту доступных включая новейшие светодиоды высокой мощности.


Расчет номинала резистора светодиода

Светодиод должен иметь последовательно подключенный резистор для ограничения тока через светодиод. иначе он перегорит практически мгновенно.

Номинал резистора R определяется по формуле:

.

R = номинал резистора в омах ().
В S = напряжение питания.
В L = напряжение светодиода (2 В или 4 В для синих и белых светодиодов).
I = ток светодиода в амперах (A)

Ток светодиода должен быть меньше максимально допустимого для вашего светодиода.Для светодиодов стандартного диаметра 5 мм максимальный ток обычно составляет 20 мА, поэтому значения 10 мА или 15 мА подходят для многих цепей. Для расчета ток должен быть в амперах (А). Чтобы преобразовать мА в А, разделите ток в мА на 1000.

Если расчетное значение недоступно, выберите ближайшее стандартное значение резистора. что на больше , так что ток будет немного меньше, чем вы выбрали. На самом деле вы можете выбрать резистор большего номинала, чтобы уменьшить ток. (например, для увеличения срока службы батареи), но это сделает светодиод менее ярким.

Например

Если напряжение питания V S = 9V, и у вас красный светодиод (V L = 2V), требующий тока I = 20 мА = 0,020 А,
R = (9В - 2В) / 0,02А = 350, так что выберите 390 (ближайшее стандартное значение, которое больше).

Напряжение светодиода

Напряжение светодиода V L определяется цветом светодиода. Красные светодиоды имеют самое низкое напряжение, желтые и зеленые немного выше. Наибольшее напряжение имеют синий и белый светодиоды.

Для большинства целей точное значение не критично, и вы можете использовать 2 В для красных, желтых и зеленых светодиодов или 4 В для синих и белых светодиодов.

Расчет формулы светодиодного резистора по закону Ома

Закон Ома гласит, что сопротивление резистора R = V / I, где:
В = напряжение на резисторе (в данном случае = В S - В L )
I = ток через резистор

Итак, R = (V S - V L ) / I

Для получения дополнительной информации о расчетах см. Страницу закона Ома.



Последовательное подключение светодиодов

Если вы хотите, чтобы несколько светодиодов горели одновременно, их можно соединить последовательно. Это продлевает срок службы батареи за счет освещения нескольких светодиодов таким же током, как и только один светодиод.

Все светодиоды, соединенные последовательно, пропускают одинаковый ток , поэтому лучше, если они все того же типа. Источник питания должен иметь достаточное напряжение, чтобы обеспечить около 2 В для каждого светодиода. (4 В для синего и белого) плюс еще минимум 2 В для резистора.Чтобы выработать ценность для резистора вы должны сложить все напряжения светодиодов и использовать это для V L .

Пример расчетов:

Для последовательного красного, желтого и зеленого светодиода требуется напряжение питания не менее 3 × 2 В + 2 В = 8 В, поэтому батарея будет идеальной.
В L = 2 В + 2 В + 2 В = 6 В (три напряжения светодиодов суммируются).
Если напряжение питания V S составляет 9 В, а ток I должен быть 15 мА = 0,015 А,
Резистор R = (В S - В L ) / I = (9-6) / 0.015 = 3 / 0,015 = 200,
, поэтому выберите R = 220 (ближайшее стандартное значение, которое больше).

Избегайте параллельного подключения светодиодов!

Соединение нескольких светодиодов параллельно с одним общим резистором, как правило, является плохой идеей.

Если для светодиодов требуется немного другое напряжение, загорится только светодиод с самым низким напряжением, и он может быть разрушен более сильным током, протекающим через него. Хотя идентичные светодиоды могут быть успешно подключены параллельно с одним резистором, что редко дает какую-либо полезную пользу потому что резисторы очень дешевые, а ток такой же, как при подключении светодиодов по отдельности.

Если светодиоды включены параллельно, у каждого из них должен быть свой резистор.


Чтение таблицы технических данных для светодиодов

Веб-сайты и каталоги поставщиков обычно содержат таблицы технических данных для таких компонентов, как светодиоды. Эти таблицы содержат много полезной информации в компактной форме, но они могут быть трудным для понимания, если вы не знакомы с используемыми сокращениями. Вот важные свойства светодиодов:

  • Максимальный прямой ток, I F макс.
    «Вперед» означает, что светодиод правильно подключен.
  • Типичное прямое напряжение, В F тип.
    Это V L в расчете светодиодного резистора, около 2В или 4В для синих и белых светодиодов.
  • Сила света
    Яркость при заданном токе, например 32 мкд при 10 мА (мкд = милликандела).
  • Угол обзора
    60 ° для стандартных светодиодов, другие излучают более узкий луч около 30 °.
  • Длина волны
    Пиковая длина волны излучаемого света, она определяет цвет светодиода, е.г. красный 660 нм, синий 430 нм (нм = нанометр).

Следующие два свойства можно игнорировать для большинства цепей:

  • Максимальное прямое напряжение, В F max.
    Этим можно пренебречь, если у вас есть подходящий резистор, включенный последовательно.
  • Максимальное обратное напряжение, В R max.
    Этим можно пренебречь, если светодиоды подключены правильно.

Мигающие светодиоды

Мигающие светодиоды выглядят как обычные светодиоды, но содержат ИС (интегральную схему) а также сам светодиод.Микросхема мигает светодиодом с низкой частотой, например 3 Гц (3 вспышки в секунду). Мигающие светодиоды предназначены для прямого подключения к определенному напряжению питания, например, 5 В или 12 В. без последовательного резистора. Обратитесь к поставщику, чтобы узнать безопасный диапазон напряжения питания для конкретный мигающий светодиод. Частота вспышек фиксированная, поэтому их использование ограничено, и вы можете предпочесть построить свою собственную схему для мигания обычного светодиода, например Проект мигающего светодиода, в котором используется 555 нестабильная схема.

Rapid Electronics: мигающие светодиоды


Светодиодные дисплеи

Светодиодные экраны

представляют собой пакеты из множества светодиодов, расположенных по схеме, наиболее знакомой схеме. является 7-сегментным дисплеем для отображения чисел (цифры 0–9).Картинки ниже проиллюстрировать некоторые из популярных дизайнов.

Гистограмма, 7-сегментный, звездообразный и матричный светодиодный дисплей
Фотографии © Rapid Electronics

Rapid Electronics: светодиодные дисплеи

Разъемы выводов светодиодных дисплеев

Существует много типов светодиодных дисплеев, поэтому для получения дополнительной информации см. Каталог или веб-сайт поставщика. штыревые соединения. На диаграмме справа показан пример из Быстрая электроника. Как и многие 7-сегментные дисплеи, этот пример доступен в двух версиях: Общий анод (SA) со всеми анодами светодиодов, соединенными вместе, и общий катод (SC) со всеми катодами, соединенными вместе.Буквы a-g относятся к 7 сегментам, A / C является общим анодом или катодом, в зависимости от ситуации (на 2 штыря). Обратите внимание, что некоторые контакты нет (NP), но их позиция все еще пронумерована.

См. Также: Драйверы дисплея.


Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент светодиодов, других компонентов и инструментов для электроники, и я рад рекомендую их как поставщика.


Книг по комплектующим:


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию.Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Светодиодная лента Внутренняя схема и информация о напряжении


В этой статье рассматривается внутренняя схема и принцип работы светодиодной ленты. Эта информация предназначена для обсуждения технических вопросов и не является необходимой для обычных пользователей, заинтересованных в регулярном использовании светодиодных лент.


Назад к основам - Напряжение светодиодного чипа


Указанное напряжение светодиодной ленты - например, 12В или 24В - в первую очередь определяется:

1) указанным напряжением используемых светодиодов и компонентов, а

2) конфигурацией светодиодов на светодиодной ленте.

Светодиоды обычно представляют собой устройства с напряжением 3 В. Это означает, что если между положительным и отрицательным концами светодиода подать 3-вольтовый дифференциал, он загорится.


Что произойдет, если у вас будет несколько светодиодов в цепочке, один за другим (серией)? В этом случае напряжения отдельных светодиодов суммируются.

Следовательно, для 3 последовательно соединенных светодиодов потребуется прямое напряжение 9 В (3 В x 3 светодиода), а для 6 последовательно соединенных светодиодов потребуется прямое напряжение 18 В (3 В x 6 светодиодов).



Помимо светодиодов, также необходим один или несколько токоограничивающих резисторов, чтобы гарантировать, что светодиодная лента не перейдет в режим перегрузки по току. Резистор также включен последовательно со светодиодами, и его значение сопротивления рассчитывается таким образом, чтобы он также потреблял примерно 3 вольта.

Итак, 3 последовательно соединенных светодиода требуют 9 вольт для светодиодов и 3 вольт для резистора, в результате чего мы получаем 12 вольт.

Для шести последовательно соединенных светодиодов требуется 18 вольт для светодиодов и 3 вольта на резистор (x2), что доводит нас до 24 вольт.



Это «строительные блоки» для каждой группы светодиодов на светодиодной ленте. То, как он размещен на светодиодной ленте, можно визуализировать на нашем рисунке ниже:


Что происходит с параллельными светодиодами? Напряжение остается прежним, но ток распределяется поровну между каждой из параллельных цепей. Следовательно, если у вас есть 3 параллельные группы, каждая из которых потребляет 50 мА при 24 В, общая потребляемая мощность составит 150 мА, также при 24 В.


Эти два примера с 3 светодиодами и 6 светодиодами показывают, как сконфигурирована типичная светодиодная лента на 12 и 24 вольт. Поскольку в светодиодных лентах используются светодиодные устройства на 3 вольта, и они сконфигурированы так, чтобы иметь несколько параллельных цепочек из 3 или 6 светодиодов.


Вы должны подавать точно указанное напряжение?


Вам может быть интересно, означает ли 12 вольт ровно 12,0 вольт или 11,9 вольт все еще будут работать? Хорошей новостью является то, что мощность, подаваемая на светодиодную ленту, оставляет желать лучшего.

Ниже приведена диаграмма из таблицы данных светодиодов, показывающая, сколько тока будет проходить через светодиод в зависимости от напряжения.

Вы увидите, что, например, при 3,0 В этот конкретный светодиод потребляет около 120 мА. Если мы уменьшим напряжение до 2,9 В, светодиод будет потреблять немного меньше, всего около 80 мА. Если мы увеличим напряжение до 3,1 В, светодиод будет потреблять больше, примерно 160 мА.


Поскольку в светодиодной полосе 12 В имеется 3 последовательно соединенных светодиода и резистор, подача 11 В вместо 12 В немного похожа на уменьшение напряжения для каждого светодиода на 0.25В.

Будут ли светодиоды работать при 2,75 В? Если мы обратимся к таблице выше, окажется, что потребляемый ток упадет со 120 мА на светодиод до примерно 40 мА.

Хотя это довольно значительное падение, светодиоды будут работать нормально, хотя и с гораздо более низким уровнем яркости.

Что, если бы мы подавали только 10 В на светодиодную ленту на 12 В? В этом случае мы уменьшаем напряжение на каждый светодиод на 0,5 В. Если обратиться к таблице, то при 2,5 В светодиоды почти не потребляют ток.

Скорее всего, на этом уровне напряжения вы увидите очень тусклую светодиодную ленту.

Все напряжения ниже номинального значения светодиодной ленты являются безопасными, так как вы всегда будете потреблять меньший ток и, следовательно, исключить любую возможность повреждения или перегрева. Но как насчет уровней напряжения более 12 В?

Давайте посмотрим, как подать напряжение 12,8 В на светодиодную ленту 12 В. Это увеличивает напряжение на светодиод на 0,20 В.

На наш светодиод теперь подается напряжение 3,2 В, при котором диаграмма показывает потребляемый ток 200 мА.


Так уж получилось, что максимальный ток производителя составляет 200 мА.Если установить более высокое значение, вы рискуете повредить светодиод.

И имейте в виду, что каждый светодиод будет иметь разные характеристики, и присущие производственные различия могут повлиять на фактические диапазоны напряжения, которые приемлемы для конкретной светодиодной ленты.

Мы показали, что для светодиодной ленты на 12 В она может переходить от темноты к перегрузке в узком диапазоне от 10 В до 12,8 В.

Хотя можно подавать напряжение, немного отличающееся от номинального, вы должны быть осторожны и точны, чтобы не повредить светодиоды.


Как насчет уменьшения яркости светодиодной ленты?


Один из способов уменьшить яркость светодиодной ленты - установить входное напряжение ниже номинального уровня, как мы видели выше. В действительности, однако, силовая электроника не очень хорошо снижает выходное напряжение таким образом.

Предпочтительным методом является использование так называемой ШИМ (широтно-импульсной модуляции), когда светодиоды включаются и выключаются с большой скоростью. Регулируя соотношение времени включения и выключения (рабочий цикл), можно отрегулировать видимую яркость светового потока светодиодной ленты.

Для светодиодной ленты 12 В это означает, что она всегда получает либо полное напряжение 12 В, либо 0 В, в зависимости от того, в какой части цикла ШИМ мы находимся.

Аналогичным образом, мы также знаем, что светодиод потребляет одинаковое количество тока, когда он находится в состоянии «включено», независимо от его рабочего цикла. Это дополнительное преимущество для светодиодных лент, цветовая температура которых должна оставаться постоянной даже при изменении яркости.


Итог


Одно из значительных преимуществ светодиодных лент - это простота, но универсальность: они сочетаются с простыми устройствами питания постоянного напряжения.

Иногда может быть полезно понять внутреннюю работу таких устройств, поскольку это может помочь нам понять некоторые из более тонких аспектов их работы, такие как изменение яркости и входного напряжения.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
