Tda7377 схема: Микросхема TDA7377, схема включения, описание

Усилитель для сабвуфера на TDA7377

• Вы здесь:
• Главная
• Для авто
• Усилитель для сабвуфера на TDA7377

   Если у вас где то завалялся низкочастотный динамик,то не плохо для него будет собрать не сложный усилитель для сабвуфера на tda7377

Схема устройства:

   На схеме присутствуют все необходимые узлы и настройки. Данная схема была найдена автором в интернете. Плата усилителя получилась не большая, размеры составили 92×36мм. Скачать плату и схему усилителя можно тут.

На изображении ниже представлены основные характеристики данного усилителя.

Все необходимое можно купить с али(ссылка),или на радиорынке.

Плата сделана с помощью фоторезиста. Итак, для сборки все есть, давайте уже собирать. Первым делом автор рекомендует паять постоянные резисторы

Стоит отметить что часть резисторов разместим вертикально,а часть горизонтально

Дальше приступаем к установке неполярных конденсаторов. Номиналы написаны на корпусе.

В усилителе имеется пара транзисторов. Ставим их на плату, как нарисовано на чертеже, здесь важно не перепутать.

По такому же принципу ставим другие радиодетали, размещу только несколько изображений.

Установим так же полярные конденсаторы, будте внимательны с полярностью

Установим так же светодиодный индикатор

При этом не забываем про полярность, соответствующая метка минуса присутствует на корпусе.
За срез высоких частот в данном случае отвечает вот этот операционный усилитель, его необходимо установить по соответствующей метке (ключу) на корпусе.

Переменных резисторов у нас будет два, одинарный и сдвоенный.

Чтобы ничего не паять, на плате предусмотрены винтовые клеммники для подключения питания, входа и выхода.

После сборки всего,и того как одели ручки на резисторы,получаем следущее

Дорожки питания и выхода на сабвуфер, где будут протекать самые большие токи, желательно дополнительно усилить припоем.
Усилитель собран и имеет вот такой вид:

Теперь что касается подключения. Вот этот клеммник для подключения питания, здесь обязательно нужно соблюдать полярность

Это клеммник, на который нужно подключать провода сабвуфера.

А этот, на три контакта, клеммник входа, для подачи звукового сигнала с устройства (телефона, плеера, линейного выхода автомагнитолы и т.д.).

Теперь по регулировкам. С помощью первой ручке можно регулировать уровень громкости баса, если это необходимо.

Перемычки позволяют менять фазу сигнала на 180 градусов, что дает возможность синхронизировать сабвуфер с основной акустикой, опять же, если это необходимо. Перемычки нужно ставить или ближе к краю или ближе к средине платы. Вторая ручка позволяет регулировать частоту среза.

Регулировка присутствует, но ее диапазон не широкий. Условно данную плату можно поделить на три части: сумматор, фильтр низких частот и усилитель звука.

Как говорилось выше, данный усилитель АВ класса и в процессе работы микросхема будет нагреваться. Поэтому необходимо обязательно добавить радиатор. Для теста автор взял вот такой, не большой радиатор, а для нормального охлаждения конечно необходим радиатор побольше.

Для питания усилителя можно использовать аккумулятор с напряжением 12В.

• Комментарии

Social Comments

Усилитель на TDA7377 с темброблоком (2 канала по 30Вт)

Главная»Схемы»Усилители»На микросхемах

Просмотров9.2К

Опубликовано15 сентября 2017 г.

Усилитель на TDA7377 речь, о котором пойдёт в этой статье, является стереофоническим усилителем и включает в себя два канала усиления звука по 30Вт номинальной мощности, при работе на нагрузку 4 Ома. Кроме того в схеме есть стереофонический темброблок, который выполнен вместе с усилителем звуковой частоты на одной печатной плате, это очень удобно при встраивании усилителя в корпус.

Основные технические характеристики усилителя на  TDA7377 с темброблоком

Напряжение питания………………………… +10В…+18В

Диапазон воспроизводимых частот………. 20Гц…20000Гц

Входное сопротивление……………………… 10кОм

Глубина регулировки тембра……………….. 20dB

Коэффициент гармоник,

при Uпит = 14.4В и P = 0,1…10Вт……… 0.03%

Номинальная выходная мощность,

при Uпит = 14.4В и R = 4Ома……………… 2×20Вт

при Uпит = 18В и R = 4Ома………………… 2×30Вт

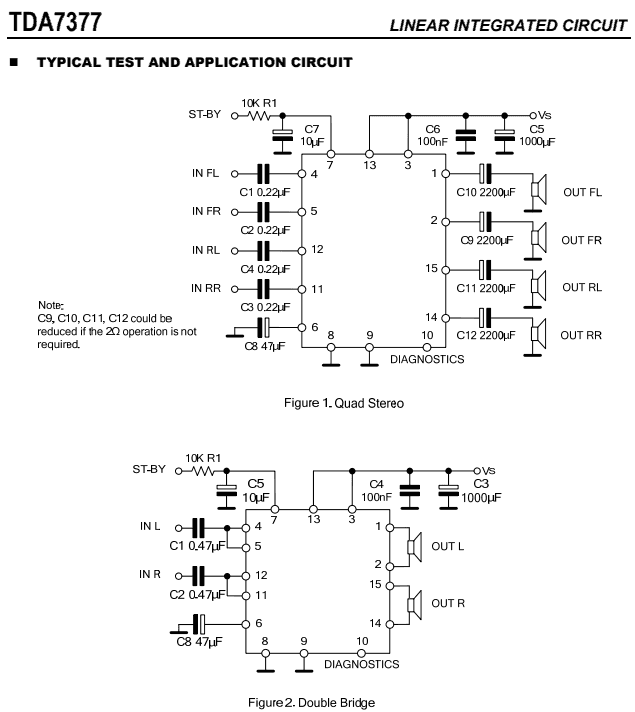

Больше информации можно получить из даташита на TDA7377. Также микросхема может быть включена по трём вариантам схем: на две, три и четыре динамических головки. В нашем случае микросхема включена на две динамические головки, образуя два канала усиления (левый и правый), но при желании схему легко модернизировать до нужного количества выходов.

Схема усилителя на TDA7377 с темброблоком

Элементы схемы

ОБОЗНАЧЕНИЕ	ТИП	НОМИНАЛ	КОЛИЧЕСТВО
R1,R2,R11,R25,R26	Резистор 0,25Вт	10…18 Ом	5
R3,R4	Резистор 0,25Вт	47…100 кОм	2
R6,R7	Резистор 0,25Вт	1…1,2 кОм	2
R8,R22,R23,R24	Резистор 0,25Вт	10…15 кОм	4
R9,R10	Резистор 0,25Вт	91…100 кОм	2
R12,R15,R18,R21	Резистор 0,25Вт	22 кОм	4
R13,R14,R19,R20	Резистор 0,25Вт	4,7 кОм	4
R27-R30	Резистор 0,25Вт	22 кОм	4
R5	Переменный	10 кОм	1
R16	Переменный	100 кОм	1
R17	Переменный	50 кОм	1
C1,C2,C9,C12	Электролит	4,7…10мкФ 25В	4
C3,C5,C24	Электролит	47мкФ 25В	3
C4,C8,C23,C26	Керамический	0,22…0,47мкФ	4
C6,C7,C19,C20	Пленочный	0,33…0,47мкФ	4
C10,C11,C15,C16	Пленочный	4,7нФ	4
C13,C14	Пленочный	10нФ	2
C17,C18	Керамический	10пФ	2
C21	Электролит	1…2,2мкФ 25В	1
C22,C25	Электролит	1000…2200мкФ 25В	2
VD1	Диод 1А 1000В	1n4007	1
DA1,DA2	Операц. Усил.	TL072	2
DA3		TDA7377	1

Немного слов…

Усилитель имеет режим St-by (спящий режим). Для того чтобы вывести усилитель из спящего режима, необходимо подключить к выводу «STBY» положительный вывод питания. Чтобы ввести в спящий режим, необходимо подключить к выводу «STBY» отрицательный вывод питания. В моем случае установлена перемычка на самой клемме.

Сборку лучше всего начинать с впаивания перемычек, внимательно проверяя их расположение на печатной плате. После перемычек впаиваются резисторы, микросхемы, а в последнюю очередь конденсаторы. После окончания пайки на печатной плате, необходимо тщательно очистить ее от канифоли.

В схеме есть регулировка низких частот с помощью переменного резистора R16, регулировка высоких частот с помощью R17 и соответственно регулировка громкости с помощью R5.

Микросхему TDA7377 необходимо установить на мощный радиатор через теплопроводящую пасту. Площадь радиатора должна составлять 400 кв.см и более. Если плата усилителя с темброблоком будет устанавливаться в металлический корпус, тогда микросхему необходимо устанавливать на радиатор через диэлектрические прокладки и втулки, а радиатор необходимо заземлить либо с помощью провода (подключенного к средней точке блока питания), либо через крепежные элементы (винты, болты) к корпусу усилителя.

Даташит на TDA7377 СКАЧАТЬ

Печатная плата усилителя на TDA7377 с темброблоком СКАЧАТЬ

Список деталей PDF СКАЧАТЬ

Поделиться

Усилитель 2.1 на TDA7377 — Electronics Projects Схемы

Малый усилитель TDA7377 мощностью 15Вт + 15Вт + 30Вт на 4 Ом По просьбам наших подписчиков мы разработали усилитель со следующими характеристиками: TDA7377 является основным компонентом . Он имеет 4 выхода, мощность каждого из которых составляет 15 Вт. мы распределяем их следующим образом: Во-первых, у нас есть 2 выхода по 15 Вт, которые образуют стереоусилитель. С другой стороны, есть еще один моноусилитель, который формируется двумя другими выходами в режиме моста и обеспечивает мощность 30 Вт.

Еще одна дополнительная схема — это фильтр нижних частот , подключенный ко входу монофонического усилителя мощностью 30 Вт. Так что этот воспроизводит только низкие частоты. В то время как стереовыходы имеют частотную характеристику примерно от 100 Гц до 20 000 Гц.

Еще одной интересной особенностью нашего дизайна является то, что он снабжен простым шрифтом. Кроме того, предусилитель, фильтр нижних частот, источник выпрямления и усилители находятся на одной плате.

Схема усилителя TDA7377 и НЧ-фильтра TL081

Схема предусилителя TL072

Материалы для изготовления усилителя 2.1 следующие:

 1 шт.  TDA7377
1.шт TL081
1. шт TL072
  Резисторы
2. резисторы 56K (зеленый, синий, оранжевый)
1. сопротивление 100K (кофе, черный, желтый)
5.шт резисторы 10К (кофейный, черный, оранжевый)
1. сопротивление 1K (кофе, черный, красный)
4.шт Резисторы 5,6К (зеленый, синий, красный)
  Конденсаторы
3.шт 1000мкФ до 16В и выше
2.шт 100мкФ до 16В и выше
5. шт. от 10 мкФ до 16 В и выше
1. шт. от 47 мкФ до 16 В и выше
1. шт. 470 мкФ до 16 В и выше
2. полиэфирные конденсаторы 0,22 мкФ (224)
4.шт 0,47 мкФ (474) полиэстер
3. полиэфирные конденсаторы 0,1 мкФ (104 шт.)
2.шт 1 мкФ до 16 вольт и выше
   Прочие компоненты
1. Двойной потенциометр 10K
1. шт. одиночный потенциометр 10K
1. 2-контактный разъем 2,54 мм (опционально)
3.шт разъемы тип клеммная колодка (блок) 2 контакта
Радиатор длиной 12 см, высотой 5 см и толщиной 2 см.
1.шт диодный мост 4 ампера вперед (гребенчатый тип)
разъем 3,5 мм
Кабель со стереоразъемом 3,5 мм на каждом конце.
2,1-миллиметровый разъем постоянного тока
2.  основания для 8-контактной интегральной схемы DIP
1.шт трансформатор 12В переменного тока и 5 ампер. (  только в случае версии с включенным исходным кодом.  ) Это также может быть источник питания постоянного тока 12 В постоянного тока и 5 ампер или аккумулятор.

Какие динамики нам следует использовать?

акустическая система Учитываем, что мощность динамика должна быть равна или немного превышать выходную мощность усилителя. Если каждый стереовыход имеет мощность 15 Вт, то динамики должны поддерживать среднеквадратичную мощность 15 Вт или более. Желательно использовать полнодиапазонные динамики. Другой вариант – это колонки с хорошей средней и высокой АЧХ, так как бас идет отдельно. Размер по вкусу. Я использовал 2,5-дюймовые динамики, но также попробовал усилитель с 5,5-дюймовыми двухполосными автомобильными динамиками. Для баса следует использовать сабвуфер мощностью 30 Вт RMS на мягком подвесе. Я рекомендую размер от 6 до 8 дюймов

Выпрямление источника питания Интегральная схема TDA7377 питается напряжением от 12 до 17 вольт постоянного тока. Поэтому мы должны подать на усилитель постоянное напряжение. Думая о возможности использования трансформаторов в нашем проекте, мы включили в плату диодный мост и конденсатор. В файле PDF мы поставляем две версии усилителя 2.1; один с выпрямляющим источником, а другой без него. Тем не менее, я предпочитаю вариант с источником, хотя в любой момент времени я использую аккумулятор или источник постоянного тока. Получается, что диодный мост при работе с постоянным током позволяет подключать в любой полярности. Так что если кто-то случайно подключит инвертированное напряжение, мост всегда перенаправит на правильную полярность. Это работает как способ защиты нашего усилителя.

Предусилитель и регулятор тембра

Существует множество операционных усилителей на интегральных схемах, таких как TL072. Все работают одинаково, и многие из них совместимы. TL072 содержит два усилителя. Поэтому он используется в стереофонических предусилителях. Его можно заменить на JRC4558, TL082 или NE5532. Каждый из них имеет свой характерный звук, не умаляя достоинства одного от другого. Функция, которую он выполняет в нашем усилителе, состоит в том, чтобы немного усилить сигнал, так как TDA7377 поставляется с фиксированным усилением и несколько низким. Если, например, мы усиливаем сотовый телефон напрямую с помощью TDA7377, его громкость несколько ниже. Однако при первом прохождении через предусилитель с TL072 звук становится сильнее. Не говоря уже о том, что мы можем изменить усиление, просто изменив пару сопротивлений. Выигрыш остался в 10. Это определяется делением 56К на 5,6К. Если, например, мы хотим увеличить усиление, мы можем поднять сопротивление до 56К. А если по идее понизить гейн, то это на случай, если у плеера очень сильный выход и есть искажения, то достаточно понизить значение тех самых сопротивлений.

Как мы упоминали в начале, наш усилитель имеет фильтр нижних частот. Он получает сигнал от уже усиленного TL072 для обработки. Фильтр нижних частот отвечает за ограничение прохождения высоких и средних частот и разрешает прохождение только низких частот. TL081 — это микросхема, внутри которой находится только один усилитель. Учтите, что наш усилитель называется 2.1, так как два представляют собой стереовыходы, а один — моновыход, который подает на сабвуфер только низкие частоты. Срез частот осуществляется в основном двумя конденсаторами по 0,47 мкФ, которые включены параллельно друг другу и идут между входом и выходом TL081. Если вам требуется более резкое снижение частоты, просто увеличьте емкость этих двух конденсаторов. Низкий отклик TL081 лучше, чем у TL071, поэтому мы выбрали именно его.

Источник: construyasuvideorockola.com

СПИСОК ССЫЛОК ДЛЯ СКАЧИВАНИЯ ФАЙЛА (в формате TXT): LINKS-26132.zip

Опубликовано: 16.06.2019 Теги: схемы усилителей звука, ic усилитель
