Тиристорный регулятор мощности схема: Тиристорный регулятор мощности своими руками: схемы

Радиоконструктор 009, симисторный регулятор мощности 1 КВт,

Радиоконструктор 009 Симисторный регулятор мощности 1 КВт.  Симисторный регулятор мощности (до 1 киловатт).  В состав входит печатная плата, симистор, радиатор охлаждения симистора, регулятор (переменный резистор) необходимый набор радиодеталей, монтажный провод, схема и описание. Позволяет изменять потребляемую мощность нагревательными приборами (паяльник, обогреватель, эл. плита), регулировать обороты дрели, перфоратора, регулировать напряжение на выходе !!!трансформатора.


  Начинающим                                                 Регулятор мощности на симисторе.                                                       (009)



           В радиолюбительской практике часто случается, что паяльник на 40 Ватт сильно нагревается, а на 25 Ватт не хватает мощности или необходимо уменьшить мощность нагревательного прибора, изменить яркость свечения лампы накаливания, снизить обороты коллекторного двигателя, электрической дрели, подключить к сети напряжением 220 вольт нагрузку, рассчитанную на напряжение 110 вольт, уменьшить напряжение на вторичной обмотке трансформатора.

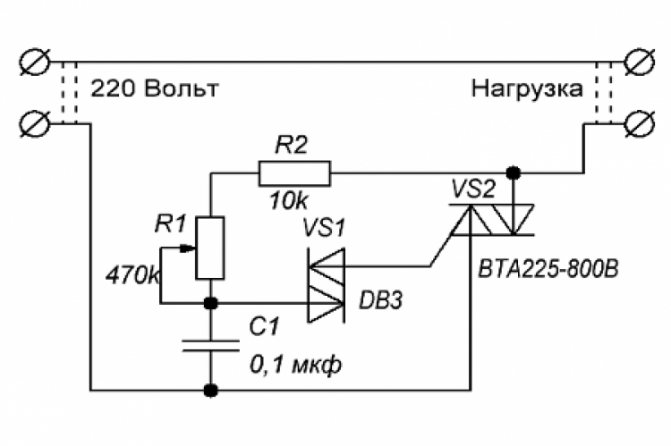

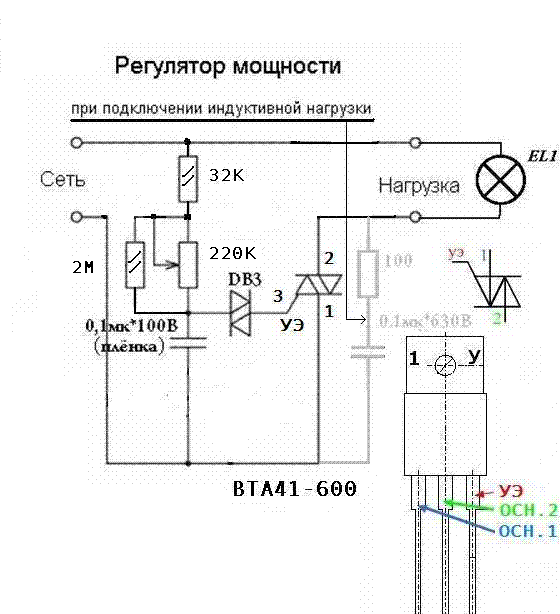

Тогда на помощь придёт симисторный регулятор мощности. Принцип его работы основан на изменении времени открытого состояния (фазово-импульсном управлении) симистора (симистор – это двунаправленный тиристор или «триак»). Это можно увидеть и понять, сравнив графики рис.1 полного периода сетевого напряжения на входе (верхний график) симистора и на выходе (нижний график). В определённый момент происходит отсечка симистором каждой полуволны сетевого напряжения и в результате в нагрузку поступает только часть мощности. Принципиальная схема регулятора мощности с фазово-импульсным управлением показана на рис. 2. Он собран по классической схеме на симметричном динисторе DB3 на 32V (VD3) и симисторе ТС106-10-4 (отечественного производства 10 ампер 400 вольт) или импортных аналогах ВТ136-600, ВТ134-600 (4А, 600В), ВТ137-600 (8А, 600В), ВТ138-600 (12А, 600В), ВТ139-600, ВТА16-600 (16А, 600В) (VD4). При каждой полуволне сетевого напряжения конденсатор С1 заряжается током, протекающим через резисторы R2, R3. Когда напряжение на нем достигает 32 В, динистор открывается и конденсатор С1 быстро разряжается через резистор R4, динистор VD3 и управляющий электрод симистора. Таким образом, происходит управление симистором: когда напряжение на условном аноде симистора (верхний по схеме вывод) положительное, управляющий импульс тоже положительный, а при отрицательном напряжении – отрицательной полярности. Значение мощности в нагрузке, зависит от того, как долго симистор будет включен в течение каждого полупериода сетевого напряжения. Момент включения симистора определяется пороговым напряжением динистора и постоянной времени (R2 + R3), C1. Чем больше сопротивление переменного резистора R2, тем длительнее промежуток времени, в течение которого симистор находится в закрытом состоянии, тем меньше мощность в нагрузке. Схема обеспечивает практически полный диапазон регулирования выходной мощности – от 0 до 99 %. При подключении переменного резистора R2, необходимо учесть то, что увеличение выходной мощности происходит с уменьшением сопротивления переменного резистора.     Цепь, образованная диодами VD1, VD2 и резистором R1, обеспечивает плавность регулировки при минимальной выходной мощности. Без нее характеристика управления регулятором имеет гистерезис. Например, яркость лампы накаливания, используемой в качестве нагрузки, при увеличении выходной мощности изменяется скачком от нуля до 3…5% от максимальной яркости.          Суть этого явления заключается в следующем: при большом сопротивлении резистора R2, когда напряжение на конденсаторе С1 не превышает 30 В, динистор не открывается в течение всего полупериода сетевого напряжения и выходная мощность равна нулю. При этом к моменту перехода сетевого напряжения через “ноль” напряжение на конденсаторе имеет нулевое значение и в следующем полупериоде значительную часть времени конденсатор разряжается. Если сопротивление резистора R2 уменьшать, то после того, как напряжение на конденсаторе начнет превышать порог срабатывания динистора, конденсатор будет разряжен в конце полупериода и в следующем полупериоде сразу же начнет заряжаться, поэтому в новом полупериоде динистор откроется раньше. Диодно-резисторная цепочка разряжает конденсатор при переходе сетевого напряжения от отрицательной к положительной полуволне и тем самым устраняет эффект скачкообразного начального увеличения мощности в нагрузке. Резистор R4 ограничивает максимальный ток через динистор примерно до 0,1 А и замедляет процесс разрядки конденсатора С1. Тем самым обеспечивается относительно большая длительность импульса, достаточная для надежного запуска симистора VD4 даже при значительной индуктивной составляющей нагрузки. При указанных на схеме номиналах резистора R4 и конденсатора С1 длительность импульса управления равна 130 мкс. Значительную часть этого времени через управляющий электрод симистора протекает ток, достаточный для открывания симистора.

                Симметричный динистор 32V (VD3) обеспечивает одинаковость угла открывания симистора в обеих полуволнах сетевого напряжения. Следовательно, описываемый регулятор не будет выпрямлять сетевое напряжение, поэтому во многих случаях может быть применен даже для управления нагрузкой, подключенной к нему через трансформатор.  Падение напряжения на симисторе VS1 равно примерно 2 В, поэтому при нагрузке мощностью более 100 Вт симистор необходимо установить на соответствующий теплоотвод (радиатор). Максимальная мощность нагрузки не должна превышать возможности симистора (4 А = 800 Вт, 8 А = 1600 Вт, 10 А = 2 КВт, 12 А = 2,4 КВт, 16 А = 3,2 КВт, 40 А = 8 КВт).

          При включении схемы в сеть 220 вольт необходимо строго соблюдать правила техники безопасности! Все элементы схемы находятся под смертельно опасным напряжением! Категорически запрещается касаться любыми частями тела элементов схемы. При установке радиатора симистора, необходимо между симистором и радиатором установить изолирующую теплопроводящую прокладку, а на крепящий винт (саморез) одеть фторопластовую изолирующую втулку и плотно прижать симистор к радиатору. Не смотря на то, что вал переменного резистора гальванически не связан с его выводами, обязательно на вал необходимо установить пластиковую изолирующую ручку, так как при поломке подвижного контакта резистора не исключается возможность электрического контакта вала с выводами резистора.

         Настоящая схема имеет недостаток – при работе симистора в режиме отсечки, на его выходах появляются помехи. Если эти помехи оказывают влияние на другую аппаратуру, необходимо установить в схему помехоподавляющую цепочку R2, C6 (в комплект набора входят, но изначально в схему не устанавливаются). Если этой цепочки будет недостаточно, необходимо включать схему в сеть через сетевой фильтр (рис. 5). Этот фильтр можно взять из неисправного блока питания компьютера, использовав дроссель, состоящий из двух одновременно (бифилярно) намотанных обмоток на ферритовом кольце и параллельно подключенного конденсатора с рабочим напряжением не менее 400 вольт. На рис. 3 показаны три возможных вида маркировки выводов симистора (все они аналогичны). На отечественном ТС106-10 выбито наверху справа и слева от крепёжного отверстия, «старая маркировка»: К – катод, А – анод, У.Э.- управляющий электрод, новая: А1 – первый анод, А2 – второй анод, У – управляющий электрод.



Комплектация выбирается перед тем как положить набор в корзину.

ПАКЕТ: Содержание набора 009 1. Симистор ВТ137 (8А), 2. Печатная плата,     3. Диоды 1N4007 (2 шт.), 4. Динистор DB3, 5. Резисторы:    R1 – 100   кОм (Кч/Ч/Ж),    R2 – 100 кОм (переменный),    R3 – 1 кОм (Кч/Ч/Кр),    R4 –  270 Ом (Кр/Ф/Кч),    R5 –  1,5 кОм Кч/Зел/Кр),    R6 –  100 Ом (Кч/Ч/Кч). 6. Конденсаторы:    С1 – 0,47 мкФ (не менее 250 В),    С2 – 0,068мкФ  (Uраб. не менее 400 В), 7. Пластиковая ручка для переменного резистора,     8. Монтажный провод, 9. Схема и описание.   .

КОРОБКА: Содержание набора 009   1. Симистор ВТ138 (12А), 2. Печатная плата,                                                     3. Диоды 1N4007 (2 шт.), 4. Динистор DB3, 5. Резисторы:     R1 – 100   кОм (Кч/Ч/Ж),     R2 – 100 кОм (переменный),     R3 – 1 кОм (Кч/Ч/Кр),     R4 –  270 Ом (Кр/Ф/Кч),     R5 –  1,5 кОм Кч/Зел/Кр),     R6 –  100 Ом (Кч/Ч/Кч). 6. Конденсаторы:     С1 – 0,47 мкФ (не менее 250 В),     С2 – 0,068мкФ  (Uраб. не менее 400 В), 7. Пластиковая ручка для переменного резистора, 8. Радиатор для симистора, 9. Изолирующая прокладка и втулка, 10. Винт М3 (гайка М3 отдельно или в радиаторе),              11. Монтажный провод, 12. Схема и описание.

ВЫПУСК 009.

Регулятор мощности симисторный 220 В,  2 КВт.

1.  Симистор ВТ138-600,

2.  Печатная плата,

3.  Диод 1N4007 (2 шт.),

4.  Динистор DB3,

5.  Набор постоянных резисторов,

6.  Переменный резистор с ручкой,

7.  Конденсаторы,

8.  Радиатор для симистора,

9.  Винт, гайка М3,

10. Теплопроводящая изолирующая прокладка,

11. Фторопластовая изолирующая втулка,

12. Монтажный провод,

13. Схема и описание,

14. Контейнер с деталями схемы.



Тиристорные регуляторы напряжения

С амплитуднофазовым управлением
В регуляторе, схема которого показана на рис. 1, использованы два тринистора, открывающиеся один в положительный, а другой – в отрицательный полуперноды сетевого напряжения. Действующее напряжение на нагрузке Rн регулируют переменным резистором R3.

Рисунок 1 – Тиристорный регулятор напряжения

Регулятор работает следующим образом. В начале положительного полупериода (плюс на верхнем по схеме проводе) тринисторы закрыты. По мере увеличения сетевого напряжения конденсатор. С1 заряжается через резисторы R2 и R3. Увеличение напряжения на конденсаторе отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов R2 и R3 и емкости конденсатора С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога открывания тринистора Д1. Когда тринистор откроется, через нагрузку Rн потечет ток, определяемый суммарным сопротивлением открытого тринистора и Rн. Тринистор Д1 остается открытым до конца полупериода. Подбором резистора R1 устанавливают желаемые пределы регулирования. При указанных на схеме номиналах резисторов и конденсаторов напряжение на нагрузке можно изменять в пределах 40- 220 В.

В течение отрицательного полупериода аналогично работает тринистор Д4. Однако, конденсатор С2, частично заряженный в течение положительного полупериода (через резисторы R4 и R5 и диод Д6), должен перезаряжаться, а значит и время задержки включения тринистора должно быть большим. Чем дольше был закрыт тринистор Д1 в течение положительного полупериода, тем большее напряжение будет на конденсаторе С2 к началу отрицательного и тем дольше будет закрыт тринистор Д4.

Синфазность работы тринисторов зависит от правильного подбора номиналов элементов R4, R5, С2. Мощность нагрузки может быть любой в пределах от 50 до 1000 Вт.

И.ЧУШАНОК г. Гродно

С фазоимпульсным управлением
Регулятор, схема которого показана на рис. 2, управляется автоматически сигналом Uynp. В регуляторе использованы два тиристора – тринистор Д5 и динистор Д7. Тринистор открывается импульсами, которые формируются цепочкой, состоящей из динистора Д7 и конденсатора С1. В начале каждого полупериода тринистор и динистор закрыты и конденсатор С1 заряжается током коллектора транзистора Т1. Когда напряжение на конденсаторе достигнет порога открывания динистора, он откроется и конденсатор быстро разрядится через резистор R2 и первичную обмотку трансформатора Тр1. Импульс тока со вторичной обмотки трансформатора откроет тринистор. При этом управляющее устройство будет обесточено (так как падение напряжения на открытом тринисторе очень мало), динистор закроется. По окончании полупериода триннстор выключится и с началом следующего полупериода начнется новый цикл работы регулятора.

Рисунок 2 – Тиристорный регулятор напряжения с фазоимпульсным управлением

Время задержки импульса, открывающего тринистор, относительно начала полупериода определяется скоростью заряда конденсатора С1, которая пропорциональна току коллектора транзистора Т1. Изменяя управляющее напряжение Uynp, можно управлять этим током и, в конечном итоге, регулировать напряжение на нагрузке. Источником сигнала Uynp может быть полосовой фильтр (с выпрямителем) цветомузыкальнои установки, программное устройство. В системах автоматического регулирования в качестве Uупр используют напряжение обратной связи.

Резистор R5 необходимо подобрать таким, чтобы при Uynp=0 тринистор открывался в каждый полупериод в момент времени, близкий к окончанию полупериода.

Для того, чтобы перейти на ручное регулирование, достаточно заменить резистор R5 последовательной цепочкой из переменного резистора и постоянного сопротивлением 10- 12 кОм.

Напряжение стабилизации стабилитрона Д6 должно быть на 5-10 В больше максимального напряжения включения динистора.

Транзистор Т1. может быть любым из серий МП21, МП25, МП26. Динистор можно применить типов КН102Б, Д227А, Д227Б, Д228А, Д228Б. Резистор R1 составлен из двух мощностью по 2 Вт.

Импульсный трансформатор Тр1 намотан на кольцевом сердечнике, имеющем размеры 26Х18Х4 мм, из пермаллоя 79НМА (или такого же сечения из феррита М2000НМ1). Обмотка I содержит 70 витков, а обмотка II – 50 витков провода ПЭВ-2 0,33 мм. Межобмоточная изоляция должна выдерживать напряжение, близкое к сетевому.

Вместо динистора в регуляторе можно использовать транзистор, работающий в лавинном режиме. О работе транзисторов, в этом режиме подробно рассказывалось в “Радио”, 1974, № 5, С. 38-41. Схема одного из таких регуляторов показана на рис. 3.

Рисунок 3 – Транзисторный регулятор напряжения

По принципу работы регулятор с транзистором, работающим в лавинном режиме, не отличается от предыдущего. Используемый транзистор типа ГТ311И имеет напряжение лавинного пробоя около 30 В (при сопротивлении резистора R3 равном 1 кОм). В случае применения других транзисторов – номиналы элементов R4, R5, С1 потребуется изменить.

В регуляторе (рис. 3) могут быть использованы и другие транзисторы, в том числе и структуры р-п-р, например П416. В этом случае нужно у транзистора Т1 (см. рис. 3) поменять местами выводы эмиттера и коллектора. Резистор R3 во всех случаях должен быть включен между базой и эмиттером. Напряжение на нагрузке регулируют переменным резистором R4.

Инж. Е. ФУРМАНСКИЙ Москва

С аналогом однопереходного транзистора
В регуляторе, схема которого показана на рис. 4, применен фазоимпульсный метод управления тринистором. В управляющем устройстве регулятора использован транзисторный аналог однопереходного транзистора (двухбазового диода). О работе однопереходных транзисторов можно прочитать в “Радио”, 1972, № 7, с. 56.

Рисунок 4 – Тиристорный регулятор напряжения

Силовая цепь регулятора построена так же, как у регулятора, опубликованного в “Радио”, 1972, № 9, с. 55. При разомкнутых контактах выключателя В’2 действующее значение напряжения на нагрузке можно изменять в пределах от нескольких вольт до 110 В, а при замкнутых – от 110 до 220 В.

По принципу работы управляющее устройство описываемого регулятора не отличается от устройств на динисторе или лавинном транзисторе (рис. 2 и 3). Мощность, подводимую к нагрузке, регулируют переменным резистором R5.

Тринистор ДЗ и диод Д1 установлены на общем радиаторе площадью 50-80 см2. Резистор R1 составлен из двух резисторов мощностью 2 Вт.

Инж. В. ПОПОВИЧ г. Ижевск.

На симисторе
Описываемый регулятор построен по схеме фазоимпульсного регулирования с использованием симистора (симметричного тирнстора). Схема регулятора показана на рис. 5. В управляющем устройстве применен транзисторный аналог однопереходного транзистора n-типа.

Рисунок 5 – Регулятор напряжения на симисторе

При включении регулятора (выключателем В1) транзисторы Т1 ч Т2 закрыты и конденсатор С1 начинает заряжаться через резистор R4 (с помощью которого регулируют мощность, выделяемую на нагрузке Rн). Заряд продолжается до тех пор, пока напряжение на конденсаторе не превысит порог открывания транзистора Т1. В этот момент транзисторы открываются и переходят в режим насыщения. Конденсатор быстро разряжается через них на первичную обмотку импульсного трансформатора Тр1. Импульс тока со вторичной обмотки открывает симистор Д5. Порог открывания транзисторов определяется сопротивлениями резисторов делителя R2R3.

Импульсный трансформатор Тр1 намотан на кольце из феррита М2000НМ1-15 типоразмера К20х 12х6. Обмотка I содержит 50 витков, а II – 30 витков провода ПЭЛШО 0,25 мм. Конденсатор С1 – МБМ с рабочим напряжением 160 В.

Максимально допустимый ток нагрузки регулятора 5 А. Пределы регулирования напряжения от нескольких вольт до 215 В.

Инж. В. ПОНОМАРЕНКО. инж. В. ФРОЛОВ г. Воронеж

C улучшенной регулировочной характеристикой
В тиристорных регуляторах с фазоимпульсным управлением напряжение на конденсаторе RС-цепи во время его заряда увеличивается по экспоненциальному закону. При синусоидальной форме сетевого напряжения регулировочная характеристика, выражающая зависимость напряжения на нагрузке от сопротивления переменного резистора, оказывается резко нелинейной, что затрудняет плавную регулировку напряжения на нагрузке.

Рисунок 6 – Тиристорный регулятор напряжения

Тиристорный регулятор, схема которого показана на рис. 6, в значительной степени свободен от этого недостатка. В регуляторе использован однопереходный транзистор. Улучшение линейности регулировочной характеристики достигается тем, что конденсатор С1 заряжается от напряжения сети (через резистор R4) и одновременно от источника постоянного стабилизированного напряжения (через делитель R5R6 и диод Д6}. Изменяя резистором R6 уровень постоянного напряжения, можно управлять моментом открывания тринистора и, следовательно, напряжением на нагрузке. Диод Д6 исключает возможность разряда конденсатора через резистор R6.

Сопротивление резистора R4 выбирают таким, чтобы при замкнутом накоротко резисторе R6 напряжение на нагрузке было минимальным. Тогда при крайнем нижнем (по схеме) положении движка резистора R6 напряжение на нагрузке будет максимальным.

Со стабилизацией выходного напряжения
Особенностью описываемого регулятора является способность стабилизировать напряжение на нагрузке при изменении напряжения питающей сети. Управляющее устройство построено на однопереходном транзисторе по схеме фазоимпульсного регулирования (см. рис. 7).

Рисунок 7 – Тиристорный регулятор напряжения со стабилизацией выходного напряжения

Нравится

Твитнуть

Тиристорный регулятор мощности, Тиристорные регуляторы мощности, Однофазный регулятор мощности SCR, Мумбаи, Индия PA-CL

Двухфазный тиристорный регулятор мощности – POW-2-PA

Двухфазный тиристорный регулятор мощности – POW-2-PA-CL

Трехфазный тиристорный регулятор мощности – POW-3-PA-CL

Трехфазный тиристорный регулятор мощности — POW-12-PA-CL

Однофазный тиристорный выключатель питания — POW-1-ZC

Трехфазный тиристорный выключатель питания — POW-3-ZC

Трехфазный тиристорный выключатель питания — POW-12-ZC

Тиристорный выключатель питания — LTSM

Спецификация продукта:
Описание модели:

Модель. №.	Описание продукта
ПОВ-1-ПА	Однофазный SCR/тиристорный контроллер/регулятор мощности для однофазного нагревателя.
ПОВ-1-ПА-КЛ	Однофазный регулятор мощности SCR для однофазного нагревателя с контролем тока/ограничением тока и защитой от перегрузки.
ПОВ-2-ПА	Двухфазный регулятор мощности SCR для двухфазного нагревателя.
ПОВ-2-ПА-КЛ	Двухфазный регулятор мощности SCR для двухфазного нагревателя с контролем тока/ограничением тока и защитой от перегрузки.
ПОВ-3-ПА-КЛ	Трехфазный SCR-регулятор мощности для трехфазного нагревателя, подключенный по 3- или 4-проводной схеме «звезда» или 3-проводной схеме «замкнутый» или «открытый треугольник» с контролем тока/ограничением тока и защитой от перегрузки.
ПОВ-12-ПА-КЛ	Трехфазный регулятор мощности SCR подходит для трехфазных нагревателей, подключенных по схеме «звезда» или «треугольник».
ПОВ-1-ЗК	Однофазный выключатель питания SCR с переходом через ноль и широтно-импульсной модуляцией.
ПОВ-3-ЗК	Трехфазный тиристорный выключатель питания, подходящий для трехфазных нагревателей, подключенных по 3-проводной схеме «звезда» без нейтрали или по схеме «замкнутый треугольник» (режим управления двумя ветвями) (от 20 кВт/30 А до 360 кВт/500 А при 415 В переменного тока).
ПОВ-12-ЗК	Трехфазный выключатель питания SCR подходит для трехфазных нагревателей, подключенных по 3-проводной схеме «звезда» без нейтрали или замкнутого треугольника с 2-ходовым управлением (от 1,5 кВт/3 А до 18 кВт/30 А при 415 В переменного тока).
LTSM	Модуль тиристорного переключателя питания для конденсаторной батареи.

Примечание: Для однофазных нагревателей до 8 кВт можно рассмотреть нашу недорогую модель LTC-16, указанную в 21.2.

Характеристики :

• Мощность от 15 А до 350 А (от 1 кВт до 180 кВт).
• Однофазные / 2-фазные / 3-фазные версии.
• Подходит для 4-проводной схемы «звезда» с 6-проводной конфигурацией «нейтраль»/«открытый треугольник».
• Автоматический/ручной режим.
• Принимает (4-20) мА / (0-5) В постоянного тока / (0-10) В постоянного тока вход управления.
• Плавный пуск для плавного управления.
• Регулируемое ограничение мощности и тока.
• Изолированный радиатор для обеспечения безопасности.
• Простая и модульная конструкция для легкого обслуживания плат и тиристоров.
• Идеально подходит для резистивных, трансформаторных, индуктивных или нагревательных нагрузок, таких как карбид кремния и молибден, которые показывают значительные изменения сопротивления
• при повышении температуры.
• Другие функции, такие как обнаружение отказа при частичной нагрузке, также могут быть предоставлены дополнительно

Области применения:
Thyristor Power Pack имеет разнообразное применение и может использоваться с такими нагревательными элементами, как Kanthal, Super Kanthal, Silicon Carbide, Molybden, Infra Red и т. д., где требуется точный и точный контроль мощности. Существует значительная экономия энергии по сравнению с обычной системой контроля температуры контакторного типа, которая также зависит от различных других факторов.

Описание тиристорного регулятора мощности:
Libratherm предлагает готовый к использованию контроллер мощности SCR для электрических нагревательных нагрузок мощностью от 3 кВт/однофазный до 300 кВт/3-фазный. Этот модуль блока питания состоит из подходящей платы запуска модели LTC-12, LTC-13 или LTC-15, модуля SCR соответствующего номинала, соединенного встречно-параллельно (с электрически изолированным основанием), установленного на радиаторе соответствующего номинала (естественный или принудительный воздух). охлаждение), входные и выходные зажимные разъемы для тяжелых условий эксплуатации или медные шины, полупроводниковые предохранители и термовыключатели. Вся сборка смонтирована на пластине MS с порошковым покрытием, которая, в свою очередь, может быть легко установлена ​​внутри закрытой панели управления по желанию. Полностью готовая к использованию панель управления с подходящим ПИД/программным регулятором температуры также может поставляться в соответствии со спецификациями и требованиями пользователя.

Технические характеристики:

Доступные номиналы	3 кВт Однофазный до 300 кВт Трехфазный
Доступная конфигурация	Одна фаза, две фазы, три фазы (3 или 4 провода звезда и 6 проводов треугольник)
Управляющее действие	Контроль фазового угла (самосинхронизирующийся)
Сигнал управления	(4–20) мА / (0–5) В постоянного тока / (0–10) В постоянного тока / потенциометр
Выход	от 0 до 230 В переменного тока или от 0 до 415 В переменного тока, переменное напряжение, пропорциональное управляющему сигналу.
Плавное управление	Регулируемое время нарастания и замедления для плавного увеличения и уменьшения выходного напряжения.
Контроль тока	Использование параметров Current Limit и Trip на карте. (ЛТК-13)
Настройки	Для регулировки напряжения и тока по фазам с использованием предустановок на плате
Тип нагрузки	Подходит как для резистивной, так и для индуктивной/трансформаторной нагрузки (от 15 до 500 А при 110/230/415 В переменного тока)
Напряжение питания	120/240/380/415 В переменного тока, 50/60 Гц. (пользователь должен указать)
Доступные модели	a) Однофазный блок питания POW-1 b) Двухфазный блок питания POW-2 c) Трехфазный блок питания в звезде с 4-проводной конфигурацией нейтрали – POW-3S d) Трехфазный блок питания в шестипроводной схеме с открытым треугольником конфигурация – POW-3D
Прочие принадлежности, прилагаемые к каждому блоку питания	а) Полупроводниковый предохранитель на фазу – для защиты тиристоров от короткого замыкания состояние цепи. b) Термовыключатель на радиаторе – для защиты тиристоров от перегрева c) Охлаждающий вентилятор на радиаторах для тиристоров выше 50А d) Входные/выходные клеммы для тяжелых условий эксплуатации или медные шины для подключения питания и нагревателя.
Размер (блок питания)	В соответствии со стандартом.
Крепление	Блок питания можно установить на опорную плиту панели управления

кВт (киловатт) Таблица выбора резистивных тепловых нагрузок:





Ток нагрузки на фазу к нейтрали или между фазами 1 и 2, AMPS	POW1 при 230 В переменного тока (Vxi)кВт	POW 2@ 415 В переменного тока (Vxi)кВт	POW-3s POW-3s-3 @415 В переменного тока (Vxix3) кВт	POW-3D-6 POW-3D-3 при 415 В переменного тока (Vxix1. 732)кВт
25A (модуль SCR 27A)	1-5 кВт	2-10 кВт	3-15 кВт	6-30 кВт 3-17 кВт
50A (модуль SCR 57A)	6-10 кВт	11-20 кВт	16-30 кВт	31–60 кВт 18–33 кВт
90A (модуль SCR 91A)	11-18 кВт	21-36 кВт	31-54 кВт	61-108 кВт 34-62 кВт
100A (модуль SCR 106A)	19-20 кВт	37-40 кВт	55-60 кВт	109–120 кВт 63–69 кВт
150A (модуль SCR 162A)	21-30 кВт	41-60 кВт	61-90 кВт	121–180 кВт 70–104 кВт
200A (модуль SCR 250A)	31-40 кВт	61-80 кВт	91-120 кВт	181-240 кВт 105-138 кВт
250A (модуль SCR 250A)	41-50 кВт	81-100 кВт	121-150 кВт	241-300кВт 173-207кВт
300A (модуль SCR 330A)	51-60 кВт	101-120 кВт	151-180 кВт	301-360кВт 173-207кВт
400A (модуль SCR 500A)	61-80 кВт	121-160 кВт	181-240 кВт	361-480кВт 208-277кВт
500A (модуль SCR 500A)	81-100 кВт	161-200 кВт	241-300 кВт	481-600кВт 278-346кВт

• Пользователь может выбрать необходимый блок питания – либо по фактическому току через нагреватели, либо по кВт нагревателей.
• Однофазный, двухфазный или трехфазный можно выбрать, выбрав соответствующую модель из приведенной выше таблицы.
• Если нагреватели рассчитаны на напряжение, отличное от 230 В переменного тока или 415 В переменного тока, выбор может основываться на фактическом токе, протекающем через нагреватели при желаемом уровне напряжения.
• Для индуктивной/трансформаторной нагрузки желаемая мощность в кВт может быть выбрана в соответствии с требованиями.

Тиристорные регуляторы мощности (SCR) от CD Automation

Перейти к содержимому

Тиристорные регуляторы мощности для повышения эффективности машин

CD Automation предлагает широкий ассортимент качественных тиристорных регуляторов мощности (SCR) для решения многих современных проблем с машинами. Если вы используете однофазную или трехфазную электроэнергию для питания вашего электрического процесса, тиристоры помогут вам повысить эффективность оборудования, качество продукта, минимизировать время простоя, снизить затраты и увеличить время вашего рабочего дня.

Обеспечение более точного управления мощностью

В настоящее время инженеры проектируют электрические системы технологического нагрева с использованием тиристорных регуляторов мощности (кремниевые управляемые выпрямители или SCR). Это позволяет более точно контролировать процесс нагрева, увеличить срок службы нагревателя, улучшить качество продукции при более высоких скоростях производства и снизить затраты на техническое обслуживание по сравнению с использованием традиционного механического контактора.

CD Automation предлагает широкий выбор статических реле, а также многоканальных регуляторов мощности для нагрузок до 3000 кВт. Эти тиристорные блоки идеально подходят для применения в области обработки пластмасс, печей, текстильной промышленности и т. д. Они обеспечивают быстрое, бесступенчатое пропорциональное регулирование электроэнергии, не имеют механических частей, подверженных износу, не подвержены дуговому разряду и не подвержены влиянию грязи. контакты.

Хотите приобрести наше контрольное оборудование?

Экономьте деньги с тиристорными регуляторами мощности REVO S

Тиристорные регуляторы мощности REVO S предназначены для замены контакторов и подходят для токов до 800 А и напряжений до 690 В переменного тока. REVO S представляет собой простое двухпозиционное устройство, использующее логические сигналы постоянного тока от регулятора температуры или аналогичного механизма управления. Эти тиристоры доступны в одно- и трехфазном исполнении.

Компактные и недорогие тиристоры REVO S подходят для всех применений резистивной коммутации. Они помогают сократить время простоя оборудования, максимизировать пространство в шкафу благодаря компактной конструкции, обеспечивают чистое электричество, поскольку не создают помех, и идеально подходят для нормального сопротивления, средних и длинных волн ИК-нагрузки.

Щелкните здесь и загрузите каталог

Использование тиристоров REVO S во многих областях применения

Тиристоры REVO S предназначены для работы с нагревательными элементами для таких применений, как печи и печи, термообработка и широкий спектр электрических нагрузок. Они варьируются от простых однофазных нагревателей до сложных трехфазных нагрузок с высоким температурным коэффициентом.

Синхронизация мощности и ограничение пиковой мощности возможны в сочетании с REVO PC. Это удерживает мощность в пределах вашего энергетического контракта.

Дистанционное обслуживание Тиристорные регуляторы мощности REVO C

Тиристорные регуляторы мощности REVO C предназначены для бесшовного подключения к внешнему миру через Mobdus, Profibus и Profinet. Они позволяют легко загружать критически важные данные в течение нескольких минут и пользоваться удаленной поддержкой из любой точки мира по беспроводному соединению. Все это через бесплатное приложение CD Automation для смартфонов/планшетов.

Эти тиристоры доступны в однофазном или трехфазном исполнении с током до 2100 А и напряжением до 69 В.0 В пер. Поэтому они охватывают все возможности и подходят для всех типов приложений.

Щелкните здесь и загрузите каталог

Преимущества REVO C для вас

• Тиристоры REVO C помогают сократить время простоя оборудования до 95 % и снизить общую стоимость покупки на 90 % в течение срока службы продукта по сравнению с традиционные механические контакторы
• Интуитивно понятный мастер приложений автоматически рекомендует параметры конфигурации в зависимости от типа нагрузки
• Вы можете беспрепятственно подключаться к наиболее популярным системам Fieldbus с помощью программного обеспечения для управления
• Вы можете просматривать и контролировать важные данные даже при закрытой дверце шкафа с помощью бесплатного приложения для смартфона
• Программные средства извлекают выгоду из ценных данных об Сумматор энергии CD Automation рассчитывает ваши затраты на электроэнергию
• Сертификат UL 508 помогает сократить расходы на тестирование агентства и сократить график вашего проекта

Ознакомьтесь с характеристиками REVO S и REVO C

Характеристики REVO S

• Могут использоваться как отдельные устройства или как многозонная система с REVO PC
• Тип нагрузки: резистивная или от длинной до средней волновые инфракрасные (ИК) лампы
• Максимальный ток нагрузки: 30–800 A
• Максимальное напряжение нагрузки: 480 В переменного тока, 600 В переменного тока или 690 В переменного тока (свыше 60 A)
• Включение/выключение пересечения нуля с сигналом включения/выключения логического входа (4–30 В пост. тока)
• Сверхбыстродействующие предохранители:
  • 30–40 A внешний или встроенный держатель предохранителей
  • >40 A: фиксированные встроенные предохранители
• Опционально:
  • модулирующее импульсное срабатывание с входным сигналом 4–20 мА/0–10 В пост. тока
  • сигнализация обрыва нагревателя1 9054
  Особенности REVO C
  • Предназначен для всех типов нагрузок, включая нормальное и переменное сопротивление, средне-, длинно- и коротковолновый инфракрасный (ИК), трансформатор и индуктивный
  • Доступен в однофазном (фаза-фаза или фаза-нейтраль) или трехфазном исполнении; 2-фазный также доступен для 3PH, 3-проводных конфигураций без подключения нейтрали
  • Режимы срабатывания включают пересечение нуля, импульс, полупериод, одиночный цикл, запуск с задержкой, фазовый угол с плавным пуском или без него
  • Логика постоянного тока (привод твердотельного реле) , 0–20 мА, 4–20 мА или 0–10 В входные управляющие сигналы
  • Доступны модели на 20 ампер до 2100 А и 3 модели на напряжение до 480 В, 600 В и 690 В переменного тока
  • Программное обеспечение для настройки ПК «подключи и работай»
  • Органический светодиодный дисплей с реальными символами интуитивно отображает данные о настройке и процессе ПО для конфигурирования тиристоров
  • Дополнительная сенсорная панель PowerManager для удобного просмотра фактической мощности нагрузки. К этой панели можно получить удаленный доступ для обслуживания
  • Поддерживается порталом TIA Siemens, что обеспечивает простую интеграцию с ПЛК Siemens S7-1200/1500
  • Готовность к Индустрии 4.0 и оснащение интерфейсом MODBUS RTU RS-485 и дополнительным интерфейсом ProfiNET, ProfiBUS, Ethernet/IP или MODBUS TCP
  • Опциональный экран HMI SCADA

  Оптимизация управления с помощью REVO PN

  Многоканальный REVO PN контроллеры мощности предназначены для работы с приложениями с несколькими зонами. Эти усовершенствованные устройства, благодаря особому алгоритму, минимизируют ваши затраты на электроэнергию за счет синхронизации и ограничения мощности для каждой зоны. Они поддерживают вашу мгновенную мощность в пределах вашего контракта на поставку электроэнергии.

  Усовершенствованный блок REVO PN удовлетворяет современные потребности в подключении, сборе данных, мониторинге и диагностике промышленных установок через наиболее широко используемые системы полевых шин. Это идеальное дополнение к вашему ПЛК/MULTILOOP для улучшения управления питанием.

  Это компактное и гибкое решение с надежными соединениями SCR позволяет управлять самыми сложными нагрузками, такими как ИК-лампы с высокими пиковыми значениями тока. REVO PN идеально подходит для управления ИК-лампами для процессов нагрева в производстве ПЭТ-бутылок, экструдерах и системах коэкструзии, печах с ИК-лампами и многозонных печах.

  Преимущества REVO PN для вас

  • Устранение превышения мощности
  • Коэффициент мощности, близкий к единице благодаря срабатыванию при пересечении нуля
  • REVO PN удерживает вашу мгновенную мощность в пределах вашего контракта на поставку электроэнергии
  • Предотвращает повышение в тарифах на энергоснабжение, установленных вашим поставщиком электроэнергии
  • Исключительно компактное и экономичное решение для отопления
  • Быстрая окупаемость инвестиций

  Нажмите здесь и загрузите каталог

  Уменьшите пики мощности с помощью REVO PC

  Многоканальные регуляторы мощности REVO PC используют ту же технологию управления, что и серия REVO PN, но блок синхронизации и связи отделен от тиристорного управления питанием контроллера. отдельные каналы. Управление осуществляется однофазным или многофазным блоком REVO S серии REVO Sx.

  Эти контроллеры мощности обеспечивают полную гибкость благодаря синхронизированному переключению и целостности единого контура. С их помощью можно управлять нагревательными элементами с максимальным напряжением 480 В, 600 В или 69 В.0 В. Они идеально подходят для управления ИК-лампами, резисторами для экструзии и линий впрыска пластмасс и эластомеров. Используйте их также для управления печами с ИК-лампами и многозонными печами для стекла, стали и керамики.

  Щелкните здесь и загрузите каталог

  Ознакомьтесь с функциями REVO PN и REVO PC

  Характеристики REVO PN
  • От 4 модулей до 8 зон питания на узел полевой шины 25 А, 4 макс.
  • Пакетное срабатывание, управление полуциклом
  • Информация о процессе каждого контура управляется независимо
  • Инструментальные средства для примеров TIA Portal и Rockwell PLC
  • Modbus Master, Modbus slave, Profibus DP, ProfiNet, Modbus/TCP и др. шинные системы
  • Диагностика температуры тиристора, короткого замыкания тиристора, обрыва предохранителя
  • Расчет мгновенного тока и среднеквадратичного значения напряжения, тока/мощности
  • Расчет сопротивления нагрузки с сигнализацией обрыва нагревателя
  • Компенсация колебаний напряжения
  • Встроенные быстродействующие предохранители, легко заменяемые
  Характеристики REVO PC
  • Номинальный ток от 3 A до 800 A, трехфазные и однофазные соединения в комплекте с дополнительными однофазными соединениями быстродействующие предохранители
  • ПК-модули управления REVO для управления от 8 до 24 каналов каждым узлом полевой шины, отдельный вход датчика тока для каждого
  • Режим срабатывания: SC, HC и динамическое срабатывание пакетами О модули и платы контроля температуры
  • Инструментальные средства для TIA Portal и примеры для ПЛК Rockwell
  • Profinet, Profibus, Ethernet IP и Modbus TCP, встроенные в блок в зависимости от выбранного кода
  • Сигнализация разрыва вереска

  Хотите узнать больше?

  Заполните контактную форму, и мы свяжемся с вами в ближайшее время.
