Вольтметр на ICL7135 (+-20000 отсчетов) / Блог им. DrAG0n / Сообщество EasyElectronics.ru

(Melted_Metal написал вопрос в письме, но думаю, интересно будет и кому-нибудь еще.)

ICL7135 — АЦП двойного интегрирования.

Вкратце, принцип работы такой: подается clock примерно постоянной частоты (достаточно простейшего RC-генератора). Далее, т.н. секвенсор подключает измерительный вход через резистор к входу интегратора на некоторое точно отмеренное время (например, 20000 импульсов clock). Далее через тот же резистор подключается источник опорного напряжения, но в полярности, разряжающей конденсатор интегратора, при этом считаются импульсы до прохода напряжением конденсатора нуля. Количество импульсов и будет значением напряжения на входе.

В реальных схемах есть еще схема определения знака напряжения, схема компенсации offset'ов и т.п.
По такой схеме построены практически все цифровые тестеры-клоны D830 и многие другие измерительные приборы. Правда, классикой считаются ICL7106 (для ЖК) и ICL7107 (для LED), имеющие диапазон +-2000, чего для многих целей достаточно.

Преимущество данного АЦП(http://edu.dvgups.ru/METDOC/GDTRAN/YAT/TELECOMM/ELEKTRONIKA/METOD/STAFEEV1/frame/5_1.htm) — простота компенсации помех 50 Гц (для этого надо, чтобы время интегрирования сигнала было кратно 1/50 с) и неплохая линейность.

ICL7135 используется как АЦП в RLC-2, например. Микросхема удобная; до повсеместного применения MCU это был самый простой и удобный способ сделать неплохой измеритель.
На плате видны транзисторы КТ315 (олдскул) для управления (катодами?). (Анодами?) управляет КР514ИД2 (тоже олдскул 🙂 — ICL7135 выдает двоично-десятичный код. Далее, на плате имеются LM7805 (+7-12В -> +5В), ICL7660(+5 -> -5В), 74HC04, индикаторы.
С другой стороны платы ИОН REF3125 (подстроечник подключен к нему) и интегрирующий конденсатор C_int типа К71-7 ёмкостью 0.374 мкФ 250В 0.5%. Емкость и ее допуск не важны, напряжение — с громадным запасом, но вот тип конденсатора очень важен. К71-7 — конденсаторы с полистирольным диэлектриком. Их очень любят всякие аудиофилы, но конденсаторы на самом деле замечательные (правда, их уже не выпускают)

(http://musatoffcv.narod.ru/Libs/Capacitors/Film/K71-7.pdf www.elmer.ru/skz/k71-7.html www.electroclub.info/other/conders2.htm). В ПЭ надо идти за ними на Готвальда, соответственно, минимум — 12 штук (по 3.60).
главное в данном случае свойство полистирола — коэффициент диэлектрической абсорбции. Он должен быть как можно меньше.
Из импортных подходят с буквами KMPA (у меня он, видимо, из ЭЛТ-монитора, из кадровой развертки, которая тоже должна быть сильно линейной). Подходят фторопластовые конденсаторы (но с такой емкостью я их не видел).

Конденсаторы C_az и C_ref менее критичны. Просто пленочных достаточно. C_ref можно даже керамику.

В окончательном варианте макет мумифицирован малярным скотчем 🙂

Что не понравилось:
(1) знак пришлось выводить отдельным светодиодом,
(2) десятичные точки — это вообще тихий ужас (надо ставить отдельную микросхему 4*ИЛИ-НЕ вроде)
(3) вычесть 10000 отсчетов для режима омметра невозможно.

Однако у ICL7135 есть выводы коммуникации с микроконтроллером. Там, правда, не регистры, а выход знака и счетный выход. Тактировать можно также от MCU, соответственно, пропадает необходимость в отдельном RC-генераторе. В паре с ATMEGA48 работают замечательно. Встроенный секвенсор работает хорошо.

Для переделки В7-16 я перешел на TC500А. Она работает на том же принципе, но не имеет секвенсора. Линейность у нее хорошая, пишут даже, что обеспечит 16-17 бит. Однако в ней отсутствует секвенсор, и всем приходится управлять микроконтроллеру. Все бы ничего, но от точности таймингов очень сильно зависит точность преобразования. Для TC500 есть микросхема-компаньон TC520, которая содержит секвенсор, но в ПЭ ее нет. Можно было сделать секвенсор на ПЛИС, но до них как-то еще руки не дошли. В итоге оно (как-то) работает с контроллером, но я подозреваю, что прерывания могут сбивать тайминги, из-за этого появляется ощутимый «шум» в младших знаках (ICL7135 шумит меньше)

В процессе работы одну микросхему ICL7135 попортил; когда ее выпаивал — попортил плату (надо было выкусывать).

Но результатом доволен. Надо будет вставить ее в корпус от горелого тестера и заэкранировать :-)

Подскажите схему самодельного вольтомметра с автоматическим выбором предела.

DWD: Так почему бы самому не собрать приличный стационарный мультиметр? Например, за основу берём микросхему ICL7135. Это АЦП двойного интегрирования, как известные ICL7107(6) или 572ПВ2(5), только со шкалой на 4,5 разряда, а не 3,5. То есть, уже на порядок точнее.
Сопряжение с микроконтроллером простое - по двум проводам. Перенос результата измерения из АЦП в МК простым подсчётом числа импульсов. В RLC-2 такая же реализация, а к точности прибора претензий вроде бы нет.

Можно взять микросхему АЦП AD7684, она даст 6.5 разрядов вместо 4.5 как у ICL7135. Применение данной мксх также позволит измерять напряжение на одном пределе от 1мВ до 100В с разрешением 1 мВ и ток от 0. 3мА до 25А с разрешением 0.3 мА.

В качестве опорника можно взять ADR421A с температурным коэффициентом 1 ppm/degreeC


АК: А Вы знаете, что на щупах омметра Ласпи напряжение порядка 10 В? И за это такой омметр не стоит хвалить. Внутрисхемными измерениями заниматься нельзя.

А мне это обстоятельство очень нравится. Из-за того, что как раз при внутрисхемных измерениях показывает состояние практически любой детали кроме конденсаторов. Собственно, конденсаторы тоже показывает - по скорости увеличения числа на дисплее по мере заряда...

Полевиики проверяются элементарно: плюсовым щупом омметра на затвор, а минусовым - на сток или исток, открывая тем самым полевик, и затем меряем сопротивление исток-сток в обоих полярностях омметра. Должно показать сопротивление открытого канала или, практически, ноль. Затем минусовым щупом касаемся затвора, закрывая транзистор и снова прооверяем сопротивление исток-сток - должен быть "обрыв" в одной полярности и "как диод" в другой.

830-й мультиметр, его клоны и более дорогие собраться, вырабатывая на щупах напряжение 2,5-3В максимум (да и то, только на специальном пределе прозвонки), не могут похвастаться возможностью проверять полевики. Напряжения не хватает для открывания...

Если же Вы имели в виду опасность большого напряжения на элементах при внурисхемных прозвонках, то более чем 30-и летняя практика показала абсолютную безопасность такого способа для любых деталей.
Схема омметра работает по принципу источника тока, значение которого выбирается в зависимости от предела измерения из вариантов 1мА, 100, 10 или 1мкА и не имеет в цепи конденсаторов. По этому исключены любые опасные броски тока в проверяемой цепи (кроме зарядных цепей измеряемой схемы).

Одно время даже была идея модернизировать омметр, что бы он на дисплей выводил это напряжение 10В. А то по умолчанию омметр работает так же, как и вольметр - с пределом 2В, по этому если напряжение падения на прозваниваемом элементе выше 2В, то отображается перегрузка.
Если бы была возможность индикации до 10В в этом же режиме, то можно было бы при прозвонке стабилитронов видеть не только их исправность, но и напряжение стабилизации, а для полевиков - значение порогового напряжения.

К тому же, выходное напряжение омметра определяется напряжением питания ОУ источника тока. В Ласпи оно равно 12,5В, которое проходя через защитные резисторы ограничивается защитным стабилитроном на 10В (два на 5,6В последовательно).
А так как предел измерения равен 2В, то если Вам не нравится высокое напряжение на щупах омметра, можете поставить защитные стабилитроны на 2,5-3В или снизить напряжение питания ОУ источника тока до 3-5В. Получите такое же напряжение, как в китайских мультиметрах.

Если хотите снизить напряжение ещё больше, то придётся уменьшать и опорное напряжение. Скажем, в Ласпи оно равно 1В, а нижний предел 2В. По этому придётся уменьшать опорное до 0,1В и предел до 0,2В. Что тоже не сложно.
Я, например, так и собираюсь переделать свой Ласпи - опорное 0,1В и нижний предел 0,2В.



GM, очень хорошо, что Вы подключились сами. Я собирался Вас просить об участии.

GM: Можно взять микросхему АЦП AD7684, она даст 6.5 разрядов вместо 4.5 как у ICL7135.

Это, конечно, круто, но, боюсь, реальных разрядов будет меньше, так как не сможем найти эталонов для настройки и проверки.
Да и стоит она - ух...

GM:Применение данной мксх также позволит измерять напряжение на одном пределе от 1мВ до 100В с разрешением 1 мВ и ток от 0.3мА до 25А с разрешением 0.3 мА.

Согласен. Большая разрядность позволит упростить и уменьшить число деталей в делителе диапазонов. Что особенно важно при их автоматическом выборе.
Но и с ICL7135 тоже получается не плохо: 0,01мВ на пределе 0,2В, 0,1мВ на 2В, 1мВ на 20В и 10мВ на 2000В.
По току, наверно, вообще одного диапазона хватит - 1мА на пределе 20А. Ну два, с пределом 200мА, что бы биопотенциалы мерять...

GM: В качестве опорника можно взять ADR421A с температурным коэффициентом 1 ppm/degreeC

У него начальная точность плохо смотрится - аж +-3мВ. У того же REF195А допуск +-2мВ при большем в 2 раза напряжении - 5В.

При получении опорного напряжения 0,1В первый даст безподстроечную погрешность в диапазоне +-0,12мВ, а второй +-0,04мВ.
То есть, поставив ADR421A, придётся его подстраивать, потому что его погрешность будет заметна младшим разрядом АЦП. А вот с REF195А АЦП с разрядностью 4,5 просто не увидит такую погрешность и настраивать не придётся.
ТКН в обоих случаях подходит и находится за пределами чувствительности АЦП.
Зато цена второго меньше.



Вам нужен прибор с 6,5 разрядами, чтобы звонить на плате резисторы на обрыв и p-n переходы? Господа, с этим легко справляется самый дешевый китайский тестер! А плохому танцору, как известно, сапоги яйца натирают. Всякому инструменту свое предназначение. Тестеру - тестировать, точному прибору - поверять.


Eugene.A: Вам нужен прибор с 6,5 разрядами, чтобы звонить на плате резисторы на обрыв и p-n переходы?

Немного не так...
6,5 разрядов предложил GM, а я предложил 4,5 разряда.
Для того - что бы увеличить точность измерения напряжений.
А то, что и омметр подключен к этому же АЦП на 4,5 разряда, является только бонусом. Мерять резисторы с хорошей точностью тоже не плохо.

А для простых ремонтов, действительно, с головой хватает китайской мерялки.
К тому же, эти "мерялки" есть и на 4,5 разряда. Вот только стоимость их запредельна.

AlexPivkin: А если микросхема стоит, да не одна, куда щупы будешь ставить.

Ребята, не понимаю я вас...
Может пример цепи приведёте - померяю и скажу, что намерялось.

Не один десяток лет работаю с этим Ласпи и ни разу не сталкивался с проблемами при прозвонке.



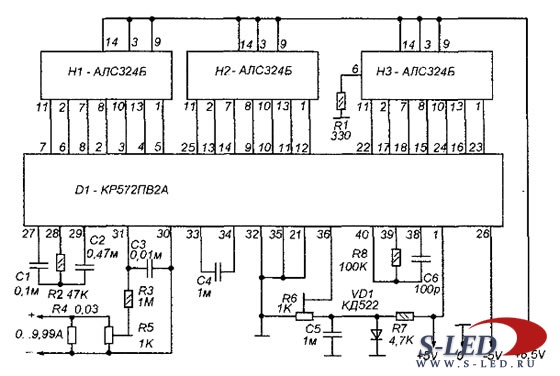

Цифровой вольтметр из доступных деталей своими руками. Цифровой ампервольтметр. Упрощенная схема кодоимпульсного вольтметра-амперметра

При проектировании цифровых вольтметров или мультиметров большинство радиолюбителей операются либо на аналого-цифровые преобразователи серии К572ПВ, либо прибор строят по схеме частотомера с аналогоцифровым преобразователем "напряжение-частота" или "напряжение-период". Но есть другой способ - непосредственного измерения. Его сущность заключается в том, что счетчик прибора, работающий на индикацию, одновременно вырабатывает ступенчато-изменяющееся напряжение, которое поступает на один из входов компаратора, а на его другой вход поступает напряжение от измеряемой цепи.

В момент совпадения этих напряжений на выходе компаратора изменяется логический уровень, который, обычно останавливает счетчик в этом положении на некоторое время. Таким образом прибор работает как простой (медленный) частотомер, в течении некоторого времени происходит измерение напряжения (нарастание ступенчатого напряжения до уровня измеряемого), затем следует индикация, затем обнуление, и все сначала.

Используя микросхемы серии К176, а именно дешифраторы К176ИД2, имеющие на своих входах триггеры памяти можно построить вольтметр, показания которого будут столь же оперативно изменяться как и в приборах построенных на микросхемах К572ПВ2 или К572ПВ5.

Принципиальная схема трехразрядного вольтметра, измеряющего напряжение от нуля до 9,99В показана на рисунке 1. Основу прибора составляет трехразрядный счетчик на микросхемах D3-D5. На вход этого счетчика постоянно поступают импульсы частотой около 3 кГц от мультивибратора на элементах D1.1 и D1.2. Счетчик все время считает по кругу от нуля до 999, он не имеет никаких входов кроме информационного и не может устанавливаться в нуль какими-то внешними импульсами. На выходе счетчика кроме дешифраторов с семисегментными индикаторами включена резистивная матрица, состоящая из резисторов R5-R16.

Сопротивления резисторов соответствуют весовым значениям выходных кодов счетчика. Все резисторы имеют одну общую точку соединения. Именно в этой точке, во время работы счетчика получается ступенчато-нарастающее напряжение. Оно изменяется от нулевого уровня до уровня логической единицы с числом промежуточных ступеней 999. Затем резко падает до нуля, и снова постепенно нарастает до единицы.

Это напряжение поступает на прямой вход компаратора D2. Задача компаратора состоит в том, чтобы зарегистрировать момент совпадения этого напряжения с напряжением, поступающим с входного делителя (на самом деле не совпадения а минимального превышения, не более чем на одну ступень).

В этот момент на выходе компаратора устанавливается логическая единица. Она запускает одновибратор на элементах D1.3, D1.4, который вырабатывает короткий импульс. Этот импульс поступает на входы "X" дешифраторов D6-D8 и записывает в их триггеры тот код, который был в этот момент на выходах счетчика. Это число отображается индикатором до тех пор пока не поступит следующий импульс от одновибратора.

Таким образом счетчик все время ходит по кругу и синтезирует нарастающее напряжение, а на индикацию выводится только то значение, которое численно соответствует измеряемому напряжению.

Источник питания должен быть стабилизирован, поскольку он принимает непосредственное участие в формировании ступенчатого напряжения.

Номиналы резисторов R5-R16 рассчитаны и их сопротивления не соответствуют номинальному ряду, поэтому некоторые из них нужно набирать из двух-трех. Класс точности должен быть не менее 4%, от него в первую очередь зависит точность показаний прибора. Удобно взять обычные резисторы сопротивлением на 5-20% меньшего сопротивления чем на схеме, например, вместо R11 на 90 кОм берем на 82 кОм, а затем контролируя сопротивление точным омметром при помощи мелкой шкурки стачиваем резистивный слой с одной стороны корпуса резистора до получения нужного сопротивления.

Рисунок 2
Установив сопротивления указанные на схеме можно получить класс точности прибора 4-6%. Более высокую точность с серией К176 получить трудно. Если требуется более высокая точность напряжение на каждый резистор следует подавать через пару ключей микросхемы К561КТ3 (рисунок 2). В этом случае можно получить класс точности 0,1-0,5%, но это сильно усложняет схему.

Существенно повысить класс точности (1-2%) можно если счетчики К176ИЕ2 заменить на К561ИЕ14. К тому же нужно разделить цепи питания счетчиков с компаратором и светодиодных индикаторов, поскольку индикаторы потребляют большой ток и могут оказывать дестабилизирующее действие на формирователь ступенчатого напряжения. Калибруют прибор подбором номинала R3. Точно установить прибор на нуль можно включением резистора сопротивлением в несколько мегаом между выводом 4 и 11 компаратора.

Скорость работы прибора можно существенно увеличить если поднять частоту мультивибратора, например до 10-15 кГц, но в этом случае нужно соответствующим образом сократить длительность импульса, вырабатываемого одновибратором на элементах D1. 3 и D1.4, таким образом, чтобы длительность вырабатываемого им импульса была меньше периода импульсов на выходе мультивибратора.

Верхний предел измерения можно установить подбором номинала R3, например, если нужно измерять 0..,99,9В его сопротивление должно быть около 1 Мом (окончательно подбирается при калибровке).
