Как выбрать паяльник для пайки радиодеталей и микросхем

11.04.2019

Выбор паяльника для радиолюбителей является очень важным моментом, поскольку это ключевой прибор для каждого радиолюбителя. Однако все паяльники или паяльные станции имеют различия и подбираются радиолюбителями индивидуально в зависимости от вида предполагаемых работ и личных предпочтений. Также рекомендуем прочесть статью об основах пайки.

Для вас мы сделали подборку годных паяльников, станций и аксессуаров с Aliexpress.

Содержание

• 1 Конструкции паяльников
• 2 Как выбрать паяльник для пайки микросхем
• 3 Выбор мощности паяльника
• 4 Паяльник для микросхем: как выбрать жало?
• 5 Выводы

Конструкции паяльников

По конструкции они бывают:

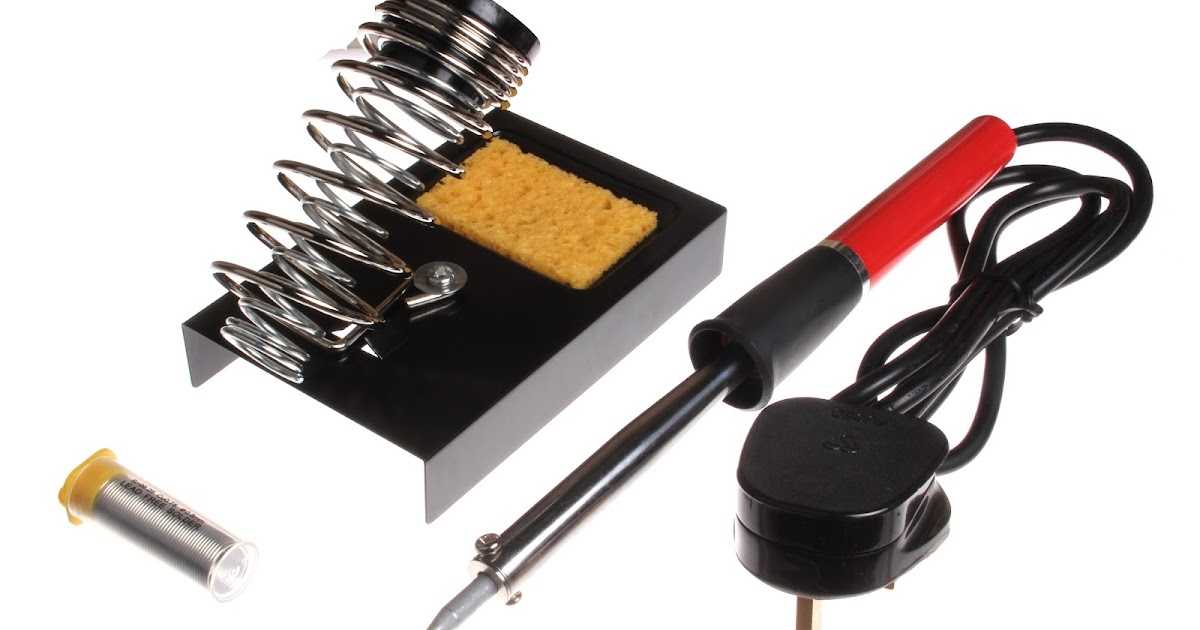

• Традиционные (прямая конструкция в виде стержня).
• Пистолеты (конструкция паяльника в форме пистолета на котором рабочая часть расположена под углом).
• Паяльные станции (сложное оборудование с рабочей частью и блоком управления).

Как выбрать паяльник для пайки микросхем

Прежде чем выбрать паяльник, давайте разберемся, какими они бывают.

Паяльники бывают газовые и электрические.

Газовые чаще используют для пайки при монтажных работах, к примеру, пайки в распределительных коробках. Они удобны тем что могут работать автономно, но во время работы выделяют вредные вещества и долго с ними работать вредно для здоровья как вам, так и окружающим. Но для пайки микросхем или других радиодеталей выбирать такой паяльник будет не разумно. С ним крайне тяжело паять любую плату.

Электрические, в свою очередь, являются самыми распространенными. В зависимости от типа нагревателя их разделяют на:

• Спиральный (нихромовый)
• Керамический
• Импульсный
• Индукционные

Спиральный – самый распространенный из всех электрических нагревателей. Спиральный нагреватель обеспечивает надежную и долговечную работу при своей недорогой ценовой политике, но имеет один недостаток — большое время нагрева.

Керамический же более дорогой и довольно хрупкий, однако, ему нужно меньше время для нагрева.

Импульсный при своей довольно высокой цене будет оптимальным вариантом. Он быстро нагревается и не придет в негодность от небольшого удара.

Если же вы собираетесь заняться пайкой всерьез, и круг предполагаемых работ будет увеличиваться — обратите внимание на паяльные станции. Индукционные разогреваются за счет катушки индуктора. Такому паяльнику не нужен терморегулятор, но подбирать нужную температуру придется перебором из комплекта жал.

Выбор мощности паяльника

Существуют паяльники разных мощностей:

• Маломощные (от 3 до 10 Вт.)
• Средней мощности (20-40 Вт)
• Большой мощности (60-100 вт.)
• Производственные (более 100 Вт. )

В зависимости от мощности меняется предназначения паяльника. Паяльники с мощностью более 100 Вт используются для пайки больших металлический изделий таких как радиаторы, кастрюли, трубы. Паяльники мощностью 60-100 Вт предназначены для пайки действительно толстых проводов.

Оптимальные для дома — от 20 до 40 Вт.

До 10 Вт паяльники предназначены в основном для пайки простейших микросхем, SMD элементов и других миниатюрных радиодеталей.

Итак, отвечая на вопрос, как выбрать паяльник для пайки радиодеталей и микросхем хорошим вариантом будет выбрать маломощный паяльник, чтобы избежать перегрева миниатюрных радиодеталей и SMD элементов. Однако если вы опытный радиомонтажник оптимальным вариантом будет импульсный паяльник мощностью 20-40 Вт, который в умелых руках можно использовать для быстрой работы с миниатюрными радиодеталями и других работ по дому.

Паяльник для микросхем: как выбрать жало?

Конечно, не маловажным фактором при выборе любого паяльника есть жало. Однако выбор жала сугубо индивидуально предпочтение. Выбирайте зависимости от того каким жалом вам будет удобно работать, есть лишь несколько рекомендаций по выбору. Не рекомендуется использовать жало более 3 мм. Желательно использовать медное жало, так как оно легко чистится и обрабатывается. Жало медное со слоем алюминия не обрабатывается, но при этом слабо подвергается обгоранию. Существуют жала как обычные, так и термостойкие. Термостойкие легче переносят длительные работы и воздействие высоких температур. Если вы новичок, то оптимальным вариантом будет прямое жало. Более того, плюсом к паяльнику будет набор жал разных форм, возможность замены жала и регулировки его длины.

Хороший паяльник для микросхем должен быть с гибкой обмоткой сетевого шнура и двойной изоляцией. Также обратите внимание на ручку. Она должна быть хорошо защищена от возможного перегрева поэтому в отличии от эбонитовых и пластиковых рекомендуются деревянные ручки. Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ. Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала.

Выводы

Если же вы не определились, какой паяльник купить для пайки микросхем подводя итоги, подчеркнем основные рекомендации и требования, чтобы вы поняли, каким паяльником лучше паять микросхемы и другие компоненты глядя на стенды и витрины магазинов для радиолюбителей.

Для неопытных радиолюбитель желательно использовать маломощные паяльники от 3 до 10 Вт. Возможно использовать для работ с микросхемами и радиодеталями паяльники средней мощности 20-40 Вт, однако высока вероятность испортить компонент при монтаже или демонтаже. Провод должен быть гибким, длинным с двойной изоляцией. Жало подбирается индивидуально в зависимости от предпочтений и вида работ. Желательно покупать паяльник с деревянной ручкой. Тип нагревателя паяльника зависит от выделенных для покупки средств и типа предполагаемых работ.

Желательно, чтобы приобретенный паяльник имел функцию постоянной поддержки температуры, терморегулятор, набор жал, регулировку длины жала, возможность замены жала и дополнение, такие как подставка для паяльника, кейс для хранения, губку для очистки и др.

Купить паяльник можно на всем известной площадке — Aliexpress, мы сделали подборку популярных моделей в отдельной статье.

Поделиться с друзьями:

Твитнуть

Поделиться

Плюсануть

Поделиться

Отправить

Класснуть

Линкануть

Запинить

Паяльник для проводов и микросхем – Как выбрать нужный паяльник

Обновлена: 31 Октября 2022 965 0

Поделиться с друзьями

Содержание статьи Конструктивные разновидности Виды по типу нагревателя Особенности мощности Выбор жала паяльника Заключительные рекомендации Для использования дома паяльники выбирают чаще всего радиолюбители – инструмент нужен им для пайки радиодеталей и микросхем. Однако это простое устройство также позволит самостоятельно починить несложные электрические приборы, удлинители, всевозможные кабели и провода, запаять металлические емкости (баки, тазы, ведра и т. д.), сделать отверстие в пластиковом изделии, отрезать лишнее от полимерной детали, выполнить ремонт ламп, светильников и т. п. Поэтому для дома лучше купить паяльник, который имеет универсальное бытовое применение. Расскажем, на какие параметры следует обратить внимание и что учесть при выборе модели. Конструктивные разновидности По конструкции различают три варианта паяльного оборудования: Традиционный стержневой – наиболее простая конструкция в виде прямого стержня длиной 15-20 см. Удобен для мелких работ, например, пайки микросхем, проводов и радиодеталей. Пистолетный – более сложная конструкция в форме пистолета, в которой рабочий элемент расположен под углом. Так удобнее чинить лампы и другие предметы средних размеров. Паяльные станции – наиболее крупные, мощные, профессиональные модели для работы с крупными предметами, например, металлическими или пластиковыми емкостями и т. д. Почти для всех работ по дому вполне подойдет наиболее доступное стержневое оборудование. Виды по типу нагревателя Нагреватель – важнейший элемент паяльника, внимательно изучите его при выборе инструмента. Различают газовые и электрические нагреватели. Первые не требуют подключения ни к каким сетям, но при работе выделяют вредные для здоровья испарения. К тому же плохо подходят для мелких работ – радиолюбителям лучше выбрать паяльник с электрическим нагревателем. Сейчас они распространены куда шире газовых и изготавливаются из самых разных материалов. Например: Из сплава хрома и никеля (нихрома) – в форме спирали. Недорогие, надежные, долговечные, но довольно долго нагреваются перед работой. В целом это хороший вариант для дома. Из керамики – имеет прямую форму. Он более дорогой и весьма хрупкий, требует бережного обращения. При этом нагревается намного быстрее нихромового спирального аналога. Для пайки дома можно также выбрать паяльники с импульсным или индукционным нагревателем. Первые – оптимальные: прочные, долговечные, быстро нагреваются, но стоят довольно дорого. Вторые – вообще практически профессиональные. Их ставят на паяльные лампы и станции. Особенности мощности Мощность – это ключевой физико-технический параметр. Он определяет, насколько качественно и быстро оборудование справится с конкретной задачей. Всего выделяют четыре класса по мощности: Маломощные модели – до 20 ватт (Вт). Как правило, минимальное значение – 3 Вт. Этого хватит для простейших микросхем, самых мелких деталей, совсем тонких проводов и т. п. Среднемощные модели – от 20 до 60 Вт. Чаще всего выпускают модели в диапазоне 20-40 Вт. Подойдет для большинства радиодеталей, домашних проводов, светильников, микросхем. Модели большой мощности – от 60 до 100 Вт. Это модели универсального применения. Они справятся с большинством бытовых задач, включая ремонт изделий из пластика и металла. Производственные модели – более 100 Вт. Для бытового использования он избыточен. Такой уровень нужен для работы с очень толстыми проводами или толстыми листами металла. Для большинства видов паек, какие можно выполнить дома, лучше выбрать паяльники мощностью от 20 до 60 Вт. Это вполне хватит для работы с радиодеталями, микросхемами, проводами, лампами и другими подобными вещами. Большие значения понадобятся разве что для пайки металлической посуды. Но объективно – современные ее образцы не предназначены для кустарного ремонта. Выбор жала паяльника Еще один важный элемент паяльника – жало. Это основная часть, которой, собственно, и водят по рабочей зоне. При выборе оборудования учитывайте три параметра, описывающих наконечник. Материал. Самый распространенный базовый металл – медь. Она хорошо проводит тепло, но без дополнительного защитного слоя быстро окисляется. Порошок-окалину счищать легко, но это придется делать постоянно. Проблему решает покрытие из алюминия или – еще лучше – никеля. Такие модели практически не окисляются и подходят для самых мелких работ. Форма. Наконечник может быть плоским или конусообразным. Второй вид сейчас наиболее распространен, потому что дает возможность точечных касаний в наиболее тонких, мелких работах. Но для более грубых паек, например, при ремонте бака или кастрюли, удобнее плоское жало. Можно дополнительно купить набор нескольких жал разных размеров и форм. Толщина. Для большинства работ оптимальное значение толщины плоского наконечника или диаметра конусообразного – 3 мм. Если меньше – жало быстро придет в негодность, просто износится. Если больше – оно будет слишком крупным и неудобным, особенно для мелких работ. Более толстые наконечники необходимы для ремонта больших металлических вещей. Таким образом, для пайки микросхем лучше выбрать паяльник с никелированным жалом в форме конуса, толщиной 3 мм. Различают еще обычные и термостойкие модели. Термостойкие модели лучше выдерживают воздействие высоких температур в процессе длительной непрерывной работы. Заключительные рекомендации Итак, какой вариант паяльника представляет собой лучший выбор для дома? Это зависит от того, что именно вы планируете паять с его помощью. Для микросхем, мелких радиодеталей и печатных плат подойдут импульсные или спиральные приборы мощностью до 30 Вт. Для пайки проводов, крупных радиодеталей, ремонта светильников и большинства домашних электромонтажных работ удобнее электрические стержни разных типов средней мощностью порядка 60 Вт. Оборудование на уровне 100 Вт и более потребуется для ремонта металлических изделий. И в целом лучше купить хорошую электрическую, а не газовую модель, стержневой (прямой) или пистолетной конструкции. Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Советы и подсказки при покупке » Electronics Notes

На рынке представлено множество паяльников — выбрать правильный не всегда просто — прочтите наше руководство по покупке, чтобы узнать, на что обращать внимание.

---

Учебное пособие по пайке Включает:
Основы пайки Ручная пайка: как паять Паяльники Инструменты для пайки Припой – что это такое и как им пользоваться Распайка – секреты, как это сделать правильно Паяные соединения припой для печатных плат

См. также: Методы пайки SMT для сборки печатных плат

---

Чтобы правильно паять, необходимо иметь правильные инструменты для работы. Перед началом работы необходимо купить паяльник. Поскольку существует очень широкий ассортимент доступных утюгов, выбор правильного необходим, если вы хотите выполнить наилучшую работу по созданию любых схем и проектов.

Типы паяльников

Существует множество различных типов паяльников. В очень широком смысле их можно разделить на три основные категории:

• Основные утюги с воздушным охлаждением: Самый простой тип паяльника не имеет контроля температуры, за исключением охлаждающего эффекта воздуха и любой работы, с которой может использоваться утюг. Эти паяльники можно купить довольно дешево, и они подходят для многих приложений, хотя они не имеют контроля температуры, как некоторые из более продвинутых типов. Базовый паяльник
• Паяльник с регулируемой температурой:  В паяльник можно поместить термостат для контроля температуры жала. Это позволяет поддерживать нужную температуру в любое время. Элемент с более высокой мощностью можно использовать в тех случаях, когда от бита отводится тепло, при этом температура не поднимается слишком высоко для хорошей пайки. Терморегулируемый паяльник с индикацией температуры

  Утюги с регулируемой температурой обычно имеют регулировку, позволяющую установить требуемую температуру, а на некоторых утюгах может быть индикация температуры. Паяльники с регулируемой температурой позволяют добиться гораздо более качественной пайки, хотя они, очевидно, дороже, чем самые простые типы.

• Рабочая станция для паяльника:   Рабочие станции для паяльника представляют собой оптимальное решение для паяльника. Типичная рабочая станция паяльника

Характеристики паяльника

На рынке представлено огромное разнообразие паяльников, от маленьких до больших, от недорогих до очень дорогих. Выбрать тот, который соответствует вашим конкретным требованиям, не всегда просто.

Есть ряд особенностей, которыми обладают паяльники, которые необходимо изучить, прежде чем сделать выбор конкретного паяльника. К ним относятся: размер, мощность или потребляемая мощность, напряжение, метод контроля температуры, антистатическая защита, тип доступной подставки и общие вопросы обслуживания и ухода.

• Размер:   Доступны паяльники самых разных размеров. Очевидно, что те, что меньше, больше подходят для тонкой работы, а те, что больше, больше подходят для пайки менее деликатных изделий. Физический размер также будет зависеть от мощности или энергопотребления утюга.
• Мощность или потребляемая мощность: Часто указывается потребляемая мощность или мощность паяльника. Мощность может варьироваться. Для основных утюгов без терморегуляции мощность 40 Вт может быть достаточной для обычных работ и выше, если предполагается тяжелая пайка. Для работы с небольшими печатными платами хорошим значением будет 15 или 25 Вт. Для утюгов с регулируемой температурой обычно используется несколько более высокая мощность, поскольку контроль температуры действует быстрее, если больше тепла может быть направлено на бит быстрее, чтобы компенсировать отвод тепла через рабочий элемент.
• Напряжение:   Хотя большинство паяльников, продаваемых в определенной стране, будут иметь правильное напряжение сети, например, 230 В переменного тока в Великобритании, 115 В переменного тока в США, также есть паяльники, которые могут работать от 12 В. , Некоторые утюги могут быть сделаны для специальных применений, где они должны работать от низкого напряжения.
• Контроль температуры: В паяльниках используются две основные разновидности контроля температуры. Менее дорогие утюги регулируются тем фактом, что когда они достигают температуры, потеря тепла такая же, как и выделяемое тепло. Другими словами, они не используют форму электронного регулирования. Другие, более дорогие типы имеют термостатический контроль. Это, естественно, регулирует температуру намного лучше. Обычно температуру можно отрегулировать до необходимого значения. Эти утюги вступают в свои права, потому что, когда тепло отводится при пайке большого объекта, они будут поддерживать свою температуру намного лучше. Те, у кого нет регулирования, могут быть не в состоянии поддерживать достаточную температуру при пайке большого объекта, в результате чего в этих условиях сложнее расплавить припой.
• Антистатическая защита:   В связи с возрастающей чувствительностью многих электронных компонентов, особенно передовых интегральных схем, защита от статического электричества становится все более серьезной проблемой. Хотя большинство компонентов, используемых строителями дома, часто не повреждаются статическим электричеством, некоторые из них повреждаются. Поэтому разумной мерой предосторожности является, по крайней мере, рассмотрение вопроса о том, имеет ли приобретаемый паяльник защиту от статического электричества.
• Подставка: Подставка, используемая для паяльника, может быть очень важной. Когда температура в камерах достигает около 300°С, необходимо обеспечить их надежную защиту. Поэтому необходима хорошая стойка.

• Техническое обслуживание:  При использовании любого паяльника необходимо иметь запасные части. «Насадки» паяльника, используемые для фактической пайки, имеют ограниченный срок службы, и хотя остальная часть железа может работать много лет, необходимо будет менять насадки через регулярные промежутки времени. Кроме того, для более дорогих паяльников, например, с контролем температуры, стоит убедиться, что запасные части доступны, если они нуждаются в ремонте.

Стоит потратить немного времени на изучение плюсов и минусов различных паяльников, представленных на рынке. Некоторых менее дорогих паяльников может быть вполне достаточно для большинства работ, но любой, кто задумывается о большом объеме строительства, воспользуется преимуществами более дорогого паяльника с регулируемой температурой. Это вопрос выбора правильного паяльника для предусмотренной работы.

Другие идеи и концепции строительства:
Пайка Пайка компонентов SMT ESD — электростатический разряд производство печатных плат Сборка печатной платы
    Вернуться в меню “Строительные технологии”. . .

Лучшие паяльники 2022 года

Мы можем получать комиссию за ссылки на этой странице, но мы рекомендуем только те продукты, которые мы поддерживаем. Почему стоит доверять нам?

Паяльник подобен электроинструменту в том смысле, что с его помощью можно делать то, что иначе было бы невозможно. Инструмент используется для расплавления припоя, который при охлаждении соединяет электрические контакты. Это часто необходимо делать при ремонте бытовой электроники, и ту же функцию она выполняет для электроники музыкальных инструментов, бытовой техники, электроинструментов, а иногда даже силового оборудования. И после небольшой практики пайки вы можете совместить свои навыки с работой по дереву. Например, вы можете собрать классическую электрогитару (например, ту красавицу, которую мы сделали для нашего праздника 19 сентября).90 выпуск) или очаровательный bluetooth-динамик. А если вам не по душе деревообработка, а дроны, вам особенно пригодится паяльник для ремонтных работ.

Взгляните на краткую информацию о лучших паяльниках, а затем прокрутите вниз, чтобы найти информацию, которую следует иметь в виду при покупке собственных и наших подробных обзоров этих моделей.

Лучшие паяльники

• Лучший в целом: Schneider 58005
• Самый портативный: Craftsman CMCE040
• Лучший температурный циферблат: Ryobi PCL946B
• Дол. Год
• Как начать паять
• Лучшие инструменты 2022 года

Вещи к Обратите внимание

Паяльник должен быть таким, чтобы его было удобно держать в руке, как если бы он был большая ручка. Для электроники вам нужен тонкий игольчатый наконечник, который поможет направить тепло (и припой) именно туда, где вам это нужно. Это вишенка на торте, если вы можете приобрести утюг с небольшим набором насадок или иметь насадки в качестве аксессуаров. Если вы переходите к пайке продвинутой электроники, вам нужно будет видеть показания температуры, как для факта нанесения припоя, так и для предотвращения отпайки близлежащей электроники. То есть вы не хотите применять больше тепла, чем вам нужно, чтобы предсказуемо расплавить припой. Для длительных сеансов на паяльном столе ищите мягкий и гибкий электрический провод от утюга. Жесткий шнур — лишнее препятствие для вашей работы.

Если, однако, все, что вы делаете, это время от времени ремонтируете какую-то базовую электронику, то подойдет практически любой паяльник. Пока утюг имеет достаточно длинный шнур, чтобы вы могли добраться туда, где вам нужно работать, имеет разумный регулятор температуры и поддерживает достаточно стабильную температуру в течение нескольких минут, это все, что вам нужно.

Как мы тестируем

Решая, какие паяльники тестировать, мы исходили из широкого ценового диапазона, который показался бы привлекательным для непрофессионалов. Помимо стоимости, мы искали функции, которые мы хотели бы видеть в утюге по разумной цене, достаточную мощность для выполнения широкого спектра работ и простоту, которая делает утюг доступным для тех, кто не выполняет эту работу каждый день.

Мы получили две беспроводные модели и одну проводную. В нашей оценке мы припаивали деликатную электронику дрона, а для более жестких испытаний наносили расплавленный припой на одножильный и многожильный провод 14-го калибра. Мы также использовали процесс, известный как лужение, когда вы наносите тонкий слой расплавленного припоя. Вы «лужите» наконечник утюга, чтобы подготовить его к пайке, или вы «лужите» две части электрических компонентов, которые вы хотите соединить, расплавляя их луженую поверхность. Это может быть как надежной проверкой возможностей паяльника, так и способом оценить его способность выполнять эту работу более аккуратно, способность утюга выдерживать высокие температуры и поддерживать постоянную температуру. Наши тесты также предназначены для того, чтобы помочь нам выяснить, способен ли утюг поддерживать более высокую температуру, чем обычно требуется при ремонтных работах. Мы также включали и выключали машины, припаивали, очищали и заново заливали их лужением, а затем еще немного припаивали, пока не убедились, что машины работают хорошо.

Все инструменты, протестированные здесь, помогут выполнить базовую пайку, необходимую для домашнего ремонта. Нас особенно впечатлила портативность беспроводных моделей. Если вам может понадобиться выполнить ремонт электроники в дороге, упакуйте эти инструменты и аккумулятор.

Мы также включили несколько других многообещающих паяльников — Weller WE1010NA, Hakko FX888D-23BY и Chicago Electric 64056 — которые у нас еще не было возможности протестировать. Мы выбрали их, основываясь на надежности и послужном списке их производителей. Мы также искали хорошие цены на эти утюги, особенно если вы тот, кто переходит от базовой пайки к более сложной работе, будь то в школе, в качестве хобби или на работе.

---

Лучший в целом

Schneider 58005 Паяльник

Лучший в целом

Schneider 58005 Splering Iron

$ 120 в Harbour Freight

Кредит: Thomas Hengge

Pros

• Превосходное значение
• Прямо корректированная температура

CONS

9002 SURED SUTED SUTED

2.

Основные характеристики

Напряжение:	120
Диапазон температур:	302-918 градусов F88
Управление:	Электронные предустановки, настраиваемые с помощью кнопки

Этот Schneider занял первое место в нашем тесте благодаря трем факторам: он очень хорошо паяется, он полностью оснащен красиво оформленной подставкой с показания температуры, и он поставляется с тремя наконечниками. В мире паяльных инструментов от известных брендов вы не найдете лучшего предложения. Конечно, вы можете купить что-то по этой цене (или даже дешевле), но это исходит от Harbour Freight, известной компании в инструментальном бизнесе. Нам также понравились три предустановки температуры (392, 572 и 752 градуса по Фаренгейту). Все три из них регулируются в 5-градусных инструментах с помощью кнопок «Вверх» и «Вниз» справа от панели переключателя пресетов. Цифровая индикация на блоке управления кристально чистая. Небольшой, но приятной особенностью этого инструмента является небольшой лоток для губки в передней части подставки для утюга. В комплекте также идет небольшая губка и три насадки (одна на инструмент и две запасные). В целом, этот Schneider является отличным выбором и идеально подходит для домашних мастеров и студентов технических специальностей.

На большом цифровом индикаторе отображаются заданные значения температуры (кнопки 1, 2 и 3), а также пошаговые настройки температуры утюга с помощью стрелок.

Trevor Raab

---

Наиболее портативные

Craftsman CMCE040 беспроводной паяльской железо

Наиболее портативные

Craftsman CMCE040 Беспроводной паяль

$ 49 на Amazon

Credit: Thomas Hengge

.

0123 Cons

• Sponge tray isn’t particularly useful

Key Specs

Voltage:	20
Temperature range:	400-900 degrees F
Control:	Наберите

CMCE040 очень хорошо паяет, безупречно лужит провода большого сечения и формирует соединения на деликатной электронике. Кроме того, он хорошо едет. Его легко разбить на составные части, которые помещаются в ящик для инструментов. Подставка для паяльника легко отсоединяется от блока управления. Разъедините две части, снимите аккумулятор с блока управления и спрячьте детали в наборе инструментов, который вы берете с собой в дорогу. Чтобы установить утюг, где бы вы ни находились, вставьте подставку обратно в блок управления, наденьте аккумулятор и дайте утюгу прогреться в течение 10–15 минут (в зависимости от установленной температуры).

CMCE040 был самым простым из трех протестированных нами утюгов. На самом деле, кроме кнопки включения/выключения в центре регулятора температуры, в нем нет ничего особенного. Нажмите кнопку, затем поверните ручку по часовой стрелке, чтобы увеличить температуру. Когда утюг достигает заданной температуры ручки, загорается зеленый светодиод на блоке управления. На этом маленьком инструменте нет индикатора температуры, но мы думаем, что после небольшой практики вы научитесь паять и демонтажировать. Поверните циферблат до упора вправо, и вы получите температуру наконечника где-то около 9 градусов.00 градусов. Нам понравилась портативность для ремонта дрона в полевых условиях, и мы предпочли его игольчатый наконечник немного более широкому наконечнику Ryobi (ниже).

Наденьте блок управления на любую 20-вольтовую батарею Craftsman, поверните диск и подождите около 10 минут, прежде чем начинать пайку. Небольшой металлический поддон в верхней части блока управления предназначен для крошечной губки, которую Craftsman включает в комплект поставки CMCE040. Смочите губку и протрите ею кончик утюга.

Тревор Рааб

---

Лучший температурный циферблат

Ryobi PCL946B Cordless Soldering Iron

Best Temperature Dial

Ryobi PCL946B Cordless Soldering Iron

$50 at Home Depot

Credit: Thomas Hengge

Pros

• Solders well and accurately
• Easily replaceable tip

Cons

• Можно использовать более универсальный наконечник

Основные характеристики

Напряжение:	18
Температурный диапазон:	400-900 градусов по Фаренгейту
Контроль:	Циферблат

Сильные стороны PCL946B заключаются в том, что он хорошо паяется, а его температура легко считывается с руки, что делает его циферблатом удобным для чтения. В самом дальнем левом углу циферблата на лицевой стороне блока управления напечатано 400 F; Крайний правый край — это установка для 900 F. Ограничители шкалы между этими двумя расположены с шагом в 100 градусов. Этот инструмент может не иметь цифрового считывания, но вы должны иметь возможность набирать тепло, чтобы оно соответствовало деталям, которые вы паяете, а также типу припоя и его диаметру.

Общий дизайн тоже хорош, но нам кажется, что держатель утюга расположен слишком близко к блоку управления. Мы обнаружили, что основание нашей руки терлось о диск управления, когда мы вставляли и вынимали утюг из его держателя. Большое дело? Нет, не совсем. Вы можете взять плоскогубцы и слегка согнуть тонкий стальной стержень, который задает угол держателя. Мы также хотели бы немного больше электрического шнура, ведущего от утюга к блоку управления. 26 дюймов этого Ryobi были самыми короткими из трех айронов. У Craftsman их 44, а у Schneider 55. Если оставить в стороне жалобы, этот паяльник имеет удобную форму ручки, которая очень легко ложится в руку, а его трехлепестковая конструкция позволяет положить его на поверхность и сохранить горячий наконечник. от установления контакта. Если вы уже используете 18-вольтовую платформу Ryobi, этот паяльник должен вам подойти.

Отрегулируйте температуру с помощью диска PCL946B. Настройки температуры напечатаны на лицевой стороне блока управления, чтобы дать вам более точное представление о температуре, при которой вы работаете с утюгом. Включите и выключите все это с помощью переключателя под ручкой.

Trevor Raab

---

Durable

Паяльник Weller WE1010NA

Durable

Паяльник Weller WE1010NA

Скидка 31% на

9 950 $ 95 в Home Depot 13 $Credit: Courtesy

Voltage	120
Temperature range	200-850
Control	Electronic push button

Weller is about as experienced a soldering-equipment manufacturer as можно найти (основатель компании Карл Веллер запатентовал свой первый электрический паяльник в 1941 году). И продукция компании по сей день пользуется солидной репутацией. Мы считаем, что WE1010NA хорошо подходит как для серьезных любителей, так и для профессионалов. За свои деньги вы получаете паяльник, предназначенный для длительной работы, с электрическим проводом от утюга к блоку управления, защищенным прочной и гибкой силиконовой резиной. В отличие от недорогих утюгов, нагревательный элемент утюга сменный. Маловероятно, что любителю когда-либо удастся изнашивать его нагревательный элемент, но вы, возможно, сможете это сделать после нескольких лет постоянной интенсивной эксплуатации. Нам также нравится большой цифровой дисплей Weller. Компания утверждает, что этот инструмент на 40 процентов мощнее, чем два сопоставимых утюга, которые он заменяет в течение 9 лет.0008 Состав Веллера. Компания заявляет, что рабочая температура нового утюга чрезвычайно стабильна, в пределах плюс-минус 4 градуса по Фаренгейту от установленной температуры, когда нагревательный элемент включается и выключается.

---

Best Budget Option

American Hakko FX888D-23BY Soldering Iron

Best Budget Option

American Hakko FX888D-23BY Soldering Iron

$115 at Walmart

Credit: Courtesy

Pros

Cons

Voltage	120
Temperature range	120-899
Control	Touch pad

If you’re looking for an entry-pro уровень паяльника и, возможно, попытка сэкономить немного денег по сравнению с Weller выше, этот Hakko — отличный выбор. Компания надежна, предлагая промышленные паяльники и паяльники для любителей на рынке США в течение последних 35 лет. FX888D имеет пять предустановленных уровней температуры и широчайший диапазон температур (от 120 до 899 градусов по Фаренгейту) любого известного нам паяльника по этой цене. Кроме того, если вы серьезно относитесь к пайке и переходите к более сложным работам, есть десять доступных дополнительных насадок, что намного больше, чем обычные два или три, которые вы найдете для паяльников по сопоставимой цене.

---

Highest Heat

Chicago Electric 64056 Паяльник

Highest Heat

Chicago Electric 64056 Паяльник

Сейчас скидка 77%

30 долларов США в Harbour Freight

Credit: Courtesy

Voltage	120
Temperature range	On/Off, 1175 F.
Control	Trigger

You’d be hard-pressed to найти более экономичный инструмент для пайки, чем этот инструмент Chicago Electric. Его рабочая температура около 1175 градусов по Фаренгейту достаточно высока, чтобы расплавить некоторые низкотемпературные припои и некоторые высокотемпературные формы припоя.
