Схема усилителя TDA7377 — четырехканальный УНЧ в одном корпусе
Предлагаемая здесь схема усилителя TDA7377 прекрасно подойдет не только новичкам в построении аудиосистем, но и опытным разработчикам устройств для усиления мощности звука.
Если вы действительно начинающий радиолюбитель, то конструкция даже такого простого усилителя, безусловно, будет иметь для вас дидактическое значение.
Эта схема может стать вашим первым рабочим, собственноручно собранным, полнофункциональным усилителем мощности звука. Это также может пригодиться для многих других экспериментов, описанных на этой статье. Поэтому я предлагаю вам ознакомиться с этой простой схемой, основанной на технологии линейных интегральных схем.
Содержание
- Как работает простая схема усилителя TDA7377
- Особенности схемы усилителя TDA7377
- Квадрофонический усилитель (четырехканальный)
- Мостовой усилитель
- Стереоусилитель плюс мост
- Испытательная схема
Что касается более практических применений, то представленная схема усилителя TDA7377 позволяют создавать полнофункциональные и эффективные УНЧ. Их можно использовать во всех автомобильных приемниках (это и было замыслом разработчиков ИС), а также в качестве замены сгоревшего силового каскада в серийном оборудовании.
Особенности схемы усилителя TDA7377
Представленный усилитель максимально прост по одной причине: большинство элементов, необходимых для его работы, были заключены в одну интегральную схему! Поэтому для работы требуется всего несколько внешних компонентов. Это микросхема TDA7377.
Подробное описание микросхемы с параметрами можно найти в даташите, доступном здесь. Давайте взглянем на структуру прибора, схематично показывающую его внутреннее устройство:
Сразу можно заметить, что в структуре микросхемы TDA7377 фактически интегрирован не один, а целых четыре усилителя! При ближайшем рассмотрении, также можно заметить, что два усилителя имеют неинвертирующие входы (+), а два других инвертирующие (-).
Это очень важно, поскольку позволяет создавать усилители в различных конфигурациях. Также доступен вход STANDBY: при подаче на него потенциала «земли», усилитель отключается. Для непрерывной работы их можно подключить к положительной шине питания.

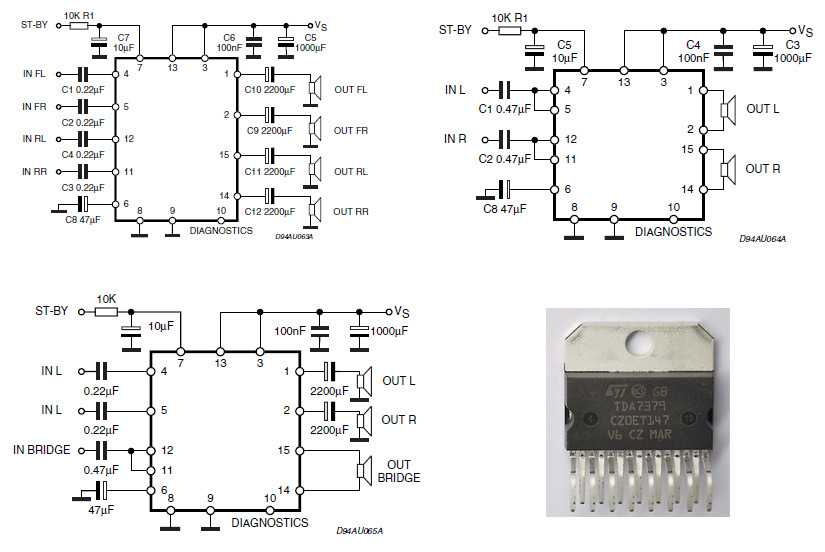

Благодаря разделению входов на инвертирующие и неинвертирующие, можно легко реализовать три различных типа усилителей:
- Квадрофонический усилитель (четырехканальный)
- Мостовой стереоусилитель (еще больше мощности)
- Стереоусилитель с дополнительным сабвуфером в мостовой конфигурации (усилитель для системы 2.
1)
1)В даташите к микросхеме TDA7377 вы найдете примеры схем применения, благодаря которым вы можете собрать соответствующие системы. В моем случае я запитал их от 12 В, но 18 В кажется более подходящим. Источник питания должен обеспечивать достаточную мощность по току, по крайней мере, нескольких ампер.
Квадрофонический усилитель (четырехканальный)
Приведенная выше схема характеризуется минимизацией внешних элементов, необходимых для обеспечения корректной работы микросхемы: несколько конденсаторов и, возможно, резистор. Его можно использовать для создания простой системы объемного звучания.
Мостовой усилитель
Здесь каждый динамик подключен между выходами двух усилителей: инвертирующего и неинвертирующего, а не как обычно между выходом и «землей». Это приводит к большей амплитуде напряжения на громкоговорителе и, как следствие, к гораздо большей мощности. При такой конфигурации выходные конденсаторы не нужны. (ред)
Стереоусилитель плюс мост
Эта схема представляет собой комбинацию двух предыдущих: два усилителя работают в стандартном режиме и каждый управляет одним динамиком.
Два других подключены по мостовой схеме, чтобы обеспечить достаточную мощность для дополнительного низкочастотного динамика.
Испытательная схема
Однажды мне понадобился простой усилитель для экспериментов. Выбор пал на TDA7377 в конфигурации мостового усилителя. Он работал так хорошо, что я использовал его еще много раз (и до сих пор использую). Прототип был построен на куске универсальной макетной платы:
На переднем плане виден большой фильтрующий конденсатор, остальные емкости здесь едва заметны (под радиатором) или невидимы (с другой стороны). Черный провод — это заземление, красный провод — напряжение питания, бело-синие пары используется для обоих выходных каналов, а сигнал подается по тонкой витой паре, видимой сзади. Для более высоких мощностей необходим теплоотвод, но и тогда более серьезного нагрева не происходит.
