Радиолюбителей интересуют электрические схемы:

Практика ремонта сотовых телефонов
Полезные схемы радиолюбителям / Книга

виды принципиальных электросхем, обучение читать для начинающих

Когда при выезде на рыбалку вдруг под вечер не загораются фары на личном авто, некоторые водители хватаются за голову. Они не умеют читать электрические схемы автомобиля и поломка такого рода сразу становится неразрешимой проблемой. По этой причине обучение грамоте чтения электросхем не просто прихоть, а необходимость для нормального использования железного коня.

Виды электросхем
Условные обозначения
Порядок чтения

Виды электросхем

Обучение всему неизвестному обычно начинают с азов или начальных понятий. Чтобы научиться читать электрические принципиальные схемы, узнают, что они из себя представляют и зачем нужны. Вот основные виды:

Первичные. Это цепи, обеспечивающие поступление напряжения от источника электроэнергии непосредственно к потребителю этой энергии.
Вторичные. Цепи с напряжением не более 1 квТ, которые служат в основном для установки контрольного и сигнального оборудования.

Системы защиты, сигнализации, управления и прочие. Разновидности вторичных электросхем.
Принципиальные. Упрощённые изображения, где указаны только основные элементы, а второстепенные опущены.
Монтажные. Подробные изображения с учётом второстепенных узлов. Применяются для монтажа электрооборудования.
Однолинейные. Схематичный план с указанием последовательности подключения на основную фазу.
Полнолинейные. Схематичное изображение, которое используются для обозначения трёхфазных линий. На нём указывают последовательность соединений на всех трёх фазах.
Развернутые. Подробные чертежи полной оснастки электрооборудования на объекте.

Тип таких изображений определяют по его предназначению. Например, для сборки требуется один план, для понятия принципа действия — другой, для ремонта — третий и так далее.

Условные обозначения

Столкнувшись впервые с электрической схемой, новичок может подумать, что перед ним китайская грамота. Однако, освоив основные обозначения и принципы построения, очень скоро чтение электросхем для начинающих может стать привычным делом. Для начала определяются с основными частями любой документации такого толка. Это три группы общих по функциям составляющих элементов:

Источники электроэнергии — приборы, агрегаты и приспособления, вырабатывающие ток.
Приёмники электричества — приборы, узлы, оборудование, которое преобразует или использует электроток.
Передатчики электричества — провода, переключатели, другие проводники тока, а также приборы измерения, усиления, ослабления, контроля и другие, то есть всё, что помогает передавать ток от источника к потребителю.

Для всех составляющих электроцепи придуманы условные обозначения. Значки расставляются в той последовательности, как они соединены электропроводкой, а не по буквальному расположению. То есть две лампочки могут располагаться на приборе рядом, а на схеме — в противоположных друг от друга частях. Элементы, подсоединённые к одному напряжению цепи, называются ветвью. Они соединены узлами. Узлы на схеме выделяют точками. Замкнутые контуры могут содержать несколько ветвей. Самые простые электросхемы — это изображения одноконтурных цепей. Самые сложные — многоконтурные.

Для изучения расшифровки условных обозначений пользуются специальными справочниками. Кроме условных обозначений, на схемах применяют пояснительные надписи и указания маркировок используемого электрооборудования и деталей.

Порядок чтения

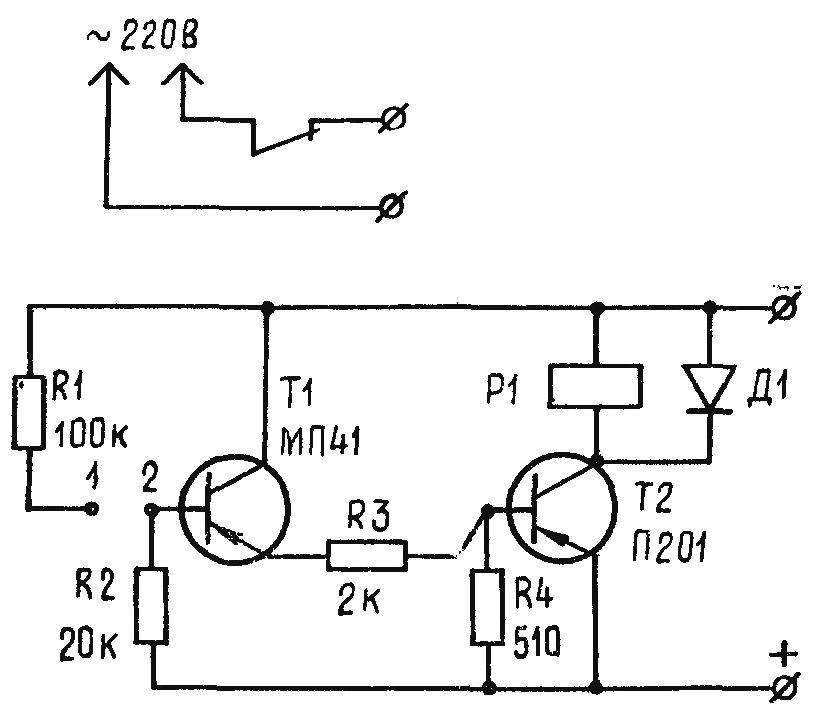

По сути, электросхема — это чертёж. На ней с помощью условных обозначений изображено устройство электрооборудования. Зная основные принципы построения таких чертежей и условные обозначения, можно освоить чтение электрических схем. Для начинающих это именно то, что нужно. Так, легче всего тренироваться на упрощённых чертежах, чем на тех, где показаны все детали.

Для правильного чтения схем усваивают простой алгоритм действий, который поможет не упустить важных мелочей. Вот последовательность изучения электросхемы:

Определяют количество контуров и ветвей в каждом контуре.
Выделяют условные обозначения всех составляющих схемы.
По порядку исследуют каждое обозначение. Находят в справочнике, чему оно соответствует, и узнают всю возможную информацию об элементе. При необходимости записывают, чтобы не забыть и не искать её снова.

Для наглядности находят нужный узел или деталь на своём автомобиле, если изучают электросхему автомашины.
Стараются понять принцип действия и техническое предназначение того или иного элемента. Некоторые задаются вопросом о том, что будет, если элемент убрать из цепи, можно ли его заменить чем-то другим.
Скрупулёзно читают дополнительную информацию в описании схемы или в маркировках рядом с элементами. Иногда на схемах приводятся маркировочные таблицы, которые требуют дополнительного внимания.

Научившись читать простые схемы, переходят к более сложным. Электрооборудование современных автомобилей становится всё сложнее и сложнее. Очень многие блоки содержат электронную начинку.

Понять такие схемы начинающему электрику очень трудно. Однако, зная азы, они могут сделать простой ремонт электрооборудования, используя электросхему своего автомобиля.

Electronics For Dummies Cheat Sheet

Имея всего несколько основных математических формул, вы можете довольно далеко продвинуться в анализе работы электронных схем и в выборе значений электронных компонентов в схемах, которые вы проектируете.

Закон Ома и закон Джоуля

Закон Ома и закон Джоуля обычно используются в расчетах, связанных с электронными схемами. Эти законы просты, но когда вы пытаетесь вычислить ту или иную переменную, в них легко запутаться. В следующей таблице представлены некоторые распространенные расчеты с использованием закона Ома и закона Джоуля. В этих расчетах:

В = напряжение (в вольтах)

I = ток (в амперах)

R = сопротивление (в омах)

P = мощность (в ваттах)

Неизвестное значение	Формула
Напряжение	В = I х R
Текущий	И = В/Р
Сопротивление	Р = В/И
Мощность	P = V x I или P = V ² /R или P = I ² R

Формулы эквивалентного сопротивления и емкости

Электронные схемы могут содержать резисторы или конденсаторы, соединенные последовательно, параллельно или в комбинации. Вы можете определить эквивалентное значение сопротивления или емкости, используя следующие формулы:

Резисторы последовательно:

Резисторы параллельно:

или

Конденсаторы последовательно:

или

Параллельные конденсаторы:

Законы тока и напряжения Кирхгофа

Законы Кирхгофа

обычно используются для анализа того, что происходит в замкнутой цепи. Закон Кирхгофа о токе (KCL), основанный на принципе сохранения энергии, утверждает, что в любом

узле (узле) электрической цепи сумма токов, втекающих в этот узел, равна сумме токов, вытекающих из этого узла. узел, а закон Кирхгофа о напряжении (KVL) гласит, что сумма всех падений напряжения на контуре цепи равна нулю.

Для показанной цепи законы Кирхгофа говорят вам следующее:

KCL: I = I ₁ + I ₂

KVL: В _{батарея} – В _R – В _{светодиод} = 0, или В _{батарея} = В _R + В _{светодиод}

Расчет постоянной времени RC

В цепи резистор-конденсатор (RC) требуется определенное время, чтобы конденсатор зарядился до напряжения питания, а затем, после полной зарядки, разрядился до 0 вольт.

Разработчики цепей используют RC-цепи для создания простых таймеров и генераторов, поскольку время заряда предсказуемо и зависит от номиналов резистора и конденсатора. Если вы умножите R (в омах) на C (в фарадах), вы получите то, что известно как RC-постоянная времени вашей RC-цепи, обозначенная буквой T:

Конденсатор почти полностью заряжается и разряжается после пятикратного увеличения его постоянной времени RC, или 5 RC . По прошествии времени, эквивалентного одной постоянной времени, разряженный конденсатор заряжается примерно до двух третей своей емкости, а заряженный конденсатор разряжается почти до двух третей пути.

Что такое электронная схема?

Авторы: Дуг Лоу и

Обновлено: 26 марта 2016 г. путешествовать. Цепи обеспечивают путь для протекания тока. Чтобы быть цепью, этот путь должен начинаться и заканчиваться в одной и той же точке.

Другими словами, цепь должна образовывать петлю. Электронная схема и электрическая цепь имеют одинаковое определение, но электронные схемы, как правило, представляют собой цепи низкого напряжения.

Например, простая схема может включать два компонента: аккумулятор и лампу. Схема позволяет току течь от батареи к лампе, через лампу, а затем обратно к батарее. Таким образом, цепь образует полный цикл.

Конечно, схемы могут быть и более сложными. Однако все схемы можно свести к трем основным элементам:

Источник напряжения: Источник напряжения заставляет ток течь, как, например, батарея.
Нагрузка: Нагрузка потребляет энергию; он представляет фактическую работу, выполненную схемой. Без нагрузки нет особого смысла в цепи.
Нагрузка может быть такой простой, как одна лампочка. В сложных схемах нагрузка представляет собой комбинацию компонентов, таких как резисторы, конденсаторы, транзисторы и т. д.
Токопроводящая дорожка: Токопроводящая дорожка представляет собой путь, по которому течет ток. Этот маршрут начинается от источника напряжения, проходит через нагрузку и затем возвращается к источнику напряжения. Этот путь должен образовывать петлю от отрицательной стороны источника напряжения к положительной стороне источника напряжения.

В следующих абзацах описаны несколько дополнительных интересных моментов, которые следует иметь в виду, когда вы размышляете о природе основных цепей:

Когда цепь завершена и образует петлю, которая позволяет течь току, цепь называется замкнутой цепью . Если какая-либо часть цепи отключена или нарушена, так что петля не образуется, ток не может течь. В этом случае цепь называется разомкнутой цепью .
Открытая цепь — это оксюморон. В конце концов, компоненты должны образовывать полный путь, чтобы считаться схемой. Если путь открыт, это не цепь. Таким образом, разомкнутая цепь чаще всего используется для описания цепи, которая была разорвана либо преднамеренно (с помощью переключателя), либо из-за какой-либо ошибки, такой как ненадежное соединение или поврежденный компонент.
