БП 12В 5А как это сделано?

Продолжая тему блоков питания (БП), начатую тут:
mysku.ru/blog/aliexpress/27432.html
Адаптер приобретён для питания кухонной подсветки столешницы на 12V.
mysku.ru/blog/aliexpress/27544.html
Именно такой блок питания тут ещё не обозревался.
На этот раз детектива не будет, но неприятные сюрпризы и тут имеются…
Блок был заказан у другого продавца, где сейчас их нет в наличии, поэтому ссылку привёл на аналогичный товар.

Сам БП был упакован в белую коробочку без опознавательных знаков и вместе с сетевым кабелем запихан в пакетик, фото упаковки не делал.




Выходной кабель 1,1м с фильтром на конце и стандартным штекером подключения 5,5x2,1мм



На корпусе имеется неяркий зелёный индикатор наличия выходного напряжения.
Напряжение холостого хода завышено до 12,7V видимо для компенсации падения напряжения под нагрузкой.
Потребляемая мощность на холостом ходу 0,5Вт
Корпус не разборный (склеен), но для соблюдения традиций, был аккуратно вскрыт, требуха тщательно рассмотрена.

Печатная плата — односторонний гетинакс, флюс местами не отмыт, монтаж на 3+, компоненты не закреплены герметиком, радиаторы держатся слабо. Ронять такой блок нежелательно.




Вид со снятыми радиаторами



Выходной кабель имеет сопротивление 0,13 Ом, что на максимальном токе 5А даёт падение напряжения 0,65В
Заявленный ток 5А блок может выдать только кратковременно.
Измеренная зависимость: Ток — Напряжение — Температуры обоих радиаторов (полевика / диодов) при Токр = 20ºC
0А — 12,70V — 24ºC/24ºC
1,2A — 12,52V — 41ºC/44ºC
2,5А — 12,30V — 62ºC/69ºC
3,0A — 12,22V — 77ºC/86ºC
3,5А — 12,13V — 88ºC/93ºC — Предел долговременной работы.
4,0А — 12,05V — 102ºC/109ºC — Явный перегрев, БП начинает попахивать палёным, защиты по перегреву нет. Длительная и надёжная работа блока при таком токе невозможна.
5,0А — 11,88V — Температуру не измерял, т.к. проверял кратковременно (спалить блок в планы не входило).
6,0А — 11,56V — Предел кратковременного выходного тока.
На ещё большем токе блок сразу вырубается по перегрузке.

Таким образом, этот адаптер можно безопасно длительно нагружать максимум на 3,5А — в очередной раз подтверждается необходимость давать запас не менее 30% на бюджетное пластиковое китайское питание.
Если адаптер будет установлен в нише или в тесном ящичке без продыха, максимальный ток следует ограничить до 3A.
В качестве нагрузки использовал суровые советские проволочные резисторы ПЭВ, ПЭВР, ППБ

Реальная схема блока питания

Собран адаптер по классической схеме обратноходового стабилизированного преобразователя напряжения похоже на базе FAN6862. Защита от короткого замыкания и перегрузки — имеется.
Примечательно, что блок питания не использует заземляющий проводник, который просто не подключен на плате. Ничего плохого в этом нет — большинству БП в пластиковом корпусе защитное заземление и не требуется.
Входной сетевой фильтр установлен. Выходной фильтр реально отсутствует — около штекера стоит обманка.
Силовой полевик и диодная сборка установлены на отдельных алюминиевых радиаторах с использованием теплопроводной пасты. Радиаторы можно было поставить побольше — габариты корпуса позволяют.
Гальваническая развязка выполнена нормально.
Выходные конденсаторы недостаточной ёмкости и не Low ESR, что приводит к повышенным ВЧ пульсациям на выходе (амплитуда 0,4V на токе 4А). Для освещения это не очень критично, но запитывать от него чувствительную электронику не стоит. При необходимости, выходные конденсаторы можно поменять на Low ESR 1500uF/16V — амплитуда пульсаций уменьшится минимум вдвое.
Наводка на включённый в ту-же розетку сетевой радиоприёмник — присутствует на слабых станциях в разумных пределах. Наводка на батарейный радиоприёмник также присутствует на расстоянии менее 20см от БП и выходного кабеля.

Комплектный сетевой кабель стандартный 1,1м, тонкий, очень мягкий и гибкий.
Он таит в себе очень неприятный сюрприз — кабель универсальный и по ошибке может быть использован для питания мощных потребителей (например лазерного принтера). При этом возможно возгорание или поражения током от голой жилы, проплавившей изоляцию.

Надпись на кабеле 0,5мм2 и вилке 10А дополнительно вводят в заблуждение — на таком токе кабель расплавиться за несколько секунд.



Реальное сечение проводов кабеля не более 0,15мм2, причём жилы из какого-то сплава, напоминающего медь. Реальная максимально-допустимая нагрузка этого кабеля не более 1,5А.
Измеренное сопротивление кабеля (по цепи L-N) 2,25 Ом — это слишком большая величина.
Изоляция кабеля очень слабая — рвётся голыми руками, внутренняя изоляция проводников изготовлена из мягкого вспененного материала (китайская экономия).


Штыри вилки и контакты гнезда сделаны из тонкой жести (почти фольга) и мнутся руками.

Однозначный вывод — кабель сразу порезать на кусочки и выбросить в урну.

UPD Совершенно случайно попался в руки точно такой-же нерабочий БП. Проработал 2 года и вспухли выходные ёмкости


После замены емкостей БП заработал 🙂

Итого, имеем типичный бюджетный блок питания для светодиодного освещения с реальным выходным током 3,5А и мощностью 40Вт.
Продолжение следует…

mysku.ru

Как сделать импульсный блок питания своими руками?

Если нет желания устанавливать громоздкий трансформатор или создавать намотку, можно своими руками собрать блок питания импульсного типа, который требует трансформатора всего с несколькими витками.

импульсный блок питания

При этом, потребуется небольшое количество деталей, а работу можно выполнить за 1 час. В данном случае, основой для блока питания используется микросхема IR2151.

Для работы понадобятся следующие материалы и детали:

  1. PTC термистор любого типа.
  2. Пара конденсаторов, которые выбираются с расчетом 1мкф. на 1 Вт. При создании конструкции подбираем конденсаторы так, чтобы они вытянули 220 Вт.
  3. Диодная сборка типа «вертикалка».
  4. Драйвера типа IR2152, IR2153, IR2153D.
  5. Полевые транзисторы типа IRF740, IRF840. Можно выбрать и другие, если у них хороший показатель сопротивления.
  6. Трансформатор можно взять из старых компьютерных системных блоков.
  7. Диоды, устанавливаемые на выходе, рекомендуется брать из семейства HER.

Кроме этого, понадобятся следующие инструменты:

  1. Паяльник и расходные материалы.
  2. Отвертка и плоскогубцы.
  3. Пинцет.

Также, не стоит забывать и о необходимости хорошего освещения на месте работы.

Пошаговая инструкция

импульсный блок питанияпринципиальная схемаимпульсный блок питанияструктурная схема

Сборка проводится согласно составленной схеме цепи. Микросхема была подобрана согласно особенностям цепи.

Сборка проводится следующим образом:

  1. На входе устанавливаем PTC термистор и диодные мосты.
  2. Затем, устанавливается пара конденсаторов.
  3. Драйвера необходимы для регулирования работы затворов полевых транзисторов. При наличии у драйверов индекс D в конце маркировки устанавливать диод  FR107 не нужно.
  4. Полевые транзисторы устанавливаются без закорачивания фланцев. При проведении крепления к радиатору, используют специальные изоляционные прокладки и шайбы.
  5. Трансформаторы устанавливаются с закороченными выводами.
  6. На выходе диоды.

Все элементы устанавливаются в отведенные места на плате и припаиваются с обратной стороны.

Проверка

проверка импульсного блока питанияДля того, чтобы правильно собрать блок питания, нужно внимательно отнестись к установке полярных элементов, а также следует быть осторожным при работе с сетевым напряжением. После отключения блока от источника питания, в цепи не должно оставаться опасного напряжения. При правильной сборке, последующая наладка не проводится.

Проверить правильность работы блока питания можно следующим образом:

  1. Включаем в цепь, на выходе лампочка, к примеру,12 Вольт. При первом кратковременном пуске, лампочка должна гореть. Кроме этого, следует обратить внимание на то, что все элементы не должны нагреваться. Если что-то греется, значит, схема собрана неправильно.
  2. При втором пуске замеряем значение тока при помощи тестера. Даем проработать блоку достаточное количество времени для того, чтобы убедиться в отсутствии нагревающихся элементов.

Кроме этого, нелишним будет проверка всех элементов при помощи тестера на наличие высокого тока после выключения питания.

Рекомендации по сборке:

  1. Как ранее было отмечено, работа импульсного блока питания основана на обратной связи. Рассматриваемая схема не требует специальной организации обратной связи и различных фильтров по питанию.
  2. Особое внимание следует уделить выбору полевых транзисторов. В данном случае, рекомендуются полевые транзисторы IR, которые славятся устойчивостью к тепловому разрешению. Согласно данным производителя, они могут стабильно работать до 150 градусов Цельсия. Однако, в этой схеме они не сильно нагреваются, что можно назвать весьма важной особенностью.
  3. Если нагрев транзисторов происходит постоянно, следует устанавливать активное охлаждение. Как правило, оно представлено вентилятором.

Достоинства и недостатки

импульсный блок питания

Импульсный преобразователь имеет следующие достоинства:

  1. Высокий показатель коэффициента стабилизации позволяет обеспечить условия питания, которые не будут вредить чувствительной электронике.
  2. Рассматриваемые конструкции обладают высоким показателем КПД. Современные варианты исполнения имеют этот показатель на уровне 98%. Это связано с тем, что потери снижены до минимума, о чем говорит малый нагрев блока.
  3. Большой диапазон входного напряжения – одно из качеств, из-за которого распространилась подобная конструкция. При этом, КПД не зависит от входных показателей тока. Именно невосприимчивость к показателю напряжения тока позволяет продлить срок службы электроники, так как в отечественной сети электроснабжения прыжки показателя напряжения частое явление.
  4. Частота входящего тока оказывает влияние на работу только входных элементов конструкции.
  5. Малые габариты и вес, также обуславливают популярность из-за распространения портативного и переносного оборудования. Ведь при использовании линейного блока вес и габариты увеличиваются в несколько раз.
  6. Организация дистанционного управления.
  7. Меньшая стоимость.

Есть и недостатки:

  1. Наличие импульсных помех.
  2. Необходимость включения в цепь компенсаторов коэффициента мощности.
  3. Сложность самостоятельного регулирования.
  4. Меньшая надежность из-за усложнения цепи.
  5. Тяжелые последствия при выходе одного или нескольких элементов цепи.

При самостоятельном создании подобной конструкции, следует учитывать то, что допущенные ошибки могут привести к выходу из строя электропотребителя. Поэтому нужно предусмотреть наличие защиты в системе.

Устройство и особенности работы

принцип работы импульсного блока питания

При рассмотрении особенностей работы импульсного блока, можно отметить следующие:

  1. Сначала происходит выпрямление входного напряжения.
  2. Выпрямленное напряжение в зависимости от предназначения и особенностей всей конструкции, перенаправляется в виде прямоугольного импульса высокой частоты и подается на установленный трансформатор или фильтр, работающий с низкими частотами.
  3. Трансформаторы имеют небольшие размеры и вес при использовании импульсного блока по причине того, что повышение частоты позволяет повысить эффективность их работы, а также уменьшить толщину сердечника. Кроме этого, при изготовлении сердечника может использоваться ферромагнитный материал. При низкой частоте, можно использовать только электротехническую сталь.
  4. Стабилизация напряжения происходит при помощи отрицательной обратной связи. Благодаря использованию данного метода, напряжение, подаваемое к потребителю, остается неизменным, несмотря на колебание входящего напряжения, и создаваемой нагрузки.

Обратная связь может быть организована следующим образом:

  1. При гальванической развязке, используется оптрон или выход обмотки трансформатора.
  2. Если не нужно создавать развязку, используется резисторный делитель напряжения.

Подобными способами выдерживается выходное напряжение с нужными параметрами.

Стандартные блоки импульсного питания, который может использоваться, к примеру, для регулирования выходного напряжения при питании светодиодной лампы, состоит из следующих элементов:

  1. Часть входная, высоковольтная. Она, как правило, представлена генератором импульсов. Ширина импульса – основной показатель, оказывающий влияние на выходной ток: чем шире показатель, тем больше напряжение, и наоборот. Импульсный трансформатор стоит на разделе входной и выходной части, проводит выделение импульса.
  2. На выходной части стоит PTC термистор. Он изготавливается из полупроводника, имеет положительный показатель коэффициента температуры. Данная особенность означает, что при повышении температуры элемента выше определенного значения, значительно поднимается показатель сопротивления. Используется в качестве защитного механизма ключа.
  3. Низковольтная часть. С низковольтной обмотки проводится снятие импульса, выпрямление происходит при помощи диода, а конденсатор выступает в качестве фильтрующего элемента. Диодная сборка может провести выпрямление тока до значения 10А. Следует учитывать, что конденсаторы могут быть рассчитаны на различную нагрузку. Конденсатор проводит снятие оставшихся пиков импульса.
  4. Драйвера проводят гашение возникающего сопротивления в цепи питания. Драйвера во время работы проводят поочередное открытие затворов установленных транзисторов. Работа происходит с определенной частотой
  5. Полевые транзисторы выбирают с учетом показателей сопротивления и максимального напряжения при открытом состоянии. При минимальном значении, сопротивления значительно повышается КПД и уменьшается нагрев во время работы.
  6. Трансформатор типовой для понижения.

С учетом выбранной схемы, можно приступать к созданию блока питания рассматриваемого типа.

slarkenergy.ru

Универсальный блок питания своими руками


Доброго времени суток уважаемые самоделкины!Сегодня я расскажу и покажу вам как сделать универсальный блок питания своими руками на 5А.

Для этого нам понадобится:
два переменных резистора по 10 кОм
кнопка вкл
Разъем USB
Клемма на приборный блок , L-16.8 мм(BP-10) сквозная, красная и черная.


Импульсный Источник Питания ПЕРЕМЕННОГО ТОКА 110 В 220 В в ПОСТОЯННЫЙ 24 В 6A AC-DC (ссылка на блок питания)


Цифровой амперметр-вольтметр (ссылка на вольт-амперметр)

Регулируемый преобразователь напряжения и тока 5А (ссылка на преобразователь)

Универсальный блок питания своими руками
Корпус я использовал из старого компьютерного блока питания,убрав всю электронику оставив только охлаждающий кулер.

Шаг первый
Из преобразователя выпаиваем подстроечные резисторы взамен им ставим два переменных резисторы на 10кОм

Универсальный блок питания своими руками

Шаг второй
Собираем все как показано на схеме

Универсальный блок питания своими руками
В схему добавил на питание кулера кренку на 12В, так как кулер питается непосредственно от 24В
Также рекомендую на разъеме USB между 2 и 3 контактом поставить перемычку иначе при зарядке мобильного режим зарядки будет медленный и соответственно повысится время зарядки телефона.Выходное напряжение регулируется от 1,25В-до 24В и ток от 0 до 5-6А

Шаг третий
Сборка всех блоков в корпус,вот что получилось у меня

Шаг четвертый
Проверка работоспособности схемы

Универсальный блок питания своими руками
Зарядка телефона
Универсальный блок питания своими руками
Зарядка автомобильного аккумулятора на 60 А/ч
Универсальный блок питания своими руками

Вообщем блок питания показал себя хорошо ток 5 А держит на отлично! Всем удачи до новых встреч! Универсальный блок питания своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

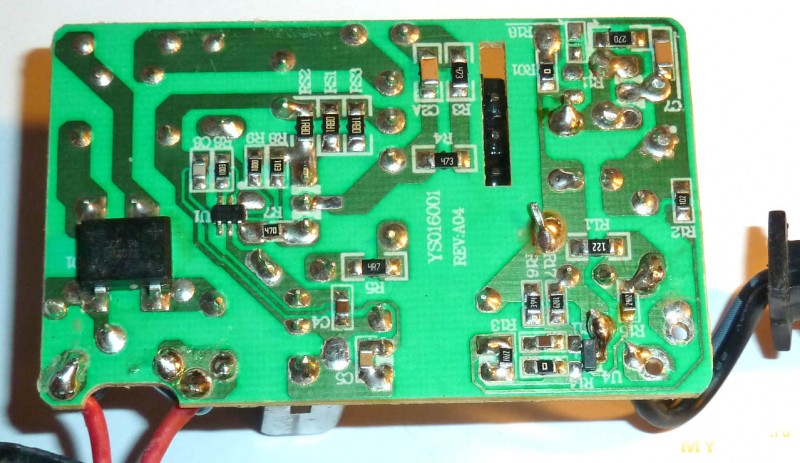

Очередной БП 12В 2А как это сделано? и сожжено...

После неудачной покупки БП 12V 2A
mysku.ru/blog/aliexpress/27432.html
была предпринята очередная попытка найти у Китайцев приемлемый вариант питания 12V 2A. Мыши плакали, кололись…
Что из этого получилось — смотрите ниже.

Блок питания был в коробочке



Выходное напряжение на холостом ходу — 12,40В, под нагрузкой 2А — 11,87В

Без разборки естественно не обошлось.
Крышка крепится на защёлках и довольно просто снимается.



Монтаж вполне нормальный.
Придирки:
— Хилые сетевые провода к плате.
— Малая ёмкость входного накопительного конденсатора — под хорошей нагрузкой повышенные пульсации напряжения довольно быстро его раздуют
— Отсутствует радиатор на ключевом полевике — перегрев ему не очень полезен
— Выходной выпрямительный диод Шоттки имеет повышенное падение напряжения, вызывающее повышенный его нагрев. Таких диодов надо ставить два в параллель, либо использовать обычный кремний на радиаторе
— Выходного фильтра считай что нет
— Один выходной конденсатор на 16В (второй на 25В)

Реальная схема блока питания.

На токе 2А явно перегревается выходной диод Шоттки и подогревает конденсатор рядом с ним. Полевик без радиатора также довольно горячий.
Измерить температуры и пульсации не успел — через пол-часа под нагрузкой 2А блок со щелчком сгорел 🙁 Выгорело почти всё, что возможно…

Первопричиной явился перегретый диод Шоттки (грелся свыше 100гр) — его просто закоротило и это привело к выходу из строя полевика, а затем и всего остального. Восстанавливать не имеет смысла.
Спор пока открывать не стал ибо спалил блок уже после вскрытия, на фотах он ещё живой и здоровый.

Для сравнения, покажу честный БП 12V 2A, купленный в оффлайне, который уже много лет нормально и без проблем работает на своей заявленной мощности. Не реклама!



Блок тоже не идеальный, однако 2А держит нормально.

Вывод: блок питания не имеет защиты от перегрузки и перегрева, лучше обходить его стороной или хотя-бы не нагружать свыше 1-1,2А.
Все мои неоднократные попытки найти у китайцев безымянный недорогой и качественный БП с треском провалились. Пожалуй, экспериментировать больше нет смысла.

mysku.ru

Импульсный БП 5В, 1,5А на TNY264P.

Импульсный БП 5В, 1,5А на TNY264P.

А не пойти ли мне на работу подумал я в один из будних дней и не пошел, а чтобы не терять время зря, решил продолжить тему обратноходовых преобразователей напряжения, на основе микросхем фирмы Power Integrations (USA) TinySwitch-II www.powerint.com; www.powerint.ru. Попытаюсь подробнее рассмотреть семейство микросхем (в дальнейшем МС, прошу не путать, с маркировкой каких либо радиоэлементов) TinySwitch-II.

Схема снижения ВЧ-помех (Jitter).

За последнее время МС этого семейства достигли огромной популярности, их можно встретить в DVD-плеерах, DSL-модемах, зарядно-питающих устройствах, ждущих блоках питания и т. д. И собственно на радиорынках они уходят с огромной скоростью, в чём я лично убедился, когда мне понадобилась TNY264 в SMD корпусе.

Преимущества МС заключается в предельно простом управлении. Так, для того чтобы стабилизировать напряжение, оказывается вовсе не нужен ШИМ. Поддержание выходного напряжения происходит в режиме вкл/выкл, по выводу EN/UV. Это, конечно, не самая лучшая идея, так во время работы тр-тор такого преобразователя "поёт". Звук, издаваемый тр-ром похож на свист, если блок работает на холостом ходу, и на высокочастотный шум, если нагрузка блока приближается к максимальной. По этой причине после своей первой сборки такого блочка, в последующих конструкциях к намотке и изготовлению тр-тора стал относиться более серьёзно.

А вот собственно схема блока питания, о котором речь пойдёт ниже:

Основные параметры:
Напряжение питания AC: 195...265В;
Максимальная мощность, развиваемая на выходе: 7,5Вт;
Напряжение DC выхода: 5В;
Максимальный ток выхода: 1,5А;
Рабочая частота преобразователя: 132кГц+6%;
КПД источника, не менее: 84%;
Мощность потребляемая от сети на холостом ходу: около 50мВт;

Как видно из схемы, можно выделить основные узлы блока: 1. Выпрямитель сетевого напряжения: TR1, F1, BR1, C1, C2. 2. Фильтр подавления ВЧ-помех: C1, C2, DR1, DR2. Использование двух отдельных дросселей позволяет избавиться от синфазных и дифференциальных составляющих помехи одновременно. 3. MC TNY264 - сердце блока. 4. Снаббер D1, R1, C4. 5. Резистор R2 задающий максимальное значение напряжения сети. 6. Цепь BIAS: R3, R4, C5, D1 в дальнейшем эта цепочка будет рассмотрена более подробно. 7. Цепь выпрямления выходного напряжения: D3, C6, C7, DR3. 8. Цепь стабилизации и гальванической развязки обратной связи: ZD1, R5, R6, U1.
Эта схема была успешно опробована и в данный момент превосходно работает в качестве источника питания для такой недешевой вещицы как USB-HDD, смотрите на рисунке (более подробно фотографии можно просмотреть здесь).

Вообще-то на рисунке блок питания имеет ещё два дополнительных выхода на 3 и 9В. Домотать обмоток на тр-тор можно столько, сколько позволит Ваше терпение, габарит каркаса и количество свободных выводов на каркасе. Конечно учитывая, что суммарная потребляемая мощность со всех, либо одного выхода не должна превышать значение в 7,5Вт для данной конструкции.

Теперь, пожалуй, затронем цепочку BIAS (на схеме выделена красным цветом) - R3, R4, C5, D1. Сразу обрадую Вас, что её можно и вовсе не ставить, как говорилось выше, внутри МС уже предусмотрена схема запуска от высокого входного напряжения. Потребляемая мощность блока на холостом ходу без этой цепочки, равна примерно 250 мВт, а с цепью смещения примерно 50 мВт. Если разобраться, эти две величины ничтожны даже по сравнению с миниатюрными стандартными НЧ трансформаторными блоками. Но разница в 5 раз послужила хорошим доводом лично для меня, чтобы в дальнейшем использовать такое схемное решение.

Элемент

Номинал

Примечание

R1

150кОм 1Вт

5%

R2

4,7МОм 0,25Вт

5% (2,2мОм + 2,5мОм можно не ставить)

R3

5,6кОм

5%

R4

4,7

5%

R5

270

5% (подбор)

R6

100

5% (подбор)

C1, C2

4,7мкФx400B

Низкоимпендансный

C3, C5

0,1мкФх50В

Керамика

C4

3300х1кВ

Керамика

C6, C7

470мкФх10В

Низкоимпендансный

Z1

300В 2А

TR1

33Ом

NTC

U1

PC817

D1

1N4937, UF4005

1А 600В

D2

1N4148

D3

IR0416L

5A шоттки

DA1

TNY246P

F1

0,5А 250В

DR1, DR2

47мкГн 0,3А

Можно не ставить

DR3

3,3мкГн 3А

Можно не ставить

ZD1

1N5229, BZX79C4V3

4,3B 20мА; 5мА

BR1

RB157

Любой другой - >0,5А >400В

Хочу сделать пару заметок относительно элементов. Во-первых, выбирая один или другой тип стабилитрона, следует учесть, что, токи, при которых они выполняют условия стабилизации. Определяются резисторами R5, R6. В данном случае они годятся для последнего указанного стабилитрона. Диод шоттки указан слишком большой мощности - что нашёл, то и поставил. По поводу подрегулировки выходного напряжения отправлю Вас, на ранее описанный мной блок питания на МС TOP247Y.

Намотку трансформатора производи на каркасе, предназначенном для магнитопровода E16/8/5 (EF16) 2500-й проницаемости. W1 - 158 витков провода 0,13мм ПЕЛ, ПЕВ, ПЕВ-2. W2 - 15 вит. аналогичного провода. W3 - 6 вит. провода аналогичных марок, 2-мя сложенными вместе, диаметром 0,25мм. Между обмотками прокладываем по слою лакоткани. Для уменьшения шумности трансформатора, каждый намотанный слой провода можно 2 - 3 раза покрыть цапонлаком. После такого покрытия, следует каждый слой в течении 10 минут хорошенько просушить.
В магнитопровод трансформатора следует ввести зазор длиной 0,156 мм (расчетная величина). Поэтому, недолго думая, проклеивая тр-тор, в крайние стыки сердечника подкладываем обмоточный провод, который использовали при намотке обмотки W1. Перед проклейкой стыков, на центральный наносим по капле клея, чтобы заделать внутренний зазор. Вообще, использование в качестве клея цапонлака, позволяет в случае неудачи, очень легко разобрать тр-тор, просто подержав его в каком-нибудь растворителе. Для общего развития, смотрим рисунок:

Ну а теперь поговорим о том, что ещё можно изменить в схемном решении. Схемы я брал из даташитов или другой литературы с описанием МС-ем TinySwitch-II, и они перетерпели незначительные изменения. В первую очередь, переделаем цепь стабилизации и гальванической развязки, таким образом, что получим стабилизатор тока и напряжения одновременно.

Первая схема, пожалуй, самая простая, здесь в обычном режиме, когда ток на выходе сравнительно мал, происходит ограничение выходного напряжения благодаря цепочке ZD - R2 - R3. Как только лимит тока достигнет значения, при котором на R1 выделится достаточно напряжения (1В) чтобы запитать диод оптопары, преобразователь начнёт переходить в режим ограничения выходного тока. Таким образом, выход можно и вовсе закоротить и схема блока не будет работать в режиме авторестарта, как это происходило бы в 7,5Вт-ном блоке. Вторая схема более сложная, здесь более чётко разделены, цепь стабилизации напряжения и цепь токоограничения. Преимущество схемы в том, что напряжение, выделенное на R7 усиливается транзистором. Кроме того на R7 требуется меньше напряжение чтобы открыть транзистор (0,6В), а значит и требуемая мощность резистора почти в 2 раза меньше, чем в схеме а). Лично мной была опробована схема в б) варианте. Такие решения можно использовать при постройке зарядных устройств для аккумуляторов.

На все вопросы постараюсь ответить на форуме.
Дерзайте, удачи в паянии!!!


Как вам эта статья?

Заработало ли это устройство у вас?

www.radiokot.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
