Принцип работы проходного выключателя схемы: Принцип работы проходного выключателя

Принцип работы проходного выключателя

Для повышения комфортности и удобства при эксплуатации осветительных приборов применяется проходной выключатель: схема подключения наглядно отображает принцип работы коммутирующего устройства. С его помощью можно осуществлять управление освещением помещения из любой его точки. Проходные выключатели используются для организации управления светильниками из нескольких мест.

• Конструкция и принцип работы проходного выключателя
• Где размещают устройство?
• Управление осветительным прибором с нескольких точек
• Схема подключение светильника из двух мест
• Сфера применения проходного выключателя
• Разновидности и условные обозначения на схемах
• Порядок подключения

Конструкция и принцип работы проходного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.  В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

Где размещают устройство?

Как правило, проходные коммутаторы монтируют в различных зонах, чтобы их было удобно использовать.

Чаще всего стандартные проходные выключатели с одной или двумя клавишами размещают в таких точках:

1. По обеим сторонам узкого коридора. Если в центре располагается дверца, то возле нее тоже получится установить устройство.
2. В просторных спальных. Так, один выключатель можно по стандарту установить на расстоянии 30-40 сантиметров от дверного косяка, а другой над кроватью.
3. На лестничной площадке.
4. Вдоль тропинки во дворе частного дома. Ведь будет удобно вечером выйти на прогулку, а при необходимости включать и выключать свет по пути.
5. В залах большой площади, где имеется несколько входов по сторонам.

Использование проходного коммутатора целесообразно не только для экономии электричества, но также необходимо для безопасности передвижения. Получается, что единственным недостатком является сложность установки для некоторых мастеров.

Управление осветительным прибором с нескольких точек

Существует несколько схем, которые позволяют выполнить монтаж переключателя в разных точках комнаты.

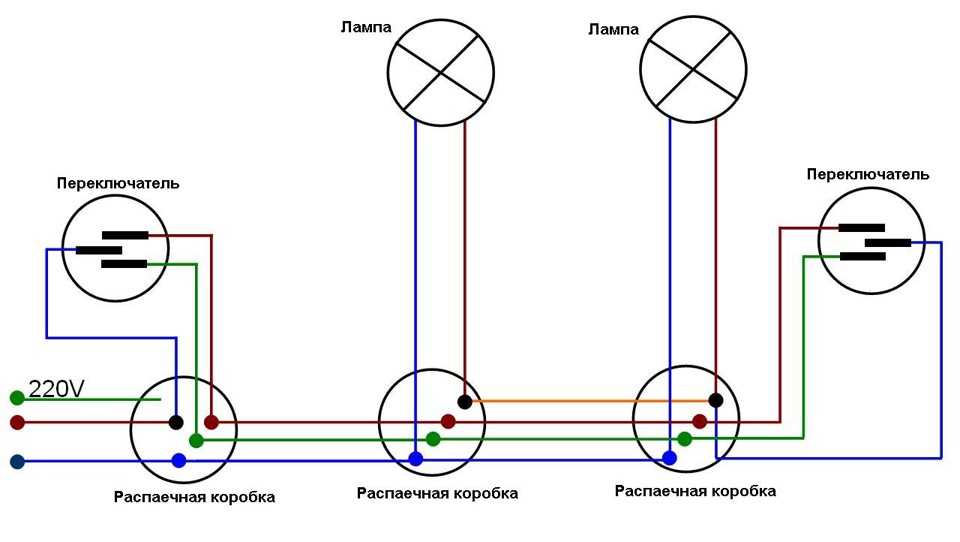

Простейшая схема предполагает расположение выключателей по сторонам в одной линии. Если требуется организовать несколько мест, то уже придется спроектировать сложную схему электропроводки.

Пример установки светильника с управлением из разных точек

Схема подключение светильника из двух мест

Поскольку это простая схема, для коммутации понадобится приобрести два классических переключателя и провода. Конечно, здесь еще потребуется придерживаться техники безопасности при проведении электромонтажных работ. Ведь это не только гарантия правильной эксплуатации оборудования, но и возможность избежать поражения током.

Несложная схема установки проходного выключателя, которая используется для монтажа в длинных прихожих, на лестницах

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух.

Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две «управляющие» линии.

И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами.

ГлавнЫм преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах.

Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала.

Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Порядок подключения

• Как правило, прокладка проводов для монтажа любых элементов проводки осуществляется в ходе масштабных ремонтных работ, включающих в себя укладку кабелей в штробах, а также подготовку и установку монтажных коробок для выключателей. Чтобы обеспечить надежное подключение контактов устройства к проводам они должны выступать за край коробки как минимум на 60 мм.
• Если работы по прокладке проводов и монтажу установочных коробок уже были проведены, то следует подготовить их к установке выключателей. Для этого нужно освободить концы всех проводов (их количество зависит от конструкции выключателя) от изоляции на 50-150 см.
• Первое, что следует сделать – это отключить напряжение на элементах электрической проводки при помощи автоматического выключателя, установленного на входе в квартиру. Перед тем, как приступать к выполнению любых действий с элементами электрической проводки, необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки или тестера.
• Провода подсоединяются к клеммам с использованием маркировки, нанесенной на корпус изделия. При этом входящий провод обозначается буквой L (L1 и L2 если выключатель двухклавишный), а выходящие – стрелками. Иногда на заднюю часть корпуса наносится схема подключения. Порядок присоединения проводов не имеет особого значения, это можно сделать в любом порядке.
• Рабочая часть выключателя вставляется в коробку и фиксируется при помощи раздвижных лавок или зажимов.
• Выполняется монтаж пластиковой рамки на лицевую часть устройства.
• Устанавливается клавиша (или клавиши).
• На последнем этапе необходимо сделать контрольное включение каждого устройства чтобы убедиться в работоспособности схемы.
•

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.

Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.

Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Содержание

1. Устройство и принцип работы
2. Схема управления освещением с двух мест
3. Порядок монтажа
4. Схема управления освещением с трех мест
5. Схема управления освещением из четырех мест
6. Схема подключения трехклавишного проходного выключателя
7. Полезные видео по теме

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.



Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Автоматический выключатель

— Принцип работы, типы и советы по безопасности

Дома или на работе часто случаются внезапные сбои в электроснабжении, которые, если их не устранить быстро, могут нанести значительный ущерб электрической инфраструктуре места, иногда даже вызывая опасные аварии и пожары, которые могут закончиться разрушительными последствиями.

Для предотвращения таких ситуаций в электроустановках используется несколько систем защиты, таких как предохранитель, разрядник   и автоматический выключатель   , последний является центральным компонентом хорошо защищенной электрической системы.

В этом руководстве вы узнаете больше о работе этого устройства, его важности и его типах, существующих на рынке, а также о других полезных деталях для безопасности ваших электрических установок и вашей собственной безопасности.

Что делает автоматический выключатель?

Возьмем в качестве примера дом. В доме есть главная электрическая цепь, состоящая из нескольких второстепенных цепей. Эта цепь в вашем доме питается от электричества, которое поступает от электростанции.

В нормальных условиях электрический ток регулируется в безопасных пределах или пределе напряжения (электрического давления), который в США составляет 120 вольт ± 6% . Это необходимо, поскольку избыток электрического заряда может повредить различные компоненты конструкции.

Но иногда и по разным причинам электрический заряд может увеличиться до уровня, превышающего допустимый для цепи, что может привести к повреждению цепи и подключенных к ней устройств, а также к возникновению пожара.

Основной функцией автоматических выключателей является постоянная «проверка» того, что электрический заряд не превышает пределов безопасности, и, если это так, автоматическое прекращение работы электрической цепи во избежание повреждения электроустановки в целом.

Принцип работы автоматических выключателей

Внутри автоматические выключатели в основном состоят из пар металлических контактов, как фиксированных, так и подвижных, в дополнение к рабочей катушке.

В нормальных условиях – замкнутая цепь – эти контакты соприкасаются друг с другом, пропуская электрический ток. Эти подвижные контакты удерживаются вместе благодаря механическому давлению другого механизма, например, пружины или сжатого воздуха.

Это давление на подвижные контакты возможно благодаря потенциальной энергии, запасенной в упомянутом механизме давления. Когда в электрической цепи возникает перегрузка, рабочая катушка заряжается энергией, а плунжер, соединенный с механизмом подвижных контактов, позволяет высвободить энергию, запасенную в этом механизме, позволяя также разъединиться подвижным контактам.

Когда подвижные контакты расходятся, цепь внутри автоматического выключателя размыкается, прерывая подачу тока и защищая систему от дальнейшего повреждения.

Однако важно, чтобы вы также понимали концепцию «дуги».

Когда электрический ток проходит через воздушный зазор от компонента под напряжением к нейтральному компоненту, возникает плазменный разряд, известный как дуга. Например, молния представляет собой очень большую дугу, пересекающую атмосферное пространство от облака к земле или к другому облаку.

Дуговой разряд может также возникать в бытовой электропроводке, а также в автоматических выключателях во время работы, что может привести к их повреждению и вызвать пожар, если дуга не контролируется.

Таким образом, механизм автоматических выключателей также направлен на предотвращение или контроль, насколько это возможно, образования этих электрических дуг.

Типы автоматических выключателей

На рынке представлены различные типы автоматических выключателей, но в целом все они работают по одному и тому же основному принципу, который уже описан выше. Различие между моделями состоит, в основном, в типе механизма, используемого для включения разъединения подвижных контактов и управления генерацией электрической дуги.

1. Автоматические выключатели в литом корпусе (MCCB)

Автоматические выключатели в литом корпусе

в основном используются в цепях низкого напряжения. В этой модели все токоведущие части, механизмы и коммутационные аппараты, заделаны внутрь литой коробки или коробки выключателя из изоляционного материала.

MCCB часто используются в качестве первого выбора в системах переменного (AC) или постоянного (DC) тока в промышленности, и их основными преимуществами являются их универсальность для интеграции с другими устройствами управления, их низкие затраты на техническое обслуживание и их небольшие размеры.

2. Вакуумные автоматические выключатели (VCB)

В VCB прерывание электрического тока происходит внутри конструкции, обычно сделанной из керамики, известной как «вакуумный блистер». Этот блистер полностью изолирован и обеспечивает высокий уровень вакуума внутри.

Внутри этого блистера находятся неподвижные и подвижные контакты. Электрическая дуга начинается, когда контакты разъединяются, и благодаря вакууму и диэлектрической прочности (электрической изоляции) в конструкции тепло, выделяющееся во время дуги, быстро гасится.

Основным преимуществом VCB является то, что они значительно снижают риск возгорания и требуют меньше обслуживания.

3. Воздушные автоматические выключатели (ACB)

Воздушный автоматический выключатель имеет внутри резервуар для сжатого воздуха. Этот воздух выпускается через сопло и создает высокоскоростную струю воздуха. Этот воздух используется для гашения дуги.

ACB обычно используются в полевых службах высокого и среднего напряжения, как правило, до 15 кВ или для наружных линий до 220 кВ или более, в зависимости от типа.

Их основными преимуществами являются небольшой размер c, быстрое время отклика, минимальное техническое обслуживание и значительное снижение риска возгорания.

4. Масляные автоматические выключатели (OCB)

OCB являются старейшими типами автоматических выключателей и используют масло в качестве изолирующей среды для гашения дуги.

В этой модели контакты переключателя находятся в изоляционном масле, и при возникновении неисправности в системе контакты переключателя размыкаются внутри масла. Развивающаяся дуга образует вокруг себя пузырек водорода, а создаваемое давление предотвращает случайное повторное зажигание дуги.

Основное его преимущество в том, что он не требует специальных устройств для контроля электрической дуги, кроме того, что масло обеспечивает изоляцию между контактами после гашения дуги.

5. Автоматические выключатели с гексафторидом серы (SF6CB)

Основная особенность SF6CB заключается в том, что они используют в своей работе газообразный гексафторид серы (SF6). Этот газ обладает отличными изолирующими свойствами, что делает SF6CB очень эффективными устройствами.

Кроме того, SF6 имеет свойство быстро рекомбинировать после гашения дуги, являясь гораздо более эффективной охлаждающей средой, чем воздух. Благодаря этим свойствам SF6CB являются очень эффективными устройствами в системах среднего и высокого напряжения, поскольку используемый газ обладает отличными диэлектрическими свойствами, а также является негорючим.

Советы по электробезопасности

Крайне важно помнить, что при работе с электричеством всегда существует опасность несчастных случаев из-за поражения электрическим током, которое в определенных случаях может привести к летальному исходу. Поэтому всегда следует помнить о следующих мерах безопасности.

• Не реже одного раза в месяц проверяйте работу вашего домашнего или коммерческого CB. Для этого автоматические выключатели имеют кнопку проверки, независимо от их марки или происхождения. Если нажатие кнопки не приводит в действие рычаг, значит, он поврежден.
• Никогда не работайте с электроприборами босиком и не нажимайте на выключатель мокрыми руками или ногами.
• Перед выполнением любого вида ремонта убедитесь, что вы отключили электропитание на панели и во время работы, и всегда используйте инструменты с каким-либо изоляционным материалом.
• Для установок, которые имеют определенный возраст, рекомендуется, чтобы профессиональный электрик выполнял ревизию и техническое обслуживание, чтобы предотвратить несчастные случаи в будущем.
• Во избежание несчастных случаев не работайте на крыше рядом с проводами электропередач в ветреные и ненастные дни.
• Старайтесь использовать как можно больше розеток для каждого приложения, а не Т-образные ответвители и т.п., чтобы избежать скачков напряжения.
• Если вы планируете самостоятельно манипулировать установкой, то сначала необходимо отключить электрический ток на автоматическом выключателе, и проверить отсутствие напряжения в цепи.
• Никогда не пытайтесь использовать сильно поврежденные кабели, так как малейшее повреждение кабеля может привести к несчастному случаю из-за поражения электрическим током или даже пожару, поэтому его следует как можно скорее заменить новым.

Сводка

Теперь вы знаете больше о работе автоматических выключателей, помимо их важности для защиты электрической системы, но также важно, чтобы вы знали, как выбрать наиболее подходящий тип автоматического выключателя в соответствии с вашими потребностями.

Однако во многих случаях автоматические выключатели сами по себе не могут гарантировать 100% безопасность электрической системы. По этой причине также существуют компоненты, которые можно — а иногда и нужно — добавлять в электрические цепи для дальнейшего повышения общего уровня защиты. На самом деле, одним из лучших механизмов является разрядник для защиты от перенапряжения, подходящее устройство для защиты вашего электрооборудования от скачков напряжения.

Рекомендуем к прочтению

Что такое вакуумный выключатель? Конструкция, работа, преимущества, преимущества и применение вакуумного выключателя

Выключатель, в котором для гашения дуги используется вакуум, называется вакуумным выключателем. В этом выключателе неподвижный и подвижный контакты заключены в постоянно герметичный вакуумный прерыватель. Дуга гаснет, так как контакты разъединяются в высоком вакууме. Он в основном используется для среднего напряжения в диапазоне от 11 кВ до 33 кВ.

Вакуумный выключатель имеет высокую изоляционную среду для гашения дуги по сравнению с другим выключателем. Давление внутри вакуумного прерывателя составляет примерно 10 ^-4 и при таком давлении в прерывателе присутствует очень мало молекул. Вакуумный выключатель обладает главным образом двумя феноменальными свойствами.

1. Высокая изоляционная прочность: по сравнению с различными другими изоляционными средами, используемыми в автоматических выключателях, вакуум является превосходной диэлектрической средой. Это лучше, чем все другие среды, кроме воздуха и SF ₆ , которые используются при высоком давлении.
2. При размыкании дуги путем разведения контактов в вакууме происходит прерывание при первом нулевом токе. При обрыве дуги их диэлектрическая прочность увеличивается в тысячи раз по сравнению с другими выключателями.

Вышеуказанные два свойства делают гидромолоты более эффективными, менее громоздкими и дешевыми. Их срок службы также намного больше, чем у любого другого автоматического выключателя, и почти не требует обслуживания.

Конструкция вакуумного выключателя

Конструкция очень проста по сравнению с любым другим выключателем. Их конструкция в основном разделена на три части: фиксированные контакты, подвижный контакт и дугогасительный экран, расположенный внутри дугогасительной камеры.

Внешняя оболочка вакуумного выключателя изготовлена ​​из стекла, так как стеклянная оболочка облегчает осмотр выключателя снаружи после операции. Если стекло становится молочным из-за его первоначальной отделки серебристым зеркалом, это указывает на то, что прерыватель теряет вакуум.

Неподвижные и подвижные контакты выключателя размещены внутри дугогасительного щитка. Давление в вакуумном прерывателе во время отпаивания поддерживается на уровне около 10 ^-6 торр. Подвижные контакты автоматического выключателя перемещаются на расстояние от 5 до 10 мм в зависимости от рабочего напряжения.

Металлический сильфон из нержавеющей стали используется для перемещения подвижных контактов. Конструкция металлического сильфона очень важна, поскольку срок службы вакуумного выключателя зависит от способности компонента удовлетворительно выполнять повторяющиеся операции.

Рабочий вакуумный выключатель

При возникновении неисправности в системе контакты выключателя раздвигаются и между ними возникает дуга. При раздвигании токоведущих контактов температура их соединительных частей очень высока, из-за чего происходит ионизация. За счет ионизации контактное пространство заполняется парами положительных ионов, которые выводятся из контактного материала.

Плотность пара зависит от тока дуги. Из-за убывающего режима волны тока их скорость выделения пара падает, и после обнуления тока среда восстанавливает свою диэлектрическую прочность при условии снижения плотности пара вокруг контактов. Таким образом, повторного возгорания дуги не происходит, так как пары металла быстро удаляются из зоны контакта.

Отключение тока в вакуумном выключателе

Отключение тока в вакуумном выключателе зависит от давления паров и свойств электронной эмиссии материала контакта. На уровень измельчения также влияет теплопроводность – чем ниже теплопроводность, тем ниже уровень измельчения.

Можно уменьшить уровень тока, при котором происходит прерывание, выбрав контактный материал, который выделяет достаточно паров металла, чтобы позволить току достичь очень низкого значения или нулевого значения, но это делается редко, так как это влияет на диэлектрические свойства. силы отрицательно.

Вакуумное дуговое восстановление вакуумного выключателя

Высокий вакуум обладает чрезвычайно высокой диэлектрической прочностью. При нулевом токе дуга гасится очень быстро, и диэлектрическая прочность устанавливается очень быстро. Это восстановление диэлектрической прочности связано с тем, что испаренный металл, локализованный между контактами, быстро диффундирует из-за отсутствия молекул газа. После отключения дуги сила восстановления в течение первых нескольких микросекунд составляет 1 кВ/мкс в секунду при токе дуги 100 А.

Благодаря вышеупомянутому свойству вакуумного выключателя он способен без труда справляться с тяжелыми переходными процессами восстановления, связанными с короткими замыканиями на линии.

Свойства материала контактов

Материал контактов вакуумного выключателя должен обладать следующими свойствами.

• Материал должен иметь высокую электропроводность, чтобы пропускать обычные токи нагрузки без перегрева.
• Материал контактов должен иметь низкое сопротивление и высокую плотность.
• Материал должен обладать высокой теплопроводностью, чтобы быстро рассеивать большое количество тепла, выделяемого при дуговом разряде.
• Материал должен обладать высокой устойчивостью к дуге и низким уровнем прерывания тока.

Преимущества вакуумного выключателя

• Вакуумный выключатель не требует дополнительной заливки масла или газа. Они не нуждаются в периодической дозаправке.
• Быстрое восстановление высокой диэлектрической прочности при прерываниях тока, при которых искрение возникает только в течение полупериода или меньше после надлежащего разъединения контактов.
Блок выключателя
• компактен и автономен.
