В этой статье мы с вами будем собирать ESR-метр. В первый раз слышите слово «ESR»? А ну-ка бегом читать эту статью!

Для чего нужен ESR-метр

Итак, для чего нам вообще собирать ESR-метр? Для тех, кто поленился читать статью про ESR давайте вспомним, чем оно нам вредит.  Дело в том, что сейчас почти во всей электронной аппаратуре используются импульсные блоки питания. В этих импульсных блоках питания «гуляют» высокие частоты и некоторые из этих частот проходят через электролитические конденсаторы. Если вы читали статью конденсатор в цепи постоянного и  переменого тока, то наверняка помните, что высокие частоты конденсатор пропускает через себя почти без проблем. И проблем тем меньше, чем выше частота. Это, конечно, в идеале. В  реальности же в каждом конденсаторе «спрятан» резистор. А какая мощность будет выделяться на резисторе?

P=I²xR

где

P  — это мощность, Ватт (Чтобы узнать сколько Ватт, нужен ваттметр)

I — сила тока, Ампер

R — сопротивление, Ом

А как вы знаете, мощность, которая рассеивается на резисторе — это и есть тепло 😉 И что тогда у нас получается? Конденсатор тупо превращается в маленькую печку)). Нагрев конденсатора  — эффект очень нежелательный, так как при нагреве в лучшем случае он  меняет свой номинал, а в худшем  — просто раскрывается розочкой). Такие кондеры-розочки использовать уже нельзя.

Вздувшиеся электролитические конденсаторы — это большая проблема современной техники. Очень много отказов в работе электроники бывает именно по их вине. Визуально это проявляется в появлении припухлости в верхней части конденсатора. Видите небольшие прорези на шляпе этих конденсаторов? Это делается для того, чтобы такой конденсатор не разрывался от предсмертного шока и не забрызгивал всю плату электролитом, а ровнёхонько надрывал тонкую часть прорези и испускал тихий спокойных выдох. У советских конденсаторов таких прорезей не было, и поэтому если они и бахали, то делали это громко, эффектно и задорно)))

Но иногда бывает и так, что внешне такой конденсатор ничем не отличается от простых рабочих конденсаторов, а ESR очень велико. Поэтому, для проверки таких конденсаторов и был создан прибор под названием ESR-метр. У меня например ESR-метр идет в комплекте  с Транзистор-метром:

Минус данного прибора в том, что им можно замерять ESR только демонтированных конденсаторов. Если замерять прямо на плате, то он выдаст полную ахинею.

Схема и сборка

В интернете очень давно гуляет схема простенького ESR-метра, а точнее — приставки к мультиметру.  С помощью нее можно спокойно замерить ESR конденсатора, даже не выпаивая его из платы. Давайте же  рассмотрим схемку нашей приставки. Кликните по ней, и схема откроется в новом окне и в полный рост:

Вместо «Cx» (в штриховом прямоугольнике) мы здесь ставим конденсатор, у которого замеряем ESR.

Для того, чтобы не травить лишний раз платку, я взял макетную плату и спаял на ней. На Али я взял целый набор этих макеток. Это получается даже дешевле, чем покупать фольгированный текстолит.

С обратной стороны макетной платы для связи радиоэлементов использовал провод МГТФ

Вы легко его узнаете по розовой  окраске. Хотя бывают и другого цвета, но в основном розовый.

Что это за «фрукт»? МГТФ расшифровывается как Монтажный, Гибкий, Теплостойкий, в Фторопластовой изоляции. Этот провод  отлично подходит для электронных поделок, так как при пайке его изоляция не плавится. Это только один из плюсов.

Обратную сторону с проводами МГТФ  я показывать не буду). Там ничего интересного нет).

После сборки макетная плата выглядит вот так:

Микросхемы по привычке всегда ставлю в панельки:

При своей стоимости, панельки позволяют быстро сменить микросхему. Особенно это актуально для дорогих микроконтроллеров. Вдруг понадобится МК для других целей?)

Для подачи питания с батарейки на платку, я воспользовался стандартной клеммой от старого мультиметра:

Как быть, если у вас нет такой клеммы, а подать питание с Кроны необходимо? В таком случае, у вас наверняка есть старая батарейка Крона, так ведь? Аккуратно вскрываем корпус, снимаем клеммы батарейки, подпаиваем проводки и у нас готова клемма для подключения к новой батарейке. На крайний случай их можно также купить на Али. Выбор огромный.

Прибор выполнен в виде приставки к любому цифровому мультиметру:

Здесь есть одно «но».  Так как мы измеряем на пределе 200 милливольт постоянного напряжения (DCV), то и значения мы получим не в Омах или миллиомах, а в милливольтах, которые затем, сверяясь со значениями полученными при калибровке прибора, мы должны будем перевести в Омы.

А вот и мой самопальный щуп:

Подобные приборы не любят длинных проводов-щупов, идущих к ножкам конденсатора, и поэтому я был вынужден сделать подобие пинцета, собранное из двух половинок фольгированного текстолита.

Внутри корпуса платка  выглядит примерно вот так:

Провода, идущие к пинцету,  закреплены каплей термоклея. Между щупами, идущими к мультиметру, стоит конденсатор керамика 100 нанофарад с целью снизить уровень помех. В схеме применен подстроечный резистор на 1,5 Килоома. С помощью этого резистора мы и будем калибровать наш приборчик.

[quads id=1]

Калибровка прибора

После того  как все собрали, приступаем к калибровке (настройке) нашего ESR-метра пошагово:

1)Если у вас есть осциллограф, замеряем на измерительных щупах напряжение с  частотой 120-180 КилоГерц. Если замеряемая частота не укладывается в этот диапазон, то меняем значение резистора R3.

2) Цепляем мультиметр и ставим его крутилку на измерение милливольт постоянного напряжения.

3) Берем резистор номиналом в 1 Ом и цепляем его к измерительным щупам. В данном случае, к нашему самопальному пинцету.

4) Добиваемся того, чтобы мультиметр показал значение в 1 милливольт, меняя значение подстроечного резистора R1

5) Теперь берем сопротивление 2 Ома, и не меняя значение R1 записываем показания мультиметра

6) Берем 3 Ома и снова записываем показания и тд. Думаю, до 8-10 Ом вам таблички хватит вполне.

Например, мы можем выставить соответствие 1 милливольт — это 1 Ом, и т. д., хотя я предпочел настроить 4,8 милливольт – 1 Ом, для того чтобы была возможность точнее измерять низкие значения сопротивления. При замыкании щупов – контактов пинцета на дисплее мультиметра значение 2,8 милливольт. Сказывается сопротивление проводов-щупов. Это у  нас типа 0 Ом ;-).

Приведу для ознакомления значения измерений низкоомных резисторов: при измерении резистора 0,68 Ом значения равны 3,9 милливольт, 1 ом — 4,8 милливольт, 2 Ома – 9,3 милливольта. У меня получилась вот такая табличка, которую я потом и наклеил на свой прибор

При измерении сопротивления в 10 Ом на экране уже показание 92,5 миллиВольт. Как мы видим, зависимость не пропорциональная.

После того, как я сделал замеры, смотрю в другую табличку:

Слева — номинал конденсатора, вверху — значение напряжения, на которое рассчитан этот конденсатор. Ну и, собственно, в  таблице максимальное значение ESR конденсатора, который можно  использовать в ВЧ схемах.

Давайте попробуем замерить ESR  у двух импортных и одного отечественного конденсатора

Как вы видите, импортные конденсаторы обладают очень маленьким ESR. Советский конденсатор показывает уже большее значение. Оно и не удивительно. Старость не в радость).

Поправки к схеме

1) Для более-менее точных измерений, желательно, чтобы питание нашего ESR-метра было всегда стабильное. Если батарейка разрядится хотя бы на 1 Вольт, то показания ESR также будут уже с погрешностью. Так что лучше постарайтесь давать питание на ESR-метр всегда стабильное. Как я уже сказал, для этого можно использовать внешний блок питания или собрать схемку на 7809 микросхеме. Например, блок питания можно собрать  по этой схеме.

2) Показания, которые выдает наша самоделка, не говорят о том, что наш самопальный прибор с  великой точностью замеряет ESR. Скорее всего, его можно отнести к пробникам. А что делают пробники? Отвечают в основном на два вопроса: да или нет ;-). В данном случае прибор «говорит», можно ли использовать такой конденсатор или лучше все-таки поставить его в НЧ (НизкоЧастотную) схему.

Данный пробник может собрать любой, даже начинающий радиолюбитель, если у него вдруг возникнет потребность заняться ремонтами. А вот и видео его работы:

Автор — Андрей Симаков

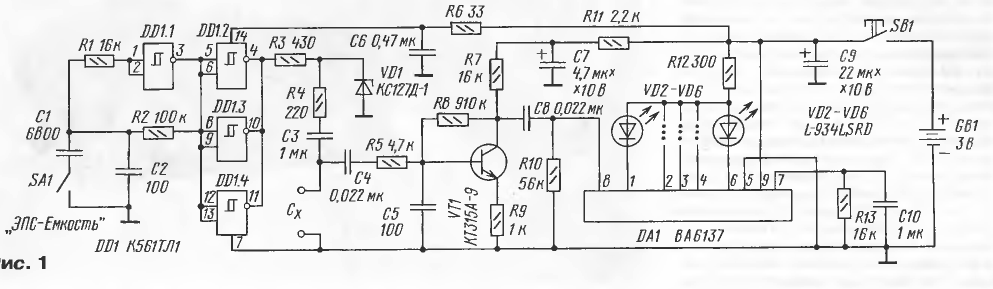

Схема esr meter

Ведь с испытанием диодов и резисторов проблем не возникает, а вот с конденсаторами сложнее. Объясним проще. В упрощенном виде электролитический конденсатор представляет собой две алюминиевые ленточные обкладки, разделенные прокладкой из пористого материала, пропитанного электролитом отсюда и название электролитический. Диэлектриком в таких конденсаторах является очень тонкая оксидная пленка, образующаяся на поверхности алюминиевой фольги при подаче на обкладки напряжения определенной полярности. К этим ленточным обкладкам присоединяются проволочные выводы. Ленты сворачиваются в рулон, и все это помещается в герметичный корпус.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
• Измерение ESR конденсаторов
• Измеритель емкости и ESR
• ESR ИЗМЕРИТЕЛЬ КОНДЕНСАТОРОВ
• Простой ESR-метр с питанием 1.5в
• ИЗМЕРИТЕЛЬ ESR
• Переносный измеритель esr
• Please turn JavaScript on and reload the page.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Сборка и пайка ESR метра.

RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.

Ваше имя Комментарий будет опубликован после проверки. Радиолюбитель – это просто А что еще нужно радиолюбителю, кроме хорошего паяльника и интересной схемы Опыт ремонта монитора LG Flatron 19″. Конденсатор есть такой радио элемент это с одной стороны простое устройство, которое можно сделать в банке в прямом смысле слова, а с другой стороны, не так все просто.

Вот так выглядит схема конденсатора: Другими словами у нас есть не только емкость , но сопротивление. Вот измерение этого сопротивления и есть цель. Существуют таблицы, для определения нормальной работоспособности конденсатора ESR должно соответствовать допустимым. Всю теорию я здесь приводить не буду, но расскажу как это сделать. Теперь плавно переходим к практике, а именно к схемам устройств, с помощью которых можно испытать конденсаторы.

И давайте для правильной логики сделаем это от простого к сложному. Выберите человечка с поднятой рукой! Пожалуйста, включите JavaScript. Если возмохно, выложите, пожалуйста исходники. Попробую доделать для вывода на LCD В работе устройства обнаружена программная ошибка, прибор работает корректно если не задействован дополнительный вольтметр, левый нижний на экране, по Вся информация, предоставляемая сайтом, совершенно бесплатна. Главная Контакты Вход.

Измерение ESR конденсаторов

Наиболее слабым местом в любой радиосхеме являются электролитические конденсаторы, которые подвержены постоянному высыханию. И чем большие токи проходят через них — тем этот процесс быстрее. Обычным омметром определить плохой конденсатор не получится, поэтому необходим спецприбор — esr измеритель. В типичной схеме, может быть 10 или даже конденсаторов. Выпаивать каждый для тестирования очень утомительно и существует большой риск повреждения платы. Этот тестер использует низкое напряжение мВ высокой частоты кГц , и он способен мерять ESR конденсаторов прямо в схеме.

Как проверить конденсатор. ESR метр схема. Обзор различных способов по проверке конденсаторов начиная от проверки его мультиметром и.

Измеритель емкости и ESR

Блог new. Технические обзоры. Опубликовано: , Перейти в магазин. Эту страницу нашли, когда искали : широкодиапазонный измеритель rcl своими руками , самодельные приборы для измерения еср , esr конденсаторов , rlc esr метр на pic , проверка конденсатора осциллографом , рлц метр как пользоваться , esr своими руками из доступных материалов для чайников , rlc метр схема , из каких блоков состоит rlc esr метр , esr метр который мерит в схеме с алиэкспресс , измеритель импеданса своими руками , измеритель индуктивности esr , пробник электролит конденсаторов , схемы тзиерителей есп конденсаторов , платы vswr metr , схемы измерителей esr конденсаторов , измеритель low esr конденсаторов , прибор для измерения эпс на трансформаторе от монитора , милливольтметр для прибора эпс конденсаторов , прибор для измерения эпс своими руками , измеритель esr конденсаторов на atmega8 , точный rlc измеритель на микроконтроллере , измеритель еср дмитрия коржевского , rlc метр мини , измеритель c esr pic плата. Версия для печати. Миниатюрный многофункциональный измеритель для всяких поделок.

ESR ИЗМЕРИТЕЛЬ КОНДЕНСАТОРОВ

Уже прошло пол года с момента покупки ESR T4 и он не перестает выручать своей многофункциональностью в практике радиолюбителя. Но оказывается этот прибор может намного большее, надо просто немного ему помочь. На ютубе попалось как то видео с доработкой подобного прибора. После прошивки ESR T4 научился проверять стабилитроны, добавился генератор прямоугольных импульсов, а так же добавилась возможность измерять емкость и ESR конденсаторов не выпаивая их с платы. Ради последнего я и решился переделать свой мультиметр.

Пользователь интересуется товаром BMwater – Датчик протечки воды универсальный. Пользователь интересуется товаром NMbox – Набор для сборки предварительного усилителя на лампах.

Простой ESR-метр с питанием 1.5в

В этой статье мы с вами будем собирать ESR-метр. А ну-ка бегом читать эту статью! Итак, для чего нам вообще собирать ESR-метр? Для тех, кто поленился читать статью про ESR давайте вспомним, чем оно нам вредит. Дело в том, что сейчас почти во всей электронной аппаратуре используются импульсные блоки питания.

ИЗМЕРИТЕЛЬ ESR

Если ваш мультиметр не имеет функции измерения емкости, то это не повод его выкидывать на помойку. В основном по конструктивному исполнению конденсаторы бывают двух типов: полярные и неполярные. К полярным относятся электролитические конденсаторы, к неполярным можно отнести все остальные. Полярные конденсаторы получили свое название от того, что используя их в различных самоделках необходимо соблюдать полярность, если ее случайно нарушить, то конденсатор скорей всего придется выкинуть. Так как взрыв емкости, не только красив своими эффектами, но и очень опасен. Но сразу-то не пугайтесь взрываются только конденсаторы советского типа, но их уже тяжело найти, а импортный лишь чуть “пукнет”. Для проверки конденсатора придется вспомнить электротехнику , а именно: то что, конденсатор пропускает только переменный ток, постоянный ток он пропускает только в самом начале на несколько микросекунд это время зависит от его емкости , а потом – не пропускает. Для того, чтобы проверить конденсатор с помощью мультиметра, нужно помнить, что его емкость должна быть от 0.

Метр. Этот счетчик СОЭ обеспечивает измерение эквивалентного последовательного сопротивления (ESR) конденсаторы. Схема.

Переносный измеритель esr

Чаще всего, если современная радиоэлектронная аппаратура выходит из строя, то виноваты электролитические конденсаторы. Дополнительные сложности в поиске сломавшихся конденсаторов возникают из-за того, что сложно измерить их емкость, поскольку показатель емкости в дефектном конденсаторе может быть почти таким же, как и номинал, а вот ESR будет высоким. По этому, в данном материале и пойдет речь, как сделать ESR метр своими руками.

Please turn JavaScript on and reload the page.

ВИДЕО ПО ТЕМЕ: Ремонт ESR тестера на MEGA 328P (ремонт, прошивка) Repair transistor tester MEGA 328P

Мне нравится рисунок, простой, не слишком много компонентов, PEAK не заклеймили, но для нужд любителя более чем достаточно. Я хотел бы задать вопрос в надежде, что это правильное место: То, что СОЭ электролита может иметь важное значение для переключения источника питания, который работает в ультразвуковых частотах я понял, но оно должно быть принято во внимание при нормальных аудиосхемах и стадионы выпрямителей, работающих в 50 o Гц? Он служит абсолютно, потому что паразитная индуктивность настолько мала, что частота сетки практически не имеет значения. Большое спасибо, так что я могу использовать без долгих раздумий всего электролита, что я поправилась за последние года. Ты должен быть вошли в систему опубликовать комментарий.

Ваше имя Комментарий будет опубликован после проверки. Радиолюбитель – это просто А что еще нужно радиолюбителю, кроме хорошего паяльника и интересной схемы

В наше время, когда, практически, все источники питания радиоэлектронной аппаратуры строятся по импульсным схемам, одним из наиболее востребованных приборов ремонтника есть измеритель ESR электролитических конденсаторов или ESR метр.

Долгое время я проверял исправность таких конденсаторов цифровым измерителем ёмкости, заряжающим конденсаторы высокочастотной пилой. Но, так как этот прибор был изготовлен более 10 лет назад, на рассыпухе – мелкая логика и светодиодные индикаторы, – пользоваться таким устаревшим прибором, да ещё и без “настоящего” измерителя ЭПС, считаю сейчас даже просто морально некошерным. Поэтому, с момента освоения прошивки современных микропроцессоров, я всё время мечтал о схеме, отвечающей требованиям нашего времени – минимум деталей, современная элементная база и схемное решение, одновременное отображение значения C и ESR на LCD, никаких реле, рубильников и прочей лабуды, требующей лишних движений. И вот, наконец-то, после многих лет просмотра не одного десятка схем и всё не то описание такого прибора мне попалось. Всё – делаю! Но, как всегда – редко бывает такая схема, которую я повторяю , – беру в руки красную пасту, и, а-ля школьный учитель, начинаю энергично вычёркивать со схемы лишние фрагменты.

Выбрал проверку. В общем, решился на самостоятельные действия. Так как на микроконтроллерные устройства замахиваться не хотелось – выбрал самую простую, если не сказать примитивную схему, но с очень хорошим тщательным описанием.

Конденсатор Измеритель ESR Схема с использованием таймера 555 А если проблема в шуме, есть простое решение, просто добавьте больше конденсаторов. Но это не решает. Что может быть не так?

Проблема возникает из-за наивного предположения, что конденсаторы (в значительной степени) являются «идеальными» устройствами, хотя на самом деле это не так. Эти нежелательные эффекты возникают из-за того, что называется внутренним сопротивлением или Эквивалентное последовательное сопротивление (ESR) . Конденсаторы имеют конечное внутреннее сопротивление из-за материалов, используемых в их конструкции. Мы подробно объяснили ESR и ESL в конденсаторах в предыдущей статье.

Различные типы конденсаторов имеют разные диапазоны ESR. Например, электролитические конденсаторы обычно имеют более высокое ESR, чем керамические конденсаторы. Для многих приложений становится важным измерение внутреннего сопротивления конденсаторов. И сегодня в этой статье мы построим Измеритель ESR и узнайте , как измерить ESR конденсатора, используя микросхему таймера 555 и транзисторы .



Измерение ESR конденсатора

Вначале Измерение ESR может показаться простой задачей.

Сопротивление можно легко определить, подав постоянный ток и измерив падение напряжения на тестируемом устройстве.

Что если подать на конденсатор постоянный ток? Напряжение растет линейно и стабилизируется на значении, определяемом напряжением питания, что (для наших целей) бесполезно.

Теперь пора вернуться к тому, чему мы научились в школе: « Конденсаторы блокируют постоянный ток и пропускают переменный ток»

Сделав несколько упрощающих выводов, мы понимаем, что конденсаторы в основном представляют собой короткое замыкание на высоких частотах емкостная часть «закорачивается» в цепи, и все напряжение падает на внутреннее сопротивление.

Преимущество этого метода в том, что нам даже не нужно знать ток, если мы знаем внутреннее сопротивление используемого источника сигнала, потому что теперь ESR и внутреннее сопротивление (источника) образуют делитель напряжения , отношение сопротивлений есть отношение падений напряжения, и зная три мы легко можем определить другое.

Осциллограф используется для измерения формы сигналов на входе и на конденсаторе.



Список деталей

Для осциллятора:

1. Таймер 555 – подходят как CMOS, так и биполярные, но CMOS рекомендуется для высоких частот

2. Потенциометр 100K – используется для настройки частоты

4. Керамический конденсатор 10 мкФ – развязывающий



Силовой каскад:

1. BC548 NPN биполярный транзистор

2. BC558 PNP биполярный транзистор – любые маленькие сигнальные транзисторы

3 9 с большим коэффициентом усиления (300 и выше) и несколько большим током (50мА+) будет работать нормально.

3. Базовый резистор 560 Ом

4. Выходной резистор 47 Ом — может быть любым от 10 Ом до 100 Ом.

Схема схемы

Ниже приведена схема схемы для этой цепи тестирования конденсатора ESR –

Этот Схема ESR. .

1. Генератор 555:

Схема 555 представляет собой обычный нестабильный мультивибратор, который выдает прямоугольную волну с частотой несколько сотен килогерц. На этой частоте почти все конденсаторы действуют как короткозамкнутые. Потенциометр 100K позволяет настраивать частоту для получения минимально возможного напряжения на конденсаторе.



2. Блок питания:

Это способ решения другой проблемы. Мы могли бы напрямую подключить конденсатор к выходу таймера 555, но тогда нам нужно было бы точно знать выходной импеданс.

Для устранения этого используется двухтактный выходной каскад с последовательным резистором. Резистор обеспечивает выходное сопротивление.

Вот как выглядит полная аппаратная часть схемы измерителя ESR :



Расчет ESR конденсатора

Из уравнения делителя напряжения получаем следующую формулу:

  ESR = (V  CAP  • R  Выход ) / (V  Выход  - V  CAP )

, где ESR является внутренним сопротивлением конденсации, V _Cap 33333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333. через конденсатор (измерено в узле CAP+), R _OUTPUT — выходное сопротивление силового каскада (здесь 47 Ом) и В _ВЫХОД — напряжение выходного сигнала, измеренное в точке А схемы.

При использовании этой схемы рекомендуется установить щуп осциллографа на 1X, чтобы увеличить чувствительность и уменьшить полосу пропускания, чтобы избавиться от некоторого шума и выполнить точное измерение.

Во-первых, размах напряжения измеряется в точке A перед импедансом и записывается. Затем подключается конденсатор. Увеличивайте масштаб, пока не увидите прямоугольную волну. Вращайте горшок, пока форма волны не станет меньше.

В зависимости от типа конденсатора размах напряжения результирующего сигнала должен быть порядка нескольких десятков или сотен милливольт.



Пример: измерение ESR электролитического конденсатора емкостью 100 мкФ

Вот необработанная форма выходного сигнала силового каскада:



А вот напряжение на конденсаторе. Обратите внимание на все шумы, наложенные на сигнал — будьте осторожны при измерении.



Подставляя значения в формулу, мы получаем ESR 198 мОм.



ESR конденсатора является важным параметром при проектировании силовых цепей, и здесь мы построили простое устройство для измерения ESR на основе таймера 555 .

Измеритель ESR – Тестер электролитических конденсаторов

Измеритель ESR – Тестер электролитических конденсаторов

ESR — это эквивалентное последовательное сопротивление конденсатора.

Вы можете представить его как резистор, подключенный последовательно с идеальным конденсатором. Величина этого сопротивления и есть ESR.
Одной из самых распространенных неисправностей бытовой электроники являются как раз бракованные электролитические конденсаторы. Использование мультиметра или измерителя емкости не может выявить большинство их неисправностей. Измерение ESR надежно находит неисправные электролитические конденсаторы. Износ этролического конденсатора сначала приведет к увеличению его ESR, позже его емкость может также снизиться. Высокое ESR конденсатора уже может стать причиной неисправности прибора, при этом емкость еще хорошая. Большим преимуществом этого измерителя ESR является то, что вам не нужно выпаивать конденсаторы, потому что измеряемое напряжение низкое и, следовательно, окружающие компоненты не влияют на измерение. Стандартный измеритель емкости не работает с конденсаторами внутри платы. Он также не может идентифицировать неисправные конденсаторы, потому что у них часто высокое ESR, при этом емкость еще хорошая. Для мастера по ремонту электроники измеритель ESR является абсолютной необходимостью. Он часто используется чаще, чем мультиметр!
Принцип измерения прост: конденсатор подключен к измеряется переменный ток высокой частоты (обычно 50-100 кГц) и падение напряжения на нем. Более высокое падение напряжения означает более высокое ESR.
В Интернете есть много схем самодельных ESR-метров. Однако большинство из них очень сложны и используют микроконтроллер. Другие индикаторы имеют только один светодиод, что недостаточно для измерения конденсаторов самых разных размеров и номиналов. Я выбрал простое и эффективное решение. В качестве источника тока высокой частоты, около 50 кГц, я использовал известную схему 555. Для измерения падения напряжения Я использовал небольшой аналоговый измеритель. Вы можете использовать небольшой микроамперметр или милливольтметр, достаточно индикатора с подвижной катушкой, индикатора настройки от старого радиоприемника или индикатора уровня звука (VU-метр).

Выпрямительный диод D1 имеет малое падение напряжения, это может быть германиевый диод (от старое радио) или диод Шоттки. D2 защищает аналоговый счетчик от чрезмерное напряжение, когда конденсатор не подключен. Номиналы резисторов R1 и R2 должны быть выбирается в соответствии с вашим аналоговым измерителем. R2 выбирается таким образом, чтобы аналоговый измеритель не выходил за пределы диапазона, пока не подключен конденсатор, а R1 определяет чувствительность. Измерительные провода должны быть короткими (максимум 30 см / 1 фут), поскольку их сопротивление и индуктивность может повлиять на измерение. Провода к измеряемому конденсатору должны быть сдвоены (показано на принципиальной схеме).
Электролиты большего размера, конечно, имеют меньшее ESR, поэтому рекомендуется сделайте шкалу по типовым значениям ESR новых конденсаторов. Достаточно логарифмической шкалы 1 мкФ, 10 мкФ, 100 мкФ, 1000 мкФ. Счетчик питается от батареи 9В. При разомкнутой цепи измеритель ESR потребляет около 6 мА, а во время измерения до 16 мА.
