Трехфазный двигатель в однофазной сети: 3 схемы

Владелец гаража или частного дома часто нуждается в работе станка либо наждака с асинхронным электродвигателем для обработки металлов, древесины. А в наличии имеется только напряжение 220 вольт.

Подключение трехфазного двигателя к однофазной сети в этом случае можно выполнить несколькими способами. Здесь я буду рассматривать три доступные и распространенные схемы конденсаторного запуска.

Все они не раз опробованы на личном опыте.

Содержание статьи

Сразу предупреждаю опытных электриков, открывших эту статью: материал подготовлен для начинающих мастеров. Поэтому он объемный. Если нет желания все читать, то вот вам краткие советы:

• используйте схему треугольник, предварительно проверив исправность двигателя;
• выбирайте рабочие конденсаторы из расчета 70 микрофарад на 1 киловатт мощности, а пусковые увеличьте в 2-3 раза;
• в процессе наладки откорректируйте емкости по величине нагрузки и нагреву обмоток;
• не забывайте соблюдать меры безопасности с электрическим током и инструментом.

Все остальное рекомендую новичкам внимательно прочитать и осмыслить в той последовательности, как я излагаю.

На своем опыте не раз убеждался, что первоначальная проверка технического состояния оборудования позволяет исключить многие ошибки, экономит общее время работы, значительно предотвращает травмы и аварии.

Трехфазный асинхронный двигатель: на что обратить внимание до его подключения

За небольшим исключением асинхронник нам достается в неизвестном состоянии. Очень редко на него есть свидетельство о проверке и заверенная гарантия от электролаборатории.

Даже в этом случае я рекомендую убедиться в его исправности лично.

Механическое состояние статора и ротора: что может мешать работе двигателя

Неподвижный статор состоит из трех частей: среднего корпуса и двух боковых крышек, стянутых шпильками. Обращайте внимание на зазор между ними, усилие стягивания гайками.

Корпус должен быть плотно сжат. Внутри него на подшипниках вращается ротор. Попробуйте покрутить его от руки. Оцените приложенное усилие: как работают подшипники, нет ли биений.

Без должного опыта мелкие дефекты таким способом не выявить, но случай грубого заклинивания сразу проявится. Послушайте шумы: нет ли при вращении задевания ротором элементов статора.

После включения двигателя на холостой ход и непродолжительной работы еще раз послушайте звуки вращающихся частей.

В идеале лучше разобрать статор, оценить визуально его состояние, промыть загрязненные подшипники ротора и полностью заменить их смазку.

Электрические характеристики статорных обмоток: как проверять схему сборки

Все основные параметры электродвигателя производитель указывает на специальной табличке, прикрепленной к корпусу статора.

Этим заводским характеристикам можно верить только в том случае, если вы уверены, что после завода никто из электриков не изменил схему подключения обмоток и не сделал непроизвольных ошибок. А случаи такие мне попадались.

Да и сама табличка со временем может стереться или потеряться. Поэтому предлагаю разобраться с технологией раскрутки ротора.

Для понимания электротехнических процессов, протекающих внутри статора двигателя, удобно представить его в виде обыкновенного тороидального трансформатора, когда на кольцевом сердечнике магнитопроводе симметрично расположены три равнозначные обмотки.

Схема статора собрана внутри закрытого корпуса, из которого выведены только шесть концов обмоток.

Они маркируются и подключаются на закрытом крышкой клеммнике для сборки по схеме звезды или треугольника типовой перестановкой перемычек.

На правой части картинки показана сборка треугольника. Схему расположения перемычек для звезды публикую ниже.

Электрические методики проверки схемы сборки обмоток

Но не все так однозначно, как может показаться на первый взгляд. Существует целый ряд двигателей с отклонением от этих правил.

Например, производитель может выпускать электродвигатели не универсального использования, а для работы в конкретных условиях с подключением обмоток по схеме звезды.

В этом случае он может собрать три конца обмоток внутри корпуса статора, а наружу вывести только четыре провода для подключения к потенциалам фаз и нуля.

Монтаж этих концов обычно выполняется в районе задней крышки. Для переключения обмоток на треугольник потребуется вскрывать корпус и делать дополнительные выводы.

Это не сложная работа. Но она требует бережного обращения с лаковым покрытием медного провода. При изгибах проволоки возможно его повреждение, что повлечет нарушение изоляции и создаст межвитковое замыкание.

После перемонтажа схемы рекомендую дополнительно покрывать внешние слои обмоток лаком, а затем хорошо просушить их до окончательной сборки теплым воздухом.

Что делать, если маркировка выводов отсутствует

На старом асинхронном двигателе провода могут быть сняты с клемм, а заводская маркировка утеряна. Попадались и такие экземпляры, когда из корпуса просто торчали наружу шесть концов. Их необходимо вызвонить и промаркировать.

Работу выполняем в два этапа:

1. Проверяем принадлежность концов обмоткам.
2. Определяем и маркируем каждый вывод.

На первом этапе работаем мультиметром или тестером в режиме омметра. Ставим первый щуп произвольно на один вывод, а вторым — ищем из пяти оставшихся проводов тот, где прибор покажет закороченную цепь. Помечаем оба конца, как принадлежащие к одной обмотке.

С оставшимися четырьмя выводами поступаем аналогично. В итоге мы получаем три пары проводов от каждой обмотки.

Как найти конец и начало обмотки: 2 способа

Можно вести поиск с помощью вольтметра:

1. и батарейки;
2. или источника пониженного переменного напряжения.

Первый метод основан на том, что импульс тока, поданный на одну из трех обмоток, трансформируется в двух остальных.

Для этого на произвольно выбранный конец К1 подключают минус батарейки, а плюсовым контактом кратковременно касаются второго вывода. По цепи проходит импульсный бросок тока и наводит ЭДС в двух других обмотках.

С помощью вольтметра постоянного тока по отклонению стрелки проверяется полярность наведенного напряжения в каждой обмотке. Началом помечается тот вывод, который соответствует положительному потенциалу (стрелка прибора движется вправо при замыкании и влево при размыкании цепи батарейкой).

После маркировки концов рекомендую сделать контрольную проверку правильности их нанесения подачей импульса на другую обмотку.

Второй способ основан на использовании источника переменного напряжения безопасной величины 12-36 вольт.

Концы двух любых обмоток замыкают в параллель и на них подключают вольтметр. На оставшуюся третью обмотку подают переменное напряжение и смотрят на показание прибора.

Если наведенная ЭДС соответствует поданному напряжению, то эти две обмотки включены в одной полярности. Одинаково помечают их начала и концы. При нулевом показании вольтметра концы одной из обмоток необходимо вывернуть и сделать повторный замер.

Затем одну из промаркированных обмоток, например №3, соединяют с первой и подключают к ним вольтметр. На освободившуюся №2 снова подают переменное напряжение. По величине ЭДС на вольтметре судят о полярности выводов.

После окончания маркировки делают контрольный замер для проверки выполненной работы.

Когда нет под рукой понижающего трансформатора или безопасного блока питания, то опытный электрик с правом самостоятельной работы под напряжением, может воспользоваться обыкновенной лампой накаливания ватт на 60.

Ее используют в качестве делителя напряжения, подключая последовательно к одной обмотке электродвигателя. На собранную цепочку подают 220 вольт, а на двух других измеряют напряжение вольтметром.

Такая проверка опасна. Ею не стоит заниматься необученным людям: можно легко получить электрическую травму.

Как оценить состояние изоляции обмоток

Отдельная часть блогеров умалчивает о необходимости этой проверки. Они считают, что без нее можно обойтись в большинстве случаев.

Однако до включения двигателя под напряжение я рекомендую:

• взять мегаомметр с выходным напряжением на 1000 вольт;
• проверить им изоляцию между каждой отдельной обмоткой и корпусом, а также между всеми обмотками;
• если она выше 0,5 Мом, то считать стартер исправным. В противном случае придется его ремонтировать. Довольно часто помогает просушка сухим и теплым воздухом.

Проверку изоляции электродвигателя мегаомметром необходимо обязательно проводить до его подключения под нагрузку. Однако она не способна выявить повреждения диэлектрического слоя, вызывающие межвитковые замыкания обмотки.

При сборке двигателя каждая катушка статора мотается медным проводом одной длины и сечения. Поэтому все они имеют строго одинаковое резистивное сопротивление.

Если в обмотке возникло межвитковое замыкание, то его, как правило, можно определить замером мультиметра в режиме омметра. Для этого внимательно анализируйте и сравнивайте активные сопротивления каждой цепочки.

Как проверяют магнитное поле статора на заводе

При подаче напряжения на исправный электродвигатель создается вращающееся магнитное поле. Его визуально оценивают с помощью металлического шарика, который повторяет вращение.

Я не призываю вас повторять такой опыт. Пример этот призван помочь понять, что работа асинхронного двигателя основана на взаимодействии магнитных полей статора и ротора.

Только правильное подключение обмоток обеспечивает вращение шарика или ротора.

Мощность электродвигателя и диаметр провода обмотки

Это две взаимосвязанных величины потому, что поперечное сечение проводника выбирается по способности противостоять нагреву от протекающего по нему току.

Чем толще провод, тем большую мощность можно передавать по нему с допустимым нагревом.

Если на двигателе отсутствует табличка, то о его мощности можно судить по двум признакам:

1. Диаметру провода обмотки.
2. Габаритам сердечника магнитопровода.

После вскрытия крышки статора проанализируйте их визуально.

Подключение трехфазного двигателя к однофазной сети по схеме звезды

Начну с предупреждения: даже опытные электрики во время работы допускают ошибки, которые называются «человеческий фактор». Что уж говорить про домашних мастеров…

Поэтому рекомендую в обязательном порядке подачу напряжения на собранную схему выполнять только через отдельный автоматический выключатель SF, правильно подобранный по нагрузке. Он спасет жизнь и здоровье.

Схема подключения звезды показана на картинке.

Концы обмоток собраны в одну точку горизонтальными перемычками внутри клеммной коробки. На нее никакие внешние провода не подключены.

Фаза (через автоматический выключатель) и ноль бытовой проводки подаются на две разные клеммы начал обмоток. К свободной клемме (на рисунке Н2) подключена параллельная цепочка из двух конденсаторов: Cp — рабочий, Сп — пусковой.

Рабочий конденсатор соединен второй обкладкой жестко с фазным проводом, а пусковой — через дополнительный выключатель SA.

При запуске электродвигателя ротор необходимо раскрутить из состояния покоя. Он преодолевает усилия трения подшипников, противодействия среды. На этот период требуется повысить величину магнитного потока статора.

Делается это за счет увеличения тока через дополнительную цепочку пускового конденсатора. После выхода ротора на рабочий режим его нужно отключить. Иначе пусковой ток перегреет обмотку двигателя.

Выполнять отключение цепочки пуска простым переключателем не всегда удобно. Для автоматизации этого процесса используют схемы с реле или пускателями, работающими по времени.

Среди мастеров самодельщиков пользуется популярностью кнопка пуска от советских стиральных машин активаторного типа. У нее встроено два контакта, один из которых после включения отключается автоматически с задержкой: то, что надо в нашем случае.

Если приглядитесь внимательно на принцип подачи однофазного напряжения, то увидите, что 220 вольт приложены к двум последовательно подключенным обмоткам. Их общее электрическое сопротивление складывается, ослабляя величину протекающего тока.

Подключение трехфазного двигателя к однофазной сети по схеме звезды используется для маломощных устройств, отличается повышенными потерями энергии до 50% от трехфазной системы питания.

Схема треугольник: преимущества и недостатки

Подключение электродвигателя по этому способу предполагает использование той же внешней цепочки, что и у звезды. Фаза, ноль и средняя точка нижних обкладок конденсаторов монтируются последовательно на три перемычки клеммной коробки.

За счет переключения выводов обмоток по схеме треугольника подводимое напряжение 220 создает больший ток в каждой обмотке, чем у звезды. Здесь меньшие потери энергии, выше КПД.

Подключение двигателя по схеме треугольника в однофазной сети позволяет полезно использовать до 70-80% потребляемой мощности.

Для формирования фазосдвигающей цепочки здесь требуется использовать меньшую емкость рабочих и пусковых конденсаторов.

При включении двигатель он может начать вращение не в ту сторону, которая требуется. Нужно сделать ему реверс.

Для этого достаточно в обеих схемах (звезды или треугольника) поменять местами приходящие от сети провода на клеммной колодке. Ток потечет по обмотке в противоположную сторону. Ротор изменит направление вращения.

Как подобрать конденсаторы: 3 важных критерия

Трехфазный двигатель создает вращающееся магнитное поле статора за счет равномерного прохождения синусоид токов по каждой обмотке, разнесенных в пространстве на 120 градусов.

В однофазной сети такой возможности нет. Если подключить одно напряжение на все 3 обмотки сразу, то вращения не будет — магнитные поля уравновесятся. Поэтому на одну часть схемы подают напряжение, как есть, а на другую сдвигают ток по углу вращения конденсаторами.

Сложение двух магнитных полей создает импульс моментов, раскручивающих ротор.

От характеристик конденсаторов (величины емкости и допустимого напряжения) зависит работоспособность создаваемой схемы.

Для маломощных двигателей с легким запуском на холостом ходу в отдельных случаях допустимо обойтись только рабочими конденсаторами. Всем остальным движкам потребуется пусковой блок.

Обращаю внимание на три важных параметра:

1. емкость;
2. допустимое рабочее напряжение;
3. тип конструкции.

Как подобрать конденсаторы по емкости и напряжению

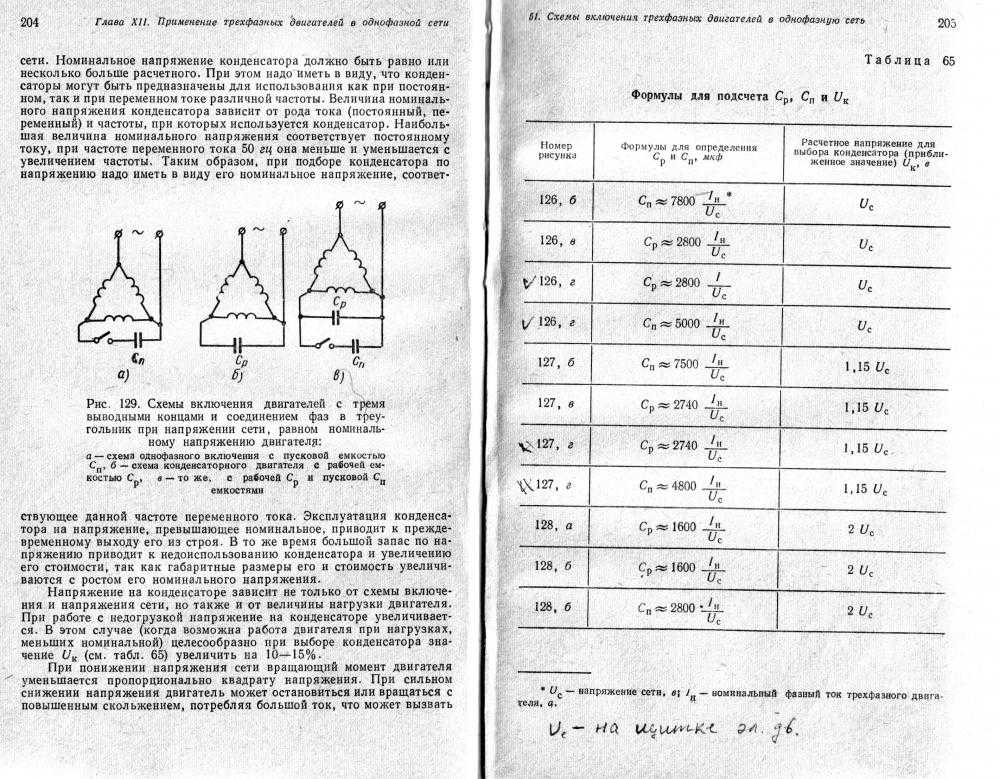

Существуют эмпиреческие формулы, позволяющие выполнять простой расчет по величине номинального тока и напряжения.

Однако люди в формулах часто путаются. Поэтому при контроле расчета рекомендую учесть, что для мощности в 1 киловатт требуется подбирать емкость на 70 микрофарад для рабочей цепочки. Зависимость линейная. Смело ей пользуйтесь.

Доверять всем этим методикам можно и нужно, но теоретические расчеты необходимо проверить на практике. Конкретная конструкция двигателя и прилагаемые нагрузки на него всегда требуют корректировок.

Конденсаторы рассчитываются под максимальное значение тока, допустимого по условиям нагрева провода. При этом расходуется много электроэнергии.

Если же электродвигатель преодолевает нагрузки меньшей величины, то емкость конденсаторов желательно снизить. Делают это опытным путем при наладке, замеряя и сравнивая токи в каждой фазе амперметром.

Чаще всего для пуска асинхронного электродвигателя используют металлобумажные конденсаторы.

Они хорошо работают, но обладают низкими номиналами. При сборке в конденсаторную батарею получается довольно габаритная конструкция, что не всегда удобно даже для стационарного станка.

Сейчас
промышленностью выпускаются малогабаритны электролитические конденсаторы, приспособленные для работы с электродвигателями на переменном токе.

Их внутреннее устройство изоляционных материалов приспособлено для работы под разным напряжением. Для рабочей цепочки оно составляет не менее 450 вольт.

У пусковой схемы с условиями кратковременного включения под нагрузку оно уменьшено до 330 за счет снижения толщины диэлектрического слоя. Эти конденсаторы меньше по габаритам.

Это важное условие следует хорошо понимать и применять на практике. Иначе конденсаторы на 330 вольт взорвутся при длительной работе.

Скорее всего для конкретного двигателя одним конденсатором не отделаться. Потребуется собирать батарею, используя последовательное и параллельное соединение их.

При параллельном подключении общая емкость суммируется, а напряжение не меняется.

Последовательное соединение конденсаторов уменьшает общую емкость и делит приложенное напряжение на части между ними.

Какие типы конденсаторов можно использовать

Номинальное напряжение сети 220 вольт — это действующая величина. Ее амплитудное значение составляет 310 вольт. Поэтому минимальный предел для кратковременной работы при запуске выбран 330 V.

Запас напряжения до 450 V для рабочих конденсаторов учитывает броски и импульсы, которые создаются в сети. Занижать его нельзя, а использование емкостей с большим резервом значительно увеличивает габариты батареи, что нерационально.

Для фазосдвигающей цепочки допустимо использовать полярные электролитические конденсаторы, которые созданы для протекания тока только в одну сторону. Схема их включения должна содержать токоограничивающий резистор в несколько Ом.

Без его использования они быстро выходят из строя.

Перед установкой любого конденсатора необходимо проверить его реальную емкость мультиметром, а не полагаться на заводскую маркировку. Особенно это актуально для электролитов: они зачастую преждевременно высыхают.

Схема сдвига фаз токов конденсаторами и дросселем: что мне не понравилось

Это третья обещанная в заголовке конструкция, которую я реализовал два десятка лет назад, проверил в работе, а потом забросил. Она позволяет использовать до 90% трехфазной мощности двигателя, но обладает недостатками. О них позже.

Собирал я преобразователь трехфазного напряжения на мощность 1 киловатт.

В его состав входят:

• дроссель с индуктивным сопротивлением на 140 Ом;
• конденсаторная батарея на 80 и 40 микрофарад;
• регулируемый реостат на 140 Ом с мощностью 1000 ватт.

Одна фаза работает обычным способом. Вторая с конденсатором сдвигает ток вперед на 90 градусов по ходу вращения электромагнитного поля, а третья с дросселем формирует его отставание на такой же угол.

В создании фазосдвигающего магнитного момента участвуют токи всех трех фаз статора.

Корпус дросселя пришлось собирать механической конструкцией из дерева на пружинах с резьбовой настройкой воздушного зазора для наладки его характеристик.

Конструкция реостата — это вообще «жесть». Сейчас его можно собрать из мощных сопротивлений, купленных в Китае.

Мне даже приходила мысль использовать водяной реостат.

Но я от нее отказался: уж слишком опасная конструкция. Просто намотал на асбестовой трубе толстую стальную проволоку для проведения эксперимента, положил ее на кирпичи.

Когда запустил двигатель циркулярной пилы, то он работал нормально, выдерживал приложенные нагрузки, нормально распиливал довольно толстые колодки.

Все бы хорошо, но счетчик намотал двойную норму: этот преобразователь берет такую же мощность на себя, как и двигатель. Дроссель и проволока неплохо нагрелись.

Из-за высокого потребления электроэнергии, низкой безопасности, сложной конструкции я не рекомендую такой преобразователь.

Меры безопасности при подключении трехфазного двигателя: напоминание

Сначала я повторюсь с рекомендацией использовать все подключения только через отдельный автоматический выключатель. Это очень важно.

Работы по наладке схемы под напряжением должны выполнять обученные люди. Знание ТБ — обязательное условие.

Использование разделительного трансформатора значительно сокращает риск попасть под действие тока. Поэтому используйте его при любых наладочных работах под напряжением.

Специальный инструмент электрика с диэлектрическими рукоятками не только облегчает работу, но и сохраняет здоровье. Не пренебрегайте им!

В заключение рекомендую посмотреть полезное видео владельца Сергея Герасимчука по подключению трехфазного двигателя к однофазной сети.

Если остались вопросы или заметили неточности, то воспользуйтесь разделом комментариев.

Подключение трехфазного двигателя к однофазной сети

Большинство электрооборудования оснащается 3-х фазными двигателями асинхронного типа. При минимальном техническом обслуживании они надежно работают в течение длительного времени. Для нормального функционирования им не требуется совместное использование дорогих и сложных приборов. Эти двигатели нашли широкое применение среди населения, особенно в частном секторе. Однако, большинство домовладений питается от обычной сети на 220 вольт. Поэтому многим хозяевам приходится решать проблему, как выполнить подключение трехфазного двигателя к однофазной сети.

Технически это вполне возможно, достаточно лишь базовых знаний электротехники. Кроме того, нужно знать все о самом двигателе, прежде чем приступать к решению задачи, как подключить 380 вольт к сети на 220.

Содержание

Общие правила

Прежде чем подключить электродвигатель, нужно обязательно уточнить его номинал. Если напряжение превысит расчетное – наступит перегрев обмоток, если оно будет низким – его не хватит для запуска.

Данное значение присутствует в маркировке, чаще всего в двух показателях верхнего и нижнего пределов: 660/380, 380/220 и 220/127 вольт.

Номинал должен совпадать со схемой, по которой выполнено соединение обмоток. Подключение «звезда» объединяет их концы в одной точке, а фазы соединяются с выводами катушек. Здесь используется больший номинал напряжения, отмеченный в маркировке. По схеме «треугольник» выполняется последовательное соединение концов между собой. Образуется полностью замкнутый контур. В данном случае уже используется меньшее значение напряжения. Подключение агрегатов выполняется разными способами, в том числе и смешанным.

Решая, как подключить трехфазный двигатель на 220 вольт, следует помнить, что его нельзя просто взять и подключить к обычной сети. Вал не будет вращаться поскольку отсутствует переменное поле, поочередно воздействующее на ротор. Проблема разрешается путем смещения тока и напряжения в обмотках фаз. Для получения желаемого результата, выполняется подключение двигателя через конденсатор, из-за которого напряжение начинает отставать до минус 90 градусов.

В любом случае полноценно сместить напряжение и сделать 380 вольт из 220 не удастся, поэтому его КПД составит от 30 до 50% в зависимости от схемы подключения обмоток.

В таких режимах двигатель включается только под нагрузкой, а периоды холостого хода сокращаются до минимума. Несоблюдение правил приведет агрегат к выходу из строя.

Как устроен трехфазный асинхронный двигатель

В свою конструкцию электродвигатель на 380 вольт включает короткозамкнутый ротор. В этом случае какие-либо электрические контакты между статором и ротором полностью исключаются. Они не требую щеток и коллекторов, которые в обычных двигателях изнашиваются с высокой интенсивностью. Этим деталям нужны регулярное техническое обслуживание и периодическая замена.

Все детали устройства собраны в литом корпусе (7). Основные элементы состоят из неподвижного статора и подвижного ротора. Основой статора служит сердечник (3). Для его изготовления применяется высококачественная электротехническая сталь, в состав которой входят железо и кремний. Именно они придают материалу необходимые магнитные свойства.

Листовая конструкция статора позволяет избежать появления вихревых токов Фуко, создаваемых переменным магнитным полем. Дополнительную изоляцию листов создает специальный лак, нанесенный с обеих сторон. Таким образом, проводимость в сердечнике полностью исключается, остаются лишь его магнитные свойства.

В пазы сердечника укладываются три медные обмотки (2), с проводниками, защищенными эмалью. Между собой они расположены под углами 120 градусов. Концы обмоток выводятся и размещаются в клеммной коробке, расположенной внизу двигателя.

Ротор закрепляется на валу (1) и свободно вращается внутри статора. Между ними остается минимальный зазор – от 0,5 до 3 мм, чтобы повысить КПД. В сердечнике ротора (5) также использована электротехническая сталь. Однако в его пазах установлены не обмотки, а короткозамкнутые проводники, расположенные в виде беличьего колеса. Поэтому данный элемент именно так и называется.

В состав беличьего колеса входят продольные проводники, имеющие электрическую и механическую связь с кольцами, расположенными в торцах конструкции. В мощных двигателях все элементы изготавливаются из меди.

Способы и схемы подключения

При необходимости, подключение трехфазного двигателя в однофазную сеть может выполняться разными способами. При этом, нужно учитывать характеристики и особенности самого агрегата, тип нагрузки, ожидаемый результат и другие факторы. Основным способом считается подключение электродвигателя через конденсатор с точно подобранными параметрами. Однако, при его отсутствии можно использовать другие рабочие схемы, чтобы из 220 вольт условно создать 380.

Без конденсаторов

Схема подключения трехфазного электродвигателя к 220 В может обойтись и без емкостных элементов. Вместо них следует воспользоваться полупроводниковыми – транзисторными или динисторными ключами. Излишние потери мощности сокращаются до минимума. Конденсатор, используемый в схеме, обеспечивает работу пускового устройства, а не запуск самого двигателя.

Одна из таких схем – «треугольник» (рис. 1) – используется для запуска маломощных агрегатов с низкими оборотами, до 1500 в минуту. Порядок ее работы будет следующий:

• На ввод подается напряжение и проводники соединяются с двумя точками двигателя.
• Третья точка подключается к цепочке R-C, задающей время открытия ключа.
• Бегунок сопротивлений R1 и R2 перемещается, выполняя тем самым, регулировку интервала сдвига.
• После полной зарядки конденсатора сигнал с динистора VS1 открывает симистор VS

Более мощные агрегаты с высокими оборотами до 3000 в минуту используют такое же пусковое устройство, но подключаются по схеме «звезда» (рис. 2).

Данные схемы подключения трехфазного двигателя на 220 хотя и считаются рабочими, на практике почти не используются. Основными причинами являются значительные потери мощности агрегата и необходимость точных настроек транзисторного ключа. Более надежными вариантами считаются подключения на 220в через конденсатор или с помощью частотного преобразователя.

С конденсаторами

Наибольшее распространение в домашних условиях получила схема подключения двигателя через конденсатор. Запуск осуществляется с помощью двух элементов – пускового и рабочего. Пусковой конденсатор необходим лишь на короткое время, увеличивая за счет дополнительной емкости сдвиг напряжения в нужной обмотке. В результате, создается нужное усилие, обеспечивающее пуск асинхронного двигателя.

На рисунке представлены схемы подключения звезда и треугольник. В обоих случаях, независимо от схемы, подача напряжения от 220 вольт для пуска осуществляется через точки подключения L и N. К ним подключаются две обмотки, а третья тоже соединяется с однофазной линией через кнопочные переключатели SA1 и SA2. С их помощью выполняется коммутация конденсаторов С1 и С2, включенных параллельно.

На практике схема запуска от однофазной сети работает следующим образом:

• Нажатая кнопка ПУСК приводит в движение две пары контактов SA1 и SA Далее в обмотках начинается течение тока.
• Отпущенная пусковая кнопка оставляет контакт SA2 в замкнутом положении. От него фаза со смещением подается через конденсатор С1. Одновременно происходит размыкание контакта SA1, отключающего пусковой конденсатор С2.
• Пусковой ток возвращается к номинальному значению, и работа двигателя продолжается в обычном режиме.

Однако, такая схема подключения электродвигателя обеспечивает лишь одностороннее вращение ротора. Для того чтобы вал начал вращаться в другую сторону, потребуется изменение точек подключения или использование функции реверса.

Используя пускатель

Если изначально известно, что агрегат обладает значительными нагрузками – пусковой и рабочей – рекомендуется подключить электродвигатель с 380 на 220 вольт с использованием контактора или магнитного пускателя.

Использование пусковых устройств повышает надежность коммутации, а в ходе эксплуатации защищает устройство от возможных аварий.

Включение производится простым нажатием пусковой кнопки. В результате, наступает замыкание цепи, управляющей катушкой пускового устройства. Напряжение поступает к пусковому конденсатору Спуск.

Ток, протекающий по катушке К1, вызывает замыкание контактов К1.1 и К1.2. Контакты К1.1 замыкают линию, питающую двигатель, а контакты 1.2 осуществляют шунтирование пусковой кнопки, возвращая ее в отключенное положение. После этого, цепь, питающая пусковой конденсатор, оказывается разомкнутой. С помощью этого устройства очень просто сделать из 220 вольт 380, превратив трехфазное устройство в однофазный агрегат.

С реверсом

Наличие функции реверса имеет большое значение при подключении трехфазного двигателя, когда приходится создавать 380 вольт из 220. За счет прямого и обратного вращения вала возможности агрегата значительно увеличиваются. Для решения этой задачи существуют специальные схемы, последовательно выполняющие чередующиеся изменения напряжения на обмотках. Благодаря им, проблема, как сделать реверс, решается довольно легко и не представляет особых сложностей.

Простейший эффективный реверс осуществляется посредством коммутатора, в котором установлены две пары контактов противоположного действия. Стандартная кнопка заменяется тумблером или поворотным выключателем. Для создания рабочей схемы реверсивного подключения асинхронного двигателя потребуются магнитные пускатели КМ1 и КМ2, а также трехкнопочная станция с двумя контактами нормально разомкнутыми и одним нормально замкнутым.

Последовательность работы реверсивной схемы:

• Вначале включаются автоматические предохранители силовой линии и управляющей цепи. Ток подается к трехкнопочному выключателю и магнитным пускателям, клеммы которых разомкнуты в исходном положении.
• После нажатия кнопки ВПЕРЕД ток поступает к катушке электромагнита 1-го контактора. Он выполняет притяжение якоря, где расположены силовые контакты. Одновременно, цепь управления 2-го контактора обрывается, и кнопка РЕВЕРС оказывается отключенной.
• Вращение вала начинается в основном направлении.
• Нажатая кнопка СТОП прерывает подачу тока в цепь управляющей обмотки. Электромагнит уже не удерживает якорь. Он отпускается и вызывает размыкание силовых контактов. Одновременно происходит замыкание контакта, блокирующего кнопку РЕВЕРС, и она готова к работе.
• После нажатия на РЕВЕРС начнутся те же самые процессы, но уже в цепи 2-го контактора. Вращение вала будет противоположным от основного направления.

Звезда треугольник

Прежде чем рассматривать, как подключить электродвигатель 380 на 220 данным способом, следует еще раз вспомнить его конструкцию. Основными элементами являются статор с тремя обмотками и ротор. После подачи напряжения вокруг обмоток создается поле, воздействующее на ротор и вызывающее вращение.

Обмотки статора в условиях конденсаторного подключения соединяются разными способами:

• Схема «звезда». Концы обмоток сходятся вместе в одной точке. У специалистов она известна как ноль или нейтраль. Подача трехфазного напряжения осуществляется к началу обмоток, в точки a, b, c.
• Схема «треугольник». Концы обмоток соединяются между собой последовательно. Напряжение поступает к местам соединения – точкам a, b, c.

Думая, как подключить электродвигатель 380 на 220 В, многие не до конца понимают, какая схема лучше. Каждая из них имеет свои особенности. Подключение треугольником способствует более мягкому пуску и требует меньших пусковых токов. Однако, в дальнейшем, агрегат не может развить расчетной мощности. «Звезда», наоборот, развивает мощность до паспортной, но в момент пуска токи очень высокие, требующие специальных мер по предотвращению негативных последствий. Кроме того, каждая схема требует разного питающего напряжения.

Оптимизировать запуск и дальнейшую работу после подключения электродвигателя на 220в позволила схема «звезда-треугольник», соединившая в себе оба варианта.

Для такой схемы потребовалось дополнительное оборудование:

• Защитный автомат Q1, имеющий встроенную тепловую защиту.
• Контакторы (К1, К2, К3), оборудованные дополнительными контактами.
• Реле времени КТ4.
• Предохранитель F1.
• Кнопка СТОП S1.
• Кнопка ПУСК S2.
• Трехфазный электромотор М1.

Данная схема работает в следующем порядке:

• Нажатием кнопки S2 обеспечивается поступление тока на катушку К1. Происходит замыкание силовых и нормально разомкнутого контакта. Последний вводит в действие самоподхват кнопки ПУСК. Одновременно ток подается на катушку реле времени. Далее, после замыкания контактора К3, двигатель запускается по схеме «звезда».
• Через определенное время контакт реле времени размыкается, и катушка К3 становится обесточенной. Второй контакт К4 через установленное время замыкается, перенаправив питание в катушку К2. После этого, трехфазный двигатель в однофазной сети будет работать по схеме «треугольник».

Вторые контакты на К2 и К3 обеспечивают электрическую блокировку – предотвращают одновременное включение контакторов К2 и К3. Эту защиту рекомендуется продублировать механической блокировкой, не указанной на рисунке.

Трехфазный асинхронный двигатель — на что обратить внимание до его подключения

Новые агрегаты стоят довольно дорого, поэтому многие предпочитают покупать их с рук, после того, как они побывали в эксплуатации. Чаще всего, документы отсутствуют, поэтому, перед тем как подключить электродвигатель с 380 В на 1 фазу, нужно проверить его состояние. Такая проверка поможет избежать дальнейших проблем, сократит время наладочных работ, предотвратит возможные аварии и травматизм.

Механическое состояние статора и ротора, что может мешать работе двигателя

В состав неподвижного статора входят три компонента: основной корпус и две боковые крышки, соединенные между собой шпильками. До того, как подключить асинхронный двигатель, следует проверить зазоры между деталями и затяжку гаек на шпильках.

Все детали статора должны как можно плотнее прилегать друг к другу. Внутри него установлены подшипники, в которых вращается вал ротора. Его следует покрутить вручную, проверить, чтобы не было биений в посадочных местах. Проверить наличие посторонних шумов, не задевает ли ротор за статор. Точно так же определяется явное заклинивание, не вызывающее сомнений.

Такую же проверку нужно сделать на холостом ходу после того как двигатель в однофазную сеть уже включен. Чтобы получить максимально полную картину внутреннего состояния, рекомендуется сделать полную разборку статора, выполнить промывку и смазку роторных подшипников.

Электрические характеристики статорных обмоток, как проверять схему сборки

Все показатели и основные значения указываются производителем в табличке, закрепленной на корпусе агрегата. Прежде чем включить двигатель в однофазной сети, нужно проверить, по какой схеме подключены обмотки. Иногда случается, что предыдущий владелец ее изменил, и она не совпадает с табличными данными.

В некоторых случаях отсутствует и сама табличка. В этом случае рекомендуется заглянуть в клеммник, и посмотреть, по какой схеме выполнено подключение движка. В нем сосредоточены шесть концов, подключенные к клеммам так, как изображено на рисунке. Ручное переключение со звезды на треугольник и обратно выполняется путем перестановки перемычек.

Электрические методики проверки схемы и сборки обмоток

Нередко встречаются движки, собранные не по комбинированной схеме, а либо «звездой» или «треугольником». Поэтому в клеммной коробке расположено не 6 концов, а лишь 4 – 3 фазы и 0. Перед тем, как переделать электродвигатель, нужно проверить фактическую схему подключения.

Иногда встречаются экземпляры, у которых отсутствует заводская маркировка, а провода не соединены с клеммами и просто выведены наружу. Поэтому, еще до пуска электродвигателя 380 В нужно прозвонить каждый провод, определить принадлежность и промаркировать. Для этого используется мультиметр или тестер, установленный в положение омметра. Первый щуп устанавливается на любой вывод, а второй – на один из 5-ти концов, что остались. Если прибор покажет короткое замыкание, следовательно, оба конца – от одной обмотки. Остальные выводы проверяются аналогично.

Еще до включения в сеть следует установит где конец и начал каждой обмотки. Эта процедура проводится с использованием вольтметра и батарейки. К любому концу подключается минус этой батарейки, а плюсом следует коснуться другого вывода. В цепи возникает токовый импульс, наводящий ЭДС в двух других обмотках. Наведенное напряжение проверяется вольтметром на предмет полярности. Начало обмотки соответствует положительным показаниям. При замыкании стрелка движется вправо, а после размыкания – в левую сторону. После маркировки рекомендуется провести контрольную проверку – сделать подачу импульса к поочередно к следующим обмоткам.

Другой метод проверки: концы двух произвольных обмоток замыкаются параллельно. Далее, к ним подключаем вольтметр. К оставшейся обмотке подается переменное напряжение. Если прибор показывает соответствие напряжения и наведенной ЭДС, значит у концов одна полярность, и они принадлежат к одной обмотке. При нулевом показании концы меняются, и делается повторный замер.

Перед тем как делать подключение 380 вольт на 220, нужно проверить изоляцию обмоток. С этой целью используется мегаомметр с напряжением на выходе 1000 В. Чтобы получить точный результат, замеры проводятся всем трем обмоткам, а также между корпусом и каждой обмоткой. Если показания более 0,5 Мом – статор считается исправным. Иначе, может потребоваться его ремонт или профилактическая сушка с помощью теплого сухого воздуха. Следует учесть, что данный способ не годится для определения межвитковых замыканий обмоток. Для этого нужен мультиметр в режиме омметра, чтобы проанализировать и сравнить величину активных сопротивлений во всех цепочках.

Как подобрать конденсаторы

Для подключения агрегата с 380В на 220 используются конденсаторы. Данные элементы должны быть только бумажными или пусковыми, с номинальным напряжением, равным или превышающим сетевое напряжение. На практике такое превышение составляет не менее чем в два раза.

Решая задачу, как подключить конденсатор к электродвигателю, следует максимально точно подобрать емкость. В идеале, фактические показатели должны совпадать с расчетными. Известно, что подключение конденсатора с такими параметрами позволит лучше всего оптимизировать сдвиг векторов напряжения и тока относительно друг друга. В результате, улучшится пусковой момент и общие показатели КПД агрегата.

Если же нет возможности найти элемент с расчетной емкостью, то можно использовать несколько таких конденсаторов, соединенных параллельно. В сумме их емкости должны составлять требуемое значение. В этом случае схема с конденсатором представляет собой сборный конденсаторный блок.

Мощность 3х-фазного двигателя, кВт	0,4	0,6	0,8	1,1	1,5	2,2
Емкость рабочего конденсатора Ср , мкф, min	40	60	80	100	150	230
Емкость пускового конденсатора (Сп), мкф, min	80	120	160	200	250	300

Все элементы, которые нужно подключать в группе, должны быть однотипными, с одинаковой частотой и номинальным напряжением. Ориентировочные параметры приведены в таблице. Если же в ней отсутствуют нужные параметры, их можно определить по формулам:

• При подключении 3-х фазных устройств звездой – Сраб = (2800 х I)/U
• При подключении двигателя в сеть 220 В треугольником – Сраб = (4800 х I)/U

Здесь I – является силой тока, проходящего через обмотки, U – напряжением сети. Емкость конденсатора определяется путем умножения полученного результата на два.

Меры безопасности при подключении трехфазного двигателя напоминание

Существую общие правила, требующие соблюдения при решении задачи, как из 220 сделать 380 вольт для асинхронного двигателя на 380 В:

• Все подключения выполняются только с использованием отдельного автоматического выключателя.
• Решать задачу по двигателю 380 вольт, как подключить и опробовать его, должны люди, прошедшие специальное обучение. Всегда помнить о мерах электробезопасности.
• При наладочных работах под напряжением нужно пользоваться разделительным трансформатором.

Использование специального защищенного инструмента позволит не только быстро запустить двигатель, но и полностью обезопасить специалиста.

Видеоинструкция

Подключение трехфазного двигателя к однофазной сети через конденсатор: схема, подбор

Многие любители и профессионалы используют электрооборудование различного назначения. И во многих случаях электрооборудование приводится в движение трехфазными двигателями. А вот трехфазная сеть часто отсутствует в гаражных боксах и индивидуальных домах. И тут на помощь приходят схемы подключения трехфазного двигателя в однофазную сеть.

Содержимое

• 1 Зачем нужен конденсатор
• 2 Как правильно подобрать конденсаторы
• 3 Схема подключения электродвигателя 380 на 220 вольт с конденсатором
• 4 Схема подключения электродвигателя без конденсаторов
• 5 Как подключить с реверсом

Что такое конденсатор для

Трехфазные асинхронные двигатели переменного тока с короткозамкнутым ротором наиболее распространены и применяются в станкостроении. Мы рассмотрим их подключение к однофазной сети. Когда двигатель включен в трехфазную сеть, по трем обмоткам в разные моменты времени протекает переменный ток. Этот ток создает вращающееся магнитное поле, которое начинает вращать ротор двигателя.

При подключении двигателя к однофазной сети ток по обмоткам течет, но вращающегося магнитного поля нет, ротор не вращается. Выход из этой ситуации был найден. Самый простой и эффективный способ оказался, это подключить конденсатор параллельно одной из обмоток двигателя. Конденсатор за счет пульсирующей энергии создает фазовый сдвиг, в обмотках двигателя создается вращающееся магнитное поле и двигатель работает. Конденсатор постоянно находится под напряжением и называется рабочим конденсатором.

ВАЖНО! Правильно рассчитайте и выберите емкость рабочего конденсатора и его тип.

Как правильно подобрать конденсаторы

Теоретически расчет необходимой емкости предполагается путем деления тока на напряжение и умножения полученного значения на коэффициент. Для различных типов соединения обмоток коэффициент составляет:

• звезда – 2800;
• дельта – 4800.

Недостаток этого способа в том, что не всегда сохраняется заводская табличка на электродвигателе. Невозможно точно узнать коэффициент мощности и мощность двигателя и, следовательно, силу тока. Кроме того, на силу тока могут влиять такие факторы, как колебания сетевого напряжения и величина нагрузки на двигатель.

Поэтому следует применять упрощенный расчет емкости рабочих конденсаторов. Только учтите, что на каждые 100 ватт мощности нужно 7 мкФ емкости. Удобнее использовать несколько соединенных параллельно небольших конденсаторов, желательно одинаковой емкости, чем один большой конденсатор. Просто сложив емкости собранных конденсаторов, легко определить и подобрать оптимальное значение. Во-первых, общую мощность лучше занизить процентов на десять.

Если двигатель запускается легко и имеет достаточную мощность для его работы, значит, вы правы. Если нет, вам нужно подключить больше конденсаторов, пока двигатель не достигнет оптимальной мощности.

СОВЕТ. При подключении трехфазного асинхронного двигателя с короткозамкнутым ротором к однофазной сети теряется не менее трети его мощности.

Имейте в виду, что много – это не всегда хорошо, и при превышении оптимальной емкости рабочих конденсаторов двигатель будет перегреваться. Перегрев может привести к перегоранию обмоток и выходу двигателя из строя.

ВАЖНО! Конденсаторы должны быть соединены параллельно.

Конденсаторы желательно выбирать с рабочим напряжением не менее 450 вольт. Наиболее распространены так называемые бумажные конденсаторы, в названии которых есть буква Б. В настоящее время существуют также специализированные так называемые моторные конденсаторы, напр. К78-98.

ВНИМАНИЕ! Конденсаторы желательно выбирать на переменный ток. Использование других конденсаторов также возможно, но связано с усложнением схемы и возможными нежелательными последствиями.

Если двигатель запускается под большой нагрузкой, также необходим пусковой конденсатор. Его подключают параллельно рабочему конденсатору на короткое время пуска двигателя. Его емкость должна быть равна или не более чем удвоенной емкости рабочего конденсатора.

Схема подключения электродвигателя 380 на 220 вольт с конденсатором

Подключить трехфазный двигатель в однофазную сеть не сложно, и с этим справится даже электрик-любитель. Если возникают трудности, следует попросить друзей или знакомых. Рядом всегда есть грамотный электрик.

Обмотки трехфазных двигателей рабочим напряжением от 380 до 220 В для работы в сети триста восемьдесят вольт соединяют по схеме звезда. Это означает, что концы обмотки соединены друг с другом, а начала подключены к сети. Чтобы иметь возможность эксплуатировать электродвигатель в однофазной сети 220 вольт, необходимо для начала переключить его обмотки по схеме треугольник. т.е. соедините конец первого с началом второго, конец второго с началом третьего и конец третьего с началом первого.

Эти соединения будут выводами двигателя для подключения к источнику питания. Два провода должны быть подключены к нулю и фазе 220 вольт через двухполюсный выключатель. Подключите третий вывод через рабочие конденсаторы к любому из первых двух выводов от двигателя. Можно попробовать начать.

Если запуск прошел успешно, двигатель работает с приемлемой мощностью и не перегревается, то можно ничего не менять. Вы получите работоспособную схему только с рабочими конденсаторами.

При пуске под нагрузкой или просто тяжелом пуске двигатель может долго раскручиваться и не достигать допустимой мощности. Тогда необходимо включить в цепь еще и пусковой конденсатор. Пусковые конденсаторы должны быть того же типа, что и рабочие конденсаторы. Столько же или в два раза больше рабочих. Они подключены параллельно им. Они используются только для запуска электродвигателя.

Для такого пуска очень удобно использовать своеобразный выключатель серии АП. Важно, чтобы он был в версии с блоком контактов. В нем при нажатии кнопки «Старт» пара контактов остается замкнутой до тех пор, пока не будет нажата кнопка «Стоп». К ним подключаются клеммы двигателя и сеть. Третий контакт замыкается только при удержании кнопки «Пуск», через него подключается пусковой конденсатор. Выключатели такого типа, только без предохранительных устройств, часто устанавливались на старые советские центробежные стиральные машины.

Схема подключения электродвигателя без конденсаторов

Реально работающих схем подключения трехфазного двигателя в бытовую сеть 220 вольт без конденсаторов нет. Некоторые изобретатели предлагают подключать двигатели через индукционные катушки или резисторы. Якобы это создает фазовый сдвиг на необходимый угол и двигатель вращается. Другие предлагают схемы подключения тиристоров. На практике это не работает, и не нужно изобретать велосипед. Когда есть дешевый и проверенный способ запуска с помощью конденсаторов.

Реально рабочий вариант – подключение трехфазного асинхронного двигателя через преобразователь частоты. Инвертор подключается к бытовой сети и выдает трехфазный ток, с возможностью плавного пуска и регулирования скорости. Но стоит такое чудо примерно от 7000 рублей при подключаемой мощности всего 250 Вт. Мощные устройства стоят намного дороже. За такие деньги можно купить электрооборудование с возможностью подключения к однофазной цепи. Будь то мини-токарный станок, циркулярная пила, насос или компрессор.

Как подключить реверс

Обеспечить вращение ротора в обратном направлении не составляет труда. В схему подключения двигателя необходимо добавить двухпозиционный переключатель. Средний контакт переключателя соединен с одним из контактов конденсатора, а внешние контакты с выводами двигателя.

ВНИМАНИЕ! Сначала необходимо выбрать направление вращения с помощью переключателя и только потом запускать двигатель. При работающем двигателе нельзя использовать переключатель направления вращения.

Рассмотренные варианты подключения промышленных двигателей в бытовую сеть не очень сложны в своей реализации. Важно лишь обратить внимание на некоторые нюансы и техника, пусть и с небольшой потерей мощности, прослужит долго и будет полезной.

Связанные статьи:

Автоматический пускатель трехфазного асинхронного двигателя

– Реклама –

В пускателе трехфазного асинхронного двигателя часто используются преобразователи звезда-треугольник. Обмотки статора двигателя подключаются по схеме «звезда» при включении питания и переключаются на схему «треугольник», когда двигатель достигает 3/4 своей полной скорости, после того как катушки статора разовьют достаточную противоэлектромагнитную силу (ЭДС).

Представленная здесь схема пускателя трехфазного асинхронного двигателя имеет два основных преимущества: однофазное предотвращение и автоматическое преобразование звезды в треугольник. Его можно использовать только с теми двигателями, которые рассчитаны на соединение по схеме треугольника при заданном напряжении сети и у которых оба конца каждой из трех обмоток статора доступны по отдельности.

– Реклама –

В начале линейное напряжение подается на один конец каждой из трех обмоток, а другие концы соединены перемычкой, эффективно соединяя обмотки в звезду. При таком соединении напряжение на обмотках составляет 1/√3 линейного напряжения питания, поэтому ток, протекающий через каждую обмотку, также уменьшается на этот коэффициент. По сравнению с соединением треугольником результирующий ток, протекающий от источника питания, а также крутящий момент уменьшаются в 1/3 раза в конфигурации звезды. Соответствующие уравнения для соединений по схеме «звезда» и «треугольник» приведены в рамке.

Как только момент инерции преодолен и в обмотках статора индуцируется достаточная противо-ЭДС, соединение «звезда» размыкается, и концы обмоток подключаются к 3-фазному источнику питания по схеме «треугольник» .

Основы асинхронного двигателя

Асинхронный двигатель переменного тока, также называемый двигателем с короткозамкнутым ротором, состоит из простого ротора в виде клетки и статора с тремя обмотками. Изменяющееся поле, создаваемое линейным током переменного тока в статоре, индуцирует ток в роторе, который взаимодействует с полем и заставляет двигатель вращаться.

Базовая скорость двигателя переменного тока определяется количеством полюсов, встроенных в обмотки статора, и частотой входного напряжения переменного тока. Нагрузка на двигатель вызывает проскальзывание двигателя пропорционально нагрузке.

Схема пускателя трехфазного асинхронного двигателя

На рис. 1 показана схема автоматического преобразователя звезда-треугольник, состоящая из однофазного предохранителя и таймера.

Пускатель трехфазного асинхронного двигателя: принципиальная схема

Три однофазных трансформатора используются для раздельного понижения напряжения трехфазного питания. Фазы R, Y и B понижаются трансформаторами X1, X2 и X3 для обеспечения вторичного выхода 12 В при 300 мА. Выход трансформатора выпрямляется двухполупериодным выпрямителем и фильтруется конденсатором.

Три источника постоянного тока 12 В питают реле привода RL1, RL2 и RL3 соответственно. Когда все три фазы присутствуют, питание 12 В постоянного тока, полученное от фазы R, подается на катушку реле RL3 и цепь таймера через контакты реле RL1 и RL2. В результате срабатывает реле RL3.

Одновременно срабатывает таймер NE555 (IC1), настроенный как моностабильный мультивибратор. Его период времени определяется конденсатором С4, резистором R1 и предустановкой VR1. Предустановка VR1 используется для установки периода времени, необходимого для достижения 3/4 полной скорости двигателя. Отрицательный запускающий импульс для IC1 обеспечивается комбинацией резисторов VR1, R1 и конденсатора C4.

Выход таймера на выводе 3 подключен к базе транзистора T2 через резистор R2. В результате транзистор Т2 переходит в состояние насыщения, и включается реле RL4 (обозначается свечением светодиода 2). Таким образом, при включении питания реле RL3, а также RL4 включаются (если присутствуют все три фазы) для соединения обмоток статора в звезду.

При отслеживании соединений вы заметите, что фаза R подключена к концу R1 обмоток R, фаза Y подключена к концу Y1 обмоток Y, а фаза B подключена к клемме B1 обмотки статора B. Другие концы всех обмоток статора (т. е. R2, Y2 и B2) соединяются вместе, образуя соединение звездой.

Рис. 2: Односторонняя схема печатной платы пускателя трехфазного асинхронного двигателяРис. 3: Компоновка компонентов для печатной платы

Загрузить PDF-файлы печатной платы и компоновки компонентов: нажмите здесь

После указанной задержки, которая предусмотрена для скорости двигателя до 3/4 от его полной скорости, моностабильный выход переходит в низкий уровень отключить транзистор Т2 и обесточить реле RL4. Обмотки статора двигателя теперь переключаются на конфигурацию треугольника. Теперь вы увидите, что фаза R подключается к соединению клемм R1 и B2, фаза Y подключается к клеммам Y1 и R2, а фаза B подключается к клеммам B1 и Y2 обмотки статора.
