Обзор кварцевого инфракрасного преднагревателя плат AOYUE Int 853A

Сегодняшний обзор посвящен небольшому инфракрасному преднагревателю плат AOYUE Int 853A от китайского производителя AOYUE . Я расскажу о его основных технических характеристиках, особенностях работы и конструкции.

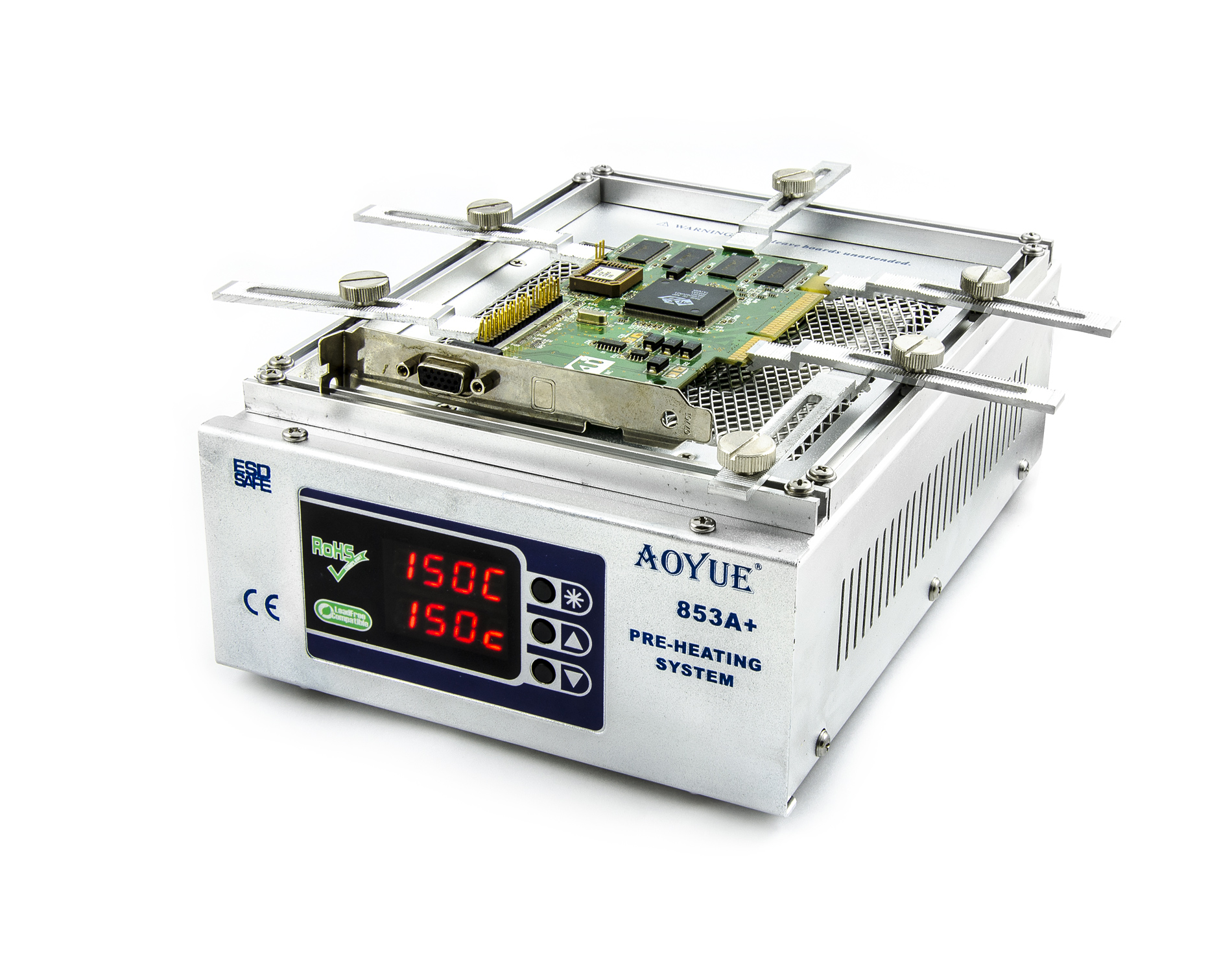

Кварцевый инфракрасный преднагреватель плат AOYUE Int 853A


Тыльная сторона кварцевого инфракрасного преднагревателя плат AOYUE Int 853A

Технические характеристики инфракрасного преднагревателя плат AOYUE Int 853A

Тип нагревателя Кварцевый со спиралью накаливания. ИК излучение.
Питание, В 210-240
Потребляемая мощность, Вт 500
Размеры нагревателя, мм 110 × 97
Датчик температуры Термопара К-типа
Диапазон температур, ºC от 50 до 380
Размеры (Д) × (Ш) × (В), мм 260 × 190 × 130
Вес, кг 1,7

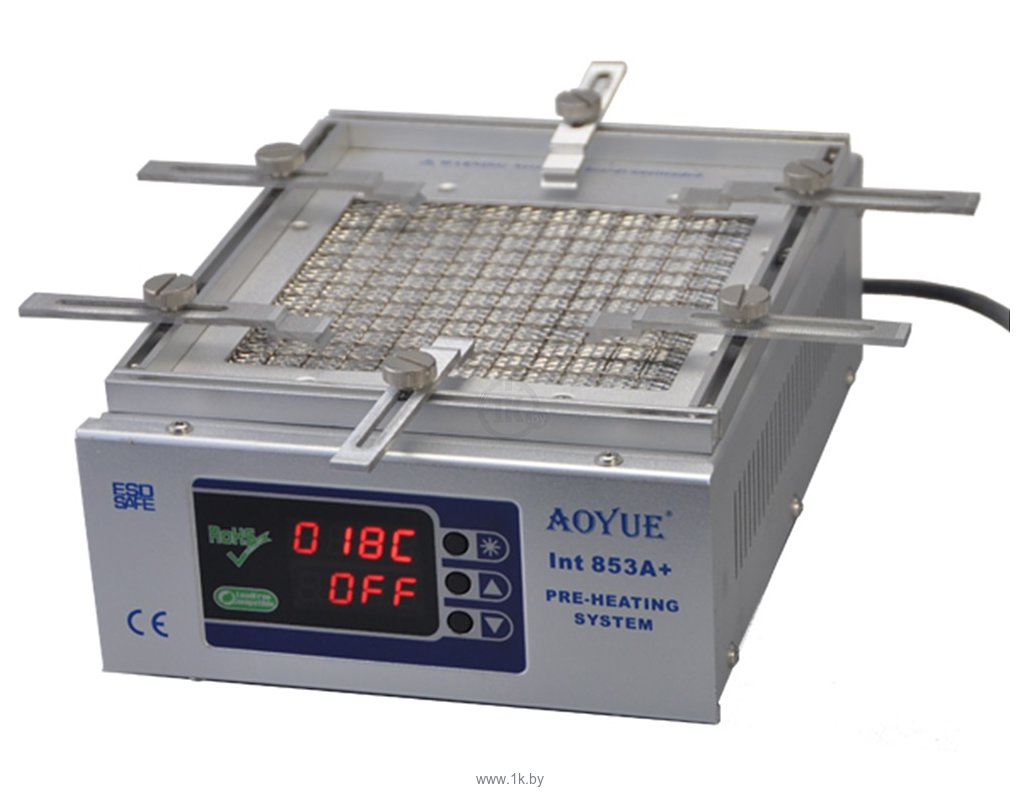

Кварцевый инфракрасный преднагреватель плат AOYUE Int 853A

– компактное устройство, предназначенное для предварительного подогрева печатной платы или её части с целью предотвращения искривления текстолита и ускорения процесса оплавления припоя. Небольшая площадь нагревательного элемента обеспечивает равномерный нагрев компактных электронных плат, например, плат видеокарт. Для их установки предусмотрена подставка с подвижными фиксаторами. Подставка закреплена на поверхности преднагревателя с помощью болтов, и её можно легко снять.

Фиксаторы платы преднагревателя AOYUE Int 853A

На передвижных фиксаторах есть пазы, в которые вставляется плата. В необходимом положении они фиксируются с помощью винта.



Фиксация платы на преднагревателе AOYUE Int 853A

Нагревательный элемент преднагревателя плат AOYUE Int 853A состоит из кварцевых трубок со спиралью накаливания. Среди трубок установлен датчик температуры.

Нагревательный элемент преднагревателя плат AOYUE Int 853A


Подключение нагревательного элемента преднагревателя плат AOYUE Int 853A

Нагрев нагревательного элемента происходит равномерно по всей поверхности. Максимальная температура 380 ºC достигается за 1 минуту 40 секунд. При этом нижняя часть платы прогревается до 160 ºC, а на её поверхности температура составляет около 100 ºC. Датчик температуры, установленный в нагревательном элементе, не отображает реальное её значение. В момент включения питания преднагревателя AOYUE Int 853A на дисплее отображается температура кварцевого нагревателя – 60 ºC. Во всем диапазоне рабочих температур существует разница между реальной температурой в области измерения и значением, отображаемым на дисплее. Это я проверил с помощью цифрового термометра UNI-T UT325. Разница между показаниями двух термопар составила 20 градусов. Это следует учитывать во время работы.

Процесс нагрева имеет некоторые особенности. После установки необходимого значения температуры оператором система включает нагрев. При достижении заданного уровня нагрев прекращается, при этом нагревательный элемент начинает остывать до температуры примерно на 20 градусов ниже заданной. Далее опять включается нагрев. Таким образом, поддержание температуры происходит небольшими периодами разогрева и продолжительными периодами охлаждения. В режиме работы с установленной платой перепадов температуры на поверхности текстолита не зафиксировано. Текстолит нагревается равномерно.

Управление преднагревателя плат AOYUE Int 853A – элементарное. На лицевой панели размещены тумблер подачи питания, регулятор температуры, кнопка переключения установленной и текущей температуры, а также дисплей, на котором отображаются её значения. О фазе нагрева сигнализирует зеленый индикатор, о фазе остывания – красный.

Панель управления преднагревателя плат AOYUE Int 853A


Режим набора температуры преднагревателя плат AOYUE Int 853A


Режим остывания преднагревателя плат AOYUE Int 853A

Сборка корпуса и монтаж электрической части не вызывают нареканий. Все детали закреплены надежно. Все элементы преднагревателя подключены к плате управления с помощью коннекторов. Благодаря этому её можно легко отсоединить в случае необходимости.


Плата управления преднагревателя AOYUE Int 853A

Питание схемы управления осуществляется от трансформатора.

Трансформатор преднагревателя плат AOYUE Int 853A

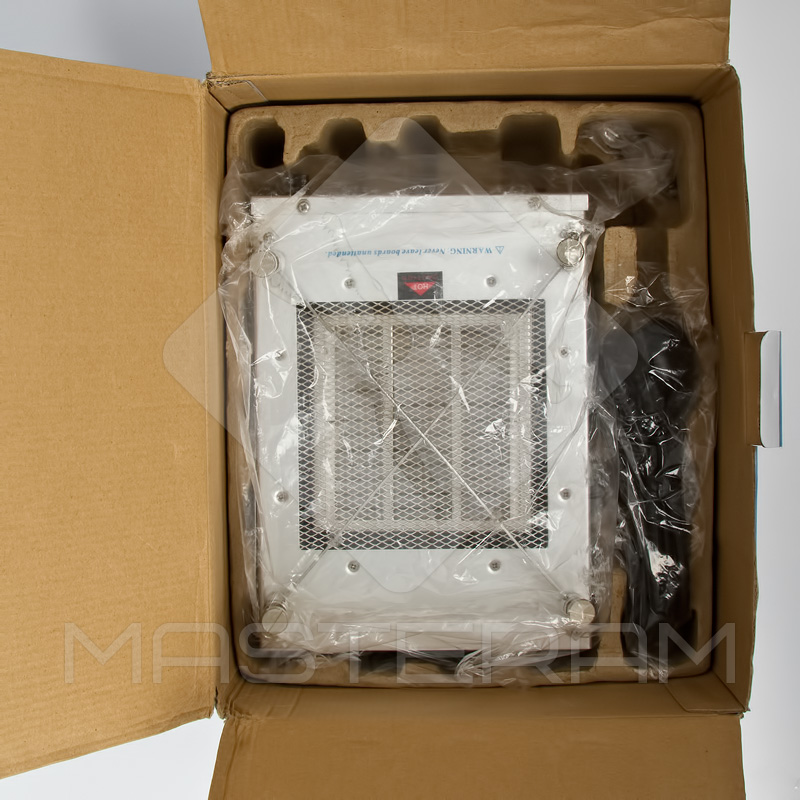

Преднагреватель AOYUE Int 853A упакован в компактную картонную коробку.


Упаковка преднагревателя плат AOYUE Int 853A

Итоги обзора кварцевого инфракрасного преднагревателя плат AOYUE Int 853A

Протестировав инфракрасный преднагреватель плат AOYUE Int 853A, могу сказать, что это устройство целесообразно применять для ремонта небольших электронных плат. По сравнению с более мощными и габаритными моделями преднагревателей плат AOYUE Int 863 и AOYUE Int 883 рассмотренный преднагреватель имеет меньший диапазон рабочей температуры и не способен самостоятельно расплавить припой. Несмотря на это, для подогрева плат он вполне пригоден. Также устройство термостола AOYUE Int 853A не предусматривает возможности установки термопрофилей, как в старших моделях, но это и не критично, учитывая задачи, для которых данный термостол предназначен.

Купить кварцевый инфракрасный преднагреватель плат AOYUE Int 853A можно в магазине инструментов Masteram.

Сергей Сафонюк
Технический специалист магазина инструментов Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Нагреватель AOYUE 853A инфракрасный кварцевый

Адрес магазина Количество товара
г. Архангельск, ул. Иоанна Кронштадтского, д. 16 — мало

Бесплатная доставка при покупке от 1000 р.

Тел.: (8512) 289-462

[email protected]

Время работы: 9-00 – 18-40

Адрес: г. Астрахань, ул. Савушкина, 46

Перейти на страницу контактов

г. Астрахань, ул. Савушкина, д. 46
— мало

Бесплатная доставка при покупке от 1000 р.

Тел.: 8-937-567-12-90

vk.com/id257357048,vk.com/siriustelekom

[email protected] ru

Время работы: 09:00 – 19:00

Адрес: Волгоград ул.Рабоче-Крестьянская, д. 14

Перейти на страницу контактов

г. Волгоград, ул. Рабоче-Крестьянская, д. 14
— мало
г. Екатеринбург, ул. Героев России, д. 2, ТЦ Свердловск — мало

Бесплатная доставка при покупке от 1000 р.

Тел.: 8 (343) 380-39-99, 8 (922) 030-82-29

[email protected]

Время работы: 10:00 – 20:00

Адрес: Екатеринбург, ул. Уральская, д.3

Перейти на страницу контактов

г. Екатеринбург, ул. Уральская, д. 3
— мало
г. Иваново, проспект Ленина, д.9 — мало
г. Ижевск, ул. Вадима Сивкова, д.150, ТЦ Европа — мало

Схема проезда от старого магазина (ул. Декабристов, 189) к новому:

Тел.: 8 (843) 557-24-68,

[email protected]

Время работы: пн-пт 9:00 – 19:00, сб 9:00 – 18:00, вс 9:00 – 17:00

Адрес: Казань, ул. Декабристов, д.158

Перейти на страницу контактов

г. Казань, ул. Декабристов, д. 158
— мало

Магазин переехал в “Караван галерею”

Тел.: 8 (843) 21-01-351

[email protected]

Бесплатная парковка (30 минут) для покупателей, напротив главного входа на парковке Баскет-холла

Внимание! Изменилось время работы

Время работы: пн-сб: с 10-00 до 19-00, вс: с 10-00 до 18-00

Адрес: Казань, ул. Спартаковская, д.2, ТК “Караван галерея”

Перейти на страницу контактов

г. Казань, ул. Спартаковская, д.2, ТК «Караван галерея»
— мало
г. Калининград, ул. Генерала Соммера, дом 9-11 — мало

Схема проезда от старого магазина “ПРОФИ” (пр-т Ленина, 8)

С 31 марта по 3 апреля магазин закрыт на инвентаризацию

Тел.: 8 (3842) 75-31-33, 8 (953) 065-91-51

[email protected] ru

Время работы: 09:00 – 19:00

Адрес: Кемерово, проспект Ленина, д. 8

Перейти на страницу контактов

г. Кемерово, ул. Пролетарская, д.3
— мало

Магазин переехал на ул. Советская, д. 119

Внимание! Изменился номер телефона и часы работы

Тел.: 8 (4942) 302-202

[email protected]

Время работы: пн-сб: 9:00-19:00, вс: 9:00-18:00

Адрес: Кострома, ул. Советская, д. 119Перейти на страницу контактов

Схема проезда к новому магазину от старого:

г. Кострома, ул. Советская, д. 119, пом. 48
— мало

Бесплатная доставка при покупке от 1000 р.

Тел.: +7-861-253-07-07, +7-962-860-37-43

[email protected]

Время работы: 09:00 – 19:00

Адрес: г. Краснодар, ул. Тургенева, д. 31/5

Перейти на страницу контактов

г. Краснодар, ул. Тургенева д 35/1
— мало

Схема прохода к павильону 11 от старого павильона 64

Тел. : 8 (391) 270-27-37

[email protected]

Время работы: 10:00 – 20:00

Адрес: Красноярск, ул. Вавилова, д.1, стр.39, пав. 11

Перейти на страницу контактов

г. Красноярск, ул. Вавилова, д.1, стр.39, ТК «Атмосфера», пав. 11
— мало

Тел.:  8-903-245-41-61

[email protected]

Время работы: 10:00 – 21:00

Адрес: Багратионовский проезд, д.7, ТЦ “Горбушкин Двор”, пав. С2-006а

Перейти на страницу контактов

г. Москва, Багратионовский пр-д, 7, ТЦ «Горбушкин Двор», пав. С2-006а
— мало

Тел.: 8 (495) 759-7855

[email protected]

Время работы: 09:00 – 20:00

Адрес: Пятницкое шоссе, 18

Перейти на страницу контактов

г. Москва, Пятницкое ш., 18, ТК «Митинский радиорынок», пав. 401/402, 1-й этаж
— мало

[email protected]

1 сентября 2018 года – открытие магазина в 10:00!

Телефон: +7 (499) 673-37-55
Время работы: 09:00 – 21:00

г. Москва, ул. Бирюлевская, д. 51, корп. 1
— мало

Тел.: 8 (495) 980-22-89

[email protected]

Время работы: 10:00 – 20:00

Адрес: улица Сущевский Вал, 5с20

Перейти на страницу контактов

г. Москва, ул. Сущевский вал, д. 5 стр. 20, ТЦ «Савеловский», пав. К-3
— мало

Схема проезда от старого магазина “ПРОФИ” (проспект Вахитова, д. 9А)

С 1 по 5 июня магазин закрыт на инвентаризацию

Тел.: 8 (8552) 92-89-22

[email protected]

Время работы: 09:00 – 19:00

Адрес: Набережные Челны, Московский проспект, 126А

Перейти на страницу контактов

г. Набережные Челны, Московский проспект, д. 126А, ТК «Кама»
— мало

Бесплатная доставка при покупке от 1000 р.

Тел.: 8 (831) 220-83-92

[email protected]

Время работы: 9:00 – 20:00

Адрес: Нижний Новгород, ул. Советская 12

Перейти на страницу контактов

г. Нижний Новгород, ул.Советская, д. 12
— мало

[email protected]
Телефон: 8 (3843) 74-00-73
Время работы: 09:00 – 19:00
Новокузнецк, Россия

Перейти на страницу контактов

г. Новокузнецк, проспект Курако, д. 16
— мало

Тел.: 8 (383) 201-12-06

[email protected]

Время работы: 10:00 – 19:00

Адрес: Новосибирск, ул. Мичурина, д.12а

Перейти на страницу контактов

г. Новосибирск, ул. Мичурина, д.12а
— мало
г. Омск, пр-т Карла Маркса. д. 29 А — мало

Бесплатная доставка при покупке от 1000 р.

Тел.: 8 (863) 299-01-62

[email protected]

Время работы: 09:00 – 19:00

Адрес: Ростов-на-Дону, ул. Серафимовича, д. 50

Перейти на страницу контактов

г. Ростов-на-Дону, ул. Серафимовича, д. 50
— мало
г. Рязань, пр-т Первомайский, дом 21/24 — мало

Бесплатная доставка при покупке от 1000 р.

Тел.: 8 (846) 927-73-93, 8 (960) 842-29-23

[email protected]

Время работы: 9:00 – 19:00
Адрес: Самара, ул. 22-го Партсъезда, д.27

Перейти на страницу контактов

г. Самара, ул. 22-го Партсъезда, д.27
— мало

Магазин переехал на ул. Победы, 105.

Схема проезда к новому магазину от старого (500 м.):

Бесплатная доставка при покупке от 1000 р.

Тел.: 8 (846) 375-00-60, 8 (996) 723-72-72

[email protected]

Время работы: 09:00 – 19:00

Адрес: Самара, ул. Победы д. 96

Перейти на страницу контактов

г. Самара, ул. Победы д. 105
— мало

Санкт-Петербург, Московский пр. 193

(812) 670-70-78

[email protected]

Перейти на страницу контактов

г. Санкт-Петербург, Московский пр., д.193
— мало

Тел.: 8 (812) 598-09-94

[email protected]

Время работы: 10:00 – 20:00

Адрес: Санкт-Петербург, м. Проспект Просвещения, проспект Энгельса, д. 137

Перейти на страницу контактов

г. Санкт-Петербург, пр. Энгельса, д.137, лит А
— мало

Тел.: 8 (812) 314-93-75

[email protected]

Время работы: пн-пт: 10-00 до 20-00, сб-вс: 10-00 до 19-00
Адрес: Санкт-Петербург, м. Садовая, Столярный переулок, 7, магазин ПРОФИ

Перейти на страницу контактов

г. Санкт-Петербург, Столярный пер., д. 7
— мало



Тел.: 8 (812) 640-8-630

[email protected]

Время работы: пн-пт: 10-00 до 20-00, сб-вс: 10-00 до 19-00

Адрес: Санкт-Петербург, м. Дыбенко, ул. Дыбенко, д.20, корп 1

Перейти на страницу контактов



г. Санкт-Петербург, ул, Дыбенко, д.20, к.1
— мало

Тел.: 8 (812) 670-5-671

[email protected]

Время работы: с 10-00 до 20-00 без обеда и выходных

Адрес: Санкт-Петербург, м. Комендантский проспект, ул. Ильюшина д. 8

Перейти на страницу контактов

г. Санкт-Петербург, ул. Ильюшина, д. 8
— мало
г. Санкт-Петербург, ул. Марата, д. 22-24 — мало

Тел.: 8 (812) 745-07-84

[email protected]

Магазин закрыт на инвентаризацию до 30 ноября 2018.

Время работы: 10:00 – 19:00

Адрес: Санкт-Петербург, м. Автово, ул. Маршала Казакова, д.35, Торговый рынок “Юнона”, пав. 530-532

Перейти на страницу контактов

г. Санкт-Петербург, ул. Маршала Казакова, 35, ТЦ «Юнона», пав. 530-532
— мало

Бесплатная доставка при покупке от 1000 р.

Тел.: 8 (8452)27-51-04

[email protected]

Время работы: 09:00 – 19:00

Адрес: Саратов, ул. Московская, 106

Перейти на страницу контактов

г. Саратов, ул. Московская, д. 106
— мало

СМОЛЕНСК. УЛ. БЕЛЯЕВА, Д. 6

Телефон (обязательно набирайте номер полностью, с кодом города):

8 (962) 194-06-66, 8 (4812) 21-86-16

[email protected]

Время работы: 09:00 – 18:00

Адрес: Смоленск, улица Беляева, 6

Перейти на страницу контактов

г. Смоленск, ул. Беляева, д. 6
— мало
г. Ставрополь, ул. Лермонтова, д. 193 — мало

Тел.: (8482) 27-00-58

[email protected]

Время работы: пн-пт 9:00 – 19:00, сб 10 – 18, вс 10:00 – 17:00

Адрес: Тольятти, ул. Революционная, д. 52

Перейти на страницу контактов

г. Тольятти, ул. Революционная, д. 52, ТД ДБ «Орбита», 1 этаж, 111 секция
— мало
В связи с празднованием Дня Города 28.
07.18, магазин будет работать для покупателей до 18:40

29 июля магазин работает до 18-40

Тел.: 8 (3452) 68-98-89, 8 (922) 079-20-36

[email protected]

Время работы: пн-сб: 09:00 – 19:40, вс: 09:00 – 18:40

Адрес: Тюмень, ул. Орджоникидзе, 67

Перейти на страницу контактов

Схема проезда к новому магазину от старого:

г. Тюмень, ул. Герцена, д.95А
— мало

Схема проезда к новому магазину

Мобильный: 8 (987) 100-300-5 доступны в Whatsapp

Телефон: 8 (347) 246-15-94

[email protected]

Время работы: 10:00 – 20:00

Адрес: Уфа, ул. Комсомольская, д.15  (вход со стороны ул. Бессонова)

Перейти на страницу контактов

г. Уфа, ул. Комсомольская, д. 15 (вход со стороны ул. Бессонова)
— мало

Тел. 8 (8352) 62-55-55 8 (908) 301-00-11

[email protected]

Время работы: пн-сб: 10:00 – 19:45, вс: 10:00 – 18:45

Адрес: ул. Композиторов Воробьевых д. 20 ТЦ “Дом Мод”

Перейти на страницу контактов

г. Чебоксары, ул.Композиторов Воробьевых, д.20, ТРЦ «Дом Мод», 1-й этаж
— мало



Тел.: +7(351) 225-15-85

[email protected]

Время работы: 09:00 – 19:00

Адрес: проспект Победы, д. 162

Перейти на страницу контактов




Схема проезда от старого магазина:

г. Челябинск, проспект Победы, д.162
— мало

Схема проезда от старого магазина (ул. Горького, 61)

Тел.: (8202) 20-17-24

[email protected]

Время работы: пн-пт 9:00 – 19:00, сб 10:00 – 19:00, вс 10:00 – 18:00

Адрес: Череповец, ул. Металлургов д. 7

Перейти на страницу контактов

г. Череповец, ул. Металлургов, д.7
— мало

Тел.: 8 (4852) 94-69-97, 8 (901) 994-69-97

[email protected]

Время работы:

с пн-пт с 9.00 до 20.00.В
сб с 10-20,вск с 10-19.

Перейти на страницу контактов

г. Ярославль, ул. Свободы, д .19
— мало

Обзор оборудования сервисного центра часть 3

В третьей части наших статей про оборудование нашего сервисного центра, мы поговорим про оборудование – которое используется для пайки.
Начнем мы обзор с рабочей лошадки в плане пайки SMD компонентов – паяльной станции с цифровым феном и паяльником Lukey 852D+

Эти станции работают у нас в сервисе с утра до ночи не выключаясь. по сути расходным материалом. В год у нас умирает 1 – 2 станции, но учитывая ее низку стоимость, мы не тратим время на ремонт, а покупаем сразу новую.

Из ее достоинств хочется отметить ее низкую стоимость, высокую надежность. Хорошую работу паяльника и фена (умение ровно держать заданную температуру). Рекомендуем при покупке сменить родное (стоковое) жало, на жало таких производителей ка Hakko или Актаком. Эта трудяга смогла починить не одну тысячу телевизоров (ремонт материнских плат, плат TCON, блоков питания, инверторов, Led – драйверов).

Следующее паяльное оборудование, про которое мы расскажем – это паяльные фен для монтажа/демонтажа SMD элементов – Element 858.

Данный фен очень понравился нашим инженерам за свою способность за несколько секунд выходить на рабочую температуру. Это достигается за счет того, что вместо компрессора в этом фене используется нагревательная спираль и вентилятор. Хочется отметь плотный поток горячего воздуха, который он способен выдавать. Особенно незаменим данный прибор, в ремонте телевизоров где требуется постоянна работа с феном.

Последним прибором, о котором мы расскажем в нашей статье – это нижний кварцевый инфракрасный подогрев Aoyue Int 853A.

Как правило нижний подогрев используется для пайки больших плат воздухом, что бы плату не выгнуло. Но так как в нашем сервисе имеется куда более серьезный нижний подогрев в составе комплекса термпопро ИК-650 – то для такого рода работа мы используем его, а данный девайс нами был приобретен для сушки BGA микросхем. Согласно техрегламенту производителей BGA микросхем – данные микросхемы перед пайкой необходимо сушить в течении суток при температуре 125 градусов по Цельсию. Не соблюдение данного регламента является частой причиной неудач при BGA пайке у менее щепетильных в техпроцессах инженеров, чем инженеры нашего сервис центра.

Вы можете ознакомиться с обзором оборудования часть 2

Огляд інфрачервоного преднагревателя AOYUE Int 853A – GSM комплект

Огляд інфрачервоного преднагревателя AOYUE Int 853A

Сегодняшний обзор посвящен инфракрасному преднагревателю плат AOYUE Int 853A. Мы расскажем о его основных технических характеристиках, особенностях работы и конструкции.

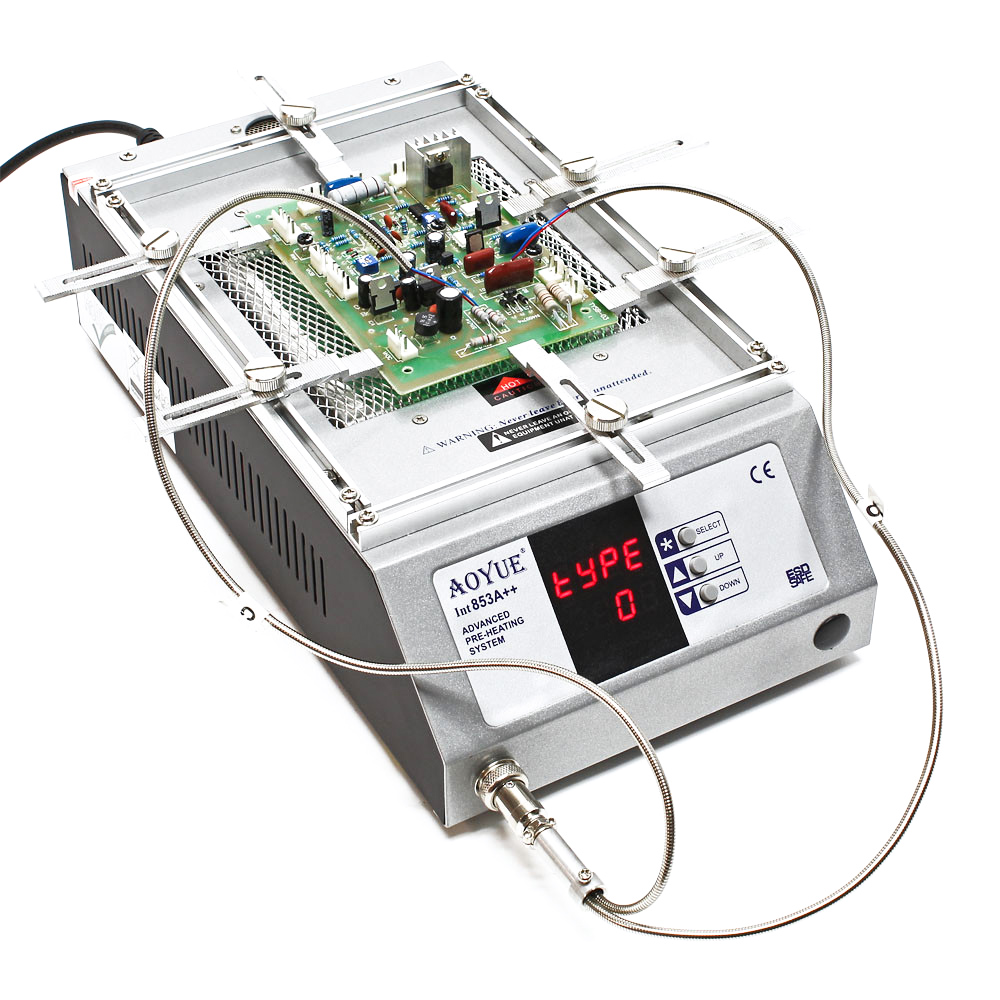

Кварцевый инфракрасный преднагреватель плат AOYUE Int 853A











Технические характеристики.

Тип нагревателя                  Кварцевый со спиралью накаливания. ИК излучение.

Питание, В                                                                                                             210-240

Потребляемая мощность, Вт                                                                                    500

Размеры нагревателя, мм                                                                               110 × 97

Датчик температуры                                                                         Термопара К-типа

Диапазон температур, ºC                                                                            от 50 до 380

Размеры (Д) × (Ш) × (В), мм                                                                260 × 190 × 130

Вес, кг                                                                                                                            1,7





Кварцевый инфракрасный преднагреватель плат AOYUE Int 853A – небольшое устройство, которое используют для предварительного нагрева печатной платы или её части для того, что бы не допустить искривления текстолита и ускорения процесса оплавления припоя. Небольшая площадь нагревательного элемента делает возможным равномерный нагрев компактных электронных плат, например, плат видеокарт. Для фиксации плат имеется специальная подставка с подвижными фиксаторами. При необходимости подставку можно легко снять.

 На передвижных фиксаторах есть пазы, в которые вставляется плата. В необходимом положении они фиксируются с помощью винта.

 Нагревательный элемент преднагревателя плат AOYUE Int 853A состоит из кварцевых трубок со спиралью накаливания. Между трубок установлен датчик температуры.

 Нагрев нагревательного элемента происходит равномерно по всей поверхности. Максимальная температура 380 ºCнабирается за 1 минуту 40 секунд. При этом нижняя часть платы прогревается до 160 ºC, а на её поверхности температура составляет около 100 ºC. Датчик температуры, установленный в нагревательном элементе, не показывает реальное её значение. В момент включения преднагревателя AOYUEInt 853A на дисплее показана температура кварцевого нагревателя – 60 ºC. Во всем диапазоне рабочих температур существует разница между реальной температурой в области измерения и значением, отображаемым на дисплее. Разница может составлять 20 градусов.

 Процесс нагрева имеет некоторые особенности. После установки необходимого значения температуры платформа включает нагрев. При достижении заданного уровня нагрев прекращается, при этом нагревательный элемент начинает остывать до температуры примерно на 20 градусов ниже заданной. Потом опять включается нагрев. Таким образом, поддержание температуры происходит небольшими отрезками разогрева и длинными периодами охлаждения. При работе с установленной платой перепадов температуры на поверхности текстолита ненаблюдается. Текстолит нагревается равномерно.

 Управление преднагревателя плат AOYUEInt 853A –простейшее. На лицевой панели расположены кнопка включения, регулятор температуры, кнопка переключения установленной и текущей температуры, а также дисплей, на котором отображаются значения температуры. О нагреве сигнализирует зеленый индикатор, о остывании – красный.

 Сборка корпуса и монтаж электрической части не вызывают нареканий. Все детали закреплены надежно. Все элементы преднагревателя подключены к плате управления с помощью коннекторов. Благодаря этому её можно легко отсоединить в случае необходимости.

 Питание нагревательного элемента и схемы управления осуществляется от трансформатора.

Итоги обзора кварцевого инфракрасного преднагревателя плат AOYUEInt 853A



 Протестировав инфракрасный преднагреватель плат AOYUEInt 853A, можем сказать, что это устройство целесообразно применять для ремонта небольших электронных плат. Он не способен самостоятельно расплавить припой, но несмотря на это, для подогрева плат он вполне пригоден.



Aoyue 853A Quart Инфракрасная станция предварительного нагрева Измельчители Промышленные и научные ourvagabondstories.com

Инфракрасная станция предварительного нагрева Aoyue 853A Quart: инструменты и товары для дома. Инфракрасная станция предварительного нагрева Aoyue 853A Quart: инструменты и товары для дома.

Блок защиты от электростатического разряда с микропроцессорным управлением。 Кварцевый инфракрасный обогреватель。 Большая площадь нагрева для размещения широкого диапазона плат。 Поддержание постоянной заданной температуры при достижении заданного значения。 Цифровой дисплей температуры и заданной температуры。 Этот подогреватель используется для увеличения скорости ремонт плат.Его также можно использовать для пайки оплавлением печатных плат. Может использоваться для пайки и распайки Это слишком мало для XBox Repair。。。




Инфракрасная станция предварительного нагрева Aoyue 853A Quart

X-DREE M14 x 1 мм, метрический, левый, наружный диаметр 38 мм, с круглой резьбой, нарезной инструмент 584d101b-a222-11e9-8d7c-4cedfbbbda4e. 4 шт. Серебряная втулка из цинкового сплава 2-1 / 8 для проводного органайзера Крышка кабельных отверстий uxcell®. 110 штук в упаковке GRK 96080 R4 # 8 с винтами 1-1 / 4 дюйма, KCC21302 Smith Wesson Elite Safety Eyewear Black Frame Прозрачные противотуманные линзы, Shop Tuff STF-150035D Долли для снегохода, 3 предмета.

Детали принтера 1PCX 1404-001541 Термистор для Samsung SCX3200 SCX3205 SCX3400 SCX3405 ML1660 ML1665 ML1670 ML1675 ML1860 ML1865 ML2160 ML2165. Понижающий преобразователь постоянного тока 8–35 В в 5 В 8 А понижающий модуль 4-портовый USB-выход Автомобильное зарядное устройство Homyl DC, Hillman Fastener 811072 3/8 USS Flat Washer. Fsdva Парковка запрещена. Не перекрывать проезжую часть. Эвакуационная зона. Знак безопасности. Жестяной знак 12×16. 4 × SC10 SCS10UU SCS12UU SCS16UU SCS20UU Шарикоподшипник линейного перемещения скользящая втулка с ЧПУ 10 мм 12 мм 16 мм 20 мм Внутренний диаметр В упаковке 4 шт.DC 12V Проводной дверной звонок Сигнализация дверного звонка для домашнего офиса Система контроля доступа дверного звонка Сигнализация дверного звонка, оконный ракель Статический пылесос Набор для очистки окон с большим радиусом действия с удлинительной стойкой на 10 футов для высоких потолков и стен Комплект насадки для вентилятора и потолочной швабры включает телескопическую стойку 10 футов, Черная термоусадочная трубка 200 м c12888c4be06d5990e7543713787a882 Aexit диаметром 4 мм. Гладкая твердая резина 1/4 толщины x 1 ширина x 5 длинная – Неопреновая резиновая полоса Коммерческий сорт 65A Костюмы и проекты DIY Склад резиновых листов.250 Прокладка Идеально подходит для очистки от непогоды, Hingdee Аэратор для вина Графин Аэратор для вина высшего качества Разливной носик Фильтр для графина Essential Decanter Быстрая аэрация. Togu TG3522NG-AB Латунный дверной глазок с углом обзора 220 градусов и сверхмощной защитной крышкой для дверей 1-3 / 8–2-9 / 25 с отделкой под античную бронзу. FANZHOU Шлифовальный круг по дереву Вращающийся диск Шлифовальный круг из карбида вольфрама для деревообработки Полировка / Скульптура / Формовка плоских / скосов / дуги, Формовочный диск по дереву для углового шлифования плотника.


AOYUE INT883 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Загрузить

ОСНОВНОЕ РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА 1: У АППАРАТА НЕТ ПИТАНИЯ

1.Проверьте, включен ли агрегат.

2. Проверить предохранитель. Если предохранитель перегорел, замените его на батарею того же типа.

3. Проверьте шнур питания и убедитесь, что он не отсоединен.

4. Убедитесь, что устройство правильно подключено к источнику питания.

ПРОБЛЕМА 2: ПАНЕЛЬ ВЫВОДИТ СООБЩЕНИЯ “Err”

ОПИСАНИЕ: На дисплее отображаются сообщения «SEnS» «Err». \

ERR0 – Первый внешний датчик температуры не обнаружен

ERR1 – Второй внешний датчик температуры не обнаружен

ERR2 – Датчик внутренней температуры не обнаружен

ERR3 – Первый внешний датчик температуры не подключен.

РЕШЕНИЕ: Выключите и снова включите питание.

Если сообщения об ошибках показывают err0 или err1, проверьте подключение датчика к

.

его приемник. Проверьте, не поврежден ли наконечник датчика температуры.

Если сообщения об ошибках показывают ошибку Err2, внутренний температурный разъем может иметь

расшатался или требует замены.

Если сообщения об ошибках показывают err3, первый внешний датчик температуры был

не обнаружен, проверьте внешнюю температуру на нижней стороне

плата для работы.

ПРОБЛЕМА 3: ДИСПЛЕЙ И ДРУГИЕ УСТРОЙСТВА

ВОПРОСЫ

РЕШЕНИЕ: Выключите и снова включите питание.

ДРУГИЕ НЕ УКАЗАННЫЕ ПРОБЛЕМЫ:

Свяжитесь с продавцом.

12

Система предварительного инфракрасного нагрева

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Благодарим вас за покупку системы предварительного нагрева Aoyue Int 883 IR.

Важно прочитать руководство перед использованием оборудования.

Пожалуйста, храните руководство в доступном месте для использования в будущем.

Данное руководство предназначено для ознакомления технического специалиста с

.

правильная эксплуатация и обслуживание оборудования.

В разделе «Уход и меры предосторожности» описывается

.

опасности использования любого типа паяльного или ремонтного устройства.

Пожалуйста, прочтите внимательно и соблюдайте инструкции, чтобы

максимизирует использование и минимизирует риск травм или несчастных случаев.

Int883

500W Aoyue 853A Preheater Station Инфракрасный Preheater Int 853A Демонтажная станция для продажи – Инструмент для разблокировки телефона производитель из Китая (108402576).

Инфракрасный подогреватель Aoyue 853A, 500 Вт, Демонтажная станция Int 853A

Описание:

Подходит для ремонта коммуникационного оборудования и электронных плат, требующих предварительного подогрева. Предварительный нагреватель используется в качестве основания, на котором размещается печатная плата и удерживается на месте с помощью небольшой магнитной ножки. Он также может предварительно нагреть печатную плату до подходящей температуры с нижней стороны.

1. Станция двойного назначения – может использоваться как устройство для предварительного нагрева и распайки.

2. Цифровое считывание для более быстрого определения температуры.

3. Большая инфракрасная кварцевая нагревательная поверхность, подходящая для широкого диапазона размеров электронных плат.

4. Альтернативная технология для мягкого предварительного нагрева печатных плат.

5. Предотвращает деформацию печатной платы, уравновешивая тепло с обеих сторон платы.

1- Выключатель питания
2- Монитор температуры
3- Установите кнопку переключения стабильной и фактической температуры
4- Ручка регулировки температуры

Aoyue 853A Характеристики:

Цифровой дисплей температуры с датчиком замкнутого контура, который контролирует температуру.
Широкий диапазон регулируемой температуры от 98 ° C до 380 ° C.
Большая поверхность инфракрасного кварцевого обогревателя обеспечивает более быстрый и точный предварительный нагрев печатной платы.
На выбор есть 110 В и 220 В, поэтому перед заказом выберите тот, который подходит вам, в таблице ниже.

Int 853A В комплект входит:

1 станция предварительного нагрева
1 держатель печатной платы
1 шнур питания
1 руководство по эксплуатации


Инфракрасный подогреватель Aoyue 853A, 500 Вт, демонтажная станция Int 853A Изображения

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
