Из чего комплектуются АВР, рекомендации, советы, особенности построения, фото и характеристики комплектующих, как выбрать.
Для выбора АВР, необходимо определить задачу которую должен решать щит автоматического включения резерва, по-разному называется АВР, ЩАВР, ЩАП …
Варианты исполнения (основные):
– два ввода и одна нагрузка;
– два ввода и две нагрузки с секционированием;
– два ввода с приоритетом первого (второго)ввода или без приоритета;
– два ввода и ввод от ДЭС, с секционированием или без него;
– два ввода и ввод от ДЭС, с секционированием при работе от ввода №1 и №2, в случае отсутствия напряжения на вводах, питание от ДЭС приоритетной группы;
– один ввод и ввод от ДЭС.
Логика работы АВР
Работа от двух вводов с приоритетом первого ввода.
Исходное состояние:
– трехфазное напряжение подано на вводы 1 и 2;
– автоматические выключатели QF1, QF2, SF1, SF2 включены.
При подаче питающего напряжения на ввода №1 и №2 реле контроля напряжения KV1, KV2 проверяют величину напряжения на фазах, последовательность чередования фаз, наличие подключения нулевого провода N, и, если параметры в норме, то после отсчета задержки времени, выставленной на KV, включается встроенное электромагнитное реле KV1, которое включает контактор QF1.
В случае восстановления напряжения на 1ом вводе, нагрузка переключается со второго ввода на первый.
Временная задержка устанавливаемая на KV1, KV2 необходима для защиты автоматики АВР от срабатывания в случае кратковременных просадок напряжения.
Прим Если контактор установлен на большой ток, то дополнительно монтируется промежуточное реле для включения мощного контактора.
АВР можно реализовать на контакторах или автоматических выключателях с моторным приводом и т.д.
В состав АВР обычно входят:
1. Реле контроля напряжения (реле контроля фаз KV).
2. Контакторы, пускатели (KM).
3. Контроллеры.
4. Автоматические выключатели (QF,SF), промежуточные реле (K).
5. Дополнительные элементы
По порядку

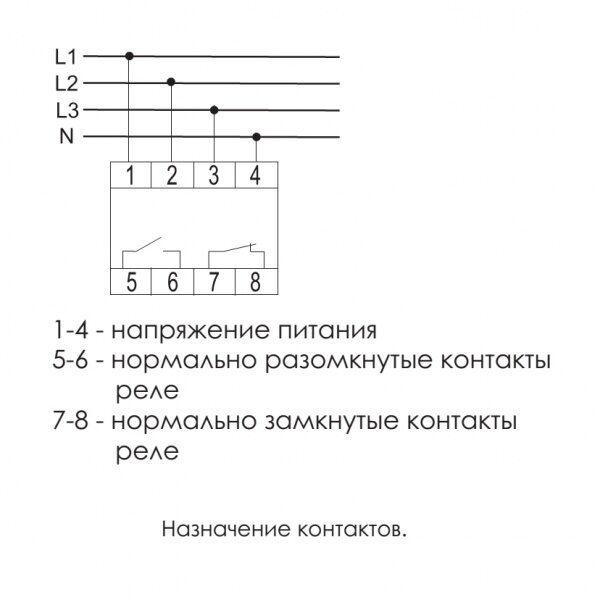

Основным элементом контроля входного напряжения в схемах АВР является реле контроля напряжения РКН, реле контроля фаз РКФ, реле фаз ЕЛ, монитор контроля напряжения.
Название разные РКН, РКФ, ЕЛ и т.д., а назначение в принципе одинаковое, имеются некоторые отличия, эти различия мы рассмотрим ниже.
Реле контроля напряжения, а у импортных производителей можно встретить разную аббревиатуру в названии – монитор контроля напряжения, монитор контроля фаз …
Рассмотрим реле для применения в АВР отечественных производителей:
– Меандр, Санкт-Петербург РКН-3-14-08, ЕЛ-11М-15, ЕЛ-12М-15, РКФ-М06-12-15, РКН-1-1-15
– Реле и Автоматика, Москва ЕЛ-15-Е
– Новатек-Электро, Санкт-Петербург РНПП-311м
Выбор реле напряжения, фаз для АВР
Реле напряжения, фаз отечественного производства.
РКН-3-14-08 и РНПП-311м – реле контроля трехфазного напряжения, контролирующие величину напряжения, чередование, обрыв фаз, обрыв нулевого провода, перепутывание при подключении фаз и нулевого провода, на выходе имеется два переключаемых контакта.
В РКН-3-14-08 величина контролируемого напряжения задается раздельно для верхнего и нижнего порогов -30% и +30% от номинального.
В РНПП-311м величина контролируемого напряжения задается одной регулировкой (ширина окна).
ЕЛ-11М-15, ЕЛ-15-Е – реле контроля трехфазного напряжения, подобны РКН-3-14-08 и РНПП-311м, основное отличие отсутствие контроля нулевого провода, а так как АВР контролирует трехфазное напряжение, которое в дальнейшем, в большинстве случаев идёт на питание распределенных нагрузок, то на это необходимо обратить внимание !!!
РКН-1-1-15 для контроля однофазного напряжения (или напряжения постоянного тока, при заказе реле указывается величина , к примеру РКН-1-1-15 АС220в, РКН-1-1-15 DC100в)
Реле контроля фаз импортные
– ABB CM-PVE, SQZ3
– Schneider Electric RM17, RM35
– Siemens 5TT3, 3UG35, 3ug46
– Omron K8AV
РКН ABB CM-PVE, SQZ3 | РКН RM17, RM35 | Реле 5TT3, 3UG35 | Реле Сименс 3ug46 | Реле Omron K8AV |
АВР на напряжение 500, 660, 690 вольт. Следует обратить внимание, что у реле производства Сименс верхний порог без запаса на превышение, у отечественного он достаточный. | ||||
Основные типы контакторов, автоматических выключателей применяемые в АВРОсновным коммутирующим элементом являются контакторы (пускатели), автоматы используемые при изготовлении.– применяются на ток не менее чем задано в техническом задании – обязательно должны быть контакты (дополнительные контакты) для построение схемы с электрической блокировкой – всегда целесообразно использовать механическую блокировку когда это возможно | ||||
Пускатель реверсивный ПМЛ | Пускатель ПМУ | Пускатель LC1 | ABB Миниконтакторы стационарные типа B и VB |
Контактор или автомат, что лучше?
Порой возникает вопрос как лучше построить АВР на контакторах или автоматах
( подразумевается автомат с моторным приводом ).
На это вопрос однозначно ответить нельзя по причине того, что в данном случае являются приоритетом:
цена, надежность, условия применения и др.
На небольшие токи (до 400А) дешевле применить контактор и автоматический выключатель, на большие токи соответственно автомат.
Необходимо учитывать немаловажное обстоятельство, что если применить в схеме АВР на 630А контактор, то следует принимать во внимание тот факт, что обмотка контактора при таком большом токе будет находиться все время под напряжением (при малом токе тоже). При кратковременных просадках напряжения имеется вероятность отключения контактора (перехлопывание), автомат в этом случае работает по-другому, команда на отключение подается с контроллера.
В каждом конкретном случае это определяется исходными условиями.
АВР на два ввода и ДЭС
АВР на 3 три ввода
В зависимости от требований заказчика построение АВР работающего от двух вводов + ДГУ (ДЭС) имеет свои особенности, а именно при построении АВР необходимо уяснить следующие вопросы:
– запуск ДЭС производить в автоматическом режиме с возможностью включения – отключения ?;
– тип сигнала для запуска ДЭС: обычно это замыкание Н. О. контактов, что означает “ПУСК” и размыкание контактов “СТОП” для дизель генераторной установки..
Одно реле времени предназначается для обеспечения выдержки времени при пропадании напряжения на обеих вводах, это делается с целью исключения включения ДГУ при кратковременных авариях напряжения.
Вторым реле времени обеспечивается задержка включения контактора подачи питания от ДГУ после поступления напряжения, предусматривается обеспечение выхода на рабочий режим дизельной станции.
Вариант исполнения АВР на два ввода + ДГУ на 250А показан на рисунке. Для увеличения изображения нажмите на картинку.
При изготовлении АВР для ДГУ порой заказчик не знает (или зная, заказывает АВР по полной схеме) про то, что в современных ДГУ имеется контроллер который позволяет сам управлять контакторами.
Фото АВР на два ввода и ДГУ 60А, бюджетный вариант.
Ознакомиться вариантом исполнения АВР на два (три) ввода и ДГУ, щиты управления для ДЭС перейти на страницу.
АВР на два ввода и ДЭС c секционированием
Для решения данной задачи можно использовать релейную схему, но она получится достаточно громоздкой. Проще и надежнее использовать логический контроллер под конкретную задачу, можно использовать готовую программу или её скорректировать. К примеру, для этой цели подходит контроллер фирмы Schneider Electric – Zelio Logic.
Необходимо понимать то, что сам контроллер Zelio Logic не контролирует входное напряжение, а работает по заданной программе на основе входящих данных (контактов реле, дополнительных блок-контактов …), через контакты подается питание на логические входы контроллера.
Для обеспечения работы электронной схемы автоматического ввода резерва с секционированием устанавливается ИБП – источник бесперебойного питания небольшой мощности.
контроллер Zelio Logic | контроллер Logo Siemens |
Подготовка контроллера Zelio Logic к работе, прошивка программы с помощью ноутбука. Программирование контроллера удобно осуществлять при помощи ноутбука, для этого необходимо соединить с помощью переходника контроллер и ноутбук, подать питание на Zelio Logic и произвести программирование. |
Как настроить и проверить АВР
Для проверки работоспособности АВР рекомендуется собрать временную дополнительную конструкцию на рейке Din представляющая собой, два или три (в зависимости от количества вводов) групп однофазных автоматические выключателей (8 или 12 штук ) подключить к АВР. Одну из цепей запитать через ЛАТР.
Далее проверяем работоспособность:
– Подаем питание на два ввода
– Снимаем питание с одного ввода
– Проверка работы при пониженном напряжении питания ввода
– Проверка работы при повышенном напряжении питания ввода
– Проверка времени срабатывания АВР – время от момента отключения от одного источника, до момента включения от другого источника
ВАЖНО: АВР не включает нагрузку при подключении на реальном объекте, причиной может быть неправильное подключение чередования фаз (хотя по маркировкам все правильно), или *обрыв нулевого провода.
*- в зависимости от применяемых Реле контроля фаз.

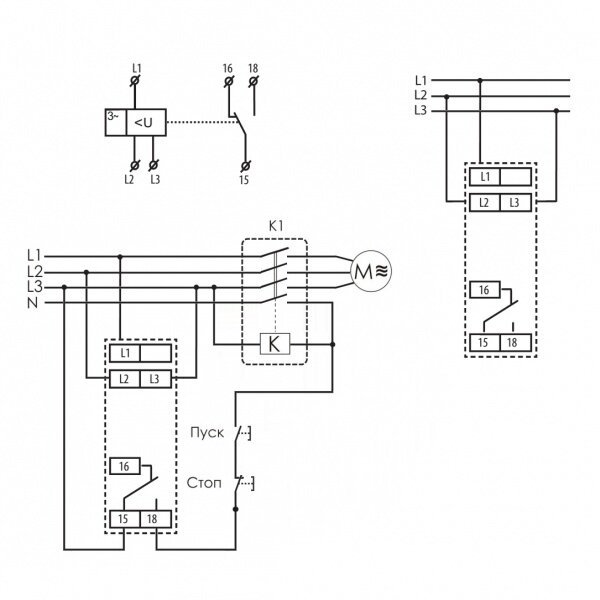

АВР для электродвигателя
При изготовлении АВР предназначенный для обеспечения работы, когда в качестве нагрузки установлен асинхронный электродвигатель, назовем просто электродвигатель, имеются особенности построения схемы.
1. Нагрузке не требуется подключение нулевого провода. (Требуется для контроля сопротивления изоляции и др.)
2. Особенности нагрузочной характеристики при пуске двигателя. При пуске двигателя возможно просадка напряжения до 0,5 Uном.
3. Контроль асимметрии трехфазного напряжения – обязательно!
4. Контроль чередования фаз.
5. Контроль наличия тока при включенном двигателе и при пропадании тока, или при значительном увеличении или уменьшении тока потребляемый электродвигателем.
6. Срабатывание защиты от датчика сухого хода и др.
Почему возникает такой вопрос? Заказчик, к примеру, сделал заказал на АВР. В разговоре с ним оказывается, что ему необходим АВР для питанием электродвигателя водяного насоса (глубинный насос), который практически постоянно работает и находится на глубине, марка двигателя неизвестна, в дополнении ко всему ни о какой защите он не слышал.
Если мы ему предложим обычный стандартный вариант, то это будет неправильно, необходимо обговорить этот момент и изготовить шкаф АВР с контролем асимметрии напряжения и асимметрии потребляемого тока. Для этого лучше всего подойдет реле РКФ-М06-12-15 АС 380В (пример) – имеется возможность задать уровень асимметрии контролируемого напряжения и устанавливаем реле защиты двигателя РЗД. Таким образом при возникновении разных ситуаций АВР гарантированно отключит напряжение от двигателя ( например, трехфазное напряжение в норме, а по одной из обмоток ток равен нулю, причины могут быть разные: обрыв кабеля ведущий к двигателю, нарушение целостности обмотки, пропадание контакта и т.д. ), загорится лампа “АВАРИЯ”.
Работа двигателя на двух фазах приводит к выходу его из строя, а также нежелательна работа при большой асимметрии напряжения и тока.
В дополнении ко всему, при обрыве фазы у некоторых двигателей имеется значительное напряжение рекуперации, которое принимается реле контролем фаз как за “нормальную фазу”, а реально одна фаза отсутствует, поэтому в данном случае и устанавливается РКФ-М06-12-15, которое сработает в этой ситуации и РЗД дополнительно.
Видео по работе для электродвигателя смотреть.
АВР с применением контроллера фирмы DATAKOM
Для управления запуском и автоматического регулирования напряжения генератора дизельной или бензиновой станции разработан специальный контроллер. С применением этого типа контроллера возможно задания различных параметров контроля.
АВР с применением контроллера фирмы ASCO
Устройство автоматического включения резерва ASCO с возможностью подключения обслуживающего оборудования.
В состав входит специализированный контроллер 300 серии который измеряет параметры сети: напряжение, частоту.
Этот тип АВР, рассчитанных на применение в сети на ток от 30 до 3000 ампер.
Переключение с ввода на ввод происходит при 70-90% Uном.(регулируемое).
Однофазный или трехфазный АВР.
АВР автоматизированное решение на моторном приводе
Устройство автоматического включения резерва – готовое решение.
Автоматический ввод резерва фирмы АВВ серии ATS до 1600А с моторным приводом.
Серия ATyS фирмы Socomec – линейка моторизированных рубильников, имеющих электрическую и механическую блокировки до 3200А. В случае необходимости во всех устройствах возможно ручное управление. Электрические команды выполняются моторизированным модулем, который управляется двумя типами логических схем:
• дистанционное управление: переключатель ATyS управляется сухими контактами, переводящими его в положения 1, 0 или 2. Сигналы этих контактов могут поступать от внешних схем управления.
• автоматическое управление: переключатель ATyS 6 выполняет все функции контроля, имеет таймеры и реле, требуемые для реализации нормального/аварийного переключения.
Переключатели версий AT yS 6e и 6m имеют также возможность дистанционного управления. Моторизированный и управляющий модули могут легко заменяться без отключения питающих кабелей.
Замечание по применению ИБП для контроллеров
При построении схем с использованием логических контроллеров, программируемых реле в схеме обязательным элементом является источник питания для обеспечения работы, особенно это важно при организации работы с автономным источником питания – ДЭС, ДГУ, ДГА и подобными устройствами. В оборудовании, особенно I категории, имеется свой источник бесперебойного питания.
Не рекомендуется использовать для работы контроллера автоматического ввода резерва ИБП который предназначен для обеспечения питанием нагрузку. В случае каких либо неполадок с внешним ИБП шкаф АВР становится неработоспособным.
К примеру, чтобы подать питание на контроллер АВР от ИБП(UPS) INELT Monolith 1000-3000RT необходимо в первоначальный момент, когда установка не подключена к вводам, включить ИБП в режиме “холодного старта”, в этом случае питание поступит на контроллер от ИБП.
Как выходом из данной ситуации, можно переключиться в Ручной режим, внешний ИБП подзарядится и в дальнейшем в автоматическом режиме.
Схема АВР на два ввода с реле контроля фаз без контакторов
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В прошлой статье мы рассмотрели простенькую схему АВР (автоматический ввод резерва) на одном контакторе.
А сегодня я расскажу Вам об еще одной интересной и необычной схеме АВР.
Дело в том, что данная схема АВР выполнена без привычных нам силовых контакторов, т.к. в ней используются автоматы с электромагнитным приводом, имеющие возможность управляться дистанционно.
Итак, поехали.
На распределительной подстанции имеется две секции напряжением 400 (В).
На каждом вводе установлен вводной автомат ВА53-41 (QF1 и QF2) номинальным током 1000 (А) с электромагнитным приводом, т.е. ими можно управлять, как в ручную, так и дистанционно, например, с помощью ключа или кнопок управления.
Читайте подробную статью про автоматические выключатели ВА53-41 и настройку их полупроводникового расцепителя МРТ.
В моем примере для управления каждым автоматом используются кнопки управления РPВВ-30N от IEK, правда без использования в них подсветки.
Кнопки обозначаются на схеме, как SB1-SB6.
Электроприемники рассматриваемой подстанции относятся к 1 категории надежности электроснабжения, а значит подстанция имеет два независимых ввода. Каждый ввод является рабочим и в нормальном состоянии всегда находится в работе, т.е. каждая секция получает питание от своего непосредственного ввода (QF1 и QF2).
Между двумя секциями 400 (В) установлен межсекционный автомат (QF3) с номинальным током 1000 (А) аналогичного исполнения.
Помимо автоматов, в схеме имеются вводные (QS1 и QS2) и секционные рубильники-разъединители (QS3 и QS4) типа РЕ-19 с номинальным током 1000 (А) для вывода оборудования в ремонт и обеспечения видимого разрыва.
На каждом вводе для контроля тока в цепи в каждой фазе установлены трансформаторы тока с коэффициентом 1000/5, к которым подключены, соответственно, амперметры РА1 (РА4), РА2 (РА5) и РА3 (РА6).
Также на каждом вводе установлен вольтметровый переключатель для контроля линейных и фазных напряжений сети.
Со стороны питающего кабеля Ввода-1 и Ввода-2 подключены трехфазные реле контроля напряжения РНПП-311М от Новатек Электро. По схеме они обозначаются, как KV1 и KV2.
Для защиты самих реле контроля напряжения установлены трехполюсные автоматы ВА47-29 (SF2 и SF3) с номинальным током 2 (А), т.е. на каждый ввод свой автомат и свое реле напряжения.
Цепи управления имеют напряжение 220 (В). Для цепей управления установлен двухполюсный автомат ВА47-29 (SF1) с номинальным током 6 (А).
Вот схема АВР на два ввода с реле контроля фаз.
А теперь рассмотрим, как она работает.
Цепи управления имеют свой собственный АВР путем переключения контактов (1-3) и (2-3) реле К1, а это значит, что цепи управления могут получать питание, либо от фазы А Ввода-1, либо же от фазы А Ввода-2.
В нормальном режиме, когда каждая секция питается со своего ввода, цепи управления всегда запитаны через контакт К1. 1 (1-3) реле К1 от фазы А Ввода-1. Но когда на Вводе-1 пропадает напряжение, то реле обесточивается (отключается) и замыкает свой контакт (2-3) через который и получают питание цепи управления, но уже от фазы А Ввода-2.
В схеме управления установлены промежуточные реле (К1-К9) модульного типа РЭК 77/4 от IEK. Реле соединяются с розеточными модульными разъемами РРМ77, которые установлены на стандартной DIN-рейке. На разъемах имеются зажимы переключающих контактов реле и катушек. Необходимость каждого реле я расскажу чуть ниже по тексту.
Для включения схемы АВР используется переключатель SP1, имеющий 4 нормально-открытых (н.о.) и 1 нормально-закрытый (н.з.) контакты.
Данный переключатель имеет два фиксирующих положения, но к нему я еще вернусь непосредственно при описании работы схемы АВР.
Световая индикация положения автоматических выключателей выполнена на лампах AD-22DS от IEK.
На схеме лампы обозначаются, как HL3, HL4 и HL5. Лампа HL3 относится к автомату Ввода-1 (QF1), HL4 — к автомату Ввода-2 (QF2), а HL5 — к межсекционному автомату МС (QF3).
Ручной режим работы АВР
Схема АВР имеет два режима: ручной (Р) и автоматический (А). Избирание режима осуществляется с помощью переключателя SP1.
В ручном режиме схема АВР (автоматический ввод резерва) не работает. Управление вводными и секционным автоматами осуществляется с помощью соответствующих кнопок управления:
SB1 и SB2 — Ввод-1 (QF1)
SB3-SB4 — Ввод-2 (QF2)
SB5-SB6 — межсекционный автомат МС (QF3)
Рассмотрим принцип управления автомата ВА53-41 на примере Ввода-1 (QF1).
Для его включения необходимо кратковременно нажать кнопку включения SB1.
Включение автомата происходит по следующей цепи: фаза L1 c автомата цепей управления SF1 — н.о. контакт К1.1 (1-3) — н.з. контакт (3-21) переключателя SP1 (ключ установлен в положении ручного режима) — н. о. контакт кнопки включения SB1 (21-19) – н.з. контакт К9.1 (19-17) – н.з. контакт К7.1 (17-18) – разъем автомата (3 — Вкл.) — катушки электромагнитного привода автомата YА1 и YA2 – разъем автомата (4) – ноль N. Автомат включается.
Для отключения автомата необходимо кратковременно нажать кнопку отключения SB2.
Отключение происходит по цепи: фаза L1 c автомата цепей управления SF1 — н.о. контакт К1.1 (1-3) – н.з. контакт (3-21) переключателя SP1 (ключ установлен в положении ручного режима) — н.о. контакт кнопки отключения SB2 (21-16) – разъем автомата (2 — Откл.) — катушки электромагнитного привода автомата YА1 и YA2 – разъем автомата (4) – ноль N. Автомат отключается.
Даже если Вы будете долго удерживать кнопку включения или отключения, в любом случае сигнал на катушки привода будет разорван н.з. контактом реле К7.1 и внутренним блокировочным контактом SQ2.
Чтобы Вы представляли себе о чем идет речь, приложу электрическую схему привода автомата ВА53-41.
Принцип управления автоматическими выключателями Ввода-2 (QF2) и МС (QF3) аналогичен.
В схеме АВР имеются следующие блокировки. Но прежде, чем рассказать о них, необходимо рассмотреть реле К7, К8 и К9.
Реле К7 относится к автомату Ввода-1 (QF1), К8 — к автомату Ввода-2 (QF2), а К9 — к межсекционному автомату МС (QF3).
Эти реле полностью повторяют положение автоматического выключателя, т.к. подключены к его н.о. контакту (Чр-Чр). Таким образом, если автомат включен, то реле тоже включено (подтянуто), если автомат отключен, то реле тоже отключено (отпавшее).
Кстати, к этому же н.о. контакту (Чр-Чр) помимо реле, подключена лампа, сигнализирующая о положении автомата.
Обратите внимание, что катушки всех промежуточных реле (К1-К9) и лампы должны быть рассчитаны для работы в сети напряжением 220 (В).
Рассмотрим блокировки.
Если включены оба ввода, то Вы не сможете включить МС. Эта блокировка осуществляется с помощью н.з. контактов К7.2 и К8.2, которые установлены в цепи включения МС.
И наоборот, предположим Ввод-1 отключен, а межсекционный автомат МС включен. При этом Вы не сможете включить Ввод-1 пока не отключите МС. Это блокируется н.з. контактом К9.1, установленного в цепи включения Ввода-1. Для Ввода-2 аналогично, только его включение блокируется н.з. контактом К9.2, установленного в цепи включения Ввода-2.
Это все, что касается ручного режима схемы. Теперь рассмотрим работу схемы АВР в автоматическом режиме.
Автоматический режим работы АВР
В автоматическом режиме заблокировано управление автоматами с помощью кнопок управления — их управление осуществляется только автоматически.
Схема АВР предусматривает включение межсекционного автомата МС в том случае, если на одном из вводов:
- полностью пропало напряжение питания
- изменился порядок чередования фаз (как проверить правильность чередования фаз с помощью советского прибора ФУ-2 и TKF-12 от Sonel)
- появился перекос фаз (несимметричность напряжения питания)
- нарушен полнофазный режим (обрыв фазы)
- снизилось напряжение меньше уставки реле
- повысилось напряжение выше уставки реле
Контроль осуществляется с помощью реле напряжения, перекоса и последовательности фаз РНПП-311М от Новатек Электро.
Принцип работы реле РНПП-311М аналогичен реле ЕЛ-11, о котором я уже рассказывал на страницах своего сайта. О реле РНПП-311М я сейчас подробно останавливаться не буду, а расскажу о нем как-нибудь в другой раз. Так что кому интересно, то подписывайтесь на рассылку сайта, чтобы не пропустить новые выпуски статей.
В нормальном режиме у реле РНПП-311М (KV1 и KV2) на лицевой панели горят все три зеленых светодиодных индикатора.
Выходной контакт (2-3) у реле в этом режиме замкнут.
Через контакт (2-3) получает питание катушка реле К2 у Ввода-1 и катушка реле К4 у Ввода-2. Таким образом, реле К2 и К4 в нормальном режиме всегда включены (подтянуты).
Предположим, что полностью исчезло напряжение на Вводе-1. На лицевой панели реле KV1 загорается красный аварийный светодиод «Ав. откл.» и оно разрывает свой контакт (2-3), а значит и катушка реле К2 обесточивается.
При этом собирается цепь на отключение автомата Ввода-1 по следующей цепи: фаза L1 c автомата цепей управления SF1 — н. з. контакт К1.1 (2-3) — н.о. контакт (3-6) переключателя SP1 (ключ установлен в положении автоматического режима) – н.з. контакт К2.1 (6-9) – н.о. контакт К4.3 (9-16) – разъем автомата (2 — Откл.) — катушки электромагнитного привода автомата YА1 и YA2 – разъем автомата (4) – ноль N. Автомат Ввода-1 отключается. При этом обесточивается (отпадывает) реле К7 и лампа HL3 гаснет.
Далее происходит включение межсекционного автомата по следующей цепи: фаза L1 c автомата цепей управления SF1 — н.з. контакт К1.1 (2-3) – н.о. контакт (3-15) переключателя SP1 (ключ установлен в положении автоматического режима) – н.з. контакт К2.2 (15-31) – н.з. контакт К9.3 (31-28) – н.з. контакт К7.2 (28-30) – разъем автомата (3 — Вкл.) – катушки электромагнитного привода автомата YА1 и YA2 – разъем автомата (4) — ноль N. Межсекционный автомат включается. Реле К9 при этом срабатывает (включается) и лампа HL5 загорается.
При восстановлении питания на Вводе-1 у реле KV1 замыкается контакт (2-3), при этом катушка реле К2 получает питание и включается (подтягивается). При этом на лицевой панели реле РНПП-311 загораются 3 зеленых светодиода.
После этого происходит отключение межсекционного автомата по следующей цепи: фаза L1 c автомата цепей управления SF1 — н.о. контакт К1.1 (1-3) – н.о. контакт (3-15) переключателя SP1 (ключ установлен в положении автоматического режима) – н.о. контакт К4.2 (15-8) – н.о. контакт К2.2 (8-27) – разъем автомата (2 — Откл.) — катушки электромагнитного привода автомата YА1 и YA2 – разъем автомата (4) — ноль N. Межсекционный автомат отключается. Реле К9 при этом отключается, а лампа HL5 гаснет.
А далее происходит включение автомата Ввода-1 по следующей цепи: фаза L1 c автомата цепей управления SF1 — н.о. контакт К1.1 (1-3) – н.о. контакт (3-6) переключателя SP1 (положение ключа установлено в положении автоматического режима) – н.о. контакт К2.1 (6-19) – н.з. контакт К9.1 (19-17) – н.з. контакт К7.1 (17-18) – разъем автомата (3 — Вкл.) — катушки электромагнитного привода автомата YА1 и YA2 — разъем автомата (4) — ноль N. Автомат Ввода-1 включается. Реле К7 при этом срабатывает (включается) и загорается лампа HL3.
Вот и вся автоматика.
Если сказать совсем кратко, то при исчезновении напряжения (или другие критерии, которые задаются с помощью реле контроля напряжения РНПП-311М) на одном из вводов отключается автоматический выключатель ввода и включается межсекционный автоматический выключатель.
При восстановлении напряжения на обесточенном вводе, отключается межсекционный автоматический выключатель и включается соответствующий автоматический выключатель ввода.
И уже по традиции, смотрите видео по материалу статьи:
P.S. На этом пожалуй, и все. Если есть вопросы по данной схеме АВР, то спрашивайте в комментариях. Всем спасибо за внимание, до новых встреч.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Модуль управления АВР МУАВР НОВИНКА! | |
Подробнее | |
Полный контроль 2-х трёхфазных вводов с изолированными нейтралями, управление магнитными пускателями (коммутаторами).
Для построения полноценного АВР достаточно добавить только 2 магнитных пускателя или контактора.
| |
Модуль управления АВР МАВР-3-11М | |
Полный контроль 2-х трёхфазных вводов с изолированными нейтралями, управление коммутационными аппаратами с контролем и индикацией их состояния.
Для построения полноценного АВР достаточно добавить только 2 магнитных пускателя или контактора.
| |
Полный контроль 2-х трёхфазных вводов с изолированными нейтралями + управление секцией шин, управление коммутационными аппаратами с контролем и индикацией их состояния.
Для построения полноценного АВР достаточно добавить только 2 магнитных пускателя или контактора.
| |
ВРЕМЕННО ПРОДАЖИ ПРИОСТАНОВЛЕНЫ | |
Полный контроль 2 вводов, 1 ввод сеть, 2 ввод генераторная установка, управление коммутационными аппаратами с контролем и индикацией их состояния + дистанционный запуск и остановка двигателя генератора.
Для построения полноценного АВР достаточно добавить только 2 магнитных пускателя или контактора.
| |
Реле выбора фаз позволяют поддерживать особо ответственную однофазную нагрузку (охранно-пожарная сигнализация и пр.) под постоянным питанием, осуществляя, при аварии, переключение нагрузки на фазу с нормальным напряжением.
|
Реле напряжения и переключатели фаз. Автоматический ввод резерва.
Некоторые задачи для устройств автоматической защиты востребованы больше других. Как показывает практика, зачастую наиболее ходовыми есть реле напряжения, а также приборы контроля фаз и автоматического ввода резерва. С их помощью решается ряд очень важных вопросов, как в обычной бытовой, так и в промышленной сферах.
Естественно, приборы, работающие в роли единственного звена защиты от серьезных аварийных режимов, должны быть очень высокого качества и срабатывать практически идеально. Высокие требования предъявляются не только к точности срабатывания самого механизма и электроники, но и к качеству и правильности подбора комплектующих, а также к надежности корпуса.
Продукция, которую представляет наше предприятие, полностью соответствует всем вышеприведенным требованиям. Это достигается путем сотрудничества исключительно с известными европейскими и отечественными производителями, которые гарантируют высокое качество своих изделий и соответствие товара всем нормам.
Реле напряжения — необходимое изделие для каждого дома.
Наиболее востребованным предохранением от опасного повышенного либо пониженного питания сети, есть реле напряжения. Прибор, в задачу которого входит постоянный контроль питания и отключение потребителя от сети в случае аварийных режимов. К слову, данное устройство должно вести себя корректно также при отгорании нуля и изменения чередования фаз (соотсетственно для одно- и трехфазных сетей).
В ряде производственных задач, часто есть необходимость обеспечения только некоторых функций. К примеру, нужно только “оберегать” двигатель от пропадания фазы, либо вместе с тем контролировать их правильную последовательность. Такой выборочный мониторинг позволяет установить более простой вариант прибора, сугубо решающий требуемую задачу. Это, в первую очередь позволяет сэкономить средства без потери качества. Кроме того, такие приборы часто есть в модульном корпусе всего лишь 1S шириной, что ещё и сокращает требуемое место для монтажа в щите.
Подобные реле защиты двигателя также есть с функцией контроля состояния контактов контактора, что обезопасит Ваше оборудование при сваривании контактной группы либо просто при ее залипании.
Для бесперебойной подачи питания используйте переключатели фаз.
Для решения задачи обеспечения бесперебойной подачи питания очень актуален и переключатель фаз. Который, имея на входе 3фазы подает потребителю одну, с нормальными параметрами питания. Кроме того, есть модели со встроенной защитой по напряжению и возможностью подключения внешних контакторов.
Прибор осуществляет переключение между ними практически мгновенно, поэтому этот переход не будет заметен, и не причинит каких-либо неудобств.
Еще одной важной задачей решаемой низковольтным оборудованием есть автоматический ввод резерва, при пропадании питания. Это может быть либо переключение на резервную линию, либо переход на питание от дизель генератора с подачей последнему команды запуска.
Наш интернет-магазин предлагает варианты как бюджетных АВР с широким функционалом на две линии, так и более дорогие варианты на три линии с большим количеством встроенных функций. Таким образом, мы перекрываем задачи по вводу автоматического резерва большого контингента клиентов. А тот факт, что работаем мы как со склада, так и под заказ по всей территории Украины, делает сотрудничество с нами ещё более удобным. Кроме того, это позволяет к примеру купить реле защиты двигателя, практически не вставая из за стола, что естественно экономит Ваше время и деньги. Доставка также не доставит Вам неудобств, так как транспортные компании сегодня осуществляют её по всей территории страны как максимум за два дня.
Блоки АВР – плохо | Блог компании Texenergo
Уже готовые блоки АВР (автоматического ввода резерва) последнее время завоёвывают популярность на рынке. Мы резко отрицательно относимся к данной концепции.
Пример готового решения для АВРФилософская составляющая
Автоматический ввод резерва обычно используется в жизненно важных применениях. От переключения на второй ввод может зависеть и жизнь человека. Готовый блок АВР – прекрасное решение. Но он, говоря про жизнь человека, не на столько сложен, чтобы компетентный инженер не мог реализовать его самостоятельно.
Мы, как производитель и специалист в автоматизации, можем и ошибаться. Но мы абсолютно уверены что опытный проектировщик не будет использовать сомнительные (но простые) решения. Использование блоков АВР мы искренне считаем первым признаком низкой компетенции.
Практическая составляющая
Наше руководство и весь инженерный состав знакомы со всеми основными китайскими производителями. Почему китайскими? Потому что 100% блоков АВР полностью производятся в Китае. Мы честно и объективно признаем преимущества китайских производителей (нет, это не только цена!). Мы же, как производитель и специалист в автоматизации, знакомый со всеми основными китайскими производителями, считаем абсолютно неправильным излишнюю монетизацию данного ресурса. Российские потребители должны использовать экономически лучшее, а не просто любое китайское решение.
Аналогичный пример иностранного БАВР-аЭксплуатирующая составляющая
Готов блок АВР внутри себя так или иначе реализует множество компонент. Это, как минимум, два автоматических выключателя, два мотор-редуктора, два реле контроля фаз, компоненты переключения, простой контроллер и так далее. Большое количество элементов тождественно большому количеству элементов, которые могут сломаться.
Оговорка. Да, это выверенное решение. Да, это удобно, быстро и понятно. Да, это выглядит красиво.
Но нет! В реальной жизни компоненты ломаются. Ну сломалось что-то и что делать? Например, сломалось реле контроля фаз. Менять блок целиком? Тогда потребуется отключить “сверху” и заменить всю силовую часть. И, кстати, в итоге понять что проблема могла быть не в этом.
С нашей точки зрения. АВР является на столько важным элементом, что базовое понимание его работа обязательно. По-компонентный ремонт исключительно удешевляет ремонт и уменьшает сроки ввода обратно в работу. Кто же хочет ждать просто недель 5?!
Наше предложение
Мы, как производитель и специалист в автоматизации, в последующих статьях будем раскрывать вопросы реализации и эксплуатации схем АВР. Будучи абсолютно транспарентными, обязуемся выложить и схемы, и практический опыт эксплуатации.
Поверьте! Самому реализовать схему АВР не так сложно с одной стороны, и очень практично и надёжно с другой стороны.
Модульные элементы автоматики и защиты
- Продукция »
- Модульные элементы автоматики и защиты
Модульные устройства автоматики – это ряд устройств, выполненных на единой конструктивной основе для размещения на DIN-рейке 35 мм. Благодаря большому количеству регулируемых параметров и различных алгоритмов работы позволяют строить гибкие системы контроля, управления трехфазными и однофазными нагрузками в сетях ~220/380 В, 50 Гц. Позволяют решать задачи, связанные с индикацией, измерением и регистрацией различных параметров, а также защитой электрооборудования от перенапряжений и индустриальных помех сети. Модули самостоятельно могут коммутировать нагрузку с током 5(16) А или управлять контактором.
Автоматический ввод резерва АВР-3/3-480 АВР-3/3-480 с микропроцессорным управлением предназначено для контроля напряжения по двум независимым трехфазным вводам и резервирования питания трехфазной нагрузки с помощью внешнего исполнительного устройства, содержащего секционный переключатель. |
Предназначен для контроля соответствия напряжения каждой из фаз трехфазной сети допускаемому отклонению, заданному потребителем.
Обеспечивает переключение нагрузки с регулируемой задержкой времени к другой, резервной сети, соответствующей требованиям потребителя.
Подробнее Автоматический ввод резерва АВР-3/3-22Предназначен для контроля трехфазного напряжения от двух входов и управления тремя силовыми контакторами (выключателями).
Обеспечивает подключение двух вводов на две нагрузки по схеме с секционной коммутацией, с заданными временными задержками в зависимости от параметров сетевого напряжения установленных потребителем.
Подробнее Автоматический ввод резерва АВР-1/1АВР-1/1 предназначен для контроля напряжения по однофазному входу, и управления бензиновым однофазным генератором, коммутации нагрузки с помощью внешнего исполнительного устройства.
Подробнее Реле контроля фаз РКФ-3/1-МПредназначено для контроля напряжения трехфазной сети и защиты согласно требований ГОСТ 13109-97 оборудования, чувствительного к аварии сети (двигатели, трехфазные выпрямители).
Обеспечивает отключение трехфазной нагрузки в случае «обрыва», «слипания» фаз и/или нарушения порядка чередования фаз.
Подробнее Реле контроля фаз РКФ-3/1-М1Предназначено для контроля напряжения (среднеквадратичное значение) трехфазной сети и защиты оборудования, чувствительного к аварии сети (двигатели, трехфазные выпрямители).
Обеспечивает те же функции что и РКФ-3/1-М с возможностью регулирования пороговых значений контролируемых параметров при помощи потенциометров.
Подробнее Реле контроля фаз РКФ-3ЦПредназначено для контроля напряжения и тока (среднеквадратичное значение) трехфазной сети и защиты оборудования, чувствительного к аварии сети (двигатели, трехфазные выпрямители).
Имеет цифровой дисплей для индикации состояния устройства. Установка параметров работы производится по цифровому дисплею.
Подробнее Реле контроля фаз РКФ-МПМодуль реле контроля фаз РКФ-МП предназначен для: контроля напряжения трехфазной сети 380/220 В с выведенной нейтралью, управления работой трехфазного асинхронного электродвигателя, контроля исправности электродвигателя до подачи на него напряжения.
Подробнее Коммутатор фазы КФ-3М
Предназначен для коммутации однофазной нагрузки с непрерывным циклом работы к одной из фаз трехфазной сети.
Обеспечивает подключение однофазных потребителей к фазе, имеющей напряжение.
Подробнее Реле контроля напряжения РКН-3МПредназначено для защиты однофазной нагрузки от недопустимых колебаний напряжения питания.
Обеспечивает отключение однофазных потребителей при отклонении напряжения за пределы допуска, установленного пользователем, и автоматическое включение при нормализации напряжения.
Подробнее Реле контроля напряжения РКН-63Реле контроля изоляции РКИ-35 предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью. При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.
Подробнее Реле контроля изоляции РКИ-500Предназначено для контроля сопротивления изоляции в сетях с изолированной нейтралью.
Обеспечивает звуковую и световую сигнализацию, а также переключение соответствующих контактов внутреннего реле при нарушении изоляции.
Подробнее Реле контроля изоляции по постоянному току РКИ-2-300Предназначено для контроля сопротивления изоляции в цепях постоянного тока с изолированными шинами.
Контроль изоляции осуществляется постоянным измерением тока утечки по двум независимым каналам и сравнением полученного значения с заданной величиной.
Подробнее Реле контроля изоляции РКИ-50Реле контроля изоляции РКИ-50 предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью. При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле. |
Реле контроля изоляции РКИ-35 предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью. При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле. |
Предназначен для коммутации питания с заданными параметрами по напряжению однофазной нагрузки с непрерывным циклом работы к одной из фаз трехфазной сети.
Обеспечивает управление контакторами или прямое подключение однофазных потребителей к фазе, имеющей напряжение в пределах допуска, установленного пользователем.
Подробнее Модуль выбора фазы МВФ-3ЦПредназначен для питания с заданными параметрами по напряжению однофазной нагрузки с непрерывным циклом работы от одной из фаз трехфазной сети.
Обеспечивает подключение однофазных потребителей к фазе, имеющей напряжение в пределах допуска, установленного пользователем. Имеет цифровой дисплей для индикации состояния устройства. Установка параметров работы производится по цифровому дисплею.
Подробнее Реле времени РВ-200Предназначено для коммутации нагрузки с регулируемой задержкой времени. Отсчет времени может начинаться при подаче питания или при нажатии кнопки «Пуск».
Подробнее Реле контроля тока РТ-05Предназначено для контроля превышения величины переменного тока нагрузки значения, установленного пользователем. Возможно применение трансформатора тока ххх/5 А
Обеспечивает переключение соответствующих контактов внутреннего реле с регулируемой задержкой времени в случае превышения допускаемого значения тока нагрузки.
Подробнее Амперметр цифровой А-05Предназначен для измерения среднеквадратического значения переменного тока частотой 50 Гц с использованием трансформатора тока.
Обеспечивает точность измерения 1%.
Подробнее Амперметр цифровой А-05 (DC-2)Предназначен для измерения постоянного тока с наружным шунтом 75 мВ (рекомендуемый шунт – 75ШИСВ).
Диапазон измерений тока 100–1000 А (в зависимости от подключаемого шунта) с точностью 1% ± 1 знак младшего разряда индикатора со среднеквадратичной обработкой данных. Класс точности шунта должен быть не хуже 0,5.
Обеспечивает точность измерения 1%.
Подробнее Вольтметр цифровой V-03Предназначен для измерения среднеквадратического значения фазного и/или линейного напряжения переменного тока частотой 50 Гц.
Обеспечивает точность измерения 1%.
Подробнее Вольтметр цифровой V-03 (DC)Предназначен для контроля постоянного и переменного однофазного (50 Гц) напряжения в диапазоне 150-300 В с точностью 1% ± 1 знак младшего разряда индикатора со среднеквадратичной обработкой данных.
Подробнее Регистратор тока и напряжения РТН-2Предназначен для контроля напряжения и тока по каждой из фаз трехфазной сети, записи аварийных значений и сигнализации аварийных режимов.
Обеспечивает контроль и запись значений тока и напряжения при превышении установленных порогов в режиме реального времени, с сохранением в энергонезависимой памяти, а так же сигнализацию аварийных режимов по току или напряжению соответствующими контактами внутренних реле.
Подробнее Реле ограничения мощности ОМ-16
Предназначено для защиты однофазной нагрузки от недопустимых колебаний напряжения питания, контроля тока и отключения нагрузки при превышении порогового значения. Обеспечивает отключение однофазных потребителей при отклонении напряжения и/или тока за пределы допуска, установленного пользователем, и автоматическое включение при нормализации напряжения и/ или тока. |
Предназначено для защиты мощной одно- и трехфазной нагрузки от недопустимых колебаний напряжения питания, контроля тока и отключения нагрузки при превышении порогового значения. Обеспечивает отключение одно- и трехфазных потребителей при отклонении напряжения и/или тока за пределы допуска, установленного пользователем, и автоматическое включение при нормализации напряжения и/ или тока. Имеет цифровой дисплей для индикации состояния устройства. Установка параметров работы производится по цифровому дисплею. Возможно введение пороговых значений под паролем через порт USB. |
Назначение.
Модуль варисторный трехфазный МВТ–470 предназначен для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио-видеотехники в трехфазных сетях с высоким уровнем импульсных помех атмосферного и индустриального характера.
Защита нагрузки осуществляется с помощью полупроводниковых ограничителей с большой энергией рассеивания (варисторов).
Класс защиты — С по международным стандартам МЭК по зоновой защите IEC–1312–1 (1995–02) и IEC–1643–с.
Подробнее Реле ограничения пускового тока РОПТ-20-1Реле ограничения пускового тока РОПТ-20-1 с микропроцессорным управлением предназначено для ограничения пускового тока с помощью гасящих резисторов при подключении индуктивной или емкостной нагрузки к однофазной сети 220 В, 50 Гц. |
Реле ограничения пускового тока РОПТ-20-3 с микропроцессорным управлением предназначено для ограничения пускового тока при подключении индуктивной или емкостной нагрузки к трехфазной сети 380/220 В, 50 Гц при помощи гасящих резисторов. |
Реле РКП-380Д предназначено для управления пуском трёхфазного асинхронного электродвигателя в промышленных установках (компрессоры, насосы, вентиляторы и т. п.) с внешними силовыми контакторами или другими коммутирующими устройствами при помощи контактов внутренних реле. |
Китай производитель изолирующего трансформатора, стабилизатор переменного тока, поставщик повышающих и понижающих трансформаторов
Компания WENZHOU REELEN ELECTRICAL Co., Ltd. расположена в городе Юэцин, известном как китайские электроприборы, с момента основания REELEN специализируется на производстве и экспорте различной электротехнической продукции, большинство наших продуктов прошли сертификацию CE и RoHS.Наша основная продукция включает трансформаторы управления станками, трансформаторы управления освещением, автомобильное напряжение…
Компания WENZHOU REELEN ELECTRICAL Co., Ltd. расположена в городе Юэцин, известном как китайские электроприборы, с момента своего создания REELEN специализируется на производстве и экспорте различной электротехнической продукции, большинство наших продуктов прошли сертификацию CE и RoHS.Наша основная продукция включает трансформаторы управления станками, трансформаторы управления освещением, автоматические понижающие трансформаторы стартера, трехфазные развязывающие трансформаторы, повышающие и понижающие трансформаторы, регуляторы температуры, импульсные источники питания переменного тока в постоянный, преобразователь постоянного тока в постоянный, водонепроницаемый драйвер светодиодов, Стабилизатор переменного напряжения, инвертор, регуляторы и тд; Наша продукция экспортируется во многие страны США, Юго-Восточной Азии, Ближнего Востока, Европы и Южной Америки и так далее.
Превосходное качество и удовлетворенность клиентов – наш стратегический принцип, мы несем ответственность за конкурентоспособные цены, лучшее качество, быструю доставку и разработку новых продуктов. Наша цель – помочь нашим клиентам реализовать свои цели и добиться беспроигрышной ситуации благодаря нашим огромным усилиям.
Мы искренне надеемся на развитие долгосрочных дружеских и совместных деловых отношений с друзьями по всему миру, и, таким образом, мы приветствуем клиентов из каждой страны в нашей компании и на заводе.
Если вас интересует какой-либо из наших продуктов или вы хотите обсудить индивидуальный заказ, пожалуйста, свяжитесь с нами.
Спасибо!
Реле автоматической регулировки напряжения (АРН), реле контроля, वोल्टेज मॉनिटर रिले – Sai Enterprises, Бангалор
О компании
Год основания 2005
Юридический статус Фирмы Физическое лицо – Собственник
Характер бизнеса Оптовый торговец
Количество сотрудников от 11 до 25 человек
Годовой оборот2-5 крор
IndiaMART Участник с октября 2013 г.
GST29AHRPA5654N1ZN
Код импорта и экспорта (IEC) 07080 *****
Основанная в году 2005 , Sai Enterprises является одним из известных дистрибьюторов, торговцев и поставщиков широкого спектра продуктов автоматизации. В наш ассортимент входят уровнемеры , датчики уровня жидкости, твердотельные сигнализаторы уровня , сканеры каналов , контрольно-измерительные приборы, аналитические приборы и многое другое.Эти высокопроизводительные и инновационные компоненты повышают производительность различных заводов и обладают отличным уровнем производительности и надежности, гарантируя высокий уровень результатов. Фирма – это хорошо известный концерн Sole Proprietorship , расположенный по адресу Vijaynagar, Bengaluru, Karnataka , откуда мы обслуживаем все потребности наших клиентов очень эффективным образом. Мы стремимся достичь максимального удовлетворения клиентов с помощью нашего ассортимента продуктов для автоматизации и в значительной степени добились успеха благодаря нашим связям с известными производителями, такими как ERI, Tectrol, Vatts, Eureka, Nippon и Aditi.У нас есть чрезвычайно талантливые агенты по подбору поставщиков, которые тщательно изучают рынок в поисках надежных и надежных поставщиков, которые помогают нам поддерживать наш авторитет на рынке. Мы приобрели превосходную компетенцию в предоставлении ориентированной на качество продукции по рентабельной цене благодаря огромному опыту в закупке и поставке компонентов.
Видео компании
top 10 ssr relay 4 рядом со мной и получите бесплатную доставку
ВЫБОР ПЕРСОНАЛА
Код
0_ Доходы от бизнеса 2.3 Глобальный обзор рынка твердотельных реле (SSR) 4.7 Глобальный анализ сегментации рынка твердотельных реле (SSR) (на уровне региона), 2015-2020 гг. 4.8 Глобальные твердотельные реле (SSR.
1_ Тогда модули SSR и реле могут управляться напрямую от погодоустойчивой инфраструктуры. Плата с 4 реле, на фото выше, представляет собой оптически связанный блок, который будет менее дорогим.
2_ Различные электронные компоненты в SSR заменяют электромеханические элементы в механическом реле.SSR использует полевой МОП-транзистор. Расчетное сопротивление Rp составляет 2,4 В / 30 мА, что составляет 80Ù. Файл.
3_ Подробный ТОС глобальной стратегии развития рынка твердотельных реле до и после COVID-19, с разбивкой по анализу корпоративной стратегии, ландшафту, типу, применению и ведущим 20 странам 4.1 Global Solid.
4_ 2016 VS 2021 VS 2027 1.4 Перспективы роста мирового рынка 1.4.1 Оценки и прогнозы доходов от глобальных твердотельных реле переменного тока (2016-2027) 1.4.2 Глобальные оценки производства твердотельных реле переменного тока и.
5_ Симисторы 600 В 6H превосходно управляют переходными токами, которые в 4 раза превышают номинальный основной ток. Они также выдерживают высокий пусковой ток. Комбинация необходима для неизвестных.
6_ Пожалуйста, дайте общий рейтинг сайта:.
7_ Глобальный отчет TBRC по рынку реле разделен по типам на реле с фиксацией, твердотельное реле, автомобильное реле, реле защиты от перегрузки, электромеханическое реле и другие, в зависимости от применения.
8_ Сухой контакт для печи через нормально разомкнутое твердотельное реле (оптоизолятор.циклы продолжительностью около 10-15 минут (т.е. 4-6 циклов в час). Очевидно, его хорошо утеплили.
9_ Цифровые панельные измерители SSAM-N Otek разработаны для замены практически любого 4-дюймового измерителя ANSI без необходимости замены или снятия окружающей панели и проводки. Работает на сигнальном нем.
ssr relay 4 a
Розничный продавец реле напряжения из Пуны, Махараштра, Proton Power Control Pvt Ltd
Реле контроля напряжения, трехфазное
- Монтаж Монтаж двери
- Напряжение питания 3 фазы 415 В переменного тока, 50 Гц (R, Y, B и N) (Дополнительное вспомогательное питание не требуется)
- Выходные контакты Два реле SPDT (C-NO-NC), номинал 5 А при 230 В переменного тока
Защита трехфазных устройств от перенапряжения, пониженного напряжения, однофазного, обратного фазирования и несимметрии питания – одна из основных проблем в электрических системах.Для безопасной работы 3-фазных устройств очень важны специальные средства защиты, которые постоянно следят за условиями питания. Основной причиной перегорания при максимальной нагрузке является перегрузка, которая возникает из-за несимметрии питания, однофазного и обратного фазирования. VMR3P обнаруживает такие условия и защищает нагрузку от перегорания. VMR 3P от PROTON предлагает вышеуказанную защиту вместе с 3-значным дисплеем, показывающим напряжения R-Y, Y-B, B-R в режиме сканирования с высокой точностью. Отключение по НИЗКОМ / ВЫСОКОМУ напряжению для обеспечения бесперебойной работы 3-фазных нагрузок.Индикация: 1) SPP – КРАСНЫЙ светодиод 2) Повышенное напряжение – КРАСНЫЙ светодиод 3) Пониженное напряжение – КРАСНЫЙ светодиод 4) Реле включено – зеленый светодиод Относительная влажность от 10 до 95% RH Монтаж: Промывка Задержка включения: 1-60 секунд Выключение: 92 X 92 Вт Размер: 96 X 96 Дисплей: 7-сегментный светодиод, 3 цифры Настройка отключения по напряжению: 1) Нижний предел – 340 для пониженного напряжения. Верхний предел – 460 В для перенапряжения (разрешение 1 В) 2) Гистерезис ставки отсечки и отсечки – 10 В Технология на основе микроконтроллера. Защита от пониженного напряжения, перенапряжения.Все уставки настраиваются клавишами. Задержка срабатывания настраивается. Защиту от обратного фазирования можно обойти с помощью настроек. Показания Реле напряжения, реле неисправности включено. Отображение сообщений для электрических панелей приложения пониженного / повышенного напряжения / SPP. Электрические испытательные стенды Панели генераторных установок Комплектный агрегат и центральные установки кондиционирования воздуха. Компрессорные двигатели. Погружные насосы Холодильные камеры
Китайские производители реле управления, поставщики, фабрика – Сделано в Китае
Мы стремимся к достижению более богатого ума и тела, а также жизни для AC DC реле таймера задержки выключения, трехфазного реле перегрузки, без реле NC.Наша компания имеет долгую историю и ряд талантов, накопивших многолетний технический опыт. Мы продолжим упорно работать, предлагая хорошие продукты и более действенные меры, чтобы продолжать обслуживать наших клиентов и добиваться беспроигрышной ситуации. С момента основания нашей компании мы проявляем инициативу и постоянно вводим новшества. Наша профессиональная команда росла на волне рынка и завоевала конкуренцию на рынке благодаря сильным разработкам продукции, дизайну и производственным мощностям.
Трехфазное реле защиты Модель Выбор модели
Код функции | Повышенное напряжение | Пониженное напряжение | Разблокирование | Задержка срабатывания | Обрыв фазыРегулируемое номинальное напряжение | Задержка сброса | Выходные контакты | |||
ZHRV3-09 | 15% | 03 | 900 | 2s | ● | ● | ● | 2s | Z | Z |
Трехфазное реле управления Технические параметры
Диапазон номинального напряжения питания | P-P: AC 3 × 208 В → 3 × 440 В; P-N: AC 3 × 120 → 254V | ||||||||||||||||||||||||
Диапазон номинального рабочего напряжения питания | P-P: AC 166V → 528V; PN: AC 96 В → 239 В | ||||||||||||||||||||||||
Номинальная частота питания | 50/60 Гц | ||||||||||||||||||||||||
Выбор номинального рабочего напряжения | M440: 208-220-230-240-380-400 415-440 (В) (ПП) | ||||||||||||||||||||||||
Диапазон измерения | AC 166V → 528V; 96 В → 239 В переменного тока | ||||||||||||||||||||||||
Диапазон частот измерения | 45 Гц ~ 65 Гц | ||||||||||||||||||||||||
Диапазон порогового напряжения | 2% ~ 20% | 2% ~ 20% |
Фиксированная скорость гистерезиса | 2% | ||||||||||||||||||||||||
Обрыв фазы и последовательность фаз | < 0.5 с | ||||||||||||||||||||||||
Диапазон задержки срабатывания | 0,1 с ~ 10 с | ||||||||||||||||||||||||
Диапазон задержки сброса | 0,1 с ~ 10 с | ||||||||||||||||||||||||
11 11 113 % (Весь диапазон настройки) | |||||||||||||||||||||||||
Ошибка задержки | ± 10% + 0,1 с | ||||||||||||||||||||||||
Точность установки ручки | 1% Значение шкалы |
3 реле последовательности фаз Функциональная схема Схема подключения
Схема подключения Размеры (мм)
Опираясь на сильную техническую поддержку отдела исследований и разработок, мы теперь являемся одним из самых надежных поставщиков управляющих реле в Китае.Основываясь на зрелых и передовых технологиях, мы предоставим клиентам высококачественную продукцию с отличными эксплуатационными характеристиками и разумными ценами. Используя социальные и экономические темпы, мы продолжим продвигать дух «высокого качества, эффективности, инноваций, целостности» и придерживаться рабочего принципа «кредит для начала, клиент вначале, высокое качество». превосходно’. Автоматический выбор любой доступной фазы в 3-фазной системе питания Проект электроникиЗагрузить проектный документ / резюмеЭтот проект разработан с целью обеспечить бесперебойное питание от сети переменного тока напряжением 230 В на однофазную нагрузку.Это достигается за счет автоматического переключения нагрузки с отсутствующей фазы на следующую доступную фазу в трехфазной системе. Часто замечают, что прерывание подачи электроэнергии в распределительной системе составляет около 70% для однофазных КЗ, в то время как две другие фазы находятся в нормальном состоянии. Таким образом, в любой коммерческой или домашней системе электроснабжения, где предлагаются три фазы, целесообразно иметь автоматическую систему переключения для бесперебойного питания основных нагрузок в случае пропадания фазы. В этой трехфазной системе питания автоматический выбор достигается за счет использования набора реле, соединенных между собой таким образом, что, если одно из реле, питающих нагрузку, всегда остается под напряжением.При обрыве фазы соответствующий понижающий трансформатор включается с помощью транзисторной сборки. Здесь у нас есть три фазы, а именно фаза R, фаза Y и фаза B. Для управления переключением фаз есть три переключателя. Светодиод, расположенный слева, используется для индикации того, какая фаза включена или выключена, светодиод и реле, расположенные справа, указывают, какой источник питания обеспечивает питание нагрузки.
Блог Cavelab – Истории из CavelabУправляйте тремя лампами или реле с тумблерами и светодиодами состояния. Использует микроконтроллер AVR ATtiny2313. ДеталиЭто был один из первых модулей, установленных в проекте стоечной коробки. Я использовал его для управления освещением и сабвуфером в моей старой квартире. Он имел три панели оператора; в гостиной, прихожей и как часть статусной панели для проекта Rack box.Мгновенные переключатели использовались либо для отображения статуса, либо, если удерживать более одной секунды, для переключения выходов. Цель этого контроллера освещения и реле была очень простой; позволяют управлять освещением и сабвуфером из более чем одного места и с помощью автоматизации. Я мог посылать триггерные сигналы этому контроллеру, используя модуль параллельного ввода-вывода. При получении входного импульса переключения длительностью более одной секунды, контроллер переключит соответствующий выход и покажет текущее состояние на светодиодном индикаторе состояния.Это упростило подключение нескольких коммутаторов, поскольку им не нужно было ничего знать о текущем состоянии. Однако для целей автоматизации состояние выхода также должно быть считано либо с использованием сигнала состояния для этого выхода, либо с помощью самого выхода. Состояние выхода сохранялось в EEPROM и восстанавливалось при включении модуля. Светодиоды состояния включались только тогда, когда вход переключателя был активен, и через две секунды после этого. Таким образом, во время нормальной работы все светодиоды состояния будут выключены.Таким образом, текущее состояние может быть проверено с помощью входного импульса переключателя короче одной секунды, без переключения выхода. В моей старой квартире; Я использовал этот модуль для управления:
Отложенное отключение45 секунд после срабатывания полного выключения с задержкой; все выходы были выключены. Во время этого обратного отсчета все светодиоды состояния мигали, а скорость мигания увеличивалась в течение последних 10 секунд.При активации любого из переключателей обратный отсчет был прерван. Автоматический светВход автоматического освещения использовался контроллером системы охранной сигнализации для включения света при входе в квартиру. Вход ИК-датчика использовался так, чтобы свет оставался включенным, пока было движение. Через две минуты после прекращения движения свет выключался. Панели оператораУ меня было три панели оператора;
Используя двусторонние тумблеры мгновенного действия, я мог управлять двумя выходами с помощью одного и того же переключателя. Панель оператора на столе в гостиной Панель оператора в подъезде Кнопки и светодиоды контроллера на панели состояния стоечного боксаРелереле 220VAC использовались для включения и выключения света и сабвуфера.Я сделал короткие удлинители через реле, а тонкие сигнальные кабели, идущие от модуля контроллера, активировали реле. Контроль:
ВидеоКонтроллер освещения и реле появляется по адресу 1:00 . Сначала включается сабвуфер, затем лампа в гостиной. ввод / выводВходы
Выходы
ПроводаВерх
низ
Исходный кодФотоМодуль, установленный в стойку Установка стабилизирующих конденсаторов Внутри модуляСхематический чертежСхема контроллера реле и освещенияСписок запчастей
|
