Содержание

Диф автомат обозначение на схеме. Обозначение узо на однолинейной схеме

Действующие государственные стандарты (ГОСТ) не регламентируют графическое и буквенное обозначение УЗО (устройства защитного отключения), отсутствуют дополнительные графические символы, позволяющие точнее описать основные функции и свойства стандартного оборудования.

УЗО является одним из основных элементов электрических однолинейных схем, поэтому производителями модульного оборудования и проектировщиками принято следующее условное обозначение для него:

Такое схематическое отображение устройств защитного отключения, наиболее точно показывает его принцип работы и отличает от другого модульного оборудования, если знать, что такое УЗО и как оно работает.

При этом, так как государственные стандарты не регламентируют вид УЗО, обязательно на схемах и планах нужно показывать блок с условными графическими обозначениями (УГО), в котором давать расшифровку и пояснения к графическим элементам, даже если решено использовать иной от представленного вид.

Возможность самим разработать условные обозначения, если их нет в стандартах указана в ГОСТ 2.702-2011.

Буквенная маркировка УЗО – QF, если пользоваться правилами их формирования по ГОСТ 2.710-81 ЕСКД “Обозначения буквенно-цифровые в электрических схемах”. Это полностью совпадает с обозначением автоматического выключателя и некоторых других модульных устройств, делая однолинейные схемы менее читаемыми и понятными.

Многие вводят свои буквенные обозначения: Q, QFD, QDF и т.д. которые, если опираться на актуальные стандарты, неверны, не раскрывают функции УЗО, но помогают отличать от других элементов защитной автоматики на однолинейных схемах.

Это бывает важно, особенно если на схеме одновременно присутствуют УЗО, и дифавтоматы. Их графические обозначения похожи и не всегда их легко отличить друг от друга.Учитывая, что проектировщики электроустановок нередко максимально упрощают применяемые графические символы, опуская важные детали.

Рассмотрим условное Обозначение дифференциального автоматического автомата на однолинейной схеме и сравним его с УЗО.

rozetkaonline.ru

Если вы решили заменить проводку в квартире, то для начала необходимо составить подробную схему. Для того, чтобы правильно составить схему проводки, необходимо знать, как на схеме должны отображаться все ее основные элементы. Помимо этого, в данной статье будут рассмотрены некоторые типовые схемы проводки в квартире.

Разновидности схем проводки

При собственноручной замене проводки в квартире вам понадобится два варианта схемы – электромонтажная и принципиальная.

Схема, на которой показаны основные электрические связи, существующие между всеми элементами, которые изображены с помощью специальных условных графических и буквенно-цифровых обозначений, называется принципиальной схемой. Принципиальная схема чаще всего изображается однолинейной.

Однолинейной схемой называют такую схему, на которой все фазные провода отображены всего одной линией и не отображается нулевой проводник, а защитные аппараты и нагрузки изображены схематично, без указания схемы их подключения.

На электромонтажной схеме на план квартиры, который изображается в масштабе, наносят все обозначения. На электромонтажной схеме обязательно должно быть указано точное прохождение всех линий, расположение квартирного щита, выключателей, монтажных коробок, освещения и розеток.

Условные обозначения, используемые на схемах проводки для квартиры

Для правильного составления схемы проводки, необходимо знать обозначения различных элементов. Все эти обозначения нормируются ГОСТами и называют их условными графическими обозначениями.

Вот два ГОСТа, которые стоит изучить перед составлением схемы проводки: ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

Обозначения, которые применяются на принципиальных схемах

Автомат или выключатель автоматический (ГОСТ 2.755-87). Он обозначается буквами QF.

УЗО, дифавтомат. Обозначается буквами QF.

Электрический счетчик активной мощности (ГОСТ 2.729-68). Обозначается буквами PI.

Силовой щит (ГОСТ21.614-88).

Лампочка накаливания (ГОСТ 2.732-68). Обозначается буквами EL.

Обозначения, которые применяются на электромонтажных схемах

Все данные по этим обозначениям можно найти в ГОСТ 21.614-88.

Накладная розетка, имеющая защитный контакт.

Розетка со скрытой установкой, имеющая защитный контакт.

Примеры схем проводки в квартире

Первая из предложенных схем, является самой простой однолинейной схемой для однокомнатной или двухкомнатной квартиры. Питание квартиры осуществляется от одной фазы через этажный щит. Помимо этого, в квартиру заводится защитное и рабочее заземление с этажного щита. После этого идет двухполюсный вводный автомат, который отключает ноль и фазу. Согласно правил (п.1.5.36 ПУЭ), автомат должен быть установлен до счетчика электроэнергии – «Для того, чтобы можно было безопасно устанавливать и, по необходимости, заменять счетчики в сетях, имеющих напряжение до 380 В, необходимо предусмотреть возможность отключать счетчик с помощью установленных до него предохранителей или коммутационных аппаратов на расстоянии не больше 10 метров. Должна быть возможность снимать напряжение со всех фаз, присоединенных к счетчику».

За счетчиком должна устанавливаться шина, к которой подключаются автоматы освещения и плиты, а также розетки через дифавтомат (УЗО).

Вторая схема несколько сложнее и предназначена для двухкомнатных и трехкомнатных квартир. Такая схема отличается тем, что розетки запитываются через два двухполюсных дифавтомата (УЗО). Благодаря этому для комнат образуется отдельная линия питания и отдельная линия для кухни, туалета, коридора и ванной. На данной схеме электрическая плита запитывается через двухполюсный дифавтомат (УЗО). Делать это необязательно, но желательно, так как это повысит безопасность от попадания под так называемое косвенное напряжение.

Выше показана схема, которая выполнена с обозначением рабочего и защитного заземления. Данная схема является более подробным вариантом предыдущей схемы.

postroy-sam.com

Схема проводки в квартире | Всё для Вашего дома

Первым шагом при смене проводки в квартире является составление схемы. Для составления схемы необходимо познакомиться с тем как отображаются основные элементы на схеме. Так же в этой статье будут приведены несколько типовых схем проводки в квартире.

Виды схем проводки в квартире

При самостоятельно смене проводки в квартире понадобятся два вида схем: принциаиальная и электромонтажная схема.

Принципиальная схема – это схема показывает основные электрические связи между элементами, изброжённых при помощи специальных буквенно-цифровых и условных графических обозначений (УГО). Обычно принципиальная схема изображается однолинейной.

Однолинейная схема – это такая схема, на которой фазные провода отображаются одной линией, нулевой проводник не отображается, а нагрузки и защитные аппараты показаны схематично без схемы их подключения.

Электромонтажная схема – на такой схеме все обозначения наносят на план квартиры, который в свою очередь выполняется в масштабе. Обычно на электромонтажной схеме показано точное размещение квартирного щита, монтажных коробок, выключателей, розеток, освещения и прохождение всех линий.

Условные обозначения на квартирных схемах проводки

Для того чтобы правильно составить схему, нужно знать как обозначаются различные элементы. Эти обозначения называются условными графическими обозначениями (УГО) и нормируются ГОСТами.

Один из них ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Так же стоит изучить ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах».

Ниже приведены УГО основных элементов, которые понадобятся Вам при составлении схемы проводки в квартире.

Обозначения, применяемые на принципиальных схемах

Автоматический выключатель, автомат (ГОСТ 2.755-87). Буквенное обозначение – QF.

Дифавтомат, УЗО. Буквенное обозначение – QF.

Счётчик электрический активной мощности (ГОСТ 2.729-68). Буквенное обозначение – PI.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Буквенное обозначение – EL.

Обозначения, применяемые на электромонтажных схемах

Все эти обозначения взяты из ГОСТ 21. 614-88.

Монтажная коробка, осветительная коробка.

Выключатель накладной.

Выключатель скрытой установки.

Розетка накладная с защитным контактом.

Розетка скрытой установки с защитным контактом.

Пример типовых схем для квартирных проводок

Первая из представленных схем, это простейшая однолинейная схема для одно- или двухкомнатной квартиры. Поитание осуществляется через этажный щиток от одной фазы, так же с этажного щитка в квартиру заводится рабочее и защитное заземление. Далее следует вводный двухполюсный автомат, отключающий фазу и ноль. Вводный автомат устанваливается до щётчика электрической энергии согласно п.1.5.36. ПУЭ, который гласит:

«Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику».

За счётчиком распологается шина, к которой подключены автоматы плиты и освещения, а так же розетки через УЗО (дифавтомат).

Следующая схема немного сложнее и больше подходит для двух- и трёхкомнатных квартир. Эта схема отличается тем, что розетки запитаны через два двухполюсных УЗО (дифавтомата), таким образом, обеспечивается отдельная линия питания для комнат, и отдельная для ванной, туалета, кухни и коридора. Электрическая плита на этой схеме запитана через двухполюсное УЗО (дифавтомат), это делать не обязательно, но всё же желательно, для обеспечения повышенной безопасности от попадания под косвенное напряжение.

Защита проводки от перепадов напряжения требует использования определённых приборов. Дифференциальный автомат является примером того, как могут сочетаться функции контроля и защиты от перенапряжения и утечки тока.

Что это такое

Дифференциальный трехфазный или однофазный автомат – это устройство, предназначенное для защиты проводки от «потери» превышения максимально допустимых показателей сети. В зависимости от потребности он может работать в режиме УЗО (защищает от удара током) или как обычный автоматический выключатель (в таком случае он отключает напряжение в сети).

Прибор состоит из двух конструктивных частей: контрольной и защитной. Контрольная или рабочая часть является простым выключателем напряжения. В зависимости от типа устройства он может быть двухполюсный или четырёхполюсный. В некоторых моделях используется однополюсный выключатель.

Контрольная часть работает по системе УЗО. При наличии утечки, чтобы защитить бытовую и прочую технику и рабочего при поиске и устранении проблемы, нужно полностью отключить питание. Этот модуль работает в комплексе с рабочим. Происходит последовательное отключение рабочей и контрольной частей диф автомата.

Отличие дифференциального автомата от УЗО заключается в том, что защитное устройство не предназначено для защиты оборудования от перенапряжения или прочих проблем сети. В это же время, 1-, 2-, или 4-полюсный вариант помогает защитить не только рабочих от дифференциального тока, но и технику от коротких замыканий.


Принцип работы

Для того чтобы электрический дифференциальный защитный автомат мог контролировать и распознавать ток, в нем встроен специальный мини-трансформатор. Эта деталь срабатывает, если на питающих проводниках ток поступающий и исходящий, имеют разные показатели. Если же показатели равны – то проблем с проводниками нет.


Фото – принцип работы

В сердечнике трансформатора эти токи образуют магнитные направленные потоки. От их направления соответственно зависит ток вторичной обмотки. Если проводники «упускают» электричество, то на этой катушке ток не будет равняться нулю и сработает магнитоэлектрический переключатель.

Принцип работы дифференциального автомата основан на постоянном сравнении входящих и исходящих направленных потоков, поэтому проверить его очень легко. Если дотронуться к фазному проводнику – то баланс магнитного поля нарушится, и защелка сразу же сработает для отключения напряжения.

Видео: устройство защитного отключения

Как подключить автомат

Очень удобным является то, что схема подключения дифференциального автомата очень похожа на монтаж защитного устройства. Более того, многие электрики рекомендуют устанавливать в сеть также УЗО, но только после дифа, чтобы обеспечить максимальную безопасность.


Фото – пример подключения

Перед тем, как подключить дифференциальный защитный автомат, нужно знать самое главное правило: к устройству подключается фаза и нейтраль только той электрической цепи, которую нужно защищать. В противном случае работа прибора будет некорректной. Это очень важно, потому что ноль после нельзя будет объединить с другими нейтральными кабелями.

Пошаговая инструкция, как выполняется установка и подключение дифференциального автомата Шнайдер Электрик, ИЭК и прочих:

  1. Монтаж осуществляется немного выше линии проводки. В большинстве случаев для этого используется дин-рейка;
  2. Провода подключаются последовательно, при этом строго следите за тем, чтобы не соединять кабели разных цепей. В противном случае работа селективной схемы будет невозможна;
  3. Все металлические выводы нужно заземлять;
  4. После окончания монтажа производится контрольная проверка.

Чем отличается селективная схема от не селективной? У селективного дифференциального автомата (скажем, Schneider Electric, Legrand, IEK или АВВ) обозначение на схеме помечается буквой S (С). Это говорит о том, что при проблеме в одной контролируемой цепи он отключает только её.

В это же время, не селективный автомат (DPN N Vigi, EKF и некоторые модели Декрафт) выключит все цепи, независимо от того, в какой именно утечка.

Как выбрать устройство

Перед тем, как купить дифференциальный автомат, нужно обязательно сделать выбор модели, которая подойдет по всем параметрам Вашей сети. В первую очередь, нужно рассчитать количество ампер. Для этого нужно вычислить суммарную мощность всех приборов одной определённой цепи, после этого разделить полученное число на напряжение сети. Например, если у Вас в цепь включены приборы с мощностью 5 кВт, то уравнение будет выглядеть так:

5 кВт = 5000 Ватт / 220 Вольт = 22, 7 А.

Далее, нужно выбрать самый близкий в большую сторону по номиналу прибор. В нашем случае это 25 А. Аналогично производится расчет дифференциального автомата на 16А (скажем, Elcds С 16 или DS-16), на 12 (АД12), 28 (АД-30) и т. д. Желательно всегда брать немного превышающий расчеты, прибор – это обеспечит дополнительную защиту.

Также очень важна маркировка автомата, она помогает отличить дифференциальный прибор от УЗО, определить его назначение и спектр действия. Обозначение может отличаться в зависимости от производителя, но основные данные должны быть указаны на корпусе устройства. Это номинальное напряжение, сила тока и максимальный показатель тока замыкания для отключения электричества. Эти же характеристики обязательно включает в себя паспорт и сертификат качества.


Чаще всего условное обозначение дифференциального автомата выглядит так (на примере модели ABB):

AC-C 6P 60A/40mA тип 6M:

  1. AC-C – автомат селективный;
  2. 6P – трехфазный четырехполюсный автомат;
  3. Максимальный ток 40 Ампер;
  4. Может обнаружить ток утечки размером в 40 Ампер;
  5. 6M – размер устройства. Этот пункт позволяет установить прибор на дин-рейке.

Нужно отметить, что на российских автоматах маркировка немного другая. Указывается сразу максимально допустимый ток без шифрований. Скажем, СВДТ-60 – это значит, что максимум разрешен ток 60 Ампер.

Цена дифференциальных автоматов зависит от марки и номинальных характеристики. Чем выше показатели – тем дороже будет стоить прибор. Сейчас популярны модели Hager ACA (Германия), Siemens, Moeller, и Легранд. Из отечественных аналогов это АВДТ и СВДТ. Стоимость устройств варьируется от нескольких сотен до тысячи, на неё влияют номинальные показатели.

Пример расчета УЗО.

Обозначение УЗО.

Схема подключения УЗО.

Подключаем к клемме L фазу, к N

Схема УЗО в квартире.

Рис. 1 Схема УЗО в квартире.

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО.

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

Схема УЗО в квартире.

Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО.

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат).

Учимся отличать УЗО от дифференциального автомата – 4 внешних признака

При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

Схема УЗО в квартире.

Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.

Обозначение узо на схеме по госту

Очень часто неопытные электрики и домашние мастера не знают, как определить, что стоит в щитке – УЗО или дифавтомат. В результате ошибочно можно думать, что электропроводка защищена от перегрузок и утечки тока, хотя на самом деле, от первой небезопасной ситуации защита не предусмотрена, т.к. в щитке стоит обычное устройство защитного отключения. В этой статье мы не только рассмотрим функциональное отличие между двумя этими аппаратами, но и расскажем, как отличить УЗО от дифавтомата визуально.

  • Различие по функциям
  • Визуальная разница

Различие по функциям

Вкратце расскажем, чем устройство защитного отключения отличается от дифференциального автоматического выключателя. Все достаточно просто:

  • УЗО срабатывает только тогда, когда в цепи обнаруживается ток утечки.
  • Дифавтомат включается в себя функции устройства защитного отключения + автоматического выключателя. Итого, дифференциальный автомат срабатывает не только во время утечки тока, но и при коротком замыкании, а также перегрузки сети.
  • В этом основное функциональное отличие между двумя аппаратами. Узнать, что лучше поставить УЗО или дифавтомат, вы можете в нашей соответствующей статье. Сейчас мы расскажем, как по внешнему виду отличить их.

    Визуальная разница

    Сейчас на фото примерах мы будем наглядно показывать, как определить, что именно установлено в щитке. Всего мы расскажем о 4 явных признаках, которые вам нужно обязательно запомнить.

  • Смотрите, что написано на корпусе. Если конечно вы купили дешевую китайскую продукцию, вряд ли на боковой стенке или спереди будет написано, что это такое. Однако все отечественные аппараты, и даже некоторые зарубежные изделия имеют на корпусе четкое обозначение – «выключатель дифференциальный» (он же УЗО) или «автоматический выключатель дифференциального тока» (он же диффавтомат). Этот способ неудобен тем, что для того, чтобы отличить изделия, которые установлены рядом друг с другом, придется снять их с DIN-рейки, иначе название будет закрыто.
  • Еще раз обратите внимание на название. Да, маркировка тоже дает четко понятие о том, что установлено в щитке. Согласно написанному в п.1 полному названию устройств можно понять, что такое «ВД», а что такое «АВДТ». Недостаток этого способа определения – на зарубежных аппаратах может не быть отечественной аббревиатуры, как, к примеру, на продукции Legrand.
  • Смотрим на характеристики. Как на УЗО, так и на дифференциальном автомате, технические характеристики обозначены в виде цифр и букв. Так вот, если вы увидите цифру, а после нее букву «А», к примеру, 16А или 25А, это значит, что в щитке установлено УЗО, на котором обозначен номинальный ток. Если же на корпусе обозначена буква, а потом цифра, к примеру, C16, значит это АВДТ. Буква «С» в этом случае обозначает тип время-токовой характеристики. Подробнее о технических характеристиках автоматических выключателей вы можете узнать в соответствующей статье. Вот по этой методике можно запросто отличить аппараты. На фото ниже еще раз дублируем это правило:
  • Смотрим на схему. Ну и последний, так сказать, контрольный способ, позволяющий отличить УЗО и дифавтомат – посмотреть на схему.

    На схеме дифференциального автомата будут дополнительно обозначены тепловой и электромагнитный расцепитель, которые отсутствуют на схеме выключателя дифференциального. Это отличие тоже является весомым при определении устройства.

  • Основные различия

    Вот мы и предоставили инструкцию для молодых электриков и домашних мастеров. Как вы видите, на самом деле ничего сложного нет, а различие между устройством защитного отключения и дифференциальным автоматом достаточно весомое. Надеемся, теперь вы знаете, как отличить УЗО от дифавтомата визуально!

    Устройство защитного отключения (УЗО) относится к виду выключающих устройств, в основе работы которого лежит автоматическое отключение электросети или ее части, при достижении или превышении определённой отметки дифференциального тока. Его использование в значительной степени повышает электробезопасность потребителя, а также предотвращает возникновение чрезвычайных происшествий, как в домашних условиях, так и на производстве.
    Тем не менее, несмотря на то, что схема включения УЗО на первый взгляд кажется простой, даже малейшие недочёты при подключении могут нанести довольно серьёзный урон. Как не превратить средство защиты в источник неприятностей? Ответ на этот вопрос Вы сможете найти в данной статье.

    Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО , рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

    • Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
    • Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
    • С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
    • Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

    Если необходимо использование «пожарного» УЗО, то следует определиться с типом и расположением вторичных «жизненных» устройств.

    Устройство УЗО

    Обозначение УЗО на однолинейной схеме

    Говоря о схемах и проектах, очень важно уметь их правильно прочитать. Как правило, изображение УЗО на графической и проектной документации зачастую выполнено условно, наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных её компонентов в частности. Условное изображение устройства защиты можно сравнить с изображением обычного выключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельно поставленных выключателей. На однолинейной схеме полюса, провода и элементы не прорисовываются визуально, а изображаются символически.

    Этот момент подробно продемонстрирован на рисунке снизу. На нём изображено двухполюсное УЗО с током утечки 30 мА. На это указывает расположенная в верхней части цифра «2». Около неё можно увидеть пересекающую линию питания косую черту. Двухполюсность устройства дублируется и в нижней части схематического изображения элемента, в качестве двух косых чёрточек.

    Обозначение УЗО на однолинейной схеме

    Разберём типовую схему «квартирного» подключения защитного устройства с учётом наличия счётчика на примере, приведённом на рисунке снизу. Ознакомившись более детально с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально приближенно к вводу. Это должно быть осуществлено таким образом, что бы между ними были расположены счётчик и главный автомат. Тем не менее, существует несколько ограничительных нюансов. Так, например, общее устройство защиты не может быть подключено к системе типа TN-C в связи с её принципиальными особенностями. Устаревший образец советских времён имеет защитный проводник, который напрямую соединён с нейтралью, что и становится причиной «несовместимости».

    Устройство защитного отключения, представляющее собой устаревший образец советских времён с защитным проводником, соединённым с нейтралью, не представляет возможным подключить к ней общее устройство защиты.

    Это лучший пример того, как подключить УЗО с заземлением . Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

    Но всё это характерно для современной электропроводки, с учётом наличия «земли».

    Типовая схема УЗО на примере «квартирной» электросети

    Чтобы в дальнейшем более детально познакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к ней.

    Подключение УЗО без заземления. Схема и особенности

    Отсутствие контуров заземления в домах – ситуация распространённая, требующая больших усилий и знаний, ведь придётся вспомнить основы электродинамики, но она не является приговором. Главное следовать четырём обобщённым правилам:

    • Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
    • Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
    • Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
    • Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

    Многие, даже дипломированные, электрики, забыв или банально не зная принципы электродинамики, не задумываются о том, как подключить УЗО без заземления. Схема, предлагаемая ими, выглядит обычно так: ставится общее устройство защиты, а затем все PE (нулевые защитные проводники) заводятся на входной ноль УЗО. С одной стороны, здесь без сомнения видна разумная логическая цепочка, ведь на защитном проводнике не будет происходить коммутация. Но всё гораздо сложнее.

    • В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
    • Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

    Сила «эффектов» зависит от длины РЕ. Если его длина превышает два метра, то вероятность несрабатывания УЗО достигает вероятности 1 к 10000. Числовой показатель довольно мал, тем не менее, теория вероятности вещь практически непредсказуемая.

    Схема подключения УЗО в однофазной сети

    Так как в квартирах зачастую используется однофазное подключение сети. В данном случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для данного устройства, но мы рассмотрим наиболее распространённую, показанную на рисунке ниже.

    Подключение аппарата довольно простое. В паспорте и на приборе указана основная маркировка и точки подключения фазы (L) и нуля (N). На схеме изображены вторичные автоматы, но их установка не является обязательной. Они нужны для распределения подключаемых бытовых приборов и освещения по группам. Таким образом, проблемный участок никак не затронет остальные части или комнаты квартиры. При этом важно учитывать, что установка максимально допустимых токов на автоматах не должна превышать настроек УЗО. Это объясняется отсутствием в устройстве ограничения по току. Внимательно следует отнестись и к подключению фазы с нулём. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

    Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости со счетчиком электрической энергии (рядом с источником электропитания)

    Схема подключения УЗО в однофазной сети

    Ошибки и их последствия при подключении УЗО

    Как и любая электрическая схема, схематическое изображение подключения защитного устройства в общую сеть, должно быть составлено, как и прочитано в дальнейшем, без малейших изъянов. Даже самый скромный недочёт может привести к неисправной работе системы в целом или самого УЗО, в то время как серьёзные отклонения могут принести довольно серьёзный ущерб. Ошибки могут быть допущены самые разные, но среди них можно выделить ряд наиболее распространённых:

    • Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник , с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
    • УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
    • Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
    • Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
    • Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
    • Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
    • Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
    • Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

    Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

    На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

    Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:


    Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

    Базовые изображения и функциональные признаки

    Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

    Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

    Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

    Основные функции могут выполнять только неподвижные контакты.

    Условные обозначения однолинейных схем

    Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

    Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

    Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

    Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

    В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

    Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

    Изображение шин и проводов

    В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

    Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

    На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

    Как изображают выключатели, переключатели, розетки

    На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

    Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

    Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

    Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

    В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

    Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

    Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

    Светильники на схемах

    В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

    В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

    Элементы принципиальных электрических схем

    Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

    Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

    Буквенные условные обозначения в электрических схемах

    Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

    В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

    Обозначение узо и автоматов на схеме. Характеристики и выбор

    Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

    Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

    Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

    Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

    Срабатывает УЗО.

    Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

    При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

    Пример расчета УЗО.

    Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

    Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

    Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом – УЗО 32А.

    Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

    Обозначение УЗО.

    На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

    Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

    Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

    УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

    Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) – с УЗО.

    Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

    А подключение, что у УЗО, что у диф. автоматов одинаковое.

    Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

    Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

    Рис. 1 Схема УЗО в квартире.

    В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.

    Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

    Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом – это проектная документация объекта.

    Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

    Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

    Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

    Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

    Обозначение узо на однолинейной схеме

    Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

    Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

    В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным .

    На какие нормативные документы следует ссылаться?

    Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

    1. – ГОСТ 2.755-87 ЕСКД “Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения”;
    2. – ГОСТ 2.710-81 ЕСКД “Обозначения буквенно-цифровые в электрических схемах”.

    Графическое обозначение УЗО на схеме

    Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

    Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

    Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

    Или к примеру УЗО от Schneider Electric:

    Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

    По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик – трансформатор тока нулевой последовательности.

    Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений – выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

    В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

    Как обозначается дифавтомат на схеме?

    По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов – УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

    Буквенное обозначение узо на электрических схемах

    Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 “Обозначения буквенно-цифровые в электрических схемах” и обязателен для применения ко всем элементам в электрических схемах.

    Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

    Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

    Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

    Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

    То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

    Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

    Второй вариант это использовать буквенно-цифровую комбинацию Q1D – для УЗО и комбинацию QF1D – для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий ».

    Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

    Какие можно сделать выводы из вышеописанного?

    Как обозначается узо на однолинейной схеме – пример реального проекта

    Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

    Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

    Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

    Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

    Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

    Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

    Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

    В одной из наших статей мы уже рассказывали про УЗО, про назначение и про его подключение. “УЗО схемы подключения, типы, принцип работы ” В этой статье мы затронем тему маркировки УЗО. Именно по маркировке можно определиться с правильным выбором УЗО.

    Маркировка устройства защитного отключения (УЗО)

    Каждое устройство защитного отключения должно (УЗО) иметь стойкую маркировку, которая включает в себя следующие данные:

    1.Наименование или торговый знак изготовителя.
    2.Типовое обозначение УЗО и АВДТ дифференциальный автомат, каталожный или серийный номер.
    3.Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
    4.Номинальный ток In для ВДТ. Для АВДТ указывают номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B,C или D). Например, B16: тип мгновенного расцепления – B, номинальный ток – 16А.
    5.Номинальную частоту, если ВДТ разработан для частоты, отличной от 50 и (или) 60 Гц, а АВДТ предназначен для работы только при одной частоте.
    6.Номинальный отключающий дифференциальный ток IΔn ВДТ и АВДТ.
    7.Значения отключающего дифференциального тока, если ВДТ и АВДТ имеют несколько таких значений.
    8.Номинальную включающую и отключающую способность Im 1 ВДТ.
    9.Номинальную коммутационную способность при коротком замыкании Icn АВДТ в амперах.
    10.Номинальную дифференциальную включающую и отключающую способность IΔm, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальную дифференциальную включающую и отключающую способность IΔm,если она отличается от номинальной коммутационной способности при коротком замыкании АВДТ.
    11.Степень защиты, при ее отличии от IP20.
    12.Рабочее положение, при необходимости.
    13.Символ для ВДТ и АВДТ типа S.
    14.Указание на то, что ВДТ и АВДТ функционально зависят от напряжения, если это имеет место.
    15.Обозначение органа управления контрольного устройства ВДТ и АВДТ буквой «Т».
    16.Схему подключения ВДТ и АВДТ.
    17.Рабочую характеристику при наличии дифференциальных токов с составляющими постоянного тока: ◦ВДТ и АВДТ типа АС маркируют символом;~
    ◦ВДТ и АВДТ типа А обозначают символом. ~-

    18.Контрольную температуру калибровки АВДТ, если она отличается от 30 оС.

    Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если размеры устройств не позволяют разместить всю перечисленнуюинформацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и пп. 4, 6 и 13 для АВДТ, должны быть видны после их монтажа. Характеристики, перечисленные в пп. 1–3, 10, 12 и 16 для ВДТ,в пп. 1–3, 9 и 16 для АВДТ, могут быть нанесены на боковых и задних поверхностях устройств и быть видимыми только до их установки в низковольтном распределительном устройстве. Остальная информация должна быть приведена в эксплуатационной документации на изделия или в каталогах изготовителя.

    В разделе 6 «Маркировка и другая информация об изделии» ГОСТ Р 51326.1 и в соответствующем шестом разделе стандарта МЭК 61008-1 отсутствуют требования о маркировке на изделии или о представлении в ином виде следующих характеристик ВДТ:

    Номинального условного тока короткого замыкания Inc;
    номинального условного дифференциального тока короткого замыкания IΔc.

    На устройство дифференциального тока, помимо маркировки, указанной в пп. 1–3, 5–7, 10–13 и 15, наносят значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано, например – «63 А max», а также специальный символ:

    После сборки устройства дифференциального тока с автоматическим выключателем не должны быть видны данные, приведенные в пп. 3 и 11, а также значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано.Устройства дифференциального тока и автоматические выключатели, которые предназначены для совместной сборки, должны иметь одинаковое наименование изготовителя или торговый знак. Изготовитель должен предоставить допустимые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяют минимальные значения, приведенные в таблице 15 ГОСТ Р 51236.1 В каталоге или эксплуатационной документации на изделие изготовитель также должен указать сведения хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ. Разомкнутое (отключенное) положение устройства защитного отключения, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знакомI (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и отключенного положений УЗО допускается также использование дополнительных символов. При необходимости различать входные и выходные выводы их следует четко обозначать, например, словами «линия» и «нагрузка», расположенными около соответствующих выводов, или стрелками, указывающими направление протекания электроэнергии.
    Выводы устройства защитного отключения, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
    Выводы устройства защитного отключения, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземлени:

    В статье использовались материалы «Книги защитного модульного оборудования производства ABB

    Маркировка устройства защитного отключения (УЗО) ABB

    Читайте также…

    Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

    Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

    Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

    Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

    Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

    Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

    Обозначение узо на однолинейной схеме

    Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

    Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

    В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

    На какие нормативные документы следует ссылаться?

    Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

    1. — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
    2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

    Графическое обозначение УЗО на схеме

    Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

    Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

    Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

    Или к примеру УЗО от Schneider Electric:

    Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

    По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

    Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

    В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

    Как обозначается дифавтомат на схеме?

    По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

    Буквенное обозначение узо на электрических схемах

    Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

    Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

    Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

    Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

    Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

    То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

    Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

    Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».

    Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

    Какие можно сделать выводы из вышеописанного?

    electricvdome.ru

    Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.


    Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

    Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

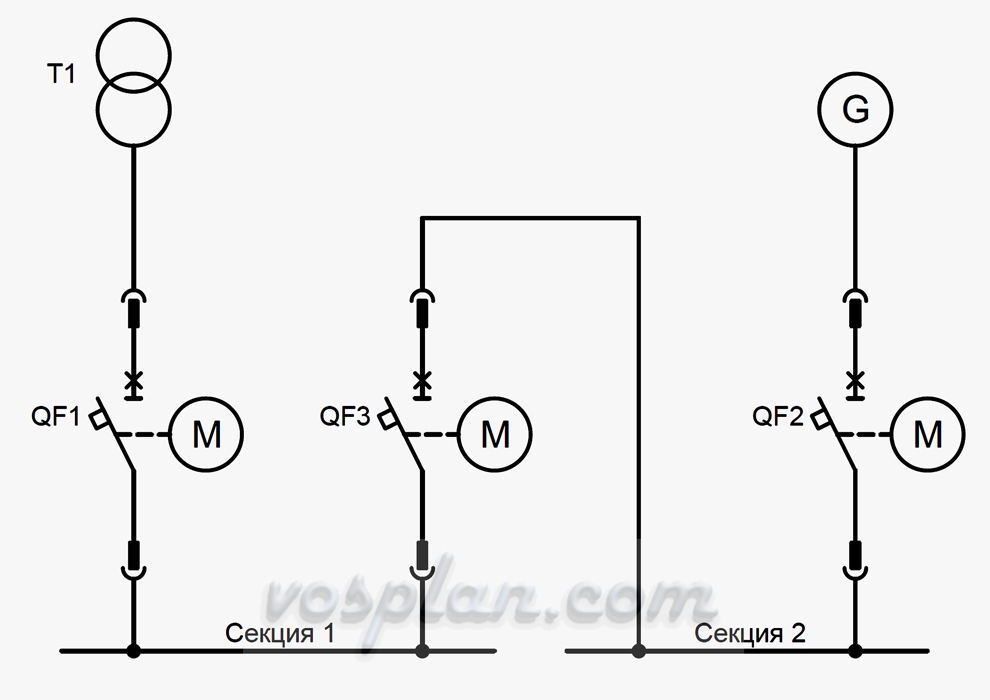

    Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

    Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).


    На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

    Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.


    Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

    На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

    Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т. д.

    В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

    В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

    Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

    Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

    aquagroup.ru

    Вернутся в раздел: УЗО и Дифзащита Электрика

    В данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

    Основным условием при выборе УЗО и диф. автомата является соблюдение селективности (ПУЭ.РАЗДЕЛ 3 ):

    В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.

    Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.

    Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.

    Условное обозначение УЗО и дифавтомата на электрических схемах:

    Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

    Рис. 4
    Рис. 3

    Схемы включения УЗО:

    По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:

    Двухполюсные УЗО Рис. 5 (а).

    Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).

    Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).

    При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

    Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

    1. Вводный автомат.
    2. Прибор учёта (электросчетчик).
    3. УЗО или дифавтомат.
    4. Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
    5. Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
    6. Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
    7. Нулевая рабочая N — шина.
    8. Нулевая защитная РЕ — шина.

    Более подробно про системы заземления и зануления см. в разделе

    Вернутся в раздел: УЗО и Дифзащита Электрика

    energetik.com.ru

    Рабочий ток и быстродействие

    Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО. Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

    Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

    Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

    Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

    Ток отключения и напряжение

    К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

    Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

    Ток утечки и селективность

    Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

    • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
    • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
    • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

    Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

    По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты. Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

    Основные обозначения

    Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

    Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

    На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

    На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

    Обратите внимание! Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

    На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

    На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

    • электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
    • специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
    • усилительный электронный модуль;
    • исполнительный узел (коммутирующее линию реле).

    На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»). Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

    Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

    На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

    Информационные знаки

    На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.
    Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

    Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

    Важно! Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

    Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

    И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

    Размеры и точки подключения

    Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления. Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

    Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

    Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта. Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

    При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика . Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

    Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C». По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

    Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки. В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

    evosnab.ru

    Назначение, технические характеристики и выбор

    Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

    Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

    Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

    Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

    Характеристики и выбор

    Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

    Номинальный ток

    Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

    Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

    Время-токовая характеристика или тип электромагнитного расцепителя

    Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

    Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

    Номинальное напряжение и частота сети

    Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

    Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

    В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

    Номинальный отключающий дифференциальный ток или ток утечки (уставки)

    Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

    Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

    На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

    Класс дифференциальной защиты

    Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

    Буквенное обозначение Графическое обозначение Расшифровка Область применения
    АС Реагирует на переменный синусоидальный ток Ставят на линии, к которым подключена простая техника без электронного управления
    А Реагирует на синусоидальный переменный ток и пульсирующий постоянный Применяется на линиях, от которых запитывается техника с электронным управлением
    В Улавливает переменный, импульсный, постоянный и сглаженный постоянный. В основном применяется на производстве с большим количеством разнообразной техники
    S С выдержкой времени отключения 200-300 мс В сложных схемах
    G С выдержкой времени отключения60-80 мс В сложных схемах

    Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

    Номинальная отключающая способность

    Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

    Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

    На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

    Класс токоограничения

    Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

    На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

    Температурный режим использования

    Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

    Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

    Наличие маркеров о причине сработки

    Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

    Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

    Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

    Тип конструктивного исполнения

    Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

    Производитель и цена

    В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

    Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

    Как подключить дифавтомат

    Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

    Электрическое подключение

    Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

    В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

    Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

    Проверка работоспособности

    После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

    Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

    Схемы

    При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

    Простая схема

    Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

    Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

    Более надежная защита

    Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

    Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

    Селективные схемы

    В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

    При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

    Основные ошибки подключения дифавтоматов

    Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

    • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
    • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
    • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
    • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
    • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
    • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

    Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

    stroychik.ru

    Что нужно знать об УЗО

    Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

    • Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
    • Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
    • С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
    • Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

    Если необходимо использование «пожарного» УЗО, то следует определиться с типом и расположением вторичных «жизненных» устройств.

    Обозначение УЗО на однолинейной схеме

    Говоря о схемах и проектах, очень важно уметь их правильно прочитать. Как правило, изображение УЗО на графической и проектной документации зачастую выполнено условно, наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных её компонентов в частности. Условное изображение устройства защиты можно сравнить с изображением обычного выключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельно поставленных выключателей. На однолинейной схеме полюса, провода и элементы не прорисовываются визуально, а изображаются символически.

    Этот момент подробно продемонстрирован на рисунке снизу. На нём изображено двухполюсное УЗО с током утечки 30 мА. На это указывает расположенная в верхней части цифра «2». Около неё можно увидеть пересекающую линию питания косую черту. Двухполюсность устройства дублируется и в нижней части схематического изображения элемента, в качестве двух косых чёрточек.

    Разберём типовую схему «квартирного» подключения защитного устройства с учётом наличия счётчика на примере, приведённом на рисунке снизу. Ознакомившись более детально с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально приближенно к вводу. Это должно быть осуществлено таким образом, что бы между ними были расположены счётчик и главный автомат. Тем не менее, существует несколько ограничительных нюансов. Так, например, общее устройство защиты не может быть подключено к системе типа TN-C в связи с её принципиальными особенностями. Устаревший образец советских времён имеет защитный проводник, который напрямую соединён с нейтралью, что и становится причиной «несовместимости».

    Устройство защитного отключения, представляющее собой устаревший образец советских времён с защитным проводником, соединённым с нейтралью, не представляет возможным подключить к ней общее устройство защиты.

    Это лучший пример того, как подключить УЗО с заземлением. Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

    Но всё это характерно для современной электропроводки, с учётом наличия «земли».

    Чтобы в дальнейшем более детально познакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к ней.

    Подключение УЗО без заземления. Схема и особенности

    Отсутствие контуров заземления в домах – ситуация распространённая, требующая больших усилий и знаний, ведь придётся вспомнить основы электродинамики, но она не является приговором. Главное следовать четырём обобщённым правилам:

    • Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
    • Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
    • Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
    • Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

    Многие, даже дипломированные, электрики, забыв или банально не зная принципы электродинамики, не задумываются о том, как подключить УЗО без заземления. Схема, предлагаемая ими, выглядит обычно так: ставится общее устройство защиты, а затем все PE (нулевые защитные проводники) заводятся на входной ноль УЗО. С одной стороны, здесь без сомнения видна разумная логическая цепочка, ведь на защитном проводнике не будет происходить коммутация. Но всё гораздо сложнее.

    • В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
    • Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

    Сила «эффектов» зависит от длины РЕ. Если его длина превышает два метра, то вероятность несрабатывания УЗО достигает вероятности 1 к 10000. Числовой показатель довольно мал, тем не менее, теория вероятности вещь практически непредсказуемая.

    Схема подключения УЗО в однофазной сети

    Так как в квартирах зачастую используется однофазное подключение сети. В данном случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для данного устройства, но мы рассмотрим наиболее распространённую, показанную на рисунке ниже.

    Подключение аппарата довольно простое. В паспорте и на приборе указана основная маркировка и точки подключения фазы (L) и нуля (N). На схеме изображены вторичные автоматы, но их установка не является обязательной. Они нужны для распределения подключаемых бытовых приборов и освещения по группам. Таким образом, проблемный участок никак не затронет остальные части или комнаты квартиры. При этом важно учитывать, что установка максимально допустимых токов на автоматах не должна превышать настроек УЗО. Это объясняется отсутствием в устройстве ограничения по току. Внимательно следует отнестись и к подключению фазы с нулём. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

    Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости со счетчиком электрической энергии (рядом с источником электропитания)

    Ошибки и их последствия при подключении УЗО

    Как и любая электрическая схема, схематическое изображение подключения защитного устройства в общую сеть, должно быть составлено, как и прочитано в дальнейшем, без малейших изъянов. Даже самый скромный недочёт может привести к неисправной работе системы в целом или самого УЗО, в то время как серьёзные отклонения могут принести довольно серьёзный ущерб. Ошибки могут быть допущены самые разные, но среди них можно выделить ряд наиболее распространённых:

    • Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник, с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
    • УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
    • Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
    • Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
    • Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
    • Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
    • Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
    • Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

    prokommunikacii.ru

    Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

    Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

    Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

    Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

    Срабатывает УЗО.

    Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

    При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

    Пример расчета УЗО.

    Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

    Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

    Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

    Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

    Обозначение УЗО.

    На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

    Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

    Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

    УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

    Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

    Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

    А подключение, что у УЗО, что у диф. автоматов одинаковое.

    Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

    www.mirpodelki.ru

    5. Выключатели и переключатели – Условные графические обозначения на электрических схемах – Компоненты – Инструкции

     Условные графические обозначения коммутационных изделий [4] — выключателей, переключателей и электромагнитных реле построены на основе символов контактов: замыкающих (рис. 5.1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цени, обозначают, как показано на рис. 5.1, ж, и.


     За исходное положение замыкающих контактов принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.



     Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений. Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 5.2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 5.2, в, г). Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 5.2, д, в), а фиксацию — кружком на символе его неподвижной части (рис. 5.2, ж, и). Последние два УГО используют  в  тех  случаях,   если  необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.
    Условное графическое обозначение выключателей (рис. 5.3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.



     Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В {SB), автоматические — буквой F(SF), все остальные — буквой A (SA).


     Если в выключателе несколько контактов, символы их подвижных частей располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 5.3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого. Выключатели Q1 и Q2 служат для коммутации цепей питания.  Контакты  Q2 механически  связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (SA4.1, SA4.2, SA4.3).


     Аналогично, на основе символа переключающего контакта, строят условные графические обозначения двухпозиционных переключателей (рис. 5.4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 5.4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 5.4, SA3).



     Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5.5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 5.1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение). Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 5.6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 5.6, 5В1.1, SB12). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).
    Многопозициоиные переключатели (например, галетные) обозначают, как показано на рис. 5.7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 5.7, SA1.1, SA1.2).







     Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 5.8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.


     Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи е и г, в третьем — в и г, в четвертом — б и г.



    Условные графические и буквенные обозначения

    Условные графические и буквенные обозначения устанавливаются государственными стандартами, что позволяет всем, кто работает со схемами электрических цепей, легко понимать их.

    В схемах электрических цепей (силовых, управления, вспомогательных) электроподвижного состава наиболее часто используют следующие условные графические обозначения:

    Заземление «Земля». Через коробку заземления провода низковольтных цепей соединяются с «минусом» аккумуляторной ба тареи, а высоковольтных – с ходовыми рельсами

    Примечание. Принадлежность к тому или иному аппарату указывается сокращенным обозначением этого аппарата – номером или буквенным обозначением контактора или другого аппарата.

    В схеме силовых цепей приняты следующие условные буквенные обозначения:

    ТР – токоприемник рельсовый

    КС1 – силовая соединительная коробка

    КС2 – коробка заземления

    Ц – главный предохранитель

    ГВ – главный разъединитель

    Л Kl – ЛК4 – линейные контакторы

    РПЛ, РП1-3, РП2-4 – силовые катушки реле перегрузки (соответственно линейного, в цепи тяговых двигателей 1 и 3, 2 и 4)

    Я1 – ЯЯ1, Я2 – ЯЯ2, ЯЗ – ЯЯЗ, Я4 – ЯЯ4 – начало и конец обмоток якорей тяговых двигателей

    Kl – КК1, К2 – КК2, КЗ – ККЗ, К4 – КК4 – обмотки возбуждения тяговых двигателей

    «Вперед», «Назад» – силовые контакторы реверсора КИП – КШ4 – электромагнитные контакторы ослабления возбуждения ИШ1-3, ИШ2-4 – индуктивные шунты в цепях 1-й и 2-й групп тяговых двигателей ТШ – электромагнитный контактор цепи подмагничивания тяговых двигателей PI – Р37 – резисторы

    PKI – РК26 – силовые контакторы реостатного контроллера Т1 – Т22 – силовые контакторы переключателя положений РУТ – силовая катушка реле ускорения и торможения ЗУМ – заземляющее устройство РЗ-1 – реле защиты

    Н1 – НН1, Н2 – НН2, ЯЗ – ННЗ, Н4 – НН4 – обмотки подмагничивания тяговых двигателей

    В схемах вспомогательных цепей и цепей управления приняты следующие условные буквенные обозначения:

    АБ – аккумуляторная батарея

    КВ – контроллер машиниста

    КРП – контроллер резервного пуска

    РЦУ – разъединитель цепей управления

    СДРК – серводвигатель реостатного контроллера

    РК – реостатный контроллер

    СДЯП – серводвигатель переключателя положений 3777# – электромагнитный дисковый тормоз переключателя положений

    KIK – мотор-компрессор

    КК – контактор мотор-компрессора

    КО – контактор освещения

    КЗ-2 – контактор заряда аккумуляторной батареи

    ДВР – дверной воздухораспределитель

    БД – дверные блокировки (конечные выключатели)

    ВЗ-1, ВЗ-2 – вентили замещения

    Р1-5 – контактор в цепи 1-го и 5-го проводов

    АК – регулятор давления

    УАВА – универсальный автоматический выключатель автостопа АВТ – автоматический выключатель тормоза КРР – кнопка резервного реверсирования Ф – фары

    РП – реле перегрузки

    «Возврат РП» – реле возврата реле перегрузки

    РУТ – реле ускорения и торможения

    НР – нулевое реле

    СР-1 – стоп-реле

    РВ-1, РВ-2 – реле времени

    Рпер – реле перехода

    РР – реле реверсирования

    РРТ – реле ручного торможения

    РКП, РКМ – кулачковые контакторы реостатного контроллера РЗ – реле заряда

    ПРВ – промежуточное реле времени РЗ-2 – реле сигнализации РРП – реле резервного пуска ВУ- выключатель управления КУ- кнопка управления

    ПС, ПП, ПТ1, ПТ2 – блок-контакты переключателя положений соответственно для позиций последовательного и параллельного соединения тяговых двигателей в режиме тяги, для позиций «Тормоз 1» и «Тормоз 2».

    Контрольные вопросы 1. Для чего нужны условные обозначения в схемах электрических цепей?

    2. Чем определяются условные обозначения?

    ⇐Виды схем, принципы их построения | Электропоезда метрополитена | Способы управления тяговыми двигателями⇒

    Позиционные обозначения элементов на схемах

    Таблицы буквенных обозначений радиодеталей

    ⇩ Скачать зарубежные

    ⇩ Скачать отечественные

    см. также Графические обозначения радиодеталей

    Зарубежные обозначения радиодеталей

    Перейти к отечественным обозначениям ▼

    Международный стандарт — IEEE 315.
    В данный список ▼ также добавлены обозначения, не отражённые в стандарте, но встречающиеся на практике.

    A — Separable assembly or sub-assembly (e.g. printed circuit assembly) — Отдельный модуль или устройство
    AE — Aerial — Антенна
    ANT — Antenna — Антенна
    AR — Amplifier (other than rotating), repeater — Усилитель, повторитель
    AT — Attenuator, inductive termination, resistive termination — Аттенюатор, индуктивная оконечная нагрузка, резистивная оконечная нагрузка
    B — Bead Ferrite — Ферритовый фильтр
    B — Battery — Батарея
    B — Motor — Электродвигатель
    BR — Bridge rectifier — Диодный мост
    BT — Battery — Батарея
    BT — Photovoltaic transducer, solar cell — Фотогальванический преобразователь, солнечная батарея
    C — Capacitor — Конденсатор
    CB — Circuit Board — Монтажная плата
    CB — Circuit breaker — Автоматический выключатель
    CN — Capacitor network — Конденсаторная сборка
    CN — Contact — Контакт
    CP — Connector adapter, junction (coaxial or waveguide) — Переходник, cоединение (коаксиала или волновода)
    CR — Diode (TVS, thyristor, Zener, asymmetrical varistor, photodiode, stabistor, varactor
    overvoltage absorber) — Диод (лавинный диод, тиристор, стабилитрон, варистор с асимметричной ВАХ, фотодиод, стабистор, варактор, поглотитель перенапряжения)
    CRT — Cathode ray tube — Электронно-лучевая трубка
    D — Diode (LED, TVS, thyristor, Zener, asymmetrical varistor, photodiode, stabistor, varactor
    overvoltage absorber) — Диод (светодиод, лавинный диод, тиристор, стабилитрон, варистор с асимметричной ВАХ, фотодиод, стабистор, варактор, поглотитель перенапряжения)
    DC — Directional coupler — Направленный соединитель
    DL — Delay line — Линия задержки
    DS — Display, alphanumeric display device, annunciator, signal lamp — Дисплей, алфавитно-цифровой индикатор, световой индикатор, сигнальная лампа
    DSP — Digital signal processor — Цифровой сигнальный процессор
    DSW — Dual in-line package switcher — DIP переключатель
    E — Electrical contact, antenna, binding post, cable termination, electrical contact brush, electrical shield, ferrite bead rings, hall element, insulator, lightning arrester, magnetic core, permanent magnet, short circuit (termination), telephone protector, vibrating reed, miscellaneous electrical part — Электрический контакт, электрод, антенна, клемма, кабельный наконечник, электрическая щётка, электрический экран, ферритовое кольцо, элемент на эффекте холла, изолятор, искровой разрядник, магнитный сердечник, постоянный магнит, перемычка, громполоса, вибрирующий пружинный контакт, прочие радиодетали
    EL — место крепления радиатора пайкой
    EP — Earphone — Головные телефоны
    EQ — Equalizer — Эквалайзер
    EY — место крепления электронного компонента, в том числе за функциональный (токоведущий) вывод
    F — Fuse — Предохранитель
    FB — Ferrite bead — Ферритовый фильтр
    FD — Fiducial — Точка выравнивания
    FEB — Ferrite bead — Ферритовый фильтр
    FET — Field-effect transistor — Полевой транзистор
    FH — Fuse holder — держатель предохранителя
    FL — Filter — Фильтр
    G — Generator or oscillator, electronic chopper, interrupter vibrator, rotating amplifier, telephone magneto — Электрогенератор или осциллятор, электронный чоппер, вибропреобразователь, электромашинный усилитель, телефонный индуктор
    GDT — Gas-discharge lamp — Газоразрядная лампа
    GN — General network — Общая сеть
    GND — Ground — «Земля», общий провод (обычно, минус питания)
    GR — Проходной контакт (пустотелая заклёпка)
    GT — Одиночный штыревой контакт
    H — Hardware, e.g., screws, nuts, washers — Крепёжные элементы (винты, гайки, шайбы)
    HP — Hydraulic part — Деталь гидравлики
    HR — Heater, heating lamp, heating resistor, infrared lamp, thermomechanical transducer — Нагревательный элемент, нагревательная лампа, нагревательный резистор, инфракрасная лампа, термомеханический преобразователь
    HS — Handset, operator’s set — Телефонная трубка, телефонная гарнитура
    HT — Earphone — Головной телефон, наушники
    HY — Circulator or directional coupler — Циркулятор или направленный ответвитель
    I — Lamp — Лампа накаливания
    IC — Integrated Circuit — Микросхема, интегральная схема
    J — Jack, Receptacle, Terminal Strip, connector — Гнездо, розетка, патрон, клеммник, коннектор
    J — Wire link, jumper — Джампер
    J — Jumper chip — Резистор нулевого сопротивления (перемычка или SMD-предохранитель)
    JFET — Junction gate field-effect transistor — Однопереходный полевой транзистор
    JP — Jumper (Link) — Джампер
    K — Relay, contactor — Реле, контактор, электромагнитный пускатель
    L — Inductor, choke, electrical solenoid, field winding, generator field, lamp ballast, motor field, reactor — Катушка индуктивности, дроссель, соленоид, обмотка электромагнита, обмотка возбуждения генератора, индуктивный балласт, обмотка возбуждения электродвигателя, реактивная катушка
    LA — Lightning arrester — Молниезащита
    LCD — Liquid-crystal display — ЖК-дисплей
    LDR — Light Dependent Resistor, — Фоторезистор
    LED — Light-emitting diode — Светодиод
    LS — Loudspeaker or buzzer, audible alarm, electric bell, electric horn, siren, telephone ringer, telephone sounder — Громкоговоритель или зуммер, звуковая сигнализация, электрический колокол, ревун, сирена, телефонный звонок, телефонный капсюль
    M — Motor — Электродвигатель
    M — Meter, electric timer, electrical counter, oscilloscope, position indicator, thermometer — Измеритель (обобщённый), электрический таймер, электрический счётчик, осциллограф, датчик положения, термометр
    MCB — Miniature circuit breaker — Миниатюрный автоматический выключатель
    MG — Dynamotor, motor-generator — Динамотор, моторгенератор
    MIC — Microphone — Микрофон
    MK — Microphone — Микрофон
    MOSFET — Metal-oxide-semiconductor field-effect transistor — МОП-транзистор
    MOV — Metal-oxide varistor — Варистор на базе оксида металла
    MP — Mechanical part (including screws and fasteners) — Механическая деталь (в том числе крепёж)
    MT — Accelerometer — Акселерометр
    MV — Варистор
    N — Neon Lamp — Неоновая лампа
    NE — Neon Lamp — Неоновая лампа
    NT — Терморезистор
    NTC — Negative Temperature Coefficient — Терморезистор с отрицательным температурным коэффициентом сопротивления
    OP — Operational amplifier — Операционный усилитель
    P — Plug — Штекер, штепсельная вилка, разъём
    P — Одиночный штыревой контакт
    PC — Photocell — Фотоэлемент
    PCB — Printed circuit board — Печатная плата
    PH — Earphone — Головные телефоны
    PL — Разъём
    PLC — Programmable logic controller — Программируемый логический контроллер
    PS — Power supply, rectifier (complete power-supply assembly) — Вторичный источник электропитания, выпрямитель тока
    PTC и PTH — Positive Temperature Coefficient — Позистор (терморезистор с положительным температурным коэффициентом сопротивления)
    PU — Pickup, head — Звукосниматель, передающая телевизионная трубка, магнитная головка
    Q — Transistor, semiconductor controlled rectifier, semiconductor controlled switch, phototransistor (3 terminal), thyratron (semiconductor device) — Транзистор, полупроводниковый преобразователь, полупроводниковый ключ, фототранзистор трёхконтактный, тиратрон полупроводниковый
    R — Resistor, function potentiometer, instrument shunt, magnetoresistor, potentiometer, relay shunt, rheostat — Резистор, функциональный потенциометр, измерительный шунт, магниторезистор, потенциометр, шунт обмотки реле, реостат
    RE — Radio receiver — Радиоприёмное устройство
    RFC — Radio frequency choke — Высокочастотный дроссель
    RJ — Resistor Joint — Резисторная сборка
    RLA — Relay — Реле
    RN — Resistor Network — Резисторная сборка
    RT — Thermistor, ballast lamp, ballast tube, current-regulating resistor, thermal resistor — Терморезистор, термистор, электровакуумный стабилизатор тока, газоразрядный стабилитрон, токорегулирующий резистор, терморезистор
    RV — Varistor, symmetrical varistor, voltage-sensitive resistor — Варистор, варистор с симметричной вах, резистор управляемый напряжением
    RY — Relay — Реле
    S — Switch, contactor (manually, mechanically or thermally operated), flasher (circuit interrupter), governor (electrical contact type), telegraph key, telephone dial, thermal cutout (circuit interrupter) (not visual), thermostat — Переключатель, выключатель, кнопка, пускатель (ручной, механический, термический), прерыватель цепи, регулятор контактного типа, телеграфный ключ, номеронабиратель, термовыключатель, тепловое реле
    S — Разъём
    SCR — Silicon controlled rectifier — Однонаправленный управляемый тиристор
    SG — Spark gap — Разрядник
    SP — Контрольная точка
    SPK — Speaker — Громкоговоритель
    SQ — Electric squib — Электровоспламенитель
    SR — Rotating contact, slip ring — Вращающийся контакт, контактное кольцо
    SUS — Silicon unilateral switch — Пороговый тринистор
    SW — Switch — Переключатель, выключатель, кнопка
    T — Transformer — Трансформатор
    TB — Connecting strip, test block — Клеммная колодка, тест-блок
    TC — Thermocouple — Термопара
    TFT — Thin-film-transistor display — TFT-дисплей
    TH — Thermistor — Терморезистор, термистор
    TP — Test point — Контрольная (измерительная) точка
    TR — Transistor — Транзистор
    TR — Radio transmitter — Радиопередатчик
    TUN — Tuner — Тюнер
    U — Integrated Circuit — Микросхема, интегральная схема
    U — Photon-coupled isolator — Оптопара
    V — Vacuum tube, valve, ionization chamber, klystron, magnetron, phototube, resonator tube (cavity type), solion, thyratron (electron tube), traveling-wave tube, voltage regulator (electron tube) — Радиолампа, ионизационная камера, клистрон, магнетрон, вакуумный фотоэлемент, полостной вакуумный резонатор, хемотронный датчик, тиратрон (радиолампа), лампа бегущей волны, регулятор напряжения (радиолампа)
    VC — Variable capacitor — Переменный конденсатор
    VDR — Voltage Dependent Resistor — Варистор; резистор, управляемый напряжением
    VFD — Vacuum fluorescent display — Вакуумно-люминесцентный индикатор
    VLSI — Very-large-scale integration — СБИС — сверхбольшая интегральная схема
    VR — Variable resistor (potentiometer or rheostat) — Переменный резистор (потенциометр или реостат)
    VR — Voltage regulator — Регулятор (стабилизатор) напряжения
    VT — Voltage transformer — Трансформатор напряжения
    W — Wire, bus bar, cable, waveguide — Провод, перемычка, шина, кабель, волновод
    WT — Wiring tiepoint — Точка примыкания
    X — Solar cell — Солнечный элемент
    X — Other converters — Преобразователи, не включаемые в другие категории
    X — Ceramic resonator — Керамический резонатор, кварцевый генератор
    X_ — Socket connector for another item — Разъём для элементов. Вторая буква соответствует подключаемому элементу
    XA — Socket connector for printed circuit assembly connector — Разъём для печатных плат
    XDS — Socket connector for light socket — Разъём для патрона
    XF — Socket connector for fuse holder — Разъём для предохранителя
    XL — Lampholder — Ламповый патрон
    XMER — Transformer — Трасформатор
    XTAL — Crystal — Кварцевый генератор
    XU — Socket connector for integrated circuit connector — Разъём для микросхемы
    XV — Socket connector for vacuum tube socket — Разъём для радиолампы
    Y — Crystal or oscillator — Кварцевый резонатор или осциллятор
    Z — Zener diode — Стабилитрон
    Z — Balun, coupled tunable resonator, directional phase shifter (non-reciprocal), gyrator, mode suppressor, multistub tuner, phase shifter, resonator (tuned cavity) — Симметрирующий трансформатор, связанный перестраиваемый резонатор, направленный фазовращатель (не обратный), гиратор, фильтр нежелательных тип, кварцевый пьезофильтр.
    ZD — Zener Diode — Стабилитрон
    ZSCT — Zero sequence current transformer, also called a window-type current transformer — Трансформатор тока нулевой последовательности, трансформатор тока с проёмом для первичной цепи

    Отечественные обозначения радиодеталей

    Перейти к зарубежным обозначениям ▲

    Буквенные обозначения электронных компонентов на отечественных схемах регламентированы ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах».

    A — Устройства
    AA — Регулятор тока
    AB — Приводы исполнительных механизмов
    AC — Устройство АВР
    AF — Регулятор частоты
    AK — Устройство (комплект) реле защит
    AKB — Устройство блокировки типа КРБ
    AKS — Устройство АПВ
    AKV — Устройство комплектное продольной дифзащиты ЛЭП
    AKZ — Устройство комплектное реле сопротивления
    AR — Устройство комплектное реле УРОВ
    AV — Устройство регулирования напряжения
    AW — Регулятор мощности
    B — Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения
    BA — Громкоговоритель
    BB — Магнитострикционный элемент
    BC — Сельсин-датчик
    BD — Детектор ионизирующих излучений
    BE — Сельсин-приемник
    BF — Телефон (капсюль)
    BK — Тепловой датчик
    BL — Фотоэлемент
    BM — Микрофон
    BP — Датчик давления
    BQ — Пьезоэлемент
    BR — Датчик частоты вращения (тахогенератор)
    BS — Звукосниматель
    BT — Датчик температуры
    BV — Датчик скорости
    BVA — Счетчик вольтамперчасов реактивных
    BW — Счетчик ватт-часов активных
    C — Конденсаторы
    CB — Конденсаторный силовой блок
    CG — Конденсаторный зарядный блок
    D — Схемы интегральные, микросборки
    DA — Схема интегральная аналоговая
    DD — Схема интегральная, цифровая, логический элемент
    DS — Устройства хранения информации
    DT — Устройство задержки
    E — Элементы разные
    EK — Нагревательный элемент
    EL — Лампа осветительная
    ET — Пиропатрон
    F — Разрядники, предохранители, устройства защитные
    FA — Дискретный элемент защиты по току мгновенного действия
    FP — Дискретный элемент защиты по току инерционного действия
    FU — Предохранитель плавкий
    FV — Дискретный элемент защиты по напряжению, разрядник
    G — Генераторы, источники питания, кварцевые осцилляторы
    GB — Батарея
    GC — Синхронный компенсатор
    GE — Возбудитель генератора
    GEA — Подвозбудитель (вспомогательный возбудитель)
    H — Устройства индикационные и сигнальные
    HA — Прибор звуковой сигнализации
    HG — Индикатор символьный
    HL — Прибор световой сигнализации
    HLA — Световое табло
    HLG — Лампа сигнализации с линзой зеленой
    HLR — Лампа сигнализации с линзой красной
    HLW — Лампа сигнализации с линзой белой
    HY — Индикатор полупроводниковый
    K — Реле, контакторы, пускатели
    KA — Реле токовое
    KA0 — Реле тока нулевой последовательности, токовая защита нулевой последовательности
    KAT — Реле тока с насыщающимся трансформатором, токовая защита с выдержкой времени
    KAW — Реле тока с торможением
    KAZ — Реле тока фильтровое
    KB — Реле блокировки
    KBS — Реле блокировки от многократных включений
    KCC — Реле команды «включить»
    KCT — Реле команды «отключить»
    KF — Реле частоты
    KH — Реле указательное
    KHA — Реле импульсной сигнализации
    KK — Реле электротепловое
    KLP — Реле давления повторительное
    KM — Контактор, магнитный пускатель
    KQ — Реле фиксации положения выключателя
    KQC — Реле положения «Включено»
    KQQ — Реле фиксации команды включения
    KQS — Реле фиксации положения разъединителя
    KQT — Реле положения «Отключено»
    KS — Реле контроля
    KSG — Реле газовое
    KSH — Реле струи (напора)
    KSS — Реле контроля синхронизма
    KSV — Реле контроля напряжения
    KT — Реле времени
    KV — Реле напряжения
    KVZ — Фильтр – реле напряжения
    KW — Реле мощности
    KZ — Реле сопротивления
    L — Катушки индуктивности, дроссели
    LG — Реактор
    LL — Дроссель люминесцентного освещения
    LR — Обмотка возбуждения генератора
    M — Двигатели
    P — Приборы, измерительное оборудование
    PA — Амперметр
    PC — Счетчик импульсов электромеханический
    PF — Частотомер
    PG — Осциллограф
    PHE — Указатель положения
    PI — Счетчик активной энергии
    PK — Счетчик реактивной энергии
    PR — Омметр
    PS — Регистрирующий прибор
    PT — Часы, измеритель времени действия
    PV — Вольтметр
    PVA — Варметр
    PW — Ваттметр
    Q — Выключатели и разъединители в силовых цепях
    QF — Выключатель автоматический
    QK — Короткозамыкатель
    QN — Короткозамыкатель
    QR — Отделитель
    QS — Разъединитель
    QW — Выключатель нагрузки
    R — Резисторы
    RK — Терморезистор
    RP — Потенциометр
    RR — Реостат
    RS — Шунт измерительный
    RU — Варистор
    S — Устройства коммутационные в цепях управления, сигнализации и измерительных
    SA — Выключатель или переключатель
    SAB — Переключатель, ключ в цепях блокировки
    SAC — Переключатель режима
    SB — Выключатель кнопочный
    SC — Коммутатор
    SF — Выключатель автоматический
    SK — Выключатель, срабатывающий от температуры
    SL — Выключатель, срабатывающий от уровня
    SN — Переключатель измерений
    SP — Выключатель, срабатывающий от давления
    SQ — Путевой выключатель конечный
    SQ — Выключатель, срабатывающий от положения (путевой)
    SQA — Вспомогательный контакт, фиксирующий аварийное отключение выключателя
    SQC — Вспомогательный контакт в цепи электромагнита включения
    SQK — Вспомогательный контакт, замыкающийся при отключении выключателя
    SQM — Вспомогательный контакт, замыкающийся при включении выключателя (пуск двигателя завода пружин ABM)
    SQT — Вспомогательный контакт в цепи электромагнита отключения
    SQY — Вспомогательный контакт готовности пружин, управляющий электродвигателем завода пружин ABM
    SR — Выключатель, срабатывающий от частоты вращения
    SS — Переключатель синхронизации
    SX — Накладка оперативная
    T — Трансформаторы, автотрансформаторы
    TA — Трансформатор тока
    TAN — Трансформатор тока нулевой последовательности
    TAV — Трансреактор
    TL — Трансформатор промежуточный
    TLV — Трансформатор отбора напряжения
    TS — Электромагнитный стабилизатор
    TS — Электромагнитный стабилизатор
    TUV — Трансформатор регулировочный
    TV — Трансформатор напряжения
    U — Преобразователи электрических величин в электрические, устройства связи
    UA — Преобразователь тока
    UB — Модулятор
    UF — Преобразователь частоты
    UI — Дискриминатор
    UR — Демодулятор
    UV — Преобразователь напряжения, фазорегулятор
    UZ — Преобразователь частотный, инвертор, генератор частоты, выпрямитель
    V — Приборы электровакуумные, полупроводниковые
    VD — Диод, стабилитрон
    VL — Прибор электровакуумный
    VS — Тиристор
    VT — Транзистор
    W — Линии и элементы сверхвысокой частоты, антенны
    WA — Антенна
    WE — Ответвитель
    WK — Короткозамыкатель
    WS — Вентиль
    WT — Трансформатор, неоднородность, фазовращатель
    WU — Аттенюатор
    X — Соединения контактные
    XA — Токосъемник, контакт скользящий
    XB — Перемычка
    XG — Испытательный зажим
    XN — Соединение неразборное
    XP — Штырь
    XS — Гнездо
    XT — Соединение разборное
    XW — Соединитель высокочастотный
    Y — Устройства механические с электромагнитным приводом
    YA — Электромагнит
    YAB — Замок электромагнитной блокировки
    YAC — Электромагнит включения в приводе воздушного выключателя (легкий привод), контактор включения
    YAT — Электромагнит отключения (соленоид отключения)
    YB — Тормоз с электромагнитным приводом
    YC — Муфта с электромагнитным приводом
    YH — Электромагнитный патрон или плита
    YMC — Электромагнит включения в приводе масляного выключателя (тяжелый привод)
    Z — Устройства оконечные, фильтры, ограничители
    ZA — Фильтр тока
    ZF — Фильтр частоты
    ZL — Ограничитель
    ZQ — Фильтр кварцевый
    ZV — Фильтр напряжения

    Буквенные коды функционального назначения радиоэлектронного устройства или элемента
    A — Вспомогательный
    C — Считающий
    D — Дифференцирующий
    F — Защитный
    G — Испытательный
    H — Сигнальный
    I — Интегрирующий
    M — Главный
    N — Измерительный
    P — Пропорциональный
    Q — Состояние (старт, стоп, ограничение)
    R — Возврат, сброс
    S — Запоминающий, записывающий
    т — Синхронизирующий, задерживающий
    V — Скорость (ускорение, торможение)
    W — Суммирующий
    X — Умножение
    Y — Аналоговый
    Z — Цифровой


    Поделиться новостью в соцсетях

    Условные обозначения – white-santa.ru

     Линия электропередачи

    (провод, кабель, шина)

    linia el peredaci


    Аппарат коммутирующий

    (выключатель)



    viklucatel

    Лампа накаливания

    lampa nakalivania

    Катушка индуктивности без сердечника

    (обмотка)

    katuschka induktivnosti bez serdecnika



    Конденсатор

    kondensator

    Предохранитель

    predohranitel

    Вольтметр

    voltmetr

     Амперметр

    ampermetr

    Катушка индуктивности с сердечником

    (дросель)

    katuschka induktivnosti s serdecnikom

     Автоматический выключатель, однополюсный

    viklucatel avtomaticeski

    Автоматический выключатель, трех полюсный



    viklucatel avtomaticeski 3 polus

     Кнопка управления нормально разомкнутая

    knopka pusk

    Кнопка управления, нормально замкнутая

    knopka stop

    Источник постоянного тока

    batarea

     Катушка

    katuschka

     Лампа сигнальная

    lampa signalnaa

    Конденсатор электролитическийГенератор переменного тока



    generator peremennogo toka

     Генератор постоянного тока

    generator postoannogo toka

     Электродвигатель

    elektrodvigatel

     Трансформатор

    transformator



    Все типы обозначений и схем автоматических выключателей

    Автоматический выключатель Электрическое защитное устройство, которое размыкает цепь при возникновении электрического сбоя, такого как короткое замыкание или перегрузка. Автоматический выключатель обеспечивает функцию включения или выключения вручную в нормальных условиях и автоматического выключения в случае неисправности. Автоматические выключатели находят множество применений в системах распределительных устройств, электрических линиях, электрических устройствах и т. Д. Существует так много типов автоматических выключателей, которые подразделяются на дугогасительную среду, номинальный ток, номинальное напряжение, время отклика, принцип работы, и т.п.В любом случае необходимо знать все основные обозначения автоматических выключателей.

    Различные типы автоматических выключателей:

    • Автоматический выключатель
    • Выкатной автоматический выключатель
    • Вытяжной автоматический выключатель
    • Резьбовой автоматический выключатель
    • Однополюсный автоматический выключатель
    • Двухполюсный автоматический выключатель
    • Трехполюсный автоматический выключатель
    • Изолирующий автоматический выключатель
    • Картриджный автоматический выключатель
    • Воздушный автоматический выключатель или ACB
    • Масляный автоматический выключатель или OCB
    • Вакуумный автоматический выключатель или VCB

    Базовое обозначение автоматического выключателя

    Перед тем, как перейти к знать разные типы, вы должны знать основное обозначение автоматического выключателя.Потому что это в основном используется везде.

    Обозначение невыкатного выключателя

    Здесь вы можете увидеть символ невыкатного выключателя. Выкатные выключатели – это такие выключатели, при обслуживании ток через них должен быть остановлен.

    Обозначение выкатного выключателя

    Здесь вы можете увидеть символ выкатного выключателя. Выдвижные выключатели – это такие выключатели, при которых протекание тока через них не требуется останавливать.Текущий поток можно обойти.

    Обозначение резьбового автоматического выключателя

    Здесь вы можете увидеть символ резьбового автоматического выключателя.


    Обозначение однополюсного автоматического выключателя

    Здесь вы можете увидеть символ однополюсного автоматического выключателя. Подключается только к однофазному проводу.


    Символ двухполюсного автоматического выключателя

    Здесь вы можете увидеть символ двухполюсного автоматического выключателя. Двухполюсный автоматический выключатель подключается к одной фазе и одной нейтрали или к двум фазам.


    Символ трехполюсного автоматического выключателя

    Здесь вы можете увидеть символ трехполюсного автоматического выключателя. Трехполюсный автоматический выключатель подключается к трем фазам или под напряжением.


    Изолирующий автоматический выключатель Обозначение

    Здесь вы можете увидеть символ изолирующего автоматического выключателя. Он также известен как автоматический выключатель с изолятором.


    Символ патронного автоматического выключателя


    Символ масляного автоматического выключателя (OCB)


    Символ воздушного автоматического выключателя (ACB)


    MCB или автоматического выключателя в литом корпусе


    Символ вакуумного автоматического выключателя (VCB)

    Читайте также:

    Спасибо, что посетили сайт.продолжайте посещать для получения дополнительных обновлений.

    Предохранители и символы электрической защиты

    Обозначения предохранителей и электрозащиты

    Символ Описание Символ Описание
    Предохранитель, система IEEE / ANSI
    Общий символ
    + информация
    Автоматический выключатель
    + информация
    Предохранитель Выключатель резьбовой
    Предохранитель Автоматический выключатель униполярный
    Предохранитель – система IEC Автоматический выключатель биполярный
    Предохранитель, система IEEE / ANSI Автоматический выключатель трехполюсный
    Предохранитель Патрон автоматического выключателя
    Предохранитель малой скорости
    + информация
    Выключатель выключателя
    Плавкий предохранитель Рупор выключателя выключателя
    Защитный резистор Плавкий предохранитель высокого напряжения
    Защитный резистор Масляный предохранитель высокого напряжения
    Термопредохранитель
    Термовыключатель
    + Информация
    Выключатель с предохранителем
    Выключатель со встроенным предохранителем
    Разъединитель
    Изолирующий выключатель
    + Информация
    Разъединитель
    Выключатель с предохранителем (разрыватель нагрузки)
    Предохранитель с бойком Предохранитель с сигнальным контактом
    Предохранитель с сигнальным контактом Предохранитель с отдельным сигнальным контактом
    Комплект из 3-х соединенных вместе предохранителей с автоматическим срабатыванием ударника одного из них Широкая сторона – это сторона сети, которая активна при плавлении

    Прочие обозначения устройств электрической защиты

    Автоматический выключатель
    + Информация
    Автоматический выключатель
    + Информация (Типы)
    Автоматический выключатель
    Корпус, невыдвижной
    Автоматический выключатель – система ANSI
    Выкатной
    Автоматический выключатель
    Корпус, выдвижной
    Выкатной выключатель
    Термовыключатель
    Тепловая перегрузка
    + Информация
    Электрический разрядник / Защитный промежуток
    + информация
    Ограничитель перенапряжения
    Газоразрядная трубка
    + информация
    Электрический разрядник
    Двойной электрический разрядник Электрический разрядник
    Грозовой разрядник
    Защита от перенапряжения / прерыватель перенапряжения
    + информация
    Грозовой разрядник
    Защита от перенапряжения / прерыватель перенапряжения
    Устройство защиты телефонной линии Молниеотвод
    + Инфо
    Задержка Сетевой протектор
    + Инфо
    Термостат
    + Информация
    Термовыключатель
    + символы
    Галерея изображений предохранителей и электрозащиты
    Загрузить символы

    Мы не можем найти эту страницу

    (* {{l10n_strings.REQUIRED_FIELD}})

    {{l10n_strings.CREATE_NEW_COLLECTION}} *

    {{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

    {{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

    {{l10n_strings.DRAG_TEXT_HELP}}

    {{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

    {{article.content_lang.display}}

    {{l10n_strings.AUTHOR}}

    {{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

    {{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

    Условные обозначения принципиальных схем | BMET Wiki

    Условные обозначения электрических схем www.ARRL.org

    Около

    Условные обозначения электрической цепи – это графический знак, который используется для проектирования принципиальной схемы электронных, электрических цепей.Имеется вполне адекватный набор условных обозначений для электрических, электронных схем. Вы можете использовать эти высококачественные схематические символы для разработки своей собственной принципиальной принципиальной схемы. Загрузите высококачественное изображение электрических схемных символов. [1]

    Основные символы переключателей

    Символы переключателей ниже показывают SPST, SPDT, DPST и DPDT.

    SPST, SPDT, DPST и DPDT

    • Single Pole, Single Throw (SPST) – двухполюсный переключатель, позволяющий току течь только тогда, когда он находится в закрытом (включенном) положении.
    • Single Pole, Double Throw (SPDT) – это двухпозиционный переключатель, который направляет поток тока по одному из двух маршрутов в соответствии с его положением. Некоторые переключатели SPDT имеют центральное выключенное положение и описываются как «вкл-выкл-вкл».
    • Double Pole, Single Throw (DPST) – это двухполюсный выключатель, который часто используется для переключения электросети, поскольку он может изолировать как активные, так и нейтральные соединения.
    • Double Pole, Double Throw (DPDT) – это переключатель, который можно подключить как реверсивный переключатель для двигателя.Некоторые переключатели DPDT имеют центральное положение выключения.

    Обозначения контактного переключателя

    Обозначения контактного переключателя

    Следующие символы представляют собой замыкающий контактный выключатель, размыкающий контактный выключатель, двусторонний контактный выключатель, замыкающий контактный выключатель, выключатель с пружинным возвратом, выключатель фиксации положения, а также концевой выключатель, автоматический выключатель.

    Обозначения переключающих контактов являются интеллектуальными и могут быть спроектированы таким образом, что контакты «замыкаются» (обеспечивают непрерывность) при срабатывании или «размыкаются» (непрерывность прерывания) при срабатывании.Для переключателей, в которых есть механизм с пружинным возвратом, направление, в которое пружина возвращает его без приложения силы, называется нормальным положением. Поэтому контакты, которые разомкнуты в этом положении, называются нормально разомкнутыми, а контакты, которые замкнуты в этом положении, называются нормально замкнутыми. [2]

    Полупроводниковые символы

    Полупроводниковые символы

    Полупроводниковые символы ниже показывают некоторые графические представления часто используемых полупроводниковых компонентов, таких как MOSFET, Bipolar, Junction, Transverse, Ohmic, Unijunction, Darlington, Latch, IGFET, Diode, Tunnel diode, Varactor, Diac, Triac, Controlled переключатель, управляемый выпрямитель, символы четырехслойного диода и фотодиода.Полупроводниковые символы являются интеллектуальными, промышленными стандартами и являются векторными для электрических схематических диаграмм. Большинство символов полупроводников могут быть изменены по внешнему виду, стилю и цвету в соответствии с требованиями пользователя.

    Список литературы

    Ссылки

    Промышленные электрические селекторы | Символы электрического переключателя

    Pumping Solutions Inc. предлагает это руководство и глоссарий к общепринятым промышленным электрическим символам, чтобы помочь вам правильно идентифицировать компоненты и определять потенциальные опасности.Добавьте эту страницу в закладки как удобный справочник для будущих электрических проектов. Безопасность прежде всего!

    Contact Pumping Solutions Today

    Возникли проблемы с установкой недавно купленной помпы? Свяжитесь с Pumping Solutions, и у нас есть отличный персонал по обслуживанию клиентов, готовый помочь.

    Также проверьте:

    Промышленные символы для преобразователей Промышленные символы для измерений

    Также проверьте:

    Промышленные символы для преобразователей Промышленные символы для измерений

    Частичный глоссарий для селекторов

    Резистор: Резисторы ограничивают прохождение тока.Используется с конденсатором в схеме синхронизации.

    Заземление: Подключение к реальной земле или другой «заземляющей» конструкции. Используется для защиты от поражения электрическим током и для опорного напряжения с нулевым потенциалом.

    Конденсатор: Сохраняет электрический заряд. Может использоваться для фильтрации или блокировки сигналов постоянного тока при прохождении сигналов переменного тока. Используется с резистором в цепи синхронизации.

    Батарея: Генерирует постоянное напряжение и подает электрическую энергию.

    Предохранитель: Жертвенное устройство защиты от перегрузки по току.Этот символ обозначает предохранители малой мощности / низкого напряжения.

    Индуктор: Катушка из провода, создающая магнитное поле, когда через нее проходит электрический ток. Пассивный двухконтактный электрический компонент, используемый для хранения энергии в результирующем магнитном поле. Также может использоваться как преобразователь для преобразования электрической энергии в механическую.

    Индуктор с железным сердечником: То же, что и выше, но с железным сердечником под витым проводом.

    Автоматический выключатель: Электрический выключатель с автоматическим управлением, который защищает электрические цепи от повреждений, вызванных короткими замыканиями или перегрузками.

    Вольтметр: Устройство с очень высоким сопротивлением, используемое для измерения электрического напряжения. Должен быть подключен параллельно.

    Амперметр: Устройство нулевого сопротивления, используемое для измерения электрического тока. Должен быть подключен последовательно.

    Ваттметр: Устройство для измерения электроэнергии.

    Звонок: Электрический звонок, при активации издает одинарный или повторяющийся звонок.

    Зуммер: Подобно электрическому звонку, электрический зуммер издает постоянный гудок при активации.

    SPST (однополюсный, однополюсный): Простой переключатель с одним входом и одним выходом. Переключатель будет либо замкнут, либо полностью отключен. Требуется всего два терминала. Идеально подходит для включения / выключения.

    SPDT (однополюсный, двухпозиционный): переключатель A, использующий три клеммы: один общий контакт, два контакта, соперничающих за подключение к общему контакту (только один может быть подключен одновременно). Идеально подходит для выбора между двумя источниками питания или переключения входов.Может быть преобразован в переключатель SPST, просто оставив один из штифтов неподключенным.

    DPST (двухполюсный, односторонний): По сути, двойной SPST. Переключатель с двумя входами и двумя выходами; каждый вход соответствует одному из выходов. Переключатели DPST обеспечивают универсальность, поскольку они могут принимать два входа и управлять двумя разными выходами в одной цепи.

    DPDT (двухполюсный, двухпозиционный): По сути, два переключателя SPDT, управляющие двумя разными цепями и всегда включаемые вместе от одного исполнительного механизма.Требуется шесть терминалов.

    NO (нормально разомкнутый): «Нормальным» состоянием переключателя является его незадействованное положение. В зависимости от конструкции нормальное состояние переключателя может привести к обрыву цепи или короткому замыканию. Когда разомкнут до срабатывания, переключатель является нормально разомкнутым (NO) переключателем; при активации замыкающий переключатель замыкает цепь.

    NC (нормально замкнутый): По сути, «противоположность» переключателя NO. Выключатель, который в неактивном состоянии создает короткое замыкание.Нормально замкнутые (NC) переключатели при срабатывании создают короткое замыкание.

    % PDF-1.6 % 519 0 объект > эндобдж 416 0 объект > эндобдж 3 0 obj > поток 2006-11-08T09: 59: 33ZQuarkXPress ™ 6.52013-11-11T18: 21: 42-05: 002013-11-11T18: 21: 42-05: 00QuarkXPress ™ 6.5 %% DocumentProcessColors: голубой пурпурный желтый черный %% DocumentCustomColors: (Холодный серый PANTONE 2 C) %% CMYKCustomColor: 0 0 0 .1 (Холодный серый PANTONE 2 C) %% EndCommentsapplication / pdfuuid: f7751e93-6f39-11db-b05c-001124864beauuid: c8e8982f-161b-438b-bddf-52cbbdb20036 конечный поток эндобдж 1185 0 объект > / Кодировка >>>>> эндобдж 510 0 объект > эндобдж 161 0 объект > эндобдж 281 0 объект > эндобдж 280 0 объект > эндобдж 294 0 объект > эндобдж 307 0 объект > эндобдж 357 0 объект > эндобдж 355 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 358 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 359 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 360 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 361 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 362 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 10786 0 объект > поток HWYT ~ _a) / c7 @ ‘CtA # ҊP 4?}} Ve`2Bt پ> Yw? M \ VɀdtN% u || [) 4Qli} ҚOpYX /} Yl? ֟ mQ.YlM [Jjfbx / c: d9I (Q * 2eMfImdLPF

    Как читать однолинейную диаграмму

    Как читать однолинейные схемы

    Обычно мы изображаем систему распределения электроэнергии в виде графического представления, называемого однолинейной схемой (SLD). Одна линия может отображать всю систему или ее часть. Он очень универсален и всеобъемлющ, поскольку может изображать очень сложную трехфазную систему.

    Мы используем общепринятые электрические символы для обозначения различных электрических компонентов и их взаимосвязи в цепи или системе.Чтобы интерпретировать однострочные линии, вам сначала нужно познакомиться с электрическими символами. На этой диаграмме показаны наиболее часто используемые символы.

    Давайте рассмотрим промышленную однолинейную схему. При интерпретации однолинейной схемы вы всегда должны начинать с вершины, где находится самое высокое напряжение, и постепенно снижаться до самого низкого напряжения. Это помогает поддерживать прямые напряжения и пути их прохождения.

    Чтобы это было проще объяснить, мы разделили одну строку на три части.

    Диаграмма ниже была создана с помощью бесплатного онлайн-конструктора диаграмм, расположенного на сайте www.draw.io. draw.io online – это бесплатное веб-приложение для всех. Это бесплатно для любого использования, нет дополнительных платных функций, водяных знаков и т. Д. Вы являетесь владельцем контента, который вы создаете, и можете использовать его для любых целей. Вы можете хранить свои проекты draw.io в формате .xml на рабочем столе, в Dropbox или Google Диске. Какой бы вариант хранилища вы ни выбрали, при запуске draw.io вам всегда будет представлен экран с вопросом, хотите ли вы создать новый файл или открыть новый.

    Хотя draw.io предоставляет обширный набор библиотек по умолчанию, могут быть случаи, когда вы захотите использовать символы, которые не предоставлены. Если вы можете найти и использовать соответствующие символы, вы можете включить их в настраиваемую библиотеку, которая затем может использоваться так же, как любая из существующих библиотек по умолчанию. Ознакомьтесь с руководством пользователя draw.io и онлайн-уроками, чтобы узнать о базовых и дополнительных параметрах.

    Площадь А

    Если начать сверху, вы заметите, что трансформатор подает питание на всю систему.Трансформатор понижает напряжение с 35 кВ до 15 кВ, на что указывают числа рядом с символом трансформатора. После понижения напряжения обнаруживается съемный автоматический выключатель (a1). Вы узнали символ съемного автоматического выключателя? Вы можете предположить, что этот автоматический выключатель может выдерживать напряжение 15 кВ, поскольку он присоединен к стороне трансформатора с напряжением 15 кВ, и на однолинейной линии не указано иное.

    После выкатного выключателя (a1) от трансформатора он прикрепляется к более тяжелой горизонтальной линии.Эта горизонтальная линия представляет собой электрическую шину, которая используется для подачи электричества в другие области или цепи.

    Площадь B

    Вы заметите, что еще два съемных выключателя (b1 и b2) подключены к шине и питают другие цепи, которые находятся под напряжением 15 кВ, поскольку не было никаких признаков изменения напряжения в системе. Присоединенный к съемному автоматическому выключателю (b1) понижающий трансформатор используется для понижения напряжения в этой области системы с 15 кВ до 5 кВ.

    На стороне 5 кВ этого трансформатора показан разъединитель. Разъединитель используется для подключения или изоляции оборудования под ним от трансформатора. Оборудование ниже разъединителя находится под напряжением 5 кВ, поскольку ничто не указывает на обратное. Узнаете ли вы, что оборудование, прикрепленное к нижней стороне разъединителя, представляет собой два пускателя двигателя среднего напряжения? В зависимости от требований конкретной системы можно подключить несколько пускателей.

    Теперь найдите второй съемный автоматический выключатель (b2).Этот автоматический выключатель прикреплен к разъединителю с предохранителем и подключен к понижающему трансформатору. Обратите внимание, что все оборудование ниже трансформатора теперь считается оборудованием низкого напряжения, потому что напряжение было понижено до уровня 600 вольт или ниже.

    Последней частью электрооборудования в средней части схемы является другой автоматический выключатель (b3). Однако на этот раз автоматический выключатель является стационарным выключателем низкого напряжения, что обозначено символом.Переходя к нижней части однолинейной линии, обратите внимание, что автоматический выключатель (b3) в середине подключен к шине в нижней части.

    Площадь C

    Внизу слева, подключенный к шине, находится еще один стационарный автоматический выключатель. Внимательно посмотрите на следующую группу символов. Вы узнали символ автоматического включения резерва?

    Также обратите внимание, что символ круга, представляющий аварийный генератор, прикреплен к автоматическому переключателю. Эта область однолинейной линии говорит нам о том, что важно, чтобы оборудование, подключенное под автоматическим переключателем, продолжало работать, даже если питание от шины пропадает.По однопроводной линии можно сказать, что автоматический переключатель резерва подключит аварийный генератор к цепи, чтобы поддерживать работу оборудования, если питание от шины будет потеряно.

    Схема управления низковольтным двигателем подключена к автоматическому переключателю через низковольтную шину. Убедитесь, что вы узнали эти символы. Хотя мы не знаем точной функции управления двигателем низкого напряжения в этой цепи, очевидно, что важно поддерживать оборудование в рабочем состоянии.Письменная спецификация обычно предоставляет подробные сведения о приложении.

    С правой стороны третьей области есть еще один стационарный выключатель, подключенный к шине. Он прикреплен к центру метра, на что указывает символ, образованный тремя кругами. Это означает, что электрическая компания использует эти счетчики для учета мощности, потребляемой оборудованием ниже центра счетчика.

    Ниже центра счетчика находится центр нагрузки или щит, который питает ряд меньших цепей.Это может быть центр нагрузки в здании, который питает свет, кондиционер, отопление и любое другое электрическое оборудование, подключенное к зданию.

    Этот чрезмерно упрощенный анализ однолинейной диаграммы дает вам представление о том, какую историю эти диаграммы рассказывают о соединениях электрической системы и оборудовании. Просто имейте в виду, что, хотя некоторые однолинейные диаграммы могут показаться подавляющими из-за своего размера и большого разнообразия представленного оборудования, все они могут быть проанализированы с использованием одного и того же пошагового метода.

    Ссылка // Основы распределения электроэнергии от EATON

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
