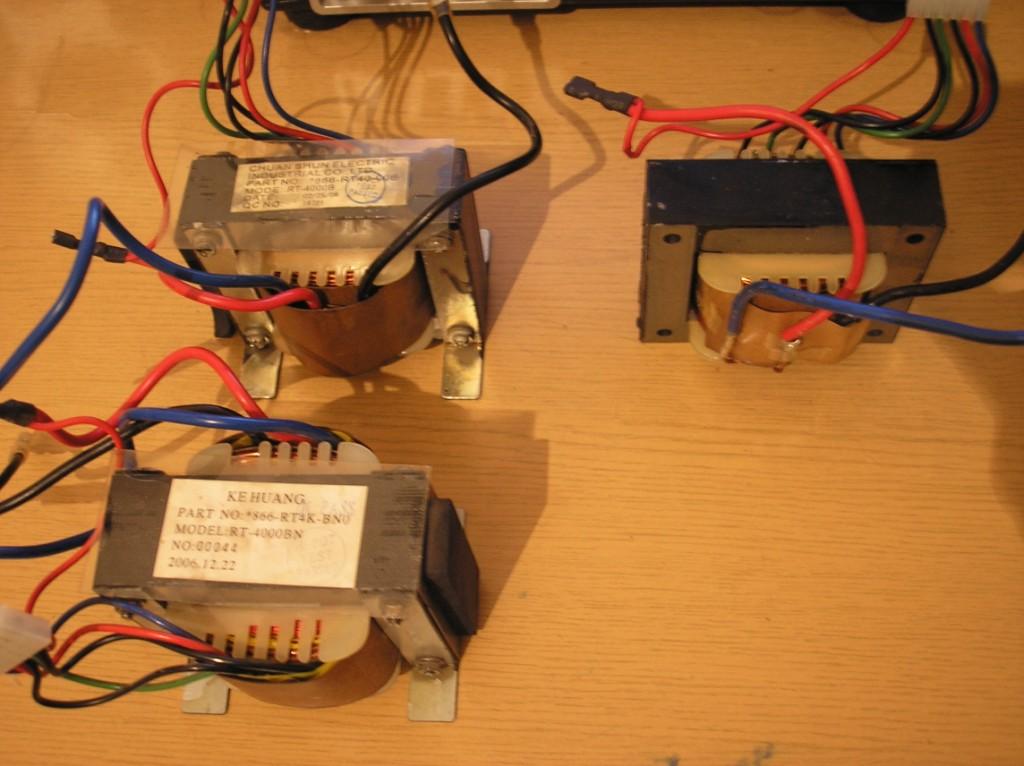

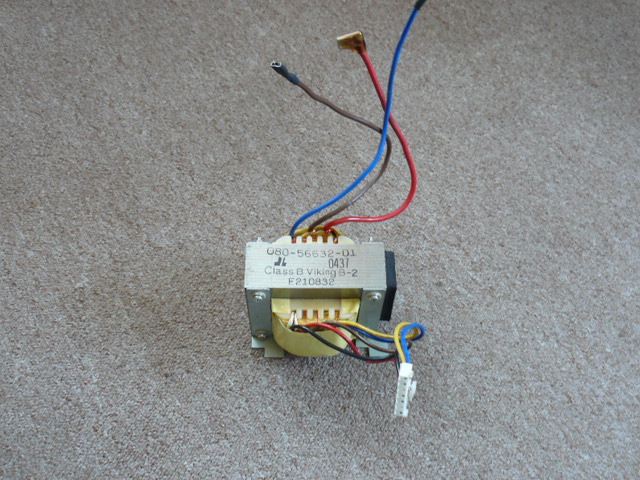

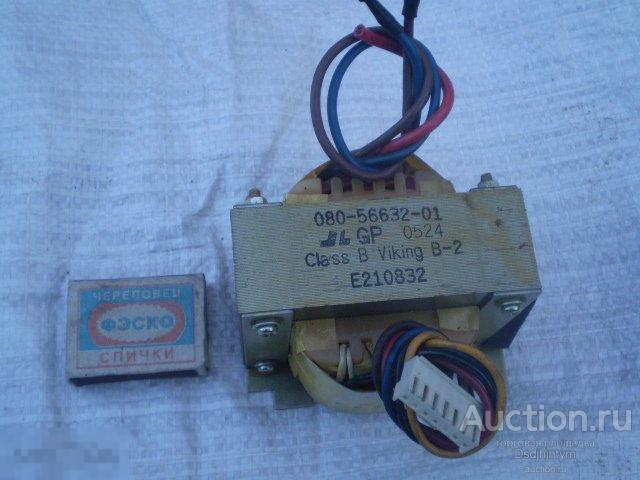

Параметры трансформатора ИБП Powercom IMD-625AP

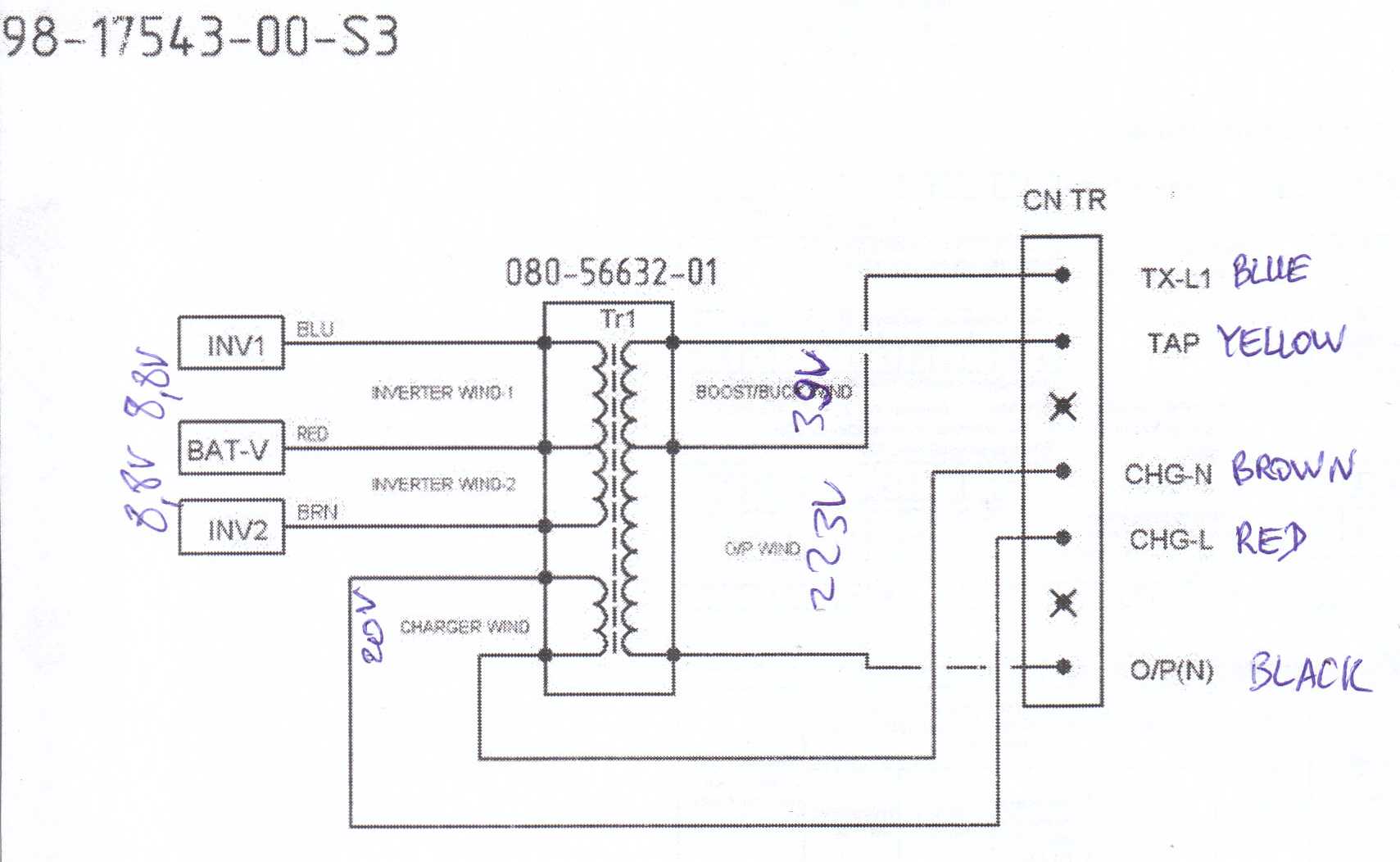

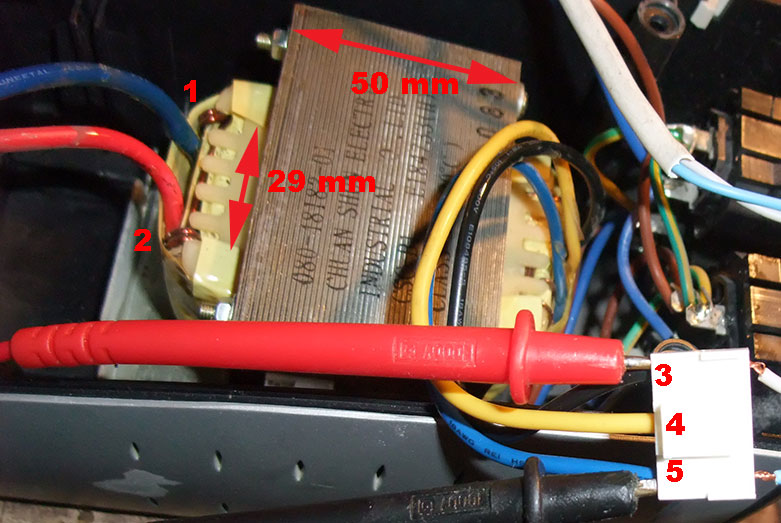

Распиновка трансформатора ИБП Powercom IMD-625AP

Красный – плюс с батареи
Черный зеленый – зарядка аккумулятора 17.5 В и подавитель реактивной мощности
черный красный – обмотка 8.8 Ом
черный синий – обмотка 10 Ом
Толстые черный и синий – концы обмотки нн
Толстый красный – центральная точка обмотки нн, общий плюс аккумулятра

На схеме трансформатор подключен так, как его подключает ИБП при напряжении сети 220 В для зарядки батареи (напряжения и сопротивления измеренные)

Для расчета сведенного сопротивления трансформатора нужен коэффициент трансформации
Будет рассчитываться 2 коэффициента: на прямое включение Kt1 и через AVR Kt2 т.к. при работе от батареи ИБП задействует AVR при снижении на ней напряжения
Kt1=218/(6.8*(1/(1-(1-(190/218)))))=27,94
где 218 В – фактическое напряжение в сети на момент измерения (на обмотке 10 Ом)
6.8 В – напряжение на вторичной обмотке 0. 2=30.4 Вт
Мгновенная мощность нагрузки
pн375.1=i375*350-p375.1=732 Вт
pн375.2=i375*350-p375.2=675 Вт
pн125.1=i125*350-p125.1=292 Вт
pн125.2=i125*350-p125.2=286 Вт
КПД
КПД375.1=100-(p375.1/pн375.1)*100=70.4%
КПД375.2=100-(p375.2/pн375.2)*100=59.5%
КПД125.1=100-(p125.1/pн125.1)*100=91.7%
КПД125.2=100-(p125.2/pн125.2)*100=89.4%
Ток намагничивания данного трансформатора в сравнении с номинальным очень мал, поэтому не учитывается при расчете КПД
Мощность нагрева трансформатора
Р375.1=p375.1*0.6=130 Вт
Р375.2=p375.2*0.6=164 Вт
Р125.1=p125.1*0.6=14 Вт
Р125.2=p125.2*0.6=18 Вт
где 0.6 коэффициент заполнения полупериода, 6 мс из 10-и (это средняя ширина импульса под нагрузкой)

Не сказать что трансформатор бешено мощный ))
По легкой прикидке 14 Вт со своей поверхности рассеять сможет, при температуре этой самой поверхности под 100 градусов и температуре внутри корпуса 45
Работать от батареи при повышении AVR он долго не будет т. к. этот режим включается при очень низком уровне батареи порядка 11.0 В или что-то такое, или при очень большой нагрузке, когда напряжение падает из-за сопротивления трансформатора, но это не наш случай.
Вот такой нежданчик от трансформатора даже втрое меньшую нагрузку он потянет с очень большой натяжкой, совсем слабенький.

12.01.19
Вес трансформатора примерно 2.4 кг (нельзя мерять сломанным кантером)
Прикинем теплоемкость
Для упрощения сделаем вид что это стальной монолит. Это допустимое упрощение т.к. обмотка сделана из меди, теплоемкость которой значительно выше чем у стали, а общий вес изоляции в сравнении с металлом ничтожно мал.
Теплоемкость стали 470 Дж/(кг*К), итого теплоемкость трансформатора при нагреве с 35 градусов до 100 будет (100-35)*470*2.4=73320 Дж
т.е. максимальной мощности потерь трансформатор прогреется с 35 до 100 градусов за 73320/164=447 секунд или 7 минут 27 секунд, при условии что он вообще не отдает тепло.
За сколько при этом разрядится батарея?
Каждые 100 Вт нагрузки берут примерно 10 А тока из батареи.
Согласно даташита CSB battery их “кирпич” HR 1234W на таком токе продержится около 6 минут, т.е. трансформатор перегреться не успеет.
Да еще трансформатор греется на холостом ходу (при работе от сети), ну точнее когда заряжает батарею очень маленьким током, почти холостой ход. Это говорит о том что использовано железо очень плохого качества. Импульсный трансформатор работающий на синусе, считай на 1/3 а то и на половину недогружен по холостому ходу. То что он при этом теплый на ощупь – плохой признак.
