Зачем нужен строительный фен – ответ найдётся только после того, как на собственные глаза увидишь его возможности. А этих возможностей у фена предостаточно. Признаться, при первом нашем знакомстве с этим агрегатом мы не могли оторвать глаз – своими руками мастер на секунды творил чудеса.

Что это такое

Девушки имеют свой фен, а мужчины довольствуются своей моделью. Принцип работы тот же в обеих приборов: вентилятор прогоняет воздух через тело фена, внутри находится раскалённая спираль. На выходе воздух выходит уже прогретым: в зависимости от настроек он будет либо тёплым, либо очень горячим. Сам агрегат выполнен обычно в виде эдакого пистолета. Удобная рукоятка, на которой обычно расположены кнопка включения и регуляторы подачи воздуха и установки температуры.

Температура на выходе колеблется в довольного широком диапазоне. Обычно минимум составляет около 50-60 градусов, а максимум – 500-600.

Скорость подачи воздуха также обычно регулируется, чтобы не испортилась спираль от перегрева. Эта величина может быть несколько сотен литров воздуха в час (300-500).

В данный момент фен выдаёт 600 градусов. Хорошо видно раскалённую спираль.

Как выбрать фен и на что обратить внимание

Выбирать строительный фен довольно просто. Большинство строительного инструмента имеют гораздо больше настроек и прочих нюансов, но только не фен.

• Мощность. Чтобы добиться таких высоких температур, можно и самому догадаться, что данный агрегат будет иметь довольно высокие показатели мощности. Нами на сегодняшний день известны такие значения: минимум 1600 Вт, максимум 2200 Вт. Если верить инструкциям, то на выходе температура воздуха в первых будет составлять максимальное значение 500-550⁰С, а вторые, более мощные модели, будут давать 550-600⁰С. Получается, что разница небольшая в температуре и ощутимая для вашей квитанции за оплату электроэнергии.
  Выводы делайте сами.
• Наличие дисплея. Большинство моделей выпускаются без него. Простые регуляторы, но тем не менее они уже служат 4 года без поломки.

  Но есть модели, которые имеют на задней стенке жидкокристаллический дисплей, где выводятся показатели уровня температуры и подачи воздуха. Конечно, это намного удобнее, чем угадывать, на сколько градусов сейчас выставлен ползунком или колёсиком аппарат. Только нам пару раз встречалось такое, что показатели дисплея и термометра не совпадали. Кто из них врёт – выяснить сложно, так как для таких высоких температур подобрать эталон довольно сложно.

• Производитель. В этом плане выбор просто огромен: знаменитые и признанные во всём строительном мире Bosch, DeWalt и Makita; не менее известные Black&Decker, Metabo и Sparky; отечественные Интерскол, Зенит, Ростех или Энергомаш. Сказать, который лучше, а в сторону которого лучше даже не смотреть – сложно. Например, у нас был и есть отечественный фен компании «Ритм», который работает на износ и за всё время случилась только одна незначительная поломка – кнопка включения отказалась работать. Замена выполнилась очень быстро, так как подобных кнопок сейчас в каждом магазине множество.
• Комплектация. Помимо самого агрегата в комплект обычно входят различной конфигурации насадки. Каждая из них имеет своё предназначение: одни используются, если нужно снять старую краску, другие – для разогрева пластиковой трубки, третьи – для сварки листов пластика. Насадки на строительный фен не только направляют поток воздуха, но и делают это под разным углом. Например, точечно или широкоформатно. А насадка для снятия краски выполнена со скребком: нагреваешь и ею же сдираешь ЛКМ.

Что можно делать феном

Фен строительный применение имеет довольно широкое:

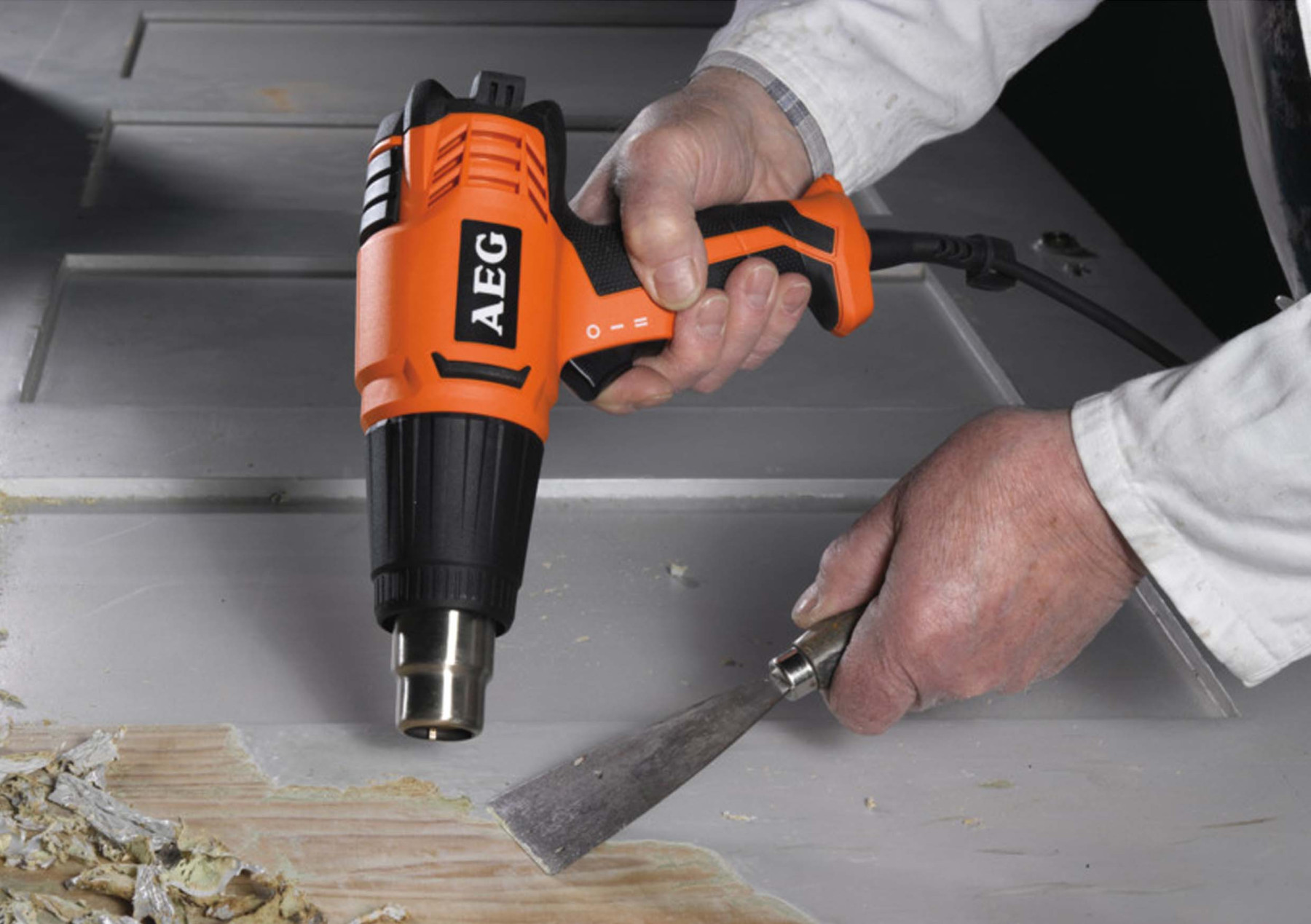

• Снимает старую краску. При нагревании краска становится эластичной, отслаивается от материала и позволяет себя соскребать той же насадкой или другим плоским предметом. Уж поверьте, что ни один другой инструмент или химическое вещество не сделает это качественно. Например, жидкости для снятия красок заставят вас защитить всего себя полностью – одна капля на кожу или в глаза и вы узнаете, что такое боль. Да и если слоёв краски несколько, то жидкость не способна снять их все. Потребуется многократное нанесение, а это время. Фен же позволяет убрать краску за секунды и это без преувеличения. Отрезок деревянного бруска с одним слоем краски до работы.Буквально за 20-30 секунд прогревания на максимальной температуре — и вот результат.Ещё 10 секунд и краска полностью удалена.Тот же участок после обработки наждачной бумагой. Брусок готов к покраске.
• Размораживание труб. Пластиковые трубы, внутри которых замёрзла вода или иная жидкость, можно разморозить. Главное, чтобы температура не была слишком большой и не расплавилась сама труба. Это регулируется либо самим регулятором, либо же расстоянием от сопла фена до трубы.
• Деформация ПВХ труб. Вам нужно согнуть трубу? Имея фен, вы это сделает быстро и, что немаловажно, не испортив внешний вид детали. Опять таки, нужно уметь подобрать температуру для этого, но это в процессе вам станет понятно. На крайний случай, всегда можно потренироваться на отрезке ненужной трубы из такого же материала.
• Сушка. Понятие довольно широкое: высушить детали после склеивания или влажное место – горячий воздух справится с этим лучше других приспособлений и способов. Только сушить тоже нужно уметь. Например, некоторые виды клея «боятся» высоких температур. При нагревании свыше определённого количества градусов вместо мощного и надёжного соединения вы получите все те же заготовки, которые так и не скрепились между собой.
• Нанесение воска, пайка листов пластика и даже некоторые умудряются разжигать мангал. Извращение, конечно, но ведь додумались!!!

Строительный фен своими руками

Если честно, то мы были удивлены, когда узнали, что многих интересует этот вопрос. Как сделать строительный фен своими руками и надо ли это вообще? Начнём с того, что стоимость его не настолько высока. Детали, которые вам понадобятся для сборки, суммарно обойдутся вам несколько дешевле, но мороки будет более чем достаточно. В результате вы получите наслаждение от проделанной работы и кустарного производства фен, который вряд ли будет таким удобным, безопасным и функциональным как его заводской аналог. Так что рекомендовать сделать фен самостоятельно мы можем только любителям искать самому себе занятие в мастерской. А если вам дорого время, то лучше приобретите красивый чемоданчик с заветным прибором в полной комплектации.

Техника безопасности

Работая с феном, нужно всегда помнить:

• Опилки, древесная пыль и прочие мелкие и воспламеняемые предметы подобного рода должны отсутствовать в зоне работы. Попадая даже в 20-30 сантиметрах в район направленного потока горячего воздуха, такие частицы моментально сгорают.
• Никаких легковоспламеняемых предметов: бензин даже в канистре, газовый баллон и прочее – всё это рядом не должно находиться.
• После работы инструмент нужно положить так, чтобы сопло или насадка не касались к предметам, которые бояться нагретого металла.
  Например, дерево, линолеум, пластик. Температура насадки долго будет оставаться высокой настолько, чтобы испортить предмет, а потом и настроение.
• При нагреве феном окрашенных поверхностей будет присутствовать неприятный запах. Защита органов дыхания или проветривание не дадут вам вдыхать эти вредные примеси.
• Если потребуется снять краску с окна и в районе стекла, то риск слишком велик. Стекло может треснуть от разницы температур, а мелкие осколки могут полететь в глаза.
• И конечно, не стоит забывать, что это электрический инструмент. Берегите провод от горячего воздуха, чтобы не оголить его. Не разбирайте подключенный к сети фен.

Вместо заключения

Есть работы, где выручит только фен. Во всяком случае, так говорят отзывы благодарных ему мастеров и мы за ними повторяем. Например, разморозить трубу или согнуть её в нужном направлении. Конечно, такие операции вы вряд ли будете выполнять каждый день и покупать этот прибор вам и не нужно вовсе.

Но если даже 3-5 и более раз в год вам понадобится строительный фен, то даже не сомневайтесь в целесообразности покупки. В заключение пожелаем соблюдать технику безопасности, так как предмет этот довольно коварный.

Осторожно! Горячо! | Полезная информация | Cписок категорий | Блог

Строительный(промышленный) фен, или термопистолет — прибор для точечного нагрева поверхностей, помощник мастеров, строителей, отделочников и DIY-щиков. Пришел на смену архаичным и не безопасным парафиновым горелкам и керосиновым лампам. Разберемся в особенностях выбора этого горячего инструмента и расскажем о том, что с его помощью можно не только удалять застарелую краску, но и выполнять множество различных задач и почему строительный фен нельзя использовать как обыкновенный домашний фен.

Преимущество строительного фена перед другими приспособлениями для нагрева — мгновенное создание необходимой температуры, поддержание ее продолжительное время, быстрое отключение и отсутствие горючего топлива.

Принцип работы строительного термопистолета как у бытового фена: вентилятор втягивает воздух в корпус, пропускает через нагревательный элемент и выталкивает через специальную насадку. Отличие строительного от домашнего фена заключается в мощности нагрева воздуха и материалах из которых изготовлен корпус инструмента, способных выдерживать сверхвысокую температуру.

Современные строительные фены оснащены элементами для удобной работы: переключателями мощности воздушного потока и температуры нагрева, индикаторами и ЖК-дисплеями на некоторых моделях, например: STEINEL HL 2020 E, DEWALT D26414, METABO HE 23-650, MAKITA HG 651 C.
Работают от электросети, но существуют и аккумуляторные модели.

Регулировка температуры

Недорогие модели начального уровня, имеют не много регулировок скорости воздушного потока и температуры, но для нагрева старой краски перед зачисткой прекрасно подойдут, например: STANLEY STXh3000, HITACHI RH 600 T-NS, ЗУБР ФТ-1600,PATRIOT HG 201.
Профессиональные термопистолеты, такие как: BOSCH GHG 660 LCD, STEINEL HG 2320 E КЕЙС, LEISTER TRIAC S, DEWALT D26414, имеют возможность точной настройки скорости воздушного потока и температурных режимов в большом диапазоне.

Конечно, можно уменьшить температуру воздушного потока строительного фена просто увеличив расстояние до нагреваемого предмета, но настройка таким образом не даст точных результатов.

Для того чтобы снять старую краску, спаять пластиковые трубы или нагреть заржавевшие гайки температура и скорость воздушного потока должны быть максимальными. Но есть задачи требующие более деликатного подхода и нагрева до конкретных температур:

• Просушка нанесенной краски, лака или эмали — от 30 до 130 С°, с аккуратностью, чтобы частички пыли или строительного мусора, поднятые сильным воздушным потоком, не попали на окрашенную поверхность.
• Просушка влажной древесины перед покраской или другими работами — от 100 до 200 С°.
• Разогрев и размягчение клея, например, при работе с облицовочной плиткой, установке кухонной столешницы или демонтаже напольной плитки — от 300 до 400 С°.
• Гибка пластиковых труб — от 200 до 300 С°.

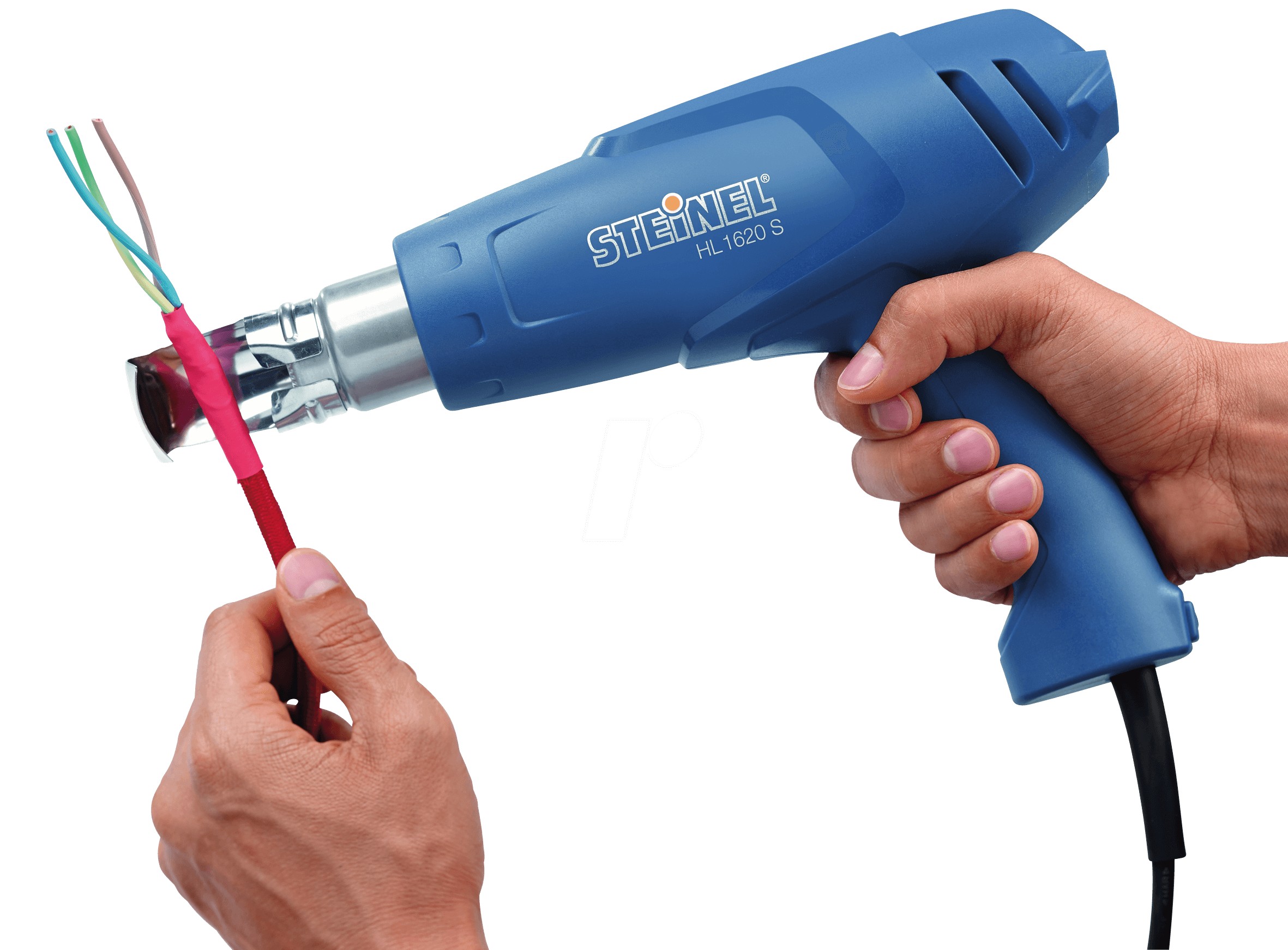

• Работа с термоусадочной пластиковой пленкой — от 200 до 300 С°.
• Сварка пластиковых элементов и конструкций — от 330 до 400 С°.
• Работа с тонировочной пленкой — до 200 С°.

Способы применения промышленного фена на этом не ограничиваются. Читайте в нашем блоге как с помощью термопистолета профессиональные кондитеры создают свои шедевры.

Если предстоит работа около легковоспламеняющихся или легкоплавких материалов, нужно быть внимательным, например, рядом с медным трубопроводом высокая температура может расплавить припой и ослабить соединения.

Характеристики

Особенности, которые нужно изучить перед тем как сделать выбор строительного фена:

• Мощность — как правило от 1 до 2,3 кВт. С этой характеристикой все просто: чем выше потребляемая мощность чем выше температура воздушного потока.
• Удобство расположения кнопки включения.
• Настройка скорости воздушного потока. Если инструмент оснащен более чем одним режимом скорости воздушного потока он становится более универсальным.
• Защита от перегрева. Благодаря этой функции строительный фен отключится сам в случае перегрева. Такое отключение свидетельствует о неисправности, которую необходимо устранить перед дальнейшей работой.
• Длина сетевого провода. Как правило, у термопистолета сетевой кабель длиной 2.5-3 метра, что позволяет использовать инструмент без удлинителя.
• Скоба для подвеса — облегчает хранение инструмента.
• Возможность стационарной установки — позволяет защитить разогретый инструмент и близлежащие поверхности, а также использовать термофен «без рук», когда это требуется, например METABO HE 23-650 имеет нескользящую опорную поверхность и подойдет для работы с пластиковыми трубами, когда обе рука заняты.
• Наличие противопылевого фильтра тонкой очистки в корпусе инструмента, например у модели STEINEL HG 2620, для деликатных работ по просушке свежеокрашенных поверхностей.

Сопла

На большинство строительных фенов можно установить сопла под выполнения конкретных задач, они приобретаются отдельно, но перед покупкой проверьте комплектацию инструмента, возможно, в комплекте поставки есть необходимые насадки.

Самые востребованные насадки для строительных фенов:

Техника безопасности

Горячий поток воздуха менее опасен чем открытый огонь газовых горелок или керосиновых ламп, но будьте бдительны работая с легковоспламеняющимися предметами и не направляйте термопистолет на себя, температура воздуха на выходе из сопла может достигать 700 С°! (например уSTEINEL HG 2620 E), поэтому даже не думайте сушить строительным феном голову.

Основы безопасности:

• Из-за высокой потребляемой мощности термопистолета, до 2,3 кВт, при подключении удлинителя следите за тем, чтобы провод был в размотанном состоянии, иначе он перегреется и спровоцирует возгорание.
• Не закрывайте воздухозаборные решетки. Строительный фен из-за отсутствия необходимого объема воздуха может перегреться и загореться.
• Не прислоняйте работающий термопистолет соплом вплотную к поверхности, иначе выход нагретого воздуха будет затруднен и эффект будет как с перекрытыми воздухозаборными решетками.
• Не используйте строительный термопистолет вблизи легковоспламеняющихся материалов.
• После того как закончили работу оставьте инструмент остыть. Лучший способ хранения строительного фена, подвесить его за специальную петлю на корпусе, чтобы избежать контакта неостывших частей с поверхностями.
• Никогда не прикасайтесь к соплу строительного фена одеждой или кожей во время и после работы.
• Не используйте для удаления красок содержащих свинец, обычно это старые лкп выпущенные до 60-х годов.
• Не допускайте чтобы краска прилипала к соплу, а если это случится, дайте прибору остыть и удалите краску.
• Никогда не заглядывайте и не вставляйте ничего в сопло работающего строительного фена.

Ремонт спирали строительного фена своими руками

В этой статье мы расскажем вам о строительных фенах, причинах их основных неисправностей, способах их устранения. Кроме того, опишем некоторые способы модернизации и доработок, которые можно сделать с вашим инструментом.

Схема фена

На рисунке, представленном ниже, показана электрическая схема строительного фена.

Основными элементами инструмента являются двигатель, вентилятор и нагревательный элемент.

Нагревательный элемент для фена

Нагревательный элемент является не чем иным, как спиралью, которая намотана на керамическую основу. Во многих моделях производитель встраивает термодатчик, который в случае перегрева отключает питание фена. В качестве материала спирали обычно используют нихром. Обладая определенным сопротивлением, спираль забирает часть тепла при прохождении тока через нее и отдает его в окружающую среду, тем самым обеспечивая непрерывный горячий поток воздуха.

Неисправности строительного фена

При интенсивном использовании инструмента нередки его поломки. Они бывают самыми различными. Мы сейчас расскажем, как разобраться, что конкретно может сломаться.

Первым делом нужно провести визуальный осмотр фена. Пристальное внимание следует обратить на кнопки, переключатели, шнур питания, вилку. Довольно частой причиной поломки является нарушение изоляции или обрыв провода в местах соединения с корпусом. При повреждении провода его нужно зачистить в этом месте и заизолировать клеящей лентой. При неисправности кнопок включения и переключения температурных режимов их следует заменить на новые.

Если же причина не в этом, тогда следует провести диагностику работы инструмента в разных режимах. Фен может подавать только холодный воздух. В этом случае требуется осмотреть нагревательный элемент прибора – спираль. При отсутствии подачи воздуха ваше внимание следует обратить на вентилятор или двигатель. Замена нагревательного элемента, вентилятора или проводов сама по себе несложная и недорогостоящая процедура, чего не скажешь о замене электродвигателя. При его поломке ремонт фена становится бессмысленным.

Доработка строительного фена

В процессе работы пользователя могут не устроить некоторые конструктивные заводские решения, поэтому он принимает решение доработать фен.

Вообще, модернизация инструмента может быть направлена на определенные цели. Некоторые из них мы приведем ниже:

• Возможность применения различных насадок.
• Регулировка силы воздушного потока при монтаже мелких деталей.
• Сделать независимым отключение спирали от вентилятора и наоборот – для быстрого охлаждения инструмента.

Поговорим отдельно о вариантах доработки различных элементов конструкции инструмента

1.  Нагревательный элемент. Здесь возможно удаление стандартной нагревательной спирали и замена ее на термопару. Чтобы это сделать, необходимо удалить спираль вместе с двумя проводами белого цвета, идущими на питание двигателя. Термопредохранитель подключается обжимкой к противоположному концу спирали. Сама термопара должна пройти через свободный канал. Ее конец должен быть подключен к плате винтами.
2. Блок управления двигателем. В этом блоке управление воздушным потоком происходит за счет изменения оборотов двигателя вентилятора. Те, в свою очередь, зависят от напряжения. Самым простым будет управление через ШИМ (широтно-импульсная модуляция). В этом случае интеллектуальный транзистор необходимо заменить на полевой с «логическим входом».

Ремонт строительных фенов

При эксплуатации инструмента проявляются определенные неисправности. Разберем на примере опыта пользователя фена фирмы «Интерскол». Что может ожидать вас в будущем?

• На первом году жизни фена стала невозможной регулировка температуры – причина крылась в перегреве симистора и выходе его из строя.
• Привычный уже нам перелом кабеля питания в точке примыкания к корпусу инструмента. Эта проблема решается путем установки кабеля в двойной резиновой изоляции.
• Произошел обрыв обмотки нагревателя высокого сопротивления. Причиной мог быть как заводской брак, так и перетирание нихромовой обмотки о края керамики вследствие процессов нагрева-охлаждения. В процессе замены обмотки пришлось заменить и термопредохранитель, сработавший при внезапной остановке двигателя.
• К концу второго года эксплуатации вышли из строя подшипники скольжения в двигателе.

Это обычный список неисправностей, которые могут возникнуть в устройстве на протяжении трех лет эксплуатации инструмента. Кроме этого, были другие незначительные дефекты вроде пропадания напряжения на спирали нагревательного элемента. Это не значит, что это все проявится именно у вашей модели фена, но это те вещи, на которые следует обратить внимание при покупке и эксплуатации фена.

В этой статье мы постарались максимально осветить все проблемы, возникающие в процессе эксплуатации фена. Покупать этот инструмент или нет – как всегда, решать только вам.

Строительный фен / Статьи

Строительный фен, термовоздуходувка, термопистолет, термофен – такое разнообразие названия одного инструмента вовсе не случайно. Дело в том, что этот инструмент обладает широким спектром возможностей, и вполне заслуженно считается одним из наиболее функциональных электроинструментов. И хотя внешний вид и принцип устройства строительного фена очень схож с бытовым, он способен выполнять более разнообразные и важные задачи.

Это сварка, резка и изгибание пластмассовых изделий, линолеума, рубероида, размораживание водопроводных труб и снятие старого лакокрасочного покрытия с дверей, стен, потолков, дверных проемов и т.д., лужение и пайка мягким припоем, подсушивание нового слоя краски, ускорение процесса склеивания деталей и любая другая работа, где необходим локальный нагрев. По сути, заменить строительный фен каким-либо другим электроинструментом просто невозможно.



Некоторые строители полагают, что со многими подобными задачами может справиться обыкновенная паяльная лампа (или что-то в этом роде), однако уже в самом начале работ становится понятно, что работать приходится практически наугад, ведь неизвестно, какая температура выдается такой лампой. А ведь каждый материал, с которым приходится работать имеет свою критическую температурную точку и потому, чтобы не испортить изделие (порча, как правило, необратимая), лучше воспользоваться строительным феном, который имеет и плавную регулировку температуры, и регулировку потока воздуха, а в некоторых моделях – электронную систему для поддержания температуры. И раз уж речь зашла о конструктивных особенностях строительного фена, стоит разобраться в особенностях основных моделей этого электроинструмента.



Итак, внутри корпуса строительного фена находится нагревательная спираль (нагревает поступающий воздух) и вентилятор, который нагнетает нагретый до нужной температуры воздух в одном направлении. Мощность строительного фена у разных моделей составляет 600-2500 Ватт, температура нагрева также варьируется от 50 до 650 градусов по Цельсию (некоторые модели способны выдавать горячий воздух температурой 750-800 С). На корпусе фена обычно располагается либо ручка ступенчатой регулировки температуры, либо рукоятка плавной регулировки температуры, либо панель управления потоком воздуха и температурой. Некоторые, более профессиональные модели оснащены жидкокристаллическим индикатором. Необходимость такого точного показания выдаваемой температуры появляется только в том случае, когда работать нужно только с определенной температурой без малейших погрешностей.



Единичные модели строительных фенов имеют два сопла, одно из которых выдает горячий воздух, второе – холодный. Такие фены необходимы тогда, когда есть потребность склеивания термопластичных материалов, которые после склеивания необходимо сразу же охлаждать. Практически каждый строительный фен на конце сопла имеет отражающее зеркальце (решетка отходит в прошлое), что повышает производительность инструмента. Дело в том, что в таком варианте рабочий поток воздуха отражается от обрабатываемой поверхности, попадая на зеркальце, которое в свою очередь отражает его обратно на поверхность. Это позволяет существенно сокращать время обработки материала, экономить время и силы.



Как правило, сопло строительного фена защищено теплозащитным кожухом, который при необходимости можно снимать, чтобы нагреть деталь в труднодоступном месте. Однако работать с феном при снятом кожухе нужно очень осторожно, чтобы не обжечься или не повредить соседние детали. Любой строительный фен имеет воздухозаборные отверстия, количество и размер которых варьируется в зависимости от характеристик данной модели. Рукоятка у фенов бывает двух видов – закрытая и открытая. Закрытая рукоятка защищает кисть руки рабочего от отраженной струи горячего воздуха. И хотя иногда работать с феном, имеющим закрытую ручку, не очень может быть удобно, в целях безопасности лучше выбрать именно этот вариант. И напоследок расскажем о небольшой детали, которая стала появляться на строительных фенах не так давно. Это – петля на сетевом шнуре. Казалось бы, чем может пригодиться такая маленькая деталь? Однако с ее помощью такой длительный процесс, как разогревание специальных растворов, значительно упрощается – строительный фен просто подвешивается на крючке на нужном расстоянии над раствором.



Теперь, разобравшись в отличиях, приспособлениях и конструкторских особенностях основных моделей строительного фена, можно переходить к процессу выбора такого полезного и даже очень нужного во многих случаях электроинструмента. Итак, какими характеристиками должен обладать строительный фен, который будет способен выполнять широкий спектр работ?



Во-первых, очень желательно, чтобы фен имел плавную регулировку температуры. Это позволит выполнять различные специфические работы, где необходимо выдерживать определенные температуры, избегая перегрева деталей и их порчи в итоге. Если учесть, что сегодня рынок строительных материалов просто изобилует разнообразием химического состава, а физические свойства даже очень похожих материалов может существенно различаться, работать лучше всего с феном, который способен выдавать только необходимую температуру. Строительный фен, не имеющий плавной регулировки, как правило, имеет несколько режимов работы (два или три). В таком случае вы сможете работать только с теми материалами, свойства которых будут соответствовать температурному режиму вашего строительного фена.



Второе – если есть возможность, то лучше выбрать фен, который имеет два сопла. Дело в том, что подача холодного воздуха может значительно сократить время вашей работы и значительно улучшить качество склеиваемых деталей.



Третье – предпочтительно наличие электронной системы, которая поддерживает/стабилизирует температуру, несмотря на различные изменения (напряжение в сети, очень холодная обрабатываемая поверхность, которая отражает холодный воздух и т.д.). Кроме того, работать с инструментом, обладающими таким оснащением/свойствами гораздо легче и приятнее, да и срок службы такого строительного фена гораздо дольше, так как нагревательная спираль не испытывает перенагрузок и перебоев в питании.



Четвертое – строительный фен должен иметь защитный кожух, который значительно обезопасит вашу работу. И хотя его наличие несколько утяжеляет конструкцию, безопасность все же должна быть в приоритете. То же самое касается и выбора типа рукоятки. Совет – выбирайте инструмент с закрытой рукояткой, которая защищает кисть от ожога.



Что же касается жидкокристаллических панелей/экранов, которыми в последнее время стали оснащать строительные фены, то необходимость в них есть только тогда, когда качество работы зависит от точности температуры выдаваемого воздуха. Как правило, такие специфические работы выполняются на производствах и в быту встречаются редко. Поэтому в этом случае решать вам.



И напоследок – несколько полезных советов, касающихся работы со строительным феном. Во-первых, не закрывайте воздухозаборные решетки работающего фена. Это вызовет перегрев и фен, скорее всего, просто сломается. Во-вторых, работы с использованием строительного фена необходимо проводить в хорошо проветриваемом помещении. В-третьих, при работе ваша голова должна находиться либо на уровне фена, либо ниже него, чтобы не вдыхать горячие вредные пары от разогреваемого материала. И последнее – если вы планируете для работы использовать строительный фен, следует облачиться в специальную одежду и расчистить рабочее место от легковоспламеняющихся предметов.



Ремонт строительного фена своими руками

Во время ремонта и монтажа различных конструкций строительный фен используется для разогрева застарелых лакокрасочных покрытий, которые по-другому будет сложно удалить с поверхности. Также его применяют на строительстве при пайке металла и во время работы с пластиковыми трубами, которым при нагревании можно придать нужную форму изгиба. Однако стоит учитывать, что строительный фен – сложное устройство и при неправильной эксплуатации оно может получить серьезные повреждения, устранение которых потребует траты времени и сил.

Самостоятельное выполнение ремонта оборудования может стать необходимостью в случае, если срок гарантии уже истек, или у вас нет возможности останавливать работы на тот период, пока устройство будет находиться в сервисном центре. В такой ситуации вам необходимо знать, как диагностировать поломку и проводить ремонт.

Устройство строительного фена

Основными элементами любого подобного устройства являются:

• нагревательный элемент;
• небольшой двигатель;
• вентилятор.

Воздух нагнетается вентилятором и проходит через нагревательный элемент, приобретая нужную температуру, и выходит через сопло. Такое устройство отличается от фена, которым мы сушим волосы, только мощностью, в остальном они работают по схожему принципу. Для расчета производительности используется показатель пропускной способности: сколько литров воздуха может проходить через оборудование в минуту.

Дополнительный функционал обеспечивает удобство в работе и в тоже время усложняет его устройство. В числе таких функций может быть:

• световой индикатор уровня нагрева;
• возможность регулировки температуры;
• возможность регулировки силы воздушного потока;
• сменные насадки для работы с различными материалами.

Если вы имеете дело с моделью, функционал которой значительно расширен, то имеет смысл обратиться к специалистам по ремонту. Поскольку диагностика и замена деталей в этом случае может потребовать специальных знаний.

Диагностика поломки

Как правило, строительный фен выходит из строя по причине не соблюдения требований эксплуатации. При перекручивании шнура может произойти его залом, а слишком долгая работа может привести к перегреву оборудования.

Специалисты называют следующие поломки оборудования, которые случаются чаще всего:

• поломка шнура питания в месте перегиба;
• дефект кнопки пуска и других элементов управления;
• перегорание внутренних проводов;
• нарушение целостности нагревательного элемента;
• перегорание или перегрев двигателя и вентилятора.

Самыми сложными поломками считаются как раз неисправность двигателя и вентилятора – их, скорее всего, придется заменить. При этом найти необходимые детали бывает довольно сложно.

Как обнаружить неисправность?

Строительный фен не включается или работает не в полную мощность? Значит, в первую очередь, необходимо осмотреть оборудование. Проверяем целостность провода питания, вилки, функционирование кнопок включения и регулировки температуры.

Далее испытываем оборудование при работе в различных режимах.

• Если при включении устройство выдает холодный воздух из сопла, неисправность касается спирали.
• Если же воздух совсем не подается, возможно, произошла поломка вентилятора или двигателя.

Чтобы уточнить причину поломки может появиться необходимость выполнить разбор электроприбора. Тогда вам понадобится фотоаппарат: кадры поэтапного разбора конструкции помогут потом правильно собрать устройство.

Ремонт строительного фена своими руками

Приступать к починке оборудования можно сразу, как только будет проведена диагностика. Для этих целей вам может понадобиться отвертка и паяльник, а также детали, которые подлежат замене.

• Замена спирали (ТЭНа) обычно не вызывает особых сложностей. В этом случае стоит учитывать значение сопротивления.
• Проводники, которые отсоединились, можно закрепить в нужное место с помощью паяльника.
• Если необходимо произвести замену конденсатора, то подбирать нужную деталь стоит по емкости и номинальному значению напряжения.
• Неисправность электродвигателя в основном решается его заменой, однако выполнить ее не так просто.

Для замены внешнего провода вам также понадобится разобрать корпус устройства и отсоединить сначала поврежденный провод. Во время работы старайтесь все детали складывать в одну емкость, чтобы ничего не потерялось. Если у вас есть какие-либо сомнения в собственном умении выполнять ремонт, то восстановление работы своего строительного фена лучше доверить специалистам сервисного центра.

Строительный фен для использования в быту

Строительный фен обладает большим сходством с бытовым феном. Однако назначение обоих устройств существенно различается. Причем задачи строительного фена намного важнее, чем сушка и укладка волос.

Строительный фен считается наиболее функциональным среди электроинструментов. Он выполняет огромный спектр задач, список которых практически бесконечен. Удаление лакокрасочного покрытия с изделия, пайка пластмассы, резка линолеума, склеивание деталей, размораживание поверхностей с последующей продувкой и многое другое. Устройство справляется с любой работой, требующей мощного точечного нагрева. Строительный фен может заменить паяльную лампу, работа которой может быть опасной. Термофен не нуждается в дополнительном топливе и нагнетает горячий воздух при помощи электричества. Конструктивная особенность строительного фена ненамного отличается от стандартного парикмахерского фена. Отличия заключаются в мощности устройства, температуре воздуха и полезной производительности. Остановимся подробнее на основных характеристиках, знание которых позволит определить наиболее оптимальную модель строительного фена.

Если вы хотите приобрести действительно хороший и полезный в быту электроинструмент, следует обратить внимание на наличие некоторых функций. К примеру, функция плавной регулировки температурного режима. Эта функция позволит наиболее деликатно обрабатывать материал. Присутствие данной функции существенно расширит возможности строительного фена. Даже материалы одного вида могут обладать разной температурой плавления. Плавная регулировка температурного режима позволит избежать преждевременной порчи материала. Строительные фены без регулировки оснащаются переключателем, который выдает определенную температуру воздушного потока. Это существенно уменьшает возможности термофена, поскольку температурный режим становится строго фиксированным.

Строительные фены могут оснащаться функцией холодного обдува. Это довольно редкая функция, которая присутствует только в профессиональном оборудовании. Применяется при работе с различными температурными режимами. Каждая модель оборудования обладает собственным конструктивным решением функции холодного обдува. Некоторые термофены обладают вторым соплом. В остальных термофенах отсутствует нагрев спирали. Последний вариант наиболее предпочтительный. Перед выключением устройства необходимо установить минимальную температуру воздушного потока. Вариант без нагрева спирали позволяет сэкономить время на охлаждение.

Профессиональные термофены оснащаются электронной системой стабилизации температуры. Стоимость такого инструмента увеличивается. Но и плюсов становится больше. Система позволяет контролировать температуру воздушного потока при любой нагрузке. Наличие электронной системы стабилизации позволяет увеличить срок эксплуатации спирали накаливания и всего устройства в целом. Однако слишком строгих требований к системе предъявлять не стоит. Незначительные отклонения температуры все-таки присутствуют. Стоит отметить, что более современные устройства оснащаются дополнительным дисплеем или индикатором температуры. Это достаточно удобно при проведении сложных профессиональных работ.

С точки зрения безопасности строительного фена неотъемлемым элементом конструкции является теплозащитный кожух. Он закрывает сопло поступления горячего воздуха и защищает от возможных ожогов и повреждений пластиковых изделий. Термофен может оснащаться рукояткой закрытого или открытого типа. Первый вариант предполагает защиту инструмента от потока горячего воздуха и возможных брызг расплавленного пластика. Второй вариант более компактный, но менее безопасный. Выбор остается за покупателем. В любом случае производитель стремится произвести более безопасное и максимально полезное устройство.

Некоторые строительные фены производятся с петлей на сетевом шнуре. Большинство пользователей не придает значения этой детали. Эта незначительная мелочь позволит уберечь устройство от падения и продлит его службу. Лучше повесить термофен на крючок, чем оставлять его в вертикальном положении.

С основными функциями термофенов мы познакомились. Однако это не является основополагающим фактором выбора того или иного устройства. Любой термофен оснащается форсунками нескольких видов. Каждая из них применяется для конкретной цели. Самые распространенные круглые форсунки применяются для пайки металла и пластика. Плоские форсунки удаляют старое лакокрасочное покрытие, шпаклевку, обои, различные виды пластика. Форсунки режущего типа предназначены для фигурной резки пенопласта. Рефлекторные и сварные форсунки применяются для разогрева и сварки пластиковых труб и шлангов.

Работа с термофеном достаточно проста и не требует дополнительных навыков. Существуют некоторые правила, соблюдение которых продлит службу любому строительному фену.

Для работы в полную мощность термофен должен поработать на холостых. Перед выключением необходимо установить минимальную температуру воздушного потока и дать фену поработать без нагрузки. Температурный режим должен строго соответствовать виду выполняемой работы. Для предотвращения нагрева устройства не стоит закрывать вентиляционное отверстие забора воздуха. Материалы, содержащие хром или свинец, выделяют токсичные пары, которые опасны для человека.

Не стоит применять термофен для парикмахерских работ. Он работает совсем с другими мощностями и может быстро испортить любую прическу. В завершении материала стоит отметить, что не нужно приобретать первый попавшийся инструмент. Необходимо осуществить выбор как минимум из нескольких устройств.

Строительный фен своими руками

Привет всем! Сделал очередную самоделку, предлагаю ее вам на рассмотрение. Это обыкновенный строительный фен, сделанный из минимума деталей. Для изготовления этой самоделки нам потребуются следующие детали и инструменты.

Детали: электродвигатель от старого кассетного магнитофона, спираль от электроплитки, керамические изоляторы, которые раньше применялись на старых утюгах, керамическая трубка от реостата диаметром 30 мм, длинной 60 мм- 1 шт, пустая консервная банка диаметром 80 мм и высотой 50 мм – 1шт, полоска оцинкованной стали – 200 * 300 мм, толщиной 0,4 мм, стальная трубка от пылесоса диаметром 30 мм, длинной 60 мм – 1шт, телефонный адаптер на напряжение 6 вольт -1шт, сетевой шнур с вилкой, сечением провода не менее 1 квадратного мм – 1шт, небольшой клочок фанеры 10мм толщины, саморезы 16мм длинны, кнопочный выключатель на 250В* 6А – 1 шт, полоска стеклоткани 20*80 мм – 1 шт.

Инструменты: электролобзик, паяльник и его принадлежности, пинцет, монтажные провода, отвертка, пассатижи, электродрель, сверла, ножницы по металлу, мелкая наждачка.

Приступаем к сборке.

Шаг -1.

Из оцинкованной стали вырезаем круг, диаметром на 1см меньше окружности консервной банки – 7 см. По центру круга делаем отверстие под ось электродвигателя.

Шаг -2.

Делим окружность нашего круга на 8 равных частей. Из той же полоски стали вырезаем восемь прямоугольников размером 20*25 мм.

Припаиваем эти полосочки к нашему кругу, предварительно зачистив места пайки. Все это показано на фото. Полоски надо немного выгнуть в сторону их вращения.Это делаем перед их пайкой.

Шаг -3.

По центру банки делаем отверстие под ось электродвигателя

Закрепляем его на банке с помощью винтов М2,5. На саму ось закрепляем наши лопасти вентилятора.Сбоку на банке делаем небольшое отверстие, примерно диаметром в 2,5 см. Припаиваем к банке небольшую трубку. Показано на фото.
[center]
[center]

Шаг – 4.

Из полоски стали делаем трубку размером 50 *90 мм.

В нее закрепляем трубку от пылесоса.

На керамическую трубку наматываем спираль от электроплитки, концы которой закрепляем хомутиками из жести. При помощи такого же хомута закрепляем трубку со спиралью внутри нашей железной трубки. При помощи небольших манипуляций соединяем все части вместе при помощи саморезов.


Шаг -5. Из фанеры делаем ручку для фена. Закрепляем внутри шнур и кнопку .При помощи небольших полосок жести соединяем банку с электродвигателем и ручкой. Между ручкой и трубкой необходимо положить стеклоткань.

Шаг -6. Собираем электрическую схему устройства. Электродвигатель запитываем от адаптера, удалив от него штекера , которые включаются в розетку.Через кнопку подаем питание 220В сразу на спираль и на адаптер, а от него на электродвигатель. Сопротивление спирали -100 ом, можно и меньше – тогда мощность фена будет больше. Проверяем работу фена , включив его в сеть 220В. Все самоделка готова.

До красоты конечно далеко, но аппарат вполне работоспособный. Желаю вам всем успехов в вашем творчестве. До новых встреч. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Ремонт фена своими руками: Подробная инструкция. Как отремонтировать строительный фен

Ремонт фена своими руками: Подробная инструкция. Как отремонтировать строительный фен – всевозможные поломки и их устранение, фен не работает вентилятор

Фен состоит из двигателя, вентилятора, нагревательных элементов, электрической цепи, обеспечивающей стабильную работу элементов. В зависимости от количества режимов производитель, элементная база, внешний вид, состав переключателей различаются.Но ничего сложнее полупроводникового тиристора внутри не будет. Поэтому выполним домашний ремонт фенов для волос своими руками.

Корпус держится на винтах. Головы часто нестандартного образца. Это знак плюса, звездочка, вилки. Следовательно, в первую очередь перед тем, как починить фен, мы позаботимся об инструменте, способном справиться с такой задачей. К счастью, набор бит сегодня стоит 600 рублей.

Иногда створку корпуса дополнительно крепят специальными защелками.Это отдельная проблема: опытные мастера часто ломают пластику, отчаянно справляются цивилизованными методами. Без мудрости, изобретайте потайные винты, спрятанные под наклейками, пластиковыми вставками, съемными крышками регуляторов. Фиктивные застежки. Полезные функции отсутствуют.

Питается фен от постоянного тока 12, 24, 36 В. Для выпрямления сетевого напряжения используется диодный мост, в дешевых моделях – одинарный диод. Фильтрация гармоник мощности осуществляется конденсатором, включенным в параллельные обмотки двигателя или частью более сложного фильтра.Индуктивность из-за непомерной массы в явлениях используется редко. Поэтому знания принципов сглаживания ряби RC цепей будет достаточно, чтобы справиться с построением концепта отремонтированного фена. Иногда фильтрующим элементом используется одна спираль (индуктивность).

Выключатель сушилки одновременно замыкает цепь, по которой будет съедать спираль, запускает мотор. Дальнейшая схема вмешательства определяется сложностью:

• регулируется только скорость вращения или только температура;
• возможность выбора нагрева и интенсивности воздушного потока отдельно.

В большинстве моделей явления предпочтительнее параллельно с включением ТЭНов при неработающем двигателе. Режет спираль.

По желанию, комнатный термостат в виде специального сопротивления или другого чувствительного элемента. Описываем поломки верных помощниц прекрасной половины человечества.

Типовой порядок проверки

Если устройство лишено признаков жизни, оно нестабильно, проверка начинается с цепи питания. Ниже описан ремонт фенов Rowenta.

Внимание! Виды работ требуют владения электроприбором. Авторы сбрасывают ответственность за ущерб здоровью, имуществу, возникший при попытке соблюдать рекомендации по ремонту явлений.

Шнур

Осмотр провода питания начинается с розетки. Есть часть неисправностей: нет напряжения – не работает фен. Если напряжение присутствует в розетке, осмотр шнура начинается с входа в корпус, идите в сторону вилки.Работы производятся на обесточенном устройстве. Осуществляется визуальный поиск предохранителей и нестандартных образований – горелок, повреждений изоляции, возгораний.

Затем размер корпуса фена. Внутри вы можете увидеть варианты электрического сопротивления:

1. Пара съемных контактов.
2. Пайка.
3. Электропроводка заделана пластиковыми заглушками.

Несоставное соединение

Последний элемент списка характеризует несбалансированное соединение, следовательно, плакат архуса для тестирования.Умелым рукам, а точнее, умным головам, украинские братья по разуму советуют использовать обычную иголку для ремонта волосяного покрова. Сразу уловив мысли мысли следующего абзаца пропустим, сразу приступим к тестированию.

Ремонт фена начинается с почерка. Китайский тестер, лампочка, индикатор. К одному выводу прикрепляется игла, затем втыкается в сердечник в районе колпачка через изоляцию перед медью. Второй терминал нащупывает ножки вилки.Звонок проходит по обоим живым. Более 1 прокола сердцевины при ремонте фена делать не следует (некоторые попытаются найти точку излома), поскольку характер эксплуатации связан с влажностью от влажных волос.

Контактная площадка

Поймать провод, имея визуально визуально различимые точки стыковки, сможет даже ребенок. Обнаружив повреждение, рекомендуется купить новый шнур, оснащенный вилкой неуравновешенной конструкции. Вероятность попадания влаги ограничивается выбором изоляции токопроводящих частей, используемых для ремонта фена.

Корпуса распространены: с первого взгляда выявляется место повреждения шнура, входящего в корпус. Спит, НААР, черная изоляция указывают на локализацию неисправности.

Уязвимое место проводки было защищено на стыке с корпусом фена. Хозяйка бережно берет за шнурок, мотает из стороны в сторону, прикручивает трос к ручке. Жил с искрой трещины, теплоизоляция, горит, медь плавится. Таков механизм повреждения медной жилы.

Переключатель и переключатель

При замене полезно замкнуть переключатель, проверьте: фен будет заменен в ответ на простое поведение. Переключатели трехпозиционные, каждое положение в короткозамкнутом состоянии проверяется отдельно. Помните, что перед запуском упаковки фена нарисуйте начальную схему расположения проводов.

Проверка переключателей скорости, температуры использует аналогичную схему.

Неисправный элемент, обнаруженный при восстановлении фена осмотрите.Нагар считается супфил, скурт, ластик. Контакты протираем спиртом. Неисправные компоненты заменяются эквивалентами. Радикальный метод – закрыть кнопку переключения приправы для поиска подходящих компонентов.

Вентилятор

Реально часто забивается фен. Необходимо снять фильтр, если он есть, и тщательно очистить. Мягкая кисточка Удалите пыль из щелей.

Отсутствие вращения лопастей или низкие обороты часто наблюдаются при намотке волос на оси двигателя.Пропеллер необходимо аккуратно снимать с вала, всячески избегая лишних усилий и перекосов. После этого убираются посторонние предметы.

Спирали

Фен обычно несколько. Визуально все они должны выглядеть однородно. Следите за тем, чтобы при закреплении фена открывать корпус. Обнаруженные обрывы устраняются закруткой концов, пайкой и лужением. Также можно достать тонкие медные трубки и усилить концы разорванной спирали внутри.

Дефекты ТЭНов при ремонте наблюдаются визуально.Внимательный осмотр подскажет, как починить фен. Эффективная замена спиралей аналогичных покупным или самодельным изделиям Из нихромовой проволоки.

Двигатель

Электродвигатель фена может работать как от постоянного, так и переменного тока. При сгорании диодного моста повреждаются обмотки, нарушается нормальное функционирование. Страшная трещина и искры при включении говорят о неисправности мотора.

Обмотки двигателя выпадают при ремонте фена.В каждом проводе найдите пару, которая называется. Выводы связаны тремя, ни один не должен висеть в воздухе. Замена обмотки при ремонте фена производится только в мастерской. Однако народные мастера хуже машин. Желающие попробуют.

При исправности обмоток проверяются щетки, под ними подкладывается медная поверхность, оценивается плотность посадки.

Ось должна вращаться свободно. При ремонте фена не помешает смазать трущиеся поверхности, вручную обработать проблемные места.

Чип

Подложка от Ghetynaks иногда трескается, нарушая дорожку. Появится подсказка о повреждении участка, приращение к припою.

Испорченные конденсаторы слегка завышены. Верхняя линия цилиндра содержит неглубокую прорезь при разрыве продукта, боковая стенка надувается, отклоняясь наружу. Такой конденсатор заменяют в первую очередь, обнаружив характерный дефект.

Сгоревшие резисторы темнеют. Некоторые сохраняют работоспособность, такой радиоэлемент желательно заменить.

Термостат

Некоторые фены имеют саморегуляцию. Эффект достигается за счет использования резистивного делителя, на одном плече которого находится элемент, реагирующий на температуру. Дальнейшие действия определяются схемой реализации управления параметром. Рекомендуем:

• устранить датчик вообще, обрыв цепи, попробовать реакцию прибора;
• щелкаем после этого провода приправляем, включаем, смотрим что будет.

Вероятность отказа велика, если устройство обучено реагировать только на фиксированное значение сопротивления. Остается поискать принципиальную схему в интернете или нарисовать самому.

Ремонт профессиональных волос более сложен. Элементы дизайна часто дополняются плавными регуляторами и дополнительными опциями вроде кнопки УХОД. Спирали изготовлены из специальных сплавов, которые при нагревании создают отрицательные ионы, благотворно влияя на волосы. Техника осталась прежней: шнур

• ;
• переключатели и кнопки;
• очистка от пыли;
• спирали;
• мотор;
• визуальный контроль конденсаторов, резисторов.

Перед ремонтом желательно получить принципиальную схему.

Промышленные модели мало чем отличаются от отечественных. Но сушить волосы не рекомендуется. Такие изделия отличаются повышенной устойчивостью к пыли, ударам, вибрации, влажности, другим климатическим факторам. Лучше всего закончится домашнее восстановление промышленных фенов.

Контент Electrojudio, используемый в бытовых моделях, не предназначен для эксплуатации. Требования предъявляются к проводам, шнуру питания, двигателю и спиралям.

Ремонт бытовой техники иногда стоит «копейки», поэтому многие готовы заняться самостоятельным изучением данной темы в целях экономии средств семейного бюджета. Да и качество при грамотном подходе будет гарантировано.

Ремонт фена: особенности конструкции

Несмотря на кажущуюся сложность, отремонтировать бытовой фен без помощи профессионалов вполне возможно. Необходимо вооружиться теоретическими знаниями о внутреннем устройстве устройства и необходимых инструментах.

Устройство, с помощью которого легко взвешивать волосы и производить укладку.

Корпус представляет собой 2 пластиковых контейнера, скрепленных между собой винтами. В отдельных моделях вместо таких креплений используют специальные скобы-защелки. Хитрость заключается в том, что такие элементы не несут практической пользы и чаще всего имеют условное крепление. Вентилятор – одна из основных составляющих элементов.

Функция:

• Охлаждение нагревательных элементов;
• Электрическая схема питания спиралей в приборе;
• Запуск двигателя.

Электродвигатель представляет собой низковольтный коллекторный двигатель на основе одиночного диода (как в Scarlett) или в более дорогих моделях (например, Remington или Babyliss) – диодного моста, обеспечивающего выпрямление напряжения, и прикрепленного к двигателю. контакты в виде навесного крепления. С помощью конденсатора он координируется батареями, либо справляется с индуктивной спиралью.

Принято жалобы при ремонте фена

Бывает, что при попытке включить фен устройство не запускается и двигатель не запускается.Или после непродолжительной работы фен отключается.

Вариантов неисправности здесь несколько:

• Наличие точек в кабеле;
• Неисправность розетки электросети;
• Отсутствие электричества;
• Поломка мотора.

Чаще всего, когда фен перестал включаться или полностью сломался, в работе прибора происходят такие внешние изменения, как появление запаха Гэри. Причина может заключаться в том, что в процессе сушки волос их частицы застряли в сетке фена и намотались на нагревательный элемент.Либо ситуация несколько сложнее – сгорел провод микросхемы.

Возможно снижение качества сушки. Фен начинает слабо продувать и перегревается при критическом загрязнении фильтра на тыльной стороне устройства.

Если они сломаются, то сила оборотов уменьшится. Есть возможность уменьшить скорость вращения лопастей вентилятора. Причина чаще всего кроется в попадании внутрь инородного тела. Если фен работает только в режиме холодного воздуха и не нагревается, здесь можно говорить о таких поломках, как блокировка кнопки «Калле» или храбрая спираль, повреждение микросхемы или выход из строя термостата.

Порядок осмотра и как разобрать фен

Чтобы начать поиск причины неисправной работы фена, достаточно запастись 2 вещами, первая из которых – инструкция к прибору, а вторая – крестцовая крыльчатка и плоская отвертка. Приступая к работе, нужно помнить, что устройство необходимо отключить от электросети.

Порядок разборки фена (типа Remington D3700 или Maestro) включает:

1. Поместите корпус.Для чего с тыльной стороны устройства аккуратно откручиваются и снимаются все болты и элементы крепления.
2. Снятие крышки с верхней части корпуса, закрывающей лопасти вентилятора. Как правило, крепление производится нажатием или с помощью зажимов. В этом случае необходимо аккуратно приподнять деталь ножом или концом плоской отвертки.
3. Последовательное снятие переключателей и регуляторов с проводами, подключенными к микросхеме.
4. Осмотр фена на предмет снятия всех элементов крепления.
5. Удаление нагревательного элемента с передней части устройства. Десятку следует быть предельно осторожным, чтобы не допустить ее поломки или повреждения спирали.

Далее следует проверка электродвигателя на наличие неисправностей. Если произойдет поломка мотора, это будет заметно по цвету и внешнему виду контактов. Выписка в этом случае не требуется. Если двигатель сгорел полностью, то здесь уже идет речь о кабане фена и замене мотора.

Пошаговая инструкция и схема ремонта

Приступая к ремонту бытового фена, следует учитывать конструктивные особенности, конкретную модель и специфику всех ее элементов. Стандартный порядок ремонта такого прибора (подходит для всех моделей bosch, Braun, а также Vitek, Babiis и Brilliantcare с ионизатором) – соблюдение этапов.

В первую очередь необходимо очистить лопасти вентилятора и поверхность мотора от скопившегося волосяного кома:

• Снимите с тыльной стороны верхнюю крышку;
• Подстригите волосы;
• Удалите их пинцетом или кистью.

Важно помнить о недопустимости влажной обработки пакета для волос феном, потому что после этого контакты перестанут работать. Далее тщательно очищаем спираль и фильтры, на случай перегрева и наличия запаха Гэри. Чтобы устранить неполадки с феном (или если он выключен), осмотрите шнур на предмет прерванной проводки, особенно в основании устройства.

Для этого используются специальные тестеры или индикаторные отвертки, подключенные к сети.

Ремонтировать в этом случае не рекомендуется, лучше заменить шнур на новый. Так как велика вероятность попадания влаги на место утепления и закрытия устройства. Если поломки не обнаружено, нужно открыть и осмотреть ТЭН и его контакты. В том случае, когда последний отошел от схемы, нужно использовать паяльник. Также обращаем внимание на то, как начал работать позиционный переключатель. Если обнаружил нагар, устраните его с помощью наждака.В случае контактов (когда не включается фен) – пайка. Если ремонту не подлежат – замените на новые.

Philips: как разобрать фен

Специфика устройства такова, что в одних моделях (например, Brown или Bosch) есть функция выбора скорости воздушного потока и интенсивности нагрева, а в других – только отдельные регуляторы скорости вращения или степени нагрева. отопление (в недорогих моделях Vitek или Scarlett).Количество пластиковых лезвий тоже разное – их может быть 2-3, а (как в фенах промышленного образца) даже 4. Утеплитель состоит из таких деталей, как спираль из ненихрома и термостойкая основа под ней. . Фен начинает нагреваться именно за счет спирали. Количество витков в спирали влияет на количество переключателей режимов.

Визуально схемы разборки следующие:

1. Отказ от деталей корпуса с предварительным снятием монтажного кольца.
2. Снятие корпусов путем откидывания защелок изнутри корпуса.
3. Откручиваем 8 застежек – 2 на ручке фена, 3 со стороны съемной головки и 3 сверху кожуха.

Тепловая защита представлена ​​настраиваемым регулятором и термостатом. Принцип работы последнего заключается в том, что при превышении допустимого температурного порога выводы такого элемента начинают расходиться, и цепь обрывается.Когда фен остынет, клеммы снова подключаются, и можно снова сушить волосы. Еще одна граница на пути горячего воздуха – специальный предохранитель. В случае его срабатывания такой элемент нужно будет изменить. Также на внешней панели многих фенов есть кнопка, благодаря которой аппарат обдувает холодным воздухом. Эта функция не только позволяет сохранить здоровье волос, но и останавливает процесс нагрева спирали.

Как правило, для работы бытового фена необходима постоянная электроплита от 12-32 до 220В.

Есть переключатели режимов и регуляторы. В зависимости от производителя будет варьироваться количество скоростей и наличие дополнительных опций. Электросхема позволяет установить взаимосвязь между всеми элементами устройства.

Rowenta: как разобрать фен

Почему в первую очередь проводится осмотр вентилятора и его лопастей – так как он продолжает плохо работать после очистки от волос и предполагает поиск восхитительных частей с целью их замены.Также внутри вала могут находиться всевозможные мелкие детали, вытянутые феном в процессе неточного обращения с устройством.

Ремонт ТЭНа предполагает устранение обрывов спирали скручиванием проволоки, применением паяльника или методом лужения.

В случае поломки двигателя из фена будет выходить интенсивное потрескивание и даже отходить искры в области лезвий. Затем нужно сбросить обмотки с микросхемы и перезарядить триплексом.Но лучше всего в этом случае обратиться в мастерскую, это не так дорого (например, разборка Фенилипса в Москве обойдется всего в 4 у.е.). Если с обмотками все в порядке, обратите внимание на щетки и достаточно ли они прилегают друг к другу. Кроме того, лучше всего смазать ходовые части и проверить степень их состояния ручным вращением.

Следующий обзор представляет процесс демонтажа прически Roven (включая модели Beauty и YFA 223J) и включает:

• Снятие крышки с ручки с помощью плоской отвертки.
• Заедание на панели переключателей.
• Снятие задней крышки с корпуса до обнаружения лопастей вентилятора.
• Вытяжка переда спирали и двигателя.

При растрескивании микросхемы ее нужно почистить и припаять. Далее следует осмотр конденсаторов и замена их на новые при вздутии живота. Если детали резистора потемнели, такое состояние свидетельствует о выгорании элементов. Также требуется замена неисправных запчастей.

Ремонт фена своими руками (видео)

При необходимости необходимо самостоятельно отремонтировать профессиональным (например, COIFIN classic или в форме пинцета, а также электрофеном с запасом Pro) или строительным феном (например, intercol EF 2000), его может легко пригодиться предложенная схема, так как подобные устройства имеют устройство, аналогичное бытовым Фенес.

Фен для волос Фен представляет собой электрический прибор, представляющий собой отрезок трубы, по которой с высокой скоростью подается поток нагретого до 60 ° C воздуха в заданном направлении. Часто для удобства использования патрубок оснащается пистолетной рукояткой.

На фото бренд Melissa Magic мощностью 1600 Вт. На ручке размещен переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру форсунки выходящего воздуха.

Конструктивный фен по внешнему виду, принципу действия, устройству и электрической схеме практически не отличается от фена.Только в нем воздушный поток нагревается до 600 ° С.

Устройство и принцип действия фена

Когда фен включен, то холодный воздух из помещения втягивается в его трубу с помощью вращающейся крыльчатки, ударяющейся по валу двигателя постоянным током. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который наматывается теплая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60 ° C, а в конструкции до 600 ° C, после чего выходит из трубы.

На корпусе фена обычно есть переключатель совмещенный со ступенчатой ​​настройкой режима работы, позволяющий включить фен в режим полной или половинной мощности.

На фото показан вид типичного переключателя режимов двигателя.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при выходе из строя двигателя на раме установлена ​​тяжелая защита в виде биметаллической пластины.

Когда воздух нагревается выше указанной температуры, биметаллическая пластина изгибается вверх, указанная стрелкой на чертеже, и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После охлаждения биметаллическая пластина возвращается в исходное положение, а контакты снова замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других отопительных бытовых приборов, а отремонтировать фен сможет любой отечественный мастер.

Электрическая схема фена

У большинства строительных и сушильных волос электрическая цепь ниже. Напряжение питания подается через вилку типа С6 с гибким шнуром. Конденсатор С1 служит для подавления помех, излучаемых щеточным узлом двигателя. Резистор R1 служит для разряда конденсатора C1 после отключения вилки от розетки, чтобы исключить удар человеческого тока при прикосновении к вилке. В некоторых моделях элементы С1 и R1 не устанавливаются.

Управление производительностью фена осуществляется с помощью переключателя S1. В положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении переключателя электродвигателя на одну ступень вправо его подвижный контакт замыкает выводы 1-2 и напряжение питания через выпрямительный диод VD1 поступает через токоограничивающую спираль h2 на двигатель и спираль нагрева h3. Диод отсекает половину синусоиды и тем самым снижает скорость вращения крыльчатки, а мощность нагрева спирали h3 наполовину.

При движении двигателя еще один шаг, контакты 1-2-3 замкнуты, все напряжение сети поступает на ТЭН и двигатель и фен работает на полную мощность.

Обычно в явлениях устанавливаются двигатели постоянного тока, рассчитанные на напряжение питания 9-12 В, для понижения напряжения используется спираль h2. Для преобразования переменного тока в постоянное служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрящиеся конденсаторы C2-C3 выполняют задачу искрения в щеточном коллекторе двигателя и подавления радиопомех.

Кнопка S2 используется для переключения производительности фена в режим холодного воздуха. При нажатии на нее спираль h3 перестает нагреваться.

Для защиты фена от перегрева, который может возникнуть из-за уменьшения наклона крыльчатки в случае неисправности электродвигателя, служит элемент герметичной защиты ST, размыкающий цепь подачи питающего напряжения на нагреватель h3 при максимально допустимом превышена температура воздушного потока.

Как отремонтировать фен своими руками

Внимание! При ремонте электрофена следует соблюдать осторожность.Прикосновение к оголенным частям цепи, подключенной к электрической сети. Это может привести к поражению электрическим током. Не забудьте вынуть вилку фена из розетки!

Если в ремонт попал сломанный фен, то в первую очередь необходимо выяснить, по каким внешним признакам фен был признан бракованным. По ним, пользуясь приведенной ниже таблицей, сразу же предположить, в каком месте искать неисправность.

Внешнее проявление, причины и способы устранения фейна
Внешнее проявление	Вероятная причина	Средство устранения
При сушке волос периодически отключается фен	Пропуск кабеля питания в месте выхода из корпуса фена или вилки	Отремонтируйте или замените сетевой шнур или вилку
Воздух из фена становится горячим с запахом Гэри	Недостаточная скорость вращения крыльчатки из-за навигации по волосовому валу двигателя между крыльчаткой и ее корпусом
Фен после непродолжительной работы выключается	Термозащита срабатывает из-за недостаточной скорости вращения или остановки крыльчатки в результате перемещения по валу двигателя между крыльчаткой и ее корпусом	Удалить острым инструментом для волос с валом
Фен не включается	В обрезке шнура или неисправен переключатель режима	Отремонтируйте или замените шнур питания или выключатель
Холодный воздух выходит из фена	Неисправность кнопки отключения нагрева, работа спирали, окислились контакты в элементе тепловой защиты	Кольцо детали мультиметра неисправно отремонтировать или заменить
Фен работает только в одном из положений позиционного переключателя.	Неисправен переключатель режимов одной спирали или диода VD1	Отрезать переключатель мультиметра, диод и спираль, неисправные детали отремонтировать или заменить

Как разобрать фен

Разобрать фен сложнее, чем отремонтировать, так как части корпуса обычно соединяются внутри с помощью защелок, расположение которых снаружи не видно.

Но всегда на ручке в области ввода в корпус сетевого шнура есть саморез, обычно закрытый декоративной заглушкой или заколоченной этикеткой.Благодаря разному цвету Детали фена BRAUN, изображенные на фото, видно, с какой линии его разбирать.

Так выглядит декоративная пластмассовая заглушка в корпусе фена. Так как это один цвет с ручкой, это трудно заметить. Чтобы вынуть заглушку, вам понадобится острый предмет, например, доска или нож с острым концом лезвия, чтобы поддеть его за край.

После снятия заглушки стала видна головка винта, но оказалось, что прорезь на ней треугольная, а грань сделана таким образом, что саморез можно вкрутить только по часовой стрелке.Производитель предусмотрел, что в домашних условиях фен для ремонта разобрать без поломки корпуса было невозможно.

Для откручивания винта с такой головкой сначала с помощью нагретого электрического паяльника нагревали. Для этого достаточно прижать жало паяльника к голове и подержать пару минут. От нагрева пластика самозапасы вокруг резьбы размягчаются. Далее, пока пластик не остыл, отверткой с плоской черствой шириной, равной длине грани треугольника Slice Selflessness, без труда открутили.

Во избежание затруднений с необходимостью фена торжественный заменили на такой же размер, но с прорезью в голове под крестовый поход.

Съемная часть корпуса дополнительно удерживалась на четырех защелках. Два из них были по бокам трубы. Для разборки необходимо было выдавить их через образовавшуюся щель плоской отверткой одновременно с разжижением.

После разгрузки боковых защелок верх освободился.Защелки были неглубокими, поэтому фен удалось разобрать, не сломав их.

В этой коробке был неисправен сетевой шнур, поэтому его разборка не потребовалась, так как место подключения шнура к электрической цепи было доступным.

Примеры ремонта канавки

Чаще всего поломаются фены из-за перегиба сетевого шнура или нарушения работы электродвигателя с крыльчаткой. В современных фенах из-за наличия термозащиты и использования толстой проволоки для намотки спирали горит очень редко.Из десятка обновленных мною причесок с дистиллированной спиралью не видел.

Ремонт сетевого шнура фена

При сушке фена фен интенсивно движется и шнур питания постоянно изгибается. Хотя провода в шнуре медные и многожильные, но от нескольких гербинов со временем становятся круглыми. Признаком начала обрыва проводов является периодическое временное отключение фена во время сушки волос.

Следовательно, половина поломки ноутбука связана с сетевым шнуром на выходе из корпуса, реже – с вилкой.Первый признак такой поломки – перебои с феном во время сушки волос. На этом этапе легко узнать место дефекта шнура. Достаточно закрепить его посередине и переместить шнур сначала у входа в корпус вилки, а затем у входа в корпус фена. Если фен будет работать стабильно, значит, шнур в порядке и неисправность нужно искать в другом месте.

Если провода в шнуре промчались в месте выхода из вилки, то можно отремонтировать фен, не разбирая его.О том, как заменить вилку, рассказано в статье «Электрическая вилка, как подключить, отремонтировать».

Обычно провода шнура внутри фена припаяны к печатной плате или соединены с помощью плакированных клемм, как на фото выше.

Для проверки шнура нужно прозвонить провода, прикоснувшиеся одним щупом тестера или мультиметра к одному из штырей вилки. Второй щуп мультиметра поочередно касается концов проводов. Один из проводов должен показать нулевое сопротивление.Между оставшимся проводом и вторым выводом также должно быть нулевое сопротивление.

Если провода имеют прозвище, то в это время можно точно определить механический шнур, в каком месте протягивается провод. В ремонтируемом изделии шнур оборвался на месте ввода в фене.

Если провода шнура припаяны к печатной плате, то их нельзя пережать, подключив щуп к прибору на вилки. Переключатель осушителя должен быть установлен в режим максимальной мощности.Нагревательная спираль имеет сопротивление около 30 Ом. Следовательно, если провода шнура исправны, мультиметр должен показывать такое же сопротивление.

С помощью онлайн-калькулятора можно точно рассчитать величину сопротивления нихромовой спирали фена, исходя из его максимальной мощности.

В отремонтированном фене разрыв пуповины был на месте укола в корпус. Для восстановления работы понадобится неисправный участок проводов, чтобы отрезать и заново смонтировать клеммы капы.Чтобы снять клеммы с проводов, сначала нужно провести ножом, чтобы расколоть ус, закрепив провода, как показано на фото.

На следующем этапе участок провода отрезается и с него и проводов снимается изоляция. Длина шнура уменьшится на целую сотку сантиметров, что не повлияет на эксплуатационные характеристики.

Осталось запустить провода и клеммы при помощи припоя с помощью электрического паяльника и спаять их между собой.После надевания клемм, сборки и проверки фена ремонт можно считать завершенным.

Если под рукой нет паяльника, то в этом случае провода обрезаются на расстоянии 3-5 см. От места подключения к электросхеме фена убирается отрезок неисправного шнура. Затем провода соединяются одним из механических способов в зависимости от внутреннего свободного пространства в ручке фена.

Ремонт цепи питания двигателя

Он попал в ремонт фена Melissa-1600 с жалобой на то, что поток воздуха от него стал слабым из-за запаха Гэри.При проверке выяснилось, что крыльчатка вращается с недостаточной скоростью. Сразу предположил, что волосы между крыльчаткой и корпусом висели. Обычно в большинстве случаев при таких признаках такое бывает.

Но после разборки фена выяснилось, что один из выпрямительных диодов, установленных на двигателе, разорван пополам. Звук остальных диодов показал их исправность. Следовательно, двигатель и работал, но на него подавалась только одна полуволна выпрямленного напряжения.

Неисправный диод выпадал и на его месте с соблюдением полярности замазался КД105 первого типа. Питание двигателя обычно составляет 9-12 В при токе не более 0,5 А. Такие параметры обеспечит практически любой выпрямительный диод.

Одновременно с валом двигателя были удалены плетеные волосы и смазаны подшипники машинным маслом. Для этого достаточно нанести каплю масла на место фиксации вала в корпусе мотора и несколько раз повернуть вал крыльчатки.

Перед установкой двигателя в фен желательно его проверить. Для работы двигателя требуется постоянное напряжение 9-12 В., но поскольку напряжение подается на диодный мост, можно избавить двигатель как от источника постоянного, так и переменного тока. Даже самый простой переходник от любого устройства, выдающий соответствующее напряжение и ток до 0,5 А.

Необходимо подать напряжение на вход диодного моста, точки его пайки на электрическую схему фена.Если двигатель подключается к источнику постоянного напряжения, то нужно сначала проверить на одной полярности подключения, а затем поменять подключенные провода местами. Необходимо проверить все диоды моста.

Испытания двигателя после профилактических и ремонтных работ показали, что его крыльчатка при прокрутке рукой легко вращалась и при подаче напряжения от внешнего источника напряжения с достаточной скоростью.

Проверка фена после сборки показала, что он полностью восстановлен.Крыльчатка вращалась с большой скоростью, и запах Гэри исчез.

Ремонтный переключатель и кнопки поворота холодного воздуха

Если фен не включается, а сетевой шнур исправен, причина, как правило, нарушение контактов в переключателе режимов. А если у фена все габариты, но воздух не нагревается, значит, нагрев, отключение тепла или перегорел, неисправен.

Переключатели режимов работы в фене обычно впаиваются в небольшую печатную плату, которая фиксируется в направляющих или закрепляется самозатягивающими элементами.На фото выводы переключателя, заряженного в печатной плате. С левой стороны виден переключатель подачи горячего воздуха.

Если переключатель режимов не вызывается, можно попробовать почистить внутренние контакты через отверстие, расположенное рядом с его двигателем. Бывает, что сгорел только контакт одного из режимов работы, а остальные в рабочем состоянии. В этом случае можно пожертвовать редко используемой особенностью фена и переключить переключатель на хороший контакт.

Бывает, что из-за сгоревших контактов в результате нагрева деформируется корпус переключателя и заклинивает двигатель. При отсутствии переключателя на замену можно подключить провода напрямую, оставив только один режим фена. В этом случае фен должен будет подключить вилку к розетке.

Если неисправна кнопка выключения тёплого воздуха, и заменить её нечем, то достаточно подкрепить свои выводы. В этом случае эта функция больше не будет работать, а остальная часть фена будет работать, как и раньше.

Ремонт тепловой защиты

Тепловая защита – это два контактных контакта, один из которых закреплен на биметаллической пластине. Когда пластина нагревается выше желаемой температуры, она изгибается вверх, как показано стрелкой на фото. В результате контакты блокируются, а цепь питания нагревательной спирали нарушается.

Если кнопка отключения горячего воздуха исправна и спираль целая, очевидно, что контакты в реле тепловой защиты окислились.Для восстановления достаточно в зазор между контактами ввести сложенную двузернистую наждачную бумагу и несколько раз надавить на биметаллическую пластину с верхней части пальца, чтобы растянуть бумагу.

Неисправности ТЭНа – Спираль

Если поток воздуха от фена холодный при работающем двигателе, хорошая кнопка выключения и термозащита, то поломка связана с нихромовой спиралью.

Обрыв спирали легко обнаружить при внешнем осмотре.Нарушение контакта в соединениях в виде полых заклепок на каркасе фена концов нихромовой проволоки с проводами, идущими от переключателя режимов работы, внешне определить не удается. Если у заклепок нет спонтанности, то поможет только мультиметр-эхолот.

Для восстановления контакта в заклепочном соединении необходимо с помощью плоскогубцев дополнительно разблокировать его. Работать нужно аккуратно, чтобы не сломать хрупкий слюдяной или керамический каркас.

Метель или сломанной спирали в современных фенах практически не бывает, но если такой отказ случился, спираль нужно будет заменить на новую. Сращивание проволочных спиралей с закруткой или сжатием на отрезке алюминиевой или латунной трубки не приведет к долговременному успеху. Если спираль изношена, то после такого ремонта она скоро перезаряжается в другом месте.

Нихромовая спираль, учитывая мощность фена, вы можете приобрести новую или новую из своей нихромовой проволоки, рассчитав ее диаметр и длину на столе.

Удаление волос и смазка вала двигателя феном для волос

Еще одна частая неисправность фена, которую можно устранить самостоятельно, имея под рукой только стандартный набор инструментов, это когда фен работает, но выходящая воздушная струя очень горячая с запахом Гэри из-за накрутки на волосах дерево двигателя или плохие подшипники двигателя.

Удаление волос с вала двигателя Фен Babyliss

Пришлось ремонтировать фен Babyliss, показанный на фото, с жалобой на то, что выходящая струя воздуха стала слабой и очень горячей.

При проверке на звук вентилятора выяснилось, что частота его оборотов занижена, а причина неисправности кроется в работе двигателя. Для устранения неисправности фен пришлось разобрать.

Для того, чтобы разобрать фен Babyliss, сначала необходимо снять насадку, открутив два винта. Далее отверткой с плоским жалом снимается стопорное кольцо с выходной стороны нагретого воздуха. Это может быть легко.

Осталось разъединить половинки корпуса, которые держатся на двух защелках с каждой стороны. На фото за счет полупрозрачности пластика хорошо видны защелки, как на фото в виде световых полос.

Фен был разобран и оставлен, чтобы добраться до места стержня, куда был намотан волос. Двигатель закреплен внутри пластикового корпуса, представляющего собой трубу, таким образом, что для ее снятия необходимо снять крыльчатку вентилятора.А крыльчатка, как правило, крепится к валу плотно и здесь обычно возникают большие трудности, потому что крыльчатку стандартным инструментом невозможно, да и легко сломать.

Для решения подобных задач я сделал из китайских стен специальный инструмент – легкодонные на правильных углах концы губок. С помощью тканей концы легко загибались, потому что они не затвердели.

С этим подъемом так же успешно чиню щели змейки и молнии, на случай если линки перестают замыкаться.Обычные плоскогубцы часто не попадают. А благодаря загнутым концам губок в любом случае легко сжать замыкающие звенья ползунка.

Кроме модернизированных плоскогубцев-вода-в-помещении, удобно держать оси и валы, гайки и другие предметы разной формы – не скользят, как плоскогубцы с плоскими губками.

После снятия с вала двигателя крыльчатка имеет доступ к вьющимся волосам. В этой модели фен надевает на вал двигателя латунную гильзу, а крыльчатка надеется.Обычно его сажают прямо на вал двигателя.

Остается только острым предметом, например ножом, провидцем или иглой, удалить волосы и собрать фен в обратном порядке. Чтобы не было затруднений со сборкой фена, при разборке советую сделать несколько фото.

Удаление волос и смазка вала двигателя Фен Viconte

У фена Viconte внешнее проявление неисправности было такое же, как у Babyliss, но вдобавок в воздухе исходил запах Гэри и работал вентилятор с распылителем.Это свидетельствовало о том, что подшипники двигателя были произведены.

Последовательность и технология разборки фена аналогична фену Babyliss, поэтому описывать ее нет необходимости.

Напряжение питания по двум проводам подавалось на диодный мост, посыпанное на выходы двигателя. Для удобства ремонта провода зажали паяльником. Цвета проводов запомнить невозможно, так как на мостик подается переменное напряжение, а значения подключения проводов – нет.

Попытка снять крыльчатку с вала двигателя с помощью описанных выше стенок не увенчалась успехом даже при большой мускульной силе. Пришлось придумывать, как убрать волосы и смазать подшипник, не снимая крыльчатки.

Пришла идея, что можно не мучиться со снятием крыльчатки, а просверлить отверстие в корпусе держателя двигателя, что и было сделано.

Место отверстия необходимо измерить, чтобы оно не попало в корпус двигателя или основание крыльчатки.Сначала просверлили отверстие диаметром три миллиметра, а потом закрутили до пяти. Пластиковый корпус мягкий и тонкий, поэтому отверстие можно проделать и концом заостренного ножа.

Для удаления волос с вала двигателя с канцелярских зажимов изготовлен крючок. Чтобы сделать такой инструмент, нужно конец зажимов загнуть, на наждачной бумаге его заточить и кончик длиной два миллиметра. За минуту все волосы были удалены.

Для смазки подшипника пришлось воспользоваться медицинским шприцем.Достаточно капнуть одну каплю масла на двигатель вала в двигатель. Чтобы масло попало в подшипник, нужно взять крыльчатку, несколько раз переместить вал по оси, прокручивая его.

Необходимо смазать подшипник с противоположной стороны вала. Для смазки подходит любая техника, например, для заливки двигателя автомобиля. Если под рукой нет масла, то можно снять с двигателя непонятку уровня масла, с которого можно взять капающие капли.

Для проверки работы вентилятора на диодный мост подавалось напряжение 10 В от источника постоянного тока. Двигатель будет работать при напряжении от 5 до 12 В, поэтому даже зарядное устройство подойдет от любого телефона. В этой проверке нет необходимости, но по возможности лучше убедиться, что вентилятор заработал как надо.

Проверка показала нормальную работу двигателя, без посторонних и достаточного напора воздушного потока. Нельзя закрывать отверстие и не закрывать, так как оно плотно прилегает к корпусу фена.Если не так, то можно и со скотчем.

Как видите, самые частые поломки фена устраняют напрочь и такую ​​трудную работу заставляют кого угодно самодельный Мастер. В любом случае, стоит перед покупкой нового фена попробовать отремонтировать вышедший из строя фен.

При современном ритме жизни важно, чтобы можно было быстро уложить волосы и сделать красивую прическу. Для этого нужен бытовой электрический фен, который необходимо правильно выбрать, чтобы сохранить здоровье, красоту и силу ваших волос.Это устройство сушит наши волосы более 75 лет, его первая модель появилась в 40-х годах прошлого века.

Для того, чтобы данное устройство отвечало всем необходимым требованиям и работало долгое время, при приобретении следует учитывать его технические параметры, а также особенности конструкции.

Устройство и принцип работы

Сегодня бытовой фен есть в каждом доме, особенно если в доме есть женщина. Но внутренняя организация этого устройства, и по какому принципу он работает, знакома далеко не каждому.Поэтому не лишним будет подробнее рассмотреть этот вопрос.

Устройство фена довольно простое. В корпусе из прочного пластика находится вентилятор, электродвигатель и нагревательный элемент.

Принцип работы также не вызывает затруднений в понимании: воздушный поток идет с тыльной стороны корпуса под действием вентилятора, затем, проходя через ТЭН, воздух нагревается и выходит из фена через узкий сопло.

Для дришки длинных волос Разработаны специальные насадки, на которые надевают насадки, например, круглая щетка или гребешок. Есть и другие насадки в виде большой и маленькой гребенки разных исполнений. С того конца фена, куда поступает воздух, устанавливается решетка для защиты от размещения длинных волос и различных предметов.

В различных модификациях фенов могут дополнительно устанавливаться регуляторы на ручке, предназначенные для регулирования скорости воздуха и его температуры.Типовые схемы бытовых фенов практически не отличаются, за исключением некоторых особенностей.

На рисунке обозначены основные элементы фена:

Вентилятор состоит из коллекторного миниатюрного электродвигателя, который может работать от напряжения 12-18 вольт.

На валу этого мотора установлен пластиковый пропеллер, форма которого может отличаться в зависимости от марки и производителя.

Нагревательный элемент состоит из термостойкой основы, на которую намотана нихромовая спираль.Таких спиралей может быть несколько, в зависимости от количества режимов работы.

Во время работы фена спираль должна непрерывно выдувать воздух, нагревая его. Если вентилятор вышел из строя, а спираль продолжает нагреваться, должна сработать защита от перегрева в виде термика. В настоящее время все современные модели оснащены такой защитой, в отличие от старых версий.

защита от перегрева

Основная задача электрического фена – это сушка и укладка волос, если рассматривать бытовую модель.Температура воздуха иногда достигает 60 градусов. Для защиты от повреждения внутренних элементов фена из-за высоких температур Конструкция основных моделей оснащена специальной защитой.

Такая защита включает в себя два основных элемента:

• Термостат – это замкнутые контакты, которые закреплены на биметаллической пластине из двух разных металлов, имеющих разное температурное расширение. При достижении температуры критического значения биметаллическая пластина изгибается, чем перегорают контакты подачи электрической энергии на ТЭН и электродвигатель.В результате фен отключается.

• Термошов . Этот элемент – вторая ступень защиты от перегрева. Если термостат неисправен, и его не перегревает, плавкий элемент термовставки оплавляется и также обесточивается электрический фен. Его недостаток – разовое применение, то есть после срабатывания предохранитель придется заменить на новый.

Виды электрофенов

В торговой сети представлен большой выбор бытовых и технических фенов различного назначения, технических параметров и дизайна.Чтобы не растеряться при выборе и иметь возможность правильно оценить все достоинства товара, следует заранее ознакомиться со всеми особенностями и типами моделей.

По назначению фен делятся на:

• Бытовые . Подавать для повседневного использования. Оборудование для сушки волос также используется для укладки прически в домашних условиях.

• Фены дорожные Отличаются компактностью корпуса, служат только для сушки волос, подходят для людей, часто проводящих время в дороге и командировках.Компактное устройство удобно носить с собой в тренажерный зал, так как оно может иметь складную конструкцию и легко помещается в спортивной сумке.

• Профессиональные модели Оснащены салонами красоты и парикмахерскими, в которых они используются для создания причесок и сушки волос. Профессиональные фены обладают повышенной мощностью и несколькими режимами работы. Такие устройства не подходят для домашнего использования, при постоянном использовании способны стричь волосы.

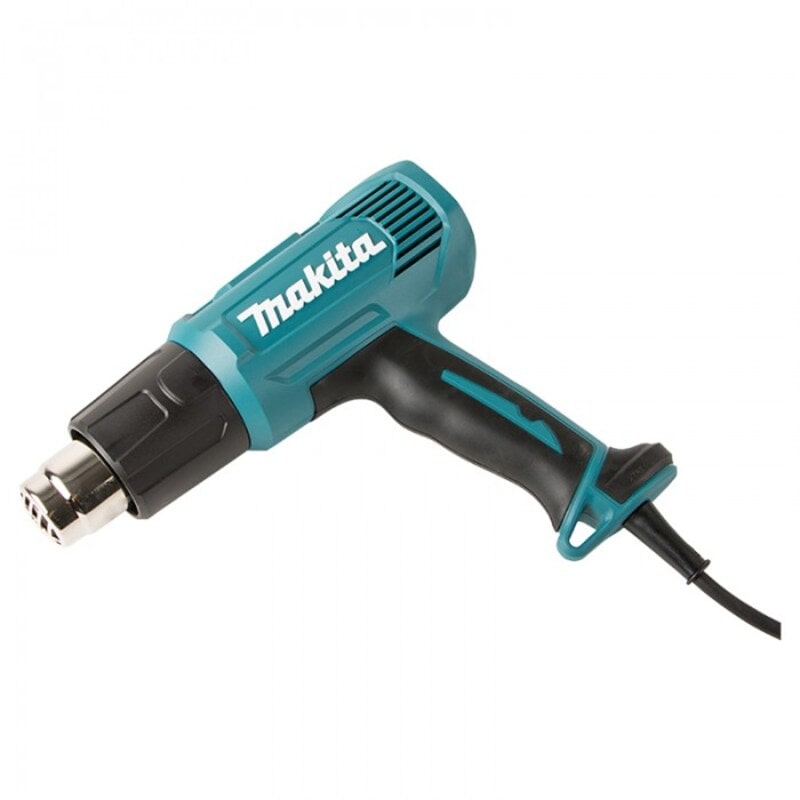

• Технический Электрический фен чаще всего используется в строительстве, его принято называть промышленным термофеном или термопистолом.

Имеет большой список функционала. Сфера его использования настолько широка, что трудно переоценить его значение при производстве строительных работ. Этот инструмент используется для работ, в которых требуется локальное отопление, например:
– Сушка труднодоступных мест;
– Прогрев двигателя зимой;
– клей для сушки;
– Удалить старую краску. с поверхности;
– Очертание дерева;
– Сварка напольных покрытий;
– смягчение линолеума, пластика;
– склейка синтетических пленок, пластмассовых изделий, труб.
Иногда строительный электрический фен заменяет паяльную лампу. При этом его преимуществами являются отсутствие открытого огня, горючие материалы, мощность и температуру воздуха можно регулировать.

По способу укладки фены бывают следующих типов:

• Втулки Оснащены гибкой насадкой, формирующей направленный воздушный поток для создания аккуратной укладки волос. Правильно подобранная ступица дает возможность бережно ухаживать за волосами, быстро удаляя влагу, не повреждая их.Используя круглую кисть вместе со ступицей, можно делать различные укладки. Необходимо знать, что излишне узкая насадка образует такую ​​струю воздуха, которую можно стричь волосами при частом нанесении. Очень широкая насадка усложняет прическу. Нормальным считается сопло толщиной около 10 мм и шириной 9 см с мощностью до 2 киловатт.

• Диффузоры Применяются для увеличения объема прически, обладают повышенной эффективностью для бережного и быстрого высыхания.Устройство диффузора заключается в следующем: к фену крепится широкая насадка специальными «пальцами», которая может быть подвижной или жестко закрепленной. Такой электрический фен рассчитан на обдув на душу населения, создавая на вьющихся волосах дополнительный объем и гладкие локоны. При приобретении диффузора немаловажную роль играет длина «пальцев». Длинная применяется для увеличения объема прически, а короткая – для оперативной сушки корней волос. Для массажа головы обычно используются подвижные «пальцы».

• Стайлеры хороши для выполнения различных укладок, можно самостоятельно сделать красивую прическу, не посещая салон красоты. Обычно такие фены имеют небольшие размеры.

Если рассматривать все насадки для укладки, то их очень много, например:
– Круглая насадка с твистерами для длинных волос.
– Круглая кисть для создания объема.
– кисть полукруглая для придания простора корням и выравнивания прядей.
– Расческа для создания объема и выпрямления волос, создания разных видов укладки.
– вращающаяся щетка для завивки и расчесывания прядей, придания им объема.

Как выбрать электрический фен

Правильный выбор этого домашнего помощника позволит создать красивые прически, ухаживать за волосами и создать неповторимый стиль.

Для начала необходимо определиться, для какой цели вы хотите приобрести фен. Если он нужен для сушки волос, то нужно выбирать надежную конструкцию с наименьшим количеством функций.Если фен требуется для использования в путешествиях и поездках, лучше приобрести специализированную дорожную модель. А если вы любите часто создавать красивые прически в домашних условиях, то вам понадобится устройство с большим списком насадок, большой мощностью и настройками для разных температурных режимов.

Форма

При выборе следует обратить внимание на форму фена. Есть и обычный электрический фен, и в виде щетки. Обычная модель имеет ручку, расположенную с наклоном к корпусу.В быту не всегда удобно и к этому нужно привыкать.

Фен больше подойдет тем, кто осваивает укладку волос в домашних условиях. По весу к такой модели легче сделать руку, чтобы не уставать. Кейс имеет цилиндрическую форму, позволяет придавать самолету разные площади, используется для укладки волос с использованием разных насадок.

Power

Многие консультанты в магазинах, помогая выбрать электрический фен, советуют смотреть только мощность, и говорят, что чем больше этот параметр, тем лучше прибор.Но это ошибочный подход, говорящий о некомпетентности консультанта. От мощности и скорости сушки волос зависит только температура выходящего воздуха.

Есть модели мощностью от 0,2 до 2 киловатт, при этом не всегда увеличение мощности сказывается на цене устройства. Не стоит приобретать самые мощные фены, если для вас важна не скорость сушки волос, а только вид прически. При нанесении на голову очень мощного фена будет полный беспорядок, и вы не успеете его делать.

Температура и режимы

Количество скоростей и уровней температуры также важно при выборе электрического фена. Используя несколько режимов, вы можете настроить необходимое давление воздуха и изменить температуру в заданных пределах. Чем больше режимов есть у электрофена, тем большее количество комбинаций настроек можно сделать для укладки и сушки волос, а также для творчества в парикмахерском искусстве.

Дополнительные элементы

• Фрикционные насадки снижают влияние вибрации фена на руку, предотвращают попадание на столик от стола.Такими насадками обычно оснащают профессиональные модели.
• Фильтр предотвращает попадание мусора в электродвигатель.
• Щетка для очистки фильтра от мусора.
• Датчик влажности – полезный элемент, который помогает выбрать желаемый режим сушки, определяя влажность ваших волос.

Фены работают очень тяжело. Их оставляют на полу в ванной, они вынуждены падать с туалетных столиков, и в процессе нормальной работы они постоянно двигаются и трясутся.Поэтому неудивительно, что на ткани приходится обращать внимание часто. В целях безопасности каждый раз перед использованием этого устройства следует хотя бы внешне проверять его корпус и шнур.

Рис. 1

Разборка корпуса

Корпус фена обычно либо разделен на две «зеркальные» половинки, либо передняя часть отделяется от задней. Перед разборкой корпуса обязательно вытащите вилку из розетки.

Рис. 2. Разборка фейна

Принцип работы

Ваш фен может выглядеть иначе, чем на примере, показанном здесь, но принцип работы одинаков для всех ручных электрических фенов. Вентилятор, приводимый в движение электродвигателем, втягивает воздух через воздухозаборник с решеткой и прогоняет его через нагревательный элемент – проволоку, намотанную на термостойкий держатель. Некоторые модели оснащены съемным фильтром, который не пропускает волосы и подобные прожилки внутри корпуса через воздухозаборник.

Рис. 3. Устройство качки

1. Вентилятор
2. Электродвигатель
3. Решетка воздухозаборника
4. Нагревательный элемент
5. Термостойкий держатель
6. Переключатель
7. Термозащитный выключатель (термостат)
8. Гибкий шнур
9. Планка с зажимом
10. Контактный башмак

Многие фены имеют комбинированные переключатели, которые не только включают и выключают устройство, но и позволяют использовать два или три тепловых режима.У некоторых фенов есть режим холодного обдува, когда нагреватель отключен и работает только вентилятор.

Термостат – здесь имеется в виду выключатель тепловой защиты – защищает нагревательный элемент от перегрева. Переключатель автоматически отключает нагревательный элемент, если поток воздуха через него слишком мал для успешного отбора тепла от элемента. Переключатель термозащиты снова включается, как правило, сам по себе, поэтому перед возобновлением использования фена следует выяснить, что он заставил его работать – после охлаждения он обычно начинает работать, как будто ничего не произошло. .Поскольку такое «восстановление» может оставить фен в опасном состоянии, более поздние модели могут быть оснащены предохранителями, которые не дадут устройству включиться даже после его остывания.

Чаши корпуса всегда соединяются с помощью винтов с утопленной головкой. Для некоторых из них или для всех могут потребоваться специальные отвертки или модифицированные плоские отвертки. Если шурупы имеют разную длину, то соедините их, чтобы облегчить последующую сборку. Если после откручивания шурупов корпус нелегко делится на две чашки, ищите скрытые пункты.Возможно, вам придется аккуратно сжать края корпуса, чтобы увидеть, выделяются ли его части одновременно с пластиковыми защелками корпуса – Но действуйте осторожно, чтобы корпус не сломался и не потрескался, что сделает работу устройства небезопасной. .

Завернув крепежные винты, положите фен на стол и аккуратно разделите части корпуса, чтобы можно было запомнить расположение внутренних частей и их расположение в корпусе. При необходимости нарисуйте схему.Как и для всех электроприборов с двойной изоляцией, важно перед сборкой вернуть все элементы, включая провода, в исходное состояние.

Неисправности фенов.

Запах гари

Перед включением термозащиты выключите фен, может появиться дыхание. Если запах остается после процедур, описанных ниже, обратитесь к проверке прибора в сервисном центре.

Неосторожное обращение

При использовании фена держите его за ручку, чтобы не препятствовать движению воздуха, если рука находится близко к воздухозаборнику.

Фиг.4

Уход за шнуром

Регулярно осматривайте шнур на предмет повреждения изоляции. Внимательно проверьте отсутствие разрывов в местах ввода шнура вилки в корпус фена. Поврежденный шнур укоротите или замените.

Фиг.5 Носить фен за шнур – дурная привычка.

Заблокирован воздухозаборник

Барьер в воздухозаборнике может быть не виден снаружи, поэтому выньте вилку фена из розетки и разберите устройство, чтобы удалить волосы, ворс и т. Д.удалите воздухозаборник и ворс мягкой щеткой.

Если у вашего фена есть съемный фильтр, открутите заднюю часть корпуса, снимите фильтр и мягкую щетку, чтобы очистить собранную пыль. Будьте осторожны – не повредите тонкий фильтр.

Рис. 6.

Рис. 7.

Рис. Восемь

Убедитесь, что вентилятор вращается свободно. Если нет, снимите вентилятор и удалите то, что мешает.Убедитесь, что внутрисиловой электродвижущий элемент является целым числом, включая термостойкую изоляцию – и соберите устройство.

Фиг.9

Фиг.10

Пыль на нагревательном элементе

Пыль и пыль, скапливающиеся в воздухозаборнике, могут приставать к нагревательному элементу. Носите его очень осторожно мягкой щеткой, стараясь без особых усилий отобрать пыль из отверстий.

Без обогрева

Вентилятор вращается, но идет только холодный воздух.

1. Режим отопления отключен

Проверить, включен ли подогрев воздуха.

1. Электромонтаж внутренний открытый

Вставив вилку в розетку, осмотрите провода, чтобы убедиться, что нагревательный элемент подключен. Если паяные соединения нарушены, позвольте специалисту их восстановить – они должны выдерживать ток и температуру в устройстве.

1. Неисправен ТЭН

Визуальный осмотр позволяет установить обрыв спирального нагревательного элемента.Если вроде есть возможность проверить и заменить у специалиста – но покупка нового фена может оказаться экономически более выгодной.

Рис. Одиннадцать Осмотрите нагревательный элемент, чтобы обнаружить обрыв

1. Неисправен термостат или перегоревший предохранитель

Если есть доступ к термозащите или предохранителю (обычно они находятся внутри нагревательного элемента), то вы можете проверить их на тестере. Эти детали достаточно дешевы. Однако в некоторых моделях термозащитный выключатель или предохранитель меняются только вместе с нагревательным элементом, что может быть экономически нецелесообразным.

Рис. 12 Коснитесь двух концов переключателя тепловой защиты

Вентилятор медленно вращается

В этом случае может присутствовать запах Гэри, поскольку вентилятор не создает достаточного воздушного потока.

Что-то мешает вентилятор

Проверить, не намотан ли вентилятор на вал, что может замедлить его вращение. Перед снятием вентилятора отметьте его положение на валу, чтобы вернуть его в то же положение.

Если что-то мешает работе вентилятора, иногда бывает сложно удалить его.Обычно это можно сделать, аккуратно загрузив его на вал с помощью стержневой отвертки, как рычаг – но будьте осторожны, не повредите сам вентилятор и другие части фена, которые могут сделать работу устройства небезопасной.

Удалите все волосы, намотанные на дереве за вентилятором.

Рис. 13

Установите вентилятор и убедитесь, что он свободно вращается.

Обратите внимание на недостаток всей внутренней электромеханической системы и на то, что все детали возвращаются в исходное положение, а затем собираются кузов.

Совсем не работает

Неисправна вилка или предохранитель

Проверьте правильность подключения вилки и кабеля и замените перегоревший предохранитель. Если предохранитель снова сработал при включении вилки в розетку и включении инструмента, отремонтируйте фен у специалиста.

Нет напряжения онлайн

Если в цепи остановились другие электроприборы, проверьте экран: возможно, предохранитель заблокировал или сработал автомат.

Зажим в шнуре

Это распространенная неисправность.Имеет смысл каждый раз перед включением фена проверять состояние внешней изоляции шнура, убедившись, что шнур надежно закреплен прижимной пластиной внутри вилки. Проверить шнур, открыть его. Если возможно, замените поврежденный шнур.

Рис. Четырнадцать Заменить поврежденный шнур

Соединения пайкой Передать ремонт специалисту.

Плохой контакт

Проверьте внутреннюю проводку: нет слабых или нарушенных контактов.Если места пайки требуют ремонта, отнесите фен в мастерскую.

Неисправен переключатель

Переключатель можно проверить тестером, но если провода припаяны к переключателю, то фен следует отремонтировать у специалиста, что может сделать очень дорого.

Неисправен электродвигатель

Неисправный электродвигатель должен быть проверен специалистом, но его ремонт или замена могут быть экономически нецелесообразными.

Главное – безопасность

1. Перед заменой фена проверьте его включение, включив в цепь защищенную машину с УЗО.Затем включите прибор, и если УЗО работает, то проверьте фен у квалифицированного специалиста.
2. Не используйте фен с треснувшим корпусом.
3. Ни в коем случае не включайте фен для удлинителя плеера, чтобы использовать его в ванной.
4. Не тяните за шнур, пытаясь дотянуться до зеркала.
5. Убедитесь, что шнур правильно вставлен в вилку и соответствует номиналам предохранителя.

Удачи в ремонте!

Всем хорошо, напишите на © 2008.

Ремонт фенов | Как отремонтировать мелкую бытовую технику

В этом руководстве Fix-It по ремонту фена рассказывается, как работает фен, что часто идет не так, как определить проблему с феном, а также какие детали и инструменты потребуются для ее устранения. Затем в нем приводятся простые пошаговые инструкции о том, как разобрать обычный фен и как обслуживать термовыключатель для фена. Это руководство Fix-It также относится к ремонту электрического шнура, ремонту двигателя, ремонту переключателя, ремонту нагревательного элемента и ремонту вентилятора для получения дополнительной информации.

Как работает фен?

Компоненты фена: нагревательный элемент, двигатель вентилятора и органы управления.

Электрический фен производит мгновенную струю горячего, теплого или даже прохладного воздуха, помогая сушить и укладывать волосы, однако многие модели достаточно легкие, чтобы их можно было держать в одной руке, чтобы можно было легко направить поток воздуха. Сушилка содержит очень длинный моток тонкой проволоки, выделяющей тепло. Струя воздуха, продуваемая вентилятором за нагревательным элементом, переносит это тепло через сопло в выбранном вами направлении.Если поток воздуха затруднен и воздух становится слишком горячим, термостат отключает питание, чтобы предотвратить сгорание двигателя.

Типичный фен для волос включает выключатель, переключатель скорости вентилятора, вентилятор и двигатель, а также выключатель нагрева. Более крупные сушилки вытяжного типа работают по одним и тем же принципам с одними и теми же ключевыми деталями, поэтому применяются те же инструкции по ремонту. Кисти для укладки с подогревом практически одинаковы по функциям, деталям и ремонту.

Что может пойти не так с феном?

Поскольку фены представляют собой простую небольшую технику, некоторые вещи могут пойти не так.Электрический шнур может быть неисправен, прибор может не нагреваться, а вентилятор не работать. Вот и все.

Наконечник Fix-It

Фен перегреется, и термостат выключит его, если вентиляционное отверстие забьется волосами или пылью. Периодически чистите щеткой или пылесосите решетку и сетку фильтра. Также время от времени затягивайте винты, чтобы волосы и влага не попадали в корпус.

Как определить проблему с феном?

Снимите крепеж, удерживающий половинки корпуса вместе.Осторожно потяните половинки, потому что некоторые переключатели выпадут.

Вот с чего начать поиск, если фен не работает:

• Если прибор вообще не работает, убедитесь, что в розетке включено питание, и проверьте шнур питания.
• Если он по-прежнему не работает, разберите его, чтобы проверить термовыключатель и при необходимости отремонтировать. Также проверьте двигатель, переключатели и нагревательный элемент с помощью мультиметра.
• Если вентилятор не работает при всех настройках, проверьте переключатель вентилятора и устраните неисправность.
• Если сушильная машина не нагревается при каждой настройке, проверьте переключатель нагрева и при необходимости отремонтируйте.
• Если вентилятор работает, но не нагревается, проверьте термовыключатель и нагревательный элемент и при необходимости отремонтируйте.
• Если обогрев работает, а вентилятор – нет, проверьте переключатель скорости вентилятора и двигатель вентилятора и в случае неисправности отремонтируйте.

Наконечник Fix-It

Нагревательные элементы внутри фена (и тостера) представляют собой очень тонкие провода. Обращайтесь с ними с особой осторожностью, чтобы не повредить их при ремонте других компонентов.Кроме того, осмотрите их на предмет поломки и отремонтируйте или замените те, которые выглядят изношенными или сломанными.

Что мне нужно для ремонта фена?

Некоторые запасные части для фенов можно купить в небольших магазинах запчастей для бытовой техники и в крупных хозяйственных магазинах. Или вы можете связаться с производителем или онлайн-дилерами запчастей для замены запчастей. Инструменты, которые могут вам понадобиться для работы с феном, включают следующие:

• Отвертки
• Ключи
• Мультиметр

Как правильно отремонтировать фен?

Разобрать типичный фен:

Убедитесь, что компоненты расположены так, чтобы их было легче собрать после того, как вы почините фен.

1. Отключите сушилку от сети.
2. Снимите насадку и фильтр фена. На некоторых моделях они удерживаются за счет натяжения, а на других с помощью небольшого винта в месте соединения сопла или фильтра с основным корпусом.
3. Если в устройстве есть сетка впускного фильтра, снимите и очистите ее.
4. Выверните винты, удерживающие корпус вместе, и снимите корпус.
5. Найдите переключатели, вентилятор и двигатель, затем проверьте их. В некоторых случаях можно увидеть явные повреждения или проблемы, которые можно быстро устранить.Или вам может потребоваться найти и установить запасные части.

Снимите и очистите сетку фильтра фена.

Обслуживание фена с термовыключателем:

1. Откройте корпус, как указано выше, чтобы открыть узел нагревательного элемента.
2. Осмотрите термовыключатель на предмет повреждений или обесцвечивания. Термовыключатель подключается к одному из двух проводов, идущих от электрического шнура внутрь корпуса.
3. Осторожно используйте сжатый воздух для очистки внутренних компонентов от пыли, волос и другого мусора.Будьте осторожны, чтобы не повредить провода чувствительного элемента в нагревательном блоке.

Осторожно!

В целях безопасности не забудьте дать фену остыть перед тем, как убрать его на хранение.

🥇 ▷ Фен простой и недорогой конструкции YTL-015 »✅

В руках простой и недорогой строительный / монтажный / технический термофен YTL-015. Инструмент применяется в строительных и ремонтных работах для удаления лакокрасочных покрытий, мастик и т. Д., Он не будет лишним при озеленении, формовании, усадке, выпаривании крупной стружки и многих других ситуациях, когда требуется отапливать какой-то локальный участок.

Фен можно сушить, нагревать клеи, металлические компаунды, придавать форму деталям из термопласта, паять и олово, трубы для оттаивания воды.

Характеристики:

Вес: 855 г

Размер коробки: 256 мм x 115 мм

Источник питания: 220 В-240 В, 50 Гц-60 Гц, 1500 Вт

Расход воздуха: 450 л / мин

Рабочая температура: 300 ℃ (низкая режим) 500 ℃ (верхний режим)

Диаметр сопла: 35,3 мм

Опции: термофен, 4 сопла, инструкция

Фен поставляется в картонной коробке с минимумом информации, но вы можете видеть, что есть несколько вариантов фена этого производителя.Коробка немного пострадала в пути, но ее содержимое не потерялось.

Фен и насадки были упакованы в личные полиэтиленовые пакеты.

В инструкции подробно показаны области применения фена, напоминаются меры предосторожности и ситуации, когда фен использовать нельзя.

Комплектные насадки для выполнения различных работ изготовлены из стали и хорошо намагничиваются. При их изготовлении сложно как-то напортачить – сделано аккуратно, без заусенцев и прочих непотребностей.

Первое из показанных выше сопел делает воздушный поток ровным и широким (ширина выпускного отверстия 88 мм). Так будет удобно размягчать клеевую основу, битум на большой площади.

Следующая насадка имеет специфическую форму шириной 40 мм.

Остальные две насадки круглые, разной высоты и разного диаметра на выходе.

Первый имеет внешний диаметр 15 мм, внутренний 9,6 мм, второй 23,2 и 21 мм.

Качество изготовления пластиковых деталей самой сушилки среднее, видны следы вспышки и есть специфический запах.Не сильно, но все же есть.

Фен достаточно большой, корпус имеет текстуру выскальзывания из рук. Обычная длина провода для такой техники – 1,4 метра. Вилка для европейских розеток.

Длина ручки 115 мм, на ней спереди трехпозиционный переключатель, а в нижней части – стальная петля для подвешивания и крепления на горизонтальной поверхности.

Петля не болтается, а надежно фиксируется в пазах на корпусе.

Задняя заглушка без отверстий вращается свободно, но не выпадает из корпуса фена.Существуют варианты фенов, в которых вилка выполняет роль регулятора. Но здесь ничего не регулируется – управление осуществляется переключателем на ручке.

На обратной стороне корпуса также расположены воздухозаборники и наклейка с указанием технических характеристик.

Стальная насадка, в которой спрятан нагревательный элемент, из соображений безопасности закрыта пластиковым кожухом.

Выход из сопла выполнен сеткой, а за ней виден диффузор, установленный на «кукурузе» ТЭНа.

Размеры фена: длина 25, высота 18 см.

Фен весит 620 грамм – рука не устанет.

Диаметр сопла в месте износа сопел 35,4 мм.

Для осмотра изнутри сначала нужно снять защитную крышку вокруг насадки.

Насадка с ТЭНом на выходе из корпуса дополнительно фиксируется стальным кольцом, поэтому люфт в корпусе отсутствует.

Основные части электрической схемы фена соединяются винтовой клеммой и клеммами.В корпусе много свободного места и вполне возможно, что в других моделях оно занято платой контроля расхода и температуры.

Отвинтив два самореза, можно снять крепежный двигатель и отсоединить двигатель и форсунку от нагревательного элемента. Маркировки на двигателе найти не удалось.

Между нагревательным элементом и соплом помещается слюдяная прокладка. Надежность крепления ТЭНа в патрубке обеспечивается четырьмя жесткими проволоками, идущими к нему и прижатыми пластиковым фланцем.

К сожалению, термопредохранителя на случай аварийной остановки двигателя я не обнаружил, и такая ситуация неминуемо приведет к списанию перегорания, поэтому следить за этим моментом нужно.

Вторым не очень приятным моментом стало низкое качество форм для литья под давлением – практически везде были следы мигания, в том числе в решетках для проникновения забортного воздуха по бокам корпуса внутрь к двигателю и ТЭНу. Поскольку это могло привести к перегреву нагревателя, заусенцы пришлось удалить.

Испытания на потребляемую мощность и температуру воздушного потока проводились в вертикальном положении с использованием держателя на ручке. Причем фен был устойчивым и не скользил по поверхности, т.е. вибрация при работе фена совершенно не значительна.

В данной модели фена почему-то в первом положении переключателя включается максимальная температура нагрева и максимальные обороты двигателя, а во втором минимальные. На мой взгляд, логичнее было бы поступить наоборот, хотя это можно исправить, перевернув тумблер.

Экспериментально установлено, что максимальная температура в любом положении переключателя фиксируется термометром на расстоянии около одного сантиметра от матрицы сопел в центре.

Так во втором положении переключателя (минимальное) потребляемая мощность составила 913 Вт, а температура подачи – 369 градусов.

В первом положении переключателя (максимальное) фен потреблял 1228 Вт, нагревая поток воздуха до 406 градусов. Мощность не доходила до 1500 Вт, но в сети не было предельно допустимых 240 вольт, но, похоже, заявленная мощность 1500 Вт измерялась при таком значении напряжения.

Я достиг температуры, указанной на странице продукта, в 800 градусов, используя насадку с наименьшим диаметром. При этом фен как минимум нагрел воздух до 669, а на максимум до 827 градусов, т.е. достижимы заявленные 800 градусов, а заданную температуру воздуха можно выставить, поменяв насадку и расстояние до обогрева. объект.

Первое практическое применение проводилось на старой материнской плате при выпаивании северного моста VT8363A.

Разогрев занял не более минуты, и близлежащие компоненты не пострадали.Компоненты меньшего размера паяются еще быстрее.

Однако это не специализированное использование инструмента, его основная область применения по-прежнему – пластмассы, трубы, краски и мастики.

Получается нанести термоусадку намного аккуратнее, чем другими методами (зажигалкой, паяльником и т.п.).

Пластиковые бутылки при нагревании дают хорошую усадку и полоски из нее в виде веревки или пакли. С помощью такой водоотводной планки можно надежно соединить любую садовую конструкцию, а колонны труб защитить от влаги обрезками пластиковых бутылок.Реквизит на фото не казистский, а показан только принцип.

Удалять старую краску феном намного удобнее и безопаснее, чем использовать газовую горелку или паяльную лампу.

Ну, а без спичек / зажигалок и жидкости для розжига растопить шашлык проще.

Поработав некоторое время с феном, я заметил, что тот специфический запах, который присутствовал изначально, полностью исчез. Существенного нагрева корпуса нет. Отсутствие электронного контроля температуры можно компенсировать использованием разных форсунок.

Актуальные цены:

Как отремонтировать фен – Как отремонтировать мелкую бытовую технику: советы и рекомендации

Фены сочетают в себе оба типа небольших приборов: те, которые нагревают, и те, которые что-то перемещают. Поэтому фен включает в себя как нагревательный элемент, так и двигатель вентилятора.

Большинство людей не заботятся о том, чтобы исправить даже простейшие проблемы со своими фенами, потому что их замена, как правило, стоит недорого. Их проще выбросить и купить новые. Однако в долгосрочной перспективе может оказаться более эффективным купить фен лучшего качества и произвести большую часть ремонта самостоятельно.

Как работают фены

Персональные фены бывают разных форм и размеров, но все они содержат одни и те же компоненты и работают одинаково. Типичный фен для волос включает переключатель включения / выключения, переключатель скорости вентилятора, вентилятор и двигатель, переключатель нагрева, нагревательный элемент и переключатель термовыключателя.

Переключатель нагрева регулирует величину тока, подаваемого на нагревательный элемент, таким образом регулируя тепло, выделяемое феном. Переключатель скорости вентилятора регулирует скорость двигателя вентилятора и вентилятора, таким образом регулируя силу воздуха, подаваемого феном.Термовыключатель, функция безопасности, отключает нагревательный элемент, если он становится слишком горячим.

Как отремонтировать фен

Обычный ремонт фена включает обслуживание переключателя, вентилятора, нагревательного элемента и термовыключателя.

Обслуживание переключателя: Переключатели включения / выключения, скорости вентилятора и нагрева работают одинаково. Они контролируют ток, идущий к фену, вентилятору или элементам.

Некоторые переключатели имеют только два положения: включено или выключено, высокое или низкое.У других их три или больше. Однако все они проверяются и заменяются одинаково. Вот как проверить выключатель фена:

Шаг 1: Отключите фен от сети, осторожно открутите и снимите корпус. Винты обычно утоплены рядом с вентиляционным отверстием двигателя.

Шаг 2: Переключатели будут установлены в ручке или основном корпусе между электрическим шнуром и двигателем вентилятора и нагревательным элементом. Снимите выключатель и отключите его.

Шаг 3: Используя тестер целостности или мультитестер, убедитесь, что переключатель работает должным образом.То есть, переключатель включения / выключения будет указывать на разомкнутую цепь (индикатор непрерывности выключен) в положении ВЫКЛ и замкнутую цепь (индикатор непрерывности горит) в положении ВКЛ.

Переключатели скорости вентилятора и переключатели нагревательного элемента будут показывать непрерывность во всех настройках.

Обслуживание вентилятора: Вентилятор фена втягивает воздух через вентиляционное отверстие и выталкивает его через сопло. Переключатель скорости вентилятора подает на него электрический ток.

Вентиляторы для фенов обычно довольно прочные. Основными причинами проблем являются волосы и влажность

– два элемента, которые в изобилии встречаются в ванной комнате.

Волосы, ворс и другой мусор могут забить сетчатый фильтр на воздухозаборнике. Для очистки используйте сжатый воздух или зубную щетку с мягкой щетиной.

Влага может повредить любой двигатель из-за короткого замыкания компонентов. Чтобы проверить и отремонтировать вентилятор и двигатель фена:

Шаг 1: Снимите винты корпуса и снимите корпус.

Шаг 2: Снимите и осмотрите лопасти вентилятора, при необходимости отремонтируйте или заменив.

Шаг 3: Протестируйте двигатель с помощью прибора для проверки целостности цепи, чтобы убедиться, что ток имеет замкнутый путь (горит индикатор непрерывности) через двигатель.Если нет, снимите и замените двигатель на двигатель такой же мощности и размера.

Если двигатель на замену не может быть найден или если он стоит более половины стоимости нового фена, подумайте о замене всего фена.

Обслуживание нагревательного элемента: Нагревательный элемент в фене представляет собой непрерывный высокоомный провод, намотанный на непроводящий каркас. Устанавливается в форсунку или выходное отверстие прибора. При подаче на него электрического тока элемент нагревается.Соседний вентилятор нагнетает воздух мимо элемента, нагревая его перед выходом из сопла. Чтобы проверить элемент фена, если вы подозреваете проблему:

Шаг 1: Снимите корпус фена и экран элемента.

Шаг 2: Найдите два провода, ведущие к элементу. Осмотрите провода и катушки элементов на предмет очевидных разрывов или мусора.

Шаг 3: Используйте тестер непрерывности или мультитестер для проверки целостности. Цепь между двумя выводами должна быть замкнута (горит индикатор непрерывности).Если нет, проверьте термовыключатель.

Шаг 4: Если термовыключатель работает правильно, замените нагревательный элемент на точно заменяемую деталь.

Обслуживание термовыключателя: Термовыключатель находится в блоке элементов большинства электрических фенов. Назначение биметаллического термостата – отключить элемент фена, если он станет слишком горячим. Чтобы проверить термовыключатель:

Шаг 1: Откройте корпус и получите доступ к узлу элемента.

Шаг 2: Найдите и осмотрите термовыключатель на предмет мусора, деформации или обесцвечивания.

Шаг 3: Очистите контактные точки наждачной бумагой. Удалите мусор с помощью нескольких коротких струй сжатого воздуха на достаточном расстоянии, чтобы не повредить провода чувствительного элемента.

Итак, прежде чем выбросить неисправный фен, тостер или другой небольшой прибор, убедитесь, что проблему нелегко решить. Советы, приведенные в этой статье, помогут вам снова наладить эти предметы домашнего обихода.

^© Publications International, Ltd.

Как удалить строительный клей

Кредит: LiquidNails / LiquidNails.Com

Как удалить строительный клей

Вопрос: Как удалить строительный клей? Мои измерения были немного неточными, и мне нужно удалить клей, чтобы поправить материалы.} Для небольших приложений: Шаг 1. Вам нужно будет размягчить клей или герметик. Для этого нагрейте клей с помощью электрического теплового пистолета или фена. В качестве альтернативы вы можете покрыть клей вазелином или уайт-спиритом как минимум на 12 часов в день. Имейте в виду, что уайт-спириты не рекомендуются для обработки отделки ванн, винила, пластика, окрашенных поверхностей или лака. Шаг 2. Затем соскребите клей шпателем или плоским лезвием.}

Дом > Как сделать> Как удалить строительный клей

Вопрос: Как удалить строительный клей? Мои измерения были немного неточными, и мне нужно удалить клей, чтобы поправить материалы.

Ответ: После того, как вы склеили два материала, есть несколько способов удалить строительный клей.Иногда вам может потребоваться стереть строительный клей или разделить два связанных с ним предмета, например, две доски, два кирпича и т. Д. Большинство клеев и герметиков можно соскоблить, когда они размягчатся.

Для небольших приложений:

Шаг 1. Вам нужно будет размягчить клей или герметик. Для этого нагрейте клей с помощью электрического теплового пистолета или фена.

В качестве альтернативы вы можете покрыть клей вазелином или уайт-спиритом на срок от 12 часов до дня.Имейте в виду, что уайт-спириты не рекомендуются для обработки отделки ванн, винила, пластика, окрашенных поверхностей или лака.

Шаг 2. Затем соскребите клей шпателем или плоским лезвием.

Шаг 3. Протрите поверхность уайт-спиритом, чтобы удалить оставшиеся остатки.

Пожалуйста, обратитесь к этикетке продукта, техническому паспорту (TDS) или паспорту безопасности (SDS) для получения инструкций по безопасности и подробных инструкций по применению.

Пассивный дом: Нагрейте его феном!

Невероятная энергоэффективность … высочайший комфорт.

Снизьте потребление энергии на отопление и охлаждение на 90% и наслаждайтесь удивительным комфортом с пассивным домом. Температура в салоне всегда ровная и постоянная … да, в том числе и перед окнами … а воздух всегда свежий и чистый.

One Sky Homes сертифицирован Институтом PassivHaus в Германии и PHIUS в США как сертифицированный проектировщик пассивного дома . Мы специализируемся на проектировании / строительстве пассивных домов.

См. Наши списки сертификатов в Институте PassivHaus, Германия

См. Наш список сертификации на PHIUS.

Изображение предоставлено www.passiv.de

One Sky Homes полностью соответствует концепции пассивного дома и включает стандарт пассивного дома в свои высокопроизводительные дома, включая проекты домов с нулевым потреблением энергии. OSH – один из немногих профессионалов в области проектирования и строительства зданий в районе залива, прошедший тщательную подготовку по методам и методам реализации PH. Она является сертифицированным проектировщиком пассивного дома под эгидой Института пассивного дома США и международного института пассивного дома в Дармштадте, Германия. .

Обозначение «Пассивный дом» – это строительный стандарт и концепция строительства, которые соответствуют высочайшим стандартам энергоэффективного строительства, доступным сегодня в мире. Эта концепция, зародившаяся в Северной Америке в конце 1970-х годов как «суперизолированный дом», получила дальнейшее развитие в Северной Европе в ответ на строгие энергетические стандарты для новых зданий, введенные шведским правительством в 1988 году. В 1990 году был разработан первый прототип. и построен профессорами Бо Адамсоном и Вольфгангом Файстом в Дармштадте, Германия.Сегодня в Европе насчитывается около пятнадцати тысяч пассивных домов, в основном в Германии и Австрии.

Обогрейте дом феном

Стандарт пассивного дома – это методология проектирования, в которой основное внимание уделяется суперизолированной, воздухонепроницаемой конструкции, максимальному увеличению полезного солнечного тепла при минимизации нежелательного тепла летом, использованию непрерывной вентиляции свежим воздухом с рекуперацией тепла для повторного использования тепла, генерируемого внутри, и установке высокоэффективных окон. и двери для минимизации потерь тепла и максимального комфорта пассажиров.

Для обогрева и охлаждения помещений пассивный дом обычно потребляет на 90% меньше энергии, чем дом традиционной постройки. означает, что его часто можно обогреть с помощью эквивалента энергии фена. Обычно наблюдается значительное уменьшение размеров и стоимости системы отопления.

Эта исключительная экономия энергии достигается за счет следующих семи специализированных принципов проектирования и строительства:

Супер изоляция

Чтобы заблокировать или замедлить передачу тепла и поддерживать относительно постоянную температуру внутри здания, оно должно быть заключено в хорошо изолированную оболочку или оболочку.Оболочка пассивного дома включает в себя конструкции стен, крыши и пола, изолированные на уровне, соответствующем конкретному климату, в котором расположен дом, и который соответствует определенным стандартам энергопотребления.

Устранение мостов холода

Тепло быстро выходит из здания по пути наименьшего сопротивления, что приводит к серьезным потерям тепла. Путь легко создается из областей с более высокой теплопроводностью, таких как кромки, углы, соединения и проходы.Целью строительства пассивного дома является блокирование мостов холода путем их изоляции (тепловой разрыв).

Иллюстрация слева: инфракрасное изображение стены, на которой видны холодные участки, вызванные стойками, действующими как тепловой мост (темные линии).

Инфракрасное фото комплимент пены.tech

Сделайте его герметичным

Цель воздухонепроницаемой среды – минимизировать тепловые потери. Сквозняки, горячие или холодные, вносят большой вклад в кондиционирование пустого пространства.Также проникновение в здание теплого влажного воздуха может вызвать повреждение конструкции из-за конденсации внутри стены. Стандарт пассивного дома обеспечивает герметичность конструкции за счет обертывания неповрежденным непрерывным слоем материалов вокруг всей оболочки здания.

Укажите вентиляцию с рекуперацией тепла.

Традиционные системы HVAC значительно упрощены, уменьшены в размерах и в некоторых случаях устранены в пассивном доме. Вместо этого качество внутреннего воздуха (IAQ) поддерживается меньшей системой вентиляции, называемой печью свежего воздуха.Этот вентилятор с рекуперацией тепла / холода сохраняет энергию, которая уже была произведена в доме, вместо того, чтобы отводить ее наружу. Отмеренное количество свежего воздуха циркулирует внутри птичника, в то же время выкачивая из помещения застоявшийся воздух. Пассивный дом в теплом климате вентилируется с помощью высокоэффективных вентиляторов с рекуперацией энергии (ERV), а в холодном климате – с помощью вентиляторов с рекуперацией тепла (HRV).

Укажите высокопроизводительные окна и двери .

Окна и двери существенно влияют на теплопотери в стандартной конструкции. В пассивном доме значение теплоизоляции определяет, какие окна и двери будут использоваться в строительстве. Основные достижения в области строительства включают в себя разработку полностью работающих, высокоэффективных окон с тройным остеклением. Промежутки между оконными стеклами заполнены инертными газами, такими как аргон или криптон, которые обеспечивают лучшую изоляцию, чем воздух.

Оптимизация пассивного солнечного и внутреннего притока тепла .

Многие проблемы возникают перед проектировщиком пассивного дома при рассмотрении ориентации новой конструкции и того, как это повлияет на ее прирост и потерю энергии. Когда солнечный свет падает на дом или в него, он преобразуется в тепло, поэтому в первую очередь дизайнер должен учитывать те области в доме, которые будут чаще всего использоваться жильцами, такие как жилые комнаты, кабинеты / кабинеты и спальни. Эти зоны должны быть расположены на южной стороне здания, а гаражи, прачечные и складские помещения должны быть расположены на северной стороне дома.

Пассивное солнечное тепло генерируется через окна, которые должны быть ориентированы для оптимального поступления солнечной энергии. Накладки на крышу и надлежащее затенение могут помочь предотвратить чрезмерное поступление солнечного тепла, но при этом обеспечить приток тепла от низких углов солнечного света в зимнее время. Просмотр участков и ландшафтов может бросить вызов даже самым креативным дизайнерам, если они не расположены в оптимальном месте для проектирования пассивного дома.

Смоделируйте прирост и потерю энергии с помощью пакета планирования пассивного дома.

Когда-то для расчета баланса энергии в зданиях требовалось сложное моделирование, но теперь пакет пассивного планирования дома (PHPP), структурированный в виде электронных таблиц инструмент проектирования, помогает дизайнерам и архитекторам надежно рассчитывать балансы тепловой энергии, распределение тепла, а также предложение и спрос на энергию с использованием управляемых данных. Вход.Программа PHPP с надежной точностью может описать тепловые характеристики здания в конструкции неконструированного пассивного дома.

Как удалить наклейки феном

Почему самые уродливые наклейки удалить сложнее всего? Будь то неприглядный ценник на ваш новый предмет декора или яркая яркая наклейка, которую ваш малыш приклеил к стене, просто снять их – задача сама по себе. Удаление их вручную обычно приводит к образованию липких следов и разочарованию.

Смотреть сейчас: секрет удаления стойких наклеек

Здесь, в The Spruce, мы все стремимся найти новые способы сделать жизнь немного проще. Этот трюк очень прост и использует то, что у вас, вероятно, уже есть дома – фен! Выберите самый высокий уровень нагрева на фене, затем держите его на расстоянии 1-2 дюйма над наклейкой, которая нарушает правила. Через минуту или две вы обнаружите, что тепло от фена ослабило клей, что облегчило снятие наклейки.Вы можете попрощаться с грязными остатками и остатками бумаги на ваших товарах для дома. Если вам нужны все запоминающиеся детали, посмотрите видео выше, чтобы увидеть этот трюк в действии!

Наука наклеек

Хотите знать, почему стикеры такие липкие? Все сводится к так называемой вязкоупругости и прочной связи между молекулами. По данным журнала Scientific American, эти клеи обладают характеристиками жидкостей, но когда кто-то или что-то пытается оторвать их от объекта, к которому они прикреплены, они сопротивляются этому.Кто знал, что за наклейками стоит столько науки?

Другие способы удаления наклеек

Если у вас есть предмет, который нельзя подвергать длительному воздействию тепла, есть несколько других способов, которыми вы можете сразу же снять наклейки. Загляните в кладовку и шкафчик в ванной, чтобы узнать, есть ли у вас белый уксус или медицинский спирт. Эти два предмета помогут упростить удаление наклейки.

Оливковое масло – еще один отличный инструмент для удаления наклеек. Нанесите обильное количество оливкового масла на бумажное полотенце или чистую ткань и аккуратно потрите наклейку, которая нарушает правила.Он должен соскользнуть через минуту или две.

Последний вариант удаления наклейки – теплый уксус и прохладная вода. Возьмите губку и смочите ее в миске с теплым уксусом. Затем пропитайте наклейку раствором. Оставьте на пару минут, медленно снимите наклейку и смойте прохладной водой. Этот метод особенно хорошо работает с тканью и удаляет пятна от наклеек с одежды.

Убедитесь, что предметы, на которые вы наносите оливковое масло, уксус или медицинский спирт, не повредятся этими ингредиентами.Такие предметы, как книги, одежда и красочные предметы декора, лучше подойдут с помощью фена.

Поэтому, хотя мы, возможно, никогда не поймем, почему магазины любят упрямые ценники или ярлыки, вы, по крайней мере, знаете, как их легко удалить!

.
