Как читать резисторы: Маркировка резисторов

Содержание

Маркировка резисторов

Резистор (англ. resistor, от лат. resisto — сопротивляюсь), — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току, то есть для идеального резистора в любой момент времени должен выполняться закон Ома: мгновенное значение напряжения на резисторе пропорционально току проходящему через него. На практике же резисторы в той или иной степени обладают также паразитной ёмкостью, паразитной индуктивностью и нелинейностью вольт-амперной характеристики.

Обозначение резисторов на схемах
В России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ 2.728-74. В соответствии с ним, постоянные резисторы обозначаются следующими образом:

Маркировка резисторов с проволочными выводами
Резисторы, в особенности малой мощности — чрезвычайно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали номинал с десятичной запятой невозможно. Поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, 120К — 120 кОм и т. д. Однако и в таком виде читать номиналы трудно. Поэтому, для особо мелких резисторов применяют маркировку цветными полосками.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на двузначное число, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность.

Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы).

Следует отметить, что иногда встречаются резисторы с 5-ю полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цвет	Как число	Как десятичный множитель	Как точность в %	Как ТКС в ppm/°C	Как % отказов
серебристый	–	1·10^-2 = 0,01	10	–	–
золотой	–	1·10^-1 = 0,1	5	–	–
чёрный	0	1·10⁰ = 1	–	–	–
коричневый	1	1·10¹ = 10	1	100	1%
красный	2	1·10² = 100	2	50	0,1%
оранжевый	3	1·10³ = 1000	–	15	0,01%
жёлтый	4	1·10⁴ = 10 000	–	25	0,001%
зелёный	5	1·10⁵ = 100 000	0,5	–	–
синий	6	1·10⁶ = 1 000 000	0,25	10	–
фиолетовый	7	1·10⁷ = 10 000 000	0,1	5	–
серый	8	1·10⁸ = 100 000 000	–	–	–
белый	9	1·10⁹ = 1 000 000 000	–	1	–
отсутствует	–	–	20%	–	–

Пример
Допустим на резисторе видим 4 полоски коричневую, чёрную, красную, золотую. Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.

Запомнить цветную кодировку резисторов нетрудно: после чёрной 0 и коричневой 1 идёт последовательность цветов радуги. Так как маркировка была придумана в англоязычных странах, голубой и синий цвета не различаются.

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4-мя полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

по материалам: ru.wikipedia.org

Маркировка резисторов цветными полосками

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла цветная маркировка резисторов — на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Введение

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм. Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Читать полоски положено слева направо. Первое кольцо наносится ближе к проволочному выходу из устройства.

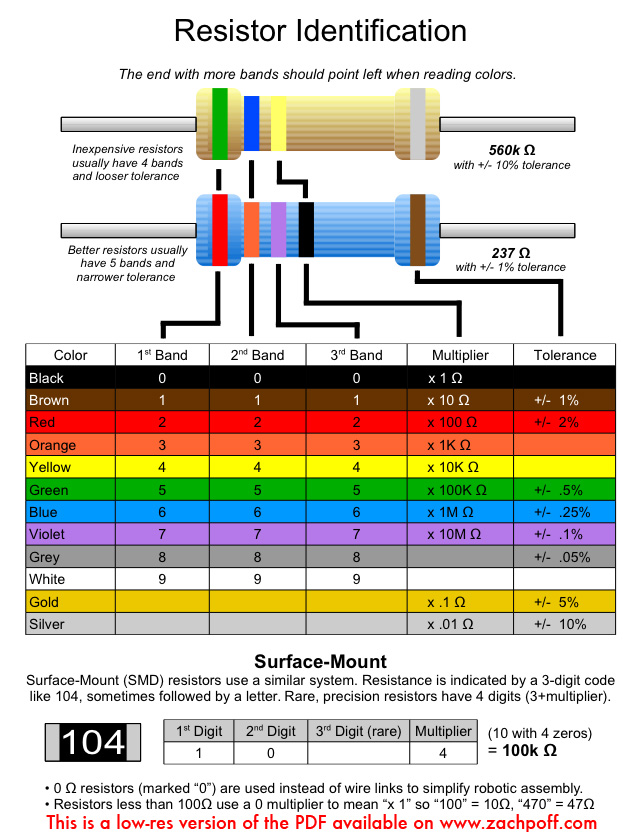

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Цвет	Цифровое значение
Черный	0
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Синий	6
Фиолетовый	7
Серый	8
Белый	9
Золотой	-1
Серебряный	-2

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая – уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три круга, Е-четвертый, S – пятый.

Допуски обозначаются следующим образом:

E48 (2%) — красный;
E96 (1%) — коричневый;
E192 (0,5%) — зеленый;
0,25% — синий;
0,1% — фиолетовый;
0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

Коричневый цвет — 100 ppm/OC.
Красный — 50 ppm/OC.
Желтый — 25 ppm/OC.
Оранжевый — 15 ppm/OC.
Синий — 10 ppm/OC.
Фиолетовый — 5 ppm/OC.
Белый — 1 ppm/OC.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/OC, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

Коричневый цвет — до 1 процента отказов.
Красный цвет — не более 0,1% отказов.
Оранжевый цвет — не более 0,01% отказов.
Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Калькулятор маркировки резисторов по цветовым полоскам

С помощью онлайн-калькулятора маркировки резисторов вы без труда можете определить номинальное сопротивление и допуски по цветовым кольцам на корпусе радио элемента. Чтение кода обозначения необходимо начинать слева на право, с той стороны, с которой первая полоса ближе к торцу. Полоски золотого и серебряного цветов всегда располагаются в конце.

Также вы можете воспользоваться другими нашими калькуляторами по этой ссылке.

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике – и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Цветная маркировка резисторов – таблица и программа онлайн-калькулятора для определения

Основное предназначение резисторов – преобразование силы тока в напряжение или выполнение обратного процесса, ограничения показателя силы тока, поглощение электрической энергии. Используется практически во всех сложных электрических схемах, поэтому следует обратить внимание на цветовую маркировку.

Из-за небольших размеров, резисторы редко имеют маркировку в виде цифрового или буквенного значения. Чаще всего проводится нанесение цветов, которые определяют все основные качества. Для того, чтобы правильно подобрать резистор, следует знать особенности нанесения цветных точек или линий.

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.

Для чего нужна?

Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

Легко читаемая.
Проще наносится.
Может передать всю необходимую информацию о номиналах.
Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

При точности 20% используется маркировка, содержащая 3 полоски.
Если точность составляет 10% или 5%, то наносится 4 полоски.
Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Онлайн-калькуляторы

К наиболее популярным можно отнести:

http://www.chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии. Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
http://www.radiant.su/rus/articles/?action=show&id=335 – сервис, который позволяет также быстро провести расчет номинальных значений для варианта исполнения, имеющего 4 полосы. Этот вариант калькулятора имеет простую схему работы: есть 5 полей, при открытии которых отображается название цвета и его образец. После выбора проводится расчет показателя сопротивления, которые отображается в Ом, а также предельное отклонение в процентах. Рассматриваемый сервис имеет не только калькулятор, но и наглядные примеры проводимых расчетов, таблицы с необходимой информацией и многое другое.
http://www.qrz.ru/shareware/contribute/decoder.shtml – один из немногих сервисов, который позволяет проводить расчет для 3 линий, а также 4 и 5. В отличие от других вариантов исполнения, этот не имеет наглядной картинки того, как выглядит тот или иной вариант исполнения резистора при смене цвета линии. Также, можно сказать, что данный вариант исполнения калькулятора – один из самых сложных. Если резистор имеет 3 полоски, проводится ввод обозначений в 1, 2, 4 поле, если 4 – в 1 , 2, 4, 5, если 5 – нужно заполнить все поля. Результат выводится в виде значения сопротивления в КОм, также есть поле, указывающее погрешность впроцентом соотношении.

Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1 кольцо, красное – число «2».
2 кольцо, синее – число «6».
3 кольцо, фиолетовое – число «7».
Все числа выбираем из таблицы. При их сочетании получаем число «267».
4 кольцо имеет зеленый цвет. В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 10⁵. Проводим расчет: 267*10⁵=2,67 МОм.
5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

Ряд Е6 имеет отклонение в обе стороны 20%.
Ряд Е 12 имеет допустимое отклонение 10%.
Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Сводная таблица цветной маркировки резисторов

Для каждодневного использования можно использовать сводную таблицу цветной маркировки, которая объединяет следующую информация:

Соответствие цветов определенным значениям.
Цифры номинального ряда.
Величина множителя.
Величина допуска.
Показатель коэффициента температурного изменения.
Процент отказов.

Подобная таблица позволит быстро провести расшифровку маркировки.

Особенности маркировки проволочных резисторов

Правила, принятые по цветной маркировке резисторов, распространяются на все их типы, в том числе на проволочные варианты исполнения.

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

1 полоса, которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
Десятичные показатели более 4 не могут быть применены при маркировке.
Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Нестандартная маркировка импортных резисторов

Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Статья была полезна?

0,00 (оценок: 0)

Условное графическое обозначение и маркировки мощностей резисторов на схемах

Автор Aluarius На чтение 6 мин. Просмотров 528 Опубликовано 14.05.2020

Если вы строите электрическую цепь (последовательную или параллельную), скорее всего, вам потребуется компонент, называемый резистором. Поставляется с фиксированным или переменным типом, они являются важной частью вашего следующего проекта по сборке схем. Поэтому сегодня мы стремимся помочь вам легко понять все, что вам нужно знать об этом крошечном электронном компоненте!

В этом руководстве по резисторам мы рассмотрим следующее, давая вам более глубокий взгляд на то, что такое резисторы и как вы можете их использовать:

что такое резистор;
символы и единицы измерения резистора;
типы резисторов;
как читать цветные полосы на резисторах;
резисторы в последовательной цепи и резисторы в параллельной цепи.

Какие бывают резисторы

Когда дело доходит до резисторов, есть в основном два типа – фиксированные и переменные резисторы. В этой части руководства мы объясним оба типа и то, из чего они состоят.

Примечание: есть еще другие типы резисторов, такие как фоторезистор, который использует датчик LDR для определения сопротивления от изменений уровня света и термистор для изменений температуры.

Что такое резистор? Описание

Мы знаем, что резистор является электронным компонентом, но его функциональность заключается в сопротивлении потоку электричества, ограничивая количество электронов, проходящих через цепь.

Обратите внимание! Резисторы не генерируют энергию, а вместо этого потребляют энергию, полагаясь на сопряжение с другими компонентами, такими как микроконтроллеры и интегральные схемы.

Вы можете сделать выводы или аналогии с проточной водопроводной трубой, в которой расположен резистор, чтобы уменьшить общий расход воды.

Какой блок использует резистор?

Резистор использует единицы измерения Ом (Ω) для измерения электрического сопротивления. Установленный г-ном Омом по закону Ома в 1827 году, вы можете рассчитать сопротивление, просто взяв напряжение, деленное на ток.

Условное графическое обозначение переменных резисторов

Как и все электронные компоненты, когда цепь сформирована, вы будете использовать символы для упрощения иллюстрации. В зависимости от стиля, который вы чаще всего видите, графическое обозначение мощности резисторов на схеме будет изображаться так:

УГО в американском стилеМеждународная маркировка резисторов

Понимание того, как выглядят символы резисторов, поможет вам различать различные электрические компоненты при анализе принципиальной схемы. Постоянный ток крайне хаотичен, поэтому нужно правильно применять резисторы.

Как определить по внешнему виду

Они представляют собой множество резисторов в диапазоне от 100 до 200 Ом, 330 Ом, 470 Ом, 10 кОм, 4,7 кОм и т. Д. Следовательно, чтобы понять, какой резистор подходит для вашей схемы, вам необходимо рассчитать требуемое сопротивление, чтобы подключить резистор.

Разница в резисторах определяется по маркировке, которая нанесена на корпус. Очень редко производитель делает нестандартную окраску.

Вот изображение того, как выбрать резистор, который соответствует требованиям вашего проекта:

Простая электронная схема с аккумулятором и светодиодом

Напряжение светодиода: 20 мА
Преобразование в Amps: 0.02A
Источник питания: 5 В

Резистор, который вы должны использовать: 5 В / 0,02 А = 250 Ом резистор. Если у вас нет резистора 250, это будет обозначать, что лучше использовать следующее ближайшее более высокое значение, чтобы быть в безопасности! Для более точного измерения применяют потенциометр.

Расчет резистора для светодиода смотрите здесь.

Расшифровка цветовой маркировки резисторов

Хотя они могут не отображать свою ценность напрямую, большинство резисторов размечены, чтобы показать их сопротивление. Резисторы из ПТГ используют систему цветовой кодировки, а резисторы SMD имеют свою собственную систему маркировки значений.

В сквозных отверстиях в осевых резисторах обычно используется система цветных полос для отображения их значения. Большинство из этих резисторов будут иметь четыре полосы цвета, окружающие резистор, хотя вы также найдете пяти-полосные и шести-полосные резисторы.

Резистор со стрелкой на схеме – обозначение, которое чаще всего используется в СНГ, чтобы отметить элемент электрической цепи. За границей они обозначаются по-другому, хотя можно встретить исключения.

Четырехполосные резисторы

В стандартных четырехполосных резисторах первые две полосы показывают две наиболее значимые цифры значения резистора. Третья полоса – это значение веса, которое умножает две значащие цифры на степень десяти.

Последняя полоса указывает на допуск резистора. Допуск объясняет, насколько больше или меньше фактического сопротивления резистора можно сравнить с его номинальным значением. Нет идеального резистора, и различные производственные процессы приведут к лучшим или худшим вариантам измерений допуска. Например, резистор 1 кОм с допуском 5% может быть где-то между 0,95 кОм и 1,05 кОм.

Как указать, какая группа первая и последняя? Последняя полоса сопротивления часто четко отделена от полос, и обычно это либо серебро, либо золото. Рассмотрим, какие бывают резисторы, какой размер нужен для конкретной цепи, как расчитывать параметры без калькулятора и подбирать на ходу параметры для обустройства конкретного участка цепи.

Пяти- и Шестиступенчатые Резисторы

Пяти-полосные резисторы имеют третью полосу значащих цифр между первыми двумя полосами и полосой умножителя . Пяти-полосные резисторы также имеют более широкий диапазон доступных условных допусков. Если не умножать полученное число на допускной коэффициент, результат будет искажаться.

Шести-полосные резисторы – это в основном пять полосных резисторов с дополнительной полосой на конце, которая указывает температурный коэффициент. Это указывает на ожидаемое изменение значения резистора при изменении температуры в градусах Цельсия. Как правило, эти значения температурного коэффициента чрезвычайно малы в своем диапазоне.

При декодировании цветовых полос резисторов обращайтесь к таблице цветовых кодов резисторов, как показано ниже. Для первых двух полос найдите соответствующее цифровое значение этого цвета. Резистор 4,7 кОм, показанный здесь, имеет начальные цветовые полосы желтого и фиолетового цвета, которые имеют цифры 4 и 7 (47). Третья полоса 4,7 кОм красного цвета , что означает, что 47 следует умножить на 10 ² (или 100). 47 раз 100 – это 4700!

Таблица цветовых кодов резисторов

Переменный резистор (обозначение на схеме), подстроечный резистор на схеме. Номенклатуру определяет ГОСТ 28883-90.

Цифровая маркировка на корпусе резисторов

Резисторы SMD, как и в пакетах 0603 или 0805, имеют свой собственный способ отображения их значения. Есть несколько распространенных методов маркировки, которые вы увидите на этих резисторах. Они обычно имеют от трех до четырех символов – цифры или буквы – напечатанные в верхней части корпуса.

Если все три символа, которые вы видите, являются цифрами , вы, вероятно, смотрите на резистор с маркировкой вида E24 . Эти маркировки на самом деле имеют некоторое сходство с системой цветовых полос, используемой на резисторах ПТГ. Первые два числа представляют первые две наиболее значимые цифры значения, последнее число представляет величину. Цифровая маркировка резисторов будет выглядеть так:

На приведенном выше примере изображения резисторы обозначены 104 , 105 , 205 , 751 и 754 . Резистор, помеченный 104, должен быть 100 кОм (10×10 ⁴ ), 105 будет 1 МОм (10×10 ⁵ ), а 205 – 2 МОм (20×10 ⁵ ). 751 – это 750 Ом (75×10 ¹ ), а 754 – 750 кОм (75×10 ⁴ ).

Еще одна распространенная система кодирования – E96 , и она самая необычная из всех. Резисторы E96 будут отмечены тремя символами – двумя цифрами в начале и буквой в конце. Два числа показывают первые три цифры значения, соответствующие одному из неочевидных значений в этой справочной таблице.

Буква в конце представляет множитель, соответствующий чему-то в этой таблице:

Таким образом, резистор 01C – лучший выбор, 10 кОм (100×100), 01B – 1 кОм (100×10), а 01D – 100 кОм. Это легко, другие коды могут не быть. 85A с картинки выше 750 Ом (750×1) и 30C на самом деле 20 кОм.

Коротко о характеристиках, отображенных в маркировке

Применяют такие обозначения и добавочные коэффициенты:

Маркировка SMD резисторов

Таблица международноймаркировки популярных моделей резисторов типа SMD

Цветовая маркировка резисторов.

В соответствии с международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0. 005%. При добавлении шестой полосы, у маркировки резистора появляется температурный коэффициент сопротивления (ТКС).

Цветовая маркировка резисторов с 3-мя полосами.

Также посчитать сопротивление для 3-х и 4-х полосных резисторов можно по формуле:

R = (10A + B)10^C

Где:

R – сопротивление резистора в Омах.
A — цвет первой полосы.
B — цвет второй полосы.
C — цвет третьей полосы.

Цветовая маркировка резисторов с 4-мя полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебряного или золотого цвета, что значит допуск в 10% или 5% соответственно.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.2M&#937 (МегаОм) и допуском 10%.

Полоса	1	2	3	4
Значение	1-я цифра	2-я цифра	Множитель	Допуск % (Нет полосы — +/-20%)
Серебрянный			0. 01	+/-10%
Золотой			0.1	+/-5%
Черный	0	0	1
Коричневый	1	1	10	+/-1%
Красный	2	2	100	+/-2%
Оранжевый	3	3	1000
Желтый	4	4	10⁴
Зеленый	5	5	10⁵	+/-0.5%
Синий	6	6	10⁶	+/-0. 25%
Фиолетовый	7	7	10⁷	+/-0.1%
Серый	8	8		+/-0.05%
Белый	9	9

Цветовая маркировка резисторов с 5-ю полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Также посчитать сопротивление для 5-и и 6-и полосных резисторов можно по формуле:

R = (100A + 10B + C)10^D

Где:

R – сопротивление резистора в Омах.
A — цвет первой полосы.
B — цвет второй полосы.
C — цвет третьей полосы.
D — цвет четвертой полосы.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 6.25К&#937 (КилоОм) и допуском 5%.

Полоса	1	2	3	4	5
Значение	1-я цифра	2-я цифра	3-я цифра	Множитель	Допуск %
Серебрянный				0. 01	+/-10%
Золотой				0.1	+/-5%
Черный	0	0	0	1
Коричневый	1	1	1	10	+/-1%
Красный	2	2	2	100	+/-2%
Оранжевый	3	3	3	1000
Желтый	4	4	4	10⁴
Зеленый	5	5	5	10⁵	+/-0. 5%
Синий	6	6	6	10⁶	+/-0.25%
Фиолетовый	7	7	7	10⁷	+/-0.1%
Серый	8	8	8		+/-0.05%
Белый	9	9	9

Цветовая маркировка резисторов с 6-ю полосами.

Шестая полоса означает температурный коэффициент сопротивления (ТКС). ТКС говорит о том, насколько изменяется значение сопротивления резистора с изменением температуры. Обозначается ТКС в ppm/ºC (part per million / Celsius degree). Содержание данного обозначения следующее – на сколько миллионных долей изменится сопротивление резистора, при изменении температуры в один градус.

Например, если у резистора сопротивление 1 MΩ и температурный коэффициент 50 ppm/ºC, то с изменением температуры в один градус по Цельсию, сопротивление данного резистора поменяется не больше, чем на 50Ω.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.67М&#937 (МегаОм), допуском 1% и температурным коэффициентом 100ppm/&degC.

Полоса	1	2	3	4	5	6
Значение	1-я цифра	2-я цифра	3-я цифра	Множитель	Допуск %	Температурный Коэффициент
Серебрянный				0. 01	+/-10%
Золотой				0.1	+/-5%
Черный	0	0	0	1
Коричневый	1	1	1	10	+/-1%	100ppm/&degC;
Красный	2	2	2	100	+/-2%	50ppm/&degC;
Оранжевый	3	3	3	1000		15ppm/&degC;
Желтый	4	4	4	10⁴		25ppm/&degC;
Зеленый	5	5	5	10⁵	+/-0. 5%
Синий	6	6	6	10⁶	+/-0.25%	10ppm/&degC;
Фиолетовый	7	7	7	10⁷	+/-0.1%	5ppm/&degC;
Серый	8	8	8		+/-0.05%
Белый	9	9	9			1ppm/&degC;

Онлайн-калькулятор номиналов сопротивления DIP и SMD резисторов

Онлайн-калькулятор маркировки SMD резисторов

Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов

При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя – показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

473 = 47kΩ ± 5%
103 = 10kΩ ± 5%
312 = 3.1kΩ ± 5%
106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

0R5 = 0.5Ω
0R3 = 0.3Ω
0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

92Z = 0.89Ω ± 1%
32D = 210kΩ ± 1%
24E = 1.74MΩ ± 1%

Где купить недорогие резисторы?

Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру – это более 800 товаров для мейкеров, радиолюбителей и инженеров.

В магазине представлены:

И многое-многое другое!

Маркировка SMD резисторов – как прочитать номинал SMD резистора

В этой статье расскажем, как можно прочитать маркировку SMD резисторов (для поверхностного монтажа) во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96). Приведем стандартные размеры SMD резисторов и их номинальную мощность.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Трехзначный код

Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

Давайте рассмотрим это на примере:

Резистор с кодом 472 имеет сопротивление 4700 Ом или 4,7 кОм, так как к числу «47» (первые две цифры) мы должны добавить 2 нуля (третья цифра).

На следующем рисунке приведем еще несколько примеров:

Трехзначный код резисторов со сопротивлением менее 10 Ом

В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.

Четырехзначный код (прецизионные резисторы)

В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел. В нем первые три цифры — это числовое значение, а четвертая цифра — множитель, то есть количество нулей, которые мы должны добавить к значению.

Факт наличия трех цифр для кодирования значения позволяет нам иметь большее разнообразие и точность значений.

Четырехзначный код резисторов с сопротивлением менее 100 Ом

С 4-значной системой наименьшее значение сопротивления, которое мы можем кодировать, составляет 100 Ом, что эквивалентно коду «1000» (100 + нет нуля).

При значениях сопротивлений менее 100 Ом производители выбрали такое же решение, как и в случае с 3-значной кодировкой — добавление буквы «R» вместо запятой.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки

Допуски сопротивлений

Как вы уже могли заметить, во всех трех системах кодирования, которые мы изучили, производители не предусмотрели никакого способа указания допуска (отклонения) сопротивлений резисторов (четвертой цветной полоски как на выводных резисторах).

Но как правило, резисторы, имеющие маркировку из 3-х цифр имеют точность 5%, а резисторы с кодом из 4-х цифр, а также резисторы с кодировкой EIA-96 имеют точность 1%.

www.inventable.eu

HILDA – электрическая дрель

Многофункциональный электрический инструмент способн…

Как читать цветовой код резисторов?

Мы можем считывать значение сопротивления в соответствии с цветовым кодом резисторов, потому что на резисторах используются четыре цветных полосы, пять цветных полос или шесть цветных полос для обозначения значения сопротивления. Информация о цвете, представляющая значение сопротивления, может быть прочитана сразу под любым углом.

Abstract

Мы можем считывать значение сопротивления в соответствии с цветовым кодом резисторов из-за использования четырехцветных полос, пяти цветных полос или шести цветных полос на резисторах для обозначения значения сопротивления. Информация о цвете, представляющая значение сопротивления, может быть прочитана сразу под любым углом. Резистор с цветными полосами – это наиболее широко используемый тип резистора в различном электронном оборудовании. Независимо от того, как он установлен, обслуживающий персонал может легко определить значение сопротивления для обнаружения и замены. Маркировка цветной полосой в основном применяется к цилиндрическим резисторам, таким как резисторы с углеродной пленкой, резисторы с металлической пленкой, резисторы с металлооксидной пленкой, плавкие резисторы и резисторы обмоток.

Каталог

I Последовательность считывания цветового кода резисторов

Рисунок 1.резисторы с цветовым кодом

На практике обнаруживается, что порядок расположения цветового кода некоторых резисторов не ясен, и его часто трудно прочитать. При определении цветового кода резистора вы можете использовать следующие методы для определения:

Совет 1: сначала найдите цветовую полосу, которая отмечает допуски резистора, а затем вы можете определить порядок цветовых полос. Наиболее часто используемые цвета для допусков резисторов – это золотой, серебряный, коричневый, особенно золотые и серебряные полосы, которые редко используются в качестве первой полосы цветовой полосы резистора.Пока на резисторе есть золотые и серебряные полосы. Можно считать, что это последняя полоса резистора цветной полосы.

Совет 2: Определите, является ли коричневая полоса отметкой допусков резистора. Коричневая полоса часто используется как полоса, обозначающая допуски резисторов, и как полоса действительных номеров. Он часто появляется в первой и последней полосах одновременно, что затрудняет определение того, кто является первой группой. На практике об этом можно судить по интервалу между цветовыми полосами: например, для пятиполосного резистора интервал между пятой полосой и четвертой полосой больше, чем интервал между первой и второй полосой.

Совет 3: В случае, когда порядок цветных полос не может быть определен только расстоянием между цветными полосами, значение производственной последовательности резистора также может использоваться для оценки. Например, существует порядок считывания цветовой полосы резистора: коричневый, черный, черный, желтый, коричневый. Значение 100 × 10000 = 1 МОм, допуск – 1%, что является нормальным значением сопротивления. Если читать в обратном порядке: коричневый, желтый, черный, черный, коричневый, значение будет 140 × 1Ω = 140Ω, а допуск – 1%.Значения сопротивления, считываемые в соответствии с последним типом, недоступны в серии производства сопротивлений, поэтому порядок последней цветовой полосы неверен.

II Методы считывания цветового кода резисторов

В первые дни, когда поверхности резистора было недостаточно для использования цифрового представления, для обозначения сопротивления, допуска и технических характеристик резистора использовался метод маркировки цветными полосами. Он состоит из двух частей.

Часть 1: Группа возле переднего конца резистора используется для указания значения сопротивления.

Две значащие цифры значения сопротивления представлены первыми тремя цветными полосами, например 39 Ом, 39 кОм, 39 МОм. Значение сопротивления, состоящее из трех значащих цифр, использует первые четырехцветные полосы для представления значения сопротивления, например 69,8 Ом, 69,8 Ом, 69,8 кОм, которое обычно используется для выражения прецизионного сопротивления.

Часть 2: Цветная полоса рядом с задней частью резистора используется для обозначения точности допуска.

Каждая цветная полоса в первой части эквидистантна и автономна, что легко отличить от цветной полосы во второй части.

Рисунок 2. полосы резисторов

1. Трех полосных резисторов

Первая цветная полоса – это цифры десятков, вторая цветная полоса – однозначные числа, а третья цветная полоса представляет собой увеличение. Его значение сопротивления обозначается первыми тремя цветными полосами, такими как 39 Ом, 39 кОм, 39 МОм.

2. Четыре полосных резистора

Обозначение четырех полосных резисторов: первая и вторая полосы соответственно представляют значение сопротивления двух значащих цифр; третья полоса представляет увеличение, а четвертая полоса представляет допуск. 2 = 1,2 кОм, погрешность составляет ± 5%. Допуск указывает на то, что значение сопротивления колеблется выше и ниже стандартного значения 1200 (5% × 1200). Это также указывает на то, что сопротивление приемлемо, то есть хорошее сопротивление между 1140-1260. Первая и вторая полосы с четырьмя цветными полосами соответственно представляют первые две цифры значения сопротивления; третья полоса представляет увеличение, а четвертая полоса представляет допуск. Ключом к быстрой идентификации является определение значения сопротивления в пределах определенного порядка в соответствии с цветом третьей полосы, например, несколько K или несколько десятков K, а затем подставить числа в первых двух полосах в этой способ быстро прочитать числа.

3. Пять полосных резисторов

Обозначение пяти полосных резисторов: первая, вторая и третья полосы соответственно представляют значение сопротивления трех значащих цифр; четвертая полоса представляет собой увеличение; пятая полоса представляет собой допуск. Если пятая цветная полоса черная, она обычно используется в качестве обмоточного резистора. Если пятая цветная полоса белая, она обычно используется как предохранительный резистор. Если на резисторе есть только черная полоса посередине, это означает, что резистор является резистором с нулевым сопротивлением.1 = 2,2 кОм, погрешность составляет ± 5%. Первая цветная полоса представляет собой сотню цифр, а вторая цветная полоса – десятизначная. Третья цветовая полоса – это одна цифра, а четвертая цветовая полоса – это мощность цвета, которую следует умножить. Пятая цветная полоса – это уровень допуска.

Сначала найдите снизу резистора цветовую полосу, которая представляет точность допуска. Золото составляет 5%, а серебро – 10%. В приведенном выше примере цветная полоса в конце – золотая, поэтому допуск составляет 5%.1 = 2,2 кОм. То есть значение сопротивления является нормальным сопротивлением между 2090-2310. Если четвертая многоцветная полоса – золото, умножьте значащее число на 0,1. Если четвертая многоцветная полоса серебряная, умножьте на 0,01.

4. Шесть полосных резисторов

Обозначение шести резисторов цветовой полосы: Первые пять цветных полос шести цветных полосовых резисторов такие же, как и пять цветных полосовых резисторов, а шестая цветовая полоса представляет температурный коэффициент резистора. .

III Таблица цветовых кодов резисторов

Рисунок 3. Таблица цветовых кодов резисторов

Возьмем, к примеру, четырехцветную полосу:

(1) Запомните числа, представленные каждым цветом первой и второй полос. Его можно запомнить следующим образом: коричневый 1, красный 2, оранжевый 3, желтый 4, зеленый 5, синий 6, фиолетовый 7, серый 8, белый 9, черный 0. Прочтите их таким образом и повторите их несколько раз, чтобы воспоминание.

Помните, что порядок величины цвета третьей полосы – ключ к быстрому пониманию.

Золото: 0,1

Черный: 1

Коричневый: 10

Красный: 100

Оранжевый: 1,000

Желтый: 10,000

Зеленый: 100,000

Синий: 1000,000

(2) С точки зрения перспективы по величине их можно разделить на три основных уровня, а именно: золотой, черный и коричневый являются омическими; красный, оранжевый и желтый – тысячи евро; зеленый и синий – уровень МОм. Это деление ради памяти.

(3) Когда вторая полоса черная, цвет, представленный третьей полосой, является целым числом, то есть несколькими, несколькими десятками, несколькими сотнями кОм и т. Д.Это особый случай при считывании цветового кода резистора, поэтому обратите на него внимание. Например, третья полоса красная, поэтому ее сопротивление составляет несколько кОм. (Третья полоса 4-полосного резистора или четвертая полоса 5-полосного резистора, кратная количеству нулей после значащих цифр. Если это отрицательное число, десятичная точка значащих цифр смещается в осталось несколько цифр.)

(4) Запомните допуск, представленный цветом четвертой полосы, то есть 5% для золота; 10% на серебро; 20% для бесцветного.

IV Примеры цветового кода резисторов

Пример 1: Когда четырехцветные полосы последовательно идут желтым, оранжевым, красным и золотым, потому что третья полоса красная, а диапазон сопротивления составляет несколько кОм, цифры «3» и «4» представлены двумя цветами – желтым и оранжевым соответственно, и его показание составляет 4,3 кОм. Четвертая полоса – золотая, что указывает на допуск 5%.

Пример 2: Когда последовательно отображаются четырехцветные полосы коричневого, черного, оранжевого и золотого цветов, потому что третья полоса оранжевая, а вторая снова черная, значение сопротивления должно составлять целую дюжину кОм.Число, обозначенное коричневым, – «1», и его значение составляет 10 кОм. Четвертая полоса – золото с допуском 5%.

В некоторых случаях, которые трудно различить, вы также можете сравнить цвета на двух начальных концах, потому что первая часть расчета, то есть первый цвет, не будет трех цветов: золотого, серебряного и черного. . Если эти 3 цвета близки к краю, нужно сделать обратное.

Существует два способа цветовой идентификации резисторов с цветными полосами. Один из них – это метод маркировки с использованием 4-х цветных полос, а другой – метод маркировки с использованием 5-ти цветных полос.Разница между ними заключается в том, что первые две цифры четырехцветной полосы представляют собой значащие цифры сопротивления, а первые три цифры резистора пятицветной полосы представляют собой значащие цифры сопротивления. Предпоследний бит из двух представляет собой множитель значащих цифр сопротивления. Последняя цифра указывает на допуск резистора.

Для резистора с 4 цветными полосами метод расчета значения сопротивления:

Значение сопротивления = (значение первой цветной полосы * 10 + значение второй цветной полосы) * множитель, представленный третьим цветом полоса

Для резистора с 5 цветными полосами метод расчета значения сопротивления:

Значение сопротивления = (значение первой цветной полосы * 100 + значение второй цветной полосы * 10 + значение третьей цветная полоса) * множитель, представленный четвертой цветной полосой.

Рекомендуемый артикул:

Что такое переменный резистор?

Основы фоторезисторов: типы, принципы и применение

Как читать код резистора

Загрузить: Руководство по электронике (которое мы даем нашим клиентам)

Полезные ссылки:

Как читать код резисторов?

Почти на каждом сайте электроники в этом мире есть страница для обучения чтению кодов резисторов :).Мы не собираемся снова писать ту же статью. Вместо этого мы собираемся поделиться ссылками на сайты, которые учат читать код резистора.

Следующее изображение должно вас прояснить, однако, пожалуйста, проверьте ссылки ниже, если вы не понимаете изображение ниже:

Ссылки:

Digikey: В Digikey есть онлайн-калькулятор значений сопротивления. Большинство электронщиков используют 4-полосные углеродные пленочные резисторы, поэтому этот калькулятор должен быть вам очень полезен.
Instructables: В этом руководстве приведены таблица цветовых кодов резисторов, некоторые примеры и некоторые упражнения. Это хорошо !
WIKIHOW: в этом руководстве есть реальные изображения, которые научат вас считывать значения резисторов. Это должно тебе помочь.
Хобби-час: Хобби-час пошел немного дальше. О 4-х полосных и 5-ти полосных резисторах написано много. Кроме того, написано о различных допусках и сериях резисторов. Рекомендуемые !

Видео ниже тоже очень полезно:

Источник: Sparkfun.com

Эта работа находится под лицензией Creative Commons Attribution-NonCommercial-ShareAlike 3.0 Unported License.

Расшифровка маркировки резистора

Хотя они могут не отображать свое значение сразу, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы PTH используют систему цветовой кодировки (которая действительно добавляет немного изюминки схемам), а резисторы SMD имеют свою собственную систему маркировки значений.

Расшифровка цветовых полос

Осевые резисторы со сквозным отверстием обычно используют систему цветных полос для отображения своего значения.Большинство этих резисторов будет иметь четыре цветные полосы, окружающие резистор.

Первые две полосы показывают две старшие цифры номинала резистора. Третья полоса представляет собой значение веса, которое умножает двух значащих цифр на степень десяти.

Последняя полоса указывает допуск резистора. Допуск объясняет, насколько более или менее фактическое сопротивление резистора можно сравнить с его номинальным значением.Ни один резистор не может быть доведен до совершенства, и различные производственные процессы приведут к лучшим или худшим допускам. Например, резистор 1 кОм с допуском 5% на самом деле может иметь значение от 0,95 кОм до 1,05 кОм.

Как определить, какая группа первая и последняя? Последний диапазон допусков часто четко отделен от диапазонов значений, и обычно это либо серебро, либо золото.

Вот таблица каждого цвета и того, какое значение, множитель или допуск они представляют:

Цвет	Цифровое значение	Множитель	Умноженное	Допуск
Черный	0	10 ⁰	1
Коричневый	1	10 ¹	10
Красный	2	10 ²	100
Оранжевый	3	10 ³	1 000
Желтый	4	10 ⁴	10000
зеленый	5	10 ⁵	100 000
Синий	6	10 ⁶	1 000 000
фиолетовый	7	10 ⁷	10 000 000
Серый	8	10 ⁸	100 000 000
Белый	9	10 ⁹	1 000 000 000
Золото				± 5%
Серебро				± 10%

Вот пример 4.Резистор 7 кОм с четырьмя цветными полосами:

При расшифровке цветовых полос резисторов обратитесь к таблице цветовых кодов резисторов, подобной приведенной выше. Для первых двух полос найдите соответствующее цифровое значение этого цвета. Резистор 4,7 кОм сначала имеет цветные полосы желтого и фиолетового цветов, которые имеют числовые значения 4 и 7 (47). Третья полоса 4,7 кОм красная, что означает, что 47 следует умножить на 10 ² (или 100). 47 умножить на 100 – это 4700!

Если вы пытаетесь сохранить код цветовой полосы в памяти, может помочь мнемоническое устройство.Есть несколько (иногда сомнительных) мнемоник, которые помогают запомнить цветовую кодировку резистора. Хороший, который раскрывает разницу между отсутствием b и b rown:

“ B ig b rown r abbits o ften y ield g reat b ig v ocal g roans inger napped . »

Или, если вы помните «РОЙ Г.BIV », вычтите индиго (плохой индиго, никто не помнит индиго) и добавьте черный и коричневый к передней части и серо-белый к задней части классической цветовой схемы радуги.

Калькулятор цветового кода
Если вы предпочитаете пропустить математику (мы не будем судить 🙂 и просто воспользуетесь удобным калькулятором, попробуйте!
Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) ) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%)
Сопротивление:
1000 Ом ± 5%
Группа 1 Группа 2 Группа 3 Группа 4
Значение 1 (MSV) Значение 2 Вес Допуск
Расшифровка маркировки для поверхностного монтажа
Резисторы SMD
, как и в корпусах 0603 или 0805, имеют собственный способ отображения своего значения.Есть несколько распространенных методов маркировки этих резисторов. Обычно на корпусе печатается от трех до четырех символов – цифр или букв.
Если три символа, которые вы видите, – это , все числа – , вы, вероятно, смотрите на резистор с маркировкой E24 . Эти маркировки на самом деле имеют некоторое сходство с системой цветных полос, используемой на резисторах PTH. Первые два числа представляют собой первые две наиболее значимые цифры значения, последнее число представляет величину.
На изображении выше в качестве примера резисторы обозначены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен иметь номинал 100 кОм (10 × 10 ⁴), 105 – 1 МОм (10 × 10 ⁵) и 205 – 2 МОм (20 × 10 ⁵). 751 составляет 750 Ом (75 × 10 ¹), а 754 составляет 750 кОм (75 × 10 ⁴).
Другая распространенная система кодирования – E96 , и она самая загадочная из всех.Резисторы E96 будут обозначены тремя символами – двумя цифрами в начале и буквой в конце. Два числа сообщают вам первые три цифры значения, соответствующие одному из не столь очевидных значений в этой поисковой таблице.
Код Значение Код Значение Код Значение Код Значение Код Значение Код Значение
01 100 17 147 33 215 49 316 65 464 81 681
02 102 18 150 34 221 50 324 66 475 82 698
03 105 19 154 35 226 51 332 67 487 83 715
04 107 20 158 36 232 52 340 68 499 84 732
05 110 21 162 37 237 53 348 69 511 85 750
06 113 22 165 38 243 54 357 70 523 86 768
07 115 23 169 39 249 55 365 71 536 87 787
08 118 24 174 40 255 56 374 72 549 88 806
09 121 25 178 41 261 57 383 73 562 89 825
10 124 26 182 42 267 58 392 74 576 90 845
11 127 27 187 43 274 59 402 75 590 91 866
12 130 28 191 44 280 60 412 76 604 92 887
13 133 29 196 45 287 61 422 77 619 93 909
14 137 30 200 46 294 62 432 78 634 94 931
15 140 31 205 47 301 63 442 79 649 95 953
16 143 32 210 48 309 64 453 80 665 96 976
Буква в конце представляет множитель, соответствующий чему-то в этой таблице:
Письмо Множитель Письмо Множитель Письмо Множитель
Z 0.001 А 1 D 1000
Y или R 0,01 B или H 10 E 10000
X или S 0,1 С 100 F 100000
Итак, резистор 01C – наш хороший друг, 10 кОм (100 × 100), 01B – 1 кОм (100 × 10), а 01D – 100 кОм.Это просто, другие коды могут быть не такими. 85A на картинке выше – 750 Ом (750 × 1), а 30C на самом деле 20 кОм.
типов резисторов и их раскрашивание
Если вы собираете электрическую цепь (последовательную или параллельную), скорее всего, вам понадобится компонент, называемый резистором. Поставляется фиксированного или переменного типа, они являются важной частью вашего следующего проекта схемотехники. Поэтому сегодня мы постараемся помочь вам понять все, что вам нужно знать об этом крошечном электронном компоненте!
В сегодняшнем руководстве по резисторам мы рассмотрим следующее, что даст вам более глубокое представление о том, что такое резисторы и как вы можете их использовать.
Что такое резистор
Обозначения и единицы резисторов
Типы резисторов
Как читать цветные полосы на резисторах
Резисторы в последовательной цепи и резисторы в параллельной цепи
Что такое резистор?
Мы знаем, что резистор – это электронный компонент, но его функциональность заключается в сопротивлении потоку электричества, ограничивая количество электронов, проходящих через цепь.
Обратите внимание, что резисторы не генерируют мощность, а вместо этого потребляют мощность, полагаясь на сопряжение с другими компонентами, такими как микроконтроллеры и интегральные схемы.
Можно сделать выводы или аналогии с проточной водопроводной трубой, внутри которой размещен резистор для уменьшения общего протока воды.
Какой блок используется в резисторе? В резисторе
А для измерения электрического сопротивления используется единица измерения Ом (Ом). Установленный г-ном Омом на основании закона Ома в 1827 году, вы можете рассчитать сопротивление, просто разделив напряжение на ток.
Расчет сопротивления и какой резистор использовать?
Есть множество резисторов от 100 Ом, 200 Ом, 330 Ом, 470 Ом, 10 кОм, 4,7 кОм и так далее. Следовательно, чтобы понять, какой резистор подходит для вашей схемы, вам необходимо рассчитать необходимое сопротивление.
Если вы хотите приобрести комплект со всеми необходимыми резисторами, обратите внимание на приведенный выше комплект резисторов. В нем 500 резисторов 20 различных номиналов!
Вот иллюстрация того, как выбрать резистор, который соответствует требованиям вашего проекта:
Простая электронная схема с батареей и светодиодом
Напряжение светодиода: 20 мА
Преобразование в ток: 0.02A
Источник питания: 5 В
Резистор, который вы должны использовать: 5 В / 0,02 А = резистор 250 Ом. Если у вас нет резистора 250, лучше использовать ближайшее ближайшее большее значение, чтобы быть в безопасности!
Как выглядит символ резистора
?
Как и все электронные компоненты, при формировании схемы вы будете использовать символы для упрощения иллюстрации. В зависимости от стиля, который вы чаще всего видите, символ резистора будет выглядеть примерно так:
Резистор американского типа
Резистор международного образца
Понимание того, как выглядят символы резисторов, поможет вам различать различные электрические компоненты при анализе принципиальной схемы.
Какие бывают типы резисторов
Что касается резисторов, то в основном есть два типа; Постоянные и переменные резисторы. В этой части руководства мы объясним оба типа и из чего они состоят.
Примечание. Существуют и другие типы резисторов, такие как фоторезистор, в котором датчик LDR используется для определения сопротивления при изменении уровня освещенности, а термистор – для изменения температуры.
1. Постоянные резисторы
Резистор для сквозного отверстия
Резистор для поверхностного монтажа
На сегодняшний день наиболее распространенными и широко используемыми резисторами на рынке являются фиксированные резисторы.Они могут быть либо сквозными, либо монтируемыми на поверхность, как показано выше.
Резисторы в сквозное отверстие
Среди двух типов постоянных резисторов длинные подгоночные выводы резисторов со сквозным отверстием чаще всего интегрируются в макетные платы или другие макетные платы. Печатная плата и т. Д. Целью такой интеграции, как правило, является создание прототипов приложений; с подключенными платами микроконтроллеров или без них.
Резисторы для поверхностного монтажа
Как следует из названия, резисторы для поверхностного монтажа работают иначе, чем резисторы для сквозных отверстий, поскольку они устанавливаются на печатные платы, а не подключаются к электронной схеме, макетной плате и т. Д.Эти резисторы для поверхностного монтажа имеют крошечную прямоугольную форму с токопроводящими краями для функциональности.
2. Переменные резисторы
Когда говорят о переменных резисторах, на ум приходят три распространенные формы; Реостат, подстроечный резистор и потенциометр. Общие черты этих трех компонентов заключаются в том, что они представляют собой электрические компоненты со встроенными в них фиксированными резисторами, но обеспечивают вариации для более сложных приложений (например, ползунок на потенциометре для обеспечения разделения напряжения, расчета переменного сопротивления и т. Д.)
Из каких типов состоят резисторы?
Теперь, когда мы разобрались с типами резисторов, из чего они сделаны? Вот краткое описание трех распространенных составов резисторов!
Состав резистора Пояснение
Состав углерода Углеродные резисторы в прошлом были наиболее распространенными резисторами, но сейчас они используются редко из-за более нового состава.
Отсутствие температуры и надлежащее управление нагревом сделали их плохим выбором и в наши дни.
Получено путем смешивания гранул угля со связующим.
Металлооксидная композиция Металлооксидные пленочные резисторы являются наиболее распространенным вариантом при использовании резисторов в настоящее время.
По сравнению с карбоном, у него лучший контроль температуры и более низкий уровень шума. что делает его лучшим вариантом с точки зрения производительности.
Состав металла Подобно вышеуказанному металлооксидному составу, металлопленочные резисторы обеспечивают сопоставимые характеристики.
Как следует из названия, вместо него используется металлическая пленка.
Обычно используется, когда требуются резисторы с выводами.
Цветовой код резистора, полосы и как их читать?
Взял резистор и обнаружил, что на нем нет маркировки его номинала? Да, для резисторов, вместо того, чтобы отображать их полное значение, они отмечены цветными полосами, которые вы можете расшифровать!
Расшифровка цветовой полосы резистора на примере
Шаг 1: Определите, какой у вас резистор: четырех-, пяти- или шестиполосный.
Группа означает количество цветных меток на резисторах.
Четыре полосы: первые две цветные метки – это номинал резистора, третья полоса – это значение множителя, а четвертая полоса – это значение допуска. последняя полоса – это значение допуска
Шесть полос: Дополнительная полоса для цветового коэффициента
Шаг 2: Обратитесь к таблице цветовых кодов, чтобы найти значение вашего резистора Ref
На основе примера 4-полосного резистора в таблице, вот как получить значение 560 кОм:
.
Первая цветная полоса – зеленая, табличное значение: 5
Вторая цветная полоса – синяя, табличное значение: 6
Значение после первой и второй цветовых полос: 56
Третий цвет – желтый, табличное значение (множитель): 10 кОм
Четвертый цвет – коричневый, обозначающий допуск (насколько больше / меньше может использоваться фактическое сопротивление резистора): ± 5%
Значение резистора: 560 кОм с ± 5% допуск
Вам лень обращаться к таблице цветов и вам нужен бесплатный инструмент, который поможет вам рассчитать номинал резистора?
Используйте этот бесплатный инструмент для определения информации для резисторов с цветной полосой.Все, что вам нужно, это выбрать нет. полос вашего резистора и его соответствующего цвета. Калькулятор цветового кода резистора рассчитает значение за вас!
Резисторы в последовательной и параллельной цепях
Мы говорили о вычислении сопротивления в предыдущей части сегодняшнего руководства, но что, если вы соедините несколько резисторов вместе в последовательной или параллельной цепи? Как тогда можно рассчитать общего сопротивления ?
Расчет сопротивления в последовательной цепи
Здесь мы имеем три резистора в простой последовательной цепи.Все, что вам нужно сделать, чтобы рассчитать полное сопротивление, – это взять R1 + R2 + R3! Так просто!
Расчет сопротивления в параллельной цепи
Определение общего значения сопротивления в параллельной цепи не так просто, как в последовательной цепи. Однако, если следовать приведенной ниже формуле, это будет не так уж сложно!
Общее сопротивление = 1 / R1 + 1 / R2 + 1 / R3
Если у вас есть только два резистора равного номинала, общее сопротивление = половина номинала резистора
Обратите внимание, что для параллельной схемы, если вы если продолжать добавлять резисторы, общее сопротивление упадет из-за обратной зависимости.
Сводка
На сегодня на резисторах все. Я надеюсь, что в сегодняшнем блоге вы получите более глубокое понимание того, что такое резистор, как он работает и как рассчитать полное сопротивление!
Для получения дополнительной информации о цветовой кодировке полос см. Этот пост.
Поскольку резисторы являются таким важным компонентом каждой электронной схемы, вам обязательно понадобится один для вашего следующего проекта построения схемы! Следовательно, чтобы убедиться, что вы хорошо покрыты необходимыми резисторами, рассмотрите наш комплект резисторов!
Следите за нами и ставьте лайки:
Теги: резистор 10 кОм, резистор 1 кОм, углеродный пленочный резистор, металлопленочный резистор, металлооксидный резистор, параллельная схема, фоторезисторы, потенциометр, резистор, цветовой код резистора, калькулятор цветового кода резистора, таблица цветового кода резистора, делитель резистора, комплект резисторов, обозначение резистора, блок резистора, резисторы, последовательная цепь, резистор в сквозном отверстии, типы резистора, переменный резистор
Продолжить чтение
Цветовые коды резисторов
и таблица для 3-, 4-, 5- и 6-полосных резисторов
Вы купили пачку из 500 резисторов только для того, чтобы быть огорченными, обнаружив, насколько вы невежественны в отношении этих разноцветных колец на ваших новых резисторах? Вы задаетесь вопросом, почему они не могли просто напечатать значение сопротивления на резисторе и облегчить жизнь всем? Если считывание цветовых кодов резисторов кажется вам чуждым, читайте дальше!
Вы можете сказать, какой из них 4.Резистор 7 кОм?
Поскольку резисторы малы, довольно сложно напечатать числа или значение сопротивления на небольшой площади резистора. Таким образом, вместо прямой печати чисел на резисторе используются цветовые коды резисторов. Резисторы могут иметь 3 полосы, 4 полосы, 5 полос или 6 полос. Цветные полосы используются для обозначения сопротивления, допуска и температурного коэффициента.
Мы составили простое руководство, объясняющее расчеты цветовых кодов резисторов.Считывание цветовых кодов резисторов станет легким, если вы разберетесь с математикой, стоящей за каждой цветной полосой.
Начало работы: Таблица цветовых кодов резисторов
Прежде чем перейти к математике, вы должны знать о важном инструменте, известном как Таблица цветовых кодов резисторов. Подобно тому, как таблица Менделеева необходима химику, таблица цветовых кодов резисторов – ваш лучший друг, когда дело доходит до расшифровки кода резистора. Вы обнаружите, что часто обращаетесь к этому графику, поскольку значения, необходимые для расчета значения сопротивления, собраны на нем.Подробнее о том, как его использовать, мы рассмотрим в примерах в следующем разделе!
Есть ли простой способ запомнить эти цвета?
Совершенно верно. Если вам трудно вспомнить, какие цвета есть в цветовых кодах резисторов, попробуйте эту мнемонику.
Сокращение: BBROYGBVGW
Фраза: Плохое пиво портит наши молодые кишки, но водка идет хорошо
У Б. Б. Роя из Великобритании очень хорошая жена
Плохие парни соревнуются с нашими молодыми девушками, но Вайолет обычно побеждает
Начало работы: определение первой цветной полосы
Это вопрос, который обычно возникает в первую очередь, потому что мы не можем начать вычисление сопротивления по цветовой кодировке резистора, если мы не можем определить правильное направление считывания.К счастью, цветовой код резистора содержит некоторые визуальные подсказки, которые дают ответ!
Самая очевидная уловка заключается в том, что перед полосой допуска возникает увеличенное пространство. Полосы не равномерно разнесены друг от друга, и их можно рассматривать как сгруппированные надвое. Поместите большую группу слева и прочитайте резистор слева направо.
Первая полоса обычно всегда ближе к концу. Но это может быть не всегда.
Если вы обнаружите полосу золотого или серебряного цвета на резисторе, это определенно полоса допуска и последняя полоса на резисторе. Итак, они принадлежат правой стороне резистора, и снова считайте резистор слева направо.
Кроме того, не забудьте проверить документацию производителя, чтобы убедиться в используемых цветовых кодах резисторов. Если ни один из вышеперечисленных способов не помогает, вы всегда можете положиться на мультиметр для измерения сопротивления. Иногда это может быть единственный способ определить сопротивление, особенно когда цветные полосы поцарапаны или выгорели.
Расчетный цветовой код резистора
3-полосный резистор Цветовой код
Для 3-полосного цветового кода резистора первые две полосы всегда обозначают первые две цифры значения сопротивления, а третья полоса представляет множитель.
AB × C ± 20%
10 × 10 ¹ ± 20% = 100 Ом ± 20%
Группы:
A: 1 ^{st полоса} – 1 ^st значащая цифра
B: 2 ^{nd диапазон} – 2 ^nd значащая цифра
C: 3 ^rd band – множитель
В нашем примере полосы коричневые, черные и коричневые.Первая полоса – это коричневая полоса, ближайшая к краю. Мы просматриваем нашу таблицу цветовых кодов резисторов и обнаруживаем, что коричневый имеет первое значащее значение 1, а черный имеет второе значащее значение 0. Третья полоса коричневая, что означает, что множитель равен 1. Используя формулу, сопротивление таким образом рассчитывается как:
Поскольку трехполосный резистор не имеет четвертой полосы допуска, допуск по умолчанию принимается равным 20%.
4-полосный резистор Цветовой код
4-полосный цветовой код резистора является наиболее часто используемым резистором.Как и в случае с трехполосным резистором, первые две полосы всегда дают первые две цифры значения сопротивления. Третья полоса представляет собой множитель, а четвертая полоса представляет собой допуск.
AB × C ± D%
12 × 10 ⁵ ± 5% = 1200 кОм ± 5%
Группы:
A: 1 ^{st полоса} – 1 ^st значащая цифра
B: 2 ^{nd диапазон} – 2 ^nd значащая цифра
C: 3 ^rd band – множитель
D: 4 ^{-я лента} – допуск
Для цветового кода 4-полосного резистора мы можем начать с определения диапазона допуска, поскольку обычно это золото или серебро.Диапазон допуска также легко определить из-за увеличенного зазора между диапазоном допуска и диапазоном множителя. В этом примере это золото, поэтому при поиске по таблице цветового кода резистора он дает погрешность ± 5%. Таким образом, начиная с другого конца, первая полоса идентифицируется как коричневая, которая имеет 1 значащую цифру 1 ^st, равную 1. Вторая полоса красная и имеет вторую значащую цифру 2. Полоса 3 ^rd является зеленой, которая означает, что множитель равен 10 ⁵.Используя формулу. Полученное сопротивление составляет 12 × 10 ⁵ = 1200 кОм. Наконец, полоса допуска, которую мы определили как золото, дает значение допуска ± 5%.
Иногда для цветового кода 4-полосного резистора полоса допуска может быть оставлена пустой, в результате чего получается 3-полосный резистор. В этом случае значение сопротивления останется прежним, за исключением того, что допуск будет составлять ± 20%, как если бы это был 3-полосный резистор.
5-полосный резистор Цветовой код Пятиполосные резисторы
– это резисторы с более высокой точностью, и у них есть дополнительная полоса для значащей цифры 3 ^{-го числа}.Таким образом, первые три полосы обозначают значащие цифры сопротивления, а все остальное смещается вправо, делая четвертую полосу множителем, а пятую полосу допуском.
ABC × D ± E%
475 × 10 ⁰ ± 1% = 475 Ом ± 1%
Группы:
A: 1 ^{st полоса} – 1 ^st значащая цифра
B: 2 ^{nd диапазон} – 2 ^nd значащая цифра
C: 3 ^ряд – 3 ^ряд значащая цифра
D: 4 ^{-я полоса} – множитель
E: 5 ^th band – допуск
В этом примере полоса допуска коричневого цвета и определяется увеличенным промежутком между ней и полосой множителя.Из таблицы цветового кода сопротивления мы получаем значение допуска ± 1% для коричневого. Начиная с другого конца, первая полоса и вторая полоса имеют желтый и фиолетовый цвет, что дает 1 ^-ю и 2 ^-ю значащую цифру 4 и 7 соответственно. Дополнительная третья полоса синего цвета, поэтому значащая цифра 3 ^{-го числа} равна 5. Четвертая полоса черная и дает значение множителя 10 ⁰. Используя формулу, получаем значение сопротивления 475 × 10 ⁰ = 475 Ом.
6-полосный резистор Цветовой код
6-полосный резистор – это, по сути, 5-полосный резистор с дополнительным кольцом, которое обозначает температурный коэффициент или, иногда, интенсивность отказов. Наиболее распространенный цвет шестой полосы – коричневый (100 ppm / K), что означает, что на каждые 10 ℃ изменение температуры значение сопротивления изменяется на 0,1%.
ABC × D ± E%, F
274 × 10 ⁰ ± 2%, 250 частей на миллион / K = 274 Ом ± 2%, 250 частей на миллион / K
Группы:
A: 1 ^{st полоса} – 1 ^st значащая цифра
B: 2 ^{nd диапазон} – 2 ^nd значащая цифра
C: 3 ^ряд – 3 ^ряд значащая цифра
D: 4 ^{-я полоса} – множитель
E: 5 ^th band – допуск
F: 6 ^th диапазон – температурный коэффициент
В этом примере полосы цветового кода резистора можно сгруппировать в 2 группы в соответствии с промежутком между полосой множителя и полосой допуска.Поместите большую группу слева и меньшую группу справа и прочитайте резистор слева направо. Опять же, мы проверяем цветовую кодировку резистора на красный, фиолетовый и желтый, а первая, вторая и третья полосы дают значащие цифры 2,7 и 4 соответственно. Четвертая полоса черного цвета, что дает значение множителя 10 ⁰. Следовательно, мы получим значение сопротивления 274 × 10 ⁰ = 274 Ом. Пятая полоса допуска дает значение допуска ± 2%. Шестая полоса черного цвета и дает значение температурного коэффициента 250 ppm / K.
Исключения цветовой полосы резистора
Нулевые резисторы
Нулевые резисторы – это резисторы, которые можно легко распознать по единственной черной полосе. По сути, это проводная связь с единственной функцией соединения дорожек на печатной плате. Но почему бы не использовать для этого обычную перемычку?
Резисторы с нулевым сопротивлением идентифицируются по одной черной полосе
(Источник: ES Mobile)
Причина, по которой они выглядят как резисторы, заключается в том, что компоненты в большинстве печатных плат размещаются с помощью автоматических установочных машин, а не вручную.Будучи похожим на резистор, производители могут использовать тот же автомат для размещения компонентов на печатной плате. Это устраняет необходимость в отдельной машине для установки перемычек.
Кроме того, резисторы с нулевым сопротивлением снимаются легче, чем перемычки. Это позволяет при необходимости легко вносить любые изменения в конструкцию. Резистор нулевого сопротивления легко снимается и заменяется новыми компонентами.
Теперь, когда вы готовы декодировать любой цветовой код резистора, который попадется на вашем пути, вы можете взять пакет из 500 резисторов из Seeed Bazaar !
Сборка этих крошечных резисторов на печатной плате слишком хлопотна? Вы когда-нибудь хотели, чтобы кто-то другой сделал это за вас? В таком случае сервис Seeed Fusion PCB Assembly может быть именно тем, что вы ищете.Независимо от сложности или количества ваших дизайнов, ваши доски будут производиться с той же тщательностью и контролем качества, которые Seeed использует для своей продукции. Просто загрузите свой дизайн печатной платы на онлайн-платформу Seeed Fusion, и конкурентное ценовое предложение будет создано для вас в течение нескольких секунд. Посмотрите здесь .
А теперь попробуйте услугу абсолютно без затрат на сборку на 5 плат , сэкономив до 80% от обычной цены.Воспользуйтесь предложением сегодня.
Вот и все, что вам нужно для нашего руководства по цветовым кодам резисторов! Если у вас есть дополнительные вопросы или советы о том, как использовать цветовую кодировку резисторов для расчета сопротивления, напишите нам в разделе комментариев ниже.
Следите за нами и ставьте лайки:
Продолжить чтение
Цветовой код резистора – 4-х полосный, 5-ти полосный и 6-ти полосный резисторы
Что такое резистор?
Резисторы пассивные компоненты, используемые в электрических цепях для уменьшения поток электрического тока до определенного уровня.Способность к ограничение прохождения электрического тока называется сопротивлением. Резисторы с высоким значением сопротивления будут ограничивать большие количество электрического тока, тогда как резисторы с низким значение сопротивления ограничивает лишь небольшое количество электрический ток. Сопротивление резистора измеряется в Ом.
Что это цветовой код?
Как правило, код относится к представлению информации в другой форме используя символы, сигналы и буквы в целях секретность.Здесь сигналы или символы действуют как коды. в Аналогичным образом, в резисторах мы используем разные цвета в качестве кодов для указать сопротивление (информационное) резистора. Здесь, разные цвета, нанесенные на резистор, действуют как коды.
цветовые коды также используются для указания допуска и надежность резистора. Мы также можно напрямую найти значение сопротивления резистора с помощью с помощью омметра.
цветовые коды используются не только в резисторах, но и в других электронных компоненты, такие как конденсаторы и катушки индуктивности.
Указание значения или номиналы электронных компонентов, таких как резисторы, конденсаторы и катушки индуктивности с использованием цветовых кодов, напечатанных на их называют электронной системой цветового кода. Электронный система цветовой кодировки была разработана в начале 1920-х годов ассоциация производителей радио, которая сейчас входит в Альянс электронной промышленности (EIA).
цветовая кодировка выполняется только на постоянных резисторах, но не на переменные резисторы, потому что техника цветового кодирования показывает только фиксированное значение сопротивления. Переменные резисторы имеют различное сопротивление. Следовательно, невозможно использовать цвет методика кодирования в переменных резисторах.
Почему цветовые коды используются в резисторах, а не непосредственно печать значения сопротивления?
Печать цифры на больших электронных компонентах очень просты, но очень сложно распечатать числа или значения сопротивления на крошечные компоненты.Следовательно, вместо прямой печати номера, мы печатаем коды цветов или цветные полосы. Однако по используя новейшие технологии печати, мы можем напрямую печатать числа на резисторах.
Цветовая кодировка имеет ряд недостатков. Для слепых, невозможно найти сопротивление резистора, потому что они не могут видеть цвета, нанесенные на резистор.
Другой недостатком является признание разницы между двумя цветами в перегретый резистор очень сложно. Когда резистор при перегреве цвета на резисторе немного меняются. Таким образом, становится невозможно распознать разницу. между коричневым цветом и красным цветом или коричневым цветом и оранжевым цвет.
Представляя сопротивление резистора с помощью цветных полос
В метод цветного кодирования, номинал резисторов указан на корпус резисторов с использованием цветов. Цвета, нарисованные на корпуса резисторов называются цветными полосами. Все цветные полосы нанесенные на корпус резистора, используются для обозначения значение сопротивления и толерантность.Каждый цвет на резисторах body представляет собой другое число.
цветные полосы резисторов в основном бывают трех типов: 4 полосы резистор, 5-полосный резистор и 6-полосный резистор. Для того, чтобы найти сопротивление резистора, нам нужно расшифровать цвета окрашены на корпус резисторов. Расшифровка изменений на основе количества цветных полос, нанесенных на резисторы тело.
4 цветовой код полосы резистор
А Резистор с 4-полосным цветовым кодом имеет 3 цветных полосы на левой стороне и одна цветная полоса с правой стороны. 3 цветные полосы на левой стороне очень близки друг к другу, а цветовая полоса 4 ^th справа отделяется от первых трех полос пробелом.
3 цветные полосы на левой стороне сгруппированы вместе, чтобы укажите значение сопротивления резисторов 4 ^и цветная полоса с правой стороны указывает на допуск резистор.
Что такое толерантность? “Терпимость – это изменение сопротивления резистора от его фактическое сопротивление. Резисторы высокой толерантности имеют высокую изменение сопротивления. Резисторы малой толерантности имеют низкий разброс сопротивления. Например, резистор с допуском 5% может отличаться на 5% от своего сопротивление от его фактического значения сопротивления.Аналогично резистор с допуском 8% может отличаться на 8% от своего сопротивление от его фактического значения сопротивления. Толерантность резистора обычно указывается в процентах ».
1 ^st цветная полоса на резисторе указывает 1 ^st значащее значение или 1 ^-й разряд резисторов сопротивление, а цветная полоса 2 ^nd указывает 2 ^nd значащее значение или 2 ^nd цифра сопротивления резисторов.3 ^рд цветная полоса – это десятичный множитель и 4 ^-й цветная полоса указывает на допуск резисторов.
1 ^улица и 2 ^улица цветные полосы вместе составляют 2-значное число и 3 ^rd цветная полоса или множитель умножается на эти 2 цифры число, чтобы получить значение сопротивления резистора.
Если цветная полоса 4 ^-го или полоса допусков оставлены пустыми, он считается 3-полосным резистором и допуском для 3-полосный резистор предполагается равным 20%.
резисторы которые производятся для использования в военных целях, могут также включать дополнительная полоса, называемая полосой 5 ^th, которая указывает на резистор интенсивность отказов.
Пример:
Если цвета на 4-полосном резисторе в следующем порядке: коричневый, зеленый, красный и фиолетовый (как показано на рисунке). Ценности цветные полосы будут такими: коричневый = 1, зеленый = 5, красный = 10 ² или 100, фиолетовый = 0,10%.
В в таблице цветовых кодов коричневый имеет значение 1, что соответствует 1 ^st цифра, а зеленый цвет имеет значение 5, которое является второй цифрой.Первая и вторая цветовые полосы сгруппированы вместе, чтобы вверх двузначное число 15. Цветная полоса 3 ^rd красный имеет значение 100. Это значение умножается на два цифра цифра Т.е., 15 x 100 = 1500 Ом. Фиолетовый указывает, что допуск составляет 0,10%.
Следовательно, цвет резистора с коричнево-зелено-красно-фиолетовой маркировкой иметь сопротивление 1500 Ом с допуском ± 0.10%.
5 цветовой код полосы резистор
А 5-полосный резистор с цветовой кодировкой имеет 4 цветных полосы на левой стороне и одна цветная полоса с правой стороны. 4 цветные полосы на левой стороне очень близки друг к другу, и цветовая полоса 5 ^th на правой стороне отделена от первых 4 полос некоторыми пространство.
4 цветные полосы на левой стороне сгруппированы вместе, чтобы представляют значение сопротивления резистора и 5 ^-го цветная полоса с правой стороны указывает на допуск резистор.
1-я улица цветная полоса указывает на значащее значение 1 ^st или 1 ^ул цифра номинала резисторов.
2 ^nd цветная полоса указывает на значащее значение 2 ^и или 2 ^nd цифра номинала резистора.
3 ^рд цветная полоса указывает значащее значение 3 ^rd или 3 ^ряд цифра номинала резисторов.
4-й ^-й цветная полоса – десятичный множитель.
5 ^-й цветная полоса указывает на допуск резисторов.
1 ^улица, 2 ^и и 3 цветных полосы ^rd вместе составляют 3 цифры число, а цветовая полоса или множитель 4 ^-го умноженное на это трехзначное число, чтобы получить сопротивление номинал резистора.
Пример:
Если цвета на 5-полосном резисторе в следующем порядке: коричневый, зеленый, красный, синий и фиолетовый (как показано на рисунке). Ценности цветных полос будет таким: Коричневый = 1, Зеленый = 5, Красный = 2, синий = 10 ⁶, фиолетовый = 0,10%.
В в таблице цветовых кодов коричневый имеет значение 1, что соответствует 1 ^st цифра, зеленый цвет имеет значение 5, которое является второй цифрой и красный имеет значение 2, что является цифрой 3 ^и.В первая, вторая и третья цветные полосы вместе составляют три цифра 152. Синяя цветная полоса 4 ^-й имеет значение 10 ⁶. Это значение умножается на трехзначное число 152 т.е., 152 х 10 ⁶ = 152M Ом. фиолетовый указывает, что допуск составляет 0,10%.
Следовательно, цвет резистора: коричнево-зеленый-красный-сине-фиолетовый будет иметь сопротивление 152 МОм Ом с допуском ± 0.10%.
6 цветовой код полосы резистор
А Резистор с 6-полосным цветовым кодом состоит из 6-ти цветных полос. 4 цветные полосы на левой стороне сгруппированы вместе, чтобы представить значение сопротивления резисторов. Цветная полоса 5 ^th справа представляют допуск резистора и 6 ^{-я цветная полоса} представляет TCR (Температура Коэффициент сопротивления).
1-я улица цветная полоса указывает на значащее значение 1 ^st номинал резисторов.
2 цветная полоса ^nd указывает на 2 ^nd значительное значение номинала резисторов.
Цветная полоса 3 ^rd указывает на 3 ^rd значительное значение номинала резисторов.
4 ^{-я цветная полоса} – десятичный множитель.
5 ^{-я цветная полоса} указывает на допуск резисторов.
6 ^{-я цветная полоса} указывает TCR (Температура Коэффициент сопротивления).
1 ^st, 2 ^nd и 3 ^rd цветных полос вместе составляют трехзначное число, а четвертая цветная полоса умноженное на это трехзначное число, чтобы получить сопротивление номинал резистора.
Пример:
Если цвета на 6-полосном резисторе в следующем порядке: зеленый, коричневый, фиолетовый, черный, золотой и оранжевый. Значения цвета полосы будут такими: зеленый = 5, коричневый = 1, фиолетовый = 7, Черный = 10 ⁰, золотой = 5%, оранжевый = 15 частей на миллион.
В таблица цветовых кодов, зеленый имеет значение 5, что соответствует 1 ^st цифра, коричневый имеет значение 1, которое является второй цифрой и фиолетовый имеет значение 7, что соответствует 3 ^цифрам.В первая, вторая и третья цветные полосы вместе составляют три цифра 517. Цветная полоса 4 ^th черная имеет значение 10 ⁰. Это значение умножается на трехзначное число 517 т.е., 517 х 10 ⁰ = 517 Ом . Золото указывает, что допуск составляет 5%, а оранжевый указывает, что TCR составляет 15 частей на миллион.
Следовательно, резистор имеет цветовую маркировку зеленый-коричневый-фиолетовый-черный-золотой-оранжевый будет сопротивляться 517 Ом с допуском 5% и TCR (температурный коэффициент сопротивления) 15 ppm.
Что такое TCR? В скорость, с которой сопротивление резистора изменяется в зависимости от изменение температуры называется TCR (Температура Коэффициент сопротивления).
Как для чтения или декодирования цветового кода резистора
размещение цветных полос на резисторе очень важный. Как правило, цветные полосы, расположенные ближе всего к вывод или конец резистора считается первой полосой. Рядом с первой полосой идет вторая и так далее. Другой Кстати, это лишнее пространство между двумя полосами (3 ^rd и 4 полосы ^-го) также указывает на чтение направление.
Если вам трудно найти сопротивление резистора используя его цветные полосы, вы можете напрямую найти сопротивление, с помощью омметра или мультиметра.
Как запомнить цветовые коды на резисторе?
Если вам трудно запомнить цветовые коды на резистора, используйте эту мнемонику, чтобы легко их запомнить.В жирные буквы обозначают названия цветов.
Некоторые легко запоминающиеся мнемоники:
B.B. РОЯ из Большой Британия имеет очень Хорошие часы сделаны из золота Серебро
Bye Bye, Rosie Off You Go Бирмингем Виа Большой Западный
Bye Bye Rosie Off You Go Bristol Via Грейт Вестерн
Резисторы лучше купить Или напряжение смещения вашей сети идет на запад

Что такое резистор и как читать цветовой код резистора
Теплые подсказки: слово в этой статье составляет около 3250 слов, а время чтения составляет около 18 минут.
Введение
В этой статье показано всестороннее введение резистора, который является одним из распространенных электронных компонентов. Сопротивление – это способность препятствовать потоку электронов, то есть величина сопротивления, единица измерения – «Ом». Резистор – это устройство, которое оказывает определенное сопротивление протеканию тока. Резистор обычно называют резистором. Резистор в основном отвечает за токоограничивающий шунт в цепи, а также может выполнять другие функции с другими компонентами, такими как схема волнового выхода и т. Д.Обычно используемые резисторы в основном делятся на три основные части: обычные резисторы (постоянное сопротивление), переменные резисторы (резисторы могут быть плавно регулируемыми или настраиваемыми), чувствительные резисторы (включая специальные функции, такие как светочувствительный резистор, термистор и т. Д.) .
Как быстро считывать цветовые коды резисторов
Каталог
I Что такое резистор
Сопротивление – один из наиболее распространенных и широко используемых компонентов в электронной промышленности.Его английское название называется Resistor, что часто используется для выражения R. Его единица измерения – Ом, что обозначается символом «Ω». В физике сопротивление указывает размер проводника, препятствующего прохождению тока. Чем больше сопротивление, тем больше препятствие для тока. Элемент сопротивления – это элемент рассеивания энергии, который препятствует прохождению тока.
II Размер резистора
Электрическое сопротивление электрического проводника зависит от
> длина жилы
> материал проводника
> температура материала
> площадь поперечного сечения проводника
и может быть выражено как
R = ρ л / А
где
R = сопротивление проводника (Ом, Ом)
ρ = удельное сопротивление материала проводника (омметр, Ом · м)
l = длина проводника (м)
A = площадь поперечного сечения проводника (м2)
Обычно при постоянном сопротивлении определяется его сопротивление.Формула расчета сопротивления: R = U / I. Это закон Ома.
Пример:
Сопротивление медного провода калибра 17 10 метров и сечением 1,04 мм2 можно рассчитать как
R = (1,7 x 10-8 Ом м) (10 м) / ((1,04 мм2) (10-6 м2 / мм2))
= 0,16 Ом
+ 168a
III Классификация резисторов
Существуют разные типы сопротивления. Материал имеет углеродный пленочный резистор, металлический пленочный резистор, цементный резистор, резисторы с проволочной обмоткой; по функции можно разделить на термисторы, варисторы, светочувствительные сопротивления; в зависимости от мощности, 1/16 Вт, 1/8 Вт, Вт Вт 1 Вт, интегрант и т. д.По точности его можно разделить на 0,1%, 1% и 5%. При разработке датчика температуры термистор, чувствительный к температуре, можно использовать для создания температуры среды обнаружения цепи.
IV Использование резисторов
Основными функциями резистора в цепи являются шунтирование, ограничение тока, парциальное давление, фильтр (в сочетании с использованием конденсатора) и согласование импеданса.
Эффект шунта: два резистора, соединенные параллельно вместе как две ветви, будут текущим отводом дороги, как показано ниже.
два параллельных резистора вместе как две ветви
Ток I = I1 + I2 .
Функция ограничения тока: серия резисторов может ограничивать величину тока ответвления в цепи и предотвращать перегорание нагрузки в цепи.
Функция ограничения тока
Функция частичного давления: после того, как два последовательно соединенных резистора соединены последовательно, ток, протекающий через два сопротивления, будет одинаковым, но напряжение каждого резистора не равно, что получается по закону Ома.Как показано на следующем рисунке.
Функция ограничения тока
Функция фильтра: используется вместе с конденсатором, может быть сконструирован как фильтр, как показано на следующем рисунке.
Функция фильтра
Резисторы последовательного и параллельного включения
Последовательные и параллельные резисторы – это уроки, извлеченные из учебников для средней школы, и их типовые принципиальные схемы показаны ниже.
Последовательный и параллельный резистор
> Серия: сопротивление после серии равно сумме резисторов.
> Параллельно: величина, обратная величине полного сопротивления после параллели, равна сумме обратных сопротивлений резисторов.
VI Цветовой код резистора
Цветовой код резистора
Номиналы резисторов
часто обозначаются цветовыми кодами. Цветные кольцевые резисторы указывают параметры сопротивления в зависимости от цвета поверхности.Обычно используются резисторы 4 и 5 цветов. Четырехцветный кольцевой резистор обычно представляет собой углеродный пленочный резистор. Для обозначения сопротивления используются 3 цветных кольца на передней панели. Четвертые точки используются для обозначения ошибки. Сопротивление 5-цветного кольца обычно представляет собой металлический пленочный резистор, соотношение 5-цветного кольца – 4-цветное кольцо, и точность выше. 4 цвета обозначают значение сопротивления, пятое представление. Цветовой код дается несколькими полосами. Вместе они определяют значение сопротивления, допуск, а иногда и надежность или интенсивность отказов.Количество полос варьируется от трех до шести. Как минимум, две полосы указывают значение сопротивления, а одна полоса служит множителем. Значения сопротивления стандартизированы, эти значения называются предпочтительными.
6.1 4-полосный резистор
Четырехполосный цветовой код является наиболее распространенным вариантом. Эти резисторы имеют две полосы для значений сопротивления, один множитель и одну полосу допуска. В примере слева это зеленые, синие, красные и золотые полосы. Используя таблицу цветовых кодов, можно обнаружить, что зеленый означает 5, а синий – 6.Таким образом, значение составляет 56 · 100 = 5600 Ом. Золотая полоса означает, что резистор имеет допуск 5%. Таким образом, значение сопротивления находится между 5320 и 5880 Ом. Если оставить поле допуска пустым, получится трехполосный резистор. Это означает, что значение сопротивления остается прежним, но допуск составляет 20%. -2
± 10%
6.2 5-полосный резистор
Резисторы с высокой точностью имеют дополнительную полосу для обозначения третьей значащей цифры. Таким образом, первые три полосы указывают значащие цифры, четвертая полоса представляет собой коэффициент умножения, а пятая полоса представляет собой допуск. Из этого есть исключения. Например, иногда дополнительная полоса указывает интенсивность отказов (военная спецификация) или температурный коэффициент (старые или специализированные резисторы).
Цвет Первое кольцо Второй Третье кольцо Множитель Справедливая ставка
Черный
0
0
0
10 ^ 0
——
Коричневый
1
1
1
10 ^ 1
1%
Красный
2
2
2
10 ^ 2
2%
Оранжевый
3
3
3
10 ^ 3
——
Желтый
4
4
4
10 ^ 4
——
Зеленый
5
5
5
10 ^ 5
0.-2
± 10%
6.3 6-полосный резистор
Резисторы с 6-ю полосами обычно предназначены для высокоточных резисторов, которые имеют дополнительную полосу для определения температурного коэффициента (ppm / K). Самый распространенный цвет шестой полосы – коричневый (100 ppm / K). Это означает, что при изменении температуры на 10 ˚C значение сопротивления может измениться на 0,1%. Для специальных применений, где критический температурный коэффициент, другие цвета
6.4 Исключения цветового кода
> Одна черная полоса или резистор с нулевым сопротивлением. Резистор с одной черной полосой называется резистором с нулевым сопротивлением. В основном это проводная связь, единственная функция которой – соединение дорожек на печатной плате. Использование пакета резисторов дает возможность использовать одни и те же автоматизированные машины для размещения компонентов на печатной плате.
> Полоса надежности. Резисторы, которые производятся в соответствии с военными спецификациями, иногда включают дополнительную полосу для обозначения надежности.Это указывается в количестве отказов (%) на 1000 часов работы. Это редко используется в коммерческой электронике. В основном диапазон надежности можно найти на четырех> полосных резисторах. Более подробную информацию о надежности можно найти в военном справочнике США MIL-HDBK-199.
Несоответствующие цвета. Для высоковольтных резисторов часто золотой и серебряный цвета заменяются желтым и серым. Это необходимо для предотвращения попадания металлических частиц в покрытие.
> 5-ти полосный резистор с 4-й полосой из золота или серебра.Пять полосных резисторов с четвертой полосой из золота или серебра составляют исключение и используются в специализированных и старых резисторах. Первые две полосы представляют собой значащие цифры, 3-я – множитель, 4-я – допуск и 5-я – температурный коэффициент (ppm / K).
VII Типы резистора
SMD резистор
Резисторы SMD
имеют преимущества небольшого объема, легкости, высокой плотности установки, сильной сейсмостойкости, сильной помехоустойчивости и высокочастотных характеристик.Они широко используются в компьютерах, мобильных телефонах, электронных словарях, медицинской электронной продукции, видеокамерах, электронных ватт-часах и устройствах VCD. Компоненты заплатки можно разделить на три типа: прямоугольные, цилиндрические и гетероморфные в зависимости от их формы. Есть резисторы, конденсаторы, катушки индуктивности, транзисторы и небольшие интегральные схемы. Элементы патча отличаются от элементов общих компонентов.
Цементные резисторы
Цементное сопротивление – это своего рода сопротивление граблям, обычно вставляемое в квадратный фарфор со специальной негорючей и термостойкой цементной заливкой и герметизацией, а внешнее изображение представляет собой цементный блок, поэтому его называют цементным резистором.Цементный резистор с высокой мощностью, термостойкостью, высокими влагостойкими сейсмическими характеристиками. Он в основном используется в цепях высокой мощности, таких как схема переопределения и защиты силовой цепи, а выходная цепь мощности в аудиоусилителе является средней. Параметр цемента – это прямой стандартный метод.
Матричный резистор
Сетевой резистор, также называемый проволочным резистором, представляет собой комбинацию нескольких абсолютно одинаковых резисторов.Один из их выводов соединен вместе как общий вывод. Остальные штифты выявляются нормально. Таким образом, если тормозной резистор состоит из резистора, он имеет вывод n + 1. Как правило, тот, который находится слева, – это обычная булавка. Обычно он отмечен цветной точкой на перетаскивании. У него много преимуществ, таких как удобная сборка и высокая плотность. Он широко используется в телевизорах, дисплеях, материнских платах компьютеров и небольших бытовых приборах. Сетевой резистор обычно имеет открытую сторону, с белым пятном на поверхности указанного корпуса.Цвет обычно черный или желтый. Сетевой резистор обычно применяется в цифровых схемах, например, в качестве тянущего или понижающего сопротивления параллельного порта. Использование сетевого соотношения резисторов удобнее использовать ряд постоянных резисторов. Он направлен и имеет то преимущество, что он аккуратно и меньше места, чем сопротивление цветного кольца.
Резисторы с проволочной обмоткой изготавливаются путем наматывания проволоки с высоким сопротивлением, обычно из никель-хромового сплава, вокруг керамической бобины. Изменяя диаметр, длину и сплав проволоки, а также рисунок намотки, можно адаптировать свойства проволочного резистора к применению.Они действительно страдают от высокой индуктивности и емкости из-за характера их конструкции, что ограничивает их применение в низкочастотных приложениях.
Как один из популярных типов резисторов, резисторы с металлической пленкой похожи по конструкции на резисторы с углеродной пленкой, с основным отличием в том, что в качестве резистивного материала используется металлический сплав, а не углерод. Металлопленочные резисторы обладают низким уровнем шума и стабильностью с небольшим изменением сопротивления из-за температуры и приложенного напряжения.
В резисторах
из углеродного состава используется твердый блок из углеродного порошка, изолирующей керамики и связующего материала.Сопротивление регулируется изменением соотношения углерода и наполнителя. Состав углерода в резисторе зависит от условий окружающей среды, особенно от влажности, и имеет тенденцию к изменению сопротивления со временем. Резисторы из углеродного состава имеют плохие допуски по сопротивлению, однако они имеют хорошую частотную характеристику, что делает их вариантом для высокочастотных приложений.
В углеродных пленочных резисторах используется тонкий слой углерода поверх изолирующего стержня, который разрезан для образования узкого и длинного резистивного пути.Возможности резистора из углеродной пленки лучше, чем у резистора из углеродной композиции, с номинальной мощностью до 5 Вт и лучшей стабильностью. Однако их частотная характеристика намного хуже из-за индуктивности и емкости, вызванных резистивным путем, прорезанным в пленке.
Заимствуя полупроводниковые процессы, тонкопленочные резисторы изготавливаются с помощью процесса вакуумного напыления, называемого напылением, когда тонкий слой проводящего материала наносится на изолирующую подложку. Затем этот тонкий слой фототравливается для создания резистивного рисунка.Путем точного контроля количества нанесенного материала и резистивного рисунка можно добиться столь жестких допусков, как 0,01%, с помощью тонкопленочных резисторов. Тонкопленочные резисторы ограничены мощностью около 2,5 Вт и имеют меньшее напряжение, чем другие типы резисторов, но являются очень стабильными резисторами.
Толстопленочные резисторы
изготавливаются методом трафаретной печати с использованием проводящей композитной смеси керамики и стекла, взвешенной в жидкости. После трафаретной печати резистор обжигается при высоких температурах, чтобы удалить жидкость и сплавить керамический и стеклянный композит.У них есть высокотемпературный коэффициент: изменение температуры на 100 ° C приводит к изменению сопротивления до 2,5%.
VIII Функция резистора

резистор
Если сопротивление резистора близко к нулю (например, провод большого сечения между двумя точками), резистор не препятствует прохождению тока. Цепь параллельного резистора замкнута накоротко, а ток бесконечен.Если резистор имеет бесконечное или большое сопротивление, контур резистора можно рассматривать как разомкнутую цепь, а ток равен нулю.
Резистор, обычно используемый в промышленности, находится между двумя крайними случаями. У него есть определенное сопротивление. Он может пропускать определенный ток, но он не такой большой, как при коротком замыкании. Эффект ограничения тока резистора аналогичен эффекту трубки малого диаметра, соединенной с двумя трубками большого диаметра, чтобы ограничить поток воды.
Resistance, английское название «сопротивление», обычно сокращенно R, является основным признаком проводника, который связан с размером, материалом и температурой проводника. Закон Ома гласит: I = U / R, тогда R = U / I, основная единица сопротивления – Ом. Греческая буква «Ω» дает такое определение: когда к проводнику добавляется вольтное напряжение, создается значение сопротивления, соответствующее току в амперах. Основная функция сопротивления – препятствовать прохождению тока.
Фактически, сопротивление является естественным, а сопротивление, обычно упоминаемое в электронном продукте, относится к резистору, например резистору. Ом часто называют Европой. Обычно используемые единицы измерения сопротивления – это тысячи единиц по Европе (кОм), мега (МОм) и мОм.
IX FAQ
1. Как читать цветовую кодировку резисторов?
Держите резистор с этими сгруппированными полосами слева от вас. Всегда считывайте резисторы слева направо.- Резисторы никогда не начинаются с металлической полосы слева. Если у вас есть резистор с золотой или серебряной полосой на одном конце, у вас есть резистор с допуском 5% или 10%.
2. Какой у резистора цветовой код?
Цветовое кодирование резистора
использует цветные полосы для быстрого определения значения сопротивления резистора и его процентного отклонения с физическим размером резистора, указывающим его номинальную мощность. … Коричневый, красный, зеленый, синий и фиолетовый цвета используются как коды допусков только для 5-полосных резисторов.
3. Как вы интерпретируете четыре цветных полосы?
Большинство резисторов имеют четыре цветных полосы. Первые три полосы указывают значение сопротивления, а четвертая полоса указывает допуск. Некоторые резисторы имеют пять цветных полосок, четыре из которых представляют значение сопротивления, а последняя – допуск.
4. Какой цветовой код?
Цветовой код или цветовой код – это система отображения информации с использованием разных цветов.Самые ранние примеры использования цветовых кодов предназначены для междугородной связи с использованием флагов, как в семафорной связи. … На формах и вывесках использование цвета может отвлекать от черно-белого текста.
5. Как определить цвет резистора?
Цвета на первых 2 или 3 полосах соответствуют числам от 0 до 9, которые представляют значащие цифры омического значения резистора. Последняя полоса дает множитель. Например, резистор с коричневыми, зелеными и зелеными полосами рассчитан на 15 МОм (15 000 000 Ом).
6. Какого цвета на резисторе?
Четырехполосный цветовой код является наиболее распространенным вариантом. Эти резисторы имеют две полосы для значений сопротивления, один множитель и одну полосу допуска. В примере слева это зеленые, синие, красные и золотые полосы. Используя таблицу цветовых кодов, можно обнаружить, что зеленый цвет означает 5, а синий – 6.
7. Как узнать цветовой код резистора 5?
Если цвета на 5-полосном резисторе расположены в следующем порядке: коричневый, зеленый, красный, синий и фиолетовый.Значения цветных полос будут такими: коричневый = 1, зеленый = 5, красный = 2, синий = 106, фиолетовый = 0,10%.
8. Что такое резистор 47 кОм?
47, умноженное на 1000, получается 47000. Итак, это резистор с сопротивлением 47000 Ом (47 кОм). Допуск в 5% означает, что реальное значение может быть на 5% выше или ниже 47k.
9. Как выглядит резистор 10 кОм?
Резистор на 10 кОм имеет 4 цветные полосы: коричневый, черный, оранжевый и золотой с допуском 5% соответственно.Резистор сопротивлением 1 кОм имеет 4 цветные полосы: коричневый, черный, красный и золотой с допуском 5% соответственно.
10. Что такое резистор 1кОм?
Резистор уменьшает (или препятствует) протеканию тока. … Итак, резистор 1 кОм имеет значение 1000 Ом, а число, которое мы закодируем, равно 1000.
Рекомендация книги
Энциклопедия электронных компонентов, том 1: резисторы, конденсаторы, индукторы, переключатели, энкодеры, реле, транзисторы
Хотите узнать, как использовать электронный компонент? Эта первая книга из трехтомного набора включает ключевую информацию о деталях электроники для ваших проектов – вместе с фотографиями, схемами и диаграммами.Вы узнаете, что каждый из них делает, как он работает, почему он полезен и какие существуют варианты. Независимо от того, сколько вы знаете об электронике, вы найдете интересные подробности, с которыми никогда раньше не сталкивались. Этот справочник идеально подходит для учителей, любителей, инженеров и студентов всех возрастов. Надежная и проверенная информация будет у вас под рукой – независимо от того, обновляете ли вы свою память или исследуете компонент впервые. Новички быстро поймут важные концепции, а более опытные пользователи найдут конкретные детали, необходимые для их проектов.
– Чарльз Платт (автор)
Предоставляет инженерам, ученым, техническим специалистам и бизнесменам в электронной промышленности столь необходимую дорожную карту для понимания конструкции, изготовления и использования резисторов. Сначала авторы делают обзор, показывающий, как дизайн возникает из научных теорий резистивных свойств.
– Феликс Зандман (автор), Поль-Рене Симон (автор) и Джозеф Шварц (автор)
Стюардесса Cyprus Airways сопротивляется турецкой оккупации ее страны, участвуя в тайных рейдах на их объекты.Когда она помогает греко-американскому консультанту по безопасности решить проблему скайджинга на борту одного из ее рейсов, они завязывают страстные отношения, осложненные как мстительными палестинцами, так и предыдущими романтическими отношениями консультанта. Похищение, спасение на море, насильственное разлучение и убийство прерывают любовную связь, но не поиски террористами возмездия. Действие Resistors перемещается между США и Восточным Средиземноморьем, объединяя сценарии, которые не дают покоя сознанию Америки: маленький городок Америки и отели большого города; авиакатастрофы и палестинские террористы, жаждущие мести; Вьетнам и покушение Хинкли на Рейгана.Каждый игрок в этой международной интриге порочен, но силен. Все отказываются быть жертвами.
– Питер Т. Томарас (автор), Александр Томарас (дизайн обложки), Дженнифер Дэвис (дизайн обложки)
Соответствующая информация о «Что такое резистор и как читать цветовой код резистора»
О статье «Что такое резистор и как читать цветовой код резистора». Если у вас есть лучшие идеи, не стесняйтесь писать свои мысли в следующей области комментариев. Вы также можете найти больше статей об электронных полупроводниках через поисковую систему Google или обратиться к следующим связанным статьям.
Как читать цветовые коды резисторов
Обычный фиксированный резистор имеет множество разноцветных полос. Они что-нибудь значат? Да, это так! Эти цвета дают важную информацию о резисторе. Прочтите эту статью, чтобы узнать, что они означают.
Что такое резистор?
Резистор – это электрический компонент, который используется для создания сопротивления в цепях.Это сопротивление можно использовать по-разному, например, для деления напряжения или уменьшения тока. Есть много типов резисторов. Однако тот, с которым мы собираемся работать в этой статье, является наиболее распространенным: 4-полосный фиксированный резистор. Резистор работает, изменяя три фактора в формуле сопротивления. R = pL / A На основе этой формулы для создания и увеличения сопротивления вы можете:
Увеличьте p или удельное сопротивление, используя менее проводящий материал.
Увеличьте L или длины.
Уменьшите A или площадь поперечного сечения.
Постоянный резистор в основном выполняет все три из них одновременно. В резисторе используется углерод, который является менее проводящим материалом, и имеет тонкую длинную структуру, которая увеличивает длину при уменьшении площади поперечного сечения.
Полосы Резисторов
Постоянные резисторы имеют цветные полосы, чтобы сообщить вам об их свойствах. Каждая полоса добавляет один фрагмент информации ко всему изображению в зависимости от его положения и цвета. Есть три основных типа постоянных резисторов:
4-полосный : это наиболее распространенный тип резистора. Первые две полосы указывают значащие цифры, третья полоса указывает множитель, а четвертая полоса указывает допуск.
5-полосный : аналогичен 4-полосному, за исключением того, что у него есть три диапазона для значащих цифр. Четвертая полоса указывает множитель, а последняя полоса указывает допуск.
6-диапазонный : Здесь представлен полностью новый тип диапазона. Помимо всех полос в 5-полосном резисторе, этот резистор также имеет шестую полосу, указывающую температурный коэффициент.
Вам нужно будет сложить числа, которые представляет каждая полоса, чтобы рассчитать сопротивление.
27
4-диапазонный 5-диапазонный 6-диапазонный
1-й диапазон Первая цифра Первая цифра Первая цифра
2-й диапазон 907 Вторая цифра Вторая цифра
3-я полоса Множитель Третья цифра Третья цифра
4-я полоса Допуск Множитель Множитель
2
Допуск
6-я полоса – – Температурный коэффициент
Связанный: Недорогие и захватывающие проекты DIY-электроники
Цифровые полосы
Цифровые полосы используют одинаковые цветовые коды для цифр, которые они хотят выразить.В 4-полосном резисторе полосы цифр – это первые две полосы, а в 5- или 6-полосном резисторе первые три будут полосами цифр. Полосы цифр могут быть любого из 10 цветов, которые представляют цифры от 0 до 9. Однако первая цифра не может быть черной (что означает ноль), поскольку это было бы совершенно бессмысленно.
желтый
Цвет Значение
Коричневый 1
Красный 2
Оранжевый 3
Синий 6
Фиолетовый 7
Серый 8
Белый 9 черный (никогда в первой полосе ) 0 (никогда в первой полосе )
После того, как вы сложите цифры, представленные каждым цветом, у вас есть значащие цифры для значения сопротивления в омах.Остается только узнать множитель.
Лента умножителя
Полоса множителя показывает значение, на которое умножаются ваши цифры. Это третья полоса в 4-х полосном резисторе и четвертая полоса в 5-ти или 6-ти полосном типе.
Оранжевый
Цвет Значение
Черный x1
Коричневый x10
Красный x100 Оранжевый x10,000
Зеленый x100,000
Синий x1,000,000
Фиолетовый x10,000,000
Серый
227
x x1,000,000,000
Например, если у вас оранжевая полоса множителя, это означает, что ваш резистор имеет шкалу в киломах.
Связанный: Как проверить выходную мощность порта USB
Полоса толерантности
Допуск – это в основном погрешность вашего резистора. Это означает, что ваш резистор не всегда будет сопротивляться точно с тем значением, которое ему положено. Допуск в 10% на резисторе 100 Ом означает, что сопротивление может быть от 90 до 110 Ом.
Цвет Значение
Коричневый ± 1%
Красный ± 2%
Оранжевый ± 3%
Зеленый ± 0.На 5% 10%
Наименьший допуск в типичных резисторах составляет ± 0,05%, представленный серым цветом, а наибольший – ± 10%, представленным серебром. Серебристый и серый могут звучать так, как будто их можно спутать друг с другом, но металлическое свечение серебряной полосы легко отличает его от серого.Полоса допуска – это последняя полоса для 4-полосного типа резистора и пятая для 5-ти или 6-ти полосного типа.
Диапазон температурных коэффициентов
У 6-полосных резисторов есть специальная конечная полоса, которая указывает температурный коэффициент резистора. Сопротивление меняется при изменении температуры; величина (насколько сопротивление изменяется на каждую единицу температуры) и направление (увеличивается или уменьшается сопротивление) зависят от материала.Обычные постоянные резисторы сделаны из углерода, и их сопротивление уменьшается с нагревом. Шестая полоса в сочетании с первыми четырьмя полосами может сказать вам, насколько точно она изменяется на единицу температуры.
Цвет Значение
Черный 250 ppm / ºC
Коричневый 100 ppm / ºC
Красный Красный 15 промилле / ºC
Желтый 25 промилле / ºC
Зеленый 20 промилле / ºC
Синий 10 промилле / ºC

Серый 1 ppm / ºC
Температурный коэффициент выражается в миллионных долях на градус Цельсия.Чтобы перевести это в Ом / ºC, все, что вам нужно сделать, это умножить температурный коэффициент на сопротивление резистора, а затем разделить его на миллион. Это даст вам значение в Ом / ºC, которое показывает, насколько сопротивление будет падать с каждым градусом Цельсия повышения температуры.
Собираем все вместе
Что касается полос резисторов, каждый цвет представляет собой число. Число, которое представляет цвет, зависит от положения полосы.Например, в 4-полосном резисторе фиолетовый на первой полосе означает 7, тогда как фиолетовый на третьей полосе означает x10 000 000. Чтобы интерпретировать цвета полос резистора, вы должны учитывать цвет и последовательность. Давайте соберем все это вместе на двух примерах.
Пример резистора 1
Вот простой 4-х полосный резистор. Посмотрим, сможем ли мы определить его свойства, просто взглянув на него.
Первая полоса : Первая полоса оранжевого цвета, и, согласно таблице в предыдущих разделах, оранжевый означает 3.
Вторая полоса : Вторая полоса тоже оранжевого цвета, так что это еще 3. Пока у нас 33.
Третья полоса : Поскольку это 4-полосный резистор, третья полоса является умножителем. Зеленая полоса множителя означает x100,000. К настоящему времени мы знаем, что у нас есть резистор на 3300000 Ом или 3,3 МОм.
Четвертая полоса : Последняя полоса в 4-полосном резисторе – это полоса допуска.Это будет указывать на погрешность вашего резистора. Четвертая полоса в этом резисторе золотая, что означает ± 5%. Чаще всего встречаются полосы допуска из золота и серебра.
Итак, резистор на картинке представляет собой резистор 3,3 МОм с допуском ± 5%. Допуск в сочетании со значением сопротивления означает, что минимальное сопротивление для этого резистора составляет 3,135 МОм (-5%), а максимальное – 3,465 МОм (+ 5%).
Связанный: Как проверить напряжение с помощью мультиметра
Пример резистора 2
Вот еще один 4-полосный резистор.Путевая точка такая же, как в предыдущем примере:
Первая полоса : Первая цифра коричневая, что соответствует 1.
Вторая полоса : Вторая цифра зеленого цвета, что соответствует 5.
Третья полоса : полоса множителя оранжевого цвета, что соответствует x1000. Пока у нас 15000 Ом (15 кОм).
Четвертая полоса : полоса допуска золотая, как и в предыдущем примере, что означает допуск ± 5%.
Итак, если вы соберете всю эту информацию, вы узнаете, что это резистор на 15 кОм. Минимальное сопротивление составляет 14,25 кОм (-5%), а максимальное – 15,75 кОм (+ 5%).
Нет необходимости в омметре
Не всегда нужно использовать омметр, чтобы узнать сопротивление резистора.Если на вашем резисторе есть цветные полосы, вы можете определить, какое сопротивление он набирает, просто наблюдая за ним. Теперь, когда вы знаете, какой у вас резистор, самое время припаять его в вашу схему.
Что такое макетная плата и как она работает? Быстрый ускоренный курс
Хотите научиться делать электронику своими руками? Возможно, вы получили макетную плату в своем стартовом наборе.Но что такое макетная плата и как она работает?
Читать далее
Об авторе Амир М. Бохлооли (Опубликовано 34 статей)
Амир – студент фармацевтического факультета, увлекающийся технологиями и играми.Ему нравится играть музыку, водить машину и писать слова.
Более От Амира М. Бохлооли
Подпишитесь на нашу рассылку новостей
Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!
Нажмите здесь, чтобы подписаться
.

Группа 1	Группа 2	Группа 3		Группа 4
Значение 1 (MSV)	Значение 2	Вес		Допуск

Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	442	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976

Письмо	Множитель	Письмо	Множитель	Письмо	Множитель
Z	0.001	А	1	D	1000
Y или R	0,01	B или H	10	E	10000
X или S	0,1	С	100	F	100000

Состав резистора	Пояснение
Состав углерода	Углеродные резисторы в прошлом были наиболее распространенными резисторами, но сейчас они используются редко из-за более нового состава. Отсутствие температуры и надлежащее управление нагревом сделали их плохим выбором и в наши дни. Получено путем смешивания гранул угля со связующим.
Металлооксидная композиция	Металлооксидные пленочные резисторы являются наиболее распространенным вариантом при использовании резисторов в настоящее время. По сравнению с карбоном, у него лучший контроль температуры и более низкий уровень шума. что делает его лучшим вариантом с точки зрения производительности.
Состав металла	Подобно вышеуказанному металлооксидному составу, металлопленочные резисторы обеспечивают сопоставимые характеристики. Как следует из названия, вместо него используется металлическая пленка. Обычно используется, когда требуются резисторы с выводами.

Цвет	Первое кольцо	Второй	Третье кольцо	Множитель	Справедливая ставка
Черный	0	0	0	10 ^ 0	——
Коричневый	1	1	1	10 ^ 1	1%
Красный	2	2	2	10 ^ 2	2%
Оранжевый	3	3	3	10 ^ 3	——
Желтый	4	4	4	10 ^ 4	——
Зеленый	5	5	5	10 ^ 5	0.-2	± 10%

	4-диапазонный	5-диапазонный	6-диапазонный
1-й диапазон	Первая цифра	Первая цифра	Первая цифра
2-й диапазон 907 Вторая цифра	Вторая цифра
3-я полоса	Множитель	Третья цифра	Третья цифра
4-я полоса	Допуск	Множитель	Множитель

Допуск
6-я полоса	–	–	Температурный коэффициент

Цвет	Значение
Коричневый	± 1%
Красный	± 2%
Оранжевый	± 3%
Зеленый	± 0.На 5% 10%

Цвет	Значение
Черный	250 ppm / ºC
Коричневый	100 ppm / ºC
	Красный	Красный	15 промилле / ºC
Желтый	25 промилле / ºC
Зеленый	20 промилле / ºC
Синий	10 промилле / ºC

Серый	1 ppm / ºC

Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	442	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976
