Ремонт зарядных устройств телефона



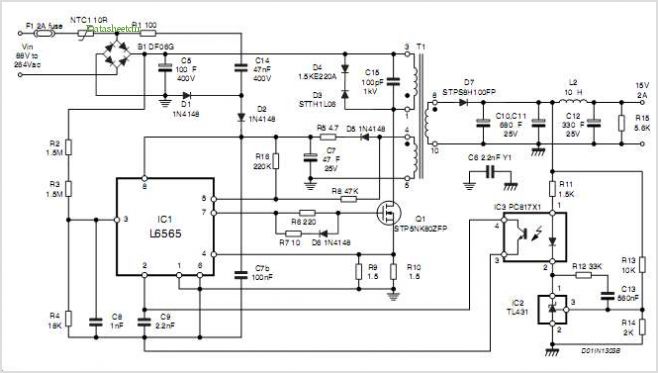

Потребляемый ток вырос более чем в 2 раза. Agent Эксперт по вопросам Посмотри здесь: RUZIK40 cosmosat, я надеюсь ты не расчитываешь на помощь телепатов, их здесь нет. ИБП вышел из строя из-за грозы - пробой накоротко исток-затвор ключа и мёртвый выход ШИМ управления полевика. Чем меньше R1, тем больше протекает ток, тем больше напряжение между R1 и R2. R2 - это Ваш сгоревший резистор.

Sg6848 схема блока питания - Вместе мастерим

Микросхема SG6848 – это экономичный ШИМ-контроллер для обратноходовых преобразователей. На рисунке ниже показан внешний вид ШИМ-контроллера SG 6848 в корпусе ДИП-8.

Рис. 1. Возможный внешний вид SG6848

Рис. 2. Условное обозначение SG6848 для разных корпусов

ШИМ контроллер SG6841 фирмы System General рассчитана для применения в блоках питания до 60 Вт. Микросхема выполнена по довольно нестандартной логике, для ШИМ контроллеров. У микросхемы помимо обратной связи по току и напряжению, есть обратная связь для термозащиты. Кроме того, ШИМ контроллер SG6841 имеет режим энергосбережения (Green mode), в котором частота внутреннего генератора составляет 10кГц.

Рис. 1. Блок схема, ШИМ SG6841.

Рис. 2. Логика работы, ШИМ SG6841.

Рис. 3. Cхема блока питания, ШИМ SG6841.

Включение ШИМ SG6841.

При запуске потребление составляет до 30 мкА (нога 3, VIN). При работающем ШИМ – 3мА (нога 7, VDD). Конденсатор С9 заряжается через резистор R12 до напряжения более 16В, напряжение включения микросхемы (нога 7, VDD) составляет 16В, выключение 10В – UVLO. Такой гистерезис позволяет добиться стабильной работы при случайных падениях напряжения.

Генерация

От внутреннего опорного источника тока заряжается внутренний конденсатор тактового генератора, R9 является времязадающим для внутреннего генератора ШИМ SG6841 (нога 4, RI) . Рабочая частота составляет 50 – 90кГц.

Контроль тока (нога 6, Sense) через силовой ключ осуществляется при помощи датчика тока R8, в цепи истока силового ключа.

Контроль по напряжению (нога 2, FB) идет по стандартной схеме, U3(TL431) и оптопара U2(PC817)

Контроль по температуре (нога 5, RT) осуществляется при помощи терморезистора THER2, при изменении номинала срабатывает защита, и ШИМ контроллер блокирует выходной сигнал на силовой ключ.

Особенности работы блока питания.

В режиме Green mode, на выходе ненагруженного блока питания, из за пониженной частоты, наблюдается некоторая релаксация, под нагрузкой выходное напряжение держится стабильно.

Микросхема довольно критично относится к повышенному напряжению, и как правило выходит из строя, а точнее внутренний стабилитрон, поломка которого, приводит к тому, что микросхема не может запуститься. Напряжение на VIN (3 нога) после выхода из строя внутреннего стабилитрона (на рис. 1 обведен красным кружком) составляет 4-6 В, что фактически блокирует работу по UVLO (16В включение, 10 выключение).

Применяется в ультразвуковых увлажнителях воздуха модели «Vitek» и других. Приведена схема, рассмотрено устройство и последовательность ремонта.

Блок питания КV-3150 собран на ШИМ микросхеме SG6848

(корпус SOT-26, SMD 6 ног).

Datasheet на SG6848 доступна в интернете, там же есть типовая схема включения и параметры (напряжение питания, токи, рекомендуемые полевики).

Схема блока питания КV-3150 немного отличается от типовой, поэтому при проверке деталей я зарисовал первичную цепь, связанную с сетью. Вторичная, включая обратную связь с микросхемой TL431 и оптопарой PC817 целая и легко прослеживается по печатной плате.

Очень удобно то, что на самой печатной плате нанесены номера и номиналы деталей.

На самой микросхеме надпись может быть другой. В моем случае написано S11S.

Блок питания КV-3150 до меня уже побывал у мастера, который рекомендовал купить новый. Но его цена необоснованно завышена 20$, в то время, как типичный ремкомплект стоит около 2$.

Мне пришлось заменить:

Диодный мост – 4 диода 1N4007

ШИМ микросхему — SG6848

Полевой транзистор — STP4NK60ZF

Резистор R2 — 2Вт 0,5 Ом

Резисторы R13, R9, R14 SMD (или 0,125Вт) — 47 Ом, 470 Ом, 10 кОм

Предохранитель 2А 250В – запаял калиброванную перемычку. Как это делать показано здесь.

Как известно, ремонт импульсных блоков питания нужно выполнять постепенно и осторожно. Если пропустить дефект то при первом же включении все замененные детали могут снова сгореть.

Я сначала проверяю все детали и печатную плату. Все неисправные детали выпаиваю.

Затем, начиная от сетевого разъема ставлю детали – предохранитель, диоды, резисторы. Включаю через лампу 220В мощностью около 75Вт и проверяю напряжения после диодного моста и на конденсаторе 10мкФ (это питание микросхемы SG6848). Так как микросхемы пока нет и потребления тока не будет, параллельно электролиту 10 мкф я ставлю стабилитрон на напряжение чуть ниже предельного напряжения электролита. Иначе напряжение может вырасти выше чем у электролита и повредить его.

Если все в норме, а у меня после диодного моста 310В, на конденсаторе 10мкф напряжение 24В (как у временного стабилитрона) то от сети отключаю, разряжаю при необходимости сетевой электролит и запаиваю микросхему.

Снова включаю, так же через лампу, измеряю напряжение питания микросхемы SG6848 на 5 ноге (около 12В)

Далее осциллографом смотрю управляющие импульсы на контакте куда будет припаян затвор полевого транзистора (полевик пока не ставлю). Эти импульсы не такие как при работе, но обязательно должны быть. Их частота заметно ниже, фактически это скачки напряжения, амплитуда чуть меньше напряжения питания микросхемы.

Если все так, выключаю, разряжаю сетевой электролит и запаиваю полевик, отпаиваю временный стабилитрон от конденсатора 10мкф, он уже не нужен.

Снова включаю в сеть через лампу, пробую температуру полевика, если не горячий, проверяю выходные напряжения. Так как в схеме есть обратная связь через оптопару, выходные напряжения и без нагрузки должны быть близки к норме (в этом блоке питания 35В и 12,5В). Земля общая, средний вывод выходного разъема.

Далее, если проверена схема нагрузки и в ней нет замыканий, можно отключить блок питания, подключить нагрузку и снова включить через лампу в сеть. Лампа при включении может вспыхнуть и чуть тлеть.

Теперь можно отключить, убрать лампу и включать блок питания КV-3150 в сеть напрямую. Проверить напряжения под нагрузкой. Как правило, при исправной нагрузке (подключаемом устройстве, в моем случае увлажнитель) все в норме.

Если что-то в нагрузке не заладится, сработает защита блока питания. Для этого в его схеме стоит резистор 2Вт 0,5 Ом в цепи истока полевика.

В принципе, порядок ремонта других импульсных блоков питания аналогичный.

Материал статьи продублирован ан видео:

Блоки питания 24 Вольта 1.

2 (2) Ампера. Обзор блока питания 24 Вольта. Внутреннее устройство и тестирование блока питания 24В
Данный обзор является третьим и на некоторое время последним обзором серии о БУ блоках питания для разных самоделок. Сегодня я расскажу о том, как иногда блок питания одной мощности при проверке оказывается "разогнанной" версией более простого БП, надеюсь что это будет если не интересно, то как минимум полезно.
Тесты, схемы и прочая ерунда как всегда под катом.

Еще в первом обзоре я писал что всего будет три обзора БУ блоков питания. Т.е. данные блоки питания раньше использовались в какой-то аппаратуре, но потом их вынули из корпусов и продают отдельно, в виде плат. Как ни странно, но на поверку такие БП могут быть даже более качественными, чем современные изделия мелких китайских полуподвалов фирм.
Если интересуют еще блоки питания на другое напряжение или ток, то пишите, постараюсь получить и протестировать.

Как и в предыдущие два раза, заказывал лотом из трех штук, для большей статистики, да и просто на случай если какой-то погибнет в ходе тестов.

Данный блок питания в магазине заявлен как 24 Вольта 2 Ампера или 48 Ватт. Собственно с такими параметрами мне БП и был нужен. В планах было использовать его для питания паяльника TS100.

Внешне самые обычные блоки питания, трансформатор, конденсаторы, радиаторы и прочие ненужные вещи.
Качество изготовления на твердую четверку, довольно аккуратно, ровно, радиаторы жестко закреплены на платах, а не держатся на радиоэлементах. Вот только радиаторы стальные, а не алюминиевые, все таки сэкономили.

Размеры блока питания составляют 93х49х25мм.

Для понимания относительных размеров сравнительное фото. 1-2 БП из предыдущих двух обзоров, 3 - обозреваемый, 4 - известный "народный" БП (ссылка раз и два), ниже всякая мелкота, верблюд просто охраняет.

БП с разных ракурсов.

1. Входной помехоподавлющий фильтр, состоящий из синфазного дросселя и конденсатора X типа емкостью 0.22мкФ, он назначении этого фильтра и их отличиях я рассказывал в прошлый раз.
2. На входе стоит варистор диаметром 14мм и напряжением 560 Вольт (амплитудное), на мой взгляд многовато. но больше меня удивило наличие двух предохранителей, причем не по фазе и нулю, а до и после варистора. Причем предохранители имеют разный номинал, 5 Ампер до варистора и 2 Ампера между варистором и самим БП.
3. Диодный мост установлен около радиатора, но не касается его.
4. Входной конденсатор имеет емкость 68мкФ, что достаточно для нормальной работы при "нашем" сетевом напряжении и заявленной мощности в 48 Ватт, но об этом позже.

1. Высоковольтный транзистор с маркировкой 4N80L установлен на радиатор. Сам радиатор находится далеко от вторичных цепей, при этом транзистор в изолированном корпусе, паста присутствует.
2. Межобмоточных помехоподавляющих конденсаторов установлено даже два, последовательно друг с другом, что только положительно сказывается на безопасности как для нагрузки, так и для пользователя.
3. Выходная диодная сборка стоит на отдельном, небольшом радиаторе. Маркировка MBR10150, ток 10 Ампер, напряжение 150 Вольт, более чем с запасом.
4. Выходных конденсаторов три, два емкостью 470мкФ до фильтрующего дросселя и один емкостью 330мкФ после. Но кроме того на плате присутствует и второй выходной дроссель, на этот раз синфазный и после него также стоит конденсатор, емкостью 10мкф.
Все конденсаторы кроме последнего рассчитаны на напряжение в 35 Вольт, последний (10мкФ) на 50 Вольт.
Вообще выходная часть БП сделана довольно неплохо, как в плане примененных компонентов, так и схемотехники. Все конденсаторы произведены фирмой Taicon. Это конечно не Rubicon или Nichicon, но как оказалось, тоже довольно крупная китайская фирма, причем имеющая свой сайт. Все конденсаторы соответствуют заявленной емкости.

Еще одно фото выходной части БП, отмечу наличие защитного стабилитрона, а также здесь лучше видно выходной синфазный дроссель. К стабилитрону я также еще обязательно вернусь.

Из трех БП два выпущены в 2014 году (слева) и один в 2015 (справа). Из отличий только другая маркировка на трансформаторе.

Особых претензий к печатной плате не было, пайка относительно неплохая, плата чистая, присутствуют защитные прорези. Единственное, к чему можно немного придраться, отсутствие прорезей под конденсаторами Y типа.
Ну и второе, что я заметил уже на этапе повторного осмотра, нет оптрона обратной связи, стабилизация производится по напряжению на обмотке питания ШИМ контроллера.

Также на этапе осмотра я заметил несколько необычное решение. Под входным дросселем обнаружилось четыре перемычки.
Сначала подумал, зачем перемычки под дросселем, да и зачем они вообще при наличии дросселя. Но присмотревшись, понял.
Это такой импровизированный искровой промежуток, по сути аналог разрядника. Перемычек четыре, но они не соединены друг с другом и расстояние между ними дает зону для искрового пробоя, при этом в защитных целях в этом месте сделаны прорези в плате.
Синим отмечены обмотки дросселя, зеленым собственно искровой промежуток.

На "горячей" стороне установлен ШИМ контроллер iW1710. На выходе БП "в помощь" стабилитрону присутствует супрессор на напряжение 28 Вольт.

Также присутствует и маркировка, где указано что производитель данного БП фирма Jentec Technology и указаны параметры БП.... 21 Вольт, 1.2 Ампера.

Стоп, о каких 21 Вольт и 1.2 Ампера идет речь? На странице в магазине английским по белому написано, 24 Вольта 2 Ампера.

Оказалось, что БП "разогнан" как по напряжению с 21 до 24 Вольта, так и по току с 1.2 Ампера до 2 Ампер. По мощности это получается почти двукратное увеличение, с 25 Ватт до 48.
Слева на фото виден дополнительный резистор параллельно токоизмерительному, справа - параллельно делителю обратной связи.
Я не хочу в данном случае ругать магазин, так как скорее всего цепочка такова - Производитель изготовил БП с заявленными 21 Вольт 1.2 Ампера, изготовил неплохо. Затем скорее всего кто-то на форумах понял, что БП изготовлен с запасом, "доработал", получил мощность в два раза больше. После этого на данную переделку обратили внимание некие предприимчивые товарищи, которые доработав таким образом партию блоков питания, продали ее магазину, так как их специалисты вряд ли компетентны в данном вопросе, тем более что БП работает.
В итоге мы имеем в продаже БП мощностью 48 Ватт.

На принципиальной схеме я красным отметил добавленные элементы. Вообще схемотехника БП довольно неплоха, пожалуй не хватает только термистора для защиты от перегрева, тем более что контроллер эту функцию поддерживает (вывод 4).
Но здесь я вернусь к стабилитрону. Выше я писал, что на выходе установлен стабилитрон (ZD2) на напряжение 24 Вольта, и хоть он производства Филипс (по маркировке), но все равно опасно использовать такую связку, когда выходное напряжение равно напряжению стабилизации, при резких перепадах нагрузки возможны всплески напряжения, способные вывести его из строя. Я бы рекомендовал его вообще выпаять, оставив только супрессор. Для напряжения в 21 Вольт, он был бы там как раз.

Блок питания построен на базе квазирезонансного контроллера iW1710 производства iWatt, рабочая частота до 130кГц.

Блок схема контроллера.

Типовая схема включения также подразумевает стабилизацию выходного напряжения с использованием обмотки питания ШИМ контроллера, так что в данном случае мы видим не экономию производителя, а следование даташиту на контроллер.

Теперь перейдем к тестам, тем более что их будет много, причем разных.

Для начала прогон с током нагрузки от 0 до 2.5 Ампера с одновременным снятием осциллограмм пульсаций на выходе.
Видно, что в интервале 0.5-2.0 Ампера напряжение держится весьма стабильно, разница составляет всего 30-35мВ.

Уровень ВЧ пульсаций также был очень низким. Напоминаю, мы тестируем БП, который работает с двукратным перегрузом относительно номинала.

График проведения теста, видно как просело напряжение когда я поднял ток до 2.5 Ампера.

С НЧ пульсациями на частоте 100 Гц картина обстоит несколько хуже, хотя и не на столько, чтобы назвать их большими.

После этого был проведен тест нагрузочной способности, до тока в 2.3 Ампера напряжение держится стабильно и проваливается только при токах 2.4 Ампера и выше. При попытке нагрузить БП еще большим током или спровацировать КЗ, он уходит в защиту.
Но так как номинал токоизмерительного шунта уменьшен в два раза относительно изначального значения, я бы не был уверен на 100% в надежности БП в таком режиме.

В качестве дополнительного теста проверка на импульсные помехи по входу. Схему я также приводил в предыдущем обзоре, потому здесь только фото.
К сожалению я пока не нашел дроссель лампы дневного света, потому эксперимент с тем же 60 Ватт трансформатором, что и в прошлый раз.

Здесь также никаких проблем не возникло, помеха пролазила крайне неохотно, а если и пролезла, то максимальный размах был около 0.35 Вольта или примерно 1.5% от выходного напряжения.

Один из главных тестов, долговременный прогрев под рабочим током. Методика такая же как и раньше, несколько шагов с током нагрузки 0. 5-1.0-1.5-2.0 Ампера и интервал между тестами 20 минут.
БП был накрыт для имитации закрытого объема.

Общее время теста с учетом промежуточных измерений составило 1 час 25 минут, напряжение все время держалось в нормальных пределах.

А вот насчет температуры к сожалению я не могу ничем порадовать. Налицо явный перегрев высоковольтного транзистора. На фото он имеет температуру в 116 градусов, но реально температура была выше, так как фото делалось с открытым "корпусом" и транзистор успел немного остыть.

Скорее уже попутно измерил КПД. на фото указана выходная мощность БП и потребляемая от сети. Последний результат в итоговую таблицу не попал, так как измерялся кратковременно при токе нагрузки 2.2 Ампера.

Итоговая таблица, по которой уже можно сделать некоторые выводы.
Для начала о температуре, перегрев есть, видно что выходной транзистор инвертора прогрелся почти до 125 градусов, виной превышение расчетной мощности и стальной радиатор.
При этом остальные компоненты имеют вполне допустимую температуру, и если улучшить охлаждение транзистора, то БП вполне жизнеспособен для работы при таком токе нагрузки, хотя и работает в нештатном режиме.
Выходное напряжение по мере прогрева немного повышается и фактически компенсирует просадку от нагрузки. В любом случае замечаний в этом плане у меня нет.
КПД находится на нормальном уровне и с повышением нагрузки повышается. Данный факт говорит о хорошей схемотехнике блока питания.

В комментариях мне намекнули, что блок питания то не новые, а вдруг они радиоактивные. Отвечаю на этот вопрос, все с ними в порядке, уровень излучения немного выше фонового. Для сравнения измерил свою обувь, примерно так же, а может даже чуть ниже.
Дозиметр у меня конечно самодельный, да еще и очень старенький, но для такого теста более чем достаточный. На индикаторе отображается 1, на самом деле срабатываний счетчика было заметно больше, но на плате стоит делитель, коэффициент деления не помню, вроде около 40, время одного замера 40 секунд.. Схема из журнала Радио.

Вот теперь с тестами я закончил, могу подвести итоги.
Для начала давайте отделим мух от котлет. Если бы я тестировал блок питания у которого заявлены тем параметры, которые написаны снизу на печатной плате, т. е. 21 Вольт 1.2 Ампера, то БП без проблем прошел бы все тесты и даже думаю что с запасом.
Но если тестировать по тем параметрам, которые заявлены в магазине, 24 Вольта 2 Ампера, то БП все равно прошел бы тесты, но завалился бы на термопрогреве.
Да, могу сказать, что сам по себе блок питания изготовлен довольно неплохо, особенно с учетом его цены, но эксплуатировать длительно при заявленных 24 Вольта 2 Ампера я бы не стал, особенно в закрытом корпусе. В остальном видно что уровень пульсаций очень низкий, стабильность выходного напряжения высокая, защита срабатывает. И это все вопреки тому, что работает он не на мощности в 25 Ватт, как заявил производитель, а при 50 Ватт, в "разогнанном" режиме, что для китайских товаров очень даже неплохо.

Из минусов отмечу то, что он относительно шумный, при работе издает характерный "зудящий" звук. Если пользоваться в тишине, то будет слышно однозначно, я этот звук слышал даже при работе вентилятора электронной нагрузки. Но стоило накрыть его, звук сразу пропадал.

На этом все, как обычно жду вопросов, советов и замечаний, надеюсь что обзор был полезен. Если интересны обзоры других блоков питания, пишите, постараюсь сделать.
