Диаметр подрозетника: размеры, глубина, межосевое расстояние

Устройство коронки для сверления бетона

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов.

Самые распространённые из них:

Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

Как сделать отверстия под розетки в бетоне и кирпиче

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – “удар с вращением”.

Важно! Работать необходимо в защитных очках.

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме “удар без вращения” устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.

Необходимый инструмент

Многие видели отверстия под розетки. А потому знают, что они бывают двух типов — либо круглой, либо прямоугольной формы. Естественно что для каждого вида отверстия используются разные инструменты, которые сейчас будут перечислены.

Для вырезания отверстия круглой формы прекрасно подойдут электрический лобзик и дрель. Правда, дрель нужна не обычная, а со специальными насадками, которые не будут скользить по плитке и сделают идеальный круг. Такая насадка прямо так и называется: «коронка для подразетника». Наиболее подходящим инструментом тут является дрель.

Так же под такие цели подойдёт «балеринка».

Для вырезания отверстия прямоугольной формы также подойдут электрический лобзик и болгарка, так как с их помощью можно сделать отличное отверстие прямоугольной формы.

Выбор варианта сверления

Выбор, каким инструментом будет проходить сверление, зависит от нескольких факторов. Самый первый — есть ли подходящий электрический инструмент в наличии. Понятное дело что если его не будет, то и воспользоваться им не получиться. Второе — находится ли плитка на стене или нет. К примеру, электрическим лобзиком достаточно просто высверлить подходящие отверстие в плитке пока она не приклеена. Но если плитка уже на стене — лобзик практически бесполезен.

Также то, какой инструмент будет использован, зависит от того, какое отверстие нужно проделать в дыре. Если маленькое и круглое — вполне подойдёт и дрель с подходящей насадкой. Если нужна большая и квадратная — подойдёт либо электрический лобзик, либо болгарка.

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

выключатели;
регуляторы и панели управления для настройки электрических приборов;
клеммные колодки;

диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен.

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

ДВП;
фанера;
ДСП;
вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

Круглыми – изделия универсального назначения, самые востребованные.
Квадратными – отличаются большей вместительностью.
Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство.

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус.

Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика.

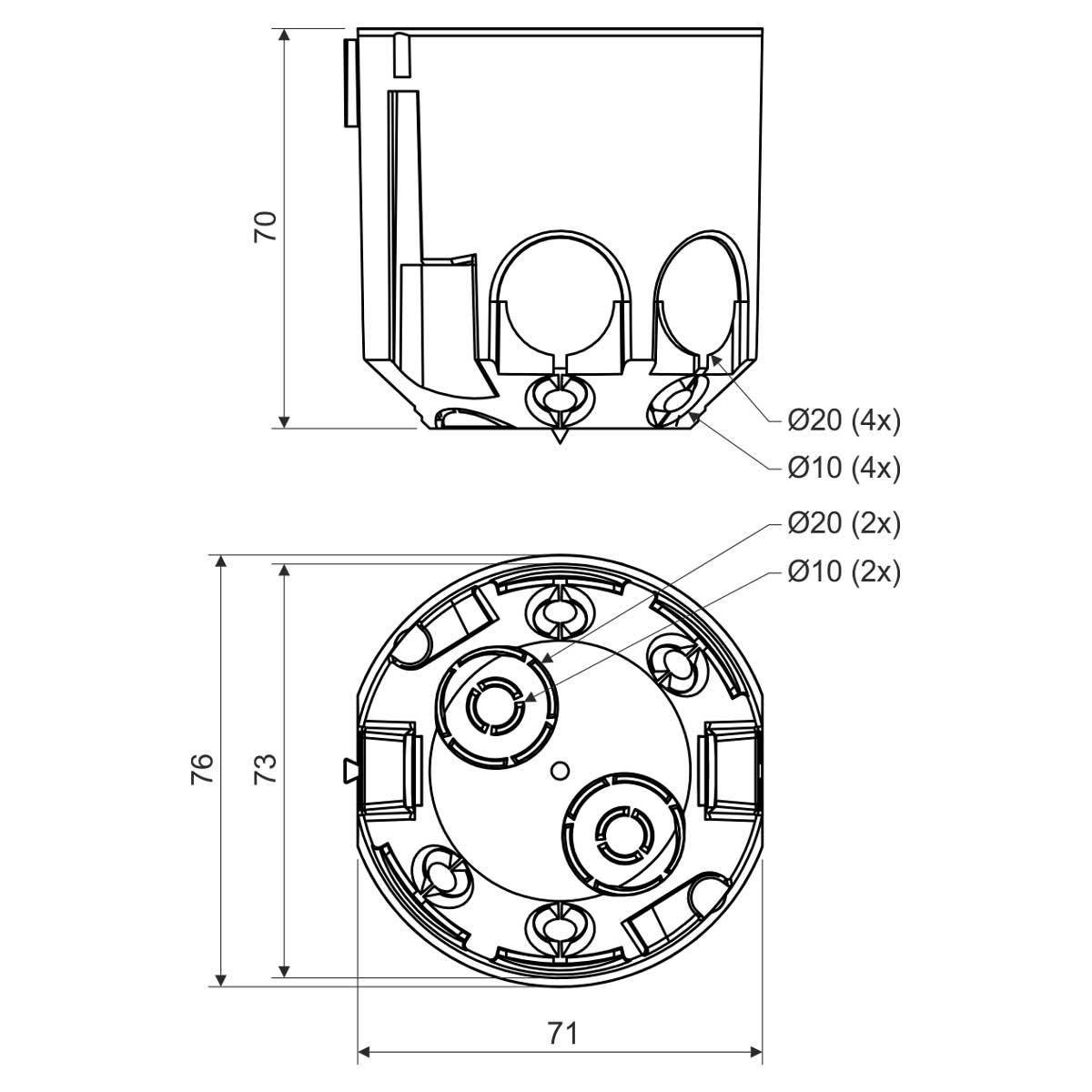

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

Высота.
Ширина.
Глубина.
Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов.

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм.

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

полнотелые стены;
гипсокартонные перегородки;
плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки.

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы.

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм.

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов.

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

Выключаем свет в щитке.
Проверяем отсутствие напряжения включением лампочки.
Снимаем крышку, выкручиваем розетку.
Отсоединяем провода.
Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Монтаж коробки в бетонные и кирпичные стены

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал.

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Приготовление гипсового раствора

В приготовлении пасты используют строительный/медицинский гипс, алебастр.

Этапы приготовления пасты:

Сухой гипс насыпается в подготовленную (сухую и чистую) емкость.
Постепенно в смесь вливается порционно вода, с постоянным перемешиванием до достижения сметанообразной густоты.
Раствор нужно использовать быстро – буквально через несколько минут он начинает твердеть, а уже через 5-10 минут станет непригодным для работы.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

Процесс монтажа подрозетника в бетон:

Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Установка двойного подрозетника

Если планируется монтировать две розетки в одной рамке, соответственно, устанавливают два подрозетника. Стыкуют их между собой с применением соединителя («бабочки»). Сбоку в коробах размещены специальные пазы, куда они вставляются. Так собирают ряды из 2-6 и более подрозетников.

Как смонтировать двойной подрозетник:

Выполнить разметку: вымерять расстояние от пола, при помощи строительного уровня провести горизонтальную полосу на стене.
Приложить к полосе соединенные уже между собой подрозетники, отметить центр каждого короба.
С использованием любого метода выполнить отверстия в бетоне.
Соединить отверстия между собой (для помещения соединителя подрозетников) – лучше всего прорезать болгаркой.
Опустить в одну из ниш по штробе провод, провести его в один подрозетник, потом в другой так, как это делается при монтаже одного короба.

Единственная особенность в монтаже двух подрозетников – строгое выравнивание их по уровню (особенное внимание нужно обратить при фиксации гипсом). Чем больше подрозетников в ряду, тем труднее их выставить идеально.

Правильно подобранные и качественные, смонтированные по правилам подрозетники станут гарантией безопасной и долговечной эксплуатации электросети. Москва и регионы предлагают достаточно большой выбор изделий, поэтому найти идеальный вариант для конкретного помещения не составит труда.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Заключение

Несмотря на «зоопарк» производителей, в электрике уже сложились свои стандарты, и ошибиться с размерами подрозетников практически невозможно. Даже без купленной фурнитуры можно сверлить места для подрозетников по стандартным расстояниям и не беспокоиться о том, что что-то не уместится.

Источники

https://amperof.ru/elektromontazh/rozetki/koronka-pod-rozetku-diametr.html
https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/kak-v-plitke-vyrezat-otverstie-pod-rozetku-5de405d6d4f07a00ac1bdb7d
http://remoo. ru/elektrika/podrozetnik-diametr
https://domovod.su/finishing/elektrika/razmery-podrozetnikov/
https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
https://StrojDvor.ru/elektrosnabzhenie/diametr-podrozetnika/
https://1beton.info/maloetazhnoe/otdelka/podrozetniki-po-betonu

[свернуть]

Как поставить новую розетку или выключатель в старый подрозетник?

Политики и общественные деятели могут всю жизнь спорить – идем мы в Европу или нет. Простому человеку суть этой проблемы открывается тогда, когда он, например, просто хочет поставить новую розетку или выключатель в старый подрозетник.

Стандарт Евро активно внедряется в нашу жизнь, купить новый выключатель или розетку советского образца не так-то просто. Да и вид у них за последние 20 лет не улучшился. А хочется дизайна, хочется красоты даже в такой небольшой вещи, как розетка или выключатель. Вы идете в магазин или на рынок и покупаете красивую цацку, изготовленную по стандартам евро. И здесь возникает проблема: диаметр советского подрозетника на 1-1.5 см больше чем современного подрозетника, изготовленного по стандартам евро, и сколько ни зажимай крепления новой розетки или выключателя, он все равно будет болтаться.

Существует 4 варианта решения этой проблемы:

1 вариант – Вставить в старый подрозетник новый подрозетник.

Это возможно, когда задняя стенка старого подрозетника находится на глубине более 4 см или, если вы будете выравнивать стену, будет на глубине более 4 см.

Технология выполнения работ:

Купите новый подрозетник с креплениями (шурупами) для выключателей (розеток). Подрозетники бывают для капитальных стен или для гипсокартона. Вам нужен для капитальных стен, простой цилиндрической формы. Если простой формы нет, берите с “ушами”, а “уши” потом обрежете ножовкой или ножницами по металлу.
Отключите электропитание в квартире (выкрутите пробку или выключите автомат). Но если вы считаете, что вам давно пора лечиться электричеством, то можете пропустить этот и похожие пункты.
Снимите клавиши и крышку выключателя (открутите крышку розетки). Как выглядит выключатель можно посмотреть здесь
Открутите сначала один провод и произолируйте его изолентой. Для надежности намотайте 3-4 слоя изоленты. Сделайте то же со вторым проводом.
Ослабьте крепления корпуса, раскрутив винты.
Отогните ушки, если они есть
Вытащите корпус выключателя (розетки).
Теперь, когда вы видите откуда у вас в подрозетник заходят провода, можно с достаточной точностью определить место, где делать отверстие под провода в новой коробке. Тут есть одна маленькая деталь, если у вас подрозетник был с “ушами”, то устанавливать его надо так, чтобы отверстия для крепления выключателя (розетки) были сверху и снизу.
Выкрутите шурупы из подрозетника и положите так, чтобы их можно было найти.
Вырежьте или просверлите отверстие в новой коробке под провода. Отверстие можно делать побольше, чтобы был люфт при установке.
Просуньте провода в новое отверстие, провода загните в любую удобную сторону, чтобы они вам не мешали.
Включите электропитание в квартире.
Перфоратором просверлите отверстие в подрозетниках и в стене. Если ничего не бабахнуло и сверло у вас не обуглилось, поздравляю, в проводку вы не попали.
Забейте дюбель в стену.
Отключите электропитание в квартире.
Если подрозетник утапливается глубже чем надо, разведите алебастр и намажьте алебастром снаружи заднюю стенку и боковые стенки подрозетника. Если вы никуда не спешите, вместо алебастра можно использовать финишную шпатлевку.
Заведите провода в подрозетник и вставьте новый подрозетник в старый. Снимите шпателем излишки алебастра (шпатлевки).
Прикрутите подрозетник шурупом.
Оставшиеся щели между стеной и новым подрозетником зашпаклюйте алебастром (шпатлевкой) заподлицо со стеной.
После того как алебастр (шпатлевка) высохнет, возьмите корпус выключателя (розетки) и прикрутите провода.
Вставьте корпус выключателя (розетки).
Закрутите винты крепления корпуса.
Закрутите шурупы, крепления корпуса.
Поставьте крышку и клавиши выключателя (прикрутите крышку розетки).

Если у вас нет перфоратора, или вы не хотите рисковать, можете просто поставить коробку на алебастр.

2 вариант – Прикрутить корпус новой розетки (выключателя) к стене.

Передняя панель корпуса евровыключателя (евророзетки) представляет собой квадрат с четырьмя отверстиями по углам. Диаметр отверстий – 3-4 мм. Для крепления в эти отверстия нужно использовать шурупы с маленькой шляпкой, в противном случае крышка выключателя (розетки) не станет на место.

Снимите старый выключатель (розетку), вставьте новый и отметьте карандашом места, где нужно просверлить дырки.

Если метки попали на алебастр, можно прикрутить корпус нового выключателя (розетки) к алебастру, на который был установлен подрозетник, для этого в алебастре нужно просверлить дырки диаметром не больше 2 мм.

Если старый подрозетник пластмассовый можно попробовать прикрутить корпус нового выключателя (розетки) к подрозетнику, для этого отверстия нужно сверлить под углом, чтобы попасть в подрозетник. Тут есть 2 недостатка: если между подрозетником и стеной пустота, незаполненная алебастром, то сверло пройдет по касательной и не просверлит подрозетник, если отверстие просверлить под большим наклоном, то шляпки шурупов будут торчать и крышка выключателя (розетки) не станет на место.

Во всех остальных случаях просверлить перфоратором 4 отверстия диаметром 5 мм, забить дюбеля, прикрутить корпус выключателя (розетки) к стене. Тут тоже есть недостаток: стена возле коробки часто не очень плотная и глубина отверстия может оказаться достаточно большой, больше 6 см, тогда возникнут трудности с подбором шурупов.

3 вариант – Уменьшить диаметр подрозетника в местах крепления корпуса выключателя (розетки).

Этот вариант я использую чаще всего из-за простоты и минимума инструментов и материалов, особенно когда зайдешь в гости попить чайку, а вместо печенья получаешь болтающуюся розетку. Для этого вам потребуются молоток, отвертка, нож, 2 деревянных клинышка длиной около 3 см, если вы не сможете сделать клинышки, можно использовать деревянный карандаш. Вкратце технология работ следующая:

Снять старый выключатель (розетку).
Справа и слева (если крепления новой розетки (выключателя) расположены справа и слева) отогнуть края подрозетника от стены с помощью отвертки или старой стамески.
Между подрозетником и стеной вбить клинышки (куски карандаша, карандаш предварительно заострить как клин, желательно вбивать по 2 куска карандаша с каждой стороны).

Таким образом размер подрозетника в необходимом вам месте крепления корпуса розетки (выключателя) уменьшится и когда вы вставите корпус нового выключателя (розетки) и зажмете крепления, то выключатель будет держаться крепко.

4 вариант – зажать корпус выключателя (розетки) ушками.

Этот вариант возможен, только для металлических подрозетников с ушками. Иногда удается снять старую розетку или выключатель, а на их место поставить новый, не поломав ушки (на рисунке обозначены оранжевым цветом):

Для выключателя такой зажим будет достаточно надежным, да и для розетки, в которую будет вставлена переноска – тоже. Чтобы снять старый выключатель или розетку, ушки нужно немного отогнуть с помощью простой отвертки, а после установки нового выключателя или розетки ушки подогнуть назад молотком.

Установка розетки своими руками на бетонную стену: подготовка и монтаж

Работа по установке розетки своими руками на бетонную стену не отличается особой сложностью, но требует хорошей технической подготовки. Без специальных инструментов точно не обойтись. И если установить нужно одну-две розетки, гораздо рентабельнее пригласить специалиста. А вот сделать разводку по всем комнатам в новом доме можно и самому – покупка инструмента точно окупится.

Необходимые инструменты и материалы

Если в городе предоставляют услуги проката строительных инструментов, можно спокойно обойтись без больших капиталовложений. В противном случае придется отправляться за покупками. Итак, для работы с бетонными стенами понадобятся:

Перфоратор. Бетонные стены обыкновенной дрелью не взять. Даже ударная дрель тут не подойдет, так как понадобится не только сверлить отверстия, но и выдалбливать. Отличие перфоратора от ударной дрели – именно в режиме работы в качестве отбойного молотка, то есть с ударами без сверления.
Болгарка. Используя алмазные диски по бетону, вырезать отверстие в твердом бетоне гораздо проще, чем коронкой. Также она заменяет штроборез, так что в хозяйстве пригодится не единожды.
Хорошая коронка по бетону на 68 или 72 мм – размер нужно подбирать под диаметр подрозетника. Но и очень дорогая коронка быстро сточится, если стена монолитная. А вот для пенобетона или газобетона подойдет в самый раз.
Качественные алмазные диски – лучше взять несколько, если розеток придется ставить много. Если же взять дешевые расходники, придется их чаще менять, так что экономия получится сомнительная.
Победитовое сверло и насадка-лопатка – для точечного высверливания и выбирания бетона из штроб.
Молоток и зубило – мелкие части проще сбить вручную, чем прицеливаться тяжелым перфоратором. Конечно, эти инструменты способны полностью заменить перфоратор, но усилия по установке розетки получатся чрезмерными.
Отвертка, линейка, нож, кусачки, шпатель, а если найдется еще и съемник изоляции – вообще отлично. Любые специализированные инструменты способны существенно упростить работу и сократить время на ее выполнение. Например, гораздо удобнее при подключении проводов проверять их индикатором фазы, а не пытаться определить фазу, ноль и землю с помощью лампочки, тонкой жилки и часа свободного времени.

Сложности работы с инструментом

Дорогостоящий профессиональный инструмент покупать имеет смысл только при наличии большого объема работы. Например, при подключении двухэтажного дома на шесть комнат. Но и для однокомнатной квартиры лучше не брать самую дешевую технику – даже если она не сломается до окончания ремонта, в будущем это все еще пригодится. Так что лучше потратить несколько часов времени на мониторинг рынка и подобрать хороший инструмент за умеренные деньги.

Но купить хороший перфоратор – это только начало. Надо еще и научиться этим всем пользоваться. Так, следует помнить, что длительная работа коронки или диска вызывает их нагревание. Поэтому стоит сразу же подготовить воду для охлаждения рабочего инструмента.

Еще одним неприятным сюрпризом, подстерегающим начинающего строителя, является прочность сверла, диска или коронки. Они могут ломаться в самый неподходящий момент. А разлетевшийся диск болгарки – это нешуточная опасность. Так что не стоит пренебрегать техникой безопасности, защищая руки, ноги и лицо.

Проводка – слабое место в доме. Так, подбирая инструменты, нужно обязательно обращать внимание на их мощность. Иначе возможна перегрузка электросети и тут есть два варианта – если установлен автомат защиты, он будет постоянно выключать ток, если же его нет, сгорит вся проводка. В любом случае, работать будет довольно сложно.

Подготовка к установке розетки своими руками на бетонную стену

Часто можно встретить мнение – к чему все эти подготовительные работы? Ведь достаточно просто взять и высверлить отверстие, куда и вставить собственно розетку. Действительно, это гораздо проще и быстрее. Но тот, кто хоть раз отключал утюг, доставая из стены штепсель вместе с розеткой, или перебивал провод в стене, вешая полочку, больше никогда не согласится на простое решение.

Ведь оно далеко не наилучшее!

Разметка стены

Едва ли не важнейший шаг – разметить стену, где будет находиться розетка.

В противном случае придется столкнуться с удлинителями, протянутыми от розетки к холодильнику, «тайными» розетками за шкафом и диваном, а также натянутыми через половину стены проводом от телевизора – в качестве завершающего дизайнерского штриха.

Итак, при разметке стены стоит учитывать:

расположение мебели – чтобы не пришлось вырезать отверстие в задней стенке комода;
расположение техники – чайник проще включать в розетку, расположенную над рабочей поверхностью, а не у пола;
расстояние проводки до газопровода – оно не может быть меньше 35 см;
расстояние от пола до розетки в спальне и зале – оно должно составлять 30-40 см, не больше;
расстояние от потолка до проводки – согласно правилам, равно 15-20 см;
направление проводки – должно быть строго горизонтальным или вертикальным, без диагонального соединения двух точек электропроводки.

После того, как на стене нанесены карандашные наброски будущего расположения розеток и кабелей, можно приступать к проделыванию отверстий.

Штробление и укладка проводки

Штробы – это канавки, в которых будут проходить электрические кабели. Их делают штроборезом или болгаркой и перфоратором. Первый способ гораздо проще – достаточно провести штроборезом по отмеченной линии, чтобы сделать параллельные надрезы в стене.

После этого остается перфоратором с насадкой-лопаткой выбрать внутренний слой между надрезами, и штроба готова.

Если в наличии есть только болгарка, придется сначала чертить на стене две параллельные линии и уже по ним алмазным диском делать надрезы. Идеальной ровности тут добиться не получится, но это и не страшно – все равно потом все отверстия будут заделываться штукатуркой.

Главное правило при прокладывании штроб – их глубина должна быть на 1 см больше диаметра проводов. Так, если провод диаметром 3 см, то необходимо делать штробы глубиной 4 см. Этот сантиметр нужен для того, чтобы качественно закрыть отверстия в стене штукатуркой, иначе слишком тонкий слой раствора будет просто рассыпаться.

Все провода укладываются рядом, а не друг на друга. Так что ширина штроб должна быть достаточной для размещения нужного количества кабелей. Если прокладывается один-два провода, на стене их можно фиксировать раствором алебастра, наносимого точечно через каждые 25 см. Большое количество кабелей закрепляется на стене специальными стяжками.

Когда укладка проводки завершена, рекомендуется зафиксировать расположение проводов на стене – зарисовать на схеме или просто сделать фото. В дальнейшем это позволит сверлить стены под полочки или навесную технику без опасений пробить кабель. Или можно приобрести детектор для обнаружения скрытой электропроводки не запоминать расположение проводников в каждой комнате.

Сверление отверстия и установка подрозетника

Процесс, наиболее близкий к установке розетки – сверление отверстия для подрозетника. Сам подрозетник являет собой пластиковый корпус круглой, прямоугольной или многосоставной формы, в который в дальнейшем и будет вставляться собственно розетка.

Нужен он для того, чтобы розетка не выпадала из крошащегося бетона, ведь держится она только на двух лапках.

Для домов из пенобетона и газобетона процесс сверления отверстия следующий:

По центру нарисованной на стене окружности перфоратором с буром сверлится отверстие под центровочное сверло. Центровочное сверло помогает держать коронку на нужном месте, чтобы рука не дрожала.

Бур снимается, надевается коронка по бетону и центровочное сверло. Перфоратор нужно обязательно перевести в режим сверления без удара. Когда коронка достаточно углубилась в стену, центровочное сверло можно снять и продолжить высверливать отверстие нужной глубины.

Коронка снимается, надевается насадка-лопатка. Переведя перфоратор в ударный режим без сверления, выбивается бетон из посадочного отверстия. Если внутри остались небольшие торчащие части, их можно сбить вручную.
Чтобы не заморачиваться посадкой подрозетника на раствор, по центру посадочного места буром делается отверстие под дюбель, а в самом подрозетнике также по центру просверливаетсядырочка, через которую и вкручивается дюбель-гвоздь, надежно фиксируя подрозетник.

Для монолитного бетона процедуру желательно немного изменить, так как даже очень хорошей коронкой сверлить придется едва ли не целую вечность:

Нарисованный круг под розетку вписывается в квадрат.

На болгарку ставится диск по бетону и делается четыре надреза по линиям нарисованного квадрата.
Перфоратором выбивается на этот раз квадратное отверстие под посадочное место.

Так как штукатуркой придется заделывать образовавшиеся щели, подрозетник в этом случае тоже садится на гипсовый или цементный раствор.
Важно не забыть перед посадкой на раствор продеть в подрозетник провода.

Если планируется монтаж нескольких розеток в ряд, можно использовать как первый метод, сверля круглые отверстия по количеству розеток, так и воспользоваться болгаркой, вырезая прямоугольное отверстие по размеру общего подрозетника.

Монтаж розетки

Наконец-то, после всех предварительных работ, можно приступать к тому, ради чего все, собственно, и затевалось – к установке розетки. Состоит она из механизма и лицевой части, так что перед монтажом купленную розетку следует разобрать.

Нелишним будет напомнить, что все работы с проводами должны осуществляться при отключенном на щитке электричестве. Когда участок проводки обесточен, можно приступать к зачистке проводов от изоляции. Толстую медную жилу не страшно повредить, так что даже если в хозяйстве нет стриппера, можно обойтись ножом.

Концы проводов оголяются на 1,5-2 см и немного сплющиваются плоскогубцами – для увеличения контакта с клеммой. Если проводка находится в изоляции с правильной цветовой маркировкой, все очень упрощается. Зелено-желтая «земля» идет к клемме заземления – выглядит, как пластина с «усами». Синий «ноль» и коричневая «фаза» идут к двум клеммам по бокам от отверстий для вилки.

Немного сложнее, если нужно подключить несколько розеток подряд. Тогда используется подключение шлейфом, когда провод подключается на клемму одной розетки и идет сразу же к другой, или «звездой» – провода расходятся на каждую розетку из одной точки. Для заземления попускается только подключение «звездой».

Когда провода подсоединены, механизм розетки вставляется в подрозетник, фиксируется лапками и закрывается лицевой панелью. Выключатель, кстати, устанавливается по схожему принципу.

На видео очень подробно показан процесс установки и подключения блока розеток в бетонную стену:

Вам понравится

Установка розетки в бетонную стену: процесс

Розетка в стене с одним гнездом

Установить розетку в бетонную стену достаточно непросто и ответственно. Такая работа требует большого внимания и специальных знаний. Особенно это касается техники безопасности. Процесс монтажа включает несколько этапов, а статья подскажет, как производится установка розетки в бетонную стену со всеми подробностями.

Содержание статьи

Подготовительные работы

Монтаж розетки на плинтусе

Установка розеток и выключателей в бетон должна проводиться с соблюдением такой последовательности:

Подготовить инструменты и материалы;
Определить участки, где будут монтироваться розетки;
Начертить схему, где предусмотрены места размещения розеток и выключателей, прокладка линий проводов.

Совет: При монтаже элементов в жилых помещениях, их следует устанавливать от пола на высоте 300 — 400 мм. В ванной комнате, коридоре или другом аналогичном помещении утилитарного назначения, фурнитуру нужно располагать на удобной для человека высоте.

Укладка проводов должна проводиться с соблюдением некоторых правил:

Провода должны располагаться от потолка на расстоянии в 150 — 200 мм,
Разводка проводов производится вертикально или горизонтально. Строительные нормы запрещают диагональную прокладку, зигзаги или скрутки проводов;
Между штрабами и газовыми трубами расстояние должно быть не менее 350 мм.

Разметка мест установки точек для электропитания оборудования

Подготовка инструментов и материалов

Основные инструменты и приспособления для установки розеток в бетонную стену, представлены в таблице:

Инструменты и приспособления с фото	Особенности
Перфоратор	Это наиболее удобный инструмент для сверления отверстия в стене под крепление в нем устройств.
Фреза под розетку по бетону	Для выполнения отверстия в бетонной стене нельзя использовать обычные сверла, они очень быстро станут тупыми. Облегчает процесс специальная фреза по бетону для розеток. По конструкции это отрезок трубы, оснащенный сегментами из твердосплавных материалов.
Розетка	Покупная розетка может быть с одним или несколькими выходами.
Подрозетник	Для установки такого элемента выполняется в бетоне алмазное бурение отверстия. Этот предмет выполняет роль каркаса, который обеспечивает большую жесткость изделию.

Помимо этого, перед тем, как поставить розетку в бетонную стену, необходимо подготовить:

Маркер, карандаш, мелок или что-либо подобное, для наметки места сверления отверстия в бетоне;
Линейку;
Любой строительный уровень; для установки в одном месте нескольких изделий;
Молоток с зубилом. Этим инструментом нужно будет придать штрабе правильную форму;
Замазку, которой могут быть гипс или цемент;
Шпатель;
Стандартный набор инструментов: резак или острый нож, отвертку с плоским и крестовым сечением под отвертку;
Плоскогубцы.

Разметка бетонной стены

Чтобы правильно и без ошибок просверлить отверстие, перед тем, как врезать розетку в бетонную стену, необходимо четко разметить ее положение на стене.

При этом:

Отмечается центр оси на поверхности стены, для прокладки проводов и размещения отверстий. Для этого используются карандаш и рулетка;
При необходимости монтажа смежных розеток или блока устройств, должна соблюдаться между элементами определенная дистанция. Рекомендуется выбирать среднее расстояние между осями подрозетников 71 мм;
По центру вычерчиваются две оси: вертикальная и горизонтальная. Линии должны иметь достаточную длину, чтобы установка подрозетника была максимально ровной.

Разметка штрабы для прокладки проводов

Сверление отверстий

Инструменты для установки розеток

Монтаж розетки в бетонной стене начинается с создания в ней отверстий.

Это можно сделать одним из трех способов:

Сверлением коронкой по бетону. Это наиболее распространенный метод. Для проделывания отверстия используется специальная коронка по бетону, которая крепится на перфоратор.

Режущим элементом является коронка с алмазным напылением. Могут использоваться победитовые насадки. Очень прочный материал легко разрушает твердую бетонную поверхность. При этом пропил получается с ровными кромками округлой формы. Внутри насадки имеется сверло по бетону, которое центрирует режущий элемент.

Совет: Насадку следует выбирать большего диаметра, чем габариты подрозетника, устанавливаемого в отверстие.

Сверло ставится на намеченную точку, и коронка погружается в материал. После завершения пропила, выдалбливаются остатки бетона молотком и зубилом.

С применением перфоратора, ударной дрели и победитового сверла. Если отсутствует насадка-коронка, отверстие для розетки в бетоне можно сделать победитовым сверлом, использовать бур для розеток по бетону. Лучше всего такое отверстие сделать перфоратором или ударной дрелью. Но в последнем случае это будет сложнее.

Сверлится по заранее размеченной линии окружность с минимально возможным шагом. Для контроля глубины погружения, стоит использовать привязанную к сверлу изоляционную ленту. Дорабатывается отверстие с помощью зубила и молотка.

С применением болгарки. Это не лучший метод для изготовления круглых отверстий, он больше подходит для проделывания квадратов. Но при необходимости, отверстие в стене можно сделать и болгаркой. Для этого:

Подбирается специальный диск, для работы по бетону;
Вместо окружности вычерчивается квадрат;
Делаются по начерченным в стене линиям 4 пропила, глубиной немного больше, чем размер подрозетника;
Молотком и зубилом убираются остатки бетона.

Подгонка отверстия под размеры подрозетника

Перед тем, как установить розетку в бетонную стену, проверяются размеры отверстия, подготовленного для устройства, насколько оно подходит. Диаметр отверстия изначально делался больше диаметра подрозетника, что исключает проблемы с шириной. Все усилия чаще всего направлены на подгонку требуемой глубины.

Для этого:

Глубина отверстие доводится до такой величины, чтобы подрозетник утопал в нише на 5 миллиметров;
Такой запас по глубине нужен для закладки в отверстие материала, для фиксации детали — алебастрового или цементного раствора. Помимо этого, некоторое место будет занимать изгиб провода, который подходит к розетке;

Совет: Для облегчения дальнейшей работы, следует с краев отверстия обрезать кромку или сделать фаску острым ножом.

Подгонка глубины, для установки подрозетника, позволяет спрятать его в отверстии вместе с внешней юбкой. При этом устройство будет установлено со стеной в одной плоскости. Не утопленная юбка создаст зазор между розеточной рамкой и стеной до двух миллиметров.

Установка подрозетника

Прокладка проводки

Укладка провода для подсоединения розетки к сети электроснабжения

Инструкция выполнения работ:

Проверяется изоляция и жилы проводов на наличие на них дефектов;
Снимается с распределительной коробки крышка;
Заводятся разные концы проводов: с одной стороны — в распределительную коробку; с другой — в установочную. Чтобы в дальнейшем, при необходимости, обеспечить удобство для новых подключений, кабель заводится с запасом до 150 мм;
Подготавливается вверху отверстия штраба под провод. Для этого используются зубило и молоток или перфоратор, на котором установлена ударная насадка.
Провода укладываются в штрабу. При этом они должны лежать в нишах свободно, не мешать подрозетнику. С обратной его стороны имеется специальная прорезь, для размещения провода;
Фиксацию кабеля можно проводить алебастровым раствором или гипсовым, с шагом до 250 миллиметров;
Дефекты замазываются шпаклевочным составом.

Заделка швов раствором

Монтаж подрозетников

Чтобы четко представить, как правильно установить розетку в бетонную стену, стоит познакомиться предварительно с видео в этой статье.

Вывод проводов в подрозетнике

Порядок работ производится в такой последовательности:

Отключается подача электричества;
Примеряется коробка к просверленному отверстию. При этом не должно быть препятствий, а установка розеток в бетонную стену должна проводиться в подрозетник, расположенный в одном уровне с поверхностью. Все лишние элементы обрезаются и удаляются;
От грязи и пыли очищается, а затем грунтуется дно отверстия. Это необходимо, чтобы обеспечить адгезию фиксирующего раствора со стеной. Грунтовка должна высохнуть;
В коробке выдавливается пластмассовый фрагмент, через него протягивается кабель;
Дно и стенки углубления, наружная часть подрозетника, обрабатываются раствором;
Устанавливается в раствор устройство или блок. Верхний край подрозетника выравнивается с уровнем стены;
Строительным уровнем проверяется горизонтальность монтажных проушин;
Удаляется своими руками попавший в коробку, лишний раствор.

Важно! Если требуется устанавливать блок розеток, для него подрозетники соединяются посредством конструкционного переходника.

Заделка подрозетника раствором

Монтаж двойной розетки

Установка розетки с двумя гнездами для подключения оборудования

При установке в бетоне нескольких гнезд для розеток, стыковка между собой подрозетников осуществляется соединителем или бабочкой. На боковых поверхностях элементов имеются для подключения бабочки специальные пазы, которые позволяют соединять два и больше элемента.

Работы выполняются в таком порядке:

Делается разметка. На выбранной высоте прочерчивается полоса строго горизонтально;
Подрозетники, соединенные бабочкой, прикладываются к полосе. На полосе намечаются их центральные части;
Делается отверстие любым способом;
Проделываются между отверстиями соединительные штробы. Сделать их можно с помощью болгарки;
В одно из отверстий опускается провод.

Все дальнейшие работы производятся аналогично, так же, как сделать розетку в бетонной стене с одним подрозетником.

Контроль изделия после монтажа в стене

Отделка

Отделочные работы можно проводить только после высыхания фиксирующего раствора. Если поторопиться, начав штукатурить отверстия и штробы раньше, может появиться риск смещения смонтированного устройства, и цена работ значительно увеличится.

Отделка выполняется в такой последовательности:

Все заметные дефекты обрабатываются грунтовочным составом. Это могут быть неровности или сколы;
Подравниваются поверхности вокруг подрозетников;
После высыхания стены, можно приступать к шпаклевке поверхности;
После высыхания покрытие зашкуривается. В результате должна получиться максимально ровная бетонная поверхность;
Наносится еще слой грунтовки и остается до полного высыхания.

Установка фурнитуры

Розетка с тремя гнездами

После выполнения отделочных работ выполняется установка всех деталей розетки.

Для этого:

Проверяется отсутствие в сети электропитания. Рекомендуется подачу тока перекрыть прямо в распределительном щитке, отключением защитных автоматов;
Подключение в розетку проводов осуществляется в зависимости от типа розетки, которая может быть винтовой или пружинной. Для установки розетки с пружинными клеммами:

Подготавливаются провода, удалением с них внешней защитной оболочки. Концы жил зачищаются на 12 миллиметров.
Жилы направляются в клеммы розетки: желто-зеленый провод для заземления вставляется в центральную клемму, в левую проходит голубой провод или ноль, белый провод или фазный стыкуется с правой клеммой.

Это краткий порядок, как установить розетки в бетонную стену. При выполнении проводки требуется определенная квалификация, и делать ее неспециалистам не стоит. Но, при наличии базовых знаний по электротехнике и инструментов, с соблюдением техники безопасности, можно с установкой розетки в бетонной стене справиться самостоятельно.

диаметры внутренних розеток, размеры алмазных коронок для сверления

Установка розеток и выключателей скрытой проводки производится в монтажные коробки. При установке таких коробок используется специальное устройство – коронка под розетку.

Коронка по бетону с перфоратором

Устройство коронки для сверления бетона

Устройство коронки

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов. Самые распространённые из них:

Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Алмазная коронка

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.
Размер коронки для розеток и выключателей
Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.
Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.
Выбор подрозетника
Как сделать отверстия под розетки в бетоне и кирпиче
Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.
Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.
Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.
Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – «удар с вращением».
Важно! Работать необходимо в защитных очках.
После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме «удар без вращения» устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.
Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.
Установка монтажных коробок в стенах
Перед сверлением отверстий в стене их центры необходимо отметить маркером, цветным карандашом или мелом. При установке нескольких коробок в одном ряду при помощи уровня или отвеса проводится горизонтальная или вертикальная линия, соответственно. Расстояние между центрами коробок на ней – 71 мм. Вырезать дырку можно двумя способами: коронкой с напайками или сверлом.
Справка. Отверстия в гипсокартонных перегородках вырезаются не только коронкой, но и ножом, тонкой пилой и сверлом для дерева. Диаметр отверстия – 68 мм.
Как вырезать отверстие коронкой
Самый простой и быстрый способ – использовать коронку под розетку в бетоне диаметром 68 мм и перфоратор:
закрепить инструмент в перфораторе;
включить режим «удар+вращение»;
установить центрирующее сверло на отметку центра отверстия;
просверливаете стену на глубину подрозетника;
сменить инструмент на пику или зубило;
включить режим «только удар»;
выбить остатки материала из дырки;
при установке коробок в одном ряду вырезать штроборезом или вырубить перфоратором перегородки между ними;
вырезать в коробках отверстия для ввода кабелей;
зафиксировать коробки в отверстиях алебастром или шпаклёвкой.
Установка подрозетников
Внимание! В бетонных стенах целесообразно использовать только перфоратор, а в кирпичных и алебастровых – можно применить ударную дрель мощностью не менее 800Вт.
Отверстие сверлом с твёрдосплавной напайкой
При отсутствии специального инструмента углубление высверливается сверлом с твёрдосплавной напайкой:
к стене в месте установки прикладывается монтажная коробка и обводится по контуру карандашом или чертилкой;
по линии на глубину 55 мм сверлятся отверстия;
материал, оставшийся внутри отверстия, вырубается или высверливается;
в коробке вырезаются дырки для ввода кабеля, и она фиксируется в отверстии.
Важно! Если шпаклёвка закроет отверстия для кабеля и попадёт внутрь коробки, её следует удалить ДО полного высыхания.
Как сделать отверстие в плитке под розетку
Вырезать отверстие в кафельной плитке лучше до её приклеивания к стене, плотно прижав к подложенной под неё доске. Это делается по двум причинам:
За наклеенной плиткой сложно проложить провод. Исключение составляют ситуации, когда розетка находится в верхнем ряду кафеля;
Кафельная плитка хрупкая, поэтому сверление в ней возможно только дрелью в режиме «вращение без удара», а так сверлятся только гипсокартонные и алебастровые перегородки.
Поэтому необходимо точно разметить центры коробок в стене и в кафеле, учитывая зазоры между плитками. Кроме расчётов, можно поступить следующим образом:
начать сверлить плитку;
после появления сквозной дырки приложить кафель к месту установки;
сделать через него отметку на стене;
высверлить углубление для установки монтажной коробки;
закончить вырезать отверстие в плитке;
приклеить плитку к стене и установить монтажную коробку.
Или просто вырубить дырку большего диаметра, а зазоры заполнить шпаклёвкой.
Как сделать отверстие в плитке
Совет. Розетки и выключатели квадратные (двойные розетки прямоугольные), поэтому, если они находятся в углу плитки, можно сделать квадратный вырез углошлифовальной машинкой. Впоследствии он закроется декоративной крышкой.
Знание того, как правильно вырезать посадочное место под розетку и какой инструмент при этом использовать, необходимо при монтаже электропроводки.
Видео
Установка подрозетников в бетонные и прочие стены
Подрозетники требуются практически во всех местах установки электроприборов. От того, насколько ровно установлен один или несколько подрозетников, зависит итоговый облик установленных розеток, выключателей и иных установочных изделий. Безусловно, ровность установки подрозетника не решает на 100% конечный итог – розетку или выключатель возможно идеально прикрутить даже в криво “вмазанный” подрозетник. Однако это не означает, что можно безответственно относится к “вмазыванию” круглых установочных коробок (это официальное название подрозетников).
Криво установленный подрозетник может стать причиной многих страданий при чистовом монтаже установочных изделий. Поэтому ровный монтаж установочных коробок категорически рекомендован.
Между прочим, подрозетники не всегда имеют округлую форму – встречаются квадратные установочные коробки, предназначенные под четыре модуля, по два в ряду. Да и вообще, существуют модели прямоугольной формы, по своему назначению заменяющие несколько одинарных подрозетников в ряду. Однако самыми распространенными являются именно круглые, поэтому на них мы сделаем основной акцент.
На первый взгляд установить подрозетник в бетонную стену кажется делом простым. В принципе, это действительно так, “вмазать” установочную коробку может каждый. Единственный момент, с которым многие испытывают трудности – это ровность установки, особенно нескольких совмещенных подрозетников.
Способ, который хочется описать, далеко не новый. Эти несколько дополнительных операций позволят качественно установить несколько подрозетников подряд в любые стены – бетон, кирпич, газобетон.
Первый этап – разметка, нужно наметить горизонтальные и вертикальные оси каждого подрозетника. При монтаже нескольких коробок подряд нужно выдержать между ними правильное расстояние, чтобы будущие розеточные или иные модули корректно установились. Оптимальным расстоянием между осями (центрами) считается 71 мм., однако встречаются изделия, в соединительных элементах которых заложенно расстояние 70-72 мм. При установке 2-3 подрозетников это не имеет особого значения, однако для 5 коробок подряд важен каждый миллиметр.
Перед установкой 5 точек в ряд (вертикальный или горизонтальный), следует уточнить конкретный размер устанавливаемых электроточек конкретной серии. По хорошему – собрать подрозетники на столе в ряд при помощи соединителей (обычно идут в комплекте к коробкам) и прикрутить все 5 розеток (или выключателей). Тогда вы узнаете, правильный ли размер по осям заложен производителем или нет. Зачастую 5 подрозетников в ряду могут не соответствовать размеру пяти розеток. Если возможности примерить розетки нет – между осями выдерживается расстояние 71 мм.
Если наружная ширина коробки 70 мм. (с лицевой каемкой) – такие подрозетники без проблем устанавливаются с расстоянием между осями в 71 мм. Если же ширина 72 мм., то “сузить” оси коробок будет сложно. Для 2-3 модулей в ряду можно выдержать расстояние 72 мм, однако для 5 подряд лучше подобрать другие изделия.
Итак, оси размечены – подрозетники могут монтироваться как в вертикальные, так и в горизонтальные ряды. Но некоторые серии розеток не предназначены для формирования вертикальных рядов (редкость, но случается), поэтому нужно уточнять этот момент.
Второй этап – это выборка отверстий под установку. В бетоне это можно сделать алмазной коронкой для оборотистой дрели или болгарки. Более простой способ – набурить мелким буром отверстий по кругу и выбить середину перфоратором. Оптимальным диаметром отверстия является размер 75 мм. – тогда любой подрозетник свободно войдет и останется зазор под замазку. Глубина отверстия – около 50-60 мм., коробка должна входить в стену полностью. Чисто установленный подрозетник должен стоять заподлицо с чистовой шпаклевкой стен или немного заглубляться относительно плоскости стены.
Для кирпича, гипса и прочих, более мягких стен (относительно бетона) подойдет ударная коронка для перфоратора. Данная коронка может сверлить и бетонные стены, но тогда ресурс ее работы сильно укорачивается. В кирпичных стенах ей сверлят с ударом, в пенобетоне и гипсе – в режиме сверления без удара.
Когда отверстие сделано, в него примеряется подрозетник (или группа подрозетников), если все входит без проблем – обметается и грунтуется.
Следующий этап – создание лекала. Многие установочные коробки комплектуются соединительными элементами для объединения в группы. Соединители могут конструктивно являться частью подрозетника или комплектоваться отдельной деталью. В нашем способе монтажа, соединители совершенно неважны, их может не быть вовсе. Роль эталонного шаблона, выдерживающего нужные расстояния между крепежными винтами выполняет самодельное лекало.
Для изготовления лекала подойдет любой кусок профиля, например ПН27X28. В профиле намечаются и сверлятся отверстия для крепежных шурупов каждого подрозетника, таким образом, чтобы между левыми винтами первой и второй коробки (и всеми последующими) было расстояние 71 мм. Ну а расстояние между шурупами в одной коробке составляет 60 мм.
Профиль-лекало должен быть длиннее всей группы подрозетников, чтобы было место закрепиться к стене. Для этого в профиле также сверлятся отверстия. Далее в лекало вкручиваются все коробки с плоской стороны, для этого используются шурупы, которые идут в комплекте с подрозетниками.
Собранную конструкцию примеряют в заранее подготовленное углубление. Ничего не должно мешать профилю встать плотно к плоскости стены.
Ну и финальная операция – вмазывание. Для закрепления подрозетников в бетоне, газобетоне и кирпиче подходит широкий список материалов. Это может быть гипсовая смесь: алебастр, густой фуген, ротбанд или гольдбанд и другие. Вполне подойдут и цементные смеси, в том числе и плиточный клей. Самое главное, что благодаря шаблону не требуется быстрое схватывание замазки.
Даже когда шаблон не закреплен к основанию, все равно он очень полезен: несколько коробок не сформируют кривую линию при вдавливании в раствор.
Замазку набивают в подготовленное отверстие и подрозетники вдавливаются сверху. Нужно вдавливать до тех пор, пока плоскость профиля шаблона не будет плотно прилегать к плоскости стены. Лекало выравнивают на горизонтальную ось группы подрозетников (или на вертикальную, при формировании вертикального ряда) и просверлив отверстия, закрепляют к стене. Вся лишняя замазка, что вылезла из-под коробок удаляется небольшим шпателем. Внутрь подрозетников также обязательно попадет замазка – она удаляется без проблем после снятия шаблона.

При вмазывании важно проследить, чтобы ни один подрозетник не выпирал из плоскости стены. Если же некоторые коробки провалились немного глубже плоскости стены (что маловероятно) – ничего страшного.
После схватывания замазочной смеси, шаблон-лекало откручивается, шпателем счищаются оставшиеся наплывы. Установка завершена!
Для тех, кто любит “надежную надежность”, можно посоветовать дополнительное усиление крепления с помощью саморезов. Прямо через дно подрозетника, в стене сверлится отверстие и закручивается саморез с пластиковым дюбелем. В стенах из пенобетона и газобетона предварительное сверление ни к чему – саморез закручивается прям как есть. Удобно использовать саморезы с прессшайбой.
Как не крути, но замазочная смесь обычно дает некоторую усадку, поэтому место вмазывания требует финишной шпаклевки. Поэтому лучшим решением по монтажу электрики будет монтаж до финишной шпаклевки стен.
Совет: крепежные винты постоянно теряются, когда дело доходит до чистовой установки розеток и выключателей. Поэтому рекомендуется закручивать шурупы на место сразу после снятия шаблона. А чтобы они не мешали финишному шпаклеванию – винты закручиваются глубже плоскости стены.
Как установить подрозетники до штукатурки
Вообще проще выполнять установку по готовой штукатурке, однако выставлять подрозетники до штукатурки никто не запрещает. Другое дело, что это немного сложнее.
Чтобы качественно выставить установочные коробки перед оштукатуриванием, необходимо наличие уже выставленных штукатурных маяков. Подставляя правило на маяки, нужно контролировать, чтобы подрозетники не выступали из плоскости будущей, оштукатуренной стены. Лучше всего даже немного заглубить коробки относительно правила на 1-2 мм., тогда наверняка не возникнет проблем с протягиванием штукатурного раствора правилом.
Алгоритм вмазывания практически не отличается от вышеописанного, разница лишь в том, что шаблон крепится к стене не вплотную, а с учетом будущих слоев. Контролируя плоскоть правилом по маякам, выставляют шаблонную планку. Между шаблоном и стеной вставляются какие-либо клинья. После схватывания крепящего раствора, крепежные саморезы удаляются или притапливаются глубже, торчащие провода аккуратно сворачиваются в самих подрозетниках.
При такой очередности работ нужно внимательно следить за тем, чтобы верха и низа подрозетников не выпирали из плоскости маяков. Для решения этой проблемы лучше использовать широкую полосу для изготовления лекала.
Установка коробок под НЕмодульные устройства
Подобные ситуации случаются редко, однако могут принести немало трудностей, если их не брать во внимание. Если будут устанавливаться немодульные розетки или выключатели (которые не помещаются в общую рамку) в один ряд, то между ними необходимо выдержать минимальное расстояние. Иначе дальнейшая установка будет невозможна!
В качестве примера такой схемы можно взять дешёвый терморегулятор электрического тёплого пола – данное изделие не обладает модульностью и не помещается в общие рамки с другими розетками. Конечно, есть терморегуляторы, подходящие к общим рамкам, но они более дорогие и привязаны к определённой коллекции установочной электрики. Поэтому если используется устройство без общей рамки – выдержать расстояние обязательно!
Итак, подавляющее большинство розеток, выключателей, терморегуляторов и прочих, в чистовом виде имеют ширину 86 мм. Соответственно между коробками под немодульные розетки должно быть минимальное расстояние (по осям) 86 мм. Но это если “в притирку” и не точно, а вдруг выключатель окажется шире? Поэтому лучше делать минимальное расстояние между осями установочных коробок 90 мм. или более.
Ну вот и подошла статья к концу. Для установки подрозетников в бетон и прочие материалы – ее более, чем достаточно.
Оцените публикацию: Оценка: 4.3 (22 голосов)
Смотрите также другие статьи

Как правильно установить подрозетник в стену
В этой статье несколько простых способов установки подрозетников, также разберем вопрос о том как правильно его выбрать, а также установка подрозетников в разные материалы стен;
– гипсокартон
– плитка
– бетон
– блоки
– плюс некоторые тонкости которые точно вам помогут в ремонте.

В магазинах продается очень много видов монтажных коробок и подрозетников, как выбрать то что необходимо? Сейчас рассмотрим основные типы подрозетников по отдельности.

Основное подразделение диаметром 68 миллиметров используется для монтажа розеток и выключателей в стены из бетона
кирпича, блока, а также в стены облицованные плиткой. Соединяются между собой в блоки для необходимого количества
элементов, обычно один блок не более 5-6 штук.

Подрозетник для гипсокартона используются в перегородках и различных конструкциях из гипсокартона диаметр шестьдесят восемь миллиметров, отличается наличием двух лапок которые прижимаются с обратной стороны конструкции и удерживают его в стене.

Глубокий подрозетник применяется в том случае если у вас в подрозетнике много проводов и вам нужно произвести там
коммутацию, или для установки терморегулятора теплого пола. Если будете производить монтаж в обычную коробку то большое количество проводов туда просто не поместится.

Далее идет цельноблочный подрозетник, он бывает на разное количество посадочных мест, от двух до пяти. Может использоваться, как гипсокартоне, так и в обычной стене. Основное преимущество он не изгибаются при установке в отличие от обычных подрозетников.

А вот со следующими подразетниками я не рекомендую работать – это подрозетники маленького диаметра, например этот экземпляр 60 миллиметров, туда проблематично производить монтаж розеток и выключателей. То же самое касается подрозетников такого типа, как белорусский производитель, их обычно используют застройщики.
Еще одна разновидность подрозетника, которые тоже не рекомендую, у них рамка просто может не перекрыть подрозетник.
Процесс установки подрозетников несложный, но подрозетники являются точками соприкосновения между электриками, малярами, отделочниками и в результате не аккуратной работы возникают конфликтные ситуации.
Обычно подрозетники вмазываю на гипсовую штукатурку или клей для гипсокартона – это самый удобный материал. Перед установкой отверстие и шроба для кабеля обязательно грунтуются, кстати отверстие лучше делать большего диаметра коронкой на семьдесят два миллиметра. Саму штробу лучше сделать не посередине, а правее или левее отверстия, так как выходное отверстие в подрозетнике сбоку.
Основная проблема поставить подрозетник ровно и аккуратно заключается в кабеле он мешает зафиксировать все точно в растворе, поэтому установку подрозетника будем производить без кабеля, это нам поможет точно и без помех установить подрозетник.
Намазываем на тыльную сторону гипсовую штукатурку и вмазываем подрозетник.
Выставляем его по уровню, а саморезы лучше выкрутить, так как они будут мешать малярным работам.
Теперь остается подождать когда схватится штукатурка и затем уже просунуть кабель.
Штукатурка схватилась теперь можно спокойно просунуть кабель не боясь, что подрозетник сдвинется.
Еще один способ – подходит для установки в стену из блоков, делается боковое отверстие для удержания кабеля. Подрозетник вмазывается вместе с кабелем, но за счет того что кабель проходит через боковое отверстие он не
мешает установке. Просто выставляете подрозетник по уровню.
Установках в гипсокартон осуществляется следующим образом – сверлится отверстие шестьдесят восемь миллиметров. Шуруповертом или отверткой закручиваются саморезы и лапки прижимаются к обратной стороне листа стены, но тут есть один нюанс, лицевая часть выпирает из гипсокартона и розетка после установки будет иметь зазор между стеной и рамкой. В таких случаях делается потай, обычным малярным ножом на толщину рамки подрозетника. Подрозетник становится в один уровень с гипсокартоном.
При работе с плиткой сначала проводится кабель и сверлится в стене отверстия под подрозетники, но они сразу не устанавливаются, во время облицовки плиткой сверлится отверстие под нужное количество подрозетников и плитка
приклеивается к стене.
После того, как клей высох выматываются подрозетники, получается точно и аккуратно. Еще один из способов – это установка подрозетников при помощи специальных уголков.
Стандартно розетки делаются минимум 30 сантиметров от пола, а выключатели на высоте 90 сантиметров. Точка отсчета это середина подрозетника по центру.
Если вы хотите сделать двойную розетку в одном подразетнике учтите, что такие розетки некрасивые и массивные.
На этапе планирования рассчитывайте, так чтобы под каждую розетку был отдельный подразнить.
И несколько слов о инструменте который может вам здорово помочь при монтаже подрозетников и дальнейшей установки розеток и выключателей;
Лазерный осепостроитель позволит вам не только ровно установить подрозетник, но и проконтролировать одну высоту
подрозетников по всей квартире.
Специальный нож для снятия изоляции с тупым носиком позволит вам легко и без повреждения снять изоляцию с кабеля.
А автоматический съемник изоляции значительно упростит и ускорит процесс коммутации. Также можно воспользоваться ручным съемником для изоляции, кстати автоматический съемник снимает не только внутринюю изоляцию проводов, но и внешнюю изоляцию кабеля.
Размеры настенного выключателя и крышки розетки
Настенные выключатели и заглушки розеток закрывают выключатели и розетки на стенах, а также встроенные в мебель, например кухонные островки или другие виды мебели. Существует несколько типов крышек переключателей и пластин, в том числе:
Пластины настенного переключателя для переключателей, которые поднимаются и опускаются
Пластины кулисных настенных переключателей, с большим прямоугольным отверстием, работают с клавишными, диммерными, ползунковыми переключателями и переключателями ответвлений
Выходные крышки
Комбинированный переключатель и крышки розетки (например, тумблер и выход или тумблер и кулисный переключатель)
Настенный выключатель и заглушки для розеток (для закрытия двух, трех или четырех выключателей или розеток подряд)
Что такое настенный выключатель / крышка розетки?
Настенный выключатель или заглушка розетки – это заглушка, используемая для скрытия настенного выключателя или электрической розетки.
Подсказка
Существуют одиночные и групповые переключатели и заглушки розеток, которые также защищают порты USB и другие разъемы для передачи данных, расположенные непосредственно на стене или других поверхностях.
Три размера
Выключатели и заглушки настенных розеток привинчиваются к стене и бывают трех основных размеров:
Стандартный
Предпочтительный (также известный как средний или средний)
Негабаритный (также называемый jumbo)
Стандартный размер для одно- и двухконтактного выключателя / розетки
Обычно настенные выключатели стандартного размера и заглушки розеток используются в новом строительстве, где допуски на конструкцию более жесткие.
Одинарный выключатель стандартного размера или крышка розетки имеют номинальную ширину 2,75 дюйма и высоту 4,5 дюйма. Стандартный двухклавишный переключатель или крышка розетки имеют ширину 4,56 дюйма и высоту 4,5 дюйма.
привилегированные и крупногабаритные
В ситуациях, когда мастерство изготовления гипсокартона могло случайно или по необходимости создать большой зазор между электрической коробкой и гипсокартоном, или в случаях, когда при удалении предыдущего выключателя или крышки розетки остается старая линия окраски, тогда предпочтительный или негабаритный выключатель или розетка крышка работает хорошо.Использование более крупного переключателя или крышки розетки может сэкономить время и усилия в нестандартных приложениях, где в противном случае вам пришлось бы латать, шлифовать и / или перекрашивать стену вокруг розетки или переключателя, чтобы использовать стандартную пластину.
Предпочтительный (средний / средний) выключатель одного размера и крышка розетки имеют номинальную ширину 3,13 дюйма и высоту 4,88 дюйма.
Предпочтительный (средний / средний) двухклавишный переключатель и крышка розетки имеют размеры 4,94 дюйма в ширину и 4,88 дюйма в высоту.
Более крупный одинарный негабаритный (jumbo) переключатель и крышка розетки номинально 3.5 дюймов в ширину и 5,25 дюйма в высоту.
Более крупный двухклавишный негабаритный переключатель и крышка розетки имеют размеры 5,31 дюйма в ширину и 5,25 дюйма в высоту.
Различные варианты крышек
Замена тусклых, грязных или старых накладок может немедленно улучшить комнату. Накладки бывают двух основных категорий материалов: термопластов и декоративных.
Термопласт
Накладки из термопласта распространены и доступны по цене, особенно когда они нужны вам для всего дома; они тоже входят в групповую упаковку.Накладки из термопласта изготовлены из прочного нейлона, который обычно не трескается. Обычно они бывают стандартных цветов, таких как белый, бежевый, черный и другие нейтральные цвета.
Декоративный
Декоративные накладки могут быть более дорогими. Они бывают разных материалов, отделки и окантовки, чтобы соответствовать вашему интерьеру, в том числе:
Бамбук
Латунь
бронза
Матовый никель
Керамика
Хром
Медь
Настраиваемый (пластик с рукавом для вставки согласованных обоев / ткани)
Оловянный
Нержавеющая сталь
Камень
Дерево
Подсказка
Винтажные накладки на кнопочные выключатели света все еще существуют, но в основном в старых домах.Вы найдете их в некоторых магазинах товаров для дома или в магазинах, специализирующихся на антикварных товарах для дома.
Hazet 3047-36 Головка ударная (12-гранная) 36мм
Hazet 3047-36 Ударная головка (12-гранная) 36 мм – тонкостенная
Для работы с 12-гранным резьбовым соединением карданного вала s 36 мм в ступице колеса
Значительно меньший внешний диаметр всего 47 мм Диаметр по сравнению с обычными стандартными головками
Оптимально подходит для указанных пространств в ступице колеса
Для VAUXHALL Corsa D 2006+, Adam 2012+, Mokka 2012+
CHEVROLET Trax 2013+
Также подходит для автомобилей BMW, SEAT и VW
С отверстием для стопорного штифта или предохранительной пружины и канавка для уплотнительного кольца
Поверхность: фосфатированная, промасленная
Сделано в Германии
Размер ключа: 36
Общая длина: 60 мм
Привод: квадрат, полый 12.5 мм (1/2 дюйма)
Выход: Внешний 12-гранный профиль
Диаметр d1 (выходная сторона): 47 мм
Диаметр d2 (сторона привода): 30 мм
Вес нетто: 0,29 кг
3047-36
HAZET Гарантия
Вся продукция HAZET производится на сложных узкоспециализированных фабриках из лучших доступных материалов в соответствии с высочайшими стандартами качества, и на нее распространяется гарантия отсутствия дефектов материалов и изготовления.
KC Tool по своему усмотрению отремонтирует или заменит инструменты HAZET с надлежащим доказательством покупки, отвечающим требованиям гарантии.
Исключения из гарантии Hazet:
Биты
Адаптеры
Части, предназначенные для износа (например, внутренние детали храповика)
Инструменты, деформированные в результате неправильной нагрузки или изменения нагрузки
Инструменты с признаками повреждения «молотком
»
Чрезмерный износ сверх разумного срока службы
Повреждения от нагрева или сварки
Повреждения от режущих кромок или зубьев зажима в результате использования на закаленных материалах
Повреждения от электрической дуги с горячей проволокой
Изношенные рукоятки и ручки из ПВХ
Нарушения, вызванные неправильное использование или применение
Характеристики:
Оценка удара
Индиустановка:
Индивидуальные инструменты
Размеры:
36 мм
ОАЛ:
39-74 мм (1.5-2,9 дюйма)
Отделка:
Фосфатное покрытие
Страна происхождения:
Сделано в Германии
Состояние акции:
Нет в наличии
UPC / EAN:
40008961
Типы и размеры электрических панелей / настенных панелей
Электрические лицевые панели, также называемые настенными или накладными панелями, бывают бесконечного множества комбинаций, размеров и форм.Однако существуют стандартные размеры основных лицевых панелей. Размеры лицевых панелей и других электрических устройств указаны в документе ANSI / NEMA WD 6, Электромонтажные устройства – Габаритные характеристики .
Размещенные устройства
Существует широкий спектр устройств, которые могут быть размещены на лицевой панели с электроприводом, включая: розетки, переключатели, датчики движения, телефонные розетки, разъемы для передачи данных, диммеры и т. Д. Некоторые из наиболее распространенных устройств показаны ниже.

Электрические розетки
Отверстия: 1.343 “Ш x 1,125” В
Тумблер или переключатель
Открытие: 0,401 дюйма (ширина) x 0,925 дюйма (высота)

Декоративный или перекидной
Отверстие: 1,310 “Ш x 2,630” В
Телефон или данные
Открытие: варьируется
Банды
Банды относятся к количеству вертикальных групп отверстий, которые вмещаются. Устройства могут меняться между бандами. Например, в электрическом ящике на 4 группы может быть любая комбинация устройств (1 тумблер и 3 дуплексных выхода; или 2 тумблера и 2 дуплексных выхода; или 1 тумблер, 2 дуплексных выхода и 1 теле / данные; так далее).
Электрические лицевые панели бывают от 1 до 10. Ниже показаны номера
с 1 по 4 группы.

1-канальный
Показано: одинарный дуплекс
2-Gang
Показано: Double Duplex

3-х канальный
Показано: Тройной тумблер
4-Gang
Показано: Quadruple Duplex
Электрические лицевые панели стандартного размера
Все лицевые панели стандартного размера – 4 штуки.490 дюймов в высоту. Ширина указана ниже. Обратите внимание, что эти размеры являются стандартными; однако ваши лицевые панели могут не совпадать. Производители изготавливают различные размеры для нестандартных условий. Например, есть большие лицевые панели, используемые для закрытия больших отверстий. в стене.
Банды Ширина
1-канальный 2-3 / 4 “
2-канальный 4-1 / 2″
3-канальный 6-3 / 8 “
4 -Группа 8-3 / 16 “
5-ячеечная 10-дюймовая
6-ячеечная 11-13 / 16″
7-ганговая 13-5 / 8 “
8-ступенчатая 15-7 / 16″
9-ступенчатая 17-1 / 4 “
10-ступенчатая 19-1 / 16″
Статья обновлена: 29 мая 2021 г.
Как переместить настенную розетку | Руководства по дому
Иногда розетки устанавливаются в неудобных местах.Новая мебель или бытовая техника с короткими шнурами может потребовать перестановки розетки. Однако перемещение розетки может вызвать невиданные трудности. Количество кабеля, с которым вам придется работать, скрыто стеной. Может быть неочевидно, питается схема сверху или снизу. Если через коробку розетки проходят дополнительные цепи, эти соединения необходимо сохранить. Если у вас есть какие-либо сомнения в том, сможете ли вы выполнить задачу безопасно, найм квалифицированного лицензированного специалиста – самый рекомендуемый курс.
Снимите имеющуюся крышку розетки. Выключите питание цепи на панели. Используйте детектор напряжения, чтобы убедиться, что цепь отключена. Удалите существующее устройство, открутив винты, удерживающие его на месте, и обрезав старый провод как можно ближе к устройству.
Снимите старое крепление розетки, не повредив кабель. В зависимости от типа используемого ящика для удаления необходимы разные методы. Возможно, вам придется обрезать гвозди с помощью вибрационного многофункционального инструмента или сабельной пилы.Возможно, вам придется поддеть гвозди с помощью молотка и кошачьей лапы. Если вы не знаете, как удалить старую коробку, пора нанять профессионала.
Оцените, достаточно ли кабеля для доступа к желаемому новому месту. Если кабеля недостаточно или существующий кабель нельзя переместить, потому что он прикреплен скобами к стойкам в стене, потребуется проложить новую ответвленную цепь. Проконсультируйтесь у профессионала. Если имеется несколько кабелей, убедитесь, что оба кабеля могут дойти до нового места.
Сделайте отверстие в новом месте. Размер отверстия будет определяться типом коробки, которую вы будете использовать в новом месте. Если расположение на шпильке, можно использовать коробку, установленную на шпильке. Если новое место находится между шпильками, можно использовать зажимную коробку для переделки.
Определите, есть ли препятствия между старым и новым местоположениями. Например, между старым и новым местоположением может быть шпилька. Возможно, вам придется использовать гибкое сверло, чтобы проделать отверстие в шпильке между новым и старым местоположениями.Это может быть сложно. Отверстие, которое вы открыли для нового места, может позволить вам получить доступ. Вам нужно будет продеть кабель через отверстие в шпильке. Это можно сделать с помощью рыбной ленты или длинной гибкой насадки. Если вы проходите через несколько стоек или препятствий, возможно, вам придется проделать в стене дополнительные отверстия.
Протяните кабель в новую коробку. Прикрепите коробку к стене. Зачистите концы проводов, сделайте небольшие петли и вставьте в розетку. Черный провод подключается к золотому винту, белый провод – к серебряному винту, а зеленый или оголенный провод – к зеленому винту.Установите розетку на коробку и убедитесь, что крышка прилегает к стене заподлицо. Снова включите питание цепи и проверьте напряжение, подключив к розетке какой-либо прибор, например свет, и включив его. Розетка должна плотно прилегать к коробке, а крышка должна плотно прилегать к стене.
Ресурсы
Старая электрическая проводка; Давид Шапиро.
Электромонтаж дома; Rex Caldwell
Советы
Перемещение сетевой розетки может быть затруднено в зависимости от схемы схемы, питающей исходное устройство.Если вы собираетесь выполнить проект самостоятельно, возможно, потребуется проконсультироваться с электриком, чтобы определить, соответствует ли проект вашим возможностям. Избавьте себя от головной боли, прежде чем создавать новые проблемы.
Предупреждения
Если у вас дома особые стены, они не пылятся или у вас ограниченный бюджет, вы можете рассмотреть альтернативы перемещению розетки. Добавление новой ответвленной цепи может достичь вашей цели без нарушения отверстий в стене, что часто необходимо при ремонте электрической части.Открытие отверстий означает ремонт стен и покраску.
Писатель Биография
Чарльз В. Сент-Клер профессионально пишет с 2003 года. Он живет в Окленде, Калифорния, работает электриком и плотником. Сент-Клер имеет степень бакалавра государственной политики в колледже Эмори и Генри и степень магистра городского планирования в Университете Северной Каролины в Чапел-Хилл, где он специализировался на планировании продовольственной системы.
Типы штекеров – Справка | Connox
Вы хотите купить лампу или электрическое устройство, но не знаете, совместимы ли вилка и розетки? А стоит ли при необходимости заказать переходник? Тогда это место для тебя.На этой странице вы узнаете обо всех типах вилок ламп и электроприборов, предлагаемых в магазине.
А вот как: Уточните, пожалуйста, какой тип штекера есть в выбранном вами изделии. Вы можете найти его на странице продукта в разделе «Свойства». Вы найдете всю информацию об этом типе вилки соответствующей категории вилки в следующих разделах: изображение , описание и страна , в которой тип вилки является распространенным.
Вилка типа A (или NEMA-1) имеет два плоских контакта под напряжением, которые расположены параллельно на расстоянии 12.7 мм. Контакты имеют длину 15 875 18 256 мм, ширину 6,35 мм и толщину 1524 мм. Штекер типа A особенно используется для небольших устройств. Вилка из-за своей конструкции не защищена от переполюсовки.
Узнайте, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):
Штекер типа B (или NEMA 5-15, 3-контактный) имеет два плоских контакта под напряжением, которые расположены параллельно.Размер и расстояние идентичны вилке типа A. Дополнительный смещенный круговой контакт служит защитным проводом. Такая конструкция обеспечивает защиту вилки от переполюсовки. Контакт защитного проводника длиннее двух других штырей и, следовательно, соединяется с розеткой перед ними.
Узнайте, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):
Есть два разных разъема типа C:
Заглушка типа C: CEE 7/17 или контурная заглушка и
Штекер типа C: штекер CEE 7/16 или евро .
Пожалуйста, выберите соответствующую вкладку для получения соответствующей информации.
Контурный штекер (или штекер CEE 7/17) имеет два контакта длиной 19 мм и диаметром 4,8 мм, которые находятся на расстоянии 19 мм. Заглушка имеет вырез примерно на 10 мм выше и на таком же расстоянии ниже оси. Один из них имеет вал с круглым концом, направленным к центру вилки, что позволяет вставить французский штифт заземления. И эти два выреза имеют прямоугольную форму по направлению к краю вилки, чтобы позволить немецким зажимам заземления подключаться.
Максимальная мощность для устройств этого типа составляет около 3500 Вт. Контурная вилка может быть нагружена максимум 250В. Вырезы приводят к тому, что вилка не защищена от переполюсовки, поскольку они предоставляют только место для французских заземляющих контактов, но она не подключена должным образом.
Контурная вилка подходит для немецких, французских и датских розеток, по сравнению с Europlug она несовместима со швейцарскими розетками .
Европейская вилка (или вилка типа CEE 7/16) может использоваться в большинстве стран Европы, за исключением Великобритании, Ирландии, Кипра и Мальты.У него нет защитного провода, поэтому он не защищен от переполюсовки. Его контакты имеют диаметр 4 мм и расположены на расстоянии 19 мм.
Узнайте, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):
Вилка типа D (или типа (5A) / (BS 546) ранее широко использовалась в Соединенном Королевстве и сегодня находит применение, особенно в Индии и Южной Африке.В Ливии это даже единственный тип вилки, но в большинстве других стран ее заменили вилкой типа G . Заземляющий контакт немного длиннее (20,6 мм) и толще (7,06 мм), как два токоведущих контакта (длина 14,8 мм / диаметр 5,08 мм), поэтому он первым подключается к источнику питания. Конструкция вилки неизбежно защищает ее от переполюсовки, но из-за постоянно проводящих контактов прикасаться к ней небезопасно.
В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:
Французский штекер типа E или CEE 7/5 имеет два круглых токоведущих контакта.Обычно они толще контактов евровилок, но встречаются и варианты с тонкими контактами (4 мм). Слегка сдвинута вверх, но посередине двух штырей есть отверстие, в которое входит контактный штифт защитного проводника французской розетки. При подключении устройства к розетке оно сначала соединяется с защитным проводом и только потом с двумя токоведущими штырями, и наоборот, при извлечении вилки. Из-за своей конструкции система не допускает смены полярности, поскольку есть только один способ подсоединить вилку к розетке.
В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:
Вилка Schuko или вилка CEE7 / 4 имеет два круглых контакта диаметром 4,8 мм и длиной 19 мм. Schuko – это сокращение от немецкого слова Schutzkontakt, что означает «защитный контакт» – в данном случае «защитный» относится к земле. Оба контактных штыря находятся на расстоянии 19 мм друг от друга.Предполагается, что третий полюс, защитный контакт, проводит токи короткого замыкания, которые могут возникнуть, например, в случае короткого замыкания, как только два других полюса замыкают электрическую цепь. Следовательно, сначала необходимо выполнить подключение к заземляющему контакту. Для вилки Schuko это обеспечивается за счет контактных поверхностей со стороны вилки и соответствующих контактных пружин розетки. Базовый уровень покрытия окружен воротником высотой около 19 мм для защиты от случайного контакта.Таким образом, к контактам можно прикасаться, только если они находятся вне гнезда.
В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:
Вилка типа E + F или гибридная вилка (или: CEE 7/7) представляет собой смесь типов F и E и подходит для всех стран, где вы можете использовать вилки типа E или F. В списке стран типов вилок E и F вы можете узнать, в каких странах распространены вилки этого типа, какие существуют альтернативы и с каким напряжением они работают.
Вилка типа G или даже BS 1363, вилка Commonwealth всегда имеет три контакта и всегда оснащена предохранителем. Два контакта имеют размеры 4 x 6 x 18 мм, из которых 9 мм изолированы и находятся на расстоянии 22 мм друг от друга. Штифт заземления расположен по центру над двумя другими контактами, также на расстоянии 22 мм. Он имеет размер 4 х 8 х 23 мм. Защитный контакт не имеет дополнительной изоляции, но есть два токоведущих контакта. Корпус вилки широкий, чтобы не допустить легкого касания контактных штырей.
В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:
Вилка типа H (или: SI-32) может быть найдена только в Израиле и на палестинских территориях и не подходит ни к какой другой системе вилки. Он имеет три плоских или круглых штифта Y-образной формы. Третий стержень также является заземляющим стержнем. Большинство торговых точек в этих регионах к настоящему времени адаптированы также для подключения евровилок типа C.После модернизации в 1989 году штифты вилки H стали не плоскими, а круглыми. Каждый контактный штифт имеет диаметр 4 мм. Современные розетки в Израиле и в регионе также допускают использование вилки Schuko (тип F) , но обратите внимание, что защитный контакт не гарантируется!
В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:
Штекер типа I или AS 3112 состоит из трех контактных штырей – одного защитного контактного штифта и двух токоведущих штифтов.Контакт заземления представляет собой вертикальный плоский штифт, два других контакта расположены в виде перевернутой буквы V. Каждый из них повернут на 30 ° относительно защитного контакта и находится на расстоянии 13,7 мм друг от друга. С 2005 года два токоведущих контакта должны быть изолированы и, следовательно, безопасны для прикосновения.
В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:
Штекер типа J или SEV 1011 имеет три контакта.Среднего размера, немного смещенный, – это защитный контакт. Хотя все штырьки имеют одинаковую длину, защитный контакт идет впереди, поскольку оба отверстия для токоведущих контактов намного глубже в розетке. Расположение со смещением гарантирует защиту вилки от неправильной полярности.
В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:
Штекер типа K или DS 60884-2-D1 состоит из двух токоведущих штифтов и одного защитного контактного штифта.Благодаря защитному контакту конструкция асимметрична, благодаря чему вилка защищена от переполюсовки. Хотя штырь защитного контакта короче, он все же впереди, потому что первым достигает гнезда. Вилка типа C (европейская вилка) и типа F (вилка Schuko) механически вставляется в розетку типа K, но в этом случае защитный контакт не подключается.
В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:
Существует две версии вилки типа L (или CEI 23-16-VII) .Обе версии имеют два круглых штифта, валы которых изолированы. Посередине находится еще один такой же длинный, но неизолированный штырь для защитного проводника. Защитного воротника вокруг розетки не предусмотрено.
Штекер 10 А
Для версии 1 два внешних контакта находятся на расстоянии 19 мм друг от друга, контакт заземления расположен посередине. Толщина штифтов 4,5 мм. Внешние штифты имеют защиту от прикосновения. Евровилка (тип C) подходит к розетке этого типа.
Вилка 16 А
Версия 2 отличается наличием контактов 5.1 мм, но расстояние между внешними штифтами 26 мм. Это означает, что две версии несовместимы друг с другом. Штифт заземления снова находится между штырями под напряжением.
В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:
Штекер типа M или версия 15-A типа D или также BS 546 состоит из трех контактов: двух контактов под напряжением и одного защитного контакта.Расположение контактов защищает вилку от переполюсовки.
Контактные штыри для двух электрических контактов находятся на расстоянии 25,4 мм друг от друга, имеют диаметр 7,06 мм и длину 18,94 мм. Штифт для провода защитного заземления имеет диаметр 8,71 мм и длину 28,89 мм.
В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:
Некоторые производители всегда поставляют свою продукцию с двумя разными вилками: вилка типа A (слева) и вилка типа C (справа).Для получения дополнительной информации об отдельных разъемах откройте соответствующую вкладку.
Дизайн новой ортопедической головки: оценка тепловых характеристик
Протезные вкладыши и впадины изолируют остаточную конечность, вызывая чрезмерное потоотделение и сопутствующую мацерацию кожи. В сочетании с нетипичными условиями нагрузки могут возникнуть дополнительные дерматологические проблемы. Это может значительно снизить качество жизни пациента с ампутированной конечностью.Улучшение конструкции ортопедической лунки было предложено как средство восстановления нормальной термической среды вокруг остаточной конечности. В этом исследовании протезная лунка была модифицирована путем включения спирального охлаждающего канала в стенку лунки с использованием методов аддитивного производства. Были смоделированы две розетки: управляющая розетка и модифицированная розетка с охлаждающим каналом диаметром 0,48 см. Компьютерное моделирование и лабораторные испытания были использованы для оценки способности конструкции создавать больший перепад температур на стенке розетки.Более сильное падение температуры на стенке раструба предполагает, что раструб может обеспечить охлаждение остаточной конечности, позволяя отводить тепло от конечности. Разница температур на стене розетки была рассчитана для обеих розеток в каждом аспекте исследования. Оба типа розетки (p = 0,002) и расположение на розетке (p = 0,014) были статистически значимыми факторами, влияющими на разницу температур между внутренней и внешней стенками розетки. По сравнению с управляющей розеткой, модифицированная розетка, содержащая спиральный канал охлаждения, показала большую разницу температур по стенке 11.1 ° C и 6,4 ° C при компьютерном моделировании и лабораторном тестировании соответственно. Это открытие свидетельствует о том, что модификации лунки, такие как представленный охлаждающий канал, могут оказывать положительный охлаждающий эффект на остаточную конечность пациента с ампутированной конечностью.
Ключевые слова: Производство добавок; Конструкция биомеханической розетки; Протезирование; Теплопроводность.
электрическая – Какая стандартная высота розетки?
электрический – Какая стандартная высота розетки? – Обмен стеками товаров для дома
Сеть обмена стеков
Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange
0
+0
Авторизоваться Зарегистрироваться
Home Improvement Stack Exchange – это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществу
Кто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил 8 лет, 11 мес назад
Просмотрено 385k раз
Я устанавливаю розетки в своей комнате во внутреннем дворике.Какую стандартную высоту рекомендуется устанавливать над землей?
Создан 10 сен.
КорольКонгЛягушка
37322 золотых знака33 серебряных знака99 бронзовых знаков
6
Прямой ответ на ваш вопрос: «Не существует стандарта».Розетки можно устанавливать на любой высоте, удобной для предполагаемого использования. Единственное требование NEC заключается в том, что вы должны находиться в пределах 6 футов от розетки вдоль любой стены (12 футов между розетками, для непрерывного пространства стены в 2 фута или более, включая пространство вокруг угла, требуется розетка, см. NEC 210.52.A. 2. Обычная высота стенной розетки составляет от 12 до 16 дюймов до дна устройства. В редких случаях розетки по-прежнему устанавливаются на плинтусах и в полу с соответствующими коробками / крышками.
Эд Бил
89.8k44 золотых знака6060 серебряных знаков130130 бронзовых знаков
Создан 11 сен.
Ширлок дома
1,977 золотых знаков
9
Когда я пристроил новую комнату к дому, электрик применил стандартный молоток для этой высоты.Электрик заявил, что это общее практическое правило, которым пользуются многие электрики. Фактически, простой поиск в Google показал, что кто-то на форумах DoItYourself.com порекомендовал стандартный молот весом в 16 унций, стоящий на конце, в качестве контрольной высоты. Сайт eHow.com рекомендует использовать в качестве ориентира «молоток электрика». В сообщении на форуме DIYChatroom также рекомендуется использовать молоток на 16 унций, который поднимает вас примерно на 18 дюймов от пола.
Итак, я бы использовал молоток в качестве ориентира.

Создан 17 сен.
Инженер2021Инженер2021
3,1691010 золотых знаков2626 серебряных знаков4343 бронзовых знака
4
В Великобритании в Части P Строительных норм от 2010 г. говорится, что для новых построек (акцент , мой ):
Утвержденный документ M
рекомендует, чтобы только в новых жилищах выключатели и розетки для освещения и другого оборудования находились на расстоянии 450–1200 мм от уровня готового пола .Утвержденный документ M не рекомендует высоту для новых потребительских устройств. Однако одним из способов соблюдения Части M в новых жилищах является установка потребительских блоков таким образом, чтобы переключатели находились на высоте от 1350 мм до 1450 мм над уровнем пола. На этой высоте потребительский блок недоступен для маленьких детей, но доступен для других людей, когда они стоят или сидят.
На практике в районах с ограниченным риском обычно бывает так, что, если не указано иное, строитель дома устанавливает выключатели света на 1.2 м над уровнем готового пола, а розетки находятся на высоте 450 мм (примерно 18 дюймов) над уровнем готового пола. Изолирующие выключатели, например, для вытяжного вентилятора для душа, не имеют такой высоты (и вместо этого должны быть установлены близко к уровню потолка).

Создан 16 янв.
Роуленд Шоу
233 золотой знак33 серебряных знака1010 бронзовых знаков
Длина молотка или передняя часть лопаты – хорошее грубое приближение.Точный ответ согласно нормам SANS 10142 гласит, что он должен находиться на высоте 500 мм над уровнем пола.
Doresoom
15.4k2727 золотых знаков7474 серебряных знака116116 бронзовых знаков
Создан 27 июл.
3
Хотя я согласен с @matthew, потому что он отвечает на ваш вопрос: «Какая стандартная высота…? », И мне нравится подбирать высоту существующих розеток.
Тем не менее, все больше и больше домов, которые мы строим, мы устанавливаем 18-дюймовые розетки AFF, чтобы соответствовать требованиям ADA (не потому, что мы должны, а потому, что клиенты старше и осознают, что их «диапазон охвата» сокращается).
Мы также устанавливаем лифты (или шахты для будущих лифтов) и в многоэтажных домах. По мере старения населения мы все будем думать о разработке «вещей» и «использования» для этой стареющей группы.

Создан 30 окт.
Ли Сэм Ли Сэм
22.2k 33 золотых знака1717 серебряных знаков3939 бронзовых знаков
2
Нет кода высоты электрических розеток.У вас стандартная высота 16 дюймов до верха распределительной коробки и стандартная высота 48 дюймов до верха распределительной коробки. Кроме того, существуют нестандартные высоты, которые разные компании используют в зависимости от домовладельца или строителя. Специализированные дома обычно имеют стандартную высоту, а нестандартные дома обычно также получают стандартную высоту, если иное не указано в чертеже, домовладельцем или строителем.

Создан 15 янв.
Джеймс Джеймс
1111 бронзовый знак
13 дюймов или длина молотка от основания до дна коробки (не молоток для каркаса) вот и все.Он находится в кодовой книге, не входящей в другие категории, и там есть стандарт для всех торговых точек. Кухня, подсобное помещение, ванна и т.д .:.

Создан 08 июл.
1
проводка для меня, все розетки на кухне выше стойки.У меня есть розетки на расстоянии 6 футов за телевизором, розетка на высоте кровати рядом с моей кроватью для удобства (моя). 42 дюйма высотой у моего стола. Сделайте свои собственные условия

Создан 05 авг.
Высокоактивный вопрос .Заработайте 10 репутации (не считая бонуса ассоциации), чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript
Ваша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
.

Электрические розетки Отверстия: 1.343 “Ш x 1,125” В	Тумблер или переключатель Открытие: 0,401 дюйма (ширина) x 0,925 дюйма (высота)
Декоративный или перекидной Отверстие: 1,310 “Ш x 2,630” В	Телефон или данные Открытие: варьируется

1-канальный Показано: одинарный дуплекс	2-Gang Показано: Double Duplex
3-х канальный Показано: Тройной тумблер	4-Gang Показано: Quadruple Duplex

Банды	Ширина
1-канальный	2-3 / 4 “
2-канальный	4-1 / 2″
3-канальный	6-3 / 8 “
4 -Группа	8-3 / 16 “
5-ячеечная	10-дюймовая
6-ячеечная	11-13 / 16″
7-ганговая	13-5 / 8 “
8-ступенчатая	15-7 / 16″
9-ступенчатая	17-1 / 4 “
10-ступенчатая	19-1 / 16″
