Схема подключения двух датчиков движения для освещения: Схема подключения датчика движения для освещения

Ложные срабатывания нередко происходят при воздействии посторонних факторов. Например, при неправильном размещении датчиков вблизи нагревательных элементов или на улице, недалеко от деревьев.

При ветре и движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

С точки зрения логики работы устройства, без разницы куда вы подключите фазу, а куда ноль. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

То же самое правило действует и при подключении любого патрона светильника.

Поэтому здесь все делается аналогично. Заводите фазу именно на ту клемму, куда предписано инструкцией.

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно под корпусом светильника.

Вы должны не забывать, что есть модели потолочные, а есть настенные.

У обоих устройств диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и работать они будут не так как вы изначально планировали, порой включаясь в самые неподходящие моменты.

Нельзя ставить датчики движения направленные на окна, кондиционеры или монтировать их на улице в сильно продуваемых местах.

Инфракрасный фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение. А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет срабатывать от каждого такого порыва, даже если поблизости нет движения и человека. А еще он может срабатывать от бликов на стекле окна или отражении солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот, даже на такую казалось бы не очевидную вещь, эта штука может иногда срабатывать.

Дело в том, что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники – https://cable. ru, Кабель.РФ

Схемы датчиков движения и принцип их работы, схемы подключения

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Ультразвуковые

Излучатель работает на высоких частотах – от 20 кГц до 60 кГц. Отсюда выходит одна неприятность – животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.

Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.

Датчик неплохо отрабатывает движения, однако если движения очень медленные – он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.

Лазерные или фотодатчики

В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:

1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.

2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.

Микроволновый

Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.

Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.

Подобным образом работают и емкостные приборы. Такая схема изображена ниже.

Как подключить датчик движения?

Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т.д. Мы рассмотрим несколько вариантов.

Обычно у датчика движения есть три провода или три клеммы для подсоединения:

1. Приходящая фаза.

2. Фаза, отходящая для питания нагрузки.

3. Ноль.

Если вам не хватает мощности датчика – используйте промежуточное реле и магнитный пускатель с катушкой на 220В. Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.

Схема №1. Лампа включается только от датчика движения.

Схема №2. Лампа включается от датчика движения или от выключателя (принудительное включение)

Схема №3. Датчик движения отключается. Так он не будет срабатывать, когда вам это не нужно, например, в светлое время суток.

Схема №4 – включение лампы от двух датчиков, расположенных в разных местах.

На фото ниже изображены клеммы к которым подсоединяются питающие провода.

Заключение

Использование датчиков движения, как бы это ни звучало, это шаг к умному дому. Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.

Если расстояние от ворот до дома 7-10 – можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.

Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность – присмотритесь к датчикам других типов.

Возврат к списку

Как подключить датчик движения включения света, схема

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Буквой L, со стрелкой рядом в сторону клеммной колодки, обозначается место подключения фазного провода, N – нулевого. К выводу клеммной колодки, обозначенной L со штрихом и стрелкой, направленной от колодки, подключается провод, идущий к лампочке. О цветовой маркировке проводов электропроводки и способах определения фазы можно узнать на сайте из статьи «Как найти фазу».

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку, а второй конец, не забыв снять изоляцию, подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке. Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Пример установки датчика движения в квартире

Решил оснастить унитаз функцией биде с электронным управлением. Для безопасности и экономии электроэнергии включать устройство управления биде нужно только тогда, когда это необходимо, то есть когда туалет посещает человек. Оптимальный вариант, это подключение параллельно светильнику. При прокладке проводов от светильника к месту установки дополнительной розетки, решил заодно установить и датчик движения, чтобы вообще руками ни к чему не надо было прикасаться.

Для установки датчика движения место долго выбирать не пришлось. Так как помещение туалетной комнаты маленькое и без окон с единственной входной дверью, подходящим было только одно место, ниже светильника.

После демонтажа светильника открылась следующая картина. К двум медным одножильным проводам были присоединены скруткой с зажимом два многожильных. Многожильные провода в свою очередь были присоединены к патрону светильника с помощью вмонтированных в патрон клемм винтами. Провода, выходящие из стены, были очень короткие и разной длины.

В данном случае целесообразнее всего было выполнить подключение датчика движения и дополнительной розетки с помощью трех контактной клеммной колодки, которая легко помещалась в основании светильника. Провода были выровнены по длине, с них снята изоляция, концы зачищены наждачной бумагой, вставлены в клеммную колодку и зажаты винтами.

Перед демонтажем светильника, была выполнена разметка для сверления отверстий под дюбеля для крепления датчика движения на двух саморезах.

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.

Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры.

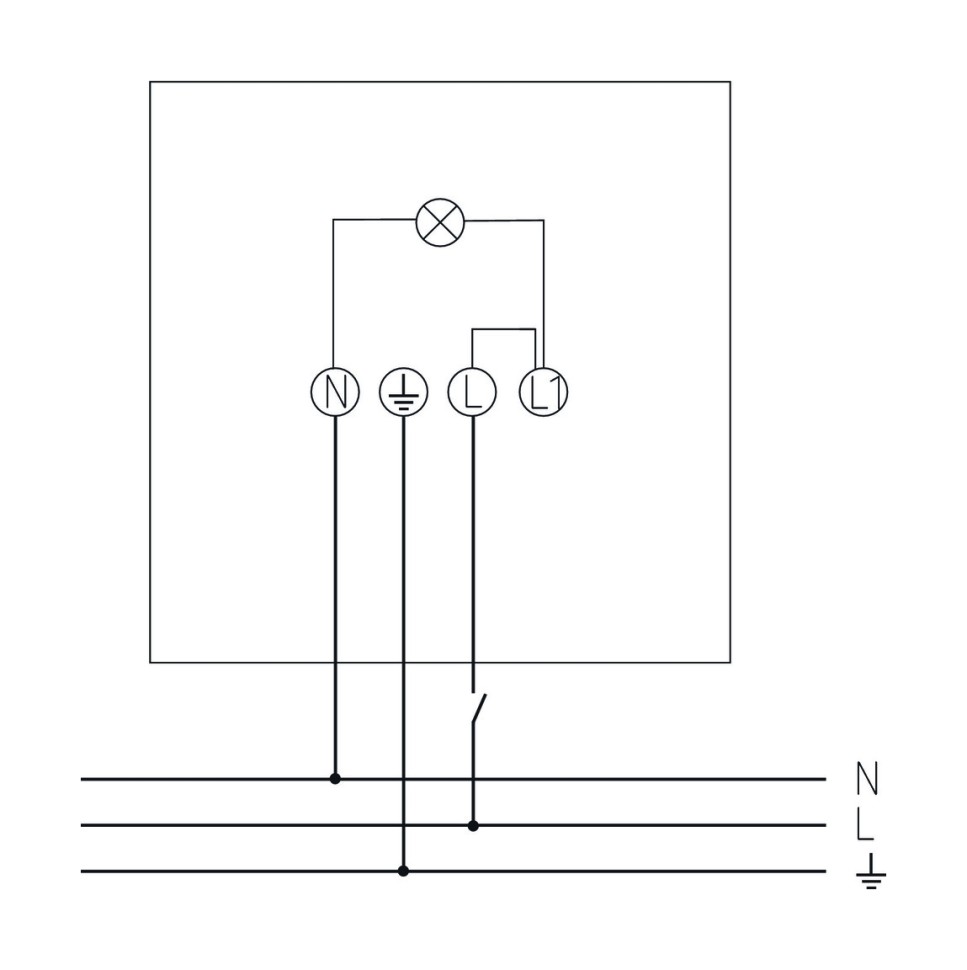

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N, подключается непосредственно к лампочке люстры, а фазный, который обозначается L, подключается ко второму выводу лампочки люстры через выключатель.

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.

Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Уважаемый Александр Николаевич!
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Уважаемый Сергей!
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование управления находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно – влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же причиной ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 µF на напряжение не менее 300 В.

Тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика – мах, едет лифт и всё равно включает свет – это значит, что датчик «видит» лифт. Убавили чувствительность – заработало всё как надо, но представитель от фирмы – производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Александр, здравствуйте!
Я тоже немного электрик, сам подключил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу – при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Здравствуйте, Анатолий!
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой.
При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.
При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Здравствуйте!
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Здравствуйте, Вячеслав!
Пиктограммы, буквы и цифры обозначают следующее:
– переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
– второй служит для выбора чувствительности к движению.

Остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение – 5, 40 сек. и 1, 4, 8 или 16 мин.

Добрый день.
Подскажите пожалуйста, как отрегулировать датчик движения? Он работал исправно, горел минуты 4, мы решили сделать чуть меньше, после чего он перестал загораться. Точнее, после того как стемнеет он загорается один раз тухнет и все.
Подскажите можно его отрегулировать или придется купить новый??

Здравствуйте, Nata!
Повращайте ручку регулятора времени свечения с десяток раз из одного крайнего положения до другого и обратно, а затем установите ручку в нужное положение. После этого желательно датчик отключить от сети и опять включить, чтобы установились заводские настройки. Возможно, заработает. В противном случае нужно его ремонтировать или покупать новый.

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения)

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения).

Купив датчик движения Покупатель задается вопросом: “Что делать дальше? Как правильно подключить датчик движения? Можно ли сделать так, чтобы один и тот же светильник работал от двух или от нескольких датчиков движения? Например при использовании верхнего и нижнего датчика движения на лестнице (лестничном марше) или при использовании датчика движенияв длинном коридоре. Можно ли сочетать работу датчика движения с возможностью включить и выключить свет обычным выключателем? Как правильно установить и разместить датчик движения?”

На эти и другие вопросы, которые возникают в ходе установки датчиков движения мы постараемся ответить.

Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель)
В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.
Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник)
Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.
В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно.

      Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Правильная установка датчика движения
Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.
Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.
Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.
При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя

В завершение – рекомендации относительно установки:
• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;
• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;
• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

Как выполняется подключение датчика движения для освещения

Датчики движения

В нашей статье мы рассмотрим виды датчиков движения для освещения, схемы их подключения, настройки и вообще все, что касается их монтажа и настройки. Ведь в последнее время датчики движения приобретают все большую популярность. Они позволяют значительно сократить наши затраты на электроэнергию и автоматизировать процесс включения освещения по мере необходимости.

Виды датчиков движения

Прежде, чем приступить к установке датчика движения своими руками, нам следует выбрать устройство, отвечающее всем нашим требованиям. На данный момент на рынке представлены датчики, отличающиеся по многим параметрам, а правильный выбор позволит организовать сеть освещения максимально эффективно. Итак:

• Прежде всего, датчики отличаются по способу установки. Это может быть потолочная или настенная установка. Главное различие — это рабочая поверхность датчика. В устройствах потолочного типа рабочая поверхность смотрит вниз и охватывает пространство вокруг датчика под ним. У устройств настенной установки рабочая поверхность расположена практически параллельно стене и охватывает пространство напротив места установки.
• Кроме того, в последнее время появились устройства настенно-потолочного типа, которые позволяют крепить датчик как к стене, так и к потолку. Но в отличие от потолочных устройств их угол обзора не 360°, что создает определенные проблемы.

Зона действия потолочного датчика движения

• Кстати, угол обзора — это один из важнейших параметров датчиков движения, с которым мы столкнемся при его настройке. Для потолочных датчиков, как мы уже отметили выше, он практически всегда составляет 360°. А вот для настенных устройств он может колебаться в пределах от 120° до 270°, и в значительной степени от этого зависит цена датчика. Но в зависимости от требований установки большой угол обзора не всегда является достоинством.
• Следующим важным фактором, от которого зависит схема датчика движения для освещения, является максимально допустимая подключаемая нагрузка. Она может колебаться от 150Вт до 1500Вт.И на этот параметр следует обратить пристальное внимание, если вы подключаете к датчику не одну лампу. В случае подключения к датчику большей нагрузки его контакты быстро сгорят, поэтому в этом случае в качестве переходного элемента следует использовать пускатель, но об этом ниже.
• Обычно все датчики движения содержат таймер отключения. С его помощью вы можете регулировать через какое время после исчезновения человека из поля зрения прибора, он отключится. Обычно это время может варьировать от 5 секунд до 8 или 9 минут.

Зона действия настенного датчика движения

• Еще одним важным отличием является дальность прибора. Это особенно актуально для настенных моделей. Обычно она составляет 10 ,12 или 18 метров.

Обратите внимание! Для потолочных моделей данные цифры не так актуальны, если вы не собираетесь устанавливать прибор на высоте более 3 метров. В этом случае также стоит обратить внимание на этот параметр, ведь для некоторых датчиков движения потолочной установки дальность может составлять всего 6 метров.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

• Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

Обратите внимание, что для такого вида подключения датчика движения к сети освещения, его максимальная мощность должна превышать суммарную мощность всех осветительных приборов, которые от него питаются.

1. Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
2. Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
3. К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения.       К выводу PE подключаем наш заземляющий проводник.

• Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
  1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
  2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
• Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

1. Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
2. Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

• Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
• Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

• Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.

Обратите внимание! В некоторых моделях еще имеется регулятор «Sens». Он регулирует чувствительность прибора. Для его правильной настройки попросите ребенка потанцевать в зоне действия прибора, а сами очень медленно вращая регулятор, добейтесь его срабатывания. В дальнейшем возможна дополнительная настройка данного параметра.

Вывод

Наша инструкция позволит вам не только правильно выбрать датчик движения, подключить его и настроить, но и выбрать схему питания сети освещения, обеспечивающую максимальную энергоэффективность. При правильной настройке датчика вы обеспечите максимальный комфорт и удобство сети освещения, а также избавите ваших гостей от процесса поиска выключателя.

Схемы подключения датчика движения | ehto.ru

Вступление

Задача датчиков движения, включать местное освещение на улице или в помещении при приближении или прохождении человека в зоне слежения датчика.

Схемы подключения датчика движения для освещения

Датчики движения для автоматического включения/выключения освещения работают от напряжения 220 Вольт. Для подключения на корпусе датчика есть клеммы подключения, чаще всего три клеммы. У датчиков, приспособленных для уличной установки, клеммы скрыты в корпусе.

Схема подключения датчика движения не отличается сложностью. Напряжение питания 220 Вольт подается на датчик, а светильник подключается к фазе и специальной клемме на датчике.

Датчик движения, включающие/выключающие свет при прохождении человека удобны, однако в некоторых случаях могут, мешать. Например, поставили вы датчик на улице в редко посещаемом месте двора. К вам пришли гости и редко посещаемое место двора, стало проходным. Постоянное срабатывание датчика в этом случае будет неудобно. Отключить его просто так нельзя. Что делать?

В этом случае, чтобы убрать датчик освещения из схемы управления освещением, параллельно нужно поставить простой выключатель. Вот схема.

Если вы решили поставить два датчика освещения, используйте такую схему подключения. Напомню, питание от одной фазы 220 Вольт.

Практическое подключение датчиков движение

• На практике датчики движения подключаются через распаячную коробку. К коробке подводятся кабель питания 220 В, кабель от датчика и кабель от выключателя если нужно. В коробке делается распайка по одной из приведенных выше схем. Распайку лучшеe сделать с помощью разъемов WAGO.
• Для контроля работы датчика движения, его нужно сориентировать на планируемое место прохода людей. Между датчиком и объектами (пешеходами) не должно быть деревьев, преград.
• Датчик движения не должен попадать под прямые лучи солнечного света и осадки, если датчик стоит на улице.
• Наиболее часто встречаемые зоны контроля датчиков показаны на этом фото. Как видите, 12 метров это предельная дальность слежения датчика.

Более точную информацию о зонах действия датчика нужно смотреть в описании датчика при покупке. Там же вы найдете схему подключения конкретного датчика.

Вывод

Это все простейшие схема подключения датчика движения. Ничего особенного, но могут пригодиться.

©Ehto.ru

Еще статьи

электрические – несколько датчиков движения соединены вместе

Другой, более широкий вопрос был отмечен как дубликат этого, поэтому я дам здесь общий ответ. Но сначала конкретное:

Обратите внимание на чертеже, как нейтраль питания (нижняя) отделена от внутренней «нейтрали» (верхняя). Это красный флаг . : Вероятно, это 12 вольт постоянного тока. Эти предварительно собранные лампы часто используют внутреннее напряжение 12 В постоянного тока, поскольку это требуется для светодиодных головок, а модули датчиков движения на 12 В постоянного тока намного дешевле, чем модули на 120 В переменного тока.Поэтому вам придется дополнительно протестировать лампу в сборе, чтобы увидеть, можно ли ее адаптировать.

Многие производители ламп не производят датчики или даже головки для ламп. Они собирают вместе стандартные готовые детали, которые обычно можно увидеть на Alibaba или eBay. Если часть датчика не работает для вас, и вы можете обойти датчик и сделать его «постоянно включенным», это хорошие новости. Возможно, вы сможете заменить датчик – многие ввинтить в такие фитинги, а затем действовать, как я описываю ниже.

Обычно:

Я использую отдельные детекторы от ламп (они могут быть в одной сборке), и вот как я их подключаю.

Во-первых, я использую тип датчика с собственной нейтралью (а не датчик без нейтрали, находящийся в «контуре переключения»). Это очень важно. Датчик должен иметь возможность автономного питания (через горячий и нейтральный) и не заботиться о том, что находится на выходе. Это означает, что он не будет мешать / конфликтовать с другими датчиками.

Я проложил 4 провода вдоль всех участков датчиков и ламп. Четыре провода:

• Зеленый – Земля для оборудования
• Белый – нейтральный
• Черный – «всегда горячо»
• Оранжевый или красный – «горячий»

Я подключаю заземление, нейтраль и всегда горячий ответ к источнику питания на сервисной панели.

Я прикрепляю каждый датчик к всегда горячему, нейтральному и переключаемому горячему.

Для простого переключателя (на фото в позиции 5) используйте всегда горячий и переключаемый. Он не требует нейтрали, но Кодекс требует, чтобы вы подключили нейтраль к распределительной коробке.

Каждая лампа переключается на горячий и нейтральный. Если дальний конец гирлянды – это все лампы, вам не нужен всегда горячий.

Земли везде, где есть земли.

Многократные извещатели движения для осветительной арматуры

Детекторы движения для наружного освещения
[ad # block] Электрический вопрос: Можно ли использовать два детектора движения для наружных прожекторов?

• Я хотел бы управлять своими уличными прожекторами с помощью более чем одного датчика движения, чтобы свет мог включаться при обнаружении движения в разных направлениях.
• Если это можно сделать с помощью стандартных датчиков движения, соедините оба красных провода от датчика движения друг с другом.
• Затем два черных провода от датчика движения присоединятся к горячему проводу от основного источника питания.

Этот вопрос по электропроводке поступил от: Рики, домовладельца из Фейета, Северная Каролина.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Рики.

Многократные извещатели движения для наружного освещения

Применение: Подключение осветительных приборов, управляемых детектором движения.
Уровень квалификации: от начального до среднего – Лучше всего выполняется лицензированным электриком.
Необходимые инструменты: основные ручные инструменты и непроводящая лестница.
Расчетное время: зависит от личного опыта, осветительной арматуры и доступа к осветительной арматуре для детектора движения.
Меры предосторожности: Определите цепь светильника, выключите ее и пометьте примечанием перед тем, как приступить к работе с проводкой.

Как подключить несколько датчиков движения для внешнего освещения

Я тестировал этот тип системы управления раньше и обнаружил, что если вы соедините два датчика движения напрямую, они будут конфликтовать друг с другом и заставят осветительную арматуру быстро включаться и выключаться.Однако два или более детектора движения могут быть подключены к этому типу приложений с использованием другого метода, который объясняется ниже.

Подключение двух или более датчиков движения и осветительных приборов

• Способ подключения двух или более датчиков движения для управления одним или несколькими наружными осветительными приборами заключается в подключении цепи управления, в которой датчики движения подключены к одному реле управления, а реле управления включает осветительные приборы. При использовании этого метода осветительная арматура активируется любым детектором движения.
• В этом типе применения можно использовать любое количество детекторов движения, однако каждый детектор движения должен быть подключен к отдельному реле управления.
• Датчики движения, реле и осветительные приборы должны быть подключены к одному источнику питания, а напряжение катушки реле управления должно быть таким же, как и в цепи освещения.
• Любое количество осветительных приборов может быть подключено через систему реле управления, однако реле и цепь управления должны быть рассчитаны на общую мощность или силу тока регулируемых осветительных приборов.
• Конструкция этой цепи управления должна учитывать световую нагрузку, чтобы правильно выбрать номинал контактов реле управления и напряжение катушки.
• Индивидуальные головки детекторов движения могут использоваться отдельно, и они не обязательно должны быть частью стандартного комплекта осветительных приборов для детекторов движения.
• Установка этого типа системы не приведет к перегрузке внутренней цепи управления каждого детектора движения, поскольку детектор движения питает только катушку реле, к которому он подключен.
• ПРИМЕЧАНИЕ. Эта установка очень хорошо работает с многоуровневыми осветительными приборами для лестничных пролетов, где эта же система была установлена ​​и протестирована.

См. Приложение, в котором эта система была установлена ​​на проекте освещения крытой лестницы

Дополнительные возможности управления светильниками для наружного освещения

• Этот тип системы управления также может быть реализован с помощью беспроводного управления.
• Существуют осветительные приборы с управлением движением, которые имеют расширенные функции проводки, которые позволяют соединять осветительные приборы друг с другом, где, если какое-либо устройство обнаруживает или улавливает движение, оба светильника включаются.

Типовая электрическая схема для этого приложения

Подробнее о подключении осветительных приборов для детекторов движения

Светильники для детекторов движения

Установка осветительных приборов для детекторов движения
Установка осветительных приборов для детекторов движения обеспечивает безопасность и экономию энергии, и они могут легко заменить существующий наружный настенный светильник.

• Конструкция и назначение электрического реле – Часть 1
  • В этом разделе будет рассказано, как устроены реле и как они работают из-за тока, протекающего через управляющую катушку, и происходящей механической реакции.

Подробнее о конструкции и назначении электрического реле – Часть 1

Электрический провод для датчиков движения

Электрический провод для осветительной арматуры
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Датчики движения и датчики присутствия

Датчики движения и датчики присутствия могут обнаруживать движение, а затем вызывать событие.Они обычно используются для обеспечения безопасности и экономии энергии.

Когда датчик охранного прожектора обнаруживает движение, он сообщает выключателю о закрытии, и включаются свет (и). Через определенное время переключатель откроется, и свет (ы) погаснет. Некоторые датчики движения и датчики присутствия имеют настройки, в том числе время, в течение которого свет остается включенным, не обнаруживая движения.

Датчики присутствия

Датчики присутствия обычно используются в офисах и классах.Их также можно использовать дома в шкафах, если обычно не горит свет.

Датчики присутствия могут заменить выключатели света или могут быть установлены на потолке. Они обнаруживают движение в помещении и автоматически управляют освещением. Если по прошествии определенного времени движения не обнаружено, свет выключается. Когда кто-то входит в комнату, датчик обнаруживает движение, а переключатель датчика замыкается, включая свет.

Свет можно включать и выключать вручную с помощью кнопки или переключателя на датчике.

Некоторые датчики присутствия могут регулировать, в том числе, как долго свет остается включенным без обнаружения движения.

Датчики движения

Датчики движения могут использоваться для множества различных приложений. При обнаружении движения включается свет или срабатывает сигнализация. Их можно использовать для:

• Охранные прожекторы
• Системы охранной сигнализации
• Коридоры
• Проходы супермаркетов
• Склады (с использованием светодиодов с высокой яркостью)

Этот человек сэкономил 90% на счетах за электроэнергию на своем складе, установив светодиоды и датчики движения.

Как Интернет может снизить ваши счета за электричество на 90%

Супермаркеты используют их в проходах и в морозильных камерах, чтобы включать свет, когда покупатель приближается, и выключать через определенное время. Это хорошо работает, если магазин открыт круглосуточно и в определенное время бывает очень мало покупателей.

Настенный датчик присутствия

Датчик присутствия на потолке

Схема подключения датчика присутствия 1

Каждый провод переключателя датчика присутствия имеет два черных провода (или один черный и один красный) и заземление (зеленый).

Один из черных проводов подключается к линейному напряжению от панели, другой черный (или красный) провод нагрузки подключается к лампам. Каждый черный провод может быть линией или нагрузкой. Красный всегда – провод нагрузки.

Для нормальной работы типичному датчику присутствия требуется хорошее заземление. В пластмассовой электрической коробке подключите зеленый провод заземления датчика к заземляющим проводам внутри коробки. В металлической распределительной коробке без проводов заземления подсоедините провод заземления датчика к меньшему резьбовому отверстию внутри коробки с помощью зеленого винта заземления.

без названия

% PDF-1.6 % 571 0 объект / M (D: 20080318112617-07’00 ‘) / Имя (ARE Acrobat Product v8.0 P23 0002337) / ByteRange [0140 9674 3521028] / Ссылка [> / Data 571 0 R / TransformMethod / UR3 / Type / SigRef> >] / Prop_Build> / App> / PubSec >>> / Type / Sig >>>> / Metadata 646 0 R / AcroForm 642 0 R / Pages 555 0 R / PageLayout / SinglePage / OCProperties >>>] >> / OCGs [573 0 R] >> / OpenAction 572 0 R / StructTreeRoot 499 0 R / Тип / Каталог >> эндобдж 591 0 объект > эндобдж 646 0 объект > поток 2008-03-18T11: 26: 17-07: 002008-03-17T11: 15: 28-07: 002008-03-18T11: 26: 17-07: 00 Adobe Photoshop CS2 Macintoshapplication / pdf

Как за 15 минут добавить датчик движения к существующему уличному освещению

Повышение безопасности и снижение затрат на электроэнергию! Это подводит итог этого исправления.

При анализе наиболее эффективных средств защиты от кражи мы недавно сослались на исследовательскую работу, основанную на опросе осужденных грабителей, в котором 24% заявили, что наружное освещение было частью их оценки риска, прежде чем решиться взломать дом.

0%

Для меня я собираюсь приложить любой вес к стороне «не взламывать» этого решения, что я могу, особенно если это рентабельно .

Многие люди не оставляют свои уличные фонари включенными, что лишает их преимуществ в качестве средства устрашения от грабителей.

Послушайте, я чувствителен к световому загрязнению (кто не любит видеть звезды по ночам) и тратить электроэнергию впустую. Но вам не нужно ставить под угрозу свою безопасность, постоянно выключая свет.

Вы можете:

В этом посте мы расскажем, как добавить датчик движения к наружному освещению. Вы даже можете установить светодиодные светильники на потолок с датчиком движения. Если у вас есть дополнительное время, вы можете прочитать нашу публикацию о том, как установить автоматический светильник для крыльца. Просто помните о типичных ошибках при установке потолочного освещения, чтобы ваш дом и ландшафт ночью не выглядели странно! И , если у вас уже есть фонари, это руководство по модернизации фонаря движения специально для вас .

Зачем добавлять датчик движения к свету?

Почему бы просто не использовать стандартные прожекторы? Мы уже упоминали об окружающей среде и стоимости, но это также влияет на безопасность.Когда свет постоянно включен, вы и ваши соседи привыкаете к нему, как если бы кто-то из жителей Лос-Анджелеса считал коричневый воздух нормальным . Они видят это каждый день. Если же, с другой стороны, внезапно загорится свет, и в толстовке с капюшоном появятся мурашки, это с большей вероятностью привлечет ваше внимание.

И, я думаю, грабителям это тоже неудобно. Представьте, что вы крадетесь по дому, когда включается свет. Вы сразу же беспокоитесь о том, что вас заметили внутри, пока вы не найдете источник света (если на нем есть очевидный адаптер датчика движения наружного света).Каждый раз, когда вы заставляете потенциального преступника думать о том, чтобы его поймали, прежде чем совершить преступление, есть возможность его вообще избежать.

Еще одним преимуществом является то, что добавив датчик движения к свету, вы сможете на сэкономить на расходах на электроэнергию на . Вместо того чтобы гореть 8 часов в день, датчик движения, который активен только в условиях низкой освещенности, может включать свет только на 30 минут. С лампой накаливания прожектор может снизить ваши ежегодные затраты на электроэнергию с 35 долларов до чуть более 2 долларов при условии, что они равны 0 долларов.12 / стоимость кВтч.

0

0

Срок окупаемости (выбранный нами комплект стоит 18 долларов) при этом составляет около года. Оцените, если у вас уже есть прожекторы. По прошествии года продолжающаяся экономия – это просто подушка.

Вас удивила экономия средств? Сообщите своим друзьям.

Как добавить датчик движения к существующему уличному освещению

Вот что вам нужно для установки датчика движения

Надеюсь, вы проданы.Итак, давайте перейдем к ремонту ваших фонарей.

Список необходимого оборудования будет зависеть от вашего освещения, но это будет что-то вроде:

• Отвертка
• Переключатель датчика наружного движения


Жесткий, правда? В вашем комплекте должны быть гайки для проводки, чтобы все соединить вместе.

Как установить датчик движения на существующий светильник

1. Подберите комплект для обнаружения движения вне помещения в Интернете (убедитесь, что в вашем существующем светильнике или коробке есть заглушка, в которую можно вкрутить, в противном случае возьмите один из винтов в соединенных устройствах выше, и установка очень проста).
2. Выключите свет и снимите крышку. (проверьте, что питание тоже отключено!)
3. Удалите вставку, на которой вы хотите установить детектор движения.
4. Пропустите провода в приспособление и прикрутите датчик движения к светильнику.
5. Подключите горячий провод от дома к черному детектору движения, красный провод к горячему проводу (черный в США) фонаря и соедините нейтральные провода вместе.
6. Отрегулируйте чувствительность по мере необходимости, нажмите кнопку и сделайте это.

Это было не так уж и плохо, правда? Теперь все, что вам нужно сделать, это подождать, пока стемнеет, чтобы вы могли проверить чувствительность вашего нового движущегося света !

Единственное, что вы можете сделать, это проверить возможные настройки детектора движения, которые могут лучше соответствовать вашей ситуации. Для устройства, которое я взял, вы можете настроить его на то, чтобы он оставался включенным в течение 6 часов после сумерек или всегда включался при движении (днем или ночью) в дополнение к стандартной работе только при слабом освещении.

К счастью, большинству из вас не придется беспокоиться об этом шаге, поскольку по умолчанию операция включается только тогда, когда темно и обнаруживается движение.

Считаете это полезным? Скажите спасибо, поделившись им со своим кругом.

Если вам вообще нужна помощь, просто напишите в комментариях, и я сделаю все возможное, чтобы помочь вам. Но я не электрик, поэтому, если сомневаетесь, проконсультируйтесь с одним из них.

Вы также можете узнать больше о примерах умного освещения и домашней автоматизации и посмотреть, соответствуют ли они вашим потребностям.

Привет, я Джоди. Я закончил с отличием со степенью магистра компьютерных наук и имею более чем 15-летний опыт работы инженером по электронике. Я на протяжении всей жизни учусь и возню с собой, и мне нравится автоматизировать домашние дела, поэтому я могу решать более серьезные проблемы, чем вставать с постели, чтобы проверить, закрыта ли дверь гаража. . . вроде слишком мало спать!

Использование переключателей света с датчиком движения

Стандартные выключатели света не так уж сложно использовать.Большинство из нас щелкает ими, не задумываясь. Но что, если вы войдете в прачечную с охапкой одежды и даже не увидите выключателя, не говоря уже о том, чтобы освободить руку, чтобы включить его? Или когда вы несете из гаража тяжелую коробку или пакеты с продуктами и не можете дотянуться до выключателя, чтобы выключить его? Вам нужно совершить вторую поездку, иначе свет просто останется включенным. Итак, есть две очень веские причины переключиться на обнаружение движения.

Функция

Существует два основных типа переключателей датчиков движения: активный датчик и пассивный датчик.Активные датчики, которые часто называют радарными, излучают звуковые волны в комнату и ждут возвращения сигнала. (Некоторые устройства открывания гаражных ворот делают то же самое.) Если кто-то входит в комнату или движется внутри нее, скорость возвращающихся звуковых волн изменяется, вызывая срабатывание переключателя.

Пассивные датчики, также называемые пассивными инфракрасными датчиками (PIR) или пироэлектрическими датчиками, обнаруживают тепло тела людей и животных. В датчике используется фотодетектор, который преобразует свет с определенными длинами волн в электрический ток, который вызывает тревогу в миникомпьютере, размещенном в датчике, активируя переключатель.Чтобы предотвратить нежелательное переключение, компьютер игнорирует медленные изменения температуры в помещении из-за солнечного света.

Опции

Переключатели датчика движения могут автоматически включать и выключать свет, или и то, и другое. Occupancy переключатели включают свет, когда вы входите в комнату; когда вы уходите, коммутатор ждет заданное время перед автоматическим выключением света. Выключатели Vacancy необходимо включать вручную, но выключать свет автоматически, когда вы выходите из комнаты.Оба типа оставляют свет включенным, если обнаруживают движение в комнате, поэтому, если вы совершенно неподвижны, они могут выключить свет.

Если у вас есть дети, которые, как правило, оставляют свет в спальне включенным, несмотря на ваши любящие напоминания, переключатели датчика движения свободного типа могут решить проблему. Вы также можете получить переключатели датчика движения со встроенным диммером, позволяющим устанавливать желаемый уровень освещенности вручную. Это полезная функция для ванных комнат и спален, где вам может не понадобиться полная яркость ночью, утром или когда другие спят.

Электропроводка

Переключатели с датчиком движения предназначены для замены любого стандартного однополюсного настенного переключателя. Конкретные конфигурации проводки зависят от продукта. Некоторые переключатели включают нейтральный провод, подключенный для питания светодиода, а другие нет (стандартные переключатели обычно не подключаются к нейтральному проводу цепи). Обязательно проверьте схему подключения, прилагаемую к вашей конкретной модели коммутатора, чтобы убедиться, что вы подключили его правильно.

В типичной установке переключатель детектора движения имеет три провода.Черный провод подключается к входящему «горячему» проводу, по которому подается питание на коммутатор. Синий провод подключается к проводу исходящей цепи, который подключен к свету; это называется ножкой переключателя. Зеленый провод является заземлением и подключается к системе заземления цепи.

STEINEL -> Главная -> Управление освещением -> Ресурсы -> Электрические схемы
