Для чего нужен узо в щитке: где требуется и где излишне?

Содержание

где требуется и где излишне?

Любые электромонтажные работы в квартире или доме подразумевают, что силовая электрика и бытовые приборы впоследствии будут защищены средствами автоматики. При этом традиционно рассматривается ассортимент дифференциальных автоматов, УЗО и реле напряжения. В данной статье мы хотели бы изучить зону применимости различных устройств и выяснить, установка каких из них наиболее целесообразна в разных случаях.

Для правильного понимания ситуации разумнее всего будет припомнить конструкцию, назначение и принцип действия некоторых из упомянутых узлов. Итак, УЗО предназначено для защиты человека от поражения электричеством и снижения вероятности пожара, вызванного утечкой тока. Главным компонентом каждого УЗО является небольшой дифференциальный трансформатор, который и определяет наличие или отсутствие утечки.

При этом важно помнить, что УЗО не выполняет функцию защиты от токов КЗ любой величины и не предохраняет линию от мощностной перегрузки – то есть, его установка не способна решить все проблемы сразу. Чтобы защитить свою электросеть полностью, необходимо в квартирном распределительном щитке последовательно смонтировать и УЗО, и обычный автоматический выключатель.

Кроме того, не следует путать последний с дифференциальным автоматом – он как раз включает в себя одновременно функционал УЗО и автоматического выключателя. В корпусе дифавтомата находится отдельный узел, отвечающий за обнаружение утечки тока и другой узел, который предохраняет от перегруза. Зная всё это, очевидны вопросы: где использовать УЗО и чем лучше защищать квартиру – одним только дифавтоматом или же комплектом из УЗО и автоматического выключателя? Давайте искать аргументированные ответы вместе.

Применимость модулей защиты

Дабы не усложнять восприятие, будем подразумевать, что речь идёт о применении защитных устройств в быту, в однофазной квартирной сети.

Базовая модель УЗО выполнена таким образом, чтобы занять в щитке всего два места на дин-рейке, а автоматический выключатель – одно место. В свою очередь, дифавтомат занимает всего два модуля, то есть экономия места здесь налицо. При условии множества групп электроточек, на дифавтоматах можно собрать щиток почти в два раза компактнее. Кроме того, их подключение несколько проще коммутации комплекта из пары устройств: здесь всего две клеммы на входе и две на выходе. Минута– и монтаж окончен.

Подключение автоматического выключателя и УЗО выходит заметно сложнее. Сначала монтируется один узел, а затем другой, и при этом каждый раз необходимо делать на фазном проводе петлю между выходом УЗО и входом автовыключателя. Именно на этом этапе повышается вероятность ошибки, из-за которой устройства могут работать неправильно. Таким образом, в этом аспекте выбор в пользу первого варианта подключения выглядит гораздо более предпочтительным.

Подводя промежуточный итог, всё же обязательно следует указать на равнозначность двух рассмотренных схем. Если коммутация проведена верно, то сеть будет защищена в равной мере. Между тем, существует ещё один нюанс, существенно углубляющий вопрос: по своему конструктивному исполнению устройства защитного отключения бывают электромеханические и электронные. Данный аспект обуславливает их разное поведение при возникновении аварийной ситуации. Если случится так, что в цепи питания произойдёт обрыв нулевого провода, электромеханическое изделие сохранит работоспособность, а электронное станет обычным проводником, поскольку его исполнительный механизм нуждается во внешнем питании.

Весьма распространена ситуация, когда после косметического ремонта люди хотят обновить и защиту электросетей. Они меняют устаревшие громоздкие электромеханические УЗО вместе с автовыключателями на новые электронные дифавтоматы. Казалось бы, такая модернизация системы целесообразна, однако на практике уровень защиты может даже понизиться в силу неспособности чисто электронного узла выполнять свою функцию без питания извне. Почему же так часто встречается описанная ситуация? Всё банально просто: электронные средства защиты стоят значительно дешевле электромеханических, а потому потребители приобретают их гораздо чаще.

Если из всего сказанного ранее Вы уже успели сделать вывод об однозначном приоритете дифавтомата, то он был преждевременным. Имея УЗО и автоматический выключатель в виде отдельных устройств, гораздо удобнее и быстрее производить поиск неисправности. Прежде всего, в случае аварии можно точно увидеть, какой из узлов защиты сработал и сразу отмести половину вероятных причин неисправности. Утечка тока и перегрузка заставят отключиться разные модули, и это поможет быстро идентифицировать место электроаварии. В случае с дифавтоматом устройство отключится целиком и без вызова мастера для полной диагностики сети обнаружить причину не удастся. Справедливости ради, отметим, что не так давно некоторые производители стали выпускать модели с диодными или механическими индикаторами того, какой вид защиты сработал в конкретном случае. Подобные дифавтоматы стоят ещё дороже, а их подтверждённая точность пока что не превышает 75%, так что говорить о полном равенстве функционала всё же не приходится.

Комплект из УЗО и автовыключателя почти всегда обойдётся дешевле одного дифавтомата. Равенство цен может наблюдаться только у продукции малоизвестных компаний, но вряд ли Вы станете доверять всю свою домашнюю технику защите сомнительного производства. Разумеется, вопрос стоимости модулей актуален всегда, а потому необходимо принять во внимание и аспект обслуживания. При выходе из строя любого из структурных элементов дифавтомата, его придётся менять целиком, а в случае поломки отдельно УЗО или автоматического выключателя будет достаточно заменить только один этот узел.

Фактически, напрашивается только следующий вывод: универсального способа защитить свою электросеть не существует. В каждой ситуации следует индивидуально расставлять приоритеты – как функциональные, так и стоимостные. Наиболее дешёвое решение – комплект из электрического УЗО и автоматического выключателя; более жизнеспособное, но дорогое – такой же электромеханический комплект; а самое прогрессивное – брендовый дифавтомат со световыми индикаторами типов активной защиты.

УЗО в обычных квартирах – За и Против

Очень многих потребителей интересует, почему в квартирах советской постройки, где живёт больше половины граждан Украины, запрещается использовать УЗО. Действительно, согласно отечественным ПУЭ, монтаж устройств защитного отключения в системах типа TN-C прямо воспрещается, поскольку такие средства защиты будут корректно работать только при наличии отдельного заземляющего кабеля, а не зануления. В рамках принципа действия УЗО это объясняется довольно просто: при подключении к нулевому проводнику устройство будет работать некорректно – даже если в системе будет утечка, дифзащита не обнаружит разности потенциалов, а потому и не отключит питание.

Кроме того, на просторах интернета и даже среди мастеров бытует мнение, что в обычной сети 220 В УЗО способно уберечь человека при прикосновении к корпусу прибора, имеющему контакт с фазой. На самом деле физика явления сохраняется. Дотронувшись к закороченному корпусу, человек формирует электрический контур «прибор-тело-земля». Используя знакомый со школы закон Ома, легко вычислить силу тока, который пройдёт через организм. Естественное электрическое сопротивление тела взрослого человека оценивается примерно в 1000 Ом, а напряжение в бытовой электросети равно примерно 220 В. Разделив напряжение на сопротивление, мы получим силу тока в 220 мА. При этом известно, что смертельный исход возможен уже при 100 мА. Таким образом, становится очевидной опасность ситуации: УЗО может сработать или не сработать, но это произойдёт уже после поражения человека током.

Ещё один извечный вопрос касается того, необходимо ли ставить УЗО на питание осветительных контуров в жилище. Вероятно, его существование обусловлено тем, что жёсткая обязательность или официальные рекомендации по этому поводу в нормативных документах отсутствуют. Вместе с тем, если попытаться разобраться в этом самостоятельно на основе информации, приведённой ранее, можно прийти ко вполне однозначному ответу.

Обратимся к первоисточнику: в ПУЭ имеется формулировка, что установка УЗО в линиях питания светильников и стационарного оборудования не требуется. Это означает пониженную опасность отсутствия подобной защиты в электросети дома и не является нарушением. В то же время многие мастера рекомендуют ставить УЗО на все цепи в квартирах. Потребители часто думают, что причиной тому служит завышение стоимости работ, однако в действительности это банальная забота о безопасности людей и самой системы. Давайте рассмотрим преимущества и недостатки каждого способа.

Многие современные люстры и светильники оснащены металлическими токопроводящими корпусами. При сборке изделия на производстве или его монтаже по месту весьма вероятно небольшое повреждение изоляции и попадание проволочек фазного провода на участок корпуса. При уборке или замене лампы можно получить поражение током, даже если на первый взгляд эти мероприятия кажутся обычными и сравнительно безопасными.
При случайном повреждении проводника в стене (например, при сверлении) крайне велик риск оказаться под напряжением или вообще вызвать короткое замыкание и возгорание дрели. При наличии УЗО сеть будет мгновенно обесточена, а человек и электроинструмент скорее всего совершенно не пострадают.
Для влажных помещений и частных домов УЗО имеет смысл ставить вообще на все цепи. Намокший или затопленный участок не будет обесточен без дифференциальной защиты, а это чревато серьёзными электротравмами. То же самое касается и ванных комнат – ведь там не только розетки находятся в зоне риска.

Если Вы не будете ставить УЗО, все ваши условные «плюсы» сведутся к простой экономии средств и увеличению свободного места внутри квартирного щитка. Однако какой смысл от подобной экономии, если риски настолько велики? Напомним ещё раз: приобретать самое дешёвое УЗО – означает, просто выбросить свои деньги. Оно нужно не для проформы. Не желая тратиться на хорошую защиту, лучше перебросить ту же сумму на оплату труда монтажника или качественную электрофурнитуру.

Вместо заключения

Тематика защиты электросетей, путаницы в терминологии между отечественными и западными обозначениями, а также предназначения разных устройств – одна из самых актуальных на профессиональных форумах во всемирной паутине. Немало потребителей жалуются на избыточность современной защитной автоматики и на её ложное срабатывание. Тем не менее, не следует забывать, что подобные узлы реагируют только на настоящее воздействие – и, если его не удалось обнаружить, это не значит, что никакой проблемы в сети нет. Зачастую, всё дело в неаккуратном монтаже, использовании скруток вместо клеммников в стенах, которые регулярно подмокают, в соседях, которые заземляются через отопительные стояки и пр.

Само по себе появление УЗО на рынке – это отклик на реалии современных электросетей. Будь они не нужны или малоэффективны, им никогда бы не удалось добраться до бытовых потребителей, поскольку они даже не покинули бы чисто профессиональную сферу электриков. В нынешних питающих системах в равной степени нужны и размыкающая автоматика, и устройства дифференциальной защиты. Имея финансовую возможность, никогда не пренебрегайте подобными вопросами. Монтируйте УЗО, автовыключатели или дифзащиту и никогда не слушайте тех, кто говорит, что это лишнее и невостребованное оборудование. Его установка с лихвой окупится уже при первой серьёзной электроаварии в домашней сети. Сколько именно единиц защитных устройств понадобится для Вашей квартиры, нужно рассчитывать в индивидуальном порядке, с учётом будущих приборов, их мощности и группировки.

Что такое УЗО в электрике: как расшифровывается, где применяется

Всем домовладельцам хорошо знакомы выключатели-автоматы, которые защищают квартирные электросети от перегрузки (например, из-за короткого замыкания) и связанных с нею неприятностей. Но одними автоматическими выключателями полной безопасности сети не добиться. Для этого используется ряд других приспособлений, самым популярным из которых сегодня являются устройство, известное как УЗО, что это такое в электрике — рассказываем в статье.

Все об УЗО

Назначение
Отличия от автомата
Места установки

Итак, что такое УЗО в электрике? Аббревиатура расшифровывается как «устройство защитного отключения», а инженеры и специалисты предпочитают называть его выключателем дифференциального тока. Прибор предназначен для отслеживания утечек тока, возникающих при повреждении электропроводки и электроприборов.

Дифференциальный автомат Legrand

В нормальных условиях ток, упрощённо говоря, перетекает от линейного к нейтральному проводнику (от «фазы» к «нулю») через устройство, которое приводится в работу (например, лампочке или электродвигателю). Если, скажем, в результате повреждения оголена проводка или металлический корпус бытовой техники (к примеру, стиральной машины) оказывается под напряжением, может возникнуть ситуация, когда ток начинает утекать не на «ноль», а буквально на землю. Такое бывает, к сожалению, часто — человек прикоснулся к проводу и получил удар током — ток через его тело пошёл в землю. Автоматический выключатель даже не заметит этой небольшой нагрузки и не сработает, а удар тока может быть смертельным. Вот для защиты от таких утечек и необходимо УЗО.

Приборы особенно важны для защиты электросети в местах повышенной опасности, например, во влажных помещениях, а также везде, где есть контакт с землёй и повышенная влажность. Устройства защитного отключения в обязательном порядке ставятся на линии электропроводки для ванных комнат и для уличной сети, например, на даче.

HAGER

УЗО максимальный ток прохождения 25 А, ток утечки 30 мА

ABB

Дифференциальный автомат ABB DSH941R максимальный ток прохождения 10 А, ток утечки 30 мА

IEK

УЗО максимальный ток прохождения 32 А, ток утечки 30 мА

IEK

Для сравнения: автоматический выключатель однопостовый. Визуальные отличия: подключается только один провод на входе и выходе.

Итак, чем отличается УЗО от автомата в электрике? Не вдаваясь в подробности конструкции — автомат срабатывает при токах, превышающих предельную нагрузку на сеть (например, есть автоматы на 10, 16, 25 ампер), а самые популярные модели защитного отключения срабатывают от тока утечки 30 миллиампер (мА). То есть ток получается почти в 1 000 раз слабее. Скорость срабатывания защиты составляет примерно 100 миллисекунд (0,1 с). За такой короткий момент воздействия человек даже не ощутит удара.

Дифференциальный автомат ABB

В отличие, скажем, от автоматических выключателей устройство защитного отключения требует регулярного профилактического обслуживания. Впрочем, в этом нет ничего трудного — ежемесячно владелец должен нажимать на кнопку на корпусе.

Pixabay

Прибор может устанавливаться как на отдельные ветки электросети, обслуживающие особо опасные зоны (ванная, сауна, гараж, двор), так и на всю домовую сеть. В западных странах вообще часто не принято мелочиться с защитой, их могут ставить чуть ли не на каждую группу розеток.

Для мокрых зон и улицы

Для защиты от поражения током во влажных и сырых помещениях, а также уличной сети применяются УЗО на 30 либо (реже) 10 мА. Эти устройства обеспечивают комфортный уровень безопасности, но они слишком чувствительны, и если их поставить на всю домовую сеть, могут происходить ложные срабатывания.

Pixabay

Для всей домовой сети

Выключатели на 100 мА (и тем более 300 мА) не так комфортны — человек почувствует удар током, но не пострадает — но они и менее чувствительны. Их ставят на домовую сеть как дополнительную защиту, а также как защиту от пожара. Эти устройства способны улавливать утечки, возникающие в скрытых местах нарушения проводки. Например, где-то в стене или в розетке за мебелью произошёл надлом жил в проводе или ослабли винтовые зажимы контактов. Провод или розетка начинает греться. Если утечки недостаточно большие (меньше токов короткого замыкания), то автоматический выключатель не срабатывает. Для таких случаев как раз и необходим специальный выключатель дифференциального тока с током срабатывания 100 или 300 мА.

Дифференциальный автомат ABB

Места установки

Устанавливаются приборы обычно в общедомовой распределительный щиток на DIN-рейку.

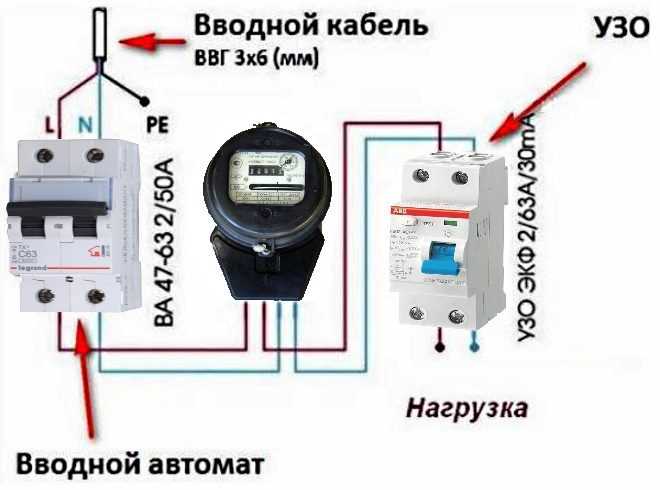

Порядок подключения устройства защитного отключения и автоматического выключателя может быть любым (главное, чтобы схема подключения была корректная), но чаще впереди ставится УЗО, а за ним автоматический выключатель — такая схема проще, и в ней меньше шансов запутаться для неопытного монтажника.

Важнее очерёдности подключения номинальные характеристики по току этих устройств. Важно, чтобы УЗО было рассчитано на прохождения тока такого же по силе или большего, как выключатель. Например, если у вас стоит автомат на 10 А, то УЗО тоже должно быть рассчитано на ток не менее 10 А. А для пущей безопасности рекомендуется брать прибор, рассчитанный на более мощный ток, на одну ступень выше. То есть в паре с автоматом 10 А берут УЗО 16 А, для 16 А берут 25 А, и т.д.

Интересной разновидностью УЗО являются модели с встроенной защитой от превышения напряжения. Если вместо 220 В по сети начнут «передавать» 260-270 В, то с домовым оборудованием возникнут серьёзные неприятности. Для защиты от таких скачков и служит подобные приспособления.

Дифференциальный автомат Schneider Electric

Автоматические выключатели и УЗО могут быть объединены в одно устройство, которое называется автоматическим выключателем дифференциального тока (АВДТ или дифавтоматом). Какой именно вариант удобнее использовать (два последовательно подключённых устройства или одно), зависит от схемы подключения всех нагрузок сети, но по сути это, как говорится, дело вкуса.
