Инструкция по сборке и монтажу электрического щита своими руками

В каждом жилом помещении или на предприятии есть электроприборы. Они используются для разных целей, питаются разным током по фазе и вольтажу, подключаются к сети от распределительного щита – приспособления, предназначенного для распределения между потребителями энергии и приема ее от внешнего источника.

На оборудование возложены и другие, не менее важные функции:

  • Защита от высоких нагрузок сети, короткого замыкания проводки.
  • В современных устройствах предусмотрена возможность подключения иных приборов или соответствующего реагирования на изменение качества тока.
  • Обеспечение безопасности от поражения электричеством животных и людей.

Рассмотрим как собрать электрощиток своими руками.

Виды и размеры электрощитков

Различают два типа распределительных щитов, в зависимости от места их установки:

  • Наружные.
  • Внутренние.

Электрический щит представляет собой металлическую или пластиковую коробку определенного размера (зависит от мощности, количества автоматических выключателей, предназначения оборудования), содержащую дин-рейки для крепежа автоматов, выход и место для укладки проводов. Чаще всего в продаже имеются готовые ящики из металла, покрытого полимерным порошком или пластмассы определенных размеров.

СОВЕТ: При первой самостоятельной сборке оборудования следует выбрать коробку большего, чем требуется, размера. Больше пространства существенно облегчит сборку и монтаж электрощитка.

При установке распределительного щита снаружи помещения, следует определиться с типом монтажа:

  • Навесной.
  • Вмонтированный в стену или нишу.

Особенность отдельного ящика навесной конструкции в том, что вид его, как правило, более презентабельный. Коробка сделана аккуратно, закрывается крышкой на замок. Это обеспечит защиту от несанкционированного проникновения к выключателям. Для имеющейся ниши можно подобрать оборудование определенной геометрии, размеров и толщины.

Наружные приборы выступают в среднем на 20 см при установке на стене из негорючих материалов. В противном случае стоит позаботиться о безопасности, поместить под основание щитка к поверхности прикрепленный изоляционный материал по всей площади коробки.

Особое внимание следует уделить высоте крепления. Коробки из металла обладают острыми углами, что существенно повышает вероятность получения травмы. Лучше всего крепить оборудование не ниже роста самого высокого в семье.

Также можно расположить ящик ближе к углу или сразу за дверью, чтобы оборудование не мешало свободному передвижению в помещении. При скрытом монтаже коробка замуровывается, оставляя только на уровне поверхности стены дверцу. Даже если она выступает на несколько миллиметров, это не портит внешнего вида при правильном размещении.

Распределительный щиток без «начинки» состоит из таких элементов:

  • Основания.
  • Защитной крышки.
  • Дин-реек.
  • Защелки для фиксации дин-реек с возможностью доукомплектации новыми автоматическими выключателями по мере необходимости.
  • Дверцы.

На основании предусмотрено место для:

  • Крепления самого прибора.
  • Крепления клеммных колодок.
  • Укладки проводов.
  • Крепежных отверстий.

Защитная крышка располагается под дверцей и позволяет защищать внутреннюю проводку от контакта, оставляя доступными только рубильники.

ВАЖНО: Приобретая распределительный щиток, необходимо предусмотреть наличие свободного места для дополнительных рубильников. Не исключено, что в будущем это может понадобиться. Примерно 1/5 места стоит оставить пустым.

Автоматы бывают одно- и двухполюсными. Их толщина 1,2 и 2,4 см соответственно. Количество розеток, осветительных приборов, электрического оборудования в квартире определяет необходимое число выключателей. С таких расчетов подбирается оптимальный размер ящика, учитывая квадратную, прямоугольную форму.

Составление схемы электрического щита

Чтобы составить принципиальную схему распределительного щита, стоит решить такие вопросы:

  1. Каким модульным оборудованием будет оснащен?
  2. Какого номинала, в каком количестве нужны автоматы?
  3. Будет в схеме присутствовать УЗО и дифф. автоматы?
  4. Какая стоимость оборудования допустима?

На примере электрощитка для квартиры с однофазным напряжением, схемы могут отличаться наличием или отсутствием УЗО, количестве рубильников, типе коробки под электрооборудование. В большинстве многоквартирных домов в этажном щите уже имеется вводной автомат и счетчик. Важно ознакомиться с нормами, установленными законодательством, которые указывают, каким правилам и документам оборудование не должно противоречить.

Среди них:

  • ПУЭ.
  • ГОСТ 32395-2013 с общими техническими условиями о характеристиках для жилых помещений распредщитков.
  • СП 31-110-2003 о монтаже и проектировании в жилых домах и зданиях общественного назначения электроустановок.

Главные правила, которые указаны в перечисленных документах, гласят:

  1. Дверцы для квартирного прибора при оснащении автоматическими рубильниками не обязательны.
  2. Материал стенок ящика должен переносить механические удары и давления силой до 0,7 Дж.
  3. Отдельными зажимами оборудуется каждый нулевой защитный и рабочий проводники.
  4. Соединительные провода должны хорошо изолироваться покрытием по всей длине в коробке, не касаться обнаженных частей корпуса, не иметь запаянных, перемотанных изолентой или другим изолятором частей, острых кромок ящика с радиусом изгиба, не превышающим в 6 раз диаметр сердечника.
  5. Минимальное пространство для путей утечки и воздушных зазоров – свыше 1,2 см. Это расстояние уменьшаться не должно для скрытых приборов после их монтажа.
  6. Минимальное значение электрического сопротивления изоляции корпуса – не ниже 10 Мом (в холодном состоянии).
  7. Для обслуживания или замены любой составляющей электрощитка должен обеспечиваться удобный доступ.
  8. Срок службы – до 25 лет, с возможной заменой отдельных частей комплектации оборудования.

Самой простой схемой для одно- или двухкомнатной квартиры распределительного щитка является комплектация из выключателя нагрузки, связанного с автоматическим рубильником на 25 А для варочной панели или духовки, 2 выключателей на 16 А для розеток, электрооборудования, 1 выключателя на 10 А для освещения и дифф. автомата на 16 А для санузла. Такую схему используют для помещений с общей длиной используемой проводки – не более 400 м.

На входе установка автоматического выключателя не обязательна при наличии его в этажном распределителе. Перед сборкой оборудования этот факт необходимо проверить. На вводной аппарат в рассмотренной схеме достаточно 40 А для номинального тока. В целом у электрощитков есть параметры, согласно которым подбирается конкретная схема.

ПараметрЗначение
Номинальное напряжение (вход), В400/230; 690/400.
Номинальная частота тока, Гц50; 60.
Номинальный ток зажимов или вводного аппарата, А40; 63; 100; 125; 160; 250.
Номинальный отключающий дифференциальный ток на УЗО на вводе щитка, А20; 100; 300.
Наибольшее количество защитных аппаратов, которые устанавливаются для линий групповых целей в щитке при однополюсном расчете:

а) УЗО и автоматических выключателей;

б) резьбовых предохранителей.

6; 12; 18; 24; 30.

6; 9; 12.

Номинальный ток УЗО и автоматического выключателя групповой цепи, А10; 16; 20; 25; 32; 40; 50; 63.
Номинальный отключающий дифференциальный ток на УЗО на групповой цепи, мА10; 30.
Номинальный ток предохранителя групповой цепи, А6; 10; 16; 25.
Номинальный кратковременный выдерживаемый ток КЗ (в действующем значении) на вводе щитка, сборных шинах с номинальными токами аппаратов 160 и 250 А, кА12.

Для оборудования освещения целесообразно подбирать кабели с площадью сечения сердечника 1,5 км. мм., для автоматических выключателей – на 10 А. Иные провода для более мощного оборудования оснащаются автоматами на 16 А, используя для этого проводку с площадью сердечника 2,5 кв. мм.

Для санузла лучше устанавливать дифференциальный рубильник на 10 А, что полностью покрывает энергетические потребности этого помещения. Главное, чтобы защитное устройства не превышало 30 мА, что оговорено в правилах.

При наличии только электрического потребления духовкой, а не варочной поверхностью, становится на 1 потребителя меньше. Автомат защиты и питающий кабель в этом случае меняются. Данная схема очень простая и редко защищает электрооборудование от частых перебоев.

Для такого маневра нужно немного «утяжелить» комплектации, что повысит и стоимость оборудования. Добавление реле на ввод обеспечивает отключение от сети при превышении токов или напряжений.

В таких схемах есть несколько преимуществ:

  • Подключать и монтировать просто.
  • Для небольших помещений – оптимальный вариант.
  • Стоимость невысокая.

Недостатки:
Защита утечки тока работает только на участке с дифференцированным автоматом, поэтому иные линии от этого не защищены. Установка УЗО на ввод существенно улучшает данную схему.

ВАЖНО: Установка УЗО без автоматического выключателя запрещена! Необходимо убедиться, что это оборудование уже установлено в этажном щите.

При наличии в этажном щите дифференцированного автомата или УЗО, нет необходимости защиту дублировать. При общей длине, используемой в жилом помещении проводки, свыше 400 м., могут наблюдаться повышенные утечки из-за суммирования по отдельным группам. УЗО здесь следует устанавливать на отдельные группы, устранив вводное из комплектации электрощитка.

Более совершенные схемы распределительного квартирного щитка считаются при наличии УЗО в отдельных группах. Для вводного аппарата подбирается номинальный ток 0,8 А. Это значение берется из расчета коэффициента спроса для жилья с повышенной комфортностью и 11 кВт однофазной нагрузкой для помещений.

Особенность такого прибора заключается в необходимости оборудования каждого УЗО своей шиной. В противном случае срабатывание каждого УЗО группы будет одновременным из-за утечки из любой группы кабелей. При поиске поврежденной проводки придется отсоединять с шинок нулевые жилы.

Необходимо ли УЗО в электрическом щите?

Устройство предотвращает возможность получения смертельно опасного разряда. Для летального исхода ток потребуется силой от 80 мА, что при значении его 50 мА не позволит оторваться от провода самостоятельно. При наличии небольшой нагрузки или короткого замыкания, срабатывает обычный автомат. Для низких показателей, например, 1-2 А, он срабатывать не должен. Если УЗО в распределительном щите отсутствует, то контакт с таким оборудованием может закончиться для человека печально.

Поражение переменным током происходит следующим образом. Человек прикасается к открытому участку цепи. Ток устремляется по телу к полу при отсутствии специальной изоляции, как правило, люди не носят в домашних условиях прорезиненную обувь на толстых подошвах.

Для предотвращения удара и направления тока по иному пути, чем тело человека, в электрощитке монтируется защитный проводник, который в простонародье называется заземлением. В западных странах это устройство называется выключателем дифференциального тока, а у нас УЗО расшифровывается как «Устройство защитного отключения».

В отечественном оборудовании для защиты от поражения током предусмотрен дифференциальный автоматический выключатель, который состоит из УЗО и обычного автоматического рубильника.

Различают:

  1. Автоматический выключатель – защищает линию от токов повышенного напряжения и силы.
  2. УЗО или дифференциальный выключатель – защищает человека от поражения, предотвращает токи утечки.
  3. Дифференциальный автоматический выключатель – комплексный прибор, который выполняет функции УЗО и автоматического выключателя, защищая от сверхтоков и поражения человека ими.

Срабатывание УЗО будет в случае разницы исходящего и входящего через прибор токов. При наличии иного пути, например, человеческого тела, автоматически отключается питание в линии.

Устройство не защищает от прямого контакта с проводкой в следующих случаях:

  • На корпусе техники происходит пробой.
  • Проводка была положена некачественно.
  • При контакте корпуса электрооборудования с заземлением соседей на водопроводные трубы и т.п.
  • В щитке проводка была некорректно смонтирована.

ВАЖНО: УЗО от сверхтоков не защищает, поэтому необходимо для защиты человека ставить в цепь автомат.

  • На контактах устройства номинальный ток не соответствует имеющемуся электрооборудованию жилья.
  • Превышение номинального тока утечки.
  • Категория утечки не соответствует классу оборудования (различают А и АС типы, где первый срабатывает не только на переменные токи утечки и более дорогой прибор).
  • Несоответствие внутренней схемы электронной или электромеханической.

Как рассчитать количество мест в электрическом щите?

Для электрооборудования, которое используется для монтажа распределительного щита, предусмотрены унифицированные стандартные размеры. Даже разных производителей рубильники и иные комплектующие будут обладать сходными габаритами.

Крепление основных элементов осуществляется на дин-рейке, ширина этого профиля составляет 3,5 см. Для одного автоматического выключателя предусмотрено «посадочное» место, шириной 1,75 см. В каждом боксе, которые предлагают производители, предусмотрено определенное число ячеек для модулей.

Чтобы рассчитать, сколько нужно мест для распределительного щитка определенной комплектации, необходимо знать точное количество нужных элементов, их тип и размер, а также предусмотреть примерно 20% для запаса на случай изменений в процессе сборки или будущих приобретений электрооборудования. Из приведенной таблицы выбираются размеры приборов.

НазваниеШирина/количество мест
Автоматический рубильник однополюсный1,75 см/1 место
Автоматический рубильник двухполюсный однофазный3,5 см/2 места
Автоматический рубильник трехполюсный5,25 см/3 места
УЗО однофазное3,5 см/2 места
УЗО трехфазное7 см/4 места
Автомат дифференциальный однофазный7 см/2 модуля на 4 места
Клеммник на дин-рейку1,75 см/1 место
Модульный электросчетчик10,5-14 см/6-8 мест
Модульная розетка на дин-рейку5,25 см/3 места
Реле напряжения5,25 см/3 места

Для самого простого распределительного щита потребуется наименьшее количество элементов – 20 шт. Для помещений с расходом проводки выше 400 м этот показатель существенно увеличивается. Из-за того, что в большинстве корпусов оборудования предусмотрено 24, 36 или кратное 12 количество «посадочных» мест, то в простом варианте кейса на 24 места должно хватить. Лучше приобрести вариант на 36, так как остается больше места для изменений в будущем.

Сборка и монтаж электрического щита

Электрощиток является тонким и сложным оборудованием, требующим точного расчета всех компонентов и их коммутации. Все монтажные работы по сборке оборудования должны производиться в чистом и сухом помещении. Желательно, чтобы в распределительном щите была дин-рейка, которая снимается для помещения на нее нужных модулей.

Работы по монтажу и сборке электрощитка состоят со следующих этапов:

  1. Монтаже корпуса.
  2. Организации ввода проводов и кабелей в бокс.
  3. Распределении внутри оболочки щитка кабелей.
  4. Защиты от ремонтных и отделочных работ внутренности прибора.
  5. Сборки на рамке предварительно.
  6. Окончательном монтаже, с подключением групп потребителей.
  7. Пусконаладочные работы.

Монтаж корпуса электрического щита

Работать с навесными приборами значительно проще, чем скрытого типа. Для второго варианта понадобится убедиться в том, что стена, в которой будет оборудован щиток, не несущая, и можно сделать соответствующего размера нишу. Без повреждения стены делается «фальшивая» поверхность, выступающая на толщину ящика или хотя бы на 10 см.

Для размещения электрощитка необходимо выполнение следующих правил:

  • Размещать боксы лучше всего в помещениях с хорошим освещением, циркуляцией воздуха, желательно близко к выходу.
  • Уровень влажности окружающей среды не должен превышать 60%.
  • К ближайшему откосу, двери или другому выступу должно быть не менее 15 см, доступ во время наладки или ремонта – свободный, в гардеробных или шкафах размещение электрощитка запрещено.
  • К ближайшему газопроводу или легковоспламеняющемуся веществу должно быть не менее 1-1,5 м;
  • Установка производится не ниже 1,4 м и не выше 1,8 м от пола.

Пошаговая инструкция монтажа корпуса электрощитка:

  1. Намечается место для монтажа корпуса, с помощью уровня прочерчиваются 1 горизонтальная и вертикальная линии края прибора.
  2. Очерчивается маркером по краю приложенный к месту разметки корпус.
  3. Болгаркой делаются разрезы до середины диска по начерченному периметру.
  4. Делается перфоратором или зубилом углубление на толщину бокса.
  5. Тестируется, как помещается короб, поправляется дно и стенки ниши.
  6. Ставится штатное крепление на корпус, отмечаются места входа дюбелей.
  7. Высверливаются дырки под крепежи перфоратором.
  8. Демонтируется дин-рамка, оборудуется нужными модулями.
  9. Заполняются перед окончательной отделкой полости монтажной пеной.

При отсутствии в комплекте поставки креплений при ровной стенке, бокс прибивается дюбелями к стене, монтируется на алебастр или иной строительный раствор.

Организация ввода кабелей в электрический щиток

Правильное размещение в корпусе кабелей позволит существенно облегчить монтажные работы по подключению модулей. В хороших электрощитках крышка для ввода проводки съемная. На нижней, верхней или реже задней части корпуса располагаются перфорированные отверстия, которые продавливаются пальцем или вырезаются острым предметом.

Стандартные размеры таких отверстий рассчитаны для помещения специальной гофротрубы 16-20 мм в диаметре. Помещение проводов в навесные модели – более простое занятие, поскольку внутрь бокса они заводятся поочередно. Сложнее со встраиваемыми коробами – нужно сначала заводить кабели, а только после этой процедуры закрепить корпус в нише.

Не менее простым занятием считается фиксация кабелей на входе в ящик. Чаще всего накидывается алебастр в штобе, в области введения проводки в щиток. При выборе электрощитка со специальными сальниковыми пластинами или заглушками, крепление кабелей осуществляется съемом этих элементов короба.

Процедура заключается в следующем:

  1. Снимается заглушка, кабель ввода заходит первым поближе к автомату ввода, при помещении проводов в гофротрубу, ее следует перед вводом обрезать.
  2. К планке с проушинами или гребенке прикладывается кабель, фиксируется пластиковой стяжкой, которая укорачивается до нужной длины кусачками.
  3. Каждый кабель в соответствии со схемой маркируется фломастером, провода с темной оболочкой одевают в светлую термоусадочную трубку, поверх которой наносят надпись.
  4. По завершению работ по фиксации проводов на заглушке делаются засечки, чтобы она плотно заходила после вырезания углублений канцелярским или другим ножом.
  5. Заглушка помещается на установочное место и фиксируется винтами.

Разделка кабелей внутри электрического щита

Специальным ножом с пяткой снимается верхняя изоляция с кабелей без повреждения собственного покрытия жил. Следует в первоочередном порядке сразу после разделки промаркировать каждый кабель заново, чтобы избежать путаницы. Лучше оставлять запасную длину провода, превышающую расстояние до крепления в коробе от входа в него примерно вдвое.

Инструкция для разделения кабелей:

  1. Соблюдается порядок: с верхней части – слева направо, с нижнего левого угла – направо.
  2. Снимается изоляция с края вводного кабеля.
  3. Обматываются провода (5-10 см до конца) малярным скотчем, наносится маркировка.
  4. Операции производятся для каждого кабеля.

Защита внутренностей электрического щита от ремонтно-отделочных работ

Внутренняя начинка распределительного щита – это самая дорогая часть устройства, поэтому важно защитить ее от попадания строительной пыли, других загрязнений.

Для этого следует:

  1. Заизолировать все концы кабелей изолентой или колпачками от фломастеров, ручек и т.п.
  2. Снимаются рамки, дверцы, другие внешние движимые части корпуса.
  3. Кабели аккуратно укладываются внутри щитка, против или по часовой стрелке, слева-направо и без резких изгибов.
  4. Специальной крышкой или сделанной самостоятельно из картона закрывается короб, и по периметру стыка со стеной обклеивается малярным скотчем.

Предварительная сборка электрощита на рамке

Для облегчения монтажных и сборочных работ электрических щитов, нужно приобретать более дорогие, качественные, функциональные модели. Даже опытному электрику не просто справиться с кропотливой работой, причем дешевые боксы усложняют процесс в несколько раз. Важно обеспечить чистоту для монтажа модулей и обезопасить все оборудование от загрязнения или влаги.

Понадобится такой инструмент:

  • Диэлектрические отвертки в наборе, чтобы среди них была модель с PZ, PH и прямым шлицем.
  • Стриппер для снятия изоляции.
  • Пассатижи, круглогубцы разных размеров.
  • Кусачки (бокорезы).
  • Ножовка для распила металла.
  • Тестер, можно и мультитестер.
  • Строительный нож со съемными лезвиями.
  • Шуруповерт с комплектом бит или набор отверток.

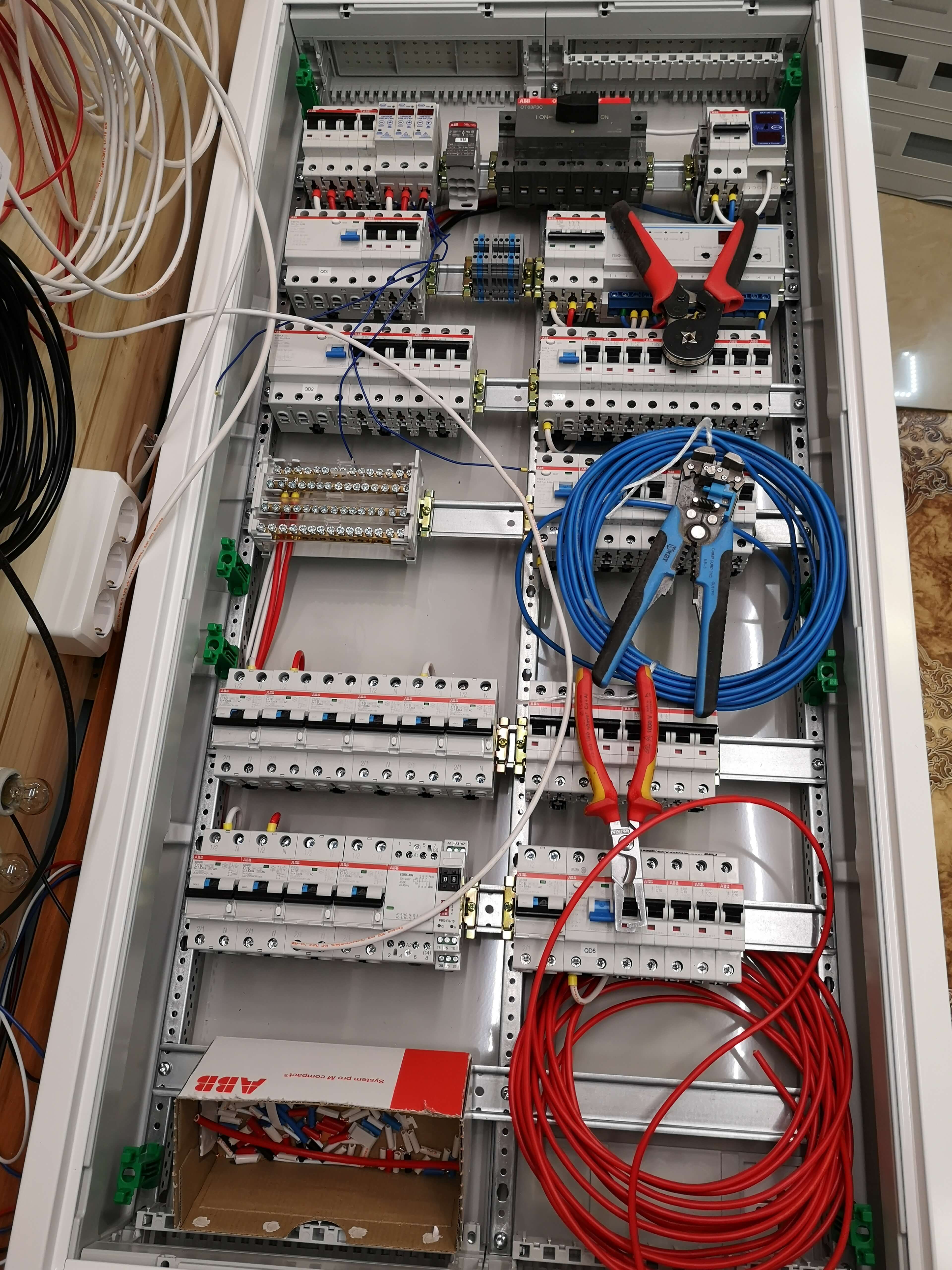

Окончательный монтаж электрического щита. Подключение групп потребителей

Предварительная сборка и проверочные работы позволяют заняться монтажом электрощитка посредством помещения в подготовленную нишу, навесить наружно, подключить группы потребителей. Следует дождаться окончания отделочных работ, которые могут загрязнить прибор, повысить возле него влажность или намочить.

Процедура заключается в следующем:

  1. Обезопасить процесс монтажа исключением подачи тока на вход оборудования. Стоит в многоквартирном доме навесить на ЩУЭ или распределитель на этаже специальную вывеску.
  2. Снять защитный картон или специальную накладку, вынуть с бокса все содержимое, а провода вывести наружу и закрепить, при необходимости прочистить корпус.
  3. Вставить внутрь дин-рейки с установленными модулями, закрепить саморезами или зажимами.
  4. Шину защитного и рабочего нуля крепят на штатные места, изолируется в металлическом ящике.
  5. Нулевые защитные, нулевые и фазные провода делятся на отдельные пучки, фиксируются пластиковыми зажимами, проверяется наличие маркировки.
  6. На шину РЕ крепятся кабели защитного нуля, дополнительная длина запаса стягивается муфтами.
  7. Подключаются последовательно после ввода все группы потребителей из защитного пучка, наконечником НШВИ опрессовываются концы многожильных проводов, остальные зачищаются стриппером на 1 см, лишнее отрезается.
  8. Окончательное маркирование перед зажимом в клеммах посредством термоусаживаемой трубки или кабельных маркеров.
  9. Металлическая дверца подключается зелено-желтым кабелем к шине защитного нуля.
  10. Выделяют из пучка рабочего нуля кабели, подключаемые к шинам групповых УЗО, выводятся в отдельный жгут. Подключаются к соответствующей шине с изгибом под прямым углом, производится их зачистка, маркировка и крепление, как предыдущей группы.
  11. Расположение фазных кабелей должно находиться с противоположной от нулевой стороны короба. При наличии специальных ниш в боксе, их заводят и закрепляют, стяжками фиксируются ответвления и пучки проводов.
  12. В соответствии со схемой, заводятся в каждый автоматический выключатель нужные кабеля. Маркируются и обрезаются по необходимости, закрепляются.
  13. Рабочий ноль и фаза ввода подключается к автоматическому рубильнику или вводному выключателю нагрузки на верхние клеммы.
  14. Проверяется соответствие правильности монтажа и кабельной маркировки согласно рабочей схеме, с усилием 0,8 Нхм затягиваются все клеммы.

Пусконаладочные работы

После завершения всех манипуляций по сборке и монтажу электрощитка, следует поставить выключатели в режим «Выкл» и приступить к завершающему этапу – пусконаладочным работам.

Инструкция проведения проверки и отладки:

  1. Проверка производится после полного монтажа светильников, выключателей, розеток и прочих электроустановочных устройств, подключения на всех выделенных линиях нагрузки в розетках.
  2. На ввод электрощупа подается напряжение, проверяется наличие и значение мультиметром, соответствие нуля и фазы.
  3. Подключаются все дифференциальные автоматы и УЗО последовательно, с проверкой работоспособности через нажатие на «Тест», после чего включаются повторно.
  4. Все клеммы автоматических рубильников проверяются мультиметром на предмет наличия на входе напряжения.
  5. Автоматические выключатели включаются последовательно, и на выходных клеммах проверяются на наличие напряжения;
  6. При последовательном включении электроприборов, для каждой линии потребителя производится контроль работы распредщитка, фиксируется отсутствие дыма, нагрева модулей, искрения. В противном случае – ищется проблема и устраняется.
  7. Каждая розеточная линия проверяется на величину и наличие напряжения.
  8. Тестируется работоспособность осветительных линий.
  9. На протяжении нескольких часов щиток не закрывать и проконтролировать его функционирование.

При успешной проверке следует закрыть все внутренние части электрощитка. На поверхности крышки или пластрона следует разместить цветные наклейки с маркировкой и обозначением каждого выключателя.

Для защиты надписей заклеивается прозрачной пленкой или скотчем. В случае непрозрачной дверцы, внутри ее следует расположить схему прибора, наклеив на скотч или поместив в специальные зажимы (предусмотрены в некоторых моделях).

Эксплуатация электрического щита

За прибором необходимо производить регулярный уход:

  1. По истечению месяца после запуска поднимается пластрон, подтягиваются клеммы.
  2. Для жилья с детьми следует позаботиться о возможности закрытия электрощитка на замок, место хранения ключа должно быть известно всем взрослым членам семьи.
  3. Для всех проживающих в квартире рассказывается порядок действий при срабатывании защитных устройств.
  4. При отключенных потребителях электроэнергии, ежемесячно проверяется работоспособность всех дифференциальных автоматов и УЗО.

Заключение

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.

При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.

Сборка электрощита – правила, схема и монтаж

Этапы сборки электрического щита

Работы по сборке, а также подключению щита можно разделить на отдельные этапы. На каждом из них есть свои правила и особенности. Придерживаясь их, можно собрать электрощит, который обеспечит высокую степень энергозащиты.

Этап 1. Оценка и формирование групп потребителей. На данном этапе нужно выделить потребителей с наибольшей мощностью (2 кВт и более). К ним относятся электрические печи, плиты, водонагреватели, стиральные машины, тёплый пол. Таких потребителей рекомендуется подключать отдельной группой.

Также рекомендуется создание отдельных групп для освещения, розеток.

Для подбора оборудования нужно суммировать данные по мощностям каждого потребителя (указывается в паспортах), а также прибавить около 30% запаса прочности. По результату расчетов подбираются компоненты: коммутирующие устройства, автоматические выключатели, УЗО и пр.

Этап 2. Составление схемы. Готовая схема электрощита позволяет наглядно представить будущее расположение элементов в щитке. Это облегчит процесс сборки, а также возможного ремонта или модернизации. На схеме необходимо выделить группы пользователей, а также обозначить очередность подключения компонентов.

Этап 3. Выбор электрощита и места для его установки. На этом этапе происходит расчет, а также подбор оборудования, выбор места расположения, а также покупка щитовой коробки. Эта стадия подготовки наиболее важная, т.к. допущенные ошибки могут сказаться на итоговом результате. Подбор щитовой коробки необходимо выполнить в следующей последовательности:

3.1. Подбор компонентов по группам потребителей и расчет количества модулей. По составленной схеме нужно определить, какое именно потребуется оборудование и какой мощности. Вот основные элементы, которые устанавливаются в электрический щит:

  • Вводной рубильник – служит для подвода питания к щитку, а также позволяет быстро отключить электроснабжение.
  • Счетчик – производит замер потребленной электроэнергии.
  • Реле напряжения – защищает технику от чрезмерных скачков напряжения.
  • Измерительные приборы (вольтметр, амперметр) – эти приборы подключаются при необходимости визуального контроля напряжения и силы тока. При установке реле напряжения ZUBR или мультифункционального реле ZUBR нет необходимости в дополнительных измерительных приборах.
  • Автоматические выключатели – устанавливаются для защиты от замыканий, а также перегрузок. Так, например, потребители с мощностью 2 кВт и более подключаются через автоматический выключатель 25А или 32А. Для подключения розеточных линий и линий освещения достаточно автоматов 10А или 16А.
  • УЗО или дифавтоматы – необходимый элемент для защиты от утечки (удара током). Желательно ставить УЗО на каждую выделенную линию.

Также для подключения потребуются специальные гребёнки, клеммы, шины, кабели и пр.

После того, как перечень компонентов определен, нужно рассчитать, сколько места они займут и какого размера нужен щит. Размеры элементов стандартные и определяются по количеству модулей – 1 модуль равен 17,5 мм. Также следует предусмотреть некоторый резерв места для будущей модернизации.

Нужно обратить внимание на качество элементов, которые будут установлены в электрический щит. Не следует приобретать дешевые некачественные изделия, т.к. от этого зависит не только стабильность электроснабжения квартиры или дома, но и энергобезопасность. Компания DS Electronics - производитель качественных реле напряжения и многофункциональных реле ZUBR. На все реле ZUBR действует гарантия 5 лет.

3.2. Выбор места установки. Часто строители предусматривают для установки щита специальную нишу, но если этого нет, то придется или делать выемку самостоятельно или воспользоваться навесными моделями.

При выборе места нужно учитывать, что к нему должен быть свободный доступ. Запрещается размещение в шкафах или любой другой мебели. Также щиток должен быть достаточно отдален от различных нагревательных приборов, газового оборудования и пр. воспламеняющихся материалов. Рекомендуемое расстояние от пола до щитка – 1,5 – 1,7м, до дверного проёма – минимум 15 см.

3.3. Выбор электрического щита. Размер коробки должен соответствовать расчетной величине по количеству модулей, а также размеру ниши. Щитовая коробка может быть изготовлена из металла или негорючего пластика. При покупке обязательно проверяйте наличие паспорта и сертификата, в которых указаны данные о производителе, материалах, правилах эксплуатации и пр.

Этап 4. Непосредственная сборка электрического щита. Обычно щитовая коробка оснащена специальными съёмными направляющими, к которым крепятся DIN-рейки для установки оборудования. Предварительную сборку удобно выполнять на столе.

Для монтажа оборудования чаще всего используется линейная или групповая схемы подключения. Линейная подразумевает установку элементов один за другим. Она проста в реализации, но в случае аварии сложно будет установить источник неисправности.

При групповом подключении модули подключаются группами на каждую линию потребителей. Такая схема более сложная в сборке, но позволяет сразу определить проблемную зону по сработавшим автоматам.

Сборка элементов щита должна происходить в следующем порядке:

  1. Установка и закрепление модулей на DIN-рейки по предварительно составленной схеме.
  2. Подключение элементов к вводному рубильнику при помощи гребёнки.
  3. Подключение фазы при помощи кабелей с наконечниками.
  4. Установка нулевой шины.
  5. Проверка надёжности соединений при помощи отвёртки.
  6. Подключение автомата ввода к питанию и проверка правильности срабатывания элементов.
  7. Проверка напряжения на элементах при помощи мультиметра.

Этап 5. Монтаж электрощита и его подключение. Установка электрощита производится после окончания всех пыльных ремонтных и отделочных работ. Корпус закрепляется на выбранном месте, внутри при помощи саморезов фиксируются направляющие с DIN-рейками и оборудованием. Устанавливаются шины рабочего (N) и защитного (РЕ) нуля. Подводятся, а также закрепляются провода.

Перед введением щита в эксплуатацию нужно убедиться, что собраны и подключены все элементы электросистемы: выключатели, розетки, распределительные коробки и пр.

Заключение

Современный электрощит позволяет обеспечить не только бесперебойную работу внутренней электросети. Он также способен защитить технику и людей от возможных аварий, а также утечек электричества. Именно поэтому так важно внимательно подходить к выбору каждого элемента и не экономить на качественных приборах.

Оцените новость:

Сборка электрических щитов (РЩ), руководство по сборке щитов распределительных

Монтаж щита распределительного является важнейшей и самой ответственной частью электромонтажных работ в доме. Будет правильно, если вы отнесетесь серьезно к данному процессу. От качества монтажа всецело зависит надежность электрической сети и работа ее защитных устройств.

Сборка электрических щитов должна обеспечить удобство эксплуатации квартирной электропроводки, возможность раздельного управления электроснабжением отдельных групп потребителей в квартире и селективность срабатывания защит. Это возможно лишь при грамотном подходе к каждому этапу работ по установке распределительного щита. Рассмотрим это на виртуальном примере электросети современного дома.

Этап первый: составление проекта электроснабжения потребителей. Потребителей необходимо сгруппировать по потребляемой мощности, по назначению, по необходимости установки защиты и так далее. В потребителях значатся: кухня, гостиная, спальная комната, детская, сантехнический блок, прихожая, коридор.

Группируем потребителей для объединения в отдельные электрические линии. Для отдельных групп применим УЗО в качестве токовой защиты.

Группировка потребителей

  1. Вводной автомат — 32А;
  2. Электроплита — 20А;
  3. Посудомоечная машина — 16А+УЗО 30ма/25А;
  4. Розетки кухни — 16А +УЗО 30ма/25А;
  5. Освещение кухни и санузла — 10А;
  6. Освещение коридора и прихожей — 10А;
  7. Освещение комнат — 10А;
  8. Кондиционер — 16А;
  9. Розетки — 16А;
  10. Розетки в детской — 16А+УЗО 10мА/20А;
  11. Стиральная машина — 16А+УЗО 10мА/20А;
  12. Водонагреватель — 16А+УЗО 10мА/20А;

Схема сборки электрического щита

Напомним еще один принцип комплектования современного распределительного щита — модульность исполнения. Он предполагает, что любое из устройств, входящих в состав щита по ширине имеет кратный некоторой величине размер. Производители электроустановочных изделий договорились, что величина эта станет равна 18 мм и называться будет — один модуль.

Однофазный автомат занимает один модуль, вводной автомат — два, УЗО занимает тоже два модуля. Все модули стандартно располагаются на DIN-рейке. Согласно нашей прикидке нам потребуется разместить в распределительном щите 23 модуля. Стандартные корпуса щитов могут вмещать 6,9,12,18,24,36 и более модулей, значит нам подойдет щиток из стандартного ряда в 24 модуля. Обозначение ЩРН — 24(навесной), ЩРВ — 24 (встроенный).

Встроенный щит более эстетичен в интерьере, но требует создания ниши в стене по размеру щитка. Навесной шкаф распредщита, изготовленный в виде пластмассового бокса, выглядит не менее изящно, и не требует особых усилий по установке. При наружной проводке в доме вполне оправдано применение именно его. Рассмотрим оба варианта установки.

Навесной распределительный щит

Инструменты: перфоратор (ударная дрель), победитовое сверло на 6 мм - 8 мм, 4 дюбеля с саморезами (шурупами), молоток, отвертка, маркер.

Выбор места установки щита: к щиту должен быть удобный доступ, высота установки полтора метра по нижнему краю щита плюс-минус двадцать сантиметров.

Установка: на корпусе металлического навесного щита обязательно должны присутствовать штампованные отверстия специальной формы для крепления на предварительно установленные анкера. В пластиковом боксе их, возможно, придется просверлить самостоятельно. По отверстиям в щите разметить стену, высверлить отверстия под пластмассовые дюбели или металлические анкеры, установить их, и закрепить щит.

А затем … снова его снять. Зачем? Да затем, что проводить внутренний электрический монтаж значительно удобнее на лежащем перед тобой щитке, чем на стене (хотя, кому — как). К тому же, конструкции щитов некоторых производителей имеют съемную заднюю панель именно для удобства проведения монтажа.

Этот вариант со снятым щитком следует иметь в виду при разметке отверстий для навеса пластмассовых боксов, чтобы не перекрыть к ним доступ в процессе монтажа.

Распределительный щит внутренней установки (встраиваемый)

Работы по встраиванию распределительного щита — это шум, пыль и строительный мусор. Но — не только, заглубить в кирпичную стену не менее чем на десять сантиметров объемную конструкцию щитка, и тоже самое проделать с бетонной стеной - «две большие разницы». К тому же в стене может располагаться металлическая арматура и электрические провода. Поэтому работы по установке и сборке встроенного распредщита стоит доверить специалистам. Они определят наиболее удобное и безопасное место, быстро и профессионально смонтируют групповой распределительный щит.

Но для самых любознательных (и для самоуверенных):
Инструмент: перфоратор (неплохо — штроборез), бур 16 — 22 мм , скарпель, победитовое сверло на 6 — 8 мм, 4 дюбеля с саморезами (шурупами), большой молоток, отвертка, маркер.

Установка: на выбранном месте стены разметить прямоугольник с фронтальными размерами щитка плюс два-три сантиметра на припуск и «выбрать» его на глубину десять-двенадцать сантиметров. Технология тяжелая, но несложная: буром высверливается в бетоне (кирпиче) отверстие необходимой глубины (режим перфоратора — сверление с ударом), затем скарпелем (специальный инструмент каменщиков для вырубания бетона) и молотком скалывается бетон вокруг отверстия. Переход к следующему отверстию — операция повторяется. Возможны вариации на тему: сначала все насверлить — потом выбить, и так далее, до завершения выемки.

После подготовки ниши можно закрепить в ней щит на анкерах или шурупах с дюбелями, пробить необходимое количество отверстий под вводные и выходные кабели по имеющимся выштамповкам и окончательно вмуровать в стену щиток алебастром или цементным раствором. А можно отложить этот этап и устанавливать в стену щит после монтажа его электрической начинки, как уже говорилось выше.

Выполняем сборку распределительного щита для квартиры

Для большей убедительности будем рассматривать сборку щита распределительного в «тяжелом» варианте, а именно: щиток типа ЩРВ-24 уже встроен в подготовленную для него нишу и монтаж необходимо вести на месте его установки. Предполагаем также, что все кабели уже введены в корпус щитка сквозь подготовленные для них отверстия.

Оцениваем объем и последовательность планируемых работ:

  1. Снятие внешней изолирующей оболочки с разделываемых кабелей;
  2. Установка DIN-планок и распределительных шин;
  3. Установка на дин-рейки УЗО и автоматов;
  4. Разборка и раскладка разделанных кабелей по «нулям и фазам»
  5. Выполнение электрического монтажа щита в соответствии со схемой.

Инструмент для выполнения этой работы нужен обычный – монтажный нож, бокорезы, пассатижи, отвертки индикаторная, крестовая и шлицевая, маркер. Кроме того потребуется приспособление для снятия изоляции с проводов. Отечественной и зарубежной промышленностью сейчас выпускаются разнообразные устройства для этой цели, надежные и недорогие.

Инструменты для зачистки изоляции

Изображенные для примера на фото инструменты, предназначены для снятия изоляции с проводников до 6 мм (фото слева) и до 22 мм (фото справа). Они обеспечивают удобство и легкость в работе, не повреждают при срезке изоляции токонесущую жилу. Можно обойтись и ножом, но может пострадать эстетика и качество выполнения операции.

Конечно же, все отходящие кабели должны быть предварительно промаркированы, это позволит не только избежать путаницы, но и убережет от грубых ошибок в монтаже. Самый простой вариант — прозрачным скотчем к оболочке кабеля крепится клочек бумаги с порядковым номером электрической линии на схеме. Пусть на нашей схеме номера расположатся от 1 до 11 сверху вниз, от розеток кухни - до электроплиты.

Заведение кабелей в щит

Эти несложные ухищрения помогут легко разобраться в монтажной схеме электрощита при отладке или возникновении неисправностей: фаза линии 9 подключена к автомату на девятом месте (места расположения автоматов промаркируем позже обязательно), ноль к — 9 контакту «нулевой шины», заземляющий проводник линии — к 9 контакту «шины заземления», и так далее.

Теперь подошла очередь дин-реек и шин заземления и нулевой. Как правило они уже входят в комплект распределительного щита вместе с набором метизов, а все необходимые отверстия уже рассверлены, в крайнем случае — размечены. Прикручиваем их болтами, саморезами или прищелкиваем на клипсы. В нашем случае шина заземления и шина нулевая разнесены: вверху- ноль, внизу - земля.

Установка дин-рейки и нулевой шины

Для установки на дин-рейки УЗО и автоматов кроме отвертки никаких инструментов и даже усилий не потребуется. Обычно, защелка на корпусе автомата (УЗО) может фиксироваться в открытом или запертом состоянии. Нужно поддеть выступающую прорезь защелки отверткой и аппарат можно устанавливать на место, для запирания защелки — нажать на нее пальцем.

Порядок установки приборов на рейки таков — с верхней дин-планки слева направо: вводной автомат, автомат и УЗО первой группы (розетки кухня), второй, третьей, переход на вторую рейку вниз, и слева направо устанавливаем оставшиеся аппараты до заполнения рейки полностью. Маркируем группы автоматов любым удобным способом, например — маркером.

Установка автоматических выключателей на рейку

Теперь можно приступить к прокладке проводов, формируя из них пучки фазных проводов, пучки нулевых и пучки проводов заземления. Пучки и отдельные провода нужно укладывать горизонтально и вертикально, а в местах изменения направления прокладки сгибать их под прямым углом без излома проводника, избегая диагонального размещения проводов. Чтобы пучки проводов не растрепались и выглядели аккуратно, стоит закрепить их нейлоновыми монтажными стяжками. Удобнее вначале уложить и подключить к шинам нулевые проводники потребителей, затем — провода заземления.

Установка вводного автоматического выключателя

Теперь необходимо развести фазовые провода схемы. Это можно сделать с помощью проволочных перемычек: самодельных, с покупными наконечниками или с помощью специальной контактной гребенки. Применение контактной гребенки делает монтаж более качественным, быстрым и удобным.

Изготовление меж-фазных перемычек

При подготовке проводов и соединительных перемычек, длину проводов необходимо выбирать с небольшим запасом, изоляцию с них срезать не более чем на глубину клеммы автомата. Остается завершить монтаж, выполнив внутренние соединения в щите между вводным автоматом аппаратами управления нагрузками. Если корпус щита металлический, не забудьте соединить заземляющим проводником дверцу и корпус щитка с шиной земля.

Готовый распределительный щит

Все работы по монтажу распределительного щита проводить при отключенном напряжении, с соблюдением всех мер безопасности.

Сборка электрощитка своими руками 220в в квартире

К непосредственной сборке щитка можно приступать после составления схемы щитка, прокладки всех трасс электропроводки по штробам, потолку и т.д. Некоторые заказывают готовые решения согласно заранее просчитанным группам и нагрузкам, и потом остается только подключить питающий и отходящие провода. В статье будет рассмотрен процесс самостоятельного выполнения всех видов работ по сборке щитка.

Возьмем усредненные данные для квартиры небольшой площади, которыми будем оперировать при сборке щитка:

  • количество групп — 8-10
  • в щитке есть УЗО или дифавтомат
  • на отходящих группах установлены автоматические выключатели
  • общее количество модульных мест под устройства — до 20

Инструмент для сборки электрощита

Инструмент и приспособления которыми нужно будет воспользоваться для того, чтобы качественно и грамотно собрать щиток своими руками:

  • отвертки (крестовая+шлицевая)
  • пассатижы, бокорезы, кабелерез, утконосы
  • пресс клещи для наконечников
  • съемник изоляции
  • маркер
  • нож
  • провод ПВ 3-1,5 и ПВ 3-10 (для перемычек)
  • гребенчатая шинка
  • разная расходка для электропроводки (наконечники, саморезы, кабельные стяжки)
  • составленная схема со списком групп для сборки щита

Желательно на предварительном этапе завести кабели в щиток не как попало, а по порядку, согласно пронумерованных групп.

Допустим с первой по десятую группы, слева направо. Для того чтобы пучок кабелей не мешался в процессе сборки, сбоку от щитка делаете импровизированный крючок из подручных материалов, и загнув кабели закрепляете их на данном приспособлении.

Приступаем непосредственно к работе.

Порядок работ по сборке электрощитка 220в

1. Зачистка кабеля

Ножом снимаете внешнюю изоляцию со всех кабелей заведенных в щиток и маркируете жилы по группам. Пронумерованные жилы загибаете и закрепляете на самодельный крючок сбоку от щитка.

2.Примерка расстояний

Перед подключением проводов предварительно примерьте и прикиньте места где будет стоять модульная аппаратура и какой длины провода необходимы до них.

Устанавливаете DIN рейку, нулевую шинку и шинку заземления. Ничего не прикручиваете и не закрепляете, только примеряете. Ваша задача понять общее расположение автоматов и места укладки проводов. На что следует обратить особое внимание:

  • расстояние между рядами автоматов
  • расстояние между автоматами и нулевыми шинками

Данные расстояния старайтесь делать не слишком маленькими, иначе в дальнейшем процессе монтажа будет крайне неудобно заводить и подключать провода.

3.Шинки заземления и зануления

После предварительной примерки монтируете и закрепляете в щитке нулевую шинку и шинку заземления. Над клеммами шинок подписываете номера групп.

Так как провода заземления никогда не отгорают, то заземляющую шину можно монтировать сверху щитка, без всякого запаса провода. А вот нулевую, лучше разместить снизу. В случае непредвиденных обстоятельств, у вас будет некий запас провода и путем перемещения шинки выше, вы сможете вновь расключить все оборудование без замены или наращивания проводников.

Выделяете из пучка очищенных проводов нулевые и заземляющие жилы (нулевая жила обычно синего цвета, заземляющая — желто-зеленая), зачищаете их съемником изоляции и поочередно подключаете к шинкам. Никаких лишних запасов или дополнительных изгибов делать не стоит.

4. Сборка в электрощитке модульной аппаратуры

Монтируете и закрепляете DIN рейки. Ранее проложенные защитные проводники (нулевые и заземления) должны оказаться за din рейкой. На DIN рейку последовательно защелкиваете автоматы согласно ваших групп.

Придерживайтесь такой схемы размещения модульной аппаратуры:

  • первым ставится вводной автомат или выключатель нагрузки
  • затем идет реле напряжения (если вы его предусмотрели в схеме)
  • далее автоматы самых мощных потребителей (варочная панель, духовой шкаф, сплит система) или УЗО с диф.автоматами
  • простые автоматы на розетки и выключатели располагаются в нижнем ряду

Всю автоматику старайтесь ставить по центру, по бокам оставляя побольше места для укладки проводников или для установки в дальнейшем дополнительных модульных устройств.
Для того чтобы модульное оборудование не ездило по дин рейке очень удобно пользоваться фиксаторами.

5.Подключение проводов

Расключение начинайте с верхнего ряда. Выделяете из пучка фазных отходящих проводников те группы, которые идут на верхний ряд и увязываете их в жгут кабельными стяжками. Укладываете жгут по краям щитка, формируете на конце гребенку буквой Г и зачищенные провода заводите снизу автоматов. Затем устанавливаете нижние ряды автоматов и повторяете все операции.

6.Гребенчатая шинка

Для последовательного подключения автоматов расположенных в щитке в один ряд используем гребенчатую шинку. Отрезаем ее необходимой длины по количеству автоматов в рядах и вставляя в верхние клеммы автоматов затягиваем винты.

Обратите внимание, что если у вас бюджетные автоматы без допконтакта, специально предназначенного под гребенчатую шинку, то шинку нужно вставлять в автомат таким образом, чтобы выпирающая часть шинки смотрела на вас.

Тогда вы сможете легко завести в контакт автомата вместе с контактом шинки еще и провод, и при затяжке автомата его не искривит и проводник не вылезет из контакта.

7. Внутренняя коммутация щитка

Для дальнейшего расключения коммутаций, используйте куски заготовленного провода ПВ3*10 (для подключения самых первых автоматов в ряду), ПВ3*1,5 (для нулевых контактов реле напряжения) и ПВ3*2,5 для дифавтоматов и УЗО отдельных групп.

Если используются моножильные провода, то конец провода входящий в автомат загибайте вдвойне, тем самым увеличивая полезную площадь соприкосновения с контактом.

Ну а для многожильных обязательно используйте втулочные наконечники.

8.Схемы подключения

Питающий фазный проводник кабеля подключается через вводной аппарат (УЗО, автомат, выключатель нагрузки), в зависимости от вашей схемы. Нулевая жила идет напрямую к нулевой шинке. При наличии в щитке отдельного УЗО на ванную комнату, с нулевой шинки проводник заводите на это УЗО. Также отдельным проводником от нулевой шинки подключаете реле напряжения.

Фазный проводник с вводного автомата сначала заводите на реле напряжения и далее с него запитываете верхние контакты самого первого автомата в рядах. Остальные автоматы в ряду, запитаются от него, благодаря ранее установленной гребенчатой шинке.

Все отдельные куски проводников для подключения, необходимо заранее приготовить. Для этого отмеряете их нужную длину от клемм одного оборудования до клемм другого. Зачищаете концы съемником изоляции, и если у вас провод гибкий, опрессовываете наконечниками НШВИ.

9. Надписи

После окончательного подключения проводников еще раз проходите все контакты отверткой и проверяете их затяжку. В конце не забудьте подписать все коммутационные аппараты на щитке.

На этом монтаж щитка можно считать завершенным.

Статьи по теме

Монтаж и сборка электрических щитов


Санкт-Петербургская компания НВЛ-Электро занимается разработкой и сборкой электрощитов. Все оборудование полностью соответствует стандартам ГОСТа международного уровня. Сборка и монтаж электрощитов основана на современных актах безопасности и защиты труда.

Все этапы работ проводятся исключительно опытными специалистами, которые имеют необходимый набор навыков. Также наша компания НВЛ-электро занимается производством электрооборудования. НВЛ-электро оказывает услуги ремонта техники даже по истечению гарантийного срока. По просьбе клиентов мастера проведут осмотр и обслуживание комплектующих, которые были изготовлены и подключены другой компанией.

Практическое назначение электрических щитов

Электрощиты — это специальные устройства, которые потребляют электрический ток и направляют его в равном количестве потребителям. Эти аппараты являются незаменимыми для предотвращения перегрузки сети, они защищают от коротких замыканий. При дополнительно установленном счетчике ведется подсчет используемого тока.

Базовый состав электрощитов:

  • сам корпус;
  • автоматы для защиты от сбоев;
  • счетчик энергии;
  • прибор защитного отключения.

Есть и более сложные устройства. Как правило, они необходимы в промышлености. В них включают дополнительный набор функций и комплектующих.

Виды электрощитов

В нашем ассортименте можно купить как стандартные, так и профессиональные электрические щиты. Их разновидности:

  • Основной щит распределения. Требует крепления на отдельное здание или объект промышленного назначения. Он принимает основной энергетический сигнал и переводит ток на другие электрощиты.
  • Щит для самостоятельного получения резерва. На практике монтируется вместе с ГРЩ. Он служит для страховки основных мощностей системы. Если какой-то ее элемент выйдет из строя, все питание переключится на резервные источники. Является обязательным при возникновении риска жизни людей или порче ценного имущества.
  • Устройство распределения и ввода. Является частью комплектации электрощита для его последующего подключения к внешним источникам. Также является защитным элементом от возникновения коротких замыканий.
  • Этажный щит. Служит точкой приема электроэнергии для ее дальнейшего распределения между пользователями этажа.
  • Щит для квартир. Является устройством переработки энергии от этажного щита. Направляет электричество непосредственно в квартиру. Обладает аналогичными возможностями защиты, как и другие электрощиты.
  • Щит автоматизации контроля. Устройство обеспечивает управление системами электроснабжения. Подходит для отопления, вентилирования, пожаробезопасности и т. д. Действия не требуют вмешательства человека, все происходит в автоматическом порядке. При возникновении риска пожара, система самостоятельно отключит питание.
  • Распределитель силы. Контролирует оптимальную работу потоков между щитками-потребителями, не допуская их перегрузку. Некоторые комплектации имеют счетчик для расчета потребляемой энергии. Устанавливаются в административные и жилые здания.

Монтаж и сборка электрических щитов. Порядок заказа.

Для заказа сборки и монтажа электрощитов следует учитывать факторы, которые отвечают за формирование цены: качество и прочность корпуса, надежность внутренней проводки, используемой мощности и других критериев. Все детали согласовываются перед разработкой, а стоимость определяется перед сборкой, или уже на результате работы.

Каждый клиент получает полную комплектацию, которая включает сам щит, паспорт его работоспособности, инструкцию использования, сборку схем электропроводки, а также вспомогательный пакет документов, упрощающий работу. Чтобы заказать сборку и монтаж щитка, оставьте заявку на сайте, или позвоните по вышеприведенному номеру телефона.

Компания НВЛ-Электро предлагает сборку и монтаж электрощитов. Компания обеспечивает проектирование, согласно заданным параметрам. Ассортимент позволяет решить как стандартные, так и специфические запросы клиентов. Для производства продукции используются комплектующие от ведущих поставщиков. Они имеют стандартные протоколы передачи данных, поэтому являются универсальными для любой специфики сети.

Компания обеспечивает сборку и монтаж электрощитов в комплектациях следующего типа:

  • основные вводные щиты ЩВ, ГРЩ;
  • щиты распределения ЩР;
  • щиты для автоматического ввода в резерв АВР;
  • устройство распределения для общих и промышленных целей;
  • щиты силовые ЩС;
  • устройства контроля и управления;
  • щиты распределения и ввода ЩРВ;
  • щиты безопасности и сигнализации;
  • системы освещения ЩО;
  • изготовление электронных щитов контроля;
  • специальный щит с дистанционным управлением по радио GSM каналу.

Для заказа монтажа и сборки электронных щитов, требуемых характеристик, вы можете связаться с нами по указанным контактам. Наши специалисты помогут в выборе нужной модели. Вы можете указать подробности выполнения монтажа, исходя из выделенного бюджета или условий установки.

Чтобы получить ожидаемый результат, важно точно информировать нашего специалиста. Нужно указать наиболее полные данные о типаже и особенностях здания для точного расчета параметров электрического щита. Исходя из этого, будет составляться рабочая смета. После уточнения деталей, мы предлагаем возможные варианты конструкции электрического щитка.

В комплект входит расчет сметы и документация, отображающая основную информацию о характеристиках прибора. Как правило, у нас заказывают самые простые модели, подходящие для универсального использования. Если требуется выполнить заказ специфических характеристик, мы разработаем индивидуальный проект.

Разработка и монтаж электронных щитов управления начинается после подписания договора. Он включает не только создание, но и монтаж системы распределения тока. Наш штат включает высококлассных специалистов, которые имеют большой опыт в выполнение таких работ. На всех этапах они проводят тестирование, чтобы не допустить возникновение ошибок в дальнейшем.

Закончив разработку электронных щитов, клиент получает набор документации, упрощающий эксплуатацию оборудования. Проводится инструктаж персонала, который включает обучение мерам безопасности для предотвращения аварийных ситуаций. Мы предоставляем полную гарантию по сборке и монтажу электрощитов.

Видео

Сборка и испытание электрических цепей с различными электрическими приёмниками

При сборке электрической цепи (ЭЦ) необходимо придерживаться следующих правил:

Перед сборкой ЭЦ по схеме, необходимо определить все элементы, которые должны входить в неё в соответствии с принципиальной схемой: резисторы, конденсаторы, катушки индуктивности, измеритель­ные приборы, выключатели и переключатели, регулируемые эле­менты, источники питания и др. , ознакомиться с ними и записать паспортные данные в рабочую тетрадь. На ваттметрах, имеющих несколько пределов измерения, выбрать и установить требуемые пределы.


При использовании в работе переносных измерительных приборов последние на стенде располагаются так, чтобы электрическая цепь была простой и наглядной, а снятие показаний приборов не требовали лишних и сложных движений от работающего.

Во избежание ошибок, сборку электрической цепи производят в следующем порядке:

  • Начинать сборку от зажимов источника питания. Сначала в исследуемой схеме собирают главную токовую цепь, начиная с одного зажима источника питания и кончая другим зажимом.
  • Собрать главную цепь, состоящую из после­довательно соединенных элементов: резисторов, индуктивных ка­тушек, амперметров, токовых катушек ваттметров и т.д.; затем по схеме подключают параллельные токовые цепи потребителей и, завершая сборку цепи, производится подключение вспомогательных параллельных ветвей, в том числе вольтметры, катушки напряжения ваттмет­ров, осциллограф и др.

Для надежности соединения коммутацию цепей следует осуществлять так, чтобы одной клеммой зажималось не более 2-х проводников.

  • По окончании сборки следует проверить электрическую цепь и предъявить преподавателю или лаборанту для получения разрешения на включение. Без разрешения включение цепи под напряжение запрещается.

  • При обнаружении в процессе сборки цепи неисправностей в приборах или проводах необходимо сообщить об этом преподавателю или лаборанту.

  • Разборку ЭЦ следует начинать от источника питания, предва­рительно отключив напряжение питания.

Испытание ЭЦ

  • Перед снятием какой-либо характеристики необходимо предварительно провести опыт, чтобы определить ее границы и интервалы между отдельными замерами. Число точек должно быть достаточным для построения и анализа кривой.
  • Показания приборов во время проверки записывают в рабочей тетради. На основании экспериментальных данных строят соответствующие графики и векторные диаграммы. Результаты проверки необходимо проанализировать и сопоставить с теоретическими.
  • Если работа состоит из нескольких опытов, требующих изменения схемы цепи, то после выполнения каждого опыта необходимо убедиться в правильности полученных результатов проверки.

Приемником электрической энергии  называется аппарат, агрегат, механизм, предназначенный для преобразования электрической энергии в другой вид энергии для ее дальнейшего использования.

К характерным электроприёмникам относят следующие группы:

  •     Электродвигатели силовых и общепромышленных установок;=
  •     Электродвигатели производственных станков;=
  •     Электрические печи
  •     Электротермические установки
  •     Осветительные установки
  •     Выпрямительные и преобразовательные установки

Верхние баннеры | Сборка, Монтаж в Москве и МО

Электрические щиты, рассчитанные на напряжение до 1000 В, или как их еще принято называть, низковольтные комплектные устройства (НКУ), играют ключевую роль в распределении электроэнергии на объекте. Каждый электрифицированный объект в обязательном порядке должен быть укомплектован хотя бы одним электрощитом. Главные задачи, стоящие перед изделием НКУ, – распределение электроэнергии, защита кабельных линий и оборудования, запитанного от электрического щита.

Существует множество электрических щитов, отличающихся как названием, так и сферой применения. Один из них – главный распределительный щит (ГРЩ). Этот вид НКУ устанавливается на вводе в здание, часто в подвальном помещении или специальном щитовом зале. Характерная особенность ГРЩ, рассчитанных на номинальные токи до 6300 А, – большие размеры и значительная масса. Случается, что главный распределительный щит имеет более десяти метров в длину и весит несколько тонн. Его меньшим собратом является щит освещения (ЩО), устанавливаемый непосредственно в жилом или офисном помещении. Его размеры невелики, а масса может составлять менее 1 кг. При этом его номинальный ток редко превышает 63 А.

Если в составе электрического щита отсутствует хотя бы один из основных элементов, он не может считаться профессионально изготовленным низковольтным комплектным устройством. Подобные изделия, как принято говорить, «собраны на коленке». Важно понимать, что наличие основных элементов само по себе не является залогом бесперебойной и надежной работы изделий НКУ. Поэтому заказчик должен обязательно учесть следующие факторы:

Какой бренд активного оборудования будет устанавливается внутри щита. Наиболее качественные изделия, представленные сегодня на электротехническом рынке, – это Schneider electric, ABB, Siemens или близкая к ним по стоимости и качеству продукция конкурентов.

Является ли завод производитель НКУ сертифицированным производством, отвечающим следующим требованиям:

  • Наличие просторных помещений площадью от 1000 кв. метров с ровными полами, покрытыми антипыльной краской;
  • Наличие шиногибочных станков, динамометрических ключей, нагрузочных и испытательных стендов и прочего специализированного оборудования;
  • Укомплектованность штата такими специалистами, как инженеры-конструкторы, инженеры ОТК, слесари-сборщики, электромонтажники и др.
  • Наличие сертификата ISO9001 свидетельствует, что деятельность компании отвечает самым строгим требованиям, предъявляемым к качеству выпускаемой ею продукции или предоставляемых услуг, а сертификат соответствия Таможенного союза в настоящее время подтверждает соответствие товара требованиям технических регламентов.

Монтаж НКУ на объекте эксплуатации должен проводиться высококвалифицированными монтажными организациями. Если такой возможности нет, следует привлекать представителей завода-изготовителя на шефмонтаж. Важно отметить, что большие щиты типа ГРЩ и ВРУ приходят на объект от завода-изготовителя в частично разобранном виде. Собрать же НКУ до состояния, в котором оно находилось в момент тестирования на производстве, под силу не каждой монтажной организации.

Если заказчик не придаст должного внимания вышеперечисленным факторам, он рискует получить изделие, собранное кустарным способом, что приводит к авариям и выходу оборудования из строя. Ремонт электрических щитов после негарантийного случая связан с существенным уроном для заказчика как в смысле финансовых затрат, так и в плане потери репутации.

Поэтому при сравнении предложений не стоит делать акцент только на стоимость изделия НКУ – целесообразнее оценивать ценовую конкурентоспособность предложения по совокупности факторов.

Электромонтажные услуги | Motion Tech Автоматизация

Современные производственные предприятия обычно включают сложные электрические системы. Освещение, сигнализация, панели управления, системы охлаждения, датчики, контакторы, кабели, сети и трансформаторы - это лишь некоторые из компонентов, которые производители компонентов используют на своих заводах. Знания, необходимые для проектирования, сборки, модификации, эксплуатации и устранения неисправностей всех этих компонентов, получить сложно. В большинстве случаев требуется обширное обучение, найм специализированного персонала или консультации с разными экспертами. Все эти варианты дороги, трудоемки и неэффективны.

Тем не менее, управление сложными электрическими системами и электроникой проще осуществить с помощью аутсорсинга. Специализированные подрядчики, такие как Motion Tech Automation, обладают обширными знаниями о различных решениях и лучших поставщиках электрических и электронных компонентов, а также о том, как лучше внедрить эти технологии в вашей компании. Используя его услуги, вы можете переориентировать свои усилия на основной бизнес и высвободить драгоценное время, чтобы заниматься тем, что у вас получается лучше всего.Правильная реализация этой стратегии часто приводит к более эффективной, рентабельной и продуктивной работе в краткосрочной перспективе, что приводит к снижению затрат и увеличению прибыли.


Электромонтажные услуги MTA

Motion Tech Automation предлагает ряд услуг по электромонтажу в рамках своего пакета дополнительных производственных услуг. Их решения основаны на их обширном опыте в области автоматизации, электротехники и промышленных решений. Некоторые из конкретных услуг, которые они предлагают в этой области, следующие.

Панели управления

Панели управления

- это одно из самых основных устройств в любой отрасли. Они управляют машинами, обеспечивают функции безопасности и сигнализацию, охраняют электрическое оборудование и предоставляют информацию в реальном времени рабочим и менеджерам. Однако проектирование и создание высокопроизводительных панелей управления требует знания многих различных тем в области электротехники и электроники, таких как рейтинги безопасности, корпуса, основное питание, мощность управления, переключатели, прерыватели, программируемые логические контроллеры, человеко-машинные интерфейсы и другие.Приобретение правильных компонентов и обеспечение их совместимости также может усложнить и без того сложную задачу.

С учетом всех этих факторов, передача части или всей этой работы на аутсорсинг надежной компании, такой как Motion Tech Automation, имеет большой смысл. Его инженеры могут помочь вашей компании спроектировать, построить и использовать панели управления, а также устранить наиболее распространенные проблемы, связанные с их компонентами. Их доступ к первоклассным производителям электрических компонентов гарантирует, что они обладают опытом, чтобы рекомендовать подходящие решения для каждого случая.При необходимости они могут даже создать полное готовое к использованию решение, адаптированное для вашего конкретного приложения.

Проводка рамы

Правильная проводка требует знания стандартов безопасности, проектирования и монтажа. Допустимые типы проводов и кабелей, рабочие напряжения и токи, экологические соображения (температура, влажность, воздействие солнечного света и химикатов), особые ограничения по применению (пищевая промышленность, фармацевтика, производство электроники), защита цепей и различные коды безопасности - вот лишь некоторые из факторов. это необходимо учитывать.Motion Tech Automation может помочь вашей компании спроектировать и построить чистую, безопасную и адекватную проводку.

Электротехника

Motion Tech Automation также может помочь спланировать, спроектировать, построить и развернуть любое электрическое оборудование. Наша команда обладает глубокими знаниями в таких областях электротехники, как электроэнергия, системы управления, электроника, сигналы, сети, защита оборудования и многое другое, а также в соответствующих областях применения на производстве.

Электротехническая поддержка

Motion Tech Automation также предлагает общие консультации и поддержку по электротехнике.Поскольку в современных электрических системах и электронике задействовано множество различных технологий, консультации со специалистом в данной области могут помочь решить любую проблему и убедиться, что ваша работа будет выполнена наилучшим образом.

Сборка кабеля и жгута

Наша команда инженеров также может помочь в разработке и сборке различных кабельных жгутов, чтобы обеспечить безопасную установку и оптимальное использование пространства. Общие применения этой услуги включают производственные машины и панели управления.

Строить для печати

Motion Tech Automation также предлагает возможность создания индивидуальных электрических сборок на основе ваших собственных схем или моделей САПР. Эта услуга гарантирует совместимость, производительность и качество различных используемых компонентов. Это также упрощает обновление и позволяет продолжать использовать старую систему до тех пор, пока новая не будет готова к развертыванию, сокращая время простоя и поддерживая высокую производительность в процессе.


Свяжитесь с нами сегодня для бесплатной консультации

Нужна помощь в обновлении, проектировании или сборке ваших электрических систем? Motion Tech Automation на расстоянии одного звонка или электронного письма! Наши электромонтажные услуги и знания в области электротехники - это то, что вам нужно для достижения решения, которое ищет ваша компания!

сборщиков электрического и электронного оборудования на моем следующем шаге

Ассемблер, электромонтажник, сборщик электроники, сборщик трансформаторов

В наши дни сборщик наносит последние штрихи практически на любой продукт, который вы покупаете в магазине. Сборщики и производители создают готовые изделия и детали, которые в них входят. Они используют инструменты, машины и свои руки для производства самых разных продуктов в самых разных условиях. Сборщики и изготовители обычно специализируются. Например: сборщики конструкции, поверхностей, оснастки и систем самолета устанавливают, закрепляют и устанавливают детали самолетов, космических аппаратов или ракет. Сборщики электрического и электронного оборудования используют болты, заклепки и паяльное оборудование для создания деталей таких продуктов, как двигатели, компьютеры и измерительное оборудование, которые требуют мягкого прикосновения и мелкой моторики человеческих рук.Ламинаторы и производители стекловолокна наносят слои стекловолокна на формы для формирования конструкций для лодок, автомобилей и других изделий. В целях безопасности они носят респираторы и защитную одежду. Большинство сборщиков и производителей работают на производственных предприятиях, где сложные задачи могут быть автоматизированы или облегчены с помощью электроинструментов. Однако монтажные работы по-прежнему могут включать длительное стояние, сидение или работу на лестницах. Хотя некоторые виды работ связаны с воздействием химикатов или паров… системы вентиляции обычно сводят к минимуму вредные воздействия.Хотя для большинства рабочих мест достаточно диплома об окончании средней школы или его эквивалента и обучения на рабочем месте, для более продвинутых сборочных работ требуется опыт и дополнительное образование или подготовка.

Чем они занимаются:

Собирать или модифицировать электрическое или электронное оборудование, такое как компьютеры, системы телеметрии испытательного оборудования, электродвигатели и батареи.

На работе вы бы:

  • Прочтите и интерпретируйте схематические чертежи, схемы, чертежи, спецификации, рабочие задания или отчеты, чтобы определить требования к материалам или инструкции по сборке.
  • Соберите электрические или электронные системы или опорные конструкции и установите компоненты, узлы, узлы, проводку или сборочные корпуса, используя заклепки, болты, паяльное или микросварочное оборудование.
  • Отрегулируйте, отремонтируйте или замените электрические или электронные компоненты для устранения дефектов и обеспечения их соответствия спецификациям.

Промышленные или сельскохозяйственные товары

  • Производство и сбыт продукции

Техника и технологии

Базовые навыки

  • чтение информации, связанной с работой
  • отслеживает, насколько хорошо люди и / или группы делают, чтобы вносить улучшения

Решение проблем

  • обнаружение проблемы и поиск лучшего способа ее решения

Использование рук и пальцев

  • Собираем мелкие детали пальцами
  • держать или перемещать предметы руками

Устный

  • слушайте и понимайте, что говорят люди
  • разговаривают

Людям, интересующимся этой работой, нравятся занятия, включающие практических, практических проблем и решений.

Они преуспевают в работе, где требуется:

  • Внимание к деталям
  • Надежность
  • Достижения / усилия
  • Сотрудничество
  • Целостность
  • Адаптивность / Гибкость

В работе вы можете использовать подобное программное обеспечение:

Программное обеспечение ERP для планирования ресурсов предприятия

Программное обеспечение эмуляции терминала сетевого подключения

  • Rasmussen Software Anzio
  • Программа эмуляции терминала

Программное обеспечение для электронных таблиц

аттестат об окончании средней школы / GED или
без аттестата средней школы / GED
обычно требуется

Начни свою карьеру:

Новые рабочие места менее вероятны в будущем.

$ 34 810

24 030 долл. США

$ 53 450


  • Наладчики, операторы и тендеры для резки и нарезки машин
  • Установщики, операторы и участники тендеров для экструзионных и формовочных машин, синтетические и стеклянные волокна
  • Установщики, операторы и тендеры машин для производства бумажных товаров
  • Установщики, операторы и участники тендеров и наладчиков гальванических машин, металл и пластик
  • Техники по обработке полупроводников

Вам может понравиться карьера в одной из этих отраслей:

Электрик по сборке - Drake Mfg

Эта должность отвечает за сборку, электромонтаж, поиск и устранение неисправностей, включение питания, монтаж панелей, тестирование, установку и обслуживание станков.Эта должность отвечает за сборку, электромонтаж, устранение неполадок, включение питания, монтаж панелей, тестирование, установку и обслуживание станков.

Требования к позиции

  • Окончил техникум, получил квалификацию электрика или не менее двух лет соответствующего опыта работы
  • ‚Хорошая ловкость рук, способность иногда поднимать 50 фунтов, способность стоять в течение длительного периода времени, способность работать в тесноте и способность работать с лестницы‚
  • Умение читать чертежи, схемы и мультиметр ‚
  • Общее понимание проводки панели; функция машины; подходит / совмещение; Работа с ЧПУ; технические навыки, навыки решения проблем и механика ‚
  • Возможность использования сверлильных станков и ленточнопильных станков ‚
  • Ориентирован на безопасность, здравый смысл и эффективное общение с клиентами и другими сотрудниками ‚
  • Сильная трудовая этика, высокие личные / рабочие стандарты и способность эффективно работать в условиях самооценки ‚
  • Владеть различными ручными инструментами ‚Действующие водительские права и право на вождение служебных или арендованных транспортных средств‚
  • Выполнять другие служебные обязанности по поручению руководителя или руководства компании

Рабочие отношения

Эта должность требует человека, который хорошо работает с другими членами организации. Кроме того, эта должность отвечает за обучение клиентов и устранение неполадок. Важное значение имеет эффективное общение с другими сотрудниками и клиентами.

Основные функции

  • Соберите оборудование в соответствии со спецификациями с упором на качество, точность и аккуратность в соответствии со спецификациями ISO ‚
  • Изготовить детали, необходимые для сборки ‚
  • После сборки машины выполните процедуры включения, тестирования и отладки.
  • Необходимо научиться успешно управлять машинами.‚
  • Подготовить машину к отгрузке ‚
  • Запустите машину у клиента и обучите клиентов работе и техническому обслуживанию ‚
  • Обращайтесь к клиентам с вопросами по устранению неполадок и оперативно на них отвечайте, выезжая для обслуживания на месте по мере необходимости ‚
  • Помощь в обучении коллег-электриков ‚Работа с внутренними поставщиками и внешними клиентами, используя сотрудничество, взаимодействие и такт‚
  • Поддерживайте качество, точность и безопасность, проверяя собственную работу и уделяя внимание деталям, с четким пониманием требований клиентов ‚
  • Своевременно заполнять необходимые документы, включая разметку отпечатков с исправлениями и своевременное составление отчетов о контактах с клиентами ‚
  • Путешествовать самостоятельно на личном автомобиле или коммерческом транспорте к объектам клиентов и другим объектам Drake
  • Производство рабочих участков по мере необходимости с минимальным уведомлением, включая удаленные пункты назначения с ночевкой

Отчетность

Эта должность подчиняется начальнику производства и отвечает за производство качественной работы и сборку машин, соответствующих спецификациям. Работа должна быть завершена своевременно. Для поддержания сертификации ISO необходимо уделять особое внимание качеству. Проблемы следует решать по мере их возникновения с техническим директором или другим подходящим сотрудником. Эта должность также участвует в общем содержании общих частей.

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или от кого-то, кто использует вашу интернет-сеть. Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время.Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt.Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы узнали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini Visualizzare questo messaggio, invia un'e-mail all'indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 6266d4b4397415e8.

WEATHER-TITE ™ M2 Электрический узел подъемной двери

Деталь № Описание
23-22576 WEATHER-TITE ™ M2, откидная дверь, двухполюсная, прямая, 12 футов., 2/4 га, с литой заглушкой с уплотнением WEATHER-TITE ™
23-22776 WEATHER-TITE ™ M2, откидная дверь, двухполюсная, прямая, 15 футов, 2/4 балла, с литой заглушкой с уплотнением WEATHER-TITE ™
23-23276 WEATHER-TITE ™ M2, откидная дверь, двухполюсная, спиральная, 12 футов, 2/4 калибра, с литой заглушкой с уплотнением WEATHER-TITE ™
23-26276 WEATHER-TITE ™ M2, откидная дверь, двухполюсная, спиральная, 15 футов. , 2/4 га, с литой заглушкой с уплотнением WEATHER-TITE ™
23-29276 WEATHER-TITE ™ M2, откидная дверь, двухполюсная, спиральная, 15 футов. с выводом 48 дюймов, 2/4 калибра, с литой заглушкой с уплотнением WEATHER-TITE ™
25-22576 WEATHER-TITE ™ M2, откидная дверь, двухполюсная, прямая, 12 футов, 2/2 балла, с литой заглушкой с уплотнением WEATHER-TITE ™
25-22776 WEATHER-TITE ™ M2, откидная дверь, двухполюсная, прямая, 15 футов., 2/2 га, с литой заглушкой с уплотнением WEATHER-TITE ™
25-23276 WEATHER-TITE ™ M2, откидная дверь, двухполюсная, спиральная, 12 футов, 2/2 балла, с литой заглушкой с уплотнением WEATHER-TITE ™
25-26276 WEATHER-TITE ™ M2, откидная дверь, двухполюсная, спиральная, 15 футов, 2/2 балла, с литой заглушкой с уплотнением WEATHER-TITE ™
25-29276 WEATHER-TITE ™ M2, откидная дверь, двухполюсная, спиральная, 15 футов. с выводом 48 дюймов, 2/2 га, с литой заглушкой с уплотнением WEATHER-TITE ™

Электрический монтаж | Omni Aerospace

ИЗУЧИТЕ НАШИ РЕШЕНИЯ ДЛЯ ЭЛЕКТРОСБОРКИ

Жгуты проводов, кабельная сборка или электронное управление… Omni Aerospace может выполнять свою работу, обеспечивая при этом высокую надежность и качество, которые абсолютно необходимы при производстве этих деталей. Мы гордимся нашим ассортиментом продукции, который может включать в себя от первоначального проектирования для электрической сборки до фактического изготовления электрических жгутов, разъемов и компонентов на заказ.При работе с продуктами, которые напрямую влияют на безопасность пользователей, мы всегда предлагаем наши услуги как самый надежный источник внедрения передовых технологий во время производства и сборки для правильного выполнения работы. Невероятное внимание к деталям проявляется с самого начала проектирования и полностью отслеживается на протяжении всего процесса вплоть до обслуживания клиентов, которое мы обеспечиваем для каждого отдельного продукта.

Обладая такими возможностями, как электронное управление, нестандартные кабельные сборки, жгуты проводов и электромеханические сборки, Omni всегда готов принять новые вызовы.Наши инженеры будут работать с вами на этапе проектирования и создания прототипа, где наш обширный инженерный опыт гарантирует высочайшее качество продукции при минимально возможных затратах. Нашей страстью является разработка новых продуктов с нашими клиентами в постоянно развивающейся аэрокосмической и автомобильной промышленности.

ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ

Omni Aerospace может производить широкий спектр электронных устройств управления и всегда обеспечивает гарантированный уровень качества, на который опирается весь аэрокосмический рынок.

Посмотреть отдел

ЖГУТ ПРОВОДОВ

Мы считаем это специальностью компании Omni Aerospace. Это позволяет нам обслуживать дополнительные рынки за пределами аэрокосмической промышленности и оставлять свой след на широком спектре рынков.

Посмотреть отдел

Электромонтаж - Милфорд | Mendeley Careers

Электромонтаж

** сведения о вакансии: **

+ местонахождение: Милфорд, Коннектикут

+ зарплата: 15-20 долларов в час

+ дата публикации: вторник, 8 декабря 2020 г.

+ опыт: Опытный

+ тип работы: Темп в Пермь

+ промышленность: производитель специальных штампов / инструментов / приспособлений

+ ссылка: AB_3523680

+ вопросы: [email protected]

** описание должности **

Электромонтаж

Вы склонны к механике и ищете электромонтажные работы? Обладаете ли вы вниманием к деталям и умением паять? Нам нужен электромонтажник, чтобы присоединиться к нашей команде в Милфорде в первую смену. Часы работы: с 8:00 до 16:30, оплата от 16 до 20 долларов в час, в зависимости от опыта. Пожалуйста, ответьте Стефани на [email protected] или позвоните Стефани по телефону 203.203. 1556

Обязанности

+ Сборка / изготовление продукта

+ Обработка и хранение материалов

+ Документирование изменений процесса

+ Осмотр продуктов и поддержание безопасной и продуктивной рабочей среды

Навыки

+ Чтение чертежей (1 год требуется опыт)

+ Сборка

+ Пайка (требуется 1 год опыта)

+ Электрика

Образование

+ Не требуется диплом

Квалификация

+ Годы опыта: 2 года

+ Уровень опыта : Опытный

Смена: Первая

Время работы: 8.00 - 16.30

Randstad - мировой лидер в поиске отличных людей и великих компаний.Наши опытные агенты внимательно выслушают ваши потребности в трудоустройстве, а затем усердно работают, чтобы сопоставить ваши навыки и квалификацию с подходящей работой и компанией. Ищете ли вы временные, временные или постоянные возможности или постоянные возможности, никто не работает на вас больше, чем Randstad. Работодатель EEO: раса, религия, цвет кожи, национальное происхождение, гражданство, пол, сексуальная ориентация, гендерная принадлежность, возраст, инвалидность, происхождение, статус ветерана, генетическая информация, служба в военной форме или любая другая классификация, защищенная законом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
