Распределительный щит, щиток электрический: встраиваемый или навесной?

При необходимости установки распределительного электрического щита встает вопрос о выборе корпуса для него. В данной статье рассмотрим особенности выбора корпуса для распределительного электрического щитка.

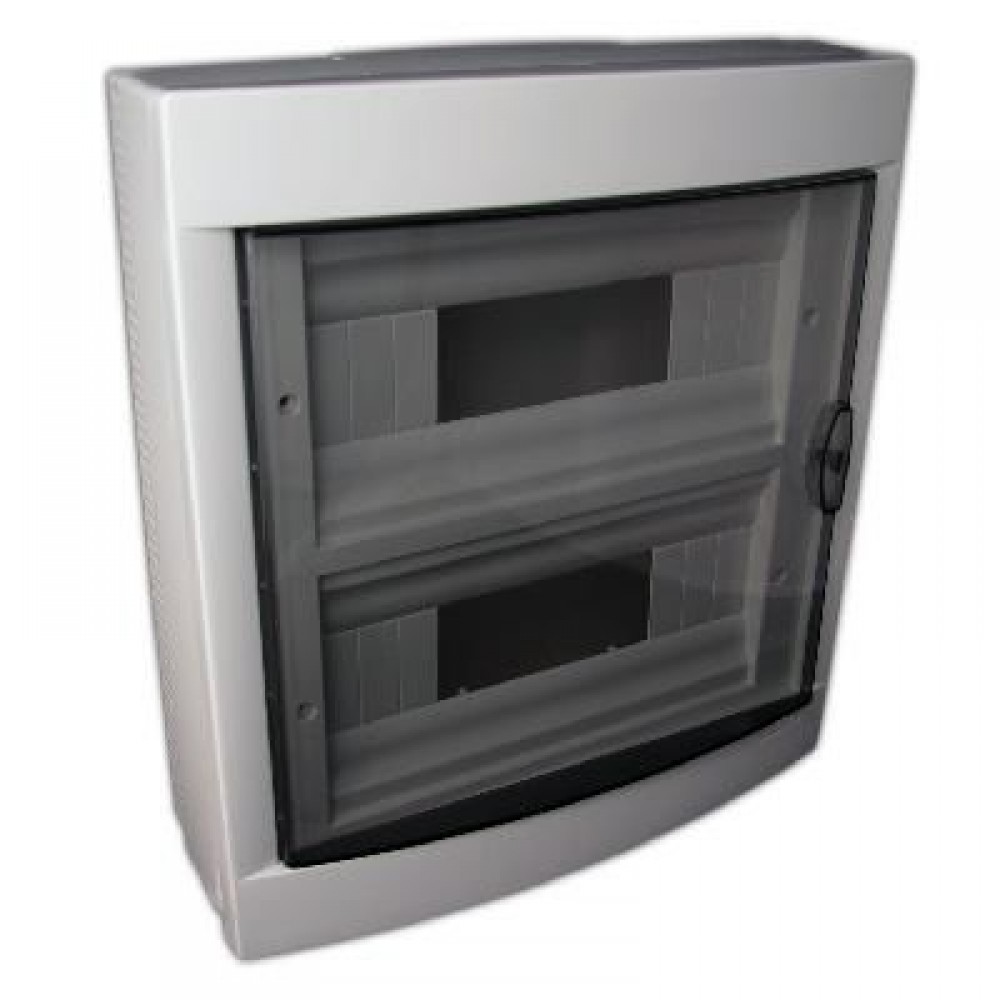

Навесные и встраиваемые корпуса для распределительных электрических щитков

Первое, на что следует обратить внимание при выборе корпуса для распределительного щитка – это способ его монтажа. Существует продукция навесного и встраиваемого типа. Навесной щит крепится на стену. При этом весь корпус электрического распределительного щитка находится на поверхности стены. Навесные электрические щитки Корпус встраиваемого типа монтируется непосредственно в стену, снаружи находится только его крышка. Навесной и встраиваемый корпус электрических щитков Если вы планируете установить распределительный электрический  щит в квартире (доме), то, исходя из эстетических соображений, лучше выбрать встраиваемый корпус. Но не всегда есть возможность вмонтировать корпус в стену. Если распределительный щит имеет достаточно большую глубину, а толщина стены небольшая, то в данном случае необходимо выбрать наружный корпус щитка.

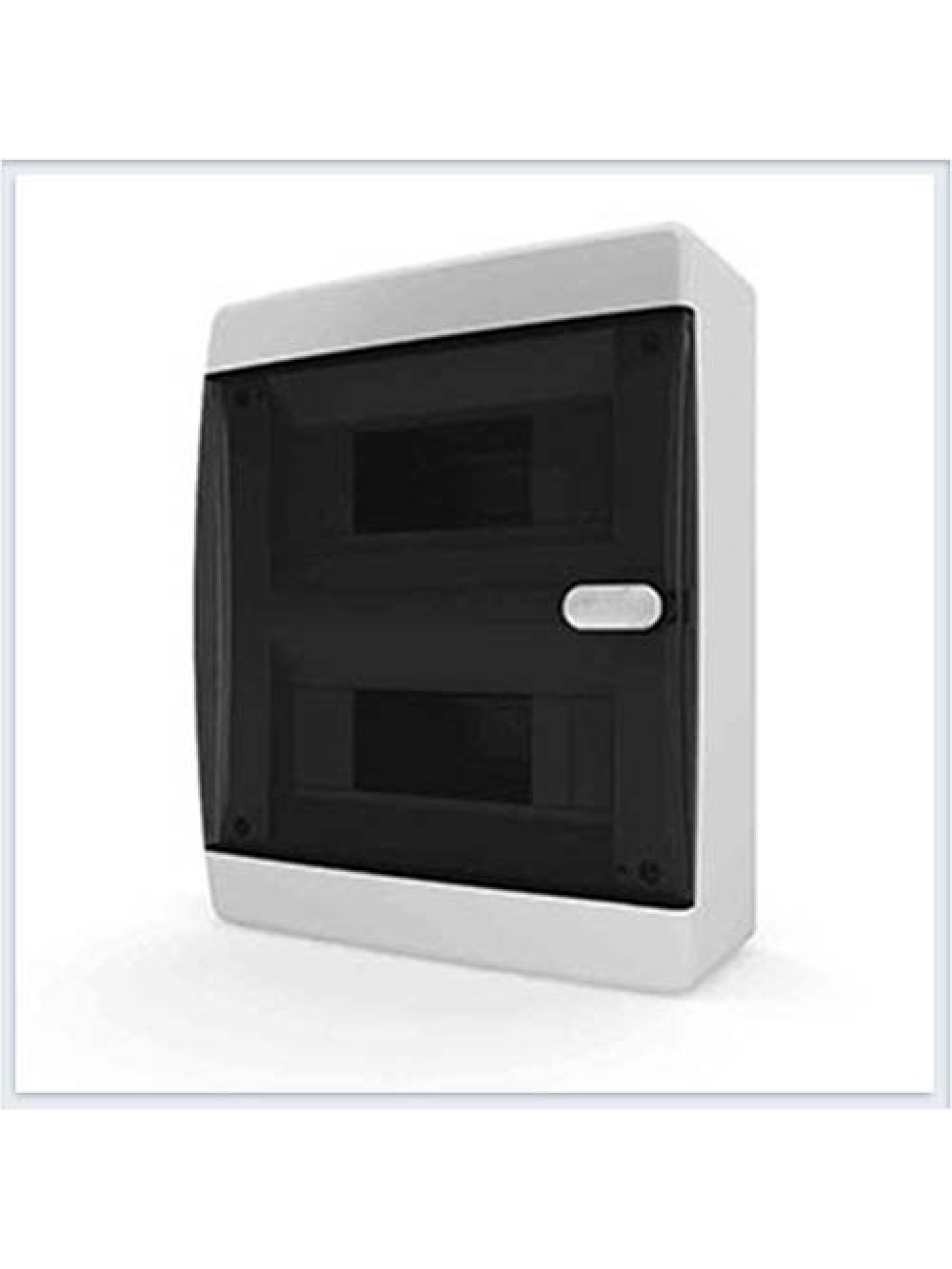

Материал корпуса: пластик или металл?

Один из критериев выбора корпуса для электрического щитка – это материал, из которого он изготовлен. В данном случае есть выбор между двумя материалами: пластик и металл. Для квартирного распределительного электрощита можно выбрать встраиваемый пластиковый корпус (бокс) Тусо 68112 СП 12 с прозрачной пластиковой дверцей. Данный корпус предназначен для установки модульных устройств (автоматических выключателей, устройств защитного отключения и других устройств защиты и автоматики квартирной электропроводки). Встраиваемый пластиковый бокс Тусо 68112 Приведенный выше тип пластикового корпуса рассчитан на 12 модульных аппаратов. При желании можно приобрести корпус с необходимым количеством модульных мест. Если распределительный щит планируется установить в подъезде, то лучше выбрать корпус, выполненный из металла.
Как правило, металлические корпуса распределительных щитков комплектуются замками. Если стандартная комплектация продукции не предусматривает наличие запирающих устройств, то их можно заказать дополнительно. Ниже рассмотрим несколько типов металлических корпусов распределительных шитков.

Типы металлических распределительных электрических щитков

Существует несколько типов металлических распределительных электрических щитков: ЩРН, ЩРВ, ЩРУН.
  • ЩРВ – щит распределительный, предназначенный для внутренней установки (встраиваемый).
  • ЩРН – щит распределительный, предназначен для установки непосредственно на стену (навесной). Кроме того, при необходимости данный тип щит может быть установлен на полу.

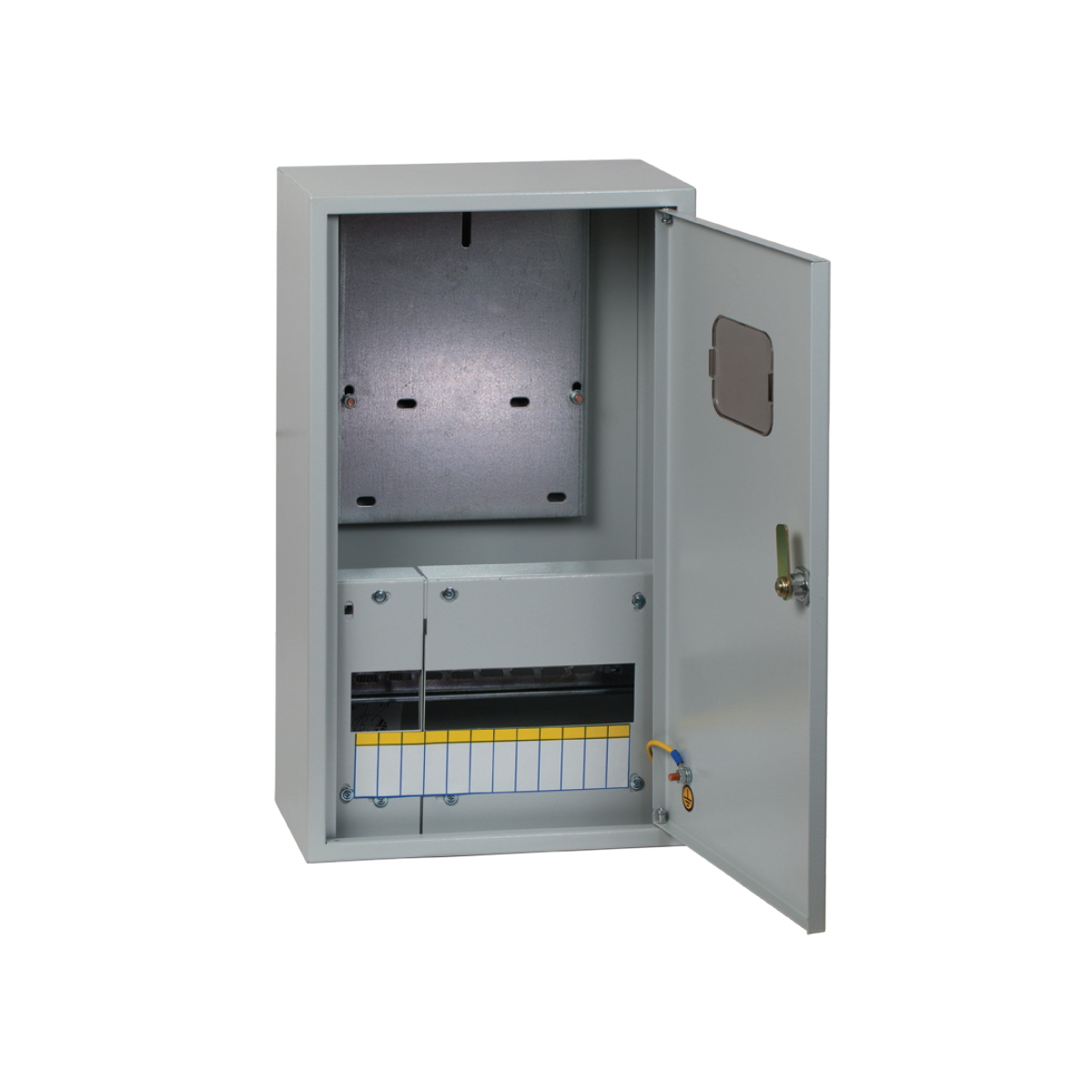

Щит распределительный металлический ЩРВ и ЩРН Корпуса электрических щитков вышеприведенных типов используются практически повсеместно. В них могут монтироваться, как модульные аппараты, так и другие электрические низковольтные аппараты. Рассмотрим несколько примеров использования корпусов типов ЩРН (В) для распределительных щитов.
В одном из помещений промышленного предприятия необходимо обеспечить приточно-вытяжную вентиляцию. Для монтажа электрических аппаратов, которые предназначены для управления приточно-вытяжной вентиляцией, используется распределительный щит типа ЩРН. В щитке монтированы магнитные пускатели, автоматические выключатели, клеммники, реле. На дверце щита установлены контрольные лампы, измерительные приборы, ключи управления, переключающие устройства. На распределительной подстанции, в помещении общеподстанционного пункта управления установлен щит типа ЩРВ. В данном щитке монтированы автоматические выключатели, клеммные колодки. Щит выполняет функции распределения электроэнергии на несколько линий для питания собственных нужд подстанции, а также для защиты данных линий от аварийных режимов. ЩРУН (В) – навесной (если ЩРУВ, то встраиваемый), учетно-распределительный электрический щит, который предназначен для монтажа модульных аппаратов, а также счетчиков электроэнергии. Приведем пример использования корпуса щитка данного типа.
Навесной учетно-распределительный щит ЩРУН Вы подключаете частный дом к электрической сети. У вас есть трехфазный ввод и соответственно вам необходимо установить трехфазный счетчик электрической энергии, а также такие модульные аппараты, как автоматические выключатели и устройства защитного отключения, которые предназначены для защиты электропроводки вашего дома. Для этой цели можно выбрать распределительный электрический щит типа ЩРУН-3/12 Vell. В данный щит вы сможете установить все необходимые элементы, как счетчик, так и модульные аппараты. Также вы сможете приобрести запирающее устройство, которое будет защищать ваш электрический щит от нежелательного доступа, например, от детей.

Типы корпусов распределительных электрических щитков по IP

Один из наиболее важных критериев выбора корпуса для распределительного щитка – это степень его защиты от негативного воздействия негативных предметов и влаги. В соответствии с общепринятыми стандартами существует маркировка IPxy, где цифры «x» и «y» – степени защиты корпуса оборудования от воздействия посторонних предметов и влаги соответственно.
Какую степень защиты корпуса для электрического распределительного щитка выбрать? В первую очередь необходимо руководствоваться местными условиями, где планируется установка щитка. Если вы планируете установку электрического щитка на улице, то вам следует выбрать корпус со степенью защиты IP54. Данный корпус полностью защищен от проникновения пыли и посторонних предметов, а также от брызг воды произвольного направления. Отличительная особенность корпусов данной степени защиты – наличие уплотнения между дверцей и щитом. Корпус со степенью защиты IP54 Внутри помещения достаточно будет степени защиты IP31 – защита от предметов более 2,5 мм (в том числе ручной инструмент), а также защита от капель воды, которые попадают на корпус в вертикальном направлении.

Металлические корпуса элетрических щитков с отделкой под дерево

металлический корпус распределительного щитка Фотка под дерево
( пример цвета венге и беленый дуб) Если вы планируете установку распределительного электрического щитка в квартире (доме), то наверняка задумывались о том, как он впишется в интерьер комнаты, в которой он будет установлен. Современный ассортимент предлагает металлические корпуса под дерево. Корпус, выполненный под дерево, идеально вписывается в дизайн комнаты. Использование корпуса данного типа особенно актуально в тех случаях, когда необходимо монтировать сравнительно большой распределительный щиток для квартирной электропроводки.

как выбрать и где установить?

Распределительный щиток, называемый также электрическим шкафом, представляет из себя коробку, внутри которой установлены счетчики электроэнергии и устройства защиты сети. Что следует знать при его установке?

На фото:

Существует ряд требований и рекомендаций, касающихся места установки электрического шкафа и его обустройства.

Автоматический выключатель может не справиться со своей задачей. Чаще всего это происходит тогда, когда сломавшийся электроприбор находится на большом расстоянии, порядка 100&nbspм, от устройства защиты сети. Либо, когда неисправно само УЗО. Изоляция проводов может вспыхнуть в любую секунду, потому вы не должны тратить драгоценное время на то, чтобы расчистить себе путь к распределительному щитку.

На фото: дом может сгореть, пока вы «разбираете» себе путь к щитку.

Где установить распределительный щиток?

  • Подальше от горючего. Разумеется, распределительный щиток запрещено устанавливать в пожароопасных помещениях (например, котельных) или в непосредственной близости от резервуаров с газом и прочими легковоспламеняющимися веществами.
  • На «свежем» воздухе. Щиток должен располагаться в хорошо проветриваемом помещении. Естественная вентиляция предпочтительнее, чем принудительная (последняя в случае отключения электроэнергии в доме перестает функционировать).
  • На свету По возможности обеспечьте доступ естественного света в то место, где находится щиток. Чтобы мастер-электрик мог устранить неисправность внутри распределительного устройства, не прибегая к использованию автономных осветительных приборов.
  • В легком доступе! Не превращайте помещение щитовой в склад ненужных вещей — обеспечьте свободный доступ к щитку. Иначе вы попросту не сможете быстро обесточить сеть в доме при аварийной ситуации.

Количество распределительных щитков

В доме количество щитков зависит от его площади, а также от сложности разводки электропитания по зданию.

На даче — один. Для дачных домиков и небольших коттеджей площадью 150–200 кв. м; хватает одного электрического шкафа, установленного на вводе электроэнергии. Внутри ящика располагается счетчик, мощный вводный автомат, контролирующий всю цепь электроснабжения коттеджа, и несколько автоматических выключателей поменьше. Как правило, один из них контролирует розеточную сеть, еще один – сеть освещения, а остальные имеют узкую специализацию и защищают конкретные приборы: стиральную машину, электроплиту, электрическую каменку в сауне и т.д.

На фото:

Распределительный щиток&nbsp- это, на самом деле, собирательное название для группы устройств.

Здесь же размещается и группа устройств защитного отключения (УЗО): одно общее, работающее в паре с автоматом на вводе, и несколько дополнительных, применяемых для розеточной сети и цепей питания отдельных приборов. К слову, специалисты считают, что нет необходимости в защите сети освещения при помощи отдельного УЗО. Утечка тока на данном участке маловероятна, и поэтому для обеспечения его безопасности вполне достаточно одного устройства, смонтированного на вводе электроэнергии и контролирующего всю сеть в доме.

В доме — несколько. Для крупных коттеджей одного щитка на вводе будет мало. Из-за большой протяженности электропроводки автоматический выключатель на вводе электроэнергии в случае аварии может срабатывать со значительной задержкой либо не срабатывать вовсе.

На фото:

Распределительный щиток не обязательно устанавливать «в мрачном подземелье». Современные материалы позволяют вписать электрический шкаф даже в дизайн жилого помещения.

Применяется следующая схема: один общий распределительный щиток на вводе электроэнергии в дом плюс одно или несколько аналогичных устройств на каждом этаже.

Внутри первого электрического шкафа монтируются счетчик, вводный автомат и общее УЗО. В прочих распределительных щитках располагаются автоматические выключатели розеточной сети и сети освещения данного этажа, а также группа УЗО, контролирующих те же участки.

Такая схема позволяет уменьшить расстояние от защитных устройств до электроприборов, а кроме того, в случае возникновения неисправности обесточивается не весь дом, а только один этаж или даже конкретная комната. Также упрощается и поиск причины срабатывания устройства защиты.


В статье использованы изображения abb.com, eaton.com, schneider-electric.com


Щиток электрический физиотерапевтический

Щиток электрический физиотерапевтический настенный ЩС «Оптима» предназначен для подключения и защитного заземления двух потребителей к питающей сети переменного тока напряжением 220 В, частотой 50 Гц, а также для защиты при перегрузках по току и коротких замыканиях.

Щиток электрический физиотерапевтический состоит из пластикового короба с открывающейся крышкой, обеспечивающей доступ к штепсельным розеткам, органам управления и устройствам индикации. Короб состоит из основания, устанавливаемого на стене и лицевой панели, закрепляемой на основании с помощью двух саморезов. В нижней части основания корпуса расположена зажимная винтовая клемма для заземления корпуса щитка.

В основании короба электрического физиотерапевтического щитка установлены:

  • автоматические выключатели, защищающие подключаемую нагрузку (медтехнику) от перегрузок по току и коротких замыканий
  • сигнальные лампы, позволяющие контролировать наличие напряжения в соответствующих, расположенных справа от ламп, штепсельных розетках
  • штепсельные двухполюсные розетки, которые служат для подключения потребителя (нагрузки) к питающей сети
  • В комплект поставки входит: электрический щиток, крепежные элементы, руководство по эксплуатации, упаковка.

    Щиток электрический физиотерапевтический поставляется полностью смонтированным с установленными электрокомпонентами и внутренними соединениями.

    Таблица 1 — Технические характеристики медтехники Щиток электрический физиотерапевтический ЩС «Оптима»

    Наименование

    Значение

    Номинальное напряжение (В)

    220

    Номинальный ток через розетку штепсельную двухполюсную с заземляющими контактами, не более (А)

    16

    Номинальный ток через розетку штепсельную двухполюсную без заземляющих контактов, не более (А)

    10

    Суммарный ток через щиток, не более (А)

    20

    Степень пылевлагозащищенности корпуса

    IP40

    Класс защиты корпуса от поражения электрическим током

    II

    Допустимый температурный диапазон корпуса при монтаже, °C −15 – +60
    Стойкость корпуса против огня и пламени, °C до 650
    Метод установки настенный
    Габаритные размеры, ВхШхГ, не более (мм) 218х315х106
    Масса нетто, не более (кг) 1,27
    Габаритные размеры приведены без учета выступающей клеммы заземления

    Виды и особенности

    Готовые устройства с необходимыми модулями могут собираться на производстве или набираться на месте установки. Фирмы-изготовители выпускают как серийные модели, так и индивидуальные. К Корпусы могут быть как готовыми, так и собираться из частей.

    Законченное оборудование разделяется на два типа: групповое и с монтажной панелью. Первое применяется для размещения в нем небольшого количества модульной аппаратуры и имеет средние размеры. В середине него электроустройства крепятся на специальную рейку, а после подсоединения закрываются пластиковой или металлической перегородкой. В панели выполняется прорез для удобства доступа к элементам управления. Второе представляет собой шкаф с жёстким металлическим листом, крепление модулей в котором осуществляется с помощью резьбовых соединений.

    По принятой классификации распределительные щиты для электропроводки разделяются на следующие виды:

    1. Центральный — предназначен для снабжения энергией крупного объекта. Обычно это щит, устанавливаемый на подстанции.
    2. Групповой — в нём устанавливаются коммутационные и защитные аппараты для выделенных линий, образующих группы розеток или осветителей.
    3. Домовой — располагается в квартире и служит для раздачи электричества светильникам, розеткам или напрямую подключённым приборам.
    4. Этажный — размещается в подъездах многоквартирных домов и обеспечивает подачу напряжения 220 вольт в квартиры.
    5. Аварийный — используется для ручного или автоматического переключения с основного на резервное питание.

    Кроме этого, существует понятие групповая сеть — совокупность распределительных щитов, обеспечивающих подачу тока и напряжения от центрального устройства до конечных электрических точек.

    По внешнему виду устройства бывают навесного, встраиваемого и напольного типов. Принципиальной разницы в технологии сборки не существует. Первые обычно изготавливаются из пластиковых боксов и навешиваются на стену с помощью дюбелей и шурупов. Используют их чаще с проводкой открытого исполнения. Встраиваемые выполняются из металла и монтируются в ниши или специально выполненные углубления. Такой подход позволяет их сделать скрытыми или хотя бы не бросающимися в глаза. Напольные напоминают шкаф.

    Основные характеристики

    Рынок электротехнической продукции может предложить покупателю несколько видов устройств, отличающихся друг от друга конструктивными особенностями. Их качество изготовления напрямую зависит от точности подгонки частей, вида применяемого материала и покрытия.

    Можно выделить следующие технические параметры электрораспределительных устройств:

    1. Серия. На каждом из устройств выполняется маркировка. Обозначается она с помощью букв и цифр. Буквы обозначают месторасположение и особенности, а цифры — число установочных мест.
    2. Материал. Для производства щитов используется металл и пластик (поликарбонат, полистирол, полиэстер), но встречаются и комбинированные модели. В них корпус выполняется из оцинкованной стали, а дверцы и лицевая панель из пластмассы.
    3. Степень защиты. Обозначается в соответствии со стандартами международной классификации — от IP20 до IP66. Первая цифра характеризует устойчивость к механическим повреждениям, а вторая — устойчивость к проникновению влаги.
    4. Количество модулей. Существуют боксы для электрических автоматов, рассчитанных на установку одного прибора, а есть устройства и на 150 позиций. При этом в щитках квартирного и этажного исполнения, а также уличного, предусматривается место для крепления прибора учёта электроэнергии.
    5. Размеры. Напрямую зависят от возможного числа устанавливаемых модулей. Кроме длины и высоты значимым габаритом является глубина изделия. Она может быть от 7 мм до 1 м.
    6. Рабочий ток. Измеряется в амперах и обозначает максимальное значение, которое могут выдержать электропроводящие части изделия.
    7. Рабочее напряжение. Единица измерения вольт. Этот показатель может изменяться от 230 В до 1 кВ.
    8. Температурный диапазон. Определяет режим, при котором изделие не испытывает деформаций и не ухудшает свои технические характеристики. Измеряется в градусах Цельсия.
    9. Опции — дверца, замок, защёлка, внутренняя подсветка.
    10. Способ подводки кабеля. В корпусе изделия выполняются технологические заглушки, после удаления которых образуются отверстия. Через них пропускаются провода, а располагаться они могут снизу, сверху, сбоку или сзади.

    Правила монтажа

    Самостоятельно установить щиток возможно, но для этого необходимо придерживаться строгих правил. Проще осуществляется монтаж навесного устройства. Для этого не придётся штробить стены, а коммутировать модули намного удобнее. Сложнее дело обстоит со встраиваемыми конструкциями. Если место для их установки не предусмотрено, понадобится выполнить нишу или соорудить фальш-стену.

    Требования по размещению щитков содержатся в правилах устройств электроустановок (ПУЭ):

    • щиток для электрических автоматов должен быть установлен в хорошо освещаемых помещениях со свободным доступом;
    • уровень влажности не должен превышать 60%;
    • возле изделия не должны проходить газовые трубы и находиться легковоспламеняющиеся вещества;
    • от низа пола электрощит располагается на расстоянии от 1,5 до 1,8 м.

    Дополнительные требования предъявляются к уличным щитам. Согласно пункту 1.5.27 ПУЭ, установка электроприборов в неотапливаемом помещение запрещена. Сюда можно отнести и улицу. C другой стороны, представитель энергокомпании должен иметь доступ к счётчику. Поэтому обычно идут на компромисс. На уличной стороне дома устанавливается небольшой щит, в котором монтируются электросчётчик и вводный автомат, а все остальные модули располагаются в середине хозяйственной постройки.

    Распределительное устройство, выполненное из металла, должно иметь заземлённый корпус, а уличное ещё и быть антивандальным и запираться на ключ. При этом защита его должна соответствовать классу не ниже IP54.

    Установка устройства

    Для того чтобы смонтировать корпус, предварительно на стенке выполняется разметка. Для этого с помощью уровня прочерчиваются горизонтальная линия, обозначающая верх, а затем — вертикаль вниз от одной из сторон. К намеченному контуру прикладывается корпус электрощита и обводится с помощью тонкого маркера по периметру.

    В случае монтажа навесной конструкции, по задней стенке изделия отмечаются места для сверления отверстий под установку дюбеля. Как только отверстия будут выполнены, задняя крышка жёстко фиксируется на шурупах. Со стороны подвода кабеля удаляются заглушки, и провод заводится в середину бокса.

    Скрытое расположение требует выполнения ниши достаточной глубины. С помощью болгарки по очерченному контуру алмазным кругом делаются резы. Затем берётся перфоратор с установленным в него зубилом и выбирается внутренняя ниша. Корпус щитка устанавливается в выполненное отверстие. Используя крепление, входящее в комплект, щиток выставляют по уровню и прикручивают. Перед этим необходимо завести все входящие и выходящие кабели.

    Свободное пространство между стенкой и изделием заполняется монтажной пеной или замазывается гипсовым раствором. В качестве строительной смеси лучше применять алебастр. После ввода кабельных линий в щиток необходимо их зафиксировать с помощью алебастра или специальных скоб.

    Сборка внутренностей

    После того как физически корпус будет зафиксирован, прикручиваются дин-рейка, нулевая шина и контур заземления. На планку устанавливаются модули согласно электрической схеме. Такое планирование расположения различных автоматов и устройства необходимо выполнить заранее.

    При этом размещать устройства нужно так, чтобы не возникало пересечений коммутируемых проводов. Для этого расстановку модулей начинают слева направо и ставят их в следующем порядке:

    • счётчик учёта потреблённой энергии;
    • реле контроля напряжения;
    • вводный автомат;
    • вводное УЗО;
    • розеточные автоматические выключатели;
    • осветительные автоматы;
    • УЗО индивидуального использования.

    Надевать устройства на модули несложно благодаря специально подпружиненной защёлке, которая надёжно прижимает электрофурнитуру к дин-рейке. Пока фиксатор будет не затянут, устанавливаемое устройство можно перемещать в горизонтальной плоскости.

    При расключении распределительного щитка с возможностью установки электросчётчика есть один нюанс. Энергопоставляющая компания пломбирует все подключения к нему проводов. Поэтому без привлечения их специалистов работы выполнить не удастся.

    Коммутацию проводов проводят в соответствии со схемой электрического щитка. Существует правило, что вход на модульные устройства выполняют сверху, а выход — снизу. При монтаже многожильным проводом используются наконечники. Для фазового провода применяют коричневый цвет, для нейтрального — синий, для заземления — зелёный. Выполнять скрутки в щитке недопустимо, все соединения осуществляются цельным кабелем.

    Монтаж и расключение электрического щитка — не такая сложная задача. Главное, всё делать последовательно, соблюдать технику безопасности и выполнять соединения по электрической схеме.

    Что такое распределительный щиток

    Любой жилой дом, офис или производственный объект нуждается в подаче к нему электричества, которое должно быть грамотно разведено внутри здания к конечным точкам его потребления. Электрическую энергию в нашей стране, как известно, производят АЭС, ГЭС или ТЭЦ и оттуда по проводным линиям, которые прокладываются по воздуху или под землей, она подается к зданию потребителя. У специалистов эта сеть называется наружной, а разводка электричества внутри здания именуется внутренним распределением. Безболезненно и грамотно соединить между собой эти две системы сможет распределительный щиток (на языке профессионалов ВРУ – водно-распределительное устройство), который и обеспечивает связь лампочки и розетки и турбиной генерирующего ток устройства.

    Оборудование электростанции производит электрический сигнал, электродвижущая сила которого намного больше нужных потребителю 220 Вольт (в случае промышленного потребителя нужда есть в 380 Вольтах). Для преобразования тока к нужным потребительским параметрам напряжения используют трансформаторы, будки с которыми каждый житель любого населенного пункта может увидеть вблизи жилых или производственных построек. Из трансформатора по кабелю электрический ток подается к распределительному щитку, а оттуда уже происходит распределение по всему зданию. В щите ВРУ для быстрого отключения электричества в случае превышения заданных параметров тока установлены УЗО (устройства защитного отключения) и автоматы. Если речь идет об одноэтажном строении, то достаточно одного щитка на входе сети в дом, а в многоэтажных зданиях ставят еще и промежуточные ВРУ на этаж или на каждое помещение.

    Разновидности распределительных электрических щитков

    Щиток призван равномерно распределить электрический ток между потребительскими направлениями. Сама электрическая цепь остается незамкнутой до тех пор, пока не произойдет включение в нее объекта потребления (будет вставлена вилка включенного прибора в розетку или же произведено нажатие на клавишу включателя электрической лампы). Когда мощность потребления значительно возрастает за счет увеличения количества потребителей, растет и сила тока на входе в трансформатор. Именно поэтому щиток и должен распределить энергию равномерно во избежание перегрузки.

    Все распределительные щитки разделяют на виды по нескольким параметрам:

    • по их уровню: на первичный или вторичный;
    • по материалу корпуса: на металлические и пластмассовые;
    • по способу монтажа: на встроенные и отдельностоящие;
    • по числу имеющихся в них автоматов и УЗО.

    Правила установки электрических щитков

    В многоквартирных домах используют щитки, которые монтируются в стену и имеют защиту в виде дверей, запирающихся на замок. В случае установки щитка снаружи здания он обязательно должен иметь металлический корпус и степень влаго- и пыле- защиты от IP54. В щитке в многоэтажных зданиях обычно имеется не только автоматика и УЗО, но и электросчётчики, которые фиксируют количество потребленной энергии.

    Если речь идет о деревянном доме, в котором электропроводка смонтирована открытым способом, электрический щиток нужно ставить снаружи с использованием подставки. Во всем остальном, что касается технической составляющей, щиток в этом случае аналогичен любому другому, установленному в других типах зданий.

    Веяньем современного домостроительства стало правило монтировать непосредственно внутри здания небольшое местное ВРУ. Такой щиток имеют компактный размер, пластиковый корпус и дверцу из прозрачного пластика. Достоинством такого устройства есть то, что с ним потребитель сможет увидеть показания счетчика или же произвести отключения (включение) нужной зоны потребления без выхода к месту установки общего щитка. Так, как он устанавливается в непосредственной близости к зоне проживания людей, то к его материалам и комплектующим предъявляются повышенные требования. Щиток должен быть сертифицирован и установлен силами профессиональных электриков.

    Если произойдет поломка автомата или УЗО в щитке, то рекомендуется менять их на аналоги, сделанные зарубежными компаниями. Электрики говорят, что отечественные комплектующие пока еще не дотягивают до уровня импортных. В случае покупки корпуса щитка или счетного устройства данная рекомендация не является уместной, потому, как отечественные аналоги в этом случае полностью идентичны зарубежным, но стоят дешевле.

    Требование обеспечить запирание дверцей щитка на замок продиктовано необходимостью обезопасить детей от прикосновению к токоведущим составляющим. К тому же на установленный вне пределов жилья щиток могут позариться воры или вандалы. Ключ от замка должен находиться у ответственного потребителя или уполномоченного лица (консьержа или представителя обслуживающей организации).

    Щит электрический

                      Щиты для строительной площадки
    собраны на базе металлического корпуса IP 66, закреплен на металлической сварной стойке (вертикально), имеет ручки для переноски, все части конструкции окрашены.
    Комплектация: по бокам корпуса щита силового распределительного установлены панельные розетки с крышками: 380В, 32А, 3Р+N+PE (силовая розетка)- 3 шт., 380В, 16А, 3Р+N+РЕ (силовая розетка) – 2 шт., 220В, 16А, 2Р+РЕ (штепсельная розетка) – 3 шт. В нижней части корпуса посредством зажимного пластикового сальника выведен отрезок кабеля КГ 5х25 мм, с разъемом 380В, 125А, 3Р+N+РЕ тип: вилка переносная. Внутри металлического корпуса установлена аппаратура: Рубильник ВР32-31-А30220-100А-УХЛ3 (с боковой рукояткой, выведенной сбоку на корпусе), авт.выкл. 32А 3Р – 3 шт.,авт.выкл 16А 3Р – 2 шт., авт.выкл 16А 1Р– 3 шт
    Электрощит для стройки  для подключения переносного электроинструмента, временного освещения и прочих нужд при отсутствии стационарных розеток. Оборудование для стройки пользуется спросом у генподрядчиков крупных строительных объектов. Номинальный ток щита: 125 А. Тип установки: переносной.;Материал корпуса: сталь.
    Длина кабеля: до 80 метров
    Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
    Электрощит для стройплощадки  для подключения переносного электроинструмента, временного освещения и прочих нужд при отсутствии стационарных розеток.
    Вводной автоматический выключатель 63А 3Р-1 шт.
    Автоматический выключатель  16А 1Р – 6 шт.
    Розетка панельная с крышкой 220в, 16а, штепсельная – 6 шт.(расположены симметрично по бокам корпуса)
    Шина N, шина РЕ
    Вводной сальник ip54 для питающего кабеля.
    Тип установки: переносной. Материал корпуса: сталь.
    Рекомендуем БЮДЖЕТНЫЙ ВАРИАНТ!

    Щиты переносные с комбинацией разъемов и
    кабелем до 3м (EVOL) .

    Размеры бокса без учета размера установленных разъемов: 244х320х570 мм, Количество устанавливаемых модульных устройств: 11 модулей.Степень защиты бокcа: IP65.Устойчивость бокса к внешним механическим ударам: IK10 (20 Дж).Ввод кабеля: 1 х М25/М32 снизу или 1 х М25/М32 сверху.Длина кабеля: от 0 (встроенная вилка) до 3 метров.

    Щит переносной с розетками ЭЩР-П-3-1ТА и  ЭЩР-П-3-1СА.
    Размеры бокса без учета размера установленных разъемов: 300х460х70 мм, Степень защиты бокcа: IP65.
    В щите установлено 3 однофазных розеток на 16А с защитными крышками, одна трехфазная розетка (3P+N+PE) на 16А . Для индикации наличия питания по каждой группе розеток установлены светодиодные лампы 4 шт. Автоматические выключатели 4 шт и УЗО.

    Щит питания ЭЩР-С-3-4Т
    предназначены для использования в трёхфазных электросетях. Щит оснащен 3(тремя) трёхфазными розетками и 4 (четырьмя) евророзетками на номинальный ток 16А.Для защиты потребителей предусмотрено наличие дифференциального автомата.
    Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
    Щит для строительной площадки ЭЩР-С-4-3Т  для использования в трёхфазных электросетях. Щит оснащен 4 (четырьмя) розетками 220*16А, 3 (тремя) розетками 380*16А, УЗО и автоматами. Для защиты потребителей предусмотрено наличие дифференциального автомата.
    Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
    Щит питания ЭЩР-С-4-2Т  для использования в трёхфазных электросетях. Щит оснащен 4(четырьмя) трёхфазными розетками и 2 (двумя) евророзетками на номинальный ток 16А.Для защиты потребителей предусмотрено наличие дифференциального автомата.
    Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
    Электрощит переносной ЭЩР-С-12-6Т  для электроснабжения рабочей зоны монтажной бригады со сварочным оборудованием. В щите установлено 12 однофазных розеток на 16А с защитными крышками, четыре трехфазных розеток (3P+N+PE) на 16А и две трехфазные розетки (3P+N+PE) на 32А. Для индикации наличия питания по каждой группе розеток установлены светодиодные лампы.
    Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
    Электрощит переносной ​ЭЩР-С-6  удлинитель
    обеспечивает одновременное подключение к электросети и к системе заземления шести однофазных потребителей. Электрощит выполнен со степенью защиты IP54 в корпусе из ударопрочного пластика. Конструкцией щитка предусмотрена возможность питания как от однофазных, так и от трехфазных электросетей. Защитные автоматы по трём группам розеток спрятаны от влаги, пыли и снега прозрачным герметичным окном на защелках.  Электрощит ЭЩР-С-6-кат востребован при работах вне стационарного места: ремонт и обслуживание тяжелого оборудования, проводка и монтаж сетей коммуникаций, уличные работы, дачные, строительные работы.  Щит комплектуется катушкой кабеля в 25 м.
      Переносной щит питания ЭЩР-С-2
     для электрообеспечения потребителя во влажных, пыльных средах. Переносные розеточные щиты, переносные щиты электропитания, переносные щиты заземления широко применяются в горно-добывающей и нефтяной отраслях. Переносной щит розеточный с 2 однофазными в прочном металло-пластиковом корпусе IP54 на металлической раме предназначен для обеспечения электропитания во влажных, пыльных средах.
    Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
      Переносной щит питания ЭЩР-С-2-8Т
    для электрообеспечения потребителя во влажных, пыльных средах. Переносные розеточные щиты, переносные щиты электропитания, переносные щиты заземления широко применяются в горно-добывающей и нефтяной отраслях. Переносной щит розеточный с 2 однофазными и 8 трёхфазными розетками в прочном металло-пластиковом корпусе IP54 на металлической раме предназначен для обеспечения электропитания во влажных, пыльных средах.
    Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
    Электрощит переносной с электросчетчиком ЭЩР-С-6-4Т   для электроснабжения рабочей зоны монтажной бригады со сварочным оборудованием. В щите установлено 6 (шесть) однофазных розеток SHUKO на 16А с защитными крышками, 4(четыре) трехфазных розетки(3P+N+PE) на 32А + электросчетчик. Для индикации наличия питания по каждой группе розеток установлены светодиодные лампы. Автоматы могут быть установлены -одно или -двух полюсные.
    Электрощит переносной ЭЩР-СБ для сетей безопасного напряжения
    для организации удаленного поста оперативного подключения потребителей электрической энергии к однофазной или трехфазной электросети с безопасным напряжением 42В, 36В или 12В 50Гц. Подключение потребителей осуществляется посредством трех евророзеток, либо непосредственно через оперативные зажимы на лицевой панели щитка. Электрощиток выполнен со степенью защиты IP54 в корпусе из ударопрочного пластика.
    Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.

    Электрический щиток в квартире

    Электрический щиток в квартире



                Электрическая сеть дома или квартиры — это не только провода, розетки, лампочки и выключатели. Более сложной и самой важной частью электрической цепи считается электрический щиток, в котором находятся автоматические выключатели, УЗО, дифавтоматы и дополнительная аппаратура. Именно в электрическом щитке  располагается узел управления всем электрохозяйством на отдельном участке. До недавнего времени в квартирах никаких электрических щитков не было. Считалось, что вполне достаточно распределительного щита, который находится на лестничной площадке. На отдельную квартиру полагался электрический счетчик да пара автоматов.

    Впрочем, иногда счетчик размещался в квартире и при нем — две пробки-предохранителя. Однако прогресс не стоит на месте, потребление энергии возросло в несколько раз, а требования к безопасности изменились. Достаточно сказать, что 30 лет назад потребление на отдельную квартиру ограничивалось мощностью 800 Вт. Сравните эту цифру с энергопотреблением сегодня. Один электрочайник потребляет 1,5–2 кВт, не говоря уже о стиральных машинах, СВЧ-печах, кондиционерах и т. д. Понятно, что вместе с возросшим потреблением энергии изменились и требования к электрооборудованию.





                Большое значение имеет правильный выбор места для его установки.

    Примечание: Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается. Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.



                Чтобы  не собрать электрический щиток, можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

                Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры. Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.



    Типы электрощитов

                Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

    Примечание: Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такая ниша обычно оборудуется с использованием алебастра или гипса.

                     Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.



    Электрический щит состоит из следующих элементов:

    1. DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу;

    2. Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений;

    3. Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть;

    4. Соединительные провода необходимого сечения;

    5. Электросчетчик – устанавливается при необходимости.



    Выбираем электрический щиток

                В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.



                После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

                С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

                В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

                Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.



                Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

    Примечание: Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.



    Внимание! Перед тем как собрать электрический щиток необходимо соблюдать правило: Вводной автомат, обязательно должен быть двухполюсный – для однофазной сети и трех полюсным – при трехфазной.



                Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

                Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.



                Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.





    Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.



                В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.



    Подключение приборов учета в электрощите – права!

                Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.



                Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.



                Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.



    Внимание! В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взимает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.



    P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt. ru» и получайте свежую,  полезную информацию по  ремонту своего жилища – своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



    Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить Заявку – Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



    P.S. S. Какие вопросы у вас еще есть по этой теме? Напишите внизу, в комментариях, а я постараюсь найти на них ответы. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



    На главную

    Распределительная коробка пылесборника iVAC

    Коммутатор пылесборника iVAC – это недорогой и простой в использовании автоматический контроллер пылесборника, который автоматически активирует пылесос в магазине при каждом включении электроинструмента, к которому он прикреплен. Все, что вам нужно сделать, это не забыть подсоединить вакуумный шланг к вашему электроинструменту. С этим простым в использовании переключателем пылесборника вы будете поражены тем, насколько более чистыми могут быть ремонтные работы. Пыль и мусор собираются немедленно, количество переносимой по воздуху пыли уменьшается, а уборка становится намного проще.

    МАГАЗИН США
    МАГАЗИН КАНАДА

    Распределительная коробка пылесборника iVAC была разработана специально для дома, где обычно доступны только услуги 115 В переменного тока. Он предназначен для управления пылесосами мощностью до 6,5 пиковой мощности и пылесборниками до 1 л.с. Присоединенный электроинструмент может быть буквально любым типом электроинструмента 115В-15А, например:

    • настольная пила для легких нагрузок
    • переносная шлифовальная машина
    • Инструменты Dremel
    • торцовочная пила

    Фактически, все, что создает переносимую по воздуху пыль, может быть подключено и контролироваться с помощью распределительной коробки пылесборника iVAC, и вот почему вы должны использовать его:

    • позволяет не отвлекаться на включение и выключение системы пылеулавливания при работе с потенциально опасными электроинструментами.
    • гарантирует, что пыль и мусор будут собираться во время резки, а не убираться с большим трудом после того, как беспорядок был создан.
    • уменьшает количество переносимой по воздуху пыли, улавливая ее, когда она образуется электроинструментом. Пыль, переносимая по воздуху, опасна и может вызвать множество заболеваний.
    • Несобранная пыль
    • может представлять опасность, поскольку она может сделать такие поверхности, как древесина твердых пород и ламинат, скользкой и привести к падению.
    • печально известно, что некоторые инструменты выбрасывают остаточный мусор при первом включении, потому что мы стараемся не очищать режущую поверхность после каждого разреза.Кроме того, материал иногда застревает между режущим лезвием и корпусом или рабочей поверхностью и может выбрасываться со скоростью при включении инструмента. Автоматическое управление пылесосом в магазине может помочь свести к минимуму эти риски.

    Характеристики

    • Полностью сертифицирован и одобрен – имеет сертификат безопасности TUV, соответствует UL STD 244A и сертифицирован CSA STDC22. 2 № 14
    • Три режима работы Авто, выключено и включено
    • Задержка включения – предотвращает срабатывание автоматических выключателей распределительного щита
    • Задержка выключения – гарантирует, что ваша рабочая зона будет продолжать очищаться от оставшегося в воздухе мусора даже после остановки инструмента
    • Двойные входы – для обеспечения работы от двух отдельно защищенных цепей переменного тока, когда общая мощность от инструмента и вакуума превышает 15 А.
    • Защита шнура питания – оба шнура питания имеют индивидуальную защиту с помощью автоматических выключателей на 15 А
    • Непрерывная работа – предназначена для непрерывной работы
    • Обратите внимание, что коммутатор iVAC не является частью системы iVAC Pro и несовместим с какими-либо компонентами системы iVAC Pro.

    МАГАЗИН США
    МАГАЗИН КАНАДА

    Автоматический контроль пыли для дома с помощью переключателя пылесборника iVAC

    Если вы занимаетесь своими руками, и вам нравится выполнять проекты в доме и вокруг него, вы, вероятно, знаете о пыли и мусоре, которые может создать даже самая маленькая работа. Хотя магазинный пылесос может иметь большое значение для уборки постфактум, знаете ли вы, что большинство электроинструментов, таких как торцовочные пилы, портативные пилы и шлифовальные машины, например, имеют встроенный порт для сбора пыли, который подключается к вашему магазину вакуум? К сожалению, большинство людей не пользуются им и склонны «убирать вещи после того, как это сделано».Тем временем пыль распространяется по всему дому, отслеживается по вашим шагам, забивает воздушные фильтры и может сделать жизнь невыносимой в зависимости от объема ремонта.

    Есть способ получше.

    iVAC Switch Box – это простой в использовании автоматический пылеуловитель, который автоматически активирует пылесос в магазине при каждом включении электроинструмента, к которому он прикреплен. Все, что вам нужно сделать, это не забыть подсоединить вакуумный шланг к вашему электроинструменту. С этим простым в использовании переключателем пылесборника вы будете поражены тем, насколько более чистыми могут быть ремонтные работы. Пыль и мусор собираются немедленно, количество переносимой по воздуху пыли уменьшается, а уборка становится намного проще.

    Вам станет легче дышать, а также обеспечите более безопасную рабочую среду. Поскольку iVAC Switch Box немедленно включается, он помогает удалить любой мусор, который может застрять в электроинструменте и который в определенных условиях может стать опасным снарядом, даже если он мал. Блок переключателей пылесборника iVAC автоматически включает пылесос в мастерской до того, как вы действительно начнете резать материалы, и будет продолжать собирать мусор во время работы электроинструмента и примерно в течение 6 секунд после его выключения.

    Установка проста. Если вы можете подключить электрический шнур, вы можете подключить распределительную коробку пылесборника iVAC!

    Просмотрите видео о распределительной коробке пылесборника iVAC

    Проверьте распределительную коробку пылесборника iVAC.

    Коммутатор Rosewill USB 3.0 с общим доступом, 4 порта USB 3.0

    4 порта USB 3.0

    Подключите компьютерное оборудование с высокой скоростью передачи данных через четыре порта USB без необходимости в дополнительном наборе периферийных устройств.

    Универсальная совместимость

    Компактный концентратор для установки соединений в любом месте, не загромождая пространство на рабочем столе. Требуется дополнительный источник питания * для поддержки приложений с более высокими требованиями к мощности.

    * Адаптер питания в комплект не входит

    Блок контроллера

    Горячее подключение с панелью управления переключателем ПК и светодиодным индикатором для легкого переключения между подключенными компьютерами.

    ОБМЕН НЕСКОЛЬКИМИ УСТРОЙСТВАМИ USB МЕЖДУ 2 ПК

    Совместное использование до четырех USB-устройств с 2 ПК между двумя вариантами ПК в соответствии с вашими потребностями
    с легким и беспроблемным доступом одним нажатием кнопки на пульте управления.

    Коммутатор Rosewill USB Sharing Switch серии

    Модель
    RCUS-17001

    RCUS-17002

    RCUS-17003

    RCUS-17004
    Тип USB USB 2.0 USB 2.0 USB 3.0 USB 3.0
    Поддержка ПК 2 компьютера 4 компьютера 2 компьютера 4 компьютера
    Подключение к ПК
    (кабели в комплекте)
    2 порта USB 4 порта USB 2 порта USB
    (Переключиться на ПК)
    4 порта USB
    (Переключиться на ПК)
    Подключение устройств 4 порта USB 4 порта USB 4 порта USB 4 порта USB
    Длина кабеля 70 из 70 из 70 из 70 из
    Размеры (Д x Ш x В) 3.00 x 3,20 x 1,00 дюйм 3,00 x 3,20 x 1,00 дюйм 3,80 x 3,80 x 1,10 дюйма 3,80 x 3,80 x 1,10 дюйма
    Вес 0,55 фунта 0,55 фунта 0,95 фунта 0,95 фунта

    CY34 CY 3/4 Steel City 3-1 / 2D G Switch Box W / Ers & 3/4 Ko

    • Спасибо за ваши предложения! Благодарим вас за помощь в улучшении нашего программного обеспечения.Это помогает нам обслуживать вас еще лучше!

      Режим редактирования: Пожалуйста, войдите, чтобы предложить улучшения для этого элемента. Закрывать Помогите улучшить наши данные
      Краткие характеристики
      Каталожный номер
      CY34
      Производитель
      Steel City
      Номер детали производителя
      CY 3/4
      Описание
      Распределительная коробка 3-1 / 2D G с переключателем 3/4 Ko
      , оцинкованная, серебристая, 18 Cu.Вместимость, 1 группа, прямоугольная, с заглушкой, кабельный ввод, размер заглушки 3/4 дюйма, 5 заглушек, вертикальное крепление, 1 выход, 3 дюйма в длину, 2 дюйма в ширину, 3-1 / 2 дюйма в высоту, 0,7150 фунта / шт.
      Сленговые термины

      Предложить новый срок
      Похожие бренды

      Категории
      Розетки, крышки и вешалки – Выходные коробки и т. Д.- Сталь Отметить как неправильное
      Предложить новую категорию
      Классификация
      Распределительные коробки
      UNSPSC
      39121306 – Распределительная коробка
      UPC / GTIN
      785991107807/00785991107807
      Масса единицы
      0.715 (фунтов / каждый)
      Цена и упаковка
      Минимальное количество заказа
      1
      Блок
      $ 9.29 (каждый)
      Картонная коробка
      232 доллара.27 (за 25)
      Ресурсы
      Изображений
      CY34 – Маленькое изображение
      CY34 – Большое изображение
      CY34 – Большое изображение
      CY34 – Большое изображение
      CY34 – Большое изображение
      Вложения
      CY34 – Спецификация
      CY34 – Спецификация
      CY34 – Спецификация
      CY34 – Спецификация
      CY34 – Спецификация
      Другие ссылки
      CY34 – Другой
      CY34 – Другой

      Предложить замену

      Помогите улучшить наши данные
      Режим редактирования: Пожалуйста, войдите, чтобы предлагать улучшения для этого элемента.Закрывать
    • Спасибо за ваши предложения! Благодарим вас за помощь в улучшении нашего программного обеспечения. Это помогает нам обслуживать вас еще лучше!

      Режим редактирования: Пожалуйста, войдите, чтобы предложить улучшения для этого элемента. Закрывать Помогите улучшить наши данные
      Характеристики
      Количество банд
      1
      Форма
      Прямоугольный
      Материал
      Сталь
      Материал, цвет и обработка
      Отделка
      Предварительно оцинкованный
      Цвет
      Серебряный
      Размеры и вес
      Длина
      3 в
      Ширина
      2 в
      Высота
      3-1 / 2 дюйма
      Размер
      3 дюйма в высоту x 2 дюйма в ширину x 3-1 / 2 дюйма в глубину
      Описания
      Описание
      КОРОБКА ПЕРЕКЛЮЧАТЕЛЯ 3-1 / 2D G С ERS & 3/4 KO
      Тип продукта
      Распределительная коробка
      Длинное описание
      Распределительная коробка, оцинкованная, серебро, 18 куб.вместимостью, 1 секция, прямоугольная, с заглушкой для кабельного ввода, размер заглушки 3/4 дюйма, 5 заглушек, вертикальное крепление, 1 выход, 3 дюйма в длину, 2 дюйма в ширину, 3-1 / 2 дюйма в высоту, 0,7150 фунта / шт.
      Характеристики
      Выдвижная распределительная коробка, 18 кубических дюймов, 3 дюйма в длину, 2 дюйма в ширину, 3-1 / 2 дюйма в глубину, 3/4 дюйма, заглушки, предварительно оцинкованная сталь, уши заподлицо, для использования с кабелепроводом
      Краткое описание
      Распределительная коробка 3-1 / 2 “D, серебристая, 1 бандаж, с ушками и 3/4 KO
      Особенности
      Сделано из стали
      Дополнительная информация
      Тип кабельного ввода
      Вырубить
      для использования с
      Трубопровод
      Размер выбивки
      3/4 дюйма
      Количество нокаутов
      5
      Тип крепления
      Вертикальное крепление
      Количество точек
      1
      Соответствие стандартам
      Зарегистрировано в UL E2969
      кол-во в упаковке
      25 КТ
      Сделано в США
      да
      номер торговой точки
      1
      Информация о производителе
      Номер по каталогу производителя
      CY 3/4
      Марка
      Стальной город
      суббренд
      Стальной город (клавиша R)
      GTIN
      00785991107807
      UPC
      785991107807
      Таксономии, классификации и категории
      Описание категории
      ПЕРЕКЛЮЧАТЕЛЬНЫЕ КОРОБКИ
      Тип
      Распределительные коробки
      Упаковка
      Масса
      0.7150 фунтов / EA
      Масса за штуку
      0,715
      Коробка
      25
      Использование, сертификаты и стандарты
      Вместимость
      18 куб.в
      Приложение
      Трубопровод
      стандартный
      UL E2969
      Помогите улучшить наши данные
      Режим редактирования: Пожалуйста, войдите, чтобы предлагать улучшения для этого элемента.Закрывать
    • У вас должна быть учетная запись клиента, чтобы просматривать наличие запасов во всех местоположениях.
    • Выберите категории, к которым вы хотите привязать этот элемент.

      (Вы можете выбрать несколько категорий, удерживая клавишу Ctrl при щелчке)

      Категория ссылки

    * Все цены могут быть изменены.

    Предложить связанный товар

    Тип: Аналог / Аксессуар

    Поиск, номер связанного каталога:

    Отправка предложения

    Подождите, пока операция не будет завершена.

    Распределительные коробки для полиции – Распределительные коробки для пожарных –

    Эти переключатели позволяют управлять всеми светодиодными лампами и сиренами в одном месте.Включите или выключите все одним нажатием кнопки. Распределительные коробки делают вещи аккуратными и функциональными, поэтому вам не нужно беспокоиться, когда вам нужно их использовать.

    Прейскурантная цена: 169,99 $

    Продажная цена: $ 137,46

    Прейскурантная цена: 402 доллара.00

    Продажная цена: 164,99 $

    Прейскурантная цена: 638,40 $

    Цена продажи: $ 419.00

    Прейскурантная цена: 167 долларов.40

    Цена продажи: $ 119.00

    Прейскурантная цена: 158,00 $

    продажная цена: $ 86.99

    Прейскурантная цена: 269 долларов.99

    Продажная цена: 240,99 $

    Прейскурантная цена: 326,00 $

    Цена продажи: $ 189.89

    Прейскурантная цена: 188 долларов.00

    Продажная цена: 109,99 $

    Прейскурантная цена: 141,00 $

    Продажная цена: 81,99 $

    Прейскурантная цена: 160 долларов.00

    Продажная цена: $ 88.99

    Прейскурантная цена: 59,00 $

    Цена продажи: $ 34,22

    Электрические розетки, переключатели и коробки для дома и офиса

    Электрические переключатели, розетки и коробки

    Хотите установить электрические розетки или выключатели у себя дома, в офисе или на рабочем месте? Это место для всех ваших потребностей в настенном электрическом креплении.У нас есть множество электрических коробок, включая розетки, корпуса и медиа-коробки, а также необходимые монтажные пластины и кронштейны. Затем у нас есть приемники, которые входят в них: дуплексные стили, комбинации и даже варианты вращения. У нас также есть переключатели как в рокерном, так и в тумблерном стиле, не говоря уже о диммерах и датчиках присутствия.

    При установке розеток и выключателей не забудьте настенную пластину! Доступно множество различных типов, в том числе настенные панели Keystone, A / V, Phone и Gang.На нашем сайте есть все!

    Какая электрическая розетка вам подходит?

    Вы когда-нибудь ходили в магазин на рынке за розетками, выключателями или коробками и просили указать вам направление электрических розеток, думая, что это будет быстрая остановка на пути домой из продуктового магазина? Если так, то вы, вероятно, столкнулись с пугающе длинной стеной вариантов. Когда продавец блуждает прочь, а ваши продукты тают в багажнике вашей машины, вы думаете про себя: «Как я могу узнать, какой из них правильный?»
    Мы все были там, поэтому мы хотели бы раскрыть немного тайны покупки электрических розеток.Помимо того, что вы взяли с собой свое старое устройство для замены – что неплохая идея, если вы довольны тем, что остается с той же моделью – мы здесь, чтобы развенчать некоторые распространенные различия в типах переключателей, розеток и коробок, чтобы сделать вашу жизнь приятной. немного проще.

    Электрические переключатели
    >
    Электрические переключатели бывают самых разных стилей, и незнание опций может серьезно ограничить способ освещения дома, офиса или клиента! Например, у нас есть переключатели с подсветкой, которые легко размещаются в темноте.Есть переключатели датчиков присутствия, которые автоматически освещают комнату, когда они обнаруживают движение, что идеально подходит для офисной среды или любого другого места, где вы хотите убедиться, что свет включен, когда он должен быть выключен, а не должен. Когда безопасность и экономия энергии важны, вам следует проверить переключатель, который является датчиком присутствия с ночным освещением. Конечно, у нас также есть все основные тумблеры, диммеры и многое другое, чтобы удовлетворить ваши потребности.
    Электрические розетки

    Электрические розетки – это то же самое, что и электрические розетки.Розетки служат источником электричества – другими словами, это место, где что-то вставляется в стену. Хорошая новость заключается в том, что они, безусловно, не универсальны! Мы предлагаем все, от простых дуплексных розеток питания до устройств, вращающихся на 360 градусов, и версий USB в соответствии с вашими потребностями. Кроме того, мы осознаем важность безопасности. Поэтому мы предлагаем множество моделей для защиты от риска возгорания и поражения электрическим током. Один адаптер розетки, который мы продаем, позволяет даже прижимать диваны и другую мебель к стене, не сжимая и не сгибая кабели и вилки.
    Электрические коробки

    Электрические коробки, как следует из названия, используются в качестве контейнера для электрических соединений, используемого как для их сокрытия, так и для обеспечения их организованности и защиты от износа. Одна из самых полезных, которые мы находим, – это настенная монтажная пластина Erico Caddy Within Wall Mounting Plate, которая позволяет монтировать ее внутри стены, обеспечивая гладкую поверхность без зазоров на лицевых панелях. Это также ограничивает количество движений, что защищает кабельные линии от чрезмерного повреждения. В дополнение к коробкам мы предлагаем широкий выбор креплений и кронштейнов, чтобы упростить покупку вашей электрической розетки.

    аналоговых коммутационных шкафов для людей

    аналоговых коммутационных шкафов для людей

    Извините, у нас пока нет подробной информации об этих коробках, но это должно помочь вам начать работу и сообщить нам, какие функции вы хотите, и мы можем дать вам цитату на индивидуальной коробке. Самый простой – это выберите один ниже и напишите мне имя файла, и любые изменения, которые вы может потребоваться цвет, расположение разъема и т. д.

    Мы можем изготовить практически любой тип пассивной коммутационной коробки. нужно, единственным ограничением является количество переключателей, которые мы можем установить на коробках, которые у нас есть.Эти коробки можно использовать для True Переключатели контура обхода, переключатели A / B, канал усилителя или эффекты переключение или любая их комбинация. Мы также можем построить наш БУФЕР в них, чтобы ваш сигнал оставался громким и четким без изменения тона, или наш бустер BAD BOB для слегка грязного чистого буста.

    ВИДЫ КОРОБКИ

    МАЛЕНЬКАЯ КОРОБКА – Bypassbox2.jpg

    Наша маленькая коробка – та, которую мы используем для наших верхних домкратов SUNFACE, Small Comps, Mini Педали Chorus, Juicer и BEANO BOOST.Часто продается как «125В». Эти коробки вмещают до 6 разъемов и 2 переключателей. Доступны неокрашенные или покрытые порошковой краской Золотой, Оранжевый, Синий, или серый. Мы сделали несколько с тремя переключателями, ниже представлена ​​небольшая версия нашего тюнера AB Both box.

    Размер примерно 2,5 x 4,75 x 1,5 дюйма в высоту.
    Фактически 120 x 65 мм


    У нас также есть МАЛЕНЬКИХ коробок , примерно таких же, как старый бокс MXR. Часто продается как 1290 или 1590B. Мы используем их для мятного пуха, AstroTone Fuzz и большинство педалей Sunface с боковыми гнездами.У нас есть неокрашенные, золотые, черные, белые и ярко-красные. Мы не можем надеть на них много домкратов, кроме простого коробка, как коробка AB или одиночная петля, они потрясающие. Не совсем в состоянии чтобы украсить черные слишком хорошо, просто ярлыки и, возможно, лицо в золото или серебро.


    Размер: около 2,25 дюйма на 4,25 дюйма на 1,25 дюйма в высоту. Фактически 2 5/16 “x 4 5/16”


    СРЕДНИЙ ЯЩИК

    Наша средняя коробка – это та, которую мы используем для наших BICHORUS и БОЛЬШИХ КОМПРОССОР, в нем больше места для разъемов и переключателей, около 2 переключатели и 10 разъемов могут поместиться.Доступны в неокрашенном виде. металл, черный, серый (компроссор), золотой (солнцецвет) или фиолетовый молотковый (KoT), а иногда и белый или другие цвета. У нас также есть несколько светло-голубых оттенков с порошковым покрытием. не очень хорошо (некоторые царапины и отметины, как вы можете видеть в правом верхнем углу), поэтому мы даст вам эту краску бесплатно на средних коробках.

    Размер: 4 x 5 x 1,5 дюйма.


    СРЕДНИЙ БОЛЬШОЙ ЯЩИК:

    Это мы начали использовать только в 2008 году, действительно хороший размер для переселения и больших распределительных коробок.Обычно это неокрашенные но у нас могут быть свои стандартные цвета.

    5,7 x 4,7 x 1,5 дюйма в высоту.



    БОЛЬШОЙ КВАДРАТНЫЙ ЯЩИК:

    Это квадратная коробка, которую можно использовать для трех переключателей. 7 1/4 ” широкий, 5 дюймов в длину и 1,5 дюйма в высоту.

    Хорошая и широкая и низкая, тоже можно использовать для переселения эффекты с большими печатными платами. Иногда у нас бывают эти коробки в наличии с порошковым покрытием серого (компроссор), оранжевого (соковыжималка), синего (хорус) или золотого (солнцезащитный).

    Мы можем смонтировать переключатели ближе к сторонам, чтобы сделать их немного дальше друг от друга или добавьте 4-й переключатель вверх иногда.


    Крошечная коробка

    У нас есть несколько крошечных коробок, которые можно использовать для простых коробок. Неокрашенный, Серый или черный. Мы используем их для наших педалей BUFFER и MINI BEANO BOOST. Они имеют ширину 1 3/8 дюйма, длину 3 1/2 дюйма и высоту 1 1/4 дюйма. Они могут соответствовать переключателю. и несколько домкратов. На фото один превращен в коммутационный отсек со всеми входами и выходами. и тумблер.Этот был построен в перевернутом виде, поэтому его можно было прикрутить вниз к доске.

    Мы едва ли можем установить на них два переключателя, 3 разъема и разъем питания. Мы можем сделайте AB BOTH как эту коробку. На самом деле нужно всего два светодиода, если вы не хотите см. статус AB при выборе BOTH.


    ЧЕРНЫЙ 2 ПЕРЕКЛЮЧАТЕЛЬ

    Мы также можем использовать эти коробки в стиле Marshall Switchbox. Вот этот имеет 2 переключателя и может вместить около 6 разъемов. Мы рекомендуем использовать они только с разъемом питания, так как они не открываются и не закрываются легко для установки батарей.Мы также можем поставить несколько домкратов по бокам, но тогда вы должны быть ОЧЕНЬ осторожны, если открываете их вверх, или вы можете выдернуть провод.

    В этот блок также можно добавить третий переключатель между переключателями, немного ниже, делая V-образную форму. Из-за угла коробки все три переключатели доступны на этой маленькой коробке. Но есть только комната для шести разъемов на задней панели, поэтому не каждые три распределительных коробки будут работать в этом корпусе.

    Размер примерно 5 1/4 дюйма в ширину на 4 1/2 дюйма на 2 дюйма в высоту.


    ЧЕРНАЯ КОРОБКА ПЕРЕКЛЮЧАТЕЛЕЙ 3

    Мы также можем использовать ТРИ коробки переключателя.Это поле позволяет примерно 8 домкратов сзади и, возможно, несколько по бокам. Та же батарея и побочные эффекты, как в рамке выше. Их сложно сверлить (сталь), поэтому их строительство обходится нам дороже. Я рекомендую вместо этого наша настраиваемая коробка переключателей 4, у вас может быть один переключатель для будущего расширения (петля может использоваться для петли или тюнер или 2-й усилок позже, если понадобится).

    Они того же размера, что и распределительная коробка 2, за исключением более широких, примерно 8 дюймов в ширину на 4 1/2 дюйма на 2 дюйма в высоту.


    ПРОДАН в 2013 году, извините!

    Эти коробки были изготовлены на заказ в соответствии с нашими спецификациями в 2007 году.Они предварительно изготовлены с 4 переключателями и 4 отверстиями для светодиодов, а также 10 отверстий для домкратов и отверстие для разъема питания на задней панели. Они есть порошковое покрытие серого цвета для долговечной и чистой поверхности.

    Размер: 12 дюймов в ширину, 3 дюйма в глубину и примерно 2,5 дюйма в высоту.

    Эти коробки спроектированы так, чтобы отлично сочетаться с обычными педали. Мы можем настроить переключатели для шлейфов, переключатели тюнера, Переключатели AB, как удаленные переключатели для других устройств / усилителей / ревербераторов и т. Д., даже как усиление или буфер с внутренней схемой.

    Эти коробки сверхпрочные, недешевые, но они лучшее, что мы нашли.


    MXR БУМАЖНАЯ КОРОБКА

    Извините, все из коробок пресс-папье в июле 2008 года!

    Эта коробка представляет собой эффект пресс-папье New Old Stock MXR. с 1970-х гг. Мы можем встроить их в блоки AB, True bypass петлевые коробки и т. д. Мы можем поставить домкраты по бокам и / или там, где ручки находятся сверху. Домкрат сверху – это нормально, если у вас прямой угол штекеры на кабелях, чтобы они не торчали. Справа находится пресс-папье с одинарной петлей paperlooper.jpg .

    бумажная петля 2.jpg
    Также можно поставить петлевые гнезда сверху и оставьте ручки для «педального вида». (стелс-петлитель!).

    Размер немного меньше, чем наша МАЛЕНЬКАЯ коробка, около 2 1/4 дюйма шириной 4 1/4 дюйма на 1,5 дюйма высотой


    Вот еще несколько примеров построенных нами ящиков:

    Работает с Strymon Brigadier, El Capistan и Lex. Позволяет сохранить предустановку ваших любимых настроек или использовать как внешний переключатель скорости с вашим Lex. Требуется 1/4 “TRS (стерео) кабель, мы продаем несколько длин.

    Когда вы выключаете свой Favorite, он возвращается к текущему состоянию ручки вашей педали. С переключателем Favorite это как две педали на выбор! Дополнительного питания не требуется.




    Педали Eventide великолепны, но ограничены двумя переключателями. Например, вы можете переключиться только вверх на следующий более высокий пресетный банк, если вы хотите спуститься вниз по банку вам нужно прокручивать вверх и вверх, пока не вернетесь в конец.Мы можем сделать Переключатели AUX с одним, двумя или тремя переключателями. Вы можете запрограммировать любой из переключателей практически для любой функции. См. Раздел «ПЕРЕКЛЮЧАТЕЛЬ AUX» в руководстве Eventide, чтобы узнать, какие параметры у вас есть. Переключатель 3 – самый мощный.




    В Deluxe Memory Man с TAP TEMPO можно управлять переключателем EXPRESSION MODE. внешне вместе с внешним тапом. В поле ниже есть эти две кнопки, плюс он может контролировать темп нажатия на две ДРУГИЕ педали одновременно! Мы настроили это для задержки Boss DD5 из одного гнезда и задержки Strymon из второго гнезда.Если вы просто хотите отправить несколько темпов нажатия, без второго переключателя, мы можем построить они тоже есть в любом из наших ящиков.




    Простая маленькая коробка AB с разъем питания




    A B Обе коробки (A или B или оба могут быть включены).


    Переключатель включает усилители эффект петли и имеет петлю.



    A-B и байпасная коробка, сначала цикл отправки / возврата правой кнопкой, затем левой кнопка выбирает выход A или B.



    Это стерео Блок TUNER MUTE, который мы построили для Бека в начале 2005 года. Бек использует акустическая гитара с пьезо и акустическими датчиками и хранит их отдельно, поэтому нужно убить их обоих при настройке.


    Это коробку TUNER MUTE, которую мы создали для Джека Уайта из The White Stripes в 2005. Еще у него есть красный и белый, по одному на каждом из его три ступени для мгновенного отключения звука.


    Мы также сделали ему два таких же для его тура с Raconteurs в 2006 году.



    Маленькая коробка с двумя петлями

    dualloop.jpg: Этот бокс устроен так же, как наш Mini Bicomp. Имеет два отдельных и независимые циклы SEND / RETURN.

    Коробка с двумя петлями. Цикл отправки / возврата A или B выбирается левой кнопкой, или в обход петли с кнопкой BYPASS. Таким образом, только одна из 2 петель может быть использован.Могут возникнуть проблемы с колебаниями, если высокое усиление педали используются в коробке петли A / B, так как мы не можем убить неиспользованный шлейф. Если вы используете педали с высоким коэффициентом усиления, лучше иметь отдельный переключатель для каждого цикла, тогда мы можем отключить сигнал в неиспользуемом цикле, чтобы устранить любые проблемы с шумом. Обновление 2010, мы можем убрать шум в неиспользуемом цикле с помощью переключателя 4PDT, должно работать нормально.

    Это также может быть построено с отдельными кнопками петли A и B, тогда можно выбрать обе или ни одну петлю и нет шума проблемы.



    Один из наших золотых СОЛНЕЦ коробки, превращенные в распределительную коробку, вмещают до 10 разъемов.


    Истинный байпас (петля) ящик



    Малый двойной ящик AB (A B Блок тюнера). Правый переключатель выбирает выход A или B. Левый переключатель посылает выходной сигнал только на TUNER, A и B замолкают, когда TUNER включен.


    Еще одна версия Маленький тюнер AB bbx.Нижний переключатель выбирает выход A или B. Верхний переключатель отправляет вывод только в TUNER.


    Еще один маленький Dual Коробка AB, но с разъемом питания.


    Табакерка коробка A B, где B переходит в тюнер. Мы сделали это для Кенни Уэйн Шеперд и еще одна коробка для переключения его усилителей в 2004 году. snuffbox.jpg


    Тюнер, AB Оба короба. Тюнер убивает оба выхода. Когда тюнер выключен, вы можете выбрать A, B или Оба.


    Эти коробки тяжело сверлить (сталь) и не могут взять аккумулятор

    Средний версия тюнера AB Оба короба.


    Средний версия коробки AB Both Boost, со встроенным усилителем Bad Bob Booster в


    Вот вариант средней коробки с 4 переключателями. А и B – входы, и можно выбрать ОБЕИ. Потом петля, потом тюнер можно выбрать.


    Малый версия тюнера AB Оба короба.

    Светодиоды гаснут, когда выбран тюнер, поэтому светодиод тюнера не нужен.

    Та же коробка, но разный порядок, и светодиод для тюнера.


    Та же коробка, что и выше, но оранжевого цвета с более красивой планировкой.


    Коробка AB Small Loop. Сигнал проходит через петлю (если активирован), затем выходит на выход A или B.



    Двойной Коробка петлевого тюнера. Выбранный тюнер убивает весь вывод. Каждый цикл Независимо, можно использовать любой из них или оба (или ни одного!).



    Другой Тюнер Dual Loop Box



    Еще один тюнер Dual Loop box



    Большая коробка с четыре переключателя, вмещает около 12 разъемов


    Мы можем сделать около 5 переключателей Работает на большой коробке, также есть 12 джеков и гнездо питания. Перемещение двух верхние переключатели немного выше было бы лучше.


    Это внутренняя часть переключателя 5 коробка. Встроенный усилитель Bad Bob Booster с переключателем BOOSTER. и регулятор громкости. Он также имеет три петли и отдельную петлю для обхода усилителя. петля эффектов (помечена ROTARY).

    тюнер, Петля, коробка АВ.Тюнер убивает выходы. Затем можно активировать цикл, затем вывод идет либо на вывод A, либо на вывод B.




    Ящики пассивного объема

    Регулятор пассивной громкости может быть добавлен практически к любому блоку, обычно с переключателем для обхода настройки громкости. Эта коробка просто имеет ручку регулировки громкости, полезную для установки более низкого уровня громкости, например, для игры в ритме. Ручка работает так же, как и регулятор громкости на гитаре.



    Буферные боксы Foxrox Retrofit

    Мы можем встроить модернизированный вау Foxrox в коробку, чтобы вы не нужно модифицировать квакушку, или можно использовать ретро с разные вау.Модернизация вау – это буфер, позволяющий вау, чтобы лучше работать с фузами в винтажном стиле, такими как фуззфейс. Его также можно использовать в качестве буфера для прокладки длинных кабелей и т. Д. Вот это больше информации о модернизации вау. smallretrofitboxnoswitch.jpg

    Мы можем построить его с переключателем или без него, в любом из коробки, которые вы видите здесь (байпас, AB и т. д.), или автономный коробка дооснащения. Электронная почта для получения информации о ценах исходя из запчастей и работы, вашего выбора коробки и спецификаций. Тот, что слева, со светодиодом, разъемом POwer и переключателем, стоит 151 доллар неокрашенный. или 161 доллар, как показано слева foxretrobox.jpg
    .

    Бустерная коробка

    Мы также можем встроить схему Bad Bob Booster в любой из переключателей на этой странице для буфера, который может также усилить ваш сигнал и добавить немного приятного овердрайв к твоему усилку. Обычно это включает ручку громкости. Электронная почта для получения дополнительной информации о ценах.


    Коробки удаленной коммутации

    Мы также можем изготовить практически любой из этих ящики без выключателей! Вместо этого мы ставим на них домкрат, за каждый переключатель, который можно использовать для включения или выключения функции.Вы можете используйте простой дистанционный переключатель ВКЛ / ВЫКЛ (как показано ниже) или MIDI или система коммутации. Просто нужно изменить с ОТКРЫТО на ЗАКРЫТО на включите реле и нажмите выключатель.

    remotebox1.jpg: Пример слева – это наша маленькая коробка. Это имеет 2 удаленных разъема, одно для TUNE (отправляет сигнал на тюнер и отключает звук усилитель) и один для LOOP (включает петлю эффектов SEND RET, обходит петлю при ВЫКЛ). Возможен STOMP включает коробку в дополнение к разъемам ext, для локальных переключение.Но переключатель педали должен быть ВЫКЛЮЧЕН, чтобы позволить внешнему переключение на работу.


    Слева находится блок дистанционного управления Dual Loop, по две отдельных петли в каждой. с собственным разъемом для дистанционного управления. Как крошечный Брэдшоу (тм) система коммутации.

    Эти коробки могут работать от аккумулятора (во включенном состоянии потребляет больше энергии, чем выкл.), но для продления срока службы батареи лучше использовать переменный ток.


    Это то же самое, что и в приведенном выше поле, с локальными переключателями для каждого цикл, поэтому вы также можете переключать его локально.


    Слева находится блок дистанционного управления Triple Loop, по три отдельных шлейфа в каждом. с собственным разъемом для дистанционного управления. Это все, что мы можем вместить в нашей маленькой коробке.

    Вот блок дистанционного управления и контроллер, который мы сделали для 3 Doors Down в 2007 году. Черный ящик является стандартным on.off выключатель с батареей для светодиода в глазу. Когда он включен, он переключает переключатель A / B, который снова оживает. в стойках, чтобы контролировать, какой усилитель используется, A или B.



    Если у вас есть крошечная педаль, например, старая Дэн Армстронг и т. Д., И вы не хотите ее модифицировать или переделывать, вы можете вставить его в такую ​​коробку. Коробка имеет входные и выходные разъемы, а также настоящий переключатель байпаса с индикатор LED. Сверху на коробке есть разъем, к которому подключается эффект.



    У нас также есть готовые педали переключения для приложения типа переключения усилителя.

    Это единый распределительный щит со светодиодами, для включения каналов. Усилители Маршалла и др.

    Это 20 долларов. Мы можем сделать одну из этих работ для использования TAP TEMPO (например, для Boss DD5) и продайте его за 30 долларов.

    Это версия с двумя переключателями, используется для переключения каналов и реверберация, например, на усилителях. Для переключения 2 используется стереокабель. отдельные вещи. У них нет светодиодов, они стоят 25 долларов, но есть отсутствует заглушка на проводе. Еще у меня есть некоторые с двумя светодиодами, для 30 долларов с вилкой.



    Также посетите нашу страницу Voodoo Labs для их программируемый AMP SELECTOR

    Новинка 2007 года: коммутаторы GIGRIG!

    Это потрясающе !, сделано в Великобритании.Вот это Больше информации. См. Thegigrig.com для получения дополнительной информации.

    У нас также есть их WET BOX с петлей эффектов, которые можно смешивать. управляется ручкой на коробке или педалью экспрессии. У него тонна использования!


    Вернуться к Analog Man

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
