Универсальная телефонная розетка подойдет как для телефонных аппаратов европейского стандарта, так и для телефонов, оставшихся с советских времен. Она имеет 2 евро-гнезда и одно стандартное гнездо, что позволяет подключать к ней аппараты разного типа.

Универсальная телефонная розетка крепится к стене либо с помощью липучки, либо с помощью саморезов. Ее корпус имеет приятный молочно-белый цвет и строгие формы. Это делает ее подходящей для любого интерьера, будь то офис или жилое помещение.

Универсальная розетка, выпущенная торговой маркой REXANT отличается высоким качеством и долговечностью.

СОПУТСТВУЮЩИЕ ТОВАРЫ



Торговая марка

REXANT® – это кабельная продукция и комплектующие, предназначенные для монтажа сетей широкополосного доступа в интернет, кабельного и спутникового TV, телефонии, систем ОПС и видеонаблюдения. В первую очередь, это витая пара, коаксиальный кабель, акустический, телефонный кабель, кабельная продукция в изоляции FRLS, кабели видеонаблюдения и питания. Ассортимент включает в себя также все компоненты современных кабельных систем, инструмент и расходные материалы. Общее количество производимой продукции - это более 4,5 тыс. наименований.

ПрофТелеком - Универсальная телефонная розетка, белая REXANT | В наличии на складе в Минске. Поставка материалов Rexant, Proconnect для СКС. Оптовые продажи. Доставка по РБ! Сертификаты.

Подключение розетки для телефона. Как подключить телефонный кабель к телефонной розетке (схема). Какой потечет ток при коротком замыкании проводов телефонной линии

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт - РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие - с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 - коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 - именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 - часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий - можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 - модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 - устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

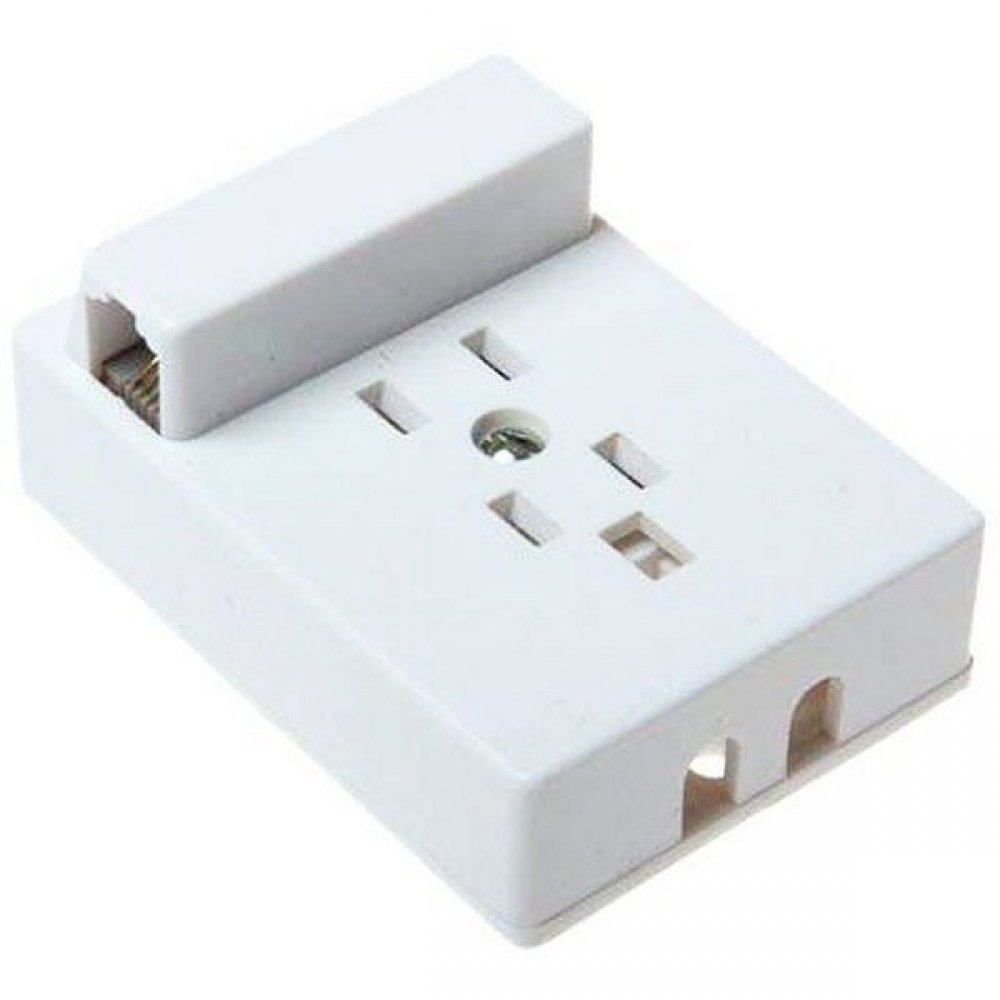

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand - RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 RJ-11). Также можно использовать переходник со старого стандарта на новый.

Перед началом работы следует узнать стандарты телефонных штекеров и розеток:

Производители розеток обычно предусматривают возможность непрофессиональной (самостоятельной) сборки и последующего подключения телефона. В комплекте с самим устройством поставляется техническое руководство. На внутренней стороне корпуса производитель ставит нумерацию штепселей. Если на самом корпусе нет каких-либо отметок, то нужно заглянуть в инструкцию. В том случае, если нет ни отметок, ни инструкции, то можно воспользоваться руководством, представленным ниже.

Схема подключения телефонной розетки 4-жильным проводом (RJ-12) на первый взгляд кажется сложной, но и с этим можно справиться вручную.

Открыв розетку, расположите ее гнездом вверх.

Красный и белый провода соединяются со штепселями, ведущими к центральным пазам. Красный (плюс) – снизу, белый (минус) – сверху.

На всякий случай перепроверяйте полярность тестером, чтобы потом не переделывать работу.Остаются провода желтый и зеленый.

Оставшиеся два провода соединяем со штепселями от «внешних» пазов. Зеленый (положительный) – снизу, желтый (отрицательный) – сверху.

Закрутите шурупы на штепселях до упора. Можно защелкивать коробку и крепить к стене.

Разные производители придерживаются разных стандартов цветовой маркировки. В повседневной жизни знание этих стандартов не важно. Но при самостоятельном подключении телефона к линии связи может возникнуть путаница в проводах разных цветов. Ниже приведены мировые стандарты, которым следуют все производители.

Старая маркировка:

  1. зеленый, черный, оранжевый – плюс;
  2. красный, желтый, синий – минус.

Современная маркировка:

  • синий, оранжевый, зеленый – минус;
  • бело-синий, бело-оранжевый, бело-зеленый – плюс.

Немецкая маркировка:

  1. красный, зеленый, розовый – плюс;
  2. белый, серый, желтый – минус.

При самостоятельной сборке розетки для телефона лучше пользоваться тестером для точного определения полярности, особенно если вы не знаете, что с проводкой в главном щитке.

Как и телефонные розетки, коннекторы к ним могут быть подключены с помощью двухжильного (система RJ-11) или четырехжильного кабеля (система RJ-12). Кроссировка коннектора проводом из 2 жил осуществляется следующим образом:

  1. Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
  2. Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
  3. Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

Если используется провод старого образца (лапша), то его жилы зачищаются и помещаются в оболочку от витой пары, после чего осуществляются перечисленные выше мероприятия. При подключении 4-х жильного кабеля, на средние контакты 2,3 «сажаются» красный и зеленый провод (либо синий и бело-синий), а на 1,4 – черный и желтый (либо оранжевый и бело-оранжевый). После этого проводится обжим.

Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

Обжим с помощью отвертки производится путем поочередного нажатия до упора на каждый из контактов коннектора. Встроенный нож пробьет изоляционный слой проводника и соединение будет обеспечено.

Существуют розеточные разъёмы
старого и нового типов. Телефон, как и любая техника прошёл свои ступени эволюции. Когда-то соединение с аппаратом осуществлялось напрямую. Во второй половине 20 века стали использовать соединение с помощью розеток (разъёмов). Такие разъёмы и вилки к ним обозначались буквами РТШК-4, то есть разъёмы телефонные штепсельного типа с четырьмя контактами. Эти разъёмы позволяли подключать к ним два аппарата.

Сейчас в жилых домах используются только два контакта. Обозначаются такие разъёмы буквами и цифрами: rj-9, rj-11, rj-12. Первый из них предназначается для подключения переговорной трубки к аппарату, а последний используется в офисных помещениях, так как может использовать несколько линий. Нас же интересует второй из разъёмов.

Подключать розеточный разъём rj-11 можно и самостоятельно, не вызывая специалиста. Главное – придерживаться схемы
и подготовить необходимые для работы инструменты:

  • несмотря на то что телефонная линия является токопроводящей, в работе нужно использовать резиновые перчатки; в данном случае не нужны перчатки, которыми пользуются электрики – достаточно взять те, что продаются в хозяйственных магазинах;
  • чтобы ничего не напутать с проводами необходимо иметь при себе тестер для проверки напряжения;
  • обязательно понадобятся как крестовая, так и плоская отвёртка;
  • снимать изоляцию помогут плоскогубцы и какой-нибудь нож;
  • следует запастись нужным метражом двужильного кабеля сечением от 0,3 до 0,5 миллиметров.

Когда подготовительные работы окончены, приступаем к сборке схемы всей линии. Основная работа осуществляется в несколько этапов:

  1. Одеваем перчатки и начинаем снимать в нужных местах изоляцию. Изоляция снимается аккуратно, чтобы не повредились внутренние жилы. Повреждение жил может вызвать поломку и всё придётся делать заново.
  2. Следующим этапом следует подключение кабеля к розетке. Здесь обязательно надо сверяться со схемой, которая есть либо в инструкции, либо внутри корпуса розеточного разъёма.
  3. Тестером проверяем «плюс» и «минус». Если неправильно подсоединить провода, то в трубке всегда будут присутствовать помехи. Провода крепятся в специальных пазах и закрепляются винтами.
  4. На последнем этапе крепится корпус розеточного разъёма. Как он крепится уже говорилось: или встраивается в стену, или крепится на неё.

На этом, можно сказать, что установка линии завершена. Если не возникло новых проблем – значит, всё сделано правильно.

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

  • RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
  • RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
  • RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
  • РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Подробная инструкция по установке телефонной розетки

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип - РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими - RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене - розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция - жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

  • провода сечением 0,3-0,5 мм. с двумя жилами;
  • острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
  • плоская и крестовая отвертка;
  • тестер для измерения напряжения в проводах;
  • резиновые перчатки.

Если требуется перенести стационарный телефон из одной комнаты в другую или заменить имеющийся аппарат на более современный, потребуется производить работы по монтажу телефонной розетки.
Эта операция занимает немного времени и может быть выполнена самостоятельно при наличии минимальных познаний в электрике, и умения обращаться с инструментами.

Рабочее напряжение телефонной линии заметно ниже электрической сети 220 вольт, но если производить монтажные работы без защитных перчаток, то можно получить ощутимый разряд электрического тока, особенно в тот момент, когда на телефон, подключение которого в данный момент происходит, поступит входящий звонок.

Для монтажа потребуются следующие инструменты:

  • отвёртка;
  • перфоратор;
  • клещи для очистки проводов от изоляции;
  • молоток;

Из материалов могут понадобиться.

  • строительный гипс;
  • кабель UTP;

Инструкция по подключению

Установка розетки открытого типа


Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

  1. К розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
  2. Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
  3. Для того , чтобы скрыть наружную проводку, применяют электротехнические или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа


Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки :

  1. Для этого , перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
  2. К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
  3. Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
  4. Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
  5. Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
  6. После завершения “гипсовых” работ , на розетку устанавливается внешняя, декоративная часть.

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?


Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Если напряжение отсутствует, следует зажимной механизм повернуть в обратном направлении, полностью освободив проводник, затем снова до упора повернуть его по часовой стрелке.

Виды


RJ11

Телефонные розетки имеют несколько разновидностей:

  1. РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
  2. RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
  3. RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
  4. RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
  5. RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.


  1. Отключить телефонную линию во время проведения монтажных работ не представляется возможным, поэтому при работе обязательно используйте защитные перчатки, которые помогут избежать неприятных ощущений от воздействия электрического тока. Особенно это воздействие может быть ощутимо в моменты когда на телефон абонента поступает входящий звонок, приэтом, переменный ток напряжения может достигать значительных величин.
  2. Если планируется проведения капитального ремонта в доме или квартире, установка современного встроенного телефонного разъёма займёт совсем немного времени, даже если в данный момент в нём нет необходимости.
  3. Не следует экономить деньги и приобретать телефонные розетки низкого ценового диапазона. Такие изделия не всегда соответствуют нормам по качеству продукции, и часто выходят из строя ещё на стадии установки.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки - открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель - канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:


Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:


Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый - пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться .

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

  • На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
  • Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
  • Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
  • Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, предоставленная информация помогла вам выполнить монтаж своими руками!

особенности и инструкция по подключению провода

Иногда надо установить телефонную розетку или выполнить замену старой модели на новую. Обычно такая ситуация возникает при проведении ремонта, при покупке оборудования, нуждающегося в проводке новой линии. Поэтому важно знать, какие существуют телефонные розетки, как устроены, где купить и как правильно выполнить их подключение, расключение.

Какие коннекторы существуют?

Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета. В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.

Наиболее популярны такие типы коннекторов:

  • RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
  • RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
  • RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
  • RJ 9. Служит для соединения телефонной трубки с аппаратом.
  • РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
  • RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Возможные способы монтажа

Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый. Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.

Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.

Как правило, способы подключения всех типов розеток идентичны, правда, есть некоторые различия в зависимости от их исполнения.

Подробная инструкция по подключению телефонной розетки

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.

При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.

Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.

Чтобы подключить телефонную розетку Valena, необходимо:

  1. снять оплетку с провода на длину в пять сантиметров;
  2. уложить проводку в пазы розетки;
  3. проверить наличие контакта между кабелем и разъемом.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

На что следует обратить внимание?

Чтобы купить наиболее подходящую розетку, коннектор для подключения телефона, надо изучить все существующие модели и взвесить плюсы и минусы каждого варианта. Важно учитывать тип и характеристики используемого телефонного аппарата. Возможно, дополнительно потребуется приобрести переходник адаптер с японских, китайских, американских вилок на евро розетку.

При выборе четырехпроводной розетки необходимо обратить внимание на то, что модель РШТК является устаревшей и плохо совмещается с современными телефонами. Чтобы выполнить подключение такого изделия, понадобится кабель с сечением 0,3х0,3 мм. Поэтому чаще выбирают более современные типы розеток. Например, Шнайдер, Легранд. Установив Ленгард, не придется зачищать провода. Ведь продукция оснащена функцией самоочистки. Как обжать вилку?

Также стоит учесть, что большинство моделей телефонных розеток имеет всего два контакта. Кабель должен иметь такое же количество контактов. Если в розетке четыре контакта, значит она двойная и в нее можно подключить вторую телефонную линию. Как правило, в коробках контакты пронумерованы. Но иногда нумерация отсутствует. Тогда приходится руководствоваться цветовой маркировкой.

При подключении требуется обратить внимание и на полярность. Зачем? Иногда устройство может не работать. В этом случае достаточно просто поменять полярность местами.

Во время монтажа рекомендуется учитывать, что для слаботочных устройств связи напряжение обычно не превышает 60 Вольт. То, сколько вольт в телефонной беспроводной розетке, зависит от того, опущена либо поднята трубка. Но даже низкое напряжение способно создать ток и причинить человеку дискомфорт. Поэтому работы требуется проводить аккуратно.

Полезные рекомендации по подключению

Если знать правила безопасности, следовать инструкции, тогда подключение к линии пройдет быстро и успешно.

Нередко новички допускают ошибки во время монтажа. Поэтому специалисты составили список рекомендаций, которые помогут выполнить работу грамотно.

Итак, опытные электрики советуют:

  • Максимально обезопасить себя в работе. Для этого использовать резиновые перчатки.
  • Полезно знать, что означает цвет проводов. Но лучше проверять полярность тестером.
  • Прежде чем монтировать розетку, надо позаботиться о наличии крепежных деталей.
  • Перед тем, как закрыть крышку, лучше проверить аппарат на наличие дефектов в работе.
  • Лучше использовать встраиваемые розетки. Они почти незаметны.
  • Предпочтительнее покупать универсальные коробки для телефонов, в которые можно устанавливать провода как нового, так и старого образца.
  • Если надо подключить несколько телефонных устройств, лучше покупать не обычную одинарную, а двойную розетку. Подойдет тип разветвителя RJ12 6p4c.
  • Из всего многообразия лучше отдавать предпочтение проверенным производителям. Например, хорошо себя зарекомендовали внутренние розетки Hyperline, Legrand Mosaic, Dкс. Из внешних — Rexant и Schneider Electric Glossa. Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.
  • Перед монтажом следует внимательно изучить инструкцию и четко ей следовать.
  • Для подключения розетки для телефона существуют разные схемы. Есть действующие стандарты, которые определяют условные обозначения розеток. Стандартизирует обозначения на схемах новый ГОСТ 21.614.88. При выборе определенной схемы надо учитывать специфику квартиры, дома или офиса, планировку здания и прочие особенности.
  • Сетевая розетка должна быть качественной и иметь сертификат.
  • Лучше использовать стандартные телефонные розетки. Тогда при смене телефона не придется разбираться с распиновкой кабелей.

Таким образом, сегодня существует большой выбор розеток с конденсатором для подключения телефонной линии. Модели различаются способом монтажа и конструкцией. Обычно схема подключения указана на корпусе телефонного аппарата с нижней стороны. Распайка всегда соответствует схеме. Так что установить розетку Сплиттер для телефона не составит труда. Видео можете посмотреть далее. Также читайте статью: Как сделать потолок из гипсокартона с подсветкой в квартире?

Телефон стационарный – как подключить к линии связи

Телефон - это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько телефонов параллельно, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер, даже если впервые столкнулся с телефонией.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток


при коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Если измерять ток короткого замыкания в квартире, то за счет сопротивления проводов линии связи и в контактах соединительных коробок его величина не превысит 25 мА.

Схема подключения проводного стационарного телефона к АТС

От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии – плинт с открытой крышкой.

Раньше корпуса плинтов делали из дюралюминия, сейчас – из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным проводом ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и уже к ней с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона или факса в телефонии простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобства эксплуатации и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать. Полярность подключения телефона значения не имеет.

Как подключить телефон к линии связи

Подключение телефонных аппаратов, факсов в том числе и радиотелефонов к линии осуществляется посредством разъемного соединения – вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенных по новому и старому стандарту между собой.

Схема подключения телефона к советской телефонной розетке РТШК-4

Вопрос кажется неактуальным, но в эксплуатации находится еще много телефонов, подключенных давно, и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.

Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.

В телефонной розетке имеется четыре контакта для подключения вилки и два ― для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам.

Для контроля целостности линии в розетке раньше устанавливался конденсатор (в настоящее время не устанавливается), который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь, и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, что именно является причиной отсутствия связи, линия или телефонный аппарат.

При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает ― и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, в одну из которых вставлено четыре плоских контакта, к ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать.

Для работы телефона или факса не имеет значения, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона. Штырь клиновидной формы служит для отключения от линии связи проверочного конденсатора.

С появлением в быту телефонов зарубежного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а розетки у всех были установлены РТШК-4, в продаже сразу появились переходники (адаптеры), позволяющие любому обладателю новинки без посторонней помощи подключить телефон к линии.

В адаптере два верхних плоских контакта соединялись с 3 и 4 контактами RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские – с контактами 2 и 5 RJ-11, на фото в нижней части адаптера.

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Еще одно творение переходного периода ― универсальная розетка, симбиоз розетки РТШК-4 и RJ-11. Не знаю, для чего их выпускали, но можно предположить, что ими заменяли пришедшие в негодность РТШК-4, тем самым обеспечивая возможность подключать телефоны с вилками любых стандартов.

3 и 4-й контакты обеих телефонных розеток RJ-11 подключены параллельно с правыми РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки ― параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C ― малогабаритные. Они выпускаются в разной цветовой гамме корпуса, бывают настенными, для внутренней разводки и комбинированными (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и сети Интернет вилками RJ-45).

В представленной розетке линейные провода телефонной линии нужно подключить к зеленому и красному проводам, которые подключены к контактам 2 и 3 розетки RJ-11 4P4C.

Подключение телефона обжатием лапши в RJ-11

Можно и вовсе обойтись без стандартной розетки, подключив телефонный аппарат непосредственно к телефонному проводу, так называемой лапша. Для этого нужно конец лапши, подходящий к телефону, обжать в розетке RJ-11.

Диаметр изоляции проводников у лапши больше, чем нужно, и вставить их в разъем RJ-11 не получится. Для этого нужно полностью снять изоляцию. Без изоляции провода невозможно будет обжать в RJ-11, и поэтому на них следует предварительно надеть трубки, снятые с проводов витой пары или других проводов, подходящих по размеру.

Теперь останется только вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать с помощью специальных клещей (кримпера) или вручную по технологии, описанной в статье «Как обжать кабель витых пар без клещей». Полярность проводов значения не имеет.

Для подключения телефона нужно будет вынуть из него штатный провод подключения и в разъем на корпусе вставить обжатый на лапше разъем RJ-11.

Цветовая схема обжатия линейной телефонной вилки RJ-11

Подключение стационарного телефона с трубкой к линии выполняется телефонным линейным шнуром с вилками RJ-11 4P4C на концах. Из них для подключения телефона задействованы, как правило, только два средних контакта. Остальные контакты часто отсутствуют, так как предназначены для подключения параллельно двух стационарных телефонов (телефонные аппараты должны поддерживать возможность работы в таком режиме) по системе директор – секретарь. Это когда при поднятии трубки одного из телефонов, второй автоматически отключается.

По стандарту подключения телефона к каждому номеру контакта должен подходить провод определенный цветовой маркировки. Это придумано для удобства ремонта и обслуживания. Не важно, какого цвета провод куда подключен. Главное, чтобы приходящие от АТС провода были подключены к двум средним контактам 2 и 3 телефонной вилки. Современный стандарт предусматривает нижеприведенную цветовую схему обжатия линейного провода к вилке RJ-11.

Ранее действовал другой стандарт, согласно которому обжатие вилки RJ-11 должно было выполняться по нижеприведенной цветовой схеме.

Полярность подключения для стационарного телефона, подключенного не по спаренной схеме, значения не имеет. Для опрессовки проводов в вилке RJ-11 существует специальный инструмент, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна иметь размер 9,5 мм. Дело в том, что вилка RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но ширина ее составляет 7,5 мм и можно купить не ту вилку.

Параллельное подключение телефонов

Иногда для удобства требуется к уже подключенному к линии связи телефонному аппарату параллельно подключить еще один или несколько аппаратов, включая и радиотелефоны. Такое подключение выполняется простым параллельным соединением розеток, точно так же, как подключаются к электропроводке электрические розетки.

Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию и можно подключить параллельно хоть 10 телефонов.

К недостаткам схемы такого подключения следует отнести отсутствие конфиденциальности при разговоре. То есть, во время Вашего разговора, поднявший трубку на любом параллельно подключенном телефоне, может слышать Вашу беседу. Есть схемы блокираторов, позволяющие при поднятии трубки на одном из телефонов, блокировать все остальные телефонные аппараты.

После подключения нескольких телефонных аппаратов параллельно может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные только издают короткий негромкий звук. Причиной этому является наличие системы АОН (автоматическое определение номера) в звонящем телефоне, настроенной на определение телефонного номера звонящего абонента до поднятия трубки.

Таким образом, АОН сразу же автоматически подымает трубку и уже сам генерирует вызывной сигнал. По этой причине все остальные подключенные параллельно телефоны и не звонят. Обычно в современных телефонах можно включать функцию АОН на определение номера после поднятия Вами трубки. Тогда, при поступлении вызывного сигнала все телефоны будут звонить. АОН, включенный в режим определения номера до поднятия трубки, плох еще и для тех, кто звонит Вам по межгороду.

Связано это с тем, что даже если звонок поступает в Ваше отсутствие, отсчет времени соединения и начисление оплаты начинаются без подъема трубки. К плюсам системы АОН можно отнести тот факт, что если телефоны без АОН установлены в местах отдыха, а с АОН ― в другом помещении, то Вы не будете потревожены ночным звонком.

Существуют и готовые решения в виде радиотелефонного аппарата с несколькими трубками, позволяющими не только блокировать, но и переключать звонящего абонента с поднятой трубки на любую другую. Однако такие телефоны не каждому по карману и имеют существенный недостаток. При отключении электроэнергии они не работают; а в трубках у них установлены аккумуляторы, которые служат несколько лет, затем требуется замена аккумулятора, а это по стоимости сравнимо со стоимостью обыкновенного кнопочного телефона. Поэтому, для обеспечения бесперебойной связи, все равно нужно в резерве держать обыкновенный телефон.

Как подключить телефон напрямую к проводам линии связи

В жизни бывают ситуации, когда нужно подключить телефон к линии связи, а розетка не подходит или ее нет в наличии. В таком случае можно соединить провода телефона с проводами линии связи напрямую скруткой и покрыть оголенные участки изолентой. Такое соединение на качество связи не повлияет.

Телефонный шнур очень гибкий, это особенный провод с жилами, сделанными по специальной технологии. Очень тонкая медная ленточка навивается на хлопчатобумажную нить. Такой проводник называется мишура. Провода из мишуры широко применяются при производстве наушников, соединении телефонных трубок с базами, то есть в случаях, когда провода при эксплуатации постоянно изгибаются.

Проводников мишура в каждой жиле несколько и они свиты еще между собой. Паять мишуру очень сложно, а механическая прочность такой пайки получается низкой. Для получения надежного и механически прочного соединения скруткой, нужно его выполнить по следующей технологии.

Единственный недостаток, что придется развивать провода в случае необходимости отключения телефона от линии. Да и то, в современных телефонах шнуры с телефонными аппаратами стыкуются вилками RJ-11 и можно, в случае, например, ремонта телефона, его отсоединить, вынув из корпуса разъем. У меня так подключен один телефон, при этом весь шнур спрятан за дверной наличник, выходит в наружу только кусочек длиной 15 см с вилкой RJ11 на конце, которая сразу вставлена в розетку телефона.

Сначала освобождается от изоляции мишура телефонного шнура на длину 10-15 мм и проводники линейного провода на длину 20-25 мм со сдвигом с помощью ножа. Нитку мишуры удалять не надо. Затем оба провода складываются вместе, мишура загибается в сторону проводника, и жила линейного провода навивается на прижатую к изоляции мишуру. Достаточно сделать три - пять витков.

Таким же образом выполняется скрутка со вторым проводником шнура. Как видите, получилось аккуратное соединение. Полученное соединение покрываете изоляционной лентой. При наличии полихлорвиниловой трубки подходящего диаметра, можно для изоляции надеть ее кусок на место скрутки. Соединение можно сделать и прямым, если перед изолированием согнуть линейный провод на 180°. Механическая прочность при этом существенно возрастет.

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте.

Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно.

Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными проводами.

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки.

Телефон сначала начинает "хрипеть", и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо.

Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин этого явления может быть плохая изоляция между одним из проводников телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от проходящих рядом электро- и радиотехнических проводов на концах телефонной пары взаимно не уничтожаются.

Чаще такое можно наблюдать в дождливую погоду, когда влажность высокая, из-за чего сопротивление изоляции проводов уменьшается. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны бесплатно устранить неисправность.

Телефонный удлинитель

Иногда возникает необходимость переставить телефон в другое место, а длина шнура, подключаемого к розетке, не позволяет этого сделать. Демонтировать и устанавливать розетку на новом месте не каждому захочется. Следы демонтажа в дополнение могут испортить внешний вид стены.

Решить такую задачу позволит простейший телефонный удлинитель. Можно купить готовый удлинитель, они бывают разных цветов, любой длины и с разными типами вилок и розеток на концах. Не сложно смастерить телефонный удлинитель и самостоятельно из вилки, розетки и куска любого провода.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов. Розетка прикручена к катушке, на которую навивается провод удлинителя для удобства хранения. Провод взят многожильный, и два его куска свиты вместе вручную. Справа ― телефонный удлинитель заводского изготовления для современных телефонов с вилками RJ11 на концах. Для его установки нужно вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если под рукой нет вилки и розетки, можно нарастить, или удлинить, штатный провод, сделав в любом его месте вставку из любого двойного провода или двух свитых вместе одинарных проводников. Для вставки подойдет провод любого сечения, многожильный или одножильный.

Для этого разрезается на две части штатный провод, лучше всего на расстоянии 10-15 см от вилки, если вдруг в будущем понадобится восстановить его в первоначальном виде, напрессовав разъем. Соединение концов делается по вышеописанной технологии. Если вставка делается из многожильного тонкого провода или толстого одножильного, то мишура не загибается, а складывается с зачищенным проводником параллельно и обвивается проводом диаметром около 0,5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а обыкновенного многожильного провода довольно малого сечения. У провода, который я разрезал для демонстрации технологии фотографиями, оказалось всего 6 проводников диаметром по 0,2 мм. Такие тонкие провода нужно соединять по специальной технологии.

Снимается изоляция со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкий проводник навить вокруг более толстого. Если провода приблизительно одинакового диаметра, то делается их простая скрутка. Затем пропаивается место скрутки припоем.

Если Вы не знакомы с технологией пайки, то можете посетить страничку сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Для придания эстетического вида, можно один из проводников загнуть и потом уже заизолировать. Точно так же выполняется соединение и второй пары. Как видите, получилось надежное и красивое соединение.

Для примера решил продемонстрировать, как можно выполнить удлинение телефонного шнура с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Соединение телефонных проводов выполняется точно по такой же схеме, как описано выше.

По приведенной выше технологии можно соединять провода любых электрических цепей, проводников в любых устройствах и приборах, включая и компьютерные сети Интернет.

Прокладка телефонной линии связи в квартире

Величина тока, протекающего по проводам линии для связи, не превышает 10 мА, поэтому требования к сечению жилы практически отсутствуют, достаточно, чтобы проводник был диаметром 0,1 мм. Толстыми жилы делают для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности при коммутации. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы проводники шли параллельно друг другу, или были свиты вместе.

При прокладке линий связи внутри жилых и производственных зданий обычно используют двойной провод ТРП 2×0,4 (диаметр жил ― 0,4 мм., сечение ― 0,12 мм2, сопротивление ― 148 Ом/км) или ТРП 2×0,5 (диаметр жил ― 0,5 мм. , сечение ― 0,21 мм2, сопротивление ― 94 Ом/км), с изоляцией из ПВХ (полихлорвинила) категории CAT1. Связисты его именуют «лапша».

Применение такого провода обусловлено его низкой ценой и простотой монтажа. Так как соединительная полоска пластмассы между проводниками довольно широкая, можно крепить провод к стенам, пробивая его по центру гвоздиками.

Если нужно сделать в прокладке поворот, то провод ТРП просто перегибается, как показано на фотографии. Иногда прорезают перемычку и проводники на месте поворота разводят в стороны, но это хуже, так как нарушается симметрия линии.

Гораздо лучше выглядит провод, закрепленный на стене с помощью специальных пластмассовых скобок с дюбель-гвоздиками. Скобки выпускаются под разные размеры проводов и кабелей, бывают предназначенные для крепления как круглого, так и плоского провода.

Дюбель-гвоздики скобок сделаны из каленой стали и забиваются, не сгибаясь даже в бетонные стены.

В последнее время часто провод связи лапшу, прокладывают в кабель-канале, это позволяет все провода (Интернет, телевизионный кабель, домофона и др. ) проложить вместе, что упрощает монтаж и красиво выглядит. Кабель-каналы выпускаются разных размеров, что позволяет уложить в них практически неограниченное количество проводов.

Удобно проложить телефонный провод и провода другого назначения внутри напольного плинтуса, в котором предусмотрен кабель канал.

Использование витых пар кабеля Интернет


для телефонной линии связи

Сейчас у многих в домах проложен кабель для Интернета. В этом кабеле обычно используется всего две пары из 4-х имеющихся. Свободные пары можно использовать для телефонной линии связи. Разобраться в том, какие из пар свободны, Вам поможет статья сайта Обжим кабеля витых пар RJ-45 для Интернета.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.


Наталья 11.05.2012

Здравствуйте.
Мне нужна Ваша помощь. Купила новый телефонный аппарат взамен старого дискового советского. Он нашей российской сборки, но подключается через адаптер. Купила адаптер. Все проверено в магазине. Все работает. А вот дома телефон не включается. Почему? Хотелось бы самой понять, в чем причина, чтобы в последствии устранять самой эти неполадки.

Александр

Здравствуйте, Наталья!
Скорее всего, в розетке, к которой подключен советский телефон, провода линии от АТС подключены на другие контакты, чем в адаптере. Снимите крышку и проверьте.
Главное это не то, к каким контактам подключены провода, а главное, что бы провода от линии были соединены с проводами телефона. Стандарт на подключение придуман только для удобства.

Anton 28.11.2012

Уважаемый Александр Николаевич, подскажите пожалуйста, как подключить телефонный кабель в щиток. Раньше был 2-ой полупрозрачный провод, а теперь 4-ой разноцветный - желтый, зеленый, коричневый, прозрачный. Не могу понять, как их между собой скручивать и в какую из 2-х точек подключать?
Заранее спасибо.

Александр

Уважаемый Антон!
Так, как для подключения телефона достаточно всего двух приводов, то необходимо и подключать к двум из четырех цветных в щитке. Если есть вольтметр, то проще всего найти на какой паре проводов есть напряжение 40-60 В. Если прибора нет, то нужно взять телефон, снять с него трубку и методом перебора подключения проводов телефона к цветным проводникам в щитке найти действующую линию. В телефоне должен появиться тональный сигнал.
Если на обеих парах есть напряжение, то нужно подсоединить телефон сначала к одной из них и набрать собственный номер. Если появятся короткие гудки занятого телефона, значит вы нашли свою пару. Если нет, то подключиться ко второй паре.

Андрей 01.04.2015

У меня хороший телефон УФА-301, 1989 года, как новый, прочитал статью у вас про подключение, но у вас описывается двух жильный провод от щитка до телефона у меня же в телефоне три жилы: красный, белый, зеленый, куда какой я не могу разобраться, но попробовал – работает, но куда третий все же не пойму, помогите, спасибо. ..

Александр

Уважаемый Андрей!
Третий провод предназначен для работы телефона в режиме директор-секретарь и для вашего случая не нужен. Так что пользуйтесь телефоном и забудьте о нем.

Сергей 28.11.2020

Здравствуйте!
У меня в квартире уже почти четверть века стоит и исправно работает стационарный телефонный аппарат "Русь", подключённый к розетке РТШК-4. И вот уже лет 10 как его АОН перестал определять номера. Переключение АОНа в цифровой режим ситуацию не исправило: хорошо, если определяется один номер из сотни входящих, да и то, зачастую, неправильно.
Недавно я услышал, что для того, чтобы АОН снова заработал, достаточно подключить в телефонную розетку резистор. Подскажите, правда ли это, и, если да, то какой резистор и как следует подключить?

Александр

Здравствуйте, Сергей!
Есть два стандарта работы АОН, Российский (устаревший, работал только на старых аналоговых станциях) и Европейский, предназначен для работы на цифровых АТС.
Телефонные аппараты с АОН можно разделить на три группы, работающие только по старому стандарту, поддерживающие как старый, так и новый стандарт, и работающие только по современному Европейскому стандарту.
Согласно описания телефонный аппарат "Русь" рассчитан на определение номера как в Российском, так и Европейском стандартах. Для работы в Европейском стандарте его нужно настроить.
Но замечу, что в настоящее время эта услуга является платной и для ее подключения надо подать заявку поставщику услуг связи. Заодно и уточнить, будет ли ваш телефонный аппарат определять номера.
Насколько мне известно, для работы АОН никаких дополнительных резисторов устанавливать нет необходимости.

Виктор 07.01.2021

Доброго дня.
Есть способ подключения обычного аналогового телефона к устройству сотовой связи? Спасибо.

Александр

Здравствуйте, Виктор!
Классический стационарный телефон подключить к устройству сотовой связи невозможно, потому что в нем кроме громкоговорителя и микрофона по большому счету ничего и нет.
Но если нужно иметь стационарный беспроводный телефон, работающий как мобильный сотовый, то такие модели продаются, например, KIT MT3020. От сотового он отличается высокой чувствительностью, что позволит оставаться на связи даже в местах, когда сотовый телефон не работает из-за слабого сигнала. Предусмотрена также выносная антенна, которую можно смонтировать на высоте, тем самым увеличив дальность связи.

Виктор 14.01.2021

Здравствуйте.
Приходится подключить старый телефон, заменив шнур подключения с вилкой РТШК-4, на шнур с разъёмом RJ11. Так как записка, где было указано, к каким клеммам на телефоне (их три) крепились "рабочие", фазные провода, то прошу подсказать, как их определить?
Заранее благодарен.

Александр

Здравствуйте, Виктор.
Для работы телефона достаточно двух проводов. Поэтому нужно снять трубку и слушая ее методом перебора подключать два провода в разных комбинациях к трем на телефоне. Полярность подключения значения не имеет.
Как только появится вызывной сигнал, значит это и есть правильное подключение. Для проверки достаточно с телефона позвонить.
Подключение к трем клеммам предусмотрено для случая подключения двух телефонных аппаратов параллельно по системе директор-секретарь. Это когда трубка поднимается на телефоне директора, то секретарь не слышит его разговора.
Еще в старых телефонах бывает три контакта, и к одному из них подключают вызывное устройство (звонок). Но в таком случае между двумя контактами можно увидеть перемычку. Если ее снять, то звонить можно будет, а вот когда на телефон звонят, то звонка не будет. В таком случае нужно провода подключать к незамкнутым между собой контактам.

Сергей 09.02.2021

Здравствуйте!
Хотел спросить. Если гудок идёт к телефонному номеру значит он подключен к телефонному аппарату? У нас на работе не можем понять проблема от самого поставщика услуг или от нашей мини АТС. В этажах стоит телефонная коробка. У нас своего связиста нет.

Александр

Здравствуйте, Сергей.
Обычно любая АТС стационарных телефонов не может определить подключен ли телефонный аппарат к линии или нет и поэтому при звонке на номер в своем телефоне Вы будете всегда слышать длинные гудки, вне зависимости подключен телефон к линии или нет. Вот если в проводах линии или в телефонном аппарате будет короткое замыкание между проводами линии, то будете слышать короткие гудки.
Поэтому таким простым способом можете проверить работу АТС. Позвоните с телефона на его же номер, должны идти короткие гудки. Закоротите провода линии этого телефона и позвоните с любого другого, хоть с сотового, тоже должны идти короткие гудки. Нанести вред оборудованию при таких манипуляциях невозможно, так что можно работать без опасений.
В дополнение, мини АТС обычно подключается к одному или нескольким городским номерам. Поэтому можно параллельно к ним последовательно подключать обыкновенный телефонный аппарат, даже не отключая их от АТС и попробовать провести выше описанные действия. Тогда Вы сможете узнать сбои происходят по вине поставщика услуг или мини АТС.

Павел 05.04.2021

Добрый день, подскажите почему на дисковом телефоне перестал звонить телефон при входящем вызове?

Александр

Здравствуйте, Павел.
Звонок подключён, как видно по схеме, к телефонной линии через конденсатор емкостью 1 мкф и включен, когда подвижный контакт РП2 находится в верхнем положении (трубка положена на телефон).

Если телефон перестал звонить, то в первую очередь нужно вскрыть телефон и произвести внешний осмотр, проверить, чтобы молоточек свободно перемещался между чашками звонка. Если телефонный аппарат уронили, то может сбиться настройка.

Далее проверить контакты включения звонка, связанные с рычагом трубки, прозвонить мультиметром катушку. Если все в порядке, то тогда останется только заменить конденсатор.
Но перед ремонтом целесообразно обратиться в телефонную компанию, может у них кроется неисправность. Возможно они сменили оборудование на более современное, и оно не может передавать сигнал на звонки дисковых телефонов.

Николай 20.04.2021

Доброго дня!
Вопрос такой, можно ли стационарные телефоны подключить, друг к другу не выходя на внешнюю среду. Как бы к соседнему дому?
Если можно, то как?
Спасибо!

Александр

Здравствуйте, Николай.
Организовать связь между двумя удаленными точками с помощью двух стационарных телефонных аппаратов без подключения их к городской линии связи не сложно. Достаточно подключить телефоны между собой, соединив два провода и подключить к ним питающее напряжение постоянного тока порядка 9-70 В. Полярность значения не имеет.
Проще всего питающее напряжение и переменное для работы звонка организовать с помощью сетевого блока питания, как показано на электрической схеме.

Со вторичной обмотки трансформатора Т1 напряжение выпрямляется диодом VD2. С1 сглаживает пульсации. R1 служит для ограничения величины тока. Достаточно снять трубки и можно будет разговаривать.
Для возможности вызова абонента необходимо на звонок телефона подать питающее переменное напряжение. Для этого в схеме предусмотрены кнопки без фиксации S1 и S2. При нажатии, например, кнопки S1, переменное напряжение с трансформатора поступает на телефон 2 и он начнет звонить. Диод VD2 защитит конденсатор С1 от попадания на него отрицательного напряжения.
Кнопки S1 и S2 можно смонтировать в телефонных аппаратах. Можно обойтись и без кнопок, обеспечив вызывной сигнал при снятии трубки, но тогда схема существенно усложняется и потребуется подбор и установка нескольких дополнительных реле, что в данном случае не целесообразно.
Трансформатор подойдет любой мощностью не менее 5 Вт с выходным напряжением 24-45 В. Если звук будет слабым, то можно уменьшить резистор R1. Если в трансформаторе несколько низковольтных вторичных обмоток, то их можно, соблюдая фазировку, соединить последовательно. Диоды подойдут любые на напряжение более 100 В и ток 1 А.

Как подключить телефонную розетку к телефонному кабелю или линии

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

  • провода сечением 0,3-0,5 мм. с двумя жилами;
  • острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
  • плоская и крестовая отвертка;
  • тестер для измерения напряжения в проводах;
  • резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

  • резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
  • затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
  • на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
  • далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
  • следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
  • последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
  • Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:



На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Как подключить евророзетку телефонную

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый – предполагает установку накладным способом;
  • закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и высоту монтажа.

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в стену из гипсокартона.

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный инструмент для снятия изоляции.

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый – предполагает установку накладным способом;
  • закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и высоту монтажа.

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в стену из гипсокартона.

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный инструмент для снятия изоляции.

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

  1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
  2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
  3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

  1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
  2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

  1. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
  2. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
  3. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

  1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
  2. Телефоны подключаются к двум центральным контактам.
  3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

  1. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
  2. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

к содержанию ↑

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

  • отвертка с ручкой, покрытой изоляционным материалом;
  • подрозетник;
  • кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
  • перфоратор;
  • непосредственно розетка;
  • нож;
  • несколько саморезов;
  • кусачки;
  • лента изоляционная;
  • мультиметр;
  • перчатки для защиты рук;
  • двухсторонний скотч;
  • карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

  1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
  2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
  3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
  4. Подсоединить контакты к проводникам.

  1. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
  2. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
  3. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
  4. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

  1. Сразу отметить на стене разводку и месторасположение розетки.
  2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
  3. Конструкция закрепляется в подрозетнике распорными винтами.
  4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Полезные советы

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

  1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
  2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
  3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
  4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Как самостоятельно установить розетку для телефона

Вам нужно срочно

подключить телефонную розетку?

Все эти вопросы можно запросто решить без привлечения специалистов, поскольку все не так сложно. Для этого не нужно вызывать телефонистов.

И ее подключение можно выполнить самостоятельно. Раньше наиболее популярным стандартом был РТШК-4. Подключение выполнялось с использованием двухпроводного кабеля. Ныне же повсеместное использование получили RJ-11 и RJ-12 .



Техническое обозначение



Касательно маркировки они обозначаются, как RJ-11, RJ-12 так и 4p2с. Подразумевается наличие четырех мест для посадки ножей-контактов внутри розеток. Использование одиннадцатой модели на практике характерно для того чтобы телефонные трубки можно было соединить с аппаратами.



Перечень материалов и инструментов для работ по монтажу



  • розетка;
  • инструментарий по высвобождению провода от изоляции или бокорез;
  • составляющие крепежа;
  • отвёртка;
  • тестер.



Базовая комплектация розетки для телефона состоит из:



  • крышки;
  • корпуса;
  • двух пар контактов;
  • разъема для выполнения непосредственно самого подключения аппарата.



Следует сказать о том, что ее она может иметь несколько иной вид, все зависит от стандарта. Касательно встраиваемой модели, так она будет выглядеть совсем иначе.
Основным является то, что каждая пара контактов розетки использует два проводка. Поэтому, для первой характерны алый и зеленый цвета проводки, а для второй желтый и черный. Тел. линию нужно подключать к двум первым. Относительно полярности, так в этой ситуации она абсолютно неважна.


Следует отметить и то, что на рынке можно встретить телефонные вилки с шестью контактами, они предназначены для параллельного подключения телефонов по схеме «начальник-секретарь». В таком случае полярность будет очень важна, однако ее определить можно только практическим способом.



Телефонная розетка старого типа



Очень редко, однако еще можно встретить использование телефонных розеток старого типа РТШК-4. Они пришли к нам со времен Великого и Могучего, когда их использование было обычным делом.



В современных зданиях они уже не используются, однако в домах, которым уже не один десяток лет с момента их постройки и административных зданий такого же возраста еще можно наткнуться на то, что здесь пользуются телефонными аппаратами с вилками таких типов.

Контакты розеток здесь выступают в количестве шести штук: к четырем подключается вилка, конденсаторное соединение выполняют только к двум. На крышке имеются специальные отверстия для верного подключения вилки.

Телефонная трасса коннектится при помощи винтов к двум клеммам с правой стороны. Подключать конденсатор необходимо к верхней правой и нижней левой клемме.





Правила подключения телефонной розетки



Порядок действий:



  • необходимо использование перчаток, поскольку напряжения в телефонной розетке составляет порядка 69 В. Если этого не сделать, удар током будет конечно не смертельный, но крайне не приятным. В момент поступления сигнала (вызов, звонок) идет резкое повышение рабочего напряжения, достигает 100-120 В, это существенно ощутимо;
  • провода линии телефона необходимо очистить от изоляционного покрытия при помощи бокорезов или иного вспомогающего инструмента;
  • вскрыть телефонную точку и осуществить подключение телефонной линии к проводке зеленого и красного цветов, как правило, эти клеммы находятся вверху;
  • полярность напряжения определяется с помощью специального прибора (тестер), при подключении в обратном порядке – показывает отрицательное напряжение;
  • в комплекте розетки для телефона есть двухсторонняя клеящая лента, предназначенная как первичный источник для закрепления изделия, оконечный крепеж осуществляется саморезами.​





Необходимые комплектующие и инструменты для подключения телефонной розетки скрытого типа



  • телефонная точка;
  • устройство для перфорации, имеющее насадку для работы с кирпичом, бетоном или гипсокартоном;
  • инструмент для освобождения проводов от изоляции, проводки или бокорезы;
  • элементы крепежа;
  • отвёртку;
  • тестер.

Перед выполнением коннекта телефонный кабель необходимо расположить в кабельном канале или же монтировать его под плинтусом. После чего насадкой на перфоратор, по диаметру который равный коробке просверлить дырку.

Коробка устанавливается во внутрь и крепится при помощи дюбелей и саморезов. Далее нужно обрезать телефонный кабель, оставив по длине запас порядка 10 см. Выполнение подключения проводить только в строгом соблюдении инструкции.

Непосредственно готовый корпус розетки помещается во внутрь короба и крепится заподлицо с поверхностью при помощи распорных винтов. Далее монтируется внешняя рамка и накладка.


Как видно, можно подключить телефонную розетку самостоятельно без привлечения к этому специалистов, а кроме того, для этого вам вовсе не обязательно обладать опытом работы в данной сфере.

Адаптеры и преобразователи в Европе от Рика Стивса

Рик Стивс

Европейская электрическая система отличается от нашей по двум параметрам: по напряжению тока и по форме вилки. Но поскольку большинство современных гаджетов имеют «двойное напряжение», то есть работают как от американского, так и от европейского тока, в наши дни большинству путешественников не нужно ничего делать, кроме как взять с собой несколько недорогих переходников.

Американские бытовые приборы работают от 110 вольт, а европейские - 220 вольт .Если вы видите диапазон напряжений, напечатанный на изделии или его вилке (например, «110–220»), вы в порядке в Европе. Некоторые старые приборы имеют переключатель напряжения с маркировкой 110 (США) и 220 (Европа) - переключайте его на 220 во время упаковки.

Даже старые устройства (и некоторые портативные игровые системы) не приспособлены для работы с разницей напряжения - вам понадобится отдельный громоздкий преобразователь. (Вместо этого подумайте о замене прибора или путешествии без него.)

Небольшой адаптер позволяет подключать вилки американского типа (два плоских штыря) к розеткам британской или ирландской розеток (для которых нужны три прямоугольных контакта) или к розеткам в континентальной Европе (для которых нужны два круглых контакта).Адаптеры недорогие - возьмите с собой горсть. Даже в поездке только на континент я держу под рукой британский адаптер для пересадки в Лондон. Прикрепите адаптер к вилке устройства с помощью изоленты или изоленты; иначе он легко может остаться в розетке (в отелях и пансионах иногда бывает коробка с брошенными адаптерами - спросите). Многие розетки в Европе встраиваются в стену; ваш адаптер должен быть достаточно маленьким, чтобы штыри правильно входили в розетку. (Хотя вы можете получить универсальные адаптеры, которые работают по всей Европе или даже по всему миру, они, как правило, большие, тяжелые и дорогие.)

Хотя розетки в Швейцарии и Италии отличаются от розеток на континенте, большинство континентальных адаптеров работают нормально. (Швейцарские и итальянские розетки принимают вилки с тремя тонкими круглыми штырями, расположенными в треугольной форме; двухштырьковые адаптеры работают до тех пор, пока у них нет более толстых штырей в стиле «Schuko» - и если корпус адаптера достаточно мал, чтобы вставьте в утопленную розетку.) Если по какой-либо причине ваш адаптер не работает в вашем отеле, просто обратитесь за помощью; отели с необычными розетками всегда найдут подходящий адаптер, чтобы одолжить вам.

В некоторых номерах бюджетных отелей есть только одна электрическая розетка, занятая лампой. В хозяйственных магазинах в Европе продаются дешевые трехсторонние переходники, которые позволяют не выключать лампу во время зарядки аккумулятора камеры и смартфона.

Общее зарядное устройство для всех телефонов? Европейский союз На футляре

ЛОНДОН - Европейский Союз хочет упростить зарядку вашего мобильного телефона и других устройств.

На этой неделе члены Европейского парламента провели слушания по поводу меры, обязывающей производителей смартфонов производить общее зарядное устройство для всех мобильных и портативных устройств, продаваемых в регионе, включая планшеты, электронные книги и цифровые камеры.

Цель: больше не нужно разочаровываться, когда вы одалживаете зарядное устройство друга только для того, чтобы обнаружить, что в нем есть разъем Lightning, когда вам понадобится USB-C.

Это предложение было продвинуто не только как вопрос удобства, но и как способ сокращения электронных отходов. По оценкам, зарядные устройства в Европейском Союзе производят более 51 000 метрических тонн отходов ежегодно.

«Мы тонем в океане электронных отходов», - сказала Роза Тун, член Европейского парламента от Польши.«Спрос растет, а вместе с ним и нерациональное использование природных ресурсов».

Официальные лица также заявляют, что обычные зарядные устройства снизят расходы потребителей, поскольку устройства можно будет продавать без специального зарядного устройства.

Европейский Союз не впервые поднимает эту тему. Работа на этой неделе стала третьей попыткой распутать зарядные устройства более чем за десять лет.

В 2009 году, когда на рынке было более 30 различных зарядных устройств, Европейская комиссия, исполнительный орган блока, достигла добровольного соглашения с такими гигантами отрасли, как Apple, Samsung и Nokia, о выпуске зарядного устройства для смартфонов, подходящего для всех моделей.

Но договор истек в 2014 году, и производители устройств разошлись.

Затем законодатели предприняли аналогичную попытку восстановить добровольный стандарт для одного порта зарядки для всех смартфонов. Но эта инициатива так и не была принята, отчасти потому, что она не могла гарантировать совместимость таких устройств, как динамики и клавиатуры, со смартфонами.

По данным Европейской организации потребителей, которая поддерживает усилия по стандартизации зарядных устройств, в настоящее время существует три основных типа зарядных вилок: USB 2.0 Micro B, USB-C и Apple Lightning.

Apple ранее возражала против предложения Европейского союза. Год назад компания утверждала, что единый стандарт «заморозит инновации, а не будет их поощрять». Он добавил, что новый стандарт зарядных устройств сделает существующие зарядные устройства устаревшими, что «вредно для окружающей среды и излишне разрушительно для клиентов».

На слушаниях в понедельник члены Европейского парламента выразили сожаление по поводу неспособности законодательно закрепить универсальное зарядное устройство, что вызвало обеспокоенность по поводу окружающей среды и обвинило промышленность в мерах по срыву.

Другие указали на потенциальную рентабельность стандартного стандартного зарядного устройства.

«Это позволит потребителям получить более выгодную сделку и в то же время сократить количество отходов», - сказала Дита Чаранзова из Чешской Республики.

Европейская комиссия планирует в ближайшие недели опубликовать исследование для обсуждения следующих законодательных шагов.

Но производители устройств могут в конечном итоге решить вопрос раньше, чем это сделают законодатели. С каждым годом на рынке появляется все больше телефонов с другой опцией: беспроводной зарядкой.

Как пользоваться мобильным телефоном во время поездки в Европу?

Сотовый телефон в поездке в Европу. В современном мире подключения к Интернету как никогда важно иметь доступ к нашей сети в любое время.

К счастью, в наши дни у нас есть много разных вариантов.

Вы по-прежнему можете пользоваться мобильным телефоном во время поездки в Европу, если вы правильно спланируете и используете все инструменты, имеющиеся в вашем распоряжении.

Один совет: не используйте свой тарифный план, не посоветовавшись со своим поставщиком медицинских услуг.

Вы можете заработать сотни или даже тысячи долларов на роуминге.

Избегайте шока от наклеек при следующем счете за телефон, проявив ум и спланировав заранее.

Многие путешественники предпочитают использовать свой собственный мобильный телефон во время путешествия в Европу, а некоторые даже хотят брать с собой другие мобильные устройства для электронной почты, общения, просмотра видео, просмотра веб-страниц и так далее.

Хорошая новость в том, что использовать свой смартфон в Европе (или путешествуя по Азии) для доступа в Интернет, звонков или текстовых сообщений не так уж сложно.

Ниже объясняется все, что вам нужно сделать. Советы для международных поездок

Сотовый телефон во время путешествия в Европу

Использование моего мобильного телефона во время путешествия в Европу Обратитесь к своему текущему провайдеру

У вашего текущего провайдера, вероятно, есть какой-то международный план, который позволит вам использовать свой мобильный телефон во время путешествия в Европу .

Люди все время уезжают в отпуск, поэтому вполне вероятно, что у них есть какой-то пакет, который лучше всего подойдет вам.

Заранее обратитесь к поставщику тарифного плана для смартфона и обсудите с ним свои варианты.

Убедитесь, что вы отменили свой международный тариф, когда вернетесь домой!

Как использовать смартфон в Европе

Если вы из США или другой страны, путешествие со смартфоном по Европе означает дополнительную плату, будь то звонки, текстовые сообщения или другие типы доступа к данным.

Если вы собираетесь использовать свой собственный телефон, сначала решите, как вы собираетесь его использовать (только для звонков, для текстовых сообщений, в Интернете и т. Д.).

Вы можете использовать свой обычный тарифный план для звонков, текстовых сообщений и просмотра веб-страниц, но это будет дороже.

Существуют международные планы обслуживания, на которые вы можете подписаться по более низкой цене, т. Е. Фиксированная плата или ограничение на определенное количество мегабайт.

Прежде чем делать что-либо из этого, сначала убедитесь, что ваш телефон работает в Европе (вы можете уточнить у своего оператора), а затем проверьте международные тарифы.

Прежде чем отправиться в Европу, активируйте на своем телефоне международную услугу или позвоните своему оператору связи и попросите включить международный роуминг для передачи данных, голоса, текста или любой другой услуги, которую вы планируете использовать.

После настройки телефона вы можете получить доступ к Wi-Fi в точках доступа Wi-Fi, которые довольно распространены на континенте.

Почему работать удаленно сложнее, чем вы думаете
Лучшие приложения для путешествий
Как получить доступ в Интернет во время путешествия?
Использование мобильного телефона во время путешествия в Европу
Лучшая мобильная точка доступа для путешествий в Европу и за границу

Какой у меня тип телефона

Самый простой способ узнать, какой у вас тип телефона и какая модель - это проверить настройки в вашем телефоне.

Перейдите в меню «Настройки» или «Параметры», прокрутите вниз и нажмите «О телефоне».

Появятся имя и номер модели вашего смартфона.

Сотовый телефон в поездках в Европу и тарифные планы для передачи данных со смартфона и текстовые сообщения

Если вы хотите использовать тарифные планы для передачи данных и текстовые сообщения со смартфона в Европе, имейте в виду следующее.

Во-первых, Европа использует систему GSM («Глобальная система для мобильных телефонов»).

Все американские операторы связи используют GSM, кроме Verizon и Sprint, которые используют CDMA (множественный доступ с кодовым разделением каналов).

Но это не должно быть проблемой, поскольку большинство современных смартфонов могут подключаться к обеим сетевым системам.

Европейская SIM-карта

Самый простой способ использовать тарифные планы для передачи данных и текстовые услуги в Европе - это использовать международный роуминг, как указано выше.

Если вы сочтете это слишком дорогим, вы можете подписаться на международный тарифный план, который будет предлагать ваш оператор связи и другие службы.

Стоимость будет зависеть от того, как вы планируете использовать мобильное устройство, и, безусловно, будет дороже, если вы собираетесь смотреть фильмы или видео на YouTube.

Планируйте заранее успешное электронное обучение, включая изучение языка во время отпуска.

Получите местную SIM-карту

В зависимости от того, где вы путешествуете, может иметь смысл приобрести местную SIM-карту.

Чтобы установить SIM-карту, вам необходимо разблокировать телефон.

Многие операторы позволят вам сделать это, если телефон будет оплачен.

Если ваш оператор связи отказывается разблокировать ваш телефон, вы всегда можете разблокировать его по прибытии в Европу.

Не существует настоящего стандарта качества для разблокировки вашего телефона в местном магазине, поэтому убедитесь, что вы проверяете все и получаете надежные рекомендации, прежде чем идти по этому пути.

После разблокировки телефона вы можете с легкостью использовать местную SIM-карту!

Убедитесь, что вы храните американскую SIM-карту в надежном месте, потому что она вам понадобится, когда вы вернетесь домой.

Лучший тарифный план Wi-Fi для путешествий
Skyroam Wifi Anywhere

Использование европейской SIM-карты

Самый простой и практичный вариант - использовать европейскую SIM-карту, которую можно получить у различных европейских операторов мобильной связи.

В большинстве случаев вам придется разблокировать телефон, чтобы он мог использовать SIM-карту других операторов.

Большинство смартфонов в США заблокированы, и вы можете связаться со своей мобильной компанией, чтобы получить помощь по их разблокировке.

Если вы предпочитаете разблокировать смартфон самостоятельно, загрузите программное обеспечение, которое разблокирует смартфоны и используйте их коды для разблокировки устройства.

В Интернете доступно несколько подобных сервисов, и процесс довольно прост: внесите плату, предоставьте некоторую информацию о телефоне на веб-сайте, и служба отправит вам код для разблокировки вашего мобильного телефона по электронной почте.

После разблокировки телефона вы можете поискать SIM-карту в магазинах мобильных телефонов, на прилавках электроники и, в некоторых случаях, в торговых автоматах.

Эти SIM-карты стоят от 4 до 8 евро и не связаны с какими-либо обязательствами или контрактами.

Если вам нужна SIM-карта с доступом к данным на месяц, рассчитывайте заплатить за нее от 13 до 25 евро.

Перед покупкой взгляните на свой смартфон и убедитесь, что карта совместима.

В некоторых мобильных устройствах, таких как iPhone, используется карта нано-SIM другого типа, поэтому убедитесь, что она подходит для вашего телефона.

Поговорите с продавцом и узнайте тарифы на звонки в европейские страны, которые вы собираетесь посетить, и из них.

Используйте тот же подход для текстовых сообщений.

Мы использовали, ЛЮБЛЮ и рекомендуем: Skyroam и TEP Wireless

После того, как у вас есть SIM-карта, которая работает с вашим смартфоном, попросите персонал магазина установить ее и сделать тестовый звонок.

Включите мобильный телефон, введите ПИН-код и при необходимости переключите язык на английский.

Не забудьте записать ПИН-код и спросить, как проверить кредитный баланс.

В некоторых странах Европы ваша SIM-карта может быть зарегистрирована вместе с вашим паспортом из соображений безопасности.

Следуйте инструкциям, и через час или два вы сможете использовать его.

Если у вас закончилась SIM-карта, вы можете приобрести ее в любом магазине мобильных телефонов и сообщить продавцу, сколько вам нужно на счете.

Клерк либо предоставит вам кредит по телефону, либо вам выдадут ваучер с инструкциями.

Как оставаться на связи с Airalo eSIM

Лучший тарифный план Точки доступа Wi-Fi для путешествий

Зарядка мобильного телефона в Европе

Одна из самых распространенных ошибок, которую делают люди, - это думать, что вам понадобится дорогостоящий преобразователь напряжения для зарядки мобильного телефона. .

Фактически, большинство мобильных устройств, планшетов и ноутбуков имеют зарядные устройства, которые могут работать от 220 вольт, используемых в Европе и странах мира, а также от 110 вольт (США).

Зарядные устройства для сотовых телефонов могут работать с разными частотами от 50 до 60 Гц.

Если ваше мобильное устройство специально не говорит об использовании конвертера, не используйте его, потому что это может фактически повредить ваш мобильный телефон, потому что в нем уже есть конвертер.

Если вы хотите узнать, поддерживает ли ваш мобильный телефон два напряжения, прочтите слова на зарядном устройстве.

Если ваш сотовый телефон имеет двойное напряжение, вы увидите что-то вроде «Вход 100–240 В, 50–60 Гц».

Если ваш мобильный телефон работает с двойным напряжением, вам все равно нужно использовать переходник, но не преобразователь напряжения.

Перед тем, как отправиться в путешествие, вы должны помнить, что во всех странах есть своя собственная электрическая система, и от нее будет зависеть, какой тип переходников вилки вы должны использовать.

В Италии, например, большинство розеток совместимы с двумя круглыми штырями, но в ванных комнатах есть трехконтактные заземленные выходы.

При необходимости вам следует приобрести переходник для разных стран, если вы не уверены, какой тип адаптера использовать.

А еще лучше изучить адаптеры для вилок, которые используются в странах, которые вы собираетесь посетить.

Благодаря Интернету это должно быть легко, и если вы не совсем уверены, вы всегда можете отправить электронное письмо на веб-сайт и получить разъяснения.

Если вы собираетесь взять с собой только сотовый телефон, подойдет один адаптер, но если вы приносите ноутбук, планшет и другие устройства, лучше иметь несколько адаптеров, так как в вашем гостиничном номере может быть только несколько электрических розеток. имеется в наличии.

В некоторых случаях вам также необходимо подключить адаптер к другому, прежде чем вы сможете его использовать.

Например, вы можете подключить двухконтактный адаптер к трехконтактному европейскому адаптеру, чтобы он заработал.

Независимо от того, сколько переходников вы покупаете, убедитесь, что вилка вставлена ​​правильно.

Глобальная SIM-карта от Keepgo

Как подключиться к Интернету во время путешествия?

Сотовые телефоны с предоплатой в Европе

Здесь нет недостатка в сотовых телефонах с предоплатой, но когда вы покупаете предоплаченную беспроводную связь GSM и / или SIM-карту, включите определенное время разговора.

Зарядка мобильного телефона в Европе

Если вы находитесь в Германии, вы можете получить Handy менее чем за 60 евро, который включает пополняемую SIM-карту с предоплаченными минутами.

Установка обычно оплачивается поминутно, но ее стоимость варьируется в зависимости от страны.

Однако почти всегда это дешевле по сравнению с международным роумингом.

Другой вариант - купить телефон GSM перед отъездом в Европу, но если вы решите это сделать, проверьте различные услуги в Интернете, чтобы убедиться, что ваши деньги окупаются.

Получив мобильный телефон, вы можете воспользоваться бесплатным Wi-Fi, доступным на всем континенте.

Настройка мобильной точки доступа

Если вам не нужно совершать телефонные звонки, вы всегда можете приобрести мобильную точку доступа.

Такие компании, как TEP Wireless, Skyroam и Keepgo, имеют технологию мобильной точки доступа.

Точка доступа позволит вам войти в Интернет без использования локального Wi-Fi.

Если вы хотите безопасно и быстро выходить в Интернет, мобильная точка доступа - действительно лучший способ.

Во многих номерах Wi-Fi предоставляется бесплатно, но в отелях обычно взимается дополнительная плата.

Сигнал Wi-Fi также различается, так как в некоторых местах он отличный, а в других - не идеальный, поэтому многие предпочитают пользоваться тарифным планом на передачу данных.

Вообще говоря, скорости почти всегда достаточно для отправки электронной почты и просмотра веб-страниц, но она не так надежна для просмотра фильмов или видео в формате HD.

Однако, если у вас есть специальный тарифный план, это не проблема.

Все эти предоплаченные сотовые телефоны могут использовать Wi-Fi везде, где они есть, и в большинстве случаев лучшим выбором будет кафе, а в Starbucks и McDonald’s также есть Wi-Fi.

Вы также можете получить доступ в Интернет в популярных туристических местах, а также на городских площадях, в некоторых узлах общественного транспорта и даже в поездах и автобусах. В некоторых случаях вам потребуется зарегистрироваться и получить сетевой пароль для доступа.

Как видите, вы можете использовать свой мобильный телефон во время путешествия по Европе разными способами.

Имея хороший тарифный план в роуминге и бесплатный Wi-Fi в определенных местах, у вас не должно возникнуть проблем с поддержанием связи с окружающими, где бы они ни находились.

А если у вас есть мобильный телефон с предоплатой и вам нужно больше минут, вы можете легко купить больше эфирного времени у таких компаний, как Recharge.com.

Было время, когда использование мобильного устройства и мобильного телефона во время путешествия в Европу было дорогим, но со всеми доступными сейчас опциями вы можете сэкономить деньги без ущерба для качества сигнала.

TEP Wireless vs Skyroam VS Keepgo при поездке в Европу

Одна из первых вещей, которые вам нужно учесть перед тем, как отправиться в следующий ураганный отпуск в Европу, - это то, как вы будете оставаться на связи.

Есть много провайдеров, но TEP Wireless, Skyroam и Keepgo - три лучших варианта.

Давайте изучим TEP Wireless против Skyroam VS Keepgo, путешествуя по Европе.

Keepgo

Keepgo сейчас является фаворитом поклонников, и легко понять, почему.

Он предлагает услугу 4G, которую можно использовать в любом уголке планеты, и вы можете получить доступ к Keepgo через множество различных устройств.

Получите SIM-карты Keepgo для своего смартфона или умных часов или воспользуйтесь одной из их точек доступа.

Данные немного дороговаты, но они всегда надежны, и вы можете получить к ним доступ практически из любой точки мира, что делает Keepgo отличным вариантом для деловых путешественников.

Если вам нужно меньше возможностей подключения и вы беспокоитесь о своем кошельке, цены могут быть для вас слишком завышенными!

Предложение ASWETRAVEL KEEPGO: 10% скидка при использовании кода купона ASWETRAVEL для каждого AsWeTravel.com клиент. Интернет в 100+ странах мира. Несколько операторов в каждой стране. SIM-карта для передачи данных, точка доступа Wi-Fi, SIM-карта для смарт-часов. Keepgo

Skyroam

В битве горячих точек Skyroam работает более доступным, но менее быстрым способом, чем Keepgo.

Это отличный вариант для тех, кто хочет быть уверенным, что у них есть доступ к Интернету, но им не обязательно нужна максимальная скорость.

Имея покрытие по всему миру, Skyroam избавит вас от хлопот, связанных с подключением к ненадежной или небезопасной сети Wi-Fi, когда вы хотите подключиться к Интернету.

Это старый плеер не без причины, и с тех пор, как он впервые появился на сцене, у него появилось что-то вроде культа!

Единственным реальным недостатком является то, что вы не сможете получить ту скорость, которую получили бы с такой компанией, как Keepgo.

Если вам нужны услуги для деловых целей, возможно, вам лучше поискать в другом месте.

TEP Wireless

TEP Wireless имеет устройства точки доступа, которые работают с вашим смартфоном или часами.

Вы также можете купить или арендовать устройство Teppy, которое действует как собственная мобильная точка доступа и позволяет получить доступ в Интернет где угодно.

Одна из прекрасных особенностей TEP Wireless - это огромное количество различных опций, которые у вас есть!

Когда дело доходит до быстрого Интернета, TEP Wireless - отличный вариант.

Они действительно начинают ограничивать вашу скорость после определенного количества использования Интернета, что может стать проблемой для тех, кто хочет использовать его в деловых целях.

Как и Skyroam, TEP Wireless не может конкурировать с Keepgo по скорости покрытия.

С другой стороны, это рентабельный вариант, а TEP Wireless существует уже давно, поэтому вы знаете, что это надежная компания, с которой можно работать.

Итак, кто же выиграет битву TEP Wireless против Skyroam VS Keepgo во время путешествия по Европе?

Все зависит от того, что именно вы ищете от поставщика услуг беспроводной связи!

У каждого варианта есть свои сильные и слабые стороны, но все они охватывают большую часть планеты и будут работать в крайнем случае, если вам сразу понадобится беспроводная связь.

Лучший тарифный план для передачи данных Устройства точки доступа Wi-Fi для путешествий
Skyroam Wifi Anywhere

Найдите Wi-Fi и используйте приложения для чата

Вы также можете положиться на локальный Wi-Fi для использования Интернета.

Будьте осторожны при выборе параметров Wi-Fi, к которым вы хотите подключиться.

Старайтесь не вводить слишком много личной информации, особенно номеров паспортов, и не открывайте банковские данные или другие конфиденциальные веб-сайты, когда вы подключены к общедоступному Wi-Fi.

Предположим, что все могут видеть, что вы делаете, потому что это, вероятно, так!

Существует множество приложений для чата, которые позволяют общаться с близкими дома.

Skype, WhatsApp и Messenger - это всего лишь несколько вариантов!

Public WiFi может быть хорошим вариантом для людей, путешествующих на короткие расстояния, которым просто нужно немного интернета!

БЕСПЛАТНЫЕ приложения для путешествий для iPad и iPhone для вашего мобильного телефона во время путешествия по Европе

БЕСПЛАТНЫЕ приложения для путешествий для iPad / iPhone - iPod Touch у меня уже около двух месяцев, и я безнадежно влюбляюсь в него все больше и больше ежедневно.

Это мой личный помощник, я использую его практически для всего.

От чтения книг, хранения рецептов и тренировок до конвертации валюты, бронирования хостелов и проверки расписания автобусов / поездов.

Я полагаю, вы могли бы назвать меня «iPad NERD» - если есть такая вещь…

Да, я признаю, что я также нашел несколько отличных приложений, которые работают ТОЛЬКО для iPhone, так что я не буду лгать и говорить, что я Никогда бы не пожалел, что у меня тоже был такой - но опять же, мне нравится мой мобильный телефон, он розовый!

В любом случае, сегодня я собираюсь поделиться с вами лучшими БЕСПЛАТНЫМИ приложениями для путешествий прямо сейчас!

БЕСПЛАТНЫЕ приложения для путешествий для iPad / iPhone

Hostel Hero:

Приложение, которое находит для вас самые выгодные предложения на всех веб-сайтах хостелов по всему миру.

У вас есть Hostelbookers, Hostelworld и т. Д. В одном месте.

Отсюда вы можете забронировать проживание из любого места.

Обожаю, очень легко и просто.

Hostelworld:

Если вы заядлый фанат HostelWorld и просто хотите бронировать через них, у них есть свое собственное приложение для бронирования проживания.

Stanza:

С этой записью на iPod вам больше никогда не придется носить с собой в рюкзаке еще одну из этих тяжелых книг, похожих на кирпичи!

Вы можете БЕСПЛАТНО загрузить сотни (а возможно, и больше) книг на свой iPod (да, во всех жанрах).

Every Trail:

Находит множество занятий на свежем воздухе (ходьба, катание на горных велосипедах, лыжах и т. Д.) Для вас в любой точке мира

What Knot:

Показывает бесчисленные типы узлов и способы их пошагового изготовления , навык, который может иметь решающее значение при походах по джунглям и т. д. поверьте мне - никогда не знаешь, когда он вам понадобится!

Skype (только для iPhone):

Теперь действительно есть дешевый способ звонить в другие страны.

SkyRoam

Переводит целые предложения на кучу разных языков.

Хорошая вещь в этом заключается в том, что он не только переводится на английский или с английского, но и со всех языков: с иврита на корейский или с хинди на галисийский, это ваш выбор 😉

Spending Light:

Отслеживает ваши расходы и доход, сколько вы тратите в день / неделю / месяц / год и на что вы их тратите (еда, одежда, пиво и т. д.).

Очень хорошо, что вы не спросите: «Что случилось?

Куда делись все деньги ?? »

Полный конвертер валют, что еще я могу сказать?

Таким образом, вы будете точно знать, сколько вы платите в любой точке мира.

Теперь вы можете искать авиабилеты и отели с лучшими онлайн-поисковыми агрегатами прямо со своего iPod!

Хорошо, приложение бесплатное, и вы получаете бесплатно разговорник и одно руководство.

А остальное придется покупать.

Но если вы планируете принести путеводитель по Lonely Planet, я настоятельно рекомендую вам принести его в свой iPod.

Отстойно иметь весь этот лишний вес, когда все это можно держать в руках 😉

Google Earth:

Мне нравится смотреть на земной шар - это действительно меня радует.

Я так взволнован, видя все эти места, которые я хочу посетить, все культуры, которые я хочу увидеть.

Так что же лучше Google Планета Земля?

Wi-Fi Finder:

Таким образом, вам не придется бегать по всем улицам и углам, отчаянно ища подключение к Wi-Fi, приложение JiWire сделает всю работу за вас.

Мы использовали, ЛЮБЛЮ и рекомендуем: Skyroam, TEP Wireless и KeepGo

приложения для обмена сообщениями для путешествий

Если вы знаете какие-либо приложения, которые могут оказаться полезными в моих путешествиях, пожалуйста, дайте мне ссылку в комментариях! 🙂

Использование смартфона во время путешествия по Европе Часто задаваемые вопросы

Что мне делать со своим телефоном во время путешествия в Европу?

Ваши варианты использования телефона во время путешествий по Европе, в том числе как узнать, можно ли получить международный тариф, как оставаться на связи с 3G, получив местную SIM-карту, и почему карманное устройство Wi-Fi может быть хорошим вариантом .

Европа ЕС недавно отменил тарифы на роуминг и роуминг сотовых телефонов.

Оставайтесь на связи во время путешествия по Европе.

Нужен ли мне международный тарифный план для звонков в Европу?

Если вы часто не путешествуете в Европу и ваше пребывание здесь дольше, чем отпуск, проще, экономичнее и проще настроить свой собственный мобильный телефон для международных звонков и международного тарифного плана через вашего существующего поставщика услуг сотовой связи.

Работают ли американские сотовые телефоны в Европе?

Если у вас iPhone 4s или новее, то да.

Но вам все равно нужен тарифный план международного роуминга от вашего оператора сотовой связи для смартфона.

Если у вас старый телефон или телефон не iPhone, это зависит от телефона и вашего оператора связи.

Европа использует систему сотовой связи под названием GSM (Глобальная система для мобильных телефонов), но Verizon и Sprint используют CDMA (множественный доступ с кодовым разделением каналов).

Все другие основные операторы связи США используют GSM, поэтому, если вы пользуетесь услугами другого поставщика услуг мобильной связи, кроме Verizon и Sprint, у вас должна быть такая возможность.

Как вы пользуетесь телефоном во время международных путешествий?

  1. Убедитесь, что ваш телефон разблокирован.
  2. Используйте поставщика, отличного от Verizon или Sprint.
  3. Уточните у своего текущего поставщика тарифного плана сотовой связи для смартфона пакеты и опции для международного роуминга.
  4. Выключите и НЕ используйте сотовые данные.Используйте только Wi-Fi.
  5. Используйте приложение типа WhatsApp, Skype или Google Voice

Как это:

Нравится Загрузка ...

Как заряжать свои электронные устройства за границей

Практичность планирования поездки в другую страну может быть сложной. Даже такая простая задача, как зарядка мобильного телефона или планшета, вызывает вопросы. Вам нужен переходник или конвертер? Ваше устройство поддерживает двойное напряжение? Это действительно имеет значение? Заблаговременное планирование поможет вам держать ваши электронные устройства заряженными и готовыми к использованию во время зарубежных поездок.

TripSavvy

Упакуйте только те устройства, которые вам действительно нужны

Уделите несколько минут, чтобы изучить возможности своих мобильных устройств и стоимость их использования в другой стране, прежде чем вы решите предоставить им место в своем багаже. Обратитесь к своему поставщику услуг и спросите, не знаете ли вы, сколько стоит использование мобильного телефона или стола в стране назначения. Берите с собой только те устройства, которыми вы регулярно пользуетесь. Это сводит к минимуму время зарядки и снижает потенциальную стоимость роуминга данных.Если одно устройство, например планшет, может выполнять все функции, которые вам понадобятся в поездке, принесите это устройство, а остальные оставьте дома. Например, вы можете совершать звонки FaceTime или Skype на планшете и использовать планшет для редактирования документов Office, чтобы он мог работать как с мобильным телефоном, так и с ноутбуком.

Определите, нужен ли вам адаптер или преобразователь

Некоторые путешественники полагают, что им нужны дорогие преобразователи напряжения для зарядки своих электронных устройств за пределами США.На самом деле, большинство портативных компьютеров, планшетов, сотовых телефонов и зарядных устройств для аккумуляторов фотоаппаратов работают в диапазоне от 100 до 240 вольт, что соответствует стандартам США и Канады, а также европейских стран, таких как Исландия и многие другие части мира. Большинство из них также работают с электрическими частотами от 50 до 60 Гц. Фактически, многие электронные устройства могут быть повреждены или разрушены преобразователями напряжения.

Чтобы определить, поддерживает ли ваше электронное устройство двойное напряжение или нет, вам нужно прочитать крошечные слова, написанные на нижней части устройства или зарядного устройства.Чтобы увидеть отпечаток, вам может понадобиться увеличительное стекло. Зарядные устройства с двойным напряжением говорят что-то вроде «Вход 100 - 240 В, 50 - 60 Гц». Если ваше устройство действительно работает с обоими стандартными напряжениями, для его использования может потребоваться только переходник, а не преобразователь напряжения.

Если вы обнаружите, что вам действительно нужно преобразовать напряжение, чтобы использовать электронное устройство во время путешествия, обязательно используйте преобразователь, классифицируемый как трансформатор для электронных устройств, которые работают со схемами или микросхемами. Более простые (и обычно менее дорогие) преобразователи не работают с этими более сложными устройствами.

Найдите подходящие адаптеры питания

Каждая страна определяет свою систему распределения электроэнергии и тип электрической розетки. В Соединенных Штатах, например, стандартными являются двухконтактные вилки, хотя также распространены трехконтактные заземленные вилки. В Италии для большинства розеток используются вилки с двумя круглыми штырями, хотя в ванных комнатах часто используются трехконтактные (круглые штыри, все в ряд) розетки с заземлением. Купите универсальный переходник для разных стран, чтобы получить универсальность, или изучите типы переходников, которые обычно необходимы для вашей страны назначения, и принесите их.

Вам следует взять с собой несколько адаптеров или один адаптер с многопортовым удлинителем, если вы планируете заряжать более одного электронного устройства в день, поскольку каждый адаптер может питать только одно устройство одновременно. В вашем гостиничном номере может быть только несколько электрических розеток. Некоторые розетки могут быть в лучшем состоянии, чем другие, а некоторые могут быть заземленными, а не стандартными. Возможно, вам даже понадобится подключить один адаптер к другому, чтобы использовать его. Некоторые адаптеры имеют порты USB, которые могут пригодиться при зарядке электронных устройств.

Проверьте настройку перед тем, как покинуть дом

Очевидно, что вы не можете подключить адаптеры к розетке, расположенной за тысячи миль от вас, но вы можете определить, какие вилки электронных устройств подходят к вашей коллекции адаптеров. Убедитесь, что вилка плотно вставлена ​​в адаптер; установка дискеты может вызвать проблемы с током, когда вы пытаетесь зарядить свое электронное устройство.

Обратите внимание, что многие фены, щипцы для завивки, электрические бритвы и другие приборы личной гигиены, изготовленные для использования в США, могут преобразовывать напряжение с помощью переключателя, расположенного на приборе.Убедитесь, что вы установили переключатель в правильное положение, прежде чем включать прибор в розетку. Вырабатывающие тепло приборы, такие как фены, также требуют для работы более высоких значений мощности.

Если, несмотря на ваше планирование и тестирование, вы обнаружите, что купили не тот адаптер, попросите человека на стойке регистрации предоставить вам взаймы. Многие отели хранят коробки с переходниками, оставленные предыдущими гостями.

Спасибо, что сообщили нам!

Зарядка мобильных устройств - забудьте об адаптерах и подключите к розетке

Эра портативных магнитофонов давно прошла.Сегодня речь идет о мобильных устройствах, таких как мобильный телефон, цифровая камера, GPS, MP3, ноутбук и планшет. Практически в каждом случае эти устройства имеют встроенную аккумуляторную батарею, которую необходимо регулярно заряжать. Итак, как нам сделать эту зарядку удобно?

Обратная сторона традиционных зарядных устройств

До недавнего времени каждое устройство поставлялось с зарядным устройством. Подключение к устройству почти гарантированно зависело от устройства. Например, зарядное устройство для вашего мобильного телефона не подошло к телефону вашей дочери, потому что это была другая модель или марка.Вы также можете забыть об использовании одного зарядного устройства для зарядки другого типа устройства, например MP3-плеера. Другими словами: никаких телефонных звонков или прослушивания музыки, когда мы выходили из дома без надлежащего зарядного устройства.

Зарядка мобильных устройств через USB

Европейское сообщество теперь обязывает производителей мобильных устройств предоставлять свои продукты с универсальным подключением для зарядных устройств. Производители сделали выбор в пользу подключения USB типа A. Новое мобильное устройство, вероятно, по-прежнему поставляется с зарядным устройством, но в комплекте обязательно будет кабель с универсальным USB-штекером на одном конце.Это позволяет заряжать мобильные устройства через USB-соединение без использования различных зарядных устройств. В результате удобство и комфорт пользователя повысились. То есть, если вам не нужно сначала запускать компьютер. Однако выход есть.

Зарядные устройства USB в стене

Большинство производителей переключателей теперь имеют в своем портфолио настенные USB-штекеры. Устройство встраивается в стену как обычная розетка. Требуется только подключение 230 В. Большинство модулей USB имеют два порта USB на передней панели, каждый из которых обеспечивает напряжение 5 В постоянного тока для зарядки мобильных устройств.Одновременно можно заряжать два устройства. Обычно для этого потребуются два отдельных гнезда.

Зарядное устройство USB (любезно предоставлено Group Gear)

Чтобы быть совершенно ясным, такие розетки USB обеспечивают только питание; их нельзя использовать для передачи данных.

Некоторые производители также предлагают комбинацию традиционной сетевой розетки на 230 В и USB-зарядного устройства, которое удобно помещается в стандартную встроенную коробку.

Где вы хотите его использовать?

Представьте себе удобство использования нескольких розеток USB в любом месте, где они могут понадобиться.Например, в гостиной, кабинете, кухне или спальне, если назвать лишь несколько мест. Существующую традиционную розетку просто заменить сетевой вилкой USB или комбинированной розеткой USB 230 В. Другими словами, отдельные зарядные устройства ушли в прошлое. Вставьте зарядное устройство в стену.

Необычные электрические вилки в Южной Африке, розетки, которые будут сняты с производства - Quartz Africa

Если вы когда-нибудь были в Южной Африке и пытались использовать адаптер для разных стран для зарядки телефона или ноутбука, вы, возможно, были удивлены, что ваш адаптер может не влезают в уникальные розетки страны.

В настоящее время в Южной Африке устанавливаются электрические вилки и розетки, на которые страна полагалась на пути к пенсии на протяжении поколений. Вилки с тремя большими контактами, расположенными в форме треугольника, уступают место компактной шестиугольной трехконтактной конструкции с соответствующими розетками.

Новая вилка и розетка, основанная на последнем международном стандарте, вмещает двухконтактные вилки европейского типа на зарядных устройствах для мобильных телефонов и небольших бытовых приборах, а также двухконтактную вилку немецкого образца, которая прилагается к большинство электроинструментов ввозятся в страну.

Хотя Южная Африка требует, чтобы здания, построенные с 2018 года, имели так называемые розетки типа 164-2 (номер обозначает национальный стандарт для нового типа вилок и розеток), Южноафриканское бюро стандартов (SABS) недавно обновило стандарт для введения предупреждений об адаптерах, которые нельзя вставлять друг в друга, во избежание перенапряжения розетки.

Изображение предоставлено Южноафриканским бюро стандартов

Stop.

Распространение смартфонов, планшетов и небольших устройств, которые полагаются на двухконтактную европейскую вилку, в сочетании с необходимостью южноафриканцев подключать свои устройства к розеткам, предназначенным для традиционных вилок с большими контактами (так называемая вилка 164-1 type), которые можно найти в миллионах домов и офисов по всей стране, заставляет полагаться на адаптеры, что повышает риск короткого замыкания, возгорания и повреждения устройств.

«В связи с появлением множества бытовых приборов и устройств, которые стали обычным явлением в современном мире, очень важно обеспечить, чтобы вилки и розетки также менялись, чтобы приспособиться к более компактным конструкциям вилок», - сказала Джоди Шольц, ведущий администратор SABS. в заявлении, в котором подробно рассказывается об обновлении.

Изображение любезно предоставлено Южноафриканским бюро стандартов

Старое и новое

Повсеместное распространение розеток типа 164-1 вместе с потоком двухконтактных устройств приводит к использованию «переходников на переходниках» в розетках по всей Южной Африке и по всему миру. «опасность для потребителей», - пояснила она.

Усталость адаптера

Новая южноафриканская розетка с возможностью установки вилок европейского типа позволит сократить количество адаптеров, необходимых людям для питания своих устройств. В отличие от своего европейского кузена, новая южноафриканская вилка добавляет третий контакт, чтобы удовлетворить национальному требованию, согласно которому розетки имеют защиту от утечки на землю, что снижает риск поражения электрическим током за счет обнаружения паразитного напряжения.

«Новый стандарт не отменяет использование адаптеров, однако он снизит потребность в них и сделает их более безопасным», - сказал Шольц Quartz Africa.«Большинству иностранных посетителей все равно придется использовать свои адаптеры для работы устройств, а в розетки можно будет установить вилки старого типа».

Изображение предоставлено Бюро стандартов Южной Африки

Обновленная настенная розетка в Южной Африке

Конструкция вилки и розетки 164-2 обеспечивает безопасность. Карман в гнезде не позволяет потребителям прикасаться к находящемуся под напряжением контакту во время установки. Чтобы вилки адаптера и выключатели на поверхности розеток не мешали друг другу, новый стандарт создает зазор между ними и позволяет полностью вставлять адаптеры.Розетка содержит предохранительную заслонку, для открытия которой необходимо вставить как минимум два штифта.

Новый стандарт закрепляет отход Южной Африки от британских стандартов, на которых основаны вилки и розетки типа 164-1 в Южной Африке. Стандарты стран начали расходиться в 1960-х, когда Великобритания перешла на плоские вилки, а Южная Африка отказалась следовать им. Индия, которая также смоделировала свои стандарты по образцу британских, использует трехконтактную вилку, которая напоминает южноафриканскую вилку 164-1, но контакты намного меньше.

Несмотря на происходящие сейчас изменения в Южной Африке, миллионы вилок типа 164-1, используемых по всей стране, останутся. Они будут по-прежнему подключены к розеткам, особенно на кухнях, где вилки подключаются к большинству бытовой техники.

«Со временем потребители устанут от всех этих адаптеров», - прогнозирует Джанфранко Кампетти, инженер-электрик и член рабочей группы SABS, которая разработала новый стандарт. «Это не 90-минутная игра.На это потребуется время.

Подпишитесь на еженедельник Quartz Africa, чтобы получать новости и анализ африканского бизнеса, технологий и инноваций в вашем почтовом ящике

Парламент ЕС голосует за то, чтобы заставить все телефоны использовать одно зарядное устройство | The Independent

Европейский парламент подавляющим большинством проголосовал за то, чтобы заставить телефоны использовать одно и то же зарядное устройство.

Это предложение, которое почти наверняка заставит iPhone иметь новую вилку для зарядки, было отвергнуто технологическими компаниями, включая Apple.

Но европейские политики утверждали, что это решение упростит жизнь потребителям, позволив им избежать необходимости покупать новые провода и заряжать свои устройства от любой розетки.

Текущая ситуация приводит к «электронным отходам и разочарованию потребителей» в соответствии с предложением, одобренным депутатами Европарламента.

Новые правила вынудят любую компанию, которая производит электронные устройства малого или среднего размера, включая не только телефоны, но и планшеты, электронные книги, камеры и носимые устройства, такие как Apple Watch, ввести «обычное зарядное устройство», которое может быть используется на всех устройствах.

Новости гаджетов и технологий: в фотографиях

Показать все 25

1/25 Новости гаджетов и технологий: в фотографиях

Гаджеты и технические новости: Фото

Гуманоидный робот с оружием, отправленный в космос

Россия запустила в космос гуманоидного робота на ракете, направлявшейся к Международной космической станции (МКС). Робот Федор проведет 10 дней на борту МКС, отрабатывая такие навыки, как использование инструментов для устранения проблем на борту. Вице-премьер России Дмитрий Рогозин ранее публиковал видеоролики, на которых Федор обращается и стреляет из огнестрельного оружия со смертельной точностью.

Дмитрий Рогозин / Twitter

Гаджеты и технические новости: в фотографиях

Google исполняется 21 год

Google отмечает свой 21 день рождения 27 сентября. Поисковая система была основана в сентябре 1998 года двумя аспирантами, Ларри Пейджем и Сергеем Брином. в своих общежитиях в Стэнфордском университете в Калифорнии. Пейдж и Брин выбрали имя Google, поскольку оно напомнило математический термин «гугол», означающий 10 в степени 100

Google

Гаджеты и технические новости: На фотографиях

Дрон Hexa взлетает

Главный инженер самолета LIFT Балаш Керуло демонстрирует личный дрон компании Hexa в Лаго-Виста, штат Техас, 3 июня 2019 г.

Reuters

Новости гаджетов и технологий: на фотографиях

Project Scarlett должен стать преемником Xbox One

Microsoft анонсировала Project Scarlett, преемника Xbox One на E3 2019.Компания заявила, что новая консоль будет в 4 раза мощнее Xbox One, и ее выпуск запланирован на Рождество 2020 года

Getty

Новости гаджетов и технологий: на фотографиях

Первый новый iPod за четыре года

Apple анонсировала новый iPod Touch, первый новый iPod за четыре года. Устройство будет иметь возможность добавить дополнительную память, до 256 ГБ

Apple

Гаджеты и технические новости: на фотографиях

Складной телефон может потерпеть неудачу

Samsung отменит заказы своего телефона Galaxy Fold в конце мая, если телефон тогда еще не готов к продаже.Было обнаружено, что складной телефон за 2000 долларов легко ломается, и его копии отзывались после негативной реакции

PA

Гаджеты и технические новости: на фотографиях

Зарядный коврик не для запуска как способ заряжать сразу несколько продуктов Apple

AFP / Getty

Новости гаджетов и технологий: на фотографиях

«Суперлига» Индия сбила спутник

Индия заявила о статусе члена «суперлиги» наций после сбития спутника в режиме реального времени при испытании новой ракетной технологии

EPA

Новости гаджетов и технологий: на фотографиях

Входящий 5G

Ожидается, что запуск беспроводного Интернета 5G начнется в 2019 году с потенциалом достижения скорости 50 МБ / с. s

Getty

Гаджеты и технические новости: на фотографиях

Uber прекращает тестирование без водителя после смерти

Uber прекратил тестирование беспилотных транспортных средств после того, как женщина была убита одной из их машин в Темпе, штат Аризона.19 марта 2018 г.

Getty

Новости гаджетов и технологий: на фотографиях

Робот-гуманоид жестикулирует во время демонстрации на стенде на выставке Indian Machine Tools Expo, IMTEX / Tooltech 2017, проходившей в Бангалоре

Getty

Новости гаджетов и технологий : На фотографиях

Робот-гуманоид жестикулирует во время демонстрации на стенде на выставке Indian Machine Tools Expo, IMTEX / Tooltech 2017, проходившей в Бангалоре

Getty

Новости гаджетов и технологий: на фотографиях

Инженеры тестируют четырехметровую машину. высокий пилотируемый робот-гуманоид, получивший название Method-2, в лаборатории Hankook Mirae Technology в Гунпо, к югу от Сеула, Южная Корея

Jung Yeon-Je / AFP / Getty

Гаджеты и технические новости: на фотографиях

Инженеры тестируют четверку -метрового роста человекоподобный пилотируемый робот, получивший название Method-2, в лаборатории Hankook Mirae Technology в Гунпо, к югу от Сеула, Южная Корея

Jung Yeon-Je / AFP / Getty

Гаджеты и технические новости: на фотографиях

Джиан Робот, похожий на человека, поразительно похож на военных роботов из фильма «Аватар» и считается первым в мире его создателями из южнокорейской робототехнической компании

Jung Yeon-Je / AFP / Getty

Gadget and технические новости: на фотографиях

Инженеры тестируют четырехметрового пилотируемого робота-гуманоида, получившего название Method-2, в лаборатории Hankook Mirae Technology в Кунпхо, к югу от Сеула, Южная Корея

Jung Yeon-Je / AFP / Getty

Гаджеты и технические новости: на фотографиях

Робот-саксофонист университета Васэда WAS-5, разработанный профессором Ацуо Таканиши

Rex

Гаджет и технические новости: на фотографиях

Робот-саксофонист университета Васэда WAS-5, разработанный профессором Ацуо Таканиши и Капитан Рок, играющий на струнной световой сабле, исполняет джем-сейшн

Rex

Гаджеты и технические новости: на фотографиях

Испытательная линия новой энергетической подвесной железной дороги, напоминающей гигантскую панду i s замечен в Чэнду, провинция Сычуань, Китай

Reuters

Гаджеты и технические новости: На фотографиях

Испытательная линия новой энергетической подвесной железной дороги, напоминающая гигантскую панду, видна в Чэнду, провинция Сычуань, Китай

Reuters

Гаджеты и технические новости: на фотографиях

Концепт-кар Трампчи от GAC Group показан на Международной автомобильной выставке в Гуанчжоу, Китай

Rex

Гаджеты и технические новости: на фотографиях

Автомобиль на топливных элементах Mirai от компании Toyota представлена ​​на Международной автомобильной выставке в Гуанчжоу, Китай

Reuters

Новости гаджетов и технологий: на фотографиях

Посетитель испытывает опыт Nissan VR на Международной автомобильной выставке в Гуанчжоу, Китай

Reuters

Гаджеты и технологии новости: Фото

Человек смотрит на выставку под названием «Мимус» - гигантский промышленный робот, который был перепрограммирован для взаимодействия с Люди во время фотосессии в новом Музее дизайна в Южном Кенсингтоне, Лондон

Getty

Новости гаджетов и технологий: на фотографиях

Новый израильский беспилотный летательный аппарат Da-Vinci производства Elbit Systems демонстрируется во время 4-й Международной конференции, посвященной Home Land Security and Cyber ​​в израильском прибрежном городе Тель-Авив

Getty

В заявлении не упоминается, что это за зарядное устройство.Скорее всего, это будет новый стандарт USB-C или что-то в этом роде, а это означает, что Apple придется изменить порт, используемый в их iPhone.

Европейские политики приняли предложение 582 голосами против 10. Хотя оно не вводит никаких новых правил, оно призывает Европейскую комиссию изучить новое законодательство, и Комиссия уже предложила ввести новые правила, заставляющие компании принимать одиночное зарядное устройство.

Также предлагается, чтобы компании работали над тем, чтобы все они использовали один и тот же стандарт беспроводной зарядки.В основном это уже происходит, поскольку большинство телефонных компаний используют стандарт Qi.

Если бы такое изменение произошло, людям больше не нужно было бы получать новое зарядное устройство каждый раз, когда они покупают новое устройство, отмечается в движении.

Десять лет назад Европейский парламент подписал соглашение с технологическими компаниями, в котором они добровольно работали над сокращением количества зарядных устройств для различных устройств.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
