390 400нм 1 Вт фиолетовый светодиод|violet led|violetviolet violets
Статическое электричество
• Статическое электричество или перенапряжение повреждает светодиодный индикатор высокой мощности. Рекомендуется использовать запястье или антистатическую перчатку при передаче светодиодов.
• Паяльник с наконечником должен быть заземлен, ионизатор также должен быть установлен там, где риск статического.
• Все устройства, оборудование и оборудование должны быть должным образом заземлены, рекомендуется принять меры против перенапряжения на оборудование, которое монтирует светодиодный индикатор высокой мощности.
Тепловыделение
• При освещении светодиодов рабочий ток должен определяться после учета максимальной температуры окружающей среды.
• Пожалуйста, учитывайте тепловое производство светодиодный, когда он разработан PCB.
• Светодиоды должны быть установлены на металлическом сердечнике PCB или теплоотвода или прикладной тепловой прокладки.
Вручение светодиодный
LEDGUHON рекомендует следующее во все времена при передаче светодиодов или узлов, содержащих эти светодиоды:
• При помощи таких инструментов, как светодиодный пинцет или кусачок, не наносите механические силы непосредственно на поверхность светодиодный.
• Не прикасайтесь к поверхности объектива Ручной светодиодный. Он может загрязнить поверхность линзы и повлиять на оптические характеристики.
• Светодиодный должна быть ручной светодиодный со стороны, потому что светодиодный’s формовочный материал может быть если товар был поврежден по царапин на поверхности, пирсинг формовочный материал и грузоперевозками провода.
(Изображение ниже только для справки)
Внимание: Защита от электрического статического разряда (ESD)
Приведенный выше символ представляет «Электро-оптические характеристики». Защита от ЭСР для AIGaInP и InGaN на основе чипов по-прежнему необходима, даже если они безопасны при низком статическом электрическом разрядке.
Материал в чипах на основе AIGaInP и InGaN-это статические чувствительные устройства. Защита от ОУР должна быть рассмотрена и принята на начальном этапе проектирования. Если требуется ручная работа, убедитесь, что устройство хорошо защищает от ОУР во время всего процесса.
Китай 3 мм УФ-светодиод 420 нм фиолетовый светодиод Производители
304UVC-420
Сквозные УФ-светодиоды имеют высокий стандарт на сырье. Мы используем импортную анти-УФ эпоксидную смолу для упаковки, которая может гарантировать качество УФ-светодиодов . Мы можем предложить высокую яркость 3 мм круглого 410нм фиолетового светодиода , Супер яркость 3мм круглого 415нм фиолетового светодиода , Ультра яркость 3мм круглого 420нм фиолетового светодиода, суперяркость 3мм круглого 425нм фиолетового светодиода .
Деталь 3мм UV LED 420nm :
Место происхождения: Шэньчжэнь, Китай (материк)
Тип: 3 мм УФ- светодиод
Мощность: 0,06 Вт
Срок службы: более 80000 часов
Основной материал: чистая золотая проволока и медная опора
Светодиод с большей длиной волны: 365 нм, 400 нм, 450 нм, 470 нм и т.
3 мм 420 нм УФ-светодиод :
Размер 3мм UV SMD LED 420nm:
Прозрачная линза 3 мм подходит для 3 мм зеленого сквозного светодиода, 3 мм синего сквозного светодиода, 3 мм красного сквозного светодиода, ультрафиолетового светодиода, инфракрасного светодиода и т. Д.
Антистатическая сумка Упаковка 3 мм УФ- светодиода с 420 нм светодиодами:
Применение 3 мм сквозного светодиода – УФ:
Сертификаты:
GB / T19001-2008 / ISO9001: 2008, RoHS, CE, SVHC (REACH), EN62471
Гарантия:
Что касается гарантии, если продукт используется в нормальных условиях, мы даем ПЯТЬ лет гарантии .
Преимущества:
1.
Продукт был упакован импортным и крупногабаритным чипом, с высокой яркостью и высокой производительностью
2. Использование сварных проволок из чистого золота 99,99, чтобы наши продукты имели более длительный срок службы и стабильную работу
3. Использование импортного клея с низким затуханием для упаковки и срок службы более 80000 часов.
4. Наш продукт может быть широко использован в различных местах, таких как: освещение, монитор, высокотехнологичные электронные продукты
5. Защита окружающей среды: нетоксичные металлы, ртуть, отсутствие инфракрасного и ультрафиолетового излучения;
Наши услуги
1. У нас есть собственный независимый отдел исследований и разработок существующих продуктов для лучшего обслуживания; мы все еще продолжаем развивать высокотехнологичные продукты.
2. Наши продукты должны пройти строгие процедуры контроля качества.
3. У нас есть современное производственное оборудование.
4. Мы используем сырье от отечественных и зарубежных известных брендов производителей.
5. После повторных испытаний перед отправкой.
Вопросы-Ответы
1. Условия цен
Цена может быть FOB, CIF, EXW или с налогами.
2. Какой будет срок доставки и какой будет способ оплаты?
У нас есть большие количества на складе для нормального цвета, нормального размера для специального цвета и размеров продуктов, которые нужно настроить в течение 5-10 дней.
Оплата может быть T / T транзакция, аккредитив, Western Union.
3. Отгрузка будет по морю или по воздуху?
Вообще говоря, мы отправляем продукцию по DHL, UPS, FedEx, экспресс, так как продукция не слишком тяжелая для транспортировки.
4. Не могли бы вы прислать мне образец для того же? Чтобы я мог увидеть и проанализировать его качество?
Да. Мы можем отправить образцы в первую очередь; образцы должны быть заряжены, если значение выше.
5. Будет ли какой-либо контракт для этого бизнеса или торговли?
Да, есть нормальный договор до размещения заказа.
6. Как будет сгенерирован счет?
Счет-фактура может быть создан с помощью официального контракта с печатями компании.
Свяжитесь с нами без колебаний, если у вас есть какие-либо неясные вопросы или вопросы.
Условия доставки:
Наша доставка осуществляется через DHL, FedEx, UPS, EMS и т. Д.
Группа Продуктов : Полная длина волны СИД > 400нм светодиодный
Ультрафиолетовые светодиоды: принцип работы, сферы применения
В то время как обычные светодиоды повсеместно приходят на смену лампам накаливания, ультрафиолетовые светодиоды активно завоевывают те ниши, где не так давно использовались люминесцентные и газоразрядные УФ-лампы: медицину, косметологию, очистные сооружения для воды, судебно-медицинские кабинеты и так далее.
Принцип действия УФ-светодиодов
Ультрафиолетовое излучение — невидимое глазом электромагнитное излучение, занимающее спектральный диапазон между видимым и рентгеновским излучениями, ниже видимого спектра.
Принцип действия УФ-светодиодов принципиально не отличается от обычных светоизлучающих светодиодов (излучение возникает под воздействием постоянного тока), однако для их создания используют определенные присадки, например, арсенид галлия алюминия, а также нитрид галлия, алюминия, индия. При этом готовые светодиоды имеют спектр излучения от 100 до 400 нм (так называемая «ближняя область УФ-диапазона»), где длина волны зависит от материала полупроводника.
Технические характеристики
Срок службы УФ-светодиода может достигать 50 тыс. часов, температура эксплуатации – от минус 20 до плюс 100 градусов Цельсия.
Номинальные рабочие токи — от 20 мА (для маломощных диодов), 350 и 700 мА и больше (для более мощных). Использование стандартных токов позволяет применять обычные источники питания при изготовлении и монтаже ультрафиолетовых световых приборов.
Варианты исполнения
При малой мощности УФ-светодиоды могут быть выполнены в стандартных корпусах индикаторных светодиодов.
Диоды большей мощности выпускаются в корпусах типа «эмиттер» или других стандартных корпусах.
Обязательным условием для корпуса является хорошая система охлаждения, вплоть до использования вибрирующих мембран или мини-вентиляторов, так как ультрафиолетовые светодиоды лишь четвертую часть получаемой энергии трансформируют в свет, а остальные три – в тепло. Перегрев любого светодиода, в том числе, ультрафиолетового, негативно сказывается на его работе и приводит к выходу диода из строя.
Также поверхность светового прибора, на который крепится светодиод или светодиодный модуль, не должна иметь металлической основы. Такая основа негативно влияет на коэффициент излучения, снижая КПД работы.
Применение УФ-светодиодов
Как уже было сказано выше, ультрафиолетовые светодиоды используются в тех же областях, где ранее применялись УФ-лампы, но в отличие от ламп, диоды имеют меньшие размеры и потребляемую мощность, а также более длительный срок работы.
УФ-светодиоды применяются:
- В медицине.
Например, в стоматологии зачастую используются пломбы, отвердевающие при воздействии ультрафиолета. Другая область медицинского применения – световая терапия. Физиопроцедуры с использованием УФ-излучения назначаются жителям Крайнего Севера (где наблюдается дефицит солнечного света), детям в период реабилитации после различных заболеваний, новорожденным при повышенных показателях билирубина в крови («желтуха новорожденных»). - В промышленности. Существуют различные виды фоточувствительных веществ (в частности – клеев) и композитных составов, которые полимеризуются под воздействием УФ-лучей. Также данное излучение используется при производстве лекарственных препаратов.
- Для дезинфекции инструментов (в медицине, косметологии), воды (в отличие от хлора, обработка УФ-излучением не влияет на ее вкусовые качества и состав), воздуха в помещениях. Ультрафиолет эффективно убивает вредные для человека бактерии и вирусы.
- В криминалистике. Специальной краской, которая светится в ультрафиолетовых лучах, оставляют метки на купюрах, когда нужно доказать факт получения взятки. Также при помощи УФ-лучей криминалисты могут обнаружить следы крови и других биологических жидкостей на одежде подозреваемых или в помещении, где проходит обыск.
- В банковском деле. Специальные счетные машины могут одновременно подсчитывать количество купюр и проверять их подлинность.
- В косметологии. Например, в УФ-соляриях и лампах для сушки ногтей, а также при проведении различных процедур.
- Для выращивания растений. Ультрафиолет значительно ускоряет производство полифенолов в листовых овощах, делая их более полезными для человека без применения специальных препаратов.
Например, в стоматологии зачастую используются пломбы, отвердевающие при воздействии ультрафиолета. Другая область медицинского применения – световая терапия. Физиопроцедуры с использованием УФ-излучения назначаются жителям Крайнего Севера (где наблюдается дефицит солнечного света), детям в период реабилитации после различных заболеваний, новорожденным при повышенных показателях билирубина в крови («желтуха новорожденных»).
Также при помощи УФ-лучей криминалисты могут обнаружить следы крови и других биологических жидкостей на одежде подозреваемых или в помещении, где проходит обыск.Также проводятся исследования, по результатам которых планируется применять ультрафиолет для профилактики и лечения онкологических заболеваний. Изучаются антимутагенные свойства УФ-лучей. Разрабатываются новые полимеры, свойства которых можно изменять в нужную сторону при помощи УФ-излучения.
Видео
Видео, в котором рассказывают про полезные свойства ультрафиолетовых лучей.
Лечение простуды ультрафиолетом, действительно ли это помогает?
Можно предполагать, что в настоящее время люди используют лишь ограниченную часть возможностей ультрафиолета. А значит, технологии будут развиваться и дальше, делая УФ-диоды все более удобными, мощными и доступными по цене.
Цвета свечения светодиодов | Светодиодное табло
Свет.
Данное явление имеет двойственные свойства: Во-первых, свет это электромагнитная волна, длина которой определяет видимый человеческим глазом цвет. В основе доказательства данной теории лежит опыт Томаса Юнга. Во-вторых, свет это частица – фотон, не существующая при скорости, отличной от скорости света. Открытие Фотона принадлежит Альберту Эйнштейну и датируется 1905-1917 годами, хотя своё имя “Фотон” эта частица получила только в 1926 году.
Видимый диапазон спектра
Цвет неразделимо связан с волновой теорией света – от длины световой волны зависит то, какой цвет будет воспринят человеческим глазом. Границы видимого диапазона светового спектра – от 380 нм (фиолетовый цвет) до 750 нм (красный цвет)
Цвет свечения светодиода определяется типом полупроводника, используемого в светодиоде, а также, для светодиода белого цвета, наличием люминофора.
Светодиоды, выпускаемые на одном оборудовании в одной партии могут незначительно отличаться по цвету свечения, т.к. изготовление светодиодов с фиксированной длиной волны для каждого цвета может оказаться не рентабельно, а иногда и невозможно. На каждый цвет отведен диапазон значений длины световой волны.
Красный светодиод – длина волны 640-660 нм – эти светодиоды обычно не выпускаются яркими.
Красно-оранжевый светодиод – длина волны 630-640 нм – именно эти светодиоды в ярких конструкциях называются яркими красными. Такие светодиоды мы используем при производстве табло высокой яркости, например табло для АЗС.
Оранжевый светодиод – длина волны 620-630 нм – могут выпускаться различной яркости, хотя и не имеют широкого распространения.
Желтый светодиод – 600-620 нм – также выпускаются различной яркости.
Желто-зеленый (590-600 нм) и чисто зеленый (550-580 нм) светодиод – в рекламных конструкциях обычно применяются, как неяркие и яркие светодиоды.
Синий светодиод – 450-510 нм – яркость зависит от длины волны – 450-480 – неяркие светодиоды, 490-510 – яркие.
Светодиод маломощный широкоугольный 4.8 мм (1200-1400 mcd) фиолетовый
ОПИСАНИЕ ТОВАРА
Широкоугольные светодиоды 4,8 мм straw hat отличаются широким углом свечения в 160 градусов, что достигается за счет ярко выраженной «чашечки»–отражателя в основании светодиода. Товар является экологически чистым, отсутствует ультрафиолетовое и инфракрасное излучение, не содержит свинец, ртуть и другие элементы загрязнения. Высокая светоотдача, низкое энергопотребление, длительный срок службы, является “зелёным продуктом”.
ПАРАМЕТРЫ ИЗДЕЛИЯ
| Тип корпуса | straw hat 4,8 mm (круглый) крепление DIP |
| Цвет линзы | прозрачная (бесцветная) |
| Цвет свечения | фиолетовый |
| Угол рассеивания | 160 ° (градусов) |
| Длина волны | 380-390 Nm |
| Мощность светового потока | 1200-1400 mcd |
| Рабочее напряжение | 3.0-3.2 V |
| Рабочий ток | 10-20 mA |
| Пиковое напряжение | 5 V |
| Вес | 0.173 гр |
| Время жизни при 20 mA | 100000 часов |
| Страна производитель | Тайвань |
| Гарантия | 12 месяцев |
Является высококачественным экологически чистым продуктом с высокой яркостью, малым энергопотреблением.
Абсолютно не подвержен перегреву и не требует отвода тепла через радиатор. Применяются в широком спектре осветительных приборов: светодиодные фонари, лампы, световые спецсигналы, светофоры, автомобильные фары и т.д.
ПРИМЕЧАНИЕ
Следует обратить внимание, что светодиод чувствителен к статическому электричеству. Пайка ведётся легкоплавким припоем, рабочая температура до 260 градусов, паять не ближе 2 мм к корпусу светодиода, время пайки не должно превышать 5 секунд. Светодиод высокой яркости, поэтому при тестировании не следует направлять на глаза, без соответствующих защитных очков. Оптимальный рабочий ток – 13 mA, при котором обеспечивается максимальная мощность светового потока. Диоды малой мощности, при комнатной температуре 26 градусов, после 4 часов работы, без принудительного охлаждения, показали температуру 39 градусов.
Что такое светодиод?
Интерес к светодиодам растет быстрее, чем территория их применения в светотехнике.
Производители и потребители, продавцы и покупатели — все как будто замерли на старте, боясь отстать от других. И только дизайнеры уже вовсю пользуются уникальными возможностями светодиодов. Давно прошло то время, когда светодиоды были интересны одним лишь ученым. Теперь светодиодная тема у всех на слуху. Говорят, за ними будущее. Но, может статься, ожидания преувеличены? Узнать бы поточнее!
Настоящая публикация не случайно построена в форме вопросов и ответов (FAQ, frequently asked questions — часто задаваемые вопросы). Именно так заинтересованный человек подходит к новому для него объекту, с тем чтобы «пощупать» его с разных сторон и уж потом решить: нужен — не нужен. А мне задавать правильные вопросы и находить на них верные ответы помогал профессор МГУ Александр Эммануилович Юнович, один из ведущих российских специалистов по светодиодам.
1. Что такое светодиод?
Светодиод — это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение.
Кстати, по-английски светодиод называется light emitting diode, или LED.
2. Из чего состоит светодиод?
Из полупроводникового кристалла на подложке, корпуса с контактными выводами и оптической системы. Современные светодиоды мало похожи на первые корпусные светодиоды, применявшиеся для индикации. Конструкция мощного светодиода серии Luxeon, выпускаемой компанией Lumileds, схематически изображена на рисунке.
3. Как работает светодиод?
Свечение возникает при рекомбинации электронов и дырок в области p-n-перехода. Значит, прежде всего нужен p-n-переход, то есть контакт двух полупроводников с разными типами проводимости. Для этого приконтактные слои полупроводникового кристалла легируют разными примесями: по одну сторону акцепторными, по другую — донорскими.
Но не всякий p-n-переход излучает свет. Почему? Во-первых, ширина запрещенной зоны в активной области светодиода должна быть близка к энергии квантов света видимого диапазона.
Во-вторых, вероятность излучения при рекомбинации электронно-дырочных пар должна быть высокой, для чего полупроводниковый кристалл должен содержать мало дефектов, из-за которых рекомбинация происходит без излучения. Эти условия в той или иной степени противоречат друг другу.
Реально, чтобы соблюсти оба условия, одного р-п-перехода в кристалле оказывается недостаточно, и приходится изготавливать многослойные полупроводниковые структуры, так называемые гетероструктуры, за изучение которых российский физик академик Жорес Алферов получил Нобелевскую премию 2000 года.
4. Означает ли это, что чем больший ток проходит через светодиод, тем он светит ярче?
Разумеется, да. Ведь чем больше ток, тем больше электронов и дырок поступают в зону рекомбинации в единицу времени. Но ток нельзя увеличивать до бесконечности. Из-за внутреннего сопротивления полупроводника и p-n-перехода диод перегреется и выйдет из строя.
5. Чем хорош светодиод?
В светодиоде, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение, и теоретически это можно сделать почти без потерь.
Действительно, светодиод (при должном теплоотводе) мало нагревается, что делает его незаменимым для некоторых приложений. Далее, светодиод излучает в узкой части спектра, его цвет чист, что особенно ценят дизайнеры, а УФ- и ИК-излучения, как правило, отсутствуют. Светодиод механически прочен и исключительно надежен, его срок службы может достигать 100 тысяч часов, что почти в 100 раз больше, чем у лампочки накаливания, и в 5 — 10 раз больше, чем у люминесцентной лампы. Наконец, светодиод — низковольтный электроприбор, а стало быть, безопасный.
6. Чем плох светодиод?
Только одним — ценой. Пока что цена одного люмена, излученного светодиодом, в 100 раз выше, чем галогенной лампой. Но специалисты утверждают, что в ближайшие 2 — 3 года этот показатель будет снижен в 10 раз.
7. Когда светодиоды начали применяться для освещения?
Первоначально светодиоды применялись исключительно для индикации. Чтобы сделать их пригодными для освещения, необходимо было прежде всего научиться изготавливать белые светодиоды, а также увеличить их яркость, а точнее светоотдачу, то есть отношение светового потока к потребляемой энергии.
В 60-х и 70-х годах были созданы светодиоды на основе фосфида и арсенида галлия, излучающие в желто-зеленой, желтой и красной областях спектра. Их применяли в световых индикаторах, табло, приборных панелях автомобилей и самолетов, рекламных экранах, различных системах визуализации информации. По светоотдаче светодиоды обогнали обычные лампы накаливания. По долговечности, надежности, безопасности они тоже их превзошли. Одно было плохо — не существовало светодиодов синего, сине-зеленого и белого цвета.
К концу 80-х годов в СССР выпускалось более 100 млн светодиодов в год, а мировое производство составляло несколько десятков миллиардов.
8. От чего зависит цвет светодиода?
Исключительно от ширины запрещенной зоны, в которой рекомбинируют электроны и дырки, то есть от материала полупроводника, и от легирующих примесей. Чем «синее» светодиод, тем выше энергия квантов, а значит, тем больше должна быть ширина запрещенной зоны.
9. Какие трудности пришлось преодолеть ученым, чтобы изготовить голубой светодиод?
Голубые светодиоды можно сделать на основе полупроводников с большой шириной запрещенной зоны — карбида кремния, соединений элементов II и IV группы или нитридов элементов III группы.
(Помните таблицу Менделеева?)
У светодиодов на основе SiC оказался слишком мал кпд и низок квантовый выход излучения (то есть число излученных квантов на одну рекомбинировавшую пару). У светодиодов на основе твердых растворов селенида цинка ZnSe квантовый выход был выше, но они перегревались из-за большого сопротивления и служили недолго. Оставалась надежда на нитриды.
Нитрид галлия GaN плавится при 2000 °С, при этом равновесное давление паров азота составляет 40 атмосфер; ясно, что растить такие кристаллы непросто. Аналогичные соединения — нитрилы алюминия и индия — тоже полупроводники. Их соединения образуют тройные твердые растворы с шириной запрещенной зоны, зависящей от состава, который можно подобрать так, чтобы генерировать свет нужной длины волны, в том числе и синий. Но… проблему не удавалось решить до конца 80-х годов.
Первым, еще в 70-х, голубой светодиод на основе пленок нитрида галлия на сапфировой подложке удалось получить профессору Жаку Панкову (Якову Исаевичу Панчечникову) из фирмы IBM (США).
Квантовый выход был достаточен для практических применений, однако руководство сказало: «Ну, это ж на сапфире — дорого и не так уж ярко, к тому же p-n-переход нехорош…» — и работы Панкова не поддержали.
Между тем группа Сапарина и Чукичева из МГУ обнаружила, что под действием электронного пучка GaN с примесью цинка становится ярким люминофором, и даже запатентовала устройство оптической памяти. Но тогда загадочное явление объяснить не удалось.
Это сделали японцы — профессор И. Акасаки и доктор X. Амано из университета Нагоя. Обработав пленку GaN с примесью магния электронным пучком со сканированием, они получили ярко люминесцирую-щий слой р-типа с высокой концентрацией дырок. Однако разработчики светодиодов не обратили должного внимания на их публикации.
Лишь в 1989 году доктор Ш. Накамура из фирмы Nichia Chemical, исследуя пленки нитридов элементов III группы, сумел воспользоваться результатами профессора Акасаки. Он так подобрал легирование (Мд, Zn) и термообработку, заменив ею электронное сканирование, что смог получить эффективно инжектирующие слои р-типа в GaN-гетероструктурах.
Вот как был получен голубой светодиод.
Фирма Nichia запатентовала ключевые этапы технологии и к концу 1997 года выпускала уже 10 — 20 млн голубых и зеленых светодиодов в месяц, а в январе 1998 года приступила к выпуску белых светодиодов.
10. Что такое квантовый выход светодиода?
Квантовый выход — это число излученных квантов света на одну рекомбинировавшую электронно-дырочную пару. Различают внутренний и внешний квантовый выход. Внутренний — в самом p-n-переходе, внешний — для прибора в целом (ведь свет может теряться «по дороге» — поглощаться, рассеиваться). Внутренний квантовый выход для хороших кристаллов с хорошим тепло-отводом достигает почти 100%, рекорд внешнего квантового выхода для красных светодиодов составляет 55%, а ддя синих — 35%.
Внешний квантовый выход — одна из основных характеристик эффективности светодиода.
11. Как получить белый свет с использованием светодиодов?
Существует три способа получения белого света от светодиодов.
Первый — смешивание цветов по технологии RGB. На одной матрице плотно размещаются красные, голубые и зеленые светодиоды, излучение которых смешивается при помощи оптической системы, например линзы. В результате получается белый свет. Второй способ заключается в том, что на поверхность светодиода, излучающего в ультрафиолетовом диапазоне (есть и такие), наносится три люминофора, излучающих, соответственно, голубой, зеленый и красный свет. Это похоже на то, как светит люминесцентная лампа. И наконец в третьем способе желто-зеленый или зеленый плюс красный люминофор наносятся на голубой свето-диод, так что два или три излучения смешиваются, образуя белый или близкий к белому свет.
12. Какой из трех способов лучше?
У каждого способа есть свои достоинства и недостатки. Технология RGB в принципе позволяет не только получить белый цвет, но и перемещаться по цветовой диаграмме при изменении тока через разные светодиоды. Этим процессом можно управлять вручную или посредством программы, можно также получать различные цветовые температуры.
Поэтому RGB-матрицы широко используются в светодинамических системах. Кроме того, большое количество светодиодов в матрице обеспечивает высокий суммарный световой поток и большую осевую силу света. Но световое пятно из-за аберраций оптической системы имеет неодинаковый цвет в центре и по краям, а главное, из-за неравномерного отвода тепла с краев матрицы и из ее середины светодиоды нагреваются по-разному, и, соответственно, по-разному изменяется их цвет в процессе старения — суммарные цветовая температура и цвет «плывут» за время эксплуатации. Это неприятное явление достаточно сложно и дорого скомпенсировать.
Белые светодиоды с люминофорами существенно дешевле, чем светодиодные RGB-матрицы (в пересчете на единицу светового потока), и позволяют получить хороший белый цвет. И для них в принципе не проблема попасть в точку с координатами (0.33, 0.33) на цветовой диаграмме МКО. Недостатки же таковы: во-первых, у них меньше, чем у RGB-матриц, светоотдача из-за преобразования света в слое люминофора; во-вторых, достаточно трудно точно проконтролировать равномерность нанесения люминофора в технологическом процессе и, следовательно, цветовую температуру; и наконец в-третьих — люминофор тоже стареет, причем быстрее, чем сам светодиод.
Промышленность выпускает как светодиоды с люминофором, так и RGB-матрицы — у них разные области применения.
13. Каковы электрические и оптические характеристики светодиодов?
Светодиод — низковольтный прибор. Обычный светодиод, применяемый для индикации, потребляет от 2 до 4 В постоянного напряжения при токе до 50 мА. Светодиод, который используется для освещения, потребляет такое же напряжение, но ток выше — от нескольких сотен мА до 1 А в проекте. В светодиодном модуле отдельные светодиоды могут быть включены последовательно и суммарное напряжение оказывается более высоким (обычно 12 или 24 В).
При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5 В для одного светодиода.
Яркость светодиода характеризуется световым потоком и осевой силой света, а также диаграммой направленности. Существующие светодиоды разных конструкций излучают в телесном угле от 4 до 140 градусов.
Цвет, как обычно, определяется координатами цветности и цветовой температурой, а также длиной волны излучения.
Для сравнения эффективности светодиодов между собой и с другими источниками света используется светоотдача: величина светового потока на один ватт электрической мощности. Также интересной маркетинговой характеристикой оказывается цена одного люмена.
14. Как реагирует светодиод на повышение температуры?
Говоря о температуре светодиода, необходимо различать температуру на поверхности кристалла и в области p-n-перехода. От первой зависит срок службы, от второй — световой выход. В целом с повышением температуры p-n-перехода яркость светодиода падает, потому что уменьшается внутренний квантовый выход из-за влияния колебаний кристаллической решетки. Поэтому так важен хороший теплоотвод.
Падение яркости с повышением температуры не одинаково у светодиодов разных цветов. Оно больше у AlGalnP- и AeGaAs-светодиодов, то есть у красных и желтых, и меньше у InGaN, то есть у зеленых, синих и белых.
15. Почему нужно стабилизировать ток через светодиод?
Как видно из рисунка, в рабочих режимах ток экспоненциально зависит от напряжения и незначительные изменения напряжения приводят к большим изменениям тока. Поскольку световой выход прямо пропорционален току, то и яркость светодиода оказывается нестабильной. Поэтому ток необходимо стабилизировать. Кроме того, если ток превысит допустимый предел, то перегрев светодиода может привести к его ускоренному старению.
типичная вольт-амперная характеристика светодиода
16. Для чего светодиоду требуется конвертор?
Конвертор (в англоязычной терминологии driver) для светодиода — то же, что балласт для лампы. Он стабилизирует ток, протекающий через светодиод.
17. Можно ли регулировать яркость светодиода?
Яркость светодиодов очень хорошо поддается регулированию, но не за счет снижения напряжения питания — этого-то как раз делать нельзя, — а так называемым методом широтно-импульсной модуляции (ШИМ), для чего необходим специальный управляющий блок (реально он может быть совмещен с блоком питания и конвертором, а также с контроллером управления цветом RGB-матрицы).
Метод ШИМ заключается в том, что на светодиод подается не постоянный, а импульсно-модулированный ток, причем частота сигнала должна составлять сотни или тысячи герц, а ширина импульсов и пауз между ними может изменяться. Средняя яркость светодиода становится управляемой, в то же время светодиод не гаснет.
Небольшое изменение цветовой температуры светодиода при диммировании несравнимо с аналогичным смещением для ламп накаливания.
18. Чем определяется срок службы светодиода?
Считается, что светодиоды исключительно долговечны. Но это не совсем так. Чем больший ток пропускается через светодиод в процессе его службы, тем выше его температура и тем быстрее наступает старение. Поэтому срок службы у мощных светодиодов короче, чем у маломощных сигнальных, и составляет в настоящее время 20 — 50 тысяч часов. Старение выражается в первую очередь в уменьшении яркости. Когда яркость снижается на 30% или наполовину, светодиод надо менять.
19. «Портится» ли цвет светодиода с течением времени?
Старение светодиода связано не только со снижением его яркости, но и с изменением цвета.
В настоящее время нет стандартов, которые позволили бы выразить количественно изменение цвета светодиодов в процессе старения и сравнить с другими источниками.
20. Не вреден ли светодиод для человеческого глаза?
Спектр излучения светодиода близок к монохроматическому, в чем его кардинальное отличие от спектра солнца или лампы накаливания. Хорошо это или плохо — доподлинно не известно, потому что, насколько я знаю, серьезных исследований в этой области нигде не проводилось. Какие-либо данные о вредном воздействии светодиодов на человеческий глаз отсутствуют.
Есть надежда, что вскоре влияние светодиодов на зрение будет изучено досконально. Проблемой заинтересовался академик Михаил Аркадьевич Островский — крупный специалист в области цветного зрения. Тема, за решение которой он взялся, называется так: «Психофизическое восприятие светодиодного освещения системой зрения человека».
21. Когда и как сверхъяркие светодиоды появились в России?
Об этом лучше всех расскажет профессор Юнович.
— Люминесценцию карбида кремния впервые наблюдал Олег Владимирович Лосев в Нижегородской радиотехнической лаборатории в 1923 г. и показал, что она возникает вблизи p-n-перехода. Первая научная статья о кристаллах нитрида галлия была опубликована профессором МГУ Г.С. Ждановым в 30-х гг. Люминесценцию в гетероструктурах на основе арсенида галлия впервые исследовали в лаборатории Ж.И. Алферова в 60-х гг. и показали, что можно создать структуры с внутренним квантовым выходом близким к 100%. Разработки структур и светодиодов на основе нитрида галлия велись в ленинградских Политехническом и Электротехническом институтах, в Калуге, в Зеленограде в 70-х гг., но они тогда не привели к созданию эффективных голубых светодиодов.
В 1995 году я прочел первые статьи Накамуры и понял, что «голубая проблема» в принципе решена. Тогда же я получил грант соросовского фонда. В декабре на эти деньги я смог поехать на конференцию в США, и там профессор Жак Панков познакомил меня с Ш. Накамурой. Я забросил наживку: мол, хочу приобщить студентов Московского университета к передовым достижениям в области голубых светодиодов и рассказать им о столь замечательном изобретении.
Рыбка клюнула, и в феврале я получил от д-ра Ш. Накамуры из Японии бандеролью 10 светодиодов от фиолетового до зеленого. Все потом оказалось просто — фирма Nichia Chemical начинала выпуск светодиодов на рынок и была заинтересована в научной рекламе. В лаборатории МГУ мы их досконально исследовали, сняли все характеристики и получили новые научные результаты. Д-р Ш. Накамура дал любезное согласие на совместную публикацию наших первых статей.
Одновременно специалисты из группы Бориса Фера-понтовича Тринчука в Зеленограде продемонстрировали образцы зеленых светодиодов начальникам из ГАИ и получили положительный отзыв. Все дело в том, что эта группа сделала опытный образец светодиодного светофора, но у них не было хороших зеленых светодиодов. Светофоры с новыми сверхъяркими зелеными светодиодами намного превосходили светофоры с лампами, и московское правительство сделало заказ на 1000 светодиодных светофоров к 850-летию Москвы. Такое везение!
Как раз тогда у нас гостила киргизская скрипачка Райкан Карагулова — выпускница Московской консерватории, ученица моей жены, которая работала в Японии первым концертмейстером симфонического оркестра в Осаке.
Выяснилось, что место ее работы находится неподалеку от фирмы Nichia Chemical! Б.Ф. Тринчук дал ей тысячу долларов и попросил купить на них и прислать на мой адрес 200 зеленых светодиодов. Из них были изготовлены первые светофоры из той юбилейной тысячи. Москва стала первым в мире городом с массовым применением светодиодных светофоров.
Наши ученые и инженеры в НИИ «Сапфир» пытались повторить достижение японцев и изготовить структуры на основе нитридов для голубых и зеленых светодиодов на старой эпитаксиальной установке, которую пришлось модернизировать, чтобы достичь более высоких температур и давлений. Но инициатива заглохла из-за отсутствия денег и интереса руководства.
22. Какие на сегодняшний день существуют технологии изготовления светодиодов и светодиодных модулей?
Что касается выращивания кристаллов, то основная технология — металлоорганическая эпитаксия. Для этого процесса необходимы особо чистые газы. В современных установках предусмотрены автоматизация и контроль состава газов, их раздельные потоки, точная регулировка температуры газов и подложек.
Толщины выращиваемых слоев измеряются и контролируются в пределах от десятков ангстрем до нескольких микрон. Разные слои необходимо легировать примесями, донорами или акцепторами, чтобы создать p-n-переход с большой концентрацией электронов в n-области и дырок — в р-области.
За один процесс, который длится несколько часов, можно вырастить структуры на 6 — 12 подложках диаметром 50 — 75 мм. Очень важно обеспечить и проконтролировать однородность структур на поверхности подложек. Стоимость установок для эпитаксиального роста полупроводниковых нитридов, разработанных в Европе (фирмы Aixtron и Thomas Swan) и США (Emcore), достигает 1,5 — 2 млн долларов. Опыт разных фирм показал, что научиться получать на такой установке конкурентоспособные структуры с необходимыми параметрами можно за время от одного года до трех лет. Это — технология, требующая высокой культуры.
Важным этапом технологии является планарная обработка пленок: их травление, создание контактов к п- и р-слоям, покрытие металлическими пленками для контактных выводов.
Пленку, выращенную на одной подложке, можно разрезать на несколько тысяч чипов размерами от 0,24×0,24 до 1×1 мм2.
Следующим шагом является создание светодиодов из этих чипов. Необходимо смонтировать кристалл в корпусе, сделать контактные выводы, изготовить оптические покрытия, просветляющие поверхность для вывода излучения или отражающие его. Если это белый светодиод, то нужно равномерно нанести люминофор. Надо обеспечить теплоотвод от кристалла и корпуса, сделать пластиковый купол, фокусирующий излучение в нужный телесный угол. Около половины стоимости светоди-ода определяется этими этапами высокой технологии.
Необходимость повышения мощности для увеличения светового потока привела к тому, что традиционная форма корпусного светодиода перестала удовлетворять производителей из-за недостаточного теплоотвода. Надо было максимально приблизить чип к теплопроводящей поверхности. В связи с этим на смену традиционной технологии и несколько более совершенной SMD-техноло-гии (surface montage details — поверхностный монтаж деталей) приходит наиболее передовая технология СОВ (chip on board).
Светодиод, изготовленный по технологии СОВ, схематически изображен на рисунке.
Светодиоды, выполненные по SMD- и СОВ-технологии, монтируются (приклеиваются) непосредственно на общую подложку, которая может исполнять роль радиатора — в этом случае она делается из металла. Так создаются светодиодные модули, которые могут иметь линейную, прямоугольную или круглую форму, быть жесткими или гибкими, короче, призваны удовлетворить любую прихоть дизайнера. Появляются и светодиодные лампы с таким же цоколем, как у низковольтных галогенных, призванные им на замену. А для мощных светильников и прожекторов изготавливаются светодиодные сборки на круглом массивном радиаторе.
Раньше в светодиодных сборках было очень много светодиодов. Сейчас, по мере увеличения мощности, светодиодов становится меньше, зато оптическая система, направляющая световой поток в нужный телесный угол, играет все большую роль.
технология СОВ
23. Где сегодня целесообразно применять светодиоды?
Светодиоды находят применение практически во всех областях светотехники, за исключением освещения производственных площадей, да и там могут использоваться в аварийном освещении.
Светодиоды оказываются незаменимы в дизайнерском освещении благодаря их чистому цвету, а также в светодинамических системах. Выгодно же их применять там, где дорого обходится частое обслуживание, где необходимо жестко экономить электроэнергию и где высоки требования по электробезопасности.
В Москве в начале 2004 года была принята трехлетняя программа энергосберегающего освещения на базе светодиодных технологий. Координационный совет возглавил профессор Ю.Б. Айзенберг. Согласно этой программе предлагается использовать светодиоды в опытном строительстве, ЖКХ и других областях. Например, светодиодные светильники будут устанавливаться в подземных переходах, подъездах, на лифтовых площадках, то есть там, где не нужна большая освещенность, но требуется минимум обслуживания и энергозатрат, а также важна высокая вандалоустойчивость.
Алексей Рябов
Sunlike – светодиодный свет нового поколения
Современные белые светодиоды, использующиеся для освещения, работают по одному принципу – светодиод светит синим светом, а люминофор, которым он покрыт, преобразует свет в белый, добавляя в него красную и жёлтую составляющую.
Недостаток такой конструкции в неравномерности спектра, синем пике (из-за него некоторые учёные даже выдвинули теорию о небезопасности светодиодного освещения), и “провале” на голубом и зелёном цвете.
Компания Seoul Semiconductor разработала технологию Sunlike, в которой используются светодиоды с фиолетовым светом, покрытые трёхкомпонентным люминофором, преобразующим фиолетовый свет в полноспектральный с полноценной красной, зелёной и синей составляющей.
Технология неспроста называется Sunlike (в переводе – “как солнце”). Спектр света таких светодиодов действительно похож на спектр солнечного света, а индекс цветопередачи составляет около 97. Фактически, качество света таких светодиодов не уступает качеству света ламп накаливания.
На сайте Seoul Semiconductor указано, что маломощные модули Sunlike 0.2W с цветовыми температурами 2700K, 3000K, 4000K, 5000K и 6500K уже поставляются, а мощные модули с цветовой температурой 3000K пока в разработке.
На самом деле эти же модули, но с цветовой температурой 4000K и 5000K уже поставляются в небольших количествах отдельным заказчикам, но стоят пока очень дорого – 6 евро за 6-ваттный, 13 евро за 10-ваттный, 19 евро за 15-ваттный и 23 евро за 25-ваттный.
Энтузиасту из Беларуси, который называет себя GrowByLEDs, удалось добыть 25-ваттные модули и сделать на них экспериментальные лампы, которые я протестировал.
Круглый COB-модуль диаметром 15 мм помещён на квадратную алюминиевую подложку 19×19 мм.
Для получения более точных результатов индекса цветопередачи, цветовой температуры и спектра я измерил свет ламп со снятыми колпаками. Спектрометр Uprtek MK350D показал следующие результаты.
Спектр действительно более ровный, чем у обычных светодиодных ламп. Индекс цветопередачи около 97.
Я сравнил спектры Sunlike 4000K, обычной светодиодной лампы 4000К, люминесцентной лампы, галогенной лампы и солнца.
В экспериментальных лампах, которые я протестировал, модули Sunlike 25 Вт используются на пониженной мощности – готовые лампы потребляют 11.7 Вт. При этом лампа с модулем 4000К даёт 960 лм, лампа с модулем 5000K – 1000 лм. Со снятыми колпаками лампы дают 1133 лм и 1180 лм соответственно.
Получается, что эффективность модулей Sunlike в таком режиме составляет 97-101 лм/Вт, что не уступает обычным современным светодиодам и это очень здорово.
Белорусские лампы на модулях Sunlike можно купить уже сейчас. 6-ваттная лампа стоит $20, 10-ваттная $30, 12-ваттная $33, 18-ваттная $50.
Seoul Semiconductor не единственная компания, наладившая выпуск светодиодов нового поколения. Китайская Yuji LED также начала производить модули с фиолетовыми светодиодами и RGB-люминофором, дающие свет с CRI 97, но судя по информации на их сайте, фиолетовый пик в спектре существенно больше и эффективность модулей меньше – 65-85 лм/Вт.
Светодиодное освещение уже используется повсеместно и не может не радовать, что появляются новые технологии, делающие этот свет более качественным.
Новая технология только зарождается и лампы с модулями Sunlike пока дорогие, но весьма вероятно, что через 2-3 года существенная часть осветительных светодиодов будет выпускаться по новой технологии и лампы с модулями Sunlike или аналогичными будут стоить так же дёшево, как обычные светодиодные лампочки сейчас.
© 2018, Алексей Надёжин
Обсудить статью можно в моём блоге: https://ammo1.
livejournal.com/926025.htmlPurple Christmas Lights
Фиолетовые светодиодные фонари видны как на Рождество, так и на Хэллоуин каждый год, а также когда TCU проводит большую игру. Каждый октябрь мы видим, как их используют в жилых районах и на предприятиях, чтобы создать жуткую атмосферу вместе с привидениями, гоблинами, пауками и скелетами.
Использование фиолетовых рождественских огней
Вот что один из наших клиентов прислал нам по электронной почте о своих фиолетовых огнях:
Мы хотели попробовать что-то совершенно нетрадиционное в этом году, поэтому мы решили
использовать ваши фиолетовые малиновые огни для всех наших рождественских украшений. год – фиолетовый – это цвет нашей школы.
Наше дерево выглядело потрясающе с фиолетовыми огнями! Мы использовали круглые орнаменты серебряного, хрусталя и фиолетового цвета. Эффект был совершенно захватывающим ночью, когда мы могли видеть фиолетовые огни, отражающиеся от серебряных и хрустальных украшений.
-Susan
Halloween
Фиолетовые светодиодные мини-фонари особенно эффективны в создании поистине «устрашающей» обстановки! <смеется>
- Дома с привидениями
- Жилые дома
- Бизнес
- Классные комнаты
- Офисные кубики
Наши клиенты используют фиолетовый наряду с зеленым и оранжевым, чтобы максимально использовать свои омерзительные и жуткие дисплеи Хэллоуина.
Попробуйте затемнить окна черной бумагой, а затем используйте черную пряжу, чтобы создать большую паутину. Обведите его фиолетовыми огнями, чтобы обеспечить идеальный вид на улицу на жуткой ползучей выставке.
Выровняйте внутреннюю часть деревянного гроба из пенопласта или деревянного гроба выходного дня фиолетовыми светодиодами, а затем оставьте его треснутым, чтобы свет просвечивал между трещинами.
Дни рождения
Если немного переключить передачи, дни рождения становятся большим хитом, когда их украшают пурпурные светодиодные мини-светильники.
Удивите своих гостей, осветив темный коридор лампами на потолке, а затем используя растяжки, чтобы выровнять стены.Перекрестные светильники на потолке гостиной или столовой – особенно зимой, когда дети не могут выйти на улицу, чтобы поиграть. Добавьте разноцветные белые и фиолетовые воздушные шары, прикрепленные к длинным струнам, спускающимся к полу, и у вас будет цвет во всем пространстве.
У вас день рождения на улице? Украсьте патио или двор фиолетовым цветом, используя заборы и хозяйственные постройки в качестве осветительного полотна.Темы для вечеринок, которые идеально подходят для использования наших фиолетовых светодиодных рождественских огней, могут включать в себя цветы, My Little Pony, Littlest Pet Shop, супергероев или темы за холмом.
Выпускной
Планируете ли вы большой праздник в честь выпускника средней школы? Если его или ее школьные цвета включают фиолетовый, включите освещение, чтобы добавить школьного духа к вашему празднику. Наши светодиодные фонари можно использовать внутри дома или за его пределами, поэтому используйте свое воображение, чтобы придумать способы добавить света к вашему особому мероприятию.
Дизайн интерьера
Фиолетовый цвет все чаще используется декораторами интерьеров для создания атмосферы безмятежности в доме. Ванные комнаты и спальни – популярные места для использования света в качестве акцентов.Спортивные вечеринки
Футбольный сезон известен воскресными встречами у большого экрана телевизора с друзьями, семьей и едой, и все это во имя поддержки любимой команды. Если цвета вашей спортивной команды включают фиолетовый, почему бы не поднять его на новый уровень и не украсить домашний кинотеатр или гостиную фиолетовыми рождественскими гирляндами? Переплетите фиолетовые светодиодные фонари с огнями второго цвета команды, и вы получите футбольный праздник, который стал самым ярким событием недели.Спальня для девочек
Спальня для девочек – это еще одна комната в доме, которая выглядела бы красиво и блестяще с добавлением фиолетовых светодиодных рождественских огней вокруг ее изголовья, потолка или полок.Фиолетовый, розовый и белый светодиоды
Существует два основных типа светодиодов, используемых в садоводстве.
Первый тип – это светодиод, излучающий свет определенного цвета, например синий или красный свет (рис. 1). Их называют «узкополосными» светодиодами, потому что их спектр излучения находится в узком диапазоне длин волн.
Второй тип светодиода излучает более широкий диапазон цветов, который излучает белый или беловатый свет, и называется «широкополосным» излучением. Белый свет представляет собой смесь длин волн синего, зеленого и красного цветов; нет белых длин волн.
По сути, все белые светодиоды – это действительно синие светодиоды, покрытые веществом (люминофором), преобразующим часть синего света в более длинные и менее энергичные волны. Поскольку большинство осветительных приборов предназначены для людей, а не растений, на сегодняшний день наибольшим спросом на светодиоды пользуются белые светодиоды.Это привело к быстрому технологическому развитию синих светодиодов для создания белых светодиодов. В результате эффективность синих (белых) светодиодов сейчас довольно высока, а их стоимость стала чрезвычайно дешевой.
Purple LED Светильники обычно состоят из комбинации красных светодиодов (обычно от 75 до 90 процентов) и синих светодиодов (обычно от 10 до 25 процентов). Есть несколько причин для развития светодиодных светильников красный + синий. Во-первых, красные светодиоды имеют наивысшую эффективность, что означает, что у них высокая степень преобразования электричества в фотоны.
Во-вторых, красный свет считается наиболее эффективным для стимулирования фотосинтеза, что верно на мгновенной основе, но мы узнаем, что не обязательно верно с течением времени. В-третьих, многие растения развивают удлиненный рост только под красным, поэтому добавляют синий цвет, чтобы увеличить компактность и создать более типичное, а иногда и более короткое растение.
Главный недостаток светодиодных светильников красный + синий – это потенциальное воздействие на людей, а не на растения. Когда нет другого источника света, например, в теплице ночью, пурпурный свет может создать нежелательную рабочую среду.
Растения не выглядят зелеными, поэтому обнаружение проблем может быть затруднено.
Pink LED Светильники обычно содержат красные и белые светодиоды, создавая менее пурпурный, более белый свет, чем фиолетовые светодиодные светильники. Эти светильники обычно немного менее эффективны, чем фиолетовые светодиодные светильники, потому что белые светодиоды немного менее эффективны, чем синие светодиоды.Однако спектр радует глаз больше. Очевидно, что степень белесого или пурпурного света зависит от процентного содержания белых и красных светодиодов, используемых в приборе.
Белый светодиод Светильники обычно содержат только белые светодиоды, хотя иногда по какой-то причине добавляется небольшой процент красных светодиодов и / или другого цвета.
Существуют разные типы белых светодиодов. Например, холодно-белые светодиоды излучают слегка голубоватый оттенок, теплые белые светодиоды излучают более мягкий, слегка розоватый оттенок, а мятно-белые светодиоды излучают слегка зеленоватый свет.Цвет белого светодиода зависит от люминофоров, используемых для преобразования синего света в зеленый, красный и дальний красный. Светильники с белыми светодиодами радуют глаз, хотя, поскольку белые светодиоды не так эффективны, как синие или красные светодиоды, их эффективность часто ниже, чем у светодиодных светильников, излучающих розовый или фиолетовый свет.
Еще один способ создать белый свет с помощью светодиодов – это сочетание синих, зеленых и красных светодиодов. Однако обычно этого не делают, потому что зеленые светодиоды намного менее эффективны, чем красные и синие светодиоды.
И последнее соображение – дальний красный свет, который мы едва можем видеть, но способствует расширению роста большинства культур и цветению некоторых культур.
В светильниках с красным + синим светом нет далеко красного цвета, поэтому растения иногда короче, особенно в условиях ограниченного освещения, чем в светильниках, которые включают немного красного цвета. Белые светодиоды немного излучают красный цвет, поэтому растения могут быть немного выше, а некоторые растения могут зацвести немного раньше, чем под красными + синими светодиодами.
Подводя итог, можно сказать, что обычно существует компромисс между энергоэффективностью светодиодного светильника и предпочтениями людей в отношении светового спектра.Светодиодные светильники, излучающие пурпурный свет, обычно менее предпочтительны для людей, но часто наиболее эффективны при преобразовании электричества в свет, полезный для растений.
Светильники с белыми светодиодами создают более приятную окружающую среду, и этот спектр так же полезен для растений, как и фиолетовый свет, но светильники обычно менее эффективны. Светильники с красными и белыми светодиодами создают розоватый свет, который кажется хорошим компромиссом между эффективностью и освещением, предпочитаемым людьми.
Эрик Ранкл
Эрик Ранкл – профессор и специалист по цветоводству на факультете садоводства Университета штата Мичиган. С ним можно связаться по адресу [электронная почта защищена]Фиолетовый светодиодный справочник по рождественским огням
Фиолетовые светодиодные рождественские огни стали очень популярными в последние несколько лет. Каждый месяц мы получаем множество запросов с просьбой узнать, какая фиолетовая светодиодная лампа является «самой настоящей» фиолетовой.Между сотрудниками и клиентами было много споров по поводу этого самого вопроса, и, возможно, нет правильного ответа.
Почему?
У всех разные определения того, что такое «настоящий фиолетовый».
Какие бывают типы фиолетовых светодиодов?
Чтобы ответить, какой тип лампочки излучает «самый настоящий» фиолетовый свет, нам нужно посмотреть, какие цвета составляют фиолетовый.
Пурпурный цвет состоит из основных цветов красного и синего.Следовательно, «настоящий» фиолетовый будет равным частям красного и синего. С учетом сказанного, большинство вопросов, которые мы получаем: «Он голубоватый? Они красноватые? Ближе к розовому?
У нас есть ответ!
Пурпурный – один из новых цветов, предлагаемых для светодиодов, и процесс обработки светодиодов для этого цвета еще не усовершенствован. Из-за этого форма луковицы играет важную роль в достижении истинного пурпурного цвета. Для получения дополнительной информации о различных стилях лампочек, их использовании и о том, как они влияют на получаемый вами вид лампы, см. Нашу статью «Выбор наилучшей формы лампы».
Чтобы помочь нашим клиентам решить, какой фиолетовый цвет им лучше всего подойдет, мы решили провести небольшое тестирование и вот что мы обнаружили:
Колба 5 мм, или коническая лампа, дает самые естественные цвета, когда речь идет о синем, красном, зеленом и даже белом. Но когда дело доходит до фиолетового, свет может выглядеть немного розовым или немного синим и может варьироваться в зависимости от угла, под которым вы его смотрите.
Это потому, что он использует чип, который производит смесь красного и синего, а не идеального пурпурного.
G12, или стиль луковицы малины, почти всегда имеет более голубоватый оттенок. Причины аналогичны 5MM в том, что чип не производит настоящего пурпурного цвета. Тип лампы также имеет меньшую сторону, что означает, что она ближе к микросхеме, и, таким образом, вы в основном видите цвет, который производит микросхема.
M5, или стиль мини-лампочки, кажется, дает более настоящий фиолетовый цвет, но он все же может быть ближе к тому, что некоторые люди считают розово-фиолетовым.Это связано с тем, что размер и форма лампы больше, и поэтому чип внутри должен заполнять большее пространство, в результате чего вы видите смесь цвета крышки лампы и цвета микросхемы внутри.
Лучшая лампочка для «настоящего» пурпурного светодиодного рождественского света – это C6, также известная как клубничная лампочка. Это связано с тем, что светодиод внутри равномерно центрирован и находится достаточно далеко от самой лампы, поэтому цвет крышки лампы может эффективно сочетаться с цветом светодиодного чипа внутри.
Если вы ищете что-то большее, чем C6, стиль лампы C7 в наших коммерческих коаксиально соединенных светодиодных цепочках также обеспечивает то, что мы считаем настоящим фиолетовым. Цвет будет немного более глубоким, чем у лампы C6.
Как выбрать фиолетовые светодиодные рождественские огни
При покупке фиолетовых светодиодных рождественских огней помните вышеупомянутую информацию. При выборе лампы для дисплея с фиолетовым светом необходимо учитывать множество факторов.
Фиолетовый – сложный цвет, поскольку он субъективен. У кого-то сине-пурпурный может быть истинным пурпурным у кого-то, а у третьего – розово-пурпурным. Если вы ищете определенный фиолетовый цвет или вам нужен определенный оттенок фиолетового, не стесняйтесь обращаться к нам. Мы будем более чем рады помочь вам в дальнейшем.
Purple Power для освещения в садоводстве
Возможность выбора определенного цветового спектра или длины волны, гораздо более низкое энергопотребление и гораздо более длительный срок службы, что приводит к снижению затрат на обслуживание и эксплуатацию, а также большая гибкость в проектировании и функциях управления, создали растущий спрос на светодиодное освещение для садоводства.
Разработчики систем освещения для садоводства для профессионального использования часто предпочитают многоканальные решения с комбинацией светодиодов, чтобы иметь возможность адаптировать и оптимизировать светоотдачу для различных этапов жизненного цикла растения, включая рассаду, прорастание, вегетативный рост и цветение. Для потребительских систем освещения стоимость и простота реализации являются ключевыми факторами, на которые обращают внимание разработчики систем при выборе своих компонентов.
Чтобы расширить обширный портфель светодиодов для садоводства с различными цветами, вариантами напряжения и угла луча, Osram Opto Semiconductors запускает новый Duris S5 Purple.
Благодаря сочетанию двух наиболее важных длин волн (450 и 660 нм) для роста растений в одном корпусе Duris S5 purple обеспечивает особенно экономичное решение для приложений, чувствительных к затратам. Доступны светодиоды мощностью 0,3 и 1,0 Вт и идеально подходят для систем освещения садоводства на потребительском рынке помещений.
В решении используется инновационный спектр люминофора для фотосинтетического фотонного потока (PPF), материалы профессионального уровня, такие как высококачественная эпоксидная свинцовая рамка, сапфировый чип Osram, а также прочный силикон, и он прошел обширные стресс-тесты.Duris S5 Purple также можно смешивать с Duris S5 извести для получения высококачественного белого света, что хорошо для уборки урожая и визуального контроля.
Osram Opto Semiconductors также предлагает новые уникальные полноспектральные белые светодиоды Duris в различных вариантах напряжения с более высокой долей гипер-красного и дальнего красного по сравнению со стандартными белыми светодиодами.
Чтобы узнать больше о всестороннем предложении для садоводства, посетите: Освещение для садоводства
Почему светодиодные лампы для выращивания дают фиолетовый свет?
Эта запись была опубликована 17 февраля 2020 года Девином Мартинесом.
Знаете ли вы, что фиолетовый свет, исходящий от светодиодных ламп для выращивания растений, может быть более полезным для ваших растений, чем белое или оранжевое свечение, которое вы получаете от ламп HPS и MH?
Фиолетовое свечение, исходящее от светодиодных ламп, представляет собой комбинацию света разных длин волн.
Это точное определение света является основным элементом любого светодиодного света и его эффективности для растений. Гроверам важно понимать, что вызывает этот фиолетовый цвет и как он помогает растениям расти.
Вот почему мы собираемся объяснить, что это за пурпурное свечение на самом деле и почему вы хотите, чтобы оно было в вашей комнате для выращивания.
Почему светодиод становится светло-фиолетовым? Светодиодные лампысостоят из всевозможных комбинаций длин волн, и эти комбинации будут создавать свет, который вы даете своим растениям. Однако не существует одной длины волны для любого заданного набора цветов. Светодиоды точно определяют длины волн света, которые приносят пользу вашему растению, и стараются изо всех сил избегать таких длин волн, которые им не подходят.
Длина волны светодиода Сочетание длин волн, предлагаемых светодиодными светильниками для выращивания растений, – это то, что дает нам свет, который мы видим.
Каждая длина волны света имеет нанометровый или «нм» диапазон, и производители светодиодных ламп для выращивания растений выбирают определенные длины волн для нацеливания на рост. Вот как выглядят эти цветовые диапазоны:
- Длина волны синего света составляет от 450 до 495 нм.
- Длина волны красного света составляет от 620 до 750 нм.
- Ультрафиолетовые длины волн от 100 до 450 нм. Существует три типа длин волн УФ-излучения, два из которых используются в помещении для выращивания: УФ-А и УФ-В.
- УФ-С: от 100 до 290 нм.
- UV-B: от 290 до 320 нм.
- UV-A: от 320 до 400 нм.
- Длина инфракрасных волн составляет от 700 до 1050 нм.
Пурпурный цвет, излучаемый светодиодами, обусловлен комбинацией синей и красной длин волн света , из которых состоит большинство светодиодов. Исследования показывают, что эти две длины волн имеют решающее значение для развития растений, поэтому производители используют несколько длин волн красного и синего в своих светильниках для выращивания.
Хлорофилл, зеленый пигмент, содержащийся в растениях, поглощает и реагирует на эти синие и красные волны, чтобы осуществлять фотосинтез – или помогать им расти. Однако то, что эти специфические длины волн делают с растением после поглощения, сильно отличается.
Длины волн синего света
Волны синего света способствуют здоровью растений, регулируя их рост. Растения, подвергающиеся в основном синему свету, становятся короче и толще, с более короткими стеблями.
Листья этих растений темно-зеленого цвета и намного больше по размеру, чем у растений, которые не получают достаточно синего света.
Длины волн красного света
Длина волны красного света одинаково полезна для роста растений. Как и волны синего света, красный свет помогает регулировать рост. Как правило, растения, подвергающиеся большему воздействию красного света, вырастают более высокими с более длинными стеблями.
Длина волны красного света также ответственна за увеличение скорости фотосинтеза у растений.
Именно через красный свет растения получают больше энергии.
Комбинированные длины волн синего и красного света
По отдельности эти длины волн стимулируют различные модели роста.Синий свет помогает растениям расти, а красный – цветению и фотосинтезу. Когда вы объединяете их в светодиодные лампы для выращивания, они дают вашим растениям свет, необходимый для одновременного стимулирования всех моделей роста, а это именно то, что нужно вашим растениям для роста.
Комбинация этих двух огней также важна, потому что она позволяет растениям следовать циркадному ритму. Это означает, что растения в значительной степени знают, когда нужно взбодриться, а когда отдохнуть, как если бы они находились на открытом воздухе, питаясь солнечной энергией.
Вместе длины волн синего и красного света обеспечивают растениям эквивалент дневного и ночного цикла. Поскольку эти растения будут выращиваться в помещении и не подвергаются действию солнечного света, синие и красные волны исправляют это.
Теперь, когда мы знаем, почему в светодиодах используются световые волны определенной длины, давайте поговорим о том, почему фиолетовый свет так полезен для ваших растений.
HID душат растения с любой длиной волны, но фиолетовые светодиодные фонари изолируют определенные длины волн синего и красного цвета, которые приносят пользу вашему растению.Это отлично подходит для растений, потому что дает растениям именно то, что им нужно для роста и процветания, и позволяет избежать лишнего света, который они теряют.
Соотношение красных и синих диодов в свете для выращивания также принесет пользу вашим растениям. Независимо от того, больше ли у вас красного, чем синего, или синего, чем красного, вы получите более светлый или темный оттенок фиолетового. У каждого оттенка есть свои преимущества, поэтому вам нужно будет найти правильную комбинацию для вашей комнаты для выращивания.
Например…
- Если вы хотите улучшить рост более высоких растений, лучше всего подойдет большее количество синих волн, что придаст вам более глубокий фиолетовый оттенок.
- Для получения большего количества листьев и лучших бутонов вам понадобится больше волн красного цвета, что даст вам более насыщенное пурпурное свечение.
- Добавление белых или светлых диодов даст вам розово-фиолетовый оттенок, охватывающий длины волн, которые обычно не встречаются в других светодиодных лампах.
с фиолетовым освещением могут значительно улучшить способ выращивания растений в помещении. Вы можете воспользоваться преимуществами фиолетовых светодиодных фонарей с помощью различных технологий.Здесь мы рассмотрим различные способы, которыми Advance Spectrum Max, California Light Works и Kind LED создают собственные смеси фиолетового света:
Расширенный спектр Макс
Светодиодные панели от Advance Spectrum Max обеспечивают пурпурный / розовый свет. Это показывает, что он предлагает широкий спектр света, гарантируя, что ваши растения получают правильную длину волны света, необходимую для активного роста на протяжении всего цикла выращивания.
Помимо нескольких длин волн синего и красного света, светодиоды Advance Spectrum Max, такие как S900 Advance Spectrum MAX LED Grow Light Panel, также включают изолированный инфракрасный диод.Этот ИК-диод отлично подходит для производства качественной смолы, которая придает более богатый вкус и аромат.
California Light Works
California Light Works Светодиодные фонари отлично подходят для регулирования количества и типа света, получаемого вашими растениями. Не всем растениям требуется такое же соотношение синего и красного света, как другим, поэтому полезно иметь возможность контролировать, какое количество волн какой длины получают ваши растения.
California Light Works SolarSystem 1100 LED Grow Light, например, позволяет вам изменять интенсивность синего, красного и пурпурного длин волн, чтобы настроить освещение, необходимое вашим растениям.Хотя спектр может быть ограничен, они по-прежнему предлагают то, что нужно вашим растениям для вегетации и цветения.
Вид LED
Не программируемый, Kind LED – одни из самых мощных светодиодов на рынке с одним из самых широких диапазонов спектра. Kind LED K5 Series XL1000 WIFI Indoor LED Grow Light, например, использует 12-полосный спектр, который реализует ультрафиолетовые (320 нм) и инфракрасные длины волн.
Вы получите все, что вам нужно, от Kind LED, хотя и по гораздо более высокой цене, чем Advance Spectrum Max.
Фиолетовый свет в вашем росте Фиолетовое освещение предназначено не только для галочки, как некоторые думают. Независимо от того, работаете ли вы с темно-фиолетовым светом, более светлым пурпурным или даже светло-розовым светом, эти комбинации длин волн гарантируют, что ваши растения полностью раскрывают свой потенциал. Хлорофилл в ваших растениях будет поглощать этот фиолетовый свет намного лучше, чем белый и оранжевый свет, который ваши растения получают от HID. Вместо того чтобы тратить зря время на свет, ваши растения сосредотачиваются на поглощении всего, что им нужно, чтобы дать вам желаемый урожай.
| ||||||||||||||||||||||||||||||||||||||||
77
8 Вт
Выпрямитель для их наборов светодиодных светильников заменяет необходимость в трансформаторах (которые ограничивают световые установки только для использования внутри помещений).Светодиодные светильники GKI / Bethlehem будут светить ярче как внутри, так и снаружи, что делает их широкий ассортимент светодиодных осветительных приборов идеальным решением как для коммерческих зданий, так и для владельцев домов, которые хотят привнести в свой проект красоту отделки профессионального качества. Bethlehem Lights 5mm Wide Angle Purple LED – отличный вариант для новогодних елок, уличных дисплеев или других праздничных приложений. 5-миллиметровая широкоугольная лампа – самая яркая и сфокусированная из наших светодиодных рождественских огней.Маленькая широкоугольная лампа равномерно распределяет свет светодиода во всех направлениях и обеспечивает наиболее стабильную светоотдачу, не зависящую от угла, под которым наблюдается свет. Этот стиль лампы рекомендуется для дисплеев с внутренним и наружным освещением, когда наблюдатели будут находиться в непосредственной близости от дисплея, а яркое и равномерное распределение света важно.
5-миллиметровые фиолетовые светодиодные широкоугольные гирлянды отлично подходят для использования в качестве рождественских елок, для украшения Рождества и других праздничных огней.Почему Grow Lights Purple? (И эффективны ли светодиоды Blurple?)
Только светодиодные лампы для выращивания растений фиолетовые.
И только некоторые.Почему они фиолетовые?
Ну, технически это не так.
Свет кажется фиолетовым из-за используемых диодов разного цвета: в основном синего и красного. Это розоватое / пурпурное свечение также называют «размытым» – термин, который в наши дни часто используется в уничижительном ключе.
Почему?
Потому что многие из самых первых светодиодных светильников для выращивания растений, особенно некачественные из Китая, излучали «размытый» свет. И люди, купившие эти фонари, сгорели.
В итоге они получили свет, который не мог вырасти из травинки, и по понятным причинам у них возникло негативное впечатление от фиолетовых огней.
Это впечатление оправдано? И да и нет.
Мы поговорим об этом чуть подробнее ниже. Сначала мы более подробно рассмотрим, почему эти огни для растений выглядят фиолетовыми.
Почему светодиодные фонари для выращивания растений пурпурные?
Светодиодные лампы для выращивания растений имеют несколько диодов, каждый из которых излучает свет одного цвета.
У некоторых есть только белые диоды, в то время как у других диоды разных цветов.Именно сочетание этих цветов создает видимый нами свет.
Светильники, излучающие фиолетовый свет, содержат большое количество красных и синих диодов. Чем меньше отношение красного к синему, тем более фиолетовым выглядит свет. Чем больше соотношение, тем более розовым он выглядит.
Поскольку красные длины волн являются наиболее важными для роста растений и растений, например соотношение красного и синего света составляет примерно 5: 1, большинство светодиодных светильников для выращивания растений фактически содержат больше красного, чем синих диодов. Это означает, что их свет на самом деле скорее розоватый, чем пурпурный.Это тот самый «размытый» свет, о котором я упоминал выше.
Почему в светодиодных светильниках для выращивания растений используются в основном красные и синие диоды?
Растения используют для фотосинтеза в основном красный и синий свет.
Они используют красный свет примерно в 5 раз больше, чем синий, и гораздо больше любого другого цвета.
Многие производители светодиодов воспользовались этими знаниями и создали лампы для выращивания растений, в которых использовались только красные и синие диоды.
Они сказали, что использование белых диодов будет означать много света с другими длинами волн, такими как зеленый и желтый, которые растения не используют.По сути, вы будете платить за электричество, чтобы создать свет, который просто тратится впустую.
С помощью только красных и синих диодов все электричество используется для создания света, который растения поглощают и превращают в энергию. Вот почему в их светодиодных светильниках были только синие и красные (а иногда и несколько белых) диодов.
По крайней мере, так они утверждали.
На самом деле использовались в основном красные и синие диоды, потому что их проще и дешевле изготавливать.
Но потребители поверили мифу о том, что «лучше всего только красный и синий свет».
В какой-то момент было очень трудно найти огни, которые не были в основном красными и синими.
Так почему я называю это мифом? Красный и синий свет плохи?
Нет, это не так. Работает отлично. Но это не идеально.

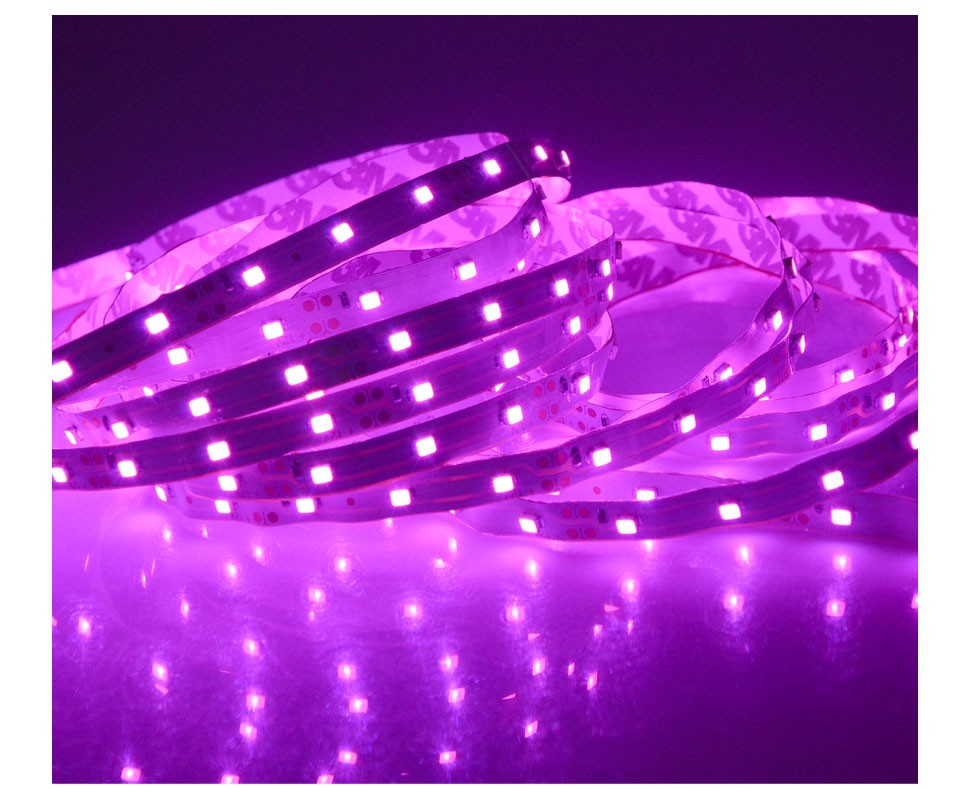

Эффективны ли фиолетовые светодиодные лампы для выращивания растений?
Фиолетовые светодиодные фонари работают. Они хорошо овощные и цветущие растения.
Но все больше и больше мы приходим к пониманию того, что полный спектр белого света лучше для растений. Оказывается, хотя растения не так часто используют зеленый или желтый свет во время фотосинтеза, они все же используют некоторые из них.
Кроме того, солнечный свет – это белый свет, содержащий все цвета спектра. А солнечный свет выращивал растения задолго до того, как люди вообще ходили по земле.
ОсвещениеHID не использовалось для выращивания так долго, но использовалось десятилетиями. И это тоже белый свет.
Металлогалогенные лампы излучают более холодный белый свет с большим количеством синего, в то время как лампы HPS излучают более теплый белый свет с гораздо большим количеством желтого, оранжевого и красного.
Оба цвета не содержат всех цветов в одинаковом количестве, как солнечный свет, но оба по-прежнему являются белыми.Новые керамические металлогалогенные лампы намного ближе к естественному солнечному свету, имея очень похожий спектр.
Свет от белых светодиодов также содержит спектр, аналогичный солнечному свету и лампам CMH. И белые светодиоды, и лампы CMH намного эффективнее при выращивании и цветении растений, чем светодиодные светильники только с красными и синими светодиодами.
Но есть еще лучший спектр для растений, чем этот.
Какой цветовой спектр лучше фиолетового?
Как уже упоминалось, растениям нужен свет всех цветов спектра.Но они хотят больше синего и даже больше красного, чем любой другой цвет. Таким образом, само собой разумеется, что лучший свет для растений содержит все цвета, но содержит дополнительную большую дозу красного и больше синего, чем другие цвета, но меньше красного.
И это идеальный спектр. Почти.
Было показано, что добавление небольшого количества ультрафиолетового и инфракрасного света улучшает урожайность, поэтому наличие света в ультрафиолетовом и инфракрасном диапазонах даже лучше. Узнайте больше о лучших цветных светильниках для растений здесь и о влиянии на них ультрафиолетового света.
Короче говоря, нам нужен спектр, подобный показанному на диаграмме выше. Один со светом всех цветов, но большой пик на красном и меньший пик на синем. Кроме того, небольшие хвосты, которые простираются от синей стороны к длинам волн УФ-излучения и от красной стороны к длинам волн ИК-диапазона.
Как получить этот идеальный спектр?
В наши дни существует множество светодиодных светильников для выращивания растений, которые обеспечивают идеальный спектр. Но лишь немногие делают это эффективно и продают по разумной цене.
Например,фонари Black Dog имеют большой спектр. Но вы видели их цены? Phytomax-2 1000 стоит более 2000 долларов!
Можно получить такой же отличный спектр при гораздо меньших затратах.
Давайте посмотрим на некоторые из этих огней.
Многие люди клянутся, что HLG Grow Lights. Большинство их светильников имеют полностью белые диоды. Два из их светильников добавляют немного темно-красного цвета.
Они намного дешевле Black Dog, но все же стоят немного дороже китайских брендов (фонари HLG производятся в Китае, но компания американская).Прочтите мой обзор светильников для выращивания растений HLG.
В новейших светильникахMars Hydro также используются полностью белые диоды, а в некоторых из их новых светильников также сочетаются диоды с темно-красными светодиодами. Они очень похожи на лампы HLG, но имеют гораздо меньшую стоимость. Прочтите мой обзор светильников Mars TS и SP.
Основное отличие состоит в том, что HLG использует чипы Samsung, а Mars использует чипы Epistar более низкого качества. Чтобы узнать о бюджетных светильниках с более качественными светодиодными диодами Samsung, ознакомьтесь с моим обзором квантовых светодиодов Spider Farm.
Ни один из этих вариантов не имеет УФ-излучения, и только те, у которых есть дальние красные светодиоды, имеют ИК-свет, но только в небольшом количестве. Чтобы получить как УФ, так и ИК, а также все цвета и пики красного и синего, лучше всего использовать светодиоды COB.
У меня есть краткое изложение лучших светодиодных светильников для выращивания растений COB и еще один один из лучших белых светодиодных светильников для выращивания растений полного спектра. Обе модели оснащены фарами серии Phlizon COB как лучшими.
Светильники Phlizon оснащены белыми светодиодами COB полного спектра, а также дополнительными светодиодами, которые обеспечивают красный, синий, УФ и ИК свет.Вкратце: они имеют идеальный спектр для всех стадий роста растений и особенно хороши во время цветения.
Светодиоды COB покорили растущий мир. Они не только обладают прекрасным спектром белого света, но также невероятно интенсивны и обеспечивают гораздо более глубокое проникновение в купол, чем другие светодиоды.
Я написал целую статью о том, почему COB полезны для растений.
В течение многих лет Amare была единственным хорошим поставщиком светодиодов COB. Они по-прежнему хороший поставщик, но стоят дорого.Затем появились оптические светодиоды, которые продавали очень похожие лампы по более низкой цене. Но они все еще дороги.
Phlizon продает светильники, которые практически идентичны светильникам Optic, но стоят вдвое дешевле. Вот почему я рекомендую их в обеих упомянутых выше статьях. Прочтите мой обзор светильников Phlizon COB, чтобы узнать больше.
.
