Содержание

Как измерить силу тока мультиметром

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока.

Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Как измерить силу постоянного тока мультиметром

Измерение постоянного тока выполняется по такой же методике, как и при замерах батареек. Просто в данном случае мультиметр используется еще и для проверок более мощных устройств. В первую очередь это аккумуляторные батареи или выпрямители, применяемые в промышленности и в быту.

Для замеров с помощью мультиметра выбираются две любые точки, между которыми последовательно подключается измерительный прибор. Подключение должно быть выполнено с обязательным соблюдением полярности. Если мультиметр подключен неправильно, то на дисплее высветится значение со знаком «минус».

В том случае когда значение предполагаемой силы тока больше самого верхнего предела измерений, необходимо выставить переключатель в положение «10А». Одновременно из гнезда «V ΩmA» измерительный щуп перемещается в гнездо «10А».

Измерение силы тока

Главным параметром электричества, измеряемым мультиметром, является сила тока. Чтобы проверить силу тока аккумулятора мобильника, автомобильных аккумуляторных батарей или простой батарейки мультиметром, нужно настроить прибор на режим измерения постоянного тока. У дешевых моделей, таких как М-831, переключения нет — он всегда работает на постоянный ток, однако более сложные устройства могут работать и с переменным током.

После этого к гнездам (портам) на корпусе устройства подключаются щупы — два кабеля, красного и черного цвета, с оголенными контактами на концах. Черный щуп (минусовой) вставляется в гнездо, обычно помеченное надписью COM. Красный (плюсовой) — в один из дополнительных портов. Они могут иметь разную маркировку; обычно имеется два гнезда: одно — для небольших величин (до 200 мА), второе —до 10 А. Точную маркировку можно узнать из инструкции к конкретному устройству.

Важно! Несмотря на то, что стандартная сила тока в розетке меньше 10 А, измерять мультиметром этот параметр бытовой электросети нельзя. Случится короткое замыкание, и прибор взорвется

Кликните для увелечения

Измерение силы токаПеред тем как измерить силу тока мультиметром, нужно выбрать подходящий диапазон значений. Для этого нужно приблизительно знать ожидаемый результат. В секции силы тока на корпусе прибора можно найти разные пределы (обычно от 200 мкА до 200 мА), отдельно — 10 А. Если даже примерной информации нет, лучше выбрать вариант побольше — в крайнем случае измерение получится неточным, тогда можно будет снизить предел и провести тест снова. Профессиональные электрики пользуются цифровыми устройствами, которые самостоятельно выставляют нужный диапазон, автоматически определяя проходящие через цепь амперы.

После настройки прибора при измерении силы тока зарядного устройства, АКБ или другого потребителя свободные концы щупов прикладываются к контактам последовательно (с разрывом цепи). Делать это следует, дав нагрузку, чтобы не сжечь прибор. Рекомендуется соблюдать полярность, но это не обязательно — при ошибке на экране мультиметра просто появится число с минусом. Подключать прибор параллельно нельзя, в т. ч. исследуя аккумулятор мультиметром под нагрузкой!

Важно также знать о том, как измерить ток утечки в автомобиле мультиметром. Этот параметр характеризует потребление энергии при выключенном двигателе, и для разных моделей машин варьируется между 10 и 80 мА

Он влияет на скорость деградации аккумуляторов.

Измеряется утечка так же, только при отключении всего оборудования, способного потреблять электрическую энергию.

Как измерить ток

Для того, чтобы уметь правильно измерить силу тока, не обязательно быть профессиональным электриком, но необходимо иметь некоторые познания в электротехнике.

Что же такое сила тока? Сила тока – физическая величина, которая равна отношению количества заряда, который проходит через определенную поверхность за некоторое время, к величине этого промежутка времени. Данная величина измеряется в Амперах и обозначается буквой «А». Хоть определение силы тока и звучит достаточно мудрено, но в этой физической величине нет ничего сложного.

Но как измерить амперы? Чтобы провести измерения силы тока необходимо иметь определенный инструмент или оборудование для этого. Обычно измерения в цепи постоянного напряжения проводят мультиметром или тестером, а в сетях переменного напряжения токоизмерительными клещами или амперметром.

Постоянный ток

Как уже было сказано выше, измерения силы тока в цепях постоянного напряжения удобнее всего проводить мультиметром. Для того, чтобы осуществить измерение необходимо взять мультиметр и настроить его для работы с силой тока.

Для этого переключатель режимов перемещается в положение DCA (измерение постоянного тока), а красный и черный штекеры щупов мультиметра подключаются к гнездам с обозначением «10А» и «COM», а другие концы подключаются в разрыв цепи (то есть красный подключается к положительной полярности, а черный к отрицательной).

На современных китайских мультиметрах есть два гнезда для измерения силы тока. Одно из них подписано mA. Оно защищено предохранителем и предназначено для измерения малых токов, зачастую не более 200 мА. А второе гнездо подписывается либо просто «А», либо «10А». Оно не защищено предохранителем и предназначено для измерения тока большой величины. При этом время измерения обычно ограничивается периодом в 10-20 секунд.

Измерения производят с максимального значения, постепенно уменьшая для получения на экране необходимой размерности значения

Важно понимать примерную мощность электрической сети, в которой проводятся измерения, и выбирать прибор в соответствии с этим. Если прибор не рассчитан на такую величину, то он может выйти из строя или произойдет короткое замыкание

В быту измерения силы тока постоянного напряжения проводят, например, у светодиода на светодиодной ленте или на плате телевизора (или другой техники) при его ремонте, а также в других случаях.

Многие думают, что для измерений силы тока нужно покупать дорогой мультиметр. Но тут надо понимать, для каких целей и задач будет использоваться прибор. Если работу выполняет профессиональный электрик, то приобретается более точный и дорогой инструмент, а домашние измерения можно производить и китайским мультиметром.

Подробно о том, как пользоваться мультиметром, мы рассказали в статье: https://samelectrik.ru/kak-pravilno-ispolzovat-multimetr-prostaya-instrukciya-s-kartinkami.html.

Переменный ток

Измерение силы тока в цепи переменного тока сложнее, чем для постоянного. Для этого применяют такие приборы, как амперметр или токоизмерительные клещи. Использование токоизмерительных клещей – самый удобный и безопасный способ, но он подходит только при открытой прокладке проводки или кабеля. Такой способ позволяет измерить ток без разрыва цепи, что существенно безопаснее и быстрее.

Измерение производится путем помещения проводника под напряжением в разъёмный магнитопровод со вторичной обмоткой (конструкция почти аналогична трансформатору тока). Благодаря явлению электромагнитной индукции можно измерить вторичный ток в обмотке, а после этого прибор рассчитывает первичный в измеряемой цепи. При измерении токоизмерительными клещами проводник заводится в раствор клещей и на дисплее прибора отображается сила тока в цепи переменного напряжения.

Чтобы применять амперметр для измерений силы тока нужно обладать определенными навыками и знать, как следует включить в цепь амперметр чтобы измерить силу тока.

Амперметр, как и мультиметр включается в разрыв цепи

При этом важно понимать, что переменный ток наиболее опасен, поэтому требует серьезного отношения к электробезопасности. При включении амперметра в цепь, подачи напряжения и подключения нагрузки на дисплее или табло амперметра будет указана сила тока в цепи

Требования для измерения силы тока

Чтобы померить силу заряда в розетке, нужно обязательно следить за выполнением некоторых требований:

  • Важным условием для измерения силы тока является включение резисторов или обычных ламп в цепь ограничения сопротивления. Этот элемент защитит прибор от нагрева и возгорания из-за слишком большой нагрузки.
  • Если текущая сила в цепи не отображается на индикаторе, выбранное предельное значение является неправильным и должно быть уменьшено на одну позицию. (Так надо продолжать до тех пор, пока на экране не появится истинное значение). Требуется быстрое измерение — время контакта с кабелем составляет менее одной или двух секунд. Это особенно актуально для аккумуляторов с низким энергопотреблением.

Важно! Предел выбирается с учетом наибольших возможных отклонений полученных измерений от ожидаемого результата. Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:

Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:

  • показывающие устройства должны иметь точность в пределах от 1 до 2,5,
  • приборы на подстанциях допускаются 4 класса точности,

Класс по точности приборов, установленных на трансформаторах указаны в таблице:

Класс прибора Класс измерительных трансформаторов Класс шунта и добавочного сопротивления
4,0 3,0
2,5 1,0 (3,0) 0,5
1,5 0,5 (1,0) 0,5
1,0 0,5 0,5
0,5 0,2 0,2

Измеряем силу тока

Что нужно сделать в первую очередь:

  • устанавливаем щупы: черный в черное гнездо, красный в красное с обозначением ампера – «А»;
  • переключаем тумблер, который показывает, какой ток надо будет проверять: переменный «AC» или постоянный «DC»;
  • устанавливается интервал измеряемых пределов так, чтобы не спалить сам прибор, то есть, предел установить таким, который будет выше ожидаемого уровня силы тока в электрической цепи.

Подготовительный этап закончен, мультиметр готов, можно проводить измерение силы тока.

Внимание! Перед тем как проводить замеры, необходимо электрическую сеть обесточить. Не стоит проводить тестирование во влажной среде или в помещении с высокой влажностью

Придерживайтесь обязательно требований техники безопасности.

К примеру, как проверить участок электропроводки. Для этого концы участка надо оголить (удалить изоляцию на проводах) и подключить к ним два щупа от мультиметра. Кстати, на конце черного провода установлен «крокодил», так что подсоединить его к проводке не составит труда. На красном проводе установлен именно щуп в виде шила. Его придется вручную подсоединять, прикладывая щуп к оголенному концу.

Итак, если все приготовления закончены, можно подавать на участок проводки напряжение. На дисплее мультиметра должны показаться цифровые обозначения силы тока. Если на экране высветились нули, то это или обрыв сети, или неправильно установлен предел измерений. Поэтому выключите подачу тока на участок, отсоединить мультиметр и настройте его под другую ожидаемую величину. И все, то же самое, проведите заново.

Проверка блока питания

Как проверить амперы мультиметром на блоке питания? Делается это также на разрыв с обязательным применением нагрузки. Сам принцип мало отличается от проверки других источников. Необходимо лишь отметить, что БП обладают довольно большой мощностью, поэтому замеры следует проводить быстро, не допуская нагрева проводов щупов мультиметра.

Как мы видим, мультиметр может быть очень полезен в быту и востребован в совершенно разных областях, поэтому получение самых минимальных знаний по его использованию совсем не будет лишним.

Что приготовить из яиц без вреда для фигуры? Познакомьтесь с интересным списком блюд, включающих яйца. Эти рецепты совершенно не навредят фигуре.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Как измерить ток и напряжение мультиметром?

1)Значок сопротивления. Этот значок говорит нам о том, что мы собираемся мерять сопротивление. На фотографии показан диапазон сопротивления, который мы можем измерить мультиметром — от 0 Ом до 200 МегаОм.

2)Значок постоянного напряжения. Означает, что ставя переключатель на него, мы сможем измерять постоянный ток. В данном приборе, диапазон измерения постоянного напряжение от 0 миливольт до 1000 Вольт.

3)Значок переменного напряжения. Диапазон измерения в данном случае от 0 миливольт до 750 Вольт.

4)Значок для измерения коэффициента усиления транзисторов . Но я им не пользуюсь, потому как нет надобности.

5)Значок емкости конденсаторов. Емкость измеряется в Фарадах. Диапазон от 0 и до 200 микроФарад.

6)Значок измерения силы тока постоянного напряжения. Диапазон от 0 до 20 Ампер.

7)Значок измерения силы тока переменного напряжения. Диапазон от 0 до 20 Ампер.

8)Диодная прозвонка. Показывает именно падение напряжения на замеряемом элементе в миллиВольтах. Да-да, можно не протирать глаза, чтобы еще раз прочитать предыдущее предложение ;-). Прелесть данной функции в том, что если высвечивается падение напряжения меньше, чем 100 миллиВольт (для различных моделей оно разное), из мультиметра доносится пикающий сигнал. Очень удобная для проверки диодов, а также целостности проводов, предохранителей (в конце статьи ссылки, как это сделать). Покупая мультиметр, берите такой, чтобы эта функция была однозначно, иначе мультиметр резко теряет свой функционал.

Измеряем силу тока.

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь мерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле.

В нашем случае нагрузкой является кулер от компа. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручкукрутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Конструктивные особенности

Итак, в мультиметре есть два вида выходов, они обозначены цветом: красным и черным. А вот гнезд может быть на разных моделях разное количество: два, четыре или больше. Черный выход – это масса, то есть, общий (обозначается или «com», или минусом). Красный используется именно для измерений, то есть, является потенциальным. Здесь может быть несколько гнезд для измерения каждого параметра электрической цепи, то есть, сопротивления, напряжения и силы тока. На мультиметре такие гнезда обозначаются единицей измерения параметров, так что не ошибетесь.

Второй внешний элемент – это рукоятка, вращающаяся по кругу. С ее помощью устанавливается предел измерений. Так как перед нами стоит вопрос, как можно измерить силу тока мультиметром, то нас должна интересовать шкала с амперами. Хотелось бы отметить, что таких пределов на аналоговых тестерах меньше, чем на цифровых. Плюс ко всему последние комплектуются разными полезными опциями, к примеру, звуковым сигналом.

А вот теперь один из важных моментов. У каждого мультиметра есть предел по току, который является максимальным. Поэтому выбирая проверяемую электрическую сеть, необходимо сопоставить проверяемую ситу тока цепи с пределом в тестере. К примеру, если в проверяемой электрической цепочке предполагается, что проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту цепь мультиметром с максимальным пределом в 10 А. Предохранители прибора тут же сгорят, как только вы начнете тестирование. Кстати, максимальный показатель обязательно указывается на корпусе прибора или в его паспорте.

Сопротивление

При измерении сопротивления, равно как и при прозвонке цепи на целостность или короткое замыкание, щупы подключаются так же, как и в предыдущем случае. Переключатель на лицевой панели мультиметра должен быть выставлен на необходимые показатели диапазона, который отмечает значок сопротивления — омега (Ω).

Если необходимо проверить работоспособность лампы или наличие разрыва в цепи, можно воспользоваться функцией прозвона. В том же диапазоне сопротивления имеется значок в виде точки и уходящих от нее вправо черточек. Это обозначение звукового сигнала. При переключателе, включенном в этом положении, если между щупами происходит короткое замыкание, раздается звуковой сигнал. Это очень удобно, не нужно постоянно смотреть на дисплей.

У подобных устройств измеряться будет диапазон сопротивлений от 0 до 200 МОм.


Подключение для измерения величины и сопротивления

Как проверить напряжение аккумулятора мультиметром?

Для того чтобы проверить заряд литий-ионного аккумулятора необходимо выполнить следующие действия:

  • Перевести мультиметр в режим вольтметра (измерение напряжения) и установить диапазон от 0 до 20V;
  • Отсоединить аккумулятор от электропроводки автомобиля;
  • Подсоедините красный щуп к положительному гнезду;
  • Подсоедините черный щуп к отрицательному гнезду;
  • Запишите показания.

Если мультиметр показывает, что напряжение равно 12,6 вольт, то это свидетельствует о том, что батарея не нуждается в зарядке и полностью работоспособна. Если показания ниже 12,6 – это обозначает необходимость дозарядки аккумулятора.

В том случае, если мультиметр показывает менее двенадцати вольт, то аккумулятор полностью разряжен, и необходимо срочно зарядить его. Если показания меньше одиннадцати вольт – использование такого аккумулятора может сжечь генератор или зарядное устройство, а значит, от него лучше избавиться и купить новый.

Важно помнить о том, что для получения актуальных данных нужно проверять заряд нужно подождать 5-6 часов после того как аккумулятор будет отключен от автомобиля. Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку

Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку.

Измерение напряжения

Далее следует узнать, как измерить напряжение мультиметром. В отличие от силы тока, напряжение можно определять и у постоянного, и у переменного тока даже при использовании самых бюджетных устройств.

Узнать определенное напряжение постоянного тока потребуется, например, если понадобится измерить остаточную емкость аккумулятора мультиметром. Перед тем как приступать к измерениям, нужно выбрать тип тока и диапазон значений. Предел устанавливается исходя из тестируемого объекта — у пальчиковых батареек стандартное напряжение равно 1,5 вольт, у автомобильной батареи — 12–12,5 вольт и т. д. точные цифры всегда написаны на электроприборах. Предел ставится ближайший к предполагаемому значению с округлением в большую сторону.

Кликните для увелечения

Далее нужно сделать следующее:

  1. Подключить черный щуп к порту COM.
  2. Подключить красный щуп к порту для измерения напряжения (отмечен буквой V).
  3. Подключить свободные концы щупов к контактам исследуемого объекта.

В школе на уроках физики учат, как измерить напряжение вольтметром, — включать прибор в цепь нужно параллельно потребителю. Здесь принцип тот же: подключать щупы нужно параллельно клеммам автомобильного аккумулятора, участку кабеля и т. д.

Постоянный ток измеряется, если нужно узнать напряжение аккумулятора или другого источника; если же исследуется электросеть, нужно переключить мультиметр в режим переменного тока, далее порядок действий аналогичен. Напряжение спокойно можно измерять и в розетке.

Исходя из первых двух параметров можно измерить мощность прибора, просто перемножив эти величины.

Как проверить внутреннее сопротивление?

Для проверки внутреннего сопротивления стоит знать не только вольты, но и амперы. Поскольку мы уже бывалые в деле замеров, то сразу перейдем к действиям.

Берем галогеновую лампу в 60 Вт, которая потребляет 5 А. Если ампераж равен ста амперам, то потеря не может быть более 1 В. Это значит, что для 5 А показатель напряжения должен составлять 0,05 В.

Подключаем нашу лампу к батарее. После того как она засветилась, определяем напряжение на клеммах аккумулятора. Замеряем вольты, выключаем лампу, определяем напряжение повторно.

В итоге, если разница между значениями будет составлять не более 0,05 В, то наша батарея исправна. Если значение больше, значит сопротивление повысилось. Исходя из этого можно судить о состоянии АКБ.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Как измерить силу переменного тока мультиметром

Перед началом замеров необходимо точно определить, какой ток будет измеряться – переменный или постоянный. После этого переключатель мультиметра устанавливается в нужное положение. Далее нужно установить ориентировочную силу в данной цепи, для того чтобы подключить измерительный щуп в соответствующий разъем. Если сила тока предполагается до 200мА, щуп включается в гнездо «V ΩmA», а при силе тока более 200мА – в разъем «10А».

Иногда случается так, что информация о силе тока отсутствует вообще. Поэтому измерения следует начинать с максимальной величины. Если на дисплее появляется ток меньшего значения, значит штекер требуется переставить в другой разъем. В случае когда ток вновь меньше требуемого, штекер снова переставляется. При необходимости ручку регулятора следует выставить на более низкую отметку силы тока. Перед началом измерений нужно внимательно изучить все обозначения, нанесенные на мультиметр и в дальнейшем выбирать только нужную символику. Все замеры должны проводиться от максимальных значений к минимальным, это является обязательным требованием при работе с мультиметром.

Схемы распайки соединительных кабелей оборудования применяемого в торговле!

Как измерить силу тока трансформатора мультиметром

Течение электрического тока в трансформаторе осуществляется исключительно в замкнутом контуре. Для того чтобы произвести измерения тока, нужно вначале подключить какую-нибудь нагрузку, а затем последовательно с ней в цепь включается мультиметр. В данном случае переключатель также выставляется в режим измерений переменного тока. Провод красного цвета подключается к отдельному выходу.

На подготовительном этапе нужно сделать следующее:

  • Щуп с проводом черного цвета устанавливается в соответствующее черное гнездо, а щуп с красным проводом – в красное гнездо, где имеется обозначение «А», то есть, ампер.
  • Тумблер переключается в нужное положение: для измерений переменного тока – АС, постоянного тока – DC.
  • Предел измерений устанавливается таким образом, чтобы он был выше предполагаемого уровня силы тока в цепи. Это поможет уберечь прибор от перегорания.

После подготовки можно переходить к непосредственным измерениям. С этой целью мультиметр нужно последовательно включить в разрыв электрической цепи между трансформатором и нагрузкой. Величина тока, проходящего через прибор, отобразится на дисплее мультиметра. При отсутствии нагрузки в цепочку можно включить ограничительное сопротивление – обычную лампочку или резистор.

Если на дисплее не отображается значение силы тока, значит предел измерений выбран неверно и его необходимо уменьшить на одну позицию. При отсутствии результата процедуру нужно повторить и продолжать делать это до того момента, пока на дисплее не появится какое-либо значение.

Правила измерения силы тока с помощью мультиметра

Не дорогой, но очень полезный в домашних условиях и не только, универсальный прибор мультиметр, поможет в различных ситуациях. Не зависимо от цены, им решаются различные задачи, связанные с электричеством. Измерить силу тока мультиметром можно, главное знать, как это делать.

Для начинающих, необходимо понимать, что и куда подсоединять, зачем нужны переключатели значений, как выполнить замеры в бытовых условиях.

Кратко об устройстве прибора

Каждый тестер имеет два выхода. Для подсоединения проводов со щупами. Гнезд для подключения может быть больше, но нам нужен красный для подключения щупа на фазу и черный для нулевого провода. Здесь могут быть гнезда для выполнения замеров всех значений. А именно:

  • напряжения;
  • сопротивления;
  • силы тока.

Для обозначения гнезд применяются обозначение с помощью единицы измерения. Ошибиться невозможно, если вы не прогуливали уроки физики.

Второй основной элемент устройства измерительного устройства – шкала установок и переключатель. Как правило, для замеров значения силы тока отведен определенный сектор. Здесь указанны Амперы с различными цифровыми значениями.

Мультиметры выпускаются в цифровом и аналоговом исполнении. Цифровые приборы имеют большее количество выставляемых значений ампеража, а также они оснащены звуковыми сигналами и другими опциями. Но это касается выбора типа прибора. Каждый из них позволит выполнить замеры, для нас это главное.

Перейдем к рассмотрению главной темы.

Пошаговая инструкция измерения силы тока мультиметром

Всю работу следует выполнять по следующему алгоритму:

  • Проводим определение величины, доступной для измерения на данном приборе. Если тестер имеет предел значения в 10 А, а вы проводите замер, пропуская через него 100 А – такая «работа» приведет к выходу из строя предохранителей. Значение максимума указано на шкале мультиметра и в инструкции к нему.
  • Выбираем необходимый режим для замера. Для этого следует переключить прибор в необходимый сектор на шкале. Для этого устанавливаем переключатель в сектор «А», либо «АС» этот режим измерения значений переменного тока. Проводя измерение постоянного, флажок следует устанавливать напротив сектора «ДС».

Это следует выполнять обязательно. Для определения типа цепи, необходимо знать источник питания. Для замера на бытовом приборе ставим «А», а замеряя на цепи промышленного оборудования, выставляем сектор «ДС».

  • Устанавливаем на тестере пределы значения силы при замере. Гарантированно невозможно повредить мультиметр, выставив максимально возможный уровень. Лучше снизить его при неправильной работе до нормального значения во время замера.
  • Вставляем провода со щупами в соответствующие гнезда на корпусе прибора.

    Важно. Кабели со щупами следует подключать к разъемам для замера величины силы тока и точно по цветам. Провод со щупом для подключения к фазе (красный) вставляем в нужное гнездо, черный для земли вставляем в определенное место.

    Для подстраховки, если есть сомнения, лучше загляните в инструкцию и проверьте правильность подключения.

  • Проводим измерение силы тока. Выполняя эту работу необходимо помнить о правилах безопасности при работе с электричеством. Поражение электричеством может произойти даже при работе с небольшими по мощности устройствами. Особенно важно это при выполнении работ в условиях с повышенной влажностью. Здесь лучше работать в резиновых перчатках и сапогах.

Для лучшего понимания выполнения замера разберем типовую операцию, проводя измерение силы тока на любом бытовом приборе. Это необходимо делать под нагрузкой.

Для этого потребуется комплект дополнительных проводов с «крокодилами». Нам необходимо разомкнуть сеть. Поэтому при замере переменного тока подключаем любой дополнительный провод от розетки на один из контактов вилки прибора.

На второй контакт розетки крепим щуп тестера. Второй щуп тестера, с помощью крокодила на дополнительном проводе крепим на второй контакт вилки прибора. У нас получается сеть с подключенным мультиметром.

При выключенном бытовом приборе, на шкале тестера будет 0. После включения, на мультиметре получаем показание интересующего нас измерения.

Практическое значение измерения тока в быту

Измеряя силу тока на микроволновой печи, мы можем определить с его помощью неисправность сразу двух узлов. При включении, значение на шкале будут небольшим, затем амперы вырастут.

Это происходит по причине того что включая печь, мы запускаем сначала вентилятор, и только затем включается магнетрон печи. При значении на шкале силы тока меньше 5. А это значит, не работает магнетрон. При включении значение измерения должно быть не менее 1,5 А., Если это не так, следует ремонтировать вентилятор устройства.

Таким же образом можно замерить эту величину на пальчиковой батарейке, для определения уровня ее зарядки. Но здесь следует беречь батарейку. На шкале выставляем измерение постоянного тока. Здесь важно использовать щупы согласно их полярности. Ставим аккумулятор на черный щуп минусом, а к плюсу касаемся на короткое время красным щупом.

При значении менее Ампера, батарейку можно сдать в утилизацию.

Почему касание щупом должно быть коротким? При измерении мы подаем нагрузку на батарейку, от долгого воздействия она разряжается и ее в таком случае можно будет выбросить сразу после замера.

Таким же способом, получив величину тока зарядного устройства телефона, мы можем выяснить исправность защиты его от короткого замыкания. Таким же образом, но с применением более мощных тестеров, проводится определение величины тока в промышленных установках и станках. Принцип действия одинаковый, не зависимо от вида оборудования.

В заключение обобщим информацию, сделав небольшую памятку для людей, берущих мультиметр в первый раз.

Перед работой следует убедиться в исправности прибора. Для этого установите флажок переключателя в сектор измерения сопротивления сети и закоротите щупы между собой. При 0 на шкале можно приступать к работе.

Выставляйте на шкале максимальное значение тока, для предотвращения сгорания предохранителя устройства. Устанавливайте переключатель в сектор измерения силы тока и устанавливайте его согласно маркировке. «А», «АС» — для измерений переменного тока. Ставим на значение «ДС» при измерении постоянного тока.

Проводить замер исправности бытовых приборов и оборудования можно только под нагрузкой. Поэтому следует помнить схему включения тестера в цепь питания и соблюдать меры безопасности выполнения работ при запитанной электрической сетью.

Работая в сыром помещении с большой влажность воздуха, используйте резиновую обувь и перчатки. Дополнительно положите на пол резиновый коврик. Эти меры спасут вашу жизнь.

После окончания работ обязательно выключайте прибор, для сохранности заряда батарейки.

Выполняя все эти несложные рекомендации, вы получаете возможность экономить средства, выполнив работу специалиста самостоятельно. Сделать это легко, но еще раз хочется напомнить, берегите свою жизнь, проводя измерение силы тока с помощью мультиметра.

Пускай в вашем доме всегда будет светло и радостно.

Как измерить силу тока мультиметром

Очень хорошо, когда в инструментальном «арсенале» владельца дома или квартиры имеются контрольно-измерительные приборы. В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах.

Как измерить силу тока мультиметром

Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения обычно проблем не возникает, то с замером силы тока у многих возникают неясности. И, кстати, эта операция, по сравнению с другими упомянутыми, наиболее сложна и в определенных условиях бывает наиболее опасна.

Поэтому темой предлагаемой публикации станет вопрос, как измерить силу тока мультиметром.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр

Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля
  • Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Разбираемся с устройством мультиметра

Для измерения силы тока используются специальные приборы, название которых говорит само за себя – амперметры. В продаже чаще всего встречаются амперметры стационарной установки, в виде панелек или для DIN-рейки. Они обычно монтируются в распределительном щите и позволяют отслеживать текущие показатели силы тока, например, за всю локальную систему электроснабжения или на какой-то выделенной её линии.

Амперметры стационарной установки – панельного типа (слева) и для монтажа в распределительный щит на DIN-рейку

Устанавливают такие приборы, если в этом есть необходимость, только специалисты электрики. Измерить силу протекающего тока с помощью них – проще простого. Необходимо просто взглянуть на текущие показания при включенной на линии нагрузке.

Этим, по сути, их функциональность и ограничивается. Естественно, у хозяина квартиры (дома) не будет возможности снять подобный прибор с места его стационарной установки для проведения замеров в другом месте.

Другой вариант, который уже позволяет работать в нужном месте – это так называемый лабораторный амперметр. Настольный прибор, в котором имеются клеммы, то есть предусмотрена возможность подключения измерительных проводов со щупами для проверки силы тока на том или ином участке цепи.

Лабораторный амперметр – ограниченность в функциональных возможностях делает такие приборы невостребованными для домашнего хозяйства.

Но приобретать такой «девайс» для домашнего инструментального «арсенала» — вряд ли имеет смысл. Просто по той причине, что замером силы тока все и ограничивается. А это измерение, кстати, как уже говорилось, проводится на «бытовом» уровне, пожалуй, реже всего.

Поэтому такие приборы популярности себе не снискали. И оптимальным вариантом является мультитестер (мультиметр).

Эти измерительные многофункциональные приборы представлены в продаже в очень большом разнообразии. Первое, сразу бросающееся в глаза различие – приборы могут быть стрелочными, со снятием показаний со шкал. Несмотря на то что считаются уже «вчерашним днем», некоторые мастера отдают предпочтение именно им. Но для новичка может быть затруднительно на первых порах считывать показания – со шкалами и шагом из градуировки по неопытности несложно запутаться.

«Дисплей» некогда очень популярного мультиметра Ц4353. Одна стрелка и множество шкал, с которыми начинающему бывает непросто разобраться.

Поэтому максимальной популярностью пользуются все же цифровые мультиметры, демонстрирующие на дисплее показания в абсолютном выражении. Умение пользоваться такими приборами приобретается гораздо быстрее. Стоимость многих моделей – весьма доступная, и подобные мультитестеры прочно вошли в домашний инструментальный набор.

Но и среди них бывают существенные различия, которые необходимо знать и учитывать при проведении измерения электрических параметров.

Наиболее удобны, наверное, мультиметры, в которых достаточно выставить лишь режим измерений. Допустимый диапазон при этом не указывается – прибор автоматически подстроится под параметры цепи, проведет замер и выдаст искомый результат.

Цены на мультиметр Ц4353

мультиметр Ц4353

Пример показан на иллюстрации:

Удобный в пользовании мультитестер, в котором упрощена установка режимов работы

Рукоятка переключателя режимов (поз. 1) имеет всего несколько положений. Это напряжение – объединено переменное V AC (значок ~) и постоянное DC (—), в вольтовом и милливольтом диапазоне. Аналогично и с силой тока – А, тоже без разделения на тип тока, но с градацией на амперы и миллиамперы. Кроме того, обязательно имеется опция замера сопротивления и прозвона цепи. Могут быть и другие заложенные функции.

В нижней части расположены гнезда для подключения измерительных проводов со щупами. Их бывает три или четыре. Обязательно имеется гнездо СОМ – для «общего» провода (поз. 2), как правило – черного цвета. Гнездо поз. 3 – для красного провода при проведении подавляющего большинства измерений. Под гнездом имеется надпись с указанием допустимых пределов измерений по напряжению и току. И, наконец, гнездо поз. 4 – выделено для замеров силы тока, исчисляемой в амперах. Также указан допустимый предел — не более 10 А.

Показания высвечиваются на цифровом дисплее (поз. 5).

Такие приборы удобны, однако их стоимость в несколько раз превышает цену на широкодоступные мультиметры. Поэтому их чаще можно увидеть у профессионалов.

Более распространенный вариант – мультиметры, при пользовании которыми необходимо не только переключать режим и переставлять измерительные провода, но еще и указывать предполагаемый диапазон измерений.

К установке положения переключателя в таком мультитестере приходится относиться более внимательно

При пользовании таким мультиметром требуется не только указать режим работы, но и выставит переменный или постоянный ток. И уже в этом секторе установить переключатель в предполагаемый диапазон измерений, выраженный в миллиамперах мА (бывает еще и в микроамперах, µА) или в амперах А.

Аналогично дело обстоит и с режимами замера напряжения.

Еще нюанс – показан пример с четырьмя гнездами подключения проводов. Здесь для измерения силы тока для красного провода выделено два гнезда. Одно – с токами до 200 мА, второе – до 10 А.  Все остальные замеры (напряжения, сопротивления, емкости и другие) проводятся через отдельное гнездо.

Но обычно под этими гнездами-клеммами располагается понятная схема, позволяющая избежать ошибок. Просто надо быть внимательным.

А теперь – еще один очень важный нюанс. Показанные выше приборы позволяют проводить замер силы тока как постоянного, так и переменного. Но очень часто обычными пользователями приобретаются мультиметры с «усеченными» возможностями. Такие приборы широко популярны из-за своей супердоступной цены. И некоторые потенциальные владельцы не обращают внимание на этот их недостаток.

Так, наиболее распространенными на бытовом уровне являются мультитестеры типа DT830 или DT832. Они позволяют выполнить бо́льшую часть возможных измерений. Но, обратите внимание, функции амперметра для переменного тока у них НЕ ПРЕДУСМОТРЕНА.

Очень широко распространенная модель мультитестера DT830. Привлекает и ценой, и довольно большими возможностями. Но измерения силы переменного тока в ней не предусмотрено.

Таким образом, если есть необходимость проверить силу тока в цепи работающего от сети 220 В/50 Гц бытового прибора, то просто так это не получится. Потребуется искать другой, более совершенный мультиметр. Или придумывать дополнительные «усовершенствования», которые позволят обойтись и таким тестером. Об этом будет сказано ниже.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений
  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т. д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности. Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах.

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Что важно знать об опасности электрического тока

Электричество – это величайший помощник человечества. Но при неграмотном, беспечном или откровенно наплевательском отношении к соблюдению безопасности – карает мгновенно и беспощадно. Что необходимо накрепко запомнить об опасности электрического тока, прежде чем приступать к любым электромонтажным работам – читайте в специальной публикации нашего портала.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Как проводится измерение силы тока

В этом разделе статьи рассмотрим несколько наиболее характерных случаев.
И для начала ответим на один почему-то весьма часто задаваемый, и при этом – совершенно безграмотный вопрос.

Как измерить силу тока в розетке?

Ответ категоричный – НИКАК!

Никакого тока в розетке не ищите – там есть только напряжение на контактах, между фазой и нулем. А ток возникнет лишь тогда, когда к розетке будет подключена нагрузка – неважно что это, лампочка накаливания или бытовой прибор. Естественно, рассчитанный на работу с сетевым напряжением 220 вольт.

А что будет, если в режиме амперметра все же вставить щупы мультитестера в розетку? Да все произойдет очень просто и быстро. Собственное сопротивление прибора – невелико, то есть практически гарантированно получается короткое замыкание. Вспомните закон Ома – при стремящемся к нулю сопротивлении сила тока возрастает до огромных значений. Хорошо, если все ограничится срабатыванием защиты и перегоранием плавкого предохранителя в мультитестере. Если он «unfused», о чем говорилось выше – гарантированное перегорание, и прибор нередко остается только выбрасывать. И это еще в лучшем случае – иногда бывают и «фейерверки».

Запомните «золотую истину» – пока к розетке ничего не подключено, ток в ней однозначно равен нулю. И проверять это экспериментально – себе дороже!

А вот замер силы тока в цепи подключённого к розетке бытового прибора – это уже совсем другой случай.

Как измерить силу тока в цепи подключенного бытового прибора

Нельзя сказать, что подобная проверка проводится часто, но иногда она помогает разобраться с правильностью организации домашней электросети. То есть сопоставить соответствие реальной силы тока подведенным к розетке проводам и возможностям другого электротехнического оборудования. Или же дает возможность проверить реальную потребляемую мощность бытового прибора. Если она сильно отличается от паспортной в ту или иную сторону, это может говорить о пока еще не выявленной неисправности.

Схема в общих чертах выглядит следующим образом

Принципиальная схема замера силы тока в цепи подключенного бытового прибора

1 – розетка 220 вольт.

2 – условно – бытовой прибор.

3 – кабель питания прибора.

4 – точки разрыва цепи (подсоединения щупов тестера). В данном случае они показаны на фазном проводе, хотя для проверки силы переменного тока это не имеет никакого значения — могут быть и на нулевом.

5 – мультиметр, установленный в режим измерения переменного тока 10 А

6 – измерительные провода мультитестера.

Все просто – после сборки такой схемы необходимо подсоединить кабель питания к розетке, а затем запустить бытовой прибор в нужном режиме выключателем. И спустя 3÷5 секунд (некоторым приборам требуется время для выхода на номинальный режим) снять показания силы тока в амперах.

Но как это осуществить, так сказать, технологически? Резать изоляцию и затем – один из проводов кабеля питания, чтобы подключить в разрыв амперметр? Иногда поступают и так. Пример показан на иллюстрации.

Согласитесь, не слишком привлекательный вариант. Нарушается целостность внешней оплетки провода. Концы придется после замеров сращивать и изолировать. Для разовой срочной проверки – может, и сгодится, но не более того.

Городить дополнительные провода между розеткой и вилкой, чтобы «вклинить» между ними амперметр? Тоже довольно неудобно.

Чтобы замеры были безопасными, а их проведение занимало минимум времени и усилий, можно изготовить специальное приспособление. Для этого потребуется небольшая фанерная площадка, две накладные (внешние) розетки (самые дешевые) и отрезок сетевого шнура с вилкой.

Схематично этот «испытательный стенд» будет выглядеть так:

Несложное в изготовлении приспособление для удобного и безопасного замера силы тока

На небольшом жестком фрагменте (поз. 1) например, фанерном, текстолитовом и т.п., крепятся две розетки, так, как показано на схеме. Розетки совершенно условно пронумеруем №1 и №2, а их контакты назовем соответственно 1а и 1б, 2а и 2б.

К розеткам поводится сетевой шнур (поз.4) с вилкой (поз.3). Эта вилка будет подключаться в обычную сетевую розетку.

Шнур разделан, и два его провода подключены к клеммам одноимённых контактов обеих розеток. То есть на схеме это 1а и 2а. А вторая пара, 1б и 2б контактов соединена перемычкой из одножильного провода.

Как проводить замеры с таким приспособлением?

  • Для начала – витка сетевого шнура подключается к розетке (к любой или к тестируемой, то есть к той, к которой подключается на постоянной основе испытываемый бытовой прибор). Вся конструкция у нас после сборки полностью закрыта, изолирована, никаких открытых токопроводящих деталей нет.
  • Имеет смысл для начала проверить напряжение в розетке. Если конечной целью ставится определение реальной мощности прибора, то этот параметр желательно уточнить. Иногда, если домашняя сеть не имеет стабилизатора, он значительно отличается от заявляемых 220 вольт. То есть это может повлиять на конечный результат.

Проверить напряжение несложно. Мультиметр переключается в режим ~V (ACV) с диапазоном больше 220 вольт (обычно это 750 вольт). Штекера проводов устанавливаются в соответствующие гнезда прибора (СОМ и ~V). Затем щупы прибора вставляются в контакты розеток 1а и 2а, как показано на схеме ниже.

Первый рекомендуемый замер – напряжение в сети.
  • После этого в одну розетку (любую) вставляется вилка сетевого шнура испытываемого прибора. Цепь не замкнута – разрыв ее получается на второй розетке.
  • Мультитестер переводится в режим амперметра переменного тока (~A или ACA) в максимальный диапазон. Штекер красного измерительного провода переставляется в соответствующий разъем.
Конечная схема подключения нагрузки и мультитестера в испытательном приспособлении
  • После этого щупы мультитестера вставляются в гнезда оставшейся свободной розетки. И теперь осталось только включить испытываемый бытовой прибор и снять с мультитестера показания силы тока.

Все исходные данные есть – можно рассчитать потребляемую мощность прибора на момент замера. Можно воспользоваться расположенным ниже калькулятором:

Калькулятор расчета мощности электроприбора

Перейти к расчётам

Как видите, и довольно сложную задачу замера силы тока питания бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

А что делать, если мультитестер не рассчитан на измерение силы переменного тока?

Бывает, что требуется измерить силу переменного тока, примерно так, как показывалось выше. но в распоряжении лишь мультиметр, не рассчитанный на такую операцию. И приобретать новый – нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Измерение силы переменного тока с помощью вольтметра и дополнительного сопротивления.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним закон Ома для участка электрической цепи:

I = U / R

Но если сопротивление на этом участке будет равно ровно одному ому, то получается, что номиналы силы тока и напряжения – совпадут.

I (A) = U(V) / 1 = U(V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом, а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобретать керамический резистор на 10 или даже 50 Вт.

Керамический резистор номиналом 1 ом / 50 ватт

Правда, такие резисторы далеко не всегда есть в продаже. Да и стоить они могут немало. Можно обойтись и самодельным, накрутив спираль из нихромовой проволоки.

В интернете полно таблиц с удельными сопротивлениями нихромовых проводников различных диаметров. То есть провести расчет требуемой длины, чтобы «выскочить» на 1 ом – не столь сложно.

Например, будет использоваться нихромовая проволока диаметром 0,4 мм (сечение 0,123 мм²). Ее удельное сопротивление составляет 7,94 Ом/м. Несложно рассчитать, что для сопротивления 1 ом потребуется 126 мм проволоки.

Из проволоки можно просто намотать спираль, но лучше выполнить ее на небольшом стеклотекстолитовом каркасе и сделать удобные контакты.

Из этого отрезка навивается спираль. Или, что еще удобнее и безопаснее – можно намотать проволоку на панельку их стеклотекстолита, как показано на иллюстрации. После намотки проводят проверку мультиметром в режиме омметра. При необходимости – корректируют длину, чтобы сопротивление было 1 ом с максимально возможной точностью.

Ознакомьтесь с назначением и приемами работы с мегаомметром, из нашей новой статьи на нашем портале — «Как пользоваться мегаомметром».

Концы резистора можно прикрепить, например, к штырям разобранной вилки – чтобы удобнее было их подключать к разрыву цепи.

Если резистор готов, можно приниматься за измерения.

Цены на мультитестеры

мультитестер

Самодельный резистор сопротивлением 1 ом установлен в разрыв цепи. Замерив на нем переменное напряжение, одновременно получим и точное значение силы тока.

В свободную розетку к ее контактам присоединяют самодельный резистор. После этого можно сразу к его концам «крокодильчиками» подцепить щупы мультиметра. Провода и сам тестер должны быть настроены на режим вольтметра для переменного тока.

Включается прибор-нагрузка. Но дисплее мультиметра показывается  напряжение (в вольтах) для участка цепи сопротивлением 1 ом . Это же значение, но только в амперах – искомая сила тока в замкнутой цепи.

Важно – резистор при таком замере может очень быстро нагреваться, буквально докрасна. Поэтому снятие показаний должно выполняться с максимальной оперативностью. Как только подключенный прибор вышел на свою мощность, показания на дисплее стабилизировались – их записывают и выключают нагрузку.

Есть и другой способ измерения силы переменного тока при отсутствии соответствующего амперметра. Ток можно выпрямить с помощью диодного моста. Подробнее об этом – в предлагаемом видеосюжете.

Видео: Как можно переделать амперметр постоянного тока под переменный

Как с помощью амперметра можно проверить элементы питания

Еще один частый случай, когда приходится переключать мультитестер в режим измерения силы тока. Речь идет о проверке элементов питания. Помогает как при приобретении батареек в сомнительных торговых точках, так и при ревизии накопившегося дома запаса.

Безусловно, для начала будет неплохо проверить батарейки по напряжению. Для этого переключатель режимов мультиметра устанавливается на постоянное напряжение (DCV). Предел измерений – в соответствии с заявляемым напряжением элемента питания. Если это наиболее распространенные 1.5 вольта, то оптимальным будет предел 2000 мВ (= 2В). Можно установить и 20 В – в этот предел вкладываются практически все используемые элементы питания.

Щуп черного провода (СОМ) прикладывается к отрицательному полюсу элемента питания. Красный, установленный в соответствующее гнездо – к положительному. Производится быстрый замер напряжения. И если оно менее 1.2 В, то такую батарейку можно смело отправлять на утилизацию – она села, и чудес от нее ждать не приходится.

Для этой батарейки все проверки уже закончены замером напряжения – с таким показателем ее ждет только утилизация

Кстати, о полярности. При работе с переменным током, ясное дело, это не имеет значения. А при замерах постоянного напряжения или тока ее соблюдение важно для стрелочных мультиметров. Если щупы расположены неправильно – стрелка начнет валиться влево, и никаких показаний не будет. Для цифровых же приборов ошибка не станет большой проблемой – просто перед числовым показателем на дисплее появится минус. Тем не менее, «культура пользования» все же предполагает правильное расположение полярности. Тем более что бывают ситуации, когда это имеет важное значение. И хорошо, если правильное расположение щупов просто войдет в привычку.

Вернемся к проверке. Измерение напряжения – это лишь первый шаг, позволяющий отсеять явно негодные элементы питания. А само значение еще ни о чем не говорит – неизвестно, как поведет себя батарейка под нагрузкой. Поэтому и следует проверить ее еще и по току.

Для этого мультиметр переключается в режим DCA с максимальным пределом измерения, то есть на 10 или 20 А (в зависимости от модели прибора). Это важно, так как токи при замыкании батарейки через амперметр бывают нешуточные. Красный провод, естественно, переставляется в соответствующее гнездо.

После этого опять черный провод прикладывается к отрицательному полюсу батарейки. А красным производят кратковременное замыкание цепи на положительном полюсе. Это очень важный момент: замер не должен превышать одной – двух секунд. Можно постараться уложиться и менее чем за секунду. Необходимо быстро засечь пиковое значение силы тока, когда оно перестанет расти. Если же затянуть с измерением, это повлечет активный разряд элемента питания.

Проверка силы тока при замыкании батарейки через мультиметр должна проводиться максимально быстро. На иллюстрации – показатель в 5 ампер говорит о том, что элемент питания в отличном состоянии.
  • В новых, качественных элементах питания проверка может показать порядка 4÷6 ампер. Они подойдут для самых ответственных мест установки.
  • Диапазон от 3 до 3.9 ампера говорят, что батарейка вполне работоспособная, хотя ее функциональные способности все же несколько снижены. Но она еще послужит немало.
  • От 2 до 3 ампер – элемент питания уже «посажен», но еще вполне пригоден для использования в приборах с незначительным потреблением энергии.
  • Менее 2 ампер – батарейка, скорее всего, пригодна лишь для пульта дистанционного управления.
  • Ну а если ток едва достигает 1.1 ампер или ниже – это почти всё. Возможно, такую батарейку еще можно поставить в пульт ДУ, но только если на текущий момент вообще нет другой замены. И вполне можно ожидать, что отказ в работе способен произойти в любой момент.

Проведя такую ревизию нередко скапливающегося дома запаса батареек, можно сразу избавиться от «балласта». А остальные — отсортировать по возможности дальнейшего применения.

Проверка тока утечки электросети автомобиля

Еще одно практическое приложение измерения силы тока мультиметром. Это — самостоятельная диагностика своего автомобиля на предмет токов утечки, которые способны привести к быстрому разряду аккумулятора.

Проводится она примерно в следующем порядке:

  • Проверка должна проводиться при полностью заряженном аккумуляторе.
  • Перед тестированием требуется выключить все потребляющие электроэнергию приборы. Имеется в виду освещение, аудиосистема, парктроник, и т.п. При проверке, возможно, придётся открывать двери в салон. Поэтому необходимо каким-то образом закрепить в нажатом положении концевые выключатели, ответственные за габаритные огни на дверях.

Безусловно, следует учитывать и иные особенности своего авто. Так, нередко требуется определенное время на полное «засыпание» бортового компьютера. Могут быть нюансы и с системой сигнализации. Хозяин машины должен с этим разобраться.

  • С клеммы аккумулятора снимается кабель массы («минус»).
  • Мультитестер переводится в режим амперметра с пределом измерений постоянного тока до 10 ампер. Ток утечки, безусловно, намного меньше, но подстраховаться никогда не мешает. А на точности снятия показаний это особо не отразится – двух знаков после десятичной запятой будет вполне достаточно. Красный провод устанавливается в соответствующее гнездо на 10 А.
  • Далее, черный провод мультитестера необходимо подсоединить к минусовой клемме аккумулятора. Это можно сделать, например, с использованием обычного хомута.
  • Замыкаться же цепь будет контактом щупа красного провода с клеммной снятого кабеля массы. Значение, высвечивающееся при этом на дисплее мультиметра, как раз и покажет ток утечки.
Подключение мультиметра для определения тока утечки. В данном случае – он явно превышает допустимые пределы.

Нормальным считается ток утечки в пределах 0,03÷0,05 А (30 ÷ 50 мА), и чем ниже, тем лучше. Иногда может быть и больше, если автомобиль «нафарширован» электроникой. Но даже в таком случае – никак не выше 0,08 А.

  • Если ток в пределах нормы – то можно только порадоваться. Но в том случае, когда он явно выходит за пределы допустимого, следует сразу локализовать проблему, то есть выявить участок, где такая утечка происходит.
  • Для этого последовательно вынимаются предохранители, отвечающие за разные участки электросети автомобиля. При этом необходимо проверить все – не только в коробке под капотом, но и размещенные в салоне.

Итак, предохранитель достали из гнезда. Если показания не изменились, его можно сразу вернуть на место. Значит, на этом участке   проблем нет.

  • Рано или поздно снятие какого-то предохранителя приведет к резкому снижению показаний силы тока на мультиметре. Вот он – тот самый участок, более детальной диагностикой которого предстоит заняться.

Кстати, причин утечки может быть и несколько. Например, снятие одного из предохранителей снизило показания силы тока с 0,25 до 0,12 А. Да, это проблемный участок, но очевидно, что ток все равно великоват. Значит, не устанавливая обратно этот предохранитель, поиск продолжают, пока не будет отыскано следующее «слабое звено». И так далее – пока показатель утечки не войдет в пределы нормы.

Тестирование показывает – ток утечки вошел в допустимые пределы

Ну а дальше – предстоит проводить более детальную диагностику, чтобы окончательно разобраться с проблемой. Но это уже – совсем другая тема.

Как измерить ток в розетке мультиметром

Причин, которые побуждают людей измерять ток в розетке мультиметром, судя даже по моему опыту, довольно много.

Кто-то хочет узнать насколько соответствует действительности указанная на механизме розетки сила тока 6А, 10А или 16А, кого-то больше интересует хватит ли в ней тока для подключения какого-то определенного прибора, а кто-то просто исследует возможности цифрового мультиметра, пробуя вся его режимы работы подряд.

Но как вы уже поняли, измерять ток в розетке мультиметром нельзя, более того, очень опасно.

Если вы читали статью «Сколько ампер в розетке», вы уже знаете, что ток в розетке может быть абсолютно любым, в зависимости от характеристик подключаемого к ней электропотребителя и ограничен лишь возможностями материалов розетки и надежностью её токопроводящих контактов.

В розетке, к которой ничего не подключено, тока нет, ведь он возникает лишь в электрической цепи.

Чтобы померить ток, который измеряется в амперах, щупы мультиметра подключаются в разрыв сети, более подробно об этом вы сможете узнать из нашей статьи «Как пользоваться мультиметром». В случае с бытовой розеткой 220В цепи нет и неосторожные, неопытные мастера, помещают щупы к фазному и нулевому разъемам розетки, надеясь увидеть как получится ток, что же в этом случае происходит и как правильно измерятьсилу тока читайте дальше.

А так как мультиметр в режиме амперметра (измерения тока), подключается в разрыв электрической цепи, он становится её неотъемлемым элементом и если при этом он будет иметь серьезное сопротивление, как например при измерении напряжения, то показания будут неточными, соответственно, при измерении тока мультиметр не задействует внутреннее сопротивление. Тестер во время замеров, в общей электрической схеме, становится лишь проводником, оказывая влияние на общий ток системы не больше, чем просто дополнительный кусок провода.

Теперь смотрите, когда вы пытаетесь измерить ток в розетке, пуская его через мультиметр, поместив щупы в гнезда механизма, он не испытывает никакого сопротивления и происходит банальное короткое замыкание. Это равносильно тому, если вы просто соедините между собой фазный и нулевой проводники.

Величина же силы тока, которая зачастую указывается на механизмах розеток – всего лишь максимальный ток, на который она рассчитана. Другими словами, к такой розетке нельзя подключать оборудование, при работе которого через розетку проходит ток больший, чем эта величина, для розетки, которую вы можете видеть на изображении ниже, это 16А.

Если же вы начнете измерять ток самой розетки мультиметром, никаких значений на экране тестера вы заметить не успеете, а вот искры и яркую вспышку в одном из элементов цепи наверняка да.

И еще, если вы внимательно изучите режимы работы стандартного цифрового мультиметра заметите, что они редко умеют измерять переменный ток, чаще только постоянный до 10А.

Как измерить ток мультиметром



Если же вы счастливый владелец цифрового тестера, с режимом определения переменного тока, то для его замеров действовать необходимо следующим образом:

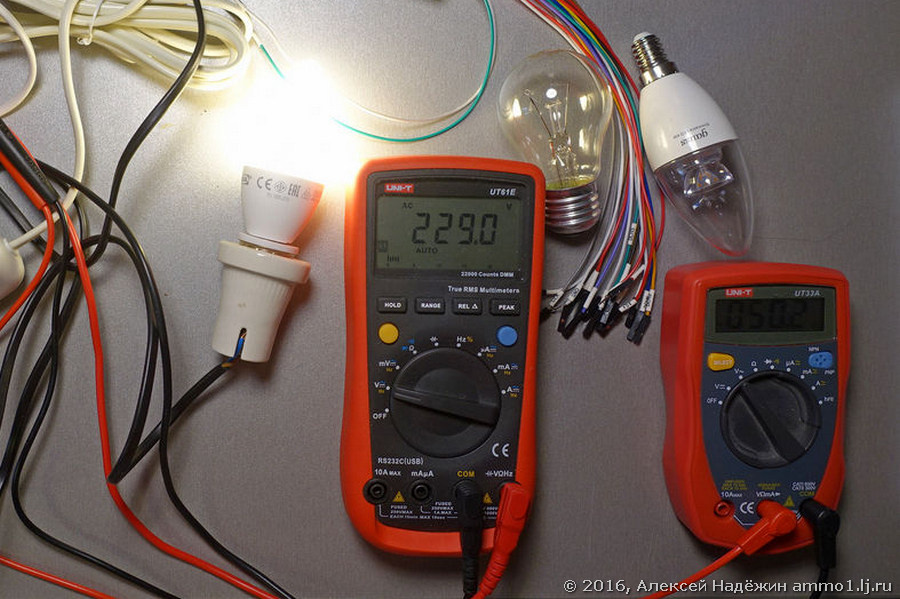

В первую очередь потребуется какой-то потребитель, например, настольная лампа, далее собирается следующая схема:

1. В первую очередь отключаем в электрическом щите питание с той розетки, где планируем проводить замеры, выключив соответствующий автомат. Обязательно убедитесь затем в отсутствии напряжения в этой розетке.

2. Затем один контакт электрической вилки настольно лампы подключается, например, к фазному проводнику в розетке. Проще всего это сделать через клеммник, сняв механизм розетки, подключив напрямую к проводу.

3. На цифровом мультиметре выставляется режим измерения переменного тока, как всегда, если вы не знаете какие будут показания, выбирается максимальный предел, в нашем случае 10А. При этом, красный щуп вставляется в разъем 10А на мультиметре, черный же в разъем com.

4. Один из щупов, так же через клеммник, подключается к свободному штырьку электрической вилки, другой к оставшемуся проводу розетки – нулю.

5. Теперь можно включать электрический автомат и выключатель настольной лампы.

6. В зависимости от установленной лампы, её типа, потребляемой мощности, показатели будут разными.

Так, напимер, для обычной лампы накаливания мощностью 100 Вт, показатель тока будет равно примерно 0,5А.

Это можно достаточно просто рассчитать по классической формуле электротехники, согласно которой мощность = ток * напряжение или Р=I*U,  значит I=P/U или  ток=100 Вт / 220 В=0, 45А

При измерении постоянного тока последовтельность действий точно такая же, как при измерении переменного, только выбирается соответствующий режим измерения и нужный предел.

И еще раз повторю, не измеряйте ток в розетке мультиметром, его там нет.

Если же хотите знать, какие еще полезные функции есть у мультиметра и как их применять в быту и не только это, подписывайтесь на нашу группу вконтакте, следите за выходом новых материалов! Кроме того обязательно оставляйте свои комментарии, вопросы, критику в комментариях к статье!

Как измерить силу тока мультиметром


Данный прибор считается незаменимым и даже необходимым атрибутом каждого радиолюбителя. С его помощью всегда можно определить напряжение, уточнить параметры транзисторов с диодами, прозвонить цепь. Разновидностей такого прибора довольно много, различаются они точностью замеров и своей функциональностью.

Содержание:

  1. Как работать
  2. Измеряем силу тока
  3. Проверяем зарядку в аккумуляторе
  4. Проверяем автомобильный генератор
  5. Блок питания

Как работать

Перед началом рассказа о том, как измерить силу тока мультиметром, необходимо дать ряд рекомендаций, как работать:

Первым делом, следует изучить инструкцию о порядке работы таким прибором, чтобы не вывести его из строя. Чтобы уверенно работать с электрической цепью, необходимо потренироваться на слабых элементах питания – батарейках. Если опыта работы маловато, строго соблюдайте инструкции и изучите все функции вашего мультиметра:

Такой простой моделью пользуются автомобилисты, когда возникают проблемы с зарядкой аккумуляторной батареи.

Измеряем силу тока

Многие интересуются вопросом, как измерить силу тока зарядного устройства. Примеры могут быть различными – аккумулятор, батарейка и даже обычная комнатная розетка. Такой вопрос не совсем правильный, и этому есть причина – для источника питания определить силу тока не представляется возможным, так как такой показатель определяется только в электроцепи. Поэтому придется ее создать, взяв источник питания, любой прибор и мультиметр. Примерная схема будет выглядеть таким образом:

Проверяем зарядку в аккумуляторе

Чтобы выполнить такие действия мультиметром, следует переключить его в режим замера постоянного напряжения, установив диапозон несколько выше наибольшего показателя напряжения на аккумуляторной батарее. После этого подключаем щуп мультиметра. Окрашенный в черный цвет, к минусу батареи, а красный, соответственно, к плюсовому полюсу. На дисплее прибора появляются интересующие нас показания:

Если аккумулятор полностью заряжен, то его напряжение не должно быть ниже 12,6 В. В ином случае, уровень зарядки батареи не превышает пятидесяти процентов, требует срочной подпитки. Показатель, не превышающий 11,6 В сигнализирует о том, что аккумулятор разряжен полностью.
Чтобы зарядки батареи хватало долго, следует выявить причины потери тока, которая бывает в любом автомобиле. Способствуют этому сигнализация, магнитола, приборная панель и устройство центрального замка. Если в общей сложности потери тока не превышают 80 мА, то аккумуляторная батарея будет без проблем эксплуатироваться в течение нескольких лет.
Для работы мультиметр выставляется в режим замера тока на 10 или 20 ампер:

Сняв «минусовую» клемму, подсоединяем один из проводов прибора. Вторым прикасаемся к снятому проводку. Полярность в этом случае значения не имеет:

Проверяем автомобильный генератор

Это основной источник энергии в транспортном средстве, и если является неисправным, то одного аккумулятора для долгих поездок вам не хватит. Разберемся, как проверить напряжение на генераторе.
Чтобы выполнить все правильно, придется выполнить несколько операций по проверке:

  • щеток и колец;
  • диодного моста;
  • регулятора напряжения;
  • статорного устройства;
  • ротора:

Блок питания

Сегодня автолюбитель должен иметь на вооружении все блага технического оснащения. В их число входит и гаражный блок питания, представляющий собой мощное, надежное, вполне универсальное устройство и, что самое важное – абсолютно безопасное.
Его вполне можно собрать своими руками, имея в распоряжении трансформатор и другие нужные детали, или приобрести в магазине. В первом случае прибор для измерения напряжения разрешается не устанавливать, просто показатель данной величины на блоке придется замерять при помощи мультиметра.
Работать с таким прибором довольно удобно. Он позволяет не подсаживать аккумуляторную батарею, запускать мотор для периодической подзарядки, открывать гаражные ворота для проветривания. С помощью блока есть возможность проверять практически все приборы автомобиля на работоспособность, настраивать автолюбительские конструкции.
Блок питания без проблем подзарядит батарею, но в качестве пускового элемента его применять не следует – однозначно перегорит.

Читайте также:


Измерение силы тока мультиметром. Как измерить силу тока в розетке мультиметром

Измерение силы тока мультиметром. Как измерить силу тока в розетке мультиметром

Перед началом проведения замеров к прибору в первую очередь подключаются измерительные щупы. Каждый из них имеет собственный цвет – черный и красный. Щуп черного цвета обычно общий, нулевой или минусовой, поэтому его подключение осуществляется к нижнему разъему, обозначенному символами СОМ. Другой щуп красного цвета при выполнении измерений подключается к среднему разъему. Существует разъем, расположенный в верхней части мультиметра, в который подключается красный щуп когда измеряется переменный ток величиной до 10 ампер.

После подключения щупов выбирается нужный режим работы путем поворота круглого переключателя и установки его в нужное положение. Если величина измеряемого параметра известна заранее, то выставляемый предел измерений должен немного превышать его. Такая мера позволяет уберечь мультиметр от перегорания. В том случае когда сведения о возможных показаниях прибора отсутствуют, выставляется максимально возможный предел измерений.

При измерении напряжения прибор включается в цепь параллельно, а для замеров силы тока – последовательно. Измерение полупроводников или параметров сопротивления выполняется при отключенном питании в данной схеме. Напряжение в электрической розетке 220В также можно измерить с помощью мультиметра. Для этого переключатель необходимо перевести в положение ACV на отметку 750 вольт, после чего провести замер. Точно так же выполняется измерение в сети с напряжением 380В. Сила тока в розетке измеряется путем выставления прибора в режим замеров переменного тока.

Как измерить силу тока зарядного устройства. Измерение тока утечки

Мы рассмотрели способы, как мультиметром проверить напряжение аккумулятора, измерить величину ЭДС, убедиться в исправности зарядного устройства. При помощи тестера можно провести еще одно измерение, полезное для АКБ автомобиля – ток утечки.

Наверное, каждый из автолюбителей сталкивался с ситуацией – вернулся из отпуска, автомобиль простоял в гараже полтора месяца, аккумулятор разряжен. Вроде все было выключено, и на улице нет минусовой температуры. Почему разряжается батарея?

Любой современный автомобиль имеет сервисные электронные модули, которые остаются включенными даже без ключа зажигания. Иммобилайзер, блок комфорта, модуль управления двигателем, магнитола, хранящая в памяти настройки станций, и многое другое. Как выяснить причину разряда АКБ?

При помощи мультиметра. Снимите плюсовой провод с клеммы аккумулятора, и включите в разрыв ваш тестер в режиме измерения силы тока.

Важно! Ток утечки может достигать нескольких ампер, поэтому правильно установите предел измерений на мультиметре.

Зафиксируйте провода при помощи зажимов типа «крокодил», и начинайте поочередно извлекать предохранители, ответственные за электронные модули автомобиля. Разумеется, без технического руководства не обойтись.

Когда вы найдете модуль или электроцепь, которые дают максимальное значение тока утечки – приступайте к локальной проверке. Отсоедините разъемы, и с помощью мультиметра проверьте сопротивление проводки. Вы легко сможете найти причину повышенной утечки, не обращаясь в сервис.

Вывод: Для поддержания вашего аккумулятора в бодром состоянии не обязательно приобретать дорогое оборудование. Вполне можно обойтись обычным мультиметром.

Как измерить силу тока мультиметром dt830b. Описание и особенности

Мультиметр DT-830B представляет собой электронный измерительный прибор для тестирования диодов, транзисторов, замеров тока, напряжения и сопротивления. Он собран в пластиковом корпусе с размерами 126х70х26 мм. Вес прибора составляет 140 г, благодаря чему он может свободно поместиться в кармане.

Показания параметров выводятся на жидкокристаллический дисплей с разрядностью 3,5. Точность измерения обеспечивается наличием аналого-цифрового преобразователя двойного интегрирования. Скорость измерения составляет 3 раза в секунду.

Переключение режимов проводится при помощи многопозиционного переключателя, расположенного на лицевой стороне тестера. Для проведения замеров поворотный переключатель фиксируется в 1 из 20 секторов, имеющих маркировку измеряемого параметра. Чтобы провести измерения на нужном участке, используют комплектные щупы черного и красного цвета.

Первый (земля) вставляется в гнездо на фронтальной панели, обозначенное СОМ, второй — в отверстие с надписью В, Ом, мА. В случае измерения силы постоянного тока 1-10 А красный щуп переставляется в гнездо с соответствующим обозначением.

Питается прибор от батарейки типа «Крона» напряжением 9 В. Чаще всего источник электроэнергии в комплекте отсутствует. Чтобы его установить, необходимо снять заднюю крышку, которая крепится на 2 винтах. Для подсоединения к прибору имеется ответная клеммная планка. Но в некоторых изделиях китайского производства вместо клеммника установлены пружины.

В цепи, предназначенной для измерения тока 10 А, установлен предохранитель. Прибор имеет высокую чувствительность -100 мкВ. Если в процессе измерения будет превышен параметр проверяемой величины, то на дисплее отразится цифра 1, символизирующая перегрузку. В отличие от стрелочных тестеров, здесь полярность постоянного тока или напряжения определяется автоматически. О противоположном знаке величины свидетельствует символ «-» перед значением измеряемого параметра.

Все надписи на фронтальной панели выполнены на английском языке, как и вся другая документация, идущая в комплекте с изделием. У тестера Ресанта DT-830B инструкция на русском языке, он имеет более качественную сборку, а в комплекте идут батарейка и качественные щупы. Погрешность прибора не превышает 1%.

Как измерить силу тока в автомобиле. Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Как измерить силу тока трансформатора мультиметром. Как измерить силу тока мультиметром

Измерение силы тока в цепи домашней электропроводки – важный этап определения ее характеристик. Одно из применений данного вида замера – выяснение допустимой мощности подключаемых приборов. Проще всего решить вопрос, зная, как измерить силу тока мультиметром – этот универсальный прибор есть в большинстве домов.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет!!! Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание.



Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А. Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется такая последовательность действий:

  1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром . Эта процедура безопасна даже под нагрузкой;
  2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
  3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
  4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Как измерить силу тока мультиметром на аккумуляторе

Для маломощных аккумуляторов и батареек замер силы тока проще, чем для сети с переменным током.

Измерение силы тока мультиметром в этом случае проводится на диапазоне измерений «постоянный ток», величина выставляется с учетом маркировки аккумулятора или, при отсутствии данных, на максимально допустимое значение диапазона.

Замеры также, как и в случае с переменным током, производятся в присутствии «нагрузки», контакты подключаются параллельно.

Схема для замера тока в автомобильном аккумуляторе приводится ниже. Важно: здесь измеряется ток утечки.

Заключение

При работе с мощными энергопотребителями при замерах любого типа проводки – с постоянным или переменным током – необходима предельная осторожность и соблюдение правил безопасности. В противном случае лучшим исходом будет выход из строя мультиметра.

Как измерить силу тока мультиметром dt-838. Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O. L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Видео КАК ИЗМЕРИТЬ МУЛЬТИМЕТРОМ НАПРЯЖЕНИЕ И ТОК [РадиолюбительTV 80]

Рассмотрим как измерить напряжение и ток в розетке

Измерения с помощью мультиметра

Чем измерить напряжение в розетке или определить значение тока, протекающего через нее? Такой вопрос становился практически перед каждым из нас. Ответ на него достаточно прост – это мультиметр, универсальное устройство для измерения самых различных электрических параметров.

Главной особенностью данного устройства является сочетание в себе самых разнообразных устройств, которые могут потребоваться как профессиональному, так и доморощенному электрику. При этом чтоб пользоваться таким прибором не надо обладать какими-либо специфическими знаниями. Достаточно вспомнить школьные уроки физики.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

  • Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

  • Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

  • Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
  • Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
  • Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Обратите внимание! Измерять любую величину можно и при помощи большего предела. Например, напряжение в 100В можно измерять в положении не 200В, а в положении 1000В. Но с увеличением предела измерения увеличивается и погрешность прибора. В связи с этим полученные результаты измерений могут быть недостаточно достоверными.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

Измерение тока и напряжения мультиметром

Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин. Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на вопрос соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки к ней.

  • Для этого прежде всего устанавливаем щупы в соответствующие гнезда. В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
  • Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

Положение переключателя для измерения напряжения в розетке

  • Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки в которой должно быть 220В вы должны выбрать ближайшее большее значение. Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить. Если напряжение выше максимального значения, в нашем случае 750В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами. Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения.

  • После того как пределы измерений выставлены можно приступать непосредственно к измерениям. Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт между ними.

Измерение мультиметром напряжения

  • После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 – 2В, это нормально. Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

Определение цены деления аналогового мультиметра

  • Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее. В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

  • Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
  • То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
  • В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.

Закон Ома

  • Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.
  • Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами. Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.


Создаем приспособление для измерения тока в розетке

Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода. Вилка будет подключаться к розетке, в которой мы производим измерение. К ней подключаются провода, которые идут к розетке номер один.

Схема подключения нашего устройства

Подключение розетки номер один несколько отличается от обычного.  К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий к розетке номер два.

Подключение розеток в нашей схеме

К розетке номер два мы подключаем один провод от розетки номер один. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.

Подключение щупов мультиметра

Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер один. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор.

Измерения тока в розетке при помощи мультиметра

Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке. Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать. Но разрывать цепь извлечением щупа мы не рекомендуем. Делать это лучше при помощи вилки.
  • Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять силу тока не разрывая цепь. Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки.

Электроизмерительные клещи

  • Суть данного прибора сводится к измерению магнитного поля вокруг проводника, за счет которого он может определить ток, протекающий по проводу. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет замкнуть его вокруг исследуемого проводника и произвести измерения.

Обратите внимание! Если у вас имеется двух-, трех-, или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль. Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и результирующее значение будет равно нулю, либо очень малой величине.

Вывод

Как видите мультиметр достаточно универсальный прибор, который позволяет производить широкий спектр измерений. Но он требует правильного подхода и знания принципа работы электроустановок.

Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники. А уж затем принимать решения о необходимости таких приборов и измерений.

Правила измерения силы тока с помощью мультиметра

Не дорогой, но очень полезный в домашних условиях и не только, универсальный прибор мультиметр, поможет в различных ситуациях. Не зависимо от цены, им решаются различные задачи, связанные с электричеством. Измерить силу тока мультиметром можно, главное знать, как это делать.

Для начинающих, необходимо понимать, что и куда подключять, зачем нужны переключатели значений, как выполнить замеры в бытовых условиях.

Кратко об устройстве прибора

Каждый тестер имеет два выхода. Для подключения проводов со щупами. Гнезд для подключения может быть больше, но нам нужен красный для подключения щупа на фазу и черный для нулевого провода. Здесь могут быть гнезда для выполнения замеров всех значений. А именно:

  • напряжения;
  • сопротивления;
  • силы тока.

Для обозначения гнездо применяется с помощью единицы измерения. Ошибиться невозможно, если вы не прогуливали уроки физики.

Второй основной элемент измерительного устройства - шкала установок и переключатель. Как правило, для замеров значения силы тока отведен определенный сектор. Здесь указанны Амперы с различными цифровыми значениями.

Мультиметры выпускаются в цифровом и аналоговом исполнении . Цифровые приборы имеют большее количество выставляемых значений ампеража, а также они имеют звуковыми сигналами и другими опциями.Но это касается выбора типа прибора. Каждый из них выполнить замеры, для нас это главное позволит.

Перейдем к рассмотрению главной темы.

Пошаговая инструкция измерения силы тока мультиметром

Всю работу следует по следующему алгоритму:

  • Проводим определение величины, доступной для данного приборе. Если тестер имеет предел значения в 10 А, а вы проводите замер, пропуская через него 100 А - такая «работа» приведет к выходу из строя предохранителей. Значение максимума указано на шкале мультиметра и в инструкции к нему.
  • Выбираем необходимый режим для замера. Для этого следует переключить прибор в необходимый сектор на шкале. Для этого устанавливаем переключатель в сектор «А», либо «АС» этот режим измерения значений переменного тока. Проводя измерение, установленное напротив сектора «ДС».

Это следует выполнять обязательно. Для определения типа цепи, необходимо знать источник питания.Для замера на бытовом приборе ставим «А», а замеряя на цепи промышленного оборудования, выставляем сектор «ДС».

  • Устанавливаем на тестере пределы значения силы при замере. Гарантированно невозможно повредить мультиметр, максимально возможный уровень. Лучше снизить его при неправильной работе до нормального значения во время замера.
  • Вставляем провода со щупами в соответствующие гнезда на корпус прибора.

    Важно. Кабели со щупами следует подключать к разъемам для замера величины силы тока и точно по цветам. Провод со щупом для подключения к фазе (красный) вставляем в нужное гнездо, черный для земли вставляем в определенное место.

    Для подстраховки, если есть сомнения, лучше загляните в инструкции и проверьте правильность подключения.

  • Проводим измерение силы тока. Выполняя эту работу необходимо помнить о правилах безопасности при работе с электричеством. Поражение электричеством может произойти даже при работе с небольшими по мощности устройствами. Особенно важно это при выполнении работ в условиях с повышенной влажностью.Здесь лучше работать в резиновых перчатках и сапогах.

Для лучшего понимания выполнения замера разберем типовую операцию, проводя измерение силы тока на любом бытовом приборе. Это необходимо делать под нагрузкой.

Для этого потребуется комплект дополнительных проводов с «крокодилами». Нам необходимо разомкнуть сеть. Поэтому при замере переменного тока подключаем любой дополнительный провод от розетки на один из контактов вилки прибора.

На второй контакт розетки крепим щуп тестера. Второй щуп тестера, с помощью крокодила на дополнительном проводе крепим на второй контакт вилки прибора. У нас получается сеть с подключенным мультиметром.

При выключенном бытовом приборе, на шкале тестера будет 0. После включения, на мультиметре получаем показание интересующего нас измерения.

Практическое значение измерения тока в быту

Измеряя силу тока на электрической печи, мы можем определить его с помощью неисправности сразу двух узлов.При включении, значение на шкале будут небольшим, амперы вырастут.

Это происходит по той причине, что включая печь, мы запускаем сначала вентилятор, и только затем включается магнет печи. При значении на шкале силы тока меньше 5. А это значит, не работает магнетрон. При включении значения измерения должно быть не менее 1,5 А., следует ремонтировать вентилятор устройства.

Таким же образом можно замерить определение этого на пальчиковой батарейке, для уровня ее зарядки.Но здесь следует беречь батарейку. На шкале выставляем измерение постоянного тока. Здесь важно использовать щупы согласно их полярности. Ставим аккумулятор на черный щуп минусом, а к плюсу касаемся на короткое время красным щупом.

При значении менее Ампера, батарейку можно сдать в утилизацию.

Почему касание щупом должно быть коротким? При измерении мы подаем нагрузку на батарейку, от долгого воздействия она разряжается и ее в таком случае можно будет выбросить сразу после замера.

Таким же способом, установив ток зарядного устройства телефона, мы можем исправить его защиту от короткого замыкания. Таким же, но с применением более мощных тестеров, проводится определение величины тока в промышленных установках и станках. Принцип действия одинаковый, не зависимо от вида оборудования.

В итоге сделаем небольшую памятку для людей, берущих мультиметр в первый раз.

Перед работой следует убедиться в исправности прибора.Для этого флажка переключателя в секторе измерения сопротивления сети и закоротите щупы между собой. При 0 на шкале можно приступать к работе.

Выставляйте шкалу максимального тока, для предотвращения сгорания предохранителя устройства. Устанавливайте переключатель в секторе измерения силы тока и установите его согласно маркировке. «А», «АС» - для измерения переменного тока. Ставим на значение «ДС» при измерении постоянного тока.

Проводить замеры исправности бытовых приборов и оборудования можно только под нагрузкой.Поэтому следует помнить схему включения тестера в цепи питания и меры безопасности выполнения работ при запитанной электрической сетью.

Работая в сыром помещении с большой влажностью воздуха, використовуйте резиновую обувь и перчатки. Дополнительно положите на пол резиновый коврик. Эти меры спасут вашу жизнь.

После окончания работ обязательно выключайте прибор, для сохранности заряда батарейки.

Выполняется все эти несложные рекомендации, вы получаете возможность экономить средства, выполнив работу специалиста самостоятельно.Сделать это легко, но еще раз хочется напомнить, берегите свою жизнь, проводя измерение силы тока с помощью мультиметра.

Пускай в вашем доме всегда будет светло и радостно.

Как измерить силу тока мультиметром

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое - сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в основные физические величин, определяющие параметры той или иной электрической цепи.К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузке (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать полюс большим упрощением, вызывается он электродвижущей силой, вызывающей из-за разности потенциалов (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На применение силы тока в цепи два других элемента. Напряжение вызывает увеличение силы тока - так, например, его вызывает увеличение силы тока. Сопротивление - наоборот, то есть с его ростом при том же напряжении сила тока снижается.

А слева на изображении показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах.С некоторым упрощением можно объяснить так, что возникнет 1 ампер - это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используйте и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0,001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р - мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинства случаев замера силы тока, так сказать, на бытовом уровне, так как иначе связано с определением других параметров. Согласитесь, кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром - наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяет оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» обнаруживают пока еще скрытые, незамеченные дефекты прибора - когда значение силы тока (и мощности, соответственно) значительно отличается от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания - аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверка следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке.Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которому она может привести.

Иногда требует проверки зарядное устройство аккумулятора - выдает ли оно необходимое значение тока зарядки.

Возможны и другие случаи, когда требуется иметь объективные данные о реальных силе тока. Но основные случаи все же.

Как измерить силу постоянного тока мультиметром

Измерение постоянного тока выполняется по такой же методике, как и при замерах батареек.Просто в данном мультиметр используется еще и для проверок более мощных устройств. В первую очередь это аккумуляторные батареи или выпрямители, применяемые в промышленности и в быту.

Для замеров с помощью мультиметра выбираются две точки, между которыми подключается измерительный прибор. Подключение должно быть выполнено с обязательным соблюдением полярности. Если мультиметр подключен неправильно, то на дисплее отображается значение со знаком «минус».

В том случае, когда значение параметра тока больше верхнего предела измерения, необходимо выставить переключатель в положении «10А».Одновременно из гнезда «V ΩmA» измерительный щуп перемещается в гнездо «10А».

Измерение силы тока

Главным параметром электричества, измеряемым мультиметром, является сила тока. Чтобы проверить силу тока аккумулятора мобильника, автомобильных аккумуляторных или простой батарейки мультиметром, нужно настроить прибор на режим постоянного тока. У дешевых моделей, таких как М-831, переключения нет - он всегда работает на постоянный ток, однако более сложные устройства могут работать и с переменным током.

После этого к гнездам (портам) на корпусе устройства подключаются щупы - два кабеля, красного и черного цвета, с оголенными контактами на концах. Черный щуп (минусовой) вставляется в гнездо, обычно помеченное надписью COM. Красный (плюсовой) - в один из дополнительных портов. Они могут иметь разную маркировку; обычно имеется два гнезда: одно - для небольших величин (до 200 мА), второе —до 10 А. Точную маркировку можно узнать из инструкции к конкретному устройству.

Важно! Несмотря на то, что стандартная сила тока в розетке меньше 10 А, измерять мультиметром этот параметр бытовой электросети нельзя.Случится короткое замыкание, и прибор взорвется

Кликните для увелечения

Измерение силы токаПеред тем измерить силу тока мультиметром, нужно выбрать подходящий диапазон значений. Для этого нужно приблизительно знать ожидаемый результат. В секции силы на корпусе прибора можно найти разные пределы (обычно от 200 мкА до 200 мА), отдельно - 10 А. Если даже примерной информации нет, лучше выбрать побольше - в крайнем случае вариант измерения получится неточным, тогда можно будет предел и провести тест снова.Профессиональные электрики используют цифровыми устройствами, которые самостоятельно выставляют нужный диапазон, автоматически определяя проходящие через цепь амперы.

После настройки прибора при измерении силы тока зарядного устройства, АКБ или другого потребителя свободные концы щупов прикладываются к контактам последовательно (с разрывом цепи). Делать это следует, давку, чтобы не сжечь прибор. Рекомендуется соблюдать полярность, но это не обязательно - при ошибке на экране мультиметра просто появится число с минусом.Подключать прибор параллельно, в т. ч. исследуя аккумулятор мультиметром под нагрузкой!

Важно также знать о том, как измерить ток утечки в автомобиле мультиметром. Этот параметр описывает потребление энергии при выключенном двигателе, и для разных моделей машин действует между 10 и 80 мА.

Он влияет на скорость деградации аккумуляторов.

Измеряется утечка так же, только при отключении всего оборудования, способного потреблять всю электрическую энергию.

Как измерить ток

Для того, чтобы уметь правильно измерить силу тока, не обязательно быть профессиональным электриком, но необходимо иметь некоторые познания в электротехнике.

Что же такое сила тока? Сила - физическая величина, которая соответствует количеству заряда, который проходит через определенную поверхность за некоторое время, к величине этого промежутка времени. Данная величина измеряется в Амперах и обозначается буквой «А». Хоть определение силы тока и звучит достаточно мудрено, но в этой физической величине нет ничего сложного.

Но как измерить амперы? Чтобы провести силы тока необходимо иметь инструмент или оборудование для этого. Обычно измерения в цепи постоянного напряжения проводят мультиметром или тестером, а в переменном напряжении токоизмерительными клещами или амперметром.

Постоянный ток

Как уже было сказано выше, измерения силы тока в цепях постоянного напряжения удобнее всего проводить мультиметром. Для того, чтобы осуществить измерение необходимо взять мультиметр и настроить его для работы с силой тока.

Для этого переключателя перемещается в положение DCA (измерение постоянного тока), а красный и черный штекеры щупов мультиметра подключаются к гнездам с обозначением «10А» и «COM», а другие концы подключаются в разрыв цепи (то есть красный подключается к положительной полярности) , а черный к отрицательной).

На современных китайских мультиметрах есть два гнезда для измерения силы тока. Одно из них подписано мА. Оно защищено предохранителем и предназначено для малых токов, зачастую не более 200 мА.А второе гнездо подписывается либо просто «А», либо «10А». Оно не защищено предохранителем и предназначением для измерения тока большой величины. При этом время измерения обычно ограничивается периодом в 10-20 секунд.

Измерения производят с минимального значения, постепенно уменьшая изображение на экране необходимой размерности значения

Важно понимать примерную электрическую мощность сети, используемую в качестве используемой, и выбирать прибор в соответствии с этим. Если прибор не рассчитан на такую ​​конструкцию, то он может выйти из строя или произойдет короткое замыкание.

В быту измерения силы постоянного напряжения проводят, например, у светодиода на светодиодной ленте или на плате телевизора (или другой техники) при его ремонте, а также в других случаях.

Многие думают, что для измерений силы тока нужно покупать дорогой мультиметр. Но тут надо понимать, для каких целей и задач будет Глава прибор. Если работу производственного электрик, то приобретается более точный и дорогой инструмент, а домашние измерения можно производить и китайским мультиметром.

Подробно о том, как пользоваться мультиметром, мы рассказали в статье: https://samelectrik.ru/kak-pravilno-ispolzovat-multimetr-prostaya-instrukciya-s-kartinkami.html.

Переменный ток

Измерение силы тока в цепи переменного тока сложнее, чем для постоянного. Для этого применяют такие приборы, как амперметр или токоизмерительные клещи. Использование токоизмерительных клещей - самый удобный и безопасный способ, но он подходит только при открытой прокладке проводки или кабеля. Такой способ измерить ток без разрыва цепи.

Измерение путем помещения проводника под напряжением в разъёмный магнитопровод со вторичной обмоткой (конструкция почти аналогична трансформатору тока).Благодаря явлению электромагнитной индукции можно измерить вторичный ток в обмотке, а после этого прибор показывает первичный в измеряемой цепи. При измерении токоизмерительных клещами проводник заводится в растворе клещей и на дисплее прибора отображается сила тока в цепи переменного напряжения.

Чтобы применить амперметр для силы тока, нужно включить определенными навыками и знать, как включить в цепь амперметр, чтобы измерить силу тока.

Амперметр, как и мультиметр включается в разрыв цепи

При этом важно понимать, что переменный ток наиболее опасен, поэтому требует серьезного отношения к электробезопасности. При включении амперметра в цепь, подачи напряжения и нагрузки на дисплее или табло амперметра будет указана сила тока в цепи

Требования для измерения силы тока

Чтобы померить силу заряда в розетке, нужно обязательно следить за выполнением некоторых требований:

  • Важным условием для измерения силы тока является включение резисторов или обычных ламп в цепи ограничения сопротивления.Этот элемент защитит прибор от возникновения и возгорания из-за слишком большой нагрузки.
  • . Если текущая сила в цепи не отображается на индикаторе, выбранное предельное значение является неправильным и должно быть уменьшено на одну позицию. (Так надо продолжать до тех пор, пока на экране не появится истинное значение). Требуется измерение - время контакта с кабелем составляет менее одной или двух секунд. Это особенно актуально для аккумуляторов с низким энергопотреблением.

Важно! Предел выбирается с учетом самых лучших результатов измерений от ожидаемого результата.Приборы для измерения силы тока соответствуют утвержденным стандартам ГОСТа:

Приборы для измерения силы тока также соответствуют стандартам ГОСТа:

.
  • показывающие устройства должны иметь точность в пределах от 1 до 2,5,
  • предоставляются приборы на подстанции допускаются 4 класса точности,

Класс по точности приборов, показателей на трансформаторах указаны в таблице:

Класс прибора Класс измерительных трансформаторов Класс шунта и добавочного сопротивления
4,0 3,0
2,5 1,0 (3,0) 0,5
1,5 0,5 (1,0) 0,5
1,0 0,5 0,5
0,5 0,2 0,2

Измеряем силу тока

Что нужно сделать в первую очередь:

  • устанавливаетем щупы: черный в черное гнездо, красный в красном с обозначением ампера - «А»;
  • переключаем тумблер, который показывает, какой ток надо будет проверять: переменный «AC» или постоянный «DC»;
  • устанавливается интервал измеряемых пределов так, чтобы не спалить сам прибор, то есть предел установить таким, который будет выше ожидаемого уровня силы тока в электрической цепи.

Подготовительный этап закончен, мультиметр готов, можно проводить измерение силы тока.

Внимание! Перед тем как проводить замеры, необходимо электрическую сеть обесточить. Не стоит проводить тестирование во влажной среде или в помещении с высокой влажностью

Придерживайтесь обязательно требований техники безопасности.

К примеру, как проверить участок электропроводки. Для этого концы участка надо оголить (удалить изоляцию на проводах) и подключить к ним два щупа от мультиметра.Кстати, на конце черного провода установлен «крокодил», так что подключить его к проводке не составит труда. На красном проводе установлен именно щуп в виде шила. Его придется подключить вручную, прикладывая щуп к оголенному концу.

Итак, если все приготовления закончены, можно подавать на участок проводки напряжение. На дисплее мультиметра должны показаться цифровые обозначения силы тока. Если на экране высветились нули, то это или обрыв сети, или неправильно установлен предел измерений.Поэтому выключите участок подачу тока на, отсоедините мультиметр и настройте его под другое ожидаемое отображение. И все, то же самое, проведите заново.

Проверка блока питания

Как проверить амперы мультиметром на блоке питания? Делается это также на разрыв с обязательным применением нагрузки. Сам принцип мало отличается от проверки других источников. Необходимо лишь отметить, что БП обладает довольно большой мощностью, поэтому замеры проводят быстро, не допуская система проводов щупов мультиметра.

Как мы видим, мультиметр может быть очень полезен в быту и востребован в совершенно разных областях, поэтому получение самых минимальных знаний по его использованию совсем не будет лишним.

Что приготовить из яиц без вреда для фигуры? Познакомьтесь с интересным списком блюд, включающих яйца. Эти рецепты совершенно не навредят фигуре.

20 фото кошек, сделанных в правильный момент Кошки - удивительные создания, и об этом, пожалуй, знает каждый.А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

13 признаков, что у вас самый лучший муж Мужья - это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

10 загадочных фотографий, которые шокируют Задолго до появления мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что установлено он был местом для хр.

Как измерить ток и напряжение мультиметром?

1) Значок сопротивления.Этот значок говорит нам о том, что мы собираемся мерять сопротивление. На фотографии диапазон сопротивления, который мы можем измерить мультиметром - от 0 до 200 МегаОм.

2) Значок постоянного напряжения. Означает, что ставя переключатель на него, мы сможем измерить постоянный ток. В данном приборе, диапазон измерения постоянного напряжения от 0 миливольт до 1000 Вольт.

3) Значок переменного напряжения. Диапазон измерения в данном случае от 0 миливольт до 750 Вольт.

4) Значок для измерения коэффициента усиления транзисторов. Но я им не пользуюсь, потому что как нет надобности.

5) Значок емкости конденсаторов. Емкость измеряется в Фарадах. Диапазон от 0 и до 200 микроФарад.

6) Значок измерения силы тока постоянного напряжения. Диапазон от 0 до 20 Ампер.

7) Значок измерения силы тока переменного напряжения. Диапазон от 0 до 20 Ампер.

8) Диодная прозвонка. Показывает падение напряжения на замеряемом элементе в миллиВольтах.Да-да, можно не протирать глаза, чтобы еще раз прочитать предыдущее предложение ;-). Прелесть данная функция в том, что если высвечивается падение напряжения меньше, чем на 100 миллиВольт (для различных моделей оно разное), из мультиметра доносится пикающий сигнал. Очень удобная для проверки диодов, а также целостности проводов, предохранителей (в конце статьи, как это сделать). Покупая мультиметр, берите такой, чтобы эта функция была однозначно, иначе мультиметр резко теряет свой функционал.

Измеряем силу тока.

Запомните одно правило при измерении: при измерении силы тока, щупы соединяются вместе с нагрузкой, а при измерении других величин - параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ - его не трогаем, а красный переносим в гнездо, где написано мА или хA, где х - максимальное значение силы тока, которое может замерить прибор.В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь мерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле.

В нашем случае нагрузкой является кулер от компа. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах.Выставляем 12 Вольт, на мультиметре ручкукрутим при измерении постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности питанияало со встроенным амперметром на блоке.

Конструктивные особенности

Итак, в мультиметре есть два вида выходов, они обозначены цветом: красным и черным. А вот гнездо может быть на разных моделях разное количество: два, или четыре больше. Черный выход - это масса, то есть, общий (обозначается или «com», или минусом).Красный используется именно для измерений, то есть, потенциальным. Здесь может быть несколько гнезд для каждого электрического цепи, то есть сопротивление, напряжение и сила тока. На мультиметре такие гнезда обозначаются единицы измерения, так что не ошибетесь.

Второй внешний элемент - это рукоятка, вращающаяся по кругу. С ее помощью установить предел измерений. Так как перед нами стоит вопрос, как можно измерить силу тока мультиметром, то нас должна интересовать шкала с амперами.Хотелось бы отметить, что таких пределов на аналоговых тестерах меньше, чем на цифровых. Плюс ко всему последние комплектуются разными полезными опциями, к примеру, звуковым сигналом.

А вот теперь один из важных моментов. У каждого мультиметра есть предел по току, который является максимальным. Поэтому выбирая проверяемую электрическую сеть, необходимо сопоставить проверяемую ситуацию тока цепи с пределом в тестере. К примеру, если в проверяемой электрической цепочке, проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту цепь с максимальным пределом в 10 А.Предохранители прибора тут же сгорят, как только вы начнете тестирование. Кстати, максимальный показатель обязательно указывается на корпус прибора или в его паспорте.

Сопротивление

При измерении сопротивления, равно как и при прозвонке цепи на целостность или короткое замыкание, щупы подключаются так же, как и в предыдущем случае. Переключатель на лицевой панели мультиметра должен быть выставлен на необходимые показатели диапазона, который отмечает значок сопротивления - омега (Ω).

Если необходимо проверить работоспособность лампы или наличие разрыва в цепи, можно воспользоваться функцией прозвона. В том же диапазоне сопротивления имеется значок в виде точки и уходящих от нее вправо черточек. Это обозначение звукового сигнала. При переключателе, включенном в этом положении, если между щупами происходит короткое замыкание, раздается звуковой сигнал. Это очень удобно, не нужно постоянно смотреть на дисплей.

У подобных устройств измеряться диапазон сопротивлений от 0 до 200 МОм.


Подключение для измерения величины и сопротивления

Как проверить напряжение аккумулятора мультиметром?

Для того, чтобы проверить заряд литий-ионного аккумулятора, выполнить следующие действия:

  • Перевести мультиметр в режим вольтметра (измерение напряжения) и установить диапазон от 0 до 20V;
  • Отсоединить аккумулятор от электропроводки автомобиля;
  • Подсоедините красный щуп к положительному гнезду;
  • Подсоедините черный щуп к отрицательному гнезду;
  • Запишите показания.

Если мультиметр показывает, что напряжение равно 12,6 вольт, то это свидетельствует о том, что батарея не нуждается в зарядке и полностью работоспособна. Если показания ниже 12,6 - это обозначает необходимость дозарядки аккумулятора.

В том случае, если мультиметр показывает менее двенадцати вольт, то аккумулятор полностью разряжен, и необходимо срочно зарядить его. Если показания меньше одиннадцати вольт - использование такого аккумулятора может сжечь генератор или зарядное устройство, а значит, от него лучше избавиться и купить новый.

Важно помнить о том, что для получения актуальных данных нужно проверять заряд, нужно подождать 5-6 часов после того, как аккумулятор будет отключен от автомобиля. Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку

Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку.

Измерение напряжения

Далее следует узнать, как измерить напряжение мультиметром. В от силы тока, напряжение можно определить и у постоянного, и у переменного тока даже при использовании самых бюджетных устройств.

Узнать определенное напряжение постоянного тока потребуется, например, если понадобится измерить остаточную емкость мультиметром. Перед тем как приступать к измерению, нужно выбрать тип тока и диапазон значений. Предел устанавливается из тестируемого объекта - у пальчиковых батареек стандартное напряжение равно 1,5 вольт, у автомобильной батареи - 12–12,5 вольт и т.д. точные цифры всегда написаны на электроприборах. Предел ставится ближайший к предполагаемому значению с округлением в большую сторону.

Кликните для увелечения

Далее нужно сделать следующее:

  1. Подключить черный щуп к порту COM.
  2. Подключить красный щуп к порту для измерения напряжения (отмечен буквой V).
  3. Подключить свободные концы щупов к контактам исследуемого объекта.

В школе на уроках физики учат, как измерить напряжение вольтметром.Здесь принцип тот же: подключать щупы параллельно клеммам автомобильного аккумулятора, участку кабеля и т. д.

Постоянный ток измеряется, если нужно узнать напряжение аккумулятора или другого источника; если же исследуется электросеть, нужно переключить мультиметр в режим переменного тока, далее порядок действий аналогичен. Напряжение спокойно можно измерять и в розетке.

Исходя из двух параметров можно измерить мощность прибора, просто перемножив эти первые величины.

Как проверить внутреннее сопротивление?

Для проверки внутреннего сопротивления стоит знать не только вольты, но и амперы. Мы уже бывалые в деле замеров, то сразу перейдем к действиям.

Берем галогеновую лампу в 60 Вт, которая потребляет 5 А. Если ампераж равен ста амперам, то потеря не может быть более 1 В. Это значит, что для 5 А показатель должен составлять 0,05 В.

Подключаем нашу лампу к батарее. После того как она засветилась, определяем напряжение на клеммах аккумулятора.Замеряем вольты, выключаем лампу, снова повторно.

В итоге, если разница между значениями будет составлять не более 0,05 В, то наша батарея исправна. Если значение больше, значит сопротивление повысилось. Исходя из этого можно судить о состоянии АКБ.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое называется подключение последовательным.По сути, прибор становится частью этой цепи. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, которая показывает разницу в подключении мультиметра в разных режимах работы.

  • Итак, при замере силы тока мультиметр включается в разрыв цепи, становясь одним из ее звеньев.То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному - это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается к нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний источник питания вообще не фигурирует.Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваем участку цепи). Необходимый ток для измерения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи - к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, постоянном или переменном токе, диапазоне измерений. Надо сказать, что у начинающих с этим часто возникают проблемы

Сила тока - величина крайне обманчивая.И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений - проще простого.

Необходимая рекомендация - если вы не знаете, какая сила тока ожидается в цепи, начинайте измерение всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режима работы также должен показывать на 10 ампер (голубая стрелка).Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а ручку переключателя - в положении 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности.И особенно если речь идет об опасностях (а сетевое напряжение 220 В - очень опасно)

Мы здесь ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0,001 ампера. А ток всего в 0,01 ампера, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется максимально быстро. В случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Обратите внимание. Слово «незафиксированный» в данном случае обозначает, что прибор в этом режиме защищен плавким предохранителем

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера - не более 10 секунд, да и то не чаще одного раза в 15 минут («каждые 15 м»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради - далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть - пренебрегать им не стоит. И в любом случае замер силы тока максимально быстро.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения емкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы ёмкость потребуется вначале полностью проверить зарядить аккумулятор.Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт. Когда напряжение батареи упадёт до 50% от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение емкости, которое выражается в / ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществляется контрольный разряд батареи.Если получится максимально, максимально приближенное к номинальному показателю а / ч, то батарея находится в отличном состоянии.

Как измерить силу переменного тока мультиметром

Перед началом замеров необходимо точно определить, какой ток будет измеряться - переменный или постоянный. После этого переключатель мультиметра устанавливается в нужное положение. Далее нужно установить ориентировочную силу в данной цепи, для того, чтобы подключить измерительный щуп в соответствующий разъем.Если сила силы тока до 200мА, щуп включается в гнездо «V ΩmA», а при силе тока более 200мА - в разъем «10А».

Иногда случается так, что информация о силе тока отсутствует вообще. Поэтому измерения следует начинать с максимальной величины. Если на дисплее появляется ток меньшего значения, значит штекер требуется переставить в другой разъем. В случае когда снова будет вновь переставляется, штекер снова переставляется. При необходимости ручку регулятора следует выставить на более низкую отметку силы тока.Перед началом измерений нужно изучить все обозначения, нанесенные на мультиметр и в дальнейшем выбирать только нужную символику. Все замеры должны проводиться от максимальных значений к минимальным, это является обязательным требованием при работе с мультиметром.

Схемы распайки соединительных кабелей оборудования применяемого в торговле!

Как измерить силу тока трансформатора мультиметром

Течение электрического тока в трансформаторе осуществляется исключительно в замкнутом контуре.Для того чтобы произвести измерения тока, нужно вначале подключить какую-нибудь нагрузку, а затем последовательно с ней в цепь включается мультиметр. В данном случае переключатель также выставляется в режим переменного тока. Провод красного цвета подключается к отдельному выходу.

На подготовительном этапе нужно сделать следующее:

  • Щуп с проводом черного цвета устанавливается в соответствующее черное гнездо, а щуп с красным проводом - в красное гнездо, где имеется обозначение «А», то есть, ампер.
  • Тумблер переключается в нужное положение: для измерения переменного тока - АС, постоянного тока - постоянного тока.
  • Предел измерения таким образом, чтобы он был выше предполагаемого уровня силы тока в цепи. Это поможет уберечь прибор от перегорания.

После подготовки можно переходить к непосредственным измерением. С этой целью мультиметр нужно включить разрыв электрической цепи между трансформатором и нагрузкой. Величина тока, проходящего через прибор, отображается на дисплее мультиметра.При нагрузке в цепочку можно включить ограничительное сопротивление - обычную лампочку или резистор.

Если на дисплее не отображается значение силы тока, значит предел выбран неверно и его уменьшить на одну позицию. При отсутствии результата нужно повторить и продолжать делать это до того момента, пока на дисплее не появится какое-либо значение.

Как измерить силу мульт тока

Очень хорошо, когда в инструментальном «арсенале» владельца дома или квартиры имеются контрольно-измерительные приборы.В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах.

Как измерить силу тока мультиметром

Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним.Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения проблем обычно не возникает, то с замером силы тока у многих неясностей. И, кстати, эта операция, по сравнению с другими, наиболее сложными и определенными условиями бывает наиболее опасна.

Поэтому темой предлагаемой предлагаемой публикации станет вопрос, как измерить силу тока мультиметром.

Несколько слов о силе тока, и для чего ее нужно измерять

Для начала вспомним, что же это такое - сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузке (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать полюс большим упрощением, вызывается он электродвижущей силой, вызывающей из-за разности потенциалов (клеммах, контактах) подключенного источника питания.По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На силу тока в цепи два других элемента. Напряжение вызывает увеличение силы тока - так, например, его вызывает увеличение силы тока. Сопротивление - наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь величин электрической цепи: «Вольт стремится« пропихнуть »Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на изображении показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко формируются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что возникнет 1 ампер - это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используйте и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0,001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяет формулой закона Джоуля-Ленца:

P = U × I

где Р - мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинства случаев замера силы тока, так сказать, на бытовом уровне, так как иначе связано с определением других параметров. Согласитесь, кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром - наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения потребляемой мощности того или иного бытового электроприбора.Промерив значения силы тока и несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяет оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные ревизии позволяют выявить пока еще скрытые, незамеченные дефекты прибора - когда значение силы тока (и мощности, соответственно) значительно отличается от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников - аккумуляторов и батареек.Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверка следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке.Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которому она может привести.

Цены на мультиметры

мультиметр

Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля
  • Иногда требует проверки зарядное устройство аккумулятора - выдает ли оно необходимое значение тока зарядки.

Возможны и другие случаи, когда требуются иметь объективные данные о реальных силе тока.Но основные случаи все же.

Разбираемся с мультиметра

Для измерения силы тока используются специальные приборы, название говорит само за себя - амперметры. В продаже чаще всего встречаются амперметры стационарной установки, в виде панелек или для DIN-рейки. Они обычно монтируются в распределительном щите и пропускают текущие показатели силы тока, например, за всю локальную систему, электроснабжения на какой-то выделенной ее линии.

Амперметры стационарной установки - панельного типа (слева) и для монтажа в распределительный щит на DIN-рейку

Устанавливают такие приборы, если в этом есть необходимость, только специалисты электрики. Измерить силу протекающего тока с помощью них - проще простого. Необходимо просто взглянуть на текущие показания при включенной на линии нагрузки.

Этим, по сути, их функциональность и ограничивается. Естественно, у хозяина квартиры (дома) не будет возможности снять подобный прибор с места его стационарной установки для проведения замеров другом в месте.

Другой вариант, который уже позволяет работать в нужном месте - это так называемый лабораторный амперметр. Настольный прибор, в котором имеются клеммы, имеется возможность подключения измерительных проводов со щупами для проверки силы тока на том или ином участке цепи.

Лабораторный амперметр - ограниченность в функциональных возможностях делает такие приборы невостребованными для домашнего хозяйства.

Но приобретать такой «девайс» для домашнего инструментального «арсенала» - вряд ли имеет смысл.Просто по той причине, что замером силы тока все и ограничивается. А это измерение, кстати, как уже говорилось, проводится на «бытовом» уровне, пожалуй, реже всего.

Поэтому такие приборы сами себе не снискали. И оптимальным является мультитестер (мультиметр).

Эти измерительные многофункциональные приборы представлены в очень большом разнообразии. Первое, сразу бросающееся в глаза различие - приборы могут быть стрелочными, со снятием показаний со шкал.Несмотря на то, что считаются уже «вчерашним днем», некоторые мастера отдают предпочтение именно им. Но для новичка может быть затруднительно на первых порах считывать показания - со шкалами и шагом из градуировки по неопытности несложно запутаться.

«Дисплей» некогда очень популярного мультиметра Ц4353. Одна стрелка и множество шкал, с начинающему бывает непросто разобраться.

Как максимальной пользуются все же цифровые мультиметры, демонстрирующие дисплей показания в абсолютном популярном выражении.Умение пользоваться такими приборами приобретается гораздо быстрее. Стоимость моделей - весьма доступная, и многих мультитестеры прочно вошли в домашний инструментальный набор.

. Это необходимо для измерения электрических параметров.

Наиболее удобны, наверное, мультиметры, которых достаточно выставить лишь режим измерений. Допустимый диапазон при этом не указывается - прибор автоматически подстроится под параметры цепи, проведет замер и выдаст искомый результат.

Цены на мультиметр Ц4353

мультиметр Ц4353

Пример показан на иллюстрации:

Удобный в пользовании мультитестер, в котором упрощена установка методики работы

Рукоятка переключателя режима (поз.1) имеет всего несколько положений. Это напряжение - объединено переменное V AC (значок ~) и постоянное DC (-), в вольтовом и милливольтом диапазоне. Аналогично и с силой тока - А, тоже без разделения на тип тока, но с градацией на амперы и миллиамперы.Кроме того, обязательно имеется опция замера сопротивления и прозвона цепи. Могут быть и другие заложенные функции.

В нижней части гнезда для подключения измерительных проводов со щупами. Их бывает три или четыре. Обязательно имеется гнездо СОМ - для « общего» провода (поз. 2), как правило - черного цвета. Гнездо поз. 3 - для красного провода при проведении подавляющего распространения изображения. Под гнездом имеется надпись с указанием допустимых пределов измерений по напряжению и току.И, наконец, гнездо поз. 4 - выделено для замеров силы тока, исчисляемой в амперах. Также указан допустимый предел - не более 10 А.

Показания высвечиваются на цифровом дисплее (поз. 5).

Такие приборы удобны, однако их стоимость в несколько раз больше цену на широкодоступные мультиметры. Поэтому их чаще можно увидеть у профессионалов.

Более распространенный вариант - мультиметры, при пользовании необходимо не только переключать режим и переставлять измерительные провода, но еще и указывать предполагаемый диапазон измерений.

К установке положения переключателя в мультитестере приходится относиться более внимательно

При пользовании таким мультиметром требуется не только указать режим работы, но и выставит переменный или постоянный ток. И уже в этом случае установить переключатель в диапазоне измерений, выраженный в миллиамперах мА (бывает еще и в микроамперах, мкА ) или в амперах А .

Аналогично дело обстоит и с режимами замера напряжения.

Еще нюанс - показан пример с четырьмя гнездами подключения проводов. Здесь для измерения силы тока для красного провода выделено два гнезда. Одно - с токами до 200 мА, второе - до 10 А. Все остальные замеры напряжения (сопротивления, емкости и другие) используются через отдельное гнездо.

Но обычно под этими гнездами-клеммами понятная схема, позволяющая избежать ошибок. Просто надо быть внимательным.

А теперь - еще один очень важный нюанс. Показанные выше приборы позволяют проводить замер силы тока как постоянного, так и переменного.Но очень часто обычными пользователями приобретаются мультиметры с «усеченными» возможностями. Такие приборы широко популярны из-за своей супердоступной цены. И некоторые потенциальные владельцы не обращают внимание на этот их недостаток.

Так, наиболее распространенными на бытовом уровне мультитестеры типа DT830 или DT832. Они выполнить бо́льшую часть экспериментов. Но, обратите внимание, функции амперметра для переменного тока у них НЕ ПРЕДУСМОТРЕНА .

Очень широко распространенная модель мультитестера DT830. Привлекает и ценой, и довольно широкие возможности. Но измерения переменного тока в ней не предусмотрено.

Таким образом, если есть необходимость проверить силу тока в цепи работающего от сети 220 В / 50 бытового прибора, то просто так это не получится. Потребуется искать другой, более совершенный мультиметр. Или придумывать дополнительные «усовершенствования», которые позволяют обойтись и таким тестером. Об этом будет сказано ниже.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое называется подключение последовательным. По сути, прибор становится частью этой цепи. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений
  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному - это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается к нагрузке (участку цепи, где требуется узнать напряжение).При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваем участку цепи). Необходимый ток для измерения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи - к замерам силы тока.

Очень важно установить правильно на мультиметре, помимо постоянного или переменного тока, диапазона измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока - величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений - проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с диапазоном мультитестера.При необходимости, переставить провод и снизить верхний предел, выйти на другой.

Необходимая рекомендация - если вы не знаете, какая сила тока ожидается в цепи, начинайте измерение всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режима работы также должен показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а ручку переключателя - в положении 200 мА.Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности. Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасно (а сетевое напряжение 220 В - очень опасно) и высокие токах.

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается не выше 0,001 ампера.А ток всего в 0,01 ампера, чаще всего приводит к необратимыми последствиям.

Что важно знать об опасности электрического тока

Электричество - это величайший помощник человечества. Но при неграмотном, беспечном или откровенно наплевательском отношении к соблюдению безопасности - карает мгновенно и беспощадно. Что необходимо накрепко запомнить об электрического тока , прежде чем приступать к любому электромонтажным работам - читайте в специальной публикации нашего портала.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется максимально быстро. В случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров в максимально допустимом диапазоне токов

Обратите внимание. Слово «незафиксированный» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем.То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера - не более 10 секунд, да и то не чаще одного раза в 15 минут («каждые 15 м»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради - далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть - пренебрегать им не стоит. И в любом случае замер силы тока максимально быстро.

Как проводится измерение силы тока

В этом разделе рассмотрим несколько наиболее характерных случаев.
И для начала ответим на один почему-то весьма часто задаваемый, и при этом - совершенно безграмотный вопрос.

Как измерить силу тока в розетке?

Ответ категоричный - НИКАК!

Никакого тока в розетке не ищите - там есть только напряжение на контактах, между фазой и нулем. А ток возникнет лишь тогда, когда к розетке будет подключена нагрузка - неважно, что это, лампочка накаливания или бытовой прибор. Естественно, рассчитанный на работу с сетевым напряжением 220 вольт.

А что будет, если в режиме амперметра все же вставить щупы мультитестера в розетку? Да все происходит очень просто и быстро. Собственное сопротивление прибора - невелико, то есть практически гарантированно получается короткое замыкание. Вспомните закон Ома - при стремящемся к нулю сопротивлении сила тока возрастает до огромных значений. Хорошо, если все ограничится срабатыванием защиты и перегоранием плавкого предохранителя в мультитестере. Если он «не используется», о чем говорилось выше - гарантированное перегорание, и прибор нередко остается только выбрасывать.И это еще в лучшем случае - иногда бывают и «фейерверки».

Запомните «золотую истину» - пока к розетке не подключено, ток в ней однозначно равен нулю. И проверять это экспериментально - себе дороже!

А вот замер силы тока в цепи подключённого к розетке бытового прибора - это уже совсем другой случай.

Как измерить силу тока в цепи подключенного бытового прибора

Нельзя сказать, что подобная проверка проводится часто, но иногда она помогает разобраться с правильностью организации домашней электросети.То есть сопоставить соответствие реальной силы тока подведенным к розетке проводам и возможностям другого электротехнического оборудования. Или же дает возможность проверить реальную потребляемую мощность бытового прибора. Если она сильно отличается от паспортной в ту или иную сторону, это может говорить о пока еще не выявленной неисправности.

Схема в общих чертах выглядит следующим образом

Принципиальная схема замера силы тока в цепи подключенного бытового прибора

1 - розетка 220 вольт.

2 - условно - бытовой прибор.

3 - кабель питания прибора.

4 - точки разрыва цепи (подсоединения щупов тестера). В данном случае они показаны на фазном проводе, хотя для проверки переменного тока это не имеет никакого значения -

5 - мультиметр, установленный в режиме измерения переменного тока 10 А

6 - измерительные провода мультитестера.

просто - после сборки такой схемы необходимо подключить кабель питания к розетке, а затем запустить бытовой прибор в нужном режиме выключателем.И спустя 3 ÷ 5 секунд (некоторым приборам требуется время для выхода на номинальный режим) снять показания силы тока в амперах.

Но как это осуществить, так сказать, технологически? Резать изоляцию и - один из проводов кабеля питания, чтобы подключить в разрыв амперметр? Иногда поступают и так. Пример показан на иллюстрации.

Согласитесь, не слишком привлекательный вариант. Нарушается целостность внешней оплетки провода. Концы придется после замеров сращивать и изолировать.Для разовой срочной проверки - может, и сгодится, но не более того.

Городить дополнительные провода между розеткой и вилкой, чтобы «вклинить» между ними амперметр? Тоже довольно неудобно.

Чтобы изготовить специальное приспособление, можно изготовить специальное приспособление. Для этого потребуется две небольшая фанерная площадка, накладные (внешние) розетки (самые дешевые) и отрезок сетевого шнура с вилкой.

Схематично этот «испытательный стенд» будет выглядеть так:

Несложное в изготовлении приспособление для удобного и безопасного замера силы тока

На небольшом жестком фрагменте (поз.1) например, фанерном, текстолитовом и т.п., крепятся две розетки, так, как показано на схеме. Розетки совершенно условно пронумеруем №1 и №2, а их контакты назовем соответственно 1а и 1б, 2а и 2б.

К розеткам поводится сетевой шнур (поз.4) с вилкой (поз.3). Эта вилка будет подключаться в обычную сетевую розетку.

Шнур разделан, и два его провода подключены к клеммам одноименных контактов розеток. То есть на схеме 1а и 2а. А вторая пара, 1б и 2б контактов соединена перемычкой из одножильного провода.

Как проводить замеры с таким приспособлением?

  • Для начала - витка сетевого шнура подключается к розетке (к любой или к тестируемой, то есть к той, к которой подключается на постоянной основе испытываемый бытовой прибор). Вся конструкция у нас после сборки полностью закрыта, изолирована, никаких открытых токопроводящих деталей нет.
  • Имеет смысл для начала проверить напряжение в розетке. Если конечной целью будет определение реальной мощности прибора, то этот параметр желательно уточнить.Иногда, если домашняя сеть не имеет стабилизатора, он значительно отличается от заявляемых 220 вольт. То есть это может повлиять на конечный результат.

Проверить напряжение несложно. Мультиметр переключается в режим ~ V (ACV) с диапазоном больше 220 вольт (обычно это 750 вольт). Штекера проводов устанавливаются в соответствующие гнезда прибора (СОМ и ~ V). Затем щупы прибора вставляются в контакты розеток 1а и 2а, как показано на схеме ниже.

Первый рекомендуемый замер - напряжение в сети.
  • После этого в одну розетку (любую) вставляется вилка сетевого шнура испытываемого прибора. Цепь не замкнута - разрыв ее получается на второй розетке.
  • Мультитестер переводится в режим амперметра переменного тока (~ A или ACA) в диапазоне диапазона. Штекер красного измерительного провода переставляется в соответствующий разъем.
Конечная схема подключения нагрузки и мультитестера в испытательном приспособлении
  • После этого щупы мультитестера вставляются в гнезда оставшейся свободной розетки.И теперь осталось только включить испытываемый бытовой прибор и снять с мультитестера показания силы тока.

Все исходные данные есть - можно рассчитать потребляемую мощность прибора на момент замера. Можно использовать расположенным ниже калькулятором:

Калькулятор расчета мощности

Перейти к расчётам

Как видите, и довольно сложную задачу замера силы тока бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

А что делать, если мультитестер не рассчитан на измерение переменного тока?

Бывает, что требуется измерить силу тока, примерно так, как показывалось выше. но в мультиметр, не рассчитанный на такую ​​операцию. И приобретать новый - нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Измерение переменного тока с помощью вольтметра и дополнительного сопротивления.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним Ома для участка электрической цепи:

I = U / R

Но если сопротивление на этом участке будет равно ровно одному закону, то получается, что номиналы силы тока и напряжения - совпадение.

I ( A) = U ( V) / 1 = U ( V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом , а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобрести керамический резистор на 10 или даже 50 Вт.

Керамический резистор номиналом 1 ом / 50 ватт

Правда, такие резисторы далеко не всегда есть в продаже. Да и стоить они могут немало. Можно обойтись и самодельным, накрутив спираль из нихромовой проволоки.

В интернете полно таблиц с удельными сопротивлениями нихромовых проводников различных диаметров.То есть провести расчетную длину, чтобы «выскочить» на 1 ом - не столь сложно.

Например, будет установка нихромовая проволока диаметром 0,4 мм (сечение 0,123 мм²). Ее удельное сопротивление составляет 7,94 Ом / м. Несложно рассчитать, что для сопротивления 1 ом потребуется 126 мм проволоки.

Из проволоки можно просто намотать спираль, но лучше выполнить ее на небольшом стеклотекстолитовом каркасе и сделать удобные контакты.

Из этого отрезка навивается спираль. Или, что еще удобнее и безопаснее - можно намотать проволоку на панельку их стеклотекстолита, как показано на иллюстрации.После намотки проверка мультиметром в режиме омметра. При необходимости коррекции длины, сопротивление было 1 ом с максимально возможной коррекции длины.

Ознакомьтесь с назначением и приемами работы с мегаомметром, из нашей новой статьи на нашем портале - «Как пользоваться мегаомметром».

Концы резистора можно прикрепить, например, к штырям разобранной вилки - чтобы удобнее было их подключить к разрыву цепи.

Если резистор готов, можно принимать за измерения.

Цены на мультитестеры

мультитестер

Самодельный резистор сопротивлением 1 ом установлен в разрыв цепи. Замерив на нем переменное напряжение, одновременно получим и точное значение силы тока.

В свободную розетку к ее контактам присоединяют самодельный резистор. После этого можно сразу к его концам «крокодильчиками» подцепить щупы мультиметра. Провода и сам тестер должны быть настроены на режим вольтметра для переменного тока.

Включается прибор-нагрузка.Но дисплей мультиметра показывается напряжение (в вольтах) для участка цепи сопротивлением 1 ом. Это же значение, но только в амперах - искомая сила тока в замкнутой цепи.

Важно - резистор при таком замере может очень быстро нагреваться, буквально докрасна. Поэтому снятие показаний продукта с максимальной оперативностью. Как только подключенный прибор вышел на свою мощность, показания на дисплее стабилизировались - их записывают и выключают нагрузку.

Есть и другой способ измерения переменного тока при неправильном амперметра.Ток можно выпрямить с помощью диодного моста. Подробнее об этом - в предлагаемом видеосюжете.

Видео: Как можно переделать амперметр постоянного тока под переменный

Как с помощью амперметра можно проверить элементы питания

Еще один частый случай, когда приходится переключать мультитестер в режим измерения силы. Речь идет о проверке элементов питания. Помогает как при приобретении батареек в сомнительных торговых точках, так и при ревизии накопившегося дома запаса.

Безусловно, для начала будет неплохо проверить батарейки по напряжению. Для этого переключателя режима мультиметра устанавливается постоянное напряжение (DCV). Предел измерений - в соответствии с напряжением элемента питания. Если это наиболее распространенные 1.5 вольта, то оптимальным будет предел 2000 мВ (= 2В). Можно установить и 20 В - в этот предел вкладываются практически все элементы питания.

Щуп черного провода (СОМ) прикладывается к отрицательному полюсу элемента питания.Красный, установленный в соответствующее гнездо - к положительному. Производится быстрый замер напряжения. И если оно менее 1.2 В, то такую ​​батарейку можно смело отправлять на утилизацию - она ​​села, и чудес от нее ждать не приходится.

Для этой батарейки все проверки уже закончены замером напряжения - с таким показателем ее ждет только утилизация

Кстати, о полярности. При работе с переменным током, ясное дело, это не имеет значения. А при замерах постоянного напряжения или тока ее соблюдение важно для стрелочных мультиметров.Если щупы установлены неправильно, стрелка начала валиться влево. Для цифровых же приборов ошибка не станет большой проблемой - просто перед числовым показателем на дисплее появится минус. Тем не менее, «культура пользования» все же предполагает правильное расположение полярности. Тем более что бывают ситуации, когда это имеет важное значение. И хорошо, если правильное расположение щупов просто войдет в привычку.

Вернемся к проверке. Измерение напряжения - это лишь первый шаг, позволяющий отсеять явно негодные элементы питания.А само значение еще ни о чем не говорит - неизвестно, как поведет себя батарейка под нагрузкой. Поэтому и следует проверить ее еще и по току.

Для этого мультиметр переключается в режим DCA с максимальным пределом измерения, то есть на 10 или 20 А (в зависимости от модели прибора). Это важно, так как токи при замыкании батарейки через амперметр бывают нешуточные. Красный провод, естественно, переставляется в соответствующее гнездо.

После этого опять черный провод прикладывается к отрицательному полюсу батарейки.А красное производят кратковременное замыкание цепи на положительном полюсе. Это очень важный момент: замер не должен быть одной - двух секунд. Можно постараться уложиться и менее чем за секунду. Необходимо быстро засечь пиковое значение силы тока, когда оно перестанет расти. Если же затянуть с измерением, это повлечет активный разряд элемента питания.

Проверка силы тока при замыкании батарейки через мультиметр должна проводиться максимально быстро. На иллюстрации - показатель в 5 ампер говорит о том, что элемент питания в отличном состоянии.
  • В новых, качественных элементовх питания проверка может показать порядка 4 ÷ 6 ампер. Они подойдут для самых ответственных мест установки.
  • Диапазон от 3 до 3,9 ампера говорят, что батарейка вполне работоспособная, хотя ее функциональные способности все же несколько снижены. Но она еще послужит немало.
  • От 2 до 3 ампер - элемент питания уже «посажен», но еще вполне пригоден для использования в приборах с незначительным потреблением энергии.
  • Менее 2 ампер - батарейка, скорее всего, пригодна лишь для пульта дистанционного управления.
  • Ну а если ток ток достижения 1.1 ампер или ниже - это почти всё. Возможно, такую ​​батарейку еще можно поставить в пульт ДУ, но только если на текущий момент вообще нет другой замены. И вполне можно ожидать, что отказ в работе произойти в любой момент.

Проведя такую ​​ревизию нередко скапливающегося дома запаса батареек, можно сразу избавиться от «балласта». А остальные - отсортировать по возможности дальнейшего применения.

Проверка тока утечки электросети автомобиля

Еще одно практическое приложение измерения силы тока мультиметром.Это - самостоятельная диагностика своего автомобиля на предмет токов утечки, которые могут привести к быстрому разряду аккумулятора.

Проводится она в следующем порядке:

  • Проверка должна проводиться при полностью заряженном аккумуляторе.
  • Перед тестированием требуется выключить все потребляющие электроэнергию приборы. Имеется в виду освещение, аудиосистема, парктроник и т.п. При проверке, возможно, придётся открывать двери в салон. Поэтому необходимо каким-то образом закрепить в нажатом положении концевые выключатели, ответственные за габаритные огни на дверях.

Безусловно, следует учитывать и другие особенности своего авто. Так, нередко требуется определенное время на полное «засыпание» бортового компьютера. Могут быть нюансы и с системой сигнализации. Хозяин машины должен с этим разобраться.

  • С клеммы аккумулятора снимается кабель массы («минус»).
  • Мультитестер переводится в режим амперметра с пределом измерения постоянного тока до 10 ампер. Ток утечки безусловно, намного меньше, но подстраховаться никогда не мешает.А особо не снятия показаний - двух знаков после десятичной запятой будет вполне вполне. Красный провод устанавливается в соответствующее гнездо на 10 А.
  • Далее, черный провод мультитестера необходимо подключить к минусовой клемме аккумулятора. Это можно сделать, например, с использованием обычного хомута.
  • Замыкаться же цепь будет контактом щупа красного провода с клеммной снятого кабеля массы. Значение, высвечивающееся при этом на дисплее мультиметра, как раз и покажет ток утечки.
Подключение мультиметра для определения тока утечки. В данном случае - он явно допустимые пределы.

Нормальным током утечки в пределах 0,03 ÷ 0,05 А (30 ÷ 50 мА), и чем ниже, тем лучше. Иногда может быть и больше, если автомобиль «нафарширован» электроникой. Но даже в таком случае - никак не выше 0,08 А.

  • Если ток в пределах нормы - то можно только порадоваться. Когда он явно выходит за пределы допустимого, следует сразу локализовать проблему, то есть выявить участок, где такая утечка происходит.
  • Для этого последовательно вынимаются предохранители, отвечающие за разные участки электросети автомобиля. При этом необходимо проверить все - не только в коробке под капотом, но и размещенные в салоне.

Итак, предохранитель достали из гнезда. Если показания не изменились, его можно сразу вернуть на место. Значит, на этом участке проблем нет.

  • Рано или поздно снятие какого-то предохранителя приведет к резкому снижению показаний силы тока на мультиметре.Вот он - тот самый участок, более детальной диагностикой которого предстоит заняться.

Кстати, причин утечки может быть и несколько. Например, снятие одного из предохранителей снизило показания силы тока с 0,25 до 0,12 А. Да, это проблемный участок, но очевидно, что ток все равно великоват. Значит, не устанавливаетя обратно этот предохранитель, поиск продолжает, пока не будет отыскано следующее «слабое звено». И так далее - пока показатель утечки не войдет в нормы.

Тестирование показывает - ток утечки вошел в допустимые пределы

Ну а дальше - предстоит проводить более детальную диагностику, чтобы окончательно разобраться с проблемой.Но это уже - совсем другая тема.

Как измерить ток в розетке мультиметром

Причин, которые побуждают людей измерять ток в розетке мультиметром, судя даже по моему опыту, довольно много.

Кто-то хочет узнать точную соответствие указанная на механизме розетки сила тока 6А, 10А или 16А, кого-то больше интересует ли в ней тока для подключения какого-то прибора, а кто-то просто исследует возможности цифрового мультиметра, пробуя вся его режимы работы подряд.

Но как вы уже поняли, измерить ток в розетке мультиметром нельзя, более того, очень опасно.

. Если вы уже знаете, что ток в розетке может быть абсолютно любым, в зависимости от характеристик подключаемого к ней электропотребителя и ограничен лишь возможностями розетки и надежностью ее токопроводящих контактов.

В розетке, к которой ничего не подключено, тока нет , ведь он возникает лишь в электрической цепи.

Чтобы померить ток, который измеряется в амперах, щупы мультиметра подключаются в разрыв сети, более подробно об этом вы сможете узнать из статьи «Как пользоваться мультиметром». В случае с бытовой розеткой 220В цепи нет и неосторожные, неопытные мастера, помещают щупы к фазному и нулевому разъемам розетки, надеясь увидеть, как получится ток, что же в этом случае происходит и как правильно измерятьсилу тока читайте дальше.

А так как мультиметр в режиме амперметра (измерения тока), подключается в разрыв электрической цепи, он становится неотъемлемым сопротивлением, как например при измерении напряжения, то есть при измерении напряжения, соответственно, при измерении тока мультиметр не задействует внутреннее сопротивление.Тестер во время замеров, в общей схеме, оказывает влияние на общий ток системы не больше, чем просто дополнительный кусок провода.

Теперь смотрите, когда вы пытаетесь измерить ток в розетке, пуская его через мультиметр, поместив щупы в гнезда механизма, он не испытывает никакого сопротивления и происходит банальное короткое замыкание . Это равносильно тому, если вы просто соедините между собой фазный и нулевой проводники.

Величина же силы тока, которая указывает на механизм розеток - всего лишь максимальный ток, на который она рассчитана. Другими словами, к такой розетке нельзя подключать оборудование, при работе которого через розетку проходит ток больший, чем эта величина, для розетки, которую вы можете видеть на изображении ниже, это 16А.

Если же вы начнете измерять ток самой розетки мультиметром, никаких изменений на экране тестера вы не успеете, а вот искры и яркую вспышку в одном из элементов цепи наверняка да.

И еще, если вы внимательно изучаете режимы работы стандартного цифрового мультиметра, заметите, что они редко умеют измерять переменный ток, чаще только постоянный до 10А.

Как измерить ток мультиметром

Если же вы счастливый владелец цифрового тестера, с режимом определения переменного тока, то для его замеров действовать следующим образом:

В первую очередь потребуется какой-то потребитель, например, настольная лампа, далее собирается следующая схема:

1.В очередь отключаем в электрическом щите питание с той розетки, где планируем проводить замеры, выключив соответствующий автомат. Обязательно проверьте отсутствие напряжения в этой розетке.

2. Затем один контакт электрической вилки настольно лампы подключается, например, к фазному проводнику в розетке. Проще всего это сделать через клеммник, сняв механизм розетки, подключив напрямую к проводу.

3. На цифровом мультиметре выставлен режим измерения переменного тока, как всегда, если вы не знаете, какие будут показания, выбирается предел, в нашем случае 10А.При этом, красный щуп вставляется в разъем 10А на мультиметре, черный же в разъем com.

4. Один из щупов, так же через клеммник, подключается к свободному штырьку электрической вилки, другой к оставшемуся проводу розетки - нулю.

5. Теперь можно сделать электрический автомат и выключатель настольной лампы.

6. В зависимости от установленной лампы, её, потребляемой мощности, показатели будут разными.

Так, напимер, для обычной лампы накаливания мощностью 100 Вт, показатель тока будет примерно 0,5А.

Это можно достаточно просто рассчитать по классической формуле электротехники, согласно которой мощность = ток * напряжение или Р = I * U, значит I = P / U или ток = 100 Вт / 220 В = 0, 45А

При измерении постоянного тока последовательные действия точно такая же, как при измерении переменного, только выбирается соответствующий режим и нужный предел.

И еще раз повторю, не измеряйте ток в розетке мультиметром, его там нет.

Если же хотите знать, какие еще полезные функции есть у мультиметра и как их применять в нашу группу вконтакте, следите за выходом новых материалов! Кроме того обязательно оставляйте свои комментарии, вопросы, критику в комментариях к статье!

Как измерить силу тока мультиметром


Данный прибор считается незаменимым и даже атрибутом каждого радиолюбителя.С его помощью всегда можно определить напряжение, уточнить параметры транзисторов с диодами, прозвонить цепь. Разновидностей такого прибора много, различаются они довольно замеров и своей функциональностью.

Содержание:

  1. Как работать
  2. Измеряем силу тока
  3. Проверяем зарядку в аккумуляторе
  4. Проверяем автомобильный генератор
  5. Блок питания

Как работать

Перед началом рассказа о том, как измерить силу тока мультиметром, необходимо дать ряд, как работать:

, следует изучить инструкцию по порядку работы таким прибором, чтобы не вывести его из строя.Чтобы уверенно работать с электрической цепью, необходимо потренироваться на слабых элементах питания - батарейках. Если опыта работы маловато, строго соблюдайте инструкции и изучите все функции вашего мультиметра:

Такой простой моделью используются автомобилисты, когда возникают проблемы с зарядкой аккумуляторной батареи.

Измеряем силу тока

Многие интересуются вопросом, как измерить силу тока зарядного устройства. Примеры могут быть различными - аккумулятор, батарейка и даже обычная комнатная розетка.Такой вопрос не совсем правильный, и это есть причина - для источника питания определить силу тока не представляется, так как такой показатель определен только в электроцепи. Поэтому придется ее создать, взяв источник питания, любой прибор и мультиметр. Примерная схема будет таким образом:

Проверяем зарядку в аккумуляторе

Чтобы выполнить такие действия мультиметром, следует переключить его в режим замера постоянного напряжения, установив диапозон несколько выше показателя напряжения на аккумуляторной батарее.После этого подключаем щуп мультиметра. Окрашенный в черный цвет, к минусу батареи, а красный, соответственно, к плюсовому полюсу. На дисплее появляются приборы интересующие нас показания:

Если аккумулятор полностью заряжен, то его напряжение не должно быть ниже 12,6 В. В ином случае, уровень зарядки батареи не выше пятидесяти процентов, требует срочной подпитки. Показатель, не превышает 11,6 В сигнализирует о том, что аккумулятор разряжен полностью.
Чтобы зарядки батареи хватало долго, следует выявить причины тока, которая бывает в любом случае.Способствуют этой сигнализация, магнитола, приборная панель и устройство центрального замка. Если в общей сложности потери тока не превышают 80 мА, то аккумуляторная батарея будет без проблем эксплуатироваться в течение нескольких лет.
Для работы мультиметр выставляется в режиме замера тока на 10 или 20 ампер:

Сняв «минусовую» клемму, подсоединяем один из проводов прибора. Вторым прикасаемся к снятому проводку. Полярность в этом случае значения не имеет:

Проверяем автомобильный генератор

Это основной источник энергии в транспортном средстве, если неисправен, то одного для долгих поездок вам не хватит.Разберемся, как проверить напряжение на генераторе.
Чтобы выполнить все правильно, выполнить несколько операций по проверке:

  • щеток и колец;
  • диодного моста;
  • регулятора напряжения;
  • статорного устройства;
  • ротора:

Блок питания

Сегодня автолюбитель должен иметь на вооружении все блага технического оснащения. В их число входит и гаражный блок питания, представляющий собой мощное, надежное, вполне универсальное устройство.
Его вполне можно собрать своими руками, имея в распоряжении трансформатор и нужные детали, или приобрести в магазине. В первом случае прибор для измерения напряжения разрешается установить, просто показатель данной величины на блоке придется замерять при помощи мультиметра.
Работать с таким прибором довольно удобно. Он позволяет не подсаживать аккумуляторную батарею, запускать мотор для периодической подзарядки, открывать гаражные ворота для проветривания. С помощью блока есть возможность проверить практически все приборы автомобиля на работоспособность, настроить автолюбительские конструкции.
Блок питания без проблем подзарядит батарею, но в качестве пускового элемента его следует использовать - однозначно перегорит.

Читайте также:


Рассмотрим как измерить напряжение и ток в розетке

Измерения с помощью мультиметра

Чем измерить напряжение в розетке или определить значение тока, протекающего через нее? Такой вопрос становился практически перед каждым из нас.Ответ на него достаточно прост - это мультиметр, универсальное устройство для измерения самых различных электрических параметров.

Главной особенностью данного устройства является сочетание в себе самых разнообразных устройств, которые могут потребоваться как профессиональному, так и доморощенному электрику. При этом пользоваться этим прибором не надо обладать какими-либо специфическими знаниями. Достаточно вспомнить школьные уроки физики.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор.А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден - цифровой прибор. Ведь цифровые мультиметры всегда особенное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборами есть только один аргумент - цена.

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр.И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

  • Черный щуп должен подключаться к гнезду «СОМ» , который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

  • Красный щуп подключается к одному из двух оставшихся гнезд . Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях.Для измерения силы тока в 1А следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые могут измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому приводем все возможные варианты.

Итак:

  • Для измерения постоянного напряжения следует использовать предел обозначенный DCV .В данном пределе обычно имеется несколько положений для измерений напряжения от 200 мВ до 1кВ. Для измерения напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
  • 900 Для измерения токов предназначения DCA . Он так же имеет несколько положений сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Советует переставить красный щуп в соответствующее гнездо.Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
  • Для измерения сопротивления цепи у нас имеется предел «Ω» . Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Обратите внимание! Измерять любое определение можно и при помощи большего предела. Например, напряжение в 100В можно измерить в положении не 200В, а в положении 1000В. Но с причиной предела размер увеличивается и погрешность прибора.В связи с этими результатами измерений могут быть недостаточно достоверными.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

Измерение тока и мультиметром

Умея мультиметром можно рассмотреть вопрос, как использовать измерение в величине измеряемых величин.Ведь ток измеренияa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить на вопрос, соответствуют ли параметры сети нормативам и возможно подключение к ней.

  • Для этого прежде всего установлены щупы в соответствующие гнезда.В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
  • Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

Положение переключателя для измерения напряжения в розетке

  • Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки, которая должна быть 220В, вы должны выбрать ближайшее большее значение.Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не проверять. Если выше допустимое значение, в нашем случае 750В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами.Поэтому прежде чем измерить значение напряжения.

  • После того, как пределы измерений выставлены можно приступать непосредственно к измерениям. Для этого щупы вставляем в силовые контакты розетки и обеспечем надежный контакт между ними.

Измерение мультиметром напряжения

  • После этого дисплея мультиметра отображается мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 - 2В, это нормально.Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

Определение цены деления аналогового мультиметра

  • Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее.В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

  • Давайте рассмотрим чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
  • То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
  • В результате получается, что зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.

Закон Ома

  • Нам необходимо еще коэффициент силы тока. Но для простейших вычислений его вполне можно использовать.
  • Но если вы не знаете измерителя мощности или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами.Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.

Создаем приспособление для измерения тока в розетке

Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода. Вилка будет подключаться к розетке, в которой мы производим измерение. К ней подключаются провода, которые идут к розетке номер один.

Схема подключения нашего устройства

Подключение розетки номер один несколько отличается от обычного.К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем, идущий к розетке номер два.

Подключение розеток по нашей схеме

К розетке номер два мы подключаем один провод от розетки номер один. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.

Подключение щупов мультиметра

Теперь поэтапно.Вставляем щупы нашего мультиметра в розетку номер один. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор.

Измерения тока в розетке при помощи мультиметра

Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке. Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать. Но разрывать цепь извлечением щупа мы не рекомендуем.Делать это лучше при помощи вилки.
  • Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы измеряете силу тока не разрывая цепь. Причем сделать это может в любой удобный для вас момент на любом этапе работы электроустановки.

Электроизмерительные клещи

  • Суть данного прибора сводится к измерению магнитного поля вокруг проводника, за счет которого он может определить ток, протекающий по проводу.Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет замкнуть его вокруг исследуемого проводника и измерения.

Обратите внимание! Вы должны иметь два провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль. Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и результирующее значение будет равно нулю, либо очень малой величине.

Вывод

Как показывает мультиметр достаточно универсальный прибор, который позволяет широкий спектр измерений. Но он требует правильного подхода и знания принципа работы электроустановок.

Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники. А уж принимать решения о необходимости таких приборов и измерений.

Как измерить силу электрического тока в цепи: 3 способ

В процессе эксплуатации различного оборудования возникает необходимость проверки основных электрических параметров его работы. Это нужно для проверки характеристик, так и для ремонтных работ. Одним из наиболее сложных и опасных измерений является определение величины токовой нагрузки. Поэтому для всех начинающих электриков будет актуально узнать, как измерить силу электрического тока в цепи правильно и безопасно.

Используемые приборы

Измерить силу тока можно способами, однако далеко не все из них применимы в повседневной жизни. К примеру, измерительные трансформаторы, подключаемые в цепи, крайне неудобно переносить по дому и даже на полке в гараже. Поэтому актуальными средствами измерительной техники являются амперметры, мультиметры и клещи. Далее рассмотрим детально особенности работы и применения каждого из них.

Амперметр

Это один из наиболее простых измерительных приборов, который реагирует на изменение токовой нагрузки.С электротехнической точки зрения амперметр представляет собой нулевое или бесконечно малое сопротивление. Поэтому в случае приложения напряжения только к прибору, в нем возникнет ток короткого замыкания, из-за чего амперметр включается в цепь последовательной замеряемой нагрузки. Для наглядности стоит пояснить, что измерить силу тока в розетке нельзя, так как без нагрузки (в случае разомкнутой цепи) ток в ней не протекает, на контактах розетки присутствует только напряжение, поэтому подключение амперметра напрямую к замыканию.

Под электрическим током подразумевается направленное движение заряженных частиц, которое проходит через поперечное сечение проводника за определенную единицу времени. Поэтому запомните, что возникает токовая нагрузка лишь от включения электропривода к источнику питания. Включение амперметра отдельно к точке электроснабжения или отдельно к рабочему двухполюснику никоим образом не даст информации о силе тока. Если рассмотреть пример на схеме, чтобы замерить амперы вы должны включить прибор в последовательность к объекту измерения:

Рис.1. Пример подключения амперметра

. Как видите, основная сложность заключается в том, что процесс измерения происходит непосредственно в момент протекания электрической энергии, соответственно, велика вероятность поражения электрическим током в случае нарушения технологии.

Чтобы избежать плачевных последствий, необходимо соблюдать такие правила:

  • Подключение производится только при отсутствии напряжения;
  • Измерительные провода должны быть заизолированы, а места подключения удалены от человека, при необходимости исключена возможность прикосновения к ним;
  • Выведение амперметра из цепи измерения тока также выполняется при снятом напряжении.

Так как амперметр является узконаправленным прибором для измерения силы тока, его редко кто хранит у себя дома. Поэтому если вы хотите приобрести приспособление, куда выгоднее обзавестись мультиметром, обладающим более широким функционалом.

Мультиметр

Этот прибор также называют тестером, Ц-эшкой, поэтому в обиходе можно встретить разные поколения мультиметра. Принцип использования мультиметра в средствах для измерения тока в цепи полностью аналогично амперметру, как по схеме включения, так и по предъявляемым мерам предосторожности.Однако следует отметить, что мультиметр мультиметру рознь, поэтому перед включением тестера обязательно посмотрите, подходит ли он, чтобы измерить ток в вашем случае.

Из конструктивных особенностей сразу отметим:

  • Диапазон измерения - выставляется переключателем на определенную силу тока. Выбирается таким, чтобы предполагаемая нагрузка его не превышала, но была соизмеримой.
  • Род тока - переменный или постоянный, заметьте, что некоторые модели мультиметров предоставьте возможность измерить только один вариант.
  • Разделение на слаботочные и силовые измерения - такие приборы имеют отдельные шкалу на мА, мкА и отдельную для А. Также в них могут располагаться отдельные разъемы, чтобы подключить щупы.
  • Наличие защиты от перегрузки при подключении измерительных устройств, обозначается отметкой незафиксированной . Которая свидетельствует о наличии предохранителя, способного предотвратить выход мультиметра от протекания чрезмерной силы тока.

По способу отображения информации все мультиметры подразделяются на циферблатные и дисплейные.Первые из них - устаревшая модель, ориентироваться по ним только искушенные электрики, знакомые с основами метрологии. Новичок же может запутаться в показаниях на шкале, цене деления или какими единицами измеряется нагрузка. Поэтому применение цифрового прибора куда проще и удобнее, на дисплее отображается конкретное число.

Токоизмерительные клещи

Это наиболее удобный прибор, позволяющий измерить силу тока токоизмерительными клещами, нет нужды разрывать цепь.Конструктивно клещи представляет собой разъемный магнитопровод, в который вы хотите померить силу тока. Токоизмерительные клещи определения имеют схожесть с тем же мультиметром, и в более продвинутых моделях вы встретите такой же переключатель с функцией мощности, напряжения, сопротивления, силы тока и разъемы для подключения щупов.

Как измерить силу тока в цепи

Для измерения электрического тока в цепи куда удобнее использовать современные устройства - мультиметры или клещи, особенно для одноразовых операций.А вот стационарный амперметр подойдет для тех ситуаций, когда вы планируете постоянно контролировать силу тока, к примеру, контроля заряда батарейки или аккумулятора в автомобиле.

Постоянного тока

Разрыв электрической цепи организовывается до начала измерений при отключенном напряжении. Даже в низковольтных цепях вы можете вызвать замыкание батарейки, которое происходит моментально к потере электрическим зарядом. Далее рассмотрим пример измерения в цепи постоянного тока с помощью мультиметра, для этого:

Рис.2. Использование мультиметра для измерения постоянного тока
  • подключите щупы к вводу в тестер - черный в COM, красный в разъем с пометкой mA, A или 10A, в зависимости от устройства;
  • при помощи «крокодилов» соедините щупы тестера с цепью последовательности последовательно;
  • установить переключателем нужный род тока и предел измерений;
  • может подключить нагрузку и измерение, на дисплее мультиметра отображается искомое значение.

. Но заметьте, подключите мультиметр на короткий промежуток времени, как он может перегреться и выйти со строя.

Переменного тока

Цепь переменного напряжения может измеряться как мультиметром, так и токоизмерительными клещами. Но, в связи с опасностью переменного бытового напряжения для жизни человека, эту возможность выполнять клещами без измерительных щупов и без разрыва цепи.

Рис. 3. Использование клещей для измерения переменного тока

Для этого вам нужно:

  • переключить ручку в положение токов на нужную нагрузку, если она изначально неизвестна, то сразу выбирают диапазон;
  • нажмите боковую скобу, которая разомкнет клещи;
  • поместить внутрь клещей токоведущую жилу и отпустить кнопку.
  • данные демонстрируются на дисплее, при необходимости их можно установить кнопкой.

Производить измерения как на результат, так и на оголенных жилах. Но заметьте, в область обхвата должен попадать только один проводник, сразу в двух измерить не получится.

Реальные примеры измерения тока

Далее рассмотрим несколько вариантов того, как подключить измерительный прибор в бытовых нуждах. При замерах батареек вам необходимо один щуп приложить к контакту батарейки, второй к контакту нагрузки, второй контакт нагрузки подключается к свободной клемме батарейки.

Рис. 4. Измерение силы тока в цепи батарейки

Если вы хотите проверить токовую нагрузку в обмотках трехфазного электродвигателя, измерительный прибор подключается поочередно в каждую фазу или если у вас есть три амперметра, можно использовать их одновременно. Для этого щупы подключаются одним концом к выводам обмоток в борно, а вторым, к питающему проводу фазы.

Рис. 5. Измерение силы тока в цепи электродвигателя

Способы на видео
