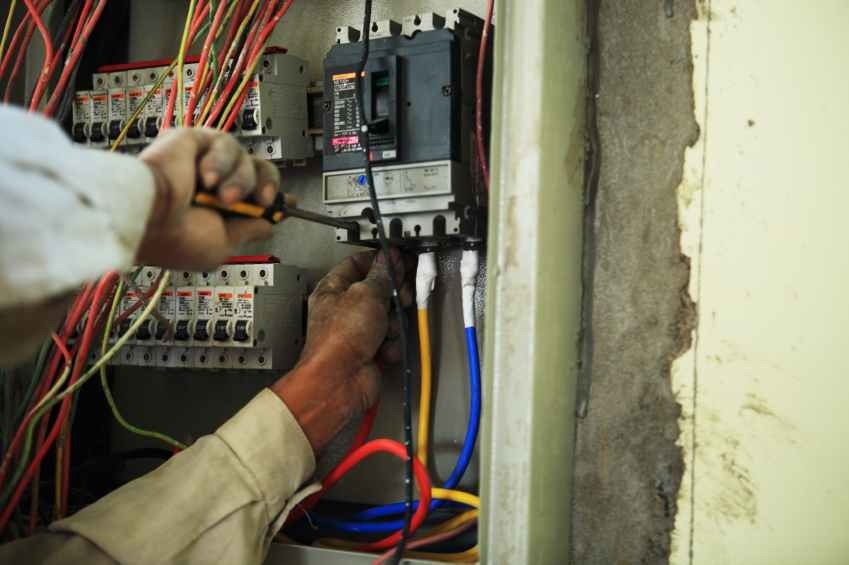

Как найти неисправность в электропроводке: Ремонт электропроводки — как найти неисправность и устранить?

Содержание

Признаки неисправности электропроводки в квартире

Какие бывают неисправности проводки и как их устранить?

Причины возникновения аварийных ситуаций

Итак, первая и самая основная причина неисправности электрики – желание сэкономить на материалах. Специально выбранное маленькое сечение кабеля (т.к. он будет стоить меньше), дешевая китайская фурнитура, монтаж непрофессионалами. Все это приводит к тому, что через короткий промежуток времени в квартирах происходят пожары в результате возгорания электропроводки.

Второй причиной является старая электропроводка. Как правило, замену кабельной линии в квартире и частном доме осуществляют раз в 10-15 лет. За это время большинство соединений в распределительных коробках ослабевают, изоляция кабелей разрушается, в результате чего и пропадает свет. К тому же, раньше норма потребления электроэнергии была на порядок меньше, поэтому и сечение кабеля было небольшое. Сейчас же, с появлением мощных потребителей, например, котлов и электроплит, сечение кабеля должно быть относительно большим. Например, согласно СП 31.110, п.9.2 электроплиты нужно подключать отдельным кабелем сечением не менее 6 кв.мм.

Третья причина – неправильный электромонтаж. Даже если вы только провели электропроводку, она может уже находиться в неисправном состоянии. Это связано с тем, что неправильно были выполнены соединения проводов, сечение кабеля выбрано с ошибкой (хуже, если слишком маленькое), либо при монтаже была повреждена изоляция проводника. Как результат – утечка тока, возгорание проводки, выход из строя бытовой техники и т.д.

Неправильная эксплуатация. Бывает так, что электропроводка новая, но из-за того, что хозяева небрежно относятся к ней, возникают всякого рода неисправности электрики в доме либо квартире. Например, выдергивание вилки из розетки влечет за собой ситуацию, когда розетка выпадает из стены. Куда хуже, когда происходит механическое повреждение кабеля в стене при вбивании гвоздя (если решили повесить картину) или же сверлении отверстий под крепление для телевизора.

Помимо этого к причинам неисправности проводки можно отнести затопление квартиры соседями сверху, коррозию проводов (чаще всего в месте соединения алюминия с медью), а также выход из строя бытовой техники. Что касается последнего, например, очень часто стиральная машина бьет током при пробое нагревательного элемента (ТЭНа).

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено УЗО в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.
Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ (глава 7.1. п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение клеммами WAGO.
Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, как отремонтировать бытовую технику своими руками мы рассказываем в соответствующем разделе сайта.
Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно главе 2.1. ПУЭ п. 2.1.21.
Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, как отремонтировать выключатель света, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив реле контроля напряжения в доме либо квартире. При этом вы можете наблюдать две фазы в розетках. А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен перекос фаз и чрезмерно высокое или низкое напряжение в сети.

Также рекомендуем просмотреть полезное видео о том, как найти короткое замыкание в проводке:

Это все самые частые неисправности электропроводки. Последнее, о чем хотелось бы рассказать – как предотвратить возникновение проблем с электрикой.

Меры предотвращения опасности

Первый и самый действенный способ – установить в щитке специальные защитные устройства. К примеру, УЗО поможет вовремя предотвратить утечку тока в квартире, автоматический выключатель — короткое замыкание и перенапряжение, реле контроля напряжения – возникновение двух фаз в розетке, а также перенапряжения. Учтите, что использовать УЗО можно только если у вас есть заземление, так требует ПУЭ в главе 1.7, а именно в пункте 1.7.80.

Следующее, о чем нужно позаботиться – хотя бы раз в год (а лучше в полгода) делать ревизию электропроводки. Это позволит вовремя обнаружить плохой контакт, повреждение кабеля либо перегрев токоведущих жил. Сюда можно внести еще и оценку состояния старой проводки. Нужно отдавать себе отчет, когда лучше произвести замену всей домашней электросети. Не забывайте об основных признаках проблемы с электрикой – трески, искрение розеток, запах гари. Если какой-либо из этих признаков покажет себя, нужно немедленно переходить к поиску поломки.

Ну и последнее – во время ремонта соблюдайте технику безопасности. Перед тем как вешать телевизор на стену, определите, где проходит скрытая проводка, чтобы случайно в нее не попасть при сверлении. О том, как найти провод в стене, мы рассказывали в соответствующей статье. Помимо этого, не забывайте, что соединять алюминий с медью нужно только с помощью специальных клеммных колодок, а выполнять электромонтаж разрешается только при полном отключении электроэнергии.

Вот мы и рассмотрели возможные неисправности электропроводки в квартире и частном доме. Надеемся, статья была для вас полезной и интересной!

Полезные советы: как найти место обрыва в скрытой проводке

Если электропроводка правильно спроектирована и смонтирована в соответствии с требованиями ПУЭ, неисправности в ней возникают редко.

Однако, если подача электроэнергии на каком-либо участке цепи прекратилась, следует найти и устранить возникшую проблему. В этой статье мы расскажем, как найти обрыв в скрытой проводке в стене.

Признаки неисправности электропроводки в квартире

Давайте разберемся, как же найти неисправность в электропроводке? Неисправности возникают вследствие неправильного или небрежного монтажа, нарушения целостности изоляции, обрыва проводов, плохого контакта между элементами цепи или перегрузки сети. На неисправность указывают:

Отсутствие нуля;
Отсутствие фазы;
Отсутствие фазы и нуля одновременно;
Искрение;
Короткое замыкание.

Косвенным образом на неисправность указывает слишком частое срабатывание защитной автоматики.

Классификация

Чаще всего неисправности возникают в местах соединения проводов в распределительных коробках, розетках, в местах подключения к контактам автоматов электрощита или выключателям осветительной сети. Такие неисправности относят к первому классу, они составляют более половины случаев неполадок электрической сети. Все они сравнительно легко обнаруживаются и устраняются.

Второй класс неисправностей – повреждения скрытой проводки во время ремонта при сверлении, долблении и прочих работ, связанных с необходимостью проникновения в толщу бетонной конструкции. Вследствие ремонта в проводку может быть вкручен шуруп или вбит гвоздь. В таких случаях высока вероятность короткого замыкания в стене.

Незначительные повреждения изоляции не всегда проявляются сразу же, проблема может возникнуть через несколько месяцев или даже лет.

Третий класс – обрыв провода непосредственно в стене без вмешательства извне. Это достаточно редкое явление и на долю неисправностей третьего класса приходится около 20% случаев неполадок. Обрыв может произойти вследствие сильного износа проводки, выполненной из алюминиевого провода, перегрузок в сети или неисправности УЗО.

Причиной обрыва могут быть и нарушения технологии монтажа, например, соединения скруткой, механические повреждения изоляции или неправильный расчет сечения провода для конкретной группы подключения.

Самое «безобидное» последствие обрыва провода – отсутствие напряжения в отдельно взятой точке подключения, всей группе подключения или в целом в квартире. При обрыве нулевого проводника кроме обесточивания отдельно взятой ветви или квартиры в целом возникает угроза перегрузки исправной части сети. Искрящая проводка или короткое замыкание могут привести к более серьезным последствиям, вплоть до возникновения пожара.

Порядок действий при поиске

Для поиска обрыва понадобятся:

Индикаторная отвертка;
Трассоискатель или другое устройство для поиска обрыва скрытой проводки в стене;
Отвертка;
Мультиметр;
Пассатижи;
Нож с изолированной рукоятью;
Изолента.

В первую очередь нужно определить аварийную группу подключения. Если у вас есть план проводки, ничего сложного в этом нет. Если на поврежденной розетке есть фаза, то включая-выключая автоматы, можно найти искомый провод. Наличие фазы проверяется индикатором. Группу подключения, в которой выявлена проблема, следует полностью отсоединить от автомата, отключая все жилы кабеля.

После этого нужно последовательно прозвонить все соединения, начиная от кабеля в щите до обнаружения места, где розетки соединены одной жилой. Если есть доступ к распределительным коробкам, их нужно вскрыть. Если внутри неполадок нет, производится прозвон поврежденной жилы от соединения.

Если коробки недоступны или разводка выполнена без них, нужно снимать розетки по всей длине поврежденного участка и прозванивать через них. Чаще всего проблемы возникают в первой розетке, так как на нее приходится максимальная нагрузка. Если повреждение так и не обнаружено, значит оно находится внутри стены.

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии – условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом. В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Устранение проблемы

Если проблема возникла в новой проводке, концы провода нужно соединить. Соединение выполняется следующим образом:

Фазный проводник должен быть отключен от подачи электроэнергии.
Слева и справа от места обрыва нужно снять штукатурку со стены. В конечном итоге нужно высвободить не менее 10 см провода.

Концы аварийного провода нужно развести в стороны и просверлить в стене отверстие под ответвительную коробку. Отверстие намечают перфоратором с корончатой насадкой, выбирают лунку долотом.

Коробку поместить в подготовленную лунку, закрепить алебастром и завести в нее провода.

При наличии запаса концы поврежденного провода соединяют между собой по цвету изоляции и тщательно изолируют. Соединение выполняется с помощью СИЗ.

Коробку закрывают крышкой, место ремонта заштукатурить и восстановить отделку.

В некоторых случаях поврежденный участок следует полностью заменить, протягивая его сквозь гофру с помощью протяжного устройства.

Порядок ремонта поврежденного нулевого проводника немного отличается от ремонта фазы. От шины отсоединяется нулевой провод и к нему прикрепляется фазный. После этого все остальные действия производятся так же, как при устранении обрыва фазы.

Профилактика

Выявить и устранить скрытые дефекты проводки крайне сложно, однако некоторых неприятностей вполне возможно избежать. Прежде чем приступать к любым ремонтным работам, связанным с проникновением в толщу стен, следует найти скрытую проводку с помощью трассоискателя или любого другого доступного устройства.

Если речь идет о проводке старого образца, выполненной из алюминиевого провода, желательно как можно быстрее заменить ее полностью.

Главная мера профилактики неполадок электросети – правильное проектирование и точное соблюдение правил монтажа.

Характерные неисправности электрооборудования и способы их устранения

Внешними признаками неисправности электропроводки является перегорание предохранителей или автоматических защитных устройств и появление специфичного запаха горелой изоляции, иногда искрение или перегрев проводки.

Повреждения электропроводки и ее элементов могут происходить из-за небрежного или неосторожного с ней обращения, в результате некачественного выполнения монтажных работ, при физическом износе проводов и кабелей.

При техническом обслуживании внутренних электропроводок проверяют состояние проводов и кабелей и их изоляции, натяжение и закрепление проводов на роликах и изоляторах. Обвисшие и незакрепленные провода и кабели подтягивают и надежно закрепляют. При обнаружении поврежденных роликов, изоляторов, изоляционных трубок, фарфоровых воронок и втулок их немедленно заменяют другими. Поврежденные участки проводки заменяют новыми. Если повреждена изоляция проводов, допускается поврежденный участок проводки изолировать липкой изоляционной лентой или трубкой из изолирующего материала.

При ремонте помещения не допускается замазывание проводки известью, побелкой или закрашивание краской, так как попадание на провода воды и растворителей краски ухудшают их изоляцию, что может привести к короткому замыканию. Вода проникает в трещины, впитывается в гигроскопические материалы, смешивается с грязью, растворяет кислоты и щелочи, образуя электролиты. Последние разрушают не только изоляционные материалы, но и металлы.

Не допускается завешивать провода коврами, портьерами, гардинами и другими легковоспламеняющимися материалами. Нельзя подвешивать провода на гвозди, оттягивать их проволокой или веревкой.

Электропроводку и ее элементы периодически осматривают и проверяют. Количество периодических осмотров электропроводки зависит от ее конструктивного исполнения и характеристики помещения. Выявленные при осмотре неисправности, дефекты, повреждения устраняют немедленно.

К электроустановочным устройствам относятся: штепсельные розетки, выключатели, вилки, патроны, предохранители и т. п.

Неисправности электроустановочных устройств.

Характерной неисправностью выключателей является механическое заедание рычажка или клавиши. При осмотре выключателя могут быть обнаружены отломанные контактные пружины, подгоревшие контактные пластины, обломанные пластмассовые детали, трещины в основаниях и крышках. Как правило, такие выключатели ремонту не подлежат и заменяются новыми.

В штепсельных розетках со временем ослабевают пружины, сжимающие контактные гнезда, в результате чего штепсельное соединение нагревается, контакты покрываются нагаром и оплавляются. Для надежной работы штепсельного соединения необходимо сжать или заменить пружины и обеспечить контакт, при котором штифты штепсельных вилок плотно держатся в гнездах розетки. При отсутствии запасных сжимных пружин, наличии трещин и сколов в основании и крышке штепсельные розетки подлежат замене.

При выдергивании штепсельной вилки из скрытой розетки она может выпасть вместе с проводами из коробки. Вставлять ее обратно можно, только предварительно обесточив электросеть. При закреплении штепсельной розетки в коробке необходимо следить за тем, чтобы провода не попали под распорные лапки. Винты крепления лапок завинчивают поочередно и равномерно.

Использование тройников. Иногда в одну розетку через тройник-разветвитель подключают одновременно несколько мощных электроприборов. Этого делать не рекомендуется, так как большая нагрузка на подводящие к розетке провода приводит к перегреву последних и быстрому высыханию изоляции.

Светильники с лампами накаливания

Наиболее распространенной неисправностью осветительной сети является перегорание электрической лампочки. Для проверки лампы накаливания необходимо воспользоваться заведомо исправной лампой. Если такая замена не дает положительного результата, причину следует искать в патроне. Необходимо проверить, имеется ли касание цоколя с центральным контактом. При необходимости его нужно немного отогнуть. При плохом контакте «цоколь-патрон» возможны приваривание цоколя лампы к патрону, перегрев лампы патрона, светильника и подводящих проводов. При наличии механических поломок контактных стоек, обгорании пластмассовых корпусов, наличии трещин и сколов патрон необходимо заменить на заведомо исправный.

Лампы накаливания часто не выворачиваются из патрона из-за того, что заржавел цоколь или приварился центральный контакт. Применение большого усилия приводит, как правило, к отрыву цоколя. В этом случае необходимо обесточить электросеть, вывернув предохранительные пробки или отключив автоматические выключатели. Затем, осторожно вращая колбу лампы, отрывают проволочки, на которых она висит. Плоскогубцами выворачивают оставшийся в патроне цоколь лампы. В тех случаях, когда не удается вывинтить цоколь, разбирают патрон.

При перезарядке патрона необходимо тщательно проводить оконцовку проводов. После зачистки от изоляции многожильный провод скручивают, чтобы не было торчащих в стороны проволочек. Затем круглогубцами формуют колечко, желательно колечко облудить. Место зачистки изоляции и провод до колечка обматывают изоляционной лентой. Правильная перезарядка необходима и при присоединении проводов и шнуров к бытовым электроприборам. В случае неаккуратной оконцовки проводов возможно короткое замыкание между торчащими жилами или достаточно одному проводку из колечка коснуться наружных частей арматуры, чтобы при прикосновении к ним человек попал под напряжение.

Светильники с люминесцентными лампами

Люминесцентные светильники представляют собой сложное устройство со многими конструктивными элементами и большим количеством контактов. Поэтому неполадки при эксплуатации ламп бывают очень разнообразными. Возможные неполадки в работе люминесцентных ламп и способы их устранения приведены в табл. 38.

Люминесцентные лампы вынимают из патронов с большой осторожностью, чтобы не повредить цоколь и не разбить стекло лампы, так как в лампе находятся пары ртути, которые являются очень токсичными.

Таблица 39. Возможные неисправности в светильниках с люминесцентными лампами, причины и способы их устранения

При эксплуатации люминесцентных ламп необходимо знать, что характер газового разряда в значительной степени определяется величиной давления газа или паров, в которых происходит разряд. При понижении температуры давление паров в лампе падает и процесс зажигания и горения лампы ухудшается, а при температуре ниже 5 °C лампа вообще не зажигается.

Оптимальной температурой эксплуатации люминесцентных ламп является температура 20–25 С.

Техническое обслуживание светильников, как правило, проводят одновременно с техническим обслуживанием электропроводок.

В состав работ по техническому обслуживанию светильников входят следующие операции:

• проверка крепления, состояния крюков и кронштейнов;

• проверка соответствия мощности установленных ламп;

• проверка состояния изоляции проводов в местах ввода их в светильники и в местах оконцевания их;

• удаление пыли и грязи с арматуры светильников;

• снятие стекол и электроламп и их промывка;

• замена стекол, имеющих трещины и сколы;

• снятие корпуса патрона, зачистка контактов, подтягивание ослабевших зажимов;

• осмотр состояния осветительной арматуры и замена неисправных деталей;

• окраска металлических частей арматуры.

Все виды работ проводят при отключенном напряжении.

Соединительные шнуры и штепсельные вилки

Неисправности шнура. Наиболее часто во время эксплуатации изнашивается и повреждается присоединительный шнур электроприемника. Основными неисправностями соединительных шнуров являются излом или обрыв жил проводников, а также нарушение изоляции, в результате чего возможно короткое замыкание. Поэтому перед каждым включением проверяют состояние изоляции и оплетки шнура, особенно в местах входа его в вилку, штепсельный разъем или в прибор. Шнур или гибкий провод не должен перекручиваться, на нем не должны образовываться узлы, закрутки и т. д. В таких местах изоляция шнура быстро изнашивается, и оголяются токоведущие жилы. Оголенные места шнура тщательно изолируются. Если оголенных мест много, то шнур полностью заменяют.

Обрыв токоведущих жил по длине устраняют путем перезарядки шнура. Для этого шнур в месте обрыва или излома жилы разрезают разбежкой 10–20 мм, жилы зачищают и соединяют. Каждую жилу изолируют в отдельности, а затем накладывают общую изоляцию. При повреждении шнура в месте ввода в электроприбор конец шнура с контактными кольцами укорачивают на 60–80 мм, зачищают концы шнура от изоляции на длину 20–25 мм и делают контактные кольца, которые затем желательно облудить. Концы шнура с контактными кольцами покрывают на длине 10 мм изоляционной лентой так, чтобы из изоляции выступало кольцо, после чего шнур подсоединяют к прибору.

Характерными неисправностями штепсельной вилки являются:

• обрыв (излом) шнура при входе в корпус вилки;

• ненадежный контакт оконцованного провода с контактным штырем;

• окисление и коррозия контактного штыря.

При осмотрах квартирных щитков необходимо обращать внимание на состояние контактов в местах присоединения проводов. Ненадежное соединение приводит к нагреву и обгоранию контакта, разрушению изоляции и образованию искрения. Такие контакты очищают от копоти и туго затягивают.

Автоматические выключатели, ПАРы и плавкие вставки предохранителей должны соответствовать нагрузкам и сечениям проводов и кабелей. Не подлежат ремонту и заменяются новыми аппараты защиты с поврежденными корпусами.

Квартирные щитки со шкафами должны иметь исправные замки, надежное уплотнение дверей. Не разрешается хранить в этих шкафах посторонние предметы.

Электросчетчики не должны иметь повреждение корпуса, смотровых стекол, клеммных крышек и др. На счетчике устанавливают две пломбы: одну – на винтах, крепящих кожух счетчика, другую – на клеммной крышке при установке или замене счетчика.

Исправность счетчика можно определить по вращению его диска. При отключении диск счетчика должен останавливаться, совершив не более одного оборота. Если же диск после отключения всех токоприемников продолжает вращаться, то счетчик следует снять и перепроверить в соответствующих организациях. Если же счетчик окажется исправным, но при отключенной нагрузке диск продолжает вращаться, то это значит, что изоляция электропроводника повреждена и имеет место значительная утечка тока. В этом случае необходимо прекратить пользование электроэнергией, установить место повреждение проводки и исключить утечку электроэнергии.

Эксплуатация электропроводки с повышенными токами утечки опасна с пожарной точки зрения (возможно возгорание строения), и с точки зрения электробезопасности, так как под напряжением могут оказаться сырые стены здания.

Определить правильность показания счетчика можно и в домашних условиях. Для этого отключают все светильники, нагревательные приборы и другие потребители. На 10–15 минут включают один потребитель с заведомо известной мощностью, например электролампу, и определяют фактический расход электроэнергии, который должен совпадать с показаниями счетчика с учетом погрешности последнего.

Внешними признаками перегрузки счетчика являются специфический запах подгоревшей изоляции, ненормальное гудение счетчика, пожелтение стекла смотрового окошка.

Жужжание счетчика, если оно не сопровождается самоходом, не является признаком его неисправности.

Срабатывание средств защиты происходит из-за коротких замыканий в электропроводке и токоприемниках или от перегрузки.

Чтобы быстро и точно определить место замыкания, пользуются методом последовательного включения нагрузок. Для этого отключают все электроприемники. Заменяют сгоревшую пробку, включают ПАР или автоматический выключатель. Если защита опять срабатывает сразу, то наиболее вероятным местом короткого замыкания является электропроводка или штепсельная розетка. Если срабатывание защиты сразу не произойдет, то поочередно включают осветительные приборы, затем другие токоприемники до возникновения короткого замыкания. В светильниках повреждение чаще всего бывает в патронах. В том случае, когда защита срабатывает через некоторое время после включения нагрузки, необходимо отключить часть электроприемников (уменьшить нагрузку), так как в этом случае нагрузка сети превышает ток срабатывания защиты.

Нельзя ставить вместо заводской пробки проволочные перемычки (жучки), так как они не сгорают даже при больших токах, в результате чего может загореться изоляция и произойти пожар.

Перед включением в сеть любого бытового электроприбора убеждаются, что напряжение, на которое рассчитан прибор, соответствует напряжению электросети. Нельзя включать в сеть приборы, не соответствующие напряжению сети. Перед включением в сеть нового прибора следует обратить внимание на потребляемый ими ток или мощность и подсчитать, выдержат ли предохранители и электропроводка включение этих приборов.

Профилактические испытания электропроводок

При испытаниях проверяют целостность жил и правильность фазировки – подключение фазы на выключатель и на центральный контакт патрона.

Не реже одного раза в три года проверяют изоляцию электропроводки мегомметром напряжением 500 или 1000 В. Сопротивление изоляции измеряют между каждым проводом и землей. Наименьшее сопротивление изоляции – 0,5 МОм. Если сопротивление меньше 0,5 МОм, то необходимо определить причину и исправить поврежденную часть электропроводки.

Данный текст является ознакомительным фрагментом.

Основные неисправности проводки

В результате возникновения неисправности электропроводки может возникнуть пожар или поражение электрическим током. Чтобы избежать эти две ситуации, нужно знать, как найти основные неисправности проводки.

В этой статье мы рассказали все факторы, которые могут повлиять на основные неисправности проводки.

Причины возникновения аварийных ситуаций

Самая основная причина неисправности электрики – желание сэкономить на материалах, потому что так вы потратите меньше денег. Дешевые материалы в дальнейшем могут привести к неисправности проводки и пожару.

Второй причиной является старая проводка. Замену старой проводки в квартире люди осуществляют раз 15-20 лет, а бывает даже и намного позже. За это время изоляция кабелей разрушается, соединения в распределительных коробках ослабевают. В результате этого может пропадать свет. Сейчас, когда появились мощные электроплиты и котлы, сечение жил должно быть не меньше, чем 4 мм.кв. В связи с этим старая проводка не способна выдержать такие токовые нагрузки. Если вам будет интересно, тогда можете прочесть про разметку электропроводки в доме.

Третьей причиной является неправильный электромонтаж. Даже если вы недавно сделали электропроводку в своем доме или квартире, она уже может быть неисправной. Мастер мог вам сделать неправильные соединения проводов или при монтаже могла быть повреждена изоляция проводника. В результат произойдет утечка тока, из строя выйдет бытовая техника.

Также еще одной причиной может стать неправильная эксплуатация. Например, выдергивание вилки из розетки влечет за собой ситуацию, когда розетка выпадает из стены. Может произойти при вбивании гвоздя в стену повреждение кабеля.

К причинам неисправности можно еще отнести затопление квартиры, выход из строя бытовой техники. При необходимости вы можете прочесть про монтаж проводки под натяжным потолком.

Основные неисправности проводки

Вот какие бывают неисправности электропроводки в квартире и доме:

Повреждение изоляции. В результате этого, возникнет утечка тока, и если у вас нет УЗО в щитке, то поражения током не избежать. Устранить такую поломку можно с помощью восстановления целостности изоляции или же просто заменить поврежденный участок.
Повреждение токоведущей жилы. Оно может произойти в результате неаккуратного монтажа или ремонтных работ. Алюминиевые жилы очень хрупкие , поэтому скручивать их винтовым зажимом нужно максимально аккуратно, потому что если они переломаются, пропадет питание.
Из-за неправильно подобранного сечения жил или плохого контакта в скрутках может возникнуть оплавление изоляции. Такая неисправность может привести к пожару в доме или квартире. Устранить такую неисправность можно заменой кабеля на более мощный.
Выход из строя бытовой техники. Если ваши электроприборы бьются током или слышен запах гари, значит, из строя вышла бытовая техника. В таком случае может произойти удар током или возгорание электропроводки.
Плохой контакт в местах подключения проводов к автоматам, розеткам или же плохой контакт в скрутках. В таком случае возникает нагрев жил, оплавление изоляции. И вследствие этого возникает возгорание электропроводки. Устранить неисправность можно подтягиванием зажимов или периодической проверкой всех соединений.
Выход из строя выключателей и розеток. В среднем у электрического изделия срок службы не превышает 10 лет. Если розетка старая, то при подключении вилки может возникнуть перегрев, из-за которого происходит пожар. Если происходит изнашивание выключателя, то он просто перестает работать.
Обгорание нулевого провода в щитке. Это самая опасная неисправность электропроводки. Вследствие нее может возникнуть опасность поражения человека током. Устранить такую поломку можно только восстановлением контакта, а предотвратить опасность можно, установив реле контроля напряжения.

Меры предотвращения опасности

Установите в щитке специальные защитные устройства. Например, УЗО может предотвратить утечку тока в квартире. А установив автоматический выключатель, вы предотвратите короткое замыкание.

Хотя бы раз в год делайте ревизию электропроводки. С помощью этой ревизии вы сможете найти плохой контакт или перегрев токоведущих жил. Если у вас присутствуют основные признаки проблемы с электрикой – трески, запах гари, немедленно переходите к поиску поломки.

Во время ремонта соблюдайте технику безопасности. Например, перед тем как повесить телевизор на стену, определите, где находится скрытая проводка, чтобы случайно не попасть в нее при сверлении.

Вот мы и рассмотрели все возможные неисправности электропроводки в квартире или доме. Надеемся, что наша информация была полезной и понятной для вас!

Неисправность электропроводки

просмотров 2 263 Google+

Неисправность электрооборудования и неисправность электропроводки.

Неисправности электрооборудования автомобиля подразделяются на неисправность электроприбора и неисправность электропроводки. Как проверить тот или иной прибор описано на сайте довольно подробно, но как найти неисправность электропроводки упоминалось только вскользь. Сей час хочу попытаться исправить это упущение. Для поиска неисправности необходимо уметь читать схемы и иметь под рукой контрольную лампу. В некоторых случаях может потребоваться мультиметр или омметр.

Обрыв электропроводки.

Неисправностей электропроводки по сути всего две, обрыв в проводе или нескольких и короткое замыкание. Для обрыва характерно отказ электроприбора работать при его фактической исправности. Найти такое место обрыва не сложно, и не требует практически ни какого оборудования. Почти во всех случаях можно обойтись контрольной лампой, то есть лампой с прикрепленными к ней проводами. Для проверки исправности провода, на котором должен быть плюс надо соединить один провод контрольной лампы с корпусом автомобиля, а вторым коснуться проверяемого провода. Для проверки исправности минусового провода надо соединить один провод с любым плюсовым проводом, а вторым коснуться проверяемого провода или контакта. Если лампа при этом загорится, то провод исправен и плюс или минус на нём есть.

Соответственно если лампа не загорит, то плюса на этом проводе нет. При проверке цепи таким способом можно найти место или участок цепи, где имеется обрыв или плохой контакт в разъёме. Так же для проверки целостности проводов можно используя мультиметр или омметр. Эти приборы имеют собственный источник питания, что удобно при проверке проводов, не имеющих питание, имеющих низкое питающее напряжение или переменное питание. Особенно это актуально при проверке соединительных проводов датчиков и исполнительных устройств блока управления двигателем.

Короткое замыкание.

Вторая неисправность электропроводки это короткое замыкание, то есть соединение провода, с корпусом так называемое «короткое замыкание», или замыкание (объединение) с другим проводом. Замыкание двух проводов между собой характерно одновременным включением нескольких потребителей. При поиске такой неисправности надо обратить внимание на оплавленные и перетёртые места. Это обычно следствие короткого замыкания плюсового провода на корпус автомобиля и применение не типовых или не качественных предохранителей.

Перегорание предохранителя говорит о замыкании плюсового провода на корпус автомобиля, коротком замыкании. Для поиска такой неисправности не стоит заменять предохранитель «гвоздём» и смотреть где задымятся провода, это чревато оплавлением проводов и замыканием их между собой, а так же возможен пожар. Поиск неисправности в этом случае зависит от конкретной модели автомобиля, а если точнее, то способа формирования жгута. В старых авто источники, коммутационные приборы и потребители соединялись целыми проводами, причём питающий провод от одного предохранителя соединяет сразу несколько потребителей. Собирались эти провода в жгуты, имеющие тряпочную или пластиковую изоляцию. В современных автомобилях проводка обычно разделена на несколько отдельных кусков, соединённых между собой разъёмами. Это обусловлено применением различных комплектаций. Эта особенность в большинстве случаях облегчает поиск неисправностей, особенно короткого замыкания.

Как найти короткое замыкание?

Существует два способа поиска такой неисправности.

Первый способ с применением контрольной лампы или прибора (мультиметра или омметра). При поиске с помощью контрольной лампы, она устанавливается за место предохранителя. Если лампа горит, то провод соединён с массой. Если для поиска неисправности применяется омметр, то один щуп надо подключить к выводу предохранителя, с которого подаётся питание к проводу, идущему к потребителю, а второй к корпусу автомобиля. Значение равное нулю говорит о наличии короткого замыкания, соответственно значение равное единице говорит о его отсутствии. Применение мультиметра возможно как в режиме вольтметра, подключается как контрольная лампа, так и в режиме омметра. Если в приборе есть функция звукового сигнала, то он подключается как омметр и наличие звукового сигнала говорит о наличии короткого замыкания. Все перечисленные способы возможны только при полном отключении потребителей, в противном случае будет ложно показывать короткое замыкание.

Второй способ поиска короткого замыкания

Второй способ поиска короткого замыкания не требует ни каких приспособлений. Для проверки используется предохранитель меньшей, чем установленный штатный. Проще и дешевое использовать в качестве предохранителя «жучок», намотанную на сгоревший предохранитель ТОНКИЙ ПРОВОД. Для этого можно использовать одну — две жилки зачищенного автомобильного провода. Суть такого поиска разделить проводку на несколько частей, разъединив соединения, и определив в каком куске есть провод из-за которого сгорает предохранитель. На пример, во всех современных автомобилях проводку можно разделить на переднюю и заднюю. Если при отключении задней проводки предохранитель опять перегорит, то неисправность надо искать в передней, которую так же по возможности надо поделить. В качестве разделителя можно использовать выключатели, реле, переключатели. На пример, предохранитель сгорает при включении какого-то тумблера или какой-то клавиши, это говорит о коротком замыкании после него, но в цепи так же есть реле, которое включается при его нажатии. Если извлечь это реле и ещё раз проверить сгорит или нет предохранитель, мы узнаем, в какой части короткое.

Если предохранитель сгорит, то КЗ в проводе от переключателя до реле. Такой способ поиска позволяет локализовать зону до небольшого участка, где найти короткое замыкание на много проще.

admin 25/11/2016 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» “Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

Как проверить проводку в квартире тестером и определить неисправности в результате осмотра

Проверка электропроводки осуществляется с целью выявления ее неисправностей, принятия решения о дальнейшей эксплуатации при проведении ремонтных работ в здании, а также для получения информации о состоянии проводки после нештатных ситуаций. К таким ситуациям можно отнести подтопление помещения или срабатывание защитных устройств при отсутствии проблем у потребителей. В квартирах и частных домах необходимо проверять проводку сразу после приобретения помещения, если до этого оно эксплуатировалось другими лицами.

Сроки замены

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

для внутриквартирных сетей скрытой прокладки 40 лет;
то же, но для открытой 25 лет;
для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;

для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

Виды неисправностей

Неисправная электропроводка может являться причиной пожаров и поражений электрическим током. Основные неисправности электропроводки могут быть двух видов:

обрыв провода, и, как следствие, отсутствие электрического тока на каких-либо участках цепи;
короткое замыкание фазного провода с нулевым или заземляющим проводом, что приводит к отключению цепи защитными устройствами.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Проверка и поиск неисправностей скрытой проводки значительно облегчается, если существует подробная схема проводки в помещении. Эта схема является обязательной при составлении технического паспорта помещения.

Если схема отсутствует, необходимо определить расположение трасс проводки в стенах. При соблюдении требований ПУЭ, провода и кабели должны проходить по прямой линии, соединяющей распределительные коробки с розетками и выключателями. При этом трассы должны быть строго вертикальными или горизонтальными.

Как определить неполадки

Проверить, есть ли обрыв цепи, можно тестером или мультиметром в режиме прозвона. Чтобы ускорить поиск, необходимо четко представлять, что ток течет от вводного устройства через распределительные коробки к розеткам и осветительным приборам.

Например, если в розетке отсутствует напряжение, а в остальных розетках, подключенных к этой же коробке, оно имеется, проблема на участке между коробкой и неисправной розеткой.

Если напряжение отсутствует во всех розетках, подключенных к коробке, обрыв следует искать на участке от этой коробки до предыдущей распределительной коробки.

При отсутствии напряжения на светильнике, необходима проверка участка проводки до выключателя, для чего проверяется наличие напряжение между фазой и нулем.

Для соединения с нулем можно использовать вспомогательный отрезок провода, так как, в выключателе нуль, скорее всего, отсутствует. Если напряжение на выключателе присутствует, производится проверка наличия напряжения на контактах светильника при включенном выключателе.

Область поиска короткого замыкания существенно уменьшается, и поиск проходит быстрее, если в распределительном щите цепи разделены по помещениям и защищены каждая своим защитным устройством. В этом случае, для проверки необходимо поочередно включать автоматы, и по тому, который сработал, определить область поиска неисправности.

Проверить, есть ли замыкание, можно тестером или мультиметром, измеряя сопротивление между фазным проводом и нулевым или между фазным и заземляющим проводами, отдельно по участкам цепи.

Для этого необходимо физически отключить все приборы, то есть извлечь питающие шнуры из розеток, выкрутить лампы из осветительных приборов. И, конечно, обязательно обесточить всю сеть. Это самая простая методика проверки. Можно применить для поиска неисправностей детектор скрытой проводки, но точность определения места неисправности в этом случае невысока.

Возможны такие неисправности, как выход из строя электроустановочных изделий – розеток, выключателей. Эти изделия находятся, как правило, на виду и поиск проблемных мест не очень затруднен. Проверка таких изделий заключается в осмотре контактов, корпусов. Неисправность выявляется по наличию обгоревших контактов, оплавленных корпусов.

Обследование проводов

В процессе капитального ремонта помещения, электропроводка, как правило, заменяется целиком.

При производстве косметического ремонта проводится обследование проводки с целью принятия решения о том, можно ли ее использовать в дальнейшем, и в течение какого срока возможна ее беспроблемная эксплуатация.

При малейших признаках, свидетельствующих о том, что электропроводка не отвечает требованиям нормативов, ее лучше заменить до начала отделочных работ.

Обследование заключается в осмотре и проверке проводов, розеток, выключателей, измерении сопротивления изоляции электропроводки.

Решение о замене проводки в помещениях принимается в случае выявления проводов и кабелей с алюминиевыми жилами. Такие кабели в настоящее время используются только для устройства наружной проводки.

Замена проводки необходима также в случае, когда сечение проводов не соответствует возросшей суммарной нагрузке электроприборов.

Участки цепей необходимо заменить, если по результатам осмотра выявлены повреждения кабеля механическим путем или из-за перегрева в результате перегрузки.

Замена провода или кабеля должна производиться по всей длине участка между распределительными коробками и электроустановочными приборами. Замена участков цепи необходима, если при проверке обнаружены соединения проводов вне распределительных коробок.

После проверки и замены изменятся характеристики электросети, поэтому необходим будет подбор других защитных устройств с параметрами, отвечающими новой сети. По истечении сроков эксплуатации подлежат замене приборы учета электроэнергии.

Проверка изоляции

Изоляция осматривается на предмет ее целостности. При изгибах провода она не должна ломаться, трескаться, крошиться. Если по результатам осмотра не выявлены предпосылки к замене кабелей, необходимо измерить сопротивление изоляции. Для этого применяется мегомметр.

В сетях исправной электропроводки, сопротивление изоляции, согласно требованиям ПУЭ (правил устройства электроустановок) должно быть не менее 0,5 МОм при проведении испытаний напряжением 1000 В.

Это требование распространяется и на сети освещения. Мегомметр это достаточно дорогой прибор, и если нет возможности взять его в аренду, в этом случае, для проверки можно обратиться к профессиональному электрику.

Кроме вышеописанных случаев, электропроводка обследуется по истечении установленных сроков проверки. Например, сопротивление изоляции должно проверяться с периодичностью не реже одного раза в три года. Это – требования ПТЭЭП (правил технической эксплуатации электроустановок потребителей).

В особо опасных помещениях и наружных установках проверка проводится не реже одного раза в год. Работа УЗО (устройств защитного отключения) проверяется ежеквартально.

Своевременная проверка электропроводки и оперативные действия по устранению выявленных неисправностей, обеспечат безопасную эксплуатацию электроприборов и всего здания в течение всего срока службы.

как проверить проводку авто, приборы для диагностики, порядок замены

Неисправности проводки автомобиля приводят к серьезным проблемам при эксплуатации машины – от некорректной работы датчиков и устройств, бортового компьютера и автоматики до полного выхода из строя дорогостоящего электрооборудования. Помните, что короткое замыкание цепей бортовой сети может привести к возгоранию автомобиля. Поэтому неисправности электрооборудования и электрики следует устранять сразу же при их обнаружении – не стоит откладывать ремонтные работы «в долгий ящик».

Выполнить ремонт электропроводки автомобилей можно как самостоятельно, так и в автосервисе. Основная трудность заключается в поиске неисправностей – обрывов, вышедших из строя реле, предохранителей и блоков, поломок отдельных элементов и устройств автоэлектрики.

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства – система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника – климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
Поломки генератора – обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
Деформации электропроводки – окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

Установить мультиметр в режим вольтметра.
Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

Потребителя – электрооборудования, устройств, предохранителей, блоков.
Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

Отключение АКБ.
Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Ремонт электропроводки автомобиля

Прозвонку и восстановление электропроводки автомобиля можно выполнить самостоятельно или в автосервисе. После определения неисправных участков, где имеются повреждение проводов, замыкание или обрыв, осуществляют их пайку либо полную замену. Обычная скрутка с последующим обжимом является не полноценным ремонтом, а лишь временной мерой – учитывайте это, если у вас нет возможности припаять места обрывов.

Провода подбираются с такими же характеристиками, что и имеющиеся поврежденные (сопротивление, металл). Не следует устанавливать слишком длинные провода с «запасом», перекрученная открытая проводка под действием негативных факторов (перепады температур, влага, грязь) быстрее разрушается – это может привести к короткому замыканию цепи. При замене жгутов проводов с разъемами убедитесь, что контактные группы перед работами полностью зачищены от окисления.

Уязвимым элементом электрики авто также считаются монтажные блоки, расположенные в подкапотном пространстве. Из-за разрушающего воздействия перепадов температур и влаги возможно нарушение защитного покрытия и последующих дефектов дорожек, разъемов для подключения жгутов проводов, реле, конденсаторов. Ремонт монтажных блоков, состоящих из монтажных плат, предохранителей и электротехнических компонентов, включает в себя пайку для восстановления дорожек и покрытие специальным защитным лаком, а также замену неисправных элементов и проводки, разъемов, зачистку контактных групп от загрязнений, окислений.

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ. Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ.

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика-профессионала.

Обрыв скрытой проводки – как самостоятельно найти место обрыва скрытой электропроводки в стене

В случае прокладки скрытой проводки обнаружить обрыв достаточно проблематично. Но, имея в своём распоряжении надёжные приборы, можно найти место в стене, где произошла неисправность.

Основные причины, по которым чаще всего случаются обрывы в электропроводке квартиры

При соблюдении условий правильной эксплуатации проводка может исправно служить десятки лет. Но если имеет место повышенная токовая нагрузка или при включении электроприборов защитная система не срабатывает, проводка не сможет функционировать должным образом. И чтобы осуществить поиск обрыва, потребуется провести тест через распределительный короб. Участок, на котором обнаруживается неисправность, подлежит замене.

При использовании розеток для штепселей зачастую имеет место нагар, оплавление контакта и нагрев соединений. Это происходит в результате ослабления пружины.

Сбои в скрытой электропроводке провоцирует сильно нагретый тройник, когда от него работает несколько единиц бытовой техники высокой мощности. Категорически запрещается допускать такое, так как находящиеся возле розетки кабели перегреваются и подвергаются перегрузке. И это отражается на изоляции.

Иногда при нажатии на выключатель заедает реле или клавиша. Это происходит из-за трещин в корпусе и поломанных контактов или оплавившихся пластин. В данном случае понадобится заменить выключатель.

Если замена перегоревшей лампы накаливания не разрешила проблему, то сущность неисправности кроется в патроне. Если нет контакта с цоколем лампы, его слегка отгибают. Наиболее распространённые виды повреждений в проводке следующие:

обрыв и излом жил в шнуре. Для исправления неполадки провод разрезают и зачищают соединения
возникают нарушения в оболочке изоляции. Чтобы не допускать подобных явлений, провода от электрооборудования нельзя перекручивать, завязывать в узлы и сгибать. Место оголённых жил следует заклеить липкой лентой

Воспользовавшись транзисторным приёмником, вы сможете легко найти линию скрытой электропроводки. Для этого достаточно к розетке подключить источник помех. Приёмник настраивается на диапазон со средними волнами и проводится по стене. Когда динамик сильно затрещит, значит, место срыва найдено. Определение обрыва обычно производится при помощи специального оборудования – бесконтактными индикаторами. Такое название они получили потому, что они не соприкасаются с проводами, по которым течет ток.

Как найти неисправность скрытой электрики?

Обнаружить разрыв проводки можно, применив такую методику: вам понадобится индикаторная отвёртка, тестер и бесконтактный индикатор для поиска скрытого электрического провода. А также подсобные инструменты – пассатижи, изолента.

Первоначально потребуется узнать, какой проводник сорван – по нулю или фазный. Чтобы его найти, отвёрткой прощупываем контакты вышедшей из строя розетки. Если имеет место фаза – соответственно, сорван ноль. Если нет сопротивления в процессе прощупывания прибором – значит, здесь неисправность. Поиск точки обрыва в стене из бетона производится посредством индикатора скрытой электропроводки таким путём:

провода от распределительной коробки укладываются по горизонтали или вертикали, изгибы при этом располагаются под прямым углом, поэтому прибор, перемещаемый вдоль стенки, подаст сигнал
если индикатору удалось найти срыв в проводе – звук пропадает

Можно воспользоваться трассоискателем для поиска неисправности скрытой проводки. Данное устройство – быстродейственное и высокоточное. Он может зондировать электрическую сеть под напряжением и обесточенную. Если в проводах нет тока, используйте дополнительно генератор. Его подключают к точке нахождения кабеля, и тот подаёт сигнал, который постепенно затихает, как только завершится поиск места обрыва проводки в стене.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом. Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

Неисправность скрытой электропроводки в квартире и доме поможет найти тепловизор

Причины короткого замыкания. Поиск обрыва на линии. Как и чем найти и обезвредить неисправности скрытой электропроводки в доме или квартире.

Короткое замыкание и обрыв цепи

Если электропроводку эксплуатировать правильно, она может исправно работать много лет. Ее целостность нарушается либо из-за механического повреждения, либо вследствие перегрузки по току, когда плохо срабатывает тепловая защита. Все поломки проводки можно свести к двум основным факторам: короткому замыканию и обрыву проводов.

Короткое замыкание возникает вследствие повреждения изоляции токопроводящей жилы. Это случается из-за плохого крепления контактов. Между контактной парой возникает искрение, что является причиной перегрева проводов и расплавления изолятора. Кроме того, изоляция часто нарушается тогда, когда токопроводящий провод касается какой-нибудь жесткой вибрирующей поверхности, например, корпуса работающего двигателя.

Обрыв цепочки случается из-за перелома жилы (особенно из алюминия), ее коррозии и самопроизвольного раскручивания контактов. Также цепочка может нарушиться тогда, когда подключают электрические приборы, которые превышают допустимую мощность для данного участка. Здесь может произойти не только расплавление алюминиевых или медных проводов, но и загорание изоляции. В связи с этим исправность защитных устройств (автоматов) является важным условием безаварийной эксплуатации электропроводки.

Поиск неисправностей на линии к содержанию

При отсутствии тока в какой-нибудь комнате необходимо вскрыть распределяющую коробку, от которой линия идет в данное помещение. Если в ней ток отсутствует, то поломка произошла до нее. Скорее всего, между автоматом защиты и точкой распределения. При наличии напряжения в распределяющей точке поломку следует искать в одной из линий, идущих к розетке и к переключателю. Здесь нужно поочередно снимать с них крышки и проверять наличие напряжения.

Если, к примеру, на переключателе отсутствует фаза, значит проводник, приходящий с распределяющей коробки, где-то перебит. Нужно внимательно осмотреть те места, где предположительно проложены провода. Возможно, провод был перебит гвоздем или шурупом.

От переключателя провод проходит вертикально вверх. Не дойдя 20 см до потолка, он поворачивает к ближайшей распределяющей коробке и дальше идет горизонтально. Чтобы устранить такую поломку, нужно вскрыть данный участок и поменять перебитые провода.

Очень часто, многие сталкиваются с проблемой обрыва проводки тёплых полов. В этом случае самым действенным методом обнаружения неисправности служит тепловизионное обследование. Тепловизор укажет на неисправности скрытой электропроводки. Наведите тепловизор на предполагаемое место прокладки проводки и вы сразу увидите на экране прибора место повреждения кабеля, оно будет выглядеть как красно-жёлтое пятно, это и есть неисправность, требующая устранения. Если вы частное лицо и вам нужен надёжный и относительно недорогой тепловизор для повседневных тепловизионных проверок, рекомендуем недорогой тепловизор FLIR i3.

Как найти короткое замыкание в электропроводке дома и квартиры?

Нередко виновниками аварий в электросетях становятся короткие замыкания. Они же часто являются источником возникновения пожара, причиной выхода из строя электроприборов и отдельных участков сетей. Эффективной мерой в борьбе с последствиями замыканий является применение плавких предохранителей или использование современных автоматов защиты, которые отсекают от питания неисправные участки цепей. Но тогда возникает проблема: как найти короткое замыкание на обесточенном проводе или приборе. Поиск неисправности всегда труднее, чем устранение дефекта, поэтому о некоторых простых способах обнаружения КЗ пойдёт речь в данной статье.

Причины возникновения КЗ

Чтобы бороться с негативными явлениями, необходимо, прежде всего, выяснить причину их возникновения. Для этого дадим определение термину «короткое замыкание».

Уверен, что у большинства из вас ответ готов: «Короткое замыкание, это когда соприкасаются друг с другом два проводника с током разной полярности». Такое определение верно только отчасти. Оно не описывает полной картины КЗ. В частности, короткое замыкание может возникнуть между двумя фазными проводами, и не обязательно в результате их касания.

На рисунке 1 показана схема короткого замыкания фазных проводников.

Рис.1. Короткое замыкание фаз

Поэтому правильный ответ таков: КЗ – явление, возникающее в результате соединение двух точек участка цепи, вызвавшее состояние, при котором сопротивление нагрузки оказывается намного меньше, от внутреннего сопротивления источника тока.

Исходя из определения, становится понятно, что причиной возникновения короткого замыкания может стать любая ситуация, приводящая к значительному уменьшению сопротивления между проводниками с разными потенциалами. Например, пробой диода или другого электронного элемента в схеме электрического устройства. КЗ возникает в результате ошибочного соединения проводов (фазы с нулём) при выполнении монтажа электропроводки.

Довольно часто короткие замыкания вызывает:

Обрыв проводов в энергосетях под напором сильного ветра, от налипания снега и по другим причинам.
В домашней сети причиной КЗ нередко стаёт неисправность электропроводки или чрезмерная нагрузка отдельных участков электрической сети.
Короткие замыкания встречаются в электрическом оборудовании, как правило, из-за плохого состояния соединительных шнуров, причиной которого является небрежное отношение к ним.
Электрикам иногда приходится устранять последствия КЗ в результате повреждения кабеля при самовольном выполнении земляных работ. Несанкционированное рытьё траншей приводит не только к нарушению изоляция проводов, но и к замыканиям ковшом экскаватора токоведущих жил.
Использование электрической проводки не по назначению. Например, применение во внешних линиях передачи электрического тока проводов, предназначенных для внутренних сетей. Под действием солнечных лучей, влаги, перепадов температур изоляция разрушается. Когда трещины заливает вода, происходит контакт между проводами с накоплением электролитических солей. Рано или поздно там случится короткое замыкание.
Механическое повреждение, когда участок электропроводки замыкается от повреждения кабеля гвоздём, шурупом, сверлом или в результате случайного задевания рабочей частью строительного инструмента. Такие короткие замыкания характерны для скрытой электропроводки.

Существуют и другие причины аварий связанных с КЗ, но они встречаются очень редко. Например, эксплуатация электророзеток с плохими контактами. Вследствие искрения розеток образуется сажа, которая оседает на пластиковые детали. При длительной эксплуатации, особенно если включать потребители с повышенными нагрузками, слой сажи может замкнуть провода. Последствие показаны на рисунке 2.

Рис. 2. КЗ, вызванное неисправностью розетки

До этого редко доходит, так как замыканию предшествует появление едкого запаха горелой проводки, что обычно побуждает владельца квартиры заменить неисправную розетку.

Способы поиска короткого замыкания

Если неприятность всё-таки случилась в квартире, где установлены стандартные предохранители или автоматические выключатели, то вы, в худшем случае, отделаетесь лёгким испугом. Вам также придётся пережить временные неудобства, связанные с отсутствием электричества.

Ваши действия: вызывайте электрика либо пытайтесь устранить короткое замыкание самостоятельно.

Алгоритм поиска места КЗ.

Первым делом обесточьте электрическую цепь, удалив предохранители или выключив все не сработавшие автоматы. Потом отключите от питания все электрические приборы и займитесь поиском неисправности.

Визуальный осмотр

В результате короткого замыкания выделяется значительное количество тепла, прежде всего, сильно нагревается точка контакта проводов. Это вызывает процесс возгорания проводки, с выделением запаха и большого количества нагара. Именно по этим признакам можно определить где произошло короткое замыкание или локализовать место поиска.

Если розетки целые, без признаков горения, перейдите к вскрытию распределительных коробок. Вскрывая их по очереди, можно обнаружить возгорание изоляции или даже найти причину этой неприятности.

Пример, демонстрирующий видимые последствия КЗ показан на рис. 3.

Рсунок 3. КЗ электроприборов в шкафу

В случае, когда визуальный осмотр не дал результатов – замените неисправный предохранитель и вверните пробки, либо включите автоматы. Они могли сработать от чрезмерной нагрузки сети или от КЗ в одном из электроприборов. Если это так, то такими действиями вы восстановите электропитание сети. Признаком работоспособности может служить то, что автоматы не срабатывают, а предохранители не перегорают.

Для убеждения включите освещение. По очереди включайте все электроприборы и наблюдайте за светом лампочек. Если при включении очередного потребителя тока свет погаснет – ищите причину КЗ в нём.

Применение мегаомметра или мультиметра

Короткое замыкание может произойти на участке скрытой электропроводки. Это худший из возможных вариантов. Поиск КЗ в стене и способ его устранения очень затруднён. Он требует определённых навыков и наличия оборудования, например мегаомметра или мультиметра. Если вы умеете пользоваться мультиметром, то попытайтесь с его помощью определить неисправную цепь. Облегчить задачу поиска вам наличие схемы проводки.

Проделайте следующие шаги:

При отключённых электроприборах (обязательно на обесточенной сети) замеряйте сопротивления цепи на отельных её участках. По возможности используйте электрическую схему электроснабжения вашего дома. На исправных участках прибор будет показывать бесконечно большое сопротивление. А на участке, где есть короткое замыкание, сопротивление должно равняться нулю. Однако прибор мультиметр может показать и большую величину сопротивления, особенно если до места КЗ большое расстояние. Для такого случая лучше использовать мегаомметр (при наличии).
При отсутствии упомянутых приборов используйте контрольную лампу с автономным источником тока. Оборудуйте для этого щупами карманный фонарик (лампочка должна загораться от прикосновения штырьков между собой). Замыкая поочерёдно соответствующие жилы проводки на скрутках распределительных коробок, вы, по загоранию лампочки, точно определите, на каком участке сети со скрытой проводкой есть короткое замыкание.
Устраните повреждённый провод. Проведение точечного ремонта электропроводки не имеет смысла. Во-первых, скрытая проводка находится под штукатуркой или другой облицовкой, а это дополнительные расходы на заделывание стены. Во-вторых – лучше заменить весь (по возможности) повреждённый провод, так как не исключено повторное замыкание на данном участке. Если позволяют условия, новый провод спрячьте за плинтусом. Используя специальный короб, подведите его к розетке.

Бывают случаи, когда короткое замыкание является причиной обрыва проводки. Для поиска обрыва используйте те же приборы, что и для определения замыканий. Чтобы найти обрыв замыкайте свободные концы проводов на конце участка поиска. В данном случае нулевое или близкое к нулю сопротивление – признак исправности, а бесконечно большое – показывает разрыв. Контрольная лампочка погаснет при подсоединении её к проводу, на котором есть обрыв.

На рисунке 4 показан пример использования мультиметра для поиска КЗ.

Рис. 4. Поиск короткого замыкания при помощи мультиметра

Метод исключения

Данный метод работает, когда есть возможность поочерёдно исключать из зоны поиска неповрежденные приборы или участки цепи.

Народный метод по звуку и запаху

Принцип поиска короткого замыкания по источнику запаха, описанный выше. Что касается звука, то здесь всё сложнее. Если вы не услышали хлопка в момент КЗ, то вряд ли сможете его воспроизвести при поиске на обесточенной цепи. Можно, конечно, принудительно удерживать рычаг автомата во включённом положении или вместо стандартного предохранителя поставить мощный «жучок», но последствия от этого могут быть катастрофическими.

По звуку вы можете определить разве что неисправный контакт. Его уличает потрескивание или шипение. Нагревание неисправного участка электрической цепи служит дополнительным признаком плохого контакта.

Методы устранения и профилактика

Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.

В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.

На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.

Рисунок 5. КЗ неисправного шнура

Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.

Видео в дополнение темы

Найдите источник вашей электрической проблемы

Стратегия поиска и устранения неисправностей

Шаг 2:

Определите причину вашей электрической проблемы

Из причин, которые мы только что рассмотрели, теперь вы должны знать, с какой из них имеете дело, благодаря предыдущей странице. Чтобы найти точное место, вызывающее вашу электрическую проблему в цепи, вам нужно перейти в соответствующий раздел этой текущей страницы:

Короткое замыкание. Поскольку короткое замыкание, замыкание на землю, дуговое замыкание и электрический разряд являются неисправностями, то есть случаями непреднамеренной непрерывности, процедуры определения их точек повреждения аналогичны.Как правило, это включает в себя изоляцию частей цепи друг от друга, а затем повторную проверку на постоянное наличие непрерывности. Хотя этого можно достичь с помощью подхода «разделяй и властвуй», я также предложу несколько более эффективных способов.

Короткое замыкание на землю (замыкание на землю с размыканием выключателя) встречается чаще, чем замыкание на землю. Может быть полезно узнать, какие у вас есть, и есть способ узнать. Но давайте рассмотрим, как в любом случае атаковать короткое. Большинство выключателей могут выдерживать повторяющиеся короткие замыкания, поэтому будьте готовы к повторной установке того, о котором идет речь.Однако не ДЕРЖИТЕ выключатель включенным; просто быстро и твердо надавите на нее.

Во-первых, в обесточенной цепи отключите все от сети и выключите все переключатели включения / выключения и поверните только один переключатель в каждой системе с 3–4 цепями в другую сторону. Попробуйте сбросить (оттолкнуть, потом включить). Если прерыватель остается включенным, значит, в одном из элементов, которые вы отключили от цепи, произошло короткое замыкание, поэтому подключайте его по одному, каждый раз снова включая питание. Это должно выявить виновника. Если короткое замыкание – это цепочка огней, продолжайте читать.

Но если выключатель снова сработал, несмотря на все сделанные вами отключения, значит, произошло короткое замыкание. Я бы подозревал, что уличные вещи раньше, чем в помещении. В любом случае выберите точку на трассе – возможно, на полпути – и отключите в этой точке горячие точки. Это «разделяй и властвуй». Если короткое замыкание остается, значит, оно электрически ближе к панели, чем выбранная точка. Если короткое замыкание исчезло, оно будет дальше. Повторно подключив то, что вы расстегнули, а затем открыли новые точки в направлении короткого замыкания и отслеживая все это, вы должны достичь места или определенной длины кабеля, на котором нужно искать фактическое замыкание.

Если вы подозреваете, что виноват недавний винт или гвоздь, см. Винт. Если место короткого замыкания недоступно, возможно, вы знаете достаточно, чтобы обойти его с помощью нового кабеля. В целом, если короткое замыкание просто не обнаружит его источник, хороший электрик может его найти.

Замыкание на землю. [Для дугового замыкания см. Автоматические выключатели AFCI.] Под замыканием на землю здесь я подразумеваю замыкание на землю, в результате которого сработала розетка GFCI или автоматический выключатель GFCI. (Но имейте в виду, что выключатель GFCI в панели может отключиться из-за перегрузки или короткого замыкания между горячим и нейтральным током.) Просмотрите GFI.

У вас есть преимущество в том, что количество последующих нагрузок ограничено, а их расположение можно узнать или предположить. А именно, мертвые сосуды будут, как правило, обнаруживаться в местах, которые должны были быть защищены GFCI. У вас есть недостаток или осложнение, заключающееся в том, что неисправность может быть вызвана перегревом на землю или нейтралью на землю. Чтобы определить, что это такое, вы можете временно отключить нейтраль (и) «нагрузки» на GFCI; если он все еще срабатывает, значит, неисправность заземлена.В остальном он был нейтральным по отношению к земле. Да, GFCI сработает при любом условии. Любой из них обеспечивает альтернативный путь для некоторой части тока нагрузки. Для GFCI некоторый ток отсутствует, когда он сравнивает количество, текущее на черном, и количество на белом. Если бы не было вины, они были бы равны.

Для любой формы замыкания на землю отметьте, подключен ли шнур к какой-либо из обесточенных розеток, и отсоедините их. Затем посмотрите, сбросится ли GFCI. Если нет, отметьте, не сломаны ли какие-либо розетки, мокрые ли они или внутреннее пространство их ящиков и получают ли какие-либо источники питания во дворе через проложенный кабель.Замените все сломанные, высушите мокрые вещи и сбросьте GFCI. Если он все еще срабатывает, отсоедините горячие и нейтральные провода закопанного кабеля в коробке, где он, кажется, выходит из дома. Сбросьте GFCI. Если он больше не срабатывает, вам необходимо повторно подключить, а затем повторить эту процедуру отключения для других ящиков во дворе. Если вы не обнаружили ничего, имеющего контакт от горячего или нейтрального к земле или земле, то вы можете обнаружить, что GFCI все еще срабатывает для одного конкретного отрезка скрытого кабеля. Так что вы должны подъехать, откопать и отремонтировать или заменить эту деталь.

Если GFCI отключился даже при отключении линии подачи во двор, вернитесь в закрытое помещение. Откройте все мертвые ящики. Ищите горячие или нейтральные провода, контактирующие с любыми проводами заземления.

Шок. ВНИМАНИЕ! Это одна из проблем с электричеством, которую НЕ следует наблюдать за собой, по крайней мере, не используя свое тело напрямую. Я рекомендую неоновый тестер для проверки металла на нагрев. Для такого типа замыкания на землю возможны две стратегии. Один из них – оставить незаземленный дефект на месте и сначала определить его местонахождение, а потом лучше заземлить. Другой – дать хорошую основу тому, что произвело шок. Это, вероятно, создаст короткое замыкание выключателя, и тогда вы сможете справиться с этим как короткое замыкание. Хотя это кажется менее безопасным, и я должен быть более осторожным с собой, я считаю более эффективным использовать первую стратегию. Вам следует делать то, что, по вашему мнению, безопасно, в соответствии с вашими знаниями. Однажды мне пришлось искать состояние шока, в результате которого были возбуждены все кабели в металлической оболочке, все трубы и все воздуховоды в доме и его подвале.

Если вы решили оставить шокирующую вещь (а) горячими, сначала посмотрите, какая цепь при выключении устраняет жар. Познакомьтесь со всем остальным, что является частью этой схемы. Затем снова включите. Посмотрите, показывают ли те другие предметы эту случайную жару, включая отверстие для заземления розеток. Если дом был построен после 1960-х годов, вероятность нагрева, скорее всего, будет ограничена чем-то одним или той частью цепи, от которой был отключен провод заземления. Если дом был построен до 1960-х годов, он может распространить нагрев на различные металлические предметы, если кабель в металлической оболочке потеряет контакт с землей.

Если только “шокер” не нагревается, отключите горячий провод этого элемента. Если жар исчезает с его шокирующего металла, значит, в нем есть неисправный провод или его часть. Если жар сохраняется, то отключите все от этой цепи и выключите все переключатели включения / выключения и поверните только один переключатель в каждой трех- или четырехпозиционной системе в другую сторону.Устранило ли одно из этих действий жар? Если так, то это дом шока.

Посмотрите на эту цепь на предмет сломанных розеток, например, там, где слишком длинный серебряный винт-заглушка мог сломать пластик розетки. Кроме того, снимите все крышки с розеток и переключателей цепи и найдите заземляющий провод, скрученный рядом с горячими клеммами.

Если шок – жар – не всегда, есть ли какое-то автоматическое устройство или свет, который отвечает за его включение – например, в определенное время дня.

Помимо всего этого, выберите точку посередине цепи и отсоедините от нее горячие провода. Если жар от места удара исчезнет, значит, неисправность возникла откуда-то электрически за (вдали от панели) этой средней точки. Если место разряда все еще горячее, неисправность электрически возвращается к панели от средней точки. Вы можете повторно подключить горячие точки, а затем повторить эту процедуру «разделяй и властвуй» в других точках, чтобы сузить местоположение неисправности. Чтобы избежать путаницы, записывайте результаты по ходу.

Если ничто не приводит вас к неисправности, вы можете дать хорошее заземление для шокирующей вещи, так что возникнет короткое замыкание и, возможно, сработает прерыватель. Затем устраните неисправность как короткую.

Открытый. «Обрыв» (см. Определение) относится к непреднамеренному разрыву где-то на пути цепи. Это может быть обрыв, разрыв или износ. Как правило, провод слишком ослаблен в месте, где предполагается, что он пропускает ток на другой провод.

На этой первой диаграмме показаны места, где может развиться открытое:

Второй – это более пристальный взгляд на то, что стоит за некоторыми плохими соединениями:

Посмотрите фото того, как иногда могут выглядеть плохие соединения.Обрыв в главном проводе – на панели, счетчике или линии энергокомпании – отключит более одной ответвленной цепи. Видео. Кроме того, это повлияет на несколько цепей необычным образом. Комбинированная система на 120 и 240 вольт, поставляемая в дома в США и Канаде, стоит за этим странным Эффект затемнения или осветления. (Вот сайт, который объясняет Системы в других странах). Аналогичный эффект может проявиться в случае открытой нейтрали Двухконтурный кабель.

По моим оценкам, вероятность открытия дома в течение его жизни составляет не менее 50%.Поскольку это, пожалуй, самая распространенная электрическая болезнь, от которой страдают дома, мужайтесь! Ежедневно по стране решаются сотни открытий, и у вас нет причин быть особенно упрямым. Вот мой совет по электрике. Поскольку разрыв является непреднамеренным разрывом, его обнаружение может включать экспериментально нарушающие связи до тех пор, пока плохое не установит на короткое время хороший контакт, или же поиск плодотворных мест для поиска разрыва.

Во-первых, вам нужно узнать все, что можно, о масштабах сбоя и его цепи, чтобы вы были готовы исследовать достаточно мест и вам не пришлось зондировать какие-либо бесполезно.Не экономьте на этом шаге. Будьте внимательны. Вы будете сравнивать схему отключения с планом всей цепи. (Вы уже должны были сузить разрыв до одной цепи, не имея симптомов разрыва магистрали.)

Итак, ваша первая задача – узнать об отключении. Насколько хорошо вы узнали бы об этом, если бы мне пришлось платить вам 100 долларов за каждый мертвый предмет, который вы нашли, а вы должны были платить мне 500 долларов за каждую пропущенную вами вещь? Вы хорошо осведомлены об источниках света и розетках, услугами которых вы больше не пользуетесь. А как насчет тех, которые вы никогда не используете, и тех, которые стоят за мебелью и хранящимися ящиками, о существовании которых вы даже не помните? Собираетесь ли вы упускать из виду уникальные или необычные предметы: трансформатор дверного звонка, пожарную сигнализацию или распределительные коробки на чердаке или в подполье? Чтобы быть источником вашей проблемы, это не обязательно должно быть то, что вы используете. Да, вам, возможно, придется стать ближе к своему дому, чем раньше. Задокументируйте, что показывает ваша новая близость.

Ваша следующая задача – по возможности узнать всю цепь отключения.Для этого вам потребуются те же тщательность и настойчивость, которые вы проявили, узнав об отключении. Да, скорее всего, еще несколько вещей рассматриваемой схемы все еще работают. Не спешите смотреть, что написано на ярлыках на вашей панели. Они не говорят достаточно и даже могут лгать. Вы не можете позволить себе основывать все свое расследование на шатких предположениях. Меня не волнует, если вы сами это наклеили, когда все работало. Возможно, вам придется немного угадать позже, но не сейчас.

А как узнать, в какой цепи отключение? Если это горячий провод, который разомкнут, а не выходит из-за плохого соединения, вы не сможете узнать его схему.Да, вы можете попытаться поверить панели или выключить другие цепи по очереди и посмотреть, какая из них «кажется менее заполненной», чем другие. Но у вас есть шанс 50/50, что вместо этого откроется нейтральный (белый). Если это так, вы можете точно знать, с какой схемой вы имеете дело. Можно – если достанется тестер. Неоновый тестер, бесконтактный измеритель напряжения или (для цепей, подключенных с 1970 года) тестер розеток позволят вам это сделать. Стоят они от 2 до 20 долларов. Как они скажут вам, открыт ли нейтраль? Загорается или издает звуковой сигнал при вставке в неработающую розетку или один из ее разъемов.Вы знаете, что нейтраль плохая из двух фактов: розетка не может нормально работать и что у нее хороший нагрев, потому что тестер загорелся. Если горячий источник исправен, то все, что вам нужно сделать, чтобы определить его цепь, – это по одному выключать выключатели, продолжая следить за светом или звуковым сигналом вашего тестера.

Если вам посчастливилось иметь открытый нейтраль, не расслабляйтесь. Сохраняйте удачу, проводя столько же исследований рабочих элементов, сколько и неработающих.Обратите внимание, я не называю их мертвыми, потому что в вашем случае у них есть провод под напряжением, который вполне может шокировать вас, когда у вас есть цепь. Снова запишите все, что работает в цепи, в том числе и ненужные предметы.

Хорошо. И вы, ребята с открытой страстью, не отчаивайтесь. У тебя будет свой день. А вы, люди без тестировщиков, не огорчайтесь. Теперь, независимо от того, является ли ваш опен нейтральным, горячим или неизвестным, вы попытаетесь на короткое время восстановить работу плохого соединения.Я называю это методом покачивания. Если вы знаете, что работает схема от ее неработающих, или можете только догадываться, что работающие поблизости объекты могут быть частью той же схемы, что и ваши неработающие объекты, теперь вы можете перейти к реальной работе. Включите все цепи. Подключите работающую, включенную лампу или ночник (радио?) – то, что будет работать мгновенно без задержек – в одну из неработающих розеток. (Если отключение не связано с розетками, включите трехпозиционный переключатель нефлуоресцентного света в зоне отключения.Затем поручите кому-нибудь другому постоянно наблюдать за этим светом и немедленно сообщать вам, если он попытается загореться – даже при малейшей вспышке. Я полагаю, вы могли бы тащить с собой фонарь на удлинителе, в одиночку.

Готовы? Поместите себя среди всех обнаруженных вами нерабочих предметов. Лицом к своей электрической панели. По мере того, как вы двигаетесь в своем воображении, не обращая внимания на стены и пол, к панели, первые рабочие элементы (схемы, если вы это знаете), которые вы начнете попадать в гущу, – это подозреваемые в совершении преступления вместе с теми, кто не -рабочие предметы, ближайшие к этим рабочим.Вы, детектив, должны пойти и снять крышки со всех розеток и выключателей – живыми или мертвыми – вдоль границы мертвых и живых.

Теперь используйте метод покачивания. Видео. Подключите что-нибудь еще к этим розеткам, одну за другой, и немного покачивайте им из стороны в сторону. Затем вернитесь к тем же розеткам, а также к переключателям и воткните прочную тонкую палочку из пластика или дерева, а не из металла (например, палочку для еды) рядом с устройством, сильно надавив на провода, которые вы видите, а затем воткните больше позади устройства, нажимая и тыкая различными проводами, которые вы полностью не видите.Можно даже стучать по стене или потолку возле ящиков этого электрического бордюра. Цель всех этих действий – восстановить хороший контакт проводов. Если в какой-то момент ваш помощник скажет вам, что свет мигал или оставался включенным, остановитесь на месте! Вот где нужно улучшить соединение!

Этот метод покачивания часто бывает успешным, но, конечно, не всегда. Это момент, когда вы, грустные люди с открытой страстью, получаете шанс на надежду, а открытые нейтральные люди должны сесть и немного отдохнуть.Причина в том, что если вы вложили средства в один из этих бесконтактных измерителей напряжения, теперь вы можете попытаться позволить ему сказать вам, где находится открытый источник напряжения. Видите ли, теперь у вас появился шанс 50/50. Существует 50% -ная вероятность того, что обрыв находится в первом нерабочем блоке в цепи. Остальные 50% – это последний рабочий. Следовательно, если вы вставите этот стержень вольт через все неработающие розетки или переключитесь на провода позади них, у вас есть 50% -ный шанс, что он будет регистрировать устойчивый нагрев, сообщая вам, что вы нашли плохое место! Убедитесь, что он упирается в каждый из проводов в коробке.Для этого вам, вероятно, придется немного освободить устройство от коробки. Если неработающее устройство показывает этот горячий провод позади него, то, вероятно, это будет одно из открытых рабочих устройств, которое скрывает электрическую проблему. Вам нужно будет визуально и вручную проверить или улучшить соединения черного провода в этих местах при выключенной цепи.

Вы открываете нейтральные люди, однако, вам придется смириться с проверкой и улучшением проводных соединений как на нерабочих, так и на рабочих местах на этой мертвой / живой границе. Те, кто не может быть уверен в том, что именно входит в цепь отключения, должны будут проверить и улучшить соединения обоих цветов в общей зоне отключения и близлежащих рабочих устройств при отключенных цепях.

Когда я говорю, что в 50% случаев открытое обнаруживается на первом нерабочем элементе и в 50% – на последнем рабочем элементе, я лишь немного преувеличиваю. Исключения составляют: распределительные коробки (которые нельзя назвать «работающими»), редкие недоступные сращивания или разрывы, жевание грызунов (также более редкое, чем предполагалось) и подземные сращивания.Тем не менее, как правило, проблема заключается в электрических коробках, в том числе в панели.

Больше возможностей. В домах, построенных в 1940-1970 годах, было обычным делом прокладывать цепь через световые коробки, а не через розетки и распределительные коробки, поэтому там могут быть соединения, которые нужно нарушить и проверить. Дома, построенные в 1900–1950 годах, все еще могут полагаться на свои оригинальные соединения с трубкой и ручкой. Если они не были хорошо спаяны, они могут стать причиной обрыва. Их можно найти не в электрических коробках, а в потолках и стенах.Если они доступны, кто-то, толкнув их палкой, может заставить загореться свет, описанный выше в методе покачивания.

Повторное описание того, как найти открытое отверстие, можно найти на блок-схеме диагностики или в дереве диагностики. Если вы пробовали эти вещи безуспешно, возможно, вам понадобится хороший профессионал.

Теперь, когда вы определили характер и местонахождение причины, примите меры для ее устранения. Это может быть так же просто, как сброс или замена чего-либо. Или это может включать небольшое обрезание поврежденных проводов (при выключенном питании) и выполнение новых подключений.Опишу некоторые из этих основных ремонтов домашней электрики. Если вы дойдете до точки ремонта, и это покажется вам немного превышающим ваши возможности или знания, в этот момент можно пригласить друга или профессионала, но вы сделаете часть почесывания головы.

См. Также: Статья Википедии о коротком замыкании

«Я нашел вас через Google и, слава богу, нашел. Я смог решить 2 проблемы, которые унаследовал. Разделы обучения и устранения неполадок были неоценимы и действительно помогли демистифицировать схему, над которой я работал.”-Джим

Как безопасно решать проблемы замыкания на землю

Замыкания на землю могут угрожать безопасности и эффективности вашего дома. Вот краткий обзор того, как вы можете выявить и устранить связанные с неисправностями опасности в вашем доме.

Что такое замыкания на землю?

Замыкание на землю вызывается поврежденной проводкой, неисправными электроинструментами или старыми приборами, из-за которых электричество попадает на землю по незапланированному пути. Иногда эти ярлыки можно выполнить через токопроводящие предметы, к которым вы прикасаетесь, например металлические корпуса приборов, что может привести к поражению электрическим током. Замыкания на землю особенно опасны на кухнях, ванных комнатах и других помещениях с высоким уровнем влажности.

Опасности замыканий на землю

Основная угроза замыкания на землю – поражение электрическим током. Электрический ток, проходящий через проводящие материалы, также может вызвать возгорание и ожоги.

Выявление замыканий на землю

Замыкания на землю могут возникать в приборах или в самой домашней электрической системе. Лучший способ определить причину и место вашей неисправности – это простое устранение неисправностей.К счастью, для исследования замыкания на землю не требуется работать с проводами под напряжением. Вот краткое руководство:

Найдите проблему. Многие дома оборудованы прерывателями цепи замыкания на землю или розетками GFCI. Эти розетки обнаруживают замыкания на землю и отключают питание затронутой цепи. Некоторые модели предупреждают домовладельцев светом или срабатыванием переключателя сброса на розетке. Ищите эти предупреждения, чтобы определить место замыкания на землю. Если в вашем доме нет розеток, оборудованных GFCI, посмотрите на свой выключатель.Сработавшие выключатели будут в выключенном положении. Важно отметить, что при замыкании на землю не всегда срабатывают выключатели. Если ваша электрическая проблема связана с перегрузкой автоматических выключателей, возможно, вы имеете дело с коротким замыканием или слишком большим количеством приборов, работающих в одной цепи. Позвоните профессионалу, если подозреваете замыкание на землю и у вас нет розеток GFCI. Старые розетки не останавливают заземленный ток и могут вызвать электрический ток.
Отключите ваши приборы. Отключите электроприборы от розетки и сбросьте автоматический выключатель или GFCI.
Подключите бытовую технику. Вставьте каждый элемент обратно в розетку, пока он снова не отключится. Это определит, какой прибор вызывает замыкание на землю. Если в розетке ничего не срабатывает или розетка не сбрасывается, значит, замыкание на землю, скорее всего, произошло в другой части вашего дома. Вызовите профессионала, чтобы посмотреть. Неисправности могут возникать из-за утечки тока в других розетках, проблем с внешними цепями и других неисправных приборов.

Предотвращение ударов замыкания на землю

Установка розетки GFCI – простой и доступный способ устранить риск ударов, связанных с замыканием на землю.Кроме того, включение GFCI в ваш дом поможет вам поддерживать свою собственность в соответствии с правилами. Многие постановления требуют GFCI, если у вас есть розетка в пределах трех футов от источника воды или в вашем гараже. Вот краткое руководство, которое поможет вам обновить домашние розетки:

Выключите питание. Щелкните соответствующий выключатель, чтобы отключить питание в вашей рабочей зоне. Вы также можете отключить электричество во всем доме, чтобы избежать возможности работы с проводами под напряжением. Включите прибор в розетку, чтобы убедиться в отсутствии напряжения.
Снимите розетку. После отключения питания открутите пластину розетки и отложите ее в сторону. Выверните винты над и под розеткой и осторожно вытяните ее из стены. Теперь должны быть видны провода, подключенные к вашей розетке. С помощью отвертки с плоским жалом ослабьте прорези, которыми провода крепятся к розетке. Вы также можете перерезать провода, если разъемы не открываются.
Найдите винты заземления. Винты заземления вашей розетки должны быть расположены в задней части розетки.Используйте отвертку, чтобы ослабить их.
Найдите провод заземления. Ваш заземляющий провод будет зеленым или неизолированным. Оберните землю вокруг винта заземления и затяните его.
Подключите заземляющий провод к розетке. Ваша розетка GFCI будет иметь зеленый винт заземления. Ослабьте винт, вставьте провод и затяните его. Обязательно держите землю внизу розетки.
Выберите правильные винты. Начните с поиска наклейки, закрывающей два винта. Отмеченные винты предназначены только для соединения вашей розетки с другими розетками в цепи. У вашей розетки будет два винта с каждой стороны. Используйте немаркированные винты для установки одного GFCI.
Вставьте горячий и нейтральный провод. Черный провод соединяется с латунным винтом, а белый провод – с серебряным винтом. У большинства GFCI есть отверстия сзади для вставки провода. Вставьте провод в соответствующее отверстие до упора. Затяните винт.
Вставьте розетку в стену. Слегка согните провода и сдвиньте розетку обратно к коробке. Прикрутите верхнюю и нижнюю части выпускного отверстия на место.
Проверить розетку. Включите питание и нажмите кнопку сброса на розетке. Подключите устройство, чтобы убедиться, что ваш новый GFCI работает правильно.

Установка розетки GFCI – относительно простой проект, но он может вызвать проблемы. Всегда звоните профессионалу, если не уверены, что взяться за эту работу.

методов поиска электрических неисправностей – Gordon’s Powers

Методы поиска электрических неисправностей

Обнаружение электрических неисправностей , помимо электрических схем, вам потребуются базовые знания по идентификации электрических неисправностей.Обычно электрическая цепь состоит из электрических компонентов, таких как лампы, насосы, вентиляторы и двигатели, переключатели, предохранители, реле, автоматические выключатели и плавкие вставки. С помощью электрической схемы поиск неисправности будет простым, поскольку вы определите большинство компонентов.

Проверьте, правильно ли работает каждый из компонентов вашей электрической цепи. Если несколько цепей или компонентов вышли из строя одновременно, проблема может быть связана с общим заземлением или подключением предохранителя / источника питания.

Электрические проблемы могут возникать из-за различных проблем, таких как корродированные или ослабленные соединения, перегоревший предохранитель, неисправное заземление или плавкие вставки, неисправное реле или неисправный датчик. Перед тем, как начать процесс тестирования, вы должны визуально проверить состояние проводов, предохранителей и соединений в цепи.

Цифровой вольт-омметр (DVOM) может помочь вам определить больше неисправностей. Устройство поможет вам проверить силу тока, напряжение, сопротивление, целостность цепи, а также проверить свет на нагрузку и падение напряжения.При проведении расширенного поиска неисправностей лучше выбрать прицел.

При периодических сбоях выполните тест на покачивание проводки. Тест включает в себя покачивание проводки, чтобы увидеть, не возникает ли неисправность. При использовании этой техники вам придется сузить поиск неисправности до ее источника. Периодические сбои в проводке возникают из-за грязных или плохих контактов, внутреннего повреждения проводки и повреждения изоляции проводки.

Обнаружение электрических неисправностей

Иногда, Найти электрические неисправности сложно . Электрические неисправности вызывают некоторые неисправности или дефекты и поэтому требуют устранения электрических неисправностей. При отслеживании и устранении неисправностей необходимо помнить, что электрические проблемы могут возникнуть по одной из следующих трех причин.

Обрыв цепи

Обрыв цепи возникает при разрыве соединения. Чтобы проверить такую проблему, вам придется использовать тест непрерывности.

Короткое замыкание

Любое закрытое соединение называется коротким замыканием.Такое соединение вызывает протекание избыточного тока в цепи и повреждает электрические компоненты. Проблема короткого замыкания в основном возникает из-за повреждения / слабой изоляции, которую вы можете обнаружить с помощью проверки изоляции. Чтобы устранить короткое замыкание, проверьте сопротивление канала, разность потенциалов как минимум между двумя точками и протекание тока. Проверьте входное напряжение и общее напряжение в различных контрольных точках на печатной плате. Убедитесь, что все защитные устройства работают правильно.

Обычно электрическая цепь состоит из двух основных компонентов: цепи управления и цепи питания. Следовательно, вам нужно будет начать с проверки того, что:

Имеется входное напряжение
Защитные устройства работают нормально
Сопротивление канала в норме
Ни один компонент не имеет физических повреждений из-за перегрева

Для цепи управления убедитесь, что:

Напряжение на входе в цепь управления правое,
Выключатели, реле и таймеры исправны,
Кабель обрывов,
Контактные выключатели функционируют логически и
Время вашей коммутационной цепи правильное

Проверка целостности

Вы можете проверить целостность вашей цепи двумя способами: обрыв цепи и непрерывность при включении.Проверка целостности цепи требует, чтобы вы отключили питание, чтобы снизить риск поражения электрическим током. При проверке изоляции вам также придется отключить питание.

Чтобы проверить целостность цепи при выключенном питании, вы должны измерить ручку мультиметра на звуковой сигнал. Звуковой сигнал подтвердит, что электрический путь завершен. Если путь прерван, гудка ждать не стоит.

Если вы беспокоитесь о безопасности кухонной техники, вам следует избегать выполнения процессов поиска неисправностей способом «сделай сам» и попросить лицензированного специалиста провести тщательную проверку.Привлекая технического специалиста Gordon’s Powers к поиску неисправностей в электрооборудовании, вы сможете избежать любых проблем в будущем. Они будут использовать подходящее оборудование и предотвратят возникновение проблем во время обслуживания.

Если вы понимаете, что большая часть вашего оборудования может стать небезопасной, вам придется изменить способ проведения проверок. Эти методы должны предоставить вам хорошую отправную точку, но всегда полезно привлекать профессионалов Gordon’s Powers каждый раз, когда вы обнаруживаете проблему в электрической цепи.

Для получения дополнительной информации свяжитесь с Gordon’s Powers по телефону (02) 9199 7480 . Наши электрики 2-го уровня и круглосуточные аварийные электрики доступны круглосуточно, чтобы помочь вам с нашим дружелюбным электриком Сиднеем.

Поиск электрических неисправностей

Базовые знания по поиску неисправностей в электрических цепях, необязательно в сочетании с электрической схемой, помогут вам найти неисправность и устранить ее.

Электрическая система

Типичная электрическая схема состоит из электрического компонента (насос, свет, двигатели, вентилятор и т. Д.), любые переключатели, реле, предохранители, плавкие вставки или автоматические выключатели, относящиеся к этому компоненту, а также проводку и соединители, которые соединяют компонент как с батареей, так и с шасси (которое снова подключается к батарее для замыкания цепи).

Если у вас есть электрическая схема, поиск неисправностей упрощается, так как вы можете идентифицировать несколько компонентов, включенных в конкретную цепь. Возможную неисправность можно сузить, отметив, правильно ли работают другие компоненты, относящиеся к цепи. Если несколько компонентов или цепей выходят из строя одновременно, проблема, вероятно, связана с общим питанием / предохранителем или заземлением.

Электрические проблемы обычно возникают по простым причинам, таким как ослабленные или корродированные соединения, неисправное заземление, перегоревший предохранитель, плавкая вставка, неисправный датчик или неисправное реле. Перед проверкой компонентов электрической цепи визуально проверьте состояние всех предохранителей, проводов и соединений в проблемной цепи.

Основные инструменты для поиска неисправностей в электрической цепи – это базовый цифровой вольтметр (DVOM), который позволит вам проверить напряжение, силу тока, целостность цепи и сопротивление, а также контрольную лампу (для проверки падения напряжения и нагрузки).Для более продвинутого поиска неисправностей можно использовать осциллограф.

Чтобы найти источник периодической неисправности проводки, можно выполнить тест на покачивание проводки. Это включает в себя покачивание проводки вручную, чтобы увидеть, возникла ли неисправность. Используя этот метод, неисправность можно сузить до источника неисправности в конкретном участке проводки. Периодические сбои в проводке обычно возникают из-за плохих или грязных соединений, или поврежденной изоляции проводки, или внутреннего разрыва проводки внутри изоляции, где присутствует движение (например, проводка, идущая к магистрали).

Электрические проблемы обычно сводятся к трем типам неисправностей:

Обрыв цепи
Короткое замыкание
Короткое замыкание на землю

Как найти неисправности в кабелях? Типы неисправностей кабеля

Неисправности кабеля, типы, причины и способы определения неисправностей в кабелях с помощью различных тестов.

Общие сведения о неисправностях в кабелях

Когда электрическая энергия вырабатывается на станциях поколений, она распределяется между различными нагрузками, т.е.е. города, поселки и деревни для потребления тогда. Процесс включает в себя повышение напряжения для минимизации потерь энергии в виде тепла. Повышенное напряжение распределяется по сетевым станциям, где оно понижается для распределения на местные трансформаторы, где оно, наконец, понижается и распределяется между потребителями.

Распределение электроэнергии осуществляется по электрическим кабелям. Кабели бывают изолированными или неизолированными. Выбор использования изолированных или неизолированных (воздушных линий или подземных) кабелей в основном важен, когда энергия должна передаваться в процессе подземной прокладки.

В отличие от изолированных кабелей, неисправности в неизолированных кабелях легко обнаруживаются, поскольку наиболее распространенная неисправность, связанная с таким типом кабеля, – это разрыв и разрыв кабеля или проводов.

В изолированных кабелях, особенно в многожильных, неисправности бывают разных типов и имеют множество причин.
Прежде чем мы обсудим, как найти эти часто встречающиеся неисправности, давайте посмотрим, что такое неисправность кабеля , , а также возможные причины и расположение этих неисправностей.

Типы неисправностей кабеля

Ниже приведены типы неисправностей кабеля , которые обычно встречаются в подземных кабелях.

Неисправности, связанные с обрывом цепи: Неисправность в связи с обрывом цепи – это своего рода неисправность, которая возникает в результате обрыва проводника или его выдергивания из соединения. В таких случаях ток вообще не будет протекать, поскольку проводник сломан (конвейер электрического тока).
Короткое замыкание или перекрестное замыкание: Этот вид сбоя возникает при повреждении изоляции между двумя кабелями или между двумя многожильными кабелями. В таких случаях ток не будет протекать через основную жилу, подключенную к нагрузке, а вместо этого будет течь напрямую от одного кабеля к другому или от одной жилы или многожильного кабеля к другому.Нагрузка будет замкнута накоротко.
Заземление или замыкание на землю: Этот вид сбоев возникает при повреждении изоляции кабеля. Ток, протекающий через неисправный кабель, начинает течь от жилы кабеля к земле или оболочке (защитному устройству кабеля) кабеля. Тогда ток не будет проходить через нагрузку.

Причины неисправностей кабеля

Неисправности кабелей в основном вызваны влажностью бумажной изоляции кабелей. Это может привести к повреждению свинцовой оболочки, защищающей кабель.Свинцовую оболочку можно повредить по-разному. Большинство из них – химическое воздействие почвы на свинец при заглублении, механические повреждения и кристаллизация свинца в результате вибрации.

Как найти неисправность в поврежденном кабеле?

Прежде чем устранять неисправность в кабелях, необходимо сначала определить неисправность. Существует много способов найти неисправности кабеля , которые обсуждаются ниже;

Различные типы тестов для обнаружения неисправностей в кабелях.

1.Тест Блавье (для одиночных неисправностей кабеля)

Если в одном кабеле происходит замыкание на землю и нет других кабелей (без неисправного), то можно выполнить тест Блавье, чтобы определить местонахождение неисправности в одном кабеле.

Другими словами, при отсутствии звукового кабеля для обнаружения неисправности в кабеле (для создания петли путем подключения обоих кабелей, как мы это делаем в тесте петли Мюррея), тогда называется измерение сопротивления с одной стороны или конца. тест Блавье .

В тесте Блавье сопротивление можно измерить двумя способами.

Для изоляции дальнего конца кабеля
Чтобы заземлить (заземлить) дальний конец кабеля, как показано на рис.

Замыкание на землю одиночного кабеля может быть обнаружено с помощью теста Блавье. В этом виде испытаний в мостовой сети используется источник низкого напряжения, амперметр и вольтметр. Сопротивление между одним концом кабеля (передающий конец) и землей измеряется, когда «дальний конец» изолирован от земли.

Предположим, нам известно полное сопротивление одножильного кабеля (до повреждения), равное RΩ.И;

Сопротивление замыкания на землю = r
Сопротивление от дальнего конца к повреждению кабеля = r1
Сопротивление от испытательного конца кабеля до места повреждения = r2

Теперь мы подключим, а затем отключим заземление на дальнем конце кабеля для измерения двух сопротивлений. Эти измерения могут быть выполнены с помощью источника LT (низкого напряжения) и мостовой сети.

Прежде всего, мы изолируем дальний конец кабеля, чтобы определить сопротивление между линией и землей;

R ₁ = r ₂ + r ……………………….(1)

Теперь мы заземлим или заземлим дальний конец кабеля, чтобы снова найти сопротивление между линией и землей.

Но общее сопротивление (до возникновения неисправности) было

R = r ₁ + r ₂ ……………………… .. (3)

Решение вышеуказанных уравнений для r ₂ (местоположение или расстояние до повреждения), мы получаем

Значение x = r ₂ обычно меньше, чем значение R ₂.Поэтому мы рассматриваем (-) вместо (±) в приведенном выше уравнении.

Тесты контура для поиска неисправностей кабеля

Эти виды тестов проводятся при коротких замыканиях или замыканиях на землю в подземных кабелях. Неисправности кабеля можно легко обнаружить, если вместе с заземленными кабелями проложить звуковой кабель. Ниже приведены типы циклических тестов.

Тест петли Мюррея
Тест петли Варлея.
Тест на перекрытие земли

2.Тест петли Мюррея

Ниже показано соединение, позволяющее определить местонахождение неисправности кабеля с помощью метода теста петли Мюррея .

Принцип моста Уитстона используется в тесте петли Мюррея для обнаружения повреждений кабеля. Ra и Rb – это два плеча передаточных чисел, состоящих из резисторов. G – гальванометр. Неисправный кабель (Rx) подключается ко второму кабелю (Звуковой кабель Rc) через перемычку с низким сопротивлением на дальнем конце. Мост Уитстона поддерживается в равновесии за счет регулировки сопротивления рычагов передаточного отношения Ra и Rb до тех пор, пока отклонение гальванометра не станет нулевым.
Таким образом…

Решая для x , получаем;

, где
l = длина одного кабеля (в метрах ярдов)
2l = общая длина двух кабелей
x = расстояние от верхней стороны до места повреждения
3. Варлей Тест контура
Единственное различие между испытанием контура Мюррея и испытанием контура Варли заключается в том, что тест контура Варли предназначен для измерения общего сопротивления контура вместо получения его из отношения и Rb являются фиксированными, а положение баланса достигается изменением известного переменного сопротивления (реостат).
Как мы объяснили уравнение в приведенном выше разделе теста петли Мюррея … история такая же и для теста Варлея…
При замыкании на землю или коротком замыкании в кабелях сначала используется кнопка переключателя. Переведенный в положение 1, переменное сопротивление S изменяется до тех пор, пока мост не будет сбалансирован для значения сопротивления S1. Итак,
Когда ключ находится в Позиции 1
Когда ключ находится в Позиции 2
Из уравнений 1 и 2 мы получаем,
Поскольку значения Ra, Rb, S1 и S2 известны , тогда значение Rx может быть определено как
Сопротивление контура =
Если « r » – это сопротивление кабеля на метр длины, то расстояние повреждения кабеля от испытательного конца равно
4.Тест на перекрытие земли
В тесте на перекрытие земли выполняются два измерения (вместо одного, как в тесте Блавье). Первое измерение сопротивления – это R1 (между линией и землей, т. Е. От испытательного конца до дальнего (заземленного) конца).
Второе измерение сопротивления – это R2 (между линией и землей, т. Е. От дальнего конца и тестируемого (заземленного) конца).
Оба измерения равны следующим образом:
Как и в тесте Блавье , мы также предполагаем, что нам известно фактическое сопротивление кабеля до повреждения кабеля, которое равно R.
R = r ₁ + r ₂
5. Тест обрыва цепи
Отказ обрыва цепи может возникнуть, когда кабель выдергивается из соединения или в нем происходит разрыв. Такую неисправность можно отследить, выполнив проверку емкости. Емкость неисправного кабеля измеряется с обоих концов кабеля баллистическим гальванометром или мостовым методом. Емкость кабеля относительно земли пропорциональна длине кабеля.
6. Испытание на падение
In Испытание на падение , амперметр, вольтметр, переменный резистор (реостат) и батарея подключены, как показано ниже, чтобы найти место неисправности в кабеле. Этот тест проводится с помощью звукового кабеля, который не имеет неисправности, идущего вдоль неисправного кабеля, как показано ниже. Расстояние до точки повреждения может быть задано как:
Где
V ₁ и V ₂ = показания вольтметра в точках А и Б;
L = длина неисправной жилы
X = длина жилы между неисправным и испытательным концом A.
В этот пост мы добавим больше тестов и методов, чтобы найти неисправностей кабеля . Оставайтесь с нами. Благодарю.
Вы также можете прочитать:
Введите свой адрес электронной почты для получения последних обновлений, как указано выше!
Как найти замыкание на землю
Поиск ошибка
Первый шаг – точно определить, какие коробки включены схема.
Затем используйте анализатор цепей для проверки розеток.
Купить: Схема анализатор
1) Отключите все лампы, часы, приборы, шнуры, часы и т. д. от затронутый контур.Попробуйте сбросить прерыватель или GFCI. Если власть восстанавливается, значит, одно из подключенных устройств является подозрительным. Подождите в то время как, чтобы увидеть, продолжает ли питание бесперебойно. Повторно подключите каждое устройство один по одному, чтобы устранить хорошие. Если проблема связана с лампой, затем подключите исправную лампу к той же розетке и посмотрите, не вернется ли проблема. Если проблема возобновляется с исправной лампой, отключите питание. и осмотрите проводку на розетке или замените розетку. Быстрое подключение точки на задней стороне розетки часто выходят из строя с дешевыми электрическими устройствами.
2) Если проблема не в подключенном устройстве, переключатели следующий подозреваемый. Выключите все потолочные вентиляторы, свет и выключатели. Увидеть если сбрасывается GFCI или прерыватель. Если питание возобновится, поверните каждый переключатель обратно. по одному.
Если проблема с потолочным вентилятором, снимите, осмотрите, замените переключатель и посмотрите если проблема решена до замены потолочного вентилятора.
Если проблема где-то внутри коробки:
3) На что обращать внимание: Тёплый или горячий электрический прибор. Недавнее освещение мероприятие. Коррозия и влага, особенно наружные ящики.Поврежденное или неработающее устройство. Опаленный запах гари. Свободные провода: пошевелите выключателем и розеткой и посмотрите если свет мигает, или если вы слышите треск или видите искру. Доказательства грызунов или насекомых.
4) Обычная проблема – ослабленный или сгоревший быстроразъемный соединитель. на задней панели выключателя или розетки.
5) Другая распространенная проблема – ослабленный нейтральный провод. В Нейтральные провода обычно соединены вместе, покрыты проводом и толкнул к задней части коробки. Совместите провода и установите новый разъем.

6) Другие проблемы могут быть в плохом переключателе, потертости или расплавлении. проволока, например проволока с перегибом из-за отсутствия выключателя и размера проволоки матч. Недавний удар молнии может вызвать повреждение провода или привести к его повреждению. освободиться. Сопоставьте размер провода и прерывателя
7) Проблемы обычно находятся внутри коробки, хотя это возможно к повредили провод где-то внутри стены, что можно устранить временное отключение провода, ведущего к этой конкретной линии.
6) Чтобы найти подозрительное место: выберите одну из розеток с более одного кабеля. Определить который это входящий кабель с горячим и нейтральным. Затем отключите другой кабель (и) так коробки дальше от выключателя отключаются от цепи. Включите питание, и посмотрите, сохраняется ли неисправность.
Если неисправность все еще присутствует, выберите другую живую коробку с двумя или больше кабелей, которые ближе к коробке выключателя, и повторите тест.
Процесс исключения сузит поиск. Иногда проще успеть все актуально и заменить все выключатели, розетки и соединители проводов в комнате, но это не гарантия того, что проблема будет решена.
7) Более сложные ситуации:
-Алюминий проволока вместо меди. При обнаружении алюминиевой проволоки рекомендую вызов электрика. Не предполагайте обычную бытовую проводку методы могут решить проблему. Специальные компрессионные соединения требуется вместе с устройствами с рейтингом AL-CU.
-Другие проблемы могут включать грызун повреждение провода, гвоздь в проводе, скоба кабеля в проводе, оплавленный отрезок провода от молнии или какой-то другое повреждение провода. Полную длину провода необходимо заменить от коробки на коробка.Во избежание повреждения грызунами прокладывайте провод внутри кабелепровода.
-Проводные соединения или разветвление ящики скрытые внутри стены может быть обнаружен с помощью искателя проводов и стержней. Провод должен идти от Коробка в коробку, и коробки не могут быть скрыты или недоступны. Как работа вокруг, распределительная коробка может быть любой распределительной, восьмиугольной или квадратной коробкой. одобрено для электропроводки. Стратегии маскировки коробки расположен на стене, может включать в себя розетку, бра или установка батарейного детектора дыма или угарного газа над коробка.
8) Электричество постоянного тока отличается от переменного тока. Дом 120-240 Вольт проводка переменного или переменного тока. Постоянный или постоянный ток доступны от солнечных батарей. Не подключайте солнечные панели напрямую к бытовая электропроводка. Постоянный ток может расплавить коммутационные соединения в цепи переменного тока.
Купить:
Шпилька-проволока finder
Ресурсы
Устранение неполадок-бытовой-electric.html
Поиск неисправностей | DJT Electrical Training
Существует общепризнанный метод приближения к поиску неисправностей, который называется подходом поиска неисправностей по 5 точкам … наиболее важным фактором в этом методе является получение как можно большего количества «информации» относительно «причины и следствия» неисправности, а именно:
Сбор информации – Спросите как можно больше людей, кто где, когда и как произошла неисправность
Анализ информации – определение вероятной причины на основе прошлого опыта и обучения
Исследование – теперь попытайтесь найти неисправность на основе вашего анализа
Устраните – однажды обнаружив, безопасно устранить неисправность
Тест – когда неисправность устранена и восстановлена, проверьте свою работу перед повторным включением
Понятно, что иногда получить эту информацию непросто, поскольку вы можете быть единственным человеком на месте, и никто не объясняет «что произошло», но вам нужно приложить дополнительные полмили, чтобы выяснить это, так как это значительно упростит вашу работу. ..
Стандартные / основные неисправности
Ниже приводится краткий список типичных неисправностей, которые являются наиболее частыми причинами, по которым цепь перестает работать правильно. Как только вы изучите симптомы каждого из них, вам будет проще решить проблемы, с которыми вы столкнетесь …
Потеря питания
Почему (неплотное соединение – отключение выключателя – перегоревший предохранитель – внутренний предохранитель)
Ошибка заземления
Цепь отключения Выключатель / УЗО – устройство не сработает повторно (или будет в течение короткого времени – возможно, неисправность содержится в коммутируемой цепи)
Полное короткое замыкание
Фаза-нейтраль / фаза-фаза – главный предохранитель в исходном положении перегорел
Правильное защитное устройство на месте
Тип B – Тип C – Автоматические выключатели типа D / УЗО S’Type
Неисправные компоненты
Переключатели – Реле – Контакторы и т. Д., Не работают должным образом (приводит к решению, заменить или отремонтировать)
Неисправность цепей управления
Внутренняя проводка / печатные платы и электроника (Как далеко зайти “электрик”)
Обратная полярность 90 115
В источнике питания – на одной розетке (фаза-нейтраль перевернута или нейтраль заземлена) или на одном фитинге (фаза – нейтраль) – испытание под напряжением против испытания на отсутствие неисправности.
Наиболее часто встречается в промышленности
Цепи управления (внутренние предохранители) – Контакторы (поломка деталей) – 3-фазные двигатели (потеря фаз и / или перегоревшие катушки) – Однофазные двигатели – (угольные щетки)
Начальные неисправности на вновь установленной работе
Обратная полярность – Дискриминация – неплотные соединения – Защитные устройства – Неисправное портативное оборудование – (Примечание: нельзя «разорвать»)
Приведены некоторые подробности симптомов, причин и следствий различных неисправностей. ..
Полярность:
Определение: Обеспечение того, чтобы все предохранители, переключатели и автоматические выключатели были только в фазном проводе, и что все розетки и аксессуары питания были правильно подключены (клемма Ph на Ph, Нейтраль к клемме нейтрали и т. Д.)
Полярность, упомянутая в этом разделе, не является типом полярности, упоминаемым в электронике, где, если положительная и отрицательная точки цепи поменяны местами, повреждение может быть вызвано компонентом или схемой. доска.Неправильная полярность в стационарных электрических установках может привести к поражению электрическим током, если предполагается, что цепь отключена, хотя на самом деле клемма под напряжением остается внутри прибора.
Если посмотреть на , рис. 1 (обратная сторона этого листа), видно, что цепь освещения « выключена, », и поэтому ее следует рассматривать как безопасную для работы с любой из модульной арматуры, ремонтирующей или заменяющей детали – но при более внимательном рассмотрении можно увидеть, что НЕЙТРАЛЬНЫЙ проходит через переключатель, а не фазу, и поэтому фазовая часть клеммной колодки (и любая часть после этого) остается под напряжением даже при переключателе в разомкнутом положении * . Это условие проверяется (или проверяется) с использованием метода тестирования R1 + R2 для связи фазы с Землей в DB и тестирования в точке, где можно было бы ожидать показания между PH-E. Если ничего не видно (т. Е. Разомкнутая цепь,> 200 Ом), тогда испытание будет перемещено к северо-востоку той же точки завершения. Если в этот момент было получено низкое значение Ω, это указывало бы на обратную полярность и требует дальнейшего исследования.
(* см. Примечание 1)
На рисунке 2 (другая сторона этого листа) выделена проблема с ПОЛЯРНОСТЬ В РЕЖИМЕ .Клеммы в нижней части счетчика кВтч обычно следующие: (слева направо)
PH – N – N – PH

На рис. 2 вы увидите, что они верны с Главный предохранитель подключен к первичному входу на счетчике кВтч, но вторичная сторона была подключена к фазе и нейтрали неправильно. В этом случае вся нейтральная полоса будет постоянно находиться под напряжением, а выключатели будут включать и отключать нейтраль, что снова создает риск поражения электрическим током при многих обстоятельствах. Эта ситуация подтверждается с помощью набора одобренных испытательных ламп GS38 и испытаний по адресу:

PH – N (ожидается 230 В)
PH – E (ожидается 230 В)
N – E (ожидается 0 В)

Наконец, внимательно посмотрите на Рисунок 3. Первая розетка подключена правильно, как и следовало ожидать, хотя вторая представляет собой полную путаницу с проводкой, когда лампа подключена к нейтрали и петле, а проводка на панели переключателей отсутствует.В этом случае, если бы проводка была подключена к одностороннему переключателю, он фактически не включал бы и не выключал лампу – лампа постоянно получала бы фазу и нейтраль и, следовательно, оставалась бы «включенной». Гораздо более серьезная проблема, чем лампа, которая не выключается, заключается в том, что на переключателе будет 230 В (то есть: если вы поместите патрон лампы от общего к L1 в переключателе, он включится – независимо от положения переключения!) Это немного неудачная проводка – но правильным термином для описания переключения остается неправильная полярность – поскольку переключатель не в фазном проводе, а только .

Примечание 1 * Вот почему ИЗОЛЯЦИЯ намного предпочтительнее отключения для обслуживания – в этом случае отключение обоих полюсов устранит риск, хотя проблема все равно останется.

Предохранители и автоматические выключатели:

Фундаментальные дефекты

Потеря питания
Сработал выключатель – Перегорел предохранитель – Внутренний предохранитель

Возможная причина: 1. перегрузка или перегрузка определить вероятность)
2.Короткое замыкание на землю (повторное срабатывание)
3. Неисправное устройство (работает ли оно функционально – размыкается и замыкается)
4. Мертвое короткое замыкание – в реальном выражении это может привести к срабатыванию автоматического выключателя в замкнутой цепи
, а не Главный предохранитель.
5. Правильное защитное устройство

Стандартные цепи типа B / типа 2
Цепи двигателей типа C / типа 3 – индуктивные нагрузки
Большие индуктивные нагрузки типа D – большие двигатели, рентгеновские лучи.

Industry
Цепи управления часто содержат внутренние плавкие предохранители – то, что может показаться пропаданием питания, может быть связано с перегоранием внутреннего предохранителя. Одно- и трехфазные двигатели будут реагировать на ограничение движения, пытаясь достичь своей оптимальной скорости. Это потребует большей мощности при наличии ограничения и, таким образом, создаст ситуацию перегрузки.

Замыкание на землю на одной фазе трехфазного источника питания приведет к отключению этой фазы , в то время как оставшиеся две заставят устройство вращать.Это часто определяется по перегреву, гудению или гудению, исходящему от двигателя, или по тяге машины с неравномерным импульсом при попытке вращения.

Новые работы – отключение выключателя при подаче напряжения.
Надеюсь, установщик будет иметь какое-то указание на наиболее вероятную зону «неисправности» внутри установки, что любая неисправность (короткое замыкание на землю) могла произойти после ввода в эксплуатацию главной базы данных и включения цепей – например: ответвление от кольца, которое было трудно заделать на этапе 2nd Fix, или многожильного переключателя, который имел несколько двух- и трехжильных кабелей в одном корпусе и казался суженным при прикручивании лицевой панели.

Те же методы испытаний используются для новых и существующих цепей для обнаружения неисправности, но «отправная точка» является критическим элементом для быстрого и эффективного устранения неисправности.

Помните! Информация – это ключ …
Сбор информации – Спросите людей, когда и как произошла неисправность
Анализируйте информацию – определите вероятную причину
Изучите – найдите неисправность
Устраните – безопасно устраните неисправность
Тест – тест перед повторным включением

Тестирование для определения места неисправности.

Тест 1: сопротивление изоляции.

Если вы уверены, что Земля касается фазы (или наоборот), или PH касается N до нагрузки, то вы должны провести ИК-тест при 500 В постоянного тока между Ph и E. или Ph&N. Если было обнаружено показание 0,00 Ом, то два тестируемых кабеля находятся в контакте друг с другом. Если бы показание было меньше максимального значения для используемого прибора (т. Е. Счетчик, который обычно показывал бы> 999 МОм, показывал 329 МОм) – и падал во время проведения теста, часть схемы считалась бы ошибочной, и подлежат дальнейшему исследованию.

Тест 2: «Метод половинного тестирования»

Из вышесказанного, если было обнаружено значение 0,00 Ом, то два проверяемых кабеля в какой-то момент в этой цепи контактируют друг с другом. Чтобы определить местонахождение точки, цепь должна быть отключена как можно ближе к ее средней точке. Одна сторона будет показывать> 999 МОм, а другая продолжит показывать 0,00 Ом. Теперь можно не принимать во внимание здоровую сторону и снова провести полутест на поврежденной стороне цепи.
Если начальное показание было меньше максимального значения для используемого прибора и продолжало падать во время проведения теста, часть цепи будет считаться ошибочной и должна быть дополнительно исследована с использованием метода половинной проверки. Этот тип считывания часто указывает на то, что соединение между PH и E менее существенное – возможно, одна жила провода или часть кабеля контактируют с винтом.

Тест петли Мюррея

Это квалифицированный анализ с использованием специального измерителя, который включает ряд переменных резисторов и амперметр.Он основан на математических деталях (часть Закона Ома), которые устанавливают, что сопротивление пропорционально длине, поэтому, если перемычка проходит через жилы неисправного кабеля, а переменные резисторы регулируются до тех пор, пока амперметр не покажет ноль – с помощью уравнение ниже расстояния от звена может быть установлено.

Уравнение испытания контура Мюррея: A / B = {L + (L-X)} / X

, где A и B – показания переменного резистора, а длина кабеля L&X.

Это хорошо для очень длинных трасс, часто под землей, для определения места повреждения кабеля , а не места повреждения.

Дискриминация: Стандартные парадигмы
Срабатывает устройство; , вызывая полную или частичную потерю питания, где этого можно было бы избежать, и отделить часть источника питания от одной защищенной точки цепи только при наличии правильной дискриминации

Общее
Важно отметить, что ДИСКРИМИНАЦИЯ гарантирует, что правильное устройство срабатывает при возникновении неисправности или перегрузки, а не ближайшего или наименьшего устройства, как многие ошибочно считают.

Рис. 1

Из рисунка 1 выше, если добавить еще пять галогенных фитингов по 500 Вт к цепи, управляемой ответвлением с предохранителем на 13 А, предохранитель в ответвлении (в конечном итоге) перегрузится. Однако, если фаза в одной из арматуры коснется земли, в этом случае сработает УЗО. Теоретически, если произойдет полное короткое замыкание на кабеле, питающем ответвление с предохранителем, главный предохранитель сработает, хотя, если галогенное освещение повысит нагрузку, защищенную кольцом 32 А, до значения, превышающего его номинальное значение 32 А, выключатель отключится (в должное время конечно) и т. д. и т. д…. таким образом, дискриминация описывает правильное устройство, работающее в определенный момент времени в случае, если кабель или нагрузка становятся небезопасными.

Industry
Всегда стоит помнить, что цепи двигателя и управления часто содержат внутренние плавкие предохранители – и то, что может показаться потерей питания, может быть связано с перегоранием внутреннего предохранителя.

Рис. 2.

На рис. 2 показана такая схема, в которой автоматический выключатель BSEN60898 типа C на 16 А соединен с изолятором, содержащим предохранитель BS88 на 16 А.Хотя они эффективно выполняют ту же работу, предохранитель является частью изолирующего устройства, которое используется для другой цели, чем автоматический выключатель на DB. Однако каждая из перечисленных выше неисправностей приведет к работе другого устройства. Например, ограничение движения двигателя, заставляющее его потреблять большую нагрузку, вполне может привести к срабатыванию управляющего предохранителя до любого из более чувствительных устройств, в то время как полное замыкание катушки на нейтраль в большинстве случаев приведет к срабатыванию автоматического выключателя. перед 16А BS88 в изоляторе (что ближе к нагрузке).Любопытно, что в этом случае использование УЗО 100 мА в качестве главного выключателя вполне может привести к ложным срабатываниям на протяжении всего срока службы установки, поскольку дискриминация устройства будет считаться неправильной.

Как найти неисправность в электропроводке: Ремонт электропроводки — как найти неисправность и устранить?

Признаки неисправности электропроводки в квартире

Какие бывают неисправности проводки и как их устранить?

Причины возникновения аварийных ситуаций

Какие бывают неисправности и чем это грозит

Меры предотвращения опасности

Полезные советы: как найти место обрыва в скрытой проводке

Признаки неисправности электропроводки в квартире

Классификация

Порядок действий при поиске

Ищем в стене

Устранение проблемы

Профилактика

Характерные неисправности электрооборудования и способы их устранения

Основные неисправности проводки

Причины возникновения аварийных ситуаций

Основные неисправности проводки

Меры предотвращения опасности

Неисправность электропроводки

Неисправность электрооборудования и неисправность электропроводки.

Обрыв электропроводки.

Короткое замыкание.

Как найти короткое замыкание?

Второй способ поиска короткого замыкания

Как проверить проводку в квартире тестером и определить неисправности в результате осмотра

Сроки замены

Виды неисправностей

Как определить неполадки

Обследование проводов

Проверка изоляции

как проверить проводку авто, приборы для диагностики, порядок замены

Распространенные неисправности электрооборудования машины

Как проверить проводку

Используем мультиметр

Проверяем напряжение

Ищем короткое замыкание

Проверяем качество заземления

Проверяем целостность цепи

Ремонт электропроводки автомобиля

Замена проводки авто

Обрыв скрытой проводки – как самостоятельно найти место обрыва скрытой электропроводки в стене

Основные причины, по которым чаще всего случаются обрывы в электропроводке квартиры

Как найти неисправность скрытой электрики?

Находим неполадку за несколько минут

Неисправность скрытой электропроводки в квартире и доме поможет найти тепловизор

Короткое замыкание и обрыв цепи

Поиск неисправностей на линии к содержанию

Как найти короткое замыкание в электропроводке дома и квартиры?

Причины возникновения КЗ

Способы поиска короткого замыкания

Визуальный осмотр

Применение мегаомметра или мультиметра

Метод исключения

Народный метод по звуку и запаху

Методы устранения и профилактика

Видео в дополнение темы

Найдите источник вашей электрической проблемы

Шаг 2:

Как безопасно решать проблемы замыкания на землю

Что такое замыкания на землю?

Опасности замыканий на землю

Выявление замыканий на землю

Предотвращение ударов замыкания на землю

методов поиска электрических неисправностей – Gordon’s Powers

Методы поиска электрических неисправностей

Обнаружение электрических неисправностей

Обрыв цепи

Короткое замыкание

Проверка целостности

Поиск электрических неисправностей

Базовые знания по поиску неисправностей в электрических цепях, необязательно в сочетании с электрической схемой, помогут вам найти неисправность и устранить ее.

Как найти неисправности в кабелях? Типы неисправностей кабеля

Как найти замыкание на землю

Поиск неисправностей | DJT Electrical Training

Больше новостей

Добавить комментарий Отменить ответ
