Как проверить диодный мост мультиметром

В бытовых приборах и разных устройствах много радиоэлементов, благодаря которым всё работает так, как надо. Неисправность хотя бы одной детали плохо сказывается на работе всего механизма, который может даже перестать функционировать. Один из представителей таких важных элементов электротехники — диодный мост. Его поломка не приводит ни к чему хорошему, но вовремя заметить неисправность помогает мультиметр. Мы расскажем вам, как проверить диодный мост мультиметром, но для начала вспомним, что это за деталь и как устроена её работа.

Contents

• 1 Диодный мост: особенности и принцип работы
• 2 Как выглядит диодный мост
• 3 Как прозвонить мультиметром диодный мост генератора
• 4 Проверка моста с другой конструкцией
• 5 Правила безопасности
  • 5.1 Вопрос — ответ

Диодный мост: особенности и принцип работы

Диодный мост — схема, которая собрана из соединенных диодов и преобразовывает переменное напряжение в постоянное. Применяется почти во всех механизмах, которые питаются от сети, что логично: в сети напряжение переменное, а электроника работает от постоянного. Поэтому другое название такой схемы — выпрямитель переменного тока.

Несмотря на всю простоту, такое устройство намного лучше обычного диода. В теории, и применение одного полупроводника дает нужный результат — преобразование напряжение. На практике на выходе оно сильно пульсирует, поэтому не годится в качестве питания электросхем. А вот включение конкретным способом нескольких диодов дает практически идеальный результат: лишняя полуволна не срезается, а переворачивается, благодаря чему сильно повышается эффективность выпрямления.

Как выглядит диодный мост

Найти выпрямитель на плате не трудно, но внешний вид отличается в зависимости от устройства. Часто четыре диода впаяны рядом и собраны в одном корпусе — это выпрямительная сборка. На фото представлено несколько вариантов:

В таких вариантах четыре вывода: два обозначаются как «+» и «-» (выходы), а два без символов или указываются как «~» или «АС» (входы).

Диодный мост генератора автомобиля выглядит по-другому: это пара металлических электропроводящих пластин, на которых в определенной последовательности расположены диоды.

На мосту могут быть не только силовые, но и вспомогательные диоды:

Здесь зеленым помечены силовые диоды. Тестировать лучше все, тем более что сделать это не трудно.

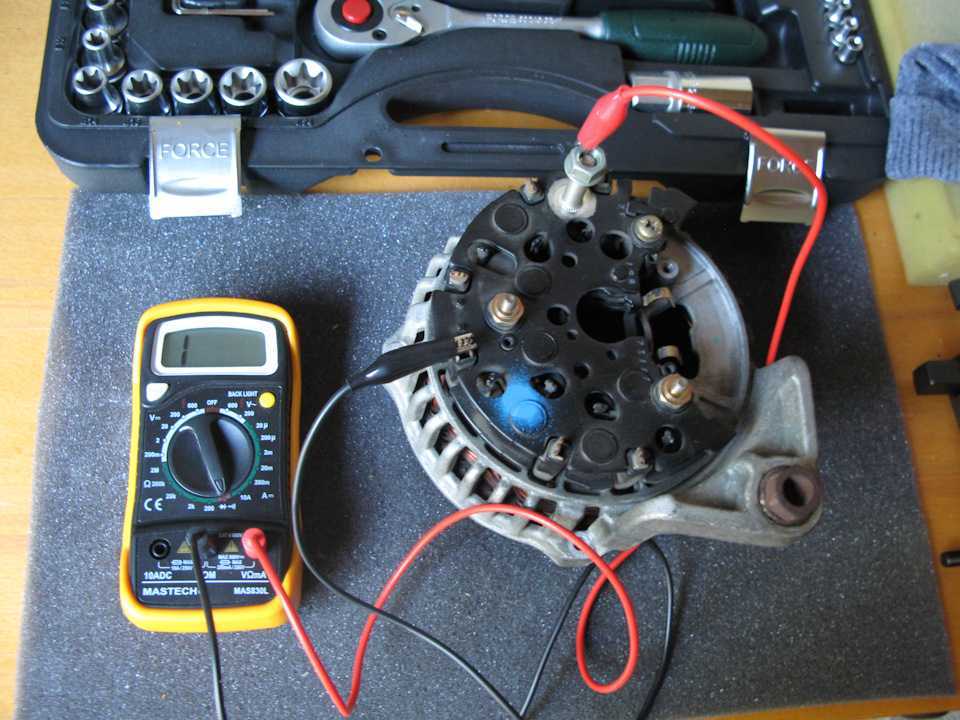

Как прозвонить мультиметром диодный мост генератора

Инструкция проверки исправности выпрямителя:

1. Разобрать генератор и снять диодный мост.
2. Промыть его в бензине, чтобы избавить от масла и грязи (они, кстати, тоже могут быть причиной неисправности).
3. Дать высохнуть и приступать к проверке.
4. Установить щупы тестера в соответствующие гнезда. Полезна статья о том, как пользоваться мультиметром.
5. Выбрать на мультиметре режим проверки диодов (в данном случае он совмещен с функцией прозвонки):

1. Подключить наконечники проводов измерителя к каждому диодному выводу. Минус соединить с алюминиевой или стальной пластинкой, а плюс – с металлической жилой, которая сделана в виде луженого оголённого проводка (диаметр не меньше 1 мм).
2. Одним проводом дотронуться до жилы или пластины, а другим — до противоположного вывода. После этого поменять щупы местами.

Значения работающего диода в одном направлении будут в пределах 400-700, в другом — бесконечность или 1. Диоды с плюсом и минусом проверяются аналогично.

Так нужно протестировать все диоды. Если у какого-то элемента с обоих направлений показывается 1, значит, он повреждён.

Значения на всех диодах не должны сильно отличаться. Если же у диода серьезное отклонение, он работает плохо.

Подробности проверки диодного моста генератора мультиметром на видео:

Теперь вы знаете, как проверить диодный мост генератора мультиметром.

Проверка моста с другой конструкцией

Как проверить диодный мост других устройств?

Принцип действия обычный (проверка, не выпаивая):

1. Перевести цифровой мультиметр в режим проверки диодов. Если у вас стрелочный агрегат, выбирайте функцию измерения сопротивления с диапазоном в 1 кОм.
2. Прозвонить каждый диод, подключая щупы тестера в одной полярности, затем в другой. В одном направлении будет небольшое сопротивление (в пределах 200-700 Ом), в другом прозвонка невозможна, то есть мультиметр выдает «бесконечность».

Суть проверки показана на картинке:

Если результаты не соответствуют норме, нужно выпаивать мост. Принцип проверки такой же, как описан выше. Если у диода в двух направлениях высокие значения, он в обрыве. Если звонится в обоих случаях, то элемент пробит.

Правила безопасности

В зависимости от того, где и какой диодный мост вы проверяете, учтите следующее:

1. Многие современные агрегаты функционируют с высоковольтными источниками питания, то есть мосты в них под высоким напряжением! Поэтому перед тестированием отключите устройство от сети и разрядите сглаживающие конденсаторы, которые на фото под алыми стрелочками. Сделать это просто: можно замкнуть на секундочку конденсаторные выводы отверткой, при этом держать ее нужно за изолирующий участок. Если не учесть этот пункт, можно потерять жизнь!

1. Когда ремонт закончен, не стоит напрямую подключать прибор в сеть. Сначала включите его через лампу (150-200 Вт). Если все в порядке, она будет немного гореть. А вот яркий свет указывает на короткое замыкание.
2. Берегите глаза и не только. Детали импульсных блоков способны взорваться, если отремонтированы неправильно, а это очень опасно!

Теперь вы знаете, как проверить диодный мост мультиметром. Беритесь за работу, если всесторонне изучили технику безопасности и уверены в своих силах.

Делитесь в комментариях своим опытом.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как проверить диодный мост генератора цифровым мультиметром?

Имя:

Кирилл

Ответ: Сначала нужно разобрать генератор и снять диодный мост, промыть его в бензине, чтобы избавить от масла и грязи. Дать высохнуть и приступать к проверке в соответствии с инструкцией.



Вопрос: Как прозвонить четырехвыводный диодный мост мультиметром?

Имя: Камиль

Ответ: Перевести цифровой мультиметр в режим проверки диодов. Прозвонить каждый диод, подключая щупы тестера в одной полярности, затем в другой. В одном направлении будет небольшое сопротивление (в пределах 200-700 Ом), в другом прозвонка невозможна, то есть мультиметр выдает «бесконечность».



Вопрос: Как прозвонить диодный мост автомобильного генератора мультиметром?

Имя: Кирилл

Ответ: После снятия моста с генератора установить щупы тестера в соответствующие гнезда.

Выбрать на мультиметре режим проверки диодов, подключить наконечники проводов измерителя к каждому диодному выводу. Минус соединить с алюминиевой или стальной пластинкой, а плюс – с металлической жилой. Одним проводом дотронуться до жилы или пластины, а другим — до противоположного вывода. После этого поменять щупы местами.



Как проверить диодный мост мультиметром

Обновлена: 10 Октября 2022 13735 0

Поделиться с друзьями

Диодный мост – электрическое устройство, используемое в современной электронике, люминесцентных лампах, сварочных аппаратах, автомобильных генераторах для выпрямления переменного тока, поступающего от источника, и получения постоянного. Содержание статьи Как прозвонить диодный мост из дискретно расположенных диодов Как проверить диодный мост с помощью лампочки Простая проверка целостности диодного моста Точная проверка работоспособности диодной сборки Как проверить диодный мост генератора Видео: как проверить диодный мост мультиметром В однофазной электрической сети в состав мостовой схемы входят 4 кремниевых выпрямительных или 4 диода Шоттки. В трехфазной сети в мост соединяют 6 полупроводников. Эти элементы часто выходят из строя, провоцируя сгорание предохранителя. После замены предохранителя необходимо проверить работоспособность полупроводников. Существует несколько вариантов того, как проверить диодный мост, выбор зависит от вида схемы. Диоды могут располагаться дискретно или представлять собой заводскую сборку, в которой все элементы находятся в одном корпусе. Как прозвонить диодный мост из дискретно расположенных диодов Все детали мостовой схемы можно прозвонить без выпайки. Для этого необходим мультиметр, в котором есть режим проверки диодов, обычно совмещаемый со звуковой прозвонкой. Суть проверки заключается в измерении разности напряжений между щупами. Как правильно проверить исправность диодного моста тестером: Если в результате проверки в обоих направлениях наблюдаются высокие значения или срабатывает звуковой сигнал, то диодный мост оборван. Как проверить диодный мост в трансформаторном блоке питания с помощью лампочки Для этого способа понадобится лампа накаливания мощностью до 100 Вт, вкрученная в патрон. Лампу подключают в разрыв силового фазного провода. Если на плате произошло короткое замыкание, то при включении устройства в сеть перегорит предохранитель, сам провод или выбьют автоматические выключатели. Если провести проверку с использованием лампочки накаливания, то подобных неприятностей можно избежать. При наличии короткого замыкания лампочка, включенная в сеть, загорится ярким светом. Она не сгорит, поскольку сопротивление спирали ограничит ток. Если же электронные компоненты платы исправны, то лампочка не загорится совсем или будет наблюдаться слабое свечение. Пробой диодного моста Простая проверка целостности диодного моста трансформаторного блока питания Если мы выяснили с помощью лампочки, что на плате существуют проблемы, с помощью индикаторной отвертки можно выяснить, есть ли обрыв на диодном мосту. Если на входе в выпрямитель на фазном проводе загорается индикатор, проводим дальнейшую проверку. Если же индикатор не загорелся, то проблема не в диодной схеме, а в силовом кабеле. Индикатором проверяют наличие напряжения на плюсовом выходе выпрямителя. Если оно присутствует, то диодный мост не оборван. Большего количества информации при такой проверке мы не получим. Пробоя диодного моста нет Как точно проверить диодную сборку: подробный анализ Для проверки понадобится мультиметр, имеющий режим проверки диодов. Этапы проверки: Тестирование начинают с диодов 1 и 2. Для этого красный щуп тестера подключают к выводу со знаком «-». Над двумя центральными выводами имеется маркировка AC или ̴. Черный щуп по очереди подключают сначала к одному такому выводу, а затем ко второму. Это прямое включение, при котором ток протекает свободно. На дисплее цифрового мультиметра отобразится значение падение напряжения на переходе p-n при прямом включении. В зарубежных даташитах эта величина обозначается как Vf. Для кремниевых диодов она находится в пределах 0,4-0,7 В. Для полупроводников Шоттки она ниже, и равна примерно 0,3 В. Если на измерительном приборе отобразились эти значения, то диодная сборка исправна. Для уточнения результатов проверки диодов 1 и 2 проводят обратное подключение. Для этого к выводу «-» подключают черный щуп (минусовый). Красный щуп поочередно подводят к выводам, промаркированным AC или ̴. На дисплее должна быть единица, свидетельствующая о высоком сопротивлении и отсутствии обратного тока. Если это так, то исправность диодов 1 и 2 подтверждена. Далее проверяют проверку диодов 3 и 4 при условии прямого подсоединения. Для этого к плюсу подключают черный щуп, а красный по очереди подводят к выводам AC. На дисплее должно отображаться падение напряжения на p-n переходе, о котором подробно было рассказано в первом пункте. Для подтверждения результата к плюсу подключают красный щуп, а черный – к выводам AC. На дисплее должна быть единица. Если диодная сборка благополучно пройдет эту проверку, можно с уверенностью сказать, что все элементы исправны. Как проверить диодный мост генератора Диодный мост генератора Диодный мост генератора автомобиля или мотоцикла предназначен для выпрямления переменного тока, вырабатываемого генератором, и получения постоянного тока для зарядки АКБ и других потребителей электропитания. Неисправность диодного моста приводит к полному исчезновению или значительному уменьшению количества тока, вырабатываемого генератором. Наиболее точные результаты можно получить на СТО – на стенде с использованием осциллографа. Один из вариантов простой проверки полупроводников – прозвонка с помощью мультиметра. Однако это ненадежный способ, поскольку нагрузка у прибора совсем небольшая, поэтому неисправность может быть не выявлена. Для проверки диодного моста генератора под нагрузкой используют контрольную лампочку, это может быть обычная автомобильная лампа 12 В. Выпрямительный блок состоит из двух алюминиевых пластин, объединенных в единую конструкцию. В каждую из них впаяны по 3 диода. Положительные и отрицательные диоды спаяны попарно. Проверка мостовой схемы на короткое замыкание (КЗ) между пластинами производится следующим способом: Положительный провод от лампы подсоединяют к верхней пластине, а отрицательный – к нижней. Если лампочка не загорелась, то КЗ отсутствует. Полярность меняют. При отсутствии КЗ лампочка загорается. Положительные полупроводники на пробой и обрыв проверяют прижатием плюсового провода от лампочки к верхней пластине. Минус поочередно подсоединяют к точкам соединения полупроводников. Если схема исправна, лампочка не горит. При смене полярности лампочка должна гореть. Проверку отрицательных диодов проводят прижатием отрицательного провода к нижней пластине, а положительного – к точкам соединения полупроводников. При исправной схеме лампочка не горит, при смене полярности она должна загореться. Видео: как проверить диодный мост мультиметром Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Вращающийся выпрямитель с ремешком и диодной сборкой

Настоящее изобретение представляет собой конфигурацию выпрямителя, которая может использоваться в ряде приложений, в частности, в бесщеточных генераторах.

Узлы выпрямителя были встроены в роторы электромагнитных машин, чтобы исключить необходимость в проводящих щетках. Однако в этой конфигурации узлы выпрямителя подвергаются суровым условиям окружающей среды. Факторы окружающей среды, такие как механические нагрузки, поток гидравлической жидкости и экстремальные температуры, например, могут неблагоприятно повлиять на эффективную работу узлов выпрямителя. Кроме того, эта незащищенная конфигурация узлов выпрямителя увеличивает возможность повреждения узлов выпрямителя во время сборки и обращения с ротором.

Также в результате крепления к ротору узлы выпрямителя во время работы подвержены воздействию высоких центробежных сил. Высокие центробежные силы создают проблемы в узлах выпрямителя из-за того, что диоды в узлах выпрямителя подвергаются сдвиговому или растягивающему напряжению во время работы. Кроме того, высокие рабочие скорости также могут привести к чрезмерному нагреву выпрямительных узлов. Избыточное тепло должно отводиться от выпрямительного узла, особенно от диодов, чтобы поддерживать эффективную работу выпрямительного узла.

Жесткие нагрузки и тепловые условия на узлах выпрямителя также вызывают чрезмерный износ узлов, в частности диодов. Кроме того, эти суровые нагрузки и тепловые условия могут отрицательно сказаться на электрических контактах между внутренними компонентами выпрямительного узла. Если электрические контакты не поддерживаются, выпрямительный узел не будет работать эффективно. Узлы выпрямителя необходимо обслуживать для замены изношенных и вышедших из строя диодов. Из-за сложности обслуживания и сборки весь выпрямитель в сборе часто приходится заменять при выходе из строя диода, что является дорогостоящим.

Таким образом, требуется сборка выпрямителя, способная выдерживать высокие рабочие нагрузки и тепло при работе в суровых условиях.

Узел выпрямителя по настоящему изобретению имеет трехфазные перемычки. К каждой фазной перемычке крепится по два диода. Узел выпрямителя также включает в себя первую опору и вторую опору, каждая из которых имеет внутреннюю периферийную поверхность с тремя обращенными внутрь диодными поверхностями. Фазовые перемычки собираются вместе с первой и второй опорами. Первая фазовая перемычка имеет первый и второй диоды, вторая фазовая перемычка имеет третий и четвертый диоды, а третья фазовая перемычка имеет пятый и шестой диоды. После сборки первый, третий и пятый диоды связаны с тремя обращенными внутрь диодными поверхностями первой опоры, а второй, четвертый и шестой диоды связаны с тремя обращенными внутрь диодными поверхностями второй опоры. Все диоды установлены таким образом, что на диоды действуют сжимающие силы после монтажа и во время работы выпрямительного узла.

Корпус с электроизоляцией обычно имеет круглое поперечное сечение. Первая и вторая опоры размещены внутри электрически изолированного корпуса. Каждый из диодов подключен к фазовым перемычкам таким образом, что каждый из диодов в сборе расположен перпендикулярно оси в центре электрически изолированного корпуса. Во время работы первая и вторая опоры вращаются вокруг оси. Силы, действующие на фазовые перемычки, отжимают фазовые перемычки наружу от оси. Наружное давление фазовых перемычек оказывает сжимающее давление на диоды, когда они прижимаются к первой и второй опорам. При таком монтаже диодов центробежные нагрузки помогают поддерживать электрический контакт во время работы. Кроме того, фазовые перемычки слегка гибки, чтобы поглощать часть сил во время работы узла выпрямителя.

Первая опора и вторая опора также действуют как радиаторы для отвода тепла, выделяемого диодами во время работы. Кроме того, в центре электроизолированного корпуса по оси расположен полый вал. Отверстия позволяют масляным брызгам выходить из полого вала и охлаждать диоды таким образом, чтобы свести к минимуму турбулентность и потери на трение при протекании охлаждающей среды через диодную сборку.

Различные особенности и преимущества этого изобретения станут очевидными для специалистов в данной области техники из следующего подробного описания предпочтительного в настоящее время варианта осуществления. Чертежи, сопровождающие подробное описание, можно кратко описать следующим образом:

РИС. 1 показан общий вид в перспективе узла выпрямителя одного варианта осуществления настоящего изобретения; и

РИС. 2 представляет собой вид с торца узла выпрямителя одного варианта осуществления настоящего изобретения.

РИС. 1 показан общий вид узла выпрямителя 10 , имеющего первую, вторую и третью фазовые перемычки 12 , 14 , 16 . Первый диод 18 и второй диод 20 установлены на первой фазовой перемычке 9.0025 12 в первом месте установки 22 и во втором месте установки 24 соответственно. Вторая фазовая перемычка 14 имеет третий диод 26 и четвертый диод 28 , установленные в третьем месте установки 30 и в четвертом месте установки 32 соответственно. Третья фазовая перемычка 16 имеет пятый диод 34 и шестой диод 36 , установленные в пятом месте крепления 38 и шестое место установки 40 соответственно. Первые по шестой диоды 18 , 20 , 26 , 28 , 34 , 36 установлены на фазах 12 , 14 , 16 6. 42 или другие механизмы крепления. Показанные крепления 42 представляют собой винты и гайки. Застежки 42 могут иметь различные формы, и специалисты в данной области техники знают соответствующий тип и количество застежек, необходимых для применения.

Узел выпрямителя 10 также включает первую опору 44 и вторую опору 46 . В этом варианте осуществления первая опора , 44, и вторая опора , 46, имеют кольцеобразную форму. Первая опора 44 имеет внутреннюю периферийную поверхность 48 с тремя обращенными внутрь диодными поверхностями 50 , 52 , 54 . Вторая опора 46 также имеет внутреннюю периферийную поверхность 56 с тремя обращенными внутрь диодными поверхностями 58 , 60 , 62 . Необходимо, чтобы полярность диодов была обратной между первой и второй опорами.

Первый, второй и третий фазовые хомуты 12 , 14 , 16 собираются вместе с первой опорой 44 и второй опорой 46 . После сборки первый диод 18 , третий диод 26 и пятый диод 34 связаны с тремя обращенными внутрь диодными поверхностями 50 , 52 , 54 первой опоры 44 . Второй диод 20 , четвертый диод 28 и шестой диод 36 связаны с тремя обращенными внутрь диодными поверхностями 58 , 60 , 62 9025 второй опоры 4.

Диоды с первого по шестой 18 , 20 , 26 , 28 , 34 , 36 установлены таким образом, что после монтажа на диоды действуют сжимающие силы. Силы сжатия, действующие на диоды с первого по шестой 18 , 20 , 26 , 28 , 34 , 36 увеличиваются во время работы выпрямительного узла 2.5, 190926, как описано ниже 2.5, 5. Крепеж 42 выполняет роль прокладки между первой опорой 44 и вторую опору 46 , чтобы первая опора 44 и вторая опора 46 были электрически изолированы друг от друга. Контур снятия напряжений 64 На каждом из трех фазовых ремней 12 , 14 , 16 снижает напряжение на фазах 12 , 14 , 16 во время работы устранения прямой. .

На фиг. 2, выпрямительный узел 10 включает в себя электрически изолированный корпус 66 , имеющий в основном круглое поперечное сечение, определяющее ось А, которая проходит в осевом направлении вниз по центру электрически изолированного корпуса 66 . Первая опора 44 и вторая опора 46 установлены внутри электрически изолированного корпуса 66 . Первая обращенная наружу поверхность 68 на первой опоре 44 и вторая обращенная наружу поверхность 70 (фиг. 1) на второй опоре 46 имеют форму, соответствующую форме электрически изолированного корпуса 66 . Ось A обычно параллельна трехфазным перемычкам 12 , 14 , 16 . Первые по шестой диоды 18 , 20 , 26 , 28 , 34 , 36 , каждый соединен с фазовыми ремнями 12 , 14 , 16 в DIODE DIODT локации 22 , 24 , 30 , 32 , 38 , 40 so that the first though sixth diodes 18 , 20 , 26 , 28 , 34 , 36 каждый перпендикулярен оси А при сборке в электрически изолированный корпус 66 .

Ось А расположена в центре первой и второй опор 44 и 46 . При работе выпрямительного узла 10 , первая и вторая опора 44 и 46 вращается вокруг оси А. Силы, действующие на фазовые ремни 12 , 14 , 16 Нажмите Фазовые ремешки 12 , 14 6666. , 16 наружу от оси А. Первая и вторая опоры 44 и 46 относительно жесткие. Таким образом, внешнее давление фазовых перемычек 12 , 14 , 16 оказывает сжимающее давление на диоды 9 с первого по шестой.0025 18 , 20 , 26 , 28 , 34 , 36 , нажав на первые по шестую диоды 18 , 20 , 26 , 8 28 28 28 28926, , , 26 , 8 28 28926, , , 26 , 8 28 28 28926, , , 26 , 8 28 28 28926, , , 26 , 28 28 28 28 28 28 2866, , 26 . 36 к жесткой первой опоре 44 и жесткой второй опоре 46 .

Диоды обычно устанавливаются параллельно оси вращения, что создает сдвигающие силы, действующие на диоды во время работы выпрямительного узла. Силы сдвига увеличивают нагрузку на диоды, что приводит к их более быстрому износу. Снижение рабочих скоростей выпрямительных узлов снижает эксплуатационные напряжения, действующие на диоды, однако это нежелательное решение. Монтажом диодов с первого по шестой 18 , 20 , 26 , 28 , 34 , 36 перпендикулярно оси А напряжение сдвига минимизируется при работе выпрямительного узла 190 2 6 .

Кроме того, монтаж первые по шестой диоды 18 , 20 , 26 , 28 , 34 , 36 . напряжение на диодах с первого по шестой 18 , 20 , 26 , 28 , 34 , 36 дополнительно уменьшается, потому что фазовые ремни 12 , 14 , 16 – слегка гибкие, 14 , 16 . при работе выпрямительного узла 10 . Крепление диодов с первого по шестой 18 , 20 , 26 , 28 , 34 , 36 к фазным перемычкам 26 90 14 , 16 также размещает первые по шестой диоды 18 , 20 , 26 , 28 , 34 , 36 Кратчик к Axis a и The Center of Rettation, 36 . центробежная нагрузка на диоды. В результате могут быть достигнуты более высокие рабочие скорости узла выпрямителя 10 .

Фазовые перемычки 12 , 14 , 16 имеют такую ​​форму, что каждая из них проходит наружу от первого конца 72 (РИС. 2) электроизолированного корпуса 66 . Кроме того, первая опора 44 имеет положительную выходную клемму 74 , а вторая опора 46 имеет отрицательную выходную клемму 76 . Положительная выходная клемма 74 проходит от первой опоры 44 до первого конца 72 электрически изолированного корпуса 66 . Отрицательная выходная клемма 76 может доходить до первого конца 72 электрически изолированного корпуса 66 или к противоположному концу электрически изолированного корпуса 66 в зависимости от применения, для которого предназначен блок выпрямителя 10 . Специалистам в данной области техники известно правильное расположение выходных клемм 74 , 76 .

Первая опора 44 и вторая опора 46 действуют как радиаторы для отвода тепла, выделяющегося при работе диодов с первого по шестой 18 , 20 , 26 , 28 , 34 и 36 . Каждая из первой обращенной наружу поверхности 68 и второй обращенной наружу поверхности 70 может иметь различную текстуру или форму поверхности для облегчения отвода тепла от диодов 18 , 20 , 26 , 26 28 , 26 , 26 . , 34 , 36 . Кроме того, в центре электроизолированного корпуса 9 расположен полый вал 78 .0025 66 along the axis A. Two openings 80 and 82 allow oil spray to exit the hollow shaft 78 and cool the first through sixth diodes 18 , 20 , 26 , 28 , 34 , 36 . Это позволяет узлу выпрямителя 10 работать при более высоких температурах.

Несмотря на то, что был раскрыт предпочтительный вариант осуществления настоящего изобретения, специалисту в данной области техники будет понятно, что некоторые модификации входят в объем настоящего изобретения. По этой причине необходимо изучить следующую формулу изобретения, чтобы определить истинный объем и содержание этого изобретения.

Нужен ли вашему дверному звонку резистор/диод?

Если вы заметили, что Дэйв в будущем получил модный новый умный дверной звонок, у вас может возникнуть соблазн пойти и купить его тоже. (Примечание: почему у Дэйва , кажется, всегда есть все последние гаджеты и автомобили? Этот парень отстой …)

Итак, вы видите последний дверной звонок Ring в продаже и покупаете его. Большой. Затем вы открываете коробку, и из нее выпадает несколько электрических штучек :

Включенный соединительный кабель и комплект в коробке Ring Doorbell

Просматривая руководство, вы понимаете, что… инструкции сбивают с толку! К счастью, после того, как вы немного погуглили и посмотрели YouTube, вы в общих чертах соберете воедино то, что вам нужно сделать. Но остается один вопрос: почему в некоторых инструкциях Ring упоминается резистор (или диод)? Нужны ли они?

А если нужны … почему их нет в комплекте? Не бойся, я не раз проходил через это разочарование. Краткий ответ здесь:

Для некоторых дверных звонков Ring требуется диод или резистор, особенно если вы подключаете их к существующему блоку дверного звонка. Однако некоторые новые кольцевые дверные звонки имеют встроенную проводку, которая устраняет необходимость в диоде / резисторе.

Отказ от ответственности: Прежде чем углубляться в эту тему более подробно, стоит отметить, что вам всегда следует нанимать квалифицированного подрядчика по электромонтажным работам, если вы не уверены, какие электромонтажные работы необходимо выполнить. Электричество может убить — лучше перестраховаться, чем потом сожалеть!

Аккумуляторные и проводные дверные звонки Ring

A Ring Doorbell Pro 2 с лицевой панелью Blue Print

Ring — одно из самых громких имен в мире умного дома, и это в значительной степени связано с их ассортиментом умных дверных звонков. Это позволяет вам удаленно разговаривать с посетителями и водителями доставки (через ваш смартфон) из любой точки мира.

Помимо удобства (больше никаких пропущенных посылок — ура!), они также полезны для предотвращения преступлений. В конце концов, получение 1-2-минутного видеоклипа любого, кто осматривает вашу собственность, может отпугнуть многих потенциальных грабителей.

Дверные звонки Ring доступны в двух больших группах:

1. Дверные звонки с батарейным питанием Ring . Они содержат батарею, что упрощает установку. Никаких проводов и никакой суеты. Просто прикрепите его к двери, дверному косяку или стене, и он просто работает . Конечно, батарея разряжается, а это означает, что вам нужно время от времени ее перезаряжать.
2. Проводные дверные звонки Ring. Эти не содержат батареи , а это означает, что вы должны подключить их к электропроводке вашего дома (если, конечно, у вас нет PoE Ring Doorbell Elite). Хотя это усложняет процесс установки, эти проводные дверные звонки имеют лучшее обнаружение движения, потому что им не нужно так сильно беспокоиться об энергосбережении.

A Ring Doorbell Pro, подвешенный в воздухе с помощью проводов питания.

Поскольку снятие и перезарядка дверных звонков Ring с батарейным питанием может немного раздражать, Ring позволяет вам и подключить их к проводке вашего старого дверного звонка. Это дает аккумулятору постоянную подзарядку, а это означает, что вам не нужно перезаряжать их вручную (или вообще).

Многие дверные звонки Ring также позволяют звонить в звонок вашего старого дверного звонка, при условии, что он совместим:

Устройство дверного звонка Deta C3501.

Примечание: Это различие между проводными и батарейными дверными звонками, а также то, планируете ли вы звонить в свой старый дверной звонок, очень важно. Это потому, что ваше решение может (или не может) потребовать резистора/диода в цепи.

Что такое резисторы и диоды?

Прежде чем перейти к тому, нужен ли вам резистор или диод, давайте быстро вспомним , что это за :

• Резистор — Резистор регулирует (то есть ограничивает) потенциальный поток электричества к устройству — в данном случае к дверному звонку. Без резистора ваш кольцевой дверной звонок может потенциально получить слишком большой электрический ток, что может привести к его повреждению (или даже к кирпичной кладке). Вам, вероятно, понадобится резистор, если вы подключаете дверной звонок напрямую к трансформатору .
• Диод – Диод немного похож на односторонний переключатель: это электрический компонент, который по существу «направляет» электрический ток в определенном направлении. Если у вас есть цифровой звуковой сигнал (звонок), вам, вероятно, потребуется диод в вашей цепи.

Я хотел подчеркнуть эти различия, потому что и резисторы, и диоды кажутся похожими (действительно, во многих статьях для простоты упоминаются такие вещи, как «резисторы/диоды»), но они разные.

К счастью, вам почти наверняка не понадобится резистор и диод при подключении дверного звонка. Иногда вы можете пропустить оба, а иногда вам понадобится один или другой — но не оба.

Когда для дверного звонка требуется диод

Различные электрические компоненты, включая множество диодов

Если у вас есть более старый дверной звонок , а также цифровой дверной звонок, вам почти наверняка понадобится диод . Это связано с тем, что без диода электрический ток может протекать от блока цифрового звонка (к вашему дверному звонку) таким образом, что ваш дверной звонок будет поврежден. Диод предотвратит это.

При этом более поздние версии Ring Doorbell имеют встроенный диод, а это означает, что он вам не нужен .

Да, это немного сбивает с толку. Для оригинальных дверных звонков Ring 1 и 2 или требуется диод, а для Ring Doorbell Pro 1 также может потребоваться диод, если они подключены к цифровому дверному звонку . Но это все.

Для дверных звонков Ring 3 и 4, а также для более поздних дверных звонков с проводным подключением (таких как Pro 2) диод не требуется. Звонок Ring Doorbell 1 со сбивающим с толку названием (модель 2020 г.) также выполняет 9 функций.0543, а не требуют диода. Все это подтверждается на страницах справки Ring:

• Страница справки Ring Doorbell 1
• Страница справки Ring Doorbell 2

Обратите внимание, что в обеих статьях говорится, что требуется диод — это , если только у вас нет «Ring Video Doorbell 2020 Model». ” (также называемый кольцевым дверным звонком 2-го поколения):

Если в коробке нет диода, скорее всего, у вас есть кольцевой видеодомофон (2-го поколения), который имеет встроенный диод.

Справочные страницы кольца

Подводя итог: Если вы не используете цифровой дверной звонок и , у вас есть более старый дверной звонок Ring, вы можете пропустить диод.

К сожалению, с резисторами дело обстоит сложнее!

Для каких дверных звонков требуется резистор

Резистор часто требуется в вашей цепи, если вы подключаете проводку напрямую от трансформатора к дверному звонку . Этот трансформатор может быть одним из официальных кольцевых трансформаторов, например, трансформатор для DIN-рейки первого поколения:

A Кольцевой трансформатор для DIN-рейки (первое поколение).

В качестве альтернативы у вас может быть трансформатор стороннего производителя — в основном, любой, который берет напряжение сети (120-240 В) и преобразует его в требуемое 16-24 В переменного тока для вашего дверного звонка.

В обоих этих случаях вам понадобится резистор. Однако, если у вас есть трансформатор Ring последнего поколения (второго поколения), вам НЕ понадобится резистор:

Кольцевой трансформатор DIN-рейки второго поколения (входит в комплект Ring Doorbell Pro 2)

Это связано с тем, что трансформатор второго поколения имеет встроенный резистор, а это означает, что вам не нужен отдельный резистор в вашей схеме .

Приведенная выше информация относится к проводным дверным звонкам Ring, Pro 1 и Pro 2, т. е. к линейке проводных дверных звонков Ring. А как насчет кольцевых дверных звонков на батарейках? Что ж, вам все равно нужно помнить совет выше (например, вы можете пропустить резистор, если у вас есть трансформатор 2-го поколения).

Но , дверные звонки Ring 3, 3 Plus и 4 имеют встроенную проводку, что означает, что вы можете пропустить резистор, даже если вы используете кольцевой трансформатор первого поколения или трансформатор стороннего производителя .

Надеюсь, все понятно, а если нет, то вот таблица, показывающая, требуется резистор или нет: Gen) Трансформатор третьей стороны 1 Да NO Да12 Да12 Да12 Да12 Да12 Да12. 0709 No Yes 2 Yes No Yes 3 No No No 3 Plus No No No 4 No No No Wired Yes No Yes Pro Yes No Yes Pro 2 Да Нет Да Независимо от того, требуется резистор или нет, для каждого дверного звонка.

Итак, это подводит нас к следующему вопросу: какой резистор следует использовать?

PSA: комплект Pro Power Kit — это резистор

Ring продает «резистор с проволочной обмоткой», который должен прекрасно работать как резистор, но знаете ли вы, что комплект Ring Pro Power Kit также является резистором ? Это маленькое белое устройство, изображенное ниже (извините за размытость):

The Ring Pro Power Kit V2

Входил в комплект моего Ring Doorbell Pro 1, а иногда входит в комплект поставки других моделей Ring Doorbell. Но поскольку трансформатор Ring второго поколения для DIN-рейки имеет встроенный резистор, Ring постепенно отказывается от Pro Power Kit.

В любом случае, если вы или сможете заполучить Pro Power Kit, это будет работать очень хорошо. Мои Ring Doorbell Pro 1 и Pro 2 подключены, как описано ниже:

Окончательный план подключения для Pro, включая «Pro Power Kit V2» (или «Bypass Kit») в выходных кабелях.

«Резистор» здесь (от выхода 1 к Ring Doorbell Pro) защищает мой Ring Doorbell от любых скачков напряжения, которые в противном случае могли бы привести к поломке моего устройства .

Это особенно важно, если у вас есть дверной звонок Ring, который поддерживает механический или цифровой звонок, потому что приложение специально спрашивает вас, звонить ли звонок или нет:

Приложение Ring запрашивает тип звонка для воспроизведения звука : вариантов нет, механический и цифровой

У меня не подключен дверной звонок. Поэтому, если я выберу «механический» или «цифровой», а затем нажму дверной звонок Ring, произойдет скачок напряжения, который может повредить мое устройство Ring.
